OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

Cat. No.

No de cat.

Cat. No. 1680-20 1680-21

HEAVY-DUTY SUPER HAWG

™

SUPER HAWG™ INDUSTRIELLE TALADRO SUPER HAWG™ PARA SERVICIO PESADO

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE MANUEL DE L'UTILISATEUR.

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL OPERADOR.

Page 2

GENERAL POWER TOOL SAFETY WARNINGS

WARNING READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS. Failure

to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury. Save all warnings and instructions for future reference. The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmospheres, such as in the presence of ﬂ ammable liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool. Distractions can cause

you to lose control.

ELECTRICAL SAFETY

WORK AREA SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁ ed plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase

the risk of electric shock.

• Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is unavoidable, use a ground fault circuit interrupter (GFCI) protected supply. Use of an GFCI

reduces the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂ uence of drugs, alcohol or medi- cation. A moment of inattention while operating

power tools may result in serious personal injury.

• Use personal protective equipment. Always wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with

your ﬁ nger on the switch or energising power tools that have the switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewel- lery or long hair can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such pre-

ventive safety measures reduce the risk of starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the

hands of untrained users.

• Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool

for operations different from those intended could result in a hazardous situation.

SERVICE

• Have your power tool serviced by a qualiﬁ ed repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

SPECIFIC SAFETY RULES

• Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting accessory contacting a “live”

wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.

• Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.

• WARNING Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and

other masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to ﬁ lter out microscopic particles.

SPECIFICATIONS

Steel

High

Low

No Load

RPM

1750

450

Cat. No.

1680-20 &

1680-21

Volts AC

only

120

Speed

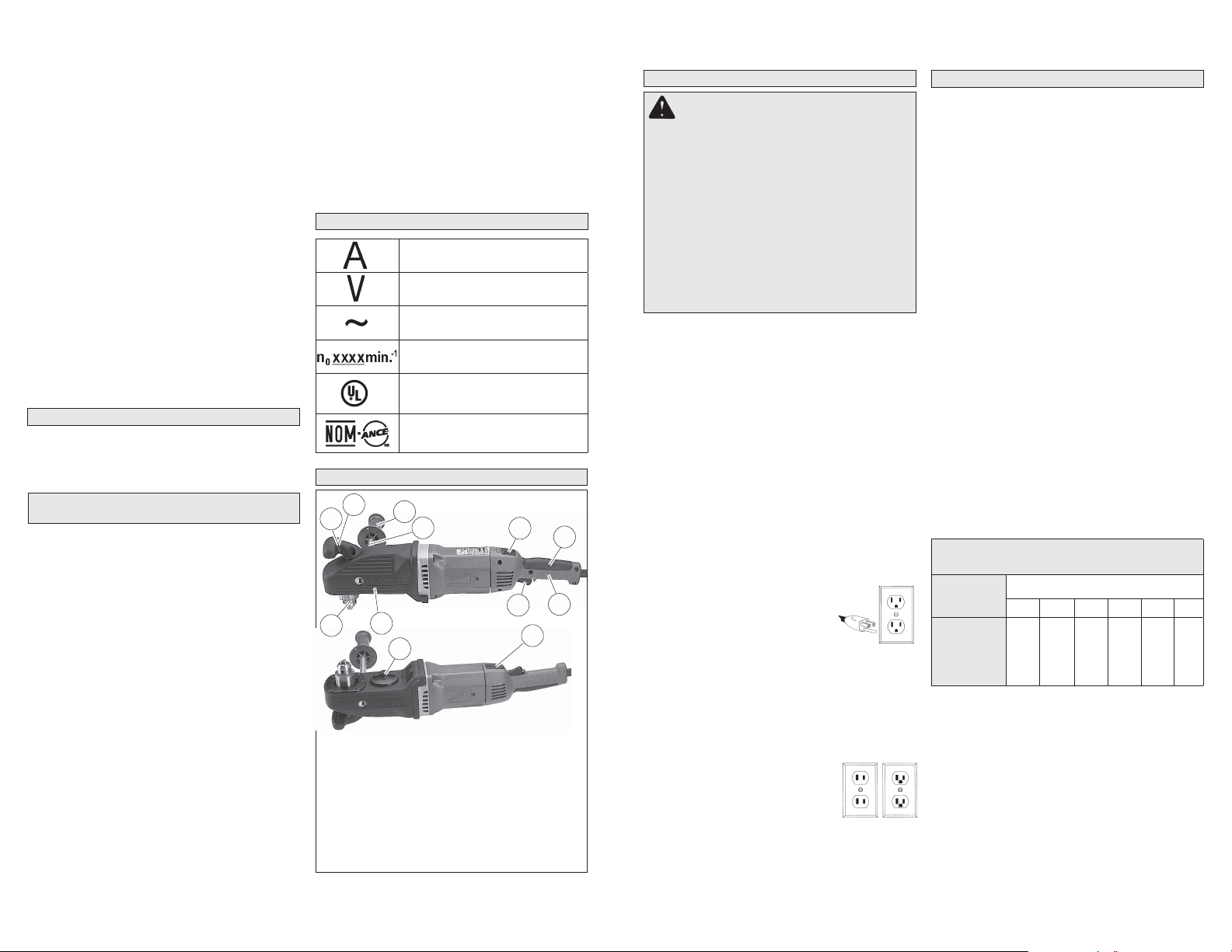

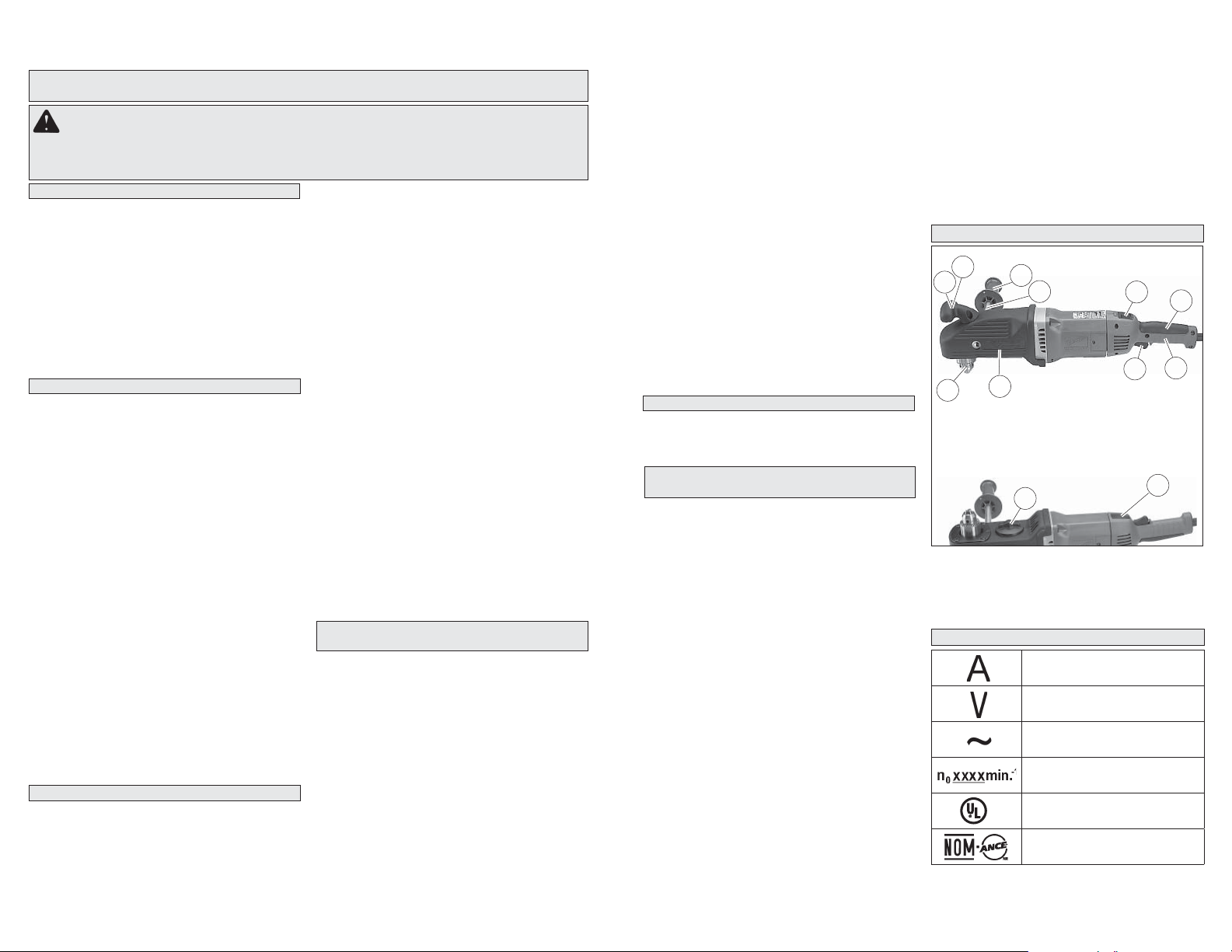

FUNCTIONAL DESCRIPTION

1. Front handle

2. Chuck

3. Trigger switch

4. Reversing switch

5. Switch handle

Twist

5/16"

1/2"

Bit

Auger

Bit

1-1/2" 1-1/2"

SYMBOLOGY

Amperes

Volts

Alternating Current No Load Revolutions

per Minute (RPM) Underwriters Laboratories, Inc.

United States and Canada Mexican Approvals Marking

6. Gearcase

7. Extension

8. Side handle

9. Shift knob

10. Handle rotation release button

11. Insulated gripping surfaces

Capacity

Wood

Ship Auger

Bit

1-1/2" 1-1/2"

Selfeed

2-9/16"

Bit

4-5/8"

Hole Saw

4" 6"

Page 3

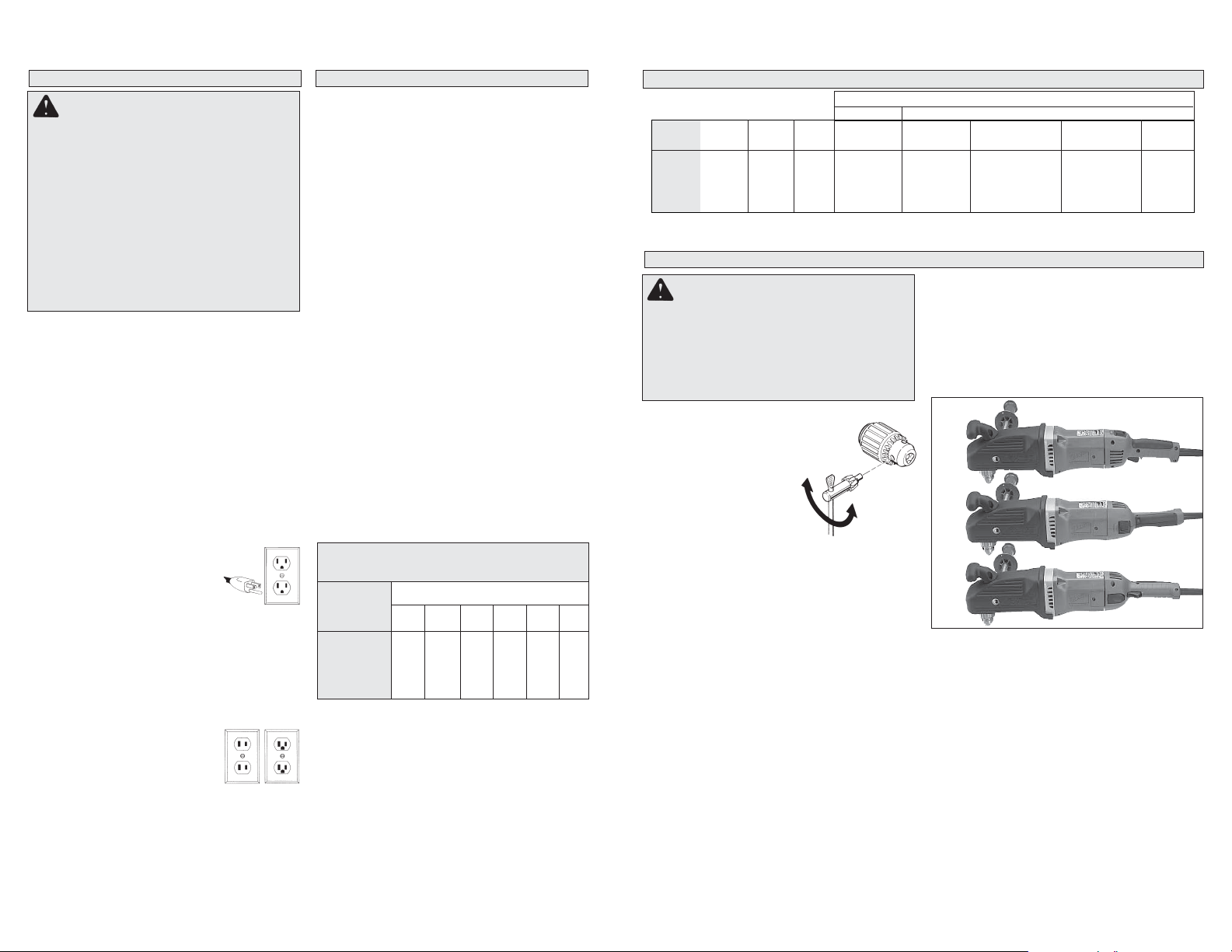

GROUNDING

WARNING Improperly connecting the

grounding wire can result in the risk of electric shock. Check with a qualiﬁ ed electrician if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the tool. Never remove the grounding prong from the plug. Do not use the tool if the cord or plug is damaged. If damaged, have it repaired by a MILWAUKEE service facility before use. If the plug will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounded Tools: Tools with Three Prong Plugs

Tools marked “Grounding Required” have a three wire cord and three prong grounding plug. The plug must be connected to a properly grounded outlet (See Figure A). If the tool should electrically malfunction or break down, grounding provides a low resistance path to carry electricity away from the user, reducing the risk of electric shock. The grounding prong in the plug is connected through the green wire inside the cord to the grounding system in the tool. The green wire in the cord must be the only wire connected to the tool's grounding system and must never be attached to an electrically “live” terminal. Your tool must be plugged into an appropriate outlet, properly installed and grounded in accordance with all codes and ordinances. The plug and outlet should look like those in Figure A.

Double Insulated Tools: Tools with Two Prong Plugs

Tools marked “Double Insulated” do not require grounding. They have a special double insulation system which satisﬁ es OSHA requirements and complies with the applicable standards of Underwriters Laboratories, Inc., the Canadian Standard Association and the National Electrical Code. Double Insulated tools may be used in either of the 120 volt outlets shown in Figures B and C.

Fig. A

Fig. B

Fig. C

Grounded tools require a three wire extension cord. Double insulated tools can use either a two or three wire extension cord. As the distance from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool damage. Refer to the table shown to determine the required minimum wire size. The smaller the gauge number of the wire, the greater the capacity of the cord. For example, a 14 gauge cord can carry a higher current than a 16 gauge cord. When using more than one extension cord to make up the total length, be sure each cord contains at least the minimum wire size required. If you are using one extension cord for more than one tool, add the nameplate amperes and use the sum to determine the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked with the sufﬁ x “W-A” (“W” in Canada) to indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired and in good electrical condition. Always replace a damaged extension cord or have it repaired by a qualiﬁ ed person before using it.

• Protect your extension cords from sharp objects, excessive heat and damp or wet areas.

Recommended Minimum Wire Gauge

For Extension Cords*

Nameplate

Amperes

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

* Based on limiting the line voltage drop to ﬁ ve volts at

150% of the rated amperes.

Extension Cord Length

25' 50' 75' 100' 150'

18 18 18 18 16 14 12

18 18 16 14 12 10

18 16 14 12 10

16 14 12 12

READ AND SAVE ALL

INSTRUCTIONS FOR FUTURE USE.

EXTENSION CORDS

ASSEMBLY

WARNING To reduce the risk of injury ,

always unplug tool before attaching or removing accessories or making adjustments. Use only speciﬁ cally recommended accessories. Others may be hazardous.

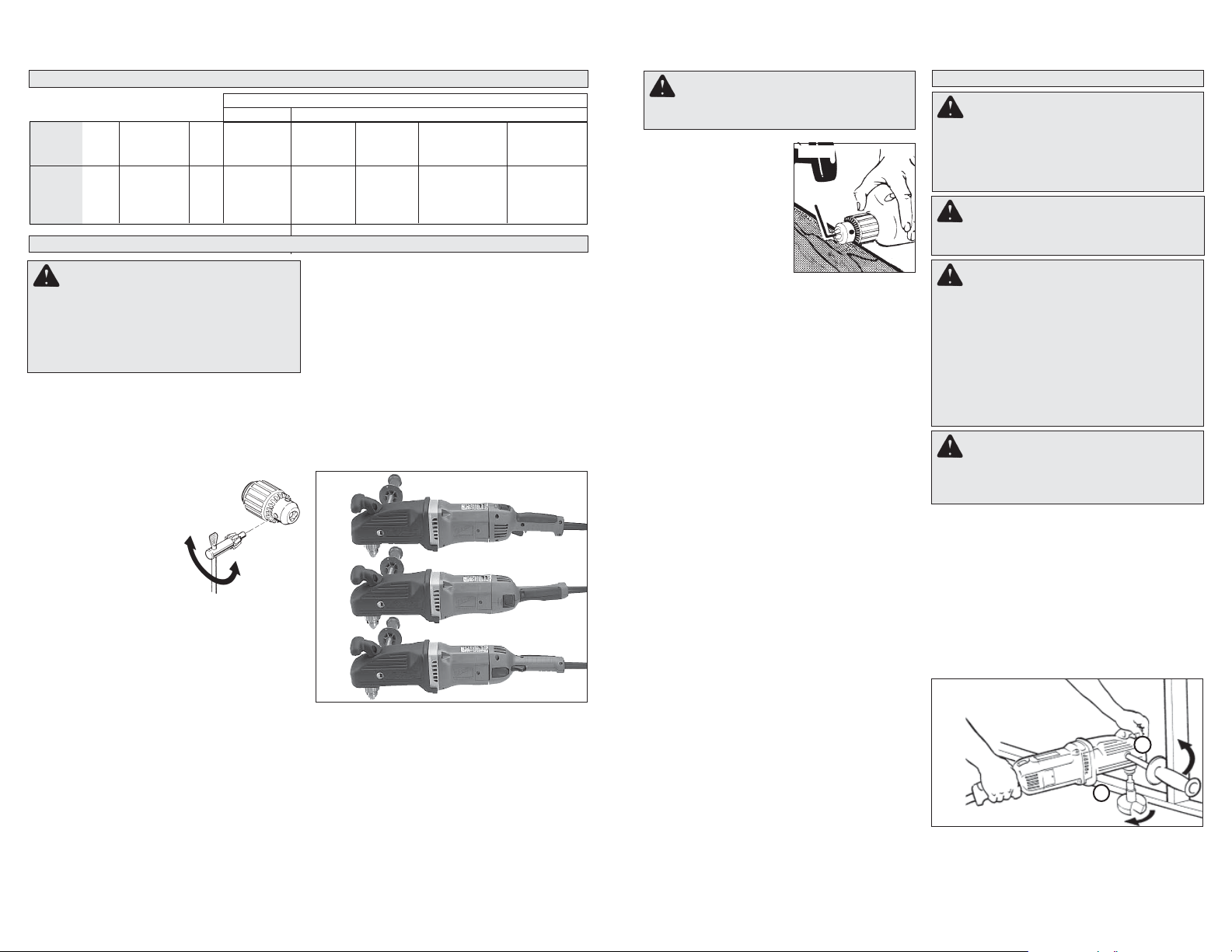

Installing Bits into Keyed Chucks

1. Unplug tool.

2. Open the chuck jaws wide enough to insert the bit. Be sure the bit shank and chuck jaws are clean. Dirt particles may prevent the bit from lining up properly.

3. Insert the bit into the chuck. Center the bit in the chuck jaws and lift it about 1/16" off of the bottom. Tighten the chuck jaws by hand to align the bit.

4. Place the chuck key in each of the three holes in the chuck, turning it clockwise to tighten the chuck securely.

NOTE: Never use a wrench or means other than

a chuck key to tighten or loosen the chuck.

5. To remove the bit, insert the chuck key into one of the holes in the chuck and turn it counterclockwise.

Bit Selection

• Use sharp bits. Sharp bits are less likely to bind

when drilling.

• Use the proper bit for the job. There are many

types of bits designed for speciﬁ c purposes. Check the information on the bit's packaging for proper usage.

• Do not use bits larger than the rated capacity of

the drill. Gear damage or motor overload may result (see "Speciﬁ cations").

Side Handle

The side handle can be installed on either side of the tool. T o install the side handle, thread it into the socket on the desired side of the tool and tighten it securely.

Handle Rotation

The djustable switch handle allows the user to adjust the handle to three positions (90° apart) for optimum operating position.

1. Unplug the tool.

2. Press in and hold the handle rotation release

button and rotate the switch handle to one of the three handle positions.

3. Release the handle rotation release button. The adjustable handle has detents which allow the handle to snap into position. Make sure the handle snaps ﬁ rmly into position and does not rotate.

The tool will not operate if the handle is not locked securely in one of the three positions.

Fig. 1

WARNING To reduce the risk of injury ,

wear safety goggles or glasses with side shields.

Chuck Removal

This tool is equipped with a threaded spindle to hold the chuck. Before removing the chuck, unplug the tool and open the chuck jaws. A left-handed thread screw is located inside the chuck to prevent the chuck from loosening when the tool is operated in reverse direction. Remove the screw by turning it clockwise. T o remove the chuck, hold the tool so that only the side of the chuck rests ﬁ rmly and squarely on a solid workbench. Insert the chuck key or a chuck remover bar in one of the keyholes. Turn the chuck so the key is at about a 30° angle to the bench top and strike the key sharply with a hammer so the chuck turns in a counterclockwise direction (looking from the front of the tool). This should loosen the chuck from the spindle which has a right hand thread making it easy to remove the chuck by hand. NOTE: When replacing the chuck, always replace the left hand thread screw in the chuck.

Fig. 2

Page 4

OPERATION

WARNING To reduce the risk of injury ,

wear safety goggles or glasses with side shields.

WARNING To reduce the risk of per-

sonal injury when drilling, hold the tool by isulated gripping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord. Contact with a "live" wire will make exposed metal parts of the tool "live" and shock the operator

WARNING To reduce the risk of injury ,

hold or brace securely. Always be prepared for bit binding and drill reaction.

Clutch

The Super Hawg™ has a clutch that is active when the tool is running in low speed only. The clutch disengages the bit from the geartrain to protect the tool. When a high load is encountered, the clutch will slip and a ratcheting sound will be heard. Release the trigger switch when the clutch begins to slip (see "Bit Binding"). Continuous use of the tool when the clutch is slipping will reduce the life of the mechanism.

Bit binding

If the bit binds, the drill will suddenly react in the opposite direction of the rotation of the bit. Figure 3 shows the path of reaction, (B) if the drill bit binds while being driven in forward (A). Reduce the chances of a sudden reaction by following the instructions listed below. Prepare for a sudden reaction by holding or bracing securely.

Fig. 3

To reduce the chance of bit binding:

• Use sharp bits. Sharp bits are less likely to bind when drilling.

• Use the proper bit for the job. There are many types of bits designed for speciﬁ c purposes.

• Use the proper speed for the size bit. Larger bits should be run at the lower speed (see "Speciﬁ cations"). Driving larger bits at high speeds will increase the chance of the bit binding and increase the chance of reaction.

• Keep selfeed bits aligned with the work surface so bits go in straight (see "Drilling").

• Avoid drilling warped, wet, knotty, and/or pitchy material if possible.

• Avoid drilling in material that you suspect contains hidden nails or other things that may cause the bit to bind.

The direction of reaction is always opposite of the direction of bit rotation. Reaction is even more likely to occur when enlarging already existing holes and at the point when the bit breaks through the other side of the material.

If the bit does bind:

1. Release the trigger immediately.

2. Reverse the motor.

3. Remove the bit from the work and start again.

4. Do not pull the trigger on and off to attempt to

start a stalled bit. This will damage the drill.

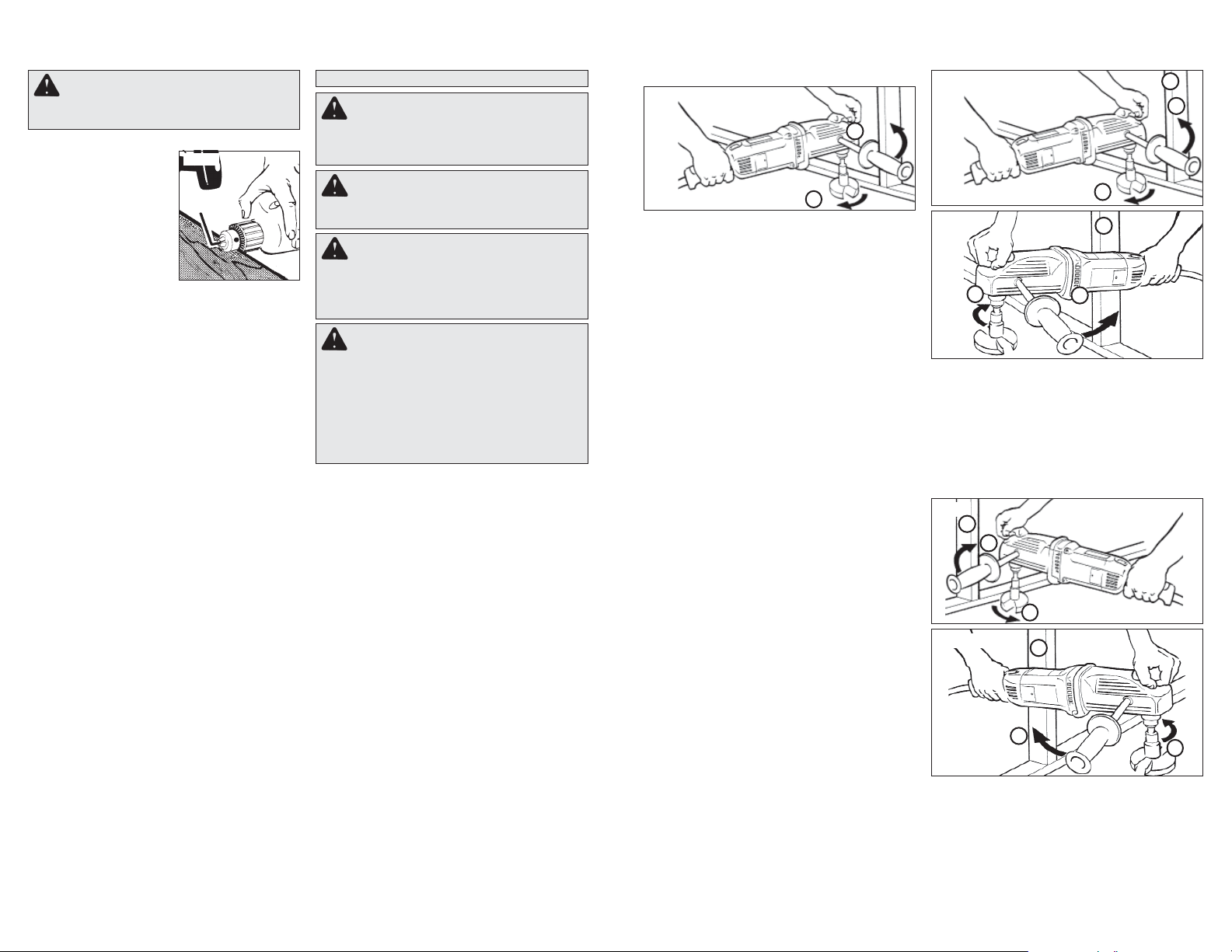

Bracing for forward rotation

When drilling in forward, the bit will rotate in a clockwise direction. If the bit binds in the hole, the bit will come to a sudden stop and drill will suddenly react in a counterclockwise direction. There are two ways to properly brace the Super

™

Hawg

for forward rotation (Fig. 4 & 5). A. Forward (clockwise) rotation B. Reaction C. Brace drill with side handle here D. Brace drill with gearcase here If the bit binds, the side handle or the gearcase braced against the stud will hold the drill in position.

Fig. 4

Fig. 5

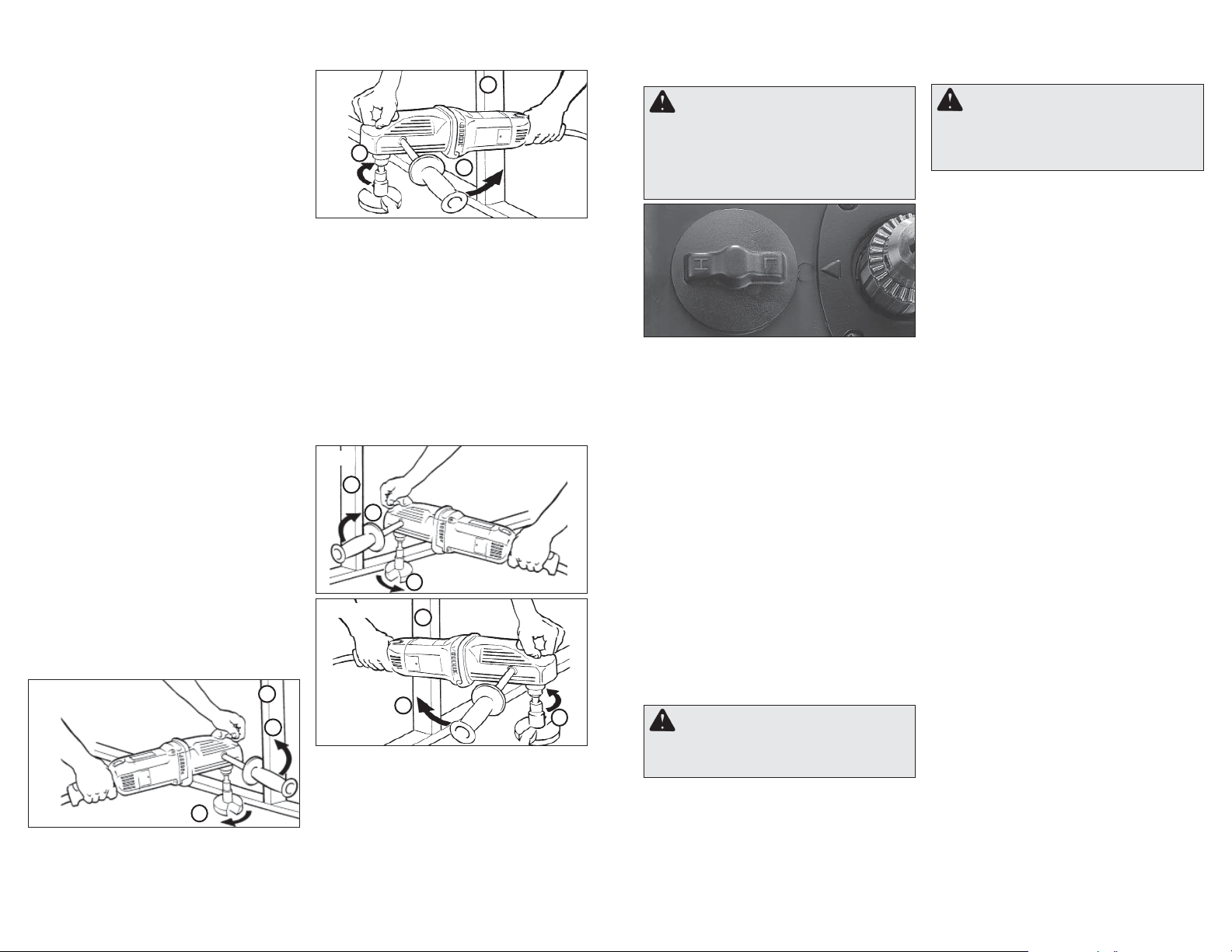

Bracing for reverse rotation

Fig. 6

Fig. 7

When drilling in reverse, the bit will rotate in a counterclockwise direction. If the bit binds in the hole, the bit will come to a sudden stop and the drill will suddenly react in a clockwise direction. There are two ways to properly brace the Super

™

for reverse rotation (Fig. 6 & 7).

Hawg A. Reverse (counterclockwise) rotation B. Reaction C. Brace drill with side handle here D. Brace drill with motor gearcase here If the bit binds, the side handle or the gearcase braced against the stud will hold the drill in position.

Shifting Speeds

WARNING To reduce the risk of injury

and damage to the tool, shift speeds only when the drill is at a stop. The shift knob is located near the chuck and should not be shifted while the chuck is moving.

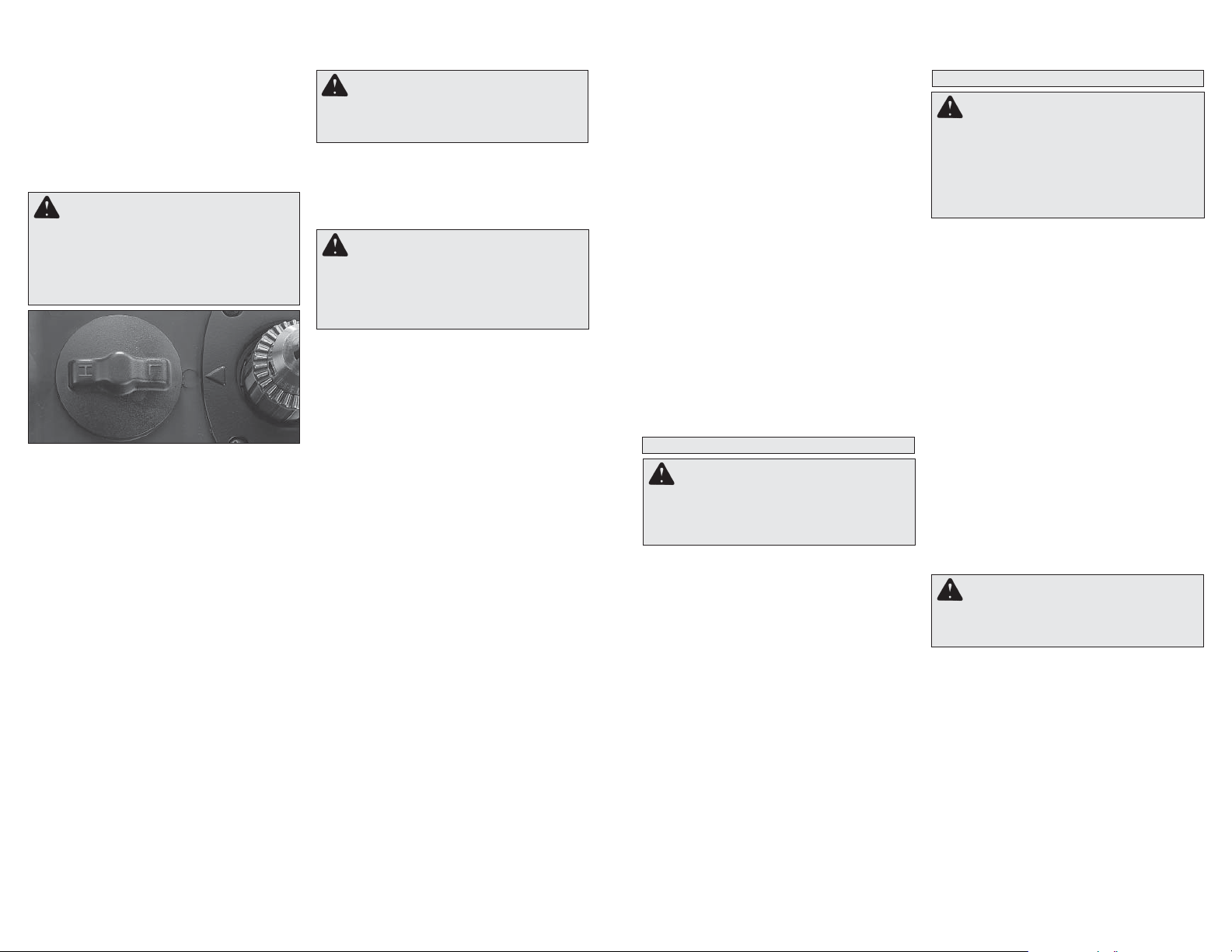

Use the shift knob to select High or Low speed (Fig. 8). High speed (1750 RPM) is the low torque setting. Low speed (450 RPM) is the high torque setting. See the "Speciﬁ cations" section for bit capacity limits under high and low speeds. Always turn off the switch and shift speeds while the tool is stopped. Never shift the drill while it is moving or when it is under load. NOTE: The clutch is active in low speed only.

Fig. 8

Reversing

A reversing switch is located opposite the trigger switch for removal of bits from holes. Permit the motor to come to a complete stop before reversing. Reversing the tool with the gears in motion may cause severe damage. When removing selfeed bits from partially drilled holes, ﬂ ick the trigger switch when the tool is in reverse to free the threaded pilot screw. When the threads are loose, lift the bit from the workpiece with the motor stopped.

WARNING To reduce the risk of injury ,

keep hands and cord away from the bit and all moving parts.

Starting, Stopping and Controlling Speed

1. To start the tool, pull trigger switch.

2. To stop the tool, release the trigger switch.

Drilling

WARNING To reduce the risk of explo-

sion, electric shock and property damage, always check the work area for hidden pipes and wires before drilling.

1. Before drilling, be sure the workpiece is clamped securely. A poorly secured piece of material may result in personal injury or inaccurate drilling. Use backing material to prevent damage to the workpiece during breakthrough. When drilling in light gauge metal or wood, use a wooden block to back up the material to prevent damage to the workpiece.

2. When starting a hole, place the drill bit on the work surface and apply ﬁ rm pressure.

To start a selfeed bit, run the threaded feed

screw into the work by ﬂ icking the trigger switch, permitting the bit to coast until the teeth contact the work surface. Align the bit properly before proceeding. This will reduce cocking and jamming when starting.

When drilling in metal, mark the center of the hole

to be drilled with a center punch to give the bit a start and to prevent it from "walking." Lubricate the drill bit with cutting oil when drilling iron or steel. Use a coolant when drilling nonferrous metals such as copper, brass or aluminum.

Page 5

3. Always apply pressure in line with the bit. Use enough pressure to keep the drill biting, but do not push hard enough to cause the bit to bind.

When using twist drill bits, pull the bit out fre-

quently to clear chips from the ﬂ utes.

When using selfeed bits, if the clutch slips, pull

the bit up very slightly and then push it toward the workpiece. Repeat this several times.

4. Reduce pressure and ease the bit through the last part of the hole. While the tool is still running, pull the bit out of the hole to prevent jamming.

When using selfeed bits, decrease the drilling

pressure when the feed screw point breaks through the workpiece. Proceed with steady, even pressure.

ACCESSORIES

WARNING To reduce the risk of injury,

always unplug the tool before attaching or removing accessories. Use only speciﬁ cally recommended accessories. Others may be hazardous.

For a complete listing of accessories refer to your MILWAUKEE Electric Tool catalog or go on-line

to www.milwaukeetool.com. To obtain a catalog, contact your local distributor or a service center.

MAINTENANCE

WARNING T o reduce the risk of injury,

always unplug your tool before performing any maintenance. Never disassemble the tool or try to do any rewiring on the tool’s electrical system. Contact a MILW AUKEE service facility for ALL repairs.

Maintaining Tools

Keep your tool in good repair by adopting a regular maintenance program. Before use, examine the general condition of your tool. Inspect guards, switches, tool cord set and extension cord for damage. Check for loose screws, misalignment, binding of moving parts, improper mounting, broken parts and any other condition that may affect its safe operation. If abnormal noise or vibration occurs, turn the tool off immediately and have the problem corrected before further use. Do not use a damaged tool. Tag damaged tools “DO NOT USE” until repaired (see “Repairs”). Under normal conditions, relubrication is not necessary until the motor brushes need to be replaced. After six months to one year, depending on use, return your tool to the nearest MILWAUKEE service facility for the following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning (gears, spindles, bearings, housing, etc.)

• Electrical inspection (switch, cord, armature, etc.)

• Testing to assure proper mechanical and electrical operation

WARNING T o reduce the risk of injury,

electric shock and damage to the tool, never immerse your tool in liquid or allow a liquid to ﬂ ow inside the tool.

Cleaning

Clean dust and debris from vents. Keep the tool handles clean, dry and free of oil or grease. Use only mild soap and a damp cloth to clean your tool since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these include: gasoline, turpentine, lacquer thinner, paint thinner , chlorinated cleaning solvents, ammonia and household detergents containing ammonia. Never use ﬂ ammable or combustible solvents around tools.

Repairs

If your tool is damaged, return the entire tool to the nearest service center.

LIMITED WARRANTY - USA AND CANADA

Every MILWAUKEE power tool (including cordless product – tool, battery pack(s) - see separate & distinct CORDLESS BATTERY PACK LIMITED WARRANTY statements & battery charger and Work Lights*) is warranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair or replace any part on an electric power tool which, after examination, is determined by MILWAUKEE to be defective in material or workmanship for a period of ﬁ ve (5) years* after the date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory Service Center location or MILWAUKEE Authorized Service Station, freight prepaid and insured, is required. A copy of the proof of purchase should be included with the return product. This warranty does not apply to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents. *The warranty period for, Job Site Radios, M12™ Power Port, M18™ Power Source, and T rade T itan™ Industrial Work Carts is one (1) year from the date of purchase. The warranty period for a LED Work Light and LED Upgrade Bulb is a limited LIFETIME warranty to the original purchaser only, if during normal use the LED bulb fails the Work Light or Upgrade Bulb will be replaced free of charge. *This warranty does not cover Air Nailers & Stapler, Airless Paint Sprayer, Cordless Battery Packs, Gasoline Driven Portable Power Generators, Hand Tools, Hoist – Electric, Lever & Hand Chain, M12™ Heated Jackets, Reconditioned product and Test & Measurement products. There are separate and distinct warranties available for these products. Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE power tool product. The manufacturing date of the product will be used to determine the warranty period if no proof of purchase is provided at the time warranty service is requested. ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT . IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MIL- WAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED T O BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED T O, ANY CLAIMS FOR LOSS OF PROFITS. SOME STA TES DO NOT ALLOW THE EXCLUSION OR LIMIT A TION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMIT A TION OR EXCLUSION MA Y NOT APPL Y TO YOU. THIS W ARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMIT A TION ANY IMPLIED W ARRANTY OF MERCHANTABILITY OR FITNESS FOR A PAR TICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW , SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME ST A TES DO NOT ALLOW LIMITA TIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. This warranty applies to product sold in the U.S.A. and Canada only. Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.mil- waukeetool.com or call 1.800.SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a Milwaukee electric power tool.

LIMITED WARRANTY - MEXICO, CENTRAL AMERICA AND CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase date. This warranty card covers any defect in material and workmanship on this Power Tool. To make this warranty valid, present this warranty card, sealed/stamped by the distributor or store where you purchased the product, to the Authorized Service Center (ASC). Or , if this card has not been sealed/stamped, present the original proof of purchase to the ASC. Call toll-free 1 800 832 1949 to ﬁ nd the nearest ASC, for service, parts, accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/stamped by the distributor or store where you purchased the product, and there any faulty piece or component will be replaced without cost for you. We will cover all freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations: a) When the product is used in a different manners from the end-user guide or instruction manual. b) When the conditions of use are not normal. c) When the product was modiﬁ ed or repaired by people not authorized by TECHTRONIC INDUSTRIES. Note: If cord set is damaged, it should be replaced by an Authorized Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Model:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

Date of Purchase:

Ph. 52 55 4160-3547

Distributor or Store Stamp:

IMPORTED AND COMMERCIALIZED BY: TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

Page 6

RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT LIRE TOUTES LES RÈGLES ET INSTRUCTIONS DE SÉCURITÉ.

Ne pas suivre l’ensemble des règles et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les règles et les instructions à des ﬁ ns

de référence ultérieure. Le terme «outil électrique» ﬁ gurant dans les avertissements ci-

dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans ﬁ l).

SÉCURITÉ DU LIEU DE TRA VAIL

• Maintenir la zone de travail propre et bien

éclairée. Les zones encombrées ou mal éclairées

sont favorables aux accidents.

• Ne pas utiliser d’outil électrique dans une atmosphère explosive, telle qu’en en présence de liquides, de gaz ou de poussières inﬂ am- mables. Les outils électriques génèrent des

étincelles qui peuvent enﬂ ammer les poussières ou les fumées.

• Tenir les enfants et les personnes non autorisées à l’écart pendant le fonctionnement d’un outil électrique. Un manque d’attention de

l’opérateur risque de lui faire perdre le contrôle de l’outil.

SÉCURITÉ ÉLECTRIQUE

• La ﬁ che de l’outil électrique doit correspondre à la prise d’alimentation. Ne jamais modiﬁ er la ﬁ che d’une manière quelconque. Ne pas utiliser d’adaptateur avec les outils électriques mis à la terre (à la masse). Des ﬁ ches non modiﬁ ées

et des prises d’alimentation assorties réduisent le risque de choc électrique.

• Éviter tout contact corporel avec des surfaces reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Un risque de choc électrique plus élevé

existe si le corps est relié à la masse ou à la terre.

• Ne pas exposer les outils électriques à la pluie ou à l’humidité. Le risque de choc électrique augmente

si de l’eau s’inﬁ ltre dans un outil électrique.

• Prendre soin du cordon. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenir le cordon à l’écart de la chaleur, des huiles, des arêtes coupantes ou des pièces en mouvement. Un cordon endom-

magé ou emmêlé présente un risque accru de choc électrique.

• Se procurer un cordon d’alimentation approprié en cas d’utilisation d’un outil électrique à l’extérieur. L’utilisation d’un cordon d’alimentation

pour usage extérieur réduit le risque de choc électrique.

• S’il est nécessaire d’utiliser l’outil électrique dans un endroit humide, installer un disjoncteur différentiel (GFCI). L’utilisation d’un GFCI

réduit le risque de décharge électrique.

SÉCURITÉ INDIVIDUELLE

• Être sur ses gardes, être attentif et faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l’inﬂ uence de drogues, d’alcool ou de médicaments. Un instant d’inattention lors

de l’utilisation d’un outil électrique peut entraîner des blessures graves.

• Porter l’équipement de protection requis.

Toujours porter une protection oculaire. Selon

les conditions, porter aussi un masque antipoussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive aﬁ n de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter

l’outil en gardant le doigt sur la gâchette ou de le brancher lorsque la gâchette est en position de marche favorise les accidents.

• Retirer toute clé de réglage avant de mettre l’outil sous tension. Une clé laissée attachée sur

une pièce mobile de l’outil électrique peut entraîner des blessures.

• Ne pas travailler à bout de bras. Bien garder un bon équilibre à tout instant. Ceci permet de

mieux préserver la maîtrise de l’outil électrique dans des situations imprévues.

• Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements amples,

les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

• Si des dispositifs sont prévus pour l’extraction et la récupération des poussières, vérifier qu’ils sont connectés et utilisés correctement.

L’utilisation de ces dispositifs peut réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l’outil électrique. Utiliser l’outil électrique approprié à l’application considérée.

L’outil électrique adapté au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.

• Ne pas utiliser l’outil électrique si le commutateur ne le met pas sous ou hors tension. Tout

outil électrique dont le commutateur de marchearrêt est inopérant est dangereux et doit être réparé.

• Débrancher la ﬁ che de la prise d’alimentation et/ou la batterie de l’outil électrique avant d’effectuer des réglages, de changer d’accessoires ou de ranger l’outil. De telles

mesures de sécurité préventive réduisent le risque de mettre l’outil en marche accidentellement.

• Ranger les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes qui connaissent mal les outils électriques ou ces instructions utiliser ces outils. Les

outils électriques sont dangereux dans les mains d’utilisateurs non formés à leur usage.

• Entretien des outils électriques. S’assurer de l’absence de tout désalignement ou de grippage des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui pourrait affecter le bon fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil avant de l’utiliser de nouveau. Les outils

électriques mal entretenus sont à la source de nombreux accidents.

• Garder les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.

• Utiliser l’outil électrique, les accessoires, les grains etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à effectuer. L’utilisation de cet

outil électrique pour effectuer une opération pour laquelle il n’est pas conçu peut occasionner une situation dangereuse.

ENTRETIEN

• Faire effectuer l’entretien de l’outil électrique par un technicien qualiﬁ é qui n’utilisera que des pièces de rechange identiques. La sécurité

d’utilisation de l’outil en sera préservée.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES

• Utiliser les poignée(s) auxiliaire(s) si elles sont

fournie(s) avec l’outil. La perte de contrôle peut

causer des blessures.

• Tenir les outils par ses surfaces de préhension

isolées lors des opérations pendant lesquelles l’accessoire de coupe peut entrer en contact avec du câblage caché ou avec son propre cordon d’alimentation. Le contact d’un accessoire

de coupe avec un ﬁ l sous tension « électriﬁ e » les pièces métalliques exposées de l’outil et peut électrocuter l’utilisateur.

• Entretenez les étiquettes et marqies di fabricant. Les indications qu'elles contiennent sont

précieuses. Si elles deviennent illisibles ou se détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité.

• AVERTISSEMENT : Certaines poussières générées par les activités de ponçage, de coupe, de rectiﬁ cation, de perçage et d’autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l’appareil reproducteur. Parmi ces substances ﬁ gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et

d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités

chimiquement. Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence

de ce type de travail. Pour réduire l’exposition à ces substances chimiques, l’opérateur doit: travailler dans une zone bien ventilée et porter l’équipement de sécurité approprié, tel qu’un masque anti-poussière spécialement conçu pour ﬁ ltrer les particules microscopiques.

DESCRIPTION FONCTIONNELLE

1. Poignée avant

2. Mandrin

3. Interrupteur de

4. Contacteur inverseur

gâchette

5. Poignée d’interrupteur

6. Carter d’engrenages

7. Extension

8. Poignée latérale

9. Bouton de décalage

10. Bouton de dégagement de rotation de la poignée

11. Surfaces de saisie

isolées

PICTOGRAPHIE

Ampéres

Volts

Courant alternatif

Tours-minute à vide (RPM) Underwriters Laboratories, Inc.

États-Unis et Canada Inscription mexicaine

d’approbation

Page 7

MISE A LA TERRE

A VERTISSEMENT Si le ﬁ l de mise à

la terre est incorrectement raccordé, il peut en résulter des risques de choc électrique. Si vous n’êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vériﬁ er par un électricien. N’altérez pas la ﬁ che du cordon de l’outil. N’enlevez pas de la ﬁ che, la dent qui sert à la mise à la terre. N’employez pas l’outil si le cordon ou la ﬁ che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la ﬁ che du cordon ne s’adapte pas à la prise, faites remplacer la prise par un électricien.

Outils mis à la terre : Outils pourvus d’une ﬁ che de cordon à trois dents

Les outils marqués « Mise à la terre requise » sont pourvus d’un cordon à trois ﬁ ls dont la ﬁ che a trois dents. La ﬁ che du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l’outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l’utilisateur contre les risques de choc électrique. La dent de mise à la terre de la ﬁ che est reliée au système de mise à la terre de l’outil via le ﬁ l vert du cordon. Le ﬁ l vert du cordon doit être le seul ﬁ l raccordé à un bout au système de mise à la terre de l’outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique. Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La ﬁ che du cordon et la prise de courant doivent être semblables à celles de la Figure A.

Outils à double isolation : Outils pourvus d’une ﬁ che de cordon à deux dents

Les outils marqués « Double Isolation » n’ont pas besoin d’être raccordés à la terre. Ils sont pourvus d’une double isolation conforme eux exigences de l’OSHA et satisfont aux normes de l’Underwriters Laboratories, Inc., de l’Association canadienne de normalisation (ACNOR) et du « National Electrical Code » (code national de l’électricité). Les outils à double isolation peuvent être branchés sur n’importe laquelle des prises à 120 volt illustrées ci-contre Figure B et C.

Fig. A

Fig. B

Fig. C

CORDONS DE RALLONGE

Si l’emploi d’un cordon de rallonge est nécessaire, un cordon à trois ﬁ ls doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois ﬁ ls. Plus la longueur du cordron entre l’outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L’utilisation d’un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de détériorer l’outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon. Moins le calibre du ﬁ l est élevé, plus sa conductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu’un cordon de calibre 16. Lorsque vous utilisez plus d’une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d’intensité (ampères) inscrit sur la ﬁ che signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l’emploi des cordons de rallonge

• Si vous utilisez une rallonge à l’extérieur, assurez-

vous qu’elle est marquée des sigles « W-A » (« W » au Canada) indiquant qu’elle est adéquate pour usage extérieur.

• Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez tout cordon derallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir.

• Tenez votre cordon de rallonge à l’écart des objets ranchants, des sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés

pour les cordons de rallonge*

Fiche

signalétique

Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basé sur sur une chute de voltage limite de 5 volts à

150% de l’intensité moyenne de courant.

Longueur du cordon de rallonge (m)

7,6 12,2 22,8 30,4 45,7 60,9

16 14 12 10

LISEZ A TTENTIVEMENT CES

INSTRUCTIONS ET CONSERVEZ-LES

POUR LES CONSUL TER AU BESOIN.

SPÉCIFICATIONS

Capacité

Bois

Mèche à

simple spirale

38 mm

(1-1/2")

38 mm

(1-1/2")

Mèche à

auto-avance

65 mm

(2-9/16")

117 mm

(4-5/8")

Scie-

cloche

102 mm

(4")

152 mm

(6")

No de

Cat.

1680-20

1680-21

Tension

(c.a.)

120 V~

Vitesse

Élevée

Faible

T/Min. à vide

1 750

450

Acier

Mèche

hélicoïdale

8 mm (5/16") 13 mm

(1/2")

Mèche

hélicoïdale

38 mm

(1-1/2")

38 mm

(1-1/2")

MONTAGE DE L’OUTIL

Poignée latérale

AVERTISSEMENT Pour réduire les

risques de blessures, débranchez toujours l’outil avant d’y effectuer des réglages, d’y attacher ou d’en enlever les accessoires. L’usage d’accessoires autres que ceux qui sont spéciﬁ quement recommandés pour cet outil peut comporter des risques. Tout autre type d’accessoire pourrait être dangereux.

Installation des mèches dans les mandrins à clé

1. Débranchez l’outil.

2. Ouvrez sufﬁ samment les mâchoires du mandrin pour y insérer la mèche. Assurez-vous que la queue de la mèche et les mâchoires du mandrin sont propres. Des particules de poussière peuvent fausser l’alignement de la mèche.

3. Insérez la mèche dans le mandrin. Centrez la mèche dans les mâchoires du mandrin et levezla à environ 1,6 mm (1/16") du fond. Serrez à la main les mâchoires du mandrin pour aligner l’embout.

4. Placez la clé de mandrin dans chacun des trois

trous du mandrin et tournez dans le sens horaire pour le ﬁ xer fermement.

N.B. : N’utilisez pas de clé ou un autre outil que

la clé de mandrin pour le serrer ou le desserrer.

5. Pour enlever la mèche, insérez la clé de mandrin dans un des trous du mandrin et tourner dans le sens antihoraire.

Sélection de la mèche.

• Utilisez des mèches aiguisées. Les mèches

aiguisées risquent moins de se coincer pendant le perçage.

• Utilisez la mèche qui convient à la tâche. Plu-

sieurs mèches sont conçues pour des tâches particulières. Vériﬁ ez l’information sur l’emballage de la mèche pour l’utiliser correctement.

• N’utilisez pas des mèches plus grosses que

la capacité nominale de la perceuse. Sinon, le moteur peut être surchargé ou les engrenages endommagés (voir « Spéciﬁ cations »).

La poignée latérale peut être installée des deux côtés de l’outil. Pour l’installer, ﬁ letez-la dans la douille du côté voulu et serrez fermement.

Rotation de la poignée

Cet outil est équipé d’une poignée à interrupteur réglable qui permet à l’utilisateur de la poignée à trois positions (à 90° l’une de l’autre), ce qui offre une position d’utilisation optimale.

Fig. 1

1. Débranchez l’outil.

2. Maintenez enfoncé le bouton de dégagement de rotation de la poignée et faites pivoter la poignée à interrupteur sur l’une de ses trois positions.

3. Relâchez le bouton de dégagement de rotation de la poignée. La poignée réglable comporte une détente qui permet d’enclencher la poignée. Assurez-vous que la poignée s’enclenche correctement dans sa position et qu’elle ne tourne pas.

L’outil ne fonctionnera pas s’il n’est pas verrouillé de façon sécuritaire dans une des trois positions.

Page 8

AVERTISSEMENT Pour minimiser

les risques de blessures au yeux, portez toujours des lunettes à coques latérales.

Retrait du mandrin

Cet outil est pourvu d'un pivot ﬁ leté sur lequel est vissé le mandrin. Avant de retirer le mandrin, débranchez l'outil et écartez les mâchoires du mandrin. Une vis à pas gauche est posée à l'intérieur du mandrin pour l' empêcher de se relâcher lorsque la rotation est inversée. Enlevez la vis en la tournent en sens horaire. Pour retirer le mandrin, tenz l'outil de façon à ce que suel mandrin repose solidement sur l'etabli. Sérrez une clé hex en le mandrin. T ournez le mandrin pour que la clé soit à un angle d'environ 30° de la surface de l'etabli et donnez un coup sec à la clé avec un marteau pour faire tourner le mandrin en sens inverse-horaire (vu du devant de l'outil). Cette technique derait desserrer le mandrin de pivot à ﬁ letage droitier et faciliter le retrait du mandrin avec la main. N.B. Lorsque vous remontez le mandrin, n'oubliez pas de poser la vis à pas gauche dans le mandrin.

Fig. 2

MANIEMENT

A VERTISSEMENT

risques de blessures, portez des lunettes à coques latérales. Débranchez l’outil avant de changer les accessoires ou d’effectuer des réglages.

Pour minimiser les

AVERTISSEMENT Pour minimiser

les risques de blessures, portez des lunettes à coques latérales.

AVERTISSEMENT Pour réduire les

risques de blessures, maintenez ou soutenez de façon sécuritaire. Surveillez toujours que la mèche ne se coince pas ou que l’outil n’ait pas de mouvement imprévu.

AVERTISSEMENT Pour réduire les

risques de blessures pendant le perçage, maintenez l’outil par les surfaces de saisie isolées lorsque l’outil de coupe peut entrer en contact avec des ﬁ ls cachés ou avec son propre cordon d’alimentation. Le contact d’une partie métallique de l’outil avec un ﬁ l « sous tension » comporte un risque de choc électrique.

Embrayage

La Super Hawg™ est munie d’un embrayage qui s’active uniquement lorsque l’outil fonctionne à vitesse réduite. L’embrayage dégage la mèche du train d’engrenages pour protéger l’outil. Lorsque qu’une forte charge survient, l’embrayage glisse et produit un son de cliquetis. Relâchez la gâchette pour que l’engrenage commence à glisser (voir « Coincement de la mèche »). Une utilisation continue de l’outil lorsque l’engrenage glisse réduit la vie utile du mécanisme.

Coincement de la mèche

Fig. 3

Si la mèche se coince, la perceuse réagit en inversant subitement le sens de rotation de la mèche. La ﬁ gure 3 illustre la direction de la réaction (B) si la mèche se coince pendant un perçage vers l’avant (A). Réduisez les risques de réaction soudaine en suivant les instructions ci-dessous. Soyez prêt à répondre à une réaction soudaine en maintenant ou en retenant de façon sécuritaire.

Pour réduire les risques de coincer la mèche :

• Utilisez des mèches aiguisées. Les mèches aiguisées risquent moins de se coincer pendant le perçage.

• Utilisez la mèche qui convient à la tâche. Plusieurs mèches sont conçues pour des tâches particulières.

• Utilisez la vitesse qui correspond à la taille de la mèche. Les mèches plus grosses doivent tourner à une vitesse plus lente (voir « Spéciﬁ cations »). Enfoncer des mèches plus grosses à des vitesses plus rapides augmente les risques de les coincer, de même que les risques de réactions.

• Gardez les mèches à auto-avance alignées avec la surface de travail pour qu’elles percent en ligne droite (voir « Perçage »).

• Évitez de percer des matériaux ondulés, humides, noueux et (ou) en mauvais état.

• Évitez de percer des matériaux qui pourraient contenir des clous cachés ou d’autres éléments qui risquent de coincer la mèche.

La direction de la réaction est toujours à l’opposé de la direction de la rotation. Une réaction est encore plus prévisible lorsque vous élargissez des trous existants et au point où la mèche perce l’autre côté du matériau.

Si la mèche se coince :

1. Relâchez immédiatement la gâchette.

2. Inversez le sens de rotation du moteur.

3. Retirez la mèche de la pièce et recommencez.

4. N’appuyez pas sur la gâchette pour la relâcher

immédiatement aﬁ n d’essayer de dégager une mèche coincée. Ceci va endommager la mèche.

Maintien ferme pour une rotation avant

Si vous percez vers l’avant, la mèche tourne dans le sens horaire. Si la mèche se coince dans le trou, elle s’arrête soudainement et réagit en tournant dans le sens antihoraire. Il existe deux méthodes pour maintenir fermement la Super Hawg l’avant (Fig. 4 et 5).

™

et effectuer une rotation vers

Fig. 4

Fig. 5

A. Rotation vers l’avant (sens horaire) B. Réaction C. Maintenez fermement la perceuse par la poignée

latérale, ici

D. Maintenez fermement la perceuse par le carter

d’engrenages, ici Si la mèche se coince, la poignée latérale ou le carter d’engrenages maintenus fermement contre le montant maintiendront la position de la mèche.

Maintien ferme pour une rotation arrière

Fig. 6

Fig. 7

Si vous percez vers l’arrière, la mèche tourne dans le sens antihoraire. Si la mèche se coince dans le trou, elle s’arrête soudainement et réagit en tournant dans le sens horaire.

Il existe deux méthodes pour maintenir fermement la Super Hawg™ et effectuer une rotation vers l’arrière (Fig. 6 et 7). A. Rotation vers l’arrière (sens antihoraire)

Page 9

B. Réaction C. Maintenez fermement la perceuse par la poi-

gnée latérale, ici

D. Maintenez fermement la perceuse par le carter

d’engrenages du moteur, ici Si la mèche se coince, la poignée latérale ou le carter d’engrenages maintenus fermement contre le montant maintiendront la position de la mèche.

Changement de vitesses

AVERTISSEMENT Pour réduire les

risques de blessures et éviter de causer des dommages, changez la vitesse seulement lorsque le moteur de la perceuse ne tourne pas. Le bouton de décalage est situé près du mandrin et ne doit pas être déplacé pendant que le mandrin est en mouvement.

Fig. 8

Utilisez le bouton de décalage pour sélectionner une vitesse rapide ou lente (Fig. 8). Vitesse rapide (1 750 tr/min) correspond au réglage de couple bas. Vitesse lente (450 tr/min) correspond au réglage de couple élevé. Voir la section des « Spéciﬁ cations » pour vous informer des limites de capacité des mèches à des vitesses rapides ou lentes. Placez toujours le commutateur à la position d’arrêt et changez de vitesse lorsque le moteur de l’outil ne tourne plus. Ne changez jamais la vitesse de la perceuse lorsqu’elle tourne ou lorsqu’elle est sous tension. N.B. : L’embrayage est actif seulement à vitesse lente.

Inversion

Un contacteur inverseur est situé à l’opposé de la gâchette pour retirer les mèches des trous. Il permet au moteur d’arrêter complètement avant d’activer l’inversion. Une inversion du sens de rotation du moteur pendant qu’il tourne peut endommager gravement l’outil. Lorsque vous enlevez les mèches à auto-avance de trous partiellement percés, donnez un petit coup à l’interrupteur de gâchette lorsque l’outil est en mode inversé pour dégager la vis pilote ﬁ letée. Lorsque les ﬁ letages sont dégagés, soulevez la mèche de la pièce une fois le moteur est arrêté.

AVERTISSEMENT Pour réduire les

risques de blessures, maintenez vos mains et le cordon d’alimentation à l’écart du foret ou de la mèche et de toutes les pièces mobiles.

Démarrage, arrêt et contrôle de la vitesse

1. Pour mettre l’outil en marche, appuyez sur l’interrupteur de gâchette.

2. Pour arrêter l’outil, relâchez l’interrupteur de gâchette.

Perçage

AVERTISSEMENT Pour réduire les

risques d’explosion, de chocs électriques et de dommages à la propriété, vériﬁ ez toujours que la zone de travail ne contient pas de tuyaux ou de câbles cachés avant de commencer à percer.

1. Avant de commencer à percer, assurez-vous que la pièce est ﬁ xée solidement. Une pièce mal ﬁ xée peut entraîner des blessures ou un perçage incorrect. Utilisez du matériel de renfort pour éviter d’endommager la pièce pendant qu’elle est entâmée. Lors du perçage du bois ou du métal de faible calibre, utilisez des blocs de bois pour appuyer le matériau et éviter d’endommager la pièce.

2. Au début du perçage d’un trou, placez le foret ou la mèche sur la surface de travail et appliquez une pression ferme.

Pour entamer avec une mèche à auto-avance,

enfoncez la vis d’avance ﬁ letée dans la pièce en appuyant par petits coups sur l’interrupteur de gâchette aﬁ n de laisser la mèche tourner par inertie jusqu’à ce qu’elle entre en contact avec la surface de la pièce. Alignez correctement la mèche avant de procéder. Cette méthode permet de réduire le relevage et le blocage pendant le démarrage.

Lors du perçage dans le métal, marquez le

centre du trou à percer avec un centrage au pointeau pour que la mèche s’engage plus facilement et sans « trotter ». Lubriﬁ ez la mèche avec de l’huile de coupe lors du perçage dans le fer ou dans l’acier. Utilisez un ﬂ uide de refroid- issement lors du perçage de métaux non-ferreux comme le cuivre, le laiton ou l’aluminium.

3. Appliquez toujours la pression dans l’alignement du foret ou de la mèche. Appliquez sufﬁ samment de pression pour faire mordre la mèche, mais pas au point qu’elle se coince.

Lorsque vous utilisez des forets ou des mèches

hélicoïdales, retirez-les fréquemment pour enlever les copeaux des goujures.

Lorsque vous utilisez des mèches à auto-

avance, si l’embrayage glisse, retirez très légèrement la mèche puis poussez-la vers la pièce. Répétez plusieurs fois cette opération.

4. Réduisez la pression et dégagez le foret ou la mèche vers la ﬁ n du trou. Tirez le foret ou la mèche hors du trou pendant que la perceuse tourne encore, aﬁ n d’éviter un blocage.

Lorsque vous utilisez des mèches à auto-

avance, réduisez la pression de perçage lorsque la pointe de la vis d’avance passe au travers du matériau. Appliquez une pression régulière et uniforme.

ACCESOIRES

A VERTISSEMENT Débranchez tou-

jours l’outil avant de changer ou d’enlever les accessoires. L’utilisation d’autres accessoires que ceux qui sont spéciﬁ quement recomman- dés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet www.milwaukeetool.com. Pour obtenir un catalogue, il sufﬁ t de contacter votre distributeur local ou l'un des centres-service.

ENTRETIEN

AVERTISSEMENT Pour minimiser

les risques de blessures, débranchez toujours l’outil avant d’y effectuer des travaux de maintenance. Ne faites pas vous-même le démontage de l’outil ni le rebobinage du système électrique. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme d’entretien ponctuel. Avant de vous en servir, examinez son état en général. Inspectez-en la garde, interrupteur, cordon et cordon de rallonge pour en déceler les défauts. Vériﬁ ez le serrage des vis, l’alignement et le jeu des pièces mobiles, les vices de montage, bris de pièces et toute autre condition pouvant en rendre le fonctionnement dangereux. Si un bruit ou une vibration insolite survient, arrêtez immédiatement l’outil et faites-le vériﬁ er avant de vous en servir de nouveau. N’utilisez pas un outil défectueux. Fixez-y une étiquette marquée « HORS D’USAGE » jusqu’à ce qu’il soit réparé (voir « Réparations »). Normalement, il ne sera pas nécessaire de lubriﬁ er l’outil avant que le temps ne soit venu de remplacer les balais. Après une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir les services suivants:

• Lubriﬁ cation

• Inspection et remplacement des balais

• Inspection et nettoyage de la mécanique (engrenages, pivots, coussinets, boîtier etc.)

• Inspection électrique (interrupteur, cordon, induit etc.)

• Vériﬁ cation du fonctionnement électromécanique

AVERTISSEMENT Pour minimiser

les risques de blessures, choc électrique et dommage à l’outil, n’immergez jamais l’outil et ne laissez pas de liquide s’y inﬁ ltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage de l’outil doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le plastique et l’isolation des pièces. Ne laissez jamais de solvants inﬂ ammables ou com- bustibles auprès des outils.

Réparations

Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.

Page 10

Chaque outil électrique MILWAUKEE (y compris les produits sans ﬁ l [outils, piles, chargeur de piles, lampe de travail]; consulter les énoncés de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL) est garanti à l’acheteur d’origine être exempt de vice de matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, s’est avérée être affectée d’un vice de matériau ou de fabrication pendant une période de cinq (5) ans* après la date d’achat, sauf indication contraire. Retourner l’outil électrique, à un centre de réparations en usine MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d’achat doit être présentée au moment de retourner le produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou des accidents. *La période de garantie applicable pour les radios de chantier, le port d’alimentation M12™, Source d'énergie M18™, et les chariots de travail industriels Trade T itan™ est d’une durée d’un (1) an à partir de la date d’achat. La période de la garantie couvrant la lampe de travail à DÉL et l’ampoule améliorée à DÉL est une garantie À VIE limitée à l’acheteur d’origine seulement; si, lors d’une utilisation normale, l’ampoule à DÉL présente une défectuosité, la lampe de travail et l’ampoule seront remplacées sans frais. *Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs piles pour outils sans ﬁ l, aux génératrices d’alimentation portatives à essence, aux outils à main, aux monte- charge – électrique, à levier et à chaîne (manuel), aux vestes chauffantes M12™, aux produits réusinés, ni aux produits d’essai et de mesure. Il existe des garanties distinctes pour ces produits. L’enregistrement de la garantie n’est pas nécessaire pour bénéﬁ cier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une demande de service sous garantie est présentée. L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CIDESSUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PAR TICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULA TION D’EXONÉRA TION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L ’UTILISA TEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE. Cette garantie s’applique aux produits vendus aux États-Unis et au Canada uniquement. Veuillez consulter la rubrique Centre SA V MILWAUKEE, dans la section Pièces & Service du site Web de MILWAUKEE, à l’adresse www.milwaukeetool.com, ou composer le 1-800-SA WDUST (1-800-729-3878) aﬁ n de trouver le centre de réparations en usine MILWAUKEE le plus près.

GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d’achat d’origine. Le présent bon de garantie couvre tous les vices de matériau et de fabrication que peut afﬁ cher cet outil électrique. Pour assurer la validité de la présente garantie, veuillez présenter le bon de commande, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de commande n’a pas été estampillé, veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour un entretien, des pièces, des accessoires ou d’autres composants, composer sans frais le 1-800-832-1949 aﬁ n d’obtenir les coordonnées du centre de réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes : a) Si le produit a été utilisé pour une ﬁ n autre que celle indiquée dans le guide de l’utilisateur ﬁ nal ou le manuel d’instructions. b) Si les conditions d’utilisations ne sont pas habituelles. c) Si le produit a été modiﬁ é ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES. Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques d’électrocution. CENTRE DE RÉPARATIONS ET DE SERVICE Av Presidente Mazarik 29 Piso 7, 1 1570 Chapultepec Morales

Modèle :

Miguel Hidalgo, Distrito Federal, Mexico Ph. 52 55 4160-3547

Date d’achat : Sceau du distributeur ou du magasin :

IMPORTÉ ET COMMERCIALISÉ PAR : TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 1 1570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE

SEGURIDAD. Si no sigue todas las advertencias e instrucciones, se pueden provocar

una descarga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones para consultarlas en el futuro.

El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reﬁ ere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga limpia y bien iluminada el área de

trabajo. Las áreas desordenadas u oscuras con-

tribuyen a que se produzcan accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, como en la presencia de líquidos, gases o polvo inﬂ amables. Las her-

ramientas eléctricas crean chispas que pueden incendiar el polvo o las emanaciones.

• Mantenga a los niños y otras personas alejadas mientras utiliza una herramienta eléctrica. Las

distracciones pueden hacerle perder el control.

SEGURIDAD ELÉCTRICA

• Los enchufes de las herramientas eléctricas deben ser del mismo tipo que el tomacorrientes. Nunca realice ningún tipo de modiﬁ cación en el enchufe. No use enchufes adaptadores con herramientas eléctricas con conexión a tierra. Se reducirá el riesgo de

descarga eléctrica si no se modiﬁ can los enchufes y los tomacorrientes son del mismo tipo.

• Evite el contacto corporal con superﬁ cies con conexión a tierra, como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga

eléctrica aumenta si su cuerpo está conectado a tierra.

• No exponga la herramientas eléctricas a la lluvia o a condiciones de humedad. El agua

que entra en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

• No abuse del cable. Nunca use el cable para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del calor, los bordes aﬁ lados o las piezas en movimiento. Los cables dañados o enmarañados

aumentan el riesgo de descarga eléctrica.

• Cuando se utiliza una herramienta eléctrica en el exterior, use una extensión que sea apropiada para uso en el exterior. El uso de un

cable apropiado para el exterior reduce el riesgo de descarga eléctrica.

• Si debe operar una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido por un interruptor de circuito con conexión a tierra (GFCI). Usar un GFCI reduce el riesgo de

que se produzcan descargas eléctricas.

SEGURIDAD PERSONAL

• Manténgase alerta, ponga cuidado a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use una herramienta eléctrica cuando está cansado o bajo la inﬂ uencia de drogas, alcohol o medici-

nas. Despistarse un minuto cuando se utiliza una

herramienta eléctrica puede tener como resultado lesiones personales graves.

• Use un equipo de protección personal. Lleve

siempre protección ocular. Llevar un equipo

de protección apropiado para la situación, como una máscara antipolvo, zapatos de seguridad antideslizantes, un casco o protección auditiva, reducirá las lesiones personales.

• Evite el encendido accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la toma de alimentación o a la batería, al levantar o mover la herramienta. Mover herramientas con el dedo

en el interruptor o enchufarlas con el interruptor en la posición de encendido contribuye a que se produzcan accidentes.

• Quite todas las llaves de ajuste antes de encender la herramienta. Una llave que esté

acoplada a una pieza giratoria de la herramienta puede provocar lesiones personales.

• No se estire demasiado. Mantenga los pies bien asentados y el equilibrio en todo momento. Esto permite tener mejor control de la

herramienta eléctrica en situaciones inesperadas.

• Vístase de manera apropiada. No lleve ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes lejos de la piezas en movimiento.

La ropa ﬂ oja, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

• Si se proporcionan dispositivos para la conexión de sistemas de recolección y extracción de polvo, asegúrese de que estén conectados y se usen apropiadamente. El uso de estos dis-

positivos puede reducir los peligros relacionados con el polvo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para la aplicación.

La herramienta eléctrica correcta funcionará mejor y de manera más segura a la velocidad para la que se diseñó.

• No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Cualquier herrami-

enta eléctrica que no se pueda controlar con el interruptor es peligrosa y se debe reparar.

• Desconecte el enchufe de la toma de alimentación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Dichas medidas preventivas de seguridad

reducen el riesgo de que la herramienta se prenda accidentalmente.

Page 11

• Almacene las herramientas eléctricas fuera del alcance de los niños y no permita que personas no familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas

eléctricas son peligrosas en las manos de usuarios no capacitados.

• Mantenimiento de las herramientas eléctricas. Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas rotas ni ninguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se encuentran daños, haga que le reparen la herramienta antes de usarla. Las herrami-

entas mal mantenidas son la causa de muchos accidentes.

• Mantenga las herramientas de corte limpias y aﬁ ladas. Es menos probable que se atasquen

las herramientas de corte con ﬁ los aﬁ lados que se mantienen de manera apropiada y también son más fáciles de controlar.

• Use la herramienta eléctrica, los accesorios, las brocas, etc. siguiendo estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de la her-

ramienta eléctrica para operaciones diferentes de aquellas para las que se diseñó podría originar una situación peligrosa.

MANTENIMIENTO

• Haga que un técnico calificado realice el mantenimiento de la herramienta eléctrica utilizando solamente piezas de repuesto idénticas.

Esto asegurará que se mantiene la seguridad de la herramienta eléctrica.

REGLAS ESPECIFICAS

DE SEGURIDAD

Use las empuñaduras auxiliares si se propor-

•

cionan con la herramienta. La pérdida de control

puede causar lesiones personales.

• Al realizar una operación donde el accesorio de

corte pueda entrar en contacto con cableado oculto o con su propio cable, sostenga las herramientas eléctricas de las superficies de empuñadura aisladas. El contacto del accesorio

de corte con un cable que conduzca electricidad puede hacer que las partes metálicas de la herramienta se electrifiquen y podría ocasionar una descarga eléctrica al operador.

• Guarde las etiquetas y placas de especiﬁ ca- ciones. Estas tienen información importante. Si

son ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.

• ADVERTENCIA : Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento

y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada. El riesgo que usted sufre debido a la exposición

varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras contra el polvo que hayan sido especíﬁ camente diseñadas para ﬁ ltrar partículas microscópicas.

SIMBOLOGÍA

Amperios

Volts

Corriente alterna No de revoluciones de carga

por minuto (RPM)

Estados Unidos y Canadá

Underwriters Laboratories, Inc.,

Marca mejicana de la aprobación

DESCRIPCION FUNCIONAL

1. Mango frontal

2. Mandril

3. Interruptor de accionamiento

4. Interruptor de retroceso

5. Mango del interruptor

6. Caja de engranajes

7. Extensión

8. Mango lateral

9. Perilla de desplazamiento

10.Botón de liberación de rotación del mango

11. Superﬁ cies de sujeción aisladas

TIERRA

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a tierra

ADVERTENCIA Puede haber riesgo

de descarga eléctrica si se conecta el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certiﬁ cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modiﬁ que el en- chufe que se proporciona con la herramienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certiﬁ cado instale un toma-corriente adecuado.

Herramientas con conexión a tierra: Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la frase “Se requiere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra de tres clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figura A). Si la herramienta se averiara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica. La clavija de conexión de puesta a tierra en el enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser

el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada. Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente instalado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figura A.

Fig. A

Herramientas con doble aislamiento: Herramientas con clavijas de dos patas

Las herramientas marcadas con “Doble aislamiento” no requieren conectarse “a tierra”. Estas herramientas tienen un sistema aislante que satisface los estándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA) y el

cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones inadecuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión. Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión.

Guías para el uso de cables de extensión

•Si está usando un cable de extensión en sitios al aire libre, asegúrese que está marcado con el suﬁ jo “W-A” (“W” en Canadá) el cual indica que puede ser usado al aire libre.

•Asegúrese que su cable de extensión está correctamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona caliﬁ cada antes de volver a usarla.

•Proteja su extensión eléctrica de objetos cortantes, calor excesivo o areas mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Amperios

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basado en limitar la caída en el voltaje a 5 volts al 150% de los amperios.

Largo de cable de Extensión en (m)

7,6 12,2 22,8 30,4 45,7 60,9

LEA Y GUARDE TODAS LAS

INSTRUCCIONES PARA FUTURAS

REFERANCIAS.

Código Nacional de Electricidad. Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostrados en las Figuras B y C.

Fig. B

Fig. C

Page 12

ESPECIFICACIONES

Acero

Cat. No.

1680-20

1680-21

Volts

c.a.

120

Velocidad

Alta

Baja

rpm

1750

450

Broca heli-

coidal

8 mm (5/16") 13 mm

(1/2")

ENSAMBLAJE DE LA HERRAMIENTA

ADVERTENCIA A ﬁ n de reducir el

riesgo de lesionarse, desenchufe siempre la herramienta antes de colocar o retirar accesorios, o de realizar ajustes. Utilice únicamente accesorios especíﬁ camente recomendados. El uso de accesorios no recomendados podría resultar peligroso.

Instalación de brocas en los mandriles con chaveta

1. Desconecte la herramienta.

2. Abra las mordazas del mandril lo suﬁ ciente para poder insertar la broca. Asegúrese que el vástago de la broca y las mordazas del mandril estén limpios. Las partículas de suciedad pueden evitar el alineamiento correcto de la broca.

3. Inserte la broca en el mandril. Centre la broca en las mordazas del mandril y levántela aproximadamente 1,6 mm (1/16") por encima de la parte inferior del mandril. Apriete las mordazas del mandril con la mano para alinear la broca.

4. Coloque la chaveta del mandril en cada uno de los tres oriﬁ cios en el mandril y gírela en el sentido de las manecillas del reloj para apretar ﬁ rmemente el mandril.

NOTA: Nunca use una llave u otra herramienta,

excepto la chaveta del mandril, para apretar o aﬂ ojar el mandril.

5. Para extraer la broca, coloque la chaveta del mandril en uno de los tres oriﬁ cios ubicados en el mandril y gírela en sentido contrario a las manecillas del reloj.

Selección de la broca

• Use brocas aﬁ ladas. Es menos probable que las brocas aﬁ ladas se atoren durante el taladrado.

• Use la broca correcta para el trabajo. Hay muchos tipos de brocas diseñados para ﬁ nes especíﬁ cos. Revise la información proporcio- nada en el envoltorio de la broca para obtener información sobre el uso adecuado.

Capacidad

Madera

Broca de

berbiquí

38 mm

(1-1/2")

38 mm

(1-1/2")

• No use brocas de mayor tamaño que la capa-

Mango lateral

El mango lateral puede instalarse en cualquier lado de la herramienta. Para instalar el mango lateral, enrósquelo en el adaptador en el lado deseado de la herramienta y apriételo ﬁ rmemente.

Rotación del mango

Esta herramienta está equipada con un mango ajustable del interruptor que le permite al usuario ajustar el mango en tres posiciones (con una separación de 90°) para una óptima posición de operación.

berbiquí

para

38 mm

(1-1/2")

38 mm

(1-1/2")

cidad nominal del taladro. Podrían dañarse los engranajes u ocurrir una sobrecarga del motor (vea «Especiﬁ caciones»).

Fig. 1

1. Desconecte la herramienta.

2. Oprima sin soltar el botón de liberación de rotación del mango y gire el mango del interruptor a una de las tres posiciones del mango.

3. Suelte el botón de liberación de rotación del mango. El mango ajustable tiene ﬁ adores que le permiten encajar en posición. Asegúrese de que el mango encaje ﬁ rmemente en su posición y que no gire.

La herramienta no funcionará si el mango no está ﬁ rmemente enclavado en una de las tres posiciones.

Broca

de auto-

alimentación

65 mm

(2-9/16")

117 mm (4-5/8")

Sierra

perforadora

102 mm

(4")

152 mm

(6")

ADVERTENCIA Para reducir el riesgo

de lesiones, siempre utilice protección para los ojos.

Como quitar el mandril

Estos taladros están equipados con una flecha roscada para sujetar el mandril. Antes de proceder a quitarlo, desconecte la unidad y abra las uñas del mandril. Dentro del mandril encontrará un tornillo con rosca izquierda que evita que el mandril se afloje cuando se opera la unidad en sentido de reversa. Quite el tornillo, aﬂ ojándolo en sentido de las manecillas de un reloj. Para quitar el mandril, sujete el taladro de forma que un lado del broquero descanse ﬁ rme y plano sobre una superﬁ cie sólida de una banco de trabajo. Aprete una llave hex en la mandril. Gire al mandril de forma que la llave quede en un ángulo de aproximadamente 30° con relación a la base del banco. Golpee ﬁ rmemente la llave con un martillo para que el mandril gire en una dirección opuesta a la de un reloj (viéndolo desde el frente de la herramienta). De esta forma se deberá aﬂ ojar el mandril de la ﬂ echa, ya que esta es de cuerda derecha, y permitiendo ahora retirar el mandril con la mano. NOTA: Cuanda cambie el mandril, cambie siempre el tornillo de cuerda izquierda que va dentro del mandril.

Fig. 2

OPERACION

ADVERTENCIA Para reducir el riesgo

de una lesión, desconecte siempre la herramienta antes de ﬁ jar o retirar accesorios, o antes de efectuar ajustes. Utilice sólo los accesorios especíﬁ camente recomendados. El uso de otros accesorios puede ser peligroso.

ADVERTENCIA A ﬁ n de reducir el

riesgo de lesionarse, use anteojos de seguridad con protección lateral.

ADVERTENCIA Para reducir el riesgo

de lesiones personales durante el taladrado, sujete la herramienta por las superﬁ cies de sujeción aisladas cuando realice una operación donde la herramienta de corte puede hacer contacto con el cableado oculto o con su propio cable. Hacer contacto con un alambre energizado hará que las partes metálicas expuestas de la herramienta también estén energizadas y produzcan una descarga sobre el operador.

ADVERTENCIA Para reducir el riesgo

de lesiones personales, sujete o apoye ﬁ rme- mente. Siempre esté preparado para un atoramiento de la broca y la reacción del taladro.

Embrague

La herramienta Super Hawg™ incluye un embrague que se activa sólo cuando la herramienta funciona a baja velocidad. El embrague desengancha la broca del tren de engranajes para proteger la herramienta. En caso de carga alta, el embrague se desliza y se escucha un sonido de trinquete. Libere el interruptor de accionamiento cuando el embrague comience a deslizarse (vea «Atoramiento de broca»). El uso continuo de la herramienta cuando se está deslizando el embrague reducirá la vida útil del mecanismo.

Atoramiento de broca

Fig. 3

Si se atora la broca, el taladro reaccionará repentinamente en la dirección opuesta de rotación de la broca. La Figura 6 muestra la ruta de reacción, (B) si se atora la broca mientras el accionamiento

Page 13

es en dirección de avance (A). Reduzca las posibilidades de una reacción repentina siguiendo las instrucciones descritas a continuación. Prepárese para una reacción repentina sujetando o apoyando la herramienta ﬁ rmemente.

Para reducir la posibilidad de atoramiento de la broca:

• Use brocas aﬁ ladas. Es menos probable que las brocas aﬁ ladas se atoren durante el taladrado.

• Use la broca correcta para el trabajo. Hay muchos tipos de brocas diseñados para ﬁ nes especíﬁ cos.

• Usa la velocidad apropiada para el tamaño de la broca. Las brocas más grandes deben usarse a la velocidad más baja (vea «Especiﬁ caciones»). El usar las brocas más grandes a altas velocidades aumenta la posibilidad de atoramiento de la broca y la posibilidad de reacción.

• Mantenga las brocas de autoalimentación alineadas con la superﬁ cie de trabajo para que entren en forma directa (vea «Taladrado»).

• Si es posible, evite taladrar materiales pandeados, húmedos, nudosos o resinosos.

• Evite taladrar material que pueda tener clavos ocultos u otros objetos que puedan ocasionar el atoramiento de la broca.

La dirección de rotación es siempre la opuesta a la dirección de rotación de la broca. Existen mayores probabilidades de que ocurra una reacción cuando se alargan oriﬁ cios ya existentes, en el punto donde la broca entra al otro lado del material.

Si la broca se atora:

1. Suelte el gatillo inmediatamente.

2. Invierta la dirección del motor.

3. Extraiga la broca del material de trabajo y co-

mience nuevamente.

4. No mueva el gatillo a las posiciones de activado

y desactivado tratando de hacer arrancar una broca atorada. Esto dañará la broca.

Apoyo para rotación en dirección de avance

Cuando se taladra en dirección de avance, la broca girará en el sentido de las manecillas del reloj. Si se atora en el oriﬁ cio, la broca se detendrá súbita- mente y el taladro reaccionará repentinamente en sentido contrario a las manecillas del reloj. Hay dos maneras de sujetar ﬁ rmemente la her- ramienta Super Hawg de avance (Fig. 4 y 5).

Fig. 4

™

para rotación en dirección

Fig. 5

A. Rotación en dirección de avance (hacia la dere-

cha) B. Reacción C. Sujete el taladro con el mango lateral aquí D. Apoye el taladro con la caja de engranajes aquí Si se atora la broca, el mango lateral o la caja de engranajes apoyada contra la ﬁ jación sujetará el taladro en posición.

Apoyo para rotación en dirección de retroceso

Cuando se taladra en dirección de retroceso, la broca girará en sentido contrario a las manecillas del reloj. Si se atora en el oriﬁ cio, la broca se de- tendrá súbitamente y el taladro reaccionará repentinamente en el sentido de las manecillas del reloj. Hay dos maneras de sujetar ﬁ rmemente la her- ramienta Super Hawg de retroceso (Fig. 6 y 7).

Fig. 6

™

para rotación en dirección

Fig. 7

A. Rotación de retroceso (hacia la izquierda) B. Reacción C. Sujete el taladro con el mango lateral aquí D. Apoye el taladro con la caja de engranajes del

motor aquí Si se atora la broca, el mango lateral o la caja de engranajes apoyada contra la ﬁ jación sujetará el taladro en posición.

Cambio de velocidades

ADVERTENCIA

de lesiones personales o daño a la herramienta, cambie de velocidad sólo cuando el taladro se encuentre detenido. La perilla de desplazamiento ubicada cerca del mandril no podrá desplazarse cuando el mandril se encuentre en movimiento.

Fig. 8

Use la perilla de desplazamiento para seleccionar alta o baja velocidad (Fig. 8). La velocidad alta (1 750 RPM) es el parámetro de par bajo. La velocidad baja (450 RPM) es el parámetro de par alto. Consulte la sección «Especiﬁ caciones» para obtener información sobre los límites de capacidad de las brocas con velocidades altas y bajas. Siempre desactive el interruptor y cambie de velocidad cuando la herramienta esté detenida. Nunca cambie la velocidad del taladro cuando se esté moviendo o esté con carga. NOTA: El embrague se activa sólo a baja velocidad.

Dirección de retroceso

El interruptor de retroceso está ubicado en dirección opuesta al interruptor de accionamiento para extraer las brocas de los oriﬁ cios. Deje que el mo- tor se detenga completamente antes de colocarlo en dirección de retroceso. Poner la herramienta en dirección de retroceso con los engranajes en movimiento puede ocasionar un daño grave. Para extraer las brocas de autoalimentación de oriﬁ cios parcialmente taladrados, oprima el interruptor de accionamiento cuando la herramienta se encuentre en dirección de retroceso para liberar el tornillo guía roscado. Cuando los tornillos estén ﬂ ojos, levante la broca de la pieza de trabajo con el motor apagado.

ADVERTENCIA

riesgo de lesionarse, mantenga las manos y el cordón alejados de la broca y de todas las partes móviles.

Arranque, parada y control de velocidad

1. Para arrancar la herramienta, oprima el inter- ruptor de accionamiento.

2. Para detener la herramienta, suelte el interrup- tor de accionamiento.

Para reducir el riesgo

A ﬁ n de reducir el

Taladrado

ADVERTENCIA

riesgo de explosión, electrocución y daño a la propiedad, antes de taladrar veriﬁ que siempre que en el área de trabajo no hayan tuberías o cables ocultos.

1. Antes de taladrar, cerciorese de que la pieza de trabajo este ﬁ rmemente asegurada. Una pieza de material no asegurada ﬁ rmemente puede ocasionar lesiones personales o producir un taladrado sin precision. Use material de refuerzo para evitar daiar la pieza de trabajo durante la operacion. Al trabajar en madera o metal de menor calibre, use un bloque de madera para reforzar el material a ﬁ n de evitar daiar la pieza de trabajo.

2. Cuando vaya a iniciar una perforacion, coloque la broca sobre la superﬁ cie de trabajo y aplique presion.

Para que comience a girar una broca de auto-

alimentacion, introduzca el tornillo roscado en la pieza de trabajo oprimiendo el interruptor de accionamiento y dejando que la broca gire por inercia hasta que los dientes hagan contactocon la superﬁ cie de trabajo. Alinee correctamente la broca antes de proseguir. Esto evitará que se desvie y se atasque durante el arranque.

Al taladrar en metal, marque el centro del agu-

jero a taladrar con un punzon central para dar un inicio a la broca y evitar que se «desvie» Lubrique la broca para taladro con aceite para corte cuando taladre en hierro o acero. Utilice un refrigerante cuando taladre en metales no ferrosos como cobre, laton o aluminio.

3. Aplique siempre presion en linea con la broca. Utilice suﬁ ciente presion para mantener el tal- adro perforando, pero no demasiada que pueda ocasionar el atoramiento de la broca.

Cuando use brocas helicoidales, tire de la broca

hacia afuera para eliminar las rebabas de las estrias.

Cuando use brocas de autoalimentacion, si se

desliza el embrague, tire ligeramente de la broca hacia arriba y luego empujela hacia la pieza de trabajo. Repita este procedimientovarias veces.

4. Reduzca la presión durante la etapa ﬁ nal de la perforacion. Mientras la herramienta continúa operando, tire de la broca hacia afuera del oriﬁ cio para evitar que se atasque.

Cuando use brocas de autoalimentacion, re-

duzca la presion del taladro tan pronto como la punta del tornillo comience a entrar en la pieza de trabajo. Prosiga aplicando presion ﬁ rme y pareja.

Para reducir el

Page 14

MANTENIMIENTO

ADVERTENCIA Para reducir el riesgo

de lesiones, desconecte siempre la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modiﬁ caciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la herramienta y el cable de extensión. Busque tornillos sueltos o ﬂ ojos, defectos de alineación y dobleces en partes móviles, así como montajes inadecuados, partes rotas y cualquier otra condición que pueda afectar una operación segura. Si detecta ruidos o vibraciones anormales, apague la herramienta de inmediato y corrija el problema antes de volver a usarla. No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO DEBE USARSE” hasta que sea reparada (vea “Reparaciones”). Bajo condiciones normales, no se requiere lubricación hasta que haya que cambiar los carbones. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para que le hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, ﬂ e- chas, baleros, carcarza, etc.)

• Inspección eléctrica (interruptor, cable, armadura, etc.)

• Probarla para asegurar una operación mecánica y eléctrica adecuada.

ADVERTENCIA Para reducir el riesgo

de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos ﬂ uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su herramienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos incluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoníaco, y detergentes caseros que contengan amoníaco.

Reparaciones

Si su instrumento se daña, vuelva el instrumento entero al más cercano centro de reparaciones.

ACCESORIOS

ADVERTENCIA Para reducir el riesgo

de lesiones, siempre desconecte la herramienta antes de cambiar o retirar accesorios. Utilice únicamente accesorios específicamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Para una lista completa de accessorios, reﬁ érase a su catálogo MILWAUKEE Electric Tool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros.

Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico, la herramienta y las baterías; consulte las declaraciones distintas y por separado en GARANTÍA LIMITADA DEL PAQUETE DE BATERÍAS INALÁMBRICAS y de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por MILWAUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un comprobante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasionados por reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes. *El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una garantía VITALICIA limitada para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de trabajo o el foco mejorado se reemplazará sin carga. *Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías inalámbrico, los generadores eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos, con palanca y con cadenas manuales), camisas de calefacción M12™, productos reacondicionados y productos de prueba y medición. Se encuentran disponibles garantías distintas para estos productos. No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La fecha de fabricación del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de compra en el momento en que se solicita el servicio de garantía. LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRESENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO CONSECUENCIA DE CUALQUIER DAÑO, F ALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANTO, LAS LIMIT ACIONES Y EXCLUSIONES ANTERIORES PUEDEN NO APLICARSE P ARA USTED. ESTA GARANTÍA ES EXCLUSIV A Y SUSTITUYE A T ODAS LAS OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE TODA GARANTÍA IMPLÍCIT A, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCIT A DE COMERCIABILIDAD O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR; EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS EST ADOS NO PERMITEN LIMIT ACIONES EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCIT A. POR LO T ANTO, LA LIMIT ACIÓN ANTERIOR PUEDE NO APLICARSE PARA USTED. EST A GARANTÍA LE OT ORGA DERECHOS LEGALES ESPECÍFICOS Y T AMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO EN ESTADO. Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá. Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’ en la sección Parts & Services (Piezas y servicios) del sitio web MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro de Servicio de la fábrica de MILWAUKEE más cercano.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO,

AMÉRICA CENTRAL Y EL CARIBE

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra. Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América Central y el Caribe se debe conﬁ rmar en el Centro de Servicio Autorizado el plazo de la garantía. Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original. Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "servicio@ttigroupna. com", para ubicar el Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios, que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra. Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario ﬁ nal. La empresa se hace re- sponsable de los gastos de transportación razonablemente erogados que se deriven del cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos: a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales. b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña. c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES. Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado para evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Modelo:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico Tel. 52 55 4160-3547

Fecha de Compra: Sello del Distribuidor:

IMPORTADO Y COMERCIALIZADO POR: TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Miguel Hidalgo, Distrito Federal, Mexico

Page 15

UNITED STATES

MILWAUKEE Service

MILWAUKEE prides itself in producing a premium quality product that is NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us! If you encounter any problems with the operation of this tool, or you would like to locate the

factory Service/Sales Support Branch or authorized service station nearest you, please call...

Additionally, we have a nationwide network of authorized Distributors ready to assist you with your tool and accessory needs. Check your “Y ellow Pages” phone directory under “Tools-Electric” for the names & addresses of those nearest you or see the 'Where To Buy' section of our website.

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday

7:00 AM - 6:30 PM

Central Time

or visit our website at

www.milwaukeetool.com

For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section.

Contact our Corporate After Sales Service Technical Support about ...

•Technical Questions

•Service/Repair Questions

•Warranty

call: 1-800-SAWDUST

fax: 1.800.638.9582

email: [email protected]

• receive important notiﬁ cations regarding your purchase

• ensure that your tool is protected under the warranty

• become a HEAVY DUTY club member

CANADA - Service MILWAUKEE

MILWAUKEE prides itself in producing a premium quality product that is NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us!

If you encounter any problems with the operation of this tool, or you would like to locate the factory Service/Sales Support Branch or authorized ser- vice station nearest you, please call...

1.800.268.4015

Monday – Friday 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Additionally, we have a nationwide network of authorized Distributors ready to assist you with your tool and accessory needs. Call 1.800.268.4015 to ﬁ nd the names and addresses of the closest retailers or consult “Where to buy” on our Web site

www.milwaukeetool.com

MILWAUKEE est ﬁ er de proposer un produit de première qualité NOTHING BUT HEAVY DUTY®. Votre satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou pour localiser le centre de service/ventes ou le centre d’entretien le plus proche, appelez le...

1.800.268.4015

Lundi – Vendredi 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Notre réseau national de distributeurs agréés se tient à votre disposition pour fournir l’aide technique, l’outillage et les accessoires nécessaires. Composez le 1.800.268.4015 pour obtenir les noms et adresses des revendeurs les plus proches ou bien consultez la section «Où acheter» sur notre site web à l’adresse www.milwaukeetool.com

MEXICO - Soporte de Servicio MILWAUKEE

CENTRO DE ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7

11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Telefono 52 55 4160-3547

e-mail: [email protected]

Adicionalmente, tenemos una red nacional de distribuidores autorizados listos para ayudarle con su herramienta y sus accesorios. Por favor, llame al 01 800 832 1949 para obtener los nombres y direcciones de los más cercanos a usted, o consulte la sección ‘Where to buy’ (Dónde comprar) de nuestro sitio web en

www.ttigroupmexico.com

MILWAUKEE ELECTRIC TOOL CORPORATION

58-14-1700d9 10/13 Printed in China 961075019-05( )

13135 West Lisbon Road • Brookﬁ eld, Wisconsin, U.S.A. 53005

Registre su herramienta en línea, en www.ttigroupmexico.com y...

• reciba importantes avisos sobre su compra

• asegúrese de que su herramienta esté protegida por la garantía

• conviértase en integrante de Heavy Duty
