Page 1
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
Catalog No.
No de Cat.
Catálogo No.
1670-1
1675-1
HEAVY-DUTY HOLE HAWG
FOREUSE EXTRA-ROBUSTE HOLE HAWG
TALADRO HEAVY-DUTY HOLE HAWG
TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE
MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL
OPERADOR.
®
®
®
Page 2
page 2
Page 3
GENERAL SAFETY RULES FOR ALL POWER TOOLS
WARNING!
Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term "power tool" in
all of the warnings listed below refers to your mains-operated (corded) power tool or battery-opearted (cordless) power tool.
SAVE THESE INSTRUCTIONS
READ ALL INSTRUCTIONS
WORK AREA SAFETY
1. Keep work area clean and well lit. Cluttered or dark areas invite
accidents.
2. Do not operate power tools in explosive atmospheres, such
as in the presence of flammable liquids, gases, or dust.
Power tools create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while operating a power
tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
4. Power tool plugs must match the outlet. Never modify the
plug in any way. Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs and matching outlets
will reduce risk of electric shock.
5. Avoid body contact with earthed or grounded surfaces such
as pipes, radiators, ranges and refrigerators. There is an
increased risk of electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet conditions. Water
entering a power tool will increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for carrying,
pulling, or unplugging the power tool. Keep cord away from
heat, oil, sharp edges, or moving parts. Damaged or entangled
cords increase the risk of electric shock.
8. When operating a power tool outdoors, use an extension
cord suitable for outdoor use. Use of a cord suitable for outdoor
use reduces the risk of electric shock.
PERSONAL SAFETY
16. Do not force the power tool. Use the correct power tool for
your application. The correct power tool will do the job better and
safer at the rate for which it was designed.
17. Do not use the power tool if the switch does not turn it on
and off. Any power tool that cannot be controlled with the switch is
dangerous and must be repaired.
18. Disconnect the plug from the power source and/or the bat-
tery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting the tool accidentally.
19. Store idle power tools out of the reach of children and do
not allow persons unfamiliar with the power tools or these
instructions to operate power tools. Power tools are danger-
ous in the hands of untrained users.
20. Maintain power tools. Check for misalignment or binding of
moving parts, breakage of parts and any other condition
that may affect the power tool's operation. If damaged, have
the power tool repaired before use. Many accidents are caused
by poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly maintained cutting
tools with sharp cutting edges are less likely to bind and are easier
to control.
22. Use the power tool, accessories and tool bits etc., in accor-
dance with these instructions and in the manner intended
for the particular type of power tool, taking into account the
working conditions and the work to be performed. Use of
the power tool for operations different from those intended could
result in a hazardous situation.
POWER TOOL USE AND CARE
SERVICE
9. Stay alert, watch what you are doing and use common sense
when operating a power tool. Do not use a power tool while
you are tired or under the influence of drugs, alcohol or
medication. A moment of inattention while operating power tools
may result in serious personal injury.
10. Use safety equipment. Always wear eye protection. Safety
equipment such as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions will reduce personal injuries.
11. Avoid accidental starting. Ensure the switch is in the off-
position before plugging in. Carrying tools with your finger on
the switch or plugging in power tools that have the switch on invites
accidents.
12. Remove any adjusting key or wrench before turning the
power tool on. A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
13. Do not overreach. Keep proper footing and balance at all
times. This enables better control of the power tool in unexpected
situations.
14. Dress properly. Do not wear loose clothing or jewellery.
Keep your hair, clothing and gloves away from moving parts.
Loose clothes, jewellery, or long hair can be caught in moving parts.
15. If devices are provided for the connection of dust extrac-
tion and collection facilities, ensure these are connected
and properly used. Use of these devices can reduce dust-re-
lated hazards.
23. Have your power tool serviced by a qualified repair person
using only identical replacement parts. This will ensure that
the safety of the power tool is maintained.
page 3
Page 4
SPECIFIC SAFETY RULES
1. Use auxiliary handles supplied with the tool. Loss of control can cause personal injury.
2. Wear ear protectors with impact drills. Exposure to noise can cause hearing loss.
3. Hold power tools by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden
wiring or its own cord. Contact with a live wire will make exposed metal parts of the tool live and shock the operator.
4 Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free
replacement.
5. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause
cancer, birth defects or other reproductive harm. Some examples of these chemicals are:
lead from lead-based paint
crystalline silica from bricks and cement and other masonry products, and
arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in
a well ventilated area, and work with approved safety equipment, such as those dust masks that are specifically designed to filter out
microscopic particles.

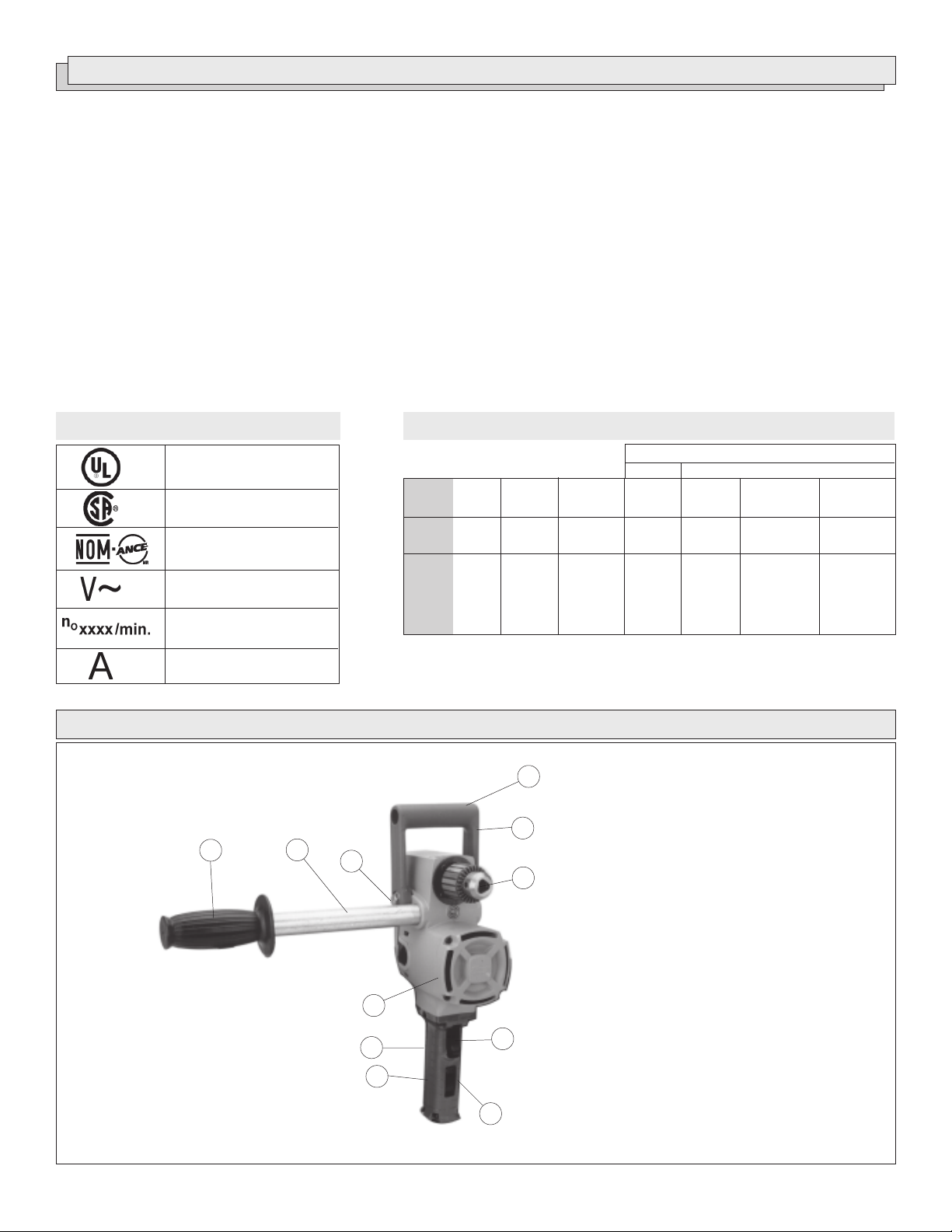

Symbology
Underwriters
Laboratories, Inc.
Canadian Standards
Association
Mexican Approvals Marking
Volts Alternating Current
No Load Revolutions
per Minute (RPM)
Amperes
9
Specifications
Capacity
Wood
WithShip
Auger Bit
1-1/2"
1-1/4"
1-1/2"
With
Selfeed
Bit
2-9/16"
1-3/8"
4-5/8"
Cat.
No.
1670-1
1675-1
Volts
AC
120
120
Speed
-
High
Low
No Load
RPM
900
1200
300
Steel
With
Twist
Bit
7/16"
5/16"
1/2"
With
Auger
Bit
1-1/2"
1-1/8"
1-1/2"

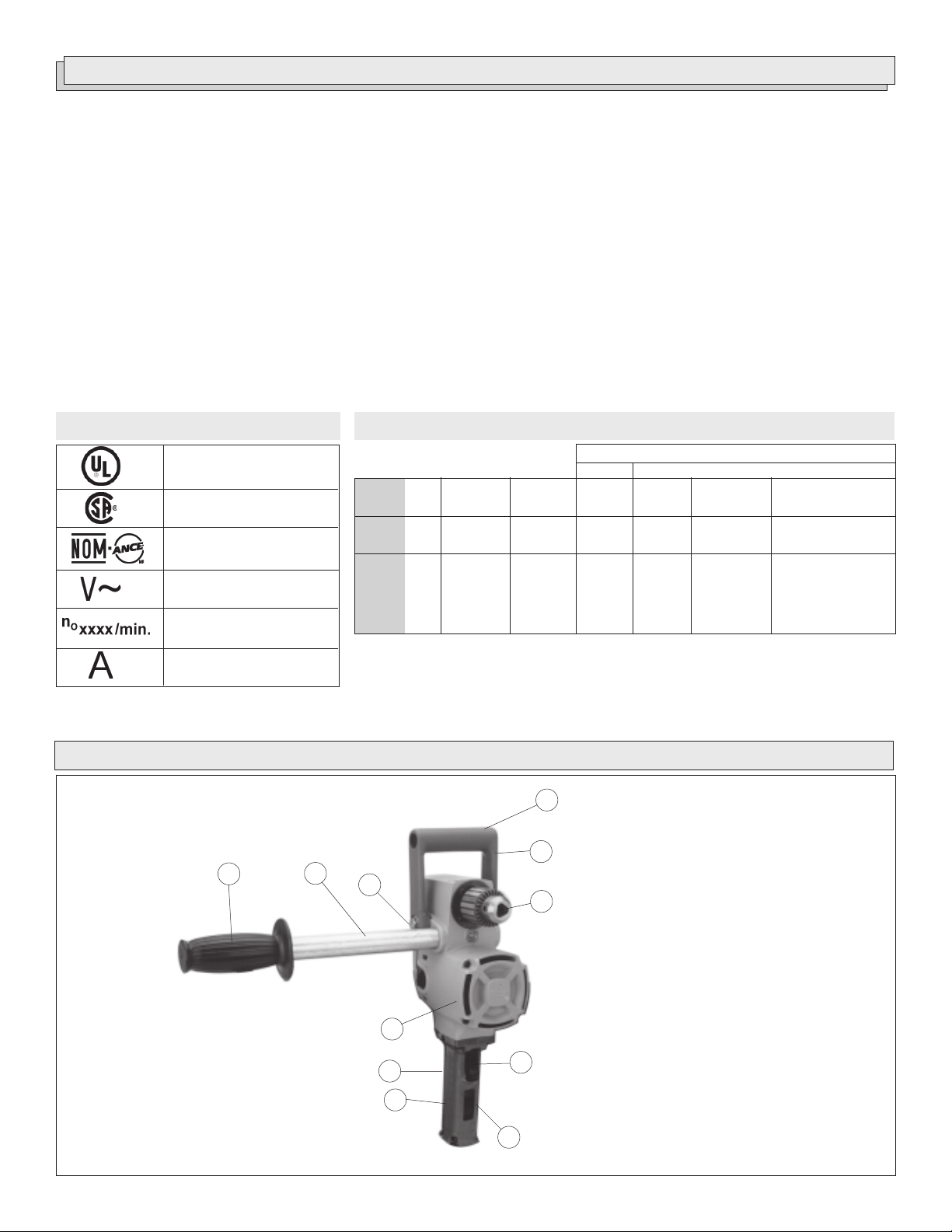

FUNCTIONAL DESCRIPTION
1
9
8
7
2
6
9
3
1. Spade Handle
2. Chuck
3. Trigger Switch
4. Reversing Switch
5. Switch Handle
6. Motor Housing
7. Gear Shift Lever
8. Pipe Handle
9. Insulated Gripping Surfaces
page 4
5
4
Page 5

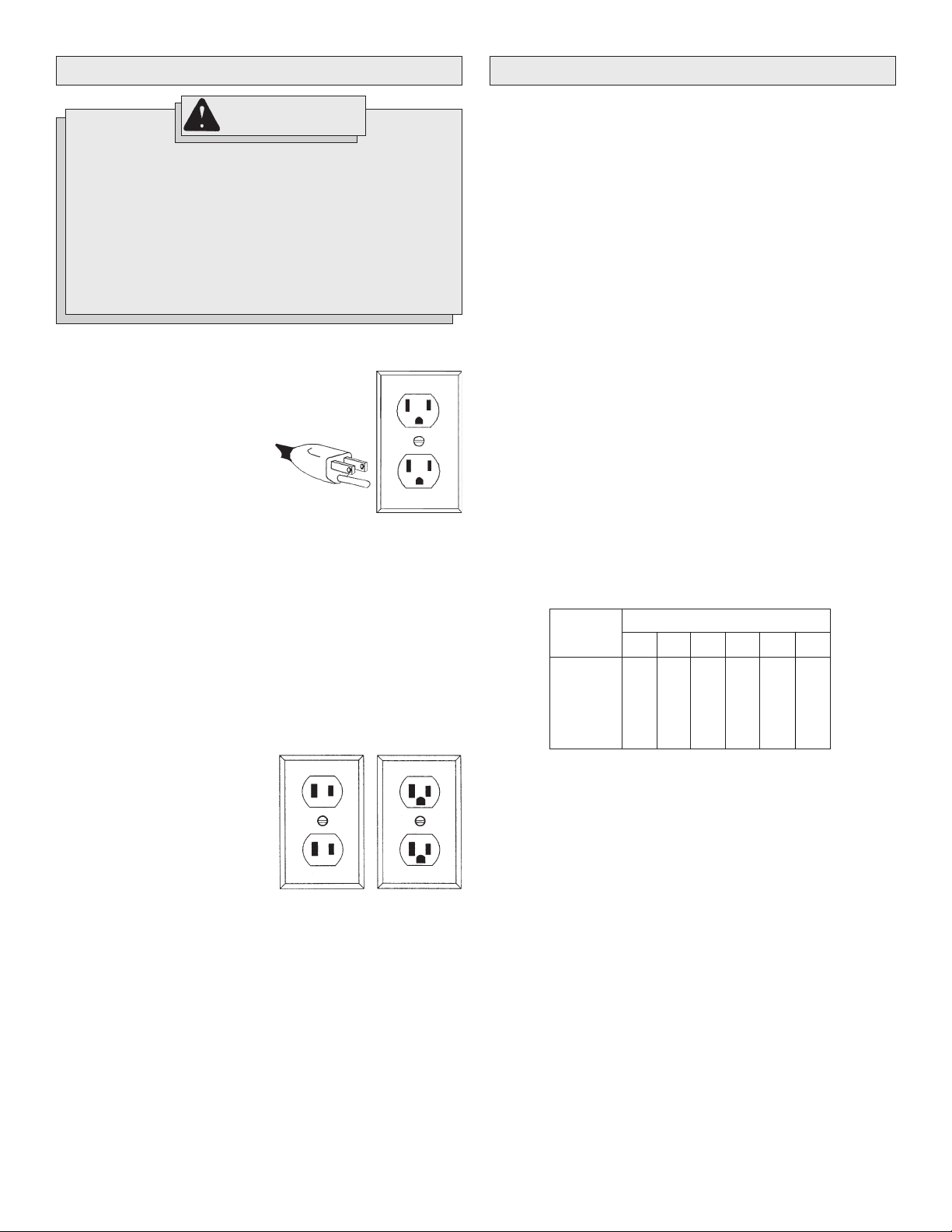

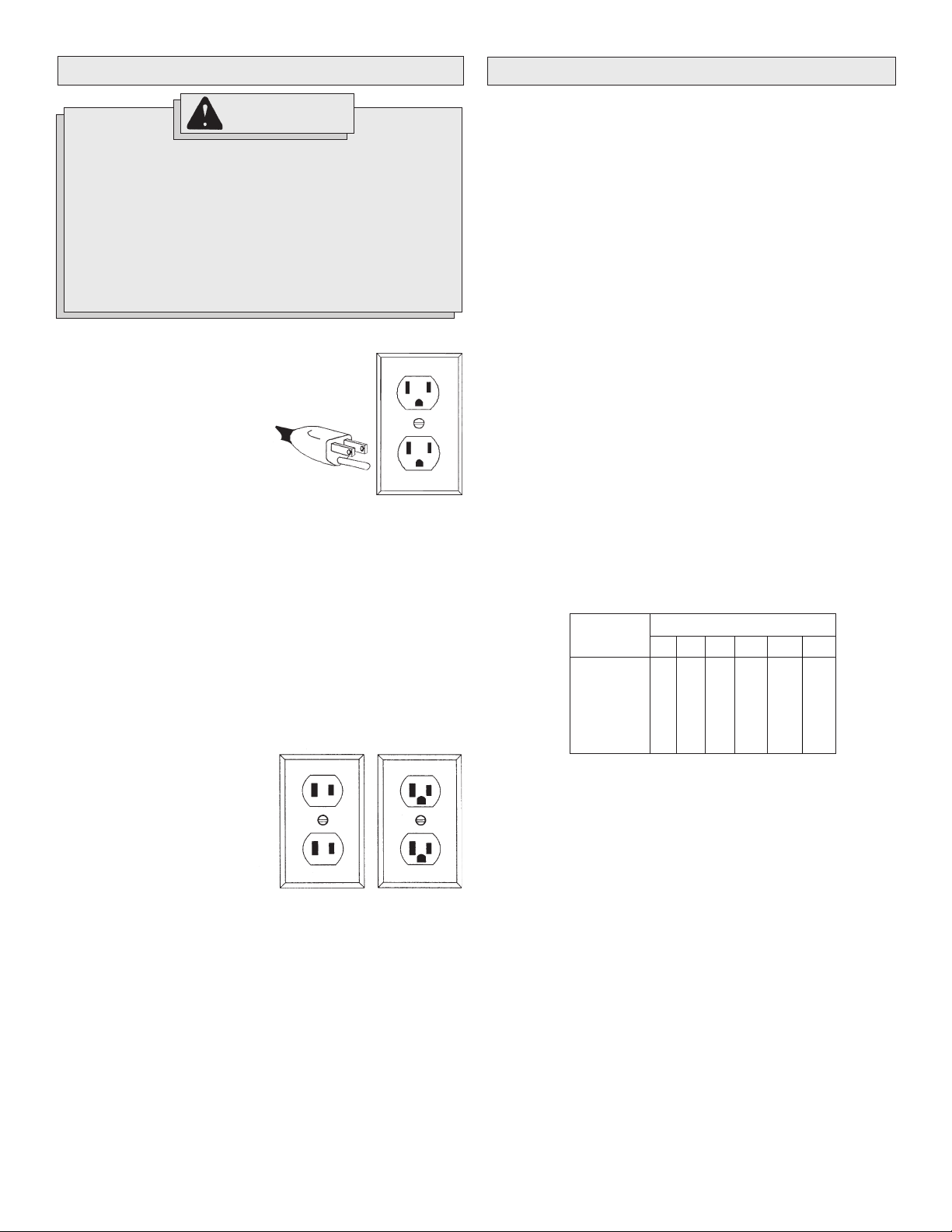

GROUNDING EXTENSION CORDS
WARNING!
Improperly connecting the grounding wire can result in the
risk of electric shock. Check with a qualified electrician if you
are in doubt as to whether the outlet is properly grounded.
Do not modify the plug provided with the tool. Never remove
the grounding prong from the plug. Do not use the tool if the
cord or plug is damaged. If damaged, have it repaired by a
MILWAUKEE service facility before use. If the plug will not fit
the outlet, have a proper outlet installed by a qualified
electrician.
Grounded Tools:
Tools with Three Prong Plugs
Tools marked Grounding Required
have a three wire cord and three
prong grounding plug. The plug must
be connected to a properly grounded
outlet (See Figure A). If the tool should
electrically malfunction or break
down, grounding provides a low resistance path to carry electricity
away from the user, reducing the risk
of electric shock.
The grounding prong in the plug is connected through the green wire
inside the cord to the grounding system in the tool. The green wire in the
cord must be the only wire connected to the tool's grounding system and
must never be attached to an electrically live terminal.
Your tool must be plugged into an appropriate outlet, properly installed
and grounded in accordance with all codes and ordinances. The plug
and outlet should look like those in Figure A.
Double Insulated Tools:
Tools with Two Prong Plugs
Tools marked Double Insulated do
not require grounding. They have a
special double insulation system
which satisfies OSHA requirements
and complies with the applicable
standards of Underwriters Laboratories, Inc., the Canadian Standard
Association and the National Electrical Code. Double Insulated tools may
be used in either of the 120 volt outlets shown in Figures B and C.
Fig. A
Fig. B
Fig. C
Grounded tools require a three wire extension cord. Double insulated
tools can use either a two or three wire extension cord. As the distance
from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a
serious drop in voltage, resulting in loss of power and possible tool
damage. Refer to the table shown to determine the required minimum
wire size.
The smaller the gauge number of the wire, the greater the capacity of the
cord. For example, a 14 gauge cord can carry a higher current than a 16
gauge cord. When using more than one extension cord to make up the
total length, be sure each cord contains at least the minimum wire size
required. If you are using one extension cord for more than one tool, add
the nameplate amperes and use the sum to determine the required minimum wire size.
Guidelines for Using Extension Cords
If you are using an extension cord outdoors, be sure it is marked
with the suffix W-A (W in Canada) to indicate that it is acceptable
for outdoor use.
Be sure your extension cord is properly wired and in good electrical
condition. Always replace a damaged extension cord or have it
repaired by a qualified person before using it.
Protect your extension cords from sharp objects, excessive heat
and damp or wet areas.
Recommended Minimum Wire Gauge
Nameplate
Amperes
8.1 - 12
12.1 - 15
15.1 - 20
* Based on limiting the line voltage drop to five
volts at 150% of the rated amperes.
for Extension Cords*
25'
0 - 5
5.1 - 8
16
16
14
12
10
Extension Cord Length
100'
14
12
10
10
--
150'
12
10
--
--
--
50'
16
16
14
12
10
75'
16
14
12
10
10
200'
12
--
--
--
--
READ AND SAVE ALL INSTRUCTIONS
FOR FUTURE USE.
page 5
Page 6
TOOL ASSEMBLY
WARNING!
To reduce the risk of injury, always unplug tool before
attaching or removing accessories or making adjustments.
Use only specifically recommended accessories. Others
may be hazardous.

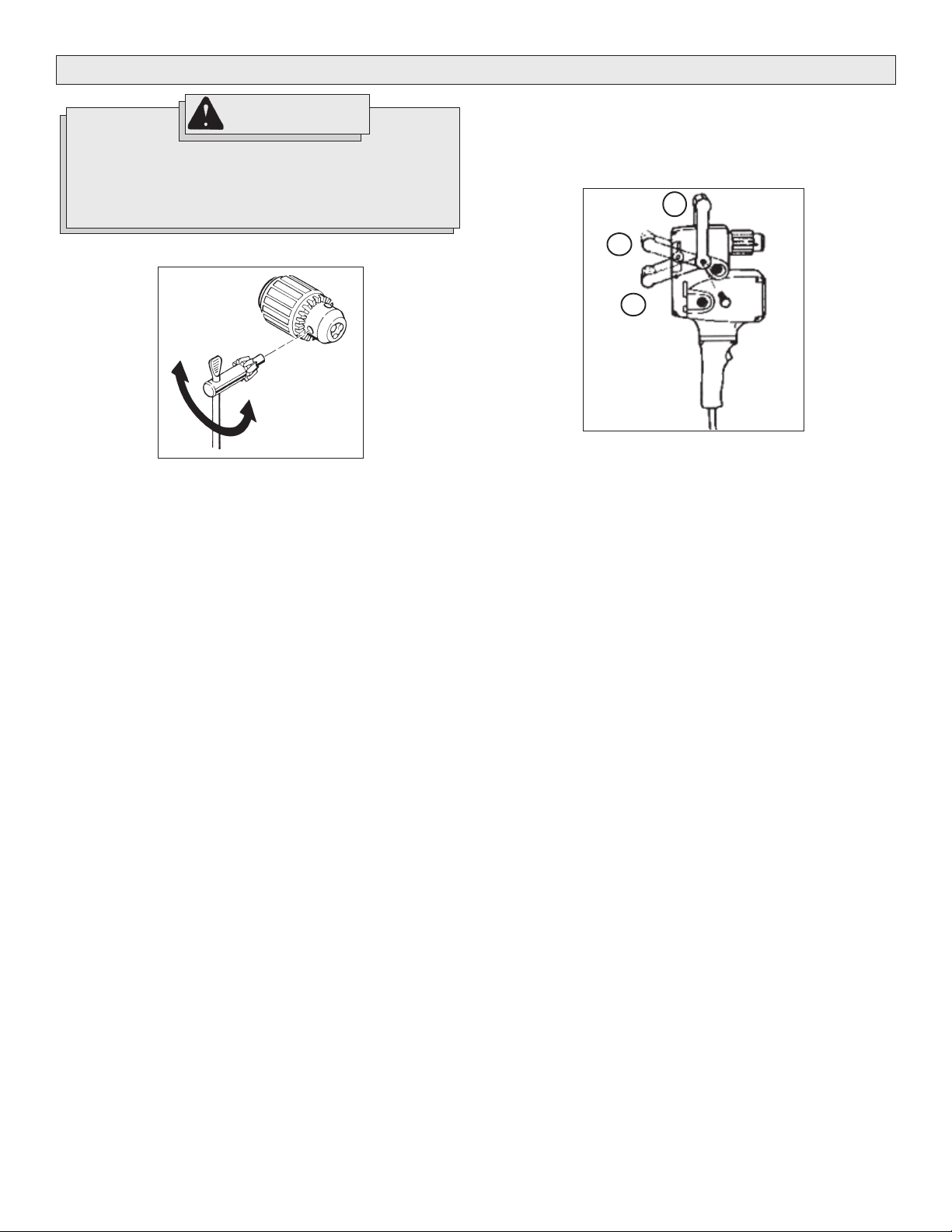

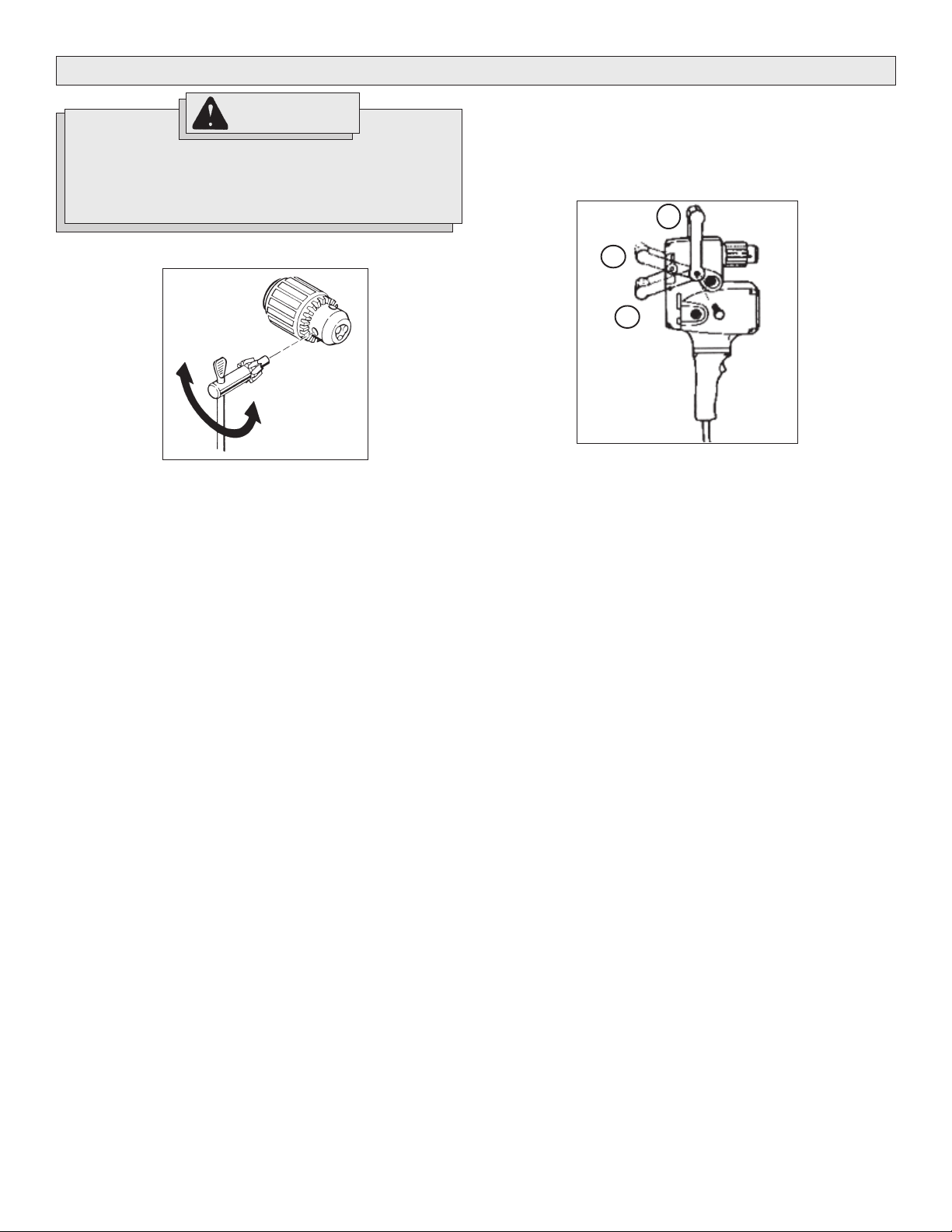

Installing Bits into Keyed Chucks (Fig.1)
Fig. 1
1. Unplug tool.
2. Open the chuck jaws wide enough to insert the bit. Be sure the bit
shank and chuck jaws are clean. Dirt particles may prevent the bit
from lining up properly.
3. Insert the bit into the chuck. Center the bit in the chuck jaws and lift
it about 1/16" off of the bottom. Then, tighten the chuck jaws by
hand to align the bit.
4. Place the chuck key in each of the three holes in the chuck, turning
it clockwise. Tighten securely.
5. To remove the bit, insert the chuck key into one of the holes in the
chuck and turn it counterclockwise.
Pipe Handle
The pipe handle may be used on either side of the tool. Thread pipe
handle into one of the threaded holes in the motor housing.
Spade Handle (Fig. 2)
Fig. 2
A
B
C
The spade handle can be attached to the tool in three positions (Fig. 2).
Remove the hex head screws which secure the handle. Remove the
handle and move it to the desired position. To mount the handle in position
C, it is necessary to reverse the mounting holes by turning the handle
around.
Bit Selection
Use sharp bits. Sharp bits are less likely to bind when drilling.
Use the proper bit for the job. There are many types of bits designed
for specific purposes. Check the information on the bit's packaging
for proper usage.
Do not use bits larger than the rated capacity of the drill. Gear
damage or motor overload may result.
page 6
Page 7

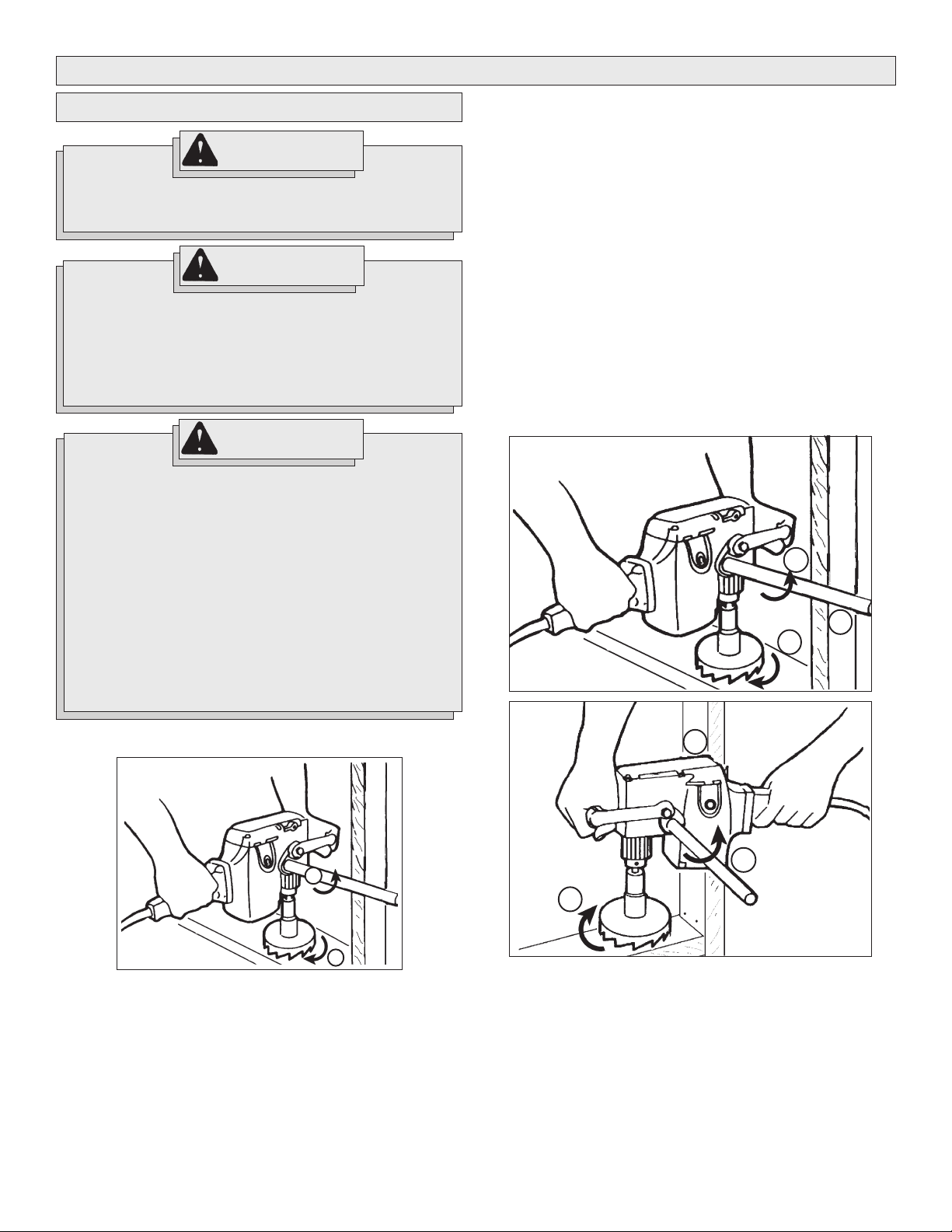

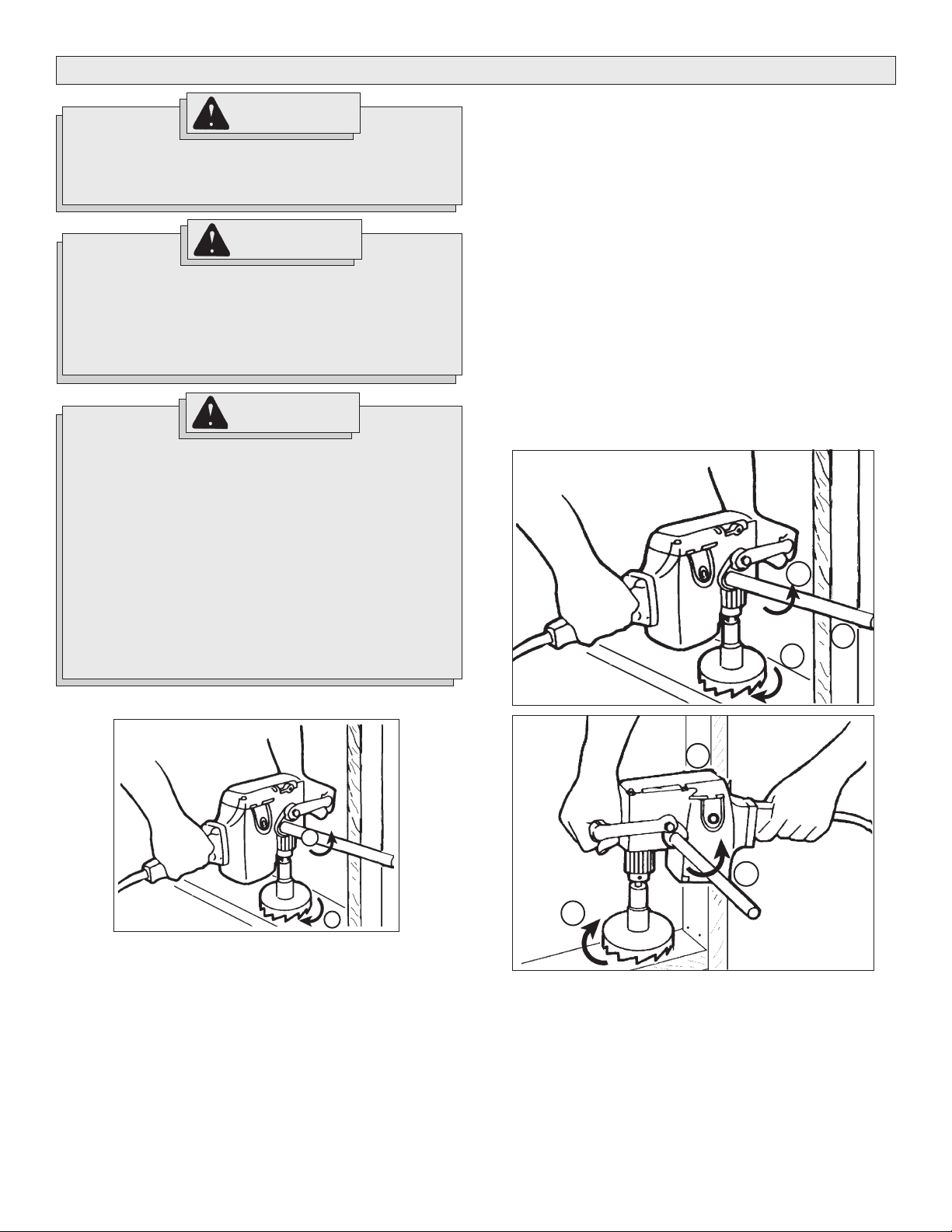

OPERATION
WARNING!
To reduce the risk of injury, wear safety goggles or glasses
with side shields. Unplug the tool before changing accessories or making adjustments.
WARNING!
To reduce the risk of personal injury when drilling, always
hold tool by the insulated gripping surfaces when performing an operation where the cutting tool may contact hidden
wiring or its own cord. Contact with a "live" wire will make
exposed metal parts of the tool "live" and shock the operator.
WARNING!
When drilling with a single speed drill or in HI with a two speed
drill, always hold the drill securely using the pipe handle, or
brace the drill against a solid fixed object in preparation for
a sudden reaction. When drilling in LO with a two speed drill,
always brace the drill against a solid fixed object in preparation for a sudden reaction.
When drilling, never use your body to brace drill.
Never put your hands (or other body parts) between the part
of the drill being braced and the object it is being braced
against. Hands (or other body parts) that are in the path of the
reaction can be pinched, crushed and broken.
Bracing for forward rotation
Fig. 4
B
C
A
Fig. 5
D
B
A
Bit binding (Fig. 3)
Fig. 3
B
A
If the bit binds, the drill will suddenly react in the opposite direction of the
rotation of the bit. Figure 3 shows the path of reaction (B) if the drill bit
binds while being driven in forward (A). The operator should reduce the
chances of a sudden reaction by following the instructions listed below.
The operator should also prepare for a sudden reaction by holding securely using the pipe handle or bracing against a solid fixed object.
To reduce the chance of bit binding
Use sharp bits. Sharp bits are less likely to bind when drilling.
Use the proper bit for the job. There are many types of bits designed
for specific purposes.
Use the proper speed for the size bit. Larger bits should be run at
the lower speed. Driving larger bits at high speeds will increase the
chance of the bit binding and increase the chance of reaction.
Avoid drilling warped, wet, knotty, and or pitchy material if possible.
Avoid drilling in material that you suspect contains hidden nails or
other things that may cause the bit to bind.
The direction of reaction is always opposite of the direction of bit rotation.
Reaction is even more likely to occur when enlarging already existing
holes and at the point when the bit breaks through the other side of the
material.
When drilling in forward, the bit will rotate in a clockwise direction. If the
bit binds in the hole, the bit will come to a sudden stop and drill will
suddenly react in a counterclockwise direction.
Figures 4 and 5 show examples of a Hole Hawg® properly braced for
forward rotation.
A. Forward (clockwise) rotation
B. Reaction
C. Brace drill with pipe handle here
D. Brace drill with motor housing here
If the bit binds, the pipe handle or the motor housing braced against the
stud will hold the drill in position.
page 7
Page 8

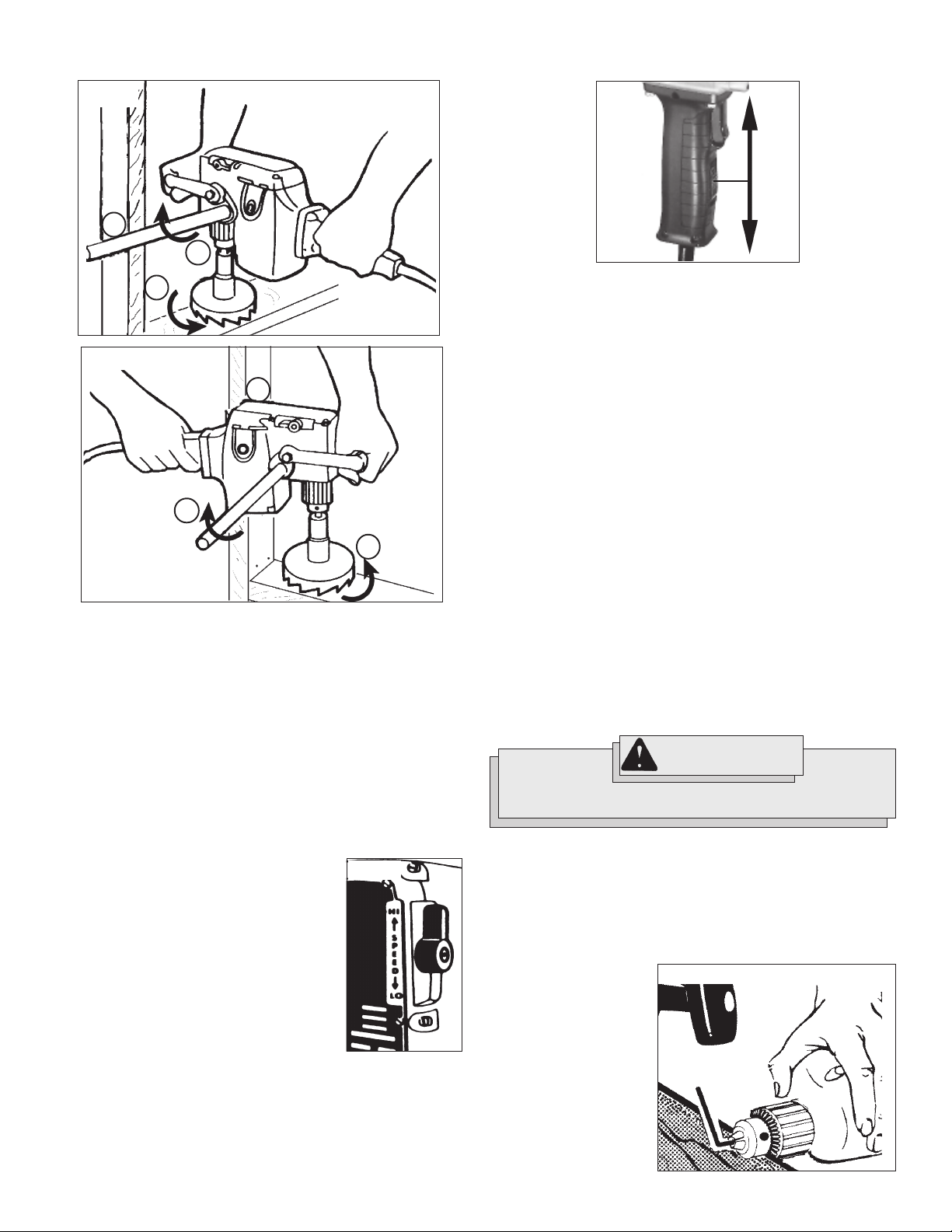

Bracing for reverse rotation
Fig. 6
C
B
Reversing (Fig. 9)
Fig. 9
A
Fig. 7
D
B
A
When drilling in reverse, the bit will rotate in a counterclockwise direction. If the bit binds in the hole, the bit will come to a sudden stop and the
drill will suddenly react in a clockwise direction.
Figures 6 and 7 show examples of the Hole Hawg® properly braced for
reverse rotation.
A. Reverse (counterclockwise) rotation
B. Reaction
C. Brace drill with pipe handle here
D. Brace drill with motor housing here
If the bit binds, the pipe handle or the motor housing braced against the
stud will hold the drill in position.
Shifting Speeds (Fig. 8)
Cat. No. 1675-1 has a gear shift lever on the right
side of the gear case.
The high setting (1200 RPM HI) is the low torque
setting and is designed for driving Selfeed bits
1-3/8" in diameter and smaller.
The low setting (300 RPM LO) is the high torque
setting and is designed for driving Selfeed bits
1-1/2" in diameter and larger.
Always turn off the switch and shift while the
tool is coasting to a stop. Never shift the drill while
it is moving at full speed, when it is under load, or
when it is stopped.
Fig. 8
A reversing switch is located below the trigger switch for removal of
bits from holes. Permit the motor to come to a complete stop before
reversing. Reversing the tool with the gears in motion may cause severe
damage. When removing selfeed bits from partially drilled holes, a flick of
the trigger switch will free the threaded pilot screw. When the threads
are loose, lift the bit from the workpiece with the motor stopped.
Drilling
Before drilling, clamp down the material securely. A poorly secured piece
of material may result in personal injury or inaccurate drilling. When
drilling in light gauge metal or wood, use a wooden block to back up the
material to prevent damage to the workpiece.
Mark the center of the hole to be drilled with a center punch to give the bit
a start and to prevent it from "walking." Lubricate the drill bit with cutting
oil when drilling iron or steel. Use a coolant when drilling nonferrous
metals such as copper, brass or aluminum.
To start a selfeed bit, run the threaded feed screw into the work by
flicking the trigger switch, permitting the bit to coast until the teeth contact the work surface. Align the bit properly before proceeding. This will
reduce cocking and jamming when starting. To reduce jamming on breakthrough, decrease the drilling pressure when the feed screw point breaks
through the workpiece. Proceed with steady, even pressure.
WARNING!
To reduce the risk of injury, always wear eye protection.
Chuck Removal (Fig. 7)
This tool is equipped with a threaded spindle to hold the chuck. Before
removing the chuck, unplug the tool and open the chuck jaws. A lefthanded thread screw is located inside the chuck to prevent the chuck
from loosening when the tool is operated in reverse direction. Remove
the screw by turning it clockwise. To remove the chuck, hold the tool so
that only the side of the chuck rests firmly and squarely on a solid
workbench. Insert the chuck key or a chuck remover bar in one of the
keyholes. Turn the chuck so the key is at about a 30° angle to the bench
top and strike the key
sharply with a hammer so the
chuck turns in a counterclockwise direction (looking
from the front of the tool).
This should loosen the chuck
from the spindle which has
a right hand thread making it
easy to remove the chuck by
hand.
NOTE: When replacing the
chuck, always replace the
left hand thread screw in the
chuck.
Fig. 7
page 8
Page 9
MAINTENANCE
ACCESSORIES
WARNING!
To reduce the risk of injury, always unplug your tool before
performing any maintenance. Never disassemble the tool or
try to do any rewiring on the tool's electrical system. Contact
a MILWAUKEE service facility for ALL repairs.
Maintaining Tools
Keep your tool in good repair by adopting a regular maintenance program. Before use, examine the general condition of your tool. Inspect
guards, switches, tool cord set and extension cord for damage. Check
for loose screws, misalignment, binding of moving parts, improper mounting, broken parts and any other condition that may affect its safe operation. If abnormal noise or vibration occurs, turn the tool off immediately
and have the problem corrected before further use. Do not use a damaged tool. Tag damaged tools DO NOT USE until repaired
(see Repairs).
Under normal conditions, relubrication is not necessary until the motor
brushes need to be replaced. After six months to one year, depending on
use, return your tool to the nearest MILWAUKEE service facility for the
following:
Lubrication
Brush inspection and replacement
Mechanical inspection and cleaning (gears, spindles, bearings,
housing, etc.)
Electrical inspection (switch, cord, armature, etc.)
Testing to assure proper mechanical and electrical operation
WARNING!
To reduce the risk of injury, always unplug the tool before
attaching or removing accessories. Use only specifically
recommended accessories. Others may be hazardous.
For a complete listing of accessories refer to your MILWAUKEE Electric
Tool catalog or go on-line to www.milwaukeetool.com. To obtain a
catalog, contact your local distributor or a service center.
Plastic Carrying Case
Cat. No. 48-55-0111
Type "E" Grease
Cat. No. 49-08-4122
Chuck Key Holder
Cat. No. 48-66-4040
Chuck Key
Cat. No. 48-66-3280
WARNING!
To reduce the risk of injury, electric shock and damage to the
tool, never immerse your tool in liquid or allow a liquid to flow
inside the tool.
Cleaning
Clean dust and debris from vents. Keep the tool handles clean, dry and
free of oil or grease. Use only mild soap and a damp cloth to clean your
tool since certain cleaning agents and solvents are harmful to plastics
and other insulated parts. Some of these include: gasoline, turpentine,
lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia
and household detergents containing ammonia. Never use flammable or
combustible solvents around tools.
Repairs
If your tool is damaged, return the entire tool to the nearest service
center.
FIVE YEAR TOOL LIMITED WARRANTY
Every MILWAUKEE tool is tested before leaving the factory and is warranted to be free from defects in material and workmanship. MILWAUKEE
will repair or replace (at MILWAUKEEs discretion), without charge, any
tool (including battery chargers) which examination proves to be defective in material or workmanship from five (5) years after the date of
purchase. Return the tool and a copy of the purchase receipt or other
proof of purchase to a MILWAUKEE Factory Service/Sales Support
Branch location or MILWAUKEE Authorized Service Station, freight prepaid and insured. This warranty does not cover damage from repairs
made or attempted by other than MILWAUKEE authorized personnel,
abuse, normal wear and tear, lack of maintenance, or accidents.
Battery Packs, Flashlights, and Radios are warranted for one (1) year
from the date of purchase.
THE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN ARE
EXCLUSIVE. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY
INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAMAGES, INCLUDING
LOSS OF PROFITS.
THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES, OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED FOR
MERCHANTABLILITY OR FITNESS FOR PARTICULAR USE OR PURPOSE.
This warranty gives you specific legal rights. You may also have other
rights that vary from state to state and province to province. In those
states that do not allow the exclusion of implied warranties or limitation
of incidental or consequential damages, the above limitations or exclusions may not apply to you. This warranty applies to the United States,
Canada, and Mexico only.
page 9
Page 10
RÈGLES GÉNÉRALES DE SÉCURITÉ POUR LES OUTILS ÉLECTRIQUE
AVERTISSEMENT!
LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS
Le non respect des instructions ci-après peut entraîner des chocs
électriques, des incendies et/ou des blessures graves. Le terme «outil
électrique» figurant dans les avertissements ci-dessous renvoie à loutil
électrique à alimentation par le réseau (à cordon) ou par batterie (sans fil).
CONSERVER CES INSTRUCTIONS
SÉCURITÉ DU LIEU DE TRAVAIL
1. Maintenir la zone de travail propre et bien éclairée. Les zones
encombrées ou mal éclairées sont favorables aux accidents.
2. Ne pas utiliser doutil électrique dans une atmosphère ex-
plosive, telle quen en présence de liquides, de gaz ou de
poussières inflammables. Les outils électriques génèrent des
étincelles qui peuvent enflammer les poussières ou les fumées.
3. Tenir les enfants et les personnes non autorisées à lécart
pendant le fonctionnement dun outil électrique. Un manque
dattention de lopérateur risque de lui faire perdre le contrôle de
loutil.
SÉCURITÉ ÉLECTRIQUE
4. La fiche de loutil électrique doit correspondre à la prise
dalimentation. Ne jamais modifier la fiche dune manière
quelconque. Ne pas utiliser dadaptateur avec les outils
électriques mis à la terre (à la masse). Des fiches non modifiées
et des prises dalimentation assorties réduisent le risque de choc
électrique.
5. Éviter tout contact corporel avec des surfaces reliées à la
masse ou à la terre telles que tuyaux, radiateurs, cuisinières
et réfrigérateurs. Un risque de choc électrique plus élevé existe
si le corps est relié à la masse ou à la terre.
6. Ne pas exposer les outils électriques à la pluie ou à
lhumidité. Le risque de choc électrique augmente si de leau sinfiltre
dans un outil électrique.
7. Prendre soin du cordon. Ne jamais utiliser le cordon pour
transporter, tirer ou débrancher loutil électrique. Tenir le
cordon à lécart de la chaleur, des huiles, des arêtes
coupantes ou des pièces en mouvement. Un cordon
endommagé ou emmêlé présente un risque accru de choc électrique.
8. Se procurer un cordon dalimentation approprié en cas
dutilisation dun outil électrique à lextérieur. Lutilisation dun
cordon dalimentation pour usage extérieur réduit le risque de choc
électrique.
SÉCURITÉ INDIVIDUELLE
9. Être sur ses gardes, être attentif et faire preuve de bon
sens en utilisant un outil électrique. Ne pas utiliser un outil
électrique en cas de fatigue ou sous linfluence de drogues,
dalcool ou de médicaments. Un instant dinattention lors de
lutilisation dun outil électrique peut entraîner des blessures graves.
10. Utiliser un équipement de sécurité. Toujours porter des
lunettes de protection. Un équipement de sécurité comprenant
masque anti-poussière, chaussures de sécurité anti-dérapantes,
casque ou dispositif de protection anti-bruit peut, dans les
circonstances appropriées, réduire le risque de blessure.
11. Éviter tout démarrage accidentel de loutil. Sassurer que le
commutateur est en position OFF (Arrêt) avant de brancher
loutil. Le port de loutil avec un doigt sur le commutateur ou son
branchement avec le commutateur en position ON (Marche) sont
favorables aux accidents.
12. Retirer toute clé de réglage avant de mettre loutil sous
tension. Une clé laissée attachée sur une pièce mobile de loutil
électrique peut entraîner des blessures.
13. Ne pas travailler à bout de bras. Bien garder un bon équilibre
à tout instant. Ceci permet de mieux préserver la maîtrise de loutil
électrique dans des situations imprévues.
14. Porter des vêtements adéquats. Ne pas porter de vêtements
amples ni de bijoux. Ne pas approcher les cheveux,
vêtements et gants des pièces en mouvement. Les vêtements
amples, les bijoux ou les cheveux longs risquent dêtre happés par
les pièces en mouvement.
15. Si des dispositifs sont prévus pour lextraction et la
récupération des poussières, vérifier quils sont connectés
et utilisés correctement. Lutilisation de ces dispositifs peut
réduire les risques liés aux poussières.
UTILISATION ET ENTRETIEN DE LOUTIL ÉLECTRIQUE
16. Ne pas forcer loutil électrique. Utiliser loutil électrique
approprié à lapplication considérée. Loutil électrique adapté
au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.
17. Ne pas utiliser loutil électrique si le commutateur ne le met
pas sous ou hors tension. Tout outil électrique dont le
commutateur de marche-arrêt est inopérant est dangereux et doit
être réparé.
18. Débrancher la fiche de la prise dalimentation et/ou la batterie
de loutil électrique avant deffectuer des réglages, de
changer daccessoires ou de ranger loutil. De telles mesures
de sécurité préventive réduisent le risque de mettre loutil en marche
accidentellement.
19. Ranger les outils électriques inutilisés hors de la portée
des enfants et ne pas laisser des personnes qui
connaissent mal les outils électriques ou ces instructions
utiliser ces outils. Les outils électriques sont dangereux dans les
mains dutilisateurs non formés à leur usage.
20. Entretien des outils électriques. Sassurer de labsence de
tout désalignement ou de grippage des pièces mobiles, de
toute rupture de pièce ou de toute autre condition qui
pourrait affecter le bon fonctionnement de loutil électrique.
En cas de dommages, faire réparer loutil avant de lutiliser
de nouveau. Les outils électriques mal entretenus sont à la source
de nombreux accidents.
21. Garder les outils de coupe affûtés et propres. Les outils de
coupe correctement entretenus et bien affûtés risquent moins de se
gripper et sont plus faciles à manier.
22. Utiliser cet outil électrique, les accessoires, les mèches,
etc. conformément à ces instructions et de la façon prévue
pour ce type particulier doutil électrique, tout en prenant
en compte les conditions de travail et le type de projet
considérés. Lutilisation de cet outil électrique pour un usage autre
que lusage prévu peut créer des situations dangereuses.
ENTRETIEN
23. Faire effectuer lentretien de loutil électrique par un
technicien qualifié qui nutilisera que des pièces de
rechange identiques. La sécurité dutilisation de loutil en sera
préservée.
page 10
Page 11
RÈGLES DE SÉCURITÉ PARTICULIÈRE
1. Utiliser les poignées auxiliaires fournies avec loutil. Une perte de contrôle peut provoquer des blessures.
2. Porter des protège-oreilles avec un marteau perforateur. Une exposition au bruit peut provoquer une perte auditive.
3. Tenir loutil par les surfaces de prise isolées si, au cours des travaux, loutil de coupe risque dentrer en contact avec des fils
cachés ou avec son propre cordon. Le contact avec un fil sous tension met les parties métalliques exposées de loutil sous tension, ce qui
infligera un choc électrique à lopérateur.
4. Entretenez les étiquettes et marqies di fabricant. Les indications qu'elles contiennent sont précieuses. Si elles deviennent illisibles ou se
détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité.
5. AVERTISSEMENT! La poussière degage par perçage, sclage, perçage et autres travaux de construction contient des substances chimiques
reconnues comme pouvant causer le cancer, des malformations congénitales ou dautres troubles de reproduction. Voici quelques exemples de
telles substances :
Le plomb contenu dans la peinture au plomb.
Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.
Larsenic et le chrome servant au traitement chimique du bois.
Les risque associés à lexposition à ces substances varient, dépendant de la fréquence des travaux. Afin de minimiser lexposition à ces
substances chimiques, assurez-vous de travailler dans un endroit bien aéré et dutiliser de lequipement de sécurité tel un masque antipoussière
spécifiquement conçu pour la filtration de particules microscopiques.
Pictographie
Underwriters
Laboratories, Inc.
lAssociation canadienne
de normalisation (ACNOR)
Inscription mexicaine
dapprobation
Couvant alternatif
Tours-minute á vide (RPM)
Ampéres
9
Spécifications
Capacité
Bois
Mèche À
Bateau
38 mm
(1-1/2")
32 mm
(1-1/4")
38 mm
(1-1/2")
Mèche
Tire-Fond
65 mm
(2-9/16")
35 mm
(1-3/8")
117 mm
(4-5/8")
No de
Cat.
1670-1
1675-1
Volts
CA
120
120
Vitesse
-
High
Low
T/Min. à
Vide
900
1200
300
Acier
Foret
Heli.
11 m m
(7/16")
8 mm
(5/16")
13 mm
(1/2")
Mèche
À Bois
38 mm
(1-1/2")
29 mm
(1-1/8")
38 mm
(1-1/2")
DESCRIPTION FONCTIONNELLE
1
9
8
7
2
6
1. Poignée En Étrier
2. Mandrin
3. Détente D'Interrupteur
4. Inverseur De Rotation
5. Poignée à Interrupteur
6. Boîtier Du Moteur
7. Levier Sélectif
8. Bras Tubulaire
9. Surfaces de prise isolées
9
3
5
4
page 11
Page 12
MISE À LA TERRE
CORDONS DE RALLONGE
AVERTISSEMENT!
Si le fil de mise à la terre est incorrectement raccordé, il peut
en résulter des risques de choc électrique. Si vous nêtes
pas certain que la prise dont vous vous servez est
correctement mise à la terre, faites-la vérifier par un
électricien. Naltérez pas la fiche du cordon de loutil.
Nenlevez pas de la fiche, la dent qui sert à la mise à la terre.
Nemployez pas loutil si le cordon ou la fiche sont en
mauvais état. Si tel est le cas, faites-les réparer dans un
centre-service MILWAUKEE accrédité avant de vous en
servir. Si la fiche du cordon ne sadapte pas à la prise, faites
remplacer la prise par un électricien.
Outils mis à la terre :
Outils pourvus dune fiche de cordon à trois dents
Les outils marqués « Mise à la terre
requise » sont pourvus dun cordon
à trois fils dont la fiche a trois dents.
La fiche du cordon doit être branchée
sur une prise correctement mise à la
terre (voir Figure A). De cette façon,
si une défectuosité dans le circuit
électrique de loutil survient, le relais
à la terre fournira un conducteur à
faible résistance pour décharger le
courant et protéger lutilisateur contre
les risques de choc électrique.
La dent de mise à la terre de la fiche est reliée au système de mise à la
terre de loutil via le fil vert du cordon. Le fil vert du cordon doit être le seul
fil raccordé à un bout au système de mise à la terre de loutil et son autre
extrémité ne doit jamais être raccordée à une borne sous tension
électrique.
Votre outil doit être branché sur une prise appropriée, correctement
installée et mise à la terre conformément aux codes et ordonnances en
vigueur. La fiche du cordon et la prise de courant doivent être semblables
à celles de la Figure A.
Outils à double isolation :
Outils pourvus dune fiche de
cordon à deux dents
Les outils marqués « Double
Isolation » nont pas besoin dêtre
raccordés à la terre. Ils sont pourvus
dune double isolation conforme eux
exigences de lOSHA et satisfont aux
normes de lUnderwriters Laboratories, Inc., de lAssociation canadienne
de normalisation (ACNOR) et du
« National Electrical Code » (code national de lélectricité). Les outils à
double isolation peuvent être
branchés sur nimporte laquelle des
prises à 120 volt illustrées ci-contre
Figure B et C.
Fig. A
Fig. B
Fig. C
Si lemploi dun cordon de rallonge est nécessaire, un cordon à trois fils
doit être employé pour les outils mis à la terre. Pour les outils à double
isolation, on peut employer indifféremment un cordon de rallonge à deux
ou trois fils. Plus la longueur du cordron entre loutil et la prise de courant
est grande, plus le calibre du cordon doit être élevé. Lutilisation dun
cordon de rallonge incorrectement calibré entraîne une chute de voltage
résultant en une perte de puissance qui risque de détériorer loutil.
Reportez-vous au tableau ci-contre pour déterminer le calibre minimum
du cordon.
Moins le calibre du fil est élevé, plus sa conductivité est bonne. Par
exemple, un cordon de calibre 14 a une meilleure conductivité quun
cordon de calibre 16. Lorsque vous utilisez plus dune rallonge pour
couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher
plusieurs outils, additionnez le chiffre dintensité (ampères) inscrit sur la
fiche signalétique de chaque outil pour obtenir le calibre minimal requis
pour le cordon.
Directives pour lemploi des cordons de rallonge
Si vous utilisez une rallonge à lextérieur, assurez-vous quelle est
marquée des sigles « W-A » (« W » au Canada) indiquant quelle est
adéquate pour usage extérieur.
Assurez-vous que le cordon de rallonge est correctement câblé et
en bonne condition. Remplacez tout cordon derallonge détérioré ou
faites-le remettre en état par une personne compétente avant de
vous en servir.
Tenez votre cordon de rallonge à lécart des objets ranchants, des
sources de grande chaleur et des endroits humides ou mouillés.
Calibres minimaux recommandés pour
signalétique
12,1 - 15,0
15,1 - 20,0
* Basé sur sur une chute de voltage limite de 5
volts à 150% de lintensité moyenne de courant.
les cordons de rallonge*
Fiche
Ampères
0 - 5,0
5,1 - 8,0
8,1 - 12,0
Longueur du cordon de rallonge (m)
7,6
15,2
16
16
14
12
10
16
16
14
12
10
22,8
16
14
12
10
10
30,4
14
12
10
10
--
45,7
12
10
--
--
--
60,9
12
--
--
--
--
LISEZ ATTENTIVEMENT CES INSTRUCTIONS
ET CONSERVEZ-LES POUR LES
CONSULTER AU BESOIN.
page 12
Page 13
MONTAGE DE L'OUTIL
AVERTISSEMENT!
Pour minimiser les risques de blessures, débranchez
toujours loutil avant dy faire des réglages, dy attacher ou
den enlever les accessoires. Lusage daccessoires
autres que ceux qui sont spécifiquement recommandés
pour cet outil peut comporter des risques.
Pose des Mèches dans le Mandrin à Clé (Fig. 1)
Fig. 1
1. Débranchez l'outil.
2. Écartez les mâchoires du mandrin, assez pour y insérer la mèche.
Assurez-vous que la queue de la mèche et les mâchoires du mandrin
sont propres car la saleté pourrait nuire à un alignement correct de la
mèche.
3. Insérez-la dans le mandrin. Centrez-la entre les mâchoires et retirez-la
denviron 2 mm (1/16") du fond du mandrin. Ensuite, serrez les mâchoires
à la main pour aligner la mèche.
4. Placez la clé de mandrin dans chacun des trois trous du mandrin,
tournez-la en sens horaire, tel quindiqué, et serrez à fond.
5. Pour enlever la mèche, insérez la clé de mandrin dans lun des trous du
mandrin et tournez-la en sens inverse-horaire.
Bras Tubulaire
Le bras tubulaire peut être installé d'un côté ou de l'autre de l'outil.
Vissez le bras tubulaire dans l'un des trous filetés du boîtier du moteur.
Poignée En Étrier (Fig. 2)
Fig. 2
A
B
C
La poignée en étrier peut être fixée à loutil aux trois positions indiquées
(Fig. 2). Enlevez les vis à tête hex qui retiennent la poignée. Retirez la
poignée et replacez-la à la position désirée. Pour monter la poignée à la
position C, il sera nécessaire dinverser les trous de montage en faisant
pivoter la poignée.
Choix des mèches
Employez des mèches bien affûtées, elles ont moins tendance à rester
grippées.
Employez des mèches appropriées à la tâche. Il existe plusieurs genres
de mèches conçues pour des tâches spécifiques. Consultez les instructions sur lemballage pour connaître le bon usage.
Nemployez pas des mèches dont le calibre est plus grand que la
capacité de la foreuse, il pourrait en résulter des dommages aux
engrenages et une surcharge du moteur (voir "Spécifications").
page 13
Page 14
MANIEMENT
MANIEMENT
AVERTISSEMENT!
Pour minimiser les risques de blessures, portez des lunettes à coques latérales. Débranchez loutil avant de
changer les accessoires ou deffectuer des réglages.
AVERTISSEMENT!
Pour réduire le risque de blessures corporelles, lorsque
vous utilisez la perceuse pour des travaux où l'outil peut
venir en contact avec des fils électriques sous tension,
tenez-la toujours par ses surfaces de prise isolées. Le
contact de la perceuse avec un fil électrique sous tension à
leur tour et constituera un risque de choc électrique pour
l'utilisateur.
AVERTISSEMENT!
Lors du perçage avec une perceuse mono-vitesse ou sur HI
(grande vitesse) avec une perceuse à deux vitesses, veiller
à tenir fermement la perceuse par le poignée, ou à la caler
contre un objet solide fixe pour parer à l'éventualité d'une
réaction soudaine. Lors du perçage sur LO (faible vitesse)
avec une perceuse à deux vitesses, veiller à caler la
perceuse contre un objet solide fixe pour parer à
l'éventualité d'une réaction soudaine.
Lorsque vous forez à, ne vous servez pas de votre corps
pour étayer la perceuse.
Ne placez jamais vos mains (ou toute autre partie du corps)
entre la partie étayée de la foreuse et l'objet contre lequel
elle est étayée. Les mains ou les autres parties du corps
exposées au mouvement de recul pourraient être pincées,
écrasées ou brisées accidentellement.
Pour minimiser les risques de grippage
Employez des mèches bien affûtées, elles ont moins tendance à
rester grippées.
Employez des mèches appropriées à la tâche. Il existe plusieurs
genres de mèches conçues pour des tâches spécifiques.
Drillez à la vitesse appropriée au calibre de la mèche. Les mèches
de gros calibre devraient être utilisées à une vitesse plus basse.
Lorsque les mèches de gros calibre sont utilisées à haute vitesse,
les risques de grippage et de mouvement de recul augmentent.
Évitez, autant que possible, de driller dans des matériaux gondolés,
mouillés, résineux et noueux.
Évitez de driller dans des matériaux pouvant contenir des clous ou
dautres objets pouvant causer le grippage.
Le mouvement de recul se produit toujours dans le sens opposé à la
rotation de la mèche.
Le risque de mouvement de recul est encore plus élevé lorsque le forage
consiste àagrandir un trou ou lorsque la mèche traverse le matériau de
part en part.
Étayage en rotation avant
Fig. 4
B
C
A
Fig. 5
Grippage de la mèche (Fig. 3)
Fig. 3
B
A
Si le foret reste coincé, la perceuse va brutalement réagir dans le sens
opposé à la rotation. La figure 3 montre le sens de la réaction (B) lorsque
le foret tourne en sens horaire (A). L'utilisateur devrait réduire les risques
d'un mouvement de recul en suivant les instructions énumerées cidessous.
L'opérateur doit également parer à l'éventualité d'une réaction soudaine
en s'assurant de tenir fermement l'outil à l'aide du bras en l'attachant à un
objet solide fixe.
page 14
D
B
A
Lorsque vous drillez en rotation avant (sens horaire), si la mèche se
coince dans le trou, la foreuse subira un brutal mouvement en sens
contraire.
La figure 4 et 5 montre deux exemples dune foreuse Hole-Hawg
correctement étayée pour la rotation avant.
A. Rotation avant (sens horaire)
B. Réaction
C. Étayez la foreuse en plaçant le bras tubulaire ici.
D. Étayez la foreuse en plaçant le boîtier du moteur ici.
Si la mèche se coince, le bras tubulaire ou le boîtier du moteur étayés sur
un montant maintiendront la foreuse en place.
®
Page 15

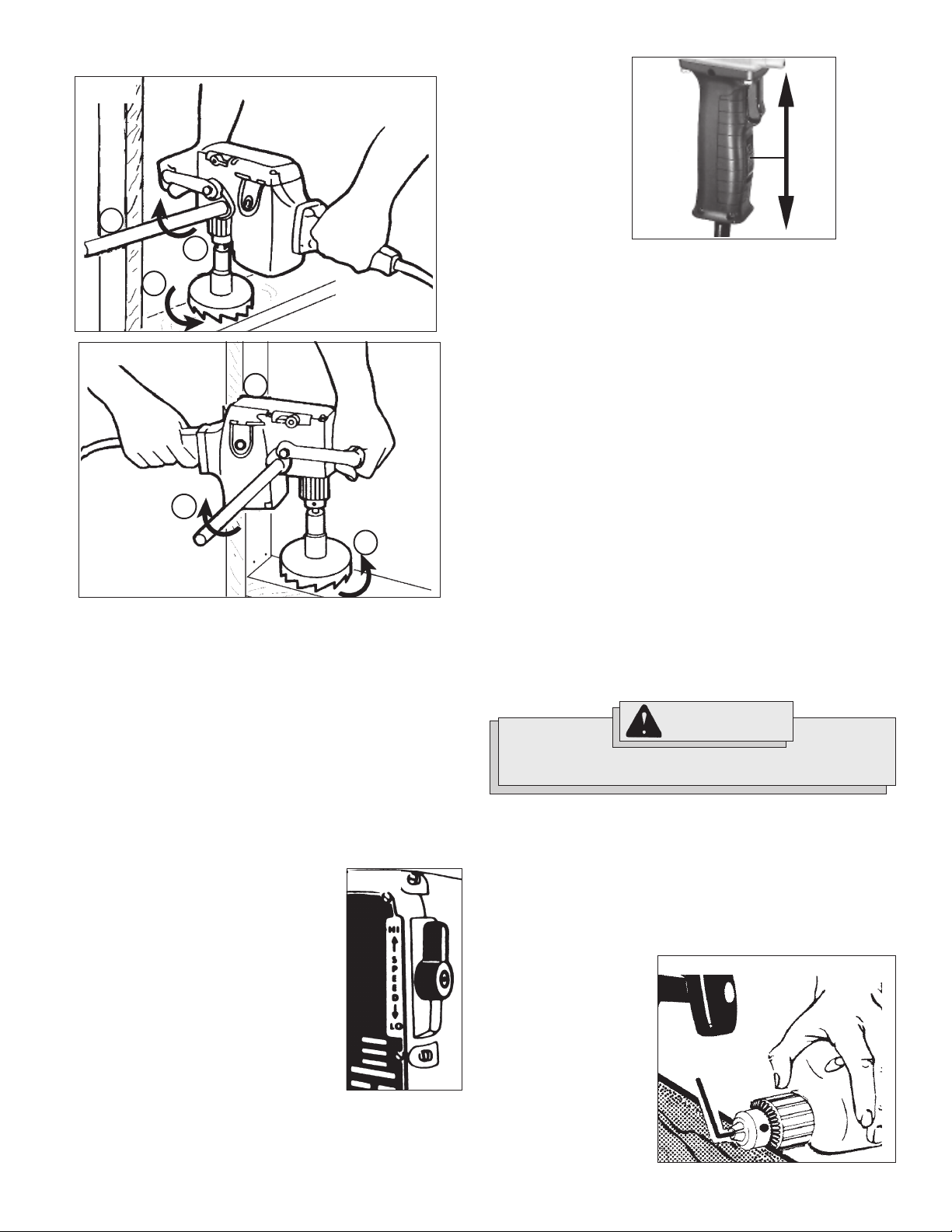

Étayage en rotation arrière
Inversion (Fig. 9)
Fig. 6
C
B
A
Fig. 7
D
B
A
Lorsque vous drillez en rotation arrière (sens inverse-horaire), si la
mèche se coince dans le trou, la foreuse subira un brutal mouvement en
sens horaire.
La figure 6 et 7 montre deux exemples dune foreuse Hole-Hawg
correctement étayée pour la rotation arrière.
A. Rotation arrière (sens inverse-horaire)
B. Réaction
C. Étayez la foreuse en plaçant le bras tubulaire ici.
D. Étayez la foreuse en plaçant le boîtier du moteur ici.
Si la mèche se coince, le bras tubulaire ou le boîtier du moteur étayés sur
un montant maintiendront la foreuse en place.
Fig. 9
Pour faciliter le retrait de la mèche d'un trou, un inverseur de rotation est
placé sous la commande. Laissez le moteur de la perceuse s'arrêter
complètement avant d'inverser la rotation. Actionner l'inverseur de rotation quand les engrenages sont encore en mouvement pourrait causer
de graves dommages au mécanisme. Pour retirer la mèche tire-fond d'un
trou partiellement foré, une légère pression sur la commande suffira à
devisser la vis tire-fond. Une fois les filets desserrés, enlever la mèche
de la pièce à travailler, avec le moteur arrêté.
Forage
Avant de commencer, fixez solidement le matériau à forer. Une pièce mal
assujettie peut occasionner des blessures corporelles à lutilisateur ou
nuire à la précision du forage. Pour percer dans les métaux légers ou le
bois mince, placez un bloc de bois sous la pièce à percer pour la soutenir
et ne pas risquer de lendommager.
Marquez le centre du trou à percer à laide dun poinçon pour permettre
à la mèche dentamer le matériau et lempêcher derrer. Lubrifiez la pointe
de la mèche avec de lhuile de coupe pour driller dans le fer ou lacier.
Pour driller dans les métaux non ferreux comme le cuivre, laluminium ou
le laiton, employez un liquide refroidisseur.
Pour commencer à percer à laide dune mèche tire-fond, faites tourner la
mèche à petits coups pour engager la pointe filetée jusquà ce que le
traçoir ou les dents de la mèche viennent en contact avec la surface à
percer. Avant de commencer, assurez-vous de bien aligner la mèche.
Cette façon de faire évitera le blocage de départ et facilitera lengagement
®
de la mèche dans le matériau à percer. Pour éviter que la mèche ne
traverse de part en part et reste coincée, diminuez la pression sur la
foreuse dès que la pointe filetée apparaît au travers de lobjet. Terminez
le perçage en exerçant une pression uniforme et bien contrôlée.
AVERTISSEMENT!
Pour minimiser les risques de blessures au yeux, portez
toujours des lunettes à coques latérales.
Changement de vitesse (Fig. 8)
Les références 1675-1 sont équipées d'un levier
sélectif à droite du carter de boîte de vitesses.
Le vitesse élevée (de 1 200 RPM) correspond au
réglage de faible couple et convient à l'utilisation
des mèches Selfeed d'un diamètre de 35 mm
(1-3/8 po) ou inférieur.
Le bas réglage (300 tours-min. LO) est le réglage
de couple élevé utilisé pour forer à l'aide de
mèches tire-fond de 38 mm (1-1/2 po) de diamètre
et plus.
Pour changer de vitesse, arrêtez le moteur et
actionnez le levier tandis que la foreuse tourne
sur son erre. Nactionnez jamais le levier de
changement de vitesse pendant que la foreuse
tourne à plein régime, quelle est en charge ou
quelle est arrêtée.
Fig. 8
Retrait du mandrin (Fig. 7)
Cet outil est pourvu d'un pivot fileté sur lequel est vissé le mandrin. Avant
de retirer le mandrin, débranchez l'outil et écartez les mâchoires du
mandrin. Une vis à pas gauche est posée à l'intérieur du mandrin pour l'
empêcher de se relâcher lorsque la rotation est inversée. Enlevez la vis
en la tournent en sens horaire. Pour retirer le mandrin, tenz l'outil de
façon à ce que suel mandrin repose solidement sur l'etabli. Sérrez une
clé hex en le mandrin. Tournez le mandrin pour que la clé soit à un angle
d'environ 30° de la surface
de l'etabli et donnez un coup
sec à la clé avec un marteau
pour faire tourner le mandrin
en sens inverse-horaire (vu
du devant de l'outil). Cette
technique derait desserrer le
mandrin de pivot à filetage
droitier et faciliter le retrait du
mandrin avec la main.
N.B. Lorsque vous remontez
le mandrin, n'oubliez pas de
poser la vis à pas gauche
dans le mandrin.
Fig. 7
page 15
Page 16
MAINTENANCE
ACCESSOIRES
AVERTISSEMENT!
Pour minimiser les risques de blessures, débranchez
toujours loutil avant dy effectuer des travaux de maintenance. Ne faites pas vous-même le démontage de loutil ni
le rebobinage du système électrique. Consultez un centre
de service MILWAUKEE accrédité pour toutes les
réparations.
Entretien de loutil
Gardez loutil en bon état en adoptant un programme dentretien ponctuel.
Avant de vous en servir, examinez son état en général. Inspectez-en la
garde, interrupteur, cordon et cordon de rallonge pour en déceler les
défauts. Vérifiez le serrage des vis, lalignement et le jeu des pièces
mobiles, les vices de montage, bris de pièces et toute autre condition
pouvant en rendre le fonctionnement dangereux. Si un bruit ou une
vibration insolite survient, arrêtez immédiatement loutil et faites-le vérifier
avant de vous en servir de nouveau. Nutilisez pas un outil défectueux.
Fixez-y une étiquette marquée « HORS DUSAGE » jusquà ce quil soit
réparé (voir « Réparations »).
Normalement, il ne sera pas nécessaire de lubrifier loutil avant que le
temps ne soit venu de remplacer les balais. Après une période pouvant
aller de 6 mois à un an, selon lusage, retournez votre outil à un centre de
service MILWAUKEE accrédité pour obtenir les services suivants :
Lubrification
Inspection et remplacement des balais
Inspection et nettoyage de la mécanique (engrenages, pivots,
coussinets, boîtier etc.)
Inspection électrique (interrupteur, cordon, induit etc.)
Vérification du fonctionnement électromécanique
AVERTISSEMENT!
Pour minimiser les risques de blessures, débranchez
toujours loutil avant dy installer ou den enlever les
accessoires. Lemploi daccessoires autres que ceux qui
sont expressément recommandés pour cet outil peut
présenter des risques.
Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet
www.milwaukeetool.com. Pour obtenir un catalogue, il suffit de contacter
votre distributeur local ou l'un des centres-service.
Coffret d'plastique
No de cat. 48-55-0111
Graisse Type "E"
No de cat. 49-08-4122
Porte-clé de Mandrin
No de cat. 48-66-4040
Clé de Mandrin
No de cat. 48-66-3280
AVERTISSEMENT!
Pour minimiser les risques de blessures, choc électrique
et dommage à l'outil, n'immergez jamais l'outil et ne laissez
pas de liquide s'y infiltrer.
Nettoyage
Débarrassez les évents des débris et de la poussière. Gardez les
poignées de loutil propres, à sec et exemptes dhuile ou de graisse. Le
nettoyage de loutil doit se faire avec un linge humide et un savon doux.
Certains nettoyants tels lessence, la térébenthine, les diluants à laque
ou à peinture, les solvants chlorés, lammoniaque et les détergents
dusage domestique qui en contiennent pourraient détériorer le plastique
et lisolation des pièces. Ne laissez jamais de solvants inflammables ou
combustibles auprès des outils.
Réparations
Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.
page 16
GARANTIE LIMITÉE DE LOUTIL DE CINQ ANS
Tous les outils MILWAUKEE sont testés avant de quitter lusine et sont
garantis exempts de vice de matériau ou de fabrication. MILWAUKEE
réparera ou remplacera (à la discrétion de MILWAUKEE), sans frais,
tout outil (y compris les chargeurs de batterie) dont lexamen démontre le
caractère défectueux du matériau ou de la fabrication dans les cinq (5)
ans suivant la date dachat. Retourner loutil et une copie de la facture ou
de toute autre preuve dachat à une branche Entretien usine/Assistance
des ventes de létablissement MILWAUKEE ou à un centre dentretien
agréé par MILWAUKEE, en port payé et assuré. Cette garantie ne couvre
pas les dommages causés par les réparations ou les tentatives de
réparation par quiconque autre que le personnel agréé par MILWAUKEE,
les utilisations abusives, lusure normale, les carences dentretien ou les
accidents.
Les batteries, les lampes de poche et les radios sont garanties pour un
(1) an à partir de la date dachat.
LES SOLUTIONS DE RÉPARATION ET DE REMPLACEMENT DÉCRITES
PAR LES PRÉSENTES SONT EXCLUSIVES. MILWAUKEE NE SAURAIT
ÊTRE RESPONSABLE, EN AUCUNE CIRCONSTANCE, DES DOMMAGES
ACCESSOIRES, SPÉCIAUX OU INDIRECTS, Y COMPRIS LES MANQUES À
GAGNER.
CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES
GARANTIES OU CONDITIONS, ÉCRITES OU ORALES, EXPRESSES OU
TACITES DE QUALITÉ MARCHANDE OU DADAPTATION À UNE
UTILISATION OU UNE FIN PARTICULIÈRE.
Cette garantie vous donne des droits particuliers. Vous pouvez aussi
bénéficier dautres droits variant dun état à un autre et dune province à
une autre. Dans les états qui nautorisent pas les exclusions de garantie
tacite ou la limitation des dommages accessoires ou indirects, les limitations ou exclusions ci-dessus peuvent ne pas sappliquer. Cette garantie
sapplique aux États-Unis, au Canada et au Mexique uniquement.
Page 17
REGLAS DE SEGURIDAD GENERALES PARA HERRAMIENTAS ELÉCTRICAS
¡ADVERTENCIA!
Si no se siguen todas las siguientes instrucciones se puede provocar una
LEA TODAS LAS INSTRUCCIONES
descarga eléctrica, un incendio y/o lesiones graves. El término herramienta
eléctrica en todas las advertencias incluidas más abajo se refiere a su
herramienta operada por conexión (cable) a la red eléctrica o por medio de
una batería (inalámbrica).
GUA0RDE ESTAS INSTRUCCIONES
SEGURIDAD EN EL ÁREA DE TRABAJO
1. Mantenga limpia y bien iluminada el área de trabajo. Las
áreas desordenadas u oscuras contribuyen a que se produzcan
accidentes.
2. No utilice herramientas eléctricas en atmósferas explosivas,
como en la presencia de líquidos, gases o polvo inflamables.
Las herramientas eléctricas crean chispas que pueden incendiar el
polvo o las emanaciones.
3. Mantenga a los niños y otras personas alejadas mientras
utiliza una herramienta eléctrica. Las distracciones pueden
hacerle perder el control.
SEGURIDAD ELÉCTRICA
4. Los enchufes de las herramientas eléctricas deben ser del
mismo tipo que el tomacorrientes. Nunca realice ningún
tipo de modificación en el enchufe. No use enchufes
adaptadores con herramientas eléctricas con conexión a
tierra. Se reducirá el riesgo de descarga eléctrica si no se modifican
los enchufes y los tomacorrientes son del mismo tipo.
5. Evite el contacto corporal con superficies con conexión a
tierra, como tuberías, radiadores, estufas y refrigeradores.
El riesgo de descarga eléctrica aumenta si su cuerpo está conectado
a tierra.
6. No exponga la herramientas eléctricas a la lluvia o a
condiciones de humedad. El agua que entra en una herramienta
eléctrica aumenta el riesgo de descarga eléctrica.
7. No abuse del cable. Nunca use el cable para transportar la
herramienta eléctrica, tirar de ella o desenchufarla.
Mantenga el cable alejado del calor, los bordes afilados o
las piezas en movimiento. Los cables dañados o enmarañados
aumentan el riesgo de descarga eléctrica.
8. Cuando se utiliza una herramienta eléctrica en el exterior,
use una extensión que sea apropiada para uso en el exterior. El uso de un cable apropiado para el exterior reduce el riesgo
de descarga eléctrica.
SEGURIDAD PERSONAL
9. Manténgase alerta, ponga cuidado a lo que está haciendo y
use el sentido común cuando utilice una herramienta eléctrica.
No use una herramienta eléctrica cuando está cansado o bajo
la influencia de drogas, alcohol o medicinas. Despistarse un
minuto cuando se utiliza una herramienta eléctrica puede tener como
resultado lesiones personales graves.
10. Use equipo de seguridad. Lleve siempre protección ocular.
Llevar equipo de seguridad apropiado para la situación, como una
máscara antipolvo, zapatos de seguridad antideslizantes casco o
protección auditiva, reducirá las lesiones personales.
11. Evite los arranques accidentales. Asegúrese de que el
interruptor esté en la posición de apagado antes de enchufar
la herramienta. Mover herramientas con el dedo en el interruptor
o enchufar herramientas con el interruptor en la posición de encendido
contribuye a que se produzcan accidentes.
12. Quite todas las llaves de ajuste antes de encender la
herramienta. Una llave que esté acoplada a una pieza giratoria de
la herramienta puede provocar lesiones personales.
13. No se estire demasiado. Mantenga los pies bien asentados y
el equilibrio en todo momento. Esto permite tener mejor control
de la herramienta eléctrica en situaciones inesperadas.
14. Vístase de manera apropiada. No lleve ropa suelta ni joyas.
Mantenga el cabello, la ropa y los guantes lejos de la piezas
en movimiento. La ropa floja, las joyas o el cabello largo pueden
quedar atrapados en las piezas en movimiento.
15. Si se proporcionan dispositivos para la conexión de
sistemas de recolección y extracción de polvo, asegúrese
de que estén conectados y se usen apropiadamente. El uso
de estos dispositivos puede reducir los peligros relacionados con el
polvo.
USO Y CUIDADO DE LAS HERRAMIENTAS
ELÉCTRICAS
16. No fuerce la herramienta eléctrica. Use la herramienta eléctrica
correcta para la aplicación. La herramienta eléctrica correcta
funcionará mejor y de manera más segura a la velocidad para la que
se diseñó.
17. No use la herramienta eléctrica si el interruptor no la
enciende ni la apaga. Cualquier herramienta eléctrica que no se
pueda controlar con el interruptor es peligrosa y se debe reparar.
18. Desconecte el enchufe de la toma de alimentación y/o la
batería de la herramienta eléctrica antes de realizar cualquier
ajuste, cambiar accesorios o almacenar las herramientas
eléctricas. Dichas medidas preventivas de seguridad reducen el
riesgo de que la herramienta se prenda accidentalmente.
19. Almacene las herramientas eléctricas fuera del alcance de
los niños y no permita que personas no familiarizadas con
ellas o estas instrucciones las utilicen. Las herramientas
eléctricas son peligrosas en las manos de usuarios no capacitados.
20. Mantenimiento de las herramientas eléctricas. Revise que
no haya piezas móviles que estén desalineadas o que se
atasquen, piezas rotas ni ninguna otra condición que pueda
afectar el funcionamiento de la herramienta eléctrica. Si se
encuentran daños, haga que le reparen la herramienta antes de usarla. Las herramientas mal mantenidas son la causa de
muchos accidentes.
21. Mantenga las herramientas de corte limpias y afiladas. Es
menos probable que se atasquen las herramientas de corte con
filos afilados que se mantienen de manera apropiada y también son
más fáciles de controlar.
22. Use la herramienta eléctrica, los accesorios y las brocas,
etc. siguiendo estas instrucciones y de la manera para la
que dicha herramienta eléctrica en particular fue diseñada,
teniendo en cuenta las condiciones de trabajo y la tarea que
se va a realizar. El uso de la herramienta eléctrica para operaciones
diferentes de aquellas para las que se diseño podría resultar en una
situación peligrosa.
MANTENIMIENTO
23. Haga que un técnico calificado realice el mantenimiento de la
herramienta eléctrica utilizando solamente piezas de repuesto
idénticas. Esto asegurará que se mantiene la seguridad de la
herramienta eléctrica.
page 17
Page 18
REGLAS ESPECIFICAS DE SEGURIDAD
1. Use los asideros auxiliares que se suministran con la herramienta. La pérdida de control puede provocar lesiones personales.
2. Lleve protectores auditivos cuando use la broca de impacto. La exposición a ruido puede producir la pérdida de la audición.
3. Agarre la herramienta por los asideros aislados cuando realice una operación en la que la herramienta de corte pueda entrar
en contacto con cables ocultos o con su propio cable. El contacto con un cable con corriente hará que las partes de metal expuesto de
la herramienta pasen la corriente y produzcan una descarga al operador.
4. Guarde las etiquetas y placas de especificaciones. Estas tienen información importante. Si son ilegibles o si no se pueden encontrar,
póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.
5. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas
a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo.
A continuación se citan algunos ejemplos de tales sustancias químicas:
plomo proveniente de pinturas con base de plomo
sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y
arsénico y cromo provenientes de madera químicamente tratada.
El riesgo que usted sufre debido a la exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la
exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras
contra el polvo que hayan sido específicamente diseñadas para filtrar partículas microscópicas.
Simbología
Underwriters
Laboratories, Inc.
Canadian Standards
Association
Marca mejicana de la
aprobación
Volts de corriente alterna
Revoluciones por
minuto sin carga (rpm)
Amperios
9
Especificaciones
Capacidad
Madera
Brocas de
Husillo
Largas
38 mm
(1-1/2")
32 mm
(1-1/4")
38 mm
(1-1/2")
Brocas
Autoalimentadoras
65 mm
(2-9/16")
35 mm
(1-3/8")
117 mm
(4-5/8")
Cat.
No.
1670-1
1675-1
Volts
ca
120
120
Velocidad
-
High
Low
RPM sin
carga
900
1 200
300
Acero
Brocas
conv.
11 m m
(7/16")
8 mm
(5/16")
13 mm
(1/2")
Brocas
de
Husillo
38 mm
(1-1/2")
29 mm
(1-1/8")
38 mm
(1-1/2")
DESCRIPCION FUNCIONAL
1
9
8
7
2
6
9
3
1. Mango tipo espada
2. Mandril
3. Interruptor de gatillo
4. Interruptor de reversa
5. Mango del Interruptor
6. Caja del motor
7. Palanca de velocidad
8. Mango de tubo
9. Superficies aisladas
page 18
5
4
Page 19
TIERRA
EXTENSIÓNES ELÉCTRICAS
¡ADVERTENCIA!
Puede haber riesgo de descarga eléctrica si se conecta el
cable de conexión de puesta a tierra incorrectamente.
Consulte con un electricista certificado si tiene dudas
respecto a la conexión de puesta a tierra del tomacorriente.
No modifique el enchufe que se proporciona con la
herramienta. Nunca retire la clavija de conexión de puesta a
tierra del enchufe. No use la herramienta si el cable o el
enchufe está dañado. Si está dañado antes de usarlo, llévelo
a un centro de servicio MILWAUKEE para que lo reparen. Si
el enchufe no se acopla al tomacorriente, haga que un
electricista certificado instale un tomacorriente adecuado.
Herramientas con conexión a tierra:
Herramientas con enchufes de tres clavijas
Las herramientas marcadas con la
frase Se requiere conexión de
puesta a tierra tienen un cable de
tres hilo y enchufes de conexión de
puesta a tierra de tres clavijas.
El enchufe debe conectarse a
un tomacorriente debidamente
conectado a tierra (véase la
Figura A). Si la herramienta se
averiara o no funcionara
correctamente, la conexión de puesta a tierra proporciona un trayecto
de baja resistencia para desviar la corriente eléctrica de la trayectoria
del usuario, reduciendo de este modo el riesgo de descarga eléctrica.
La clavija de conexión de puesta a tierra en el enchufe está conectada
al sistema de conexión de puesta a tierra de la herramienta a través del
hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado
al sistema de conexión de puesta a tierra de la herramienta y nunca se
debe unir a una terminal energizada.
Su herramienta debe estar enchufada en un tomacorriente apropiado,
correctamente instalado y conectado a tierra según todos los códigos y
reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la
Figura A.
Herramientas con doble aislamiento:
Herramientas con clavijas de dos patas
Las herramientas marcadas con
Doble aislamiento no requieren
conectarse a tierra. Estas
herramientas tienen un sistema
aislante que satisface los
estándares de OSHA y llena los
estándares aplicables de UL (Underwriters Laboratories, Inc.), de la
Asociación Canadiense de
Estándares (CSA) y el Código
Nacional de Electricidad. Las
herramientas con doble aislamiento
pueden ser usadas en cualquiera de
los toma corriente de 120 Volt
mostrados en las Figuras B y C.
Fig. A
Fig. B
Fig. C
Las herramientas que deben conectarse a tierra cuentan con clavijas de
tres patas y requieren que las extensiones que se utilicen con ellas sean
también de tres cables. Las herramientas con doble aislamiento y clavijas
de dos patas pueden utilizarse indistintamente con extensiones de dos a
tres cables. El calibre de la extensión depende de la distancia que exista
entre la toma de la corriente y el sitio donde se utilice la herramienta. El
uso de extensiones inadecuadas puede causar serias caídas en el
voltaje, resultando en pérdida de potencia y posible daño a la herramienta.
La tabla que aquí se ilustra sirve de guía para la adecuada selección de
la extensión.
Mientras menor sea el número del calibre del cable, mayor será la
capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar
una corriente mayor que un cable calibre 16. Cuando use mas de una
extensión para lograr el largo deseado, asegúrese que cada una tenga
al menos, el mínimo tamaño de cable requerido. Si está usando un cable
de extensión para mas de una herramienta, sume los amperes de las
varias placas y use la suma para determinar el tamaño mínimo del cable
de extensión.
Guías para el uso de cables de extensión
Si está usando un cable de extensión en sitios al aire libre, asegúrese
que está marcado con el sufijo W-A (W en Canadá) el cual indica
que puede ser usado al aire libre.
Asegúrese que su cable de extensión está correctamente cableado
y en buenas condiciones eléctricas. Cambie siempre una extensión
dañada o hágala reparar por una persona calificada antes de volver
a usarla.
Proteja su extensión eléctrica de objetos cortantes, calor excesivo
o areas mojadas.
Calibre mínimo recomendado para
cables de extensiónes eléctricas*
Amperios
(En la placa)
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
* Basado en limitar la caída en el voltaje a 5
volts al 150% de los amperios.
Largo de cable de Extensión en (m)
30,4
14
12
10
10
45,7
60,9
12
12
10
--
--
--
--
7,6
16
16
14
12
10
15,2
16
16
14
12
10
22,8
16
14
12
10
10
--
--
--
--
LEA Y GUARDE TODAS LAS INSTRUCCIONES
PARA FUTURAS REFERANCIAS.
page 19
Page 20
ENSAMBAJE DE LA HERRAMIENTA
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de fijar o retirar accesorios, o antes de
efectuar ajustes. Utilice sólo los accesorios
específicamente recomendados. El uso de otros accesorios
puede ser peligroso.
Instalación de las Brocas (Fig.1)
Fig. 1
1. Desconecte la herramienta.
2. Abra las uñas del broquero lo suficiente para insertar la broca. Asegúrese
que el zanco de la misma y las uñas del broquero están limpios, ya que
si hay partículas de suciedad, estas pueden evitar que la broca quede
alineada correctamente.
3. Inserte la broca dentro del broquero. Centre la broca en las uñas del
broquero y levántela aproximadamente 2 mm (1/16") por sobre el fondo
del broquero. Luego apriete las uñas a mano para alinear la broca.
4. Apriete con la llave cada uno de los tres agujeros del mandril, en
sentido de un reloj. Apriete firmemente.
5. Para quitar la punta, inserte la llave del broquero en uno de los agujeros
del mismo y gírela en sentido opuesto a un reloj.
Mango de tubo
El mango de tubo puede ser utilizado en cualquier lado de la herramienta.
Atornille el mango de tubo en uno de los agujero en la carcasa del motor.
Mango tipo espada (Fig. 2)
Fig. 2
A
B
C
Se puede conectar el mango de laya en las tres posiciones mostradas
(Fig. 2). Quite los tornillos con cabezas hexagonales que aseguran el
mango. Quite el mango y muévalo a la posición deseada. Para montar el
mango en la posición C, es necesario invertir las perforaciones de
montaje, dando vuelta al mango.
Selección de brocas
Use brocas afiladas. Es menos probable que las brocas afilidas se atasquen
cuando se taladra.
Use la broca apropiada para el trabajo. Hay muchos tipos de brocas
diseñadas para propósitos específicos. Verifique la información en el
paquete de la broca para obtener el uso apropiado.
El usar las brocas más grandes a velocidades altas aumentará la posibilidad
del atasco de la broca y aumentará la posibilidad de una reacción (véase
"Especificaciones").
page 20
Page 21
OPERACION
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, use siempre lentes de
seguridad o anteojos con protectores laterales. Desconecte
la herramienta antes de cambiar algún accesorio o de hacerle
algún ajuste.
¡ADVERTENCIA!
Para reducir el riesgo de daños personales cuando perfore,
siempre agarre la herramienta por las superficies aisladas
cuando realiza una operación donde la herramienta cortadora
puede contactar alambres que no se pueden ver o su propio
cordón. Contactar un alambre con corriente hará que las
partes metálicas expuestas de la herramienta tenga un
corriente y dará una descarga al operador.
¡ADVERTENCIA!
Al taladrar con una perforadora de una sola velocidad o con
una en la velocidad alta (HI) de dos velocidades, siempre
sostenga la perforadora firmemente, utilizando el mango de
tubo o apoye la perforadora contra un objeto sólido y fijo para
estar preparado en caso de una reacción repentina. Al
perforar en la velocidad baja (LO) con una perforadora de dos
velocidades, siempre apoye la perforadora contra un objeto
sólido y fijo para estar preparado en caso de una reacción
repentina.
Cuando perfore utilizando, nunca utilice su cuerpo para
apoyar la perforadora.
Nunca ponga las manos (u otras partes del cuerpo) entre la
parte de la perforadora que se está apoyando y el objeto que
la apoya. Las manos (u otras partes del cuerpo) puedan ser
apretadas, aplastadas o rotas.
Para reducir la posibilidad del atasco de una broca:
Use brocas afiladas. Es menos probable que las brocas afilidas se
atasquen cuando se taladra.
Use la broca apropiada para el trabajo. Hay muchos tipos de brocas
diseñadas para propósitos específicos.
Use la velocidad apropiada para el tamaño de la broca. Se debe
activar las brocas más grandes a velocidades más bajas. Usar las
brocas más grandes a velocidades al tas aumentará la posibilidad
del atasco de la broca y aumentará la posibilidad de una reacción.
Evite taladrar materiales alabeadas, mojadas, nudosas o
alquitranadas.
Evite taladrar materiales que sospecha que contienen clavos
escondidos o otras cosas que pueden causar que la broca se
atasquen.
La dirección de la reacción siempre es la dirección opuesta de la dirección
de la rotación de la broca.
Es aún más probable que la reacción ocurra cuando se hace que algunas
perforaciones que ya existen sean más grandes. Generalmente ocurre
en el momento cuando la broca se rompe por el otro lado de la material.
Apoyo para rotaciones hacia adelante
Fig. 4
B
C
A
Atasco de las brocas (Fig. 3)
Fig. 3
B
A
Si la broca se atora, la perforadora reaccionará de repente en el sentido
opuesto de la rotación de la broca. La figura 3 muestra la trayectoria de
esta reacción, (B) si la broca se atora mientras se está perforando
hacia adelante (A). El operador debe reducir la posibilidad de una reacción
de repente siguiendo las instrucciones a continuación.
El operador también debe prepararse para una reacción de repente
manteniendo fijo utilizando el mango de tubo o apoyándose contra un
objeto fijo y sólido.
Fig. 5
D
B
A
Cuando se taladra hacia adelante, la broca se rotará en el sentido de
las agujas del reloj. Si la broca se atasca en la perforación, la broca se
parará de repente y el taladro se reaccionará de repente en el sentido
contrario de las agujas del reloj.
La figura 4 y 5 muestra dos ejemplos de un Hole Hawg® que está apoyado
correctamente para una reacción hacia adelante.
A. Rotación hacia adelante (el sentido de las agujas del reloj)
B. Reacción
C. Taladro apoyado con el mango de tubo aquí
D. Taladro apoyado con la carcasa del motor aquí
Si la broca se sujeta, el mango de tubo o la carcasa del motor apoyados
contra la espiga mantendrán el taladro en su posición.
page 21
Page 22
Apoyo para rotaciones en marcha atrás
Fig. 6
C
Reversa (Fig. 9)
Fig. 9
B
A
Fig. 7
D
B
A
Cuando se taladra en marcha atrás, la broca se rotará en el sentido
contrario de las agujas del reloj. Si la broca se sujeta en la perforación,
la broca se parará de repente y el taladro se reaccionará de repente
en el sentido de las agujas del reloj.
La figura 6 y 7 muestra dos ejemplos de un Hole Hawg® que está apoyado
correctamente para una reacción en marcha atrás.
A. Rotación en marcha atrás (el sentido contrario de las
agujas del reloj)
B. Reacción
C. Taladro apoyado con el mango de tubo aquí
D. Taladro apoyado con la carcasa del motor aquí
Si la broca se atasca, el mango de tubo o la cascara del motor apoyados
contra la espiga mantendrán el taladro en su posición.
Cambio de velocidades (Fig. 8)
Los modelos de los números de catálogo 1675-1
tienen una palanca de velocidad en el lado derecho
de la caja de engranajes.
La configuración de velocidad alta (1 200 RPM HI)
es la configuración de torsión baja y está diseñada
para ser utilizada con las brocas de avance
automático de 35 mm (1-3/8") de diàmetro y más
pequeñas.
La posición baja (300 RPM LO) es la posición
para alta torsión y está diseñada para atornillar
las brocas de avance automático con un diámetro
de 38 mm (1-1/2") y más grandes.
Siempre apague el interruptor y el deslizamiento
mientras la herramienta se para. Nunca deslice el
taladro mientras está activado a una velocidad
completa, cuando está usándolo o cuando está
parado.
page 22
Fig. 8
Un interruptor para una rotación inversa está ubicado debajo del gatillo
para sacar las brocas desde los agujeros. Permite que el motor se
detenga completamente antes de utilizar esta interruptor. Dar marcha
atrás cuando los engranajes estén en movimiento pueda resultar en
daño grave a la herramienta. Cuando retire las brocas de avance
automático desde los agujeros parcialmente perforados, apretar el gatillo
ligeramente soltará el tornillo roscado. Cuando las roscas estén flojas,
levante la broca desde el material después de que el motor se detenga.
Procedimiento de taladrado
Antes de taladrar, sujete firmemente el material. Un material que no esté
bien sujeto puede generar lesiones personales o un pobre taladrado.
Cuando taladre en metales delgados o madera, use un bloque de madera
como respaldo del material y asi prevenir dañarlo.
Marque, con un punzón, el centro de una perforación que será realizada,
con el objeto de darle un inicio a la broca y evitar que se patine. Lubrique
la broca con aceite para cortes cuando taladre acero o hierro. Use un
enfriador cuando taladre metales no ferrosos tales como cobre, bronce
o aluminio.
Para taladrar con una broca autoalimentadora, inicie con el tornillo en la
punta, pasándolo por el material. Esto se hace con un leve toque al
interruptor de gatillo, con lo que se logrará hacer girar la broca y que se
haga contacto con la superficie. Alinie la broca adecuadamente antes de
proseguir. De esta forma se reduce el riesgo de maltratar el material
cuando se haga el taladrado. Para reducir este riesgo también al final de
la perforación, reduzca la presión del taladrado una vez que la punta del
tornillo, al frente de la broca, rompa el lado externo del material. Luego
siga con una presión regular y pareja.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, siempre utilice
protección para los ojos.
Como quitar el mandril (Fig. 5)
Estos taladros están equipados con una flecha roscada para sujetar el
mandril. Antes de proceder a quitarlo, desconecte la unidad y abra las uñas
del mandril. Dentro del mandril encontrará un tornillo con rosca izquierda
que evita que el mandril se afloje cuando se opera la unidad en sentido de
reversa. Quite el tornillo, aflojándolo en sentido de las manecillas de un reloj.
Para quitar el mandril, sujete el taladro de forma que un lado del broquero
descanse firme y plano sobre una superficie sólida de una banco de trabajo.
Aprete una llave hex en la mandril. Gire al mandril de forma que la llave
quede en un ángulo de aproximadamente 30° con relación a la base del
banco. Golpee firmemente la
llave con un martillo para que
el mandril gire en una
dirección opuesta a la de un
reloj (viéndolo desde el frente
de la herramienta). De esta
forma se deberá aflojar el
mandril de la flecha, ya que
esta es de cuerda derecha,
y permitiendo ahora retirar el
mandril con la mano.
NOTA: Cuanda cambie el
mandril, cambie siempre el
tornillo de cuerda izquierda
que va dentro del mandril.
Fig. 5
Page 23
MANTENIMIENTO
ACCESORIOS
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de darle cualquier mantenimiento. Nunca
desarme la herramienta ni trate de hacer modificaciones en
el sistema eléctrico de la misma. Acuda siempre a un Centro
de Servicio MILWAUKEE para TODAS las reparaciones.
Mantenimiento de las herramientas
Adopte un programa regular de mantenimiento y mantenga su herramienta
en buenas condiciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la
herramienta y el cable de extensión. Busque tornillos sueltos o flojos,
defectos de alineación y dobleces en partes móviles, así como montajes
inadecuados, partes rotas y cualquier otra condición que pueda afectar
una operación segura. Si detecta ruidos o vibraciones anormales, apague
la herramienta de inmediato y corrija el problema antes de volver a usarla.
No utilice una herramienta dañada. Colóquele una etiqueta que diga NO
DEBE USARSE hasta que sea reparada (vea Reparaciones).
Bajo condiciones normales, no se requiere lubricación hasta que haya
que cambiar los carbones. Después de 6 meses a un año, dependiendo
del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE
más cercano para que le hagan:
Lubricación
Inspección y cambio de carbones
Inspección mecánica y limpieza (engranes, flechas, baleros,
carcarza, etc.)
Inspección eléctrica (interruptor, cable, armadura, etc.)
Probarla para asegurar una operación mecánica y eléctrica
adecuada.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, desconecté siempre su
herramienta antes de colocar o retirar un accesorio. Use
solo accesorios recomendados específicamente. Otros
puenden peligrosos.
Para una lista completa de accessorios, refiérase a su catálogo
MILWAUKEE Electric Tool o visite nuestro sitio en Internet:
www.milwaukeetool.com. Para obtener un catálogo, contacte su
distribuidor local o uno de los centros.
Estuche Plástico
Cat. No. 48-55-0111
Graso Tipo "E"
Cat. No. 49-08-4122
Porta Llave Del Broquero
Cat. No. 48-66-4040
Llave Del Broquero
Cat. No. 48-66-3280
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, descarga eléctrica o daño
a la herramienta, nunca la sumerja en líquidos ni permita que
estos fluyan dentro de la misma.
Limpieza
Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras
de la herramienta limpias, secas y libres de aceite y grasa. Use sólo
jabón neutro y un trapo húmedo para limpiar su herramienta ya que
algunas substancias y disolventes limpiadores pueden ocasionar daños
a materiales plásticos y partes aislantes. Algunos de estos incluyen:
gasolina, trementina, diluyente para barniz, diluyente para pintura,
disolventes limpiadores clorados, amoníaco, y detergentes caseros que
contengan amoníaco.
Reparaciones
Si su instrumento se daña, vuelva el instrumento entero al más cercano
centro de reparaciones.
GARANTÍA LIMITADA DE CINCO AÑOS
Todas las herramientas MILWAUKEE se prueban antes de abandonar la
fábrica y se garantiza que no presentan defectos ni en el material ni de
mano de obra. En el plazo de cinco (5) años a partir de la fecha de
compra MILWAUKEE reparará o reemplazará (a discreción de
MILWAUKEE), sin cargo alguno, cualquier herramienta (cargadores de
baterías inclusive) cuyo examen determine que presenta defectos de
material o de mano de obra. Devuelva la herramienta, con gastos de
envío prepagados y asegurada, y una copia de la factura de compra, u
otro tipo de comprobante de compra, a una sucursal de reparaciones/
ventas de la fábrica MILWAUKEE o a un centro de reparaciones
autorizado por MILWAUKEE. Esta garantía no cubre los daños
ocasionados por reparaciones o intentos de reparación por parte de
personal no autorizado por MILWAUKEE, abuso, desgaste y deterioro
normal, falta de mantenimiento o accidentes.
Las baterías, linternas y radios tienen una garantía de un (1) año a partir
de la fecha de compra.
LOS DERECHOS A REPARACIÓN Y REEMPLAZO DESCRITOS EN EL
PRESENTE DOCUMENTO SON EXCLUSIVOS. MILWAUKEE NO SERÁ EN
NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES
O CONSECUENTES, INCLUYENDO LA PÉRDIDA DE GANANCIAS.
ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODA OTRA GARANTÍA,
O CONDICIONES, ESCRITAS U ORALES, EXPRESAS O IMPLÍCITAS DE
COMERCIALIZACIÓN O IDONEIDAD PARA UN USO O FIN DETERMINADO.
Esta garantía le proporciona derechos legales específicos. Es posible
que usted tenga otros derechos que varían de estado a estado y de
provincia a provincia. En aquellos estados que no permiten la exclusión
de garantías implícitas o la limitación de daños incidentales o
consecuentes, las limitaciones anteriores pueden que no apliquen. Esta
garantía es válida solamente en los Estados Unidos, Canadá y México.
page 23
Page 24
UNITED STATES
CANADA
MILWAUKEE Service
MILWAUKEE prides itself in producing a
premium quality product that is
NOTHING BUT HEAVY DUTY®.
Your satisfaction with our products is
very important to us!
If you encounter any problems with the
operation of this tool, or you would like to
locate the factory Service/Sales Support Branch
or authorized service station nearest you,
please call...
1-800-SAWDUST
(1.800.729.3878)
NATIONWIDE TOLL FREE
Monday-Friday 8:00 AM - 4:30 PM Central Time
or visit our website at
www.milwaukeetool.com
For service information, use the 'Service Center
Search' icon found in the 'Parts & Service' section.
Service MILWAUKEE
MILWAUKEE est fier de proposer un produit de
première qualité N
satisfaction est ce qui compte le plus!
En cas de problèmes dutilisation de loutil ou
pour localiser le centre de service/ventes ou le
centre dentretien le plus proche, appelez le...
OTHING BUT HEAVY DUTY
®
. Votre
416.439.4181
fax: 416.439.6210
Milwaukee Electric Tool (Canada) Ltd
755 Progress Avenue
Scarborough, Ontario M1H 2W7
Notre réseau national de distributeurs agréés se tient
à votre disposition pour fournir laide technique,
loutillage et les accessoires nécessaires. Composez
le 416.439.4181 pour obtenir les noms et adresses
des revendeurs les plus proches ou bien consultez
la section «Où acheter» sur notre site web à ladresse
www.milwaukeetool.com
Additionally, we have a nationwide network of
authorized Distributors ready to assist you with your
tool and accessory needs. Check your Yellow Pages
phone directory under Tools-Electric for the names
& addresses of those nearest you or see the
'Where To Buy' section of our website.
Corporate After Sales Service - Technical Support
Brookfield, Wisconsin USA
Technical Questions Service/Repair Questions Warranty
1-800-SAWDUST
(1.800.729.3878)
fax:1.800.638.9582
email: [email protected]
Monday-Friday 8:00 AM - 4:30 PM Central Time
MEXICO
Soporte de Servicio MILWAUKEE
Milwaukee Electric Tool, S.A. de C.V.
Blvd. Abraham Lincoln no. 13
Colonia Los Reyes Zona Industrial
Tlalnepantla, Edo. México C.P. 54073
Tel. (55) 5565-1414 Fax: (55) 5565-6874
Adicionalmente, tenemos una red nacional de
distribuidores autorizados listos para ayudarle con
su herramienta y sus accesorios. Por favor, llame
al (55) 5565-1414 para obtener los nombres y
direcciones de los más cercanos a usted, o consulte
la sección Where to buy (Dónde comprar) de
nuestro sitio web en
www.milwaukeetool.com
MILWAUKEE ELECTRIC TOOL CORPORATION
13135 West Lisbon Road Brookfield, Wisconsin, U.S.A. 53005
58-14-1782d9 02/05 Printed in USA
page 24
Loading...
