Page 1

Catalog No.

No de Cat.

1610-1 1630-1 1660-1 1660-6

1663-20

OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

HEAVY-DUTY COMPACT HOLE-SHOOTERS PERCE-TROUS COMPACTS ET EXTRA ROBUSTES TALADROS HEAVY-DUTY HOLE-SHOOTERS

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE MANUEL DE L'UTILISATEUR.

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL OPERADOR.

Page 2

GENERAL POWER TOOL SAFETY WARNINGS

WARNING READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS. Failure

to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury. Save all warnings and instructions for future reference. The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

• Keep work area clean and well lit. Cluttered or

WORK AREA SAFETY

dark areas invite accidents.

• Do not operate power tools in explosive atmospheres, such as in the presence of ﬂ ammable liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool. Distractions can cause

you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁ ed plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase

the risk of electric shock.

• Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is unavoidable, use a ground fault circuit interrupter (GFCI) protected supply. Use of an GFCI

reduces the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂ uence of drugs, alcohol or medi- cation. A moment of inattention while operating

power tools may result in serious personal injury.

• Use personal protective equipment. Always wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with

your ﬁ nger on the switch or energising power tools that have the switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewel- lery or long hair can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such pre-

ventive safety measures reduce the risk of starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the

hands of untrained users.

• Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool

for operations different from those intended could result in a hazardous situation.

SERVICE

• Have your power tool serviced by a qualiﬁ ed repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

SPECIFIC SAFETY RULES

• Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting accessory contacting a “live”

wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.

• Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.

• WARNING Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and

other masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to ﬁ lter out microscopic particles.

SYMBOLOGY

Double Insulated

Amps

Volts

Alternating Current Only

Direct or Alternating Current

No Load Revolutions per Minute (RPM)

Underwriters Laboratories, Inc.

United States and Canada

Mexican Approvals Marking

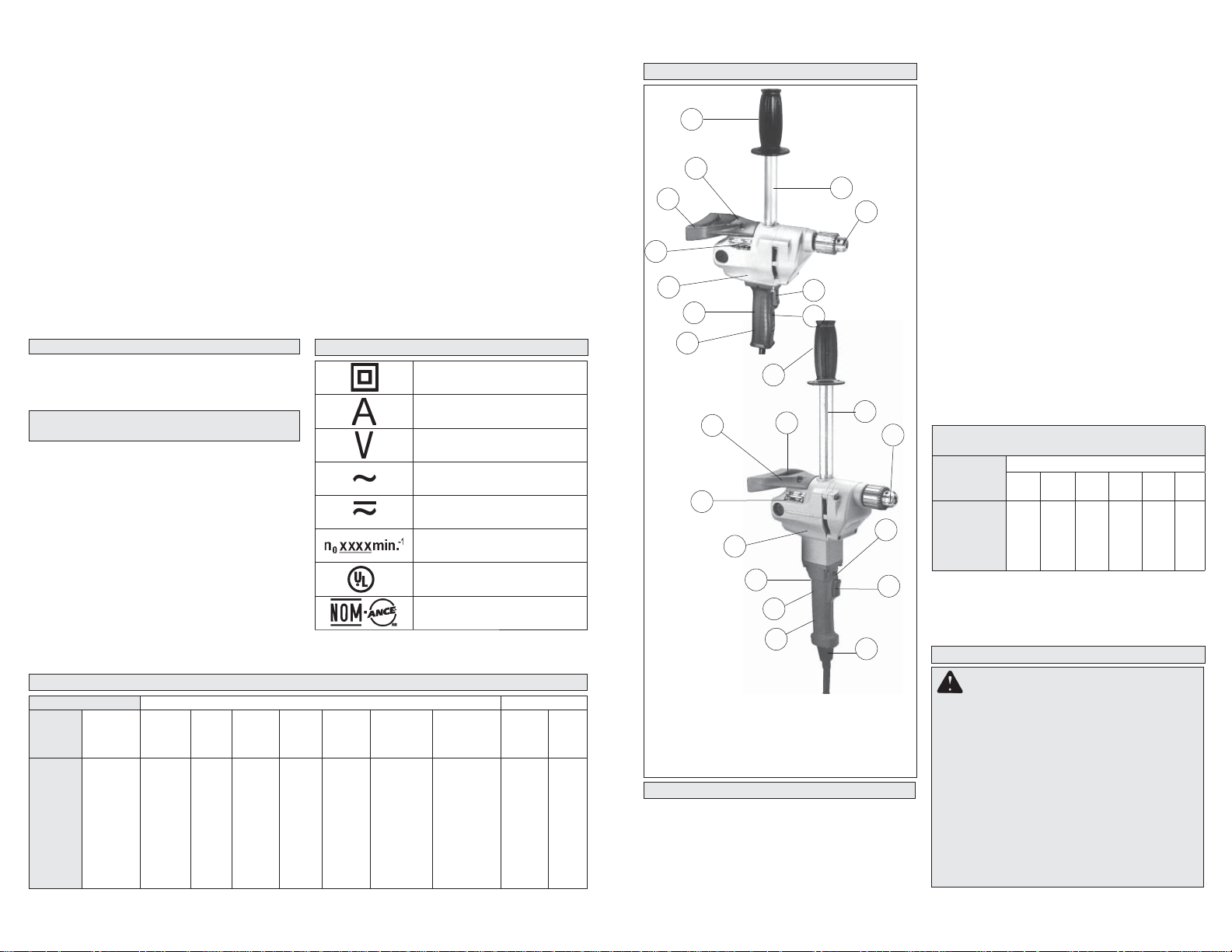

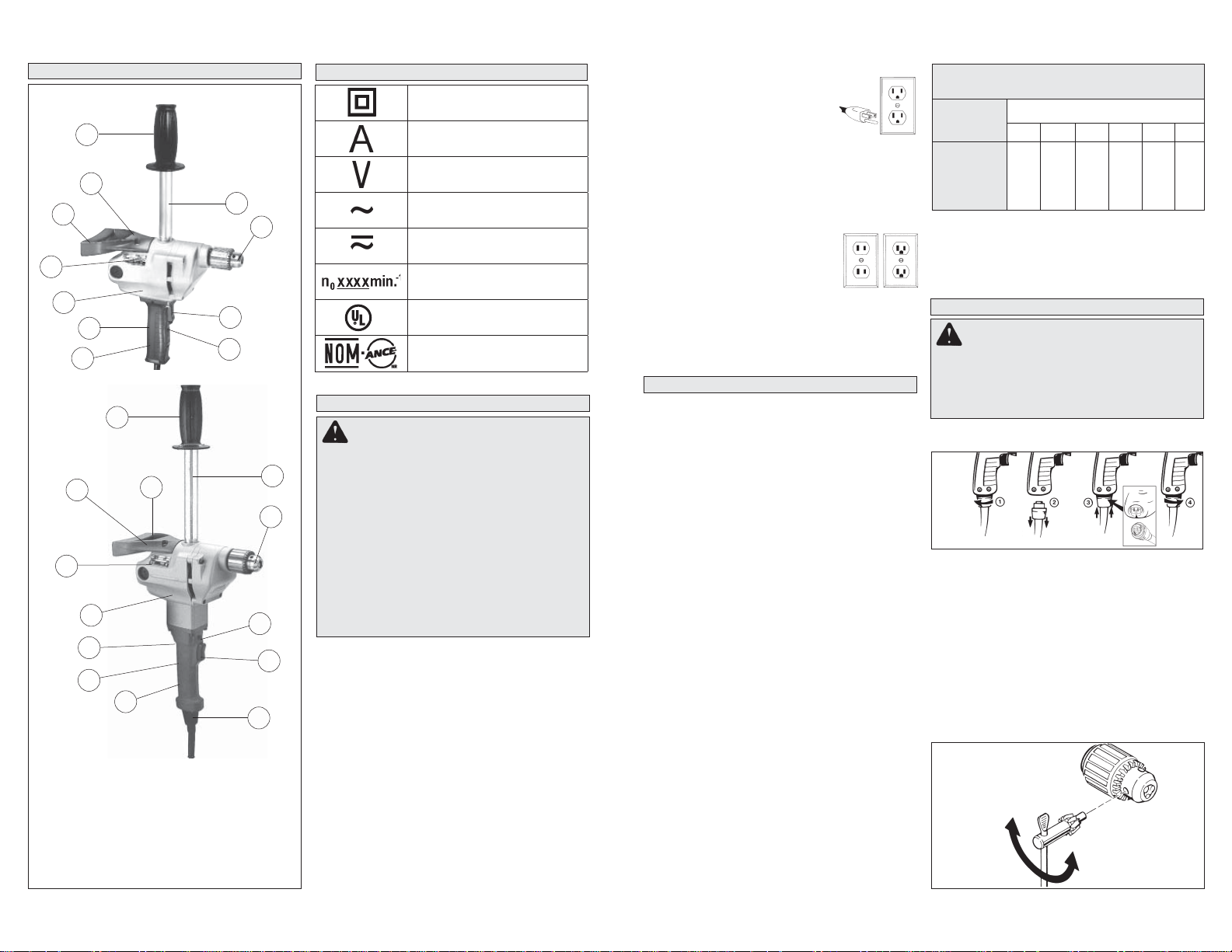

FUNCTIONAL DESCRIPTION

1. Pipe handle

2. Chuck

3. Trigger switch

4. Reversing switch

5. Switch handle

6. Motor housing

7. Nameplate

8. Spade handle

9. Quik-Lok

10. Speed control dial (1663-20 only)

11. Insulated gripping surfaces

cord (1663-20 only)

Page 3

SPECIFICATIONS

Tool Wood Mild Steel

Cat. No.

1610-1 1630-1 1660-1 1660-6

1663-20

Volts

AC/DC

120 AC

120 AC 120 AC/DC 120 AC/DC

120 AC

No Load

RPM

650

1000

450 450

115-450

Twist Drills

1/2" 1/2" 1/2" 1/2" 1/2"

Selfeed

Bits

2-9/16"

2-1/4"

3" 3" 3"

Hole

Saws

3-1/2"

GROUNDING

WARNING Improperly connecting the

grounding wire can result in the risk of electric shock. Check with a qualiﬁ ed electrician if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the tool. Never remove the grounding prong from the plug. Do not use the tool if the cord or plug is damaged. If damaged, have it repaired by a MILWAUKEE service facility before use. If the plug will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounded Tools: Tools with Three Prong Plugs

Tools marked “Grounding Required” have a three wire cord and three prong grounding plug. The plug must be connected to a properly grounded outlet (See Figure A). If the tool should electrically malfunction or break down, grounding provides a low resistance path to carry electricity away from the user, reducing the risk of electric shock. The grounding prong in the plug is connected through the green wire inside the cord to the grounding system in the tool. The green wire in the cord must be the only wire connected to the tool's grounding system and must never be attached to an electrically “live” terminal. Your tool must be plugged into an appropriate outlet, properly installed and grounded in accordance with all codes and ordinances. The plug and outlet should look like those in Figure A.

Double Insulated Tools: Tools with Two Prong Plugs

Tools marked “Double Insulated” do not require grounding. They have a special double insulation system which satisﬁ es OSHA requirements and complies with the applicable standards of Underwriters Laboratories, Inc., the Canadian Standard Association and the National Electrical Code. Double Insulated tools may be used in either of the 120 volt outlets shown in Figures B and C.

Fig. A

Fig. B

Fig. C

Auger

1-1/2"

Bits

Ship Au-

ger Bits

1-1/2" 1-1/2" 1-1/2" 1-1/2" 1-1/2"

Flat Boring

Bits

1-1/2" 1-1/4" 1-1/2" 1-1/2" 1-1/2"

Twist

Bits

1/2" 1/2" 1/2" 1/2" 1/2"

EXTENSION CORDS

Grounded tools require a three wire extension cord. Double insulated tools can use either a two or three wire extension cord. As the distance from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool damage. Refer to the table shown to determine the required minimum wire size. The smaller the gauge number of the wire, the greater the capacity of the cord. For example, a 14 gauge cord can carry a higher current than a 16 gauge cord. When using more than one extension cord to make up the total length, be sure each cord contains at least the minimum wire size required. If you are using one extension cord for more than one tool, add the nameplate amperes and use the sum to determine the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked with the sufﬁ x “W-A” (“W” in Canada) to indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired and in good electrical condition. Always replace a damaged extension cord or have it repaired by a qualiﬁ ed person before using it.

• Protect your extension cords from sharp objects, excessive heat and damp or wet areas.

Recommended Minimum Wire Gauge

For Extension Cords*

Nameplate

Amperes

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

* Based on limiting the line voltage drop to ﬁ ve volts at 150% of the rated amperes.

Extension Cord Length

25' 50' 75' 100' 150'

18 18 18 18 16 14 12

18 18 16 14 12 10

18 16 14 12 10

READ AND SAVE ALL

INSTRUCTIONS FOR FUTURE USE.

Hole

Saws

2-1/4" 1-3/4" 2-5/8" 2-5/8" 2-5/8"

16 14 12 12

ASSEMBLY

WARNING T o reduce the risk of injury ,

always unplug tool before changing or removing accessories. Only use accessories speciﬁ cally recommended for this tool. Others may be hazardous.

Removing and Replacing Quik-Lok® Cords

MILWAUKEE's exclusive Quik-Lok instant ﬁ eld replacement or substitution.

Cords provide

Fig. 1

1. To remove the Quik-Lok

Cord, turn the cord nut

1/4 turn to the left and pull it out.

2. T o replace the Quik-Lok® Cord, align the connector keyways and push the connector in as far as it will go. Turn the cord nut 1/4 turn to the right to lock.

Pipe Handle

Thread pipe handle into the threaded hole in the motor housing.

Installing Bits into Keyed Chucks

Fig. 2

1. Unplug tool.

2. Open the chuck jaws wide enough to insert the bit. Be sure the bit shank and chuck jaws are clean. Dirt particles may prevent the bit from lining up properly.

3. Insert the bit into the chuck. Center the bit in the chuck jaws and lift it about 1/16" off of the bottom. Then, tighten the chuck jaws by hand to align the bit.

4. Place the chuck key in each of the three holes in the chuck, turning it clockwise as shown. Tighten securely.

5. T o remove the bit, insert the chuck key into one of the holes in the chuck and turn it counterclockwise.

WARNING T o reduce the risk of injury ,

always wear eye protection.

Chuck Removal

This tool is equipped with a threaded spindle to hold the chuck. Before removing the chuck, unplug the tool and open the chuck jaws. A left-handed thread

screw is located inside the chuck to prevent the chuck from loosening when the tool is operated in reverse direction. Remove the screw by turning it clockwise. To remove the chuck, hold the tool so that only the side of the chuck rests ﬁ rmly and squarely on a solid workbench. Insert the chuck key or a chuck remover bar in one of the keyholes. Turn the chuck so the key is at about a 30° angle to the bench top and strike the key sharply with a hammer so the chuck turns in a counterclockwise direction (looking from

Fig. 3

the front of the tool). This should loosen the chuck from the spindle which has a right hand thread making it easy to remove the chuck by hand. NOTE: When replacing the chuck, always replace the left hand thread screw in the chuck.

OPERATION

WARNING

sonal injury when drilling, always hold tool by the insulated gripping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord. Contact with a "live" wire will make exposed metal parts of the tool "live" and shock the operator.

To reduce the risk of per-

WARNING When drilling, always

hold the drill securely using the pipe handle, or brace the drill against a solid ﬁ xed ob- ject in preparation for a suddent reaction.

When drilling, never use your body to brace drill. Never put your hands (or other body parts)

between the part of the drill being braced and the object it is being braced against. Hands (or other body parts) that are in the path of the reaction can be pinched, crushed, and broken.

Bit Binding

Fig. 4

Page 4

If the bit binds, the drill will suddenly react in the opposite direction of the rotation of the bit. Figure 4 shows the path of reaction, (1) if the drill bit binds while being driven in forward (2).The operator should reduce the chances of a sudden reaction by following the instructions listed below. The operator should also prepare for a sudden reaction by holding securely using the pipe handle or bracing against a solid ﬁ xed object.

To reduce the chance of bit binding:

• Use sharp bits. Sharp bits are less likely to bind when drilling.

• Use the proper bit for the job. There are many types of bits designed for speciﬁ c purposes.

• Avoid drilling warped, wet, knotty, and or pitchy material if possible.

• Avoid drilling in material that you suspect contains hidden nails or other things that may cause the bit to bind. The direction of reaction is always opposite of the direction of bit binding. Reaction is even more likely to occur when enlarging already existing holes and at the point when the bit breaks through the other side of the material.

Bracing for forward rotation

Fig. 5

When drilling in forward, the bit will rotate in a clockwise direction. If the bit binds in the hole, the bit will come to a sudden stop and drill will suddenly react in a counterclockwise direction. Figure 5 shows an example of a Compact HoleShooter properly braced for forward rotation.

1. Forward (clockwise) rotation

2. Reaction

3. Brace drill with pipe handle here

If the bit binds, the pipe handle or the motor housing braced against the stud will hold the drill in position.

Bracing for reverse rotation

When drilling in reverse, the bit will rotate in a counterclockwise direction. If the bit binds in the hole, the bit will come to a sudden stop and the drill will suddenly react in a clockwise direction.

Figure 6 shows an example of a Compact HoleShooter properly braced for reverse rotation.

Fig. 6

1. Reverse (counterclockwise) rotation

2. Reaction

3. Brace drill with pipe handle here If the bit binds, the pipe handle or the motor housing

braced against the stud will hold the drill in position.

Reversing

A reversing switch is located below or above the trigger switch for removal of bits from holes. Permit the motor to come to a complete stop before reversing. Reversing the tool with the gears in motion may cause severe damage. When removing selfeed bits from partially drilled holes, a ﬂ ick of the trigger switch will free the threaded pilot screw. When the threads are loose, lift the bit from the workpiece with the motor stopped.

Fig. 7

Bit Selection

• Use sharp bits. Sharp bits are less likely to bind when drilling.

• Use the proper bit for the job. There are many types of bits designed for speciﬁ c purposes. Check the information on the bit's packaging for proper usage.

• Do not use bits larger than the rated capacity of the drill. Gear damage or motor overload may result. See Speciﬁ cations.

Drilling

Before drilling, clamp the material down securely. A poorly secured piece of material may result in personal injury or inaccurate drilling. When drilling in light gauge metal or wood, use a wooden block to back up the material to prevent damage to the workpiece.

Fig. 8

Mark the center of the hole to be drilled with a center punch to give the bit a start and to prevent it from "walking." Lubricate the drill bit with cutting oil when drilling iron or steel. Use a coolant when drilling nonferrous metals such as copper, brass

or aluminum. To start a selfeed bit, run the threaded feed screw into the work by ﬂ icking the trigger switch, permit- ting the bit to coast until the teeth contact the work surface. Align the bit properly before proceeding. This will reduce cocking and jamming when starting. T o reduce jamming on breakthrough, decrease the drilling pressure when the feed screw point breaks through the workpiece. Proceed with steady, even pressure.

Speed Control Dial

Catalog number 1663-20 has a Speed Control Dial to provide electronic speed control. (The trigger does not control the speed - it only turns the tool on and off). The dial is located on rear of the handle. The dial has positions numbered 1-8. Position 8 provides full speed at no load. Position 1 provides approximately 25% of the full no load speed. Reduced speed can be useful for starting bits and obtaining the optimum speed for a given bit size. Do not adjust the speed while drilling. This tool is furnished with Electronic Feedback to provide a more constant speed under load.

always unplug your tool before performing any maintenance. Never disassemble the tool or try to do any rewiring on the tool’s electrical system. Contact a MILW AUKEE service facility for ALL repairs.

Maintaining Tools

Keep your tool in good repair by adopting a regular maintenance program. Before use, examine the general condition of your tool. Inspect guards, switches, tool cord set and extension cord for damage. Check for loose screws, misalignment, binding of moving parts, improper mounting, broken parts and any other condition that may affect its safe operation. If abnormal noise or vibration occurs, turn the tool off immediately and have the problem corrected before further use. Do not use a damaged tool. Tag damaged tools “DO NOT USE” until repaired (see “Repairs”). Under normal conditions, relubrication is not necessary until the motor brushes need to be replaced. After six months to one year, depending on use, return your tool to the nearest MILWAUKEE service facility for the following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning (gears, spindles, bearings, housing, etc.)

• Electrical inspection (switch, cord, armature, etc.)

• T esting to assure proper mechanical and electrical operation

ACCESSORIES

WARNING To reduce the risk of injury ,

always unplug the tool before attaching or removing accessories. Use only speciﬁ cally recommended accessories. Others may be hazardous.

For a complete listing of accessories refer to your MILWAUKEE Electric Tool catalog or go on-line

to www.milwaukeetool.com. To obtain a catalog, contact your local distributor or a service center.

electric shock and damage to the tool, never immerse your tool in liquid or allow a liquid to ﬂ ow inside the tool.

Cleaning

Clean dust and debris from vents. Keep the tool handles clean, dry and free of oil or grease. Use only mild soap and a damp cloth to clean your tool since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these include: gasoline, turpentine, lacquer thinner, paint thinner , chlorinated cleaning solvents, ammonia and household detergents containing ammonia. Never use ﬂ ammable or combustible solvents around tools.

Repairs

If your tool is damaged, return the entire tool to the nearest service center.

MAINTENANCE

WARNING T o reduce the risk of injury,

Page 5

LIMITED WARRANTY - USA AND CANADA

Every MILWAUKEE power tool (including cordless product – tool, battery pack(s) - see separate & distinct CORDLESS BATTERY PACK LIMITED WARRANTY statements & battery charger and Work Lights*) is warranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair or replace any part on an electric power tool which, after examination, is determined by MILWAUKEE to be defective in material or workmanship for a period of ﬁ ve (5) years* after the date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory Service Center location or MILWAUKEE Authorized Service Station, freight prepaid and insured, is required. A copy of the proof of purchase should be included with the return product. This warranty does not apply to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents. *The warranty period for, Job Site Radios, M12™ Power Port, M18™ Power Source, and T rade T itan™ Industrial Work Carts is one (1) year from the date of purchase. The warranty period for a LED Work Light and LED Upgrade Bulb is a limited LIFETIME warranty to the original purchaser only, if during normal use the LED bulb fails the Work Light or Upgrade Bulb will be replaced free of charge. *This warranty does not cover Air Nailers & Stapler, Airless Paint Sprayer, Cordless Battery Packs, Gasoline Driven Portable Power Generators, Hand Tools, Hoist – Electric, Lever & Hand Chain, M12™ Heated Jackets, Reconditioned product and Test & Measurement products. There are separate and distinct warranties available for these products. Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE power tool product. The manufacturing date of the product will be used to determine the warranty period if no proof of purchase is provided at the time warranty service is requested. ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT . IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MIL- WAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELA YS ALLEGED T O BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STA TES DO NOT ALLOW THE EXCLUSION OR LIMIT A TION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMIT A TION OR EXCLUSION MA Y NOT APPL Y TO YOU. THIS W ARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMIT A TION ANY IMPLIED W ARRANTY OF MERCHANTABILITY OR FITNESS FOR A PAR TICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW , SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME ST A TES DO NOT ALLOW LIMITA TIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. This warranty applies to product sold in the U.S.A. and Canada only. Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.mil- waukeetool.com or call 1.800.SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a Milwaukee electric power tool.

LIMITED WARRANTY - MEXICO, CENTRAL AMERICA AND CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase date. This warranty card covers any defect in material and workmanship on this Power Tool. To make this warranty valid, present this warranty card, sealed/stamped by the distributor or store where you purchased the product, to the Authorized Service Center (ASC). Or , if this card has not been sealed/stamped, present the original proof of purchase to the ASC. Call toll-free 1 800 832 1949 to ﬁ nd the nearest ASC, for service, parts, accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/stamped by the distributor or store where you purchased the product, and there any faulty piece or component will be replaced without cost for you. We will cover all freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations: a) When the product is used in a different manners from the end-user guide or instruction manual. b) When the conditions of use are not normal. c) When the product was modiﬁ ed or repaired by people not authorized by TECHTRONIC INDUSTRIES. Note: If cord set is damaged, it should be replaced by an Authorized Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Model:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

Date of Purchase:

Ph. 52 55 4160-3547

Distributor or Store Stamp:

IMPORTED AND COMMERCIALIZED BY: TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT LIRE TOUTES LES RÈGLES ET INSTRUCTIONS DE SÉCURITÉ.

Ne pas suivre l’ensemble des règles et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les règles et les instructions à des ﬁ ns

de référence ultérieure. Le terme «outil électrique» ﬁ gurant dans les avertissements ci-

dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans ﬁ l).

SÉCURITÉ DU LIEU DE TRA VAIL

• Maintenir la zone de travail propre et bien

éclairée. Les zones encombrées ou mal éclairées

sont favorables aux accidents.

• Ne pas utiliser d’outil électrique dans une atmosphère explosive, telle qu’en en présence de liquides, de gaz ou de poussières inﬂ am- mables. Les outils électriques génèrent des

étincelles qui peuvent enﬂ ammer les poussières ou les fumées.

• Tenir les enfants et les personnes non autorisées à l’écart pendant le fonctionnement d’un outil électrique. Un manque d’attention de

l’opérateur risque de lui faire perdre le contrôle de l’outil.

SÉCURITÉ ÉLECTRIQUE

• La ﬁ che de l’outil électrique doit correspondre à la prise d’alimentation. Ne jamais modiﬁ er la ﬁ che d’une manière quelconque. Ne pas utiliser d’adaptateur avec les outils électriques mis à la terre (à la masse). Des ﬁ ches non modiﬁ ées

et des prises d’alimentation assorties réduisent le risque de choc électrique.

• Éviter tout contact corporel avec des surfaces reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Un risque de choc électrique plus élevé

existe si le corps est relié à la masse ou à la terre.

• Ne pas exposer les outils électriques à la pluie ou à l’humidité. Le risque de choc électrique augmente

si de l’eau s’inﬁ ltre dans un outil électrique.

• Prendre soin du cordon. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenir le cordon à l’écart de la chaleur, des huiles, des arêtes coupantes ou des pièces en mouvement. Un cordon endom-

magé ou emmêlé présente un risque accru de choc électrique.

• Se procurer un cordon d’alimentation approprié en cas d’utilisation d’un outil électrique à l’extérieur. L’utilisation d’un cordon d’alimentation

pour usage extérieur réduit le risque de choc électrique.

• S’il est nécessaire d’utiliser l’outil électrique dans un endroit humide, installer un disjoncteur différentiel (GFCI). L’utilisation d’un GFCI

réduit le risque de décharge électrique.

SÉCURITÉ INDIVIDUELLE

• Être sur ses gardes, être attentif et faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l’inﬂ uence de drogues, d’alcool ou de médicaments. Un instant d’inattention lors

de l’utilisation d’un outil électrique peut entraîner des blessures graves.

• Porter l’équipement de protection requis.

Toujours porter une protection oculaire. Selon

les conditions, porter aussi un masque antipoussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive aﬁ n de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter

l’outil en gardant le doigt sur la gâchette ou de le brancher lorsque la gâchette est en position de marche favorise les accidents.

• Retirer toute clé de réglage avant de mettre l’outil sous tension. Une clé laissée attachée sur

une pièce mobile de l’outil électrique peut entraîner des blessures.

• Ne pas travailler à bout de bras. Bien garder un bon équilibre à tout instant. Ceci permet de

mieux préserver la maîtrise de l’outil électrique dans des situations imprévues.

• Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements amples,

les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

• Si des dispositifs sont prévus pour l’extraction et la récupération des poussières, vérifier qu’ils sont connectés et utilisés correctement.

L’utilisation de ces dispositifs peut réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l’outil électrique. Utiliser l’outil électrique approprié à l’application considérée.

L’outil électrique adapté au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.

• Ne pas utiliser l’outil électrique si le commutateur ne le met pas sous ou hors tension. Tout

outil électrique dont le commutateur de marchearrêt est inopérant est dangereux et doit être réparé.

• Débrancher la ﬁ che de la prise d’alimentation et/ou la batterie de l’outil électrique avant d’effectuer des réglages, de changer d’accessoires ou de ranger l’outil. De telles

mesures de sécurité préventive réduisent le risque de mettre l’outil en marche accidentellement.

• Ranger les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes qui connaissent mal les outils électriques ou ces instructions utiliser ces outils. Les

Page 6

outils électriques sont dangereux dans les mains d’utilisateurs non formés à leur usage.

• Entretien des outils électriques. S’assurer de l’absence de tout désalignement ou de grippage des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui pourrait affecter le bon fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil avant de l’utiliser de nouveau. Les outils

électriques mal entretenus sont à la source de nombreux accidents.

• Garder les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.

• Utiliser l’outil électrique, les accessoires, les grains etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à effectuer. L’utilisation de cet

outil électrique pour effectuer une opération pour

• AVERTISSEMENT : Certaines poussières générées par les activités de ponçage, de coupe, de rectiﬁ cation, de perçage et d’autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l’appareil reproducteur. Parmi ces substances ﬁ gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et

d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités

chimiquement. Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de ce type de travail. Pour réduire l’exposition à ces substances chimiques, l’opérateur doit: travailler dans une zone bien ventilée et porter l’équipement de sécurité approprié, tel qu’un masque antipoussière spécialement conçu pour filtrer les particules microscopiques.

laquelle il n’est pas conçu peut occasionner une situation dangereuse.

ENTRETIEN

PICTOGRAPHIE

• Faire effectuer l’entretien de l’outil électrique par un technicien qualiﬁ é qui n’utilisera que des pièces de rechange identiques. La sécurité

d’utilisation de l’outil en sera préservée.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES

Utiliser les poignée(s) auxiliaire(s) si elles sont

•

fournie(s) avec l’outil. La perte de contrôle peut

causer des blessures.

• Tenir les outils par ses surfaces de préhension

Double Insolation

Ampéres

Volts

Courant alternatif

isolées lors des opérations pendant lesquelles l’accessoire de coupe peut entrer en contact avec du câblage caché ou avec son propre cordon d’alimentation. Le contact d’un accessoire

de coupe avec un ﬁ l sous tension « électriﬁ e »

Courant Direct ou Alternatif

Tours-minute. á vide (RPM)

les pièces métalliques exposées de l’outil et peut électrocuter l’utilisateur.

• Entretenez les étiquettes et marqies di fabricant. Les indications qu'elles contiennent sont

précieuses. Si elles deviennent illisibles ou se détachent, faites-les remplacer gratuitement à un

Underwriters Laboratories, Inc.

États-Unis et Canada Inscription mexicaine

d’approbation

centre de service MILWAUKEE accrédité.

SPECIFICATIONS

Outil Bois Acier Doux

Cat. No. Volts

1610-1 1630-1 1660-1 1660-6

1663-20

120 CA

120 CA 120 CA/CD 120 CA/CD

120 CA

T/Min

à vide

650

1 000

450 450

115-450

Forets

Héli.

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

Mèches

avanc

automa-

tique

65 mm

(2-9/16")

57 mm

(2-1/4")

76 mm

(3")

76 mm

(3")

76 mm

(3")

Lames-

Scies

89 mm

(3-1/2")

76 mm

(3")

102 mm

(4")

102 mm

(4")

102 mm

(4")

Mèches

bois

38 mm

(1-1/2")

38 mm

(1-1/2")

38 mm

(1-1/2")

38 mm

(1-1/2")

38 mm

(1-1/2")

Mèches

bateau

38 mm (1-1/2") 38 mm (1-1/2") 38 mm (1-1/2") 38 mm (1-1/2") 38 mm (1-1/2")

Tarières

38 mm

(1-1/2")

32 mm

(1-1/4")

38 mm

(1-1/2")

38 mm

(1-1/2")

38 mm

(1-1/2")

Forets

Héli.

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

Lames-

Scies

57 mm

(2-1/4")

44 mm

(1-3/4")

67 mm

(2-5/8")

67 mm

(2-5/8")

67 mm

(2-5/8")

DESCRIPTION FONCTIONNELLE

3 4

1. Bras Tubulaire

2. Mandrin

3. Détente D'Interrupteur

4. Inverseur De Rotation

5. Poignée à Interrupteur

6. Boîtier Du Moteur

7. Fiche Signalétique

8. Poignée En Étrier

9. Cordon Quik-Lok

10. Indicateur de réglage de vitesse (1663-20 seul.)

11. Surfaces de prise isolées

(1663-20 seul.)

CORDONS DE RALLONGE

Si l’emploi d’un cordon de rallonge est nécessaire, un cordon à trois ﬁ ls doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois ﬁ ls. Plus la longueur du cordron entre l’outil et la prise de courant est grande, plus le calibre du cordon doit être élevé.

L’utilisation d’un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de détériorer l’outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon. Moins le calibre du ﬁ l est élevé, plus sa conductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu’un cordon de calibre 16. Lorsque vous utilisez plus d’une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d’intensité (ampères) inscrit sur la ﬁ che signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l’emploi des cordons de rallonge

• Si vous utilisez une rallonge à l’extérieur, assurez-

vous qu’elle est marquée des sigles « W-A » (« W » au Canada) indiquant qu’elle est adéquate pour usage extérieur.

• Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez tout cordon derallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir.

• T enez votre cordon de rallonge à l’écart des objets ranchants, des sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés

pour les cordons de rallonge*

Fiche

signalétique

Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basé sur sur une chute de voltage limite de 5 volts à 150% de l’intensité moyenne de courant.

Longueur du cordon de rallonge (m)

7,6 12,2 22,8 30,4 45,7 60,9

16 14 12 10

LISEZ A TTENTIVEMENT CES

INSTRUCTIONS ET CONSERVEZ-LES

POUR LES CONSUL TER AU BESOIN.

MISE A LA TERRE

A VERTISSEMENT Si le ﬁ l de mise à

la terre est incorrectement raccordé, il peut en résulter des risques de choc électrique. Si vous n’êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vériﬁ er par un électricien. N’altérez pas la ﬁ che du cordon de l’outil. N’enlevez pas de la ﬁ che, la dent qui sert à la mise à la terre. N’employez pas l’outil si le cordon ou la ﬁ che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la ﬁ che du cordon ne s’adapte pas à la prise, faites remplacer la prise par un électricien.

Page 7

Outils mis à la terre : Outils pourvus d’une ﬁ che de cordon à trois dents

Les outils marqués « Mise à la terre requise » sont pourvus d’un cordon à trois ﬁ ls dont la ﬁ che a trois dents. La ﬁ che du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l’outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l’utilisateur contre les risques de choc électrique. La dent de mise à la terre de la ﬁ che est reliée au système de mise à la terre de l’outil via le ﬁ l vert du cordon. Le ﬁ l vert du cordon doit être le seul ﬁ l raccordé à un bout au système de mise à la terre de l’outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique. Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La ﬁ che du cordon et la prise de courant doivent être semblables à celles de la Figure A.

Fig. A

Outils à double isolation : Outils pourvus d’une ﬁ che de cordon à deux dents

Les outils marqués « Double Isolation » n’ont pas besoin d’être raccordés à la terre. Ils sont pourvus d’une double isolation conforme eux exigences de l’OSHA et satisfont aux normes de l’Underwriters Laboratories, Inc., de l’Association canadienne de normalisation (ACNOR) et du « National Electrical Code » (code national de l’électricité). Les outils à double isolation peuvent être branchés sur n’importe laquelle des prises à 120 volt illustrées ci-contre Figure B et C.

Fig. B

Fig. C

MONTAGE DE L’OUTIL

AVERTISSEMENT Pour minimiser

les risques de blessures, débranchez toujours l’outil avant d’y faire des réglages, d’y attacher ou d’en enlever les accessoires. L’usage d’accessoires autres que ceux qui sont spéciﬁ quement recommandés pour cet outil peut comporter des risques.

Retrait et remplacement du cordon Quik-Lok

Fig. 1

Les cordons Quik-Lok® exclusifs à MILWAUKEE permettent d’installer le cordon ou de le remplacer sur place en un tournemain.

1. Pour retirer le cordon Quik-Lok du cordon 1/4 de tour vers la gauche et retirez-le.

, tournez l’écrou

2. Pour remettre le cordon en place, alignez les rainures à clavettes du connecteur et poussez le connecteur aussi loin que possible. Tournez ensuite l’écrou du cordon 1/4 de tour vers la droite pour le verrouiller.

Bras Tubulaire

Vissez le bras tubulaire dans le trou ﬁ leté du boîtier du moteur.

Pose des Mèches dans le Mandrin à Clé

Fig. 2

1. Débranchez l'outil.

2. Écartez les mâchoires du mandrin, assez pour y insérer la mèche. Assurez-vous que la queue de la mèche et les mâchoires du mandrin sont propres car la saleté pourrait nuire à un alignement correct de la mèche.

3. Insérez-la dans le mandrin. Centrez-la entre les mâchoires et retirez-la d’environ 1,6 mm (1/16") du fond du mandrin. Ensuite, serrez les mâchoires à la main pour aligner la mèche.

4. Placez la clé de mandrin dans chacun des trois trous du mandrin, tournez-la en sens horaire, tel qu’indiqué, et serrez à fond.

5. Pour enlever la mèche, insérez la clé de mandrin dans l’un des trous du mandrin et tournez-la en

sens inverse-horaire.

AVERTISSEMENT Pour minimiser

les risques de blessures au yeux, portez toujours des lunettes à coques latérales.

Retrait du mandrin)

Cet outil est pourvu d'un pivot ﬁ leté sur lequel est vissé le mandrin. Avant de retirer le mandrin, débranchez l'outil et écartez les mâchoires du mandrin. Une vis à pas gauche est posée à l'intérieur du mandrin pour l' empêcher de se relâcher lorsque la rotation est inversée. Enlevez la vis en la tournent en sens horaire. Pour retirer le mandrin, tenz l'outil de façon à ce que suel mandrin repose solidement sur l'etabli. Sérrez une clé hex en le mandrin. Tournez le mandrin pour que la clé soit à un angle d'environ 30° de la surface de l'etabli et donnez un coup sec à la clé avec un marteau pour faire tourner le mandrin en sens inverse-horaire (vu du devant de l'outil). Cette technique derait desserrer le mandrin de pivot à ﬁ letage droitier et faciliter le retrait du mandrin avec la main. N.B. Lorsque vous remontez le mandrin, n'oubliez pas de poser la vis à pas gauche dans le mandrin.

Fig. 3

MANIEMENT

AVERTISSEMENT Pour réduire

le risque de blessures corporelles, lorsque vous utilisez la perceuse pour des travaux où l'outil peut venir en contact avec des ﬁ ls électriques sous tension, tenez-la tourjours par ses surfaces de prise isolées. Le contact de la perceuse avec un ﬁ l électrique sous tension à leur tour et constituera un risque de choc électrique pour l'utilisateur.

AVERTISSEMENT Lorsque vous

forez, tenez-la tourjours fermement à l'aide du bras tubulaire ou encore, en l'étayant sur un solide objet ﬁ xe, aﬁ n de parer à un soudain mouvement de recul. Lorsque vous forez à, ne vous servez pas de votre corps pour étayer la perceuse. Ne placez jamais vos mains (ou toute autre partie du corps) entre la partie étayée de la foreuse et l'objet contre lequel elle est étayée. Les mains ou les autres parties du corps exposées au mouvement de recul pourraient être pincées, écrasées ou brisées accidentellement.

Grippage de la mèche

Si le foret reste coincé, la perceuse va brutalement réagir dans le sens opposé à la rotation. La ﬁ gure 4 montre le sens de la réaction (1) lorsque le foret tourne en sens horaire (2). L'utilisateur devrait réduire les risques d'un mouvement de recul en suivant les instructions énumerées ci-dessous.

L'opérateur doit également parer à l'éventualité d'une réaction soudaine en s'assurant de tenir fermement l'outil à l'aide du bras en l'attachant à un objet solide ﬁ xe.

Pour minimiser les risques de grippage :

• Employez des mèches bien affûtées, elles ont moins tendance à rester grippées.

• Employez des mèches appropriées à la tâche. Il existe plusieurs genres de mèches conçues pour des tâches spéciﬁ ques.

• Évitez, autant que possible, de driller dans des matériaux gondolés, mouillés, résineux et noueux.

• Évitez de driller dans des matériaux pouvant contenir des clous ou d’autres objets pouvant causer le grippage.

Le mouvement de recul se produit toujours dans le sens opposé à la rotation de la mèche. Le risque de mouvement de recul est encore plus élevé lorsque le forage consiste àagrandir un trou ou lorsque la mèche traverse le matériau de part en part.

Fig. 4

Étayage en rotation avant

Lorsque vous drillez en rotation avant (sens horaire), si la mèche se coince dans

Fig. 5

le trou, la foreuse subira un brutal mouvement en sens contraire. La Figure 5 montre l'exemple d'une perceuse Hole-Shooter compacte correctement étayée pour la rotation en sens horaire.

1. Rotation avant (sens horaire)

2. Réaction

3. Étayez la foreuse en plaçant le bras tubulaire ici Si la mèche se coince, le bras tubulaire ou le boîtier du moteur étayés sur un montant maintiendront la foreuse en place.

Étayage en rotation arrière

Lorsque vous drillez en rotation arrière (sens inverse-horai-

Fig. 6

re), si la mèche se coince dans le trou, la foreuse subira un brutal mouvement en sens horaire. La Figure 6 montre l'exemple d'une per-

ceuse Hole-Shooter Compacte correctement étayée pour la rotation en sens inversehoraire.

1. Rotation arrière (sens inverse-horaire)

2. Réaction

3. Étayez la foreuse en plaçant le bras tubulaire ici. Si la mèche se coince, le bras tubulaire ou le boîtier du moteur étayés sur un montant maintiendront la foreuse en place.

Inversion

Pour faciliter le retrait de la

Fig. 7

mèche d'un trou, un inverseur de rotation est placé sous la commande. Dans le cas de la perceuse No 1663-20, l'inverseur est placé au-dessus de la commande. Laissez le moteur de la perceuse s'arrêter complètement avant d'inverser la rotation. Actionner l'inverseur de rotation quand les engrenages sont encore en mouvement pourrait causer de graves dommages

Fig. 8

au mécanisme. Pour retirer la mèche tire-fond d'un trou partiellement foré, une légère pression sur la commande suffira à devisser la vis tire-fond. Une fois les ﬁ lets desserrés, enlever la mèche de la pièce à travailler, avec le moteur arrêté.

Page 8

Choix des mèches

• Employez des mèches bien affûtées, elles ont moins tendance à rester grippées.

• Employez des mèches appropriées à la tâche. Il existe plusieurs genres de mèches conçues pour des tâches spéciﬁ ques. Consultez les instructions sur l’emballage pour connaître le bon usage.

• N’employez pas des mèches dont le calibre est plus grand que la capacité de la foreuse, il pourrait en résulter des dommages aux engrenages et une surcharge du moteur. (V oir tableau de spéciﬁ cations.)

Forage

Avant de commencer, ﬁ xez solidement le matériau à forer. Une pièce mal assujettie peut occasionner des blessures corporelles à l’utilisateur ou nuire à la précision du forage. Pour percer dans les métaux légers ou le bois mince, placez un bloc de bois sous la pièce à percer pour la soutenir et ne pas risquer de l’endommager. Marquez le centre du trou à percer à l’aide d’un poinçon pour permettre à la mèche d’entamer le matériau et l’empêcher d’errer. Lubriﬁ ez la pointe de la mèche avec de l’huile de coupe pour driller dans le fer ou l’acier. Pour driller dans les métaux non ferreux comme le cuivre, l’aluminium ou le laiton, employez un liquide refroidisseur. Pour commencer à percer à l’aide d’une mèche tire-fond, faites tourner la mèche à petits coups pour engager la pointe ﬁ letée jusqu’à ce que le traçoir ou les dents de la mèche viennent en contact avec la surface à percer. Avant de commencer, assurez-vous de bien aligner la mèche. Cette façon de faire évitera le blocage de départ et facilitera l’engagement de la mèche dans le matériau à percer. Pour éviter que la mèche ne traverse de part en part et reste coincée, diminuez la pression sur la foreuse dès que la pointe ﬁ letée apparaît au travers de l’objet. T erminez le perçage en exerçant une pression uniforme et bien contrôlée.

Indicateur de réglage de vitesse

La perceuse modèle 1663-20 est pourvue d'une commande avec indicateur de vitesse pour le contrôle électronique de la rotation. (La commande ne contrôle pas la vitesse, elle ne fait que mettre l'outil en marche et l'arrêter). L'indicateur est placé à l'arrière de la poignée. Il afﬁ che des positions numérotées de l à 8. La position 8 est celle du plein régime à vide. La position 1 représente environ 25% du plein régime à vide. La rotation à vitesse réduite peut être utile pour commencer le perçage et obtenir le rendement maximal selon le calibre de la mèche. Ne réglez pas la vitesse de rotation tandis que l'outil est en marche. Cet outil est doté d'un dispositif électronique de rétroaction qui maintient une rotation constante selon la charge.

ENTRETIEN

AVERTISSEMENT P

les risques de blessures, débranchez toujours l’outil avant d’y effectuer des travaux de maintenance. Ne faites pas vous-même le démontage de l’outil ni le rebobinage du système électrique. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.

our minimiser

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme d’entretien ponctuel. Avant de vous en servir, examinez son état en général. Inspectez-en la garde, interrupteur, cordon et cordon de rallonge pour en déceler les défauts. Vériﬁ ez le serrage des vis, l’alignement et le jeu des pièces mobiles, les vices de montage, bris de pièces et toute autre condition pouvant en rendre le fonctionnement dangereux. Si un bruit ou une vibration insolite survient, arrêtez immédiatement l’outil et faites-le vériﬁ er avant de vous en servir de nouveau. N’utilisez pas un outil défectueux. Fixez-y une étiquette marquée « HORS D’USAGE » jusqu’à ce qu’il soit réparé (voir « Réparations »). Normalement, il ne sera pas nécessaire de lubriﬁ er l’outil avant que le temps ne soit venu de remplacer les balais. Après une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir les services suivants:

• Lubriﬁ cation

• Inspection et remplacement des balais

• Inspection et nettoyage de la mécanique (engrenages, pivots, coussinets, boîtier etc.)

• Inspection électrique (interrupteur, cordon, induit etc)

• Vériﬁ cation du fonctionnement électromécanique

AVERTISSEMENT Pour minimiser

les risques de blessures, choc électrique et dommage à l’outil, n’immergez jamais l’outil et ne laissez pas de liquide s’y inﬁ ltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage de l’outil doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le plastique et l’isolation des pièces. Ne laissez jamais de solvants inﬂ ammables ou com- bustibles auprès des outils.

Réparations

Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.

ACCESOIRES

A VERTISSEMENT Débranchez tou-

jours l’outil avant de changer ou d’enlever les accessoires. L’utilisation d’autres accessoires que ceux qui sont spéciﬁ quement recomman- dés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet www.milwaukeetool.com. Pour obtenir un catalogue, il sufﬁ t de contacter votre distributeur local ou l'un des centres-service.

Chaque outil électrique MILWAUKEE (y compris les produits sans ﬁ l [outils, piles, chargeur de piles, lampe de travail]; consulter les énoncés de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL) est garanti à l’acheteur d’origine être exempt de vice de matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, s’est avérée être affectée d’un vice de matériau ou de fabrication pendant une période de cinq (5) ans* après la date d’achat, sauf indication contraire. Retourner l’outil électrique, à un centre de réparations en usine MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d’achat doit être présentée au moment de retourner le produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou des accidents. *La période de garantie applicable pour les radios de chantier, le port d’alimentation M12™, Source d'énergie M18™, et les chariots de travail industriels Trade T itan™ est d’une durée d’un (1) an à partir de la date d’achat. La période de la garantie couvrant la lampe de travail à DÉL et l’ampoule améliorée à DÉL est une garantie À VIE limitée à l’acheteur d’origine seulement; si, lors d’une utilisation normale, l’ampoule à DÉL présente une défectuosité, la lampe de travail et l’ampoule seront remplacées sans frais. *Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs piles pour outils sans ﬁ l, aux génératrices d’alimentation portatives à essence, aux outils à main, aux monte- charge – électrique, à levier et à chaîne (manuel), aux vestes chauffantes M12™, aux produits réusinés, ni aux produits d’essai et de mesure. Il existe des garanties distinctes pour ces produits. L’enregistrement de la garantie n’est pas nécessaire pour bénéﬁ cier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une demande de service sous garantie est présentée. L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CIDESSUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULA TION D’EXONÉRA TION N’EST PAS PERMISE P AR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE P AS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L ’UTILISA TEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE. Cette garantie s’applique aux produits vendus aux États-Unis et au Canada uniquement. Veuillez consulter la rubrique Centre SA V MILWAUKEE, dans la section Pièces & Service du site Web de MILWAUKEE, à l’adresse www.milwaukeetool.com, ou composer le 1-800-SA WDUST (1-800-729-3878) aﬁ n de trouver le centre de réparations en usine MILWAUKEE le plus près.

GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d’achat d’origine. Le présent bon de garantie couvre tous les vices de matériau et de fabrication que peut afﬁ cher cet outil électrique. Pour assurer la validité de la présente garantie, veuillez présenter le bon de commande, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de commande n’a pas été estampillé, veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour un entretien, des pièces, des accessoires ou d’autres composants, composer sans frais le 1-800-832-1949 aﬁ n d’obtenir les coordonnées du centre de réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes : a) Si le produit a été utilisé pour une ﬁ n autre que celle indiquée dans le guide de l’utilisateur ﬁ nal ou le manuel d’instructions. b) Si les conditions d’utilisations ne sont pas habituelles. c) Si le produit a été modiﬁ é ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES. Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques d’électrocution. CENTRE DE RÉPARATIONS ET DE SERVICE Av Presidente Mazarik 29 Piso 7, 1 1570 Chapultepec Morales

Modèle :

Miguel Hidalgo, Distrito Federal, Mexico Ph. 52 55 4160-3547

Date d’achat : Sceau du distributeur ou du magasin :

IMPORTÉ ET COMMERCIALISÉ PAR : TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 1 1570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA

Page 9

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE

SEGURIDAD. Si no sigue todas las advertencias e instrucciones, se pueden provocar

una descarga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones para consultarlas en el futuro.

El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reﬁ ere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga limpia y bien iluminada el área de

trabajo. Las áreas desordenadas u oscuras con-

tribuyen a que se produzcan accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, como en la presencia de líquidos, gases o polvo inﬂ amables. Las her-

ramientas eléctricas crean chispas que pueden incendiar el polvo o las emanaciones.

• Mantenga a los niños y otras personas alejadas mientras utiliza una herramienta eléctrica. Las

distracciones pueden hacerle perder el control.

SEGURIDAD ELÉCTRICA

• Los enchufes de las herramientas eléctricas deben ser del mismo tipo que el tomacorrientes. Nunca realice ningún tipo de modiﬁ cación en el enchufe. No use enchufes adaptadores con herramientas eléctricas con conexión a tierra. Se reducirá el riesgo de

descarga eléctrica si no se modiﬁ can los enchufes y los tomacorrientes son del mismo tipo.

• Evite el contacto corporal con superﬁ cies con conexión a tierra, como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga

eléctrica aumenta si su cuerpo está conectado a tierra.

• No exponga la herramientas eléctricas a la lluvia o a condiciones de humedad. El agua

que entra en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

• No abuse del cable. Nunca use el cable para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del calor, los bordes aﬁ lados o las piezas en movimiento. Los cables dañados o enmarañados

aumentan el riesgo de descarga eléctrica.

• Cuando se utiliza una herramienta eléctrica en el exterior, use una extensión que sea apropiada para uso en el exterior. El uso de un

cable apropiado para el exterior reduce el riesgo de descarga eléctrica.

• Si debe operar una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido por un interruptor de circuito con conexión a tierra (GFCI). Usar un GFCI reduce el riesgo de

que se produzcan descargas eléctricas.

SEGURIDAD PERSONAL

• Manténgase alerta, ponga cuidado a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use una herramienta eléctrica cuando está cansado o bajo la inﬂ uencia de drogas, alcohol o medici- nas. Despistarse un minuto cuando se utiliza una

herramienta eléctrica puede tener como resultado lesiones personales graves.

• Use un equipo de protección personal. Lleve

siempre protección ocular. Llevar un equipo

de protección apropiado para la situación, como una máscara antipolvo, zapatos de seguridad antideslizantes, un casco o protección auditiva, reducirá las lesiones personales.

• Evite el encendido accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la toma de alimentación o a la batería, al levantar o mover la herramienta. Mover herramientas con el dedo

en el interruptor o enchufarlas con el interruptor en la posición de encendido contribuye a que se produzcan accidentes.

• Quite todas las llaves de ajuste antes de encender la herramienta. Una llave que esté

acoplada a una pieza giratoria de la herramienta puede provocar lesiones personales.

• No se estire demasiado. Mantenga los pies bien asentados y el equilibrio en todo momento. Esto permite tener mejor control de la

herramienta eléctrica en situaciones inesperadas.

• Vístase de manera apropiada. No lleve ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes lejos de la piezas en movimiento.

La ropa ﬂ oja, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

• Si se proporcionan dispositivos para la conexión de sistemas de recolección y extracción de polvo, asegúrese de que estén conectados y se usen apropiadamente. El uso de estos dis-

positivos puede reducir los peligros relacionados con el polvo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para la aplicación.

La herramienta eléctrica correcta funcionará mejor y de manera más segura a la velocidad para la que se diseñó.

• No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Cualquier herrami-

enta eléctrica que no se pueda controlar con el interruptor es peligrosa y se debe reparar.

• Desconecte el enchufe de la toma de alimentación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Dichas medidas preventivas de seguridad

reducen el riesgo de que la herramienta se prenda accidentalmente.

• Almacene las herramientas eléctricas fuera del alcance de los niños y no permita que

personas no familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas

eléctricas son peligrosas en las manos de usuarios no capacitados.

• Mantenimiento de las herramientas eléctricas. Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas rotas ni ninguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se encuentran daños, haga que le reparen la herramienta antes de usarla. Las herrami-

entas mal mantenidas son la causa de muchos accidentes.

• Mantenga las herramientas de corte limpias y aﬁ ladas. Es menos probable que se atasquen

las herramientas de corte con ﬁ los aﬁ lados que se mantienen de manera apropiada y también son más fáciles de controlar.

• Use la herramienta eléctrica, los accesorios, las brocas, etc. siguiendo estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de la her-

ramienta eléctrica para operaciones diferentes de aquellas para las que se diseñó podría originar una situación peligrosa.

MANTENIMIENTO

• Haga que un técnico calificado realice el

mantenimiento de la herramienta eléctrica utilizando solamente piezas de repuesto idénticas.

Esto asegurará que se mantiene la seguridad de la herramienta eléctrica.

•

• Al realizar una operación donde el accesorio de

• Guarde las etiquetas y placas de especiﬁ ca-

• ADVERTENCIA : Algunas partículas de polvo

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera

REGLAS ESPECIFICAS

DE SEGURIDAD

Use las empuñaduras auxiliares si se proporcionan con la herramienta. La pérdida de control

puede causar lesiones personales.

corte pueda entrar en contacto con cableado oculto o con su propio cable, sostenga las herramientas eléctricas de las superficies de empuñadura aisladas. El contacto del accesorio

de corte con un cable que conduzca electricidad puede hacer que las partes metálicas de la herramienta se electrifiquen y podría ocasionar una descarga eléctrica al operador.

ciones. Estas tienen información importante. Si son ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.

resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales sustancias químicas:

químicamente tratada. El riesgo que usted sufre debido a la exposición

varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras contra el polvo que hayan sido especíﬁ camente diseñadas para ﬁ ltrar partículas microscópicas.

ESPECIFICACIONES

Herramienta Madera Acero

Cat. No. Volts

1610-1

1630-1

1660-1

1660-6

1663-20

120 c.a.

120 c.a./c.d.

120 c.a.

RPM sin

Carga

1 000

115-450

650

450

Brocas

Regulares

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

Brocas

Auto-

alimenta-

doras

65 mm

(2-9/16")

57 mm

(2-1/4")

76 mm

(3")

76 mm

(3")

76 mm

(3")

Brocas Sierras

89 mm

(3-1/2")

76 mm

(3")

102 mm

(4")

102 mm

(4")

102 mm

(4")

Brocas

Husillo

38 mm

(1-1/2")

38 mm

(1-1/2")

38 mm

(1-1/2")

38 mm

(1-1/2")

38 mm

(1-1/2")

Brocas de

Husillo Largas

38 mm

(1-1/2")

38 mm

(1-1/2")

38 mm

(1-1/2")

38 mm

(1-1/2")

38 mm

(1-1/2")

Brocas Planas

38 mm

(1-1/2")

32 mm

(1-1/4")

38 mm

(1-1/2")

38 mm

(1-1/2")

38 mm

(1-1/2")

Regulares

Brocas

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

Brocas Sierras

57 mm

(2-1/4")

44 mm

(1-3/4")

67 mm

(2-5/8")

67 mm

(2-5/8")

67 mm

(2-5/8")

Page 10

DESCRIPCION FUNCIONAL

1. Mango de tubo

2. Mandril

3. Interruptor de gatillo

4. Interruptor de reversa

5. Mango del interruptor

6. Caja del motor

7. Placa de especiﬁ caciones

8. Mango de laya

9. Cable Quik-Lok

10. Interruptor de control de velocidad (1663-20 solo)

11. Superﬁ cies aisladas

(1663-20 solo)

SIMBOLOGÍA

Doble aislamiento

Amperios

Volts

Corriente alterna

Corriente continua o alterna No de revoluciones de carga

por minuto (RPM)

Estados Unidos y Canadá

Underwriters Laboratories, Inc.,

Marca mejicana de la aprobación

TIERRA

ADVERTENCIA Puede haber riesgo

de descarga eléctrica si se conecta el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certiﬁ cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modiﬁ que el en- chufe que se proporciona con la herramienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certiﬁ cado instale un toma-corriente adecuado.

Herramientas con conexión a tierra: Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la frase “Se requiere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra de tres clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figura A). Si la herramienta se averiara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica. La clavija de conexión de puesta a tierra en el enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada.

Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente instalado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figura A.

Fig. A

Herramientas con doble aislamiento: Herramientas con clavijas de dos patas

Las herramientas marcadas con “Doble aislamiento” no requieren conectarse “a tierra”. Estas herramientas tienen un sistema aislante que satisface los estándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA) y el Código Nacional de Electricidad. Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostrados en las Figuras B y C.

Fig. B

Fig. C

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a tierra cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones inadecuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión. Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión.

Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios

al aire libre, asegúrese que está marcado con el suﬁ jo “W-A” (“W” en Canadá) el cual indica que puede ser usado al aire libre.

• Asegúrese que su cable de extensión está cor-

rectamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona caliﬁ cada antes de volver a usarla.

• Proteja su extensión eléctrica de objetos cor-

tantes, calor excesivo o areas mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Amperios

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basado en limitar la caída en el voltaje a 5 volts al 150%

de los amperios.

Largo de cable de Extensión en (m)

7,6 12,2 22,8 30,4 45,7 60,9

16 14 12 10

LEA Y GUARDE TODAS LAS

INSTRUCCIONES PARA FUTURAS

REFERANCIAS.

ENSAMBLAJE DE LA HERRAMIENTA

ADVERTENCIA Para reducir el

riesgo de una lesión, desconecte siempre la herramienta antes de ﬁ jar o retirar acceso- rios, o antes de efectuar ajustes. Utilice sólo los accesorios especíﬁ camente recomendados. El uso de otros accesorios puede ser peligroso.

Cómo extraer y reemplazar los cables de cambio rápido Quik-Lok

Fig. 1

Los exclusivos cables de cambio rápido Quik-Lok de MILWAUKEE pueden reemplazarse de forma inmediata en el área de trabajo.

1. Para extraer el cable Quik-Lok®, gírelo 1/4 de vuelta hacia la izquierda y tire de él para separarlo de la unidad.

2. Para reemplazar el cable Quik-Lok®, alineeas marcas en el conector con las del caley empuje el conector hasta que tope. Luego gire el cable 1/4 de vuelta hacia la derecha para asegurarlo.

Mango de tubo

Atornille el mango de tubo en el agujero roscado en la carcasa del motor.

Instalación de las Brocas

Fig. 2

Page 11

1. Desconecte la herramienta.

2. Abra las uñas del broquero lo suﬁ ciente para in- sertar la broca. Asegúrese que el zanco de la misma y las uñas del broquero están limpios, ya que si hay partículas de suciedad, estas pueden evitar que la broca quede alineada correctamente.

3. Inserte la broca dentro del broquero. Centre la broca en las uñas del broquero y levántela aproximadamente 1,6 mm (1/16") por sobre el fondo del broquero. Luego apriete las uñas a mano para alinear la broca.

4. Apriete con la llave cada uno de los tres agujeros del mandril, en sentido de un reloj. Apriete ﬁ rmemente.

5. Para quitar la punta, inserte la llave del broquero en uno de los agujeros del mismo y gírela en sentido opuesto a un reloj.

ADVERTENCIA Para reducir el

riesgo de lesiones, siempre utilice protección para los ojos.

Como quitar el mandril

Estos taladros están equipados con una ﬂ echa roscada para sujetar el mandril. Antes de proceder a quitarlo, desconecte la unidad y abra las uñas del mandril. Dentro del mandril encontrará un tornillo con rosca izquierda que evita que el mandril se aﬂ oje cuando se opera la unidad en sentido de reversa. Quite el tornillo, aﬂ ojándolo en sentido de las manecillas de un reloj. Para quitar el mandril, sujete el taladro de forma que un lado del broquero descanse ﬁ rme y plano sobre una superﬁ cie sólida de una banco de trabajo. Aprete una llave hex en la mandril. Gire al mandril de forma que la llave quede en un ángulo de aproximadamente 30° con relación a la base del banco. Golpee ﬁ rmemente la llave con un martillo para que el mandril gire en una dirección opuesta a la de un reloj (viéndolo desde el frente de la herramienta). De esta forma se deberá aﬂ ojar el mandril de la ﬂ echa, ya que esta es de cuerda derecha, y permitiendo ahora retirar el mandril con la mano. NOTA: Cuanda cambie el mandril, cambie siempre el tornillo de cuerda izquierda que va dentro del mandril.

Fig. 3

OPERACION

ADVERTENCIA Para reducir el

riesgo de daños personales cuando perfore, siempre agarre la herramienta por las superﬁ cies aisladas cuando realiza una operación donde la herramienta cortadora puede contactar alambres que no se pueden ver o su propio cordón. Contactar un alambre con corriente hará que las partes metálicas expuestas de la herramienta tenga un corriente y dará una descarga al operador.

ADVERTENCIA Cuando perfore

con siempre mantenga la perforadora segura utilizando el mango de tubo o el mango de pala, o apuntale la perforadora contra un objeto ﬁ jo y sólido para preparase para una reacción de repente. Cuando perfore utilizando, nunca utilice su cuerpo para apoyar la perforadora. Nunca ponga las manos (u otras partes del cuerpo) entre la parte de la perforadora que se está apoyando y el objeto que la apoya. Las manos (u otras partes del cuerpo) puedan ser apretadas, aplastadas o rotas.

Atasco de las brocas

Fig. 4

Si la broca se atora, la perforadora reaccionará de repente en el sentido opuesto de la rotación de la broca. La ﬁ gura 4 muestra la trayectoria de esta reacción, (1) si la broca se atora mientras se está perforando hacia adelante (2). El operador debe reducir la posibilidad de una reacción de repente siguiendo las instrucciones a continuación. El operador también debe prepararse para una reacción de repente manteniendo ﬁ jo utilizando el mango de tubo o apoyándose contra un objeto ﬁ jo y sólido.

Para reducir la posibilidad del atasco de una broca:

• Use brocas aﬁ ladas. Es menos probable que las brocas aﬁ lidas se atasquen cuando se taladra.

• Use la broca apropiada para el trabajo. Hay muchos tipos de brocas diseñadas para propósitos especíﬁ cos.

• Evite taladrar materiales alabeadas, mojadas, nudosas o alquitranadas.

• Evite taladrar materiales que sospecha que contienen clavos escondidos u otras cosas que pueden causar que la broca se atasquen.

La dirección de la reacción siempre es la dirección opuesta de la dirección de la rotación de la broca. Es aún más probable que la reacción ocurra cuando se hace que algunas perforaciones que ya existen sean más grandes. Generalmente ocurre en el momento cuando la broca se rompe por el otro lado de la material.

Apoyo para rotaciones hacia adelante

Fig. 5

Cuando se taladra hacia adelante, la broca se ro- tará en el sentido de las agujas del reloj. Si la broca se atasca en la perforación, la broca se parará de repente y el taladro se reaccionará de repente en el sentido contrario de las agujas del reloj. La ﬁ gura 5 muestra un ejemplo de una perfora- dora compacta apoyada correctamente para una rotación hacia adelante.

1. Rotación hacia adelante (el sentido de las agujas del reloj)

2. Reacción

3. Taladro apoyado con el mango de tubo aquí

Si la broca se sujeta, el mango de tubo o la carcasa del motor apoyados contra la espiga mantendrán el taladro en su posición.

Apoyo para rotaciones en marcha atrás Cuando se taladra en marcha atrás, la broca se rotará en el sentido contrario de las agujas del reloj.

Si la broca se sujeta en la perforación, la broca se parará de repente y el taladro se reaccionará de repente en el sentido de las agujas del reloj.

Fig. 6

La ﬁ gura 6 muestra un ejemplo de una perfora- dora compacta apoyada correctamente para una rotación hacia atrás.

1. Rotación en marcha atrás (el sentido contrario de las agujas del reloj)

2. Reacción

3. Taladro apoyado con el mango de tubo aquí

Si la broca se atasca, el mango de tubo o la cascara del motor apoyados contra la espiga mantendrán el taladro en su posición.

Reversa

Fig. 7

Un interruptor para una rotación inversa está ubicado debajo del gatillo [sobre el gatillo para el número de catálogo 1663-20] para sacar las brocas desde los agujeros. Permite que el motor se detenga completamente antes de utilizar esta interruptor. Dar marcha atrás cuando los engranajes estén en movimiento pueda resultar en daño grave a la herramienta. Cuando retire las brocas de avance automático desde los agujeros parcialmente perforados, apretar el gatillo ligeramente soltará el tornillo roscado. Cuando las roscas estén ﬂ ojas, levante la broca desde el material después de que el motor se detenga.

Selección de brocas

• Use brocas aﬁ ladas. Es menos probable que las brocas aﬁ lidas se atasquen cuando se taladra.

• Use la broca apropiada para el trabajo. Hay muchos tipos de brocas diseñadas para propósitos especíﬁ cos. Veriﬁ que la información en el pa- quete de la broca para obtener el uso apropiado.

• El usar las brocas más grandes a velocidades altas aumentará la posibilidad del atasco de la broca y aumentará la posibilidad de una reacción. (véase la tabla de especiﬁ caciones).

Procedimiento de Taladrado

Antes de taladrar, sujete ﬁ rmemente el material. Un material que no esté bien sujeto puede generar lesiones personales o un pobre taladrado. Cuando taladre en metales delgados o madera, use un bloque de madera como respaldo del material y asi prevenir dañarlo. Marque, con un punzón, el centro de una perforación que será realizada, con el objeto de darle un inicio a la broca y evitar que se patine. Lubrique la broca con aceite para cortes cuando taladre acero o hierro. Use un enfriador cuando taladre metales no ferrosos tales como cobre, bronce y aluminio. Para taladrar con una broca autoalimentadora, inicie con el tornillo en la punta, pasándolo por el material. Esto se hace con un leve toque al interruptor de gatillo, con lo que se logrará hacer girar la broca y que se haga contacto con la superﬁ cie. Alinie la broca adecuadamente antes de proseguir. De esta forma se reduce el riesgo de maltratar el material cuando se haga el taladrado. Para reducir este riesgo también al ﬁ nal de la perforación, re- duzca la presión del taladrado una vez que la punta del tornillo, al frente de la broca, rompa el lado externo del material. Luego siga con una presión regular y pareja.

Fig. 8

Page 12

Interruptor de Control de Velocidad

El modelo de número de catálogo 1663-20 tiene un disco para controlar la velocidad para permitir el control electrónico de velocidad. (El gatillo no controla la velocidad. Solamente enciende y apaga la herramienta). El disco está ubicado en la parte posterior del mango. El disco tiene las posiciones desde 1 hasta 8. La posición 8 proporciona la máxima velocidad sin carga. La posición 1 proporciona aproximadamente los 25% de la máxima velocidad sin carga. Una velocidad reducida puede ser útil para empezar perforar con las brocas y obtener la óptima velocidad para un tamaño especíﬁ co de broca. No ajuste la velocidad mientras perfore. Esta herramienta está equipada con retroalimentación electrónica para proporcionar una velocidad más constante bajo carga.

ACCESORIOS

ADVERTENCIA Para reducir el riesgo

de lesiones, siempre desconecte la herramienta antes de cambiar o retirar accesorios. Utilice únicamente accesorios específicamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Para una lista completa de accessorios, reﬁ érase a su catálogo MILWAUKEE Electric Tool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros de servicio.

MANTENIMIENTO

ADVERTENCIA Para reducir el riesgo

de lesiones, desconecte siempre la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modiﬁ caciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la herramienta y el cable de extensión. Busque tornillos sueltos o ﬂ ojos, de- fectos de alineación y dobleces en partes móviles, así como montajes inadecuados, partes rotas y cualquier otra condición que pueda afectar una operación segura. Si detecta ruidos o vibraciones anormales, apague la herramienta de inmediato y corrija el problema antes de volver a usarla. No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO DEBE USARSE” hasta que sea reparada (vea “Reparaciones”). Bajo condiciones normales, no se requiere lubricación hasta que haya que cambiar los carbones. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para que le hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, ﬂ e- chas, baleros, carcarza, etc.)

• Inspección eléctrica (interruptor, cable, armadura, etc)

• Probarla para asegurar una operación mecánica y eléctrica adecuada.

ADVERTENCIA Para reducir el riesgo

de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos ﬂ uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su herramienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos incluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoníaco, y detergentes caseros que contengan amoníaco.

Reparaciones

Si su instrumento se daña, vuelva el instrumento entero al más cercano centro de reparaciones.

Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico, la herramienta y las baterías; consulte las declaraciones distintas y por separado en GARANTÍA LIMITADA DEL PAQUETE DE BATERÍAS INALÁMBRICAS y de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por MILWAUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un comprobante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasionados por reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes. *El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una garantía VITALICIA limitada para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de trabajo o el foco mejorado se reemplazará sin carga. *Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías inalámbrico, los generadores eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos, con palanca y con cadenas manuales), camisas de calefacción M12™, productos reacondicionados y productos de prueba y medición. Se encuentran disponibles garantías distintas para estos productos. No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La fecha de fabricación del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de compra en el momento en que se solicita el servicio de garantía. LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRESENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO CONSECUENCIA DE CUALQUIER DAÑO, F ALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANT O, LAS LIMITACIONES Y EXCLUSIONES ANTERIORES PUEDEN NO APLICARSE P ARA USTED. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE TODA GARANTÍA IMPLÍCIT A, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCIT A DE COMERCIABILIDAD O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR; EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS EST ADOS NO PERMITEN LIMIT ACIONES EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCIT A. POR LO T ANTO, LA LIMIT ACIÓN ANTERIOR PUEDE NO APLICARSE PARA USTED. EST A GARANTÍA LE OT ORGA DERECHOS LEGALES ESPECÍFICOS Y T AMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO EN ESTADO. Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá. Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’ en la sección Parts & Services (Piezas y servicios) del sitio web MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro de Servicio de la fábrica de MILWAUKEE más cercano.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO,

AMÉRICA CENTRAL Y EL CARIBE

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra. Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América Central y el Caribe se debe conﬁ rmar en el Centro de Servicio Autorizado el plazo de la garantía. Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original. Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "servicio@ttigroupna. com", para ubicar el Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios, que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra. Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario ﬁ nal. La empresa se hace re- sponsable de los gastos de transportación razonablemente erogados que se deriven del cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos: a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales. b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña. c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES. Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado para evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Modelo:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

Fecha de Compra:

Tel. 52 55 4160-3547

Sello del Distribuidor:

IMPORTADO Y COMERCIALIZADO POR: TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Page 13

UNITED STATES

MILWAUKEE Service

MILWAUKEE prides itself in producing a premium quality product that is NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us! If you encounter any problems with the operation of this tool, or you would like to locate the

factory Service/Sales Support Branch or authorized service station nearest you, please call...

Additionally, we have a nationwide network of authorized Distributors ready to assist you with your tool and accessory needs. Check your “Y ellow Pages” phone directory under “Tools-Electric” for the names & addresses of those nearest you or see the 'Where To Buy' section of our website.

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday

7:00 AM - 6:30 PM

Central Time

or visit our website at

www.milwaukeetool.com

For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section.

Contact our Corporate After Sales Service Technical Support about ...

•Technical Questions

•Service/Repair Questions

•Warranty

call: 1-800-SAWDUST

fax: 1.800.638.9582

email: [email protected]

• receive important notiﬁ cations regarding your purchase

• ensure that your tool is protected under the warranty

• become a HEAVY DUTY club member

CANADA - Service MILWAUKEE

MILWAUKEE prides itself in producing a premium quality product that is NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us!

If you encounter any problems with the operation of this tool, or you would like to locate the factory Service/Sales Support Branch or authorized ser- vice station nearest you, please call...

1.800.268.4015

Monday – Friday 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Additionally, we have a nationwide network of authorized Distributors ready to assist you with your tool and accessory needs. Call 1.800.268.4015 to ﬁ nd the names and addresses of the closest retailers or consult “Where to buy” on our Web site

www.milwaukeetool.com

MILWAUKEE est ﬁ er de proposer un produit de première qualité NOTHING BUT HEAVY DUTY®. Votre satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou pour localiser le centre de service/ventes ou le centre d’entretien le plus proche, appelez le...

1.800.268.4015

Lundi – Vendredi 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Notre réseau national de distributeurs agréés se tient à votre disposition pour fournir l’aide technique, l’outillage et les accessoires nécessaires. Composez le 1.800.268.4015 pour obtenir les noms et adresses des revendeurs les plus proches ou bien consultez la section «Où acheter» sur notre site web à l’adresse www.milwaukeetool.com

MEXICO - Soporte de Servicio MILWAUKEE

CENTRO DE ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7

11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Telefono 52 55 4160-3547

e-mail: [email protected]

Adicionalmente, tenemos una red nacional de distribuidores autorizados listos para ayudarle con su herramienta y sus accesorios. Por favor, llame al 01 800 832 1949 para obtener los nombres y direcciones de los más cercanos a usted, o consulte la sección ‘Where to buy’ (Dónde comprar) de nuestro sitio web en

www.ttigroupmexico.com

58-14-1563d12 10/13 Printed in China

13135 West Lisbon Road • Brookﬁ eld, Wisconsin, U.S.A. 53005

961075015-05( )

MILWAUKEE ELECTRIC TOOL CORPORATION

Registre su herramienta en línea, en www.ttigroupmexico.com y...

• reciba importantes avisos sobre su compra

• asegúrese de que su herramienta esté protegida por la garantía

• conviértase en integrante de Heavy Duty
