Miller Electric WC-115A User Manual

OM-1078 142 862L

March 2005

Processes

MIG (GMAW) Welding

Description

Weld Control For Spoolmatic Gun

WC−115A

Visit our website at

www.MillerWelds.com

From Miller to You

Thank you and congratulations on choosing Miller. Now you can get
the job done and get it done right. We know you don’t have time to do
it any other way.

That’s why when Niels Miller first started building arc welders in 1929,
he made sure his products offered long-lasting value and superior
quality. Like you, his customers couldn’t afford anything less. Miller
products had to be more than the best they could be. They had to be the
best you could buy.

Today, the people that build and sell Miller products continue the
tradition. They’re just as committed to providing equipment and service
that meets the high standards of quality and value established in 1929.

This Owner’s Manual is designed to help you get the most out of your
Miller products. Please take time to read the Safety precautions. They
will help you protect yourself against potential hazards on the worksite.

We’ve made installation and operation quick
and easy. With Miller you can count on years
of reliable service with proper maintenance.
And if for some reason the unit needs repair,
there’s a Troubleshooting section that will
help you figure out what the problem is. The

Miller is the first welding
equipment manufacturer in
the U.S.A. to be registered to
the ISO 9001:2000 Quality
System Standard.

parts list will then help you to decide the
exact part you may need to fix the problem.
Warranty and service information for your
particular model are also provided.

Working as hard as you do

− every power source from
Miller is backed by the most
hassle-free warranty in the
business.

Miller Electric manufactures a full line
of welders and welding related equipment.
For information on other quality Miller
products, contact your local Miller distributor to receive the latest full
line catalog or individual catalog sheets. To locate your nearest

distributor or service agency call 1-800-4-A-Miller, or visit us at
www.MillerWelds.com on the web.

Mil_Thank 7/03

TABLE OF CONTENTS

SECTION 1 − SAFETY PRECAUTIONS - READ BEFORE USING 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-1. Symbol Usage 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-2. Arc Welding Hazards 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-3. Additional Symbols For Installation, Operation, And Maintenance 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-4. California Proposition 65 Warnings 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-5. Principal Safety Standards 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-6. EMF Information 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 2 − CONSIGNES DE SÉCURITÉ − À LIRE AVANT UTILISATION 5 . . . . . . . . . . . . . . . . . . . . . . . .

2-1. Signification des symboles 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-2. Dangers relatifs au soudage à l’arc 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-3. Autres symboles relatifs à l’installation, au fonctionnement et à l’entretien de l’appareil. 7 . . . . . . . . . .

2-4. Principales normes de sécurité 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-5. Information sur les champs électromagnétiques 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 3 − INSTALLATION 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-1. Specifications 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-2. Typical Process Connections 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-3. Weld Output Terminals And Selecting Cable Sizes 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-4. Gun/Feeder Connections 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

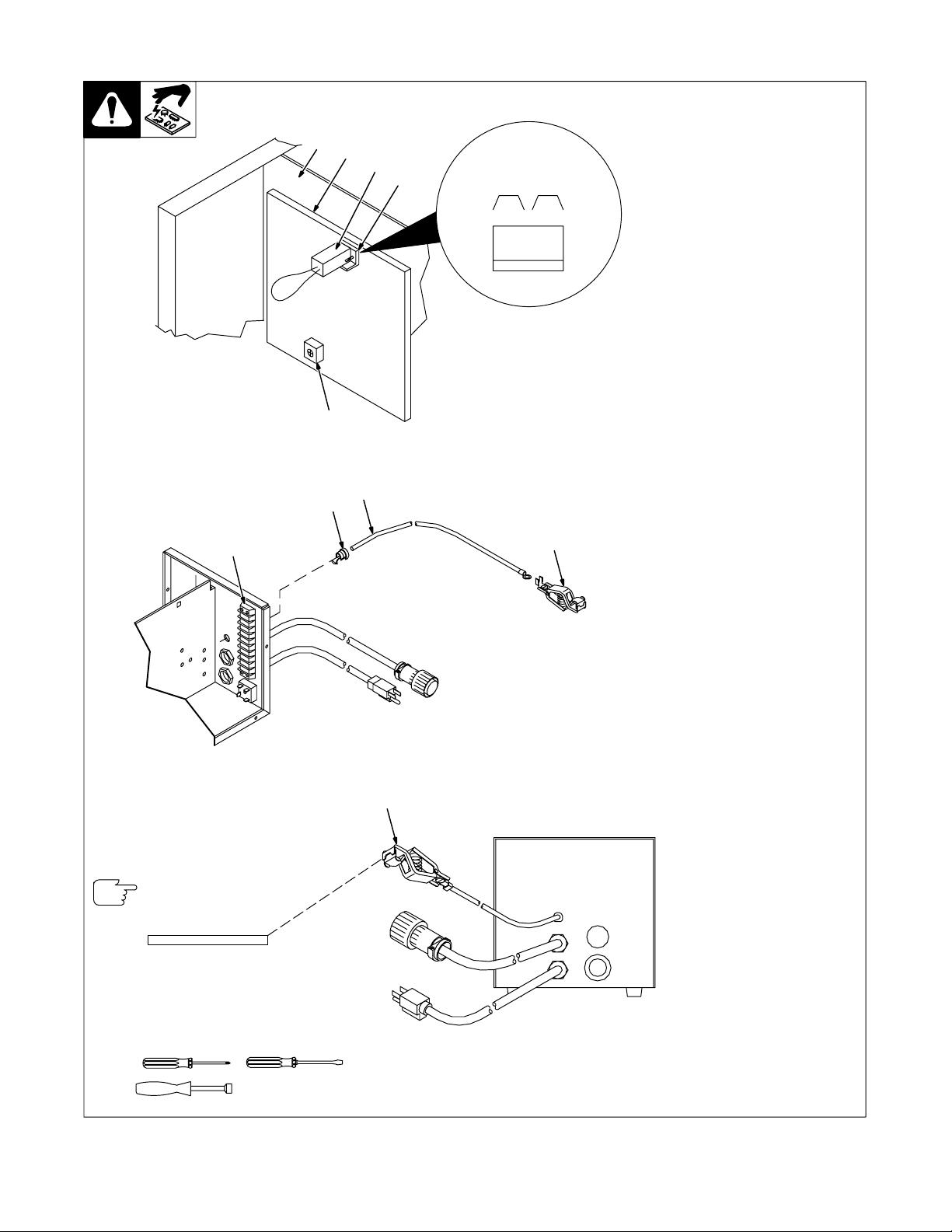

3-5. Installing Voltage Sensing Lead And Motor Start Control Adjustment 11 . . . . . . . . . . . . . . . . . . . . . . . . . .

3-6. Weld Cable Connections 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-7. Input Power Connection 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-8. Optional Connections For Input Power From Welding Power Source 13 . . . . . . . . . . . . . . . . . . . . . . . . . .

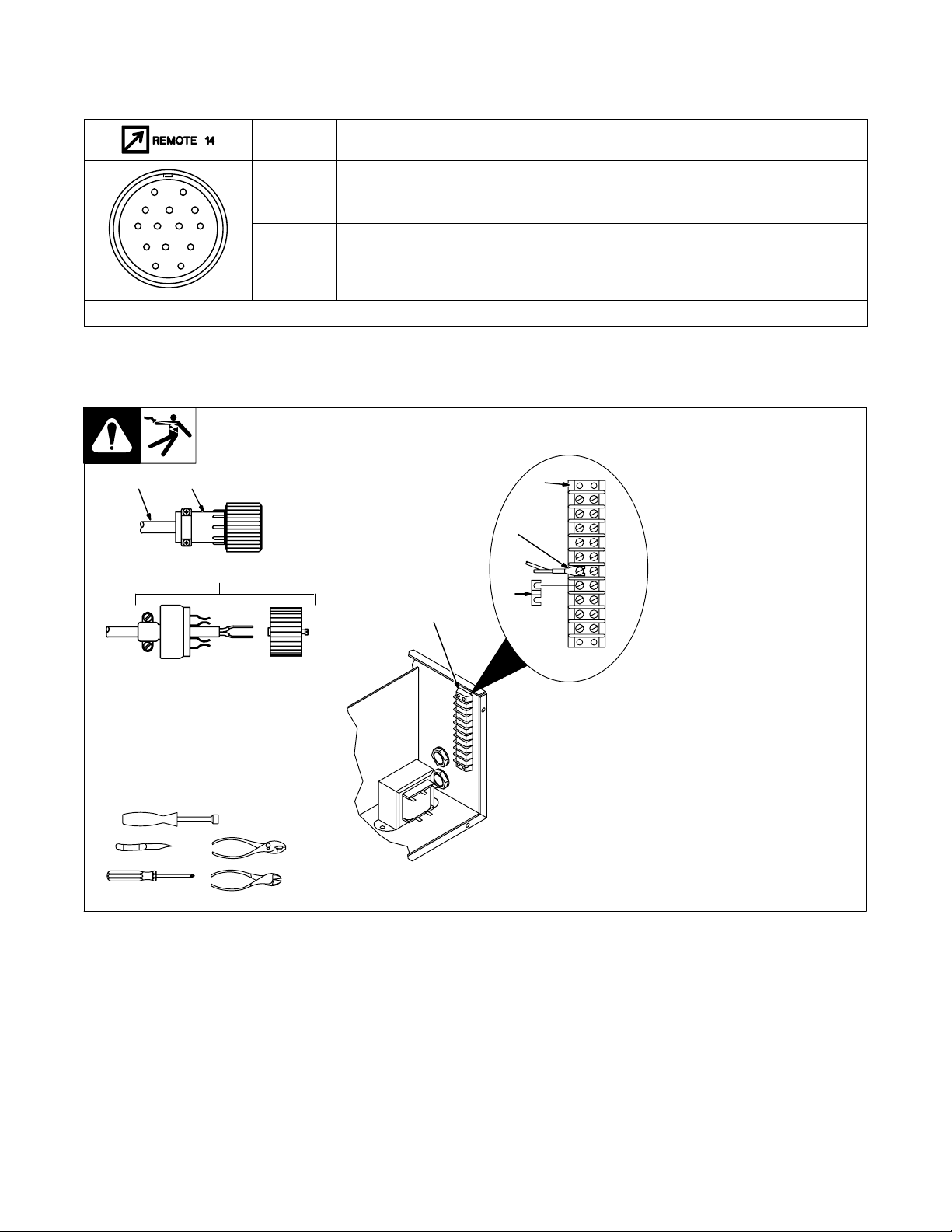

3-9. Contact Closure Connections 14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-10. Typical MIG Connections And Settings Using Weld Control And Spoolgun 16 . . . . . . . . . . . . . . . . . . . . .

SECTION 4 − OPERATION 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-1. 115 Volt Model Controls 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-2. Shielding Gas 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 5 − MAINTENANCE & TROUBLESHOOTING 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5-1. Overload Protection 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5-2. Troubleshooting 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 6 − ELECTRICAL DIAGRAM 19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 7 − PARTS LIST 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WARRANTY

SECTION 1 − SAFETY PRECAUTIONS - READ BEFORE USING

1-1. Symbol Usage

Means Warning! Watch Out! There are possible hazards
with this procedure! The possible hazards are shown in
the adjoining symbols.

som _8/03

Y Marks a special safety message.

. Means “Note”; not safety related.

1-2. Arc Welding Hazards

Y The symbols shown below are used throughout this manual to

call attention to and identify possible hazards. When you see
the symbol, watch out, and follow the related instructions to
avoid the hazard. The safety information given below is only
a summary of the more complete safety information found in
the Safety Standards listed in Section 1-5. Read and follow all
Safety Standards.

Y Only qualified persons should install, operate, maintain, and

repair this unit.

Y During operation, keep everybody, especially children, away.

ELECTRIC SHOCK can kill.

Touching live electrical parts can cause fatal shocks
or severe burns. The electrode and work circuit is
electrically live whenever the output is on. The input

live when power is on. In semiautomatic or automatic wire welding, the
wire, wire reel, drive roll housing, and all metal parts touching the
welding wire are electrically live. Incorrectly installed or improperly
grounded equipment is a hazard.

D Do not touch live electrical parts.
D Wear dry, hole-free insulating gloves and body protection.
D Insulate yourself from work and ground using dry insulating mats

or covers big enough to prevent any physical contact with the work
or ground.

D Do not use AC output in damp areas, if movement is confined, or if

there is a danger of falling.

D Use AC output ONLY if required for the welding process.
D If AC output is required, use remote output control if present on

unit.

D Disconnect input power or stop engine before installing or

servicing this equipment. Lockout/tagout input power according to
OSHA 29 CFR 1910.147 (see Safety Standards).

D Properly install and ground this equipment according to its

Owner’s Manual and national, state, and local codes.

D Always verify the supply ground − check and be sure that input

power cord ground wire is properly connected to ground terminal in
disconnect box or that cord plug is connected to a properly
grounded receptacle outlet.

D When making input connections, attach proper grounding conduc-

tor first − double-check connections.

D Frequently inspect input power cord for damage or bare wiring −

replace cord immediately if damaged − bare wiring can kill.

D Turn off all equipment when not in use.
D Do not use worn, damaged, undersized, or poorly spliced cables.
D Do not drape cables over your body.

power circuit and machine internal circuits are also

This group of symbols means Warning! Watch Out! possible
ELECTRIC SHOCK, MOVING PARTS, and HOT PARTS hazards.
Consult symbols and related instructions below for necessary actions
to avoid the hazards.

D If earth grounding of the workpiece is required, ground it directly

with a separate cable.

D Do not touch electrode if you are in contact with the work, ground,

or another electrode from a different machine.

D Use only well-maintained equipment. Repair or replace damaged

parts at once. Maintain unit according to manual.

D Wear a safety harness if working above floor level.
D Keep all panels and covers securely in place.
D Clamp work cable with good metal-to-metal contact to workpiece

or worktable as near the weld as practical.

D Insulate work clamp when not connected to workpiece to prevent

contact with any metal object.

D Do not connect more than one electrode or work cable to any

single weld output terminal.

SIGNIFICANT DC VOLTAGE exists after removal of
input power on inverters.

D Turn Off inverter, disconnect input power, and discharge input

capacitors according to instructions in Maintenance Section
before touching any parts.

FUMES AND GASES can be hazardous.

Welding produces fumes and gases. Breathing
these fumes and gases can be hazardous to your
health.

D Keep your head out of the fumes. Do not breathe the fumes.
D If inside, ventilate the area and/or use exhaust at the arc to remove

welding fumes and gases.

D If ventilation is poor, use an approved air-supplied respirator.
D Read the Material Safety Data Sheets (MSDSs) and the

manufacturer’s instructions for metals, consumables, coatings,
cleaners, and degreasers.

D Work in a confined space only if it is well ventilated, or while

wearing an air-supplied respirator. Always have a trained watch­person nearby. Welding fumes and gases can displace air and
lower the oxygen level causing injury or death. Be sure the breath­ing air is safe.

D Do not weld in locations near degreasing, cleaning, or spraying op-

erations. The heat and rays of the arc can react with vapors to form
highly toxic and irritating gases.

D Do not weld on coated metals, such as galvanized, lead, or

cadmium plated steel, unless the coating is removed from the weld
area, the area is well ventilated, and if necessary, while wearing an
air-supplied respirator. The coatings and any metals containing
these elements can give off toxic fumes if welded.

OM-1078 Page 1

ARC RAYS can burn eyes and skin.

BUILDUP OF GAS can injure or kill.

Arc rays from the welding process produce intense
visible and invisible (ultraviolet and infrared) rays
that can burn eyes and skin. Sparks fly off from the
weld.

D Wear a welding helmet fitted with a proper shade of filter to protect

your face and eyes when welding or watching (see ANSI Z49.1
and Z87.1 listed in Safety Standards).

D Wear approved safety glasses with side shields under your

helmet.

D Use protective screens or barriers to protect others from flash and

glare; warn others not to watch the arc.

D Wear protective clothing made from durable, flame-resistant mate-

rial (leather and wool) and foot protection.

WELDING can cause fire or explosion.

Welding on closed containers, such as tanks,
drums, or pipes, can cause them to blow up. Sparks
can fly off from the welding arc. The flying sparks, hot

burns. Accidental contact of electrode to metal objects can cause
sparks, explosion, overheating, or fire. Check and be sure the area is
safe before doing any welding.

D Protect yourself and others from flying sparks and hot metal.
D Do not weld where flying sparks can strike flammable material.
D Remove all flammables within 35 ft (10.7 m) of the welding arc. If

this is not possible, tightly cover them with approved covers.

D Be alert that welding sparks and hot materials from welding can

easily go through small cracks and openings to adjacent areas.

D Watch for fire, and keep a fire extinguisher nearby.
D Be aware that welding on a ceiling, floor, bulkhead, or partition can

cause fire on the hidden side.

D Do not weld on closed containers such as tanks, drums, or pipes,

unless they are properly prepared according to AWS F4.1 (see
Safety Standards).

D Connect work cable to the work as close to the welding area as

practical to prevent welding current from traveling long, possibly
unknown paths and causing electric shock and fire hazards.

D Do not use welder to thaw frozen pipes.
D Remove stick electrode from holder or cut off welding wire at

contact tip when not in use.

D Wear oil-free protective garments such as leather gloves, heavy

shirt, cuffless trousers, high shoes, and a cap.

D Remove any combustibles, such as a butane lighter or matches,

from your person before doing any welding.

workpiece, and hot equipment can cause fires and

FLYING METAL can injure eyes.

D Welding, chipping, wire brushing, and grinding

cause sparks and flying metal. As welds cool,
they can throw off slag.

D Wear approved safety glasses with side

shields even under your welding helmet.

D Shut off shielding gas supply when not in use.
D Always ventilate confined spaces or use

approved air-supplied respirator.

HOT PARTS can cause severe burns.

D Do not touch hot parts bare handed.
D Allow cooling period before working on gun or

torch.

MAGNETIC FIELDS can affect pacemakers.

D Pacemaker wearers keep away.
D Wearers should consult their doctor before

going near arc welding, gouging, or spot
welding operations.

NOISE can damage hearing.

Noise from some processes or equipment can
damage hearing.

D Wear approved ear protection if noise level is

high.

CYLINDERS can explode if damaged.

Shielding gas cylinders contain gas under high
pressure. If damaged, a cylinder can explode. Since
gas cylinders are normally part of the welding
process, be sure to treat them carefully.

D Protect compressed gas cylinders from excessive heat, mechani-

cal shocks, slag, open flames, sparks, and arcs.

D Install cylinders in an upright position by securing to a stationary

support or cylinder rack to prevent falling or tipping.

D Keep cylinders away from any welding or other electrical circuits.
D Never drape a welding torch over a gas cylinder.
D Never allow a welding electrode to touch any cylinder.
D Never weld on a pressurized cylinder − explosion will result.
D Use only correct shielding gas cylinders, regulators, hoses, and fit-

tings designed for the specific application; maintain them and
associated parts in good condition.

D Turn face away from valve outlet when opening cylinder valve.
D Keep protective cap in place over valve except when cylinder is in

use or connected for use.

D Read and follow instructions on compressed gas cylinders,

associated equipment, and CGA publication P-1 listed in Safety
Standards.

OM-1078 Page 2

1-3. Additional Symbols For Installation, Operation, And Maintenance

FIRE OR EXPLOSION hazard.

D Do not install or place unit on, over, or near

combustible surfaces.

D Do not install unit near flammables.

D Do not overload building wiring − be sure power supply system is

properly sized, rated, and protected to handle this unit.

FALLING UNIT can cause injury.

D Use lifting eye to lift unit only, NOT running

gear, gas cylinders, or any other accessories.

D Use equipment of adequate capacity to lift and

support unit.

D If using lift forks to move unit, be sure forks are

long enough to extend beyond opposite side of
unit.

OVERUSE can cause OVERHEATING

D Allow cooling period; follow rated duty cycle.
D Reduce current or reduce duty cycle before

starting to weld again.

D Do not block or filter airflow to unit.

STATIC (ESD) can damage PC boards.

MOVING PARTS can cause injury.

D Keep away from moving parts such as fans.
D Keep all doors, panels, covers, and guards

closed and securely in place.

H.F. RADIATION can cause interference.

D High-frequency (H.F.) can interfere with radio

navigation, safety services, computers, and
communications equipment.

D Have only qualified persons familiar with

electronic equipment perform this installation.

D The user is responsible for having a qualified electrician prompt-

ly correct any interference problem resulting from the installa­tion.

D If notified by the FCC about interference, stop using the

equipment at once.

D Have the installation regularly checked and maintained.
D Keep high-frequency source doors and panels tightly shut, keep

spark gaps at correct setting, and use grounding and shielding to
minimize the possibility of interference.

D Put on grounded wrist strap BEFORE handling

boards or parts.

D Use proper static-proof bags and boxes to

store, move, or ship PC boards.

MOVING PARTS can cause injury.

D Keep away from moving parts.
D Keep away from pinch points such as drive

rolls.

WELDING WIRE can cause injury.

D Do not press gun trigger until instructed to do

so.

D Do not point gun toward any part of the body,

other people, or any metal when threading
welding wire.

1-4. California Proposition 65 Warnings

Y Welding or cutting equipment produces fumes or gases which

contain chemicals known to the State of California to cause
birth defects and, in some cases, cancer. (California Health &
Safety Code Section 25249.5 et seq.)

Y Battery posts, terminals and related accessories contain lead

and lead compounds, chemicals known to the State of
California to cause cancer and birth defects or other
reproductive harm. Wash hands after handling.

ARC WELDING can cause interference.

D Electromagnetic energy can interfere with

sensitive electronic equipment such as
computers and computer-driven equipment
such as robots.

D Be sure all equipment in the welding area is

electromagnetically compatible.

D To reduce possible interference, keep weld cables as short as

possible, close together, and down low, such as on the floor.

D Locate welding operation 100 meters from any sensitive elec-

tronic equipment.

D Be sure this welding machine is installed and grounded

according to this manual.

D If interference still occurs, the user must take extra measures

such as moving the welding machine, using shielded cables,
using line filters, or shielding the work area.

For Gasoline Engines:
Y Engine exhaust contains chemicals known to the State of

California to cause cancer, birth defects, or other reproductive
harm.

For Diesel Engines:
Y Diesel engine exhaust and some of its constituents are known

to the State of California to cause cancer, birth defects, and
other reproductive harm.

OM-1078 Page 3

1-5. Principal Safety Standards

Safety in Welding, Cutting, and Allied Processes, ANSI Standard Z49.1,
from American Welding Society, 550 N.W. LeJeune Rd, Miami FL 33126
(phone: [phone], website: www.aws.org).

Recommended Safe Practices for the Preparation for Welding and Cut­ting of Containers and Piping, American Welding Society Standard

AWS F4.1, from American Welding Society, 550 N.W. LeJeune Rd, Mi­ami, FL 33126 (phone: [phone], website: www.aws.org).

National Electrical Code, NFPA Standard 70, from National Fire Protec­tion Association, P.O. Box 9101, 1 Battery March Park, Quincy, MA
02269−9101 (phone: 617−770−3000, website: www.nfpa.org and www.
sparky.org).

Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1,
from Compressed Gas Association, 1735 Jefferson Davis Highway,
Suite 1004, Arlington, VA 22202−4102 (phone: 703−412−0900, web­site: www.cganet.com).

Code for Safety in Welding and Cutting, CSA Standard W117.2, from
Canadian Standards Association, Standards Sales, 178 Rexdale

1-6. EMF Information

Considerations About Welding And The Effects Of Low Frequency
Electric And Magnetic Fields

Welding current, as it flows through welding cables, will cause electro­magnetic fields. There has been and still is some concern about such
fields. However, after examining more than 500 studies spanning 17
years of research, a special blue ribbon committee of the National
Research Council concluded that: “The body of evidence, in the
committee’s judgment, has not demonstrated that exposure to power­frequency electric and magnetic fields is a human-health hazard.”
However, studies are still going forth and evidence continues to be
examined. Until the final conclusions of the research are reached, you
may wish to minimize your exposure to electromagnetic fields when
welding or cutting.

To reduce magnetic fields in the workplace, use the following
procedures:

Boulevard, Rexdale, Ontario, Canada M9W 1R3 (phone:
800−463−6727 or in Toronto 416−747−4044, website: www.csa−in-
ternational.org).

Practice For Occupational And Educational Eye And Face Protection,

ANSI Standard Z87.1, from American National Standards Institute, 11
West 42nd Street, New York, NY 10036−8002 (phone: 212−642−4900,
website: www.ansi.org).

Standard for Fire Prevention During Welding, Cutting, and Other Hot
Work, NFPA Standard 51B, from National Fire Protection Association,

P.O. Box 9101, 1 Battery March Park, Quincy, MA 02269−9101 (phone:
617−770−3000, website: www.nfpa.org and www. sparky.org).

OSHA, Occupational Safety and Health Standards for General Indus­try, Title 29, Code of Federal Regulations (CFR), Part 1910, Subpart Q,
and Part 1926, Subpart J, from U.S. Government Printing Office, Super­intendent of Documents, P.O. Box 371954, Pittsburgh, PA 15250 (there
are 10 Regional Offices−−phone for Region 5, Chicago, is
312−353−2220, website: www.osha.gov).

1. Keep cables close together by twisting or taping them.

2. Arrange cables to one side and away from the operator.

3. Do not coil or drape cables around your body.

4. Keep welding power source and cables as far away from opera­tor as practical.

5. Connect work clamp to workpiece as close to the weld as possi­ble.

About Pacemakers:

Pacemaker wearers consult your doctor first. If cleared by your doctor,
then following the above procedures is recommended.

OM-1078 Page 4

SECTION 2 − CONSIGNES DE SÉCURITÉ − À LIRE AVANT

UTILISATION

som_fre 8/03

2-1. Signification des symboles

Signifie « Mise en garde. Faire preuve de vigilance. »
Cette procédure présente des risques identifiés par les
symboles adjacents aux directives.

Ce groupe de symboles signifie « Mise en garde. Faire preuve de vigi-

Y Identifie un message de sécurité particulier.

. Signifie « NOTA » ; n’est pas relatif à la sécurité.

2-2. Dangers relatifs au soudage à l’arc

lance. » Il y a des dangers liés aux CHOCS ÉLECTRIQUES, aux
PIÈCES EN MOUVEMENT et aux PIÈCES CHAUDES. Se reporter
aux symboles et aux directives ci-dessous afin de connaître les me­sures à prendre pour éviter tout danger.

Y Les symboles ci-après sont utilisés tout au long du présent

manuel pour attirer l’attention sur les dangers potentiels et les
identifier. Lorsqu’on voit un symbole, faire preuve de vigilance et
suivre les directives mentionnées afin d’éviter tout danger. Les
consignes de sécurité énoncées ci-après ne font que résumer le
contenu des normes de sécurité mentionnées à la section 2-4.
Lire et respecter toutes ces normes.

Y L’installation, l’utilisation, l’entretien et les réparations ne doi-

vent être confiés qu’à des personnes qualifiées.

Y Pendant l’utilisation de l’appareil, tenir à l’écart toute personne,

en particulier les enfants.

LES DÉCHARGES ÉLECTRIQUES
peuvent être mortelles.

Un simple contact avec des pièces sous tension peut
causer une électrocution ou des blessures graves.
L’électrode et le circuit de soudage sont sous tension

d’entrée et les circuits internes de l’appareil sont également sous tension.
En soudage semi−automatique ou automatique, le fil, le dévidoir, le
logement des galets d’entraînement et les pièces métalliques en contact
avec le fil de soudage sont sous tension. Tout matériel mal installé ou mal
mis à la terre présente un danger.

D Ne jamais toucher aux pièces électriques sous tension.
D Porter des gants et des vêtements de protection secs et exempts de

trous.

D S’isoler de la pièce et de la terre au moyen de tapis ou autres disposi-

tifs isolants suffisamment grands pour empêcher tout contact
physique avec la pièce ou la terre.

D Ne pas se servir d’une source de courant alternatif dans les zones humi-

des, les endroits confinés ou là où on risque de tomber.

D Ne se servir d’une source de courant alternatif QUE si le procédé de souda-

ge l’exige.

D Si l’utilisation d’une source de courant alternatif s’avère nécessaire, se ser-

vir de la fonction de télécommande si l’appareil en est équipé.

D Couper l’alimentation ou arrêter le moteur avant de procéder à l’instal-

lation, à la réparation ou à l’entretien de l’appareil. Couper/étiqueter
l’alimentation selon la norme OSHA 29 CFR 1910.147 (voir les nor­mes de sécurité).

D Installer et mettre à la terre correctement l’appareil conformément à

son manuel d’utilisation et aux codes nationaux, provinciaux et
municipaux.

D Toujours vérifier la terre du cordon d’alimentation − Vérifier et s’assu-

rer que le fil de terre du cordon d’alimentation est bien raccordé à la
borne de terre du sectionneur ou que la fiche du cordon est raccordée
à une prise correctement mise à la terre.

D Pour exécuter les branchements d’entrée, fixer d’abord le conducteur

de mise à la terre adéquat et contre−vérifier les connexions.

D Vérifier fréquemment le cordon d’alimentation et s’assurer qu’il n’est

ni endommagé ni dénudé ; le remplacer immédiatement s’il est en­dommagé − tout câble dénudé peut causer une électrocution.

D Mettre l’appareil hors tension quand on ne l’utilise pas.
D Ne pas utiliser de câbles usés, endommagés, de calibre insuffisant ou

mal épissés.

D Ne pas s’enrouler les câbles autour du corps.
D Si la pièce soudée doit être mise à la terre, le faire directement avec un

câble distinct.

D Ne pas toucher l’électrode quand on est en contact avec la pièce, la

terre ou une électrode d’une autre machine.

dès que l’appareil est en fonctionnement. Le circuit

D N’utiliser que du matériel en bon état. Réparer ou remplacer sur−le−

champ les pièces endommagées. Entretenir l’appareil conformément
au présent manuel.

D Porter un harnais de sécurité quand on travaille en hauteur.
D Maintenir solidement en place tous les panneaux et capots.
D Fixer le câble de retour de façon à obtenir un bon contact métal sur

métal avec la pièce à souder ou la table de travail, le plus près possible
de la soudure.

D Ne pas connecter plus d’une électrode ou plus d’un câble de masse à un

même terminal de sortie.

Il subsiste un COURANT CONTINU IMPORTANT
dans les convertisseurs après la suppression de
l’alimentation électrique.

D Arrêter les convertisseurs, débrancher le courant électrique et dé-

charger les condensateurs d’alimentation selon les instructions
énoncées à la section Entretien avant de toucher les pièces.

LES FUMÉES ET LES GAZ peuvent
être dangereux.

Le soudage génère des fumées et des gaz dont
l’inhalation peut être dangereuse pour la santé.

D Se tenir à distance des fumées et ne pas les inhaler.
D À l’intérieur, ventiler la zone et/ou utiliser un dispositif d’aspiration au

niveau de l’arc pour l’évacuation des fumées et des gaz de soudage.

D Si la ventilation est insuffisante, utiliser un respirateur à adduction

d’air agréé.

D Lire les fiches techniques de santé−sécurité (FTSS) et les instruc-

tions du fabricant concernant les métaux, les consommables, les
revêtements, les nettoyants et les dégraisseurs.

D Ne travailler dans un espace clos que s’il est bien ventilé ou porter un

respirateur à adduction d’air. Demander toujours à un surveillant dû­ment formé de se tenir à proximité. Des fumées et des gaz de soudage
peuvent se substituer à l’air, abaisser la teneur en oxygène et causer
des lésions ou des accidents mortels. S’assurer que l’air est respira­ble.

D Ne pas souder à proximité d’opérations de dégraissage, de nettoyage

ou de pulvérisation. La chaleur et les rayons de l’arc peuvent réagir en
présence de vapeurs et former des gaz hautement toxiques et irri­tants.

D Ne pas souder de métaux munis d’un revêtement, tels que la tôle

d’acier galvanisée, plombée ou cadmiée, à moins que le revêtement
n’ait été enlevé dans la zone de soudage, que l’endroit soit bien venti­lé, et si nécessaire, porter un respirateur à adduction d’air. Les
revêtements et tous les métaux renfermant ces éléments peuvent dé­gager des fumées toxiques lorsqu’on les soude.

OM-1078 Page 5

LES RAYONS DE L’ARC peuvent cau­ser des brûlures oculaires et cuta­nées.

Le rayonnement de l’arc génère des rayons visibles et
invisibles intenses (ultraviolets et infrarouges) suscep­tibles de causer des brûlures oculaires et cutanées.
Des étincelles sont projetées pendant le soudage.

D Porter un masque de soudage muni d’un filtre de la nuance adéquate

pour se protéger le visage et les yeux pendant le soudage ou pour re­garder (voir les normes de sécurité ANSI Z49.1 et Z87.1).

D Porter des lunettes de sécurité à écrans latéraux sous le masque.
D Utiliser des écrans ou des barrières pour protéger les tiers de l’éclat

éblouissant ou aveuglant de l’arc ; leur demander de ne pas regarder
l’arc.

D Porter des vêtements de protection en matière durable et ignifuge

(cuir ou laine) et des chaussures de sécurité.

LE SOUDAGE peut causer un incen­die ou une explosion.

Le soudage effectué sur des récipients fermés tels que
des réservoirs, des fûts ou des conduites peut causer
leur éclatement. Des étincelles peuvent être projetées

pièces chaudes et les équipements chauds peuvent causer des
incendies et des brûlures. Le contact accidentel de l’électrode avec tout
objet métallique peut causer des étincelles, une explosion, un surchauf­fement ou un incendie. Avant de commencer le soudage, vérifier et
s’assurer que l’endroit ne présente pas de danger.

D Se protéger et protéger les tiers de la projection d’étincelles et de mé-

tal chaud.

D Ne pas souder à un endroit où des étincelles peuvent tomber sur des

substances inflammables.

D Placer toutes les substances inflammables à une distance de 10,7 m

de l’arc de soudage. En cas d’impossibilité, les recouvrir soigneuse­ment avec des protections agréées.

D Des étincelles et des matières en fusion peuvent facilement passer

même par des fissures et des ouvertures de petites dimensions.

D Surveiller tout déclenchement d’incendie et tenir un extincteur à proxi-

mité.

D Le soudage effectué sur un plafond, un plancher, une paroi ou une

cloison peut déclencher un incendie de l’autre côté.

D Ne pas souder des récipients fermés tels que des réservoirs, des fûts

ou des conduites, à moins qu’ils n’aient été préparés conformément à
l’AWS F4.1 (voir les normes de sécurité).

D Brancher le câble sur la pièce le plus près possible de la zone de sou-

dage pour éviter que le courant ne circule sur une longue distance, par
des chemins inconnus, et ne cause des risques d’électrocution et d’in­cendie.

D Ne pas utiliser le poste de soudage pour dégeler des conduites ge-

lées.

D En cas de non utilisation, enlever la baguette d’électrode du porte−

électrode ou couper le fil au raz du tube−contact.

D Porter des vêtements de protection exempts d’huile tels que des

gants en cuir, une chemise en tissu épais, des pantalons sans revers,
des chaussures montantes et un masque.

D Avant de souder, retirer tout produit combustible de ses poches, tel

qu’un briquet au butane ou des allumettes.

de l’arc de soudure. La projection d’étincelles, les

LES PARTICULES PROJETÉES peu­vent blesser les yeux.

D Le soudage, le burinage, le passage de la pièce à

la brosse métallique et le meulage provoquent

ques. Pendant leur refroidissement, les soudures risquent de projeter du
laitier.

D Porter des lunettes de sécurité à écrans latéraux agréés, même sous le

masque de soudage.

l’émission d’étincelles et de particules métalli-

LES ACCUMULATIONS DE GAZ peu­vent causer des blessures ou même
la mort.

D Couper l’alimentation en gaz protecteur en cas de

non utilisation.

D Veiller toujours à bien ventiler les espaces confinés ou porter un respira-

teur à adduction d’air agréé.

LES PIÈCES CHAUDES peuvent cau­ser des brûlures graves.

D Ne pas toucher les pièces chaudes à main nue.
D Prévoir une période de refroidissement avant

d’utiliser le pistolet ou la torche.

LES CHAMPS MAGNÉTIQUES peuvent
perturber le fonctionnement des stimu­lateurs cardiaques.

D Les personnes qui portent un stimulateur cardiaque

doivent se tenir à distance.

D Ils doivent consulter leur médecin avant de s’appro-

cher d’un lieu où on exécute des opérations de sou­dage à l’arc, de gougeage ou de soudage par points.

LE BRUIT peut affecter l’ouïe.

Le bruit de certains processus et équipements peut
affecter l’ouïe.

D Porter des protecteurs d’oreille agréés si le niveau

sonore est trop élevé.

Les BOUTEILLES endommagées
peuvent exploser.

Les bouteilles de gaz protecteur contiennent du gaz
sous haute pression. Toute bouteille endommagée
peut exploser. Comme les bouteilles de gaz font

manipuler avec précaution.

D Protéger les bouteilles de gaz comprimé de la chaleur excessive, des

chocs mécaniques, du laitier, des flammes nues, des étincelles et des
arcs.

D Placer les bouteilles debout en les fixant dans un support stationnaire

ou dans un porte−bouteilles pour les empêcher de tomber ou de se
renverser.

D Tenir les bouteilles éloignées des circuits de soudage ou autres cir-

cuits électriques.

D Ne jamais poser une torche de soudage sur une bouteille de gaz.
D Ne jamais mettre une électrode de soudage en contact avec une bou-

teille de gaz.

D Ne jamais souder une bouteille contenant du gaz sous pression − elle

risquerait d’exploser.

D N’utiliser que les bouteilles de gaz protecteur, régulateurs, tuyaux et

raccords adéquats pour l’application envisagée ; les maintenir en bon
état, ainsi que les pièces connexes.

D Détourner la tête lorsqu’on ouvre la soupape d’une bouteille.
D Laisser le capuchon protecteur sur la soupape, sauf en cas d’utilisa-

tion ou de branchement de la bouteille

D Lire et suivre les instructions concernant les bouteilles de gaz compri-

mé, les équipements associés et les publications P−1 de la CGA,
mentionnées dans les normes de sécurité.

normalement partie du procédé de soudage, les

OM-1078 Page 6

2-3. Autres symboles relatifs à l’installation, au fonctionnement et à l’entretien de

l’appareil.

Risque D’INCENDIE OU D’EXPLO­SION

D Ne pas placer l’appareil sur une surface inflam-

mable, ni au−dessus ou à proximité d’elle.

D Ne pas installer l’appareil à proximité de produits inflammables.
D Ne pas surcharger l’installation électrique − s’assurer que l’alimen-

tation est correctement dimensionnée et protégée avant de mettre
l’appareil en service.

LA CHUTE DE L’APPAREIL peut
blesser.

D N’utiliser que l’anneau de levage pour lever l’ap-

pareil. NE PAS utiliser le chariot, les bouteilles de
gaz ou tout autre accessoire.

D Utiliser un engin de capacité adéquate pour lever

D Si on utilise un chariot élévateur pour déplacer l’unité, s’assurer que

les fourches sont suffisamment longues pour dépasser du côté op­posé de l’appareil.

l’appareil.

L’EMPLOI EXCESSIF peut FAIRE
SURCHAUFFER L’ÉQUIPEMENT.

D Prévoir une période de refroidissement ; respec-

ter le cycle opératoire nominal.

D Réduire le courant ou le cycle opératoire avant de

D Ne pas obstruer les orifices ou filtrer l’alimentation en air du poste.

reprendre le soudage.

LES ORGANES MOBILES peuvent
causer des blessures.

D Se tenir à l’écart des organes mobiles comme les

ventilateurs.

D Maintenir fermés et bien fixés les portes,

panneaux, recouvrements et dispositifs de
protection.

LE RAYONNEMENT HAUTE FRÉ­QUENCE (H. F.) risque de causer des
interférences.

D Le rayonnement haute fréquence peut causer

des interférences avec les équipements de radio­navigation et de communication, les services de
sécurité et les ordinateurs.

D Ne demander qu’à des personnes qualifiées familiarisées avec les

équipements électroniques de faire fonctionner l’installation.

D L’utilisateur est tenu de faire corriger rapidement par un électricien

qualifié les interférences causées par l’installation.

D Si la Federal Communications Commission signale des interféren-

ces, arrêter immédiatement l’appareil.

D Faire régulièrement contrôler et entretenir l’installation.
D Maintenir soigneusement fermés les panneaux et les portes des sour-

ces de haute fréquence, maintenir le jeu d’éclatement au réglage
adéquat et utiliser une terre et un blindage pour réduire les interféren­ces éventuelles.

LE SOUDAGE À L’ARC peut causer
des interférences.

LES CHARGES ÉLECTROSTATI­QUES peuvent endommager les cir­cuits imprimés.

D Mettre un bracelet antistatique AVANT de mani-

puler des cartes ou des pièces.

D Utiliser des pochettes et des boîtes antistatiques

pour stocker, déplacer ou expédier des cartes de
circuits imprimés.

LES PIÈCES MOBILES peuvent cau­ser des blessures.

D Se tenir à l’écart des pièces mobiles.
D Se tenir à l’écart des points de coincement tels

que les dévidoirs.

LES FILS DE SOUDAGE peuvent cau­ser des blessures.

D Ne pas appuyer sur la gâchette avant d’en avoir

reçu l’instruction.

D Ne pas diriger le pistolet vers soi, vers d’autres

personnes ou vers toute pièce mécanique en en­gageant le fil de soudage.

D L’énergie électromagnétique peut causer des

interférences avec l’équipement électronique
sensible tel que les ordinateurs et l’équipement
commandé par ordinateur tel que les robots.

D Veiller à ce que tout l’équipement de la zone de soudage soit compati-

ble au point de vue électromagnétique.

D Pour réduire la possibilité d’interférence, maintenir les câbles de sou-

dage aussi courts que possible, les grouper, et les poser aussi bas
que possible (par ex. : à terre).

D Veiller à souder à une distance de 100 mètres de tout équipement

électronique sensible.

D Veiller à ce que le poste de soudage soit posé et mis à la terre confor-

mément au présent manuel.

D En cas d’interférences après exécution des directives précédentes, il

incombe à l’utilisateur de prendre des mesures supplémentaires tel­les que le déplacement du poste, l’utilisation de câbles blindés,
l’utilisation de filtres de ligne ou la pose de protecteurs dans la zone de
travail.

LES CHAMPS MAGNÉTIQUES peuvent
affecter les stimulateurs cardiaques.

D Porteurs de stimulateur cardiaque, restez à dis-

tance.

D Les porteurs d’un stimulateur cardiaque doivent

d’abord consulter leur médecin avant de s’appro­cher des opérations de soudage à l’arc, de gou­geage ou de soudage par points.

OM-1078 Page 7

2-4. Principales normes de sécurité

Safety in Welding, Cutting, and Allied Processes, norme ANSI Z49.1,
de l’American Welding Society, 550 N.W. LeJeune Rd, Miami FL 33126
(téléphone : (305) 443−9353, site Web : www.aws.org).

Recommended Safe Practices for the Preparation for Welding and Cut­ting of Containers and Piping, norme American Welding Society AWS
F4.1, de l’American Welding Society, 550 N.W. LeJeune Rd, Miami, FL
33126 (téléphone : (305) 443−9353, site Web : www.aws.org).

National Electrical Code, norme NFPA 70, de la National Fire Protection
Association, P.O. Box 9101, 1 Battery March Park, Quincy, MA
02269−9101 (téléphone : (617) 770−3000, sites Web : www.nfpa.org et
www.sparky.org).

Safe Handling of Compressed Gases in Cylinders, brochure CGA P−1,
de la Compressed Gas Association, 1735 Jefferson Davis Highway,
Suite 1004, Arlington, VA 22202−4102 (téléphone : (703) 412−0900,
site Web : www.cganet.com).

Code for Safety in Welding and Cutting, norme CSA W117.2, de la Ca­nadian Standards Association, Standards Sales, 178 boulevard

Rexdale, Rexdale (Ontario) Canada M9W 1R3 (téléphone : (800)
463−6727 ou à Toronto : (416) 747−4044, site Web : www.csa−interna­tional.org).

Practice For Occupational And Educational Eye And Face Protection,
norme ANSI Z87.1, de l’American National Standards Institute, 11 West
42nd Street, New York, NY 10036−8002 (téléphone : (212) 642−4900,
site Web : www.ansi.org).

Standard for Fire Prevention During Welding, Cutting, and Other Hot
Work, norme NFPA 51B, de la National Fire Protection Association,
P.O. Box 9101, 1 Battery March Park, Quincy, MA 02269−9101 (télé-
phone : (617) 770−3000, site Web : www.nfpa.org et www.sparky.org).

OSHA, Occupational Safety and Health Standards for General Indus­try, Title 29, Code of Federal Regulations (CFR), Part 1910, Subpart Q,
and Part 1926, Subpart J, de l’U.S. Government Printing Office, Super­intendent of Documents, P.O. Box 371954, Pittsburgh, PA 15250 (il y a
10 bureaux régionaux − Téléphone pour la Région 5, Chicago : (312)
353−2220, site Web : www.osha.gov).

2-5. Information sur les champs électromagnétiques

Données sur le soudage électrique et les effets des champs magnéti­ques basse fréquence sur l’organisme

En parcourant les câbles de soudage, le courant crée des champs élec­tromagnétiques. Les effets potentiels de tels champs restent
préoccupants. Cependant, après avoir examiné plus de 500 études qui
ont été faites pendant une période de recherche de 17 ans, un comité
de spécialistes du National Research Council a conclu : « L’accumula­tion de preuves n’a pas démontré que l’exposition aux champs
magnétiques et aux champs électriques à haute fréquence constitue un
risque pour la santé humaine ». Toutefois, les études et l’examen des
preuves se poursuivent. En attendant les conclusions finales de la re­cherche, il serait souhaitable de réduire l’exposition aux champs
électromagnétiques pendant le soudage ou le coupage.

Afin de réduire les champs électromagnétiques en milieu de travail, res­pecter les consignes suivantes :

1. Garder les câbles ensemble en les torsadant ou en les fixant avec du

ruban adhésif.

2. Mettre tous les câbles du côté opposé à l’opérateur.

3. Ne pas s’enrouler les câbles autour du corps.

4. Garder le poste de soudage et les câbles le plus loin possible de soi.

5. Placer la pince de masse le plus près possible de la zone de soudage.

Consignes relatives aux stimulateurs cardiaques :

Les personnes qui portent un stimulateur cardiaque doivent avant tout
consulter leur médecin. Si ce dernier les déclare aptes, il leur est recom­mandé de respecter les consignes ci-dessus.

OM-1078 Page 8

3-1. Specifications

SECTION 3 − INSTALLATION

AC Input Power

1-Phase

115 Volts,

2 Amperes,

50/60 Or 100 Hz

Welding Power

Source Type

Constant Current

(CC) Or Constant

Voltage (CV) DC,

With Or Without

Contactor

DC Output For

3-2. Typical Process Connections

NOTE

Constant current and/or
constant voltage transformer
and engine-driven DC power
sources. If the power source
does not have a weld output
contactor, the optional
contactor kit should be
ordered.

Use gun Owner’s Manual when making connections.

115 Volt

Control

Control

Circuit

30 Volts

Gas Hose

Control Cord

Weld Power Cable

Voltage Sensing Lead For CC Mode

(Factory Supplied − Customer Installed)

Weld Circuit

Rating

100 Volts, 200

Amperes, 100%

Duty Cycle Using

Argon Shielding

Gas

Overall Dimensions Weight

Length: 12-1/4 in

(311 mm)

Width: 9-1/4 in

(235 mm)

Height: 8-5/8 in

(219 mm)

20 lb

(9 kg)

Work

Weld Power Cable* (Not Included)

10 ft (3 m) Contactor Cord**

10 ft (3 m) 115 VAC Power Cord

*See Section 3-3 for
recommended cable sizes.

**Contactor cord only supplied with
unit not equipped with contactor.

3-3. Weld Output Terminals And Selecting Cable Sizes

Total Cable (Copper) Length In Weld Circuit Not Exceeding

100 ft (30 m) Or Less

Weld Output

Terminals

801 487-A

Weld cable size (AWG) is based on either a 4 volts or less drop or a current density of at least 300 circular mils per ampere. S-0007-D

Welding

Amperes

100 4 4 4 3 2 1 1/0 1/0

150 3 3 2 1 1/0 2/0 3/0 3/0

200 3 2 1 1/0 2/0 3/0 4/0 4/0

250 2 1 1/0 2/0 3/0 4/0 2-2/0 2-2/0

300 1 1/0 2/0 3/0 4/0 2-2/0 2-3/0 2-3/0

10 − 60%

Duty

Cycle

60 − 100%

Duty

Cycle

150 ft

(45 m)

200 ft

(60 m)

250 ft

(70 m)

10 − 100% Duty Cycle

300 ft

(90 m)

350 ft

(105 m)

400 ft

(120 m)

OM-1078 Page 9

3-4. Gun/Feeder Connections

3

Left Side

Wrapper Off

1 Gun Control Receptacle
2 Weld Power Grommet
3 Regulator/Flowmeter

2

4 Gas Fitting

Tools Needed:

5/8, 3/4 in

4

1

2

Ref. 149 966-C / Ref. 149 549-B / Ref. S-0621-C

OM-1078 Page 10

3-5. Installing Voltage Sensing Lead And Motor Start Control Adjustment

1 Center Baffle
2 Circuit Board PC1
3 Jumper Plug
4 Receptacle RC3
Internal (INT) and external (EXT)

are stamped on PC1 just above
RC3. Unit is shipped with jumper
plug in internal (INT) position.

To install voltage sensing lead,
proceed as follows:

5 Clamp
6 Cord
Connect ring terminal on end of

cord using screw in clamp. Crimp
clamp tabs around cord.

7 Strain Relief
Slide strain relief onto cord

approximately 6 in (152 mm) from
cord end.

Remove upper hole plug from rear
panel.

Insert cord into opening in rear
panel, and secure strain relief into
opening.

8 Terminal Strip 1T
Connect voltage sensing lead to

terminal strip 1TK at lead 42.
9 Voltage Sensing Lead

For constant current welding
(CC), place jumper plug in the
EXT position. Connect voltage
sensing lead to workpiece.

For constant voltage welding (CV),
place jumper plug in the INT
position. Do not install voltage
sensing lead.

10 Potentiometer R70
To adjust motor ramp speed,

remove protective cap (if present),
and adjust potentiometer R70 using
a small nonconductive screwdriver.
Rotating R70 clockwise increases
the time it takes the motor to ramp
up to speed.

Reinstall wrapper.

Front

1

2

3

4

10

6

7

8

9

CV CC

INT. EXT.

123

RC3

5

For CC operation, connect
voltage sensing lead to
workpiece.

Work

Tools Needed:

. Contactor cord only

1/4 in

on standard model.

Rear View

150 035-B / Ref. 143 328-K / 149 920-B

OM-1078 Page 11

3-6. Weld Cable Connections

Rear View

2

1 Grommet
2 Positive (+) Weld Output

Terminal On Welding Power

Source
3 Reed Switch
4 Weld Cable (Customer

Supplied)
5 Weld Cable Terminal

1

8

Front Panel

Opening

6 Weld Power Cable From

7

Gun/Feeder
7 Weld Power Grommet
Route weld cable and weld power

cable as shown. Be sure lug on
weld cable terminal and lug on
gun/feeder weld power cable make
contact with each other.

8 Contactor W1 (Optional)
Connect weld cable from welding

power source to unused W1
terminal.

Connect weld cable from W1 to
weld cable terminal.

Reinstall wrapper.

+−

Welding Power

Source

3 4 5 6

3-7. Input Power Connection

Tools Needed:

3/4 in

1/4 in

149 920-A / 151 113 / 801 487-A / Ref. 139 439-B

1 Grounded Receptacle
A 15 ampere branch circuit

1

protected by time-delay fuses or
circuit breakers is required.

2 Input Power Cord And Plug

PLG4
Connect input power plug to a

proper receptacle.

OM-1078 Page 12

2

Ref. 149 548-D

3-8. Optional Connections For Input Power From Welding Power Source

1 Input Power Cord And Plug

PLG4
Cut plug off.

5

1

AJ

K

Input Power Cord

ConnectionTo

14-Pin Plug

2

1

3

4

1

I

G

F

5

5

B

L

NH

C

M

D

E

2 Individual Leads
Strip a small amount of insulation

from cord and from each of the
three leads.

3 Pins (Part No. 134 731, Not

Supplied)
Crimp a supplied pin to each of the

three leads.
4 Strain Relief Clamp
5 14-Pin Plug PLG5 And

Contact Closure

Interconnecting Cord
Open clamp and slide input power

cord and pins into clamp, and insert
pins into rear of plug PLG5 as
follows:

Black lead into pin I.
White lead into pin G.
Green lead into pin K.
Tighten strain relief clamp.

Tools Needed:

Pin*

Remote

Contactor

Input Voltage

(Optional

Connection)

*The remaining pins are not used.

A Contact output signal.
B Input control to energize weld contactor. Contact closure to A

G 115 volts neutral.
I 115 volts hot.
K Machine chassis.

Pin Information

completes 24 volts ac contactor control circuit.

Ref. 149 548-B / 150 078-A / Ref. S-0512

OM-1078 Page 13

3-9. Contact Closure Connections

A. 14-Pin Plug Information For Standard Contact Closure Connections

Pin* Pin Information

A Contact output signal.

AJ

K

I

G

F

*The remaining pins are not used.

B. Optional Contact Closure Connections For Welding Power Sources Requiring 115 Volts AC

For Contactor Operation

1 2

Tools Needed:

B

L

NH

C

M

D

E

3

1/4 in

B Input control to energize weld contactor. Contact closure to A completes 24 volts ac contactor

control circuit.

1 Contact Closure

Interconnecting Cord
2 14-Pin Plug PLG5

4

5

6

4

Rear

Cut plug off.
3 Twistlock Receptacle (Part

No. 039 635 Or Hubbell Plug

#7101 Or Equivalent)
Install customer-supplied

receptacle onto cord. Polarity is not
important.

4 Terminal Strip 1T
5 Terminal F
Disconnect white lead from

terminal G, and reconnect to
terminal F.

6 Jumper Link
Install jumper link between

terminals G and H.
Connect twistlock receptacle to

contactor control plug on welding
power source.

Reinstall wrapper.

OM-1078 Page 14

Ref. 150 803-B

C. Optional Contact Closure Connections For Welding Power Sources Requiring Contact Closure

1 Contact Closure

Interconnecting Cord

2

1

1

Tools Needed:

3

2 14-Pin Plug PLG5
Cut plug off.
3 Twistlock Plug (Part No.

039618 Or Hubbell 7102-CM4

Or Equivalent)
Install customer-supplied twistlock

plug onto contact closure
interconnecting cord. Polarity is not
important.

151 325

D. Optional Contact Closure Connections For Welding Power Sources Requiring Contact Closure Through

A 5-Pin Plug

1 Contact Closure

Interconnecting Cord

2

1

1

2 14-Pin Plug PLG5
Cut plug off.
3 5-Pin Plug (Part No. 039 273

& 039 685 Or Amphenol Plug

# MS-3106A-165-8P &

97-3057-8)
Install customer-supplied 5-pin

plug onto contact closure
interconnecting cord, and solder
leads to pins A and B. Polarity is not
important.

Tools Needed:

3

151 326

OM-1078 Page 15

3-10. Typical MIG Connections And Settings Using Weld Control And Spoolgun

Tools Needed:

3/4 in

9

Work

Typical Settings For 4043 (.035)
Aluminum On 1/8 in Material:

Note Coarse Range and Weld

Process switch settings.

10

8

Connect to unused
contactor terminal.

2

. This section provides general guide-

lines and may not suit all applications.

1 Weld Control
2 Spoolgun
3 Optional Contactor (Recommended)
4 Reed Switch
5 Weld Cable (Customer-Supplied)
6 Weld Control Weld Terminal
7 Weld Power Cable From Spoolgun
8 Work Clamp
9 Gas Hose
10 Argon Cylinder
11 Trigger Control Cord
12 Input Power Cord

OM-1078 Page 16

12

5

6

Left Side View

1

11

4 5 7

. Be sure to use the correct size weld

cables (see Section 3-3).

Route weld cable from welding generator
Electrode terminal through reed switch to
unused contactor terminal. Connect weld
cable from spoolgun to weld control weld ter­minal (item 6).

Connect work cable to welding generator
Work terminal.

Insert trigger control plug (item 11) into weld
control receptacle. Tighten threaded collar.

Connect ac power cord (item 12) to 120 volt
ac receptacle on welding generator.

Connect gas hose from spoolgun to regula­tor on Argon bottle.

Reinstall weld control wrapper.

6

Typical Settings For 4043 (.035)
Aluminum On 1/8 in Material:

> Set Weld Process Selector switch to

> Set Coarse Range switch to Wire/Low

> Set Fine Control to desired voltage

> Set wire feed speed between 240-270

Plug and sensing lead not
used in this application.

3

802 750 / 200 017

Wire + (DCEP) position.

(17-22 volts) position.

(arc length). Start with a low voltage
setting (about 4) to prevent burnback.

ipm. For 1/4 in. and thicker materials,
set Coarse Range switch to Wire/High
and Fine Control to 6. Increase/de­crease Fine Control setting to in­crease/decrease arc length.

SECTION 4 − OPERATION

4-1. 115 Volt Model Controls

1

4-2. Shielding Gas

1 Run-In Speed Control
Use control to select welding wire

speed before arc initiation. After arc
initiation, the wire feed speed is
controlled by the Wire Speed
control on the gun/feeder.

2 Power Switch
Use switch to turn unit On and Off.

2

wfcontrols_1 1/96 / Ref. 144 451-D

3

2

1

1 Shielding Gas Cylinder
2 Valve
Open valve on cylinder just before

welding.
Close valve on cylinder when

finished welding.
3 Regulator/Flowmeter

sb5.1* 6/92 − S-0621-C

SECTION 5 − MAINTENANCE & TROUBLESHOOTING

Replace

Damaged Or

Unreadable

Labels

Y Disconnect power

before maintaining.

3 Months

Clean

And

Tighten

Weld

Terminals

. Maintain more often

during severe conditions.

Replace Damaged

Gas Hose

6 Months

Vacuum Inside

Repair Or Replace

Cracked Cables

And Cords

Blow Out Or

OM-1078 Page 17

5-1. Overload Protection

control: Pressing gun trigger feeds

1

If fuse F1 opens, the weld control
shuts down. To check or change

2

F1, proceed as follows:
1 Fuse Holder Cover
2 Fuse (See Parts List For Fuse

Size)

5-2. Troubleshooting

Trouble Remedy

Pressing gun trigger does not energize
weld control or welding wire.

For models without optional contactor
control: Pressing gun trigger feeds
wire but does not energize welding
wire.

For models with optional contactor
control: Pressing gun trigger feeds
wire but does not energize welding
wire.

Pressing gun trigger energizes wire,
but wire does not feed.

Push And Turn

Secure plug PLG4 in 115 volts ac receptacle (see Sections 3-7 and 3-8).

Secure gun plug in Gun Control receptacle RC3 on weld control (see Section 3-4).

Check fuse F1 and replace if necessary (see Section 5-1).

See Troubleshooting Section of gun and/or welding power source Owner’s Manual.

Secure plug PLG5 in 14 pin receptacle on welding power source (see Section 3-9).

See Troubleshooting Section of welding power source Owner’s Manual.

See Troubleshooting Section of welding power source Owner’s Manual. Check contactor visually for
closure.

See Troubleshooting Section of gun Owner’s Manual.

Pull Out And

Replace F1

Push And Turn

Ref. 144 451-D / Ref. 800 185-A

Erratic weld output.

Wire feeds erratically. See Troubleshooting Section of gun Owner’s Manual.

Wire feed speed does not switch from
run-in speed to weld wire feed speed.

Wire feeds, but burns back. Readjust ramp-up speed potentiometer R70 on motor control board PC1 (see Section 3-5).

No gas flow. Check gas hose and connections, and replace if necessary (see Section 3-4).

Wire does not feed, and is not
energized on CC welding power
sources.

OM-1078 Page 18

Secure plug PLG4 in 115 volts ac receptacle (see Sections 3-7 and 3-8).

Secure gun plug in Gun Control receptacle RC3 on weld control (see Section 3-4).

Secure plug PLG5 in 14 pin receptacle on welding power source (see Section 3-9).

See Troubleshooting Section of gun and/or welding power source Owner’s Manual.

Check reed relay, and replace if necessary. Check that weld cable is routed through reed relay.

Connect voltage sensing lead to workpiece (see Section 3-5).

SECTION 6 − ELECTRICAL DIAGRAM

Figure 6-1. Circuit Diagram

207 834

OM-1078 Page 19

SECTION 7 − PARTS LIST

. Hardware is common and

not available unless listed.

12

15

16

17

14

20

19

13

11

8

10

21

18

22

23

24

25

26

27

28

7

6

5

4

3

2

1

9

35

36

38

34

37

33

29

30

29

31

32

OM-1078 Page 20

143 328-K

Figure 7-1. Complete Assembly Of WC-115A

Item

No.

Dia.

Mkgs.

Part

No.

Description Quantity

Figure 7-1. Complete Assembly Of WC-115A

1 126 415 Clamp, Saddle 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 126 416 Handle 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 +207 520 Cover, Control Box 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4D1 ♦026 202 Diode 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5W1 ♦224 039 Kit, Contactor W/Nuts 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 ♦207 524 Spacer, Contactor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 ♦142 257 Insulator, Contactor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 REED 140 786 Switch, Reed 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 134 201 Stand-Off Support, PC Card .312/.375 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 R1 073 562 Potentiometer, C Std Slot 1/T 2w 10K Ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 057 358 Bushing, Snap-In Nyl 1.000 Id X 1.375Mtg Hole 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 PC1 203 648 Circuit Card, Wc Voltage Sensing Motor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG1 115 094 Connector & Sockets 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG2 115 091 Connector & Sockets 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 {138 044 Bushing, Strain Relief .120/.150 Id X .500Mtg Hole 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 {600 848 Wire, Strd 12Ga (Order By Ft) 30ft. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 {601 228 Clamp, Univ 25A 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 PLG5 }141 162 Connector & Pins 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 }600 340 Cable, Port No. 16 2/C (Order By Ft) 11ft. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 PLG4 139 627 Cord Set, Pwr 125V 16Ga 3/C 10Ft 6 In 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 139 042 Bushing, Strain Relief .270/.480 Id X .804Mtg Hole 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 135 736 Washer, Flat Rbr .812 Id X 1.125 Od X .031Thk 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 1T 038 782 Block, Term 20A 10P 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

601 219 Link, Jumper Term Blk 20A 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 SR2 035 704 Rectifier, Integ 40A 800V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 SR1 ♦035 704 Rectifier, Integ 40A 800V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 T1 090 465 Transformer, Signal 115V 24VCT 4A 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 D2,3 026 202 Diode 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 CR1,2 052 964 Relay, Encl 24VDC DPDT 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

107 983 Blank, Snap-In Nyl .500mtg Hole 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 RC3 190 363 Rcpt W/Skts 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 191 345 Foot, Mtg Snap-In 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 046 432 Holder, Fuse Mintr 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30 F1 *012 658 Fuse, Mintr Gl Slo-blo 2A 125V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

31 S1 111 997 Switch, Rocker Spst 10A 250VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32 057 357 Bushing, Snap-In Nyl .937 Id X 1.125Mtg Hole 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33 097 922 Knob, Pointer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34 207 257 Label, Nameplate 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 207 518 Case 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

36 207 519 Baffle 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37 039 041 Terminal, Pwr Output Red 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

38 134 327 Label, Warning General Precautionary 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

}192 465 Hole Plug 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

+When ordering a component originally displaying a precautionary label, the label should also be ordered.
♦Part of 137 547 Contactor Kit Option.
*Recommended Spare Parts.

{Customer installed
}Standard model only

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM-1078 Page 21

Notes

OM-1078 Page 22

Warranty Questions?

Call
1-800-4-A-MILLER
for your local
Miller distributor.

Your distributor also gives
you ...

Service

You always get the fast,
reliable response you
need. Most replacement
parts can be in your
hands in 24 hours.

Support

Need fast answers to the
tough welding questions?
Contact your distributor.
The expertise of the
distributor and Miller is
there to help you, every
step of the way.

Effective January 1, 2005

(Equipment with a serial number preface of “LF” or newer)

This limited warranty supersedes all previous Miller warranties and is exclusive with no other

LIMITED WARRANTY − Subject to the terms and conditions
below, Miller Electric Mfg. Co., Appleton, Wisconsin, warrants to
its original retail purchaser that new Miller equipment sold after
the effective date of this limited warranty is free of defects in
material and workmanship at the time it is shipped by Miller.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THE
WARRANTIES OF MERCHANTABILITY AND FITNESS.

Within the warranty periods listed below, Miller will repair or
replace any warranted parts or components that fail due to such
defects in material or workmanship. Miller must be notified in
writing within thirty (30) days of such defect or failure, at which
time Miller will provide instructions on the warranty claim
procedures to be followed.

Miller shall honor warranty claims on warranted equipment
listed below in the event of such a failure within the warranty
time periods. All warranty time periods start on the date that the
equipment was delivered to the original retail purchaser, or one
year after the equipment is sent to a North American distributor
or eighteen months after the equipment is sent to an
International distributor.

1. 5 Years Parts — 3 Years Labor

* Original main power rectifiers
* Inverters (input and output rectifiers only)

2. 3 Years — Parts and Labor

* Transformer/Rectifier Power Sources
* Plasma Arc Cutting Power Sources
* Semi-Automatic and Automatic Wire Feeders
* Inverter Power Sources (Unless Otherwise Stated)

* Water Coolant Systems (Integrated)

* Intellitig
* Maxstar 150
* Engine Driven Welding Generators

(NOTE: Engines are warranted separately by
the engine manufacturer.)

3. 1 Year — Parts and Labor Unless Specified

* DS-2 Wire Feeder
* Motor Driven Guns (w/exception of Spoolmate

Spoolguns)
* Process Controllers
* Positioners and Controllers
* Automatic Motion Devices
* RFCS Foot Controls
* Induction Heating Power Sources and Coolers
* Water Coolant Systems (Non-Integrated)
* Flowgauge and Flowmeter Regulators (No Labor)
* HF Units
* Grids
* Maxstar 85, 140
* Spot Welders
* Load Banks
* Arc Stud Power Sources & Arc Stud Guns
* Racks
* Running Gear/Trailers
* Plasma Cutting Torches (except APT & SAF

Models)
* Field Options

(NOTE: Field options are covered under True

Blue® for the remaining warranty period of the

product they are installed in, or for a minimum of

one year — whichever is greater.)

4. 6 Months — Batteries

5. 90 Days — Parts

* MIG Guns/TIG Torches

guarantees or warranties expressed or implied.

* Induction Heating Coils and Blankets
* APT & SAF Model Plasma Cutting Torches
* Remote Controls
* Accessory Kits
* Replacement Parts (No labor)
* Spoolmate Spoolguns
* Canvas Covers

Miller’s True Blue® Limited Warranty shall not apply to:

1. Consumable components; such as contact tips,

cutting nozzles, contactors, brushes, slip rings,
relays or parts that fail due to normal wear. (Exception:
brushes, slip rings, and relays are covered on Bobcat,
Trailblazer, and Legend models.)

2. Items furnished by Miller, but manufactured by others,
such as engines or trade accessories. These items are
covered by the manufacturer’s warranty, if any.

3. Equipment that has been modified by any party other than
Miller, or equipment that has been improperly installed,
improperly operated or misused based upon industry
standards, or equipment which has not had reasonable
and necessary maintenance, or equipment which has
been used for operation outside of the specifications for the
equipment.

MILLER PRODUCTS ARE INTENDED FOR PURCHASE AND
USE BY COMMERCIAL/INDUSTRIAL USERS AND
PERSONS TRAINED AND EXPERIENCED IN THE USE AND
MAINTENANCE OF WELDING EQUIPMENT.

In the event of a warranty claim covered by this warranty, the
exclusive remedies shall be, at Miller’s option: (1) repair; or (2)
replacement; or, where authorized in writing by Miller in
appropriate cases, (3) the reasonable cost of repair or
replacement at an authorized Miller service station; or (4)
payment of or credit for the purchase price (less reasonable
depreciation based upon actual use) upon return of the goods at
customer’s risk and expense. Miller’s option of repair or
replacement will be F.O.B., Factory at Appleton, Wisconsin, or
F.O.B. at a Miller authorized service facility as determined by
Miller. Therefore no compensation or reimbursement for
transportation costs of any kind will be allowed.

TO THE EXTENT PERMITTED BY LAW, THE REMEDIES
PROVIDED HEREIN ARE THE SOLE AND EXCLUSIVE
REMEDIES. IN NO EVENT SHALL MILLER BE LIABLE FOR
DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING LOSS OF
PROFIT), WHETHER BASED ON CONTRACT, TORT OR
ANY OTHER LEGAL THEORY.

ANY EXPRESS WARRANTY NOT PROVIDED HEREIN AND
ANY IMPLIED WARRANTY, GUARANTY OR
REPRESENTATION AS TO PERFORMANCE, AND ANY
REMEDY FOR BREACH OF CONTRACT TORT OR ANY
OTHER LEGAL THEORY WHICH, BUT FOR THIS
PROVISION, MIGHT ARISE BY IMPLICATION, OPERATION
OF LAW, CUSTOM OF TRADE OR COURSE OF DEALING,
INCLUDING ANY IMPLIED WARRANTY OF
MERCHANTABILITY OR FITNESS FOR PARTICULAR
PURPOSE, WITH RESPECT TO ANY AND ALL EQUIPMENT
FURNISHED BY MILLER IS EXCLUDED AND DISCLAIMED
BY MILLER.

Some states in the U.S.A. do not allow limitations of how long an
implied warranty lasts, or the exclusion of incidental, indirect,
special or consequential damages, so the above limitation or
exclusion may not apply to you. This warranty provides specific
legal rights, and other rights may be available, but may vary
from state to state.

In Canada, legislation in some provinces provides for certain
additional warranties or remedies other than as stated herein,
and to the extent that they may not be waived, the limitations
and exclusions set out above may not apply. This Limited
Warranty provides specific legal rights, and other rights may be
available, but may vary from province to province.

miller_warr 1/05

Owner’s Record

Please complete and retain with your personal records.

Model Name Serial/Style Number

Purchase Date (Date which equipment was delivered to original customer.)

Distributor

Address

City

State Zip

For Service

Contact a DISTRIBUTOR or SERVICE AGENCY near you.

Always provide Model Name and Serial/Style Number.

Contact your Distributor for:

Welding Supplies and Consumables
Options and Accessories
Personal Safety Equipment
Service and Repair
Replacement Parts
Training (Schools, Videos, Books)
Technical Manuals (Servicing Information

and Parts)
Circuit Diagrams
Welding Process Handbooks

To locate a Distributor or Service Agency visit
www.millerwelds.com or call 1-800-4-A-Miller

Miller Electric Mfg. Co.

An Illinois Tool Works Company
1635 West Spencer Street
Appleton, WI 54914 USA

International Headquarters−USA

USA Phone: [phone] Auto-Attended
USA & Canada FAX: [phone]
International FAX: [phone]

European Headquarters −
United Kingdom

Phone: [phone]
FAX: [phone]

www.MillerWelds.com

Contact the Delivering Carrier to:

File a claim for loss or damage during
shipment.

For assistance in filing or settling claims, contact
your distributor and/or equipment manufacturer’s
Transportation Department.

PRINTED IN USA © 2005 Miller Electric Mfg. Co. 1/05
