Miller Electric 1250, 1000 User Manual

OM-2223 190 969R

January 2005

Processes

Multiprocess Welding

Description

Arc Welding Power Source



Dimension 1000/1250

Visit our website at

www.MillerWelds.com

From Miller to You

Thank you and congratulations on choosing Miller. Now you can get
the job done and get it done right. We know you don’t have time to do
it any other way.

That’s why when Niels Miller first started building arc welders in 1929,
he made sure his products offered long-lasting value and superior
quality. Like you, his customers couldn’t afford anything less. Miller
products had to be more than the best they could be. They had to be the
best you could buy.

Today, the people that build and sell Miller products continue the
tradition. They’re just as committed to providing equipment and service
that meets the high standards of quality and value established in 1929.

This Owner’s Manual is designed to help you get the most out of your
Miller products. Please take time to read the Safety precautions. They
will help you protect yourself against potential hazards on the worksite.

We’ve made installation and operation quick
and easy. With Miller you can count on years
of reliable service with proper maintenance.
And if for some reason the unit needs repair,
there’s a Troubleshooting section that will
help you figure out what the problem is. The

Miller is the first welding
equipment manufacturer in
the U.S.A. to be registered to
the ISO 9001:2000 Quality
System Standard.

parts list will then help you to decide the
exact part you may need to fix the problem.
Warranty and service information for your
particular model are also provided.

Working as hard as you do

− every power source from
Miller is backed by the most
hassle-free warranty in the
business.

Miller Electric manufactures a full line
of welders and welding related equipment.
For information on other quality Miller
products, contact your local Miller distributor to receive the latest full
line catalog or individual catalog sheets. To locate your nearest

distributor or service agency call 1-800-4-A-Miller, or visit us at
www.MillerWelds.com on the web.

Mil_Thank 7/03

TABLE OF CONTENTS

SECTION 1 − SAFETY PRECAUTIONS - READ BEFORE USING 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-1. Symbol Usage 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-2. Arc Welding Hazards 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-3. Additional Symbols For Installation, Operation, And Maintenance 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-4. California Proposition 65 Warnings 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-5. Principal Safety Standards 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-6. EMF Information 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 2 − CONSIGNES DE SÉCURITÉ − À LIRE AVANT UTILISATION 5 . . . . . . . . . . . . . . . . . . . . . . . . . .

2-1. Signification des symboles 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-2. Dangers relatifs au soudage à l’arc 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-3. Autres symboles relatifs à l’installation, au fonctionnement et à l’entretien de l’appareil. 7 . . . . . . . . . . .

2-4. Principales normes de sécurité 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-5. Information sur les champs électromagnétiques 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 3 − DEFINITIONS 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-1. General Precautionary Label 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-2. Input Connection Label 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-3. Electric Shock And Airflow Label 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-4. Nameplate Safety Symbols 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-5. Manufacturer’s Rating Label For CE Products 11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-6. Symbol Definitions 11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 4 − INSTALLATION 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-1. Specifications 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-2. Duty Cycle And Overheating 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-3. Volt-Ampere Curves 13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-4. Selecting A Location 14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-5. Dimensions And Weights 15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-6. Tipping 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-7. 115 VAC Receptacle And Circuit Breakers 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-8. Weld Output Terminals And Selecting Cable Sizes 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-9. Remote 14 Receptacle And Terminal Strip 1T Information 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-10. Connecting Remote Control 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-11. Electrical Service Guide 19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-12. Placing Jumper Links 19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-13. Connecting Input Power 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 5 − OPERATION 22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5-1. Controls 22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 6 − MAINTENANCE & TROUBLESHOOTING 24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6-1. Routine Maintenance 24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6-2. Fuse F1 24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6-3. Troubleshooting 25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 7 − ELECTRICAL DIAGRAMS 26 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 8 − PARTS LIST 28 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OPTIONS AND ACCESSORIES
WARRANTY

Declaration of Conformity For

European Community (CE) Products

NOTE

Manufacturer’s Name: Miller Electric Mfg. Co.

Manufacturer’s Address: 1635 W. Spencer Street

This information is provided for units with CE certification (see rating label on unit.)

Appleton, WI 54914 USA

Declares that the product: Dimension 1000/1250

conforms to the following Directives and Standards:

Directives

Electromagnetic compatibility Directives: 89/336/EEC, 92/31/EEC

Low Voltage Directive: 73/23/EEC

Machinery Directives: 89/392/EEC, 91/368/EEC, 93/C 133/04, 93/68/EEC

Standards

Safety Requirements for Arc Welding Equipment part 1: EN 60974-1: 1990

Arc Welding Equipment Part 1: Welding Power Sources: IEC 974-1

(April 1998 − Draft revision)

Degrees of Protection provided by Enclosures (IP code): IEC 529: 1989

Insulation coordination for equipment within low-voltage systems:

Part 1: Principles, requirements and tests: IEC 664-1: 1992

Electromagnetic compatibility (EMC) Product standard for arc welding equipment:

EN50199: August 1995

European Contact: Danilo Fedolfi, Managing Director

ITW WELDING PRODUCTS S.r.l.
Via Privata Iseo 6/E
20098 San Giuliano
Milanese, Italy

Telephone: [phone]

Fax: [phone]

dec_con1 10/95

SECTION 1 − SAFETY PRECAUTIONS - READ BEFORE USING

1-1. Symbol Usage

Means Warning! Watch Out! There are possible hazards
with this procedure! The possible hazards are shown in
the adjoining symbols.

som _8/03

Y Marks a special safety message.

. Means “Note”; not safety related.

1-2. Arc Welding Hazards

Y The symbols shown below are used throughout this manual to

call attention to and identify possible hazards. When you see
the symbol, watch out, and follow the related instructions to
avoid the hazard. The safety information given below is only
a summary of the more complete safety information found in
the Safety Standards listed in Section 1-5. Read and follow all
Safety Standards.

Y Only qualified persons should install, operate, maintain, and

repair this unit.

Y During operation, keep everybody, especially children, away.

ELECTRIC SHOCK can kill.

Touching live electrical parts can cause fatal shocks
or severe burns. The electrode and work circuit is
electrically live whenever the output is on. The input

live when power is on. In semiautomatic or automatic wire welding, the
wire, wire reel, drive roll housing, and all metal parts touching the
welding wire are electrically live. Incorrectly installed or improperly
grounded equipment is a hazard.

D Do not touch live electrical parts.
D Wear dry, hole-free insulating gloves and body protection.
D Insulate yourself from work and ground using dry insulating mats

or covers big enough to prevent any physical contact with the work
or ground.

D Do not use AC output in damp areas, if movement is confined, or if

there is a danger of falling.

D Use AC output ONLY if required for the welding process.
D If AC output is required, use remote output control if present on

unit.

D Disconnect input power or stop engine before installing or

servicing this equipment. Lockout/tagout input power according to
OSHA 29 CFR 1910.147 (see Safety Standards).

D Properly install and ground this equipment according to its

Owner’s Manual and national, state, and local codes.

D Always verify the supply ground − check and be sure that input

power cord ground wire is properly connected to ground terminal in
disconnect box or that cord plug is connected to a properly
grounded receptacle outlet.

D When making input connections, attach proper grounding conduc-

tor first − double-check connections.

D Frequently inspect input power cord for damage or bare wiring −

replace cord immediately if damaged − bare wiring can kill.

D Turn off all equipment when not in use.
D Do not use worn, damaged, undersized, or poorly spliced cables.
D Do not drape cables over your body.

power circuit and machine internal circuits are also

This group of symbols means Warning! Watch Out! possible
ELECTRIC SHOCK, MOVING PARTS, and HOT PARTS hazards.
Consult symbols and related instructions below for necessary actions
to avoid the hazards.

D If earth grounding of the workpiece is required, ground it directly

with a separate cable.

D Do not touch electrode if you are in contact with the work, ground,

or another electrode from a different machine.

D Use only well-maintained equipment. Repair or replace damaged

parts at once. Maintain unit according to manual.

D Wear a safety harness if working above floor level.
D Keep all panels and covers securely in place.
D Clamp work cable with good metal-to-metal contact to workpiece

or worktable as near the weld as practical.

D Insulate work clamp when not connected to workpiece to prevent

contact with any metal object.

D Do not connect more than one electrode or work cable to any

single weld output terminal.

SIGNIFICANT DC VOLTAGE exists after removal of
input power on inverters.

D Turn Off inverter, disconnect input power, and discharge input

capacitors according to instructions in Maintenance Section
before touching any parts.

FUMES AND GASES can be hazardous.

Welding produces fumes and gases. Breathing
these fumes and gases can be hazardous to your
health.

D Keep your head out of the fumes. Do not breathe the fumes.
D If inside, ventilate the area and/or use exhaust at the arc to remove

welding fumes and gases.

D If ventilation is poor, use an approved air-supplied respirator.
D Read the Material Safety Data Sheets (MSDSs) and the

manufacturer’s instructions for metals, consumables, coatings,
cleaners, and degreasers.

D Work in a confined space only if it is well ventilated, or while

wearing an air-supplied respirator. Always have a trained watch­person nearby. Welding fumes and gases can displace air and
lower th e oxygen level causing injury or death. Be sure the breath­ing air is safe.

D Do not weld in locations near degreasing, cleaning, or spraying op-

erations. The heat and rays of the arc can react with vapors to form
highly toxic and irritating gases.

D Do not weld on coated metals, such as galvanized, lead, or

cadmium plated steel, unless the coating is removed from the weld
area, the area is well ventilated, and if necessary, while wearing an
air-supplied respirator. The coatings and any metals containing
these elements can give off toxic fumes if welded.

OM-2223 Page 1

ARC RAYS can burn eyes and skin.

BUILDUP OF GAS can injure or kill.

Arc rays from the welding process produce intense
visible and invisible (ultraviolet and infrared) rays
that can burn eyes and skin. Sparks fly off from the
weld.

D Wear a welding helmet fitted with a proper shade of filter to protect

your face and eyes when welding or watching (see ANSI Z49.1
and Z87.1 listed in Safety Standards).

D Wear approved safety glasses with side shields under your

helmet.

D Use protective screens or barriers to protect others from flash and

glare; warn others not to watch the arc.

D Wear protective clothing made from durable, flame-resistant mate-

rial (leather and wool) and foot protection.

WELDING can cause fire or explosion.

Welding on closed containers, such as tanks,
drums, or pipes, can cause them to blow up. Sparks
can fly off from the welding arc. The flying sparks, hot

burns. Accidental contact of electrode to metal objects can cause
sparks, explosion, overheating, or fire. Check and be sure the area is
safe before doing any welding.

D Protect yourself and others from flying sparks and hot metal.
D Do not weld where flying sparks can strike flammable material.
D Remove all flammables within 35 ft (10.7 m) of the welding arc. If

this is not possible, tightly cover them with approved covers.

D Be alert that welding sparks and hot materials from welding can

easily go through small cracks and openings to adjacent areas.

D Watch for fire, and keep a fire extinguisher nearby.
D Be aware that welding on a ceiling, floor, bulkhead, or partition can

cause fire on the hidden side.

D Do not weld on closed containers such as tanks, drums, or pipes,

unless they are properly prepared according to AWS F4.1 (see
Safety Standards).

D Connect work cable to the work as close to the welding area as

practical to prevent welding current from traveling long, possibly
unknown paths and causing electric shock and fire hazards.

D Do not use welder to thaw frozen pipes.
D Remove stick electrode from holder or cut off welding wire at

contact tip when not in use.

D Wear oil-free protective garments such as leather gloves, heavy

shirt, cuffless trousers, high shoes, and a cap.

D Remove any combustibles, such as a butane lighter or matches,

from your person before doing any welding.

workpiece, and hot equipment can cause fires and

FLYING METAL can injure eyes.

D Welding, chipping, wire brushing, and grinding

cause sparks and flying metal. As welds cool,
they can throw off slag.

D Wear approved safety glasses with side

shields even under your welding helmet.

D Shut off shielding gas supply when not in use.
D Always ventilate confined spaces or use

approved air-supplied respirator.

HOT PARTS can cause severe burns.

D Do not touch hot parts bare handed.
D Allow cooling period before working on gun or

torch.

MAGNETIC FIELDS can affect pacemakers.

D Pacemaker wearers keep away.
D Wearers should consult their doctor before

going near arc welding, gouging, or spot
welding operations.

NOISE can damage hearing.

Noise from some processes or equipment can
damage hearing.

D Wear approved ear protection if noise level is

high.

CYLINDERS can explode if damaged.

Shielding gas cylinders contain gas under high
pressure. If damaged, a cylinder can explode. Since
gas cylinders are normally part of the welding
process, be sure to treat them carefully .

D Protect compressed gas cylinders from excessive heat, mechani-

cal shocks, slag, open flames, sparks, and arcs.

D Install cylinders in an upright position by securing to a stationary

support or cylinder rack to prevent falling or tipping.

D Keep cylinders away from any welding or other electrical circuits.
D Never drape a welding torch over a gas cylinder.
D Never allow a welding electrode to touch any cylinder.
D Never weld on a pressurized cylinder − explosion will result.
D Use only correct shielding gas cylinders, regulators, hoses, and fit-

tings designed for the specific application; maintain them and
associated parts in good condition.

D Turn face away from valve outlet when opening cylinder valve.
D Keep protective cap in place over valve except when cylinder is in

use or connected for use.

D Read and follow instructions on compressed gas cylinders,

associated equipment, and CGA publication P-1 listed in Safety
Standards.

OM-2223 Page 2

1-3. Additional Symbols For Installation, Operation, And Maintenance

FIRE OR EXPLOSION hazard.

D Do not install or place unit on, over, or near

combustible surfaces.

D Do not install unit near flammables.

D Do not overload building wiring − be sure power supply system is

properly sized, rated, and protected to handle this unit.

FALLING UNIT can cause injury.

D Use lifting eye to lift unit only, NOT running

gear, gas cylinders, or any other accessories.

D Use equipment of adequate capacity to lift and

support unit.

D If using lift forks to move unit, be sure forks are

long enough to extend beyond opposite side of
unit.

OVERUSE can cause OVERHEATING

D Allow cooling period; follow rated duty cycle.
D Reduce current or reduce duty cycle before

starting to weld again.

D Do not block or filter airflow to unit.

STATIC (ESD) can damage PC boards.

MOVING PARTS can cause injury.

D Keep away from moving parts such as fans.
D Keep all doors, panels, covers, and guards

closed and securely in place.

H.F. RADIATION can cause interference.

D High-frequency (H.F.) can interfere with radio

navigation, safety services, computers, and
communications equipment.

D Have only qualified persons familiar with

electronic equipment perform this installation.

D The user is responsible for having a qualified electrician prompt-

ly correct any interference problem resulting from the installa­tion.

D If notified by the FCC about interference, stop using the

equipment at once.

D Have the installation regularly checked and maintained.
D Keep high-frequency source doors and panels tightly shut, keep

spark gaps at correct setting, and use grounding and shielding to
minimize the possibility of interference.

D Put on grounded wrist strap BEFORE handling

boards or parts.

D Use proper static-proof bags and boxes to

store, move, or ship PC boards.

MOVING PARTS can cause injury.

D Keep away from moving parts.
D Keep away from pinch points such as drive

rolls.

WELDING WIRE can cause injury.

D Do not press gun trigger until instructed to do

so.

D Do not point gun toward any part of the body,

other people, or any metal when threading
welding wire.

1-4. California Proposition 65 Warnings

Y Welding or cutting equipment produces fumes or gases which

contain chemicals known to the State of California to cause
birth defects and, in some cases, cancer. (California Health &
Safety Code Section 25249.5 et seq.)

Y Battery posts, terminals and related accessories contain lead

and lead compounds, chemicals known to the State of
California to cause cancer and birth defects or other
reproductive harm. Wash hands after handling.

ARC WELDING can cause interference.

D Electromagnetic energy can interfere with

sensitive electronic equipment such as
computers and computer-driven equipment
such as robots.

D Be sure all equipment in the welding area is

electromagnetically compatible.

D To reduce possible interference, keep weld cables as short as

possible, close together, and down low, such as on the floor.

D Locate welding operation 100 meters from any sensitive elec-

tronic equipment.

D Be sure this welding machine is installed and grounded

according t o this manual.

D If interference still occurs, the user must take extra measures

such as moving the welding machine, using shielded cables,
using line filters, or shielding the work area.

For Gasoline Engines:
Y Engine exhaust contains chemicals known to the State of

California t o cause cancer, birth defects, or other reproductive
harm.

For Diesel Engines:
Y Diesel engine exhaust and some of its constituents are known

to the State of California to cause cancer, birth defects, and
other reproductive harm.

OM-2223 Page 3

1-5. Principal Safety Standards

Safety i n W elding, Cutting, and Allied Processes, ANSI Standard Z49.1,
from American Welding Society , 550 N.W. LeJeune Rd, Miami FL 33126
(phone: [phone], website: www.aws.org).

Recommended Safe Practices for the Preparation for Welding and Cut­ting of Containers and Piping, American Welding Society Standard

AWS F4.1, from American Welding Society , 550 N.W. LeJeune Rd, Mi­ami, FL 33126 (phone: [phone], website: www.aws.org).

National Electrical Code, NFPA Standard 70, from National Fire Protec­tion Association, P.O. Box 9101, 1 Battery March Park, Quincy, MA
02269−9101 (phone: 617−770−3000, website: www.nfpa.org and www.
sparky.org).

Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1,
from Compressed Gas Association, 1735 Jefferson Davis Highway,
Suite 1004, Arlington, VA 22202−4102 (phone: 703−412−0900, web­site: www.cganet.com).

Code for Safety in Welding and Cutting, CSA Standard W1 17.2, from
Canadian Standards Association, Standards Sales, 178 Rexdale

1-6. EMF Information

Considerations About Welding And The Effects Of Low Frequency
Electric And Ma g netic Fields

Welding current, as it flows through welding cables, will cause electro­magnetic fields. There has been and still is some concern about such
fields. However, after examining more than 500 studies spanning 17
years of research, a special blue ribbon committee of the National
Research Council concluded that: “The body of evidence, in the
committee’s judgment, has not demonstrated that exposure to power­frequency electric and magnetic fields is a human-health hazard.”
However, studies are still going forth and evidence continues to be
examined. Until the final conclusions of the research are reached, you
may wish to minimize your exposure to electromagnetic fields when
welding or cutting.

To reduce magnetic fields in the workplace, use the following
procedures:

Boulevard, Rexdale, Ontario, Canada M9W 1R3 (phone:
800−463−6727 or in Toronto 416−747−4044, website: www.csa−in­ternational.org).

Practice For Occupational And Educational Eye And Face Protection,

ANSI Standard Z87.1, from American National Standards Institute, 11
West 42nd Street, New York, NY 10036−8002 (phone: 212−642−4900,
website: www.ansi.org).

Standard for Fire Prevention During Welding, Cutting, and Other Hot
Work, NFP A Standard 51B, from National Fire Protection Association,

P .O. Box 9101, 1 Battery March Park, Quincy, MA 02269−9101 (phone:
617−770−3000, website: www.nfpa.org and www. sparky.org).

OSHA, Occupational Safety and Health Standards for General Indus­try, Title 29, Code of Federal Regulations (CFR), Part 1910, Subpart Q,
and Part 1926, Subpart J, from U.S. Government Printing Office, Super­intendent of Documents, P.O. Box 371954, Pittsburgh, PA 15250 (there
are 10 Regional Offices−−phone for Region 5, Chicago, is
312−353−2220, website: www.osha.gov).

1. Keep cables close together by twisting or taping them.

2. Arrange cables to one side and away from the operator.

3. Do not coil or drape cables around your body.

4. Keep welding power source and cables as far away from opera­tor as practical.

5. Connect work clamp to workpiece as close to the weld as possi­ble.

About Pacemakers:

Pacemaker wearers consult your doctor first. If cleared by your doctor,
then following the above procedures is recommended.

OM-2223 Page 4

SECTION 2 − CONSIGNES DE SÉCURITÉ − À LIRE AVANT

UTILISATION

som_fre 8/03

2-1. Signification des symboles

Signifie « Mise en garde. Faire preuve de vigilance. »
Cette procédure présente des risques identifiés par les
symboles adjacents aux directives.

Ce groupe de symboles signifie « Mise en garde. Faire preuve de vigi-

Y Identifie un message de sécurité particulier.

. Signifie « NOTA » ; n’est pas relatif à la sécurité.

2-2. Dangers relatifs au soudage à l’arc

lance. » Il y a des dangers liés aux CHOCS ÉLECTRIQUES, aux
PIÈCES EN MO U V E MENT et aux PIÈCES CHAUDES. Se reporter
aux symboles et aux directives ci-dessous afin de connaître les me­sures à prendre pour éviter tout danger.

Y Les symboles ci-après sont utilisés tout au long du présent

manuel pour attirer l’attention sur les dangers potentiels et les
identifier. Lorsqu’on voit un symbole, faire preuve de vigilance et
suivre les directives mentionnées afin d’éviter tout danger. Les
consignes de sécurité énoncées ci-après ne font que résumer le
contenu des normes de sécurité mentionnées à la section 2-4.
Lire et respecter toutes ces normes.

Y L’installation, l’utilisation, l’entretien et les réparations ne doi-

vent être confiés qu’à des personnes qualifiées.

Y Pendant l’utilisation de l’appareil, tenir à l’écart toute personne,

en particulier les enfants.

LES DÉCHARGES ÉLECTRIQUES
peuvent être mortelles.

Un simple contact avec des pièces sous tension peut
causer une électrocution ou des blessures graves.
L’électrode et le circuit de soudage sont sous tension

d’entrée et les circuits internes de l’appareil sont également sous tension.
En soudage semi−automatique ou automatique, le fil, le dévidoir, le
logement des galets d’entraînement et les pièces métalliques en contact
avec le fil de soudage sont sous tension. Tout matériel mal installé ou mal
mis à la terre présente un danger.

D Ne jamais toucher aux pièces électriques sous tension.
D Porter des gants et des vêtements de protection secs et exempts de

trous.

D S’isoler de la pièce et de la terre au moyen de tapis ou autres disposi-

tifs isolants suffisamment grands pour empêcher tout contact
physique avec la pièce ou la terre.

D Ne pas se servir d’une source de courant alternatif dans les zones humi-

des, les endroits confinés ou là où on risque de tomber.

D Ne se servir d’une source de courant alternatif QUE si le procédé de souda-

ge l’exige.

D Si l’utilisation d’une source de courant alternatif s’avère nécessaire, se ser-

vir de la fonction de télécommande si l’appareil en est équipé.

D Couper l’alimentation ou arrêter le moteur avant de procéder à l’instal-

lation, à la réparation ou à l’entretien de l’appareil. Couper/étiqueter
l’alimentation selon la norme OSHA 29 CFR 1910.147 (voir les nor­mes de sécurité).

D Installer et mettre à la terre correctement l’appareil conformément à

son manuel d’utilisation et aux codes nationaux, provinciaux et
municipaux.

D Toujours vérifier la terre du cordon d’alimentation − Vérifier et s’assu-

rer que le fil de terre du cordon d’alimentation est bien raccordé à la
borne de terre du sectionneur ou que la fiche du cordon est raccordée
à une prise correctement mise à la terre.

D Pour exécuter les branchements d’entrée, fixer d’abord le conducteur

de mise à la terre adéquat et contre−vérifier les connexions.

D Vérifier fréquemment le cordon d’alimentation et s’assurer qu’il n’est

ni endommagé ni dénudé ; le remplacer immédiatement s’il est en­dommagé − tout câble dénudé peut causer une électrocution.

D Mettre l’appareil hors tension quand on ne l’utilise pas.
D Ne pas utiliser de câbles usés, endommagés, de calibre insuffisant ou

mal épissés.

D Ne pas s’enrouler les câbles autour du corps.
D Si la pièce soudée doit être mise à la terre, le faire directement avec un

câble distinct.

D Ne pas toucher l’électrode quand on est en contact avec la pièce, la

terre ou une électrode d’une autre machine.

dès que l’appareil est en fonctionnement. Le circuit

D N’utiliser que du matériel en bon état. Réparer ou remplacer sur−le−

champ les pièces endommagées. Entretenir l’appareil conformément
au présent manuel.

D Porter un harnais de sécurité quand on travaille en hauteur.
D Maintenir solidement en place tous les panneaux et capots.
D Fixer le câble de retour de façon à obtenir un bon contact métal sur

métal avec la pièce à souder ou la table de travail, le plus près possible
de la soudure.

D Ne pas connecter plus d’une électrode ou plus d’un câble de masse à un

même terminal de sortie.

Il subsiste un COURANT CONTINU IMPORTANT
dans les convertisseurs après la suppression de
l’alimentation électrique.

D Arrêter les convertisseurs, débrancher le courant électrique et dé-

charger les condensateurs d’alimentation selon les instructions
énoncées à la section Entretien avant de toucher les pièces.

LES FUMÉES ET LES GAZ peuvent
être dangereux.

Le soudage génère des fumées et des gaz dont
l’inhalation peut être dangereuse pour la santé.

D Se tenir à distance des fumées et ne pas les inhaler.
D À l’intérieur, ventiler la zone et/ou utiliser un dispositif d’aspiration au

niveau de l’arc pour l’évacuation des fumées et des gaz de soudage.

D Si la ventilation est insuffisante, utiliser un respirateur à adduction

d’air agréé.

D Lire les fiches techniques de santé−sécurité (FTSS) et les instruc-

tions du fabricant concernant les métaux, les consommables, les
revêtements, les nettoyants et les dégraisseurs.

D Ne travailler dans un espace clos que s’il est bien ventilé ou porter un

respirateur à adduction d’air. Demander toujours à un surveillant dû­ment formé de se tenir à proximité. Des fumées et des gaz de soudage
peuvent se substituer à l’air, abaisser la teneur en oxygène et causer
des lésions ou des accidents mortels. S’assurer que l’air est respira­ble.

D Ne pas souder à proximité d’opérations de dégraissage, de nettoyage

ou de pulvérisation. La chaleur et les rayons de l’arc peuvent réagir en
présence de vapeurs et former des gaz hautement toxiques et irri­tants.

D Ne pas souder de métaux munis d’un revêtement, tels que la tôle

d’acier galvanisée, plombée ou cadmiée, à moins que le revêtement
n’ait été enlevé dans la zone de soudage, que l’endroit soit bien venti­lé, et si nécessaire, porter un respirateur à adduction d’air. Les
revêtements et tous les métaux renfermant ces éléments peuvent dé­gager des fumées toxiques lorsqu’on les soude.

OM-2223 Page 5

LES RAYONS DE L’ARC peuvent cau­ser des brûlures oculaires et cuta­nées.

Le rayonnement de l’arc génère des rayons visibles et
invisibles intenses (ultraviolets et infrarouges) suscep­tibles de causer des brûlures oculaires et cutanées.
Des étincelles sont projetées pendant le soudage.

D Porter un masque de soudage muni d’un filtre de la nuance adéquate

pour se protéger le visage et les yeux pendant le soudage ou pour re­garder (voir les normes de sécurité ANSI Z49.1 et Z87.1).

D Porter des lunettes de sécurité à écrans latéraux sous le masque.
D Utiliser des écrans ou des barrières pour protéger les tiers de l’éclat

éblouissant ou aveuglant de l’arc ; leur demander de ne pas regarder
l’arc.

D Porter des vêtements de protection en matière durable et ignifuge

(cuir ou laine) et des chaussures de sécurité.

LE SOUDAGE peut causer un incen­die ou une explosion.

Le soudage effectué sur des récipients fermés tels que
des réservoirs, des fûts ou des conduites peut causer
leur éclatement. Des étincelles peuvent être projetées

pièces chaudes et les équipements chauds peuvent causer des
incendies et des brûlures. Le contact accidentel de l’électrode avec tout
objet métallique peut causer des étincelles, une explosion, un surchauf­fement ou un incendie. Avant de commencer le soudage, vérifier et
s’assurer que l’endroit ne présente pas de danger.

D Se protéger et protéger les tiers de la projection d’étincelles et de mé-

tal chaud.

D Ne pas souder à un endroit où des étincelles peuvent tomber sur des

substances inflammables.

D Placer toutes les substances inflammables à une distance de 10,7 m

de l’arc de soudage. En cas d’impossibilité, les recouvrir soigneuse­ment avec des protections agréées.

D Des étincelles et des matières en fusion peuvent facilement passer

même par des fissures et des ouvertures de petites dimensions.

D Surveiller tout déclenchement d’incendie et tenir un extincteur à proxi-

mité.

D Le soudage effectué sur un plafond, un plancher, une paroi ou une

cloison peut déclencher un incendie de l’autre côté.

D Ne pas souder des récipients fermés tels que des réservoirs, des fûts

ou des conduites, à moins qu’ils n’aient été préparés conformément à
l’AWS F4.1 (voir les normes de sécurité).

D Brancher le câble sur la pièce le plus près possible de la zone de sou-

dage pour éviter que le courant ne circule sur une longue distance, par
des chemins inconnus, et ne cause des risques d’électrocution et d’in­cendie.

D Ne pas utiliser le poste de soudage pour dégeler des conduites ge-

lées.

D En cas de non utilisation, enlever la baguette d’électrode du porte−

électrode ou couper le fil au raz du tube−contact.

D Porter des vêtements de protection exempts d’huile tels que des

gants en cuir, une chemise en tissu épais, des pantalons sans revers,
des chaussures montantes et un masque.

D Avant de souder, retirer tout produit combustible de ses poches, tel

qu’un briquet au butane ou des allumettes.

de l’arc de soudure. La projection d’étincelles, les

LES PARTICULES PROJETÉES peu­vent blesser les yeux.

D Le soudage, le burinage, le passage de la pièce à

la brosse métallique et le meulage provoquent

ques. Pendant leur refroidissement, les soudures risquent de projeter du
laitier.

D Porter des lunettes de sécurité à écrans latéraux agréés, même sous le

masque de soudage.

l’émission d’étincelles et de particules métalli-

LES ACCUMULATIONS DE GAZ peu­vent causer des blessures ou même
la mort.

D Couper l’alimentation en gaz protecteur en cas de

non utilisation.

D Veiller toujours à bien ventiler les espaces confinés ou porter un respira-

teur à adduction d’air agréé.

LES PIÈCES CHAUDES peuvent cau­ser des brûlures graves.

D Ne pas toucher les pièces chaudes à main nue.
D Prévoir une période de refroidissement avant

d’utiliser le pistolet ou la torche.

LES CHAMPS MAGNÉTIQUES peuvent
perturber le fonctionnement des stimu­lateurs cardiaques.

D Les personnes qui portent un stimulateur cardiaque

doivent se tenir à distance.

D Ils doivent consulter leur médecin avant de s’appro-

cher d’un lieu où on exécute des opérations de sou­dage à l’arc, de gougeage ou de soudage par points.

LE BRUIT peut affecter l’ouïe.

Le bruit de certains processus et équipements peut
affecter l’ouïe.

D Porter des protecteurs d’oreille agréés si le niveau

sonore est trop élevé.

Les BOUTEILLES endommagées
peuvent exploser.

Les bouteilles de gaz protecteur contiennent du gaz
sous haute pression. Toute bouteille endommagée

peut exploser. Comme les bouteilles de gaz font
manipuler avec précaution.
D Protéger les bouteilles de gaz comprimé de la chaleur excessive, des

chocs mécaniques, du laitier, des flammes nues, des étincelles et des
arcs.

D Placer les bouteilles debout en les fixant dans un support stationnaire

ou dans un porte−bouteilles pour les empêcher de tomber ou de se
renverser.

D Tenir les bouteilles éloignées des circuits de soudage ou autres cir-

cuits électriques.

D Ne jamais poser une torche de soudage sur une bouteille de gaz.
D Ne jamais mettre une électrode de soudage en contact avec une bou-

teille de gaz.

D Ne jamais souder une bouteille contenant du gaz sous pression − elle

risquerait d’exploser.

D N’utiliser que les bouteilles de gaz protecteur, régulateurs, tuyaux et

raccords adéquats pour l’application envisagée ; les maintenir en bon
état, ainsi que les pièces connexes.

D Détourner la tête lorsqu’on ouvre la soupape d’une bouteille.
D Laisser le capuchon protecteur sur la soupape, sauf en cas d’utilisa-

tion ou de branchement de la bouteille

D Lire et suivre les instructions concernant les bouteilles de gaz compri-

mé, les équipements associés et les publications P−1 de la CGA,
mentionnées dans les normes de sécurité.

normalement partie du procédé de soudage, les

OM-2223 Page 6

2-3. Autres symboles relatifs à l’installation, au fonctionnement et à l’entretien de

l’appareil.

Risque D’INCENDIE OU D’EXPLO­SION

D Ne pas placer l’appareil sur une surface inflam-

mable, ni au−dessus ou à proximité d’elle.

D Ne pas installer l’appareil à proximité de produits inflammables.
D Ne pas surcharger l’installation électrique − s’assurer que l’alimen-

tation est correctement dimensionnée et protégée avant de mettre
l’appareil en service.

LA CHUTE DE L’APPAREIL peut
blesser.

D N’utiliser que l’anneau de levage pour lever l’ap-

pareil. NE PAS utiliser le chariot, les bouteilles de
gaz ou tout autre accessoire.

D Utiliser un engin de capacité adéquate pour lever

D Si on utilise un chariot élévateur pour déplacer l’unité, s’assurer que

les fourches sont suffisamment longues pour dépasser du côté op­posé de l’appareil.

l’appareil.

L’EMPLOI EXCESSIF peut FAIRE
SURCHAUFFER L’ÉQUIPEMENT.

D Prévoir une période de refroidissement ; respec-

ter le cycle opératoire nominal.

D Réduire le courant ou le cycle opératoire avant de

D Ne pas obstruer les orifices ou filtrer l’alimentation en air du poste.

reprendre le soudage.

LES ORGANES MOBILES peuvent

causer des blessures.

D Se tenir à l’écart des organes mobiles comme les

ventilateurs.

D Maintenir fermés et bien fixés les portes,

panneaux, recouvrements et dispositifs de
protection.

LE RAYONNEMENT HAUTE FRÉ-

QUENCE (H. F.) risque de causer des

interférences.

D Le rayonnement haute fréquence peut causer

des interférences avec les équipements de radio­navigation et de communication, les services de
sécurité et les ordinateurs.

D Ne demander qu’à des personnes qualifiées familiarisées avec les

équipements électroniques de faire fonctionner l’installation.

D L’utilisateur est tenu de faire corriger rapidement par un électricien

qualifié les interférences causées par l’installation.

D Si la Federal Communications Commission signale des interféren-

ces, arrêter immédiatement l’appareil.

D Faire régulièrement contrôler et entretenir l’installation.
D Maintenir soigneusement fermés les panneaux et les portes des sour-

ces de haute fréquence, maintenir le jeu d’éclatement au réglage
adéquat et utiliser une terre et un blindage pour réduire les interféren­ces éventuelles.

LE SOUDAGE À L’ARC peut causer

des interférences.

LES CHARGES ÉLECTROSTATI­QUES peuvent endommager les cir­cuits imprimés.

D Mettre un bracelet antistatique AVANT de mani-

puler des cartes ou des pièces.

D Utiliser des pochettes et des boîtes antistatiques

pour stocker, déplacer ou expédier des cartes de
circuits imprimés.

LES PIÈCES MOBILES peuvent cau­ser des blessures.

D Se tenir à l’écart des pièces mobiles.
D Se tenir à l’écart des points de coincement tels

que les dévidoirs.

LES FILS DE SOUDAGE peuvent cau­ser des blessures.

D Ne pas appuyer sur la gâchette avant d’en avoir

reçu l’instruction.

D Ne pas diriger le pistolet vers soi, vers d’autres

personnes ou vers toute pièce mécanique en en­gageant le fil de soudage.

D L’énergie électromagnétique peut causer des

interférences avec l’équipement électronique
sensible tel que les ordinateurs et l’équipement
commandé par ordinateur tel que les robots.

D Veiller à ce que tout l’équipement de la zone de soudage soit compati-

ble au point de vue électromagnétique.

D Pour réduire la possibilité d’interférence, maintenir les câbles de sou-

dage aussi courts que possible, les grouper, et les poser aussi bas
que possible (par ex. : à terre).

D Veiller à souder à une distance de 100 mètres de tout équipement

électronique sensible.

D Veiller à ce que le poste de soudage soit posé et mis à la terre confor-

mément au présent manuel.

D En cas d’interférences après exécution des directives précédentes, il

incombe à l’utilisateur de prendre des mesures supplémentaires tel­les que le déplacement du poste, l’utilisation de câbles blindés,
l’utilisation de filtres de ligne ou la pose de protecteurs dans la zone de
travail.

LES CHAMPS MAGNÉTIQUES peuvent

affecter les stimulateurs cardiaques.

D Porteurs de stimulateur cardiaque, restez à dis-

tance.

D Les porteurs d’un stimulateur cardiaque doivent

d’abord consulter leur médecin avant de s’appro­cher des opérations de soudage à l’arc, de gou­geage ou de soudage par points.

OM-2223 Page 7

2-4. Principales normes de sécurité

Safety in Welding, Cutting, and Allied Processes, norme ANSI Z49.1,
de l’American Welding Society, 55 0 N .W. LeJeune Rd, Miami FL 33126
(téléphone : (305) 443−9353, site Web : www.aws.org).

Recommended Safe Practices for the Preparation for Welding and Cut­ting of Containers and Piping, norme American Welding Society AWS
F4.1, de l’American Welding Society, 550 N.W. LeJeune Rd, Miami, FL
33126 (téléphone : (305) 443−9353, site Web : www.aws.org).

National Electrical Code, norme NFPA 70, de la National Fire Protection
Association, P.O. Box 9101, 1 Battery March Park, Quincy, MA
02269−9101 (téléphone : (617) 770−3000, sites Web : www .nfpa.org et
www.sparky.org).

Safe Handling of Compressed Gases in Cylinders, brochure CGA P−1,
de la Compressed Gas Association, 1735 Jefferson Davis Highway,
Suite 1004, Arlington, VA 22202−4102 (téléphone : (703) 412−0900,
site Web : w w w.cganet.com).

Code for Safety in Welding and Cutting, norme CSA W117.2, de la Ca­nadian Standards Association, Standards Sales, 178 boulevard

Rexdale, Rexdale (Ontario) Canada M9W 1R3 (téléphone : (800)
463−6727 ou à Toronto : (416) 747−4044, site Web : www.csa−interna­tional.org).

Practice For Occupational And Educational Eye And Face Protection,
norme ANSI Z87.1, de l’American National Standards Institute, 11 West
42nd Street, New York, NY 10036−8002 (téléphone : (212) 642−4900,
site Web : www.ansi.org).

Standard for Fire Prevention During Welding, Cutting, and Other Hot
Work, norme NFPA 51B, de la National Fire Protection Association,
P.O. Box 9101, 1 Battery March Park, Quincy, MA 02269−9101 (télé­phone : (617) 770−3000, site Web : www.nfpa.org et www.sparky.org).

OSHA, Occupational Safety and Health Standards for General Indus­try, Title 29, Code of Federal Regulations (CFR), Part 1910, Subpart Q,
and Part 1926, Subpart J, de l’U.S. Government Printing Office, Super­intendent of Documents, P.O. Box 371954, Pittsburgh, PA 15250 (il y a
10 bureaux régionaux − Téléphone pour la Région 5, Chicago : (312)
353−222 0 , s i t e Web : www.osha.gov).

2-5. Information sur les champs électromagnétiques

Données sur le soudage électrique et les effets des champs magnéti­ques basse fréquence sur l’organisme

En parcourant les câbles de soudage, le courant crée des champs élec­tromagnétiques. Les effets potentiels de tels champs restent
préoccupants. Cependant, après avoir examiné plus de 500 études qui
ont été faites pendant une période de recherche de 17 ans, un comité
de spécialistes du National Research Council a conclu : « L’accumula­tion de preuves n’a pas démontré que l’exposition aux champs
magnétiques et aux champs électriques à haute fréquence constitue un
risque pour la santé humaine ». Toutefois, les études et l’examen des
preuves se poursuivent. En attendant les conclusions finales de la re­cherche, il serait souhaitable de réduire l’exposition aux champs
électromagnétiques pendant le soudage ou le coupage.

Afin de réduire les champs électromagnétiques en milieu de travail, res­pecter les consignes suivantes :

1. Garder les câbles ensemble en les torsadant ou en les fixant avec du
ruban adhésif.

2. Mettre tous les câbles du côté opposé à l’opérateur.

3. Ne pas s’enrouler les câbles autour du corps.

4. Garder le poste de soudage et les câbles le plus loin possible de soi.

5. Placer la pince de masse le plus près possible de la zone de soudage.

Consignes relatives aux stimulateurs cardiaques :

Les personnes qui portent un stimulateur cardiaque doivent avant tout
consulter leur médecin. Si ce dernier les déclare aptes, il leur est recom­mandé de respecter les consignes ci-dessus.

OM-2223 Page 8

SECTION 3 − DEFINITIONS

3-1. General Precautionary Label

Warning! Watch Out! There are
possible hazards as shown by the
symbols.

1 Electric shock from welding

electrode or wiring can kill.

1.1 Wear dry insulating gloves.
Do not touch electrode with
bare hand. Do not wear wet or
damaged gloves.

1.2 Protect yourself from electric
shock by insulating yourself
from work and ground.

1.3 Disconnect input plug or
power before working on
machine.

2 Breathing welding fumes can

be hazardous to your health.

2.1 Keep your head out of the
fumes.

2.2 Use forced ventilation or local
exhaust to remove the fumes.

2.3 Use ventilating fan to remove
fumes.

3 Welding sparks can cause

explosion or fire.

3.1 Keep flammables away from
welding. Do not weld near
flammables.

3.2 Welding sparks can cause
fires. Have a fire extinguisher
nearby, and have a
watchperson ready to use it.

3.3 Do not weld on drums or any
closed containers.

4 Arc rays can burn eyes and

injure skin.

4.1 Wear hat and safety glasses.
Use ear protection and button
shirt collar. Use welding
helmet with correct shade of
filter. Wear complete body
protection.

5 Become trained and read the

instructions before working on
the machine or welding.

6 Do not remove or paint over

(cover) the label.

OM-2223 Page 9

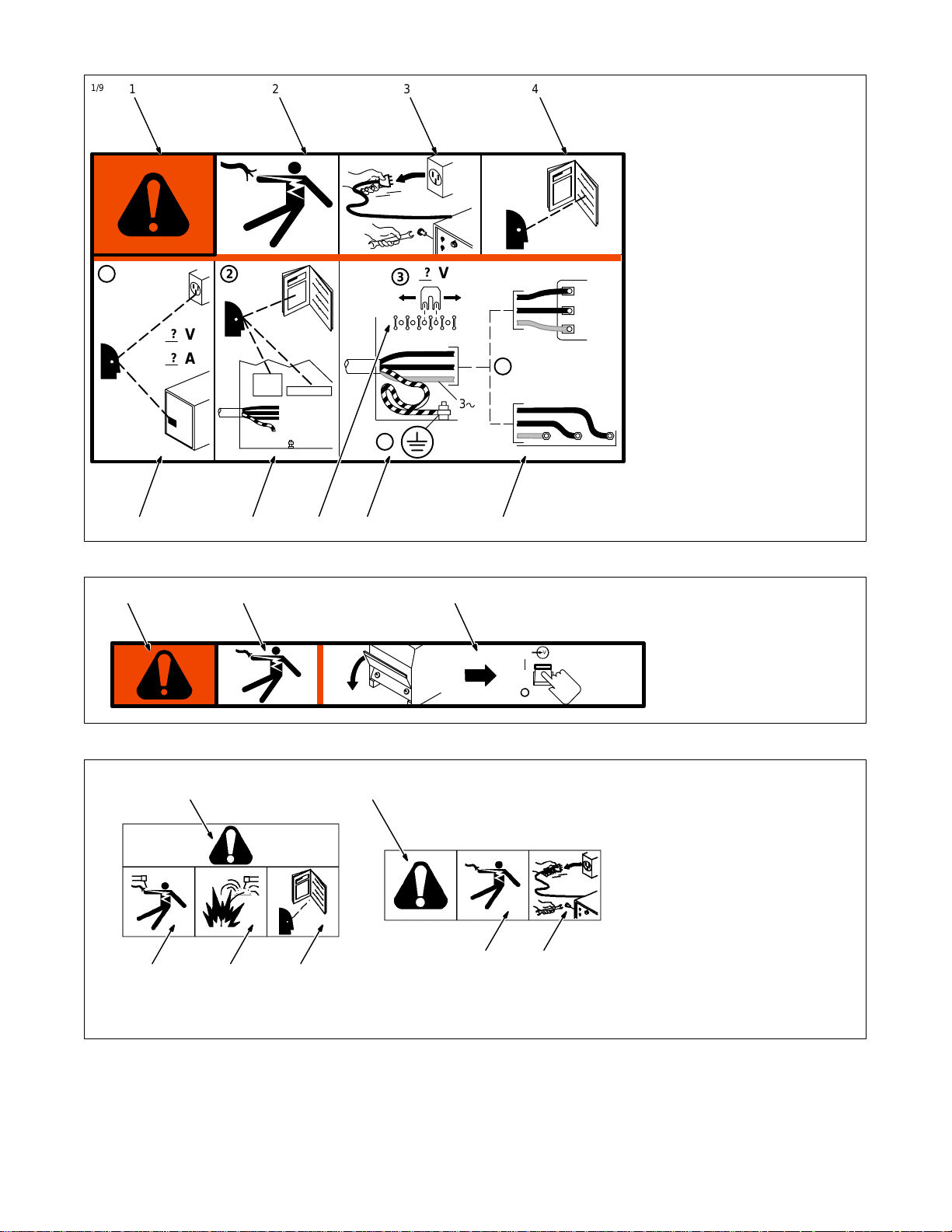

3-2. Input Connection Label

1/96

3-4. Nameplate Safety Symbols

1234

1

?
?

56 87 9

2

V
A

?

V

3

4

1 Warning! Watch Out! There

are possible hazards as
shown by the symbols.

2 Electric shock from wiring can

kill.

3 Disconnect input plug or

power before working on
machine.

4 Read the Owner’s Manual

before working on this
machine.

5 Consult rating label for input

power requirements, and
check power available at the
job site − they must match.

6 Read Owner’s Manual and

inside labels for connection
points and procedures.

5

3

S-179 290

7 Move jumper links as shown

on inside label to match
voltage at job site.

8 Having a loop of extra length,

connect grounding conductor
first.

9 Connect line input conductors

as shown on inside label −
double-check all connections,
jumper link positions, and
input voltage before applying
power.

3-3. Electric Shock And Airflow Label

12 3

1

234

1 Warning! Watch Out! There

are possible hazards as
shown by the symbols.

2 Electric shock from wiring and

exposed weld terminals can
kill.

3 Close door before turning on

S-179 563

1

56

unit.

1/96

1 Warning! Watch Out! There

are possible hazards as
shown by the symbols.

2 Electric shock from welding

electrode or wiring can kill.

3 Sparks from arcing electrode

can cause explosion or fire −
disconnect cable for process
not in use.

4 Read Owner’s Manual for

connection procedures.

5 Electric shock from wiring can

kill.

6 Disconnect input power

before working on unit or
making terminal strip
connections.

Nameplate D-179 389

OM-2223 Page 10

3-5. Manufacturer’s Rating Label For CE Products

3-6. Symbol Definitions

U

I

I

x

I

IP

. For label location

see Section 4-4.

NOTE

A

2

1eff

Amperage

Alternating Current

(AC)

Output On Voltage Input Off

Submerged Arc

Welding (SAW)

Percent

Conventional Load

Voltage

Maximum Effective

Supply Current

Increase

Some symbols are found only on CE products.

V

U

0

2

Voltage

Panel/Local Line Connection Three Phase

Read Operator’s

Manual

Rated No-Load

Voltage (A verage)

Rated Welding

Current

3-Phase Power

Source With

AC/DC Output

Degree Of
Protection

Hz

U

1

Hertz

Remote

Rated Supply

Voltage

Protective Earth

(Ground)

Temperature

Air Carbon Arc

Cutting (CAC-A)

X

1ma

Direct Current

(DC)

Duty Cycle

Circuit Breaker

Rated Maximum

Supply Current

Ventilating And Air

Circulating Fan

Shielding Metal Arc

Welding (SMAW)

Gas Metal Arc

Welding GMAW)

OM-2223 Page 11

4-1. Specifications

Output

Range DC

OCV−DC

5.8*902.9*722.4*733.2*530.5*

1000

Volts DC, 100%

66 VDC

5.8*

2.9*

2.4*

3.2*

0.5*

5.2*965.0*874.5*

3.4*

0.56*

1250

Volts DC, 100%

66 VDC

5.2*

5.0*

4.5*

3.4*

0.56*

SECTION 4 − INSTALLATION

Model

1000

Amp

1250

Amp

*While idling

Rated W elding

Output

1000 A @ 44

Duty Cycle

900 A @ 44

Duty Cycle

Amperage/Voltage

Range DC

100 − 1250 A In CC

Mode

10 − 60 V In CV

Mode

100 − 1250 A In CC

Mode

10 − 60 V In CV

Mode

4-2. Duty Cycle And Overheating

2000
1800

1600
1400

1200
1000

WELD AMPERES

800
700

Max

OCV−DC

Amperes Input at Rated

Load Output,

60 Hz, Three-Phase

Amperes Input at Rated

Load Output,

50 Hz, Three-Phase

230 V 460 V 575 V 380 V 400 V 440 V KVA KW

180

DIMENSION 1250

101

DIMENSION 1000

Duty Cycle is percentage of 10 mi n ­utes that unit can weld at rated load
without overheating.

If unit overheats, thermostat(s)
opens, output stops, and cooling
fan runs. Wait fifteen minutes for
unit to cool. Reduce amperage or
duty cycle before welding.

Y Exceeding duty cycle can

damage unit and void
warranty.

66.3

48.4

Overheating

600

500

2010

% DUTY CYCLE

100% Duty Cycle

Continuous Welding

0

Minutes

30

100908070605040

A/V

15

OR

Reduce Duty Cycle

duty1 4/95 / SA-191 157-A

OM-2223 Page 12

4-3. Volt-Ampere Curves

A. CC Mode

Volt-ampere curves show mini­mum and maximum voltage and
amperage output capabilities of
unit. Curves of other settings fall be­tween curves shown.

B. CV Mode

va_curve1 − 4/95 − ST-199 986-A / ST-190 973

OM-2223 Page 13

4-4. Selecting A Location

Movement

Location And Airflow

3

4

1 Lifting Eye
2 Lifting Forks
Use lifting eye or lifting forks to

move unit.
If using lifting forks, extend forks

1

OR

2

6

18 in

(460 mm)

beyond opposite side of unit.
3 Rating Label (Non CE Models

Only)

Use rating label to determine input
power needs. Label located under
front access door.

4 Plate Label (CE Models Only)
Label located under front access

door.
5 Rating Label (CE Models

Only)

Use rating label to determine input
power needs. Label located on rear
access door (see Section 3-5).

6 Line Disconnect Device
Locate unit near correct input pow-

er supply.

Y Special installation may be

required where gasoline or
volatile liquids are present −
see NEC Article 511 or CEC
Section 2 0 .

5

18 in

(460 mm)

OM-2223 Page 14

4-5. Dimensions And Weights

Dimensions

A

B

F

G

D

C

H

4 Holes

A 30 in (762 mm) Including lift eye

B 23 in (584 mm)

C

D 35 in (889 mm)

E 1-1/4 in (32 mm)

F 21-1/8 in (537 mm)

G 1-1/8 in (29 mm)

H 7/16 i n ( 11 mm) Dia

38 in (966 mm) Including strain
relief

Weight

1000 Amp Models 644 lb (292 kg)

E

Front

800 453-A / 801 530

1250 Amp Models 650 lb (295 kg)

OM-2223 Page 15

4-6. Tipping

4-7. 115 VAC Receptacle And Circuit Breakers

3

2

Y Be careful when placing or

moving unit over uneven
surfaces.

Y Turn Off power before

connecting to receptacle.

1 115 V 15 A AC Receptacle

RC9

Power is shared between RC9, Re­mote 14 receptacle RC8 and termi­nal strip 1T (see Section 4-10).

2 Circuit Breaker CB1
3 Circuit Breaker CB2
CB1 protects 115 volts ac portion of

RC8, 1T, and RC9 from overload.
CB2 protects 24 volts ac portion of

RC8 and 1T from overload.
Press button to reset breaker.

1

OM-2223 Page 16

Ref. 802 295

4-8. Weld Output Terminals And Selecting Cable Sizes

t

Positive

Negative

Inductance

Positive

Inductance

Positive Low Inductance

Positive High Inductance

SMAW (Stick) applications.

24 VOLTS AC

115 VOLTS AC

REMOTE POWER ON/OFF

To remote On/Off switch.

REMOTE VOLTAGE SENSING

Y ARC WELDING can cause Electromagnetic Interference.

To reduce possible interference, keep weld cables as short as possible, close together, and down low, such as on the floor.
Locate welding operation 100 meters from any sensitive electronic equipment. Be sure this welding machine is installed
and grounded according to this manual. If interference still occurs, the user must take extra measures such as moving
the welding machine, using shielded cables, using line filters, or shielding the work area.

Total Cable (Copper) Length In W eld Circuit Not Exceeding

Turn Off power before

connecting to weld outpu

Positive
Low
Inductance

used for all applications.

Positive High Inductance
used for GTAW (TIG) And
SMAW (Stick) applications.

terminals.

Negative

Positive
High
Inductance

100 ft (30 m) Or Less

Welding

Amperes

100 4 4 4 3 2 1 1/0 1/0
150 3 3 2 1 1/0 2/0 3/0 3/0
200 3 2 1 1/0 2/0 3/0 4/0 4/0
250 2 1 1/0 2/0 3/0 4/0 2-2/0 2-2/0
300 1 1/0 2/0 3/0 4/0 2-2/0 2-3/0 2-3/0
350 1/0 2/0 3/0 4/0 2-2/0 2-3/0 2-3/0 2-4/0
400 1/0 2/0 3/0 4/0 2-2/0 2-3/0 2-4/0 2-4/0
500 2/0 3/0 4/0 2-2/0 2-3/0 2-4/0 3-3/0 3-3/0
600 3/0 4/0 2-2/0 2-3/0 2-4/0 3-3/0 3-4/0 3-4/0
700 4/0 2-2/0 2-3/0 2-4/0 3-3/0 3-4/0 3-4/0 4-4/0
800 4/0 2-2/0 2-3/0 2-4/0 3-4/0 3-4/0 4-4/0 4-4/0

900 2-2/0 2-3/0 2-4/0 3-3/0 3-4/0 4-4/0 4-4/0
1000 2-2/0 2-3/0 2-4/0 3-3/0 4-3/0 4-4/0
1250 2-3/0 2-4/0 3-3/0 4-3/0 4-4/0

10 − 60%

Duty

Cycle

60 − 100%

Duty Cycle

150 ft

(45 m)

200 ft

(60 m)

250 ft

(70 m)

10 − 100% Duty Cycle

300 ft

(90 m)

350 ft

(105 m)

400 ft

(120 m)

*Weld cable size (AWG) is based on either a 4 volts or less drop or a current density of at least 300 circular mils per ampere. Contact your
distributor for the mm2 equivalent weld cable sizes. S-0007-E

4-9. Remote 14 Receptacle And Terminal Strip 1T Information

Socket Terminal Information

A A 24 volts ac. Protected by circuit breaker CB2.
B B Contact closure to A completes 24 volts ac contactor control circuit.
C C Command reference; 0 to +10 volts dc (CC), +10 volts dc (CV).

REMOTE OUTPUT CONTROL

GND

* Not Used

D D Remote control circuit common.
E E 0 to +10 volts dc input command signal from remote control.
F * Current feedback; 0 to +10 volts dc, 1 volt per 100 amperes.
H * Voltage feedback; 0 to +10 volts dc, 1 volt per 10 arc volts.

I I 115 volts, 15 amperes, 60 Hz ac. Protected by circuit breaker CB1.

J J Contact closure to I completes 115 volts ac contactor control circuit.

K
G

* L
* M
* N Voltage sensing signal from Negative (−) weld output terminal.
* P Voltage sensing signal from Positive (+) weld output terminal.

K

*

Chassis common.
Circuit common for 24 and 115 volts ac circuits.

OM-2223 Page 17

4-10. Connecting Remote Control

OR

1

AJ

K

B

L

NH

C

M

D

F

E

I

G

Y Turn off power before con-

necting t o receptacle.

1 Remote 14 Receptacle RC8
Connect remote control to RC8. If

plug does not fit, wire cord to
terminal strip 1T.

OR

3

Y Turn Off power before open-

ing terminal strip cover.

2 Terminal Strip 1T
3 Remote Control Cord
4 Strain Relief (Customer

Supplied)

Secure cord in strain relief.
Reinstall and secure access panel.
Close door.

2

4

Ref. 802 295 / Ref. S-0004-A / S-0750

4-11. Electrical Service Guide

A. 1000 Ampere Rated Welding Output

60 Hz

Input Voltage 230 460 575
Input Amperes At Rated Output 180 90 72
Max Recommended Standard Fuse Rating In Amperes

Time-Delay

Normal Operating

Min Input Conductor Size In AWG

Max Recommended Input Conductor Length In Feet (Meters)

Min Grounding Conductor Size In AWG

4

4

1

2

3

225 110 90
250 125 110

3/0 3 4

204

(62)

4 6 6

337 (103) 438 (134)

Reference: 1999 National Electrical Code (NEC)
1 Consult factory for circuit breaker applications.
2 “Time-Delay” fuses are UL class “RK5” .

3 “Normal Operating” (general purpose - no intentional delay) fuses are UL class “K5” (up to and including 60 amp), and UL class “H” ( 65 amp and

above).
4 Conductor data in this section specifies conductor size (excluding flexible cord or cable) between the panelboard and the equipment per NEC Table

310.16. If a flexible cord or cable is used, minimum conductor size may increase. See NEC Table 400.5(A) for flexible cord and cable requirements.

OM-2223 Page 18

B. 900 Ampere Rated Welding Output

50 Hz

Input Voltage 380 400 440
Input Amperes At Rated Output 101 96 87
Max Recommended Standard Fuse Rating In Amperes

Time-Delay

Normal Operating

Min Input Conductor Size In AWG

Max Recommended Input Conductor Length In Feet (Meters)

Min Grounding Conductor Size In AWG

Reference: 1999 National Electrical Code (NEC)
1 Consult factory for circuit breaker applications.
2 “Time-Delay” fuses are UL class “RK5” .

3 “Normal Operating” (general purpose - no intentional delay) fuses are UL class “K5” (up to and including 60 amp), and UL class “H” ( 65 amp and

above).
4 Conductor data in this section specifies conductor size (excluding flexible cord or cable) between the panelboard and the equipment per NEC Table

310.16. If a flexible cord or cable is used, minimum conductor size may increase. See NEC Table 400.5(A) for flexible cord and cable requirements.

4

4

1

2

3

125 110 100
150 150 125

2 3 3

353

(108)

6 6 6

325
(99)

393

(120)

4-12. Placing Jumper Links

Y Disconnect and lockout/tag-

out input power before
installing or moving jumper
links.

Check input voltage available at
site.

1 Jumper Link Label
Check label − only one is on unit.
2 Jumper Link
Move jumper links to match input

voltage, and label on unit.
Close and secure access door, or

go on to Section 4-13.

1

Tools Needed:

3/8 in

380 VOLTS 400 VOLTS 440 VOLTS

230 VOLTS

575 VOLTS460 VOLTS

Ref. S-174 975-A

Ref. S-174 973-A

2

Do not overtighten
jumper link nuts.

Ref. 802 295

OM-2223 Page 19

4-13. Connecting Input Power

9

4

7

1

L1 (U)
L2 (V)

7

4

5

Tools Needed:

3/8 in

3/8 in

L3 (W)

4

3

= GND/PE Earth Ground

8

11

10

2

IMPORTANT

6

GND/PE

Earth Ground

Input Terminal Board

Y Installation must meet all National

and Local Codes − have only quali­fied persons make this installation.

Y Disconnect and lockout/tagout in-

put power before connecting input
conductors from unit.

Y Make input power connections to

the welding power source first.

Y Always connect green or green/

yellow conductor to supply
grounding t e r m i n a l f i r s t , a n d never
to a line terminal.

See rating label on unit and check input
voltage available at site.

1 Input Power Conductors (Customer

Supplied Cord)

Select size and length of conductors using
Section 4-11. Conductors must comply
with national, state, and local electrical
codes. If applicable, use lugs of proper
amperage capacity and correct hole size.

Welding Power Source Input Power
Connections

2 Strain Relief
Route conductors (cord) through strain re-

lief and tighten screws.
3 Machine Grounding Terminal
4 Green Or Green/Yellow Grounding

Conductor

5 Reed Switch (Ground Current

Sensor) (Optional)

Connect green or green/yellow grounding
conductor to welding power source
grounding terminal first. If unit is equipped
with optional ground current sensor, route
grounding conductor through reed switch
two times and connect to grounding termi­nal.

6 Welding Power Source Line

Terminals

7 Input Conductors L1 (U), L2 (V) And

L3 (W)

Connect input conductors L1 (U), L2 (V)
and L3 (W) to welding power source line
terminals.

Close and secure access door on welding
power source.

Disconnect Device Input Power Con­nections

8 Disconnect Device (switch shown in

OFF position)

9 Disconnect Device (Supply)

Grounding Terminal

Connect green or green/yellow grounding
conductor t o disconnect device grounding
terminal first.

10 Disconnect Device Line Terminals
Connect input conductors L1 (U), L2 (V)

And L3 (W) to disconnect device line
terminals.

11 Overcurrent Protection
Select type and size of overcurrent protec-

tion using Section 4-11 (fused disconnect
switch shown).

Close and secure door on line disconnect
device. Remove lockout/tagout device,
and place switch in the On position.

Ref. 800 103-C / Ref. 802 295

OM-2223 Page 20

Notes

Work like a Pro!

Pros weld and cut

safely. Read the

safety rules at
the beginning
of this manual.

OM-2223 Page 21

5-1. Controls

SECTION 5 − OPERATION

Dimension 1000 Nameplate

1

2

3

4

78

6

5

Dimension 1250 Nameplate

1

2

3

4

OM-2223 Page 22

78

6

5

207 729

1 Arc Force (Dig) Control

Control increases SMAW short-circuit
amperage which allows the operator to use
a very short arc length without sticking the
electrode.

Set control at 0 for normal welding amper­age. Turn clockwise to increase short-circuit
amperage.

2 Process Selector Switch

• CV-Sub-Arc Mode − For SAW (Sub-Arc)
applications requiring 1/16 in dia and
larger welding wire.

• CC Mode − For SMAW (Stick), GTAW
(TIG) − scratch start only, or SAW (Sub­Arc) applications. NOTE: For best results,
use the Positive (+) High Inductance weld
output terminal (see Section 4-8) for
SMAW or GT AW welding.

• CV-FCAW Mode − For FCAW (Flux
Cored) or S AW (Sub-Arc) applications re­quiring 1/16 in dia or smaller welding wire.

3 Amperage/Voltage Adjustment Control
When Process Selector switch is in the

Constant Current position, turn control
clockwise to increa s e amperage. Read am­perage from outer scale of control. When
Process Selector switch is in the Constant
Voltage position, turn control clockwise to in­crease voltage. Voltmeter value changes as
control knob is turned. Control can be ad­justed while welding.

4 Digital Meters
With Process Selector switch in the

Constant Current position, digital meters will
read 0 (zero) with contactor off. Digital me­ters will display actual output voltage and
amperage with contactor on.

With Process Selector switch in the
Constant Voltage position, voltmeter dis­plays preset voltage with contactor off. Volt­meter and ammeter display actual output
voltage and amperage with contactor on.

5 Power Switch With Indicator Light
6 High Temperature Shutdown Light

7 Remote Amperage/Voltage Control

Switch

• For front panel control, place switch in
Panel position. With Control switch in th e
Panel position and Process switch in the
CC position, Hot Start is energized for
ACA (Air Carbon Arc Gouging) and
SMAW (Stick) welding. When Hot Start is
energized, higher short-circuit amperage
helps arc starting. After arc starts, the Am­perage/Voltage control setting determines
weld amperage.

• For remote control, place switch in Re­mote position, and connect remote device
(see Section 4-10). NOTE: Hot Start is not
energized when switch is in the Remote
position.

8 Output Switch (Contactor)
For front panel control of output, place switch

in Panel position. For remote control of out­put, place switch in Remote position, and
connect remote device (see
Section 4-10).

Y Weld output studs are energized only

when Output switch is in On position,
or while welding.

Y Turn Off power before connecting re-

mote device.

OM-2223 Page 23

SECTION 6 − MAINTENANCE & TROUBLESHOOTING

6-1. Routine Maintenance

Y Disconnect power before maintaining.

3 Months

Replace
unreadable
labels.

6 Months

Blow out or vacuum inside.
During heavy service, clean monthly.

6-2. Fuse F1

Repair or
replace
cracked weld
cable.

OR

Clean an d
tighten weld
terminals.

Y Turn Off power before open-

ing rear access door.

1 Fuse F1 (See Parts List For

Rating)

Fuse F1 protects control transform­er from overload. If F1 opens, weld
output and fan motor stops. Re-

1

place F1.

Tools Needed:

OM-2223 Page 24

3/8 in

Ref. 802 295

6-3. Troubleshooting

t

on; fan off.

open-circuit voltage.

minimum weld output.

when cooling is necessary.

direction.

remaining bright after conclusion of

Trouble Remedy

No weld output; unit completely
inoperative; pilot light PL1 off.

No weld output; pilot light PL1 on. Unit overheated. Allow unit to cool with fan On (see Section 4-2).

No weld output; power switch pilot ligh

Limited weld output and low

Unit provides only maximum or

Erratic or improper weld output. Use proper size and type of weld cable (see Section 4-8).

No 115 volts ac output at duplex recep­tacle, Remote 14 receptacle,
or terminal strip 1T.

No 24 volts ac output at Remote 14 re­ceptacle or terminal strip 1T.

Fan not operating. Note: fan only runs

Wandering arc; poor control of arc

Tungsten electrode oxidizing and not
weld.

Digital meter not working properly. Have Factory Authorized Service Agent check control board PC1 and connections, and replace if

Place line disconnect device in On position (see Section 4-13).

Check for open line fuse(s), and replace if open (see Section 4-13).
Check for proper input power connections (see Section 4-13).
Check for proper jumper link position (see Section 4-13).
Check fuse F1, and replace if necessary (see Section 6-2).

If using remote control, place Output (Contactor) switch in Remote 14 position, and connect remote
control (see Sections 4-9 and 4-10). If remote is not being used, place switch in On position (see
Section 5-1).

Check, repair, or replace remote control.
Check for proper input power connections (see Section 4-13).
Check for open line fuse(s), and replace if open, or reset circuit breaker (see Section 4-13).
Turn power switch off then back on. If no output condition remains, have Factory Authorized Service

agent check SCR’s.
Check position of Remote Amperage/Voltage Control switch (see Section 5-1).
Check for open line fuse(s), and replace if open (see Section 4-13).
Check for proper input power connections (see Section 4-13).
Check for proper jumper link position (see Section 4-13).
Clean and tighten all weld output connections.
Have Factory Authorized Service Agent check control board PC1 and hall device HD1.
Check position of Remote Amperage/Voltage Control switch (see Section 5-1).

Clean and tighten all weld connections.
Check wire feeder installation according to Owner’s Manual.
Check position of Process selector switch (see Section 5-1).
Have Factory Authorized Service Agent check control board PC1 and hall device HD1.
Reset circuit breaker CB1 (see Section 4-7).

Reset circuit breaker CB2 (see Section 4-7).

Check for and remove anything blocking fan movement.
Have Factory Authorized Service Agent check fan motor.
Reduce gas flow rate.
Select proper size tungsten.
Properly prepare tungsten.
Shield weld zone from drafts.

Increase postflow time.
Check and tighten all gas fittings.

Properly prepare tungsten.
Check for water in torch, and repair torch if necessary. See torch Owner’s Manual.

necessary.

OM-2223 Page 25

SECTION 7 − ELECTRICAL DIAGRAMS

For Primary Circuit Diagram Portion, refer
to the Circuit Diagram located inside the
wrapper of the welding power source.

OM-2223 Page 26

218 515-A

Figure 7-1. Circuit Diagram for 60 HZ Model

For Primary Circuit Diagram Portion, refer to the Circuit Diagram located
inside the wrapper of the welding power source.

Figure 7-2. Circuit Diagram for 50 HZ Model

218 516-B

OM-2223 Page 27

SECTION 8 − PARTS LIST

. Hardware is common and

not available unless listed.

25

1

21

20

19

18

16

17

10

9

11

12

23

22

15

14

13

24

3

26

5

4

7

8 37

26

27

6

5

4

2

3

36

1

28

31

32

50 Hz Models Only

34

OM-2223 Page 28

24

Figure 8-1. Main Assembly

802 296-B

33

Part

Dia.

Item

ty

No.

Mkgs.

No.

Description

Quanti

8-1. Main Assembly

1 +179 432 PANEL, side 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 179 431 COVER, top 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 164 700 BAFFLE, air 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 162 816 CHANNEL, upright front 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 191 285 GUSSET ASSY 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 162 820 BAR, mtg lift eye 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 177 279 GASKET, lift eye 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 162 830 LIFT EYE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

604 536 SCREW, .312-18 x 1.750hexhd gr 5 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 134 201 STAND-OFF SUPPORT, pc card 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 162 821 BRACKET, mtg LEM 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 HD1 148 417 TRANSDUCER, current 1000A module 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG14 130 204 HOUSING PLUG PINS & SKTS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 191 213 BUS BAR, stabilizer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 Z1 190 954 STABILIZER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 C21-23 099 518 CAPACITOR 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 T2 159 042 TRANSFORMER, control 50VA 24V 230/460/575 (60Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . .

15 T2 159 043 TRANSFORMER, control 50VA 24V 380/400/440 (50Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . .

16 TE1 193 495 PRIMARY BOX, (includes) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 601 835 NUT, 10-32 brs 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 038 887 STUD, pri bd brs 10-32 x 1.375 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

038 618 LINK, jumper term bd pri 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

010 913 WASHER, flat .218 ID brs 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

601 835 NUT, 10-32 brs 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 159 034 HOLDER, fuse mintr 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 F1 *156 065 FUSE, crtg .5A 600V time delay 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 Figure 8-4 PANEL, rear w/components 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 193 676 TERMINAL ASSY, primary 3phase 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 CR4 ♦140 750 SWITCH, reed 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 W 193 473 CONTACTOR, size 3-1/2 3P 24VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 217 136 LABEL, warning electric shock 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 176 254 LABEL, general precautionary wordless,intl (CE models only) 2. . . . . . . . . . . . . . . . . . . . . . . . . . .

26 193 462 BRACKET, contactor mount (50 Hz Models Only) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 193 462 BRACKET, contactor mount (60 Hz Models Only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 163 359 BASE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 T1 218 414 TRANSFORMER, pwr main 230/460/575 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 T1 218 415 TRANSFORMER, pwr main 380/400/440 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TP1,2 175 405 THERMOSTAT, NC (Included w/T1) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TP4,5 168 891 THERMOSTAT, NC (Included w/T1) (fan control circuit) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG6 168 847 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RC6 168 845 CONNECTOR & PINS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG13 218 413 HOUSING, plug pin/skt (service kit) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RC13 218 408 HOUSING, plug pin/skt (service kit) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

31 161 294 BRACKET, mtg rectifier 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32 Figure 8-2 PANEL, front w/components 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33 SR1 191 257 RECTIFIER, scr main (Figure 8-3) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG7 152 249 CONNECTOR & PINS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RC7 168 846 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

010 467 CONNECTOR, clamp cable 1.250 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34 C1 221 959 CAPACITOR ASSEMBLY, (50 Hz Models Only) (includes) 1. . . . . . . . . . . . . . . . . . . . . . . . . .

163 535 CAPACITOR, elctlt 16000uf 60 VDC 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

162 817 Bus Bar, capacitor 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R6 140 002 RESISTOR, ww fxd 10w 500 ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

182 660 BRACKET, mtg capacitor 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

36 207 805 CONTACTOR ASSEMBLY (50 Hz Models Only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

37 604 536 SCREW, .312-18 x 1.75 hex hd-pln gr5 pld 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

♦ Part of Option 195 048 Ground Current Sensor.
+When ordering a component originally displaying a precautionary label, the label should also be ordered.
*Recommended Spare Parts.

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM-2223 Page 29

. Hardware is common and

not available unless listed.

1

25

24

5

6

7

2

3

35

4

23
36

25

26

22

21

8

9

10

9

11

9

12

13

14

34

33

32

31

20

28

29

30

27

19

18

Figure 8-2. Panel, Front w/Components (Figure 8-1 Item 32)

15

16

17

802 297

OM-2223 Page 30

Part

Dia.

Item

No.

ty

Mkgs.

No.

Description

Quanti

Figure 8-2. Panel, Front w/Components (Figure 8-1 Item 32)

1 159 863 ELECTRONICS BOX 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 PC1 207 035 CIRCUIT CARD ASSY, control (50Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 PC1 207 034 CIRCUIT CARD ASSY, control (60Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG1 158 720 CONNECTOR & SOCKETS, (see Figure 8-3). . . . . . . . . . . . . . . . . . . . .

PLG3 169 240 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG4 148 439 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG5 152 249 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG16 158 719 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 CR3 052 964 RELAY, encl 24VDC DPDT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 CR5 006 393 RELAY, encl 24VAC DPDT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 CB1,2 093 995 CIRCUIT BREAKER, man reset 1P 15A 250VAC 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 RC9 604 176 RECEPTACLE, str dx grd 2P3W 15A 125V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 191 335 RECEPTACLE/CAPACITOR, w/leads (includes) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RC8 143 976 RCPT w/ SCKTS (service kit) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

C3, 6, 13, 14 097 749 CAPACITOR, cer disc .05 uf 500 VDC strip 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 190 958 PANEL, front 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 C2,4,5 128 750 CAPACITOR, cer disc .1uf 500VDC 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 190 961 TERMINAL, single stud 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 190 960 TERMINAL, double stud 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 R4,5 136 076 RESISTOR, WW fxd 30W 200 ohm 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 161 303 SPRING, cprsn .600 OD x .072 wire x 1.500 lg 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 191 210 PLATE, control lower 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 1T 159 040 BLOCK, term 20A 12P 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 162 828 PANEL, mtg rcpt/terminal strip 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 070 371 BLANK, snap-in nyl 1.093/1.125mtg hole 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 217 865 LABEL,warning electric shock and reduced air 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 179 563 LABEL, electric shock/reduce air flow (CE models only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 172 587 COVER, output stud 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 160 935 CLIP, spring 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 601 835 NUT, 10-32 brs 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

010 913 WASHER, flat .218 ID brs 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 185 011 STUD, pri bd brs 10-32 x 1.592 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 S1 088 409 SWITCH, tgl DPDT 15A 125VAC On-Off-On 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 S3 011 609 SWITCH, tgl SPDT 15A 125VAC On-None-On 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 R1,2 198 087 POTENTIOMETER, CP std slot 1/T 2W 1K ohm 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 PC2 213 605 CIRCUIT CARD ASSY, digital meter (60 and 50 Hz Models) 1. . . . . . . . . . . . . . . . . . . . . . .

PLG10 153 501 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG11 148 439 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 CR2 116 592 RELAY, encl 24VDC 3PDT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 192 174 STAND-OFF 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 193 704 PANEL, front upper 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

NAMEPLATE, (order by model and serial number) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30 S2 159 039 SWITCH, rocker SPDT 15A 125VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

31 PL2 159 522 LED, yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32 159 036 LENS, LED clear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33 097 924 KNOB, pointer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34 097 922 KNOB, pointer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 197 868 SNUBBER , assy 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

36 S4 011 611 SWITCH, tgl DPDT 15A 125VAC On-None-On 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

+When ordering a component originally displaying a precautionary label, the label should also be ordered.

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM-2223 Page 31

Part

Dia.

Item

No.

ty

Mkgs.

No.

Description

Figure 8-3. Rectifier, SCR Main (Figure 8-1 Item 33)

1 C7-12 048 420 CAPACITOR, cer disc .01uf 1000VDC 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 176 168 BAR, mtg rectifier 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 166 667 CLAMP, spring thyristor rectifier 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 191 248 HEAT SINK, rectifier snowflake1.500 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 SCR1-6 148 091 THYRISTOR, SCR 865A 300V hockey puck 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 191 247 HEAT SINK, rectifier snowflake3.000 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 191 246 CLAMP, thyristor rectifier 8.187 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG1 158 720 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TP3 192 731 THERMOSTAT, rectifier 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TP6 168 894 THERMOSTAT, rectifier (fan control circuit) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Quanti

. Hardware is common and

not available unless listed.

2

3

1

4

5

6

7

800 696-A

Figure 8-3. Rectifier, SCR Main

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM-2223 Page 32

Part

Dia.

Item

No.

ty

Mkgs.

No.

Description

Figure 8-4. Panel, Rear w/Components (Figure 8-1 Item 21)

1 132 101 CHAMBER, plenum 14 in/motor mount 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 605 799 BLADE, fan 14 in 5wg 30deg .500 bore CW 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 191 552 PANEL, rear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 168 343 HINGE, door primary 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 +191 553 DOOR, primary access 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 217 733 LABEL, warning electric shock & input power (EN/FR) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 179 290 LABEL, warning electric shock input connection (CE models only) 1. . . . . . . . . . . . . . . . . . . . . . .

7 R3 097 459 RESISTOR, WW fxd 375W 20 ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 FM 032 605 MOTOR, 1/4HP 230VAC 1625RPM 50/60Hz 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 183 167 CONNECTOR, clamp cable 2.000 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Quanti

. Hardware is common and

not available unless listed.

1

8

7

3

4

5

6

2

9

802 298-A

Figure 8-4. Panel, Rear w/Components

+When ordering a component originally displaying a precautionary label, the label should also be ordered.

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM-2223 Page 33

Notes

Warranty Questions?

Call
1-800-4-A-MILLER
for your local
Miller distributor.

Y our distributor also gives
you ...

Service

Y ou always get the fast,
reliable response you
need. Most replacement
parts can be in your
hands in 24 hours.

Support

Need fast answers to the
tough welding questions?
Contact your distributor.
The expertise of the
distributor and Miller is
there to help you, every
step of the way.

Effective January 1, 2005

(Equipment with a serial number preface of “LF” or newer)

This limited warranty supersedes all previous Miller warranties and is exclusive with no other

LIMITED WARRANTY − Subject to the terms and conditions
below, Miller Electric Mfg. Co., Appleton, Wisconsin, warrants to
its original retail purchaser that new Miller equipment sold after
the effective date of this limited warranty is free of defects in
material and workmanship at the time it is shipped by Miller.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THE
WARRANTIES OF MERCHANTABILITY AND FITNESS.

Within the warranty periods listed below, Miller will repair or
replace any warranted parts or components that fail due to such
defects in material or workmanship. Miller must be notified in
writing within thirty (30) days of such defect or failure, at which
time Miller will provide instructions on the warranty claim
procedures to be followed.

Miller shall honor warranty claims on warranted equipment
listed below in the event of such a failure within the warranty
time periods. All warranty time periods start on the date that the
equipment was delivered to the original retail purchaser, or one
year after the equipment is sent to a North American distributor
or eighteen months after the equipment is sent to an
International distributor.

1. 5 Years Parts — 3 Years Labor

* Original main power rectifiers
* Inverters (input and output rectifiers only)

2. 3 Years — Parts and Labor

* Transformer/Rectifier Power Sources
* Plasma Arc Cutting Power Sources
* Semi-Automatic and Automatic Wire Feeders
* Inverter Power Sources (Unless Otherwise Stated)

* Water Coolant Systems (Integrated)

* Intellitig
* Maxstar 150
* Engine Driven Welding Generators

(NOTE: Engines are warranted separately by
the engine manufacturer .)

3. 1 Year — Parts and Labor Unless Specified

* DS-2 Wire Feeder
* Motor Driven Guns (w/exception of Spoolmate

Spoolguns)
* Process Controllers
* Positioners and Controllers
* Automatic Motion Devices
* RFCS Foot Controls
* Induction Heating Power Sources and Coolers
* Water Coolant Systems (Non-Integrated)
* Flowgauge and Flowmeter Regulators (No Labor)
* HF Units
* Grids
* Maxstar 85, 140
* Spot Welders
* Load Banks
* Arc Stud Power Sources & Arc Stud Guns
* Racks
* Running Gear/Trailers
* Plasma Cutting Torches (except APT & SAF

Models)
* Field Options

(NOTE: Field options are covered under True

Blue for the remaining warranty period of the

product they are installed in, or for a minimum of

one year — whichever is greater.)

4. 6 Months — Batteries

5. 90 Days — Parts

* MIG Guns/TIG Torches

guarantees or warranties expressed or implied.

* Induction Heating Coils and Blankets
* APT & SAF Model Plasma Cutting Torches
* Remote Controls
* Accessory Kits
* Replacement Parts (No labor)
* Spoolmate Spoolguns
* Canvas Covers

Miller’s True Blue Limited Warranty shall not apply to:

1. Consumable components; such as contact tips,

cutting nozzles, contactors, brushes, slip rings,
relays or parts that fail due to normal wear. (Exception:
brushes, slip rings, and relays are covered on Bobcat,
Trailblazer, and Legend models.)

2. Items furnished by Miller, but manufactured by others,
such as engines or trade accessories. These items are
covered by the manufacturer’s warranty, if any.

3. Equipment that has been modified by any party other than
Miller, or equipment that has been improperly installed,
improperly operated or misused based upon industry
standards, or equipment which has not had reasonable
and necessary maintenance, or equipment which has
been used for operation outside of the specifications for the
equipment.

MILLER PRODUCTS ARE INTENDED FOR PURCHASE AND
USE BY COMMERCIAL/INDUSTRIAL USERS AND
PERSONS TRAINED AND EXPERIENCED IN THE USE AND
MAINTENANCE OF WELDING EQUIPMENT.

In the event of a warranty claim covered by this warranty, the
exclusive remedies shall be, at Miller’s option: (1) repair; or (2)
replacement; or, where authorized in writing by Miller in
appropriate cases, (3) the reasonable cost of repair or
replacement at an authorized Miller service station; or (4)
payment of or credit for the purchase price (less reasonable
depreciation based upon actual use) upon return of the goods at
customer’s risk and expense. Miller’s option of repair or
replacement will be F.O.B., Factory at Appleton, Wisconsin, or
F.O.B. at a Miller authorized service facility as determined by
Miller. Therefore no compensation or reimbursement for
transportation costs of any kind will be allowed.

TO THE EXTENT PERMITTED BY LAW, THE REMEDIES
PROVIDED HEREIN ARE THE SOLE AND EXCLUSIVE
REMEDIES. IN NO EVENT SHALL MILLER BE LIABLE FOR
DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING LOSS OF
PROFIT), WHETHER BASED ON CONTRACT, TORT OR
ANY OTHER LEGAL THEORY.

ANY EXPRESS WARRANTY NOT PROVIDED HEREIN AND
ANY IMPLIED WARRANTY, GUARANTY OR
REPRESENTATION AS TO PERFORMANCE, AND ANY
REMEDY FOR BREACH OF CONTRACT TORT OR ANY
OTHER LEGAL THEORY WHICH, BUT FOR THIS
PROVISION, MIGHT ARISE BY IMPLICATION, OPERATION
OF LAW, CUSTOM OF TRADE OR COURSE OF DEALING,
INCLUDING ANY IMPLIED WARRANTY OF
MERCHANTABILITY OR FITNESS FOR PARTICULAR
PURPOSE, WITH RESPECT TO ANY AND ALL EQUIPMENT
FURNISHED BY MILLER IS EXCLUDED AND DISCLAIMED
BY MILLER.

Some states in the U.S.A. do not allow limitations of how long an
implied warranty lasts, or the exclusion of incidental, indirect,
special or consequential damages, so the above limitation or
exclusion may not apply to you. This warranty provides specific
legal rights, and other rights may be available, but may vary
from state to state.

In Canada, legislation in some provinces provides for certain
additional warranties or remedies other than as stated herein,
and to the extent that they may not be waived, the limitations
and exclusions set out above may not apply. This Limited
Warranty provides specific legal rights, and other rights may be
available, but may vary from province to province.

miller_warr 1/05

Owner’s Record

Please complete and retain with your personal records.

Model Name Serial/Style Number

Purchase Date (Date which equipment was delivered to original customer.)

Distributor

Address

City

State Zip

For Service

Contact a DISTRIBUTOR or SERVICE AGENCY near you.

Always provide Model Name and Serial/Style Number.

Contact your Distributor for:

Welding Supplies and Consumables
Options and Accessories
Personal Safety Equipment
Service and Repair
Replacement Parts
Training (Schools, Videos, Books)
Technical Manuals (Servicing Information

and Parts)
Circuit Diagrams
Welding Process Handbooks

To locate a Distributor or Service Agency visit
www.millerwelds.com or call 1-800-4-A-Miller

Miller Electric Mfg. Co.

An Ill inoi s Tool Works Company
1635 West Spencer Street
Appleton, WI 54914 USA

International Headquarters−USA

USA Phone: [phone] Auto-A t t ended
USA & Canada FAX: [phone]
International FAX: [phone]

European Headquarters −
United Kingdom

Phone: [phone]
FAX: [phone]

www.MillerWelds.com

Contact the Delivering Carrier to:

File a claim for loss or damage during
shipment.

For assistance in filing or settling claims, contact
your distributor and/or equipment manufacturer’s
Transportation Department.

PRINTED IN USA  2005 Miller Electric Mfg. Co. 1/05
