Insert Handle Bolt through recessed hole in Gear Housing.
1.
Carter d’engrenages
Caja de Engranajes
Boulon de la poignée
Insérer le boulon de la poignée par le trou encastré du carter d’engrenages.
Inserte el Bulón del Mango en el orificio hueco de la Caja de Engranajes
Gear Housing
Handle Bolt
Handle Bolt
0104
Recessed Hole
Orifice encastré
Orificio Hueco

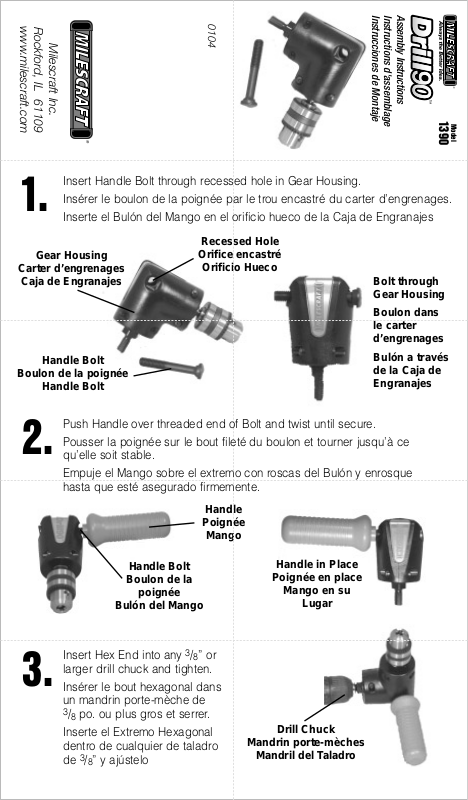

Assembly Instructions
Instructions d'assemblage
Instrucciones de Montaje
1390
Model
Bolt through
Gear Housing
Boulon dans
le carter
d’engrenages
Bulón a través
de la Caja de
Engranajes
Push Handle over threaded end of Bolt and twist until secure.
Pousser la poignée sur le bout fileté du boulon et tourner jusqu’à ce
2.
qu’elle soit stable.
Empuje el Mango sobre el extremo con roscas del Bulón y enrosque
hasta que esté asegurado firmemente.
Handle
Poignée
Mango
Handle Bolt
Boulon de la
poignée
Bulón del Mango
Insert Hex End into any 3/8” or
larger drill chuck and tighten.
3.
Insérer le bout hexagonal dans
un mandrin porte-mèche de
3
/8po. ou plus gros et serrer.
Inserte el Extremo Hexagonal
dentro de cualquier de taladro
3
de
/8” y ajústelo
Handle in Place
Poignée en place
Mango en su
Lugar
Drill Chuck
Mandrin porte-mèches
Mandril del Taladro
