Page 1
Model
Modéle
1213
Modelo
Please consult the many DIY books and articles on installing doors and door hardware, as
this is beyond the scope of this manual.
Sírvase consultar los muchos libros y artículos de bricolaje sobre la instalación de puertas y herrajes
de puerta, ya que esto está más allá del alcance de este manual.
Veuillez consulter les nombreux livres et articles à l'intention des bricoleurs qui sont consacrés à
l'installation des portes et de la quincaillerie de fixation, étant donné que ce sujet est trop vaste pour ce
mode d'emploi.
Safety warning:
manufacturer's instructions for safety when using this attachment. Always wear protective eyewear when operating power tools. Always
keep hands at a safe distance from spindles and cutting tools. Always disconnect power source before working with power tools.
Advertencia de seguridad:
operación con herramientas eléctricas. Siga las instrucciones de su fabricante referentes a la seguridad al usar este accesorio. Lleve siempre
protectores de ojos al operar herramientas eléctricas. Mantenga siempre las manos a una distancia segura de los husillos y las herramientas
de corte. Desconecte siempre la fuente de alimentación antes de trabajar con esta clase de herramientas.
Always wear safety glasses or eye shields before commencing power tool operation. Follow your
Lleve siempre gafas de seguridad o protectores de ojos antes de empezar la
Avertissement de sécurité:
Toujours porter des lunettes de sécurité ou un masque facial lors de l'utilisation de l'outil. Lorsque cet accessoire est utilisé, suivre les
instructions de sécurité du fabricant. Toujours porter une protection oculaire lors de l'utilisation d'outils motorisés. Toujours garder les
mains à l'écart des broches et outils de coupe. Toujours débrancher l'outil avant d'installer l'accessoire.

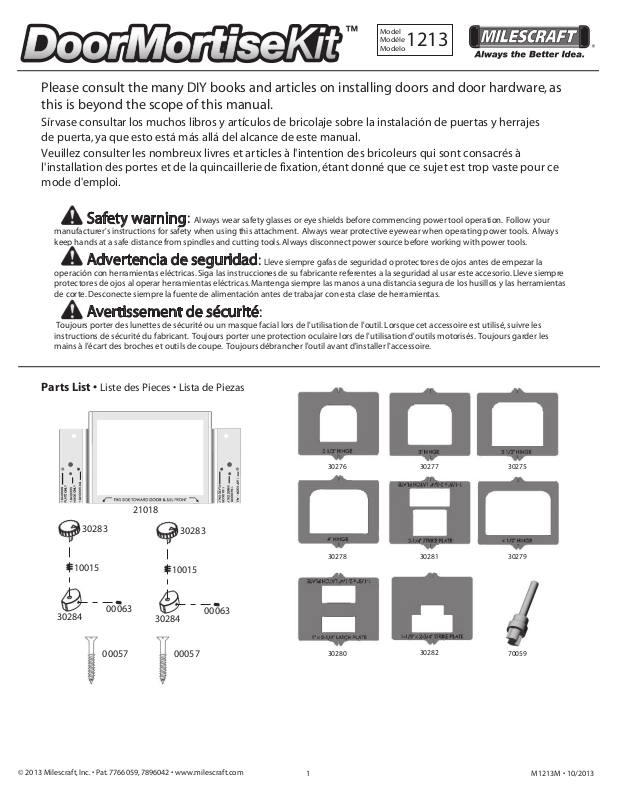

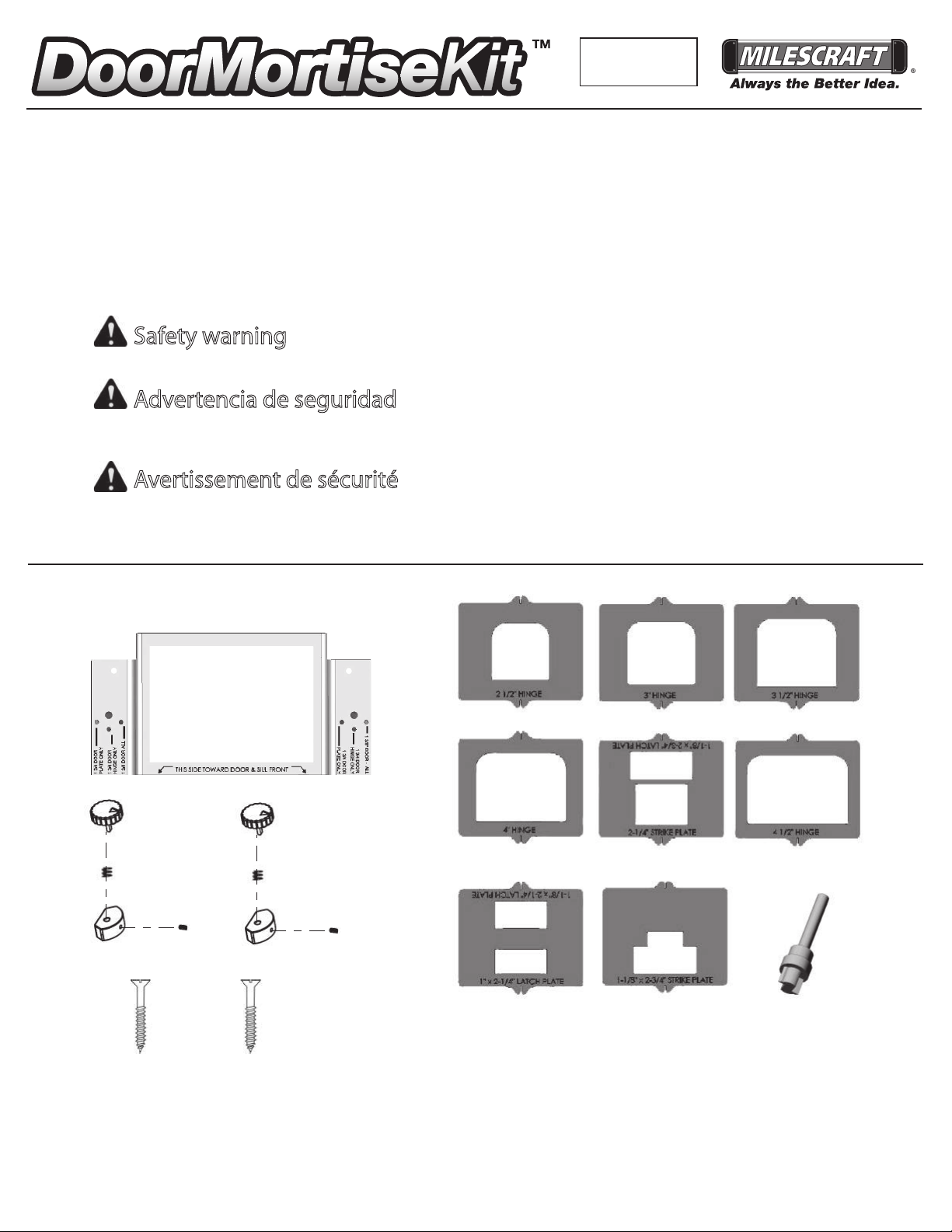

Parts List • Liste des Pieces • Lista de Piezas
30276 30277 30275
21018
30283
10015
00063
30284
00057
© 2013 Milescraft, Inc. • Pat. 7766059, 7896042 • www.milescraft.com
30283
10015
00063
30284
00057
30278 30281 30279
30280
1
30282
70059
M1213M • 10/2013
Page 2

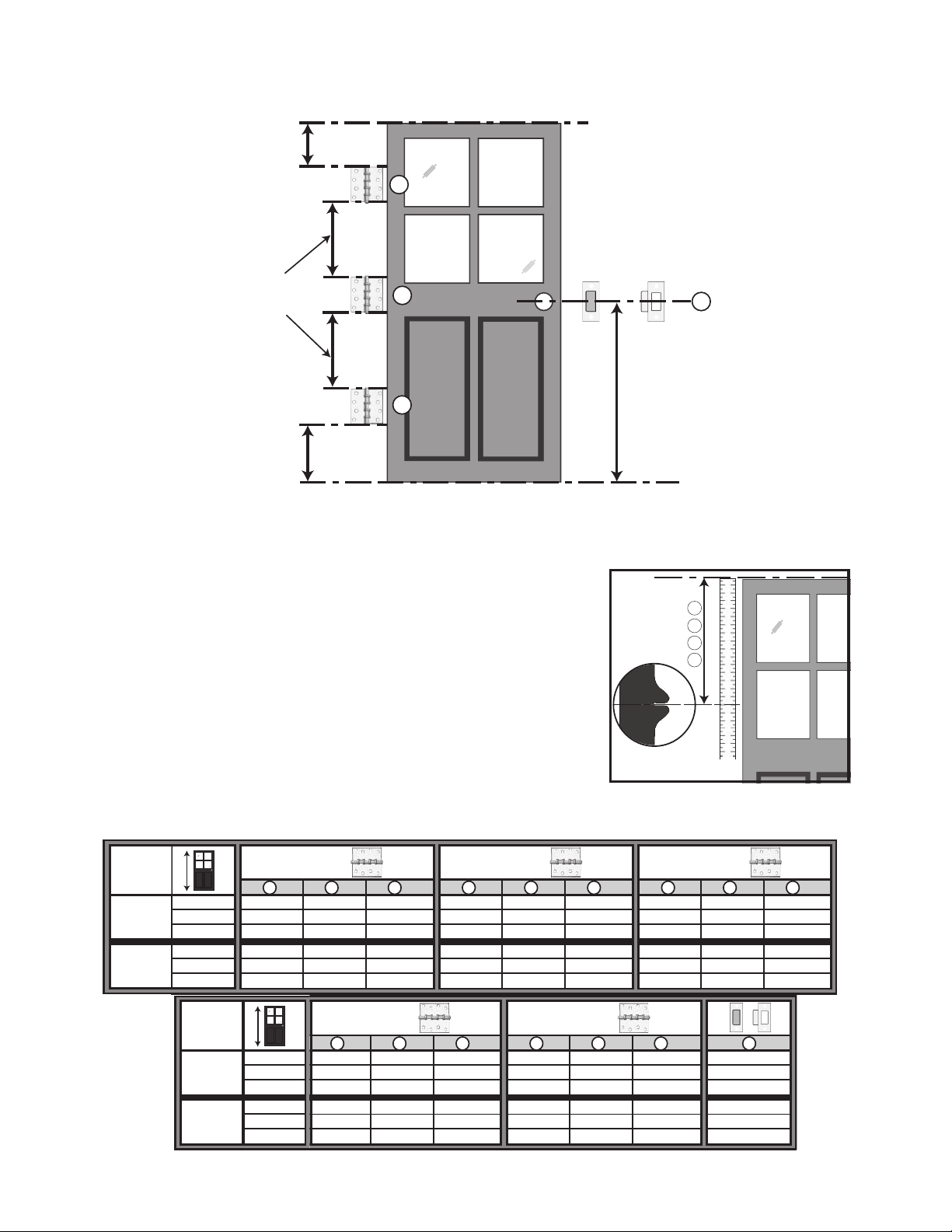

Standard Placement of Door Hardware
Door
96 8 1/4 46 83 3/4 8 1/2 46 8 3/4 46 83 1/4
96 8 3/8 46 1/8 83 7/8 8 5/8 46 1/8 83 5/8 8 7/8 46 1/8 83 3/8
Colocación estándar de herrajes de puerta
Placement standard de la quincaillerie de fixation de porte
7 in.
A
Equal Distance
Distancia igual
Équidistance
Easy Measure Guide
Guía de medición fácil
Guide de mesure facile
B
C
11 in.
Measure from TOP of door or frame
to tab at CENTER of template
Mida desde la PARTE DE ARRIBA de la puerta o del marco
hasta la lengüeta ubicada en el CENTRO de la plantilla
Mesurez depuis le HAUT de la porte ou du montant
jusqu'au repère au CENTRE du gabarit
D
36 in.
A
B
C
D
TODAS LAS MEDIDAS ESTÁN EN PULGADAS
ALL MEASUREMENTS ARE IN INCHES
Mortises
Mortajas de
Mortaises de
Door
Door
puerta
Mortises
portes
Frame
Frame
marco
Mortises
montants
80 8 1/4 38 67 3/4 8 1/2 38 8 3/4 38 67 1/4
84 8 1/4 40 71 3/4 8 1/2 40 8 3/4 40 71 1/4
80 8 3/8 38 1/8 67 7/8 8 5/8 38 1/8 67 5/8 8 7/8 38 1/8 67 3/8
84 8 3/8 40 1/8 71 7/8 8 5/8 40 1/8 71 5/8 8 7/8 40 1/8 71 3/8
Mortises
Mortajas de
Mortaises de
puerta
portes
Frame
marco
montants
© 2013 Milescraft, Inc. • Pat. 7766059, 7896042 • www.milescraft.com
2 ½" 3" 3 ½"
A
A
80
84
96
80
84
96
9 38 67 9 1/4 66 3/4 44
9 40 71 9 1/4 70 3/4 48
9 1/8 38 1/8 67 1/8 9 3/8 38 1/8 66 7/8
9 1/8 40 1/8 71 1/8 9 3/8 40 1/8 70 7/8
9 1/8 46 1/8 83 1/8 9 3/8 46 1/8 82 7/8
TOUTES LES MESURES SONT EN POUCES
CB A
A
B
C
67 1/2
71 1/2
83 1/2
4" 4 ½"
C
2
A
BB
38
40
46
B
C
44 1/8
48 1/8
60 1/8
C
D
M1213M • 10/2013
Page 3

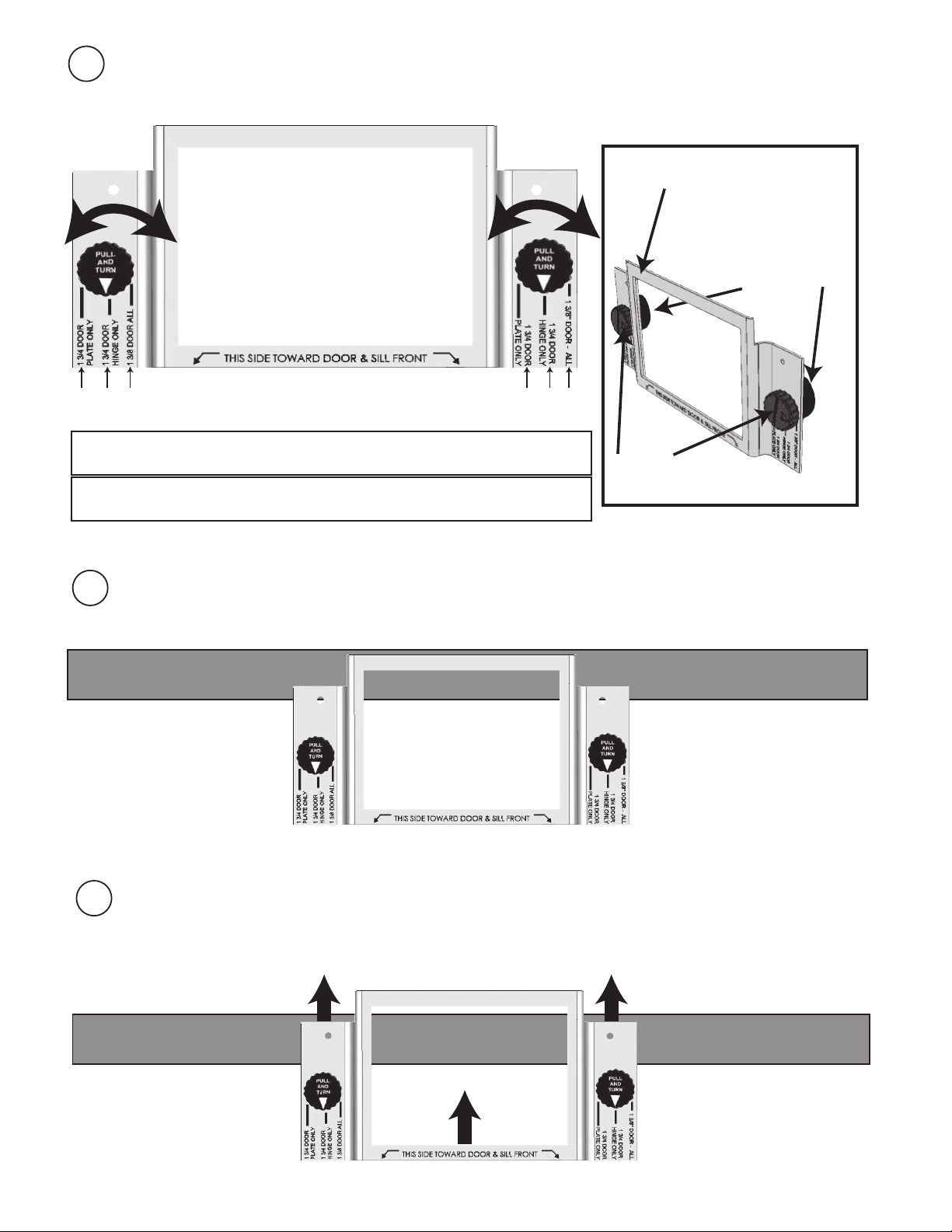

Select the thickness of your door using the thickness selector knobs on the steel template frame
1
Seleccione el grosor de su puerta usando los botones giratorios selectores de grosor ubicados en el marco de la plantilla de acero
Sélectionnez l'épaisseur de votre porte en utilisant les boutons de sélection de l'épaisseur sur le cadre du gabarit en acier.
Template Frame
Marco de la plantilla
Cadre de gabarit
Thickness Selector Cams
Levas selectoras de grosor
Cames de sélection d’épaisseur
A - Select for hinges, strike plates, and latch plates on 1 3/8” doors.
ABC C B A
B - Select for hinges on 1 3/4” doors.
C - Select for strike plates and latch plates on 1 3/4” doors.
A - Seleccione esta posición para bisagras, placas de cajetín y placas para pasador en puertas de 1 3/8 pulgadas.
B - Seleccione esta posición para bisagras en puertas de 1 3/4 pulgadas.
C - Seleccione esta posición para placas de cajetín y placas para pasador en puertas de 1 3/4 pulgadas.
A - Sélectionnez des charnières, plaques de gâches et plaques de loquets pour des portes de 3/8 po.
B - Sélectionnez des charnières pour des portes de 1 3/4 po.
C - Sélectionnez des plaques de gâches et des plaques de loquets pour des portes de 1 3/4 po.
Thickness Selector Knobs
Borde superior de la jamba
Boutons de sélection d’épaisseur
Position steel template frame on edge of door or frame
2
Posicione el marco de la plantilla de acero sobre el borde de la puerta o del marco
Positionnez le cadre d'un gabarit en acier sur le bord de la porte ou du montant.
Parte trasera de la puerta o del marco
Back of door or frame
Arrière de la porte ou du montant
Front of door or frame
Parte delantera de la puerta o del marco
Devant de la porte ou du montant
Slide steel template frame back on door or frame until the thickness selector cam rests against
3
the door or frame
Deslice el marco de la plantilla de acero sobre la puerta o el marco hasta que la leva selectora de grosor descanse contra la
puerta o el marco
Faites glisser le cadre du gabarit en acier le long de la porte ou du montant jusqu'à ce que la came du sélecteur d'épaisseur
repose contre la porte ou le montant.
Parte trasera de la puerta o del marco
Back of door or frame
Arrière de la porte ou du montant
© 2013 Milescraft, Inc. • Pat. 7766059, 7896042 • www.milescraft.com
Parte delantera de la puerta o del marco
Front of door or frame
Devant de la porte ou du montant
3
M1213M • 10/2013
Page 4

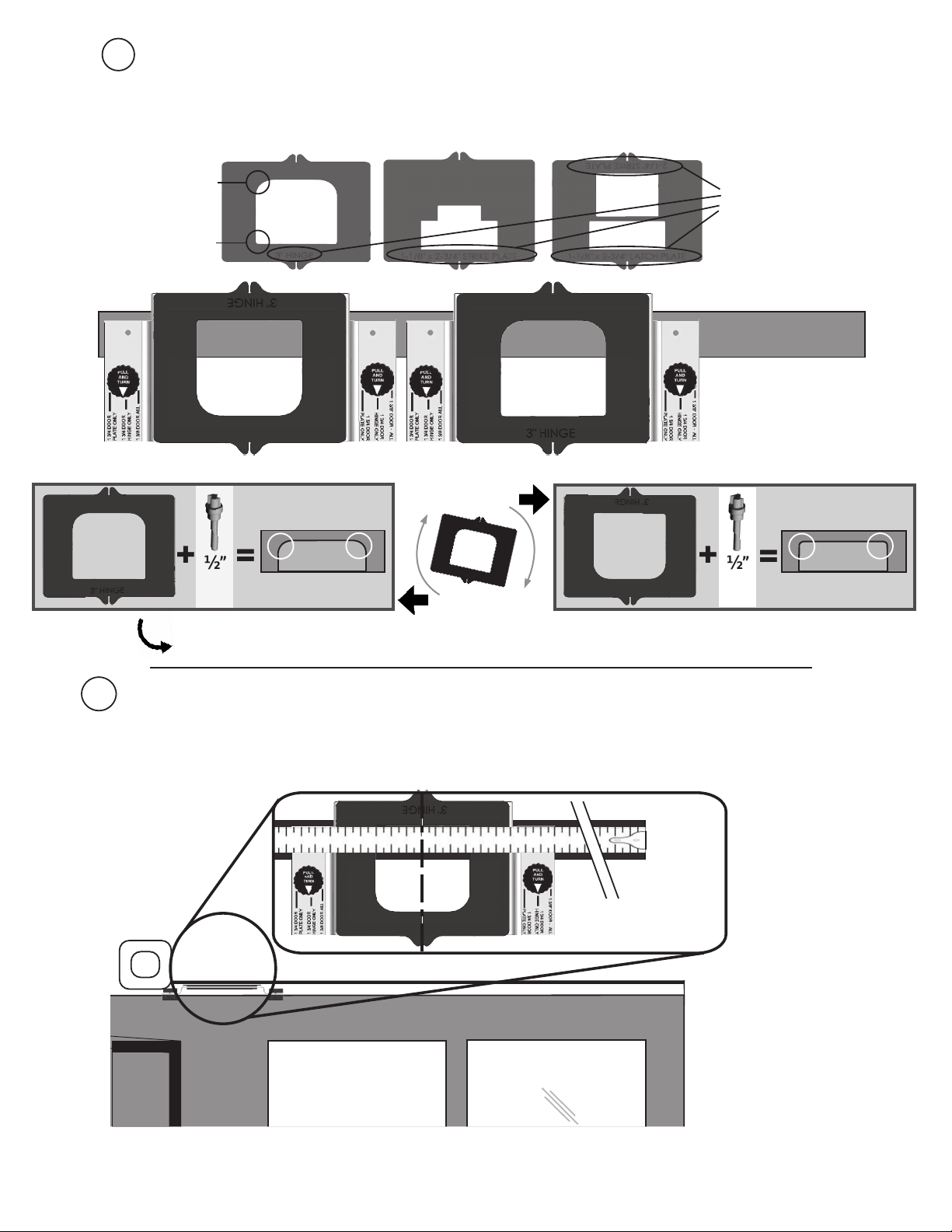

Insert template into steel template frame for the appropriate hinge or latch/strike plate. Be sure the
4
appropriate style for your hinge (square* or rounded), strike or latch plate is over the mortise you will rout.
Inserte la plantilla en el marco de la plantilla de acero para la bisagra o la placa para pasador o de cajetín apropiada. Asegúrese de
que el estilo apropiado para su bisagra (cuadrada* o redondeada), placa de cajetín o placa para pasador esté sobre la mortaja que
usted hará con la rebajadora.
Insérez le gabarit dans le cadre de gabarit en acier en fonction de la charnière ou de la plaque de gâche/du loquet. Assurez-vous que
le style approprié en fonction de votre charnière (carré* ou rond), plaque de gâche ou plaque de loquet est au-dessus de la mortaise
que vous allez creuser.
3”
HINGE TEMPLATE
Rounded Hinges
Bisagras redondeadas
Charnières arrondies
Square Hinges *
Bisagras cuadradas *
Charnières carrées *
+
Router Bit
Mèche de toupie
Broca de fresadora
1/4”
”
½
radius
de rayon
de radio
=
5
/
8”
radius
de rayon
de radio
5/8”
radius
de rayon
de radio
o
V
l
t
e
•
e
e
i
l
a
p
u
p
o
t
e
d
e
h
c
è
M
P
I
L
F
a
l
l
i
t
l
a
n
t
i
l
l
a
M
P
L
E
A
T
T
E
F
L
I
E
n
a
l
p
P
M
T
T
A
E
L
P
a
l
e
e
t
l
è
M
c
h
e
d
e
t
o
u
p
i
e
•
V
o
3”
HINGE TEMPLATE
Door Hardware
Herrajes de puerta
Quincaillerie de fixation
Parte trasera de la puerta o del marco
Arrière de la porte ou du montant
Parte delantera de la puerta o del marco
Devant de la porte ou du montant
+
”
½
Router Bit
Mèche de toupie
Broca de fresadora
Rotate template to achieve different radii; a corner chisel can be used to create a 90° angle.
Faites tourner le gabarit pour produire des rayons différents; un burin à coin peut être utilisé pour créer un angle de 90°.
Rote la plantilla para lograr diferentes radios; se puede usar un cincel para esquinas para crear un ángulo de 90° grados.
de la porte
Back of door or frame
Front of door or frame
1
radius
/
4”
de rayon
=
de radio
Measure from top of door or frame to the centered tape measure tab of the template. Measure to the
5
appropriate dimension found in the
Easy Measure Guide
Mida desde la parte de arriba de la puerta o del marco hasta la lengüeta de medición centrada en la cinta de medir de la plantilla.
Mida hasta la dimensión apropiada que se encuentra en la Guía de medición fácil que aparece en la página 2 de este manual.
Mesurez depuis le haut de la porte ou du montant jusqu'au repère centré du ruban à mesurer sur le gabarit. Mesurez jusqu'à ce que
vous ayez obtenu la dimension appropriée en vous aidant du Guide de mesure facile à la page 2 de ce mode d'emploi.
*When using square-cornered templates, chiseling will be required
on page 2 of this manual.
Top of door
or frame
Parte de arriba de
la puerta o del
marco
Haut de la porte
ou bâti
Top of
door
or frame
Parte de
arriba de la
puerta o
del marco
Haut de la
porte ou
*Cuando se utilicen plantillas con esquinas cuadradas, será necesario cincelar.
.
*Lorsque vous utilisez des gabarits à coins carrés, il sera nécessaire de buriner.
bâti
© 2013 Milescraft, Inc. • Pat. 7766059, 7896042 • www.milescraft.com
4
M1213M • 10/2013
Page 5

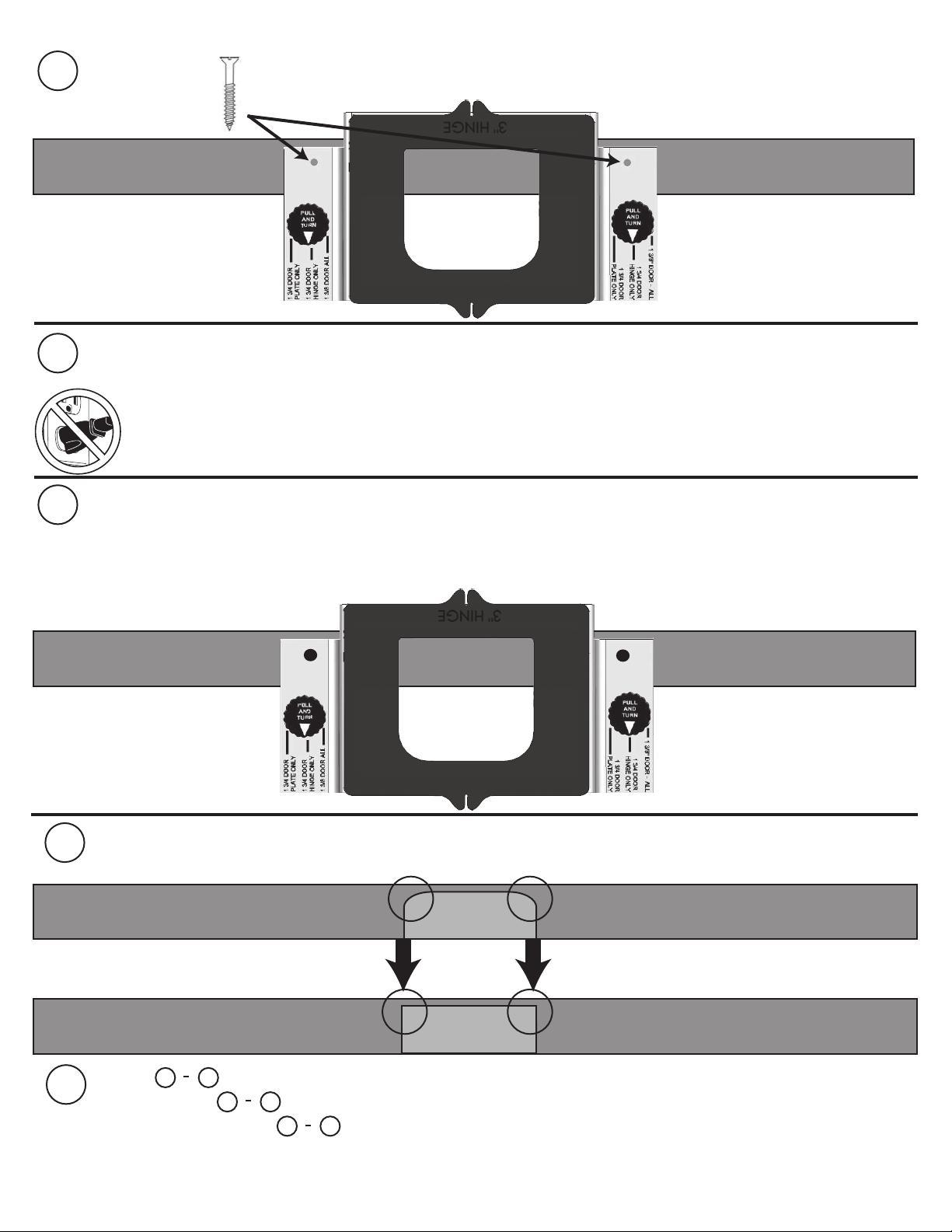

6
Parte trasera de la puerta o del marco
Back of door or frame
Arrière de la porte ou du montant
Parte delantera de la puerta o del marco
Install the included router bit into your router and adjust the cutting depth to the thickness of the door
7
Front of door or frame
Devant de la porte ou du montant
hardware being installed.
Instale la broca de rebajadora incluida en su rebajadora y ajuste la profundidad de corte al grosor de los herrajes
de puerta que se estén instalando.
Installez la mèche de toupie incluse dans votre toupie et ajustez la profondeur de coupe en fonction de la
quincaillerie correspondant à l'épaisseur de la porte à installer.
Rout out all material inside of the template. Use the bearing on the included router bit to roll along the
8
inside edges of the template.
Rebaje todo el material que esté en el interior de la plantilla. Utilice el cojinete que está en la broca de rebajadora incluida para
hacer rodar la broca a lo largo de los bordes interiores de la plantilla.
Évidez tout le matériau à l'intérieur du gabarit. Utilisez le roulement à billes sur la mèche de toupie incluse pour rouler le long
des bords intérieurs du gabarit.
Parte trasera de la puerta o del marco
Back of door or frame
Arrière de la porte ou du montant
If installing square-cornered door hardware, chisel corners.
9
Si va a instalar herrajes de puerta con esquinas cuadradas, cincele las esquinas.
Burinez les coins si vous installez de la quincaillerie de fixation de porte à coins carrés.
2
Repeat for the rest of the door hardware being installed.
10
Repita los pasos para el resto de los herrajes de puerta que se estén instalando.
Recommencez les étapes pour le reste de la quincaillerie de fixation pour la porte à installer.
9
2
9
2 9
Parte delantera de la puerta o del marco
Front of door or frame
Devant de la porte ou du montant
© 2013 Milescraft, Inc. • Pat. 7766059, 7896042 • www.milescraft.com
5
M1213M • 10/2013
