The original invisible sliding doors system
Il sistema invisibile originale
Page 2
The original invisible sliding doors system
Il sistema invisibile originale
Tracks / Binari
(Anodized Silver / Argento - A)
01 ·
(Brushed Anodized Silver / Argento Spazzolato
02 ·
- AS)
(Anodized Dark Brown / E3 - E3)
12 ·
01 - 02 STANDARD / 12 - 13 - 14 - 15 - 17 - 25 - 26 SPECIAL
Magic2
K Complete kit / Kit completo
.
COMPLETE BOX KIT / KIT COMPLETO IN SCATOLA
0031
ALUMINUM FINISHES CODES / CODICI FINITURE ALLUMINIO
Magic2 - Wood
80
Magic2 - Legno
.

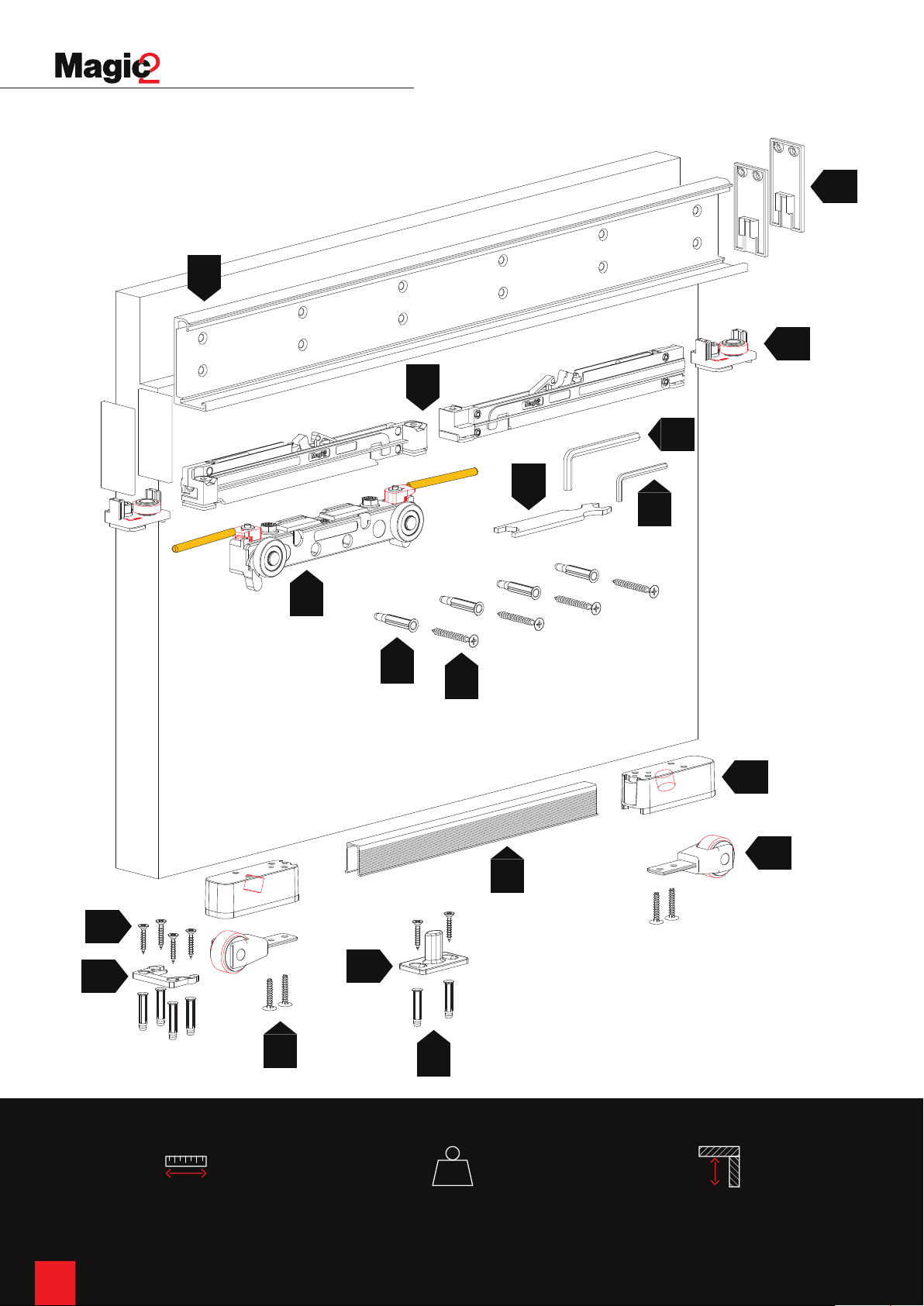

1
2
1100 mm
1800 mm
8 ... 0 .0 ........
(Brushed Anodized Dark Brown / E3 Spazzolato
13 ·
- E3S)
(Anodized Black / Nero - N)
14 ·
(Brushed Anodized Black / Nero Spazzolato - NS)
15 ·
.
01 Standard Finish / Finitura Standard
(Brushed Anodized Nickel / Nichel Spazzolato - NKS)
17 ·
(Brushed Anodized Graphite / Grate Spazzolato
25 ·
- GRFS)
(Anodized Graphite / Grate - GRF)
26 ·
Magic2 Frame
K Complete kit / Kit completo
.
0461
0462
1500 mm - 80kg
1100 mm - 80kg
.
Magic2 Vetro
COMPLETE BOX KIT / KIT COMPLETO IN SCATOLA
N.2 Soft damper stoppers
1
N.2 Fermi ammortizzati
.
1
2
3
COMPLETE BOX KIT / KIT COMPLETO IN SCATOLA
2200 mm
2600 mm
3000 mm
.
02 Brushed Anodized Silver / Argento Spazzolato
13 Brushed Anodized Dark Brown / E3 Spazzolato
15 Brushed Anodized Black / Nero Spazzolato
17 Brushed Anodized Nickel / Nichel Spazzolato
25 Brushed Anodized Graphite / Grate Spazzolato
K Complete kit / Kit completo
.
0041
0042
MilcasaStore.com
2
888.MILCASA (465.2272)
1100 mm - 80kg
1800 mm - 80kg
.
1 Glass thk. / Vetri sp. 8 mm (5/16”)
2 Glass thk. / Vetri sp. 10 mm (3/8”)
3 Glass thk. / Vetri sp. 12 mm (1/2”)
.
02 Brushed Anodized Silver / Argento Spazzolato
Page 3
The original invisible sliding doors system
Il sistema invisibile originale
Magic2 Mix
K Complete kit / Kit completo
.
0441
0442
0443
0444
Magic2 MIX UP
30
Magic2 MIX DOWN
30
Magic2 MIX UP
80
Magic2 MIX DOWN
80
Magic2 Uni
COMPLETE BOX KIT / KIT COMPLETO IN SCATOLA
.
1
2
3
4
1100 mm 38-40 mm
1800 mm 38-40 mm
1100 mm 42-44 mm
1800 mm 42-44 mm
.
02 Brushed Anodized Silver / Argento Spazzolato
15 Brushed Anodized Black / Nero Spazzolato
COMPLETE BOX KIT / KIT COMPLETO IN SCATOLA
K Complete kit / Kit completo
.
0451
0452
0453
0454
EXAMPLE / ESEMPIO
40 mm - 30 kg
44 mm - 30 kg
40 mm - 80 kg
44 mm - 80 kg
.
1
2
1100 mm
1800 mm
Magic2 Frame - 80 kg
W = 1100 mm
.
02 Brushed Anodized Silver / Argento Spazzolato
15 Brushed Anodized Black / Nero Spazzolato
H = 2200 mm
K . 0462 . 1 . 1 . 02
Complete kit
Kit completo
N.2 Soft damper stoppers
N.2 Fermi ammortizzati
Brushed Anodized Silver
Argento Spazzolato
MilcasaStore.com
888.MILCASA (465.2272)
3
Page 4

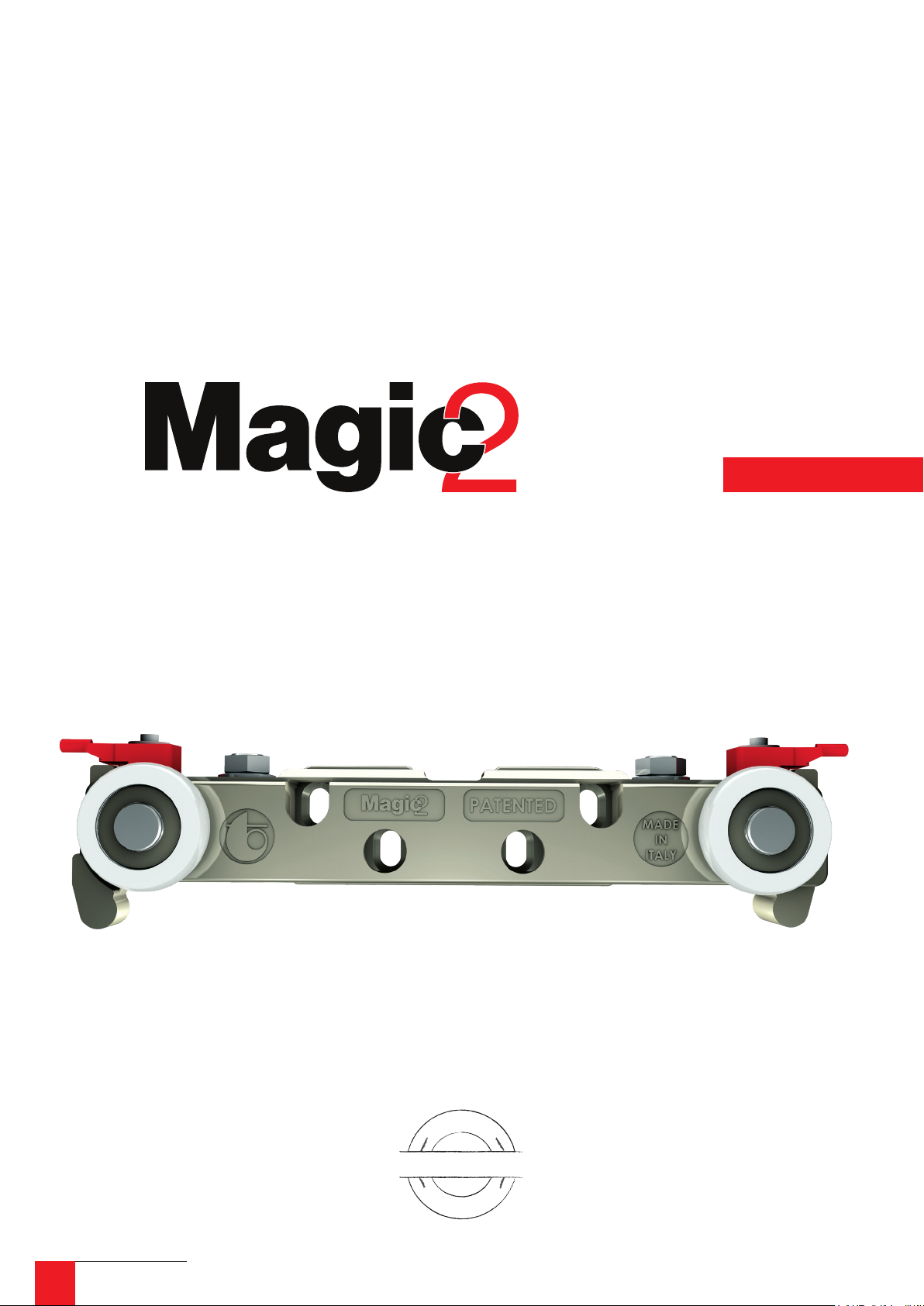

PATENTED
Magic2 is the new PATENTED and INVISIBLE sliding
door system outside the wall with soft-closing.
Magic2 è l’innovativo SISTEMA INVISIBILE
BREVETTATO per porte scorrevoli esterno muro con
fermi ammortizzati.
MilcasaStore.com
4
888.MILCASA (465.2272)
D
U
O
C
R
P
T
CERTIFIED
P
R
O
D
O
T
T
O
T
A
C
I
F
I
T
O
R
C
E
Page 5
5
Page 6
The original invisible sliding doors system
Il sistema invisibile originale

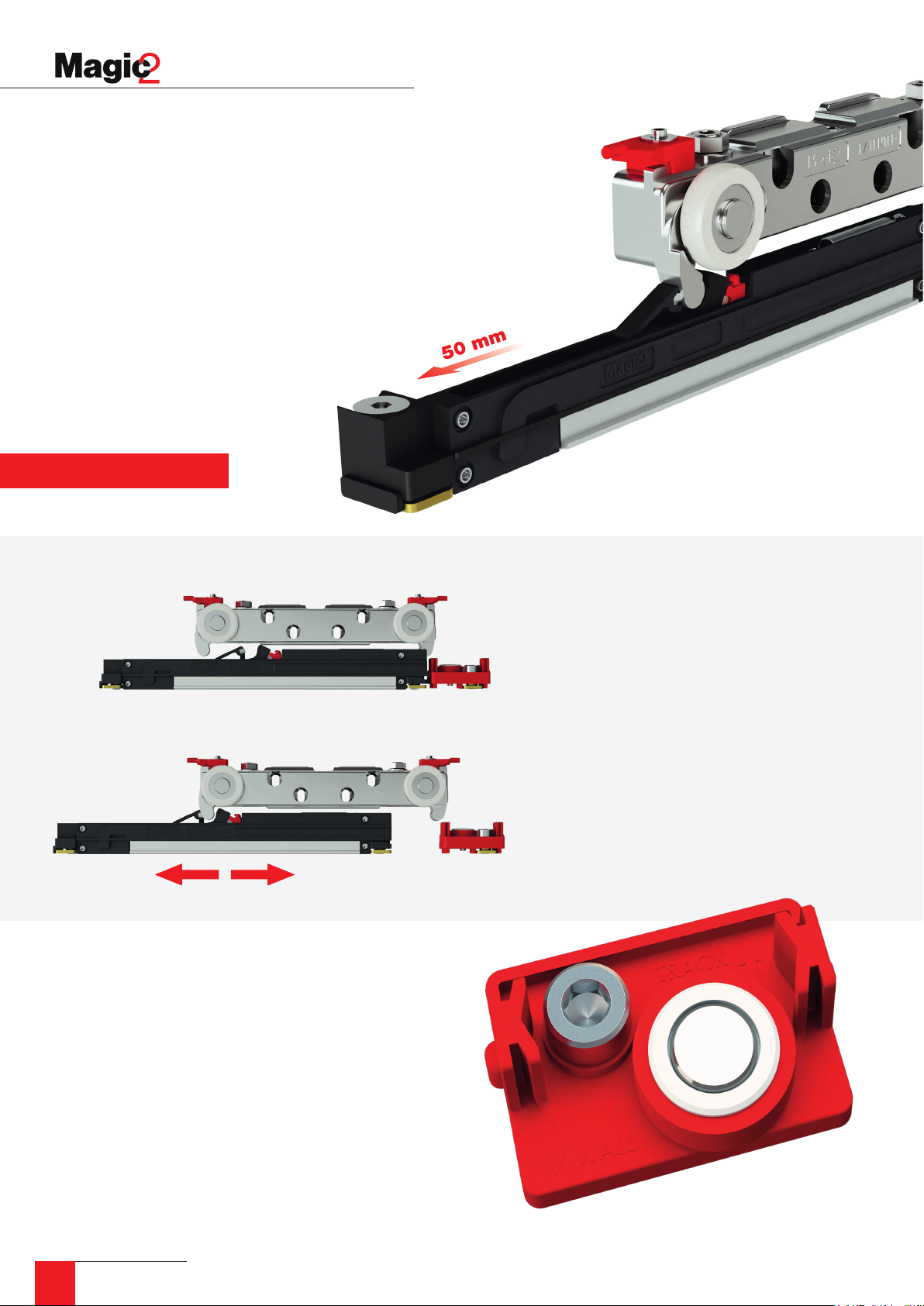

More than 50mm of damping motion
Magic2 system integrates new PATENTED dampers with 50 mm
of braking motion, 20 mm longer than previous version of Magic,
while keeping the same door dimensions.
Oltre 50 mm di frenatura
Il sistema Magic2 integra nuovi fermi ammortizzati BREVETTATI,
per una frenatura di oltre 50 mm, più di 20 mm rispetto al fermo del
modello Magic, mantenendo gli stessi ingombri della porta.
PATENTED
New position of wall-spacer wheels
New dampers with
adjustable positioning
New Magic2 adjustable dampers were designed
to be independent from wall-spacer wheels. New
dampers are suitable to be moved into the track to
allow door positioning adjustment.
Nuovi fermi con posizione
regolabile
I nuovi fermi del Magic2 sono stati progettati per
essere indipendenti dal distanziale. All’occorrenza
si possono spostare per regolare la posizione della
porta.
In Magic2 system wall-spacer wheels are positioned on the door extremities.
The wall-spacer wheels are so positioned in order to protect the door from wall
contact, when wall surface are not plane.
Nuova posizione per le ruote distanziali
Nel sistema Magic2 le ruote distanziali sono posizionate alle estremità della
porta. Le ruote distanziali così posizionate proteggono la porta da contatti con
la parete, in caso di muri con superci irregolari.
MilcasaStore.com
6
888.MILCASA (465.2272)
Page 7
The original invisible sliding doors system
Il sistema invisibile originale
New patented adjustment system
New Magic2 PATENTED sliding trolley integrates following door
adjustments:
• Door height adjustment from oor
• Micrometic adjustment of door from wall
• Micrometic adjustment of door parallelism from wall
Door adjustments of wall distance and parallelism, are meant to
compensate possible irregularities of wall. All adjustments are
available in the top of sliding trolley, without removing the door.
Nuovo sistema brevettato di
regolazione
Il nuovo scorrevole Magic2 BREVETTATO integra le seguenti
regolazioni:
• Regolazione dell’altezza della porta dal pavimento
• Regolazione micrometrica della distanza della porta dalla parete
•
Regolazione micrometrica del parallelismo della porta rispetto
alla parete
Le regolazioni di distanza e parallelismo della porta, si utilizzano per
compensare eventuali irregolarità della parete. Tutte le regolazioni
si realizzano dalla parte superiore dello scorrevole, senza sganciare
la porta.

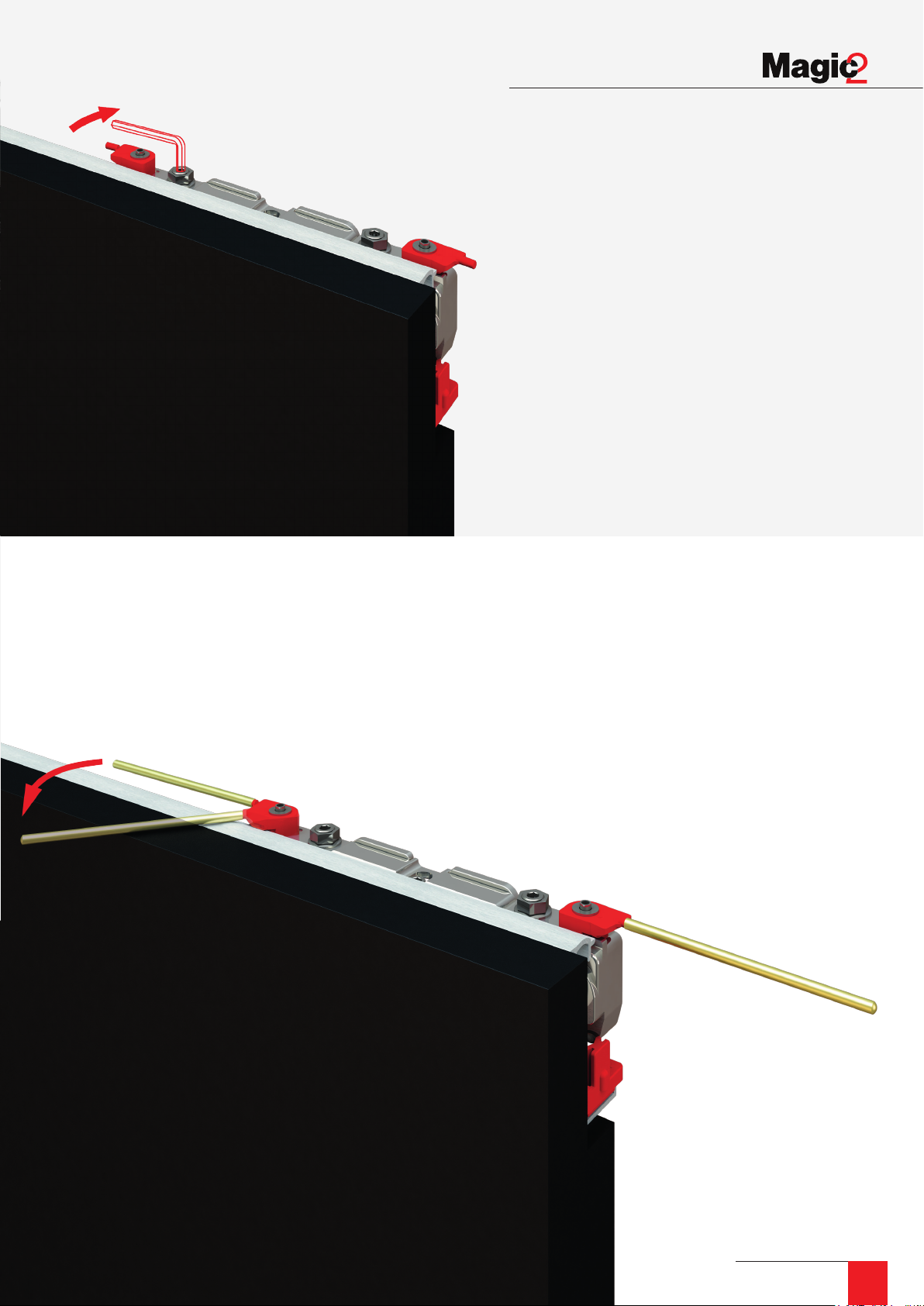

Practical anti-jumping system
Magic2 sliding trolley includes two new turning antijumping activation elements. Turning anti-jumping activation
elements are equipped with two safety levers, easy to rotate
with no tools required. Safety levers, clearly visible, will have
to be removed once anti-jumping system is activated in
order to insert end caps.
Pratico sistema di
antisganciamento
Lo scorrevole Magic2 comprende due nuovi elementi
rotanti di antisganciamento. In questi nuovi elementi sono
inserite due leve di sicurezza, per ruotarli senza l’utilizzo
di utensili. Le leve di sicurezza, ben visibili, rendono
obbligatorio l’utilizzo dei sistemi di antisganciamento. Una
volta ruotate, le leve di sicurezza dovranno essere rimosse
per poter inserire i tappi.
MilcasaStore.com
888.MILCASA (465.2272)
7
Page 8
The original invisible sliding doors system
Il sistema invisibile originale

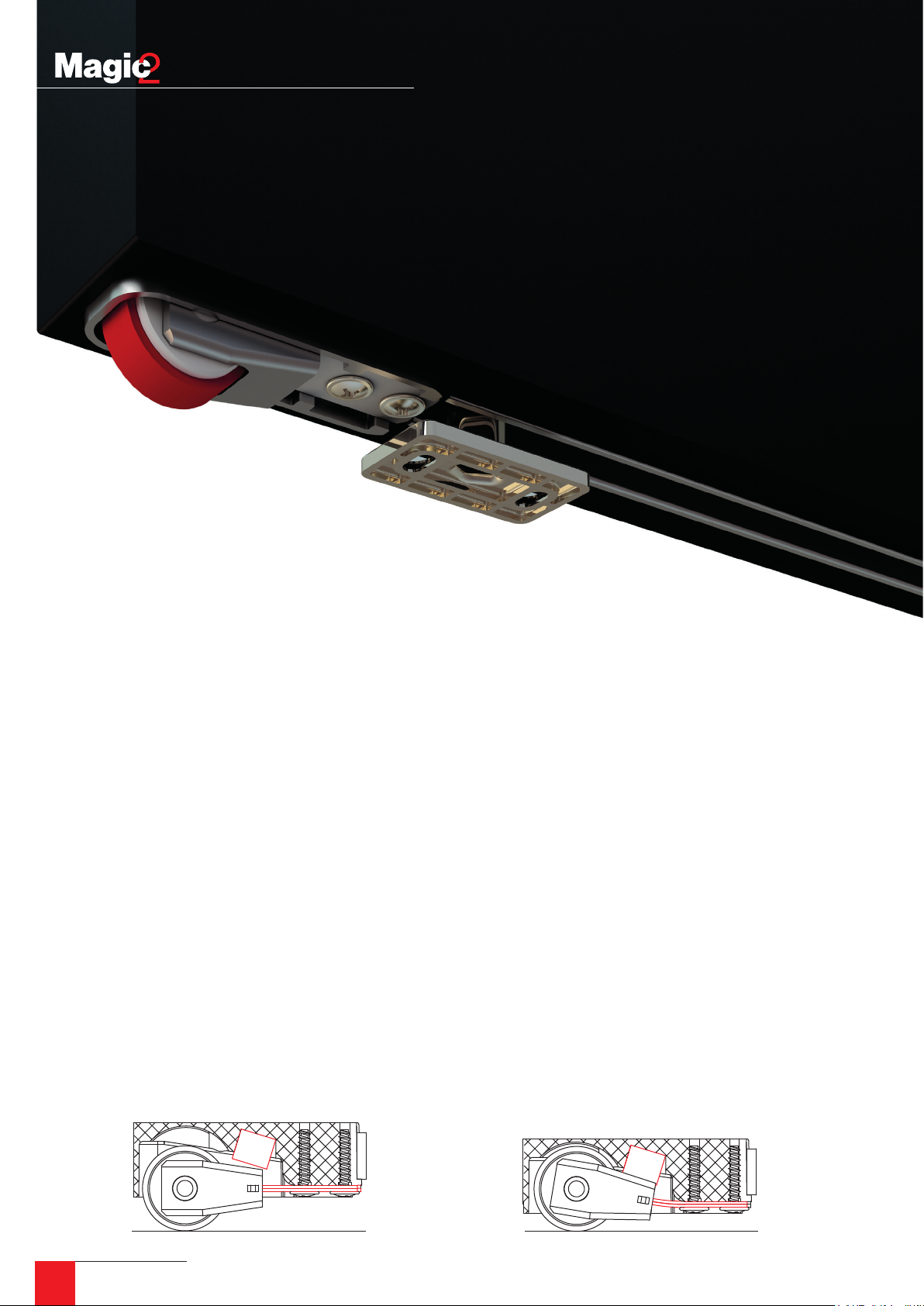

Silent lower guide
With the purpose of furtherly increase sliding quality, Magic2 system combines
a reinforced lower guide in Zamak (reliable and versatile), which slides in a silent plastic prole.
Guida inferiore silenziosa
Per migliorare ancor di più lo scorrimento, il sistema Magic2 integra una guida inferiore rinforzata in zama (resistente e versatile), che scorre in un prolo
in plastica molto silenzioso.
New patented bottom wheels designed
for a better sliding
New Magic2 bottom wheels are equipped with a PATENTED
suspension spring system and were designed with a larger diameter,
bigger bearing and steel pivots. Rubber surface have been enlarged as
well, in order to reinforce wheels and improve sliding quality.
An additional important PATENTED innovation in lower sliding system is
the introduction of two padded xed springs which can grant damping
function during door motion up to 40kg. Over 40kg of door weight and
up to 80kg of maximum load capacity, new bottom wheels will be more
exible than previous version, with their Zamak surface to lean on a
rubber internal cylinder, which act as a small shock absorber, granting
more stability during sliding motion.
The Magic2 wheels rubber have hight performance:
•
it does not leave any trace or sign on sliding surface like oors and
walls
• it does not deform over time
Ruote inferiori brevettate per una
migliore scorrevolezza
Le nuove ruote inferiori del sistema Magic2 hanno molleggio
BREVETTATO, e sono state progettate con diametro, cuscinetti e perni
in acciaio maggiorati. Anche il rivestimento in gomma è stato raddoppiato
per aumentare la forza e la scorrevolezza delle ruote.
Un’altra importante innovazione BREVETTATA nel sistema di
scorrimento inferiore è l’inserimento di due molle sse maggiorate che
permettono di ammortizzare il movimento della porta no ad una portata
di 40 kg. Oltre i 40 kg, e no ad un massimo di 80 kg, queste nuove
ruote ettono maggiormente e la supercie realizzata in zama si appoggia
su di un cilindro di gomma interno che funge da ammortizzatore
supplementare garantendo maggior stabilità.
La gomma delle ruote di Magic2 è altamente performante:
•
non lascia traccia sulle superci di scorrimento come pavimenti e
pareti
• non si deforma nel tempo
MilcasaStore.com
8
888.MILCASA (465.2272)
KG 0 < KG 40 KG 40 < KG 80
Page 9

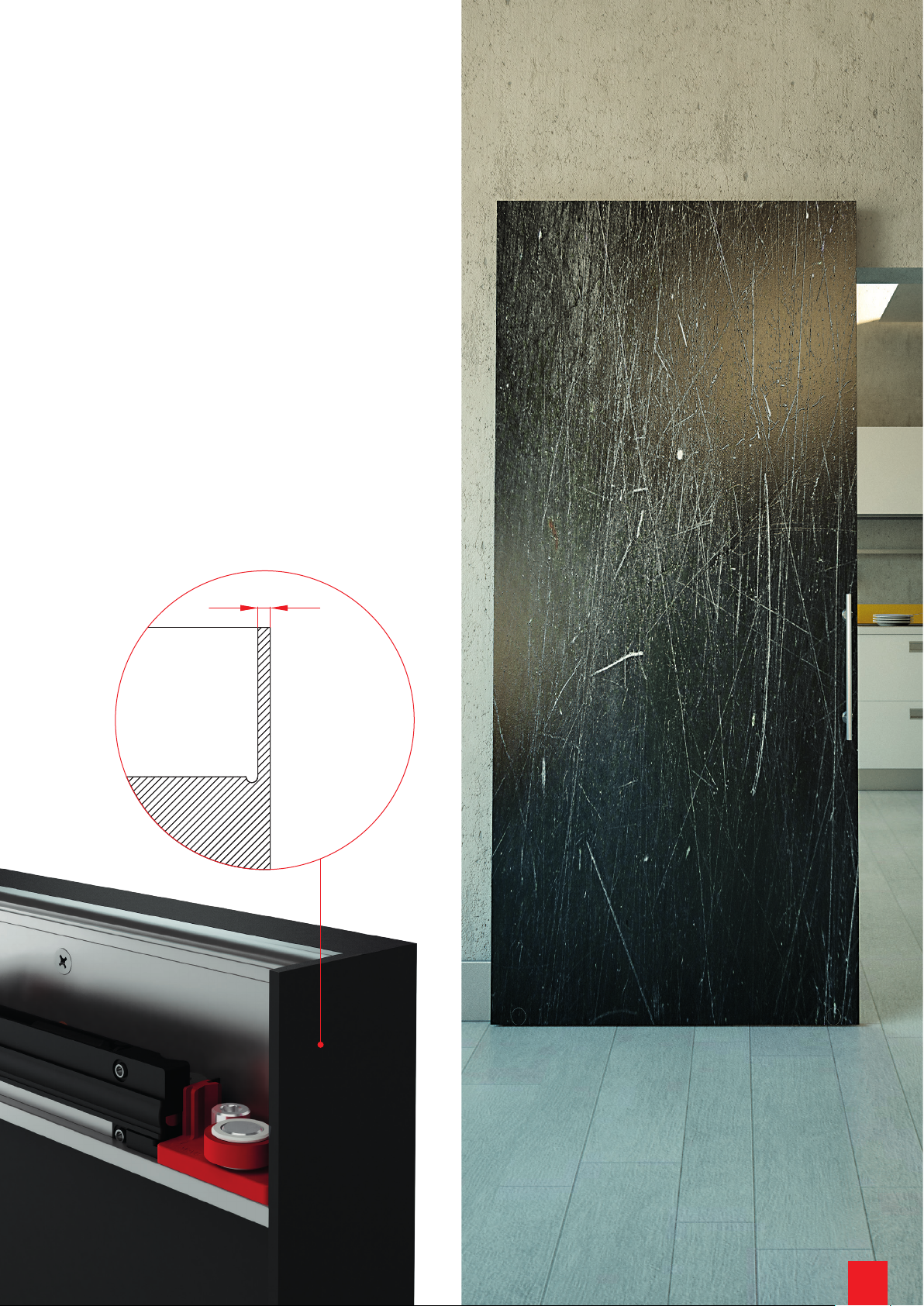

Built-in sliding track with notthrough milling
Upper sliding track can be installed “built-in” into a blind milling.
Laterally, track’s end caps won’t be visible, improving even more
the aesthetics of door. Door installation and adjustment are not
going to be different than usual, because available on the top of
the door.
Binario incassato in fresata non
passante
Il binario superiore può essere incassato in una fresata cieca.
Lateralmente non saranno visibili i tappi del binario, migliorando
ulteriormente l’estetica della porta. L’installazione e regolazione
della porta non variano perché le regolazioni si effettuano dal lato
superiore della porta.
5
9
Page 10
The original invisible sliding doors system
Il sistema invisibile
1
2
5
3
12
11
13
16
9
4
14
15
6
7
8
10
10
17
18
680 ÷ 1800 mm 80 kg 10 mm
Page 11

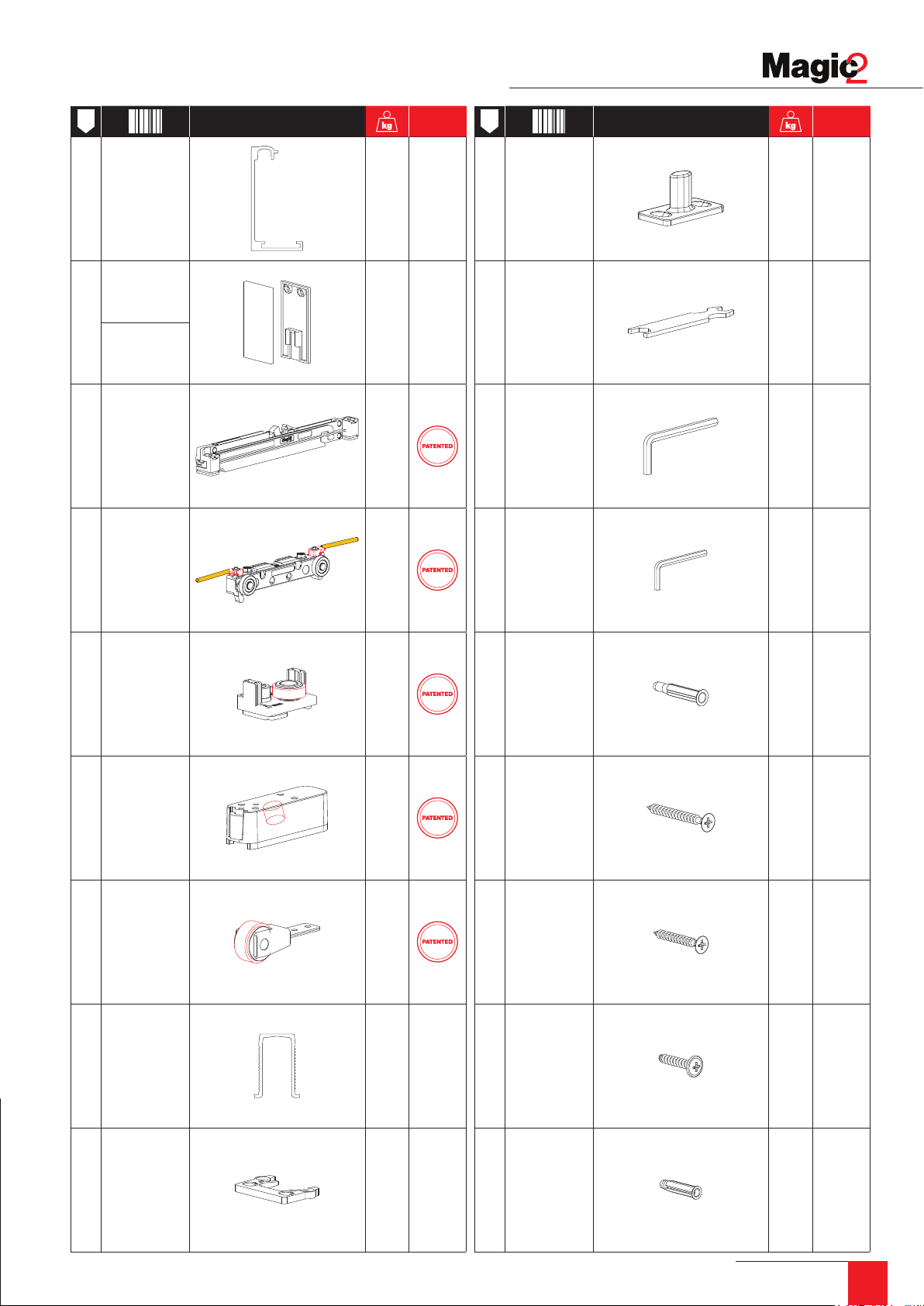

N° N°
The original invisible sliding doors system
Il sistema invisibile originale
1 2850
2851/N
2
2851/A
3 2864-80
4 2852
—
—
80
80
10 2855
11 1025
12 538
13 654
—
—
—
—
5 2856
6 2858
7 2857
8 121
—
80
80
—
14 FISCHER UX6
15 4,5x40
16 4x30
17 4x20
—
—
—
—
9 2859
—
18 FISCHER SX5
888.MILCASA (465.2272)
—
MilcasaStore.com
11
Page 12
80 kg
N.2 Soft damper stoppers
N.2 Fermi ammortizzati
Customizable door width
Larghezza porta
personalizzabile
Patented system
Sistema brevettato
Standard Finish
.01
Finitura Standard
The original invisible sliding doors system
Il sistema invisibile originale
4x20
N°4
4x30
N°6
4,5x40
OLD CODE NEW CODE

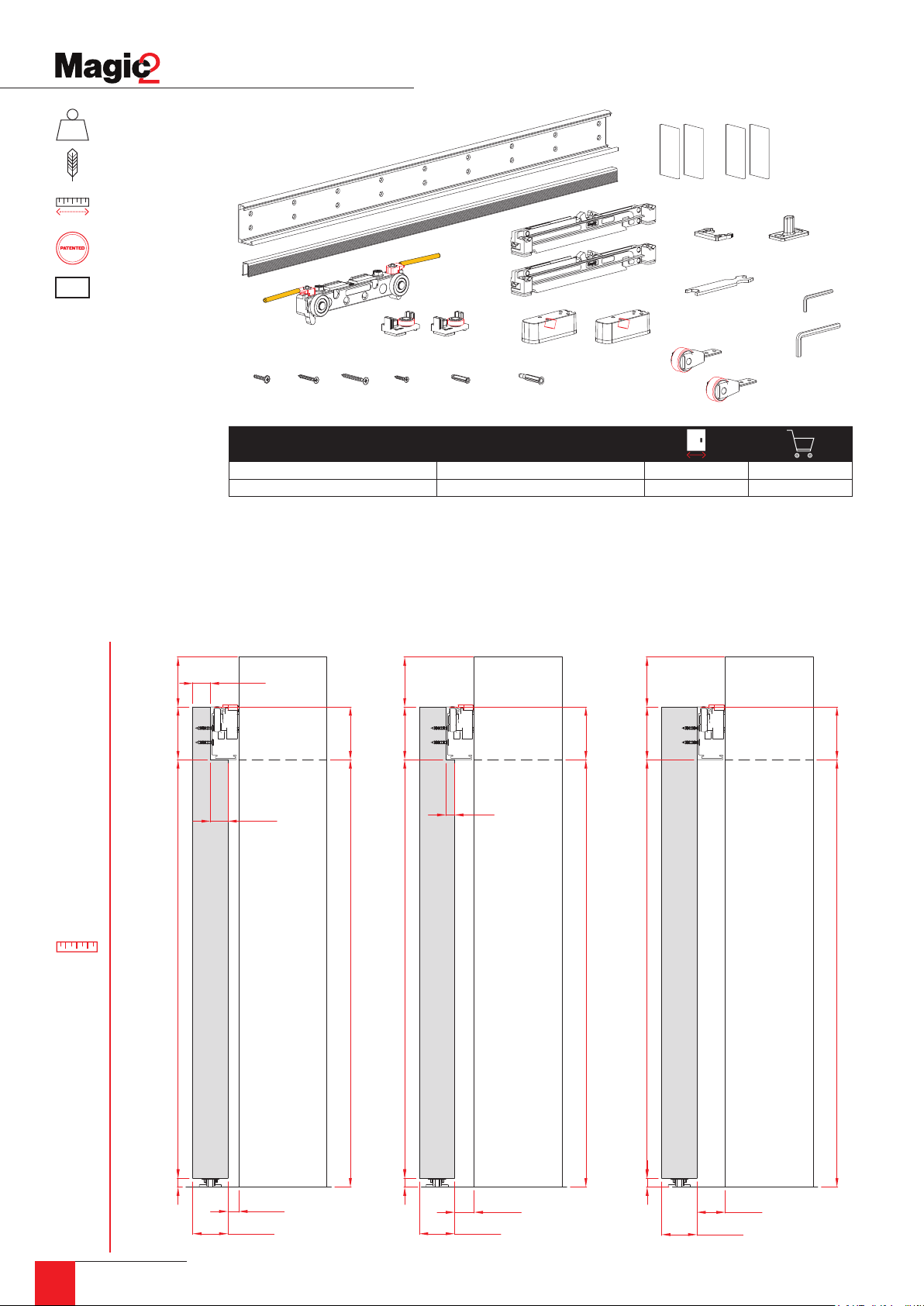

MAGIC2/1100 K.0031.1.01 1100 mm
MAGIC2/1800 K.0031.2.01 1800 mm 4x
MEASUREMENTS DESCRIPTION / DESCRIZIONE MISURE
MIN.20
60 MIN. 40
MAX.20
N°4
MIN. 60
3,5x20
N°36
MIN. 40
60
FISCHER SX5
N°6
FISCHER UX6
10
N°6
MIN. 60
MIN. 40
60
MIN
6x
*
* For export - Min.12x
MIN. 60
MilcasaStore.com
12
888.MILCASA (465.2272)
H=Y+60-10
10
Y
H=Y+60-10
+4
D=12
0
SP MIN.40 SP MIN.35
10
D=22
Y
H=Y+60-10
+4
0
10
SP MIN.35
D=32
+4
0
Y
Page 13

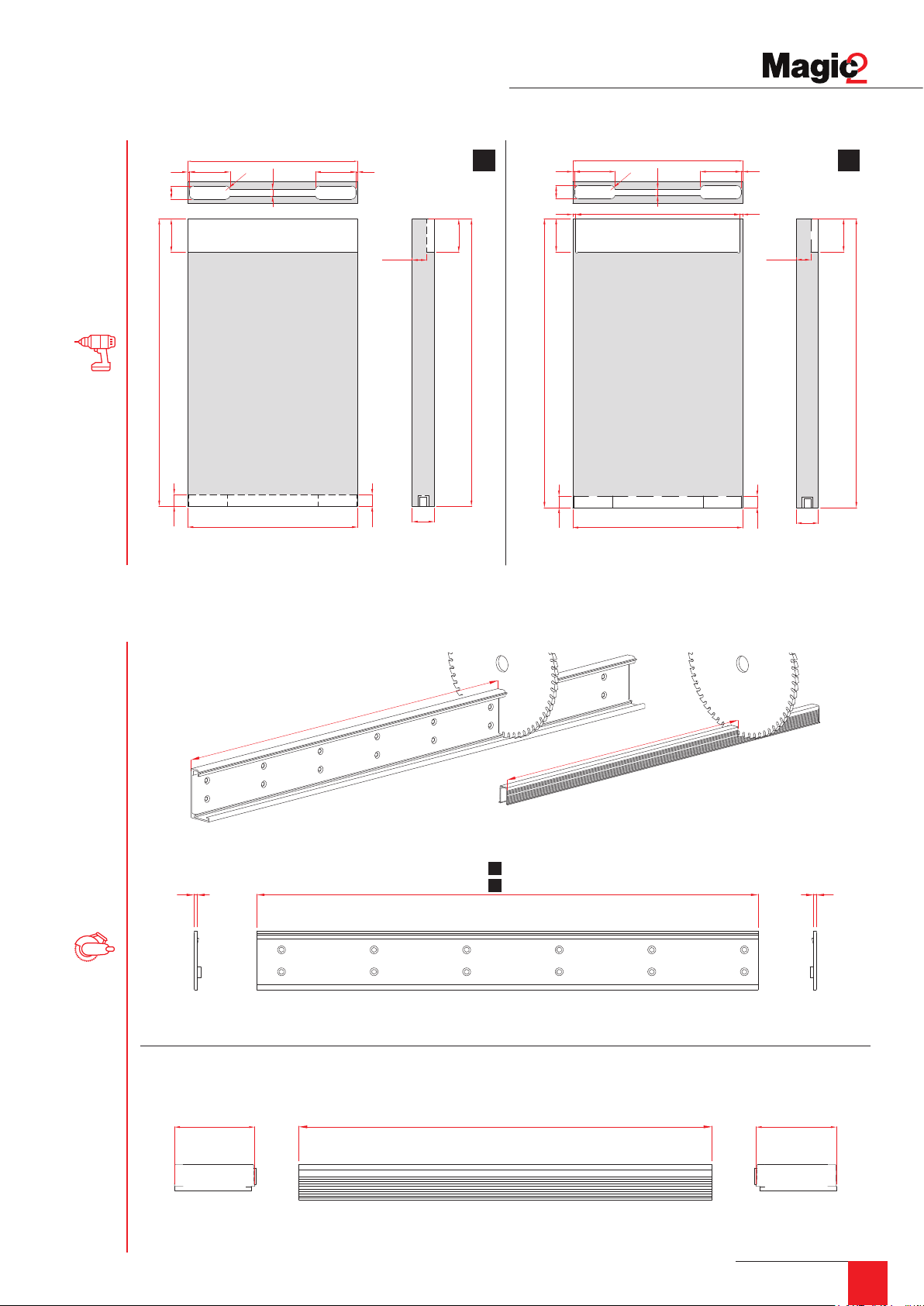

MILLING DESCRIPTION / DESCRIZIONE DELLE LAVORAZIONI
The original invisible sliding doors system
Il sistema invisibile originale
3 3
74 74
24
60
H
21
L
12
R8
L
21
MIN.20
A B
60
H
SP
3
74 74
24
5 5
60
H
21
L
12
R8
X
L
3
21
60
MIN.20
H
SP
HIDDEN MILLED / FRESATA CIECA
PROFILES CUTTING MEASUREMENTS / MISURE DI TAGLIO DEI PROFILI
L-6
3
ART. 2851 ART. 2850 ART. 2851
L-155
= L-6
A
= L-16
B
3
74
L-155
74
ART. 2858 ART. 121 ART. 2858
MilcasaStore.com
888.MILCASA (465.2272)
13
Page 14
The original invisible sliding doors system
Il sistema invisibile originale

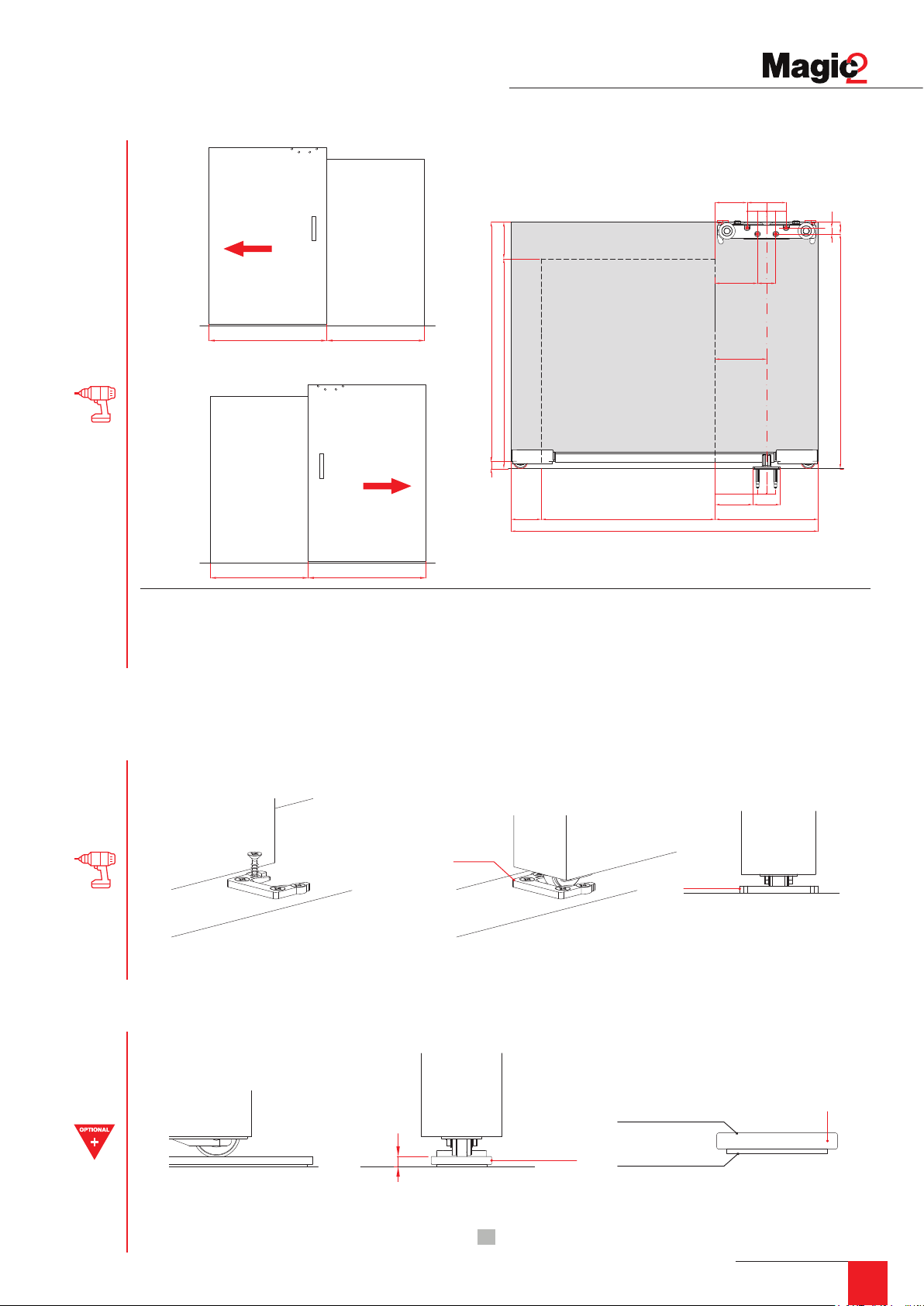

ACCESSORIES PLACEMENT (STANDARD POSITION) / POSIZIONAMENTO DEGLI ACCESSORI (POSIZIONE STANDARD)
B = 0 mm (Min.)
B = 50 mm (Suggested/Suggerito)
MIN.60
LEFT OPENING /APERTURA VERSO SINISTRA
120L-120 X-120
H=Y-10+60
Y
10
B X
L=B+X+50
64
15
15
17 17
30
118
15 15 20
45
10
20
20
35
50
Z=H+10-20
12,5
50
RIGHT OPENING /APERTURA VERSO DESTRA
120 L-120X-120
MAGIC2/1100 (K.0031.1.01) MAGIC2/1800 (K.0031.2.01)
B=0
X= MIN. 800 ( L=850 )
X= MAX. 1050 ( L=1100 )
B=50
X= MIN. 800 ( L=900 )
X= MAX. 1000 ( L=1100 )
B=0
X= MIN. 800 ( L=850 )
X= MAX. 1750 ( L=1800 )
B=50
X= MIN. 800 ( L=900 )
X= MAX. 1700 ( L=1800 )

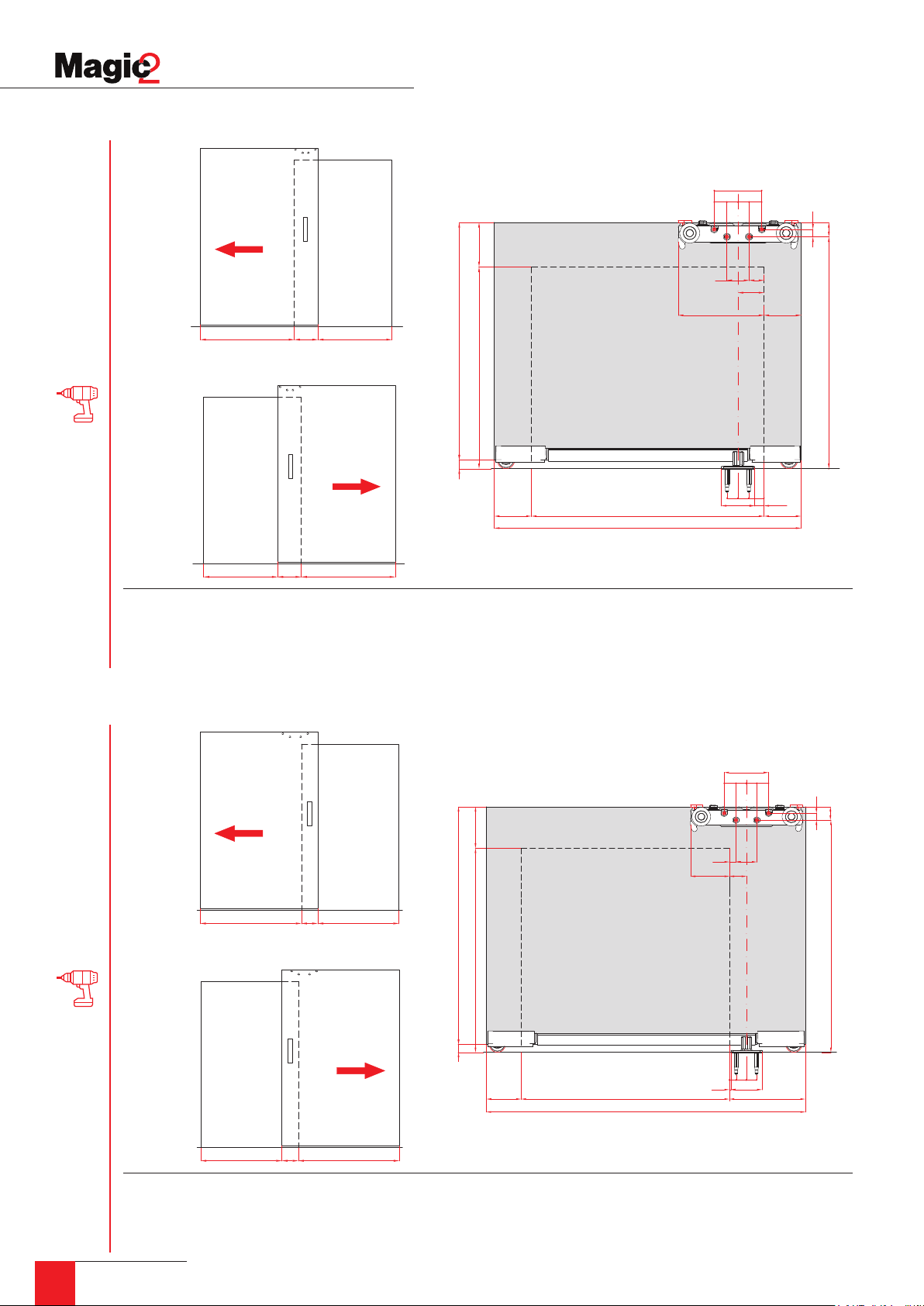

ACCESSORIES PLACEMENT (INTERMEDIATE POSITION) / POSIZIONAMENTO DEGLI ACCESSORI (POSIZIONE INTERMEDIA)
B = 0 mm (Min.)
B = 50 mm (Suggested/Suggerito)
MIN.60
LEFT OPENING /APERTURA VERSO SINISTRA
60L-60 X-60
H=Y-10+60
Y
10
60
64
15 15
17 17
30
25
10
20
Z=H+10-20
MilcasaStore.com
14
888.MILCASA (465.2272)
10
B X
RIGHT OPENING /APERTURA VERSO DESTRA
60 L-60X-60
MAGIC2/1100 (K.0031.1.01) MAGIC2/1800 (K.0031.2.01)
B=0
X= MIN. 740 ( L=850 )
X= MAX. 990 ( L=1100 )
B=50
X= MIN. 740 ( L=900 )
X= MAX. 940 ( L=1100 )
B=0
X= MIN. 740 ( L=850 )
X= MAX. 1690 ( L=1800 )
L=B+X+110
B=50
X= MIN. 740 ( L=900 )
X= MAX. 1640 ( L=1800 )
15 15
10
45
2
110
Page 15
L-0
X
L-0
X
The original invisible sliding doors system
Il sistema invisibile originale
ACCESSORIES PLACEMENT (TOTAL OPENING POSITION) / POSIZIONAMENTO DEGLI ACCESSORI (POSIZIONE APERTURA TOTALE)
B = 0 mm (Min.)
B = 50 mm (Suggested/Suggerito)
17 17
MIN.60
70
LEFT OPENING /APERTURA VERSO SINISTRA
85
H=Y-10+6010
Y
B X
L=B+X+170
1515
15 1570
170
6453
10
20
30
Z=H+10-20
4562
RIGHT OPENING /APERTURA VERSO DESTRA
MAGIC2/1100 (K.0031.1.01) MAGIC2/1800 (K.0031.2.01)
B=0
X= MIN. 680 ( L=850 )
X= MAX. 930 ( L=1100 )
B=50
X= MIN. 680 ( L=900 )
X= MAX. 880 ( L=1100 )
ART. 2859 - END STOPPER / FINE CORSA
ALUMINIUM TRACK FOR IRREGULAR FLOOR
PROFILO IN ALLUMINIO PER PAVIMENTAZIONE IRREGOLARE
ART. 2859
B=0
X= MIN. 680 ( L=850 )
X= MAX. 1630 ( L=1800 )
B=50
X= MIN. 680 ( L=900 )
X= MAX. 1580 ( L=1800 )
ART. 2859
ALUMINIUM PROFILE
PROFILO IN ALLUMINO
5
ART. 341 (8010.00341)
ADHESIVE / ADESIVO
ART. 341
(8010.00341)
ART. 341
8 01 0 .00341
MilcasaStore.com
888.MILCASA (465.2272)
15
Page 16
Loading...
