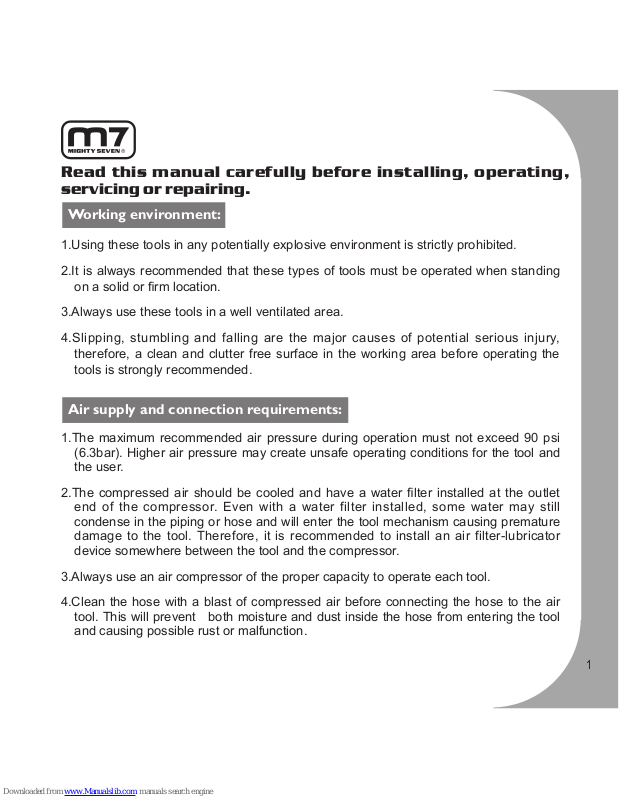

Mighty Seven m7 User Manual

1

1.The maximum recommended air pressure during operation must not exceed 90 psi
(6.3bar). Higher air pressure may create unsafe operating conditions for the tool and
the user.

2.The compressed air should be cooled and have a water lter installed at the outlet

end of the compressor. Even with a water filter installed, some water may still
condense in the piping or hose and will enter the tool mechanism causing premature
damage to the tool. Therefore, it is recommended to install an air filter-lubricator
device somewhere between the tool and the compressor.

3.Always use an air compressor of the proper capacity to operate each tool.

4.Clean the hose with a blast of compressed air before connecting the hose to the air
tool. This will prevent both moisture and dust inside the hose from entering the tool
and causing possible rust or malfunction.

1.Using these tools in any potentially explosive environment is strictly prohibited.

2.It is always recommended that these types of tools must be operated when standing

on a solid or rm location.

3.Always use these tools in a well ventilated area.

4.Slipping, stumbling and falling are the major causes of potential serious injury,
therefore, a clean and clutter free surface in the working area before operating the
tools is strongly recommended.

Read this manual carefully before installing, operating,
servicing or repairing.

Working environment:

Air supply and connection requirements:

2

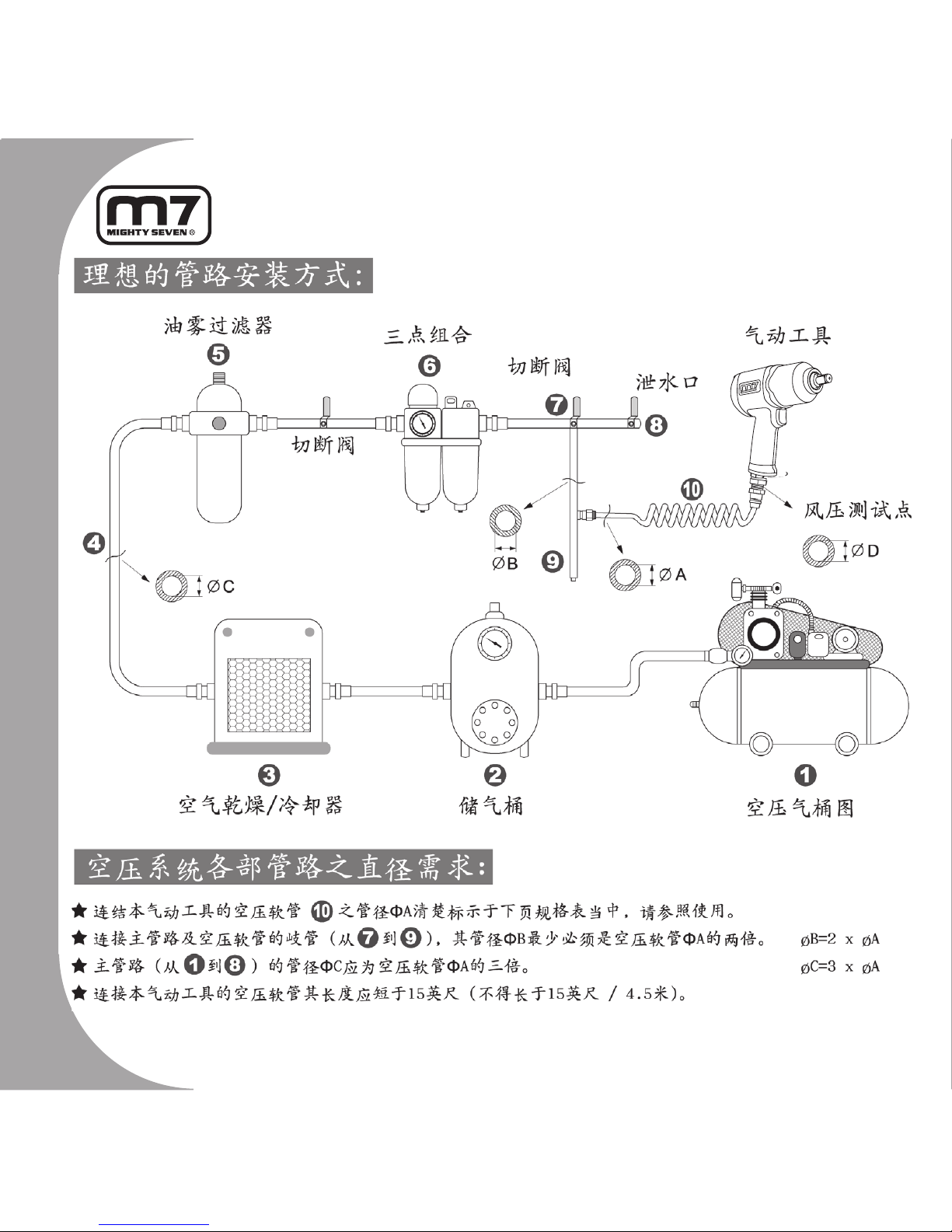

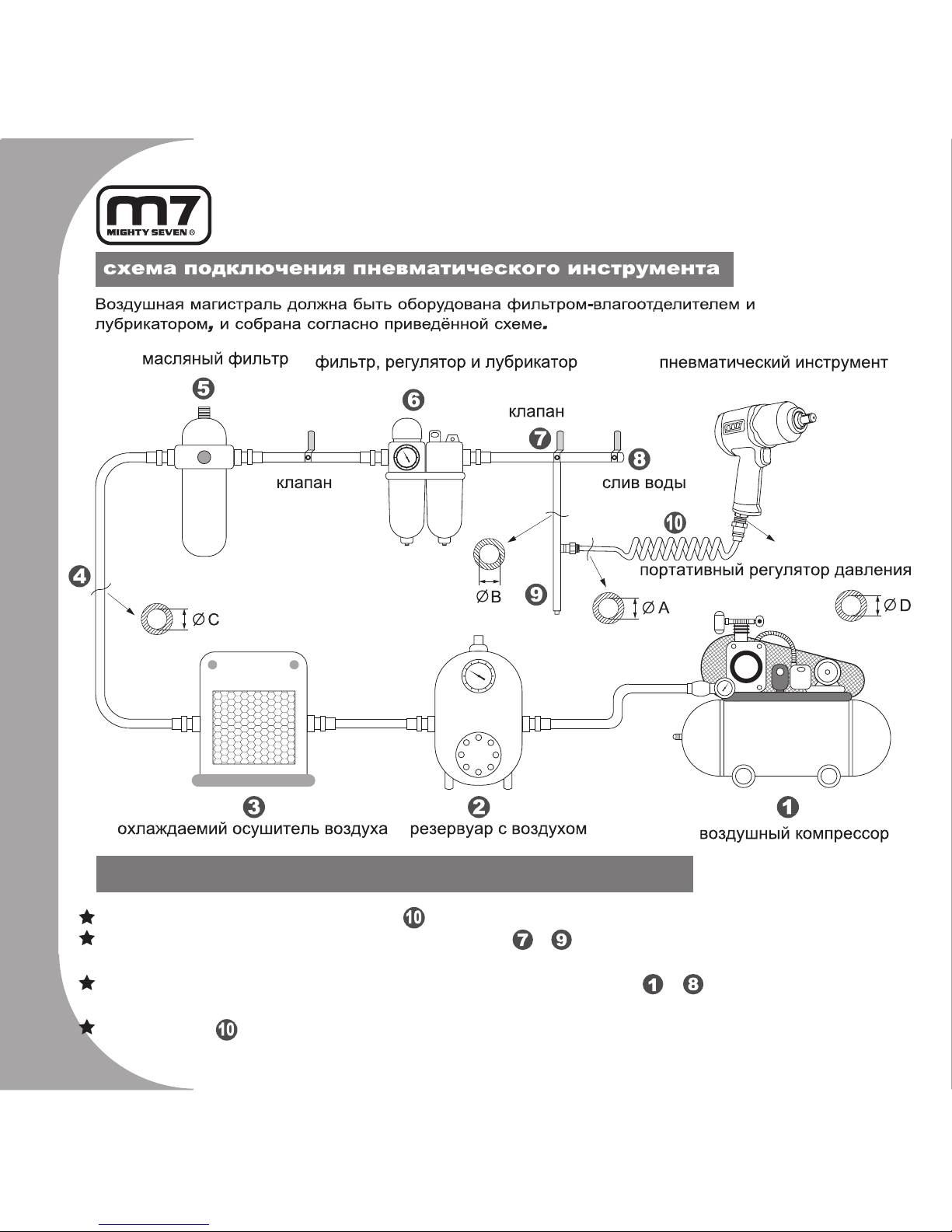

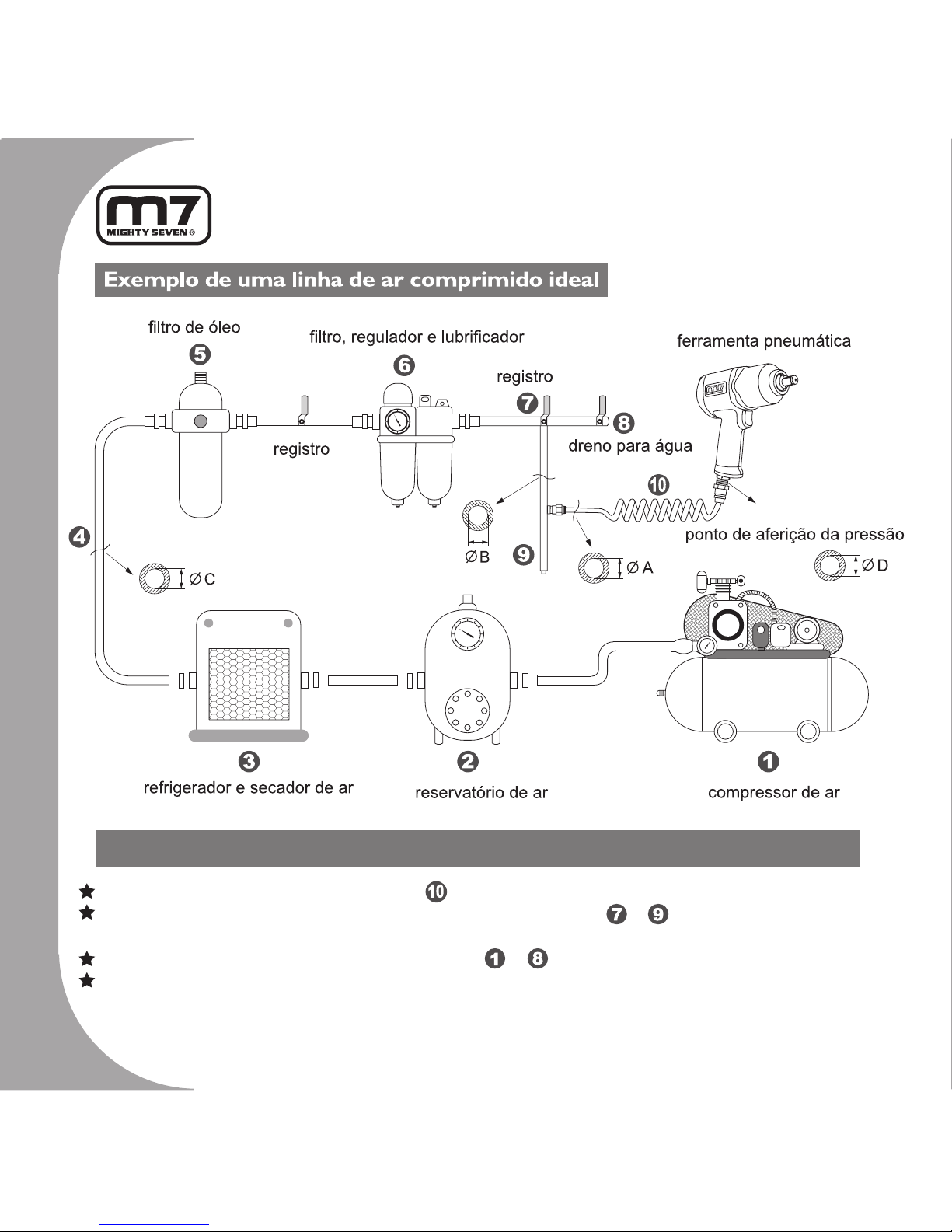

Ideal system connection:

Piping diameters and length requirement:

The diameter ΦA required for the inlet pipe is recommended on the specication table.
The diameter ΦB required for the branch pipe (from to ) should be 2 times as large as ΦA.
ΦB = 2 x ΦA
The diameter ΦC required for the primary air supply (from to ) should be 3 times as large as
ΦA. ΦC = 3 x ΦA
The length for the inlet pipe should be less than 15 feet (4.5m).

3

1. This tool should only be used as a hand operated tool. It is powered by compressed air and is not
insulated against electric shock.

2. This tool is specially designed for tightening or loosening bolts or nuts. Any application or use of this tool
other than what it is designed for is strictly prohibited.

3. Use only pneumatic impact sockets and accessories on this tool. Never use hand sockets or accessories.

4. High sound levels may cause hearing damage. Always wear hearing protection when operating this tool.

5. Wearing eye/face protection can reduce the danger of high-speed socket being ejected from the tool, due
to improper socket insertion during operation.

6. User must wear proper clothing. Loose clothing, long hair, stings, straps, belts and jewelry should not be
worn when operating this tool.

7. Before using these tools, make sure that all couplings and plugs are securely mounted. Air hoses which
are under pressure will cause a whipping action when disconnecting, this can lead to serious injury!

8. Make certain to stand on a solid or rm location and keep body in well-balanced position while operating

this tool.

9. Test run the tool to conrm the rotation direction before practical use. This will reduce the potential hazard

due to unexpected rotating direction.

10.In case of tool insert failure, always keep hands away from rotating socket to reduce the risk of being

injured, especially when working in conned spaces.

11.Always turn off the air supply and disconnect the air hose before changing socket or making adjustments
on the tool.

12.Release the throttle trigger to avoid danger if there is a failure of energy supply and when connecting or
disconnecting the air hose.

13.Prolonged use will cause user fatigue. Periodic breaks are recommended for user safety.

14.It is recommended to stop operating the tool whenever the user experiences discomfort, tingling or pain
during use.

15.Beware if the compressed air hose breaks unexpectedly, or is being connected or disconnected
improperly. This whipping action may cause injury.

16.Always use caution when operating this tool to prevent injury.

17.Avoid storing this tool where it is subject to high humidity.

Warning:

4

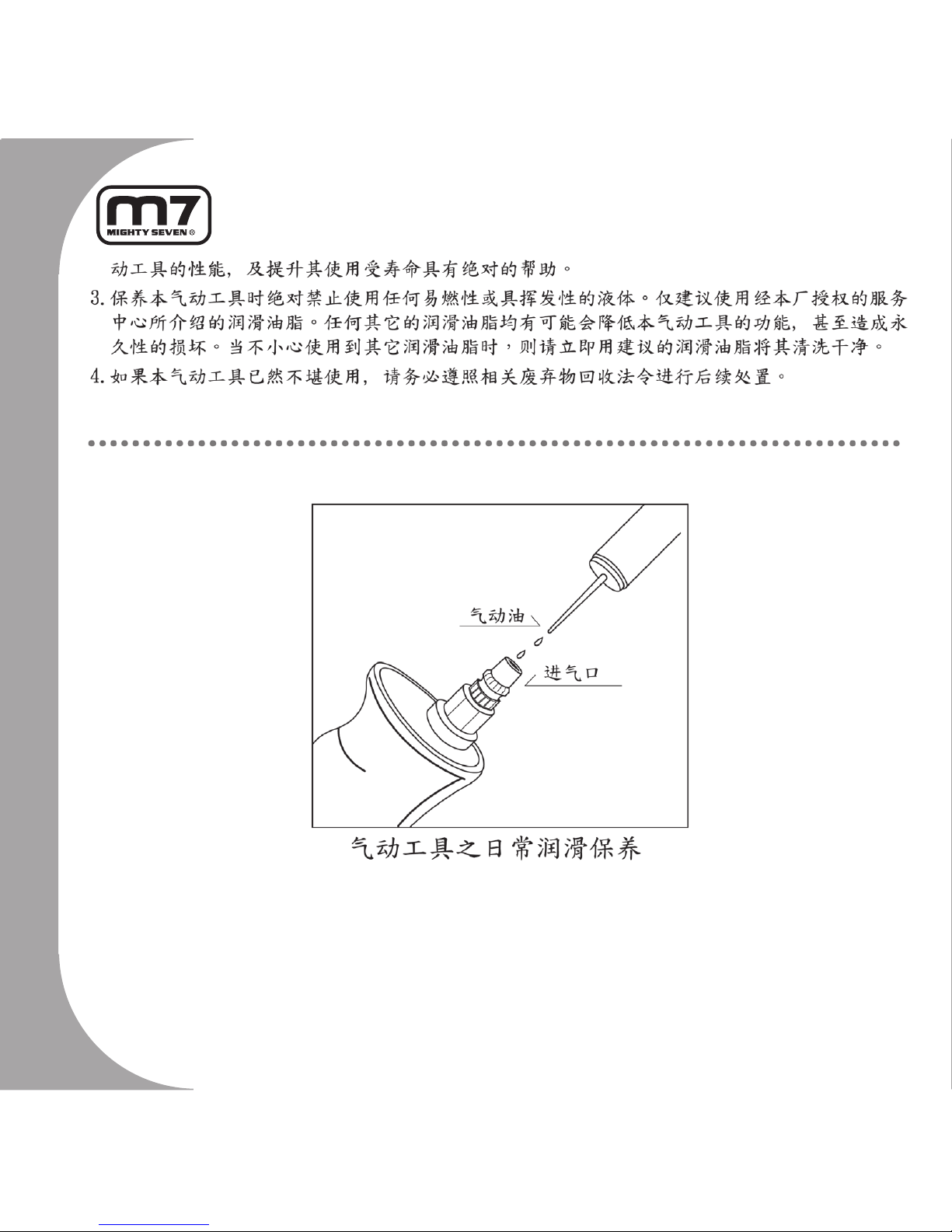

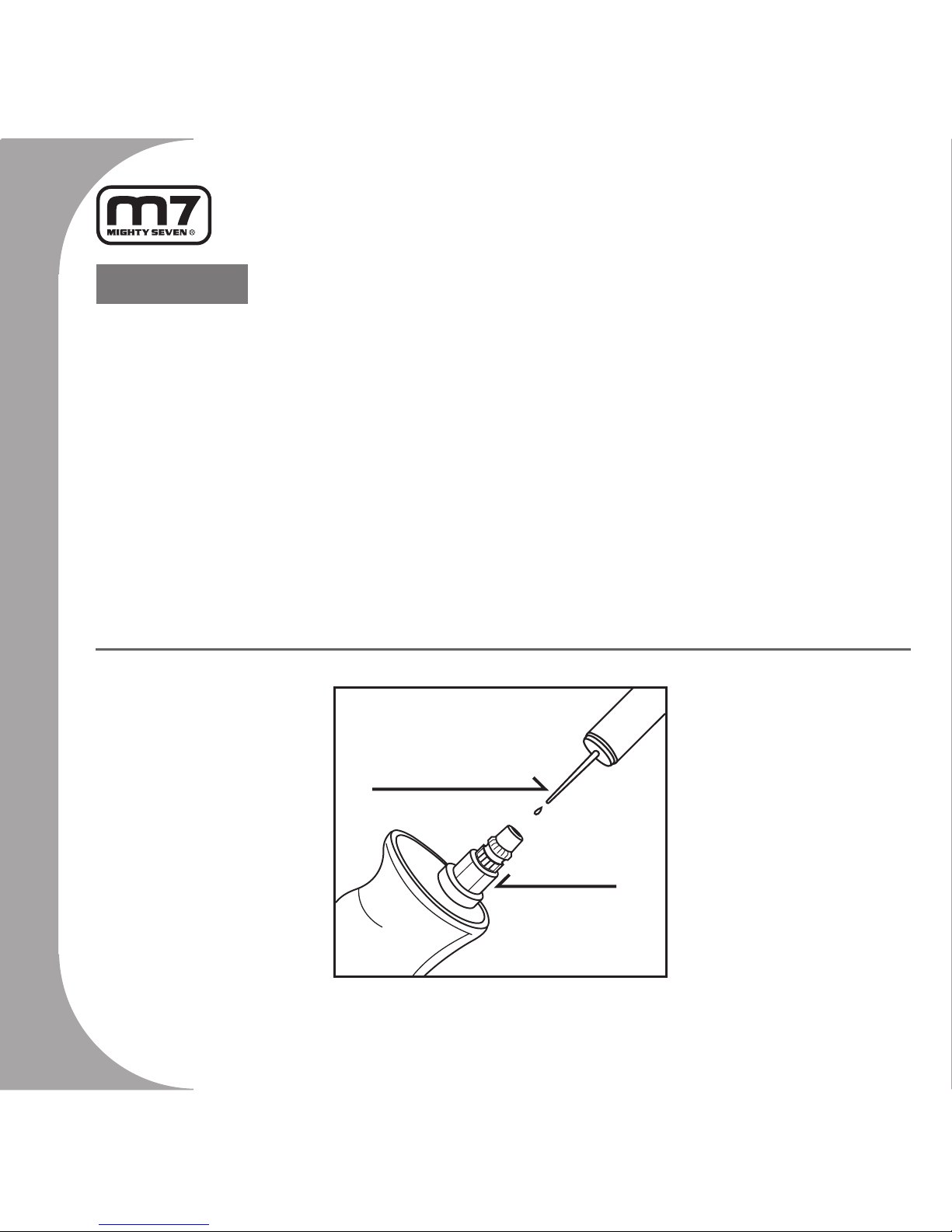

1. Before connecting the air hose to this tool or after operating, apply 4 or 5 drops of
pneumatic oil into the air inlet and run it for several seconds, referring this operation to the
attached illustration

2. Maintain this tool regularly by performing the same oiling application every 3 to 4 hours of
operation.

3. Do not lubricate tools with flammable or volatile liquids. Use only the lubricant

recommended by Mighty-Seven or authorized dealers. Any other lubricant will lead to
reduce performance of the tool and permanent damage. Whenever any unauthorized
lubricant is used by accident, ush it immediately with recommended pneumatic oil.

4. Follow all the recycling laws of waste disposal once this tool is no longer usable.

Maintenance:

Pneumatic oil

Air inlet

Regular maintenance

5

Lire ce guide avant toute installation, opération,
maintenance ou réparation.

1. La pression d'air maximale recommandée ne devrait jamais excéder les 90 psi
(6,3bar). Une utilisation à une pression d'air supérieur peut causer des dommages à
l'outil et/ou pour son utilisateur.

2. L'air à la sorti du compresseur devrait être refroidi et passer à travers un ltre capteur

d'humidité pour éviter les risques de condensation à l'intérieur de l'outil. L'humidité
et la condensation peuvent créer de la rouille et une usure prématurée de l'outil. Pour

cette raison, il est recommandé d'installer un ltre à air/lubricateur quelque part

entre l'outil pneumatique et le compresseur.

3. Utilisez un compresseur avec une capacité adaptée pour chaque outil.

4. Nettoyez le tuyau d'alimentation avec une décharge d'air avant chaque utilisation.

Ceci évitera que de l'humidité et/ou des impuretés ne pénètrent à l'intérieur de l'outil
et ne crée des problèmes de fonctionnement ou une usure prématurée.

1.L’outil ne doit pas être utilisé dans un lieu ayant une atmosphère potentiellement
explosive.

2.Il est fortement conseillé d'utiliser ce genre d'outils avec une prise au sol ferme et solide.

3.Toujours utiliser l'outillage pneumatique dans un endroit bien ventilé.

4.Des installations encombrées et mal organisées sont une des principales causes de
blessures en milieu de travail. Une aire de travail propre et libre de tout obstacle est
requise pour assurer la sécurité au travail.

Environnement de travail:

Pression et alimentation en air :

6

Le diamètre øA requis pour le tuyau d’alimentation exible est mentionné dans le tableau fourni en
annexe.
Le diamètre øB requis pour le tuyau d’arrivée (de à ) doit être égal à deux fois celui de øA.
øB=2 x øA
Le diamètre øC requis pour le tuyau de distribution (de à ) doit être égale à trois fois celui deøA
øC=3 x øA
La longueur du tuyau d’alimentation exible doit être inférieure à 4.5 mètres.

Système de régulation d'air recommandé:

Connectique et tuyau d’alimentation:

7

Attention:

1. Tout l'outillage pneumatique devrait être opéré de façon manuelle. Ils sont alimentés par de l'air
comprimé et ne sont pas conçus pour être utilisés dans des milieux sous tension électrique.

2. Cet outil est conçu spéciquement pour le serrage et le desserrage des boulons. Toute autre utilisation

de cet outil est fortement déconseillée.

3. Toujours utiliser des douilles ou des accessoires de type Impact sur cet outil. Ne jamais utiliser de
douilles ou des accessoires à mains.

4. Le niveau sonore élevé de l'outillage pneumatique peut causer des dommages auditifs permanents.
Toujours porter une protection auditive lors de l’utilisation.

5. Il est fortement conseillé de se munir de protection pour les yeux et le visage an d'éviter les blessures
causées par débris ou une douille mal xée éjectée lors de l’utilisation.

6. L'utilisateur se doit de porter des vêtements adéquats. Des vêtements amples, des cheveux longs, des
attaches, sangles, ceintures ou bijoux ne devraient pas être portés lors de l'utilisation de ces outils.

7. Avant d'utiliser ces outils, il faut s'assurer que tous les joints et raccords soient correctement enclenchés.
Les tuyaux d'alimentation sous pression peuvent causer de sérieuses blessures s’ils se déconnectent!

8. Il est fortement conseillé d'utiliser ce genre d'outils avec une prise au sol ferme et solide.

9. Vériez le sens de rotation de l’outil par un test rapide avant chaque utilisation. Ceci pourrait éviter des

blessures dues à un sens de rotation inattendu.

10. En cas d’un bris de la boulonnerie ou d’une douille, toujours tenir les mains éloignées de la partie rotative

de l’outil an d’éviter les risques de blessures, particulièrement dans les endroits connés.

11. Toujours éteindre l’alimentation en air et débrancher les raccords lors d’un changement de douille ou
d’accessoire.

12. Relâchez la gâchette lorsqu’il y a un problème d’alimentation ou lors du débranchement de l’outil.

13 Des périodes d'utilisation prolongée peuvent causer de la fatigue. Des pauses régulières sont conseillées

pour augmenter la sécurité de l’utilisateur.

14. Il est recommandé d'arrêter immédiatement le travail lorsqu'un malaise ou une forte fatigue est ressenti
lors de l'utilisation prolongée de cet outil.

15. Toujours faire attention à un éventuel bris du tuyau d’alimentation en air et lors de son débranchement
intentionnel ou accidentel. Le fouettement du tuyau d’alimentation peut causer des blessures.

16. Toujours être prudent lors de l’utilisation de cet outil pour prévenir les blessures.

17. Évitez de ranger cet outil dans un endroit ou l’air est humide.

8

Maintenance:

Entretien régulier

Huile pneumatique

Entrée d'air

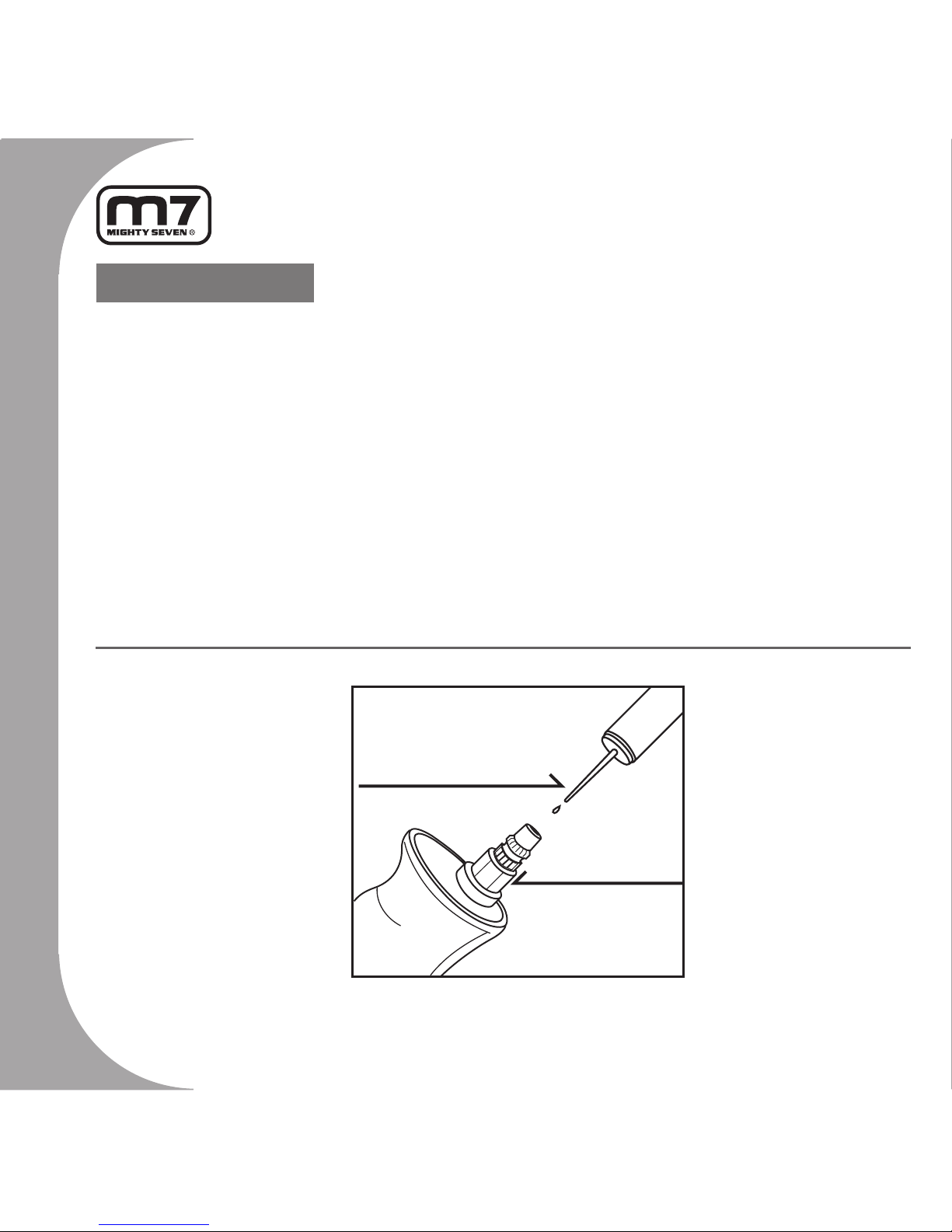

1. Avant l'utilisation ou avant de brancher le tuyau d'alimentation, déposer 4 ou 5 gouttes d'huile

pneumatique par l'admission d'air et faire fonctionner l'outil pendant quelques secondes. Pour
la manipulation, se référer à l’illustration.

2. Procédez à une lubrication régulière de l'outil à toutes les 3 ou 4 heures d'utilisation.

3. Ne pas lubrifier l'outil avec des produits volatile ou inflammable. Seule l'utilisation de

lubriants recommandés par M7 ou un revendeur autorisé est permise. Tout autre lubriant

peut réduire la durée de vie de l'outil. Purger avec de l'huile pneumatique tout outil ayant reçu

accidentellement tout autre type de lubriant.

4. Si l’outil est trop endommagé pour être encore utilisé, déposez-le dans une déchetterie pour

qu’il soit recyclé.

9

1. Es ist strikt verboten, die Druckluftschlagschrauber in einem explosionsgefährdeten

Arbeitsumfeld zu benutzen.

2. Es ist ratsam, das Werkzeug auf einer festen Arbeitsäche zu verwenden, z. B. auf
einem festen und ebenen Arbeitsplatz.

3. Beachten Sie, dass die Arbeitsumgebung mit dem Druckluftwerkzeug immer gut

belüftet sein soll.

4. Vor der Benutzung eines Druckluftwerkzeugs sichern Sie eine saubere, geräumige

und feste Arbeitsumgebung ab, da Rutschen, Anstoßen und Zubruchgehen die
Hauptgründe für Schadensentstehung sind.

Sicherheitshinweise:

Luftversorgungsystem:

Bitte lesen Sie die beigelegte Anweisung sorgfältig vor
der Installation, der Arbeit, Wartung und dem Wechsel des
Zubehörs mit der Fettpresse.

1. Der in der Bedienungsanleitung angegebene maximale Arbeitsluftdruck, 90 psi bzw. 6,3 bar,
für das Druckluftwerkzeug ist NICHT zu überschreiten, da dies zu Verletzungen und erhöhtem

Materialverschleiß führen kann.

2. Die Druckluftzufuhr soll durch den in der Anlage eingebauten Lufttrockner abgekühlt werden
und am Druckluftabgang durch den installierten Filter gefiltert werden. Trotzdem könnte, je

nach den Umgebungsverhältnissen, immer wieder Kondenswasser in der Leitung entstehen.

Die Feuchtigkeit verursacht bekanntlich Schäden und Leistungsverlust für das Werkzeug.

Daher empfehlen wir unseren Kunden, eine Wartungseinheit wie den „Filter, Regler & Öler“

an einer Stelle zwischen der Luftzufuhr und dem Werkzeug zu installieren. Diese zusätzliche

Wartungseinheit gewährleistet ein ideales Luftversorgungsystem für die Arbeit mit dem

Werkzeug und verhindert gleichzeitig die Korrosionsbildung.

3. Bitte verwenden Sie immer einen Kompressor, der die passende Luftkapazität für das Gerät hat.

4. Vor dem Anschluss eines Druckluftwerkzeugs reinigen Sie mit Gebläseluft den Luftschlauch.
Dies verhindert, dass die in dem Luftschlauch existierende Feuchtigkeit und Staub ins Werkzeug
eindringen und schützt so vor Korrosionsbildung und Verschleiß des Werkzeugs.

10

Durchmesser und Länge der DruckLuftleitung im Luftversorgungssystem:

Der vorgeschlagene Durchmesser øA für die Druckluftzufuhrleitung ist in einer Tabelle auf der
nächsten Seite vermerkt.
Der Durchmesser des Rohrabzweigs øB (von bis ) soll doppelt so groß wie øA sein. Also:
øB = 2 xøA
Der Durchmesser der Druckluftversorgungleitung øC (von bis ) soll dreimal größer als øA sein.
Also: øC = 3 x øA
Die Länge der Druckluftzufuhrleitung soll kürzer als 15 ft (ca. 4,5 m) sein.

11

1. Dieses Werkzeug kann nur für manuelle Arbeit eingesetzt werden und wird angetrieben mittels der durch
einen Kompressor bereitgestellten Druckluft. Dieses Werkzeug ist nicht isoliert gegen Elektroschock.

2. Dieses Werkzeug ist speziell ausgelegt für die Anwendung zum Lösen und Anziehen von Schrauben und

Nüssen. Jede andere Verwendung ist strikt verboten.

3. Achtung: Nur schlagfeste Schraubeneinsätze und Stecknüsse verwenden!

4. Bei hohen Geräuschpegeln ab 85 dB(A) ist am Arbeitsplatz ein Gehörschutz zu tragen.

5. Ein bruchsicherer Augenschutz ist stets zu tragen, um sich vor absplitternden Teilen zu schützen.

6. Immer Arbeitsschutzkleidung tragen! Bei der Arbeit sollen eng anliegende Kleidungstücke getragen
werden. Es sollen kein Gürtel, kein Schmuck und keine langen Haare getragen werden.

7. Vor dem Anschluss eines Druckluftwerkzeugs ist unbedingt die Festigkeit der Anschlüsse der Luftleitung
zu überprüfen. Umher schlagende Schläuche, die unter Druck stehen, können schwere Verletzungen
nach sich ziehen.

8. Das Druckluftwerkzeug NUR auf einem festen, sicheren und einwandfreien Arbeitsplatz einsetzen.

9. Vor der richtigen Verwendung ist ein kurzer Testanlauf des Druckluftwerkzeugs vorzunehmen. Dies
verhindert eine zufällige Gefährdung bei der Arbeit wegen unerwartetem Laufrichtungswechsel.

10. Beim Ausfall des Geräts sollen die Hände von dem rotierenden Schraubeneinsatz ferngehalten werden,
um Verletzungen zu vermeiden, vor allem, wenn der Arbeitsplatz an einer engen Stelle liegt.

11. Vor einem Zubehörwechsel oder nach Gebrauch ist das Werkzeug grundsätzlich von der Luftleitung
abzukuppeln und diese von Druck zu entlasten.

12. Den Druckauslöser des Werkzeugs im Fall eines Motorschadens oder einer Unterbrechung der

Luftschlauchverbindung sofort loslassen.

13. Nach lang andauernder Benutzung können extreme Schwingungen Taubheitsgefühle in den Händen
hervorrufen. Zu Ihrem eigenen Gesundheitsschutz ist es ratsam, öfters eine Pause bei der Arbeit
einzulegen.

14. Die Arbeit mit dem Werkzeug ist sofort einzustellen, wenn sich der Benutzer während der Arbeit unwohl
fühlt oder ein Kribbeln empndet.

15. Achten Sie besonders darauf, dass die Luftzufuhr beim Luftschlauch nicht unerwartet unterbrochen wird
bzw. die Luftversorgung ruckartig austritt. Dies kann zu Schäden führen.

16. Das Werkzeug immer ordnungsgemäß und behutsam bei der Arbeit verwenden. Dies ist die beste
Präventionsmaßnahme gegen Verletzungen.

17. Lagern Sie das Werkzeug niemals in einer feuchten Umgebung!

Allgemeine Sicherheitshinweise:

12

Wartungshinweise

Pneumatik-Öl

Druckluftzufuhr

1. Nach dem Gebrauch oder vor dem Anschluss ist es ratsam,mit etwas Öl den
Drucklufteingang zu schmieren und nach ein paar Sekunden einen Testlauf zu starten.

2. Das Werkzeug soll regelmäßig - jeweils nach einer 3- oder 4-stündigen Benutzung - mit
Schmieröl gewartet werden.

3. Bitte verwenden Sie auf keinen Fall entammbares oder üchtiges Öl zur Wartung des
Werkzeugs. NUR das von dem Hersteller angegebene Schmieröl verwenden!

4. Nach der endgültigen Abnutzung des Werkzeugs befolgen Sie alle Umweltschutzrechtlinien
für die Abfallentsorgung bzw. Abfallbeseitigung.

Reguläre Wartung

13

1. El uso de estas herramientas en cualquier ambiente potencialmente explosivo está
totalmente prohibido.

2. Es siempre recomendado que este tipo de herramientas sean operadas parándose

sobre un lugar sólido o rme.

3. Siempre usar estas herramientas en un lugar con buena ventilación.

4. Resbalarse, tropezarse y caerse son las mayores causas de daños potencialmente
serios, por lo que se recomienda operar las herramientas en una supercie limpia y

libre de abarrotamiento dentro del área de trabajo.

Ambiente de trabajo:

Requerimientos de surtido de aire y conexiones:

Lea este manual cuidadosamente antes de instalar,
operar, realizar el servicio técnico o la reparación de la
herramienta.

1. La presión máxima de operación no debe exceder de 90 psi (6.3bar). Una presión de
aire mayor podría crear condiciones de operación no seguras para la herramienta y el
usuario.

2. El aire comprimido debe ser enfriado y tener un filtro de agua instalado en el lado
de salida del compresor. Aún con el filtro de agua instalado, algo de agua podría
condensarse todavía en las tuberías o la manguera y entrar en el mecanismo de la

herramienta, causando daños prematuros a la misma. Por ello es recomendable

instalar un dispositivo filtro-lubricador de aire en algún punto de la línea entre la
herramienta y el compresor.

3. Siempre usar el compresor de aire de la capacidad apropiada para operar cada
herramienta.

4. Limpiar la manguera con un soplo de aire comprimido antes de conectar la manguera
a la herramienta de aire. Esto evitará que la humedad y la suciedad dentro de la
manguera ingresen a la herramienta causando su oxidación o malfuncionamiento.

14

El diámetro øA requerido para el tubo de entrada es recomendado en la tabla de datos mostrada
en la siguiente página.
El diámetro øB requerido para el tubo ramificado (va del punto al ) debe ser el doble del
diámetro de øA. øB = 2 x øA
El diámetro øC requerido para el surtido principal de aire (del punto al ) debe ser 3 veces el
tamaño de øA. øC = 3 x øA
La longitud del tubo de entrada debe ser menor a 15 pies (4.5m).

Requerimientos de longitud y diámetro de las tuberías:

Filtro de aceite

Liave de cierre

15

1. Esta herramienta debe ser usada únicamente como una herramienta operada manualmente. Funciona
con compresora de aire y no está aislada contra choques eléctricos.

2. Esta herramienta está especialmente diseñada para ajustar o soltar tuercas o tornillos. Cualquier otro
uso de esta herramienta ajeno al propósito para el que fue diseñada está estrictamente prohibido.

3. Utilice únicamente dados y accesorios neumáticos para esta herramienta. Nunca use dados o
accesorios de tipo manual.

4. Sonidos de niveles altos podrían causar daños al oído. Use siempre protección de oídos al operar esta

herramienta.

5. El uso de protección de ojos y cara puede reducir el peligro en caso de que el dado sea expulsado a alta
velocidad desde la herramienta a causa de una mala inserción del dado durante el uso.

6. El operario debe usar ropa apropiada. Ropa muy suelta, pelo largo, cordones, tirantes, correas y joyería
no deben ser usados cuando se opere esta herramienta.

7. Antes de usar estas herramientas, asegúrese que todas las piezas de acople y enchufes estén

conectados de forma segura.

8. Asegúrese de pararse sobre una base sólida o rme y mantenga el cuerpo en una posición con buen

balance al operar esta herramienta.

9. Realice una prueba de encendido de la herramienta para conrmar la dirección de rotación antes de
ponerla en uso. Esto reducirá daños potenciales causados por una dirección de rotación inesperada.

10. Siempre mantenga las manos apartadas del dado de rotación para reducir el riesgo de lesionarse en
caso de una falla en la inserción de la herramienta, especialmente cuando se trabaja en espacios

connados.

11. Siempre apague el suministro de aire y desconecte la manguera de aire antes de cambiar el dado o de
hacer ajustes a esta herramienta.

12. Suelte el gatillo de aceleración para evitar peligros si existe una falla en el suministro de energía
eléctrica o cuando conecte o desconecte la manguera de aire.

13. Largos periodos de uso prolongado causan fatiga del usuario. Descansos periódicos son recomendados
para seguridad del usuario.

14. Se recomienda interrumpir el uso de la herramienta en caso de experimentar incomodidad, cosquilleo o
dolor durante su uso.

15. Tenga cuidado si la manguera de aire se rompe inesperadamente, o si se conecta o desconecta de

manera inapropiada. El efecto azote de tal acción podría causar lesiones.

16. Siempre opere esta herramienta con cuidado para prevenir lesiones.

17. Evite almacenar esta herramienta en lugares muy húmedos.

Advertencia:

16

Mantenimiento:

Aceite Neumático

Toma de Aire

1. Antes de conectar la manguera de aire o luego de usarla, aplique 4 ó 5 gotas de aceite neumático
en la entrada de aire y déjela encendida por varios segundos. Ver la ilustración .

2. Realice un mantenimiento regular de esta herramienta repitiendo la misma operación lubricación
cada 3 ó 4 horas de uso.

3. No utilice líquidos inflamables o volátiles para lubricar esta herramienta. Utilice únicamente el

lubricante recomendado por Mighty-Seven o agentes autorizados. Cualquier otro lubricante
producirá una disminución en el desempeño de la herramienta y daño permanente. Si se utiliza
accidentalmente un lubricante no autorizado, quítelo inmediatamente vertiendo encima aceite

neumático recomendado.

4. Respete todas las leyes de reciclaje y desechos una vez que esta herramienta sea descartada.

Mantenimiento regular

17

1. Nunca trabalhe com esta ferramenta pneumática em ambientes potencialmente
explosivos.

2. Deve oferecer uma base rme e sólida o piso sobre o qual o operador trabalhará

com esta ferramenta pneumática.

3. Trabalhe com esta ferramenta somente em áreas bem ventiladas.

4. Tropeços, escorregões e quedas, enquanto estiver trabalhando com ferramentas
pneumáticas, podem ser potencialmente perigosos. Procure manter a área de
trabalho seca e livre de obstáculos.

Recomendações sobre a área de trabalho:

Requisitos para a linha de ar e conexões:

Leia atentamente este manual antes de instalar, operar,
carregar ou reparar sua engraxadeira pneumática.

1. A pressão máxima de trabalho não deve ultrapassar 90 psi (6,3 bar). Pressões mais

altas podem danicar a ferramenta e machucar o operador.

2. O ar comprimido deve ser resfriado e ltrado na saída do compressor. Mesmo tomando

estas medidas, um pouco de umidade pode se condensar dentro das tubulações

e entrar na ferramenta pneumática, reduzindo sua vida útil. Por essa razão é
recomendada a instalação de um conjunto de ltro e lubricador de ar em algum ponto

da linha entre a ferramenta e o compressor.

3. O compressor deve ter capacidade compatível com o consumo do número de
ferramentas pneumáticas a ele conectadas.

4. Limpe o interior da mangueira com um jato de ar comprimido antes de conectá­la à ferramenta pneumática. Esse procedimento evita que sujeira e umidade sejam

carregadas para dentro da ferramenta, danicando-a.

18

O diâmetro A requerido para a tubulação está na tabela de especicações deste manual.
O diâmetro interno B da ramicação da tubulação de ar (ponto a ) deve ser duas vezes o valor
do diâmetro A.
O diâmetro interno C da tubulação rígida (ponto a ) deve ser três vezes o diâmetro A.
O comprimento total da mangueira exível de ar não deve ultrapassar 15 pés (4,50 m).

Especicações de diâmetro e comprimento de mangueiras e tubulações:

19

1. Esta é uma ferramenta de uso manual apenas. Ela é alimentada por ar comprimido e não possui isolamento
elétrico algum.

2. Esta ferramenta foi projetada especicamente para apertar ou soltar parafusos e porcas. É vedado seu uso
para qualquer outra nalidade.

3. Use somente soquetes e acessórios de impacto com esta ferramenta pneumática. Soquetes e acessórios

comuns para uso manual não devem ser utilizados, pois os estilhaços poderão ferir o operador e pessoas ao

seu redor.

4. A exposição a ruídos elevados pode provocar danos auditivos irreversíveis. Use sempre protetores
auriculares ao trabalhar com esta ferramenta pneumática.

5. O uso de óculos e máscara de proteção reduz o risco de ferimentos decorrentes de soquetes ou acessórios

que venham a se soltar acidentalmente durante o trabalho.

6. O uniforme deve ser adequado ao trabalho com ferramentas de alta rotação. Tiras e pontas soltas de tecido,
cintas, correntes de pescoço ou pulseiras, assim como cabelos compridos, podem se enroscar na ferramenta
e provocar sérios acidentes.

7. Antes de usar esta ferramenta pneumática verifique se os soquetes e acessórios estão firmemente
encaixados. Observe também se os engates da mangueira de ar estão corretamente conectados.

8. Trabalhe somente sobre um piso ou base sucientemente rme e mantenha uma posição corporal que lhe

garanta o total equilíbrio e controle durante o trabalho com esta ferramenta.

9. Conrme o sentido de rotação do eixo da ferramenta antes de iniciar um trabalho. Isso evita os acidentes

decorrentes de funcionamento em sentido inesperado .

10. Mantenha as mãos longe dos soquetes enquanto a ferramenta estiver sendo utilizada, especialmente ao

trabalhar em locais de difícil acesso.

11. Sempre desconecte a mangueira de ar antes de efetuar alguma troca de soquetes ou alterar o sentido de
rotação da ferramenta.

12. Solte imediatamente o gatilho da ferramenta, se houver queda de energia ou se a mangueira de ar se
desconectar.

13. O trabalho ininterrupto por longos períodos pode causar fatiga. Recomenda-se efetuar pausas de vez em

quando para evitar acidentes decorrentes do cansaço do operador.

14. Interrompa o trabalho imediatamente se sentir desconforto, dor ou mesmo formigamento dos membros ao
usar esta ferramenta pneumática.

15. Esteja sempre atento a um possível chicoteamento da mangueira de ar, caso ela se rompa ou se desconecte
acidentalmente da ferramenta.

16. Evite acidentes concentrando-se integralmente no trabalho enquanto a ferramenta pneumática estiver em
uso.

17. Evite guardar a ferramenta pneumática em locais sujeitos a muita umidade.

Atenção:

20

Manutenção:

Lubricação periódica

Óleo SAE 10-20

Entrada de ar

1. Antes de conectar a mangueira de ar à ferramenta, pingue 4 a 5 gotas de óleo no furo de entrada
de ar. Conecte a mangueira, aperte o gatilho e deixe a ferramenta funcionando por alguns segundos

para lubricá-la internamente. Observe a gura .

2. Lubrique novamente a ferramenta a cada intervalo de 3 ou 4 horas trabalhadas.

3. Utilize apenas óleo máquina SAE 10-20 para lubricar sua ferramenta pneumática. Se outro líquido
foi introduzido acidentalmente na máquina, faça com que ele seja expelido, introduzindo um volume

maior de óleo SAE 10-20.

4. Ao descartar essa ferramenta pneumática ou suas partes, verique a possibilidade de encaminhá-la
para centros de reciclagem, colaborando para a reduzir a quantidade de lixo no meio-ambiente.

21

1. Использывание инструментов в любой потенциально взрывоопасной среде
строго запрещено.

2. Рекомендуется использовать инструменты стоя на твердой и ровной
поверхности.

3. Всегда используйте инструменты в хорошо проветриваемом помещении.

4. Основными причинами потенциальных серьезных травм являются
падения, спотыкания подскальзывания, поэтому, Перед началом работы с
инструментами настоятельно рекомендуется приготовить чистую и свободную
поверхность и порядок в рабочеы зоне .

Рабочая обстановка:

Подача воздуха и требования к соединению:

Перед эксплуатацией внимательно прочтите инструкцию

1. Максимальное рекомендуемое давление воздуха при эксплуатации не должно

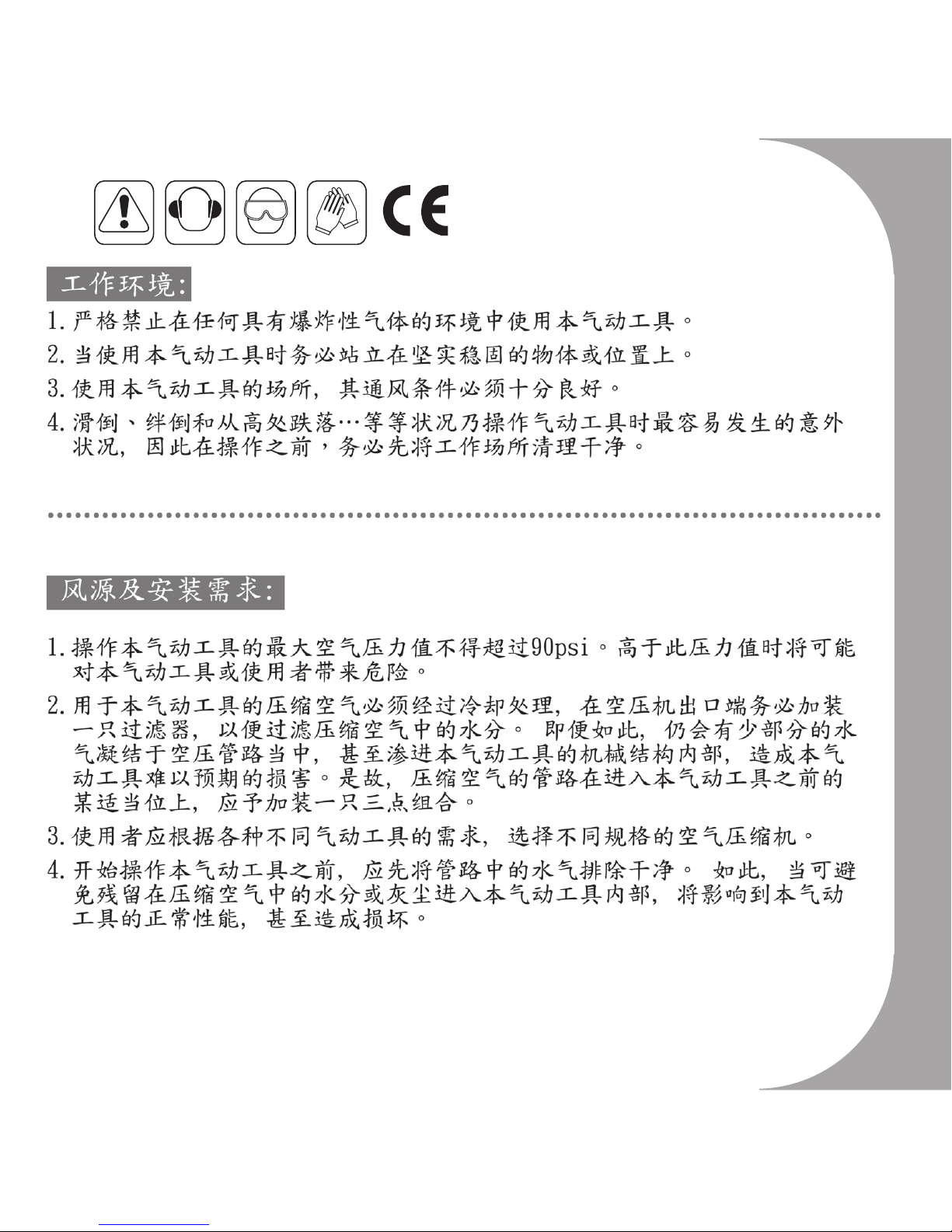

превышать 90 psi (6.3 атм.). Привишение атмосферного давления может создать
небезопасные условия для работы с инструментом.

2. Сжатый воздух должен быть охлажден и на выходе из компрессора должен
быть установлен фильтр влагоотделитель. Даже с фильтром, конденсат
может скапливаться в трубопроводе или шланге,что может быть причиной
преждевременного износа инструмента. Поэтому рекомендуется установить
воздушный фильтр-лубрикатор между инструментом и компрессором.

3. Всегда используйте воздушный компрессор надлежащей частоты для каждого
инструмента.

4. Продувайте шланг перед соединением с пневматическим инструментом. Это
позволит избежать попадания влаги и пыли внутрь инструмента и причинения
ржавчины или неисправности.

22

Диаметр ΦA подключаемого шланга в соответствии с таблицей.
Диаметр ΦB промежуточного соединения (между и ) должен быть в 2 раза больше, чем ΦA.
ΦB = 2 х ΦA
Диаметр ΦC, необходимый для первичной подачи воздуха (от к ) должно быть в 3 раза
больше, чем ΦA. ΦC = 3 х ΦA
Длина шланга должна быть меньше 15 футов (4.5 метра).

Требования к диаметру и длинне соединения:

23

1. Этот инструмент может использоваться только в качестве ручного инструмента. Он рассчитан
только на питание сжатым воздухом.

2. Инструмент разработан специально для затяжки или ослабления болтов или гаек. Любое
применение или использование этого инструмента не по назначению строго запрещено.

3. Используйте только приспособления и ударные торцевые головки для пневматического
оборудования.

4. Высокий уровень шума может привести к повреждению слуха. Всегда применяйте зашиту
органов слуха при работе с инструментом.

5. Применение защиты глаз / лица могут снизить опасность поражения вылетевшей насадкой, в
связи с ненадлежащим присоединением насадки в процессе эксплуатации.

6. Пользователь должен носить надлежащую одежду. Свободная одежда, длинные волосы, ремни,
и ювелирные изделия не следует носить при работе этим инструментом.

7. Перед тем как использовать инструмент, убедитесь, что все муфты и вилки надежно
закреплены. Воздушные шланги, которые находятся под давлением при спонтанном отключении
могут привести к серьезным травмам!

8. Убедитесь, что стоите на твердой,устойчивой поверхности, тело находится в хорошо
сбалансированной позиции при работе этим инструментом.

9. Произведите пробный пуск инструмента, чтобы подтвердить направление вращения до
практического использования. Это позволит уменьшить потенциальную опасность в связи с
неожиданным направлением вращения.

10. Держите руки далше от врашаюшейся части, во избежание травм в случае неудачного
соединения.

11. Всегда отключайте подачу воздуха и отсоединяйте воздушный шланг перед заменой насадки
или внесением изменений в инструменте.

12. Необходимо отпустить дроссельной триггер, чтобы избежать опасности, при сбое
энергоснабжения и при подключении или отключении воздушного шланга.

13. Периодические перерывы рекомендуются для безопасности пользователя. Длительные
периоды использования могут вызвать усталость пользователя.

14. Рекомендуется остановить эксплуатацию инструмента, если пользователь почувствовал
дискомфорт, покалывание или боль во время работы.

15. Опасайтесь спонтанного обрыва шланга подачи зжатого воздуха, если он был подключен или
отключен неправильно. Это может привести к травмам.

16. Всегда будьте осторожны при работе этим инструментом, для избежания травм.

17. Избегайте хранения инструмента в местах с повишенной влажностью.

Предостережения перед использованием:

24

обслуживание:

регулярное техобслуживание

пневматические масла

воздухозаборник

1. Перед подключением воздушного шланга, или после применения продуйте шланг с 4-5 капель
пневмотического масла по прилагаемому рисунку .

2. При постоянной работе инструмента рекомендуется смазывать инструмент каждые 3, 4 часа.

3. Для смазки оборудования не используйте легко воспламеняюшиеся вешества. Используйте
только смазки рекомендованные Mighty-Seven или уполномоченных дилеров. Использование
не рекомендованных смазок может привести к снижению производительности, или к
повреждению. При случайном использавании не рекомендуемой смазки, замените смазку на
специальную.

4. Соблюдайте все законы переработки отходов после завершения эксплуатации оборудования.

25

26

27

28

29

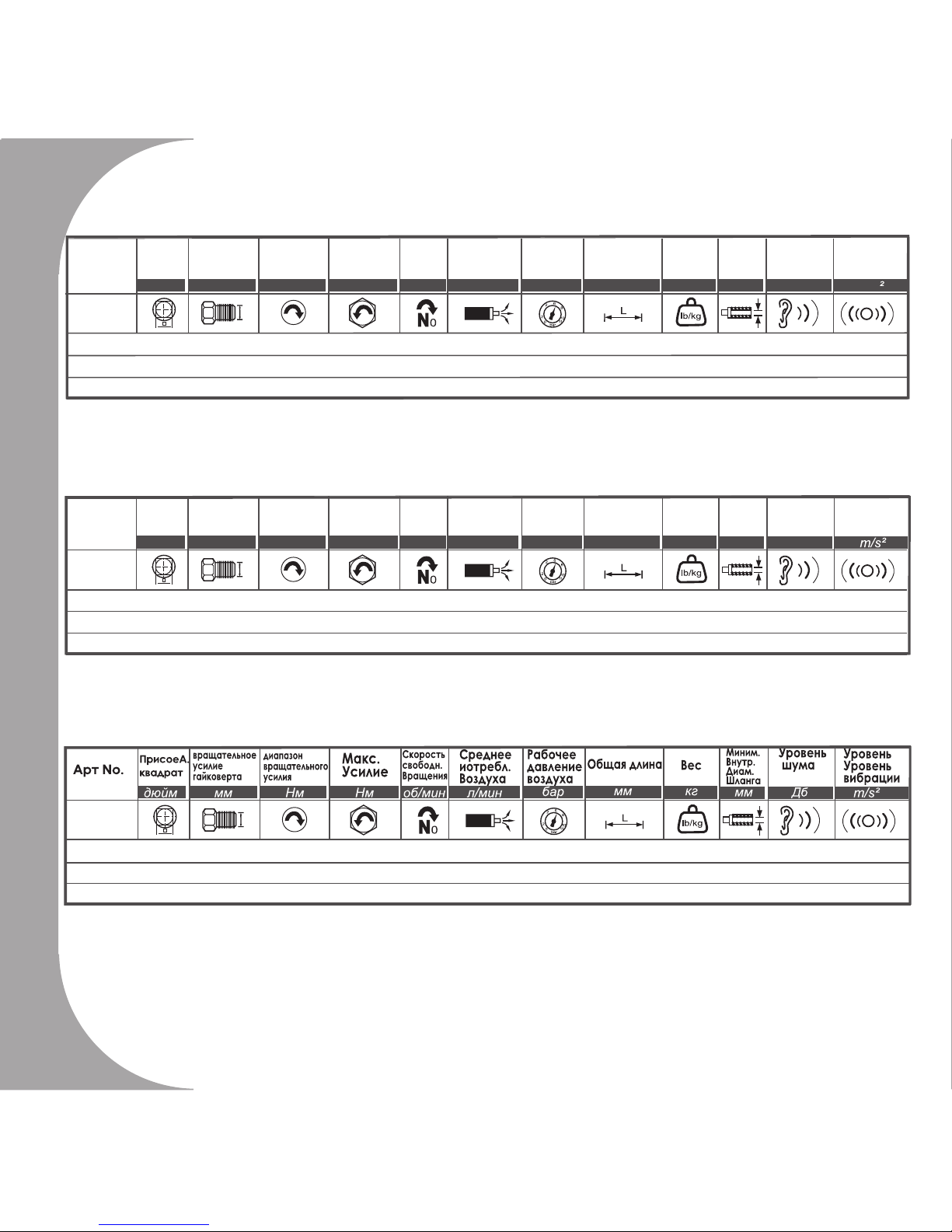

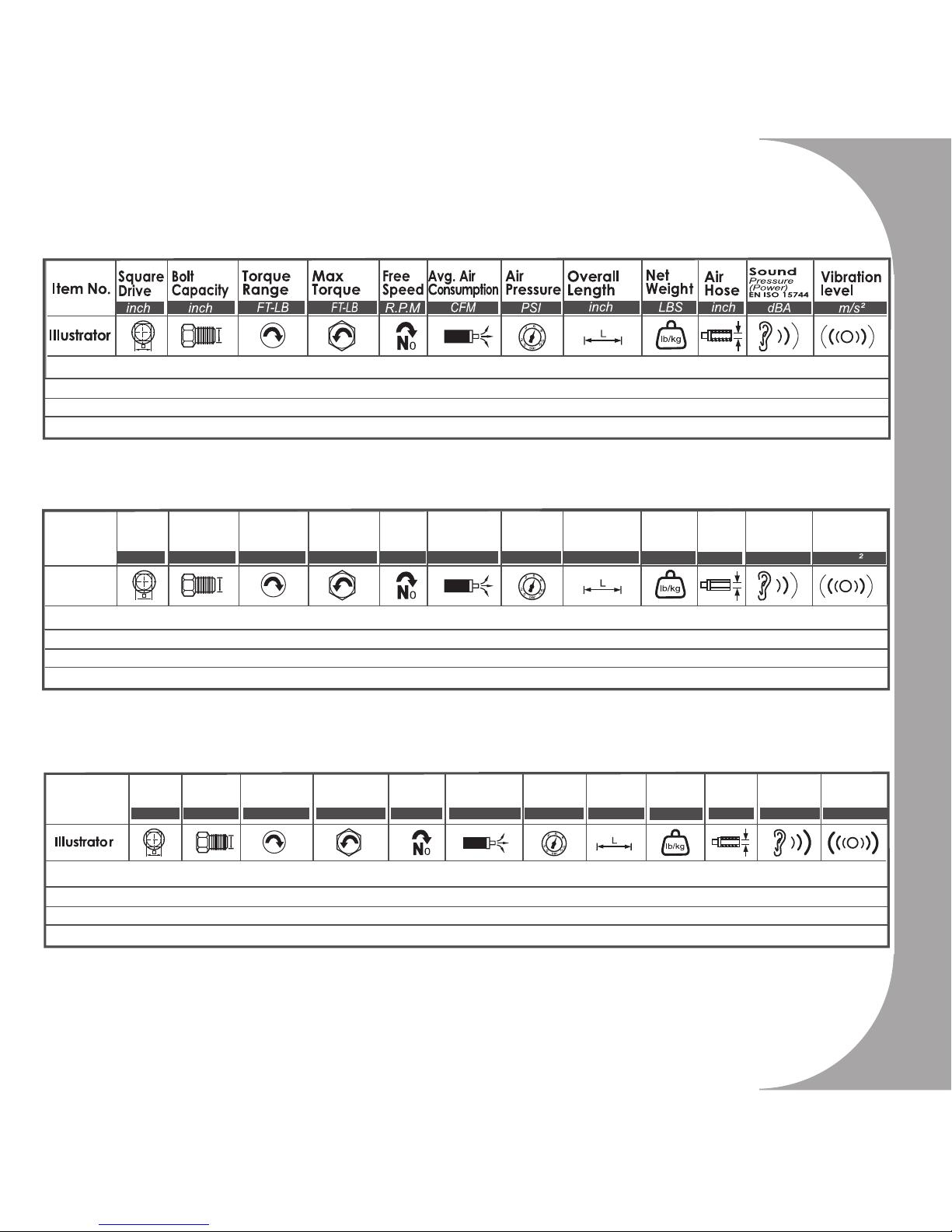

NC-4630Q 1/2" 5/8" 200-350 450 9000 4.4 90 3-27/32" 3.3 3/8" 85 2.8

Uncertainty K=0.5a if a ≤ 5 m/s² or K=0.4a if a>5 m/s²

NC-4630Q 1/2" 16 271-475 610 9000 124 6.3 97.7 1.5 10 85 2.8

Incertitude K=0.5a si a ≤ 5m/s² ou K=0.4a si a>5m/s²

Unsicherheit K = 0.5a wenn ein ≤ 5 m/s² oder K = 0.4a wenn a> 5 m / s²

Cap.
Boulon

Pression

Carré
cond

Tuyau
d'air

Couple
maxi

Vitesse
à vide

Longueur

Poids

Cons. D'air
moyenne

Couple

recommandé

DBA

EN ISO 15744

Niveau
sonore

Référence

Niveau de
vibration

inch

mm dBA

m/s

Nm

Nm

mm

R.P.M

L/min

bar

mm

kg

NC-4630Q 1/2" 16 271-475 610 9000 124 6.3 97.7 1.5 10 85 2.8

inch

Nivel
de vibración

Modelo

Matriz
Cuadrada

Capacidad
de Perno

Rango
de Torque

Torque
Máximo

Velocidad
libre

Consumo de
Aire Promedio

Presión de
Aire

Peso Neto

Manguera
de Aire

EN ISO 15744

Presión Sonora

Nm Nmmm

R.P.M. L/min

bar

mm kg mm

dBA m/s

2

Longitud
Total

30

variable K=0.5a si a ≤ 5 m/s² ó K=0.4a si a>5 m/s²

Incerteza K=0.5a se a ≤ 5 m/s² ou K=0.4a se a > 5 m/s²

Погрешность K=0.5a если a ≤ 5 m/s² или K=0.4a если a>5 m/s²

inch

mm dBA

m/s

Nm

Nm

mm

R.P.M

L/min

bar

mm

kg

Nivel
de vibración

Modelo

Matriz
Cuadrada

Capacidad
de Perno

Rango
de Torque

Torque
Máximo

Velocidad
libre

Consumo de
Aire Promedio

Presión de
Aire

Longitud Total

Peso Neto

Manguera
de Aire

EN ISO 15744

Presión Sonora

Capacidade
do

parafuso

Pressão de
operação

Código

Encaixe
Quadrado

Torque
Máximo

Comprimento
Total

Peso

Consumo
de Ar

PSI

kgfm

kgfm

R.P.M

mm

kg

L/min

dBA

Nível de
vibração

Faixa
de Torque

Velocidade
Livre

a

Diâmetro
interno d
mangueira

EN ISO 15744

Nível
de ruído

polegada

polegada

polegada

DBA

EN ISO 15744

NC-4630Q 1/2" 16 271-475 610 9000 124 6.3 97.7 1.5 10 85 2.8

NC-4630Q 1/2" 16 271-475 610 9000 124 6.3 97.7 1.5 10 85 2.8

NC-4630Q 1/2" 5/8" 27.6 a 48.5 62.2 9000 124 6.3 97.7 1.5 3/8" 85 2.8

31

EC DECLARATION OF CONFORMITY

.

Original Language
Serial Number: Please refer to the tool
Air Impact Wrench
Item No.: NC-4630Q

6.3 bar (90. psi)

We declare under our own responsibility that the above machinery fulls all the

relevant provisions of (MD) Machinery Directive 2006/42/EC and its amendment
and is manufactured and tested according to the following standards:
EN ISO 11148-6 / EN ISO 15744 / EN ISO 28927-2

Declared in: Taichung, Taiwan
Dated:2013/06/01

Jonney Chen
Declared by: QA Manager

Manufacturer:

Mighty Seven International Co., Ltd.

No. 70-25, Ching Quang Rd., Wujih

Dist.,Taichung City, 41466 Taiwan

http://www.mighty-seven.com

Authorized contact, to compile the technical les :

King Tony France

3 Rue des imprimeurs ZI République Nord 1.

86000 POITIERS FRANCE

TEL: [phone]

E-MAIL: [email protected]

Signature

32

.

traduit de la langue originale
Numéro de série : se référer au numéro inscrit sur la machine
Clé à chocs
Référence : NC-4630Q

6.3 bar (90. psi)

Nous déclarons sous notre propre responsabilité que les outils sus mentionnés sont
conforme aux provisions relative à la directive outillage 2006/42/EC et ses
amendements
et qu’ils ont été fabriqués et testés selon les standards suivants :
EN ISO 11148-6 / EN ISO 15744 / EN ISO 28927-2

Déclaré à: Taichung, Taiwan
Date: 2013/06/01

Jonney Chen
Declared by: QA Manager

Fabricant:

Mighty Seven International Co., Ltd.

No. 70-25,Ching Qunag Rd., Wu-Jih Shiang,

Taichung Hsien, 41466 Taiwan

www.mighty-seven.com

Personne autorisée pour établir les ches techniques:

King Tony France

3 Rue des imprimeurs ZI République Nord 1. 86000 POITIERS

FRANCE

TEL：[phone]

E-MAIL：[email protected]

Signature

33

.

Übersetzung aus der Original-Sprache
Seriennummer: bitte bei Frage immer angeben!
Druckluft-Schlagschrauber
Artikel-Nr.: NC-4630Q

6.3 bar (90. psi)

Wir erklären in eigener Verantwortung, dass folgendes Produkt alle einschlägigen
Bestimmungen der Maschinen-Richtlinie 2006/42/EC erfüllt und deren
Änderungen, und dass es hergestellt wird und nach den folgenden Normen geprüft
wird:
EN ISO 11148-6 / EN ISO 15744 / EN ISO 28927-2

Erklärt in: Taichung, Taiwan
Datum: 2013/06/01

Jonney Chen
Erklärt von: QA Manager

Der Hersteller:

Mighty Seven International Co., Ltd.

No. 70-25,Ching Qunag Rd., Wu-Jih Shiang,

Taichung Hsien, 41466 Taiwan

www.mighty-seven.com

Autorisierte Person, die zur Erstellung des technischen

Dossiers ist :

King Tony France

3 Rue des imprimeurs ZI République Nord 1.

86000 POITIERS FRANCE

TEL：[phone]

E-MAIL：[email protected]

Unterschrift:

34

.

Traducción del lenguaje original
Número de serie: por favor ver la herramienta
Llave de Impacto Neumática
Modelo : NC-4630Q

6.3 bar (90. psi)

Declaramos bajo nuestra propia responsabilidad que la maquinaria arriba
mencionada cumple con todas las provisiones relevantes de la Directiva de
Maquinaria 2006/42/EC y sus enmiendas y ha sido fabricado y probado de acuerdo
a los siguientes estándares:
EN ISO 11148-6 / EN ISO 15744 / EN ISO 28927-2

Declarado en: Taichung, Taiwan
Fecha: 2013/06/01

Jonney Chen
Declarado por: Gerente de Control de Calidad

Fabricante:

Mighty Seven International Co., Ltd.

No. 70-25,Ching Qunag Rd., Wu-Jih Shiang,

Taichung Hsien, 41466 Taiwan

www.mighty-seven.com

Contacto Autorizado, para recopilar los archivos técnicos :

King Tony France

3 Rue des imprimeurs ZI République Nord 1. 86000 POITIERS

FRANCE

TEL：[phone]

E-MAIL：[email protected]

Firma

35

.

tradução da língua original
número de série: por favor, procure-o na ferramenta
Chave de impacto pneumática
Código : NC-4630Q

6.3 bar (90. psi)

Declaramos bajo nuestra propia responsabilidad que la maquinaria arriba
mencionada cumple con todas las provisiones relevantes de la Directiva de
Maquinaria 2006/42/EC y sus enmiendas y ha sido fabricado y probado de acuerdo
a los siguientes estándares:
EN ISO 11148-6 / EN ISO 15744 / EN ISO 28927-2

Declarada em: Taichung, Taiwan
Datada de: 2013/06/01

Jonney Chen
Declarada pelo Gerente da Qualidade

Fabricante:

Mighty Seven International Co., Ltd.

No. 70-25,Ching Qunag Rd., Wu-Jih Shiang,

Taichung Hsien, 41466 Taiwan

www.mighty-seven.com

Contato responsável pelas informações técnicas:

King Tony France

3 Rue des imprimeurs ZI République Nord 1. 86000 POITIERS

FRANCE

TEL：[phone]

E-MAIL：[email protected]

Assinada por

36

.

Перевод с языка оригинала

серийный номер: смотрите на инструменте

Пневмогайковерт ударный

Арт No.: NC-4630Q

6.3 bar (90. psi)

Мы удостоверяем, что данное оборудование соответствует следующим
нормам качества 2006/42/EC и все технологические изменения конструкции
и производства были подвергнуты испытаниям и сертифицированы по
следующим стандартам качества:

EN ISO 11148-6 / EN ISO 15744 / EN ISO 28927-2

Удостоверено в: Taichung, Taiwan
Дата: 2013/06/01

Jonney Chen

Начальник службы технического контроля

Производитель

Mighty Seven International Co., Ltd.

No. 70-25,Ching Qunag Rd., Wu-Jih Shiang,

Taichung Hsien, 41466 Taiwan

www.mighty-seven.com

Официальный представитель, представляющий

техническую документацию

King Tony France

3 Rue des imprimeurs ZI République Nord 1. 86000 POITIERS

FRANCE

TEL：[phone]

E-MAIL：[email protected]

Подпись

37

.

tłumaczenie w języku miejscowym

numer seryjny: proszę odwołać się do narzędzi

Klucz udarowy

Pozycja nr.: NC-4630Q

6.3 bar (90. psi)

Oświadczamy na własną odpowiedzialność, że wyżej wymieniona maszyna jest
zgodna z wszystkimi stosownymi przepisami Dyrektywy dla maszyn 2006/42/EC
oraz Jej zmianami oraz jest wyprodukowana i przebadana zgodnie z następującymi

normami:
EN ISO 11148-6 / EN ISO 15744 / EN ISO 28927-2

Wystawiono w:Taichung, Taiwan
data:2013/06/01

Jonney Chen

Poświadcza: QA Manager

Producent

Mighty Seven International Co., Ltd.

No. 70-25,Ching Qunag Rd., Wu-Jih Shiang,

Taichung Hsien, 41466 Taiwan

www.mighty-seven.com

Autoryzowany kontakt do skompletowania dokumentacji

technicznej:

King Tony France

3 Rue des imprimeurs ZI République Nord 1. 86000 POITIERS

FRANCE

TEL：[phone]

E-MAIL：[email protected]

podpis

38

.

μεταφράση της μητρικής γλώσσας

αριθμός πλαισίου: παρακαλώ ανατρέξτε στο εργαλείο

Αερόκλειδο κρούστικό

Στοιχείο No.: NC-4630Q

6.3 bar (90. psi)

Δηλώνουμε υπεύθυνα ότι τα ανωτέρω μηχανήματα εκπληρώνουν όλες τις
σχετικές διατάξεις των Μηχανημάτων σύμφωνα με την οδηγία 2006/42/EC και της
τροποποίησής της, κατασκευάζονται και εξετάζονται σύμφωνα με τα ακόλουθα
πρότυπα:

EN ISO 11148-6 / EN ISO 15744 / EN ISO 28927-2

Δηλωμένο την: Taichung, Taiwan
Ημερομηνία: 2013/06/01

Jonney Chen

Δηλωμένο από: QA Manager

Κατασκευαστής

Mighty Seven International Co., Ltd.

No. 70-25,Ching Qunag Rd., Wu-Jih Shiang,

Taichung Hsien, 41466 Taiwan

www.mighty-seven.com

Εξουσιοδοτημένος Συνεργάτης, για οποιαδήποτε τεχνική

πληροφορία – εξυπηρέτηση:

King Tony France

3 Rue des imprimeurs ZI République Nord 1. 86000 POITIERS

FRANCE

TEL：[phone]

E-MAIL：[email protected]

Υπογραφή

39

.

az eredeti nyelv fordítása

gyári szám : kérem keresse a szerszámon

Levegős ütvecsavarozó készlet

Tételszám : NC-4630Q

6.3 bar (90. psi)

Mi, a Mighty Seven Co. Ltd. saját felelősségre kijelentjük, hogy a fenti termék
eleget tesz az összes vonatkozó rendelkezésnek a gépekre vonatkozó 2006/42/EC
direktíváknak és módosításainak. A gyártás és tesztelés a következő szabványok
szerint történik:

EN ISO 11148-6 / EN ISO 15744 / EN ISO 28927-2

Nyilatkozat kelt: Taichung, Taiwan

Dátum: 2013/06/01

Jonney Chen

Nyilatkozva: QA manager által

Gyártó:

Mighty Seven International Co., Ltd.

No. 70-25,Ching Qunag Rd., Wu-Jih Shiang,

Taichung Hsien, 41466 Taiwan

www.mighty-seven.com

Engedélyetett kapcsolat, hogy össeállítsa a műszaki :

King Tony France

3 Rue des imprimeurs ZI République Nord 1. 86000 POITIERS

FRANCE

TEL：[phone]

E-MAIL：[email protected]

aláírás

40

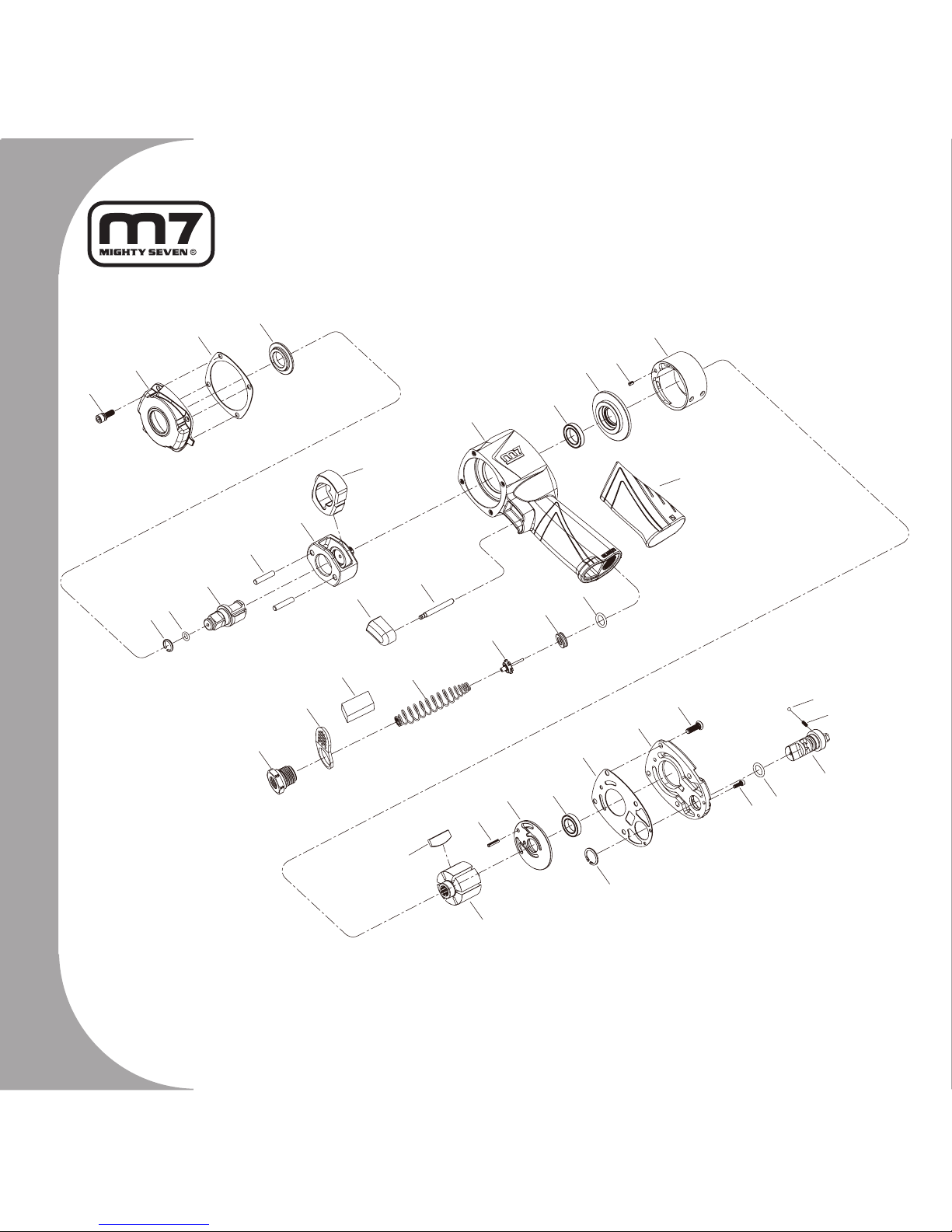

1/2" AIR IMPACT WRENCH
ltem No：NC-4630Q

1

2

3

4

5

6

7

8

9

10

11

14

15

16

17

12

18

19

20

21

22

23

24

25

26

27

28

29

30

31

35

32

33

34

36

37

38

40

39

41

Jumbo Hammer Type

NC-4630Q

NO. PART NO. DESCRIPTION Q'TY

1 NC-4630P01 Clutch Housing 1
2 NC-4630P02 Motor Housing 1
3 NC-4630P03 Backhead 1
4 NC-4630T04 Screw (4PCS) 1 SET
5 NC-4630P05 Gasket 1
6 NC-4630P06 Bushing 1
7 NC-4630P07 Socket Retainer 1
8 NC-4630P08 O-Ring 1

9 NC-4630T09 Standard Anvil Ass'y (7,8,9) 1 SET
10 NC-4630T10 Hammer Pin (2PCS) 1 SET
11 NC-4630P11 Hammer Cage 1
12 NC-4630P12 Hammer 1
14 NC-4630P14 Ball Bearing 1
15 NC-4630P15 Front End Plate 1
16 NC-4630P16 Spring Pin 1
17 NC-4630P17 Cylinder 1
18 NC-4630P18 Rubber Grip 1
19 NC-4630P19 Trigger Pin 1
20 NC-4630P20 Trigger 1
21 NC-4630P21 O-ring 1

NO. PART NO. DESCRIPTION Q'TY

22 NC-4630P22 Throttle Valve Seat 1
23 NC-4630P23 Throttle Valve 1
24 NC-4630P24 Spring 1
25 NC-4630T25 Mufer Element (3PCS) 1 SET
26 NC-4630P26 Exhaust Deector 1
27 NC-4630P27 Air Inlet 1
28 NC-4630T28 Rotor Blade (6PCS) 1 SET
29 NC-4630P29 Rotor 1
30 NC-4630P30 Spring Pin 1
31 NC-4630P31 Rear End Plate 1
32 NC-4630P32 Ball Bearing 1
33 NC-4630P33 Gasket 1
34 NC-4630T34 Screw (4PCS) 1 SET
35 NC-4630P35 Retainer 1
36 NC-4630T36 Screw (2PCS) 1 SET
37 NC-4630P37 O-Ring 1
38 NC-4630P38 Reverse Valve 1
39 NC-4630P39 Spring 1
40 NC-4630P40 Steel Ball 1

42

43

44

45

46

47

48

49

50

51

52

53

54

55

第一版
