Gebrauchsanweisung Ablufttrockner T 288

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

de-DE

M.-Nr. 07 627 960

Page 2

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver

packung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpa ckungsmaterialien sind nach umwelt verträglichen und entsorgungstechni schen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Energie einsparen

So können Sie eine unnötige Verlänge rung der Trockenzeit und einen erhöh ten Energieverbrauch vermeiden:

Lassen Sie die Wäsche mit maxima

–

ler Schleuderdrehzahl im Waschau tomaten schleudern. Sie können etwa 30 % Energie und Zeit beim Trocknen sparen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.

Nutzen Sie für das jeweilige Trocken

–

programm die maximale Beladungs menge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.

– Sorgen Sie beim Trocknen für eine

ausreichende Raumbelüftung.

– Reinigen Sie nach jedem Trocknen

das Flusensieb.

– Kontrollieren Sie regelmäßig die Ab-

luftleitung und deren Bestandteile auf mögliche Flusenverstopfungen und entfernen Sie diese gegebenen falls.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informie ren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird.

–

Vermeiden Sie viele Bögen oder Bie gungen bei der Installation der Ab luftleitung.

Page 3

Inhalt

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bedienungsblende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Wäschepflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Pflegesymbole ....................................................11

Tipps zum Trocknen ...............................................11

So trocknen Sie richtig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Kurzanweisung ...................................................12

Schonen ......................................................13

Programmablauf ändern ............................................14

Laufendes Programm umwählen ...................................14

Laufendes Programm abbrechen und neues Programm wählen ..........14

Laufendes Programm abbrechen und Wäsche entnehmen ..............14

Wäsche nachlegen oder entnehmen ................................14

Programmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

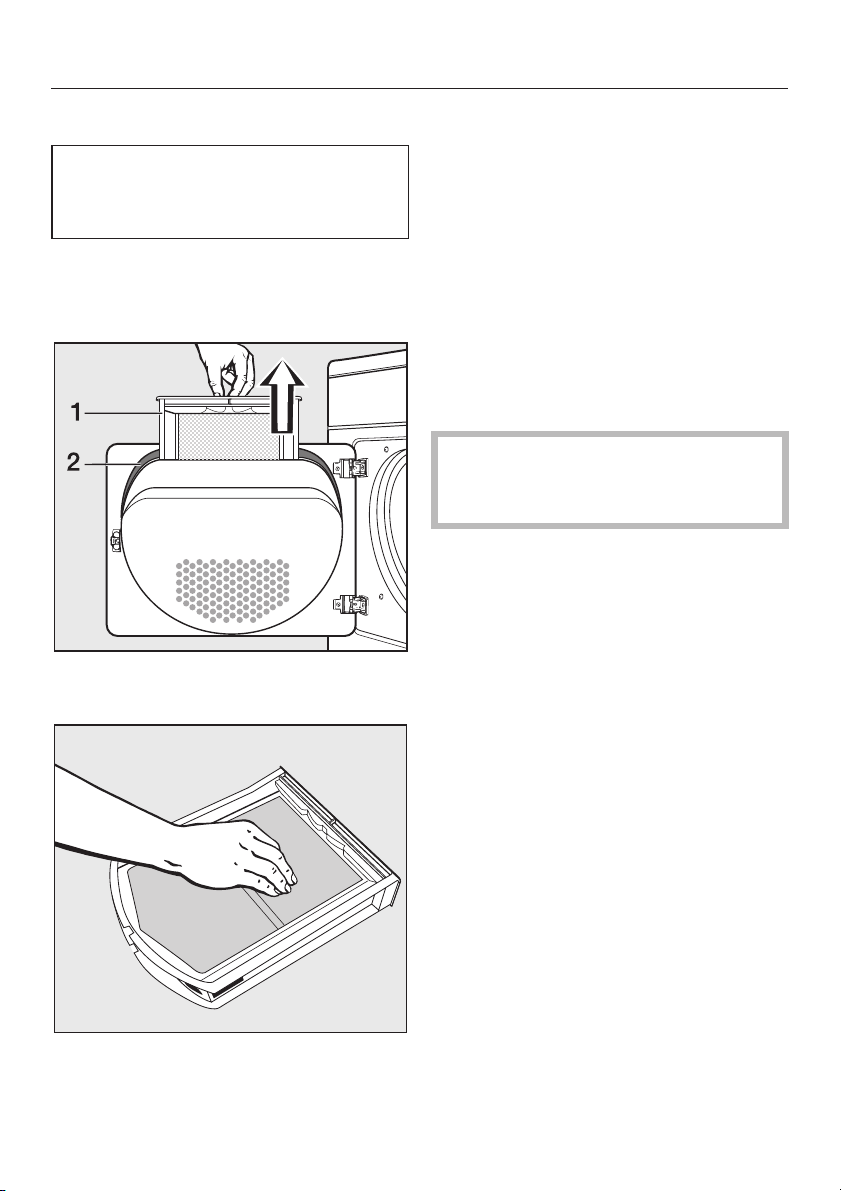

Flusensieb reinigen ................................................17

Gittersiebe reinigen ................................................18

Trockner reinigen..................................................18

Störungshilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Was tun, wenn...?................................................19

Allgemeine Störungen ..............................................19

Prüf- und Störungsmeldungen........................................22

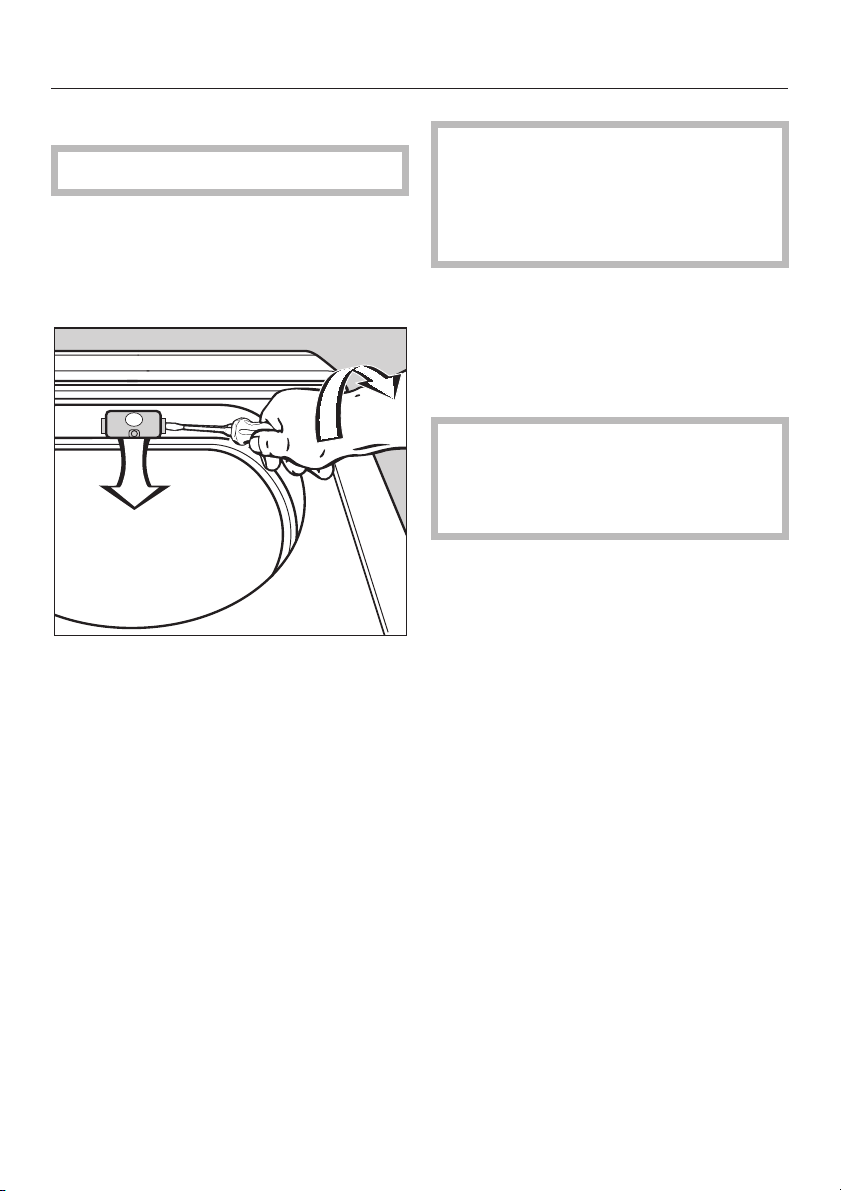

Glühlampe austauschen ............................................23

Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Reparaturen ......................................................24

Programmaktualisierung (Update) ....................................24

Garantiebedingungen und Garantiezeit ................................24

Nachkaufbares Zubehör ............................................24

Page 4

Inhalt

Aufstellen und Anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Vorderansicht.....................................................25

Rückansicht ......................................................26

Aufstellungsort ....................................................26

Trockner zum Aufstellungsort tragen ................................26

Unterbau unter eine Arbeitsplatte...................................26

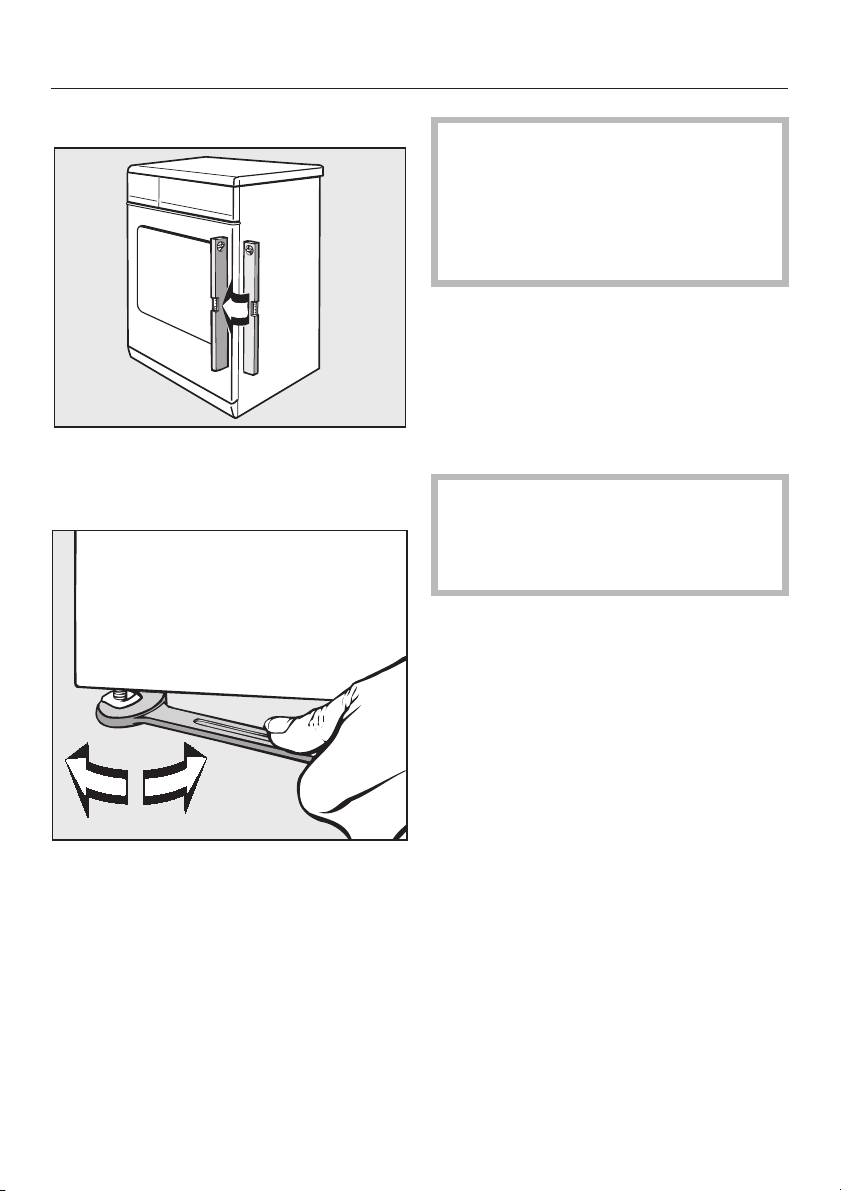

Trockner ausrichten .............................................27

Wasch-Trocken-Säule............................................27

Elektroanschluss ..................................................28

Installation der Abluftleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Grundsätze ......................................................29

Gesamtrohrlänge berechnen.........................................30

Installationsmöglichkeiten am Trockner ................................31

a Abluftleitungssystem mit flexibler Abluftleitung.........................32

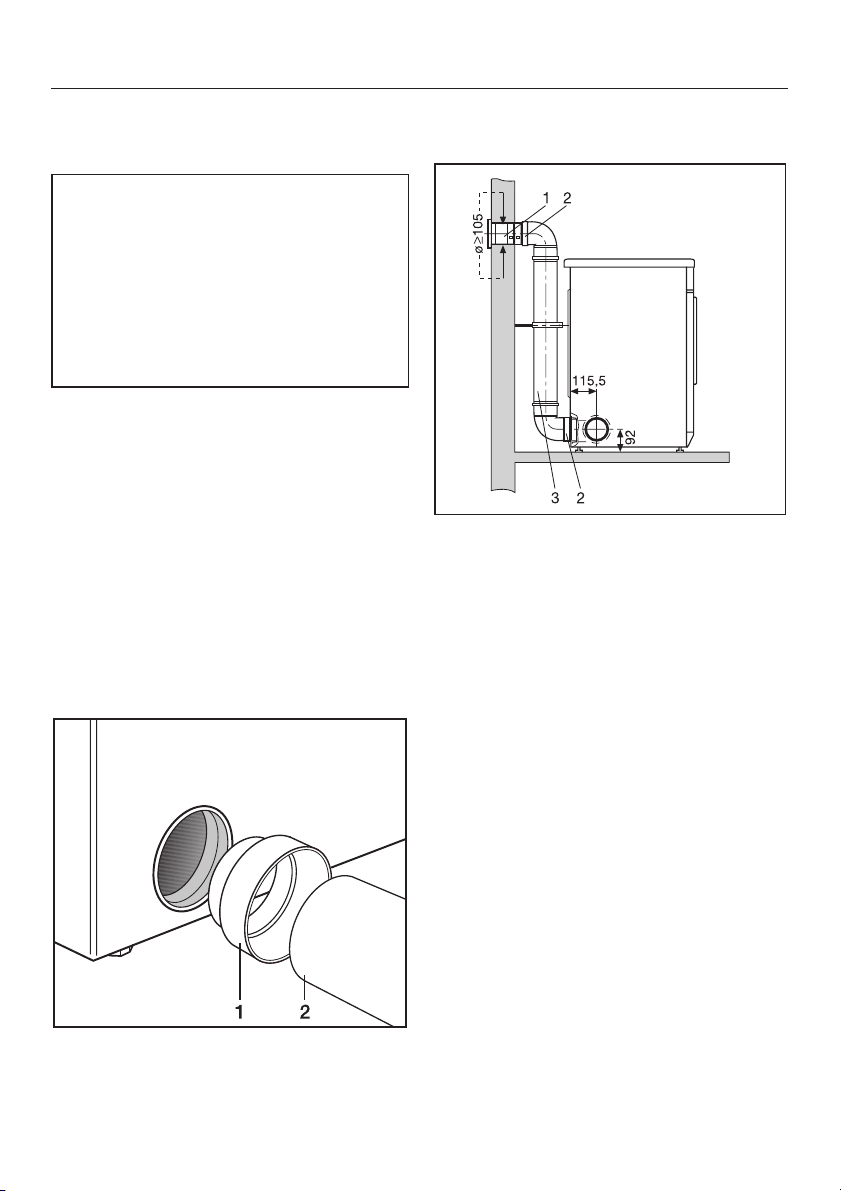

b Abluftleitungssystem aus gesteckten Rohren..........................34

c Mauerrohr-Direktanschluss .......................................35

d Abluftsammelleitung .............................................36

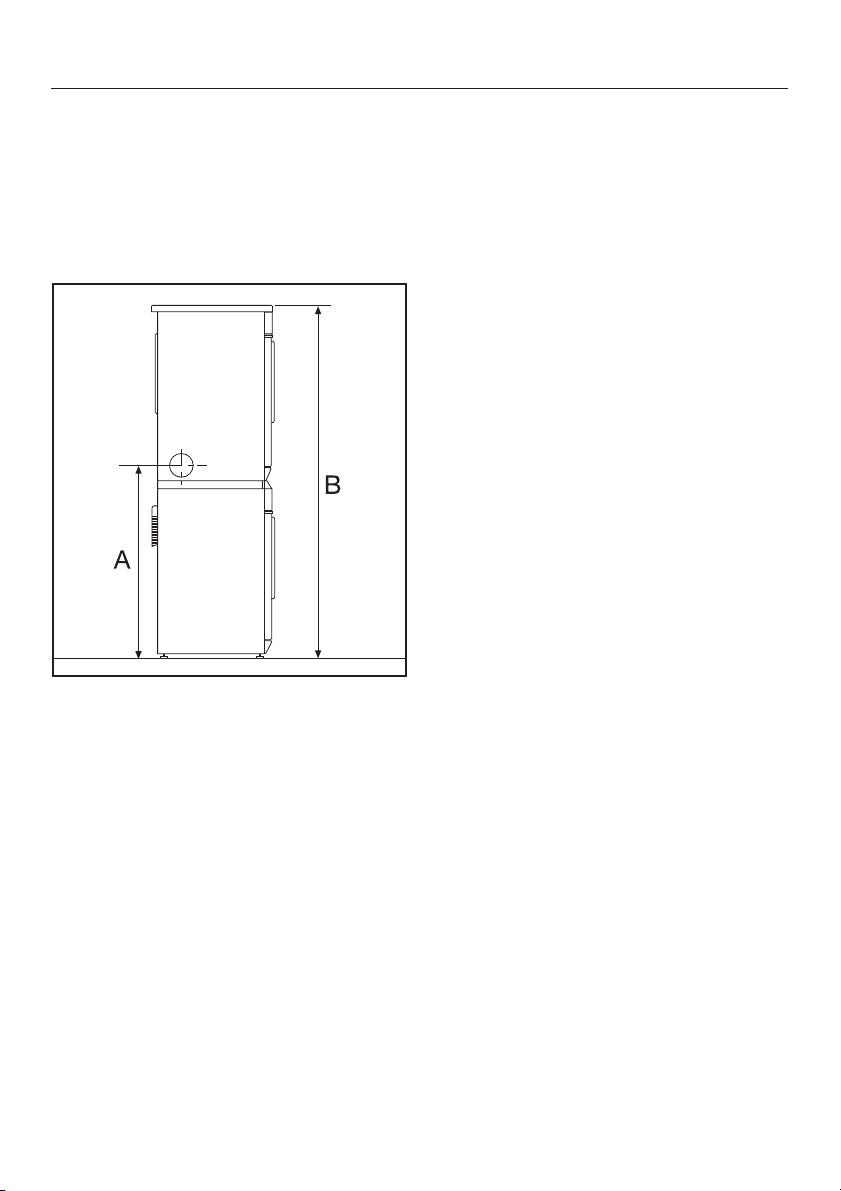

Wasch-Trocken-Säule ..............................................37

Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Programmierfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Restfeuchte des Programms "Koch-/Buntwäsche" ändern ..................41

Restfeuchte des Programms "Pflegeleicht" ändern ........................42

Knitterschutz einstellen .............................................43

Summer aus-/einschalten ...........................................44

Programmwahl "Automatic" ändern ....................................45

Abkühlzeitverlängerung einstellen.....................................46

Standby einstellen .................................................47

Page 5

Sicherheitshinweise und Warnungen

Lesen Sie unbedingt diese Ge

brauchsanweisung.

Dieser Trockner entspricht den vor geschriebenen Sicherheitsbestim mungen. Ein unsachgemäßer Ge brauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner.

Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwen

dung

Verwenden Sie den Trockner aus

schließlich im privaten Haushalt und nur zum Trocknen von in Wasser gewa

schenen Textilien, die vom Hersteller im Pflegeetikett als trocknergeeignet aus gewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Miele haftet nicht für Schäden, die durch bestim mungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Personen, die aufgrund ihrer physi

schen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen diesen Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich

in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.

Kinder dürfen den Trockner nur

ohne Aufsicht benutzen, wenn ihnen die Bedienung des Trockners so erklärt wurde, dass sie den Trockner sicher bedienen können. Kinder müssen mög liche Gefahren einer falschen Bedie nung erkennen können.

Page 6

Sicherheitshinweise und Warnungen

Technische Sicherheit

Kontrollieren Sie den Trockner vor

der Aufstellung auf äußere sichtbare Schäden. Einen beschädigten Trockner nicht auf stellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners

unbedingt die Anschlussdaten (Absi cherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elek tronetzes vergleichen. Erfragen Sie die se im Zweifelsfalle bei einer Elek tro-Fachkraft.

Die elektrische Sicherheit dieses

Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheitsgrün

den keine Verlängerungskabel (Brand gefahr durch Überhitzung).

Defekte Bauteile dürfen nur gegen

Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen

erfüllen, die wir an unsere Geräte stel

len.

Wenn die Netzanschlussleitung be

schädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer

zu vermeiden.

Im Fehlerfall oder bei der Reinigung

und Pflege ist dieser Trockner nur dann vom Elektronetz getrennt, wenn

– der Netzstecker des Trockners gezo-

gen ist oder

– die Sicherung der Hausinstallation

ausgeschaltet ist oder

– die Schraubsicherung der Hausin-

stallation ganz herausgeschraubt ist.

Der Einbau und die Montage dieses

Trockners an nicht stationären Aufstel lungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen

für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Durch unsachgemäße Reparaturen

können unvorhersehbare Gefahren für den Benutzer entstehen, für die Miele keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fach kräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch.

Nehmen Sie keine Veränderungen

am Trockner vor, die nicht ausdrücklich von Miele zugelassen sind.

Page 7

Sicherheitshinweise und Warnungen

Sachgemäßer Gebrauch

Weil Brandgefahr besteht, dürfen

Textilien dann nicht getrocknet werden, wenn sie

ungewaschen sind.

–

nicht ausreichend gereinigt sind und

–

öl-, fetthaltige oder sonstige Rück stände aufweisen (z.B. Küchen- oder Kosmetikwäsche mit Speiseöl-, Öl-, Fett-, Creme-Rückständen). Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstentzündung, sogar nach Beendigung des Trockenvorganges und außerhalb des Trockners.

– mit feuergefährlichen Reinigungsmit-

teln oder mit Rückständen von Aceton, Alkohol, Benzin, Petroleum, Fleckenentferner, Terpentin, Wachs, Wachsentferner oder Chemikalien (kann z.B. bei Mopps, Aufnehmern, Wischlappen vorliegen) behaftet sind.

–

mit Haarfestiger-, Haarspray-, Nagel lackentferner- oder ähnlichen Rück ständen behaftet sind.

Weil Brandgefahr besteht, dürfen

Textilien oder Produkte niemals ge trocknet werden,

wenn industrielle Chemikalien für die

–

Reinigung benutzt worden sind (z.B. in einer Chemischen Reinigung).

die überwiegend Schaumgummi-,

–

Gummi- oder gummiähnliche Anteile enthalten. Das sind z.B. Produkte aus Latexschaumgummi, Duschhau ben, wasserdichte Textilien, gum mierte Artikel und Kleidungsstücke, Kopfkissen mit Schaumgummiflo cken.

– die mit Füllungen versehen und be-

schädigt sind (z.B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.

Der Heizphase folgt bei vielen Pro-

grammen die Abkühlphase, um sicherzustellen, dass die Wäschestücke bei einer Temperatur verbleiben, bei der sie nicht beschädigt werden (z.B. Vermeidung einer Wäscheselbstentzün dung). Erst hiernach ist das Programm

beendet.

Die Wäsche immer direkt und komplett nach Programmende entnehmen.

Waschen Sie deshalb solche beson ders stark verschmutzten Textilien besonders gründlich: Genügend Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals wa schen.

Warnung: Den Trockner niemals vor

Beendigung des Trockenprogramms ausschalten. Es sei denn, alle Wäsche stücke werden sofort entnommen und so ausgebreitet, dass die Wärme abge geben werden kann.

Weichspüler oder ähnliche Produkte

sollten so verwendet werden, wie es in den Anweisungen für den Weichspüler festgelegt ist.

Page 8

Sicherheitshinweise und Warnungen

Dieser Trockner darf nicht ohne Flu

sensieb oder mit beschädigtem Flusen sieb betrieben werden.

Das Flusensieb muss regelmäßig

gereinigt werden!

Dieser Trockner darf nicht ohne Ab

luftleitung betrieben werden.

Dieser Trockner darf nicht an einem

fremd genutzten Kamin angeschlossen werden.

Stellen Sie den Trockner nicht in

frostgefährdeten Räumen auf. Bereits Temperaturen um dem Gefrierpunkt be einträchtigen die Funktionsfähigkeit des Trockners. Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.

Kontrollieren Sie regelmäßig alle Be-

standteile der Abluftleitung (z.B. Mauerrohr, Außengitter, Biegungen usw.) auf Luftdurchlässigkeit. Es können sich Flusen ablagern, durch die das Ausblasen der Luft behindert wird. Ist eine bereits genutzte Abluftleitung vorhanden, sollte sie kontrolliert wer den, bevor sie am Trockner installiert wird.

Erstickungs- und Vergiftungsge

fahr durch Zurücksaugen von Abgasen besteht, wenn Gas-Durchlauferhitzer, Gas-Raumheizung, Kohleofen mit Ka minanschluss usw. im selben Raum oder in der Wohnung oder in benach barten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt. Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z.B. durch

unverschließbare Belüftungsöffnun

–

gen in der Außenwand oder

einen Fensterschalter:

–

Dieser Trockner lässt sich nur bei geöffnetem Fenster einschalten.

Den gefahrlosen Betrieb sowie die Vermeidung von Unterdruck von 4 Pa oder mehr sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.

Halten Sie den Aufstellraum des

Trockners immer frei von Staub und Flusen. Schmutzpartikel in der angesaugten Luft begünstigen Verstopfungen.

Die Abluft darf nicht in einen in Be

trieb befindlichem Rauch- oder Abgas kamin und nicht in einen Schacht ge führt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstät ten dient. Es besteht sonst die Gefahr, dass Rauch oder Abgas zurückge drückt wird.

Page 9

Sicherheitshinweise und Warnungen

Stützen oder lehnen Sie sich nicht

auf die Tür. Dieser Trockner kann sonst umkippen.

Schließen Sie die Tür nach jedem

Trocknen. So können Sie vermeiden, dass

Kinder versuchen, in den Trockner

–

zu klettern oder Gegenstände darin zu verstecken.

Kleintiere in den Trockner klettern.

–

Den Trockner nicht nass abspritzen.

Zubehör

Zubehörteile dürfen nur dann an-

oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Miele kann nicht für Schäden verant wortlich gemacht werden, die infol ge von Nichtbeachtung der Sicher heitshinweise und Warnungen verur sacht werden.

Page 10

Bedienungsblende

a Programmwähler

Zum Einstellen des Trockenpro gramms. Den Programmwähler können Sie rechts- oder linksherum drehen.

b Programmablauf-/Prüf-Kontrolle c Taste Start

Startet das gewählte Programm. Die Kontrollleuchte blinkt, wenn das Programm gestartet werden kann, und leuchtet nach Programmstart.

d Taste I-Ein/0-Aus

Zum Ein- und Ausschalten des Trockners. Die Kontrollleuchte Ende/Knitter schutz leuchtet nach dem Einschal ten zur Bestätigung.

e Taste Tür

Zum Öffnen / Programm abbrechen. Unabhängig von der Stromversor gung kann die Tür mit dieser Taste geöffnet werden.

Hinweis: Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten von selbst (Energieeinsparung).

Page 11

Wäschepflege

Pflegesymbole

Trocknen

q normale/höhere Temperatur r reduzierte Temperatur:

Schonen wählen (für empfindliche Textilien)

s nicht trocknergeeignet

Bügeln und Mangeln

I sehr heiß H heiß G nicht sehr heiß J nicht bügeln/mangeln

Tipps zum Trocknen

– Beachten Sie immer die maximale

Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist.

Durch Überfüllung wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

–

Keine tropfnassen Textilien trocknen! Textilien nach dem Waschen min destens 30 Sekunden anschleudern.

–

Beladungsmix aus Baumwolle, Bunt wäsche, pflegeleichten Textilien im Programm Automatic trocknen.

–

Jacken öffnen mäßig durchtrocknen.

–

Wolle und Wollgemische Verfilzen und Schrumpfen. Behan deln Sie diese Textilien nur im Pro gramm Finish Wolle.

, damit diese gleich

neigen zum

Das innere Feingewebe daunenge

–

füllter Textilien neigt je nach Qualität zum Schrumpfen. Behandeln Sie die se Textilien nur im Programm Glät ten.

Reine Leinengewebe

–

wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrau en. Behandeln Sie diese Textilien nur im Programm Glätten.

Gewirkte Textilien (z.B. T-Shirts, Un

–

terwäsche) laufen bei der ersten Wä sche oft ein. Deshalb: Diese Textilien nicht übertrocknen, um weiteres Ein laufen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

– Die Knitterbildung in pflegeleichten

Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z.B. Oberhemden, Blusen). In Zweifelsfällen die Beladung durch Aufteilen verringern oder benutzen Sie das Programm Pflegeleicht Bü gelfeucht.

–

Gestärkte Wäsche nen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte

Menge Stärke.

–

Neue farbige Textilien

Trocknen gründlich separat wa schen. Diese nicht zusammen mit hellen Textilien trocknen, weil sie ab färben können (auch auf Kunststoff bauteile im Trockner). Ebenso kön nen sich auf die Textilien andersfar bige Flusen legen.

nur trocknen,

können Sie trock

vorm ersten

Page 12

So trocknen Sie richtig

Kurzanweisung

Die mit Zahlen (A, B, C, ...) gekenn zeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

A Wäsche vorbereiten

Lockern Sie die gewaschenen Textilien auf und sortieren Sie diese nach... . . . gewünschter Trockenstufe, . . . Faser- und Gewebeart, . . . gleicher Größe, . . . gleicher Restfeuchte nach dem Schleudern. So wird die Trocknung besonders gleichmäßig.

Entfernen Sie Fremdkörper wie

Waschmittel-Dosierhilfen aus der Wäsche. Fremdkörper können schmelzen und den Trockner und die Wäsche beschädigen.

– Damit keine Textilfüllungen herausfal-

len, Säume und Nähte prüfen.

C Trockner beladen

Drücken Sie zum Öffnen Taste Tür.

Legen Sie die Wäsche aufgelockert

in die Trommel.

Beachten Sie die maximalen Bela dungsmengen im Kapitel "Pro grammübersicht". Überfüllung strapaziert die Textilien und beeinträchtigt die Trocknung.

Kontrollieren Sie vor dem Schließen,

ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

–

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelan gen.

–

Haken und Ösen schließen.

–

Textilgürtel und Schürzenbänder zu sammenbinden.

–

Gelöste Formbügel von BHs vernä hen oder entfernen.

B Trockner einschalten

Sie können den Trockner auch nach dem Beladen einschalten, dann wird die Trommel nicht beleuchtet (Energie einsparung).

Drücken Sie zum Einschalten die Taste Ein/Aus.

Keine Wäscheteile einklemmen, weil

diese sonst beschädigt werden.

Schließen Sie die Tür mit leichtem Schwung - Sie können sie auch an lehnen und zudrücken.

Page 13

So trocknen Sie richtig

D Programm wählen

Stellen Sie den Programmwähler auf

das gewünschte Programm ein.

Schonen

– Empfindliche Textilien (mit Pflege-

symbol r, z.B. aus Acryl) werden mit niedriger Temperatur schranktrocken getrocknet.

Die Programmdauer ist gegenüber Schranktrocken etwas länger.

E Programm starten

Drücken Sie die Taste Start.

Die Kontrollleuchte der Taste Start geht vom Blinken in ein Leuchten über. Die Heizphase beginnt.

Rechts auf der Bedienungsblende leuchtet (je nach Programmwahl) die Kontrollleuchte der jeweils erreichten Trockenstufe.

Vor Programmende

Der Heizphase folgt die Abkühlphase zum Abkühlen der Wäsche (Kontroll leuchte Kaltluft leuchtet). Erst hiernach ist das Programm beendet. Keine Abkühlphase besitzen diese Programme: Finish Wolle, Glätten.

Programmende

Die Kontrollleuchte Ende/Knitterschutz leuchtet.

Die Trommel dreht sich in Intervallen, wenn Sie die Textilien nicht sofort entnehmen (Knitterschutz), so werden Knitterfalten vermieden (nicht bei Finish Wolle) - Dauer: 1 h.

Im Knitterschutz... . . . leuchtet (je nach Programmwahl) zusätzlich die Kontrollleuchte der er reichten Trockenstufe. . . . ertönt der Summer in Intervallen.

Page 14

So trocknen Sie richtig

F Wäsche entnehmen

Drücken Sie die Taste Tür.

Öffnen Sie die Tür.

Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Verbleibende Wäsche kann durch Übertrocknung Schaden nehmen.

Drücken Sie zum Ausschalten die

Taste l-Ein/0-Aus.

Reinigen Sie das Flusensieb.

^ Schließen Sie die Tür.

Programmablauf ändern

Laufendes Programm umwählen

Eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern). Wird eine Anwahl getätigt, dann blinkt die Kontrollleuchte Ende/Knitterschutz.

Laufendes Programm abbrechen und Wäsche entnehmen

Siehe nachfolgend: "Wäsche nachle

gen oder entnehmen".

Schalten Sie den Trockner nach dem

Schließen der Tür aus.

Wäsche nachlegen oder entnehmen

Drücken Sie die Taste Tür.

Öffnen Sie die Tür.

Verbrennungsgefahr:

Berühren Sie nicht die Trommelrück seite beim Nachlegen/Entnehmen von Textilien! Es entstehen hohe Temperaturen im Trommelbereich.

^ Legen Sie Wäsche nach oder ent-

nehmen Sie einen Teil der Wäsche.

^ Schließen Sie die Tür.

^ Drücken Sie die Taste Start.

Um ein neues Programm wählen zu können, müssen Sie das Programm ab brechen.

Laufendes Programm abbrechen und neues Programm wählen

Drehen Sie den Programmwähler auf Ende.

Drücken Sie die Taste Tür.

Schließen Sie die Tür.

Wählen und starten Sie direkt ein neues Programm.

Page 15

Programmübersicht

Koch-/Buntwäsche maximal 6 kg* Schranktrocken+, Schranktrocken**, Schonen

Textilien Ein- und mehrlagige Textilien aus Baumwolle.

Zum Beispiel: Frottier-Handtücher/Badetücher/Bademäntel, T-Shirts, Unterwäsche, Biber-/Frottierbettwäsche, Säuglingswäsche.

Hinweis

Bügelfeucht**, Mangelfeucht

Textilien Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwä

Hinweis Mangelwäsche bis zum Mangeln aufrollen, so bleibt sie feucht.

Pflegeleicht maximal 3 kg* Schranktrocken**, Schonen, Bügelfeucht

Textilien Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben.

Hinweis – Schonen wählen für Textilien mit dem Pflegesymbol r. In diesem

Schonen wählen für Textilien mit dem Pflegesymbol r. In diesem

–

Programm werden empfindliche Textilien mit niedriger Temperatur schranktrocken getrocknet.

sche, Bettwäsche, gestärkte Wäsche.

Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken.

Programm werden empfindliche Textilien (z.B. aus Acryl) mit niedriger Temperatur schranktrocken getrocknet.

– Für besonders knitterarmes Trocknen Bügelfeucht wählen und die

Beladung auf 1,5 kg* reduzieren.

–

Textilien werden bei Bügelfeucht in Abhängigkeit von der Textilart und Beladung knitterarm getrocknet.

* Gewicht der Trockenwäsche ** Hinweis für Prüfinstitute:

Programmeinstellung für die Prüfung nach Norm EN 61121

Page 16

Programmübersicht

Automatic maximal 3,5 kg*

Textilien Beladungsmix aus Buntwäsche und pflegeleichten Textilien für die

Programme Koch-/Buntwäsche und Pflegeleicht.

Lüften maximal 6 kg* warm

Textilien

kalt

Textilien Alle Textilien, die durchlüftet werden sollen.

Finish Wolle maximal 2 kg*

Textilien Wolltextilien. Hinweis – Wolltextilien werden in kurzer Zeit aufgelockert und flauschiger,

Glätten maximal 3 kg*

Textilien – Baumwoll- oder Leinengewebe.

Hinweis

Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffen

–

heit ungleichmäßig trocknen: Z.B. Jacken, Kissen und voluminöse Textilien.

Trocknen einzelner Wäschestücke: Z.B. Badetücher, Badekleidung,

–

Spültücher.

aber nicht fertig getrocknet.

– Textilien nach Programmende sofort entnehmen und an der Luft

trocknen lassen.

–

Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthe tik. Zum Beispiel: Baumwollhosen, Anoraks, Hemden.

–

Programm zur Reduzierung von Knittern nach vorherigem Schleu dern im Waschautomaten.

–

Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.

* Gewicht der Trockenwäsche

Page 17

Reinigung und Pflege

Flusensieb reinigen

Das Flusensieb in der Türkappe fängt anfallende Flusen auf. Reinigen Sie es nach jedem Trocknen.

Trockenreinigung Tipp: Flusen können Sie berührungsfrei

mit dem Staubsauger absaugen.

^ Ziehen Sie das Flusensieb (1) aus

der Türkappe heraus.

Entfernen Sie die Flusen aus dem

Hohlraum in der Türkappe mit einer Flaschenbürste oder dem Staubsau ger.

Reinigen Sie die Dichtung (2) an der

Türkappe rundherum mit einem feuchten Tuch.

Schieben Sie das Flusensieb richtig

herum bis zum Anschlag in die Tür kappe und schließen Sie die Tür.

Nassreinigung

Das Flusensieb sollten Sie zusätzlich nur dann nass reinigen, wenn es stark verklebt oder verstopft ist.

^ Reinigen Sie das Flusensieb unter

fließendem heißen Wasser.

^ Trocknen Sie das Flusensieb mit Vor-

sicht gründlich ab.

Streifen oder saugen Sie die Flusen von der Siebfläche ab.

Page 18

Reinigung und Pflege

Gittersiebe reinigen

Reinigen Sie von Zeit zu Zeit die Gitter siebe in der Einfüllöffnung der Tür so wie den Luftführungsbereich unterhalb der Gittersiebe.

^ Drehen Sie am linken und rechten

Gittersieb den Knebel a (bis zum deutlichen Rasten).

^ Ziehen Sie die Gittersiebe (am Kne-

bel gefasst) zur Mitte hin heraus b.

Trockner reinigen

Trockner vom Elektronetz trennen.

Gehäuse, Bedienungsblende und

Dichtung der Türkappe nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.

Edelstahl (z.B. die Trommel) können

Sie mit geeignetem Edelstahl-Putz mittel reinigen.

Keine Scheuermittel, lösemittelhalti gen Reiniger, Glas- oder Allzweck reiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

^ Trocknen Sie alle Teile mit einem wei-

chen Tuch ab.

Reinigen Sie die Gittersiebe unter fließendem heißen Wasser und trock nen Sie diese ab.

Reinigen Sie ebenfalls den Luftfüh rungsbereich unterhalb der Gittersie be, z.B. mit dem Staubsauger.

Setzen Sie die Gittersiebe unten ein und drücken diese oben an.

Verriegeln Sie beide Knebel (bis zum deutlichen Rasten).

Page 19

Störungshilfen

Was tun, wenn...?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Allgemeine Störungen

Problem Ursache Behebung Es lässt sich kein Pro-

gramm starten.

Stromausfall. Nach Netzwiederkehr startet ein zuvor gelaufenes

Wäschestücke aus syn thetischen Fasern sind nach dem Trocknen sta tisch aufgeladen.

Die Kontrollleuchte der Taste Start blinkt lang sam.

Die Ursache lässt sich nicht unmittelbar feststellen.

Programm automatisch, solange die Kaltluftphase nicht erreicht war.

Synthetisches neigt zu statischen Aufladungen.

Dieser Trockner befindet

sich im Standby. Das ist kein Fehler, son dern eine ordnungsgemä ße Funktion.

– Ist dieser Trockner ein-

geschaltet?

– Ist der Netzstecker ein-

gesteckt?

– Ist die Tür geschlos-

sen?

– Ist die Sicherung in

Ordnung?

Ein beim Waschen ver wendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.

Siehe Kapitel "Program mierfunktionen".

Page 20

Störungshilfen

Problem Ursache Behebung Es haben sich Flusen

gebildet.

Die Wäsche ist nicht zu friedenstellend getrock net.

Die Trommelbeleuchtung leuchtet nicht.

* Sie können die Trockenstufen einiger Programme individuell anpassen: Siehe am Ende dieser Gebrauchsanweisung.

Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Tragen oder zum Teil beim Waschen auf den Textilien gebildet haben. Die Beanspru chung der Textilien im Trockner dagegen ist in Bezug auf deren Haltbar keit gering.

Die Beladung bestand

aus unterschiedlichen

Geweben.

Die Beleuchtung schaltet automatisch aus (Energieeinsparung).

Eventuell ist die Glühlampe ist defekt.

Anfallende Flusen werden von einem Flusensieb aufgefangen und können leicht entfernt werden (siehe Kapitel "Reinigung und Pflege").

Trocknen Sie mit

–

Warmluft nach.

– Wählen Sie beim

nächsten Programmlauf ein geeignetes Programm *.

Schalten Sie den Trockner aus und wieder ein.

Die Glühlampe können Sie austauschen: Siehe am Ende dieses Kapitels.

Page 21

Störungshilfen

Problem Ursache Behebung Der Trocken

vorgang dau ert sehr lan ge.

Oder das Programm wird abge brochen.

* Vor Behebung einer Ursache:

–

Tür öffnen und schließen.

–

Trockner ausschalten und zum Programmstart wieder einschalten!

Dieser Trockner arbeitet nicht

optimal oder nicht wirtschaft

lich*.

Verstopfungen des Flusensie bes durch Flusen, Haare oder Waschmittelrückstände liegen möglicherweise vor.

Die Belüftung ist unzureichend, weil z.B. der Aufstellraum sehr klein ist.

Die Abluftleitung oder deren Mündung ist mit Flusen ver stopft.

Die Textilien wurden nicht genügend ausgeschleudert.

Dieser Trockner ist überladen. – Berücksichtigen Sie die ma-

Aufgrund metallischer Reißver schlüsse ist der Feuchtegrad der Wäsche nicht exakt ermit telt.

Entfernen Sie die Flusen.

–

Nass gereinigtes Flusensieb

–

nur trocken einsetzen! Sollte diese Reinigung nicht

–

ausreichen, dann prüfen Sie weiterhin die folgenden Punkte!

Öffnen Sie Tür oder Fenster,

–

damit Luft nachströmt.

Kontrollieren Sie alle Be

–

standteile der Abluftleitung (z.B. Mauerrohr, Außengitter, Bögen oder Biegungen usw.) auf Luftdurchlässigkeit.

– Entfernen Sie die Flusen. – Schleudern Sie zukünftig die

Textilien im Waschautomaten mit höherer Drehzahl.

ximale Beladungsmenge pro Trockenprogramm.

–

Öffnen Sie künftig die Reiß verschlüsse.

–

Tritt das Problem erneut auf, trocknen Sie Textilien mit lan gen Reißverschlüssen zu künftig mit dem Warmluftpro gramm.

Page 22

Störungshilfen

Prüf- und Störungsmeldungen

Problem Ursache Behebung Kontrollleuchte

Ende/Knitterschutz

blinkt beim Trocknen.

Programmabbruch. Kontrollleuchte Kaltluft leuchtet. Der Summer ertönt.

Programmabbruch. Kontrollleuchte

Ende/Knitterschutz

leuchtet. Der Summer ertönt.

Programmabbruch. Kontrollleuchte Mangel- feucht oder Bügelfeucht blinkt. Der Summer er tönt.

Der Programmwähler wurde nach Programm start verstellt. Das Pro gramm läuft aber ord nungsgemäß ab.

Dieser Trockner arbeitet nicht optimal oder nicht wirtschaftlich.

Das ist keine Störung. Bei einigen Programmen

erfolgt bei Unter- oder Nichtbeladung ein Programmabbruch. Ebenso kann das bei bereits getrockneten Wäscheteilen passieren.

Die Ursache lässt sich nicht unmittelbar feststellen.

Stellen Sie das ursprüng lich gewählte Programm

ein: Die Kontrollleuchte

erlischt.

Siehe vorherige Seite: Der Trockenvorgang dauert sehr lange (...).

Trocknen Sie einzelne Wäscheteile mit dem Programm Lüften warm.

– Öffnen und schließen

Sie die Tür.

– Schalten Sie den

Trockner aus und ein.

– Starten Sie ein Pro-

gramm.

Erfolgen wieder Pro grammabbruch und Feh lermeldung, liegt ein De fekt vor. Informieren Sie den Miele Kundendienst.

Page 23

Glühlampe austauschen

Trockner vom Elektronetz trennen.

Öffnen Sie die Tür.

Oben in der Einfüllöffnung ist die auf klappbare Abdeckung für die Beleuch tung.

Störungshilfen

Die Glühlampe darf nur vom glei chen Typ sein und die maximale Leistung haben, die auf dem Typen schild und der Abdeckung für die Beleuchtung angegeben ist.

Tauschen Sie die Glühlampe aus.

Klappen Sie die Abdeckung nach

oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein rastet.

Achten Sie auf den festen Sitz

der Abdeckung. Eindringende Feuchtigkeit kann einen Defekt (Kurzschluss) verursachen.

^ Schieben Sie ein handelsübliches

Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abde ckung für die Glühlampe.

* z.B. einen breiten Schlitzschrauben

dreher

Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Hand gelenkes die Abdeckung öffnen.

Die Abdeckung klappt nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhan del/Miele Kundendienst beziehen.

Page 24

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst be heben können, benachrichtigen Sie bit te

Ihren Miele Fachhändler

–

oder

den Miele Werkkundendienst.

–

Die Telefonnummer des Werkkun dendienstes finden Sie auf der Rückseite dieser Gebrauchsanwei sung.

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild, das Sie nach dem Öffnen der Tür sehen.

Programmaktualisierung (Update)

Die Optische Schnittstelle PC dient dem Kundendienst als Übertragungs punkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berück sichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig be kannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nach kaufbares Zubehör im Miele Fachhan del oder beim Miele Kundendienst.

Page 25

Vorderansicht

Aufstellen und Anschließen

a Abluftanschluss: Die Abluftleitung

können Sie wahlweise an der Rück seite (werkseitig geöffnet), rechts oder links installieren

b Netzanschlussleitung

c Bedienungsblende

d Tür

e Vier höhenverstellbare Schraubfüße

Page 26

Aufstellen und Anschließen

Rückansicht

a Griffmöglichkeiten unter dem Deckel-

überstand zum Transportieren (Pfeile)

b Netzanschlussleitung

c Abluftanschluss hinten

Aufstellungsort

Unterbau unter eine Arbeitsplatte

Ein Unterbausatz* ist erforder

lich, der von einer durch Miele auto risierten Fachkraft montiert werden muss. Das dem Unterbausatz beige fügte Abdeckblech ersetzt den Ge rätedeckel. Die Montage des Ab deckblechs ist aus Gründen der elektrischen Sicherheit erforderlich!

Eine Montageanleitung liegt dem Un

–

terbausatz bei.

Durch den Unterbau kann sich die

–

Trockenzeit verlängern.

– Der Elektroanschluss sollte in der

Nähe des Trockners installiert werden und zugänglich sein.

– Berücksichtigen Sie den Platzbedarf

für die Abluftleitung bei Festlegung der Seiten- und Wandabstände.

Bei Nischenhöhen von:

Im Schwenkbereich der Trock nertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert wer den.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Trans port. Nutzen Sie zum Transportieren des Trockners (vom Verpackungsbo den zum Aufstellungsort) die vorderen

Gerätefüße und den hinteren Deckel überstand.

– 830-840 mm sind längere Schraubfü-

ße* erforderlich.

–

870-885 / 915-930 mm sind ein / zwei Höhenausgleichsrahmen* erforder lich.

* nachkaufbares Miele Zubehör

Wiedermontage des Deckels

Wurde für den Unterbau der Deckel de montiert, dann achten Sie bei der Wie dermontage auf den festen Sitz des De ckels an den hinteren Haltern. Nur so

ist ein sicherer Transport des Gerätes gewährleistet.

Page 27

Trockner ausrichten

Aufstellen und Anschließen

Der Luftspalt zwischen Trockner

unterseite und Fußboden darf nicht durch Sockelleisten, hochflorigen Teppichboden usw. verkleinert wer den. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Wasch-Trocken-Säule

Dieser Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

Dieser Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

* nachkaufbares Miele Zubehör

Die Montage des Zwischenbau-

satzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Page 28

Aufstellen und Anschließen

Elektroanschluss

Dieser Trockner ist mit einem An schlusskabel und Netzstecker an schlussfertig ausgerüstet.

Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um den Trockner von der Netzversorgung zu trennen.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte dieser Trockner an Verlängerungskabeln, wie z.B. Mehr fach-Tischsteckdose o. ä., angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Page 29

Installation der Abluftleitung

Grundsätze

Wichtig

Dieser Trockner darf nur betrieben werden, wenn die beim Trocknen entstehende feuchte Abluft nach au ßen geführt wird, durch... . . . eine Abluftleitung (flexibel, hoch flexibel oder aus gesteckten Rohren) oder . . . einen Mauerrohr-Direktan schluss.

Für die Dauer der Installation der Ab

–

luftleitung den Netzstecker nicht einstecken.

– Die Mündung der Abluftleitung (z.B.

ein Mauerrohr) ist so anzuordnen, dass die feuchte Abluft... . . . nicht zurück in den Aufstellraum gelangt; . . . keine baulichen Schäden oder unzumutbare Belästigungen verursacht.

–

Die zum Trocknen benötigte Luft wird dem Aufstellraum entnommen. Sorgen Sie deshalb beim Trocknen für eine ausreichende Raumbelüf tung (sonst besteht Erstickungsge fahr durch eventuelles Zurücksau gen von Abgasen, die Trockenzeit dauert sehr viel länger), zum Bei spiel:

- Fenster öffnen;

- unverschließbare Belüftungsöffnungen in der Außenwand anbringen;

- Fensterschalter anbringen, damit dieser Trockner nur bei geöffnetem Fenster einzuschalten ist.

Vermeiden Sie

lange Abluftleitungen.

–

viele und enge Bögen oder Biegun

–

gen.

So umgehen Sie eine niedrige Trocken

leistung und einen hohen Zeit- und

Energiebedarf.

Verwenden Sie

für die Abluftleitung:

–

Abluftschlauch* oder Kunststoffab wasserrohr (z.B. HT-Rohrsysteme) mit einem Durchmesser von 100 mm.

– für die Abluftführung nach außen:

Das Mauerrohr* oder den Fensteranschluss*.

*nachkaufbares Miele Zubehör

Vorgehensweise

^ Messen Sie zuerst die Länge der be-

nötigten Abluftleitung aus. Berechnen Sie daraus die Gesamtrohrlänge und ermitteln Sie den notwendigen Rohr durchmesser (siehe nächste und übernächste Seite). Bei einer großen Gesamtrohrlänge

wird nämlich ein größerer Rohrdurch messer notwendig.

Anschließend müssen Sie sich für die Installation eines Abluftleitungssys tems entscheiden (siehe Abschnitt Übersicht der Abluftleitungssysteme in diesem Kapitel).

Page 30

Installation der Abluftleitung

Gesamtrohrlänge berechnen

Die Abluftleitung mit Bögen und unter schiedlichen Bauteilen setzt der Abluft einen Reibungswiderstand entgegen. Dieser Reibungswiderstand wird als Vergleichsrohrlänge ausgedrückt. Die Vergleichsrohrlänge sagt aus, wie viel größer der Widerstand z.B. eines Bo gens im Vergleich zu 1 Meter geradem Kunststoffabwasserrohr ist (Tabelle I).

Wenn Sie die Vergleichsrohrlängen al ler Bauteile zusammenzählen, erhalten Sie die Gesamtrohrlänge. Die Gesamt rohrlänge ist ein Wert, der aussagt, wie groß der Widerstand des gesamten Abluftsystems ist.

Da ein größerer Rohrdurchmesser den Widerstand mindert, erfordert eine Gesamtrohrlänge über 20 m einen größeren Rohrdurchmesser (Tabelle II).

Vorgehensweise

1. Messen Sie die notwendige Länge für die gerade

zu verlegende Abluft leitung aus. Multiplizieren Sie diesen Wert mit der entsprechenden Ver gleichsrohrlänge aus Tabelle I.

Tabelle I

Bauteile Vergleichs

Abluftschlauch (hochflexibel)*

1 m gerade verlegt

–

Bogen 45°

–

(Biegeradius = 0,25 m) Bogen 90°

–

(Biegeradius = 0,25 m)

Abluftschlauch (flexibel oder Alu-Flex)* / Kunststoffabwasserrohr

1 m gerade verlegt / bzw. 1 m

–

gerades Rohr Bogen 45°

–

(Biegeradius = 0,25 m) Bogen 90°

–

(Biegeradius = 0,25 m)

Mauerrohr* oder Fensteranschluss*

mit Gittereinsatz

–

mit Rückstauklappe (schwin-

–

gende Klappe)

Rückstauklappe* zum Integrieren in die Abluftleitung

(siehe Abschnitt "d Abluftsammelleitung")

Flachkanal (für Säulenaufstel lung)*

linke oder rechte Abluftöff nung des Trockners

* nachkaufbares Miele Zubehör

rohrlänge

1,8 m 1,5 m

2,5 m

1,0 m

0,6 m

0,8 m

3,8 m 1,5 m

14,3 m

11,0 m

1,0 m

2. Ermitteln Sie die Anzahl der notwen digen Bögen

und Bauteile. Zählen

Sie deren Vergleichsrohrlängen mit Hilfe der Tabelle I zusammen.

3. Zählen Sie alle soeben ermittelten Vergleichsrohrlängen zusammen: Sie erhalten die Gesamtrohrlänge.

4. Entnehmen Sie Tabelle II, welcher Rohrdurchmesser für die Gesamt

rohrlänge erforderlich ist.

Tabelle II

Maximal zulässige

Gesamtrohrlänge

20 m 40 m

100 m

erforderlicher Durchmesser

100 mm 125 mm 150 mm

Page 31

Installation der Abluftleitung

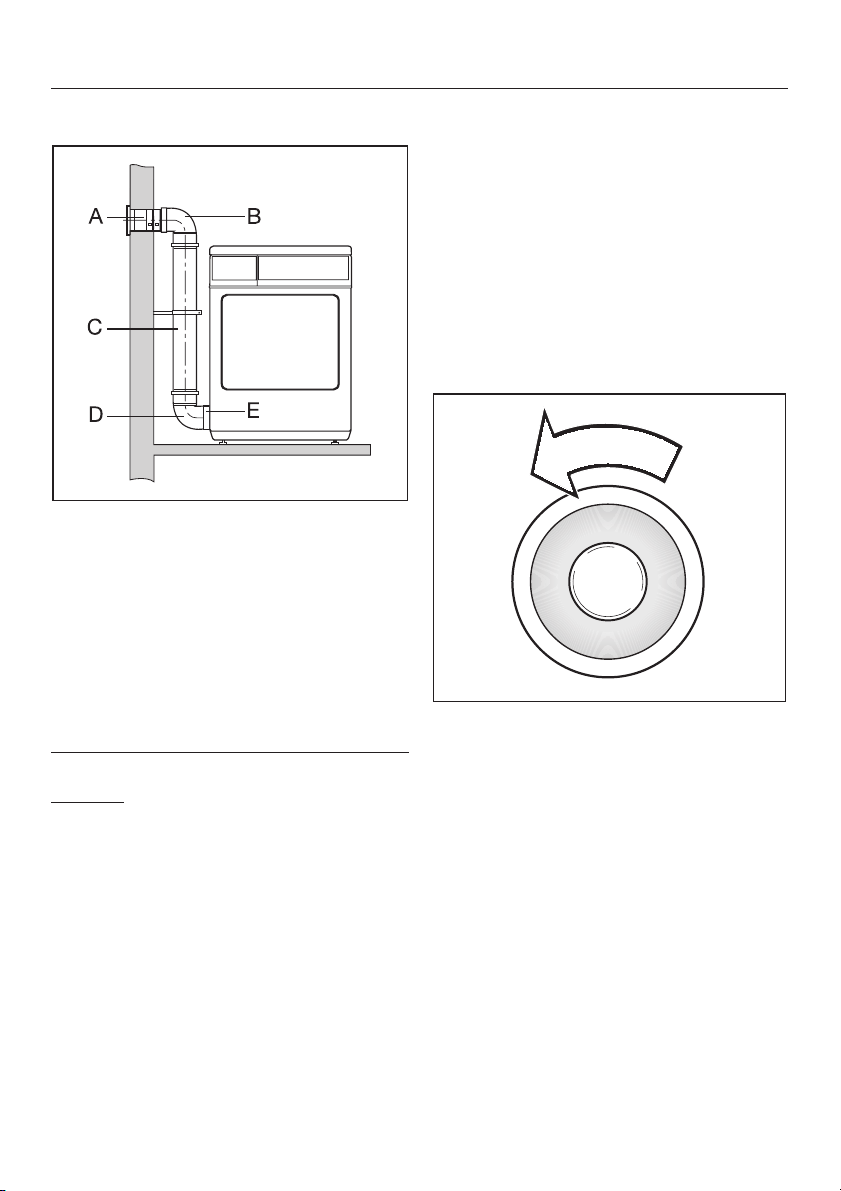

Berechnungsbeispiel

A Mauerrohr, mit Gittereinsatz

= 3,8 m Vergleichsrohrlänge = 3,8 m

B Bogen, 90°

= 0,8 m Vergleichsrohrlänge = 0,8 m

C 0,5 m Kunststoffabwasserrohr

= 0,5 m Vergleichsrohrlänge = 0,5 m

D Bogen, 90°

= 0,8 m Vergleichsrohrlänge = 0,8 m

E linke Abluftöffnung

= 1 m Vergleichsrohrlänge = 1,0 m Gesamtrohrlänge = 6,9 m

Resultat: Die Gesamtrohrlänge beträgt weniger als 20 m (laut Tabelle II). Des halb reicht ein Rohrdurchmesser von 100 mm aus.

Installationsmöglichkeiten am Trockner

Rückseite

Der Anschluss ist werkseitig geöffnet.

Installieren Sie die Abluftleitung, wie

auf den folgenden Seiten beschrie ben.

Linke oder rechte Seitenwand

Drehen Sie die Kappe (linksherum) heraus.

Drücken Sie die Kappe fest in die

Abluftöffnung an der Rückseite.

Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrie ben.

Page 32

Installation der Abluftleitung

Übersicht der Abluftleitungs systeme

Auf dieser und den nächsten Seiten sind Beschreibungen der Abluftlei tungssysteme (a b c d), die am Trockner installiert werden können.

a Abluftleitungssystem mit

flexibler Abluftleitung

Unter Verwendung des beigefügten Adapters können Sie ganz einfach ei nen Abluftschlauch (C 100 mm) in stallieren.

Sie benötigen

einen Abluftschlauch* (hochflexibel,

–

flexibel oder Alu-Flex).

ein Mauerrohr* oder einen Fensteran

–

schluss*.

* (nachkaufbares Miele Zubehör)

Installieren Sie den Abluftschlauch (2) mit dem Adapter (1) am Trockner.

Beispiele folgen auf der nächsten Seite.

Page 33

Installation der Abluftleitung

Beispiele

Fensteranschluss

1. Fensteranschluss (in Plexiglasscheibe eingesetzt) (dem Miele Fensteranschluss liegt eine Montageanweisung bei)

2. Adapter für flexiblen Abluftschlauch

Abluftkamin-Anschluss

1. Rohr mit Anschlussstutzen (= Einzelteile des Miele Mauerrohrs)

2. Adapter für flexiblen Abluftschlauch

3. Abluftkamin, feuchtigkeitsisoliert

Die Abluft darf nicht in einen in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräu men mit Feuerstätten dient.

Page 34

Installation der Abluftleitung

b Abluftleitungssystem aus gesteckten Rohren

Die Verwendung gesteckter Rohre ist dann vorteilhaft, wenn eine große Ge samtrohrlänge vorliegt. Ein Rohr setzt der Abluft einen gerin geren Widerstand entgegen, als z.B. ein hochflexibler Abluftschlauch. Das wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus.

Sie benötigen

den Anschlussstutzen* (C 100 mm).

–

– ein Mauerrohr* oder einen Fensteran-

schluss*.

– Kunststoffabwasserrohr aus dem

Fachhandel (C 100 mm). Ist ein größerer Rohrdurchmesser notwendig, dann sind zusätzliche Übergangsrohre des Rohrsystems (z.B. von C 100 auf 125 mm) erforderlich.

* (nachkaufbares Miele Zubehör)

Beispiel

1. Mauerrohr (dem Miele Mauerrohr liegt eine Montageanweisung bei)

2. Anschlussstutzen

3. Kunststoffabwasserrohr, Durchmesser DN 100

Installieren Sie das Rohr (2) mit Hilfe des Anschlussstutzens (1) am Trock ner.

Page 35

Installation der Abluftleitung

c Mauerrohr-Direktanschluss

Können Sie den Trockner direkt an die Außenwand des Raumes stellen, dann ist diese Abluftführung vorteil haft. Die kurze Gesamtrohrlänge wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus. Sie müssen für das Mauerrohr jedoch die Wand durchbrechen.

Sie benötigen ein Mauerrohr* sowie ei nen flexiblen Distanzring*. * (nachkaufbares Miele Zubehör)

A Beachten Sie vorm Durchbrechen

der Mauer... . . . die Montageanweisung, die dem Miele Mauerrohr beigefügt ist. . . . folgende Maßzeichnungen.

Ansicht von oben:

Seitenansicht:

1. Mauerrohr

2. Flexibler Distanzring

1. Mauerrohr

2. Flexibler Distanzring

B Stecken Sie den flexiblen Distanzring

(2) auf den Anschlussstutzen (1) des Mauerrohrs.

C Schieben Sie den Trockner an die

Wand.

Page 36

Installation der Abluftleitung

d Abluftsammelleitung

Zur Vermeidung von Kondenswasserbildung und Geruchsübertragung in den nicht betriebenen Trocknern:

^ Installieren Sie pro Trockner eine

Rückstauklappe R direkt an die Sam melleitung. Hierfür ist nachkaufbares Miele Zubehör* (siehe rechts) erfor derlich.

Bei Installation von 3 bis zu max. 5 Trocknern muss der Rohrdurchmesser

D vergrößert werden.

Anzahl Trockner

1-2 3 4-5

Vergrößerungsfaktor des Rohr durchmessers aus Tabelle II

1,25 1,5

1 Anschluss an die Sammelleitung 2 Miele Rückstauklappe* 3 zusätzlicher Miele Adapter* 4 Miele Abluftschlauch*, hochflexibel

Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.

Page 37

Wasch-Trocken-Säule

Höhe der Abluftöffnungen bei einer Wasch-Trocken-Säule

Installation der Abluftleitung

Beispiel: Miele Waschautomat mit gera der oder schräger Bedienungsblende

Zwischenbausatz* ohne Arbeitsplatte:

A = 942 mm

B = 1700 mm

Zwischenbausatz* mit Arbeitsplatte:

A = 928 mm

B = 1686 mm

* nachkaufbares Miele Zubehör

Page 38

Verbrauchsdaten

Programm Beladung Endschleuderstufe im

Waschautomaten

kg* U/min kWh Minuten

Koch-/Buntwäsche Schranktrocken

Koch-/Buntwäsche Bügelfeucht

Pflegeleicht Schranktrocken 3,0 1200 (40 % Restfeuchte)** 1,05 30 Pflegeleicht Bügelfeucht 3,0 1200 0,90 26 Automatic 3,5 800 1,80 52 Finish Wolle 2,0 1000 0,15 4 Glätten 3,0 1000 0,30 8

* Gewicht der Trockenwäsche ** Prüfprogramm nach EN 61121:2005 Alle nicht gekennzeichneten Werte ermittelt in Anlehnung an Norm EN 61121:2005 Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg

Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Koch-/Buntwäsche Schranktrocken durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Rest feuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz von den angegebenen Werten abweichen.

6,0 1000 (60 % Restfeuchte)**

1200 1400 1600 1800

6,0 1000 (60 % Restfeuchte)**

1200 1400 1600 1800

Energie Zeit

3,20 2,90 2,75 2,45 2,40

2,45 2,15 2,00 1,70 1,65

79 72 68 62 60

59 52 49 42 41

Page 39

Technische Daten

Höhe 850 mm Breite 595 mm Tiefe 587 mm Tiefe bei geöffneter Tür 1062 mm Höhe für Unterbau 820 mm Breite für Unterbau 600 mm Tiefe für Unterbau 600 mm unterschiebbar ja säulenfähig ja Gewicht 45 kg Trommelvolumen 111 l Beladungsmenge 6 kg (Gewicht der Trockenwäsche) Länge der Anschlussleitung 2 m Anschlussspannung siehe Typenschild Anschlusswert siehe Typenschild Absicherung siehe Typenschild Leistung der Glühlampe siehe Typenschild Energieverbrauch siehe Kapitel "Verbrauchsdaten" Erteilte Prüfzeichen siehe Typenschild

Page 40

Programmierfunktionen für die Änderung von Standardwerten

Wenn Sie es wünschen, dann können Sie mit den Programmierfunktionen die Elektronik des Trockners wechselnden Anforderungen anpassen.

Die Programmierfunktionen können Sie jederzeit ändern.

Page 41

Programmierfunktionen

Restfeuchte des Programms "Koch-/Buntwäsche" ändern

Die Elektronik dieses Trockners ist auf ein möglichst effektives und ener giesparendes Trocknen ausgerichtet. Sie können aber in diesem Programm gleichzeitig die Trockenstufen trocke ner oder feuchter einstellen.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Pro grammwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

– Der Programmwähler steht auf Positi-

on Ende.

A Drücken Sie die Taste Start und hal-

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

Die Kontrollleuchte Kaltluft blinkt 1x.

Welche Option gewählt ist, wird durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Restfeuchte wird feuchter.

Kontrollleuchte Trocknen blinkt 1x:

–

Werkeinstellung.

Kontrollleuchte Trocknen blinkt 2x:

–

Restfeuchte wird trockner.

E Durch Drücken der Taste Start kön

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis D aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

D . . . und lassen Sie die Taste Start

danach los.

Page 42

Programmierfunktionen

Restfeuchte des Programms "Pflegeleicht" ändern

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Pro grammwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

– Der Programmwähler steht auf Positi-

on Ende.

A Drücken Sie die Taste Start und hal-

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

E Drehen Sie den Programmwähler auf

Koch-/Buntwäsche Schranktrocken+.

Die Kontrollleuchte Kaltluft blinkt 2x.

Welche Option gewählt ist, wird durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Restfeuchte wird feuchter.

Kontrollleuchte Trocknen blinkt 1x:

–

Werkeinstellung.

Kontrollleuchte Trocknen blinkt 2x:

–

Restfeuchte wird trockner.

F Durch Drücken der Taste Start kön-

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

Führen Sie die Schritte A bis E aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

Page 43

Programmierfunktionen

Knitterschutz einstellen

Zur Vermeidung von Knitterfalten, wenn nach Programmende die Texti lien nicht sofort entnommen werden. Für 2 h dreht sich nach Programmen de die Trommel in Intervallen.

Der Knitterschutz

ist werkseitig eingeschaltet. Sie kön

–

nen ihn verkürzen oder ausschalten.

ist bei allen Programmen außer bei

–

Finish Wolle wirksam.

– sollte immer eingeschaltet bleiben.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Programmwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

–

Der Programmwähler steht auf Positi on Ende.

E Drehen Sie den Programmwähler auf

Koch-/Buntwäsche Schranktrocken.

Die Kontrollleuchte Kaltluft blinkt 3x.

Welche Option gewählt ist, wird

durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Knitterschutz aus.

Kontrollleuchte Trocknen blinkt 1x:

–

Knitterschutz 1 h.

Kontrollleuchte Trocknen blinkt 2x:

–

Werkeinstellung. Knitterschutz 2 h.

F Durch Drücken der Taste Start kön-

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

Führen Sie die Schritte A bis E aus.

A Drücken Sie die Taste Start und hal

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

Page 44

Programmierfunktionen

Summer aus-/einschalten

Dieser Trockner teilt Ihnen das Pro grammende akustisch mit (für max. 1 h in Intervallen).

Werkseitig ist der Summer eingeschal te, Sie können ihn ausschalten.

Der Dauerwarnton bei Fehlermeldun gen ist unabhängig vom ein- oder aus geschalteten Summer.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Pro grammwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

– Der Programmwähler steht auf Positi-

on Ende.

A Drücken Sie die Taste Start und hal-

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

E Drehen Sie den Programmwähler auf

Koch-/Buntwäsche Schonen.

Die Kontrollleuchte Kaltluft blinkt 4x.

Welche Option gewählt ist, wird durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Summer aus.

Kontrollleuchte Trocknen blinkt:

–

Werkeinstellung. Summer ein.

F Durch Drücken der Taste Start kön

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis E aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

Page 45

Programmierfunktionen

Programmwahl "Automatic" ändern

In diesem Programm ist das Trock nungsergebnis auf die Standardtro ckenstufe Schranktrocken eingestellt. Sie haben die Möglichkeit, zur Tro ckenstufe Bügelfeucht (feuchter) oder Schranktrocken+ (trockener als die Standardtrockenstufe) umzu schalten.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Pro grammwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

– Der Programmwähler steht auf Positi-

on Ende.

A Drücken Sie die Taste Start und hal-

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

E Drehen Sie den Programmwähler auf

Koch-/Buntwäsche Mangelfeucht.

Die Kontrollleuchte Kaltluft blinkt 6x.

Welche Option gewählt ist, wird durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Standardtrockenstufe wird Bügel feucht.

Kontrollleuchte Trocknen blinkt 1x:

–

Werkeinstellung.

– Kontrollleuchte Trocknen blinkt 2x:

Standardtrockenstufe wird Schranktrocken+.

F Durch Drücken der Taste Start kön-

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

Führen Sie die Schritte A bis E aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

Page 46

Programmierfunktionen

Abkühlzeitverlängerung einstellen

Sie können die Abkühlphase vor Pro grammende individuell verlängern. Die Textilien werden stärker abge kühlt.

Werkseitig ist die Abkühlzeitverlänge rung nicht eingestellt. Sie können diese verlängern (in 2 Stufen).

Die Abkühlzeitverlängerung ist für die Programme Koch-/Buntwäsche, Pflege leicht, Automatic einstellbar.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Programmwählers.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

E Drehen Sie den Programmwähler auf

Glätten.

Die Kontrollleuchte Kaltluft blinkt 7x.

Welche Option gewählt ist, wird

durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Werkeinstellung.

Kontrollleuchte Trocknen blinkt 1x:

–

Abkühlzeit 5 Minuten länger.

Kontrollleuchte Trocknen blinkt 2x:

–

Abkühlzeit 10 Minuten länger.

F Durch Drücken der Taste Start kön-

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

– Der Programmwähler steht auf Positi-

on Ende.

A Drücken Sie die Taste Start und hal

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

Kontrolle

Führen Sie die Schritte A bis E aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

Page 47

Standby einstellen

Kontrollleuchten werden nach 10 Mi nuten dunkel geschaltet und die Kon trollleuchte der Taste Start blinkt langsam: Reduzierung des Energieverbrauchs.

Trockner aus Standby "aufwecken"

Programmwähler drehen oder

Start-Taste drücken. Beides hat keine Auswirkung auf ein laufendes Pro gramm.

Programmierfunktionen

Abweichend zur Werkeinstellung können Sie andere Optionen auswäh

len:

Nicht im laufenden Programm

Wie unter "Werkeinstellung" beschrie ben. Aber: Kontrollleuchten werden nicht im laufenden Programm dunkel geschal tet.

Aus

Werkeinstellung

Die Standbyfunktion ist eingeschaltet und die Kontrollleuchten werden nach 10 Minuten dunkel geschaltet:

– Wenn nach dem Einschalten keine

Programmauswahl erfolgt.

– Nach dem Programmstart.

Aber: Am Programmende oder zum Ende der Knitterschutzphase werden Kontrollleuchten für jeweils 10 Minuten eingeschaltet. Der Summer (falls gewählt) ertönt für 10 Minuten am Programmende.

Kontrollleuchten werden bei einge schaltetem Trockner nicht dunkel geschaltet.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe der Taste Start und des Programmwählers.

^ Siehe nächste Seite.

Page 48

Programmierfunktionen

Voraussetzung:

Dieser Trockner ist ausgeschaltet.

–

Die Tür ist geschlossen.

–

Der Programmwähler steht auf Positi

–

on Ende.

A Drücken Sie die Taste Start und hal

ten Sie diese während der Schritte

B-C gedrückt.

B Schalten Sie den Trockner ein.

C Warten Sie, bis die Kontrollleuchte

Start dauerhaft leuchtet...

D . . . und lassen Sie die Taste Start

danach los.

E Drehen Sie den Programmwähler auf

Finish Wolle.

Die Kontrollleuchte Kaltluft blinkt 8x.

Welche Option gewählt ist, wird

durch die blinkende Kontrollleuchte Trocknen angezeigt.

Kontrollleuchte Trocknen blinkt nicht:

–

Werkeinstellung.

Kontrollleuchte Trocknen blinkt 1x:

–

Nicht im laufenden Programm.

Kontrollleuchte Trocknen blinkt 2x:

–

Aus.

F Durch Drücken der Taste Start kön-

nen Sie die Option (Kontrollleuchte Trocknen) umschalten.

G Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

484950

Kontrolle

Führen Sie die Schritte A bis E aus.

Schalten Sie nach Prüfung der Kon trollleuchten (siehe oben) den Trock ner aus.

Page 49

Page 50

Page 51

Page 52

Änderungen vorbehalten/3409

M.-Nr. 07 627 960 / 00
