MIELE T 240 User Manual [fr]

Page 1

Mode d’emploi Sèche-linge à évacuation T 240

Lisez impérativement ce mode d’emploi avant d’installer et de mettre en service cet appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

M.-Nr.

05 538 550

Page 2

Table des matières

Prescriptions de sécurité et mises en garde. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Votre contribution à la protection de l’environnement

Elimination de l’emballage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Recyclage de votre ancien appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Conseils pour économiser l’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Description de l’appareil

Bandeau de commande / Equipement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Actualisation de la programmation sur les sèche-linge évolutifs . . . . . . . . . . . . 9

Fonction Verrouillage utilisation et fonctions optionnelles . . . . . . . . . . . . . . . . . 9

Les différents types de linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Tableau des programmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Bonne utilisation du sèche-linge

A Tri du linge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

B Chargement et enclenchement du sèche-linge . . . . . . . . . . . . . . . . . . . . . . . . 14

C Choix du programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

D Choix de la (des) fonction(s) additionnelle(s) . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Eco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Court . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Délicat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Signal sonore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

E Lancement du programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

F Fin de programme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Informations supplémentaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Mode d’emploi rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Modification de programme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Interruption du programme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Arrêt du programme en cours et choix d’un nouveau programme . . . . . . . . . 18

Ajout ou déchargement de linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Fonction " Verrouillage " électronique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Nettoyage et entretien

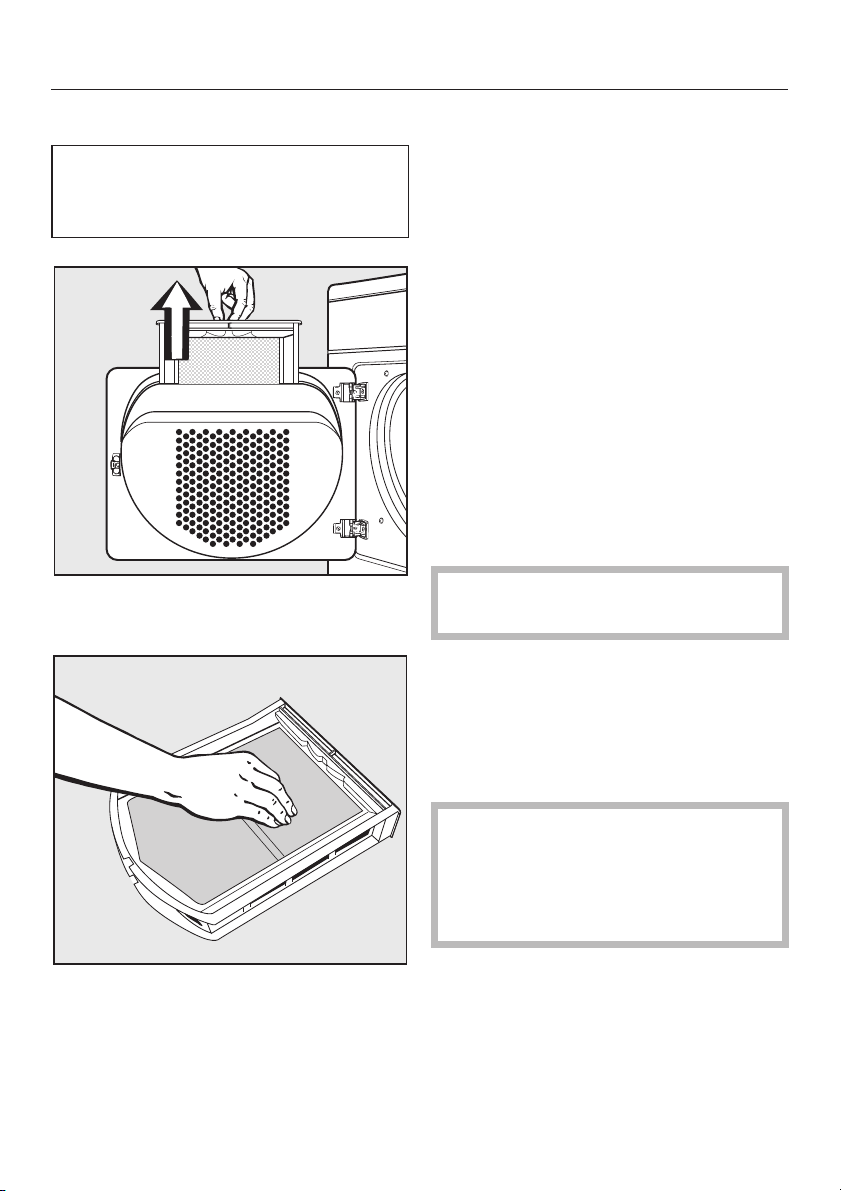

Filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Sèche-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Page 3

Table des matières

Remèdes en cas de pannes

Que faire si... ?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Service Après-Vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Réparations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Conditions et période de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Installation et branchement

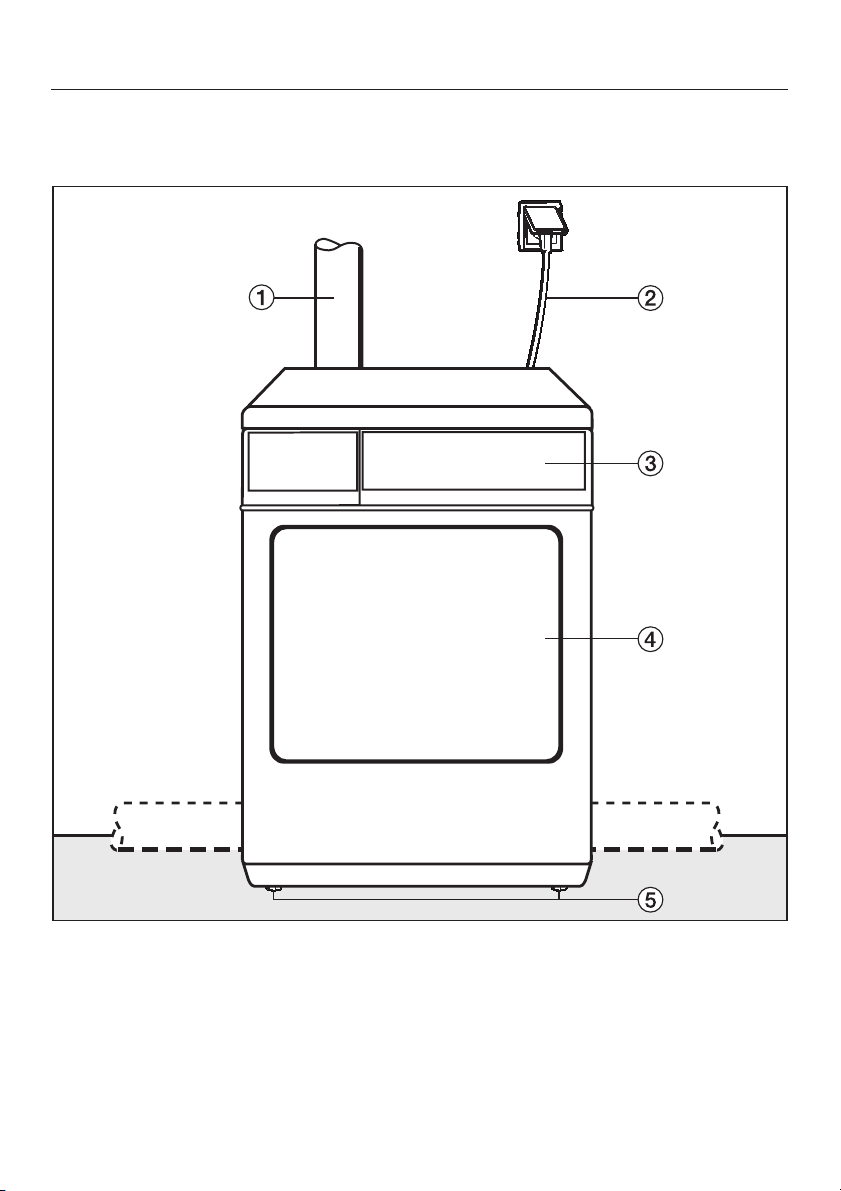

Vue de la façade du sèche-linge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

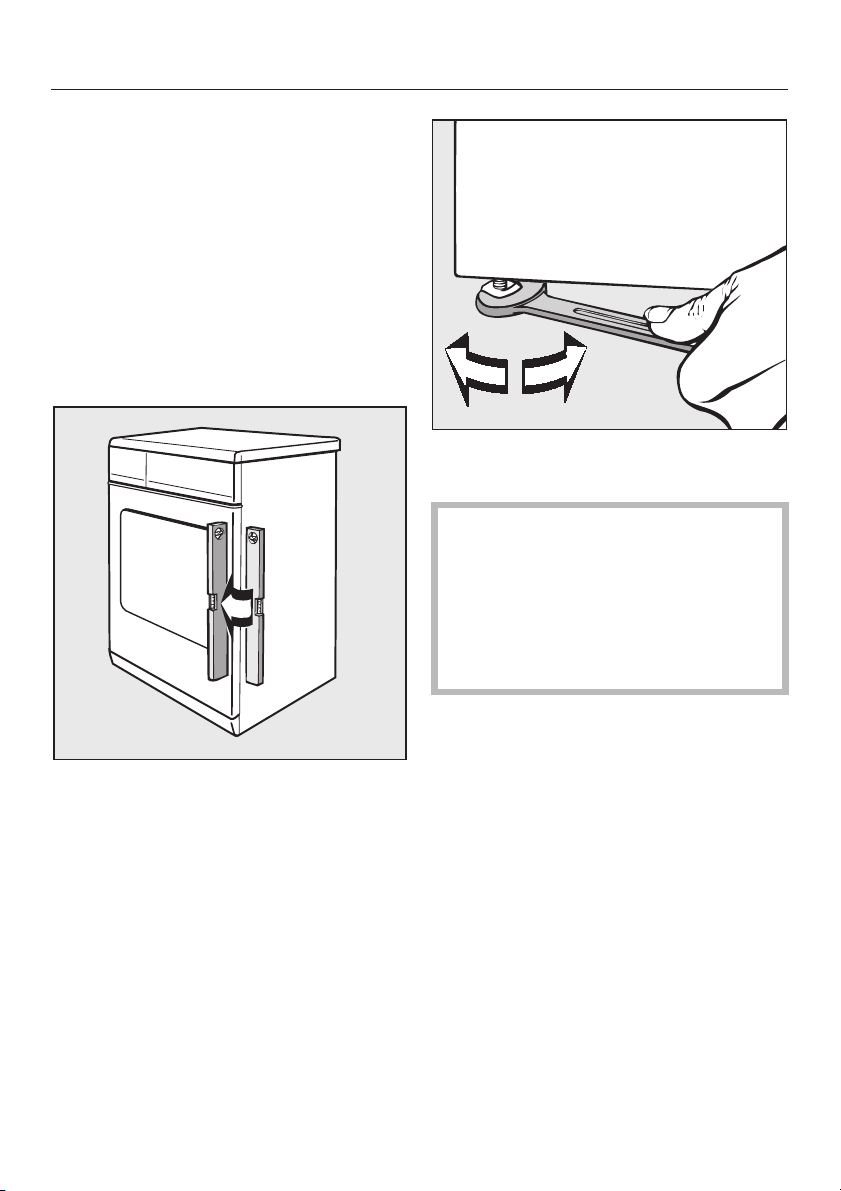

Ajustage du sèche-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Transport sur le lieu d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Ajustage du sèche-linge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Lieu d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Encastrement sous un plan de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Remontage du dessus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

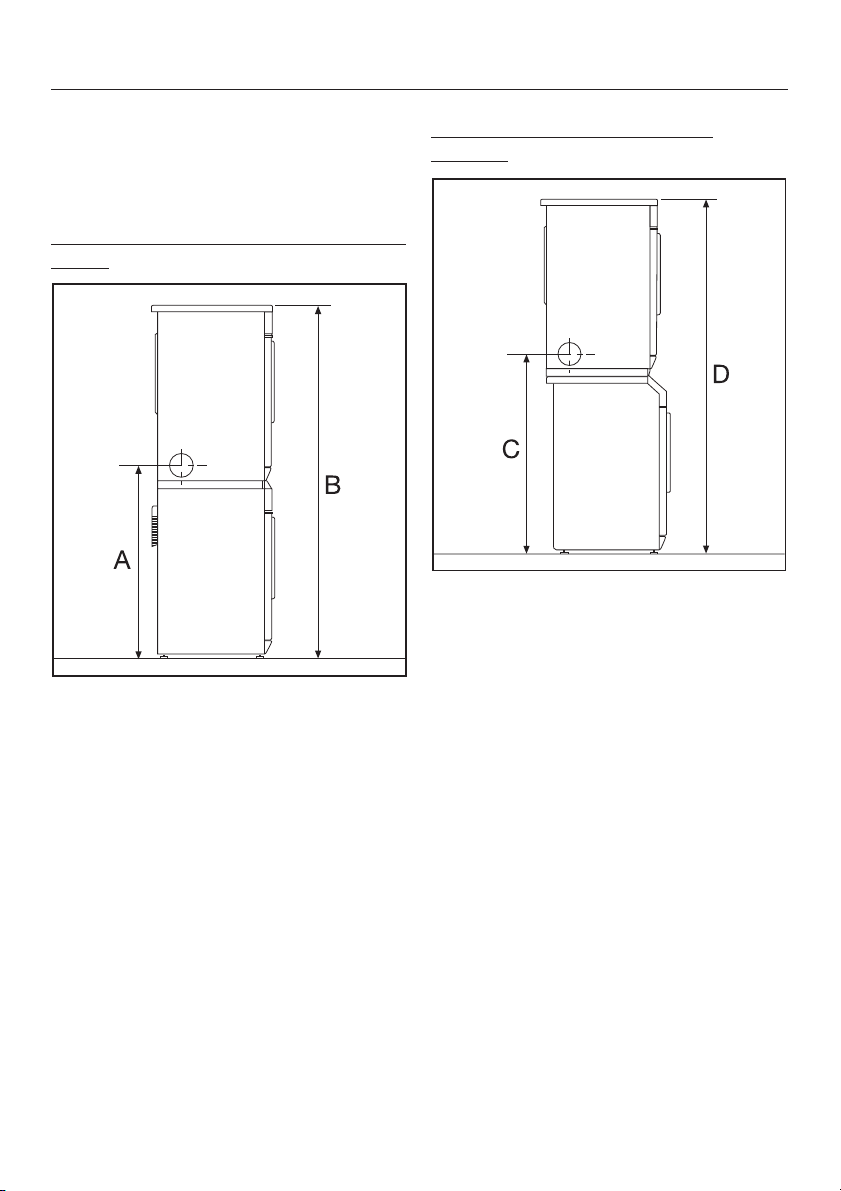

Colonne lave-linge/sèche-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Installation du conduit d’évacuation

Généralités. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

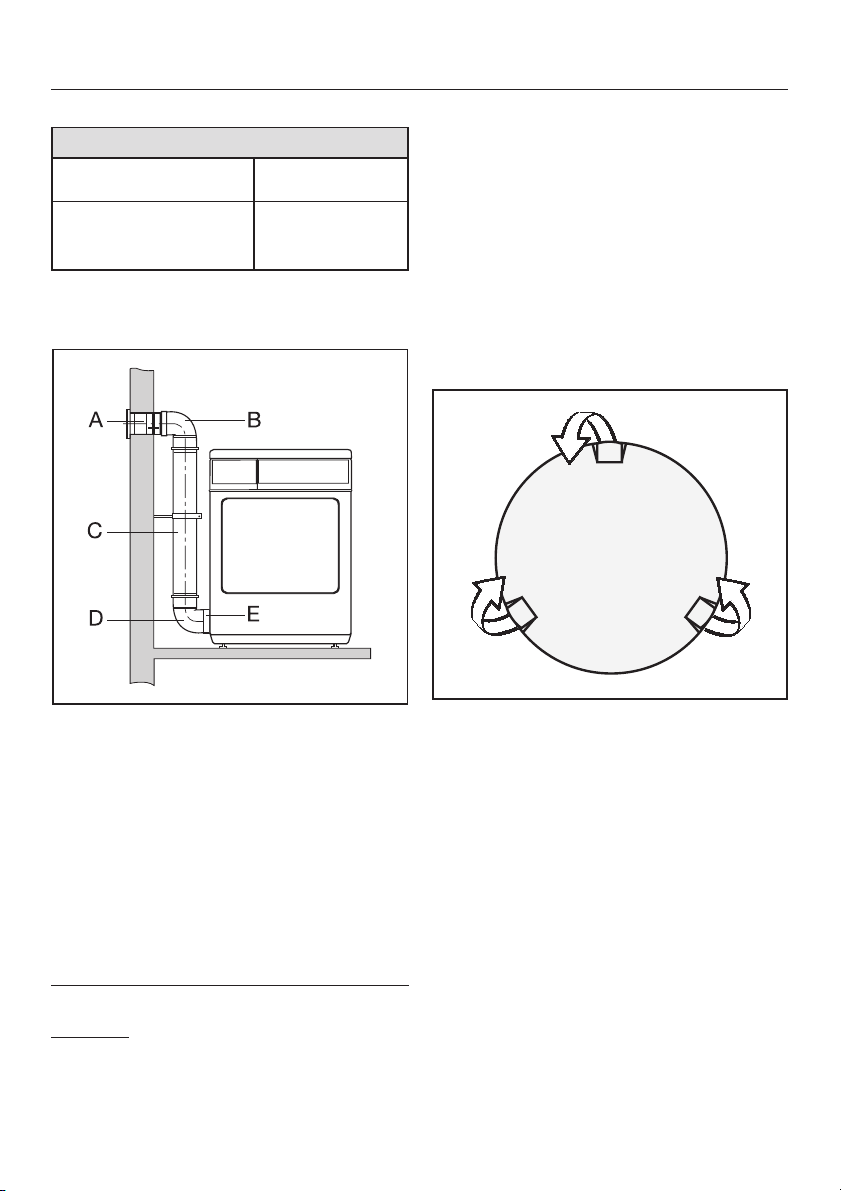

Calcul de la longueur de tuyau totale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Possibilités d’installation sur le sèche-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Aperçu des différents systèmes de conduit d’évacuation . . . . . . . . . . . . . . . . . . 36

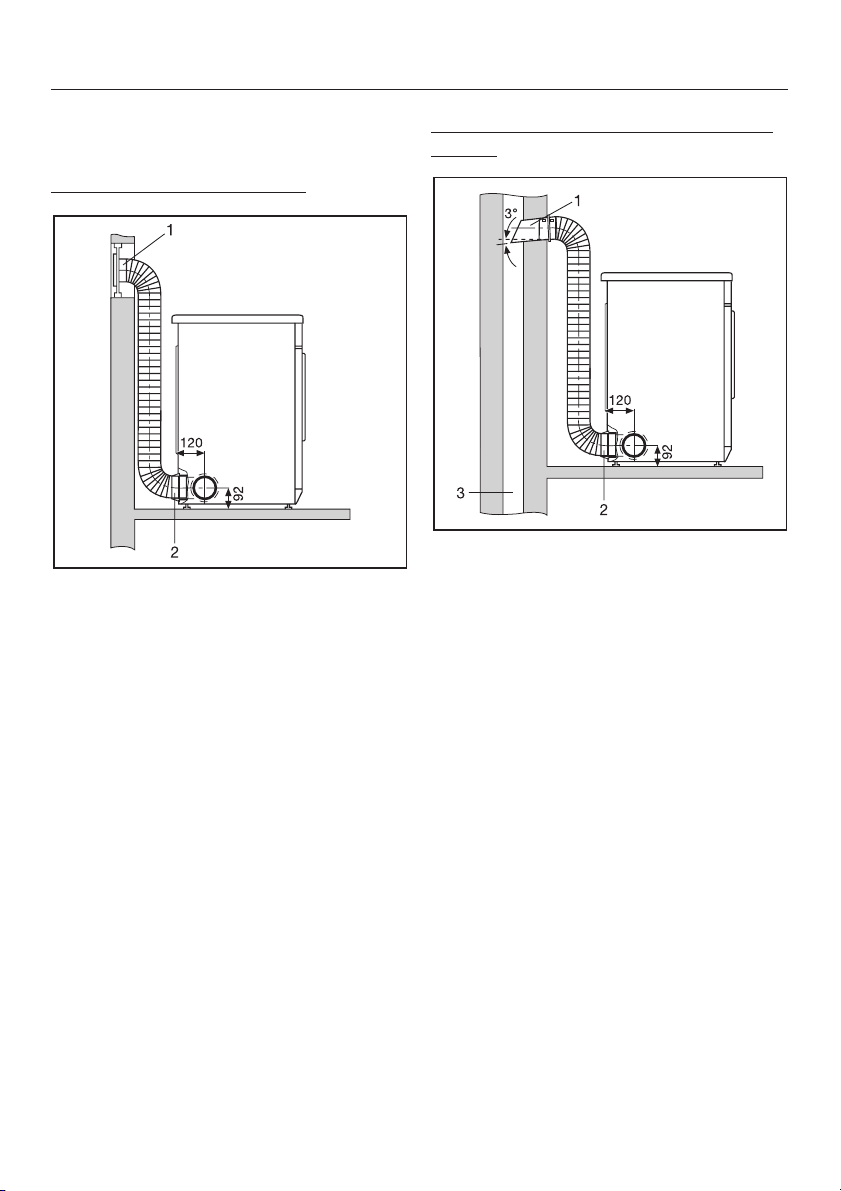

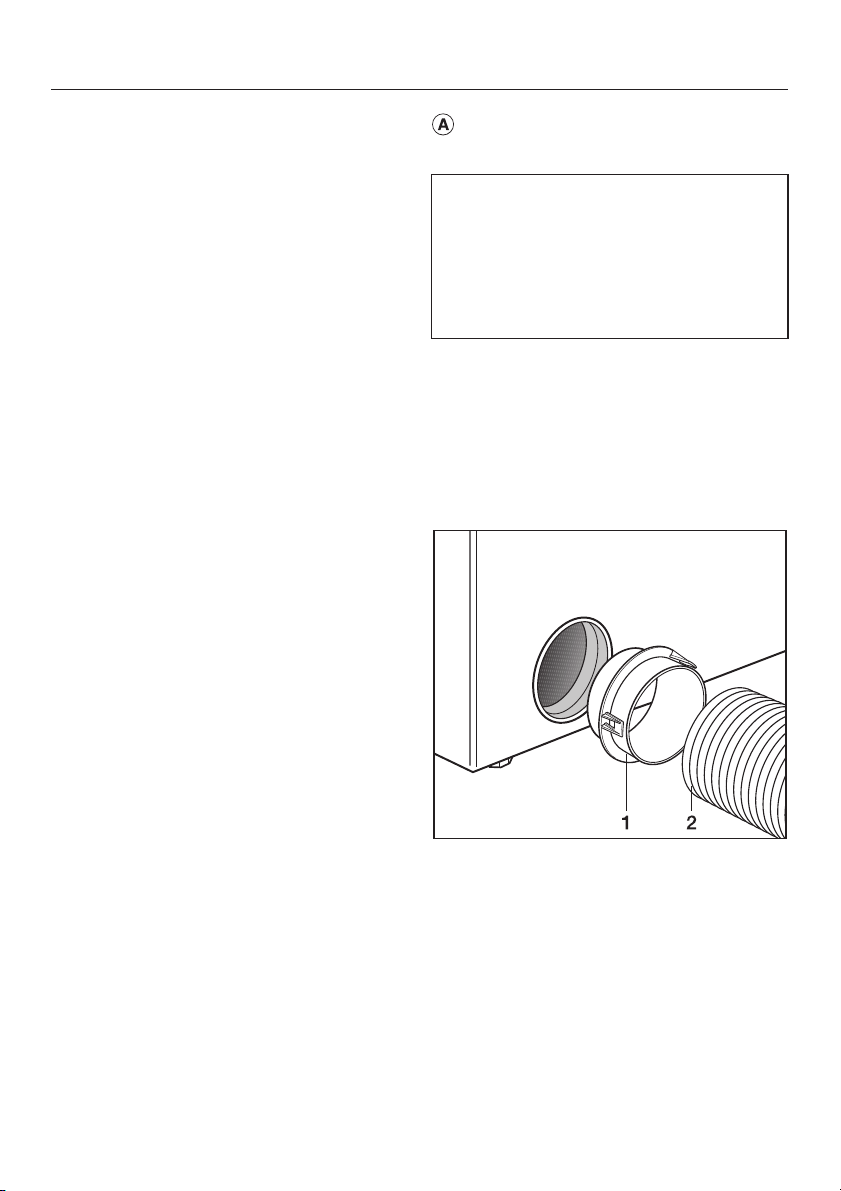

a Système avec conduit d’évacuation flexible. . . . . . . . . . . . . . . . . . . . . . . . . . . 36

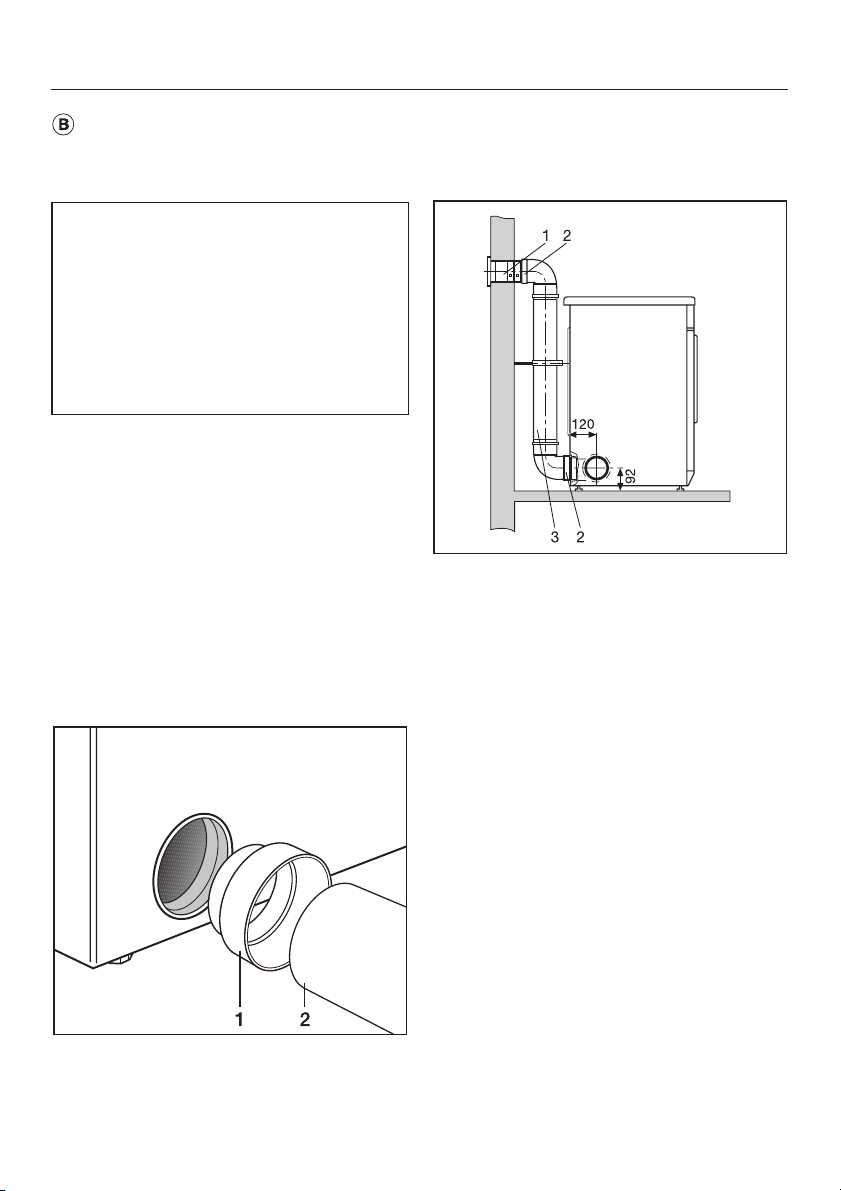

b Système avec conduit d’évacuation constitué de tuyaux emboîtés . . . . . . . . 38

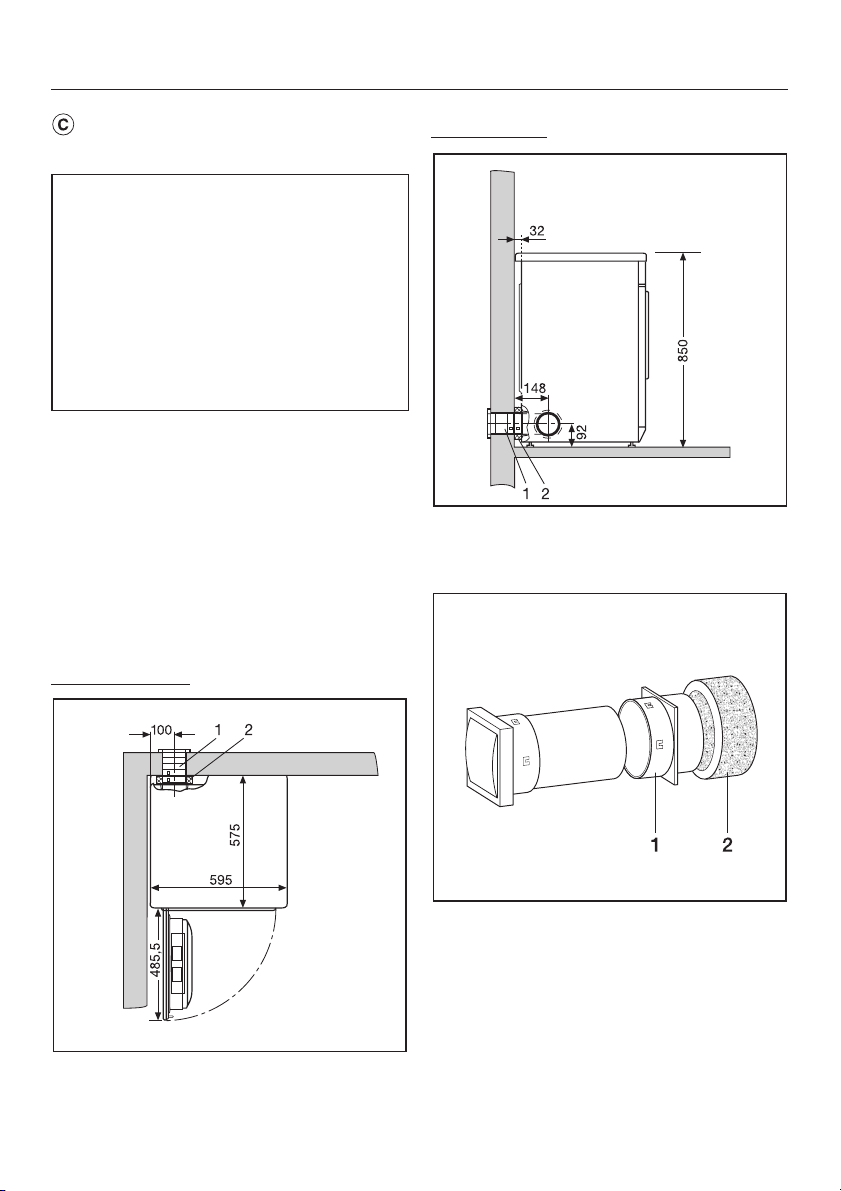

c Raccordement direct par tuyau à encastrer dans le mur . . . . . . . . . . . . . . . . 39

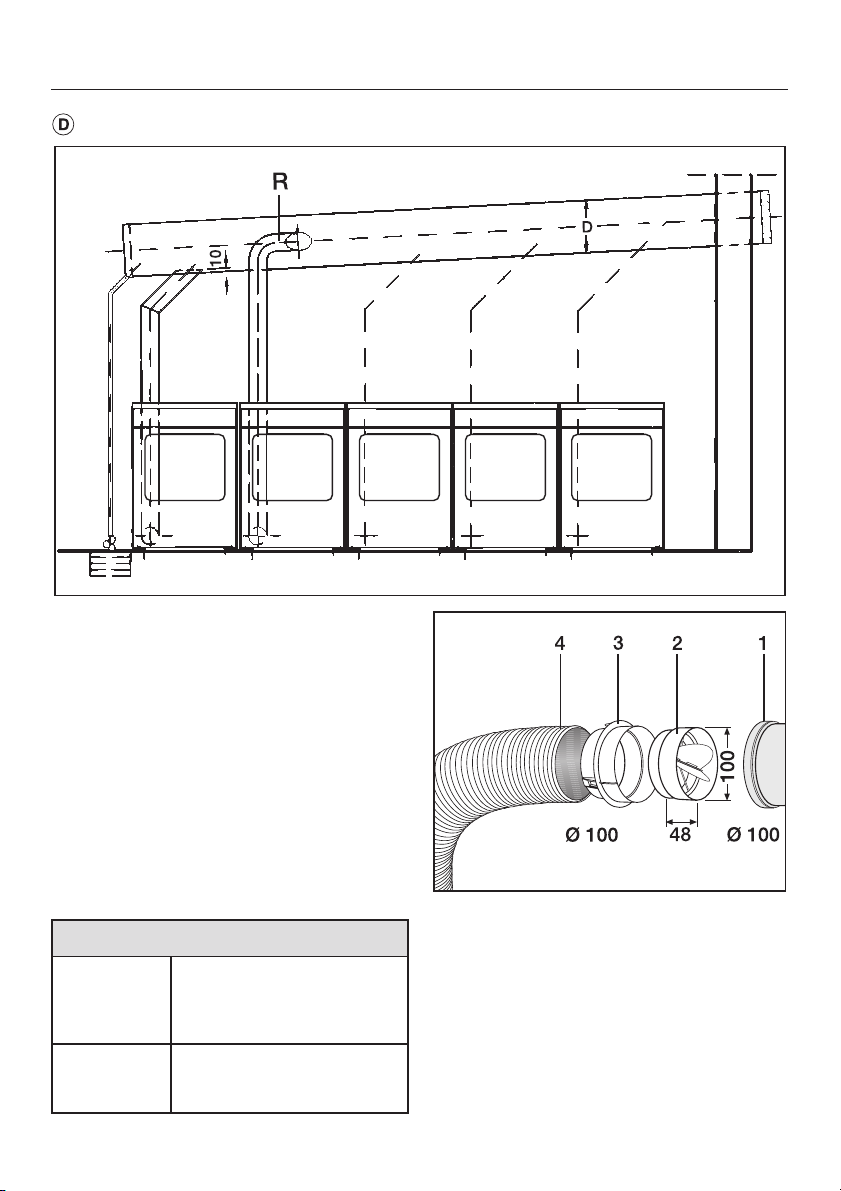

d Système collectif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Colonne lave-linge/sèche-linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Consommations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Fonctions optionnelles

Degré de séchage plus élevé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Fonction " Mémoire " . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Infroissable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Page 4

Prescriptions de sécurité et mises en garde

Lisez le mode d’emploi avant d’utili ser votre sèche-linge pour la pre mière fois. Il vous fournit des infor mations importantes sur la sécurité, l’utilisation et l’entretien de l’appareil. Vous vous protégerez ainsi et évite rez des détériorations sur votre ap pareil. Conservez soigneusement ce mode d’emploi pour pouvoir le transmettre à un éventuel futur propriétaire.

Utilisation spécifique

Cet appareil est strictement réser-

vé à un usage domestique. Ce sèche-linge est exclusivement conçu pour sécher des textiles lavés à l’eau portant le symbole "séchage en machine" sur l’étiquette d’entretien fournie par le fabricant.

Toute autre utilisation peut être dangereuse. Le fabricant n’est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.

Sécurité technique

Contrôlez si l’appareil ne présente

pas de détériorations visibles avant de l’installer. N’installez pas et ne mettez pas en ser vice un appareil endommagé.

La sécurité électrique de cet appa

reil n’est garantie que s’il est rac cordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire, et, en cas de doute toute l’installation domestique, soient contrôlées par un professionnel. Le fabricant ne peut être tenu respon sable de dommages causés par une mise à la terre manquante ou défec tueuse.

Pour des raisons de sécurité, n’uti

lisez pas de rallonge (risque d’in cendie en cas de surchauffe).

Cet appareil répond aux prescrip-

tions de sécurité en vigueur. Les réparations incorrectes peuvent entraîner de graves dangers pour l’utilisateur pour lesquels le fabricant décline toute responsabilité. Les interventions techniques ne doivent être exécutées que par des spécialistes.

Remplacez les pièces défectueu-

ses uniquement par des pièces détachées d’origine Miele, que nous garantissons répondre totalement aux exigences de sécurité en vigueur.

Lorsque le cordon d’alimentation

est endommagé, il faut le rempla cer par un cordon spécial Miele.

Comparez impérativement les don

nées de branchement (fusible, ten sion et fréquence) portées sur la plaque signalétique avec celles du ré seau électrique. Ces données doivent absolument concorder. Dans le doute interrogez un électricien.

Page 5

Prescriptions de sécurité et mises en garde

En cas de dysfonctionnement ou

d’entretien, déconnectez l’appareil en :

débranchant la fiche,

–

ôtant le fusible ou

–

dévissant totalement le fusible de

–

l’installation.

Utilisation

Le montage et la mise en service

de cet appareil sur des unités mo biles (des bateaux par exemple) ne doivent être effectués que par des en treprises spécialisées ou des professionnels, sous réserve qu’ils respectent les conditions de sécurité nécessaires au bon fonctionnement de l’appareil.

Le sèche-linge ne doit jamais :

– être raccordé à une cheminée com-

mune ou à la VMC.

– fonctionner sans conduit d’évacua-

tion.

–

marcher sans filtre ou avec un filtre endommagé.

Contrôlez régulièrement que toutes

les pièces constituant le conduit d’évacuation (tuyau à encastrer dans le mur, grille extérieure, coudes, etc...) laissent passer l’air correctement. Des dépôts de peluches peuvent gêner l’évacuation de l’air. Si vous disposez d’un conduit d’évacuation déjà utilisé, veuillez en contrôler l’état avant de le raccorder au sèche-linge.

Il y a risque d’intoxication par réas

piration de gaz brûlés si un chauffe-eau à gaz, un chauffage à gaz, un poêle à charbon avec raccordement à une cheminée... sont installés dans la même pièce que le sèche-linge ou dans des pièces voisines et que la dé pression se situe à 4 Pa ou plus. Evitez de créer une dépression en aé rant bien la pièce par :

des orifices d’aération non verrouilla

–

bles dans le mur extérieur ou un contact de fenêtre : le sèche-linge

–

ne s’enclenche que fenêtre ouverte.

Faites-vous de toute façon confirmer par une société compétente qui effectue les ramonages que votre installation fonctionne sans danger et qu’elle ne créera pas de dépression de 4 Pa ou plus.

N’évacuez l’air rejeté par le

sèche-linge ni dans une cheminée en fonctionnement, ni dans une gaine qui sert à l’aération de pièces où sont installés des foyers. Sinon la fumée ou les gaz brûlés risquent d’être réaspirés.

N’installez pas votre sèche-linge

dans une pièce exposée au gel. Les températures égales ou inférieures à 0°C peuvent gêner le bon fonctionne ment de l’appareil.

Page 6

Prescriptions de sécurité et mises en garde

Fermez la porte du sèche-linge après chaque utilisation. Vous évi

terez ainsi :

que les enfants n’essaient de grim

–

per dans le sèche-linge ou n’y ca chent des objets.

que de petits animaux domestiques

–

se faufilent à l’intérieur.

Surveillez les enfants s’ils se tien nent à proximité du sèche-linge.

Empêchez-les de jouer avec.

Ne vous appuyez pas sur la porte, sans quoi le sèche-linge pourrait

basculer.

Vous risquez de provoquer un incendie si vous séchez des textiles :

– qui contiennent principalement de la

mousse, du caoutchouc ou matières similaires.

– qui ont été traités aux détachants in-

flammables.

Utilisation d’accessoires

Montez uniquement des acces-

soires autorisés par Miele.

Le montage d’autres pièces exclut le bénéfice de la garantie.

Elimination d’un ancien sèche-linge

Débranchez l’appareil. Détruisez le cordon d’alimentation et la fiche

pour éviter qu’il soit fait mauvais usage de cet appareil.

–

qui sont imprégnés de gel, laque pour cheveux, dissolvant...

–

ouatinés endommagés (blousons ou coussins). Le garnissage peut prendre feu.

–

tachés de graisse ou d’huile.

Page 7

Votre contribution à la protection de l’environnement

Elimination de l’emballage

L’emballage protège l’appareil des ava ries de transport. Les matériaux utilisés sont choisis en fonction de critères éco logiques, de façon à en faciliter le recy clage.

Le recyclage de l’emballage écono mise les matières premières et réduit le volume des déchets à éliminer. En prin cipe, le revendeur reprend l’emballage de votre appareil à sa mise en service.

Recyclage de votre ancien appareil

Les anciens appareils comportent des matériaux recyclables. Remettez le vôtre à votre revendeur lors de la livraison d’un nouvel appareil ou à une décharge assurant le recyclage des matériaux.

Veuillez vous assurer que votre appareil sera conservé sans le moindre risque pour les enfants, jusqu’à son enlèvement. Le mode d’emploi vous fournit des indications à ce sujet sous la ru brique "Prescriptions de sécurité et mi ses en garde".

Conseils pour économiser l’énergie

Essorez bien le linge en lave-linge à la vitesse d’essorage maximale, avant de le sécher.

Utilisez la fonction

température est élevée (à partir de

25°C) afin de réduire la consomma

tion d’énergie.

Exploitez toute la capacité du

sèche-linge en fonction du program me sélectionné (voir chapitre "Ta bleau des programmes").

La consommation d’énergie pour la

quantité de linge totale est alors la plus avantageuse.

Pour éviter une prolongation inutile

du temps de séchage et une aug mentation de la consommation d’électricité :

– Aérez suffisamment la pièce où est

installé le sèche-linge.

– Nettoyez impérativement le filtre

après chaque séchage.

– Contrôlez régulièrement l’état du

conduit d’évacuation et de ses différentes pièces, et enlevez les salissures provoquées par les peluches.

Plus le nombre de coudes sur le conduit d’évacuation est réduit, plus la résistance au frottement lors de l’évacuation d’air l’est également.

–

Ceci réduit les temps de séchage et la consommation d’énergie.

Eco

lorsque la

Vous économisez env. 30 % d’électri cité et de temps au séchage, en es sorant le linge à 1600 tr/min au lieu de 800 tr/min.

Page 8

Description de l’appareil

Bandeau de commande / Equipement

a Touche DEPART

Pour lancer le programme de séchage. La diode clignote, lorsque le programme est prêt à démarrer, et s’allume après le lancement du programme.

b Touches d’enclenchement et d’ar-

rêt des fonctions additionnelles

Diode allumée = fonction activée Diode éteinte = fonction désactivée

c Sélecteur de programme

Il se tourne indifféremment dans les deux sens.

L’anneau lumineux du sélecteur de programme s’éteint quelques minu tes après que le sèche-linge ait été enclenché, dans la mesure où aucun choix ni lancement de programme n’a été effectué ainsi que quelques minutes après la fin du programme (pour économiser l’énergie).

d Diodes de déroulement

Indiquent le degré de séchage atteint; et diodes de contrôle :

Elles sont expliquées au chapitre "Remèdes en cas de pannes".

e Touche I-Marche/0-Arrêt

Pour enclencher et arrêter l’appareil / interrompre le programme.

f Touche Porte

Pour ouvrir la porte / arrêter le pro gramme. Cette touche permet d’ouvrir la porte indépendamment de l’alimentation électrique.

Lorsque le sèche-linge est enclen ché et que la porte reste ouverte, l’éclairage du tambour s’éteint après quelques minutes (économie d’énergie).

Page 9

Actualisation de la programmation sur les sèche-linge évolutifs

Description de l’appareil

La cellule optique marquée gramme Correction) aménagée sur le bandeau de commande sert à faire ac tualiser les programmes de séchage par le SAV en fonction des évolutions prévisibles en matière de textiles et de procédés de séchage.

Vous avez ainsi l’assurance d’acheter un sèche-linge performant et fiable qui sera toujours à la pointe de l’innovation.

Fonction Verrouillage utilisation et fonctions optionnelles

Vous pouvez programmer à l’aide du sélecteur et des touches :

Fonction Verrouillage électronique Cette fonction protège votre appareil de toute manipulation étrangère.

Fonctions optionnelles Elles vous permettent d’adapter votre sèche-linge à vos besoins, si vous le souhaitez.

(Pro

Vous trouverez des informations les concernant aux chapitres correspon dants.

Page 10

Les différents types de linge

Principes de base

Séchez le linge Blanc-/Couleurs et Syn thétique dans la zone de programme correspondante avec le palier de sé chage de votre choix. Séchez les textiles délicats symbole d’entretien r avec la fonction additionnelle

Ne surchargez jamais le tambour ! Respectez toujours la capacité maximale indiquée au chapitre "Ta bleau des programmes", sinon le linge risque de s’user, le résultat de séchage sera moins bon et le linge sera marqué de faux plis.

Symboles d’entretien sur étiquettes

Contrôlez les symboles concernant le séchage des textiles, indiqués sur l’étiquette d’entretien, avant de passer le linge au sèche-linge.

q Séchage à température normale r Séchage à basse température sPas de séchage en machine

Délicat.

portant le

Conseils en matière de séchage

Le linge en pur lin quement si le séchage en machine est

autorisé sur l’étiquette d’entretien. Si non il peut pelucher. Traitez ces textiles exclusivement en programme spécial

Défroissage

Les textiles en maille (T-Shirts...) cissent souvent au premier lavage. Evi tez les séchages trop intensifs qui aug menteraient le feutrage. Achetez éventuellement des vêtements plus grands d’une ou de deux tailles.

La formation de faux plis sur les textiles synthétiques augmente en fonction de la charge. Cela est particulièrement vrai pour les tissus très délicats (chemises et chemisiers) Réduisez la charge ou utilisez le programme SYNTHETIQUE

Le linge amidonné sèche-linge. Mais doublez la dose d’amidon pour obtenir le même apprêt.

Ne mélangez pas les textiles neufs foncés avec des clairs. Sinon ils risquent de déteindre et des peluches d’une autre couleur peuvent se déposer sur le linge.

doit être séché uni

Fer à repasser

peut passer au

rétré

Laine et laine mélangée ont tendance à feutrer et à rétrécir. Traitez par consé quent les lainages avec le programme spécial

Textiles garnis de duvet

La doublure a tendance à rétrécir sui vant sa qualité. Traitez ces textiles ex clusivement avec le programme spécial

Défroissage

Finish Laine

Page 11

Tableau des programmes

Programmes Type de linge/textile Remarques BLANC/COULEURS

Palier de séchage Séchage intensif Textiles épais, qui ont insuf

fisamment séché en

chage normal+

Sé

Séchage normal + Textiles en coton d’épais

seurs différentes (T-shirts,

serviettes-éponge).

Séchage normal

(2)

Textiles en coton de même

nature (T-shirts, pro

tège-matelas, tissus-épon

ges...).

Fer à repasser r Textiles en coton ou lin

(2)

Fer à repasser rr

(nappes, draps, linge ami-

donné...).

Repasseuse Coton ou lin qui doit être

traité ultérieurement à la re-

passeuse, linge amidonné.

Charge maximale:

(1)

5 kg

Ne séchez pas les T-shirts

Séchage intensif

Risque de rétrécissement

Si vous trouvez ces textiles

trop humides :

- terminez le séchage en

Air chaud

- sélectionnez à l’avenir

chage normal +

Si vous trouvez que le linge

est trop mouillé, sélection-

nez à l’avenir

Fer à repas-

ser

Enroulez le linge jusqu’à

son repassage afin qu’il

conserve son humidité.

Sé-

(1)

Poids du linge sec

(2)

Remarque pour instituts de contrôle : réglages de programme pour le contrôle

suivant norme EN 61121

Page 12

Tableau des programmes

Programmes Type de linge/textile Remarques SYNTHETIQUE

Paliers de séchage Séchage normal + Textiles synthétiques ou en

fibres mélangées, qui ne

sont pas suffisamment sé

chés en

séchage normal

(pulls, robes, pantalons...)

Séchage normal

(2)

Chemises, nappes en co

ton/synthétique mélangé.

Fer à repasser Chemises, nappes en co

ton/synthétique mélangé qui

doivent être repassées en

suite.

MINUTERIE Charge maximale : 5 kg Air chaud Pièces de linge individuel-

les, serviette de bain, maillot

de bain...

Textiles épais qui présentent

des propriétés de séchage

différentes en raison de leur

composition.

Air froid Linge qui doit être aéré et

rafraîchi.

Charge maximale :

2,5 kg

(1)

Essorez le linge 30 secon

des min. en lave-linge avant

de le sécher.

Essorez le linge 30 secon

des min. en lave-linge avant

de le sécher.

Essorez le linge au moins 30

secondes en lave-linge

avant de le sécher.

Réduisez la charge s’il s’agit

de textiles froissables (voir

également remarques

concernant les " program-

mes spéciaux ").

(1)

Poids du linge sec

(2)

Remarque pour instituts de contrôle : réglages de programme pour le contrôle

suivant norme EN 61121

Page 13

Tableau des programmes

Programmes Type de linge/textile Remarque Programmes spéciaux Synthétique

Fer à repasser

Textiles en coton ou fi

bres mélangées, chemi

ses, chemisiers...

Finish Laine

Lainages Les lainages sont défoulés rapide

Défroissage Charge maximale : 2,5 kg

Textiles en coton ou lin. Textiles en coton, fibres mélangées ou synthétiques, pantalons en co-

ton, anoraks, chemi-

ses...

(1)

poids du linge sec

Charge maximale : 1 kg

Vous pouvez utiliser ce palier de sé

chage en tant que programme spé

cial en réduisant la charge à 1 kg.

Le linge est moins froissé en fonction

du type de textile.

Charge maximale : 2 kg

ment et sont plus moelleux.

Déchargez le linge immédiatement en

fin de programme.

Les lainages ne sont pas totalement

secs avec ce programme.

Diminution des plis dus à l’essorage Déchargez le linge immédiatement en fin de programme et suspendez-le sur

un fil ou cintre.

(1)

Choix de la (des) fonction(s) additionnelle(s) Programme Touche(s) de fonction(s) additionnelle(s)

BLANC/COULEURS SYNTHETIQUE MINUTERIE - Air chaud

- Air froid Finish laine Défroissage

Eco, Court, Délicat, Signal sonore Eco, Court, Délicat, Signal sonore Eco, Délicat, Signal sonore Signal sonore Signal sonore Signal sonore

Séchez les textiles délicats portant le symbole d’entretien r avec la fonction ad ditionnelle

Délicat

Page 14

Bonne utilisation du sèche-linge

Tri du linge

Triez le linge en fonction :

- du type de fibre-/tissu,

- du degré de séchage recherché,

- de la taille, l’humidité résiduelle après l’essorage.

Vous obtiendrez un résultat de sé chage uniforme.

Fermez housses de couettes et taies d’oreiller afin d’éviter que des petites pièces ne s’y glissent.

Fermez les fermetures éclair, agrafes et oeillets.

Attachez les ceintures de vêtements et de tabliers.

Cousez ou enlevez les baleines de soutiens-gorge amovibles.

Evitez de surcharger le tambour. Si non le linge s’use et le résultat de séchage n’est pas satisfaisant.

Les charges autorisées sont indiquées au chapitre "Tableau des programmes".

Avant de fermer la porte, vérifiez si le

filtre est placé correctement dans la contreporte.

Enlevez les corps étrangers, boules-doseuses ou objets similaires, du linge avant de le sécher. Ces pièces peuvent fondre au séchage et endommager le linge.

Chargement et

enclenchement du sèche-linge

Enfoncez la touche cette dernière.

Défroissez bien le linge avant de le charger dans le tambour.

Porte

et ouvrez

Ne bloquez pas de pièces de linge dans la porte. Sinon elles risquent d’être abîmées.

Fermez la porte de l’appareil avec un léger mouvement de la main. Vous pouvez aussi appuyer dessus.

Appuyez sur la touche

0-ARRET

sèche-linge.

pour enclencher le

l-MARCHE/

Page 15

Bonne utilisation du sèche-linge

Choix du programme

^ Positionnez le sélecteur sur le pro-

gramme de votre choix.

BLANC/COULEURS SYNTHETIQUE

La platine électronique détermine la durée du programme en fonction de l’humidité résiduelle du linge. Il en résulte un temps de séchage approximatif, que vous pouvez consulter au chapitre " Consommations ".

Finish Laine et Défroissage Durée du programme, voir chapitre

"Consommations". MINUTERIE

Choix de la (des) fonction(s)

additionnelle(s)

^ Appuyez sur la (les) touche(s) de la

(des) fonction(s) de votre choix.

Il vous est impossible d’activer des fonctions additionnelles non autorisées par le programme de base. La diode s’éteint lorsque vous relâchez la touche.

En cas d’association incompatible de plusieurs fonctions (" Court " et " Délicat " par ex.) la platine électronique ac cepte uniquement la dernière fonction sélectionnée.

Eco

La durée du programme correspond aux temps indiqués sur le bandeau de commande.

Pour une consommation réduite lorsque la température ambiante est supérieure à 25°C.

La consommation est particulièrement optimisée lorsque la température am biante est élevée et le taux d’humidité faible (p. ex. un jour d’été sec).

–

La puissance de chauffage étant plus faible, la durée du programme augmente.

Page 16

Bonne utilisation du sèche-linge

Court

Séchage des textiles résistants

La puissance de chauffe accrue ré

–

duit la durée du programme.

Délicat

Séchage de textiles fragiles portant le symbole d’entretien r (acry lique...) à faible température.

La puissance de chauffe réduite pro

–

longe la durée du programme.

Signal sonore

Un signal sonore retentit à intervalles réguliers.

Vous pouvez activer ou désactiver le signal sonore après le démarrage du programme.

Vous pouvez modifier l’intensité et la tonalité du signal sonore avant de lancer le programme :

Sélectionnez le programme.

Appuyez sur la touche " Signal so nore " (la diode s’allumer) jusqu’à ce que vous obte niez l’intensité et la tonalité de votre choix.

Signal sonore

doit

La phase de chauffage est suivie d’une phase " Air froid " (la diode lume), qui refroidit le linge et permet d’obtenir le degré de séchage sélec tionné.

Air froid

Fin de programme

la diode fin de programme.

^ Après tout séchage, nettoyer le filtre

^ Appuyez sur la touche

Infroissable/Arrêt

Appuyez sur la touche l’ouvrir.

Déchargez le linge.

Vérifiez que le tambour est vide. S’il reste du linge dans le tambour, il peut être détérioré par un séchage excessif au prochain cycle.

de la contre-porte (voir le chapitre "Nettoyage et entretien").

l-Marche/0-Arrêt

sèche-linge en fin de programme. Après le séchage, fermez toujours la

porte de l’appareil.

pour arrêter le

s’allume en

Porte

pour

s’al

Lancement du programme

Appuyez sur la touche DEPART. La phase de chauffage démarre. La diode du degré de séchage atteint

s’allume à droite sur le bandeau de commande.

Page 17

Bonne utilisation du sèche-linge

Informations supplémentaires

. . . concernant la diode Nettoyer fil

tres

Cette diode indique que le sèche-linge ne fonctionne pas de façon optimale ni économique.

Raisons de ce message de contrôle :

les filtres sont bouchés ;

–

le conduit d’évacuation et/ou son ori

–

fice est obstrué; le conduit d’évacuation est très long

–

(informations relatives à la longueur et au diamètre du conduit d’évacuation dans le chapitre "Installation du conduit d’évacuation").

Si vous ne pouvez pas raccourcir le conduite d’évacuation, la diode

toyer filtres

devez nettoyer le filtre à chaque utilisation.

vous rappelle que vous

Net-

C Sélectionnez le programme

Positionnez le sélecteur sur le pro

gramme de votre choix.

Le point D n’est pas obligatoire.

D Choisissez la (les) fonctions addi

tionnelle(s)

Pressez sur la (les) touches de fonc

tion additionnelle(s).

E Lancez le programme

Appuyez sur la touche DEPART.

F Fin de programme

– la diode ^ Ouvrez la porte et déchargez le

linge.

^ Appuyez sur la touche

l-Marche/0-Arrêt

infroissable/arrêt

et fermez la porte.

clignote.

Mode d’emploi rapide

Recommandation : Il est conseillé de se familiariser avec la

manipulation du sèche-linge. Lisez les paragraphes détaillés au début de ce chapitre.

A Triez le linge B Chargez le linge et fermez la porte

Pressez la touche

Chargez le linge et fermez la porte.

Enclenchez le sèche-linge avec la touche

l-Marche/0-Arrêt

Porte

et ouvrez-la.

Page 18

Bonne utilisation du sèche-linge

Modification de programme

Si la position du sélecteur est modifiée après le démarrage du programme, cela n’influe pas sur son déroulement. La diode s’éteint lorsque le sélecteur a été repla cé sur le programme d’origine.

Aucune fonction additionnelle ne peut plus être activée ni désactivée après le démarrage du programme, voir cha pitre "Bonne utilisation du sèche-linge").

Interruption du programme

^ Arrêtez le sèche-linge avec la touche

I-Marche/0-Arrêt

Reprise du séchage : ^ Enclenchez le sèche-linge avec la

touche

Le programme continue dans la mesure où la phase " Air froid " n’a pas été atteinte.

Infroissable/Arrêt

I-Marche/0-Arrêt

clignote. Elle

Ajout ou déchargement de linge

Appuyez sur la touche

vrez-la. Vous pouvez maintenant ajouter ou

décharger du linge.

Reprise du séchage :

Fermez la porte.

Appuyez sur la touche DEPART.

Le programme reprend.

–

Porte

et ou

Arrêt du programme en cours et choix d’un nouveau programme

Placez le sélecteur de programme sur

Arrêt

Le programme est terminé, lorsque seule la diode allumée.

Positionnez le sélecteur sur le pro gramme de votre choix.

Activez ou désactivez des éventuel les fonctions additionnelles.

Appuyez sur la touche DEPART.

Infroissable/Arrêt

est

Page 19

Fonction " Verrouillage " électronique

La fonction de verrouillage électro nique protège votre sèche-linge d’une utilisation par un tiers non auto risé dans le cadre d’une buanderie de collectivité.

Vous pouvez, si vous le souhaitez, acti ver la fonction " Verrouillage ". Aucun programme ne peut être lancé lorsque la fonction " Verrouillage " est en clenchée.

La fonction Verrouillage est activée. H Arrêtez le sèche-linge avec la touche

I-Marche/0-Arrêt

Désactivation de la fonction " Ver rouillage "

Répétez les opérations A-G.

La diode ration F.

Verrouillé

s’éteint après l’opé

Vous devez suivre l’ordre des opéra tions repéré par les chiffres (A,B,C...).

Activation de la fonction " Verrouillage "

A Fermez la porte et positionnez le sé-

lecteur sur

B Enclenchez le sèche-linge. C Appuyez sur la touche

tenez-la enfoncée pendant les opérations D à F.

D Tournez le sélecteur lentement et pas

à pas dans le sens des aiguilles d’une montre sur BLANC/COULEURS

mal

E Tournez le sélecteur lentement et pas

à pas dans le sens inverse des ai guilles d’une montre sur

F Tournez le sélecteur lentement et pas

à pas dans le sens inverse des ai guilles d’une montre sur SYNTHETIQUE

Arrêt

Fer à repasser

Court

Séchage nor

Arrêt

et main-

. La diode G Relâchez la touche

Verrouillé

clignote.

Court

Page 20

Nettoyage et entretien

Filtre

Le filtre de la contreporte collecte les peluches. Il faut le nettoyer après chaque séchage.

^ Ouvrez la porte et sortez le filtre de la

contreporte.

Vous pouvez vous procurer une brosse chez le revendeur ou au SAV Miele. Vous pouvez également utiliser un aspi rateur.

Replacez le filtre dans la contreporte

jusqu’à la butée et fermez la porte.

Passez le filtre sous l’eau chaude si des peluches ont collé ou l’ont obs trué.

Secouez le filtre pour éliminer les

gouttes d’eau. Séchez bien le filtre avec précaution.

^ ^ Remettez-le en place dans la contre-

porte en l’enfonçant jusqu’à la butée.

Sèche-linge

Débranchez impérativement l’appareil.

^ Nettoyez...

... la carrosserie et le bandeau de commande avec un détergent ou un bain lessiviel doux. ... le tambour et autre pièces inox : avec un produit spécial inox.

Enlevez les peluches du filtre avec les doigts.

Enlevez les peluches restées dans la cavité de la contreporte.

N’utilisez pas de produits abrasifs, solvants, produits à vitres ou multiusages. Ces produits peuvent endommager les surfaces plastique.

Séchez bien toutes les pièces avec un chiffon doux.

Page 21

Remèdes en cas de pannes

Que faire si... ?

Vous pouvez solutionner vous-même la plupart des pannes. Vous économiserez dans de nombreux cas du temps et des frais en n’appelant pas le SAV. Les tableaux suivants vous aideront à déceler l’origine de la panne et à y remé dier. Néanmoins, il faut savoir que :

Les interventions techniques sur les appareils électriques doivent être exé

cutées uniquement par des professionnels. Des réparations incorrectes peu vent entraîner de graves dangers pour l’utilisateur.

Panne Cause possible Solution Le sèche-linge ne dé

marre pas, une fois en clenché .

Les pièces de linge en fibres synthétiques sont chargées d’électricité statique .

La cause ne se décèle

pas immédiatement.

Avez-vous respecté l’ordre des opérations à effectuer (chapitre "Bonne utilisation du sèche-linge"?

L’appareil est-il branché ? La porte a-t-elle été fermée

correctement ? Le fusible est-il en état ? Versez de l’assouplissant

au dernier rinçage lors du prochain lavage, cela réduit l’électricité statique.

Page 22

Remèdes en cas de pannes

Panne Cause possible Solution Des peluches se

sont formées ?

Le linge n’est pas suffisamment sec.

L’éclairage a été coupé automatiquement.

L’anneau lumineux du sélecteur de programme ne s’al lume pas.

Les peluches qui se forment au séchage sont principale ment dues à l’usure par frot tement lors du port et du la vage des vêtements. En revanche, le linge est faible ment sollicité et l’utilisation du sèche-linge n’a aucune influence sur la durée de vie des textiles. Cela a été re connu par les instituts de re cherche.

La charge de linge était composée de textiles trop différents.

L’éclairage a été coupé automatiquement.

L’ampoule est éventuellement défectueuse.

L’éclairage a été coupé au tomatiquement.

Les peluches sont collec tées dans le filtre et s’enlè

vent facilement (voir cha

pitre „ Nettoyage et entretien

“).

Sélectionnez un programme approprié au prochain séchage (voir chapitre „ Tableau des programmes “).

Il s’allume uniquement, porte ouverte, lorsque le sèche-linge est enclenché.

Il s’éteint peu après, si la porte reste ouverte, pour économiser l’électricité.

Vous pouvez la remplacer : voir à la fin de ce chapitre.

Il s’allume au séchage et s’éteint peu après la fin du programme.

Page 23

Remèdes en cas de pannes

Panne Cause possible Solution Le séchage dure très

longtemps ou finit même par s’arrêter.

Important : Pour remédier à une des causes de pan

nes suivantes, arrêtez le sèche-linge et réenclen chez-le pour faire redémarrer le programme !

L’apport d’air frais est in suffisant (la pièce est très petite).

Le linge n’a pas été suffi samment essoré.

Le sèche-linge est sur chargé.

La présence de fermetures éclair métalliques n’a pas permis de déterminer exactement le degré d’humidité résiduelle du linge.

Le filtre est obstrué par des peluches.

Le conduit d’évacuation ou son orifice est bouché par des peluches.

Ouvrez la porte ou la fe

nêtre au cours du sé chage pour laisser circu ler l’air.

A l’avenir essorez le linge

à la vitesse d’essorage maximale de votre lave-linge.

Respectez la charge

maximale par programme.

Choisissez à l’avenir le séchage par minuterie pour éviter un séchage excessif des textiles.

Enlevez les peluches.

– Contrôlez la perméabili-

té à l’air de toutes les pièces constituant le conduit d’évacuation (tuyau à encastrer dans le mur, grille extérieure, coudes...).

–

Enlevez les peluches.

Page 24

Remèdes en cas de pannes

Affichage de messages de contrôle et d’erreur par les diodes : Panne Cause possible Solution La diode Verrouillé

clignote après l’en clenchement du sèche-linge, aucun programme ne peut être lancé.

La diode Nettoyer filtres brille.

La diode Nettoyer filtres brille tou jours après le net toyage du filtre de contreporte.

La fonction Verrouillage est activée.

Le filtre est obstrué par les peluches.

Le conduit d’évacuation ou son orifice est obstrué par les peluches.

L’aération est insuffisante (p. ex. dans une petite pièce).

Le conduit d’évacuation

est très long.

Vous devez désactiver la fonction Verrouillage si vous souhaitez utiliser votre sèche-linge (voir chapitre " Fonction Verrouillage électro nique ").

Enlevez les peluches (cha pitre "Nettoyage et entretien").

Contrôlez que les éléments

–

du conduit d’évacuation (p. ex. tuyau dans le mur, grille extérieure, coudes, etc.) ne sont pas obstrués.

– Enlevez les peluches. Lors du séchage, ouvrir la

porte ou la fenêtre, afin que l’air puisse circuler.

Le message de contrôle est effacé lorsque la porte est ouverte.

Respecter les indications concernant la longueur et la section du conduit ! Voir éga lement informations au cha pitre "Bonne utilisation du sèche-linge".

Un conduit d’aération très long entraîne une prolonga tion des temps de séchage.

Page 25

Remèdes en cas de pannes

Affichage de messages de contrôle et d’erreurs par les diodes : Panne Cause possible Solution Le programme est inter

rompu, la diode Net toyer filtres clignote.

La diode Infrois- sable/Arrêt clignote lors du séchage.

Le programme s’arrête, la diode Repasseuse ou Fer à repasser clignote, le signal sonore retentit.

les causes possibles et leur dépannage sont décri

tes à la page précédente (la diode

brille). La cause ne se décèle

pas immédiatement.

Vous avez déplacé le sélecteur après le démarrage du programme. Mais celui-ci se déroule normalement.

La cause ne se décèle pas immédiatement.

– –

Si le programme est inter rompu de nouveau et que la diode clignote, il y a un défaut. Avertissez le SAV.

La diode s’éteint lorsque vous replacez le sélecteur sur le programme préalablement sélectionné.

– Arrêtez le sèche-linge. – Réenclenchez le

Si le programme s’arrête de nouveau et qu’une diode clignote, il y a un défaut. Avertissez le SAV.

Nettoyer filtres

Arrêtez le sèche-linge. Réenclenchez le

sèche-linge et faites démarrer un program me.

Nettoyer filtres

Page 26

Remèdes en cas de pannes

Affichage de messages de contrôle et d’erreurs par les diodes : Panne Cause possible Solution Le programme a été ar

rêté, la diode Infrois sable/Arrêt s’allume, le signal sonore retentit.

Ce n’est pas une panne. La platine électronique

identifie la présence de linge dans le tambour après le démarrage du programme (en programme Blanc/couleurs et Synthétique). Un tambour vide pro voque l’arrêt du programme. La présence de linge sec ou d’une seule pièce de linge entraîne égale ment l’arrêt du programme. Séchez les pièces de linge individuelles en séchage par minuterie (Air chaud).

Page 27

Remèdes en cas de pannes

Remplacement de l’ampoule de l’éclairage du tambour

Ouvrez la porte.

Débranchez le sèche-linge.

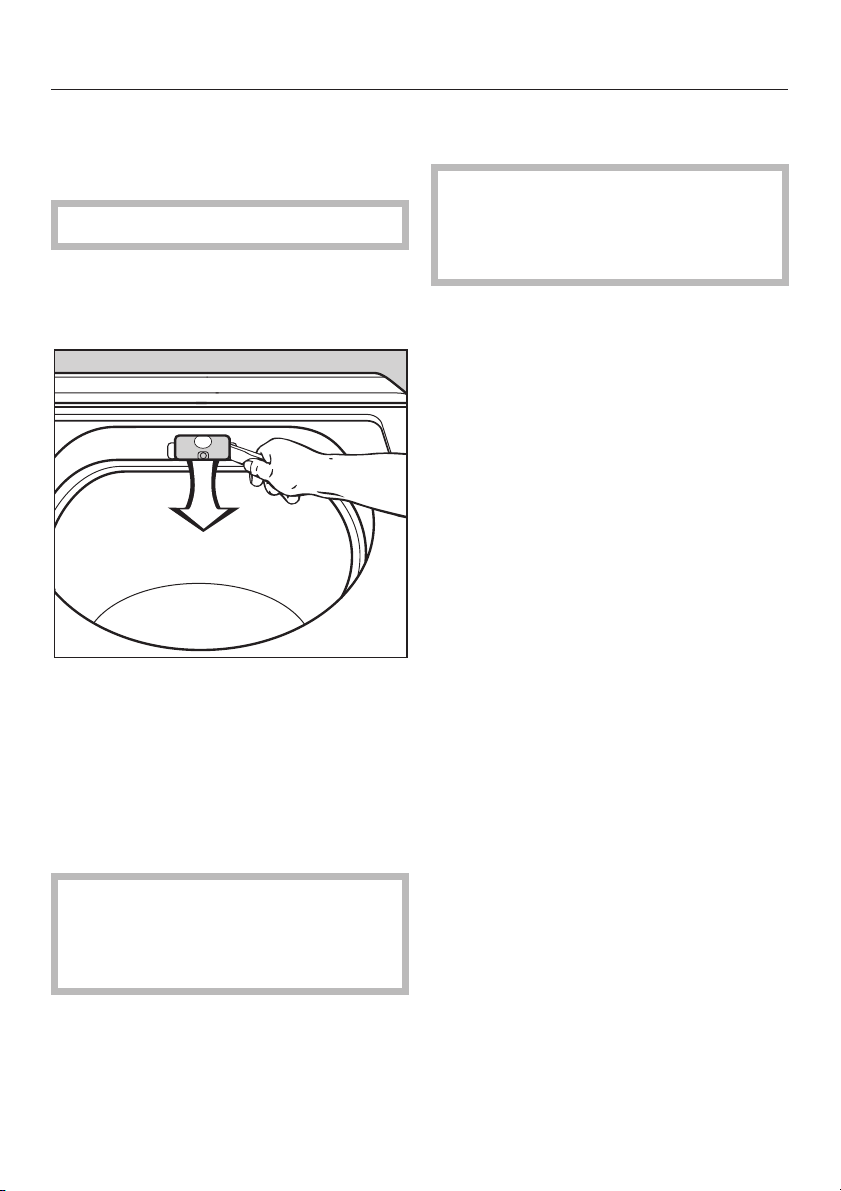

Le cache relevable de l’éclairage se trouve en haut de l’orifice de charge ment.

^ Placez le déverrouilleur sous le re-

bord latéral du cache.

Relevez le cache et appuyez sur les

deux côtés pour qu’il s’enclenche.

Veillez à reposer le cache cor

rectement. L’humidité, qui pourrait pénétrer, peut provoquer un court-circuit.

Abaissez le cache en le faisant pivo ter.

Procurez-vous une ampoule thermo résistante exclusivement chez le reven deur ou au SAV Miele.

Utilisez une ampoule du type et de la puissance maximale indiqués sur la plaque signalétique et sur le cache de l’éclairage

Remplacez l’ampoule.

Page 28

Remèdes en cas de pannes

Service Après-Vente

Réparations

Si une panne survient, que vous ne pouvez pas éliminer vous-même, aver tissez

votre revendeur Miele

–

ou le Service après-Vente Miele.

– A cet effet, indiquez le type de l’appa

reil et le numéro de machine. Ces indications se trouvent sur la

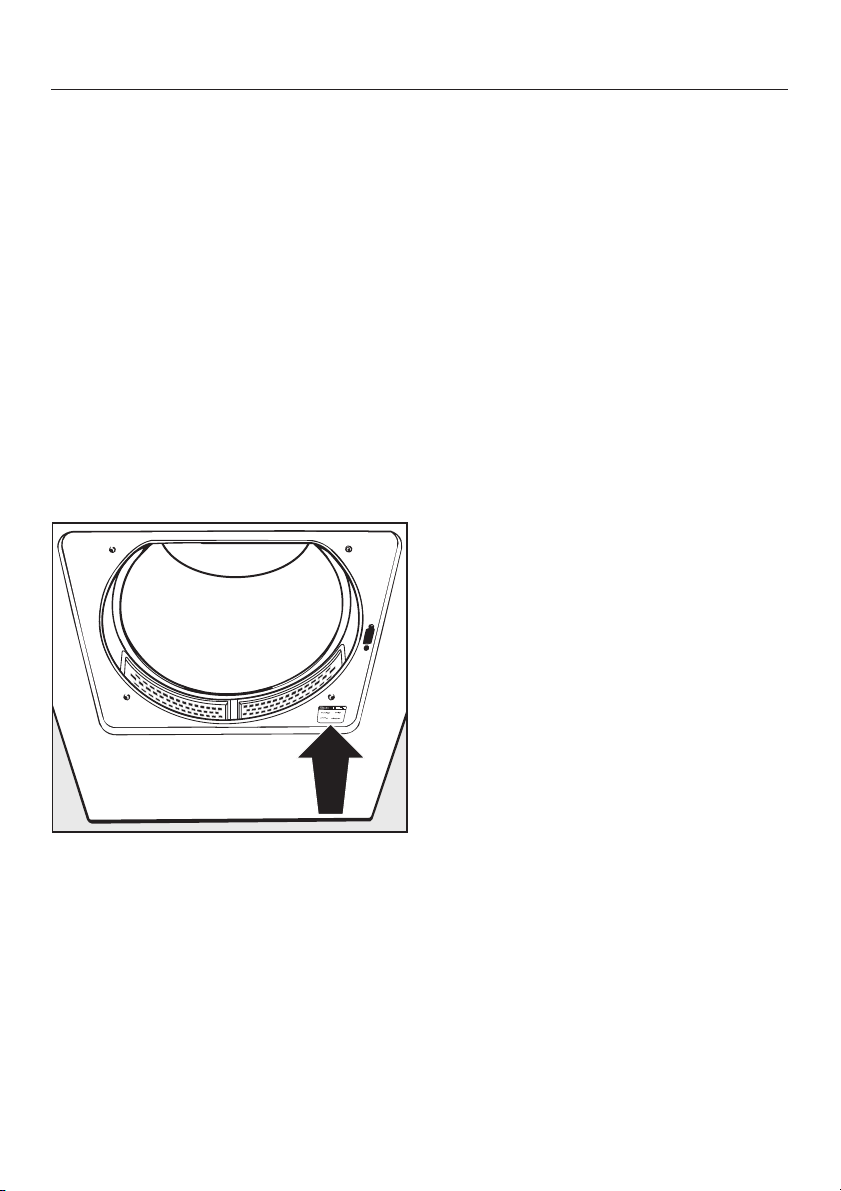

plaque signalétique de la machine, porte ouverte à droite sous l’orifice de chargement.

Conditions et période de garantie

La période de garantie du sèche-linge est de 1 an.

Vous trouverez des informations com

plémentaires concernant les conditions

de garantie dans le livret de garantie.

Page 29

Vue de la façade du sèche-linge

Installation et branchement

a Raccordement d’évacuation : vous

pouvez installer le conduit d’évacua tion, au choix, à l’arrière (ouvert au départ usine), à droite ou à gauche du sèche-linge

b Cordon d’alimentation c Bandeau de commande

d Porte

e Quatre pieds à vis réglables en hau

teur

Page 30

Installation et branchement

Ajustage du sèche-linge

Transport sur le lieu d’installation

Le rebord arrière de couvercle est doté de prises de main qui facilitent le trans port de l’appareil. Une fois déballé, transportez le sèche-linge par les pieds avant et le re bord du couvercle arrière.

Ajustage du sèche-linge

Compensez les inégalités du sol

avec les pieds à vis.

Laissez un espace de 10 mm

entre le dessous de l’appareil et le sol. Ne le réduisez en aucun cas par des fileurs de finition ou une moquette à poils hauts, etc. Sinon l’apport d’air frais nécessaire n’est pas suffisant.

Le sèche-linge doit être d’aplomb afin de fonctionner parfaitement.

Page 31

Installation et branchement

Lieu d’installation

Le montage du jeu d’encastrement* et du cadre de superposition* doit être exécuté par un professionnel habilité par Miele.

Encastrement sous un plan de travail

Tenez compte de l’encombrement du tuyau d’évacuation pour déterminer les écartements latéraux et par rapport au mur.

Un jeu d’encastrement* est indis

–

pensable. Remplacez le dessus de l’appareil par la tôle de protection fournie. Il est impératif de la faire monter par un professionnel pour des raisons de sécurité électrique.

– Utilisez un cadre de surélévation*

pour une hauteur de plan de travail de 900/910 mm.

– Utilisez impérativement un conduit

extra-plat* s’il n’y a pas suffisamment de place pour monter un tuyau d’évacuation.

supports arrière. Ceci est très important pour garantir un transport de l’appareil en toute sécurité.

Colonne lave-linge/sèche-linge

Il est possible de constituer une co lonne en superposant le sèche-linge sur le lave-linge Miele. Utilisez à cet ef fet un cadre de superposition* (WTV).

Toutes les pièces en option marquées d’un * sont livrables contre supplément chez les revendeurs agréés ou au Service après-vente Miele.

–

Le branchement électrique doit être installé à proximité du sèche-linge et être accessible.

Une notice de montage est fournie avec le jeu d’encastrement.

L’encastrement peut entraîner une pro longation des temps de séchage

Remontage du dessus

Dans la mesure où vous avez démonté le dessus pour encastrer le sèche-linge, veillez à le remonter cor rectement en le fixant solidement aux

Page 32

Installation et branchement

Branchement électrique

Ce sèche-linge est livré avec un cordon d’alimentation monophasé de 2 m de long et une prise avec mise à la terre, prêt à être branché en monophasé ~ 230 V 50 Hz.

Le branchement doit être conforme à la réglementation imposée par EDF.

Il ne faut en aucun cas brancher l’ap pareil avec des rallonges (bloc de pri ses multiples...) afin d’éviter tout risque d’incendie potentiel.

Pour augmenter la sécurité, il est re commandé de monter en amont un disjoncteur différentiel avec courant de déclenchement à 30 mA.

La plaque signalétique vous indique la puissance de raccordement et le fusible. Comparez ces indications avec celles du réseau électrique.

Page 33

Installation du conduit d’évacuation

Généralités

Important

Le sèche-linge ne doit fonctionner, qu’à condition que l’air humide dé gagé au séchage soit évacué vers l’extérieur par... ... un conduit d’évacuation (flexible, ultra-souple ou constitué de tubes emboîtés) ou ... un raccordement direct par un tuyau encastré dans un mur.

Ne branchez pas l’appareil pendant

–

toute la durée de l’installation du conduit.

– Disposez l’orifice du conduit d’éva-

cuation (tuyau encastré dans un mur...) de façon que l’air humide... ... ne soit pas refoulé dans la pièce ; ... ne dégrade pas les locaux ou ne crée pas de gêne.

– L’air utilisé pour le séchage est pré-

levé dans la pièce où est installé l’appareil. Il est par conséquent indispensable d’aérer correctement la pièce. Quelques exemples :

- Ouvrez la fenêtre ;

- Posez des orifices d’aération non verrouillables dans le mur extérieur;

- Installez des contacts de fenêtres afin que le sèche-linge ne puisse être enclenché que fenêtre ouverte.

Evitez :

les conduits d’évacuation longs,

–

les coudes nombreux et étroits ainsi

–

que les courbures.

Cela diminue le rendement de l’appareil et augmente le temps et la consomma tion d’énergie.

Utilisez :

pour le conduit d’évacuation :

–

un flexible d’évacuation* ou des tu bes plastique ou thermorésistants avec diamètre minimum de 100 mm.

– pour l’évacuation vers l’extérieur :

le tuyau à encastrer dans le mur* ou le raccordement à une fenêtre*.

Vous pouvez vous procurer les accessoires Miele, livrables en option* chez le revendeur agréé de la marque ou au SAV Miele.

Procédure

Mesurez tout d’abord la longueur du conduit d’évacuation nécessaire. A partir de là, calculez la longueur de tuyau totale et déterminez le diamètre de tuyau nécessaire (voir les 2 pages suivantes). Plus la longueur de tuyau totale est importante, plus le diamètre doit être gros.

Puis choisissez d’installer un système de conduit d’évacuation (voir para graphe "Aperçu des systèmes de conduit d’évacuation" de ce même chapitre).

Page 34

Installation du conduit d’évacuation

Calcul de la longueur de tuyau totale

Le conduit d’évacuation doté de cou des et de différents composants op pose une résistance au frottement à l’air évacué. Cette résistance s’exprime en longueur de tuyau comparative, qui traduit que la résistance d’un coude est beaucoup plus importante que celle

1. Calcul de la longueur de tuyau totale

Mesurez la longueur nécessaire pour

le conduit d’évacuation

droit

. Multipliez cette valeur par la longueur de tuyau comparative cor respondante du tableau I.

Calculez le nombre de coudes

composants

nécessaires.

à poser

et de

de 1 m de tuyau droit en plastique (Tableau 1).

Additionnez leur longueur de tuyau comparative à l’aide du tableau I.

Vous obtenez la longueur de tuyau to tale en additionnant les longueurs de tuyau comparatives de tous les composants. La longueur de tuyau totale est

Additionnez toutes les longueurs de

tuyau comparatives calculées : vous obtenez la longueur de tuyau totale.

obtenue par un calcul qui exprime l’importance de la résistance de l’ensemble du système d’évacuation.

Etant donné qu’un grand diamètre diminue la résistance, une longueur de

2. Détermination du diamètre

^ Consultez le tableau II, pour trouver

le diamètre correspondant à la longueur de tuyau totale calculée.

tuyau totale supérieure à 20 m exige un plus gros diamètre (Tableau II).

Tableau I

Composants Longueur de tuyau comparative Flexible d’évacuation (ultrasouple)*

- 1 m posé droit

- Coude 45° (Rayon de courbure = 0,25 m)

- Coude 90° (Rayon de courbure = 0,25 m)

Flexible d’évacuation (souple)* / Tuyau plastique ou thermorésistant

- 1 m posé droit

- Coude 45° (Rayon de courbure = 0,25 m)

- Coude 90° (Rayon de courbure = 0,25 m)

Tuyau d’évacuation à encastrer dans le mur* ou raccordement à une fenêtre*

- avec grille

- avec clapet anti-retour (volet)

Clapet anti-retour* à intégrer dans le conduit d’évacuation

(voir paragraphe "d Système collectif")

Conduit extra-plat (pour installation en colonne)* 11,0 m Orifice d’évacuation droit ou gauche du sèche-linge 1,0 m

*ces pièces sont livrables chez les revendeurs ou au SAV Miele.

/ ou 1 m de tuyau droit

1,8 m 1,5 m 2,5 m

1,0 m 0,6 m 0,8 m

3,8 m 1,5 m

14,3 m

Page 35

Tableau II

Longueur de tuyau to

tale maximale autorisée

20 m 40 m

100 m

3. Exemple de calcul

Installation du conduit d’évacuation

Possibilités d’installation sur le sèche-linge

Diamètre

nécessaire

100 mm 125 mm 150 mm

Paroi arrière

Le raccordement est ouvert au départ usine.

Installez le conduit d’évacuation,

comme décrit aux pages suivantes.

Paroi latérale gauche ou droite

A Tuyau dans le mur, avec grille

= 1 x 3,8 m de longueur de tuyau comparative

B/D 2 coudes, 90°

= 2 x 0,8 m de longueur de tuyau comparative

C 0,5 m de tuyau plastique

= 0,5 x 1 m de longueur de tuyau comparative

E Orifice d’évacuation gauche

= 1 m de longueur de tuyau comparative

Longueur de tuyau totale = 6,9 m

= 3,8 m

= 1,6 m

= 0,5 m

= 1,0 m

Résultat : La longueur de tuyau totale est inférieure à 20 m (suivant tableau II). Par conséquent un diamètre de tuyau de 100 mm suffit.

Enlevez le cache et utilisez-le pour obturer l’orifice d’évacuation à l’ar rière du sèche-linge.

Enfoncez bien le cache pour qu’il ne tombe pas.

Installez le conduit d’évacuation, comme décrit aux pages suivantes.

Page 36

Installation du conduit d’évacuation

Aperçu des différents systèmes de conduit d’évacuation

Les différents systèmes de conduit d’évacuation pouvant être installés sur le sèche-linge sont décrits aux pages suivantes.

a Système avec conduit d’évacuation

souple

b Système avec conduit d’évacuation

constitué de tuyaux emboîtés

c Raccordement direct par tuyau à

encastrer dans le mur

d Système collectif (combinaison de

conduit souple et de tuyau rigide)

Système avec conduit

d’évacuation flexible

L’air peut être évacué de façon simple vers l’extérieur sans gros frais d’installation. Il vous suffit d’emboîter le raccord fourni dans l’orifice d’éva cuation du sèche-linge et d’y raccor der le flexible.

Vous avez besoin . . .

. . . d’un tuyau d’évacuation* (ultra-souple). . . . d’un tuyau à encastrer dans le mur* ou d’un raccordement à une fenêtre*. * (Accessoires Miele en option)

A Branchez le raccord (1) dans l’orifice

d’évacuation du sèche-linge.

B Installez le tuyau d’évacuation (2).

Vous trouverez des exemples d’ins tallation à la page suivante.

Page 37

Installation du conduit d’évacuation

Exemples d’installation d’un système avec flexible d’évacuation

Raccordement à une fenêtre

1. Raccordement à une fenêtre (intégré dans une vitre en plexiglas) (une notice est fournie avec le raccordement à une fenêtre Miele)

2. Raccord pour flexible d’évacuation

Raccordement à une cheminée d’éva cuation

1. Tuyau avec raccord (= pièces individuelles constituant le tuyau à encastrer dans le mur Miele)

2. Adaptateur pour flexible d’évacuation

3. Cheminée d’évacuation, isolée contre l’humidité

Assurez-vous que la cheminée n’est pas utilisée à d’autres fins, pour évacuer des fumées/gaz brû lés ou pour ventiler des pièces avec foyers.

Page 38

Installation du conduit d’évacuation

Système avec conduit d’évacuation constitué de tuyaux emboîtés

Il est conseillé d’utiliser des tuyaux emboîtés en cas de longueur de tuyau totale importante. Les tuyaux opposent à l’air évacué une résistance plus faible que les flexibles. Cela réduit le temps de sé chage et la consommation d’électrici té.

Vous avez besoin . . .

. . . du raccord* de sortie avec nervure intérieure. . . . d’un tuyau à encastrer dans le mur* ou d’un racordement à une fenêtre*. * (Accessoires Miele en option) . . . d’un tuyau plastique ou thermorésistant vendu dans le commerce. En cas de diamètre supérieur à 100 mm il est nécessaire d’utiliser des raccords supplémentaires.

C Installez le tuyau (2).

Exemple

1. Tuyau à encastrer dans le mur (une notice de montage est fournie avec le tuyau Miele)

2. Raccord de sortie

3. Tuyau plastique, diamètre int. 100

A Branchez le raccord de sortie Miele

(1) dans l’orifice d’évacuation du sèche-linge.

Page 39

Installation du conduit d’évacuation

Raccordement direct par

tuyau à encastrer dans le mur

Le raccordement direct du sèche-linge au mur extérieur d’une pièce constitue la meilleure solution. Néanmoins vous devez percer le mur pour y encastrer le tuyau. Une longueur de tuyau totale courte réduit avantageusement le temps de séchage et la consommation d’élec tricité.

Vous avez besoin d’un tuyau à en

castrer dans le mur et d’une bague intercalaire souple (ces deux pièces font partie des accessoires Miele en option).

A Avant de percer le mur suivez . . .

. . . les indications de la notice de montage fournie avec le tuyau Miele. . . . les croquis cotés suivants.

Vue du dessus:

Vue latérale :

1. Tuyau à encastrer dans le mur

2. Bague intercalaire souple

1. Tuyau à encastrer dans le mur

2. Bague intercalaire souple

B Glissez la bague intercalaire souple

(2) sur le tuyau à encastrer dans le mur (1).

C Poussez le sèche-linge contre le mur.

Page 40

Installation du conduit d’évacuation

Système collectif

Le système collectif évite la formation d’eau condensée et la transmission d’odeurs dans les sèche-linge qui ne fonctionnent pas :

Installez un clapet anti-retour R par sèche-linge directement sur le conduit collectif (A cet effet utilisez les accessoires Miele en option*).

En cas d’installation de 3 à 5 sèchelinge max. il faut augmenter le diamètre du tuyau D suivant tableau III.

Tableau III

Nombre de sèche-linge

2 3

4 ou 5

Facteur d’augmentation à ap

pliquer

au diamètre de tuyau

sur tableau II

1,25

1,5

1 Raccordement au conduit collectif 2 Clapet anti-retour Miele* 3 Adaptateur Miele supplémentaire*

4 Flexible d’évacuation Miele,

ultrasouple

Introduisez complètement le clapet anti-retour (2) dans l’adaptateur (3).

Page 41

Installation du conduit d’évacuation

Colonne lave-linge/sèche-linge

Hauteur des orifices d’évacuation sur une colonne

Lave-linge Miele avec bandeau droit ou incliné

Lave-linge Miele avec bandeau Comfort

Cadre de superposition* sans tablette : C = 94,2 cm

D = 170 cm Cadre de superposition* sans tablette : A = 94,2 cm B = 170 cm Cadre de superposition* avec tablette : A = 92,8 cm B = 168,6 cm * Accessoires Miele en option

Cadre de superposition* avec tablette :

C = 96 cm

D = 171,8 cm

* Accessoires Miele en option

Page 42

Consommations

Programmes Charge Vitesse d’essorage

kg tr/min kWh Minutes

BLANC/COULEURS Séchage intensif 5 1200

Séchage normal + 5 1200

Séchage normal Séchage normal 5,0 1200

Fer à repasser Fer à repasser

Repasseuse 5 1200

SYNTHETIQUE Séchage normal Fer à repasser 2,5 1000 1,00 30 Programmes spéciaux Finish Laine 2,0 - 0,20 3 Défroissage 2,5 - 0,30 8

(1)

5 800 (70 % Humidité résiduelle) 3,30 79

5 800 (70 % Humidité résiduelle) 2,60 69 5 1200

2,5 1000 (50 % Humidité résiduelle) 1,15 33

final (en lave-linge-

ménager)

1400 1600 1800

Electricité Temps de sé

3,20 3,05 2,80 2,75

2,70 2,60 2,30 2,25

2,60 2,45 2,20 2,15

1,90 1,80 1,50 1,45

1,50 1,40 1,15 1,10

chage, (phase Air froid com

prise)

76 73 67 65

66 63 57 56

63 60 54 53

52 49 42 41

42 39 33 31

Toutes les valeurs sont établies suivant la norme EN 61121

(1)

Programme de contrôle suivant norme EN 61121

Des catégorie de textiles différentes, la charge, l’humidité résiduelle après l’es sorage, les variations sur le réseau d’alimentation électrique et le choix des fonctions additives peuvent modifier les valeurs annoncées.

Page 43

Caractéristiques techniques

Hauteur 85 cm (réglable +0,7/-0,7 cm) Hauteur d’encastrement 82 cm Largeur 59,5 cm Profondeur 58 cm Poids 48 kg Volume du tambour 100 l Capacité maximale 5 kg de linge sec Longueur du cordon d’alimentation 1,60 m Tension de raccordement Voir plaque signalétique Puissance de raccordement Voir plaque signalétique Fusible Voir plaque signalétique Puissance de l’ampoule Voir plaque signalétique Consommation d’électricité voir chapitre "Consommations" Labels de conformité CEM, VDE

Page 44

Page 45

Fonctions optionnelles pour modification des réglages standards

Page 46

Fonctions optionnelles

Degré de séchage plus élevé

La platine électronique de ce sèche-linge est conçue pour offrir un séchage le plus économique pos sible. Cette fonction optionnelle vous permet néanmoins d’obtenir un linge plus sec en programmes Blanc/Cou leurs et Synthétique - si vous le sou haitez. Dans ce cas la durée du sé chage est prolongée.

Le degré de séchage plus élevé n’est pas activé au départ usine. Vous pou vez l’activer si vous le souhaitez.

Programmation et mémorisation

La fonction optionnelle se programme à l’aide des touches de fonctions additionnelles et du sélecteur de programme. Ces touches et le sélecteur de programme possèdent ici une deuxième fonction non identifiable sur le bandeau.

Conditions –

Le sèche-linge doit être arrêté.

–

La porte doit être fermée.

–

le sélecteur de programme doit être positionné sur

A Maintenez les touches

gnal sonore

ment et ...

B enclenchez le sèche-linge avec la

touche

Arrêt

enfoncées simultané

I-Marche/0-Arrêt

DélicatetSi

Les diodes

–

gnotent.

D Positionnez le sélecteur de program

me sur BLANC/COULEURS

intensif

Si la diode

–

pas, le degré de séchage plus élevé est désactivé.

Si la diode

–

degré de séchage plus élevé est ac tivé.

E Appuyez maintenant sur la touche

DEPART pour passer de l’activation à la désactivation de la fonction ou inversement.

F Arrêtez le sèche-linge avec la touche

I-Marche/0-Arrêt

La programmation est mémorisée de façon durable. Mais vous pouvez à tout moment la remodifier.

Contrôle :

Effectuez les opérations A à D .

La diode

s’allume = Degré de séchage plus

est éteinte = Degré de séchage

Arrêtez le sèche-linge.

Le contrôle est terminé.

SéchageetAir froid

Repasseuse

élevé activé

plus élevé désactivé

cli

Séchage

ne s’allume

s’allume, le

C Attendez que la diode START s’al

lume . . .

D Relâchez toutes les touches.

Page 47

Fonctions optionnelles

Fonction " Mémoire "

Les fonctions additionnelles asso ciées au séchage précédent sont mémorisées.

La fonction " Mémoire " est désactivée au départ usine. Mais vous pouvez l’ac tiver - si vous le souhaitez .

Programmation et mémorisation

La fonction " Mémoire " se programme à l’aide des touches de fonctions addi tionnelles et du sélecteur de program me. Ces touches et le sélecteur de programme possèdent ici une deuxième fonction non identifiable sur le bandeau.

Conditions – Le sèche-linge doit être arrêté. – La porte doit être fermée. – le sélecteur de programme doit être

positionné sur

A Maintenez les touches

gnal sonore

ment et ...

B enclenchez le sèche-linge avec la

touche

Arrêt

enfoncées simultané

I-Marche/0-Arrêt

DélicatetSi

D Positionnez le sélecteur de program

me sur BLANC/COULEURS

normal

Si la diode

–

pas, la fonction " Mémoire " est dé sactivée.

Si la diode

–

fonction " Mémoire " est activée.

E Appuyez maintenant sur la touche

DEPART pour passer de l’activation à la désactivation de la fonction ou in versement.

F Arrêtez le sèche-linge avec la touche

I-Marche/0-Arrêt

La programmation est mémorisée de façon durable. Mais vous pouvez à tout moment la remodifier.

Contrôle :

^ Effectuez les opérations A à D .

La diode

s’allume = Fonction " Mémoire "

est éteinte = Fonction " Mémoire "

Arrêtez le sèche-linge.

Le contrôle est terminé.

Repasseuse

activée

désactivée

Séchage

ne s’allume

s’allume, la

C Attendez que la diode START s’al

lume . . . D Relâchez toutes les touches. –

Les diodes

gnotent.

SéchageetAir froid

cli

Page 48

Fonctions optionnelles

Infroissable

A l’issue du programme, le tambour tourne pendant environ 60 minutes à intervalles réguliers afin d’éviter que des plis se forment dans le linge.

La fonction infroissable

est activée à l’usine. Elle peut égale

–

ment être désactivée - si vous le sou

haitez.

est enclenchée avec :

–

BLANC/COULEURS, SYNTHETIQUE,

Air chaud. – il est recommandé de la laisser ac-

tivée lorsque vous ne retirez pas im-

médiatement le linge après la fin du

programme.

Programmation et mémorisation

La fonction se programme à l’aide des touches de fonction additionnelles et du sélecteur de programme. Ces touches et le sélecteur de programme possèdent ici une deuxième fonction non identifiable sur le bandeau.

Conditions : –

Le sèche-linge doit être arrêté. –

La porte doit être fermée. –

le sélecteur de programme doit être

Arrêt

positionné sur A Maintenez les touches

gnal sonore

ment

et ...

enfoncées simultané

DélicatetSi

C Relâchez toutes les touches.

les diodes

–

gnotent.

D Positionnez le sélecteur de program

me sur BLANC/COULEURS

Séchage normal

Si la diode

–

fonction infroissable est activée.

Si la diode

–

pas, la fonction infroissable est dé sactivée.

E Appuyez maintenant sur la touche

DEPART pour passer de l’activation à la désactivation de la fonction ou inversement.

F Arrêtez maintenant le sèche-linge

avec la touche

0-Arrêt

La programmation est mémorisée de façon durable. Vous pouvez maintenant la modifier à tout moment.

Contrôle :

Effectuez les points A à D.

La diode Repasseuse

s’allume = fonction infroissable ac tivée est éteinte = fonction infroissable désactivée

Arrêtez le sèche-linge avec la touche

I-Marche/0-Arrêt

Le contrôle est terminé.

SéchageetAir froid

Repasseuse

I-Marche/

brille, la

ne clignote

cli

B ... enclenchez le sèche-linge avec la

touche

484950

I-Marche/0-Arrêt

Page 49

Page 50

Page 51

Page 52

Sous réserve de modifications/002/0602

M.-Nr. 05 538 550

Ce papier est réalisé en pâte de cellulose blanchie 100% sans chlore pour protéger l’environnement.
