Page 1

Монтажный план

Профессиональная стиральная машина

PWM506 DV MS 60

PWM508 DV MS 80

До установки, подключения и подготовки прибора к работе

обязательно прочтите инструкцию по эксплуатации и монтажу. Вы обезопасите себя и предотвратите повреждения Вашего прибора.

ru-RU

11 279 770/01

Page 2

2 11 279 770/01

Пpоизводитeль: Mилe & Ци. КГ, Карл-Миле-Штрасе, 29, 33332 Гютерсло, Германия

Импортеры: Уполномоченный представитель производителя на территории РФ: OOO Mилe CHГ Российская Федерация и страны СНГ 125284 Москва, Ленинградский пр-т, д. 31а, стр. 1, этаж 8, помещение I, комната 1 Teлeфон: (495) 745 8990

8 800 200 2900 Teлeфaкс: (495) 745 8984

Internet: www.miele.ru E-mail: [email protected]

ТОО Миле Казахстан 050059, г. Алматы Проспект Аль-Фараби, 13 Тел. (727) 311 11 41

8-800-080-53-33

Факс (727) 311 10 42

ООО «Миле» ул. Жилянская 48, 50A 01033 Киев, Украина Телефон: + 38 (044) 496 0300 Телефакс: + 38 (044) 494 2285

Internet: www.miele.ua E-mail: [email protected]

Пояснения:

Требуется подключение

Подключение требуется опционально или в зависимости от комплекта поставки

оборудования

Сливной клапан

Подключение холодной воды

Подключение отработанной воды

Сливной насос

Крепление прибора

Контур заземления

Подключение технической воды

SLA

Отключение при пиковой нагрузке

DOS

Подключение дозирующих насосов

Цоколь закрытый

Подключение электропитания

Цоколь открытый

Ножки, регулируемые

APCL

Соединение стиральной машины

с сушильной машиной

Платёжный терминал

Подключение горячей воды

KGA

Подключение платёжного терминала

XKM

Коммуникационный модуль

Право на технические изменения и опечатки сохраняется.

Page 3

PWM 506 / 508 ru-RU

11 279 770/01 3

Размеры прибора

Page 4

PWM 506 / 508 ru-RU

4 11 279 770/01

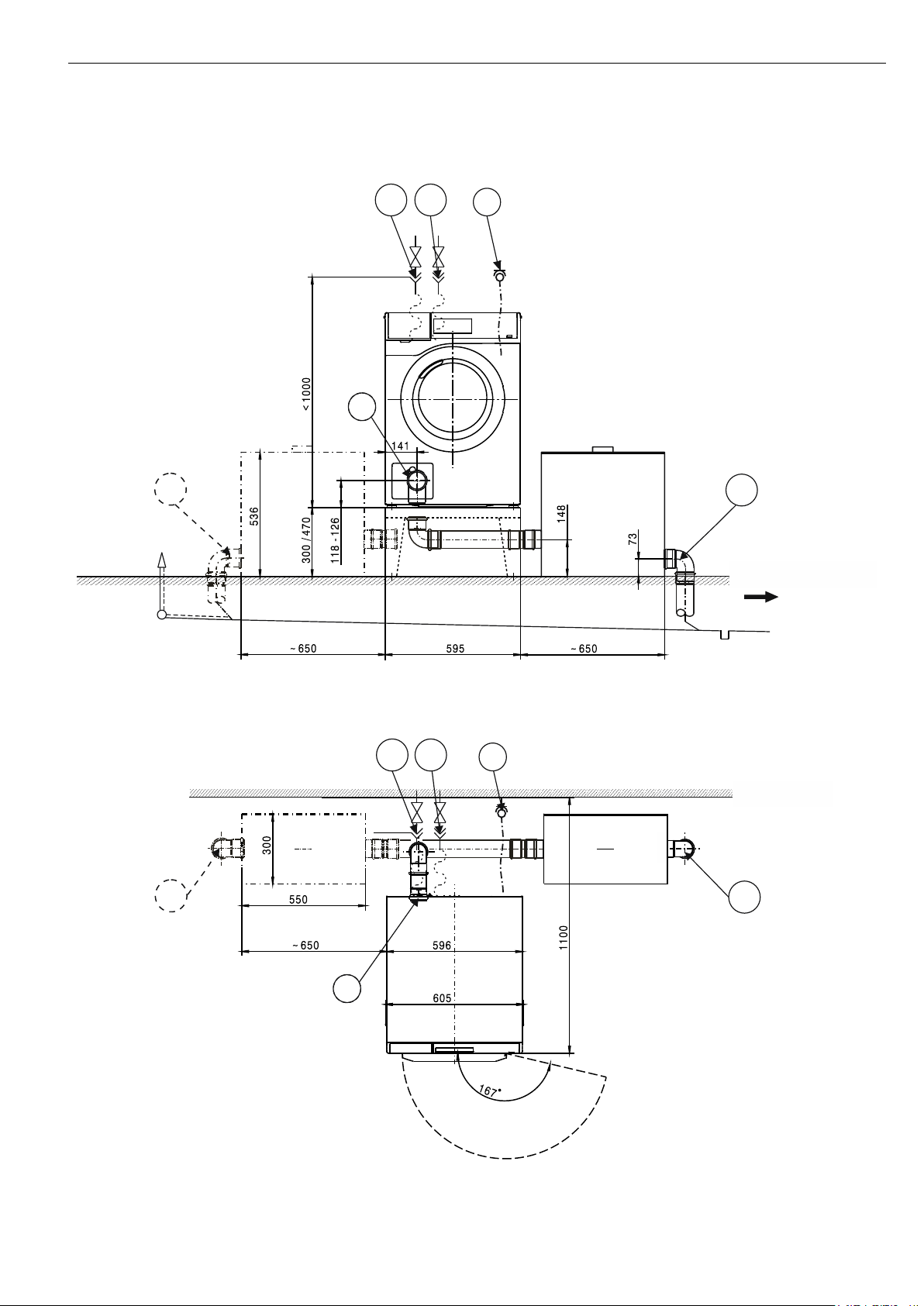

Монтаж на полу

WW KW

SLA

FFK

WW KW

SLA

FFK

WW KW

DN70

DN40>

Page 5

PWM 506 / 508 ru-RU

11 279 770/01 5

Установка с FFK 01

WW KW

UO UG /

FFKFFK

DN70

FFKFFK

WW KW

DN70

Page 6

PWM 506 / 508 ru-RU

6 11 279 770/01

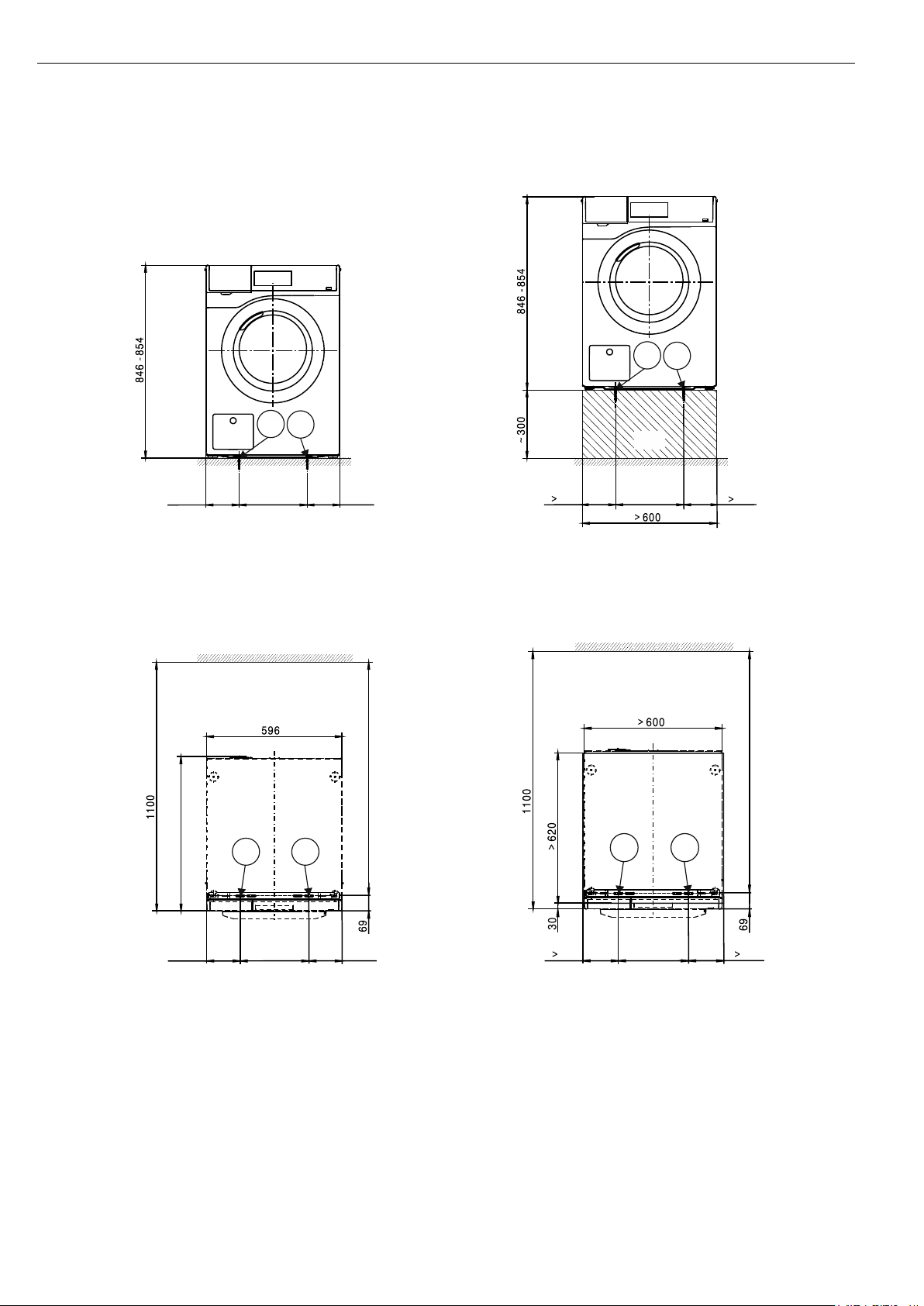

Установка на цоколе

305145,5 145,5 305148 148

305145,5 145,5

681

1031

B B

305

1031

B B

148148

Page 7

PWM 506 / 508 ru-RU

11 279 770/01 7

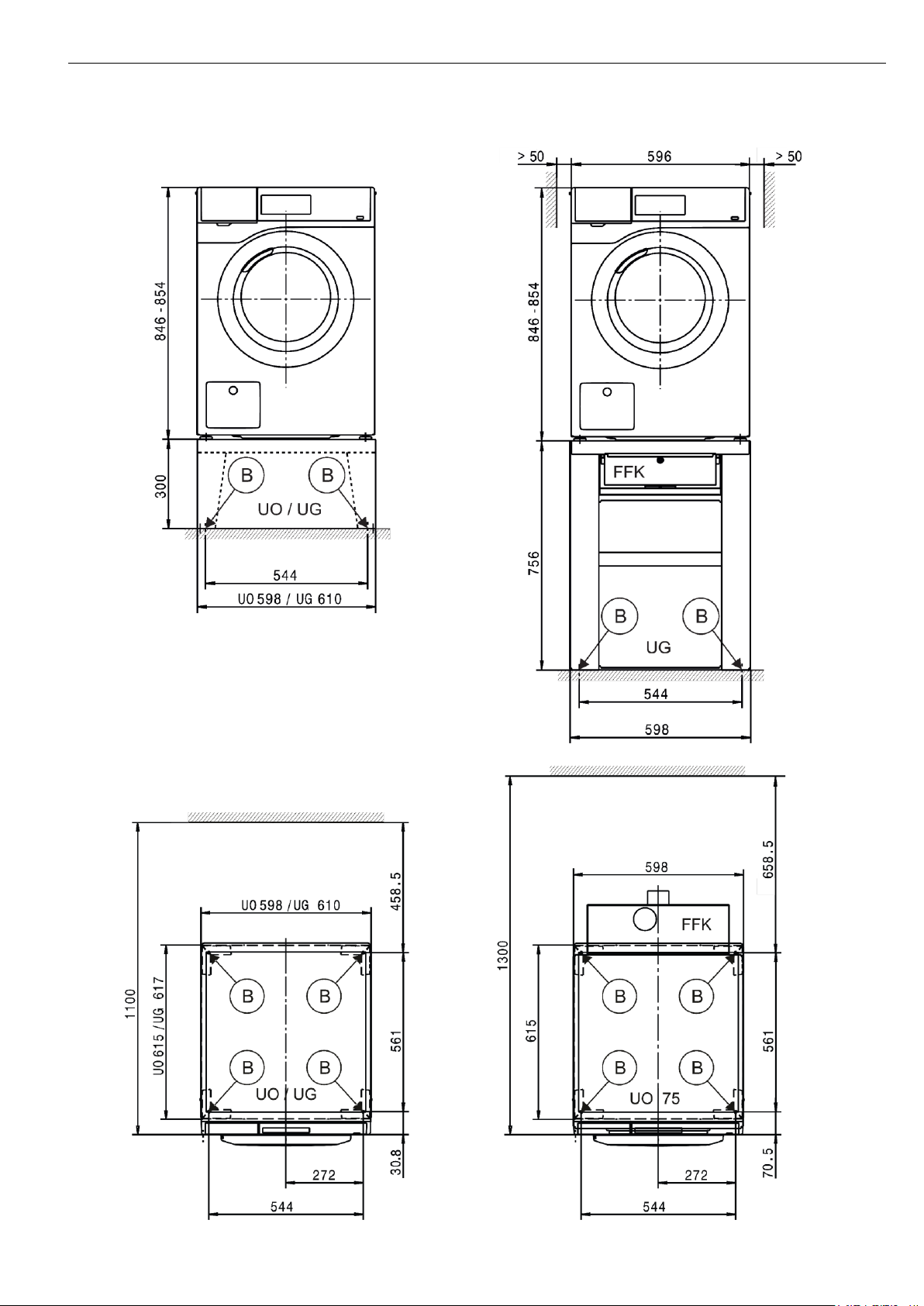

Установка на цоколе

Page 8

PWM 506 / 508 ru-RU

 = в серийном исполнении,  = опционально, + = только по запросу, - не имеется

8 11 279 770/01

Технические характеристики

PWM 506 DV

PWM 508 DV

Объём барабана

Загрузка

кг

6,0

8,0

Загрузочное отверстие, диаметр

мм

300

Скорость отжима макс.

Об/мин

1400

g-фактор

540

Остаточная влажность (стандартная загрузка согласно DIN EN 60456)

<25

Эле к т р о под к л ю ч е ние ( E L )

Стандартное напряжение

2N AC 400 В

Частота

Гц

Общая потребляемая мощность

кВт

4,8

Защита предохранителем (тип характеристики срабатывания B согласно

EN 60898)

2 x 16

Минимальное сечение сетевого кабеля

мм²

4 x 1,5

Сетевой кабель без вилки



Длина сетевого кабеля

мм

2000

Альтернативное напряжение (возможность переоборудования сервисной службой)

1N AC 230 В

Общая потребляемая мощность

кВт

2,5

Защита предохранителем (тип характеристики срабатывания B согласно

EN 60898)

1 x 16

Минимальное сечение сетевого кабеля

мм²

3 x 1,5

Хол о д н а я во д а (KW )

Давление воды допустимое

кПа

100 - 1000

Объёмный поток требуемый (только при подключении к холодной воде)

л/мин

Требуемый объёмный поток (при дополнительном подключении к горячей воде)

л/мин

Средний расход воды (при стандартной программе 60 °C)

л/ч

Подключение внешнее, внешняя резьба согласно DIN 44991 (с плоским уплотнением)

дюймы

¾“

Шланг подключения ½“ с резьбовым наконечником ¾“



Длина шланга подключения

мм

1550

Гор я ч а я вод а ( W W)

Температура заливаемой воды макс.

°C

Давление воды допустимое

кПа

100 - 1000

Требуемый объёмный поток

л/мин

Средний расход воды (при стандартной программе 60 °C)

л/ч

Подключение внешнее, внешняя резьба согласно DIN 44991 (с плоским уплотнением)

дюймы

¾“

Шланг подключения ½“ с резьбовым наконечником ¾“



Длина шланга подключения

мм

1550

Сли в н о й кл а п а н (DV )

Соединительный патрубок (внешний диаметр)

мм

75 (DN70)

Макс. температура сливаемой воды

°C

Макс. кратковременный объёмный поток

л/мин

Кон т у р заз е м л е ния ( P A )

Адаптер для подключения к прибору (отдельная принадлежность)



Разъ ё м д ля п о д к люч е н и я XCI -Box-LG



О тк л ю ч е ние п р и пик о в о й на г р уз ке ( S L A)

Адаптер для подключения к прибору (только через XCI -Box-LG)



Сло т д л я к о м муни к а ц и онно г о мод ул я ( XKM )

Коммуникационный модуль XKM3200-WL-PLT



Page 9

PWM 506 / 508 ru-RU

 = в серийном исполнении,  = опционально, + = только по запросу, - не имеется

11 279 770/01 9

Технические характеристики

PWM 506 DV

PWM 508 DV

До з и р о в а ние ж и д ких с р едс т в ( DOS)

Подключение насосов для жидких дозируемых средств



Макс. количество дозирующих насосов

6 штук

Интерфейс XCI-Box-LG



Ус та н о в к а н о ж к и (F )

Количество ножек

шт. 4 4

Ножка, регулируемая по высоте с помощью резьбы

мм

Диаметр ножки

мм

Кре п л е н ие ( B )

Крепление к полу, стандарт

Крепёжный комплект (для 2 ножек) с помощью крепящих уголков



Шуруп по DIN 571

мм

6 x 50

Дюбель (диаметр х длина)

мм

8 x 40

Крепление цоколя Miele к полу

Принадлежность «цоколь MIele» (крепёж содержится в комплекте поставки)



Требуемые точки крепления

шт. 4 4

Шуруп по DIN 571

мм

8 x 65

Дюбель (диаметр х длина)

мм

12 x 60

Крепление на бетонный цоколь

Установка прибора на внешний цоколь (бетонный или кирпичный)



Площадь цоколя мин. (Ш/Г)

мм

600/650

Шуруп по DIN 571

мм

6 x 50

Дюбель (диаметр х длина)

мм

8 x 40

Хар а к терис т и к и при б о р а

Размеры прибора полные (В/Ш/Г)

мм

850/605/714

Размеры корпуса (В/Ш/Г)

мм

850/596/678

Проём для проноса прибора (В/Ш)

Минимальный проём для проноса (без упаковки)

мм

900/605

Установочные размеры

Минимальный зазор с боков прибора

мм

Рекомендуемый зазор по бокам стирально-сушильной колонны

мм

>300

Минимальное расстояние от передней кромки прибора до стены сзади прибора

мм

950

Рекомендуемое расстояние от передней кромки прибора до стены сзади прибора

мм

1100

Вес и нагрузка на пол

Вес прибора (вес нетто)

кг

101

Макс. нагрузка на пол при работе

2820

Нагрузка на пол статическая макс.

1380

Нагрузка на пол динамическая макс.

1365

Уровень шума и теплоотдача

Уровень шума на рабочем месте согласно EN ISO 11203/11204

дБ(A)

<70

Теплоотдача в помещение установки

Вт

250

Page 10

PWM 506 / 508 ru-RU

10 11 279 770/01

Инструкция по монтажу и подключению

Условия проведения работ по монтажу и подключению

Подключение прибора должно проводиться только к системам, выполненным в соответствии с национальными законами, предписаниями и директивами, а также местными условиями и правилами.

Помимо этого следует дополнительно принимать во внимание инструкции предприятий снабжения, правила техники безопасности, условия страховых организаций, действующие в месте установки, а также признанные технологические правила.

Транспортировка и переноска

Стиральную машину нельзя транспортировать без транспортировочного крепления. Сохраните транспортировочное крепление. Его нужно будет снова установить перед транспортировкой (например, при переезде).

Общие условия эксплуатации

Температура окружающей среды в помещении установки: от +2 °C до +35 °C.

В зависимости от характеристики места установки на конструкции здания могут передаваться звуковые колебания и вибрация. При повышенных требованиях к звукоизоляции места установки машины рекомендуется провести экспертизу уровня звукоизоляции специализированной организацией.

Подключение электропитания

Наличие или отсутствие штекерной вилки у сетевого кабеля подключения зависит от варианта исполнения прибора.

Подключение может быть произведено только к сети электропитания, выполненной по VDE 0100 или согласно национальным и локальным предписаниям. Подключение должно производиться только специалистом-электриком.

Информация о номинальном потреблении и соответствующем предохранителе указана на типовой табличке. Сравните данные, приведённые на типовой табличке, с параметрами электросети.

Прибор можно подключить или посредством стационарного подключения, или с помощью штепсельного соединения согласно IEC 60309-1. В основном рекомендуется подключать прибор с помощью штепсельного соединения, чтобы можно было легко проверять электрическую безопасность, например, при ремонте или техническом обслуживании прибора.

Если имеется стационарное подключение, в месте монтажа необходимо наличие многополюсного отключения. В качестве размыкающего устройства могут использоваться выключатели с расстоянием между контактами не менее 3 мм. К ним относятся линейные выключатели, предохранители и защитные устройства

(IEC/EN 60947).

Штекерный разъём или устройство отключения от сети должны быть всегда доступны. Если прибор будет отключен от сети, то место отключения должно быть закрыто или находиться под постоянным наблюдением.

Новое подключение, изменения в подключении или проверка защитного провода, включая проверку правильной защиты предохранителями, могут проводиться только аттестованным электриком или специалистом-электромонтажником, знающим действующие нормы VDE и особые требования предприятия по электроснабжению.

В случае перехода на другой вид напряжения необходимо учитывать указания инструкции по переключению электромонтажной схемы. Это переключение должно выполняться только авторизованным специалистом или сотрудником сервисной службы Miele. Дополнительно нужно согласовать настройку мощности нагрева.

Предписанное значение сечения кабеля в технических характеристиках относится только к требуемому сетевому кабелю подключения. Для определения остальных размеров следует ссылаться на соответствующие национальные и местные условия.

Подключение холодной воды

Стиральная машина может быть подключена к водопроводу без системы защиты от обратного оттока воды, так как она изготовлена согласно действующим нормам по защите водопроводной сети.

Для подключения необходим запорный водяной вентиль или кран с резьбой. При отсутствии таковых прибор должен подсоединяться только аттестованным сантехником к бытовому водопроводу.

Подходящий шланг с резьбовым наконечником входит в комплект поставки прибора.

В качестве дополнительной принадлежности для удлинения шланга в продаже в торговых точках или сервисной службе Miele имеются шланги длиной 2,5 или 4,0 м.

Подключение горячей воды

Для подключения горячей воды с температурой до 70 °C действуют те же условия подключения, что и для подключения холодной воды.

Подходящий шланг с резьбовым наконечником входит в комплект поставки прибора.

Подключение устройства для подачи горячей воды требует также наличия подключённой холодной воды.

Если внешнее водоснабжение горячей водой отсутствует, то подключение горячей воды на машине подключается к имеющейся системе холодного водоснабжения

В качестве альтернативы подключение горячей воды закрывается с помощью прилагаемой заглушки, а система управления прибора должна быть настроена на залив только холодной воды.

Требуемый расход горячей воды в этом случае добавляется к расходу холодной воды.

Сливной клапан

Слив воды из прибора осуществляется с помощью сливного клапана с моторизованным приводом. С помощью обычных монтажных материалов можно оборудовать слив прямо в наружную канализационную сеть (без сифонного затвора) или в сливное отверстие в полу (в отстойник с сифонным затвором).

Для беспрепятственного слива в обязательном порядке требуется вентиляция сливного трубопровода. Если вентиляция недостаточно эффективная, то через авторизованных сервисных партнёров или сервисную службу Miele можно заказать специальный монтажный набор для вентиляции

(M.-Nr. 05 239 540).

Если несколько приборов подключается к коллектору, то для одновременной эксплуатации всех приборов он должен быть выбран соответствующего размера.

Контур заземления

При необходимости в соответствии с местными и национальными условиями монтажа изготавливается контур заземления с надёжными соединениями контактов.

Page 11

PWM 506 / 508 ru-RU

11 279 770/01 11

Отключение при пиковой нагрузке

Машину можно подключить с помощью опционального комплекта к устройству контроля пиковой нагрузки.

Если машина включена в систему контроля пиковых нагрузок, и при этом она получила сигнал о пиковой нагрузке, нагрев прекращается. На дисплее появляется индикация соответствующего сообщения.

Подключение дозирования жидких средств

Для дозирования жидких моющих средств могут использоваться дозирующие насосы для жидких средств с контролем уровня жидких моющих средств.

Программирование дозирующих насосов можно выполнить только с помощью сервисной программы MDU. Программирование выполняется сервисной службой Miele.

При использовании и комбинировании моющих средств и специальных добавок обязательно обращайте внимание на указания по применению, приводимые изготовителем на упаковке.

Интерфейс

Машину можно дополнительно оснастить коммуникационным модулем XKM 3200-WL-PLT.

Данный модуль можно использовать в качестве интерфейса WLAN или LAN.

Интерфейс LAN, имеющийся в модуле, соответствует SELV (пониженное напряжение) по EN60950. Подключённые приборы также должны соответствовать SELV. Подключение LAN производится с помощью штекера RJ45 по EIA/TIA 568B.

Установка

Машина должна устанавливаться на абсолютно плоской, горизонтальной и твёрдой поверхности, которая выдерживает указанные нагрузки.

Нагрузка на пол от работающей машины действует как точечная нагрузка на поверхность в области ножек машины.

Машина выравнивается в продольном и поперечном направлениях с помощью регулируемых ножек.

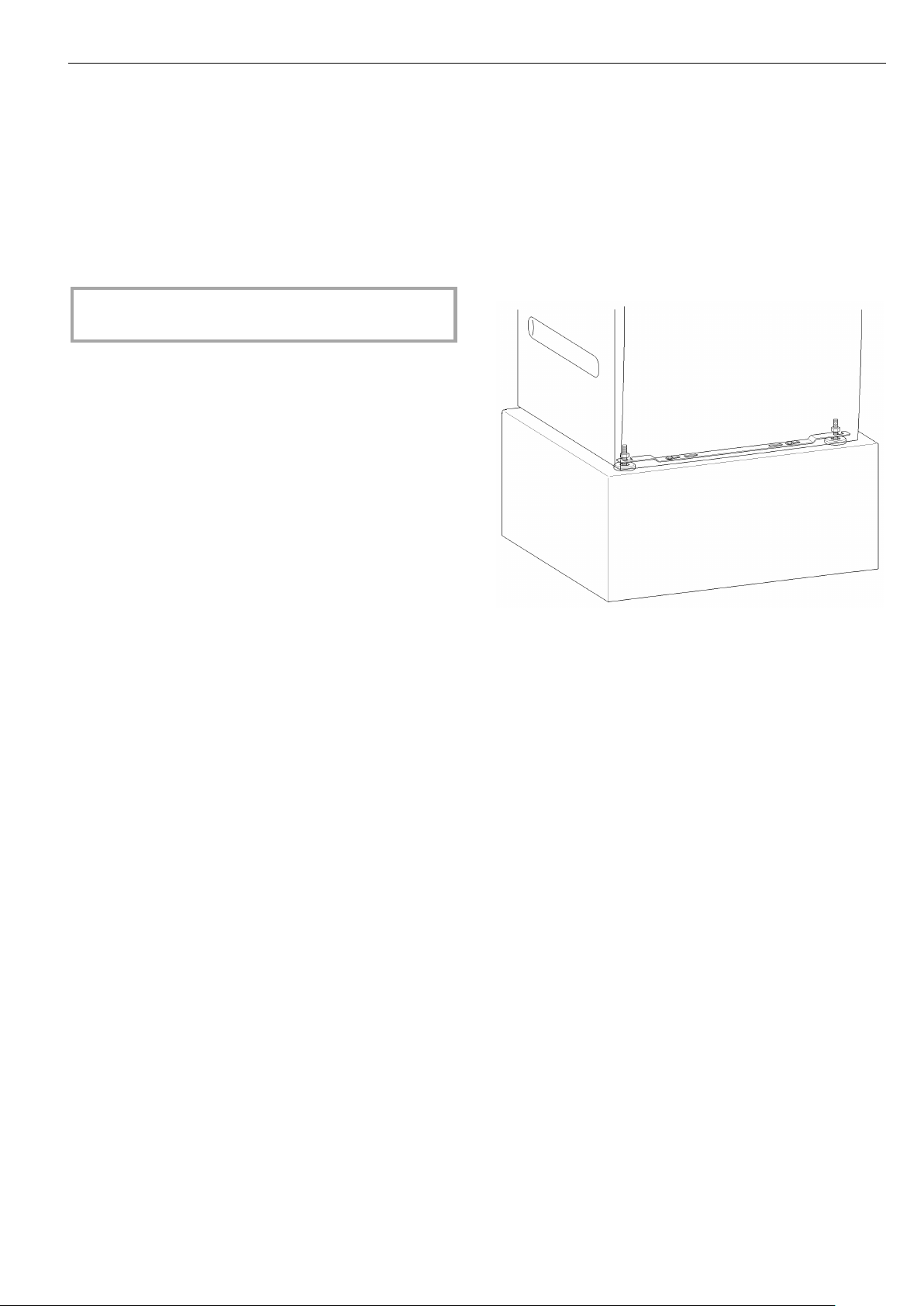

Установка на цоколь

Стиральную машину можно установить на цоколь (открытой или закрытой конструкции), который приобретается в качестве дополнительной принадлежности Miele, или на изготовленный заранее бетонный цоколь.

Качество бетона и его прочность рассчитываются соответственно нагрузке прибора на пол. Следует обратить внимание на достаточное сцепление бетонного цоколя с поверхностью под цоколем.

При установке на имеющийся цоколь (бетонный или кирпичный) стиральная машина должна быть закреплена с помощью крепящих уголков. В ином случае существует опасность, что стиральная машина может упасть с цоколя во время отжима.

С помощью прилагаемого крепящего уголка прибор можно за обе передние ножки закрепить прямо к полу. Крепёж рассчитан на дюбельное крепление к бетонному полу.

При наличии другой конструкции пола крепеж предоставляется монтажной организацией.

Установка стиральной и сушильной машин в колонну

Стиральная машина может устанавливаться в колонну с сушильной машиной Miele. Необходимый для этого соединительный комплект приобретается дополнительно.

Монтаж соединительного комплекта должен быть проведён силами сервисной службой Miele или специалистов авторизованного сервисного центра.
