Miele MISTRAL PLUS A User manual

Gebruiksaanwijzing voor de droogautomaat Mistral Plus A

Lees beslist de gebruiksaanwijzing voordat u de droogautomaat plaatst, installeert en in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt onnodige schade aan uw apparaat.

M.-Nr. 05 706 880

Inhoud

Veiligheidsinstructies en waarschuwingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Een bijdrage aan de bescherming van ons milieu . . . . . . . . . . . . . . . . . . . . . . . 7

Wat doen wij met . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

. . . het verpakkingsmateriaal? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

. . . een afgedankt apparaat? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Tips om energie te besparen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Bedieningspaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Tips voor het drogen van textiel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Programma-overzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Vóór het drogen / Het drogen / Na het drogen . . . . . . . . . . . . . . . . . . . . . . . . . 13

A Het sorteren van het wasgoed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

B Het openen van de deur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

C Het vullen van de trommel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

D Het sluiten van de deur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

E Het inschakelen van de droogautomaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

F Het kiezen van een programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

G Het starten van het gekozen programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Aanvullende functies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Het kiezen van een ander programma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Het onderbreken van een programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Het openen van de deur tijdens een programma . . . . . . . . . . . . . . . . . . . . . . 15

Het afbreken van een programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

H Einde van het programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Reiniging en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Pluizenfilter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Droogautomaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Nuttige tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Het oplossen van problemen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Algemene problemen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Het vervangen van het gloeilampje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Inhoud

Technische Dienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Reparaties. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Miele Service Verzekering Certificaat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Controlelampje "PC" / Programma-actualisering (Update). . . . . . . . . . . . . . . . 22

Garantietermijn en garantievoorwaarden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Extra accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Het plaatsen en aansluiten van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Het apparaat in één oogopslag. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Plaats van opstelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Het transport van de droogautomaat naar de plaats van opstelling . . . . . . . . 24

Het plaatsen van de droogautomaat onder een werkblad. . . . . . . . . . . . . . . . 24

Het terugplaatsen van het bovenblad van de droogautomaat. . . . . . . . . . . . . 24

Het stellen van de droogautomaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Was-droogzuil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Het installeren van de luchtafvoerleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Algemene regels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Het berekenen van de totale lengte van de luchtafvoerbuis. . . . . . . . . . . . . . . . . 28

Verschillende mogelijkheden om een buis op de droger aan te sluiten . . . . . . . . 29

Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

a Luchtafvoersysteem met een flexibele buis . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

b Luchtafvoersysteem met een harde buis met overgangs-

stukken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

c Directe aansluiting op een muurdoorvoering . . . . . . . . . . . . . . . . . . . . . . . . . . 33

d Luchtafvoersysteem voor meer dan 1 droogautomaat . . . . . . . . . . . . . . . . . . . 34

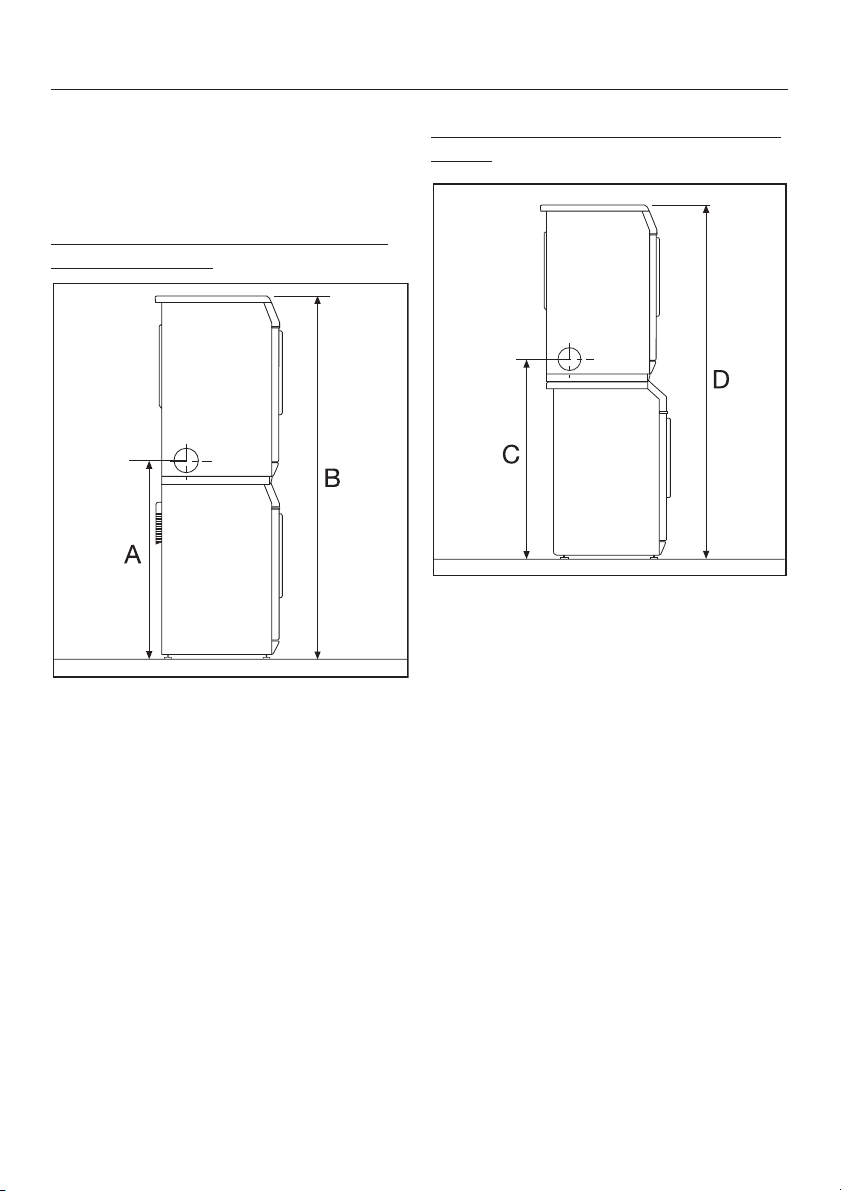

Was-droogzuil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Verbruiksgegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Het programmeren van aanvullende functies . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Hogere droogtegraad in het programma WITTE / BONTE WAS . . . . . . . . . . . . . . 40

Hogere droogtegraad in het programma KREUKHERSTELLEND. . . . . . . . . . . . . 41

Zoemer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Veiligheidsinstructies en waarschuwingen

Lees eerst de gebruiksaanwijzing door voordat u uw droogautomaat voor het eerst gebruikt. Hierin vindt u belangrijke instructies betreffende de veiligheid, het gebruik en het on derhoud van het apparaat. Dat is veiliger voor uzelf en u voorkomt on nodige schade aan uw apparaat. Bewaar deze gebruiksaanwijzing en geef deze door aan de eventuele volgende eigenaar van de automaat.

Efficiënt gebruik

Deze droogautomaat is alleen be stemd voor huishoudelijk gebruik.

Deze droogautomaat is uitsluitend

bestemd voor het drogen van textiel dat in water is gewassen en volgens de aanwijzingen van de fabrikant op het wasetiket in de droogautomaat mag worden gedroogd. Gebruik voor andere doeleinden kan gevaarlijk zijn. De fabrikant is niet verantwoordelijk voor schade die wordt veroorzaakt door een ander gebruik dan hier aangegeven of door een foutieve bediening.

Technische veiligheid

Controleer vóórdat het apparaat

wordt geplaatst of het zichtbaar beschadigd is. Een beschadigde droogautomaat mag niet worden ge plaatst en niet in gebruik genomen.

Voordat u de droogautomaat aan

sluit dient u altijd de aansluitgege vens (zekering, spanning en frequentie) op het typeplaatje met die van het elek triciteitsnet te vergelijken. Deze moeten beslist overeenkomen. Raadpleeg bij twijfel een elektricien.

De elektrische veiligheid van de

droogautomaat is uitsluitend gega randeerd als deze is aangesloten op een aardingssysteem dat volgens de geldende veiligheidsbepalingen is ge ïnstalleerd. Het is zeer belangrijk dat aan deze fundamentele veiligheids voorwaarde wordt voldaan en dat de huisinstallatie bij twijfel door een vakman/vakvrouw wordt gecontroleerd. De fabrikant kan niet aansprakelijk worden gesteld voor schade die is ontstaan door een ontbrekende of beschadigde aarddraad.

De droogautomaat voldoet aan de

voorgeschreven veiligheidsbepalingen. Ondeskundig uitgevoerde reparaties kunnen onvoorziene risico’s voor de ge bruiker opleveren, waarvoor de fabri kant niet aansprakelijk kan worden ge steld. Reparaties mogen alleen door Miele-vakmensen worden uitgevoerd.

Gebruik om veiligheidsredenen

geen verlengsnoer. Dit in verband met gevaar voor bijvoor beeld oververhitting.

Controleer voordat u uw droogau

tomaat voor het eerst in gebruik neemt of het apparaat volgens de re gels is opgesteld en aangesloten. Zie hoofdstuk: “Het plaatsen en aanslui ten van de droogautomaat”.

Defecte onderdelen mogen alleen

door originele Miele-onderdelen worden vervangen. Alleen van deze onderdelen kunnen wij garanderen dat zij volledig voldoen aan de veiligheidseisen die wij stellen aan onze apparaten.

Veiligheidsinstructies en waarschuwingen

Wanneer de aansluitkabel bescha digd is, moet hij door een speciale

Miele-kabel worden vervangen.

Wanneer er een storing moet wor

den verholpen of wanneer de droogautomaat moet worden gereinigd, mag er geen elektrische spanning op het apparaat staan. Dit is het geval als aan één van de volgende voorwaarden is voldaan:

als de hoofdschakelaar van de instal

–

latie is uitgeschakeld, of als de stekker uit de contactdoos

–

is getrokken.

Wanneer geisers, gaskachels of

kolenkachels met schoorsteenaansluiting etc. zich in dezelfde ruimte of dezelfde woning als de droger of in een aangrenzende ruimte bevinden en de onderdruk 0,04 mbar of meer bedraagt kunnen verbrandingsgassen worden teruggezogen. Daardoor ontstaat gevaar voor vergiftiging. Vermijd onderdruk door voldoende te ventileren, bijv. met behulp van:

–

een beluchtingsopening in de buiten muur die niet kan worden afgesloten;

–

een speciale raamschakelaar waar door de droogautomaat alleen dan kan worden ingeschakeld wanneer er een raam openstaat.

Laat de situatie in ieder geval beoorde len door een schoorsteenveger of in stallateur.

Gebruik

Dit apparaat mag uitsluitend door

een vakman/vakvrouw op een

niet-stationaire locatie (bijvoorbeeld een boot of camper) worden inge bouwd en aangesloten. Hierbij moet aan alle voorwaarden voor een veilig gebruik worden voldaan.

Deze droogautomaat mag nooit:

op een schoorsteen worden aange

–

sloten die voor andere doeleinden wordt gebruikt;

– zonder luchtafvoerbuis worden ge-

bruikt;

– zonder pluizenfilter of met een be-

schadigd pluizenfilter worden gebruikt.

Controleer regelmatig alle onder-

delen van de luchtafvoerleiding (bijv. muurdoorvoering, buitenrooster en bochten) op luchtdoorlaatbaarheid. Het is mogelijk dat zich pluisjes vastzet ten waardoor de lucht niet meer goed kan worden afgevoerd.

Wilt u een buis op het apparaat aanslui

ten die al eerder is gebruikt, controleer deze dan eerst.

De uitgestoten lucht mag niet via een schoorsteen worden afgevoerd

die voor gas- of kolenkachels wordt ge

bruikt en ook niet via een kanaal dat wordt gebruikt voor de ontluchting van ruimtes met stookplaatsen. Rook en gassen kunnen daardoor wor den teruggezogen.

Veiligheidsinstructies en waarschuwingen

Plaats uw droogautomaat niet in

vorstgevoelige ruimten. Temperaturen die duidelijk onder het vriespunt liggen hebben een negatief effect op de werking van het apparaat.

Sluit de deur iedere keer nadat u

de droogautomaat heeft gebruikt. Zo voorkomt u dat:

kinderen proberen in het apparaat te

–

kruipen en/of er voorwerpen in stop pen

huisdieren in het apparaat kruipen.

–

Blijf erbij wanneer kinderen zich in

de buurt van de droogautomaat bevinden. Laat kinderen nooit met het apparaat spelen.

Leun niet op de deur.

Wanneer u dat doet gaat de droogautomaat kantelen.

Er bestaat gevaar voor brand bij

de volgende materialen:

Gebruik van toebehoren

Alleen originele Miele-toebehoren

mogen worden aan- of ingebouwd. Wanneer er andere toebehoren worden aan- of ingebouwd, kan Miele niet voor de gevolgen instaan en kan er geen beroep meer worden gedaan op bepa lingen met betrekking tot garantie en productaansprakelijkheid.

Het afdanken van het apparaat

Trek de stekker uit de contactdoos

en maak deze samen met de aan sluitkabel onbruikbaar. U voorkomt hiermee dat de droogautomaat verkeerd wordt gebruikt.

–

Kledingstukken met rubber.

–

Kledingstukken die voorbehandeld zijn met brandbare reinigingsmidde len (bijv. wasbenzine).

–

Kledingsstukken die in aanraking zijn geweest met haarversteviger, haar spray, nagellakremover e.d.

–

Kledingstukken die vervuild zijn door olie en/of vet, bijv. kokskleding en/of keukenlinnen.

–

Kledingstukken met vullingen die be schadigd zijn (bijv. kussens of jacks). Wanneer de vulling er uitkomt kan dat brand veroorzaken.

Een bijdrage aan de bescherming van ons milieu

Wat doen wij met

. . . het verpakkingsmateriaal?

De verpakking beschermt het apparaat tegen transportschade. Het verpakkingsmateriaal is uitgekozen omdat dit het milieu relatief weinig be last en kan worden hergebruikt.

Door hergebruik van verpakkingsmate riaal wordt er op grondstoffen bespaard en wordt er minder afval geproduceerd.

Uw vakhandelaar neemt de verpakking over het algemeen terug.

. . . een afgedankt apparaat?

Afgedankte apparaten bevatten nog waardevolle stoffen/materialen. Zet uw apparaat daarom niet zomaar bij het grofvuil, maar informeer bij uw handelaar of het mogelijk is het apparaat terug te geven. Is dit niet mogelijk, informeer dan bij de gemeente of bij een grondstoffenhandelaar naar mogelijkheden voor herge bruik van het materiaal (bijv. schrootver werking).

Zorg ervoor dat kinderen niet bij het oude apparaat kunnen komen totdat het wordt weggehaald. Zie ook het hoofdstuk: “Veiligheidsinstructies en waarschuwingen”.

Tips om energie te besparen

Voordat u het wasgoed gaat drogen

kunt u dit het beste met een zo hoog mogelijk toerental in de wasautomaat centrifugeren. Zo bespaart u bij het drogen ca. 30 % energie en tijd, wanneer u bijv. met 1600 omw/min centrifugeert in plaats van met 800 omw/min.

Benut voor ieder droogprogramma

de maximale beladingscapaciteit van de trommel. Zie hiervoor het hoofd stuk: “Programma-overzicht”. Het energieverbruik is dan, gerelateerd aan de totale hoeveelheid wasgoed, het gunstigst.

^ Voorkom dat de droogprogramma’s

meer energie verbruiken en langer duren dan nodig is en wel:

– door ervoor te zorgen dat er tijdens

het droogprogramma voldoende lucht wordt toegevoerd;

– door iedere keer nadat u de droog-

automaat heeft gebruikt het pluizen

filter te reinigen, dat in de pluizenfil

terhouder van de deur zit;

–

door de luchtafvoerleiding en de on derdelen daarvan regelmatig te con troleren en eventuele pluisjes te ver wijderen.

Hoe minder bochten en krommingen de luchtafvoerbuis heeft, des te ge ringer de weerstand is wanneer de lucht wordt afgevoerd.

Het drogen kost dan minder energie en tijd.

Bedieningspaneel

a Programmakeuzeschakelaar

Met deze schakelaar kunt u een droogprogramma instellen. U kunt de schakelaar naar rechts of naar links draaien.

b Controlelampjes voor het

programmaverloop en controle- en foutmeldingen

c START - toets

Met deze toets kunt u een programma starten. Het controlelampje knippert wanneer een programma kan worden gestart en brandt nadat het is gestart.

d j k - toets

Met deze toets kunt u de droger inen uitschakelen en het programma onderbreken.

e Deur - toets

Met deze toets kunt u de deur van de droger openen en het programma afbreken. De deur kunt u ook zonder stroomvoorziening openen. Wanneer de droger is ingeschakeld en de deur is geopend, gaat de trommelverlichting na enkele minuten uit. Dat bespaart energie.

Tips voor het drogen van textiel

In principe geldt:

Wit, bont en kreukherstellend was

–

goed moet in de daarbij behorende programma’s met de gewenste droogtegraad worden gedroogd.

Fijne was met droogsymbool r,

–

bijv. acryl, moet met de extra functie "Temperatuur laag" worden gedroogd.

Benut voor ieder droogprogramma de maximale beladingscapaciteit van de trommel. Zie hiervoor het hoofdstuk: "Programma-overzicht". Zorg er dus voor dat u de trommel niet te licht maar ook niet te zwaar belaadt. Een te zware belading is slecht voor het wasgoed, heeft een negatief effect op het droogresultaat en werkt kreukvorming in de hand.

De droogsymbolen in het wasetiket:

Controleer voordat u wasgoed in de automaat wilt gaan drogen, welk droogsymbool in het wasetiket van het wasgoed is afgebeeld.

q = Drogen op een normale tempera-

tuur

r = Drogen op een lage temperatuur s = Niet geschikt om in de droogauto-

maat te worden gedroogd

Verdere tips:

Wol en wolmengweefsels hebben de

neiging te vervilten en te krimpen. Droog deze soorten textiel alleen in het speciale programma "Wol".

Textiel gevuld met dons

De binnen- en buitenvoering (bijv. van

dekbedden) heeft, afhankelijk van de kwaliteit en de gebruikte textielsoort (zoals katoen en satijn) de neiging om te krimpen. Droog dit textiel alleen in het speciale programma "Strijken rrr".

Droog zuiver linnen alleen in de auto maat als dat volgens het wasetiket ge oorloofd is. Het kan nl. ruw worden. Droog zuiver linnen alleen in het speci ale programma "Strijken rrr".

T-shirts en tricot krimpen vaak wan neer ze voor het eerst worden gewassen. Droog ze dus niet te lang en te heet om te voorkomen dat ze nog verder krimpen. Koop dit soort textiel eventueel één of twee maten te groot.

Kreukherstellend wasgoed gaat des te meer kreuken, naarmate de automaat voller beladen is. Dat geldt vooral voor zeer fijn textiel (bijv. blouses). Verminder de belading of gebruik het speciale programma "Kreukherstellend Strijkdroog".

Gesteven wasgoed kunt u in de droog automaat drogen. Doseer echter vóór dat u gaat wassen de dubbele hoeveel heid stijfsel voor hetzelfde effect.

Droog nieuw, donkergekleurd was goed niet samen met lichtgekleurd wasgoed omdat het misschien afgeeft.

Kledingstukken met vullingen die be schadigd zijn (bijv. kussens of jacks) mogen niet in de automaat worden ge droogd. Wanneer de vulling er uitkomt kan dat brand veroorzaken.

Programma-overzicht

PROGRAMMA'S Soort textiel Tip Droogtegraden WITTE / BONTE WAS Maximale belading: 5 kg Kastdroog + Wasgoed van dunnere en

dikkere stof, zoals verschil

lende soorten katoenen

wasgoed (bijv. badstof

handdoeken en tricot was

goed)

Kastdroog

(2)

Soortgelijk wasgoed van ka

toen (badstof en tricot was

goed, flanellen lakens, ba

bykleertjes)

Kastdroog met extra functie

Fijn wasgoed met droog-

symbool r (bijv. van acryl)

"Temperatuur laag" Strijkdroog

(2)

Katoenen of linnen weefsels

(bijv. tafellakens, servetten,

beddengoed en gesteven

wasgoed)

Mangeldroog Katoenen of linnen weefsels

die na afloop van het droogprogramma door de mangel

worden gehaald; gesteven

wasgoed

Wanneer u het wasgoed te

vochtig vindt, kies dan

voortaan "Kastdroog +".

U kunt het als u dat wilt met

"Warme lucht" nadrogen.

Voor behoedzaam drogen

met lage temperatuur

Rol het wasgoed op zolang

het nog niet door de mangel wordt gehaald. Zo wordt op

drogen voorkomen.

(1)

Gewicht van droog wasgoed

(2)

Tip voor testbureaus: Programma-instellingen voor de test

volgens norm EN 61121

Programma-overzicht

PROGRAMMA'S Soort textiel Tip Droogtegraden KREUKHERSTELLEND Maximale belading: 2,5 kg Kastdroog + Kreukherstellend wasgoed

van synthetisch materiaal of

gemengde weefsels dat bij

"Kastdroog" niet droog ge

noeg wordt (bijv. truien, jur

ken en broeken)

Kastdroog

(2)

Kreukherstellende overhem

den / tafelkleden van ge

mengde weefsels, bijv. ka

toen / synthetisch materiaal

Kastdroog met extra functie

Fijn wasgoed met droog-

symbool r (bijv. van acryl)

"Temperatuur laag"

Strijkdroog Kreukherstellende overhem-

den / tafelkleden van ge-

mengde weefsels, bijv. ka-

toen / synthetisch materiaal

die nog moeten worden ge-

streken

Centrifugeer dit wasgoed

minstens 30 seconden.

Centrifugeer dit wasgoed

minstens 30 seconden.

Voor behoedzaam drogen

met lage temperatuur

Centrifugeer dit wasgoed

minstens 30 seconden.

Centrifugeer dit wasgoed

minstens 30 seconden.

Verminder bij kreukgevoelig

wasgoed de belading.

Zie ook: "Speciale program-

ma"s".

(1)

Gewicht van droog wasgoed

(2)

Tip voor testbureaus: Programma-instellingen voor de test

volgens norm EN 61121

Programma-overzicht

Programma Soort textiel Tip TIJDKEUZE Maximale belading: 5 kg Warme lucht Een stuk wasgoed of een

paar stukken wasgoed (bijv.

badhanddoek, zwembroek, badpak, schoonmaakdoek

jes)

Wasgoed van dikkere stof dat door de samenstelling

op verschillende manieren

moet worden gedroogd

Koude lucht Wasgoed dat alleen moet

worden doorgelucht

Speciale programma’s Kreukher-

stellend Strijkdroog

Wasgoed van katoen of

gemengde weefsels

Maximale belading: 1 kg

Het wasgoed wordt afhankelijk van de textielsoort kreukarm gedroogd.

(bijv. overhemden, blouses)

Wol Maximale belading: 2 kg

Wollen wasgoed Het wollen wasgoed wordt losge-

schud en wordt daardoor weer lek-

Dit wasgoed moet direct na het ein-

de van het programma uit de trom

mel worden gehaald.

Het wollen wasgoed wordt niet he

Strijken rrr Maximale belading: 2,5 kg

Katoenen of linnen

weefsels

Dit programma vermindert de kreu

kels die er van het centrifugeren

Kreukherstellend wasgoed

van katoen, gemengde

weefsels of synthetisch ma

teriaal, bijv. katoenen broe

ken, windjacks, hemden

Dit textiel moet direct na het einde

van het programma uit de trommel

worden gehaald en op een hanger

tje te drogen worden gehangen.

ker zacht.

lemaal droog.

nog in zitten.

(1)

Gewicht van droog wasgoed

Vóór het drogen / Het drogen / Na het drogen

A Het sorteren van het

wasgoed

Sorteer het wasgoed zo veel mogelijk

- naar textielsoort;

- naar gewenste droogtegraad;

- naar gelijke grootte;

- naar gelijk restvocht na het centrifugeren.

Zo krijgt u een gelijkmatig droogre sultaat.

Zorg ervoor dat u de trommel niet te zwaar belaadt. Een te volle trommel is slecht voor het wasgoed en heeft een negatief effect op het droogresultaat.

Zie voor de maximale beladingscapaci teit van de diverse droogprogramma’s

het hoofdstuk: "Programma-overzicht".

Knoop dekbedovertrekken en kus

senslopen dicht, zodat er geen kleinere stukken wasgoed in kunnen komen.

^ Doe ritssluitingen dicht. ^ Sluit eventuele haakjes en oogjes. ^ Bind ceintuurs bij elkaar. ^ Knoop schortenbandjes aan elkaar. ^ Maak losgeraakte bh-beugels vast of

verwijder ze.

Verwijder eventuele doseerbolletjes of doseerzakjes uit het wasgoed. Deze voorwerpen kunnen tijdens het droogprogramma smelten en het ap paraat en het wasgoed bescha digen.

B Het openen van de deur

Druk op de Deur - toets.

Open de deur.

D Het sluiten van de deur

Controleer eerst of het pluizenfilter

goed in de pluizenfilterhouder in de deur is geplaatst.

Let er bij het sluiten van de deur op dat er geen stukken wasgoed tussen de deur zitten. Wasgoed dat beklemd raakt kan beschadigen.

Sluit de deur met een lichte klap. Druk de deur niet dicht.

C Het vullen van de trommel

Leg het voorgesorteerde wasgoed losjes in de trommel.

E Het inschakelen van de

droogautomaat

Druk op de j k - toets.

Vóór het drogen / Het drogen / Na het drogen

F Het kiezen van een program-

^ Stel met de programmakeuzeschake-

laar het gewenste programma in. U kunt de schakelaar rechtsom of linksom draaien.

Hoe lang de programma’s duren kunt u in het hoofdstuk: "Verbruiksgegevens" lezen.

^ Kies voor het drogen van fijn was-

goed met droogsymbool r de extra functie "Temperatuur laag".

G Het starten van het gekozen

programma

Het controlelampje "START" knippert, wanneer het programma kan worden gestart.

Druk op de START - toets.

Het controlelampje "START" brandt en de verwarmingsfase begint.

Tijdens het programma brandt het con trolelampje van de fase waarin het pro gramma zich op dat moment bevindt.

Na de verwarmingsfase wordt het was goed door een koude luchtstroom afgekoeld, waarmee de gewenste droogtegraad is bereikt.

Aanvullende functies

U kunt een aantal aanvullende functies programmeren om het droogprogramma nog beter af te stemmen op het soort wasgoed en de manier waarop u dit wilt drogen. Zie daarvoor het desbetreffende hoofd stuk.

Attentie: Het drogen duurt door de tempera tuurverlaging dan wel langer.

Vóór het drogen / Het drogen / Na het drogen

Het kiezen van een ander programma

Nadat u een gekozen programma heeft gestart kunt u de programmakeuze schakelaar nog op een ander program ma draaien, tenminste zolang de fase "Koudelucht" of de fase "Kreukbeveili ging" nog niet is bereikt.

Het onderbreken van een programma

Schakel het apparaat met de j k -

toets uit.

Wilt u het programma voortzetten:

schakel het apparaat dan met de

j k - toets in.

Een WITTE/BONTE WAS- en KREUKHERSTELLEND-programma wordt voortgezet zolang de koudeluchtfase of de kreukbeveiligingsfase nog niet is bereikt.

Bij een ander programma moet u ^ op de START - toets drukken.

Het openen van de deur tijdens een programma

Het afbreken van een programma

Zet de programmakeuzeschakelaar

op "Einde" of open de deur.

Wanneer dan alleen nog maar het con

trolelampje "Kreukbeveiliging / Einde" brandt is het programma afgebroken.

H Einde van het programma

Wanneer het controlelampje "Kreukbe veiliging / Einde" brandt, is het eigenlij ke droogprogramma afgelopen. De zoemer klinkt.

Haalt u het wasgoed niet direct daarna uit de trommel, dan volgt de "Kreukbeveiliging", d.w.z. de trommel draait met korte intervallen, waardoor wordt voorkomen dat het wasgoed gaat kreuken. De kreukbeveiliging duurt max. ca. 60 min., behalve bij het programma "Wol".

^ Druk op de Deur - toets. ^ Open de deur. ^ Haal het wasgoed uit de trommel. ^

Controleer of de trommel leeg is.

Raak de achterkant van de trom mel niet aan! Door de hoge tempe raturen loopt u het risico zich te ver branden.

Open de deur.

Nu kunt u nog wasgoed in de trommel leggen of voortijdig wasgoed uit de trommel halen.

Wilt u het programma voortzetten:

sluit dan de deur

en druk op de START - toets.

Wasgoed dat in de trommel blijft lig

gen wordt als het nog eens wordt

gedroogd overmatig gedroogd en kan daardoor beschadigd raken.

Reinig het pluizenfilter.

Sluit de deur.

Schakel het apparaat met de j k - toets uit.

Reiniging en onderhoud

Pluizenfilter

Vrijkomende pluisjes worden opge vangen door het pluizenfilter in de pluizenfilterhouder in de deur. Reinig dit filter iedere keer nadat u de droogautomaat heeft gebruikt.

Open de deur.

^ Trek het pluizenfilter uit de pluizenfil-

terhouder in de deur.

Verwijder de pluisjes in de holle ruim

te van de pluizenfilterhouder. Een rei nigingsborstel is verkrijgbaar bij de Miele-vakhandel of bij de afdeling Onderdelen van Miele.

Reinig het pluizenfilter wanneer het

erg vervuild of zelfs verstopt is onder stromend warm water.

Schud daarna alle druppels van het

pluizenfilter af. Droog het pluizenfilter grondig, maar

voorzichtig af. Schuif het pluizenfilter in de pluizen

filterhouder totdat u weerstand voelt.

^ Sluit de deur.

Droogautomaat

Haal de stekker uit de contactdoos en schakel de hoofdschakelaar van de huisinstallatie uit.

^ Reinig de ommanteling en het bedie-

ningspaneel met een mild reinigings middel of sopje.

Verwijder de pluisjes van het pluizen filter. Gebruik daarvoor geen spits of scherp voorwerp!

Reinig de trommel en andere delen van roestvrij staal met een reinigings middel voor roestvrij staal.

Gebruik geen schuurmiddelen, op losmiddelen, glas- of allesreinigers! Deze kunnen namelijk door hun che mische samenstelling enorme be schadigingen aan het kunststof op pervlakte of aan de onderdelen van het apparaat veroorzaken. Spuit het apparaat nooit schoon.

Wrijf de automaat en de onderdelen daarvan met een zachte doek droog.

Nuttige tips

Het oplossen van problemen

De meeste problemen kunt u zelf oplossen. In al die gevallen hoeft u de Technische Dienst niet te bellen en kunt u tijd en kos ten besparen. De volgende tabellen helpen u de oorzaken van een probleem te vinden en uit de wereld te helpen. Bedenk echter:

Reparaties aan elektrische apparaten mogen alleen door erkende vakmensen worden uitgevoerd. Gebeurt dit niet dan kan de gebruiker grote risico's lopen.

Algemene problemen

Probleem Mogelijke oorzaak Oplossing De droogautomaat

werkt niet nadat hij is ingeschakeld.

Wasgoed van syn thetisch materiaal kan statisch zijn nadat het is ge droogd.

Misschien hebt u bij het inschakelen van de droogautomaat niet de juiste volgorde aangehouden.

De oorzaak is niet ééntwee-drie vast te stellen.

Controleer of u de juiste volgorde hebt aangehouden. Zie hoofdstuk: "Vóór het drogen / Het drogen / Na het drogen".

Controleer of: – de stekker in het stopcontact

zit;

– de deur goed is gesloten; – de hoofdschakelaar van de

huisinstallatie is ingeschakeld. Is dat wel het geval, neem dan contact op met de Technische Dienst van Miele Nederland.

Door tijdens het wassen wasver zachter bij het laatste spoelwater te doen, kunt u de statische la ding van het wasgoed vermin deren.

Nuttige tips

Probleem Mogelijke oorzaak Oplossing Er is sprake van

pluisvorming.

Het wasgoed is niet droog genoeg.

De trommelverlichting brandt niet.

Pluizen ontstaan voorname lijk door wrijving tijdens het dragen. Tijdens een droog programma raken deze pluisjes los. De wrijving in de droogautomaat daaren tegen is gering en heeft geen invloed op de kwaliteit van het textiel. Dit is uit on derzoek gebleken.

Het wasgoed bestond uit verschillende soorten tex tiel.

Dat hoeft geen storing te zijn.

Misschien is het gloeilampje defect.

Vrijkomende pluisjes wor

den in het pluizenfilter op gevangen en kunnen mak

kelijk worden verwijderd. Zie hoofdstuk: “Reiniging en onderhoud”.

Kies de volgende keer een programma dat daar beter bij past.

Zie hoofdstuk: “Programmaoverzicht”.

De trommelverlichting brandt alleen maar, wanneer de deur geopend en het apparaat ingeschakeld is.

De verlichting gaat na enige tijd uit, wanneer de deur geopend blijft. Dat bespaart energie.

Zo ja, vervang het gloei lampje.

Zie einde van dit hoofdstuk.

Probleem Mogelijke oorzaak Oplossing Het droogprogramma

duurt erg lang of wordt zelfs afgebroken.

Belangrijk: Schakel voordat u een probleem oplost

de droger uit en schakel deze weer in wanneer u het programma weer wilt starten.

De luchttoevoer is niet toereikend (bijv. in een kleine ruimte).

Het wasgoed is niet voldoende gecentrifugeerd geweest.

De trommel is overvol. Neem bij ieder droogpro

Door de aanwezigheid van metalen ritssluitingen kon de vochtigheidsgraad van het wasgoed niet exact worden berekend.

Het pluizenfilter is verstopt.

De luchtafvoerbuis of de monding van de luchtaf voerbuis (bijv. venster rooster of muurdoorvoe ring) is verstopt.

Open wanneer de droger werkt een deur of een raam zodat er lucht wordt aangevoerd.

Centrifugeer het wasgoed voortaan in de wasauto maat met het maximale centrifugetoerental.

gramma de maximale be ladingscapaciteit van de trommel in acht.

Kies een TIJDKEUZE programma om na te drogen.

Reinig het pluizenfilter.

Verhelp het euvel.

Nuttige tips

Probleem Mogelijke oorzaak Oplossing Het programma

wordt afgebroken, het controlelampje "Kreukbeveiliging / Einde" begint te branden.

Het programma wordt afgebroken en het controle lampje "Mangeldroog" of "Strijkdroog" begint te knipperen. De zoemer gaat.

Dat is geen storing. Bevindt zich nadat er een WITTE / BONTE WAS - of KREUKHERSTELLEND - programma is gestart geen wasgoed in de trommel, merkt de elektronica van het apparaat dat direct en wordt het programma afge broken. Een programma kan ook worden afgebroken wan neer het wasgoed dat in de trommel zit al droog is of wan neer er één stuk wasgoed in de trommel is gelegd. Eén stuk wasgoed of een paar stukken wasgoed moeten wor den gedroogd met het TIJDKEUZE - programma met war me lucht.

De oorzaak is niet direct vast te stellen.

Schakel de droogautomaat

–

uit. Schakel de droogautomaat

–

weer in, kies en start opnieuw een programma.

Wordt het programma weer afgebroken en begint het controlelampje weer te knipperen, is er sprake van een technische storing. Neem contact op met de Technische Dienst.

Nuttige tips

Het vervangen van het gloeilampje

Trek de stekker uit het stopcontact of schakel de hoofdschakelaar van de huisinstallatie uit.

Open de deur.

Boven in de vulopening zit een klepje voor de verlichting.

Vervang het gloeilampje.

Klap het klepje weer naar boven en

druk het links en rechts stevig aan totdat het hoorbaar vastklikt.

Let erop dat het klepje goed vastzit. Er kan anders vocht binnendringen en kortsluiting veroorzaken.

Zet een spatel aan de zijkant onder de rand van het klepje.

Klap het klepje naar beneden.

Het temperatuurbestendige gloeilampje kunt u het beste via de Miele-vakhandel of de afdeling Onderdelen van Miele betrekken.

Het vermogen van het gloeilampje mag niet hoger zijn dan op het type plaatje en op het klepje voor de ver lichting staat aangegeven.

Nuttige tips

Technische Dienst

Reparaties

Zijn er storingen die u niet zelf kunt ver helpen, waarschuw dan

uw Miele-vakhandelaar of

–

de Technische Dienst van Miele Ne

–

derland B.V.

Het adres en de telefoonnummers van Miele Nederland B.V. en de diverse af delingen vindt u op de achterzijde van deze gebruiksaanwijzing.

Voor een goede en vlotte afhandeling is het noodzakelijk dat de Technische Dienst weet welk model droogautomaat u heeft en welk nummer deze heeft. Beide gegevens vindt u op het typeplaatje rechts onder de vulopening.

Controlelampje "PC" / Programma-actualisering (Update)

Het op het bedieningspaneel met "PC" aangegeven controlelampje is voor de

Technische Dienst bestemd. Dit lampje dient als controle- en updatepunt voor de monteurs.

Wasmiddelen, textiel, was- en droogge woonten en was- en droogvoorschriften zullen in de toekomst namelijk veran deringen ondergaan.

De droogprogramma's zullen daaraan moeten worden aangepast.

De Technische Dienst zal in de toekomst in staat zijn het droogprogramma te updaten en in het Novotronic-geheugen van uw droogautomaat op te slaan.

Dit zal zoals opgemerkt gebeuren via het met "PC" gemarkeerde controlelampje (PC = Programme Correction).

Miele zal zelf aangeven wanneer de programma's kunnen worden geactualiseerd.

Miele Service Verzekering Certificaat Voor informatie over het Miele Service

Verzekering Certificaat kunt u zich

wenden tot uw Miele-vakhandelaar of de bijgaande folder raadplegen.

Garantietermijn en garantievoorwaarden

De garantietermijn van de droogauto maat bedraagt 2 jaar.

Nadere bijzonderheden over de garan tievoorwaarden en het Miele Service verzekering Certificaat treft u aan in bij gaande folder.

Extra accessoires

Extra accessoires voor deze droger kunnen worden bijbesteld bij de Mielevakhandel of bij de afdeling Onderde len van Miele Nederland B.V.

Het plaatsen en aansluiten van het apparaat

Het apparaat in één oogopslag

a Aansluiting voor de luchtafvoer (kan

aan de achterkant, rechts of links worden geïnstalleerd; de luchtafvoer is aan de achterkant standaard geo pend)

b Aansluitkabel c Bedieningspaneel

d Deur e Vier in hoogte verstelbare machine

voeten

Het plaatsen en aansluiten van het apparaat

Plaats van opstelling

Het transport van de droogautomaat naar de plaats van opstelling

Pak het apparaat wanneer u het hebt uitgepakt en op zijn plaats wilt zetten van achter aan de rand van het boven blad en aan de voorste stelvoeten vast.

Het plaatsen van de droogautomaat onder een werkblad

Houd bij plaatsing onder een werkblad rekening met het volgende:

– De luchtafvoerbuis neemt (afhanke-

lijk van de plaats van aansluiting) aan de zijkant of aan de achterkant een bepaalde ruimte in.

– Een onderbouwset* is vereist. Bij de

set wordt een montagehandleiding geleverd.

De onderbouwset moet door een vakman / vakvrouw worden gemonteerd.

De elektrische aansluiting dient in de

–

buurt van de automaat geïnstalleerd te zijn en men moet er gemakkelijk bij kunnen.

Wanneer het apparaat is onderge bouwd kunnen de droogprogram-

ma's langer duren dan normaal.

Het terugplaatsen van het bovenblad van de droogautomaat

Hebt u het bovenblad van de droogau tomaat voor plaatsing onder een werk blad verwijderd en moet u het blad daarna terugplaatsen, let er dan op dat het stevig aan de houders aan de achterkant vastzit. Alleen dan kunt u er zeker van zijn dat de wasautomaat veilig kan worden getransporteerd.

–

Het bovenblad van de automaat moet door een afdekplaat worden vervangen. Deze afdekplaat is omwille van de elektrische veiligheid beslist noodza kelijk en wordt samen met de onder bouwset geleverd.

–

Bij een werkbladhoogte van 900/910 mm is een stelframe* vereist.

–

Gebruik een plat afvoerkanaal* wan neer er voor een luchtafvoerbuis niet genoeg ruimte is.

Het plaatsen en aansluiten van het apparaat

Het stellen van de droogautomaat

De droogautomaat moet waterpas staan zodat een optimale werking gewaarborgd is.

Zorg ervoor dat er tussen de on

derkant van de automaat en de vloer een spleet zit van 10 mm. Zorg er te vens voor dat deze spleet in geen geval door plinten, hoogpolige tapij ten etc. wordt geblokkeerd. Want dan kan er niet voldoende koe le lucht worden aangevoerd.

Was-droogzuil

U kunt een Miele-droogautomaat op een Miele-wasautomaat plaatsen. Daarvoor is een tussenstuk* nodig.

Het tussenstuk moet door een vakman / vakvrouw worden gemonteerd.

Alle met * aangeduide onderdelen zijn verkrijgbaar bij de Miele-vakhandel of de afdeling Onderdelen van Miele Nederland B.V.

Door aan de stelvoeten te draaien kunt u de hoogteverschillen in de vloer compenseren en de droogauto maat waterpas stellen.

Het plaatsen en aansluiten van het apparaat

Elektrische aansluiting

Deze droogautomaat mag alleen door een erkend elektricien op het elektrici teitsnet worden aangesloten.

Deze droogautomaat is voorzien van een aansluitkabel (ca. 1,60 m) en een stekker met beschermingscontact (randaarde), geschikt voor aansluiting op ~230 V 50 Hz.

Deze droogautomaat mag uitsluitend worden aangesloten op een contact doos met beschermingscontact (rand aarde) of een daarvoor geschikte 2-polige schakelaar, bijv. voor in de badkamer.

In de EU-richtlijnen geeft men ter verhoging van de veiligheid het advies om de huisinstallatie van een aardlekschakelaar te voorzien.

De gegevens van de aansluitwaarden vindt u op het typeplaatje. Vergelijk deze waarden met de gegevens van uw elektriciteitsnet.

Het installeren van de luchtafvoerleiding

Algemene regels

Attentie:

De droger mag alleen dan worden gebruikt, wanneer de lucht die tij dens het droogproces vrijkomt naar buiten wordt afgevoerd, en wel door . . . . . . een luchtafvoerbuis (een flexibe le of hoogflexibele buis of een harde buis met overgangsstukken) of . . . een directe aansluiting op een muurdoorvoering.

– Steek pas na het installeren van de

luchtafvoerleiding de stekker in het stopcontact.

– De monding van de luchtafvoerlei-

ding (bijv. een muurdoorvoering) moet zo worden geplaatst, dat de vochtige lucht die wordt afgevoerd . . . . . . niet kan worden teruggezogen; . . . geen schade aan muren etc. en geen andere overlast kan veroorza ken.

–

De lucht die bij het drogen nodig is wordt onttrokken aan de ruimte waar de droger wordt geplaatst. Zorg daarom voor voldoende lucht toevoer in deze ruimte. Bijvoorbeeld door één van de volgende maatre gelen:

- Open een raam;

- Zorg voor openingen in de buitenmuur waar de lucht doorheen kan en die niet kunnen worden afgesloten;

- Zorg voor een speciale raamschakelaar waardoor de droogautomaat alleen dan kan wor

den ingeschakeld wanneer er een raam openstaat.

Gebruik geen:

lange luchtafvoerbuizen;

–

buizen met veel en/of nauwe boch

–

ten of krommingen.

Gebruik u deze wel, dan vermindert de

droogcapaciteit, wordt er meer energie

verbruikt en duren de droogprogramma’s langer dan nodig is.

Gebruik wél:

– voor de luchtafvoerbuis:

een flexibele luchtafvoerbuis* of een kunststof luchtafvoerbuis met een minimum doorsnede van 100 mm.

– voor de luchtafvoer naar buiten:

een muurdoorvoering* of een vensteraansluiting*.

*Extra toebehoren (verkrijgbaar bij de Miele vakhandel of bij de afdeling Onderdelen van Miele Nederland B.V.).

Ga als volgt te werk:

Bereken eerst hoe lang uw luchtaf voerleiding moet zijn. Bereken op

grond daarvan de totale lengte van de luchtafvoerbuis en de benodigde buisdoorsnede. Zie volgende en daaropvolgende bladzijde. Hoe langer een buis is, des te groter de doorsnede ervan moet zijn.

Kies daarna een luchtafvoersysteem uit. Zie paragraaf: “Overzicht van de luchtafvoersystemen” in dit hoofd stuk.

Het installeren van de luchtafvoerleiding

Het berekenen van de totale lengte van de luchtafvoerbuis

Wanneer een luchtafvoerbuis bochten heeft en uit verschillende onderdelen bestaat ontstaat er wrijving in de buis, waar de uitgestoten lucht weerstand van ondervindt. Deze wrijvingsweer stand wordt uitgedrukt in de zoge naamde extra buislengte. Deze lengte geeft de extra weerstand weer die bijv. een kromming heeft vergeleken met een rechte kunststof buis van 1 meter (tabel I). Wanneer u de extra lengtes van alle onderdelen van de buis bij el kaar optelt, krijgt u de totale buisleng- te. De totale buislengte is een rekenkundige waarde, die uitdrukt hoe groot de weerstand van het totale luchtafvoersysteem is. Naarmate de buisdia- meter groter is, wordt de wrijvingsweerstand minder. Een totale buislengte van meer dan 20 m vereist daarom een grotere buisdiameter. (tabel II).

1. Het berekenen van de totale buislengte

Meet de lengte van de recht leggen luchtafvoerbuis

. Vermenigvul dig deze lengte met de daarbijbeho rende extra buislengte uit tabel I.

Ga na hoeveel bochten

en onderde len nodig zijn. Tel de extra buisleng ten van deze bochten en onderdelen met behulp van tabel I bij elkaar op.

Tel de verschillende extra buisleng ten die u zojuist hebt berekend bij el kaar op. Dan krijgt u de totale buis lengte.

aan te

2. Bereken de buisdiameter

Ga met behulp van tabel II na, welke

diameter vereist is voor de totale buislengte die u zojuist hebt bere

kend.

Tabel I Onderdelen Extra buislengte Hoogflexibele luchtafvoerbuis*

1 m recht aangelegd

–

Bocht 45°

–

(buigradius = 0,25 m) Bocht 90°

–

(buigradius = 0,25 m)

Flexibele of flexibele aluminium luchtafvoer buis* / Kunststof luchtafvoerbuis

1 m recht aangelegd / of rech-

–

te buis van 1 m Bocht/kromming 45°

–

(buigradius = 0,25 m) Bocht/kromming 90°

–

(buigradius = 0,25 m)

Muurdoorvoering* of vensteraansluiting*

–

met roosterinzet

–

met terugslagklep (flexibele klep)

Terugslagklep* die in de lucht afvoerbuis wordt ingebouwd

(Zie: “d Luchtafvoersysteem voor meer dan 1 droogautomaat”)

Plat afvoerkanaal (voor zuilopstelling)*

Linker of rechter luchtafvoero pening van de droger

*Deze onderdelen zijn verkrijgbaar bij de Miele vakhandel of bij de afdeling Onderdelen van Miele Nederland B.V.

Tabel II Maximaal toelaatbare

totale buislengte

10 m met 20 m zonder 40 m zonder

100 m zonder

ringadapter

ringadapter ringadapter ringadapter

Vereiste diameter

100 mm 100 mm 125 mm 150 mm

1,8 m 1,5 m

2,5 m

1,0 m

0,6 m

0,8 m

3,8 m 1,5 m

14,3 m

11,0 m

1,0 m

Het installeren van de luchtafvoerleiding

3. Rekenvoorbeeld

A Muurdoorvoering met roosterinzet

= 1 x 3,8 m extra buislengte = 3,8 m

B/D 2 krommingen, 90°

= 2 x 0,8 m extra buislengte = 1,6 m

C 0,5 m kunststof luchtafvoerbuis

= 0,5 x 1 m extra buislengte = 0,5 m

E Linker luchtafvoeropening

= 1 m extra buislengte = 1,0 m Totale buislengte = 6,9 m

Resultaat: De totale buislengte be

draagt minder dan 20 m (volgens tabel II). Daarom is een buisdiameter van 100 mm voldoende.

Verschillende mogelijkheden om een buis op de droger aan te sluiten

Achterkant

Hier bevindt zich standaard een ope ning waar de buis op kan worden aan gesloten.

Installeer de luchtafvoerbuis zoals op

de volgende bladzijden is beschre ven.

Linker of rechter zijkant

Verwijder het deksel een sluit daar mee de luchafvoeropening aan de achterkant af.

Druk het deksel goed vast zodat het er niet afvalt.

Installeer de luchtafvoerbuis zoals op de volgende bladzijden is beschre ven.

Het installeren van de luchtafvoerleiding

Overzicht van de luchtafvoer

systemen

Op deze en de volgende bladzijden worden verschillende luchtafvoersyste men beschreven (a b c d) die aan de droger kunnen worden geïnstal leerd.

Adapter

In de adapter (2) voor de installatie van een flexibele luchtafvoerbuis kan een ringadapter** (1) worden ingebouwd. Als de totale lengte van de luchtaf voerbuis minder is dan 10 m kan er met behulp van deze adapter tijd en ener gie worden bespaard. Deze ringadap ter kan in ieder luchtafvoersysteem wor den ingebouwd.

**Tip voor testbureaus: de test volgens norm EN 61121 wordt met ringadapter uitgevoerd.

a Luchtafvoersysteem met een flexibele buis

Een flexibele luchtafvoerbuis is met

behulp van de bijgevoegde adapter heel makkelijk te installeren.

Daarvoor hebt u nodig:

een hoogflexibele, flexibele of flexi

–

bele aluminium luchtafvoerbuis*; een muurdoorvoering* of een ven

–

steraansluiting*.

* Extra accessoires

Als de totale buislengte meer is dan 10 m, haal de ringadapter (1) dan uit de adapter (2). Als de totale buislengte minder is

dan 10 m, laat de ringadapter er dan in zitten.

Installeer de luchtafvoerbuis (3) met behulp van de adapters (2) aan de droger.

Voorbeelden vindt u op de volgende bladzijde.

Het installeren van de luchtafvoerleiding

Voorbeelden

Vensteraansluiting

1. Vensteraansluiting in plexiglas ruit Een montage-aanwijzing is bijgevoegd.

2. Adapter voor flexibele luchtafvoerbuis

Schoorsteenaansluiting

1. Buis met aansluittuit (onderdelen van de Miele muurdoorvoering)

2. Adapter voor flexibele luchtafvoerbuis

3. Tegen vocht geïsoleerde schoorsteen

De uitgestoten lucht mag niet via een schoorsteen worden afgevoerd die voor gas- of kolenkachels wordt gebruikt en ook niet via een kanaal dat wordt gebruikt voor de ontluch ting van ruimtes met stookplaatsen.

Het installeren van de luchtafvoerleiding

b Luchtafvoersysteem met een harde buis met overgangsstukken

Het gebruik van een harde buis met overgangsstukken is voordelig wan neer de buis een grote totale lengte heeft. De wrijvingsweerstand is in een har de luchtafvoerbuis minder dan in bijv. een hoogflexibele luchtafvoerbuis. Het droogprogramma duurt daardoor korter en verbruikt minder energie.

^ U hebt het volgende nodig . . .

. . . een overgangsstuk* met een ribbel aan de binnenkant . . . een muurdoorvoering* of een vensteraansluiting*. * (extra toebehoren) . . . een kunststof luchtafvoerbuis uit de vakhandel. Bij een buisdoorsnede van meer dan 100 mm zijn extra overgangsstukken nodig (bijv. van C 100 tot 125 mm).

Steek de ringadapter er niet in als de totale buislengte meer is dan 10 m!

B Steek het overgangsstuk (2) in de

luchtafvoeropening van de droger.

C Installeer de harde luchtafvoerbuis

(3).

Voorbeeld

1. Muurdoorvoering (een montage-aanwijzing is bijgevoegd)

2. Overgangsstuk

3. Kunststof luchtafvoerbuis, doorsnede DN 100

A Als de totale buislengte minder is

dan 10 m, steek de ringadapter (1) dan in het overgangsstuk (2).

Het installeren van de luchtafvoerleiding

c Directe aansluiting op een

muurdoorvoering

Bestaat de mogelijkheid om de dro ger direct tegen een kamermuur te zetten die tevens een buitenmuur is dan is deze aansluitmogelijkheid op timaal. U moet in dat geval echter een gat in de muur maken. Doordat de totale buislengte klein is duurt het droogprogramma korter en verbruikt het minder energie.

U heeft een muurdoorvoering en een

flexibele distantiering nodig. Beide voorwerpen zijn extra toebehoren.

A Neem wanneer u een gat in de muur

maakt het volgende in acht:. . . . . . de montage-aanwijzing die bij de muurdoorvoering wordt gevoegd . . . de beide volgende maattekeningen.

Gezien van boven:

Gezien van opzij:

1. Muurdoorvoering

2. Flexibele distantiering

1. Muurdoorvoering

2. Flexibele distantiering

B Steek de ringadapter (1) in de muur

doorvoering.

C Steek de flexibele distantiering (3) op

de aansluittuit (2) van de muurdoor voering en schuif de droger tegen de muur.

Het installeren van de luchtafvoerleiding

d Luchtafvoersysteem voor meer dan 1 droogautomaat

Wanneer er verschillende droogautomaten op een verzamelbuis zijn aangesloten,

plaats dan een terugslagklep (R) tus sen de luchtafvoerbuis van iedere droogautomaat en de verzamelbuis. Hiervoor zijn extra Miele-accessoires nodig.

Met deze klep voorkomt u stank- en condensontwikkeling bij die droogauto maat/-aten die op dat moment niet in gebruik is/zijn.

Bij installatie van 3 tot max. 5 drogers moet de buisdoorsnede D worden vergroot.

Droger Vergrotingsfactor van de buis

2 3 4 - 5

doorsnede uit tabel II

1 1,25 1,5

1 Aansluitstuk voor de verzamelbuis 2 Miele-terugslagklep* 3 Extra Miele-adapter* 4 Hoogflexibele Miele-luchtafvoerbuis*

Druk de terugslagklep (2) helemaal in de adapter (3).

Het installeren van de luchtafvoerleiding

Was-droogzuil

Hoogte van de luchtafvoeropeningen bij een was-droogzuil

Wasautomaat met een recht of schuin bedieningspaneel

Tussenstuk* zonder werkblad: A = 94,2 cm B = 170,0 cm Tussenstuk* met werkblad: A = 92,8 cm

Wasautomaat met Comfort bedienings paneel

Tussenstuk* zonder werkblad: C = 94,2 cm D = 170,0 cm Tussenstuk* met werkblad: C = 96,0 cm D = 171,8 cm * Extra toebehoren

B = 168,6 cm * Extra toebehoren

Verbruiksgegevens

Programma's Bela-

WITTE / BONTE WAS Kastdroog + 5 1200

Kastdroog Kastdroog 5 1200

Strijkdroog Strijkdroog 5 1200

Mangeldroog 5 1200

KREUKHERSTELLEND Kastdroog Strijkdroog 2,5 1000 1,00 30 Speciale programma's Wol 2 - 0,20 3 Strijken

(1)

ding

kg omw/min kWh minuten

5 800 (70 % restvocht) 3,30 84

5 800 (70 % restvocht) 2,60 69

2,5 1000 (50 % restvocht) 1,15 33

2,5 - 0,30 8

Eindcentrifugetoerental

(in een huishoud-

wasautomaat)

1400 1600 1800

Energie Droogtijd

2,70 2,60 2,30 2,25

2,60 2,45 2,20 2,15

1,90 1,80 1,50 1,45

1,50 1,40 1,15 1,10

(incl. afkoeltijd)

70 67 60 59

67 64 57 56

52 49 42 41

42 39 33 31

Verbruiksgegevens berekend volgens EN 61121 (inclusief ringadapter).

(1)

Testprogramma volgens EN 61121

Wanneer er een test volgens EN 61121 moet worden uitgevoerd moet éérst vol gens bovenstaande norm 3 kg katoenen wasgoed worden gedroogd en wel met het droogprogramma WITTE/BONTE WAS Kastdroog, met 70 % restvocht en zon der extra functies.

Variaties in de aangegeven waarden zijn mogelijk, afhankelijk van het soort tex tiel, de hoeveelheid wasgoed, het vulgewicht, de hoeveelheid restvocht na het centrifugeren en verschillen in de netspanning.

Technische gegevens

Hoogte 85 cm (verstelbaar +0,7/-0,7 cm) Hoogte voor onderbouw 82 cm Breedte 59,5 cm Diepte 58 cm Gewicht 48 kg Trommelinhoud 100 l Maximale beladingscapaciteit 5 kg wasgoed Aansluitspanning Zie typeplaatje Aansluitwaarde Zie typeplaatje Zekering Zie typeplaatje Capaciteit van het gloeilampje Zie typeplaatje Energieverbruik Zie hoofdstuk: “Verbruiksgegevens” Keurmerk KEMA

Het programmeren van aanvullende functies voor de wijziging van standaardwaarden

Het programmeren van aanvullende functies

Hogere droogtegraad in het programma WITTE / BONTE WAS

Het Sensitiv-systeem is zo geconstru eerd dat het bij het drogen zoveel mogelijk energie bespaart. Met de aanvullende functie “Hogere droogtegraad in het programma WIT TE / BONTE WAS” is het echter mo gelijk om het wasgoed bij de WITTE / BONTE WAS - programma’s nog iets droger te krijgen.

De functie “Hogere droogtedraad” is standaard niet ingeschakeld. U kunt deze functie zelf inschakelen.

Het oproepen, activeren en opslaan

U kunt de aanvullende functie “Hogere droogtegraad” programmeren met behulp van de START - toets en de programmakeuzeschakelaar. Deze bedieningselementen hebben dus een tweede functie die niet op het paneel te zien is.

Eerst moet aan de volgende voorwaar den worden voldaan:

–

De droogautomaat moet uitgescha keld zijn.

–

De deur moet gesloten zijn.

–

De programmakeuzeschakelaar moet op stand

A Druk de START - toets in en houd

deze toets tijdens de stappen B-C ingedrukt.

Einde

staan.

B Schakel de droogautomaat met de

j k - toets in.

C Wacht totdat het controlelampje

START brandt.

D Laat dan de START - toets los. E Draai de programmakeuzeschake

laar op WITTE / BONTE WAS Kast droog.

Knippert het controlelampje “Dro

–

gen” niet, dan is de hogere droogte graad uitgeschakeld.

Knippert het controlelampje “Dro

–

gen” wel, dan is de hogere droogtegraad ingeschakeld.

F Door op de START - toets te drukken

kunt u tussen de twee situaties wisselen.

De geactiveerde functie is nu opgeslagen.

G Schakel de droogautomaat met de

j k - toets uit.

Controle:

Neem de stappen A tot en met E.

Wanneer het controlelampje knippert, dan is de hogere droogte graad ingeschakeld. Wanneer het controlelampje uit is, dan is de hogere droogte graad uitgeschakeld.

Schakel de droogautomaat uit.

De controle is voltooid.

Drogen

Het programmeren van aanvullende functies

Hogere droogtegraad in het programma KREUKHERSTELLEND

Het Sensitiv-systeem is zo geconstru eerd dat het bij het drogen zoveel mogelijk energie bespaart. Met de aanvullende functie “Hogere droogtegraad in het programma KREUKHERSTELLEND” is het echter mogelijk om het wasgoed bij de KREUKHERSTELLEND - programma ‘s nog iets droger te krijgen.

De functie “Hogere droogtedraad” is standaard niet ingeschakeld. U kunt deze functie zelf inschakelen.

Het oproepen, activeren en opslaan

Eerst moet aan de volgende voorwaar den worden voldaan:

–

De droogautomaat moet uitgescha keld zijn.

–

De deur moet gesloten zijn.

–

De programmakeuzeschakelaar moet op stand

A Druk de START - toets in en houd

deze toets tijdens de stappen B-C ingedrukt.

Einde

staan.

B Schakel de droogautomaat met de

j k - toets in.

C Wacht totdat het controlelampje

START brandt.

D Laat dan de START - toets los. E Draai de programmakeuzeschake

laar op WITTE / BONTE WAS Kast droog Temperatuur laag.

Knippert het controlelampje

–

niet, dan is de hogere droogtegraad uitgeschakeld.

Knippert het controlelampje

–

wel, dan is de hogere droogtegraad ingeschakeld.

F Door op de START - toets te drukken

kunt u tussen de twee situaties wisselen.

De geactiveerde functie is nu opgeslagen.

G Schakel de droogautomaat met de

j k - toets uit.

Controle:

Neem de stappen A tot en met E.

Wanneer het controlelampje knippert, dan is de hogere droogte graad ingeschakeld. Wanneer het controlelampje uit is, dan is de hogere droogte graad uitgeschakeld.

Schakel de droogautomaat uit.

De controle is voltooid.

Drogen

Het programmeren van aanvullende functies

Zoemer

Met de aanvullende functie "Zoemer" klinkt er na het eigenlijke programma met regelmatige tussenpozen een akoestisch signaal.

De functie "Zoemer" is standaard inge schakeld. U kunt deze functie zelf uit schakelen.

De zoemer klinkt in ieder geval als er een storing is, ook als hij is uitgescha keld.

Het oproepen, activeren en opslaan

U kunt de aanvullende functie "Zoemer" programmeren met behulp van de START - toets en de programmakeuzeschakelaar. Deze bedieningselementen hebben dus een tweede functie die niet op het paneel te zien is.

Eerst moet aan de volgende voorwaarden worden voldaan:

–

De droogautomaat moet uitgescha keld zijn.

–

De deur moet gesloten zijn.

–

De programmakeuzeschakelaar

Einde

moet op stand

A Druk de START - toets in en houd

deze toets tijdens de stappen B-C ingedrukt.

staan.

E Draai de programmakeuzeschake

laar op WITTE / BONTE WAS Strijk droog.

Knippert het controlelampje

–

niet, dan is de zoemer uitgescha keld.

Knippert het controlelampje

–

wel, dan is de zoemer ingescha keld.

F Door op de START - toets te drukken

kunt u tussen de twee situaties wis selen.

De geactiveerde functie is nu opgesla gen.

G Schakel de droogautomaat met de

j k - toets uit.

Controle:

^ Neem de stappen A tot en met E.

Wanneer het controlelampje knippert, dan is de zoemer ingeschakeld. Wanneer het controlelampje uit is, dan is de zoemer uitgescha keld.

Schakel de droogautomaat uit.

De controle is voltooid.

Drogen

B Schakel de droogautomaat met de

j k - toets in.

C Wacht totdat het controlelampje

START brandt.

D Laat dan de START - toets los.

Wijzigingen voorbehouden /4602

M.-Nr. 05 706 880 / V02

Dit papier bestaat uit 100% chloorvrij gebleekte cellulose en is dus minder belastend voor het milieu.

Miele MISTRAL PLUS A User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
