Miele KD 12625 S, KD 12625 S edt/cs, KD 12823 S-1, KD 12823 S edt/cs-1 User Manual

Notice de montage et d'utilisation

Réfrigérateur avec compartiment congélation KD 12625 S KD 12625 S edt/cs KD 12823 S-1 KD 12823 S edt/cs-1

Lisez impérativement cette notice avant d'installer et de mettre en service votre appareil. Vous vous protégerez ainsi et éviterez d'endommager l'appareil.

fr-FR

M.-Nr. 09 590 130

Table des matières

Description de l'appareil ............................................4

Votre contribution à la protection de l'environnement ...................7

Prescriptions de sécurité et mises en garde............................8

Utilisation conforme .................................................8

Comment économiser de l'énergie ? .................................16

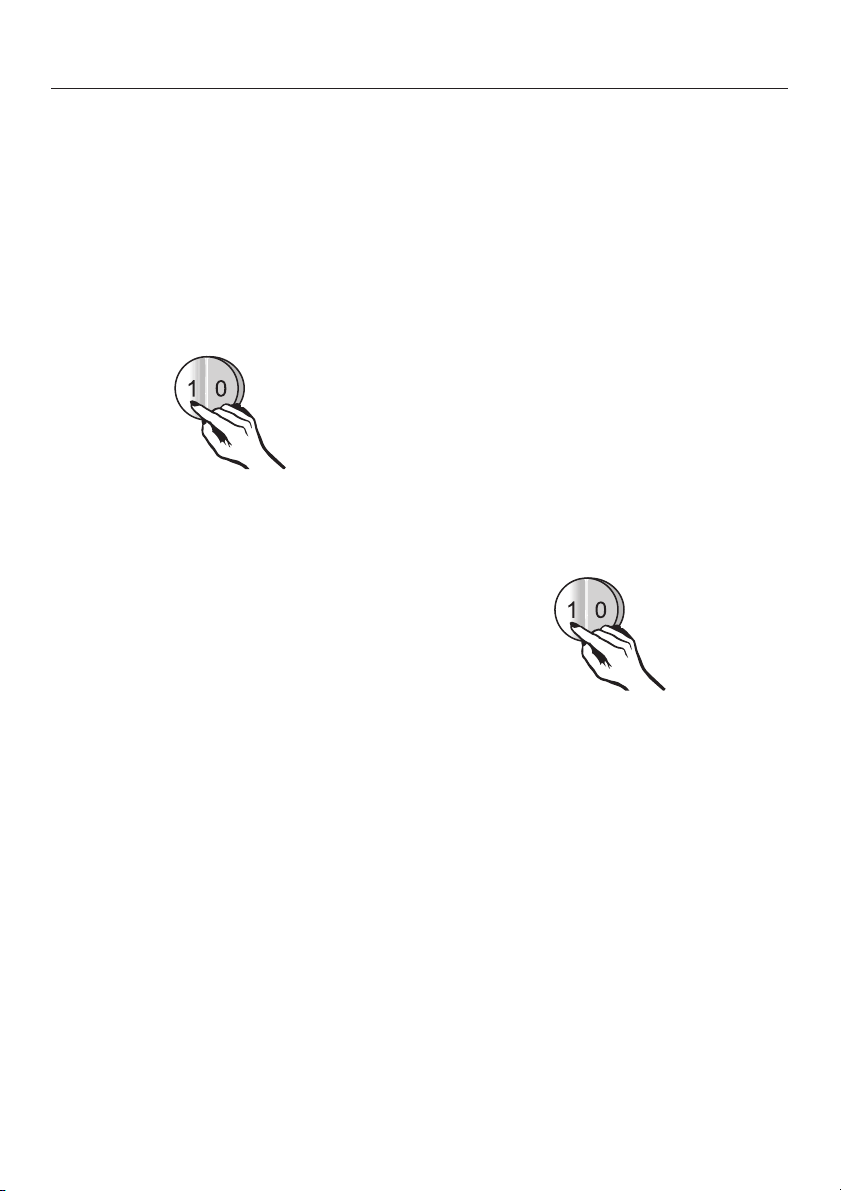

Mise en marche et arrêt de l'appareil .................................18

En cas d'absence prolongée.........................................18

Choix de la bonne température .....................................19

. . . dans la zone de réfrigération......................................19

. . . dans la zone de congélation ......................................19

Régler la température ..............................................20

Utilisation de la fonction MaxiFroid ..................................21

Conservation des aliments dans la zone de réfrigération .................22

Les différentes zones de froid ........................................22

Aliments inadaptés à une conservation dans le réfrigérateur ................23

Paramètres à prendre en compte au moment de l'achat des aliments ........23

Conseils pour la réfrigération et la conservation ..........................24

Fruits et légumes ...............................................24

Aliments riches en protéines ......................................24

Aménagement intérieur............................................25

Déplacer les tablettes ..............................................25

Tablette modulable ................................................25

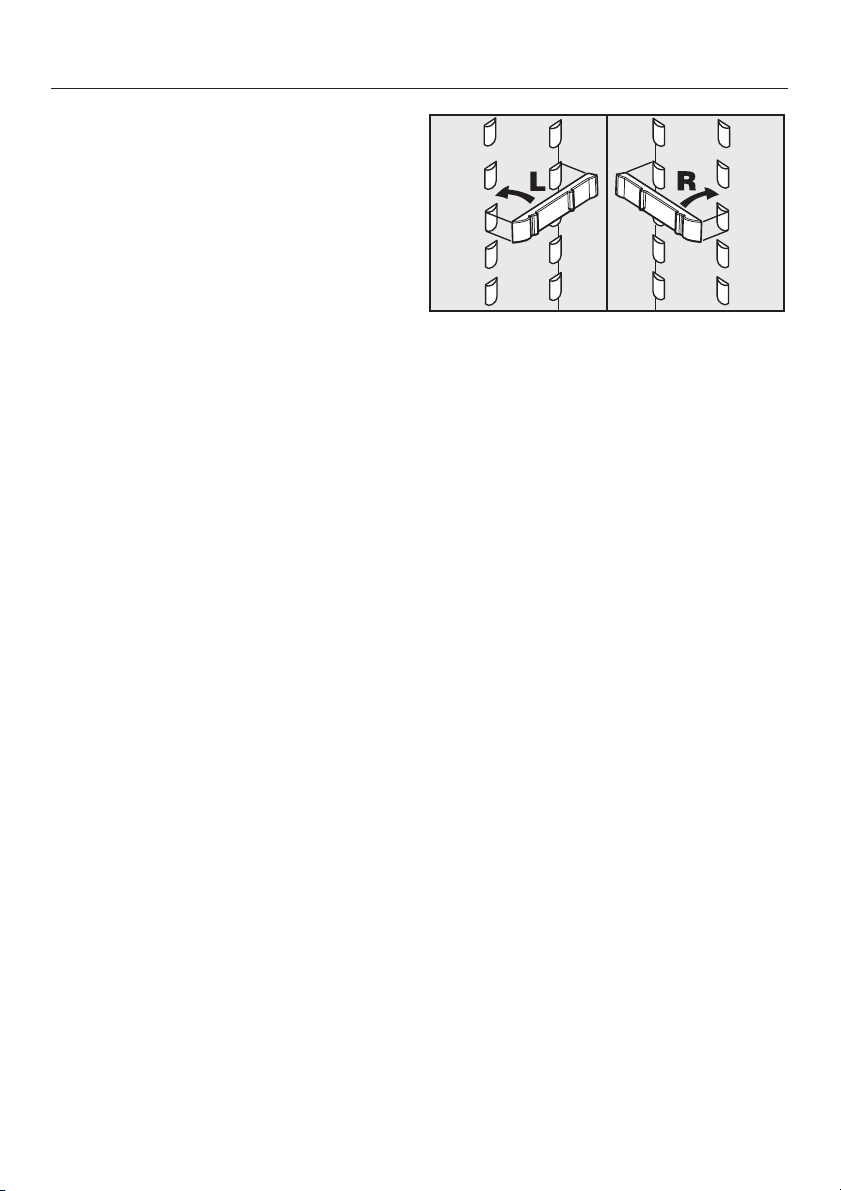

Déplacer les balconnets ............................................25

Conseils pour la congélation et la conservation .......................26

Pouvoir de congélation maximal ......................................26

Processus de congélation pour les produits frais. ........................26

Conservation de produits surgelés ....................................26

Congélation de produits frais ........................................27

Conseils pour la congélation ......................................27

Emballage.....................................................27

Env. 24h avant la mise en congélation ...............................28

Mise en congélation .............................................28

Env. 24h après la mise en congélation...............................28

Décongélation de produits congelés ..................................29

Préparation de glaçons .............................................29

Rafraîchissement rapide de boissons .................................29

Table des matières

Dégivrage .......................................................30

Zone de réfrigération ...............................................30

Nettoyage et entretien .............................................32

Intérieur, accessoires ..............................................32

Portes de l'appareil, parois latérales ...................................33

Aération .........................................................33

Joint de porte.....................................................34

Que faire si.....?.................................................35

Origines des bruits ...............................................38

Service Après Vente / Garantie......................................39

Délai et conditions de garantie.....................................39

Branchement électrique ...........................................40

Conseils d'installation .............................................41

Lieu d'installation ..................................................41

Classe climatique ...............................................41

Aération .........................................................42

Appareil avec entretoises jointes......................................42

Installation de l'appareil.............................................42

Ajuster l'appareil ..................................................42

Dimensions de l'appareil ...........................................43

Inversion du sens d'ouverture de porte...............................44

Ajuster les portes de l'appareil .......................................50

Encastrement de l'appareil .........................................51

Description de l'appareil

a Sélecteur de température - Marche /

Arrêt

b Interrupteur à bascule pour fonction

MaxiFroid

c Interrupteur éclairage

KD 12625 S, KD 12625 S edt/cs

a Compartiment à beurre et fromage

b Tablette

c Balconnet à oeufs

d Sélecteur de température et

Marche / Arrêt, éclairage intérieur et fonction MaxiFroid

e Balconnet contreporte

f Conduit et orifice

d'évacuation de l'eau de dégivrage

g Bacs à fruits et légumes

h Balconnet pour bouteilles

i Tiroirs à congélation

Description de l'appareil

KD 12823 S-1, KD 12823 S edt/cs-1

a Compartiment à beurre et fromage

b Tablette

c Balconnet à oeufs

d Sélecteur de température et

Marche / Arrêt, éclairage intérieur et fonction MaxiFroid

e Balconnet contreporte

f Conduit et orifice

d'évacuation de l'eau de dégivrage

g Bacs à fruits et légumes

h Balconnet pour bouteilles

i Tiroirs à congélation

Votre contribution à la protection de l'environnement

Enlèvement de l'emballage

L'emballage protège l'appareil contre les avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faci liter le recyclage.

Le recyclage de l'emballage écono mise les matières premières et réduit le volume des déchets à éliminer. En prin cipe, votre revendeur reprend l'embal lage.

Elimination de l'ancien appareil

Les appareils électriques et électroni ques contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, né

cessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hom mes et l'environnement s'ils restent

dans la collecte de déchets ou s'ils

sont mal manipulés. Ne jetez par

conséquent en aucun cas votre appa reil avec les déchets.

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécialement adapté à l'évacuation de ce type d'appareils.

Veillez à ne pas endommager les turbu lures du circuit frigorifique de votre ré frigérateur jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux. On évitera ainsi que le fluide frigorifique contenu dans le cir cuit et l'huile contenue dans le com presseur ne soient libérés dans l'atmos phère.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".

Prescriptions de sécurité et mises en garde

Cet appareil répond aux réglementations de sécurité en vigueur. Une utilisation inappropriée peut néanmoins causer des dégâts corporels et matériels.

Lisez cette notice de montage et d'utilisation avec attention avant de mettre votre appareil en service. Il vous fournit des informa tions importantes sur la sécurité, l'utilisation et l'entretien de l'ap pareil. Vous vous protégerez ainsi et éviterez des détériorations sur l’appareil.

Miele ne peut être tenu pour responsable des dommages liés au non-respect des présentes prescriptions de sécurité et des mises en garde.

Conservez cette notice de montage et d'utilisation et remettez-la à un éventuel futur propriétaire.

Utilisation conforme

Cet appareil de froid est destiné à être utilisé dans le cadre do-

mestique ou dans des conditions d'installation semblables au cadre domestique. Il n'est pas destiné à une utilisation à l'extérieur.

Utilisez cet appareil uniquement pour refroidir et stocker des ali

ments, pour stocker des aliments surgelés, pour congeler des ali ments frais et pour préparer des glaçons.

Prescriptions de sécurité et mises en garde

Cet appareil ne doit pas être utilisé pour entreposer des médica

ments, du plasma sanguin, des préparations de laboratoire ou des produits similaires. Une utilisation contre-indiquée de cet appareil risque d'altérer ou d'endommager les produits entreposés. Par ail leurs, l'appareil ne doit pas être utilisé pour un fonctionnement dans des locaux comportant des risques d'explosion. Miele n'est pas responsable des dommages causés par une utilisa tion incorrecte, non conforme aux prescriptions.

Les personnes qui ne sont pas en mesure d'utiliser cette armoire

de mise en tempéraure en toute sécurité en raison de déficiences physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance doivent impérativement être surveillées lorsqu'elles l'utilisent. Ces personnes sont autorisées à utiliser l'appareil sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger. Elles doivent être en mesure d'appréhender et de comprendre les risques encourus en cas de mauvaise manipulation.

Précautions à prendre avec les enfants

Les enfants de 8 ans et plus sont autorisés à utiliser l'appareil

sans surveillance uniquement si vous leur avez expliqué comment le manipuler sans danger. Ils doivent être conscients des risques en courus en cas de mauvaise manipulation.

Les enfants de moins de 8 ans doivent être tenus à l'écart de

l'appareil à moins d'être constamment surveillés.

Surveillez les enfants lorsqu'ils se tiennent à proximité de l'appa

reil. Veillez à ce que les enfants ne jouent pas avec l'appareil, en s'asseyant dans un des paniers de congélation ou en s'accrochant à la porte par exemple.

Ne laissez pas les enfants jouer avec des matériaux d'emballage,

comme les films plastiques par exemple. Risque de suffocation !

Prescriptions de sécurité et mises en garde

Sécurité technique

Vérifiez que votre appareil ne présente pas de dommages exté

rieurs. Ne mettez jamais un appareil endommagé en service. Un appareil endommagé peut mettre votre sécurité en péril.

Si le cordon d'alimentation électrique est endommagé, celui-ci doit

impérativement être remplacé par un technicien SAV agréé par Miele afin d'éviter tout risque pour l'utilisateur.

Cet appareil contient du frigorigène isobutane (R600a), un gaz natu

rel peu polluant mais inflammable. Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre. Le recours à ce frigorigène peu polluant a en partie entraîné une augmentation des bruits d'utilisation. En plus des bruits de fonctionnement normaux du compresseur il est ainsi possible que des bruits d'écoulement dans l'ensemble du circuit de refroidissement soient audibles. Ces effets secondaires sont malheureusement inévitables bien qu'ils n'aient aucune incidence sur le fonctionnement même de l'appareil. Veillez à n'endommager aucune pièce du circuit frigorifique lors du transport et de l'installation de l'appareil. Les projections d'isobutane peuvent causer des lésions oculaires! Si des pièces sont endommagées :

- évitez de placer l'appareil près de flammes ou de sources de chaleur,

- débranchez l'appareil, aérez la pièce dans laquelle se trouve l'appareil pendant quelques minutes et

- avertissez le SAV.

La taille de la pièce, où est installé l'appareil, doit être proportion

nelle à la quantité de frigorigène contenue dans l'appareil. Une fuite éventuelle peut former un mélange gaz-air inflammable dans les pièces trop petites. Le volume de la pièce doit être d'au moins 1m gène. La quantité de frigorigène est indiquée sur la plaque signalé tique à l'intérieur de l'appareil.

pour8gdefrigori

Prescriptions de sécurité et mises en garde

Le bon fonctionnement de l'appareil n'est garanti que si celui-ci

est monté et raccordé conformément au mode d'emploi.

Avant de brancher l'appareil, comparez impérativement les don

nées de raccordement (tension et fréquence) figurant sur la plaque signalétique avec celles du réseau électrique. Ces données doivent absolument concorder pour éviter toute dété rioration de l’appareil. Interrogez un électricien en cas de doute.

Ne branchez pas cet appareil avec une rallonge ou une multi

prise, qui ne garantissent pas une sécurité suffisante (risque de sur chauffe ...).

La sécurité électrique de cet appareil n’est garantie que s’il est

raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire soit remplie. En cas de doute, faites vérifier l'installation par un électricien. Le fabricant ne peut être tenu pour responsable de dégâts causés par une mise à la terre manquante ou défectueuse à l'installation (décharge électrique).

Les interventions techniques ne doivent être exécutées que par

des professionnels agréés par le fabricant.

Les travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité.

La réparation de l’appareil pendant la période de garantie doit

être effectuée exclusivement par un Service Après Vente agréé par le fabricant, sinon vous perdrez le bénéfice de la garantie en cas de pannes ultérieures.

Prescriptions de sécurité et mises en garde

En cas d'interventions sur l'appareil ainsi que des réparations,

l'appareil doit être débranché. L'appareil n'est que vraiment mis hors tension que si les conditions suivantes sont réunies :

la fiche de l'appareil est débranchée.

–

Ne tirez pas sur le cordon, mais sur la fiche pour débrancher

l'appareil.

le fusible de l'installation domestique est désactivé.

–

Remplacer les pièces défectueuses uniquement par des pièces

détachées d'origine Miele. Ces pièces sont les seules dont le fabri cant garantit qu'elles remplissent les conditions de sécurité.

Cet appareil ne doit pas être utilisé sur des unités mobiles (ba-

teaux par exemple).

Le fabricant ne peut peux pas être tenu pour responsable des

dommages résultant d'un raccordement d'eau fixe.

Le raccordement au réseau d'eau ainsi que les interventions sur

le distributeur de glaçons ne doivent être effectués que par des techniciens qualifiés.

Le distributeur de glaçons n'est pas prévu pour être raccordé à

l'eau chaude.

Le raccordement à l'eau ne doit pas être effectué si l'appareil est

sous tension.

Prescriptions de sécurité et mises en garde

Utilisation et installation

Ne touchez pas les produits congelés, les mains mouillées. Elles

peuvent geler. Risque de blessure !

Ne consommez jamais de glaçons ou d'esquimaux glacés, sor

bets en particulier, qui sortent directement du congélateur. Les températures très basses des glaces peuvent geler les lèvres ou la langue. Risque de blessure !

Ne recongelez jamais des aliments qui ont été décongelés. Con

sommez-les le plus rapidement possible avant qu'ils ne perdent de leurs valeurs nutritives ou qu'ils deviennent inconsommables. Vous pouvez recongeler des aliments cuisinés préalablement.

Ne stockez pas de produits explosifs ou d'aérosols dans l'appa-

reil. L'enclenchement du thermostat peut provoquer des étincelles. Ces dernières peuvent faire exploser les mélanges inflammables.

N'utilisez pas d'appareils électriques dans l'appareil (fabrication

de glaces à l'italienne par ex.). Des étincelles pourraient se former. Risque d'explosion !

Placez les alcools forts verticalement dans la zone de réfrigéra-

tion et veillez à ce que les bouteilles soient bien fermées herméti quement. Risques d'explosion !

N'entreposez pas de boîtes de conserve ni de bouteilles de bois

sons contenant du gaz carbonique ou des liquides dans le congéla teur. Les boîtes et bouteilles peuvent exploser. Vous pouvez vous blesser et endommager votre appareil.

Sortez les bouteilles que vous avez mis à rafraîchir au congéla

teur au plus tard une heure après. Sinon elles peuvent éclater. Risque de blessures et de dommages matériels !

Prescriptions de sécurité et mises en garde

Ne consommez pas d'aliments stockés au congélateur depuis

trop longtemps, vous risquez de vous intoxiquer. La durée de conservation dépend de nombreux facteurs comme par exemple le degré de fraîcheur, la qualité des aliments et la tem pérature de conservation. Respectez les dates limites de conserva tion indiquées par les fabricants d'aliments.

N'utilisez pas d'objets pointus ou coupants pour

enlever les couches de givre ou de glace,

–

décoller les glaçons et aliments pris dans la glace.

–

– Vous risquez de percer le circuit frigorifique et l'appareil sera inu-

tilisable.

Ne placez jamais d'appareils électriques ou de bougies dans le

congélateur pour accélerer le dégivrage. Vous pouvez endommager le plastique.

N'utilisez pas de bombes dégivrantes. Elles peuvent former des

gaz explosifs, contenir des solvants ou des agents propulsants qui endommagent le plastique et sont nocifs à la santé.

Ne traitez pas le joint avec des huiles ou des graisses, sinon il

devient poreux.

Si vous conservez des aliments contenant de la graisse ou de

l'huile dans la contreporte, veillez à ce que d'éventuelles fuites de graisse ou d'huile ne touchent pas l'appareil. Des fissures risquent d'apparaître dans le plastique et ce dernier pourrait casser.

Ne recouvrez pas la grille d'aération de l'appareil.

Sinon l'aération n'est plus assurée. La consommation risque égale ment d'augmenter et des éléments de l'appareil peuvent être en dommagés.

Prescriptions de sécurité et mises en garde

Cet appareil est prévu pour une certaine classe climatique (tem

pérature ambiante) dont il faut respecter les limites. La classe clima tique est indiquée sur la plaque signalétique de l'appareil. Une température ambiante plus basse entraîne un arrêt prolongé du compresseur, de sorte que le congélateur ne peut fournir la tempé rature nécessaire.

N'utilisez en aucun cas de nettoyeur vapeur pour nettoyer l'appa

reil. La vapeur peut humidifier les pièces sous tension et provoquer un court-circuit.

Pour les appareils en inox :

ne collez jamais de note autocollante, de ruban adhésif transpa-

rent ou autres types d'adhésifs sur la surface traitée de la porte de l'appareil. La pellicule de protection serait abîmée et elle perdrait son effet protecteur contre les salissures.

La surface très qualitative de la porte de l'appareil est très sen-

sible aux rayures. Même un aimant peut causer des rayures.

Enlèvement de l'ancien appareil

Détruisez la serrure de votre ancien appareil dont vous voulez

vous débarasser. Vous éviterez que les enfants ne s'y enferment en jouant au péril de leur vie.

N'endommagez aucune pièce du circuit frigorifique, en

–

perçant les conduits de l'évaporateur contenant du frigorigène.

–

coudant les tubulures

–

grattant les revêtements de surface.

Les projections du frigorigène peuvent provoquer des lésions ocu laires.

Comment économiser de l'énergie ?

Installation /

Entretien

Réglage de la tem-

pérature

Consomation d'énergie normale

Dans des locaux aérés. Dans des locaux fermés,

Protégés des rayons de so leils directs.

Pas à proximité d'une source de chaleur (chauf fage, cuisinière).

A température idéale d'env. 20 °C.

Ne pas recouvrir les fentes d'aération et le nettoyer régulièrement afin d'éviter les dépôts de poussière.

Dépoussiérer le compresseur et la grille métallique (échangeur de chaleur) à l'arrière de l'appareil, au moins une fois dans l'année.

Avec réglage moyen de 2 à3.Avec réglage élevé :

Consommation d'énergie élevée

non aérés.

Avec rayons de soleils directs.

A proximité d'une source de chaleur (chauffage, cuisi

nière).

En cas de température envi ronnante élevée.

En cas de fentes d'aération obstruées ou recouvertes de poussière.

En cas de dépôts de poussière sur le compresseur et la grille métallique.

Plus la température est basse, plus la consomma tion d'énergie est élevée !

Pour les appareils avec fonction MaxiFroid, veiller à ce qu'avec des températu res ambiantes plus élevées que 18 °C, l'interrupteur soit éteint !

Comment économiser de l'énergie ?

Consomation d'énergie normale

Utilisation Emplacement des tiroirs, des

tablettes et des balconnets comme à la sortie d'usine.

N'ouvrir la porte que quand nécessaire et le moins long temps possible.

Bien ranger vos aliments.

Emportez un sac thermo-isolant pour faire vos courses afin d'y conserver vos aliments sur le chemin du retour.

Rangez les aliments le plus rapidement possible dans votre appareil de froid avant qu'ils ne se réchauffent.

Laisser refroidir les boissons et les aliments chauds avant de les ranger dans l'appareil.

Consommation d'énergie élevée

Les ouvertures de portes trop fréquentes et trop longues en traînent des pertes de froid et une pénétration d'air chaud dans l'appareil. L'appareil doit faire baisser la température et la durée de fonctionnement du comporesseur augmente.

Les aliments encore chauds et même les aliments à température ambiante, apportent de la chaleur dans l'appareil. L'appareil doit faire baisser la température et la durée de fonctionnement du compresseur augmente.

Ranger les aliments bien em ballés ou bien recouverts.

Pour décongeler un aliment, le placer au réfrigérateur.

Ne pas surcharger les com partiments afin que l'air puisse circuler.

Dégivrage Dégivrer le congélateur

lorsque la couche de givre at teint 0,5 cm max.

L'évaporation ou la condensa tion de liquides dans le réfri gérateur contribue à une perte de la production de froid.

Une couche de givre altère le

transfert de froid aux aliments.

Mise en marche et arrêt de l'appareil

Avant la première utilisation

Film de protection

Les surfaces et les liserés de décora tion en inox de l'appareil sont protégés par une pellicule de protection. Pour les appareils en inox, la porte en inox et le cas échéant les parois latéra les sont également recouvertes d'un film protecteur.

Retirez le film protecteur après avoir

installé l'appareil à l'endroit souhaité.

Nettoyage et entretien

^ Nettoyez l'intérieur et les accessoires

à l'eau tiède puis séchez le tout avec un chiffon.

Enclencher l'appareil

^ Tournez le sélecteur de température

et Marche / Arrêt sur la droite pour quitter la position "0".

Plus le réglage du sélecteur est élevé, plus la température dans l'appareil et basse.

L'appareil commence à produire du froid et l'éclairage intérieur s'allume chaque fois que la porte de l'appareil est ouverte.

Mettre l'appareil hors tension

Tournez le sélecteur de température

et Marche / Arrêt de la position "1" sur la position "0". Vous sentirez une pe tite résistance.

L'éclairage intérieur s'éteint et la pro duction de froid s'arrête.

En cas d'absence prolongée

Si vous n'utilisez pas l'appareil pendant une période relativement longue

mettez l'appareil hors tension,

^ débranchez l'appareil ou ôtez le fu-

sible correspondant de l'installation domestique.

^ dégivrez la zone de congélation,

^ nettoyez l'appareil et

^ laissez la porte de l'appareil légère-

ment ouverte pour éviter les odeurs.

En cas d'arrêt prolongé de l'appareil, de la moisissure risque de se former si la porte reste fermée et que l'appareil n'a pas été nettoyé.

Laissez l'appareil fonctionner quelques heures avant d'y déposer des aliments pour que la température soit suffisam ment basse.

Choix de la bonne température

Il est très important de sélectionner cor rectement la température pour bien conserver les aliments. Ceux-ci s'abî ment vite sous l'action de micro-orga nismes et une bonne température de conservation peut retarder, voire empê cher leur dégradation puisqu'une tem pérature très basse ralentit leur déve loppement. Plus la température baisse et plus ces processus ralentissent.

La température à l'intérieur de l'appareil augmente

en fonction de la fréquence et de la

–

durée de l'ouverture de la porte de l'appareil,

– en fonction de la quantité d'aliments

surgelés conservés

– en fonction de la chaleur des ali-

ments à congeler,

– en fonction de la température am-

biante de la pièce où est installé l'appareil. Cet appareil est prévu pour une classe climatique (température am biante) précise dont il faut respecter les limites.

. . . dans la zone de réfrigération

Nous conseillons une température de 4°Cdans l'appareil.

Néanmoins il faut savoir que:

les thermomètres classiques (bain,

–

fièvre) mesurent souvent de manière très inégale. Nous vous conseillons d'utiliser un thermomètre électro

nique.

Ne mesurez pas la température de

–

l'air dans l'appareil, celle-ci ne per met de déterminer la température des aliments.

Pendant le processus de mesure,

–

veillez à ce que la porte soit ouverte le moins souvent possible afin d'évi ter que de l'air chaud ne rentre à chaque fois.

. . . dans la zone de congélation

Il faut obtenir une température de

-18 °C pour congeler des aliments frais et les conserver longtemps. Le développement de ces organismes est largement freiné à cette température. Dès que la température dépasse - 10 °C, la décomposition des aliments par les micro-organismes reprend et ils se conservent moins longtemps. C'est pour cette raison qu'il ne faut reconge ler des aliments partiellement ou totale ment décongelés qu'une fois qu'ils ont été cuits. Les micro-organismes sont éliminés par des températures élevées.

Si vous souhaitez contrôler la tempéra ture de réfrigération,

posez un verre d'eau contenant un thermomètre au centre de l'appareil.

Après env. 24 heures vous pourrez lire la température approximative dans votre appareil.

Choix de la bonne température

Régler la température

Vous pouvez régler la température à l'aide du sélecteur de température et Marche / Arrêt.

Tournez le sélecteur de température

sur une position entre 1 et 7.

Plus le réglage du sélecteur est élevé, plus la température dans l'appareil et basse.

Nous conseillons un réglage moyen.

Si vous gardez des aliments congelés dans la zone de congélation et que vous souhaitez garantir les basses températures nécessaires, nous vous conseillons un réglage entre 4et7.

Ce réglage doit également être sélectionné lorsque

– les portes de l'appareil sont ouvertes

souvent,

– de grandes quantités d'aliments sont

stockées ou

–

la température environnante est trop élevée.

Utilisation de la fonction MaxiFroid

Lorsque les températures ambiantes sont en-dessous ou équivalentes à 18°C, la zone de congélation peut se ré

chauffer étant donné que la machine fri gorifique se déclenche moins souvent. Les aliments congelés risquent ainsi de décongeler. La fonction MaxiFroid per met d'éviter cette situation.

Activer la fonction MaxiFroid

^ Positionnez l'interrupteur à bascule

sur "1" pour activer la fonction MaxiFroid.

Le compresseur se mettra en marche plus souvent. La température dans la zone de congélation baisse de manière à ce que la température de congélation nécessaire soit garantie.

Afin de congeler des aliments frais de façon optimale, vous devez activer la

fonction MaxiFroid auparavant.

Les aliments seront ainsi rapidement

congelés à coeur et préserveront leurs valeurs nutritionnelles, leurs vitamines, leur aspect et leur goût.

Exceptions :

lorsque vous déposez des aliments

–

déjà congelés dans votre congéla teur. Lorsque vous congelez seulement

–

1 kg d'aliments max. par jour.

Activer la fonction MaxiFroid

Il faut activer la fonction MaxiFroid 24 heures avant de déposer les aliments dans le congélateur.

Désactiver la fonction MaxiFroid

Dès que la température ambiante est plus élevée que 18°C, il est conseillé de

désactiver la fonction MaxiFroid afin d'éviter une consommation énergétique trop importante.

Poussez la touche à bascule sur "0" pour désactiver la fonction MaxiFroid.

L'appareil se remet à fonctionner à puis sance frigorifique normale.

Positionnez l'interrupteur à bascule sur "1" pour activer la fonction MaxiF roid.

La température dans la zone de congé lation baisse étant donné que le com presseur s'enclenche plus souvent.

Désactiver la fonction MaxiFroid

Env. 24h après avoir déposé les ali

ments frais dans le congélateur, ils se

ront congelés et la fonction MaxiFroid peut être désactivée.

Poussez la touche à bascule sur "0" pour désactiver la fonction MaxiFroid.

L'appareil se remet à fonctionner à puis sance frigorifique normale.

Conservation des aliments dans la zone de réfrigération

Les différentes zones de froid

En raison de la circulation naturelle de l'air, la zone de réfrigération présente plusieurs zones de températures. L'air froid, plus lourd, s'accumule dans la partie basse du réfrigérateur. Ser vez-vous des différentes zones de froid lorsque vous rangez vos aliments dans l'appareil.

Zone la moins froide

La zone la moins froide se trouve dans la partie supérieure de la contreporte. Elle est idéale pour la conservation du beurre (afin qu'il soit plus facile à tartiner) et des fromages (afin qu'ils conservent leut goût).

Zone la plus froide

La zone la plus froide dans la zone de froid se trouve directement au-dessus des bacs de fruits et légumes (en fonction du modèle) ou du tiroir de fruits et légumes (en fonction du modèle) et au niveau de la paroi arrière.

Utilisez ces zones pour les aliments fra giles qui s'abîment rapidement, comme par ex. :

remption est liée à un stockage infé rieurà4°C.

Ne gardez pas de substances ou de produits contenant des gaz com bustibles (par ex. aérosols). Risque d'explosion ! Ne stocker l'alcool à pourcentage élevé qu'à la verticale et herméti quement fermé dans l'appareil.

Si vous stockez des aliments gras ou contenant de l'huile ou des grais ses dans l'appareil ou dans sa contre-porte, évitez que des fuites d'huile ou de graisse ne touchent les parties en plastique du réfrigérateur.

Des fissures peuvent se former dans le plastique qui risque de se casser. Les aliments ne doivent pas toucher la paroi arrière de l'appareil. Ils pourraient y rester collés.

Ne conservez pas les aliments trop proches les uns des autres de ma nière à ce que l'air puisse circuler

facilement.

–

le poisson, la viande, la volaille,

–

la charcuterie, les plats cuisinés,

–

les plats à base d'oeufs ou de crême

–

les pâtes fraîches, les pâtes pour gâ teaux, à pizzas, ou à quiche,

–

les fromages au lait cru et autres pro duits à base de lait cru,

–

légumes sous cellophane et autres aliments frais dont la date de pé

Conservation des aliments dans la zone de réfrigération

Aliments inadaptés à une conservation dans le réfrigérateur

Certains aliments ne se conservent pas bien à une température inférieure à 5 °C, en raison de leur sensibilité au froid. En fonction des aliments, l'aspect, la consistance, le goût et/ou la teneur en vitamines des aliments pourrait se mo difier en cas de températures trop bas ses.

Comptent notamment parmi ces ali ments fragiles :

– les ananas, avocats, bananes,

grenades, mangues, papayes, fruits de la passion, agrumes (ainsi que les citrons, les oranges, les mandarines et les pamplemousses),

– les fruits encore verts,

– les aubergines, concombres, pom-

mes de terre, poivrons, tomates, courgettes,

Paramètres à prendre en compte au moment de l'achat des aliments

La condition principale pour une conservation longue durée est la fraî cheur des aliments au moment où ils sont rangés dans le réfrigérateur. Cette fraîcheur de départ des aliments est déterminante pour la durée de conser vation.

Tenez compte également de la date li

mite de consommation et de la bonne température de conservation. La chaîne de froid ne devrait pas être interrompue dans la mesure du possible. Veillez par exemple à ce que les aliments ne restent pas trop longtemps dans une voiture chauffée. Conseil : Emportez un sac thermo-isolant pour faire vos courses afin d'y conserver vos aliments sur le chemin du retour.

–

les fromages à pâte dure (parme san).

Conservation des aliments dans la zone de réfrigération

Conseils pour la réfrigération et la conservation

Emballez ou couvrez systématique

ment les denrées pour les conserver. Vous éviterez ainsi la propagation d'odeurs et le dessèchement des ali ments ainsi que la transmission éven tuelle de germes présents. Ce dernier point est particulièrement important pour les aliments d'origine animale. Lorsque la température est correcte ment réglée et l'hygiène respectée, la date limite de conservation des ali ments peut être rallongée de manière importante.

Fruits et légumes

Les fruits et légumes peuvent être conservés sans être emballés dans les bacs de fruits et légumes (en fonction du modèle).

Aliments riches en protéines

Notez que les aliments riches en protéi nes se gardent moins longtemps, à savoir les crustacés et les fruits de mer se dégradent plus rapidement que le poisson qui lui-même se garde moins longtemps que la viande.

Déplacer les tablettes

Les tablettes peuvent être déplacées en fonction de la hauteur des aliments.

Soulevez la tablette, tirez-la légère

ment vers l’avant, soulevez-la avec l’encoche au-dessus des supports et déplacez-la vers le haut ou vers le bas.

Le rebord arrière de la tablette doit être dirigé vers le haut afin que les aliments ne touchent pas la paroi arrière.

Les tablettes sont pourvues de butées d’arrêt qui évitent qu’elles soient sorties complètement par mégarde.

Aménagement intérieur

insérez les deux baguettes de sup

ports à la hauteur souhaitée à gauche et à droite sur les supports,

et glissez les deux demi-tablettes

l’une après l’autre. La tablette en verre doit être insérée avec le rebord vers l’arrière !

Tablette modulable

Afin de pouvoir ranger des éléments hauts comme par exemple les bouteilles et les récipients, une tablette modulable est à votre disposition. Vous pouvez faire glisser l’avant de cette tablette vers l’arrière.

Poussez la demie tablette en verre du fond légèrement vers le haut par le bas.

Soulevez en même temps légère ment la partie avant de la tablette en verre et glissez-la doucement sous la partie arrière.

Pour déplacer les demi-tablettes en verre,

retirez les deux demi-tablettes,

Déplacer les balconnets

^ Poussez le balconnet vers le haut et

retirez-la par l’avant.

^ Réinsérez le balconnet à l’endroit

souhaité. Veillez à ce qu'il soit correctement posé sur les supports.

Conseils pour la congélation et la conservation

Pouvoir de congélation maximal

Il ne faut pas dépasser le pouvoir de congélation maximal de votre appareil pour congeler à coeur les aliments le plus rapidement possible. Le pouvoir de congélation maximal est indiqué sur la plaque signalétique de votre appareil "Pouvoir de congélation... kg/24h".

La capacité de congélation maximale indiquée a été déterminée en conformi té avec la norme DIN EN ISO 15502.

Processus de congélation pour les produits frais.

Les aliments frais doivent être congelés à coeur aussi rapidement que possible afin de conserver leur valeur nutritive, vitamines, aspect et goût.

Plus les aliments sont congelés lentement, plus les cellules perdent de liquide et plus elles se contractent. Seule une partie du liquide perdu est restituée aux cellules lors de la décon gélation. Cela signifie en pratique que les ali ments perdent une grande partie de leur jus. Cela se voit à la quantité de li quide dans lequel ils baignent après la décongélation.

Conservation de produits surgelés

Pour conserver des produits surgelés vendus dans le commerce, contrôlez lors de l'achat dans le magasin

si l'emballage n'est pas abîmé,

–

la date limite de conservation,

–

la température du congélateur du

–

magasin. Si celle-ci n'atteint pas les 18 °C, les produits surgelés se

conserveront moins longtemps.

Prenez les produits surgelés en der

nier et transportez-les dans un sac isotherme ou du papier journal.

^ Rangez vos produits surgelés dans

votre congélateur immédiatement à votre retour.

Ne recongelez jamais de produits partiellement ou complètement décongelés. Vous pourrez les recongeler après les avoir cuisinés.

Lorsque les aliments ont été congelés rapidement, les cellules perdent beau coup moins de liquide et elles se con tractent beaucoup moins. Elles retrou vent presque tout leur jus à la décongé lation. Il n'y a que très peu de déperdi tion d'eau.

Conseils pour la congélation et la conservation

Congélation de produits frais

Ne congelez que des produits frais et de première qualité !

Conseils pour la congélation

Aliments pouvant être congelés:

–

viande, volaille, gibier, poisson, légu mes, fines herbes, fruits crus, pro duits laitiers, pâtisseries, plats cuisi nés.

Aliments pour lesquels la congéla

–

tion est déconseillée: raisins, sa lade, radis, oignons, pommes et poi res entières crues, viandes grasses, mayonnaise.

– Après les avoir lavés, blanchissez les

légumes et les fruits avant de les congeler de façon à conserver leur couleur, leur goût, leur saveur et leur vitamine C. Plongez les légumes par portions 2-3 minutes dans l'eau bouillante. Sortez les légumes et faites-les refroidir rapidement à l'eau froide. Sortez les légumes et fai tes-les refroidir rapidement à l'eau froide. Egouttez-les.

–

La viande maigre se congèle mieux que la viande grasse et se conserve beaucoup plus longtemps.

–

Séparez les côtelettes, steaks, esca lopes etc. avec une feuille plastique pour éviter une congélation en bloc.

Faites refroidir les aliments et bois

–

sons chaudes avant de les mettre au congélateur pour éviter un début de décongélation pour les autres pro duits déjà congelés et une augmen tation de la consommation d'électrici té.

Emballage

Congelez par potions.

Emballages recommandés

- sacs de congélation en plastique

- rouleaux de film à souder en polyé thylène

- feuilles d'aluminium

- barquettes de congélation

Emballages à éviter

- papier d'emballage

- papier sulfurisé

- cellophane

- sac poubelle

- sacs plastiques utilisés pour les courses.

Chassez l'air de l'emballage.

Fermez l'emballage hermétiquement avec

- caoutchoucs

- clips plastique

- attaches ou

- autocollants spéciaux pour congé lation.

–

Ne salez pas et n'épicez pas les ali ments crus et les légumes blanchis avant de les congeler. Vous pouvez saler et épicer légèrement les ali ments cuisinés. La congélation mo difie l'intensité du goût de certaines épices.

Vous pouvez bien entendu souder les sacs et films de congélation.

Inscrivez le contenu et la date de congélation sur l'emballage.

Conseils pour la congélation et la conservation

Env. 24h avant la mise en congélation

Réglez le sélecteur Marche / Arrêt et

de température sur un niveau moyen à froid (env. 6).

Enclenchez la fonction MaxiFroid

(voir chapitre "Utilisation de la fonc tion MaxiFroid".).

Les aliments déjà congelés disposeront ainsi d'une réserve de froid.

Mise en congélation

Les quantités maximales de chargement suivantes doivent être respectées :

- tiroir de congélation = 25 kg

- tablette en verre = 35 kg

Les aliments à congeler ne doivent pas entrer en contact avec des aliments déjà congelés afin d'éviter que ces derniers ne commencent à décongeler.

Veillez à ce que les emballages soient bien secs pour éviter une congélation en bloc.

–

Petite quantité d'aliments à conge ler

Répartissez les aliments à congeler sur l'ensemble du tiroir de congéla tion afin de leur permettre de conge ler à coeur plus rapidement.

Quantité maximale d'aliments à

–

congeler (voir plaque signalétique)

Retirez le tiroir de congélation du

bas.

Disposez les aliments à congeler di

rectement sur le fond ou à proximité des parois latérales afin qu'ils puis sent congeler à coeur le plus rapide ment possible.

Après le processus de congélation :

Déposez les aliments congelés dans

le tiroir de congélation et réinserez-le dans le congélateur.

– Aliments volumineux à congeler

Pour stocker des aliments plus volumineux, vous pouvez retirer les tablettes en verre entre les tiroirs de congélation.

^ Retirez les tiroirs de congélation et

soulevez légèrement les tablettes en verre souhaitées puis retirez-les vers l'avant !

Env. 24h après la mise en congélation

Baissez la température à l'aide du sélecteur Marche / Arrêt et de tempé rature.

Désactivez la fonction MaxiFroid.

Conseils pour la congélation et la conservation

Décongélation de produits congelés

Vous pouvez décongeler les aliments

au micro-ondes,

–

au four en mode "Chaleur tournante"

–

ou "Décongélation",

à température ambiante,

–

au réfrigérateur (le froid de l'aliment

–

congelé sera utilisé pour refroidir les autres aliments),

au four vapeur.

–

Vous pouvez faire cuire les les mor-

ceaux de viande ou de poissons plats partiellement décongelés dans

une poêle chaude.

Décongelez les morceaux de viande ou de poisson (steaks hachés, escalopes de poulet, filets de poisson par ex.) de manière à ce qu'ils ne rentrent en contact avec aucun autre aliment. Recueillez l'eau de dégivrage et éliminez-la soigneusement.

Vous pouvez décongeler les fruits à température ambiante dans leur embal lage ou dans un saladier couvert.

Préparation de glaçons

Remplissez le bac à glaçons à trois

quarts avec de l'eau et posez-le sur le fond de la zone de congélation ou sur celui du tiroir de congélation du haut.

Aidez-vous d'un objet à bout rond,

une cuillère par exemple pour détacher le bac à glaçons.

^ Les glaçons pourront plus facilement

être retirés du bac à glaçons si vous les passez rapidement sous l'eau courante.

Rafraîchissement rapide de boissons

Si vous mettez des bouteilles à rafraî chir au congélateur, sortez-les au plus tard 1 heure après, sinon elles risquent

d'exploser.

En règle générale, les légumes se cui sent congelés à l'eau bouillante ou dans la graisse chaude. Le temps de cuisson est légèrement plus court que pour les légumes frais.

Ne recongelez jamais de produits partiellement ou complètement dé congelés. Vous pourrez les recon geler après les avoir cuisinés.

Dégivrage

Zone de réfrigération

La zone de réfrigération dégivre auto matiquement.

Pendant que le compresseur fonc tionne, il se peut que des gouttes d'eau se forment sur la paroi arrière de la zone de réfrigération. Ces dernières n'ont pas besoin d'être essuiées étant donnée qu'elles s'évaporent automati quement grâce à la chaleur du com presseur.

L'eau de dégivrage s'écoule par un ori fice et un petit conduit dans le système d'évaporation se trouvant à l'arrière de l'appareil.

Veillez à ce que l'eau de dégivrage puisse toujours s'écouler sans problème. Assurez-vous que l'orifice et le conduit d'écoulement sont toujours maintenus parfaitement propres.

Zone de congélation

Le compartiment de congélation ne dé givre pas automatiquement.

Au fur et à mesure et en fonctionne ment normal, du givre et de la glace se forment sur les parois intérieures de l'appareil. L'épaisseur du givre et de la glace dépend des facteurs suivants :

–

la porte de l'appareil a été ouverte trop souvent ou pendant trop long temps.

–

De grandes quantités d'aliments ont été congelées.

–

L'humidité de l'air à l'intérieur de l'ap pareil a augmenté.

En raison d'une épaisse couche de gla ce, les tiroirs de congélation s'ouvrent difficilement et le cas échéant, la porte de l'appareil ne se ferme pas herméti quement. Une épaisse couche de gla ce réduit la puissance frigorifique et augmente la consommation d'électrici té.

Dégivrez l'appareil de temps en

temps, au plus tard lorsqu'il s'est for mé une couche de glace d'environ 0,5 cm par endroits.

Profitez pour ce faire quand

– peu ou pas d'aliments se trouvent

dans le congélateur,

– l'humidité de l'air dans la pièce et la

température environnante sont basses.

Ne raclez pas la couche de glace et de givre. N'utilisez pas d'outils pointus ou anguleux. Vous risquez d'endommager le dis positif frigorifique et l'appareil risque

de ne plus fonctionner correcte ment.

Avant le dégivrage

Un jour avant le dégivrage, position nez le sélecteur Marche /Arrêt et de température sur un réglage moyen à froid (env. 6) et enclenchez la fonc tion MaxiFroid (voir "Utilisation de la fonction MaxiFroid"). Cela permet de constituer une réserve de froid pour les aliments déjà congelés qui pour ront ainsi être stockés plus long

temps à température ambiante.

Dégivrage

Retirez les aliments congelés et en

veloppez-les dans plusieurs couches de papier journal ou de couvertures.

Conservez les aliments congelés à

un endroit frais jusqu'à ce que la zone de congélation soit de nouveau prête à être utilisée.

Retirez les tiroirs de congélation et la

tablette en verre de l'appareil.

Pendant le dégivrage

Effectuer le dégivrage le plus rapi dement possible. Plus les aliments sont entreposés à température ambiante, moins il pourront se conserver par la suite.

Pour dégivrer l'appareil n'utilisez jamais de dispositif vapeur.La vapeur pourrait atteindre les éléments sous tension ce qui risquerait de créer un court-circuit.

Laissez la porte du compartiment de

congélation ouvert.

Epongez l'eau de dégivrage.

Vous pouvez accélerer le dégivrage en plaçant deux casseroles d'eau chaude (pas bouillante) sur un dessous de plat dans l'appareil. Dans ce cas, laissez la porte fermée lors du dégivrage afin que la chaleur ne s'échappe pas.

Après le dégivrage.

Nettoyez l'appareil et séchez-le.

L'eau de nettoyage ne doit pas péné trer dans l'orifice d'évacuation de l'eau de dégivrage.

^ Fermez la porte de l'appareil.

^ Réinserez la tablette en verre et les ti-

roirs de congélation.

Ne placez jamais un appareil chauf fant électrique ou une bougie dans l'appareil. Cela pourrait endomma ger le plastique.

N'utilisez pas de bombe aérosol dé givrante qui risqueraient de former des gaz explosifs pourraient conte nir des solvants dommageables pour les plastiques ou des gaz pro pulseurs ou être nuisibles à la santé.

Déclenchez la fonction Maxi-Froid et mettez l'appareil hors tension.

Débranchez la fiche ou désactivez le fusible de l'installation domestique.

Nettoyage et entretien

Veillez à ce que l'eau ne pénètre pas dans le sélecteur Marche/Arrêt et de température, l'éclairage ou les fentes d'aération.

L'eau de nettoyage ne doit pas s'écouler par l'orifice d'écoulement de l'eau de nettoyage.

N'utilisez pas d'appareil de net toyage à vapeur. La vapeur peut pé nétrer dans les pièces de l'appareil sous tension et déclencher un court-circuit.

Avant le nettoyage

arrêtez l'appareil.

Débranchez l'appareil ou ôtez le fu

sible correspondant de l'installation domestique.

Retirez tous les aliments se trouvant

dans l'appareil et entreposez-les dans un endroit frais.

Dégivrez la zone de congélation,

Démontez toutes les pièces amovi

bles se trouvant à l'intérieur de l'ap pareil pour les nettoyer.

N'enlevez pas la plaque signalétique à l'intérieur de l'appareil. Vous en aurez besoin en cas de panne !

Pour éviter d'endommager les surfaces en les nettoyant, n'utilisez pas

– de détergents à base de soude,

d'ammoniaque, d'acide ou de chlorure,

–

de produits anticalcaire,

–

des produits abrasifs tels que pou dres et laits à récurer,

–

de détergents contenant des solvants,

–

de produits pour inox,

–

de détergents pour lave-vaisselle,

–

de sprays pour fours,

–

de produits nettoyants pour verre

–

d'éponges dures ou de tampon abrasif

–

de gommes de nettoyage,

–

de grattoirs métalliques acérés !

Intérieur, accessoires

^ Nettoyez l'appareil au moins une fois

par mois avec de l'eau tiède et un peu de produit vaisselle.

Les éléments suivants sont lavables en lave-vaisselle :

– la boîte à beurre, le balconnet à

oeufs, le bac à glaçons (tous dispo nibles en fonction du modèle)

–

les balconnets dans la contre-porte

–

le compartiment à beurre et fromage

La température du programme sé lectionné ne doit pas dépasser les 55 °C ! En raison du contact avec des colo rants naturels comme par exemple les carottes, les tomates et le ket chup, les éléments en plastique peuvent se décolorer en étant lavés au lave-vaisselle. Cette décoloration n'altère pas la ro bustesse de ces éléments.

Nettoyage et entretien

Nettoyez les tablettes et les tiroirs à

la main, ces éléments ne sont pas adaptés au passage en lave-vais selle !

Nettoyez régulièrement l'orifice et le

petit conduit d'évacuation de la zone réfrigération afin que l'eau de dégi vrage puisse s'écouler sans pro blème.

Rincez l'intérieur de l'appareil et les

accessoires à l'eau claire, puis sé chez-les avec un chiffon . Gardez les portes de l'appareil ou vertes pendant un moment.

Portes de l'appareil, parois latérales

Nous vous conseillons d'éliminer les salissures de la façade et des parois latérales le plus rapidement possible. Plus elles restent, plus elles s'incrustent et risquent de ne plus pouvoir être éliminées, voire de modifier l'as pect de la surface.

Toutes les surfaces sont sensibles aux rayures. Toutes les surfaces peuvent se dé colorer ou être altérées si un produit nettoyant non approprié est utilisé.

Nettoyez la façade de l'appareil avec un chiffon éponge propre, un peu chaude et de produit vaisselle. Vous pouvez également utiliser un chiffon en microfibres propre et hu mide sans détergent.

Essuyez ensuite avec de l'eau claire,

puis séchez avec un chiffon doux.

Pour les portes de l'appareil en inox :

les portes de l'appareil sont recouver tes d'une pellicule de protection. Elle protège des salissures et facilite le net

toyage.

Ne traitez pas les portes de l'appa reil avec

- un produit spécial inox : la pellicule de protection serait abîmée !

- le produit spécial inox Miele :

des traces peuvent apparaître !

Aération

^ Nettoyez régulièrement la grille d'aé-

ration avec un pinceau ou un aspirateur. Les dépôts de poussière augmentent la consommation d'énergie.

Grille métallique de la paroi arrière

Dépoussiérez la grille métallique à l'ar rière de l'appareil (échangeur de cha leur) au moins une fois par an. Les cou ches de poussière augmentent la consommation d'électricité.

Lors du nettoyage de la grille, veillez à ne pas arracher, couder ou endom mager les cordons ou autres compo sants se trouvant à proximité.

Nettoyage et entretien

Joint de porte

N'enduisez jamais le joint avec de l'huile ou des graisses. Sinon il de vient poreux à la longue.

Nettoyez le joint régulièrement à l'eau claire puis séchez-le à l'aide d'un chif fon.

Après le nettoyage

Replacez toutes les pièces dans l'ap

pareil.

^ Remettez l'appareil sous tension et

enclenchez-le à l'aide du sélecteur de température - Marche / Arrêt.

^ Déposez les aliments dans l'appareil

et fermez la porte.

Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.

Vous pouvez néanmoins remédier vous-même aux anomalies suivantes :

Que faut-il faire si . .

Que faire si.....?

Une grande quantité d'aliments

a-t-elle été congélée à la fois ? Etant donné que dans ce cas le gé nérateur de froid fonctionne pendant un temps prolongé, la température du réfrigérateur baisse automatique ment. C'est pour cette raison qu'il est déconseillé de congeler plus que ce que n'indique la plaque signalétique.

La fonction MaxiFroid est-elle ac

tivée ?

. . . l'appareil ne produit pas de froid ?

^ Vérifiez si le sélecteur de tempéra-

ture est positionné sur une position autre que "0".

^ Vérifiez si la fiche de l'appareil est

bien insérée dans la prise.

^ Vérifiez si le fusible de l'installatopn

domestique s'est déclenché ou si le réfrigérateur / congélateur, la tension domestique ou un autre appareil sont défectueux. Dans ce cas, avertissez un électri cien ou le service après-vente.

...latempérature de la zone de réfri gération est trop basse ?

Augmentez la température à l'aide du sélecteur de température et Marche / Arrêt.

Vérifiez que la porte du congélateur est bien fermée.

...Lafréquence et la durée d'enclen chement du générateur de froid aug mentent ?

^ Vérifiez si la grille d'aération est

obstruée ou poussiéreuse.

^ Plus la température ambiante est

élevée, plus le compresseur fonctionne longtemps. Tenez compte des indications dans le chapitre "Conseils d'installation - Lieu d'installation".

^ Assurez-vous que la grille métallique

(échangeur de chaleur) se trouvant à l'arrière de l'appareil n'est pas pous siéreuse.

Les portes ont été ouvertes trop sou vent ou vous avez congelé de gros ses quantités d'aliments frais.

Vérifiez si les portes ferment correc tement.

Vérifiez si les parois ne sont pas re couvertes d'une épaisse couche de givre. Si c'est le cas dégivrez l'appa reil.

Que faire si.....?

. . . les aliments congelés décongè lent parce que la température dans le congélateur est trop élevée ?

Si la température de la pièce est en

dessous de celle réglée pour votre réfrigérateur ?

Augmentez la température de la pièce.

Le compresseur s'enclenche moins lorsque la température ambiante est trop basse. La température dans le congélateur peut donc augmenter.

^ Pour les appareils avec la fonction

MaxiFroid, enclenchez la fonction MaxiFroid (voir "Fonction MaxiFroid").

. . . les aliments congelés collent à la plaque ?

Décollez-les avec un objet plat et non pointu, un manche de cuiller par exemple.

...lecarter de l'éclairage intérieur est chaud alors que la porte de l'ap pareil n'a pas été ouverte pendant un certain temps ?

Il ne s'agit pas d'une anomalie !

L'appareil est équipé d'une fonction MaxiFroid, ce qui signifie la chose sui vante : lorsque la température ambiante est in férieure à 18 °C, le compresseur se met en route moins souvent pour les appa reils sans fonction Maxifroid. La tempé rature de la zone de congélation aug menterait trop. Avec la fonction MaxiFroid, l'éclairage intérieur s'allume également lorsque la porte est fermée de manière à ce que la zone de réfrigération soit réchauffée quand la température ambiante tombe en dessous de 18 °C.

De par ce réchauffement, le compresseur s'enclenche plus souvent et la zone de congélation reste toujours bien froide.

...laparoi est recouverte d'une épaisse couche de glace ?

Vérifiez si les portes ferment correc tement.

Dégivrez l'appareil et nettoyez-le .

Une épaisse couche de glace réduit la puissance frigorifique et augmente la consommation d'électricité.

Lorsque la température ambiante des cend en dessous de 10 °C, le fonction nement de l'appareil n'est plus garanti,

même lorsque la fonction MaxiFroid est

enclenchée. Faites en sorte que l'appa reil se trouve toujours dans une tempé rature ambiante plus élevée !

Que faire si.....?

. . . l'éclairage intérieur du réfrigéra teur ne fonctionne plus ?

Contrôlez d'abord si le contacteur de

l'éclairage est coincé ou si le sélec teur de température et Marche/Arrêt sont sur "0".

Dans le cas contraire, c'est l'ampoule qui est défectueuse.

Remplacez l'ampoule le plus rapide ment possible ! Sinon, la fonction MaxiFroid, même enclenchée ne pourra pas fonction ner correctement.

^ Débranchez l'appareil ou ôtez le fu-

sible correspondant de l'installation domestique.

Il ne faut utiliser qu'un éclairage LED original Miele. Vous pouvez vous le

procurer auprès de votre revendeur ou auprès du SAV Miele. Il ne faut jamais utiliser des moyens d'éclairage à LEDs similaires. Risque d'incendie !

Vous pouvez également utiliser une am

poule avec les valeurs de raccordement suivantes : 220 - 240 V, max. 15 W, socle E 14, disponible auprès du SAV Miele.

^ Remontez le boîtier de protection et

encrantez-le.

Si vous ne pouvez pas remédier à la panne en suivant ces conseils, appelez le SAV. Ouvrez la porte de l'appareil le moins possible jusqu'à la réparation de la panne pour réduire au maximum la déperdition de froid.

En passant par l'arrière du carter de protection de l'éclairage, poussez l'élément latéral vers le haut a et reti rez le carter b.

Si le carter est abîmé ou s'il a été re tiré parce qu'endommagé - Atten tion ! Ne pas regarder l'éclairage (rayons laser classe 1M) avec des instruments optiques (loupe etc.) !

Remplacez l'éclairage LED.

Origines des bruits

Bruits normaux Quelle est leur origine ?

Brrrr.... Le vrombissement vient du moteur (compresseur). Il peut être

plus fort pendant un moment donné, lorsque le moteur se met en route.

Blubb, blubb.... Les gargouillements ou les ronronnements viennent du fluide ré

frigérant qui passe dans les conduits.

Clic... Les cliquetis sont audibles lorsque le thermostat active ou dé

sactive le moteur.

Sssrrrrr.... Dans les appareils combinés ou No-Frost un léger bruit de fond

provenant de la circulation d'air peut se faire entendre à l'inté rieur de l'appareil.

Crac ... Des bruits de craquement peuvent se faire entendre en cas

d'expansion de certains matériaux de l'appareil.

N'oubliez pas qu'on ne peut pas éviter les bruits de moteur et d'arrivée du fluide dans le circuit frigorifique.

Bruits que l'on peut éviter facilement

Claquement, cliquetement L'appareil n'est pas nivelé : ajustez l'appareil à l'aide d'un ni-

Quelle est leur origine et que peut-on faire pour les éviter ?

veau. Pour cela, utilisez les pieds vissables sous l'appareil ou utilisez des cales.

L'appareil est en contact avec d'autres meubles ou d'autres appareils : éloignez l'appareil des meubles et des autres appa

reils.

Des tiroirs, paniers ou surfaces bougent ou coincent : contrô lez les pièces amovibles et replacez-les correctement le cas échéant.

Des bouteilles ou des récipients se touchent : séparez-les.

Le câble de transport se trouve encore à l'arrière de l'appa reil : retirez-les.

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contac tez :

votre revendeur Miele

–

le SAV Miele

–

Service Après Vente / Garantie

Veuillez indiquer le modèle et la réfé rence de votre appareil. Vous trouverez la référence du modèle sur la plaque si gnalétique sur les parois latérales de votre appareil.

Délai et conditions de garantie

Le délai de garantie est d'1 an.

Pour plus de précisions sur les conditions de garantie dans votre pays, appelez le service consommateurs (voir numéro au dos du mode d'emploi).

Afin d'enregistrer la garantie de votre produit, veuillez remplir notre formulaire d'enregistrement de produit en ligne dans la rubrique "Les services" sur le site www.miele.fr ou nous ren voyer la carte constructeur jointe.

Branchement électrique

Cet appareil est livré prêt à être rac cordée avec un câble et une prise en monophasé 50 Hz–220 240 V.

Prévoir un fusible d'au moins 10 A.

Il doit être raccordé uniquement à une prise de courant avec mise à la terre installée selon les normes. Le raccorde ment ne peut être effectué que sur une installation électrique réglementaire.

Afin qu'en cas d'urgence, l'appareil puisse être rapidement séparé du ré seau électrique, la prise de courant ne doit pas se trouver derrière l'appareil afin d'être facilement accessible.

Si la prise de courant n’est plus accessible pour l’utilisateur, l’installation doit être équipée d’un dispositif de disjonction pour chaque pôle. Ce dispositif peut être constitué d’un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs EN

60335).

Il est interdit d'effectuer le branchement avec une rallonge car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

L'appareil ne doit pas être branché sur des îlots d'onduleur, utilisés pour une alimentation électrique autonome

comme par ex. une alimentation en énegie solaire. Dans le cas contraire, il peut y avoir une coupure de courant automatique en raison de pics de tension. L'électro nique pourrait être endommagée. De même, l'appareil ne doit pas être utilisé avec des fiches économiseur

d'énergie étant donné que cela risquerait de réduire l'alimentation en énergie qui résulterait dans un réchauffement de l'appareil.

S'il faut remplacer le câble d'alimentation, seul un électricien qualifié est habilité à le faire.

La fiche ainsi que le câble d'alimenta tion de l'appareil ne doivent pas tou cher l'arrière de cet appareil étant don né que la fiche et le câble d'alimenta tion risqueraient d'être endommagés par les vibrations de l'appareil, cela pourrait causer un court-circuit.

Evitez également de brancher d'autres appareils à des prises situées derrière l'appareil.

Ne faites pas fonctionner d'appareils emettant de la chaleur comme des mini-fours, des plaques de cuisson ou des grille-pain sur l'appareil. Il pourrait s'enflammmer. Risque d'in

cendie !

Cet appareil de froid ne doit pas être monté "côte à côte" (side by side) avec un autre appareil de froid ! Etant donné que l'appareil n'est pas équipé d'un chauffage au niveau de la paroi latérale, un montage côte à côte peut engendrer la formation de condensation ! Vous obtiendrez plus d'informations à ce sujet auprès de votre revendeur.

Lieu d'installation

N'installez pas l'appareil à proximité d'un four, d'un chauffage ou d'une fenêtre exposée au rayonnement direct du soleil. Plus la température ambiante est élevée, plus le compresseur fonc tionne longtemps et plus la consomma tion d'électricité est importante. Il est recommandé de l'installer dans une pièce bien ventilée.

Lors de l'installation de l'appareil, veil lez par ailleurs aux points suivants :

–

la prise de courant doit se situer en dehors de la partie arrière de l'appa reil et rester facilement accessible en cas d'urgence.

–

La fiche et le câble d'alimentation ne doivent pas être en contact avec la

Conseils d'installation

paroi arrière de l'appareil car ils pourraient être endommagés par les vibrations de l'appareil.

Evitez également de brancher d'au

–

tres appareils à des prises situées derrière l'appareil.

Important ! En cas d'humidité de l'air élevée la condensation peut se

déposer sur les surfaces exterieures de l'appareil. Cette eau de conden sation peut engendrer une corrosion au niveau des parois extérieures. En prévention, il est recommandé d'installer l'appareil dans une pièce sèche et/ou climatisée avec une aération suffisante. Une fois l'installation effectuée, assurez-vous que la porte de l'appareil ferme correctement, que les fentes d'aération et d'évacuation d'air ne sont pas recouvertes et que l'appareil a été installé comme il faut.

Classe climatique

Cest appareil est prévu pour une cer taine classe climatique (température ambiante) dont il faut respecter les limi

tes. Elle est indiquée sur la plaque si gnalétique à l'intérieur de l'appareil.

Classe climatique Température ambiante

Une température ambiante basse en

traîne un arrêt relativement long du compresseur. Cela peut résulter dans des températures plus élevées dans l'appareil.

+10 °C à +32 °C +16 °C à +32 °C +16 °C à +38 °C +16 °C à +43 °C

Conseils d'installation

Aération

L'air sur la paroi arrière se réchauffe. Pour une bonne aération, ne recouvrez pas les grilles et pensez à les dépous siérer régulièrement.

Appareil avec entretoises jointes

Afin que la consommation d'énergie déclarée soit atteinte, il faut utiliser les entretoises jointes à l'appareil. Une fois les entretoises montées, la profondeur de l'appareil augmente d'environ 35 mm. Si les entretoises jointes ne sont pas utilisées, cela n'aura aucune incidence sur le fonctionnement de l'appareil. Il faut néanmoins garder à l'esprit qu'en cas d'écart réduit entre l'appareil et le mur, la consommation d'énergie augmente légèrement.

Installation de l'appareil

Retirez d'abord le passe-câble de la

paroi arrière de l'appareil.

Vérifiez si tous les éléments sur la pa

roi arrière de l'appareil bougent libre ment. Le cas échéant, replier douce ment les éléments pour les éloigner de la paroi de l'appareil.

Glisser l'appareil doucement sur

l'emplacement prévu.

Posez l'appareil avec les entretoises

(si montées) ou le cas échéant avec la paroi arrière de l'appareil directe ment contre le mur.

Ajuster l'appareil

Montez les entretoises à l'arrière de l'appareil, en haut à gauche et à droite.

Ajustez l'appareil en vous servant des pieds de maintien, à l'aide de la clé à fourche jointe.

Dimensions de l'appareil

Conseils d'installation

ABC

KD 12625 S KD 12625 S edt/cs

KD 12823 S-1 KD 12823 S edt/cs-1 1817 mm 600 mm 631 mm*

* dimension sans entretoises montées. Si les entretoises jointes sont montées, la profondeur de l'appareil augmente d'environ 35 mm.

1623 mm 600 mm 631 mm*

Inversion du sens d'ouverture de porte

Cet appareil est livré avec des charniè res à droite. Si vous souhaitez des charnières à gauche, il vous faut inver ser les ferrures de porte.

Vous aurez besoin des outils sui vants pour le montage:

Effectuez le changement de char nière avec l'aide d'une deuxième personne.

Démonter les poignées

Lorsque vous tirez sur la poignée a,

la partie latérale de la poignée b glisse vers l'arrière.

^ Retirez l'élement de la poignée b en

arrière pour l'extraire du guidage.

^ Défaites les 4 vis (TX 15) de la

plaque de fixation et retirer la poignée.

^ Retirez les caches du côté opposé et

remontez-les sur les trous.

Inversion du sens d'ouverture de porte

Démonter les portes

Retirez les aliments des balconnets dans la porte !

Refermez la porte supérieure.

^ Retirez le cache a en la faisant glis-

ser vers l'avant de derrière puis en le retirant vers le haut.

^ Retirez le cache b par le haut.

Attention ! Dès que le pivot a été retiré, la porte du haut de l'appareil n'est plus maintenue de manière sé curisée !

Posez le cache e de l'avant sur le

support f et glissez-le sur la droite. L'écriture doit être lisible.

Retirez le cache g, tournez-le de

180° et remontez-le sur le côté oppo sé.

Remontez le cache e avec le sup

port f du côté opposé.

Défaites les vis d au niveau du pivot du haut c et retirez le pivot par le haut.

Retirez doucement la porte vers le haut et mettez-la de côté.

A l'aide d'un tournevis, démontez doucement le cache e et retirez-le avec le support f.

Défaites le support f du cache e en le faisant glisser un peu vers la gauche et en le retirant vers l'avant.

Tournez le support f de 180 °.

Inversion du sens d'ouverture de porte

Fermez la porte du bas.

Défaites le bouchon en plastique h.

Retirez le pivot i au milieu de l'ap

pareil par le haut.

^ Retirez doucement la porte du bas

par le haut et mettez-la de côté.

^ Retirez la protection j.

^ Retirez le pivot k, faites lui faire une

rotation de 180 °, et revissez -le sur le côté opposé.

^ Remontez le bouchon en plastique h

tourné à 180° sur le pivot k au mi lieu.

Remontez le cache j du côté oppo sé.

^ Retirez chaque bouchon lde la

douille de porte et remontez-les de l'autre côté.

Défaites la sauterelle de fixation m de la porte de l'appareil et remon tez-la de l'autre côté.

Inversion du sens d'ouverture de porte

Inverser les portes

Retirez le cache a vers l'avant.

^ Avec l'aide d'une deuxième per-

sonne, faites basculer l'appareil vers l'arrière et retirez le pivot de charnièreb par le bas.

^ Attention à ne pas perdre la douille

^ Défaites les vis d et retirez le pivot

de charnière e.

^ Retirez le cache f et remontez-le

dans les orifices sur le côté opposé.

Dévissez la pièce g du support e et revissez-la de l'autre côté dans la perforation du pivot prévue à cet effet e.

Vissez le pivot e sur le côté opposé.

Utilisez pour cela les perforations ex térieures (oblongs et ronds). Laissez

la vis du milieu de côté, afin de pouvoir ajuster la porte de l'appareil par la suite.

^ Avec l'aide d'une deuxième per-

sonne, basculez l'appareil doucement vers l'arrière et montez sur le côté gauche le pivot b avec la douille de charnière c du bas dans le support-palier e.

^ Remontez les caches a à gauche.

Insérez la porte du bas de l'appareil sur le pivot du haut b.

Fermez la porte du bas.

Montez le pivot i au milieu de l'ap pareil par le support-palier k dans la porte inférieure de la porte.

Posez la porte supérieure sur le pivot i au milieu de l'appareil.

Inversion du sens d'ouverture de porte

Remonter les poignées

veuillez suivre les indications concernant la fixation de la poignée afin d'éviter d'abîmer le joint de porte en cas de montage incorrect.

Montez le support-palier c sur le

côté opposé et fixez-le avec les vis d. Le cas échéant prépercer les orifices pour les vis ou utiliser un tournevis à piles.

^ Montez les caches a et b sur le

côté opposé.

^ Ajustez la porte par les perforations

oblongues du support-palier du bas vers la carrosserie de l'appareil. Serrez ensuite la vis à fond.

^ Vissez la poignée sans serrer les

deux vis b sur le côté opposé.

La plaque de fixation c doit être adjacente à la carrosserie de porte, de manière à ce qu'avec la porte fermée,la plaque de fixation et la paroi externe de l'appareil soient allignées. Sinon,

visser les deux tiges filetés prémon tées a à l'aide d'une clé à fourche jusqu'à ce que la plaque de fixation c se trouve à l'angle souhaité.

Serrez bien toutes les vis b.

Faites glisser l'élément de poignée latéral d depuis le côté dans les guides de la plaque de fixation, jus qu'à ce que vous entendiez un clic.

Inversion du sens d'ouverture de porte

Veillez à ce que l'élément de poignée latéral d n'entre pas en contact avec le joint de porte lors de l'ouverture de cette dernière. Cela risque à terme d'abîmer le joint !

Si cela est le cas,

redressez encore une fois la plaque

de fixation c au-dessus des tiges fi letés a jusqu'à ce que la plaque de fixation et l'élément de poignée laté ral d aient l'angle correspondant et que le joint ne soit pas touché lors de l'ouverture de la porte.

Inversion du sens d'ouverture de porte

Ajuster les portes de l'appareil

Les portes de l'appareil peuvent être ajustées par la suite par rapport à la carrosserie de l'appareil.

Sur le croquis suivant, la porte est re présentée ouverte afin de mieux suivre les opérations.

La porte d'appareil du bas peut être ajustée par les orifices oblongs dans le palier du bas :

^ Retirez la vis du milieu a au niveau

du palier et vissez-la sans serrer dans l'orifice oblong libre qui se trouve à côté.

La porte d'appareil du haut peut être ajustée par les orifices oblongs dans le palier du milieu :

Dévissez légèrement les deux vis ex

térieures c.

^ Ajustez la porte de l'appareil en dé-

plaçant le support-palier vers la gauche ou la droite.

^ Serrez ensuite les vis c à fond.

Dévissez également légèrement la vis b.

Ajustez la porte de l'appareil en dé plaçant le support-palier vers la gauche ou la droite.

Serrez bien toutes les vis a et b.

Encastrement de l'appareil

* lorsque l'appareil est installé avec des entretoises, la profondeur de l'appareil augmente d'environ 35 mm.

a Meuble haut

b Appareil

c Placard de cuisine

d Mur

Cet appareil peut s'intégrer dans les li néaires de meubles de cuisine. Pour conserver une unité, il est possible de monter un meuble haut a au-dessus de l'appareil.

Il est impératif de prévoir un espace d'aération d'une profondeur minimale de 50 mm sur l'ensemble de la largeur du meuble haut. La fente d'aération disponible sous le plafond de la cuisine doit présenter un diamètre de 300 cm

pour faciliter l'évacuation de l'air chaud. Sinon le compresseur doit fonctionner davan

tage pour augmenter sa production de froid, ce qui accroît également la consommation d'électricité.

Les orifices d'entrée et de sortie d'air doivent rester dégagés et être dépoussiérés régulièrement.

Lorsque l'appareil est encastré entre deux meubles normalisés (profondeur max. 580 mm), il peut être placé directement à côté des meubles de cuisine. La porte de l'appareil dépasse en fa

çade de 34 mm* sur les côtés et de 50 mm* au centre ce qui permet de l'ouvrir et de la fermer très facilement.

Lors du montage de l'appareil à proxi mité d'un mur d il faut prévoir un es

pace d'environ 55 mm entre le mur d et l'appareil b au niveau de la char nière. Cela correspond à l'encorbelle

ment de la poignée lorsque la porte sera ouverte.

Sous réserve de modifications / 1113

KD 12625 S, KD 12625 S edt/cs, KD 12823 S-1, KD 12823 S edt/cs-1

M.-Nr. 09 590 130 / 01

Miele KD 12625 S, KD 12625 S edt/cs, KD 12823 S-1, KD 12823 S edt/cs-1 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
