Miele KD 12823 S-1, KD 12625 S User Manual [de]

Gebrauchs- und Montageanweisung Kühl-Gefrier-Kombination

Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 09 531 640de-DE

Inhalt

Gerätebeschreibung ...............................................4

Ihr Beitrag zum Umweltschutz .......................................7

Sicherheitshinweise und Warnungen .................................8

Wie können Sie Energie sparen? ....................................17

Gerät ein- und ausschalten.........................................19

Bei längerer Abwesenheit ...........................................19

Die richtige Temperatur............................................20

...inderKühlzone ................................................20

...inderGefrierzone ..............................................20

Temperatur einstellen ..............................................21

Winterschaltung verwenden ........................................22

Lebensmittel in der Kühlzone lagern .................................23

Verschiedene Kühlbereiche .........................................23

Für den Kühlschrank nicht geeignet ...................................24

Worauf Sie bereits beim Einkauf der Lebensmittel achten sollten ............24

Lebensmittel richtig lagern ..........................................25

Obst und Gemüse ..............................................25

Eiweißreiche Lebensmittel ........................................25

Innenraum gestalten ..............................................26

Abstellflächen versetzen ............................................26

Geteilte Abstellfläche...............................................26

Abstellbord/Flaschenbord versetzen...................................26

Gefrieren und Lagern .............................................27

Maximales Gefriervermögen .........................................27

Was passiert beim Einfrieren frischer Lebensmittel?.......................27

Fertige Tiefkühlkost einlagern ........................................27

Lebensmittel selbst einfrieren ........................................28

Vor dem Einfrieren beachten ......................................28

Verpacken.....................................................28

Ca. 24 Stunden vor dem Einlegen ..................................29

Einlegen ......................................................29

Ca. 24 Stunden nach dem Einlegen.................................29

Auftauen von Gefriergut.............................................30

Eiswürfel bereiten .................................................30

Schnellkühlen von Getränken ........................................30

Inhalt

Abtauen.........................................................31

Kühlzone ........................................................31

Gefrierzone ......................................................31

Reinigen ........................................................33

Innenraum, Zubehör ...............................................33

Gerätetüren, Seitenwände ...........................................34

Be- und Entlüftungsquerschnitte ......................................34

Türdichtung ......................................................35

Was tun, wenn...?...............................................36

Ursachen von Geräuschen .........................................39

Kundendienst/Garantie ............................................40

Garantiezeit und Garantiebedingungen..............................40

Informationen für Prüfinstitute ......................................41

Elektroanschluss .................................................42

Aufstellhinweise..................................................43

Aufstellort ........................................................43

Klimaklasse....................................................43

Be- und Entlüftung .................................................44

Gerät mit beiliegenden Wandabstandshaltern ...........................44

Gerät aufstellen ...................................................44

Gerät ausrichten ..................................................44

Gerätemaße .....................................................45

Türanschlag wechseln ............................................46

Gerätetüren ausrichten ............................................52

Gerät einbauen...................................................53

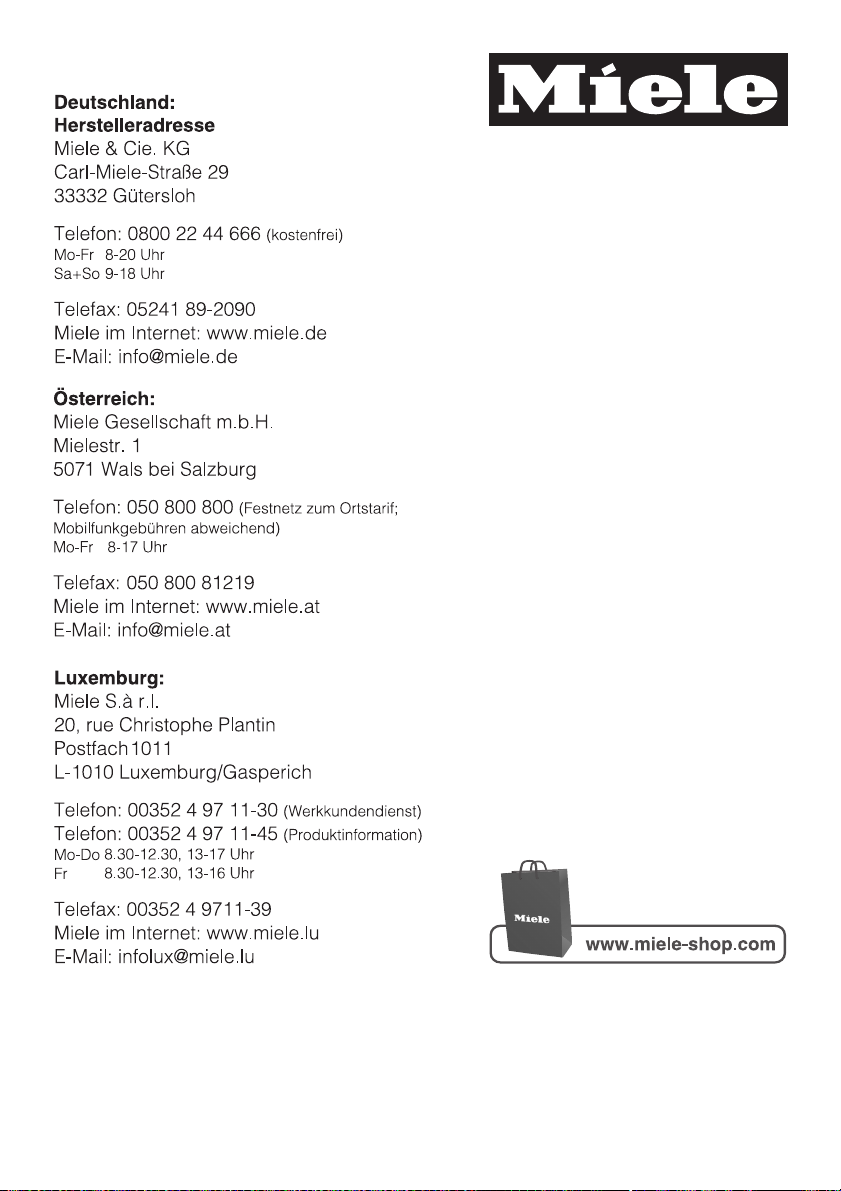

Adressen .......................................................55

Gerätebeschreibung

a Ein-/Aus- und Temperaturregler

b Kippschalter für die Winterschaltung

c Lichtkontakt-Schalter

KD 12625 S, KD 12625 S edt/cs

a Butter- und Käsefach

b Abstellfläche

c Eierablage

d Ein-/Aus- und Temperaturregler,

Innenbeleuchtung und Winterschaltung

e Abstellbord

f Tauwasser-Rinne und

Tauwasser-Ablaufloch

g Obst- und Gemüseschalen

h Flaschenbord

i Gefrierschubladen

Gerätebeschreibung

KD 12823 S-1, KD 12823 S edt/cs-1

a Butter- und Käsefach

b Abstellfläche

c Eierablage

d Ein-/Aus- und Temperaturregler,

Innenbeleuchtung und Winterschaltung

e Abstellbord

f Tauwasser-Rinne und

Tauwasser-Ablaufloch

g Obst- und Gemüseschalen

h Flaschenbord

i Gefrierschubladen

Ihr Beitrag zum Umweltschutz

Entsorgung der Transport

verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs materialien sind nach umweltverträg lichen und entsorgungstechnischen Gesichtspunkten ausgewählt und des halb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate rialien. Sie enthalten aber auch schädli che Stoffe, die für ihre Funktion und Si cherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden. So ist sichergestellt, dass das im Kälte kreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Sicherheitshinweise und Warnungen

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbe stimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichti ge Hinweise für die Aufstellung, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Gerät.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Dieses Gerät ist für die Verwendung im Haushalt und in haus-

haltsähnlichen Aufstellumgebungen bestimmt. Dieses Gerät ist nicht für die Verwendung im Außenbereich bestimmt.

Verwenden Sie das Gerät ausschließlich im haushaltsüblichen

Rahmen zum Kühlen und Lagern von Lebensmitteln sowie zum La gern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis. Alle anderen Anwendungsarten sind unzulässig.

Sicherheitshinweise und Warnungen

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von

Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinproduktrichtlinie zugrunde liegenden Stoffen oder Produk ten. Eine missbräuchliche Verwendung des Gerätes kann zu Schä digungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosions gefährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver wendung oder falsche Bedienung verursacht werden.

Personen, die aufgrund ihrer physischen, sensorischen oder

geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen das Gerät nur ohne Aufsicht bedienen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher bedienen können. Sie müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Gerät ferngehalten werden

– es sei denn, sie werden ständig beaufsichtigt.

Kinder ab acht Jahren dürfen das Gerät nur ohne Aufsicht bedie

nen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher be dienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

Kinder dürfen das Gerät nicht ohne Aufsicht reinigen oder warten.

Beaufsichtigen Sie Kinder, die sich in der Nähe des Gerätes auf

halten. Lassen Sie Kinder niemals mit dem Gerät spielen.

Sicherheitshinweise und Warnungen

Erstickungsgefahr! Kinder können sich beim Spielen in Verpa

ckungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.

Technische Sicherheit

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät ent

spricht den einschlägigen Sicherheitsbestimmungen sowie den zu treffenden EG-Richtlinien.

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Natur

gas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss. Achten Sie beim Transportieren und beim Einbauen/Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen! Bei Beschädigungen:

–

Vermeiden Sie offenes Feuer oder Zündquellen,

–

trennen Sie das Gerät vom Elektronetz,

–

durchlüften Sie den Raum, in dem das Gerät steht, für einige Mi nuten, und

–

benachrichtigen Sie den Kundendienst.

Sicherheitshinweise und Warnungen

Je mehr Kältemittel in einem Gerät ist, umso größer muss der

Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Ge misch bilden. Pro 8 g Kältemittel muss der Raum mindestens 1 m Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Die Anschlussdaten (Absicherung, Frequenz, Spannung) auf

dem Typenschild des Gerätes müssen unbedingt mit denen des Elektronetzes übereinstimmen, damit keine Schäden am Gerät auf treten. Vergleichen Sie diese vor dem Anschließen. Fragen Sie im Zweifelsfall eine Elektro-Fachkraft.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet,

wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitsvoraussetzung muss vorhanden sein. Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektro-Fachkraft prüfen.

groß sein. Die

Wenn die Anschlussleitung beschädigt ist, muss diese durch eine

von Miele autorisierte Fachkraft installiert werden, um Gefahren für den Benutzer zu vermeiden.

Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht

die nötige Sicherheit (Brandgefahr). Schließen Sie das Gerät nicht damit an das Elektronetz an.

Wenn Feuchtigkeit an spannungsführende Teile oder die Netzan

schlussleitung gelangt, kann dies zu einem Kurzschluss führen. Betreiben Sie daher das Gerät nicht im Feuchte- oder Spritzwasser bereich (z. B. Garage, Waschküche etc.).

Sicherheitshinweise und Warnungen

Dieses Gerät darf nicht an nicht stationären Aufstellungsorten

(z. B. Schiffen) betrieben werden.

Beschädigungen am Gerät können Ihre Sicherheit gefährden.

Kontrollieren Sie es auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.

Bei Installations- und Wartungsarbeiten sowie Reparaturen muss

das Gerät vom Elektronetz getrennt sein. Das Gerät ist nur dann vom Elektronetz getrennt, wenn:

die Sicherungen der Elektroinstallation ausgeschaltet sind oder

– – die Schraubsicherungen der Elektroinstallation ganz herausge-

schraubt sind oder

– die Netzanschlussleitung vom Elektronetz getrennt ist.

Ziehen Sie bei Anschlussleitungen mit Netzstecker nicht an der Leitung, sondern am Stecker, um diese vom Elektronetz zu trennen.

Durch unsachgemäße Installations- und Wartungsarbeiten oder

Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

Garantieansprüche gehen verloren, wenn das Gerät nicht von ei

nem von Miele autorisierten Kundendienst repariert wird.

Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si

cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.

Sicherheitshinweise und Warnungen

Sachgemäßer Gebrauch

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperatur

bereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerä tes. Eine niedrigere Raumtemperatur führt zu einer längeren Still standzeit des Kompressors, so dass das Gerät die erforderliche Temperatur nicht halten kann.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder

zugestellt werden. Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Energieverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Le-

bensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt. Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Lagern Sie keine explosiven Stoffe und keine Produkte mit brenn-

baren Treibgasen (z. B. Spraydosen) im Gerät. Zündfähige Gasgemische können sich durch elektrische Bauteile entzünden. Brandund Explosionsgefahr!

Betreiben Sie keine elektrischen Geräte im Gerät (z. B. zum Her

stellen von Softeis). Es kann zur Funkenbildung kommen. Explosionsgefahr!

Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen

Getränken oder mit Flüssigkeiten, die gefrieren können, in der Ge frierzone. Die Dosen oder Flaschen können platzen. Verletzungs- und Beschädigungsgefahr!

Sicherheitshinweise und Warnungen

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in die Gefrier

zone legen, spätestens nach einer Stunde wieder heraus. Die Fla schen können platzen. Verletzungs- und Beschädigungsgefahr!

Berühren Sie Gefriergut und Metallteile nicht mit nassen Händen.

Die Hände können festfrieren. Verletzungsgefahr!

Nehmen Sie niemals Eiswürfel und Eis am Stiel, insbesondere

Wassereis, direkt nach dem Entnehmen aus der Gefrierzone in den Mund. Durch die sehr tiefe Temperatur des Gefriergutes könnten Lippen oder Zunge festfrieren. Verletzungsgefahr!

Frieren Sie angetaute oder aufgetaute Lebensmittel nicht wieder

ein. Verbrauchen Sie sie so schnell wie möglich, weil die Lebensmittel an Nährwert verlieren und verderben. Gekocht oder gebraten können Sie aufgetaute Lebensmittel erneut einfrieren.

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer

Lebensmittelvergiftung. Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Lebensmittelhersteller!

Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn an

dere Teile an- oder eingebaut werden, gehen Ansprüche aus Ga rantie, Gewährleistung und/oder Produkthaftung verloren.

Sicherheitshinweise und Warnungen

Für Edelstahlgeräte gilt:

Kleben Sie keine Haftnotizen, transparentes Klebeband,

Abdeck-Klebeband oder andere Klebemittel auf die beschichtete Oberfläche der Gerätetür. Die Beschichtung wird dadurch beschä digt, und verliert die schützende Wirkung vor Verschmutzungen.

Die hochwertige Oberflächenbeschichtung der Gerätetür ist

kratzempfindlich. Selbst ein Magnet kann Kratzer hervorrufen.

Reinigung und Pflege

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten.

Dadurch wird die Türdichtung im Laufe der Zeit porös.

Der Dampf eines Dampf-Reinigers kann an spannungsführende

Teile gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen und Abtauen des Gerätes niemals einen Dampf-Reiniger.

Verwenden Sie keine spitzen oder scharfkantigen Gegenstände,

um – Reif- und Eisschichten zu entfernen,

–

und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsun tüchtig.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Ker

zen in das Gerät. Der Kunststoff wird beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser. Diese können

explosive Gase bilden, kunststoffschädigende Lösungs- oder Treib mittel enthalten oder gesundheitsschädlich sein.

Sicherheitshinweise und Warnungen

Transport

Transportieren Sie das Gerät immer aufrecht stehend und in der

Transportverpackung, damit keine Schäden auftreten.

Transportieren Sie das Gerät mit Hilfe einer zweiten Person, da es

ein hohes Gewicht hat. Verletzungs- und Beschädigungsgefahr!

Entsorgung Ihres Altgerätes

Zerstören Sie gegebenenfalls das Türschloss Ihres alten Gerätes,

wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten.

Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers, – Abknicken von Rohrleitungen, – Abkratzen von Oberflächenbeschichtungen. Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Wie können Sie Energie sparen?

normaler Energieverbrauch

Aufstellen/Warten In belüfteten Räumen. In geschlossenen,

Geschützt vor direkter Sonnenbestrahlung.

Nicht neben einer Wärme quelle (Heizkörper, Herd).

Bei idealer Raumtemperatur um 20 °C.

Be- und Entlüftungsquer schnitte nicht verdecken und regelmäßig von Staub befreien.

Kompressor und Metallgitter (Wärmeaustauscher) an der Rückseite des Gerätes mindestens einmal im Jahr entstauben.

TemperaturEinstellung

Bei mittlerer Einstellung von 2 bis 3.

erhöhter Energieverbrauch

nicht belüfteten Räumen.

Bei direkter Sonnenbestrah lung.

Neben einer Wärmequelle

(Heizkörper, Herd).

Bei hoher Raumtemperatur.

Bei verdeckten oder ver

staubten Be- und Entlüf tungsquerschnitten.

Bei Staubablagerungen auf Kompressor und Metallgitter (Wärmeaustauscher).

Je tiefer die eingestellte Temperatur, umso höher der Energieverbrauch!

Bei Geräten mit Winterschal tung darauf achten, dass bei Raumtemperaturen wärmer als 18 °C der Schalter aus geschaltet ist!

Wie können Sie Energie sparen?

normaler Energieverbrauch

Gebrauch Anordnung der Schubfächer,

Abstellflächen und Ablagen wie im Auslieferungszustand.

Gerätetür nur bei Bedarf und so kurz wie möglich öffnen.

Lebensmittel gut sortiert einordnen.

Zum Einkaufen eine Kühlta sche mitnehmen und Lebensmittel zügig im Gerät verstauen.

Entnommenes möglichst schnell wieder zurückstellen, bevor es sich zu sehr erwärmt.

Warme Speisen und Getränke erst außerhalb des Gerätes abkühlen lassen.

Lebensmittel gut verpackt oder gut abgedeckt einordnen.

erhöhter Energieverbrauch

Häufiges und langes Türöffnen bedeuten Kälteverlust und einströmende warme Raum luft. Das Gerät versucht herun ter zu kühlen und die Laufzeit des Kompressors erhöht sich.

Warme Speisen und auf Außentemperatur erwärmte Lebensmittel bringen Wärme in das Gerät. Das Gerät versucht herunter zu kühlen und die Laufzeit des Kompressors erhöht sich.

Verdunsten und Kondensieren von Flüssigkeiten in der Kühlzone verursacht Kälte leistungsverluste.

Gefrierwaren zum Abtauen in die Kühlzone legen.

Fächer nicht überfüllen, damit die Luft zirkulieren kann.

Abtauen Gefrierzone bei einer

Eisschicht von maximal 0,5 cm abtauen.

Eine Eisschicht verschlechtert die Kälteabgabe an das Gefriergut.

Gerät ein- und ausschalten

Vor dem ersten Benutzen

Verpackungsmaterialien

Entfernen Sie sämtliche Verpackungs

materialien aus dem Innenraum.

Schutzfolie

Die Edelstahlleisten auf den Abstellbor den und Abstellflächen im Inneren des Gerätes sind mit einer Schutzfolie ver sehen. Bei einem Edelstahlgerät sind zusätz lich die Edelstahltür, eventuell auch die Seitenwände, mit einer Schutzfolie versehen.

^ Ziehen Sie die Schutzfolie erst ab,

nachdem Sie das Gerät an seinem Platz aufgestellt haben.

Reinigen

^ Reinigen Sie das Schrankinnere und

das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Gerät einschalten

Drehen Sie den Ein-/Aus- und Tem peraturregler nach rechts herum aus der Stellung "0" heraus.

Gerät ausschalten

Drehen Sie den Ein-/Aus- und Tem

peraturregler von "1" aus auf die Stel lung “0". Ein kleiner Widerstand muss

dabei überbrückt werden.

Die Kühlung ist ausgeschaltet, und die Innenbeleuchtung erlischt.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

schalten Sie das Gerät aus,

^ ziehen Sie den Netzstecker oder

schalten Sie die Sicherung der Hausinstallation aus,

^ tauen Sie die Gefrierzone ab,

^ reinigen Sie das Gerät, und

^ lassen Sie die Gerätetüren etwas

geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwe senheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlosse nen Türen die Gefahr von Schimmel bildung.

Je höher die Einstellung, desto niedri ger ist die Temperatur im Gerät.

Das Gerät beginnt zu kühlen, und die Innenbeleuchtung in der Kühlzone leuchtet bei geöffneter Tür.

Damit die Temperatur tief genug ist, lassen Sie das Gerät einige Stunden vorkühlen, bevor Sie erstmals Lebens mittel einlegen.

Die richtige Temperatur

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen ver derben die Lebensmittel schnell, was durch die richtige Lagertemperatur ver hindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachs tumsgeschwindigkeit der Mikroorganis men. Mit sinkender Temperatur ver langsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

je häufiger und länger die Gerätetür

–

geöffnet wird,

– je mehr Lebensmittel gelagert wer-

den,

– je wärmer die frisch eingelagerten

Lebensmittel sind,

– je höher die Raumtemperatur des

Gerätes ist. Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

...inderKühlzone

Wir empfehlen eine Kühltemperatur in der Mitte des Gerätes von 4°C.

Möchten Sie die Kühltemperatur über prüfen, dann

stellen Sie ein gefülltes Wasserglas mit einem Thermometer in die Mitte des Gerätes.

Beachten Sie jedoch, dass

übliche Badewasser- und andere

–

Hausthermometer meist sehr unge nau messen. Verwenden Sie am bes

ten ein elektronisches Temperatur-

Messgerät.

Messen Sie nicht die Lufttemperatur

–

im Gerät, dies lässt keinen Rück schluss auf die Temperatur der Le bensmittel zu.

Während des Messzeitraumes sollten

–

Sie die Kühlschranktür möglichst we nig öffnen, da sonst jedesmal warme Luft einströmt.

...inderGefrierzone

Um frische Lebensmittel einzufrieren und Lebensmittel langfristig zu lagern, ist eine Temperatur von -18 °C erforderlich. Bei dieser Temperatur ist das Wachstum der Mikroorganismen weitgehend eingestellt. Sobald die Temperatur über -10 °C steigt, beginnt die Zersetzung durch die Mikroorganis men, die Lebensmittel sind weniger lang haltbar. Aus diesem Grund dürfen an- oder aufgetaute Lebensmittel erst wieder eingefroren werden, wenn sie verarbeitet wurden (kochen oder bra

ten). Durch die hohen Temperaturen

werden die meisten Mikroorganismen abgetötet.

Nach ca. 24 Stunden können Sie die ungefähre Kühltemperatur in Ihrem Ge rät ablesen.

Die richtige Temperatur

Temperatur einstellen

Die Temperatur können Sie am Ein-/Aus- und Temperaturregler einstel len.

Drehen Sie den Temperaturregler auf

eine Einstellung zwischen 1 und 7.

Je höher die Einstellung, desto niedri ger ist die Temperatur im Gerät.

Wir empfehlen eine mittlere Einstel lung.

Wenn in der Gefrierzone Tiefkühlkost lagert und die erforderlichen tiefen Temperaturen gewährleistet sein sollen,

ist eine Einstellung zwischen 4 und 7

empfehlenswert.

Diese Einstellung ist auch zu wählen, wenn

die Gerätetüren sehr häufig und/oder

–

länger geöffnet werden,

große Mengen Lebensmittel eingela

–

gert werden oder

die Raumtemperatur hoch ist.

–

^ Passen Sie aus den genannten Grün-

den die Temperatur je nach Bedarf mit dem Temperaturregler an.

Wurde die Einstellung 7 gewählt, ist es möglich, dass im kältesten Bereich der Kühlzone (oberhalb der Obst- und Gemüseschalen und an der Rückwand) Temperaturen unter 0 °C erreicht werden.

Winterschaltung verwenden

Bei niedrigen Raumtemperaturen unterhalb oder gleich 18 °C kann es in

der Gefrierzone zu warm werden, da der Kompressor durch die geringe Raumtemperatur seltener anspringt. Möglicherweise taut das Gefriergut an. Um das zu verhindern, gibt es die Winterschaltung.

Winterschaltung einschalten

^ Drücken Sie am Kippschalter für die

Winterschaltung die "1".

Der Kompressor springt nun häufiger an. Dadurch sinkt die Temperatur in der Gefrierzone, so dass die erforderliche Temperatur gewährleistet ist.

Winterschaltung ausschalten

Um frische Lebensmittel optimal ein zufrieren, müssen Sie vor dem Einfrie

ren die Funktion Winterschaltung ein schalten. Damit erreichen Sie, dass die Lebens mittel schnell durchgefroren werden und somit Nährwert, Vitamine, Ausse hen und Geschmack erhalten bleiben.

Ausnahmen:

Wenn Sie bereits gefrorene Lebens

–

mittel einlegen. Wenn Sie täglich nur bis zu 1 kg

–

Lebensmittel einlegen.

Winterschaltung einschalten

Die Funktion Winterschaltung muss 24 Stunden vor dem Einlegen der einzufrierenden Lebensmittel eingeschaltet werden.

Sobald die Raumtemperatur wärmer als 18 °C ist, sollte die Winterschaltung ausgeschaltet werden, da das Gerät sonst nur unnötig Energie verbraucht.

Drücken Sie am Kippschalter für die Winterschaltung die "0".

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Drücken Sie am Kippschalter für die Winterschaltung die "1".

Die Temperatur in der Gefrierzone sinkt, da der Kompressor häufiger an springt.

Winterschaltung ausschalten

Ca. 24 Stunden nach dem Einlegen sind die frischen Lebensmittel durchge froren und die Winterschaltung kann ausgeschaltet werden.

Drücken Sie am Kippschalter für die Winterschaltung die "0".

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Lebensmittel in der Kühlzone lagern

Verschiedene Kühlbereiche

Aufgrund der natürlichen Luftzirkulation stellen sich in der Kühlzone unter schiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den un teren Bereich der Kühlzone. Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Wärmster Bereich

Der wärmste Bereich in der Kühlzone ist ganz oben im vorderen Bereich und in der Gerätetür. Verwenden Sie diesen Bereich z. B. zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Kältester Bereich

Der kälteste Bereich in der Kühlzone ist direkt über den Obst- und Gemüseschalen (je nach Modell) bzw. der Obst- und Gemüseschublade (je nach Modell) und an der Rückwand.

Keine explosiven Stoffe und keine Produkte mit brennbaren Treibga sen (z. B. Spraydosen) lagern. Explosionsgefahr!

Falls Sie im Gerät oder in der Gerä tetür fett- bzw. ölhaltige Lebensmit tel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt. Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.

Lagern Sie die Lebensmittel nicht zu dicht beieinander, so dass die Luft gut zirkulieren kann.

Verwenden Sie diese Bereiche für alle empfindlichen und leicht verderblichen Lebensmittel, wie z. B.:

–

Fisch, Fleisch, Geflügel,

–

Wurstwaren, Fertiggerichte,

–

Eier- oder Sahnespeisen/-gebäck,

–

frischer Teig, Kuchen-, Pizza-, Quicheteig,

–

Rohmilchkäse und andere Rohmilch produkte,

–

folienverpacktes Fertiggemüse und allgemein alle frischen Lebensmittel, deren Mindesthaltbarkeitsdatum sich auf eine Aufbewahrungstemperatur von mindestens 4 °C bezieht.

Lebensmittel in der Kühlzone lagern

Für den Kühlschrank nicht geeignet

Nicht alle Lebensmittel eignen sich für die Lagerung bei Temperaturen unter 5 °C, da sie kälteempfindlich sind. Je nach Lebensmittel können sich bei einer zu kalten Lagerung das Ausse hen, die Konsistenz, der Geschmack und/oder der Vitamingehalt des Le bensmittels verändern.

Zu diesen kälteempfindlichen Lebens mitteln gehören unter anderem:

Ananas, Avocados, Bananen,

–

Granatäpfel, Mangos, Melonen, Papayas, Passionsfrüchte, Zitrusfrüchte (wie Zitronen, Orangen, Mandarinen, Grapefruit),

– Obst, das nachreifen soll,

– Auberginen, Gurken, Kartoffeln,

Paprika, Tomaten, Zucchini,

– Hartkäse (wie Parmesan, Bergkäse).

Worauf Sie bereits beim Einkauf der Lebensmittel achten sollten

Die wichtigste Voraussetzung für eine lange Lagerdauer ist die Frische der Lebensmittel, wenn sie eingelagert wer den. Diese Ausgangsfrische ist von ent scheidender Bedeutung für die Lager dauer. Achten Sie auch auf das Haltbarkeits datum und die richtige Lagertempera

tur.

Die Kühlkette sollte möglichst nicht unterbrochen werden. Achten Sie z. B. darauf, dass die Lebensmittel nicht zu lange im warmen Auto verweilen. Tipp: Nehmen Sie zum Einkaufen eine Kühltasche mit, und verstauen Sie anschließend die Lebensmittel zügig im Gerät.

Lebensmittel in der Kühlzone lagern

Lebensmittel richtig lagern

Bewahren Sie Lebensmittel in der Re gel nur zugedeckt oder verpackt auf. So wird die Annahme von Fremdgerü chen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhan dener Keime vermieden. Dies ist be sonders bei der Lagerung tierischer Le bensmittel zu berücksichtigen. Bei korrekter Einstellung der Tempera tur und einer entsprechenden Hygiene kann die Haltbarkeit der Lebensmittel deutlich verlängert werden.

Obst und Gemüse

Obst und Gemüse können jedoch unverpackt in den Obst- und Gemüseschalen (je nach Modell) bzw. der Obst- und Gemüseschublade (je nach Modell) aufbewahrt werden.

Eiweißreiche Lebensmittel

Beachten Sie, dass eiweißreichere Lebensmittel schneller verderben. Das heißt, Schalen- und Krustentiere verderben z. B. schneller als Fisch, und Fisch verdirbt schneller als Fleisch.

Innenraum gestalten

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen:

Die Abstellfläche anheben, ein Stück

nach vorn ziehen, mit der Ausspa rung über die Auflagerippen heben und nach oben oder unten versetzen.

Der hintere Anschlagrand der Abstell fläche muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfrieren.

Die Abstellflächen sind durch Auszug stopps gegen unbeabsichtigtes He rausziehen gesichert.

Geteilte Abstellfläche

Um hohes Kühlgut, wie z. B. hohe Flaschen oder Gefäße, stellen zu können, gibt es eine geteilte Abstellfläche, bei der das vordere Teil vorsichtig unter das hintere Teil geschoben werden kann:

Drücken Sie die hintere halbe Glas platte von unten leicht hoch.

Gleichzeitig heben Sie die vordere halbe Glasplatte vorn leicht an, und schieben Sie sie vorsichtig unter die hintere Hälfte.

Zum Versetzen der halben Glasplatten,

stecken Sie die beiden Halteleisten in

gewünschter Höhe links und rechts auf die Auflagerippen,

schieben Sie die Glasplatten nach

einander ein. Die Glasplatte mit Anschlagrand muss hinten liegen!

Abstellbord/Flaschenbord versetzen

^ Schieben Sie das Abstellbord/

Flaschenbord nach oben, und nehmen Sie es nach vorn heraus.

^ Setzen Sie das Abstellbord/

Flaschenbord an beliebiger Stelle wieder ein. Achten Sie darauf, dass es richtig und fest auf die Erhebungen gedrückt ist.

nehmen Sie die beiden halben Glas platten heraus,

Gefrieren und Lagern

Maximales Gefriervermögen

Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren werden, darf das maximale Gefrierver mögen nicht überschritten werden. Das maximale Gefriervermögen innerhalb 24 Stunden finden Sie auf dem Typen schild „Gefriervermögen ...kg/24 h“.

Das auf dem Typenschild angegebene maximale Gefriervermögen wurde nach der Norm DIN EN ISO 15502 ermittelt.

Was passiert beim Einfrieren frischer Lebensmittel?

Frische Lebensmittel müssen so schnell wie möglich durchgefroren werden, damit Nährwert, Vitamine, Aussehen und Geschmack erhalten bleiben.

Je langsamer die Lebensmittel durchgefroren werden, umso mehr Flüssigkeit wandert aus jeder einzelnen Zelle in die Zwischenräume. Die Zellen schrumpfen. Beim Auftauen kann nur ein Teil der vorher ausgetretenen Flüssigkeit in die Zellen zurückwandern. Praktisch bedeutet dies, dass im Lebensmittel ein größerer Saftverlust auftritt. Dies erkennen Sie daran, dass sich beim Auftauen eine große Wasser lache um das Lebensmittel bildet.

sehr gering ist. Es bildet sich nur eine kleine Wasserlache!

Fertige Tiefkühlkost einlagern

Möchten Sie fertige Tiefkühlkost einla gern, überprüfen Sie bereits beim Kauf im Geschäft

die Verpackung auf Beschädigung,

–

das Haltbarkeitsdatum und

–

die Kühlraumtemperatur der Ver

–

kaufstruhe. Ist die Kühlraumtempera tur wärmer als -18 °C, so verkürzt sich die Haltbarkeit der Tiefkühlkost.

^ Kaufen Sie die Tiefkühlkost ganz zum

Schluss ein, und transportieren Sie sie in Zeitungspapier oder in einer Kühltasche.

^ Legen Sie die Tiefkühlkost sofort in

die Gefrierzone.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (ko chen oder braten), können Sie es er neut einfrieren.

Wurde das Lebensmittel schnell durch gefroren, hat die Zellflüssigkeit weniger Zeit, aus den Zellen in die Zwischen räume zu wandern. Die Zellen schrumpfen erheblich weniger. Beim Auftauen kann die nur geringe Menge Flüssigkeit, die in die Zwischen räume gewandert war, in die Zellen zu rückwandern, so dass der Saftverlust

Gefrieren und Lagern

Lebensmittel selbst einfrieren

Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel!

Vor dem Einfrieren beachten

Zum Gefrieren geeignet sind:

–

Frischfleisch, Geflügel, Wild, Fisch, Gemüse, Kräuter, rohes Obst, Molke reiprodukte, Backwaren, Speiseres te, Eigelb, Eiweiß und viele Fertigge richte.

Zum Gefrieren nicht geeignet sind:

–

Weintrauben, Blattsalate, Radies chen, Rettich, Sauerrahm, Mayonnaise, ganze Eier in Schale, Zwiebeln, ganze rohe Äpfel und Birnen.

– Damit Farbe, Geschmack, Aroma

und Vitamin C erhalten bleiben, sollte Gemüse vor dem Einfrieren blanchiert werden. Geben Sie dazu das Gemüse portionsweise für2-3Minuten in kochendes Wasser. Danach das Gemüse herausnehmen und schnell in kaltem Wasser abkühlen. Das Gemüse abtropfen lassen.

–

Mageres Fleisch eignet sich besser zum Einfrieren als fettes und kann wesentlich länger gelagert werden.

–

Legen Sie zwischen Koteletts, Steaks, Schnitzel usw. jeweils eine Folie aus Kunststoff. So vermeiden Sie das Zusammenfrieren zu einem Block.

–

Rohe Lebensmittel und blanchiertes Gemüse vor dem Einfrieren nicht würzen und salzen, Speisen nur leicht würzen und salzen. Manche Gewürze verändern beim Einfrieren ihre Geschmacksintensität.

Warme Speisen oder Getränke erst

–

außerhalb des Gerätes abkühlen las sen, um ein Antauen der bereits ge frorenen Lebensmittel zu verhindern und den Energieverbrauch nicht zu erhöhen.

Verpacken

Frieren Sie portionsweise ein.

Geeignete Verpackung

- Kunststoff-Folien

- Schlauch-Folien aus Polyethylen

- Alu-Folien

- Gefrierdosen

Ungeeignete Verpackung

- Packpapier

- Pergamentpapier

- Cellophan

- Müllbeutel

- gebrauchte Einkaufstüten

^ Drücken Sie die Luft aus der Verpa-

ckung heraus.

Verschließen Sie die Packung dicht mit

- Gummiringen

- Kunststoff-Klipsen

- Bindfäden oder

- kältebeständigen Klebebändern.

Beutel und Schlauchfolien aus Poly ethylen können Sie auch mit einem Folien-Schweißgerät verschweißen.

Beschriften Sie die Verpackung mit Inhalt und Einfrier-Datum.

Gefrieren und Lagern

Ca. 24 Stunden vor dem Einlegen

Drehen Sie den Ein-/Aus- und Tem

peraturregler auf eine mittlere bis kal te Einstellung (ca. 6).

Schalten Sie die Funktion Winter

schaltung ein (siehe "Winterschaltung verwenden").

Das bereits eingelagerte Gefriergut er hält somit eine Kältereserve.

Einlegen

Folgende maximale Beladungsmen gen müssen eingehalten werden: – Gefrierschublade = 25 kg – Glasplatte = 35 kg

Einzufrierende Lebensmittel dürfen keine bereits gefrorenen Lebensmittel berühren, damit diese nicht antauen.

^ Legen Sie die Packungen trocken

ein, um ein Zusammen- oder Anfrieren zu vermeiden.

maximale Gefriergutmenge (siehe

–

Typenschild)

Die untere Gefrierschublade heraus

nehmen.

Legen Sie das Gefriergut breitflächig

auf den Geräteboden oder mit Kon takt zu den Innenraum-Seitenwänden ein, damit das Gefriergut möglichst schnell bis zum Kern gefriert.

Nach dem Einfriervorgang:

Legen Sie das eingefrorene Gefrier

gut in die Gefrierschublade, und schieben Sie sie wieder ein.

– großes Gefriergut

Wenn Sie größeres Gefriergut, wie z. B. Pute oder Wild, einlegen möchten, können Sie die Glasplatten zwischen den Gefrierschubladen herausnehmen.

^ Die Gefrierschubladen herausneh-

men, und die Glasplatte leicht anheben und nach vorne herausziehen!

Ca. 24 Stunden nach dem Einlegen

–

kleine Gefriergutmenge

Legen Sie das Gefriergut breitflächig auf den Boden der Gefrierschubla den, damit das Gefriergut möglichst schnell bis zum Kern gefriert.

Drehen Sie den Ein-/Aus- und Tem peraturregler auf eine etwas niedrige

re Einstellung.

Schalten Sie die Winterschaltung aus.

Gefrieren und Lagern

Auftauen von Gefriergut

Gefriergut können Sie auftauen

im Mikrowellengerät,

–

im Backofen bei der Beheizungsart

–

"Heißluft“ oder bei "Auftauen“,

bei Raumtemperatur,

–

im Kühlschrank (die abgegebene

–

Kälte des Gefrierguts wird zum Küh len der Lebensmittel genutzt),

im Dampfgarer.

–

Flache Fleisch- und Fischstücke

können angetaut in die heiße Pfanne gegeben werden.

Fleisch- und Fischstücke (z. B. Hackfleisch, Hähnchen, Fischfilet) so auftauen, dass kein Kontakt zu anderen Lebensmitteln besteht. Fangen Sie das Auftauwasser auf, und entsorgen Sie es sorgfältig.

Obst kann bei Raumtemperatur sowohl in der Packung als auch in einer zugedeckten Schüssel auftauen.

Gemüse kann im Allgemeinen in gefro renem Zustand in das siedende Wasser gegeben oder in heißem Fett gedünstet werden. Die Garzeit ist aufgrund der veränderten Zellstruktur etwas kürzer als bei Frischgemüse.

Eiswürfel bereiten

Füllen Sie die Eiswürfelschale zu

dreiviertel mit Wasser, und stellen Sie

sie auf den Boden der Gefrierzone

bzw. der obersten Gefrierschublade.

Verwenden Sie zum Lösen der fest

gefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel.

^ Die Eiswürfel lösen sich leicht aus

der Schale, wenn Sie sie kurz unter fließendes Wasser halten.

Schnellkühlen von Getränken

Nehmen Sie Flaschen, die Sie zum Schnellkühlen in der Gefrierzone legen, spätestens nach einer Stunde wieder heraus. Die Flaschen können platzen.

Auf- oder angetaute Ware nicht wieder einfrieren. Erst wenn Sie das Lebensmittel verarbeitet haben (ko chen oder braten), können Sie es erneut einfrieren.

Abtauen

Kühlzone

Die Kühlzone taut automatisch ab.

Während der Kompressor läuft, können sich funktionsbedingt an der Rückwand der Kühlzone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da sie automatisch durch die Wärme des Kompressors verdunsten.

Das Tauwasser läuft über eine Tauwas ser-Rinne und durch ein Tauwasser-Ab laufrohr in ein Verdunstungssystem an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tauwasser immer ungehindert abfließen kann, dazu Tauwasser-Rinne und Tauwasser-Ablaufloch sauber halten.

Gefrierzone

Die Gefrierzone kann nicht automatisch abtauen.

Durch den normalen Betrieb bilden sich in der Gefrierzone, z. B. an den Innen wänden, im Laufe der Zeit Reif und Eis. Die Stärke der Reif- und Eisbildung ist auch von folgenden Ursachen abhän gig:

–

Die Gerätetür wurde häufig und/oder längere Zeit geöffnet.

–

Große Mengen Lebensmittel wurden frisch eingefroren.

–

Die Luftteuchtigkeit in der Raumluft ist erhöht.

Aufgrund einer dicken Eisschicht las sen sich die Gefrierschubladen schwe rer öffnen, und unter Umständen lässt sich die Gerätetür nicht dicht schlies

sen. Ebenso verringert sich die Kühllei stung, wodurch der Energieverbrauch steigt.

Tauen Sie das Gerät von Zeit zu Zeit

ab, jedoch spätestens, wenn sich stellenweise eine maximal 0,5 cm di cke Eisschicht gebildet hat.

Nutzen Sie die Zeit, wenn

wenig oder kein Gefriergut im Gerät

–

lagert,

die Luftfeuchtigkeit in der Raumluft

–

und die Raumtemperatur niedrig sind.

Schaben Sie die Reif- und Eisschichten nicht ab. Verwenden Sie keine spitzen oder scharfkantigen Gegenstände. Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Vor dem Abtauen

Drehen Sie 1 Tag vor dem Abtauen den Ein-/Aus- und Temperaturregler auf eine mittlere bis kalte Einstellung (ca.6), und schalten Sie die Funktion Winterschaltung ein (siehe "Winter schaltung verwenden"). Dadurch er hält das bereits gelagerte Gefriergut eine Kältereserve und kann somit et was länger bei Raumtemperatur ge lagert werden.

Nehmen Sie das Gefriergut heraus, und wickeln Sie es in mehrere Lagen Zeitungspapier oder in Decken ein.

Abtauen

Bewahren Sie das Gefriergut an

einem kühlen Ort auf, bis die Gefrier zone wieder betriebsbereit ist.

Nehmen Sie die Gefrierschubladen

und die Glasplatte aus dem Gerät.

Zum Abtauen

Führen Sie das Abtauen rasch durch. Je länger das Gefriergut bei Raumtemperatur lagert, umso mehr verkürzt sich die Haltbarkeit des Gefriergutes.

Verwenden Sie zum Abtauen des Gerätes auf keinen Fall ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte sowie Kerzen in das Gerät, sonst wird der Kunststoff beschädigt.

Saugen Sie das Tauwasser mit einem

Schwamm auf.

Das Abtauen können Sie beschleuni gen, indem Sie einen Topf auf einem Topfuntersetzer mit heißem (nicht ko chendem) Wasser in das Gefrierfach stellen. In diesem Fall die Tür beim Abtauen geschlossen lassen, damit die Wärme nicht entweichen kann.

Nach dem Abtauen

Reinigen Sie das Gerät, und trocknen

Sie es. Es darf kein Reinigungswasser in das Tauwasser-Ablaufloch gelangen.

^ Schließen Sie die Gerätetür.

^ Schließen Sie das Gerät wieder an,

und schalten Sie es ein.

^ Schieben Sie die Glasplatte und die

Gefrierschubladen in das Gerät.

^ Legen Sie das Gefriergut wieder in

die Gefrierzone.

Verwenden Sie keine Abtausprays oder Enteiser, denn diese können explosive Gase bilden, kunststoff schädigende Lösungs- oder Treib mittel enthalten oder gesundheits schädlich sein.

Schalten Sie die Winterschaltung und das Gerät aus.

Ziehen Sie den Netzstecker oder schalten Sie die Sicherung der Haus installation aus.

Lassen Sie die Tür der Gefrierzone offen.

Achten Sie darauf, dass kein Was ser in den Ein-/Aus- und Tempera turregler, die Beleuchtung oder in die Belüftungsquerschnitte gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reini gungsgerät. Der Dampf kann an spannungsführende Teile des Gerä tes gelangen und einen Kurzschluss auslösen.

Vor dem Reinigen

Schalten Sie das Gerät aus.

Ziehen Sie den Netzstecker oder

schalten Sie die Sicherung der Haus installation aus.

Nehmen Sie die Lebensmittel aus

dem Gerät, und lagern Sie sie an ei nem kühlen Ort.

Tauen Sie die Gefrierzone ab.

Nehmen Sie alle Teile, die herausge

nommen werden können, zur Reini gung heraus.

Reinigen

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

Um Beschädigungen der Oberflächen zu vermeiden, verwenden Sie bei der Reinigung keine

– soda-, ammoniak-, säure- oder chlo-

ridhaltigen Reinigungsmittel,

–

kalklösenden Reinigungsmittel,

–

scheuernden Reinigungsmittel, z. B. Scheuerpulver, Scheuermilch, Putzsteine,

–

lösemittelhaltigen Reinigungsmittel,

–

Edelstahl-Reinigungsmittel,

–

Geschirrspülmaschinen-Reiniger,

–

Backofensprays,

–

Glasreiniger,

–

scheuernden harten Schwämme und Bürsten, z. B. Topfschwämme,

Innenraum, Zubehör

^ Reinigen Sie das Gerät regelmäßig,

mindestens aber einmal im Monat.

Lassen Sie Verschmutzungen nicht erst antrocknen, sondern entfernen Sie diese sofort.

Zum Reinigen eignet sich lauwarmes Wasser mit etwas Handspülmittel.

Folgende Teile sind spülmaschinenge eignet:

–

die Butterdose, die Eierablagen, die Eiswürfelschale (jeweils je nach Modell enthalten)

–

die Flaschen- und Abstellborde in der Innentür

–

das Butter- und Käsefach

–

Schmutzradierer,

–

scharfen Metallschaber!

Reinigen

Die Temperatur des gewählten Spül maschinenprogramms darf maximal 55 °C betragen! Durch den Kontakt mit Naturfarb stoffen, z. B. in Karotten, Tomaten und Ketchup können sich Kunst stoffteile in der Spülmaschine verfär ben. Diese Verfärbung beeinflusst nicht die Stabilität der Teile.

Reinigen Sie die Abstellflächen und

Schubladen im Innenraum von Hand, diese Teile sind nicht spülmaschi nengeeignet!

^ Reinigen Sie die Tauwasser-Rinne

und das -Ablaufrohr häufiger mit einem Stäbchen oder Ähnlichem, damit das Tauwasser immer ungehindert ablaufen kann.

^ Wischen Sie die Innenräume und das

Zubehör nach der Reinigung mit klarem Wasser nach, und trocknen Sie alles mit einem Tuch. Lassen Sie für kurze Zeit die Türen des Gerätes geöffnet.

Gerätetüren, Seitenwände

Entfernen Sie Verschmutzungen an Gerätetüren und Seitenwänden am besten sofort. Wirken Verschmutzungen länger ein, lassen sie sich unter Umstän den nicht mehr entfernen, und die Oberflächen können sich verfärben oder verändern.

Alle Oberflächen sind kratzempfind lich. Alle Oberflächen können sich verfär ben oder verändern, wenn sie mit ungeeigneten Reinigungsmitteln in Berührung kommen.

Reinigen Sie die Oberflächen mit ei

nem sauberen Schwammtuch, Hand spülmittel und warmem Wasser. Sie können zur Reinigung auch ein sauberes, feuchtes Mikrofasertuch ohne Reinigungsmittel verwenden.

^ Wischen Sie nach der Reinigung mit

klarem Wasser nach, und trocknen Sie alles mit einem weichen Tuch.

Für die Gerätetüren des Edelstahlgerätes gilt:

Die Gerätetüren sind mit einer hochwertigen Oberflächenbeschichtung veredelt. Sie schützt vor Anschmutzungen und erleichtert die Reinigung.

Behandeln Sie die Gerätetüren nicht mit – Edelstahl-Reinigungsmittel: Die Beschichtung wird beschädigt! – Miele Pflegemittel für Edelstahl: Es bilden sich sichtbare Schlieren!

Be- und Entlüftungsquerschnitte

Reinigen Sie die Be- und Entlüftungs querschnitte regelmäßig mit einem Pinsel oder Staubsauger. Staub ablagerungen erhöhen den Energie verbrauch.

Rückseite - Kompressor und Metallgitter

Der Kompressor und das Metallgitter (Wärmeaustauscher) an der Rückseite des Gerätes sollten mindestens einmal im Jahr entstaubt werden. Staubabla gerungen erhöhen den Energiever brauch!

Achten Sie beim Reinigen darauf, dass kein Kabel oder andere Bautei le abgerissen, geknickt oder be schädigt werden.

Türdichtung

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst mit der Zeit porös.

Reinigen Sie die Türdichtung regelmäßig nur mit klarem Wasser, und trocknen Sie sie anschließend mit einem Tuch gründlich.

Reinigen

Nach dem Reinigen

Setzen Sie alle Teile in das Gerät.

Schließen Sie das Gerät wieder an, und schalten Sie es mit dem Ein-/Aus- und Temperaturregler ein.

Legen Sie die Lebensmittel in das Gerät, und schließen Sie die Geräte türen.

Was tun, wenn...?

Reparaturen an Elektrogeräten dür fen nur von Fachkräften durchge führt werden. Durch unsachgemäße Reparaturen können erhebliche Ge fahren für den Benutzer entstehen.

Folgende Störungen können Sie jedoch selbst beheben:

Wurde eine größere Menge Lebens

mittel auf einmal eingefroren? Da der Kompressor dadurch sehr lange läuft, sinkt die Temperatur in der Kühlzone automatisch. Deshalb sollen nie mehr Lebensmittel als auf dem Typenschild beschrieben, auf einmal eingefroren werden.

Ist die Winterschaltung eingeschaltet?

Was ist zu tun, wenn...

. . . das Gerät nicht kühlt?

Prüfen Sie, ob der Ein-/Aus- und

Temperaturregler auf einer anderen Einstellung als "0" steht.

^ Prüfen Sie, ob der Netzstecker des

Gerätes fest in der Steckdose steckt.

^ Prüfen Sie, ob die Sicherung der

Hausinstallation ausgelöst wurde, das Kühl-/Gefriergerät, die Hausspannung oder ein anderes Gerät könnten defekt sein. Rufen Sie eine Elektro-Fachkraft oder den Kundendienst.

. . . die Temperatur in der Kühlzone zu niedrig ist?

Stellen Sie den Ein-/Aus- und Tempe raturregler auf eine wärmere Einstel lung.

Prüfen Sie, ob die Gefrierzonentür richtig geschlossen ist.

. . . die Einschalthäufigkeit und Ein schaltdauer des Kompressors zuneh men?

Prüfen Sie, ob die Belüftungsquer

schnitte zugestellt oder verstaubt sind.

^ Prüfen Sie, ob die Raumtemperatur

zu warm ist. Je höher die Raumtemperatur, desto länger läuft der Kompressor. Beachten Sie die Hinweise im Kapitel "Aufstellhinweise - Aufstellort".

^ Prüfen Sie, ob der Kompressor und

das Metallgitter (Wärmeaustauscher) an der Rückseite des Gerätes stau big sind.

Die Gerätetüren wurden häufig geöff net, oder es wurden große Mengen

Lebensmittel frisch eingefroren.

Prüfen Sie, ob sich die Gerätetüren richtig schließen lassen.

Sehen Sie nach, ob die Gefrierzone eine stärkere Reifschicht hat. Trifft dies zu, tauen Sie die Gefrierzone ab.

Was tun, wenn...?

. . . sich ein Bereich an der inneren Geräteseitenwand in der Kühlzone warm anfühlt?

Das ist keine Störung! Es handelt sich dabei um einen automatischen Rege lungsprozess im Gerät. Dadurch wer den Kühl- und Gefrierzone auf ihre je weilige optimale Temperatur geregelt.

. . . das Gefriergut auftaut, weil es in der Gefrierzone zu warm ist?

Wurde die Raumtemperatur, für die

Ihr Gerät ausgelegt wurde, unter schritten?

Erhöhen Sie die Raumtemperatur.

Der Kompressor springt seltener an, wenn die Raumtemperatur zu niedrig ist. Deshalb kann es in der Gefrierzone zu warm werden.

^ Schalten Sie die Winterschaltung ein

(siehe „Winterschaltung“).

. . . das Gefriergut festgefroren ist?

Das Gefriergut mit einem stumpfen Ge genstand, z. B. mit einem Löffelstiel lö sen.

. . . die Gefrierzone eine dickere Eis schicht hat?

Prüfen Sie, ob sich die Tür der Ge frierzone richtig schließen lässt.

Tauen Sie die Gefrierzone ab, und reinigen Sie sie.

. . . die Innenbeleuchtung in der Kühl zone nicht mehr funktioniert?

Überprüfen Sie zuerst, ob der Licht

kontakt-Schalter klemmt oder der Ein-/Aus- und Temperaturregler auf "0" steht.

Trifft beides nicht zu, dann ist die LED-Beleuchtung defekt.

Ziehen Sie den Netzstecker oder

schalten Sie die entsprechende Sicherung der Hausinstallation aus.

^ Fassen Sie von hinten in die Lampen-

abdeckung, drücken Sie den seitlichen Bereich hoch a, und ziehen Sie die Lampenabdeckung ab b.

Sollte die Abdeckung beschädigt

oder durch Beschädigung entfernt

worden sein - Vorsicht! LED-Be

leuchtung (Laserstrahlung Klasse 1M) nicht mit optischen Instrumen ten (einer Lupe oder Ähnlichem) be trachten!

Wechseln Sie die LED-Beleuchtung aus.

Eine dicke Eisschicht verringert die Kühlleistung, wodurch der Energiever brauch steigt.

Was tun, wenn...?

Es darf nur die Miele Original-LEDBeleuchtung eingesetzt werden. Diese erhalten Sie im Fachhandel oder beim Miele Kundendienst. Ähnliche LED-Beleuchtungsmittel dürfen nicht eingesetzt werden. Brandgefahr!

Sie können auch eine Glühlampe mit

folgenden Anschlussdaten einsetzen: 220 - 240 V, max. 15 W, Sockel E 14, erhältlich beim Miele Kundendienst.

Schieben Sie die Lampenabdeckung

auf, und rasten Sie sie ein.

. . . der Boden der Kühlzone nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

^ Reinigen Sie die Tauwasser-Rinne

und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht behe ben, dann rufen Sie den Kunden dienst an. Öffnen Sie bis zum Beheben der Störung möglichst nicht die Türen des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Ursachen von Geräuschen

Ganz normale Geräusche Wodurch entstehen sie?

Brrrrr ... Das Brummen kommt vom Motor (Kompressor). Es kann kurzfris

tig etwas lauter werden, wenn sich der Motor einschaltet.

Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das

durch die Rohre fließt.

Click ... Das Klicken ist immer dann zu hören, wenn der Thermostat den

Motor ein- oder ausschaltet.

Sssrrrrr ... Bei einem Mehrzonen- oder NoFrost-Gerät kann ein leises Rau

schen von der Luftströmung im Geräte-Innenraum herrühren.

Knack ... Das Knacken ist immer dann zu hören, wenn es zu Materialaus

dehnungen im Gerät kommt.

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind!

Geräusche, die sich leicht beheben lassen

Klappern, Rappeln, Klirren Das Gerät steht uneben: Richten Sie das Gerät mit Hilfe einer

Wodurch entstehen sie, und was können Sie dagegen tun?

Wasserwaage eben aus. Verwenden Sie dazu die Schraubfüße unter dem Gerät oder legen Sie etwas unter.

Das Gerät berührt andere Möbel oder Geräte: Rücken Sie das Gerät von den Möbeln oder Geräten ab.

Schubladen, Körbe oder Abstellflächen wackeln oder klem men: Prüfen Sie die herausnehmbaren Teile und setzen Sie sie

eventuell neu ein.

Flaschen oder Gefäße berühren sich: Rücken Sie die Flaschen oder Gefäße leicht auseinander.

Transportkabelhalter hängt noch an der Geräterückwand:

Entfernen Sie den Kabelhalter.

Kundendienst/Garantie

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

Ihren Miele Fachhändler

–

oder

den Miele Kundendienst.

–

Die Telefonnummer des Kunden dienstes finden Sie am Ende dieser Gebrauchs- und Montageanweisung.

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes.

Beide Angaben finden Sie auf dem Ty penschild im Innenraum des Gerätes.

Garantiezeit und Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre.

Nähere Angaben zu den Garantiebe dingungen in Ihrem Land erhalten Sie unter der angegebenen Telefonnum mer.

Die Telefonnummer finden Sie am Ende dieser Gebrauchs- und Monta geanweisung.

Die Prüfungen sind nach Vorgabe der

geltenden Normen und Richtlinien

durchzuführen.

Zusätzlich sind bei der Vorbereitung und Durchführung der Geräteprüfun gen folgende Herstellerangaben zu berücksichtigen:

Beladungspläne,

–

Hinweise in der Gebrauchs- und

–

Montageanweisung.

Informationen für Prüfinstitute

Elektroanschluss

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz, 220 – 240 V geliefert.

Die Absicherung muss mit mindestens 10 A erfolgen.

Der Anschluss darf nur an eine ord nungsgemäß angelegte Schutzkon takt-Steckdose erfolgen. Die Elektroan lage muss nach VDE 0100 ausgeführt sein.

Damit das Gerät im Notfall schnell vom Strom getrennt werden kann, muss die Steckdose außerhalb des Geräterück seitenbereichs liegen und leicht zugänglich sein

Falls nach dem Einbau die Steckdose nicht mehr zugänglich ist, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

Der Anschluss über ein Verlängerungs kabel ist nicht erlaubt, da Verlänge rungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Über hitzungsgefahr).

Das Gerät darf nicht an Inselwechsel richtern angeschlossen werden, die bei einer autonomen Stromversorgung wie

z. B. Solarstromversorgung einge

setzt werden. Beim Einschalten des Gerätes kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommen. Die Elektronik kann beschädigt werden! Ebenso darf das Gerät nicht in Verbindung mit sogenannten Energiespar- steckern betrieben werden, da hierbei die Energiezufuhr zum Gerät reduziert und das Gerät zu warm wird.

Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einer qualifizierten Elektro-Fachkraft erfolgen.

Der Stecker sowie das Netzkabel des Gerätes dürfen nicht die Geräterücksei te dieses Gerätes berühren, da Stecker und Netzkabel durch Vibrationen des Gerätes beschädigt werden können. Dies kann einen Kurzschluss verursa chen.

Auch andere Geräte sollten nicht an Steckdosen im Rückseitenbereich die ses Gerätes angeschlossen werden.

Betreiben Sie keine wärmeabgeben den Geräte wie z. B. Mini-Backöfen, Doppel-Kochstellen oder Toaster auf dem Gerät. Es kann sich entzün den. Brandgefahr!

Dieses Kühl-/Gefriergerät sollte nicht mit einem weiteren Modell unmittel

bar nebeneinander ("side-by-side") aufgestellt werden! Da das Gerät nicht mit einer Seiten

wandheizung ausgestattet ist, kann eine "side-by-side" Aufstellung zur Kondenswasserbildung führen! Erkundigen Sie sich dazu bei Ihrem Fachhändler.

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Raumtemperatur, desto länger läuft der Kompressor, und desto höher ist der Energiever brauch. Geeignet ist ein trockener belüftbarer Raum.

Beachten Sie beim Aufstellen des Ge rätes außerdem Folgendes:

–

Die Steckdose muss außerhalb des Geräterückseitenbereichs liegen und bei einem Notfall leicht zugänglich sein.

–

Stecker und Netzkabel dürfen nicht die Rückseite des Gerätes berühren, da diese durch Vibrationen des Ge rätes beschädigt werden können.

Aufstellhinweise

Auch andere Geräte sollten nicht an

–

Steckdosen im Rückseitenbereich dieses Gerätes angeschlossen wer den.

Wichtig! Bei hoher Luftfeuchtigkeit

kann sich Kondensat auf den Außen flächen des Gerätes niederschlagen. Dieses Kondenswasser kann zu Kor rosion an den Geräteaußenwänden führen. Zur Vorbeugung empfiehlt es sich, das Gerät mit ausreichender Belüf tung in einem trockenen und/oder kli matisierten Raum aufzustellen. Bitte stellen Sie nach dem Aufstellen sicher, dass die Gerätetür richtig schließt, die Be- und Entlüftungsquerschnitte nicht verdeckt wurden und das Gerät, wie beschrieben, aufgestellt wurde.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten

werden müssen. Die Klimaklasse steht

auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur

+10 °C bis +32 °C +16 °C bis +32 °C +16 °C bis +38 °C +16 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit des Kompressors. Das kann zu höheren Temperaturen im Gerät führen, so dass das Gefriergut eventuell sogar antauen kann!

Aufstellhinweise

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb dürfen die Be lüftungsquerschnitte nicht verdeckt werden, damit eine einwandfreie Beund Entlüftung gewährleistet ist. Ebenfalls müssen die Belüftungsquer schnitte regelmäßig von Staub gereinigt werden.

Gerät mit beiliegenden Wandabstandshaltern

Damit der deklarierte Energiever brauch erzielt wird, sind die Wandabstandshalter zu verwenden, die einigen Geräten beiliegen. Mit den montierten Wandabstandshaltern vergrößert sich die Gerätetiefe um ca. 35 mm. Werden die Wandabstandshalter nicht verwendet, hat dies keinen Einfluss auf die Funktionsfähigkeit des Gerätes. Allerdings erhöht sich bei diesem Gerät bei geringerem Wandabstand der Energieverbrauch geringfügig.

Gerät aufstellen

Entfernen Sie zuerst den Kabelhalter

von der Geräterückseite.

Prüfen Sie, ob alle Teile an der Ge

räterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.

Schieben Sie das Gerät vorsichtig an

den dafür vorgesehenen Platz.

Stellen Sie das Gerät mit den Wand

abstandshaltern (falls montiert) bzw. mit der Geräterückseite direkt an die Wand.

Gerät ausrichten

Richten Sie das Gerät über die Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus.

Montieren Sie die Wandabstands halter auf der Rückseite des Gerätes links und rechts oben.

Gerätemaße

Aufstellhinweise

ABC

KD 12625 S KD 12625 S edt/cs

KD 12823 S-1 KD 12823 S etd/cs-1

* Maß ohne montierte Wandabstandshalter. Werden die beiliegenden Wandab standshalter verwendet, vergrößert sich die Gerätetiefe um 35 mm.

1623 mm 600 mm 631 mm*

1817 mm 600 mm 631 mm*

Türanschlag wechseln

Das Gerät wird mit einem Rechtsan schlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden:

Für den Türanschlagwechsel benöti gen Sie das folgende Werkzeug:

Führen Sie den Türanschlagwechsel unbedingt mit Hilfe einer zweiten Person durch.

Türgriffe abnehmen:

Wenn Sie an dem Türgriff a ziehen,

schiebt sich das seitliche Griffteil b nach hinten.

^ Ziehen Sie das Griffteil b kräftig

nach hinten aus der Führung.

^ Lösen Sie nun die vier Schrauben

(TX15) in der Befestigungsplatte und nehmen Sie den Griff ab.

^ Lösen Sie die Abdeckplatten auf der

Gegenseite und setzen Sie sie auf die frei gewordenen Löcher.

Türanschlag wechseln

Gerätetüren abnehmen:

Nehmen Sie die Lebensmittel aus den Abstellborden in der Gerätetür.

Schließen Sie die obere Gerätetür.

^ Nehmen Sie die Abdeckung a ab,

indem Sie sie von hinten nach vorne schieben und dann nach oben hin abnehmen.

^ Nehmen Sie die Abdeckung b nach

oben hin ab.

Lösen Sie das Halteteil f von der

Abdeckung e, indem sie es ein Stück nach links schieben und dann das Abdeckteil nach vorne hin ab nehmen.

Drehen Sie das Halteteil f um 180°.

Setzen Sie die Abdeckung e von

vorne auf das Halteteil f und schie ben Sie sie nach rechts. Der Schrift zug muss lesbar sein.

Nehmen Sie die Abdeckung g ab,

drehen Sie sie um 180° und rasten Sie sie auf der Gegenseite auf.

^ Rasten Sie die Abdeckung e zusam-

men mit dem Halteteil f auf der Gegenseite auf.

Vorsicht! Sobald im Folgenden der Lagerbock entfernt wurde, ist die obere Gerätetür nicht mehr gesi chert!

Lösen Sie die Schrauben d am obe ren Lagerbock c und ziehen Sie den Lagerbock nach oben hin ab.

Nehmen Sie die obere Gerätetür vor sichtig nach oben hin ab und stellen Sie sie zur Seite.

Lösen Sie vorsichtig mit Hilfe eines Schraubendrehers von oben die Ab deckung e und nehmen Sie sie zu sammen mit dem Halteteil f ab.

Türanschlag wechseln

Schließen Sie die untere Gerätetür.

Vorsicht! Sobald im Folgenden der Lagerbock entfernt wurde, ist die untere Gerätetür nicht mehr gesi chert!

^ Ziehen Sie den Lagerbolzen i in der

Gerätemitte nach oben heraus.

^ Nehmen Sie die untere Gerätetür vor-

sichtig nach oben hin ab und stellen Sie sie zur Seite.

^ Heben Sie jeweils den Stopfen l aus

der Türlagerbuchse in der Gerätetür und setzen Sie ihn auf die Gegenseite.

^ Ziehen Sie die Abdeckung j ab.

Schrauben Sie den Lagerbock k ab, drehen Sie ihn um 180° und schrau ben Sie ihn auf die Gegenseite.

Ziehen Sie die Kunststoffkappe h ab und setzen Sie diese um 180° ge dreht wieder auf den Lagerbock k.

Setzen Sie die Abdeckung j auf die Gegenseite.

Rasten Sie jeweils mit Hilfe eines Schraubendrehers die Federklemme m unten aus der Gerätetür aus und setzen Sie sie auf die Gegenseite.

Gerätetüren umsetzen:

Ziehen Sie den kompletten Lagerbol

zen a mit Scheibe b und Stellfuß c nach oben heraus.

^ Nehmen Sie den Stopfen d ab.

^ Lösen Sie die Schrauben e und neh-

men Sie den Lagerbock f ab.

^ Lösen Sie ein wenig die Schraube

des Lagerteils h am Lagerbock f. Drehen Sie es in das gegenüberliegende Aufnahmeloch im Lagerbock f und ziehen Sie dann die Schraube wieder fest an.

Setzen Sie den Stopfen d in das an dere Loch.

Nehmen Sie die Abdeckung g ab und setzen Sie sie in die Löcher auf der Gegenseite.

Türanschlag wechseln

Schrauben Sie den Lagerbock f auf

der Gegenseite an, dazu auschließ

lich die beiden äußeren Langlöcher

verwenden. Lassen Sie die mittlere Schraube entfallen, nur so kann die Gerätetür später über die äußeren Langlöcher ausgerichtet werden!

^ Wichtig! Drehen Sie den Stellfuß c

am Lagerbolzen a ganz herein.

^ Setzen Sie den kompletten Lagerbol-

zen a mit Scheibe b und Stellfuß c wieder ein. Wichtig! Die Rastnase am Lagerbolzen muss wieder nach hinten zeigen.

Setzen Sie die untere Gerätetür von oben auf den Lagerbolzen a.

Schließen Sie die untere Gerätetür.

Türanschlag wechseln

Setzen Sie den Lagerbolzen i in der

Gerätemitte durch den Lagerbock k in die untere Gerätetür. Der Zapfen am Lagerbolzen sitzt dabei in der Aussparung am Lagerbock.

^ Setzen Sie die obere Gerätetür auf

den Lagerbolzen i in der Gerätemitte.

^ Schließen Sie die obere Gerätetür.

Setzen Sie die Abdeckungen a und

b jeweils auf die gegenüberliegende Seite.

Richten Sie die Gerätetür über die

Langlöcher im unteren Lagerbock zum Gerätegehäuse aus. Ziehen Sie dann die Schrauben fest an.

Setzen Sie den Lagerbock c auf die Gegenseite und befestigen Sie ihn mit den Schrauben d. Die Schraublöcher dazu eventuell vorstechen oder einen Akkuschrau ber verwenden.

Türgriffe wieder montieren:

Beachten Sie unbedingt die folgen den Hinweise zur Befestigung des Türgriffs, da bei falscher Montage die Türdichtung beschädigt wird.

^ Schrauben Sie den Türgriff mit den

beiden vorderen Schrauben b zunächst locker auf der Gegenseite an.

Türanschlag wechseln

Achten Sie unbedingt darauf, dass

das seitliche Griffteil d beim Öffnen der Tür nicht die Türdichtung be rührt. Die Türdichtung wird auf Dau er beschädigt!

Sollte dies der Fall sein,

richten Sie die Befestigungsplatte c

nochmals über die Gewindestifte a aus, bis die Befestigungsplatte und das seitliche Griffteil d den entspre chenden Winkel haben und die Dich tung beim Öffnen der Tür nicht be rührt wird.

Die Befestigungsplatte c muss so am Türgehäuse anliegen, dass im ge- schlossenen Zustand der Tür die Be festigungsplatte zur Geräteaußenwand in einer Flucht liegt. Falls dies nicht der Fall ist,

drehen Sie die beiden vormontierten Gewindestifte a mit einem Sechs kantschlüssel soweit ein, bis die Be festigungsplatte c den entsprechen den Winkel hat.

Ziehen Sie alle 4 Schrauben b fest an.

Schieben Sie das seitliche Griffteil d von der Geräteseite aus auf die Füh rung der Befestigungsplatte, bis es hörbar einrastet.

Gerätetüren ausrichten

Die Gerätetüren können nachträglich zum Gerätegehäuse ausgerichtet wer den.

In der folgenden Abbildung wurde die Gerätetür nicht geschlossen dar gestellt, damit die Vorgänge besser zu erkennen sind.

Die untere Gerätetür richten Sie über die äußeren Langlöcher im unteren La gerbock aus:

^ Entfernen Sie die mittlere Schraube

a am Lagerbock.

Die obere Gerätetür richten Sie über die Langlöcher im mittleren Lagerbock

aus:

Drehen Sie die beiden Schrauben c

ein wenig heraus.

^ Richten Sie die Gerätetür durch das

Verschieben des Lagerbocks nach links oder rechts aus.

^ Ziehen Sie dann die Schrauben c

fest an.

Drehen Sie die beiden äußeren Schrauben b ein wenig heraus.

Richten Sie die Gerätetür durch das Verschieben des Lagerbocks nach links oder rechts aus.

Ziehen Sie dann die Schrauben b fest an, die Schraube a muss nicht wieder angeschraubt werden.

* Bei Geräten mit montierten Wandabstandshaltern vergrößert sich die Gerätetiefe um ca. 35 mm.

a Aufsatzschrank

b Gerät

c Küchenschrank

d Wand

Gerät einbauen

Das Gerät kann in jede Küchenzeile eingebaut werden. Um das Gerät der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank a angebracht werden.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorzuse hen. Der Entlüftungsquerschnitt unter der Raumdecke muss mindestens 300 cm betragen, damit die erwärmte Luft ungehindert abziehen kann. Der Kom pressor muss sonst mehr leisten, was den Energieverbrauch erhöht.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zugestellt werden. Außerdem müssen sie regelmäßig von Staub gereinigt werden.

Beim Umbau mit Norm-Küchenschränken (Tiefe max. 580 mm) kann das Gerät direkt neben dem Küchenschrank aufgestellt werden. Die Gerätetür steht dann seitlich 34 mm* und in der Gerä temitte 55 mm* gegenüber der Küchen schrankfront vor. Dadurch lässt sich die Gerätetür einwandfrei öffnen und schließen.

Beim Aufstellen des Gerätes neben einer Wand d ist scharnierseitig zwi schen Wand d und Gerät b ein Dis tanzabstand von mindestens 55 mm er forderlich. Dies entspricht dem Griff überstand bei geöffneter Tür.

535455

KD 12625 S, KD 12625 S edt/cs, KD 12823 S-1, KD 12823 S edt/cs-1

M.-Nr. 09 531 640 / 03de-DE

Miele KD 12823 S-1, KD 12625 S User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
