Miele K 5222 i, K 5322 i, K 5422 i User manual [de]

Gebrauchs- und Montageanweisung
Kühlschrank

Lesen Sie unbedingt die Gebrauchs- und Montageanweisung
vor Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 07 772 830de-DE

Inhalt

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Wie können Sie Energie sparen? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Gerät ein- und ausschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Bei längerer Abwesenheit ...........................................17

Die richtige Temperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

...inderKühlzone ................................................18

Temperatur einstellen ..............................................18

Temperaturanzeige ................................................19

Temperatur- und Feuchtigkeitsregler für die Obst- und Gemüseschale........19

SuperKühlen verwenden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Lebensmittel in der Kühlzone lagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Verschiedene Kühlbereiche .........................................21

Für den Kühlschrank nicht geeignet ...................................22

Worauf Sie bereits beim Einkauf der Lebensmittel achten sollten ............22

Lebensmittel richtig lagern ..........................................23

Obst und Gemüse ..............................................23

Eiweißreiche Lebensmittel ........................................23

Innenraum gestalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Abstellflächen versetzen ............................................24

Abstellborde / Flaschenborde versetzen ...............................24

Wurst- und Käseschublade ..........................................24

Automatisches Abtauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Innenraum, Zubehör ...............................................26

Be- und Entlüftungsquerschnitte ......................................27

Türdichtung ......................................................27

Was tun, wenn...?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Ursachen von Geräuschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Kundendienst/Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Garantiezeit und Garantiebedingungen..............................31

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Montagehinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Aufstellort ........................................................33

Klimaklasse....................................................33

Be- und Entlüftung .................................................34

Inhalt

Vor dem Geräteeinbau .............................................34

Einbaumaße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Türanschlag wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Gerätetür ........................................................36

Gerät einbauen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Einbau in einen Raumteiler ..........................................38

Gewicht der Möbeltür ..............................................38

Gerät einbauen ...................................................40

Möbeltür befestigen................................................41

Adressen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Gerätebeschreibung

a Hauptschalter, Temperatureinstel-

lung, SuperKühlen-Taste und Innen­beleuchtung

b Abstellflächen

c Wurst- und Käseschublade

d Tauwasser-Rinne und

Tauwasser-Ablaufloch

e Belüftungsöffnung mit Temperatur-

und Feuchtigkeitsregler für die
Obst- und Gemüseschale

f Obst- und Gemüseschale

4

g Lichtkontakt-Schalter

h Eierablage / Butterfach

i Abstellbord

j Flaschenhalter*

k Flaschenbord

* je nach Modell

Ihr Beitrag zum Umweltschutz

Entsorgung der Transport

-

verpackung

Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungs
materialien sind nach umweltverträg
lichen und entsorgungstechnischen
Gesichtspunkten ausgewählt und des
halb recycelbar.

Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zu
rück.

-

-

-

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Mate
rialien. Sie enthalten aber auch schädli
che Stoffe, die für ihre Funktion und Si
cherheit notwendig waren. Im Restmüll
oder bei falscher Behandlung können
diese der menschlichen Gesundheit
und der Umwelt schaden. Geben Sie
Ihr Altgerät deshalb auf keinen Fall in
den Restmüll.

-

Nutzen Sie stattdessen die von Ihrer
Kommune eingerichtete Sammelstelle
zur Rückgabe und Verwertung elektri­scher und elektronischer Altgeräte.

-

-

-

Achten Sie darauf, dass die Rohr­leitungen Ihres Kältegerätes bis zum
Abtransport zu einer sachgerechten,
umweltfreundlichen Entsorgung nicht
beschädigt werden.
So ist sichergestellt, dass das im Kälte
kreislauf enthaltene Kältemittel und das
im Kompressor befindliche Öl nicht in
die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät
bis zum Abtransport kindersicher auf
bewahrt wird. Hierüber informiert Sie
diese Gebrauchsanweisung im Kapitel
"Sicherheitshinweise und Warnungen".

-

-

5

Sicherheitshinweise und Warnungen

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbe
stimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu
Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam
durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichti
ge Hinweise für den Einbau, die Sicherheit, den Gebrauch und
die Wartung. Dadurch schützen Sie sich und vermeiden Schäden
am Gerät.

Miele kann nicht für Schäden verantwortlich gemacht werden, die
infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und
geben Sie sie einem eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Dieses Gerät ist für die Verwendung im Haushalt und in haus-

~

haltsähnlichen Aufstellumgebungen bestimmt.
Dieses Gerät ist nicht für die Verwendung im Außenbereich be­stimmt.

-

-

Verwenden Sie das Gerät ausschließlich im haushaltsüblichen

~

Rahmen zum Kühlen und Lagern von Lebensmitteln.
Alle anderen Anwendungsarten sind unzulässig.

6

Sicherheitshinweise und Warnungen

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von

~

Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der
Medizinproduktrichtlinie zugrunde liegenden Stoffen oder Produk
ten. Eine missbräuchliche Verwendung des Gerätes kann zu Schä
digungen an der eingelagerten Ware oder deren Verderb führen. Im
Weiteren ist das Gerät nicht geeignet für den Betrieb in explosions
gefährdeten Bereichen.
Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver
wendung oder falsche Bedienung verursacht werden.

Personen, die aufgrund ihrer physischen, sensorischen oder

~

geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis
nicht in der Lage sind, das Gerät sicher zu bedienen, müssen bei
der Bedienung beaufsichtigt werden.
Diese Personen dürfen das Gerät nur ohne Aufsicht bedienen, wenn
ihnen das Gerät so erklärt wurde, dass sie es sicher bedienen kön­nen. Sie müssen mögliche Gefahren einer falschen Bedienung er­kennen und verstehen können.

-

-

-

-

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Gerät ferngehalten werden

~

– es sei denn, sie werden ständig beaufsichtigt.

Kinder ab acht Jahren dürfen das Gerät nur ohne Aufsicht bedie

~

nen, wenn ihnen das Gerät so erklärt wurde, dass sie das Gerät si
cher bedienen können. Kinder müssen mögliche Gefahren einer fal
schen Bedienung erkennen und verstehen können.

Kinder dürfen das Gerät nicht ohne Aufsicht reinigen oder war

~

ten.

Beaufsichtigen Sie Kinder, die sich in der Nähe des Gerätes auf

~

halten. Lassen Sie Kinder niemals mit dem Gerät spielen.

-

-

-

-

-

7

Sicherheitshinweise und Warnungen

Erstickungsgefahr! Kinder können sich beim Spielen in Verpa

~

ckungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf
ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern
fern.

-

Technische Sicherheit

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät ent

~

spricht den einschlägigen Sicherheitsbestimmungen sowie den zu
treffenden EG-Richtlinien.

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Natur

~

gas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt
nicht die Ozonschicht und erhöht nicht den Treibhauseffekt.
Die Verwendung dieses umweltfreundlichen Kältemittels hat teilwei­se zu einer Erhöhung der Betriebsgeräusche geführt. Es können ne­ben den Laufgeräuschen des Kompressors Strömungsgeräusche im
gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht
vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes kei­nen Einfluss.
Achten Sie beim Transportieren und beim Einbauen/Aufstellen des
Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt
werden. Herausspritzendes Kältemittel kann zu Augenverletzungen
führen!
Bei Beschädigungen:

–

Vermeiden Sie offenes Feuer oder Zündquellen,

-

-

-

–

trennen Sie das Gerät vom Elektronetz,

–

durchlüften Sie den Raum, in dem das Gerät steht, für einige Mi
nuten, und

–

benachrichtigen Sie den Kundendienst.

8

-

Sicherheitshinweise und Warnungen

Je mehr Kältemittel in einem Gerät ist, umso größer muss der

~

Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen
Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Ge
misch bilden.
Pro 8 g Kältemittel muss der Raum mindestens 1 m
Menge des Kältemittels steht auf dem Typenschild im Inneren des
Gerätes.

Die Anschlussdaten (Absicherung, Frequenz, Spannung) auf

~

dem Typenschild des Gerätes müssen unbedingt mit denen des
Elektronetzes übereinstimmen, damit keine Schäden am Gerät auf
treten.
Vergleichen Sie diese vor dem Anschließen. Fragen Sie im Zweifels­fall eine Elektro-Fachkraft.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet,

~

wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem an­geschlossen wird. Diese grundlegende Sicherheitsvoraussetzung
muss vorhanden sein. Lassen Sie im Zweifelsfall die Elektroinstallati­on durch eine Elektro-Fachkraft prüfen.

3

groß sein. Die

-

-

Wenn die Anschlussleitung beschädigt ist, muss diese durch eine

~

von Miele autorisierte Fachkraft installiert werden, um Gefahren für
den Benutzer zu vermeiden.

Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht

~

die nötige Sicherheit (Brandgefahr). Schließen Sie das Gerät nicht
damit an das Elektronetz an.

Wenn Feuchtigkeit an spannungsführende Teile oder die Netzan

~

schlussleitung gelangt, kann dies zu einem Kurzschluss führen.
Betreiben Sie daher das Gerät nicht im Feuchte- oder Spritzwasser
bereich (z. B. Garage, Waschküche etc.).

Dieses Gerät darf nicht an nicht stationären Aufstellungsorten

~

(z. B. Schiffen) betrieben werden.

-

-

9

Sicherheitshinweise und Warnungen

Beschädigungen am Gerät können Ihre Sicherheit gefährden.

~

Kontrollieren Sie es auf sichtbare Schäden. Nehmen Sie niemals ein
beschädigtes Gerät in Betrieb.

Benutzen Sie das Gerät nur im eingebauten Zustand, damit die

~

sichere Funktion gewährleistet ist.

Bei Installations- und Wartungsarbeiten sowie Reparaturen muss

~

das Gerät vom Elektronetz getrennt sein. Das Gerät ist nur dann
vom Elektronetz getrennt, wenn:

die Sicherungen der Elektroinstallation ausgeschaltet sind oder

–
– die Schraubsicherungen der Elektroinstallation ganz herausge-

schraubt sind oder

– die Netzanschlussleitung vom Elektronetz getrennt ist.

Ziehen Sie bei Anschlussleitungen mit Netzstecker nicht an der
Leitung, sondern am Stecker, um diese vom Elektronetz zu tren­nen.

Durch unsachgemäße Installations- und Wartungsarbeiten oder

~

Reparaturen können erhebliche Gefahren für den Benutzer entste­hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen
nur von Miele autorisierten Fachkräften durchgeführt werden.

Garantieansprüche gehen verloren, wenn das Gerät nicht von ei

~

nem von Miele autorisierten Kundendienst repariert wird.

Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si

~

cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen
solche ausgetauscht werden.

10

-

-

Sicherheitshinweise und Warnungen

Sachgemäßer Gebrauch

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperatur

~

bereich) ausgelegt, deren Grenzen eingehalten werden müssen.
Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerä
tes. Eine niedrigere Raumtemperatur führt zu einer längeren Still
standzeit des Kompressors, so dass das Gerät die erforderliche
Temperatur nicht halten kann.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder

~

zugestellt werden.
Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der
Energieverbrauch steigt, und Schäden an Bauteilen sind nicht aus­zuschließen.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Le-

~

bensmittel lagern, achten Sie darauf, dass eventuell auslaufendes
Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.
Es können Spannungsrisse im Kunststoff entstehen, so dass der
Kunststoff bricht oder reißt.

Lagern Sie keine explosiven Stoffe und keine Produkte mit brenn-

~

baren Treibgasen (z. B. Spraydosen) im Gerät. Zündfähige Gasge­mische können sich durch elektrische Bauteile entzünden.
Brand- und Explosionsgefahr!

-

-

-

Betreiben Sie keine elektrischen Geräte im Gerät (z. B. zum Her

~

stellen von Softeis). Es kann zur Funkenbildung kommen.
Explosionsgefahr!

-

11

Sicherheitshinweise und Warnungen

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer

~

Lebensmittelvergiftung.
Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad,
der Qualität der Lebensmittel und von der Lagertemperatur. Achten
Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Le
bensmittelhersteller!

-

Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn an

~

dere Teile an- oder eingebaut werden, gehen Ansprüche aus Ga
rantie, Gewährleistung und/oder Produkthaftung verloren.

-

-

Reinigung und Pflege

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten.

~

Dadurch wird die Türdichtung im Laufe der Zeit porös.

Der Dampf eines Dampf-Reinigers kann an spannungsführende

~

Teile gelangen und einen Kurzschluss verursachen.
Benutzen Sie zum Reinigen und Abtauen des Gerätes niemals einen
Dampf-Reiniger.

Verwenden Sie keine spitzen oder scharfkantigen Gegenstände,

~

um
–

Reif- und Eisschichten zu entfernen,

–

angefrorene Eisschalen und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsun
tüchtig.

-

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Ker

~

zen in das Gerät. Der Kunststoff wird beschädigt.

Verwenden Sie keine Abtausprays oder Enteiser.

~

Diese können explosive Gase bilden, kunststoffschädigende Lö
sungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

12

-

-

Sicherheitshinweise und Warnungen

Transport

Transportieren Sie das Gerät immer aufrecht stehend und in der

~

Transportverpackung, damit keine Schäden auftreten.

Transportieren Sie das Gerät mit Hilfe einer zweiten Person, da es

~

ein hohes Gewicht hat. Verletzungs- und Beschädigungsgefahr!

Entsorgung Ihres Altgerätes

Zerstören Sie gegebenenfalls das Türschloss Ihres alten Gerätes,

~

wenn Sie es entsorgen.
Sie verhindern damit, dass sich spielende Kinder einsperren und in
Lebensgefahr geraten.

Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

~

– Aufstechen der Kältemittelkanäle des Verdampfers,
– Abknicken von Rohrleitungen,
– Abkratzen von Oberflächenbeschichtungen.
Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

13

Wie können Sie Energie sparen?

normaler
Energieverbrauch

Aufstellen/Warten In belüfteten Räumen. In geschlossenen,

Geschützt vor direkter
Sonnenbestrahlung.

Nicht neben einer Wärme
quelle (Heizkörper, Herd).

Bei idealer Raumtemperatur
um 20 °C.

Be- und Entlüftungsquer
schnitte nicht verdecken und
regelmäßig von Staub befrei­en.

Kompressor und Metallgitter
(Wärmeaustauscher) an der
Rückseite des Gerätes min­destens einmal im Jahr ent­stauben.

Temperatur­Einstellung

Kühlzone 4 bis 5 °C Bei niedriger Temperatur-

Gefrierzone -18 °C

erhöhter
Energieverbrauch

nicht belüfteten Räumen.

Bei direkter Sonnenbestrah
lung.

Neben einer Wärmequelle

­(Heizkörper, Herd).

Bei hoher Raumtemperatur.

Bei verdeckten oder ver

­staubten Be- und Entlüf
tungsquerschnitten.

Bei Staubablagerungen auf
Kompressor und Metallgitter
(Wärmeaustauscher).

Einstellung: Je tiefer die

Kühl-/Gefrierzonentempera
tur, umso höher der
Energieverbrauch!

-

-

-

-

14

Wie können Sie Energie sparen?

normaler
Energieverbrauch

Gebrauch Anordnung der Schubfächer,

Abstellflächen und Ablagen
wie im Auslieferungszustand.

Gerätetür nur bei Bedarf und
so kurz wie möglich öffnen.

Lebensmittel gut sortiert
einordnen.

Zum Einkaufen eine Kühlta
sche mitnehmen und
Lebensmittel zügig im Gerät
verstauen.

Entnommenes möglichst
schnell wieder zurückstellen,
bevor es sich zu sehr erwärmt.

Warme Speisen und Getränke
erst außerhalb des Gerätes
abkühlen lassen.

Lebensmittel gut verpackt
oder gut abgedeckt einord­nen.

-

erhöhter
Energieverbrauch

Häufiges und langes Türöffnen
bedeuten Kälteverlust und
einströmende warme Raum
luft. Das Gerät versucht herun
ter zu kühlen und die Laufzeit
des Kompressors erhöht sich.

Warme Speisen und auf
Außentemperatur erwärmte
Lebensmittel bringen Wärme
in das Gerät.
Das Gerät versucht herunter
zu kühlen und die Laufzeit des
Kompressors erhöht sich.

Verdunsten und Kondensieren
von Flüssigkeiten in der
Kühlzone verursacht Kälte
leistungsverluste.

-

-

-

Gefrierwaren zum Auftauen in
die Kühlzone legen.

Fächer nicht überfüllen, damit
die Luft zirkulieren kann.

15

Gerät ein- und ausschalten

Vor dem ersten Benutzen

Entfernen Sie die Transportsicherung

^

von dem Gerät und entsorgen Sie
sie.

Reinigen Sie das Schrankinnere und

^

das Zubehör. Verwenden Sie dazu
lauwarmes Wasser, trocknen Sie an­schließend alles mit einem Tuch.

Gerät einschalten

Drücken Sie die Temperatur-Einstell

^

taste p so oft, bis die Lampe für die
gewünschte Temperatur leuchtet.

Das Gerät beginnt zu kühlen. Die Lam
pe blinkt, solange die gewünschte
Temperatur noch nicht erreicht ist.
Wir empfehlen eine Temperatureinstel­lung von 4°C.

Damit die Temperatur tief genug ist,
lassen Sie das Gerät einige Stunden
vorkühlen, bevor Sie erstmals Le­bensmittel einlegen.

-

-

^

Schalten Sie das Gerät über den
Hauptschalter ein, so dass die "0"
nicht mehr zu sehen ist.

Die Innenbeleuchtung geht bei geöffne
ter Gerätetür an.

16

Gerät ausschalten

-

^

Schalten Sie das Gerät über den
Hauptschalter aus, so dass die "0"
zu sehen ist.

Die Kühlung und die Innenbeleuchtung
sind ausgeschaltet.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht
benutzen, dann

schalten Sie das Gerät aus,

^

ziehen Sie den Netzstecker oder

^

schalten Sie die Sicherung der
Hausinstallation aus,

reinigen Sie das Gerät, und

^

lassen Sie die Gerätetür etwas

^

geöffnet, um Geruchsbildung zu ver
meiden.

Wird das Gerät bei längerer Abwe­senheit ausgeschaltet, aber nicht
gereinigt, besteht bei geschlossener
Gerätetür Gefahr von Schimmelbil­dung.

Gerät ein- und ausschalten

-

17

Die richtige Temperatur

Die richtige Temperatureinstellung ist
für die Lagerung der Lebensmittel sehr
wichtig. Durch Mikroorganismen ver
derben die Lebensmittel schnell, was
durch die richtige Lagertemperatur ver
hindert bzw. verzögert werden kann.
Die Temperatur beeinflusst die Wachs
tumsgeschwindigkeit der Mikroorganis
men. Mit sinkender Temperatur ver
langsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

je häufiger und länger die Gerätetür

–

geöffnet wird,

– je mehr Lebensmittel gelagert wer-

den,

– je wärmer die frisch eingelagerten

Lebensmittel sind,

– je höher die Raumtemperatur des

Gerätes ist.
Das Gerät ist für eine bestimmte Kli­maklasse (Raumtemperaturbereich)
ausgelegt, deren Grenzen eingehal­ten werden müssen.

-

-

Beachten Sie jedoch, dass

übliche Badewasser- und andere

–

Hausthermometer meist sehr unge
nau messen. Verwenden Sie am bes

­ten ein elektronisches Temperatur-

-

Messgerät.

Messen Sie nicht die Lufttemperatur

–

­im Gerät, dies lässt keinen Rück
schluss auf die Temperatur der Le
bensmittel zu.

Während des Messzeitraumes sollten

–

Sie die Kühlschranktür möglichst we
nig öffnen, da sonst jedesmal warme
Luft einströmt.

Temperatur einstellen

Die Temperatur können Sie über die
Temperatur-Einstelltaste p einstellen.

-

-

-

-

-

...inderKühlzone

Wir empfehlen eine Kühltemperatur in
der Mitte des Gerätes von 4°C.

Möchten Sie die Kühltemperatur über
prüfen, dann

^

stellen Sie ein Wasserglas mit einem
Thermometer in die Mitte des Gerä
tes.

Nach ca. 24 Stunden können Sie die
ungefähre Kühltemperatur in Ihrem Ge
rät ablesen.

18

^

Drücken Sie die Temperatur-Einstell
taste p so oft, bis die Anzeige für die

-

-

gewünschte Temperatur leuchtet.

Der Temperaturwert verändert sich fort
laufend; ist die Einstellung 2 °C er
reicht, wird wieder mit 8 °C begonnen.

-

-

-

-

Die richtige Temperatur

Temperaturanzeige

Die Temperaturanzeige zeigt immer
die gewünschte Temperatur an.

Die Temperatur ist einstellbar von

^

2°Cbis8°C.

Die Anzeige blinkt, solange die ge
wünschte Temperatur noch nicht er
reicht ist.

Temperatur- und Feuchtig

-

-

­keitsregler für die Obst- und
Gemüseschale

Die Temperatur und Feuchtigkeit in der
Obst- und Gemüseschale können Sie
mit dem Regler über der Obst- und Ge­müseschale verändern.

Regler öffnen

Schieben Sie den Temperatur- und

^

Feuchtigkeitsregler nach rechts.

Da der Regler offen ist, kann die kalte
Luft in die Obst- und Gemüseschale
sinken. In der Obst- und Gemüseschale
wird es kälter und die Luftfeuchtigkeit
sinkt.

Durch die niedrigere Temperatur bleibt
das Obst und Gemüse über eine lange
Lagerdauer knackig und frisch.

Regler schließen

^

Schieben Sie den Temperatur- und
Feuchtigkeitsregler nach links.

Da der Regler geschlossen ist, wird es
in der Obst- und Gemüseschale wär
mer und die Luftfeuchtigkeit steigt an.

Durch die höhere Luftfeuchtigkeit bleibt
frisches Obst und Gemüse über eine
gewisse Lagerdauer knackig und
frisch.

-

19

SuperKühlen verwenden

Funktion SuperKühlen

Mit der Funktion SuperKühlen wird die
Kühlzone sehr schnell auf den kältesten
Wert abgekühlt (abhängig von der
Raumtemperatur).

SuperKühlen einschalten

Das SuperKühlen einzuschalten
empfiehlt sich besonders, wenn Sie
große Mengen frisch eingelagerter
Lebensmittel oder Getränke schnell
abkühlen möchten.

^ Drücken Sie die SuperKühlen-Taste,

so dass die Kontrollleuchte leuchtet.

Die Temperatur im Gerät sinkt, da
das Gerät mit höchstmöglicher Kälte
leistung arbeitet.

SuperKühlen ausschalten

Die Funktion SuperKühlen schaltet sich
automatisch nach ca. 15 Stunden aus.
Die Kontrollleuchte erlischt, und das
Gerät arbeitet wieder mit normaler
Kühlleistung.

Um Energie zu sparen, können Sie die
Funktion SuperKühlen selber ausschal
ten, sobald die Lebensmittel oder Ge
tränke kühl genug sind.

Drücken Sie die SuperKühlen-Taste,

^

so dass Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wie
der mit normaler Leistung.

-

-

-

-

20

Lebensmittel in der Kühlzone lagern

Verschiedene Kühlbereiche

Aufgrund der natürlichen Luftzirkulation
stellen sich in der Kühlzone unter
schiedliche Temperaturbereiche ein.
Die kalte, schwere Luft sinkt in den un
teren Bereich der Kühlzone. Nutzen Sie
die unterschiedlichen Kältezonen beim
Einlagern der Lebensmittel!

Wärmster Bereich

Der wärmste Bereich in der Kühlzone
ist ganz oben im vorderen Bereich und
in der Gerätetür. Verwenden Sie diesen
Bereich z. B. zur Lagerung von Butter,
damit sie streichfähig bleibt und für
Käse, damit er sein Aroma behält.

Kältester Bereich

Der kälteste Bereich in der Kühlzone ist
direkt über den Obst- und Gemüse­schalen (je nach Modell) bzw. der
Obst- und Gemüseschublade (je nach
Modell) und an der Rückwand.

-

Keine explosiven Stoffe und keine
Produkte mit brennbaren Treibga
sen (z. B. Spraydosen) lagern.
Explosionsgefahr!

-

Falls Sie im Gerät oder in der Gerä
tetür fett- bzw. ölhaltige Lebensmit
tel lagern, achten Sie darauf, dass
eventuell auslaufendes Fett bzw. Öl
nicht die Kunststoffteile des Gerätes
berührt.
Es können Spannungsrisse im
Kunststoff entstehen, so dass der
Kunststoff bricht oder reißt.

Die Lebensmittel dürfen die Rück­wand nicht berühren. Sie könnten
sonst an der Rückwand anfrieren.

Lagern Sie die Lebensmittel nicht zu
dicht beieinander, so dass die Luft
gut zirkulieren kann.

-

-

-

Verwenden Sie diese Bereiche für alle
empfindlichen und leicht verderblichen
Lebensmittel, wie z. B.:

–

Fisch, Fleisch, Geflügel,

–

Wurstwaren, Fertiggerichte,

–

Eier- oder Sahnespeisen/-gebäck,

–

frischer Teig, Kuchen-, Pizza-,
Quicheteig,

–

Rohmilchkäse und andere Rohmilch
produkte,

–

folienverpacktes Fertiggemüse und
allgemein alle frischen Lebensmittel,
deren Mindesthaltbarkeitsdatum sich
auf eine Aufbewahrungstemperatur
von mindestens 4 °C bezieht.

-

21

Lebensmittel in der Kühlzone lagern

Für den Kühlschrank nicht
geeignet

Nicht alle Lebensmittel eignen sich für
die Lagerung bei Temperaturen unter
5 °C, da sie kälteempfindlich sind.
Je nach Lebensmittel können sich bei
einer zu kalten Lagerung das Ausse­hen, die Konsistenz, der Geschmack
und/oder der Vitamingehalt des Le­bensmittels verändern.

Zu diesen kälteempfindlichen Lebens­mitteln gehören unter anderem:

– Ananas, Avocados, Bananen,

Granatäpfel, Mangos, Melonen,
Papayas, Passionsfrüchte,
Zitrusfrüchte (wie Zitronen, Orangen,
Mandarinen, Grapefruit),

– Obst, das nachreifen soll,

– Auberginen, Gurken, Kartoffeln,

Paprika, Tomaten, Zucchini,

– Hartkäse (wie Parmesan, Bergkäse).

Worauf Sie bereits beim
Einkauf der Lebensmittel
achten sollten

Die wichtigste Voraussetzung für eine
lange Lagerdauer ist die Frische der
Lebensmittel, wenn sie eingelagert wer­den. Diese Ausgangsfrische ist von ent­scheidender Bedeutung für die Lager­dauer.
Achten Sie auch auf das Haltbarkeits­datum und die richtige Lagertempera­tur.
Die Kühlkette sollte möglichst nicht
unterbrochen werden. Achten Sie z. B.
darauf, dass die Lebensmittel nicht zu
lange im warmen Auto verweilen.
Tipp: Nehmen Sie zum Einkaufen eine
Kühltasche mit, und verstauen Sie an­schließend die Lebensmittel zügig im
Gerät.

22

Lebensmittel in der Kühlzone lagern

Lebensmittel richtig lagern

Bewahren Sie Lebensmittel in der Re­gel nur zugedeckt oder verpackt auf.
So wird die Annahme von Fremdgerü­chen, ein Austrocknen der Lebensmittel
und die Übertragung eventuell vorhan­dener Keime vermieden. Dies ist be­sonders bei der Lagerung tierischer Le­bensmittel zu berücksichtigen.
Bei korrekter Einstellung der Tempera­tur und einer entsprechenden Hygiene
kann die Haltbarkeit der Lebensmittel
deutlich verlängert werden.

Obst und Gemüse

Obst und Gemüse können jedoch un­verpackt in den Obst- und Gemüse­schalen (je nach Modell) bzw. der
Obst- und Gemüseschublade (je nach
Modell) aufbewahrt werden.

Eiweißreiche Lebensmittel

Beachten Sie, dass eiweißreichere Le­bensmittel schneller verderben.
Das heißt, Schalen- und Krustentiere
verderben z. B. schneller als Fisch, und
Fisch verdirbt schneller als Fleisch.

23

Innenraum gestalten

Abstellflächen versetzen

Die Abstellflächen können Sie je nach
Höhe des Kühlgutes versetzen.

^ Die Abstellfläche nach vorn ziehen

und zum Herausnehmen nach unten
wegschwenken.

^ Die Abstellfläche mit der hinteren

Kante nach oben an gewünschter
Stelle neu einsetzen.
Die hintere Kante muss nach oben
zeigen, damit die Lebensmittel die
Rückwand nicht berühren und anfrie­ren.

Abstellborde / Flaschenborde
versetzen

^ Schieben Sie die Abstellborde / Fla-

schenborde nach oben, und nehmen
Sie sie nach vorne heraus.

^ Setzen Sie die Abstellborde / Fla-

schenborde an beliebiger Stelle wie­der ein. Achten Sie dabei darauf,
dass sie richtig und fest auf die Erhe­bungen gedrückt sind.

Wurst- und Käseschublade

(je nach Modell)

Zum Be- und Entladen heben Sie die
Schublade leicht an, und ziehen Sie sie
heraus.
Sie können Sie auch nach rechts oder
links verschieben.

Möchten Sie die Schublade in der Höhe
versetzen, dann tauschen Sie die Ab­stellflächen untereinander aus.

Soll die Schublade ganz aus dem Gerät
herausgenommen werden, z. B. zur
Reinigung, dann

^ nehmen Sie die Schublade und die

Abstellfläche heraus.

^ Schieben Sie die Führungsschienen

der Schublade rechts oder links von
der Abstellfläche herunter.

Flaschenhalter verschieben

Den Flaschenhalter können Sie nach
rechts oder links verschieben. Dadurch
haben die Flaschen beim Öffnen und
Schließen der Tür Halt.

24

Die Kühlzone taut automatisch ab.

Während der Kompressor läuft, können
sich funktionsbedingt an der Rückwand
der Kühlzone Reif und Wasserperlen
bilden. Diese brauchen Sie nicht zu
entfernen, da sie automatisch durch die
Wärme des Kompressors verdunsten.

Das Tauwasser läuft über eine Tauwas­ser-Rinne und durch ein Tauwasser-Ab­laufrohr in ein Verdunstungssystem an
der Rückseite des Gerätes.

Achten Sie darauf, dass das Tau­wasser immer ungehindert abfließen
kann, dazu Tauwasser-Rinne und
Tauwasser-Ablaufloch sauber hal­ten.

Automatisches Abtauen

25

Reinigen

Achten Sie darauf, dass kein Was­ser in die Beleuchtung gelangt.

Durch das Tauwasser-Ablaufloch
darf kein Reinigungswasser laufen.

Vor dem Reinigen

^ Schalten Sie das Gerät aus.

^ Ziehen Sie den Netzstecker oder

schalten Sie die Sicherung der Haus­installation aus.

Verwenden Sie kein Dampf-Reini­gungsgerät. Der Dampf kann an
spannungsführende Teile des Gerä­tes gelangen und einen Kurzschluss
auslösen.

Das Typenschild im Innenraum des
Gerätes darf nicht entfernt werden.
Es wird im Fall einer Störung benö­tigt!

Um Beschädigungen der Oberflä­chen zu vermeiden, verwenden Sie
bei der Reinigung keine

– soda-, ammoniak-, säure- oder chlo-

ridhaltigen Reinigungsmittel,

– kalklösenden Reinigungsmittel,

– scheuernden Reinigungsmittel, z. B.

Scheuerpulver, Scheuermilch,
Putzsteine,

– lösemittelhaltigen Reinigungsmittel,

– Edelstahl-Reinigungsmittel,

– Geschirrspülmaschinen-Reiniger,

^ Nehmen Sie die Lebensmittel aus

dem Gerät, und lagern Sie sie an ei­nem kühlen Ort.

^ Nehmen Sie alle Teile, die heraus-

genommen werden können, zur
Reinigung heraus.

Innenraum, Zubehör

^ Reinigen Sie das Gerät regelmäßig,

mindestens aber einmal im Monat.

Lassen Sie Verschmutzungen nicht
erst antrocknen, sondern entfernen
Sie diese sofort.

^ Reinigen Sie das Gerät mit lauwar-

men Wasser und etwas Handspülmit­tel.
Spülen Sie alle Teile von Hand, nicht
in der Spülmaschine.

^ Reinigen Sie die Tauwasser-Rinne

und das -Ablaufrohr häufiger mit ei­nem Stäbchen oder Ähnlichem, da­mit das Tauwasser immer ungehin-

dert ablaufen kann.
– Backofensprays,

– Glasreiniger,

– scheuernden harten Schwämme und

Bürsten, z. B. Topfschwämme,

– Schmutzradierer,

– scharfen Metallschaber!

26

^ Wischen Sie die Innenräume und das

Zubehör nach der Reinigung mit

klarem Wasser nach, und reiben Sie

alles mit einem Tuch trocken. Lassen

Sie für kurze Zeit die Tür des Gerätes

geöffnet.

Reinigen

Be- und
Entlüftungsquerschnitte

^ Reinigen Sie die Be- und Entlüftungs-

querschnitte regelmäßig mit einem
Pinsel oder Staubsauger. Staub­ablagerungen erhöhen den Energie­verbrauch.

Türdichtung

Behandeln Sie die Türdichtung nicht
mit Ölen oder Fetten. Sie wird sonst
mit der Zeit porös.

^ Reinigen Sie die Türdichtung regel-

mäßig nur mit klarem Wasser, und
trocknen Sie sie anschließend gründ­lich mit einem Tuch.

Nach dem Reinigen

^ Setzen Sie alle Teile in das Gerät.

^ Schließen Sie die Gerätetür.

^ Schließen Sie das Gerät wieder an,

und schalten Sie es ein.

^ Legen Sie die Lebensmittel in das

Gerät, und schließen Sie die Geräte-

tür.

27

Was tun, wenn...?

Reparaturen an Elektrogeräten dür
fen nur von Fachkräften durchge
führt werden. Durch unsachgemäße
Reparaturen können erhebliche Ge
fahren für den Benutzer entstehen.

Was ist zu tun, wenn...

. . . das Gerät nicht kühlt?

Prüfen Sie, ob das Gerät eingeschal

^

tet ist. Die Temperaturanzeige muss
leuchten.

Prüfen Sie, ob der Netzstecker des

^

Gerätes fest in der Steckdose steckt.

^ Prüfen Sie, ob die Sicherung der

Hausinstallation ausgelöst wurde, der
Kühlschrank, die Hausspannung
oder ein anderes Gerät könnten de­fekt sein.
Rufen Sie eine Elektro-Fachkraft oder
den Kundendienst.

. . . die Innenbeleuchtung in der Kühl

-

zone nicht mehr funktioniert?

-

-

Klemmt der Lichtkontakt-Schalter?

^

Wenn nicht, dann ist die Glühlampe
defekt:

Ziehen Sie den Netzstecker oder

^

schalten Sie die entsprechende

Sicherung der Hausinstallation aus.

-

^ Fassen Sie an die Lampenabde-

ckung und ziehen Sie sie nach unten

hin ab.

^ Drehen Sie die Glühlampe heraus,

und wechseln Sie sie aus.

-

. . . die Temperatur in der Kühlzone
zu niedrig ist?

^

Stellen Sie die Temperatur wärmer
ein.

. . . die Einschalthäufigkeit und Ein
schaltdauer des Kompressors zuneh
men?

^

Prüfen Sie, ob die Lufteintrittsöffnung
unten im Schranksockel und die Luft
austrittsöffnung oben im Schrankum
bau zugestellt oder verstaubt sind.

^

Die Gerätetür wurde häufig geöffnet.

^

Prüfen Sie, ob sich die Gerätetür rich
tig schließen lässt.

28

-

Anschlussdaten der Glühlampe:

220 - 240 V, Sockel E 14.

Die benötigte Leistung (Watt) entneh

men Sie bitte der defekten Glühlam

pe.

^

Drehen Sie die neue Glühlampe ein,

und rasten Sie die Abdeckung wie

-

der auf.

-

-

-

-

-

-

. . . der Boden der Kühlzone nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

^ Reinigen Sie die Tauwasser-Rinne

und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der
aufgeführten Hinweise nicht behe­ben, dann rufen Sie den Kunden­dienst an.
Öffnen Sie bis zum Beheben der
Störung möglichst nicht die Tür des
Gerätes, um den Kälteverlust so ge­ring wie möglich zu halten.

Was tun, wenn...?

29

Ursachen von Geräuschen

Ganz normale
Geräusche

Brrrrr ... Das Brummen kommt vom Motor (Kompressor). Es kann kurz-

Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel,

Click ... Das Klicken ist immer dann zu hören, wenn der Thermostat

Sssrrrrr ... Bei einem Mehrzonen- oder NoFrost-Gerät kann ein leises Rau-

Knack ... Das Knacken ist immer dann zu hören, wenn es zu Material-

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu
vermeiden sind!

Geräusche, die
sich leicht behe­ben lassen

Klappern, Rap­peln, Klirren

Wodurch entstehen sie?

fristig etwas lauter werden, wenn sich der Motor einschaltet.

das durch die Rohre fließt.

den Motor ein- oder ausschaltet.

schen von der Luftströmung im Geräte-Innenraum herrühren.
Bei einem Gerät mit Wassertank ist ein Summen der Pumpe

hörbar, wenn Wasser aus dem Wassertank gefördert wird.

ausdehnungen im Gerät kommt.

Ursache Behebung

Das Gerät steht uneben. Richten Sie das Gerät mit Hil-

fe einer Wasserwaage eben
aus. Verwenden Sie dazu die
Schraubfüße unter dem Gerät
oder legen Sie etwas unter.

30

Das Gerät berührt andere Mö­bel oder Geräte.

Schubladen, Körbe oder Ab­stellflächen wackeln oder
klemmen.

Flaschen oder Gefäße berüh­ren sich.

Transportkabelhalter hängt
noch an der Geräterückwand.

Rücken Sie das Gerät von
den Möbeln oder Geräten ab.

Prüfen Sie die herausnehm­baren Teile und setzen Sie
sie eventuell neu ein.

Rücken Sie die Flaschen oder
Gefäße leicht auseinander.

Entfernen Sie den Kabel­halter.

Bei Störungen, die nicht selbst beseitigt
werden können, benachrichtigen Sie

– Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

Die Telefonnummer des Werkkun­dendienstes finden Sie auf der Rück­seite dieser Gebrauchsanweisung.

Der Kundendienst benötigt Modell und
Nummer Ihres Gerätes. Beide Angaben
finden Sie auf dem Typenschild im
Innenraum des Gerätes.

Garantiezeit und
Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre.

Nähere Angaben zu den Garantiebe­dingungen in Ihrem Land erhalten Sie
unter der angegebenen Telefonnum­mer.

Kundendienst/Garantie

Die Telefonnummer finden Sie auf
der Rückseite dieser Gebrauchsan­weisung.

31

Elektroanschluss

Das Gerät wird anschlussfertig für
Wechselstrom 50 Hz, 220 – 240 V
geliefert.

Die Absicherung muss mit mindestens
10 A erfolgen.

Der Anschluss darf nur an eine ord­nungsgemäß angelegte Schutzkon­takt-Steckdose erfolgen. Die Elektroan­lage muss nach VDE 0100 ausgeführt
sein.

Damit das Gerät im Notfall schnell vom
Strom getrennt werden kann, muss die
Steckdose außerhalb des Geräterück­seitenbereichs liegen und leicht zu­gänglich sein.

Falls nach dem Einbau die Steckdose
nicht mehr zugänglich ist, muss instal­lationsseitig eine Trennvorrichtung für
jeden Pol vorhanden sein. Als Trennvor­richtung gelten Schalter mit einer Kon­taktöffnung von mindestens 3 mm.
Dazu gehören LS-Schalter, Sicherun­gen und Schütze (EN 60335).

Der Anschluss über ein Verlängerungs­kabel ist nicht erlaubt, da Verlänge­rungskabel nicht die nötige Sicherheit
des Gerätes gewährleisten (z. B. Über­hitzungsgefahr).

Das Gerät darf nicht an Inselwechsel­richtern angeschlossen werden, die bei
einer autonomen Stromversorgung wie
z. B. Solarstromversorgung einge­setzt werden.
Beim Einschalten des Gerätes kann es
sonst durch Spannungsspitzen zu einer
Sicherheitsabschaltung kommen. Die
Elektronik kann beschädigt werden!
Ebenso darf das Gerät nicht in Verbin­dung mit sogenannten Energiespar-
steckern betrieben werden, da hierbei
die Energiezufuhr zum Gerät reduziert
und das Gerät zu warm wird.

Ist ein Austausch der Netzanschluss­leitung erforderlich, darf dieser nur von
einer qualifizierten Elektro-Fachkraft er­folgen.

Der Stecker sowie das Netzkabel des
Gerätes dürfen nicht die Geräterücksei­te dieses Gerätes berühren, da Stecker
und Netzkabel durch Vibrationen des
Gerätes beschädigt werden können.
Dies kann einen Kurzschluss verursa­chen.

Auch andere Geräte sollten nicht an
Steckdosen im Rückseitenbereich die­ses Gerätes angeschlossen werden.

32

Montagehinweise

Ein nicht eingebautes Kältegerät
kann kippen!

 Brand- und Beschädigungsge-

fahr! Das Kältegerät darf nicht unter
ein Kochfeld oder einen Backofen
gebaut werden.

Aufstellort

Geeignet ist ein trockener, gut belüftba­rer Raum.

Bitte bedenken Sie bei der Wahl des
Aufstellortes, dass der Energiever­brauch des Kältegerätes steigt, falls es
in unmittelbarer Nähe einer Heizung, ei­nem Herd oder einer sonstigen Wärme­quelle aufgestellt wird. Auch direkte
Sonneneinstrahlung ist zu vermeiden.
Je höher die Raumtemperatur, desto
länger läuft der Kompressor, und desto
höher ist der Energieverbrauch.

Beachten Sie beim Einbau des Kältege­rätes außerdem Folgendes:

– Die Steckdose muss außerhalb des

Geräterückseitenbereichs liegen und
bei einem Notfall leicht zugänglich
sein.

– Netzstecker und Netzkabel dürfen

nicht die Rückseite des Kältegerätes
berühren, da diese durch Vibrationen
des Kältegerätes beschädigt werden
können.

– Auch andere Geräte sollten nicht an

Steckdosen im Rückseitenbereich
dieses Kältegerätes angeschlossen
werden.

Wichtig! Bei hoher Luftfeuchtigkeit

kann sich Kondensat auf den Außen­flächen des Gerätes niederschlagen.
Dieses Kondenswasser kann zu Kor­rosion an den Geräteaußenwänden
führen.
Zur Vorbeugung empfiehlt es sich,
das Gerät mit ausreichender Belüf­tung in einem trockenen und/oder kli­matisierten Raum aufzustellen.
Bitte stellen Sie nach dem Einbau si­cher, dass die Gerätetür richtig
schließt, die angegebenen Be- und
Entlüftungsquerschnitte eingehalten
wurden und das Gerät, wie beschrie­ben, eingebaut wurde.

Klimaklasse

Das Gerät ist für eine bestimmte Klima­klasse (Raumtemperaturbereich) aus­gelegt, deren Grenzen eingehalten wer­den müssen. Die Klimaklasse steht auf
dem Typenschild im Innenraum des
Gerätes.

Klimaklasse Raumtemperatur

SN

N

ST

T

+10 °C bis +32 °C
+16 °C bis +32 °C
+16 °C bis +38 °C
+16 °C bis +43 °C

Eine niedrigere Raumtemperatur führt
zu einer längeren Stillstandzeit des
Kompressors. Das kann zu höheren
Temperaturen im Gerät führen.

33

Montagehinweise

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes
erwärmt sich. Deshalb muss der Möbel­umbau so beschaffen sein, dass eine
einwandfreie Be- und Entlüftung ge­währleistet ist.

Die Luftzuführung erfolgt über den
Sockel des Küchenschranks.
Für die Be- und Entlüftung ist an der
Rückseite des Gerätes ein Abluftkanal
von mindestens 50 mm Tiefe vorzuse­hen.
Die Be- und Entlüftungsquerschnitte im
Möbelsockel, im Möbelumbau und un­ter der Raumdecke müssen durchge­hend mindestens 200 cm
damit die erwärmte Luft ungehindert
abziehen kann. Der Kompressor muss
sonst mehr leisten, was den Energie­verbrauch erhöht.

Die Be- und Entlüftungsquerschnitte
dürfen nicht zugedeckt oder zuge­stellt werden.
Außerdem müssen sie regelmäßig
von Staub gereinigt werden.

2

betragen,

Vor dem Geräteeinbau

^ Nehmen Sie vor dem Einbau die

Befestigungsleiste, das Kederband

und anderes Zubehör aus dem Gerät

bzw. von der äußeren Geräterück-

wand.

^ Entfernen Sie den Kabelhalter von

der Geräterückseite.

^ Prüfen Sie, ob alle Teile an der Ge-

räterückwand frei schwingen können.

Biegen Sie eventuell anliegende Teile

vorsichtig weg.

34

Einbaumaße

Gerät A [mm] B [mm]

K 5222 i 874 876 + 4

K 5322 i 1021 1021 + 7

K 5422 i 1221 1225 + 4

35

Türanschlag wechseln

Bevor Sie das Gerät einbauen, müssen
Sie festlegen, zu welcher Seite die Ge­rätetür geöffnet werden soll. Ist ein
Linksanschlag erforderlich, muss der
Türanschlag gewechselt werden.

Gerätetür

^ Schrauben Sie die Schrauben vom

Gerät ab und drehen Sie sie leicht in

die Löcher der Gegenseite. Lassen

Sie zwischen Gerät und Schrauben-

kopf einen Abstand von ca. 5 mm.

^ Ziehen Sie die Abdeckplatten ab.

^ Lösen Sie etwas die Schrauben in

den Scharnieren a.

^ Schieben Sie die Gerätetür nach au-

ßen und heben Sie sie dann nach
vorne ab b.

36

^ Schrauben Sie die Scharniere an der

Gerätetür ab, und setzen Sie die

Scharniere diagonal auf der Geräte-

tür um und schrauben Sie sie fest.

Gerätetür montieren

^ Hängen Sie die Gerätetür auf die vor-

montierten Schrauben a, und schie­ben Sie die Gerätetür dann nach In­nen b.

^ Ziehen Sie die Schrauben fest.

Türanschlag wechseln

^ Verschließen Sie die freien Löcher mit

den Abdeckplatten.

37

Gerät einbauen

Alle Montageschritte werden an ei­nem Gerät mit rechtem Türan-
schlag gezeigt. Sollten Sie den Tür­anschlag nach links gewechselt ha­ben, beachten Sie diese Änderung
bei den einzelnen Montageschritten.

Einbau in einen Raumteiler

Bei Einbau des Gerätes in einen Raum­teiler muss die Rückseite der Einbauni­sche im Gerätebereich verblendet wer­den.

Gewicht der Möbeltür

Einbaunische ausrichten

Stellen Sie vor der Montage der Möbel­tür sicher, dass das zulässige Gewicht
der zu montierenden Möbeltür nicht
überschritten wird:

Gerät maximales Gewicht

der Möbeltür in kg

K 5222 i 19 kg

K 5322 i 13 kg

K 5422 i 13 kg

Montierte Möbeltüren, die das zuläs­sige Gewicht überschreiten, können
Beschädigungen an den Scharnie­ren hervorrufen!

Vor Einbau des Gerätes den Einbau­schrank sorgfältig mit einer Wasser­waage ausrichten. Die Schrankecken
müssen im 90° Winkel zueinander ste­hen.

38

Gerät vorbereiten

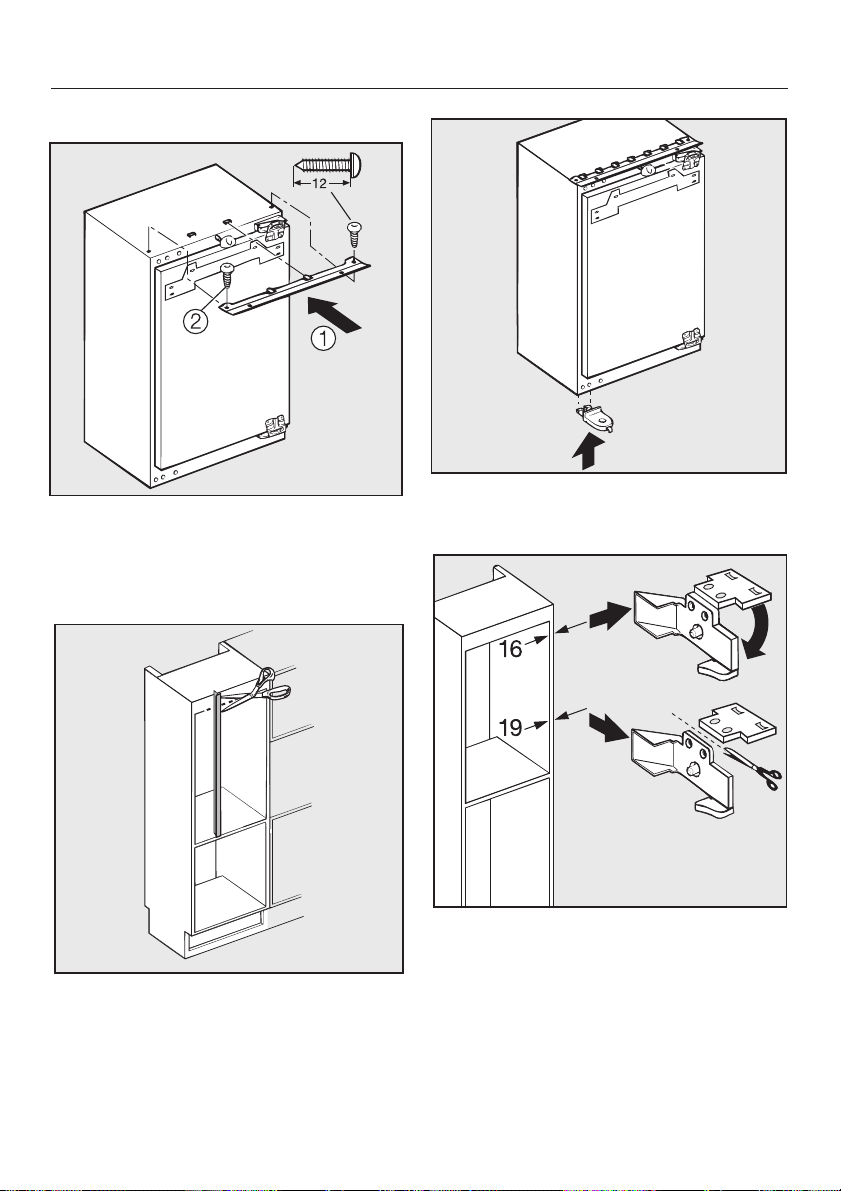

^ Schieben Sie die Befestigungsleiste

in die Stegaufnahme a, und schrau­ben Sie die Befestigungsleiste auf
dem Gerät b fest.

Gerät einbauen

^ Stecken Sie das Befestigungsteil un-

ten auf das Gerät.

^

Kürzen Sie das Kederband auf Ni
schenhöhe.

^

Nehmen Sie die Distanzstücke aus

dem Zubehör heraus.

-

Bei 19 mm dicken Nischenseiten

wänden muss der obere Teil mit der

Aufschrift "16" mit einer Schere abge

trennt werden.

-

-

39

Gerät einbauen

^ Klipsen Sie die Distanzstücke auf die

Scharniere.

Gerät einbauen

^

Schieben Sie das Gerät in die Ein
baunische.
Achten Sie beim Einschieben darauf,
dass das Netzanschlusskabel nicht
eingeklemmt wird!

-

^ Schieben Sie das Gerät so tief in die

Einbaunische, bis die Befestigungs-

leiste oben (A) und der Anschlag des

Befestigungsteils unten (B)ander

Möbelkante anliegen und die Schar-

niere bündig mit der Möbelvorder-

kante sind (C, D).

^ Drücken Sie das Gerät scharniersei-

tig an die Wand. Sollte der Abstand

bei den Scharnieren (C und D) unter

schiedlich sein, gleichen Sie den Un

terschied durch Unterlegen des Ge

rätes aus.

-

-

-

40

^ Verschrauben Sie das Gerät seitlich

a, oben b und unten c mit der Ni­sche.

^ Klipsen Sie die Abdeckkappe d auf.

Gerät einbauen

Möbeltür befestigen

^ Schrauben Sie die Justierleiste von

der Gerätetür.

^

Stecken Sie zwischen Gerät und Ni
schenboden das Kederband a.

^

Trennen Sie den Anschlag b vom
Befestigungsteil.

-

^

Legen Sie die Frontplatte an den

Nachbarfrontplatten oben bündig an

41

Gerät einbauen

(A), und zeichnen Sie die Oberkante
der Gerätetür auf der Frontplatte an
(B).

Drehen Sie die Justagebolzen in der

^

Gerätetür heraus, so dass ein Ab

stand von ca. 5,5 mm entsteht.

-

^ Zeichnen Sie mit einem Bleistift dünn

die Mittellinie (C) auf die Möbeltür,
und legen Sie die Justierleiste so auf
die Möbeltür, dass die Markierung in
der Justierleiste auf der Mittellinie
liegt.

^

Falls in der Möbeltür noch keine Lö
cher vorgebohrt sind, markieren Sie
die Bohrlöcher und bohren Sie mit ei
nem 2 mm Bohrer ca. 12 mm tiefe
Löcher vor.

^

Schrauben Sie die Justierleiste fest.

42

-

-

^

Hängen Sie die Möbeltür auf die Jus

tagebolzen a, und schrauben Sie

die Feststellschrauben von Hand ein

b.

-

Schließen Sie die Gerätetür, und kon

^

trollieren Sie den Türabstand zu den
umliegenden Möbeltüren. Der Türab
stand sollte ca. 1 mm betragen.

Gerät einbauen

-

-

^ Richten Sie die Möbeltür zu den um-

liegenden Möbeltüren aus:
Den Höhenausgleich A erreichen Sie
durch Drehen der Justagebolzen,
den Seitenausgleich B erreichen Sie
durch Verschieben der Möbeltür, und
den Tiefenausgleich C erreichen Sie
durch leichtes Drücken oder Ziehen
der Möbeltür.

^

Drehen Sie die Feststellschrauben
fest.

^ Falls die Befestigungswinkel noch

nicht am Gerät befestigt sind, befesti-

gen Sie sie unten und seitlich an der

Gerätetür.

Bei großen Gerätetüren verwenden

Sie seitlich zwei Befestigungswin-

kel.

^ Markieren Sie die Bohrlöcher und

schlagen Sie an den Markierungen

mit einem Hammer und dem beilie

genden Nagel kleine Vertiefungen

vor, bevor Sie die Schrauben eindre

hen.

-

-

43

Gerät einbauen

^ Verbinden Sie die Gerätetür mit der

Möbeltür, indem Sie durch die Befes­tigungswinkel Schrauben drehen.

^

Setzen Sie die Abdeckteile auf.

^ Stecken Sie das Kederband in den

Spalt zwischen Gerät und Nischen-

seitenwand. (A = Geräteseite,

B = Nischenwandseite)

444546

47

K 5222 i
K 5322 i
K 5422 i

de-DE

M.-Nr. 07 772 830 / 08
