Mode d’emploi et instructions de montage

Réfrigérateurs à zone PerfectFresh K 5108 E

Veuillez lire absolument le présent mode d’emploi avant la pose, l’installation et la mise en service de votre appareil. Vous vous protégerez ainsi et vous éviterez tout dommage à l’appareil.

M.-Nr. 06 484 020

Page 2

Table des matières

Description de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Votre contribution à la protection de l'environnement. . . . . . . . . . . . . . . . . . . . 5

Prescriptions de sécurité et mises en garde. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Comment économiser l'énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Enclenchement et déclenchement de l’appareil. . . . . . . . . . . . . . . . . . . . . . . . 12

En cas d’absence prolongée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Température optimale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

. . . dans la zone de réfrigération et dans la zone PerfectFresh . . . . . . . . . . . . . . 13

. . . dans le compartiment de congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Réglage de la température de la zone de réfrigération. . . . . . . . . . . . . . . . . . . . . 13

Possibilités de réglage de la température . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Réglage de la température de la zone PerfectFresh. . . . . . . . . . . . . . . . . . . . . . . 14

Affichage de température . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Utilisation de la fonction Super froid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Utilisation optimale de la zone de réfrigération . . . . . . . . . . . . . . . . . . . . . . . . 18

Différentes zones de réfrigération . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Zone la plus chaude. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Zone la plus froide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Utilisation de la zone PerfectFresh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Zone de faible humidité relative ,. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Zone de forte humidité relative -. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Produits non adaptés à la réfrigération . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Stockez vos produits de manière adéquate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Fruits et légumes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Produits d'origine animale et végétale non emballés. . . . . . . . . . . . . . . . . . . . 20

Aliments riches en protéines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Viande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Arrangement intérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Congélation et stockage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Stockage de plats préparés surgelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Congelez vous-même vos aliments. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Avant de congeler les produits, notez les points suivants : . . . . . . . . . . . . . . . 22

Conditionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Stockage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Décongélation des aliments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Préparation de glaçons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Rafraîchissement rapide de boissons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Page 3

Table des matières

Dégivrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Zone de réfrigération et zone PerfectFresh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Compartiment de congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Enceinte, accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Conduites d’aération et de ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Joint d'étanchéité de la porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Que faire lorsque ...?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Causes et provenance des bruits. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Service après-vente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Conseils de montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Emplacement de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Classe climatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Aération et ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Avant d’encastrer l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Encastrement dans un meuble de séparation. . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Votre ancien appareil avait une autre technique de charnière ?. . . . . . . . . . . . . . 36

Cotes d’encastrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Changement de la butée de porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Porte de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Tiroirs de la zone PerfectFresh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Porte du compartiment de congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Intégration de l'appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Montage de la plaque décor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Dimensions des plaques décor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Page 4

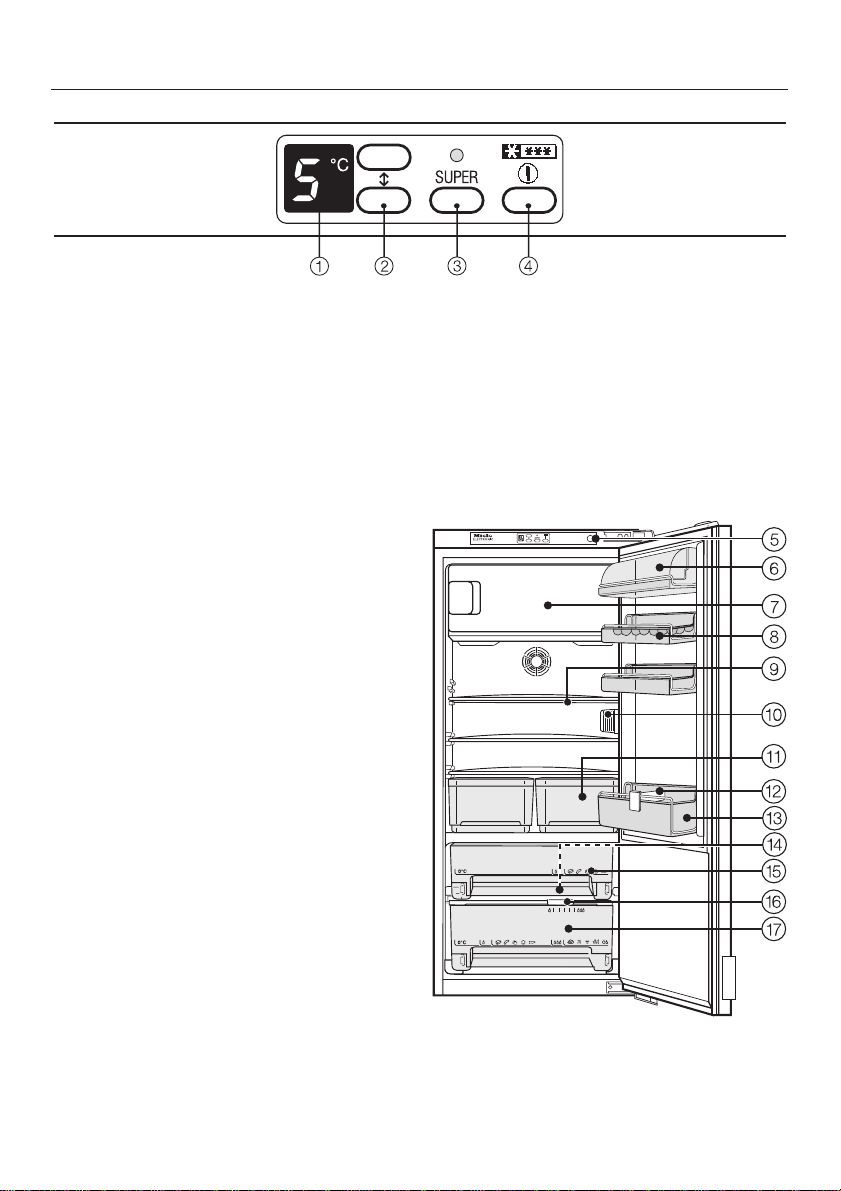

Description de l’appareil

a Affichage de température de

la zone de réfrigération

b Touches de réglage de température

de la zone de réfrigération (touche du haut : plus chaud ; touche du bas : plus froid)

e Contact d’éclairage f Compartiment à beurre et à fromage g Compartiment de congélation h Galerie à oeufs i Plan de rangement j Eclairage intérieur k Bacs pour fruits et légumes

sensibles au froid

l Support porte-bouteilles* m Balconnet à bouteilles n Conduite et orifice d’évacuation

de l’eau de dégivrage

c Touche Super froid et voyant de

contrôle

d Touche Marche/Arrêt

o Compartiment sec de la zone

PerfectFresh

p Régulateur d’humidité de l’air

dans le compartiment humide

q Compartiment humide de la

zone PerfectFresh

* selon le modèle

Page 5

Votre contribution à la protection de l’environnement

Elimination de l’emballage de transport

L’emballage protège l’appareil des dé gâts dus au transport. Les matériaux d’emballage ont été sélectionnés d’après des critères écologiques et d’élimination. Ils sont donc recyclables.

Le recyclage de l’emballage dans le circuit des matériaux économise des matières premières et réduit la quantité de déchets. Votre agent reprend l’em ballage sur place ou vous pouvez le lui retourner.

Elimination de l’appareil usagé

Les appareils électriques et électroni ques usagés contiennent encore de

précieux matériaux. Mais ils contien

nent aussi des substances toxiques dont l’utilisation s’est avérée nécessaire pour le fonctionnement et la sécurité de l’appareil. Déposées avec les ordures ménagères, éliminées, manipulées ou traitées de manière inadéquate, ces substances risquent de nuire à la santé de l’homme et à son environnement. N’éliminez donc en aucun cas votre ap pareil usagé avec les ordures ménagè res ou les déchets encombrants.

A la place, utilisez les points de vente que vous connaissez pour la récupéra tion et la valorisation des appareils électriques et électroniques usagés.

Veillez, en attendant l’évacuation de l’appareil en vue d’une élimination dans les règles de l’art, à ce que les condui tes rigides ne soient pas endommagées. Vous vous assurerez ainsi que l’agent réfrigérant contenu dans le cycle de froid et l’huile du compresseur ne fuient pas à l’extérieur de l’appareil. Veillez, en attendant l’évacuation de l’appareil, à tenir celui-ci hors de portée des enfants. Vous trouverez les infor mations s’y rapportant au chapitre "Prescriptions de sécurité et mises en garde" de ce mode d’emploi.

Page 6

Prescriptions de sécurité et mises en garde

Sécurité technique

Cet appareil est conforme aux pres criptions en vigueur en matière de sécurité. Toute utilisation non conforme peut toutefois causer des dommages aux personnes et aux biens.

Lisez attentivement le mode d’em ploi avant de mettre l’appareil en service. Il contient des conseils im portants relatifs au montage, à la sécurité, à l’emploi et à la mainte nance de l’appareil. Vous vous pro tégerez ainsi et vous éviterez tout dommage à l’appareil.

Conservez le mode d’emploi et remettez-le à tout nouveau détenteur de l’appareil.

Utilisation conforme

Cet appareil ne doit être utilisé que

pour la réfrigération et la conservation de produits alimentaires, pour le stockage de plats préparés surgelés, pour la congélation de produits frais et pour la préparation de glaces dans le cadre domestique. Toute autre utilisation est interdite et peut présenter des dangers. Le fabri cant n’assume aucune responsabilité pour les dommages causés par une uti lisation non conforme ou une erreur de manipulation.

Cet appareil contient, comme agent

réfrigérant, de l’isobutane (R600a), un gaz naturel certes très respectueux de l’environnement, mais facilement in flammable. Il ne détruit pas la couche d’ozone et n’accroît pas l’effet de serre. L’utilisation de cet agent réfrigérant éco logique a entraîné en partie un accrois sement des bruits de fonctionnement de l’appareil. Outre les bruits liés au fonc tionnement du compresseur, il se peut que des bruits d’écoulement se produi sent dans le cycle de refroidissement. Ces bruits sont malheureusement inévitables, mais ils n’ont aucune incidence sur le bon fonctionnement de l’appareil. Veillez, lors du transport et de l’installation de l’appareil, à ce qu’aucune partie du cycle de froid ne soit endommagée. Des fuites de l’agent réfrigérant pourraient entraîner des lésions oculaires ! Pour le cas où l’appareil serait endommagé :

- éloignez toute source de flamme,

- débranchez la fiche secteur,

- aérez totalement la pièce dans laquelle

se trouve l’appareil et

- informez immédiatement le service

après-vente.

Plus un appareil contient d’agent fri

gorigène, plus la pièce dans la quelle il est installé doit être grande. En cas de fuite, un mélange d’air et de gaz inflammable pourrait, en effet, se former dans des locaux trop exigus. Il faut compter au minimum 1 m 8 grammes d’agent frigorigène. La quantité d’agent frigorigène présente dans l’appareil est indiquée sur la plaque signalétique se trouvant à l’inté rieur de l’appareil.

par

Page 7

Prescriptions de sécurité et mises en garde

Avant de raccorder votre appareil

au réseau, comparez les données de raccordement (tension et fréquence) inscrites sur la plaque signalétique avec celles du réseau électrique. Ces données doivent absolument concorder afin d’éviter tout dommage à l’appareil. En cas de doute, rensei gnez-vous auprès de votre installa teur-électricien.

La sécurité électrique de cet appa

reil n’est assurée que s’il est rac cordé à un système de mise à la terre installé dans les règles de l’art. Il est impératif que cette condition fondamentale de sécurité soit satisfaite. En cas de doute, faites contrôler votre installation domestique par un spécialiste. Le fabricant n’assume aucune responsabilité pour les dommages causés par l’absence ou le mauvais état de la mise à la terre (en cas d’électrocution, par exemple).

Le bon fonctionnement de l’appa-

reil n’est assuré que si celui-ci est installé et raccordé conformément aux indications du mode d’emploi.

L’encastrement et le montage de

cet appareil en des emplacements non stationnaires (p.ex. à bord d’un ba teau) ne doivent être effectués que par des entreprises spécialisées ou des professionnels, sous réserve qu’ils res pectent les conditions de sécurité né cessaires au bon fonctionnement de cet appareil.

Les travaux d’installation, de main

tenance et les réparations ne doi vent être confiés qu’à des spécialistes qualifiés. Des travaux d’installation, de mainte nance ou des réparations non confor mes peuvent présenter de graves dan gers pour l’utilisateur, pour lesquels le fabricant ne saurait engager sa respon sabilité.

L’appareil n’est déconnecté du ré

seau électrique que lorsque l’une des conditions suivantes est satisfaite :

l’appareil est débranché.

–

Ne tirez pas sur le câble d’alimentation, mais sur la fiche pour déconnecter l’appareil du réseau.

– le fusible de l’installation domestique

est déclenché.

– le fusible à vis de l’installation do-

mestique est dévissé et sorti de son logement.

Le raccordement de l’appareil au

réseau ne doit pas se faire à l’aide d’une rallonge. Les rallonges n’assurent pas la sécurité nécessaire (risque de surchauffe, par exemple).

Page 8

Prescriptions de sécurité et mises en garde

Utilisation

Ne touchez pas les aliments

congelés avec les mains humides. Vos mains pourraient adhérer aux ali ments. Danger de blessure !

Ne faites pas fonctionner des ap

pareils électriques dans votre ap pareil (p.ex. pour fabriquer de la crème glacée). Cela risquerait de provoquer des étincelles. Risque d’explosion !

Placez toujours les bouteilles d’al

cool à titrage élevé droites et her métiquement fermées dans la zone de réfrigération. Risque d’explosion !

Ne mettez jamais des cubes de

glace et des glaces en bâton, en particulier des glaces à l’eau, dans la bouche immédiatement après les avoir sortis du compartiment de congélation. Vos lèvres ou votre langue risqueraient d’adhérer à la glace. Danger de blessure !

Ne recongelez jamais des produits

décongelés ou ayant commencé à décongeler. Consommez-les aussi vite que possible car ces produits perdent une partie de leur valeur nutritive et se détériorent. Vous pouvez recongeler des produits décongelés après les avoir fait cuire ou griller.

Ne conservez aucun produit explo

sif dans l’appareil. L’enclenche ment du thermostat pourrait provoquer des étincelles et présenter un risque d’explosion.

Placez toujours les bouteilles d’al

cool à titrage élevé droites et her

métiquement fermées dans la zone de réfrigération. Risque d’explosion !

Ne placez jamais dans le comparti

ment de congélation des cannettes ou des bouteilles contenant du gaz car bonique ou un liquide susceptible de geler. Les cannettes ou bouteilles pour raient éclater, vous blesser et endom mager l’appareil.

Sortez les bouteilles que vous avez

placées dans le compartiment de congélation au plus tard une heure après les y avoir mises. Sinon, les bou teilles pourraient exploser. Risque de blessures et de dommages !

Ne consommez pas des aliments

stockés depuis longtemps, car ils risquent d’être impropres à la consommation et de provoquer une intoxication alimentaire. La durée de conservation dépend de plusieurs facteurs, tels que le degré de fraîcheur, la qualité et la température de conservation. Respectez les indications de conservation et les dates de pé remption données par le fabricant.

N’utilisez aucun objet pointu ou

tranchant pour –

enlever la couche de givre ou de glace,

–

décoller des bacs à glaçons ou des

produits alimentaires.

Vous risqueriez d’endommager les gé nérateurs de froid, ce qui compromet trait le bon fonctionnement de l’appa reil.

Page 9

Prescriptions de sécurité et mises en garde

Pour le dégivrage, ne placez ja

mais un appareil de chauffage électrique ou une bougie dans l’appa reil. Cela endommagerait le matériau syn thétique.

N’utilisez aucun spray ni aucun

produit de dégivrage. Ils pourraient former des gaz déto nants, contenir des solvants ou des agents moussants qui endommage raient le matériau synthétique, et être nocifs pour la santé.

Ne traitez pas le joint de porte

avec de l’huile ou de la graisse. Cela le rendrait à la longue poreux.

N’obturez pas l’orifice d’arrivée

d’air situé dans le socle ni l’orifice d’évacuation de l’air préservé dans la partie supérieure de l’armoire d’encastrement. Cela empêcherait une bonne circulation de l’air, accroîtrait la consommation électrique et pourrait éventuellement occasionner des dommages aux divers composants.

Votre appareil est conçu pour une

classe climatique précise (plage de température ambiante), dont les li mites doivent être respectées. La classe climatique est indiquée sur la plaque signalétique à l’intérieur de l’ap pareil. Une température ambiante plus basse entraîne un arrêt prolongé du groupe frigorifique et l’appareil ne peut alors maintenir la température voulue.

Pour dégivrer et nettoyer l’appareil,

n’utilisez en aucun cas un net toyeur à vapeur. La vapeur pourrait pénétrer dans des organes conducteurs de l’appareil et provoquer un court-circuit.

Elimination de l’appareil usagé

Détruisez la serrure à ressort ou à

targette de votre ancien réfrigéra teur/congélateur avant de le faire éva cuer. Vous empêcherez ainsi que des en fants se cachent dedans pour jouer et s’y enferment.

Rendez l’appareil usagé inutili-

sable. Pour ce faire, débranchez la fiche de la prise secteur et coupez le câble d’alimentation.

N’endommagez aucune partie du

cycle frigorifique, par exemple – en perçant les conduites de l’agent

frigorigène de l’évaporateur,

–

en pliant les conduites rigides,

–

ou en rayant le revêtement de sur face.

L’agent frigorigène peut occasionner des lésions oculaires.

Le fabricant ne saurait être tenu

pour responsable des dommages qui résulteraient de la non-observa tion des présentes prescriptions de sécurité et mises en garde.

Page 10

Comment économiser l’énergie

Consommation normale d’énergie

Installation de l’appareil Dans des pièces pouvant être aé

Réglage de la température thermostat "réglage ap proximatif" (plages de réglage)

Réglage de la température thermostat "réglage au degré près" (affichage numérique)

Utilisation N’ouvrez la porte qu’en cas de be-

rées Sans exposition directe aux

rayons du soleil Loin d’une source de chaleur (ra

diateur, cuisinière)

Température ambiante idéale aux alentours de 20 °C

Réglage moyen entre 2 et 3 En cas de réglage élevé : plus la

Compartiment "cave" entre 8 et 12 °C

Partie réfrigération entre 4 et 5 °C

Zone PerfectFresh aux alentours de 0 °C

Partie congélation -18 °C

soin et aussi brièvement que possible.

Triez bien les produits alimentai res avant de les ranger.

Laissez d’abord refroidir les bois sons et les plats chauds à l’exté rieur de l’appareil.

Rangez les aliments bien embal lés ou bien couverts.

Faites décongeler les produits congelés dans la zone de réfrigé ration.

Ne surchargez pas les comparti ments, afin que l’air puisse circu ler.

Forte consommation d’énergie

Dans des pièces fermées, qu’il

n’est pas possible d’aérér

Exposition directe aux rayons du soleil

Emplacement à proximité d’une

source de chaleur (radiateur, cui sinière)

Température ambiante élevée

température du compartiment est basse, plus la consommation d’énergie est élevée !

Pour les appareils avec commuta tion en mode hivernal, veillez à déclencher le commutateur dès que la température ambiante dépasse 16 °C !

Ouverture fréquente et prolongée de la porte = déperdition de froid

Ranger des produits sans les trier entraîne une ouverture prolongée de la porte, car vous devez cher cher.

Le fait de mettre des plats chauds dans l’appareil prolonge la durée de fonctionnement du compres seur (l’appareil tente de faire des cendre la température).

L’évaporation et la condensation de liquides dans la zone de réfri gération provoquent une baisse de la puissance frigorifique.

Page 11

Comment économiser l’énergie

Consommation normale d’énergie

Dégivrage Dégivrez la partie congélation dès

qu’elle présente une couche de glace de plusieurs centimètres d’épaisseur.

Forte consommation d’énergie

La couche de glace réduit l’effica cité du processus de congélation des aliments et augmente la consommation de courant.

Page 12

Enclenchement et déclenchement de l’appareil

Avant la première utilisation

Nettoyez l’intérieur de l’armoire et les

accessoires. Pour ce faire, utilisez de l’eau tiède, puis séchez entièrement avec un chiffon.

Après avoir transporté l’appareil, laissez-le reposer environ 1/2 heure à 1 heure avant de le raccorder au réseau. Cela est très important pour un bon fonctionnement ultérieur !

Enclenchement de l’appareil

^ Pressez la touche Marche/Arrêt. Un tiret s’allume dans l’affichage de

température. L’appareil commence à descendre en température et l’éclairage intérieur s’allume lorsque vous ouvrez la porte.

En cas d’absence prolongée

Si l’appareil doit rester longtemps sans fonctionner :

déclenchez l’appareil,

débranchez la fiche de la prise sec

teur, faites dégivrer le compartiment de

congélation, nettoyez l’appareil, puis

laissez les portes entrouvertes pour

éviter la formation de mauvaises odeurs.

Si vous déclenchez l’appareil pour un arrêt prolongé sans le nettoyer et en laissant les portes fermées, vous risquez de favoriser l’apparition de moisissures à l’intérieur.

Déclenchement de l’appareil

Pressez la touche Marche/Arrêt.

L’affichage de température s’éteint et le processus de réfrigération est déclen ché.

Page 13

Température optimale

La bonne conservation de vos aliments dépend du réglage précis de la tempé rature. Les aliments peuvent en effet se gâter rapidement avec l’apparition de micro-organismes. Une bonne tempé rature de conservation évite ou, en tout cas, ralentit ce processus. La tempéra ture a une influence sur la vitesse de croissance de ces micro-organismes. Plus la température est basse, plus la vitesse de croissance est ralentie.

La température à l’intérieur de l’appareil augmente

selon la fréquence et la durée d’ou

–

verture de la porte, – avec la quantité de produits stockés, – avec la chaleur des produits frais en-

treposés, – avec l’accroissement de la tempéra-

ture ambiante autour de l’appareil.

Votre appareil est conçu pour une

classe climatique définie (plage de

température ambiante), dont les limi-

tes doivent être respectées.

. . . dans la zone de réfrigération et dans la zone PerfectFresh

. . . dans le compartiment de

congélation

Pour congeler des produits frais et les conserver longtemps, une température de -18 °C est obligatoire. A cette tem pérature, la croissance des micro-orga

nismes est largement stoppée. Dès que

la température remonte au-dessus de

-10 °C, la décomposition due aux micro-organismes reprend et les ali ments ne peuvent être conservés long temps. C’est la raison pour laquelle vous devez cuisiner rapidement vos surgelés (cuisson ou rôtissage) s’ils ont partiellement ou entièrement décongelé. Vous pouvez ensuite les recongeler. Une température de cuisson élevée détruit la plupart des micro-organismes.

Réglage de la température de la zone de réfrigération

Pour régler la température de la zone de réfrigération, utilisez les deux touches situées à droite de l’affichage de température.

Lorsque vous pressez la touche supérieure : la température

augmente,

Nous recommandons une température de 4 °C dans la zone de réfrigération.

Dans la zone PerfectFresh, la tempéra ture est réglée automatiquement sur environ 0 °C.

la touche inférieure : la température

baisse.

Pendant que vous effectuez le réglage, la température sélectionnée clignote à l’affichage.

En pressant les touches, vous pouvez observer les modifications suivantes dans l’affichage de température :

Page 14

Température optimale

A la première pression : la dernière

–

valeur de température sélec tionnée s’affiche en clignotant.

A chaque nouvelle pression sur la

–

touche : la valeur de température change par paliers de 1 °C.

En maintenant la touche enfoncée :

–

la valeur de température varie en continu.

Environ 5 secondes après la dernière action sur la touche apparaît automati quement dans l’affichage la tempéra ture effective régnant alors dans la zone de réfrigération.

Si vous avez modifié la température, vérifiez l’affichage au bout de 6 heures

environ pour un appareil peu rempli et au bout de 24 heures pour un appareil plein. Ce n’est que passé ce dé-

lai que la température réelle s’est effectivement établie. Si, une fois ce laps de temps écoulé, la température est trop élevée ou trop basse, réglez-la à nouveau.

Réglage de la température de la zone PerfectFresh

Dans la zone PerfectFresh, la tempéra ture est maintenue automatiquement à environ 0 °C. Si la température est trop basse ou trop élevée, pour conserver du poisson par exemple, vous pouvez la modifier.

Déclenchez l’appareil en pressant

sur la touche Marche/Arrêt.

L’affichage de température s’éteint et le processus de réfrigération est déclen ché.

^ Pressez simultanément les deux

touches situées à droite de l’affichage de température, maintenez-les enfoncées et

Possibilités de réglage de la température

La température est réglable : –

dans la zone de réfrigération entre 4 °C et 9 °C,

–

dans le compartiment de congéla tion, la température est maintenue automatiquement à environ -18 °C.

pressez en plus la touche Marche/Arrêt.

Un "

" apparaît dans l’affichage de tem pérature, en alternance avec une valeur numérique. Cette valeur numérique peut être réglée entre 0 et 9. Elle est réglée en usine sur 5. Un réglage entre 1 et 4 risquerait d’entraîner des températures inférieures à zéro. Les ali ments pourraient légèrement geler !

Page 15

Vous pouvez maintenant modifier la température au moyen des deux tou ches situées à droite de l’affichage de température.

Lorsque vous pressez la touche supérieure : la température

augmente,

la touche inférieure : la température

baisse.

Déclenchez l’appareil en pressant la

touche Marche/Arrêt, il enregistre alors la nouvelle température.

Si l’appareil se trouve en mode de réglage pendant environ 2 minutes sans que vous pressiez une seule touche, il enregistre automatiquement la nouvelle température.

Température optimale

Page 16

Température optimale

Affichage de température

En mode de fonctionnement normal, l’affichage de température sur le ban deau de commande indique la tempé rature régnant au centre de la zone de réfrigération.

Si la température à l’intérieur de l’appa reil n’est pas comprise dans la gamme d’affichage possible (entre 0 °C et 9 °C), seul un tiret est allumé à l’affi chage.

L’affichage de température clignote lorsque vous réglez une autre tempéra ture.

Page 17

Utilisation de la fonction Super froid

Fonction Super froid

La fonction Super froid permet de faire descendre très rapidement la zone de réfrigération à la température la plus basse (dépendant de la température ambiante).

Enclenchement de Super froid

Il est particulièrement recommandé d’enclencher la fonction Super froid lorsque vous désirez réfrigérer rapide ment de grandes quantités de produits frais ou des boissons.

^ Pressez la touche Super froid. Le

voyant Super froid s’allume.

La température chute à l’intérieur de l’appareil, car celui-ci fonctionne à la puissance frigorifique maximale.

Déclenchement de Super froid

La fonction Super froid se déclenche automatiquement au bout de 6 heures environ. Le voyant de contrôle s’éteint et l’appareil repasse en mode de fonc tionnement normal.

Pour économiser l’énergie, vous pou vez déclencher vous-même la fonction Super froid dès que les aliments ou les boissons sont suffisamment froids.

Pressez la touche Super froid. Le

voyant de contrôle s’éteint.

L’appareil fonctionne de nouveau à la puissance frigorifique normale.

Page 18

Utilisation optimale de la zone de réfrigération

le fromage au lait cru et autres pro

Différentes zones de réfrigération

Du fait de la circulation naturelle de l’air, des différences de température s’éta blissent dans la zone de réfrigération. L’air froid, plus lourd, a tendance à des cendre dans la partie inférieure de l’ap pareil. Mettez à profit ces différences de température pour stocker vos pro duits !

Zone la plus chaude

La zone la plus chaude se trouve dans la partie supérieure de la porte. Utilisez cette zone pour stocker par exemple le beurre, afin qu’il reste un peu mou, et le fromage, afin que son goût ne soit pas cassé par le froid.

Zone la plus froide

Dans un réfrigérateur, la zone la plus froide se trouve normalement juste au-dessus des bacs à légumes. Mais dans cet appareil, la zone la plus froide est située dans les compartiments de la zone PerfectFresh.

Utilisez les zones les plus froides de la partie réfrigération et de la zone Per fectFresh pour conserver tous les pro duits fragiles et facilement périssables, tels que :

–

le poisson, la viande, la volaille,

–

les saucisses, les plats préparés,

–

la pâtisserie et les entremets aux oeufs ou à la crème,

–

la pâte fraîche, la pâte à gâteau, piz za, quiche,

–

duits laitiers à partir de lait cru, les légumes préparés et emballés

–

sous une feuille cellophane, de même que tous les produits frais dont la date limite de consommation

est fonction d’une température de

conservation d’au moins 4 °C.

Ne conservez aucun produit explosif ni aucun produit contenant un gaz détonant (p.ex. des sprays) dans l’appareil. Risque d’explosion !

Placez toujours les bouteilles d’al-

cool à titrage élevé droites et hermétiquement fermées dans l’appareil.

Ne rangez pas l’huile alimentaire dans la porte de l’appareil. Elle pourrait endommager le matériau synthétique de la porte.

Les produits ne doivent pas toucher la paroi arrière. Ils risqueraient de geler et d’adhérer à la paroi arrière.

Utilisation de la zone PerfectFresh

Les conditions optimales de stockage de produits frais règnent lorsqu’une température entre 0 et 3 °C se combine avec une humidité de l’air élevée. Ils peuvent alors être stockés sensible ment plus longtemps que dans la zone de réfrigération, sans perdre de leur fraîcheur. La condition essentielle à une longue

conservation est la fraîcheur des ali ments que l’on souhaite stocker. Pen sez-y lorsque vous faites votre marché.

Page 19

Utilisation optimale de la zone de réfrigération

Dans la zone PerfectFresh, la tempéra ture est maintenue automatiquement aux alentours de 0 °C.

La zone PerfectFresh se compose de deux parties :

Le compartiment sec a une humidi

–

té relative d’environ 45 %. Le compartiment humide est équi

–

pé d’un régulateur permettant de ré gler l’humidité relative de l’air entre 45 et 90 %, sans paliers. Pour ce faire, faites coulisser le régulateur sur le niveau d’humidité relative souhai té.

Tenez toutefois compte du fait que l’humidité de l’air dépend du degré d’humidité des produits stockés et de la fréquence d’ouverture des tiroirs.

Zone de faible humidité relative ,

^ Faites coulisser le régulateur du com-

partiment humide à fond vers la gauche ,. Il s’établit une humidité relative de l’air d’environ 45 %.

Cette zone convient au stockage de produits particulièrement délicats, comme les poissons frais, les coquilla ges, la viande, la volaille, les saucisses, les produits laitiers et les salades à pe tites feuilles.

Zone de forte humidité relative -

Faites coulisser le régulateur du com

partiment humide à fond vers la droite -. Il s’établit une humidité relative de l’air d’environ 90 %.

Cette zone convient au stockage de produits frais comme les légumes, les salades, les fines herbes, les champi

gnons, le chou et les fruits du jardin.

Placez ces produits dans le tiroir sans les emballer.

Produits non adaptés à la réfrigération

Tous les produits ne peuvent pas être conservés dans la zone de réfrigération. En voici quelques exemples :

– les fruits et légumes sensibles au

froid, comme les bananes, les avocats, les papayes, les fruits de la passion, les aubergines, les poivrons, les tomates et les concom bres,

–

les fruits qui doivent mûrir après la cueillette,

–

les pommes de terre,

–

les fromages à pâte dure (parme

san).

Ne conservez les aliments qu’em ballés ou couverts.

Exception : la viande.

Page 20

Utilisation optimale de la zone de réfrigération

Stockez vos produits de manière adéquate

Ne conservez en général les aliments qu’emballés ou bien couverts pour qu’ils ne prennent pas le goût d’autres produits et ne se dessèchent pas. Vous éviterez ainsi la transmission de bacté ries, le cas échéant. Si vous réglez cor rectement la température et observez les mesures d’hygiène, vous retarderez le pullulement de bactéries telles que les salmonelles.

Fruits et légumes

Les fruits et les légumes peuvent cependant être stockés hors de leur emballage dans leur bac. Il est toutefois important de noter que de nombreuses variétés de légumes produisent un gaz qui accélère le processus de vieillissement. Certaines sortes de fruits et de légumes sont particulièrement sensibles à ce gaz. Il ne faut donc pas conserver tous les fruits et légumes ensemble dans un seul et même bac.

Exemples de fruits dégageant beau coup de gaz :

pommes, abricots, poires, nectarines, pêches, prunes, avocats et figues.

Exemples de fruits et légumes très sensibles au gaz provenant d’autres fruits et légumes :

kiwis, brocolis, choux-fleurs, choux de Bruxelles, mangues, melons jaunes, pommes, abricots, concombres, toma tes, poires, nectarines et pêches.

Produits d’origine animale et végétale non emballés

Séparez les produits d’origine animale et végétale non emballés. Si vous vou lez stocker ces produits ensemble, vous devez les emballer. Vous éviterez ainsi que des transformations microbio

logiques ne surviennent.

Aliments riches en protéines

Les aliments particulièrement riches en protéines se gâtent plus rapidement que les autres. Cela signifie que les coquillages et crustacés se gâtent plus rapidement que le poisson, et que le poisson se gâte plus vite que la viande.

Viande

Conservez la viande non couverte dans le compartiment à faible humidité. (Ouvrez l’emballage ou le récipient.) Le séchage partiel de la surface de la viande ralentit la formation de germes et favorise ainsi une meilleure conservation. Les différents types de viande ne doi vent pas être en contact les uns avec les autres et doivent toujours être sépa rés par un emballage. Cela permet d’éviter une éventuelle transmission de germes, donc que la viande ne se gâte rapidement.

Sortez les produits de la zone Per fectFresh environ 30 à 60 minutes avant de les consommer. Le goût et

la saveur ne se révèlent en effet qu’à

température ambiante.

Page 21

Arrangement intérieur

Déplacement des plans de rangement

Vous pouvez déplacer les plans de ran gement en fonction de la hauteur des produits à réfrigérer.

Tirez les plans de rangement vers

l’avant jusqu’à la butée et soule vez-les à l’avant pour les sortir de l’appareil.

Replacez le plan de rangement au ni

veau souhaité, en le présentant bord arrière vers le haut. Le bord arrière doit être orienté vers le haut pour que les produits ne touchent pas la paroi arrière et n’y adhèrent pas.

Plan de rangement divisible en deux parties

Le plan de rangement divisible en deux parties permet de déposer des produits de grande taille, p.ex. des bouteilles et de grands récipients, dans l’appareil. Vous pouvez faire glisser la partie avant sous la partie arrière du plan.

Soulevez légèrement la partie avant de la plaque de verre et faites-la glis ser avec précaution sous la partie ar rière.

Déplacement des balconnets de rangement et des balcon nets à bouteilles

Faites coulisser les balconnets de

rangement et les balconnets à bou teilles vers le haut, puis tirez-les vers l’avant pour les sortir.

Replacez les balconnets de range

ment et les balconnets à bouteilles à la hauteur voulue. Veillez, ce faisant,

à ce qu’ils reposent correctement sur

les supports.

Déplacement du support porte-bouteilles

(Selon le modèle) Vous pouvez déplacer le support

porte-bouteilles vers la droite ou vers la gauche, pour que les bouteilles soient maintenues lors de l’ouverture et de la fermeture de la porte.

Tiroirs de la zone PerfectFresh

Pour charger et décharger le tiroir, ti rez-le entièrement, saisissez-le par l’arrière et sortez-le en le soulevant.

Pour mettre le tiroir en place, pla cez-le sur les rails extractibles tirés à fond a. Les rails extractibles doi vent buter sur l’avant du tiroir b. Insérez le tiroir c.

Page 22

Congélation et stockage

Utilisation du compartiment de congélation

Utilisez le compartiment de congélation pour

conserver des plats préparés surge

–

lés, fabriquer des glaçons,

–

congeler de petites quantités d’ali

–

ments.

Stockage de plats préparés surgelés

Si vous souhaitez stocker des plats préparés surgelés, vérifiez tout d’abord, lorsque vous les achetez,

– que l’emballage ne présente aucun

dommage,

– la date limite de consommation, et – la température intérieure du bahut de

congélation du magasin. Si la température intérieure est supérieure à

-18 °C, la durée de conservation des surgelés est réduite.

Achetez les plats surgelés en dernier lieu et transportez-les enveloppés dans du papier journal ou dans un sac glacière.

Placez les plats surgelés immédiate ment dans le compartiment de congélation.

Ne recongelez jamais des produits entièrement ou partiellement décon gelés. Vous ne pouvez recongeler les aliments qu’après les avoir cuisi nés (en les faisant cuire ou rôtir).

Congelez vous-même vos aliments

Ne congelez que des produits frais et parfaitement sains !

Avant de congeler les produits,notez les points suivants :

Peuvent être congelés :

–

la viande fraîche, la volaille, le gibier, le poisson, les légumes, les fines herbes, les fruits rouges, les produits laitiers, le pain et la pâtisserie, les restes de plats, le jaune d’oeuf, le blanc d’oeuf et de nombreux plats préparés.

– Ne peuvent être congelés :

les grappes de raisin, les salades vertes, les radis, les radis noirs, la crème acidulée, la mayonnaise, les oeufs frais, les oignons, les pommes et les poires crues.

– Pour conserver la couleur, le goût,

l’arôme et la vitamine C, blanchissez les légumes avant de les congeler. Ebouillantez les légumes coupés pendant 2 à 3 minutes, passez-les à l’eau froide et égouttez-les.

–

La viande maigre se congèle mieux que la viande grasse ; de plus, elle se conserve plus longtemps.

–

Placez une feuille de plastique entre les côtelettes, les steaks et autres morceaux de viande. Vous éviterez ainsi qu’ils forment un bloc compact en congelant.

Page 23

Evitez d’assaisonner les produits

–

crus et les légumes blanchis avant de les congeler. Assaisonnez très lé gèrement les plats préparés. De nombreuses épices perdent leur sa veur lors de la congélation.

Laissez refroidir les boissons et les

–

plats chauds à l’extérieur de l’appa reil pour éviter que les produits déjà surgelés ne souffrent de leur chaleur et pour ne pas augmenter la consommation électrique.

Congélation et stockage

Inscrivez le contenu et la date de

congélation sur l’emballage.

Stockage

Répartissez les produits sur toute la

surface du compartiment de congé lation, afin qu’ils congèlent aussi vite et aussi profondément que possible.

Utilisez des emballages secs, pour

éviter toute formation de glace ou de givre.

Conditionnement

^ Portionnez les produits à congeler.

Emballage adéquat

- Feuilles de plastique

- Feuilles de polyéthylène

- Feuilles d’aluminium

- Boîtes de congélation

Emballage non adéquat

- Papier d’emballage

- Parchemin

- Papier cellophane

- Sac poubelle

- Sac de commissions usagé

Enlevez l’air en pressant sur l’embal lage.

Fermez hermétiquement l’emballage avec

- un élastique

- des clips en matière synthétique

- une ficelle

- du ruban adhésif résistant au froid.

Vous pouvez également souder des sacs ou des feuilles d’emballage à l’aide d’un appareil de soudage de feuilles.

Les produits à congeler ne doivent pas toucher les surgelés, pour éviter que ces derniers ne décongèlent partiellement.

Décongélation des aliments

Vous pouvez décongeler les surgelés – au four à micro-ondes, – au four, en mode "chaleur tournante"

ou "décongélation",

–

à la température ambiante,

–

au réfrigérateur,

–

au four à vapeur.

Les tranches de viande ou de pois son peuvent être mises encore conge

lées dans une poêle très chaude. Les fruits peuvent décongeler à tem

pérature ambiante, aussi bien dans leur emballage que dans un plat couvert.

Les légumes congelés peuvent être plongés dans l’eau bouillante, l’huile ou la graisse chaude. Le temps de cuis son est un peu plus court que pour des légumes frais.

Page 24

Congélation et stockage

Ne recongelez jamais des produits entièrement ou partiellement décon gelés. Vous ne pouvez recongeler les aliments qu’après les avoir cuisi nés (en les faisant cuire ou rôtir).

Rafraîchissement rapide de boissons

Pour rafraîchir rapidement des bois

sons, enclenchez la fonction Super

froid et placez les bouteilles dans la

zone de réfrigération.

Préparation de glaçons

(bac avec obturateur, selon le modèle)

^ Appuyez sur l’obturateur du réservoir

et remplissez le bac à glaçons d’eau. L’eau de trop s’écoule par le déver- soir.

^ Tirez l’obturateur vers le haut pour

fermer le bac à glaçons et posez celui-ci à plat dans le compartiment de congélation.

Pour décoller le bac à glaçons, utili sez un objet non pointu, par exemple le manche d’une cuillère.

Les glaçons se décollent facilement du bac si vous placez celui-ci quel ques secondes sous l’eau courante.

Si vous placez des bouteilles dans le compartiment de congélation, sortez les au plus tard une heure après les y avoir mises. Sinon, elles risquent d’ex ploser !

Page 25

Dégivrage

Zone de réfrigération et zone PerfectFresh

Pendant que le groupe frigorifique fonctionne, du givre et des gouttelettes d’eau peuvent se former sur la paroi ar rière de la zone de réfrigération et de la zone PerfectFresh. Vous n’avez pas be soin de les enlever, car la zone de réfri gération et la zone PerfectFresh dégi vrent automatiquement.

L’eau de dégivrage s’écoule dans la conduite d’évacuation et passe par l’orifice d’évacuation dans un système d’évaporation situé sur la face arrière de l’appareil.

Veillez à ce que l’eau de dégivrage puisse s’écouler sans problème ; pour ce faire, nettoyez régulièrement la conduite et l’orifice d’évacuation.

Compartiment de congélation

Le compartiment de congélation ne dé givre pas automatiquement, car les ali ments qui y sont stockés ne doivent pas décongeler.

En fonctionnement normal, de la glace

et du givre peuvent, à la longue, se for

mer sur la surface de l’évaporateur. Cela réduit le rendement frigorifique et augmente la consommation d’électrici té.

Ne grattez pas la couche de glace ou de givre. La surface de l’évaporateur pourrait être endommagée. L’appareil risquerait de ne plus fonc- tionner.

Faites dégivrer l’appareil de temps à autre, au plus tard toutefois lorsqu’une couche de glace d’environ 5 mm s’est formée. Profitez d’un moment où l’appareil est vide ou ne contient que peu de produits.

Avant le dégivrage

Sortez les produits et enroulez-les dans plusieurs couches de papier journal ou dans des couvertures.

Conservez les produits surgelés dans un endroit frais jusqu’à ce que le compartiment de congélation soit de nouveau prêt à fonctionner.

Page 26

Dégivrage

Le dégivrage doit se faire rapide ment. Plus vos surgelés resteront à température ambiante, plus leur durée de conservation sera réduite.

Déclenchez l’appareil, débranchez la

fiche de la prise secteur ou dévissez le fusible.

Laissez la porte du compartiment de

congélation ouverte. Epongez l’eau de dégivrage.

Vous pouvez accélérer le dégivrage en plaçant dans le compartiment de congélation, sur une soucoupe, un récipient rempli d’eau chaude (non bouillante). Dans ce cas, laissez la porte fermée lors du dégivrage, pour que la chaleur ne s’échappe pas hors du compartiment.

Pour le dégivrage, ne placez jamais d’appareil de chauffage électrique ni de bougie dans l’appareil ; le maté riau synthétique serait endommagé.

Après le dégivrage

Nettoyez l’appareil et séchez-le.

Aucune eau de rinçage ne doit s’écouler par l’orifice d’évacuation de l’eau de dégivrage.

Branchez l’appareil et enclenchez-le.

Replacez les produits dans le com

partiment de congélation.

N’utilisez aucun spray ni aucun pro duit de dégivrage. Ils pourraient for mer des gaz détonants, contenir des solvants qui endommageraient le matériau synthétique ou être nocifs pour la santé.

Page 27

N’utilisez jamais un produit de net toyage ou un solvant chimique contenant du sable, un composant abrasif, de la soude ou de l’acide. Les solvants dits "sans solvant chi mique" sont également inappropriés, car ils ont tendance à ternir les revê tements.

Veillez à ce que l’eau ne pénètre pas dans les circuits électroniques ou dans l’éclairage.

Aucune eau de rinçage ne doit s’écouler par l’orifice d’évacuation de l’eau de dégivrage.

N’utilisez pas de nettoyeur à vapeur. La vapeur pourrait pénétrer dans les parties électriques de l’appareil et provoquer un court-circuit.

N’enlevez pas la plaque signalétique se trouvant à l’intérieur de l’appareil. Elle vous sera utile en cas de panne !

Nettoyage

Enceinte, accessoires

Nettoyez la zone de réfrigération et la

zone PerfectFresh au moins une fois par mois et le compartiment de congélation après chaque dégivrage.

Lavez toutes les pièces à la main.

Nettoyez souvent la conduite et l’ori

fice d’évacuation de l’eau de dégi vrage à l’aide d’un bâtonnet ou d’un objet similaire, afin que l’eau de dégi vrage puisse s’écouler librement.

Rincez ensuite l’intérieur et les ac

cessoires à l’eau claire et séchez-les avec un torchon. Laissez les portes de l’appareil ouvertes quelques minutes.

Conduites d’aération et de ventilation

^ Nettoyez régulièrement les conduites

d’aération et de ventilation avec un pinceau ou un aspirateur. Les dépôts de poussière peuvent en effet aug menter la consommation d’énergie.

Avant le nettoyage

Déclenchez l’appareil, débranchez la fiche de la prise secteur ou dévissez le fusible.

Sortez les produits de l’appareil et stockez-les dans un endroit frais.

Faites dégivrer le compartiment de congélation.

Sortez toutes les pièces extractibles pour les nettoyer.

Joint d’étanchéité de la porte

Ne traitez jamais le joint de porte avec de l’huile ou de la graisse. Il deviendrait poreux avec le temps.

Nettoyez régulièrement le joint de porte à l’eau claire et séchez-le ensuite avec un chiffon.

Page 28

Nettoyage

Après le nettoyage

Remettez toutes les pièces en place

dans la zone de réfrigération et dans la zone PerfectFresh, puis rangez les produits dans l’appareil.

Fermez la porte de l’appareil.

Branchez l’appareil et enclenchez-le.

Enclenchez la fonction Super froid et

laissez-la fonctionnez pendant un certain temps, afin que l’appareil descende rapidement en tempéra ture.

Page 29

Que faire lorsque ...?

Les réparations des appareils élec triques ne doivent être confiées qu’à des professionnels. L’utilisateur s’ex pose à de graves dangers en cas de réparations non conformes.

Vous pouvez cependant remédier vous-même aux anomalies suivantes :

Que faire lorsque . ..

. .. l’appareil ne descend pas en tem pérature ?

^ Vérifiez si l’appareil est enclenché.

L’affichage de température doit être allumé.

^ Vérifiez si la fiche de l’appareil est

bien insérée dans la prise.

^ Vérifiez si le fusible de l’installation

domestique a sauté. Dans ce cas, contactez le service après-vente.

. .. la température est trop basse dans la zone de réfrigération ?

Réglez une température plus élevée.

La fonction Super froid est-elle en clenchée ?

Vérifiez que la porte du comparti ment de congélation est bien fermée.

. .. la fréquence et la durée d’enclen chement du groupe frigorifique aug mentent ?

Vérifiez que l’orifice d’arrivée d’air si

tué dans le socle du meuble et l’ori fice de ventilation situé dans la partie supérieure de l’armoire d’encastre ment ne sont pas obstrués ou pous siéreux.

Les portes de l’appareil et du com

partiment de congélation ont été sou

vent ouvertes ou de grandes quanti tés de produits frais ont été conge lées.

^ Vérifiez que les portes de l’appareil

ferment bien.

^ Contrôlez si le compartiment de

congélation est recouvert d’une épaisse couche de givre. Si tel est le cas, faites dégivrer le compartiment de congélation.

. .. Des gouttelettes d’eau se forment au-dessous des plaques de verre lorsque vous conservez p.ex.de la salade humide dans les bacs à légu mes ?

Il ne s’agit pas d’une défaillance. Les gouttelettes d’eau proviennent de la forte humidité de l’air.

Avez-vous congelé en une seule fois une quantité importante de produits ? Le moteur fonctionnant alors très longtemps, la température de la zone de réfrigération chute automatique ment. Ne congelez donc jamais plus de 2 kg de produits à la fois.

. .. l’affichage de température cli gnote ?

La température de la zone de réfrigéra tion a été modifiée.

Page 30

Que faire lorsque ...?

. .. dans l’affichage de température apparaît un message de "F0" à "F5" ?

Une défaillance est survenue. Contac tez le service après-vente.

. .. il est impossible de décoller les aliments congelés ?

Décollez les aliments à l’aide d’un objet non pointu, par exemple le manche d’une cuillère.

. .. le compartiment de congélation est recouvert d’une épaisse couche de glace ?

^ Vérifiez que la porte du comparti-

ment de congélation ferme bien.

^ Faites dégivrer le compartiment de

congélation et nettoyez-le.

Une épaisse couche de glace réduit la puissance frigorifique, ce qui augmente la consommation d’électricité.

. .. l’éclairage intérieur de la zone de réfrigération ne fonctionne plus ?

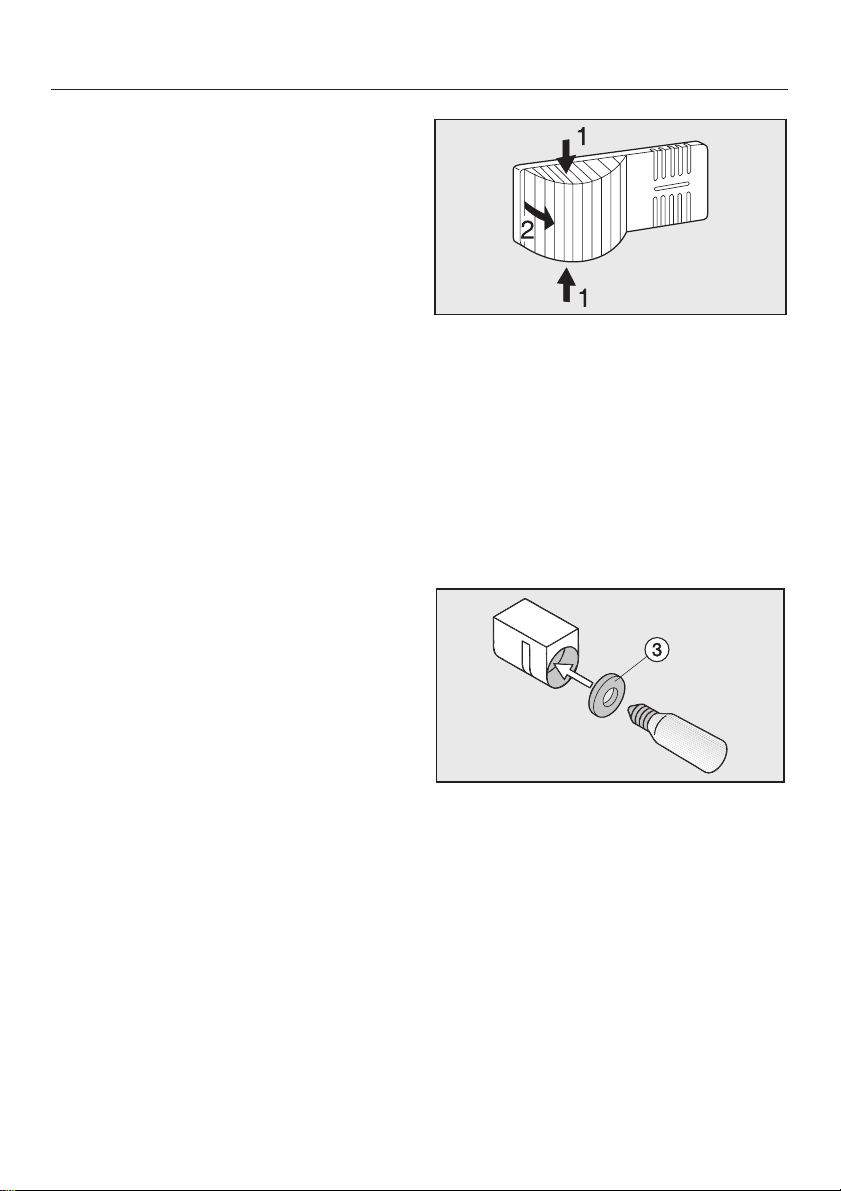

Pressez le cache de l’ampoule sur

les côtés (1), dégagez-le et faites-le basculer vers l’arrière pour le décro cher (2).

Dévissez l’ampoule et remplacez-la.

Vous pouvez vous en procurer une auprès du service après-vente Miele. Données de raccordement de l’ampoule : 220 - 240 V, max. 25 W, culot E 14.

La porte de l’appareil est-elle restée ouverte longtemps ? L’éclairage s’éteint automatiquement si la porte reste ouverte durant environ 15 minu tes.

Si ce n’est pas le cas, l’ampoule à in candescence est défectueuse :

Débranchez la fiche de la prise sec teur ou déclenchez le fusible corres pondant de l’installation domestique.

Vissez la nouvelle ampoule dans son

logement. Ce faisant, veillez à ce que le joint (3) soit bien en place.

Replacez le cache de l’ampoule et encliquetez-le sur les côtés.

Page 31

. .. le fond de la zone de réfrigération ou de la zone PerfectFresh est mouil lé ?

Que faire lorsque ...?

L’orifice d’évacuation de l’eau de dégi vrage est bouché.

Nettoyez la conduite et l’orifice d’éva

cuation de l’eau de dégivrage.

Si, malgré ces indications, vous ne parvenez pas à remédier à la panne, contactez le service après-vente.

Evitez autant que possible d’ouvrir les portes de votre appareil avant que la panne ne soit réparée, de manière à empêcher toute déperdition de froid.

Page 32

Causes et provenance des bruits

Bruits normaux D’où proviennent-ils ?

Brrrrr... Le ronflement provient du moteur (compresseur). Il peut devenir

un peu plus fort pour un instant, lorsque le moteur s’enclenche.

Blubb, blubb.... Les vombrissements, gargouillements ou ronronnements pro

viennent du passage de l’agent réfrigérant dans le circuit.

Clic.... Le déclic se fait entendre à chaque fois que le thermostat en

clenche ou déclenche le moteur.

Sssrrrrr.... Sur un appareil à plusieurs zones ou un appareil No-Frost, un lé

ger soufflement peut provenir du passage de l’air à l’intérieur de l’appareil.

N’oubliez pas que les bruits de moteur et d’écoulement sont inévitables dans un cycle de froid !

Bruits faciles à éliminer D’où proviennent-ils et comment réagir ?

Claquements, cliquetis L’appareil n’est pas de niveau : ajustez l’appareil à l’aide d’un

niveau à bulle. Pour ce faire, utilisez les pieds à vis montés sur l’appareil ou posez quelque chose en dessous.

L’appareil touche des meubles avoisinants ou d’autres appareils : déplacez l’appareil afin qu’il ne touche plus les meubles ni

les appareils.

Des tiroirs, paniers ou plans de rangement vacillent ou sont coincés : contrôlez toutes les pièces amovibles et reposition

nez-les si nécessaire. Des bouteilles ou récipients se touchent : déplacez légère

ment les bouteilles ou récipients afin qu’ils ne soient plus en contact.

Le porte-câble utilisé lors du transport est encore fixé à l’ar rière de l’appareil : enlevez le porte-câble.

Page 33

Pour des dérangements auxquels vous ne pouvez pas remédier vous-même, veuillez contacter

le centre de service Miele à

–

Spreitenbach : téléphone : 0 800 800 222 fax : 056 / 417 29 04 Veuillez indiquer le modèle et le numéro

de référence de votre appareil au ser vice après-vente. Ces deux indications se trouvent sur la plaque signalétique à l’intérieur de l’appareil.

Service après-vente

Page 34

Branchement électrique

L’appareil vous est livré prêt au raccor dement au courant alternatif 220 – 240 V 50 Hz et le raccordement ne doit intervenir qu’au moyen d’une prise munie d’une terre de protection conforme aux prescriptions en vigueur. Le raccordement ne doit se faire qu’à une installation électrique installée dans les règles de l’art.

Afin d’augmenter la sécurité, il est re commandé de brancher en amont de l’appareil un disjoncteur de protec tion FI à courant de déclenchement de 30 mA.

Le fusible doit assurer une protection de 10 A au moins.

La prise de courant doit se trouver, si possible, près de l’appareil et être facilement accessible. Le raccordement ne doit pas se faire à l’aide d’une rallonge, car celles-ci n’assurent pas la sécurité nécessaire (risque de surchauffe).

S’il est nécessaire de remplacer le câble d’alimentation au réseau, ces tra vaux ne doivent être confiés qu’à un électricien professionnel qualifié.

Page 35

Un appareil qui n’est pas encastré risque de basculer !

Emplacement de l’appareil

Ne placez pas votre appareil à proximi té d’une cuisinière, d’un radiateur ou d’une fenêtre exposée directement aux rayons du soleil. Plus la température ambiante est élevée, plus le groupe fri gorifique fonctionne longtemps et plus la consommation d’électricité aug mente. Il est conseillé d’installer votre appareil dans une pièce sèche et bien aérée.

Classe climatique

Votre appareil est conçu pour une classe climatique précise (plage de température ambiante), dont les limites doivent être respectées. La classe climatique est indiquée sur la plaque signalétique se trouvant à l’intérieur de l’appareil.

Conseils de montage

Aération et ventilation

L’air présent sur la face arrière de l’ap pareil a tendance à se réchauffer. C’est la raison pour laquelle le mobilier doit assurer une bonne aération et ventila tion.

Pour assurer une bonne ventilation,

prévoyez sur la face arrière de l’appa reil un canal d’évacuation d’au moins

50 mm de profondeur. L’amenée d’air se fait par le socle de l’armoire de cuisine. La conduite de ventilation doit être d’au moins 200 cm puisse être évacué sans difficulté. Sinon, le groupe frigorifique devra fournir davantage de puissance, ce qui augmentera la consommation d’électricité.

Les orifices d’aération et de ventilation ne doivent être ni couverts ni obstrués. De plus, ils doivent être nettoyés régulièrement.

afin que l’air réchauffé

Classe climatique Température ambiante

de +10 °C à +32 °C de +16 °C à +32 °C de +18 °C à +38 °C de +18 °C à +43 °C

Une température ambiante plus basse entraîne un arrêt prolongé du groupe frigorifique. Cela peut engendrer une augmentation de température à l’inté rieur de l’appareil et un risque de dé

congélation partielle des produits !

Avant d’encastrer l’appareil

Avant de procéder à l’encastrement de votre appareil, sortez-en la garni ture de compensation et les autres accessoires, ou retirez-les de sa face arrière.

Enlevez le porte-câble de la face ar

rière de l’appareil.

Vérifiez si toutes les pièces situées sur la paroi arrière de l’appareil peu vent bouger librement. Décintrez soi gneusement les pièces, si néces saire.

Page 36

Conseils de montage

Encastrement dans un meuble de séparation

Pour intégrer votre appareil dans un meuble de séparation, il faut habiller la face arrière de la niche d’encastrement au niveau de l’appareil.

Votre ancien appareil avait une autre technique de charnière ?

Vous pouvez utiliser la porte de l’ar moire même si votre ancien appareil avait une autre technique de charnière. Démontez les anciennes ferrures de l’armoire d’encastrement ; elles ne seront plus utiles, car la porte de l’armoire sera montée directement sur la porte de l’appareil. Toutes les pièces nécessaires sont livrées avec l’appareil ou peuvent être obtenues auprès du service après-vente.

Si la porte du meuble présente des trous destinés à des charnières, obturez ceux-ci avec les feuilles autocollantes jointes, car ils sont désormais inuti les.

Page 37

Cotes d’encastrement

Niche SMS Hauteur de l’appareil [mm]

10/6 1265 1270

Hauteur de la niche [mm]

Page 38

Changement de la butée de porte

Avant d’encastrer votre appareil, vous devez déterminer de quel côté devra s’ouvrir la porte de l’appareil. Si la porte doit s’ouvrir à gauche, vous devez éventuellement inverser la butée de porte.

Porte de l’appareil

Retirez les caches f et placez-les

du côté opposé. Déplacez les charnières de fixation

d et e en diagonale. Vissez les boulons d’appui b et c

dans la charnière de fixation infé rieure.

Changez maintenant tout d’abord la butée de porte du compartiment de congélation et déplacez les tiroirs de la zone PerfectFresh. Le montage est plus simple sans la porte de l’ap pareil.

Tiroirs de la zone PerfectFresh

Dévissez le boulon d’appui supérieur a.

Ouvrez la porte de l’appareil, faites-la basculer vers l’avant et soulevez-la.

Dévissez entièrement la charnière de fixation supérieure e.

Dévissez le boulon d’appui inférieur b.

Dévissez entièrement la charnière de fixation inférieure d.

Dévissez le boulon d’appui inférieur c.

Tirez entièrement le tiroir, saisissez-le par l’arrière et sortez-le en le soule vant.

Sortez le couvercle du tiroir en le ti rant vers l’avant a.

Faites coulisser le couvercle du tiroir dans le sens du futur côté d’ouver ture de la porte b et replacez-le sur les rails de guidage.

Insérez le couvercle du tiroir dans l’appareil c jusqu’à encliquetage des targettes.

Page 39

Placez le tiroir tout près du côté d’ou

verture de la porte, sur les rails ex tractibles tirés à fond a. Les rails

extractibles doivent buter sur l’avant du tiroir b! Le tiroir s’encli

quette. Vous pouvez maintenant insé rer le tiroir c.

Changement de la butée de porte

Porte du compartiment de congélation

Retirez les obturateurs a.

Dévissez le cache b.

Assurez-vous que le couvercle du tiroir couvre bien ce dernier !

^ Dévissez entièrement la porte du

compartiment de congélation c, faites-la pivoter de 180° et revissez-la de l’autre côté.

^ Retirez l’obturateur d, et revissez le

cache b à la place de celui-ci.

^ Obturez les trous devenus inutiles à

l’aide des obturateurs.

Montage de la porte de l’appareil

Placez la porte sur la charnière de fixation inférieure et fermez-la.

Vissez le boulon d’appui supérieur dans la porte à travers le trou de fixa tion extérieur.

Montez la poignée de la porte.

Page 40

Intégration de l’appareil

Toutes les étapes de montage se rapportent à un appareil à charnière à droite. Si vous souhaitez une ou verture avec les charnières à gauche, tenez compte de ce chan gement lors des différentes étapes.

Préparation de la niche

Intégration de l’appareil

Vissez le gabarit de fixation sur l’ap

pareil à l’aide des vis 3,9 x 13 mm.

Avant d’intégrer l’appareil dans sa niche, assurez-vous que l’armoire est parfaitement plate à l’aide d’un niveau à bulle d’air. Les angles de l’armoire doivent être à 90°. Alignez les portes de l’armoire à l’aide des charnières.

Faites glisser la pièce de fixation a jusqu’à la butée dans le socle de l’appareil et vissez-la à demeure à l’aide des vis courtes b.

Page 41

Faites coulisser l’appareil dans la

niche d’encastrement. Veillez ce faisant à ne pas coincer le câble de branchement électrique!

Alignez la porte de l’appareil sur le

cadre du mobilier voisin. Fixez l’appareil dans la niche d’en

castrement en vissant les vis du bas c à travers les trous oblongs de la pièce de fixation et les vis du haut d à travers le gabarit de fixation.

Intégration de l’appareil

Page 42

Montage de la plaque décor

Les plaques décor vous permettent d’adapter votre appareil aux façades du mobilier de cuisine environnant.

Il est possible d’insérer sous le cadre décor une plaque décor d’une épais seur ne dépassant pas 4 mm.

Dimensions des plaques décor

Hau Niche SMS

10/6 1221 535 max. 4 12/6 1475 535 max. 4

Lors de la commande d’une plaque décor, indiquez toujours les cotes et, pour une plaque en bois, la madrure.

teur

plaque

Lar

geur de plaque

Epais seur de plaque

Montage

^ Dévissez la poignée de porte a et la

baguette du cadre décor b.

^ Dévissez légèrement les vis des ba-

guettes du cadre décor d, de façon à pouvoir les tirer vers l’avant.

^ Insérez la plaque décor c entre le

cadre décor et la porte de l’appareil.

Replacez les baguettes du cadre décor d et vissez-les à demeure.

Revissez la baguette du cadre décor b et la poignée de porte a.

Cachez les vis à l’aide des caches joints.

Page 43

Page 44

Toutes modifications réservées / 1505

K 5108 E

M.-Nr. 06 484 020 / 01

fr-CH
