Miele H 5140 E, H 5144 E, H 5240 E, H 5144 B User Manual [ru]

Инструкция по эксплуатации, мон
тажу и гарантия качества

Плита

-

H 5140 E, H 5240 E

Духовой шкаф
H 5140 B, H 5240 B

До установки, подключения и ввода прибора
в эксплуатацию обязательно прочтите данную
инструкцию по эксплуатации.
Вы обезопасите себя и
предотвратите повреждения прибора.

ru - RU, UA, KZ

M.-Nr. 07 571 730

Содержание

Указания по безопасности и предупреждения .......................5

Ваш вклад в охрану окружающей среды ...........................10

Описание прибора ...............................................11

H 5140 E, H 5240 E ................................................11

H 5140 B, H 5240 B ................................................12

Оснащение......................................................13

Электронное управление духовым шкафом...........................13

Функции безопасности ............................................13

Блокировка включения .........................................13

Автоматическое отключение ....................................13

Вентилятор охлаждения ........................................13

Дверца с вентиляцией ..........................................13

Поверхности с покрытием PerfectClean...............................14

Поверхности с покрытием каталитической эмалью ....................14

Устройства для экономии энергии...................................14

Индикация текущего времени ....................................14

Принадлежности .................................................14

Противень, универсальный противень и решетка ...................15

Панель конфорок.................................................15

Ручка конфорок ...............................................15

Индикатор конфорок .........................................15

Элементы управления ...........................................16

Переключатель режимов работы ...................................16

Переключатель температуры.......................................17

Сенсорные кнопки ................................................17

Символы на дисплее ..............................................18

Треугольник V на дисплее ......................................19

Режимы работы .................................................20

Ввод в эксплуатацию ............................................22

Первая установка текущего времени ................................22

Изменение текущего времени ....................................22

Чистка прибора и первый нагрев ....................................23

Управление духовым шкафом ....................................24

Простое использование ...........................................24

Вентилятор охлаждения ........................................24

Рекомендуемая температура .......................................24

Изменение температуры ........................................25

2

Содержание

Индикатор контроля нагрева ....................................25

Предварительный нагрев ..........................................25

Автоматическое выключение и включение процесса приготовления .......26

Ввод длительности приготовления. ...............................26

Введение длительности и окончания приготовления.................27

Окончание процесса приготовления ..............................28

Проверка и изменение заданных времен ..........................28

Сброс заданных времен.........................................28

Таймер .........................................................29

Установки %....................................................30

Изменить статус установки ........................................31

Блокировка включения ..........................................32

Указания по выпеканию..........................................33

Форма для выпечки ...............................................33

Бумага для выпечки ............................................33

Универсальный противень.......................................33

Прямоугольная форма ..........................................33

Указания к данным в таблице.......................................34

Температура, время выпекания ..................................34

Ярусы загрузки ................................................34

Замороженные продукты ..........................................34

Таблица выпекания..............................................35

Конвекция + .....................................................35

Верхний/нижний жар ..............................................36

Интенсивное выпекание ...........................................37

Указания по жарению ............................................38

Установки .......................................................38

Рекомендации ...................................................39

Подрумянивание ...............................................39

Время покоя ..................................................39

Жарение птицы ................................................39

Жарение замороженного мяса ...................................39

Таблица жарения ................................................40

Указания по приготовлению на гриле..............................41

Подготовка продуктов для гриля....................................43

Приготовление в гриле на решетке ..................................43

Рекомендации ...................................................43

3

Содержание

Таблица приготовления на гриле..................................44

Размораживание ................................................45

Консервирование ...............................................46

Приготовление готовых блюд ....................................47

Данные для испытательных организаций ..........................48

Проверочное блюдо согласно EN 60350 ..............................48

Класс энергопотребления согласно EN 50304 .........................48

Чистка и уход ...................................................49

Фронтальная панель прибора.......................................49

Принадлежности .................................................50

Противень, универсальный противень .............................50

Решетка, направляющие ........................................50

Рабочая камера ..................................................50

Уплотнение, внутренняя сторона дверцы ..........................50

Эмаль с покрытием PerfectClean ....................................51

Каталитическая эмаль ............................................53

Cнятие дверцы...................................................54

Демонтаж дверцы..............................................55

Установка дверцы ................................................58

Снятие боковых направляющих.....................................59

Извлечение задней стенки .........................................59

Опускание нагревательного элемента верхнего жара/гриля .............60

Неисправности и неполадки ......................................61

Сервисная служба...............................................63

Сертификат (только для РФ) ....................................63

Дополнительно приобретаемые принадлежности...................64

Электроподключение ............................................66

Размеры для встраивания ........................................68

Размер прибора и ниши шкафа для встраивания ......................68

Детализированные размеры фронтальной панели .....................69

Встраивание электроплиты ......................................70

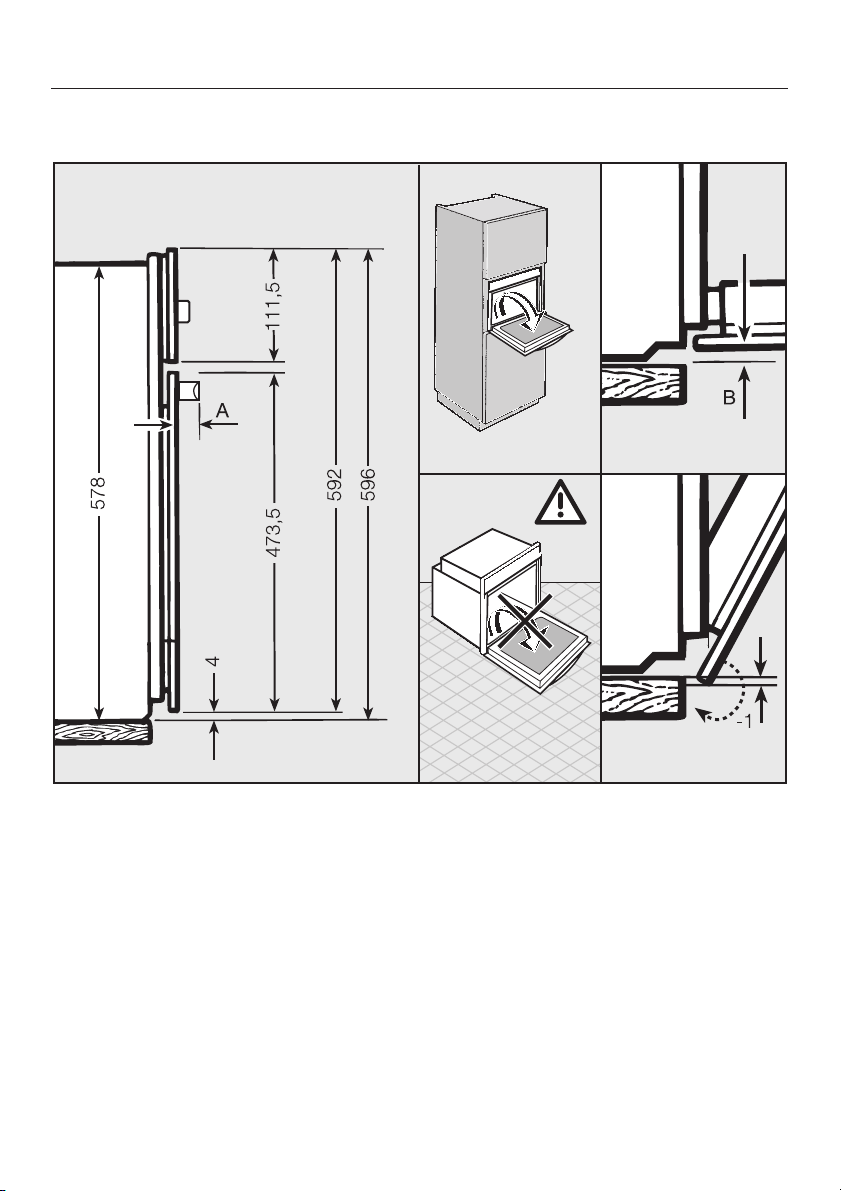

Встраивание духового шкафа.....................................71

Гарантия качества товара ........................................72

4

Указания по безопасности и предупреждения

Эта плита/духовой шкаф отвеча
ет нормам технической безопас
ности. Однако ее ненадлежащее
использование может привести к
травмам персонала и материаль
ному ущербу.

Прежде чем начать эксплуатацию
прибора, внимательно прочтите
данную инструкцию.
В ней содержатся важные сведе
ния по установке, технике безо
пасности, эксплуатации и техоб
служиванию прибора. Вы обезопа
сите себя и избежите повреж­дений прибора.

Бережно храните данную
инструкцию и по возможности пе­редайте ее следующему владель­цу прибора!

-

-

-

-

-

Лицам, которые по состоянию

~

здоровья или из-за отсутствия опыта
и соответствующих знаний не могут
уверенно управлять плитой/духовым
шкафом, не рекомендуется эксплуа
тация прибора без присмотра или ру
ководства со стороны
ответственного лица.

Åñëè ó Âàñ åñòü äåòè

Не оставляйте без надзора детей,

~

­если они находятся вблизи плиты/ду

хового шкафа. Никогда не позволяй
те детям играть с прибором.

­Дети могут пользоваться плитой/

~

духовым шкафом без надзора взрос­лых, если они настолько освоили ра­боту c прибором, что могут это де­лать c уверенностью. Кроме того,
они должны осознавать возможную
опасность, связанную с неправиль­ной эксплуатацией прибора.

-

-

-

-

Надлежащее использование

Используйте плиту/духовой шкаф

~

исключительно в домашнем хозяй
стве для выпечки, жарки, тушения,
кипячения и сушки продуктов пита
ния.
Применение прибора в других целях
недопустимо и может быть опасным.
Изготовитель не несет ответствен
ности за ущерб, возникший в резуль
тате неправильного управления или
ненадлежащего использования при
бора.

-

-

-

Следите за тем, чтобы дети не

~

касались плиты/духовки во время ее
работы. Прибор нагревается в облас
ти дверцы, панели управления и вы
тяжных отверстий воздуха рабочей
камеры. Кожа ребенка более чувст
вительна к высокой температуре,
чем кожа взрослого. Опасность ожо
га!

Плита становится очень горячей в
районе конфорок.

­К тому же дети могут обжечься при

стягивании вниз кастрюль и сково

­родок.

-

-

-

-

-

5

Указания по безопасности и предупреждения

Техника безопасности

Монтаж и техобслуживание при

~

бора, а также ремонтные работы мо
гут выполнять только квалифициро
ванные специалисты.
Вследствие неправильно выполнен
ных работ по монтажу, техобслужи
ванию или ремонту может
возникнуть серьезная опасность для
пользователя, за которую произво
дитель не несет ответственности.

Перед монтажом проверьте от

~

сутствие на плите/духовом шкафе
внешних повреждений. Ни в коем
случае не вводите в эксплуатацию
поврежденный прибор.
Эксплуатация поврежденного прибо­ра ставит под угрозу Вашу безопас­ность!

Электробезопасность прибора га-

~

рантирована только в том случае,
если он подключен к системе защит­ного заземления, выполненной в со­ответствии с предписаниями. Очень
важно проверить соблюдение этого
основополагающего условия обеспе
чения электробезопасности.
В случае сомнения поручите специа
листу-электрику проверить домаш
нюю электропроводку.
Производитель не может нести от
ветственности за повреждения, при
чиной которых является отсутствую
щее или оборванное защитное за
земление (например, удар электро
током).

-

-

-

-

-

-

-

-

-

Перед подключением плиты/духо

~

вого шкафа обязательно сравните
данные подключения (напряжение и

­частоту) на типовой табличке с пара

­метрами электросети.

Эти данные обязательно должны
совпадать во избежание повреж
дения прибора. В случае сомнений
проконсультируйтесь со специалис
том по электромонтажу.

Не допускается подключение

~

плиты/духового шкафа к электросе
ти через разветвительную розетку
или удлинитель. Такие устройства не
могут обеспечить необходимую безо­пасность прибора (например, возни­кает опасность перегрева).

Эксплуатируйте плиту/духовой

~

шкаф только в установленном со­стоянии, чтобы была гарантирована
надежная и безопасная работа при­бора.

Ни в коем случае не вскрывайте

~

корпус плиты/духового шкафа.
Возможное касание токоведущих

-

частей, а также изменение электри
ческого и механического устройства

-

представляют опасность для Вас и
могут привести к нарушениям в рабо
те прибора.

Гарантийный ремонт плиты/духо

~

­вого шкафа имеет право произво

­дить только авторизованная произ

водителем сервисная служба, в про
тивном случае при последущей неис
правности право на гарантийное
обслуживание теряется.

-

-

-

-

-

-

-

-

-

-

-

-

6

Указания по безопасности и предупреждения

При проведении монтажа, техоб

~

служивания и ремонта плиты/духово
го шкафа она должна быть отключе
на от электросети. Она считается от
ключенной от сети только в том слу
чае, если будет выполнено одно из
следующих условий:

выключены предохранители на

–

распределительном щитке,

полностью вывернуты резьбовые

–

предохранители на электрощитке,

отсоединен от электросети сете

–

вой кабель.
Для того, чтобы отсоединить от
сети прибор, который оснащен се­тевой вилкой, беритесь за вилку, а
не за кабель.

Вышедшие из строя детали кон-

~

струкции должны заменяться только
на оригинальные запчасти Miele.
Только при использовании этих дета­лей Miele гарантирует, что требова­ния по технике безопасности будут
выполнены в полном объеме.

При повреждении сетевого кабе

~

ля его следует заменить аналогич
ным оригинальным кабелем Miele,
замену должен производить автори
зованный производителем специа
лист.

Размещение и подключение пли

~

ты/духового шкафа на нестационар
ных объектах (например, на судах)
должно быть выполнено только спе
циализированной организацией/спе
циалистами, если они обеспечат ус
ловия для безопасной эксплуатации
этого прибора.

-

-

-

-

-

-

-

-

-

Надлежащая эксплуатация

­Осторожно! Опасность получения

­ожога!

­В области конфорок и духового

­шкафа возникают высокие темпе
ратуры!

Пользуйтесь кухонными прихват

~

ками и рукавицами, размещая или
вынимая горячие блюда, a также при
других действиях c рабочей камерой.
Особенно внимательно следите за
нагревательными элементами верх
него жара/гриля. Опасность получе
ния ожога!

При приготовлении пищи с ис-

~

пользованием масел и жиров не ос­тавляйте плиту/духовой шкаф без
присмотра! Масло или жир могут
воспламениться при перегреве.
Опасность пожара!

Выдерживайте в режимах

~

"Гриль Y", "Гриль малый Z"и
"Гриль с обдувом \" рекомендуемое
время приготовления на гриле.
Слишком долгое время приготов
ления на гриле ведет к высушива
нию и возможному самовозгоранию

­продукта. Опасность пожара!

Не используйте режимы

~

"Гриль Y", "Гриль малый Z"и
"Гриль с обдувом \" для
"освежения" булочек или хлеба, а
также сушки цветов и зелени.

­Опасность пожара!

Используйте для этих целей режимы
"Конвекция + U" или "Верхний­Нижний жар V".

-

-

-

-

-

-

7

Указания по безопасности и предупреждения

Для приготовления продуктов пи

~

тания используют, зачастую, алко
гольные напитки.
Алкоголь испаряется при высоких
температурах.
Учтите, что в определенных усло
виях алкогольные пары могут вспых
нуть на нагревательных элементах.
Опасность пожара!

Всегда накрывайте блюда, если

~

Вы оставляете их в рабочей камере.
Влага, выделяемая пищей, может
привести к коррозии. Кроме того, ис
пользование крышки позволяет из
бежать высыхания блюд.

Не выключайте плиту/духовой

~

шкаф, если Вы хотите использовать
остаточное тепло для сохранения
блюд в теплом виде.
При этом оставьте включенным вы­бранный режим работы и установите
самую низкую температуру.
Ни в коем случае не выключайте
прибор. Повышение влажности воз­духа в рабочей камере приводит к
образованию конденсата, который
может:

–

вызвать коррозию в рабочей каме
ре,

–

повредить панель управления,
столешницу и окружающую ме
бель.

Ни в коем случае не расклады

~

вайте по дну рабочей камеры алюми
ниевую фольгу при использовании
режимов "Верхний-Нижний жар V"/
"Нижний жар X"/"Интенсивная вы
печка O"/"Быстрый разогрев S".
Из-за возникающей аккумуляции
тепла эмаль может рваться и
растрескиваться.

-

-

-

-

-

-

По этой же причине не ставьте на

­дно рабочей камеры сковородки,
кастрюли или подносы.

При использовании противней других
производителей следите за тем, что
бы расстояние от нижней кромки

­противня до дна рабочей камеры

составляло, как минимум, 6 см.

Никогда не наливайте воду непо

~

средственно на противень, универ
сальный противень или в рабочую
камеру, пока поверхности еще горя

­чие. В результате образования пара

Вы можете получить сильные ожоги,
а эмаль может быть повреждена
резким перепадом температур.

Проследите, чтобы пища разогре-

~

валась всегда в достаточной степе­ни.
Бактерии, которые могут содержать­ся в пище, погибают только при воз­действии высоких температур
(ü 70 °C) в течение определенного
времени (ü 10 мин.). Если Вы сомне­ваетесь, достаточно ли хорошо разо
грето блюдо, установите большее
время.

­Кроме этого, важно, чтобы темпера

тура во всем блюде была равномер
ной. Переворачивайте или переме
шивайте блюдо.

Пользуйтесь только посудой из

~

пластмассы, пригодной для исполь

­зования в духовых шкафах.

Другая посуда из пластмассы пла
вится при высокой температуре.
Могут возникнуть повреждения духо
вого шкафа.

-

-

-

-

-

-

-

-

-

-

-

8

Указания по безопасности и предупреждения

Не консервируйте в металличес

~

ких банках в духовом шкафу и не ра
зогревайте их в приборе. B них воз
никает избыточное давление, и они
могут взорваться. Опасность травм и
повреждений!

Не передвигайте по дну рабочей

~

камеры никакие предметы, напри
мер, кастрюли и сковородки. Иначе
возможны повреждения поверхно
сти.

Не вставайте и не садитесь на от

~

крытую дверцу прибора, а также не
кладите на нее тяжелые предметы.
Следите, чтобы никаких посторонних
предметов не защемилось между
дверцей и рабочей камерой. Это мо­жет привести к повреждению прибо­ра.
Максимальная нагрузка на дверцу
составляет 15 кг.

Запрещается использовать прибор

~

для обогрева помещений. Из-за воз­никновения высокой температуры в
рабочей камере находящиеся рядом
легковоспламеняющиеся предметы
могут загореться.

-

-

-

-

Производитель прибора не несет

­ответственность за повреждения,
причиной которых было игнориро
вание приведенных указаний по
безопасности и предупреждений.

-

-

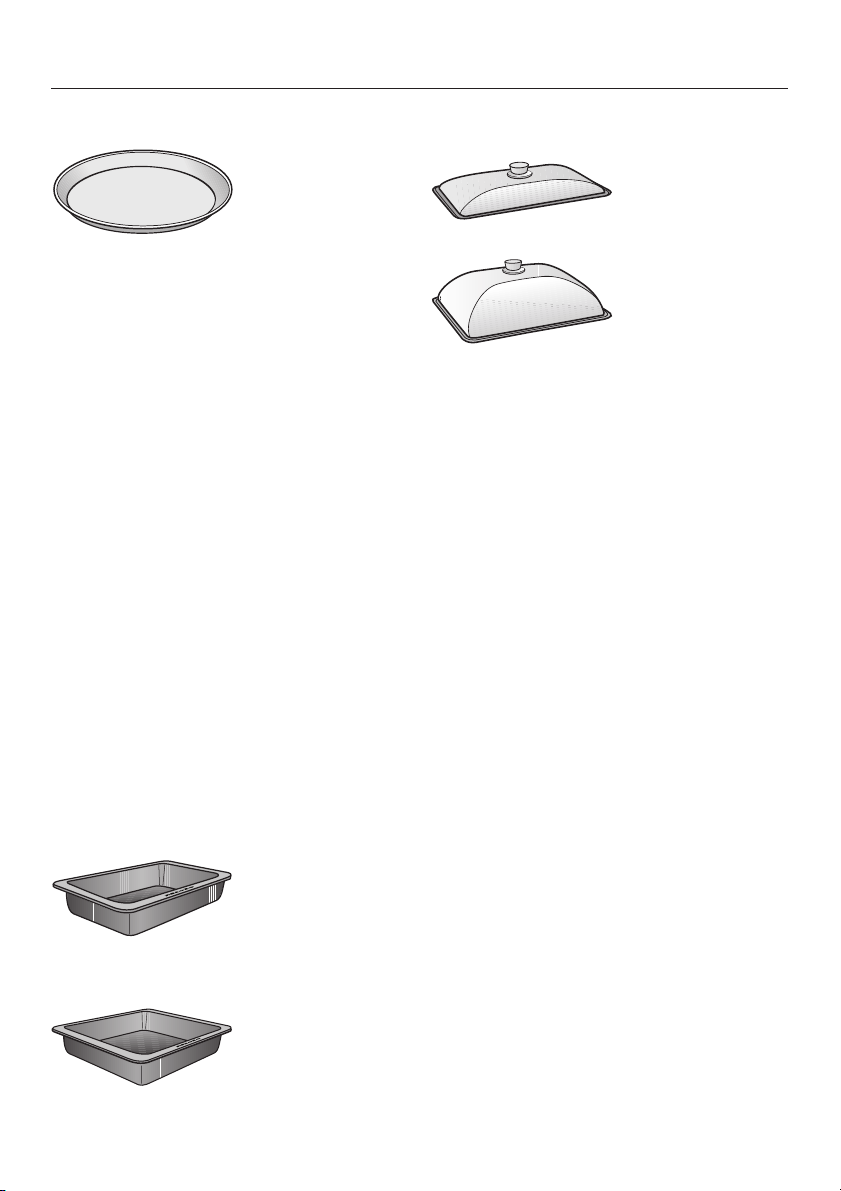

Дополнительные принад

-

лежности

B прибор могут быть установлены

~

или встроены дополнительные при
надлежности, если на это имеется
особое разрешение фирмы Miele.
При установке и встраивании других
деталей будет утрачено право на га
рантийное обслуживание, a также
может произойти потеря гарантиро
ванного качества работы прибора.

-

-

-

9

Ваш вклад в охрану окружающей среды

Утилизация транспортной
упаковки

Упаковка защищает прибор от по
вреждений при его транспортировке.
Материалы, используемые при изго
товлении упаковки, безопасны для
окружающей среды и подлежат пе
реработке.
Возвращение упаковки для ее пере
работки приводит к экономии сырья
и уменьшению количества отходов.

-

-

-

Утилизация отслужившего
прибора

Отслужившие электрические и
электронные приборы часто содер
жат ценные компоненты. В то же
время материалы приборов содер
жат вредные вещества, необходи
мые для работы и безопасности тех
ники. При неправильном обращении

­с отслужившими приборами или их
попадании в бытовой мусор такие
вещества могут нанести вред здоро
вью человека и окружающей среде.
Поэтому не рекомендуется
выбрасывать отслужившие приборы
вместе с обычным бытовым мусором.

-

-

-

-

-

10

Рекомендуем Вам сдать отслужив
ший прибор в пункт приема и утили
зации электрических и электронных
приборов.

До момента отправления в утилиза
цию отслуживший прибор должен
храниться в недоступном для детей
месте.

-

-

-

H 5140 E, H 5240 E

Описание прибора

a Ручки левой задней и левой передней конфорок, утапливаемые в нулевом

положении

b Переключатель режимов работы, утапливаемый в нулевом положении
c Дисплей
d Сенсорные кнопки V, OK, W, N
e Переключатель температуры, утапливаемый
f Ручки правой задней и правой передней конфорок, утапливаемые в

нулевом положении

g Нагревательный элемент верхнего жара/гриля
h Задняя стенка, покрытая каталитической эмалью, с воздухозаборным от

верстием для вентилятора

i Боковые направляющие для пяти ярусов загрузки
j Дверца

11

-

Описание прибора

H 5140 B, H 5240 B

a Переключатель режимов работы, утапливаемый в нулевом положении
b Дисплей
c Сенсорные кнопки V, OK, W, N
d Переключатель температуры, утапливаемый
e Нагревательный элемент верхнего жара/гриля
f Задняя стенка, покрытая каталитической эмалью, с воздухозаборным от

верстием для вентилятора

g Боковые направляющие для пяти ярусов загрузки
h Дверца

12

-

Оснащение

Электронное управление
духовым шкафом

Электронное управление духовым
шкафом наряду с различными режи
мами работ для выпекания, жарения
и приготовления на гриле позволяет
также использовать

индикацию текущего времени,

–

работу таймера,

–

автоматическое включение и вы

–

ключение процессов приготов
ления,

– выбор индивидуальных настроек.

-

-

Функции безопасности

Блокировка включения

(только для моделей с буквой "B" в
названии)
Функция "Блокировка включения 0
защищает духовой шкаф от нежела­тельного использования прибора, см.
одноименную главу.

Автоматическое отключение

Оно срабатывает автоматически,
если прибор работает в течение
слишком длительного времени.
Этот период времени зависит от вы
бранного режима работы.
По истечении этого времени прибор
выключится, и высветится сообще
ние о неполадке "F 55".
Прибор будет снова сразу готов к ра
боте, если его выключить и снова
включить.

-

Вентилятор охлаждения

При каждом включении духового
шкафа автоматически включается
вентилятор охлаждения. Благодаря

­этому горячий влажный воздух рабо

чей камеры будет смешиваться с
прохладным воздухом помещения и
охлаждаться до выхода из прибора
между дверцей и панелью управле
ния.

По окончании приготовления охлаж
дающий вентилятор работает еще
некоторое время для того, чтобы
влага воздуха не могла осесть в ра
бочей камере, на панели управления
и на окружающей мебели.
Вентилятор автоматически отклю­чится, когда рабочая камера охла­дится ниже определенной темпера­туры.

Дверца с вентиляцией

Дверца состоит из открытой системы
со стеклом с жароотталкивающим
покрытием. В процессе приготов
ления воздух дополнительно подает
ся через дверцу таким образом, что
внешнее стекло остается
прохладным.

Дверцу прибора можно разбирать.

-

-

-

-

-

-

-

-

13

Оснащение

Поверхности с покрытием
PerfectClean

Поверхности

рабочей камеры,

–

направляющих,

–

противня,

–

универсального противня и

–

решетки

–

имеют покрытие PerfectClean.

Благодаря антипригарным свойствам
этого покрытия предотвращается
прилипание продукта к поверхности
и облегчается чистка.

Соблюдайте, пожалуйста, указания
в главе "Чистка и уход".

Поверхности с покрытием
каталитической эмалью

На заднюю стенку прибора нанесен
слой темно-серой каталитической
эмали, которая обладает свойствами
самоочистки от брызг масла и жира
при высоких температурах.

Устройства для экономии
энергии

Индикация текущего времени

Индикатор текущего времени может
быть отключен в целях экономии
электроэнергии. Тогда дисплей при
выключенном приборе темный и те
кущее время идет на заднем плане
(см. главу "Установки"). Оно показы
вается тогда, когда Вы пользуетесь
прибором.

Принадлежности

Далее указаны принадлежности,
входящие в комплектацию.

Другие принадлежности Вы можете
приобрести в фирменном магазине
или сервисной службе фирмы Miele,
см главу "Дополнительно приобре­таемые принадлежности".

-

-

Соблюдайте, пожалуйста, указания
в главе "Чистка и уход".

14

Оснащение

Противень, универсальный
противень и решетка

Противень, универсальный про
тивень и решетка задвигаются в бо­ковые направляющие между упора­ми яруса загрузки.

На противнях и решетке имеются
выпуклые элементы, которые пре­пятствует выскальзыванию этих при­надлежностей, если их выдвигают из
рабочей камеры лишь частично.
Только приподняв противни или ре­шетку, Вы сможете полностью вы­нуть их из рабочей камеры.

-

Панель конфорок

Информация об эксплуатации и
встраивании содержится в отдель
ной инструкции по эксплуатации и
монтажу для панели конфорок.

Ручка конфорок

Регулировка мощности конфорок
осуществляется с помощью соответ
ствующей ручки. Диапазон установ
ки (от 1 до 12) напечатан на приборе.

Все ручки конфорок можно нажа
тием перевести в утопленное поло
жение в нулевой позиции.

Индикатор конфорок 



Индикатор конфорок на дисплее за­горается всегда, когда будет вклю
чена конфорка.

I2:00

-

-

-

-

-

-

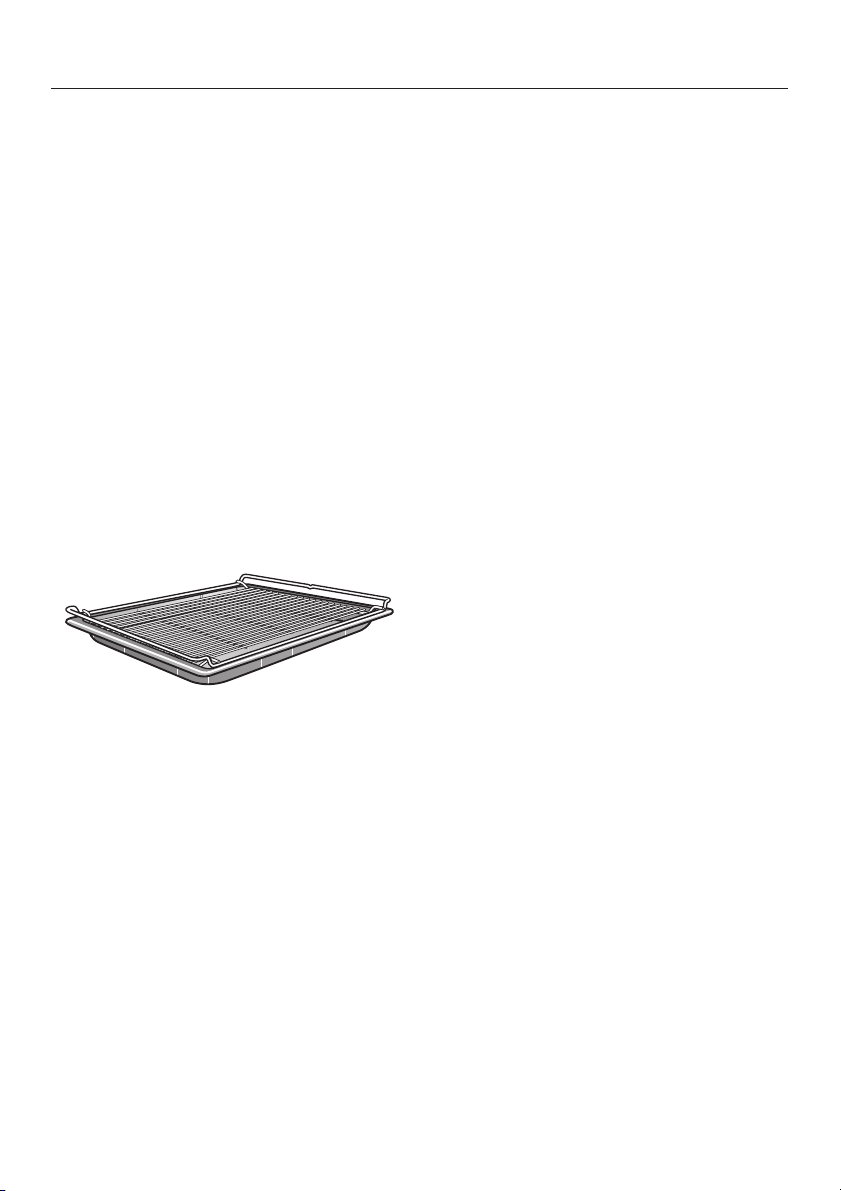

Когда Вы используете противень с
наложенной на него решеткой, то
тогда противень задвигается между
упорами, а решетка автоматически
на верхний упор яруса загрузки.

15

Элементы управления

Переключатель режимов работы

Выберите с помощью левого переключателя нужный режим работы.
Его можно вращать вправо или влево по кругу.
Его можно нажатием перевести в утопленное положение в нулевой позиции.

S Быстрый нагрев

U Конвекция +

\ Гриль с обдувом

O Интенсивное выпекание

P Размораживание

V Верхний/нижний жар

X Нижний жар

Y Гриль

Z Гриль малый

T Освещение: С помощью этого "режима работы" можно будет отдельно

включать подсветку рабочей камеры, например, для чистки.

% Установки: В этой позиции можно будет изменить установки прибора.

16

Элементы управления

Переключатель температуры

Выберите с помощью правого переключателя V 6 W нужную температуру.
Его можно вращать вправо или влево по кругу.
Его можно нажатием перевести в утопленное положение в любой позиции.

Сенсорные кнопки

Под дисплеем располагаются электронные сенсорные кнопки, которые реа
гируют на прикосновение пальца.
Каждое касание подтверждается звуковым сигналом.

Применение

OK

W – Для сдвига треугольника V на дисплее вправо.

V – Для сдвига треугольника V на дисплее влево.

N Для задания времени таймера, например, для варки яиц.

Для вызова на дисплее функций. Появляется треугольник V.

–

Для подтверждения ввода.

–

– Для увеличения вводимого времени.

– Для уменьшения вводимого времени.

-

17

Элементы управления

Символы на дисплее




I2:00

÷

ìèí

% N m TS0

V

В зависимости от положения переключателя режимов работы и/или нажа
тия сенсорной кнопки отображаются следующие символы:

Позиция пере
ключателя режи
мов работы

Режим работы
(внешнее освеще­ние)

% P и цифра Установка

произвольная V светится под

произвольная N è ìèí Таймер

произвольная  как минимум одна конфорка вклю

-

-

0 u Текущее время

Символы Функция/Значение

0 Блокировка включения

(только для моделей с буквой "B" в
названии)

 Индикатор контроля нагрева

% Температура

u Текущее время

T è ÷ Длительность

S Оконч.

S и цифра Статус установки

Будет показана функция.

символом

V мигает под

символом

Функция была выбрана и может
быть изменена.

чена (только для моделей с буквой
"E" в названии)

-

-

18

Треугольник V на дисплее

I60

% m TS

V

Если коснуться одной из сенсорных
кнопок, то, в зависимости от поло
жения переключателя режимов ра
боты дисплее загораются символы
функций, которые Вы можете за
дать.

Коснитесь сенсорной кнопки V èëè W
столько раз, пока треугольник V на
дисплее не окажется под символом
нужной функции.

В заключение вызовите функцию ка­санием сенсорной кнопки OK.
Треугольник V мигает в течении,
примерно, 15 секунд.

-

-

-

Элементы управления

Пока треугольник V мигает, функ
ция может быть введена с по
мощью сенсорных кнопок V èëè W.
Если этот промежуток времени,
когда возможно задание установ
ки, истек, нужную функцию необ
ходимо вызвать снова с помощью
сенсорной кнопки OK.

С каждым нажатием сенсорной
кнопки V èëè W изменяется

длительность T и окончание S ñ

–

минутным интервалом,

– время таймера N сначалас5се-

кундным шагом, затем поминутно.

Если держать кнопки дольше, то ход
процесса индикации будет ускорен.

-

-

-

-

19

Режимы работы

Для приготовления блюд по самым разным рецептам в Вашем распоряжении
имеются различные режимы работы прибора.

Режимы работы Примечания

V Верхний/

нижний жар

X Нижний жар

Y Гриль – Для приготовления на гриле большого количества

Z Гриль малый – Для приготовления на гриле малого количества плос-

Для выпекания и жарения по традиционным рецеп

–

там.
Для приготовления суфле.

–

При приготовлении по старым рецептам для опти

–

мального использования Вашего прибора устанавли
вайте температуру на 10° ниже, чем указано в рецеп
те.
Время приготовления не меняется.

Выбирается в конце приготовления, когда блюдо с

–

нижней стороны необходимо подрумянить посильнее.

плоских продуктов (например, стейков).

– Для запекания в больших формах.

ких продуктов (например, стейков).

– Для запекания в маленьких формах.

-

-

-

-

20

Режимы работы Примечания

S Быстрый на

ãðåâ

U Конвекция +

\ Гриль с об-

дувом

O Интенсивное

выпекание

P Разморажива

íèå

Для предварительного нагрева рабочей камеры.

-

–

Затем нужно установить желаемый режим работы.

Для выпекания и жарения.

–

Можно будет одновременно готовить на нескольких

–

уровнях.
В этом режиме установка температуры ниже, чем в

–

режиме "Верхний / нижний жар V", так как тепло,
благодаря потоку воздуха, сразу достигает продук
тов питания.

– Для приготовления на гриле продуктов большого диа-

метра, например, рулетов, птицы.

– В этом режиме установка температуры ниже, чем в

режиме "Гриль Y"/"Гриль малый Z", так как тепло,
благодаря потоку воздуха, сразу достигает продук­тов питания.

– Для выпекания пирогов с сочным покрытием.
– Не подходит для выпекания плоской выпечки и для

жарения, так как образующийся сок будет слишком
темным.

–

Для щадящего размораживания замороженных про
дуктов.

Режимы работы

-

-

21

Ввод в эксплуатацию

Прежде чем Вы сможете ввести
прибор в эксплуатацию, Вы долж
ны сначала
– вынуть нажатием элементы

управления, если они
утоплены.

– задать текущее время.

Текущее время задано.

При перепаде электроэнергии акту

­альное текущее время сохраняется

на 24 часа, затем появляется, как
при первом вводе в эксплуатацию,
"i2:00".
После восстановления подачи элект
роэнергии текущее время мигает и
должно быть подтверждено сенсор
ной кнопкой OK.

-

-

-

Первая установка текущего
времени

Текущее время может быть вве
дено только, если переключатель
режимов стоит на "0".

На дисплее

– горит символ m (текущее время),

– мигают "I2:00" и треугольник V ïîä

символом m.

-

I2:00

m

V

^

С помощью сенсорной кнопки V
èëè W введите сначала часы.

^

Нажать сенсорную кнопку ОК.

Установка часов подтверждена, ми
нуты мигают на дисплее.

-

Изменение текущего времени

Нажать дважды сенсорную кнопку

^

ÎÊ.

^ С помощью сенсорной кнопки V

èëè W введите сначала часы.

^ Нажать сенсорную кнопку ОК.

^ С помощью сенсорной кнопки V

èëè W введите минуты.

^ Нажать сенсорную кнопку ОК.

Была изменена установка времени
на дисплее.

^

С помощью сенсорной кнопки V
èëè W введите минуты.

^

Нажать сенсорную кнопку ОК.

Установка минут подтверждена.

22

Ввод в эксплуатацию

Чистка прибора и первый
нагрев

Удалите
– имеющиеся наклейки.
– имеющуюся защиту-

пленку с фронтальной
поверхности прибора.

Соблюдайте, пожалуйста, указания
в главе "Чистка и уход".

Перед тем, как начать пользоваться
духовым шкафом:

– выньте принадлежности èç ðàáî-

чей камеры и очистите их.

– нагрейте один раз пустой при-

áîð для того, чтобы быстрее ис-

чезли неприятные запахи, кото­рые могут возникнуть при первом
нагреве.

^ Прежде чем нагревать прибор, ре-

комендуется протереть рабочую
камеру влажной салфетой для
удаления пыли и остатков упако
вочного материала.

^

Отожмите переключатели режи
мов и температуры.

-

-

Как только ввод данных будет под
твержден, начнется нагрев рабочей
камеры.

Нагревайте пустой прибор мини

^

ìóì îäèí ÷àñ.

Следите за тем, чтобы кухня в это
время хорошо проветривалась.
Избегайте проникновения запаха
в другие помещения.

Вы можете также настроить прибор
на автоматическое завершение про
цесса нагрева, см. главу "Управление
духовым шкафом - Ввод установок
времени".

^ Дождитесь, когда прибор после

выключения остынет до комнат­ной температуры.

^ В заключение почистите рабочую

камеру, используя теплую воду с
добавлением мягкого моющего
средства, и вытрите ее чистой сал­феткой насухо.

Закрывайте дверцу прибора, ког
да внутреннее пространство ду
ховки высохнет.

-

-

-

-

-

^

Выберите переключателем режи
мов "Конвекция плюс U".

Появится рекомендуемая темпера
тура 160 °C.

^

Установите переключателем тем
пературы максимальную темпера
туру (250 °C).

-

-

-

-

23

Управление духовым шкафом

Простое использование

Поместите приготавливаемый про

^

дукт в рабочую камеру.

Выберите желаемый режим рабо

^

ты (например, Конвекция + U).

На дисплее появится:

-



I60

%

V

– Рекомендуемая температура "160",

– Индикатор нагрева ,

– Треугольник V, стоящий под сим-

волом %.

Одновременно начинается нагрев
рабочей камеры, включается осве­щение и охлаждающий вентилятор.

За набором температуры можно бу­дет проследить. При первом дости­жении выбранной температуры раз
дастся звуковой сигнал.

^

После завершения готовки повер
ните переключатель режимов ра
боты на "0" и выньте приготовлен
ный продукт из рабочей камеры.

-

-

-

-

Вентилятор охлаждения

По окончании готовки вентилятор

­остается включенным еще некото
рое время; в результате этого влага,
содержащаяся в воздухе, не будет
осаждаться в рабочей камере, на па
нели управления и на окружающей
мебели.

Он автоматически выключится, как
только температура рабочей камеры
станет ниже определенной величи
ны.

Рекомендуемая температура

Как только будет выбран режим ра­боты, появится индикация соответ­ствующей рекомендуемой темпера-

òóðû.

Режим работы Рекомендуе-

мая темпе-

ратура

U Конвекция + 160 °C
O Интенсивное

выпекание

V Верхний/нижний

æàð

X Нижний жар 180 °C
\ Гриль с обдувом 200 °C
Y Гриль 240 °C
Z Гриль малый 240 °C
P Размораживание Текущее

S Быстрый нагрев 160 °C

170 °C

180 °C

время

-

-

-

24

Управление духовым шкафом

Изменение температуры

Если рекомендуемая температура не
соответствует Вашему рецепту, то Вы
можете ее изменить с помощью пере
ключателя температуры в заданных
пределах с шагом 5°.

Режим работы Диапазон

температур

U Конвекция + 30 -250 °C
O Интенсивное

выпекание

V Верхний/нижний

æàð

X Нижний жар 100 -280 °C
\ Гриль с обдувом 50 -260 °C
Y Гриль 200 -300 °C
Z Гриль малый 200 -300 °C
P Размораживание –
S Быстрый нагрев 30 -250 °C

Индикатор контроля нагрева

Наряду с температурой на дисплее
появляется индикатор нагрева .
Индикатор горит пока включен на
грев рабочей камеры.

Как только выбранная температура
набрана,

–

нагрев рабочей камеры отключа
ется,

–

гаснет индикатор нагрева,

–

раздается звуковой сигнал.

50 -250 °C

30 -280 °C

-

-

Предварительный нагрев

Большинство блюд Вы можете по
местить сразу в холодный духовой
шкаф, чтобы использовать тепло во

­время фазы нагрева.
Предварительный нагрев духового
шкафа требуется в редких случаях.

В режиме Конвекция + U äëÿ

выпекания черного хлеба,

–

жарения ростбифа и филе.

–

В режиме Верхний/нижний жар V
äëÿ

при выпекании пирогов / печенья с

–

коротким сроком выпекания (до
30 минут).

– выпечки нежного теста (бисквита),
– выпекания черного хлеба,
– жарения ростбифа и филе.

При выпекании пиццы, а также
нежного теста, например, биск­вита и печенья, на время фазы
предварительного нагрева не
включайте режим "Быстрый на­грев S".
Такая выпечка будет слишком
быстро подрумяниваться сверху.

Для предварительного нагрева:

^

Выберите режим "Быстрый на
грев S" и температуру.

^

После того, как индикатор нагрева
 погаснет в первый раз, выбери
те нужный режим работы и помес
тите продукт в рабочую камеру.

-

-

-

-

Однако, как только температура
станет ниже установленной величи
ны, нагрев рабочей камеры и инди
катор температуры снова включат
ся.

-

-

-

25

Управление духовым шкафом

Автоматическое выключение
и включение процесса
приготовления

Наряду с простым использованием
прибора Вы можете процесс готовки
включать и выключать автоматичес
ки.

Для этой автоматики выключения
задайте длительность готовки или
длительность и время конца готовки.

Максимальная длительность одного
отдельного процесса приготовления
составляет 12 часов.

Автоматическое включение и вы­ключение рекомендуется задавать
при жарении.
При выпечке промежуток времени
до начала процесса не должен быть
слишком длительным. Тесто может
подсохнуть, а разрыхлитель утратит
эффективность.

Ввод длительности
приготовления.

Поместите приготавливаемый про

^

дукт в рабочую камеру.

Выберите режим работы и темпе

^

-

ратуру.

Начинается нагрев рабочей камеры,
включаются освещение и охлаждаю
щий вентилятор.



h

0:00

% m TS

V

^ Нажимите сенсорную кнопку W

столько раз, пока треугольник V
не окажется под символом T
(Длительность).

На дисплее высвечивается "0:00".

^ Нажмите сенсорную кнопку OK.

-

-

-

26

^

Пока мигает треугольник V, вве
дите длительность процесса сен
сорной кнопкой W в часах : мину
тах.

Если не будет вызвана другая функ
ция, то по показаниям на дисплее
можно следить за отсчетом времени
приготовления.

-

-

-

-

Управление духовым шкафом

Введение длительности и
окончания приготовления

Для того, чтобы процесс приготов
ления автоматически включился и
выключился, Вам необходимо задать
длительность и время окончания
приготовления.
Пример:
Текущее время 10:45; жаркое дли
тельностью приготовления 90 мин.
должно быть готово в 13:30.

Поместите приготавливаемый про

^

дукт в рабочую камеру.
Выберите режим работы и темпе

^

ратуру.
Начинается нагрев рабочей камеры,
включаются освещение и охлаждаю­щий вентилятор.
Сначала задайте длительность
приготовления:



h

-

-

-

0:00

% m TS

V

^

Нажимите сенсорную кнопку W

столько раз, пока треугольник V

не окажется под символом T

(Длительность).
На дисплее высвечивается "0:00".

^

Нажмите сенсорную кнопку OK.



h

I:30

T

V

^

Пока мигает треугольник V, ââå

дите длительность процесса сен

-

-

сорной кнопкой W в часах : минутах
(1:30).

Теперь переставьте время оконча
ния процесса:



I2:I5

% m TS

V

-

Нажимите сенсорную кнопку W

^

столько раз, пока треугольник V
не окажется под символом S

(Окончание).
На дисплее появляется значение
времени: текущее время + заданная
длительность приготовления
(10:45 + 1:30 = 12:15).

Нагрев рабочей камеры, освещение
и охлаждающий вентилятор выклю­чаются .

I3:30

% m TS

V

^

Кнопкой W сдвиньте время оконча

ния готовки на нужное время (13:30).

Время окончания готовки будет вы
свечиваться на дисплее до тех пор,
пока Вы не передвинете треугольник
под другую функцию.

Как только наступит время включе
ния (13:30 - 1:30 = 12:00), начнется
нагрев рабочей камеры, включатся
освещение и вентилятор охлаждения.

-

-

-

-

27

Управление духовым шкафом

Окончание процесса
приготовления

По истечении заданного времени

нагрев рабочей камеры автомати

–

чески отключается,

охлаждающий вентилятор продол

–

жает работать,

мигает символ S (Конец),

–

звучит сигнал, если он включен

–

(см. главу "Установки %"-P2).

Поверните переключатель режи

^

мов работы в положение "0".

Акустический и оптический сигналы
отключаются.

^ Выньте приготовленный продукт

из рабочей камеры.

Проверка и изменение заданных
времен

Значения времен, заданные для про
цесса приготовления, Вы можете

­проверить или изменить в любое

время, вызвав соответствующую

-

функцию кнопкой V èëè W.

Для изменения коснитесь кнопки OK
и, пока мигает треугольник V, изме
ните заданное значение кнопкой V
èëè W.

-

Сброс заданных времен

^ Задайте длительность равную

"0:00" или поверните переключа­тель режимов в положение "0".

При нарушении электроснабжения
все введенные значения стираются
из памяти прибора.

-

-

28

Таймер

Чтобы контролировать отдельные
процессы, например, варку яиц, Вы
можете использовать таймер.

Максимальное время установки тай
мера составляет 59 минут и 55 се
кунд.

Если Вы ввели время для процесса
приготовления, Вы можете одновре
менно использовать таймер, который
будет Вам напоминать, например, о
том, что в определенный момент в
блюдо нужно добавить приправы или
полить его соусом.

-

Ввод установок таймера

^ Коснитесь сенсорной кнопки N.

0:00

min

N

V

По истечении времени

мигает символ N,

–

звучит сигнал, если он включен

–

-

-

(см. главу "Установки %"-P3).

отсчитывается время, которое

–

прошло после выключения тайме
ра.

В заключение коснитесь сенсор

^

ной кнопки OK.

Удаление установок таймера

Вызовите кнопкой ОК функцию N.

^

Треугольник V под символом дол­жен замигать.

^ Кнопкой V установите таймер на

"0:00".

-

-

На дисплее высвечивается "0:00".

^

Пока мигает треугольник V,спо
мощью сенсорной кнопки W уста
новите время таймера.

Если треугольник стоит V под сим
волом N, то за отсчетом времени
можно следить по показаниям на
дисплее.

-

-

-

29

Установки %

Настройки Вашего прибора задаются на заводе.
Вы можете выбрать альтернативные, если Вы поменяете статус "s"
Установки "P" (см. таблицу).

Установка Статус (* Заводская установка)

PI

Индикация
текущего
времени

P2

Звуковой
сигнал
времени
приготов­ления

P3

Звуковой
сигнал
таймера

P4

Тон нажа
тия кнопок

P5

Громкость
звукового
сигнала

P6

Формат ин
дикации
времени

S0 Индикация текущего времени выключена.

Дисплей темный, если переключатель программ
стоит в позиции "0". Текущее время идет на зад
нем плане.

SI* Индикация текущего времени включена.

Текущее время отображается.

S0 После истечения времени и в конце фазы нагре

âà звуковой сигнал не раздается.

SI*(корот­ко)

S2(долго)

S0 По истечении времени таймера звуковой сиг-

SI*(корот-

êî)

S2(долго)

S0 При касании сенсорной кнопки звуковой сигнал

-

SI* При касании сенсорной кнопки звуковой сигнал

S0*
äî S30

24 * Формат времени показывается в 24-часовом

-

I2 Формат времени показывается в 12-часовом

После истечения времени и в конце фазы нагре­ва звуковой сигнал раздается.
Вы можете выбрать один из двух тонов звуково­го сигнала.

нал не раздается.

По истечении времени таймера звуковой сиг-
нал раздается.
Вы можете выбрать один из двух тонов звуково­го сигнала.

не раздается.

раздается.

Если Вы выбрали для звукового сигнала вре
мени приготовления P2и таймера P3статус
S2, то Вы можете изменить громкость.

Для звуковых сигналов SIэто не возможно!

формате.

формате.

-

-

-

30

Изменить статус установки

"Выбрать установки %".

^

Нажать сенсорную кнопку ОК.

^

PI

На дисплее высвечивается "PI".

Нажимайте сенсорную кнопку V

^

èëè W пока на дисплее не появится
требуемая цифра.

^ Нажать сенсорную кнопку ОК.

S0

Установки %

На дисплее появляется актуальный
статус "S" установки.

^

С помощью сенсорной кнопки V
èëè W измените статус.

^

Нажать сенсорную кнопку ОК.

Изменение статуса сохраняется.

На дисплее снова появляется "P"и
цифра, соответствующая установке.

Пока программный переключатель
не повернут в положение "0", могут
быть изменены другие установки.

При отключении электроэнергии
изменения сохраняются.

31

Блокировка включения

У моделей с буквой "B" имеется
функция блокировки включе
íèÿ 0.
Она препятствует случайному вклю
чению духового шкафа.

Поверните переключатель режи

^

мов работы в положение "0".

-

0

0

V

^ Нажимайте сенсорную кнопку W

столько раз, пока треугольник V
не окажется под символом 0.

^ Нажмите сенсорную кнопку OK.

После перерыва в электропитании
прибора блокировка включения
остается в активном состоянии.

-

-

I

0

V

^

Пока треугольник V мигает под
символом 0, касанием кнопки V
èëè W для функции блокировки
включения Вы можете выбрать "I"
èëè "0".
"0"= âûêë.
"I"=âêë.

^

Подтвердите установоку нажа
тием сенсорной кнопки OK.

При установке "I" духовой шкаф
нельзя будет включить.

Символ 0 напоминает о включенной
блокировке управления.

32

-

Принимайте во внимание указан
ные в таблицах выпекания диапа
зоны температур, ярусы загрузки
и значения времени. При этом
учитывайте разницу в формах для
выпекания, количестве теста и
кулинарных привычках.

Продукты, прошедшие бережную
кулинарную обработку, полезны
для Вашего здоровья.

Пироги, пицца, картофель фри и
т. п. следует запекать до
золотистого, но не до темно­коричневого цвета.

-

-

Форма для выпечки

Учитывайте, из какого материала
сделана форма при выборе режи­мов:

Конвекция + U, Интенсивное вы­пекание O

Можно будет использовать любой
термоустойчивый материал.

Верхний/нижний жар V

Используйте матовые и темные фор
мы из черной жести, темной эмали,
потемневшей луженой жести и мато
вого алюминия, а также формы из
огнеупорного стекла или формы с
нанесенным покрытием.

При выпекании в светлых формах из
блестящего материала подрумянива
ние получается неравномерным или
слабым, при неблагоприятных об
стоятельствах изделие не
пропечется.

-

Указания по выпеканию

Бумага для выпечки

Противень и универсальный про
тивень из-за антипригарных свойств

покрытия PerfectClean перед выпека
нием не нужно смазывать жиром

или выстилать бумагой для
выпечки.

Приготовленная выпечка итак легко
отделится от поверхности.

Бумага для выпечки потребуется
только при выпекании

изделий с содержанием соды

–

(например, кренделей, батонов),
так как используемый для приго­товления теста разрыхлитель мо­жет повредить поверхности с по­крытием PerfectClean.

– изделий из теста, которое из-за

высокого содержания яичного
белка легко прилипает, напри-

мер, бисквита, безе или миндаль­ных пирожных.

Универсальный противень

Выпекайте фруктовые пироги è
высокие слоеные пироги íà

универсальном противне; в этом слу
чае рабочая камера прибора оста

-

нется более чистой.

-

Прямоугольная форма

Пироги в прямоугольной или
продолговатой форме размещайте в
рабочей камере поперек. В этом слу
чае распределение тепла в форме

­будет оптимальным, и выпечка

пропечется равномерно.

-

-

-

-

-

33

Указания по выпеканию

Указания к данным в таблице

Температура, время выпекания

Бережное приготовление и равно
мерное подрумянивание при выпека
нии пирогов и др. изделий из теста
будет достигнуто, если Вы

выберете меньшее значение тем

–

пературы из диапазона, указанно
го в таблицах.
Не устанавливайте более высокую
температуру, чем это указано в
таблице выпекания. Повышение
температуры ведет к сокращению
времени выпекания, однако сте­пень подрумянивания часто на­много отличается от ожидаемой.
При неблагоприятных обстоятель­ствах выпечка не пропечется.

– по истечении минимального сро-

ка выпекания проверите готов-

ность продукта.
Для этого воткните в тесто
деревянную палочку.
Если влажные крошки теста не
прилипают к палочке, значит вы
печка готова.

Ярусы загрузки

Ярусы загрузки считаются, начиная
снизу.

Проти

U 12

O 1 1 èëè 2

V 1 1 èëè 2

-

Ярусы загрузки

âåíü

2 1è3

3 1,3è5*

-

-

* Не выпекайте одновременно боль

ше, чем на двух противнях, сочную
выпечку, пироги или хлеб.

Замороженные продукты

­Для выпекания замороженных пи

рогов, пиццы или багетов устанав

-

ливайте самое низкое значение тем

-

пературы из указанного на упаковке
диапазона.
Выпекайте эти блюда на решетке,
выложенной бумагой для выпечки.
Противень и универсальный про
тивень при выпекании на них замо
роженных продуктах могут деформи­роваться до такой степени, что до­стать их в нагретом состоянии из ра­бочей камеры станет невозможно.
Каждое последующее их использо­вание будет только способствовать
дальнейшей деформации.

Такие замороженные продукты, как
картофель фри, крокеты и т.п.,
можно запекать на противне или
универсальном противне. Для береж
ного приготовления этих продуктов
разложите бумагу для выпечки и вы
бирайте самое низкое значение тем
пературы из указанного на упаковке
диапазона. В процессе выпекания
несколько раз переверните продук
ты .

-

-

-

-

-

-

-

-

-

-

34

Таблица выпекания

Конвекция +

Пироги / Печенье Темпера-

òóðà â °C

Рекомен-

дуемый ярус

загрузки

Сдобное тесто

Кекс с шоколадной глазурью и миндалем
Кекс в виде кольца
Пирог (противень)
Мраморный, ореховый пирог (форма)
Фруктовый пирог с безе или глазурью (противень)
Фруктовый пирог (противень)
Фруктовый пирог (форма)
Корж для торта
Мелкая выпечка3)(печенье)

Бисквитное тесто

Торт (от 3 до 6 яиц)
Основа для торта (2 яйца)

2)

Рулет

3)

3)

3)

3)

150 – 170
150 – 170
150 – 170
150 – 170
150 – 170
150 – 170
150 – 170
150 – 170
150 – 170

160 – 180
160 – 180
160 – 180

2
2
2
2
2
2
2
2

1, 3

2
2
2

Недрожжевое тесто

Корж для торта
Сладкий пирог с посыпкой
Мелкая выпечка

3)

(печенье)
Творожный торт
Яблочный торт, закрытый
Абрикосовый торт с глазурью
Плоский пирог со сладкой или соленой начинкой

150 – 170
150 – 170
150 – 170
150 – 170
150 – 170

2)

150 – 170
190 – 210

2
2

1, 3

2
2
2
2

Дрожжевое тесто / творожное тесто

Подъем дрожжевого теста

30–50

Дно рабочей

камеры
Кекс австрийский
Сладкий пирог с посыпкой
Фруктовый пирог (противень)
Белый хлеб
Хлеб из муки грубого помола
Пицца (противень)

3)

Пирог с луком
Яблочные кармашки

150 – 170
150 – 170
160 – 180

2)

160 – 180
170 – 190
170 – 190
170 – 190
150 – 170

2
2
2
2
2
2
2

1, 3

Заварное тесто3), пирожные со взбитыми сливками 160 – 180 1, 3
Слоеное тесто 170 – 190 1, 3
Пирожные со взбитыми белками, миндальное пирожное 120 – 140 1, 3

1) Если нет особых указаний, то значения времени даны для приготовления без

предварительного нагрева рабочей камеры.
При предварительном нагреве время приготовления сокращается примерно на 10 минут.

2) С предварительным нагревом рабочей камеры.

3) Во время фазы нагрева не используйте режим "Быстрый нагрев S".

4) Вы можете закончить выпекание и вынуть противни из прибора раньше, если

до истечения указанного времени выпечка уже подрумянится в достаточной степени.

5) Положите на дно рабочей камеры решетку и поставьте сверху посуду.
Выбирайте, как правило, температуру рекомендуемого диапазона и через некоторое время

проверьте готовящийся продукт.

Время

â ìèí.

60–70
65–80
25–40
60–80
45–50
35–55
55–65

4)

25–30
20–25

25–35
20–25
20–25

20–25

4)

45–55
15–25
70–90
50–70
55–75
25–35

15–30

5)

50–60
35–45
40–50
40–50
50–60
35–45

4)

4)

4)

4)

35–45
25–30

30–40
20–25
25–50

1)

35

Таблица выпекания

Верхний/нижний жар

Пироги / Печенье Темпера-

òóðà â °C

Рекомендуе

ìûé ÿðóñ çà

грузки

Сдобное тесто

Кекс с шоколадной глазурью и миндалем
Кекс в виде кольца
Пирог (противень)

1)

Мраморный, ореховый пирог (форма)
Фруктовый пирог с безе или глазурью (противень)
Фруктовый пирог (противень)
Фруктовый пирог (форма)
Корж для торта
Мелкая выпечка

Бисквитное тесто

Торт (от 3 до 6 яиц)
Основа для торта (2 яйца)

2) 3)

Рулет

2) 3)

2) 3)

(печенье)

2) 3)

2) 3)

2) 3)

150 – 170
170 – 190
170 – 190
150 – 170
170 – 190
170 – 190
160 – 180
170 – 190
170 – 190

170 – 190
170 – 190
180 – 200

2
2
2
2
2
2
2
2
3

3
3
3

Недрожжевое тесто

Корж для торта
Сладкий пирог с посыпкой
Мелкая выпечка
Творожный торт
Яблочный торт, закрытый
Абрикосовый торт с глазурью

2) 3)

(печенье)

2)

2)

Плоский пирог со сладкой или соленой начинкой

170 – 190
170 – 190
160 – 180
170 – 190
170 – 190

2)

170 – 190
220 – 240

2
2
3
2
2
2
1

Дрожжевое тесто / творожное тесто

Подъем дрожжевого теста

30–50

Дно рабочей

камеры
Кекс австрийский
Сладкий пирог с посыпкой
Фруктовый пирог (противень)
Белый хлеб
Хлеб из муки грубого помола
Пицца (противень)
Пирог с луком
Яблочные кармашки

Заварное тесто
Слоеное тесто

2) 3)

2)

2) 3)

, пирожные со взбитыми сливками 180 – 200 3 35 – 45

2)

160 – 180
170 – 190
180 – 200

2)

160 – 180
190 – 210
190 – 210
180 – 200
160 – 180

190 – 210 2 15 – 25

1
2
2

1

2

1

2

2

Пирожные со взбитыми белками2), миндальное пирожное 120 – 140 2 25 – 50

1) Если нет особых указаний, то значения времени даны для приготовления без
предварительного нагрева рабочей камеры.
При предварительном нагреве время приготовления сокращается примерно на 10 минут.

2) С предварительным нагревом рабочей камеры.

3) Во время фазы нагрева не используйте режим "Быстрый нагрев S".

4) Положите на дно рабочей камеры решетку и поставьте сверху посуду.

5) Ярус загрузки для выпечки их дрожжевого теста, для выпечки из творожное тесто
используйте третий ярус загрузки.

Выбирайте, как правило, температуру рекомендуемого диапазона и через некоторое вре
мя проверьте готовящийся продукт.

Время

â ìèí.

-

60–70
65–80
25–40
60–80
45–50
35–55
55–65
20–25
15–25

20–35
15–20
12–16

15–20
45–55
15–25
70–90
45–65
55–75
25–35

15–30

4)

5)

5)

50–60
35–45
40–50
50–60
50–60
30–40
25–35
25–30

1)

-

36

Таблица выпекания

Интенсивное выпекание

Особенно хорошо подходит для

пирогов с сочной начинкой, например, пирога со сливами, слоеного пирога

–

со шпиком.

пирогов с глазурью, основа для которых не выпекается предварительно.

–

Пироги / Печенье Темпера-

Сдобное тесто

Фруктовый пирог с глазурью или безе (противень) 150 – 170 2 30 – 35

Недрожжевое тесто

Творожный торт
Яблочный торт, закрытый
Абрикосовый торт с глазурью
Плоский пирог со сладкой или соленой начинкой

Дрожжевое тесто / творожное тесто

Пицца (противень)
Пирог с луком

1) Если нет особых указаний, то значения времени даны для приготовления без
предварительного нагрева рабочей камеры.
При предварительном нагреве время приготовления сокращается примерно на 10 минут.

2) Во время фазы нагрева не используйте режим "Быстрый нагрев S".

Выбирайте, как правило, температуру рекомендуемого диапазона и через некоторое вре­мя проверьте готовящийся продукт.

2)

òóðà â °C

150 – 170
150 – 170
150 – 170
190 – 210

170 – 190
170 – 190

Рекомендуемый

ярус загрузки

2
2
2

1 èëè 2

2
2

Время

â ìèí.

65–75
50–60
50–60
25–30

40–50
25–35

1)

37

Указания по жарению

Установки

Примечания

Режим работы

Конвекция + U Вы также можете готовить в режиме "Верхний / нижний

æàð V".

Посуда

Подходит любая
термоустойчивая
посуда.

Ярусы загрузки

2. снизу

Предварительный
нагрев

не требуется

Температура

см. таблицу жаре
ния

Жаровни, кастрюли (горшочки) для жарения,
огнеупорные стеклянные формы, рукава/пакеты для
запекания, глиняная посуда для жаркого, универсаль
ный противень, решетка на универсальном противне.
Мы рекомендуем проводить жарение в кастрюле (гор
шочке), так как при этом

остается достаточно много сока для приготовления

–

соуса.

– рабочая камера остается чище, чем при жарении на

решетке.

Размещайте посуду на решетку в холодной рабочей
камере.

Исключение: жарение ростбифа и филе.
– Не устанавливайте более высокую температуру жа-

рения, чем это указано. Хотя мясо и зажаривается

­сверху, однако полностью оно не будет готово.

–

В режиме "Конвекция+ U" будет достаточно уста
новить температуру жарения, примерно, на 20 °C
ниже, чем в режиме "Верхний / нижний жар".

–

При жарении продукта весом от 3 кг устанавливайте
температуру примерно на 10 °C ниже, чем указано в
таблице жарения.
Хотя в этом случае процесс жарения будет длиться
несколько дольше, однако мясо будет прожарено
равномерно и корочка на нем не будет слишком
толстой.

–

Для жарения на решетке устанавливайте темпера
туру на 20 °C ниже, чем при жарении в кастрюле
(горшочке).

-

-

-

-

38

Указания по жарению

Примечания

Продолжитель
ность жарения

см. таблицу жаре
ния

Рекомендации

Подрумянивание

Подрумянивание продукта происходит в конце жарения. Мясо получится бо­лее подрумяненным, если примерно в середине приготовления снять крыш­ку с посуды.

Время покоя

По окончании жарения выньте блюдо из рабочей камеры, оберните его алю­миниевой фольгой и дайте постоять прим. 10 минут. Благодаря этому при на­резании куска будет вытекать меньше сока.

Определение продолжительности жарения: высота

-

куска продукта умножается на время, необходимое
для готовности продукта толщиной 1 см:

­Говядина/дичь: 15 – 18 мин./см

–

Свинина/телятина/баранина: 12 – 15 мин./см

–

Ростбиф/Филе:8–10мин./см

–

Жарение птицы

Кожица птицы будет хрустящей, если за 10 минут до окончания жарения с
помощью кисточки смазать птицу слабосоленой водой.

Жарение замороженного мяса

Замороженное мясо весом примерно до 1,5 кг Вы можете жарить без пред
варительного размораживания.
Время приготовления увеличивается примерно на 20 минут на кг мяса.

-

39

Таблица жарения

Блюдо Рекомендуе

Жаркое из говядины,
прим. 1 кг

Говяжье филе или
ростбиф, прим. 1 кг

Жаркое из дичи, прим.
1кг

Жаркое из свинины или
шейка, прим. 1 кг

Свиное жаркое с кожей,
прим. 2 кг

Копченая корейка, прим.
1кг

Мясной рулет, прим. 1 кг 2 160 – 180 70 – 80 190 – 210 70 – 80

Жаркое из телятины,
прим. 1,5 кг

Бараний окорок, прим.
1,5 кг

Баранья спинка, прим.

4)

1,5 êã

Птица, 0,8–1кг 2 170–190 60–70 190–210 60–70

Птица, прим. 2 кг 2 170 – 190 90 – 110 190 – 210 90 – 110

Птица, фаршированная,
прим. 2 кг

Птица, прим. 4 кг 2 160 – 180 150 – 180 180 – 200 150 – 180

Рыба куском, прим. 1,5 кг 2 160 – 180 35 – 55 190 – 210 35 – 55

1) Для жарения мы рекомендуем режим "Конвекция+ U".
Вы также можете готовить в режиме "Верхний / нижний жар V".

2) Значения температуры для приготовления в закрытой посуде.
Если жаркое готовится на решетке, то необходимо понизить температуру на 20 °C.

3) Если нет особых указаний, то значения времени даны для приготовления без
предварительного нагрева духового шкафа.

4) С предварительным нагревом рабочей камеры.

4)

ìûé

ярус загруз

êè

2 170 – 190 100 – 120 190 – 210 100 – 120

2 190 – 210 45 – 55 200 – 220 45 – 55

2 180 – 200 90 – 120 190 – 210 90 – 120

2 170 – 190 100 – 120 200 – 220 100 – 120

2 150 – 170 160 – 180 180 – 200 120 – 150

2 170 – 190 60 – 70 200 – 220 60 – 70

2 170 – 190 100 – 120 190 – 210 100 – 120

2 170 – 190 90 – 120 200 – 220 90 – 120

2 170 – 190 50 – 60 190 – 210 50 – 60

2 170 – 190 110 – 130 190 – 210 110 – 130

Конвекция + U Верхний/нижний жар V

Темпера-

­òóðà â °C

2)

Время

â ìèí.

Температура в

3)

°C

2)

Время

â ìèí.

1)

3)

Выбирайте, как правило, среднюю температуру и через некоторое время проверьте
готовящийся продукт.

40

Указания по приготовлению на гриле

При приготовлении на гриле закрывайте дверцу прибора.

,

При открытой дверце горячие испарения не будут автоматически отво
диться и охлаждаться с помощью вентилятора. Элементы управления на
греваются, что может привести к ожогу!

Режимы работы Примечания

Гриль Y: Для приготовления на гриле большого количества плос

ких продуктов и для запекания в больших формах.
Раскален весь нагревательный элемент гриля.

Гриль малый Z: Для приготовления на гриле небольшого количества

плоских продуктов и для запекания в маленьких формах.
Раскалена центральная часть нагревательного элемента

гриля.

-

-

-

Гриль с об
дувом \:

-

Для приготовления на гриле продуктов большого диамет
ра, например, птицы, рулетов.

-

41

Указания по приготовлению на гриле

Примечания

Посуда Решетка на универсальном противне

Не используйте противень!

Уровень загрузки
снизу

см. таблицу приго
товления на гриле

Предварительный
нагрев

Температура

см. таблицу приго
товления на гриле

Время приготов­ления на гриле

см. таблицу приго­товления на гриле

Плоские порции продукта на ярусе загрузки 4 или 5
Продукты большего диаметра на ярусе загрузки 3 или 4

-

Нагревательные элементы гриля предварительно на
гревать прим. 5 минут при закрытой дверце.

Плоские продукты (например, отбивные, стейки):

–

275 °C

­Продукты большего диаметра

–

(например, птица, рулеты): 240 °C

– Не устанавливайте более высокую температуру жа-

рения, чем это указано. Хотя мясо и зажаривается
сверху, однако полностью оно не будет готово.

– Для плоских порций мяса и рыбы около6–8минут с

каждой стороны. Высокие куски требуют несколько
больше времени с каждой стороны.

– Для мясного рулета на см. диаметра около 10 минут.
– По истечении половины времени приготовления про-

дукт перевернуть.

-

42

Указания по приготовлению на гриле

Подготовка продуктов для
гриля

Быстро сполосните мясо под струей
холодной воды, после чего хорошо
его просушите. Порции мяса перед
тем, как готовить на гриле, солить не
следует, так как в противном случае
из мяса выступит сок.

Постное мясо Вы можете намазать
растительным маслом. Другие жиры
быстро темнеют и дымятся.

Плоские рыбьи тушки и пластины
рыбного филе очистите, посолите и
сбрызните лимонным соком.

Приготовление в гриле на
решетке

^ Положите решетку на универсаль-

ный противень.

^

Сверху положите продукты.

^

Выберите режим работы и темпе
ратуру.

-

Рекомендации

Следите, чтобы ломтики продукта
были примерно одинаковой толщи
ны, поскольку при этом не будет
слишком большой разницы в продол
жительности запекания.

Если в процессе приготовления на
гриле большие куски мяса снаружи
уже сильно поджарились, а середина
еще остается сырой, то рекоменду
ется размещать продукты на более
низком ярусе загрузки или готовить
на гриле дальше при более низкой
температуре.

Если Вы хотите узнать степень го­товности мяса, нажмите на него лож­кой:

– если мясо очень эластичное, то

оно внутри еще красное ("по­английски").

– если мясо немного продавливает-

ся, значит оно внутри розовое
(среднепрожаренное).

–

если мясо практически не продав
ливается, значит оно полностью
прожарено.

-

-

-

-

^

Нагревательные элементы гриля
предварительно нагревайте прим.
5 минут при закрытой дверце.

^

Разместите продукты в рабочей
камере и закрыть дверцу.

^

По истечении половины времени
приготовления продукт переверни
те.

-

43

Таблица приготовления на гриле

Нагревательные элементы гриля предварительно нагревать прим. 5 минут
при закрытой дверце.

Блюда Гриль Y / Гриль ма

Рекомен-

дуемый ярус

загрузки

Плоский продукт

Говяжий стейк 4 275 10 – 16 220 20 – 25

Шашлык 4 240 25 – 30 220 16 – 20

Птица на вертеле 4 240 20 – 25 200 23 – 27

Шницель 4 èëè 5

Печень 4 èëè 5

Фрикадельки 4 èëè 5

Сарделька 4 èëè 5

Ôèëå ðûáû 4 èëè 5

Форель 4 èëè 5

Тосты 4 èëè 5

Гавайские тосты 4 èëè 5

Помидоры 4 275 6 – 8 220 8 – 10

Персики 4 275 6 – 8 220 15 – 20

Продукт большего диаметра

Курица
(прим. 1 кг)

Мясной рулет,
C 7 см, (примерно 1 кг)

Свиные ножки
(прим. 1 кг)

Говяжье филе, рост
биф, прим. 1 кг

1) По истечении половины времени приготовления продукт перевернуть.

2) Ярус загрузки выбирать в зависимости от толщины продукта.

-

2)

2)

2)

2)

2)

2)

2)

2)

3 240 50 – 60 190 60 – 65

2 240 75 – 85 200 100 – 110

2 240 100 – 120 200 95 – 100

2 – – 250 25 – 35

ëûé Z

Темпера-

òóðà

â°C

275 12 – 18 220 23 – 27

275 8 – 12 220 12 – 15

275 14 – 20 220 18 – 22

275 10 – 15 220 9 – 13

275 12 – 16 220 13 – 18

275 16 – 20 220 20 – 25

275 2 – 4 220 3 – 6

275 7 – 9 220 5 – 8

общее
время

â ìèí.

Гриль с обдувом \

-

Темпера-

1)

òóðà

â°C

общее
время

â ìèí.

1)

44

Размораживание

В режиме "Размораживание P" для
бережного размораживания воздух в
рабочей камере циркулирует при
комнатной температуре.

Обратите внимание:

Размораживайте продукт без упа

–

ковки на универсальном противне
или в миске.

Для размораживания птицы ис

–

пользуйте решетку с
универсальным противнем. При
этом продукт не будет лежать в
жидкости, образующейся при раз
мораживании.

При размораживании птицы

,

особенно следите за соблюде­нием гигиены. Не используйте
жидкость, образующуюся при раз­мораживании. Опасность зараже­ния сальмонеллами!

– Мясо, птица или рыба не должны

размораживаться полностью
перед последующим приготов
лением.
Достаточно, если продукты
подтаят. Их поверхность станет
достаточно мягкой, чтобы впитать
приправы.

-

-

Время для оттаивания или размо
раживания

Время зависит от вида и веса замо
роженного продукта:

Êóðû, 800 ã ...........90–120ìèí.

-

Ìÿñî, 500 ã .............60-90ìèí.

Ìÿñî, 1000 ã ...........90-120 ìèí.

Колбаска для жарки, 500 г

......................30–50ìèí.

Ðûáà, 1000 ã ...........60–90ìèí.

Клубника, 300 г ........30–40мин.

-

Пирог с маслом, 500 г ...20–30мин.

Õëåá, 500 ã ............30–40ìèí.

-

-

45

Консервирование

Для консервирования мы рекомендуем использовать режим "Конвекция + U".

Емкости для консервирования

Стеклянные банки для консервирования

–

Стеклянные банки с навинчивающейся крышкой. Используйте только спе

–

циальные банки, имеющиеся в продаже.

Не используйте жестяные банки!

-

6 банок

(Вместимость 1 л)

1)

Температура Время консер

вирования по
сле начала об

разования пу-

зырьков

-

-

-

2)3)

Остаточное

тепло
Время
в мин.

â ìèí.

Фрукты, огурцы 150 – 170 °C до момента

никакие 25 – 30
равномерного поднима­ния пузырьков во всех
банках.
Затем выберите установ­ку "Освещение T".

Спаржа, морковь 150 – 170 °C до момента

Горох, фасоль 90 – 120 25 – 30

равномерного поднима

-

60–90 25–30

ния пузырьков во всех
банках. Затем готовить
дальше при 100 °C.

1) Вставить универсальный противень на 1 уровень загрузки снизу и на на нем разместить
банки.

2) Пузырьки = равномерный подъем

3) Своевременно снизьте температуру, чтобы не переварить продукт.

После консервирования

Банки вынимаются из рабочей камеры, накрываются полотенцем и около
24 часов выдерживаются в месте, где отсутствуют сквозняки.
Проверьте, чтобы все банки были закрыты.

46

Приготовление готовых блюд

Мы рекомендуем использовать режим "Конвекция + U".

Выберите режим работы и температуру.

^

Как только погаснет индикатор нагрева , поставьте блюдо в разогретую

^

рабочую камеру.

Выпекайте замороженные пироги или пиццу на решетке, выложенной бу
магой для выпекания. Универсальный противень при этих замороженных
продуктах может настолько сильно деформироваться, что его извлечение
в горячем состоянии будет крайне затруднено. С каждым последующим
применением эта деформация будет увеличиваться.
Можно будет готовить на противнях такие замороженные продукты, как:
картофель фри, крокеты и т. п.

Примеры готовых блюд

Блюдо Температура

Картофельная, мака­ронная или овощная за­пеканка

Лазанья, каннеллони 190 2 35 – 40 В открытой упаковке

Багет с начинкой,
панини

Пицца, предвар.
выпеченная

Мини-пицца, предвари
тельно выпеченная

Картофельные лепеш
ки,
картофель "Р¸сти", кро
кеты

Крендель 220 2 12 – 15 Без крышки на решет

â°C*

250 2 20 – 25 Блюдо в форме для

200 2 12 – 15 Без крышки на решет-

200 2 12 – 20 Без крышки на решет

-

-

220 2 8 – 10 Без крышки на решет

220 2 12 – 20 Без крышки на решет

-

Уровень

загрузки снизу*

Время

â ìèí. *

Примечание

запеканки

ке с бумагой для

выпечки

ке с бумагой для

выпечки

ке с бумагой для

выпечки

ке с бумагой для

выпечки

ке с бумагой для

выпечки

-

-

-

-

-

* Учитывайте указания производителя, приведенные на упаковке, в отно

шении температуры, длительности приготовления и яруса загрузки.

-

47

Данные для испытательных организаций

Проверочное блюдо согласно EN 60350

Продукт Противень,

Мелкая
выпечка
(8.4.1)

Небольшие
кексы
(8.4.2)

Бисквитный
торт
(8.5.1)

Закрытый
яблочный
пирог
(8.5.2)

Поджарива
ние тостов
(9.1)

Приготовле
ние на гри
ле биф
штексов
(9.2)

1) Вы можете закончить выпекание и вынуть противень из прибора раньше, если
до истечения указанного времени выпечка уже подрумянится в достаточной степени.

2) Во время фазы нагрева не используйте режим "Быстрый нагрев S".

форма

1 противень Конвекция + 2 140

2 противня

1 противень Верхний/ниж

1 противень Конвекция + 2 150

2 противня Конвекция + 1, 3 150

1 противень Верхний/ниж

Разъемная форма
C 26 ñì

Разъемная форма
C 26 ñì

Разъемная форма
C 20 ñì

Разъемная форма
C 20 ñì

Решетка Гриль 3 275 5-8 íåò

Решетка на

-

универсальном про

-

тивне

1)

Режим
работы

Конвекция + 1, 3 140

íèé æàð

íèé æàð

Конвекция + 2 170

Верхний/ниж­ний жар

Конвекция + 2 170

Верхний/ниж­ний жар

Гриль 4 275 1 сторона:

-

Уровень
загрузки
снизу

-

-

Темпе­ратура
в°C

2 160

3 160

3 180

2 180

Время
приготов
ления
в мин.

2)

30-50 íåò

2)

30-50 íåò

2)

15-33 äà

2)

28-40 íåò

2)

28-40 íåò

2)

23-35 äà

2)

30-40 íåò

2)

20-30 äà

2)

80-105 íåò

2)

75-90 íåò

10-15
2-я сторо
на:
5-10

Предвари­тельный

­нагрев
прибора

да, 5 минут

-

Класс энергопотребления согласно EN 50304

По норме EN 50304 приборам присвоен класс энергопотребления A.
Этот класс относится к данным измерений при работе в режиме
"Конвекция + U".

48

Чистка и уход

Запрещается использовать

,

для чистки прибора пароструйный
очиститель.
Пар может попасть на токопрово
дящие детали и вызвать короткое
замыкание.

-

Фронтальная панель
прибора

Лучше всего удалить загрязнения
с фронтальной панели прибора
немедленно.
Если загрязнения воздействуют в
течение длительного времени, то
при определенных обстоятель­ствах их уже больше не удасться
удалить, в результате чего по­верхности могут изменить цвет
или приобрести иной внешний
вид.

Очистите фронтальную панель при
бора, используя губчатую салфетку,
моющее средство для рук и теплую
воду или чистую, влажную салфетку
из микрофибры. В заключение про
трите панель насухо мягкой тряпоч
кой.

-

-

-

Все поверхности очень восприим
чивы к возникновению царапин.
При стеклянных поверхностях ца
рапины могут привести к тому, что
при определенных обстоятель
ствах стекло расколется.
Все поверхности могут изменить
цвет или приобрести иной внеш
ний вид, если будут
контактировать с неподходящим
чистящим средством.

Избегайте повреждения поверх
ностей! Не используйте для их
чистки

– чистящие средства, содержащие

соду, кислоту или хлориды,

– чистящие средства для удаления

накипи,

– абразивные чистящие средства,

например, абразивный порошок,
пасту, наждаки,

–

чистящие средства, содержащие
растворители,

–

средство для чистки поверхностей
из нержавеющей стали

–

чистящие средства для посудомо
ечных машин,

–

спреи для чистки духовых шка
фов,

-

-

-

-

-

-

-

–

чистящие средства для стекла,

–

абразивные жесткие губки и щет
ки, например, губки для чистки
кастрюль,

–

средства для стирания грязи,

–

острые металлические скребки!

-

49

Чистка и уход

Принадлежности

Противень, универсальный
противень

На эмалированную поверхность на
несено покрытие PerfectClean.
Учитывайте указания по чистке и
уходу в главе "Эмаль с покрытием
PerfectClean".

Решетка, направляющие

На хромированную поверхность на
несено покрытие PerfectClean.
Поэтому при чистке решетки и на
правляющих необходимо следовать
тем же указаниям по чистке и уходу,
которые даны для эмали с покрытием
PerfectClean. См. одноименную главу.

-

-

-

Рабочая камера

Перед ручной чисткой рабочей ка­мере нужно дать остыть.
Опасность получения ожогов!

Чистите рабочую камеру по воз
можности после каждого исполь
зования прибора. Последующие
процессы приготовления вызовут
более сильное пригорание загряз
нений, что усложнит очистку. В
крайнем случае сильные загряз
нения могут даже повредить по
верхность.

На эмалированную поверхность ðà

бочей камеры нанесено покрытие
PerfectClean.

Учитывайте указания по чистке и
уходу в главе "Эмаль с покрытием
PerfectClean".

-

-

-

-

-

-

Благодаря светло-серому цвету эма
ли рабочая камера выглядит очень
светлой, что также обеспечивает
прекрасный обзор приготавливаемо
го блюда.
Кроме этого, при возникновении за
грязнений после выпекания или жа
рения их можно легко обнаружить и
удалить.

Съемная задняя стенка покрыта
темно-серой каталитической эмалью.
Учитывайте указания по чистке и ухо
ду в главе "Каталитическая эмаль".

Для удобной чистки Вы можете

– снять дверцу.
– разобрать дверцу.
– снять боковые направляющие
– снять заднюю стенку, покрытую

каталитической эмалью.

– опустить нагревательные элемен-

ты верхнего жара/гриля.

Прочитайте об этом в одноименных
главах на следующих страницах.

Уплотнение, внутренняя сторона
дверцы

Уплотнение между внутренней сто
роной дверцы и рабочей камерой мо
жет стать хрупким из-за воздействия
остатков жира и разломаться.

Очистите внутреннюю сторону двер
цы и дверное уплотнение (лучше все
го после каждого пользования прибо
ром), используя чистую губчатую сал
фетку, моющее средство для рук и
теплую воду. В заключение протрите
все насухо мягкой салфеткой.
Для чистки Вы можете использовать
также чистую, влажную салфетку из
микрофибры без чистящего средства.

-

-

-

-

-

-

-

-

-

-

-

50

Чистка и уход

Эмаль с покрытием
PerfectClean

Эмалированные поверхности

духового шкафа,

–

противня,

–

универсального противня

–

имеют уникальное покрытие
PerfectClean.

Поверхности с покрытием PerfectClean
обладают прекрасными
антипригарными свойствами и могут
чрезвычайно просто очищаться по
сравнению с эмалью, применяемой ра
нее для поверхностей духового шкафа.

Приготовленное блюдо еще легче
вынуть из формы; загрязнения,
образованные после выпекания или
жарения, удаляются еще проще, чем
ранее.

Для того, чтобы покрытие сохраняло
антипригарный эффект и способность
к легкой очистке долгие годы, учиты­вайте следующие указания по уходу.

Уход за поверхностями с покрытием
PerfectClean сопоставим с уходом за
стеклом.
Вы можете резать и разделять приго
тавливаемый продукт на поверхнос
тях с PerfectClean так же, как и на
обычных эмалированных противнях.

Перед проведением чистки дайте
рабочей камере остыть.
Опасность получения ожогов!

Ïðè нормальной степени загряз
ненности рекомендуется чистить по
верхности с покрытием PerfectClean
губкой для мытья посуды, горячей во
дой и средством для мытья посуды.

-

-

При необходимости Вы также можете
использовать жесткую сторону губки
для мытья посуды.
Чистку будет проводить легче, если
на несколько минут смочить остатки
загрязнений раствором моющего
средства.

В заключение тщательно ополосните
детали чистой водой. Капли воды
должны легко скатываться с поверх
ности. Остатки моющих средств пре
пятствуют этому.

При наличии въевшихся загрязне

-

íèé может потребоваться больше
усилий для их удаления.

Вынимайте из рабочей камеры де­тали, покрытые каталитической
эмалью, прежде чем применять
спрей для чистки духовых шка­фов. Иначе возможны повреж­дения каталитической эмали.

Дайте остыть очищаемым поверхнос­тям до комнатной температуры.
Затем нанесите на поверхности
спрей для чистки духовых шкафов и
дайте ему действовать несколько

-

минут (прим. 10 минут). Если необхо
димо, после этого Вы можете
потереть поверхности с нанесенным
спреем жесткой стороной губки для
мытья посуды.
При необходимости повторите эту
процедуру.
После использования спрея для
чистки духовых шкафов протрите
поверхности влажной салфеткой и

­вытрите их насухо.

-

-

-

-

-

51

Чистка и уход

Для удаления пригоревших остат
ков Вы можете также использовать

скребок для стекла или губку из
стальной спирали (например, Spontex
Spirinette).

С помощью описанных чистящих
средств можно всегда тщательно
очистить поверхности.

Äëÿ наилучшей эксплуатации важ
но чистить поверхности с покрытием
PerfectClean после каждого исполь
зования прибора, в результате этого
антипригарное покрытие не утратит
своей эффективности.
К снижению антипригарного эффек­та приводит покрытие поверхностей
с PerfectClean остатками загрязне­ний после предыдущего использова­ния прибора.
Многократная эксплуатация прибора
без проведения регулярной очистки
может существенно осложнить про­цесс чистки.

Для того чтобы избежать повреж
дений покрытия поверхностей с
PerfectClean, ни в коем случае не
используйте для чистки:

-

-

-

спрей для чистки духовых шкафов

–

на поверхностях с покрытием
PerfectClean при их сильном нагре
ве или длительном воздействии
средства,

очистку в посудомоечной машине.

–

выборочную чистку с помощью

–

чистящих средств механического

-

действия.

Даже если в результате неправиль
ного обращения поверхность с по
крытием PerfectClean будет повреж
дена, ее антипригарные свойства и
способность к легкой очистке оста
нутся по крайней мере такими же,
как у эмали, не требующей особого
ухода.

Кроме этого, примите во внима­ние:

– Загрязнения остатками

фруктового сока и теста, образую­щиеся при использовании плохо
закрывающихся форм для выпека
ния, рекомендуется удалять, пока
рабочая камера еще немного теп
лая.

-

-

-

-

-

-

-

–

абразивные чистящие средства,
например, абразивный порошок,
пасту, наждаки,

–

средства для чистки стеклокера
мических панелей конфорок,

–

проволочные мочалки,

–

абразивные грубые губки, напри
мер, предназначенные для чистки
кастрюль, или щетки, или губки, в
которых от предыдущего примене
ния могут содержаться остатки
абразивных средств,

52

–

Из-за выкипания сока от фруктов
могут образоваться стойкие пятна.
После процесса жарения также

-

-

могут образоваться стойкие мато
вые пятна на универсальном про
тивне. Однако они не оказывают
отрицательного влияния на
свойства покрытия. Не пытайтесь
непременно удалить эти пятна.
Применяйте только описанные
выше средства для чистки.

-

-

-

Чистка и уход

Каталитическая эмаль

Задняя стенка покрыта темно-

серой каталитической эмалью.
Это покрытие обладает
способностью к самоочистке от
брызг масла и жира при высоких
температурах. Чем температура
выше, тем эффективнее будет про
ходить процесс самоочистки.

Каталитическое покрытие теряет
свои свойства самоочистки из-за
воздействия
– абразивных средств,
– царапающих щеток или губок,
– спрея для чистки духовых

шкафов.
Поэтому вынимайте из рабочей
камеры детали, покрытые катали­тической эмалью, прежде чем
чистить поверхность с покрытием
PerfectClean спреем для духовых
шкафов.

Каталитическое покрытие не воз­действует на загрязнения остатками
приправ, сахарным сиропом и т.п..
Эти загрязнения должны быть уда
лены вручную. При этом детали с та
ким покрытием можно извлечь.
Используйте для чистки теплую воду
с добавлением моющего средства
для рук и мягкую щетку.

Брызги жира и масла удаляйте с
поверхностей с каталитическим по
крытием путем нагрева рабочей ка
меры. Для этого:

^

Выньте принадлежности из рабо
чей камеры.

-

-

-

-

-

роны дверцы, прежде чем Вы нач
нете процесс очистки. Таким
образом, эти загрязнения не
пригорят.

Выберите режим "Конвекция + U".

^

Установите максимально возмож

^

ную температуру.

Включите духовой шкаф примерно
на 1 час. Длительность процесса за
висит от степени загрязненности.

Вы можете также настроить прибор
на автоматическое завершение про
цесса нагрева, см. главу "Ввод дли
тельности работы".

Если каталитическое покрытие
сильно загрязнено маслом и жи­ром, то во время очистки в рабо­чей камере может образоваться
пленка.

^ В заключение почистите поверхно-

сти с покрытием PerfectClean и
внутреннюю сторону дверцы.

Каждый последующий нагрев рабо
чей камеры до высоких температур
приведет к постепенному

­исчезновению еще имеющихся за

грязнений.

Если в результате неправильного
обращения или сильного загрязне
ния каталитическое покрытие
утратит свою эффективность, то
в фирменных магазинах или сер
висной службе Miele Вы сможете
приобрести новые элементы с
этим покрытием.

-

-

-

-

-

-

-

-

-

^

Удалите грубые загрязнения из ра
бочей камеры и с внутренней сто

-

-

53

Чистка и уход

Снятие дверцы

Дверца соединена с шарнирами с по
мощью держателей.

Прежде чем можно будет снять
дверцу с этих держателей, необхо­димо сначала разблокировать фик­сирующие скобы на обоих шарнирах
дверцы.

^ Полностью откройте дверцу.

Затем закройте дверцу до упора.

^

-

Ни в коем случае не снимайте
дверцу при горизонтальном поло
жении держателей. При этом они
откидываются назад и могут по
вредить прибор. Опасность полу
чения травмы!

-

-

-

^

Разблокируйте скобы на обоих
шарнирах вращательным движе
нием. При этом переведите скобы
до упора в установку под углом.

54

^

Возьмите дверцу с двух сторон и
стяните ее с держателей, направ
ляя вверх.

Не поднимайте дверцу за ручку.
Ручка может сломаться, при этом

-

стекла дверцы будут повреж
дены.

При снятии дверцы следите, что
бы она не перекашивалась.

-

-

-

Демонтаж дверцы

Если в промежутке между стеклян
ными панелями образуются загряз
нения, Вы можете разобрать дверцу,
чтобы очистить внутренние стороны
стекол.

При чистке стеклянных пластин
учитывайте те же указания, что и
для чистки фронтальной поверхно
сти прибора.
Не используйте абразивные чистя
щие средства, жесткие губки или
щетки и острые металлические
скребки! Они царапают поверх­ность. Царапины могут могут при­вести к тому, что стекло разобьет­ся.

Не применяйте спрей для чистки
духовых шкафов. Иначе поверх­ность алюминиевых профилей бу­дет повреждена.

Проследите за тем, чтобы после
чистки стекла были установлены в
правильном положении, так как
каждая сторона стекла имеет раз
ное покрытие. Сторона стекла,
обращенная к рабочей камере, об
ладает теплоотражающим дейст
вием.

-

-

-

-

-

-

Чистка и уход

В любом случае снимайте дверцу,
прежде чем ее разбирать.

Положите дверцу на мягкую по

^

верхность (например, кухонное по
лотенце), чтобы избежать образо
вания царапин. При этом целесооб
разно, чтобы ручка была рядом с

-

краем стола. Таким образом, стек
ло будет лежать ровно.

^ Откройте стопоры дверных пане-

лей, повернув их наружу.

Теперь Вы можете вынуть внутрен
нее и среднее стекло.

-

-

-

-

-

-

Положите вынутые стекла в на
дежное место, чтобы не разбить
их.

-

55

Чистка и уход

Слегка приподнимите внутреннюю

^

панель дверцы и выньте ее из
пластмассовых планок.

Почистите стекла и другие детали

^

конструкции.
Для этого используйте чистую
губчатую салфетку, бытовое мою
щее средство и теплую воду или
чистую, влажную салфетку из
микрофибры. Вытрите детали мяг
кой тканью насухо.

Смонтируйте дверцу:

^

Чтобы убедиться, что среднее
стекло установлено правильно,
один уголок скошен больше, чем
другие. Он должен располагаться
слева сверху, если стекло нахо­дится перед Вами.

-

-

^

Слегка приподнимите и выньте
среднее стекло вместе с уплотни
телем.

^

Снимите уплотнение со стекла.

56

-

^

Укрепите уплотнение на среднем
стекле.

Установите среднее стекло вместе

^

с уплотнением. Более сильно
скошенный угол должен распола
гаться слева вверху.

Чистка и уход

Закройте стопоры дверных пане

^

лей, повернув их внутрь.

-

-

^

Внутреннее стекло дверцы за
двиньте в планку и положите меж
ду фиксаторами. Надпись "Miele"
должна быть в вертикальном поло
жении.

-

-

-

57

Чистка и уход

Установка дверцы

^ Возьмите дверцу с двух сторон и

насадите ее на держатели шарни­ров.

Проследите, чтобы дверца не пе
рекашивалась.

Полностью откройте дверцу.

^

Вращательным движением за

^

щелкните скобы на обоих шар
нирах. Для этого поверните скобы
в горизонтальное положение до
упора.

После проведения чистки фикси­рующие скобы должны быть обя­зательно снова заблокированы,
так как иначе дверца отделится
от держателей и может быть по­вреждена.

-

-

-

58

Чистка и уход

Снятие боковых
направляющих

Нагревательные элементы долж
ны быть выключены и не нагреты.
Опасность получения ожога!

^ Вытяните направляющие из креп-

лений и выньте наружу.

Сборка происходит в обратной по­следовательности. Установку дета­лей следует выполнять тщательно.

-

Снятие задней стенки

Нагревательные элементы долж
ны быть выключены и не нагреты.
Опасность получения ожога!

При необходимости, в зависимости
от степени загрязненности, Вы мо
жете снять заднюю стенку для
очистки.

Обратите внимание на указания по
очистке и уходу в главе "Каталити
ческая эмаль".

Снимите боковые направляющие.

^

^ Ослабьте четыре шурупа в углах

задней стенки и снимите заднюю
ее.

Запрещается пользоваться духо­вым шкафом без установленной
задней стенки.Опасность травм!

Сборка происходит в обратной по­следовательности. Установку дета­лей следует выполнять тщательно.

-

-

-

59

Чистка и уход

Опускание нагревательного
элемента верхнего жара/
гриля

Нагревательные элементы долж
ны быть выключены и не нагреты.
Опасность получения ожога!

Снимите боковые направляющие.

^

^ Ослабьте барашковые гайки и

опустите нагревательный элемент
верхнего жара/гриля.

Не прижимайте нагревательный
элемент книзу с силой. При этом
его можно повредить.

Установка выполняется в обратной
последовательности.

-

Следите за тем, чтобы гайки были
закручены туго.

Тщательно выполняйте установку
деталей.

60

Неисправности и неполадки

Вы можете самостоятельно устранить большинство неполадок и неисправ
ностей, которые могут появиться при повседневной эксплуатации.
Приведенный ниже обзор поможет Вам найти причины помех в работе и ус
транить их. Если Вы не сможете найти и устранить неполадку, то обратитесь
в сервисную службу.

Ни в коем случае не вскрывайте сами корпус прибора!

,

Монтаж и техобслуживание прибора, а также ремонтные работы могут
выполнять только специалисты по электромонтажу, авторизованные про
изводителем.
Вследствие неправильно выполненных работ по монтажу, техобслужива
нию или ремонту может возникнуть серьезная опасность для пользовате
ля, за которую производитель не несет ответственность!

Проблема Причина и устранение

Дисплей не горит. – Проверьте, чтобы индикатор текущего времени был

установлен так, что время не показывается (см. гла­ву "Установки % - Pi").

– Проверьте, не сработал ли предохранитель на рас-

пределительном щите. Если нет, то обратитесь к
электрику или в сервисную службу.

Рабочая камера
не нагревается.

На дисплее мигает
текущее время
или "i2:00".

После завершения
процесса слышен
звук работающего
прибора.

– Проверьте, включена ли функция блокировки от не-

желательного доступа.

–

Проверьте, не сработал ли предохранитель на рас
пределительном щите. Если нет, то обратитесь к
электрику или в сервисную службу.

Электроэнергия была отключена.
Подтвердите текущее время кнопкой ОК или задайте

его заново. Программируемые режимы приготовления
должны быть введены снова.

После процесса приготовления вентилятор остается
включенным.

-

-

-

-

-

-

61

Неисправности и неполадки

Проблема Причина и устранение

Отключите прибор от электросети:

Повреждено осве
щение духовки.

^

­выньте сетевую вилку из розетки или отключите пре
дохранитель на распределительном щите.

Ослабьте плафон, повернув его на четверть влево, и

^

выньте вниз из корпуса.

Смените галогенную лампу (Osram 66755 AM/A, 230 V,

^

25 W, G9).

Поместите плафон в корпус и зафиксируйте пово

^

ротом направо.

Снова подключите прибор к электросети.

^

-

-

Пирог / выпечка не
готовы по истече­нии времени, ука­занного в таблице
выпечки.

Пирог / выпечка
имеют различную
степень
поджаренности.

На каталитичес
кой эмали появи
лись красно-бурые
пятна.

На дисплее появ
ляется код ошиб
ки: F + цифры

-

-

-

-

Проверьте, установлена ли правильная температура.

–
– Проверьте, был ли Вами изменен рецепт. Добавление

жидкости и яиц в тесто требует более длительного
времени его выпекания, т.к. тесто в этом случае со­держит больше влаги.

Определенная разница в поджаренности есть всегда.
При очень большой разнице проверьте, правильно ли
установлена температура и высота противеня.
При верхнем-нижнем нагреве V большую роль играет
материал и цвет формы для выпечки. Светлые, блестя­щие формы не так хорошо подходят.

При запекании на решетке потоком воздуха частично
захватываются специи, которые оседают на стенках
рабочей камеры. Такие пятна не удаляются катализом;
их следует удалять теплой водой с моющим средством
для рук и мягкой щеткой.

При следующих кодах ошибки Вы сможете их устранить
сами:

–

Ошибка 55: Защитное отключение активировано.

Прибор снова будет готов к работе, если Вы его вы

ключите, а затем снова включите.

При появлении других кодов ошибки обратитесь в сер
висную службу.

-

-

62

Сервисная служба

При неисправностях, которые Вы не
можете устранить самостоятельно,
обращайтесь, пожалуйста, в сервис
ную службу Miele по телефону:

Москва (495) 745 89 90

–

èëè

или в сервисные центры Miele.

–

Телефоны и адреса сервисных
центров Miele Вы найдете в главе
"Гарантия качества товара".

Сервисной службе необходимо сооб
щить номер модели и заводской но
мер Вашего прибора.

-

Эти данные указаны на типовой таб
личке, которую можно увидеть при
открытой дверце прибора под рабо
чей камерой.

Для электроплит указывайте также
номер модели и заводской номер
Вашей панели конфорок.

-

-

-

-

Сертификат (только для РФ)

ÐÎÑÑ.DE.ÀÞ64.B16826
ñ 21.12.2007 ïî 20.12.2010

Соответствует требованиям

ÃÎÑÒ Ð ÌÝÊ 60335-2-6-2000,
ÃÎÑÒ Ð 51318.14.1-99,
ÃÎÑÒ Ð 51318.14.2-99,
ÃÎÑÒ Ð 51317.3.2-99,
ÃÎÑÒ Ð 51317.3.3-99

63

Дополнительно приобретаемые принадлежности

В соответствии с приборами ассортимент Miele включает в себя целый ряд
принадлежностей и средства для очистки и ухода.
Вы можете заказать эти продукты в интернет-магазине или сервисной служ
бе Miele (см. на обороте) или обратитесь к вашему дилеру.

-

Телескопические направляющие
FlexiClip

Направляющие FlexiClip могут быть
закреплены на любом уровне и пол­ностью выдвинуты из рабочей каме­ры. Они позволяют хорошо
обозревать приготавливаемые про­дукты. Несколько пар направляющих
FlexiClip может быть смонтировано
на разных уровнях рабочей камеры
одновременно.

Противень для выпечки, универ­сальный противень, решетка

Помимо поставляемых с прибором
частей, Вы можете заказать допол
нительные.
При заказе непременно указывайте
модель Вашего прибора.

Устройство для извлечения про
тивней

Это устройство облегчит Вам извле
чение универсального противня, про
тивня для выпечки и решетки из при
бора.

-

-

-

Экран от разбрызгивания жира

Этот защитный экран кладется в
универсальный противень.
При жарении или запекании в гриле
на решетке он предотвращает
сгорание капель мясного сока, кото­рый можно использовать в дальней­шем.
На эмалированную поверхность на­несено покрытие PerfectClean.

Камень для выпечки

С камнем для выпечки Вы сможете
достигнуть оптимального результата
при приготовлении блюд, у которых
внизу должна быть хрустящая короч
ка, таких, как пицца, киш, хлеб,
булочки, пикантная выпечка и т.п.
Камень для выпечки изготовлен из
огнеупорной керамики и покрыт гла
зурью.
Он кладется на решетку.
Для того, чтобы было удобно его
класть и вынимать продукты исполь
зуйте приложенную лопатку из необ

­работанного дерева.

-

-

-

-

-

64

Дополнительно приобретаемые принадлежности

Форма для пиццы

Круглая форма прекрасно подходит
для приготовления пиццы, плоских
пирогов из дрожжевого или сдобного
теста, десертов в виде запеканок,
плоского хлеба, а также для разогре
ва замороженных пирогов или пиццы.
На эмалированную поверхность на
несено покрытие PerfectClean.

Жаровня

В отличие от других противней этот
противень можно задвигать непо­средственно на направляющие ду­ховки. Так же, как и у обычного про­тивня для выпечки, сзади на его по­верхности имеются выступы, не
дающие полностью выдвинуть про­тивень из духовки.
На поверхность противня нанесено
антипригарное покрытие.
В наличии есть противни с глубиной
двух вариантов. Пожалуйста, при по
купке укажите соответствующую мо
дель:

–

HUB 5000-M (Глубина: 22 см)

-

Крышка для противня

­Для противней имеются отдельно

подходящие крышки.

При заказе крышки указывайте, по
жалуйста, глубину Вашего противня.

Боковые стенки и потолочный
лист с каталитической эмалью

Боковые стенки устанавливаются за
направляющими и защищают стенки
рабочей камеры от загрязнений.
Потолочный лист устанавливается
над нагревательным элементом
верхнего жара.
При заказе непременно указывайте
модель Вашего прибора.

-

-

Салфетка из микрофибры

С помощью салфетки из
микрофибры легко можно устранить
легкие загрязнения и следы от паль
цев.

-

-

–

HUB 5000-XL (Глубина: 35 см)

Средство для чистки духовых
шкафов

Средство для чистки духовых шка
фов предназначено для сильных за
грязнений. Нагрев рабочей камеры
не требуется.

-

-

65

Электроподключение

Подключение прибора к электро
сети должно осуществляться ква
лифицированным специалистом­электриком, который хорошо зна
ет и тщательно соблюдает приня
тые в данной стране инструкции
предприятий электроснабжения и
дополнения к ним.

Неправильно выполненные рабо
ты по монтажу, техобслуживанию
и ремонту могут быть причиной
серьезной опасности для пользо
вателя, за которую производи
тель ответственности не несет.

Подключение должно осуществлять­ся только к электропроводке с за­землением, выполненной согласно
существующим нормам.

Рекомендуется подключение к ро-
зетке, так как это облегчает сервис­ное обслуживание.

Если невозможно обеспечить доступ
пользователя к розетке или преду
смотрено стационарное подключе
íèå, то при монтаже необходимо ус
тановить устройство отключения от
сети для каждого полюса.

В качестве такого устройства слу
жат выключатели с расстоянием
между контактами не менее 3 мм, в
частности, линейные выключатели,
предохранители и контакторы
(EN 60 335).

Необходимые параметры подклю
чения Вы можете найти на типовой
табличке, которая видна при откры
той дверце прибора под рабочей ка
мерой.

-

-

-

-

-

-

-

-

-

-

Эти данные должны совпадать с па
раметрами электросети.

При обращении в сервисную службу,
пожалуйста, также указывайте зна
чение напряжения, а также номер
модели и заводской номер прибора.

При изменении подключения или
замене сетевого кабеля необхо
димо использовать кабель типа
H 05 VV-F или H 05 RR-F соответ
ствующего сечения.

Дополнительно для Украины

Внимание! Это изделие сконструиро­вано для подключения к сети пере­менного тока с защитным (третьим)
проводом заземления (зануления),
которое соответствует требованиям
п.7.1 "Правил устройства электроус­тановок".

Для Вашей безопасности подключай
те прибор только к электросети с за

-

щитным заземлением (занулением).

­Если Ваша розетка не имеет защит
ного заземления (зануления), обра
титесь к квалифицированному спе
циалисту.

Не переделывайте штепсельную
вилку и не используйте переходные
устройства.

ПОМНИТЕ! ПРИ ПОДКЛЮЧЕНИИ К
СЕТИ БЕЗ ЗАЩИТНОГО ЗАЗЕМЛЕ
НИЯ (ЗАНУЛЕНИЯ) ВОЗМОЖНО
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ

­ТОКОМ!

-

-

-

-

-

-

-

-

-

-

-

66

Электроподключение

Схема подключения Плита

Сетевой кабель не относится к комп
лектации прибора.

Плита должна подключаться с по
мощью соединительного провода,
тип кабеля H 05 VV-F или H 05 RR-F с
подходящим сечением в соответ
ствии со схемой подключения.

Данные о максимальной потребля
емой мощности приведены на типо
вой табличке.

Комбинируемые панели конфорок

Электроплиты Miele должны комби­нироваться только с панелями кон­форок, указанными фирмой Miele.

О возможностях комбинирования Вы
можете получить информацию в спе­циализированных магазинах или сер­висной службе Miele.

-

-

-

-

Духовой шкаф

Духовой шкаф оснащен
трехжильным кабелем подключения
длиной 1,7 м с вилкой для подключе
ния к сети переменного тока 50 Гц,
230 В.

-

-

Номинал предохранителя 16 A.
Прибор должен подключаться толь
ко к розетке с защитным контактом,
смонтированной согласно предписа
ниям.

Данные о максимальной потребляе
мой мощности приведены на типовой
табличке.

-

-

-

67

Чертежи для встраивания

Указанные размеры приводятся в "мм".

Размеры прибора и ниши в шкафу

Встраивание в шкаф под столешницей

Встраивание в высокий шкаф

* Приборы с фронтальной поверхностью из стекла
** Приборы с фронтальной поверхностью из металла

68

Чертежи для встраивания

Детальные размеры фронтальной поверхности прибора

A H 5140: 53,2

H 5240: 47,5

B Приборы со стеклянным фронтом: 2,2

Приборы с металлическим фронтом: 1,2

69

Встраивание электроплиты

Прибор можно эксплуатиро

,

вать только во встроенном со
стоянии.

Не допускается установка планок
термозащиты, прилегающих к бо
ковым стенкам ниши мебельного
шафа. Эти планки ограничивают
поступление охлаждающего воз
духа к прибору!

При встраивании не поднимайте
прибор за дверную ручку. Иначе
дверцу можно будет повредить.

-

-

-

Обесточьте сетевую розетку.
Обратите внимание на схему под
ключения к плите!

Подключите плиту к сети электро

^

-

питания.

Поставьте плиту перед шкафом

^

под столешницей.

Вставьте штекер встроенной пане

^

ли конфорок в соединительный за
жим плиты.

Задвиньте плиту в шкаф под сто

^

лешницей и выровняйте.

-

-

-

-

-

70

^

Прибор можно эксплуатировать
только во встроенном состоянии.

Не следует монтировать
термозащитные планки на боковых
стенках шкафа для встраивания.
Эти планки препятствуют подводу
холодного воздуха к прибору.

Встраивание духового шкафа

Прибор можно эксплуатиро

,

вать только во встроенном со
стоянии.

Не допускается установка планок
термозащиты, прилегающих к бо
ковым стенкам ниши мебельного
шафа. Эти планки ограничивают
поступление охлаждающего воз
духа к прибору!

При встраивании не поднимайте
прибор за дверную ручку. Иначе
дверцу можно будет повредить.

-

-

-

Обесточьте розетку.

Подключите духовой шкаф к сети

^

электропитания.

Задвиньте духовой шкаф в ме

^

­бельный шкаф и выровняйте.

^ Прибор можно эксплуатировать

только во встроенном состоянии.

Не следует монтировать
термозащитные планки на боковых
стенках шкафа для встраивания.
Эти планки препятствуют подводу
холодного воздуха к прибору!

-

71

Гарантия качества товара72Гарантия качества товара

Уважаемый покупатель!

Гарантийный срок на изделие составляет
24 месяца со дня продажи, но не более 36
месяцев со дня его производства. При ус
ловии использования изделия исключи
тельно для личных, семейных, домашних и
иных нужд, не связанных с осуществлен
ием предпринимательской деятельности.

В течение указанного срока Вы можете реа
лизовать свои права на безвозмездное устра
нение недостатков изделия и удовлетворение
иных установленных законодательством тре
бований потребителя в отношении качества
изделия, при условии использования изделия
по назначению и соблюдения требований по
установке, подключению и эксплуатации из
делия, изложенных в настоящей инструкции.

Обращаем Ваше внимание на то, что начало
исчисления гарантийного срока зависит от
правильного заполнения сведений о продаже
и, для изделий, требующих специальной уста­новки и подключения, сведений об установке
и подключении. Требуйте заполнения!

Пожалуйста, во избежание недоразумений,
сохраняйте документы, свидетельствующие
об оплате изделия и услуг по его установке и
подключению.

Внимание! Изделие имеет уникальный за­водской номер. Заводской номер позволяет
узнать точную дату производства изделия.

В случае устранения сервисной службой Miele
неполадок оборудования в период действия
гарантийного срока посредством замены де
тали указанного оборудования, клиент обязан
вернуть представителю сервисной службы
демонтированную деталь по окончании ре
монта (в момент устранения неполадки обо
рудования).

Гарантийное обслуживание не распространя
ется на:

–

работы, оговоренные в настоящей Инструк
ции, по регулировке, чистке, замене
расходных материалов и прочему уходу за
изделием;

–

расходные материалы (фильтры, мешки­пылесборники и т.п.).

По всем вопросам технического обслужи
вания или приобретения дополнительных
принадлежностей и расходных матери
алов просим обращаться к продавцу, у ко
торого Вы приобрели это изделие, или в
один из сервисных центров Miele.

-

-

-

-

-

-

-

-

-

-

Контактная информация о Miele

Российская Федерация

Горячая линия 8-800-200-29-00 (звонок
бесплатный на всей территории РФ)

E-mail: [email protected]
Internet: www.miele.ru

Сервисные центры Miele:

ÎÎÎ Ìèëå ÑÍÃ

-

129164 Москва
Зубарев пер., 15-1

-

Òåë. (495) 745 89 80
Ôàêñ (495) 745 89 84

197046 Санкт-Петербург
Петроградская наб., 18 а
Тел. [phone]
Ôàêñ (812) 332 03 32

Украина

ООО "Миле"
04073, Киев,
Московский пр-т 9, корп. 1
БЦ "Форум Парк Плаза"
Тел. [phone]

Ôàêñ (044) 590 26 21
E-mail: [email protected]

ÒÎÎ "Ìèëå"

Республика Казахстан

050059, г. Алматы
Проспект Аль-Фараби, 13
Тел. [phone]
Факс [phone]
Горячая линия 8-800-080-53-33

Другие страны СНГ

­ÎÎÎ Ìèëå ÑÍÃ

Òåë. [phone]

­Ôàêñ + 7495 745 89 84

8 800 500 29 00

Внимание!

Условия гарантии в данных стра
нах (в силу местного законода
тельства) могут быть иными.
Уточнить условия гарантии можно

-

у продавца.

-

-

737475

Право на изменения сохраняется / 22 / 4209

(H 5140 E, B; H 5240 E, B)

M.-Nr. 07 571 730 / 01
