Miele GSI 8164, GSI 8164 BS, GSI 8564 BS User manual [de]

Gebrauchsanweisung

Geschirrspüler

GSI 8164
GSI 8164 BS
GSI 8564 BS

D

Inhalt

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Geräteübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bedienungsblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Entsorgung des Verpackungsmaterials. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Entsorgung des Altgerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Sparsam spülen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tür öffnen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tür schließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Verriegelung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Enthärtungsanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Enthärtungsanlage programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Programmierte Wasserhärte kontrollieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Für die erste Inbetriebnahme benötigen Sie: . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Regeneriersalz einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Salzmangelanzeige k. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Klarspüler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Klarspüler einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Klarspülermangelanzeige H . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Dosiermenge für Klarspüler einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Geschirr und Besteck einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Für den Geschirrspüler nicht geeignetes Spülgut: . . . . . . . . . . . . . . . . . . . . . . . . 23

Oberkorb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Tassenauflage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Anlagebügel (je nach Modell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Oberkorb-Verstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Unterkorb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Variable Einsätze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Herausnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Klappbarer Spikeseinsatz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Comforteinsatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Flaschenhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Besteck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Besteckschublade (je nach Modell). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Besteckkorb (je nach Modell). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

2

Inhalt

Betrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Reiniger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Reiniger einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Programm wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Programm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Zeitanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Programmablaufanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Programmende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Geschirr ausräumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Programm unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Programm wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Zusatzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Tab-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Startvorwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Werkeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Spülraum reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Türdichtung und Tür reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Front des Geschirrspülers reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Bedienungsblende reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Siebe im Spülraum reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Sprüharme reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Störungshilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Technische Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Fehler im Wasserzulauf/Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Allgemeine Probleme mit dem Geschirrspüler . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Geräusche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Nicht zufriedenstellendes Spülergebnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Störungen beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Sieb im Wasserzulauf reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Ablaufpumpe und Rückschlagventil reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

3

Inhalt

Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Reparaturen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Programmaktualisierung (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Für Prüfinstitute . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Programmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Nachkaufbares Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Wasseranschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Wasserzulauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

4

Geräteübersicht

Gerätebeschreibung

a Oberer Sprüharm (nicht sichtbar)
b Besteckschublade (je nach Modell)
c Oberkorb
d Mittlerer Sprüharm
e Lufteintrittsöffnung für Trocknung

(je nach Modell)

f Unterer Sprüharm

g Siebkombination
h Typenschild
i Verriegelung im Türgriff (nicht sicht

bar)

j Vorratsbehälter für Klarspüler
k Zweikammer-Behälter für Reiniger
l Vorratsbehälter für Regeneriersalz

-

5

Gerätebeschreibung

Bedienungsblende

a Programmauswahl
b Zeitanzeige
c Tab-Anzeige
d Programmablaufanzeige
e Taste s (Ein/Aus-Taste)
f Kontroll-/Mangelanzeigen
g Start/Stop-Taste mit Kontrollanzeige
h Startvorwahl-Taste mit

Kontrollanzeige

i Tab-Taste
j Programm-Taste

Die ausführliche Beschreibung der
Symbole finden Sie in den entspre
chenden Kapiteln

-

Symbol-Kurzübersicht

s Ein/Aus
h/f Start/Stop
d Startvorwahl-Taste

-e Programm-Taste

j Restzeit

Programmablauf-Anzeige

l Spülen

c Trocknen
r Programmende

Kontrollleuchten

qp Ab-/Zulauf

H Klarspülernachfüllanzeige
k Salznachfüllanzeige

Programme

Auto Automatik Programm

& 40°C Schnellprogramm
o Feinprogramm

u EnergieSparprogramm

n 75°C Intensivprogramm
I Vorspülprogramm - kalt

6

Gerätebeschreibung

Diese Gebrauchsanweisung beschreibt mehrere Geschirrspülermodelle.
Die verschiedenen Geschirrspülermodelle werden folgendermaßen genannt:
GSI 8164 etc. = GSI 81XX
GSI 8564 etc. = GSI 85XX

Die Bezeichnungen GSI 81XX und GSI 85XX beziehen sich immer auf das Ty
penschild, unabhängig davon, wie die Bezeichnung auf der Bedienungsblen
de ist.
Das Typenschild befindet sich an der rechten Seite der Tür.

-

-

7

Sicherheitshinweise und Warnungen

Bei Aufstellung und Installation

Dieser Geschirrspüler entspricht
den bestehenden Sicherheitsbestim
mungen. Ein unsachgemäßer Ge
brauch kann jedoch zu Schäden an
Personen und Sachen führen.
Lesen Sie die Gebrauchsanweisung
aufmerksam durch, bevor Sie diesen
Geschirrspüler in Betrieb nehmen.
Dadurch schützen Sie sich und ver
meiden Schäden an dem Geschirr
spüler.
Bewahren Sie die Gebrauchsanwei
sung sorgfältig auf!

-

-

-

-

Bestimmungsgemäße
Verwendung

Verwenden Sie diesen Geschirr-

spüler ausschließlich im Haus-
halt und nur zum Spülen von Haus­haltsgeschirr. Jegliche andere Verwen­dung, Umbauten und Veränderungen
des Geschirrspülers sind unzulässig
und möglicherweise gefährlich.
Der Hersteller haftet nicht für Schäden,
die durch bestimmungswidrige Verwen
dung oder falsche Bedienung verur
sacht werden.

-

Bei der Lieferung

Kontrollieren Sie den Geschirrspü

ler vor der Aufstellung auf äußere
sichtbare Schäden. Nehmen Sie einen
beschädigten Geschirrspüler auf kei
nen Fall in Betrieb. Ein beschädigter
Geschirrspüler kann Ihre Sicherheit ge
fährden!

-

-

-

-

-

Nehmen Sie die Aufstellung und
den Anschluss des Geschirrspü

lers nach dem Montageplan vor.

Der Geschirrspüler darf nur über

einen 3-poligen Stecker mit
Schutzkontakt (kein Festanschluss) an
das elektrische Netz angeschlossen
werden. Nach dem Aufstellen muss die
Steckdose frei zugänglich sein, damit
der Geschirrspüler jederzeit vom elek
trischen Netz getrennt werden kann.

Durch den Geschirrspüler darf kein

Stecker eines elektrischen Gerätes
verdeckt werden, da die Tiefe der Ein­baunische zu gering sein kann und
durch Druck auf den Stecker die Ge­fahr einer Überhitzung besteht (Brand­gefahr).

Um die Standfestigkeit zu gewähr-

leisten, dürfen Unterbau- und inte­grierbare Geschirrspüler nur unter einer
durchgehenden Arbeitsplatte aufge­stellt werden, die mit den Nachbar
schränken verschraubt ist.

Der Geschirrspüler darf nicht unter

ein Kochfeld gebaut werden. Die
teilweise hohen Abstrahlungstempera
turen könnten den Geschirrspüler be
schädigen. Aus gleichem Grund ist
auch die Aufstellung direkt neben
"nicht-küchenüblichen" wärmeabstrah
lenden Geräten (z. B. zu Heizzwecken
dienende offene Feuerstellen o.ä.) nicht
erlaubt.

-

-

-

-

-

-

Entsorgen Sie die Verpackung ord
nungsgemäß.

8

-

Sicherheitshinweise und Warnungen

Wenn Sie einen Stand-Geschirr

spüler in einen Unterbau-Geschirr
spüler umbauen möchten und dazu
den Standsockel entfernen, müssen Sie
eine Unterbau-Sockelblende montieren.
Verwenden Sie hierfür den entspre
chenden Umbausatz.
Es besteht sonst Verletzungsgefahr an
hervorstehenden Metallteilen!

Der Geschirrspüler darf erst nach

Abschluss aller Installations- und
Montagearbeiten an das elektrische
Netz angeschlossen werden.

Vergewissern Sie sich, dass die in

Ihrem Haus vorliegende Span­nung, Frequenz und Absicherung mit
den Angaben auf dem Typenschild
übereinstimmt.

Die elektrische Sicherheit dieses

Geschirrspülers ist nur dann ge­währleistet, wenn er an ein vorschrifts­mäßig installiertes Schutzleitersystem
angeschlossen wird. Diese grundlegen­de Sicherheitseinrichtung muss vorhan­den sein. Im Zweifelsfall die Hausinstal
lation durch eine Fachkraft prüfen las
sen.
Der Hersteller kann nicht für Schäden
verantwortlich gemacht werden, die
durch einen fehlenden oder unterbro
chenen Schutzleiter verursacht werden
(z. B. elektrischer Schlag).

Der Einbau und die Montage die

ses Gerätes an nichtstationären
Aufstellungsorten (z.B. Schiffe) dürfen
nur von Fachbetrieben/Fachleuten
durchgeführt werden. Die Vorausset
zungen für den sicherheitsgerechten
Gebrauch dieses Gerätes müssen si
chergestellt sein.

-

-

-

-

-

-

-

Ein beschädigter Geschirrspüler

-

kann Ihre Sicherheit gefährden!
Setzen Sie einen beschädigten Ge
schirrspüler sofort außer Betrieb und in
formieren Sie Ihren Lieferanten oder
den Kundendienst zur Instandsetzung.

Das Kunststoffgehäuse des Was

seranschlusses enthält ein elektri
sches Ventil. Tauchen Sie das Gehäuse
nicht in Flüssigkeiten!

Im Zulaufschlauch befinden sich

spannungsführende Leitungen.
Kürzen Sie deshalb den Schlauch
nicht.

Verwenden Sie aus Sicherheits-

gründen keine Verlängerungskabel
(Brandgefahr durch Überhitzung).

Im täglichen Gebrauch

Geben Sie keine Lösungsmittel in

den Spülraum. Es besteht Explo­sionsgefahr!

-

Trinken Sie das Wasser aus dem

Spülraum nicht. Dieses Wasser ist
kein Trinkwasser!

Atmen Sie pulverförmige Reiniger

nicht ein! Verschlucken Sie Reini
ger nicht! Reiniger können Verätzungen
in Nase, Mund und Rachen verursa
chen. Gehen Sie sofort zum Arzt, wenn
Sie Reiniger eingeatmet oder ver
schluckt haben.

Lassen Sie die Geschirrspülertür

nicht unnötig offen stehen. Sie
könnten sich an der geöffneten Tür sto
ßen.

-

-

-

-

-

-

-

-

9

Sicherheitshinweise und Warnungen

Stellen oder setzen Sie sich nicht

auf die geöffnete Tür. Der Geschirr
spüler könnte kippen. Dabei könnten
Sie sich verletzen oder der Geschirr
spüler könnte beschädigt werden.

Verwenden Sie nur handelsübliche

Reiniger und Klarspüler für Haus
haltsgeschirrspüler. Keine Handspülmit
tel!

Bei Geschirrspülern mit Besteck

korb (modellabhängig) ordnen Sie
aus Sicherheitsgründen das Besteck
mit den Klingen und Gabelspitzen nach
unten in den Besteckkorb ein. Nach
oben stehende Messerklingen und Ga­belspitzen stellen eine Verletzungsge­fahr dar.
Das Besteck wird jedoch leichter sau­ber und trocken, wenn Sie es mit den
Griffen nach unten in den Besteckkorb
stellen.

Verwenden Sie nur spezielle, mög-

lichst grobkörnige Regeneriersalze
oder andere reine Siedesalze.
Andere Salzarten können wasserunlös
liche Bestandteile enthalten, welche
eine Funktionsstörung des Enthärters
verursachen.

Spülen Sie keine heißwasseremp

findlichen Kunststoffteile, z. B. Ein
wegbehälter oder Bestecke. Diese Teile
können sich durch Temperatureinwir
kung verformen.

-

-

-

-

-

Bei Kindern im Haushalt

-

-

-

-

Erlauben Sie kleinen Kindern nicht,

mit dem Geschirrspüler zu spielen
bzw. ihn zu bedienen. Es besteht u. a.
die Gefahr, dass sich Kinder in dem
Geschirrspüler einschließen!

Verhindern Sie, dass Kinder mit

Reiniger in Berührung kommen!
Reiniger können Verätzungen in Mund
und Rachen verursachen oder zum Er
sticken führen. Gehen Sie sofort zum
Arzt, wenn Ihr Kind Reiniger in den
Mund genommen hat.

Damit Kinder nicht mit dem Reini-

ger in Berührung kommen:
– Füllen Sie Reiniger erst direkt vor

dem Programmstart ein und verrie­geln Sie die Tür mit der Verriegelung
(modellabhängig).
Halten Sie deshalb Kinder auch vom
geöffneten Geschirrspüler fern. Es
könnten noch Reinigerreste im Ge­schirrspüler sein.

–

Wenn Sie die Zusatzfunktion Startvor
wahl verwenden (modellabhängig),
muss der Reinigerbehälter trocken
sein, gegebenenfalls trockenwi
schen. In einem feuchten Reiniger
behälter verklumpt der Reiniger und
wird eventuell nicht vollständig aus
gespült. Nach Beendigung eines
Programms könnten Kinder bei ge
öffneter Geschirrspülertür mit diesen
Reinigerresten in Berührung kom
men.

-

-

-

-

-

-

-

10

Sicherheitshinweise und Warnungen

Zum Schutz vor Schäden an
Geschirrspüler und Sachen

Füllen Sie Reiniger (auch flüssigen
Reiniger) nicht in den Klarspüler

behälter. Reiniger zerstört den Behälter!

Füllen Sie Reiniger (auch flüssigen

Reiniger) nicht in den Vorratsbehäl
ter für Regeneriersalz. Reiniger zerstört
die Enthärtungsanlage.

Setzen Sie keine Gewerbe- oder

Industriereiniger ein, es können
Materialschäden auftreten und es be
steht die Gefahr heftiger chemischer
Reaktionen (z. B. Knallgasreaktion).

Das eingebaute Aqua-Stop-System

schützt unter folgenden Vorausset­zungen zuverlässig vor Wasserschä­den:

– ordnungsgemäße Installation,
– Instandsetzung des Geschirrspülers

bzw. Austausch der Teile bei erkenn­baren Schäden,

–

Schließen des Wasserhahns bei
längerer Abwesenheit (z. B. Urlaub).

Das Aqua-Stop-System funktioniert
auch, wenn der Geschirrspüler ausge
schaltet ist. Er darf jedoch nicht vom
elektrischen Netz getrennt sein.

-

-

-

Bei Reparatur und Wartung

Reparaturen dürfen nur von Fach

kräften durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.

-

Trennen Sie den Geschirrspüler

vom elektrischen Netz, wenn er ge
wartet wird (Geschirrspüler ausschal
ten, dann Netzstecker ziehen).

Eine beschädigte Anschlussleitung

darf nur durch eine spezielle An
schlussleitung vom gleichen Typ ersetzt
werden (erhältlich beim imperial Kun­dendienst). Aus Sicherheitsgründen
darf der Austausch nur von einer quali­fizierten Fachkraft oder vom imperial
Kundendienst vorgenommen werden.

Bei der Entsorgung des Ge­schirrspülers

Machen Sie den ausgedienten Ge-

schirrspüler unbrauchbar. Ziehen
Sie dazu den Netzstecker und durch
trennen oder zerstören Sie die An
schlussleitung.
Entfernen Sie den Verschlusskloben
des Türverschlusses (1 Torxschraube),
damit sich Kinder nicht einschließen
können. Entsorgen Sie den Geschirr
spüler ordnungsgemäß.

-

-

-

-

-

-

-

Der Hersteller haftet nicht für Schä
den, die infolge von Nichtbeachtung
der Sicherheitshinweise und War
nungen verursacht werden.

-

-

11

Ihr Beitrag zum Umweltschutz

Entsorgung des
Verpackungsmaterials

Die Verpackung schützt den Geschirr
spüler vor Transportschäden. Die Ver
packungsmaterialien sind nach umwelt
verträglichen und entsorgungstechni
schen Gesichtspunkten ausgewählt
und deshalb recycelbar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zu
rück.

-

-

-

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Mate­rialien. Sie enthalten aber auch schädli­che Stoffe, die für ihre Funktion und Si­cherheit notwendig waren. Im Restmüll
oder bei falscher Behandlung können
diese der menschlichen Gesundheit
und der Umwelt schaden. Geben Sie
Ihr Altgerät deshalb auf keinen Fall in
den Restmüll.

Bitte sorgen Sie dafür, dass Ihr Altgerät
bis zum Abtransport kindersicher auf
bewahrt wird. Hierüber informiert Sie
diese Gebrauchsanweisung im Kapitel
"Sicherheitshinweise und Warnungen".

-

Sparsam spülen

Dieser Geschirrspüler spült äußerst
wasser- und energiesparend.
Sie können die Sparsamkeit unterstüt
zen, wenn Sie folgende Tipps beach

-

ten:

Sie können den Geschirrspüler an

^

Warmwasser anschließen. Besonders
geeignet ist der Warmwasseran­schluss bei einer energetisch günsti­gen Warmwasserbereitung, z. B. So­larenergie mit Zirkulationsleitung.
Bei elektrisch beheizten Anlagen
empfehlen wir den Anschluss an die
Kaltwasserleitung.

^ Nutzen Sie das Fassungsvermögen

der Geschirrkörbe voll aus, ohne den
Geschirrspüler zu überladen; dann
spülen Sie am wirtschaftlichsten.

-

-

-

Nutzen Sie stattdessen die von Ihrer
Kommune eingerichtete Sammelstelle
zur Rückgabe und Verwertung elektri
scher und elektronischer Altgeräte.

12

^

Wählen Sie ein Programm, das der
Geschirrart und dem Verschmut
zungsgrad entspricht.

^

Wählen Sie das Programm u für
energiesparendes Spülen.

^

Beachten Sie die Dosierangaben des
Reinigerherstellers.

^

Bei Verwendung von pulverförmigem

-

oder flüssigem Reiniger können Sie
die Reinigermenge um
wenn die Geschirrkörbe nur halb voll
sind.

1

/3reduzieren,

-

Erste Inbetriebnahme

Tür öffnen

^ Fassen Sie in die Griffmulde und drü-

cken Sie den Türverschluss nach
oben, um die Tür zu öffnen.

Wenn Sie die Tür während des Betriebs
öffnen, werden die Spülfunktionen auto­matisch unterbrochen.

Tür schließen

^ Schieben Sie die Geschirrkörbe ein.

Verriegelung

Wenn Kinder den Geschirrspüler nicht
öffnen sollen, verriegeln Sie die Tür mit
der Verriegelung.

^ Um die Tür zu verriegeln, schieben

Sie den Schieber unterhalb der Griff­mulde nach rechts,

^ Um die Tür zu entriegeln, schieben

Sie den Schieber nach links.

^

Drücken Sie die Tür bis zum Einras
ten an.

-

13

Erste Inbetriebnahme

Enthärtungsanlage

Um gute Spülergebnisse zu erreichen,
benötigt der Geschirrspüler weiches
(kalkarmes) Wasser. Bei hartem Wasser
legen sich weiße Beläge auf Geschirr
und Spülraumwänden ab.
Wasser ab einer Wasserhärte von 4 °d
(0,7 mmol/l) muss deshalb enthärtet
werden. Das geschieht in der einge
bauten Enthärtungsanlage automa
tisch.

Die Enthärtungsanlage benötigt Re

–

generiersalz.
Füllen Sie auch bei der Verwendung
von "3 in 1-Reiniger"-Produkten Salz
ein, um ein bestmögliches Spüler­gebnis zu erreichen.

– Der Geschirrspüler muss genau auf

die Härte Ihres Wassers program­miert werden.

– Erfragen Sie den genauen Härtegrad

Ihres Wassers beim zuständigen
Wasserwerk.

-

-

-

Werkseitig ist eine Wasserhärte von
15 °d (2,7 mmol/l) programmiert.

Wenn diese Einstellung Ihrer Wasser
härte entspricht, brauchen Sie jetzt
nicht weiterzulesen.

Wenn Sie jedoch eine andere Wasser
härte haben, müssen Sie diese mit den
Tasten Ihrer Bedienungsblende pro
grammieren.

-

-

-

Programmieren Sie bei schwankender
Wasserhärte (z. B. 37 - 50 °d) immer
den höchsten Wert (in diesem Beispiel
50 °d).

In einem eventuellen späteren Kunden
dienstfall erleichtern Sie dem Techniker
die Arbeit, wenn Sie die Wasserhärte
kennen.

^

Tragen Sie bitte deshalb die Wasser
härte ein:

°d

14

-

-

Erste Inbetriebnahme

Enthärtungsanlage programmieren

Bei der Programmierung blinken und
leuchten nach jedem Tastendruck an
dere Kontrollanzeigen. Für die Pro
grammierung sind aber nur die in den
folgenden Bedienungsschritten ge
nannten Kontrollanzeigen von Bedeu
tung.

Sie können die Programmierung je
derzeit problemlos abbrechen und
von vorn beginnen, indem Sie den
Geschirrspüler mit der s-Taste aus
schalten.

^ Schalten Sie den Geschirrspüler mit

der s-Taste aus.

^ Halten Sie die Taste h/f gedrückt

und schalten Sie gleichzeitig den
Geschirrspüler mit der Taste s ein.
Halten Sie dabei die Taste h/f min­destens vier Sekunden gedrückt, bis
die Kontrollanzeige h/f leuchtet.

Ist das nicht der Fall, beginnen Sie
noch einmal von vorn.

-

-

-

In der Zeitanzeige wird die Blinkfolge
"p 1 5" angezeigt.
Es ist eine Wasserhärte von 15 °d ein

­gestellt (Werkeinstellung).

Der eingestellte Wert wird in der Zeitan
zeige in der Ziffernfolge nach dem "p"
angezeigt (siehe Tabelle).

-

Wählen Sie mit der Taste h/f den

^

Wert, der Ihrer Wasserhärte ent
spricht.
Bei jedem Tastendruck wird eine Stu

-

fe weiter geschaltet. Nach dem höch
sten Wert beginnt die Einstellung wie
der von vorn.

^ Schalten Sie den Geschirrspüler mit

der s-Taste aus.

-

-

-

-

-

-

^

Drücken Sie zweimal die Taste d.

Die Kontrollanzeige d blinkt 2-mal kurz
im Intervall.

15

Erste Inbetriebnahme

°d mmol/l °f

1
2
3
4
5
6
7
8

9
10
11
12
13
14

15

16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

37-50
51-60
61-70

0,2
0,4
0,5
0,7
0,9
1,1
1,3
1,4
1,6
1,8
2,0
2,2
2,3
2,5

2,7

2,9
3,1
3,2
3,4
3,6
3,8
4,0
4,1
4,3
4,5
4,7
4,9
5,0
5,2
5,4
5,6
5,8
5,9
6,1
6,3
6,5

6,7-9,0

9,2-10,8

11,0-12,6

2
4
5
7

9
11
13
14
16
18
20
22
23
25

27

29
31
32
34
36
38
40
41
43
45
47
49
50
52
54
56
58
59
61
63
65

67-90

92-108

110-126

Wert für

Einstellung in

der Zeitanzeige

10
11
12
13
14

15

16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
50
60
70

Programmierte Wasserhärte
kontrollieren

Schalten Sie den Geschirrspüler mit

^

1
2
3
4
5
6
7
8
9

der s-Taste aus.
Halten Sie die Taste h/f gedrückt

^

und schalten Sie gleichzeitig den
Geschirrspüler mit der Taste s ein.
Halten Sie dabei die Taste h/f min
destens vier Sekunden gedrückt, bis
die Kontrollanzeige h/f leuchtet.

Drücken Sie zweimal die Taste d.

^

-

Die Kontrollanzeige d blinkt 2-mal kurz
im Intervall.

Die eingestellte Wasserhärte erkennen
Sie an der Blinkfolge in der Zeitanzeige.
Die Ziffernfolge nach dem "p" zeigt den
Wert der eingestellten Wasserhärte an
(siehe Tabelle).

^ Schalten Sie den Geschirrspüler mit

der s-Taste aus.

16

Erste Inbetriebnahme

Für die erste Inbetriebnahme
benötigen Sie:

ca. 2 l Wasser,

–

ca. 2 kg Regeneriersalz,

–

Reiniger für Haushaltsgeschirrspüler,

–

Klarspüler für Haushaltsgeschirrspü

–

ler.

Jeder Geschirrspüler wird im Werk
auf seine Funktionsfähigkeit geprüft.
Wasserrückstände sind eine Folge
dieser Prüfung und kein Hinweis auf
eine vorangegangene Benutzung
des Geschirrspülers.

Regeneriersalz einfüllen

Füllen Sie auch bei der Verwendung
von "3 in 1"-Reiniger-Produkten Salz
ein, um ein bestmögliches Spüler
gebnis zu erreichen. Bei Wahl der
"3 in 1"-Funktion wird der Salzver
brauch auf eine Menge von

-

1

/4reduziert.

Wenn die Härte Ihres Wassers stän
dig unter 4 °d (= 0,7 mmol/l) liegt,
brauchen Sie kein Salz einzufüllen.
Sie müssen aber trotzdem den Ge
schirrspüler auf die Härte Ihres Was­sers programmieren.

Wichtig! Vor der ersten Salzfüllung
müssen Sie den Vorratsbehälter mit
ca. 2 l Wasser auffüllen, damit das
Salz sich auflösen kann. Nach der
Inbetriebnahme befindet sich immer
genügend Wasser im Vorratsbehäl­ter.

1

/3bis

-

-

-

-

,

Füllen Sie Reiniger (auch flüssi
gen Reiniger) nicht in den Vorratsbe
hälter für Regeneriersalz. Reiniger
zerstört die Enthärtungsanlage.

,

Verwenden Sie nur spezielle,
möglichst grobkörnige Regenerier
salze oder andere reine Siedesalze.
Andere Salzarten können wasserun
lösliche Bestandteile enthalten, wel
che eine Funktionsstörung des Ent
härters verursachen.

-

-

-

-

-

-

17

Erste Inbetriebnahme

Nehmen Sie den Unterkorb aus dem

^

Spülraum, und öffnen Sie die Ver
schlusskappe des Vorratsbehälters.

Bei jedem Öffnen des Salzgefäßde
ckels läuft Wasser bzw. Salzsole aus
dem Vorratsbehälter aus. Öffnen Sie
das Salzgefäß deshalb nur, um Salz
nachzufüllen.

Füllen Sie den Vorratsbehälter zu

^

nächst mit ca. 2 l Wasser.

Salzmangelanzeige k

-

-

-

^ Füllen Sie nach einem Programmen-

de Salz nach, sobald die Kontrollan­zeige k aufleuchtet.

Wenn Sie Salz nachgefüllt haben, kann
die Salzmangelanzeige noch kurze Zeit
leuchten. Sie erlischt, sobald sich eine
genügend hohe Salzkonzentration ge­bildet hat.

^

Setzen Sie den Einfülltrichter auf, und
füllen Sie dann so viel Salz in den
Vorratsbehälter, bis er voll ist. Der
Vorratsbehälter fasst je nach Salzart
bis zu 2 kg.

^

Säubern Sie den Einfüllbereich von
Salzresten, und schrauben Sie an
schließend die Verschlusskappe fest
auf den Vorratsbehälter.

^

Starten Sie sofort danach das Pro
gramm & 40°C ohne Spülgut, damit
eventuell übergelaufene Salzsole ver
dünnt und anschließend abgepumpt
wird.

18

,

Starten Sie nach jedem Salzein
füllen sofort das Programm & 40°C
ohne Spülgut, damit eventuell über
gelaufene Salzsole verdünnt und an
schließend abgepumpt wird.

-

-

-

-

-

-

Erste Inbetriebnahme

Klarspüler

Klarspüler ist erforderlich, damit das
Wasser beim Trocknen als Film vom
Geschirr abläuft und das Geschirr nach
dem Spülen leichter trocknet.
Der Klarspüler wird in den Vorratsbe
hälter gefüllt und in der eingestellten
Menge automatisch dosiert.

Füllen Sie nur Klarspüler für

,

Haushaltsgeschirrspüler ein, auf kei
nen Fall Handspülmittel oder Reini
ger. Sie zerstören damit den Klar
spülerbehälter.

Alternativ können Sie
– Haushaltsessig mit höchstens 5%

Säureanteil
oder
– 50%ige flüssige Zitronensäure
verwenden. Das Geschirr wird dann

feuchter und fleckiger sein, als wenn
Sie Klarspüler verwenden.

-

-

-

-

Klarspüler einfüllen

^ Drücken Sie die Öffnungstaste am

Deckel des Klarspülerbehälters in
Pfeilrichtung. Die Klappe springt auf.

,

Verwenden Sie auf keinen Fall
Essig mit höherem Säureanteil (z. B.
Essigessenz 25%ig). Der Geschirr
spüler könnte dadurch beschädigt
werden.

Sollten Sie ausschließlich mit "2 in 1"­oder "3 in 1"-Reiniger-Produkten spü
len wollen, brauchen Sie keinen
Klarspüler einzufüllen.

-

-

19

Erste Inbetriebnahme

Klarspülermangelanzeige H

Füllen Sie nur so viel Klarspüler ein,

^

bis dieser in der Einfüllöffnung sicht­bar wird.

Der Vorratsbehälter fasst ca. 110 ml.

^ Schließen Sie die Klappe bis zum

deutlichen Einrasten, da sonst Was­ser während des Spülens in den Klar­spülerbehälter eindringen kann.

^ Wischen Sie eventuell verschütteten

Klarspüler gut ab, um eine starke
Schaumbildung im folgenden Pro
gramm zu vermeiden.

-

Wenn die Kontrollanzeige H aufleuch
tet, ist nur noch eine Klarspülerreserve
für 2 - 3 Spülvorgänge vorhanden.

^ Füllen Sie rechtzeitig Klarspüler ein.

Ist die Funktion "2 in 1" oder "3 in 1"
angewählt, so leuchtet die Klarspü­lermangelanzeige nicht (siehe Kapi­tel "Betrieb, Tab-Funktion").

-

20

Dosiermenge für Klarspüler
einstellen

Um ein optimales Spülergebnis zu er
zielen, können Sie die Dosiermenge
des Klarspülers anpassen.

Die Dosiermenge ist in Stufen von ca.
0-6 ml Klarspüler einstellbar. Werkseitig
ist eine Klarspülermenge von ca. 3 ml
eingestellt. Diese Einstellung ist eine
Empfehlung.

Bleiben Flecken auf dem Geschirr zu
rück:

^ Stellen Sie eine größere Klarspüler-

menge ein.

Bleiben Wolken oder Schlieren auf dem
Geschirr zurück:

^ Stellen Sie eine geringere Klarspüler-

menge ein.

-

-

Erste Inbetriebnahme

Drücken Sie dreimal die Taste d.

^

Die Kontrollanzeige d blinkt 3-mal kurz
im Intervall.

In der Zeitanzeige wird die Blinkfolge
"p 3" angezeigt.
Es ist eine Klarspülermenge von 3 ml
eingestellt (Werkeinstellung).

Der eingestellte Wert wird in der Zeitan
zeige nach dem "p" angezeigt.

Wählen Sie mit der Taste h/f den

^

Wert, der Ihrer gewünschten Klarspü
lermenge entspricht.
Bei jedem Tastendruck wird eine Stu
fe weiter geschaltet.

Die programmierte Klarspülermenge ist
sofort gespeichert.

^ Schalten Sie den Geschirrspüler mit

der Taste s aus.

-

-

-

^ Schalten Sie den Geschirrspüler mit

der Taste s aus.

^

Halten Sie die Taste h/f gedrückt
und schalten Sie gleichzeitig den
Geschirrspüler mit der Taste s ein.
Halten Sie dabei die Taste h/f min
destens vier Sekunden gedrückt, bis
die Kontrollanzeige h/f leuchtet.

Ist das nicht der Fall, beginnen Sie
noch einmal von vorn.

-

21

Geschirr und Besteck einordnen

Was Sie beachten sollten

Entfernen Sie grobe Speisereste vom
Geschirr.

Vorspülen unter fließendem Wasser ist
nicht erforderlich!

Spülen Sie Geschirrteile mit

,

Asche, Sand, Wachs, Schmierfett
oder Farbe nicht im Geschirrspüler.
Asche löst sich nicht auf und verteilt
sich im Spülraum und Sand schmir
gelt. Wachs, Schmierfett und Farbe
beschädigen den Geschirrspüler.

Sie können jedes Geschirrteil an jeder
Stelle der Geschirrkörbe einräumen.
Berücksichtigen Sie dabei aber bitte
die nachfolgenden Hinweise:

– Geschirr- und Besteckteile dürfen

nicht ineinander liegen und sich ge­genseitig abdecken.

– Ordnen Sie das Geschirr so ein,

dass alle Flächen vom Wasser um­spült werden können. Nur dann kann
es sauber werden!

–

Achten Sie darauf, dass alle Teile ei
nen festen Stand haben.

Stellen Sie Teile mit tiefem Boden

–

möglichst schräg, damit das Wasser
ablaufen kann.

Achten Sie darauf, dass die Sprüh

–

arme nicht durch zu hohe oder durch
die Körbe ragende Teile blockiert
werden.
Führen Sie eventuell eine Drehkon
trolle von Hand durch.

Achten Sie darauf, dass kleine Teile

–

-

-

nicht durch die Streben der Körbe
fallen.
Legen Sie kleine Teile, z. B. Deckel,
deshalb in die Besteckschublade
oder den Besteckkorb (je nach Mo­dell).

Speisen, z. B. Karotten, Tomaten
oder Ketchup, können Naturfarbstof­fe enthalten. Diese Farbstoffe kön­nen Kunststoffgeschirr und Kunst­stoffteile verfärben, wenn sie in grö­ßeren Mengen mit dem Geschirr in
den Geschirrspüler gelangen. Die
Stabilität der Kunststoffteile wird
durch diese Verfärbung nicht beein
flusst.

-

-

-

–

Stellen Sie alle Hohlgefäße, wie Tas
sen, Gläser, Töpfe usw., mit den Öff
nungen nach unten in die Körbe.

–

Stellen Sie hohe, schlanke Hohlgefä
ße, wie z. B. Sektflöten, nicht in die
Ecken der Körbe, sondern in den
mittleren Bereich. Dort werden sie
von den Sprühstrahlen besser er
reicht.

22

-

Wenn Sie Geschirr einordnen, kön

-

nen Speise- und Getränkereste auf
die Seiten der Geschirrspülertür
tropfen.

­Diese Flächen gehören nicht zum

Spülraum und werden deshalb nicht
von den Sprühstrahlen erreicht.

-

Wischen Sie deshalb verschüttete
Speisereste ab, bevor Sie die Ge
schirrspülertür schließen.

-

-

Geschirr und Besteck einordnen

Für den Geschirrspüler nicht
geeignetes Spülgut:

Bestecke und Geschirrteile aus Holz

–

bzw. mit Holzteilen: sie werden aus
gelaugt und unansehnlich. Außer
dem sind die verwendeten Kleber
nicht für den Geschirrspüler geeig
net. Die Folge: Holzgriffe können sich
lösen.

Kunstgewerbliche Teile sowie antike,

–

wertvolle Vasen oder Gläser mit De
kor: diese Teile sind nicht spülma
schinenfest.

– Kunststoffteile aus nicht hitzebestän-

digem Material: diese Teile können
sich verformen.

– Kupfer-, Messing-, Zinn- und Alumini-

umgegenstände: diese können ver­färben oder matt werden.

– Aufglasurdekore: diese können nach

vielen Spülgängen verblassen.

– Empfindliche Gläser und Kristallge-

genstände: sie können nach länge
rem Gebrauch trüb werden.

-

-

-

-

-

-

Wir empfehlen:

Kaufen Sie Geschirr, das für Ge

–

schirrspülmaschinen geeignet ist
und Besteck mit der Bezeichnung
"spülmaschinenfest".

Spülen Sie empfindliche Gläser,

–

wenn überhaupt, nur bei niedrigen
Temperaturen (siehe Kapitel "Pro
grammübersicht") bzw in Pro
grammen mit GlasPflege (modellab
hängig). Die Gefahr einer Trübung ist
dann geringer.

Spülen Sie besonders wertvolle Glä

–

ser weiterhin mit der Hand.

Bitte beachten Sie!
Silber, welches mit einer Silberpolitur

poliert wurde, kann nach beendetem
Spülvorgang noch feucht oder fleckig
sein, da das Wasser nicht filmartig ab­läuft. Es muss dann mit einem Tuch ab­getrocknet werden.

Silber kann sich bei Kontakt mit schwe­felhaltigen Lebensmitteln verfärben.
Dazu gehören z. B. Eigelb, Zwiebeln,
Mayonnaise, Senf, Hülsenfrüchte,
Fisch, Fischlake und Marinaden.

-

-

-

-

-

,

Aluminiumteile (z. B. Fettfilter)
dürfen nicht mit stark ätzalkalischem
Reiniger aus dem Gewerbe- oder In
dustriebereich im Geschirrspüler ge
spült werden. Es können Material
schäden auftreten. Im Extremfall be
steht die Gefahr einer explosionsarti
gen chemischen Reaktion (z. B.
Knallgasreaktion).

-

-

-

-

-

23

Geschirr und Besteck einordnen

Oberkorb

Spülen Sie aus Sicherheitsgrün

,

den nur mit eingesetztem Ober- und
Unterkorb.

^ Ordnen Sie in den Oberkorb kleine,

leichte und empfindliche Teile, wie
Untertassen, Tassen, Gläser, Dessert­schalen usw. ein.
Sie können auch einen flachen Topf
in den Oberkorb stellen.

-

Legen Sie einzelne lange Teile, wie

^

Suppenschöpfer, Rührlöffel und lan­ge Messer, vorn quer in den Ober­korb.

24

Geschirr und Besteck einordnen

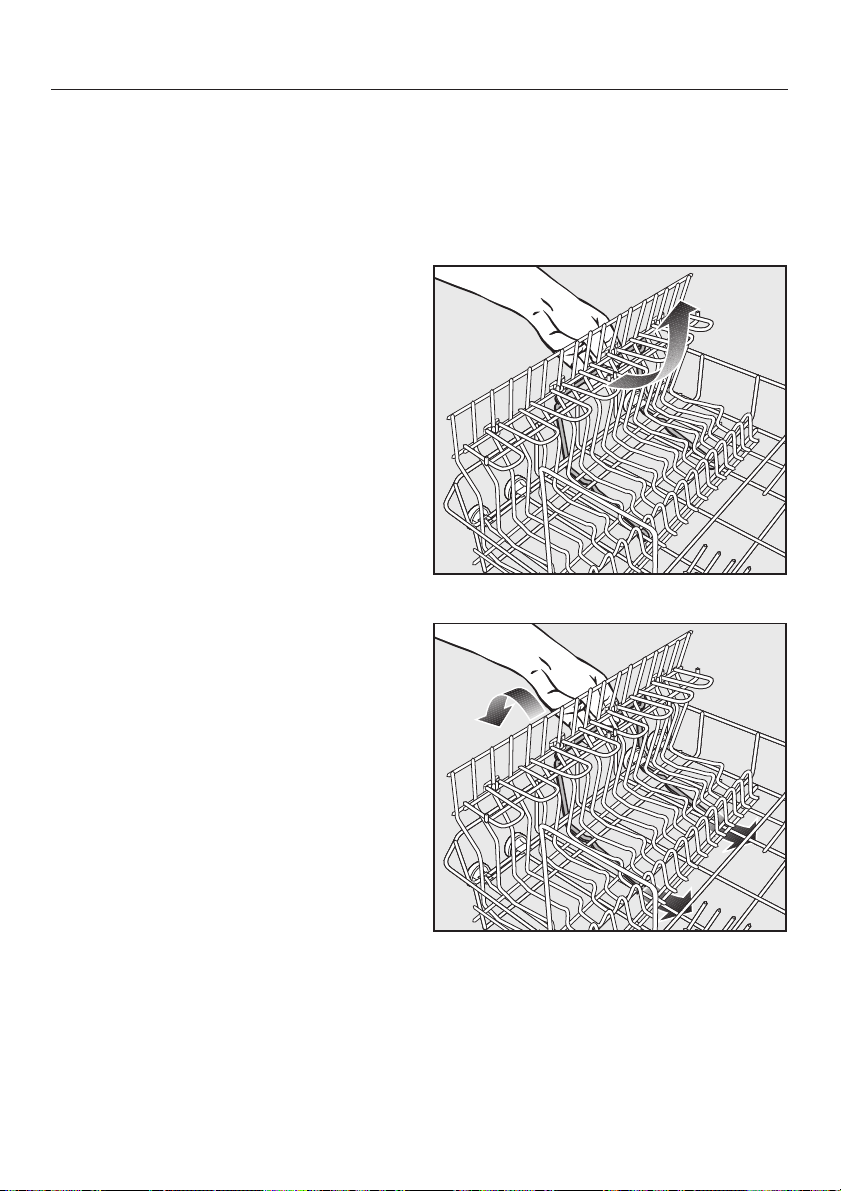

Tassenauflage

^ Klappen Sie die Tassenauflage hoch,

um hohe Teile einordnen zu können.

Anlagebügel (je nach Modell)
Sie können Gläser an den Anlagebügel

lehnen, damit sie einen festen Stand
bekommen.

^ Klappen Sie den Anlagebügel hoch

und lehnen Sie die Gläser daran an.

Den Anlagebügel können Sie zur Korb­mitte hin umklappen. Dann lassen sich
Geschirrteile leichter einordnen bzw.
entnehmen.

25

Geschirr und Besteck einordnen

Oberkorb-Verstellung

Um im Ober- oder Unterkorb mehr Platz
für höhere Geschirrteile zu bekommen,
können Sie den Oberkorb in drei Posi
tionen von je ca. 2 cm Unterschied in
der Höhe verstellen.

Sie können den Oberkorb auch schräg
einstellen, eine Seite hoch, die andere
Seite tief. Achten Sie jedoch darauf,
dass sich der Korb einwandfrei in den
Spülraum schieben lässt.

Ziehen Sie den Oberkorb heraus.

^

-

Je nach Einstellung des Oberkorbes
können Sie z. B. Teller mit folgenden
Durchmessern in die Körbe einordnen.

Geschirrspüler mit
Besteckschublade

(Modell siehe Typenschild)

Einstel

-

lung des

Ober

-

korbes

Oben 15 19 31

Mitte 17 21 29

Unten 19 23 27

Geschirrspüler mit Besteckkorb

(Modell siehe Typenschild)

Einstel-

lung des

Ober-

korbes

GSI81XX GSI85XX

GSI81XX GSI85XX

Teller-C in cm

Oberkorb Unter-

korb

Teller-C in cm

Oberkorb Unter-

korb

^

Ziehen Sie die Hebel an den Seiten
des Oberkorbes nach oben.

^

Stellen Sie die gewünschte Position
ein.

^

Lassen Sie die Hebel wieder fest ein
rasten.

26

Oben 20 24 31

Mitte 22 26 29

Unten 24 28 27

-

Geschirr und Besteck einordnen

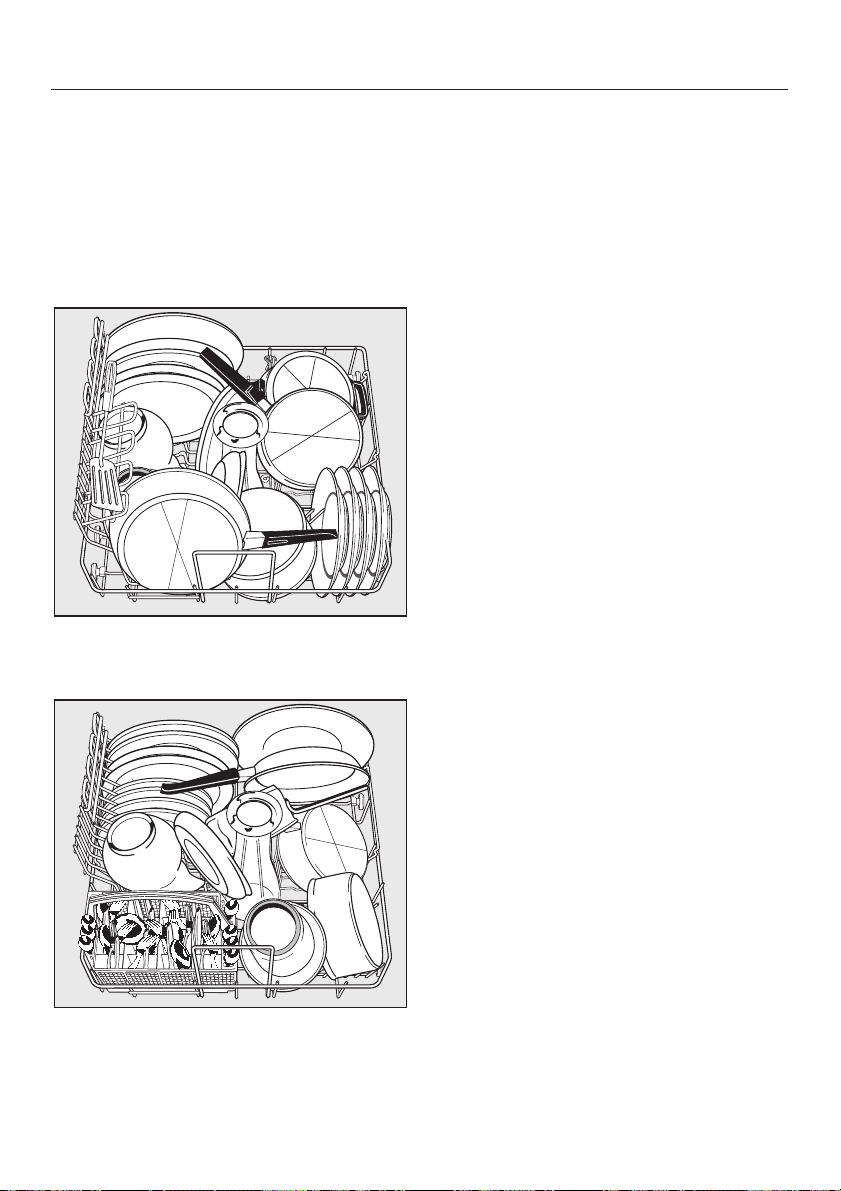

Unterkorb

Ordnen Sie große und schwere Teile,
wie Teller, Platten, Töpfe, Schalen usw.
in den Unterkorb.
Sie können auch kleine Teller, wie z. B.
Untertassen, in den Unterkorb einord
nen.

-

Geschirrspüler mit Besteckschubla­de

Geschirrspüler mit Besteckkorb

27

Geschirr und Besteck einordnen

Variable Einsätze

Sie können verschiedene Einsätze in den Unterkorb einsetzen, je nachdem wel
che Geschirrteile Sie spülen möchten.

Herausnehmen

Ziehen Sie den Einsatz an dem Griff

^

nach oben.

Einsetzen

^ Setzen Sie den Einsatz mit den Ha-

ken unter den Längsdraht des Unter­korbes.

-

^

Drücken Sie den Einsatz an dem Griff
nach unten bis zum Einrasten.

28

Geschirr und Besteck einordnen

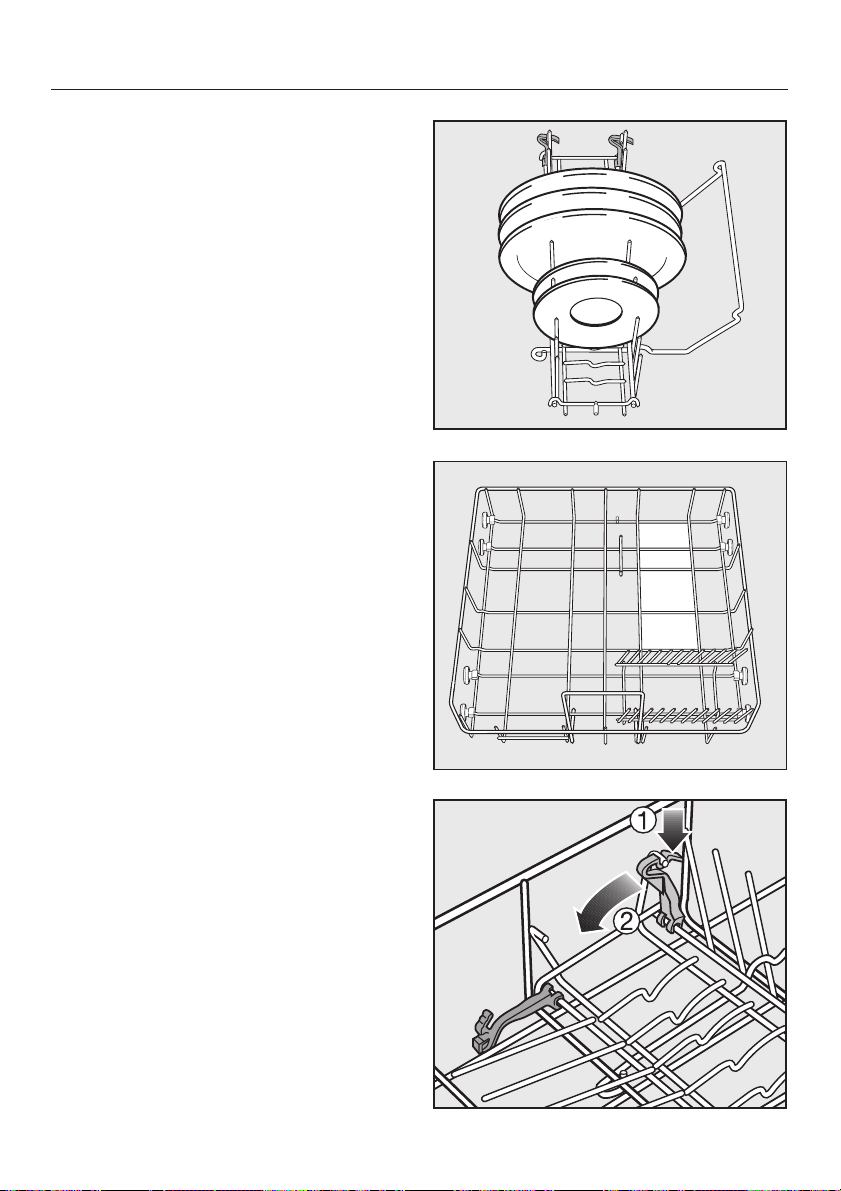

Klappbarer Spikeseinsatz

Die Spikeseinsätze dienen zum Spülen
von Tellern, Platten und Untertassen.

^ Setzen Sie den klappbaren Spikes-

einsatz an der weiß gekennzeichne­ten Stelle hinten rechts in den Unter­korb ein.

Die hinteren beiden Spikesreihen kön
nen Sie umklappen, um mehr Platz für
große Geschirrteile z. B. Töpfe, Pfannen
und Schüsseln zu bekommen.

^

Drücken Sie den gelben Hebel he
runter und klappen Sie die Spikesrei
hen zur Korbmitte hin um.

-

-

-

29

Geschirr und Besteck einordnen

Comforteinsatz

Der Comforteinsatz dient zum Spülen
von Tassen, Gläsern, Tellern, Schalen
und Töpfen.

Zum Einordnen hoher Geschirrteile

^

klappen Sie die Tassenauflage hoch.
Stielgläser, z. B. Wein-, Sekt- oder

^

Cognacgläser, lehnen oder hängen
Sie in die Ausschnitte der Tassenauf
lage.

^ Setzen Sie den Comforteinsatz an

der weiß gekennzeichneten Stelle
links in den Unterkorb ein.

-

^

Zum Herunterklappen der Tassenauf
lage heben Sie sie leicht an.

30

-

Geschirr und Besteck einordnen

Flaschenhalter

Der Flaschenhalter dient zum Spülen
schlanker Teile, wie z. B Milch- oder Ba
byflaschen.

Setzen Sie den Flaschenhalter an der

^

abgebildeten Stelle in den Unterkorb
ein. An anderen Stellen wird das Fla
scheninnere nicht von den Sprüh
strahlen erreicht. Die Flaschen wer
den nicht richtig sauber.

-

-

-

-

31

Geschirr und Besteck einordnen

Besteck

Besteckschublade (je nach Modell)

Wenn die Löffel nicht mit den Griffen
zwischen die Haltestege passen, legen
Sie sie mit den Griffen auf die Zahnste-

^ Ordnen Sie das Besteck wie abgebil-

det in die Besteckschublade ein.

Wenn Sie Messer, Gabeln und Löffel in
getrennte Bereiche einordnen, können
Sie das Besteck später leichter entneh­men.

ge.

Damit das Wasser von den Löffeln rest­los ablaufen kann, müssen die Laffen
auf den Zahnstegen aufliegen.

Der obere Sprüharm darf nicht
durch zu hohe Teile (z. B. Tortenhe
ber o. ä.) blockiert werden!

Der Einsatz der Besteckschublade ist
herausnehmbar.

32

-

Geschirr und Besteck einordnen

Besteckkorb (je nach Modell)

^ Ordnen Sie aus Sicherheitsgründen

das Besteck mit den Klingen und Ga­belspitzen nach unten unsortiert in
die Fächer des Besteckkorbes ein.
Das Besteck wird jedoch leichter
sauber und trocken, wenn Sie es mit
den Griffen nach unten in den Be­steckkorb stellen.

Stecken Sie bei Bedarf den Aufsatz

^

auf den Besteckkorb.

^ Stecken Sie kleine Löffel in die Löffel-

segmente an beiden Seiten des Be
steckkorbes.

Besteckaufsatz für den Besteckkorb

Der beiliegende Aufsatz dient zum Spü
len stark verschmutzter Löffel.
Da die Besteckteile in diesem Aufsatz
einzeln aufgehängt werden, können Sie
nicht ineinander liegen und die Flächen
werden von den Sprühstrahlen besser
erreicht.

-

-

^

Stecken Sie die Besteckteile mit den
Griffen nach unten in den Aufsatz.
Verteilen Sie die Besteckteile gleich
mäßig.

-

33

Betrieb

Reiniger

Verwenden Sie nur Reiniger für

,

Haushaltsgeschirrspüler.

Sie können handelsübliche Tabs, pul

^

verförmige oder flüssige Reiniger
verwenden.
Beachten Sie bei der Reinigerdosie
rung die Hinweise auf der Reiniger
packung.

Füllen Sie den Reiniger in die Kam

^

mern des Reinigerbehälters.
Verwenden Sie bei dem Programm

^

& 40°C keine Reinigertabs. Die
Tabs lösen sich nicht vollständig auf.

Wenn Sie weniger als die empfohle­ne Reinigermenge verwenden,
könnte das Geschirr nicht richtig
sauber werden.

Atmen Sie pulverförmigen Reini

,

ger nicht ein. Verschlucken Sie Rei
niger nicht. Reiniger können Verät
zungen in Nase, Mund und Rachen

-

verursachen. Gehen Sie sofort zum
Arzt, wenn Sie Reiniger eingeatmet
oder verschluckt haben.

-

-

-

Verhindern Sie, dass Kinder mit Rei
niger in Berührung kommen. Halten
Sie Kinder deshalb vom geöffneten
Geschirrspüler fern. Es könnten
noch Reinigerreste im Geschirrspü
ler sein. Füllen Sie Reiniger erst vor
dem Programmstart ein, und verrie
geln Sie die Tür mit der Verriegelung
(modellabhängig).

-

-

-

-

-

-

34

Betrieb

Reiniger einfüllen

^ Drücken Sie den Verschlussknopf.

Die Behälterklappe springt auf.

Nach einem Programm ist die Behälter­klappe geöffnet.

Dosierhilfe

In Kammer I passen maximal 10 ml,
in Kammer II maximal 50 ml Reiniger.

In Kammer II sind als Dosierhilfe Mar
kierungen angebracht: 20, 30. Sie zei
gen bei waagerecht geöffneter Tür die
ungefähre Füllmenge in ml an.

-

-

^

Füllen Sie den Reiniger in die Kam
mern und schließen Sie die Behälter
klappe.

^

Schließen Sie auch die Reinigerpa
ckung. Das Mittel könnte sonst ver
klumpen.

-

-

-

-

35

Betrieb

Einschalten

Prüfen Sie, ob sich die Sprüharme

^

frei drehen lassen.
Schließen Sie die Tür.

^

Öffnen Sie den Wasserhahn, falls er

^

geschlossen ist.
Schalten Sie mit der Taste s den Ge

^

schirrspüler ein.

Die Kontrollanzeige h/f blinkt und die
Kontrollanzeige des zuletzt eingestell
ten Programms leuchtet.

-

Programm wählen

Machen Sie die Wahl des Programms
stets von der Geschirrart und dem Ver­schmutzungsgrad abhängig.

Im Kapitel "Programmübersicht" sind
die Programme und deren Anwen­dungsbereiche beschrieben.

Programm starten

Wählen Sie mit der Taste -e das ge

^

wünschte Programm.

Die Kontrollanzeige des gewählten Pro
gramms leuchtet.
In der Zeitanzeige erscheint die Dauer
des angewählten Programms in Stun

-

den und Minuten.

Sie können jetzt eine Zusatzfunktion
wählen (siehe Kapitel "Zusatzfunktio
nen").

Drücken Sie die Taste h/f.

^

Das Programm startet. Die Kontrollan­zeigen h/f, l und die Kontrollanzei­ge des gewählten Programms leuchten.
Ist die Funktion "Tab 2 in 1" oder "3 in 1"
angewählt, leuchtet zusätzlich die ent­sprechende Kontrollanzeige.

Brechen Sie ein Programm, wenn
überhaupt, nur in den ersten Minu­ten des Programmablaufs ab.
Wichtige Programmabschnitte (z. B.
Enthärteraufbereitung) könnten
sonst ausfallen.

-

-

-

-

36

Betrieb

Zeitanzeige

Vor einem Programmstart erscheint in
der Zeitanzeige die Dauer des ange
wählten Programms in Stunden und Mi
nuten. Während des Programmablaufs
erscheint die verbleibende Restzeit bis
zum Programmende.

Die Angabe für die Programmdauer
kann sich für das gleiche Programm
ändern. Das ist u. a. von der Tempera
tur des einlaufenden Wassers, der Ge
schirrmenge und der Verschmutzung
des Geschirrs abhängig.

Wenn Sie ein Programm zum ersten Mal
anwählen, wird ein Zeitwert angezeigt,
der einer durchschnittlichen Programm­dauer für Kaltwasser entspricht.

Die Zeitwerte in der Programmübersicht
entsprechen der Programmdauer bei
Normbeladung und Normtemperaturen.

Bei jedem Programmablauf korrigiert
die Elektronik die Programmdauer ent­sprechend der Temperatur des einlau­fenden Wassers und der Geschirrmen
ge.

-

-

-

-

Programmende

Wenn in der Zeitanzeige eine "0" ange
zeigt wird und in der Programmab
lauf-Anzeige die Kontrollanzeige r

­leuchtet, ist das Programm beendet.

Sie können jetzt den Geschirrspüler öff
nen und das Geschirr ausräumen.

Um Beschädigungen empfindli

,

cher Arbeitsplattenkanten durch
Wasserdampf zu vermeiden, öffnen
Sie die Tür nach Programmende ent
weder ganz (auf keinen Fall nur an
lehnen) oder lassen Sie sie bis zum
endgültigen Ausräumen des Ge­schirrs geschlossen.

Ausschalten

Nach dem Programmablauf:
^ Schalten Sie mit der Taste s den Ge-

schirrspüler aus.

Der Geschirrspüler verbraucht Ener­gie, solange Sie ihn nicht mit der
Taste s ausgeschaltet haben.

-

-

-

-

-

-

Programmablaufanzeige

Nach dem Start eines Programms zeigt
die Programmablaufanzeige den je
weils aktuellen Programmabschnitt an.

-

Schließen Sie sicherheitshalber den
Wasserhahn, wenn der Geschirrspüler
für längere Zeit unbeaufsichtigt ist, z. B.
während der Urlaubszeit.

37

Betrieb

Geschirr ausräumen

Heißes Geschirr ist stoßempfindlich!
Lassen Sie es deshalb nach dem Aus
schalten so lange im Geschirrspüler
abkühlen, bis Sie es gut anfassen kön
nen.

Wenn Sie die Tür nach dem Ausschal
ten ganz öffnen, kühlt das Geschirr
schneller ab.

Räumen Sie zuerst den Unterkorb,

^

dann den Oberkorb und zum Schluss
die Besteckschublade (falls vorhan
den) aus.
So vermeiden Sie, dass Wassertrop­fen vom Oberkorb oder von der Be­steckschublade auf das Geschirr im
Unterkorb fallen.

Programm unterbrechen

Das Programm wird unterbrochen, so
bald Sie die Tür öffnen.

­Wenn Sie die Tür wieder schließen, läuft
das Programm nach einigen Sekunden

­an der Stelle weiter, an der es unterbro
chen wurde.

­Wenn das Wasser im Geschirr

,

spüler heiß ist, besteht Verbrühungs
gefahr!
Öffnen Sie die Tür deshalb, wenn

-

überhaupt, sehr vorsichtig. Bevor
Sie die Tür wieder schließen, lehnen
Sie sie ca. 20 Sek. nur an, damit ein
Temperaturausgleich im Spülraum
stattfinden kann. Danach drücken
Sie die Tür bitte fest zu, bis sie ein­rastet.

Programm wechseln

Ist die Klappe des Reinigerbehälters
bereits geöffnet, wechseln Sie das
Programm nicht mehr.

-

-

-

-

38

Wenn ein Programm bereits gestartet
ist, können Sie das Programm folgen
dermaßen wechseln:

^

Drücken Sie die Taste h/f mindes
tens eine Sekunde lang.

Das Programm wird abgebrochen.

^

Wählen Sie das gewünschte Pro
gramm und starten Sie es.

-

-

-

Betrieb

Zusatzfunktionen

Tab-Funktion

Um ein optimales Spülergebnis zu er
zielen können Sie an Ihrem Geschirr
spüler die verwendete Reinigersorte
einstellen.
Mit der Tab-Taste können Sie die Funk
tionen "2 in 1" und "3 in 1" wählen.
Der Programmablauf wird für die ge
wählte Reinigersorte angepasst. Je
nach Programm kann sich dabei die
Laufzeit deutlich verlängern.

"2 in 1":

Bei der Funktion "2 in 1" wird der Pro­grammablauf auf die Verwendung von
"2 in 1"-Reiniger-Produkten (Reiniger mit
Klarspüler) abgestimmt.
Die Klarspülerdosierung und die Klar­spülermangelanzeige werden deakti­viert.

"3 in 1":

Bei der Funktion "3 in 1" wird der Pro
grammablauf auf die Verwendung von
"3 in 1"-Reiniger-Produkten (Reiniger mit
Klarspüler und Salzersatz) abgestimmt.
Die Klarspülerdosierung und die Klar
spülermangelanzeige werden deakti
viert.
Der Salzverbrauch für die Enthärterre
generierung wird auf die Menge von
bis1/4reduziert.

-

-

-

-

-

-

-

-

1

/

Wählen Sie diese Zusatzfunktion nicht:

bei Verwendung von "2 in 1"-Reini

–

ger-Produkten (Reiniger mit Klarspü
ler)
bei einer Wasserhärte über 21°d.

–

Beachten Sie dazu die Hinweise des
Reinigerherstellers.

Die Reinigungs- und Trocknungslei
stung dieser Reinigerprodukte ist
sehr unterschiedlich.

Schalten Sie mit der Taste s den Ge

^

schirrspüler ein.
Die Kontrollanzeige h/f blinkt.
^ Drücken Sie die Tab-Taste so oft, bis

die Kontrollanzeige der gewünschten

Reinigersorte "2 in 1" oder "3 in 1"

leuchtet.
Leuchtet keine der beiden Kontrollan-

zeigen, so ist der Geschirrspüler für die
Verwendung von normalem Reiniger
eingestellt.

Die eingestellte Funktion bleibt für alle
Programme aktiv, bis Sie die Einstellung
wieder ändern.

^

Sie können jetzt ein Programm star

ten oder mit der Taste s den Ge

schirrspüler ausschalten.

3

-

-

-

-

-

-

39

Betrieb

Startvorwahl

Sie können den Start eines Programms
verzögern, z. B. um Nachtstrom zu nut
zen. Dabei können Sie eine Startvor
wahlzeit zwischen 30 Minuten und
24 Stunden wählen.

Bei einer Startvorwahlzeit zwischen
30 Minuten und 9 Stunden 30 Minuten
wird die Zeit in 30-Minuten-Schritten
eingestellt. Ab 10 Stunden wird die Zeit
in Stunden-Schritten eingestellt.

Achten Sie bei Verwendung der
Startvorwahl darauf, dass beim Ein
füllen des Reinigers der Reinigerbe­hälter trocken ist; gegebenenfalls
vorher trockenwischen. Der Reiniger
könnte sonst verklumpen und dann
nicht vollständig ausgespült werden.
Verwenden Sie keine Flüssigreiniger.
Der Reiniger kann auslaufen.

-

-

Schalten Sie mit der Taste s den Ge

^

schirrspüler ein.
Die Kontrollanzeige h/f blinkt.

­Wählen Sie mit der Taste -e das ge

^

wünschte Programm.
Drücken Sie die Taste d.

^

In der Zeitanzeige wird die Zeit ange
zeigt, die zuletzt als Startvorwahlzeit
eingestellt wurde. Die Kontrollanzeige
d leuchtet.

Stellen Sie mit der Taste d die ge

^

wünschte Startvorwahlzeit ein.

^ Drücken Sie die Taste h/f.
Die Kontrollanzeige h/f leuchtet.

-

-

-

-

40

Betrieb

Die Zeit bis zum Programmstart wird
zurückgezählt: oberhalb von 10 Stun
den in Stunden-Schritten, unterhalb von
10 Stunden in Minuten-Schritten.

Nach Ablauf der eingestellten Zeit star
tet das gewählte Programm automa
tisch. In der Zeitanzeige erscheint die
verbleibende Restzeit, die Kontrollan
zeige d erlischt und die Kontrollanzei
ge h/f leuchtet.

Darstellung der Startvorwahlzeit in
der Zeitanzeige:

bis 59 Minuten:
z. B. 30 Minuten = 30

1 Stunde bis 9 Stunden 30 Minuten:
z. B. 5 Stunden = 5.00

ab 10 Stunden:
z.B. 15 Stunden = 15^

,

Damit Kinder nicht mit dem Rei­niger in Berührung kommen:
Füllen Sie Reiniger erst direkt vor
dem Programm-Start ein, d.h. bevor
Sie die Taste h/f drücken, und
verriegeln Sie die Tür mit der Verrie
gelung.

-

-

-

-

Programm starten, bevor die Start
vorwahlzeit abgelaufen ist:

Sie können das Programm starten,
auch wenn die Startvorwahlzeit noch

-

nicht abgelaufen ist. Gehen Sie dazu
folgendermaßen vor:

Drücken Sie die Taste h/f mindes

^

-

tens eine Sekunde lang.

Die Kontrollanzeige d erlischt und die
Kontrollanzeige h/f blinkt.

Drücken Sie noch einmal die Taste

^

h/f.

Das Programm startet. Die Kontrollan­zeige h/f leuchtet.

-

-

41

Betrieb

Werkeinstellung

Sie können alle Einstellungen auf die
werkseitig eingestellten Werte zurück
setzen.

Schalten Sie den Geschirrspüler mit

^

der s-Taste aus.
Halten Sie die Taste h/f gedrückt

^

und schalten Sie gleichzeitig den
Geschirrspüler mit der Taste s ein.
Halten Sie dabei die Taste h/f min
destens vier Sekunden gedrückt, bis
die Kontrollanzeige h/f leuchtet.

Ist das nicht der Fall, beginnen Sie
noch einmal von vorn.

^ Drücken Sie 12-mal die Taste d.
Die Kontrollanzeige d blinkt 1-mal lang

und 2-mal kurz im Intervall und in der
Zeitanzeige wird die Blinkfolge "p 0"
oder "p 1" angezeigt.

-

Die Blinkfolge in der Zeitanzeige zeigt
an, ob eine Einstellung abweichend von
der Werkeinstellung eingestellt wurde.

"p 1": Alle Werte sind auf die Werk

–

einstellungen eingestellt
"p 0": Mindestens eine Einstellung

–

wurde geändert.

Wenn Sie den Geschirrspüler auf die

^

Werkeinstellung zurücksetzen möch
ten, drücken Sie die Taste h/f.

­Schalten Sie den Geschirrspüler mit

^

der Taste s aus.

-

-

42

Kontrollieren Sie regelmäßig (etwa
alle 4 - 6 Monate) den Gesamtzu
stand Ihres Geschirrspülers. Das
hilft, Störungen zu vermeiden, bevor
sie auftreten.

Spülraum reinigen

Reinigung und Pflege

Front des Geschirrspülers

-

reinigen

Verwenden Sie keine salmiakhal

,

tigen Reiniger sowie Nitro- und
Kunstharzverdünnung!
Diese Mittel können die Oberfläche
beschädigen.

-

Der Spülraum ist weitestgehend selbst
reinigend, wenn Sie immer die richtige
Reinigermenge verwenden.

Sollte sich trotzdem z. B. Kalk oder Fett
abgelagert haben, können Sie diese
Ablagerungen mit Spezialreiniger wie
der entfernen. Spezialreiniger für Ge­schirrspüler ist im Handel erhältlich.

-

Türdichtung und Tür reinigen

^ Wischen Sie die Türdichtungen regel-

mäßig mit einem feuchten Tuch ab,
um Speisereste zu entfernen.

^ Wischen Sie verschüttete Speise-

und Getränkereste von den Seiten
der Geschirrspülertür ab.
Diese Flächen gehören nicht zum
Spülraum und werden deshalb nicht
von den Sprühstrahlen erreicht.

­Reinigen Sie die Front mit einem für

^

Küchenfronten geeigneten Pflegemit
tel.
Beachten Sie dabei die Pflegeanlei
tung Ihres Küchenmöbelherstellers.

^ Reiben Sie eine Holzfront nur mit ei-

nem feuchten Tuch ab und wischen
Sie sie anschließend trocken.

^ Reinigen Sie eine Edelstahl-Front mit

einem feuchten Tuch und Handspül­mittel oder mit einem nicht scheuern­den Edelstahl-Reinigungsmittel.

^ Um eine schnelle Wiederanschmut-

zung (Fingerabdrücke usw.) zu ver­hindern, können Sie anschließend ein
Edelstahl-Pflegemittel verwenden
(z. B. Neoblank, erhältlich über den
imperial Kundendienst).

-

-

43

Reinigung und Pflege

Bedienungsblende reinigen

Verwenden Sie keine Scheuer

,

mittel und keine Glas- oder All
zweckreiniger! Diese können auf
grund ihrer Zusammensetzung die
Oberflächen beschädigen.

Kunststoff-Blende:

Reinigen Sie eine Kunststoff-Blende

^

nur mit einem feuchten Tuch oder ei
nem handelsüblichen Kunststoffreini
ger.

Edelstahl-Blende:
^ Reinigen Sie eine Edelstahl-Blende

mit einem feuchten Tuch und Hand­spülmittel oder mit einem nicht
scheuernden Edelstahl-Reinigungs­mittel.

^ Um eine schnelle Wiederanschmut-

zung (Fingerabdrücke usw.) zu ver­hindern, können Sie anschließend ein
Edelstahl-Pflegemittel verwenden
(z. B. Neoblank, erhältlich über den
imperial Kundendienst).

-

-

-

Die Edelstahl- und Aluminium

,

oberflächen und Bedienelemente
können sich verfärben oder verän
dern, wenn Verschmutzungen länger
einwirken.
Entfernen Sie Verschmutzungen da
her sofort.
Gerätefront und Bedienelemente
sind empfindlich gegen Kratzer und

-

Schnitte.

-

-

-

-

Aluminium-Blende:

^

Reinigen Sie eine Aluminium-Blende
mit einem feuchten Tuch und Hand
spülmittel.

Aluminium ist ein lebendiges Material.
Blickwinkel, Lichteinfall und Umfeld be
stimmen die reflektierende Wirkung und
damit die Optik des Gerätes.

44

-

-

Siebe im Spülraum reinigen

Die Siebkombination am Boden des
Spülraumes hält grobe Schmutzteile
aus dem Spülwasser zurück. Die
Schmutzteile können so nicht in das
Umwälzsystem gelangen, das sie über
die Sprüharme wieder im Spülraum ver
teilen würde.

Ohne Siebe darf nicht gespült

,

werden!

Reinigung und Pflege

-

Die Siebe können durch die Schmutz
teile im Laufe der Zeit verstopfen. Der
Zeitraum hängt von den Gegebenhei­ten in Ihrem Haushalt ab.

Kontrollieren Sie regelmäßig den Zu­stand der Siebkombination und reini­gen sie falls erforderlich.

^ Schalten Sie den Geschirrspüler aus.

­Drehen Sie den Griff nach hinten und

^

entriegeln Sie die Siebkombination.

^

Nehmen Sie die Siebkombination he
raus, entfernen Sie grobe Schmutz
teile und spülen Sie das Sieb unter
fließendem Wasser gut ab. Benutzen
Sie zum Säubern eventuell eine Spül
bürste.

-

-

-

45

Reinigung und Pflege

Zum Säubern der Siebinnenseite müs
sen Sie den Verschluss öffnen:

^ Drücken Sie dazu die Griffmulden in

Pfeilrichtung zusammen und öffnen
Sie den Verschluss des Siebes.

^ Reinigen Sie alle Teile unter fließen-

dem Wasser.

^ Schließen Sie danach den Ver-

schluss, so dass die Verriegelung
einrastet.

Legen Sie die Siebkombination so

^

­ein, dass sie glatt am Spülraumbo­den anliegt.

^ Drehen Sie dann den Griff von hinten

nach vorn, um die Siebkombination
zu verriegeln.

,

Die Siebkombination muss sorg­fältig eingesetzt und verriegelt sein.
Sonst können grobe Schmutzteile in
das Umwälzsystem gelangen und
dieses verstopfen.

46

Reinigung und Pflege

Sprüharme reinigen

Speisereste können sich in den Düsen
und der Lagerung der Sprüharme fest
setzen. Sie sollten die Sprüharme des
halb regelmäßig (etwa alle 4 - 6 Mona
te) kontrollieren.

Schalten Sie den Geschirrspüler aus.

^

Nehmen Sie die Sprüharme folgender
maßen ab:

Ziehen Sie die Besteckschublade

^

(falls vorhanden) heraus.
Drücken Sie den oberen Sprüharm

^

hoch, damit die innere Verzahnung
einrastet, und schrauben Sie ihn ab.

Ziehen Sie den Unterkorb heraus.

^

-

-

-

-

^ Ziehen Sie den unteren Sprüharm

kräftig nach oben ab.

^

Drücken Sie den mittleren Sprüharm
an a, damit die Verzahnung einras
tet, und schrauben Sie ihn ab b.

^

-

Drücken Sie Speisereste in den Dü
sen mit einem spitzen Gegenstand in
den Sprüharm.

^

Spülen Sie die Sprüharme unter flie
ßendem Wasser gut aus.

^

Setzen Sie die Sprüharme wieder ein,
und prüfen Sie, ob sie sich frei dre
hen lassen.

-

-

-

47

Störungshilfen

Sie können die meisten Störungen und Fehler, die im täglichen Betrieb auftreten
können, selbst beheben. Da Sie den Kundendienst nicht rufen müssen, sparen
Sie Zeit und Kosten.

Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung
zu finden und zu beseitigen. Beachten Sie jedoch:

Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch un

,

sachgemäße Reparaturen können erhebliche Gefahren für Sie entstehen.

Technische Störungen

Problem Ursache Behebung
Die Kontrollanzeige

h/f blinkt nicht, nach­dem der Geschirrspüler
mit der Taste s einge­schaltet wurde.

Der Geschirrspüler spült
nicht weiter.

Der Stecker ist nicht ein­gesteckt.

Die Sicherung ist heraus­gesprungen.

Die Sicherung ist heraus­gesprungen.

Stecken Sie den Stecker
ein.

Aktivieren Sie die Siche­rung
(Mindestabsicherung sie­he Typenschild).

Aktivieren Sie die Siche­rung
(Mindestabsicherung sie­he Typenschild).

-

48

Problem Ursache Behebung
Die Programmablauf

anzeigen l, c und
r blinken gleichzei
tig.
In der Zeitanzeige wird
die Fehlernummer
FXX angezeigt.

Zusätzlich läuft evtl.
die Ablaufpumpe auch
bei geöffneter Tür.

Es ist unter Umständen

-

eine technische Stö
rung aufgetreten.

-

Fehler F70:
Das Aqua-Stop-System
hat angesprochen.

Schalten Sie den Geschirr

–

-

spüler mit der Taste s aus.

Nach einigen Sekunden:

Schalten Sie den Geschirr

–

spüler ein.
Wählen Sie mit der Taste

–

-e das gewünschte Pro
gramm.

Drücken Sie die Taste

–

h/f.

Blinken die Programmablauf
anzeigen erneut, liegt eine
technische Störung vor.

– Rufen Sie den imperial Kun-

dendienst.

– Schließen Sie den Wasser-

hahn.

– Rufen Sie den imperial Kun-

dendienst.

Störungshilfen

-

-

-

-

49

Störungshilfen

Fehler im Wasserzulauf/Wasserablauf

Problem Ursache Behebung
Die Kontrollanzeige

Zulauf/Ablauf blinkt
und leuchtet im
Wechsel.

Der Geschirrspüler
läuft nicht weiter.
Die Kontrollanzeige
Zulauf/Ablauf blinkt.
In der Zeitanzeige
wird die Fehlernum
mer FXX angezeigt.

Der Wasserhahn ist ge
schlossen.

Fehler F12/F13:
Fehler beim Wasserzu

-

lauf.

Fehler F11:
Fehler beim Wasserab­lauf.
Im Spülraum befindet
sich eventuell Wasser.

Öffnen Sie den Wasserhahn voll

­ständig.

Bevor Sie die Störung beheben:

Schalten Sie den Geschirr

–

spüler mit der Taste s aus.
Öffnen Sie den Wasserhahn

–

vollständig.

­Reinigen Sie das Sieb im

–

Wasserzulauf (siehe Kapitel
"Störungen beseitigen").

– Der Fließdruck am Wasseran-

schluss ist niedriger als
30 kPa (0,3 bar).
Fragen Sie einen Installateur
nach möglicher Abhilfe.

– Reinigen Sie die Siebkombi-

nation (siehe Kapitel "Reini­gung und Pflege").

–

Reinigen Sie die Ablaufpum
pe (siehe Kapitel "Störungen
beseitigen").

–

Reinigen Sie das Rückschlag
ventil (siehe Kapitel "Störun
gen beseitigen").

–

Entfernen Sie ggf. einen Knick
oder eine hochstehende
Schlaufe aus dem Ablauf
schlauch.

-

-

-

-

-

-

50

Störungshilfen

Allgemeine Probleme mit dem Geschirrspüler

Problem Ursache Behebung
Im Reinigerbehälter kle

ben nach dem Spülen
Reinigerreste.

Die Klappe des Reini
gerbehälters lässt sich
nicht schließen.

Nach beendetem Pro
gramm befindet sich
ein Feuchtigkeitsfilm
auf der Innentür und
evtl. auf den Innenwän­den.

Nach beendetem Pro­gramm befindet sich
Wasser im Spülraum.

Der Reinigerbehälter war

-

beim Einfüllen noch
feucht.

Verklebte Reinigerreste

-

blockieren den Ver
schluss.

Kein Fehler!

-

Normale Funktionsweise
des Trocknungssystems.

Die Siebkombination im
Spülraum ist verstopft.

Die Ablaufpumpe oder
das Rückschlagventil sind
blockiert.

Der Ablaufschlauch ist ab
geknickt.

Füllen Sie den Reiniger
nur in einen trockenen Be
hälter.

Entfernen Sie die Reini

-

gerreste.

Keine!
Die Feuchtigkeit verduns
tet nach kurzer Zeit.

Bevor Sie die Störung be­heben:

– Schalten Sie den Ge-

schirrspüler mit der Tas­te s aus.

Reinigen Sie die Siebkom­bination (siehe Kapitel
"Reinigung und Pflege").

Reinigen Sie die Ablauf
pumpe oder das Rück
schlagventil (siehe Kapitel
"Störungen beseitigen").

-

Entfernen Sie den Knick
aus dem Ablaufschlauch.

-

-

-

-

-

51

Störungshilfen

Geräusche

Problem Ursache Behebung
Schlagendes Geräusch

im Spülraum

Klapperndes Geräusch
im Spülraum

Schlagendes Geräusch
in der Wasserleitung

Ein Sprüharm schlägt an
ein Geschirrteil.

Geschirrteile bewegen
sich im Spülraum.

Wird eventuell durch bau
seitige Verlegung bzw.
den zu geringen Quer­schnitt der Wasserleitung
verursacht.

Unterbrechen Sie das Pro
gramm und ordnen Sie
Geschirrteile, die die
Sprüharme behindern, an
ders ein.

Unterbrechen Sie das Pro
gramm und ordnen Sie die
Geschirrteile feststehend
ein.

Hat keinen Einfluss auf die

­Funktion des Geschirrspü­lers. Fragen Sie eventuell
einen Installateur.

-

-

-

52

Störungshilfen

Nicht zufriedenstellendes Spülergebnis

Problem Ursache Behebung
Das Geschirr ist

nicht sauber

Auf Gläsern und
Besteck verbleiben
Schlieren, die Glä
ser bekommen ei
nen bläulichen
Schimmer; die Be
läge lassen sich
abwischen.

Das Geschirr wurde nicht
richtig eingeordnet.

Das Programm war zu
schwach.

Es wurde zu wenig Reiniger
dosiert.

Die Sprüharme sind durch
Geschirrteile blockiert.

Die Siebkombination im
Spülraum ist nicht sauber
oder nicht richtig eingesetzt.
Als Folge davon können
auch die Sprüharmdüsen
verstopft sein.

Das Rückschlagventil ist in
geöffnetem Zustand blo­ckiert. Schmutzwasser läuft
in den Spülraum zurück.

Die Klarspülermenge ist zu
hoch eingestellt.

-

-

-

Beachten Sie die Hinweise
im Kapitel "Geschirr und Be
steck einordnen".

Wählen Sie ein stärkeres
Programm (siehe Kapitel
"Programmübersicht").

Verwenden Sie mehr Reini
ger oder wechseln Sie evtl.
das Reinigerprodukt.

Führen Sie eine Drehkontrol
le durch und ordnen Sie ggf.
Geschirrteile anders ein.

Reinigen Sie die Siebkombi­nation oder setzen Sie sie
richtig ein.
Reinigen Sie ggf. die Sprüh­armdüsen (siehe Kapitel
"Reinigung und Pflege").

Reinigen Sie die Ablaufpum­pe und das Rückschlagven­til, siehe Kapitel "Störungen
beseitigen".

Verringern Sie die Dosier
menge (siehe Kapitel "Klar
spüler").

-

-

-

-

-

53

Störungshilfen

Problem Ursache Behebung
Das Geschirr wird

nicht trocken oder
Gläser und Be
steck sind fleckig.

Weißer Belag be­findet sich auf dem
Geschirr. Die Glä­ser und das Be­steck sind milchig
geworden; die Be
läge lassen sich
abwischen.

Die Klarspülermenge ist zu
gering oder der Klarspüler
behälter ist leer.

-

Das Geschirr wurde zu früh
ausgeräumt.

Sie verwenden "2 in 1"­oder "3 in 1"-Reiniger-Pro
dukte, deren Trocknungslei
stung zu schwach ist.

Es ist die Funktion "Tab
2 in 1/3 in 1" (falls vorhan­den) eingeschaltet, obwohl
nicht das entsprechende
Reinigerprodukt verwendet
wurde.

Die Klarspülermenge ist zu
gering.

Im Salzbehälter ist kein Salz
eingefüllt.

-

Die Verschlusskappe des
Salzbehälters ist nicht fest
geschlossen.

Nicht geeignete "2 in 1"­oder "3 in 1"-Reiniger-Pro
dukte wurden verwendet.

Die Enthärtungsanlage ist
auf eine zu niedrige Stel
lung programmiert.

Füllen Sie Klarspüler ein, erhö
hen Sie die Dosiermenge oder

­wechseln Sie beim nächsten
Nachfüllen das Klarspülerpro
dukt (siehe Kapitel "Die erste
Inbetriebnahme").

Räumen Sie das Geschirr
später aus (siehe Kapitel "Be
trieb").

Stellen Sie die Tab-Funktion
(falls vorhanden) auf "Normal"

­und füllen Sie Klarspüler ein.

-

Stellen Sie mit der Tab-Funkti­on (falls vorhanden) die ver­wendete Reinigerart ein (siehe
Kapitel "Tab-Funktion").

Erhöhen Sie die Dosiermenge
(siehe Kapitel "Die erste Inbe­triebnahme").

Füllen Sie Regeneriersalz ein
(siehe Kapitel "Die erste Inbe
triebnahme").

Setzen Sie die Verschlusskap
pe gerade auf und drehen Sie
sie fest zu.

Wechseln Sie das Reiniger

-

produkt. Verwenden Sie evtl.
normale Tabs oder normalen
pulverförmigen Reiniger.

Programmieren Sie die Ent

-

härtungsanlage höher (siehe
Kapitel "Die erste Inbetrieb
nahme").

-

-

-

-

-

-

-

-

54

Störungshilfen

Problem Ursache Behebung
Gläser verfärben sich

bräunlich-bläulich; die
Beläge lassen sich
nicht abwischen.

Gläser werden blind
und verfärben sich;
die Beläge lassen
sich nicht abwischen.

Tee oder Lippenstift
sind nicht vollständig
entfernt.

Kunststoffteile sind
verfärbt.

Besteckteile weisen
Rostspuren auf.

Es haben sich Inhaltsstoffe
aus dem Reiniger abgela
gert.

Die Gläser sind nicht spül
maschinenbeständig. Es
findet eine Oberflächenver
änderung statt.

Das gewählte Programm
hatte eine zu niedrige
Reinigungstemperatur.

Der Reiniger hat eine zu
geringe Bleichwirkung.

Naturfarbstoffe z. B. aus
Karotten, Tomaten oder
Ketchup können die Ur­sache dafür sein. Reiniger­menge oder Bleichwirkung
des Reinigers waren für
Naturfarbstoffe zu gering.

Die betreffenden Besteck­teile sind nicht ausreichend
rostbeständig.

Nach dem Auffüllen von
Regeneriersalz wurde kein
Programm gestartet. Salz
reste gelangten in den nor
malen Spülablauf.

Die Verschlusskappe des
Salzbehälters ist nicht fest
geschlossen.

-

-

Wechseln Sie sofort das
Reinigerprodukt.

Keine!

-

Kaufen Sie für Geschirr
spüler geeignete Gläser.

-

Wählen Sie ein Programm
mit einer höheren Reini
gungstemperatur.

Wechseln Sie das Reiniger
produkt.

Verwenden Sie mehr Reini­ger (siehe Kapitel "Be­trieb").
Bereits verfärbte Teile wer­den nicht die ursprüngliche
Farbe zurückerhalten.

Keine!
Kaufen Sie spülmaschinen­festes Besteck.

Starten Sie grundsätzlich
nach dem Salzeinfüllen das
Programm & 40°C ohne

-

Spülgut.

Setzen Sie die Verschluss
kappe gerade auf und dre
hen Sie sie fest zu.

-

-

-

-

-

55

Störungen beseitigen

Sieb im Wasserzulauf reinigen

Zum Schutz des Wassereinlaufventils
ist in der Verschraubung ein Sieb ein
gebaut. Ist das Sieb verschmutzt, so
läuft zu wenig Wasser in den Spülraum.

Das Kunststoffgehäuse des

,

Wasseranschlusses enthält ein elek
trisches Ventil. Tauchen Sie das Ge
häuse nicht in Flüssigkeiten.

Empfehlung

Enthält das Wasser erfahrungsgemäß
viele wasserunlösliche Bestandteile,
empfehlen wir Ihnen, einen großflächi­gen Wasserfilter zwischen dem Wasser­hahn und der Verschraubung des Si­cherheitsventils einzusetzen.
Diesen Wasserfilter erhalten Sie bei ei­nem imperial Fachhändler oder dem
imperial Kundendienst.

Zum Reinigen des Siebes:

^ Trennen Sie den Geschirrspüler vom

Netz. Schalten Sie dazu den Ge
schirrspüler aus und ziehen Sie dann
den Netzstecker.

^

Schließen Sie den Wasserhahn.

^

Schrauben Sie das Wassereinlauf
ventil ab.

-

-

-

-

-

^ Nehmen Sie die Dichtungsscheibe

aus der Verschraubung.

^ Ziehen Sie das Sieb mit einer Kombi-

oder Spitzzange heraus, und reinigen
Sie es.

^ Setzen Sie Sieb und Dichtung wieder

ein. Achten Sie dabei auf einwand­freien Sitz.

^ Schrauben Sie das Wassereinlauf-

ventil an den Wasserhahn. Dabei
dürfen Sie die Verschraubung nicht
verkanten.

^

Öffnen Sie den Wasserhahn.
Sollte Wasser austreten, haben Sie
die Verschraubung eventuell nicht
fest genug angezogen oder verkantet
angeschraubt.
Setzen Sie das Wassereinlaufventil
gerade auf, und schrauben Sie es
fest.

56

Ablaufpumpe und
Rückschlagventil reinigen

Steht Wasser im Spülraum, nachdem
ein Programm beendet ist, wurde das
Wasser nicht abgepumpt. Ablaufpumpe
und Rückschlagventil können durch
Fremdkörper blockiert sein. Sie können
die Fremdkörper leicht entfernen.

Trennen Sie den Geschirrspüler vom

^

Netz. Schalten Sie dazu den Ge
schirrspüler aus und ziehen Sie dann
den Netzstecker.

Nehmen Sie die Siebkombination aus

^

dem Spülraum (siehe Kapitel "Reini­gung und Pflege", "Siebe im Spül­raum reinigen").

^ Schöpfen Sie das Wasser mit einem

kleinen Gefäß aus dem Spülraum.

-

Störungen beseitigen

Drücken Sie die Verriegelung des

^

Rückschlagventils nach innen.

57

Störungen beseitigen

Heben Sie das Rückschlagventil

^

nach oben ab und spülen Sie es un­ter fließendem Wasser gut aus.

^ Entfernen Sie alle Fremdkörper aus

dem Rückschlagventil.

Unter dem Rückschlagventil befindet
sich die Ablaufpumpe (Pfeil).

^ Entfernen Sie alle Fremdkörper aus

der Ablaufpumpe (Glassplitter sind
besonders schlecht zu sehen). Dre­hen Sie zur Kontrolle das Laufrad der
Ablaufpumpe von Hand. Das Laufrad
lässt sich dabei nur ruckartig drehen.

^ Setzen Sie das Rückschlagventil

sorgfältig wieder ein.

,

Die Verriegelung muss unbe

dingt einrasten!

-

58

Kundendienst

Reparaturen

Können Sie trotz der Hinweise in dieser
Gebrauchsanweisung eine Störung
nicht beheben, benachrichtigen Sie bit
te:

Ihren imperial Fachhändler oder

–

den imperial Kundendienst

–

Nennen Sie dem Kundendienst Mo

^

dell und Nummer des Geschirrspü
lers.

Beide Angaben finden Sie nach dem
Öffnen der Tür auf dem Typenschild an
der rechten Seite der Tür.

-

-

Programmaktualisierung (Update)

Durch eine Programmaktualisierung
(PC = Program Correction) können in
Zukunft die aktuellen Erkenntnisse der

­Spültechnik in die Elektronik Ihres Ge
schirrspülers eingespeichert werden.

Die Kontrollleuchte PC dient dem Kun
dendienst als Übertragungspunkt für
die Programmaktualisierung.

Die Programmaktualisierung kann erfol
gen, sobald zukünftige Entwicklungen
veränderte Programme verlangen.
imperial wird die Möglichkeit zur Pro
grammaktualisierung rechtzeitig be­kannt geben.

Für Prüfinstitute

In der Broschüre "Vergleichsprüfung"
sind alle erforderlichen Informationen
zu Normbeladung und Programmwahl
bei Vergleichsprüfungen aufgeführt.
Bitte fordern Sie diese Broschüre per
E-Mail an unter:

-

-

-

-

–

[email protected]

^

Nennen Sie bei der Bestellung Ihre
Postadresse sowie Modell und Num
mer des Geschirrspülers (siehe Ty
penschild).

-

-

59

Programmübersicht

Programm Anwendung

Auto Sensorgesteuertes Programm

& 40°C "Schnellprogramm" für leicht verschmutztes Geschirr, z. B. Partygeschirr;

o Sensorgesteuertes "GlasPflege"-Programm

1)

u

n 75°C Für normal verschmutzte Töpfe, Pfannen und Zubereitungsgeschirr

I Zum Abspülen von riechendem Geschirr,

1) Standardprogramm für Energieetikett

2) siehe Kapitel "Betrieb, Zeitanzeige"

für normal verschmutztes Geschirr des täglichen Gebrauchs

zum Entfernen von Salzresten nach dem Salzeinfüllen;
inklusive sensorgesteuerter GlasPflege;
für Reinigertabs nicht geeignet

für temperaturempfindliche Gläser und Geschirr mit leichter Verschmutzung;
50% Reinigermenge verwenden

Für normal verschmutztes Geschirr,
besonders energiesparendes Programm
durch lange Einwirkzeit bei niedriger Temperatur;
inklusive sensorgesteuerter GlasPflege

mit angetrockneten Speiseresten, auch für sehr stark verschmutztes Geschirr;
120% Reiniger empfohlen

wenn sich ein komplettes Programm noch nicht lohnt

60

Programmablauf Verbrauch Dauer

Vor-

spülen

12

nach

BedarfX45 °-65 °

Reinigen Zwischen-

X

40 °

Klar-

spülen

12

nach

BedarfX65 °

XX

spülen

Trock

nen

50 °

Programmübersicht

Energie kWh Wasser h:min

Wasser

­kalt

(15 °C)

X 1-1,4 0,65-0,8 13-22 1:25-2:22 1:10-2:04

0,75 0,22 13 0:33 0:18

Wasser

warm

(55 °C)

Liter Wasser

kalt

(15 °C)

2)

Wasser

warm

(55 °C)

nach

BedarfX37 °-48 °

X

45 °

XX

75 °

X 0,02 0,02 5 0:12 0:12

In GSI/GSVI 85XX-Geräten (Modell siehe Typenschild) sind der Energieverbrauch maximal 0,1 kWh
und der Wasserverbrauch bis zu 1 l höher, außer in dem Programm I.
Die angezeigte Dauer stellt sich auf Ihre Haushaltsbedingungen ein.

Die genannten Werte wurden nach EN 50242 ermittelt. In der Praxis können aufgrund abweichender
Bedingungen oder des Einflusses von Verschmutzungssensoren deutliche Unterschiede auftreten.

nach

BedarfX55 °

XX

60 °

XX

65 °

X 0,85-1 0,35-0,5 13-17 1:18-1:54 1:00-1:33

X 1,05 0,5 13 2:56 2:40

X 1,6 1 17 2:46 2:30

61

Nachkaufbares Zubehör

Geschirrspüler besser nutzen

Zur individuellen Nutzung des Geschirrspülers und für spezielle Einbausituationen
erhalten Sie nachkaufbares Zubehör bei Ihrem imperial Fachhändler oder dem
imperial Kundendienst.
Je nach Modell können einzelne Zubehörteile zur Serienausstattung gehören.

Sie möchten... Sie brauchen dazu...

...langstielige Gläser spülen,
z. B. Riedelgläser

...die Einzelteile des imperial Cap
puccinatore spülen

...einzelne Flaschen spülen,
z. B. Milch- oder Babyflaschen

...zusätzliche Besteckteile spülen,
z. B. Soßenkelle, Kleinteile

...viele Gläser spülen ...einen Gläsereinsatz für den Unter-

...große Teller spülen ...einen Tellereinsatz für Teller bis:

-

...einen Gläsereinsatz für den Ober
korb

...einen Cappuccinatore-Einsatz für
den Oberkorb

...einen Flaschenhalter

...einen kleinen Besteckkorb für den
Unterkorb

korb

- 33 cm Durchmesser

- 35 cm Durchmesser

-

62

Nachkaufbares Zubehör

Montagezubehör für "i"-(integrierbare) Geschirrspüler

Sie möchten... Sie brauchen dazu...

...den Geschirrspüler zu einem ("U") Un
terbau-Geschirrspüler umbauen

...den Geschirrspüler mit einer Edel
stahlfront verkleiden

...den Geschirrspüler in eine Küche
ohne durchgehende Sockelblende ein­bauen

...den Geschirrspüler auf eine Maschi­nenhöhe zwischen 87 cm und 93 cm
(GSI 81XX)
oder zwischen 91 cm und 97 cm
(GSI 85XX) einstellen

...die Bedienungsblende des
Geschirrspülers einem Schubladenmaß
zwischen 15,6 cm und 15,9 cm anpas
sen

-

...das Dekorset Unterbau GDU-1

­erhältlich in: lichtweiß

dunkelbraun
schwarz

...die Edelstahl-Frontverkleidung
GFV

...den Umbausatz Sockel
erhältlich in: lichtweiß

schwarz

...den Umbausatz Sockelhöhe

...eine Adapterleiste

erhältlich in: lichtweiß

-

dunkelbraun
schwarz
edelstahl

Montagezubehör für "U"-(Unterbau-) Geschirrspüler

Sie möchten... Sie brauchen dazu...

...den Geschirrspüler auf eine Maschi
nenhöhe zwischen 87 cm und 93 cm
(GSI 81XX)
oder zwischen 91 cm und 97 cm
(GSI 85XX) einstellen

-

...den Umbausatz Sockelhöhe

63

Elektroanschluss

Der Geschirrspüler ist serienmäßig "ste
ckerfertig" für den Anschluss an eine
Schutzkontakt-Steckdose ausgerüstet.

Nach dem Aufstellen des Ge

,

schirrspülers muss die Steckdose
frei zugänglich sein.
Verwenden Sie aus Sicherheitsgrün
den auch keine Verlängerungskabel
(z. B. Brandgefahr durch Überhit
zung).

Eine beschädigte Anschlussleitung darf
nur durch eine spezielle Anschlusslei
tung vom gleichen Typ ersetzt werden
(erhältlich beim imperial Kundendienst).
Aus Sicherheitsgründen darf der Aus­tausch nur von einer qualifizierten
Fachkraft oder vom imperial Kunden­dienst vorgenommen werden.

,

Vergewissern Sie sich, dass die
in Ihrem Haus vorliegende Span­nung, Frequenz und Absicherung
mit den Angaben auf dem Typen­schild und das installierte Steckdo
sensystem mit dem Steckersystem
des Geschirrspülers übereinstim
men.

-

-

-

-

-

-

Zusätzlich für Österreich

­Bei Anwendung der Schutzmaßnahme

"Fehlerstromschutzschaltung" darf in
Verbindung mit diesem Gerät nur ein
pulsstromsensitiver Fehlerstrom-Schutz
schalter verwendet werden.

-

Technische Daten siehe Typenschild an
der rechten Seite der Tür.

,

Die Elektroanlage muss nach
VDE 0100 ausgeführt sein!
Zur Erhöhung der Sicherheit emp
fiehlt der VDE in seiner Leitlinie DIN
VDE 0100 Teil 739, dem Gerät einen
FI-Schutzschalter mit einem Auslö
sestrom von 30 mA (DIN VDE 0664)
vorzuschalten.

64

-

-

Wasseranschluss

Wasserzulauf

Das Wasser im Geschirrspüler

,

ist kein Trinkwasser!

Der Geschirrspüler darf an Kalt- oder

–

Warmwasser bis max. 60 °C ange
schlossen werden.
Bei energetisch günstiger Warmwas
serbereitung empfehlen wir den
Warmwasseranschluss. Dadurch
werden Energiekosten und Zeit ge
spart. Dabei wird in allen Pro
grammen mit warmem Wasser ge
spült.

– Der Zulaufschlauch ist ca. 1,5 m

lang. Ein 1,5 m langer, flexibler Me­tallschlauch (Prüfdruck 14000 kPa/
140 bar) ist lieferbar.

– Zum Anschluss ist ein Absperrventil

mit einem
erforderlich.

3

/4Zoll Anschlussgewinde

-

-

-

Ein Rückflussverhinderer ist nicht er

–

forderlich; das Gerät entspricht den
Anforderungen der Wassersicher
heitsnorm IEC/EN/DIN 61770 //
VDE 0700 Teil 600.

Der Wasserdruck (Fließdruck am

–

Wasseranschluss) muss zwischen 30
und 1000 kPa (0,3 und 10 bar) lie

­gen.

Bei höherem Wasserdruck muss ein

-

Druckminderventil eingebaut wer
den.

-

-

-

-

65

Wasseranschluss

! Der Zulaufschlauch darf nicht

gekürzt oder beschädigt werden,
weil sich darin spannungsführende
Teile befinden (siehe Abb.).

Sondervorschriften für Wien

In die Kaltwasserleitung ist gemäß

^

§ 18 und § 22 der "Verordnung zur
Durchführung des Wasserversor
gungsgesetzes 1960" unmittelbar vor
der Anschlussstelle des Gerätes ein
Handabsperrventil einzubauen.

Für die Verbindungsleitung von der

^

Anschlussstelle am Gerät zu der In
nenanlage sind nur die im § 12
Abs. 1 der "Verordnung zur Durchfüh
rung des Wasserversorgungsgeset
zes 1960" aufgezählten Rohre zu ver
wenden.

^ Die Verwendung von Gummi- oder

Kunststoffschläuchen als Druckver­bindungsleitung zwischen Innenanla­ge und Gerät ist nur dann gestattet,
wenn sie:

– samt den eingebundenen Anschluss-

armaturen einem Mindestdruck von
1500 kPa (15 bar) standhalten,

-

-

-

-

-

66

– während der Inbetriebnahme des

Gerätes hinreichend beaufsichtigt
sind und

–

nach der jeweiligen Verwendung des
Gerätes durch Sperrung des Wasser
zuflusses vor dem Gummi- oder
Kunststoffschlauch zuverlässig außer
Betrieb gesetzt oder überhaupt von
der Innenanlage getrennt werden.

-

Wasseranschluss

Wasserablauf

In den Ablauf der Maschine ist ein

–

Rückschlagventil eingebaut, so dass
kein Schmutzwasser über den Ab
laufschlauch in den Geschirrspüler
fließen kann.

Das Gerät ist mit einem ca.1,5 m lan

–

gen, flexiblen Ablaufschlauch ausge
rüstet (lichte Weite: 22 mm).

Der Ablaufschlauch kann mit einem

–

Verbindungsstück und einem weite
ren Schlauch verlängert werden.
Die Ablaufleitung darf höchstens 4 m
lang sein und die Pumphöhe 1 m
nicht überschreiten!

– Für den Anschluss des Schlauches

an das bauseitige Ablaufsystem liegt
eine Schlauchschelle im Beipack.

– Der Schlauch kann nach rechts oder

links verlegt werden.

– Der bauseitige Anschlussstutzen für

den Ablaufschlauch kann für ver­schiedene Schlauchdurchmesser
ausgelegt sein. Ragt der Anschluss
stutzen zu weit in den Ablauf
schlauch hinein, muss der An
schlussstutzen gekürzt werden.
Sonst kann der Ablaufschlauch ver
stopfen.

-

-

-

-

Sondervorschriften für Österreich!

Der Anschluss an die nach der Bestim
mung der Ö-Norm B 2501 - Hauska
nal-Anlagen - hergestellte Abflusslei
tung kann direkt erfolgen.

-

-

Belüftung des Wasserablaufs

Liegt der bauseitige Anschluss für den
Wasserablauf tiefer als die Führung für

-

die Rollen des Unterkorbes in der Tür,
muss der Wasserablauf belüftet wer
den. Sonst kann während eines Pro
gramms das Wasser durch Saugheber­wirkung aus dem Spülraum fließen.

Zum Belüften:
^ Öffnen Sie die Geschirrspülertür voll-

ständig.

^ Ziehen Sie den unteren Sprüharm

nach oben ab.

-

-

-

-

-

-

–

Der Ablaufschlauch darf nicht ge
kürzt werden!

–

Auf knickfreie und druck- und zug
freie Verlegung des Ablaufschlau
ches achten!

-

-

-

^

Schneiden Sie die Verschlusskappe
des Belüftungsventils im Spülraum
ab.

67

Transport

Wenn Sie den Geschirrspüler transpor
tieren, z. B. beim Wohnungswechsel,
beachten Sie folgendes:

Geschirrspüler ausräumen,

–

alle losen Teile befestigen, z. B.

–

Schläuche, Kabel, Besteckkorb, Un
terkorb

Geschirrspüler nur aufrecht transpor

–

tieren.

-

-

-

68

Technische Daten

Geschirrspülermodell GSI 81XX GSI 85XX

Höhe Standgerät 84,5 cm

(verstellbar + 3,5 cm)

Höhe Einbaugerät 80,5 cm

(verstellbar + 6,5 cm)
Höhe der Einbaunische ab 80,5 cm (+ 6,5 cm) ab 84,5 cm ( + 6,5 cm)
Breite 59,8 cm 59,8 cm
Breite der Einbaunische 60 cm 60 cm
Tiefe

Standgerät
Einbaugerät

Gewicht:
Standgerät
Unterbaugerät
integrierbares Gerät

Spannung
Anschlusswert siehe Typenschild an der rechten Seite der Tür
Absicherung
Erteilte Prüfzeichen KEMA, VDE Funkschutz KEMA, VDE Funkschutz
Wasserdruck (Fließdruck) 30 - 1000 kPa

Warmwasseranschluss bis max. 60 °C bis max. 60 °C
Abpumphöhe max. 1 m max. 1 m
Abpumplänge max. 4 m max. 4 m
Anschlusskabel ca. 1,7 m ca. 1,7 m
Fassungsvermögen 12 Maßgedecke 14 Maßgedecke

60 cm

57 cm

ca. 61,5 kg

ca. 55,5 kg

ca. 53,5 kg

(0,3 - 10 bar)

-

84,5 cm
(verstellbar + 6,5 cm)

­57 cm

­ca. 57,5 kg
ca. 55,5 kg

30 - 1000 kPa
(0,3 - 10 bar)

697071

M.-Nr. 06 566 530 / 00 - 1105 de-DE

Innovationen, technische Änderungen, Druckfehler
und Irrtümer vorbehalten.
