Diese Montageanweisung beschreibt mehrere Geschirrspülermodelle. Modellbezeichnungen in dieser Anweisung beziehen sich immer auf das Ty penschild. Das Typenschild befindet sich an der Türoberseite. Die Modellbezeichnungen berücksichtigen nur die Modellnummer, z. B. wird der Geschirrspüler GSI 8265-3 BS als GSI 8265 bezeichnet.
-
Lesen Sie unbedingt vor der Aufstellung und Installation des Geschirrspülers das Kapitel "Sicherheitshinweise und Warnungen" in der Gebrauchsanwei sung.
2
-
Inhalt
"i"-Geschirrspüler aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1. Abdeckblech anbringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2. Bedienungsblende anbringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3. Geschirrspüler in eine Nische einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Gleitkufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Befestigungsbleche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Schraubfüße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4. Bedienungsblende dem Schubladenmaß anpassen . . . . . . . . . . . . . . . . . . . . 11
5. Frontplatte anbringen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Befestigungsblech anbringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Frontplatte einhängen und festschrauben . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6. Geschirrspüler festschrauben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7. Türfederung einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
8. Sockelblende anpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Wasseranschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Wasserzulauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Belüftung des Wasserablaufs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Nachkaufbares Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3
"i"-Geschirrspüler aufstellen
Integrierbarer ("i")-Geschirrspüler
"i"- Geschirrspüler sind speziell zum in tegrierten Unterbauen unter eine durch gehende Arbeitsplatte konstruiert.
Die Bedienungsblende mit dem da
zugehörigen Zubehör liegt dem "i"­Geschirrspüler in einer separaten Verpackung bei und muss an Ort und Stelle montiert werden.
Die Front des Geschirrspülers muss
verkleidet werden. Dazu kann eine Unterschrankfront des Küchenpro gramms verwendet werden.
– Der Geschirrspüler hat keine Sockel-
blende. Der Sockelbereich wird mit der durchgehenden Blende der Kü­che verkleidet.
Alle für die Montage erforderlichen Hin­weise werden nachfolgend beschrie­ben.
-
-
-
-
Um die Standfestigkeit zu ge
,
währleisten, dürfen "i"- und "U"-Ge schirrspüler nur unter einer durchge henden Arbeitsplatte aufgestellt wer den, die mit den Nachbarschränken verschraubt sein muss.
Der Geschirrspüler darf nicht un
,
ter einem Kochfeld aufgestellt wer den. Die teilweise hohen Abstah lungstemperaturen könnten den Ge schirrspüler beschädigen.
Bei Geschirrspülern mit Trock-
,
nungsgebläse tritt feuchte Luft aus der Austrittsöffnung des Trocknungs­gebläses aus, solange die Tür des Geschirrspülers nach Programmen­de geschlossen bleibt. Um die Beschädigung empfindlicher Arbeitsplatten (z. B. mit Naturholz­umleimer) zu vermeiden, sollte die Laufzeit des Trocknungsgebläses um 14 Minuten verlängert werden (siehe Gebrauchsanweisung, Kapi tel "Zusatzfunktionen").
-
-
-
-
-
-
-
-
-
4
"i"-Geschirrspüler aufstellen
Einbaumaße
Geschirrspülermodell GSI 8246
Geschirrspülermodelle GSI 8264 - GSI 8266
Geschirrspülermodelle GSI 8465
1) bei 890 mm Nischenhöhe
2) bei 840 mm Nischenhöhe
Der Verstellbereich beträgt ca. 5 cm (84 - 89 cm Gesamthöhe).
1) bei 870 mm Nischenhöhe
2) bei 820 mm Nischenhöhe
Der Verstellbereich beträgt ca. 5 cm (82 - 87 cm Gesamthöhe).
5
"i"-Geschirrspüler aufstellen
1.Abdeckblech anbringen
Die Unterkante der Arbeitsplatte wird durch ein Abdeckblech gegen Beschä digung durch Wasserdampf geschützt.
Treffen an der Vorderkante der
,
Arbeitsplatte zwei unterschiedliche Materialien aufeinander, muss die Stoßkante der Materialien von dem Abdeckblech bedeckt sein.
Die Schutzfolie von dem Abdeck
^
blech abziehen.
-
-
Das Abdeckblech mit den beiliegen
^
den Nägeln unter die Arbeitsplatte nageln.
Arbeitsplatten mit Holz- bzw. Kunststoff­umleimer:
^ Die Nägel durch die hintere Lochrei-
he schlagen.
-
^
Die beiliegende Dichtungsmasse auf ganzer Länge in die Hohlkehle des Abdeckbleches spritzen.
^
Das Abdeckblech an der Vorderkan te der Arbeitsplatte mittig in der Ni sche ausrichten.
6
^ Überschüssiges Silikon mit Seifenlau-
ge abwischen.
-
-
2. Bedienungsblende anbringen
"i"-Geschirrspüler aufstellen
Der Geschirrspüler darf nur mit komplett montierter Bedienungsblende betrie ben werden.
^ Kappe a auf den Drucktastenschal-
ter stecken.
^ Entlüftungsdüse b (falls vorhanden)
so aufstecken, dass die Lamellen nach unten zeigen.
^ Bedienungsblende c aufsetzen und
auf der Türinnenseite mit sechs Schrauben d festschrauben.
^ Schaltknopf e aufstecken.
-
7
"i"-Geschirrspüler aufstellen
3.Geschirrspüler in eine
Nische einbauen
In der Regel liegen die Wasseran schlüsse im Bereich des Spülenunter schrankes. Je nach Küchenhersteller ist im Boden des Spülenunterschrankes eine Installationsöffnung für die An schlussschläuche des Geschirrspülers vorhanden.
Wenn im Boden eines Unterschrankes oder im Sockelbereich keine Installa tionsöffnung vorhanden ist, muss diese nachträglich ausgesägt werden.
-
-
-
-
Gleitkufen
Sie finden die Gleitkufen im Oberkorb des Geschirrspülers. Sie erleichtern den Einbau des Ge schirrspülers und verhindern eine Be schädigung empfindlicher Fußböden. Zusätzlich dienen sie zur Höhenverstel lung der hinteren Schraubfüße.
Die Höhe des Geschirrspülers vorab
^
von Hand einstellen. Dabei ca. 5 mm unterhalb der Ar beitsplatte bleiben, damit er problem los in die Nische geschoben werden kann. Auf eine waagerechte Ausrich tung achten.
Die Schraubfüße können leichter ver­stellt werden, wenn sie vom Gewicht des Geschirrspülers entlastet sind. Dazu die Maschine (wenn möglich) leicht ankippen.
-
-
-
-
-
-
Maße: 60 x 110 mm.
,
Durch den Geschirrspüler darf kein Stecker eines elektrischen Ge rätes verdeckt werden, da die Tiefe der Einbaunische zu gering sein kann und durch Druck auf den Ste cker die Gefahr einer Überhitzung besteht (Brandgefahr).
8
-
-
^
Gleitkufen - mit der Gewindeschne cke nach hinten - unter die Schraub füße drücken.
-
-
"i"-Geschirrspüler aufstellen
Befestigungsbleche
Um die Standfestigkeit des Geschirr spülers zu gewährleisten, muss dieser später an der Arbeitsplatte festge schraubt werden (Arbeitsschritt 6). Dazu liegen dem Geschirrspüler zwei Befestigungsbleche bei.
^ Befestigungsbleche jeweils rechts
und links in die Schlitze stecken.
Stein- oder Marmor-Arbeitsplatten Bei diesen Arbeitsplatten muss der Ge schirrspüler seitlich am rechten und lin ken Nachbarschrank befestigt werden. Dazu werden zwei spezielle Befesti gungswinkel benötigt (nachkaufbares Zubehör).
-
-
:
-
Der Winkelstutzen für den Wasserab laufschlauch an der Rückseite des Ge schirrspülers kann gedreht werden.
Winkelstutzen in Richtung des bau
^
seitigen Anschlusses für den Wasser ablaufschlauch drehen.
^ Geschirrspüler vollständig in die Ni-
sche schieben. Dabei die Schläuche und das Kabel zur Anschlussstelle führen, ohne diese zu knicken.
-
-
-
-
-
-
9
"i"-Geschirrspüler aufstellen
Schraubfüße
^ Die hinteren Schraubfüße
Schraubendreher (TORX T20) auf die erforderliche Höhe einstellen.
Höher = Rechtsdrehung Tiefer = Linksdrehung
Für 1 mm Höhenverstellung sind meh­rere Umdrehungen notwendig, eventu­ell einen Akku-Schrauber verwenden.
mit einem
Die vorderen Schraubfüße
^
Hand oder mit einem Schraubendre­her verstellen.
Die Füße so weit herausdrehen, dass die Dichtung an der Oberkante des Geschirrspülers an der Arbeits­platte anliegt. Dabei auf eine waage­rechte Ausrichtung achten.
mit der
10
"i"-Geschirrspüler aufstellen
4.Bedienungsblende dem Schubladenmaß anpassen
Durch das Verstellen der Adapterleisten kann die Bedienungsblende dem Schubladenmaß angepasst werden.
^ Mit einem 8er Steckschlüssel durch
Links- oder Rechtsdrehung die erfor­derliche Höhe einstellen.
Falls notwendig, einzelne (oder alle) Adapterleisten entfernen.
Der Verstellbereich: von 112 mm: Bedienungsblende
ohne Adapterleisten
bis 145 mm
bis 154 mm:
Nach erfolgter Einstellung die über stehende Länge der Schrauben ab­kneifen oder abschneiden und even­tuell vorhandene Grate entfernen.
: Bedienungsblende mit
bis zu vier Adapter­leisten
wenn eine zusätzliche (fünfte) Adapterleiste angebracht wird (nachkaufbares Zubehör)
-
^
Adapterleisten aus den Steckschlit zen der Bedienungsblende drücken.
-
11
"i"-Geschirrspüler aufstellen
5.Frontplatte anbringen
Bei der Edelstahlfront ist das Befesti gungsblech bereits angebracht. Diese Front kann nicht gekürzt werden. (Mit Abschnitt "Frontplatte einhängen und festschrauben" fortfahren.)
Als Frontplatte wird in der Regel die Tür eines Unterschrankes (ohne Schubla denblende und Beschläge) verwendet.
Ist keine Unterschranktür verfügbar, kann eine Platte mit den folgenden Ma ßen eingesetzt werden:
Breite: G 601 - G 632 G 801 - G 832 G 636 - G 698 G 836 - G 898
Stärke: entsprechend der Frontplattenstärke der Nebenschränke, mindestens 16 mm.
Höhe: entsprechend dem Maß X
je nach Modell
440 - 447 mm
}
590 - 597 mm
}
-
-
Befestigungsblech anbringen
Auf der Rückseite der Frontplatte muss ein Befestigungsblech angebracht wer den. Mit den beiliegenden Schablonen wird die richtige Position des Befestigungs bleches auf der Frontplatte ermittelt.
-
^ Links und rechts je eine Schablone
mit dem aufgedruckten Lineal nach außen auf das Befestigungsblech stecken.
-
-
12
Befestigungsblech in die Schlitze des
^
Türaußenblechs einhängen.
^ Die überstehenden Enden der Scha-
blonen unter die Bedienungsblende schieben.
"i"-Geschirrspüler aufstellen
Befestigungsblech abnehmen.
^
Frontplatte mit der Rückseite nach
^
oben hinlegen.
^ Das Befestigungsblech auf die Rück-
seite der Frontplatte legen und aus­richten:
– Die Markierung für die Türoberkante
auf den Schablonen muss sich mit der Oberkante der Frontplatte de­cken.
^
Befestigungsblech ausrichten a: Langlöcher im Türaußenblech müs sen zentriert in den zugehörigen Mar kierungen der Schablonen liegen.
^
Die Höhe der Türoberkante der be nachbarten Unterschränke auf den Schablonen einzeichnen b.
Das Befestigungsblech muss rechts und links den gleichen Abstand von den Seitenkanten der Frontplatte ha ben.
^
Befestigungsblech in dieser Lage mit Klebestreifen fixieren.
-
-
-
-
13
"i"-Geschirrspüler aufstellen
Löcher für die Schrauben eventuell
^
vorbohren (C 2,5 mm, ca. 10 mm tief).
^ Befestigungsblech mit beiliegenden
Senkkopfschrauben festschrauben. ^ Schablonen abnehmen. Schablonen aufbewahren, falls der Ge-
schirrspüler später mit einer neuen Front verkleidet werden soll.
Frontplatte einhängen und fest schrauben
^ Frontplatte in die Schlitze des Türau-
ßenblechs einhängen.
-
14
^
Tür des Geschirrspülers etwas öff nen.
-
"i"-Geschirrspüler aufstellen
Frontplatte auf der einen Seite in der
^
Höhe ausrichten und auf dieser Seite
eine Befestigungsschraube (TORX
T20) anziehen.
Frontplatte auf der anderen Seite in
^
der Höhe ausrichten und auf dieser
Seite eine Befestigungsschraube
(TORX T20) anziehen.
Tür des Geschirrspülers schließen.
^
Position der Frontplatte kontrollieren.
^
Frontplatte eventuell wieder los
^
schrauben und neu ausrichten.
Ist die Frontplatte in der richtigen Positi on:
Tür des Geschirrspülers öffnen.
^
Alle Befestigungsschrauben (TORX
^
T20) auf den Seiten festziehen. Die Öffnungen der Befestigungs
^
schrauben mit den beiliegenden Kunststoffstopfen verschließen.
Die Türfederung muss nach der
,
-
Montage der Frontplatte unbedingt eingestellt werden, um deren unter schiedliches Gewicht auszuglei chen! Siehe Arbeitsschritt 7.
-
-
-
-
15
"i"-Geschirrspüler aufstellen
6.Geschirrspüler festschrauben
Tür des Geschirrspülers öffnen.
^
Die Löcher in den Befestigungsble chen und die Langlöcher im Ab deckblech müssen übereinander lie gen. Falls das nicht der Fall ist, den Stand des Geschirrspülers in der Ni sche korrigieren (Abstand rechts und links zu den Nachbarschränken angleichen und die Frontplatte bün dig zu den Nachbarfronten ausrich ten).
-
-
-
-
-
-
Geschirrspüler rechts und links mit
^
einer der beiliegenden Senkkopf­schrauben (3,9 x 22) von unten an der Arbeitsplatte festschrauben.
Darauf achten, dass die Dichtung an der Oberkante des Geschirrspülers an der Arbeitsplatte anliegt. Falls das nicht der Fall ist, die Füße des Geschirrspülers weiter heraus­drehen (siehe Arbeitsschritt 3, Schraubfüße).
16
"i"-Geschirrspüler aufstellen
7.Türfederung einstellen
Die Türfedern sind richtig eingestellt, wenn die halb geöffnete Tür (ca. 45 ° Öffnungswinkel) beim Loslassen in die ser Stellung stehenbleibt.
Wenn die Tür in die waagerechte Stel lung absinkt, müssen die Türfedern ge spannt werden.
Wenn sie dagegen wieder hochfedert, müssen die Federn entspannt werden.
Die Einstellschraube befindet sich in der oberen Leiste vorne auf der linken Seite des Geschirrspülers.
Bitte beachten: Falls sich die Türfedern wegen des ho­hen Gewichtes der Frontverkleidung nicht genug spannen lassen (Tür fällt herunter), sollten sie gegen stärkere ausgetauscht werden. Wenden Sie sich bitte an einen imperial Fachhändler oder den imperial Kun­dendienst.
-
Tür des Geschirrspülers öffnen.
^
Bei halb geöffneter Tür lassen sich die Türfedern leichter einstellen als bei voll stäng geöffneter Tür.
-
-
^ Die Türfederung mit einem Schrau-
bendreher (TORX T20 oder Schlitz 1 x 5,5 mm) ausbalancieren:
- Rechtsdrehung = spannen
- Linksdrehung = entspannen.
-
17
"i"-Geschirrspüler aufstellen
8.Sockelblende anpassen
Der Sockelbereich des Geschirrspülers wird mit der durchgehenden Sockel blende der Küche verkleidet.
Im Bereich des Geschirrspülers ist die mögliche Höhe der Sockelblende (H) abhängig vom Sockelrücksprung (R) und davon, wie weit die Frontplatte über die Geschirrspülertür hinausragt (P).
-
Die durchgehende Sockelblende di
^
rekt vor die Küchenzeile stellen, ohne sie zu befestigen.
Die Geschirrspülertür vorsichtig öff
^
nen.
Wenn die Frontplatte beim Öffnen der Geschirrspülertür gegen die Sockel blende stößt, muss die Sockelblende im Bereich der Geschirrspülertür ausge schnitten werden.
Dazu die Anstoßkante der Frontplatte
^
auf der Sockelblende anzeichnen. Die Sockelblende entlang dieser Li
^
nie ausschneiden.
^ Die Sockelblende erneut vor die Kü-
chenzeile stellen und prüfen, ob sich die Geschirrspülertür vollständig öff­nen lässt. Falls dies nicht der Fall ist, die So­ckelblende nachschneiden.
^ Die durchgehende Sockelblende, wie
vom Küchenhersteller angegeben, an den Küchenschränken befestigen.
-
-
-
-
-
18
Elektroanschluss
Der Geschirrspüler ist serienmäßig "ste ckerfertig" für den Anschluss an eine Schutzkontakt-Steckdose aus­gerüstet.
Nach dem Aufstellen des Ge
,
schirrspülers muss die Steckdose frei zugänglich sein. Verwenden Sie aus Sicherheitsgrün den auch keine Verlängerungskabel (z. B. Brandgefahr durch Überhit zung).
Wenn die Anschlussleitung beschädigt ist, muss sie durch eine Spezialleitung für diese Geschirrspüler ersetzt wer­den. Wenden Sie sich bitte an einen imperial Fachhändler oder den imperial Kundendienst.
,
Vergewissern Sie sich, dass die in Ihrem Haus vorliegende Span­nung, Frequenz und Absicherung mit den Angaben auf dem Typen­schild und das installierte Steckdo­sensystem mit dem Steckersystem des Geschirrspülers übereinstim men.
-
-
-
-
Zusätzlich für Österreich
­Bei Anwendung der Schutzmaßnahme
"Fehlerstromschutzschaltung" darf in Verbindung mit diesem Gerät nur ein pulsstromsensitiver Fehlerstrom-Schutz schalter verwendet werden.
-
^
Technische Daten siehe Typenschild an der Türoberseite.
,
Die Elektroanlage muss nach
VDE 0100 ausgeführt sein!
Zur Erhöhung der Sicherheit emp fiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslö sestrom von 30 mA (DIN VDE 0664) vorzuschalten.
-
-
19
Wasseranschluss
Wasserzulauf
Das Wasser im Geschirrspüler
,
ist kein Trinkwasser!
Der Geschirrspüler darf an Kalt- oder
Warmwasser bis max. 60 °C ange schlossen werden. Wir empfehlen den Warmwasseran schluss. Dadurch werden Energiekos ten und Zeit gespart. Allerdings wird dann in allen Programmabschnitten, in denen sonst mit kaltem Wasser ge spült wird (Vorspülen und Zwischen spülen) und auch im Programm I mit warmem Wasser gespült.
– Für die Benutzung des Programms
pu ist ein Warmwasseranschluss mit mindestens 45 °C erforderlich!
– Der Zulaufschlauch ist ca. 1,5 m
lang. Ein längerer Schlauch (4 m) oder ein 1,5 m langer, flexibler Me­tallschlauch (Prüfdruck 140 bar), sind lieferbar.
-
-
-
-

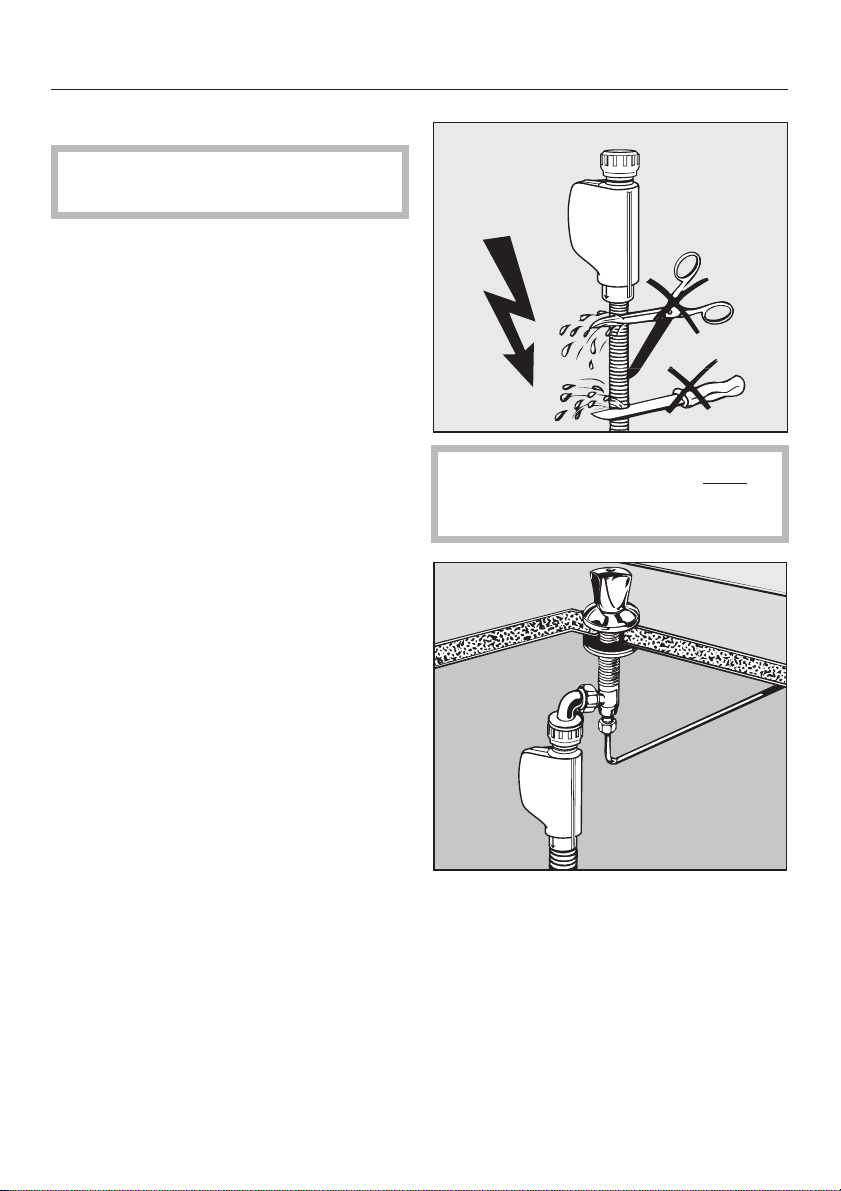

­Der Zulaufschlauch darf nicht
,
gekürzt oder beschädigt werden (siehe Abb.)!
Zum Anschluss ist ein Absperrventil mit einem 3/4 Zoll Anschlussgewinde erforderlich.
Ein Rückflussverhinderer ist nicht er forderlich; das Gerät entspricht den Richtlinien des DVGW.
Der Wasserdruck (Fließdruck am Wasseranschluss) muss zwischen 0,3 und 10 bar liegen. Ist der Wasserdruck niedriger, kann die Kontrollleuchte p/q blinken (siehe Gebrauchsanweisung, Kapitel "Störungen beseitigen"). Bei höherem Wasserdruck muss ein Druckminderventil eingebaut wer den.
20
-
Für den Anschluss an ein Absperrventil in der Arbeitsplatte ist ein Winkel mit Überwurfmutter lieferbar (M.-Nr. 04 274 820).
-
Sondervorschriften für Österreich
In die Kaltwasserleitung ist gemäß §
^
18 und § 22 der "Verordnung zur Durchführung des Wasserversor gungsgesetzes 1960" unmittelbar vor der Anschlussstelle des Gerätes ein Handabsperrventil einzubauen.
Für die Verbindungsleitung von der
^
Anschlussstelle am Gerät zu der In nenanlage sind nur die im § 12 Abs. 1 der "Verordnung zur Durchführung des Wasserversorgungsgesetzes 1960" aufgezählten Rohre zu verwen den.
^ Die Verwendung von Gummi- oder
Kunststoffschläuchen als Druckver­bindungsleitung zwischen Innenanla­ge und Gerät ist nur dann gestattet, wenn sie:
– samt den eingebundenen Anschluss-
armaturen einem Mindestdruck von 15 bar standhalten,
-
-
Wasseranschluss
-
– während der Inbetriebnahme des
Gerätes hinreichend beaufsichtigt sind und
nach der jeweiligen Verwendung des Gerätes durch Sperrung des Wasser zuflusses vor dem Gummi- oder Kunststoffschlauch zuverlässig außer Betrieb gesetzt oder überhaupt von der Innenanlage getrennt werden.
-
21
Wasseranschluss
Wasserablauf
In den Ablauf der Maschine ist ein
Rückschlagventil eingebaut, so dass kein Schmutzwasser über den Ab laufschlauch in den Geschirrspüler fließen kann.
Das Gerät ist mit einem ca.1,5 m lan
gen, flexiblen Ablaufschlauch ausge rüstet (lichte Weite: 22 mm).
Der Ablaufschlauch kann mit einem
Verbindungsstück und einem weite ren Schlauch verlängert werden (bis 4 m).
– Für den Anschluss des Schlauches
an das bauseitige Ablaufsystem liegt eine Schlauchschelle im Beipack.
– Der Anschlussstutzen am Geschirr-
spüler kann gedreht werden. Der Schlauch kann daher nach rechts oder links verlegt werden, ohne dass die Schlauchschelle gelöst werden muss.
-
Sondervorschriften für Österreich!
Der Anschluss an die nach der Bestim mung der Ö-Norm B 2501 - Hauska nal-Anlagen - hergestellten Abflusslei tung kann direkt erfolgen.
-
-
Belüftung des Wasserablaufs
Geschirrspülertür vollständig öffnen.
^
Liegt der bauseitige Anschluss für den
-
Wasserablauf tiefer als die Führung für die Rollen des Unterkorbes in der Tür, muss der Wasserablauf belüftet wer den. Sonst kann während eines Pro­gramms das Wasser durch Saugheber­wirkung aus dem Spülraum fließen.
Zum Belüften:
-
-
-
-
Die Ablaufleitung darf höchstens 4 m lang sein und die Pumphöhe 1 m nicht überschreiten!
Der bauseitige Anschlussstutzen für den Ablaufschlauch kann für ver schiedene Schlauchdurchmesser ausgelegt sein. Ragt der An schluss-stutzen zu weit in den Ab laufschlauch hinein, muss der An schlussstutzen gekürzt werden. Sonst kann der Ablaufschlauch ver stopfen.
Der Ablaufschlauch darf nicht ge kürzt werden!
Auf knickfreie Verlegung des Ablauf schlauches achten!
22
-
-
-
-
^
-
-
Verschlusskappe des Belüftungsven tils im Spülraum abschneiden.
-
-
Nachkaufbares Zubehör
Sie möchten... Sie brauchen dazu...
...den Geschirrspüler an einer Stein-/ Marmor-Arbeitsplatte befestigen
...zwei Befestigungswinkel
23
Technische Daten
Geschirrspülermodell GSI 8246
Höhe Einbaugerät 81,7 cm (verstellbar + 5,0 cm) Höhe der Einbaunische 82 cm ( + 5,0 cm) Breite 44,8 cm Breite der Einbaunische 45 cm Tiefe 57 cm Tiefe bei geöffneter Tür 115,5 cm Gewicht ca. 48 kg Spannung Anschlusswert siehe Typenschild an der Türoberseite Absicherung Erteilte Prüfzeichen VDE, Funkschutz Wasserdruck (Fließdruck) 0,3 - 10 bar Überdruck Warmwasseranschluss bis max. 60 °C Abpumphöhe max. 1 m Abpumplänge max. 4 m Anschlusskabel ca. 1,7 m Fassungsvermögen 8 Maßgedecke
24
Technische Daten
Geschirrspülermodell GSI 8264
Höhe Einbaugerät 81,7 cm (verstellbar + 5,0 cm) Höhe der Einbaunische 82 cm ( + 5,0 cm) Breite 59,8 cm Breite der Einbaunische 60 cm Tiefe 57 cm Tiefe bei geöffneter Tür 115,5 cm Gewicht:
intergrierbares Gerät intergrierbares Gerät SC#
Spannung Anschlusswert siehe Typenschild an der Türoberseite Absicherung Erteilte Prüfzeichen VDE, Funkschutz Wasserdruck (Fließdruck) 0,3 - 10 bar Überdruck Warmwasseranschluss bis max. 60 °C Abpumphöhe max. 1 m Abpumplänge max. 4 m Anschlusskabel ca. 1,7 m Fassungsvermögen 12 Maßgedecke
ca. 51,5 kg ca. 53 kg
SC # = Geschirrspüler mit Besteckschublade
25
Technische Daten
Geschirrspülermodell GSI 8265, GSI 8266 GSI 8465
Höhe Einbaugerät 81,7 cm
(verstellbar + 5,0 cm) Höhe der Einbaunische 82 cm (+ 5,0 cm) 84 cm (+ 5,0 cm) Breite 59,8 cm 59,8 cm Breite der Einbaunische 60 cm 60 cm Tiefe 57 cm 57 cm Tiefe bei geöffneter Tür 115,5 cm 120,5 cm Gewicht:
intergrierbares Gerät intergrierbares Gerät SC#
Spannung Anschlusswert siehe Typenschild an der Türoberseite Absicherung Erteilte Prüfzeichen VDE, Funkschutz VDE, Funkschutz Wasserdruck (Fließdruck) 0,3 - 10 bar Überdruck 0,3 - 10 bar Überdruck Warmwasseranschluss bis max. 60 °C bis max. 60 °C Abpumphöhe max. 1 m max. 1 m Abpumplänge max. 4 m max. 4 m Anschlusskabel ca. 1,7 m ca. 1,7 m Fassungsvermögen 12 Maßgedecke 14 Maßgedecke
ca. 53,5 kg
ca. 55,5 kg ca. 57,5 kg
83,7 cm (verstellbar + 5,0 cm)
SC # = Geschirrspüler mit Besteckschublade
26
27
M.-Nr. 05 593 522 / 00 ­Innovationen, technische Änderungen, Druckfehler und Irrtümer vorbahalten. Dieses Papier besteht aus 100 % chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
1303
imperial-WERKE oHG D-32257 Bünde, Borries- /Installstraße
D-32255 Bünde Fon (0 52 23) 481-0 Fax (0 52 23) 481-249 e-mail: direct@imperial.de Internet: www.imperial.de
+
gut und schön
Loading...
