Miele G647, G650, G850 Plus User manual [de]

Page 1

Gebrauchsanweisung

Geschirrspüler

Lesen Sie unbedingt die Gebrauchs- und die Montageanweisung vor der Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr.

05 715 930

Page 2

Inhalt

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Geräteübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Bedienungsblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Entsorgung des Verpackungsmaterials. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Entsorgung des Altgerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Sparsam spülen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Die erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Für die erste Inbetriebnahme benötigen Sie: . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Tür öffnen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Tür schließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Enthärtungsanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Enthärtungsanlage programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Programmierte Wasserhärte kontrollieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Regeneriersalz einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Salznachfüllanzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Klarspüler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Klarspüler einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Klarspülernachfüllanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Dosiermenge für Klarspüler einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Geschirr und Besteck einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Oberkorb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Tassenauflage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Anlagestrebe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Oberkorb-Verstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Unterkorb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Klappbare Spikes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Flaschenhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Besteck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Besteckkorb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

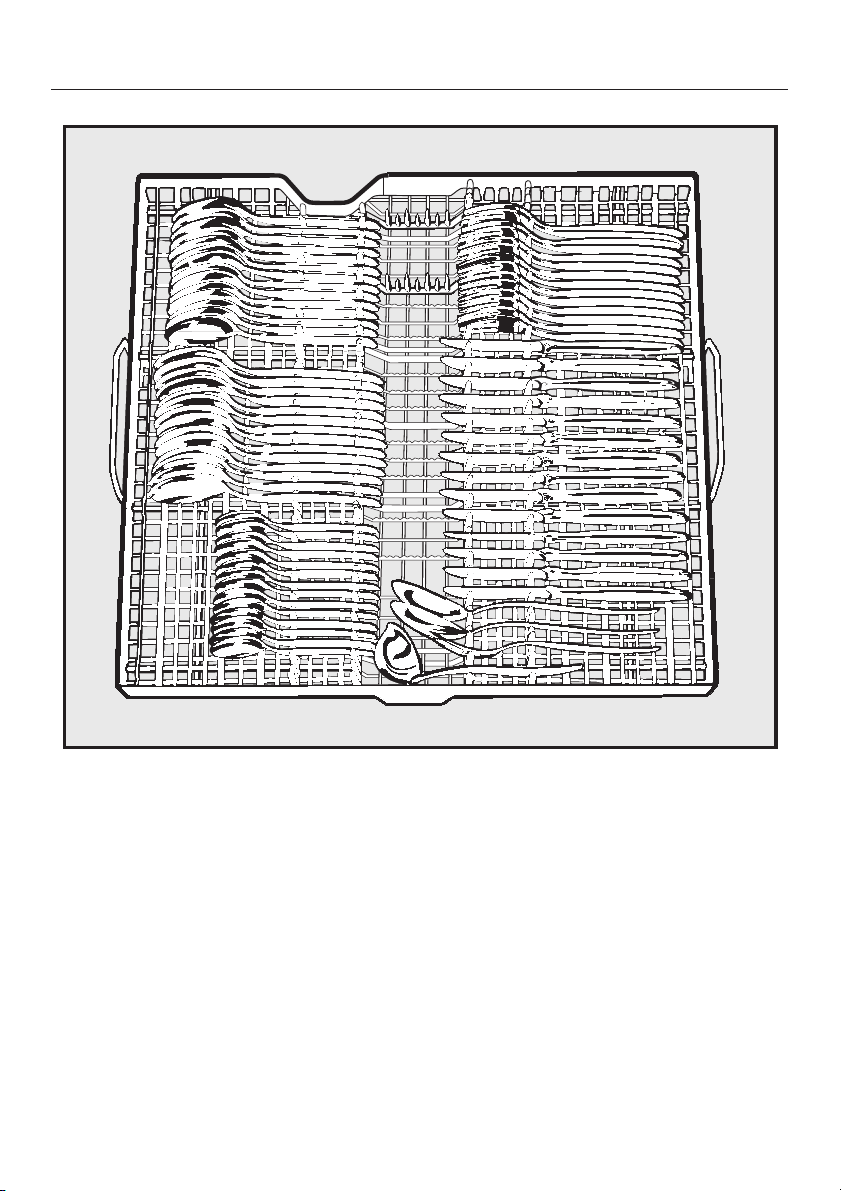

Besteckschublade (SC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Für den Geschirrspüler nicht geeignetes Spülgut: . . . . . . . . . . . . . . . . . . . . . . . . 29

Page 3

Inhalt

Betrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Reiniger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Reiniger einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Programmauswahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Programm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Programmablauf-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Programmende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Programm unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Programmwechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Zusatzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Startvorwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Laufzeit Trocknungsgebläse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Geschirr ausräumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Siebe im Spülraum reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

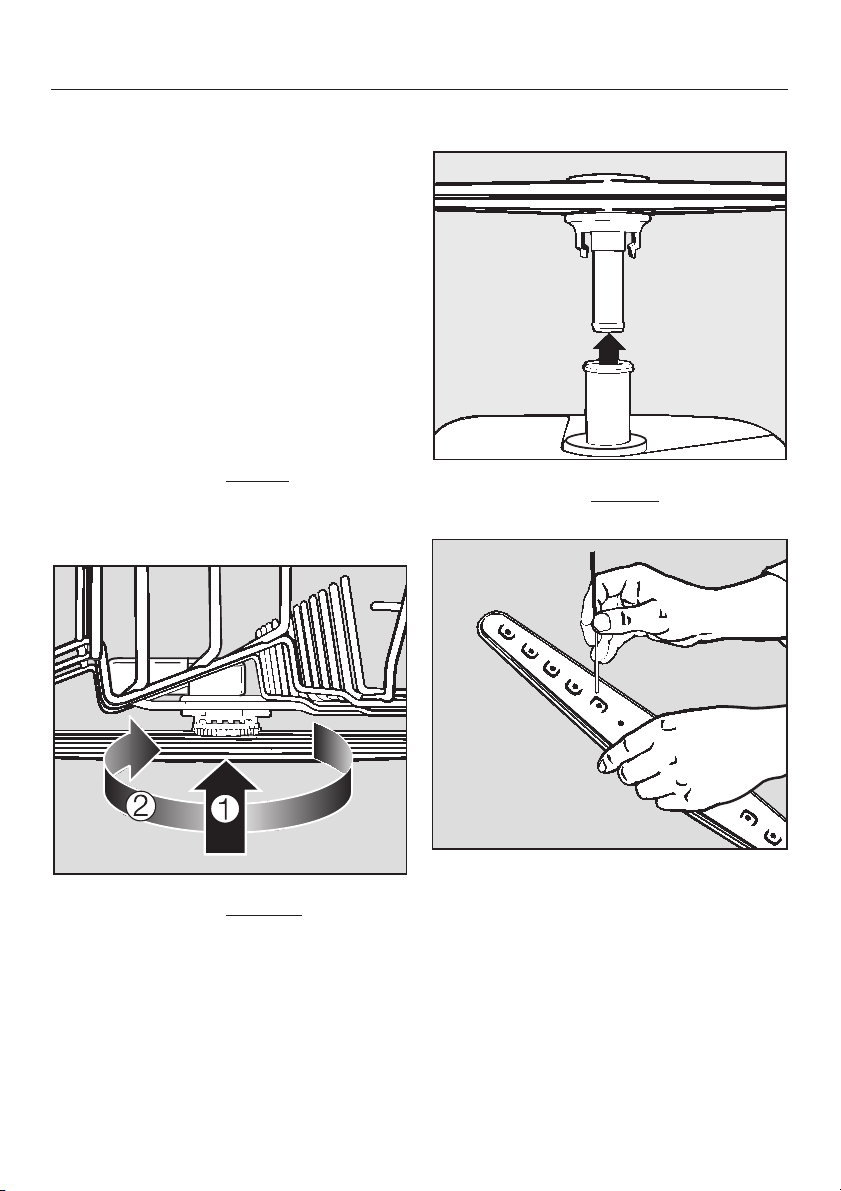

Sprüharme reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Spülraum reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Türdichtung und Tür reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Bedienungsblende reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Front des Geschirrspülers reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Störungen beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

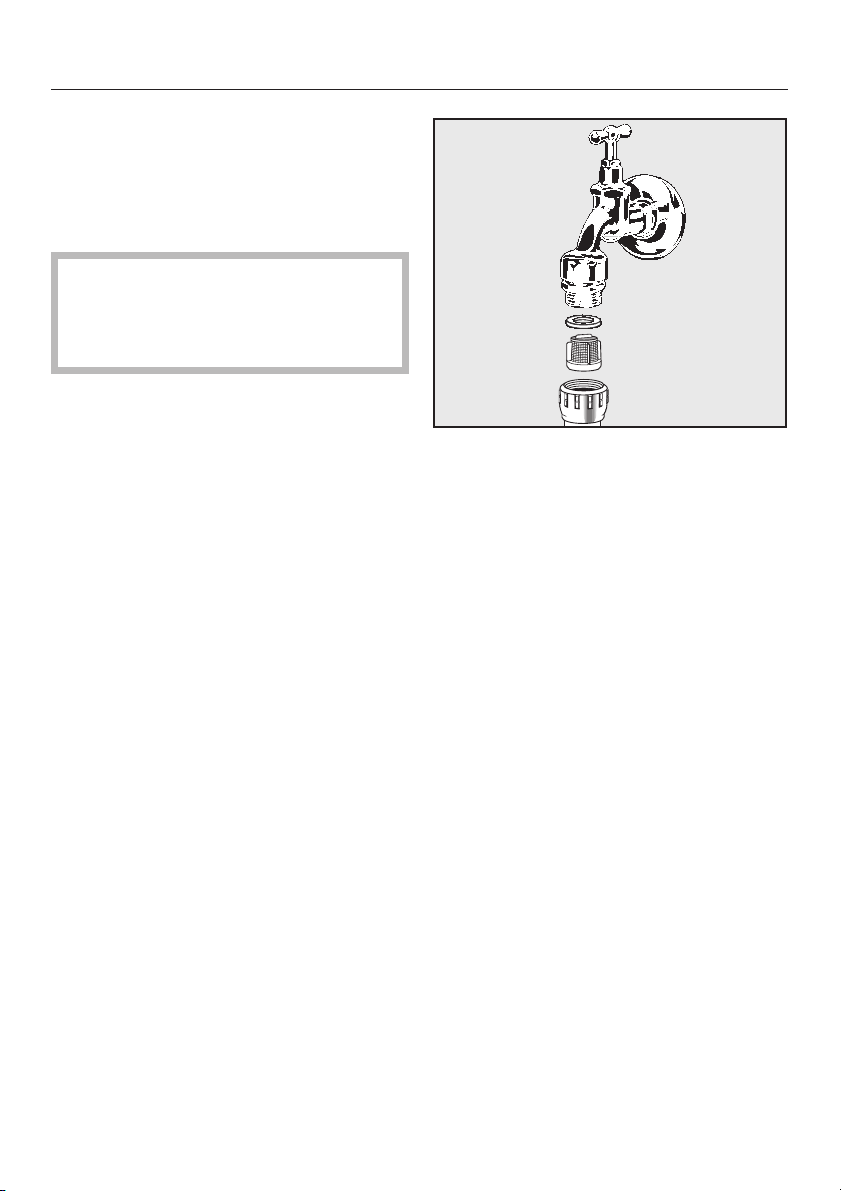

Sieb im Wasserzulauf reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

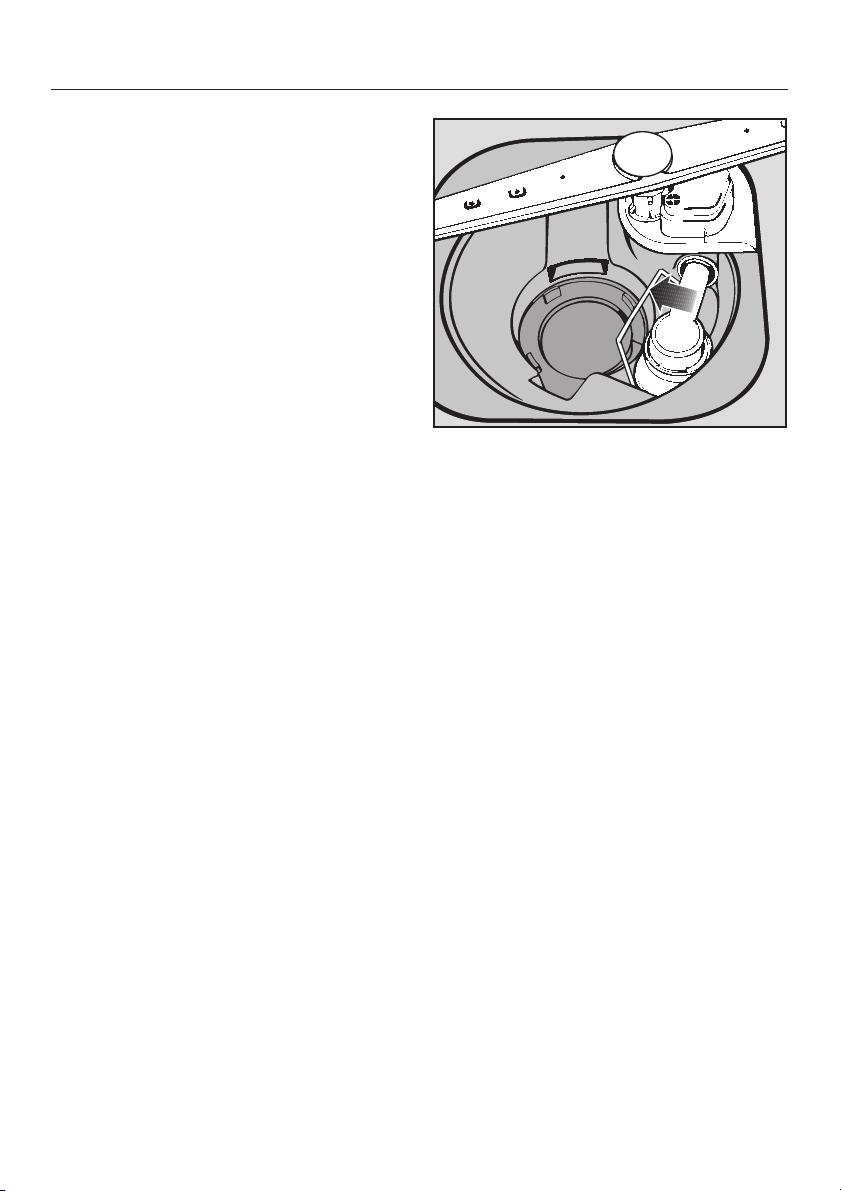

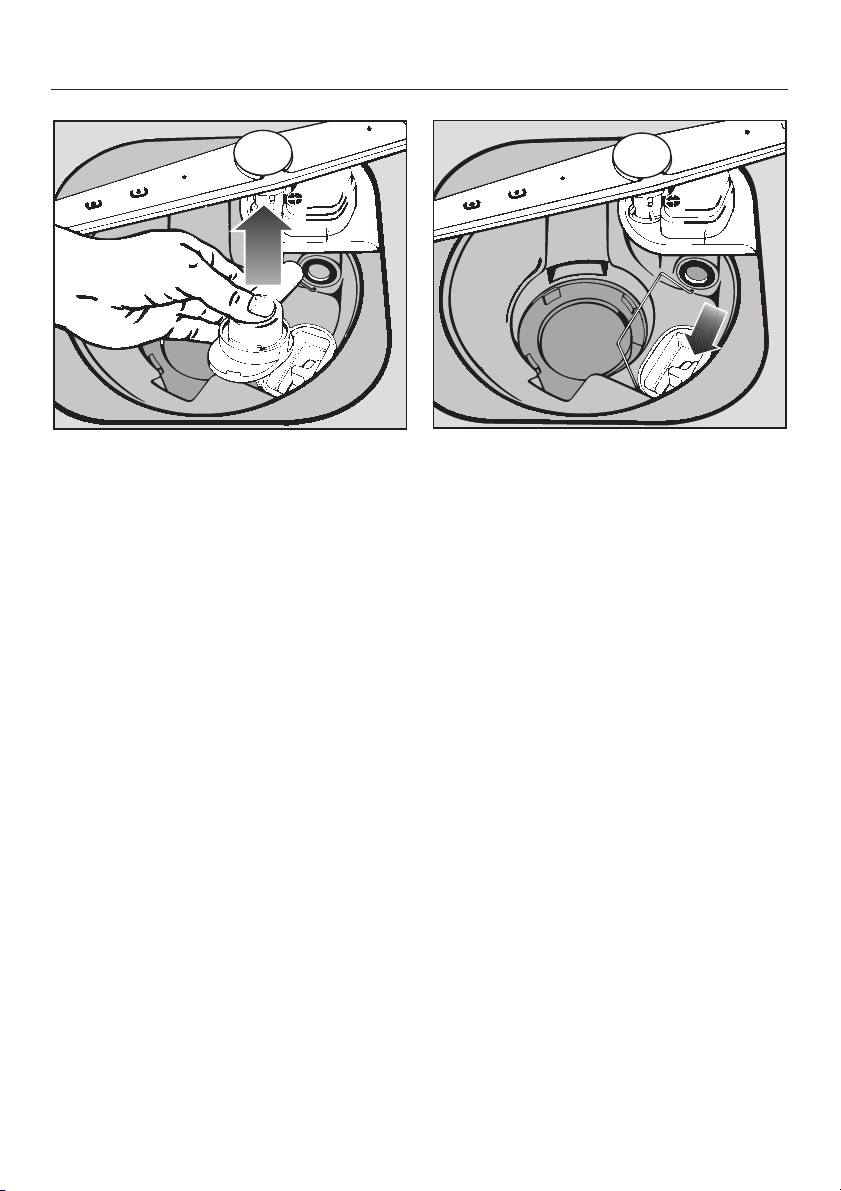

Ablaufpumpe und Rückschlagventil reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Nachkaufbares Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Hinweise für Vergleichsprüfungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Programmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Geschirrspülermodelle G 6XX (Modell siehe Typenschild). . . . . . . . . . . . . . . . . . 64

Geschirrspülermodelle G 8XX (Modell siehe Typenschild). . . . . . . . . . . . . . . . . . 66

Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Page 4

Gerätebeschreibung

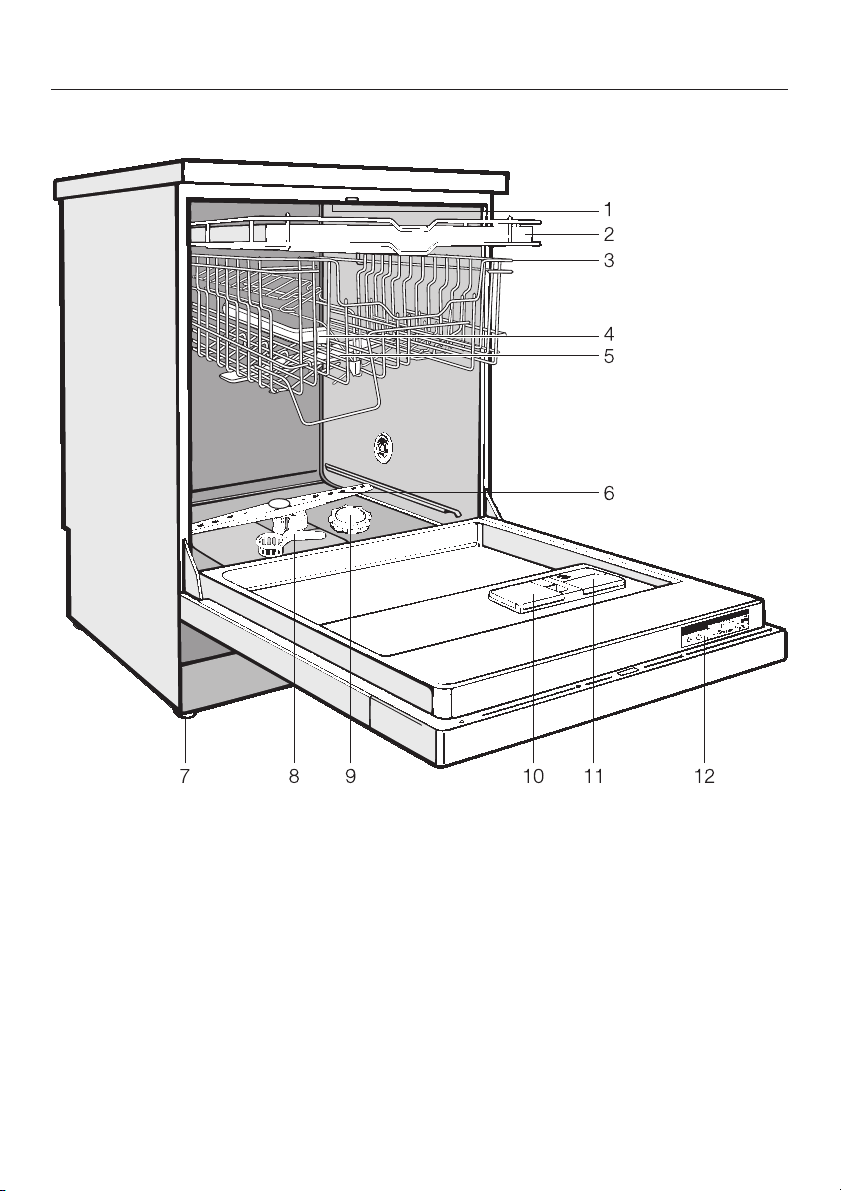

Geräteübersicht

1 Oberer Sprüharm (nicht sichtbar) 2 Besteckschublade

(je nach Modell) 3 Oberkorb 4 Wasserzuführung für mittleren

Sprüharm 5 Mittlerer Sprüharm 6 Unterer Sprüharm

7 vier höhenverstellbare Schraub-

füße 8 Siebkombination 9 Vorratsbehälter für Regeneriersalz

10 Zweikammer-Behälter für Reiniger 11 Vorratsbehälter für Klarspüler

(mit Dosierwähler)

12 Typenschild

Page 5

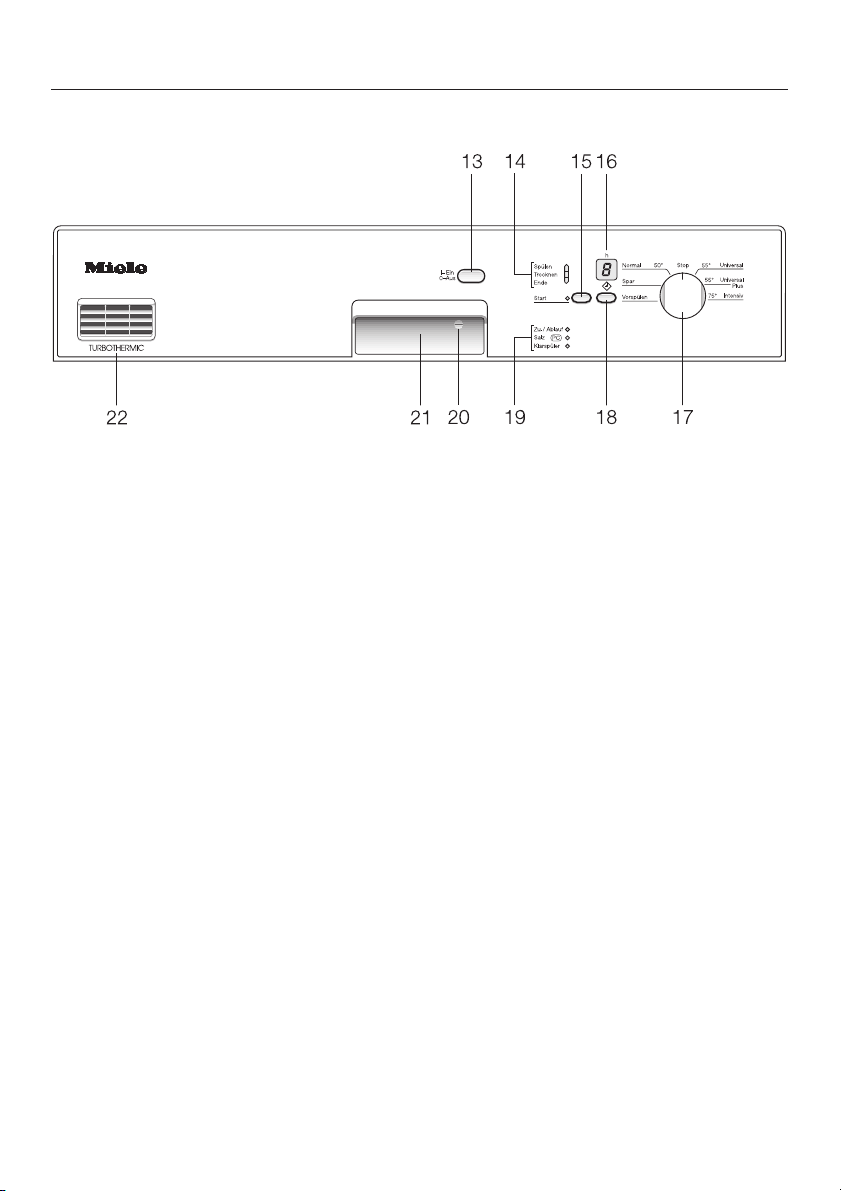

Bedienungsblende

Gerätebeschreibung

13 "Ein/Aus"-Taste 14 Programmablauf-Anzeige 15 "Start"-Taste 16 Startvorwahl-Zeitanzeige 17 Programmwähler

Diese Gebrauchsanweisung beschreibt mehrere Geschirrspülermodelle. Die verschiedenen Geschirrspülermodelle werden folgendermaßen genannt: G 647 (i) = G 6XX G 847 (i) bis G 850 (i) = G 8XX

18 "Startvorwahl"-Taste 19 Kontrolleuchten/Nachfüllanzeigen 20 Kindersicherung 21 Türöffner 22 Austrittsöffnung Trocknungs-

gebläse

Die Bezeichnungen G 6XX und G 8XX beziehen sich immer auf das Typen schild, unabhängig davon wie die Bezeichnung auf der Bedienungsblende ist. Das Typenschild befindet sich an der Türoberseite.

Page 6

Sicherheitshinweise und Warnungen

Bei Aufstellung und Installation

Dieser Geschirrspüler entspricht den vorgeschriebenen Sicherheits bestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen. Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie diesen Geschirrspüler in Betrieb nehmen. Dadurch schützen Sie sich und ver meiden Schäden an dem Geschirr spüler. Bewahren Sie die Gebrauchsanwei sung sorgfältig auf!

Nehmen Sie die Aufstellung und den Anschluss des Geschirrspü

lers nach der Montageanweisung vor.

Nach dem Aufstellen des Geschirr spülers muss die Steckdose frei

zugänglich sein.

Um die Standfestigkeit zu gewähr

leisten, dürfen Unterbau- und inte grierbare Geschirrspüler nur unter einer durchgehenden Arbeitsplatte aufge stellt werden, die mit den Nachbar schränken verschraubt ist.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Geschirr-

spüler ausschließlich im Haushalt und nur zum Spülen von Haushaltsgeschirr. Jegliche andere Verwendung, Umbauten und Veränderungen des Geschirrspülers sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrige Verwen dung oder falsche Bedienung verur sacht werden.

Bei der Lieferung

Kontrollieren Sie den Geschirrspü

ler vor der Aufstellung auf äußere sichtbare Schäden. Nehmen Sie einen beschädigten Geschirrspüler auf kei nen Fall in Betrieb. Ein beschädigter Geschirrspüler kann Ihre Sicherheit ge fährden!

Entsorgen Sie die Verpackung ord

nungsgemäß.

Der Geschirrspüler darf nicht unter

ein Kochfeld gebaut werden. Die teilweise hohen Abstrahlungstemperaturen könnten den Geschirrspüler beschädigen.

Bei der Installation darf der Ge-

schirrspüler nicht am Netz angeschlossen sein.

Vergewissern Sie sich, dass die in

Ihrem Haus vorliegende Span

nung, Frequenz und Absicherung mit den Angaben auf dem Typenschild übereinstimmt.

Die elektrische Sicherheit dieses

Geschirrspülers ist nur dann ge währleistet, wenn er an ein vorschrifts

mäßig installiertes Schutzleitersystem

angeschlossen wird. Diese grundlegen de Sicherheitseinrichtung muss vorhan den sein. Im Zweifelsfall die Hausinstal lation durch eine Fachkraft prüfen las

sen. Der Hersteller kann nicht verant

wortlich gemacht werden für Schäden,

die durch einen fehlenden oder unter brochenen Schutzleiter verursacht wer den (z. B. elektrischer Schlag).

Page 7

Sicherheitshinweise und Warnungen

Der Einbau und die Montage die

ses Gerätes an nichtstationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Vor aussetzungen für den sicherheitsge rechten Gebrauch dieses Gerätes si cherstellen.

Ein beschädigter Geschirrspüler

kann Ihre Sicherheit gefährden! Setzen Sie einen beschädigten Ge schirrspüler sofort außer Betrieb und fragen Sie Ihren Lieferanten oder den Kundendienst.

Das Kunststoffgehäuse des Was-

seranschlusses enthält ein elektrisches Ventil. Tauchen Sie das Gehäuse nicht in Flüssigkeiten!

Im Zulaufschlauch befinden sich

spannungsführende Leitungen. Schneiden Sie den Schlauch deshalb nicht durch, auch wenn er zu lang ist!

Verwenden Sie aus Sicherheits-

gründen keine Verlängerungskabel (z. B. Brandgefahr durch Überhitzung).

Im täglichen Gebrauch

Geben Sie keine Lösungsmittel in

den Spülraum. Es besteht Explo sionsgefahr!

Trinken Sie das Wasser aus dem

Spülraum nicht. Dieses Wasser ist kein Trinkwasser!

Atmen Sie pulverförmige Reiniger

nicht ein! Verschlucken Sie Reini ger nicht! Reiniger können Verätzungen in Nase, Mund und Rachen verursa chen. Gehen Sie sofort zum Arzt, wenn

Sie Reiniger eingeatmet oder ver schluckt haben.

Stellen oder setzen Sie sich nicht

auf die geöffnete Tür. Der Geschirr spüler könnte kippen. Dabei könnten Sie sich verletzen oder der Geschirr spüler könnte beschädigt werden.

Bei Geschirrspülern mit Besteck

korb (modellabhängig) wird das Besteck leichter sauber und trocken, wenn Sie es mit den Griffen nach unten in den Besteckkorb stellen. Ist jedoch zu befürchten, dass Sie sich an den Messer- oder Gabelspitzen verletzen könnten, ordnen Sie die Bestecke mit den Griffen nach oben ein.

Verwenden Sie nur handelsübliche

Reiniger für Haushaltsgeschirrspüler. Keine Handspülmittel!

Verwenden Sie nur Klarspüler für

Haushaltsgeschirrspüler!

Verwenden Sie nur spezielle, mög

lichst grobkörnige Regeneriersalze oder andere reine Siedesalze. Verwenden Sie keinesfalls andere Sal ze, z. B. Speisesalz, Viehsalz oder Tau salz. Diese Salzarten können wasserun lösliche Bestandteile enthalten, welche eine Funktionsstörung des Enthärters verursachen.

Spülen Sie keine heißwasseremp

findlichen Kunststoffteile, z. B. Ein wegbehälter oder Bestecke. Diese Teile können sich durch Temperatureinwir kung verformen.

Page 8

Sicherheitshinweise und Warnungen

Vorsicht bei Geschirrspülern mit frei liegendem Heizkörper

(je nach Modell)

Fassen Sie bei Geräten mit freilie

gendem Heizkörper während einer Programmunterbrechung oder unmittel bar nach Ende des Programms nicht an den Heizkörper. Es besteht Verbren nungsgefahr!

Verschiedene Kunststoffteile kön

nen verschmoren oder entflam men, wenn sie mit dem Heizkörper in Berührung kommen. Ordnen Sie des halb Kunststoffteile stets in den Ober korb ein, wenn Sie sich nicht sicher sind, dass es sich um ein absolut hitzebeständiges Kunststoffteil handelt. Sichern Sie kleine Teile (beschweren oder einklemmen), damit sie nicht auf den Heizkörper fallen können.

Bei Kindern im Haushalt

Erlauben Sie kleinen Kindern nicht,

mit dem Geschirrspüler zu spielen bzw. ihn zu bedienen. Es besteht u. a. die Gefahr, dass sich Kinder in dem Geschirrspüler einschließen!

Verhindern Sie, dass Kinder mit

Reiniger in Berührung kommen! Reiniger können Verätzungen in Mund und Rachen verursachen oder zum Er sticken führen. Gehen Sie sofort zum Arzt, wenn Ihr Kind Reiniger in den Mund genommen hat.

Damit Kinder nicht mit dem Reini

ger in Berührung kommen: Füllen Sie Reiniger erst direkt vor Programmstart ein und verriegeln Sie die Tür mit der Kindersicherung (mo dellabhängig). Halten Sie deshalb Kinder auch vom geöffneten Geschirrspüler fern. Es könnten noch Reinigerreste im Ge schirrspüler sein.

Damit Kinder nicht mit dem Reini

ger in Berührung kommen: Wenn Sie die Zusatzfunktion Startvor wahl verwenden (modellabhängig), muss der Reinigerbehälter trocken sein, ggf. trockenwischen. In einem feuchten Reinigerbehälter verklumpt der Reiniger und wird eventuell nicht vollständig ausgespült. Nach Beendigung eines Programms könnten Kinder bei geöffneter Geschirrspülertür mit diesen Reinigerresten in Berührung kommen.

Zum Schutz vor Schäden an Geschirrspüler und Sachen

Füllen Sie Reiniger (auch flüssigen

Reiniger) nicht in den Klarspüler behälter. Reiniger zerstört den Behälter!

Füllen Sie Reiniger (auch flüssigen

Reiniger) nicht in den Vorratsbehäl ter für Regeneriersalz. Reiniger zerstört die Enthärtungsanlage.

Setzen Sie keine Gewerbe- oder

Industriereiniger ein, es können Materialschäden auftreten und es be steht die Gefahr heftiger chemischer Reaktionen (z. B. Knallgasreaktion).

dem

Page 9

Sicherheitshinweise und Warnungen

Das eingebaute Waterproof-Sys

tem schützt unter folgenden Vor aussetzungen zuverlässig vor Wasser schäden:

ordnungsgemäße Installation,

–

Instandsetzung des Geschirrspülers

–

bzw. Austausch der Teile bei erkenn baren Schäden,

Schließen des Wasserhahns bei

–

längerer Abwesenheit (z. B. Ur laub).

Bei Reparatur und Wartung

Reparaturen dürfen nur von Fach-

kräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Trennen Sie den Geschirrspüler

vom elektrischen Netz, wenn er gewartet wird (Geschirrspüler ausschalten, dann Netzstecker ziehen oder die Sicherung herausdrehen bzw. ausschalten).

Bei der Entsorgung des Ge schirrspülers

Machen Sie den ausgedienten Ge

schirrspüler unbrauchbar. Ziehen Sie dazu den Netzstecker und durch trennen oder zerstören Sie die An schlussleitung. Entfernen Sie den Verschlusskloben des Türverschlusses (2 Kreuzschlitz schrauben), damit sich Kinder nicht einschließen können. Entsorgen Sie den Geschirrspüler ordnungsgemäß.

Der Hersteller haftet nicht für Schä den, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Page 10

Ihr Beitrag zum Umweltschutz

Entsorgung des Verpackungsmaterials

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs materialien sind nach umweltverträgli chen und entsorgungstechnischen Ge sichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Altgeräte enthalten noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück. Bitte sorgen Sie dafür, dass das Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen" unter "Bei der Entsorgung des Ge schirrspülers".

Sparsam spülen

Dieser Geschirrspüler spült äußerst wasser- und energiesparend. Sie können die Sparsamkeit unterstüt zen, wenn Sie folgende Tipps beach ten:

Schließen Sie den Geschirrspüler an

Warmwasser an, wenn Sie eine mo derne Warmwasseranlage haben. Obwohl alle Spülgänge mit Warm wasser betrieben werden, verringern

Sie:

- den Verbrauch von Primärenergie,

- den CO2-Ausstoß bei der Energie-

erzeugung,

- Ihre Kosten und

- die Spülzeit. Bei elektrisch beheizten Anlagen empfehlen wir jedoch den Anschluss an die Kaltwasserleitung.

^ Nutzen Sie das Fassungsvermögen

der Geschirrkörbe voll aus, ohne den Geschirrspüler zu überladen; dann spülen Sie am wirtschaftlichsten.

Wählen Sie ein Programm, das der Geschirrart und dem Verschmut zungsgrad entspricht.

Wählen Sie das Spar-Programm für energiesparendes Spülen.

Beachten Sie die Dosierangaben des Reinigerherstellers.

Verwenden Sie 2/3 der angegebenen Reinigermenge, wenn die Geschirr körbe nur halb voll sind.

Page 11

Für die erste Inbetriebnahme benötigen Sie:

ca. 2 l Wasser,

–

ca. 2 kg Regeneriersalz,

–

Reiniger für Haushaltsgeschirrspüler,

–

Klarspüler für Haushaltsgeschirr-

–

spüler.

Jeder Geschirrspüler wird im Werk auf seine Funktionsfähigkeit geprüft. Wasserrückstände sind eine Folge dieser Prüfung und kein Hinweis auf eine vorangegangene Benutzung des Geschirrspülers.

Die erste Inbetriebnahme

Page 12

Die erste Inbetriebnahme

Tür öffnen

^ Fassen Sie in die Griffmulde, und zie-

hen Sie den Griff nach vorn, um die Tür zu öffnen.

Wenn Sie die Tür während des Betriebs öffnen, werden alle Funktionen automatisch unterbrochen.

Tür schließen

^ Schieben Sie die Geschirrkörbe ein,

und schließen Sie die Tür bis zum Einrasten.

Kindersicherung

Der gelbe Schlüssel für die Kinder sicherung hängt an einer Strebe im vorderen Bereich des Oberkorbes. Nehmen Sie den Schlüssel ab, be vor Sie spülen und bewahren Sie ihn außerhalb des Geschirrspülers sicher auf.

Wenn Kinder den Geschirrspüler nicht öffnen sollen, schließen Sie die Tür mit dem Schlüssel ab.

Waagerechte Stellung: Tür ist verriegelt.

Senkrechte Stellung: Tür kann geöffnet werden.

Page 13

Die erste Inbetriebnahme

Enthärtungsanlage

Um gute Spülergebnisse zu erreichen, benötigt der Geschirrspüler weiches (kalkarmes) Wasser. Bei hartem Wasser legen sich weiße Beläge auf Geschirr und Spülraumwänden ab. Wasser ab einer Wasserhärte von 4° d (0,7 mmol/l) muss deshalb enthärtet werden. Das geschieht in der einge bauten Enthärtungsanlage automa tisch.

Die Enthärtungsanlage benötigt Re

–

generiersalz.

– Der Geschirrspüler muss genau auf

die Härte Ihres Wassers programmiert werden.

– Erfragen Sie den genauen Härtegrad

Ihres Wassers beim zuständigen Wasserwerk.

Programmieren Sie bei schwankender Wasserhärte (z. B. 8 - 17 °d) immer den höchsten Wert (in diesem Beispiel 17 °d)!

In einem eventuellen späteren Kunden dienstfall erleichtern Sie dem Techniker die Arbeit, wenn Sie die Wasserhärte kennen.

Tragen Sie bitte deshalb die Wasser

härte ein:

°d

Page 14

Die erste Inbetriebnahme

Enthärtungsanlage programmieren

Schalten Sie den Geschirrspüler mit

der "Ein/Aus"-Taste aus. Drehen Sie den Programmwähler auf

"Stop". Halten Sie die "Start"-Taste gedrückt

und schalten Sie gleichzeitig schirrspüler mit der "Ein/Aus"-Taste ein. Lassen Sie innerhalb von zwei Sekunden die "Start"-Taste wieder los.

Die Kontrollleuchte "Salz" blinkt.

den Ge

Achtung:

Wenn eine andere Kontrollleuchte blinkt oder leuchtet, beginnen Sie noch einmal von vorn.

Ausnahme:

Die Kontrollleuchte "Klarspüler" leuchtet, wenn Sie Klarspüler noch nicht eingefüllt haben oder nachfüllen müssen.

Drehen Sie den Programmwähler auf

die Ihrer Wasserhärte entsprechende Stellung (siehe Tabelle unten).

°d mmol/l

1 - 4 0,2 - 0,7 "1-Uhr"-Stellung 5 - 7 0,9 - 1,3 "2-Uhr"-Stellung 8 - 10 1,4 - 1,8 "3-Uhr"-Stellung

11 - 13 2,0 - 2,3 "4-Uhr"-Stellung

14 - 16 2,5 - 2,9 "5-Uhr"-Stellung

17 - 22 3,1 - 4,0 "6-Uhr"-Stellung 23 - 35 4,1 - 6,3 "7-Uhr"-Stellung 36 - 70 6,5 -12,6 "8-Uhr"-Stellung

Stellung des

Programmwählers

Werkseitig ist eine Wasserhärte von 14 16 °d (2,5 - 2,9 mmol/l) programmiert.

Beispiel:

Wasserhärte beträgt 20 °d. Programmwähler steht in "6-Uhr"-Stel

lung.

Page 15

Die erste Inbetriebnahme

Drücken Sie die "Start"-Taste.

Die Kontrollleuchte "Start" leuchtet.

Drehen Sie den Programmwähler auf

"Stop". Schalten Sie den Geschirrspüler mit

der "Ein/Aus"-Taste aus.

Die programmierte Wasserhärte ist jetzt gespeichert.

Programmierte Wasserhärte kontrollieren

Schalten Sie den Geschirrspüler mit

der "Ein/Aus"-Taste aus. Drehen Sie den Programmwähler auf

"Stop". Halten Sie die "Start"-Taste gedrückt

und schalten Sie gleichzeitig schirrspüler mit der "Ein/Aus"-Taste ein. Lassen Sie innerhalb von zwei Sekunden die "Start"-Taste wieder los.

Die Kontrollleuchte "Salz" blinkt.

Achtung:

Wenn eine andere Kontrollleuchte blinkt oder leuchtet, beginnen Sie noch einmal von vorn.

Ausnahme:

Die Kontrollleuchte "Klarspüler" leuchtet, wenn Sie Klarspüler noch nicht eingefüllt haben oder nachfüllen müssen.

^ Drehen Sie den Programmwähler

über die einzelnen Positionen von "1-Uhr"-Stellung bis "8-Uhr-Stellung", bis die Kontrollleuchte "Start" leuch tet.

den Ge

Der Programmwähler steht dann in der Position, die der programmierten Was serhärte entspricht (siehe Tabelle "Ent härtungsanlage programmieren").

Drehen Sie den Programmwähler auf "Stop".

Schalten Sie den Geschirrspüler mit der "Ein/Aus"-Taste aus.

Page 16

Die erste Inbetriebnahme

Regeneriersalz einfüllen

Wenn die Härte Ihres Wassers stän dig unter 4 °d (= 0,7 mmol/l) brauchen Sie kein Salz Sie müssen aber trotzdem den Ge schirrspüler auf die Härte Ihres Was sers programmieren.

Wichtig! Vor der ersten Salzfüllung müssen Sie den Vorratsbehälter mit ca. 2 l Wasser auffüllen, damit das Salz sich auflösen kann. Nach der Inbetriebnahme befindet sich immer genügend Wasser im Vorratsbehälter.

Füllen Sie Reiniger (auch flüssi-

gen Reiniger) nicht in den Vorratsbehälter für Regeneriersalz. Reiniger zerstört die Enthärtungsanlage.

liegt,

einzufüllen.

Nehmen Sie den Unterkorb aus dem

Spülraum, und öffnen Sie die Ver

schlusskappe des Vorratsbehälters. Füllen Sie den Vorratsbehälter zu

nächst mit ca. 2 l Wasser.

^ Setzen Sie den Einfülltrichter auf, und

füllen Sie dann so viel Salz in den Vorratsbehälter, bis er voll ist. Der Vorratsbehälter fasst je nach Salzart bis zu 2 kg.

Verwenden Sie nur spezielle, möglichst grobkörnige Regenerier salze oder andere reine Siedesalze. Verwenden Sie keinesfalls andere Salze, z. B. Speisesalz, Viehsalz oder Tausalz. Diese Salzarten kön nen wasserunlösliche Bestandteile enthalten, welche eine Funktionsstö rung des Enthärters verursachen.

Beim Salzeinfüllen wird Wasser aus

dem Vorratsbehälter verdrängt und läuft über.

Säubern Sie den Einfüllbereich von

Salzresten, und schrauben Sie an schließend die Verschlusskappe auf den Vorratsbehälter.

Starten Sie sofort danach das Pro gramm "Vorspülen", damit eventuell übergelaufene Salzsole verdünnt und anschließend abgepumpt wird.

Page 17

Die erste Inbetriebnahme

Salznachfüllanzeige

Solange die Salznachfüllanzeige an der Bedienungsblende nicht leuchtet, ist genügend Salz vorhanden.

^ Füllen Sie Salz nach, sobald die Salz-

nachfüllanzeige aufleuchtet. (Siehe unter: Regeneriersalz einfüllen)

Wenn Sie Salz nachgefüllt haben, kann die Salznachfüllanzeige noch kurze Zeit leuchten. Sie erlischt, sobald sich eine genügend hohe Salzkonzentration ge bildet hat.

Hinweis!

Die Salznachfüllanzeige wird auch auf leuchten, wenn aufgrund sehr niedriger Wasserhärte (unter 4 °d) kein Regene riersalz in den Vorratsbehälter eingefüllt wurde. In diesem Fall ist das Leuchten der Salznachfüllanzeige bedeutungslos!

Über die Salznachfüllanzeige kann der Kundendienst in Zukunft Programme aktualisieren (siehe Kapitel "Kunden dienst"). Deshalb steht hinter der Salz nachfüllanzeige "PC" (Programm Cor rection).

Page 18

Die erste Inbetriebnahme

Klarspüler

Klarspüler ist erforderlich, damit das Wasser beim Trocknen als Film vom Geschirr abläuft und das Geschirr nach dem Spülen leichter trocknet. Der Klarspüler wird in den Vorratsbe hälter gefüllt und in der eingestellten Menge automatisch dosiert.

Füllen Sie nur Klarspüler für

Haushaltsgeschirrspüler ein, auf kei nen Fall Handspülmittel oder Reini ger. Sie zerstören damit den Klar spülerbehälter!

Alternativ können Sie – Haushaltsessig mit höchstens 5%

Säureanteil oder – 50%ige flüssige Zitronensäure verwenden. Das Geschirr wird dann

feuchter und fleckiger sein, als wenn Sie Klarspüler verwenden.

Klarspüler einfüllen

^ Drücken Sie die Öffnungstaste am

Deckel des Klarspülerbehälters in Pfeilrichtung. Die Klappe springt auf.

Verwenden Sie auf keinen Fall Essig mit höherem Säureanteil (z. B. Essigessenz 25%ig). Der Geschirr spüler könnte dadurch beschädigt werden.

Page 19

Füllen Sie nur so viel Klarspüler ein,

bis dieser an der Siebfläche der Einfüllöffnung sichtbar wird.

Die erste Inbetriebnahme

Klarspülernachfüllanzeige

Solange die Klarspülernachfüllanzeige an der Bedienungsblende nicht leuch tet, ist genügend Klarspüler vorhanden.

Der Vorratsbehälter fasst ca. 130 ml.

^ Schließen Sie die Klappe bis zum

deutlichen Einrasten, da sonst Wasser während des Spülens in den Klarspülerbehälter eindringen kann.

^ Wischen Sie eventuell verschütteten

Klarspüler gut ab, um eine starke Schaumbildung im folgenden Pro gramm zu vermeiden.

Wenn die Klarspülernachfüllanzeige aufleuchtet, ist noch eine Reserve für 2 - 3 Spülvorgänge vorhanden.

^ Füllen Sie rechtzeitig Klarspüler ein.

Page 20

Die erste Inbetriebnahme

Dosiermenge für Klarspüler einstellen

Die Dosiermenge ist in 6 Stufen einstellbar. Werkseitig ist der Dosierwähler (Pfeil) auf Stufe 3 eingestellt. Es werden dann pro Programm ca. 3 ml Klarspüler verbraucht. Diese Einstellung ist eine Empfehlung.

Bleiben Flecken auf dem Geschirr zurück:

Stellen Sie den Dosierwähler höher ein.

Bleiben Wolken oder Schlieren auf dem Geschirr zurück:

Stellen Sie den Dosierwähler niedri ger ein.

Page 21

Geschirr und Besteck einordnen

Was Sie beachten sollten

Entfernen Sie grobe Speisereste vom

Geschirr.

Vorspülen unter fließendem Wasser ist nicht erforderlich!

Spülen Sie Geschirrteile mit

Asche, Sand, Wachs, Schmierfett oder Farbe nicht im Geschirrspüler. Asche löst sich nicht auf und verteilt sich im Spülraum und Sand schmir gelt. Wachs, Schmierfett und Farbe beschädigen den Geschirrspüler.

Sie können jedes Geschirrteil an jeder Stelle der Geschirrkörbe einräumen. Berücksichtigen Sie dabei aber bitte die nachfolgenden Hinweise.

^ Geschirr- und Besteckteile dürfen

nicht ineinander liegen und sich gegenseitig abdecken.

^ Ordnen Sie das Geschirr so ein, dass

alle Flächen vom Wasser umspült werden können. Nur dann kann es sauber werden!

Stellen Sie Teile mit tiefem Boden

möglichst schräg, damit das Wasser ablaufen kann.

Achten Sie darauf, dass die Sprüh

arme nicht durch zu hohe oder durch die Körbe ragende Teile blockiert werden. Führen Sie eventuell eine Drehkon trolle von Hand durch.

Achten Sie darauf, dass kleine Teile

nicht durch die Streben der Körbe fallen. Legen Sie kleine Teile, z. B. Deckel, deshalb in die Besteckschublade oder den Besteckkorb.

Speisen, z. B. Karotten, Tomaten oder Ketchup, können Naturfarbstoffe enthalten. Diese Farbstoffe können Kunststoffgeschirr und Kunststoffteile verfärben, wenn sie in größeren Mengen mit dem Geschirr in die Maschine gelangen. Die Stabilität der Kunststoffteile wird durch diese Verfärbung nicht beeinflusst.

Achten Sie darauf, dass alle Teile ei nen festen Stand haben.

Stellen Sie alle Hohlgefäße, wie Tas sen, Gläser, Töpfe usw., mit den Öff nungen nach unten in die Körbe.

Stellen Sie hohe, schlanke Hohlgefä ße, wie z. B. Sektflöten, nicht in die Ecken der Körbe, sondern in den mittleren Bereich. Dort werden sie von den Sprühstrahlen besser er reicht.

Wenn Sie Geschirr einordnen, kön

nen Speise- und Getränkereste auf

die Seiten der Geschirrspülertür

tropfen. Diese Flächen gehören nicht zum Spülraum und werden deshalb nicht

von den Sprühstrahlen erreicht.

Wischen Sie deshalb verschüttete Speisereste ab, bevor Sie die Ge schirrspülertür schließen.

Page 22

Geschirr und Besteck einordnen

Oberkorb

Ordnen Sie in den Oberkorb kleine, leichte und empfindliche Teile, wie Untertassen, Tassen, Gläser, Dessertschalen usw. ein. Sie können auch einen flachen Stieltopf (Kasserolle) in den Oberkorb stellen.

Tassenauflage

Klappen Sie die Tassenauflage hoch, um hohe Teile einordnen zu können.

Anlagestrebe

(je nach Modell)

Legen Sie einzelne lange Teile, wie Suppenschöpfer, Rührlöffel und lange Messer, vorn quer in den Oberkorb.

Die Anlagestrebe können Sie zur Korb mitte hin umklappen. Dann lassen sich Geschirrteile leichter einordnen bzw. entnehmen.

Page 23

Geschirr und Besteck einordnen

Oberkorb-Verstellung

(je nach Modell) Um im Ober- oder Unterkorb mehr Platz

für höhere Geschirrteile zu bekommen, können Sie den Oberkorb in drei Posi tionen von je ca. 2 cm Unterschied in der Höhe verstellen.

Sie können den Oberkorb auch schräg einstellen, eine Seite hoch, die andere Seite tief. Achten Sie jedoch darauf, dass sich der Korb einwandfrei in den Spülraum schieben lässt.

Ziehen Sie den Oberkorb heraus.

Je nach Einstellung des Oberkorbes können Sie z. B. Teller mit folgenden Durchmessern in die Körbe einordnen.

Geschirrspüler mit Besteckschublade

Modell G 6XX

(Modell siehe Typenschild)

Einstellung

des

Oberkorbes

Oben 15 30

Mitte 17 28

Unten 19 26

Modell G 8XX

(Modell siehe Typenschild)

Einstellung

des

Oberkorbes

Teller-Ø in cm

Oberkorb Unterkorb

Teller-Ø in cm

Oberkorb Unterkorb

Ziehen Sie die Hebel an den Seiten des Oberkorbes nach oben.

Stellen Sie die gewünschte Position ein.

Lassen Sie die Hebel wieder fest ein rasten.

Oben 20 30

Mitte 22 28

Unten 24 26

Geschirrspüler mit Besteckkorb

ohne Oberkorb-Verstellung Teller-Ø im Oberkorb: 23 cm

Teller-Ø im Unterkorb: 28 cm

Page 24

Geschirr und Besteck einordnen

Unterkorb

Ordnen Sie große und schwere Teile, wie Teller, Platten, Töpfe, Schalen usw. in den Unterkorb. Sie können auch kleine Teller, wie z. B. Untertassen, in den Unterkorb einord nen.

Geschirrspüler mit Besteckschublade

Klappbare Spikes

Die hinteren beiden Spikesreihen können Sie umklappen, um mehr Platz für große Geschirrteile z. B. Töpfe, Pfannen und Schüsseln zu bekommen.

^ Heben Sie die Spikesreihen an und

klappen Sie sie übereinander.

Geschirrspüler mit Besteckkorb

Page 25

Geschirr und Besteck einordnen

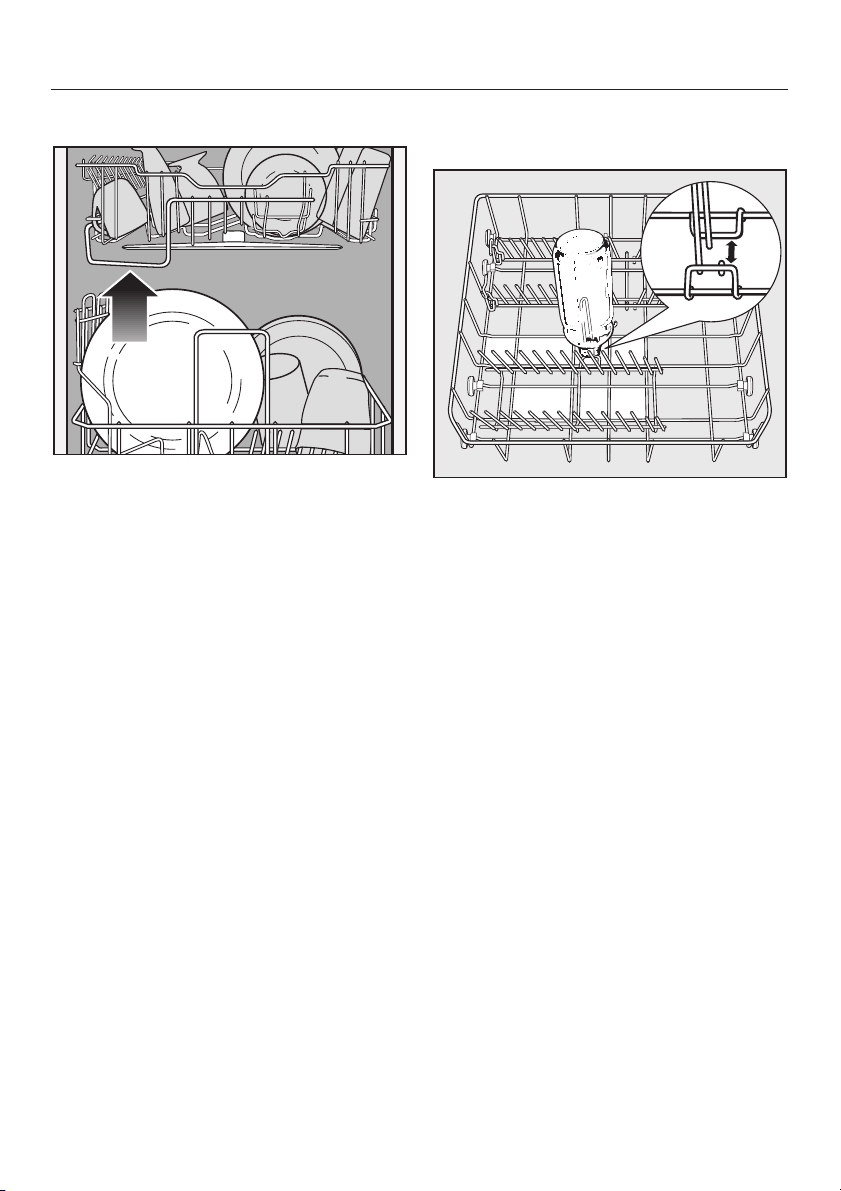

Höhenbegrenzung

Die Strebe am Oberkorb gibt vor, wie hoch die Geschirrteile im Unterkorb sein dürfen, ohne dass der mittlere Sprüharm daran schlägt.

Flaschenhalter

(je nach Modell serienmäßig)

Der Flaschenhalter dient zum Spülen schlanker Teile, wie z. B. Milch- oder Babyflaschen. Sie können den Flaschenhalter an verschiedenen Stellen im Unterkorb einsetzen, siehe weiße Flächen in der Abbildung. Setzen Sie den Flaschenhalter nicht in die Ecken. Das Flascheninnere wird dort nicht von den Sprühstrahlen erreicht. Die Flaschen werden nicht richtig sauber.

Page 26

Geschirr und Besteck einordnen

Besteck

Besteckkorb

^ Ordnen Sie Besteck mit den Griffen

nach unten unsortiert in die Fächer des Besteckkorbes ein. Die Sprühstrahlen können die einzelnen Teile dann gut erreichen.

Ist jedoch zu befürchten, dass

Sie sich an den Messer- oder Gabel spitzen verletzen könnten, so ordnen Sie die Bestecke bitte mit den Grif fen nach oben ein.

Stecken Sie kleine Löffel in die Löffel segmente an beiden Seiten des Be steckkorbes.

Page 27

Geschirr und Besteck einordnen

Löffelaufsätze für den Besteckkorb

Die beiliegenden Aufsätze dienen zum Spülen stark verschmutzter Löffel, z. B. Esslöffel und Gemüselöffel.

Da die Löffel in diesen Aufsätzen ein zeln aufgehängt werden, können sie nicht ineinander liegen und die Flächen werden von den Sprühstrahlen besser erreicht.

^ Stecken Sie bei Bedarf je einen Auf-

satz vorn und hinten auf den Be steckkorb.

Aufsätze wieder abnehmen:

Drücken Sie die eingerasteten Haken nach innen (eventuell mit einem Löf felgriff), und ziehen Sie die Aufsätze nach oben ab.

Stecken Sie die Löffel mit den Griffen

nach unten in die Aufsätze. Verwenden Sie nur jede zweite Einsteckmöglichkeit.

Page 28

Geschirr und Besteck einordnen

Besteckschublade (SC)

Wenn Sie Messer, Gabeln und Löffel in getrennte Bereiche einordnen, können Sie das Besteck später leichter entnehmen.

Legen Sie Messer mit den Schneiden und Gabeln mit den Zinken zwischen die Haltestege. Löffel dagegen legen Sie mit den Griffen zwischen die Haltestege.

Lange Teile, wie Soßenkellen, Tortenhe ber, Rührlöffel und lange Messer, kön nen Sie längs in die Vertiefung in der Mitte der Besteckschublade legen.

Der obere Sprüharm darf nicht durch zu hohe Teile (z. B. Tortenhe ber o. ä.) blockiert werden!

Der Einsatz der Besteckschublade ist herausnehmbar.

Damit das Wasser von den Löffeln rest los ablaufen kann, müssen die Laffen auf den Zahnstegen aufliegen.

Wenn die Löffel nicht mit den Griffen zwischen die Haltestege passen, legen Sie sie mit den Griffen auf die Zahnste ge.

Achten Sie bei dieser Einordnung da rauf, dass die Laffen der Löffel mindes tens eine Strebe des Bodens der Be steckschublade berühren.

Page 29

Geschirr und Besteck einordnen

Für den Geschirrspüler nicht geeignetes Spülgut:

Bestecke und Geschirrteile aus Holz

–

bzw. mit Holzteilen: sie werden aus gelaugt und unansehnlich. Außer dem sind die verwendeten Kleber nicht für den Geschirrspüler geeig net. Die Folge: Holzgriffe können sich lösen.

Kunstgewerbliche Teile sowie antike,

–

wertvolle Vasen oder Gläser mit De kor: diese Teile sind nicht spülma schinenfest.

– Kunststoffteile aus nicht hitzebestän-

digem Material: diese Teile können sich verformen.

– Kupfer-, Messing-, Zinn- und Alumini-

umgegenstände: diese können verfärben oder matt werden.

– Aufglasurdekore: diese können nach

vielen Spülgängen verblassen.

– Empfindliche Gläser und Kristallge-

genstände: sie können nach länge rem Gebrauch trüb werden.

Wir empfehlen:

Bitte beachten Sie!

Silber, poliert wurde, kann nach beendetem Spülvorgang noch feucht oder fleckig sein, da das Wasser nicht filmartig ab läuft. Es muss dann mit einem Tuch ab getrocknet werden. Dagegen ist Silber, welches in einem Tauchbad behandelt wurde, in der Regel trocken. Das Silber kann aber anlaufen.

Silber kann sich bei Kontakt mit schwe felhaltigen Lebensmitteln verfärben. Dazu gehören z. B. Eigelb, Zwiebeln, Mayonnaise, Senf, Hülsenfrüchte, Fisch, Fischlake und Marinaden.

welches mit einer Silberpolitur

Aluminiumteile (z. B. Fettfilter)

dürfen nicht mit stark ätzalkalischem Reiniger aus dem Gewerbe- oder Industriebereich im Geschirrspüler gespült werden. Es können Materialschäden auftreten. Im Extremfall besteht die Gefahr einer explosionsartigen chemischen Reaktion (z. B. Knallgasreaktion).

–

Kaufen Sie Geschirr und Besteck, das für Spülmaschinen geeignet ist.

–

Spülen Sie empfindliche Gläser, wenn überhaupt, nur bei niedrigen Temperaturen (siehe Programmüber sicht). Die Gefahr einer Trübung ist dann geringer.

–

Spülen Sie besonders wertvolle Glä ser weiterhin mit der Hand.

Page 30

Betrieb

Reiniger

Verwenden Sie nur Reiniger für

Haushaltsgeschirrspüler.

Sie können handelsübliche pulverför

mige Markenreiniger, Tabs oder flüs sige Reiniger verwenden. Beachten Sie bei der Reinigerdosie rung die Hinweise auf der Reiniger packung.

Geben Sie pulverförmige oder flüssi

ge Reiniger in die Kammern des Rei nigerbehälters.

^ Legen Sie Tabs in den Reinigerbehäl-

ter (Kammer II), wenn deren Hersteller dieses empfiehlt. Empfiehlt der Hersteller Tabs in den Besteckkorb zu legen, legen Sie diese zur besseren Auflösung stattdessen auf die Innenfläche der Tür oder direkt in den Spülraum.

Die Hersteller von Reinigern geben auf ihren Verpackungen die für ein Pro gramm benötigte Gesamtmenge des Reinigers an.

Verwenden Sie für folgende Pro

gramme bei voller Beladung mindes

tens 30 ml Reiniger:

- Intensiv,

- Universal Plus,

- Universal,

- Normal,

- Spar.

Wird vom Hersteller eine größere Rei nigermenge angegeben, verwenden Sie die größere Menge.

Wenn Sie weniger als die empfohlene Reinigermenge verwenden, könnte das Geschirr nicht richtig sauber werden.

Page 31

Reiniger einfüllen

Betrieb

Atmen Sie pulverförmigen Reini

ger nicht ein. Verschlucken Sie Rei niger nicht. Reiniger können Verät zungen in Nase, Mund und Rachen verursachen. Gehen Sie sofort zum Arzt, wenn Sie Reiniger eingeatmet oder verschluckt haben. Verhindern Sie, dass Kinder mit Rei niger in Berührung kommen. Halten Sie Kinder deshalb vom geöffneten Geschirrspüler fern. Es könnten noch Reinigerreste im Geschirrspü ler sein. Füllen Sie Reiniger erst vor dem Programmstart ein, und verriegeln Sie die Tür mit der Kindersicherung.

Beachten Sie dazu unbedingt die Angaben zur Reinigerdosierung in der Programmübersicht am Ende der Gebrauchsanweisung.

Drücken Sie den Verschlussknopf.

Die Behälterklappe springt auf.

Nach einem Programm ist die Behälterklappe geöffnet.

Dosierhilfe

In Kammer I passen maximal 20 ml, in Kammer II maximal 70 ml Reiniger.

In Kammer II sind als Dosierhilfe Mar kierungen angebracht: 20, 25, 30. Sie zeigen bei waagerecht geöffneter Tür die ungefähre Füllmenge in ml an.

Füllen Sie den Reiniger in die Kam mern und schließen Sie die Behälter klappe.

Schließen Sie auch die Reiniger packung, das Mittel verliert sonst an Reinigungskraft!

Page 32

Betrieb

Programmauswahl

Machen Sie die Wahl des Programms stets von der Geschirrart und dessen Verschmutzungsgrad abhängig.

In den meisten Fällen werden Sie das Universal-Programm oder das Univer sal Plus-Programm wählen.

Diese Programme sind für den tägli chen Abwasch optimal ausgelegt.

In der Programmübersicht am Ende der Gebrauchsanweisung sind die Pro gramme und deren Anwendungsberei che beschrieben.

Page 33

Betrieb

Einschalten

^ Prüfen Sie, ob sich die Sprüharme

frei drehen lassen.

^ Schließen Sie die Tür. ^ Öffnen Sie den Wasserhahn, falls er

geschlossen ist. ^ Drücken Sie die "Ein/Aus"-Taste (13). Die Kontrollleuchte "Start" (15) blinkt.

Programm starten

^ Beachten Sie für die Programmaus-

wahl die Programmübersicht am Ende der Gebrauchsanweisung.

^ Drehen Sie den Programmwähler (17)

nach links oder rechts auf das gewünschte Programm.

^ Sie können jetzt die Zusatzfunktion

"Startvorwahl" wählen (siehe Kapitel "Zusatzfunktionen").

Drücken Sie die "Start"-Taste (15).

Das Programm startet. Die Kontroll leuchten "Start" (15) und "Spülen" (14) leuchten.

Brechen Sie ein Programm nicht vor zeitig ab! Wichtige Programmabschnitte (z. B. Enthärteraufbereitung) könnten da durch ausfallen.

Page 34

Betrieb

Programmablauf-Anzeige (14)

Die Kontrollleuchte "Spülen" leuchtet in den Programmabschnitten Vorspülen, Reinigen, Zwischenspülen und Klarspü len.

Die Kontrollleuchte "Trocknen" während des Programmabschnitts Trocknen.

Die Kontrollleuchte "Ende" wenn das Programm beendet ist.

leuchtet

leuchtet,

Programmende

Wenn in der Programmablauf-Anzeige (14) die Kontrollleuchte "Ende" leuchtet, ist das Programm beendet. In der Startvorwahl-Zeitanzeige wird eine 0 angezeigt.

Sie können jetzt den Geschirrspüler öffnen und das Geschirr ausräumen (siehe Kapitel "Geschirr ausräumen").

Schalten Sie sicherheitshalber den Geschirrspüler immer aus, wenn Sie nicht sofort nach Ende eines Programms noch einmal spülen wollen.

Ausschalten

Nach dem Programmablauf:

Drehen Sie den Programmwähler (17)

auf "Stop".

Die Kontrollleuchte "Ende" (14) erlischt, und die Kontrollleuchte "Start" (15) blinkt.

Drücken Sie die "Ein/Aus"-Taste (13).

Die Kontrollleuchte "Start" (15) erlischt.

Der Geschirrspüler verbraucht Ener gie, solange Sie ihn nicht mit der "Ein/Aus"-Taste ausgeschaltet haben.

Schließen Sie sicherheitshalber den Wasserhahn, wenn der Geschirrspüler für längere Zeit unbeaufsichtigt ist, z. B. während der Urlaubszeit.

Page 35

Betrieb

Programm unterbrechen

Das Programm wird unterbrochen, so bald Sie die Tür öffnen. Wenn Sie die Tür wieder schließen, läuft das Programm an der Stelle weiter, an der es unterbrochen wurde.

Wenn das Wasser im Geschirr

spüler heiß ist, besteht Verbrühungs gefahr! Öffnen Sie die Tür deshalb, wenn überhaupt, sehr vorsichtig. Bevor Sie die Tür wieder schließen, lehnen Sie sie ca. 20 Sek. nur an, damit ein Temperaturausgleich im Spülraum stattfinden kann. Danach drücken Sie die Tür fest zu, bis sie einrastet.

Programmwechsel

Achtung: Ist die Klappe des Reinigerbehälters bereits geöffnet, wechseln Sie das Programm nicht mehr.

Wenn ein Programm bereits gestartet ist, können Sie das Programm folgen dermaßen wechseln:

Drehen Sie den Programmwähler (17)

auf "Stop". Lassen Sie den Programmwähler (17)

mindestens eine Sekunde auf dieser Position stehen.

^ Drehen Sie den Programmwähler (17)

auf das gewünschte Programm.

^ Wählen Sie die Zusatzfunktion "Start-

vorwahl" gegebenenfalls neu (siehe Kapitel "Zusatzfunktionen").

^ Drücken Sie die "Start-Taste" (15). Das Programm startet.

Page 36

Betrieb

Zusatzfunktionen

Startvorwahl (18)

Sie können den Start eines Programms verzögern, z. B. um Nachtstrom auszunutzen. Dabei können Sie eine Startvorwahlzeit zwischen einer Stunde und neun Stunden wählen.

Die Startvorwahlzeit wird in Stunden-Schritten eingestellt.

^ Schalten Sie den Geschirrspüler mit

der "Ein/Aus"-Taste (13) ein.

Die Kontrollleuchte "Start" (15) blinkt.

Drehen Sie den Programmwähler (17) nach links oder rechts auf das ge wünschte Programm.

Drücken Sie die "Startvorwahl"-Taste (18).

In der Startvorwahl-Zeitanzeige (16) er scheint eine 1. Es ist eine Startvorwahl zeit von einer Stunde eingestellt.

Drücken Sie die "Startvorwahl"-Taste (18) so oft bis in der Anzeige (16) die gewünschte Startvorwahlzeit er scheint.

^ Die Startvorwahlzeit wird in Stun-

den-Schritten bis neun nach oben gezählt. Duch ein erneutes Drücken der Taste d (18) wird die Startvorwahl wieder ausgeschaltet. Wenn Sie die Taste gedrückt halten, wird automatisch hochgezählt

^ .Drücken Sie die "Start"-Taste (15). Die Kontrollleuchte "Start" (15) leuchtet. Die Zeit bis zum Start wird in ein-Stun

den-Schritten zurückgezählt. Nach Ablauf der eingestellten Zeit star

tet das gewählte Programm automa tisch.

Die Startvorwahl-Zeitanzeige (16) er lischt. Die Kontrollleuchte "Spülen"

leuchtet.

Page 37

Betrieb

Damit Kinder nicht mit dem Rei

niger in Berührung kommen: Füllen Sie Reiniger erst direkt vor dem Programmstart ein, d.h. bevor Sie die "Start"-Taste drücken, und verriegeln Sie die Tür mit der Kinder sicherung.

Achten Sie bei Verwendung der Startvorwahl darauf, dass beim Ein füllen des Reinigers der Reinigerbe hälter trocken ist; ggf. vorher trockenwischen.

Programm starten, bevor die Start

vorwahlzeit abgelaufen ist:

Sie können das Programm starten, auch wenn die Startvorwahlzeit noch nicht abgelaufen ist. Gehen Sie dazu folgendermaßen vor:

Drehen Sie den Programmwähler (17)

auf "Stop". Lassen Sie den Programmwähler

mindestens eine Sekunde auf dieser Position stehen.

Die Startvorwahl-Zeitanzeige (16) er lischt.

^ Drehen Sie den Programmwähler (17)

wieder auf das gewünschte Programm.

^ Drücken Sie die "Start"-Taste (15). Das Programm startet. Die Kontroll-

leuchten "Start" und "Spülen" leuchten.

Page 38

Betrieb

Laufzeit Trocknungsgebläse

Solange die Tür des Geschirrspülers geschlossen bleibt, tritt feuchte Luft aus der Austrittsöffnung des Trocknungsge bläses aus. Um zu vermeiden, dass empfindliche Arbeitsplatten oberhalb des Geschirrspülers beschädigt wer den, können Sie die Laufzeit des Trock nungsgebläses verlängern. Sie erhöht sich in diesem Fall um 14 Minuten nach dem Programmende.

Laufzeitverlängerung an- und ab schalten:

^ Schalten Sie den Geschirrspüler mit

der "Ein/Aus"-Taste aus.

^ Drehen Sie den Programmwähler auf

"Stop".

^ Halten Sie die "Start"-Taste gedrückt

und schalten Sie gleichzeitig schirrspüler mit der "Ein/Aus"-Taste ein. Lassen Sie innerhalb von zwei Sekunden die "Start"-Taste wieder los.

den Ge-

Drehen Sie den Programmwähler auf

die "9-Uhr"-Stellung.

Kontrollleuchte "Start" leuchtet nicht:

–

die Laufzeit des Trocknungsgebläses

ist nicht verlängert,

Kontrollleuchte "Start" leuchtet:

–

die Laufzeit des Trocknungsgebläses

ist verlängert.

Drücken Sie die "Start"-Taste, um die

Einstellung zu verändern.

Je nach vorheriger Einstellung geht die Kontrollleuchte "Start" an oder aus.

^ Drehen Sie den Programmwähler auf

"Stop".

^ Schalten Sie den Geschirrspüler mit

der "Ein/Aus"-Taste aus.

Die Veränderung ist jetzt gespeichert.

Die Kontrollleuchte "Salz" blinkt.

Achtung:

Wenn eine andere Kontrollleuchte blinkt oder leuchtet, beginnen Sie noch ein mal von vorn.

Ausnahme:

Die Kontrollleuchte "Klarspüler" leuch tet, wenn Sie Klarspüler noch nicht ein gefüllt haben oder nachfüllen müssen.

Page 39

Geschirr ausräumen

Heißes Geschirr ist stoßempfindlich!

Lassen Sie es deshalb nach dem Ausschalten so lange im Geschirr spüler abkühlen, bis Sie es gut an fassen können.

Wenn Sie die Tür nach dem Aus

schalten ganz öffnen, kühlt das Ge schirr schneller ab.

Räumen Sie zuerst den Unterkorb,

dann den Oberkorb und zum Schluss

- falls vorhanden - die Besteckschub lade aus. So vermeiden Sie, dass Wassertropfen vom Oberkorb oder von der Besteckschublade auf das Geschirr im Unterkorb fallen.

Betrieb

Page 40

Reinigung und Pflege

Kontrollieren Sie regelmäßig (etwa alle 4 - 6 Monate) den Gesamtzu stand Ihres Geschirrspülers. Das hilft, Fehler oder Störungen zu ver meiden, bevor sie auftreten.

Siebe im Spülraum reinigen

Die Siebkombination am Boden des Spülraumes hält grobe Schmutzteile aus dem Spülwasser zurück. Die Schmutzteile können so nicht in das Umwälzsystem gelangen, das sie über die Sprüharme wieder im Spülraum ver teilen würde.

Ohne Siebe darf nicht gespült

werden!

Die Siebe können durch die Schmutzteile im Laufe der Zeit verstopfen. Kontrollieren Sie die Siebkombination deshalb regelmäßig (alle 4 - 6 Monate), und reinigen Sie sie, falls erforderlich.

Schwenken Sie den Griff nach rechts

und entriegeln Sie die Siebkombination.

Schalten Sie vorher den Geschirrspü ler aus.

Nehmen Sie die Siebkombination heraus, entfernen Sie grobe Schmutzteile und spülen Sie das Sieb unter fließendem Wasser gut ab. Benutzen Sie zum Säubern eventuell eine Spülbürste.

Page 41

Zum Säubern der Siebinnenseite müs sen Sie den Verschluss öffnen:

^ Ziehen Sie dazu die gelbe Verriege-

lung zurück und öffnen Sie den Verschluss des Siebes.

^ Reinigen Sie alle Teile unter fließen-

dem Wasser mit einer Spülbürste.

^ Schließen Sie danach den Ver-

schluss, so dass die Verriegelung einrastet.

Reinigung und Pflege

Legen Sie die Siebkombination so

ein, dass sie glatt am Spülraumboden anliegt.

^ Schwenken Sie dann den Griff von

rechts nach links, um die Siebkombination zu verriegeln.

Die Siebkombination muss sorgfältig eingesetzt und verriegelt sein. Sonst können grobe Schmutzteile in das Umwälzsystem gelangen und dieses verstopfen.

Page 42

Reinigung und Pflege

Sprüharme reinigen

Speisereste können sich in den Düsen und der Lagerung der Sprüharme fest setzen. Sie sollten die Sprüharme des halb regelmäßig (etwa alle 4 - 6 Mona te) kontrollieren.

Schalten Sie den Geschirrspüler vor

her aus.

Nehmen Sie die Sprüharme folgender maßen ab:

Ziehen Sie die Besteckschublade

(falls vorhanden) heraus.

^ Drücken Sie den oberen

hoch, damit die innere Verzahnung einrastet, und schrauben Sie ihn ab.

Sprüharm

Ziehen Sie den Unterkorb heraus.

^ Ziehen Sie den unteren

kräftig nach oben ab.

Sprüharm

Drücken Sie den mittleren an a, damit die Verzahnung einras tet, und schrauben Sie ihn ab b.

Sprüharm

Drücken Sie Speisereste mit einem spitzen Gegenstand in den Sprüh

armdüsen nach innen.

Spülen Sie die Sprüharme unter flie ßendem Wasser gut aus.

Setzen Sie die Sprüharme wieder ein, und prüfen Sie, ob sie sich frei dre hen lassen.

Page 43

Reinigung und Pflege

Spülraum reinigen

Der Spülraum ist weitestgehend selbst reinigend, wenn Sie immer die richtige Reinigermenge verwenden.

Sollte sich trotzdem z. B. Kalk oder Fett abgelagert haben, können Sie diese Ablagerungen mit Spezialreiniger wie der entfernen. Spezialreiniger für Ge schirrspüler ist im Handel erhältlich.

Türdichtung und Tür reinigen

Wischen Sie die Türdichtungen regel

mäßig mit einem feuchten Tuch ab, um Speisereste zu entfernen.

^ Wischen Sie verschüttete Speise-

und Getränkereste von den Seiten der Geschirrspülertür ab. Diese Flächen gehören nicht zum Spülraum und werden deshalb nicht von den Sprühstrahlen erreicht.

Bedienungsblende reinigen

Kunststoff-Blende:

Reinigen Sie eine Kunststoff-Blende

nur mit einem feuchten Tuch oder ei nem handelsüblichen Kunststoffreini ger.

Verwenden Sie keine Scheuer

mittel und keine Glas- oder All zweckreiniger! Diese können auf grund ihrer Zusammensetzung die Kunststoffoberfläche stark beschädi gen.

Edelstahl-Blende: ^ Reinigen Sie eine Edelstahl-Blende

mit einem Edelstahl-Pflegemittel.

Aluminium-Blende: ^ Reinigen Sie eine Aluminium-Blende

mit einem feuchten Tuch und Handspülmittel.

Aluminium ist ein lebendiges Material. Blickwinkel, Lichteinfall und Umfeld bestimmen die reflektierende Wirkung und damit die Optik des Gerätes.

Die Aluminiumoberflächen und Bedienelemente können sich verfär ben oder verändern, wenn Ver schmutzungen länger einwirken. Entfernen Sie Verschmutzungen da her sofort. Gerätefront und Bedienelemente sind empfindlich gegen Kratzer und Schnitte.

Page 44

Reinigung und Pflege

Front des Geschirrspülers reinigen

Reinigen Sie die Front mit einem für

Küchenfronten geeigneten Pflege mittel.

Reiben Sie eine Holzfront nur mit ei

nem feuchten Ledertuch ab, und wi schen Sie sie anschließend mit einem Tuch trocken.

Reinigen Sie eine Edelstahl-Front mit

einem Edelstahl-Pflegemittel.

Verwenden Sie keine salmiakhal

tigen Reiniger sowie Nitro- und Kunstharzverdünnung! Diese Mittel können die Oberfläche beschädigen.

Page 45

Fehlersuche

Sie können die meisten Störungen und Fehler, die im täglichen Betrieb auftreten, selbst beheben. Da Sie den Kundendienst nicht rufen müssen, sparen Sie Zeit und Kosten!

Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Denken Sie jedoch daran:

Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch un

sachgemäße Reparaturen können erhebliche Gefahren für Sie entstehen.

Störung mögliche Ursache Abhilfe

Kontrollleuchte "Start" blinkt nicht, nachdem der Geschirrspüler mit der "Ein/Aus"Taste eingeschaltet wurde

Geschirrspüler läuft nicht an, nachdem die "Start"-Taste gedrückt wurde; die Kontrollleuchte "Start" blinkt

Geschirrspüler spült nicht weiter

Die Tür ist nicht richtig ge schlossen.

Der Stecker ist nicht eingesteckt.

Die Sicherung ist herausgesprungen.

Der Programmwähler steht auf "Stop".

Die Sicherung ist heraus gesprungen.

Tür fest zudrücken.

Stecker einstecken.

Sicherung aktivieren (Mindestabsicherung siehe Typenschild).

– Programmwähler auf

das gewünschte Programm drehen,

– "Start"-Taste drücken.

Sicherung aktivieren (Mindestabsicherung siehe Typenschild).

Page 46

Fehlersuche

Störung mögliche Ursache Abhilfe

Kontrollleuchte "Zu-/Ab lauf" blinkt und leuchtet im Wechsel

Der Wasserhahn ist ge

schlossen. Das Sieb in der Ver

schraubung des Wasser zulaufs ist verstopft.

Das Waterproof-System hat angesprochen.

Wasserhahn voll öffnen.

Bevor Sie die Störung be heben:

Programmwähler auf

–

"Stop" drehen, Geschirrspüler mit der

–

"Ein/Aus"-Taste aus schalten,

dann:

Sieb im Wasserzulauf

–

reinigen, siehe Kapitel "Störungen beseitigen".

Miele Kundendienst rufen.

Page 47

Störung mögliche Ursache Abhilfe

Kontrollleuchte "Zu-/Ablauf" blinkt, der Geschirrspüler spült nicht weiter

Fehler beim Wasserzulauf.

Fehler beim Wasserablauf, im Spülraum befindet sich eventuell Wasser.

Bevor Sie die Störung be heben:

Programmwähler auf

–

Stop drehen. Geschirrspüler mit der

–

"Ein/Aus"-Taste aus schalten.

Wasserhahn voll öffnen.

–

Sieb im Wasserzulauf

–

prüfen und ggf. reini gen, siehe Kapitel "Stö rungen beseitigen".

– Der Fließdruck am Was-

seranschluss ist niedriger als 0,3 bar. Installateur nach möglicher Abhilfe fragen.

– Siebkombination reini-

gen, siehe Kapitel "Reinigung und Pflege".

– Ablaufpumpe reinigen,

siehe Kapitel "Störungen beseitigen".

–

Rückschlagventil reini gen, siehe Kapitel "Stö rungen beseitigen".

–

Knick aus dem Ablauf schlauch entfernen.

Fehlersuche

Page 48

Fehlersuche

Störung mögliche Ursache Abhilfe

Kontrollleuchten "Ende" und "Start" blinken gleichzeitig am Pro grammende

Es ist unter Umständen eine technische Störung aufgetreten.

Programmwähler auf

–

"Stop" drehen. Geschirrspüler mit der

–

"Ein/Aus"-Taste aus schalten.

Nach einigen Sekunden:

Geschirrspüler mit der

–

"Ein/Aus"-Taste ein schalten

Programmwähler auf

–

das gewünschte Pro gramm drehen.

– "Start"-Taste drücken. Blinken die Kontrollleuch-

ten erneut, liegt eine technische Störung vor.

– Miele Kundendienst

rufen.

Page 49

Störung mögliche Ursache Abhilfe

schlagendes Geräusch im Spülraum

klapperndes Geräusch Geschirrteile bewegen

schlagendes Geräusch in der Wasserleitung

Der Sprüharm schlägt an ein Geschirrteil.

sich im Spülraum.

Wird eventuell durch bau seitige Verlegung bzw. den Querschnitt der Was serleitung verursacht.

Programm unterbrechen, Geschirrteile, die die Sprüharme behindern, an ders einordnen.

Programm unterbrechen, Geschirrteile feststehend einordnen.

Hat keinen Einfluss auf die

Funktion des Geschirrspü lers. Eventuell den Instal

lateur fragen.

Fehlersuche

Page 50

Fehlersuche

Störung mögliche Ursache Abhilfe

Geschirr ist nicht sauber Das Geschirr wurde nicht

richtig eingeordnet. Ge schirrteile lagen ineinan der, die Wasserstrahlen konnten nicht alle Flächen erreichen.

Die Öffnung des Wasser zulaufrohres für den mitt leren Sprüharm war ver deckt. In den mittleren Sprüharm ist zu wenig Wasser geflossen.

Das Programm war zu schwach.

Es wurde zu wenig Reiniger dosiert.

Die Sprüharme sind durch zu hohe Geschirrteile blockiert.

Die Sprüharmdüsen sind verstopft.

Die Siebkombination im Spülraum ist nicht sauber oder nicht richtig einge setzt. Als Folge davon können auch die Sprüharmdüsen verstopft sein.

Die Ablaufpumpe oder das Rückschlagventil sind blockiert.

Hinweise im Kapitel "Ge schirr und Besteck einord

nen" beachten.

Geschirrteile im hinteren

Bereich des Oberkorbes

so einordnen, dass sie die

Öffnung nicht verdecken.

Stärkeres Programm wäh len, siehe "Programmübersicht" am Ende der Gebrauchsanweisung.

Mehr Reiniger verwenden, siehe Kapitel "Betrieb".

Drehkontrolle durchführen. Geschirrteile anders einordnen.

Sprüharmdüsen reinigen, siehe Kapitel "Reinigung und Pflege".

Siebkombination reinigen oder richtig einsetzen,

Sprüharmdüsen reinigen siehe Kapitel "Reinigung und Pflege".

Ablaufpumpe und Rück schlagventil reinigen, sie he Kapitel "Störungen be seitigen".

Page 51

Störung mögliche Ursache Abhilfe

Geschirr wird nicht trocken oder Gläser und Besteck sind fleckig

weißer Belag auf Ge schirr und Besteck, Gläser sind milchig ge worden, Beläge lassen sich abwischen

auf Gläsern und Besteck verbleiben Schlieren, Gläser bekommen einen bläulichen Schimmer; Beläge lassen sich abwi schen

Die Klarspülermenge ist zu gering oder der Klar spülerbehälter ist leer.

Das Geschirr wurde zu früh ausgeräumt.

Die Klarspülermenge ist

zu gering.

Im Salzbehälter ist kein Salz eingefüllt.

Die Verschlusskappe des Salzbehälters ist nicht fest geschlossen oder verkantet aufgesetzt.

Die Enthärtungsanlage ist auf eine zu niedrige Stellung programmiert.

Evtl. nicht geeignete Reiniger-Tabs mit Mehr fach-Funktion (Klarspüler und/oder Salzersatz) wur den verwendet.

Die Klarspülermenge ist zu hoch eingestellt.

Dosiermenge erhöhen oder Klarspüler einfüllen,

siehe Kapitel "Die erste In betriebnahme".

Geschirr später ausräu men, siehe Kapitel "Be trieb".

Dosiermenge erhöhen, siehe Kapitel "Die erste In betriebnahme".

Regeneriersalz einfüllen, siehe Kapitel "Die erste In betriebnahme".

Verschlusskappe gerade aufsetzen und fest zudrehen.

Enthärtungsanlage höher programmieren, siehe Kapitel "Die erste Inbetriebnahme".

Reinigerprodukt wech-

seln, evtl. normale Tabs oder normalen pulverför

migen Reiniger verwen den.

Dosiermenge verringern, siehe Kapitel "Die erste In betriebnahme".

Fehlersuche

Page 52

Fehlersuche

Störung mögliche Ursache Abhilfe

Gläser werden blind und verfärben sich; Beläge lassen sich nicht abwi schen

Tee oder Lippenstift sind nicht vollständig ent fernt

Kunststoffteile sind ver färbt

Rostspuren an Besteckteilen

Die Gläser sind nicht spül maschinenbeständig. Es findet eine Oberflächen

veränderung statt. Das gewählte Programm

hatte eine zu niedrige Rei

nigungstemperatur. Der Reiniger hat eine zu

geringe Bleichwirkung. Naturfarbstoffe z. B. aus

Karotten, Tomaten oder Ketchup können die Ursa che dafür sein. Reiniger menge oder Bleichwirkung des Reinigers waren für Naturfarbstoffe zu gering.

Die Verschlusskappe des Salzbehälters ist nicht fest geschlossen oder verkantet aufgesetzt.

Die betreffenden Besteckteile sind nicht ausreichend rostbeständig.

Nach dem Auffüllen von Regeneriersalz wurde kein "Vorspülen" gestartet. Salzreste gelangten in den normalen Spülablauf.

Keine!

Für Geschirrspüler geeig nete Gläser kaufen.

Programm mit einer höhe ren Reinigungstemperatur

wählen.

Reinigerprodukt wechseln

Mehr Reiniger verwenden, siehe Kapitel "Betrieb". Bereits verfärbte Teile

werden nicht die ur

sprüngliche Farbe zurückerhalten.

Verschlusskappe gerade aufsetzen und fest zudrehen.

Keine! Für Geschirrspüler geeignetes Besteck kaufen.

Grundsätzlich nach dem Salzeinfüllen das Pro gramm "Vorspülen" star ten.

Page 53

Störung mögliche Ursache Abhilfe

Klappe des Reinigerbe hälters lässt sich nicht schließen

im Reinigerbehälter kle ben nach dem Spülen Reinigerreste

nach beendetem Programm befindet sich Wasser im Spülraum

Verklebte Reinigerreste

blockieren den Ver schluss.

Der Reinigerbehälter war

beim Einfüllen noch feucht.

Die Siebkombination im Spülraum ist verstopft.

Die Ablaufpumpe oder das Rückschlagventil sind blockiert.

Der Ablaufschlauch ist abgeknickt.

Reinigerreste entfernen.

Reiniger nur in einen trockenen Behälter füllen.

Bevor Sie die Störung be heben:

Programmwähler auf

–

"Stop" drehen. Geschirrspüler mit der

–

"Ein/Aus"-Taste aus schalten.

Siebkombination reinigen, siehe Kapitel "Reinigung und Pflege".

Ablaufpumpe und Rückschlagventil reinigen, siehe Kapitel "Störungen beseitigen".

Knick aus dem Ablaufschlauch entfernen.

Fehlersuche

Page 54

Störungen beseitigen

Sieb im Wasserzulauf reinigen

Zum Schutz des Wassereinlaufventils ist in der Verschraubung ein Sieb ein gebaut. Ist das Sieb verschmutzt, so läuft zu wenig Wasser in den Spülraum.

Das Kunststoffgehäuse des

Wasseranschlusses enthält ein elek trisches Ventil. Tauchen Sie das Ge häuse nicht in Flüssigkeiten.

Empfehlung

Enthält das Wasser erfahrungsgemäß viele wasserunlösliche Bestandteile, empfehlen wir Ihnen, einen großflächigen Wasserfilter zwischen dem Wasserhahn und der Verschraubung des Sicherheitsventils einzusetzen. Diesen Wasserfilter erhalten Sie bei einem Miele Fachhändler oder dem Miele Werkkundendienst.

Zum Reinigen des Siebes:

^ Trennen Sie den Geschirrspüler vom

Netz (Gerät ausschalten, dann den Netzstecker ziehen oder Sicherung herausdrehen bzw. ausschalten).

Schließen Sie den Wasserhahn.

Schrauben Sie das Wassereinlauf ventil ab.

Nehmen Sie die Dichtungsscheibe

aus der Verschraubung.

^ Ziehen Sie das Sieb mit einer Kombi-

oder Spitzzange heraus, und reinigen Sie es.

^ Setzen Sie Sieb und Dichtung wieder

ein, achten Sie dabei auf einwandfreien Sitz!

^ Schrauben Sie das Wassereinlauf-

ventil an den Wasserhahn. Dabei dürfen Sie die Verschraubung nicht verkanten.

Öffnen Sie den Wasserhahn. Sollte Wasser austreten, haben Sie die Verschraubung eventuell nicht fest genug angezogen oder verkantet angeschraubt. Setzen Sie das Wassereinlaufventil gerade auf, und schrauben Sie es fest.

Page 55

Ablaufpumpe und Rückschlagventil reinigen

Steht Wasser im Spülraum, nachdem ein Programm beendet ist, wurde das Wasser nicht abgepumpt. Ablaufpumpe und Rückschlagventil können durch Fremdkörper blockiert sein. Sie können die Fremdkörper leicht entfernen.

Nehmen Sie die Siebkombination aus

dem Spülraum (siehe Kapitel "Reini gung und Pflege", "Siebe im Spül raum reinigen").

Schöpfen Sie das Wasser mit einem

kleinen Gefäß aus dem Spülraum.

Störungen beseitigen

Öffnen Sie den Verschlussbügel für

das Rückschlagventil.

Page 56

Störungen beseitigen

Heben Sie das Rückschlagventil

nach oben ab und spülen Sie es unter fließendem Wasser gut aus.

^ Entfernen Sie alle Fremdkörper aus

dem Rückschlagventil.

Unter dem Rückschlagventil befindet sich die Ablaufpumpe (Pfeil).

^ Entfernen Sie alle Fremdkörper aus

der Ablaufpumpe (Glassplitter sind besonders schlecht zu sehen). Drehen Sie zur Kontrolle das Laufrad der Ablaufpumpe von Hand.

^ Setzen Sie das Rückschlagventil

sorgfältig wieder ein, und schließen Sie den Verschlussbügel.

Page 57

Kundendienst

Konnten Sie trotz dieser Hinweise die Störung nicht beheben, benachrichti gen Sie bitte:

Ihren Miele Fachhändler

– oder

den Miele Werkkundendienst unter

–

der Telefonnummer: D Deutschland

0800 22 44 666 A Österreich

Salzburg (06 62) 85 84-321/322 Wien (01) 6 80 95-300 Graz (03 16) 25 04-321/322 Innsbruck(05 12) 24 01-300

L Luxemburg (00352) 4 97 11-20/22

^ Nennen Sie dem Kundendienst

Modell und Nummer des Geschirrspülers.

Beide Angaben finden Sie auf dem Typenschild auf der Türoberseite.

Programmaktualisierung

Durch eine Programmaktualisierung

(PC = Programm Correction) können in Zukunft die aktuellen Erkenntnisse der Programmtechnik in die Elektronik Ihres Gerätes eingespeichert werden.

Die gekennzeichnete Kontrolllampe dient dem Kundendienst als Übertragungspunkt für die Programmaktualisierung.

Die Programmaktualisierung kann erfol gen, sobald zukünftige Entwicklungen veränderte Programme verlangen. Miele wird die Möglichkeit zur Pro grammaktualisierung rechtzeitig be kannt geben.

Page 58

Nachkaufbares Zubehör

Geschirrspüler besser nutzen

Sie möchten... Sie brauchen dazu...

...Flaschen spülen, z. B. Milch- oder Babyflaschen

...langstielige Gläser spülen, z. B. Riedelgläser

...zusätzliche Besteckteile spülen, z. B. Soßenkelle, Kleinteile

...einen Flaschenhalter

...einen Gläsereinsatz für den Oberkorb

...einen kleinen Besteckkorb für den Unterkorb

Page 59

Hinweise für Vergleichsprüfungen

Geschirrspülermodelle G 6XX (Modell siehe Typenschild) Prüfnorm: EN 50242 / IEC 704 Standardprogramm Spar

für Vergleichsprüfungen (Energieetikett):

Hinweis: Das Programm Universal Plus 55 ° für normale

Anschmutzung hat eine gesteigerte Reinigungsund Trocknungsleistung bei kürzerer Laufzeit und erhöhtem Energiebedarf.

Fassungsvermögen: 12 Maßgedecke Reinigermenge: 30 g nur Klarspüler-Dosierung: Stufe 3 (ca. 3 ml) Geräuschmessungen: Die Tür des Geschirrspülers einmal vollständig öffnen

und dann wieder schließen, um die Ausblasöffnung der Turbothermic wie im täglichen Gebrauch automatisch zu schließen.

in Kammer II.

Geschirrspüler mit Besteckkorb

Aufsätze für Esslöffel: Die zwei beiliegenden Aufsätze auf den Besteckkorb

stecken (siehe Kapitel "Geschirr und Besteck einordnen"). In jeden Aufsatz sechs Esslöffel einordnen.

Oberkorb

Unterkorb

Page 60

Hinweise für Vergleichsprüfungen

Geschirrspüler mit Besteckschublade

Oberkorb

Unterkorb

Besteckschublade

Page 61

Hinweise für Vergleichsprüfungen

Geschirrspülermodelle G 8XX (Modell siehe Typenschild) Prüfnorm: EN 50242 / IEC 704 Standardprogramm Spar

für Vergleichsprüfungen (Energieetikett):

Hinweis: Das Programm Universal Plus 55 ° für normale

Anschmutzung hat eine gesteigerte Reinigungsund Trocknungsleistung bei kürzerer Laufzeit und erhöhtem Energiebedarf.

Fassungsvermögen: 14 Maßgedecke Reinigermenge: 30 g nur Klarspüler-Dosierung: Stufe 3 (ca. 3 ml) Geräuschmessungen: Die Tür des Geschirrspülers einmal vollständig öffnen

und dann wieder schließen, um die Ausblasöffnung der Turbothermic wie im täglichen Gebrauch automatisch zu schließen.

Oberkorb

in Kammer II.

Unterkorb

Page 62

Hinweise für Vergleichsprüfungen

Besteckschublade

Page 63

Transport

Wenn Sie den Geschirrspüler transpor tieren, z. B. beim Wohnungswechsel, beachten Sie folgendes:

Geschirrspüler ausräumen,

–

alle losen Teile befestigen, z. B.

–

Schläuche, Kabel, Besteckkorb, Unterkorb

Geschirrspüler aufrecht transportie

–

ren. Nur in Ausnahmefällen darf er auf dem Rücken liegend transportiert werden. Der Geschirrspüler darf nicht auf der Seite oder auf der Tür liegend trans portiert werden, da sonst Restwasser auslaufen kann. Das Restwasser könnte in die elektrische Steuerung fließen und so Störungen verursachen.

Page 64

Programmübersicht

Geschirrspülermodelle G 6XX

Programm Anwendung Reiniger

Kammer

(Reinigen)

Intensiv 75 ° für normal verschmutzte Töpfe, Pfannen und Zubereitungs

Universal Plus 55 °

Universal 55 ° für normal verschmutztes Geschirr 100 %

geschirr mit angetrockneten Speiseresten; für sehr stark verschmutztes Geschirr füllen Sie noch 20% Reiniger in Kammer I

mit verlängerter Reinigungszeit, für normal verschmutztes Geschirr mit angetrockneten Speiseresten

100 %

Normal 50 ° mit verkürzter Spülzeit,

Spar

Vorspülen zum Abspülen von riechendem Geschirr, wenn sich ein

1) Standardprogramm für Energieetikett

für leicht bis normal verschmutztes Geschirr mit nicht angetrockneten Speiseresten

für normal verschmutztes Geschirr, besonders energiesparendes Programm

komplettes Programm noch nicht lohnt

100 %

Page 65

Vor-

spülen

Programmübersicht

Programmablauf Verbrauch Dauer

Energie kWh Wasser h:min

Reinigen Zwischen-

75 °

spülen

Klar-

spülen

75 °

Trocknen Wasser

(15 °C)

X 1,7 1,2 13 2:15 1:57

kalt

Wasser

warm

(55 °C)

Liter Wasser

kalt

(15 °C)

Wasser

warm

(55 °C)

55 °

50 °

45 °

X 0,06 0,06 5 0:11 0:11

Bei voller Beladung müssen Sie für das Intensiv-, das Universal Plus-, das Universal-, das Normal- und das Spar-Programm mindestens 30 ml Reiniger verwenden. Gibt der Reinigerhersteller eine größere Menge an, müssen Sie die größere Menge verwenden. Für das Intensiv-Programm dosieren Sie zusätzlich 5-7 ml in Kammer I.

Die genannten Werte wurden nach EN 50242 ermittelt. In der Praxis können aufgrund abweichender Bedingungen deutliche Unterschiede auftreten.

65 °

55 °

X 1,25 0,7 17 1:50 1:32

X 1,2 0,6 13 1:22 1:04

X 1,2 0,6 13 1:00 0:53

X 1,05 0,6 13 2:45 2:34

Page 66

Programmübersicht

Geschirrspülermodelle G 8XX

Programm Anwendung Reiniger

Kammer

(Reinigen)

Intensiv 75 ° für normal verschmutzte Töpfe, Pfannen und Zubereitungs

Universal Plus 55 °

Universal 55 ° für normal verschmutztes Geschirr 100 %

geschirr mit angetrockneten Speiseresten; für sehr stark verschmutztes Geschirr füllen Sie noch 20% Reiniger in Kammer I

mit verlängerter Reinigungszeit, für normal verschmutztes Geschirr mit angetrockneten Speiseresten

100 %

Normal 50 ° mit verkürzter Spülzeit,

Spar

Vorspülen zum Abspülen von riechendem Geschirr, wenn sich ein komplet-

1) Standardprogramm für Energieetikett

für leicht bis normal verschmutztes Geschirr mit nicht angetrockneten Speiseresten

für normal verschmutztes Geschirr, besonders energiesparendes Programm

tes Programm noch nicht lohnt

100 %

Page 67

Vor-

spülen

Programmübersicht

Programmablauf Verbrauch Dauer

Energie kWh Wasser h:min

Reinigen Zwischen-

75 °

spülen

Klar-

spülen

75 °

Trocknen Wasser

(15 °C)

X 1,8 1,3 13 2:15 1:57

kalt

Wasser

warm

(55 °C)

Liter Wasser

kalt

(15 °C)

Wasser

warm

(55 °C)

55 °

50 °

45 °

X 0,06 0,06 5 0:11 0:11

Die genannten Werte wurden nach EN 50242 ermittelt. In der Praxis können aufgrund abweichender Bedingungen deutliche Unterschiede auftreten.

65 °

55 °

X 1,35 0,8 17 1:50 1:32

X 1,3 0,7 13 1:22 1:04

X 1,3 0,7 13 1:00 0:53

X 1,08 0,7 13 2:45 2:34

Page 68

Technische Daten

Geschirrspülermodell * G 6XX G 8XX

Höhe Standgerät 84,7 cm

(verstellbar + 4,0 cm)

Höhe Einbaugerät 81,7 cm

(verstellbar + 5,0 cm) Höhe der Einbaunische 82 cm (+ 5,0 cm) 84 cm (+ 5,0 cm) Breite 59,8 cm 59,8 cm Breite der Einbaunische 60 cm 60 cm Tiefe:

Standgerät Einbaugerät

Tiefe bei geöffneter Tür: Standgerät Einbaugerät

Gewicht: Standgerät Standgerät SC# Unterbaugerät Unterbaugerät SC# integrierbares Gerät integrierbares Gerät SC#

Spannung

60 cm

57 cm

118,5 cm

115,5 cm

ca. 61,5 kg

ca. 63 kg

ca. 57,5 kg

ca. 59 kg

ca. 53,5 kg

ca. 55,5 kg

83,7 cm (verstellbar + 5,0 cm)

57 cm

120,5 cm

ca. 59,5 kg ca. 61 kg ca. 55 kg ca. 56,5 kg

Anschlusswert siehe Typenschild an der Türoberseite Absicherung Erteilte Prüfzeichen VDE, Funkschutz VDE, Funkschutz Wasserdruck (Fließdruck) 0,3 - 10 bar Überdruck 0,3 - 10 bar Überdruck Warmwasseranschluss bis max. 60 °C bis max. 60 °C Abpumphöhe max. 1 m max. 1 m Abpumplänge max. 4 m max. 4 m Anschlusskabel ca. 1,7 m ca. 1,7 m Fassungsvermögen 12 Maßgedecke 14 Maßgedecke

* siehe Typenschild SC # = Geschirrspüler mit Besteckschublade

686970

Page 69

Page 70

Page 71

Page 72

Änderungen vorbehalten/ (G647/G650/G850 Plus) / 2802

Dieses Papier besteht aus 100% chlorfrei gebleichtem Zellstoff und ist somit umweltschonend

M.-Nr. 05 715 930 / V
