Page 1
Instructions d’utilisation
Novotronic
G 841 Plus
G 841 SC Plus
Pour prévenir les accidents
et d’endommager l’appareil,
veuillez lire ces instructions
avant
l’installation ou l’utilisation.
l
M.-Nr. 05 681 041
Page 2
Table des matières
CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Protéger l’environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Appareil d’économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Guide du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Meuble de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Tableau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Avant d’utiliser pour la première fois. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Pour ouvrir la porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Pour fermer la porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Verrouillage de sécurité pour les enfants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adoucisseur d’eau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Programmer l’adoucisseur d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Vérifier la dureté de l’eau programmée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Indicateur de sel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Ajouter le produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Réglage de la quantité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Indicateur de produit de rinçage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Chargement du lave-vaisselle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Articles n’allant pas au lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Plateau à couverts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Plateau à couverts (appareils SC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Le panier supérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Ajustement du panier supérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Supports à tasses ajustables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Barre à chopes à café . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Le panier inférieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Crampons pliables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Support à bouteilles (modèles désignés). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Accessoires de panier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2
Page 3
Table des matières
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Ajouter le détergent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Utilisation du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Indicateur de séquence de programme (14) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
À la fin d’un programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Interrompre un programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Changer un programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Guide de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Questions qui reviennent souvent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Le service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Le transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Instructions d’entretien pour l’utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Nettoyer le filtre dans le meuble de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Nettoyage des bras gicleurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Nettoyage du meuble de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Nettoyage de la porte et du joint étanche de la porte. . . . . . . . . . . . . . . . . . . . . . 43
Nettoyage de l’extérieur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Nettoyage du filtre d’arrivée d’eau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Nettoyage de la pompe de drainage et de la soupape de retenue . . . . . . . . . . . 45
3
Page 4
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT –
Au moment d’utiliser votre
lave-vaisselle, prenez des précau
tions essentielles, dont :
Lisez attentivement l’ensemble des
consignes avant d’installer ou
d’utiliser le lave-vaisselle afin de pré
venir les blessures et éviter
d’endommager l’appareil.
Le fabricant ne peut être tenu
responsable de dommages ou
blessures causés par l’usage
inapproprié de l’appareil.
Tout usage inapproprié est déconseillé. Cet appareil est
destiné à un usage domestique
uniquement.
Conservez ces consignes dans un
lieu sûr et transmettez-les à tout
utilisateur futur.
-
Sécurité électrique
Avant l’installation, assurez-vous
que la tension et la fréquence indi
quées sur la plaque signalétique cor
respondent bien à celles de
l’alimentation électrique de la résidence
afin de prévenir les blessures et éviter
d’endommager l’appareil. Dans le
-
doute, consultez un électricien qualifié.
Avant l’installation ou l’utilisation,
coupez l’alimentation électrique,
soit en débranchant l’appareil, soit en
faisant basculer le disjoncteur ou en
enlevant le fusible.
N’utilisez pas de rallonge pour
brancher l’appareil à la source
d’alimentation électrique. Les rallonges
ne garantissent pas la sécurité requise
pour l’appareil - si vous utilisez une rallonge, cela peut causer la surchauffe.
Assurez-vous que votre appareil
est installé correctement et mis à la
terre par un technicien qualifié. Pour
garantir la sécurité électrique de
l’appareil, il faut le raccorder à un dis
positif de mise à la terre approprié. Il
est essentiel de respecter cette exi
gence de base en matière de sécurité.
Dans le doute, faites vérifier
l’installation électrique de la résidence
par un électricien qualifié. Le fabricant
ne peut être tenu responsable de dom
mages causés par l’absence d’un dis
positif de mise à la terre ou par un dis
positif inadapté.
-
-
-
-
-
-
-
4
Page 5
CONSIGNES DE SÉCURITÉ
Installation
L’installation et les réparations de
vraient être effectuées uniquement
par un technicien de service autorisé
Miele. Les travaux effectués par des
personnes non qualifiées peuvent
s’avérer dangereux et rendre nulle la
garantie.
, ATTENTION - Risque d’incendie
Ne recouvrez et n’écrasez jamais
la fiche d’un appareil électrique. Assu
rez-vous que dans l’espace occupé par
le lave-vaisselle il y a suffisamment de
volume libre pour la fiche. Si vous ins
tallez le lave-vaisselle dans un espace
trop petit, le cordon d’alimentation
pourrrait être comprimé ou une pression pourrait être exercée sur la fiche,
ce qui risque de causer la surchauffe.
Cet appareil n’est pas conçu pour
usage sur un bateau ou dans des
engins mobiles, tels les avions ou les
véhicules récréatifs. Toutefois, son installation est possible dans certaines circonstances. Veuillez communiquer vos
exigences particulières au détaillant
Miele le plus près de chez vous ou au
service du soutien technique.
-
-
-
Vérifiez si votre lave-vaisselle n’a
pas subi de dommage lors du
transport. N’installez pas et n’utilisez
pas un appareil endommagé. Commu
niquez avec le point de vente où vous
l’avez acheté.
Assurez-vous que les emballages,
les sacs, matières plastiques et au
tres sont correctement éliminés et tenus
hors la portée de bébés et d’enfants.
Risque de suffocation!
Le lave-vaisselle doit être installé
uniquement sous un comptoir
continu fixé à des armoires adjacentes.
N’installez pas ce modèle de
lave-vaisselle sous une plaque de
cuisson, un four ou tout autre appareil
qui diffuse de la chaleur.
Les hautes températures que diffusent
ces appareils pourraient endommager
le lave-vaisselle.
En aucun cas, vous ne devez cou-
per le tuyau d’arrivée d’eau ou
l’immerger, car il contient des compo
sants électriques qui pourraient causer
des blessures ou endommager la rési
dence.
-
-
-
-
5
Page 6
CONSIGNES DE SÉCURITÉ
Utilisation
N’utilisez le lave-vaisselle que
lorsque tous les panneaux sont
bien en place.
Ne jouez pas avec les
commandes.
Afin de diminuer le risque de bles
sures, ne laissez pas les enfants
jouer près de l’appareil ni monter de
dans ou dessus.
Évitez de malmener la porte ou les
paniers du lave-vaisselle ou de
vous y appuyer ou asseoir.
Dans certaines circonstances, tout
système d’eau chaude qui n’a pas
servi durant deux semaines ou davantage peut produire de l’hydrogène.
L’HYDROGÈNE EST UN GAZ
INFLAMMABLE. Si le système d’eau
chaude n’a pas servi durant une telle
période, ouvrez tous les robinets d’eau
chaude et laissez l’eau couler plusieurs
minutes avant d’utiliser le lave-vaisselle.
Cette action libérera l’hydrogène qui
aura pu s’y accumuler. Entre-temps,
abstenez-vous de fumer et n’utilisez
pas de flamme nue.
Ne lavez pas des articles en plas
tique non étiquetés "résiste au
lave-vaisselle" ou une formulation équi
valente. Consultez les recommanda
tions du fabricant pour les articles non
étiquetés.
-
-
-
Au moment de charger la vaisselle,
ne disposez pas les articles cou
pants à proximité du joint d’étanchéité
de la porte afin d’éviter de
l’endommager. Placez les couteaux
avec la pointe vers le bas afin d’éviter
les blessures.
-
Utilisez seulement les détergents
et les produits de rinçage recom
mandés pour les lave-vaisselle à usage
domestique. Conservez tous ces pro
duits hors de la portée d’enfants.
Ne consommez pas l’eau du
lave-vaisselle! Elle peut contenir
des résidus dangereux.
Lave-vaisselle munis d’un élément
chauffant visible
Ne touchez pas l’élément chauffant
pendant ou immédiatement après
l’utilisation.
Mise au rebut de l’appareil
Si vous désinstallez l’appareil et
comptez ne plus vous en servir,
détachez-en la porte pour éviter que
des enfants se retrouvent enfermés
dans le tambour. Lorsque vous mettez
un lave-vaisselle au rebut, débran
chez-le de la source d’alimentation
-
électrique, détachez-en la porte et cou
pez le cordon d’alimentation.
-
-
-
-
-
CONSERVEZ
CES CONSIGNES
6
Page 7
Appareil d’économie d’énergie
Ce lave-vaisselle est super économique
en ce qui a trait à sa consommation
d’eau et d’électricité. Pour de meilleurs
résultats, veuillez suivre ces conseils:
Pour la consommation d’énergie la
^
moins élevée et le lavage délicat de
la porcelaine et du cristal, brancher
le lave-vaisselle à une source d’eau
froide.
Pour des lavages plus rapides mais
^
avec une consommation d’énergie
plus élevée, brancher le
lave-vaisselle à la source d’eau
chaude.
^ Pour des lavages économiques, rem-
plir les paniers sans les surcharger.
^ Choisir le programme qui convient le
mieux au niveau de saleté et au type
de vaisselle à laver.
Protéger l’environnement
^ Pour les petites charges:
Choisir la caractéristique "Top Solo"
(consulter "Caractéristiques supplé
mentaires").
^
Si les paniers sont seulement à moitié
pleins, sélectionner le programme
"Economy".
^
Utiliser les quantités exactes de dé
tergent et d’agent de rinçage.
-
-
7
Page 8
Guide du lave-vaisselle
Meuble de lavage
1 Bras gicleur supérieur
(pas visible)
2 Plateau de couverts
3 Panier supérieur
4 Alimentation d’eau pour le
bras gicleur du milieu
5 Bras gicleur du milieu
6 Bras gicleur inférieur
8
7 Quatre pieds à hauteur ajustable
8 Système à trois filtres
9 Réservoir de sel
10 Distributeur de détergent
11 Réservoir de produit de rinçage
12 Plaque signalétique
Page 9
Tableau de commande
Guide du lave-vaisselle
13 Bouton "On/Off"
14 Affichage de séquence de
programme
15 Bouton "Start"
16 Sélectionneur de programme
Chaque lave-vaisselle est testé avant de quitter l’usine. Tout résidu d’eau res
tant dans le lave-vaisselle est le résultat de ces tests et ne veut pas dire que
l’appareil a été utilisé.
17 Indicateurs Vérification/Recharge
18 Verrouillage de sécurité pour
enfants
19 Loquet de la porte
-
9
Page 10
Avant d’utiliser pour la première fois
Pour ouvrir la porte
^ Pousser sur le loquet de déclenche-
ment se trouvant à l’intérieur de la
poignée de porte.
Si la porte est ouverte durant
l’utilisation, le lave-vaisselle arrêtera de
fonctionner. Une fois que la porte est
fermée, le programme se remettra en
marche.
Verrouillage de sécurité pour
les enfants
La clé jaune pour le verrouillage de
sécurité pour les enfants est ex
pédiée sur un des crochets à l’avant
du panier supérieur. Enlever la clé
avant d’utiliser le lave-vaisselle.
Le verrouillage de sécurité pour enfants
a été conçu pour empêcher les enfants
d’ouvrir le lave-vaisselle.
-
Pour fermer la porte
^
Pousser les paniers à l’intérieur.
^
Soulever la porte et pousser jusqu’à
ce qu’elle s’enclenche.
10
^
Se servir de la clé fournie pour ver
rouiller ou déverrouiller le
lave-vaisselle.
Horizontalement:
la porte est verrouillée
Verticalement:
la porte peut être ouverte
-
Page 11
Avant d’utiliser pour la première fois
Adoucisseur d’eau
Pour obtenir de bons résultats de la
vage, le lave-vaisselle a besoin d’eau
douce. L’eau dure résulte en dépôts
calcaires sur la vaisselle et dans le
lave-vaisselle.
Si la dureté de l’eau de votre robinet ex
cède 8 gr/gal (valeurs en gallons améri
cains) (140 ppm), l’eau devrait être
adoucie. Cela se fait automatiquement
par l’adoucisseur d’eau intégré dans
l’appareil.
Votre bureau local d’administration
–
des eaux pourra vous aviser sur la
dureté de l’eau de votre région.
– Le lave-vaisselle doit être program-
mé pour correspondre à la dureté de
l’eau de votre région.
– L’adoucisseur d’eau doit être rempli
de sel pour lave-vaisselle pour réactiver.
-
Si la dureté de votre eau est constam
ment moindre que 8 gr/gal (140 ppm),
vous n’avez pas besoin d’ajouter de sel
pour lave-vaisselle. Toutefois, vous de
vez quand même programmer le
lave-vaisselle pour correspondre à la
dureté de l’eau régionale.
Là où la dureté de l’eau fluctue par ex.
entre 9 et 17 gr/gal (160 - 310 ppm),
toujours programmer l’appareil à la va
leur la plus élevée, 17 gr/gal (310 ppm)
pour ce cas-ci.
S’il y a un défaut, cela permettra au
technicien de service de connaître la
dureté de l’eau locale.
^ Veuillez prendre note de la dureté de
l’eau:
gr/gal
-
-
-
11
Page 12
Avant d’utiliser pour la première fois
Programmer l’adoucisseur d’eau
Le niveau de dureté de l’eau locale doit
être programmé dans le lave-vaisselle à
l’aide du réglage de programme et des
boutons se trouvant sur le tableau de
commande.
S’assurer que le lave-vaisselle soit au
^
point d’arrêt.
Mettre le réglage de programme à
^
"Stop".
Appuyer et retenir le bouton "Start" et
^
en même temps, mettre le
lave-vaisselle en marche avec le
bouton "On/Off". Relâcher le bouton
"Start" avant deux secondes.
L’indicateur "Salt" va clignoter.
^ Mettre le réglage de programme à la
position qui correspond à la dureté
de l’eau de votre région (voir le tableau).
Si l’indicateur "Rinse aid" s’allume, le
distributeur de produit de rinçage doit
être rempli.
Si tout autre indicateur s’allume ou clignote, les étapes susmentionnées doivent être répétés.
gr/gal* ppm
1 - 4** 20 - 70 Normal Plus
5 - 7 90 - 130 Normal
8 - 10 140 - 180 Rinse & Hold
11 - 13 200 - 230 position 4 o’clock
14 - 16 250 - 290 position 5 o’clock
17 - 22 310 - 400 position 6 o’clock
23 - 35 410 - 630 position 7 o’clock
36 - 70 650 - 1260 position 8 o’clock
Réglage
de sélection
* gallons américains
** déjà réglé à l’usine
Exemple:
Dureté de l’eau est 20 gr/gal.
Mettre le réglage de programme à la
position "6 o’clock".
12
Page 13
Avant d’utiliser pour la première fois
Appuyer sur le bouton "Start".
^
L’indicateur "Start" va s’allumer.
Mettre le réglage de programme à
^
"Stop".
Arrêter le lave-vaisselle avec le bou
^
ton "On/Off".
La dureté de l’eau programmée est em
magasinée.
Vérifier la dureté de l’eau
programmée
S’assurer que le lave-vaisselle soit
^
mis au point d’arrêt.
Mettre le réglage de programme à
^
"Stop".
Appuyer et retenir le bouton "Start" et
^
en même temps, démarrer le
lave-vaisselle avec le bouton
"On/Off". Relâcher le bouton "Start"
avant deux secondes.
L’indicateur "Salt" va clignoter.
Si l’indicateur "Rinse aid" s’allume, le
distributeur de produit de rinçage doit
être rempli.
Si tout indicateur s’allume ou clignote,
les étapes susmentionnées doivent être
répétées.
^ Tourner le réglage de programme
dans le sens des aiguilles de la
montre jusqu’à ce que l’indicateur
"Start" s’allume.
La position où l’indicateur "Start"
s’allume correspond à la dureté de
l’eau programmée (voir le tableau "Pro
grammer l’adoucisseur d’eau").
^
Régler le programme à "Stop".
^
Mettre le lave-vaisselle au point
d’arrêt.
-
13
Page 14
Avant d’utiliser pour la première fois
Remplissage du réservoir de sel
Si le niveau de dureté de votre eau ex
cède 8 gr/gal, le réservoir de sel devrait
être rempli avant la première utilisation
et lorsque l’indicateur "Salt" s’allume.
Utiliser uniquement du sel
d’adoucisseur d’eau spécialement
conçu pour les lave-vaisselle. Les au
tres sels pourraient contenir des agents
additifs insolubles qui pourraient nuire
au fonctionnement de l’adoucisseur
d’eau.
Vous pouvez acheter le sel approprié
par le biais de votre Concessionnaire
Miele ou du Département du service
technique Miele.
,
Si vous remplissez le réservoir
de sel avec du détergent par mégarde, vous allez endommager
l’adoucisseur d’eau.
-
Le réservoir de sel doit être rempli
avec 2 litres (2 l) d’eau avant
d’ajouter le sel pour la première fois.
Vous n’avez pas besoin d’ajouter
d’eau lors des recharges subsé
quentes.
Remplir soigneusement de sel. Le ré
^
servoir de sel contient environ 4,5 li
vres (2 kg) de sel. À mesure que le ré
servoir se remplira, l’eau s’écoulera.
Nettoyer tout excédent de sel sur les
^
filets d’ouverture du réservoir.
-
-
-
-
Pour remplir le réservoir de sel:
^
Enlever le panier inférieur.
^
Dévisser et enlever le capuchon du
réservoir à sel situé sur le plancher
du meuble de lavage.
^
Placer l’entonnoir fourni sur le réser
voir de sel.
14
^
Bien resserrer le capuchon.
^
Si vous n’utilisez pas le lave-vaisselle
-
immédiatement, amorcer le pro
gramme "Rinse & Hold" pour enlever
toute trace de sel dans le meuble de
lavage.
-
Page 15
Avant d’utiliser pour la première fois
Indicateur de sel
Lorsque le réservoir de sel est vide,
l’indicateur "Salt-PC" s’allume pour indi
quer que le réservoir doit être rempli
avec du sel de réactivation.
Une fois que le réservoir de sel est rempli, l’adoucisseur d’eau est automatiquement réactivé la prochaine fois que
le lave-vaisselle est mis en marche.
L’indicateur "Salt" sera allumé durant ce
processus.
Pour outrepasser l’indicateur de sel
Si votre eau est douce (moins que 8
gr/gal) le réservoir de sel ne devrait pas
être rempli de sel. L’indicateur demeu
rera allumé et devrait être ignoré ou ou
trepassé.
Enlever le capuchon du réservoir de
^
sel.
En regardant dans le réservoir de sel,
vous verrez le dessus de la chambre
du flotteur sur le côté droit, a.
-
-
^
À l’aide d’un tournevis, faire pivoter
délicatement la chambre du flotteur
vers le centre du réservoir.
^
Utiliser des pinces à bec fin pour tirer
le capuchon, b à l’extérieur de la
chambre du flotteur et retirer le flot
teur c.
Replacer le capuchon de la chambre
de flotteur et pousser la chambre dans
sa position verticale, et replacer le ca
puchon du réservoir de sel. L’indicateur
"Salt" ne devrait plus être allumé.
-
-
15
Page 16
Avant d’utiliser pour la première fois
Produit de rinçage
Nous recommandons d’utiliser un pro
duit de rinçage pour empêcher la for
mation de taches sur la vaisselle et la
verrerie.
Remplir le réservoir de produit
,
de rinçage avec du détergent va en
dommager le réservoir. Verser seule
ment un produit de rinçage conçu
pour les lave-vaisselle domestiques
dans le réservoir.
Ajouter le produit de rinçage
-
-
-
-
^ Verser du produit de rinçage liquide
dans le réservoir jusqu’à ce qu’il soit
visible à la surface de l’écran.
^ Appuyer sur le rabat jusqu’à ce que
vous l’entendiez s’enclencher. Si
vous ne fermez pas complètement,
l’eau pénétrera dans le réservoir durant le cycle de lavage.
^ Essuyer tout produit de rinçage ren-
versé. Le rabat va demeurer fermé
durant le fonctionnement normal.
^
Ajouter du produit de rinçage avant
d’utiliser l’appareil pour la première
fois et lorsque l’indicateur "Rinse aid"
s’allume.
^
Appuyer sur le bouton dans le sens
de la flèche jusqu’à ce que le rabat
s’ouvre.
16
Page 17
Avant d’utiliser pour la première fois

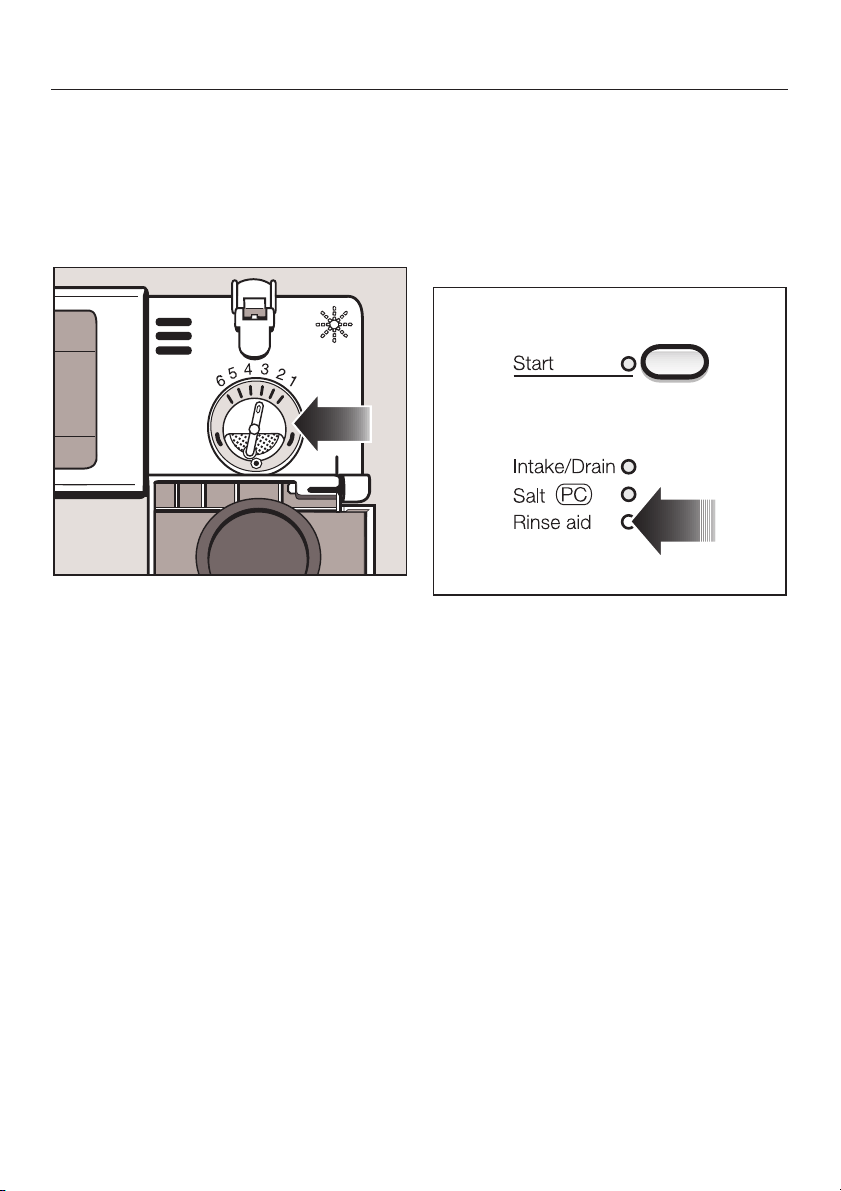

Réglage de la quantité
Le sélecteur de quantité est réglé à
l’usine à 3. Cela déverse environ 3 ml
de produit de rinçage par programme.
Il peut être ajusté de 1 à 6.
^ Utiliser un réglage plus élevé s’il y a
des taches sur la verrerie sèche.
^ Utiliser un réglage moins élevé si la
vaisselle ou la verrerie est striée.
Indicateur de produit de
rinçage
L’indicateur de produit de rinçage sur
le tableau de commande va s’allumer
lorsque le réservoir de produit de rin
çage doit être rechargé.
Lorsque l’indicateur s’allumera d’abord,
il y aura assez de produit de rinçage
pour 2 - 3 lavages.
-
17
Page 18

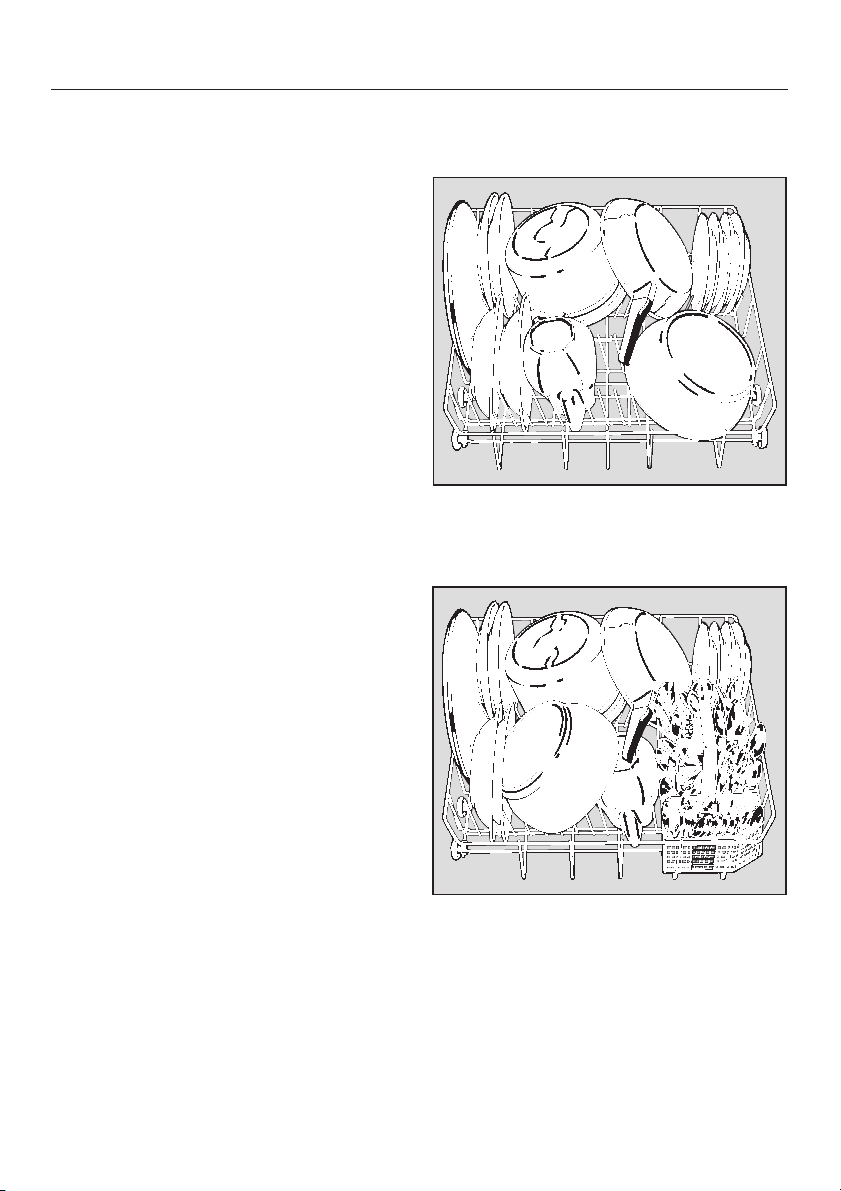

Chargement du lave-vaisselle
Ne pas laver dans le
,
lave-vaisselle, d’articles souillés de
cendres, de sable, de cire, de
graisse ou de peinture.
Les cendres et le sable ne se dis
soudent pas et seront distribués à
l’intérieur du lave-vaisselle.
La cire, la graisse et la peinture vont
décolorer ou endommager l’appareil
de façon permanente.
Enlever tous les aliments de la vais
^
selle avant de la placer dans le
lave-vaisselle.
Ne pas rincer la vaisselle.
^ Charger la vaisselle de façon à ce
que l’eau puisse atteindre toutes les
surfaces. Ne pas placer la vaisselle
et les couverts à l’intérieur d’autres
morceaux.
^ Les articles creux tels que les tasses
et les verres devraient être placés à
l’envers dans le panier supérieur.
-
-
Placer les très petits articles dans le
^
plateau à couverts ou dans le panier
afin qu’ils ne tombent pas au fond du
meuble de lavage.
Les bras gicleurs ne doivent pas être
^
bloqués par des articles qui sont trop
longs ou qui dépassent des paniers.
Vérifier manuellement la rotation non
obstruée des bras gicleurs.
Les résidus d’aliments et les liquides
^
renversés devraient être nettoyés des
côtés de la porte du lave-vaisselle. Ils
se trouvent à l’extérieur du meuble
de lavage et ne sont pas nettoyés
par l’eau provenant des bras gicleurs.
^
Les articles à base concave tels que
les chopes à café et les bols doivent
être inclinés sur la barre à chopes à
café afin que l’eau ne s’accumule
pas.
^
Pour s’assurer que l’eau puisse les
couvrir, les morceaux longs, étroits et
creux tels que les vases devraient
être placés au centre du panier plutôt
que dans les coins.
^
Les petites tasses et les petits verres
devraient être placés sur le support à
tasses. Les chopes plus longs et les
verres peuvent être placés sous le
support.
18
Page 19
Articles n’allant pas au
lave-vaisselle
Couverts à manche en bois.
–
Planches à hacher en bois.
–
Articles collés tels que les anciens
–
couteaux dont le manche est collé
autour du corps de la lame.
Articles fabriqués à la main, antiqui
–
tés, verrerie à rebords de métal ou
décorative.
Cristal de plomb.
–
Articles en cuivre, laiton, aluminium
–
ou étain.
– Articles en plastique ne résistant pas
à la chaleur.
– La vaisselle qui a de la couleur
peinte sur l’émail. Cette vaisselle
pourrait se décolorer à la longue.
– Casseroles et poêlons en fer forgé.
Verrerie:
–
Il n’y a pas de lignes directrices pour
laver la verrerie mais si vous avez
des doutes,laver à la main.
–
Laver la verrerie délicate à un pro
gramme de température basse et
sans la caractéristique de séchage
prolongé pour réduire le risque de
taches ou de striage. Consulter le
"Guide de programme".
–
Si vous lavez fréquemment le cristal
ou la verrerie délicate, raccorder le
lave-vaisselle à l’eau froide plutôt
que chaude.
-
Chargement du lave-vaisselle
Les taches et le striage peuvent se
–
produire sur les verres après des la
vages fréquents.
Lorsque vous achetez de la nouvelle
–
vaisselle, des verres et des couverts,
s’assurer qu’ils puissent être lavés au
lave-vaisselle.
L’argent et l’aluminium:
L’argent et l’aluminium peuvent ternir.
–
Les couverts en argent nettoyés
–
préalablement à l’aide d’un produit à
polir pourraient encore être humides
ou être tachés à la fin d’un programme où l’eau a adhéré au produit à polir. Vous pouvez les essuyer
à l’aide d’un chiffon sec et doux.
L’argenterie qui a été lavée préalablement dans un produit de trempage est généralement sèche à la fin
d’un programme mais elle peut être
ternie.
– S’ils sont laissés à sécher, certains
aliments renfermant du souffre peu
vent décolorer l’argenterie. Cela
comprend le jaune d’oeuf, les oi
gnons, la mayonnaise, la moutarde,
les légumineux, le poisson, les sau
mures de poisson et les marinades.
–
L’argenterie peut ternir ou se tacher
si elle est lavée à côté d’acier inoxy
dable.
Laisser de l’espace entre ces mé
taux.
-
-
-
-
-
-
19
Page 20
Chargement du lave-vaisselle
Plateau à couverts
^ Pour les meilleurs résultats de la-
vage, les cuillers et les fourchettes
devraient être placées dans le panier
avec les manches vers le bas. Les
couteaux et autres objets pointus
peuvent être chargés avec les manches vers le haut pour prévenir les
blessures.
^ Placer les petites cuillers dans les
rainures de chaque côté du plateau à
couverts.
20
Page 21
Plateau à couverts
(appareils SC)
Chargement du lave-vaisselle
Le plateau à couverts amovible facilite
le déchargement des couverts. Vous
n’avez qu’à transporter le plateau jusqu’à l’endroit où vous rangez vos couverts et le remettre ensuite en place.
Pour faciliter le déchargement des couverts, vous devriez les regrouper en
sections, une pour les couteaux, une
pour les fourchettes, une pour les cuil
lers, etc.
Placer les bouts pointus des couteaux
et des fourchettes entre les supports.
Les cuillers devraient être placées en
sens contraire avec les manches dans
les supports.
Les articles plus longs tels que les lou
ches à soupe, les tranche gâteau, les
cuillers à mesurer et les longs couteaux
doivent être couchés dans l’indentation
du plateau à couverts.
-
Les têtes des cuillers devraient être mi
ses en contact avec au moins un des
supports du plateau à couverts pour
s’assurer que l’eau puisse s’écouler librement.
Les cuillers et les manches épais de
vront peut-être être placés comme les
couteaux et les fourchettes avec la tête
dans les supports.
-
-
21
Page 22
Chargement du lave-vaisselle
Le panier supérieur
Ajustement du panier supérieur
Sur certains modèles désignés, le pa
nier supérieur peut être élevé ou abais
sé pour accomoder de longs articles.
Glisser le panier supérieur vers
^
l’extérieur.
^ Soulever les leviers se trouvant sur
les côtés du panier supérieur et ajus
ter la hauteur du panier.
^
Relâcher les leviers et le panier va se
bloquer en place.
-
-
Charger le panier supérieur de petits
articles légers ou délicats tels que les
tasses, les saucoupes, les verres, les
bols à dessert et les plateaux.
Les longs articles tels que les louches à
soupe, les cuillers à mesurer et les couteaux peuvent être couchés transversalement à l’avant du plateau supérieur.
-
Le panier peut aussi être penché pour
s’ajuster aux longs articles dans les pa
niers supérieur et inférieur. Les angles
ne devraient pas être aux deux extrê
mes. Cela bloquerait le bras gicleur du
milieu. Faire attention lorsque vous
glissez le panier à l’intérieur ou à
l’extérieur dans cette position.
22
-
-
Page 23
Chargement du lave-vaisselle
Supports à tasses ajustables
Élever le support pour faire de la place
aux longs verres. L’abaisser pour empiler deux étages de petits articles.
Barre à chopes à café
Pour permettre à l’eau de s’écouler du
fond des chopes à café, les pencher
sur le dessus de la barre à chopes. La
barre peut aussi servir à séparer deux
rangs de verres. Pour étager des articles larges, tourner la barre vers la
droite.
23
Page 24
Chargement du lave-vaisselle
Le panier inférieur
Pour les articles plus larges et plus
lourds tels que les assiettes, les assiet
tes de service, les plats à sauce, les
bols.
Lave-vaisselle avec plateau de
couverts
-
Lave-vaisselle avec panier de
couverts
24
Page 25
Chargement du lave-vaisselle

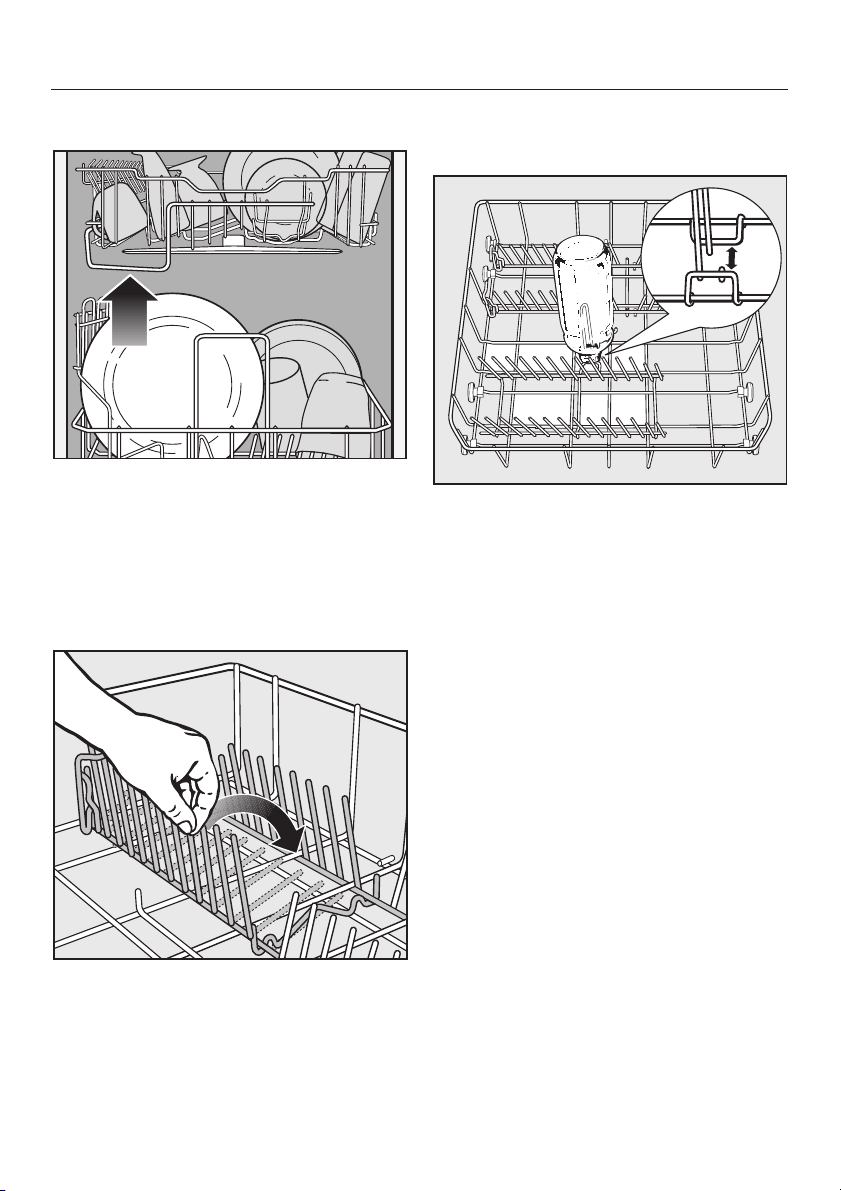

Limite de hauteur
Le guide se trouvant à l’avant du panier
supérieur détermine la hauteur maximale des articles placés dans le panier
inférieur afin que le bras gicleur du milieu ne soit pas bloqué.
Crampons pliables
Support à bouteilles
(modèles désignés)
Le support à bouteilles par ex. pour
bouteilles de lait ou biberons, peut être
inséré dans le panier inférieur à plus
d’un endroit. Mettre à tous les endroits
qui sont inscrits en blanc sur
l’illustration. Ne pas mettre dans les
coins du panier inférieur car l’eau ne
peut pas couvrir les bouteilles dans ces
endroits.
Deux rangs de crampons peuvent être
pliés pour faire plus de place pour la
plus grande vaisselle par ex. cassero
les, poêlons et bols.
^
Relever les rangs de crampons et les
plier les uns sur les autres.
-
25
Page 26
Accessoires de panier
Vous pouvez vous procurer des accessoires pour les paniers supérieur et inférieur
auprès de votre détaillant Miele ou auprès du service technique Miele.
Porte-bouteilles et porte-vases pour laver des bouteilles de lait ou
des biberons
à fixer au panier inférieur
Mini-panier pour coutellerie pour laver des couverts supplémen
taires
offert avec les appareils munis de
plateau à couverts
à fixer au panier inférieur
Accessoire pour verrerie pour le
panier supérieur
pour laver des verres à long pied
à fixer au panier supérieur
-
26
Page 27
Ajouter le détergent
Les détergents pour
,
lave-vaisselle renferment des ingré
dients irritants et corrosifs. Garder
hors de la portée des enfants. Ne
pas remplir le distributeur de déter
gent jusqu’à ce que vous soyez prêt
à mettre le lave-vaisselle en marche.
Se servir uniquement de détergent
en poudre
pour les lave-vaisselle domestiques.
Il n’est pas recommandé d’utiliser du
détergent en gel ou liquide.
Ne jamais remplir le distributeur de
détergent à pleine capacité.
Ne pas utiliser une quantité de détergent supérieure à celle recommandée. L’usage continu de trop de
détergent pourrait endommager
l’appareil.
ou en tablettes formulé
Utilisation
-
-
Les marques horizontales dans le Com
partiment II indique des niveaux
d’environ 1
table (20, 25 et 30 ml) respectivement.
^ En gardant la porte ouverte, remplir
le compartiment II avec 2 cuillérées à
table (30 ml) de détergent en poudre
ou une tablette de détergent.
^ Fermer la porte. Le couvercle
s’ouvrira toujours à la fin d’un cycle
de lavage à l’exception de "Rinse &
Hold".
1
/4, 13/4et 2 cuillérées à
-
^
Pour ouvrir, appuyer sur le loquet sur
le distributeur de détergent.
2 cuillérées à table (30 ml) de déter
gent est suffisant pour la plupart des
charges moyennement souillées. Pour
les charges très souillées ou si les ali
ments ont séché sur la vaisselle, vous
devriez sélectionner un cycle de
pré-lavage. Ajouter une cuillérée à
table supplémentaire (15 ml) de déter
gent dans le compartiment I.
Pour les résidences où l’eau est très
douce et pour la vaisselle légèrement
souillée, vous avez besoin de moins de
détergent.
-
-
-
27
Page 28
Utilisation
Utilisation du lave-vaisselle
^ S’assurer que rien n’obstrue les bras
gicleurs du lave-vaiselle.
^ Fermer la porte.
^ Mettre le lave-vaisselle en marche.
L’indicateur "Start" (15) va clignoter.
^ Sélectionner un programme de la-
vage en tournant le sélecteur de programme (16) à la gauche ou à la
droite. Se référer au "Guide de pro
gramme" pour de plus amples dé
tails.
^
Appuyer sur le bouton "Start" (15).
Le programme va s’amorcer.
Ne pas terminer un programme pré
maturément! Des étapes importan
tes du programme pourraient être
omises (par ex. la réactivation de
l’adoucisseur d’eau).
-
-
-
Système hydrofuge
Tous les lave-vaisselle Miele sont spécialement conçus pour fermer l’arrivée
d’eau et pour drainer le meuble de lavage dans les cas exceptionnels de
panne de soupape d’eau interne.
Pour que cette caractéristique s’active,
l’appareil doit être mis à "On" (pas nécessairement en marche) et la porte
doit être fermée.
Indicateur de séquence de
programme (14)
L’étape courante du programme est in
diquée par un des indicateurs de sé
quence de programme (14).
-
-
-
28
Page 29
Utilisation
À la fin d’un programme
L’Indicateur "End" va s’allumer lorsque
le programme sera terminé.
Tourner le sélecteur de programme
^
(16) à "Stop".
Mettre le lave-vaisselle au point
^
d’arrêt.
Entrouvrir la porte du lave-vaisselle
^
por permettre à la vaisselle de se re
froidir avant de la décharger.
Il est à conseiller de fermer la
source d’eau si vous n’avez pas
l’intention d’utiliser le lave-vaisselle
pendant un certain temps (par ex.
pendant les vacances).
Interrompre un programme
UN programme est interrompu aussitôt
que la porte est ouverte.
Si la porte est fermée, le programme re
prendra au point où il a été interrompu.
L’eau du lave-vaisselle pourrait
,
être brûlante. Vous pourriez vous
brûler! Ouvrir la porte seulement si
c’est absolument nécessaire.
-
Changer un programme
Si un programme est en marche:
^ Tourner le sélecteur de programme
(16) à "Stop" pendant au moins une
seconde.
^ Tourner le sélecteur de programme
(16) au nouveau programme.
^ Appuyer sur le bouton "Start" (15)
pour amorcer le programme de lavage.
-
Si un programme n’est pas amorcé:
^
Tourner le sélecteur de programme
au nouveau programme.
^
Appuyer sur le bouton "Start" (15)
pour amorcer le programme.
29
Page 30
Utilisation
Guide de programme
Programme Quand l’utiliser Cycle de programme
La
Pots & Pans pour les casseroles et poêlons très souillés avec
Sani Wash temps de lavage prolongé
Economy programme d’économie d’énergie
Normal Plus une température de lavage plus élevées aide
Normal
Rinse & Hold pour rincer la vaisselle lorsqu’un cycle complet
1) Norme pour étiquette Énergie
nourriture séchée
Température de lavage principal 170 °F (75 °C)
Temps-d’exécution 142 min
pour désinfecter la vaisselle normalement
souillée avec nourriture séchée
Température de lavage principal 150 °F (65 °C)
Temps-d’exécution 147 min
pour la vaisselle normalement souillée
Température de lavage principal 130 °F (55 °C)
Temps-d’exécution 103 min
à laver
la vaisselle normalement souillée avec résidus tenaces de nourriture ou de graisse
Température de lavage principal 150 °F (65 °C)
Temps-d’exécution 145 min
1)
pour vaisselle normalement souillée
Température de lavage principal 130 °F (55 °C)
Temps-d’exécution 143 min
n’est pas nécessaire
Temps-d’exécution 11 min
vage
prin
cipal
-
-
Rinçage
intéri
maire
12
Pré-
lavage
12
XX X X - X X
-X X XX X X
-- X X- X X
XX X X - X X
XX X X - X X
-X - -- - -
Rin
çage
final
Sé-
chag
e
Lorsque vous lavez une charge pleine de vaisselle aux programmes Pots & Pans, Sani Wash et Nor
mal, utiliser au moins 2 cuillérées à table (30 ml) de détergent.
Pour le programme Pots & Pans, ajouter une cuillérée à thé supplémentaire (5 ml) au compartiment I.
Si vous sélectionnez "Top Solo", réduire la quantité de détergent à 1
Les temps de programme se basent sur un raccord à l’eau chaude. Si l’appareil est raccordé à l’eau
froide, les temps de programme vont augmenter d’environ 25 minutes.
Utilisation:
Électrique 0,06 - 2,4 (kWh)
Eau 1,3 - 6,3 gallons ÉU (5 - 24 L)
1
/4cuillérée à table (20 ml).
30
-
Page 31
Questions qui reviennent souvent
À l’aide du guide suivant, vous pouvez régler les problèmes mineurs sans faire un
appel de service.
Les réparations devraient être effectuées uniquement par une personne
,
formée et qualifiée selon les normes de sécurité nationales et locales. Les ré
parations non autorisées pourraient causer des blessures personnelles ou en
dommager l’appareil.
Que faire si … Défaut possible Rectifier
le lave-vaisselle ne se
met pas en marche?
le lave-vaisselle ne se
met pas en marche
après avoir appuyé sur
le bouton "Start" et
l’indicateur "Start" clignote?
le lave-vaisselle s’arrête
durant un programme?
l’indicateur
"Intake/Drain" est allu
mé ou clignote et le
lave-vaisselle s’est
peut-être arrêté?
La porte n’est pas bien
fermée.
L’appareil n’est pas bran
ché.
Le fusible est défectueux
ou le disjoncteur a sauté.
Le sélecteur de programme est réglé à
"Stop".
Le fusible ou le disjonc
teur a sauté.
La soupape d’eau est
-
fermée.
Le filtre dans l’arrivée
d’eau est obstrué.
La pression d’écoulement
à l’arrivée d’eau est moins
que 4,5 livres par po carré
(0,3 barre).
Le système hydrofuge
s’est activé.
Fermer solidement la
porte.
Insérer la fiche.
-
Remettre le disjoncteur en
marche.
S’assurer que c’est un
disjoncteur 15 A.
– Tourner le sélecteur de
programme au programme désiré.
– Appuyer sur le bouton
"Start".
-
Remettre le disjoncteur en
marche.
S’assurer que c’est un
disjoncteur 15 A.
Ouvrir la soupape d’eau.
Consulter les instructions
d’entretien.
Contacter un plombier.
Téléphoner au Départe
ment du service tech
nique Miele.
-
-
-
-
31
Page 32
Questions qui reviennent souvent
Que faire si … Défaut possible Rectifier
l’indicateur "Drain" cli
gnote, le programme
s’arrête?
Erreur d’arrivée d’eau
-
Erreur de drainage, il
reste de l’eau dans le
meuble de lavage
Mettre le lave-vaisselle
–
au point d’arrêt avant
de fixer le problème.
Ouvrir la soupape
–
d’eau.
Nettoyer le filtre
–
d’arrivée d’eau, consul
ter les instructions
d’entretien.
Mettre le lave-vaisselle
–
au point d’arrêt avant
de fixer le problème.
– Nettoyer le filtre triple.
Consulter les instructions d’entretien.
– Nettoyer la pompe de
drainage et la soupape
de retenue, consulter
les instructions
d’entretien.
– Enlever tout tortillement
du boyau de drainage.
-
32
Page 33
Questions qui reviennent souvent
Que faire si … Défaut possible Rectifier
les indicateurs "End",
"Start" et "Top Solo" cli
gnotent en même temps
à la fin d’un pro
gramme?
il y a un bruit de frappe
dans le meuble de lavage?
il y a un bruit de claque
tis?
il y a un bruit de frappe
dans les tuyaux d’eau?
la vaisselle n’est pas
sèche, les verres et les
couverts sont tachés?
-
Il pourrait y avoir un dé
faut technique.
-
Le bras gicleur frappe un
article du panier.
-
Les articles ne sont pas
solidement en place dans
le meuble de lavage.
Cela peut être causé par
l’installation ou le diamètre
du tuyau.
Le réglage du produit de
rinçage est peut-être trop
bas ou le réservoir de pro
duit de rinçage est vide.
La vaisselle a été dé
chargée trop tôt.
-
-
Tourner le sélecteur de
–
programme à ‘Stop".
Mettre le lave-vaisselle
–
au point d’arrêt.
Quelques secondes plus
tard:
Mettre le lave-vaisselle
–
en marche.
Sélectionner le pro
–
gramme désiré.
Appuyer sur le bouton
–
"Start" .
Si les indicateurs clignotent encore, il y a un problème technique.
– Téléphoner au Départe-
ment du service technique Miele.
Interrompre le programme, replacer les articles qui bloquent le bras
gicleur.
Interrompre le programme
et replacer les articles qui
bougent.
Cela n’a aucun effet sur le
lave-vaisselle. Si vous
avez des doutes, contac
ter un plombier.
Augmenter la quantité ou
remplir le réservoir,
-
consulter "Avant d’utiliser
pour la première fois".
Laisser la vaisselle à
l’intérieur plus longtemps.
-
-
33
Page 34
Questions qui reviennent souvent
Que faire si … Défaut possible Rectifier
la vaisselle n’est pas
propre?
les taches de thé ou de
rouge à lèvres n’ont pas
complètement dispa
rues?
-
La vaisselle n’était pas
chargée correctement.
Le programme n’était pas
assez puissant.
Pas assez de détergent a
été distribué.
Les jets du bras gicleur
sont obstrués.
Le filtre triple est obstrué
ou pas bien mis en place.
La pompe de drainage ou
la soupape de retenue
sont bloquées.
La température de lavage
du programme sélection
né était trop basse.
Pas assez de détergent a
été utilisé.
Consulter, "Chargement
du lave-vaisselle".
Sélectionner un pro
gramme plus intensif
consulter, "Guide des pro
grammes".
Utiliser plus de détergent,
consulter, "Ajouter le dé
tergent".
Nettoyer les jets du bras
gicleur, consulter, instruc
tions d’entretien.
Nettoyer et/ou remettre le
filtre en place, consulter
les instructions
d’entretien.
Nettoyer la pompe de
drainage et la soupape
de retenue, consulter les
instructions d’entretien.
Sélectionner un pro-
-
gramme à température
plus élevée.
Utiliser plus de détergent.
-
-
-
-
34
Page 35
Questions qui reviennent souvent
Que faire si … Défaut possible Rectifier
un résidu blanc est vi
sible sur les couverts et
la vaisselle, un obscur
cissement apparaît sur
les articles en verre et la
pellicule peut
s’essuyer?
il y a un lustre bleuté à
la surface des verres et
une pellicule peut être
essuyée?
Vous n’avez pas utiliser
-
assez de produit de rin
çage.
-
Le réservoir à sel est vide. Ajouter du sel de réactiva
Le bouchon de réservoir à
sel n’était pas vissé cor
rectement.
Le réglage programmé
pour l’adoucisseur d’eau
est trop bas.
La quantité de produit de
rinçage est à un réglage
trop élevé.
Augmenter la quantité,
consulter "Avant d’utiliser
pour la première fois".
tion,
consulter "Avant d’utiliser
pour la première fois".
Le revisser solidement en
place.
-
Ajuster le réglage de
l’adoucisseur d’eau ,
consulter "Avant d’utiliser
pour la première fois".
Reduire la quantité,
consulter "Avant d’utiliser
pour la première fois".
-
35
Page 36
Questions qui reviennent souvent
Que faire si … Défaut possible Rectifier
les verres sont ternes et
décolorés et la pellicule
ne s’essuie pas?
les articles en plastique
sont décolorés?
il y a des taches de
rouille sur les couverts?
il reste du détergent
dans le distributeur à la
fin d’un programme?
le couvercle de distributeur de détergent ne se
ferme pas bien?
il reste de l’eau dans le
meuble de lavage à la fin
d’un programme?
Les verres ne vont pas au
lave-vaisselle.
Les teintures naturelles
par ex. des légumes sont
peut-être la cause. Pas
assez de détergent a été
utilisé pour défaire les
teintures naturelles.
Le bouchon du réservoir à
sel n’était pas bien vissé.
Les articles affectés ne
sont pas anti-rouille.
Le distributeur était humide lorsque le détergent
a été ajouté.
Des résidus de détergent
bloquent l’enclenchement.
Le filtre triple dans le
meuble de lavage est
obstrué.
La pompe de drainage ou
la soupape de retenue
peuvent être obstruées.
Le boyau de drainage est
entortillé.
Il n’y a pas de solution.
Ne laver que la vaisselle
qui peut aller au
lave-vaisselle.
Utiliser plus de détergent,
consulter "Ajouter le déter
gent".
La décoloration est per
manente.
Remettre et revisser soli
dement le bouchon.
Il n’y pas de solution.
Laver seulement des couverts qui vont au
lave-vaisselle.
Sécher le distributeur
avant d’ajouter le détergent.
Enlever les résidus.
Nettoyer le filtre,
consulter les instructions
d’entretien.
Nettoyer la pompe de
drainage et la soupape de
retenue
consulter les instructions
d’entretien.
Défaire l’entortillement.
-
-
-
36
Page 37
Le service après-vente
Si l’appareil a un défaut que vous ne
pouvez pas rectifier vous-même, veuil
lez contacter:
Votre Concessionnaire Miele
–
ou
Le Département du service tech
–
nique Miele.
CA 1-800-565-6435
[email protected]
Lorsque vous contactez le Départe
ment du service technique Miele, veuil
lez citer les numéros de modèle et de
série de votre appareil.
Ces numéros se trouvent sur la plaque
signalétique située sur le rebord intérieur supérieur de la porte du
lave-vaisselle.
-
-
Fonction de mise à jour de pro
-
gramme - PC
La correction de programme (PC) per
met à un technicien d’adapter le
lave-vaisselle à la nouvelle technologie.
-
Par exemple, si un détergent qui donne
de bons résulats de lavage à l’eau
froide est mis sur le marché, les programmes de lavage peuvent être adaptés pour tirer avantage de cette nouveauté.
-
-
37
Page 38
Le transport
Pour transporter le lave-vaisselle, par
ex. si vous déménagez dans une nou
velle résidence, veuillez prendre note
de ce qui suit:
Vider le lave-vaisselle.
–
Attacher les pièces mobiles, par ex.
–
les boyaux, les câbles, les plateaux à
couverts.
Transporter le lave-vaisselle en posi
–
tion debout.
Si cela est impossible, coucher le
lave-vaisselle sur le dos.
Ne pas le transporter couché sur le
côté ou sur la porte. L’eau qui reste
dans l’appareil pourrait couler et endommager le système électrique.
-
-
38
Page 39
Instructions d’entretien
pour l’utilisateur
Pour prévenir les accidents
et d’endommager l’appareil,
veuillez lire ces instructions
avant
l’installation ou l’utilisation.
Page 40
Système à trois filtres
Le système à trois filtres se trouvant à la
base du meuble de lavage empêche
les aliments d’être redéposés dans la
vaisselle. Il protège aussi la pompe de
circulation des dommages causés par
les corps étrangers (par ex. verre cas
sé, os).
-
Le système de filtrage devrait être net
toyé chaque 4 à 6 mois ou lorsqu’un
corps étranger est coincé.
Nettoyer le filtre dans le
meuble de lavage
^
Mettre le lave-vaisselle au point
d’arrêt avant de le nettoyer.
^
Tourner la poignée en sens inverse
des aiguilles de la montre pour libé
rer le système à trois filtres.
-
Soulever le filtre à l’extérieur de
^
l’appareil. Enlever tous les articles
solides et rincer sous l’eau courante.
Brosser avec une brosse de nylon si
nécessaire.
-
40
Page 41
Pour nettoyer le dessous du filtre,
l’onglet doit être ouvert:
Remettre le filtre à plat à la base du
^
meuble de lavage.
^ Tirer la pince jaune vers l’arrière.
^ Rincer toutes les pièces sous l’eau
courante. Frotter avec une brosse de
nylon si nécessaire.
^ Refermer l’onglet afin que la pince
s’enclenche.
^ Bloquer le filtre en tournant la
poignée dans le sens des aiguilles
de la montre.
,
Le lave-vaisselle ne doit pas être
utilisé sans que le filtre soit bloqué
en place.
41
Page 42
Nettoyage des bras gicleurs
Il arrive que des particules d’aliments
se logent dans les jets d’un bras gi
cleur. Les bras gicleurs devraient être
inspectés et nettoyés chaque 4 à 6
mois.
Mettre le lave-vaisselle au point
^
d’arrêt avant le nettoyage.
Enlever les bras gicleurs de la façon
suivante:
Enlever le plateau à couverts (si pré
^
sent).
-
Enlever le panier inférieur.
^
-
^ Pousser le bras gicleur supérieur
vers le haut pour enclencher le cliquet intérieur et dévisser le bras gicleur.
^
Soulever le bras gicleur du milieu
pour enclencher le cliquet et dévisser
le bras gicleur, b.
, a,
^ Tirer le bras gicleur inférieur
ment vers le haut pour l’enlever.
^
Utiliser un objet pointu tel qu’un
cure-dent pour pousser les particules
d’aliments dans les jets des bras gi
cleurs.
^
Rincer abondamment à l’eau cou
rante.
^
Remettre les bras gicleurs et
s’assurer qu’ils puissent tourner aisé
ment.
ferme-
-
-
-
42
Page 43
Nettoyage du meuble de lavage
En général, le meuble de lavage
s’auto-nettoie si la quantité exacte de
détergent à lave-vaisselle a été utilisée.
Le meuble de lavage peut se nettoyer
avec un nettoyeur pour lave-vaisselle
tel que Dis Cleaner qui est offert par le
biais de votre Concessionnaire Miele ou
du Département du service technique
Miele.
Nettoyage de la porte et du
joint étanche de la porte
^ Essuyer le joint étanche de la porte
avec un linge humide pour enlever
toutes les particules de nourriture.
^ Les résidus de nourriture et les liqui-
des renversés devraient être essuyés
des côtés de la porte du
lave-vaisselle. Comme ils sont à
l’extérieur du meuble de lavage et
qu’ils ne sont pas nettoyés par l’eau
giclée.
Nettoyage de l’extérieur
Ne pas utiliser trop d’eau lors du
,
nettoyage des commandes parce
qu’elle pourrait pénétrer dans les
pièces électroniques et les endom
mager.
Acier inoxydable
Les surfaces en acier inoxydable peu
vent être nettoyées à l’aide d’un net
toyeur pour l’acier inoxydable non abra
sif.
Pour empêcher de resalir, vous pouvez
aussi utiliser un revitalisant pour acier
inoxydable.
Appliquer modérément en pressant uniformément.
Commandes colorées en acier inoxydable
Ces commandes peuvent se décolorer
ou s’endommager si elles ne sont pas
nettoyées régulièrement.
Ne pas utiliser de nettoyeur pour acier
inoxydable pour les poignées ou bou
tons.
-
-
-
-
-
,
Ne jamais utiliser de nettoyeurs
abrasifs, de tampons à récurer, de
laine d’acier ou de nettoyeurs caus
tiques (four) sur le lave-vaisselle. Ils
vont
endommager la surface.
Plastique
Toutes les surfaces en plastique et le
tableau de commande peuvent être
nettoyés avec de l’eau chaude et du
détergent liquide appliqué avec une
éponge douce.
Sécher avec un linge doux.
Le bois
Les panneaux en bois devraient être
nettoyés à l’aide d’un linge doux et hu
mide et d’un nettoyeur pour le bois ap
proprié.
-
-
43
Page 44
Nettoyage du filtre d’arrivée
d’eau
Un filtre est incorporé au boyau
d’arrivée d’eau attaché à la soupape de
fermeture du lave-vaisselle. Si votre eau
est dure, ou si les tuyaux contiennent
des sédiments, ce filtre va peut-être
s’obstruer et empêcher l’arrivée suffi
sante d’eau dans le meuble de lavage.
Installation d’un filtre d’eau de ligne
d’arrivée
Si votre eau contient une quantité
^
élevée de substances insolubles,
nous recommandons un filtre entre la
soupape d’eau et le raccord de
boyau d’arrivée. Ces filtres peuvent
être achetés par le biais du Département du service technique Miele.
-
Le boîtier de soupape en plas
,
tique se trouvant sur le boyau
d’arrivée renferme des pièces élec
triques et ne doit pas être submergé
ou trempé dans l’eau.
Nettoyage du filtre:
Débrancher le lave-vaisselle du cou
^
rant électrique (débrancher la prise
ou "faire sauter" le disjoncteur à la
main).
Fermer la soupape d’eau.
^
^ Dévisser le boyau d’arrivée.
-
-
-
44
^
Enlever soigneusement le sceau en
caoutchouc.
^
Enlever le filtre à l’aide de pinces à
bec fin et rincer à l’eau courante.
^
Remettre le filtre et le sceau. S’assurer
qu’ils soient bien mis en place.
^
Revisser le boyau d’arrivée sur la
soupape d’eau en vérifiant qu’il n’y
ait pas de croisement de fil.
^
Ouvrir lentement la soupape et tester
pour trouver les fuites.
Page 45
Nettoyage de la pompe de
drainage et de la soupape de
retenue
Si le lave-vaisselle n’est pas complète
ment drainé à la fin d’un programme, il
y a peut-être obstruction de la pompe
de drainage ou de la soupape de re
tenue.
Mettre le lave-vaisselle au point
^
d’arrêt.
Enlever le filtre triple (consulter "Net
^
toyage du filtre du meuble de la
vage").
^ Utiliser un bol ou un contenant pour
vider l’eau du meuble de lavage.
-
-
-
Tirer la soupape de retenue vers
^
l’extérieur et bien rincer à l’eau courante.
^
Pencher la pince de blocage sur le
côté.
La pompe de drainage se trouve dessous
la soupape de retenue (voir la fèche).
^
Avant de remettre la soupape de re
tenue, s’assurer que la pompe de
drainage ne soit pas bloquée. Faire
tourner l’hélice quelques fois dans
les deux directions pour s’assurer
qu’il n’y ait pas d’obstructions.
^
Replacer soigneusement la soupape
de retenue et la solidifier avec la
pince de blocage.
^
Remettre et bloquer le filtre en place.
-
454647
Page 46
Page 47
Page 48
Droits de modification réservés (G 841 Plus) / 1903
Ce papier est fabriqué de cellulose blanchie sans utiliser de chlore.
M.-Nr. 05 681 041 / 00
Loading...
