MIELE G 6863 SC Plus, G6863SCI Plus User Manual [fr]

Page 1

Mode d’emploi

Lave-vaisselle G 686 SC Plus

Lisez impérativement le mode d’emploi et la notice de montage avant d’installer et de mettre en service cet appareil. Vous assurerez ainsi votre protection et éviterez de détériorer votre appareil.

M.-Nr. 06 077 900

Page 2

Table des matières

Description des appareils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Vue de l'intérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Prescriptions de sécurité et mises en garde. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Votre contribution à la protection de l’environnement . . . . . . . . . . . . . . . . . . . 10

Elimination des matériaux d’emballage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Enlèvement d’un appareil usagé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Lavage économique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Première mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Produits dont vous devez disposer pour la première mise en service . . . . . . . . . 11

Ouverture de la porte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Fermeture de la porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Sécurité enfants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Remplissage de sel régénérant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Diode de remplissage de sel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Remplissage du produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Diode de produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Réglage du dosage de produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Disposition de la vaisselle et des couverts. . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Panier supérieur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Etagère à tasses. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Etrier de maintien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Réglage du panier supérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Panier inférieur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Compléments divers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Enlèvement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Mise en place . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Complément à pics rabattables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Complément "Comfort" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Support-flacons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

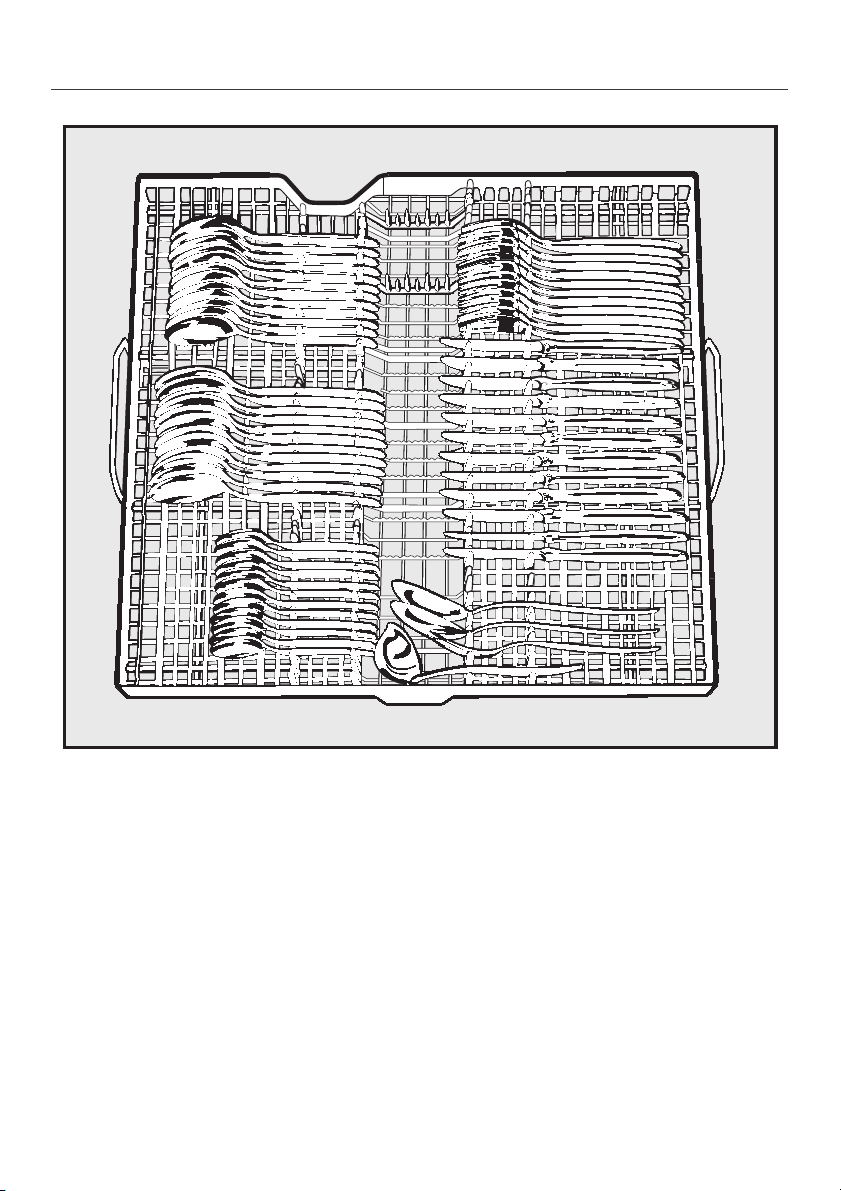

Tiroir à couverts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Vaisselle inappropriée au lave-vaisselle : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Page 3

Table des matières

Mise en marche et arrêt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Produit de lavage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Verser le détergent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Choix du programme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Mise en marche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Démarrage du programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Diode "GlassCare" (:Care) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Affichage "Déroulement de programme" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Afficheur de temps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Anneau lumineux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Fin de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Interruption de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Changement de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Fonctions additionnelles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Touche "Top Solo" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Départ différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Durée de fonctionnement du séchage Turbithermic ultra . . . . . . . . . . . . . . . . 40

Déchargement de la vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Nettoyage des filtres de la cuve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

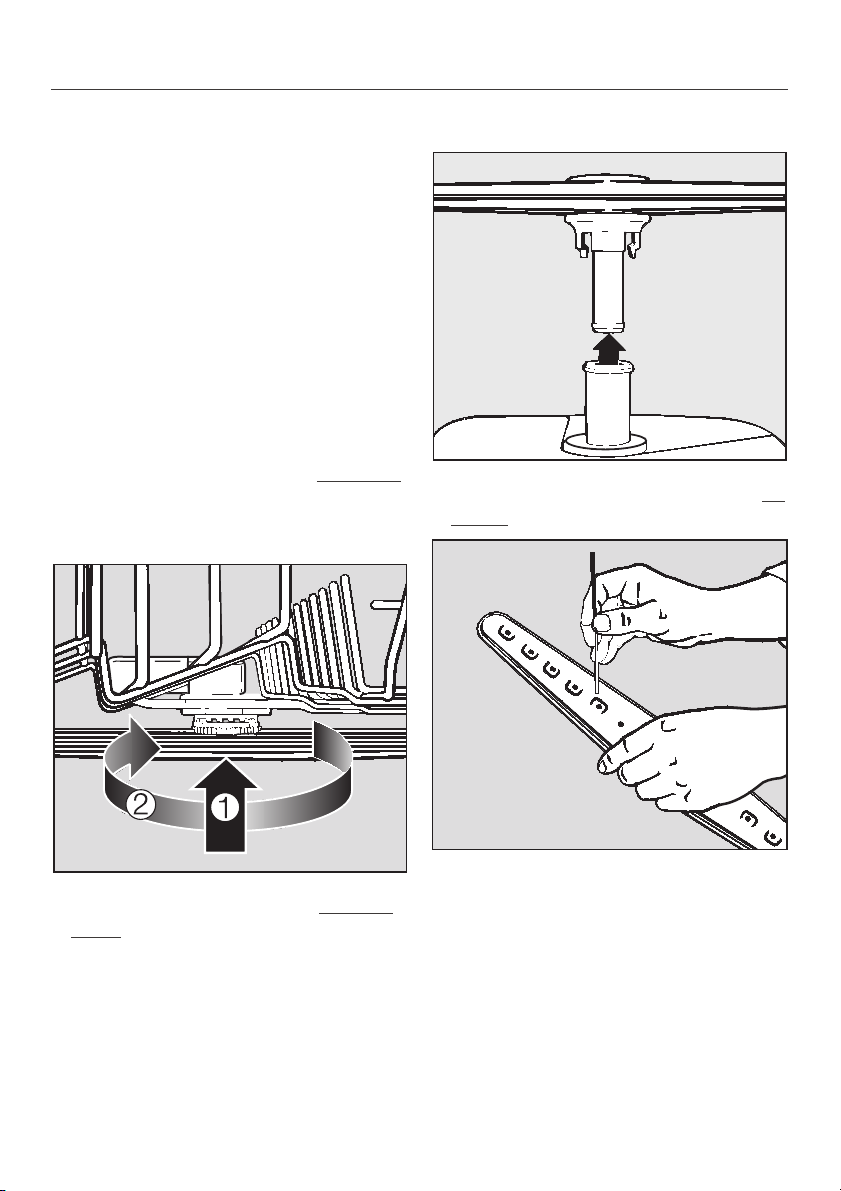

Nettoyage des bras de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Nettoyage de la cuve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Nettoyage du joint de porte et de la porte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Nettoyer le bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Nettoyer la façade avant de l'appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Recherche des anomalies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Elimination des anomalies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

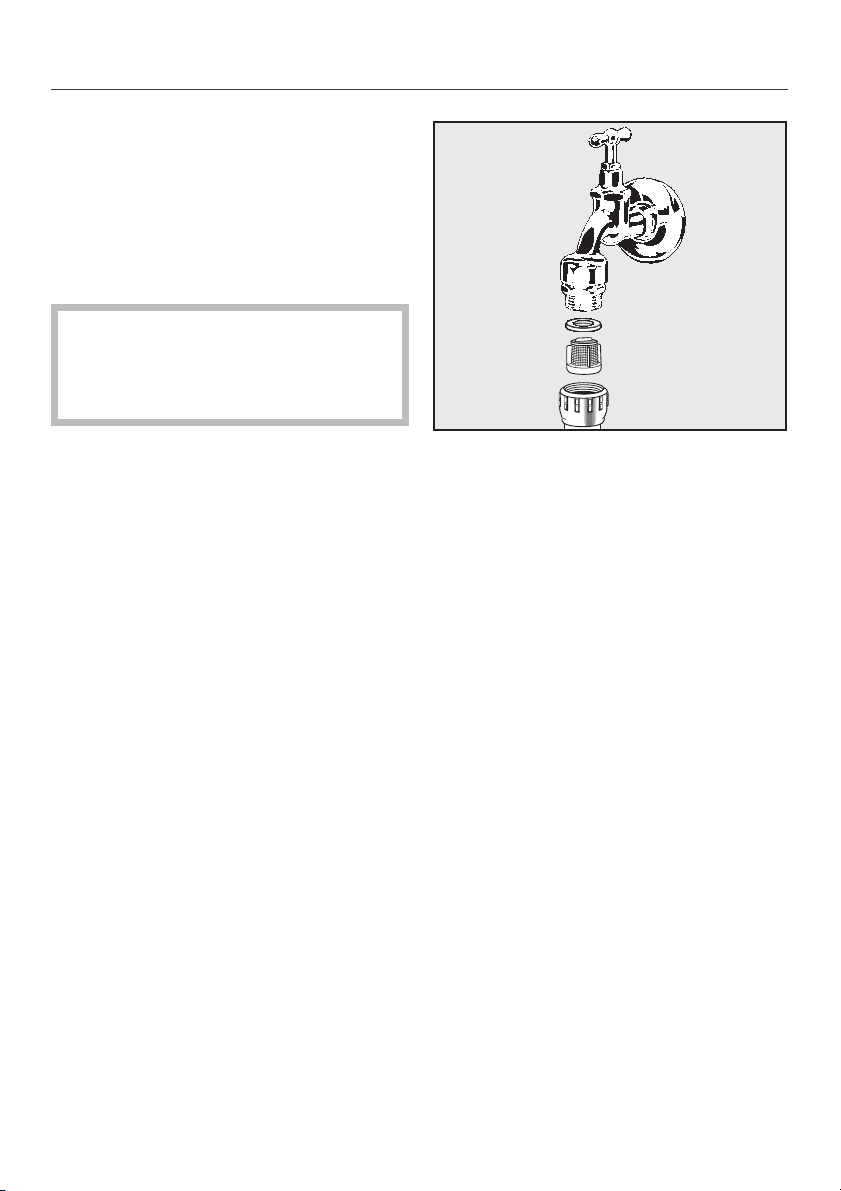

Nettoyage du filtre dans la conduite d’arrivée d’eau. . . . . . . . . . . . . . . . . . . . . . . 56

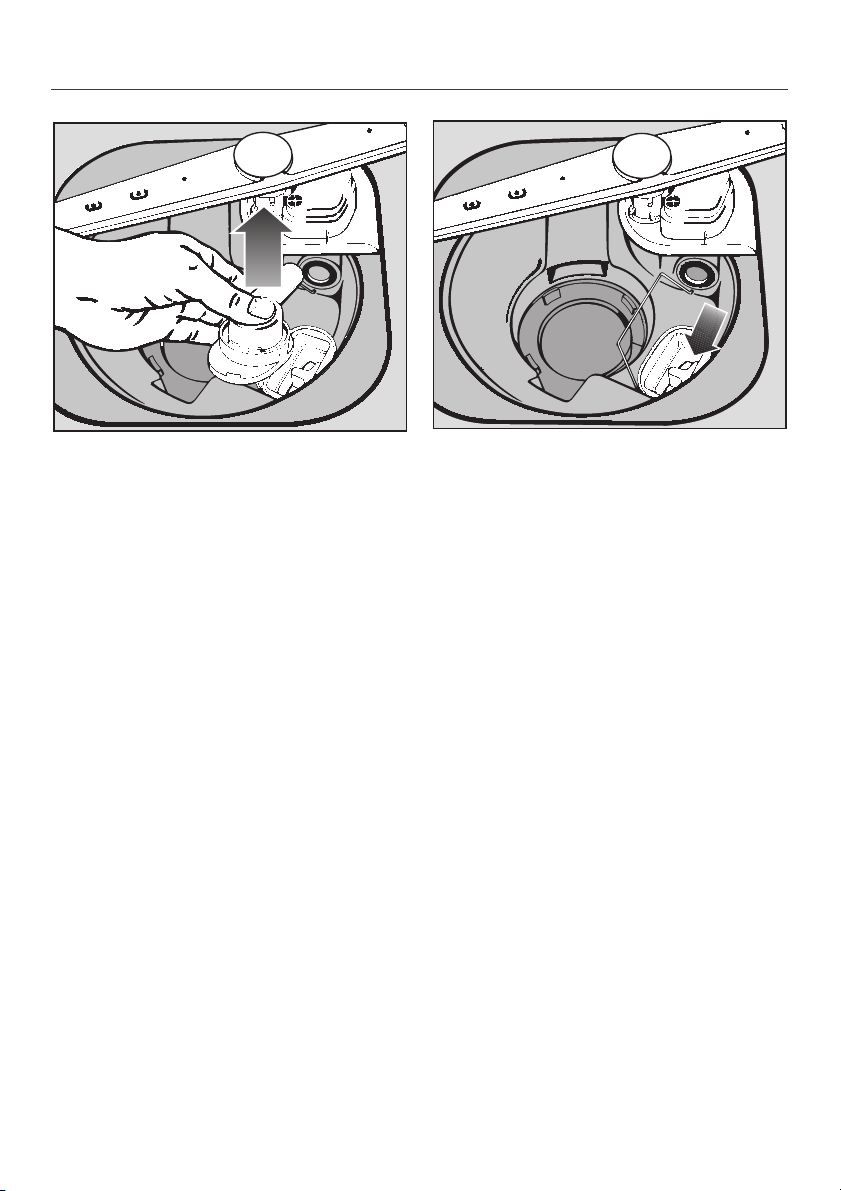

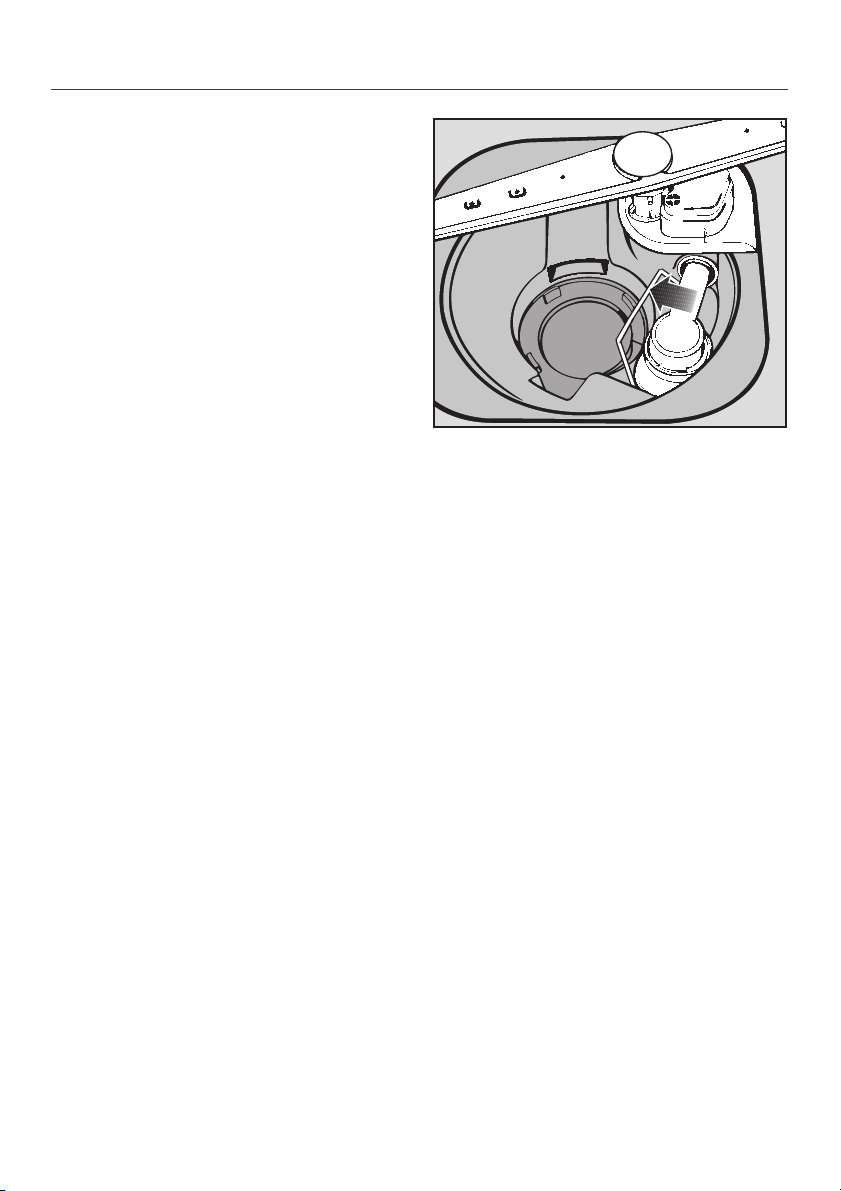

Nettoyage de la pompe de vidange et du clapet anti-retour . . . . . . . . . . . . . . . . 57

Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Accessoires en option. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Informations relatives aux essais comparatifs . . . . . . . . . . . . . . . . . . . . . . . . . 61

Tableau des programmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . voir notice de montage

Page 4

Description des appareils

Vue de l’intérieur

1 Bras de lavage supérieur

(non visible) 2 Tiroir à couverts 3 Panier supérieur 4 Arrivée d’eau pour bras de lavage

intermédiaire 5 Bras de lavage intermédiaire 6 Bras de lavage inférieur

7 Quatre pieds à vis réglables en

hauteur 8 Filtres

9 Réservoir à sel

10 Boîte à produits double

compartiment

11 Réservoir pour produit de rinçage

(avec sélecteur de dosage)

12 Plaque signalétique

Page 5

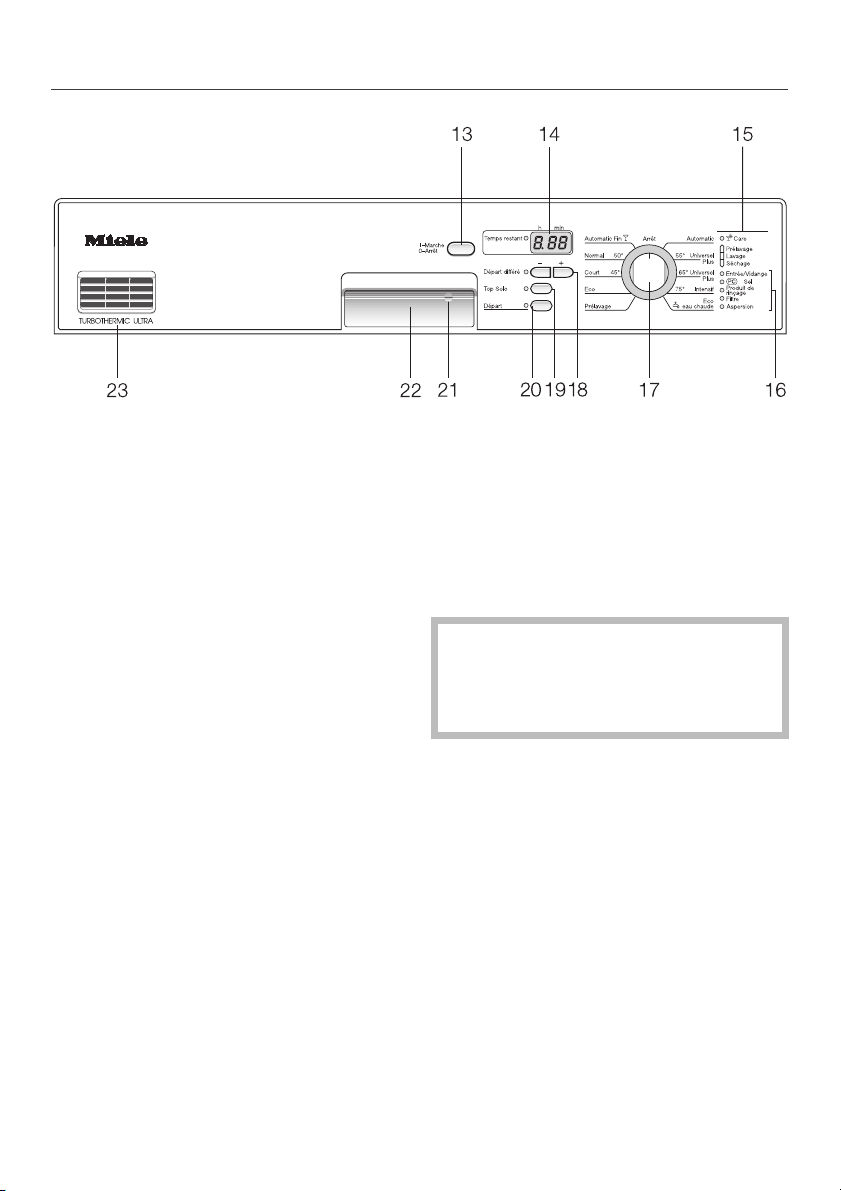

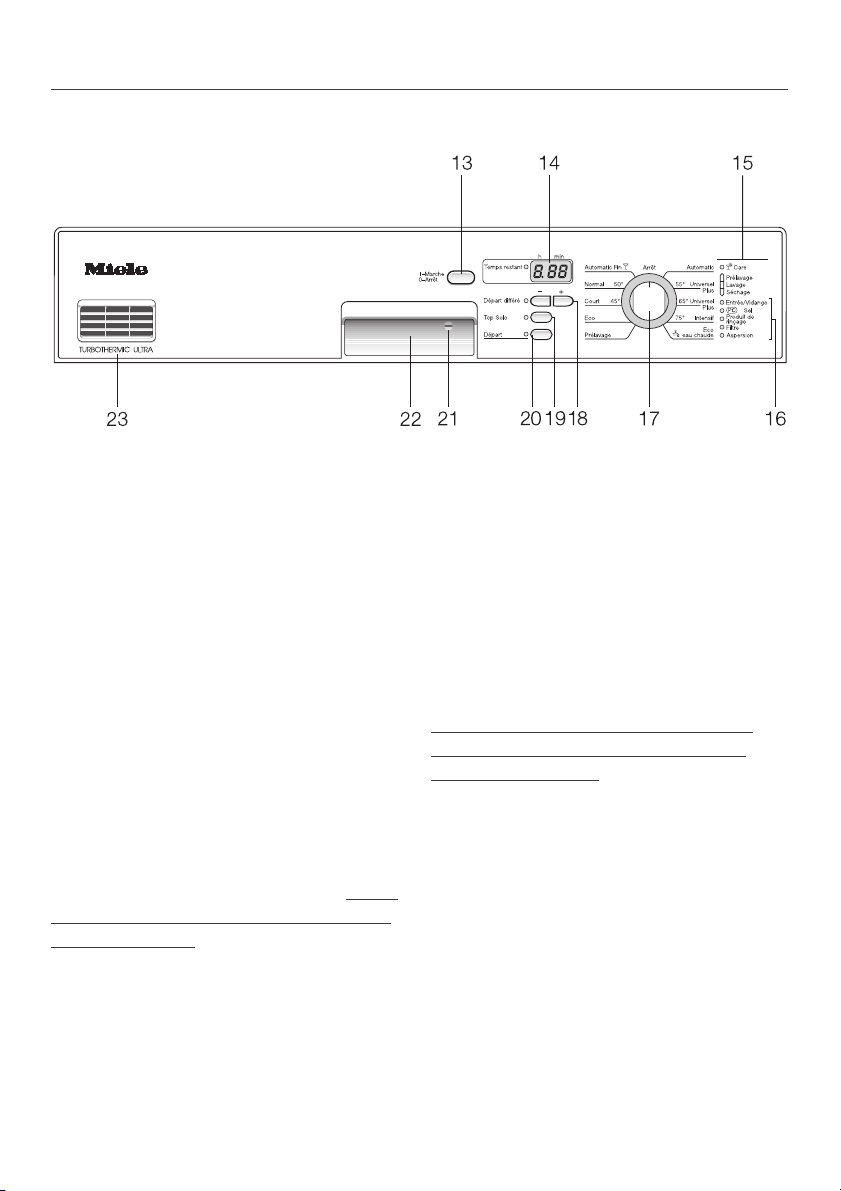

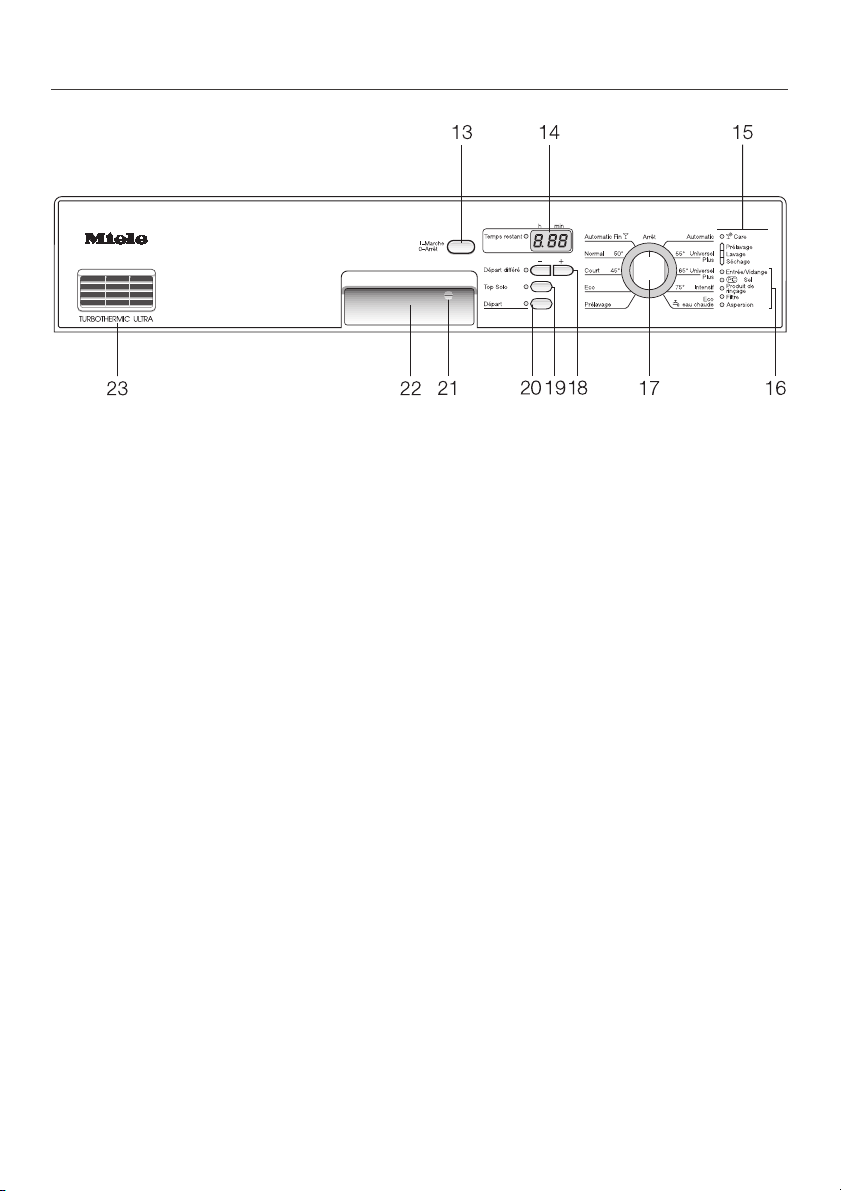

Bandeau de commande

Description des appareils

13 "Touche Marche/Arrêt" 14 Afficheur temps 15 Afficheur de déroulement de

programme / Affichage GlassCare

(:Care)

16 Diodes de contrôle/remplissage 17 Sélecteur de programmes avec

anneau lumineux

18 Touche "Départ différé"

19 Touche "Top Solo" 20 Touche "Départ/Arrêt" 21 Sécurité enfants 22 Ouverture de porte 23 Grille d’évacuation du séchage

Turbothermic ultra

Page 6

Prescriptions de sécurité et mises en garde

A l’installation

Cet appareil répond aux réglemen tations de sécurité en vigueur. Une utilisation inappropriée peut néan moins causer des dommages cor porels et matériels. Lisez le mode d’emploi avec atten tion avant de mettre votre appareil en service. Vous vous protégerez ainsi et éviterez de détériorer l’appa reil. Conservez soigneusement ce mode d’emploi.

Effectuez l’installation et le raccor dement de votre lave-vaisselle

conformément à la notice de montage.

Après l’installation, la prise de cou rant doit être facilement acces

sible.

Afin de garantir leur stabilité, les

lave-vaisselle intégrables doivent uniquement être installés sous un plan de travail continu, vissé aux meubles voisins.

Utilisation conforme

Ce lave-vaisselle est strictement

réservé à un usage domestique. Toute autre utilisation, tout aménagement de l’appareil et toute modification est interdite et peut se révéler dangereuse. Le fabricant ne peut être tenu pour responsable de dommages causés par une utilisation inappropriée.

A la livraison

Vérifiez que votre appareil ne pré

sente pas de dommages exté rieurs. Ne mettez jamais un lave-vais selle endommagé en service. Un appa reil endommagé peut mettre votre sé curité en péril.

Débarassez-vous de l’emballage

dans le meilleures conditions de protection de l’environnement.

Le lave-vaisselle ne doit pas être

encastré sous une plaque de cuisson. Les températures de rayonnement qui peuvent temporairement être très élevées pourraient endommager le lave-vaisselle. Pour cette même raison, l’installation des lave-vaisselle à proximité d’appareils à rayonnements thermiques "inhabituels" dans une cuisine (foyers ouverts etc.)

Il est interdit de raccorder le

lave-vaisselle au réseau électrique pendant l’installation.

Assurez-vous que la tension, la fré

quence électrique et les fusibles installés à votre domicile sont confor mes aux données de la plaque signalé tique.

La sécurité électrique de cet appa

reil n’est garantie que s’il est rac cordé à un système de mise à la terre homologué. Ce dispositif de sécurité de base doit impérativement être respecté.

Page 7

Prescriptions de sécurité et mises en garde

En cas de doute, faites vérifier l’installa tion par un professionnel. Le fabricant ne peut être tenu responsable de dom mages résultant d’une mise à la terre manquante ou défectueuse (par ex. dé charge électrique).

Le montage et la mise en service

de cet appareil sur des unités mo biles (des bateaux par exemple) ne peuvent être effectués que par des en treprises spécialisées ou des profes sionnels, en veillant à ce que les condi tions de sécurité nécessaires au bon fonctionnement de l’appareil soient réu nies.

Un appareil endommagé peut

mettre votre sécurité en péril. Mettez immédiatement un lave-vaisselle déterioré hors service et contactez votre revendeur ou le SAV Miele.

Le boîtier en plastique du raccor-

dement d’eau contient une électrovanne. Ne l’immergez pas !

L’eau de la cuve n’est pas potable.

N’inhalez pas de produit de lavage

en poudre. N’avalez pas de produit liquide. Les détergents peuvent provo quer des brûlures dans le nez, la bouche et le pharynx. Consultez immé diatement un médecin si vous avez res piré ou avalé de tels produits.

Ne montez et ne vous asseyez pas

sur la porte ouverte. Le lave-vais selle pourrait se renverser. Vous pour riez vous blesser ou endommager votre lave-vaisselle.

Pour les lave-vaisselle avec panier

à couverts (selon le modèle), les couverts seront d’autant mieux lavés et séchés que les manches seront placés vers le bas dans le panier à couverts. Si vous craignez néanmoins de vous blesser sur les pointes des couteaux et des fourchettes, il est préférable de placer les manches vers le haut.

Le tuyau d’alimentation en eau

comporte des liaisons sous tension électrique. Evitez donc de le couper même s’il s’avère trop long !

Pour des raisons de sécurité, n’uti

lisez pas de rallonge (risque d’in cendie dû à la surchauffe).

En utilisation quotidienne

Ne versez pas de solvants dans la

cuve. Risque d’explosion !

N’utilisez que des détergents clas

siques pour lave-vaisselle ména gers. N’utilisez pas de produits de la vage à la main.

N’utilisez que des produits de rin

çage pour lave-vaisselle ména gers.

N’utilisez que du sel régénérant

spécial à gros grains ou des sels raffinés purs. N’utilisez en aucun cas d’autres types de sel tels que du sel ali mentaire, du sel de bétail ou de la sau mure. Les éléments non solubles qu’ils contiennent peuvent causer un dys fonctionnement de l’adoucisseur !

Page 8

Prescriptions de sécurité et mises en garde

Ne lavez aucune pièce en matière

plastique non thermostable, par ex. récipients ou couverts à usage unique. Ces pièces risquent de se déformer sous l’effet de la température.

Attention avec les lave-vaisselle à ré sistance en fond de cuve

(en fonction du modèle)

Dans le cas d’appareils équipés

d’une résistance de chauffage dis posée en fond de cuve, évitez de la toucher lors d’une interruption de pro gramme ou immédiatement en fin de programme. Risque de brûlure !

De nombreuses pièces en plas-

tique peuvent se déformer ou s’enflammer lorsqu’elles sont en contact avec la résistance de chauffage. Placez par conséquent toujours les pièces en plastique dans le panier supérieur lorsque vous n’êtes pas sûr que ces pièces présentent une résistance absolue à la température. Bloquez les petites pièces afin qu’elles ne puissent pas tomber sur la résistance chauf fante.

Sécurité enfants

Empêchez les petits enfants de

jouer avec le lave-vaisselle ou d’en faire usage. Ils pourraient en effet s’y enfermer !

Empêchez les enfants de toucher

aux détergents! Ces produits peu vent causer des brûlures acides de la bouche ou de la gorge ou encore conduire à l’asphyxie. Consultez immé diatement un médecin si votre enfant a avalé de tels produits.

Pour éviter que les enfants ne tou

chent au détergents : versez le produit de lavage immédiatement avant le démarrage du programme puis ver rouillez la porte avec la fonction "Sécu rité enfants" (selon le modèle). Maintenez également les enfants éloi

gnés du lave-vaisselle après son ouver ture. Il pourrait subsister des résidus de détergents dans l’appareil.

Pour éviter que les enfants ne tou

chent aux détergents : lorsque vous utilisez la fonction Départ différé (selon modèle), la boîte à produit doit être sèche, essuyez-la au besoin. Si la boîte à produit est humide, le détergent s’amalgame et peut ne pas être complètement éliminé. En fin de programme, les enfants risquent de toucher aux résidus de détergent lorsque la porte du lave-vaisselle est ouverte.

Pour éviter les dommages sur le lave-vaisselle et les objets

Ne versez jamais de détergent

(même liquide) dans le réservoir de sel. Le détergent endommage ce type de réservoirs.

Ne versez jamais de détergent

(même liquide) dans le réservoir de sel. Il endommagerait l’adoucisseur.

N’utilisez pas de détergents à

usage professionnel ou industriel, ils peuvent endommager les matériaux

et entraîner des réactions chimiques violentes (explosion gazeuse par ex.)

Page 9

Prescriptions de sécurité et mises en garde

L’Aquasécurité Miele intégrée as

sure une protection fiable contre les dégâts des eaux dans les condi tions suivantes :

installation conforme,

–

maintenance correcte du lave-vais

–

selle et échange des pièces recon nues défectueuses,

fermeture du robinet d’arrêt de l’ar

–

rivée d’eau en cas d’absence pro longée (par ex. vacances).

En cas de réparation et d’entretien

Les réparations doivent être effec-

tuées exclusivement par des professionnels qualifiés. Des réparations incorrectes peuvent entraîner des risques considérables pour l’utilisateur.

Débranchez l’appareil pendant les

travaux d’entretien (déconnectez la fiche ou ôtez le fusible).

Enlèvement du lave-vaisselle

usagé

Mettez le lave-vaisselle hors

d’usage. Débranchez la prise, sec tionnez le câble d’alimentation élec trique ou détruisez-le. Retirez le système de verrouillage de la fermeture (2 vis cruciformes) afin que des enfants ne puissent s’enfermer dans l’appareil. Débarassez-vous de l’emballage dans le meilleures condi tions de protection de l’environnement.

Le fabricant ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

Page 10

Votre contribution à la protection de l’environnement

Elimination des matériaux d’emballage

L’emballage protège l’appareil des ava ries de transport. Les matériaux de l’emballage ont été sélectionnés en te nant compte de leur impact sur l’envi ronnement et des critères écologiques en vigueur, ils sont par conséquent re cyclables. Le recyclage de l’emballage dans le circuit des matériaux économise de ce fait des matières premières et réduit la production de déchets. Votre revendeur doit assurer la reprise de l’emballage.

Enlèvement d’un appareil usagé

Des appareils hors d’usage peuvent contenir des matériaux recyclables. En conséquence, veuillez réintroduire votre appareil usagé dans le circuit de recyclage soit par l’intermédiaire de votre revendeur soit par celui du système public de collecte. Veuillez vous assurer que votre appareil usagé ne présente aucun danger pour les enfants avant son enlèvement. Ce mode d’emploi vous informe de toute disposition au chapitre "Prescriptions de sécurité et mises en garde" sous la rubrique "Elimination du lave-vaisselle usagé".

Lavage économique

Ce lave-vaisselle fonctionne de façon particulièrement économique en eau et en énergie. Vous pouvez également contribuer à cette économie en respec tant les conseils suivants :

Raccordez le lave-vaisselle à votre

circuit d’eau chaude lorsque vous disposez d’une installation d’eau

chaude moderne. Bien que toutes les phases de lavage se déroulent en eau chaude, vous ré duisez ainsi :

- la consommation en énergie primaire,

- les rejets de CO2 occasionnés par la production de cette énergie,

- les coûts et

- les durées de lavage.

Dans le cas d’une installation de chauffage électrique nous vous re commandons néanmoins de raccor der votre lave-vaisselle à la canalisation d’eau froide.

^ Utilisez toute la capacité des paniers

à vaisselle sans toutefois surcharger le lave-vaisselle ; vous laverez ainsi de la façon la plus économique.

^ Sélectionnez un programme adapté

à la nature de la vaisselle et à son degré de salissure.

Sélectionnez la fonction "Top Solo" lorsque vous disposez de peu de vaisselle (se référer au chapitre "Fonctions additionnelles").

Sélectionnez le programme "Eco" pour un lavage avec économie d’énergie.

Respectez les indications de dosage des fabricants de produits de lavage.

Utilisez seulement les 2/3 de la quan tité de détergent indiquée lorsque les paniers à vaisselle ne sont qu’à moi tié pleins.

Page 11

Produits dont vous devez disposer pour la première mise en service

Env. 2 l d’eau,

–

Env. 2 kg de sel régénérant,

–

Produit de lavage pour lave-vaisselle

–

ménager, Produit de rinçage pour lave-vais

–

selle ménager.

Ce lave-vaisselle est équipé d’un adoucisseur à capteur. L’adoucisseur est automatiquement adapté à la dureté de l’eau de votre quartier.

Le bon fonctionnement de chaque lave-vaisselle est contrôlé avant son départ en usine. L’eau restant dans l’appareil est imputable à ce contrôle et ne peut en aucun cas être attribuée à une utili sation antérieure du lave-vaisselle.

Première mise en service

Page 12

Première mise en service

Ouverture de la porte

^ Saisissez la poignée et tirez-la vers

l’avant pour ouvrir la porte.

Si vous ouvrez la porte en cours de fonctionnement, toutes les fonctions sont automatiquement interrompues.

Fermeture de la porte

^ Repoussez les paniers à vaisselle et

relevez la porte en exerçant une pression pour enclencher sa ferme ture.

Sécurité enfants

La clé jaune de la sécurité enfants est suspendue à un montant à l’avant du panier supérieur. Retirez cette clé avant le premier la vage et conservez-la soigneusement à un emplacement extérieur au lave-vaisselle.

Afin que les enfants ne puissent pas ouvrir le lave-vaisselle, verrouillez la

porte à l’aide de cette clé.

Position horizontale : la porte est verrouillée.

Position verticale : la porte est déverrouillée.

Page 13

Remplissage de sel régénérant

Le lave-vaisselle doit disposer d’eau douce peu calcaire pour obtenir de bons résultats de lavage. Sinon des dé pôts blancs se forment sur la vaisselle et les parois de la cuve lorsque l’eau est dure. Il faut par conséquent adoucir l’eau de la conduite à partir de 7° de dureté française (0,7 mmol/l). Cette opération s’effectue automatiquement grâce à l’adoucisseur intégré. Il faut prévoir du sel régénérant pour l’adoucisseur.

^ Renseignez-vous auprès de votre

compagnie de distribution sur le degré précis de dureté de votre eau.

Vous n’avez pas besoin d’utiliser de sel lorsque la dureté de l’eau dont vous disposez se situe en permanence en dessous de 7 °de dureté française (= 0,7 mmol/l).

Première mise en service

N’utilisez que du sel régénérant

spécial lave-vaisselle, de préférence à gros grains. N’employez en aucun

cas d’autres sels : sel alimentaire ou

sel gris non raffiné. Ils peuvent contenir des particules insolubles qui risquent d’entraver le bon fonc tionnement de l’adoucisseur.

Sortez le panier inférieur de la cuve

et dévissez le bouchon du réservoir. Remplissez le réservoir avec 2 l

d’eau.

Important ! Il faut verser 2 l d’eau dans le réservoir avant de le remplir de sel régénérant pour la première fois. Après la mise en service ce n’est plus nécessaire puisqu’il reste toujours une quantité d’eau suffi sante dans le réservoir.

Ne versez jamais de produit de lavage (même liquide) dans le réser voir de sel régénérant, sinon il dé truirait l’adoucisseur.

Mettez en place l’entonnoir et versez du sel jusqu’à ce que le réservoir soit plein. Le réservoir a une contenance d’environ 2 kg.

Page 14

Première mise en service

Une partie de l’eau déborde lors du remplissage de sel.

Nettoyez les résidus de sel autour de

l’orifice de remplissage puis revissez le bouchon du réservoir.

Lancez immédiatement le program

me "Prélavage" pour diluer puis vi danger l’eau salée qui a débordé.

Diode de remplissage de sel

Il y a suffisamment de sel dans le réser voir tant que la diode "Sel" sur le ban deau de commande ne s’allume pas.

Remarque !

La diode "Sel" s’allume même si vous n’utilisez pas de sel régénérant en rai son d’une dureté d’eau très faible (en dessous de 7 °). Ne tenez pas compte du fait que la diode s’allume.

La diode "Sel" servira également au SAV pour réactualiser la programmation de votre lave-vaisselle en fonction des évolutions techniques futures. C’est

pourquoi "PC" (Programm Correction) est inscrit sur le bandeau de com mande à droite de la diode "Sel".

Reversez du sel régénérant dès que la diode de remplissage "Sel" s’al lume. (voir rubrique: "Remplissage de sel régénérant").

La diode "Sel" peut rester allumée pen dant un court moment après que vous ayez réapprovisionné le réservoir. Elle s’éteint dès que s’est constituée une solution saline suffisamment concentrée.

Page 15

Première mise en service

Produit de rinçage

Le produit de rinçage est indispensable afin de permettre l’évacuation de la pel licule d’eau et d’accélérer le séchage de la vaisselle après le lavage. Le produit de rinçage est introduit dans le réservoir prévu à cet effet puis dosé automatiquement selon la quantité pro grammée.

Utilisez exclusivement un produit

de rinçage adapté aux lave-vaisselle ménagers et en aucun cas des dé tergents ou des produits pour la vage à la main. Ceux-ci peuvent détruire le réservoir de produit de rinçage !

Il est également possible d’utiliser – du vinaigre ménager avec une te-

neur en acide de 5 % au maximum ou – de l’acide citrique liquide à 50 %.

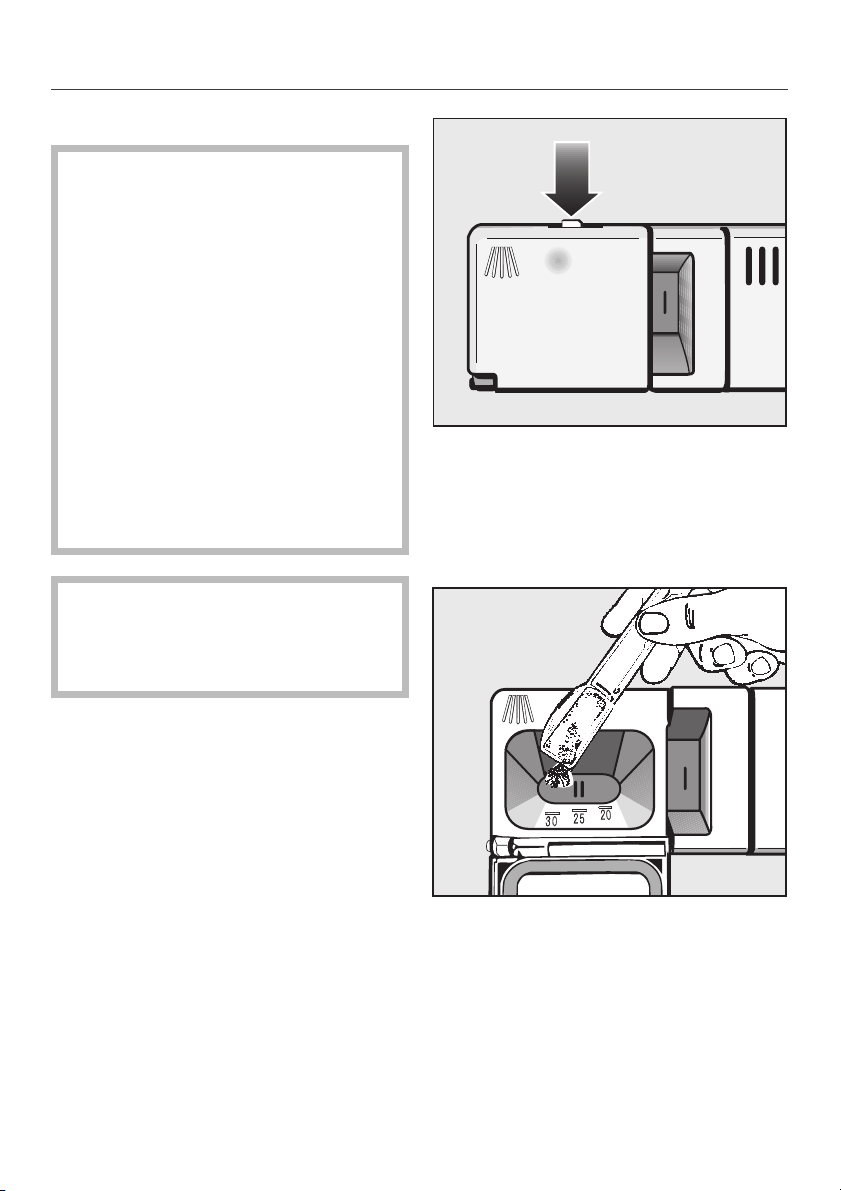

Remplissage du produit de rinçage

^ Appuyez sur la touche d’ouverture du

couvercle du réservoir de produit de rinçage dans le sens de la flèche. Le couvercle s’ouvre alors.

La vaisselle présentera alors des ta ches et une humidité résiduelle plus im portantes que dans le cas de l’utilisa tion d’un produit de rinçage.

N’utilisez en aucun cas du vi naigre avec une plus grande concentration acide (par ex. vinaigre concentré à 25 %). Vous pourriez dans ce cas endommager le lave-vaisselle.

Page 16

Première mise en service

Versez le liquide de rinçage jusqu’à

ce qu’il affleure la surface du filtre de l’orifice de remplissage.

Le réservoir de produit a une contenance d’env. 130 ml.

^ Refermez alors le couvercle jusqu’à

entendre clairement un déclic, sinon de l’eau pourrait pénétrer dans le réservoir de produit de rinçage au cours du lavage.

Diode de produit de rinçage

Tant que la diode de remplissage du produit de rinçage sur le bandeau de commande reste éteinte, un volume suffisant de produit est détecté.

Lorsque cette diode s’allume, la réserve est suffisante pour effectuer encore 2 à 3 programmes de lavage.

^ Remplissez sans tarder le réservoir.

Essuyez soigneusement les éven tuels débordements de produit de rinçage afin d’empêcher toute forma tion importante de mousse lors du la vage suivant.

Page 17

Réglage du dosage de produit de rinçage

Le sélecteur de dosage est réglable selon 6 niveaux. En configuration usine le sélecteur de dosage (flèche) est placé sur le niveau 3. Dans ce cas, env. 3 ml de produit de rinçage sont utilisés par programme de lavage. Ce réglage n’a qu’une valeur indicative.

Première mise en service

Si la vaisselle présente des taches :

augmentez le dosage.

Si la vaisselle présente des opacités ou des marbrures :

diminuez le dosage.

Page 18

Disposition de la vaisselle et des couverts

placez les pièces avec des fonds

A respecter impérativement

Eliminez les gros résidus alimentaires

de la vaisselle.

Un prélavage à l’eau courante n’est pas nécessaire.

Ne lavez pas en lave-vaisselle

des pièces de vaisselle souillées de cendre, de sable, de cire, de grais ses non-alimentaires ou de colorants. La cendre ne se dissout pas mais se répartit dans la cuve et le sable est abrasif. La cire, les lubrifiants et les colorants peuvent endommager le lave-vaisselle.

Vous pouvez disposer les pièces de vaisselle n’importe où dans les paniers. Veuillez cependant respecter les indications suivantes : ^ les pièces de vaisselle et les cou-

verts ne doivent pas se chevaucher ou se recouvrir mutuellement;

^ disposez la vaisselle de sorte que

toutes les surfaces puissent être as pergées par le bain de lavage. Dans ce cas seulement elle pourra être parfaitement propre;

creux de façon aussi inclinée que possible afin que l’eau puisse s’en écouler;

veillez également à ce que les bras

de lavage ne soient pas bloqués par des pièces trop hautes ou qui débor dent des paniers. Effectuez éventuellement un contrôle manuel de la rotation libre des bras.

Assurez-vous qu’aucune petite pièce

ne puisse tomber au travers des pa niers. En conséquence, placez les petites pièces sur le tiroir à couverts ou dans le panier à ustensiles.

Les aliments tels que les carottes, les tomates ou le ketchup peuvent contenir des colorants naturels. Ces colorants peuvent affecter la teinte de la vaisselle ou des pièces en plastique lorsqu’ils sont introduits en grande quantité dans la machine avec la vaisselle. La qualité des piè

ces plastiques n’est pas affectée par

ces décolorations.

veillez à ce que toutes les pièces soient en position stable;

placez tous les récipients creux tels que les tasses, les verres, les casse roles, etc., dans les paniers en diri geant leurs ouvertures vers le bas;

placez les récipients creux hauts et étroits, comme les flûtes à cham pagne par exemple, non pas aux an gles mais au milieu des paniers. Ils y seront mieux aspergés par les jets de lavage.

Lorsque vous disposez la vaisselle, des résidus d’aliments ou de bois sons peuvent tomber sur les côtés de la porte du lave-vaisselle.

Ces surfaces ne font pas partie de la cuve et de ce fait ne peuvent être atteintes par les jets du bain de la vage. Veuillez donc essuyer ces résidus

alimentaires avant de refermer la porte du lave-vaisselle.

Page 19

Disposition de la vaisselle et des couverts

Panier supérieur

Disposez dans le panier supérieur les pièces petites, légères et fragiles telles que les soucoupes, les tasses, les verres, la vaisselle à dessert, etc., ainsi que les pièces en plastique résistant à la température. Vous pouvez également placer une casserole relativement plate dans le panier supérieur.

A respecter au lavage "Top Solo"

Lorsque vous sélectionnez un program me avec la fonction additionnelle "Top Solo", vous devez disposer la totalité de la vaisselle dans le panier supérieur et le tiroir à couverts.

Du fait que le bras de lavage intermé diaire asperge également vers le bas, vous pouvez disposer des assiettes de grand diamètre ainsi que des plats dans le panier inférieur en respectant des distances importantes entre ces pièces. Cependant, n’y placez en au cun cas des casseroles, saladiers ou autres récipients creux.

Rangez les ustensiles longs tels que les louches à potage, les spatules et les longs couteaux transversalement et à l’avant du panier supérieur.

Page 20

Disposition de la vaisselle et des couverts

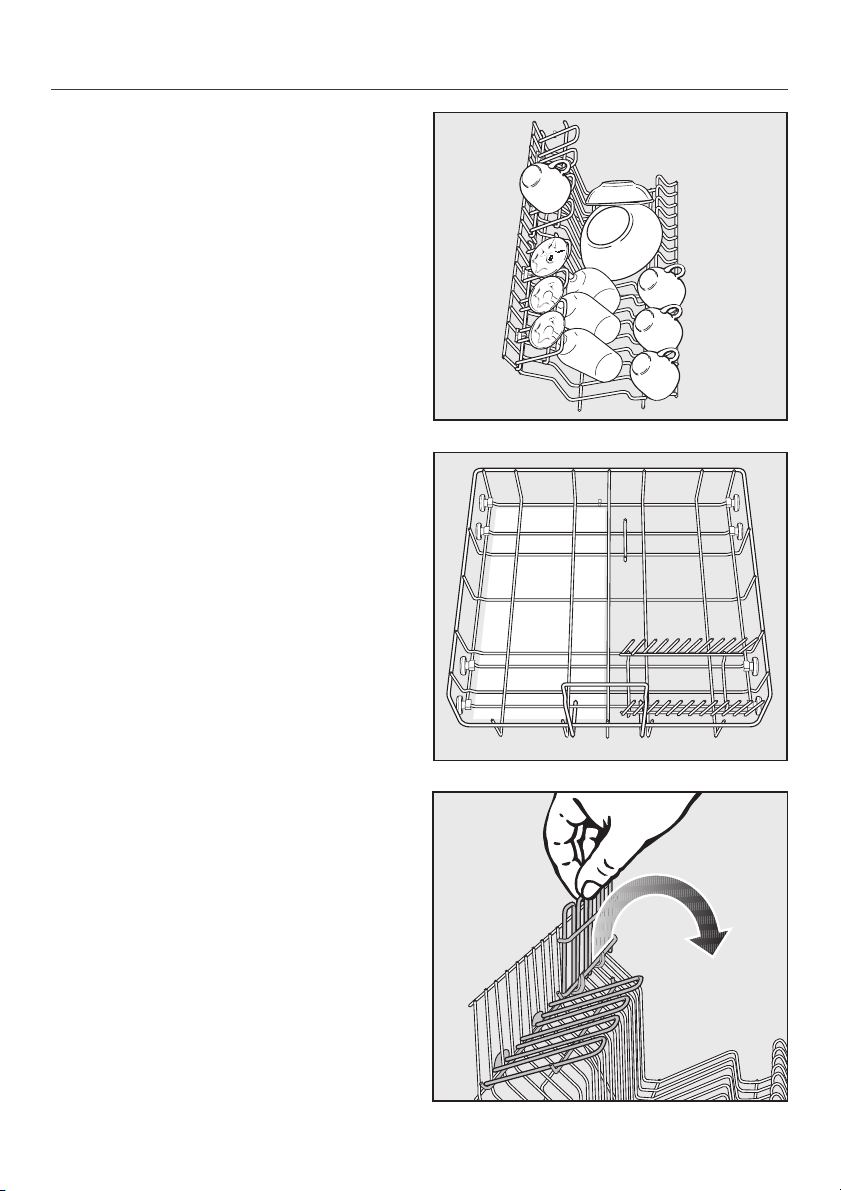

Etagère à tasses

Soulevez l’étagère à tasses afin de pouvoir installer des pièces hautes.

Etrier de maintien

Vous pouvez basculer l’étrier de maintien vers le milieu du panier. Les pièces de vaisselle peuvent ainsi être facilement disposées ou retirées.

Page 21

Disposition de la vaisselle et des couverts

Réglage du panier supérieur

Afin de disposer de plus de place dans les paniers supérieur ou inférieur pour loger des pièces de vaisselle hautes, vous pouvez régler le panier supérieur en hauteur selon trois niveaux distants d’env. 2 cm.

Vous pouvez également disposer le pa nier supérieur de biais, un côté en posi tion haute, l’autre en position basse. Veillez cependant à ce que le panier puisse être parfaitement repoussé dans la cuve.

^ Tirez le panier supérieur.

Selon le réglage du panier supérieur vous pouvez y disposer des assiettes, par exemple, avec les diamètres sui vants :

Position du panier supérieur

Haute 15 30

Médiane 17 28

Basse 19 26

Ø des assiettes en cm

Panier

supérieur

Panier

inférieur

Levez les manettes sur les côtés du panier supérieur.

Réglez la position souhaitée.

Remettez les manettes solidement en place.

Page 22

Disposition de la vaisselle et des couverts

Panier inférieur

Disposez les pièces lourdes et de grande taille telles que les assiettes, plats, casseroles, saladiers etc. dans le panier inférieur. Vous pouvez également disposer des petites assiettes telles que des soucoupes dans le panier inférieur.

Limitation en hauteur

La poignée à l’avant du panier supérieur vous indique la hauteur maximale des pièces de vaisselle dans le panier inférieur sans que le bras de lavage intermédiaire ne vienne les cogner.

Page 23

Disposition de la vaisselle et des couverts

Compléments divers

Vous avez la possibilité d’installer différents compléments dans le panier inférieur pour tenir compte des types de pièces de vaisselle que vous souhaitez laver.

Enlèvement

Pour retirer un complément, tirez le

vers le haut en saisissant les poi gnées.

Mise en place

^ Mettez le complément en place en

veillant à ce que les crochets soient placés en dessous des fils longitudi naux de l’armature du panier infé rieur.

Appuyez vers le bas sur les poignées du complément jusqu’à ce que l’en semble soit encliqueté.

Page 24

Disposition de la vaisselle et des couverts

Complément à pics rabattables

Les compléments à pics rabattables servent au lavage des assiettes, des plats et des sous-tasses.

^ Mettez en place le complément à

pics rabattables aux emplacements repérés en blanc à l’arrière droit du panier inférieur.

Vous pouvez rabattre les deux rangées de pics arrière afin de disposer de plus de place pour les grandes pièces de vaisselle par ex. les casseroles, poêles et saladiers.

Appuyez sur les leviers jaunes vers le bas puis rabattez les rangées à pics vers le milieu du panier.

Page 25

Disposition de la vaisselle et des couverts

Complément "Comfort"

Le complément "Comfort" sert au la vage des tasses, verres, assiettes, cou pes et casseroles.

Relevez l’étagère à tasses pour ran

ger de hautes pièces de vaisselle. Placez les verres à pied, par ex. les

verres à vin, à liqueur, les flûtes à champagne appuyés contre les échancrures de l’étagère à tasses re levée pour leur assurer une meilleure stabilité.

^ Mettez en place le complément

"Comfort" aux emplacements repérés en blanc à gauche du panier inférieur.

Pour rabattre l’étagère à tasses sou levez-la légèrement.

Page 26

Disposition de la vaisselle et des couverts

Support-flacons

Le support-flacons sert au lavage de pièces de vaisselle étroites comme par ex. les biberons. Vous pouvez mettre en place le sup port-flacons en différents emplace ments du panier inférieur, se reporter au surfaces repérées en blanc sur la fi gure. Evitez d’installer le sup port-flacons aux angles du panier. L’in térieur des flacons disposés en cet en droit ne serait pas atteint par les jets du bain de lavage. Les flacons ne seraient donc pas lavés correctement.

Page 27

Tiroir à couverts

Disposition de la vaisselle et des couverts

Si vous rangez les couteaux, les cuillers et les fourchettes dans des zones distinctes, vous pourrez ultérieurement décharger plus facilement vos couverts.

Placez les couteaux avec la lame insérée entre les supports ainsi que les dents des fourchettes. Disposez au contraire les cuillers avec les manches insérés entre les nervures.

Les pièces longues telles que les cou verts à salade, les pelles à tarte, les spatules et les grands couteaux peu vent être disposées en long dans la partie creuse centrale du tiroir à cou verts.

Le bras de lavage supérieur ne doit pas être bloqué par des pièces de vaisselle trop hautes telles que des pelles à tarte ou analogues.

Le tiroir à couverts équipé est amo vible.

Afin que l’eau puisse s’évacuer com plètement des cuillers, faites reposer leur partie creuse sur les supports dentelés.

Lorsque les cuillers ne peuvent être in sérées entre les supports, placez les de sorte que les poignées reposent sur les supports dentelés.

Si vous optez pour cette disposition, veillez à ce que les parties creuses des cuillers touchent au moins un sup port du fond du tiroir à couverts

Page 28

Disposition de la vaisselle et des couverts

Vaisselle inappropriée au lave-vaisselle :

couverts et pièces de vaisselle en

–

bois ou partiellement en bois : ils se ront délavés et perdront leur bel as pect. De plus, les colles utilisées ne conviennent pas aux lave-vaisselle. Conséquence : les manches en bois vont se détacher;

les pièces artisanales et anciennes,

–

les vases de prix ou les verres déco rés : ces pièces ne sont pas assez résistantes pour un lavage en lave-vaisselle;

– les pièces en plastique dont la ma-

tière n’est pas thermoréfractaire : ces pièces peuvent se déformer;

– tous les objets en cuivre, laiton, zinc

et aluminium : ceux-ci peuvent se décolorer ou devenir mats;

– les revêtements décoratifs non re-

cuits : ceux-ci peuvent s’effacer suite à de nombreux lavages;

–

les verres fragiles et les objets en cristal : ils peuvent se ternir à la

longue. Nous recommandons : –

d’acheter de la vaisselle et des cou

verts adaptés à un lavage en

lave-vaisselle. –

de laver les verres fragiles, en pre

nant en compte le risque liés à un la

vage en lave-vaisselle, uniquement à

basse température (se reporter au

tableau récapitulatif des program

mes). Les risques d’opacification

s’en trouveront réduits.

de continuer de laver à la main les

–

verres de grande valeur.

Attention !

L’argent

cial peut rester humide ou présenter

des taches en fin de programme de la vage : en effet, la pellicule d’eau n’a pas pu s’évacuer. Ces pièces doivent être séchées avec un chiffon. A contra rio, les pièces en argent qui ont été trai

tées dans un bain de trempage sont généralement sèches mais l’argent peut se ternir légèrement.

L’argent peut se décolorer au contact d’aliments riches en soufre. On compte notamment parmi ceux-ci les jaunes d’oeufs, les oignons, la mayonnaise, la moutarde, les légumes secs, les poissons, la saumure et les marinades de poisson.

ex. les filtres à graisse) ne doivent pas être nettoyées en lave-vaisselle à l’aide de détergents fortement al calins, utilisés à des fins profession nelles ou industrielles. Ce matériau peut en être affecté. Dans les cas

extrêmes, vous risquez de provo quer une réaction chimique de type explosive (par ex. explosion ga zeuse).

traité à l’aide d’un lustrant spé

Les pièces en aluminium (par

Page 29

Mise en marche et arrêt

Produit de lavage

N’utilisez que des détergents

pour lave-vaisselle ménagers.

Vous pouvez utiliser des détergents

en poudre, en pastilles ou liquides. Versez les produits en poudre ou li

quides dans les compartiments de la boîte à produits.

Placez les pastilles uniquement dans

la boîte à produits compartiment II lorsque le fabricant le préconise. Lorsque le fabricant recommande de placer les pastilles dans le panier à couverts, déposez-les sur la contreporte ou directement dans la cuve. Les pastilles seront ainsi dissoutes complètement.

Les fabricants de détergents indiquent la quantité de produits totale néces saire par programme sur leur embal lage.

Utilisez au moins 30 ml de détergent

en cas de charge pleine pour les programmes suivants :

- Programme Automatic,

- Programme Eco,

- Programme Normal,

- Programme Universel,

- Programme Universel Plus,

- Programme Intensif. Versez une quantité plus importante lorsque le fabricant le préconise.

Si vous utilisez moins de produit que la quantité recommandée, la vaisselle peut ne pas être propre.

Page 30

Mise en marche et arrêt

Verser le détergent

N’inhalez pas de produit de la

vage en poudre. N’avalez pas de produit liquide. Les détergents peu vent provoquer des brûlures dans le nez, la bouche et le pharynx. Con sultez immédiatement un médecin si vous avez inhalé ou avalé du pro duit. Empêchez les enfants de tou cher à ces produits. Eloignez par conséquent les enfants du lave-vais selle ouvert. Il pourrait subsister des résidus de détergents dans l’appa reil. Remplissez le détergent juste avant de lancer le programme et verrouillez la porte grâce à la Sécurité enfants.

Respectez impérativement les indications de dosage fournies dans le tableau des programmes à la fin du mode d’emploi.

Appuyez sur le bouton de verrouil

lage de la boîte à produits. Le couvercle s’ouvre.

Celui-ci est toujours ouvert en fin de programme.

Aide au dosage

Le compartiment I contient 20 ml max., le compartiment II 70 ml max. de pro duit.

Des repères gradués dans le comparti ment II : 20, 25, 30. 20, 25, 30, indi quent le niveau de remplissage de pro duit approximatif, porte ouverte à l’hori zontale.

Versez le détergent dans le comparti

ment de la boîte à produits et fermez

le couvercle.

Refermez bien l’emballage du pro duit, sinon il perd son pouvoir net toyant.

Page 31

Mise en marche et arrêt

Choix du programme

Choisissez toujours le programme en fonction tu type de vaisselle et de son degré de salissure.

Dans la plupart des cas vous serez amenés à sélectionner soit le program me Automatic soit le programme Auto matic Fin o.

Le programme Automatic est optimal pour la vaisselle de tous les jours. Le programme Automatic Fin o est conçu pour laver de la vaisselle et des verres fragiles, peu sales.

Dans ce programme, le déroulement de programme est adapté au degré de salissure de la vaisselle grâce à des capteurs. Cette adaptation peut mener à une variation de la consommation d’eau et d’énergie, de la température et de la durée d’un programme.

Si la diode verte GlassCare (:Care) s’allume, vous avez choisi un programme qui prend plus particulièrement soin de vos verres. Il peut s’agir des pro grammes Automatic Fin o, Court 45 °, Normal 50 °, Universel Plus 55 °, Préla vage ou Eco / eau chaude.

Programme Eco / eau chaude

Pour des raisons de techniques de la vage, vous devez disposer d’un raccor dement eau chaude d’au moins 45 °C et de maximum 60 °C (température d’eau à l’arrivée).

Sélectionnez ce programme pour la

ver une vaisselle légèrement malement sale.

Dans ce programme, l’eau n’est pas chauffée. Par conséquent la consommation d’énergie est d’environ 0,10 kWh seule ment.

Etant donné que l’eau n’est pas chauffée, la vaisselle peut être plus humide qu’avec d’autres programmes.

Plus la température à l’arrivée est élevée, plus les résultats de lavage et de séchage seront bons.

Afin que la vaisselle sèche mieux, vous devriez ouvrir la porte du lave-vaisselle complètement à la fin du programme.

à nor

Il existe une série d’autres programmes adaptés à des applications particulières.

Dans le tableau des programmes à la fin du mode d’emploi vous trouverez la description des différents programmes ainsi que leurs conditions d’utilisation.

Vous avez la possibilité d’associer la fonction additionnelle "Top Solo" à cha cun des programmes. Vous trouverez de plus amples informations plus détail lées dans le chapitre "Fonctions addi tionnelles / Top solo".

Page 32

Mise en marche et arrêt

Mise en marche

^ Vérifiez si les bras de lavage tournent

librement.

^ Fermez la porte. ^ Ouvrez le robinet s’il est fermé. ^ Enfoncez la touche Marche/Arrêt

(13).

La diode de contrôle "Départ / Arrêt" (20) clignote.

Démarrage du programme

Reportez-vous au tableau à la fin du mode d’emploi pour choisir le pro gramme.

Tournez le sélecteur de programmes (17) vers la gauche ou vers la droite pour le positionner sur le programme désiré.

L’afficheur Temps (14) indique la durée du programme choisi en heures et en minutes. La diode "Départ" (20) cli gnote.

Info :

Vous pouvez maintenant sélectionner la fonction supplémentaire "Départ différé" (voir section "Fonctions additionnelles").

^ Pressez la touche "Départ" (20). Le pogramme démarre. La diode de

contrôle "Départ / Arrêt" (20) clignote.

N’interrompez pas le programme en cours ! Des phases de cycles importantes (régénération de l’adoucisseur) peuvent être supprimées.

Diode "GlassCare" (:Care) (15)

La diode "GlassCare" (:Care) s’allume lorsque vous sélectionnez un program me qui prend particulièrement soin de vos verres.

Elle s’allume au moment de la sélection de programme et s’éteint à la fin du programme.

Page 33

Mise en marche et arrêt

Affichage "Déroulement de programme" (15)

Après le démarrage du programme, les diodes de contrôle indiquent la phase du programme en cours.

Afficheur de temps (14)

Avant le démarrage d’un programme, la durée du programme sélectionné s’af fiche en heures et minutes. En cours de cycle, le temps restant jusqu’à la fin du programme s’affiche. La diode "Temps restant" à gauche de l’afficheur s’al lume. La diode "Temps restant" à gauche de l’afficheur s’allume.

L’indication de durée peut-être différente pour un même programme. Elle dépend entre autres de la température d’entrée d’eau ainsi que du degré de salissure et de la quantité de vaisselle.

Lorsque vous sélectionnez un programme pour la première fois, un temps qui correspond à une durée moyenne de programme en raccordement eau froide s’affiche.

Anneau lumineux (17)

L’anneau lumineux s’allume une fois que le lave-vaisselle est enclenché; il s’éteint une fois le programme terminé. Il se rallume lorsque vous tournez le sé lecteur de programme sur "Arrêt" ou lorsque vous ouvrez la porte du lave-vaisselle avant de la refermer.

Si vous avez sélectionné la fonction ad ditionnelle "Départ differé", l’anneau lu mineux s’éteint 10 min. après que vous ayez réglé l’heure de départ différé.

Si vous appuyez sur une touche pen dant le temps de départ differé ou déplacez le sélecteur de programme, l’anneau lumineux s’allume à nouveau pour 10 min.

Les temps indiqués dans le tableau de programmes correspondant à une durée de programme pour une charge et des températures normales.

La platine électronique corrige la durée de programme à chaque cycle en fonc tion de la température d’entrée d’eau et de la quantité de vaisselle. La durée ainsi recalculée s’affichera lorsque vous sélectionnez ce programme la prochaine fois.

Page 34

Mise en marche et arrêt

Fin de programme

Le programme est terminé lorsque plus aucune diode de contrôle n’est allumée dans l’afficheur de déroulement (17) et qu’un 0 apparait sur l’afficheur Temps (14).

Vous pouvez maintenant décharger la vaisselle (voir section "Déchargement de la vaisselle").

Mettez toujours le lave-vaisselle sur "Arrêt" pour des raisons de sécurité si vous ne souhaitez pas refaire un lavage immédiatement.

Arrêt

Après le lavage :

Positionnez le sélecteur de program

me (17) sur "Arrêt".

La diode de contrôle "Départ / Arrêt" (20) clignote.

Enfoncez la touche Marche/Arrêt

(13).

La diode de contrôle "Départ / Arrêt" (20) s’éteint.

Le lave-vaisselle consomme de l’électricité tant que vous ne l’avez pas éteint avec la touche "Marche/Arrêt".

Fermez le robinet d’eau pour des raisons de sécurité si vous ne comptez pas faire fonctionner le lave-vaisselle pendant un temps relativement long (vacances etc.)

Page 35

Mise en marche et arrêt

Interruption de programme

Le programme de lavage est interrom pu dès que vous ouvrez la porte. Lorsque vous la refermez, le program me reprend à la disposition occupée précédemment.

Lorsque l’eau est présente dans

la cuve du lave-vaisselle est chaude, la vapeur peut provoquer des brûlures ! N’ouvrez la porte que si nécessaire et en faisant très atten tion. Avant de refermer la porte com plètement, laissez-la entrouverte pendant env. 20 secondes afin qu’un certain équilibre thermique puisse s’établir dans la cuve. Ensuite, refermez la porte en appuyant dessus jusqu’à ce qu’elle soit encrantée.

Changement de programme

Attention : si le couvercle du bac à

détergent est déjà ouvert, ne chan gez plus de programme.

Si un programme a déjà démarré, vous avez la possibilite de le changer comme suit :

Positionnez le sélecteur de program

me (17) sur "Arrêt".

Laissez la touche "Départ / Arrêt" (17)

appuyée pendant au moins une se conde.

^ Tournez le sélecteur de programme

(17) sur le programme désiré.

^ Le cas échéant resélectionnez les

fonctions additionnelles "Top solo" et "Départ différé" (voir chapitre "Fonc-

tions additionnelles"). ^ Pressez la touche "Départ" (20). Le pogramme démarre.

Page 36

Mise en marche et arrêt

Fonctions additionnelles

Touche "Top Solo" (19)

Nous vous recommandons d’utiliser la fonction additionnelle "Top solo" lorsque vous souhaitez laver seulement une faible quantité de vaisselle. Avec la fonction "Top solo", la plus grande partie de l’eau est dirigée vers le bras de lavage supérieur et intermédiaire. De ce fait le lavage se fait principalement dans le panier supérieur et, s’il est installé, le tiroir à couverts.

Du fait que le bras intermédiaire arrose également vers le bas, il est également possible de disposer de la vaisselle dans le panier à couverts.

Placez dans le panier infériur unique ment de grandes assiettes et des plats très éloignés les uns des autres, évitez les casseroles, les saladiers ou autres récipients creux! Répartissez également les couverts dans le panier prévu à cet effet à dis tance respectacle les uns des autres.

Du fait de la faible charge de vaisselle vous pouvez également réduire la quantité totale de produit de lavage au regard de celle qui est indiquée par le fabricant (env. 2/3 de celle prévue pour une charge complète). Dans ce cas il convient cependant de prendre également en compte le degré de salissure de la vaisselle.

La fonction "Top solo" permet égale ment de diminuer la consommation d’eau et d’énergie. C’est ainsi que pour le programme "Eco" par ex. la consom mation d’eau s’élève à env. 11 l seul ment et celle d’énergie à env. 0.75 kWh uniquement.

Vous pouvez sélectionner la fonction additionnelle "Top solo" pour tous les programmes.

Page 37

Arrêtez le lave-vaisselle avec la

touche Marche/Arrêt (13).

La diode de contrôle "Départ / Arrêt" (20) clignote.

Tournez le sélecteur de programmes

(17) vers la gauche ou vers la droite pour le positionner sur le programme désiré.

Sur l’afficheur Temps (14) la durée du programme sélectionné s’affiche en heures et en minutes.

Pressez la touche "Top solo" (19).

La diode de contrôle "Top solo" (19) clignote.

La durée du programme sélectionné se modifie sur l’afficheur Temps (14). La platine électronique prend maintenant en compte la fonction "Top solo".

Info :

Vous pouvez maintenant sélectionner la fonction supplémentaire "Départ différé" (voir section "Fonctions additionnelles".

Mise en marche et arrêt

Pressez la touche "Départ" (20).

Le pogramme démarre. Les diodes de contrôle "Départ" (20), "Prélavage" ou "Lavage" (15) et "Top solo" (19) s’allu ment.

A la fin du programme la fonction addi tionnelle est automatiquement effacée.

Page 38

Mise en marche et arrêt

Départ différé (18)

Cette fonction vous permet de différer le lancement d’un cycle de lavage afin de profiter des heures creuses, par ex. Ce départ peut être réglé entre 30 min et 24 heures.

Le temps du différé est divisé en phases de 30 minutes pour un départ différé entre 30 minutes et 9h30 min. Il est divisé en heures pour un départ différé à partir de de 10 h.

Arrêtez le lave-vaisselle avec la touche Marche/Arrêt (13).

La diode de contrôle "Départ / Arrêt" (20) clignote.

Tournez le sélecteur de programmes (17) vers la gauche ou vers la droite pour le positionner sur le programme désiré.

Sur l’afficheur Temps (14) la durée du programme sélectionné s’affiche en heures et en minutes. La diode "Temps restant" à côté de l’afficheur Temps (14) est allumée et le diode ‘Départ" (20 ) clignote.

^ Appuyez sur la touche $ ou &

(18).

Le temps différé précédemment sélectionné apparaît sur l’afficheur Temps (14). La diode "Temps restant" (14) s’éteint et le diode de contrôle "Départ différé" (18) s’allume.

^ Appuyez sur la touche $ ou &

(18), pour allonger ou diminuer le temps à différer. Si vous maintenez la touche appuyée, le décompte se fait automatiquement vers le haut ou vers le bas.

Info :

Vous pouvez maintenant sélectionner la fonction supplémentaire "Top solo" (voir section "Fonctions additionnelles".

Page 39

Pressez la touche "Départ" (20).

La diode "Départ" (20) s’allume. 10 mi nutes plus tard, l’anneau lumineux s’éteint. Si vous appuyez sue une touche pendant le temps de départ dif feré ou déplacez le sélecteur de pro gramme, l’anneau lumineux s’allume à nouveau pour 10 min.

Le compte à rebours commence jus qu’au démarrage du programme : par heure au-delà de 10 heures, par minu tes en-dessous de 10 h.

Après que le temps de différé réglé se soit écoulé, le programme sélectionné est lancé automatiquement. Le temps restant s’affiche, la diode "Départ différé" s’éteint et la diode "Temps restant" s’allume ainsi que l’anneau lumineux s’allument.

Mise en marche et arrêt

Si vous utilisez le départ différé, veil

lez à ce que la boîte à produits soit

sèche avant d’y verser le détergent; essuyez-la éventuellement au préa

lable.

Lancer le programme avant que le temps de départ différé ne soit écou lé :

vous avez la possibilité de lancer le

programme avant que le temps réglé

ne soit écoulé. Pour ce faire, effectuez les opérations suivantes :

^ Positionnez le sélecteur de program-

me (17) sur "Arrêt".

^ Maintenez la touche "Départ / Arrêt"

(17) appuyée pendant au moins une seconde.

Représentation du temps différé :

jusqu’à 59 min : 30 min. par ex. = 30 de 1 heure à 9 h30 mi. : 5 heures par

ex. = 5.00 à partir de 10 heures : 15 heures par

ex. = 15h

Afin d’éviter que les enfants ne touchent au produit de lavage : ne versez le produit de lavage qu’im médiatement avant le démarrage du programme et verrouillez la porte du lave-vaisselle avec la scéurité en fants avant d’appuyer sur la touche "Départ / Arrêt".

La diode " Départ différé" (18) s’éteint. ^ Tournez le sélecteur de programme

(17) sur le programme désiré.

Info :

Si vous aviez sélectionné la fonction additionnelle "Top solo", il faut la sélec tionner à nouveau.

Pressez la touche "Départ" (20).

Le pogramme démarre. La diode de contrôle "Départ / Arrêt" (20) clignote.

Page 40

Mise en marche et arrêt

Durée de fonctionnement du séchage Turbithermic ultra

Tant que la porte du lave-vaisselle reste fermée, de l’air humide est éliminé au travers de la grille du séchage Turbo thermic ultra. Afin d’éviter qu’un plan de travail fragile situé juste au-dessus du lave-vaisselle puisse être endommagé, vous pouvez allonger la durée de fonc tionnement du Turbothermic ultra. Elle se trouve ainsi augmentée d’environ 14 minutes à compter de la fin du pro gramme.

Activation et désactivation de la prolongation :

^ Arrêtez le lave-vaisselle avec la

touche Marche/Arrêt.

^ Positionnez le sélecteur de program-

me sur "Arrêt".

^ Maintenez les touches $ et

"Marche/Arrêt" appuyées et enclenchez simultanément Relâchez les touches.

L’afficheur Temps indique un P et deux chiffres. La diode de contrôle "Sel" cli gnote.

Dans le cas contraire, recommencer la procédure.

le lave-vaisselle.

Tournez le sélecteur de programmes

sur la position 9h.

L’afficheur de temps indique :

90 : le fonctionnement prolongé du

–

séchage Turbothermic ultra n’est pas activé,

91 : le fonctionnement prolongé du

–

séchage Turbothermic ultra est acti

vé,

Appuyez sur la touche "Top solo"

pour modifier la configuration

La valeur sur l’afficheur se modifie en conséquence.

^ Positionnez le sélecteur de program-

me sur "Arrêt".

L’afficheur temps indique un P et deux chiffres.

^ Pressez la touche "Départ/Arrêt". Sur l’afficheur Temps apparaît un SP

pour mémoriser.

Pressez encore une fois la touche "Départ/Arrêt".

Le nouveau temps de fonctionnement du séchage Turbothermic ultra ainsi modifié est maintenant enregistré.

La diode de contrôle "Départ / Arrêt" cli gnote.

Arrêtez le lave-vaisselle avec la touche Marche/Arrêt.

Page 41

Déchargement de la vaisselle

La vaisselle résiste beaucoup moins

aux chocs lorsqu’elle est chaude. Après la fin du programme, laissez-la refroidir dans le lave-vaisselle suffi samment longtemps pour que vous puissiez la toucher sans vous brûler.

La vaisselle refroidira plus rapide

ment si vous ouvrez la porte complè tement après l’arrêt du programme de lavage.

Déchargez d’abord le panier infé

rieur, puis le panier supérieur et enfin le tiroir à couverts. Vous éviterez ainsi que des gouttes d’eau éventuelles ne tombent du panier supérieur ou du tiroir à couverts sur la vaisselle disposée dans le panier inférieur.

Mise en marche et arrêt

Page 42

Nettoyage et entretien

Contrôlez régulièrement l’état géné ral de votre lave-vaisselle (tous les 4 - 6 mois environ). Cela contribue à éliminer préventivement les risques d’anomalies et de dysfonctionne ments.

Nettoyage des filtres de la cuve

Les filtres en fond de cuve retiennent les grosses particules du bain de la vage. Ces particules ne peuvent donc pas pénétrer à l’intérieur du système de circulation de l’eau qui est recyclée par l’intermédiaire des bras de lavage dans la cuve.

Aucun lavage ne doit être effec-

tué sans les filtres !

Les filtres peuvent finir par s’obstruer à cause de salissures en suspension dans le bain de lavage.

En fonction de la fréquence des lava-

ges, ils s’obstruent plus ou moins vite.

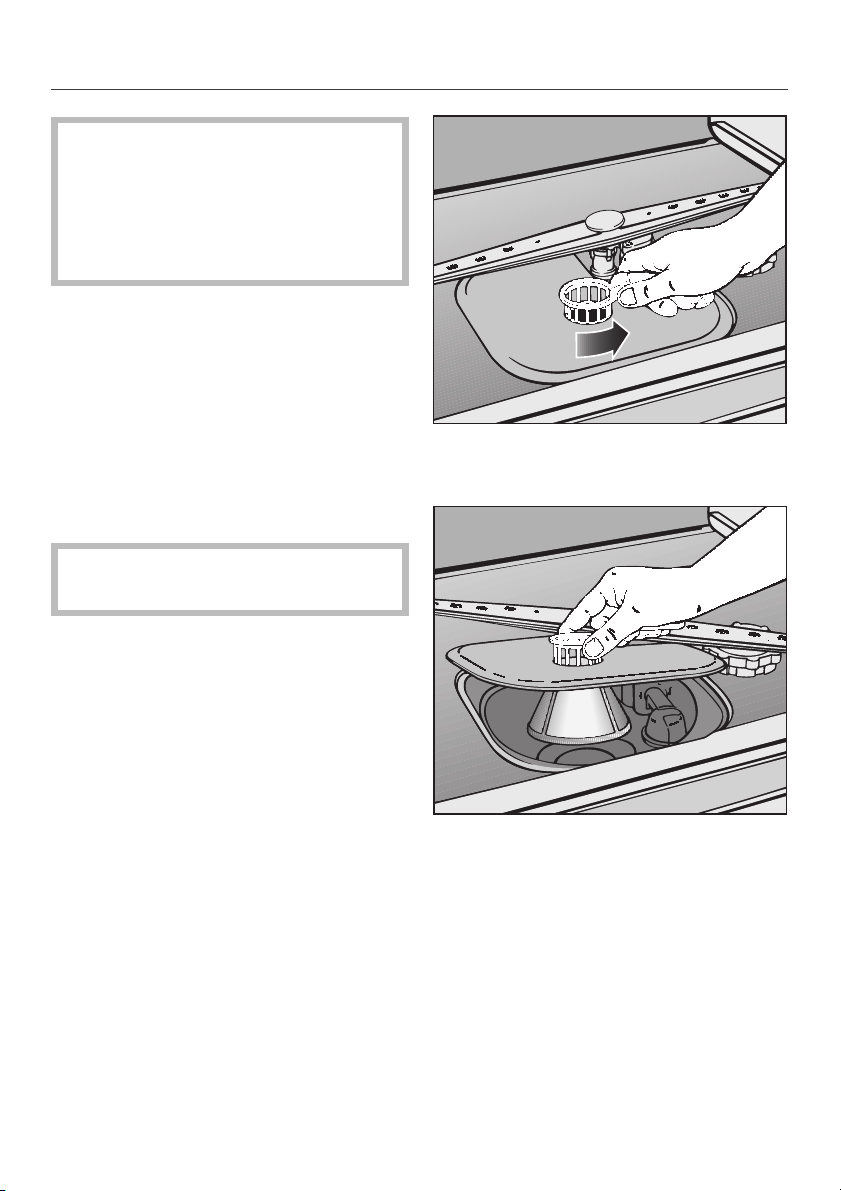

Tournez la poignée vers la droite et

déverrouillez les filtres.

Coupez au préalable l’alimentation du lave-vaisselle.

Retirez les filtres du lave-vaisselle, éliminez les grosses salissures puis lavez soigneusement les filtres sous un jet d’eau claire. Utilisez au besoin une brosse à vaisselle.

Page 43

Nettoyage et entretien

Pour nettoyer la partie intérieure du filtre, vous devez ouvrir l’obturateur :

^ Repoussez le verrouillage jaune puis

ouvrez l’obturateur du filtre.

^ Nettoyez toutes les pièces à l’eau

courante à l’aide d’une brosse à vaisselle.

^ Refermez ensuite l’obturateur en veil-

lant à ce que le verrouillage s’enclenche.

Replacez les filtres de sorte qu’ils re

posent parfaitement au fond de la cuve.

^ Tournez alors la poignée de droite à

gauche pour bloquer l’ensemble des filtres.

Les filtres doivent être correctement replacés et enclenchés, sans quoi de grosses salissures pourraient s’introduire dans le système de circulation et le boucher.

Voyant "Filtre"

La diode de contrôle "Filtre" s’allume tous les 40 cycles. Elle sert à vous rap peler que vous devez contrôler l’état des filtres.

Lorsque cette diode s’allume, contrôlez donc l’état des filtres et nettoyez-les si nécessaire.

La diode "Filtre" s’éteint également lorsque l’alimentation du lave-vaisselle est coupée.

Page 44

Nettoyage et entretien

Nettoyage des bras de lavage

Des résidus alimentaires peuvent se déposer dans les gicleurs et sur le pa lier des bras de lavage. En consé quence, veuillez contrôler régulière ment les bras de lavage (tous les 4 - 6 mois environ).

Coupez au préalable l’alimentation

du lave-vaisselle.

Démontez les bras de lavage de la ma nière suivante :

retirez le tiroir à couverts;

^ ^ soulevez le bras de lavage supérieur

pour enclencher le crantage, vous pouvez alors le dévisser.

Retirez le panier inférieur.

^ Tirez fermement le bras de lavage in-

férieur vers le haut pour l’enlever.

Soulevez le bras de lavage intermé diaire a pour enclencher le cran tage, vous pouvez alors le dévisser b.

Repoussez vers l’intérieur des gi

cleurs les résidus alimentaires à l’aide d’un objet pointu.

Lavez soigneusement les bras de la vage sous un jet d’eau claire.

Remettez en place les bras de la vage et vérifiez qu’ils tournent libre ment.

Page 45

Nettoyage et entretien

Nettoyage de la cuve

La cuve est auto-nettoyante si vous ver sez toujours la bonne quantité de déter gent.

Si du tartre ou de la graisse se sont néanmoins déposés, vous pouvez éli miner ces dépôts en utilisant un déter gent spécial. Des produits de lavage spéciaux pour lave-vaisselle sont dis ponibles dans le commerce.

Nettoyage du joint de porte et de la porte

^ Essuyez régulièrement les joints de

porte à l’aide d’un chiffon humide afin d’éliminer tout résidu alimentaire.

^ Essuyez les restes d’aliments et de

boisson qui ont été renversés sur le pourtour de la porte du lave-vaisselle. Ces surfaces ne font pas parti intégrante de la cuve et ne sont donc pas aspergées par les jets du bain de lavage.

Nettoyer le bandeau de commande

N’utilisez jamais de produits abrasifs, ni de nettoyants pour vitres ou mutli-usages ! Du fait de leur composition, de tels produits peu vent gravement altérer les surfaces plastiques.

Bandeau de commande en inox :

nettoyez-le à l’aide d’un chiffon hu

mide et d’un produit de lavage à la

main ou avec un produit d’entretien

spécial inox. Afin d’éviter que le bandeau ne se re

salisse trop vite (traces de doigts etc), vous pouvez utiliser un produit spécial inox (par ex. Neoblanc, contactez le SAV Miele)

Bandeau de commande en aluminium :

nettoyez-le avec un chiffon humide et

un produit de lavage à la main.

L’aluminium est un matériau sensible. L’angle de vision, l’incidence des rayons lumineux et l’environnement déterminent son potentiel réfléchissant et de ce fait l’impression optique générale d’un appareil.

Les éléments de commande peuvent se décolorer sous l’action prolongée de certaines salissures. Ne tardez par conséquent pas à enlever ces salissures. La façade de l’appareil et les éléments de com mande sont sensibles aux rayures et aux coupures.

Bandeau de commande en plastique :

Nettoyez-le uniquement à l’aide d’un chiffon humide ou d’un nettoyant spécial plastique.

Page 46

Nettoyage et entretien

Nettoyer la façade avant de l’appareil.

Nettoyez la façade du lave-vaisselle

à l’aide d’un produit d’entretien conçu pour le nettoyage des façades des meubles de cuisine.

Nettoyez les façades en bois qu’avec

une peau de chamois humide puis essuyez et lustrez immédiatement avec un chiffon sec.

Nettoyez une façade en inox à l’aide

d’un chiffon humide et d’un produit de lavage à la main ou avec un pro duit d’entretien spécial inox.

^ Afin d’éviter que le bandeau ne se re-

salisse trop vite (traces de doigts etc), vous pouvez utiliser un produit spécial inox (par ex. Neoblanc, contactez le SAV Miele)

N’utilisez jamais de produits d’entretien contenant de l’ammoniaque ou bien des solvants nitrés ou pour résines synthétiques ! Ces produits peuvent fortement dégra der les surfaces.

Page 47

Recherche des anomalies

Vous pouvez éliminer par vous-même la plupart des anomalies et des perturba tions qui peuvent survenir en utilisation quotidienne. Le fait de ne pas avoir re cours à notre Service après-vente vous fait économiser du temps et de l’argent !

Le tableau récapitulatif suivant a pour objectif de vous aider à détecter l’origine d’une anomalie et à en déterminer la cause. N’oubliez pas cependant que :

Les réparations doivent être effectuées uniquement par des professionnels

qualifiés. Toute réparation inadéquate peut entraîner des risques très graves pour les personnes.

Anomalie Cause probable Solution

L’anneau lumineux du sélecteur de programme et la virgule de l’affichage du temps restant ne s’allument pas après avoir mis le lave-vaisselle sous tension avec la touche "Marche/ Arrêt".

Le lave-vaisselle interrompt le programme de lavage.

La diode "Aspersion" clignote.

La porte n’est pas bien fermée.

La fiche n’est pas branchée.

Le fusible a sauté. Réactivez le fusible

Le bras de lavage inter médiaire est bloqué par des pièces de vaisselle trop hautes.

Les gicleurs du bras de lavage intermédiaire sont obstrués.

Appuyez fermement sur la porte.

Branchez la fiche.

(sécurité min. voir plaque signalétique).

(sécurité min., voir plaque signalétique).

Ouvrez le lave-vaisselle et modifiez la disposition de la vaisselle.

Avant d’éliminer l’ano malie :

–

tournez le sélecteur de programme sur "Arrêt",

–

coupez l’alimentation du lave-vaisselle avec la touche Marche/Arrêt,

puis :

–

nettoyez le bras de la vage.

Page 48

Recherche des anomalies

Anomalie Cause probable Solution

La diode "Entrée/Vidan ge" reste allumée puis clignote alternativement.

La diode "Entrée/Vidange" s’allume pendant le programme "Eco Eau chaude".

Le robinet d’eau est fer

mé. Le filtre dans le raccord fi

leté de l’arrivée d’eau est obstrué.

L’Aquasécurité s’est déclenchée.

L’eau entrant dans la cuve n’a pas atteint la température requise de 45 °C, le circuit d’eau chaude est peut-être surchargé (voir le chapitre "Choix du programme").

Ouvrez complètement le

robinet d’arrêt de l’eau.

Avant d’éliminer cette

anomalie :

Tournez le sélecteur de

–

programme sur "Arrêt", Coupez l’alimentation

–

du lave-vaisselle avec la touche Marche/Arrêt,

dann:

Nettoyez le filtre du rac

–

cord d’arrivée d’eau, voir chapitre "Elimination des anomalies".

Contactez le SAV Miele.

– Relancez le program-

me.

– Si la diode de contrôle

se rallume, utilisez un autre programme.

Page 49

Recherche des anomalies

Anomalie Cause probable Solution

La diode "Entrée-/Vidan ge" clignote, le lave-vaisselle inter rompt le programme de lavage.

Anomalie lors de l’entrée d’eau.

Anomalie lors de la vidange d’eau, il reste peut-être de l’eau dans la cuve.

Avant d’éliminer cette anomalie :

Tournez le sélecteur de

–

programme sur Arrêt. Coupez l’alimentation

–

du lave-vaisselle avec la touche Marche/Arrêt.

Ouvrez complètement

–

le robinet d’arrêt de l’eau.

Contrôlez et au besoin

–

nettoyez le filtre dans le raccord d’arrivée d’eau, voir chapitre "Elimination des anomalies".

– La pression de l’eau au

niveau du raccord est inférieure à 0,3 bar. Demandez conseil à votre installateur.

– Nettoyez les filtres, voir

chapitre "Nettoyage et entretien".

–

Nettoyez la pompe de vidange, voir chapitre "Elimination des ano malies".

–

Nettoyez le clapet anti-retour, voir chapitre "Elimination des ano malies".

–

Redressez le tuyau de vidange.

Page 50

Recherche des anomalies

Anomalie Cause probable Solution

A la fin du programme, trois tirets horizontaux s’affichent dans l’affi chage du temps restant :

- - -

Il peut s’agir d’une ano malie technique

Tournez le sélecteur de

–

programme sur "Arrêt". Coupez l’alimentation

–

du lave-vaisselle avec la touche Marche/Arrêt.

Après quelques secon des :

Mettez l’appareil sous

–

tension avec la touche "Marche/Arrêt"

Tournez le sélecteur

–

sur le programme sou haité.

– Appuyez sur la touche

"Départ".

Si trois tirets horizontaux clignotent de nouveau, un dysfonctionnement technique en est vraisemblablement à l’origine.

– Contactez le SAV

Miele.

Page 51

Recherche des anomalies

Anomalie Cause probable Solution

Bruits attribuables à des chocs dans la cuve.

Bruits de vaisselle qui s’entrechoque.

Bruits de coups de bé lier dans les canalisa tions d’arrivée d’eau.

Un bras de lavage cogne contre une pièce de vais selle.

Les pièces de vaisselle bougent dans la cuve.

L’origine des bruits peut

être attribuée à la pose

des canalisations d’ali mentation en eau ou à leur section.

Interrompez le program me, rangez convenable

ment la pièce de vaisselle qui gêne le bras de la vage.

Interrompez le program me, rangez les pièces de façon plus stable.

Ceci ne présente aucune incidence sur le bon fonc tionnement du lave-vais

selle. Au besoin, deman dez conseil à votre instal lateur.

Page 52

Recherche des anomalies

Anomalie Cause probable Solution

La vaisselle n’est pas propre.

La vaisselle n’a pas été cor rectement disposée. Les piè ces de vaisselle se chevau chent, les jets d’aspersion d’eau ne peuvent pas at teindre les surfaces.

L’orifice servant à l’alimenta tion en eau du bras intermé diaire était obstrué. Une quantité insuffisante d’eau s’est écoulée dans le bras de lavage intermédiaire.

Le programme était trop doux.

Le dosage du détergent est insuffisant.

Les bras de lavage sont bloqués par des pièces de vaisselle trop hautes.

Les gicleurs des bras de lavage sont obstrués.

Les filtres de fond de cuve ne sont pas propres ou sont mal installés. Il est donc probable que les gicleurs des bras de lavage soient obstrués.

Le clapet anti-retour est blo qué en position ouverte. L’eau sale retourne dans la cuve.

Veuillez respecter les instruc tions du chapitre "Disposition

de la vaisselle et des cou verts".

Rangez les pièces de vais selle en partie arrière du pa nier supérieur de telle sorte qu’elle ne puissent pas mas quer l’orifice d’admission d’eau.

Sélectionnez un programme plus intensif, voir "Tableau récapitulatif des programmes" à la fin du mode d’emploi.

Versez une quantité plus importante de détergent, voir chapitre "Utilisation".

Vérifiez si les bras de lavage tournent librement. Modifiez la disposition de la vaisselle.

Nettoyez les gicleurs, voir chapitre "Nettoyage et entre tien".

Nettoyez les filtres ou instal lez-les correctement, net toyez les gicleurs, voir cha pitre "Nettoyage et entretien".

Nettoyez la pompe de vidan ge et le clapet anti-retour, voir chapitre "Elimination des ano malies".

Page 53

Recherche des anomalies

Anomalie Cause probable Solution

La vaisselle n’est pas sèche ou les verres et les couverts sont ta chés.

Dépôt blanc sur la vais selle et les couverts, les verres sont devenus laiteux, le dépôt peut être essuyé.

Des marbrures apparais sent sur les verres et les couverts, les verres pré sentent des irisations bleutées ; ces traces s’éliminent en les es suyant.

Le dosage du produit de rinçage est insuffisant ou bien le réservoir à produit

de rinçage est vide.

La vaisselle a été dé chargée trop tôt.

La quantité de produit de

rinçage est trop faible.

Il n’y a pas de sel dans le réservoir à sel.

Le bouchon du réservoir à sel n’est pas correctement fermé ou est disposé de travers.

Des tablettes 2 ou 3 en 1 (lessive+produit de rinçage et/ou fonction sel ) non appropriées ont été utilisées.

L’adoucisseur (capteur de l’adoucisseur) fonctionne anormalement.

La quantité de produit de rinçage est trop impor

tante.

Augmentez le dosage du produit de rinçage ou ver sez du produit de rinçage, voir chapitre "Première mise en service".

Attendez plus longtemps avant de décharger la vaisselle, voir chapitre "Utilisation".

Augmentez le dosage du produit de rinçage, voir chapitre "Première mise en service".

Versez le sel régénérant, voir chapitre "Première mise en service".

Posez le bouchon de fermeture bien droit et vissez-le fermement.

Changez de produit de lavage, utilisez éventuellement des tablettes normales ou du produit de la vage en poudre.

Contactez le SAV Miele.

Réduire le dosage, voir

chapitre "Première mise en service".

Page 54

Recherche des anomalies

Anomalie Cause probable Solution

Les verres s’opacifient et se décolorent ; ces traces ne peuvent être enlevées en frottant.

Des traces de thé ou de rouge à lèvres ne sont pas totalement élimi nées.

Les pièces plastique sont décolorées.

Traces de rouille sur les couverts.

Les verres ne sont pas suffisamment résistants pour un lavage en ma chine. La surface est mo difiée.

La température de lavage du programme sélection né est trop basse.

Le détergent présente un potentiel de blanchiment trop faible.

Des colorants naturels, par ex. de carottes, toma tes ou ketchup peuvent être à l’origine de ce phénomène. La quantité de détergent ou sa capacité de blanchiment sont trop faibles dans le cas de colorants naturels.

Le bouchon de fermeture du réservoir à sel n’est pas complètement vissé ou est installé de travers.

Les couverts concernés ne sont pas suffisamment résistants à l’oxydation.

Après avoir effectué le remplissage du sel régé nérant, le "Prélavage" n’a pas été programmé. Les restes de sel étaient dans la cuve au cours du la vage.

Pas de solution ! N’utilisez que des verres appropriés au lavage en

lave-vaisselle.

Sélectionnez un program me dont la température

de lavage est plus élevée.

Changez de détergent.

Utilisez davantage de dé tergent, voir le chapitre

"Utilisation". Les pièces déjà décolorées ne garderont pas leur couleur d’origine.

Placez le bouchon bien droit et vissez-le fermement.

Pas de solution. Achetez des couverts adaptés au lavage en lave-vaisselle.

Il faut impérativement exé

cuter un prélavage après avoir rempli le réservoir à sel.

Page 55

Recherche des anomalies

Anomalie Cause probable Solution

Des résidus de déter gent restent collés dans la boîte à produits.

Le couvercle de la boîte à produit de lavage ne peut être refermé.

Il reste de l’eau dans la cuve en fin de program me.

La boîte était humide lors

de l’adjonction de déter gent.

Des résidus de détergent bloquent le couvercle.

Les filtres en fond de cuve sont obstrués.

La pompe de vidange ou le clapet anti-retour sont bloqués.

Le tuyau de vidange est coudé.

Vérifiez que la boîte à pro duit est parfaitement

sèche avant d’y verser le détergent.

Eliminez les résidus de détergent.

Avant d’éliminer cette anomalie :

Tournez le sélecteur de

–

programme sur "Arrêt". Coupez l’alimentation

–

du lave-vaisselle avec la touche "Marche/ Arrêt".

Nettoyez les filtres, voir chapitre "Nettoyage et entretien".

Nettoyez la pompe de vidange et le clapet anti-retour, voir chapitre "Elimination des anomalies".

Redressez le tuyau de vi dange.

Page 56

Elimination des anomalies

Nettoyage du filtre dans la conduite d’arrivée d’eau

Afin de protéger l’électrovanne d’ar rivée d’eau, un filtre est installé dans le raccord à vis. Si ce filtre est encrassé, la quantité d’eau introduite dans la cuve est alors insuffisante.

Le boîtier plastique du raccord

d’arrivée d’eau contient une électro vanne. N’immergez surtout pas ce boîtier.

Conseil

Si vous savez par expérience que l’eau de votre domicile contient de nombreux composants insolubles, nous vous conseillons d’installer, entre le robinet d’arrêt et le raccord fileté de l’électrovanne de sécurité, un préfiltre à grande surface de rétention adapté à l’eau. Ce type de filtre à eau est disponible chez les revendeurs agréés Miele ou auprès du service pièces détachées de Miele.

Nettoyage du filtre :

déconnectez le lave-vaisselle du ré seau électrique (coupez l’alimenta tion de l’appareil, débranchez alors la prise de courant ou retirez, éven tuellement déclenchez, la protection par fusible);

enlevez le joint torique inséré dans le

filetage;

^ retirez le filtre à l’aide d’une pince à

bouts pointus ou d’une pince universelle et lavez-le;

^ remettez d’abord le filtre en place

puis le joint, veillez à ce que ces pièces soient parfaitement installées;

^ revissez le raccord de l’électrovanne

d’entrée d’eau sur le robinet d’arrêt de l’eau. Veillez à ce que le raccord fileté ne soit pas remonté en biais;

ouvrez le robinet d’arrêt. Si de l’eau goutte du raccord, vous n’avez peut-être pas assez serré le fi letage ou l’avez vissé de travers. Redressez l’électrovanne d’arrivée d’eau puis serrez-la fermement.

fermez le robinet d’arrêt de l’eau;

dévissez le raccord contenant l’élec trovanne d’arrivée d’eau;

Page 57

Nettoyage de la pompe de vidange et du clapet anti-retour

S’il reste de l’eau dans la cuve alors que le programme est terminé, cela signifie que l’eau n’a pas été évacuée correctement. Il est probable que la pompe de vidange et le clapet antiretour soient bloqués par des corps étrangers. Vous pouvez éliminer très facilement ces corps étrangers.

Retirez les filtres de la cuve (repor

tez-vous au chapitre "Nettoyage et entretien").

^ Ecopez l’eau résiduelle de la cuve à

l’aide d’un petit récipient.

Elimination des anomalies

Relevez l’étrier de maintien du clapet

anti-retour.

Page 58

Elimination des anomalies

^ Soulevez le clapet anti-retour pour

l’extraire puis nettoyez-le soigneusement sous un jet d’eau claire.

^ Eliminez tous les corps étrangers

présents dans le clapet anti-retour.

La pompe de vidange se trouve sous le clapet anti-retour (voir flèche).

^ Enlevez tous les corps étrangers qui

peuvent être présents dans la pompe de vidange (les éclats de verre sont particulièrement difficiles à repérer). A des fins de contrôle, faites tourner manuellement la turbine de la pompe de vidange.

^ Remontez soigneusement le clapet

anti-retour et verrouillez l’ensemble à l’aide de l’étrier de maintien.

Page 59

Service après-vente

Si vous vous trouvez dans l’impossibili té de résoudre une anomalie malgré l’ensemble de ces informations, veuillez en informer :

votre revendeur agréé Miele

– ou

le Service après-vente Miele

–

Vous trouverez toutes les coordonnées de Miele au dos de ce mode d’emploi.

Indiquez au SAV le modèle et le nu

méro de série de votre lave-vaisselle.

Vous trouverez ces deux informations sur la plaque signalétique située sur la partie supérieure de la contre-porte.

Actualisation des programmes

La fonction "Actualisation des program

mes" (PC = Programm Correction) per mettra, par la suite, d’enregistrer les évolutions techniques dans l’électro nique de votre appareil.

La diode "PC" servira de point d’accès au SAV pour effectuer le transfert des données nécessaires à cette actualisation.

Page 60

Accessoires en option

Pour améliorer l’usage de votre lave-vaisselle

Vous souhaitez... Vous avez besoin de...

...laver des flacons, par ex. des biberons

...laver de nombreux verres ...d’un complément à verres à

...laver des verres très hauts, par ex. des flûtes

...laver de très grandes assiettes ...d’un complément à assiettes pour

...d’un support de flacons

installer dans le panier inférieur

...d’un complément à verres à installer dans le panier supérieur

des pièces jusqu’à 32 cm de diamètre

Page 61

Informations relatives aux essais comparatifs

Norme d’essai : EN 50242 / CEI 704 Programme standard Eco

pour essais comparatifs (label énergétique) :

Remarque : Le programme Universel Plus 55 ° pour salissure

normale présente une excellente efficacité de lavage et un potentiel de séchage élevé pour une très faible durée de fonctionnement et une consommation énergétique plus importante.

Capacité de lavage : 12 couverts normalisés Volume de détergent : 30 g seulement Dosage du produit Niveau 3 (env. 3 ml)

de rinçage : Mesures du bruit : Ouvrir une fois complètement la porte du lave-vaisselle,

puis la refermer afin d’obturer automatiquement l’orifice d’évacuation du séchage Turbothermic ultra de façon analogue à une utilisation quotidienne.

Panier supérieur

dans le compartiment II.

Panier inférieur

Page 62

Informations relatives aux essais comparatifs

Tiroir à couverts

Page 63

Informations relatives aux essais comparatifs

Norme d’essai : EN 50242 / CEI 704 Programme standard Eco avec fonction additionnelle "Top Solo"

pour essais comparatifs (label énergétique) :

Remarque : Le programme Universel Plus 55 ° avec

fonction additionnelle "Top Solo" pour salissure

normale présente une excellente efficacité de lavage et un potentiel de séchage élevé pour une très faible durée de fonctionnement et une consommation énergétique plus importante.

Charge partielle : 6 couverts normalisés Volume de détergent : 20 g uniquement Dosage du produit Niveau 3 (env. 3 ml)

de rinçage : Mesures du bruit : Ouvrir une fois complètement la porte du lave-vaisselle,

puis la refermer afin d’obturer automatiquement l’orifice d’évacuation du séchage Turbothermic ultra de façon analogue à une utilisation quotidienne.

Panier supérieur

dans le compartiment II.

Panier inférieur

Tiroir à couverts

Doubler la distance entre les couverts dans le tiroir à couverts.

Page 64

Tableau des programmes

Programme Utilisation Produit de

lavage

Compartiment

(Lavage)

Automatic

Automatic Fin o

Court 45 ° Programme rapide pour vaisselle peu sale 50 %

Eco

Normal 50 ° pour vaisselle légèrement à normalement sale

Universel Plus 55 ° pour vaisselle normalement sale avec résidus alimentaires

Universel Plus 65 ° pour une vaisselle très sale avec résidus alimentaires séchés

Intensif 75 ° pour casseroles, poêles et ustensiles de cuisine normale-

Prélavage pour le rinçage d’une vaisselle à l’odeur déplaisante quand un

Eco / eau chaude pour vaisselle peu à normalement sale,

1) Programme standard pour le label énergétique

2) Avec les programmes Automatic les valeurs de consommation et le durées de programmes

3) voir chapitre "Marche / Arrêt (Afficheur Temps)"

dépendants du degré de salissure de la vaisselle peuvent différer des valeurs indiquées.

programme commandé par capteur pour vaisselle normalement sale

Programme de soin pour vaisselle er verres fragiles et peu

sales

pour vaisselle normalement sale, programme particulière ment économe en énergie grâce à un temps d’action plus long à température plus basse.

avec des résidus alimentaires non séchés; temps de lavage moins long

séchés; avec temps de lavage plus long

et à base de féculents.

ment souillés avec des résidus alimentaires séchés; pour la vaisselle très sale, ajoutez 20 % de détergent dans le compartiment I.

programme de lavage complet ne se justifie pas; pour enlever les restes de saumure après le remplissage du réservoir de sel

uniquement avec raccordement eau chaude

voir chapitre "Tableau de programmes"

100 %

50 %

100 %

Page 65

Déroulement de programme Consommations Durée

Prélavage

selon

besoinsX50 °-60 °

selon

besoinsX42 °-52 °

Lavage Rinçage

45 °

Rinçage

final

65 °

55 °

intérmé

diaire 12

selon

besoins

selon be

soins

Sé

chage

Tableau des programmes

Energie kWh Eau h:min

Litres Eau

Eau

froide

(15 °C)

X 1,2-1,5 0,6-0,8 13-22 1:15-1:39 0:57:1:21

X 0,9-1,1 0,5-0,6 13-22 1:05-1:15 0:47:0:57

0,9 0,5 13 0:32 0:17

X 1,05 0,6 13 2:45 2:27

Eau chaude (55 °C)

froide

(15 °C)

Eau

chaude

(55 °C)

50 °

55 °

65 °

75 °

X 0,06 0,06 5 0:11 0:11

X X X X X X - 0,1 22 - 1:05

En charge pleine vous devez utiliser pour les programmes Intensif, Normal, Universel, Universel Plus et Eco au moins 30 ml de détergent. Si le fabricant du détergent indique une quantité plus importante, dosez en conséquence. Pour le programme Intensif ajoutez une dose de 5 - 7 ml dans le comparti ment I.

Si vous avez sélectionné la fonction additionnelle "Top solo", dosez la quantité de détergent en fonc tion du degré de salissure de la vaisselle seulement dans le compartiment II (env. 2/3 de la quantité globale pour une charge pleine).

Les valeurs mentionnées ont été déterminées conformément à la norme EN 50242. Dans la pratique vous pouvez recontrer des différences significatives liées aux conditions d’utilisation et de fonctionnement.

65 °

X 1,2 0,6 13 1:03 0:51

X 1,25 0,7 17 1:50 1:32

X 1,5 0,7 17 1:55 1:38

X 1,7 1,2 17 2:15 1:57

Page 66

Transport

Si vous êtes amené à transporter votre lave-vaisselle, par ex. en cas de démé nagement, veuillez observer les conseils suivants :

videz totalement le lave-vaisselle;

–

fixez toutes les pièces mobiles,

–

par ex. les tuyaux, le câble élec trique, le tiroir à couverts, le panier inférieur;

transportez le lave-vaisselle vertica

–

lement. Il ne doit être que très exceptionnel lement transporté couché sur la paroi arrière. Il ne doit pas être transporté couché sur le côté ou sur la porte, sinon l’eau résiduelle présente peut s’écouler. Cette eau résiduelle pourrait se répandre dans les éléments électriques fonctionnels et y provoquer des dommages.

Page 67

Page 68

Sous réserve de modifications / G686-3/G689-3 / 4003

M.-Nr. 06 077 900 / V00

Ce papier est réalisé en pâte de cellulose blanchie 100% sans chlore pour protéger l’environnement.
