Page 1
Инструкция по эксплуатации
Посудомоечная машина
Перед монтажем, подключением и подготовкой
к работе обязательно прочтите инструкции по
эксплуатации и установке.
Этим Вы обезопасите себя и защитите прибор
от повреждений. M.-Nr. 05 431 040
ä
Page 2
Coдepжaниe
Coдepжaниe
Описание прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Внешний вид. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Панель управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Предупреждения и требования безопасности. . . . . . . . . . . . . . . . . . . . . . . . . . 6
Охрана окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Утилизация упаковки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Утилизация старого прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Экономное использование. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Первое включение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Для первого включения машины Вам понадобится . . . . . . . . . . . . . . . . . . . . . . . . 11
Открытие дверцы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Закрытие дверцы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Блокировка дверцы - Защита от детей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Система смягчения воды. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Настройка системы смягчения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Контроль и изменение установки жесткости воды . . . . . . . . . . . . . . . . . . . . . . 14
Регулятор жесткости воды. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Заполнение резервуара для соли. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Индикатор отсутствия соли. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Ополаскиватель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Заправка ополаскивателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Индикатор отсутствия ополаскивателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Настройка дозатора ополаскивателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Размещение посуды и приборов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

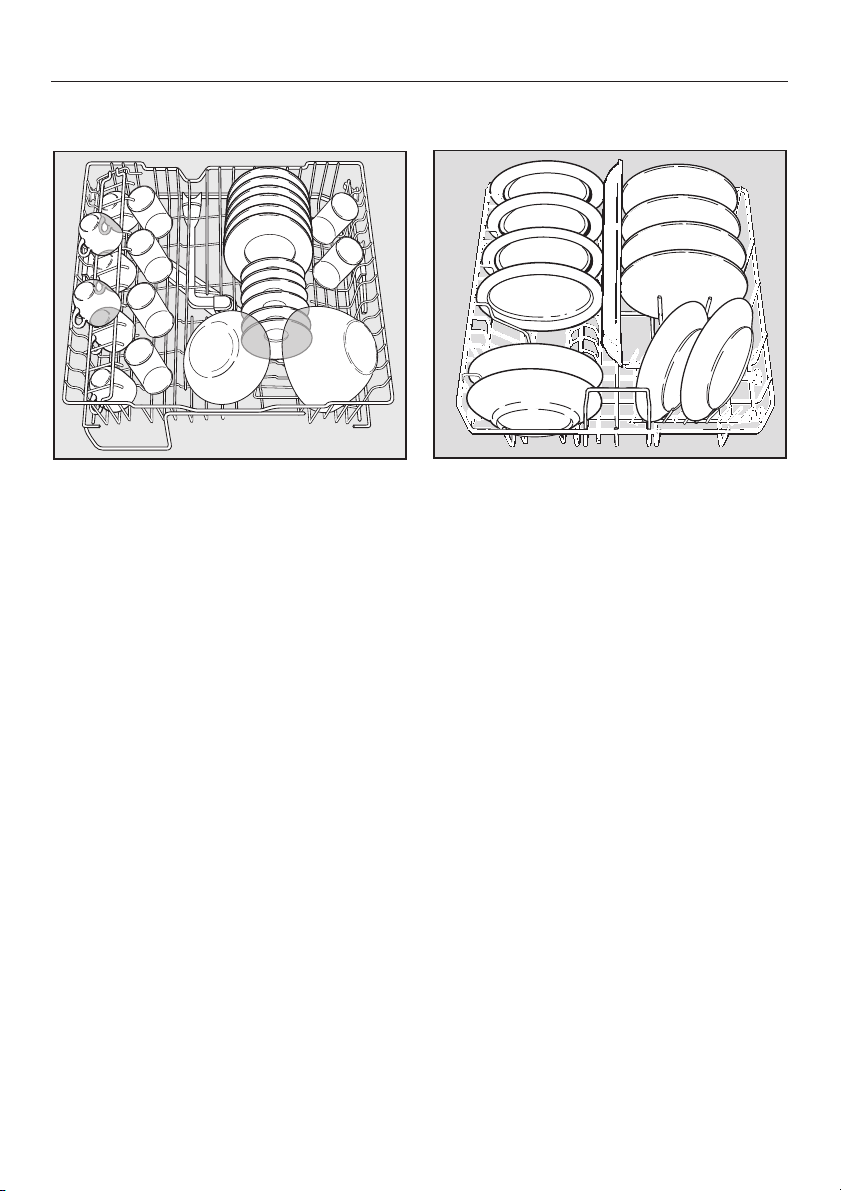

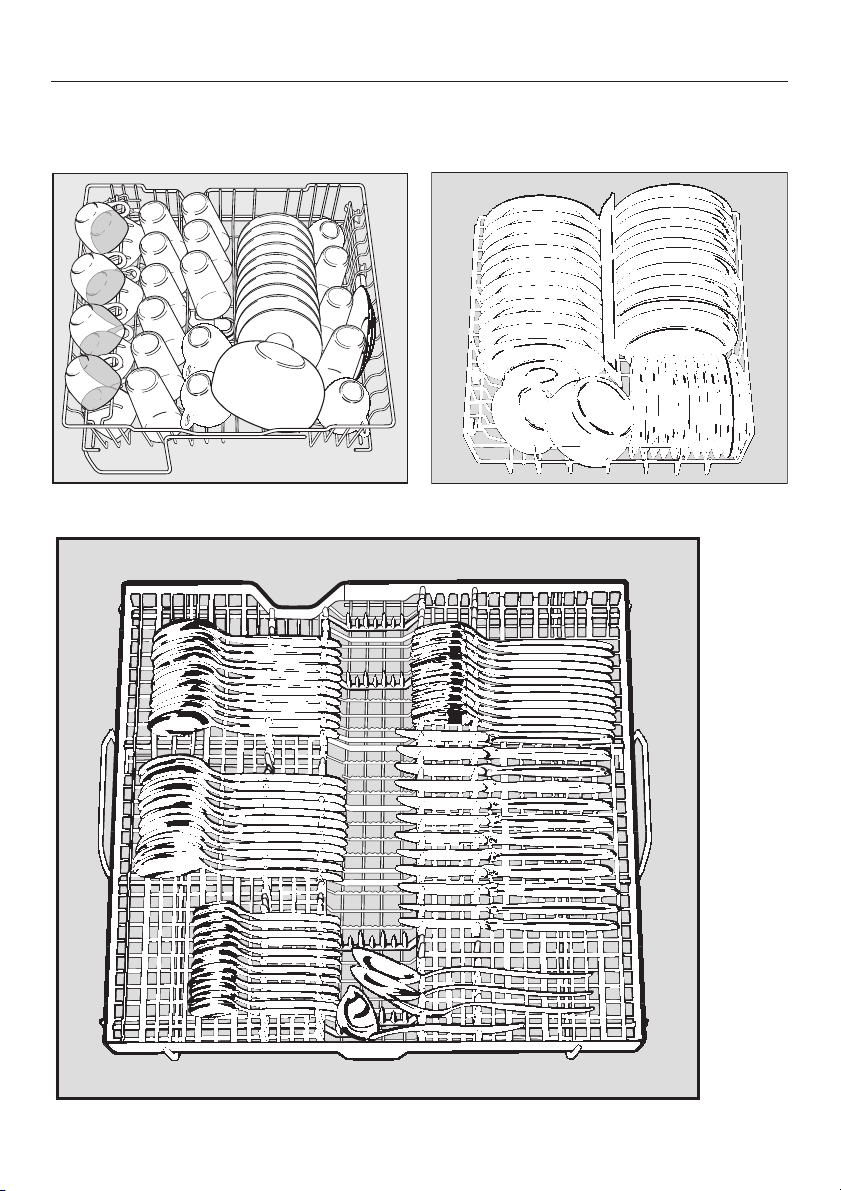

Примеры расположения посуды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Верхний короб . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Настил для чашек . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Разделитель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Регулировка высоты верхнего короба. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Нижний короб. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Вставка для стаканов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Держатель бутылок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Столовые приборы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Что не следует мыть в машине. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
2
Page 3
Coдepжaниe
Использование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Моющие средства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Заправка моющего средства. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Выбор программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Включение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Запуск программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Индикатор хода программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Подсветка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Завершение программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Выключение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Прерывание программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Изменение программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Дополнительные функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
„Верхний короб”. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
„Задержка старта”. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Извлечение посуды. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Чистка и уход. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

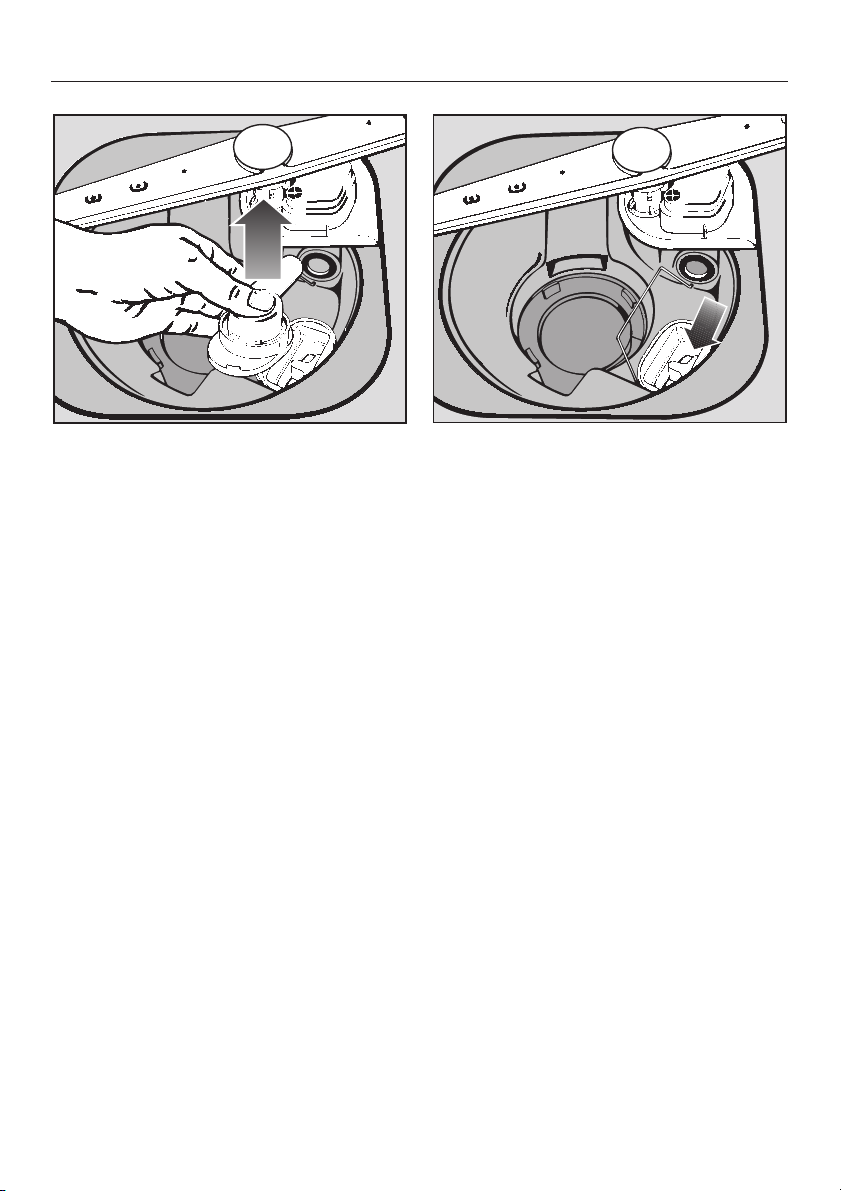

Очистка системы фильтрации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Очистка коромысел . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Очистка рабочего объема . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Очистка двери и уплотнителя двери. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Очистка панели управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Очистка передней панели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Поиск неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Очистка фильтра подвода воды. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Очистка сливного насоса и выходного клапана . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Сервисное обслуживание. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Сертификат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Срок службы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Аксессуары. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Методика испытаний . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Транспортировка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Обзор программ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
3
Page 4
Описание прибора
Описание прибора
Внешний вид
1 Верхнее коромысло (не видно)
2 Решетчатый поддон
для столовых приборов
(в зависимости от модели)
3 Верхний короб
4 Гнездо подвода воды к среднему
коромыслу
5 Среднее коромысло
6 Устройство смягчения воды
7 Нижнее коромысло
4
8 Четыре регулируемые по высоте
винтовые ножки
9 Система фильтрации
10 Резервуар для соли
11 Двухкамерный распределитель
моющего средства
12 Резервуар для ополаскивателя
(с регулятором)
13 Типовая табличка
Page 5

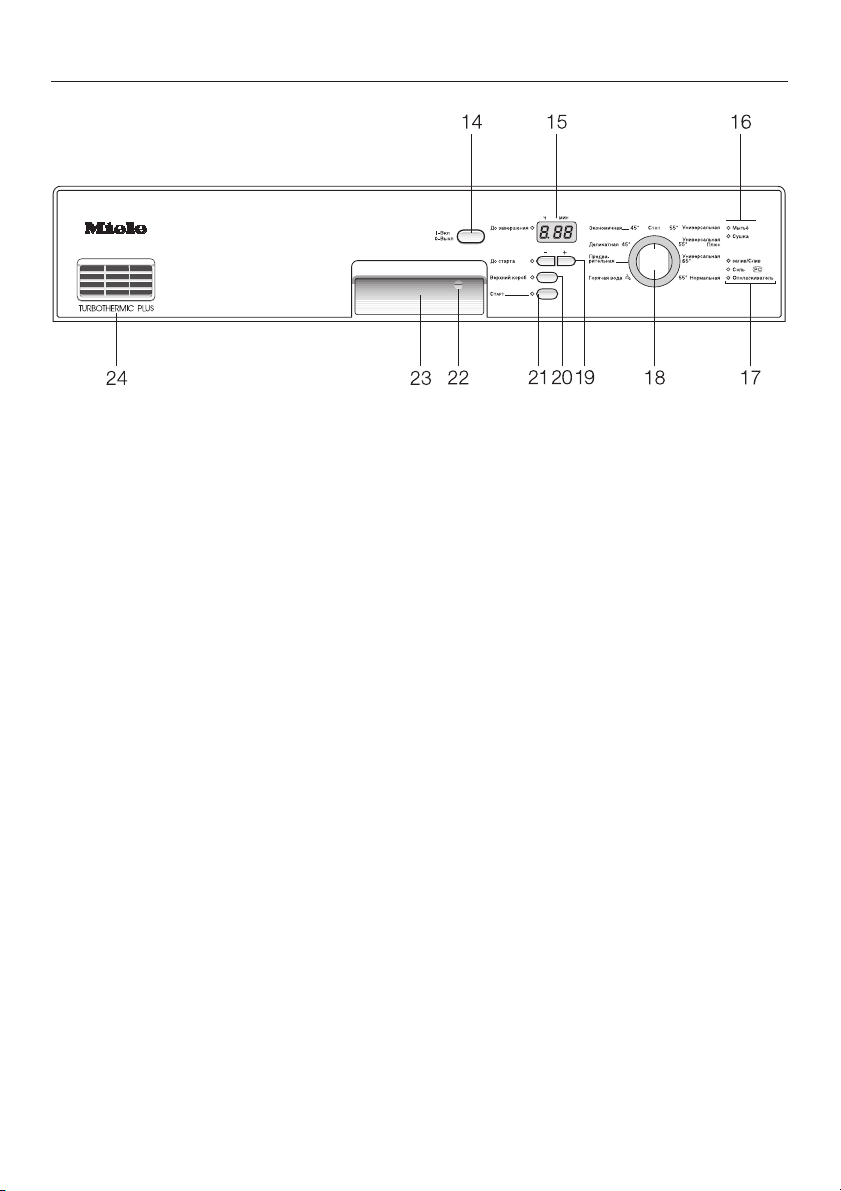

Панель управления
Описание прибора
14 Кнопка „Вкл/Выкл”
15 Индикатор времени
16 Индикатор хода программы
17 Индикаторы залива/слива воды,
отсутствия соли, ополаскивателя
18 Программатор с подсветкой
19 Кнопки „Задержка старта”
20 Кнопка „Верхний короб”
21 Кнопка „Старт”
22 Защита от детей -
блокировка открывания дверцы
23 Ручка дверцы
24 Отверстие отвода воздуха
5
Page 6
Предупреждения и требования безопасности
Предупреждения и требования безопасности
Эта посудомоечная машина
соответствует предписываемым
требованиям безопасности. Тем не
менее использование
ненадлежащим образом может
нанести ущерб Вам или Вашей
собственности. Внимательно
ознакомьтесь с данной инструк
цией перед началом
использования посудомоечной
машины. Сохраняйте данную
инструкцию!
-
Установка и подключение
сборки.
машину следует устанавливать только
в шкаф кухонной мебели.
тями. Высокие температуры могут
привести к повреждению машины.
Назначение и применение
Данная посудомоечная машина
предназначена исключительно
для бытового использования и только
для мойки посуды. Использование
посудомоечной машины в других
целях не допускается и является
потенциально опасным. Изготовитель
не несет ответственности за ущерб,
вызванный применением посудомоечной машины не по назначению или ненадлежащим уходом.
При поставке
Поврежденная при транспорти
ровке посудомоечная машина
может не обеспечивать заложенных в
ее конструкцию требований безо
пасности и быть потенциально опас
ной! Поэтому прежде всего проверьте
целостность упаковки и отсутствие
повреждений самой посудомоечной
машины. Ни в коем случае не
включайте поврежденную
посудомоечную машину!
-
включена в розетку.
предохранители в Вашем доме
соответствуют данным, указанным
на заводской табличке.
гарантируется только, когда машина
подключена к существующей системе
заземления, выполненной
надлежащим образом. В случае
-
сомнения обращайтесь к квалифици
рованным специалистам, которые
проверят надежность заземления и
эффективность защиты.
-
Изготовитель снимает с себя
ответственность за ущерб, который
может быть вызван ненадежным или
отсутствующим заземлением.
Например: в случае электрического
удара.
Установку и подключение
машины проводите после ее
Для обеспечения гарантирован
ной устойчивости посудомоечную
Не допускается установка ма
шины под варочными поверхнос
Проследите, чтобы при работах
по установке вилка не была
Удостоверьтесь, что напряжение
и частота электросети,
Электрическая безопасность
посудомоечной машины
-
-
-
-
Позаботьтесь о правильной
утилизации упаковки.
6
Page 7
Предупреждения и требования безопасности
Неисправная посудомоечная
машина является потенциально
опасной! В случае неисправности
отключите машину и обратитесь в
сервисную службу.
Внутри пластмассового корпуса
узла подключения к водопровод
ной сети находится электрический
клапан. Избегайте попадания воды
внутрь корпуса!
Внутри шланга для подвода воды
расположены провода, находящи
еся под напряжением. Поэтому шланг
не следует разрезать, даже если Вы
считаете, что он слишком длинный!
Из соображений безопасности не
используйте удлинители
(опасность перегрева).
Ежедневное использование
Не допускается попадание внутрь
рабочего объема посудомоечной
машины органических растворителей.
Это может привести к взрыву!
Не пейте воду из посудомоечной
машины. Эта вода
не предназначена для питья!
Не вдыхайте порошкообразное
моющее средство! Избегайте
попадания моющих средств внутрь!
Это может привести к повреждению
слизистой оболочки носоглотки.
Если Вы вдохнули или проглотили
моющее средство, немедленно
обратитесь к врачу.
Не следует садиться на открытую
дверцу. Это может привести к
опрокидыванию посудомоечной
машины и, как следствие, травмам и
повреждению самой машины.
В посудомоечных машинах с
-
-
классической корзинкой для
приборов (в зависимости от модели)
приборы следует помещать в корзин
ку рукоятками вниз для того, чтобы
обеспечить лучшие результаты мойки
и сушки. Тем не менее, если Вы
опасаетесь, что можете уколоться или
порезаться о ножи и вилки,
размещайте их рукоятками вверх.
Используйте только моющие
средства для бытовых
посудомоечных машин, имеющиеся
в продаже. Не допускается
использование обычных моющих
средств для ручной мойки посуды!
Используйте только ополаскива-
тели для бытовых посудомоечных
машин, имеющиеся в продаже!
Используйте только специальную
соль для посудомоечных машин
или крупнозернистую поваренную
соль без добавок. Не допускается
использование другой соли, например,
пищевой иодированной или
фторированной, соли для скота и т. п.
Эти соли могут содержать
нерастворимые составляющие,
которые могут нарушить работу
устройства смягчения воды.
-
7
Page 8
Предупреждения и требования безопасности
Не мойте в посудомоечной ма
шине чувствительные к горячей
воде предметы из пластмассы, на
пример, одноразовые контейнеры или
посуду. Эти предметы могут
деформироваться вследствие
воздействия высокой температуры.
Предосторожности при
использовании посудомоечной
машины с открытым
нагревательным элементом
Не касайтесь нагревательного
элемента во время или сразу
после окончания мойки. Это опасно!
Предметы из пластмассы могут
расплавиться или загореться от
соприкосновения с нагревательным
элементом. Поэтому размещайте
изделия из пластмассы в верхнем
коробе, если Вы не уверены в их
термостойкости.
Убедитесь, что мелкие предметы не
могут упасть на нагревательный
элемент.
-
-
Внимание - дети!
Не позволяйте маленьким детям
участвовать в использовании
машины или играть с ней. Это опасно,
поскольку маленькие дети могут
закрыться внутри посудомоечной
машины!
Не позволяйте детям прикасаться
к моющим средствам! Моющие
средства могут быть причиной
повреждения слизистой оболочки
носоглотки или привести к удушью.
Немедленно обратитесь к врачу, если
Ваш ребенок взял моющее средство
в рот.
8
Во избежание контакта детей
с моющими средствами:
Загружайте моющее средство
в посудомоечную машину непосред
ственно перед запуском программы
и закрывайте дверь посудомоечной
машины, используя блокировку
(защиту от детей). Не подпускайте
детей к открытой посудомоечной
машине. В ней могут находиться
остатки моющего средства.
Во избежание контакта детей
с моющими средствами:
Если Вы используете дополнительную
функцию задержки старта (в зависимости от модели), резервуар
моющего средства следует вытереть
насухо до загрузки моющего средства.
В противном случая, намокшее
моющее средство может быть не полностью использовано. Таким образом
дети могут касаться остатков
моющего средства после окончания
мойки при открытой двери машины.
-
Во избежание повреждений
посудомоечной машины и
посуды
Не загружайте моющее средство
в отделение для ополаскивателя.
Моющее средство может повредить
резервуар!
Не загружайте моющее средство
в емкость для соли. Моющее
средство может повредить систему
смягчения воды.
Page 9
Предупреждения и требования безопасности
Не используйте промышленные
моющие средства, это может
повредить посудомоечную машину,
а также существует опасность
сильных химических реакций
(например, образование гремучего
газа).
Установленная защита
от протечек надежно защищает
от повреждения водой, если
соблюдается следующее
установка произведена
–
надлежащим образом,
– по обнаружении малейших
неисправностей немедленно
производится ремонт и замена
необходимых частей,
– кран подачи воды перекрывается
при длительном отсутствии
(например, если Вы уезжаете
в отпуск).
Ремонт и обслуживание
Утилизация отслужившей
свой срок посудомоечной
машины
Сделайте старую посудомоечную
машину непригодной для
использования. Для этого выньте
вилку из розетки и перережьте
сетевой кабель.
Удалите замок двери (2 винта
с крестообразным шлицем), чтобы
дети не могли запереться в машине.
Позаботьтесь о правильной
утилизации отслужившей свой срок
посудомоечной машины.
Изготовитель не несет
ответственности за ущерб,
вызванный несоблюдением
требований безопасности и
предупреждений, приведенных в
данной инструкции по
эксплуатации.
Ремонт должен производиться
только квалифицированными
специалистами.
Ненадлежащий ремонт может стать
причиной значительной опасности для
владельца.
При несправности до визита
специалиста следует отключить
посудомоечную машину от электро
сети (выключить машину, вынуть
вилку из розетки или выключить
автоматический или вывернуть
плавкий предохранитель).
-
9
Page 10
Охрана окружающей среды
Охрана окружающей среды
Утилизация упаковки
Упаковка защищает посудомоечную
машины от возможных повреждений
при транспортировке. Материал
элементов упаковки выбран с учетом
заботы об окружающей среде и
возможностью вторичной
переработки. Если упаковка больше
не нужна сдайте ее в пункт
утилизации. Таким образом Вы
внесете свой вклад в сбережение
природных ресурсов и сокращение
количества отбросов.
Утилизация старого прибора
Отслужившее свой срок оборудование
содержит много ценных материалов,
которые могут быть еще
использованы. Поэтому сдайте
старый прибор в пункт утилизации
отходов для переработки.
Позаботьтесь, чтобы старый прибор
не был игрушкой для детей. Смотрите
также раздел „Предупреждения и
требования безопасности” подраздел
„Утилизация отслужившей свой срок
посудомоечной машины”.
Экономное использование
Эта посудомоечная машина крайне
экономно расходует воду и электро
энергию. Вы можете сэкономить еще
больше, если будите следовать
следующим указаниям:
-
Подключайте машину к горячей
^
воде, если у вас центральное
горячее водоснабжение.
Так как любое мытье проводится
с использованием горячей воды, Вы
уменьшаете:
– потребление электроэнергии,
– выделение углекислого газа,
– Ваши затраты,
– время мойки.
При использовании электроотопле
ния рекомендуется подключать
машину к холодной воде.
Старайтесь как можно полнее
^
загружать короба, но не перегружайте машину, в этом случае Вы
используете машину наиболее
экономично.
^ Выбирайте программу соответ-
ствующую типу посуды и степени
загрязнения.
^ Используйте функцию „Верхний
короб”, если Вы моете немного
посуды (см. раздел
„Дополнительные функции”).
^
Выбирайте экономичную программу
для энергосберегающего мытья.
^
При дозировке моющего средства
придерживайтесь рекомендаций его
изготовителя.
^
Используйте 2/3 моющего средства,
если короба заполнены только на
половину.
-
10
Page 11
Первое включение
Для первого включения
машины Вам понадобится:
примерно 2 л воды,
–
примерно 2 кг соли,
–
моющее средство для бытовых
–
посудомоечных машин,
ополаскиватель для бытовых
–
посудомоечных машин.
Каждая посудомоечная машина
подвергается изготовителем
проверке на работоспособность.
Вследствие этого возможно
наличие небольшого количества
воды в рабочем объеме машины.
Первое включение
11
Page 12
Первое включение
Открытие дверцы
^ Возьмитесь за рукоятку дверцы
машины и потяните ее на себя.
Если открыть дверцу работающей
машины, автоматически
прекращается выполнение любой
операции.
Закрытие дверцы
^ Установите на место корзины для
посуды и закройте дверцу до
фиксации.
Блокировка дверцы Защита от детей
Ключ для блокировки машины
находится в передней части
верхнего короба.
Извлеките ключ до первого
использования машины и храните
его отдельно.
Если требуется исключить
возможность использования
посудомоечной машины детьми,
воспользуйтесь ключом для
блокировки дверцы.
12
Горизонтальное положение:
Дверца заблокирована.
Вертикальное положение:
Дверца может быть открыта.
Page 13
Первое включение
Система смягчения воды
Для качественной мойки используе
мая вода должна быть достаточно
мягкой (с низким содержанием извес
ти). Жесткая вода оставляет осадок
как на посуде, так и на внутренних
частях рабочей камеры
посудомоечной машины.
Жесткость используемой воды начи
ная с 4° d (0,7 ммоль/л) автоматически
понижается системой смягчения воды
посудомоечной машины.
Для функционирования системы
–
используется регенерационная
соль.
– Регулировка системы смягчения
производится точно в соответствии
с жесткостью воды.
– Узнайте в Вашем жилищном
управлении точную жесткость
воды.
Если жесткость воды не превышает
4 °d (= 0,7 ммоль/л), нет необходимости загружать соль в машину.
Однако настройка системы смягчения
все же требуется.
Если жесткость воды известна не
в точном значении, а в диапазоне
(например 8 - 17 °d) руководствуйтесь
наивысшим значением из диапазона
(в нашем случае 17 °d)!
Знание жесткости воды поможет
специалисту сервисной службы
в обслуживании Вашей машины.
-
-
Таблица настройки
°d ммоль/л °f
-
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36-70 6,5-12,6 65-126 36
0,2
0,4
0,5
0,7
0,9
1,1
1,3
1,4
1,6
1,8
2,0
2,2
2,3
2,5
2,7
2,9
3,1
3,2
3,4
3,6
3,8
4,0
4,1
4,3
4,5
4,7
4,9
5,0
5,2
5,4
5,6
5,8
5,9
6,1
6,3
11
13
14
16
18
20
22
23
25
27
29
31
32
34
36
38
40
41
43
45
47
49
50
52
54
56
58
59
61
63
При поставке жесткость воды
запрограммирована на 22 °d
(4,0 ммоль/л).
Индекс
установки
на дисплее
2
4
5
7
9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
^
Впишите жесткость используемой
воды:
Жесткость воды:
°d
13
Page 14
Первое включение
Настройка системы
смягчения
Вы можете запрограммировать
жесткость воды кнопками на панели
управления. Регулятор жесткости
воды во внутренней камере должен
быть после этого установлен на
соответствующую жесткость воды.
Контроль и изменение
установки жесткости воды
Вы можете запрограммированную
жесткость воды одновременно
контролировать и изменять
с помощью кнопок на панели
управления.
^ Выключите машину кнопкой
„Вкл/Выкл”.
^ Удерживайте нажатыми кнопки $
и „Старт” и одновременно
машину кнопкой „Вкл/Выкл”.
На дисплее загорится „P” и две
цифры.
^
Установите программатор на
„Универсальная Плюс 55°”.
На дисплее загорятся цифры,
соответствующие запрограммирован
ной жесткости воды. Например, „22”
-жесткость воды запрограммирована
на 22 °d.
включите
Если Вы должны перепрограмми
ровать жесткость воды:
Нажимайте кнопку „Верхний короб”
^
пока на дисплее не загорится число,
соответствующее Вашей жесткости
воды в °d - например, „30”, если
Ваша жесткость воды 30 °d.
Информация:
По достижению числа „36”
начинается отсчет сначала.
Нажмите кнопку „Старт”.
^
На дисплее загорится „SP”
для сохранения.
^ Нажмите кнопку „Старт”
еще раз.
Измененная жесткость воды
сохранена.
На дисплее появится продолжительность программы, на которую установлен программатор в часах и
минутах.
Загорится индикатор
„До завершения”.
^
Поверните программатор
на „Стоп”.
^
Выключите машину кнопкой
„Вкл/Выкл”.
-
Если это соответствует Вашей
жесткости воды:
^
Выключите машину кнопкой
„Вкл/Выкл”.
14
Page 15
Регулятор жесткости воды
Выключите машину кнопкой
^
„Вкл/Выкл”.
Установите регулятор жесткости воды
в моечной камере согласно таблице.
Точно установив регулятор жесткости
воды, Вы минимизируете негативное
воздействие процесса мойки на
стеклянные поверхности.
Несоответствие может привести прежде всего при высокой установке к незначительному ущербу при мойке
и усиленному образованию пятен на
посуде.
^ Удалите отверткой крышку
с регулятора жесткости вода
в моечной камере.
Первое включение
Установите регулятор жесткости
^
воды в моечной камере с помощью
отвертки или монеты точно на
соответствующий Вашей жесткости
воды уровень.
°d ммоль/л °f
1- 7 0,2- 1,3 2- 13 3
8-10 1,4- 1,8 14- 18 2
11-14 2,0- 2,5 20- 25 1
15-70 2,7-12,6 27-126 0
Регулятор
жесткости воды
(Уровень)
При поставке регулятор жесткости
воды установлен на 1.
Пример:
Жесткость воды составляет 6 °d.
Регулятор жесткости воды на 3
(1 - 7 °d).
^
Закройте крышкой регулятор
жесткости воды.
15
Page 16
Первое включение
Заполнение резервуара для
соли
Важно! Перед первым запол
нением резервуара для соли в него
необходимо залить примерно 2 л
воды для растворения соли.
В дальнейшем, при использовании
машины добавление воды в
резервуар не требуется.
Не загружайте моющее средство
(включая жидкое) в резервуар для
соли. Моющее средство может
повредить систему смягчения
воды.
Используйте только специальную
соль для посудомоечных машин
или крупнозернистую поваренную
соль без добавок. Не допускается
использование другой соли,
например пищевой иодированной
или фторированной, соли
для скота и т. д. Эти соли могут
содержать нерастворимые
составляющие, которые могут
нарушить работу устройства
смягчения воды.
-
Извлеките нижний короб
^
из рабочего объема машины и
откройте резервуар для соли.
Заполните резервуар примерно 2 л
^
воды.
^ Насадите воронку и полностью
загрузите солью контейнер. В
контейнер вмещается примерно
2 кг.
При заполнении резервуара солью из
него вытесняется некоторое
количество воды.
^
Очистите горловину резервуара от
остатков соли и заверните
колпачок.
^
Запустите программу
„Предварительная”
для растворения и удаления
оставшихся в рабочем объеме
машины кристаллов соли.
16
Page 17
Первое включение
Индикатор отсутствия соли
Если находящийся на панели
управления индикатор отсутствия
соли не горит, значит соли достаточно.
^ Если индикатор загорелся,
необходимо заправить емкость
солью (см. раздел „Заполнение
резервуара солью”).
Если Вы только заполнили резервуар
солью, индикатор может гореть еще
некоторое время. Он погаснет, как
только концентрация соли в системе
смягчения станет достаточно
высокой.
Внимание!
Индикатор отсутствия соли может
загораться по причине низкой
жесткости используемой воды
(до 4 °d) когда соль не загружается
в резервуар.
В этом случае не следует обращать
внимания на индикатор!
Кроме того этот индикатор служит
для обновления программы
встроенного компьютера,
управляющего машиной (см. раздел
„Сервисное обслуживание”). Поэтому
рядом с индикатором имеется
маркировка „PC” (Programm
Correction).
17
Page 18
Первое включение
Ополаскиватель
Использование ополаскивателя
позволяет избежать налета на посуде,
образующегося после высыхания.
Ополаскиватель заливается в
резервуар, из которого он
автоматически расходуется
в необходимом количестве.
Следует использовать только
ополаскиватель для бытовых
посудомоечных машин, ни в коем
случае не допускается
использование средств для ручной
мойки посуды или моющего
средства. Это может повредить
дозатор ополаскивателя!
Кроме того Вы можете использовать:
– Пищевой уксус (концентрация
не выше 5%)
или
– 50%-ую жидкую лимонную кислоту.
После полоскания посуда может
оставаться влажной и с потеками,
даже при использовании
ополаскивателя.
Заправка ополаскивателя
Нажмите на клавишу на крышке
резервуара в направлении, указанном
стрелкой. Откроется крышка
дозатора.
Не допускается использование
уксуса высокой концентрации
(например, 25% уксусной
эссенции). Это может привести к
повреждению машины.
18
Page 19
Заливайте ополаскиватель до тех
^
пор, пока не будет видно, что
уровень ополаскивателя достиг
сеточки заливной горловины.
Емкость резервуара составляет
примерно 130 мл.
^ Закройте крышку резервуара
до отчетливой фиксации во
избежание проникновения воды
в резервуар во время мойки.
^
Тщательно удалите излишки
ополаскивателя для того, чтобы
избежать повышенного
пенообразования во время
выполнения следующей программы.
Первое включение
Индикатор отсутствия
ополаскивателя
Если индикатор на панели управления
не горит, значит ополаскивателя
достаточно для работы машины.
Если индикатор мигает, в резервуаре
еще имеется количество ополаскивателя, достаточного для 2-3 ополаскиваний.
^ Своевременно заполняйте
резервуар ополаскивателем.
19
Page 20
Первое включение
Настройка дозатора
ополаскивателя
Дозатор имеет 6 ступеней настройки.
На новой машине регулятор
установлен в положение 3. При такой
настройке при выполнении программы
расходуется примерно 3 мл
ополаскивателя. Эта настройка
является рекомендуемой.
Если после мойки на посуде остаются
известковые пятна:
^
Переведите регулятор дозатора на
ступень выше.
Если посуда мыльная или
с подтеками:
^
Переведите регулятор дозатора на
ступень ниже.
20
Page 21
Размещение посуды и приборов
Размещение посуды и приборов
Общие требования
Удалите с посуды крупные остатки
^
пищи.
Ополаскивания под струей воды
не требуется!
Перед размещением предметов
загрязненных пеплом, песком,
воском, смазкой или краской
следует вручную отмыть предметы
от этих загрязнений. Пепел и
песок не растворяются водой и
распределяется по всей машине.
Воск, смазка или краска приводят
к повреждению машины.
Вы можете размещать посуду в любом
месте машины по Вашему усмотрению. Однако, следует придерживаться следующих рекомендаций.
^ Предметы посуды не должны
вкладываться один в другой или
смыкаться краями.
Глубокую посуду размещайте
^
под наклоном, чтобы в ней
не скапливалась вода.
Убедитесь, что коромысла могут
^
свободно вращаться и не будут
заблокированы выступающей
посудой. Это можно проверить,
повернув коромысло рукой.
Убедитесь, что мелкие предметы не
^
могут выпасть из коробов. Их
следует размещать в решетчатом
поддоне или корзинке.
Продукты, например, морковь,
помидоры или кетчуп, если их
окажется достаточно много
в машине, могут окрасить
пластмассовую посуду и детали
посудомоечной машины.
На прочность деталей машины
такое окрашивание не влияет.
^
Размещайте посуду так, чтобы все
поверхности омывались струями
воды из коромысел!
^
Убедитесь, что посуда находится
в устойчивом положении.
^
Располагайте глубокие предметы,
такие как чашки, стаканы, горшки и
т.п. дном вверх.
^
Высокие рюмки и бокалы, например
от шампанского, следует
располагать не в углах короба, а
посередине. Так они лучше
омываются струями.
При загрузке машины остатки
пищи и напитков могут попасть на
боковые поверхности дверцы
машины. Такие места не попадают
в зону омывания коромысел.
Поэтому удалите остатки
до закрытия дверцы машины.
21
Page 22
Размещение посуды и приборов

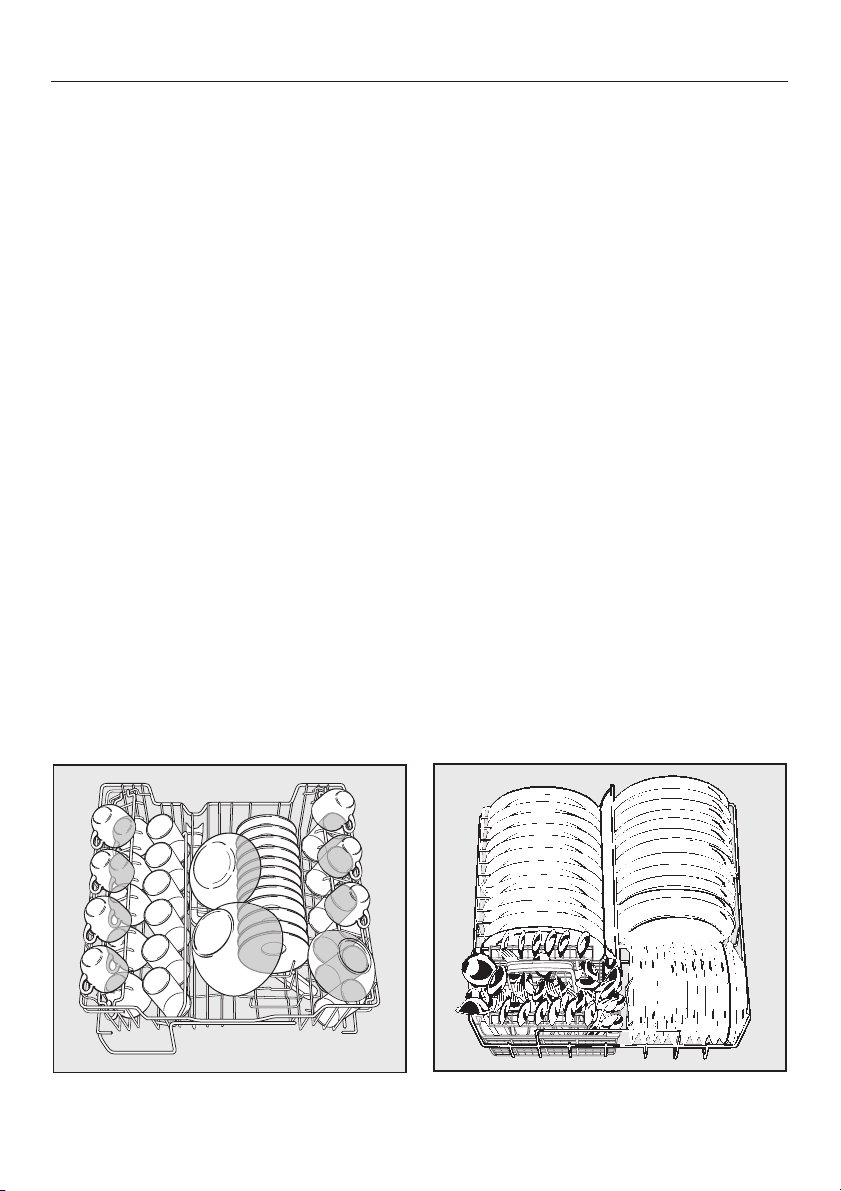

Примеры расположения
посуды
Верхний короб
В верхнем коробе следует располагать мелкие, легкие и хрупкие предметы - блюдца, чашки, стаканы и т.д.
В верхний короб можно положить и
ковшик.
Программа „Верхний короб”
При использовании программы
„Верхний короб” вся посуда должна
быть размещена в верхнем коробе и
решетчатом поддоне для столовых
приборов.
Если Ваша машина оснащена
корзинкой для столовых приборов,
приборы следует размещать так,
чтобы обеспечить наибольшее
расстояние между предметами.
Благодаря тому, что среднее
коромысло орошает нижний короб и
при использовании этой программы, в
нижнем коробе можно разместить
тарелки большого диаметра
с наибольшими возможными
промежутками между ними,
но не кастрюли и другие глубокие
предметы, поскольку их внутренний
объем не может омываться снизу
(нижнее коромысло не работает)!
В верхний короб можно помещать
длинные предметы, такие как по
ловник, шумовки, ножи, располагая их
поперек в передней части.
22
-
Page 23
Размещение посуды и приборов
Настил для чашек
Если Вам необходимо разместить
высокие предметы, поднимите настил
для чашек.

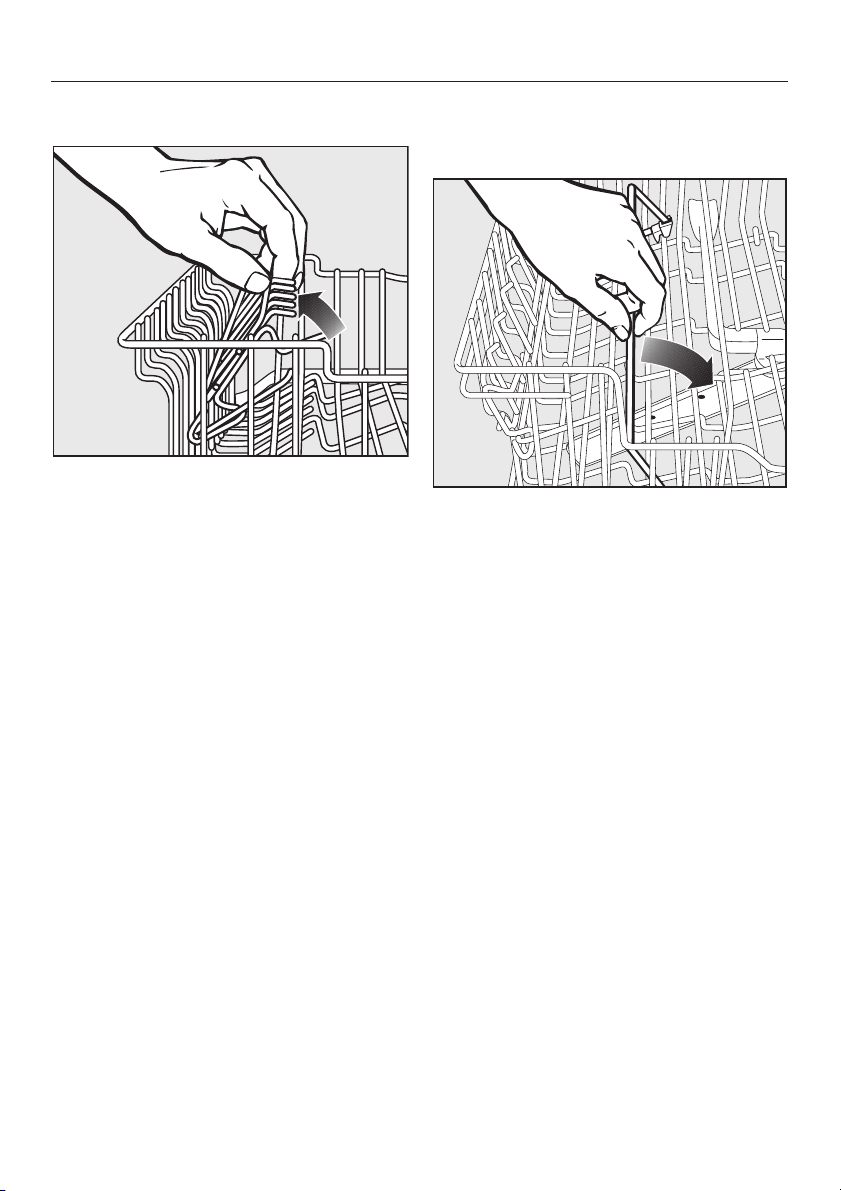

Разделитель
(в зависимости от модели)
Для удобства можно приподнять
разделитель. Таким образом,
Вы облегчите расположение и
извлечение посуды.
23
Page 24
Размещение посуды и приборов
Регулировка
высоты верхнего короба
Чтобы рационально использовать
объем при мойке высоких предметов,
Вы можете устанавливать верхний
короб в одно из трех положений,
различающихся по высоте на 2 см.
Вы можете также неровно установить
верхний короб, одна сторона выше,
другая ниже. Обратите внимание,
чтобы короб при этом можно было
свободно двигать.
Вытяните верхний короб.
^
^
Потяните рычажки с обеих сторон
короба вверх.
Ниже приведены примеры
размещения тарелок различного
диаметра в зависимости
от положения верхнего короба.
Посудомоечные машины
с решетчатым поддоном
для столовых приборов
Положениев
ерхнего
короба
Верхнее 15 30
Среднее 17 28
Нижнее 19 26
Посудомоечные машины
с корзиной для столовых
приборов
Положениев
ерхнего
короба
Верхнее 21 30
Среднее 23 28
Нижнее 25 26
Диаметр тарелки в см
Верхний
короб
Диаметр тарелки в см
Верхний
короб
Нижний
короб
Нижний
короб
^
Установите на желаемую позицию.
^
Зафиксируйте положение
рычажков.
24
Page 25
Размещение посуды и приборов
Нижний короб
В нижнем коробе следует располагать
большие и тяжелые предметы,
например, сковороды, кастрюли,
горшки, тарелки и т.д.
Можно располагать также небольшие
тарелки и блюдца.
Не располагайте в нижнем коробе
изделия из тонкого стекла, такие
предметы требуют особого обращения
и их следует мыть в верхнем коробе
Посудомоечная машина с корзиной
для столовых приборов
Ограничение высоты
Посудомоечная машина
с решетчатым поддоном
для столовых приборов
По опоре верхнего короба можно
определить, насколько высоко могут
располагаться предметы для того,
чтобы среднее коромысло
не задевало за них.
25
Page 26
Размещение посуды и приборов

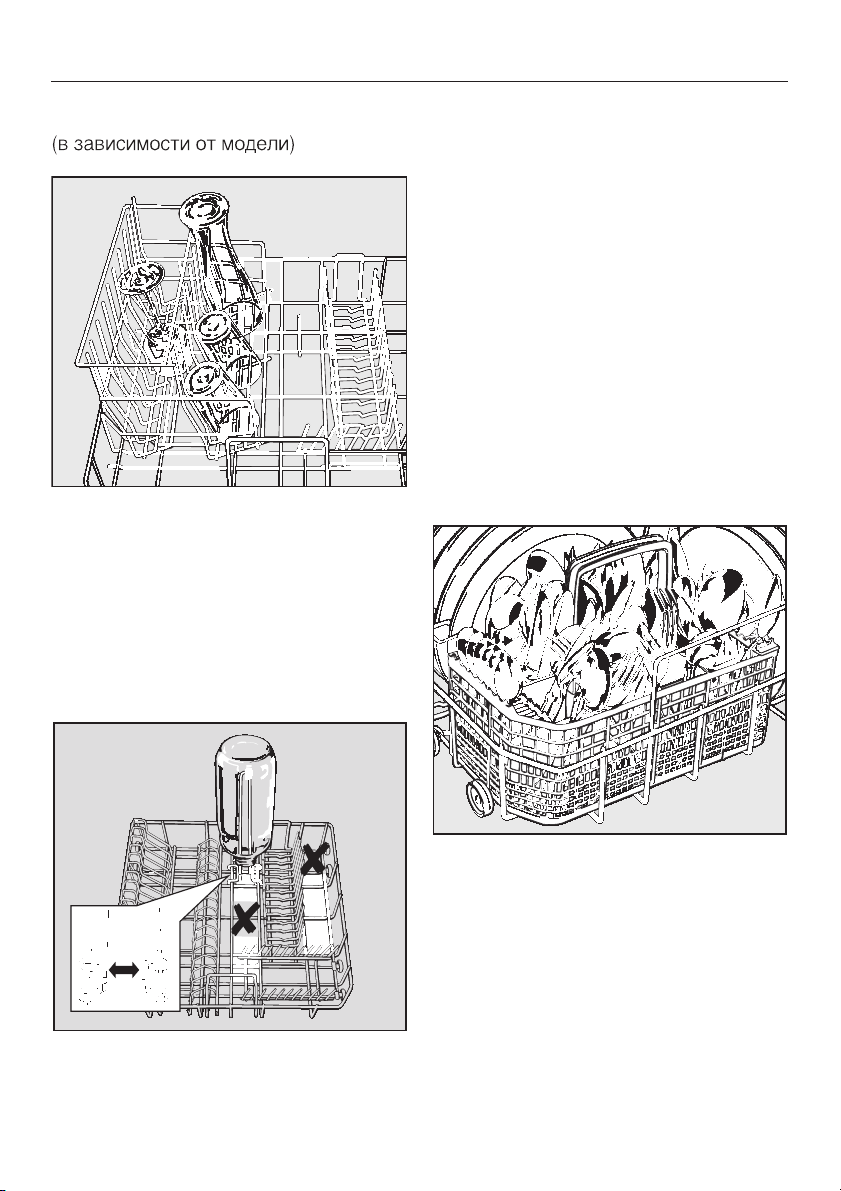

Вставка для стаканов
Вы можете установить вставку для
стаканов слева и справа в нижнем
коробе.
Ставьте высокие стаканы, например,
для шампанского на отвесных
подпорках, чтобы придать им
большую устойчивость.
Держатель бутылок предназначен для
мойки высоких предметов, например
бутылочек для детского питания.
Вы можете располагать держатель в
различных местах нижнего короба как
показано на рисунке, но не в середине
и не в углах. В этих местах внутренние
поверхности бутылок не омываются
струями. Бутылки будут недостаточно
чистыми.
Столовые приборы
Посудомоечная машина с корзиной
для столовых приборов
Держатель бутылок
26
^
Произвольно располагайте приборы
рукоятками вниз в корзине для
столовых приборов. В этом случае
они хорошо омываются струями
из коромысел.
Page 27
Размещение посуды и приборов
Тем не менее, если Вы опасаетесь,
что можете уколоться или
порезаться о ножи и вилки,
размещайте их рукоятками вниз.
Располагайте чайные ложечки
в специальных ячейках,
расположенных по бокам карзины.
Ложечницы для корзины
Прилагаемые вместе с машиной
ложечницы предназначены для мойки
сильно загрязненных ложек, таких как
столовые или овощные.
В ложечницах приборы располагаются
каждый в своей ячейке, не касаются
друг друга, и как следствие, хорошо
моются.
Снятие ложечниц:
Нажмите на выступающие замки,
^
например, рукояткой ложки, и
потяните ложечницу вверх.
^ Располагайте ложки рукоятками
вниз. Используйте каждую вторую
ячейку.
^
Закрепите ложечницы спереди и
сзади корзины, если Вы намерены
их использовать.
27
Page 28
Размещение посуды и приборов
Посудомоечные машины с поддо
ном для столовых приборов (SC)
Для более простого извлечения
приборов из поддона ножи, вилки,
ложки следует размещать отдельно.
Ножи и вилки укладывайте лезвиями
между выступами. Ложки наоборот
укладывайте ручками между
выступами.
Длинные предметы, такие как ложки
для соуса, шумовки, венчики, длин
ные ножи и т.д. следует положить
в углубление расположенное сбоку
поддона.
-
-
Чтобы вода беспрепятственно
стекала с ложек, укладывайте их
черпаком на зубчатые перегородки
поддона.
В поддоне не следует располагать
высокие предметы, так как они
могут заблокировать верхнее
коромысло!
Для удобства использования
решетчатый поддон выполнен
съемным.
28
Если ручки ложек не помещаются
между выступами, укладывайте их
ручками на зубчатые перегородки.
Обратите внимание, чтобы было
исключено поворачивание ложек при
омывании.
Page 29
Размещение посуды и приборов
Что не следует мыть
в машине:
Изделия из древесины и имеющие
–
деревянные детали приборы и
посуду. Воздействие щелочи портит
внешний вид. Кроме того, клей
может быть не предназначен для
мойки в посудомоечной машине и,
как следствие, деревянные детали
могут отклеится.
Изделия народных промыслов,
–
антиквариат, дорогостоящие
предметы и изделия с росписью,
так как подобные изделия не
предназначены для машинной
мойки.
– Предметы из пластмассы,
чувствительные к высокой
температуре. Они могут
деформироваться
– Изделия из меди, олова, латуни и
алюминия. Они могут изменить
цвет и потерять блеск.
–
Изделия, украшенные глазурью.
Они могут выцветать после
многократных моек.
–
Некоторые чувствительные сорта
стекла и хрусталя. Они могут
потускнеть от мойки
в посудомоечной машине.
Мы рекомендуем:
–
Покупайте посуду и приборы
предназначенные для машинной
мойки.
Мойте изделия из чувствительных
–
сортов стекла (предпочтительно и
все стеклянные изделия) только
при низких температурах. Тем
самым сокращается опасность
потускнения.
Особо ценные предметы мойте
–
вручную.
Обратите внимание!
Серебро
рованное политурой
может оставаться влажным и
с пятнами, поскольку водяная пленка
не стекает с поверхности. Такие
изделия следует вытереть тканью.
Серебро, предварительно замоченное
в специальном средстве, после мойки,
как правило, сухое. Со временем
серебро может стираться.
Серебро может выцвесть при
контакте с содержащими серу
продуктами.
Такими, как например, яичный
желток, лук, майонез, горчица,
бобовые, рыба и маринады.
Алюминиевые части (например
жировые фильтры воздухо
очистителя) не следует мыть
в машине с применением активных
щелочных чистящих средств,
предназначенных
для промышленных нужд.
Это может повредить алюми
ниевые детали. В экстремальном
случае возникает опасность
взрывной химической реакции
(образование гремучего газа).
, предварительно отполи
, после мойки,
-
-
-
29
Page 30
Использование
Использование
Моющие средства
Используйте только моющие
средства для бытовых
посудомоечных машин.
В торговой сети могут продаваться
^
жидкие моющие средства, средства
в виде порошка или таблеток.
Поместить жидкое или порошко
^
образное моющее средство.
Таблетки следует помещать в отде
^
ление II, если производитель
средства рекомендует такой способ
использования. Если производитель
рекомендует помещать таблетки в
корзинку для столовых приборов, то
их следует положить или на внутреннюю поверхность дверцы, или
непосредственно во внутренний
объем машины. Только тогда
таблетки растворяются и
полностью используются.
Производители моющих средств
указывают на упаковке необходимое
для программы количество моющего
средства.
^
Используйте для следующих
программ при полной загрузке
минимум 30 мл моющего средства:
– „Нормальная”,
– „Универсальная”,
– „Универсальная Плюс”,
– „Экономичная”.
-
Если производитель указывает
большее количество моющего
средства, придерживайтесь его
рекомендации.
Обратите внимание
При использование меньшего, чем
рекомендовано, количества моющего
средства, результаты мойки могут
быть неудовлетворительные.
В магазинах предлагаются
три типа моющего средства.
-
1. Фосфато и хлоросодержащие.
2. Фосфатосодержащие без хлора.
3. Не содержащие фосфатов и хлора.
В целях заботы об окружающей среде
мы рекомендуем использовать
моющие средства третьего типа.
Не содержащие фосфатов
чувствительны к уровню жесткости
воды чем фосфатосодержащие. Это
может повлиять на результат мойки.
Постоянное мытье в машине может
привести к следующему:
–
Изделия из стекла могут
приобрести голубоватый отлив или
потемнеть,
–
Серебро может потускнеть,
–
Изделия, украшенные глазурью
могут выцвесть.
Эти явления зависят от качеств и
характеристик моющего средства и не
являются последствием
использования машины!
более
30
Page 31
Использование
Возможные мероприятия
по устранению:
Попробуйте использовать
–
не содержащие фосфатов средство
другого производителя.
Перейдите на фосфатосодержащее
–
моющее средство без хлора (Тип 2)
или фосфато- и хлоросодержащие
моющее средство (Тип 1).
Установите степень смягчения
–
жесткости воды на одну ступень
выше (см. таблицу раздела „Первое
использование”). Мытье будет
проходить в более мягкой воде.
Не содержащие хлора
не оказывают такого сильного
обесцвечивающего воздействия
на натуральные красители как
хлоросодержащие. Поэтому
на изделиях из пластмассы остаются,
например, следы от чая или они
изменяют окраску. Эти явления
зависят от качеств и характеристик
моющего средства и не являются
последствием использования машины!
Возможные мероприятия
по устранению:
средства
Заправка моющего средства
Не вдыхайте порошкообразное
моющее средство. Избегайте
попадания моющих средств
во внутрь. Это может привести
к повреждению слизистой
оболочки носоглодки.
Если Вы вдохнули или проглотили
моющее средство немедленно
обратитесь к врачу.
Не позволяйте детям прикасаться
к моющим средствам. Загружайте
моющее средство в машину только
непосредственно перед пуском
программы мойки и закрывайте
дверцу, используя блокировку
(защиту от детей).
Разделите необходимое количество
моющего средства, в зависимости
от его типа и выбранной программы,
в указанных пропорциях для камер I и
II распределителя моющих средств.
Это обеспечит хорошие результаты
стирки.
Соблюдайте указания в главе „Выбор
программ” в конце инструкции.
–
Увеличьте количество моющего
средства для повышения
очищающего эффекта.
–
Перейдите на хлоросодержащие
моющее средство (Тип 1).
В случае сомнения обратитесь
за консультацией к продавцу моющего
средства.
31
Page 32
Использование
Нажмите на клавишу открывания
^
замка распределителя моющих
средств. Откроется крышка
распределителя.
При включении программы крышка
откроется автоматически.
Метки для дозирования
В камеру I допускается загрузка
не более 20 мл,
в камеру II не более 70 мл моющего
средства.
В камере II имеются маркировки,
соответствующие загрузке: 20, 25, 30.
Эти маркировки показывают
приблизительный объем загрузки
моющим средством при горизонтально
открытой дверце машины.
^
Заполните камеры моющим
средством и закройте крышку
распределителя.
^
Не забудьте закрыть упаковку
моющего средства, иначе оно может
потерять свою эффективность!
32
Page 33
Использование
Выбор программы
Программа мойки выбирается
в зависимости от вида посуды и
степени загрязнения.
Использование
Программа „Горячая вода”
Эту программу рекомендуется
^
использовать для мойки легко
средне
загрязненной посуды.
и
В большинстве случаев используются
программы „Нормальная”,
„Универсальная” или „Универсальная
Плюс”.
Эти программы наиболее
универсальны при ежедневном
использовании машины.
Для особых случаев служат
специальные программы.
В описании программ, находящемся в
конце данной инструкции, приведены
все доступные программы и случаи их
применения.
Для каждой программы возможно
воспользоваться дополнительной
функцией „Верхний короб”.
Дальнейшие указания Вы найдете
в главе „Дополнительные
функции/Верхний короб”.
Посудомоечная машина должна быть
подсоединена к крану горячего
водоснабжения с температурой воды
не ниже 45 °C и не выше 60 °C !
Если в Вашем доме температура
горячей воды может выходить
за указанные рамки, подключение
машины к горячей воде
не рекомендуется
При использовании этой программы
поступающая в машину вода
не подвергается нагреву.
Поэтому потребление энергии
составит только 0,1 кВтч.
Так как поступающая вода
не подвергается нагреву посуда может
остаться более влажной чем при
использовании других программ.
Чем выше температура используемой
горячей воды, тем лучше результаты
мойки и сушки.
После завершения программы
откройте дверь машины, чтобы посуда
лучше сушилась.
33
Page 34
Использование
Включение
Убедитесь, что коромысла свободно
^
вращаются.
^ Закройте дверь.
^ Откройте водопроводный кран,
если он закрыт.
^ Нажмите кнопку „Вкл/Выкл” (14).
Загорится подсветка программатора
(18) и точка на дисплее (15).
Запуск программы
^
Сверьтесь с обзором программ,
находящимся в конце инструкции.
^
Поверните программатор (18)
вправо или влево на выбранную
программу.
На дисплее (15) появится продол
жительность выбранной программы в
часах и минутах. Загорится индикатор
„До завершения” около дисплея (15) и
индикатор „Старт” (21).
-
Информация:
Теперь Вы можете задать
дополнительную функцию „Задержка
старта” или „Верхний короб” (см.
раздел „Дополнительные функции”).
^ Нажмите кнопку „Старт”-Старт (21).
Начнется выполнение программы.
Погаснет индикатор „Старт” (21) и
загорится индикатор „Мытье” (16) .
Не прерывайте программу!
Важные этапы (например,
смягчение воды) могут остаться
невыполненными.
34
Page 35
Использование
Индикатор хода программы
(16)
Контрольная лампа „Мытье” горит
во время выполнения программой
следующих этапов споласкивание,
мытье, промежуточное ополаскивание
и конечное ополаскивание.
Контрольная лампа „Сушка”
горит во время сушки .
Дисплей (15)
Перед стартом программы на дисплее
появляется продолжительность
программы в часах и минутах. При
выполнения программы на
индикаторе показывается время,
остающееся до окончания программы.
Горит индикатор „До завершения”
около дисплея.
Продолжительность одной и той же
программы может быть различной.
Это зависит от температуры
окружающей воды и количества
посуды.
Если Вы выбираете программу в
первый раз, показывается время,
соответствующее средней
продолжительности для холодной
воды.
При выполнении программы
электроника корректирует ее
продолжительность в зависимости от
температуры поступающей воды и
количества посуды. Если Вы в
следующий раз выбираете эту
программу, на индикаторе
показывается откорректированная
продолжительность.
Подсветка (18)
Подсветка зажигается после
включения машины и гаснет после
окончания программы.
Она загорается вновь, если Вы
перевели программатор на „Стоп” или
дверь машины открыли и закрыли.
При выбранной функции
„Задержка старта” гаснет подсветка
через 10 минут после задания
времени старта.
Если Вы во время задержки старта
нажали какую-либо кнопку или
передвинули программатор,
загорается подсветка еще на
10 минут.
Продолжительность программы в
обзоре программ дано для тестовой
поступающей воды и тестовой
загрузке.
35
Page 36
Использование
Завершение программы
Если на индикаторе хода программы
(16) не горят контрольные лампы и на
дисплее (15) горит „0”- программа
завершена.
Теперь можно открыть дверь и
извлечь посуду (см. раздел
„Извлечение посуды”).
На всякий случай, всегда выключайте
машину, если Вы хотите через
некоторой время после окончания
программы провести еще одно
полоскание.
Выключение
По окончанию программы:
Поверните программатор (18) на
^
„Стоп”.
Загорятся точка на дисплее (15) и
подсветка программатора.
Нажмите кнопку „Вкл/Выкл” (14),
^
она должна перестать быть
утопленной.
Точка на дисплее (15) и подсветка
программатора погаснут.
Машина потребляет ток, пока Вы
не выключили ее кнопкой
„Вкл/Выкл”.
Закройте водопроводный кран, если
предполагается не использовать
машину длительное время, например
во время отпуска.
36
Page 37
Использование
Прерывание программы
Программа автоматически
прерывается, если открыть дверь
машины.
Если закрыть дверь, программа
продолжится с того этапа, на котором
была прервана.
Внимание!
Вода в машине может быть
горячей, опасайтесь ожогов.
Поэтому, если Вам необходимо
открыть дверь, делайте это очень
осторожно. Выдержите паузу в 20
сек. Прежде чем снова закрыть
дверь. Это необходимо для
выравнивания температуры в
рабочем объеме посудомоечной
машины. Закройте дверь
до фиксации.
Изменение программы
Если программа уже запущена, Вы
можете изменить ее следующим
образом:
Поверните программатор (18) на
^
„Стоп”.
Задержите программатор (18) по
^
меньшей мере одну секунду в этом
положении.
Поверните программатор (18) на
^
выбранную программу.
Заново выберите дополнительные
^
функции „Верхний короб” и
„Отсрочка старта” (см. раздел
„Дополнительные функции”).
^ Нажмите кнопку „Старт” (21).
Программа стартует.
37
Page 38
Использование
Дополнительные функции
„Верхний короб” (20)
Мы рекомендуем использовать
дополнительную функцию „Верхний
короб”, только если необходимо
вымыть небольшое количество
посуды. При использовании этой
функции большая часть воды
поступает в верхнее и среднее
коромысла. Поэтому вся посуда
должна быть распределена в вернем
коробе и решетчатом поддоне.
Благодаря тому, что среднее
коромысло даже при использовании
дополнительной функции „Верхний
короб” орошает и нижний короб, в нем
можно разместить посуду и корзинку
для столовых приборов.
В нижнем коробе можно размещать и
тарелки большого диаметра с наибольшими возможными промежутками между ними, но не кастрюли и
другие глубокие предметы!
Приборы в корзинке следует располагать так, чтобы обеспечить наибольшее расстояние между ними.
Если предназначенное для мойки
количество посуды незначительно, Вы
можете сократить количество
моющего средства (используйте
примерно 2/3 моющего средства,
требуемого для полной загрузки).
Разумеется, при этом Вы должны
учитывать также степень загрязнения
посуды.
При использовании функции „Верхний
короб” сокращается потребление
воды и электроэнергии.
Так, например, при программе
„Экономичная°” потребление воды
составляет 11 л и потребление
энергии 0,80 кВтч.
38
Page 39
Использование
Вы можете использовать функцию
„Верхний короб” для всех программ.
Включите посудомоечную машину
^
кнопкой „Вкл/Выкл” (14).
Загорится подсветка программатора
(18) и точка на дисплее (15).
Поверните программатор (18)
^
вправо или влево на выбранную
программу.
На дисплее (15) появится время
продолжительность программы
в часах и минутах. Индикатор „До
завершения” около дисплея (15)
индикатор „Старт” (21).
^ Нажмите кнопку „Верхний короб”
(20).
Загорится соответствующий
индикатор (20).
На дисплее (15) изменится
продолжительность программы.
Электроника пересчитает ее с учетом
использования функции „Верхний
короб”.
Информация:
Теперь Вы можете выбрать
дополнительную функцию „Задержка
старта” (см. следующую страницу).
Нажмите кнопку „Старт” (21).
^
Начнется выполнение программы.
Индикатор „Старт” (21) погаснет,
загорятся контрольная лампа „Мытье”
(16) и индикатор „Верхний короб” (20).
После окончания программы функция
автоматически выключается.
39
Page 40
Использование
„Задержка старта”
Нажмите кнопку $ или > (19).
^
Вы можете отложить старт
программы, например, для того, чтобы
машина провела мойку ночью. Время
задержки Вы можете выбрать между
30 минутами и 24 часами.
При этом задержка устанавливается в
интервале от получаса до 9 часов 30
минут с шагом в 30 минут, а свыше 10
часов - с шагом в 1 час.
^ Включите машину кнопкой
„Вкл/Выкл” (14).
Загорится подсветка программатора
(18) и точка на дисплее (15).
^
Поверните программатор (18) влево
или вправо на выбранную
программу.
На дисплее (15) появится
продолжительность программы
в часах и минутах, загорятся
индикатор „До завершения” около
дисплея (15) и индикатор „Старт” (21).
На дисплее (15) появится время
задержки, установленное при
последнем использовании. Индикатор
„До завершения” (15) погаснет,
загорится индикатор „До старта” (19).
^ Нажимайте кнопки $ или > (19),
для увеличения или уменьшения
времени задержки. Если Вы будете
удерживать кнопку, время будет
автоматически увеличиваться или
уменьшаться.
Информация:
Теперь Вы можете выбрать функцию
„Верхний короб” (см. предыдущую
страницу).
40
Page 41
Нажмите кнопку „Старт” (21).
^
Индикатор „Старт” (21) погаснет,
через 10 минут погаснет подсветка.
Если Вы за время отсрочки старта
нажмете любую кнопку или пере
двинете программатор, подсветка
снова загорится на 10 минут.
На дисплее начнется обратный отсчет
времени. Свыше 10 часов с шагом в
час, меньше 10 часов с шагом в
минуту.
По истечении установленной
задержки машина автоматически
начнет выполнение программы.
Индикатор „До старта” погаснет и
загорится индикатор „До завершения”
и подсветка программатора.
-
Использование
При использовании функции
„Задержка старта” обратите
внимание, чтобы резервуар
моющего средства был сухой или
вытрите его насухо.
Запуск программы
до истечения задержки:
Вы можете запустить программу,
даже если время задержки еще не
истекло. Поступайте следующим
образом:
Поверните программатор (18)
^
на „Стоп”.
^ Задержите программатор минимум
1 секунду на этой позиции.
Примеры отображения времени
задержки старта на дисплее:
до 59 минут:
например 30 минут = 30
От 1 часа до 9 часов 30 минут:
например 5 часов = 5.00
Более 10 часов:
например 15 часов= 15h
Во избежания контакта детей
с моющими средствами:
Загружайте моющее средство в
машину только непосредственно
перед запуском программы, т.е.
перед нажатием кнопки
„Старт/Стоп” и закрывайте дверь
используя блокировку-защиту от
детей.
Индикатор „До старта” (19) погаснет.
^ Поверните программатор (18)
на выбранную программу .
Информация:
Если была задана функция
„Верхний короб”, Вы должны задать
ее заново.
^
Нажмите кнопку „Старт” (21).
Начнется выполнение программы.
Индикатор „Старт” (21) погаснет и
загорится контрольная лампа
„Мытье” (16).
41
Page 42
Использование
Извлечение посуды
Горячая посуда - более хрупкая!
^
Перед извлечением посуды
рекомендуется оставить ее еще на
некоторое время в машине для
остывания.
Посуда остынет быстрее, если
^
полностью открыть дверь машины
после завершения программы.
Сначала посуда извлекается
^
из нижнего короба, затем
из верхнего, и, в завершение,
из решетчатого поддона, если
он имеется в машине.
Таким образом Вы избежите
попадания капель воды из верхнего
короба или решетчатого поддона в
нижний короб.
42
Page 43
Чистка и уход
Регулярно (примерно раз
в 4 - 6 месяцев) проверяйте
состояние Вашей посудомоечной
машины. Это поможет
предотвратить сбои в работе и
неисправности.
Не допускается использование
машины без системы фильтрации!
Очистка системы
фильтрации
Чистка и уход
Система фильтрации находится в дне
рабочего объема машины и
задерживает остатки пищи и прочие
частицы, содержащиеся в воде.
Благодаря этому частицы уже не
попадают в систему циркуляции воды,
которая снова подается в рабочий
объем через коромысла.
Со временем фильтр может
забиваться частицами.
Регулярно (примерно раз в 4-6
месяцев) осматривайте систему
фильтрации и при необходимости
очищайте ее.
^
Перед очисткой отключите машину.
Разблокируйте систему
^
фильтрации, повернув рукоятку
направо.
^
Извлеките систему фильтрации,
удалите загрязнения с наружной
поверхности фильтра и промойте
фильтр под струей воды. Можно
использовать щетку.
43
Page 44
Чистка и уход
Для доступа и очистки внутренней
поверхности системы фильтрации
откройте замок:
^ Потяните защелку желтого цвета в
направлении, указанном стрелкой.
^ Промойте внутреннюю поверхность
системы фильтрации щеткой под
струей воды.
Установите систему фильтрации в
^
гнездо на дне машины.
^ Заблокируйте систему фильтрации,
повернув рукоятку налево.
^ После очистки закройте замок до
отчетливой фиксации.
44
Page 45
Чистка и уход
Очистка коромысел
Остатки пищи и прочие загрязнения
могут накапливаться в форсунках
коромысел и внутри их. Регулярно
(примерно раз в 4-6 месяцев)
осматривайте коромысла и очищайте
их.
Перед очисткой отключите
^
посудомоечную машину.
Снимите коромысла следующим
образом:
Извлеките решетчатый поддон
^
(если он имеется).
^ Нажмите на верхнее
снизу вверх, тем самым заблокировав его свободное вращение, и
отверните коромысло.
коромысло
Извлеките нижний короб.
^
^ Потяните с усилием нижнее
коромысло вверх и снимите его с
оси.
^
Нажмите на среднее
тем самым заблокировав его
свободное вращение, и отверните
коромысло
c.
коромысло b,
^
При помощи тонкого предмета
протолкните загрязнения внутрь
коромысла.
^
Тщательно промойте коромысло
под струей воды.
^
Установите коромысла на место и
убедитесь, что они свободно
вращаются.
45
Page 46
Чистка и уход
Очистка рабочего объема
Рабочий объем очищается
самостоятельно при мойке посуды,
если используется надлежащее
количество моющего средства.
Если все же на стенках объема
образовались известковые отложения
или накопился жир, их можно удалить
при помощи специального чистящего
средства. Пользуйтесь только
специальными чистящими средствами
для посудомоечных машин,
доступными в торговых организациях.
Очистка двери
и уплотнителя двери
^ Загрязнения на уплотнении двери
следует регулярно удалять влажной
тряпочкой.
^ Остатки пищи и напитков на
боковых поверхностях двери
машины следует вытирать.
Такие места не попадают в зону
омывания коромысел.
Очистка панели управления
Очищайте панель управления
^
только влажной тряпочкой при
помощи моющего средства
для ухода за пластмассой.
Не используйте моющие средства
для стекла или абразивные
моющие средства общего
назначения! Они могут сильно
повредить поверхность.
Очистка передней панели
^ Очищайте переднюю панель
машины при помощи средства для
ухода за кухонной мебелью.
^ Деревянные декоративные панели
очистите при помощи влажной
искусственной замши, затем
вытрите насухо.
Не используйте чистящие
средства, содержащие
нашатырный спирт, а также нитрои другие органические
растворители!
Они могут сильно повредить
декоративные панели.
46
Page 47
Поиск неисправностей
Поиск неисправностей
Некоторые проблемы. Возникающие при ежедневном использовании машины,
Вы можете решить самостоятельно. Таким образом, вам не придется
обращаться в сервисную службу, и Вы сможете сберечь как Ваше время так и
Ваши средства!
Этот раздел поможет Вам определить причину неисправности и устранить ее.
При этом следует учитывать следующее:
Ремонт должен производиться только квалифицированными
специалистами. Ненадлежащий ремонт потенциально опасен.
Неисправность Возможная
причина
Подсветка и точка на
дисплее не горят,
после включения
машины кнопкой
„Вкл/Выкл”
Машина
останавливается
во время программы
Неплотно закрыта
дверца.
Вилка не вставлена
в розетку.
Выключен
автоматический
предохранитель.
Срабатывает
автоматический
предохранитель.
Устранение
Плотно закройте дверцу.
Вставьте вилку в
розетку.
Включите
предохранитель
(Минимальный ток 16 А).
Включите
предохранитель
(Минимальный ток 16 А).
47
Page 48
Поиск неисправностей
Неисправность Возможная
причина
Индикатор
„Залив/Слив воды”
мигает после запуска
программы
Горит контрольная
лампа „Залив/Слив
воды” при использо
вании программы
„Горячая вода”
Водопроводный кран
закрыт.
Напор воды
в водопроводе ниже
0,3 бар.
Загрязнен фильтр
шланга для залива воды.
Горячая вода в системе
водоснабжения имеет
температуру ниже 45 °C ,
-
Это возможно в домах
без центрального
отопления.
Устранение
Полностью откройте
кран.
Если программа
не выполняется:
Поверните
–
программатор
на „Стоп”,
Выключите машину
–
кнопкой „Вкл/Выкл”,
Заново запустите
–
программу.
Проконсультируйтесь
с фирмой-установщиком.
Перед устранением
неисправности:
– Поверните
программатор на
„Стоп”.
– Выключите машину
кнопкой „Вкл/Выкл”.
затем:
–
Очистите фильтр
шланга залива воды.
–
Начните программу
заново.
–
Если опять загорится
контрольная лампа,
выберите другую
программу.
48
Page 49
Поиск неисправностей
Неисправность Возможная
причина
Горит контрольная
лампа „Залив/Слив
воды”, программа
остановилась
Неисправность
при заливе воды.
Неисправность при
сливе воды, в камере
остается вода.
Звуки ударов внутри
рабочего объема
Дребезжание
Свистящий шум
во время работы
машины
Коромысло задевает
за посуду.
Посуда расположена
не устойчиво.
Торцевое уплотнение
насоса может являться
источником звука. Это
может быть вызвано
моющим средством.
Устранение
Перед устранением
неисправности:
Поверните програм-
–
матор на „Стоп”.
Выключите машину
–
кнопкой „Вкл/Выкл”.
Полностью откройте
–
водопроводный кран.
Проверьте систему
–
фильтрации и при необходимости почистите, см. раздел „Устранение неисправностей”.
– Очистите систему
фильтрации, см. раздел
„Чистка и уход”.
– Очистите сливной
насос, см. раздел
„Устранение
неисправностей”.
– Очистите выходной
клапан, см. раздел
„Устранение
неисправностей”.
–
Расправьте сливной
шланг.
Остановите программу,
расположите по-другому
посуду.
Остановите программу,
Устойчиво расположите
посуду.
Это не опасно. Попробуйте другое моющее
средство. Если звук не
исчезнет, обратитесь в
сервисную службу.
49
Page 50
Поиск неисправностей
Неисправность Возможная
причина
Звуки ударов в
водопроводе
При завершении
программы на
индикаторе времени
появляются три
горизонтальные черты
- - -
Конструкция
водопровода в Вашем
доме вызывает
подобные звуки
При определенных
обстоятельствах это
указывает на
техническую
неисправность.
Устранение
Это не влияет на работу
машины. Если Вас это
беспокоит, обратитесь к
установщику.
Поверните
–
программатор
на „Стоп”.
Выключите машину
–
кнопкой „Вкл/Выкл”.
Через несколько секунд:
Включите машину
–
кнопкой „Вкл/Выкл”.
– Поверните
программатор на
выбранную программу.
– Нажмите кнопку
„Старт”.
Если на индикаторе
времени снова
появились три черточки,
это указывает на
техническую
неисправность.
–
Вызовите сервисную
службу
Несмотря на эту
неисправность машина
может работать. Но вода
не будет нагреваться. Вы
можете использовать
программу „Горячая
вода” - при условии
подключения к горячей
воде.
50
Page 51
Поиск неисправностей
Неисправность Возможная
причина
Посуда и приборы
мокрые или с пятнами
Посуда не чистая
Недостаточная
дозировка
ополаскивателя или его
отсутствие.
Регулятор жесткости
воды выставлен на очень
высокое значение.
Посуда извлечена
преждевременно.
Посуда неправильно
расположена. Предметы
лежали один в другом,
струи воды не доставали
до всех поверхностей.
Закрыто отверстие
питания среднего
коромысла. На коромысло попадало мало воды.
Не достаточно
интенсивная программа.
Недостаточное
количество моющего
средства.
Вращение коромысел
заблокировано
высокими предметами.
Загрязнены форсунки
коромысел.
Устранение
Увеличьте дозировку
или заполните
ополаскиватель, см.
раздел „Первое
включение”.
Уменьшите значение
жесткости воды, см.
„Настройка системы
смягчения”.
Не извлекайте посуду
раньше срока, см.
раздел „Использование”.
См. указания в разделе
„Размещение посуды”.
Переложите посуду в
задней части верхнего
короба, чтобы они не
закрывали гнездо.
Выберите более
интенсивную программу,
см. обзор программ в
конце инструкции.
Используйте больше
моющего средства, см.
раздел „Использование”.
Расположите посуду так,
чтобы коромысло
вращалось
беспрепятственно.
Очистите форсунки, см.
раздел „Чистка и уход”.
51
Page 52
Поиск неисправностей
Неисправность Возможная
причина
Посуда не чистая
Полностью не
удаляются пятна от
чая или губной
помады
Белый налет на посуде
и приборах, cтекло
становится матовым
Загрязнена или
неправильно
установлена система
фильтрации. Как
следствие могут быть
забиты отверстия
в коромыслах.
Сливной насос или
выходной клапан
заблокированы.
Выбрана программа
с недостаточно высокой
температурой.
Используемое моющее
средство оказывает
недостаточное
воздействие.
Недостаточная
дозировка
ополаскивателя.
В резервуаре смягчения
воды нет соли.
Крышка резервуара соли
не закрыта или надета
косо.
Регулятор жесткости
воды установлен на
очень низкую ступень.
Используется моющее
средство без фосфатов.
Устранение
Очистите или правильно
установите систему
фильтрации, очистите
коромысла, см. раздел
„Чистка и уход”.
Очистите сливной насос
или выходной клапан,
см. раздел „Устранение
неисправностей”.
Выберите программу
с более высокой
температурой.
Используйте
хлоросодержащее
моющее средство.
Увеличте дозировку, см.
раздел „Первое
включение”.
Заполните резервуар, см.
раздел „Первое
включение”.
Наденьте крышку ровно
и закрутите ее до конца.
Установите регулятор на
более высокую ступень,
см. раздел „Первое
включение”.
Попробуйте
фосфатосодержащее
средство.
52
Page 53
Поиск неисправностей
Неисправность Возможная
причина
Стекло и приборы
скользкие и имеют
синеватый налет
Стекло изменяет
окраску и тускнеет
Изменяется окраска
изделий из
пластмассы
Ржавчина на приборах
После мойки в распределителе остаются
намокшие остатки
моющего средства
Слишком высокая
дозировка
ополаскивателя.
Неправильно установлен
уровень системы
смягчения воды.
Данное стекло не
предназначено для
машинной мойки.
Натуральные красители,
содержащиеся,
например, в моркови,
помидорах или кетчупе,
могут быть причиной
этого. Количество
моющего средства или
его эффективность не
устраняют действие
таких красителей.
Крышка резервуара соли
не закрыта или надета
неровно.
Приборы изготовлены из
материалов не стойких к
коррозии.
Распределитель был
влажный.
Устранение
Уменьшите количество,
см. раздел „Первое
включение”.
Правильно выставите
уровень жесткости воды,
см. раздел „Первое
включение”. Стекло
приобретшие
нежелательную окраску
не восстанавливает свой
первоначальный вид.
Устранение невозможно!
Приобретайте приборы
предназначенные для
машинной мойки.
Попробуйте хлорсодержащие моющее средство
или увеличьте его количество, см. раздел
„Использование”.
Предметы уже приобретшие нежелательную
окраску не восстанавливают свой
первоначальный вид.
Наденьте крышку ровно
и закрутите до конца.
Устранение невозможно!
Приобретайте приборы
предназначенные для
машинной мойки.
Загружайте моющее
средство только в сухой
распределитель.
53
Page 54
Поиск неисправностей
Неисправность Возможная
причина
Не закрывается
крышка
распределителя
моющего средства
После мойки в
рабочем объеме
остается вода
Остатки моющего
средства заблокировали
замок крышки.
Система фильтрации
в рабочем объеме
заблокирована.
Сливной насос или
выходной клапан
заблокирован.
Пережат сливной шланг. Освободите шланг.
Устранение
Удалите остатки
моющего средства.
Перед устранением
неисправности:
Поверните программа-
–
тор на „Стоп”.
Выключите машину
–
кнопкой „Вкл/Выкл”.
Очистите систему, см.
раздел „Чистка и уход”.
Очистите сливной насос
или выходной клапан,
см. раздел „Устранение
неисправностей”.
54
Page 55
Устранение неисправностей
Устранение неисправностей
Очистка фильтра подвода
воды
Для предохранения электрического
клапана в резьбовом соединении
шланга подвода воды установлен
фильтр, улавливающий грязь из водо
провода. Если фильтр загрязнен, вода
поступает в меньшем количестве (см.
„Проверка уровня воды”).
Внутри пластмассового корпуса на
конце шланга подвода воды
находится электрический клапан,
поэтому не допускается
погружение корпуса в воду.
Рекомендация
Если используемая водопроводная
вода сильно загрязнена, мы
рекомендуем использовать
дополнительный фильтр с большой
фильтрующей поверхностью,
располагаемый между водопроводным краном и шлангом подвода воды.
Этот фильтр можно приобрести
в фирменных магазинах или
сервисной службе Miele.
Очистка фильтра:
^
Отключите машину от сети
(выключите машину, выньте вилку
из розетки или отключите
предохранители).
-
Извлеките прокладку соединения.
^
^ Извлеките фильтр, используя
плоскогубцы или пассатижи и
очистите его.
^ Вставьте фильтр и прокладку,
обратите внимание на их
правильное расположение!
^ Наверните накидную гайку шланга
подвода воды на водопроводный
кран. Избегайте перекоса.
^
Откройте водопроводный кран.
Если просачивается вода, вероятно,
гайка затянута недостаточно или
допущен перекос в соединении.
Расположите корпус на конце
шланга вертикально и надежно
закрутите гайку.
^
Закройте водопроводный кран.
^
Отверните шланг для подвода
воды.
55
Page 56
Устранение неисправностей
Очистка сливного насоса
и выходного клапана
Если после завершения программы и
сливав рабочем объеме остается
вода, вероятной причиной этого
является заблокированный сливной
насос или выходной клапан. Вы
можете легко устранить эту
неисправность
Извлеките систему фильтрации (см.
^
раздел „Уход и чистка”, „Очистка
системы фильтрации”).
Вычерпайте воду при помощи
^
небольшого сосуда.
^
Отведите в сторону фиксирующую
скобу выходного клапана.
56
Page 57
Устранение неисправностей
Извлеките выходной клапан
^
в направлении, указанном стрелкой,
и тщательно промойте под струей
воды.
^ Удалите все инородные предметы
из выходного клапана.
Под выходным клапаном расположен
сливной насос (на рисунке показан
стрелкой).
^ Удалите все инородные предметы
из сливного насоса (проведите
осмотр особенно тщательно, так
как, например, осколки стекла
трудно заметить). Проверьте
результаты своей работы, повернув
рукой крыльчатку насоса.
^ После установки на место
выходного клапана закройте
фиксирующую скобу.
57
Page 58
Сервисное обслуживание
Сервисное обслуживание
Если Вы не смогли справиться
с возникшими проблемами,
Вы можете обратиться:
в сервисный центр Miele:
–
Москва (095) 745 89 94
Назовите сервисной службе модель
^
и номер Вашей посудомоечной
машины.
Эти данные Вы найдете на типовой
табличке на верхней стороне двери
машины.
Обновление программы
Благодаря обновлению программы
(PC = Programm Correction)
встроенного компьютера, который
управляет посудомоечной машиной,
стало возможным обновлять эту
программу в соответствии
с новейшими разработками.
Индикатор РС предназначен
для связи с портативным
компьютером, который сервисная
служба использует для обновления
программы.
Обновление программы происходит по
мере развития моечных технологий.
Сервисная служба Miele будет
своевременно оповещать Вас
о возможности модернизации
программы.
Сертификат
РОСС DE. АЯ 46. В57351
с 22.09.1999 до 20.09.2002
Соответствует требованиям
ГОСТ 27570.0-87, ГОСТ 27570.46-96,
ГОСТ 23511-79, ГОСТ Р 50033-92
58
Срок службы
20 лет
Page 59
Аксессуары
Аксессуары
Для большего удобства
Вы хотели бы... Вам следует приобрести...
...мыть в машине бутылки,
например, молочные или для
детского питания
...мыть в машине много стаканoв,
рюмок и т.д.
...мыть в машине высокие стаканы,
фужеры и т.д.
...мыть большиe тарелки ...вставкy для тарелок до 32 см
...держатель бутылок
...приспособление для нижнего
короба для стаканов
...приспособление для стаканов для
верхнeгo короба
59
Page 60
Методика испытаний
Методика испытаний
Стандарт: EN 50242 / IEC 704
Типовая программа
(класс энергопотребления): „Экономичная 45°”
Указание: Программа Универсал Плюс 55° для нормально
загрезненной посуды улучшенные характеристики мытья
и сушки при коротком времени программы и высоком
энергопотреблении.
Загрузка: 12 стандартных наборов
Количество
моющего средства: При использовании хлоросодержащего средства:
5 г в камер I и 25 г в камере II. При использовании
хлоронесодержащего средства: 30 г только в камеру II.
Дозировка ополаскивателя: Уровень 3 (примерно 3 мл)
Регулятор жесткости воды: Уровень 0
Измерение шума: Дверь машины полностью открывается и снова
закрывается, чтобы вентиляционное отверстие
системы сушки было автоматически закрыто
как и при ежедневном использовании.
Посудомоечная машина с корзиной для столовых приборов
Насадки для
столовых ложек: Две насадки надеваются на корзину для столовых
приборов (см. раздел „Размещение посуды”). На каждую
насадку распределяется по 6 столовых ложек.
Верхний короб
60
Нижний короб
Page 61
Методика испытаний
Машина с решетчатым поддоном для столовых приборов
Верхний короб Нижний короб
Решетчатый поддон для столовых приборов
61
Page 62
Методика испытаний
Стандарт: EN 50242 / IEC 704
Типовая программа
(класс энергопотребления): „Экономичная 45°” с дополнительной
функцией „Верхний короб”
Указание: Программа Универсал Плюс 55° для нормально
загрезненной посуды улучшенные характеристики мытья
и сушки при коротком времени программы и высоком
энергопотреблении
Загрузка: 6 стандартных наборов
Количество
моющего средства: 20 г только в камере II.
Дозировка
ополаскивателя: Уровень 3 (примерно 3 мл)
Регулятор
жесткости воды: Уровень 0
Измерение шума: Дверь машины полностью открывается и снова
закрывается, чтобы вентиляционное отверстие
системы сушки было автоматически закрыто
как и при ежедневном использовании.
Машина с корзиной для столовых приборов
Насадки для
столовых ложек: Две насадки надеваются на корзину для столовых
приборов (см. раздел „Размещение посуды”).
На каждую насадку распределяется по 6 столовых ложек.
Верхний короб
62
Нижний короб
Page 63
Методика испытаний
Машина с решетчатым поддоном для столовых приборов
Верхний короб
Решетчатый поддон
Удвойте расстояние
между приборами
в решетчатом поддоне.
Нижний короб
63
Page 64
Транспортировка
Транспортировка
Если Вам необходимо перевезти
посудомоечную машину, например при
переезде на новое место жительства,
выполните следующие операции:
Отключите машину от сети,
–
водопровода и извлеките из модуля
кухонной мебели,
Закрепите все подвижные части,
–
такие как шланги, кабель
электропитания, корзинку
для столовых приборов.
При перевозке посудомоечная
–
машина должна находится
в вертикальном положении.
В исключительных случаях
допускается транспортировка
в горизонтальном положении
задней стороной машины вниз.
Не допускается перевозить машину
на боковых или передней стороне,
так как находящаяся в машине
вода может повредить
электрические компоненты.
Это может стать причиной
неисправностей.
64
Page 65
Технические характеристики
Технические характеристики
Высота 85 cм
(регулировка + 1,0 см)
Высота встроенной машины 82 cм
(регулировка + 5,0 cм)
Ширина 59,8 см
Ширина ниши для встраивания 60 см
Глубина 60 см
57 см (встроенная машина)
Глубина при открытой двери 118,5 см
115,5 см (встроенная машина)
Вес:
Машины
Машины SC
Подстраиваемой машины
Подстраиваемой машины SC
Полновстраиваемой машины
Полновстраиваемой машины SC#
Напряжение
Потребляемая мощность см. тип. табл. на верхней стороне двери
Предохранители
Радиопомехи защита от радиопомех VDE
Напор воды 0,3 - 10 бар
Температура горячей воды не более 60 °C
Высота слива не более 1 м
Длина слива не более 4 м
Длина кабеля около 1,7 м
Загрузка 12 стандартных наборов
#
#
около 63 кг
около 64 кг
-
около 60 кг
около 54 кг
около 56 кг
}
# SC = Посудомоечная машина с решетчатым поддоном для столовых
приборов
65
Page 66
Обзор программ
Обзор программ
Программа Описание Моющее средство
без хлора
Камера
(мытье)
1)
II
с хлором
Камера
I
(предв.)
2)
Камера
II
(мытье)
Универсальная
55°
Универсальная
Плюс 55°
Универсальная
65°
Нормальная
55°
Экономичная
3)
45°
Специальные программы
Деликатная
45°
Предварительная
Горячая вода для не сильно загрязненной посуды,
В зависимости от типа моющего средства применяется различная дозировка.
1) Эту дозировку моющего средства Вы выбираете для:
- не содержащих хлора и фосфатов моющих средств
- не содержащих хлора моющих средств с фосфатами
- жидких моющих средств
В этом случае моющее средство помещается полностью в камеру II.
2) Эту дозировку моющего средства Вы выбираете для:
- фосфато- и хлоросодержащих моющих средств (кроме жидких)
В этом случае моющее средство делится в соответствии с указанной пропорцией
для камер I и II.
для нормально загрязненной посуды 100 % 20 % 80 %
как Универсал 55 °, с более долгим
временем мойки для нормально
загрязненной посуды с присохшими
остатками пищи, особенно подходит
для не содержащих хлора чистящих
средств
как Универсальная 55°, но
с повышенной температурой для мойки
засохших и трудноудалимых
остатковe
для нормально загрязненной посуды,
особенно подходит для несодержащих
хлора моющих средствt
для нормально загрязненной посуды,
энергосберегающая программаm
„Деликатная” программа для
слабозагрязненной, чувствительной
к высоким температурам посуды
для замачивания посуды, если ее
количество еще не достаточно для
проведения мойки
используется только, если машина
подключена к горячей воде (минимум
45°C) - см. раздел „Выбор программы”
100 % 20 % 80 %
100 % 20 % 80 %
100 % 100 %
100 % 100 %
50 % 50 %
100 % 20 % 80 %
66
Page 67
1.
Предв.2.Предв.
Обзор программ
Ход программы Потребление Продолжит.
Энергия кВтч Вода минут (прим.)
Мытье Про-
межут.
мытье
Опо-
ласки-
вание
Сушка Хол.
вода
(15 °C)
Гор.
вода
(55 °C)
Хол.
л
вода
(15 °C)
вода
(55 °C)
Гор.
XX
55 °
XX
55 °
XX
65 °
X
55 °
X
45 °
XX
45 °
X 0,06 0,06 5 11 11
X X X X X X - 0,1 22 - 65
XX
65 °
XX
65 °
XX
65 °
XX
65 °
XX
55 °
XX
55 °
X 1,20 0,6 17 87 69
X 1,25 0,7 17 110 92
X 1,30 0,7 17 89 73
X 1,20 0,6 13 82 64
X 1,05 0,6 13 165 147
X 1,10 0,5 17 72 54
При полной загрузке, при использовании программ Нормальная, Универсальная, Универсальная
Плюс и Экономичная, Вы должны использовать не менее 30 мл моющего средства. Если
производитель моющего средства указывает большее количество, Вы должны следовать
рекомендациям производителя.
При выборе дополнительной функции „Верхний короб” дозируйте моющее средство
в соответствии с загрязнением посуды и помещайте его только в камеру II (около 2/3 моющего
средства от полной загрузки).
3) Тестовая программа (см. раздел „Методика испытаний”)
Названные значения получены согласно европейским нормам EN 50242. На практике, в следствии
различных факторов, значения могут отличаться от вышеназванных.
67
Page 68
Пpаво на измeнeниe сохpaняeтся / (G674/G681/G683/G684) / 000 2600
Бумага произвeденa по технологии, исключающей применение хлора,
с заботой об окружающей срeде.
Loading...
