Page 1
Инструкция по эксплуатации
Посудомоечная машина
До установки, подключения и подготовки
к работе обязательно прочтите инструкцию
по эксплуатации и монтажу.
Вы обезопасите себя и
предотвратите повреждения прибора.
M.-Nr.
R
05 717 760
Page 2
Содержание
Описание прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Внешний вид прибора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Панель управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Указания по безопасности и предупреждения . . . . . . . . . . . . . . . . . . . . . . . 6
Ваш вклад в защиту окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Утилизация упаковочного материала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Утилизация отслужившего прибора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Экономное мытье . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Начальный ввод в эксплуатацию. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Для первого включения посудомоечной машины Вам понадобится . . . . . . . . . . 11
Открывание двери . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Закрывание двери. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Блокировка от детей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Заполнение контейнера регенерационной солью . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Индикатор дозаполнения солью. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Oполаскиватель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Заправка ополаскивателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Индикатор дозаполнения ополаскивателем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Установка величины дозирования ополаскивателя. . . . . . . . . . . . . . . . . . . . . . . . 17
Размещение посуды и столовых приборов . . . . . . . . . . . . . . . . . . . . . . . . . 18
Верхний короб . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Подставка для чашек . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Упор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Перестановка верхнего короба. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Нижний короб. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Съемные принадлежности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Складная вставка со штырями. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Вставка "Комфорт". . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Вставка для стеклянной посуды. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Держатель для бутылок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Столовые приборы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Предметы, не подходящие для мытья в посудомоечной машине. . . . . . . . . . . . . 29
2
Page 3
Содержание
Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Моющее средство . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Загрузка моющего средства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Выбор программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Включение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Запуск программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Индикация процесса выполнения программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Индикатор времени . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Световое кольцо . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Завершение программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Выключение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Прерывание выполнения программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Изменение программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Дополнительные функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
"Верхний короб". . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Отсрочка старта. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Время действия вентилятора сушки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Выемка посуды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Чистка и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Чистка сеток фильтра в моечной камере. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Очистка распылительных коромысел. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Чистка моечной камеры. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Чистка двери и дверного уплотнителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Чистка панели управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Чистка фронтальных поверхностей посудомоечной машины. . . . . . . . . . . . . . . . 48
Поиск неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Очистка фильтра в узле подачи воды. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Чистка откачивающего насоса и обратного клапана . . . . . . . . . . . . . . . . . . . . . . . 59
Сервисная служба. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Cepтификaт . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Cpoк службы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Специальные принадлежности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Указания для сравнительных испытаний . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Транспортировка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Таблицы программ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
3
Page 4
Описание прибора
Внешний вид прибора
1 Верхнее распылительное
коромысло (не видимо)
2 Выдвижной поддон для столовых
приборов
(в зависимости от модели)
3 Верхний короб
4 Подвод воды к среднему
распылительному коромыслу
5 Среднее распылительное
коромысло
6 Нижнее распылительное
коромысло
4
7 Четыре винтовых опоры,
устанавливаемые по высоте
8 Комбинированный фильтр
9 Контейнер для запаса
регенерационной соли
10 Двухкамерная кювета для
моющих средств
11 Контейнер для запаса
ополаскивателя (с дозатором)
12 Типовая табличка
Page 5
Панель управления
Описание прибора
13 Клавиша "Вкл/Выкл"
14 Индикатор времени
15 Индикация процесса выполнения
программы
16 Контрольные лампочки/
индикаторы дозаполнения
17 Переключатель выбора про-
грамм со световым кольцом
18 Клавиша "Отсрочка старта"
19 Клавиша "Верхний короб"
20 Клавиша "Старт"
21 Блокировка от детей
22 Ручка устройства открывания
двери
23 Выходное отверстие
вентилятора сушки
5
Page 6
Указания по безопасности и предупреждения
При установке и
Этот прибор соответствует
требованиям безопасной
эксплуатации. Однако его ненад
лежащее использование может
привести к травмам и
повреждениям изделия.
Прежде, чем начать эксплуатиро
вать прибор, внимательно прочтите
настоящую инструкцию по эксплуа
тации. Это даст Вам возможность
защитить себя и избежать
повреждений прибора.
Бережно сохраняйте инструкцию
по эксплуатации!
-
Надлежащее использование
Используйте эту посудомоечную
машину исключительно в домашнем хозяйстве и только для мытья
бытовой посуды. Использование машины в любых других целях запрещено и может оказаться опасным.
Производитель не отвечает за повреждения прибора, причиной которых
послужило нецелевое использование
прибора или неправильное управление.
При поставке
Проконтролируйте машину на
наличие внешних повреждений.
Ни в коем случае не включайте и не
устанавливайте поврежденную
машину. Поврежденная машина
потенциально опаена!
Утилизируйте упаковку в
установленном порядке.
подключении
Производите установку и подклю
чение посудомоечной машины
согласно инструкции по монтажу.
-
-
После установки машины розетка
должна оставаться доступной.
Для обеспечения устойчивости
следует встраиваемые и инте
грируемые посудомоечные машины
устанавливать только под сплошную
столешницу, которая свинчена с
рядом стоящими шкафами.
Посудомоечную машину запреща-
ется устанавливать под варочной
панелью. Высокая температура,
излучаемая варочной панелью, может
повредить посудомоечную машину.
При установке посудомоечная
машина не должна быть
подсоединена к сети питания.
Убедитесь в том, что напряжение,
частота и защитное отключение
сети питания в Вашем доме
соответствуют данным, приводимым
на типовой табличке.
Электрическая безопасность
этой посудомоечной машины
гарантирована только тогда, когда она
подключена, как положено, к
предварительно смонтированной
системе защитного заземления.
Является исключительно важным,
чтобы было проверено выполнение
этого основополагающего условия
обеспечения электробезопасности, а
при Ваших сомнениях перепроверено
специалистом-электромонтажником.
-
-
6
Page 7
Указания по безопасности и предупреждения
Производитель не может нести
ответственности за повреждения,
причиной которых является
отсутствующее или оборванное
защитное соединение (например,
поражение электрическим током).
Размещение и подключение этого
прибора в неустойчивых местах
установки (например, на кораблях)
должно быть выполнено только
специализированной организацией/
специалистами, если они обеспечат
условия для безопасной эксплуатации
этого прибора.
Поврежденная посудомоечная
машина может представлять
угрозу для Вашей безопасности!
Сразу же выведите посудомоечную
машину из эксплуатации и обратитесь
к Вашему поставщику или в
сервисную службу.
Пластмассовое гнездо подвода
воды содержит в себе
электрический вентиль. Не
погружайте гнездо в жидкости!
В заливном шланге находятся
провода, по которым подается
напряжение. Поэтому не следует
перерезать шланг, даже если он
слишком длинный!
Из соображений безопасности
запрещается использовать
удлинители (например, опасность
возгарания из-за перегрева).
При эксплуатации
Не пейте воду из моющей камеры
прибора. Эта вода не является
питьевой водой!
Избегайте вдыхания
порошкообразного чистящего
средства! Не глотайте чистящее
средство! Попадание моющего
средства в дыхательные пути может
вызвать раздражение в носу, полости
рта и гортани. Незамедлительно
обратитесь к врачу, если Вы вдохнули
или проглотили чистящее средство.
Не становитесь и не садитесь на
открытую дверь. Может
опрокинуться. При этом Вы можете
пораниться, а посудомоечная машина
может быть повреждена.
В посудомоечной машине с
корзиной для столовых приборов
(в зависимости от модели) столовые
приборы будут отмыты и высушены
несколько лучше, если они будут
установлены в корзину для столовых
приборов ручками вниз. Однако если
существует опасение, что Вы можете
пораниться о лезвия ножей или
острия вилок, то располагайте
столовые приборы ручками вверх.
Используйте только стандартные
моющие средства для
посудомоечных машинах. Ни в коем
случае - для рук!
Используйте только
ополаскиватели для бытовых
посудомоечных машин!
Избегайте попадания органичес
ких растворителей в моющую
камеру, так как при этом возникает
опасность взрыва!
-
7
Page 8
Указания по безопасности и предупреждения
Применяйте только специальные,
по возможности крупнозернистые,
регенерационные соли или другие
чистые выварочные соли.
Запрещается использование солей
другого назначения, например, пищевой
соли, соли для скота или посыпки
дорог. Эти соли могут содержать
нерастворимые в воде примеси,
которые могут стать причиной выхода
из строя системы смягчения воды!
Не следует мыть пластмассовые
предметы, восприимчивые к горя
чей воде, например, одноразовые со
суды и столовые приборы. Из-за воздействия высокой температуры эти
предметы могут потерять свою форму.
Соблюдайте осторожность при
работе с посудомоечными
машинами, у которых открыты
нагревательные элементы
Не дотрагивайтесь до нагрева-
тельных элементов в приборах с
открытым нагревательным элементом
в период прерывания выполнения
программы или непосредственно
сразу после ее завершения.
Существует опасность ожога!
Различные пластмассовые пред
меты могут расплавиться или за
гореться, если они будут соприка
саться с нагревательным элементом.
Поэтому всегда размещайте пласт
массовые предметы в верхней корзи
не, если Вы не уверены, что они изго
товлены из абсолютно термостойкой
пластмассы.
-
-
-
-
-
-
Зафиксируйте маленькие предметы
(подвесьте или зацепите), чтобы они
не могли упасть на нагревательные
элементы.
Если у Вас есть дети
Не разрешайте маленьким детям
играть с посудомоечной машиной,
а также управлять ею. Существует
опасность, что дети могут закрыться
внутри посудомоечной машины!
-
-
Не допускайте, чтобы дети сопри
касались с чистящими средствами!
Чистящие средства могут быть при
чиной появления раздражения в ротовой полости и гортани или привести к
удушью. Немедлено обратитесь к
врачу, если Ваш ребенок взял в рот
чистящее средство.
Чтобы дети не вступали в контакт
с чистящим средством:
задавайте чистящее средство только
непосредственно перед запуском
программы и заблокируйте дверь с
помощью блокиратора от детей (в
зависимости от модели).
Держите детей подальше от открытой
посудомоечной машины. В
посудомоечной машине могут еще на
ходиться остатки чистящего средства.
Чтобы дети не вступали в контакт
с чистящим средством:
если Вы используете дополнительную
функцию отсрочки старта (в зависи
мости от модели), контейнер для
моющего средства должен быть сухим
или насухо вытертым. Во влажном
контейнере моющее средство будет
комковаться и потому существует
вероятность, что оно не будет
-
-
-
-
8
Page 9
Указания по безопасности и предупреждения
полностью смыто. После завершения
выполнения программы при открытой
посудомоечной машине дети могут
войти в контакт с этими остатками
моющего средства.
Для защиты посудомоечной
машины и предметов от
повреждений
Не задавайте моющее средство
(также и жидкое моющее
средство) в контейнер для
ополаскивателя. Моющее средство
может разрушить контейнер!
Не задавайте моющее средство
(также и жидкое моющее средство)
в контейнер для запаса регенерационной соли. Моющее средство разрушает устройство для смягчения воды.
Не применяйте нестандартные
очистители или моющие средства
промышленного назначения, так как
могут быть повреждены материалы, а
также существует опасность
возникновения стремительных
химических реакций (например, с
выделением гремучего газа).
Встроенная система контроля
воды надежно защищает прибор
при перебоях с водой при следующих
условиях:
При ремонте и техническом
обслуживании
Ремонтные работы должны
выполняться специалистами
специализированных предприятий.
Неправильно проведенный ремонт
может стать для пользователя
причиной повышенной опасности.
Перед началом проведения
технического обслуживания
следует отсоединить посудомоечную
машину от сети электропитания
(выключить посудомоечную машину,
после чего вытащить сетевую вилку
из розетки или вывернуть
предохранитель / отключить
защитный автомат на электрощитке).
При утилизации
посудомоечной машины
Приведите отслужившую
посудомоечную машину в
нерабочее состояние. Для этого
вытащите сетевую вилку из розетки и
перережьте кабель подключения.
Удалите запорную скобу дверного
замка (2 винта с крестообразным
шлицем), чтобы дети не смогли
случайно закрыться внутри.
Утилизируйте посудомоечную машину
в установленном порядке.
–
правильная установка и подключение,
–
своевременный ремонт
посудомоечной машины, а именно,
замена деталей при выявленных
неисправностях,
–
перекрытие водяного крана при
длительном отсутствии (например,
во время отпуска).
Производитель не отвечает за
повреждения прибора, причиной
которого стало игнорирование
настоящих указаний по
безопасности и предупреждений.
9
Page 10
Ваш вклад в защиту окружающей среды
Утилизация упаковочного
материала
Упаковка защищает прибор от
повреждений при транспортировке.
Материалы, используемые при
изготовлении упаковки, безопасны
для окружающей среды и поэтому
подлежат переработке.
Возвращение упаковки для ее
вторичной переработки приводит к
экономии сырья и уменьшению
количества отходов.
Утилизация отслужившего
прибора
Старые приборы еще содержат
ценные материалы. Поэтому
отслуживший свой срок прибор
следует, в целях вторичной его
переработки, сдать в близлежащий
центр утилизации.
До момента отправления
отслуживший прибор должен
храниться в состоянии, безопасном
для детей. О том, как это сделать,
сказано в настоящей инструкции в
разделе "Указания по безопасности и
предупреждения" под рубрикой "При
утилизации посудомоечной машины".
Экономное мытье
Эта посудомоечная машина дает
возможность мытья с экономией воды
и электроэнергии. Вы можете
поддержать эту экономию, если
будете учитывать следующие
положения:
Подключите посудомоечную
^
машину к горячей воде, если у Вас в
доме имеется современная система
горячего водоснабжения.
Хотя весь ход мытья будет
выполняться с горячей водой, Вы
снизите:
- расход первичной энергии,
- выбросы CO2 при выработке
энергии,
- Ваши затраты и
- продолжительность мытья.
Для машин, нагреваемых
электричеством, мы рекомендуем,
однако, подключение к
водопроводу с холодной водой.
^ Полностью используйте
вместимость корзин для посуды, без
перезагрузки посудомоечной
машины; тогда Вы будете проводить
мытье наиболее экономно.
^ Выбирайте программу мытья,
которая соответствует виду посуды
и степени ее загрязненности.
^
Выбирайте дополнительную
функцию "Верхний короб", если в
машину загружено малое
количество посуды (см. главу
"Дополнительные функции").
^
Выбирайте экономную программу
для энергосберегающего мытья.
^
Принимайте во внимания
рекомендации по дозировке
производителя моющего средства.
^
Используйте
количества моющего средства, если
корзины для посуды заполнены
только наполовину.
2
/3от указываемого
10
Page 11
Начальный ввод в эксплуатацию
Для первого включения
посудомоечной машины Вам
понадобится:
около 2 л воды,
–
около 2 кг регенерационной соли,
–
моющее средство для бытовых
–
посудомоечных машин,
ополаскивающее средство для
–
бытовых посудомоечных машин.
Эта посудомоечная машина
оснащена датчиком смягчителя.
Поэтому настройка устройства
смягчения воды в соответствии с
жесткостью местной воды
осуществляется автоматически.
Работоспособность каждой
посудомоечной машины проверена
на заводе.
Наличие в машине остатков воды
является следствием этой
проверки и не указывает на то, что
посудомоечная машина ранее
находилась в эксплуатации.
11
Page 12
Начальный ввод в эксплуатацию
Открывание двери
^ Возьмитесь за лоток ручки и
потяните ручку вперед на себя для
того, чтобы открыть дверь.
Если Вы откроете дверь во время
работы машины, то произойдет
автоматическое прерывание
выполнения всех функций.
Закрывание двери
^
Задвиньте короба для посуды и
закройте дверь до ее полной
фиксации.
Блокировка от детей
Желтый ключ для устройства
блокировки от детей висит на
одной из распорок в передней
части верхнего короба.
Снимите ключ, перед тем, как
начать мыть посуду, и бережно
храните его вне посудомоечной
машины.
Если надо воспрепятствовать
открыванию детьми посудомоечной
машины, то закройте дверь с
помощью ключа.
12
Горизонтальное положение:
дверь заблокирована.
Вертикальное положение:
дверь может быть открыта.
Page 13
Начальный ввод в эксплуатацию
Заполнение контейнера
регенерационной солью
Для того чтобы получить хороший
результат мытья, для посудомоечной
машины требуется мягкая (с малым
количеством растворенной извести)
вода. При жесткой воде на посуде и
стенках моечной камеры начнут
появляться белые отложения.
Поэтому вода, у которой жесткость
выше, чем 4° d (0,7 ммоль/л), должна
быть смягчена. Это происходит
автоматически во встроенном в
машину устройстве смягчения воды.
Это происходит автоматически во
встроенном в машину устройстве
смягчения воды.
Для этого устройство смягчения воды
использует регенерационную соль.
^ Справьтесь о точном значении
жесткости Вашей воды в местном
предприятии водоснабжения.
Если значение жесткости Вашей
воды постоянно ниже 4 °d
(= 0,7 ммоль/л), то Вам не нужно
заполнять контейнер солью.
Это важно! Перед первой
загрузкой соли Вы должны залить
в контейнер для регенерационной
соли около 2 л воды, для того
чтобы соль могла раствориться.
После введения машины в
эксплуатацию в контейнере для
запаса регенерационной соли
всегда находится достаточное
количество воды.
Не загружайте в контейнер для
,
запаса регенерационной соли
моющие средства (а также жидкие
очистители). Очиститель может
разрушить устройство смягчения
воды.
Применяйте только
,
специальные, по возможности
крупнозернистые,
регенерационные соли или другие
чистые выварочные соли.
Запрещается использование солей
другого назначения, например,
пищевой соли, соли для скота или
посыпки дорог. Эти соли могут
содержать нерастворимые в воде
примеси, которые могут стать
причиной выхода из строя системы
смягчения воды.
^ Достаньте нижний короб из моечной
камеры и откройте запорную
крышку контейнера для
регенерационной соли.
^
Сначала заполните контейнер для
регенерационной соли примерно
2 литрами воды.
13
Page 14
Начальный ввод в эксплуатацию
Добавьте в контейнер соли, как
Вставьте воронку и засыпьте соль в
^
контейнер для регенерационной
соли до его полного заполнения.
Емкость контейнера для
регенерационной соли составляет, в
зависимости от вида соли, до 2 кг.
При заполнении солью часть воды
будет вытеснена из контейнера и
выплеснется из него наружу.
^ Очистите область загрузки от
остатков соли, а затем наверните
запорную крышку на контейнер для
соли.
^
Сразу после загрузки регенерацион
ной соли следует запустить на вы
полнение программу "Предваритель
ное ополаскивание", чтобы возможно
выплеснувшийся солевой раствор
был разбавлен, а затем откачан.
^
только загориться индикатор
дозаполнения солью.
(см. раздел: Заполнение контейнера
регенерационной солью)
Если Вы добавили соли в контейнер,
то индикатор дозаполнения солью
может еще светиться короткое время.
Он погаснет, как только образуется
достаточно высокая концентрация соли.
Указание!
Индикатор дозаполнения солью
также начнет светиться, если
вследствие очень низкой жесткости
воды (ниже 4 °d) в контейнер не было
загружено регенерационной соли.
В этом случае свечение индикатора
дозаполнения солью не имеет
значения!
Индикатор дозаполнения
солью
Если индикатор дозаполнения солью
на панели управления не светится, то
в контейнере имеется достаточное
количество соли.
14
Через индикацию дозаполнения солью
сервисная служба может в будущем
выполнить обновление программы
(см. главу "Сервисная служба"). В
связи с этим позади индикатора
дозаполнения солью стоит значок
"PC" (коррекция программы).
Page 15
Начальный ввод в эксплуатацию
Oполаскиватель
Ополаскивающее средство
необходимо, так как тогда вода при
сушке хорошо стекает с посуды, не
образуя на ее поверхности капель, и
на посуде после сушки не остается
пятен.
Ополаскивающее средство
загружается в специальный
контейнер и автоматически
дозируется согласно установленному
расходу.
Используйте только
,
ополаскивающие средства,
предназначенные для бытовых
посудомоечных машин, и ни в коем
случае моющие средства для рук
или какие-либо очистители. Они
могут привести к разрушению
контейнера для ополаскивателя!
В качестве ополаскивающего
средства Вы можете использовать
Заправка ополаскивателя
^ Нажмите клавишу отпирания на
крышке контейнера для
ополаскивателя в направлении
стрелки. Крышка откинется.
–
максимум 5% раствор уксусной
эссенции
или
–
50% раствор лимонной кислоты
Посуда тогда будет более влажной и с
наличием капель, чем при
использовании специального
ополаскивателя.
,
Ни в коем случае не
используйте уксус с высоким
содержанием кмслоты (например,
25%-ную уксусную эссенцию). При
этом можно вывести из строя
посудомоечную машину.
15
Page 16
Начальный ввод в эксплуатацию
Индикатор дозаполнения
ополаскивателем
Если индикатор дозаполнения
ополаскивателем не светится на
панели управления, то имеется
достаточное его количество.
Заполняйте контейнер
^
ополаскивателем до тех пор, пока
он не станет виден на уровне
поверхности сетки в загрузочном
отверстии.
Емкость контейнера составляет
около 130 мл.
^ Закрывайте крышку до тех пор,
пока не произойдет отчетливой
фиксации, в противном случае во
время мытья в контейнер для
ополаскивателя может попасть
вода.
Если индикатор дозаполнения
ополаскивателем загорается, то
имеется еще резерв ополаскивателя,
которого хватит на 2 - 3 процесса
мытья посуды.
^
Своевременно загружайте
ополаскиватель.
^
Тщательно сотрите возможно
расплескавшийся ополаскиватель
для того, чтобы избежать сильного
пенообразования при выполнении
последующей программы мытья.
16
Page 17
Начальный ввод в эксплуатацию
Установка величины
дозирования
ополаскивателя
Величина дозирования может быть
установлена на 6 уровней. На
заводе-изготовителе переключатель
дозирования (стрелка) установлен на
3 уровень. При такой установке тогда
в каждой программе будет
расходоваться около 3 мл
ополаскивателя. Эта установка
является рекомендацией.
Если на посуде остаются пятна:
^
установите переключатель
дозирования на более высокий
уровень.
Если на посуде остаются разводы и
тени:
^
установите переключатель
дозирования на более низкий
уровень.
17
Page 18
Размещение посуды и столовых приборов
На что Вы должны обратить
внимание
Удалите с посуды грубые остатки
^
пищи.
Предварильное под струей воды не
требуется!
Не мойте в посудомоечной
,
машине предметы, загрязненные
пеплом, воском, мазями, краской
или в песке.
Пепел не растворяется и
распределяется по моечному
пространству, а песок будет
действовать, как наждак. Воск,
мази и краски портят
посудомоечную машину.
Вы можете каждый предмет посуды
размещать в любом месте короба для
посуды. При этом, однако, учитывайте,
пожалуйста, следующие
рекомендации.
Предметы посуды и столовых
^
приборов не следует вкладывать
друг в друга и размещать так, чтобы
они перекрывали друг друга.
Размещайте посуду таким образом,
^
чтобы все ее поверхности могли
омываться водой. Только в этом
случае она сможет стать чистой!
Следите за тем, чтобы все
^
предметы были в устойчивом
положении.
Пустотелые сосуды, такие как
^
чашки, бокалы, горшки и т.п.,
следует устанавливать в корзины
отверстиями вниз.
^ Высокие, обтекаемые пустотелые
сосуды, например, бокалы для
шампанского не следует размещать
в углах короба, а, по возможности, в
средней его части. Там такая посуда
будет лучше омываться струями
воды.
18
Page 19
Размещение посуды и столовых приборов
Предметы с глубоким дном
^
устанавливайте в как можно более
наклонном положении, чтобы с них
могла стекать вода.
Следите за тем, чтобы
^
распылительные коромысла не
были заблокированы слишком
высокими или выступающими за
пределы короба предметами
посуды.
Возможно, следует проверить
вращение коромысел рукой.
Следите за тем, чтобы маленькие
^
предметы не проваливались через
прутья короба.
Укладывайте поэтому маленькие
предметы, например, крышки, в
выдвижной поддон или корзину для
столовых приборов.
Такая пища, как, например,
морковь, помидоры или кетчуп
может содержать натуральные
красители. Эти красящие вещества
могут окрасить пластмассовую
посуду или детали посуды,
сделанные из пластмассы, если
они в большом количестве попадут
в машину вместе с посудой. Такое
окрашивание не будет влиять на
стойкость деталей из пластмассы.
При укладывании посуды на
поверхности двери машины могут
попасть брызги от остатков пищи и
напитков.
Эти поверхности не относятся к
пространству, где происходит
мытье, и потому туда не попадают
струи воды.
Поэтому следует стереть
просыпавшиеся и пролившиеся
остатки пищи, прежде чем Вы
закроете посудомоечную машину.
19
Page 20
Размещение посуды и столовых приборов
Верхний короб
Размещайте в верхнем коробе
маленькие, легкие и чувствительные
предметы такие как, например,
блюдца, чашки, рюмки, десертные
тарелки и т. п.
Вы также можете поставить в верхний
короб мелкую кастрюлю (судок).
Пожалуйста, учтите при
использовании "Верхний короб"
Если Вы выбрали программу с
дополнительной функцией "Верхний
короб", то Вы должны, по
возможности, всю посуду разместить
в верхнем коробе и выдвижном
поддоне для столовых приборов.
В посудомоечной машине с корзиной
для столовых приборов распределите
столовые приборы в этой корзине на
расстоянии друг от друга.
Так как среднее распылительное
коромысло осуществляет орошение
также и вниз, то Вы можете в нижнем
коробе на большом расстоянии друг от
друга размещать тарелки (с большим
диаметром) и подносы, но ни в коем
случае кастрюли, миски или другую
глубокую посуду!
Отдельные длинные предметы, такие
как половник, кухонную ложку,
длинные ножи, кладите спереди,
поперек верхнего короба.
20
Page 21
Размещение посуды и столовых приборов
Подставка для чашек
Откиньте вверх подставку для чашек,
чтобы была возможность разместить
более высокие предметы.
Упор
Упор Вы можете откинуть вниз к
центру короба. В этом случае будет
легче укладывать и доставать посуду.
21
Page 22
Размещение посуды и столовых приборов
Перестановка верхнего короба
Для того чтобы получить или в
верхнем, или в нижнем коробе больше
места для размещения высоких
предметов посуды, Вы можете
переставлять верхний короб в три
позиции, различающихся по высоте
примерно на 2 см.
Вы можете также установить верхний
короб в наклонном положении, одна
сторона выше, другая сторона ниже.
При этом, однако, следите, чтобы
короб мог без помех задвигаться в
моечное пространство.
^ Вытащите верхний короб наружу.
В зависимости от установки верхней
корзины Вы можете в корзинах
разместить, например, тарелки,
имеющие следующие диаметры.
Установка
верхнего
короба
Верхняя 15 30
Средняя 17 28
Нижняя 19 26
Диаметр тарелок в см
Верхний
короб
Нижний
короб
^
Потяните рукоятки, расположенные
по сторонам короба, вверх.
^
Установите желаемую позицию
короба.
^
Опять надежно защелкните
рукоятки.
22
Page 23
Размещение посуды и столовых приборов

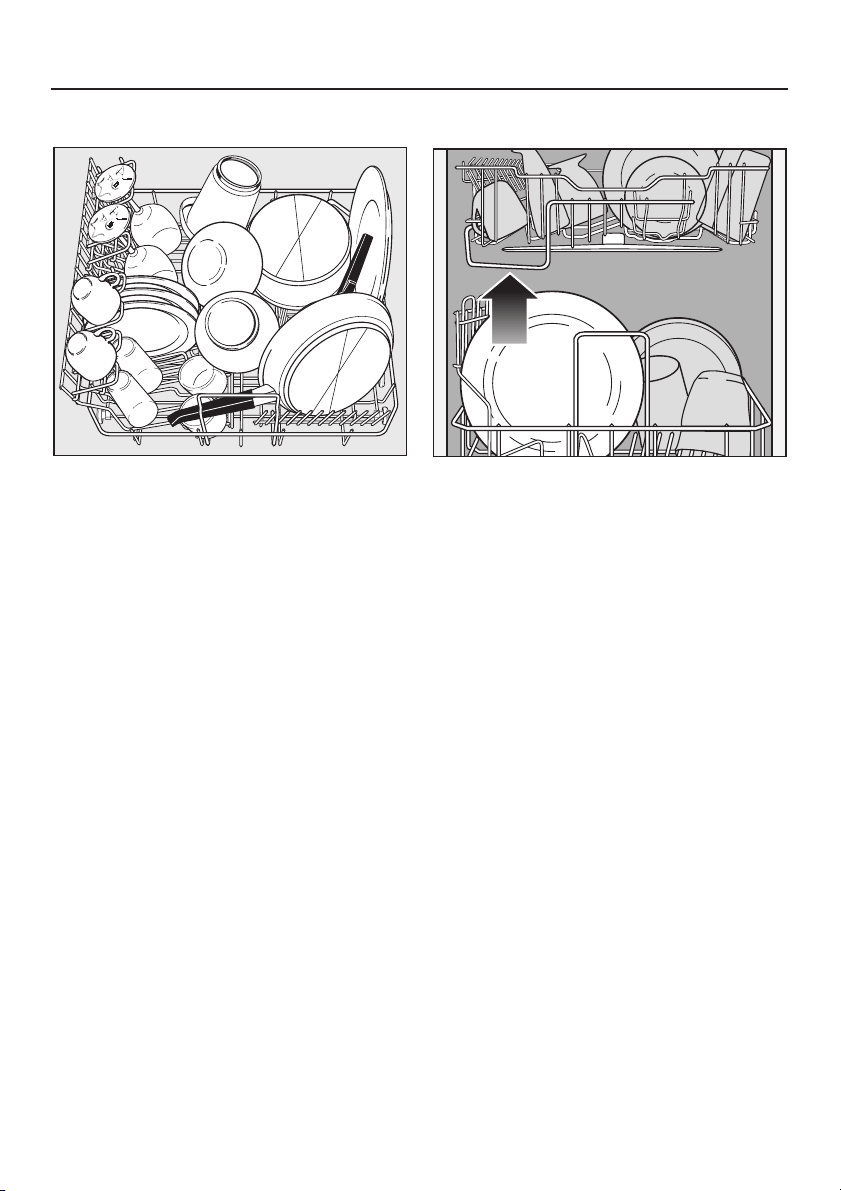

Нижний короб
Размещайте в нижнем коробе
большие и тяжелые предметы посуды,
такие как тарелки, подносы, блюда,
миски, кастрюли и т. д.
В нижнем коробе Вы можете
размещать также бокалы и маленькие
тарелки, например, блюдца.
Ограничение высоты
Распорка на верхнем коробе
определяет, какой высоты предметы
посуды могут быть помещены в
нижний короб, чтобы не задевать
среднее распылительное коромысло.
23
Page 24
Размещение посуды и столовых приборов
Съемные принадлежности
Вы можете вставлять в нижний короб различные съемные вставки, после чего
могли бы мыть различные предметы посуды.
Снятие
Для того чтобы снять вставку,
^
потяните ее вверх за ручку.
Установка
^ Вложите вставку крючками под
продольный прут нижнего короба.
^
Нажмите вниз на ручку вставки до
фиксации.
24
Page 25
Размещение посуды и столовых приборов

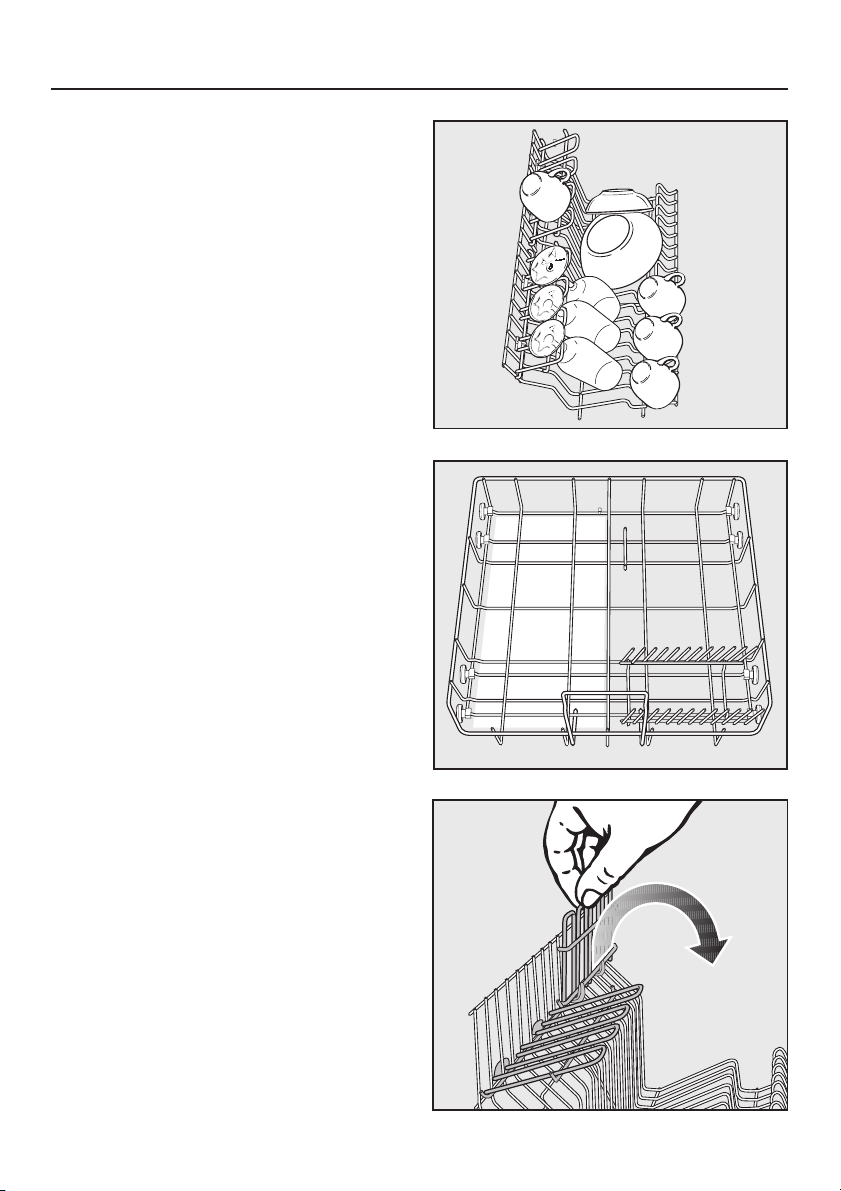

Складная вставка со штырями
Вставки со штырями служат для
мытья тарелок, подносов и блюдец.
^ Устанавливаете складную вставку с
штырями сзади и справа в нижний
короб, на место, отмеченное на
рисунке белым цветом.

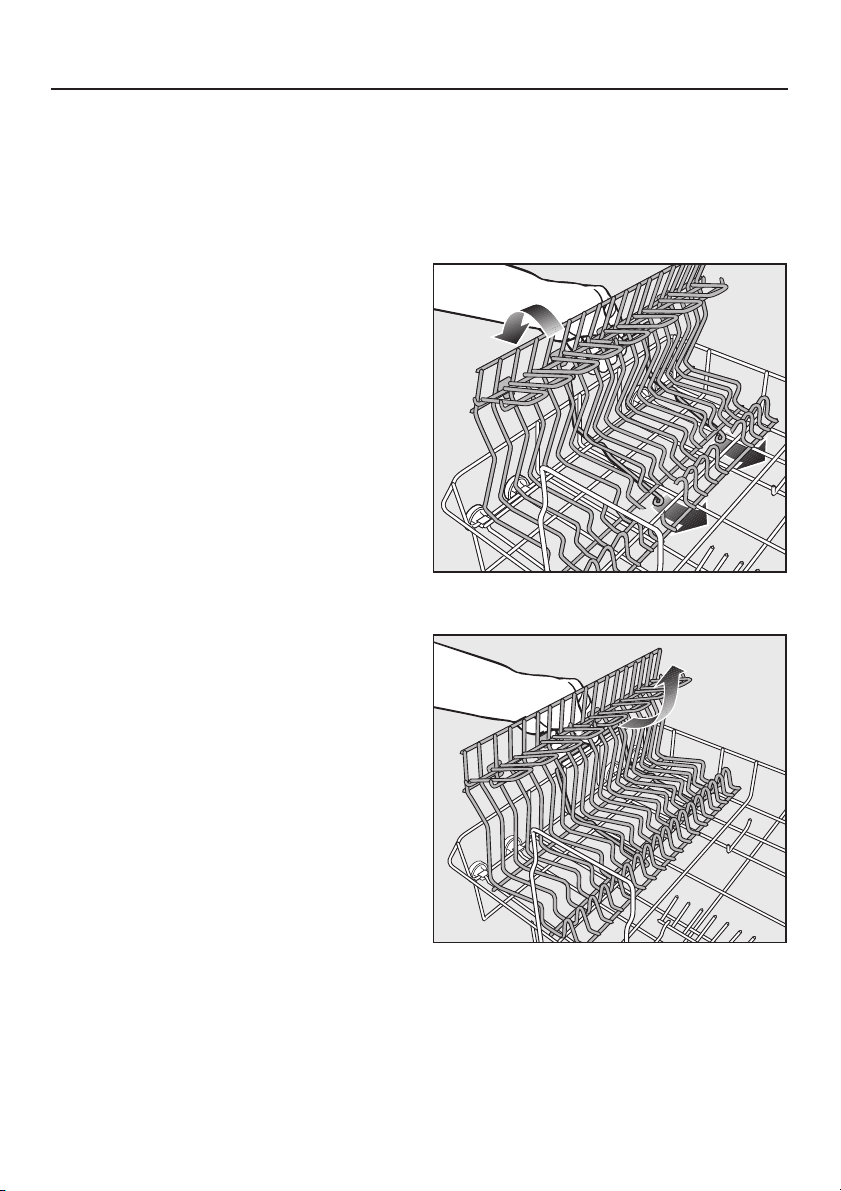

Оба задних ряда штырей Вы можете
откинуть для того чтобы получить
больше места для посуды большого
размера, например кастрюль,
сковород и мисок.
^
Нажмите вниз на желтые рукоятки
и откиньте штыревой ряд назад к
центру короба.
25
Page 26
Размещение посуды и столовых приборов
Вставка "Комфорт"
Вставка "Комфорт" служит для мытья
чашек, стаканов, тарелок, пиал и т. д.
Для размещения высоких
^
предметов посуды откиньте
подставку для чашек вверх.
Бокалы на длинной ножке,
^
например, для вина, шампанского,
коньяка прислоните или повесьте в
отсеки подставки для чашек.
^ Установите вставку "Комфорт"
слева в нижний короб, на место,
отмеченное на рисунке белым
цветом.
^
Для того, чтобы откинуть подставку
для чашек назад, слегка поднимите
ее.
26
Page 27
Размещение посуды и столовых приборов

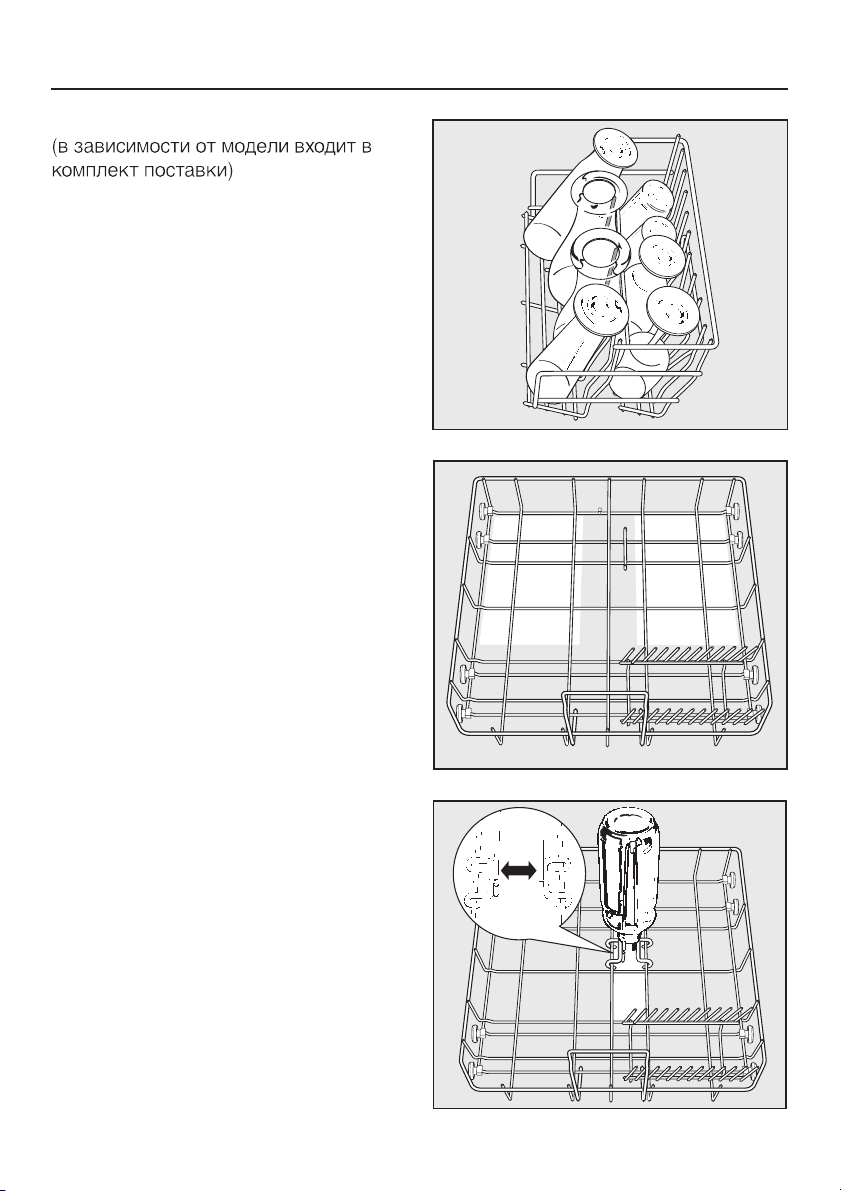

Вставка для стеклянной посуды
Вставка для стеклянной посуды
служит для мытья на длинной ножке и
высоких бокалов.
Уложите очень высокие бокалы,
^
например пивные бокалы на
вертикальные опоры, чтобы
обеспечить им лучшую
устойчивость.
^ Вы можете установить вставку для
стеклянной посуды справа или
слева в нижнюю корзину, на места,
отмеченные на рисунке белым
цветом.
Держатель для бутылок
Держатель для бутылок служит для
мытья длинных полых предметов,
например, таких как молочные бутыл
ки и бутылочки детского питания.
Вы можете устанавливать держатель
для бутылок на различные места в
нижнюю корзину, см. белое поле на
иллюстрации. Не следует
устанавливать держатель для
бутылок в середину или углы. В этих
случаях струи воды не попадут в
полость бутылки, и результат мытья
будет неудовлетворительным.
-
27
Page 28
Размещение посуды и столовых приборов

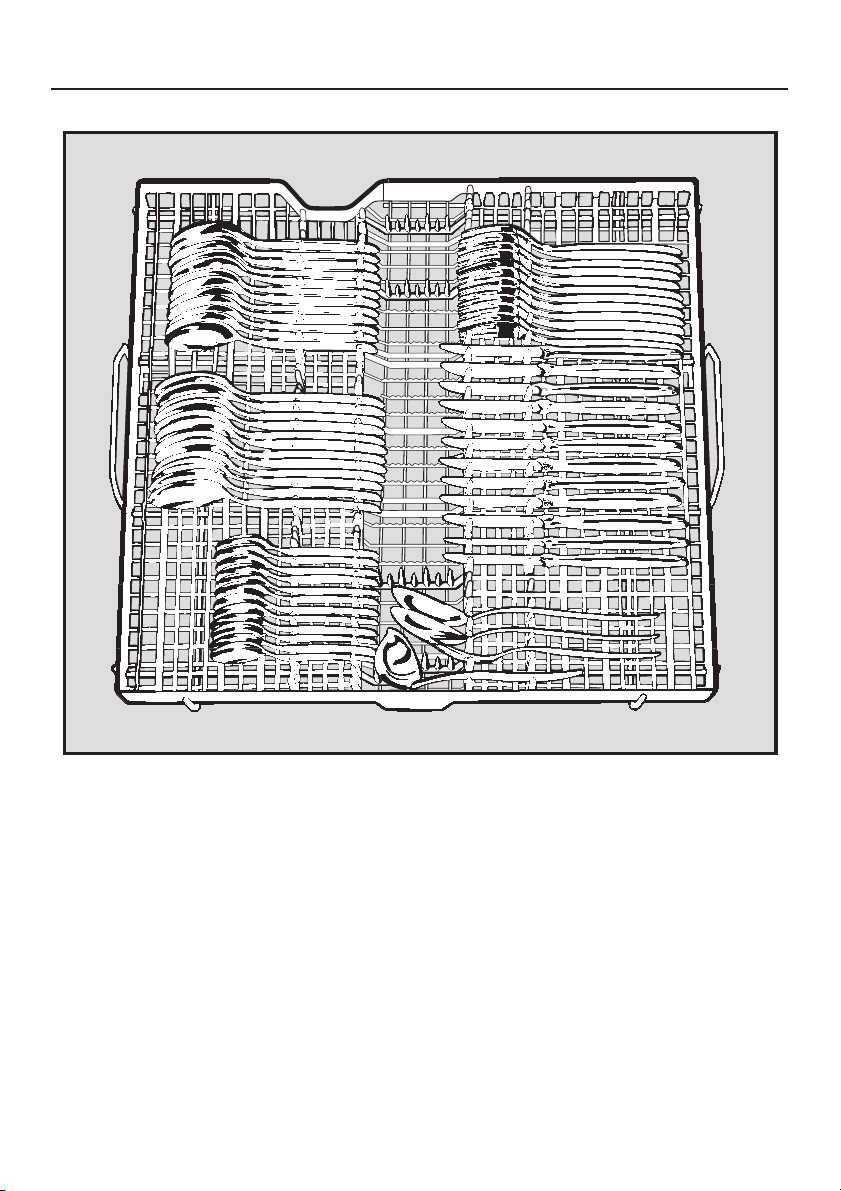

Столовые приборы
Чтобы вода могла без остатка стекать
Если укладывать ножи, вилки и ложки
в отдельные отсеки, то позднее
столовые приборы легче будет
достать.
Укладывайте ножи и вилки, вставляя,
соответственно, лезвия и зубья
между держателей. При этом ложки
укладывайте, вставляя между
держателей ручки.
с ложек, передние части ложек
должны быть уложены на зубчатые
шейки.
Длинные приборы, такие как
половники, шумовки, взбивалки,
хозяйственные ложки и длинные ножи
можно укладывать вдоль, в
углубление, расположенное в
середине в выдвижного поддона для
столовых приборов.
Верхнее распылительное
коромысло не должно быть
заблокировано высокими
предметами (например, лопаточкой
для раскладывания торта)!
Выдвижной ящик для столовых
приборов можно полностью достать
наружу.
28
Если ложки не вставляются ручками
между держателей, укладывайте их
ручками на зубчатые шейки.
Следите при таком расположении за
тем, чтобы передняя часть ложки
касалась, минимум одной опоры на
дне выдвижного поддона.
Page 29
Размещение посуды и столовых приборов
Предметы, не подходящие
для мытья в посудомоечной
машине:
Столовые приборы предметы
–
посуды из дерева и с деревянными
частями: они будут вещелачиваться
и разбухать. Кроме того, клей не
будет держать после мытья в
посудомоечной машине. В
результате: деревянные ручки
могут отвалиться.
Предметы декоративного искусства
–
такие, как античные,
дорогостоящие вазы или бокалы с
украшениями: эти предметы
являются неустойчивыми к
машинному мытью.
– Пластмассовые предметы из
неустойчивого к температуре
материала: такие предметы могут
потерять свою форму.
– Вещи из меди, латуни, олова и
алюминия: они могут изменить свой
цвет и потерять блеск.
–
Предметы, покрытые декоративной
глазурью: после нескольких
процессов мытья она может
выцвести.
–
Тонкие бокалы и вещи из хрусталя:
после неоднократного мытья в
машине они могут помутнеть.
Мы рекомендуем:
–
При новых покупках посуды и
столовых принадлежностей
узнавать возможность их мытья в
посудомоечных машинах.
–
Мыть тонкие, чувствительные
бокалы и стаканы, если есть такая
необходимость, только при низких
температурах (см. таблицы
программ). В этом случае опасность
их помутнения будет ниже.
Особо ценные бокалы и стаканы в
–
дальнейшем мыть вручную.
Пожалуйста, имейте в виду!
Серебро,
с помощью политуры для серебра
может после завершения программы
мытья оставаться еще влажным или с
пятнами, так как вода в этом случае
плохо стекает. Такие предметы
следует насухо вытереть тряпкой.
Напротив, серебро, которое было
обработано погружением, как
правило, остается сухим. Однако
серебро может потускнеть.
Серебро может изменить свой цвет
при контакте с продовольствием,
содержащим соединения серы. К
такому виду продовольствия
относится, например, яичный желток,
лук, майонез, горчица, бобовые
культуры, рыба, рыбный рассол и
маринады.
,
жировой фильтр) запрещается
мыть в посудомоечной машине с
использованием сильнодейству
ющих щелоков, используемых в
сфере обслуживания и про
мышленности. Может произойти
порча материала. В экстремальном
случае существует опасность
возникновения взрывной
химической реакции (например, с
выделением гремучего газа).
которое было отполировано
,
Детали из алюминия (например,
-
-
29
Page 30
Эксплуатация
Моющее средство
Используйте только те моющие
,
средства, которые предназначены
для бытовых посудомоечных
машин.
Вы можете применять стандартные,
^
имеющиеся в продаже моющие
средства в виде порошка, таблеток
или жидкости.
Учитывайте при дозировании
моющего средства указания,
приводимые на его упаковке.
^ Задавайте порошкообразные или
жидкие моющие средства в камеры
кюветы для моющих средств.
^ Таблетки кладите только в кювету
для моющих средств (камера II),
если изготовитель таблеток это
рекомендует.
Если изготовитель таблеток
рекомендует класть их в корзину
для столовых приборов, то вместо
этого кладите таблетки для их
более полного растворения на
внутреннюю поверхность двери или
прямо в рабочую камеру.
Изготовитель моющего средства
приводит на упаковке примерное
общее количество моющего средства,
требуемое для выполнения одной
программы мытья.
Используйте при полной загрузке
^
посудой минимум 30 мл моющего
средства для следующих программ
мытья:
– Интенсивная,
– Универсальная Плюс,
– Универсальная,
– Нормальная,
– Экономичная.
Если изготовителем рекомендуется
больший расход моющего средства,
то тогда используйте большее
количество.
Если Вы используете меньше
моющего средства, чем это
рекомендуется, то посуда может
быть помыта недостаточно чисто.
30
Page 31
Эксплуатация
Загрузка моющего средства
Избегайте вдыхания
,
порошкообразного моющего
средства! Не глотайте моющее
средство! Попадание моющего
средства в дыхательные пути
может вызвать раздражение в
носу, полости рта и гортани. Идите
незамедлительно к врачу, если Вы
вдохнули или проглотили моющее
средство.
Не допускайте, чтобы дети
контактировали с моющими
средствами. Поэтому держите
детей подальше от открытой
посудомоечной машины. В
посудомоечной машине могут еще
находиться остатки моющего
средства. Задавайте моющее
средство только непосредственно
перед запуском программы и
заблокируйте дверь с помощью
блокиратора от детей.
горизонтально открытой двери
приблизительную величину
заполнения камеры в мл.
^ Нажмите на кнопку запора. Крышка
кюветы откинется.
После завершения выполнения
программы крышка кюветы открыта.
Учитывайте при этом обязательно
данные по дозированию моющего
средства, приводимые в таблице
программ в конце инструкции по
эксплуатации.
Помощь по дозированию
В камеру I входит максимум 20 мл,
в камеру II максимум 70 мл моющего
средства.
В камере II для помощи при
дозировании нанесены отметки: 20,
25, 30. Они показывают при
^
Загрузите моющее средство в
камеры, после чего закройте
крышку кюветы.
^
Закройте также упаковку с моющим
средством, иначе средство
потеряет свою чистящую силу!
31
Page 32
Эксплуатация
Выбор программы
Выбирайте программу мытья в
зависимости от вида посуды и степени
ее загрязненности.
Для большинства случаев выбирайте
программу "Универсальная" или
программу "Универсальная Плюс".
Эти программы являются
оптимальными для ежедневного
мытья посуды.
В таблицах программ, приводимых в
конце инструкции по эксплуатации,
даны описания программ и области их
применения.
Для каждой из программ Вы можете
выбрать дополнительную функцию
"Верхний короб".
Подробные указания Вы найдете в
главе "Дополнительные
функции/Верхний короб".
Программа "Горячая вода"
(ElectroSpar)
По эксплуатационно-техническим
основаниям для выполнения этой
программы машина должна быть
подключена к системе горячего
водоснабжения с температурой
минимум 45 °C и максимум 60 °C
(температура подводимой к машине
воды)!
Выбирайте эту программу для
^
мытья слабозагрязненной посуды.
В процессе выполнения этой
программы моющий раствор не будет
специально нагреваться.
Потребление электроэнергии
посудомоечной машиной при этом
составит лишь около 0,10 кВт/ч.
Так как моющий раствор не будет
нагреваться, то по завершении
программы посуда может быть более
влажной, чем при других программах.
и средне-
32
Чем выше температура воды, которая
подводится к посудомоечной машине,
тем лучше будет результат мытья и
сушки.
Для того чтобы посуда лучше сохла,
Вам нужно будет полностью открыть
дверь после завершения выполнения
программы.
Page 33
Эксплуатация
Включение
^ Проверьте, могут ли распылитель-
ные коромысла вращаться без помех.
^ Закройте дверь.
^ Откройте кран водоснабжения,
если он перекрыт.
^ Нажмите на клавишу "Вкл/Выкл"
(13).
После этого светятся световое кольцо
вокруг переключателя выбора
программ (17) и десятичная точка на
индикаторе времени (14).
Мигает контрольная лампочка "Старт"
(20).
Запуск программы
^
Учитывайте при выборе программы
данные, имеющиеся в таблицах про
грамм, приведенных в конце настоя
щей инструкции по эксплуатации.
^
Поверните переключатель выбора
программ (17) влево или вправо в
положение, соответствующее
выбранной программы.
На индикаторе времени (14)
появляется продолжительность
выбранной программы в часах и
минутах. Светится контрольная
лампочка "До завершения" рядом с
индикатором времени (14) и мигает
контрольная лампочка "Старт" (20).
Информация:
Теперь Вы можете выбрать
дополнительные функции "Отсрочка
старта" и "Верхний короб" (см. главу
"Дополнительные функции").
^
Нажмите клавишу "Старт" (20).
Программа начинает выполняться.
Светятся контрольные лампочки
"Старт" (20) и "Мытье" (15).
Не прерывайте преждевременно
процесс выполнения программы!
-
Важные отрезки программы
-
(например, подготовка смягчителя
воды) могут при этом не
выполниться.
33
Page 34
Эксплуатация
Индикация процесса
выполнения программы (15)
Контрольная лампочка "Мытье"
светится при выполнении
программных этапов
предварительного ополаскивания,
основного мытья, промежуточного и
окончательного ополаскивания.
Контрольная лампочка "Сушка"
светится во время выполнения
программного этапа сушки.
Индикатор времени (14)
Перед запуском программы на
выполнение на индикаторе времени
появляется продолжительность
выбранной программы в часах и
минутах. В процессе выполнения
программы происходит индикация
отсчета остающегося времени до
завершения программы. Рядом с
индикатором времени светится
контрольная лампочка "До
завершения".
Значения продолжительности
выполнения программы могут быть
различными для одной и той же
программы. Это зависит, прежде
всего, от температуры подаваемой
воды и количества посуды.
Если Вы выбираете программу в
первый раз, то на индикаторе
появится значение времени, которое
сответствует средней
продолжительности выполнения
программы для холодной воды.
Значения времени в таблице
программ соответствуют
продолжительности выполнения
программы при стандартной загрузке
машины и стандартных температурах.
В процессе выполнения каждой
программы электроника машины
корректирует продолжительность
программы согласно температуре
поступающей воды и количеству
посуды. Заново рассчитанная
продолжительность выполнения
программы будет высвечиваться на
индикаторе, когда эта программа
будет выбрана в следующий раз.
Световое кольцо (17)
Световое кольцо будет светиться,
после того как посудомоечная машина
будет включена и погаснет после
завершения выполнения программы.
Оно начнет опять светиться, если Вы
повернете переключатель выбора
программ в положение "Стоп" или
откроете и опять закроете дверь
посудомоечной машины.
При выбранной дополнительной
функции "Отсрочка старта" световое
кольцо погаснет через 10 минут после
того, как Вы введете время, на
которое отсрочен запуск программы
на выполнение.
Если Вы в тот период времени, на
который отсрочен запуск программы,
нажмете клавишу на панели или
переставите переключатель выбора
программ в новое положение, то
световое кольцо опять будет
светиться в течении 10 минут.
34
Page 35
Эксплуатация
Завершение программы
Если у индикатора процесса
выполнения программы (15) не
светится ни одна из контрольных
лампочек, а на индикаторе времени
(14) появляется 0, то выполнение
программы завершилось.
Теперь Вы можете открыть дверь и
достать посуду (см. главу "Выемка
посуды").
Из соображений безопасности всегда
выключайте посудомоечную машину,
если только Вы не хотите сразу после
завершения одной программы мытья
посуды продолжить работу по мытью
посуды дальше.
Выключение
После завершения программы:
Поверните переключатель выбора
^
программ (17) в положение "Стоп".
Контрольная лампочка "Старт" (20)
начинает мигать.
Нажмите на клавишу "Вкл/Выкл"
^
(13).
Контрольная лампочка "Старт" (20)
гаснет.
Посудомоечная машина будет
потреблять электроэнергию до тех
пор, пока Вы ее не выключите
клавишей "Вкл/Выкл".
Из соображений безопасности
перекройте кран водоснабжения, если
посудомоечная машина остается на
длительный срок без присмотра,
например, во время отпуска.
35
Page 36
Эксплуатация
Прерывание выполнения
программы
Выполнение программы будет
прервано, как только Вы откроете
дверь машины.
Если Вы опять закроете дверь, то
выполнение программы продолжится
с того места, на котором она перед
этим была прервана.
Если вода в посудомоечной
,
машине еще горячая, то
существует опасность ошпариться!
Поэтому открывайте дверь
машины, если вообще открываете,
очень осторожно. Прежде чем
опять закрыть дверь, прислоните
ее, неплотно, примерно на 20 сек,
чтобы температура выровнялась
во всем объеме моечного
пространства. Только после этого
прижмите дверь плотно, до ее
фиксации.
Изменение программы
Внимание:
Если крышка кюветы для моющих
средств уже откинулась, то Вы уже
не сможете заменить программу.
Если программа уже начала
выполняться, то Вы можете заменить
программу, действуя следующим
образом:
Поверните переключатель выбора
^
программ (17) в положение "Стоп".
Задержите переключатель выбора
^
программ (17) в этом положении
минимум на одну секунду.
^ Поверните переключатель выбора
программ (17) в положение
желаемой программы.
^ При необходимости, заново
выберите дополнительные функции
"Верхний короб" и "Отсрочка
старта" (см. главу "Дополнительные
функции").
36
^
Нажмите на клавишу "Старт" (20).
Новая программа начнет
выполняться.
Page 37
Дополнительные функции
"Верхний короб" (19)
Эксплуатация
Дополнительную функцию "Верхний
короб" мы рекомендуем использовать,
если Вы хотите помыть только
небольшое количество посуды. При
включении "Верхний короб" большая
часть воды будет подана в верхнее и
среднее распылительные коромысла.
При этом, главным образом, мытье
будет осуществляться в верхнем
коробе и, если имеется, в выдвижном
поддоне для столовых приборов.
Так как частично струи воды от
среднего распылительного коромысла
направлены и вниз, то Вы также
можете размещать посуду в нижнем
коробе и корзине для столовых
приборов.
В нижнем коробе Вы должны
размещать только большие тарелки и
подносы на большом расстоянии друг
от друга, но не кастрюли, миски или
другую глубокую посуду!
Столовые приборы в корзине для
столовых приборов распределяйте
также неплотно, на расстоянии друг
от друга.
Из-за того, что моется малое
количество посуды, Вы можете
уменьшить общий расход моющего
средства, рекомендуемый
изготовителем моющего средства
(примерно
полной загрузки машины).
При этом Вы должны, конечно,
учитывать степень загрязненности
посуды.
При включении функции "Верхний
короб" будет снижено также
потребление воды и электроэнергии.
Таким образом, например, для
программы "Экономничная"
потребление воды составляет только
11 л, а потребление электроэнергии
только около 0,75 кВт/ч.
Вы можете выбрать дополнительную
функцию "Верхний короб" для всех
программ мытья посуды.
2
/3от общего расхода для
37
Page 38
Эксплуатация
Включите посудомоечную машину
^
клавишей "Вкл/Выкл" (13).
Начинает мигать контрольная
лампочка "Старт" (20).
Поверните переключатель выбора
^
программ (17) вправо или влево в
положение, соответствующее
желаемой программе мытья.
На индикаторе времени (14) появится
значение продолжительности
выбранной программы в часах и
минутах.
Нажмите клавишу "Верхний короб"
^
(19).
Светится контрольная лампочка
"Верхний короб" (19).
На индикаторе времени (14) начинает
изменяться значение продолжительности выбранной программы.
Электроника машины теперь
учитывает включенную дополнительную функцию "Верхний короб".
Информация:
Теперь Вы можете также выбрать
дополнительную функцию "Отсрочка
старта" (см. следующую страницу).
^
Нажмите клавишу "Старт" (20).
Программа начинает свою работу.
Светятся контрольные лампочки
"Старт" (20), "Мытье" (15) и "Верхний
короб" (19).
После завершения выполнения
программы дополнительная функция
будет автоматически отключена.
38
Page 39
Эксплуатация
Отсрочка старта (18)
Вы можете отсрочить на некоторое
время начало выполнения выбранной
программы мытья, например,
использовать ночное время суток. При
этом Вы можете выбрать отсрочку
начала выполнения программы на
время от 30 минут и до 24 часов.
При отсрочке старта программы на
время в промежутке от 30 минут и до
9 часов 30 минут это время можно
будет установить с шагом в 30 минут.
При отсрочке свыше 10 часов это
время может быть установлено с
часовым шагом.
^
Включите посудомоечную машину
клавишей "Вкл/Выкл" (13).
Начинает мигать контрольная
лампочка "Старт" (20).
^
Поверните переключатель выбора
программ (17) вправо или влево в
положение, соответствующее
желаемой программе мытья.
На индикаторе времени (14) появится
значение продолжительности
выбранной программы в часах и
минутах. Светится контрольная
лампочка "До завершения" рядом с
индикатором времени (14) и мигает
контрольная лампочка "Старт" (20).
^ Нажмите на клавишу $ или &
(18).
На индикаторе времени (14) появится
значение времени, которое последний
раз было установлено в качестве
времени отсрочки старта программы.
Контрольная лампочка "До
завершения" (14) гаснет и начинает
светиться контрольная лампочка "До
старта" (18).
^
Нажимайте клавишу $ или & (18),
чтобы уменьшить или увеличить
время, на которое будет отсрочено
начало выполнения программы.
Если Вы будете держать клавишу
нажатой, то будет происходить
автоматический отсчет значений
времени назад или вперед.
Информация:
Теперь Вы можете также выбрать
дополнительную функцию "Верхний
короб" (см. предыдущие страницы).
39
Page 40
Эксплуатация
Нажмите на клавишу "Старт" (20).
^
Начинает светиться контрольная
лампочка "Старт" (20),
световое кольцо погаснет через 10
минут. Если Вы в период времени, на
который отсрочен старт программы
нажмете клавишу или переставите
переключатель выбора программ в
новое положение, то световое кольцо
опять начнет светиться в течении
10 минут.
Отсчет времени до начала
выполнения программы будет
происходить в обратном направлении:
свыше 10 часов с часовым шагом,
менее 10 часов с минутным шагом.
После истечения установленного
времени автоматически начнется
выполнение выбранной программы
мытья посуды. На индикаторе
времени появится индикация отсчета
времени до завершения выполнения
программы, будут светиться
контрольные лампочки "До старта" и
"До завершения", а также световое
кольцо.
Для того, чтобы дети не
,
соприкасались с моющим
средством:
задавайте моющее средство
только непосредственно перед
началом выполнения программы,
то есть, непосредственно перед
нажатием на клавишу "Старт" и
замкните дверь с помощью
устройства блокировки от детей.
При использовании функции
отсрочки старта обратите
внимание на то, чтобы при
заполнении кюветы для моющих
средств ее камеры были сухими;
при необходимости протрите их
предварительно насухо.
Представление времени, на
которое отсрочено начало
выполнения программы, на
индикаторе времени:
до 59 минут:
например, 30 минут = 30
от 1 часа до 9 часов 30 минут:
например, 5 часов = 5.00
свыше 10 часов:
например, 15 часов = 15^
40
Page 41
Запуск программы на выполнение
до истечения времени, на которое
был отсрочен старт программы:
Вы можете запустить программу на
выполнение, пока еще не прошло то
время, на которое было отсрочено
начало выполнения программы. Для
этого действуйте следующим образом:
Поверните переключатель выбора
^
программ (17) в положение "Стоп".
Оставьте переключатель выбора
^
программ стоящим в этой позиции
минимум на одну секунду.
Контрольная лампочка "До старта"
(18) погаснет.
^ Опять поверните переключатель
выбора программ (17) в положение
желаемой программы.
Информация:
Если Вы хотите использовать
дополнительную функцию "Верхний
короб", то Вам ее надо будет выбрать
заново.
Эксплуатация
^
Нажмите на клавишу "Старт" (20).
Программа мытья начнет
выполняться. Светятся контрольные
лампочки "Старт" (20) и "Мытье" (15).
41
Page 42
Эксплуатация
Время действия вентилятора
сушки
До тех пор, пока дверь посудомоечной
машины остается закрытой, влажный
воздух выходит черех выходное
отверстие вентилятора сушки. Для
того чтобы избежать повреждений
чувствительных поверхностей
рабочей столешницы над
посудомоечной машиной, Вы можете
увеличить продолжительность
действия вентилятора сушки. После
завершения программы она
увеличится в этом случае на 14 минут.
Включение и отключение
повышения длительности
действия:
^ Выключите посудомоечную машину
с помощью клавиши "Вкл/Выкл".
^ Поверните переключатель выбора
программ в положение "Стоп".
^ Удерживая нажатыми клавиши $
и "Старт“, одновременно
машину клавишей "Вкл/Выкл".
Отпустите клавиши.
На индикаторе светится P и две
цифры.
Мигает контрольная лампочка "Соль“.
включите
Поверните программатор в
^
положение"9 часов".
На индикаторе появятся следующие
значения:
90: Время работы вентилятора не
–
увеличено,
91: Время работя вентилятора
–
увеличено
Нажмите клавишу "Верхний короб“,
^
для изменения установки.
Значение на индикаторе изменится на
противоположное.
^ Поверните программатор на "Стоп“.
На индикаторе появится P и две
цифры.
^ Нажмите клавишу "Старт".
На индикаторе появятся SP для
сохранения.
^ Нажмите клавишу "Старт" еще раз.
Измененное время работы
вентилятора сохранено.
Контрольная лампа "Старт“ мигает.
^
Выключите машину клавишей
"Вкл/Выкл".
Если нет, повторите все сначала.
42
Page 43
Выемка посуды
Горячую посуду легко разбить!
^
Поэтому после выключения
оставляйте ее охлаждаться в
посудомоечной машине до тех пор,
пока Вы не сможете ее без труда
взять руками.
Если Вы после выключения
^
машины откроете дверь полностью,
то посуда охладится быстрее.
Разгрузите сначала нижний короб,
^
затем верхний короб и в
заключение, если имеется,
выдвижной поддон для столовых
принадлежностей.
Таким образом Вы избежите того,
что капли воды с верхнего короба
или с выдвижного поддона для
столовых принадлежностей упадут
на посуду в нижнем коробе.
Эксплуатация
43
Page 44
Чистка и уход
Регулярно (каждые 4 - 6 месяцев)
проверяйте общее состояние
Вашей посудомоечной машины.
Это поможет избежать сбоев в
работе и неисправностей еще до их
появления.
Чистка сеток фильтра в
моечной камере
Сетки комбинированного фильтра,
расположенного на дне моечной
камеры, фильтруют грубые частицы
загрязнений из моющего раствора.
Благодаря этому частицы загрязнений
не попадают в систему циркуляции
моющего раствора и через
распылительные коромысла не
подаются опять в моечную камеру.
,
Запрещается выполнять мытье
посуды без установленных сеток
фильтров!
Поверните ручку направо и
^
разблокируйте комбинированный
фильтр.
Частицы загрязнений могут с
течением времени полностью
засорить фильтр.
Поэтому проверяйте
комбинированный фильтр регулярно
(каждые 4 - 6 месяцев) и, в случае
необходимости, прочищайте его.
^
Предварительно выключите
посудомоечную машину.
44
^
Достаньте комбинированный
фильтр, удалите крупные остатки
загрязнений и хорошо промойте
сетку в проточной воде. Для чистки
сетки можете использовать щетку.
Page 45
Для очистки внутренних сторон
комбинированного фильтра Вы
должны будете открыть запор:
^ Для этого потяните назад желтую
защелку и откройте запор фильтра.
^ Очистите все части фильтра в
проточной воде с помощью щетки.
^ После этого замкните запор таким
образом, чтобы произошла
надежная фиксация защелки.
Чистка и уход
Вставьте комбинированный фильтр
^
обратно таким образом, чтобы он
плотно прилегал к дну моечной
камеры.
^ Затем поверните ручку справа
налево, чтобы зафиксировать
положение комбинированного
фильтра.
,
Комбинированный фильтр
должен быть тщательно вставлен и
заперт. В противном случае грубые
частицы загрязнений попадут в
систему циркуляции и засорят ее.
45
Page 46
Чистка и уход
Очистка распылительных
коромысел
Может произойти так, что остатки
пищи забьют форсунки и опоры
распылительных коромысел. Поэтому
Вы должны проводить периодический
контроль состояния распылительных
коромысел (приблизительно каждые
4 - 6 месяцев).
Предварительно выключите
^
посудомоечную машину.
Снимите распылительные коромысла,
действуя следующим образом:
^ Вытащите наружу выдвижной
поддон для столовых приборов.
^ Нажмите вверх на верхнее
распылительное коромысло для
того, чтобы соединилось зубчатое
сцепление, и открутите коромысло.
Вытащите наружу нижний короб.
^
^ Вытяните с усилием нижнее
распылительное коромысло вверх.
^
Нажмите на среднее
ное коромысло a, чтобы
соединилось зубчатое сцепление, и
открутите коромысло b.
46
распылитель
^
Остатки пищи, забившие форсунки
распылительных коромысел,
проткните внутрь с помощью
какого-нибудь острого предмета.
^
-
Основательно промойте
распылительные коромысла в
проточной воде.
^
Установите распылительные коро
мысла обратно и проверьте возмож
ность их свободного вращения.
-
-
Page 47
Чистка и уход
Чистка моечной камеры
Моечная камера самоочищается в
процессе работы посудомоечной
машины, если Вы всегда используете
правильное количество моющего
средства.
Однако, если не смотря на это,
например, появились отложения
извести или жира, Вы можете удалить
эти отложения с помощью
специальных чистящих средств. Такие
специальные чистящие средства для
посудомоечных машин имеются в
торговле.
Чистка двери и дверного
уплотнителя
^ Регулярно протирайте уплотнители
двери влажной тряпкой для того,
чтобы удалить остатки пищи.
^ Сотрите с краев посудомоечной
машины возможно просыпавшиеся
и пролившиеся остатки пищи и
напитков.
Эти поверхности на относятся к
моечной камере и поэтому не
подвергаются воздействию струй
воды.
Чистка панели управления
Пластмассовая панель:
Чистите пластмассовую панель,
^
протирая ее только влажной
тряпкой или с использованием
стандартного чистящего средства
для пластмасс.
Запрещается использовать
,
абразивные очистители, а также
чистящие средства для стекол или
универсального действия! Такие
средства из-за своего состава
могут сильно повредить
пластмассовую поверхность.
Панель из нержавеющей стали:
^ Чистите панель из нержавеющей
стали с помощью средств по уходу
за нержавеющей сталью.
Панель из алюминия:
^ Чистите панель из алюминия с
использованием обычного мыла и
влажной тряпки.
Алюминий является "живым"
материалом. Угол зрения, падение
света, окружение определяют
отражающее действие поверхностей
и этим то, как прибор выглядит.
,
Алюминиевые поверхности и
органы управления могут изменить
цвет или измениться при
длительном воздействии
загрязнений на них.
Поэтому загрязнения удаляйте с
алюминия сразу.
Наружные поверхности прибора и
органы управления восприимчивы
к появлению на них царапин и
порезов.
47
Page 48
Чистка и уход
Чистка фронтальных
поверхностей
посудомоечной машины
Фронтальные поверхности следует
^
чистить с помощью средств по уходу
за фронтальными поверхностями
кухонной мебели.
Чистящие средства растирайте по
^
поверхности из дерева только
замшевым лоскутом, после чего
насухо протрите поверхность
полотняной тряпкой.
Чистите фронтальную поверхность
^
из нержавеющей стали с помощью
средств по уходу за нержавеющей
сталью.
Запрещается использовать
,
очистители, содержащие
нашатырь, а также нитро- и
синтетические растворители!
Такие средства могут повредить
наружные поверхности.
48
Page 49
Поиск неисправностей
Вы можете самостоятельно устранить большинство помех и неполадок в
работе посудомоечной машины, которые могут появиться при ее повседневной
эксплуатации. Так как Вам не нужно будет вызывать специалиста сервисной
службы, то Вы сэкономите и время, и деньги!
Сведения в таблице, приводимой ниже, помогут Вам найти причину неполадки
и устранить ее. Однако следует помнить о том, что:
Ремонт машины должен проводиться только специалистами. Из-за
,
неправильно выполненного ремонта машина может представлять для Вас
источник повышенной опасности.
Неполадка Возможная причина Способ устранения
Световое кольцо вокруг
переключателя выбо
ра программ и десятичная точка на индикаторе времени не
светятся, после того
как посудомоечная машина была включена
клавишей "Вкл/Выкл"
Посудомоечная
машина не начинает
свою работу после
того, как была нажата
клавиша "Старт";
мигает контрольная
лампочка "Старт"
Посудомоечная
машина не работает
дальше
Контрольная лампочка
"Залив/Слив" светится
во время выполнения
программы "Горячая
вода"
Не правильно закрыта
дверь.
-
Не вставлена сетевая
вилка в розетку.
Выключился
автоматический
защитный
предохранитель.
Переключатель выбора
программ находится в
положении "Стоп".
Выключился
автоматический
защитный
предохранитель.
Поступающая вода не
достигла требуемой
температуры в 45 °C,
возможно, перегружена
система горячего
водоснабжения (см. главу
"Выбор программы").
Плотно прижать дверь.
Вставить сетевую вилку
в розетку.
Включить предохранитель (минимальная величина тока срабатывания
предохранителя
см. типовую табличку).
– Повернуть
переключатель
выбора программ в
положение желаемой
программы,
–
нажать на клавишу
"Старт".
Включить предохрани
тель (минимальная
величина тока срабаты
вания предохранителя
см. типовую табличку).
–
Заново запустить
программу на
выполнение.
–
Если контрольная лам
почка опять светится,
использовать другую
программу.
-
-
-
49
Page 50
Поиск неисправностей
Неполадка Возможная
причина
Контрольная лампочка
"Залив/Слив" мигает и
попеременно светится
Закрыт кран
водоснабжения.
Засорился фильтр в
резьбовом наконечнике
вентиля подачи воды.
Отказала система
контроля уровня воды.
Способ устранения
Полностью открыть кран
водоснабжения.
Прежде чем устранять
неполадку:
повернуть
–
переключатель
выбора программ в
положение "Стоп",
выключить
–
посудомоечную
машину клавишей
"Вкл/Выкл",
затем:
– прочистить фильтр в
резьбовом
наконечнике вентиля
подачи воды, см. главу
"Устранение
неполадок"
Вызвать сервисную
службу Miele.
50
Page 51
Поиск неисправностей
Неполадка Возможная причина Способ устранения
Мигает контрольная
лампочка
"Залив/Слив",
посудомоечная
машина не продолжает
своей работы
Неисправность в системе
залива воды.
Помеха в системе слива
воды, в моечной камере,
возможно, находится
вода.
Прежде чем устранять
неполадку:
Повернуть переключа
–
тель выбора программ
в положение "Стоп".
Выключить
–
посудомоечную
машину клавишей
"Вкл/Выкл".
Полностью открыть
–
кран водоснабжения.
Проверить и, при необ
–
ходимости, прочистить
фильтр в резьбовом
наконечнике вентиля
подачи воды, см. главу
"Устранение
неполадок".
– Величина избыточного
давления воды в
месте ее подключения
меньше чем 0,3 бар.
Проконсультироваться
у сантехника о
возможной помощи.
–
Прочистить
комбинированный
фильтр, см. главу
"Чистка и уход".
–
Прочистить
откачивающий насос,
см. главу "Устранение
неполадок".
–
Очистить обратный
клапан, см. главу
"Устранение
неполадок".
–
Устранить перегиб
сливного шланга.
-
-
51
Page 52
Поиск неисправностей
Неполадка Возможная
причина
В конце выполнения
программы на
индикаторе
появляются три
горизонтальных
штриха:
- - -
Смотря по
обстоятельствам,
случайный сбой в работе
или наличие технической
неисправности.
Способ
устранения
Повернуть
–
переключатель
выбора программ в
положение "Стоп".
Выключить
–
посудомоечную
машину клавишей
"Вкл/Выкл".
Через несколько секунд:
Включить
–
посудомоечную
машину клавишей
"Вкл/Выкл".
– Повернуть
переключатель
выбора программ в
положение желаемой
программы.
– Нажать на клавишу
"Старт".
Если в конце
выполнения программы
на индикаторе опять
появляются три
горизонтальный штриха,
то имеется техническая
неисправность.
–
Обратиться в
сервисную службу
Miele.
52
Page 53
Поиск неисправностей
Неполадка Возможная
причина
Из моечной камеры
доносится
периодический стук
Из моечной камеры
доносится скрежет.
звук хлопков в
водопроводе
Распылительное
коромысло при своем
вращении ударяется о
посуду.
Предметы посуды
двигаются в моечной
камере.
Возможно, причина
находится вне машины,
например, в сечении
водопровода.
Способ устранения
Прервать выполнение
программы, предметы
посуды, которые мешают
вращению
распылительного
коромысла, уложить по
другому.
Прервать выполнение
программы, устойчиво
закрепить предметы
посуды.
Не оказывает никакого
влияния на
работоспособность
посудомоечной машины.
Возможно, следует
посоветоваться с
сантехником.
53
Page 54
Поиск неисправностей
Неполадка Возможная причина Способ устранения
Посуда не достаточно
чистая после мытья
Посуда была не правильно
распределена. Предметы
посуды вложены друг в
друга, струи воды не могут
омыть все поверхности.
Отверстие патрубка зали
ва воды для среднего рас
пылительного коромысла
было накрыто. Через
среднее распылительное
коромысло протекает
слишком мало воды.
Была выбрана слишком
"слабая" программа
мытья.
Использовалось слишком
малое количество
моющего средства.
Вращение распылительных коромысел
заблокировано высокими
предметами посуды.
Засорились форсунки
распылительных
коромысел.
Комбинированный фильтр
в моечной камере гряз
ный или неправильно
вставлен. Это также
может быть причиной
засорения форсунок рас
пылительных коромысел.
Обратный клапан забло
кирован в открытом
положении. Грязная вода
затекает обратно в
моечную камеру.
-
Учтите указания,
приводимые в главе
"Размещение посуды и
столовых приборов".
Предметы посуды в
задней части верхнего
короба распределить
таким образом, чтобы не
закрывать отверстие.
Выбрать более "сильную"
программу мытья, см.
"Таблицы программ" в
конце данной инструкции
по эксплуатации.
Использовать больше
моющего средства, см.
главу "Эксплуатация".
Проверить возможность
вращения. Иначе
уложить предметы
посуды.
Очистить форсунки рас
пылительных коромысел,
см. главу "Чистка и уход".
Очистить комбинирован
ный фильтр или правиль
но его вставить. О том,
как прочистить форсунки
распылительных
-
коромысел см. главу
"Чистка и уход".
-
Очистить откачивающий
насос и обратный клапан,
см. "Устранение
неполадок".
-
-
-
54
Page 55
Поиск неисправностей
Неполадка Возможная
причина
Посуда не просыхает,
или бокалы и
столовые приборы
покрыты пятнами
Белый налет на посуде
и столовых приборах,
стаканы становятся
непрозрачными; налет
можно стереть
тряпкой
На бокалах и столовых
приборах остаются
разводы, бокалы
имеют голубоватые
тени; налет можно
стереть тряпкой
Слишком малое коли
чество ополаскивателя
или контейнер для
ополаскивателя
опустошен.
Посуда слишком рано
вынута из машины.
Слишком малое
количество
ополаскивателя.
В контейнере для
регенерационной соли
отсутствует соль.
Не плотно закрыта
запорная крышка
контейнера для
регенерационной соли
или она перекошена.
Возможно, были
использованы не
подходящие чистящие
таблетки комплексного
действия (с добавкой
ополаскивателя и/или
соли).
Автоматическое
устройство смягчения
воды (датчик смягчи
теля) вышло из строя.
Используется слишком
большое количество
ополаскивателя.
Способ устранения
Увеличить величину
дозировки ополаскива
теля или загрузить его,
см. главу "Начальный
ввод в эксплуатацию".
Вынимать посуду из
машины позднее, см.
главу "Эксплуатация".
Увеличить величину
дозирования,
см. главу "Начальный
ввод в эксплуатацию".
Загрузить
регенерационную соль,
см. главу "Начальный
ввод в эксплуатацию".
Насадить запорную
крышку прямо, без
перекоса и плотно
завернуть.
Заменить чистящее
средство, возможно,
следует использовать
обычные таблетки или
обычное моющее
средство.
Обратиться в сервисную
службу Miele.
-
Снизить величину
дозирования, см. главу
"Начальный ввод в
эксплуатацию".
-
55
Page 56
Поиск неисправностей
Неполадка Возможная
причина
Бокалы тускнеют и
изменяют цвет; налет
нельзя стереть
тряпкой
Не полностью
удалены следы чая
или губной помады
Изменили цвет детали
из пластмассы
Следы ржавчины на
столовых приборах
Бокалы не
предназначены для
машинного мытья.
Произошли изменения в
самих поверхностях.
Выбранная программа
мытья имеет слишком
низкую температуру
основного мытья.
Моющее средство
обладает слишком
низким отбеливающим
действием.
Причиной этого могут
быть натуральные
красители, например, из
моркови, помидор или
кетчупа. Количество
моющего средства или
его отбеливающее
действие было слишком
мало для удаления
натурального красителя.
Не плотно закрыта запор
ная крышка контейнера
для регенерационной
соли или она перекошена.
Некоторые столовые
приборы не достаточно
устойчивы к ржавлению.
После загрузки регенера
ционной соли не была
запущена программа пред
варительного ополаски
вания. Остатки соли
попали на посуду в про
цессе обычного ее мытья.
Способ устранения
Никак!
Покупайте бокалы,
подходящие для мытья в
посудомоечных машинах.
Выбрать программу с
более высокой
температурой основного
мытья.
Заменить моющее
средство.
Использовать больше
моющего средства, см.
главу "Эксплуатация".
Изменившие свою
окраску части посуды уже
не вернут свой
первоначальный цвет.
-
Насадить запорную
крышку прямо, без
перекоса и плотно
завернуть.
Никак! Покупать
столовые приборы,
подходящие для мытья в
посудомоечной машине.
-
После загрузки соли
следует обязательно
-
запустить программу
-
"Предварительная".
-
56
Page 57
Поиск неисправностей
Неполадка Возможная
причина
В кювете для моющих
средств после мытья
приклеиваются
остатки моющего
средства
Не возможно закрыть
крышку кюветы для
моющих средств
После завершения
выполнения
программы в моечной
камере находится вода
Кювета для моющих
средств была влажной
при загрузке.
Приклеившиеся остатки
моющего средства
заблокировали запор
кюветы.
Засорился
комбинированный
фильтр в моечной
камере.
Откачивающий насос
или обратный клапан
заблокирован.
Перегнут сливной шланг. Устранить перегиб
Способ устранения
Засыпать моющее
средство только в сухую
кювету.
Удалить остатки
моющего средства.
Прежде, чем устранять
неполадку:
повернуть
–
переключатель
выбора программ в
положение "Стоп".
– выключить
посудомоечную
машину клавишей
"Вкл/Выкл".
Очистить
комбинированный
фильтр, см. главу
"Чистка и уход".
Прочистить
откачивающий насос и
обратный клапан,
см. главу "Устранение
неполадок".
сливного шланга.
57
Page 58
Устранение неполадок
Очистка фильтра в узле
подачи воды
Для защиты вентиля подачи воды от
загрязнений из водопровода в его
резьбовой наконечник встроен
фильтр. Если этот фильтр засорится,
то в посудомоечную машину будет
поступать недостаточное количество
воды.
Пластмассовое гнездо узла
,
подключения воды содержит
электрический клапан. Поэтому
избегайте погружать гнездо в
жидкости.
Рекомендация
Если Ваш опыт показывает, что вода
в водопроводе содержит много
нерастворимых примесей, то мы
рекомендуем между краном
водоснабжения и резьбовым
наконечником вентиля безопасности
установить дополнительно фильтр с
большой поверхностью сетки.
Такой фильтр можно приобрести в
торговой организации техникой Miele
или в сервисном центре Miele.
Для чистки сетки фильтра:
^
Отсоедините посудомоечную
машину от сети электропитания
(выключить прибор, после чего
вытащить сетевую вилку из розетки
или вывернуть/отключить защитный
предохранитель).
^ Вытащите резиновое
уплотнительное кольцо из
посадочного места.
^ Вытащите сетку пинцетом или
острогубцами наружу и очистите ее.
^ Обратно вставьте фильтр и
уплотнение; проследите за
правильной посадкой!
^ Наверните вентиль подачи воды на
кран водоснабжения. При этом
избегайте перекашивания
резьбового соединения.
^
Откройте кран водоснабжения.
Если через соединение проступает
вода, то, возможно, Вы не
достаточно затянули или
перекосили резьбовое соединение.
Насадите вентиль подачи воды
ровно и плотно затяните резьбовое
соединение.
^
Перекройте кран водоснабжения.
^
Открутите вентиль подачи воды.
58
Page 59
Чистка откачивающего
насоса и обратного клапана
В случае если по завершении
выполнения программы Вы
установите, что вода остается в
моечной камере, то это означает, что
она не была откачана. Работа
откачивающего насоса и обратного
клапана может быть заблокирована
каким-либо посторонним телом. Вы
можете легко удалить этот
посторонний предмет.
Достаньте комбинированный
^
фильтр из моечной камеры. (см.
главу "Чистка и уход", раздел
"Чистка сеток фильтра в моечной
камере").
^ Вычерпайте воду из моечной
камеры небольшим ковшиком.
Устранение неполадок
Перекиньте запорную скобу
^
обратного клапана.
59
Page 60
Устранение неполадок
Поднимите обратный клапан кверху
^
и промойте его, как следует, под
струей воды.
^ Удалите из обратного клапана все
посторонние тела.
Под обратным клапаном
располагается откачивающий насос
(см. стрелку).
^ Удалите из откачивающего насоса
все посторонние тела (особенно
трудно заметить наличие осколков
стекла). Для проверки поверните
ходовое колесо откачивающего
насоса рукой.
^ Аккуратно установите обратный
клапан на свое место и заприте его
с помощью скобы.
60
Page 61
Если Вы, не смотря на приведенные
рекомендации, не смогли устранить
возникшую неполадку в работе
посудомоечной машины, обращайтесь,
пожалуйста в фирменный сервисный
центр Miele по телефону:
Москва (095) 745 89 90
Сообщите в сервисную службу
^
модель и заводской номер Вашей
аосудомоечной машины.
Эти сведения Вы найдете на типовой
табличке, прикрепленной сверху на
двери машины.
Актуализация программы
Благодаря возможности актуализации
программ (PC = Коррекция программ)
можно будет в будущем занести в
электронную память Вашего прибора
соответствующие изменения в
стандартные программы.
Сервисная служба
Идентификационная контрольная
лампочка служит для сервисной
службы в качестве индикатора по
актуализации программ.
Актуализация программы может быть
проведена, как только технический
прогресс потребует применения
измененных программ мытья посуды.
Miele своевременно информирует о
возможности актуализации программ.
Cepтификaт
POCC DE.AЯ 46.B40819
c 28.06.2001 до 28.06.2004
Cooтвeтcтвуeт тpeбoвaниям
ГOCT 27570.0-87, ГOCT 27570.47-96,
ГOCT 23511-79, ГOCT P 50033-92
Cpoк службы
20 лeт
61
Page 62
Специальные принадлежности
Для лучшего использования посудомоечной машины
Вы могли бы... Для этого Вам нужен...
...мыть бутылки,
например, молочные бутылки или
бутылочки для детского питания
...мыть большое число рюмок
...мыть рюмки на длинной ножке,
например, креманки
...мыть большие тарелки ...вставку для тарелок диаметром
...мыть дополнительные предметы
столовых приборов,
например, ложки для разлива соуса,
маленькие предметы
...держатель для бутылок
...вставку для рюмок для
нижней корзины
...вставку для рюмок для
верхней корзины
до 32 см
...малую корзину для столовых
принадлежностей для нижней
корзины
62
Page 63
Указания для сравнительных испытаний
Стандарт на метод
испытаний: EN 50242 / IEC 704
Стандартная программа для
сравнительных испытаний
(Отметка энергии): Экономичная
Указание: Программа Универсальная Плюс 55 ° для
нормального загрязнения имеет повышенную
моющую способность и мощность сушки при
укороченной продолжительности выполнения и
увеличенном потреблении энергии.
Вместимость: Столовый сервиз на 12 персон
Расход моющего средства: 30 г только
Дозирование
ополаскивателя: Этап 3 (около 3 мл)
Измерения шума: Дверь посудомоечной машины один раз
полностью открыть, после чего опять закрыть,
для того чтобы автоматически закрыть
выходное отверстие турбовентилятора сушки,
как при ежедневной эксплуатации.
Верхний короб
в камеру II.
Нижний короб
63
Page 64
Указания для сравнительных испытаний
Выдвижной поддон для столовых приборов
64
Page 65
Указания для сравнительных испытаний
Стандарт на метод
испытаний: EN 50242 / IEC 704
Стандартная программа для
сравнительных испытаний Экономичная с дополнительной функцией
(Отметка энергии): "Верхний короб"
Указание: Программа Универсальная Плюс 55 ° с
дополнительной функцией "Верхний короб"
для нормального загрязнения имеет повышенную моющую способность и мощность сушки
при укороченной продолжительности выполнения и увеличенном потреблении энергии.
Вместимость: Столовый сервиз на 6 персон
Расход моющего средства: 20 г только
Дозирование
ополаскивателя: Этап 3 (около 3 мл)
Измерения шума: Дверь посудомоечной машины один раз
полностью открыть, после чего опять закрыть,
для того чтобы автоматически закрыть
выходное отверстие турбовентилятора сушки,
как при ежедневной эксплуатации.
Верхний короб Нижний короб
в камеру II.
Выдвижной поддон для столовых приборов
Расстояние между предметами столовой посуды в выдвижном поддоне для
столовых приборов удвоено.
65
Page 66
Транспортировка
Если Вы перевозите посудомоечную
машину, например, при переезде в
другое жилье, следует обратить
внимание на следующее:
нужно освободить посудомоечную
–
машину от всей посуды,
следует закрепить все
–
незакрепленные детали, например,
шланги, кабель питания, корзину
для столовых приборов, нижнюю
корзину,
осуществлять транспортировку
–
правильно.
Только в исключительных случаях
при транспортировке машины
можно будет положить ее на
заднюю сторону.
Запрещается транспортировать
посудомоечную машину, лежащей
на боку или дверью вниз, так как в
этом случае могут вытечь остатки
воды.
Эта вода может затечь в блок
электронного управления и стать
причиной выхода машины из строя.
66
Page 67
Технические данные
Высота соло-прибора 85 см (возможность регулировки + 4,0 см)
Высота встраиваемого прибора 81,7 см (возможность регулировки + 5,0 см)
Высота ниши для встраивания 82 см (+ 5,0 см)
Ширина 59,8 см
Ширина ниши для встраивания 60 см
Глубина:
соло-прибор
встраиваемый прибор
Глубина с открытой дверью:
соло-прибор
встраиваемый прибор
Вес:
соло-прибор SC#
подстраиваемый под
столешницу SC#
встраиваемый прибор SC#
Напряжение
60 см
57 см
118,5 см
115,5 см
прим. 65,5 кг
прим. 61,5 кг
прим. 57 кг
Параметры подключения см. типовую табличку сверху на двери
Защитный предохранитель
Справочные знаки проверки VDE, защита от радиопомех, Ростест-Москва
Напор воды (гидравлическое
давление)
Подключение к горячему
водоснабжению максимум до 60 °C
Высота слива максимум 1 м
Длина слива максимум 4 м
Кабель электроподключения около 1,7 м
Вместимость Столовый сервиз на 12 персон
SC # = Посудомоечная машина с выдвижным поддоном для столовых приборов
0,3 - 10 бар избыточного давления
67
Page 68
Таблицы программ
Программа Область применения Моющее
средство
Камера
(Мытье)
II
Интенсивная
75 °
Универсальная
Плюс 55 °
Универсальная
2)
55 °
Нормальная
2)
50 °
Экономичная
Деликатная o
2)
45 °
Ополаскивание для ополаскивания пахнущей посуды, если использовать
Горячая вода выбирать для слабо и средне загрязненной посуды,
1) Стандартная программа для отметки энергопотребления
2) Датчик помутнения (Эко-сенсор) активирован
В этой программе расходные величины и продолжительности выполнения программы могут
отличаться от приведенных значений в зависимости от степени загрязненности посуды.
3) см. главу "Включение и выключение (Индикация оставшегося времени)"
для средне загрязненных кастрюль, сковород и посуды
для подготовительных работ с присохшими остатками
пищи;
для очень грязной посуды добавьте еще 20% моющего
средства в камеру I
с большей продолжительностью основного мытья,
для средне загрязненной посуды
с присохшими остатками пищи
для средне загрязненной посуды 100 %
с укороченной продолжительностью мытья,
для слабо и средне загрязненной посуды
без присохших остатков пищи
1)
для мытья средне загрязненной посуды,
программа, особо сберегающая энергию
Программа "бережного мытья" для слабо загрязненной,
чувствительной к температуре посуды и стеклянных
бокалов
полную программу еще не выгодно
только если посудомоечная машина подключена к горячей
воде (минимум 45 °C) - см. главу "Выбор программы"
100 %
100 %
100 %
100 %
50 %
100 %
68
Page 69
Таблицы программ
Процесс выполнения программы Потребление Продолжитель
Предвари
тельное
ополаски
вание
12
XX
-
-
Основ
ное
мытье
X
75 °
55 °
X
55 °
X
50 °
X
45 °
X
45 °
-
ополаски
Оконча
тельное
вание
75 °
65 °
65 °
65 °
55 °
55 °
Проме
жуточное
ополаски
вание
12
XX
XX
XX
XX
XX
XX X
Электроэнергия
кВт/ч
Сушка Холод
-
(15 °C)
X 1,7 1,2 13 2:15 1:57
X 1,25 0,7 17 1:50 1:32
X 1,2 0,6 13 1:25 1:07
X 1,2 0,6 13 1:03 0:51
X 1,05 0,6 13 2:45 2:27
X 1,1 0,5 17 1:11 0:53
ная
вода
Горячая
-
(55 °C)
вода
Вода ч:мин
Литры Холод
ная
вода
(15 °C)
ность
-
-
3)
Горячая
вода
(55 °C)
X 0,06 0,06 5 0:11 0:11
X X X X X X - 0,1 22 - 1:05
При полной загрузке машины посудой Вы должны задавать, как минимум, 30 мл моющего средства
для программ: "Интенсивная", "Универсальная Плюс", "Универсальная", "Нормальная" и
"Экономичная". Если изготовитель моющего средства рекомендует большее количество, то Вы
должны использовать большее количество.
Для программы "Интенсивная" в камеру I задайте дополнительно 5-7 мл моющего средства.
Если Вы выбрали дополнительную функцию "Верхний короб", то дозирование количества
моющего средства проводится согласно степени загрязненности посуды и только в камеру II
(примерно
Приведенные величины были определены согласно предписаниям EN 50242. На практике,
вследствие отклонений в условиях эксплуатации, у этих величин могут иметься существенные
различия.
2
/3от общего количества, требуемого для полной загрузки машины).
697071
Page 70
Page 71
Page 72
Пpаво на измeнeниe сохpaняeтся / (G681/G684/G683 Plus) / 000 / 1002
Бумага произвeденa по технологии, исключающей применение хлора,
с заботой об окружающей срeде.
M.-Nr. 05 717 760
Loading...
