Miele G1171, G2171 Operating instructions [es]

Page 1

Instrucciones de manejo

Lavavajillas

Le agradecemos su confianza y esperamos disfrute de su nuevo aparato. Para ello es imprescindible, antes de su primera utilización leer las "Instrucciones de montaje", para evitar posibles daños tanto al usuario, como al aparato.

M.-Nr. 07 002 130

Page 2

Indice

Descripción del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Lavavajillas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Panel de mandos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Advertencias e indicaciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Su contribución a la protección del medio ambiente. . . . . . . . . . . . . . . . . . . . 11

Reciclaje del embalaje de transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Reciclaje de aparatos inservibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Lavado económico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Antes de la primera utilización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Abrir la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Cerrar la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Sistema descalcificador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Programación del sistema descalcificador . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Comprobación de la dureza de agua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Para la primera puesta en funcionamiento necesita: . . . . . . . . . . . . . . . . . . . . . . 17

Introducir sal regeneradora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Indicación de falta de sal k . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Abrillantador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Introducir abrillantador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Indicación de falta de abrillantador H . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Ajustar la cantidad de dosificación de abrillantador. . . . . . . . . . . . . . . . . . . . . . . 21

Distribución de la vajilla y los cubiertos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Objetos no aptos para el lavado en el lavavajillas: . . . . . . . . . . . . . . . . . . . . . . . . 23

Cesto superior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Rejilla abatible para tazas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Rejillas fijadoras (según modelo) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Regulación del cesto superior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Cesto inferior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Spikes abatibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Spikes extraíbles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Soporte para botellas (según modelo). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Cubiertos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Bandeja portacubiertos (según el modelo) . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Cesto cubertero (según modelo) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Page 3

Indice

Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Detergente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Dosificación del detergente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Seleccionar un programa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Iniciar un programa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Final del programa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Desconexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Extraer la vajilla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Interrumpir un programa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Cambiar un programa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Funciones suplementarias. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Avisador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Ajuste de fábrica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Limpieza y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Limpieza de la cuba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Limpieza de la junta de la puerta y de la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Limpieza del panel de mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Limpieza del frontal del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Limpieza de los filtros de la cuba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Limpiar los brazos aspersores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Solución de pequeñas anomalías . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Anomalías técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Anomalía en la entrada de agua/desagüe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Problemas generales con el lavavajillas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Ruidos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Resultado de lavado no satisfactorio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Solución de pequeñas anomalías . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Limpiar el filtro de la entrada de agua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Limpiar la bomba de desagüe y la válvula antirretroceso. . . . . . . . . . . . . . . . . . . 50

Servicio Post-venta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Reparaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Actualización de programas (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Para laboratorios de ensayo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Page 4

Indice

Relación de programas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Accesorios especiales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Conexión eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Conexión de agua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Entrada de agua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Desagüe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

E/D/G . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Page 5

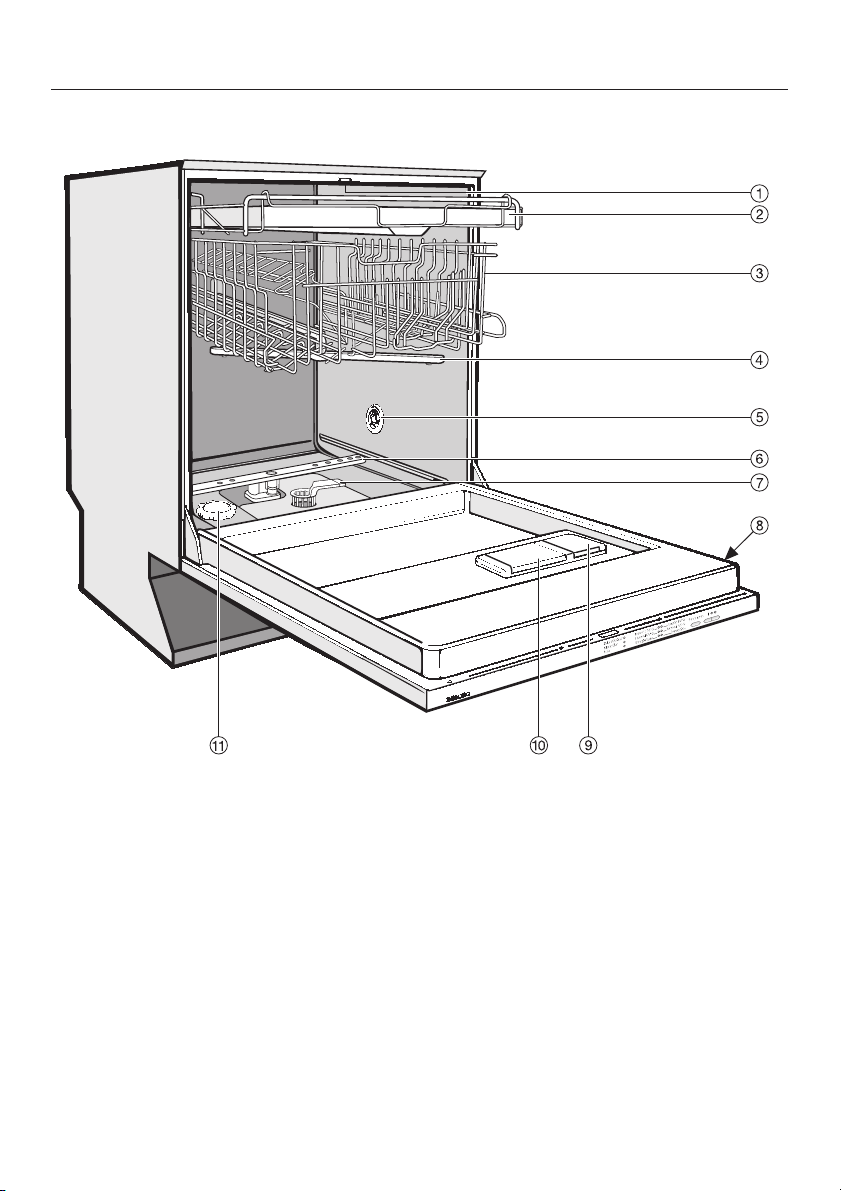

Lavavajillas

Descripción del aparato

a Brazo aspersor superior (no visible) b Bandeja portacubiertos (según el

modelo)

c Cesto superior d Brazo aspersor central e Orificio de ventilación para secado

(según el modelo)

f Brazo aspersor inferior

g Conjunto de filtros h Placa de características i Depósito para abrillantador j Cubeta de detergente de dos com

partimentos

k Depósito para sal regeneradora

Page 6

Descripción del aparato

Panel de mandos

a Pilotos de control / Aviso de anoma

lía

b Selección de programa c Tecla de programa ;? d Tecla g (Tecla "Conexión") con piloto

de control

e Tecla o (Tecla "Desconexión")

Encontrará la descripción detallada de los símbolos en los capítulos correspondientes

Relación breve de los símbo los

g Conectado o Desconectado

;? Tecla de programa

Pilotos de control

p/q Entrada de agua/Desagüe

H Abrillantador k Sal

Programas

L 60 °C Normal 60 °C ü 40 °C Rápido 40 °C Q 50 °C Ligero 50 °C . Ahorro energético B 75 °C Intensivo 75 °C R Prelavado

Estas instrucciones de manejo son aplicables a varios modelos de lavavajillas. Los diferentes modelos se designan de la siguiente manera: G 1171 etc. = G 1XXX G 2171 etc. = G 2XXX

Las denominaciones G 1XXX y G 2XXX siempre hacen referencia a la placa de características, independientemente de la denominación que figure en el pa nel de mandos. La placa de características se encuentra en el lado derecho de la puerta.

Page 7

Advertencias e indicaciones de seguridad

Este lavavajillas cumple las normati vas existentes en materia de seguri dad. Sin embargo, el uso indebido del mismo puede provocar daños fí sicos y materiales. Lea detenidamente las instrucciones de manejo antes de poner en mar cha este lavavajillas. De esta forma se protegerá Vd. y evitará daños en el lavavajillas. ¡Guarde cuidadosamente estas ins trucciones de manejo!

En la entrega

Antes del emplazamiento, com

pruebe si el lavavajillas presenta daños externos visibles. ¡No poner nun ca en servicio un lavavajillas defectuo so, ya que puede entrañar peligros para la seguridad del usuario!

Deseche el embalaje según la nor

mativa vigente.

En el emplazamiento y la insta lación

Uso apropiado

Utilice este lavavajillas exclusivamente para uso doméstico y sólo

para lavar vajilla. Cualquier otro tipo de utilización, modificaciones o cambios no están permitidos y pueden resultar peligrosos. El fabricante no se hace responsable de los daños ocasionados por el uso indebido o por el manejo incorrecto del aparato.

Transporte

A la hora de transportar el lavavaji llas (p.ej. por mudanza), tenga en

cuenta las siguientes indicaciones: –

Extraer la vajilla,

–

Asegure todas las piezas que no es tén fijas, p. ej. mangueras, cables, cesto cubertero, cesto inferior

–

Transporte el lavavajillas sólo en po sición vertical.

Siga el esquema de montaje para

la instalación y la conexión del lavavajillas.

El lavavajillas sólo puede conectar-

se a la red eléctrica a través de una clavija de 3 polos con toma de tierra (ninguna conexión fija). Tras la instalación, el enchufe deberá quedar accesible de manera que en todo momento sea posible desconectar el lavavajillas de la red eléctrica.

Asegúrese de que el lavavajillas no

tape enchufes de aparatos eléctri cos, ya que si el hueco de empotra

miento no es lo suficientemente profun

do, la presión ejercida sobre el enchufe podría sobrecalentarlo (¡peligro de in cendio!).

A fin de garantizar la estabilidad,

los lavavajillas que se monten o in tegren bajo una encimera, sólo podrán instalarse bajo encimeras continuas, atornilladas a los armarios adyacentes.

Page 8

Advertencias e indicaciones de seguridad

No instale el lavavajillas bajo una

placa de cocción. Las altas tempe raturas de irradiación podrían dañarlo. Por el mismo motivo, tampoco instale el lavavajillas junto a cualquier otro tipo de aparato que irradie calor (p.ej. chi meneas).

Si quiere convertir un lavavajillas

independiente en un lavavajillas para montaje bajo encimera y eliminar el zócalo independiente, debe montar un panel de zócalo de montaje bajo en cimera. Utilice para ello el juego de cambio correspondiente. ¡De lo contrario existe el riesgo de sufrir lesiones con las piezas metálicas que sobresalen!

El lavavajillas sólo puede conectar-

se a la red eléctrica una vez finalizadas todas las tareas de instalación y montaje.

Asegúrese de que todos los datos

referentes a la tensión, frecuencia y fusibles de la instalación doméstica coinciden con aquellos que figuran en la placa de características.

No podrán reclamarse al fabricante da ños y perjuicios originados por la falta

de una toma de tierra o por la interrup ción de la misma (p. ej. descarga eléc trica).

La instalación y el montaje de es

tos aparatos en lugares no fijos (p. ej. en barcos) deberán llevarse a cabo únicamente por establecimientos o per sonal autorizados, siempre y cuando queden garantizadas las condiciones necesarias para el uso seguro del apa

rato.

¡No poner nunca en servicio un

aparato defectuoso, ya que puede entrañar peligros para la seguridad del usuario! En caso de que el lavavajillas presentase anomalías, desconéctelo inmediatamente y no lo utilice hasta que la avería no haya sido reparada por su suministrador o por el Servicio Post-venta.

La carcasa de plástico de la cone-

xión de agua contiene una válvula eléctrica. No sumerja la carcasa en nin gún líquido.

La seguridad eléctrica del lavavaji

llas quedará garantizada solamen te si está conectado a un sistema de toma de tierra instalado de forma regla mentaria. Este requisito básico de se guridad debe cumplirse. En caso de duda, haga que un experto revise la instalación de la casa.

La manguera de entrada de agua contiene cables eléctricos. Por

consiguiente, no acorte la manguera.

Por razones de seguridad, no utili

ce cables de prolongación (¡peli gro de incendio por sobrecalentamien to!).

En el uso diario

No vierta disolventes en la cuba.

¡Peligro de explosión!

Page 9

Advertencias e indicaciones de seguridad

Evite la aspiración de los detergen

tes en polvo. No ingiera detergen te, ya que podría ocasionar quemadu ras en la nariz, boca y garganta. Acuda inmediatamente al médico en caso de ingestión o aspiración.

No deje la puerta del lavavajillas

abierta si no es necesario. Podría golpearse.

No se apoye ni se siente sobre la

puerta abierta. El lavavajillas po dría volcarse y averiarse o Vd. podría lastimarse.

Utilice únicamente detergentes y

abrillantadores comunes para lavavajillas de uso doméstico. No utilice detergente suave.

Por motivos de seguridad, en los

lavavajillas con cesto cubertero (según el modelo) introduzca los cubiertos con las partes afiladas o punzantes hacia abajo. Los cuchillos y tenedores hacia arriba pueden ser peligrosos. Sin embargo, los cubiertos se limpiarán y secarán mejor si los introduce en el cesto cubertero con los mangos hacia abajo.

Utilice exclusivamente sales rege

neradoras especiales, preferible mente sal regeneradora de grano grue so. No utilice en ningún caso otro tipo de sales como sal de mesa, sal desna turalizada para animales o deshielo.

Otro tipo de sales podrían contener componentes insolubles en agua y ocasionar fallos en el funcionamiento del descalcificador.

No lave piezas de plástico sensi

bles al agua caliente como conte nedores o cubiertos de usar y tirar. Po drían deformarse a causa de las altas temperaturas.

Cuando utilice la función suple

mentaria de preselección de inicio (según el modelo), la cubeta del deter gente debe estar seca; si fuera necesa rio, séquela. Si la cubeta estuviera hú meda podrían formarse grumos en el detergente y no se diluiría totalmente.

Niños en casa

No permita a los niños pequeños

jugar con el lavavajillas o manipular los mandos del mismo. ¡Existe el riesgo, p. ej., de que los niños se queden encerrados en el lavavajillas!

Evite que los niños entren en con-

tacto con detergentes. Los detergentes pueden provocar quemaduras en la boca y la garganta o provocar asfixia. Evite que los niños se acerquen al aparato cuando la puerta esté abierta. Podrían quedar restos de detergente en el interior del aparato. En caso de ingestión acuda inmediata mente a un centro médico.

Page 10

Advertencias e indicaciones de seguridad

Protección general

No introduzca detergente (tampo

co detergente líquido) en el depó sito para el abrillantador. El detergente daña el depósito.

No introduzca detergente (tampo

co el detergente líquido) en el de pósito para sal regeneradora. El deter gente daña el sistema descalcificador.

No utilice detergentes de uso in

dustrial, podrían causar daños ma teriales y existe el riesgo de que se produzca una fuerte reacción química (p. ej. reacción de gas detonante).

Si se cumplen las siguientes condi-

ciones, el sistema integrado Waterproof protegerá el lavavajillas de forma segura ante posibles daños causados por el agua:

– la instalación ha sido llevada a cabo

correctamente,

– todas las averías han sido reparadas

y/o las piezas defectuosas han sido sustituidas,

–

Se ha cerrado la toma de agua durante ausencias prolongadas (p. ej. vacaciones).

El sistema Waterproof funciona aunque el lavavajillas esté apagado. ¡No lo desconecte de la red eléctrica!

Reparación y mantenimiento

Los trabajos de reparación se reali

zarán exclusivamente por personal técnico autorizado. ¡Una reparación inadecuada puede ori ginar graves peligros para el usuario!

Para realizar los trabajos de man

tenimiento, desconecte el lavavaji llas de la red eléctrica (desconecte el lavavajillas, separe la clavija de la base de enchufe).

Un cable de conexión dañado sólo

podrá sustituirse por otro cable de conexión especial del mismo tipo (disponible en el Servicio Post-venta Miele). Por razones de seguridad, únicamente el personal cualificado o el Servicio Post-venta Miele podrá cambiar un cable de conexión dañado.

Desestimación del lavavajillas

Inutilice el aparato inservible. Para

ello, desenchufe la clavija y corte o destruya el cable de conexión. Extraiga los goznes de cierre de la puerta (1 tornillo Torx), para que los ni ños no puedan quedar encerrados. De seche el lavavajillas según la normativa vigente.

El fabricante no se hace responda ble de los daños que se hayan origi nado por la no observancia de las "Advertencias concernientes a la se guridad".

Page 11

Su contribución a la protección del medio ambiente

Reciclaje del embalaje de transporte

El embalaje protege al lavavajillas de daños durante el transporte. Los mate riales del embalaje han sido seleccio nados siguiendo criterios ecológicos y, por tanto, son reciclables. La devolución del embalaje al ciclo de reciclaje ahorra materias primas y redu ce el aumento de basuras. En conse cuencia, los embalajes no deberían ti rarse a la basura, sino entregar en un punto de recogida específico. Su Ayun tamiento le facilitará cualquier informa ción al respecto.

Reciclaje de aparatos inservibles

Los aparatos eléctricos y electrónicos inservibles llevan componentes aprove

chables que no tienen desperdicio y de ningún modo deberán parar en el ver tedero. Sin embargo, también contie nen sustancias nocivas, necesarias para el funcionamiento y la seguridad

de estos aparatos. El desecharlas en la basura común o un uso indebido de las

mismas puede resultar perjudicial para la salud y para el medio ambiente. Por

este motivo, en ningún caso elimine su

aparato inservible a través de la basura común.

En su lugar, utilice los puntos de reco gida pertinentes para la entrega y el re ciclaje de aparatos eléctricos y electró nicos inservibles.

Asegúrese de que el aparato inservible esté almacenado de forma segura para los niños hasta su recogida.Encontrará información al respecto en las instruc ciones de manejo, en el capítulo "Advertencias e indicaciones de seguri dad".

Page 12

Su contribución a la protección del medio ambiente

Lavado económico

Este lavavajillas funciona de forma su mamente económica en lo que se refie re al consumo energético y de agua. Puede reforzar este funcionamiento económico teniendo en cuenta los si guientes consejos:

Puede conectar el lavavajillas al

agua caliente. Recomendamos la co nexión al agua caliente en caso de sistemas de calentamiento de agua que ahorren energía, p.ej. energía solar con conducto circulatorio. En los sistemas de calentamiento eléctricos se recomienda una conexión al agua fría.

^ Utilice la capacidad completa de los

cestos para vajilla sin sobrecargar, no obstante, el lavavajillas. Ésta es la forma más económica de lavar.

^ Seleccione un programa adecuado

al tipo de vajilla y al grado de suciedad.

Seleccione el programa . para un lavado de ahorro energético.

Tenga en cuenta las indicaciones de dosificación del fabricante del deter gente.

Si utiliza detergente en polvo o líqui do, puede reducir en de detergente indicada en el caso de que los cestos estén sólo parcial mente llenos.

/3la cantidad

Page 13

Antes de la primera utilización

Abrir la puerta

^ Para abrir la puerta, tire del mango. Si abre la puerta durante el funciona-

miento, las funciones de lavado se detendrán automáticamente.

Cerrar la puerta

Introduzca los cestos en el lavavaji

llas. Cierre la puerta hasta que encaje.

Page 14

Antes de la primera utilización

Sistema descalcificador

Para obtener un resultado óptimo de la vado, el lavavajillas necesita agua blan da (de bajo contenido en cal). El agua dura forma manchas blancas en la vaji lla y en las paredes interiores del lava vajillas. Es necesario descalcificar el agua cuya dureza sea superior a 4 °d (0,7 mmol/l). El sistema descalcificador integrado realiza esta función automáticamente.

El sistema descalcificador necesita

–

sal regeneradora.

Aunque utilice productos "3 en 1", introduzca sal a fin de obtener el mejor resultado posible.

– El lavavajillas debe programarse de-

pendiendo de la dureza del agua.

– Consulte el grado de dureza exacto

del agua a la empresa de abastecimiento de agua local de su ayuntamiento.

El programa descalcificador viene programado de fábrica para una du

reza de 12 - 15 °d (2,2 - 2,7 mmol/l).

Si este ajuste corresponde al grado de

dureza de su agua puede pasar al si guiente punto.

Si la dureza de agua fuese otra, deberá programarla a través de las teclas de su panel de mandos.

Si no fuera posible determinar la dureza precisa, debido a permanentes va riaciones de la misma (p. ej. 37 50 °d), ajuste el sistema descalcifica dor siempre al valor máximo (en este ejemplo, a 50 °d).

En caso de avería, facilitará las tareas de reparación al Servicio Post-venta in dicándole el grado de dureza de agua.

Apunte aquí la dureza del agua:

°d

Page 15

Antes de la primera utilización

Programación del sistema descalcificador

Durante la programación, al pulsar cada una de las teclas, parpadean y se iluminan otros pilotos de control. Para llevar a cabo la programación, sólo de berá tener en cuenta los pilotos de con trol que se mencionan en los siguientes pasos de manejo.

Podrá interrumpir la programación en cualquier momento y comenzar de nuevo, desconectando el lavavajillas con la tecla o.

^ Desconecte el lavavajillas con la te-

cla o.

^ Mantenga pulsada la tecla ;? y si-

multáneamente conecte el lavavaji-

llas con la tecla g. Para ello mantenga pulsada la tecla ;? durante al menos cuatro segundos, hasta que se ilumine la indicación de programa inferior derecha.

Si no fuera éste el caso, comience de nuevo desde el principio.

Pulse dos veces brevemente la tecla ;?.

El piloto de control p/q parpadea 2 veces brevemente y la indicación de programa superior derecha parpadea 4 veces brevemente (ajuste de fábrica).

Pulse la tecla ;? prolongadamente (al menos un segundo) hasta que se ilumine el piloto de control p/q.

Reconocerá el valor ajustado por el parpadeo de la indicación de progra ma superior derecha (véase tabla).

°d mmol/l °f Ritmo de

1 - 4 0,2 - 0,7 2- 7 1 veces breve

5 - 7 0,9 - 1,3 9- 13 2 veces breve 8 - 11 1,4 - 2,0 14- 20 3 veces breve

12 - 15 2,2 - 2,7 22- 27 4 veces breve

16 - 20 2,9 - 3,6 29- 36 5 veces breve 21 - 25 3,8 - 4,5 38- 45 6 veces breve 26 - 30 4,7 - 5,4 47- 54 7 veces breve 31 - 36 5,6 - 6,5 56- 65 8 veces breve 37 - 45 6,7 - 8,1 67- 81 9 veces breve 46 - 70 8,3 - 12,6 83-126 1 vez

prolongado

^ Seleccione el ritmo de parpadeo co-

rrespondiente al grado de dureza de su agua pulsando brevemente la tecla ;?. Con cada pulsación aumentará un nivel. Una vez alcanzado el valor máximo, el ajuste comienza de nuevo desde el principio.

Ejemplo:

Dureza de agua de 22 °d. La indicación de programa superior derecha parpadea 6 veces breve mente.

Desconecte el lavavajillas con la te cla o.

parpadeo

Page 16

Antes de la primera utilización

Comprobación de la dureza de agua

Desconecte el lavavajillas con la te

cla o. Mantenga pulsada la tecla ;? y si

multáneamente conecte el lavavaji llas con la tecla g. Para ello mantenga pulsada la tecla ;? durante al menos cuatro segun dos, hasta que se ilumine la indica ción de programa inferior derecha.

Pulse dos veces brevemente la tecla

;?.

La indicación de programa superior de recha parpadea según el ritmo correspondiente al ajuste de la dureza de agua (véase tabla).

^ Desconecte el lavavajillas con la te-

cla o.

Page 17

Antes de la primera utilización

Para la primera puesta en funcionamiento necesita:

aprox. 2 l de agua,

–

aprox. 2 kg de sal regeneradora,

–

detergente para lavavajillas de uso

–

doméstico, abrillantador para lavavajillas de uso

–

doméstico.

En la fábrica se comprueba el funcio namiento de cada lavavajillas. Los restos de agua se deben a esta comprobación y no a un uso previo del lavavajillas.

Introducir sal regeneradora

Si la dureza de su agua se sitúa siempre por debajo de 4 °d (= 0,7 mmol/l), no será necesario utilizar sal. De todas formas, deberá programar el lavavajillas dependiendo de la du reza del agua.

¡Importante! Antes de llenar el de pósito de sal por primera vez, intro

duzca aprox. 2 l de agua en el de

pósito para que la sal pueda diluir se.

No introduzca detergente (tam-

poco el detergente líquido) en el depósito para sal regeneradora. El detergente daña el sistema descalcificador.

Utilice exclusivamente sales re generadoras especiales, preferible mente sal regeneradora de grano grueso o sal común pura. Otro tipo de sales podrían contener compo nentes insolubles en agua y ocasio nar fallos en el funcionamiento del descalcificador.

Page 18

Antes de la primera utilización

Extraiga el cesto inferior del lavavaji

llas y abra la tapa de cierre del depó sito.

Cada vez que se abra la tapa del depósito de sal, saldrá sal o rebosa rá agua salada. Por lo tanto, abra el depósito únicamente para introducir sal.

A continuación, llene el depósito con

aprox. 2 l. de agua.

Indicación de falta de sal k

Al finalizar un programa, introduzca

sal en el depósito tan pronto como se ilumine el piloto de control k.

Una vez rellenado el depósito, puede que la indicación de falta de sal siga iluminada durante algún tiempo. Se apagará en cuanto se haya formado la suficiente concentración de sal.

Cada vez que introduzca sal en

el depósito, inicie inmediatamente el programa ü 40 °C con el lavavaji llas vacío, para que el agua con sal que haya podido rebosar se diluya y se desagüe.

Coloque el embudo de llenado e in troduzca sal hasta completar el de pósito. El depósito tiene una capaci dad, dependiendo del tipo de sal, de hasta 2 kg.

Limpie los restos de sal de la zona de carga. A continuación, vuelva a enroscar firmemente la tapa de cie rre del depósito.

Inicie inmediatamente el programa ü 40 °C con el lavavajillas vacío, para que el agua con sal que haya podido rebosar se diluya y se desa güe.

Page 19

Antes de la primera utilización

Abrillantador

El abrillantador es necesario para el proceso de secado, ya que permite que el agua forme una película y escu rra con mayor facilidad después del la vado.

El abrillantador se vierte en el depósito y se dosifica automáticamente en las cantidades previamente ajustadas.

Introduzca en el depósito única

mente abrillantador para lavavajillas de uso doméstico, en ningún caso productos para el lavado de la vajilla a mano. Podría dañar el depósito de abrillantador.

Puede utilizar como alternativa – vinagre de uso común con un por-

centaje de acidez máximo del 5% o – ácido cítrico líquido al 10%

Introducir abrillantador

^ Presione la tecla de apertura en la

tapa del depósito de abrillantador en la dirección que indica la flecha. La tapa salta.

La vajilla estará más húmeda y presentará más manchas que si utilizara abri llantador.

En ningún caso utilice vinagre con alto porcentaje de acidez (p. ej. esencia de vinagre al 25%). Podría dañar el lavavajillas.

Page 20

Antes de la primera utilización

Indicación de falta de abrillantador H

Si se ilumina el piloto de control H, aún queda una reserva de abrillantador para 2 ó 3 lavados.

Vierta abrillantador hasta que sea vi

sible a través del orificio de llenado.

El depósito tiene capacidad para 110 ml. aprox.

^ Cierre la tapa hasta que encaje, ya

que de lo contrario el agua podría penetrar en el depósito de abrillantador durante el lavado.

Introduzca abrillantador a tiempo en el depósito.

^ Si se ha derramado abrillantador, lim-

pie bien los restos para evitar que en el siguiente programa se forme exce siva espuma.

Page 21

Antes de la primera utilización

Ajustar la cantidad de dosificación de abrillantador

Para obtener un resultado óptimo de la vado, puede ajustar la cantidad de do sificación de abrillantador.

La cantidad de dosificación de abrillan tador se puede ajustar en niveles de aprox. 0-6 ml. La cantidad de abrillan tador viene ajustada de fábrica a aprox. 3 ml. No obstante, este ajuste es tan sólo una recomendación.

En el caso de que la vajilla no quedara limpia:

^ Ajuste una cantidad de abrillantador

mayor.

Si quedaran nubes o estrías en la vajilla:

^ Ajuste una cantidad de abrillantador

menor.

^ Desconecte el lavavajillas con la te-

cla o.

Mantenga pulsada la tecla ;? y si multáneamente conecte el lavavaji

llas con la tecla g. Para ello mantenga pulsada la tecla ;? durante al menos cuatro segun dos, hasta que se ilumine la indica ción de programa inferior derecha.

Si no fuera éste el caso, comience de nuevo desde el principio.

La indicación de programa superior de recha parpadea 3 veces brevemente. El ajuste de la cantidad de abrillantador

es 3 ml (ajuste de fábrica).

Reconocerá el valor ajustado por el

parpadeo de la indicación de progra

ma superior derecha (véase tabla).

Cantidad de abrillan

tador en ml

01 1 veces 2 2 veces

3 3 veces

4 4 veces 5 5 veces 6 6 veces

Ritmo de parpadeo

^ Pulse la tecla ;? durante al menos

un segundo, hasta que la indicación de programa superior derecha se ilumine.

Seleccione el valor correspondiente a la cantidad de dosificación que de see pulsando brevemente la tecla ;?. Con cada pulsación aumentará un ni vel.

La cantidad de abrillantador programa da se memoriza inmediatamente.

Desconecte el lavavajillas con la te cla o.

Pulse tres veces brevemente la tecla ;?.

El piloto de control p/q parpadea 3 veces brevemente.

Page 22

Distribución de la vajilla y los cubiertos

Consejos a tener en cuenta

Retire los restos de comida de mayor tamaño.

No es necesaria una limpieza previa bajo el grifo.

No lave en el lavavajillas piezas

con ceniza, arena, cera, grasa o pin tura. La ceniza no se diluye y quedará esparcida por la cuba y la arena puede estropear la vajilla. La cera, grasa o pintura dañan el lavavajillas.

Puede distribuir la vajilla en los cestos como crea conveniente. Tenga en cuenta de todos modos las siguientes indicaciones:

– Las piezas de vajilla o los cubiertos

no deberán estar encajados o cubrirse entre sí.

– Disponga las piezas de la vajilla de

manera que todas las superficies queden accesibles al agua. ¡Sólo así podrá garantizarse el lavado!

Coloque las piezas hondas inclina

–

das para que el agua pueda salir. Asegúrese de que los brazos asper

–

sores no quedan bloqueados por piezas demasiado altas o que salgan de los cestos. Si fuera necesario, haga una prueba

haciendo girar manualmente los bra zos aspersores.

Asegúrese de que las piezas peque

–

ñas no se escurran entre las rejillas de los cestos. Coloque las piezas pequeñas, como p. ej. tapas, en la bandeja portacu biertos o en el cesto cubertero (según el modelo).

Alimentos como p.ej. zanahorias, tomates o ketchup pueden contener colorantes naturales que, en grandes cantidades, podrían desteñir piezas de plástico. La decoloración no significa que las piezas hayan sufrido daños materiales.

–

Asegúrese de que todas las piezas están bien asentadas.

–

Coloque todos los recipientes altos como tazas, vasos, ollas etc. boca abajo.

–

No coloque recipientes altos y estre chos, como p. ej. copas de cham pán, en los extremos de los cestos, sino en la parte central. En esta posi ción los chorros de agua alcanzan mejor el interior de los mismos.

Page 23

Distribución de la vajilla y los cubiertos

Objetos no aptos para el lavado en el lavavajillas:

Vajilla y cubiertos de madera o con

–

componentes de madera: se ablan darían y estropearían. Además, el pegamento utilizado en estos objetos no es adecuado para el lavavajillas. Consecuecia: los mangos de made ra podrían desprenderse.

Piezas de valor artístico, como valio

–

sos jarrones antiguos o vasos con aplicaciones: estos objetos no pue den lavarse en el lavavajillas.

– Piezas de plástico de materiales no

resistentes al calor: podrían deformarse.

– Objetos de cobre, latón, estaño o

aluminio: podrían desteñirse o perder el brillo.

– Decoraciones en vidrio: tras muchos

lavados podrían perder color.

– Objetos delicados de vidrio o cristal:

con el tiempo podrían volverse ma tes.

Recomendamos:

Compre vajilla y cubiertos aptos para

–

lavavajillas.

No es recomendable, pero si va a la

–

var vasos delicados en el lavavaji llas, hágalo únicamente a baja tem peratura (véase capítulo "Relación de programas") o en programas con protección del cristal (según mode lo). Disminuirá la posibilidad de que

el cristal se vuelva mate.

Se recomienda lavar a mano los ob

–

jetos valiosos de cristal.

Tenga en cuenta las siguientes advertencias:

La plata pulida con un producto limpiaplata no escurre homogéneamente,

por lo que puede estar todavía húmeda o presentar manchas al finalizar el programa de lavado. En tal caso, seque la plata con un paño.

La plata podría teñirse al entrar en contacto con alimentos que contengan azufre. Entre estos alimentos se en cuentran p. ej. yema de huevo, cebo llas, mayonesa, mostaza, legumbres, pescado, salmueras y escabeches.

No lave en el lavavajillas piezas de aluminio (p. ej. filtros de grasas) con detergentes alcalinos abrasivos de uso industrial. Podrían producirse daños materiales. En casos extre mos existe riesgo de explosiones re sultantes de reacciones químicas (p.ej. reacción de gas detonante).

Page 24

Distribución de la vajilla y los cubiertos

Cesto superior

Por razones de seguridad utilice

el lavavajillas con los cestos supe rior e inferior colocados.

^ Coloque en el cesto superior las pie-

zas de vajilla pequeñas, ligeras y delicadas como: platillos, tazas, vasos, cuencos de postres, etc. También puede colocar en el cesto superior alguna cacerola plana.

Coloque utensilios largos como ca zos, cucharones o cuchillos largos en el cesto superior, en posición transversal en la parte delantera.

Rejilla abatible para tazas

Para colocar piezas altas podrá le

vantar la rejilla abatible para tazas.

Rejillas fijadoras (según modelo) Puede colocar vasos en las rejillas fija

doras para que queden bien sujetos.

^ Levante las rejillas fijadoras y apoye

los vasos en ellas.

Puede abatir las rejillas fijadoras hacia el centro del cesto. Así podrá introducir y extraer fácilmente otras piezas de va jilla.

Page 25

Distribución de la vajilla y los cubiertos

Regulación del cesto superior

A fin de ganar espacio para utensilios altos en los cestos superior o inferior, podrá ajustar la altura del cesto supe rior en tres posiciones distintas, con una diferencia de 2 cm. entre ellas.

También puede ajustar el cesto supe rior inclinado. Asegúrese em todo mo mento de que el cesto se deslice sin di ficultad en la cuba.

Extraiga el cesto superior.

Tire hacia arriba de las palancas si tuadas a ambos lados del cesto su perior.

Dependiendo del ajuste del cesto su perior podrá colocar en los cestos pla tos con los siguientes diámetros:

Lavavajillas con bandeja portacubier tos

(modelo, véase placa de característi cas)

Ajuste

del

cesto

superior

Superior 15 19 31

Central 17 21 29

Inferior 19 23 27

Lavavajillas con cesto cubertero

(modelo, véase placa de características)

Ajuste

del

cesto

superior

Superior 20 24 31

Central 22 26 29

Platos C en cm

Cesto superior Cesto in

G1XXX G2XXX

Plato C en cm

Cesto superior Cesto in-

G1XXX G2XXX

ferior

Ajuste la posición deseada.

Vuelva a encajar las palancas.

Inferior 24 28 27

Page 26

Distribución de la vajilla y los cubiertos

Cesto inferior

Coloque en el cesto inferior las pie

zas de mayor tamaño y peso, como platos, fuentes, ollas, bandejas, etc. También puede colocar vasos y pla tos pequeños, p. ej. los platillos de las tazas.

Lavavajillas con bandeja portacubiertos

Spikes abatibles

Los spikes sirven para el lavado de pla tos, bandejas y platillos.

Puede abatir las dos filas traseras de spikes para ganar más espacio para las piezas de mayor tamaño p. ej. ollas, sartenes y fuentes.

Lavavajillas con cesto cubertero

Presione la palanca amarilla hacia abajo a y abata las filas de spikes b.

Page 27

Distribución de la vajilla y los cubiertos

Spikes extraíbles

Extrayendo los spikes ganará espacio para utensilios grandes como p.ej. una cazuela plana o para montar otros complementos si fuera necesario.

Extracción a

^ Para extraer el complemento, tire de

él hacia arriba por el asa.

Colocación b

Soporte para botellas (según modelo)

En el soporte para botellas podrá lavar piezas estrechas como p. ej. botellas de leche o biberones.

^ Coloque el soporte para botellas en

el cesto inferior tal y como muestra la ilustración. Si lo colocase en otra posición, los chorros de agua no alcanzarían el interior de la botella. Las botellas no quedarían limpias.

Coloque el complemento con los en ganches debajo del soporte longitu dinal del cesto inferior.

Presione el complemento hacia abajo por el asa hasta que se encaje.

Page 28

Distribución de la vajilla y los cubiertos

Cubiertos

Bandeja portacubiertos (según el

modelo)

^ Disponga los cubiertos en la bandeja

portacubiertos tal y como muestra la ilustración.

Si coloca los cuchillos, tenedores y cucharas por separado, le será más fácil extraerlos una vez finalizado el lavado.

Para que el agua resbale por las cu charas, éstas deberán colocarse en las guías.

Asegúrese de que ninguna pieza alta (p.ej. palas para tartas o utensi lios similares) bloquea el brazo as persor superior.

Si las cucharas no caben con los man gos entre las guías, colóquelas con los mangos sobre los nervios de sujección.

Page 29

Distribución de la vajilla y los cubiertos

Cesto cubertero (según modelo)

^ Por razones de seguridad se reco-

mienda colocar las cuchillas de los cubiertos y las puntas de los tenedores hacia abajo y sin orden predeterminado en el cesto cubertero. De todas formas, los cubiertos se lavarán y secarán mejor si los coloca en el cesto cubertero con los mangos hacia abajo.

Acople el complemento al cesto cu

bertero siempre que lo necesite.

Coloque las cucharillas en los seg mentos para cucharas a ambos la dos del cesto cubertero.

Complemento para cubiertos para el cesto cubertero

El complemento que se adjunta está di señado para el lavado de cucharas con alto grado de suciedad. Este complemento permite colgar las cucharas por separado y al no estar apiladas, los chorros de agua alcanzan mejor las superficies.

Coloque los cubiertos en el comple

mento con los mangos hacia abajo. Distribuya los cubiertos por igual.

Page 30

Funcionamiento

Detergente

Utilice exclusivamente detergen

te para lavavajillas domésticos.

Podrá utilizar pastillas comunes, de

tergentes en polvo y líquidos. Aténgase a las indicaciones de dosi ficación del fabricante que figuran en el envase del detergente.

Introduzca el detergente en los com

partimentos integrados en la cubeta del detergente.

Si pone en funcionamiento el progra

ma ü 40 °C no utilice detergente en pastilla. Las pastillas no se disuelven completamente.

Si utiliza una cantidad menor de la recomendada, la vajilla podría no quedar correctamente limpia.

Evite la aspiración de detergente

en polvo. No ingiera detergente. Po dría ocasionar quemaduras en la nariz, boca y garganta. Acuda inme

diatamente al médico en caso de in gestión o aspiración.

Evite que los niños entren en con tacto con los productos de lavado. A tal fin, mantega a los niños alejados de un lavavajillas abierto. Podrían

quedar restos de detergente en el

interior del aparato. Introduzca el detergente justo antes de iniciar e

porgrama de lavado y bloquee la puerta con el seguro para niños (según el modelo).

Page 31

Funcionamiento

Dosificación del detergente

^ Presione la tecla de apertura. Se

abrirá la tapa de la cubeta.

La tapa de la cubeta queda siempre abierta al final de un programa.

Orientación para la dosificación

El compartimento I tiene una capaci dad máxima de carga de 10 ml, el compartimento II de 50 ml de deter gente.

El compartimento II está dotado de marcas para facilitar la dosificación: 20,

30. Con la puerta abierta y en posición horizontal, estas marcas indican el nivel de llenado aproximado en ml.

Introduzca el detergente en los com partimentos y cierre la tapa de la cu beta.

No olvide cerrar el envase de deter gente. Podrían formarse grumos.

Page 32

Funcionamiento

Conexión

Abra el grifo de la toma de agua (si

estuviera cerrado). Abra la puerta.

Compruebe que los brazos asperso

res puedan girar correctamente. Conecte el lavavajillas pulsando la

tecla g.

El piloto de control g se ilumina.

Seleccionar un programa

Seleccione siempre el programa en función del tipo de vajilla y de su grado de suciedad.

En el capítulo "Relación de progra- mas" encontrará la descripción de cada uno de los programas y su aplicación.

Iniciar un programa

Seleccione el programa que desee

con la tecla ;?.

El piloto de control del programa selec cionado se ilumina.

Cierre la puerta.

El programa se inicia.

Si fuera necesario interrumpir un programa una vez que éste haya co menzado, hágalo solamente durante los primeros minutos. De lo contrario, podrían suprimirse fases importantes del programa (p. ej.: preparación del descalcificador).

Page 33

Funcionamiento

Final del programa

Abra la puerta ligeramente para com

probar si el programa ha terminado.

El piloto de control del programa selec cionado se ha apagado.

Mientras el piloto de control esté ilu minado, el programa no habrá finali zado. Cierre la puerta para que el programa termine.

Ahora puede extraer la vajilla.

A fin de evitar daños originados

por vapor de agua en los bordes delicados de la encimera, una vez finalizado el programa, abra la puerta completamente (en ningún caso deberá abrirse parcialmente), o déjela cerrada hasta extraer definitivamente la vajilla.

Desconexión

Una vez finalizado el programa:

Abra la puerta.

Desconecte el lavavajillas con la te

cla o.

El lavavajillas consume energía has ta que no se desconecta a través de la tecla o.

Por motivos de seguridad, cierre la toma de agua, si no va a utilizar el lava vajillas durante un tiempo prolongado, p. ej. durante las vacaciones.

Extraer la vajilla

La vajilla caliente es muy sensible a los golpes. Por tanto, una vez desconectado el aparato, deje que la vajilla se enfríe hasta que pueda cogerla sin quemarse.

Si tras desconectar el lavavajillas abre la puerta completamente, la vajilla se enfriará más rápidamente.

Vacíe en primer lugar el cesto inferior, a continuación el cesto superior y por úl timo la bandeja portacubiertos (si la hu biera). De este modo evita que las piezas del cesto superior o de la bandeja portacu biertos goteen sobre la vajilla del cesto inferior.

Page 34

Funcionamiento

Interrumpir un programa

En cuanto abra la puerta se interrumpi rá el programa. Si vuelve a cerrar la puerta, transcurri dos unos segundos, el programa reto mará el proceso de lavado en el punto donde fue interrumpido.

Si el lavavajillas funciona con

agua caliente existe riesgo de sufrir quemaduras. Por tanto, no abra la puerta durante el desarrollo de un programa, salvo necesidad, y proceda con mucha cautela. Antes de volver a cerrarla, procure dejarla entornada durante aprox. 20 segundos, para facilitar la compensación térmica de la cuba. A continuación, presione la puerta hasta que encaje.

Cambiar un programa

Si ya se ha abierto la tapa de la cu

beta de detergente, no modifique el programa.

En caso de que el programa ya hubiera comenzado, podrá cambiar a otro dis tinto según se indica a continuación:

Abra la puerta.

Pulse la tecla o.

Pulse la tecla g.

Seleccione el programa que desee

con la tecla ;?. ^ Cierre la puerta. El programa se inicia.

Page 35

Funciones suplementarias

Avisador

El final de un programa de lavado y los posibles fallos pueden indicarse me diante una señal acústica.

La señal acústica indicando el final del programa se emite cinco veces a inter valos, con una breve pausa. Si no des conecta antes el lavavajillas, la señal acústica se emite durante una hora.

La señal acústica indicando una ano malía se emite en un intervalo sin pau sa. Si no desconecta antes el lavavajillas o soluciona la anomalía, la señal acústica se emite durante dos minutos.

La señal acústica se conecta en la fábrica. Puede desconectarla para que no indique el fin del programa. No es posible desconectar la señal acústica que indica anomalías.

^ Abra la puerta.

Funcionamiento

Pulse cuatro veces brevemente la te

cla ;?. El piloto de control p/q parpadea

4 veces brevemente. La sucesión de parpadeos en la indica

ción de programa superior derecha in dica si la señal acústica al final del pro grama está conectada o desconecta

da:

la indicación de programa superior

–

derecha parpadea: la señal acústica está conectada

la indicación de programa superior

–

derecha está apagada: la señal acústica está desconectada

^ Si desea modificar el ajuste, pulse la

tecla ;? prolongadamente (al menos un segundo) hasta que se ilumi-

ne el piloto de control p/q. ^ Pulse brevemente la tecla ;?. El ajuste queda memorizado inmediata-

mente.

Desconecte el lavavajillas con la te cla o.

Mantenga pulsada la tecla ;? y si multáneamente conecte el lavavaji

llas con la tecla g. Para ello mantenga pulsada la tecla ;? durante al menos cuatro segun dos, hasta que se ilumine la indica ción de programa inferior derecha.

Si no fuera éste el caso, comience de nuevo desde el principio.

Desconecte el lavavajillas con la te

cla o.

Page 36

Funcionamiento

Ajuste de fábrica

Puede restablecer todos los ajustes a los valores de fábrica.

Abra la puerta.

Desconecte el lavavajillas con la te

cla o. Mantenga pulsada la tecla ;? y si

multáneamente conecte el lavavaji llas con la tecla g. Para ello mantenga pulsada la tecla ;? durante al menos cuatro segun dos, hasta que se ilumine la indica ción de programa inferior derecha.

Si no fuera éste el caso, comience de nuevo desde el principio.

^ Pulse 12 veces brevemente la tecla

;?.

El piloto de control p/q parpadea 1 vez prolongada y 2 veces brevemente.

La sucesión de parpadeos de la indica ción de programa superior derecha se ñala si se ha llevado a cabo un ajuste distinto al de fábrica.

La indicación de programa superior

–

derecha parpadea: Todos los valores se han ajustado a

los ajustes de fábrica. La indicación de programa superior

–

derecha está desconectada: Al menos uno de los ajustes se ha modificado.

Si desea restablecer el lavavajillas al

ajuste de fábrica, pulse la tecla ;?

prolongadamente (al menos un se-

gundo) hasta que se ilumine el piloto

de control p/q. ^ Pulse brevemente la tecla ;?. El ajuste queda memorizado inmediata-

mente. ^ Desconecte el lavavajillas con la te-

cla o.

Page 37

Compruebe periódicamente (aprox. cada 4 ó 6 meses) el estado de su lavavajillas. Contribuirá a prevenir averías.

Limpieza de la cuba

Limpieza y mantenimiento

Limpieza del panel de mandos

¡No utilice productos de limpieza

abrasivos ni limpiacristales o limpia dores multiuso! Podrían dañar gra vemente las superficies debido a su composición.

Si emplea siempre la cantidad adecua da de detergente, la cuba se autolim pia.

Si a pesar de ello se depositasen p. ej. residuos de cal o de grasa, podrá eli minarlos con un producto de limpieza especial (que podrá adquirir a través del Servicio Post-venta de Miele).

Limpieza de la junta de la puerta y de la puerta

^ Limpie periódicamente con un paño

húmedo las juntas de la puerta para eliminar los restos de alimentos.

^ Limpie de restos de alimentos y de

bebidas los laterales de la puerta del lavavajillas.

Estas superficies no pertenecen a la cuba y por tanto, los chorros de agua no las alcanzan.

Limpie el panel de mandos única

mente con un paño húmedo.

Limpieza del frontal del aparato

¡No utilice productos de limpieza

que contengan sal amoniaca, así como nitrodiluyentes o diluyentes de material sintético! Estos productos podrían dañar la superficie.

^ Limpie el frontal del aparato con un

producto de limpieza adecuado para frontales de cocina. Tenga en cuenta las indicaciones al respecto del fabricante de muebles de cocina.

Limpie los frontales de madera sola mente con un paño húmedo y, a con tinuación, séquelos.

Limpie los frontales de acero inoxida ble con un paño húmedo y un deter gente suave o con un producto espe cial para acero inoxidable no abrasivo.

Para evitar que el aparato se ensucie de nuevo rápidamente (huellas dacti lares etc.) puede utilizar a continua ción un producto para el cuidado del acero inoxidable (que podrá adquirir a través del Servicio Post-venta de Miele).

Page 38

Limpieza y mantenimiento

Limpieza de los filtros de la cuba

El conjunto de filtros situado en la base de la cuba retiene la suciedad del agua de lavado. De esta manera se evita que la suciedad llegue al sistema propulsor y vuelva a distribuirse a la cuba a tra vés de los brazos aspersores.

¡En ningún caso deberá ponerse

en funcionamiento el aparato sin los filtros!

Con el transcurso del tiempo, la sucie dad podría obstruir los filtros. Este período depende del uso que haga del lavavajillas.

Compruebe regularmente el estado del conjunto de filtros y, en caso necesario, límpielo.

^ Desconecte el lavavajillas.

^ Gire el dispositivo hacia atrás y des-

bloquee el conjunto de filtros a.

^ Extraiga el conjunto de filtros b, reti-

re la suciedad y limpie bien el filtro bajo el grifo de agua corriente. Si fuera necesario, utilice un cepillo.

Page 39

Limpieza y mantenimiento

Para limpiar el interior del filtro debe abrir el cierre:

^ Para ello, presione los huecos de

agarre en la dirección que indica la flecha a y abra el cierre del filtro b.

^ Limpie todas las piezas bajo el grifo

de agua corriente.

^ A continuación, introduzca de nuevo

el cierre, de manera que encaje el bloqueo.

^ Coloque el conjunto de filtros de ma-

nera que quede al mismo nivel que la base de la cuba.

^ Gire el dispositivo desde atrás hacia

delante para bloquear el conjunto de filtros.

Es importante que el conjunto de filtros esté bien colocado y bloqueado. De lo contrario, la suciedad podría llegar al sistema propulsor y obstruirlo.

Page 40

Limpieza y mantenimiento

Limpiar los brazos aspersores

Los restos de comida pueden deposi tarse en las toberas y almacenarse en los brazos aspersores. Por ello debe comprobar regularmente los brazos as persores (aprox. cada 4 - 6 meses).

Desconecte el lavavajillas.

Extraiga los brazos aspersores de la si guiente manera:

Extraiga completamente la bandeja

portacubiertos (si disponible). Presione el brazo aspersor superior

hacia arriba, para que encaje el dentado y desenrósquelo.

Extraiga el cesto inferior.

^ Extraiga el brazo aspersor inferior

fuertemente hacia arriba.

Presione el brazo aspersor central a, para que encaje el dentado y de senrósquelo b.

Presione los restos de comida con un

objeto punzante hacia el brazo as

persor.

Lave bien los brazos aspersores bajo el grifo.

Coloque de nuevo los brazos asper sores y compruebe que puedan girar libremente.

Page 41

Solución de pequeñas anomalías

La mayoría de las anomalías y fallos que pueden producirse durante el funciona miento cotidiano podrá solucionarlos Vd. mismo. Podrá ahorrar tiempo y dinero sin necesidad de recurrir al Servicio Psot-venta.

Las siguientes tablas servirán para ayudarle a localizar y eliminar las causas de las mencionadas anomalías o fallos. Sin embargo, tenga en cuenta:

Los trabajos de reparación se realizarán exclusivamente por personal téc

nico. ¡Una reparación inadecuada puede originar graves peligros para Vd.!

Anomalías técnicas

Problema Causa Solución El lavavajillas no se

pone en marcha.

El lavavajillas no continúa el proceso de lavado.

La puerta no está cerrada correctamente.

La clavija no está enchufada.

El fusible ha saltado. Active el fusible

El lavavajillas no está conectado.

El fusible ha saltado. Active el fusible

Presione firmemente la puerta cerrándola.

Enchufe la clavija.

(fusible mínimo, véase placa de características).

Pulse la tecla g y seleccione un programa.

(fusible mínimo, véase placa de características).

Page 42

Solución de pequeñas anomalías

Problema Causa Solución Se emite la señal acús

tica. Con la puerta abierta, parpadean todos los pi lotos de control de la selección de programa.

Adicionalmente, la bomba de desagüe funciona también con la puerta abierta.

Se ha producido una

anomalía técnica en de terminadas circunstan cias.

El sistema Waterproof se ha activado.

Desconecte el lavavajillas

–

con la tecla o.

Después de unos segun dos:

Conecte el lavavajillas.

–

Seleccione el programa

–

que desee con la tecla ;?.

Cierre la puerta.

–

Si vuelven a parpadear los pilotos de control, se ha pro ducido una anomalía técni ca.

– Póngase en contacto con

el Servicio Post-venta de Miele.

– Cierre la toma de agua. – Póngase en contacto con

el Servicio Post-venta de Miele.

Page 43

Solución de pequeñas anomalías

Anomalía en la entrada de agua/desagüe

Problema Causa Solución Poco después del inicio

del programa, el lavava jillas no sigue lavando. Se emite la señal acús tica. Con la puerta abierta, el piloto de control p/q parpadea y se ilumina de forma alterna.

El lavavajillas no sigue lavando. Se emite la señal acústica. Con la puerta abierta, el piloto de control p/q parpadea.

La toma de agua está cerrada.

Anomalía en la entrada de agua.

Anomalía en el desagüe. Puede que haya agua en la cuba.

Abra completamente la toma de

–

agua.

Antes de que solucione la anoma lía:

– Desconecte el lavavajillas con la

tecla o.

– Abra completamente la toma de

agua.

– Limpie el filtro de la entrada de

agua (véase capítulo "Solución de pequeñas anomalías").

– La presión de flujo de la cone-

xión de agua es inferior a 30 kPa (0,3 bar). Consulte a un instalador las posi bles soluciones.

–

Limpie el conjunto de filtros (véa se capítulo "Limpieza y manteni miento").

–

Limpie la bomba de desagüe (véase capítulo "Solución de pe queñas anomalías").

–

Limpie la válvula antirretroceso (véase capítulo "Solución de pe queñas anomalías").

–

Elimine un doblez de la mangue ra de desagüe en caso necesa rio o un bucle alto.

Page 44

Solución de pequeñas anomalías

Problemas generales con el lavavajillas

Problema Causa Solución En el depósito de de

tergente quedan res tos de detergente ad heridos tras el lavado.

La tapa del depósito de detergente no se cierra.

Tras finalizar el pro grama se encuentra una película de hume dad en la puerta interior y en algunas ocasiones, en las paredes interiores.

Tras finalizar el programa hay agua en la cuba.

La cubeta de detergente

estaba aún húmeda cuan

do se llenó.

Restos de detergente blo quean el cierre.

¡No se trata de una anoma

lía! Funcionamiento normal del

sistema de secado.

El conjunto de filtros en la cuba está obstruido.

La bomba de desagüe y la válvula antirretroceso están bloqueadas.

La manguera de desagüe está doblada.

Introduzca el detergente únicamente en un

depósito seco.

Elimine los restos de de

tergente.

¡Ninguna!

La humedad se evapora al poco tiempo.

Antes de que solucione la anomalía:

– Desconecte el lavavaji-

llas con la tecla o.

Limpie el conjunto de filtros (véase capítulo "Limpieza y mantenimiento").

Limpie la bomba de desa güe o la válvula antirretro ceso (véase capítulo "So lución de pequeñas ano malías").

Elimine el doblez de la manguera de desagüe.

Page 45

Solución de pequeñas anomalías

Ruidos

Problema Causa Solución Ruidos de golpeo en la

cuba

Ruidos de tintineo en la cuba

Ruidos de golpeo en la conducción de agua

Un brazo aspersor choca con una pieza de la vajilla.

Las piezas de la vajilla se mueven en la cuba.

Se producen debido al tendido en el lugar de em plazamiento o a la pequeña sección de la conducción de agua.

Interrumpa el programa y disponga de otro modo las piezas de la vajilla que bloquean el brazo aspe sor.

Interrumpa el programa y disponga las piezas de la vajilla de forma estable.

No influye en el funciona miento del lavavajillas.

Consulte a un instalador.

Page 46

Solución de pequeñas anomalías

Resultado de lavado no satisfactorio

Problema Causa Solución La vajilla no está

limpia

En vasos y cubier tos quedan estrías, los vasos adquie ren un brillo azula do; es posible eli minar las manchas.

La vajilla no se ha dispuesto correctamente.

El programa era demasido suave.

Se ha dosificado poco deter gente.

Las piezas de la vajilla blo quean los brazos aspersores.

El conjunto de filtros en la cuba no está limpio o no está bien colocado. Como consecuencia, las toberas de los brazos aspersores pueden estar obstruidas.

La válvula antirretroceso se bloquea en estado abierto. El agua sucia vuelve a la cuba.

Se ha ajustado una cantidad de abrillantador demasiado

elevada.

Observe las indicaciones en el capítulo "Distribución de la vajilla y los cubiertos".

Seleccione un programa más fuerte (véase capítulo "Relación de programas").

Utilice una cantidad mayor

de detergente o cambie de producto.

Gire los brazos aspersores y

disponga la vajilla de otro modo en caso necesario.

Limpie el conjunto de filtros o colóquelo correctamente. Limpie las toberas de los brazos aspersores en caso necesario (véase capítulo "Limpieza y mantenimiento").

Limpie la bomba de desagüe y la válvula antirretroceso, véase capítulo "Solución de pequeñas anomalías".

Disminuya la cantidad de dosificación (véase capítulo "Abrillantador").

Page 47

Solución de pequeñas anomalías

Problema Causa Solución La vajilla no se

seca o los vasos y los cubiertos pre sentan manchas.

En la vajilla se han formado manchas blancas. Los vasos y los cubiertos presentan un color blanquecino; es posible eliminar las manchas.

La cantidad de abrillanta dor es insuficiente o el de pósito del abrillantador está

vacío.

La vajilla se ha extraído de masiado pronto.

Utiliza productos de limpie za "2 en 1" ó "3 en 1", cuya velocidad de secado es in ferior.

La función "Pastilla 2 en 1/3 en 1" (si la hubiera) está activada, aunque no se haya utilizado el producto detergente correspondiente.

La cantidad de abrillantador es demasiado baja.

No se ha introducido sal en el depósito de sal.

La tapa de cierre del depó sito de sal no está bien ce rrada.

Se han utilizado productos de limpieza "2 en 1" ó "3 en 1" no adecuados.

El sistema descalcificador se ha programado a un ajuste demasiado bajo.

Introduzca abrillantador, au

mente la dosificación o cam

bie el producto abrillantador la siguiente vez que rellene el depósito (véase capítulo "Pri mera puesta en funcionamien to").

Extraiga la vajilla más tarde

(véase capítulo "Funciona miento").

Ajuste la función "Pastillas" a

"Normal" (si la hubiera) e in troduzca el abrillantador.

Ajuste con la función "Pastillas" (si la hubiera) el tipo de detergente utilizado (véase capítulo "Función Pastillas").

Aumente la cantidad de dosificación (véase capítulo "Primera puesta en funcionamiento").

Introduzca sal regeneradora (véase capítulo "Primera pues ta en funcionamiento").

Coloque bien la tapa de cierre

y enrósquela correctamente.

Cambie de producto de lim pieza. Utilice pastillas norma les o detergente en polvo nor mal.

Aumente el ajuste del sistema descalcificador (véase capítu lo "Primera puesta en funcio namiento").

Page 48

Solución de pequeñas anomalías

Problema Causa Solución Los vasos adquieren

un color marrón-azu lado; no es posible eliminar las manchas.

Los vasos se vuelven opacos y decolora dos; no es posible eli minar las manchas.

Quedan restos de té o de barra de labios.

Las piezas de plástico se han decolorado.

Los cubiertos presen tan corrosión.

Han quedado acumulados componentes del deter

gente.

Los vasos no son aptos para la limpieza en el lava

vajillas. Se produce una al

teración de la superficie. El programa seleccionado

tiene una temperatura de lavado demasiado baja.

El detergente tiene un efecto blanqueante dema siado bajo.

Los colorantes naturales, p. ej. de zanahorias, tomates o ketchup pueden ser la causa. La cantidad de detergente o el efecto blanqueante del mismo eran demasiado bajos para colorantes naturales.

Los cubiertos afectados no son suficientemente inoxi dables.

Una vez introducida la sal regeneradora no se ha ini ciado ningún programa. Los restos de sal han pa sado al desagüe normal del proceso de lavado.

La tapa de cierre del depó sito de sal no está bien ce rrada.

Cambie inmediatamente de producto detergente.

¡Ninguna! Compre vasos aptos para

el lavavajillas.

Seleccione un programa con una mayor temperatu ra de lavado.

Cambie de producto deter gente.

Utilice más detergente (véase capítulo "Funcionamiento"). Las piezas decoloradas no recuperarán su color original.

¡Ninguna!

Compre cubiertos que puedan lavarse en el lava vajillas.

Después de introducir la

sal, inicie siempre el pro grama ü 40 ºC sin carga.

Coloque bien la tapa de

cierre y enrósquela correc tamente.

Page 49

Solución de pequeñas anomalías

Limpiar el filtro de la entrada de agua

Para proteger la válvula de entrada de agua se ha instalado un filtro en la unión roscada de la manguera. Si el fil tro está sucio no podrá entrar suficiente agua en la cuba.

La carcasa de plástico de la co

nexión de agua contiene una válvula eléctrica. No sumerja la carcasa en ningún líquido.

Recomendación

Si el agua contiene gran cantidad de sustancias insolubles, le recomendamos que instale un filtro de agua de superficie grande entre la toma de agua y la unión roscada de la válvula de seguridad. Podrá adquirir estos filtros de agua en comercios Miele especilizados o a través del Servicio Post-venta.

Para limpiar el filtro:

Separe el lavavajillas de la red. Para ello, desconéctelo y, a continuación, retire la clavija.

Cierre la toma de agua.

Desenrosque la válvula de entrada de agua.

Retire la junta anular de la unión ros

cada.

^ Extraiga el filtro con ayuda de unos

alicates universales o de puntas planas, y límpielo.

^ Coloque de nuevo el filtro y la junta.

Compruebe que estén colocados correctamente.

^ Enrosque la válvula de entrada de

agua a la toma de agua. Compruebe que la unión roscada no quede la deada.

Abra la toma de agua. Si saliera agua, significa que no ha apretado suficientemente la unión roscada o que se ha enroscado la deada. Coloque correctamente la válvula de entrada de agua y enrósquela firme mente.

Page 50

Solución de pequeñas anomalías

Limpiar la bomba de desagüe y la válvula antirretroceso.

Si una vez finalizado el programa que da agua en la cuba, significa que el agua no ha sido evacuada. La bomba de desagüe y la válvula antirretroceso podrían estar bloqueadas por algún cuerpo extraño.

Separe el lavavajillas de la red. Para

ello, desconéctelo y, a continuación, retire la clavija.

Extraiga el conjunto de filtros de la

cuba (véase capítulo "Limpieza y mantenimiento", "Limpieza de los filtros de la cuba").

^ Recoja el agua de la cuba con ayuda

de un recipiente pequeño.

La bomba de desagüe se encuentra bajo la válvula antirretroceso (flecha).

^ Elimine todos los cuerpos extraños

de la bomba de desagüe (los fragmentos de vidrio son difíciles de ver). Compruebe la bomba de desagüe girando manualmente la rueda. La rueda sólo se moverá a tirones.

^ Vuelva a colocar cuidadosamente la

válvula antirretroceso.

Asegúrese de que el bloqueo

encaja.

Presione hacia dentro el bloqueo de la válvula antirretroceso a.

Levante la válvula antirretroceso b y enjuáguela bien con agua corriente.

Retire los cuerpos extraños de la vál vula antirretroceso.

Page 51

Servicio Post-venta

Reparaciones

Si a pesar de las indicaciones del pre sente manual de instrucciones no pu diera solucionar una anomalía, informe:

su distribuidor Miele o

–

el Servicio Post-venta de Miele

–

La relación adjunta contiene las di recciones de los Centros de infor mación y Atención al Cliente.

Indique al Servicio Post-venta el mo

delo y el número del lavavajillas.

Encontrará ambos datos en la placa de características, en la parte interior derecha de la puerta.

Actualización de programas (Update)

Mediante una actualización de progra

mas (PC = Programm Correction), po drán memorizarse en la electrónica de su lavavajillas los últimos avances en técnicas de lavado.

El piloto de control "PC" le sirve al Servi cio Post-venta como punto de transmi sión para la actualización de progra mas.

La actualización de programas puede

realizarse en cuanto tengan lugar avan ces futuros que afecten a los progra mas del lavavajillas. Miele dará a conocer oportunamente la posibilidad para la actualización de programas.

Para laboratorios de ensayo

En el folleto "Prueba comparativa" encontrará toda la información necesaria sobre carga estándar y selección de programa en pruebas comparativas. Puede solicitar este folleto por correo electrónico en la siguiente dirección:

–

testinfo|miele.de

Indique en el pedido su dirección postal así como el modelo y el núme ro de su lavavajillas (véase placa de características).

Page 52

Relación de programas

Programa Aplicación

L 60 °C Para vajilla con un grado de suciedad normal

ü 40 °C "Programa rápido" para piezas de vajilla con un grado de suciedad bajo,

Q 50 °C Para vajilla con un grado de suciedad ligero o normal

1) 2)

B 75 °C Para ollas, sartenes y vajilla con un grado normal de suciedad,

R Para aclarar vajilla con olor

1) Programa estándar para etiqueta energética

2) Programa con fase de secado muy prolongada y sumamente silenciosa (según modelo)

con restos de comida resecos

p. ej. vajilla para fiestas; para eliminar los restos de sal después de introducir sal en el depósito; incluye "Protección del cristal"; no apto para detergente en pastillas

sin restos de comida resecos con duración acortada; incluye "Protección del cristal" controlada por sensor

Para vajilla con un grado de suciedad normal, programa de considerable ahorro energético; con tiempo de acción prolongado a temperatura baja; incluye "Protección del cristal"

con restos de comida resecos, también para vajilla con un grado de suciedad muy elevado; se recomienda añadir un 120% de detergente o una segunda pastilla de detergente en la puerta

cuando un programa completo no resulta rentable

Page 53

Desarrollo del programa Consumo Duración

Prela vado

Lavado Aclarado

60 °

40 °

intermedio

Abrillan

tado

65 °

50 °

Relación de programas

Energía kWh Agua h:min

Seca

Agua

fría

(15 °C)

X 1,40 1,00 17 2:19 2:09

0,70 0,22 13 0:33 0:25

Agua

caliente

(55 °C)

Litros Agua

fría

(15 °C)

Agua

caliente

(55 °C)

55 °

45 °

75 °

X 0,02 0,02 5 0:12 0:12

En los aparatos G 2XXX (modelo, véase la placa de características), el consumo energético aumenta como máximo un 0,1 kWh y el consumo de agua hasta 1 l, excepto en el programa R. La duración indicada se ajusta a sus necesidades.

Los valores indicados se calcularon según EN 50242. En la práctica, es posible que se produzcan claras diferencias debido a las diferentes condiciones de lavado o a la influencia de sensores de su ciedad.

65 °

60 °

65 °

X 1,25 0,90 13 1:32 1:20

X 1,05 0,7 13 2:54 2:44

X 1,70 1,20 17 2:39 2:29

Page 54

Accesorios especiales

Aprovechar mejor el lavavajillas

Para un uso personalizado del lavavajillas y para condiciones especiales de mon taje, podrá adquirir accesorios especiales a través de su distribuidor Miele o del Servicio Post-venta. Dependiendo del modelo, es posible que ciertos accesorios formen parte de la dotación de serie.

Usted desea... Para ello necesita...

...lavar copas de pie alto o, p. ej., vasos de tubo

...lavar botellas, p. ej. botellas de leche o biberones

...lavar cubiertos adicionales, como p. ej., cazos para salsa, piezas pequeñas

...un complemento para vasos, para el cesto superior

...un soporte para botellas

...un cesto cubertero, para el cesto inferior

Page 55

El lavavajillas se distribuye de serie "preparado" para conectarlo a una base de enchufe con toma de tierra.

Tras la instalación del lavavaji

llas, el enchufe deberá quedar ac cesible. Por razones de seguridad, no utilice cables de prolongación (p. ej. peli gro de incendio por sobrecalenta miento).

Conexión eléctrica

¡La instalación eléctrica deberá

realizarse de acuerdo con la norma DIN VDE 0100!

Contribuyendo a la seguridad y si guiendo la norma DIN VDE 0100, parte 739, conviene proteger el apa rato contra derivaciones a masa con un diferencial de 30 mA (DIN VDE

0664).

Un cable de conexión dañado sólo po drá sustituirse por otro cable de cone xión especial del mismo tipo (disponi ble en el Servicio Post-venta Miele). Por razones de seguridad, únicamente el personal cualificado o el Servicio Post-venta Miele podrá cambiar un cable de conexión dañado.

Asegúrese de que todos los datos referentes a la tensión, frecuencia y fusibles de la instalación doméstica coinciden con aquellos que figuran en la placa de característi cas y que el sistema de clavijas ins talado y el del lavavajillas son com patibles.

Datos técnicos, véase placa de carac terísticas en el lado derecho de la puer ta.

Page 56

Conexión de agua

Entrada de agua

¡El agua del lavavajillas no es

potable!

El lavavajillas puede conectarse a

–

una toma de agua fría o de agua ca liente, de hasta 60 °C. En caso de sistemas de calenta miento de agua de ahorro de ener gía, recomendamos la conexión a la toma de agua caliente.

La manguera de entrada de agua

–

mide aprox. 1,5 m de longitud. Es posible adquirir una manguera de metal flexible de 1,5 m de longitud (presión de prueba 14000 kPa/ 140 bar).

– Para realizar la conexión es necesa-

ria una válvula de cierre con un racor de conexión de

/4de pulgada.

! No acorte o dañe la manguera

de entrada de agua. Contiene componentes eléctricos (véase fig.).

– Dado que el aparato cumple las nor-

mas relativas a la seguridad de aguas IEC/EN/DIN 61770 // VDE 0700 apartado 600, no se preci sa una válvula antirretorno.

–

La presión de agua (presión de flujo en la conexión de agua) debe estar comprendida entre 30 y 1000 kPa (0,3 y 10 bar). Si la presión fuera superior, debería instalarse una válvula de alivio de presión.

Page 57

Conexión de agua

Desagüe

El desagüe de la máquina dispone

–

de una válvula antirretroceso a fin de evitar que el agua sucia acceda al lavavajillas a través de la manguera de desagüe.

El aparato dispone de una manguera

–

de desagüe flexible de aprox. 1,5 m de longitud (diámetro interior: 22 mm).

Es posible alargar la longitud de la

–

manguera de desagüe acoplándole otra manguera y uniendo ambas a través de una pieza de conexión. La tubería de desagüe no deberá superar los 4 m de longitud y ni una altura de bombeo de 1 m.

– El volumen de suministro incluye una

abrazadera para la conexión de la manguera al sistema de desagüe.

– La manguera puede ser instalada

hacia la derecha o la izquierda.

Ventilación del desagüe

Si la conexión en el lugar de instalación del desagüe se encontrase por debajo que la guía para el cesto inferior, será necesario un sistema de ventilación para el desagüe. De lo contrario, du rante el programa, el agua podría salir del tanque a consecuencia del efecto sifón.

Para la ventilación:

Abra completamente la puerta del la

vavajillas. Extraiga el brazo aspersor inferior ha

cia arriba.

–

Los soportes de conexión para la manguera de desagüe en el lugar de instalación son adaptables a man gueras de distintos diámetros. Si los soportes sobresalieran demasiado en la manguera de desagüe, debe rán ser acortados. De lo contrario, la manguera de desagüe podría obs truirse.

–

No acorte la manguera de desagüe.

–

Asegúrese de que nada obstruye la manguera, ni presenta ningún do blez.

Corte la tapa de la válvula de ventila

ción del tanque.

Page 58

Datos técnicos

Modelo de lavavajillas G 1XXX G 2XXX

Altura 80,5 cm

(regulable +6,5 cm)

Altura del hueco de empotramiento

Anchura 59,8 cm 59,8 cm Anchura del hueco de em

potramiento Fondo 57 cm 57 cm Peso aprox. 50,5 kg / 52,0 kg* aprox. 52,5 kg / 54,0 kg* Tensión 230 V 230 V Potencia nominal 2200 W 2200 W Fusible 10 A 10 A Distintivos de calidad KEMA, VDE Antiparasitario KEMA, VDE Antiparasita-

Presión de agua (presión de flujo)

Conexión de agua caliente hasta máx. 60 °C hasta máx. 60 °C Elevación del desagüe máx. 1 m máx. 1 m Longitud de desagüe máx. 4 m máx. 4 m Cable de conexión aprox. 1,7 m aprox. 1,7 m Capacidad de carga 12 servicios normalizados 14/12 servicios normali

a partir de 80,5 cm (+ 6,5 cm)

60 cm 60 cm

30 - 1000 kPa (0,3 - 10 bar)

84,5 cm (regulable +6,5 cm)

a partir de 84,5 cm (+ 6,5 cm)

rio 30 - 1000 kPa

(0,3 - 10 bar)

zados*

* según modelo

Page 59

E/D/G

Estimada/o cliente:

Si Vd. necesita estas instrucciones de manejo en Alemán o Inglés (en caso de estar disponibles), por favor indique el modelo de la máquina, el número de fabricación, el idioma deseado y su dirección en la tarjeta de respuesta en la par te inferior y envíela con estos datos directamente a:

Sehr geehrte Kundin, sehr geehrter Kunde,

wenn Sie diese Gebrauchsanweisung, sofern verfügbar, in deutscher oder englischer Sprache benötigen, tragen Sie bitte Ihr Modell, die Fabrikationsnum mer, die gewünschte Sprache und Ihre Adresse in die unten angegebene Anfor derungskarte ein. Schicken Sie die ausgefüllte Anforderungskarte bitte direkt an:

Dear Customer,

Should you require these operating instructions in German or English (if availa ble), please enter the model number and serial number of your appliance, which language is required and your address in the requisition slip below. Return the completed slip to the following address:

Miele, S.A. Carretera de Fuencarral, 20 (Polígono industrial) 28108 Alcobendas (Madrid)

M.-Nr. der ES-GA: 07 002 130

Page 60

E/D/G

Page 61

616263

Page 62

Page 63

Page 64

Salvo modificaciones/ G1171/G2171 / 5106

M.-Nr. 07 002 130 / 00

es-ES
