EBA 4370 / EBA 4470 |
EBA 4376 / EBA 4476 |
UVsWOG
M.-Nr. 06 560 560
EBA 4370 / EBA 4470 (70 cm)
2
EBA 4376 / EBA 4476 (30'')
3 |
EBA 4376 / EBA 4476 (30'') |
D |
Achtung: EBA 4376 / EBA 4476
Ist der Frontausschnitt seitlich nicht bündig mit den
Außenwänden des Schrankes, beachten Sie bitte folgendes:
Die Innenseiten des Schrankumbaus müssen jeweils mit einem Holzstück aufgefüttert werden, so dass die seitlichen Kanten des Frontausschnittes mit dem eingesetzten Holzstück bündig sind.
Die beiden Holzstücke müssen eine Tiefe von mind. 70 mm haben und in der Höhe der Nischenhöhe entsprechen.
4
EBA 4376 / EBA 4476 (30'')
Important: EBA 4376 / EBA 4476
The sides of the front cut-out are not flush with the external walls of the trim kit:
A wooden filler panel is required inside the trim kit on either side of the unit.
The filler panels must be at least 2 3/4" (70 mm) deep and the same height as the niche.
Important : EBA 4376/EBA 4476
Les côtés du trou de découpage ne sont pas alignés avec les bords extérieurs de la garniture
Il faut y fixer un panneau intercalaire de chaque côté, de même hauteur et d’au moins 70 mm de profondeur.
Importante: EBA 4376 / EBA 4476
Los lados del recorte delantero no están al ras con las paredes externas de la chambrana.
Se requiere un panel de relleno de madera dentro de la chambrana, ya sea de uno u otro lado de la unidad. Los paneles de relleno deberán ser de por lo menos de 70 mm de profundidad y tener la misma altura que el nicho.
5

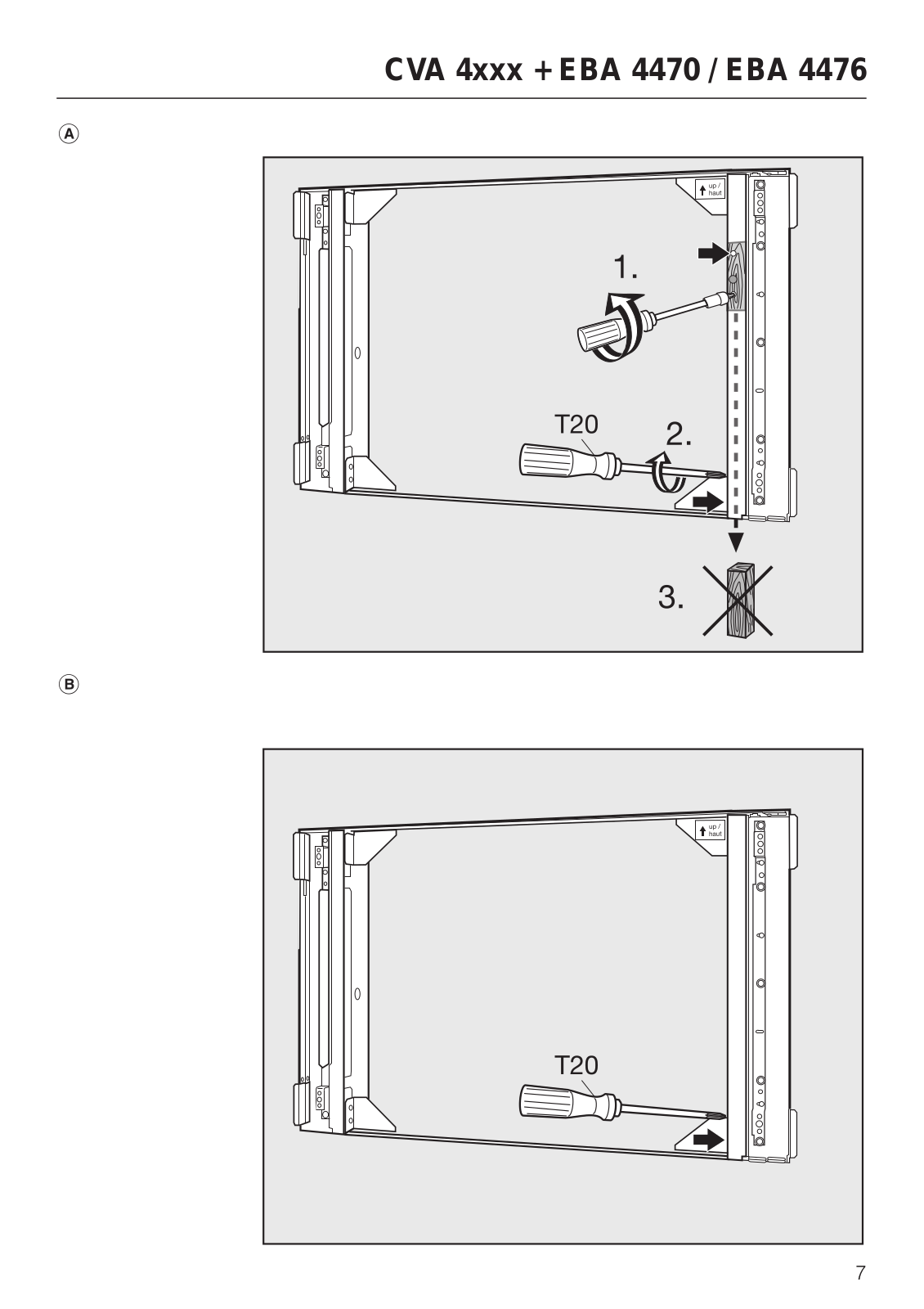

CVA 4xxx + EBA 4470 / EBA 4476
Achtung! Einbau eines CVA 4xxx in einen EBA 4470 oder EBA 4476
An der rechten Seite muss ein Holzstück entfernt werden.
aLösen Sie dazu die zwei Schrauben (1.) und die beiden Schrauben der Montagehilfe (2.).
bBefestigen Sie die Montagehilfe wieder, nachdem das Holzstück entfernt wurde.
Important! Installation of a CVA 4xxx in an EBA 4470 or EBA 4476
A piece of wood must be removed from the right side.
aLoosen the two screws (1.) and the two screws of the installation kit (2.).
bAfter removing the piece of wood, reinstall the installation aid.
Important ! Installation du CVA 4xxx dans un EBA 4470 ou EBA 4476
Retirer la pièce de bois du côté droit.
aDeserrer les deux vis (1.) et celles du support d’installation (2.).
bAprès avoir retiré la pièce de bois, replacer le support d’installation.
Importante! Instalación de un CVA 4xxx dentro de un EBA 4470 o EBA 4476
Debera retirarse un pedazo de madera del lado derecho.
aAfloje los dos tornillos (1.) y los dos tornillos de la instalación de apoyo (2.).
bDespués de retirar la pieza de madera, reinstale la instalación de apoyo.
6
