Miele E 949 User manual

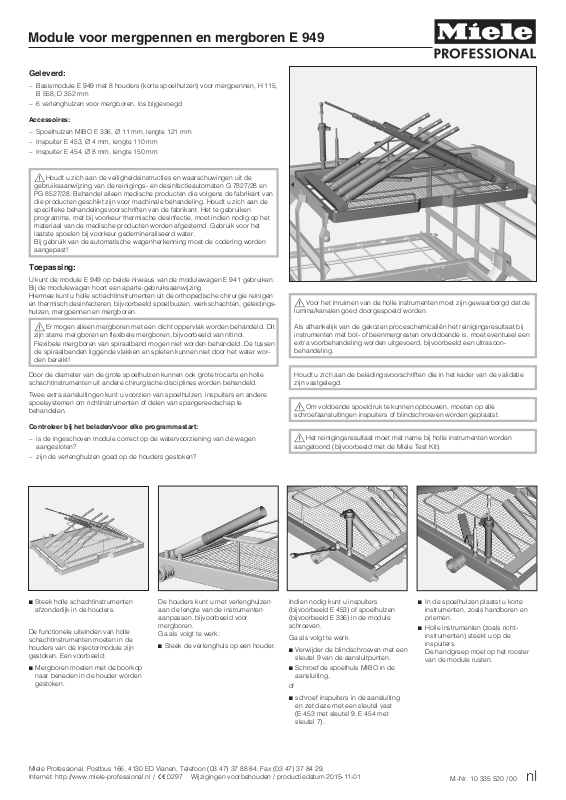

Module voor mergpennen en mergboren E 949
Geleverd:
Basismodule E 949 met 8 houders (korte spoelhulzen) voor mergpennen, H 115,
–
B 558, D 352 mm
6 verlenghulzen voor mergboren, los bijgevoegd
–
Accessoires:
Spoelhulzen MIBO E 336, Ø 11 mm, lengte 121 mm
–
Inspuiter E 453, Ø 4 mm, lengte 110 mm
–
Inspuiter E 454, Ø 8 mm, lengte 150 mm
–
Houdt u zich aan de veiligheidsinstructies en waarschuwingen uit de
,
gebruiksaanwijzing van de reinigings- en desinfectieautomaten G 7827/28 en
PG 8527/28. Behandel alleen medische producten die volgens de fabrikant van
die producten geschikt zijn voor machinale behandeling. Houdt u zich aan de
specifieke behandelingsvoorschriften van de fabrikant. Het te gebruiken
programma, met bij voorkeur thermische desinfectie, moet indien nodig op het
materiaal van de medische producten worden afgestemd. Gebruik voor het
laatste spoelen bij voorkeur gedemineraliseerd water.
Bij gebruik van de automatische wagenherkenning moet de codering worden
aangepast!
Toepassing:
U kunt de module E 949 op beide niveaus van de modulewagen E 941 gebruiken.
Bij de modulewagen hoort een aparte gebruiksaanwijzing.
Hiermee kunt u holle schachtinstrumenten uit de orthopedische chirurgie reinigen
en thermisch desinfecteren, bijvoorbeeld spoelbuizen, werkschachten, geleidings
hulzen, mergpennen en mergboren.
Er mogen alleen mergboren met een dicht oppervlak worden behandeld. Dit
,
zijn starre mergboren en flexibele mergboren, bijvoorbeeld van nitinol.
Flexibele mergboren van spiraalband mogen niet worden behandeld. De tussen
de spiraalbanden liggende vlakken en spleten kunnen niet door het water wor
den bereikt!
Door de diameter van de grote spoelhulzen kunnen ook grote trocarts en holle
schachtinstrumenten uit andere chirurgische disciplines worden behandeld.
Twee extra aansluitingen kunt u voorzien van spoelhulzen, inspuiters en andere
spoelsystemen om richtinstrumenten of delen van spangereedschap te
behandelen.
Controleer bij het beladen/voor elke programmastart:
– is de ingeschoven module correct op de watervoorziening van de wagen
aangesloten?
–
zijn de verlenghulzen goed op de houders gestoken?
-
Voor het inruimen van de holle instrumenten moet zijn gewaarborgd dat de
,
lumina/kanalen goed doorgespoeld worden.
Als afhankelijk van de gekozen proceschemicaliën het reinigingsresultaat bij
instrumenten met bot- of beenmergresten onvoldoende is, moet eventueel een
extra voorbehandeling worden uitgevoerd, bijvoorbeeld een ultrasoon
behandeling.
Houdt u zich aan de beladingsvoorschriften die in het kader van de validatie
zijn vastgelegd.
,
Om voldoende spoeldruk te kunnen opbouwen, moeten op alle
schroefaansluitingen inspuiters of blindschroeven worden geplaatst.
,
Het reinigingsresultaat moet met name bij holle instrumenten worden
aangetoond (bijvoorbeeld met de Miele Test Kit).
-
^
Steek holle schachtinstrumenten
afzonderlijk in de houders.
De functionele uiteinden van holle
schachtinstrumenten moeten in de
houders van de injectormodule zijn
gestoken. Een voorbeeld:
^
Mergboren moeten met de boorkop
naar beneden in de houder worden
gestoken.
Miele Professional, Postbus 166, 4130 ED Vianen, Telefoon (03 47) 37 88 84, Fax (03 47) 37 84 29,
Internet: http://www.miele-professional.nl / ! 0297 Wijzigingen voorbehouden / productiedatum 2015-11-01
De houders kunt u met verlenghulzen
aan de lengte van de instrumenten
aanpassen, bijvoorbeeld voor
mergboren.
Ga als volgt te werk:
^
Steek de verlenghuls op een houder.
Indien nodig kunt u inspuiters
(bijvoorbeeld E 453) of spoelhulzen
(bijvoorbeeld E 336) in de module
schroeven.
Ga als volgt te werk:
^
Verwijder de blindschroeven met een
sleutel 9 van de aansluitpunten.
^
Schroef de spoelhuls MIBO in de
aansluiting,
of
^
schroef inspuiters in de aansluiting
en zet deze met een sleutel vast
(E 453 met sleutel 9, E 454 met
sleutel 7).
^
In de spoelhulzen plaatst u korte
instrumenten, zoals handboren en
priemen.
^
Holle instrumenten (zoals richt
instrumenten) steekt u op de
inspuiters.
De handgreep moet op het rooster
van de module rusten.
M.-Nr. 10 335 520 / 00 nl
-
Module voor mergpennen en mergboren E 949
Praktijkvoorbeelden:
Basiswagen E 941 met drie modules E 948 en een module E 949
Basiswagen E 941 met twee modules E 948, een module E 949 en een frame
E 945
Op het frame E 945 is een zeefschaal geplaatst met speciale houders van de
motorsystemenfabrikant.
De beoogde spatbeveiligingsfunctie van de houders is gewaarborgd dankzij de
geringere spoelmechanische werking op het bovenste niveau van de
modulewagen.
