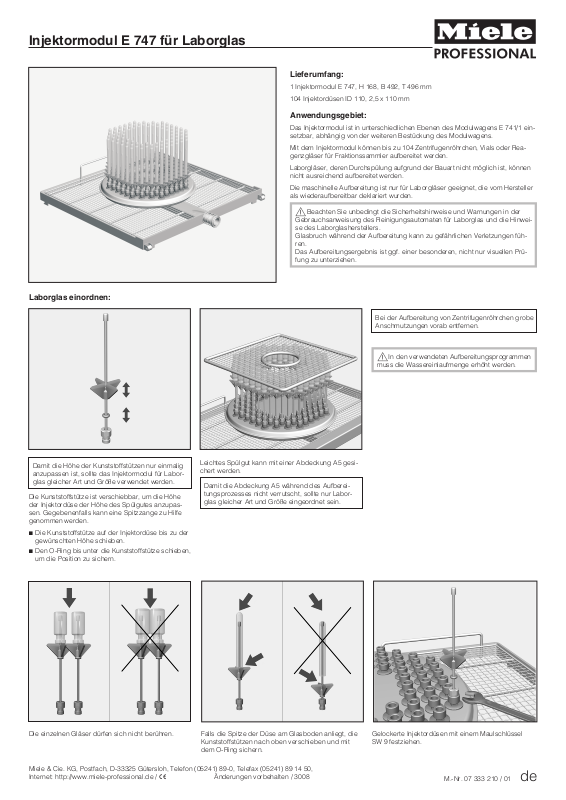

Miele E 747 User manual [de]

Injektormodul E 747 für Laborglas

Lieferumfang:

1 Injektormodul E 747, H 168, B 492, T 496 mm

104 Injektordüsen ID 110, 2,5 x 110 mm

Anwendungsgebiet:

Laborglas einordnen:

Das Injektormodul ist in unterschiedlichen Ebenen des Modulwagens E 741/1 ein setzbar, abhängig von der weiteren Bestückung des Modulwagens.

Mit dem Injektormodul können bis zu 104 Zentrifugenröhrchen, Vials oder Rea genzgläser für Fraktionssammler aufbereitet werden.

Laborgläser, deren Durchspülung aufgrund der Bauart nicht möglich ist, können nicht ausreichend aufbereitet werden.

Die maschinelle Aufbereitung ist nur für Laborgläser geeignet, die vom Hersteller als wiederaufbereitbar deklariert wurden.

Beachten Sie unbedingt die Sicherheitshinweise und Warnungen in der

Gebrauchsanweisung des Reinigungsautomaten für Laborglas und die Hinwei se des Laborglasherstellers. Glasbruch während der Aufbereitung kann zu gefährlichen Verletzungen füh ren. Das Aufbereitungsergebnis ist ggf. einer besonderen, nicht nur visuellen Prü fung zu unterziehen.

Bei der Aufbereitung von Zentrifugenröhrchen grobe Anschmutzungen vorab entfernen.

Damit die Höhe der Kunststoffstützen nur einmalig anzupassen ist, sollte das Injektormodul für Labor glas gleicher Art und Größe verwendet werden.

Die Kunststoffstütze ist verschiebbar, um die Höhe der Injektordüse der Höhe des Spülgutes anzupas sen. Gegebenenfalls kann eine Spitzzange zu Hilfe genommen werden.

Die Kunststoffstütze auf der Injektordüse bis zu der gewünschten Höhe schieben.

Den O-Ring bis unter die Kunststoffstütze schieben, um die Position zu sichern.

Leichtes Spülgut kann mit einer Abdeckung A5 gesi chert werden.

Damit die Abdeckung A5 während des Aufberei tungsprozesses nicht verrutscht, sollte nur Labor

glas gleicher Art und Größe eingeordnet sein.

In den verwendeten Aufbereitungsprogrammen

muss die Wassereinlaufmenge erhöht werden.

Die einzelnen Gläser dürfen sich nicht berühren.

Miele & Cie. KG, Postfach, D-33325 Gütersloh, Telefon (05241) 89-0, Telefax (05241) 89 14 50, Internet: http://www.miele-professional.de / ! Änderungen vorbehalten / 3008

Falls die Spitze der Düse am Glasboden anliegt, die Kunststoffstützen nach oben verschieben und mit dem O-Ring sichern.

Gelockerte Injektordüsen mit einem Maulschlüssel SW 9 festziehen.

M.-Nr. 07 333 210 / 01 de
