Gebruiks- en montage-aanwijzing
voor de afzuigkappen
DWQ 956
DWQ 956 EX
M
Page 2
Inhoud
Een bijdrage aan de bescherming van ons milieu . . . . . . . . . . . . . . . . . . . . . . . 3
Veiligheidsinstructies en waarschuwingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Beschrijving van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Algemeen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Bediening
Hoofdschakelaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Bedieningsstaafje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Het inschakelen van de afzuiging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Het kiezen van het afzuigvermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Het uitschakelen van de afzuiging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Het in- en uitschakelen van de kookplaatverlichting . . . . . . . . . . . . . . . . . . . . 13
Indirecte verlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Het activeren van de uitloop-tijdfunctie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Urenteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Controleren hoeveel procent van het aantal ingestelde uren is verstreken . . . 14
Het wijzigen of instellen van het aantal uren . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Reiniging en onderhoud
Ommanteling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Algemeen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Glazen oppervlakken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Vetfilters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Anti-geurfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Het vervangen van de halogeenlamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Het repareren van de indirecte verlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Afmetingen van de afzuigkap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Montage
Montagemateriaal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Montage-aanwijzing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Demontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Gekleurde folies voor de indirecte verlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Technische Dienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Aansluiting voor de luchtafvoer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Anti-condensvoorziening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Externe afzuiginstallaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
2
Page 3
Een bijdrage aan de bescherming van ons milieu
Wat doen we met het verpak
-
kingsmateriaal?
De verpakking beschermt het apparaat
tegen transportschade.
We hebben dit verpakkingsmateriaal
uitgekozen omdat dit het milieu relatief
weinig belast en kan worden herge
bruikt.
Door hergebruik van verpakkingsmate
riaal wordt er op grondstoffen bespaard
en wordt er minder afval geproduceerd.
Uw vakhandelaar neemt de verpakking
in het algemeen terug.
Delen van het verpakkingsmateriaal zoals folie en piepschuim kunnen gevaarlijk zijn voor kinderen. Ze kunnen erin
stikken!
Bewaar het materiaal buiten het bereik
van kinderen en gooi het zo snel mogelijk weg.
-
Het afdanken van het apparaat
Oude elektrische en elektronische ap
paraten bevatten vaak nog waardevolle
materialen. Ze bevatten echter ook
schadelijke stoffen die voor het functio
neren en de veiligheid van het apparaat
nodig waren. Als u het apparaat bij het
gewone afval doet of bij verkeerde be
handeling kunnen deze stoffen schade
-
lijk zijn voor de gezondheid en het
milieu. Verwijder het afgedankte appa
raat dan ook nooit met het gewone af
val.
Lever het apparaat in bij een gemeentelijk inzameldepot voor elektrische en
elektronische apparatuur.
-
-
-
-
-
-
Het afgedankte apparaat moet tot die
tijd buiten het bereik van kinderen wor
den opgeslagen. Hierover vindt u meer
informatie in het hoofdstuk "Veiligheids
instructies en waarschuwingen".
-
-
3
Page 4
Veiligheidsinstructies en waarschuwingen
Technische veiligheid
Deze afzuigkap voldoet aan de
voorgeschreven veiligheidsbepalin
gen. Door ondeskundig gebruik kun
nen personen echter letsel oplopen
en kan er materiële schade ont
staan.
Lees deze gebruiksaanwijzing eerst
aandachtig door voordat u uw af
zuigkap voor het eerst gebruikt. U
vindt hierin belangrijke instructies
met betrekking tot de veiligheid, de
montage, het gebruik en het onder
houd van het apparaat. Dat is vei
liger voor uzelf en u voorkomt onnodige schade aan uw apparaat.
Bewaar deze gebruiksaanwijzing en
geef deze door aan een volgende
eigenaar van de afzuigkap.
-
-
-
-
-
-
Efficiënt gebruik
Deze afzuigkap is uitsluitend be-
stemd voor huishoudelijk gebruik.
De fabrikant is niet verantwoordelijk
voor schade die wordt veroorzaakt door
een ander gebruik dan hier aangege
ven of door een foutieve bediening.
-
Voordat u de afzuigkap aansluit
dient u altijd de aansluitgegevens
(zekering, spanning en frequentie) op
het typeplaatje met die van het elektrici
teitsnet te vergelijken. Deze moeten be
slist overeenkomen.
Raadpleeg bij twijfel een elektricien.
De elektrische veiligheid van de af
zuigkap is uitsluitend gegaran
deerd als deze wordt aangesloten op
een aardingssysteem dat volgens de
geldende veiligheidsbepalingen is ge
ïnstalleerd. Wanneer u twijfelt of dat het
geval is, laat de huisinstallatie dan door
een vakman/vakvrouw inspecteren.
De fabrikant kan niet aansprakelijk worden gesteld voor schade die wordt veroorzaakt door een ontbrekende of beschadigde aarddraad (bijv. een elektrische schok).
Ondeskundig uitgevoerde
installatie- en onderhoudswerkzaamheden leveren, evenals ondeskundig uitgevoerde reparaties, grote
risico’s op voor de gebruiker.
Laat installatiewerkzaamheden, onder
houdswerkzaamheden en reparaties
aan elektrische apparaten uitsluitend
uitvoeren door erkende vakmensen.
-
-
-
-
-
-
Wanneer dit apparaat op een
niet-stationaire locatie (bijv. op een
boot of in een camper) moet worden
geplaatst, mag het uitsluitend door een
vakman/vakvrouw worden ingebouwd
en aangesloten. Hierbij moet aan alle
voorwaarden voor een veilig gebruik
worden voldaan.
4
Page 5
Veiligheidsinstructies en waarschuwingen
Er staat alleen dan geen elek
trische spanning op de afzuigkap,
als aan één van de volgende voorwaar
den is voldaan:
als de hoofdschakelaar van de huis
–
installatie is uitgeschakeld;
of als de stekker uit het stopcontact
–
is getrokken.
Trek niet aan de aansluitkabel, maar
aan de stekker wanneer u de stroom
van het apparaat wilt halen.
Deze afzuigkap mag niet via een
verlengsnoer op het elektriciteits
net worden aangesloten.
Met verlengsnoeren kan een veilig gebruik van de afzuigkap niet worden gewaarborgd (gevaar voor oververhitting).
-
-
Gebruik
Werk nooit met open vuur onder de
afzuigkap: zo is flamberen en grilleren met open vuur verboden.
Een afzuigkap die in gebruik is trekt de
vlammen in de filters aan, waardoor het
daarin verzamelde vet vlam kan vatten.
Bij gebruik van de afzuigkap boven
een gaskookplaat of gasfornuis
moet u er beslist op letten dat er altijd
een pan staat op de gaspit die in ge
bruik is.
De afzuigkap kan door de hitte van de
vlammen beschadigen.
-
Schakel de afzuigkap altijd in zo
dra u één van de kookzones in ge
bruik neemt.
Doet u dat niet, dan kan zich condens
water ophopen, wat corrosie aan het
apparaat kan veroorzaken.
Blijf er altijd bij wanneer u boven
kookplaat, fornuis of elektrische
grill aan het bakken, braden, frituren of
grilleren bent.
Oververhitte olie en oververhit vet kan
vlam vatten en de afzuigkap in brand
steken.
Gebruik de afzuigkap nooit zonder
vetfilter(s).
Wanneer u dat wel doet zetten zich vuil
en vet in de afzuigkap af, waardoor
deze op den duur niet meer goed zal
functioneren.
Reinig of vervang de filters regel-
matig.
Oververzadigde filters leveren gevaar
op voor brand! Zie hoofdstuk: "Reiniging en onderhoud".
Gebruik voor het reinigen van de
afzuigkap nooit een stoomreiniger.
Stoom kan in aanraking komen met de
len van het apparaat die onder spanning
staan en zo kortsluiting veroorzaken.
-
-
-
-
5
Page 6
Veiligheidsinstructies en waarschuwingen
Montage
De afstand tussen de afzuigkap en
de plek waar gekookt, gebakken,
gebraden, gefrituurd of gegrilleerd
wordt moet om veiligheidsredenen bij:
elektrische kookplaten of elektrische
–
fornuizen minimaal 45 cm bedragen;
gaskookplaten of gasfornuizen mini
–
maal 65 cm bedragen;
een elektrische grill uit ons assorti
–
ment minimaal 65 cm bedragen.
De afstand tussen wokbrander en af
zuigkap moet 75 cm bedragen.
Voor andere kookapparatuur moet die
afstand worden aangehouden die in de
daarbijbehorende montage-instructies
en gebruiksaanwijzing is aangegeven.
Worden er onder de afzuigkap verschillende soorten kookapparatuur gebruikt
waarvoor verschillende afstanden gelden, dan moet de grootste afstand worden aangehouden.
-
-
Wanneer de lucht moet worden af
gevoerd via een schoorsteen die
niet meer in gebruik is voor de afvoer
van rook of gas, dan dient u eerst uw
schoorsteenveger te raadplegen.
Wees voorzichtig bij gelijktijdig ge
bruik van de afzuigkap en een
stookplaats die gebruik maakt van de
-
lucht die zich in die ruimte bevindt (zo
als gas-, olie- of kolenkachels, geisers,
boilers, warmwaterketels, gaskookpla
ten, gasovens).
De afzuigkap onttrekt aan de ruimte
waarin ze zich bevindt en aan de aangrenzende ruimten zuurstof en daarmee lucht die de stookplaats nodig
heeft voor de verbranding.
Bovendien kan er door de zuigkracht
van de afzuigkap lucht worden teruggezogen uit de schoorsteen of de
schacht en kunnen stookplaatsen die
met de schoorsteen zijn verbonden beschadigd raken.
-
-
-
-
Het is niet toegestaan de afzuigkap
boven stookplaatsen voor vaste
brandstoffen te monteren.
Voor het aanleggen van de luchtaf
voer mogen alleen buizen of
slangen van niet-brandbaar materiaal
worden gebruikt. Deze zijn verkrijgbaar
bij de vakhandel of bij de afdeling On
derdelen.
De lucht mag niet worden afge
voerd via een schoorsteen die
wordt gebruikt voor de afvoer van rook
of gas, noch via een schacht die wordt
gebruikt voor de ontluchting van ruim
ten waarin wordt gestookt.
6
-
-
Het gelijktijdig gebruik van de afzuig
kap en één van de bovengenoemde
apparaten is ongevaarlijk als de onder
-
druk maximaal 4 Pa (0,04 mbar) is,
waardoor er geen gevaar bestaat dat
de afvoergassen van de stookplaats
worden teruggezogen.
Dit kunt u bereiken door niet afsluitbare
openingen, bijv. in deuren, ramen,
luchttoevoer-/luchtafvoer-muurkasten of
door andere technische voorzieningen
die voor een constante toevoer van
lucht zorgen die nodig is voor het
stoken.
-
-
Page 7
Veiligheidsinstructies en waarschuwingen
Opmerking: bij de beoordeling van de
situatie moet er altijd naar het gehele
luchtgeleidingssysteem in de woning
worden gekeken. In geval van twijfel
kunt u uw schoorsteenveger raadple
gen.
Het gebruik van afzuigkappen met
luchtcirculatie is zonder beperkingen
mogelijk.
Alleen voor apparaten met een ex
terne afzuiginstallatie
Bij afzuigkappen met een externe af
zuiginstallatie (type: ...EX) moeten bei
de eenheden via de verbindingskabel
met stekkerkoppelingen met elkaar
worden verbonden. Let er hierbij op dat
u de juiste apparaten met elkaar combineert.
-
-
-
-
Het afdanken van het apparaat
Wanneer u uw oude of defecte af
zuigkap afdankt, dient deze in ver
band met de veiligheid onbruikbaar te
worden gemaakt.
Trek de stekker uit het stopcontact en
maak zowel de stekker als de aansluit
kabel onbruikbaar.
Daarmee voorkomt u dat het apparaat
voor andere doeleinden wordt gebruikt
dan waarvoor het bestemd is.
Wanneer de veiligheidsinstructies
niet worden opgevolgd kan de fabrikant niet verantwoordelijk worden
gesteld voor schade die daar eventueel het gevolg van is.
-
-
-
7
Page 8
Beschrijving van het apparaat
8
Page 9
Beschrijving van het apparaat
a Opvulstuk
b Bevestigingskolom
c Wasemscherm
d Kookplaatverlichting
e Vetfilters
f Aan-/Uit - schakelaar voor indi
recte verlichting
g Hoofdschakelaar
h Luchtcirculatierooster
(alleen bij luchtcirculatie)
i Indirecte verlichting
j Anti-geurfilter
(Speciaal voor gebruik afzuigkap met
luchtcirculatie)
k Bedieningsstaafje
De belangrijkste functies van de afzuigkap, te weten afzuiging en kookplaatverlichting, kunt u via het bedieningsstaafje in en uitschakelen.
l Toets voor de uitlooptijdfunctie
Met deze toets kunt u de uitlooptijd
functie activeren.
Hiermee blijft de afzuiging nog 5 tot
15 minuten in werking en wordt daar
na automatisch uitgeschakeld.
Met de vetfiltertoets kunt u
de urenteller na het reinigen van de
–
vetfilters terugzetten.
Zie hoofdstuk: "Reiniging en onder
houd".
controleren hoeveel procent van het
–
-
-
aantal ingestelde uren is verstreken.
Zie hoofdstuk: "Bediening".
het aantal ingestelde uren wijzigen.
–
Zie hoofdstuk: "Bediening".
n Anti-geurfiltertoets
De afzuigkap registreert de uren dat ze
in werking is.
U kunt zelf het aantal uren instellen na
afloop waarvan het anti-geurfilter moet
worden vervangen, dat bij luchtcirculatie wordt gebruikt.
Met de anti-geurfiltertoets kunt u
– de urenteller na het vervangen van
het anti-geurfilter terugzetten.
Zie hoofdstuk: "Reiniging en onderhoud".
–
controleren hoeveel procent van het
aantal ingestelde uren is verstreken.
Zie hoofdstuk: "Bediening".
-
–
het aantal ingestelde uren wijzigen.
Zie hoofdstuk: "Bediening".
-
m Vetfiltertoets
De afzuigkap registreert de uren dat ze
in werking is.
U kunt zelf het aantal uren instellen na
afloop waarvan de vetfilters moeten
worden gereinigd.
o Controlelampjes voor afzuiging,
afzuigvermogen en urenteller
De controlelampjes geven aan welk
afzuigvermogen u heeft ingesteld.
Bovendien kunnen ze aangeven hoe
veel uur is ingesteld en hoeveel pro
cent van het aantal ingestelde uren is
verstreken.
-
-
9
Page 10
Beschrijving van het apparaat
p Controlelampjes voor de uitlooptijd
Deze geven aan welke uitlooptijd is
ingesteld.
q Controlelampje van de vetfiltertoets
Dit gaat branden wanneer de vetfil
ters moeten worden gereinigd.
r Controlelampje van de anti-
geurfiltertoets
Dit gaat branden wanneer het antigeurfilter, dat bij luchtcirculatie wordt
gebruikt, moet worden vervangen.
-
10
Page 11
Algemeen
De afzuigkap kan op 3 manieren wor
den gebruikt en wel met luchtafvoer,
met luchtcirculatie of met een externe
afzuiginstallatie.
. . . met luchtafvoer:
De aangezogen lucht wordt door de
vetfilters gereinigd en naar buiten afge
voerd.
Bij uw afzuigkap is een terugslagklep
gevoegd voor het geval uw luchtafvoersysteem daar niet over beschikt.
Wanneer het apparaat is uitgeschakeld
kan er lucht stromen tussen het vertrek
en daarbuiten. Met een terugslagklep
kan dat worden voorkomen. Wanneer
het apparaat is uitgeschakeld is de terugslagklep gesloten. Nadat het apparaat is ingeschakeld gaat de terugslag
klep open, zodat de kookluchtjes onge
hinderd naar buiten kunnen worden af
gevoerd.
-
. . . met luchtcirculatie:
De aangezogen lucht wordt door de
vetfilters en bovendien door één
anti-geurfilter gereinigd en komt via de
openingen in het opvulstuk van de be
vestigingskolom weer in de keuken te
recht.
Het anti-geurfilter is na te bestellen.
Zie hoofdstuk: "Technische gegevens".
Controleer voordat u de afzuigkap
met luchtcirculatie gaat gebruiken of
er een anti-geurfilter in het apparaat
aanwezig is.
Zie hoofdstuk: "Reiniging en onderhoud".
. . . met een externe afzuiginstallatie:
-
(Bij apparaten van het type ...EX)
-
-
-
-
De aangezogen lucht wordt via een
externe afzuiginstallatie afgevoerd.
De afzuiginstallatie wordt buiten het
vertrek gemonteerd op de plek waar u
deze wilt hebben.
De externe afzuiginstallatie wordt door
een hulpkabel met de afzuigkap ver
bonden en via de bedieningselementen
van de afzuigkap gestuurd.
-
11
Page 12
Bediening

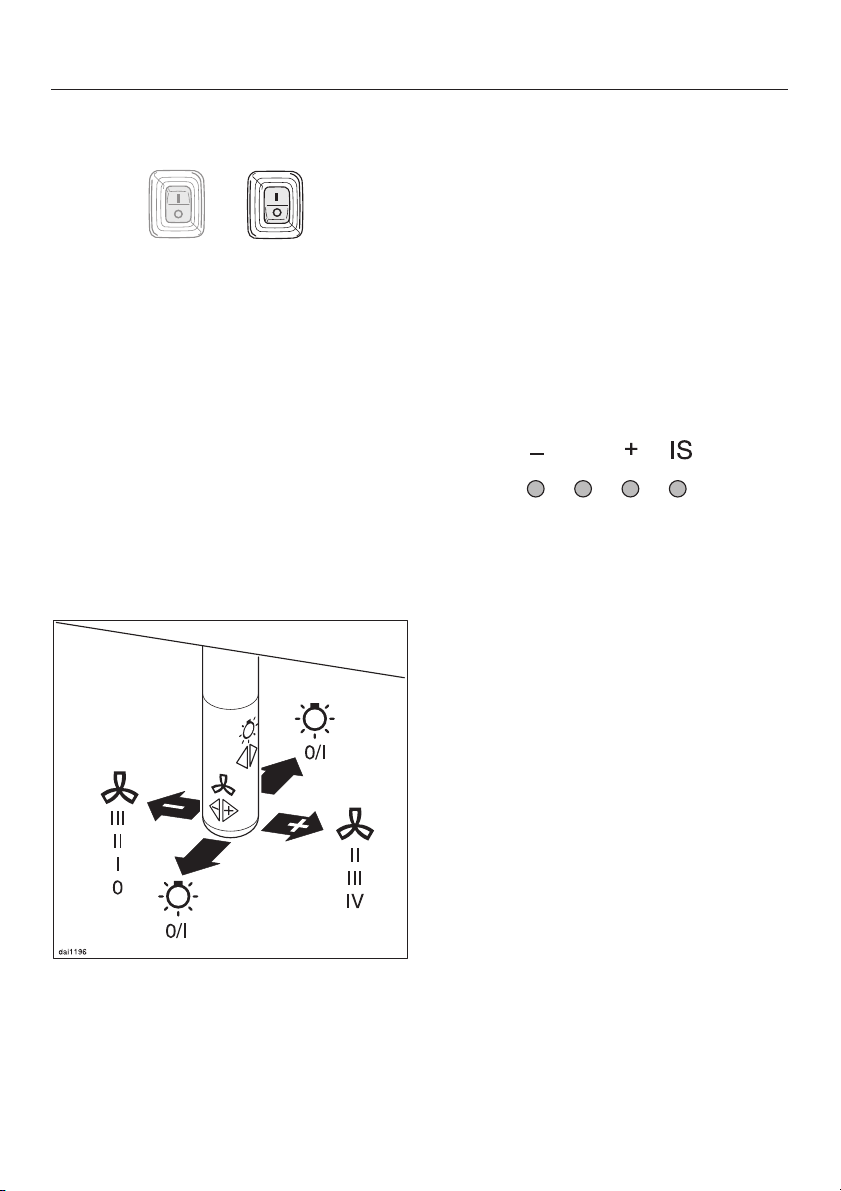

Hoofdschakelaar
De afzuiging en de kookplaatverlichting
zijn klaar voor gebruik wanneer u de
hoofdschakelaar op "I" zet.
Schakel de afzuigkap met de hoofd
schakelaar uit, wanneer het apparaat
langere tijd buiten gebruik is, bijv. 's
nachts of in de vakantie. Zet de hoofd
schakelaar daarbij op "0".
Wanneer u het apparaat de keer daarop inschakelt, start het met de instellingen van de keer daarvóór.
-
Bedieningsstaafje
Het inschakelen van de afzuiging
Druk het bedieningsstaafje een keer
^
helemaal naar rechts.
De afzuiging start op stand II.
Het tweede controlelampje van het af
zuigvermogen gaat branden.
Het kiezen van het afzuigvermogen
Kies het gewenste afzuigvermogen
^
door het bedieningsstaafje naar
rechts of naar links te drukken.
-
Door het staafje naar rechts te drukken
krijgt u een hoger vermogen en door
het naar links te drukken krijgt u een lager vermogen.
Het daarbijbehorende controlelampje
gaat branden.
Afhankelijk van de sterkte van de
dampvorming kunt u tussen vier vermogensstanden kiezen.
-
De belangrijkste functies van de afzuig
kap, te weten afzuiging en kookplaat
verlichting, kunt u via het bedienings
staafje in- en uitschakelen.
12
-
-
Voor normaal gebruik is de eerste stand
van links of één van de middelste stan
den voldoende.
De groene controlelampjes van deze
standen geven aan welke u heeft geko
zen.
Wanneer u aanbraadt en levensmid
delen kookt waarbij veel luchtjes vrijko
men, raden wij u aan de hoogste ver
mogensstand, de "Intensiefstand", te
gebruiken.
Deze stand heeft een geel controle
lampje.
-
-
-
-
-
-
Page 13
Bediening
Het uitschakelen van de afzuiging
Druk het bedieningsstaafje zo vaak
^
naar links totdat de afzuiging uitgaat
en er geen controlelampje meer
brandt
of
druk het bedieningsstaafje naar links
^
en houd het zolang ingedrukt totdat
er geen controlelampje meer brandt.
Het in- en uitschakelen van de
kookplaatverlichting
De kookplaatverlichting kunt u inscha
kelen, onverschillig of de afzuiging is
ingeschakeld of niet.
Indirecte verlichting
Zet de schakelaar voor de indirecte
^
verlichting op "I".
De indirecte verlichting kunt u ook in
schakelen wanneer de hoofdschakelaar
is uitgeschakeld.
Automatische uitschakeling
Wanneer de afzuigkap wel is ingescha
keld, maar 10 uur lang niet wordt ge-
bruikt, wordt de afzuiging automatisch
uitgeschakeld.
De verlichting blijft ingeschakeld.
^ Door het bedieningsstaafje een keer
naar rechts te drukken kunt u de afzuiging weer inschakelen.
Het activeren van de uitlooptijdfunctie
-
-
^
Schakel de kookplaatverlichting in
door het bedieningsstaafje een keer
naar achteren of naar voren te druk
ken.
^
Schakel de kookplaatverlichting uit
door het bedieningsstaafje nog een
keer naar achteren of naar voren te
drukken.
Wanneer er na het koken nog kook
luchtjes in de keuken hangen, kunt u de
uitlooptijdfunctie activeren.
Hiermee blijft de afzuiging nog 5 tot
15 minuten in werking en wordt daarna
automatisch uitgeschakeld.
-
^
Druk op de toets voor de uitlooptijd.
De afzuiging moet nog ingeschakeld zijn.
-
13
Page 14
Bediening
5 minuten uitlooptijd stelt u in door
–
1 x op de toets te drukken.
Hierbij gaat het linker lampje branden.
15 minuten uitlooptijd stelt u in door
–
2 x op de toets te drukken.
Hierbij gaat het rechter lampje branden.
De uitlooptijdfunctie kunt u uitschakelen
door opnieuw op de toets voor de uit
looptijd te drukken.
-
Urenteller
De afzuigkap registreert de uren dat ze
in werking is.
Nadat het apparaat 30 uur in werking is
geweest, gaat het controlelampje van
de vetfiltertoets branden.
De vetfilters moeten dan worden gerei
nigd.
ters moeten worden gereinigd, zie pa
ragraaf: "Vetfilters".
Voor apparaten met luchtcirculatie:
De tijd voor het anti-geurfilter moet u
zelf instellen.
Voor het instellen van het aantal uren of
het wijzigen van het aantal ingestelde
uren na afloop waarvan het anti-geurfil
ter moet worden vervangen, zie para
graaf: "Anti-geurfilter".
Nadat het apparaat zolang in werking is
geweest als u zelf heeft ingesteld, gaat
het controlelampje van de anti-geurfiltertoets branden.
Het anti-geurfilter moet dan worden
vervangen.
De teller moet daarna weer worden teruggezet.
-
-
-
-
De teller moet daarna weer worden te
ruggezet.
^
Druk daartoe ca. 3 seconden op de
vetfiltertoets.
Het controlelampje van de vetfiltertoets
gaat uit.
Voor het wijzigen van het aantal inge
stelde uren na afloop waarvan de vetfil
14
-
^
-
Druk daartoe ca. 3 seconden op de
anti-geurfiltertoets.
Het controlelampje van de anti-geurfiltertoets gaat uit.
Controleren hoeveel procent van het
aantal ingestelde uren is verstreken
Vóór afloop van de ingestelde tijd kunt
u controleren hoeveel procent van de
ingestelde tijd al is verstreken.
^
Schakel de afzuiging met het bedie
ningsstaafje in.
-
-
Page 15

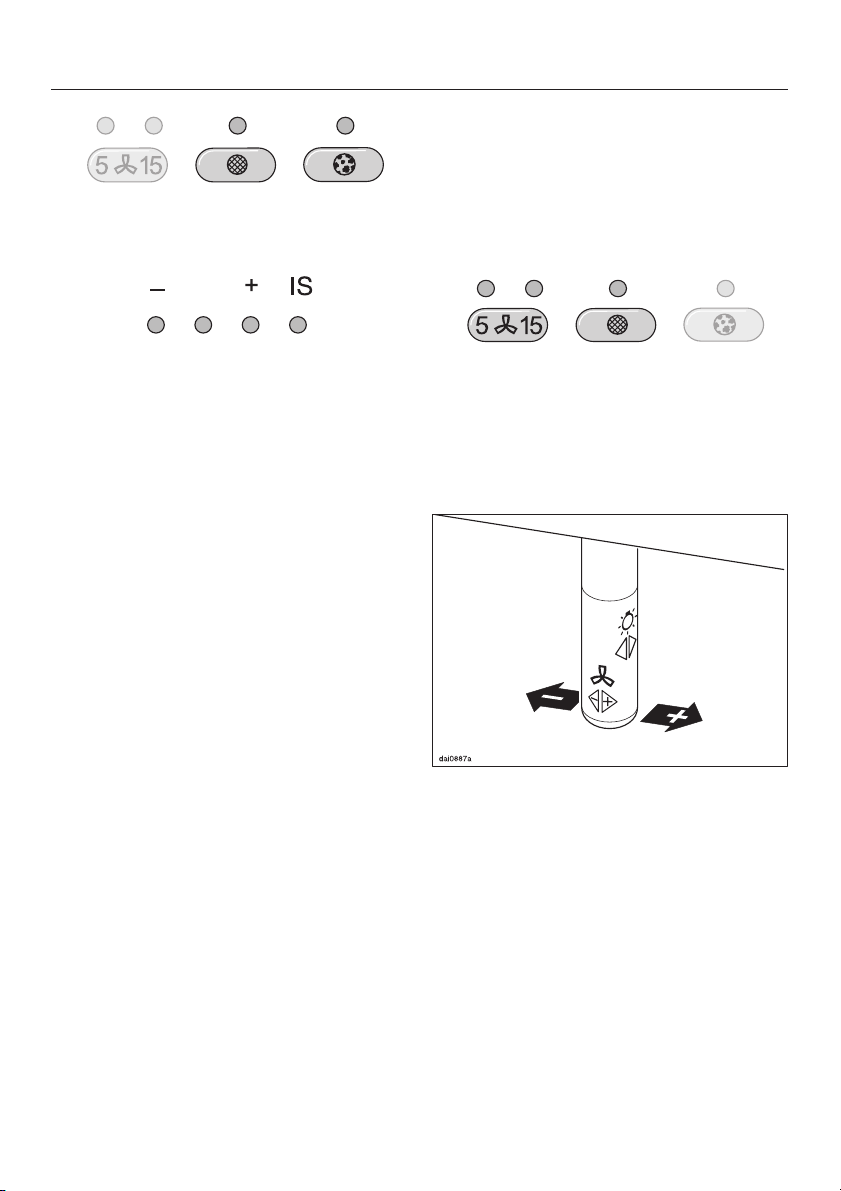

Druk op de vetfiltertoets of de anti-
^
geurfiltertoets.
Bediening
Vetfilters
Voor de vetfilters is een tijd van 30 uur
ingesteld.
U kunt kiezen tussen 20, 30, 40 of 50 uur.
Schakel de afzuiging met het bedie
^
ningsstaafje uit.
-
Van het afzuigvermogen gaat er één of
gaan er verschillende controlelampjes
knipperen.
Het aantal knipperende controlelampjes
geeft aan hoeveel procent van de ingestelde tijd inmiddels is verstreken.
1 controlelampje = 25 %
2 controlelampjes = 50 %
3 controlelampjes = 75 %
4 controlelampjes = 100 %
Wanneer de afzuigkap wordt uitgeschakeld of de stroom uitvalt blijven de geregistreerde uren opgeslagen.
Het wijzigen of instellen van het
aantal uren
U kunt het aantal uren, na afloop waar
van de filters moeten worden gereinigd
of vervangen, wijzigen en aan uw kook
gewoonten aanpassen.
–
Kies een korte tijd wanneer u veel
braadt en frituurt.
-
Druk tegelijk op de toets voor de uit
^
looptijd en de vetfiltertoets.
Het controlelampje van de vetfiltertoets
en één van de controlelampjes van het
afzuigvermogen gaan knipperen.
^
Kies met het bedieningsstaafje de
gewenste tijd.
Kies een kortere tijd door het staafje
naar links te drukken en een langere
tijd door het naar rechts te drukken.
-
–
Kies een lange tijd wanneer u erg
vetarm kookt.
–
Kies een korte tijd wanneer u weinig
kookt. Vet dat zich over een langere
periode ophoopt wordt hard en dan
wordt het moeilijk om de filters goed
schoon te krijgen.
15
Page 16
Bediening
De controlelampjes van het afzuigver
mogen geven aan hoeveel uren zijn in
gesteld:
1e lampje van links = 20 uur
2e lampje van links = 30 uur
3e lampje van links = 40 uur
4e lampje van links = 50 uur
^ Bevestig de gewijzigde instelling met
de vetfiltertoets.
Bevestigt u de gewijzigde instelling niet
binnen 4 minuten, dan neemt de afzuigkap automatisch de "oude" gegevens
over.
Anti-geurfilter
Voor apparaten met luchtcirculatie:
Een anti-geurfilter is nodig bij luchtcir
culatie.
Er is vanuit de fabriek geen tijd voor
het anti-geurfilter ingesteld.
Deze tijd stelt u zelf in.
-
-
-
Het controlelampje van de anti-geurfilter
toets en één van de controlelampjes van
het afzuigvermogen gaan knipperen.

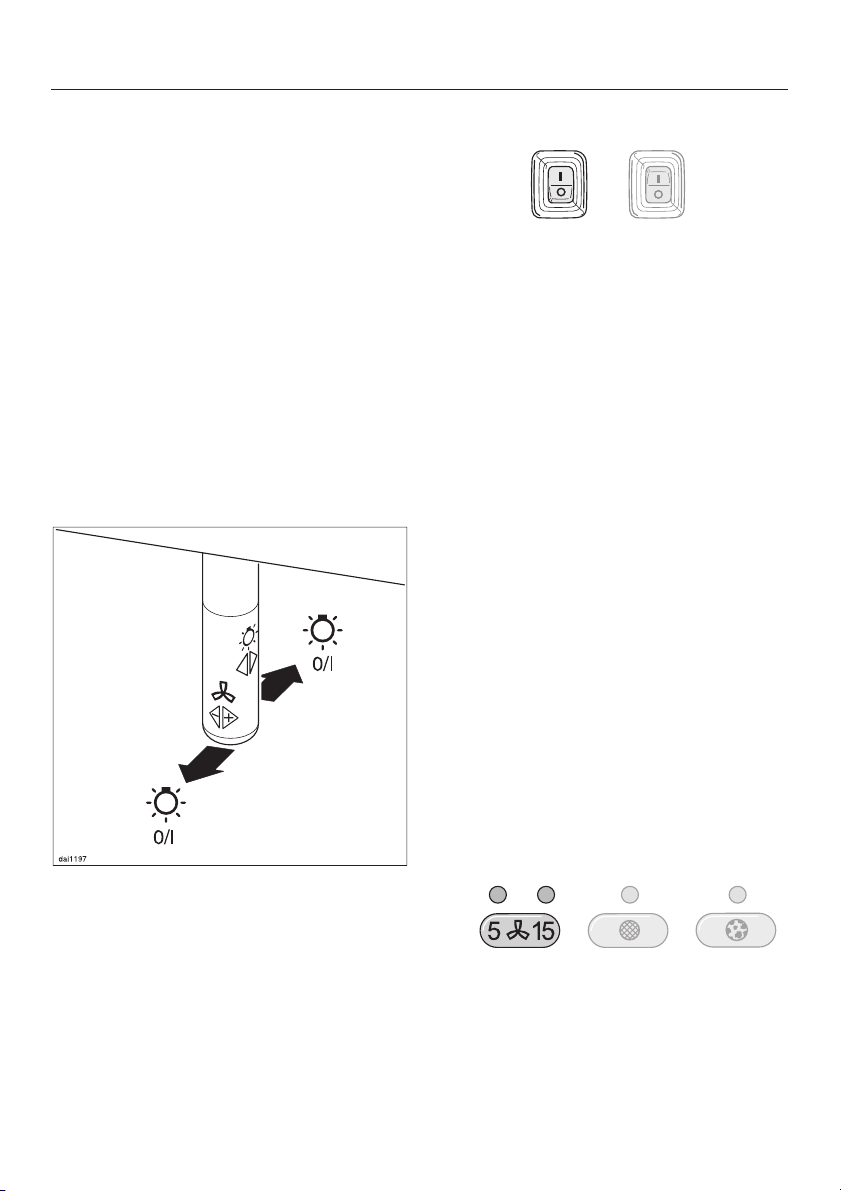

^ Kies met het bedieningsstaafje de
gewenste tijd.
Kies een kortere tijd door het staafje
naar links te drukken en een langere
tijd door het naar rechts te drukken.

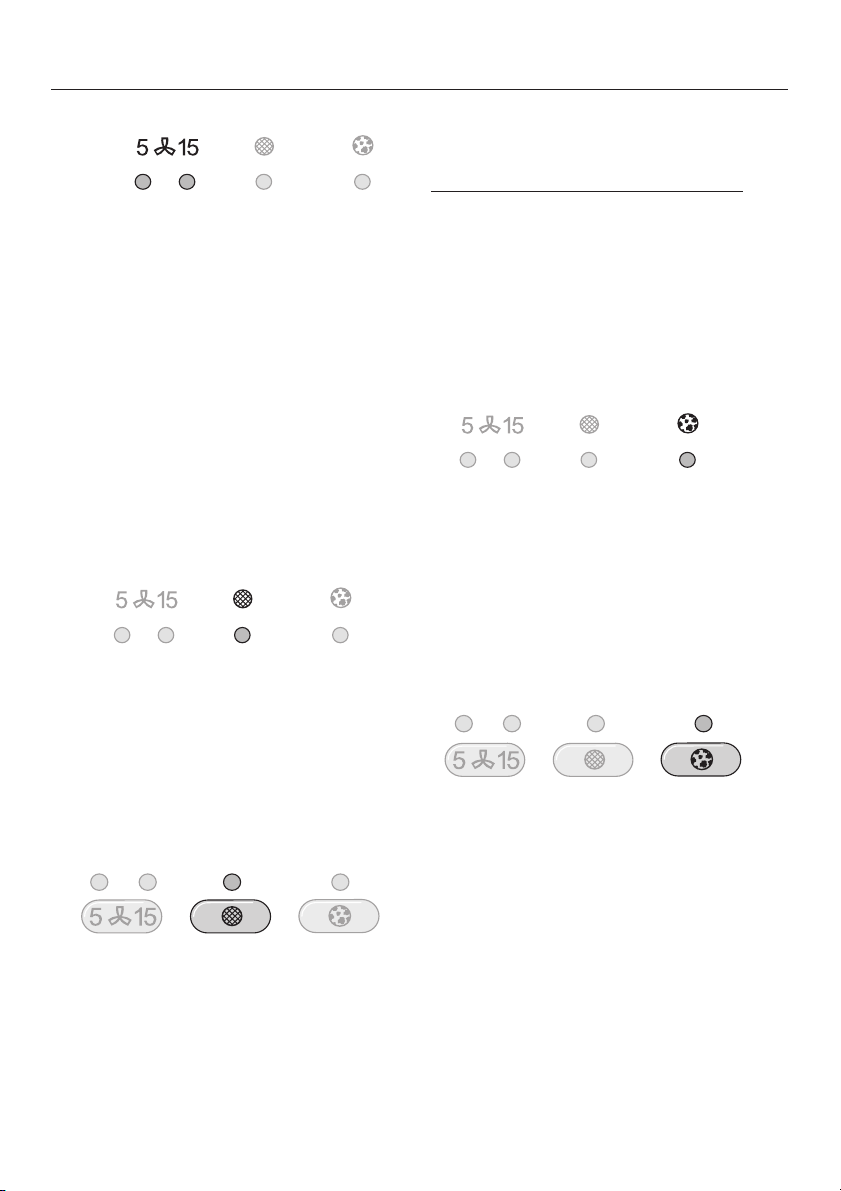

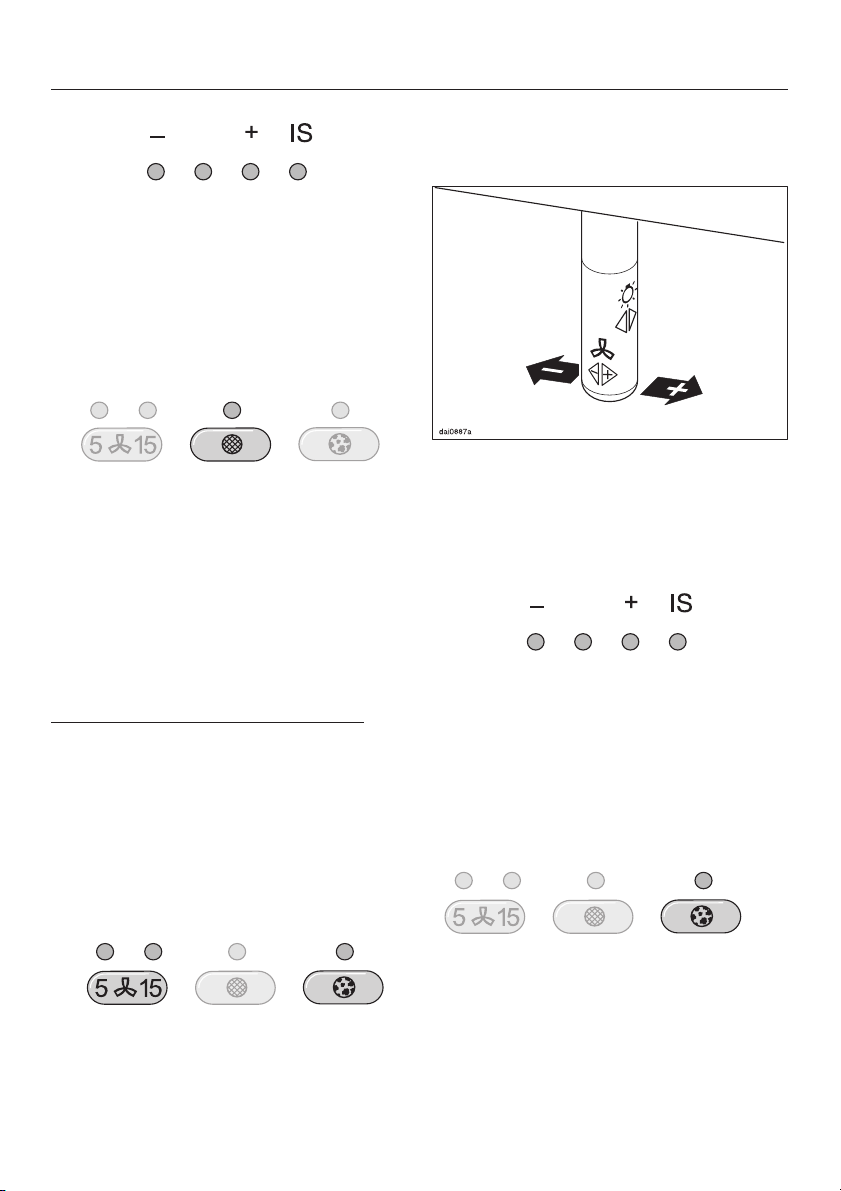

De controlelampjes van het afzuigvermogen geven aan hoeveel uren zijn ingesteld:
1e lampje van links = 120 uur
2e lampje van links = 180 uur
3e lampje van links = 240 uur
4e lampje van links = oneindig
-
^
Schakel de afzuiging met het bedie
ningsstaafje uit.
^
Druk tegelijk op de toets voor de uit
looptijd en de anti-geurfiltertoets.
16
-
^
Bevestig de gewijzigde instelling met
de anti-geurfiltertoets.
Alle controlelampjes gaan uit.
Bevestigt u de gewijzigde instelling niet
binnen 4 minuten, dan neemt de afzuigkap
automatisch de "oude" gegevens over.
Page 17
Haal vóór alle reinigings- en onder
houdswerkzaamheden de spanning
van de afzuigkap door
- de hoofdschakelaar van de
huisinstallatie uit te schakelen of
- de stekker van het apparaat
uit het stopcontact te trekken.
-
Ommanteling
Algemeen
Het oppervlak en de bedieningsele
menten zijn gevoelig voor krassen.
Neem daarom de volgende reinigingstips in acht.
^ Reinig oppervlak en bedieningsele-
menten alleen met een doek, wat reinigingsmiddel en wat warm water.
^ Droog het oppervlak daarna met een
zachte doek.
Reinig de bedieningselementen en
het gebied daaromheen niet te
vochtig. Dit om te voorkomen dat er
vocht in de elektronica terechtkomt.
Gebruik geen:
–
soda-, zuur- of chloridehoudende rei
nigingsmiddelen,
–
schurende reinigingsmiddelen zoals
schuurpoeder,
–
schurende artikelen zoals schuur
sponsjes of sponsjes waar nog res
ten van schuurmiddelen in zitten.
Neem ook de volgende speciale tips in
acht.
-
-
-
Reiniging en onderhoud
Roestvrijstalen oppervlakken
(Deze paragraaf geldt niet voor bedie
ningselementen!)
Voor het reinigen van roestvrijstalen op
pervlakken gelden de algemene regels.
Daarnaast is het raadzaam een niet
schurend reinigingsmiddel te gebruiken
dat speciaal geschikt is voor roestvrij
staal.
Wilt u voorkomen dat het oppervlak
weer snel vuil wordt, gebruik dan een
middel voor het onderhoud van roestvrij
staal. Dit middel is verkrijgbaar bij de
afdeling Onderdelen van imperial Nederland B.V.
Breng dit middel met een zachte doek
gelijkmatig en in kleine dosering aan.
Bedieningselementen
Bedieningselementen kunnen verkleuren of veranderen, wanneer er
vuil op blijft zitten.
Verwijder vuil daarom direct.
Voor het reinigen van bedieningsele
menten gelden de algemene regels.
Zie vorige bladzijde.
Gebruik geen reinigingsmiddelen
-
die speciaal geschikt zijn voor roest
vrij staal.
Glazen oppervlakken
Voor het reinigen van glazen oppervlak
ken gelden de algemene regels.
Daarnaast is het raadzaam een reini
gingsmiddel te gebruiken dat speciaal
geschikt is voor glas.
–
Gebruik geen ovenspray.
-
-
-
-
-
-
-
17
Page 18
Reiniging en onderhoud
Vetfilters
De recyclebare metalen vetfilters in de
afzuigkap nemen de vaste deeltjes uit
de keukendampen op (vet, stof, etc.)
en zorgen er zo voor dat de afzuigkap
niet vuil wordt.
U kunt de vetfilters het beste om de 3 à
4 weken reinigen om te voorkomen dat
het vet zich vastzet.
Reinig de vetfilters in ieder geval zodra
het controlelampje van de vetfiltertoets
brandt.
Bij een overmatig vervuild filter bestaat er gevaar voor brand!
Reinig de vetfilters.
^
Dit kan met de hand of in de afwas
automaat
In het eerste geval gebruikt u een af
wasborstel en wat warm water met een
mild afwasmiddel.
In het tweede geval plaatst u de filters
loodrecht in het onderrek of horizontaal
met de vette kant naar beneden.
Houd er bij reiniging van de vetfilters
in de afwasautomaat rekening mee
dat gebruik van sommige reinigings
middelen tot verkleuringen van de
metalen vetfilters kan leiden. Deze
verkleuringen hebben echter geen
nadelig effect op het gebruik ven de
werking van de vetfilters.
^ Leg de vetfilters na het reinigen nog
een tijdje op een vochtopnemende
onderlaag te drogen.
^ Wanneer u de vetfilters heeft verwij-
derd, kunt u het beste die delen van
de ommanteling waar u bij kunt ko
men ontdoen van het vet dat zich
daar heeft vastgezet.
-
-
-
-
^

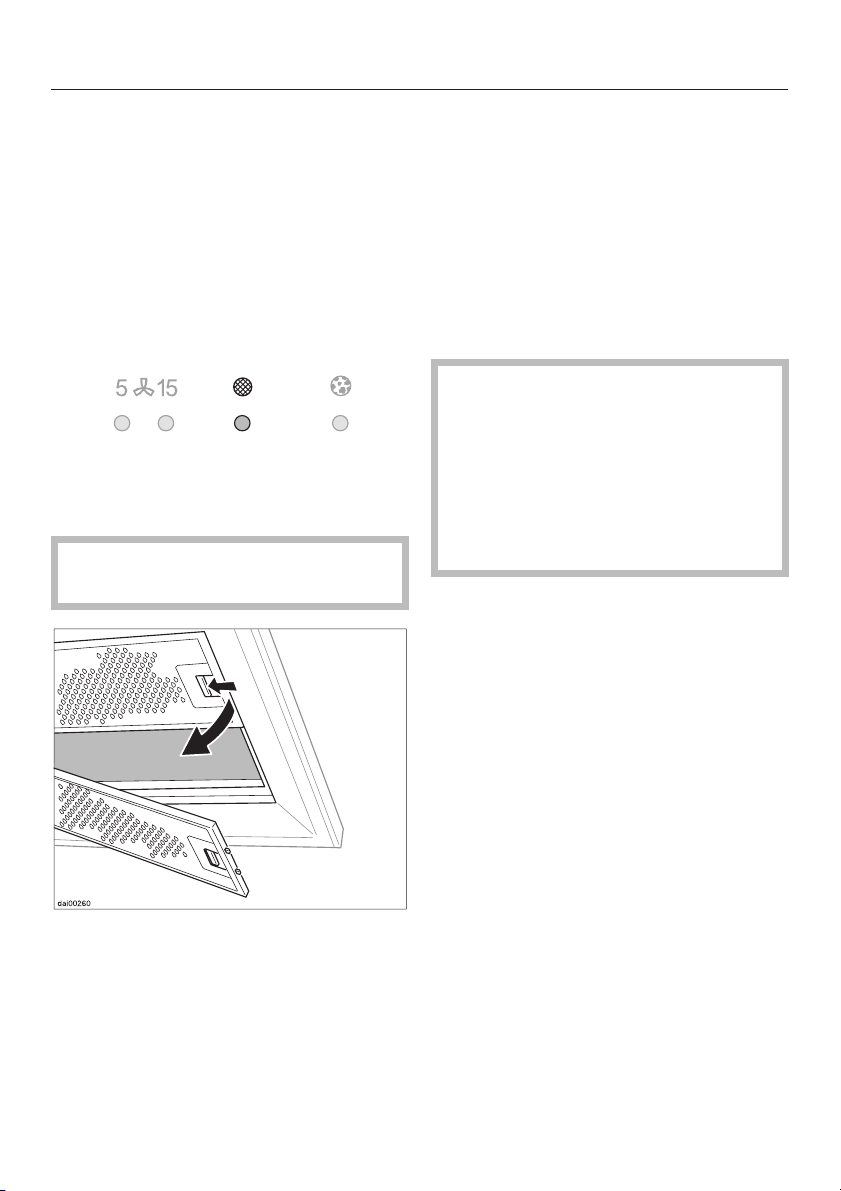

Druk de vergrendeling van de vetfil
ters naar het midden.
^
Klap de vetfilters schuin naar beneden.
^
Haal de filters uit het apparaat.
18
-
Page 19
Reiniging en onderhoud
Let er bij het terugplaatsen van de vet
filters op dat de vergrendelingen naar
de kookplaat wijzen.

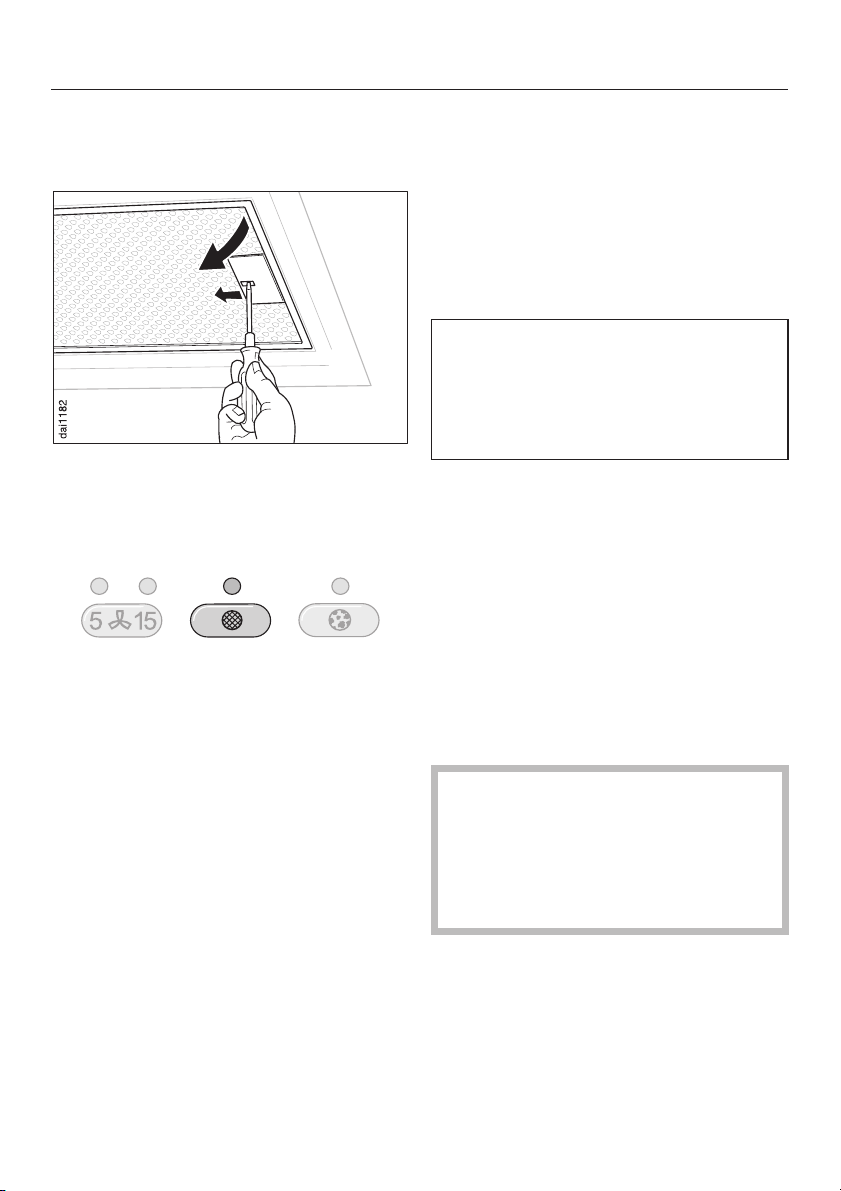

Mocht er een keer een vetfilter verkeerd
zijn geplaatst, ontgrendel het filter dan
door de uitsparingen met een kleine
schroevendraaier.
^ Druk na het terugplaatsen van de
vetfilters ca. 3 seconden op de vetfiltertoets om de urenteller terug te zet
ten.
Het controlelampje van de toets gaat
uit.
^
Reinigt u de vetfilters vóórdat het
lampje van de vetfiltertoets gaat
branden, zet de urenteller dan terug
door 6 seconden op de vetfiltertoets
te drukken.
-
Anti-geurfilter
Wanneer de afzuigkap op luchtcircula
tie is aangesloten moet er naast de vet
filters ook nog 1 anti-geurfilter worden
geplaatst. Dit filter neemt alle kook
luchtjes op.
Het filter wordt in het wasemscherm bo
ven de vetfilters geplaatst.
Anti-geurstoffilters zijn bij de vakhan
del of bij de afdeling Onderdelen van
imperial Nederland verkrijgbaar.
Voor type en aanduiding zie hoofd
stuk: "Technische gegevens".
^ Voor het plaatsen of vervangen van
het anti-geurfilter moet u eerst de vetfilters verwijderen.
Zie paragraaf: "Vetfilters" in dit hoofdstuk.
^ Gebruikt u de afzuigkap met luchtcir-
culatie, moet u twee steunhaken
plaatsen.
Zie de montage-aanwijzing.
-
^

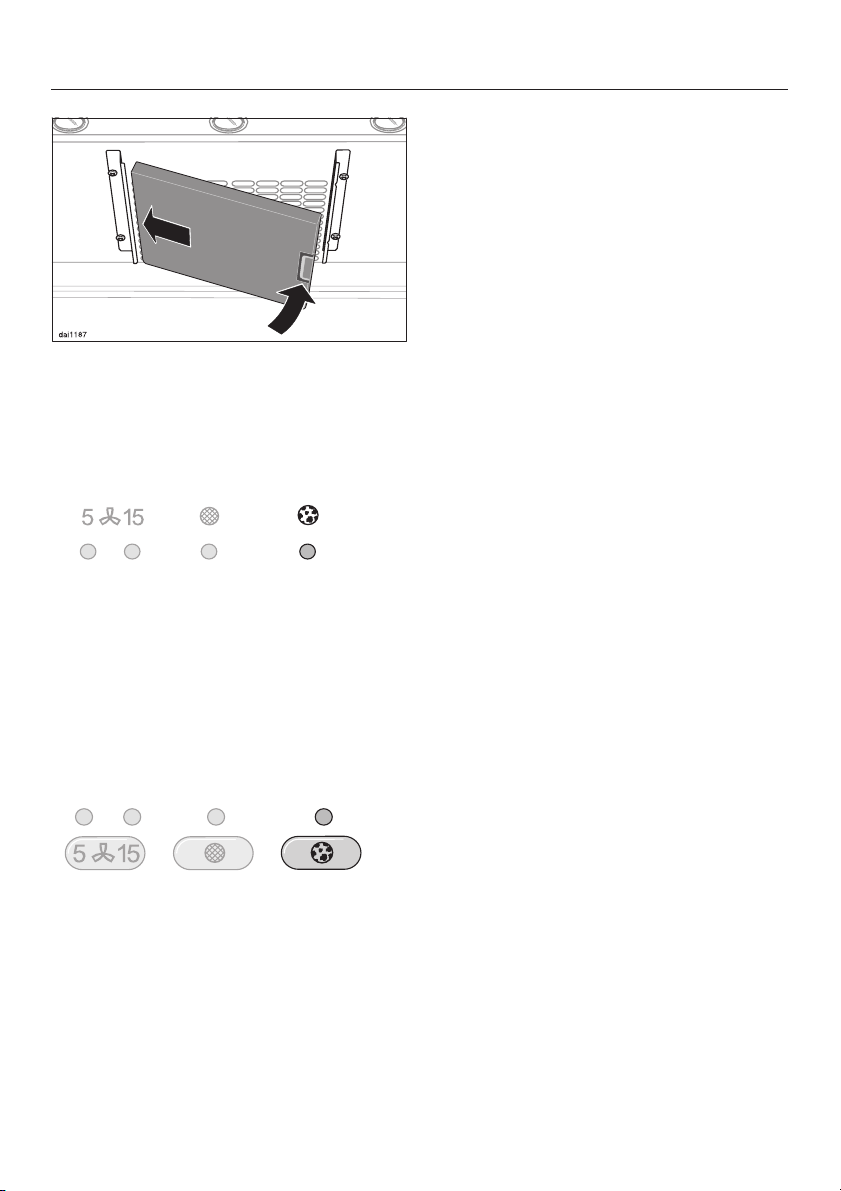

Haal het anti-geurfilter uit de verpak
king.
In één verpakking zitten 2 anti-geur
filters.
Hebt u er een filter uitgehaald, sluit
de verpakking dan goed om te voor
komen dat het andere filter te vroeg
slijt.
-
-
-
-
-
-
-
-
-
19
Page 20
Reiniging en onderhoud
Plaats het anti-geurfilter.
^
Plaatst u het filter voor het eerst,
stel dan de tijd voor het anti-geurfilter in.
^
Zie hoofdstuk: "Bediening".
Vervang het anti-geurfilter altijd zodra
– het controlelampje van de anti-geur-
filtertoets brandt
Vervangt u het anti-geurfilter vóórdat
^
het lampje van de anti-geurfiltertoets
gaat branden, zet de urenteller dan
terug door 6 seconden op de antigeurfiltertoets te drukken.
of zodra
–
de kookluchtjes niet meer voldoende
worden opgenomen, in ieder geval
echter 2 keer per jaar.
^
Blijf na het vervangen van de antigeurfilter ca. 3 seconden op de antigeurfiltertoets drukken om de urentel
ler terug te zetten.
Het controlelampje van de toets gaat
uit.
20
-
Page 21
Het vervangen van de
halogeenlamp
Haal de spanning van de afzuigkap
door
- de hoofdschakelaar van de
huisinstallatie uit te schakelen of
- de stekker van het apparaat
uit het stopcontact te trekken.
Reiniging en onderhoud
De halogeenlampen worden zeer
heet wanneer ze een tijdje aanstaan.
Ook nadat de verlichting is uitgeschakeld loopt u nog enige tijd het
risico dat u zich verbrandt wanneer
u ze aanraakt.
Houd de lampen wanneer u ze vervangt niet rechtstreeks aan de ballon vast. Wanneer u dat wel doet
kunnen de lampen beschadigd raken.
Neem de aanwijzingen van de fabrikant in acht.

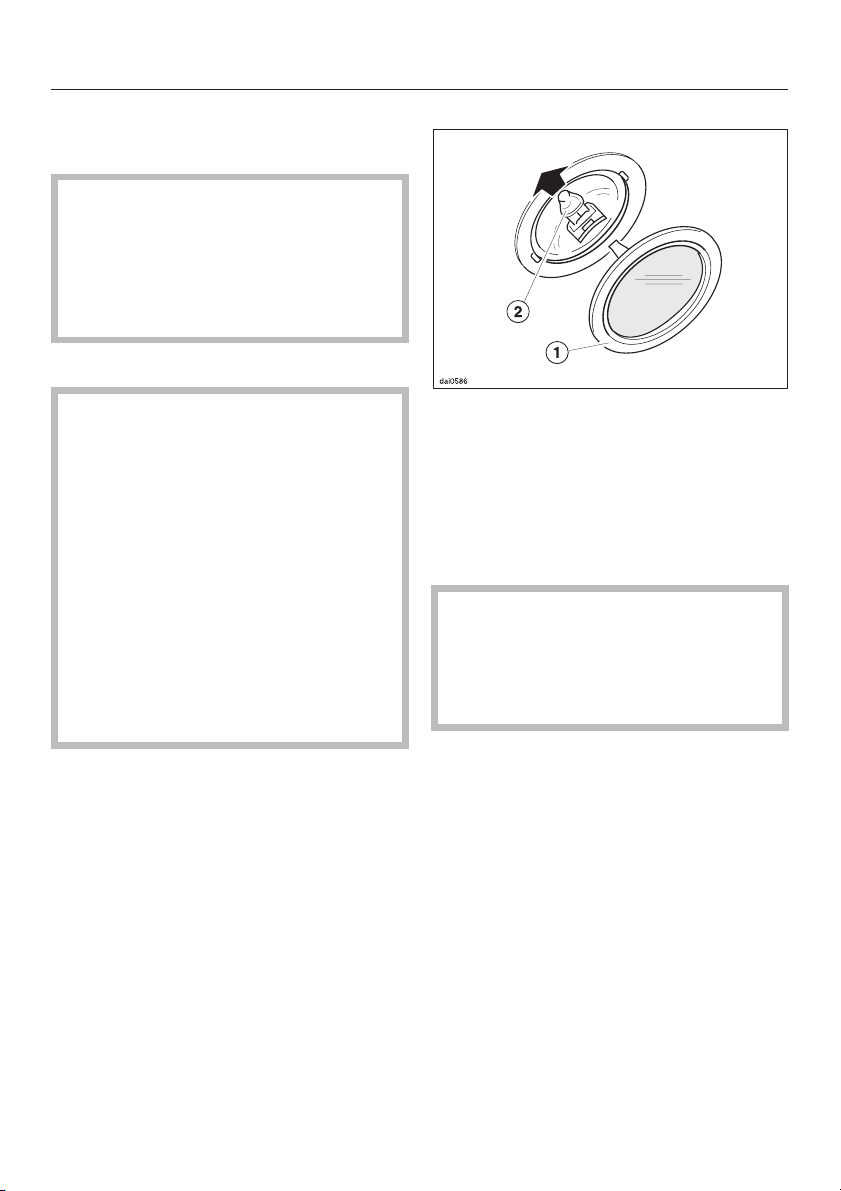

Haal de lampafdekking a eraf.
^
Haal de halogeenlamp b uit de fit
^
ting en zet er een nieuwe halogeenlamp in.
^ Zet de lampafdekking a er weer op
en klik deze voorzichtig vast.
Gebruik de verlichting nooit zonder
lampafdekking a. De lampafdekking heeft een filter dat straling tegenhoudt die schadelijk is voor de
gezondheid.
-
21
Page 22
Reiniging en onderhoud
Het repareren van de indirecte
verlichting
De oorzaak van een niet functionerende
indirecte verlichting kan een defecte
TL-lamp of een defecte starter zijn.
Haal de spanning van de afzuigkap
door
- de hoofdschakelaar van de
huisinstallatie uit te schakelen of
- de stekker van het apparaat
uit het stopcontact te trekken.
^

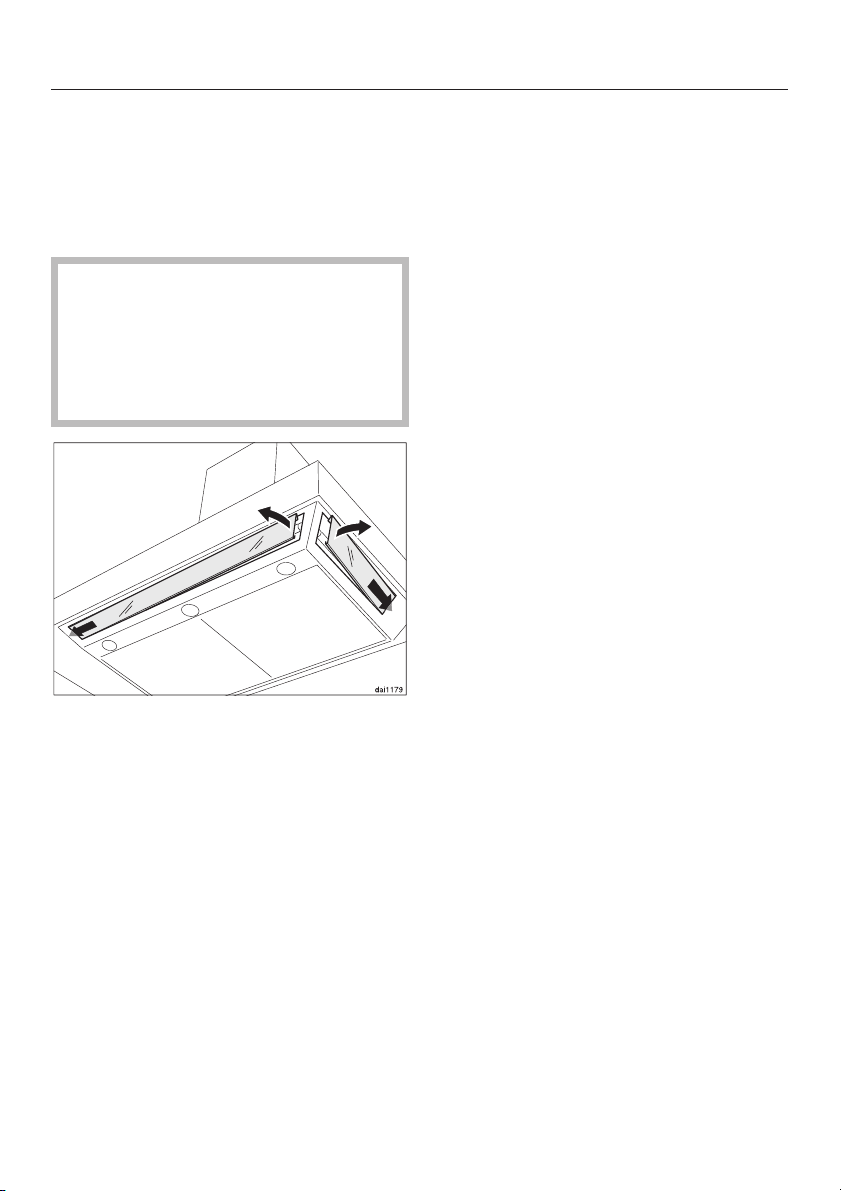

Verwijder de lampafdekking van die
lamp van de indirecte verlichting, die
defect is.
Let er daarbij op dat de lampafdek
king niet op de kookplaat valt.
- Gaat het om de lampafdekkingen
aan de zijkanten: schuif ze naar ach
teren en haal ze er aan de voorkant
af.
- Gaat het om de lampafdekking aan
de voorkant: schuif de afdekking
naar links en haal deze er aan de
rechterkant af.
^
Vervang de TL-lamp of de starter.
^
Zet de lampafdekking weer terug.
22
-
-
Page 23

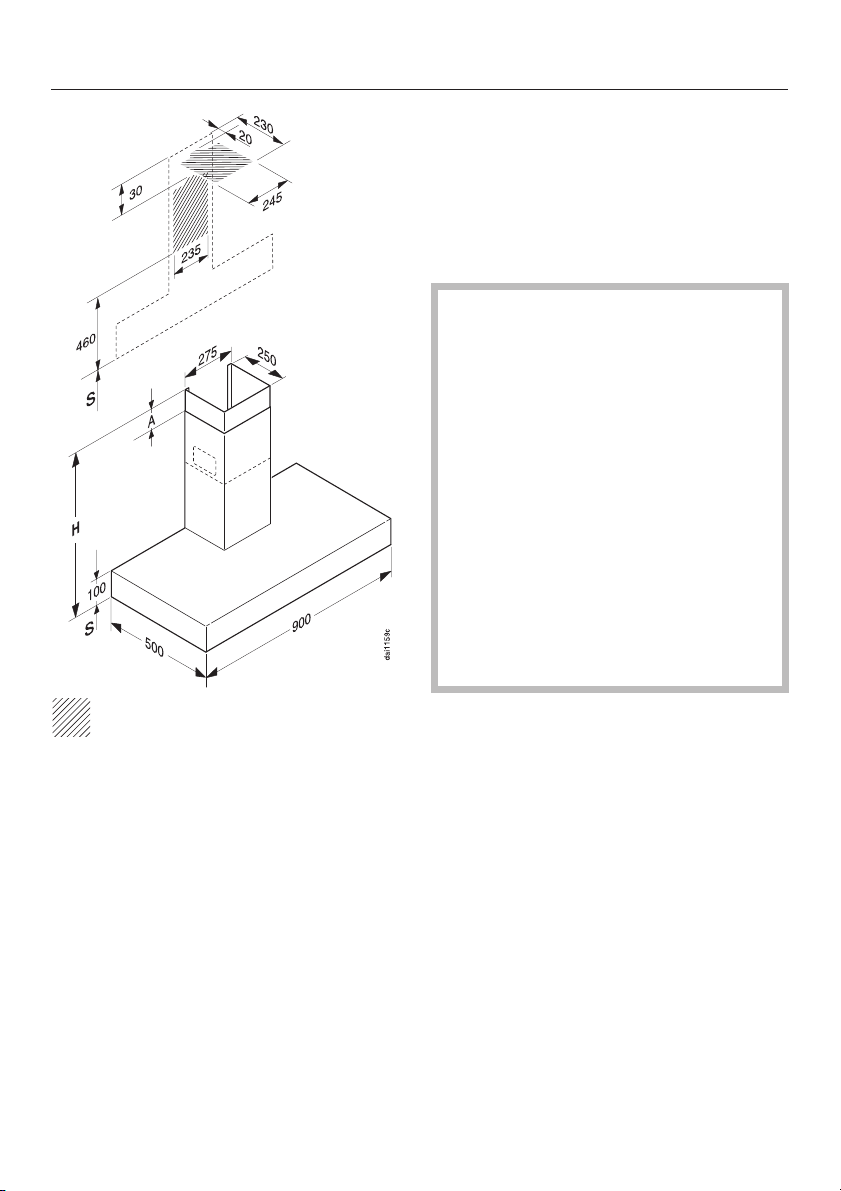

Afmetingen van de afzuigkap
Om de bevestigingskolom te monteren
moet u tussen de bovenkant van de ko
lom en het plafond een afstand A van
minstens 20 mm aan houden.
Afstand S boven de kookplek
De afstand S tussen de afzuigkap
en de plek waar gekookt enz. wordt
moet om veiligheidsredenen bij:
- elektrische kookplaten of elektrische fornuizen minimaal 450 mm
bedragen;
- gaskookplaten of gasfornuizen
minimaal 650 mm bedragen;
- een elektrische grill uit ons
assortiment minimaal 650 mm
bedragen.
Meer montage-aanwijzingen staan in
het hoofdstuk: "Veiligheidsinstructies
en waarschuwingen".
-
Gedeelte van muur of plafond voor
het luchtafvoergat, voor het gat
van de verbindingskabel naar de ex
terne afzuiginstallatie en voor de mon
tage van het stopcontact.
Bij luchtcirculatie is alleen de montage
van een stopcontact vereist. Montage is
alleen mogelijk in het muurgedeelte.
Luchtafvoeraansluiting C 150 mm,
met reduceerstuk C 125 mm.
Luchtcirculatie
H = 820 - 1100 mm
Luchtafvoer
H = 730 - 1015 mm
-
-
Let er bij het bepalen van S bovendien
op dat
–
het beter is om ook boven elektrische
kookplaten of elektrische fornuizen
een afstand van 650 mm aan te hou
den, omdat dat prettiger werkt;
–
er bij de montage van een imperial
achterwandpaneel een afstand van
700 mm nodig is;
–
wanneer u de afzuigkap tegen het
plafond aan monteert, de som van
de hoogte van de kookplek + S + H
precies gelijk moet zijn aan de hoog
te van het vertrek.
-
-
23
Page 24
Montage

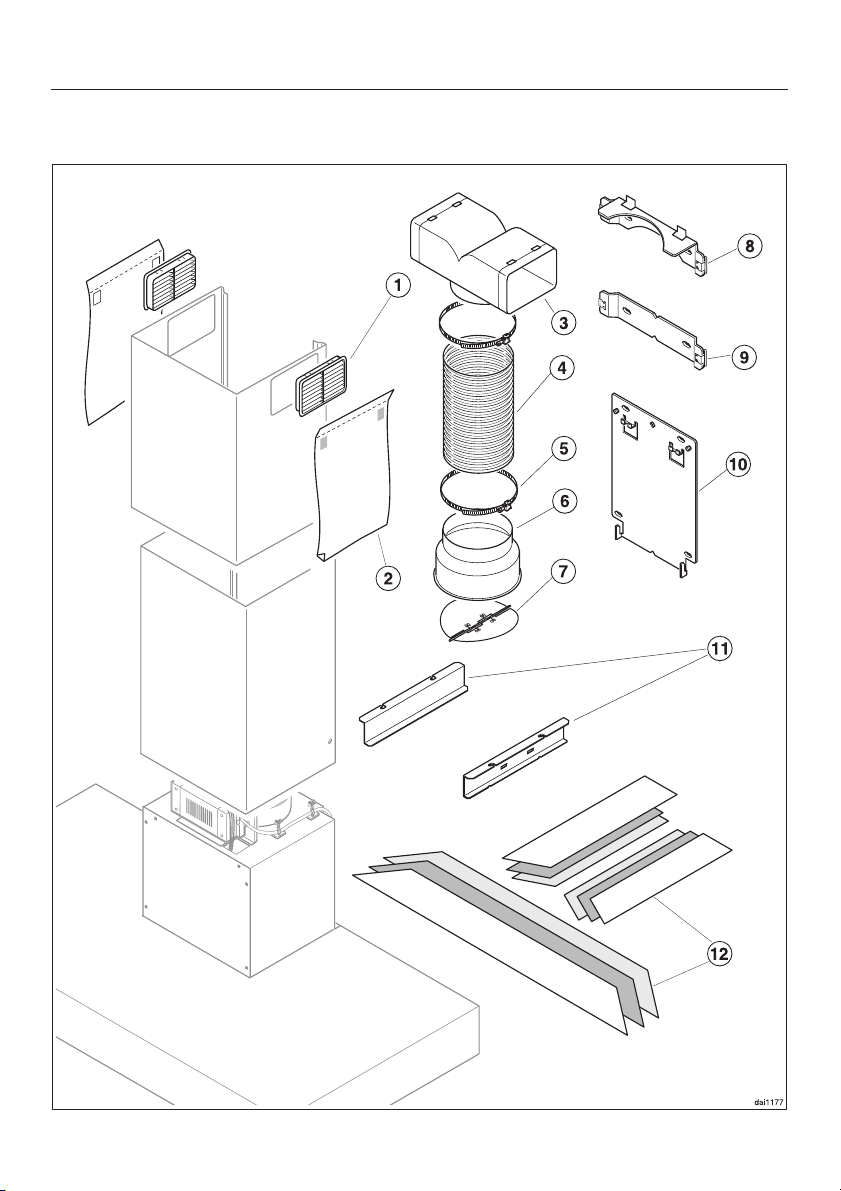

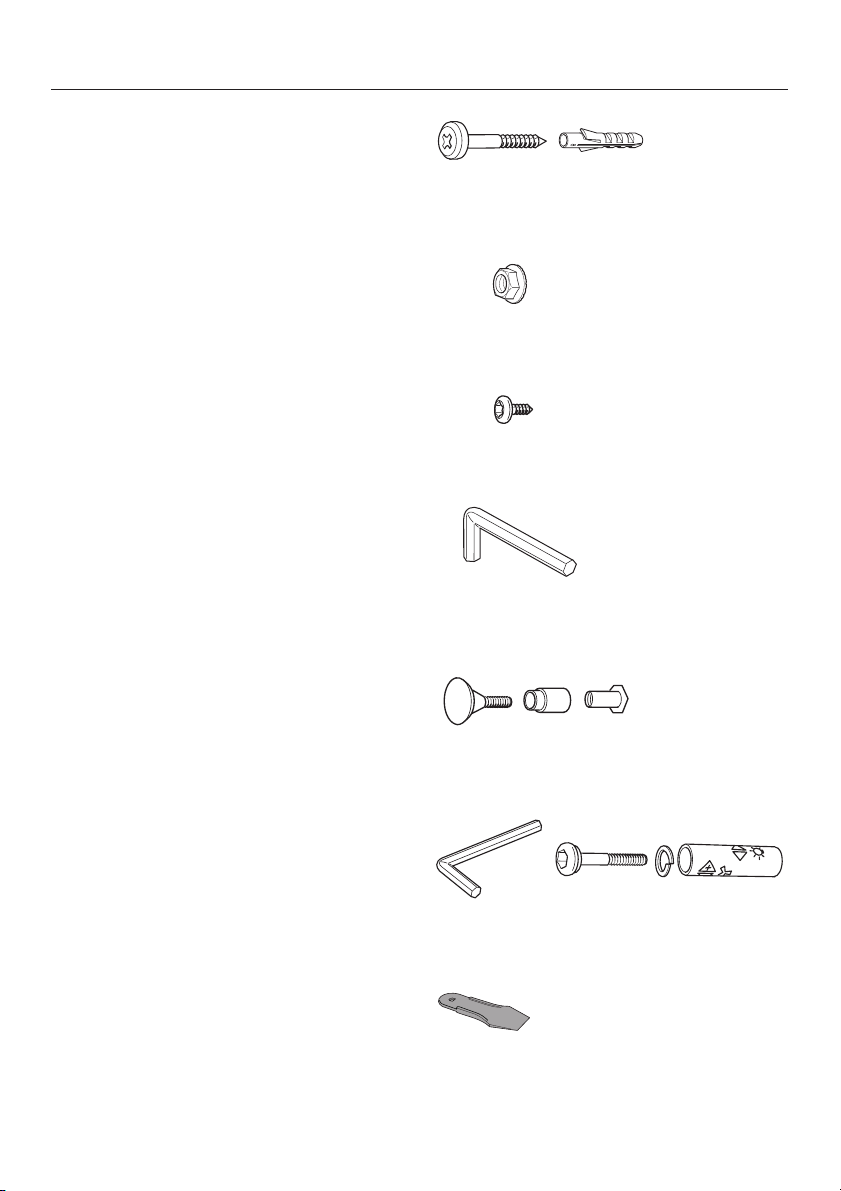

Montagemateriaal
24
Page 25
a 2 luchtcirculatieroosters
(alleen voor luchtcirculatie)
Montage
b 2 stuks montagebescherming
voor het opvulstuk bij de montage
van de bevestigingskolom
c 1 luchtombuiger
(alleen voor luchtcirculatie)
d 1 aluminium buis voor de aanslui
ting van de luchtombuiger op de uit
blaastuit van de motoreenheid
(niet voor apparaten van het type
...EX)
e 2 slangklemmen voor de beves
tiging van de luchtafvoerbuis
f 1 reduceerstuk voor een luchtaf-
voerbuis C 125 mm
(niet voor apparaten van het type
...EX)
g 1 terugslagklep
die in de uitblaastuit van de motoreenheid wordt ingebouwd
(alleen voor luchtafvoer; niet bij apparaten van het type ...EX)
h Bovenste montageplaat
voor de bevestiging van het opvulstuk
i Middelste montageplaat
voor de bevestiging van het opvulstuk
-
8 kopschroeven 5 x 40 mm en
8 pluggen S 8 voor de bevestiging van
de montageplaten
-
2 borgmoeren M 6
-
voor de bevestiging van het apparaat
2 schroeven 3,9 x 7,5 mm
voor de bevestiging van de kolom
1 inbussleutel 5 mm
voor het stellen van het apparaat in de
hoogte
2 schroeven met moeren en 2
afstandhulzen voor de bevestiging van
de glazen oppervlakken
j Onderste montageplaat
voor de bevestiging van het apparaat
k 2 steunhaken
voor de plaatsing van het anti-geur
filter bij luchtcirculatie
l 3 sets gekleurde folies
("Blue", "Mandarin", "Pacific")
voor de lampafdekkingen van de in
directe verlichting
Bedieningsstaafje met bevestigings
setje
-
1 spatel voor het demonteren van de
kolom
-
25
Page 26
Montage
Montage-aanwijzing
Hoe u de afzuigkap moet monteren is
op het bijgevoegde montageblad be
schreven.
Neem voordat u met het monteren be
gint de informatie door die staat op de
volgende bladzijden en in de hoofd
stukken: "Afmetingen van het apparaat"
en "Veiligheidsinstructies en waarschu
wingen".
-
-
-
Demontage
Wanneer het apparaat moet worden ge
demonteerd, neem dan dezelfde stappen als op het montageblad beschreven, maar dan in omgekeerde volgorde.
Een spatel is bijgevoegd waarmee u de
bevestigingskolom eraf kan halen.
Gekleurde folies voor de
indirecte verlichting
Door het gebruik van gekleurde folies
kan de kleur van de indirecte verlich
ting variëren.
Folies in de kleuren "Blue", "Mandarin"
en "Pacific" zijn bijgevoegd. De bijge
voegde folder laat foto's zien van de af
-
zuigkap met de verschillende kleuren
die de indirecte verlichting van de kap
kan hebben.
Wanneer u de folies wilt plaatsen moe
ten de lampafdekkingen van de indi
recte verlichting worden gedemonteerd.
Let er daarbij op dat ze niet op de
kookplaat vallen.
-
-
-
-
-
^

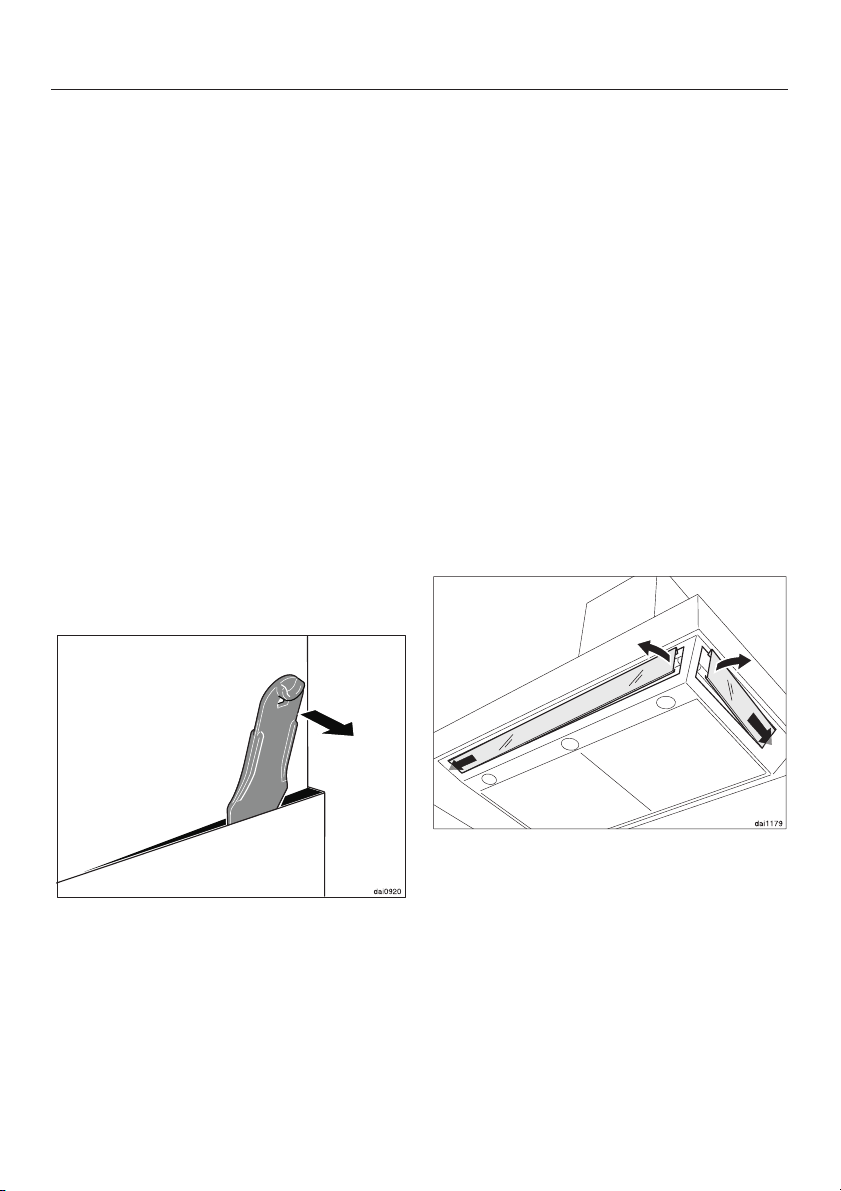

Draai de beide bevestigingsschroe
ven van de bevestigingskolom los,
schuif de spatel tussen de beves
tigingskolom en het opvulstuk en
druk de kolom uit de vergrendeling.
26
^
Schuif de lampafdekkingen aan de
zijkanten naar achteren en haal ze er
aan de voorkant af.
-
^
Schuif de lampafdekking aan de
-
voorkant naar links en haal deze er
aan de rechterkant af.
Page 27

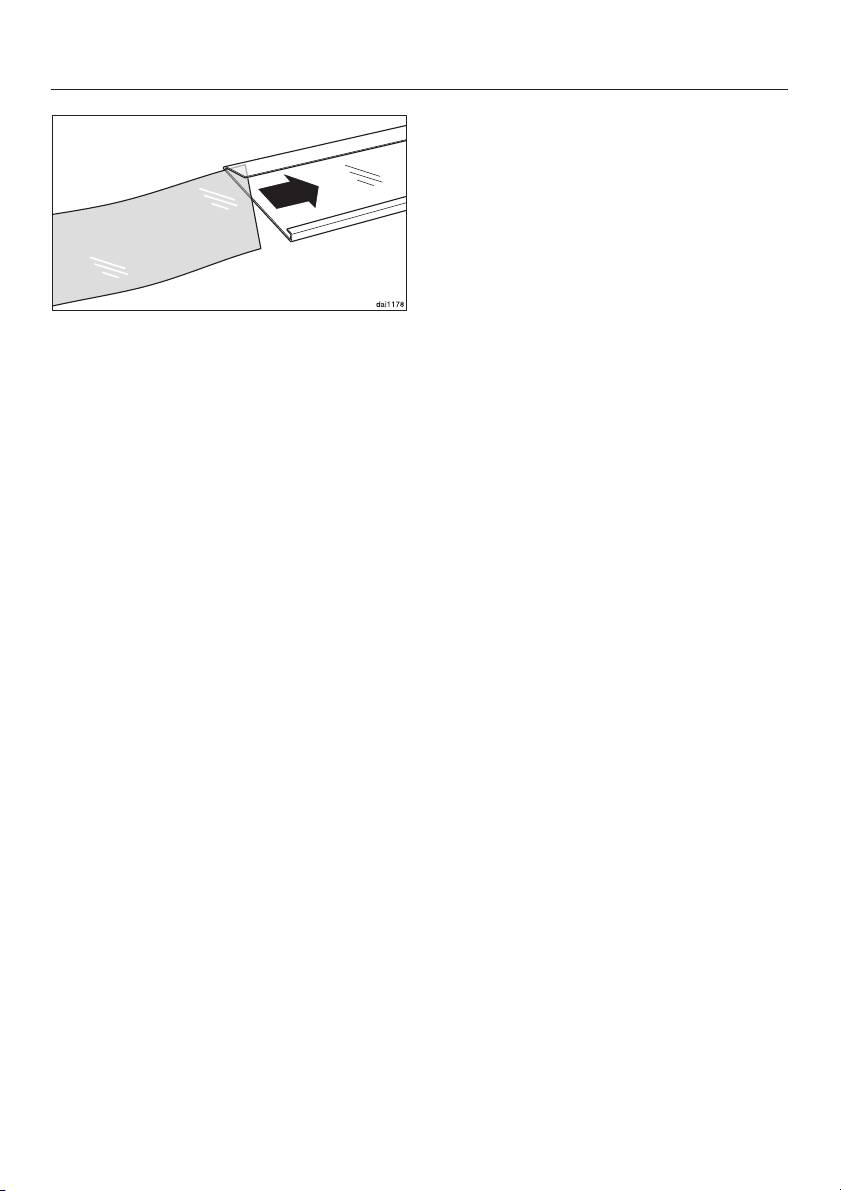

Schuif de folies met de gewenste
^
kleur in de lampafdekkingen.
Zet de lampafdekkingen er weer in.
^
Montage
27
Page 28
Technische Dienst
Storingen
Voor storingen die u niet zelf kunt ver
helpen dient u:
uw vakhandelaar of
–
de Technische Dienst van imperial
–
te waarschuwen.
Het adres en de telefoonnummers vindt
u op de achterzijde van deze gebruiks
aanwijzing.
Voor een goede en vlotte afhandeling is
het noodzakelijk dat de Technische
Dienst weet welk type apparaat u heeft
en welk serienummer dit heeft.
Beide gegevens vindt u op het typeplaatje. Dit is zichtbaar nadat u (afhankelijk van het model) het vetfilter / de
vetfilters heeft verwijderd.
-
imperial Service Verzekering
Certificaat
Voor informatie over het imperial Service Verzekering Certificaat kunt u zich
wenden tot uw vakhandelaar of de bij
gaande folder raadplegen.
-
-
28
Page 29
Pas op voor gevaar voor vergifti
ging!
Neem beslist het hoofdstuk: "Veilig
heidsinstructies en waarschuwin
gen" in acht.
Laat in ieder geval door de plaatse
lijke schoorsteenveger controleren of
een veilig gebruik van de luchtaf
voer gewaarborgd is.
De luchtafvoerbuis moet zo kort en
–
recht mogelijk zijn.
Het is aan te bevelen om een luchtaf
–
voerbuis te gebruiken met een doorsnede van 150 mm.
Wanneer u luchtafvoerbuizen gebruikt met een doorsnede van minder dan 150 mm of wanneer u platte
luchtafvoerkanalen gebruikt moet u
er rekening mee houden dat de afzuigkap meer geluid maakt wanneer
hij aanstaat en beduidend minder
afzuigcapaciteit heeft.
Aansluiting voor de luchtafvoer
Wanneer de luchtafvoerbuis horizon
–
-
-
-
-
-
taal wordt aangelegd, moet worden
gezorgd voor een verval van min
stens 1 cm per meter.
Daarmee wordt voorkomen dat er
condenswater in de afzuigkap loopt.
Wordt de lucht gewoon naar buiten
–
afgevoerd, dan kunt u het beste een
telescopische muurdoorvoering in
stalleren.
-
-
-
-
–
Maak de doorsnede van de luchtaf
voerbuis alleen in het uiterste geval
kleiner, bijv. wanneer er al een lucht
afvoer aanwezig is.
–
Gebruik alleen bochten met een gro
te straal. Een kleine straal vermindert
het afzuigvermogen van de afzuig
kap.
–
Gebruik voor de luchtafvoeraanslui
ting alleen gladde buizen of flexibele
luchtafvoerslangen van niet brand
baar materiaal.
-
–

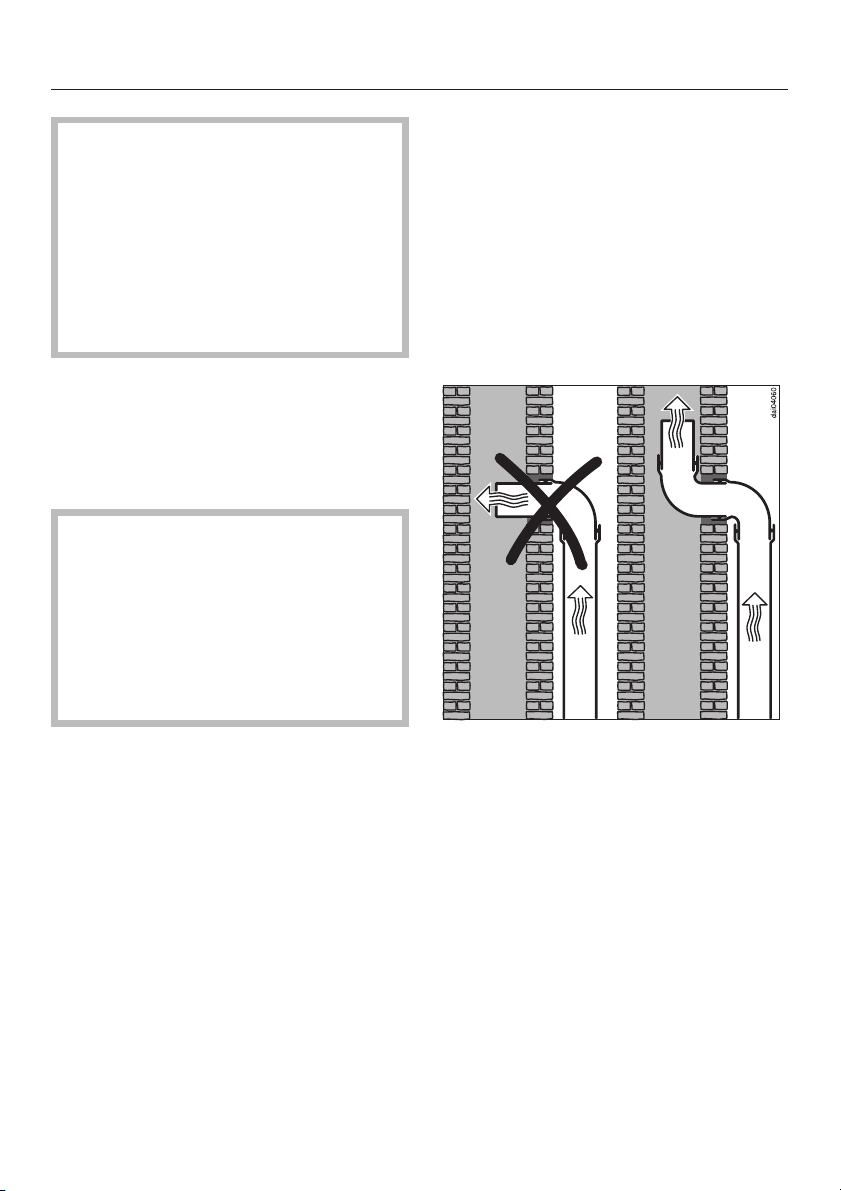

Moet de lucht door een schoorsteen
worden afgevoerd, dan moet de in
-
-
-
-
voerbuis verticaal worden gebogen.
-
-
29
Page 30
Aansluiting voor de luchtafvoer
Belangrijk!
Wanneer de luchtafvoer door koele
ruimten, zolders e.d. wordt aangelegd,
kan er binnen de afzonderlijke ruimten
een groot temperatuursverschil ont
staan.
U moet dan rekening houden met con
densvorming.
De luchtafvoerbuis moet dan dienover
eenkomstig worden geïsoleerd.
Anti-condensvoorziening
Daarnaast is het beter om een anticondensvoorziening te installeren die
het condenswater dat ondanks de isolering van de luchtafvoerbuis vrijkomt,
opneemt en verdampt.
Deze voorziening is verkrijgbaar als extra accessoire.
Let er bij de installatie van de anticondensvoorziening op dat deze
loodrecht en zo dicht mogelijk boven
de uitblaastuit van de afzuigkap
wordt geplaatst.
-
-
-
30
Page 31
Deze afzuigkap mag uitsluitend op
het elektriciteitsnet worden aange
sloten door een erkend elektricien
die de landelijke voorschriften en de
plaatselijke voorschriften van het ge
meentelijke energiebedrijf exact kent
en naleeft.
Ondeskundig uitgevoerde installatieen onderhoudswerkzaamheden le
veren, evenals ondeskundig uitge
voerde reparaties, grote risico’s op
voor de gebruiker, waarvoor de fa
brikant niet aansprakelijk kan wor
den gesteld.
Deze afzuigkap is voorzien van een aansluitkabel en een stekker met beschermingscontact (randaarde), geschikt voor
aansluiting op ~ 230 V 50 Hz.
Deze afzuigkap mag uitsluitend worden
aangesloten op een contactdoos met
beschermingscontact (randaarde).
Deze afzuigkap mag uitsluitend op een
huisinstallatie worden aangesloten die
volgens NEN 1010 is geïnstalleerd.
-
-
-
-
-
-
Elektrische aansluiting
Een aansluiting door middel van een
contactdoos wordt aanbevolen, omdat
dit de eventuele werkzaamheden voor
de Technische Dienst makkelijker
maakt. Let erop dat u bij de contact
doos kunt komen wanneer het apparaat
is ingebouwd.
Wanneer u na inbouw van het apparaat
niet meer bij de contactdoos kunt ko
men of wanneer er sprake is van een
vaste aansluiting, dient ter plaatse een
4-polige schakelaar te worden geïnstal
leerd waarvan de contactopening bij
uitgeschakelde toestand tenminste
3 mm moet bedragen. Hiertoe behoren
zelf-uitschakelaars, zekeringen en relais (EN 60 335).
De benodigde aansluitgegevens vindt
u op het typeplaatje. Dit is zichtbaar nadat u (afhankelijk van het model) het
vetfilter / de vetfilters heeft verwijderd.
Controleer of deze gegevens overeenkomen met de spanning en de frequentie van het elektriciteitsnet.
Deze afzuigkap werkt storingsvrij
volgens DIN EN 60555 / VDE 0838.
-
-
-
In de EU-richtlijnen geeft men ter verho
ging van de veiligheid het advies om
de huisinstallatie van een aardlekscha
kelaar te voorzien.
-
-
31
Page 32
Externe afzuiginstallaties
In de tabel hieronder staan de verschillende soorten externe afzuiginstallatie.
Afzuiginstallatie: Dakventilator Ventilator
Type: DV 1105 AWG 1105 ABLG 1105 MG 1100
Afmetingen:
Breedte mm
Diepte mm
Hoogte mm
Montage:
- Op een plat dak
- Op een schuin dak
- Aan/in de buitenmuur
- Vrij geplaatst
Afzuigcapaciteit:
- Vrijblazend
- Conform de praktijk *
Buisaansluiting
Nominale spanning: AC 230 V, 50 Hz
Motorcapaciteit 165 W 165 W 290 W 330 W
* Gemeten naar de volgende inbouwsituatie:
Afzuigkap, 90° - boog,
4m luchtafvoer, externe afzuiginstallatie
382
462
270
-
X
-
-
3
1000 m
3
820 m
/h
C 150 mm/
125 mm
/h
buitenmuur
382
182
462
-
-
X
-
3
1000 m
C 150 mm/
820 m
125 mm
/h
3
/h
Luchtafvoer-
ventilator
340
270
260
-
-
-
X
3
900 m
/h
3
780 m
/h
C 150 mm
Ventilator
buitenmuur
310
280-390
400
-
-
X
-
850 m
730 m
C 150 mm
3
/h
3
/h
32
Page 33
Externe afzuiginstallaties
Montage:
De externe afzuiginstallaties of externe
ventilatoren kunnen afhankelijk van het
model óf op een schuin dak óf aan de
buitenmuur óf in de buitenmuur worden
gemonteerd of vrij worden geplaatst.
Neem de montage-aanwijzingen in acht
die bij de apparaten worden geleverd.
Type DV 1105
Montage op een schuin dak, echter al
leen na overleg met een dakdekker
Type AWG 1105
Montage aan de buitenmuur
Type MG 1100
Montage in de buitenmuur
Type ABLG 1105
Montage binnenshuis
^ De ventilator kan verticaal of horizon-
taal worden geplaatst.
-
Elektrische aansluiting:
De externe afzuiginstallatie wordt op de
elektriciteit aangesloten via een hulpka
bel die met de afzuigkap van het type
...EX is verbonden. Daarmee zijn vier
vermogensstanden mogelijk.
-
^
Mogelijke plaatsen
–
Zolder of loze zolder
–
Bergruimte of bijkeuken
–
Keuken, waarbij de ventilator wel
moet worden afgeschermd
33
Page 34
Technische gegevens
Totale aansluitwaarde
DWQ 956. . . . . . . . . . . . . . . . . . . 292 W
Afzuiging . . . . . . . . . . . . . . . . . . . 200 W
Kookplaatverlichting . . . . . . . . 3 x 20 W
Indirecte verlichting
aan de voorkant. . . . . . . . . . . . 1 x 16 W
aan de zijkanten . . . . . . . . . . . . 2 x 8 W
Netspanning. . . . . . . . . . . . . . AC 230 V
Frequentie . . . . . . . . . . . . . . . . ~ 50 Hz
Zekering . . . . . . . . . . . . . . . . . . . . . 10 A
Afzuigvermogen
Luchtafvoervermogen volgens EN 61591
Luchtafvoersysteem C 150 mm:
Stand I. . . . . . . . . . . . . . . . . . . 220 m
Stand II . . . . . . . . . . . . . . . . . . 335 m
Stand III. . . . . . . . . . . . . . . . . . 440 m
Intensiefstand . . . . . . . . . . . . . 640 m
3
/h
3
/h
3
/h
3
/h
Luchtafvoersysteem C 125 mm:
Stand I. . . . . . . . . . . . . . . . . . . 210 m
Stand II . . . . . . . . . . . . . . . . . . 305 m
Stand III. . . . . . . . . . . . . . . . . . 405 m
Intensiefstand . . . . . . . . . . . . . 590 m
vrijblazend. . . . . . . . . . . . . . . . 690 m
3
/h
3
/h
3
/h
3
/h
3
/h
*De aansluitwaarde en het luchtafvoer
vermogen van de apparaten van het
type ...EX zijn afhankelijk van het soort
afzuiginstallatie waarop het apparaat is
aangesloten.
-
Luchtcirculatiesysteem met anti-geurfilter:
Stand I. . . . . . . . . . . . . . . . . . . 180 m
Stand II . . . . . . . . . . . . . . . . . . 290 m
Stand III. . . . . . . . . . . . . . . . . . 390 m
Intensiefstand . . . . . . . . . . . . . 485 m
3
3
3
3
Anti-geurfilter:
imperial anti-geurfilter DUMF 8
34
/h
/h
/h
/h
Page 35
35
Page 36
M.-Nr. 08 264 610 / 01 - 1005 nl-NL
Loading...
