Page 1

Gebrauchs- und Montageanweisung

Dunstabzugshaube

DWP 956 DWP 956 EX

Page 2

Inhalt

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Funktionsbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Bedienung

Gebläse einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Leistungsstufe wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Intensivstufe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Gebläse ausschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Beleuchtung einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Beleuchtung dimmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Beleuchtung ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Reinigung und Pflege

Gehäuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Allgemein . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Besondere Hinweise für Geräte mit Edelstahlgehäuse . . . . . . . . . . . . . . . . . . 15

Besondere Hinweise für Geräte mit farbig beschichtetem Gehäuse. . . . . . . . 15

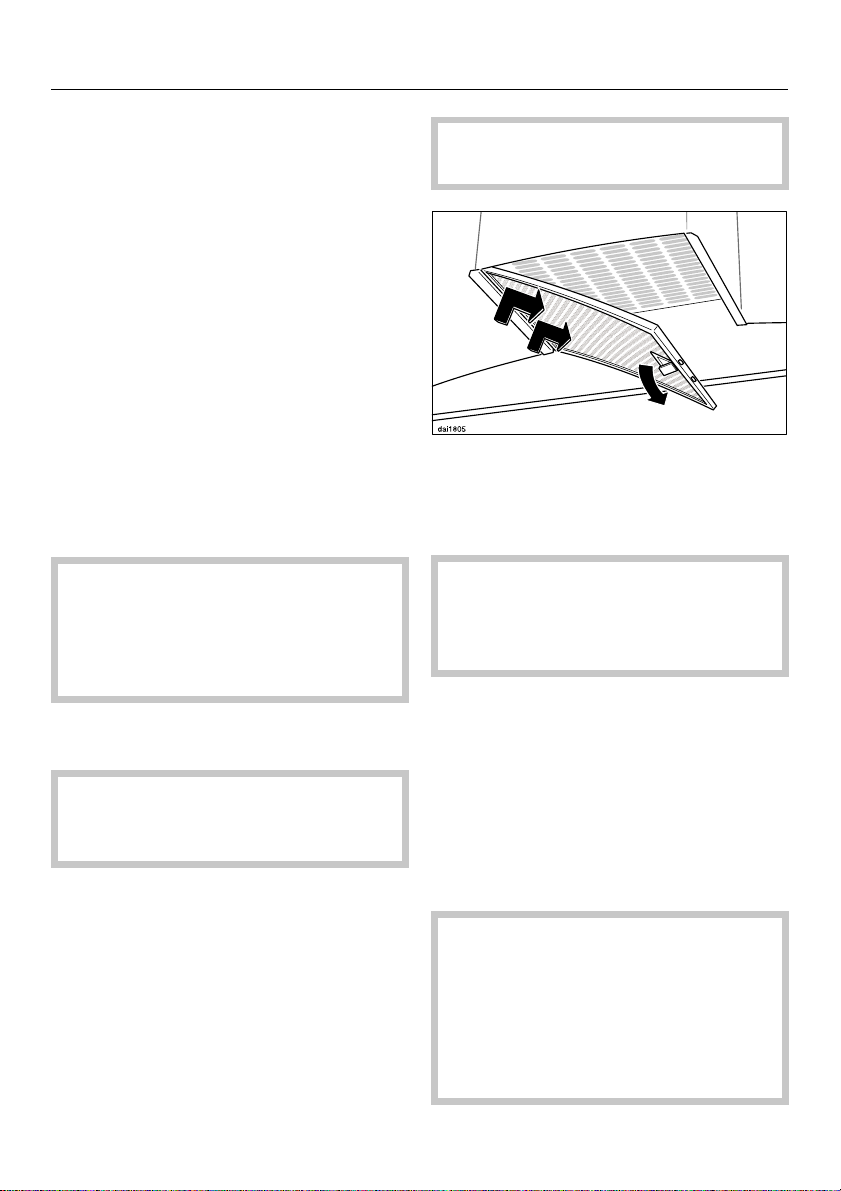

Fettfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Geruchsfilter einsetzen / austauschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Halogen-Leuchtmittel wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

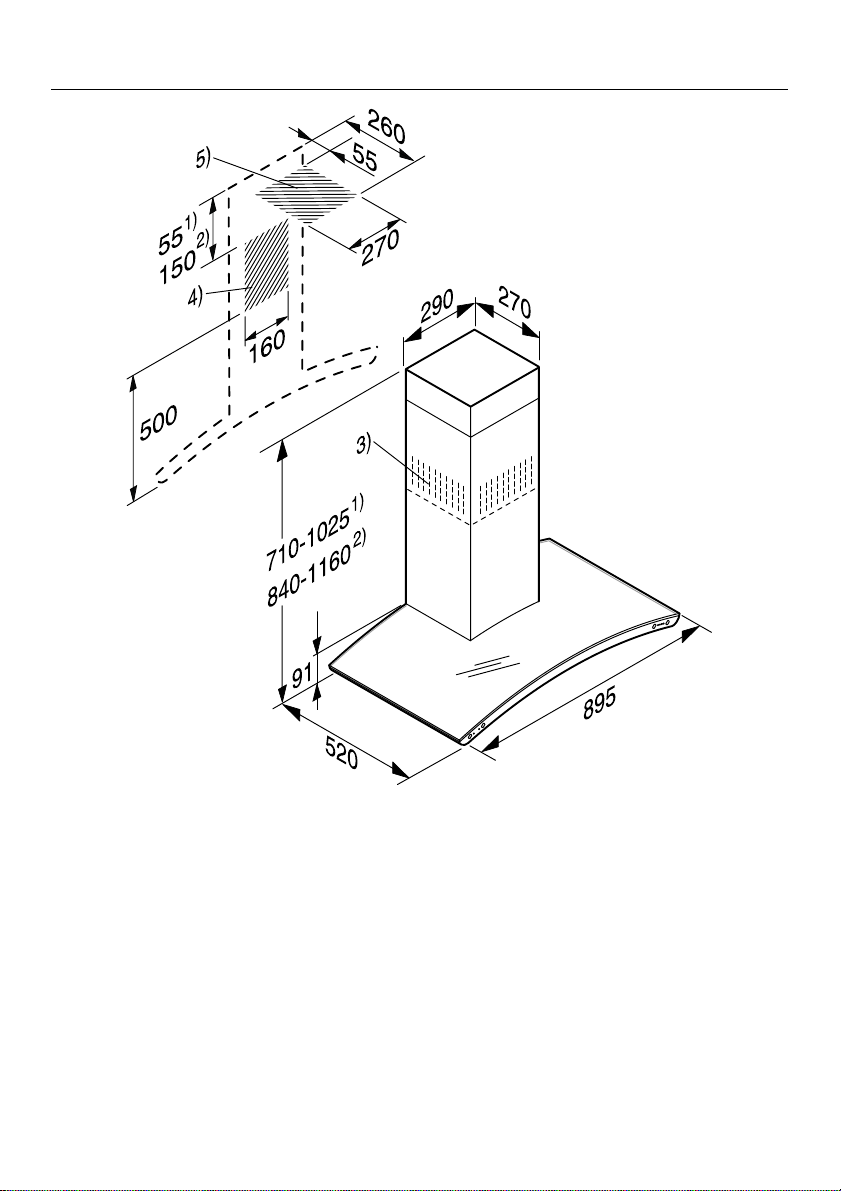

Gerätemaße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Montage

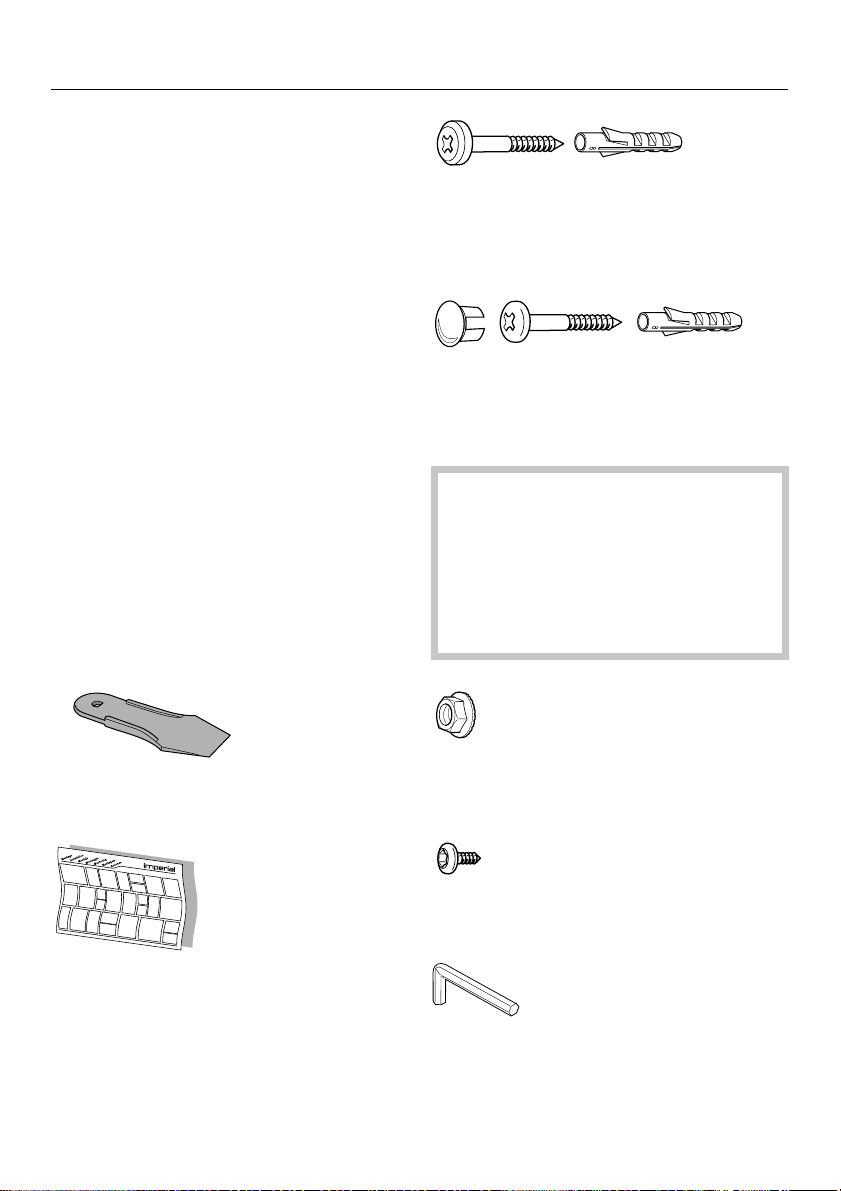

Montagematerial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Montageanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

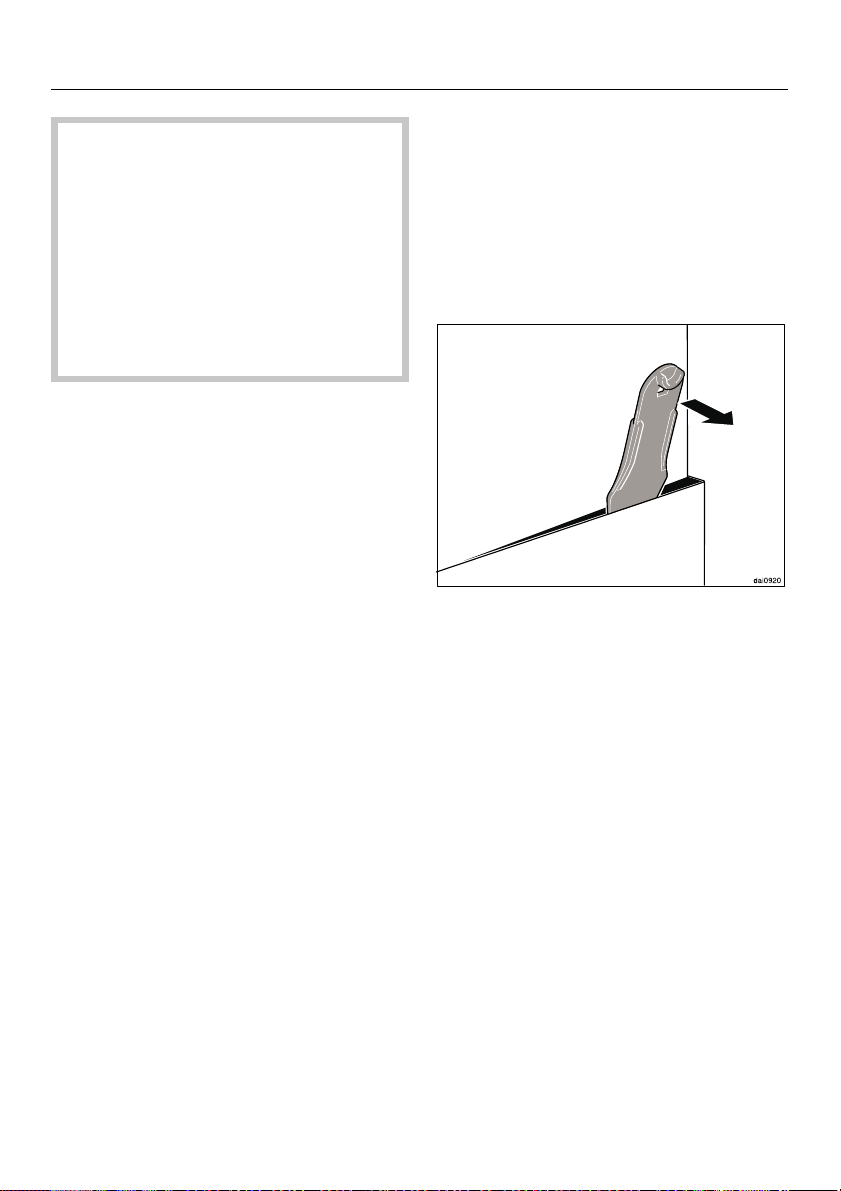

Schutzfolie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Demontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

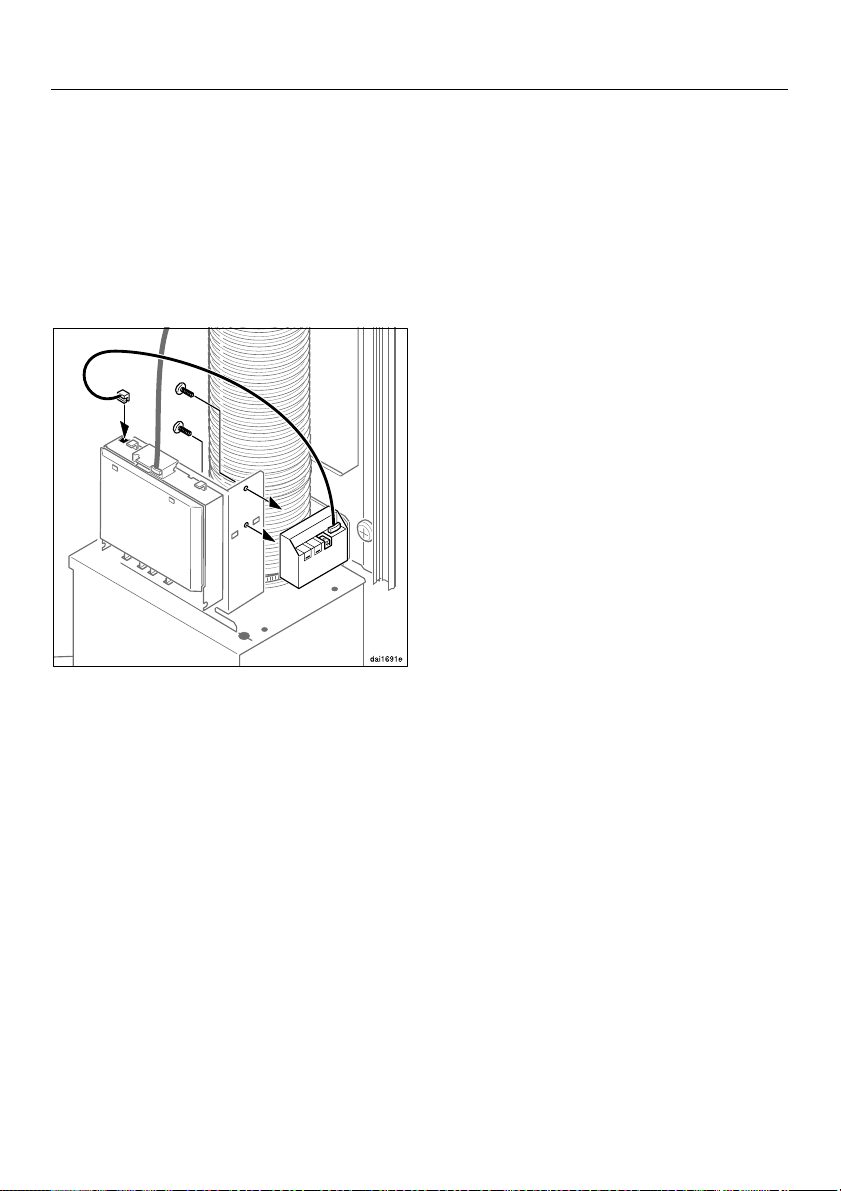

Betrieb mit Steuermodul DZE1

Anschluss eines Fensterkontaktschalters. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Potentialfreier Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Anschluss eines Lichttasters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Abluftleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Kondenswassersperre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

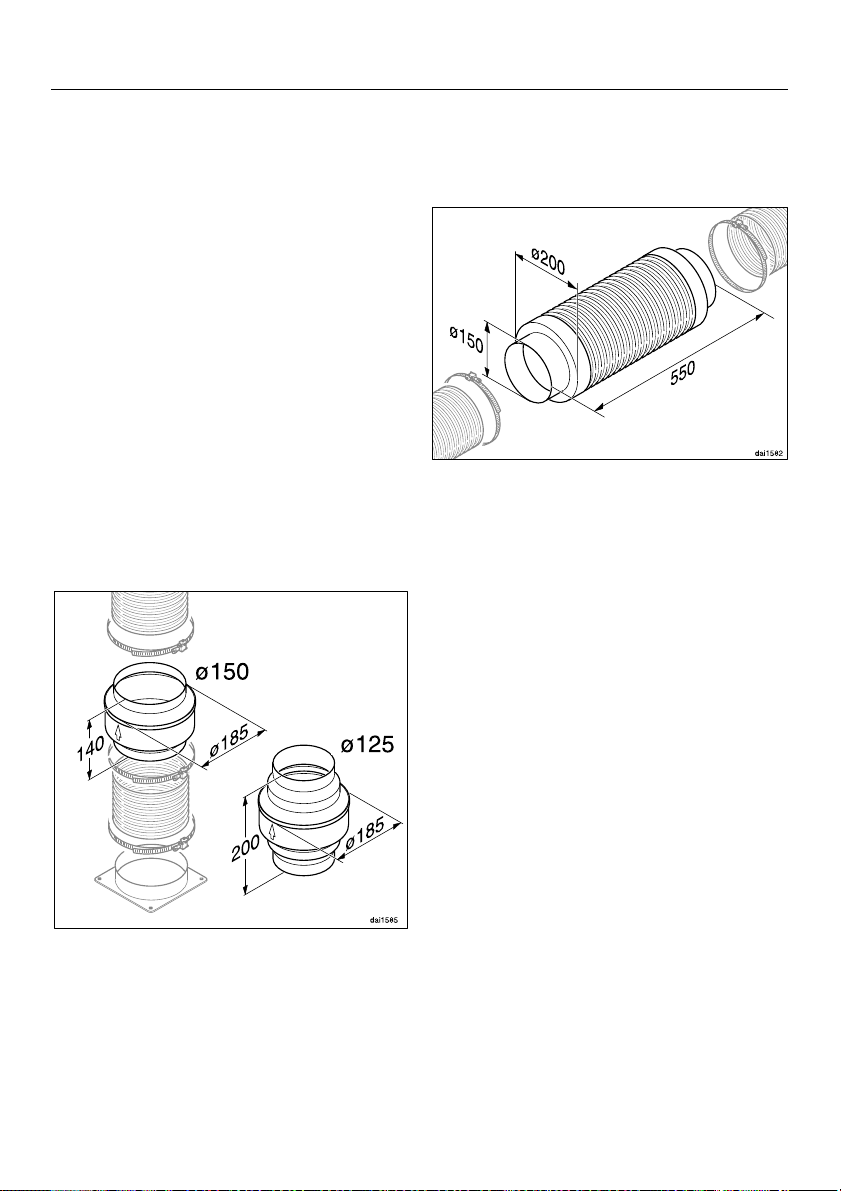

Schalldämpfer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Page 3

Ihr Beitrag zum Umweltschutz

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs materialien sind nach umweltverträgli chen und entsorgungstechnischen Ge sichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung im allgemeinen zurück. Sollten Sie die Transportverpackung selbst entsorgen, erfragen Sie bitte die Anschrift des nächsten Werkstoffcenters oder Recyclinghofes bei Ihrer Stadt-/Gemeindeverwaltung.

Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate rialien. Sie enthalten aber auch schädli che Stoffe, die für ihre Funktion und Si

cherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Page 4

Sicherheitshinweise und Warnungen

Technische Sicherheit

Dieses Gerät entspricht den vorge schriebenen Sicherheitsbestimmun gen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Perso nen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Gerätes aufmerksam die Ge brauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, die Mon tage, den Gebrauch und die War tung des Gerätes. Dadurch schüt zen Sie sich und verhindern Schä den am Gerät.

Bewahren Sie diese Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung der Dunstabzugshaube

Das Gerät ist für die Verwendung

im Haushalt bestimmt. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Ge brauch oder falsche Bedienung verur sacht werden.

Vergleichen Sie vor dem Anschlie

ßen der Dunstabzugshaube unbe dingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes (siehe "Elek troanschluss"). Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftre ten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit der

Dunstabzugshaube ist nur dann gewährleistet, wenn sie an ein vor schriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüfen lassen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Durch unsachgemäße Installations-

und Wartungsarbeiten oder Repa raturen können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie In stallations- und Wartungsarbeiten sowie Reparaturen an Elektrogeräten nur von qualifizierten Fachleuten durchführen.

Der Einbau und die Montage die

ses Gerätes an nichtstationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Vor aussetzungen für den sicherheitsge rechten Gebrauch dieses Gerätes si cherstellen.

Page 5

Sicherheitshinweise und Warnungen

Die Dunstabzugshaube ist nur

dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

die Netzanschlussleitung vom Elek

–

tronetz getrennt ist. Ziehen Sie nicht an der Netzan schlussleitung, sondern am Netzste cker, um das Gerät vom Netz zu tren nen.

die Sicherung der Hausinstallation

–

ausgeschaltet ist. die Schraubsicherung der Hausin

–

stallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das

Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Bei Geräten, die für den Betrieb mit

einem externem Gebläse vorgesehen sind (Typenreihe ...EX), ist zusätzlich die Verbindung beider Einheiten über die Verbindungsleitung mit den Steckverbindern herzustellen. Diese Geräte dürfen nur mit einem ex ternen Gebläse von imperial kombiniert werden.

Gebrauch

Arbeiten Sie nie mit offener Flam

me unter der Dunstabzugshaube; so ist z. B. das Flambieren und das Grillen mit offener Flamme verboten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter. Durch aufgesaugtes Küchenfett besteht Brandgefahr!

Beim Benutzen der Dunstabzugs

haube über Gas-Kochstellen muss unbedingt darauf geachtet werden, dass die benutzte Brennstelle durch das Kochgeschirr bedeckt wird. Die Dunstabzugshaube kann durch die Hitzeeinwirkung der Flammen beschä digt werden.

Schalten Sie die Dunstabzugshau

be immer ein, wenn eine Kochstel le benutzt wird. Bei nicht eingeschalteter Dunstabzugs haube kann sich Kondenswasser an sammeln. Hierdurch können Korro sionsschäden am Gerät entstehen.

Beaufsichtigen Sie Töpfe, Pfannen

und Fritiergeräte, wenn Sie mit Ölen und Fetten arbeiten. Auch das Grillen über Elektro-Grillgeräten muss unter ständiger Aufsicht erfolgen. Überhitzte Öle und Fette können sich selbst entzünden und dadurch die Dunstabzugshaube in Brand setzen.

Benutzen Sie die Dunstabzugshau-

be nie ohne Fettfilter. Dadurch vermeiden Sie Fett- und Schmutzablagerungen im Gerät. Diese beeinträchtigen die Funktion.

Reinigen oder wechseln Sie die Fil

ter in regelmäßigen Abständen. Ein überfetteter Filter bedeutet Brand gefahr! (siehe "Reinigung und Pflege")

Verwenden Sie zum Reinigen der

Dunstabzugshaube auf keinen Fall ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführen de Teile der Dunstabzugshaube gelan gen und einen Kurzschluss verursa chen.

Page 6

Sicherheitshinweise und Warnungen

Kinder im Haushalt

Das Gerät ist für die Benutzung

durch Erwachsene bestimmt, die den Inhalt dieser Gebrauchsanweisung genau kennen. Kinder können die Ge fahren, die im Umgang mit dem Gerät bestehen, oft nicht ausreichend erken nen. Sorgen Sie daher für die nötige Beaufsichtigung der Kinder.

Ältere Kinder dürfen das Gerät nur

benutzen, wenn ihnen die Bedie nung so erklärt wurde, dass sie das Gerät sicher handhaben und mögliche Gefahren einer falschen Bedienung er kennen können.

Beachten Sie bei Dunstabzugshau-

ben, die mit Halogenlampen ausgestattet sind, dass die Lampen im Betrieb sehr heiß werden und auch noch einige Zeit nach dem Ausschalten heiß bleiben. Halten Sie Kinder von den Lampen fern, bis sie soweit abgekühlt sind, dass jegliche Verbrennungsgefahr ausgeschlossen ist.

Verpackungsteile (z.B. Folien, Sty

ropor) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Be wahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie mög lich.

Montage

Zwischen Kochstelle und der

Dunstabzugshaube muss folgen der Sicherheitsabstand mindestens ein gehalten werden:

– 45 cm über einer Elektro-Kochstelle, – 65 cm über einer Gas-Kochstelle, – 65 cm über einem imperial Elek tro-Grill

Für andere Kochgeräte ist der in der zugehörigen Montage- und Gebrauchs anweisung angegebene Sicherheitsab stand einzuhalten.

Sollten verschiedene Kochgeräte unter der Dunstabzugshaube betrieben werden, für die unterschiedliche Sicherheitsabstände gelten, ist der größte angegebene Sicherheitsabstand zu wählen.

Über Feuerungsstätten mit festen Brennstoffen darf die Dunstab-

zugshaube nicht montiert werden.

Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche

aus nichtbrennbarem Material verwen

det werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich.

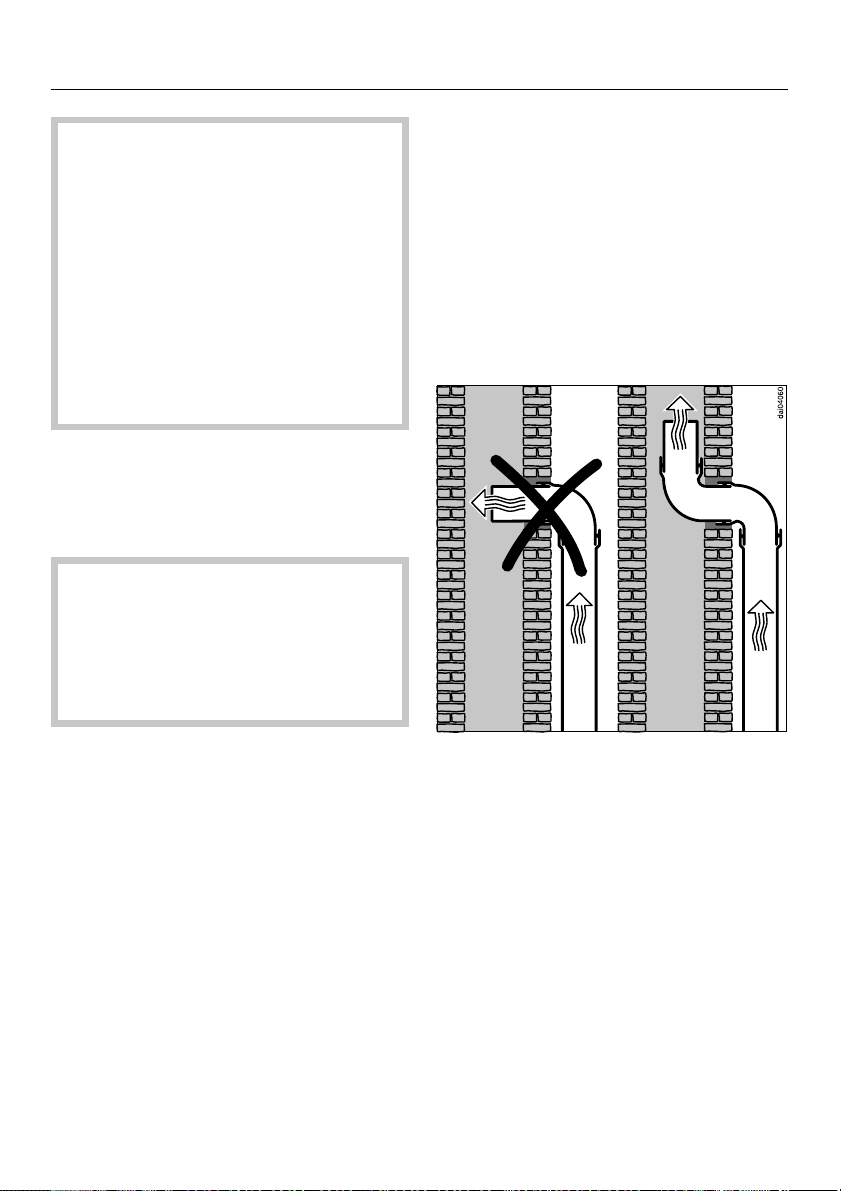

Die Abluft darf weder in einen in

Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht ge führt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstät ten dient.

Soll die Abluft in einen außer Be

trieb befindlichen Rauch- oder Ab gaskamin geführt werden, so sind die behördlichen Vorschriften zu beachten.

Page 7

Sicherheitshinweise und Warnungen

Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte

Achtung Vergiftungsgefahr!

Bei gleichzeitiger Nutzung der

Dunstabzugshaube und einer raumluftabhängigen Feuerstätte im gleichen Raum oder Lüftungsverbund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten sind z.B. gas-, öl- , holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer, Warmwasserbereiter, Kochmulden, Backöfen, die ihre Verbrennungsluft aus dem Aufstellungsraum beziehen und deren Abgase durch eine Abgas anlage (z.B. Kamin) ins Freie abgeführt werden. Im Abluftbetrieb eingesetzt, auch mit externem Gebläse, entzieht die Dunst abzughaube der Küche und den be nachbarten Räumen Raumluft. Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte erhält zu wenig Verbrennungsluft. Die Verbren nung wird beeinträchtigt.

Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhän giger Feuerstätte im Raum oder Lüf tungsverbund ein Unterdruck von höch stens 4 Pa (0,04 mbar) erreicht und da mit ein Rücksaugen der Feuerstätten abgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen oder Fenstern, die zur Verbrennung benötigte Luft nachströmen kann. Hierbei ist auf einen ausreichenden Querschnitt der Zuströmöffnung zu achten. Ein Zuluft- / Abluftmauerkasten allein stellt in der Regel keine ausrei chende Luftversorgung sicher.

Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Woh nung beachtet werden. Ziehen Sie dazu den Rat des zuständigen Schornsteinfegermeisters hinzu.

Giftige Verbrennungsgase können aus dem Kamin oder Abzugs schacht in die Wohnräume gezogen werden. Es besteht Lebensgefahr!

Page 8

Sicherheitshinweise und Warnungen

Kann die nötige Zuluftversorgung nur über ein geöffnetes Fenster sicherge stellt werden, ist der Einsatz eines Fensterkontaktschalters erforderlich.

Er ermöglicht, dass die Dunstabzugs haube nur bei ausreichend geöffnetem Fenster betrieben werden kann. Ziehen Sie dazu den Rat Ihres Schornsteinfegermeisters hinzu. Die Dunstabzugshaube ist entspre chend vorbereitet. Ein Umrüstsatz, der den Betrieb mit einem Fensterkontakt schalter ermöglicht, ist beim imperial Kundendienst erhältlich.

Achten Sie bei Zuluft durch ein geöffnetes Fenster darauf, dass im Bedarfsfall die Zuströmung nicht durch herabgelassene Rollläden beeinträchtigt wird.

Wird die Dunstabzugshaube im Umluftbetrieb eingesetzt, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

Entsorgung des Altgerätes

Ziehen Sie bei ausgedienten Gerä

ten den Netzstecker aus der Steck dose, und machen Sie Netzanschluss leitung sowie Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit der Dunstabzugshaube ge trieben wird.

Der Hersteller kann nicht für Schä den verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Page 9

Funktionsbeschreibung

Die Dunstabzugshaube arbeitet

...im Abluftbetrieb:

Die angesaugte Luft wird durch den Fettfilter gereinigt und nach außen ge leitet.

Für den Fall, dass Ihr Abluftsystem nicht über eine Rückstauklappe verfügt, liegt der Dunstabzugshaube eine Rückstauklappe bei. Sie wird in den Ausblasstutzen der Motoreinheit eingesetzt.

Eine Rückstauklappe im Abluftsystem sorgt dafür, dass bei ausgeschalteter Dunstabzugshaube kein ungewollter Luftaustausch zwischen Raum- und Außenluft stattfindet.

Sie ist bei ausgeschalteter Dunstab zugshaube geschlossen.

...im Umluftbetrieb:

(mit Umbausatz und Geruchsfilter als nachkaufbares Zubehör, siehe "Techni sche Daten")

Die angesaugte Luft wird durch den Fettfilter und zusätzlich durch einen Geruchsfilter gereinigt. Die Luft wird durch Öffnungen im Teleskop der Dunstabzugshaube in die Küche zurückgeführt.

Bei Umluftbetrieb bitte darauf achten, dass der Geruchsfilter eingesetzt ist, siehe "Reinigung und Pflege".

...mit externem Gebläse:

(Geräte der Typenreihe ...EX)

Nach dem Einschalten des Gerätes öff net sich die Rückstauklappe, so dass die Abluft ungehindert nach außen transportiert werden kann.

Bei Dunstabzugshauben, die für den Betrieb mit einem externen Gebläse vorbereitet sind, wird ein Absauggeblä se außerhalb des Raumes an einem Standort Ihrer Wahl montiert.

Das externe Gebläse wird durch eine Steuerleitung mit der Dunstabzugshau be verbunden und über die Bedienele mente der Dunstabzugshaube gesteuert.

Page 10

Gerätebeschreibung

Page 11

a Teleskop b Kamin c Wrasenschirm d Kochstellenbeleuchtung e Umluftaustritt

(nur bei Umluftbetrieb)

f Geruchsfilter

Nachkaufbares Zubehör für Umluft betrieb

g Fettfilter

Gerätebeschreibung

h Taste für die K ochstellenbeleuc h

tung

Mit der Taste können Sie die Kochstellenbeleuchtung ein- und ausschalten und die Helligkeit dimmen.

i Ein/Aus-Taste für das Gebläse j Tasten zur Einstellung der Geblä-

seleistung

Page 12

Bedienung

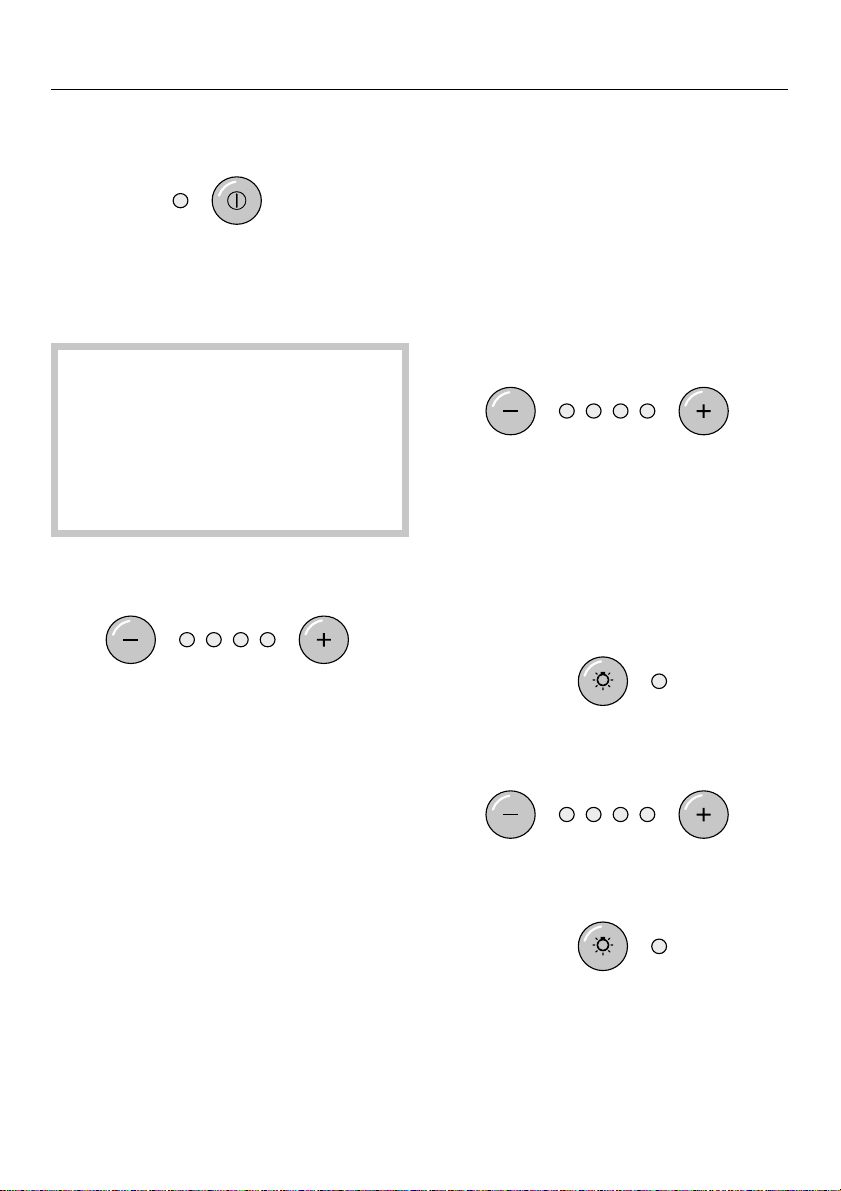

Gebläse einschalten

Drücken Sie die Ein/Aus-Taste.

Das Gebläse schaltet auf Stufe "II". Die Kontrolllampe leuchtet.

Ist die Dunstabzugshaube über das imperial Steuermodul DZE1 mit ei nem Fensterkontaktschalter verbun den, kann das Gebläse bei ge schlossenem Fenster nicht eingeschaltet werden. Die Kontrollleuchte blinkt.

Leistungsstufe wählen

^ Wählen Sie mit den Tasten "– / +" die

gewünschte Leistungsstufe.

Taste "+" = höhere Leistung Taste "–" = niedrigere Leistung

Automatische Abschaltung der Inten sivstufe

Sie haben die Möglichkeit, die Inten sivstufe so einzustellen, dass das Ge bläse immer nach 10 Minuten automa tisch auf Stufe "III" zurückschaltet.

Gebläse und Kochstellenbeleuch

tung müssen dazu ausgeschaltet sein.

^ Drücken Sie gleichzeitig die Tasten

"–" und "+" ca. 10 Sekunden. Die erste Leuchte der Gebläsestufenanzeige leuchtet.

^ Drücken Sie anschließend nachein-

ander die Taste für

–

die Kochstellenbeleuchtung,

Dem normalen Kochen dienen je nach Intensität der Kochdünste die Leis tungsstufen "I" bis "III" (grüne Kontroll lampen).

Intensivstufe

Für vorübergehende starke Wrasenund Geruchsentwicklung, z.B. beim An braten, steht Ihnen die Intensivstufe zur Verfügung (gelbe Kontrolllampe).

–

die Taste "–" und wieder

–

die Taste für die Kochstellenbeleuch tung.

Page 13

Bedienung

Ist die automatische Abschaltung nicht aktiviert, blinken die Kontrolllampen der Gebläsestufen "I" und "IV".

Zum Aktivieren der automatischen

Abschaltung die Taste "+" drücken. Die Kontrolllampen der Gebläsestu fen "I" und "IV" leuchten dauernd. Zum Deaktivieren die Taste "–" drü cken.

^ Bestätigen Sie den Vorgang durch

Drücken der Ein/Aus-Taste.

Erfolgt die Bestätigung nicht innerhalb von 4 Minuten nach dem Einstellen, übernimmt das Gerät automatisch die "alte" Einstellung.

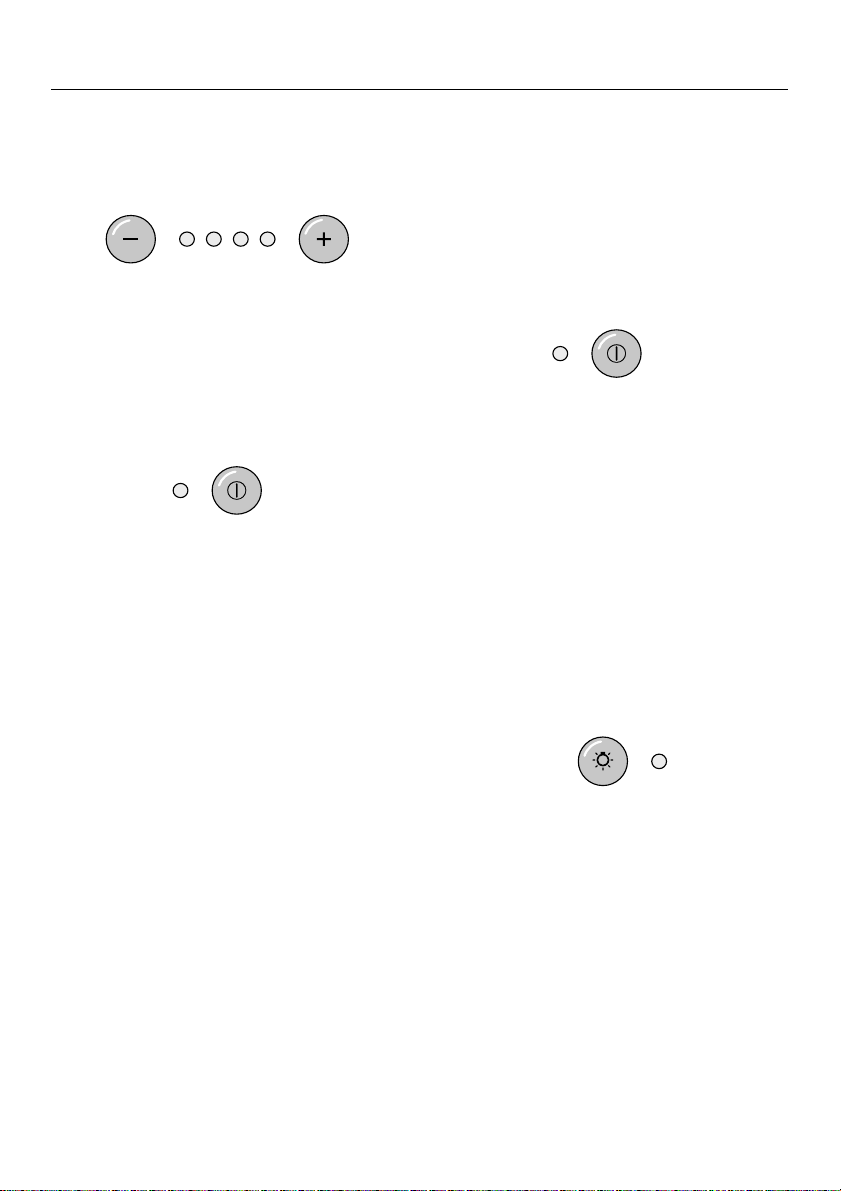

Gebläse ausschalten

Es ist sowohl bei Abluft- als auch bei Umluftbetrieb empfehlenswert, das Ge bläse nach dem Kochen noch einige Minuten weiterlaufen zu lassen. Damit wird die Küchenluft von verblie benen Wrasen und Gerüchen gereinigt.

Schalten Sie das Gebläse mit der

Ein/Aus-Taste aus.

Die Kontrolllampe erlischt.

Beleuchtung einschalten

Die Kochstellenbeleuchtung können Sie unabhängig vom Gebläse ein- oder ausschalten.

^ Drücken Sie zum Einschalten kurz

die Taste für die Kochstellenbeleuchtung.

Die Kontrolllampe leuchtet. Die Beleuchtung schaltet auf maximale

Helligkeit.

Page 14

Bedienung

Beleuchtung dimmen

Sie haben die Möglichkeit, die Hellig keit des Lichtes stufenlos zu variieren.

Halten Sie dazu bei eingeschaltetem

Licht die Taste für die Kochstellenbe leuchtung gedrückt. Die Helligkeit wird stufenlos herunter geregelt, bis Sie die Taste loslassen.

Wenn Sie die Taste erneut gedrückt

halten, wird die Helligkeit wieder hin aufgeregelt, bis Sie die Taste loslas sen.

Wenn die Taste gedrückt gehalten wird, erfolgt ein ständiger Wechsel hell/dunkel.

Beleuchtung ausschalten

^ Durch kurzes Drücken der Taste für

die Kochstellenbeleuchtung wird das Licht ausgeschaltet.

Die Kontrolllampe erlischt.

Sicherheitsausschaltung

Wird die eingeschaltete Dunstabzugs haube 10 Stunden lang nicht bedient, schaltet sich das Gebläse automatisch ab. Die Beleuchtung bleibt eingeschal tet.

Zum Wiedereinschalten des Geblä ses die Ein/Aus-Taste drücken.

Page 15

Vor jeder Wartung und Pflege die Dunstabzugshaube vom Elektronetz trennen, dazu – den Netzstecker des Gerätes

ziehen oder

– die Sicherung der Hausinstalla-

tion ausschalten oder

– die Schraubsicherung der Haus-

installation ganz herausschrauben.

Reinigung und Pflege

Vermeiden Sie

soda-, säure-, chlorid- oder lösungs

–

mittelhaltige Reinigungsmittel, scheuernde Reinigungsmittel, wie

–

z.B. Scheuerpulver, Scheuermilch, scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten.

Besondere Hinweise für Geräte mit Edelstahlgehäuse

Gehäuse

Allgemein

Die Oberflächen und Bedienelemente sind empfindlich gegen Kratzer und Schnitte. Beachten Sie daher die folgenden Reinigungshinweise.

^ Reinigen Sie alle Oberflächen und

Bedienelemente nur mit einem Schwammtuch, Spülmittel und war mem Wasser.

Trocknen Sie die Oberflächen an schließend mit einem weichen Tuch.

Im Bereich der Bedienelemente nicht zu feucht reinigen, um ein Ein dringen von Nässe in die Elektronik zu vermeiden.

(gelten nicht für Bedienelemente!) Über die allgemeinen Hinweise hinaus

eignet sich zur Reinigung der Edelstahlflächen ein nicht scheuerndes Edelstahl-Reinigungsmittel.

Um ein schnelles Wiederverschmutzen zu verhindern, ist die Behandlung mit Edelstahl-Pflegemittel empfehlenswert (erhältlich über den Kundendienst). Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Besondere Hinweise für Geräte mit

farbig beschichtetem Gehäuse

(Sonderanfertigung) Bei der Reinigung ist es nicht vermeid

bar, kleinste Kratzer auf der Oberfläche

zu verursachen. Diese können gerade

bei dunklen Farben und in Kombination mit Halogen-Beleuchtung der Küche zu optischen Beeinträchtigungen führen.

Page 16

Reinigung und Pflege

Besondere Hinweise für Glasflächen

Über die allgemeinen Hinweise hin

aus eignet sich zur Reinigung der Glasflächen ein handelsüblicher Glasreiniger.

Vermeiden Sie

scheuernde Reinigungsmittel, wie

–

z. B. Scheuerpulver, Scheuermilch, scheuernde Schwämme, wie z. B.

–

Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,

Ein überfetteter Filter bedeutet Brandgefahr!

Backofenspray.

Besondere Hinweise für Bedienelemente

Die Bedienelemente können sich verfärben oder verändern, wenn Verschmutzungen länger einwirken. Entfernen Sie Verschmutzungen daher sofort.

Beachten Sie zur Reinigung die allge meinen Hinweise in diesem Kapitel.

Zur Reinigung der Bedienelemente keine Edelstahl-Reinigungsmittel verwenden.

Fettfilter

Der wiederverwendbare Metall-Fettfilter im Gerät nimmt die festen Bestandteile des Küchendunstes auf (Fett, Staub usw.) und verhindert so ein Verschmut zen der Dunstabzugshaube.

Empfehlenswert ist es, den Fettfilter alle 3–4 Wochen zu reinigen, da somit ein Festsetzen des Fettes vermieden wird.

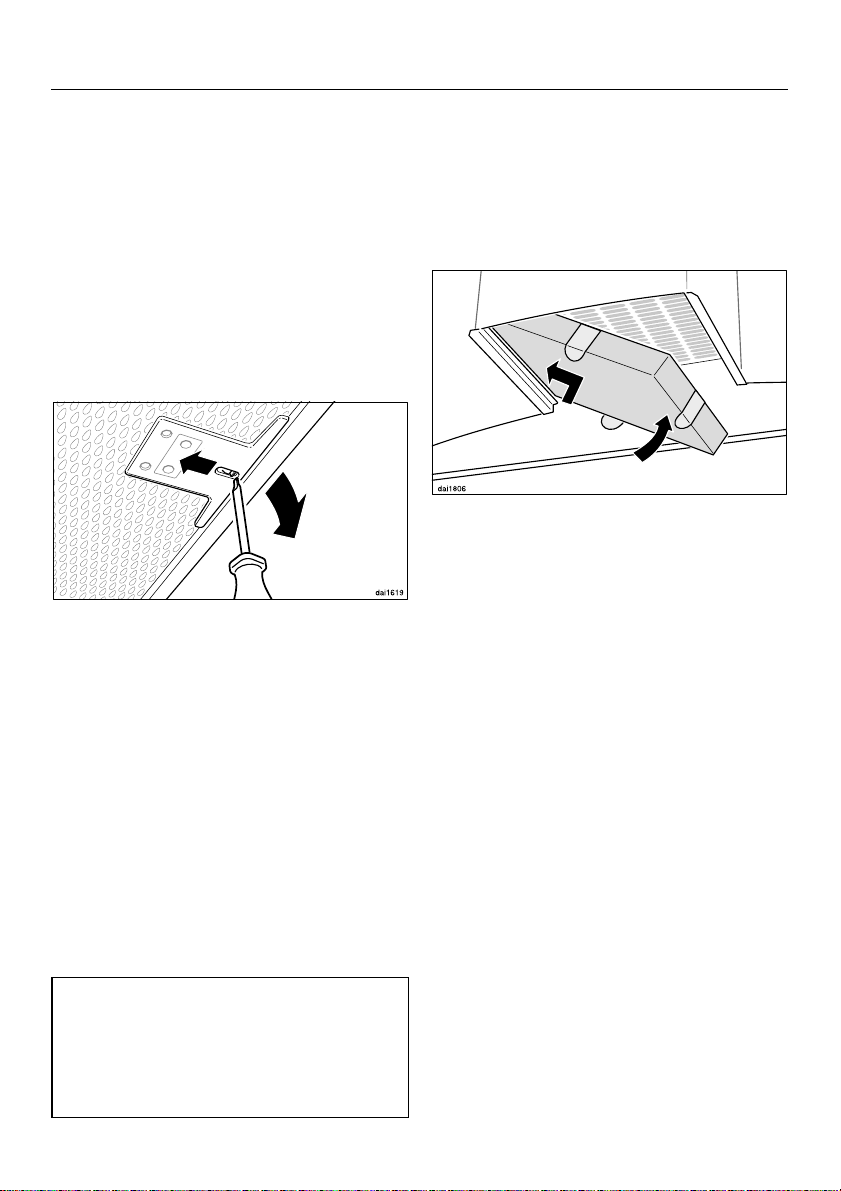

^ Die Verriegelung des Fettfilters öff-

nen, den Fettfilter ca. 45° nach unten schwenken, links aushaken und herausnehmen.

Um Beschädigungen des Filters und der Kochfläche zu vermeiden, den Fettfilter beim Hantieren sicher festhalten.

^ Reinigen Sie den Fettfilter

– von Hand: Mit einer Spülbürste in warmem Wasser, dem ein Handspül mittel zugegeben wird. – im Geschirrspüler: Den Fettfilter senkrecht in den Unterkorb stellen und im 65°-Programm spülen. Es ist darauf zu achten, dass sich der Sprüharm frei bewegen kann.

Bei der Reinigung des Fettfilters im Geschirrspüler kann es je nach ver wendetem Reiniger zu bleibenden

Verfärbungen der innenliegenden Filterflächen kommen. Dies hat keinerlei Einfluss auf die Funktion des Fettfilters.

Page 17

Reinigung und Pflege

Legen Sie nach dem Reinigen den

Fettfilter zum Trocknen auf eine saug fähige Unterlage.

Bei herausgenommenem Fettfilter

auch die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch beugen Sie der Brandge fahr vor.

Achten Sie darauf, dass beim Einsetzen des Fettfilters die Verriegelung nach un ten weist.

Sollten die Fettfilter einmal verkehrt eingesetzt worden sein: Den Fettfilter durch die Aussparung mit einem kleinen Schraubendreher entriegeln.

Geruchsfilter einsetzen / austauschen

Bei Umluftbetrieb muss zum Fettfilter ein Geruchsfilter eingesetzt werden. Dieser bindet die beim Kochen anfal lenden Geruchsstoffe. Er wird im Wrasenschirm oberhalb des Fettfilters eingesetzt.

Zur Montage oder Wechsel des Ge

ruchsfilters muss der Fettfilter wie zu

vor beschrieben herausgenommen werden.

Den Geruchsfilter aus der Verpa

ckung nehmen.

^ Den Geruchsfilter zunächst links ein-

setzen, dann rechts in die Aufnahme drücken. Die Lasche zum Entnehmen weist nach rechts.

^ Den Fettfilter wieder einsetzen. Tauschen Sie den Geruchsfilter immer

dann aus, wenn die Geruchsstoffe nicht mehr ausreichend gebunden werden.

Spätestens sollte er jedoch alle 6 Mo nate gewechselt werden.

Den gebrauchten Geruchsfilter können Sie im Hausmüll entsorgen.

Sie erhalten den Geruchsfilter im Fachhandel oder beim Kunden dienst. Typ und Bezeichnung entnehmen Sie dem Kapitel "Technische Daten".

Page 18

Reinigung und Pflege

Halogen-Leuchtmittel wechseln

Vor jeder Wartung und Pflege die Dunstabzugshaube vom Elektronetz trennen, dazu – den Netzstecker des Gerätes

ziehen oder

– die Sicherung der Hausin-

stallation ausschalten oder

– die Schraubsicherung der

Hausinstallation ganz herausschrauben.

Ziehen Sie zum Wechseln der Halo

gen-Leuchtmittel die Lampenabde ckung a ab.

Die Halogenlampen werden im Betrieb sehr heiß. Auch gewisse Zeit nach dem Ausschalten besteht Verbrennungsgefahr.

Die neuen Halogen-Leuchtmittel dürfen beim Einsetzen nicht direkt am Glaskolben berührt werden, da sie sonst beschädigt werden können. Beachten Sie die Hinweise des Herstellers.

^ Ziehen Sie das Halogen-Leuchtmit-

tel b aus der Steckfassung, und setzen Sie das neue Halogen-Leuchtmittel ein.

^ Setzen Sie die Lampenabdeckung a

wieder auf und rasten sie vorsichtig ein.

Verwenden Sie die Beleuchtung nie ohne Lampenabdeckung a. Sie dient als Filter gegen gesundheits schädliche Strahlung.

Page 19

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie bitte

den Kundendienst Ihres Fachhänd

–

lers

oder

den zuständigen von uns autorisier

–

ten Kundendienst.

Das beigefügte Adressenverzeichnis enthält die Anschriften der Kunden dienst-Partner.

Der Kundendienst benötigt Typ und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild. Dieses ist nach dem Herausnehmen des Fettfilters sichtbar.

Kundendienst

Page 20

Gerätemaße

1) Abluft

2) Umluft

3) Luftaustritt bei Umluft nach oben montiert

4+5) Installationsbereich; bei Umluft nur 4) Wand- bzw. Deckenbereich für den Ab luftdurchbruch und zur Montage der Steckdose. Bei Umluftbetrieb ist nur die Montage einer Steckdose erforderlich.

Abluftanschluss C 150 mm, mit Redu zierstutzen C 125 mm.

Page 21

Abstand zwischen Kochstelle und Dunstabzugshaube (S)

Gerätemaße

Sofern vom Hersteller des Kochge rätes keine größeren Sicherheitsab stände vorgegeben werden, ist zwi schen Kochgerät und der Unterkan te der Dunstabzugshaube folgender Sicherheitsabstand mindestens ein zuhalten: – 450 mm über Elektro-Kochstellen, – 650 mm über Gas-Kochstellen oder einem imperial Elektro-Grill

Für weitere Hinweise beachten Sie das Kapitel "Sicherheitshinweise und Warnungen".

Beachten Sie bei der Wahl des Abstandes zwischen Kochstelle und Dunstabzugshaube außerdem, dass

– bei deckenbündiger Montage die

Summe aus

Kochstellenhöhe + Abstand Kochstelle/Dunstabzugshaube + Gerätehöhe

die Raumhöhe abdeckt bzw. nicht übersteigt.

–

auch über Elektro-Kochstellen für ein freies und unkompliziertes Arbeiten unter der Dunstabzugshaube ein Ab stand von min. 650 mm empfehlens wert ist.

–

bei der Montage eines imperial Rückwandpaneels ein Abstand von 700 mm zu wählen ist.

Page 22

Montage

Montagematerial

Page 23

Montage

a 3 Bögen Montageschutz

für die Montage des Kamins.

b 2 Schlauchschellen

zur Befestigung der Abluftleitung.

c 1 Reduzierstutzen

für eine Abluftleitung C 125 mm (nicht bei Geräten der Typenreihe ...EX).

d 1 Rückstauklappe

zum Einbau im Ausblasstutzen der Motoreinheit (nur für Abluftbetrieb; nicht bei Geräten der Typenreihe ...EX).

e Teleskopierbares Wandhalteblech

zur Befestigung der Dunstabzugshaube an der Wand.

f Umrüstsatz für Umluftbetrieb

enthält Umlenkstutzen und Alu-Schlauch (nicht im Lieferumfang, nachkaufbares Zubehör, siehe "Technische Daten").

6 Schrauben 5 x 40 mm und 6 Dübel S 8

zur Befestigung des Halteblechs an der Wand.

1 Schraube 5 x 40 mm mit kleinem Kopf, 1 Dübel S8, 1 Abdeckkappe zur zusätzlichen Sicherung des Wra senschirms.

Die Schrauben und Dübel sind für massives Mauerwerk geeignet. Verwenden Sie für andere Wandkonstruktionen entsprechende Befestigungsmittel. Achten Sie auf eine ausreichende Tragfähigkeit der Wand.

1 Hebel

zur Demontage des Kamins

Montageanweisung

2 Muttern M 6

mit Sperrverzahnung zur Befestigung der Geräteeinheit.

2 Schrauben 3,9 x 7,5 mm

zur Befestigung des Kamins.

1 Innensechskant-Schlüssel

zur Höhenjustage der Geräteeinheit

Page 24

Montage

Beachten Sie vor der Montage die Informationen auf den folgenden Seiten und die Kapitel "Gerätemaße" und "Sicherheitshinweise und War nungen". Insbesondere bei gleichzeitigem Be trieb der Dunstabzugshaube und ei ner raumluftabhängigen Feuerstätte besteht unter Umständen Vergif tungsgefahr!

Montageanweisung

Die einzelnen Montageschritte sind auf beiliegendem Montageblatt beschrieben.

Schutzfolie

(Bei Geräten in Edelstahl-Ausführung) Zum Schutz vor Transportschäden sind

einige Gehäuseteile mit einer Schutzfolie versehen.

Bitte entfernen Sie vor der Montage der Gehäuseteile die Schutzfolie. Sie lässt sich ohne weitere Hilfsmittel abziehen.

Demontage

Im Fall, dass das Gerät demontiert wird, verfahren Sie in umgekehrter Rei henfolge, wie auf dem Montageblatt be schrieben.

Um das Abnehmen des Kaminaufsat

zes zu erleichtern, liegt ein Hebel bei.

^ Nachdem die beiden Befestigungs-

schrauben des Kamins gelöst wurden, den Hebel zwischen Kaminaufsatz und Teleskop schieben, und den Kaminaufsatz aus der Arretierung drücken.

Page 25

Elektroanschluss

Die Installation des Gerätes an das Elektronetz darf nur von einem quali fizierten Elektro-Fachmann durchge führt werden, der die landesüblichen Vorschriften und die Zusatz-Vor schriften der örtlichen Elektro-Ver sorgungsunternehmen genau kennt und sorgfältig einhält. Durch unsachgemäße Installationsund Wartungsarbeiten oder Repara turen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose AC 230V~50Hzangeschlossen werden. Die Elektroanlage muss nach VDE 0100 ausgeführt sein!

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Dazu gehören LS-Schalter, Sicherun gen und Schütze (EN 60335).

Die erforderlichen Anschlussdaten fin den Sie auf dem Typenschild. Dieses ist nach dem Herausnehmen des Fettfil ters sichtbar.

Prüfen Sie, ob diese Angaben mit der Spannung und Frequenz des Elektro netzes übereinstimmen.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN1 ausgeführte Elektroanlage erfolgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Ein Anschluss über eine Steckdose wird empfohlen, da er den Kunden dienst erleichtert (nach VDE 0701). Achten Sie darauf, dass die Steckdose im eingebauten Zustand des Gerätes zugänglich ist.

Falls nach dem Einbau die Steckdose nicht mehr zugänglich oder ein Festan schluss vorgesehen ist, muss installa tionsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvor richtung gelten Schalter mit einer Kon taktöffnung von mindestens 3 mm.

Page 26

Betrieb mit Steuermodul DZE1

Zur Kombination der Dunstabzugshau be mit weiteren Komponenten ist als Zubehör das imperial Steuermodul DZE1 erhältlich.

Es bietet folgende Möglichkeiten:

Anschluss eines Fensterkontaktschalters

Kann bei gleichzeitigem Betrieb der Dunstabzugshaube und einer raumluft abhängigen Feuerstätte die nötige Zu luftversorgung nur über ein geöffnetes Fenster sichergestellt werden, bietet das Steuermodul die Möglichkeit, einen Fensterkontaktschalter (nicht im Lieferumfang) anzuschließen.

Er ermöglicht, dass die Dunstabzugshaube nur bei ausreichend geöffnetem Fenster betrieben werden kann (siehe dazu auch das Kapitel "Sicherheitshinweise und Warnungen").

Bei geschlossenem Fenster lässt sich das Gebläse nicht einschalten. Die Kontrollleuchte der Ein/Aus-Taste der Dunstabzugshaube blinkt.

Die Beleuchtung der Dunstabzugshau be ist davon nicht betroffen.

Auch die Geräte der Typenreihe ...EX lassen sich so mit einem Fensterkon taktschalter kombinieren.

Achten Sie bei Zuluft durch ein geöffne tes Fenster darauf, dass im Bedarfsfall die Zuströmung nicht durch herabge lassene Rollläden beeinträchtigt wird.

Wird das Steuermodul deinstalliert, um die Dunstabzugshaube wieder ohne Fensterkontaktschalter zu be treiben (z. B. nach einem Umzug), muss auch die Elektronik der Dunst abzugshaube zurückgesetzt wer den. Dies ist nur durch den Kundendienst möglich.

Potentialfreier Anschluss

Er dient zum Steuern eines weiteren Gerätes in Abhängigkeit vom Schaltzustand des Gebläses der Dunstabzugshaube.

– So lässt sich z.B., um bei gleichzeiti-

gem Betrieb der Dunstabzugshaube und einer raumluftabhängigen Feuerstätte eine ausreichende Frischluftzufuhr zu gewährleisten, ein Zuluftgebläse zuschalten oder eine motorisch betriebene Zuluftklappe öffnen, sobald das Gebläse der Dunstab

zugshaube eingeschaltet wird. Es ist dabei auf eine ausreichende Gebläseleistung bzw. auf einen aus reichenden Querschnitt der Zuluftlei tung zu achten.

–

Kann eine ausreichende Zuluft nicht gewährleistet werden, bietet der po

tentialfreie Kontakt die Möglichkeit, eine raumluftabhängige Feuerstätte bei Einschalten der Dunstabzugs haube außer Betrieb zu setzen.

Siehe dazu auch das Kapitel "Sicher heitshinweise und Warnungen".

Page 27

Betrieb mit Steuermodul DZE1

Anschluss eines Lichttasters

Das Steuermodul bietet die Möglichkeit, die Beleuchtung der Dunstabzugshau be auch über einen in die Hausinstalla tion integrierten Lichttaster zu schalten und zu dimmen.

Montage

Das Steuermodul wird nach Demontage des Kamins an der Gebläseeinheit montiert.

Dem Steuermodul liegt eine ausführli che Funktionsbeschreibung/Montage anweisung bei.

Page 28

Abluftleitung

Bitte unbedingt das Kapitel “Sicher heitshinweise und Warnungen” be achten. Insbesondere bei gleichzeitigem Be trieb der Dunstabzugshaube und ei ner raumluftabhängigen Feuerstätte besteht unter Umständen Vergif tungsgefahr! Lassen Sie sich im Zweifelsfall den gefahrlosen Betrieb durch den zu ständigen Bezirksschornsteinfeger meister bestätigen.

Die Abluftleitung soll möglichst kurz

–

und geradlinig sein.

– Der Durchmesser der Abluftleitung

sollte nicht kleiner als 150 mm sein.

Wenn Sie Abluftleitungen mit geringeren Durchmessern als 150 mm oder Abluft-Flachkanäle verwenden, ist mit erhöhten Laufgeräuschen und einer verringerten Absaugleistung der Dunstabzugshaube zu rechnen.

Bei waagerechtem Verlegen der Ab

–

luftleitung muss ein Mindestgefälle von 1 cm je Meter eingehalten wer den.

Damit wird vermieden, dass eventu ell Kondenswasser in die Dunstab zugshaube laufen kann.

Soll die Abluft ins Freie geleitet wer

–

den, empfehlen wir die Installation ei nes Teleskop-Mauerkastens.

Verringern Sie den Durchmesser der Abluftleitung nur im äußersten Fall, wenn die Abluftleitung z. B. schon vorhanden war.

–

Verwenden Sie nur Bögen mit großen Radien. Kleine Radien vermindern die Luftleistung der Dunstabzugs haube.

–

Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluft schläuche aus nichtbrennbarem Ma terial.

–

Soll die Abluft in einen Abluftkamin geführt werden, so muss der Einfüh rungsstutzen in Strömungsrichtung gelenkt werden.

Page 29

Abluftleitung

Wichtig!

Wird die Abluftleitung durch kühle Räu me, Dachböden usw. verlegt, kann sich ein starkes Temperaturgefälle innerhalb der einzelnen Bereiche ergeben. Es ist daher mit Schwitz- oder Kondenswas ser zu rechnen. Dies macht eine Isolati on der Abluftleitung erforderlich.

Kondenswasser sperre

(nachkaufbares Zubehör) Neben einer entsprechenden Isolation

der Abluftleitung ist die Installation ei ner Kondenswassersperre empfehlenswert, die das anfallende Kondenswasser aufnimmt und verdunstet. Sie ist für eine Abluftleitung C 125 mm oder C 150 mm erhältlich.

Schalldämpfer

(nachkaufbares Zubehör für Geräte der

Typenreihe ...EX)

Um bei Betrieb mit einem externen Gebläse eine zusätzliche Geräuschdämpfung zu erreichen, ist der Einsatz eines Schalldämpfers empfehlenswert.

Er kann an geeigneter Stelle im Verlauf der Abluftleitung zwischen Dunstabzugshaube und externem Gebläse eingesetzt werden.

Achten Sie bei der Installation der Kondenswassersperre darauf, dass diese senkrecht und möglichst nah über dem Ausblasstutzen der Dunstabzugshaube positioniert wird. Der Pfeil auf dem Gehäuse kennzeichnet die Ausblasrichtung.

Page 30

Technische Daten

Gesamtanschlusswert. . . . . . . . . 280 W

Gebläsemotor . . . . . . . . . . . . . . 200 W

Kochstellenbeleuchtung . . . . 4 x 20 W

Netzspannung. . . . . . . . . . . . AC 230 V

Frequenz. . . . . . . . . . . . . . . . . . . 50 Hz

Absicherung. . . . . . . . . . . . . . . . . . 10 A

Länge der

elektrischen Zuleitung . . . . . . . . . 1,5 m

Nachkaufbares Zubehör für Umluft betrieb:

- Umbausatz imperial DWUS 1

- Geruchsfilter imperial DUMF 12

Page 31

Page 32

M.-Nr.08 268 620 / 02 - 1905 de-DE

Innovationen, technische Änderungen, Druckfehler und Irrtümer vorbehalten.
