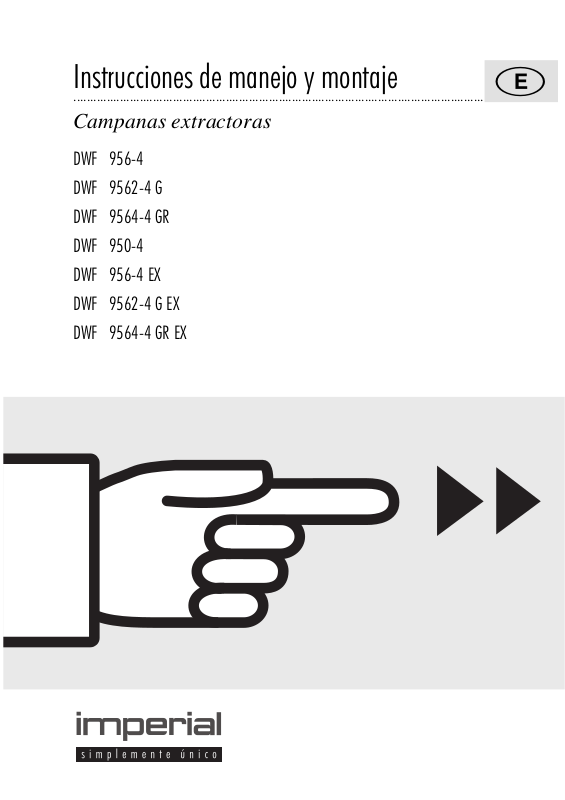

Page 1
Instrucciones de manejo y montaje
..............................................................................................................................
Campanas extractoras
DWF 956-4
DWF 9562-4 G
DWF 9564-4 GR
DWF 950-4
DWF 956-4 EX
DWF 9562-4 G EX
DWF 9564-4 GR EX
U
Page 2
Indice
Indice
Su contribución a la protección medioambiental . . . . . . . . . . . . . . . . . . . . . . . . 3
Advertencias concernientes a la seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Descripción del aparato. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Descripción del funcionamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

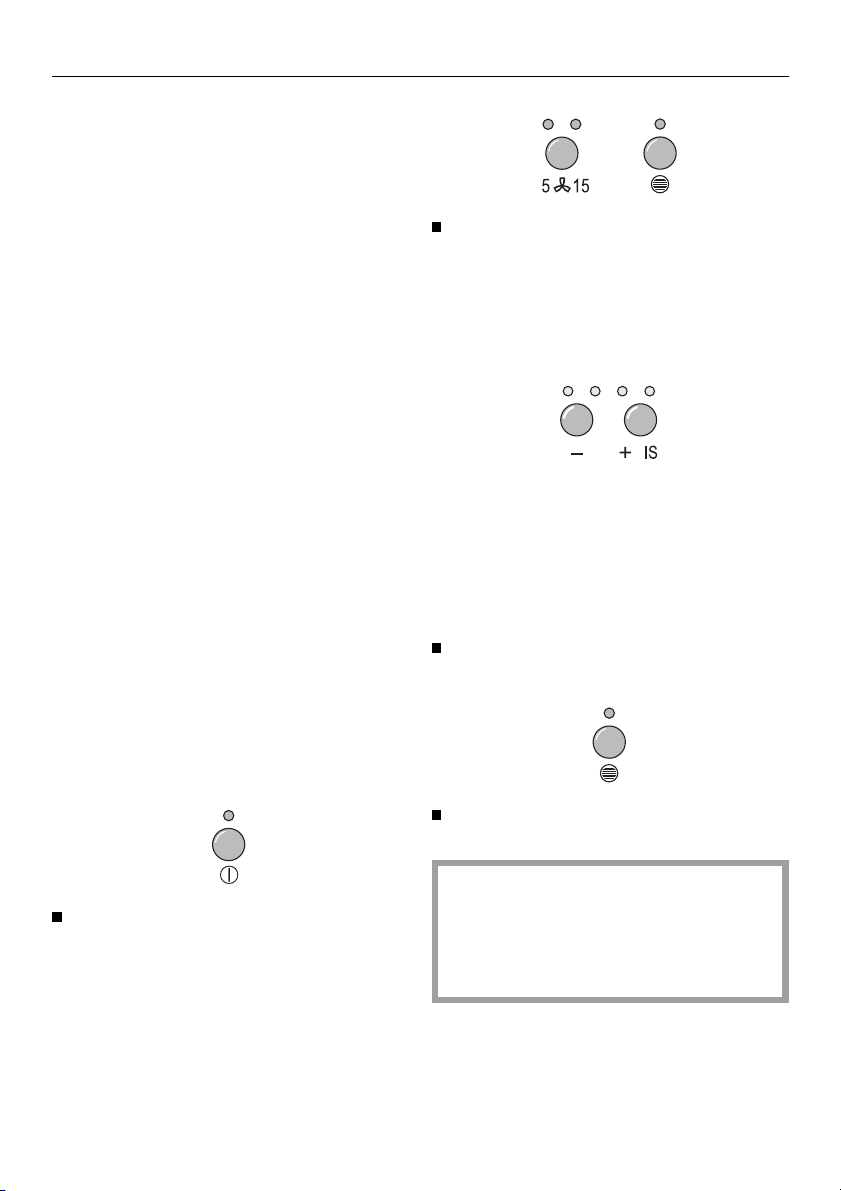

Manejo
Interruptor general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Seleccionar el nivel de potencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Activación del "Funcionamiento posterior". . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Desconexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Conectar la iluminación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Regular la intensidad de la iluminación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Desconectar la iluminación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Contador de horas de servicio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Lectura del contador de horas de servicio. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Ajuste del contador de horas de servicio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Limpieza y mantenimiento
Carcasa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

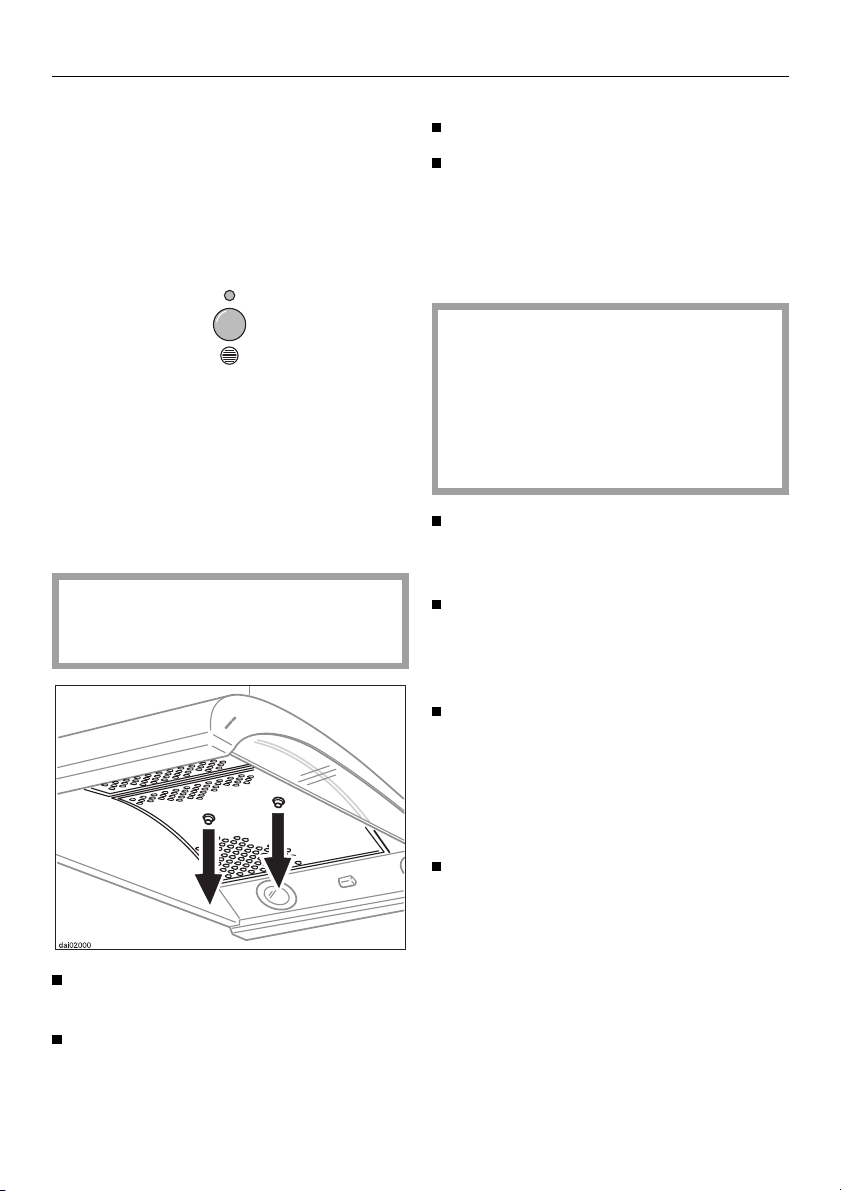

Filtro de grasas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Filtro de olores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

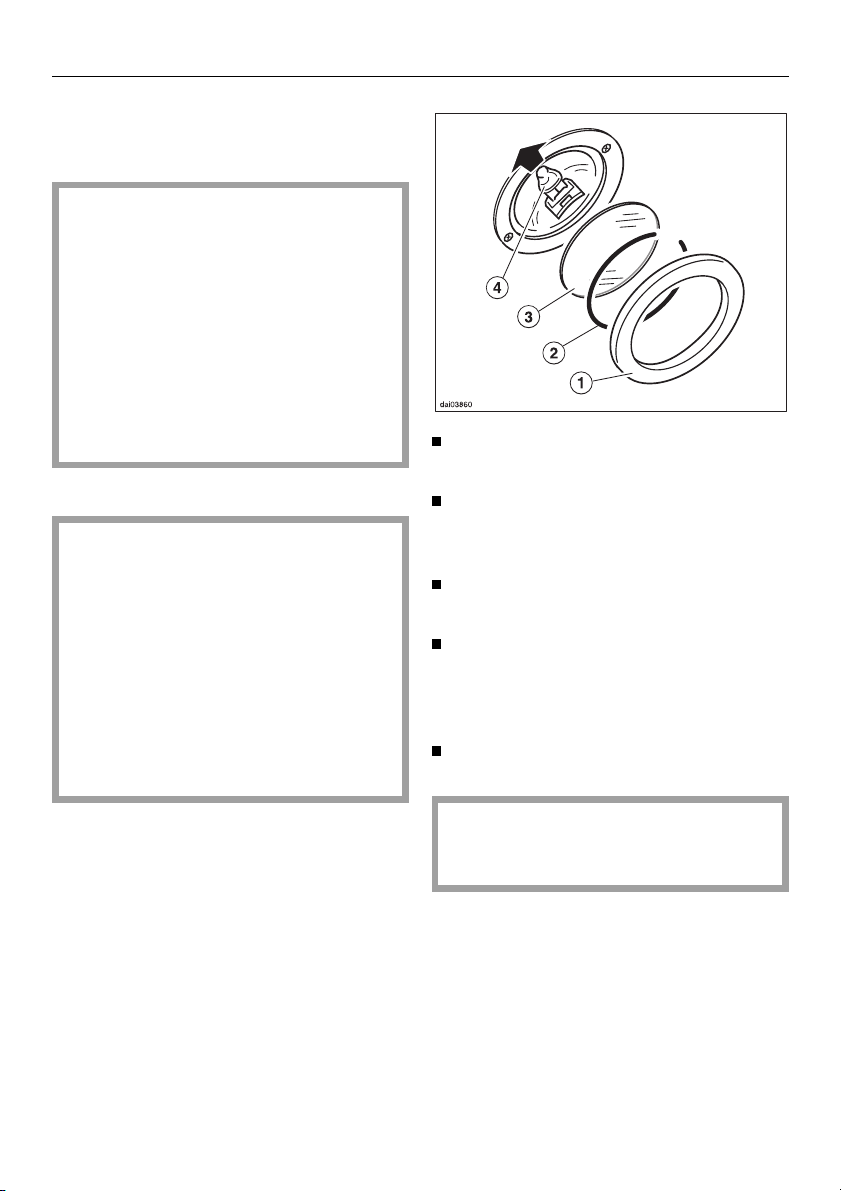

Cambiar las lámparas halógenas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Servicio post-venta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Conexión eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

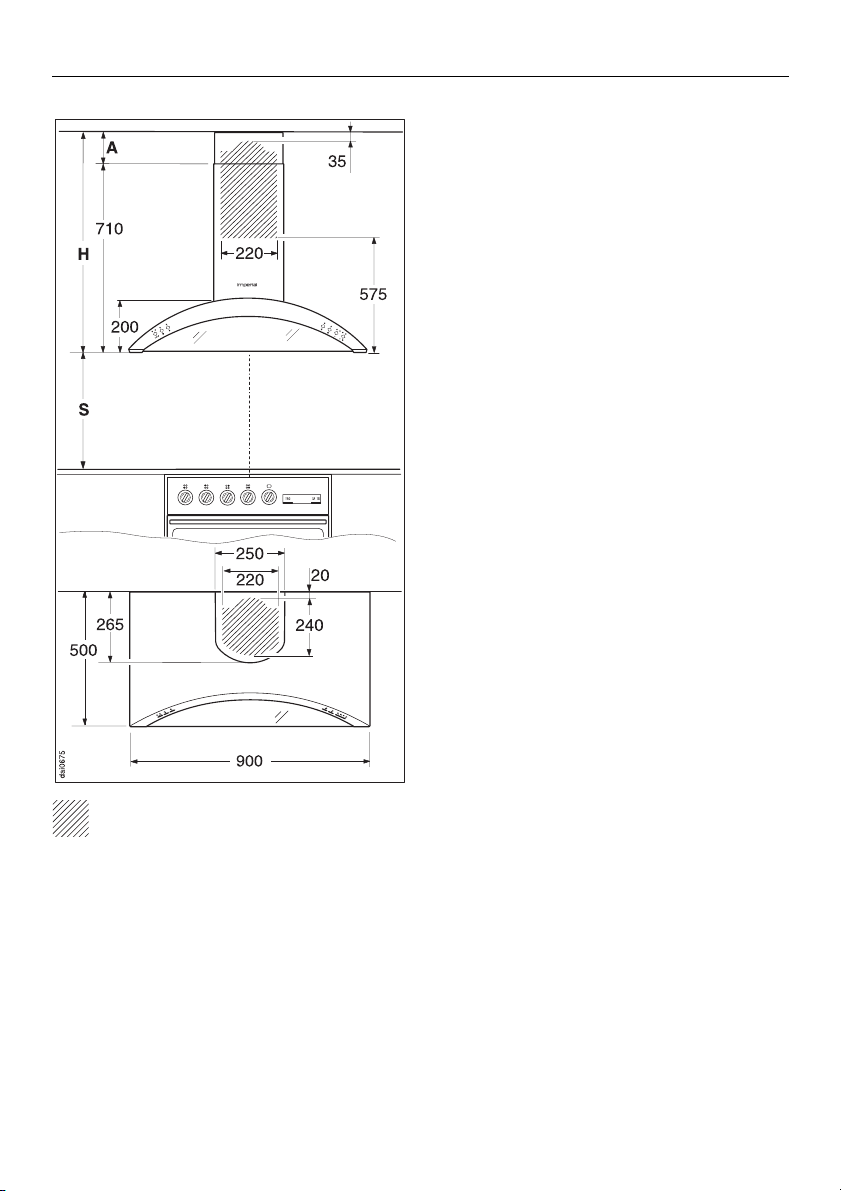

Dimensiones del aparato. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Conducto a salida de aire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

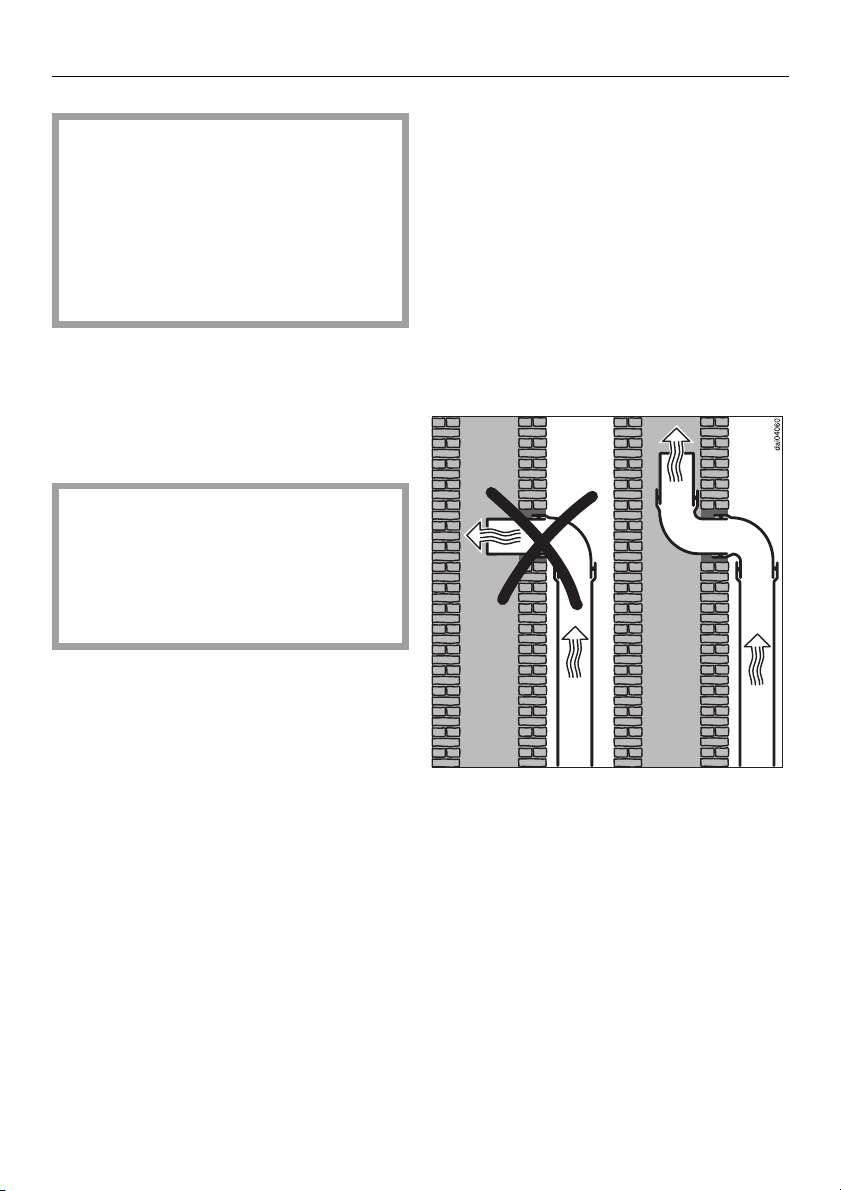

Cierre de paso de agua condensada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

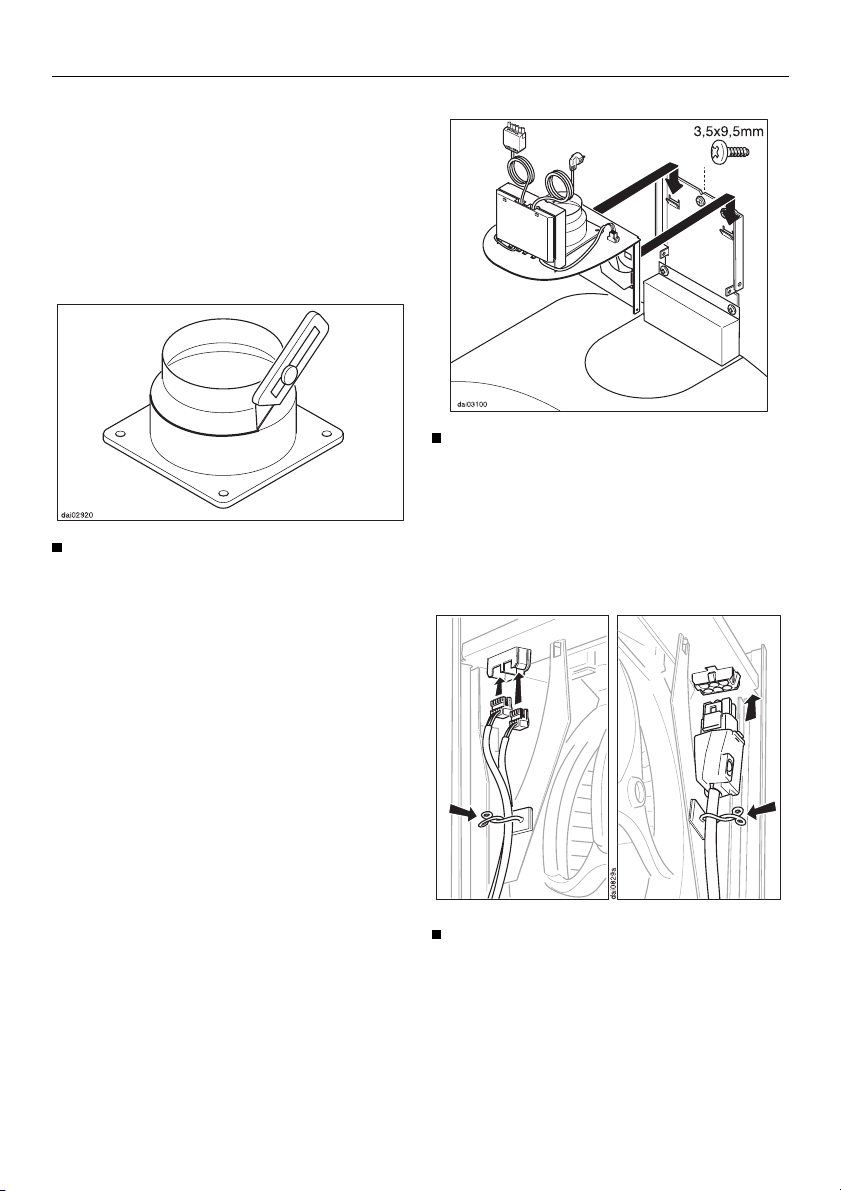

Extractor externo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Page 3
Su contribución a la protección medioambiental
Su contribución a la protección medioambiental
Eliminación del embalaje de
transporte
Desestimación de un aparato
inservible
El embalaje protege al aparato de daños durante el transporte. Los materiales del embalaje se han seleccionado
con criterios ecológicos y en función
de su posterior tratamiento en plantas
de reciclaje.
La devolución del embalaje al ciclo de
reciclaje ahorra materias primas y reduce la generación de basuras.
Si Vd. mismo va a eliminar el embalaje
de transporte, consulte a su ayuntamiento sobre el punto de recogida o
planta de reciclaje más próximo.
Los aparatos inservibles contienen
componentes aprovechables. Por ello
devuelva su aparato inservible a través
del servicio de recogida público al ciclo de reciclaje.
Mantenga el aparato inservible fuera
del alcance de los niños hasta el momento de su transporte al desguace.
Encontrará más información al respecto en el apartado de las instrucciones
de manejo "Advertencias concernientes a la seguridad".
3
Page 4
Advertencias concernientes a la seguridad
Advertencias concernientes a la seguridad
Este aparato cumple todas las normas de seguridad vigentes. El uso
o manejo indebido puede causar
daños y perjuicios a personas y objetos.
¡Lea detenidamente las presentes
“Instrucciones de manejo” antesde
utilizar la campana extractora por
primera vez, ya que contienen importantes indicaciones acerca de la
seguridad, el montaje, el uso y el
mantenimiento del aparato. De este
modo se protege Vd. mismo y evita
daños en el aparato.
Conserve las presentes
“Instruccionesde manejo” y, en
caso de venta posterior del aparato, entréguelas al propietario.
Uso apropiado de la campana
extractora
La campana está fabricada para
uso doméstico.
El fabricante no se hace responsable
de los daños ocasionados por el uso
inadecuado, así como por el manejo incorrecto del aparato.
Seguridad técnica
Antes de llevar a cabo la conexión
de la campana extractora, compruebe los datos de conexión (voltaje y
frecuencia) indicados en la placa de
características de la campana extractora con los de la instalación eléctrica de
la vivienda. Es imprescindible que dichos datos coincidan para evitar daños en el aparato. En caso de duda,
consulte a un técnico electricista.
La seguridad eléctrica de la cam-
pana extractora queda garantizada únicamente cuando ésta se conecte a un sistema de toma de tierra
instalado de acuerdo con la correspondiente normativa vigente. Es imprescindible que esta medida de seguridad
sea respetada estrictamente. En caso
de duda, es recomendable que un técnico autorizado compruebe la instalación.
No podrán reclamarse al fabricante daños ocasionados por la falta de una
toma de tierra o por el estado defectuoso de la misma (p.ej. descarga eléctrica).
La realización de trabajos de insta-
lación, mantenimiento o reparación
por personal no autorizado puede entrañar graves peligros para la seguridad del usuario. Por tanto, estos trabajos en aparatos electrodomésticos
deberán llevarse a cabo exclusivamente por personal autorizado.
4
Page 5
Advertencias concernientes a la seguridad
La instalación y el montaje de es-
tos aparatos en lugares no fijos
(p.ej. barcos) deberán llevarse a cabo
únicamente por establecimientos o personal autorizado, siempre y cuando
queden garantizadas las condiciones
necesarias para el uso seguro del aparato.
La campana extractora sólo queda
desconectada de la red eléctrica:
– desenchufando el cable de cone-
xión del aparato.
No tirar del cable de conexión para
desenchufar el aparato de la red
sino coger de la clavija.
– desactivando el automático de la ins-
talación de la vivienda.
– el fusible roscado general de la vi-
vienda esté completamente desenroscado.
La conexión del aparato a la red
eléctrica no deberá efectuarse a
través de un cable de prolongación.
Los cables de prolongación no garantizan la seguridad necesaria del aparato
(p. ej. peligro de sobrecalentamiento).
Manejo
No trabajar jamás bajo la campa-
na extractora con llama viva. Por
ello queda terminantemente prohibido
preparar flambeados, asar al grill, etc.
con llama viva.
Cuando la campana extractora está en
funcionamiento, aspira la llama hacia el
filtro. ¡Debido a la grasa absorbida existe el riesgo de incendio!
En el caso de usar la campana-
extractora sobre placas de gas, to-
dos los quemadores encendidos deben estar siempre cubiertos por ollas o
sartenes. El calor producido por las llamas podría deteriorar la campana extractora.
Conectar la campana extractora-
siempre que utilice una zona de
cocción.
Si la campana no está conectada, puede producirse una acumulación deagua condensada. Debido a ello
pueden ocasionarse daños por corrosión en el aparato.
Al cocinar con aceites y grasas,
deberán vigilarse las ollas, sartenes y freidoras. También al utilizar el
grill eléctrico hay que prestar una atención continua.
Debido al sobrecalentamiento de aceites y grasas, éstos podrían inflamarse
y ocasionar el incendio de la campana
extractora.
¡La campana extractora no deberá
utilizarse jamás sin filtros de grasa!
Los filtros evitan la acumulación de grasas y suciedad en el aparato. Esta acumulación perjudicaría su correcto
funcionamiento.
Limpie o cambie los filtros regular-
mente.
¡Un filtro saturado de grasas supone
siempre un serio peligro de incendio!
(véase "Limpieza y mantenimiento")
¡No utilice jamás un aparato a va-
por para limpiar la campana extractora!
El vapor podría entrar en contacto con
las partes de la campana sometidas a
tensión y ocasionar un cortocircuito.
5
Page 6
Advertencias concernientes a la seguridad
Montaje
Entre la zona de cocción y la cam-
pana extractora deberá mantenerse la siguiente distancia mínima de seguridad:
– 45 cm sobre placas de cocción eléc-
tricas,
– 65 cm sobre placas de cocción de
gas,
– 65 cm sobre aparatos de grill de
nuestro programa
Para otros aparatos de cocción se deberán guardar las distancias mínimas
de seguridad indicadas en las instrucciones de manejo y de montaje correspondientes.
En el caso de que se instalasen varios tipos de aparatos de cocción debajo de la campana que requieran
distintas distancias de seguridad, se
elegirá la mayor distancia indicada.
La campana extractora no deberá
montarse encima de cocinas equipadas con fogones de combustibles
sólidos.
En el caso de que se conduzca el
aire de salida a una chimenea de
humos y gases fuera de funcionamiento, deberán observarse las normativas
vigentes de los organismos oficiales.
Para la instalación de la conduc-
ción de salida de aire deberán utilizarse exclusivamente tubos o mangueras de material no inflamable. Dichos
tubos o mangueras podrán adquirirse
a través de un distribuidor autorizado o
del servicio post-venta.
La salida de aire no debe conec-
tarse a chimeneas utilizadas para
la extracción de humos o gases de
combustión, ni a tiros que sirvan para
la ventilación de recintos equipados
con fogones de combustibles sólidos.
6
Page 7
Advertencias concernientes a la seguridad
En caso de utilizar una campana
extractora conjuntamente con cualquier tipo de aparato de combustión
(calefactores de gas, fuel-oilo carbón,
calentadores continuos, calentadores
de agua, placas u hornosde gas), deberá procederse con máxima precaución, ya que la extracción del aire de la
habitación y de las estancias colindantes podría perjudicar la aireación necesaria para el proceso de combustión
de tales aparatos.
Debido a la aspiración de la campana
extractora podrían reabsorberse gases
de combustión de la chimenea o del
tiro. De esta manera podría perjudicarse la combustión de los fogones con
conexión a chimeneas.
Para que dicha utilización conjunta no
sea peligrosa deberá alcanzarse una
depresión máxima de 4 Pa (0,04 mbar)
que impida la reabsorción de los gases
desprendidos por los fogones.
Tal condición se puede conseguir siempre que quede garantizado el paso de
aire necesario para la combustión por
las aberturas de puertas, ventanas y rejillas de ventilación no obstruibles o mediante otros procedimientos técnicos
como el bloqueo recíproco.

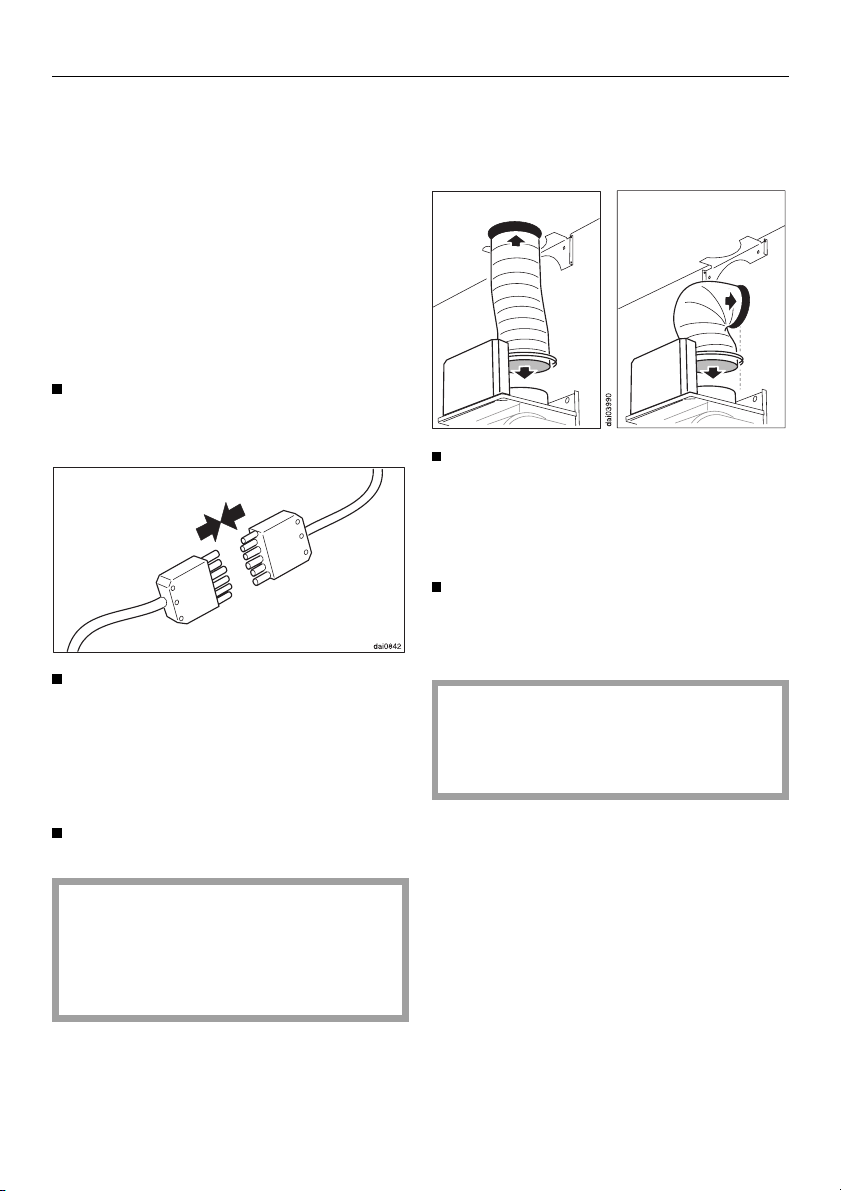

Sólo para aparatos con extractor
externo
En aparatos con extractor externo
es imprescindible realizar de forma adicional la conexión entre ambas
unidades mediante cables equipados
con clavijas.
Cerciórese siempre de la correcta combinación de los aparatos.
Desestimación de aparatos inservibles
En el caso de poseer un aparato
que ya no pueda utilizarse, desconecte el cable de conexión de lared
eléctrica y deje tanto el cable como la
clavija inservibles.
De este modo impide la manipulación
indebida de la campanaextractora.
No podrán reclamarse al fabricante
los daños ocasionados al no tener
en cuenta las indicaciones y advertencias concernientes a la seguridad.
Observación: Al realizar la valoración
debe tenerse en cuenta todo el conjunto de ventilación de la vivienda. En
caso de duda, consulte a un técnico
competente.
La campana extractora se puede utilizar sin ningún tipo de limitación en un
sistema de recirculación de aire.
7
Page 8
Descripción del aparato
Descripción del aparato
8
Page 9
Pieza compensadora
b
Rejillas de aire recirculación
c
sólo con juego de equipamiento posterior de recirculación de aire
Chimenea
d
Visera
e
f
Filtro de grasas
Iluminación del área de cocción
g
Panel de mandos
h
Descripción del aparato
se capítulo "Manejo / Contador de horas de servicio").
– modificar el número de horas del
contador (véase capítulo "Manejo/Modificar contador de horas de
servicio").

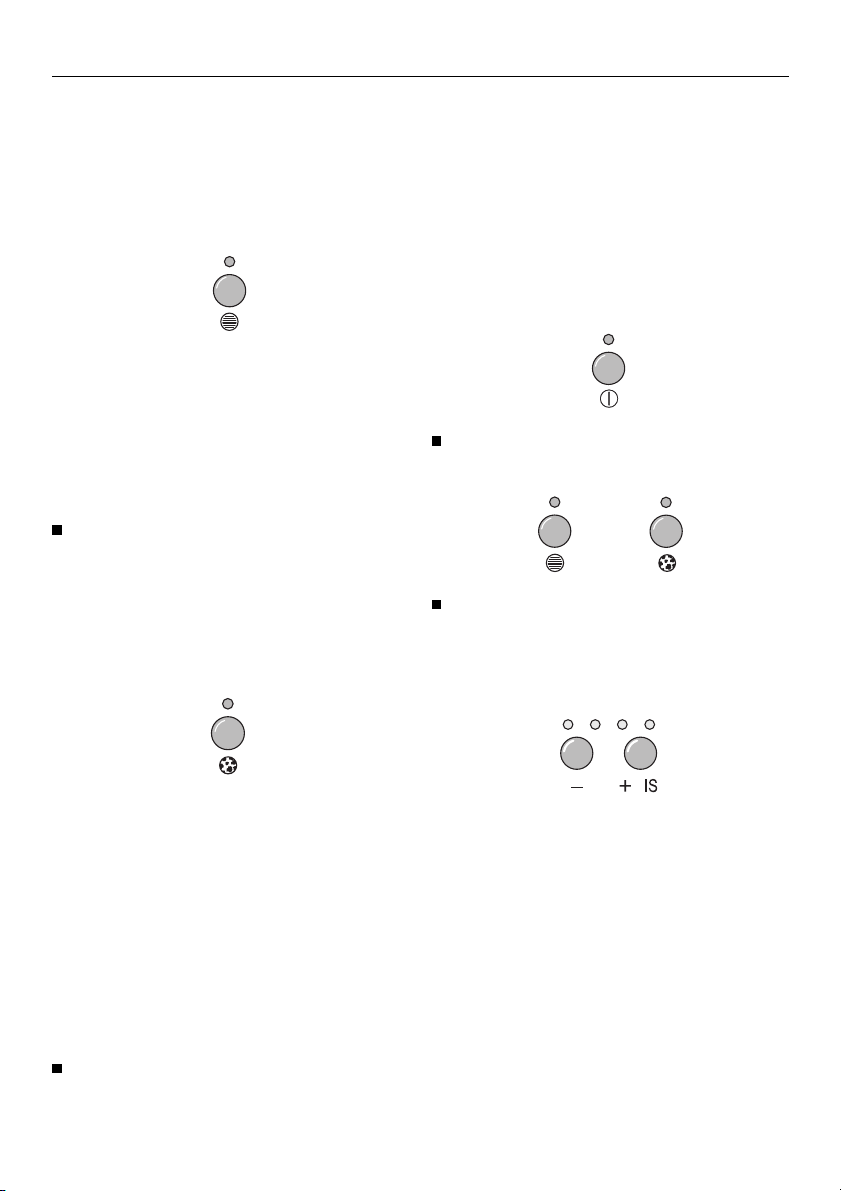

Tecla para filtro de olores
l
La lámpara de control de la tecla para
el filtro de olores se ilumina, cuando
sea necesario cambiar los filtros de olores que se usan en el funcionamiento
con recirculación de aire.
Con la tecla se puede
Interruptor general
i
Tecla para el funcionamiento
j
posterior
A través de esta tecla es posible activar el funcionamiento posterior. El extractor se desconectará automática-
mente después de 5 ó 15 minutos
dependiendo del ajuste realizado.
Tecla para filtro de grasas
k
La lámpara de control de la tecla para
el filtro de grasas se ilumina, cuando
sea necesario limpiar los filtros.
Con la tecla se puede
– poner a cero el contador de horas
de servicio después de realizar el
proceso de limpieza de los filtros de
grasas (véase "Limpieza y mantenimiento").
– indicar el tiempo transcurrido en el
contador de horas de servicio (véa-
– poner a cero el contador de horas
de servicio después de realizar el
cambio de los filtros de olores (véa-
se "Limpieza y mantenimiento").
– indicar el tiempo transcurrido en el
contador de horas de servicio (véa-
se capítulo "Manejo / Contador de horas de servicio").
– modificar el número de horas del
contador (véase capítulo "Manejo/Modificar contador de horas de
servicio").
Tecla para la iluminación
m
del área de cocción
Por medio de esta tecla puede conectarse y desconectarse la iluminación
del área de cocción así como atenuarse la intensidad de la luz.
Tecla Conexión/Desconexión
n
Teclas "Selección de potencia"
o
9
Page 10
Descripción del funcionamiento
Descripción del funcionamiento
La campana extractora es apropiada
para el funcionamiento con
. . . sistema de salida de aire:
El aire absorbido se limpia a través de
los filtros de grasas y, a continuación,
se evacua hacia el exterior.
La campana extractora trabaja con una
clapeta antirretorno. Cuando la campana está desconectada la clapeta antirretorno se encuentra cerrada. De
este modo se evita que el aire exterior
penetre al interior. Una vez conectado
el aparato, la clapeta antirretorno se
abre de tal forma que los vahos de cocción puedan ser evacuados hacia fuera.
. . . sistema de recirculación
de aire:
(con juego de equipamiento posterior
de recirculación de aire)
El aire aspirado se limpia a través de los
filtros de grasas y, adicionalmente, a través de filtros para olores. El aire se con-
duce de vuelta a la cocina a través de
orificios situados en la pieza compensadora de la campana extractora.
Antes de usar la campana extractora por primera vez compruebe que
los filtros para olores estén instalados, véase "Limpieza y mantenimiento".
. . . en combinación con un extractor externo:
(Modelos de la serie ...EX)
En campanas extractoras previstas
para el funcionamiento con un extractor externo se requiere la instalación
del extractor en un lugar a su elección
fuera de la cocina.
El extractor externo se conecta a la
campana extractora eléctricamente a
través de un cable de control accionándose a través del panel de mandos de
la campana extractora.
10
Page 11
Manejo
Interruptor general
El extractor y la luz se pueden poner
en funcionamiento colocando el interruptor principal en la posición "I".
Manejo
Para llevar a cabo un proceso de cocción normal pueden seleccionarse
los niveles de potencia "I" hasta "III" (pilotos de control verdes) dependiendo
de la intensidad de los vahos de cocción.
Nivel intensivo
Si no está previsto utilizar el aparato
durante un período de tiempo prolongado (p.ej. durante la noche o las vacaciones), desconéctelo colocando el interruptor principal en "0".
Al conectar el aparato de nuevo, éste
entra en funcionamiento en la última
función seleccionada.

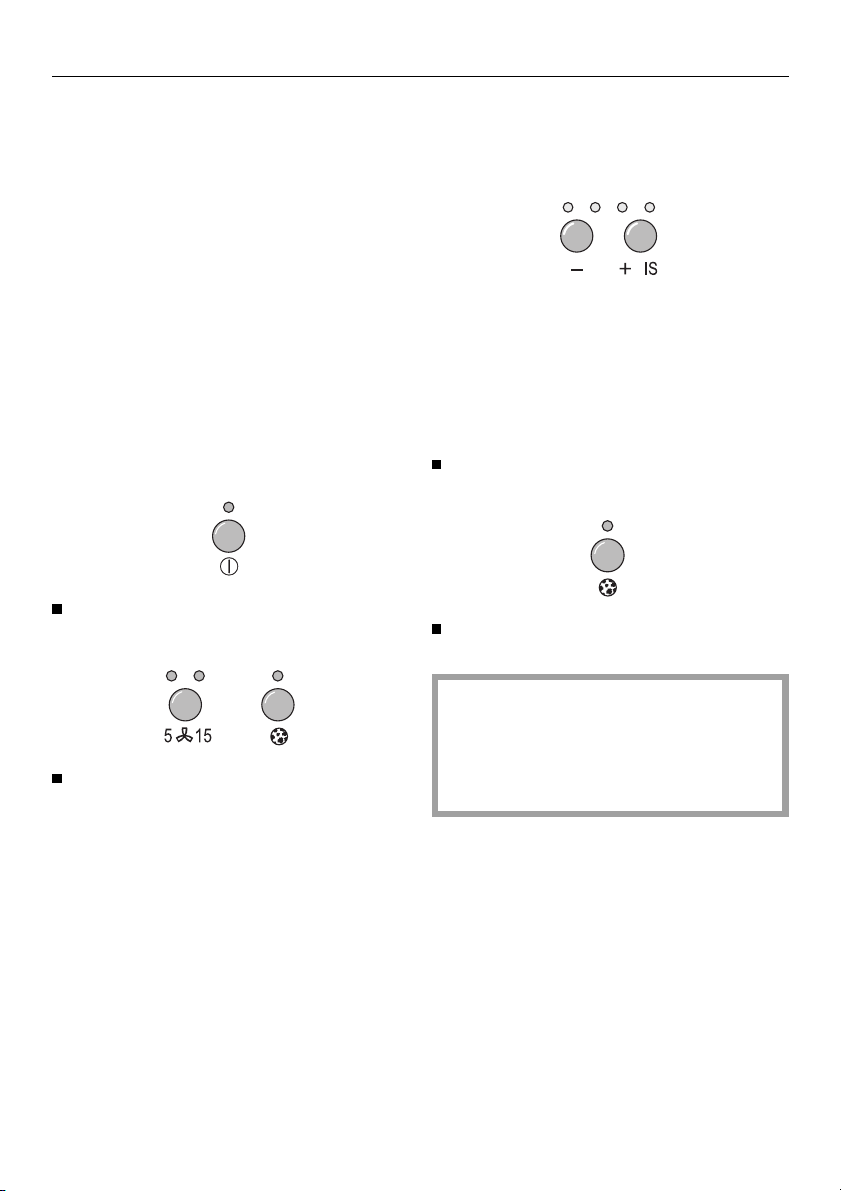

Conexión
Pulse la tecla Conexión/Desconexión
El extractor se conecta en el nivel "II".
El piloto de control se ilumina.
Seleccionar el nivel de potencia
Con las teclas – /+ seleccione el nivel de potencia deseado.
Taste + = potencia más alta
Taste – = potencia más baja
En el caso de llevar a cabo procesos
de cocción breves en los que se forman fuertes olores, puede seleccionarse de forma temporal el nivel intensivo
(piloto de control amarillo).
Activación del "Funcionamiento posterior"
Si después de cocinar permaneciesen
olores y/o vahos de cocina, es recomendable activar el modo de funcionamiento posterior.
El extractor se desconecta
automáticamente después de 5 ó 15
minutos, según selección.
Con el extractor conectado, pulse la
tecla de "Funcionamiento posterior".
1 vez = El extractor se desconecta
tras 5 minutos.
(Piloto de control izquierdo)
2 veces = El extractor se desconecta
tras 15 minutos.
(Piloto de control derecho)
Para desactivar el funcionamiento posterior vuelva a pulsar la tecla.
11
Page 12
Manejo
Desconexión
Desconecte el extractor con la tecla
de Conexión/Desconexión.
El piloto de control se apaga.
Conectar la iluminación
La iluminación del área de cocción puede conectarse o desconectarse independientemente del extractor.
Para conectarla, pulse brevemente
la tecla de Iluminación del área de
cocción.
El piloto de control se ilumina.
Regular la intensidad de la iluminación
Vd. puede variar la luminosidad de la
luz sin escalonamientos.
Para ello mantenga presionada la tecla de Iluminación del área de cocción con la iluminación conectada.
La luminosidad se va reduciendo
hasta que suelte la tecla.
Si vuelve a mantener la tecla presionada, la luminosidad irá aumentando hasta que suelte la tecla.
Cuando se mantiene presionada la tecla se produce un cambio continuo claro/oscuro.
Desconectar la iluminación
Presionando brevemente la tecla de
Iluminación del área de cocción, la
luz se desconecta.
El piloto de control se apaga.
La iluminación se conecta al nivel máxi-
mo de intensidad.
12
Desconexión de seguridad
En el caso de permanecer la campana
extractora conectada durante 10 horas, sin que se modifiquen las selecciones mediante las teclas, se desconectará automáticamente el extractor.
Para volver a conectar el extractor,
pulse la tecla Conexión/Desconexión.
Page 13
Manejo
Contador de horas de servicio
El aparato memoriza el tiempo durante
el que permanece en servicio la campana extractora.
Después de un tiempo de servicio de
30 horas se ilumina el piloto de control
de la tecla Filtro de grasa, avisando
que es necesario limpiar los filtros.
A continuación, el contador de horas
de servicio deberá volver a ajustarse.
Para ello mantenga pulsada la tecla
de Filtros de grasa durante unos 3
segundos.
El piloto de control de la tecla se apaga.
En funcionamiento con recirculación de
aire:
El piloto de control de la tecla se apaga.
Lectura del contador de horas de servicio
Antes de que transcurra la totalidad
del período de servicio, Vd. puede visualizar el porcentaje de tiempo que ya
ha transcurrido.
Conecte el extractor con la tecla de
Conexión/Desconexión.
Presione la tecla de Filtros de grasa
o la tecla de Filtros de olores.
Uno o varios pilotos de control de las
teclas – /+ parpadean.
Vd. puede ajustar el contador de horas
de servicio para los filtros de olores según sus necesidades.
Una vez transcurrido el período de servicio preseleccionado se ilumina el
piloto de control de la tecla del Filtro de
olores. Entonces se deberán cambiar
los filtros de olores.
A continuación, el contador de horas
de servicio deberá volver a ajustarse.
Para ello mantenga pulsada la tecla
del Filtro de olores durante unos 3
segundos.
El número de pilotos de control parpadeantes indican el tiempo transcurrido
en porcentaje.
1 Piloto de control = 25 %
2 Pilotos de control = 50 %
3 Pilotos de control = 75 %
4 Pilotos de control = 100 %
Las horas de servicio transcurridas se
memorizarán tanto al desconectar la
campana extractora como en caso de
corte de corriente.
13
Page 14
Manejo
Ajuste del contador de horas de
servicio
Vd. puede adaptar el contador de horas de servicio a sus costumbres culinarias.
Se pueden elegir períodos de uso de
20, 30, 40 ó 50 horas.
– Elija un período de uso breve si asa
o fríe con mucha frecuencia.
– Si suele cocinar con poca grasa,
puede elegir un período de uso pro-
longado.
– Si sólo cocina de vez en cuando
será adecuado un período de uso
corto, ya que la grasa acumulada se
endurece después de un período de
tiempo largo y dificulta la limpieza
de los filtros.
Modificar las horas de servicio de
los filtros de grasa
El contador de horas de servicio de los
filtros de grasa está ajustado a 30 horas. Vd. modificar este tiempo. Se pueden elegir períodos de uso de 20, 30,
40 ó 50 horas.
Pulse simultáneamente la tecla del
"Funcionamiento posterior" y la tecla
de "Filtro de grasa".
El piloto de control de la tecla de Filtros
de grasa y un piloto de control de las
teclas – /+ parpadean.
Los pilotos de control de las teclas – /+
indican el tiempo ajustado:
1. piloto de la izquierda = 20 horas
2. piloto de la izquierda = 30 horas
3. piloto de la izquierda = 40 horas
4. piloto de la izquierda = 50 horas
Seleccione con las teclas – /+ el
tiempo deseado.
Confirme la selección con la tecla
"Filtro de grasa".
Desconecte el extractor con la tecla
Conexión/Desconexión.
14
Siempre que no se confirme la selección dentro de los 4 minutos siguientes, el sistema volverá automá-
ticamente a la programación
anterior.
Page 15
Manejo
Ajustar/modificar las horas de
servicio del filtro de olores
(en funcionamiento con recirculación
de aire)
Los filtros de olores son necesarios
para el funcionamiento con recirculación de aire.
En el contador de horas de servicio
para los filtros de olores no hay nin-
gún tiempo preseleccionado.
Para el funcionamiento con recirculación de aire ajuste el tiempo de servicio que se adapte a sus necesidades:
Desconecte el extractor con la tecla
Conexión/Desconexión.
Presione simultáneamente la tecla
de Funcionamiento posterior y la tecla de Filtro de olores.
El piloto de control de la tecla de Filtros
de olores y un piloto de control de las
teclas – /+ parpadean.
Los pilotos de control de las teclas – /+
indican el tiempo ajustado:
1. piloto de la izquierda = 120 horas
2. piloto de la izquierda = 180 horas
3. piloto de la izquierda = 240 horas
4. piloto de la izquierda = indefinido
Con las teclas – /+ seleccione el
tiempo deseado.
Confirme la selección con la tecla de
Filtros de olores.
Siempre que no se confirme la selección dentro de los 4 minutos siguientes, el sistema volverá automá-
ticamente a la programación
anterior.
15
Page 16
Limpieza y mantenimiento
Limpieza y mantenimiento
Antes de realizar cualquier trabajo
de limpieza y mantenimiento, desconectar la campana extractora de la
red eléctrica. Para ello,
– separar el cable de conexión de
la red eléctrica o
– desconectar el automático de la
instalación doméstica o
– desenroscar completamente el fusible roscado general de la vivienda.
Carcasa
Las superficies pueden arañarse o
cortarse fácilmente. Obsérvense
para ello las siguientes indicaciones de limpieza.
Limpiar todas las superficies y el panel de mandos únicamente con una
bayeta, detergente y agua templada.
A continuación, secar las superficies
con un paño suave.
Evitar
– productos de limpieza que conten-
gan carbonato sódico, ácidos o cloruros,
productos de limpieza abrasivos o estropajos, como por ejemplo estropajos
especiales para cazuelas o aquellos
que contengan restos de productos de
limpieza abrasivos.
Superficies de acero inoxidable
Para realizar la limpieza de superficies
de acero inoxidable puede utilizarse
también un producto de limpieza para
acero inoxidable no abrasivo.
Existen productos para el cuidado del
acero inoxidable que evitan que el aparato se ensucie de nuevo rápidamente
(que podrá adquirir a través del Servicio Post-venta de Miele). Aplique en
toda la superficie una capa fina del producto con un paño suave.
Panel de mandos de imitación acero
inoxidable
No utilizar demasiada agua al limpiar la zona del panel de mandos
para evitar que penetre humedad
en la electrónica.
Para la limpieza de las superficies
de cristal podrá utilizar cualquier producto limpiacristales del mercado.
16
El panel de mandos puede cambiar
de color al depositarse suciedad en
él. Por ello, elimine la suciedad inmediatamente.
No utilizar ningún producto de limpieza
para acero inoxidable al limpiar el panel de mandos.
Page 17
Limpieza y mantenimiento
Filtro de grasas
Los filtros metálicos multiuso retienen
las partículas sólidas procedentes del
vaho (grasa, polvo, etc.), impidiendo
así que la campana extractora se ensucie.
Los filtros de grasas deberán limpiarse
a más tardar en cuanto se encienda el
piloto de control para la tecla "Filtro de
grasa".
Se recomienda limpiar los filtros de grasas cada 3 ó 4 semanas, con el fin de
evitar que la grasa se incruste.
¡Un filtro saturado de grasas supone siempre un serio peligro de incendio!
Limpie los filtros de grasas
– a mano: Utilice un cepillo y agua
caliente con unas gotas de detergente suave.
– en el lavavajillas: Coloque los filtros de grasas verticalmente en el
cesto inferior.
Al lavar los filtros de grasas en el lavavajillas, las superficies de los filtros pueden cambiar de color de
forma permanente según el detergente utilizado. Esto, sin embargo,
no perjudica en ningún caso el
buen funcionamiento del filtro.
Antes de volver a instalarlo, seque el
filtro, colocándolo sobre un paño absorbente.
Estando los filtros de grasas desmontados, limpie también la grasa
depositada en las partes accesibles
de la carcasa.
Para extraer los filtros de grasas tire
de los cierres rápidos.
Extraiga los filtros de grasas hacia abajo.
Una vez realizada la limpieza, pulse
la tecla del filtro de grasas durante 3
segundos aprox. para colocar el contador de horas de servicio de nuevo
en posición cero. La lámpara de control de la tecla se apaga.
Si la limpieza de los filtros de grasas
se lleva a cabo antes de que finalice
el tiempo de servicio seleccionado,
podrá posicionar el contador en
cero pulsando la tecla para el filtro
de grasas durante 6 segundos
aprox.
17
Page 18
Limpieza y mantenimiento

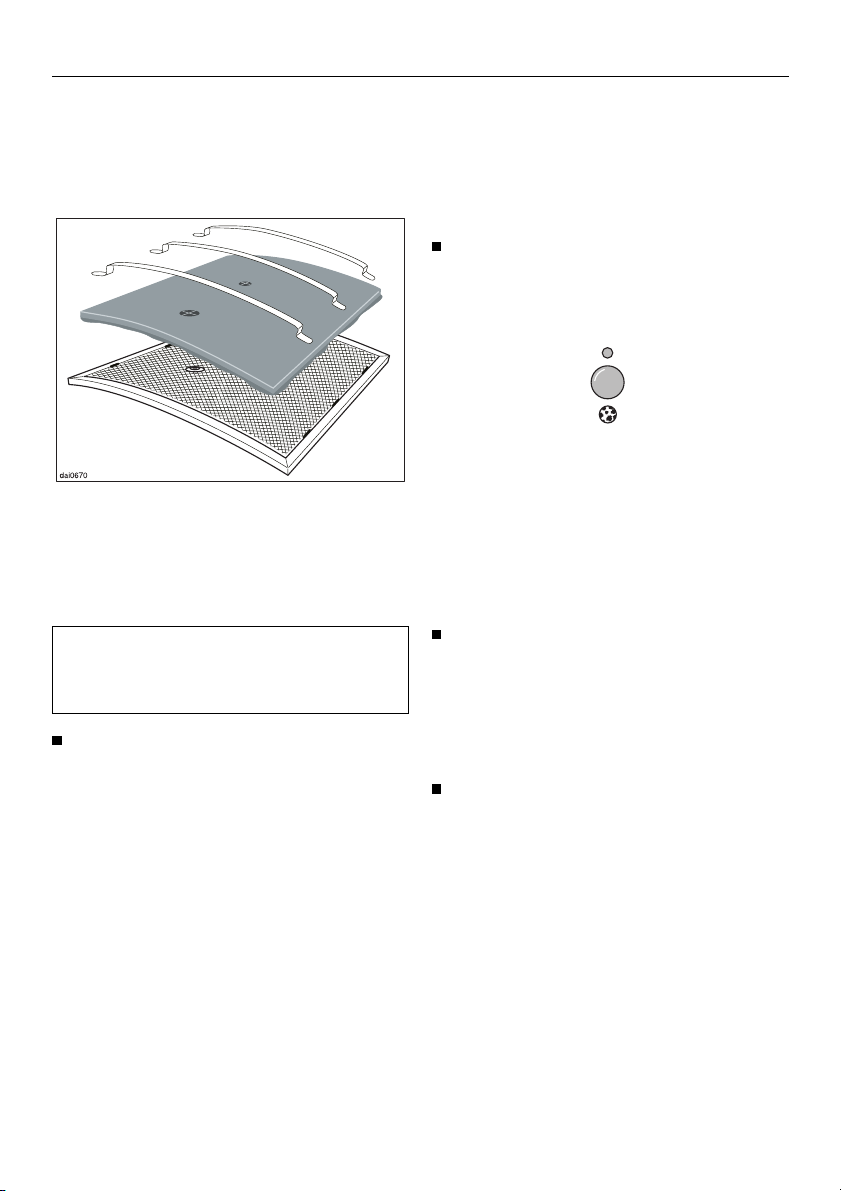

Filtro de olores
(sólo con sistema de recirculación de
aire)
En funcionamiento con recirculación de
aire, los filtros de grasas deben estar
equipados con dos filtros de olores. Estos filtros absorben los olores producidos durante los procesos de cocción.
Encontrará el modelo y la denominación de los filtros de olores en el capítulo “Datos técnicos”.
Para el montaje o cambio de los filtros de olores es preciso que los filtros de grasas se extraigan de la manera expuesta anteriormente .
Para realizar la instalación de los filtros,
tenga en cuenta las instrucciones de
montaje adjuntas.
Cuando los introduzca por primera vez:
Ajuste el contador de horas de servicio para los filtros de olores según
sus necesidades (véase el capítulo
"Manejo").
Cambie los filtros de olores siempre
que se ilumine la lámpara de control de
la tecla para dichos filtros o siempre
que los filtros no absorban adecuadamente los olores. Sin embargo es recomendable cambiar los filtros al menos
cada 6 meses.
Una vez realizado el cambio, pulsar
la tecla del filtro de olores durante 3
segundos aprox. para colocar el contador de horas de servicio de nuevo
en posición cero. La lámpara de control de la tecla se apaga.
Si el cambio de los filtros de olores
se lleva a cabo antes de que finalice
el tiempo de servicio seleccionado,
podrá posicionar el contador en
cero pulsando la tecla para el filtro
de olores durante 6 segundos aprox.
18
Page 19
Cambiar las lámparas
halógenas
Antes de realizar cualquier trabajo
de limpieza o mantenimiento, desconectar la campana extractora de
la red eléctrica. Para ello,
– separar el cable de conexión de
la red eléctrica o
– desactivar el automático de la instalación doméstica o
– desenroscar completamente el fusible roscado general de la vivienda.
Las lámparas halógenas se calientan excesivamente durante el funcionamiento. Incluso cierto tiempo
después de desconectarlas existe
el riesgo de quemarse.
No debe tocarse directamente el
cristal de las lámparas halógenas
nuevas al instalarlas, de lo contrario
éstas podrían romperse. Preste
atención a las indicaciones del fabricante.
Limpieza y mantenimiento
Para cambiar las lámparas halóge-
nas, retirar el anillo de la lámpara
Suelte el anillo de muelle c.
Tenga cuidado de que la cubierta
de la lámpara no caiga al suelo
Extraiga la lámpara halógena e del
casquillo e instale la lámpara nueva.
Coloque nuevamente la cubierta de
la lámpara
y presione cuidadosamente el anillo
de muelle
A continuación, coloque nuevamente el anillo
d
en el soporte.
c
.
b
d
b
.
.
No emplee jamás la iluminación sin
cubierta
tro contra radiaciones nocivas.
. La cubierta sirve de fil-
d
19
Page 20
Servicio post-venta
Servicio post-venta
En caso de anomalías que no pueda
solucionar Vd. mismo, al final de estas
instrucciones encontrará las direcciones de los Centrosde Información y
Atención al Cliente.
El Servicio post-venta precisa el modelo y el número de fabricación de su
aparato. Encontrará ambos datos en
la placa de características que quedará visible al extraer los filtros de grasa.
20
Page 21
Conexión eléctrica
Conexión eléctrica
La conexión del aparato a la red
eléctrica deberá llevarse a cabo exclusivamente por personal autorizado
que conozca las normativas nacionales así como las normas adicionales
de las compañías eléctricas del lugar
de emplazamiento del aparato.
La realización de trabajos de instalación, mantenimiento o reparación
por personal no autorizado puede
ocasionar graves peligros para la
seguridad del usuario, de los que el
fabricante no se responsabiliza.
La campana extractora deberá conectarse exclusivamente a una base de enchufe con toma de tierra de AC 230 V
~ 50 Hz que cumpla las normativas vigentes.
¡La instalación eléctrica deberá cumplir
la norma VDE 0100!
Para aumentar la seguridad eléctrica,
la VDE recomienda en su norma DIN
VDE 0100, parte 739 la conexión del
aparato de un diferencial de 30 mA
(DIN VDE 0664).
Entre estos se encuentran los limitadores LS, fusibles y contactores (EN
60335).
Los datos de conexión necesarios están indicados en la placa de características. Dicha placa queda visible al extraer el filtro de grasa.
Compruebe que estos datos coincidan
con la tensión y frecuencia de la red
eléctrica.
Es recomendable la conexión a una
base de enchufe (según norma VDE
0701) ya que facilita la labor del Servicio Post-venta. Asegúrese de que
la base de enchufe quede accesible
en todo momento una vez empotrado
el aparato.
En caso de que la base de enchufe
quedara inaccesible o se instalase una
conexión eléctrica fija, es necesario
colocar un interruptor para cada polo.
Como interruptores sirven aquellos que
tengan una abertura de contacto de al
menos 3 mm.
21
Page 22
Dimensiones del aparato
Dimensiones del aparato
Conexión de salida de aire de ø 150
mm, con reducción de ø 125 mm.
Para realizar el montaje de la chimenea, la medida mínima A entre el canto
superior de la chimenea y el techo
debe ser de al menos 20 mm.
Altura del aparato H
Funcionamiento con recirculación de
aire
H = 820 – 1090 mm
Funcionamiento con salida de aire
H = 825 -1000 mm
con paso de salida de aire a través de
la pared.
H = 770 – 1000 mm
con paso de salida de aire a través del
techo.
Sección en la pared o en el techo
para el paso de la conducción de
salida de aire y del cable de conexión
al extractor externo así como para el
montaje de la base de enchufe. (En funcionamiento con recirculación de aire, el
montaje de la base de enchufe es posible únicamente en la pared).
22
Page 23
Distancia S sobre el área de cocción
Por razones de seguridad deben
respetarse las siguientes distancias
mínimas (S) entre la campana extractora y el área de cocción
– 450 mm sobre placas de cocción
eléctricas,
– 650 mm sobre placas de cocción
de gas,
– 650 mm sobre aparatos de grill
eléctricos propios de la marca.
Para más información, consulte el capí-
tulo "Indicaciones y advertencias de seguridad".
Además, al seleccionar la distancia S
deberá tener en cuenta que
– también es recomendable mantener
una distancia S de 650 mm mín. sobre placas de cocción eléctricas
con el fin de poder trabajar libremente y sin complicaciones bajo la campana extractora.
Dimensiones del aparato
– al montar un panel de pared trasera
de imperial deberá seleccionarse
una distancia S de 700 mm.
– para el montaje a nivel del techo la
suma de la altura del área de coc-
ción + S + H debe ser inferior a la altura de la estancia.
23
Page 24
Montaje
Montaje

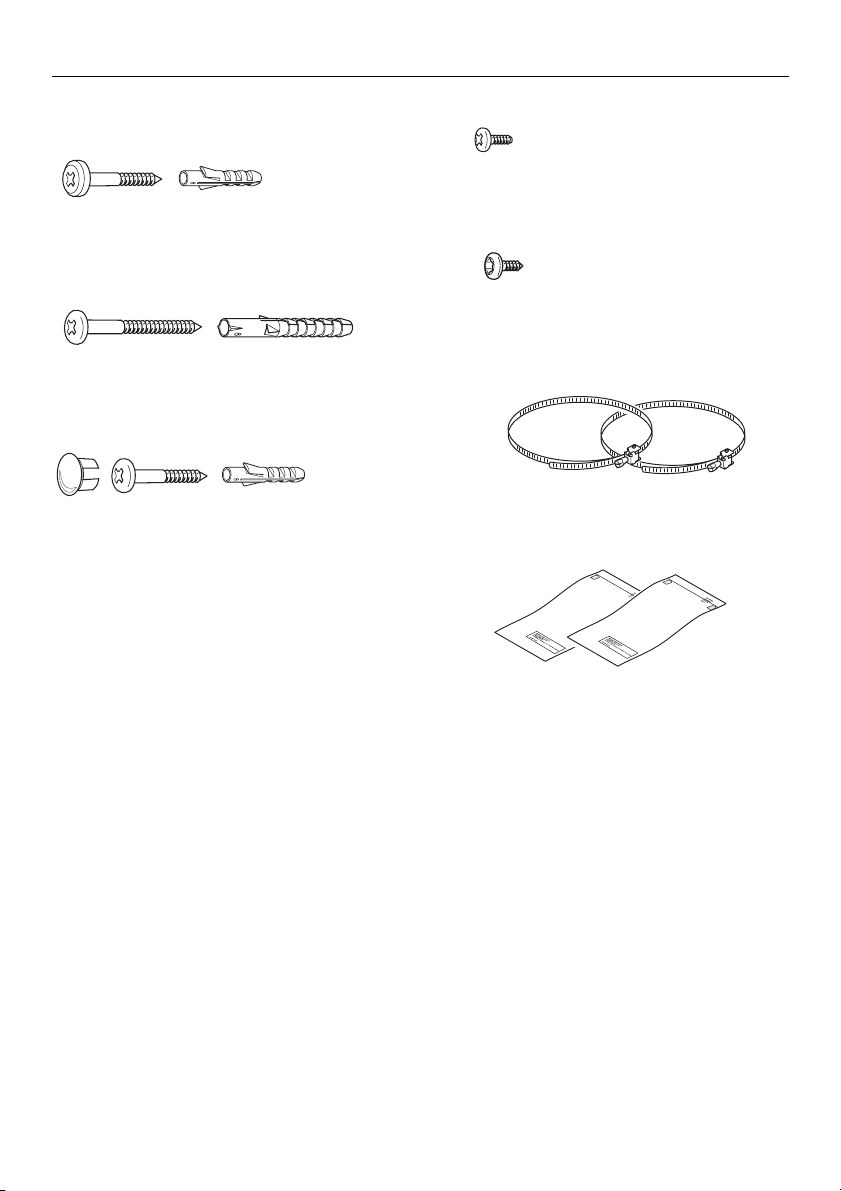

Material de montaje
8 tornillos de 5 x 40 mm con cabeza
grande y 8 tacos S8 para la fijación de
la chapa de sujeción.
2 tornillos de 5 x 60 mm,
2 tacos S8R60 para la sujeción de la
visera.

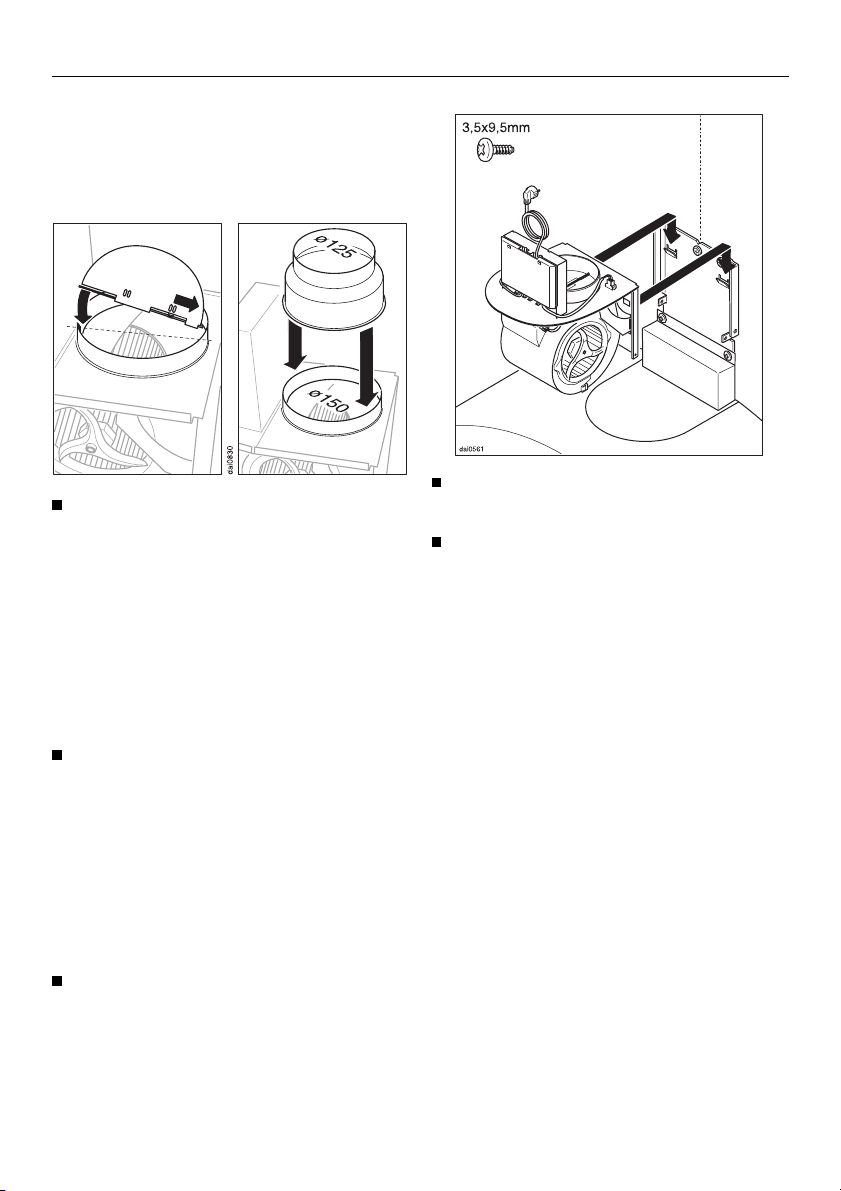

2 tornillos de 3,5 x 9,5 mm para la sujeción de la unidad del motor.

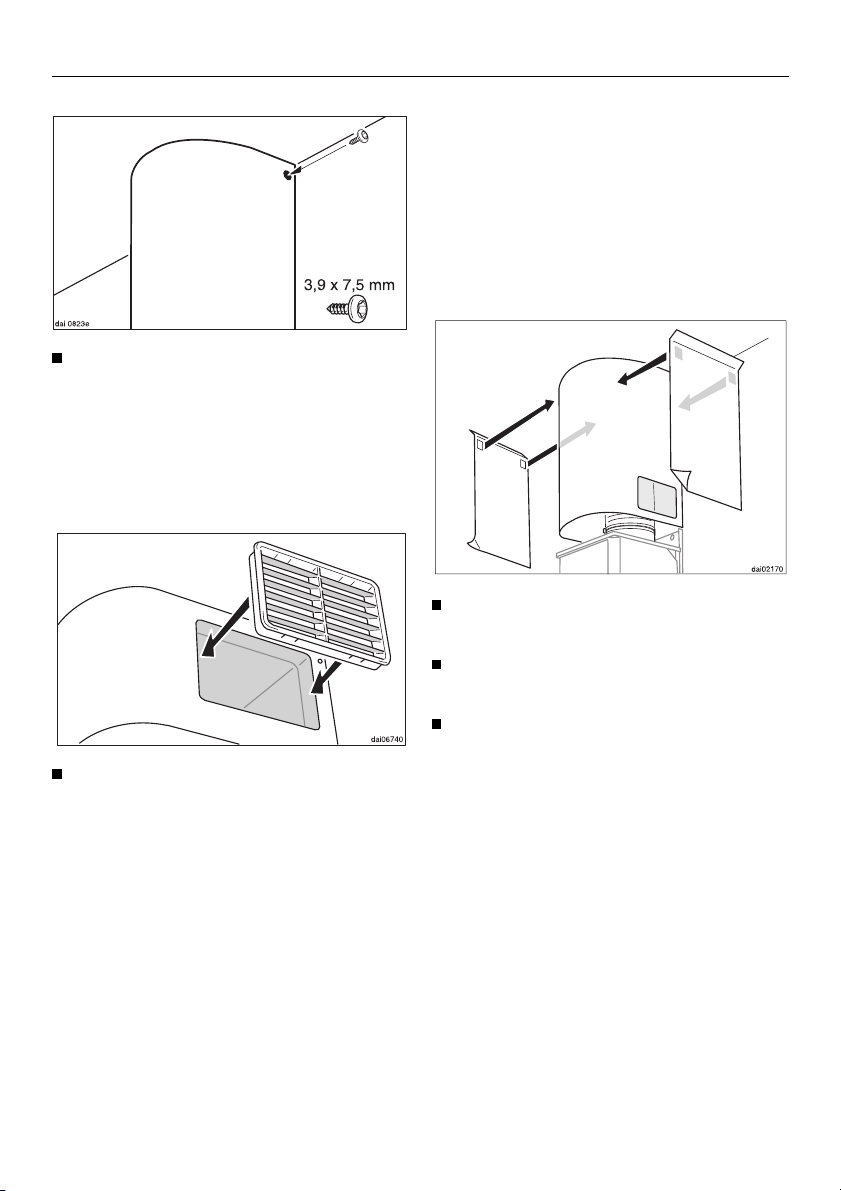

4 tornillos de 3,9 x 7,5 mm para la sujeción de la chimenea y de la pieza compensadora.
2 tornillos de 5 x 40 mm con cabeza
pequeña, 2 tacos S8, 2 cubiertas para
la fijación adicional de la visera.
2 abrazaderas para la conexión del
conducto de salida de aire
2 hojas de protección de montaje
para la pieza compensadora de 455 x
210 mm
24
Page 25

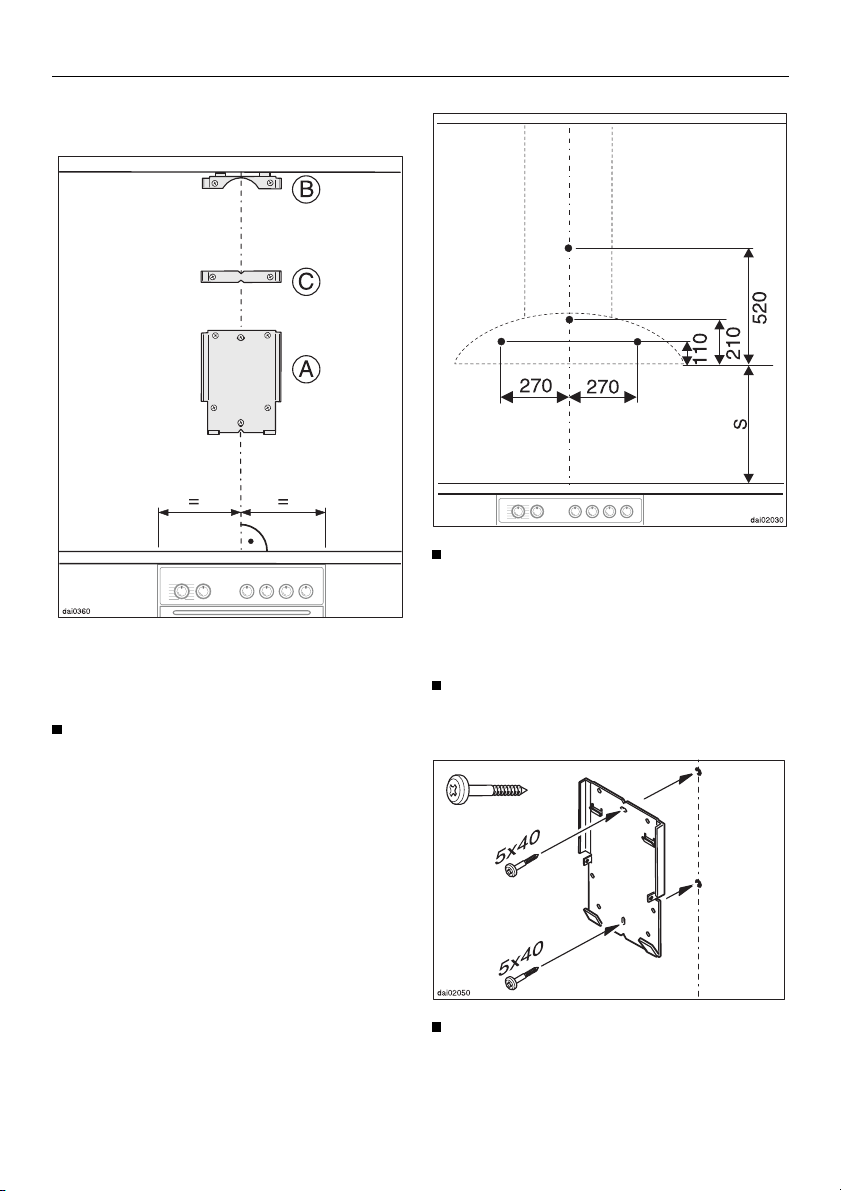

Chapas de sujeción
La campana extractora se fija a la pared mediante las chapas de sujeción
A, B y C .
Para facilitar el montaje de las chapas de sujeción, trazar antes en la
pared una línea vertical centrada encima del área de cocción.
Montaje
Marcar la distancia S con relación a
la zona de cocción. Esta medida indica la altura del canto inferior de la
campana extractora (véase "Dimensiones del aparato").
Taladrar 4 orificios de Ø 8 mm en la
pared de la forma indicada e introducir los tacos S8.
En primer lugar se realizan los taladros
para asegurar la visera y para montar
la placa de sujeción A.
Atornillar la placa A con 2 tornillos
de 5 x 40 mm (cabeza grande) a través de los dos orificios y alinearla tomando como referencia las dos entalladuras de la línea central.
25
Page 26
Montaje

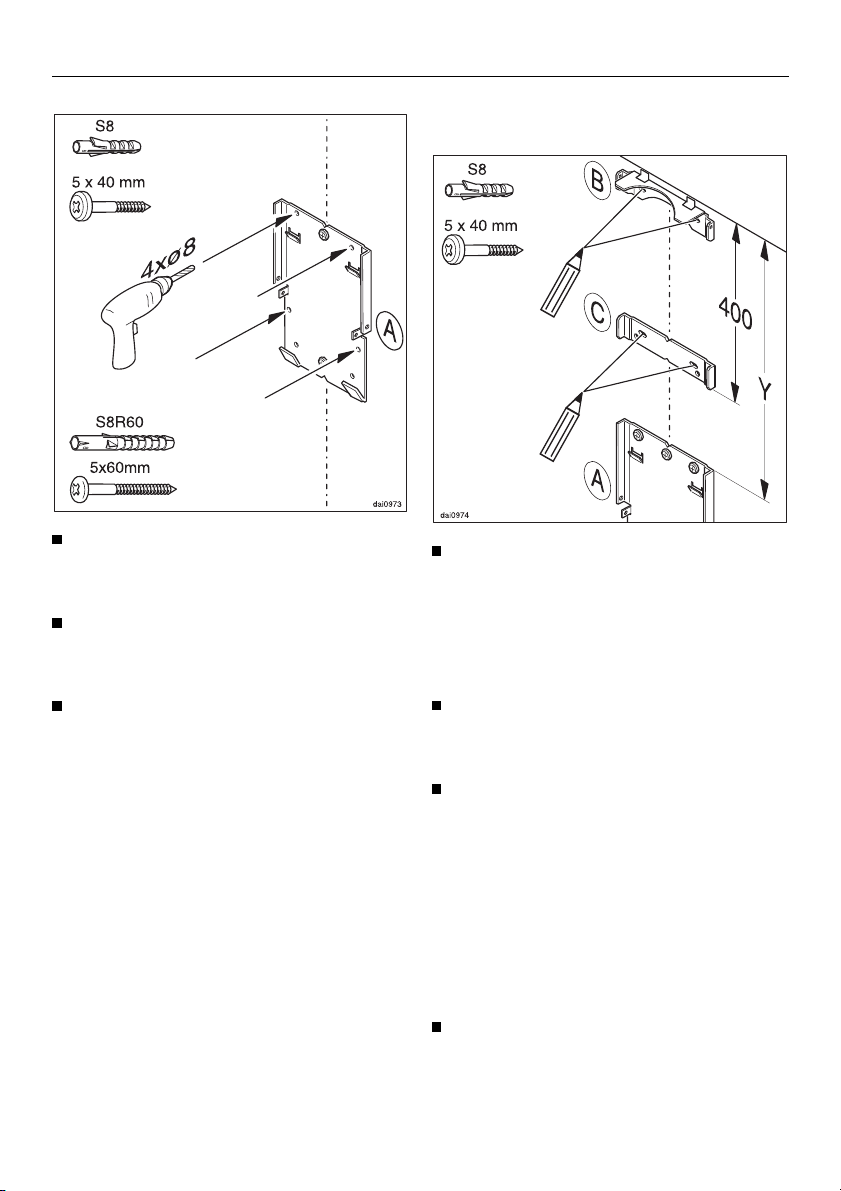

Chapa de sujeción B
Taladrar otros 4 orificios de Ø 8 más
a través de la placa de sujeción montada.
Introducir los tacos S8 y los tornillos
de 5 x 40 mm (cabeza grande) en
los dos orificios superiores.
Introducir los tacos S8 R 60 y los tornillos de 5 x 60 mm en los dos orificios inferiores. No apretar los tornillos inferiores (3- 5 mm de aire)
puesto que más tarde se fijará ahí
también la visera.
26
Sujetar la chapa de sujeción B en la
pared y deslizarla hasta que quede
situada debajo del techo. Nivelar la
chapa horizontalmente por medio de
las entalladuras y de la línea central.
Marcar los 2 taladros en la pared.
Taladrar los 2 orificios de Ø 8 mm en
la pared e introducir los tacos S8 en
ellos.
Fijar la chapa de sujeción con 2 tornillos de 5 x 40 mm (cabeza grande).
Chapa de sujeción C
La chapa de sujeción C se instalará
únicamente en el caso de que la distan-
cia Y fuera mayor a 400 mm. Asimismo
sirve para estabilizar la pieza compensadora de forma adicional.
Colocar la chapa de sujeción C a
una distancia máxima del techo de
400 mm, y alinearla tomando como
referencia las dos entalladuras de la
línea central. Marcar los dos taladros.
Page 27
Taladrar los dos orificios de Ø 8 mm
en la pared e introducir los tacos
S8 en ellos.
Fijar la chapa de sujeción C con 2
tornillos de 5 x 40 mm (cabeza grande).

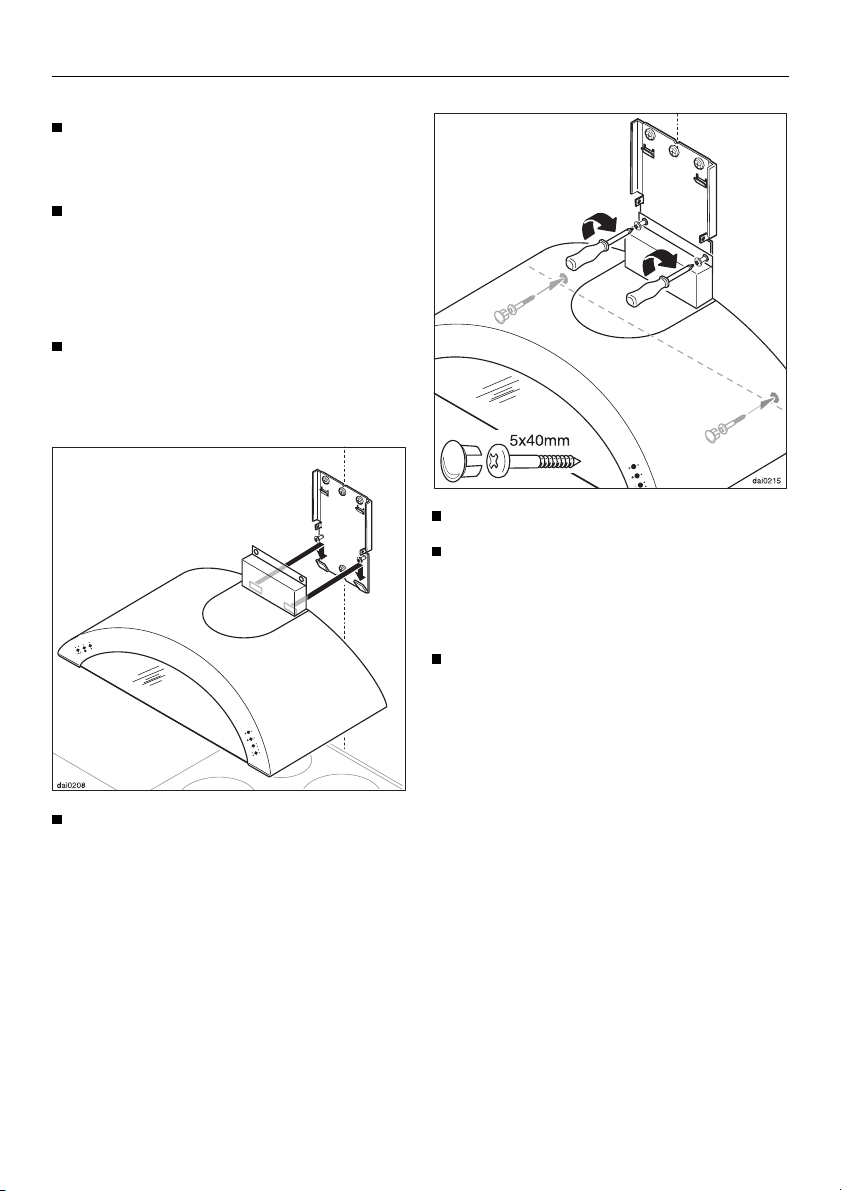

Visera
Para el montaje de la visera deben
extraerse primero los filtros de grasas (véase capítulo "Limpieza y mantenimiento").
Montaje
Apretar los dos tornillos.
Atornillar de forma adicional 2 torni-
llos de 5 x 40 mm (cabeza pequeña)
dentro de la visera en los orificios
previstos para ello.
Enganchar la visera en las escuadras y los dos tornillos de la chapa
de sujeción.
Cerrar los orificios en la visera con
las tapas adjuntas.
27
Page 28
Montaje
Unidad del motor
(no en funcionamiento con extractor
externo)
con funcionamiento con salida de
aire:
Si el sistema de salida de aire de su
aparato no está equipado con una
clapeta antirretorno, colocar la clape-
ta antirretorno adjunta en la boca
de expulsión de aire de la unidad
del motor de tal forma que las tapas
de acceso puedan abrirse hacia arriba.
Enganchar la unidad de motor en los
ganchos de la chapa de sujeción.
Atornillar la unidad de motor en ambos lados con las lengüetas de la
chapa de sujeción; tornillos de 3,5 x
9,5 mm.
La campana extractora está preparada para la conexión a una conducción de salida de aire de ø 150 mm.
Si se desea emplear una salida de
aire de ø 125 mm, debe instalarse la
reducción adjunta en la boca de salida de aire de la unidad del motor
(para ello, véase también capítulo
"Conducción de salida de aire").
con funcionamiento con recirculación de aire:
Montar la reducción en la boca de
salida de aire.
No debe montarse la clapeta antirretorno.
28
Page 29
Unidad de mando
(sólo en funcionamiento con extractor
externo)
En funcionamiento con extractor externo, se monta la unidad de mando en lugar de la unidad de motor.
Para realizar la instalación de una
conducción de salida de aire de ø
150 mm cortar la boca de expulsión
de aire en la parte donde comienza
la reducción con un cuchillo puntiagudo.
En el caso de emplear una conducción de salida de aire de ø 125 mm
no deberá modificarse la boca de expulsión de aire.
Montaje
Enganche la unidad de mando en
los ganchos de la chapa de sujeción
y atorníllela en los laterales con las
lengüetas de la chapa de sujeción;
tornillos de 3,5 x 9,5 mm.
Conexión eléctrica
Conectar los cables de acometida
de la visera con los acoplamientos
correspondientes a la izquierda y a
la derecha de la unidad del motor/unidad de mando.
29
Page 30
Montaje
Para ello, enchufar la clavija de cuatro
polos a la conexión posterior, y la de
tres polos a la conexión delantera
del acoplamiento en la parte izquierda de la unidad del motor/unidad de
mando.
Enchufar la clavija de seis polos en el
acoplamiento de la parte derecha
de la unidad del motor/unidad de
mando.
Fijar los cables a los sujetacables indicados (no para los aparatos de la
serie ...EX).
En funcionamiento con extractor externo:
Conectar la unidad de mando y el
extractor externo por medio del cable de conexión y de la clavija de 6
polos.
Funcionamiento con salida de
aire
Para realizar la conexión de salida
de aire, debe fijarse en la boca de
expulsión de aire una manguera flexible o un tubo de salida de aire mediante una abrazadera.
La conducción de salida de aire se
lleva al exterior o al extractor externo
a través de la abertura del techo o
de la pared.
Realizar los trabajos restantes de la
conexión de salida de aire. (Véase
capítulo "Conducto de salida de
aire")
Conectar el aparato a la red eléctri-
ca.
Antes de realizar la conexión eléctri-
ca, tenga en cuenta las indicaciones de los capítulos "Indicaciones y
advertencias de seguridad" y "Conexión eléctrica".
30
Page 31
Funcionamiento con recirculación de aire
Cuando las condiciones del lugar de instalación no permiten la conexión de salida de aire, existe la posibilidad de equipar la campana extractora para el
funcionamiento con recirculación de aire.
Montaje

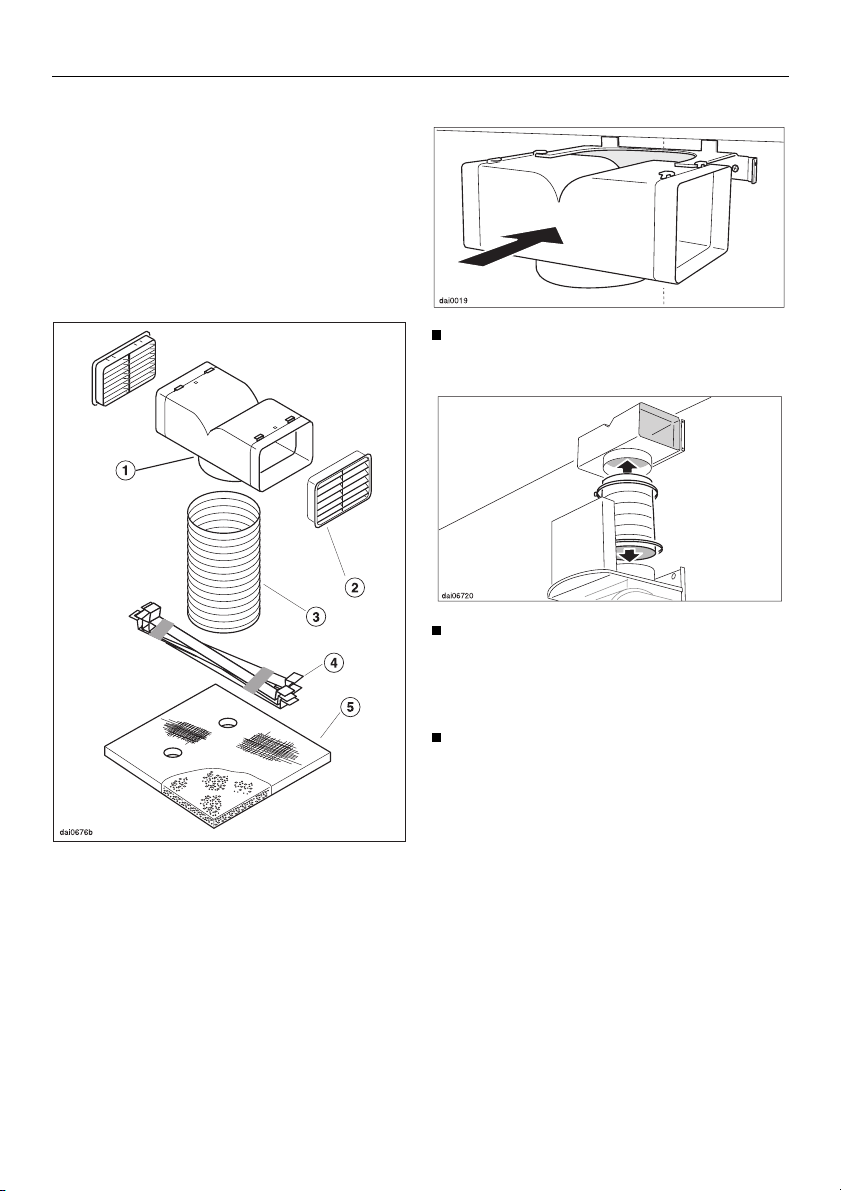

Colocar la pieza de desviación sobre la chapa de sujeción superior.
Fijar el tubo flexible adjunto con las
abrazaderas en la pieza de desviación y en la reducción de la unidad
del motor.
Para ello se requiere el juego de equipa-
miento posterior para recirculación de
aire disponible como accesorio.
Encontrará el modelo y la denominación en el capítulo "Datos técnicos".
Dispositivo de desviación
b
Rejillas de recirculación
c
Manguera flexible
d
Estribo de fijación para
e
los filtros de olores
Filtro de olores
f
Colocar los filtros de olores y ajustar
el contador de horas de servicio
(véase "Limpieza y mantenimiento").
31
Page 32
Montaje

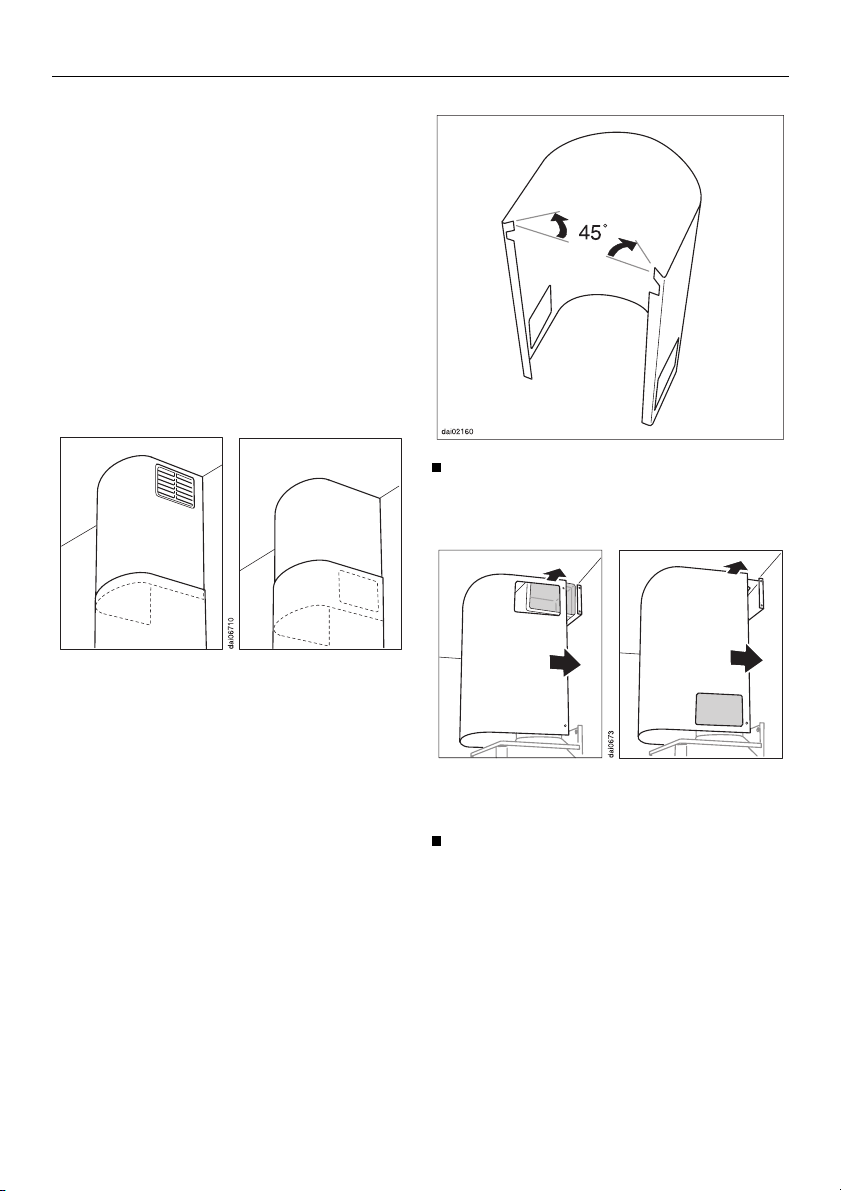

Pieza compensadora
La pieza compensadora permite ajustar una medida variable entre la campana extractora y el techo (véase capítulo
"Dimensiones del aparato").
La pieza compensadora tiene en los laterales dos orificios. Estos orificios sirven para la conducción del aire cuando el aparato está previsto para el
funcionamiento con recirculación de
aire (con juego de equipamiento posterior para la recirculación de aire).
Doblar las lengüetas de enganche
superiores 45° hacia adentro, a fin
de facilitar el montaje.
Funcionamiento con Funcionamiento con
recirculación de aire salida de aire
Para el sistema con recirculación de
aire, la pieza compensadora se monta
con los orificios orientados hacia arriba.
Para el funcionamiento con salida de
aire no son necesarios estos orificios.
En este caso, la pieza compensadora
se monta con los orificios orientados
hacia abajo que se cubren por medio
de la chimenea.
32
Funcionamiento con Funcionamiento con
recirculación de aire salida de aire
Abrir ligeramente la pieza compensadora y empujarla sobre la chapa de
sujeción superior.
Tenga en cuenta que, para el funcionamiento con recirculación de aire, las
aberturas de la pieza compensadora
deben estar situadas exactamente a la
altura de las bocas de salida de la pieza de desviación de aire.
Page 33
Fijar la pieza compensadora en ambos lados a la chapa de sujeción superior mediante tornillos de 3,9 x 7,5
mm.
sólo para funcionamiento con recirculación de aire:
Montaje
Protección para montaje de
chimenea
La protección de montaje de papel impide que la pieza compensadora se
raye durante el montaje de la chimenea. Una vez realizado el montaje se
retira la protección.
Doblar la protección del montaje por
la parte superior.
Colocar las rejillas de recirculación
en la pieza compensadora y en la
pieza de desviación situada detrás,
de modo que las rendijas estén
orientadas hacia abajo.
Retirar la lámina protectora por los
puntos adhesivos .
Pegar la protección en los laterales
de la pieza compensadora.
33
Page 34
Montaje

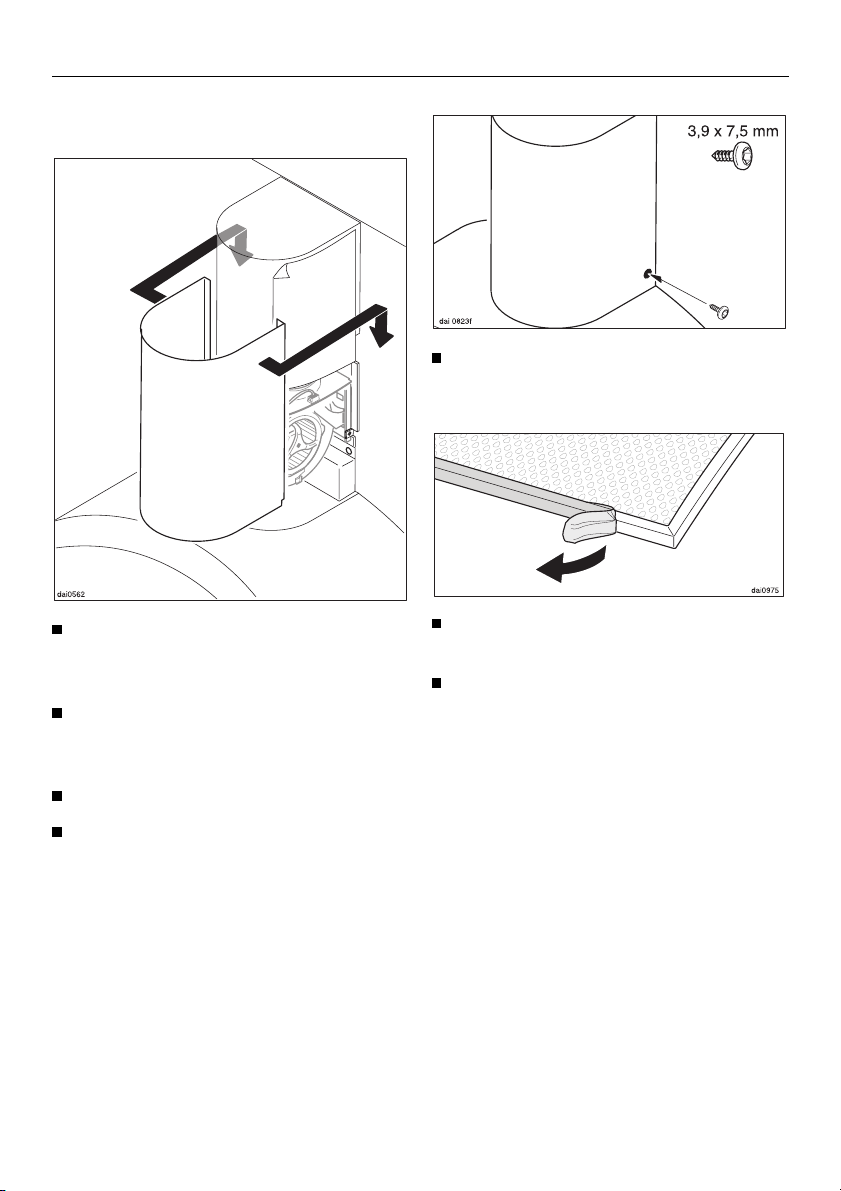

Chimenea
Atornillar la chimenea en ambos lados con dos tornillos de 3,9 x 7,5
mm.
A continuación, abrir la chimenea
con cuidado y deslizarla sobre la pieza compensadora.
Deslizar hacia abajo la chimenea 1
cm aprox. introduciéndola en la visera.
Alinear la chimenea
Soltar la protección de montaje y reti-
rarla extrayéndola hacia arriba.
34
Retirar la lámina protectora del bastidor de los filtros de grasas.
A continuación, colocar nuevamente
los filtros de grasas.
Page 35
Conducto a salida de aire
Conducto a salida de aire
¡Peligro de intoxicación!
Es imprescindible tener en cuenta
las indicaciones del capítulo "Advertencias concernientes a la seguridad". En cualquier caso, es preciso
que un técnico especialista confirme el funcionamiento libre de riesgos.
– La conducción de salida de aire
debe ser recta y lo más corta posible.
– El diámetro de la conducción no de-
bería ser inferior a 150 mm.
Al utilizar diámetros inferiores a
150 mm o canales planos, se producirá un aumento del nivel acústico
en el funcionamiento de la campana extractora y se reducirá la capacidad extractora de la campana.
Reduzca el diámetro de la conducción
de salida de aire sólo en casos extremos, p. ej. cuando ya exista una conducción.
– En el caso de que la conducción de
salida de aire esté posicionada horizontalmente debe mantenerse una
pendiente mínima de 1 cm por cada
metro.
Con ello se evita que la posible formación de agua condensada pueda penetrar en la campana extractora.
– Si la salida de aire debe conducirse
al exterior, recomendamos la instalación de un pasamuros telescópico.
– Emplear únicamente codos con ra-
dios grandes. Los radios pequeños
reducen la capacidad extractora de
la campana.
– Emplear para la conducción de sali-
da de aire únicamente tubos lisos o
mangueras flexibles de material no
inflamable.
– Si la salida de aire debe conducirse
a una chimenea, el manguito acodado de la conducción deberá estar
orientado en el sentido de la corriente.
35
Page 36
Conducto a salida de aire
¡Importante!
En el caso de que la conducción de salida de aire pase por estancias frías,
buhardillas, etc., pueden producirse
bruscas variaciones de temperatura en
los diferentes ámbitos. A causa de ello
puede formarse agua condensada. En
tal caso, ha de aislarse la conducción
de salida de aire adecuadamente.
Cierre de paso de agua condensada
Se recomienda, junto con el aislamiento correspondiente de la conducción
de salida de aire, la instalación de un
bloqueo de agua condensada que recoja y evapore el agua condensada.
Este bloqueo está a su disposición en
forma de accesorio.
Al instalar el bloqueo de agua condensada ha de procurarse que éste
quede en posición vertical y, a ser
posible, directamente encima del
manguito de salida de aire de la
campana extractora.
36
Page 37
Extractor externo
Extractor externo
Consulte los tipos de aparato en la siguiente tabla. En las informaciones de planificación encontrará más indicaciones sobre los extractores externos.
Tipo de extractor:
Ventilador
de techo
Ventilador
de techo
Tipo: DV 1100 DV 1005/1
DV 1005/1G
Extractor
de pared
exterior
AWG
1005/1
Extractor
de pared
exterior
AWG 1100 ABLG
Extractor
de salida
de aire
940/1
AWG
1005/1G
Dimensiones:
Ancho mm
Profundidad mm
Altura mm
Ø 301
244
380
460
230
380
460
160
Ø 301
124
360
400
245
Montaje:
-en tejado
plano
–
–
–
–
-en tejado
inclinado
X
–
–
–
-colocado
pared
–
X
X
–
-exterior
libremente
–
–
–
X
Potencia de extracción:
-extracción libre
-en la
práctica *
tubo de empalme
3
850 m
/h
3
/h
730 m
Ø 150 mm
3
950 m
/h
3
/h
780 m
Ø 150 mm/
125 mm
3
950 m
/h
3
/h
780 m
Ø 150 mm/
125 mm
850 m3/h
730 m3/h
Ø 150 mm
900 m
720 m
Ø 150 mm/
125 mm
Tensión
nominal: AC 220 /230 V 50 Hz
Potencia
del motor: 330 W 170 W 170 W 330 W 315 W 330 W
Extractor
mural
MG 1100
310
280-390
390
–
–
X
–
3
/h
3
/h
X
–
–
850 m
730 m
–
3
/h
3
/h
Ø 150 mm
* Medido en la siguiente condición de montaje:
Campana extractora, codo de 90°,
4 m de conducción de salida de aire, extractor externo.
37
Page 38
Extractor externo
Extractores externos
Montaje:
Los extractores externos se pueden
montar o colocar libremente, según el
tipo, en o dentro de la pared exterior o
sobre un tejado inclinado.
Tipo DV 1100
Tipo DV 1005/1
Tipo DV 1005/1G
– Montaje sobre un tejado inclinado
sólo después de la conformidad del
tejador.
carcasa. Marcar los orificios de taladro para los tornillos de sujeción. A
continuación ejecutar los taladros e
introducir las espigas.
Atornillar la carcasa.
Posicionar la pieza telescópica interior y espumar los espacios
intermedios. Fijar la tapa de acero
inoxidable en la carcasa.
Montar el flexo de salida de aire y
unir los enchufes de los cables de
mando (para una posible prolongación, utilícese la línea de interconexión adjunta).
Tipo AWG 1100
Tipo AWG 1005/1 - 1005/1G
– Montaje en la pared exterior
Para ello se retira en primer lugar la
carcasa después de extraer los tornillos laterales.
El flexo o canal de salida de aire se
monta sobre la boca de aspiración,
se conduce junto con la línea de
mando a través de una abertura adecuada en la pared y se conecta con
la campana.
Después se puede fijar el extractor
en la pared.
La carcasa se vuelve a colocar y a
atornillar.
Tipo MG 1100
– Montaje dentro de la pared exterior
Ejecutar el orificio en el muro según
las instrucciones de montaje del extractor mural.
Después de extraer los cuatro tornillos de sujeción, retirar la tapa de la
Tipo ABLG 940/1
– colocación libre
Estos extractores se pueden montar
en los emplazamientos adecuados
mediante los taladros contenidos en
la placa base. La conexión con
la campana extractora, así como la
posible continuación de la conducción detrás del extractor se efectúa
con un flexo o un canal de salida de
aire.
Conexión eléctrica:
La conexión eléctrica se realiza mediante un cable de mando que se conecta con la campana extractora, permitiendo así que el extractor opere a 4
niveles de velocidad.
38
Page 39
Datos técnicos
Potencia nominal
DWF 956-4, 9562-4 G, 9564-4 GR,
DWF 950-4, 956-4, 950-2. . . . . . 280 W
Iluminación . . . . . . . . . . . . . . 4 x 20 W
Tensión de red . . . . . . . . . . . . AC 230 V
Frecuencia . . . . . . . . . . . . . . . . ~ 50 Hz
Fusible . . . . . . . . . . . . . . . . . . . . . . 10 A
Potencia de extractor
Capacidad de extracción, según norma
EN 61591
Datos técnicos
La potencia nominal y la capacidad de
extracción de los modelos de la serie
...EX dependen del extractor externo
instalado y del sistema de salida de
aire.
Sistema de salida de aire de ø 150 mm:
Nivel I . . . . . . . . . . . . . . . . . . . 220 m
Nivel II . . . . . . . . . . . . . . . . . . 335 m
Nivel III . . . . . . . . . . . . . . . . . . 440 m
Posición intensiva. . . . . . . . . . 640 m
Sistema de salida de aire de ø 125 mm:
Nivel I . . . . . . . . . . . . . . . . . . . 210 m
Nivel II . . . . . . . . . . . . . . . . . . 305 m
Nivel III . . . . . . . . . . . . . . . . . . 405 m
Posición intensiva. . . . . . . . . . 590 m
salida de aire libre . . . . . . . . . 690 m
Potencia de funcionamiento con recirculación de aire con filtro de olores:
Nivel I . . . . . . . . . . . . . . . . . . . 190 m
Nivel II . . . . . . . . . . . . . . . . . . 280 m
Nivel III . . . . . . . . . . . . . . . . . . 380 m
Posición intensiva. . . . . . . . . . 570 m
Juego de equipamiento posterior
para recirculación de aire:
Filtro de olores imperial DULWF 95:
Microfiltro de recirculación de aire
imperial DUMF 5
3
/h
3
/h
3
/h
3
/h
3
/h
3
/h
3
/h
3
/h
3
/h
3
/h
3
/h
3
/h
3
/h
39
Page 40
MIELE, S. A. - DIVISION IMPERIAL
Carretera de Fuencarral, 20
(Polígono Industrial)
28108 Alcobendas (Madrid)
Tlf.: 91 623 20 00
Fax: 91 662 02 66
internet: http://www.miele.es
E-mail: [email protected]
De la asistencia técnica al usuario de los aparatos imperial se hace cargo
el Servicio Post-venta de Miele
Servicio Post-venta Oficial: 902 - 398 398
Centros de Información y Atención al Cliente Miele
+
E-mail: [email protected]
08034 Barcelona
Avda. J.V. Foix, 64-70
Tlf.: 93252 40 60
93252 40 61
Fax: 93252 40 71
48013 Bilbao
Rodriguez Arias, 62
Tlf.: 944 39 80 09
Fax: 944 42 31 02
33202 Gijón
Muro de San Lorenzo, 4
Tlf.: 98 534 86 56
Fax: 98 535 53 42
29017 Málaga
Varadero, 4
Tlf.: 95 220 14 32 / 33
Fax: 95 220 14 34
Servicios concertados en todas las capitales y poblaciones importantes.
Att. Comercial
Att. Servicio Post-venta
15703 Santiago de Compostela
Avda. de Lugo, 231
Tlf.: 981 58 80 00 / 88 90
Fax: 981 57 48 44
46014 Valencia
Avda. del Cid, 85
Tlf.: 96359 82 11 / 53 54
96359 50 11
96359 51 21 / 51 54 / 59 21
Fax: 96370 40 57
50008 Zaragoza
Coimbra, 7
Tlf.: 976 49 73 15 / 32
Fax: 976 49 73 32
imperial GmbH & Co.
Installstraße, 10-18
D-32257 Bünde
República Federal de Alemania
Att. Comercial
Att. Servicio Post-venta
M.-Nr. 8 260 510 / 00-4300 Salvo modificaciones. Este papel se ha elaborado al 100%
con celulosa decolorada sin cloro, según exigencias ecoógicas.000
Loading...
