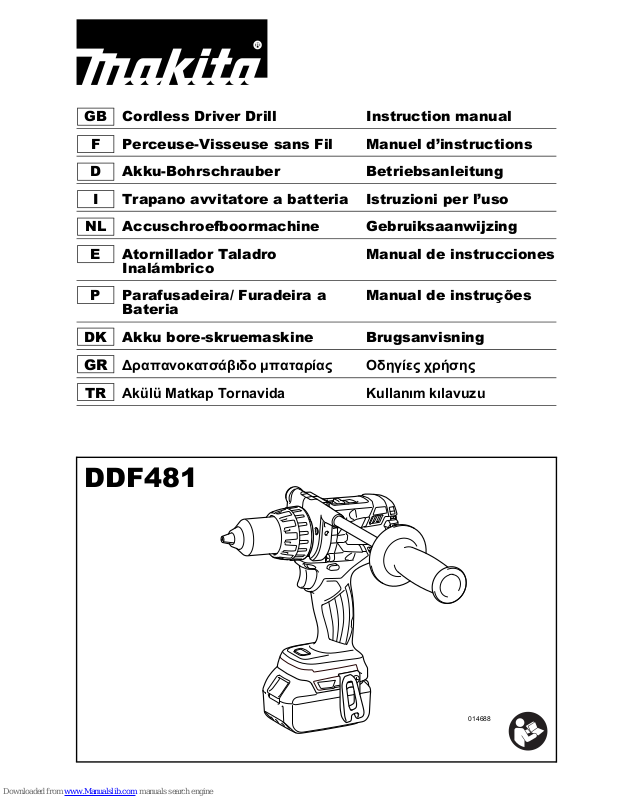

GB Cordless Driver Drill Instruction manual

F Perceuse-Visseuse sans Fil Manuel d’instructions

D Akku-Bohrschrauber Betriebsanleitung

I Trapano avvitatore a batteria Istruzioni per l’uso

NL Accuschroefboormachine Gebruiksaanwijzing

E Atornillador Taladro Manual de instrucciones

Inalámbrico

P Parafusadeira/ Furadeira a Manual de instruções

Bateria

DK Akku bore-skruemaskine Brugsanvisning

GR Δραπανοκατσάβιδο μπαταρίας Οδηγίες χρήσης

TR Akülü Matkap Tornavida Kullanım kılavuzu

DDF481

014688

2

1 014707 2 012128

3 014696 4 014708

5 014709 6 014703

7 014706 8 014693

1

2

3

4

5

6

7

8

A

B

9

10

11

12

3

9 014692 10 014690

11 014698 12 014699

13 014700 14 014691

13

12

14

15

16

17

18

19

20

21

15

22

23

4

ENGLISH (Original instructions)

Explanation of general view

SPECIFICATIONS

• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.

• Specifications and battery cartridge may differ from country to country.

• Weight, with battery cartridge, according to EPTA-Procedure 01/2003

Intended use

ENE034-1

The tool is intended for drilling and screw driving in wood,
metal and plastic.

General Power Tool Safety
Warnings

GEA010-1

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or
serious injury.

Save all warnings and
instructions for future reference.

CORDLESS DRIVER DRILL
SAFETY WARNINGS

GEB088-1

1. Use auxiliary handle(s), if supplied with the tool.

Loss of control can cause personal injury.

2. Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting
accessory may contact hidden wiring. Cutting

accessory contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.

3. Hold power tool by insulated gripping surfaces,

when performing an operation where the fastener
may contact hidden wiring. Fasteners contacting a

“live” wire may make exposed metal parts of the

power tool “live” and could give the operator an
electric shock.

4. Always be sure you have a firm footing.

Be sure no one is below when using the tool in
high locations.

5. Hold the tool firmly.

6. Keep hands away from rotating parts.

7. Do not leave the tool running. Operate the tool

only when hand-held.

8. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.

9. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subject product. MISUSE or failure to
follow the safety rules stated in this instruction
manual may cause serious personal injury.

1. Red indicator

2. Button

3. Battery cartridge

4. Star marking

5. LED display

6. Switch trigger

7. Lamp

8. Reversing switch lever

9. Speed change lever

10. Action mode changing ring

11. Graduation

12. Arrow

13. Adjusting ring

14. Protrusion

15. Groove

16. Arm

17. Grip pole

18. Side grip

19. Sleeve

20. Bit holder

21. Bit

22. Hook

23. Screw

Model DDF481

Capacities

Drilling into steel 13 mm

Drilling into wood 76 mm

Fastening wood screw 10 mm x 90 mm

Fastening machine screw 6 mm

No load speed (min

-1

)

High (2) 0 - 2,100

Low (1) 0 - 550

Overall length 205 mm

Net weight 2.6 kg

Rated voltage D.C. 18 V

5

IMPORTANT SAFETY
INSTRUCTIONS

ENC007-8

FOR BATTERY CARTRIDGE

1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product using
battery.

2. Do not disassemble battery cartridge.

3. If operating time has become excessively shorter,

stop operating immediately. It may result in a risk
of overheating, possible burns and even an
explosion.

4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.

5. Do not short the battery cartridge:
(1) Do not touch the terminals with any

conductive material.

(2) Avoid storing battery cartridge in a container

with other metal objects such as nails, coins,
etc.

(3) Do not expose battery cartridge to water or

rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.

6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).

7. Do not incinerate the battery cartridge even if it is
severely damaged or is completely worn out. The
battery cartridge can explode in a fire.

8. Be careful not to drop or strike battery.

9. Do not use a damaged battery.

10. Follow your local regulations relating to disposal

of battery.

SAVE THESE INSTRUCTIONS.

Tips for maintaining maximum battery life

1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the battery
cartridge when you notice less tool power.

2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.

3. Charge the battery cartridge with room
temperature at 10°C - 40°C (50°F - 104°F). Let a hot
battery cartridge cool down before charging it.

4. Charge the battery cartridge once in every six
months if you do not use it for a long period of
time.

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and the

battery cartridge is removed before adjusting or
checking function on the tool.

Installing or removing battery cartridge
(Fig. 1)

CAUTION:

• Always switch off the tool before installing or removing
of the battery cartridge.

• Hold the tool and the battery cartridge firmly when
installing or removing battery cartridge. Failure to
hold the tool and the battery cartridge firmly may cause
them to slip off your hands and result in damage to the
tool and battery cartridge and a personal injury.

To remove the battery cartridge, slide it from the tool while
sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip it
into place. Insert it all the way until it locks in place with a
little click. If you can see the red indicator on the upper
side of the button, it is not locked completely.

CAUTION:

• Always install the battery cartridge fully until the red
indicator cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.

• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being inserted
correctly.

Battery protection system (Lithium-ion
battery with star marking) (Fig. 2)

Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the tool
and/or battery are placed under one of the following
conditions:

• Overloaded:

The tool is operated in a manner that causes it to
draw an abnormally high current.
In this situation, release the switch trigger on the tool
and stop the application that caused the tool to
become overloaded. Then pull the switch trigger
again to restart.
If the tool does not start, the battery is overheated. In
this situation, let the battery cool before pulling the
switch trigger again.

• Low battery voltage:

The remaining battery capacity is too low and the tool
will not operate. In this situation, remove and
recharge the battery.

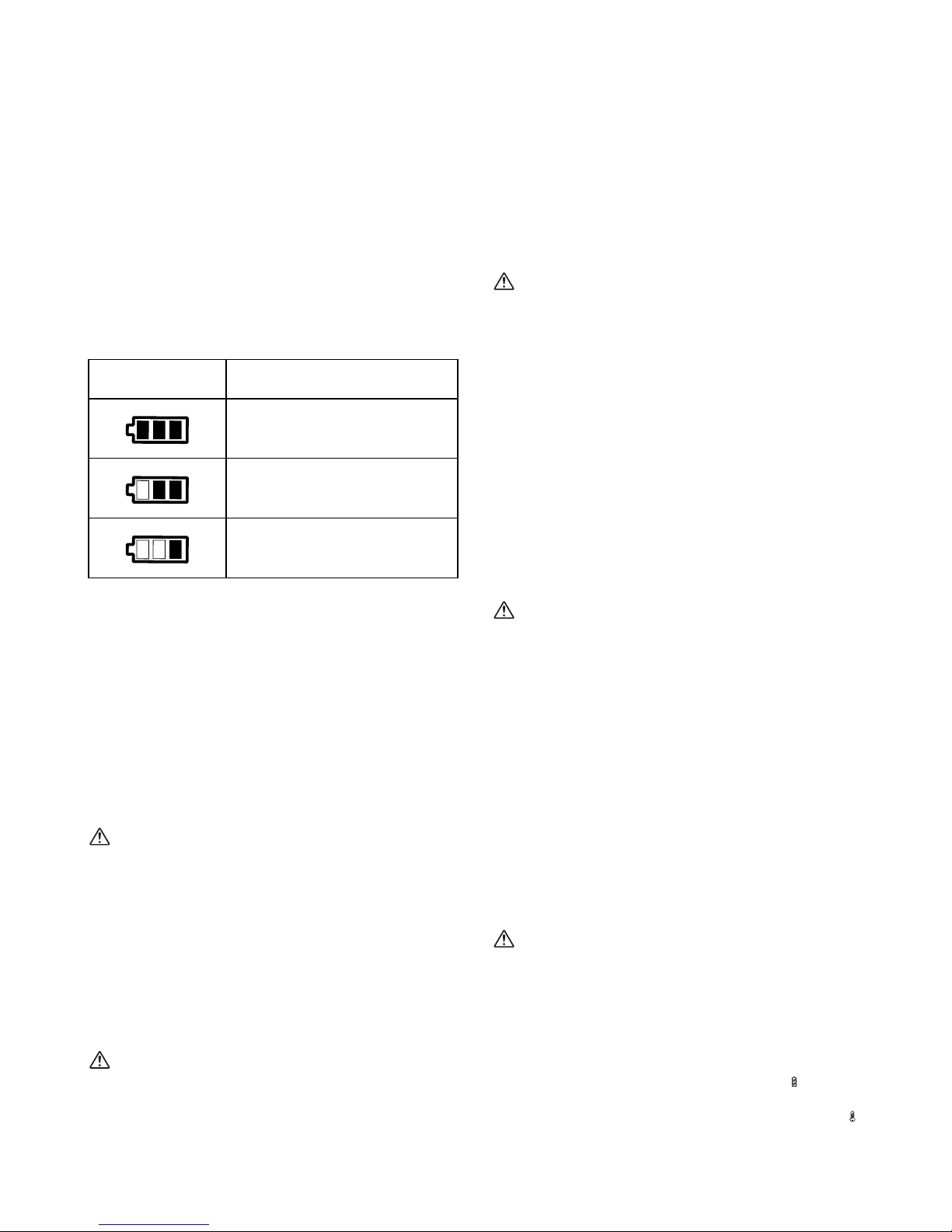

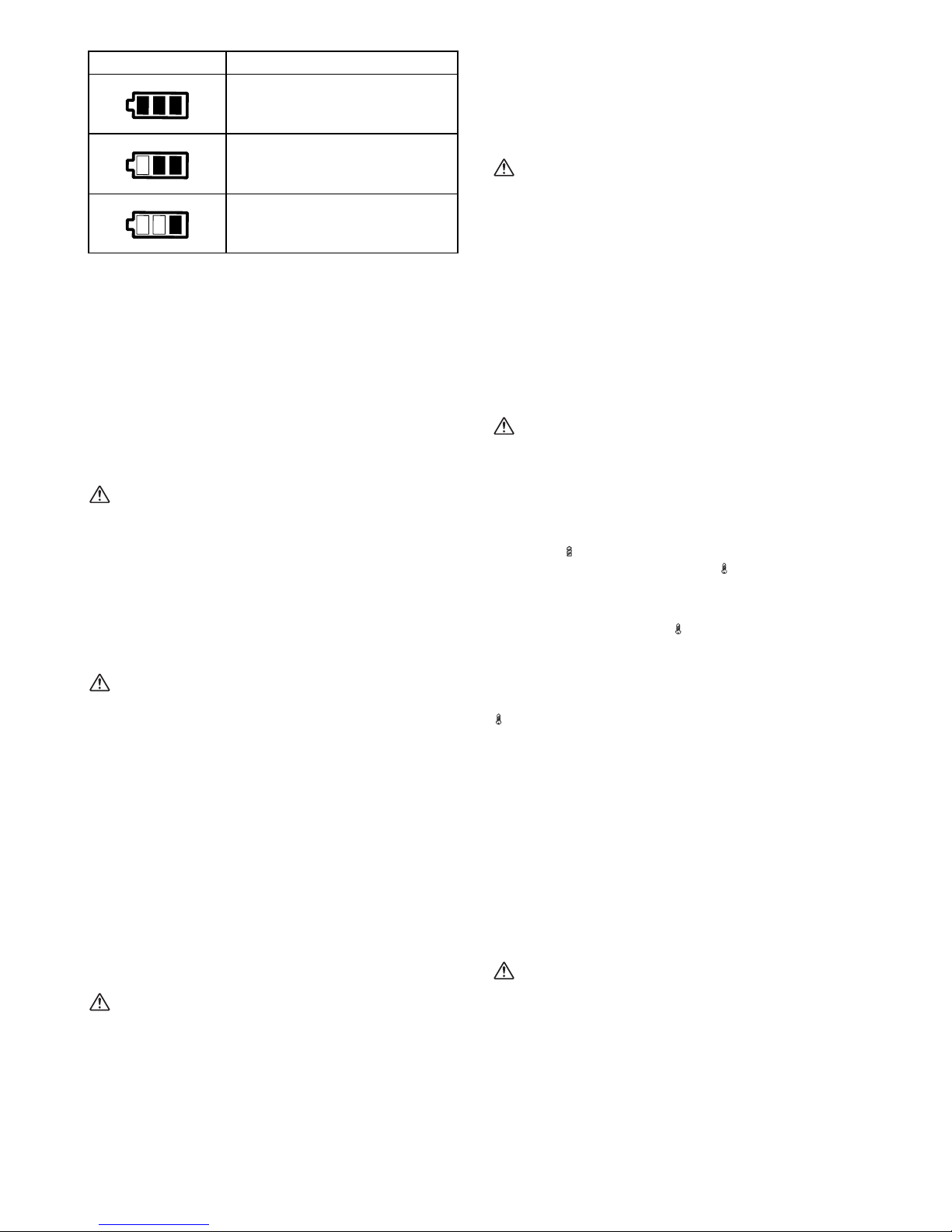

Indicating the remaining battery capacity
(Fig. 3)

When you pull the switch trigger, the LED display shows
the remaining battery capacity as the following table.

6

013980

NOTE:

• The LED display goes off approximately one minute
after releasing the switch trigger to save the battery
power. To check the remaining battery capacity,
slightly pull the switch trigger.

• When the LED display lights up but the tool does not
work even with a recharged battery cartridge, cool
down the tool fully. If the condition does not change,
have the tool repaired by a Makita local service center.

Switch action

CAUTION:

• Before installing the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released. (Fig. 4)

To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.

Lighting up the front lamp

CAUTION:

• Do not look in the light or see the source of light
directly. (Fig. 5)

Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The lamp goes out 10 -15 seconds after releasing the
trigger.

NOTE:

• When the tool is overheated, the tool stops
automatically and the lamp starts flashing. In this case,
release the switch trigger. The lamp turns off in one
minute.

• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.

Reversing switch action

CAUTION:

• Always check the direction of rotation before operation.

• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.

• When not operating the tool, always set the reversing
switch lever to the neutral position. (Fig. 6)

This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A

side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.

Speed change

CAUTION:

• Always set the speed change lever fully to the correct
position. If you operate the tool with the speed change
lever positioned halfway between the “1” side and, “2”
side, the tool may be damaged.

• Do not use the speed change lever while the tool is
running. The tool may be damaged. (Fig. 7)

To change the speed, first switch off the tool and then
slide the speed change lever to the “2” side for high speed
or, “1” side for low speed. Be sure that the speed change
lever is set to the correct position before operation. Use
the right speed for your job.

Selecting the action mode

CAUTION:

• Always set the ring correctly to your desired mode
mark. If you operate the tool with the ring positioned
halfway between the mode marks, the tool may be
damaged. (Fig. 8)

This tool has an action mode changing ring. For drilling,
turn the ring so that the arrow on the tool body points
toward the mark on the ring. For screwing, turn the ring
so that the arrow points toward the mark on the ring.

Adjusting the fastening torque
(screwdriver mode “ ”) (Fig. 9)

The fastening torque can be adjusted in 21 steps by
turning the adjusting ring so that its graduations are
aligned with the pointer on the tool body.
First, slide the action mode change lever to the position of

symbol.
The fastening torque is minimum when the number 1 is
aligned with the pointer, and maximum when the marking
is aligned with the pointer. The clutch will slip at various
torque levels when set at the number 1 to 21. Before
actual operation, drive a trial screw into your material or a
piece of duplicate material to determine which torque level
is required for a particular application.

NOTE:

• The adjusting ring does not lock when the pointer is

positioned only halfway between the graduations.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and the

battery cartridge is removed before carrying out any
work on the tool.

Installing side grip (auxiliary handle)
(Fig. 10)

Always use the side grip to ensure operating safety.
Insert the side grip so that the groove on the arm fit in one
of the counter parts on the tool. Then tighten the grip by
turning clockwise.

LED indicator status Remaining battery capacity

About 50% or more

About 20% - 50%

About less than 20%

7

Depending the operations, you can install the side grip
either right or left side of the tool.

Installing or removing driver bit or drill bit
(Fig. 11)

Turn the sleeve counterclockwise to open the chuck jaws.
Place the bit in the chuck as far as it will go. Turn the
sleeve clockwise to tighten the chuck. To remove the bit,
turn the sleeve counterclockwise.

Installing bit holder (Fig. 12)

Fit the bit holder into the protrusion at the tool foot on
either right or left side and secure it with a screw.
When not using the driver bit, keep it in the bit holders.
Bits 45 mm long can be kept there.

Hook (Fig. 13)

The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw. To
remove, loosen the screw and then take it out.

OPERATION (Fig. 14)

Screwdriving operation

First, slide the action mode change lever so that it points
to the marking. Adjust the adjusting ring to the proper
torque level for your work. Then proceed as follows.
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.

NOTE:

• Make sure that the driver bit is inserted straight in the
screw head, or the screw and/or bit may be damaged.

• When driving wood screw, predrill a pilot hole 2/3 the
diameter of the screw. It makes driving easier and
prevents splitting of the workpiece.

• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.

Drilling operation

Drilling in wood

When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide screw
makes drilling easier by pulling the bit into the workpiece.

Drilling in metal

To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled dry.
First, slide the action mode change lever so that it points
to the marking. The adjusting ring can be aligned in any
torque levels for this operation. Then proceed as follows.

CAUTION:

• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve

to damage the tip of your bit, decrease the tool
performance and shorten the service life of the tool.

• There is a tremendous force exerted on the tool/bit at
the time of hole break through. Hold the tool firmly and
exert care when the bit begins to break through the
workpiece.

• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you do
not hold it firmly.

• Always secure small workpieces in a vise or similar
hold-down device.

• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.

• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.

To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.

If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.

• Drill bits

• Screw bits

•Hook

• Grip assembly

• Makita genuine battery and charger

• Rubber pad assembly

• Wool bonnet

• Foam polishing pad

NOTE:

• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

Noise

ENG905-1

The typical A-weighted noise level determined according
to EN60745:

Sound pressure level (L

pA

): 73 dB (A)

Uncertainty (K): 3 dB (A)

The noise level under working may exceed 80 dB (A).

Wear ear protection.

8

Vibration

ENG900-1

The vibration total value (tri-axial vector sum) determined
according to EN60745:

Work mode: drilling into metal
Vibration emission (a

h,D

): 2.5 m/s2 or less

Uncertainty (K): 1.5 m/s

2

ENG901-1

• The declared vibration emission value has been
measured in accordance with the standard test method
and may be used for comparing one tool with another.

• The declared vibration emission value may also be
used in a preliminary assessment of exposure.

WARNING:

• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.

• Be sure to identify safety measures to protect the
operator that are based on an estimation of exposure in
the actual conditions of use (taking account of all parts
of the operating cycle such as the times when the tool
is switched off and when it is running idle in addition to
the trigger time).

For European countries only

ENH101-17

EC Declaration of Conformity
Makita declares that the following Machine(s):

Designation of Machine:
Cordless Driver Drill
Model No./Type: DDF481

Conforms to the following European Directives:

2006/42/EC
They are manufactured in accordance with the following
Standard or standardized documents:

EN60745
The Technical file in accordance with 2006/42/EC is
available from:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

22. 8. 2013

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

25

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

TECHNISCHE GEGEVENS

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit

gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.

• Specificaties en accu’s kunnen van land tot land verschillen.

• Gewicht, inclusief de accu, volgens de EPTA-procedure 01/2003

Gebruiksdoeleinden

ENE034-1

Het gereedschap is bedoeld voor boren en schroeven in
hout, metaal en kunststof.

Algemene
veiligheidswaarschuwingen voor
elektrisch gereedschap

GEA010-1

WAARSCHUWING Lees alle

veiligheidswaarschuwingen en alle instructies. Het
niet volgen van de waarschuwingen en instructies kan
leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en
instructies om in de toekomst te
kunnen raadplegen.

VEILIGHEIDSWAARSCHUWINGEN
SPECIFIEK VOOR EEN
ACCUSCHROEFBOORMACHINE

GEB088-1

1. Gebruik de hulphandgrepen, als deze bij het

gereedschap werden geleverd. Als u de controle
over het gereedschap verliest, kan dit leiden tot
persoonlijk letsel.

2. Houd het elektrisch gereedschap vast aan het

geïsoleerde oppervlak van de handgrepen
wanneer u werkt op plaatsen waar het
booraccessoire met verborgen bedrading in

aanraking kan komen. Wanneer het accessoire in

aanraking komen met onder spanning staande
draden, zullen de niet-geïsoleerde metalen delen van
het gereedschap onder spanning komen te staan
zodat de gebruiker een elektrische schok kan krijgen.

3. Houd het elektrisch gereedschap vast aan het

geïsoleerde oppervlak van de handgrepen
wanneer u werkt op plaatsen waar het
bevestigingsmateriaal met verborgen bedrading in
aanraking kan komen. Wanneer

bevestigingsmaterialen in aanraking komen met onder
spanning staande draden, zullen de niet-geïsoleerde
metalen delen van het gereedschap onder spanning
komen te staan zodat de gebruiker een elektrische
schok kan krijgen.

4. Zorg er altijd voor dat u stevig staat.

Zorg ervoor dat er niemand zich onder u bevindt
wanneer u het gereedschap op een hoge plaats
gebruikt.

5. Houd het gereedschap stevig vast.

6. Houd uw handen uit de buurt van draaiende delen.

7. Laat het gereedschap niet ingeschakeld liggen.

Bedien het gereedschap alleen wanneer u het
vasthoudt.

8. Raak het schroef- of boorbit en het werkstuk niet
onmiddellijk na gebruik aan. Zij kunnen bijzonder
heet zijn en brandwonden op uw huid
veroorzaken.

9. Sommige materialen bevatten chemische stoffen
die giftig kunnen zijn. Neem
voorzorgsmaatregelen tegen het inademen van
stof en contact met de huid. Volg de

1. Rode deel

2. Knop

3. Accu

4. Ster-merkteken

5. LED-display

6. Aan-uitschakelaar

7. Lampje

8. Omkeerschakelaar

9. Snelheidsinstelknop

10. Werkingsfunctie-keuzering

11. Schaalverdeling

12. Pijlpunt

13. Instelring

14. Uitsteeksel

15. Groef

16. Arm

17. Handgreepstang

18. Zijhandgreep

19. Mof

20. Bithouder

21. Bit

22. Haak

23. Schroef

Model DDF481

Capaciteiten

Boren in staal 13 mm

Boren in hout 76 mm

Vastdraaien van houtschroeven 10 mm x 90 mm

Vastdraaien van machineschroeven 6 mm

Nullasttoerental (min

-1

)

Hoog (2) 0 - 2.100

Laag (1) 0 - 550
Totale lengte 205 mm
Nettogewicht 2,6 kg

Nominale spanning 18 V gelijkstroom

26

veiligheidsinstructies van de leverancier van het
materiaal op.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING:
Laat u NIET misleiden door een vals gevoel van
comfort en bekendheid met het gereedschap (na
veelvuldig gebruik) en neem alle
veiligheidsvoorschriften van het betreffende product
altijd strikt in acht. VERKEERD GEBRUIK of het niet
volgen van de veiligheidsinstructies in deze
gebruiksaanwijzing kan leiden tot ernstig persoonlijk
letsel.

BELANGRIJKE
VEILIGHEIDSINSTRUCTIES

ENC007-8

VOOR ACCU’S

1. Alvorens de accu in gebruik te nemen, leest u

eerst alle instructies en

waarschuwingsopschriften op (1) de acculader, (2)

de accu en (3) het apparaat waarin de accu wordt

aangebracht.

2. Haal de accu niet uit elkaar.

3. Als de gebruikstijd aanzienlijk korter is geworden,

stopt u onmiddellijk met het gebruik. Anders kan

dit leiden tot kans op oververhitting, mogelijke

brandwonden en zelfs een explosie.

4. Als de elektrolyt in uw ogen komt, wast u deze uit

met schoon water en raadpleegt u onmiddellijk

een arts. Dit kan leiden tot verlies van

gezichtsvermogen.

5. Sluit de accu niet kort:

(1) Raak de accupolen niet aan met enig

geleidend materiaal.

(2) Bewaar de accu niet op een plaats waar deze

in aanraking kan komen met andere metalen

voorwerpen, zoals spijkers, munten, enz.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan leiden tot een hoge
stroomsterkte, oververhitting, mogelijke
brandwonden en zelfs een defect.

6. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50 °C of hoger.

7. Werp de accu niet in een vuur, zelfs niet als deze
al ernstig beschadigd of helemaal versleten is. De
accu kan in een vuur exploderen.

8. Wees voorzichtig dat u de accu niet laat vallen of
ergens tegenaan stoot.

9. Gebruik nooit een beschadigde accu.

10. Neem de plaatselijke regelgeving met betrekking

tot het weggooien van de accu in acht.

BEWAAR DEZE INSTRUCTIES.

Tips voor een lange levensduur van de
accu

1. Laad de accu op voordat deze volledig leeg is.
Wanneer u merkt dat het gereedschap minder

vermogen heeft, stopt u met het gebruik ervan en
laadt u eerst de accu op.

2. Laad nooit een volledig opgeladen accu op.
Te lang opladen verkort de levensduur van de
accu.

3. Laad de accu op bij een omgevingstemperatuur
van 10 °C tot 40 °C. Laat een warme accu eerst
afkoelen voordat u deze oplaadt.

4. Laad de accu ieder half jaar op als u deze
gedurende een lange tijd niet gebruikt.

BESCHRIJVING VAN DE
FUNCTIES

LET OP:

• Zorg ervoor dat het gereedschap is uitgeschakeld en

dat de accu is verwijderd voordat u de werking van het
gereedschap aanpast of controleert.

De accu aanbrengen en verwijderen (zie
afb. 1)

LET OP:

• Schakel het gereedschap altijd uit voordat u de accu

aanbrengt of verwijdert.

• Houd het gereedschap en de accu stevig vast

tijdens het aanbrengen of verwijderen van de accu.
Als u het gereedschap en de accu niet stevig
vasthoudt, kunnen deze uit uw handen glippen en
beschadigd raken, of kan persoonlijk letsel worden

veroorzaakt.
Om de accu te verwijderen verschuift u de knop aan de
voorkant van de accu en schuift u tegelijkertijd de accu
eraf.
Om de accu aan te brengen, lijnt u de lip op de accu uit
met de groef in de behuizing en duwt u de accu op zijn
plaats. Steek de accu zo ver mogelijk erin tot u een
klikgeluid hoort. Als u het rode deel aan de bovenkant van
de knop kunt zien, is de accu niet goed aangebracht.

LET OP:

• Breng de accu altijd helemaal aan totdat het rode deel

niet meer zichtbaar is. Als u dit niet doet, kan de accu

per ongeluk uit het gereedschap vallen en letsel

veroorzaken bij u of anderen in uw omgeving.

• Breng de accu niet met kracht aan. Als de accu niet

gemakkelijk erin kan worden geschoven, wordt deze

niet goed aangebracht.

Accubeveiligingssysteem (lithiumionaccu
met een ster-merkteken) (zie afb. 2)

Lithiumionaccu’s met een ster-merkteken zijn uitgerust
met een beveiligingssysteem. Dit systeem schakelt
automatisch de voeding naar het gereedschap uit om de
levensduur van de accu te verlengen.
Het gereedschap zal tijdens gebruik automatisch stoppen
wanneer het gereedschap en/of de accu zich in een van
de volgende omstandigheden bevinden:

• Overbelasting:

Het gereedschap wordt gebruikt op een manier die
ertoe leidt dat een abnormaal hoge stroomsterkte uit
de accu wordt getrokken.
Laat in die situatie de aan-uitschakelaar van het
gereedschap los en stop het gebruik dat ertoe leidde

27

dat het gereedschap overbelast raakte. Knijp daarna
opnieuw de aan-uitschakelaar in om het
gereedschap weer in te schakelen.
Als het gereedschap niet wordt ingeschakeld, is de
accu oververhit. In die situatie laat u de accu eerst
afkoelen voordat u opnieuw de aan-uitschakelaar
inknijpt.

• Lage accuspanning:
De resterende acculading is te laag en het
gereedschap wordt niet ingeschakeld. Verwijder in
die situatie de accu en laad hem op.

De resterende acculading controleren (zie
afb. 3)

Wanneer u de aan-uitschakelaar inknijpt, wordt de
resterende acculading aangegeven op het LED-display
zoals beschreven in de volgende tabel.

013980

OPMERKING:

• Het LED-display gaat ongeveer één minuut nadat de

aan-uitschakelaar is losgelaten uit om acculading te
besparen. Om de resterende acculading te
controleren, knijpt u de aan-uitschakelaar iets in.

• Als het LED-display brandt maar het gereedschap niet

werkt ondanks dat de accu is opgeladen, laat u het
gereedschap helemaal afkoelen. Als de situatie niet
verandert, laat u het gereedschap repareren door een
door een plaatselijk Makita-servicecentrum.

Werking van de aan-uitschakelaar

LET OP:

• Controleer altijd, voordat u de accu op het

gereedschap aanbrengt, of de aan-uitschakelaar op de
juiste manier schakelt en weer terugkeert naar de uit­stand nadat deze is losgelaten (zie afb. 4).

Om het gereedschap in te schakelen, knijpt u gewoon de
aan-uitschakelaar in. De draaisnelheid van het
gereedschap neemt toe naarmate u meer druk uitoefent
op de aan-uitschakelaar. Laat de aan-uitschakelaar los
om het gereedschap te stoppen.

De lamp op de voorkant inschakelen

LET OP:

• Kijk niet rechtstreeks in de lamp of naar de bron van

het licht (zie afb. 5).

Knijp de aan-uitschakelaar in om de lamp op de voorkant
in te schakelen. De lamp blijft branden zolang u de aan­uitschakelaar ingeknepen houdt. De lamp gaat 10 tot

15 seconden nadat u de aan-uitschakelaar hebt
losgelaten uit.

OPMERKING:

• Als het gereedschap oververhit is, stopt het
gereedschap automatisch en begint de lamp te
knipperen. Laat in dat geval de aan-uitschakelaar los.
De lamp gaat uit na één minuut.

• Gebruik een doek om het vuil van de lens van de lamp
te vegen. Wees voorzichtig de lens van de lamp niet te
bekrassen om de lichtopbrengst niet te verlagen.

Werking van de omkeerschakelaar

LET OP:

• Controleer altijd de draairichting alvorens het
gereedschap te gebruiken.

• Gebruik de omkeerschakelaar alleen nadat het
gereedschap volledig tot stilstand is gekomen. Als u de
draairichting verandert voordat het gereedschap
volledig stilstaat, kan het gereedschap worden
beschadigd.

• Als u het gereedschap niet gebruikt, zet u de
omkeerschakelaar altijd in de middenstand (zie afb. 6).

Dit gereedschap is uitgerust met een omkeerschakelaar
waarmee u de draairichting kunt omkeren. Druk op de
omkeerschakelaar vanaf kant A voor de draairichting
rechtsom, of vanaf kant B voor de draairichting linksom.
Wanneer de omkeerschakelaar in de middenstand staat,
kunt u de aan-uitschakelaar niet inknijpen.

De draaisnelheid veranderen

LET OP:

• Zet de snelheidsinstelknop altijd volledig in de
gewenste stand. Als u het gereedschap bedient terwijl
de snelheidsinstelknop halverwege de standen “1” en
“2” staat, kan het gereedschap worden beschadigd.

• Bedien de snelheidsinstelknop niet terwijl het
gereedschap draait. Het gereedschap kan hierdoor
worden beschadigd (zie afb. 7).

Om de draaisnelheid van het gereedschap te veranderen,
schakelt u eerst het gereedschap uit en verschuift u
daarna de snelheidsinstelknop naar stand “2” voor een
hoge draaisnelheid, of naar stand “1” voor een lage
draaisnelheid. Zorg ervoor dat de snelheidsinstelknop in
de juiste stand staat alvorens het gereedschap te
bedienen. Gebruik de juiste draaisnelheid voor uw
werkzaamheden.

De werkingsfunctie selecteren

LET OP:

• Stel de keuzering altijd in op het symbool van de juiste
stand voor uw werkzaamheden. Als u het gereedschap
bedient met de keuzering ingesteld tussen twee
symbolen in, kan het gereedschap worden beschadigd
(zie afb. 8).

Dit gereedschap is uitgerust met een werkingsfunctie­keuzering. Voor boren draait u de keuzering zodat de
pijlpunt op het gereedschap naar het symbool op de
keuzering wijst. Voor schroeven draait u de keuzering
zodat de pijlpunt op het gereedschap naar het symbool
op de keuzering wijst.

Toestand van
LED-indicator

Resterende acculading

Ongeveer 50% of meer

Ongeveer 20% tot 50%

Minder dan ongeveer 20%

28

Het draaikoppel instellen
(schroevendraaierfunctie “ ”) (zie afb. 9)

Het draaikoppel kan in 21 stappen worden ingesteld door
de instelring te draaien zodat de gewenste stand op de
schaalverdeling is uitgelijnd met de pijlpunt op de
behuizing van het gereedschap.
Draai eerst de werkingsfunctie-keuzering naar de stand
met het symbool .
Het draaikoppel is minimaal wanneer stand 1 is uitgelijnd
met de pijlpunt, en maximaal wanneer het symbool is
uitgelijnd met de pijlpunt. In de standen 1 t/m 21 zal de
koppeling slippen bij steeds oplopende
draaikoppelniveaus. Bepaal het juiste draaikoppelniveau
door bij wijze van proef een schroef in het materiaal of
een stuk gelijkwaardig materiaal te draaien, alvorens het
gereedschap op het eigenlijke werkstuk te gebruiken.

OPMERKING:

• De instelring wordt niet vergrendeld wanneer de
pijlpunt halverwege tussen twee standen staat.

DE ONDERDELEN MONTEREN

LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld
en de accu is verwijderd alvorens enige
werkzaamheden aan het gereedschap te verrichten.

De zijhandgreep aanbrengen (extra
handgreep) (zie afb. 10)

Gebruik altijd de zijhandgreep om veilig te kunnen
werken.
Plaats de zijhandgreep zodanig dat de groep op de arm
past ik een van de uitsteeksels op het gereedschap. Draai
daarna de zijhandgreep vast door deze rechtsom te
draaien.
Afhankelijk van uw werkzaamheden kunt u de
zijhandgreep aan de linker- of rechterkant van het
gereedschap aanbrengen.

Het schroefbit of boorbit aanbrengen en
verwijderen (zie afb. 11)

Draai de mof linksom om de klauwen in de spankop te
openen. Steek het bit zo ver mogelijk in de spankop.
Draai de mof rechtsom om de spankop te sluiten. Om het
bit te verwijderen, draait u de mof linksom.

De bithouder aanbrengen (zie afb. 12)

Pas de bithouder in de uitsparingen op de linker- of
rechterzijkant van de voet van het gereedschap en zet
deze vast met een schroef.
Wanneer u een bit niet gebruikt, klemt u deze in de
bithouder. U kunt hierin bits van 45 mm lengte bewaren.

Haak (zie afb. 13)

De haak is handig om het gereedschap tijdelijk aan op te
hangen. Deze kan aan beide kanten van het gereedschap
worden aangebracht.
U brengt de haak aan door deze in een groef in de
behuizing van het gereedschap te steken en vast te
zetten met een schroef. Om de haak te verwijderen, draait
u de schroef los en haalt u de haak van het gereedschap
af.

BEDIENING (zie afb. 14)

Gebruik als schroevendraaier

Draai eerst de werkingsfunctie-keuzering naar de stand
met het symbool . Stel de instelring in op het juiste
draaikoppelniveau voor uw klus. Ga daarna als volgt te
werk.
Plaats de punt van het schroefbit in de schroefkop en
oefen druk uit op het gereedschap. Start het gereedschap
op lage snelheid en voer vervolgens de snelheid
geleidelijk op. Laat de aan-uitschakelaar los zodra de
koppeling begint te slippen.

OPMERKING:

• Zorg ervoor dat het schroefbit recht op de schroefkop
staat omdat anders de schroef en/of het bit kunnen
worden beschadigd.

• Bij het indraaien van houtschroeven, boort u eerst een
gat voor met een diameter van tweederde van de
schroefdikte. Hierdoor wordt het schroeven
gemakkelijker en wordt voorkomen dat het werkstuk
splijt.

• Als het gereedschap continu wordt bediend totdat de
accu leeg is, laat u het gereedschap gedurende
15 minuten liggen alvorens verder te werken met een
volle accu.

Gebruik als boormachine

Boren in hout

Bij het boren in hout krijgt u de beste resultaten met een
houtboor die voorzien is van een geleideschroef. De
geleideschroef zorgt ervoor dat het boren gemakkelijker
verloopt doordat deze de boor in het werkstuk trekt.

Boren in metaal

Om te voorkomen dat bij het starten van het boren de
boor wegglijdt, maakt u een putje met een centerpons en
hamer op het punt waar u wilt boren. Plaats de punt van
de boor in het putje en begin te boren.
Gebruik bij het boren in metaal een snijolie als
smeermiddel. De uitzonderingen hierop zijn ijzer en
messing, die droog moeten worden geboord.
Draai eerst de werkingsfunctie-keuzering naar de stand
met het symbool . De instelring kan bij deze
werkingsfunctie worden ingesteld op ieder
draaikoppelniveau. Ga daarna als volgt te werk.

LET OP:

• Het boren zal niet sneller verlopen als u hard op het
gereedschap drukt. In feite zal dergelijk hard drukken
alleen maar leiden tot beschadiging van de boor,
verlaging van de prestaties van het gereedschap, en
verkorting van de levensduur van het gereedschap.

• Op het moment dat het boorgat doorbreekt wordt een
enorme kracht uitgeoefend op het gereedschap/de
boor. Houd het gereedschap stevig vast en let goed op
wanneer de boor door het werkstuk breekt.

• Een vastgelopen boor kan eenvoudigweg worden
verwijderd door de omkeerschakelaar in de stand voor
achteruitdraaien te zetten en de boor achteruit uit het
gat te laten draaien. Het gereedschap kan echter
plotseling eruit komen als u het niet stevig vasthoudt.

• Zet kleine werkstukken altijd vast in een bankschroef of
soortgelijke klemvoorziening.

29

• Als het gereedschap continu wordt bediend totdat de
accu leeg is, laat u het gereedschap gedurende
15 minuten liggen alvorens verder te werken met een
volle accu.

ONDERHOUD

LET OP:

• Zorg er altijd voor dat de machine is uitgeschakeld en
de accu is verwijderd, voordat u een inspectie of
onderhoud uitvoert.

• Gebruik nooit benzine, wasbenzine, thinner, alcohol,
enz. Dit kan leiden tot verkleuren, vervormen of
barsten.

Om de VEILIGHEID en BETROUWBAARHEID van het
gereedschap te handhaven, dienen alle reparaties,
onderhoud en afstellingen te worden uitgevoerd door een
erkend Makita-servicecentrum, en altijd met
gebruikmaking van originele Makita­vervangingsonderdelen.

VERKRIJGBARE ACCESSOIRES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita-gereedschap dat in deze
gebruiksaanwijzing wordt beschreven. Het gebruik van
andere accessoires of hulpstukken kan gevaar voor
persoonlijk letsel opleveren. Gebruik de accessoires of
hulpstukken uitsluitend voor de aangegeven
gebruiksdoeleinden.

Mocht u meer informatie willen hebben over deze
accessoires, dan kunt u contact opnemen met uw
plaatselijke Makita-servicecentrum.

• Boorbits

•Schroefbits

•Haak

• Zijhandgreep, compleet

• Originele Makita-accu en -lader

• Rubberen accessoire

• Wollen accessoire

• Schuimrubberen polijstaccessoire

OPMERKING:

• Sommige items op de lijst kunnen zijn inbegrepen in de
doos van het gereedschap als standaard toebehoren.
Zij kunnen van land tot land verschillen.

Geluid

ENG905-1

De typische, A-gewogen geluidsniveaus zijn gemeten
volgens EN60745:

Geluidsdrukniveau (L

pA

): 73 dB (A)

Onzekerheid (K): 3 dB (A)
Het geluidsniveau kan tijdens gebruik hoger worden dan
80 dB (A).

Draag gehoorbescherming.

Trillingen

ENG900-1

De totale trillingswaarde (triaxiale vectorsom) zoals
vastgesteld volgens EN60745:

Gebruikstoepassing: boren in metaal

Trillingsemissie (a

h, D

): 2,5 m/s2 of minder

Onzekerheid (K): 1,5 m/s

2

ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten

volgens de standaardtestmethode en kan worden

gebruikt om dit gereedschap te vergelijken met andere
gereedschappen.

• De opgegeven trillingsemissiewaarde kan ook worden
gebruikt voor een beoordeling vooraf van de
blootstelling.

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch
gereedschap in de praktijk kan verschillen van de
opgegeven trillingsemissiewaarde afhankelijk van de
manier waarop het gereedschap wordt gebruikt.

• Zorg ervoor dat veiligheidsmaatregelen worden
getroffen ter bescherming van de operator die zijn
gebaseerd op een schatting van de blootstelling onder
praktijkomstandigheden (rekening houdend met alle
fasen van de bedrijfscyclus, zoals de tijdsduur
gedurende welke het gereedschap is uitgeschakeld en
stationair draait, naast de ingeschakelde tijdsduur).

Alleen voor Europese landen

ENH101-17

EU-verklaring van conformiteit
Makita verklaart dat de volgende machine(s):

Aanduiding van de machine:
Accuschroefboormachine
Modelnr./Type: DDF481

Voldoen aan de volgende Europese richtlijnen:

2006/42/EG
Deze zijn gefabriceerd in overeenstemming met de
volgende normen of genormaliseerde documenten:

EN60745
Het technische bestand volgens 2006/42/EG is
verkrijgbaar bij:

Makita, Jan-Baptist Vinkstraat 2, 3070, België

22. 8. 2013

Yasushi Fukaya

Directeur

Makita, Jan-Baptist Vinkstraat 2, 3070, België

Makita Jan-Baptist Vinkstraat 2, 3070, Belgium

Makita Corporation Anjo, Aichi, Japan

885340-992 www.makita.com

ALA
