Miele DA 5960 W, DA 5990 W, DA 5990 W EXT User Manual [nl]

Gebruiks- en montagehandleiding

Wasemkap
DA 5960 W,
DA 5990 W,
DA 5990 W EXT

Lees absoluut uw gebruiksaanwijzing
voor u het toestel installeert
en in gebruik neemt.
Zo zorgt u voor uw veiligheid en
vermijdt u schade aan uw toestel.

nl-BE

M.-Nr. 07 770 950

Inhoud

Uw bijdrage tot bescherming van ons milieu ...........................3

Opmerkingen omtrent uw veiligheid ..................................4

Beschrijving van het toestel ........................................10

Hoe werkt uw toestel? .............................................12

Bediening .......................................................13

De ventilator inschakelen ...........................................13

Een ventilatievermogen kiezen .......................................13

De ventilator uitschakelen ...........................................13

Verlichting in-/uitschakelen ..........................................13

Reiniging en onderhoud ...........................................15

Ommanteling .....................................................15

Vetfilter ..........................................................16

Reukfilter monteren/vervangen .......................................18

Lampje vervangen .................................................19

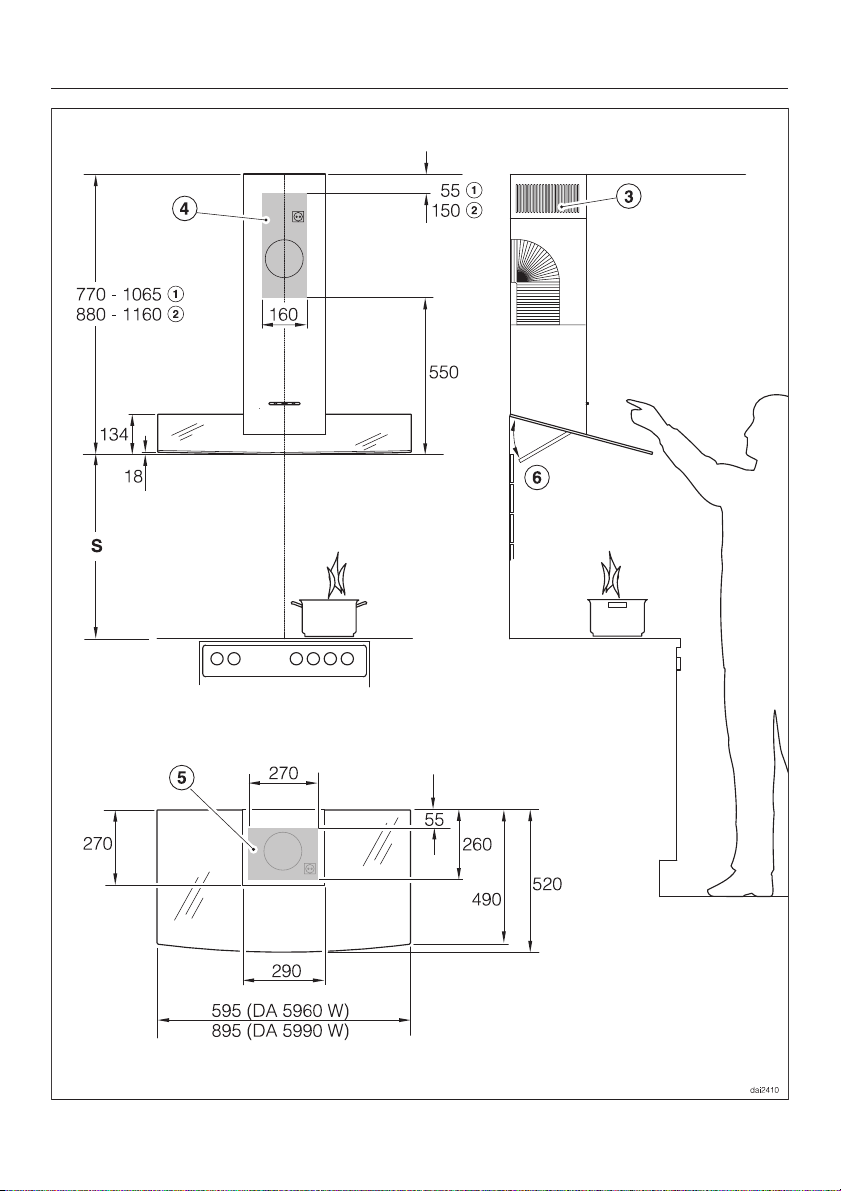

Afmetingen van het toestel .........................................20

Afstand tussen kookvlak en dampkap (S) ............................21

Montage ........................................................23

Montagehandleiding ...............................................23

Beschermfolie ....................................................23

Demontage ......................................................23

Montagemateriaal .................................................24

Luchtafvoerleiding................................................26

Condenswaterstop.................................................27

Geluidsdemper ...................................................28

Elektrische aansluiting ............................................29

Werking met stuurmodule DSM 400..................................30

Aansluiting van een venstercontactschakelaar ........................30

Potentiaalvrije aansluiting .........................................30

Aansluiting van een lichtschakelaar .................................31

Technische dienst ................................................32

Technische gegevens .............................................33

2

Uw bijdrage tot bescherming van ons milieu

Recycleerbare verpakking

De verpakking behoedt het toestel voor
transportschade. Er werd materiaal ge
kozen, dat door het milieu wordt verdra
gen en opnieuw kan worden benut.

Door de verpakking weer in kringloop
te brengen, wordt er grondstof ge
spaard en verkleint de afvalberg. Geef
deze stoffen dus niet met het gewone
vuilnis mee. Breng ze liever naar het
dichtstbijzijnde gemeentelijk container
park. Waar u dat vindt, komt u zeker bij
uw gemeentebestuur aan de weet.

Delen van de verpakking als bv. folie of
piepschuim kunnen voor kinderen ge­varen inhouden. Er bestaat risico van
verstikking! Bewaar deze delen buiten
hun bereik en ruim de verpakking zo
vlug mogelijk weg.

Het afdanken van het apparaat

Oude elektrische en elektronische ap­paraten bevatten vaak nog waardevolle
materialen. Ze bevatten echter ook
schadelijke stoffen die voor het functio
neren en de veiligheid van het apparaat
nodig waren. Als u het apparaat bij het
gewone afval doet of bij verkeerde be
handeling kunnen deze stoffen schade
lijk zijn voor de gezondheid en het
milieu. Verwijder het afgedankte appa
raat dan ook nooit met het gewone af
val.

-

-

-

-

-

-

Bij de aankoop van uw nieuw toestel
heeft u een bijdrage betaald. Die wordt
volledig gebruikt voor de toekomstige
recyclage van dat toestel. Dat bevat

­trouwens nog waardevol materiaal.
Door te recycleren wordt er dan ook
minder verspild en vervuild.

Als u vragen heeft omtrent het af­danken van uw oud toestel, neem dan
contact op met

– de handelaar bij wie u het kocht

of

– de firma Recupel,

telefoon 02 706 86 10,
website: www.recupel.be

of

­–

uw gemeentebestuur als u uw toestel
naar een containerpark brengt.

Zorg er ook voor dat het toestel intus

­sen kindveilig wordt bewaard voor u het

laat wegbrengen.

-

3

Opmerkingen omtrent uw veiligheid

Deze dampkap voldoet aan de voor
geschreven veiligheidsvoorschriften.
Door ondeskundig gebruik kunnen
gebruikers echter letsel oplopen en
kan er schade optreden aan het toe
stel.

Lees deze gebruiksaanwijzing daar
om eerst door voordat u deze
dampkap in gebruik neemt. U vindt
er belangrijke opmerkingen omtrent
uw veiligheid, de montage, het ge
bruik en het onderhoud van de
dampkap. Dat is veiliger voor uzelf
en u voorkomt schade aan het toe­stel.

Bewaar de gebruiksaanwijzing en
geef ze door aan wie het toestel
eventueel na u gebruikt.

-

Juist gebruik

Deze dampkap is bedoeld voor ge-

~

bruik in het huishouden en gelijkaardige
omgevingen zoals

–

in winkels, kantoren en gelijkaardige
werkomgevingen

–

op boerderijen

–

door klanten in hotels, motels,
bed-and-breakfasts en andere
typische woonomgevingen.

Gebruik de dampkap uitsluitend in

~

huishoudelijke context voor het
wegzuigen van kookdampen die ont
staan bij het bereiding van gerechten.

-

Dit toestel in niet geschikt voor ge

~

-

bruik in open lucht.

Gebruik voor andere doeleinden is niet
toegelaten. Miele is niet verantwoorde
lijk voor schade die wordt veroorzaakt

­door een ander gebruik dan wat hier

wordt vermeld of door foutieve bedie
ning.

­Personen die door hun fysieke,

~

zintuiglijke of geestelijke mogelijkheden
of hun onervarenheid of gebrek aan
kennis niet in staat zijn om deze
dampkap veilig te bedienen, mogen
deze dampkap alleen onder het toe
zicht of de begeleiding van een verant­woordelijk iemand gebruiken.

Kinderen in het huishouden

Let op kinderen die in de buurt van

~

de dampkap komen. Laat kinderen
nooit met het toestel spelen.

Kinderen mogen de dampkap alleen

~

maar gebruiken wanneer hun de bedie­ning ervan zo uitgelegd is dat ze de
dampkap veilig kunnen bedienen. Kin
deren moeten de eventuele risico's van
een foutieve bediening kunnen besef
fen.

Bij dampkappen die uitgerust zijn

~

met halogeenlampen, kunnen de
lampen tijdens de werking zeer heet
worden; ook na het uitschakelen blijven
ze nog enige tijd heet. Hou kinderen op
een veilige afstand van de lampen, tot
de lampen voldoende afgekoeld zijn en
er geen enkel verbrandingsgevaar
meer bestaat.

-

-

-

-

-

-

4

Opmerkingen omtrent uw veiligheid

Technische veiligheid

Controleer vóórdat de dampkap

~

wordt gemonteerd of het toestel zicht
baar beschadigd is. Is dat het geval,
neem het dan in geen geval in gebruik.
Een beschadigd toestel kan uw veilig
heid in gevaar brengen!

Vergelijk zeker eerst de aansluitge

~

gevens (spanning en frequentie) op het
typeplaatje met die van uw elektrische
installatie. Sluit daarna pas uw toestel
aan.
Deze gegevens dienen absoluut over
een te stemmen. Anders treedt er scha
de op aan uw toestel. Vraag bij twijfel
inlichtingen aan uw elektricien.

De elektrische veiligheid van dit toe-

~

stel wordt enkel gegarandeerd als u het
op een aardsysteem aansluit dat vol­gens de voorschriften geïnstalleerd is.
Het is heel belangrijk dat aan deze fun­damentele veiligheidsvoorwaarde is
voldaan. Laat de elektrische installatie
in uw woning bij twijfel door een elektri­cien controleren. De fabrikant kan niet
aansprakelijk gesteld worden voor
schade die werd veroorzaakt doordat
de aardleiding onderbroken was of ge
woon ontbrak. Er bestaat in dat geval
onder andere gevaar voor elektrische
schokken.

Gebruik uw dampkap enkel in ge

~

monteerde toestand. Enkel dan is een
veilige werking gewaarborgd.

Open de ommanteling alleen voor

~

zover de montage- en reinigings
aanwijzingen dit voorschrijven. Maak
andere onderdelen van de ommante
ling in geen geval open.
Wanneer u aansluitingen onder span

-

-

-

-

-

-

-

-

ning aanraakt of de elektrische en me
chanische constructie wijzigt, kan dat
voor u gevaar opleveren. Het kan ook
tot storingen in de werking van de
dampkap leiden.

Installatiewerken, onderhouds

~

werken en herstellingen mogen alleen
worden uitgevoerd door vakmensen die
door de fabrikant erkend zijn.
Door ondeskundig uitgevoerde
installatie-, onderhouds- of
herstellingswerken kunnen er voor de
gebruiker aanzienlijke risico's ontstaan
waarvoor de fabrikant niet aansprakelijk

­kan worden gesteld.

Defecte onderdelen mogen enkel

~

worden vervangen door originele Miele-

-vervangstukken. Enkel dan bent u ze­ker dat ze ten volle voldoen aan de ei­sen die Miele qua veiligheid stelt.

Tijdens installatie-, onderhouds- en

~

herstellingswerken moet de dampkap
van het elektriciteitsnet losgekoppeld
zijn. Het toestel is pas stroomloos als
aan een van deze voorwaarden is vol
daan:

–

De zekeringen in uw zekeringenkast

­zijn uitgeschakeld.

–

De schroefzekeringen in uw
zekeringenkast zijn helemaal uitge
draaid.

–

De stekker is uit het stopcontact ge
trokken.
Bij aansluiting via een stekker: trek
niet aan de kabel, maar aan de stek
ker.

-

-

-

-

-

-

5

Opmerkingen omtrent uw veiligheid

Gebruik uit veiligheidsoverwegingen

~

geen stopcontactenblokken of
verlengkabels om de dampkap aan te
sluiten. Die bieden niet voldoende vei
ligheidsgaranties. Er bestaat onder an
dere gevaar voor oververhitting.

Bij toestellen met een externe venti

~

lator (type ...EXT) sluit u beide ele
menten via de verbindingsleiding op el
kaar aan.
Deze toestellen mag u enkel verbinden
met een externe ventilator van Miele.

Deze dampkap mag niet gebruikt

~

worden op een beweegbare plaats
(bv.schip).

-

Gelijktijdig gebruik van de dampkap
en verwarmingstoestellen die lucht
uit hetzelfde vertrek nodig hebben

­Let op: er bestaat risico op vergifti

­ging!

-

-

Wees uiterst voorzichtig als u de

~

dampkap gelijktijdig met verwarmings­toestellen gebruikt die lucht uit hetzelf­de vertrek nodig hebben.
Voorbeelden zijn verwarmingstoestellen
op gas, stookolie, hout of steenkool,
doorstroomtoestellen, boilers, gaskook­vlakken en -ovens.
De dampkap - als ze met luchtafvoer of
met een externe ventilator werkt - zuigt
immers uit de keuken alsook uit de ver
trekken ernaast lucht weg.
Zonder voldoende luchttoevoer ontstaat
er onderdruk. Het vuur krijgt daardoor
te weinig verbrandingslucht. En de ver
branding zal daar nadeel van
ondervinden.

-

-

-

Door de zuigkracht van de dampkap
kunnen er giftige uitlaatgassen van het
verwarmingstoestel uit de schoorsteen
terugstromen in de woning. Dit is le
vensgevaarlijk!

6

-

Opmerkingen omtrent uw veiligheid

U vermijdt risico's als er bij gelijktijdig
gebruik van de dampkap en van een
verwarmingstoestel waarvoor lucht uit
hetzelfde vertrek is vereist een onder
druk wordt bereikt van maximaal 4 Pa
(0,04 mbar). Hierdoor verhindert u na
melijk dat er uitlaatgassen uit het ver
warmingstoestel worden teruggezogen.

U kunt daarvoor zorgen door lucht
voor de verbranding aan te voeren via
niet-afsluitbare openingen, bijv. in deu­ren en vensters.
Let erop dat de diameter van de lucht
toevoeropening voldoende groot is.
Luchttoevoer- en afvoerkastjes alleen
waarborgen gewoonlijk nog geen af
doende luchttoevoer.

,

Bij de beoordeling moet u
steeds rekening houden met de
globale ventilatietoestand van de
woning. In geval van twijfel neemt u
het best contact op met een er
kende schoorsteenveger.

-

-

-

-

-

-

Voor een veilige werking kan het nood
zakelijk zijn dat

de dampkap wordt gecombineerd

–

met een venstercontactschakelaar,
die ervoor zorgt dat de dampkap en
kel kan werken als het venster wijd
genoeg openstaat of

er automatisch een luchttoevoerven

–

tilator wordt ingeschakeld of een mo
torgestuurde luchttoevoerklep wordt
geopend als de dampkap wordt in
geschakeld of

automatisch verwarmingstoestellen

–

worden uitgeschakeld die lucht uit
het vertrek nodig hebben, als de
dampkap wordt ingeschakeld.

Met de DSM 400-stuurmodule van
Miele kunnen diverse componenten
worden gecombineerd met de
dampkap (zie rubriek "Werking met
stuurmodule DSM 400").
Deze module is mits toeslag verkrijg­baar.

Neem in elk geval contact op met
een erkende schoorsteenveger.

Gebruikt u de dampkap met luchtcircu
latie, dan kunt u de dampkap gerust te
gelijk met verwarmingstoestellen ge
bruiken die lucht uit hetzelfde vertrek
nodig hebben.

-

-

-

-

-

-

-

-

7

Opmerkingen omtrent uw veiligheid

Veilig gebruik

Maak onder de dampkap nooit iets

~

klaar met open vlam: grillen met open
vlam alsook flamberen is verboden.
Een ingeschakelde dampkap zuigt de
vlammen in de filter. Door het opgezo
gen kookvet bestaat er brandgevaar!

Bij gebruik van de dampkap boven

~

een gaskookvlak moet u erop letten dat
er altijd kookgerei staat op branders die
in gebruik zijn. Schakel het gaskookvlak
uit telkens als u kookgerei voor korte
tijd van het gaskookvlak wegneemt.
Regel de vlam zodanig dat deze in
geen geval boven het kookgerei uit­steekt.
Zorg ervoor dat u het kookgerei niet
overmatig verhit (bijv. bij het koken met
een wok).
Door de te sterke hitte kan de dampkap
schade oplopen.

Schakel uw dampkap in telkens als

~

een kookzone in gebruik is.
Als de dampkap niet ingeschakeld is,
kan er zich condenswater vormen. Hier
door kan het toestel corrosieschade op
lopen.

-

Gebruik de dampkap nooit zonder

~

vetfilters.
Zo vermijdt u dat er zich vet en vuil af
zet in het toestel. Als u dit niet doet, zou
het toestel na verloop van tijd niet meer
goed functioneren.

De filters dient u geregeld te reini

~

gen of te vervangen.
Een verzadigde filter vergroot het
brandrisico! Zie "Reiniging en onder
houd".

Hou ermee rekening dat de

~

dampkap bij het koken door de
opstijgende hitte erg warm kan worden.
Raak de ommanteling en de vetfilters
pas aan wanneer de dampkap is afge­koeld.

Gebruik in geen geval een stoomrei-

~

niger om de dampkap te reinigen.
De stoom kan op onderdelen van de
dampkap terechtkomen die onder
spanning staan en zo een kortsluiting
veroorzaken.

-

-

-

-

-

Als u met olie of vet kookt, dient u

~

uw kookpan of friteuse voortdurend in
het oog te houden. Dat geldt ook voor
elektrische grilltoestellen.
Door oververhitting kunnen olie en vet
ontvlammen en de dampkap in brand
zetten.

8

Opmerkingen omtrent uw veiligheid

Veilige montage

Controleer in de gegevens van de

~

fabrikant van het gebruikte kooktoestel
of het gebruik van een dampkap boven
het kooktoestel mogelijk is.

Tenzij de fabrikant van het kooktoe

~

stel grotere veiligheidsafstanden heeft
voorgeschreven, moeten tussen het
kooktoestel en de onderkant van de
dampkap de afstanden in acht worden
genomen die in de rubriek "Afmetingen
van het toestel" worden vermeld.

Gebruikt u verschillende kooktoestellen
onder de dampkap en is de veiligheids­afstand telkens anders, kies dan de
grootste opgegeven afstand.

Boven ovens of fornuizen die met

~

vaste brandstof worden verwarmd, mag
u geen dampkap monteren.

Gebruik voor de luchtafvoerleiding

~

enkel buizen of slangen van onbrand­baar materiaal. Die zijn bij uw Miele-han­delaar of via de Service After Sales van
Miele verkrijgbaar.

-

Toebehoren

Alleen toebehoren dat Miele uitdruk

~

kelijk heeft goedgekeurd, mag worden
gemonteerd of ingebouwd. Worden er
andere onderdelen gemonteerd of in
gebouwd, dan vervalt het recht op ga
rantie en/of productaansprakelijkheid.

De fabrikant is niet aansprakelijk
voor schade die ontstaan is doordat
deze veiligheidsrichtlijnen niet in
acht werden genomen.

-

-

-

De lucht mag niet worden afgevoerd

~

via een in gebruik zijnde schoorsteen
voor rook of uitlaatgassen. Laat de
lucht ook niet afvoeren in een kanaal
dat dient om vertrekken te verluchten
waar verwarmingstoestellen opgesteld
staan.

Als de lucht moet worden afgevoerd

~

via een niet meer in gebruik zijnde
schoorsteen, hou dan rekening met de
plaatselijk geldende voorschriften.

9

Beschrijving van het toestel

10

a Telescopisch deel

b Schouw

c Bedieningselementen

d Kookvlakverlichting

e Uitlaatrooster

(enkel bij werking met luchtcirculatie)

f Luifel

g Reukfilter

Mits toeslag verkrijgbaar toebehoren
voor werking met luchtcirculatie

h Vetfilter

i Aan-uittoets voor de ventilator

j Toetsen voor het instellen van het

ventilatievermogen

k Aan-uittoets voor de kookvlakver-

lichting

Beschrijving van het toestel

11

Hoe werkt uw toestel?

Uw wasemkap werkt

. . . met afvoer naar buiten:

De aangezogen lucht wordt via de vet
filter gereinigd en naar buiten afge
voerd.

Is het luchtafvoersysteem ter plaatse
niet uitgerust met een terugslagklep?
Maak dan gebruik van de bijgeleverde
terugslagklep. Ze wordt in de luchtuit­laattuit van de motoreenheid geplaatst.

Er kan dan geen buitenlucht naar bin­nen noch binnenlucht naar buiten stro­men als de wasemkap uitgeschakeld
is.

Als u het toestel uitschakelt, is de klep
dicht.

-

. . . met circulatie:

(de ombouwset en reukfilter zijn mits
toeslag verkrijgbaar, zie "Technische
gegevens")

De aangezogen lucht wordt door de

­vetfilter en ook nog door een reukfilter

gereinigd. Via een uitlaatrooster boven
aan komt de lucht weer in de keuken
terecht.

Controleer of de reukfilter gemon­teerd is voor u de wasemkap met cir­culatie gebruikt. Zie rubriek "Reini­ging en onderhoud".

. . . met een externe ventilator:

(Toestellen uit de modelreeks......EXT)

-

Zodra u het toestel inschakelt, gaat de
klep open. Zo kan de keukendamp on
gehinderd naar buiten.

12

-

Bij wasemkappen die geschikt zijn om te
werken met een externe ventilator, wordt
de afzuigventilator in een vertrek naar
uw keuze gemonteerd.

De externe ventilator wordt door een be
sturingsleiding met de wasemkap ver
bonden. U kunt hem via het bedienings
paneel van de wasemkap bedienen.

-

-

-

Bediening

De ventilator inschakelen

Druk op de toets Aan/Uit.

^

De ventilator wordt in stand "II" inge
schakeld.

Als de wasemkap via de
Miele-stuurmodule DSM400 verbon
den is met een venstercontactscha
kelaar, kan de ventilator niet worden
ingeschakeld als het venster geslo­ten is. Het controlelampje knippert.

-

-

-

Een ventilatievermogen kiezen

^ Kies met de toetsen – / + het ge-

wenste ventilatievermogen.

Toets + = hoger vermogen
Toets – = lager vermogen

Voor een normaal kookproces gebruikt
u, naar gelang van de intensiteit van de
kookdamp, de standen "I" tot "III".

De ventilator uitschakelen

Schakel de ventilator uit met de toets

^

Aan/Uit.

Zowel bij werking met luchtafvoer als
met luchtcirculatie is het raadzaam om
de ventilator na het koken nog enkele
minuten te laten werken.
Op die manier wordt de lucht in de keu
ken van overgebleven dampen en
geurtjes gezuiverd.

Verlichting in-/uitschakelen

De ventilator hoeft niet aan te zijn om
de verlichting in of uit te schakelen.

^ Druk hiertoe op de toets voor de

kookvlakverlichting.

Automatisch uitschakelen met het
oog op de veiligheid

Bedient u de ingeschakelde wasemkap
10 uur lang niet, dan wordt de ventilator
automatisch uitgeschakeld. De ver
lichting blijft wel aan.

-

-

Intensieve stand

Schakel bij het begin van een braad
proces of bij een kookproces met
sterke geur- en kookdampontwikkeling
even de intensieve stand in.

-

^

Om de ventilator weer aan te zetten,
drukt u op de toets Aan/Uit.

13

Bediening

Automatische uitschakeling van de
intensieve stand

U kunt de intensieve stand zo instellen
dat de ventilator na 10 minuten altijd
automatisch terugkeert naar stand "III".

De ventilator en de verlichting van

^

het kookvlak moeten daartoe uitge
schakeld zijn.

Druk ca. 10 seconden tegelijk op de

^

toetsen "–"en"+" tot het eerste lamp-
je van de indicator voor de
ventilatorstand brandt.

^ Druk daarna achtereenvolgens op de

toets voor

-

Om de automatische uitschakeling te

^

activeren, drukt u op de toets "+".
De controlelampjes van de
ventilatorstanden "I" en "IV" blijven
branden.
Om te desactiveren drukt u op de
toets "–".

Bevestig uw keuze door op de toets

^

Aan/Uit te drukken.

–

de kookvlakverlichting,

–

de toets "–" en opnieuw op

–

de toets voor de kookvlakverlichting.

Als de automatische uitschakeling niet
geactiveerd is, knipperen de controle
lampjes van ventilatorstanden "I" en "IV".

14

-

Reiniging en onderhoud

Maak de dampkap voor elke on

,

derhoudsbeurt stroomloos! Hiertoe

- de stekker uit het stopcontact
trekken of

- de betreffende zekering in de
zekeringkast uitschakelen of

- de betreffende schroefzekering
in de zekeringkast volledig uit­schroeven.

De halogeenlampjes worden

,

tijdens de werking erg heet. Ook na
dat de verlichting uitgeschakeld is
bestaat er nog enige tijd gevaar dat
u zich verbrandt als u ze aanraakt!
U mag de lampjes niet met water
reinigen wanneer ze heet zijn. Hier­door zouden ze beschadigd raken.
Nadat u ze hebt uitgeschakeld,
wacht u enkele minuten voordat u ze
reinigt.

Ommanteling

Algemeen

De oppervlakken en de bedienings
elementen zijn gevoelig voor kras
sen en inkervingen. Neem dus de
volgende opmerkingen in acht om
trent het reinigen van uw toestel.

-

-

-

-

-

Gebruik rond de bedieningselemen
ten niet te veel water om te ver
mijden dat er vocht in de elektro
nische besturing binnendringt.

Gebruik geen

reinigingsmiddelen die soda, zuur,

–

chloor of oplosmiddelen bevatten,

schurend reinigingsmiddel zoals

–

schuurpoeder of -crème, schuur
sponsjes of gebruikte sponsen waar
in restjes schuurmiddel zitten.

Opmerkingen over het reinigen van
toestellen met een roestvrijstalen
ommanteling

(Deze opmerkingen gelden niet voor de
bedieningselementen!)

Om de roestvrijstalen oppervlakken te
reinigen is een niet-schurend reini­gingsmiddel voor roestvrij staal ge­schikt.

Om te vermijden dat de oppervlakken
weer gauw vuil worden, kunt u ook een
onderhoudsmiddel voor roestvrij staal
aanbrengen. Dat is via de Miele Service
After Sales verkrijgbaar. Breng dit mid
del met een zachte doek gelijkmatig en
spaarzaam aan.

-

-

-

-

-

-

^

Reinig alle oppervlakken en de be
dieningselementen enkel met een
sponsdoek, afwasmiddel en warm
water.

^

Wrijf de oppervlakken vervolgens met
een zachte doek droog.

-

15

Reiniging en onderhoud

dai2407

Opmerkingen over het reinigen van
toestellen met een gelakte ommante
ling

(speciale uitvoering)

Bij het reinigen is het onvermijdelijk dat
er zeer kleine krassen op de oppervlak
ken ontstaan. Bij donkere lak en in
combinatie met halogeenverlichting in
de keuken kan dit het uitzicht beïn
vloeden.

Opmerkingen over de bedieningstoet
sen

De bedieningselementen kunnen
verkleuren of wijzigingen ondergaan
als het vuil er langere tijd op inwerkt.
Verwijder vuil daarom direct.

Neem bij het reinigen ook de algemene
opmerkingen in deze rubriek in acht.

Gebruik geen reinigingsmiddel voor
roestvrij staal om de bedieningsele­menten te reinigen.

Opmerkingen over de glazen opper
vlakken

^

Om de glazen oppervlakken te reini
gen is een in de handel verkrijgbare
glasreiniger geschikt.

Gebruik geen

–

schurende reinigingsproducten, zo
als schuurpoeder, schuurcrème,

–

schurende sponsen, zoals
keukensponsen of gebruikte
sponsen waarin nog resten van
schuurmiddelen zitten,

-

-

Vetfilter

-

De herbruikbare metalen vetfilter in het
toestel neemt de vaste bestanddelen
van de kookdampen op (vet, stof e.d.).
Hij verhindert daardoor dat de
dampkap vuil wordt.

­Het verdient aanbeveling de vetfilter om
de 3-4 weken te reinigen. Zo vermijdt u
dat het vet gaat aankoeken.

Een verzadigde filter vergroot

,

het brandrisico!

-

,

De vetfilter en het oppervlak
rond de filter worden door de
opstijgende kookdampen en de
kookvlakverlichting erg warm.
Als u de vetfilter wilt verwijderen na

­dat u de dampkap net hebt gebruikt,

schakelt u eerst de kookvlakverlich
ting uit en wacht u tot het toestel is
afgekoeld.

-

^

Open de vergrendeling van de vetfil
ter, zwenk de vetfilter ca. 45° omlaag,
haak deze achteraan los en neem
deze uit.

-

-

-

–

ovenspray.

16

Om beschadiging aan de filter en
het kookvlak te vermijden, dient u de
vetfilter stevig vast te houden.

Vetfilter met de hand reinigen

Reinig de vetfilter in warm water met

^

een afwasborstel en een zacht hand
afwasmiddel.
Gebruik het handafwasmiddel niet
geconcentreerd.

Gebruik geen

kalkoplossende reinigingsmiddelen,

–

– schuurpoeder, schuurcrème of

agressieve allesreinigers,

– ovenspray.

Vetfilter in de afwasautomaat reini­gen

^ Zet de vetfilters indien mogelijk recht-

op in de onderste korf. Let erop dat
de sproeiarm nog vrij kan ronddraai­en.

Reiniging en onderhoud

Leg de vetfilters na het reinigen nog

^

op een vochtopnemend voorwerp te
drogen.

Wanneer de filter uitgenomen is, kunt

^

u de bereikbare onderdelen van de
ommanteling van vet ontdoen.
Op die manier voorkomt u brand

-

gevaar.

Zorg er bij het monteren van de filter
voor dat de vergrendeling naar onde
ren toe wijst.

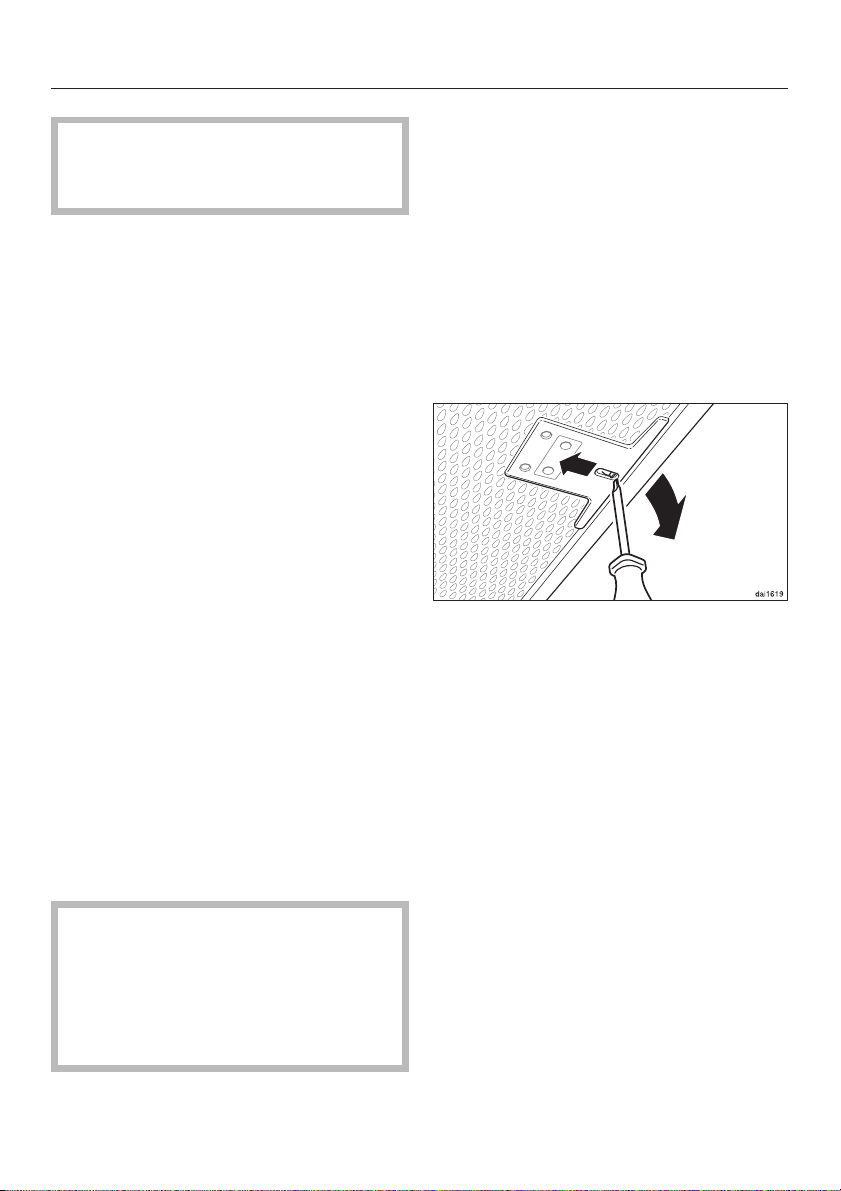

^ Als de vetfilter verkeerd zit,

ontgrendel die dan via de uitsparing
met behulp van een kleine schroe­vendraaier.

-

-

^

Reinig de vetfilters in een programma
van maximaal 65 °C. Als u een
Miele-afwasautomaat hebt, kiest u
het Automatic-programma.

^

Gebruik een zacht afwasmiddel voor
afwasautomaten.

Reinigt u de vetfilters in de afwasau
tomaat, dan kan het inwendige filter
oppervlak naargelang het gebruikte
afwasmiddel verkleuren.
Dit schaadt de werking van de vetfil
ters echter niet.

-

-

-

17

Reiniging en onderhoud

Reukfilter monteren/vervangen

Bij werking met luchtcirculatie dient u
niet enkel een vetfilter maar ook een
reukfilter te monteren. Deze filter houdt
de geuren tegen die tijdens het koken
ontstaan.
De filter wordt in de luifel boven de vet
filter geplaatst.

Deze reukfilter is bij uw Miele-hande
laar of via de Service After Sales van
Miele verkrijgbaar.
Het type en de aanduiding vindt u in
de rubriek "Technische gegevens".

^ Om de reukfilter te monteren of te

vervangen, moet u eerst de vetfilter
uitnemen zoals hierboven beschre­ven.

^ Neem de reukfilter uit de verpakking.

-

U doet er goed aan de reukfilter uiterlijk
om de 6 maanden te vervangen.

De gebruikte reukfilter mag u met het
huisvuil meegeven.

-

^

Plaats de reukfilter vooraan in de uit
sparing a, zwenk hem achteraan
naar boven toe en druk hem vast b.

^

Zet de vetfilter weer op zijn plaats.

Vervang de reukfilter telkens als de
geuren niet meer voldoende worden te
gengehouden.

18

-

-

Lampje vervangen

dai2409

Koppel de wasemkap los van het

^

elektriciteitsnet. Daartoe

de stekker van het toestel uit het

–

stopkontact uitrekken, of

de zekering van de elektrische

–

installatie uitschakelen, of

de schroefzekering van de

–

elektrische installatie volledig uit­schroeven.

Reiniging en onderhoud

De halogeenlampjes worden tijdens
de werking erg heet. Ook nadat de
verlichting uitgeschakeld is bestaat
er nog enige tijd gevaar dat u zich
verbrandt als u ze aanraakt.
Wacht daarom enkele minuten voor­dat u het halogeenlampje verwijdert.

^ Neem de vetfilter uit het toestel.

^ Neem de reukfilter uit het toestel bij

werking met luchtcirculatie.

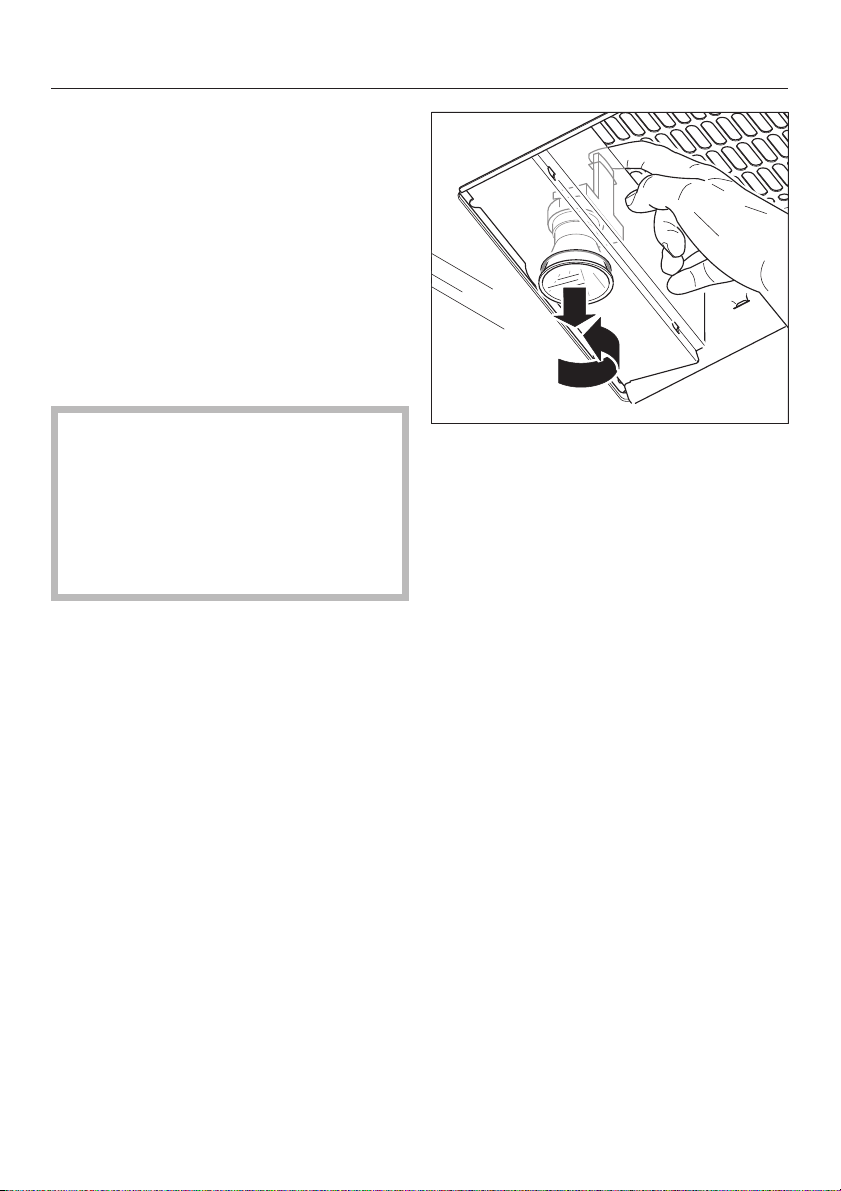

Duw de lichteenheid via de knop bo

^

ven de lampbehuizing iets omlaag.

^ Nu kan het halogeenlampje naar links

uit de fitting worden gedraaid.

^ Draai het nieuwe halogeenlampje

(GU/GZ 10, 230 V, 50 W) in de fitting
en druk het lampje omhoog.

Het is aan te bevelen het halogeen­lampje te vervangen door een lampje
van hetzelfde merk en type.

^

Plaats de vetfilter en (bij werking met
luchtcirculatie) de reukfilter terug.

-

19

Afmetingen van het toestel

De schets is niet op schaal.

20

Afmetingen van het toestel

dai2479

a Luchtafvoer

b Luchtcirculatie

c Luchtuitlaat bij naar boven gemon

-

teerde luchtcirculatie

d, e Installatieplaats;
bij werking met luchtcirculatie alleen
d : Plaatsen op muur of plafond voor
de openingen van de luchtafvoer naar
buiten en voor de montage van het
stopcontact.
Bij werking met luchtcirculatie hoeft u
enkel een stopcontact te monteren.

f Als onder de luifel een spatwand of
een achterwandpaneel is gepland, kan
dit voor problemen zorgen bij het ver­wijderen van de vetfilter, afhankelijk van
de dikte en hoogte van de wand of het
paneel.

Luchtafvoeraansluiting C 150 mm,
met verloopmof C 125 mm.

Afstand tussen kookvlak en
dampkap (S)

Tenzij de fabrikant van het kooktoe
stel grotere veiligheidsafstanden
heeft voorgeschreven, moeten tus
sen het kooktoestel en de onderkant
van de dampkap de volgende mini
mum veiligheidsafstanden in acht
worden genomen:
Elektrisch kookvlak: 450 mm
Gaskookvlak: 650 mm
Elektrische grill, friteuse: 650 mm

Zie in dit verband ook de rubriek "Op­merkingen omtrent uw veiligheid".

– Het is aan te raden onder de

dampkap, zelfs boven elektrische
kookvlakken, een afstand van mini­mum 650 mm in acht te nemen. Zo
werkt u vlotter onder de dampkap.

-

-

-

^

In dit geval plaatst u de vetfilter voor
de montage in een hoek van 180° in
het toestel.

–

Hou bij de keuze van de
montagehoogte rekening met uw
lichaamslengte. U moet vlot aan het
kook vlak kunnen werken en de
dampkap perfect kunnen bedienen.

–

Hou er rekening mee dat hoe groter
de afstand tussen de dampkap en
het kookvlak is, hoe minder gemak
kelijk de kookdampen worden opge
nomen.

–

Als de bovenkant van het telesco
pische deel tegen het plafond wordt
gemonteerd, dient u bij de keuze van
de montagehoogte rekening te hou
den met de hoogte van het toestel.

-

-

-

-

21

Afmetingen van het toestel

Positie van de boorgaten

Op deze schets vindt u de positie van
de boorgaten voor een
geprefabriceerde achterwand (schroe
ven ø 5 mm).

* De positie van het montage-element is
variabel. Die is afhankelijk van de ope
ning van de luchtafvoer en de positie
van het stopcontact. Het moet zo diep
mogelijk worden gemonteerd.

Als de dampkap rechtstreeks op de
muur wordt bevestigd, dient u voor de
boorgaten de bijgeleverde montage
handleiding te volgen.

22

-

-

-

Lees eerst de rubrieken "Afmetingen
van het toestel" en "Opmerkingen
omtrent uw veiligheid" op de vol
gende pagina's voor u de dampkap
monteert.
Vooral bij het gelijktijdig gebruiken
van de dampkap en een verwar
mingstoestel dat lucht uit hetzelfde
vertrek nodig heeft, bestaat er soms
gevaar voor vergiftiging!

Montagehandleiding

Montage

Demontage

Als u het toestel dient te demonteren,

-

-

ga dan in omgekeerde volgorde te
werk van de beschrijving in de monta
geschets.

Om het opzetstuk van de schouw weg
te nemen, kunt u het bijgeleverde hef
boompje gebruiken.

-

-

De montage is in de bijgeleverde mon
tageschets beschreven.

Beschermfolie

(bij toestellen in roestvrij staal)

Om het toestel tegen transportschade
te beschermen zijn de onderdelen van
de ommanteling voorzien van een be­schermfolie.

Verwijder de beschermfolie van de om­manteling voor u het toestel monteert.
De beschermfolie kan zonder hulpmid
delen worden afgetrokken.

-

Schroef beide klemschroeven van de
schouw los. Schuif het hefboompje tus­sen het opzetstuk van de schouw en
het telescopische deel. Duw het
opzetstuk van de schouw uit zijn ver
grendeling.

-

-

23

Montage

dai2701

Montagemateriaal

24

a 3 vellen montagebescherming

voor de montage van de schouw.

b 1 luchtafvoertuit voor een luchtaf

voerleiding C 150 mm.

c 1 verloopmof

voor een luchtafvoerleiding
C 125 mm.

d 1 terugslagklep

om in de luchtafvoertuit van de mo
toreenheid in te bouwen (niet voor
werking met luchtcirculatie)

e 2 beschermingsprofielen

om de schouw te monteren.

f Bovenste montage-element

om het telescopische deel te beves­tigen.

g Middelste montage-element

om het telescopische deel te beves­tigen.

De schroeven en pluggen zijn

,

-

-

geschikt voor massief metselwerk.
Gebruik voor andere muurconstruc
ties de gepaste bevestigingsmidde
len.
Zorg ervoor dat de muur draag
krachtig genoeg is.

2 kartelmoeren M 6

om het toestel te bevestigen.

2 schroeven 3,9 x 7,5 mm
(niet nodig)

Montage

-

-

-

h Onderste montage-element

om er het toestel aan te bevestigen.

i Ombouwset voor werking met

luchtcirculatie

bevat het bochtstuk, de aluminium
slang en slangklemmen (niet bijgele
verd, mits toeslag verkrijgbaar toebe
horen, zie "Technische gegevens").

8 schroeven5x40mmen
8 pluggen S 8

om het montage-element op de muur te
bevestigen.

1 hefboompje

om de schouw te demonteren.

-

-

Montagehandleiding

25

Luchtafvoerleiding

U dient absoluut de rubriek "Opmer
kingen omtrent uw veiligheid" in acht
te nemen.
Vooral bij het gelijktijdig gebruiken
van de dampkap en een verwar
mingstoestel dat lucht uit hetzelfde
vertrek nodig heeft, bestaat er soms
gevaar voor vergiftiging!
In geval van twijfel laat u door een
erkende schoorsteenveger controle
ren of een veilig gebruik van de
luchtafvoerleiding gewaarborgd is.

Gebruik voor de aansluiting van de

–

-

-

-

luchtafvoerleiding enkel gladde bui
zen of soepele slangen van onbrand
baar materiaal.

Bij werking met een externe ventilator

–

moet u ervoor zorgen dat de luchtaf
voerleiding voldoende stijf is. De ex
terne ventilator kan voor een onder
druk zorgen, die tot vervorming van
de luchtafvoerleiding leidt.

Om een maximaal luchtafvoervermogen
te halen en het geruis te beperken,
dient u de volgende punten in acht te
nemen:

– De diameter van de luchtafvoerlei-

ding mag niet kleiner zijn dan
150 mm.

– Als platte luchtafvoerbuizen worden

gebruikt, mag de diameter niet
kleiner zijn dan de diameter van de
luchtafvoertuit.

-

-

-

-

-

26

– De luchtafvoerleiding dient zo kort en

recht mogelijk te zijn.

–

Gebruik alleen wijde bochten.

–

De luchtafvoerleiding mag niet wor
den geknikt of samengedrukt.

–

Zorg ervoor dat alle verbindingen
vast en dicht zijn.

–

Als u de luchtafvoerleiding horizon
taal aanlegt, moet u zorgen voor een
verval van minstens 1 cm per meter.
Zo kan er geen condenswater in de
dampkap lopen.

-

-

Luchtafvoerleiding

Wordt de lucht naar buiten afge

–

voerd, dan kunt u het best een teles
copisch muurkastje of een
dakdoorvoer (mits toeslag verkrijg
baar toebehoren) installeren.

Voert u de lucht af via een schoor

–

steen, richt de luchtafvoerleiding dan
in de richting waarin de lucht wordt
afgevoerd.

Belangrijk!

Als de luchtafvoerleiding door koele
vertrekken, zolders e.d. wordt aange­legd, kan er tussen de afzonderlijke
vertrekken een groot temperatuurver­schil ontstaan. Hierdoor kan er con­denswater ontstaan. In zo'n geval dient
u de luchtafvoerleiding voldoende te
isoleren.

-

-

-

Condenswaterstop

­(mits toeslag verkrijgbaar)

Niet alleen zorgt u best voor een aan­gepaste isolatie van de luchtafvoerlei­ding, het is ook raadzaam een con­denswaterstop te installeren. Die vangt
het eventuele condenswater op en doet
het verdampen. De condenswaterstop
is voor luchtafvoerleidingen van
C 125 mm of C 150 mm verkrijgbaar.

Installeer de condenswaterstop lood
recht en, indien mogelijk, zo dicht mo
gelijk boven de luchtafvoertuit van de
dampkap. De pijl op de buitenkant
geeft de luchtafvoerrichting aan.

-

-

Bij dampkappen die bestemd zijn om

op een externe ventilator (type ......EXT)

te worden aangesloten, is de condens
waterstop in het toestel ingebouwd.

27

-

Luchtafvoerleiding

Geluidsdemper

(mits toeslag verkrijgbaar)

In de luchtafvoerleiding kan een
geluidsdemper worden gemonteerd.
Deze zorgt voor bijkomende
geluidsdemping...

...bij werking met luchtafvoer:

De geluidsdemper dempt de geluiden
van de ventilator, zowel de
ventilatorgeluiden naar buiten toe als
de buitengeluiden die via de luchtaf
voerleiding in de keuken komen (bijv.
straatlawaai).
Hiertoe wordt de geluidsdemper zo
dicht mogelijk bij de luchtafvoertuit a
gemonteerd.

...bij werking met luchtcirculatie:

De geluidsdemper wordt gemonteerd
tussen de luchtafvoertuit en het bocht
stuk b. De inbouwruimte moet van ge­val tot geval worden gecontroleerd.

...bij werking met luchtafvoer via een
externe ventilator:

Om ventilatorgeluiden in de keuken te
minimaliseren, moet de geluidsdemper
indien mogelijk voor de externe ventila­tor worden gemonteerd c, bij een
lange luchtafvoerleiding bij de luchtaf­voertuit van de dampkap d.

-

-

28

Als een externe ventilator in het huis is
geïnstalleerd, kunt u de
ventilatorgeluiden naar buiten toe ver
minderen door een geluidsdemper na
de externe ventilator e te monteren.

De werking verbetert wanneer twee
geluidsdempers na elkaar worden
gemonteerd. Dit geldt voor alle func
ties.

-

-

Elektrische aansluiting

De aansluiting van uw apparaat op
het stroomnet kan u het best aan
een bevoegd elektricien toevertrou
wen. Die dient de plaatselijke regle
mentering te kennen en nauwgezet
te volgen.
Door ondeskundige installatie- of re
paratiewerkzaamheden kunnen er
niet te onderschatten risico’s op
duiken voor wie het toestel gebruikt.
Daarvoor kan de fabrikant niet aan
sprakelijk worden gesteld.

Deze wasemkap mag u enkel aansluiten
op een degelijk geïnstalleerd en geaard
stopcontact van AC 230V ~ 50 Hz.

Om de veiligheid te verhogen, verdient
het aanbeveling een verliesstroomscha­kelaar met een uitschakelstroom van
30 mA voor het toestel te schakelen.

Voer de aansluiting bij voorkeur via een
stopcontact uit. Dit vergemakkelijkt im­mers eventuele tussenkomsten van de
technische dienst. Het stopcontact
moet nog toegankelijk zijn als het toe
stel ingebouwd is.

-

-

-

-

-

-

De vereiste gegevens over de aan
sluiting staan op het typeplaatje. Dat
vindt u als de vetfilters uitgenomen zijn.

Ga na of deze gegevens overeenstem
men met de spanning en de frequentie
van het net.

-

-

Is het stopcontact voor de gebruiker na
het inbouwen niet meer toegankelijk of
is er een vaste aansluiting voorzien,
dan moet die voor elke fase met een
stroomonderbreker uitgerust zijn. Als
stroomonderbrekers kunnen er scha
kelaars worden gebruikt met een con
tactopening van meer dan 3 mm. Bij
voorbeeld automatische schakelaars,
zekeringen en contactsluiters.

-

-

-

29

Werking met stuurmodule DSM 400

Om de wasemkap met andere compo
nenten te combineren, is als toebeho
ren een Miele stuurmodule DSM 400
verkrijgbaar.

Deze biedt volgende mogelijkheden:

Aansluiting van een
venstercontactschakelaar

Als de wasemkap tegelijk moet werken
met een verwarmingstoestel dat lucht
uit het vertrek nodig heeft, en als de
vereiste toevoer van verse lucht enkel
via een geopend venster kan worden
verzekerd, biedt de stuurmodule de
mogelijkheid om een venstercontact­schakelaar (niet bijgeleverd) aan te
sluiten.

Die zorgt ervoor dat de wasemkap en­kel werkt indien het raam ver genoeg
openstaat (zie ook de rubriek "Opmer­kingen omtrent uw veiligheid").

Als het venster gesloten is, kan de ven­tilator niet worden ingeschakeld. Het
controlelampje in de aan/uitknop van
de wasemkap knippert.

Dit heeft geen invloed op de verlichting
van de wasemkap.

Hou er ook rekening mee dat de lucht
toevoer bij een open raam niet in het
gedrang komt door bijv. neergelaten
rolluiken.

-

­Als de stuurmodule wordt verwijderd
om de wasemkap weer zonder ven
stercontactschakelaar te gebruiken
(bijv. na een verhuis), moet ook een
reset worden uitgevoerd van de
elektronica van de wasemkap.
Dit is enkel mogelijk door de Tech
nische Dienst.

Potentiaalvrije aansluiting

Dient om een ander toestel te sturen in
functie van de schakeltoestand van de
ventilator van de wasemkap.

– Als de wasemkap en een verwar-

mingstoestel dat lucht uit het vertrek
nodig heeft, tegelijk worden gebruikt,
kan - om voldoende toevoer van ver­se lucht te waarborgen - een lucht­toevoerventilator worden ingescha­keld of een motorgestuurde lucht­toevoerklep worden geopend zodra
de ventilator van de wasemkap wordt
ingeschakeld.
In dit geval dient men erop te letten
dat de ventilator voldoende vermogen
heeft en de diameter van de

-

voedingskabel groot genoeg is.

–

Als geen voldoende luchttoevoer kan
worden verzekerd, biedt het poten
tiaalvrij contact de mogelijkheid om
een verwarmingstoestel dat lucht uit
het vertrek nodig heeft, uit te scha
kelen als de wasemkap wordt inge
schakeld.

-

-

-

-

-

30

Zie in dit verband ook de rubriek "Op
merkingen omtrent uw veiligheid".

-

Werking met stuurmodule DSM 400

Aansluiting van een lichtschakelaar

Met de stuurmodule kunt u de ver
lichting van de wasemkap inschakelen
via een in de huisinstallatie geïnte
greerde lichtschakelaar.

Montage

De stuurmodule wordt na de demon­tage van de schouw op de ventilator­eenheid gemonteerd Bij de stuurmo
dule vindt u een uitgebreide functiebe
schrijving/montagehandleiding.

-

-

-

-

31

Technische dienst

Neem bij storingen die u niet zelf kan
oplossen, contact op

met uw Miele-handelaar

–

of

met de Technische Dienst van Miele.

–

Het adres en telefoonnummer van onze
technische dienst vindt u op de rugzij
de van deze gebruiksaanwijzing.

Wanneer u daar een beroep op doet,
geef dan a.u.b. altijd het machinetype
en -nummer op.

-

Beide gegevens vindt u op het type
plaatje. Dat wordt zichtbaar nadat u de
vetfilters hebt weggenomen.

-

32

Technische gegevens

Totale aansluitwaarde .........250W

- Ventilatormotor .............200W

- Kookvlakverlichting ........1x50W

Netspanning ............. AC230V

Frequentie .................. 50Hz

Zekering .....................10A

Snoer-

lengte ......................1,5m

Gewicht

DA 5960 W.................22,5 kg

DA 5990 W.................25,5 kg

DA 5990 EXT ...............22,5 kg

Ventilatievermogen

Luchtafvoervermogen volgens EN
61591

Luchtafvoersysteem C 150 mm:

stand I ..................150m

stand II ..................260m

stand III .................360m

Intensieve stand ...........530m

3

/h

3

/h

3

/h

3

/h

Mits toeslag verkrijgbaar toebehoren bij
werking met luchtcirculatie:

Ombouwset DUW 20

–

Reukfilter Miele actieve koolfilter

–

DKF 11-1

* De aansluitwaarde en het luchtafvoer
vermogen van de toestellen van het
type ...EXT zijn afhankelijk van de aan

-

gesloten externe ventilator.

Type ...EXT:
Lengte van de verbindingsleiding naar

de externe ventilator ...........1,9m

-

Luchtafvoersysteem C 125 mm:

stand I ..................130m

stand II ..................230m

stand III .................330m

intensieve stand ...........500m

Bij werking met circulatie met reukfil
ters:

stand I ..................100m

stand II ..................200m

stand III .................270m

intensieve stand ...........350m

3

/h

3

/h

3

/h

3

/h

-

3

/h

3

/h

3

/h

3

/h

333435

Wijzigingen voorbehouden / 2511

M.-Nr. 07 770 950 / 02
