Miele DA 5590 W User Manual [ru]

Page 1

Инструкция по эксплуатации, монтажу и гарантия качества

Кухонная вытяжка DA 5590 W

До установки, подключения и подготовки к работе обязательно прочтите данную инструкцию по эксплуатации. Вы обезопасите себя и предотвратите повреждения прибора.

ru - RU, UA, KZ

M.-Nr. 07 260 690

Page 2

Содержание

Ваш вклад в охрану окружающей среды ............................3

Указания по безопасности и предупреждения .......................4

Описание прибора ...............................................10

Описание работы прибора........................................12

Miele|home .....................................................13

Con|ctivity ......................................................13

Управление .....................................................14

Включение вентилятора s.........................................14

Выбор уровня мощности ...........................................14

Функция остаточного хода вентилятора "5m15".......................15

Выключение вентилятора s .......................................15

Местное освещение n ............................................15

Автоматическое отключение .......................................16

Счетчик рабочих часов l..........................................16

Звуковой сигнал сенсорных кнопок ..................................17

Чистка и уход ...................................................18

Корпус ..........................................................18

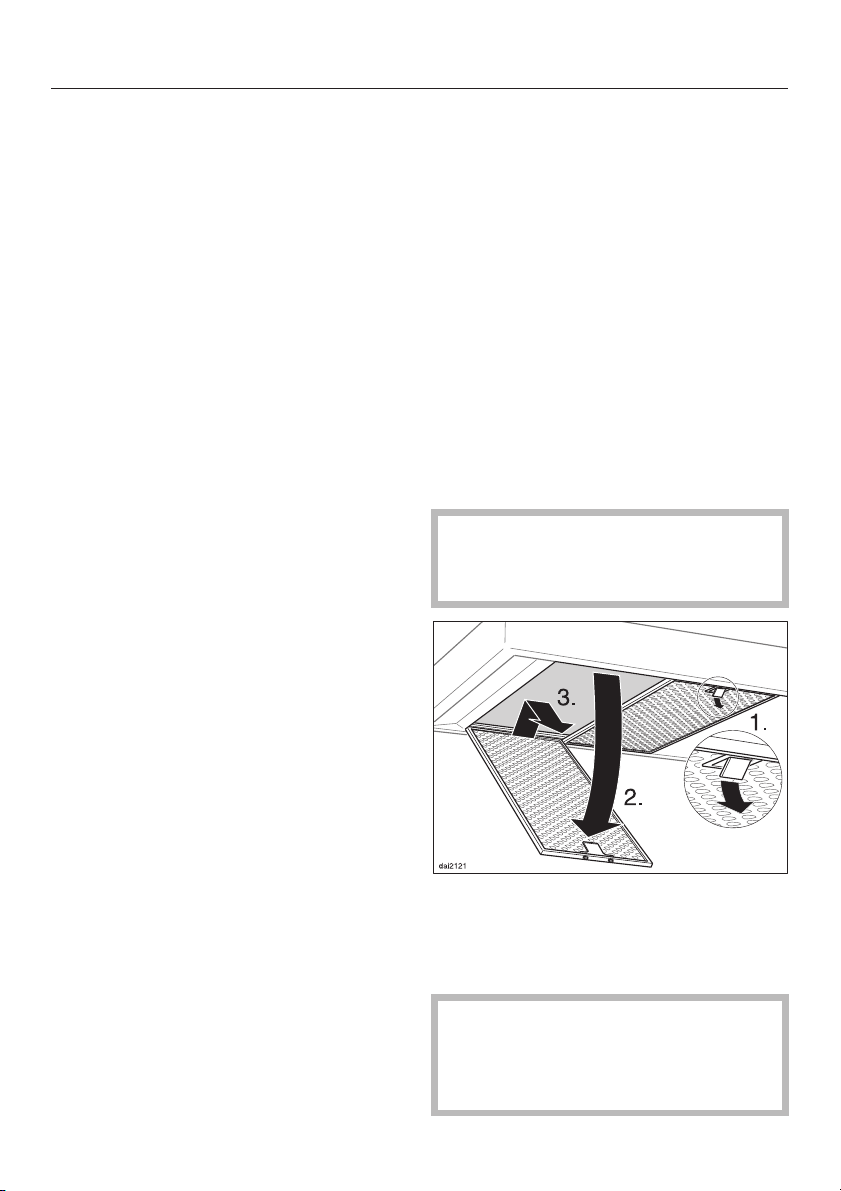

Жироулавливающий фильтр .......................................19

Обнуление счетчика рабочих часов жироулавливающего фильтра .....21

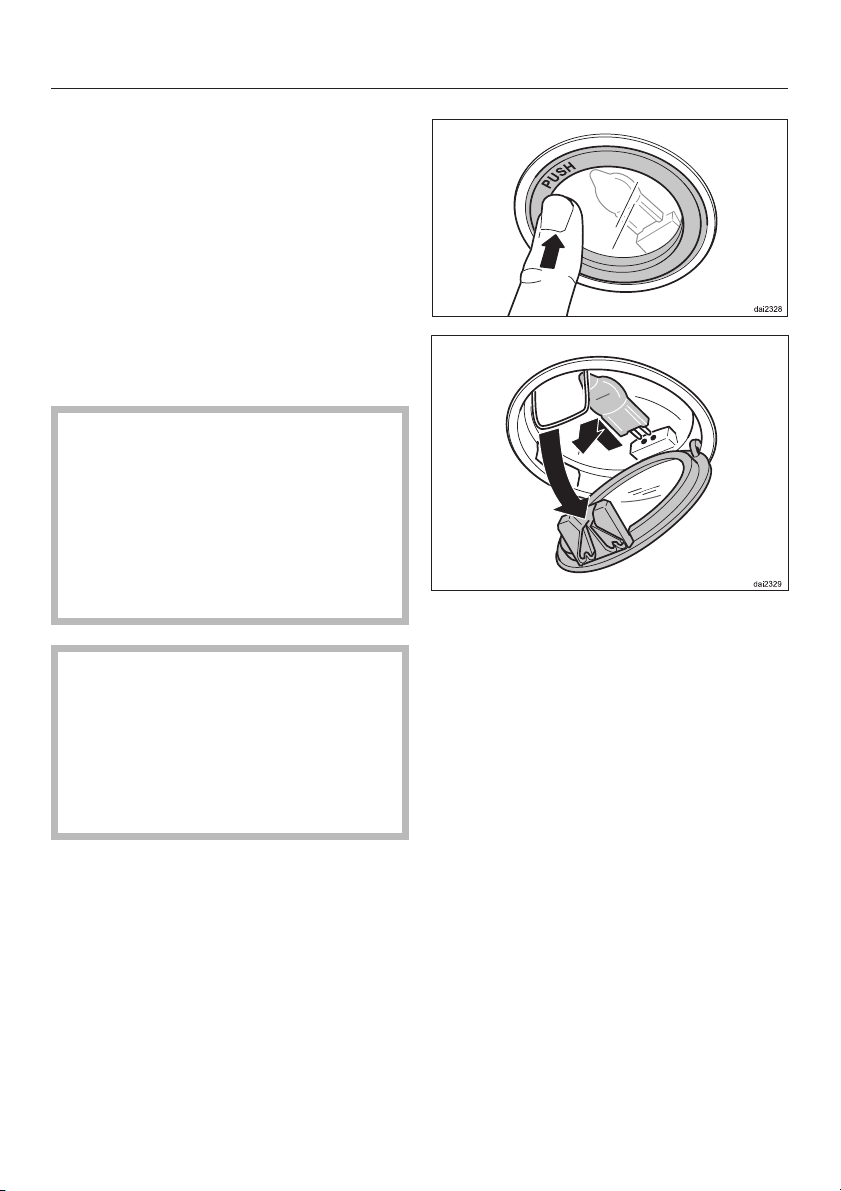

Замена галогенных ламп...........................................22

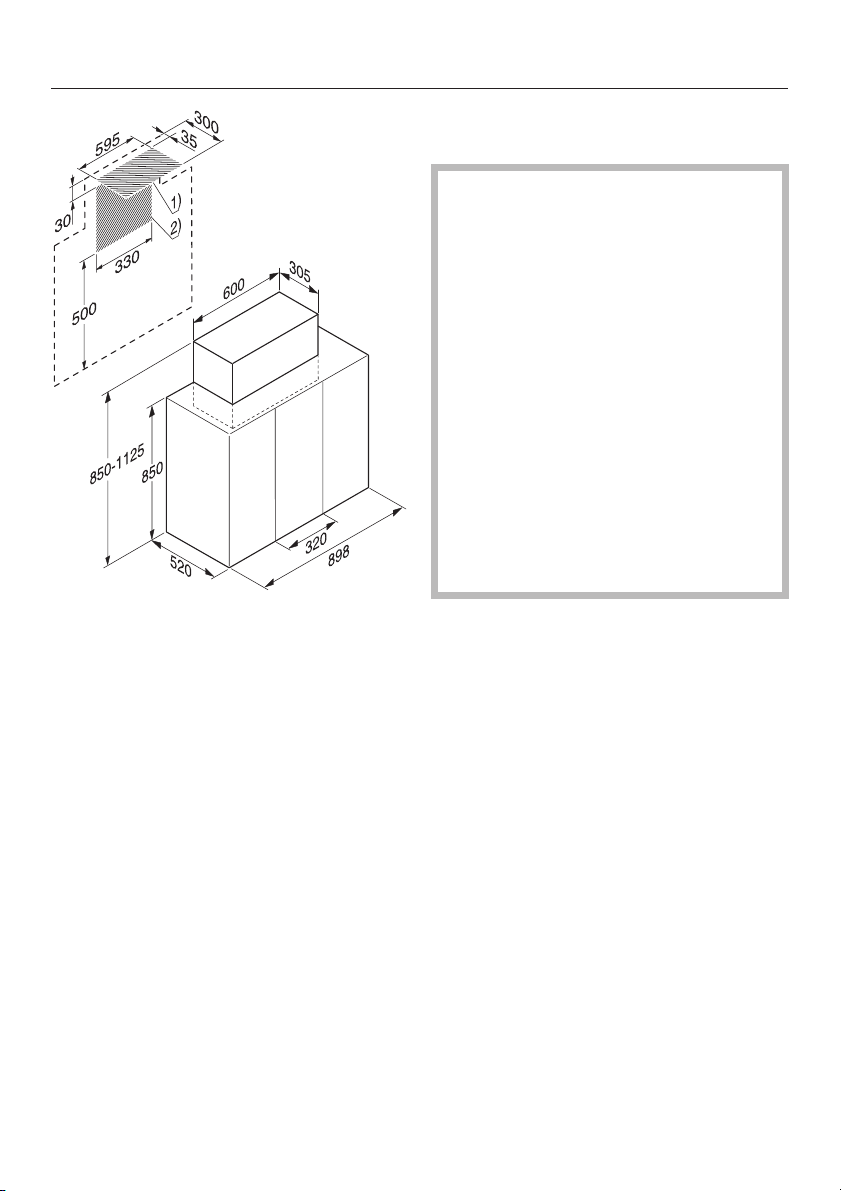

Размеры прибора................................................23

Расстояние между варочной поверхностью и вытяжкой (S) ...........23

Монтаж.........................................................24

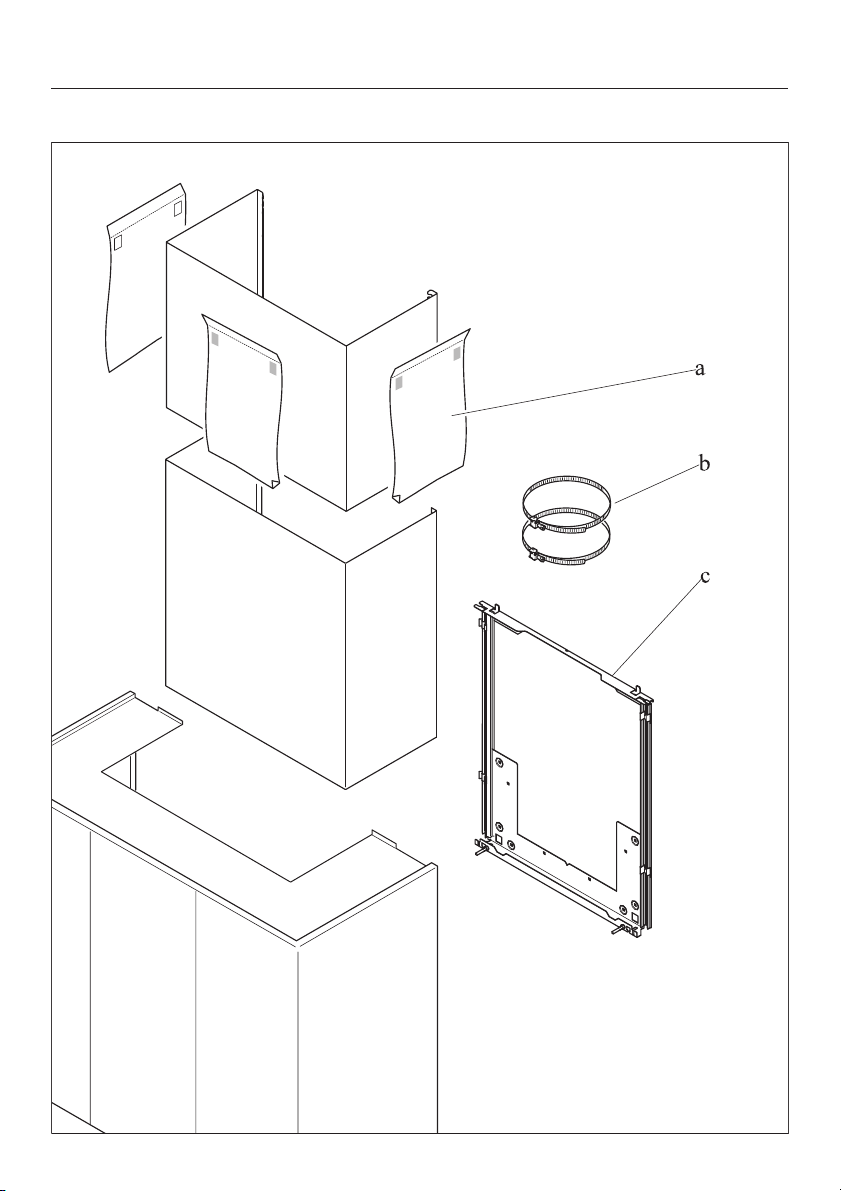

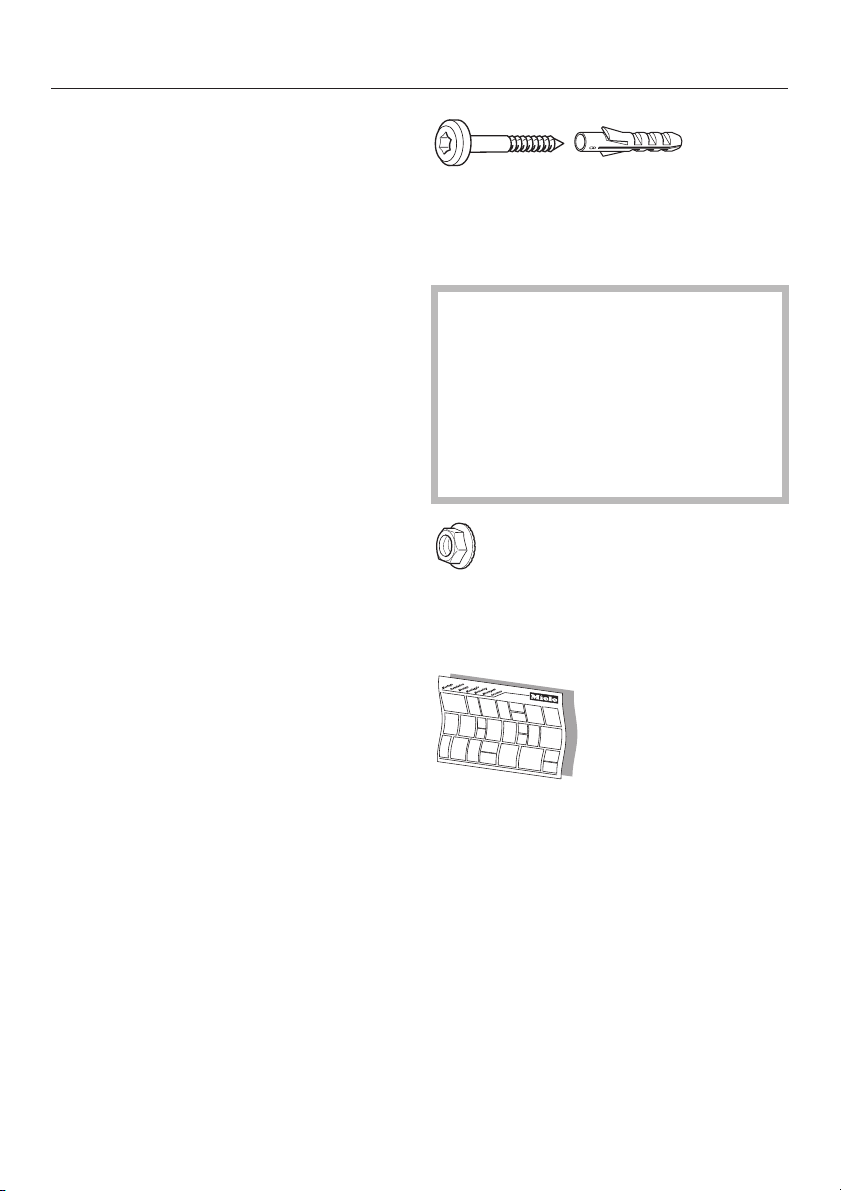

Материал для монтажа............................................24

Инструкция по монтажу ...........................................26

Защитная пленка .................................................26

Электроподключение ............................................27

Работа вытяжки с модулем управления DSM 400 ...................28

Подключение выключателя с оконным контактом ..................28

Использование изолированных управляющих контактов ..............29

Подключение кнопочного выключателя с подсветом ................29

Воздуховод .....................................................30

Сервисная служба...............................................32

Сертификат (только для РФ) ....................................32

Технические характеристики .....................................33

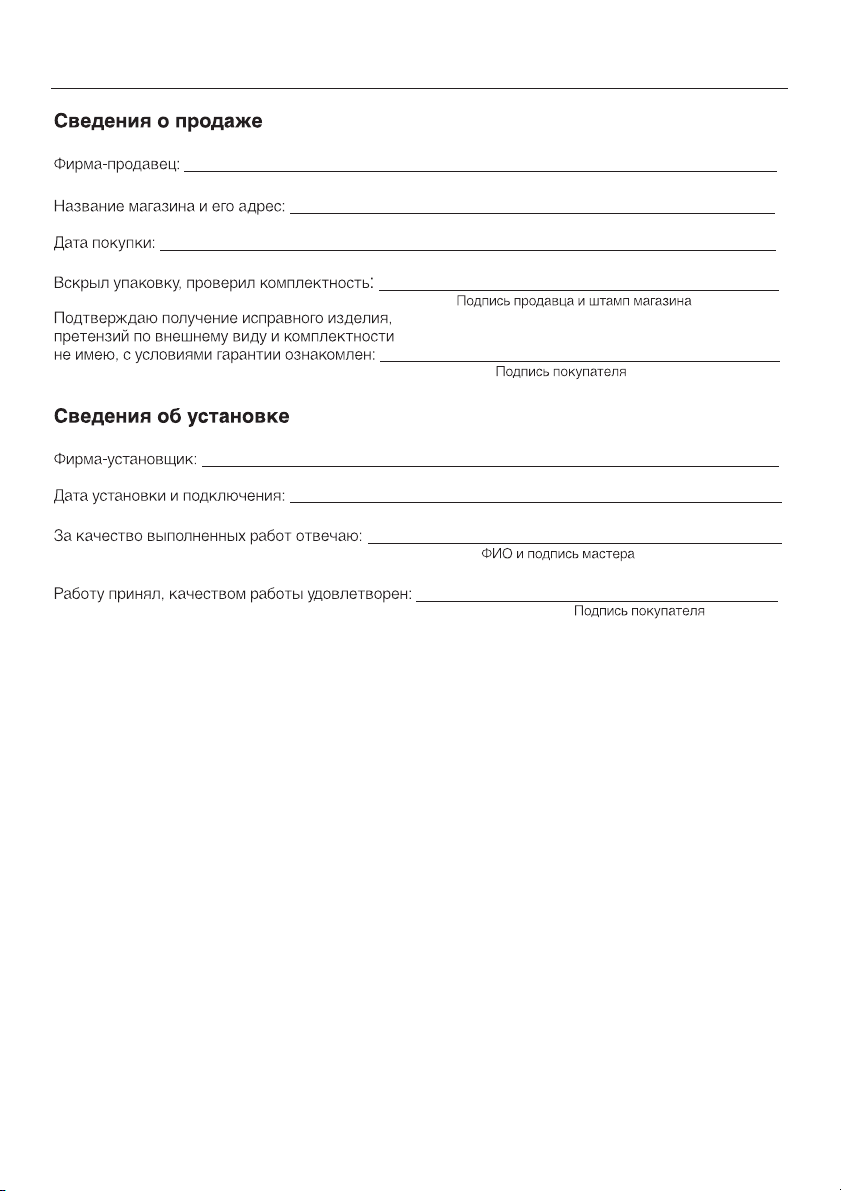

Гарантия качества товара ........................................34

Page 3

Ваш вклад в охрану окружающей среды

Утилизация транспортной упаковки

Упаковка защищает прибор от по вреждений при транспортировке. Материалы, используемые при изго товлении упаковки, безопасны для окружающей среды и легко утилизи руемы, поэтому они подлежат пере работке.

Возвращение упаковки для ee вто ричной переработки приводит к эко номии сырья и уменьшению коли чества отходов. Просим Bac по воз можности сдать упаковку в пункт приема вторсырья.

Части упаковки (например, пленка, стиропор) могут представлять опасность для детей. Существует опасность удушья! Храните упаковку в недоступном для детей месте и утилизируйте ее как можно быстрее.

Утилизация отслужившего прибора

Отслужившие электрические и электронные приборы часто содер жат ценные компоненты. В то же

время материалы приборов содер жат вредные вещества, необходи

мые для работы и безопасности тех

ники. При неправильном обращении с отслужившими приборами или их попадании в бытовой мусор такие

вещества могут нанести вред здоро

вью человека и окружающей среде.

Поэтому не рекомендуется

выбрасывать отслужившие приборы вместе с обычным бытовым мусором.

Рекомендуем Вам сдать отслужив ший прибор в пункт приема и утили зации электрических и электронных приборов.

До момента отправления на утилиза цию отслуживший прибор должен храниться в безопасном для детей состоянии.

Page 4

Указания по безопасности и предупреждения

Вытяжка не предназначена для Эта вытяжка отвечает нормам технической безопасности. Однако ее ненадлежащее исполь зование может привести к трав мам персонала и материальному ущербу.

Прежде чем начать эксплуатацию вытяжки, внимательно прочтите данную инструкцию. В ней содер жатся важные сведения по мон тажу, технике безопасности, эксп луатации и техобслуживанию вы тяжки. Вы обезопасите себя и из бежите повреждений прибора.

использования вне помещений.

Все другие возможности применения

недопустимы. Miele не несет ответ

ственности за повреждения, кото рые могут возникнуть вследствие применения не по назначению или неправильного обслуживания.

Лицам, которые по состоянию

здоровья или из-за отсутствия опыта

и соответствующих знаний не могут уверенно управлять вытяжкой, не

рекомендуется ее эксплуатация без

присмотра или руководства со сто

роны ответственного лица.

Бережно храните данную инструкцию и, по возможности, передайте ее следующему владельцу прибора.

Надлежащее использование

Эта вытяжка предназначена для

использования в домашнем хозяйстве или подобных условиях, например

–

в магазинах, офисах и подобных рабочих условиях

–

в загородных домах

–

клиентами в отелях, мотелях, пансионатах и других соответству ющих заведениях.

Используйте вытяжку только для

домашних нужд для удаления и очистки воздуха от испарений, кото рые остаются после приготовления пищи.

Åñëè ó Âàñ åñòü äåòè

Не оставляйте без надзора детей,

если они находятся вблизи вытяжки. Никогда не позволяйте детям играть с прибором.

Дети могут пользоваться вытяж-

кой без надзора взрослых, если они настолько освоили работу c прибо ром, что могут это делать c уверен ностью. Кроме того, они должны осо знавать возможную опасность, связанную с неправильной эксплуа тацией прибора.

Если Ваша вытяжка оснащена

галогенными лампами, учитывайте,

что при эксплуатации лампы очень сильно нагреваются и остаются горя чими еще некоторое время после вы ключения. Не позволяйте детям при

касаться к лампам, пока они не ос

тынут настолько, что опасность по лучения ожога будет исключена.

Page 5

Указания по безопасности и предупреждения

Техника безопасности

Перед монтажом проверьте от

сутствие на вытяжке внешних по вреждений. Ни в коем случае не вво дите в эксплуатацию поврежденный прибор. Эксплуатация поврежденной вытяжки ставит под угрозу Вашу бе зопасность!

Перед подключением вытяжки

обязательно сравните данные под ключения (напряжение и частоту) на типовой табличке с параметрами электросети (см. главу "Сервисная служба"). Эти данные обязательно должны совпадать во избежание повреждения прибора. В случае сомнений проконсультируйтесь со специалистом по электромонтажу.

Электробезопасность вытяжки

гарантирована только в том случае, если она подключена к системе защитного заземления, выполненной в соответствии с предписаниями. Очень важно проверить соблюдение этого основополагающего условия обеспечения электробезопасности. В случае сомнения поручите специа листу-электрику проверить домаш нюю электропроводку. Производитель не может нести от ветственности за повреждения, при чиной которых является отсутствую щее или оборванное защитное за земление (например, удар электро током).

Открывайте корпус лишь настоль

ко, насколько это необходимо для проведения монтажа и чистки, см. описание. Ни в коем случае не от

крывайте другие части корпуса.

Возможное касание токоведущих частей, а также изменение электри

ческого и механического устройства

вытяжки представляют опасность для Вас и могут привести к наруше ниям в работе вытяжки.

Монтаж и техобслуживание при

бора, а также ремонтные работы мо гут выполнять только квалифициро ванные специалисты. Вследствие неправильно выполненных работ по монтажу, техобслуживанию или ремонту может возникнуть серьезная опасность для пользователя, за которую производитель не несет ответственности.

Вышедшие из строя детали кон-

струкции должны заменяться только на оригинальные запчасти Miele. Только при использовании этих дета лей Miele гарантирует, что требова ния по технике безопасности будут выполнены в полном объеме.

Эксплуатируйте вытяжку только

в смонтированном состоянии, чтобы была гарантирована ее надежная и безопасная работа.

Page 6

Указания по безопасности и предупреждения

При проведении монтажа, техоб

служивания и ремонта вытяжки она должна быть отключена от электро сети. Вытяжка считается отключен ной от сети только в том случае, если будет выполнено одно из сле дующих условий:

выключены предохранители на

–

распределительном щитке,

полностью вывернуты резьбовые

–

предохранители на электрощитке,

отсоединен от электросети сете

–

вой кабель. При подключении прибора с помощью сетевой вилки для того, чтобы отсоединить его от сети, беритесь за вилку, а не за кабель.

Не допускается подключение вы-

тяжки к электросети через разветвительную розетку или удлинитель. Такие устройства не могут обеспечить необходимую безопасность прибора (например, возникает опасность перегрева).

Эта вытяжка не может быть под

ключена на нестационарных объек тах (напр., судах).

Одновременная эксплуатация с

устройством горения, зависимым

от комнатного воздуха

Внимание: опасность отравления!

При одновременной эксплуатации

кухонной вытяжки и устройства горения, зависимого от комнатного воздуха, в одном помещении или при соединении систем вентиляции требуется особая осторожность. Такие устройства горения, как нагреватели, работающие на газе, масле, дереве или угле, газовые колонки, бойлерные установки, варочные па нели, духовые шкафы, используют

для поддержания горения воздух по

мещения, а их отработавшие газы

выводятся на улицу через газоотводную шахту (например, ды мовую трубу). При работе в режиме отвода воздуха кухонная вытяжка забирает воздух из кухни è соседних помещений. Если отсутствует достаточный при ток воздуха, то возникает разреже ние. К устройству горения не посту пает необходимое количество возду ха для поддержания горения, поэто му оно затрудняется.

Page 7

Указания по безопасности и предупреждения

Ядовитые продукты сгорания в виде газов могут попасть из дымовой тру бы или вытяжного короба в жилые помещения. Возникает угроза для жизни!

Безопасная эксплуатация при одно временной работе кухонной вытяжки и зависимых от комнатного воздуха устройств горения (в одном помеще нии или при общей системе вентиля ции) может быть обеспечена, если разрежение не превышает 4 Па (0,04 мбар). В этом случае исключа ется обратный подсос воздуха, отво димого от устройства горения.

При расчете количества воз

духа необходимо учитывать сово купный объем воздуха в кварти ре. За консультацией рекоменду ем обратиться к специалисту по эксплуатации печного оборудова ния.

Для безопасной эксплуатации вы

тяжки может потребоваться:

скомбинировать кухонную вытяж

–

ку с выключателем, имеющим оконный контакт, который делает

возможной эксплуатацию вытяжки только при открытом на достаточную ширину окне, или

– автоматически включать

приточный вентилятор или открывать заслонку приточной вентиляции с электроприводом, когда включается вытяжка, или

Этого можно добиться, если с по мощью постоянно имеющихся отвер стий, например, незакрывающихся форточек в дверях и окнах, обеспе чить дополнительное поступление воздуха, необходимого для горения. При этом нужно проследить, чтобы сечение такого отверстия было дос таточного размера. Использование только приточного / вытяжного канала в стене, как пра вило, не обеспечивает поступление воздуха в необходимом объеме.

– автоматически отключать устрой-

ство горения, зависимое от комнатного воздуха, когда включает ся вытяжка.

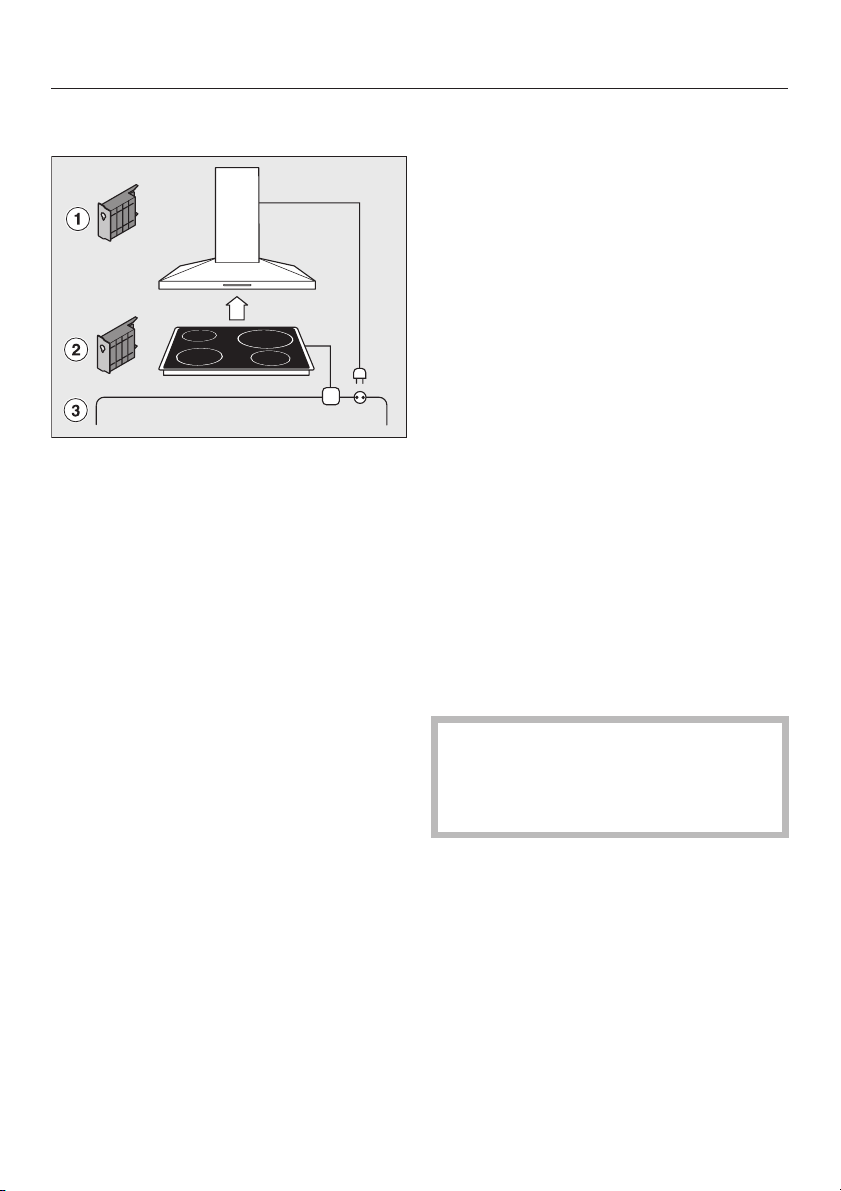

Модуль управления DSM 400 Miele позволяет комбинировать с вытяж

кой соответствующие внешние ус

тройства (см. главу "Работа вытяжки

с модулем управления DSM 400").

Модуль можно приобрести в качест ве дополнительной принадлежности.

В любом случае рекомендуем об

ратиться за консультацией к спе

циалисту по эксплуатации печного оборудования.

Page 8

Указания по безопасности и предупреждения

Надлежащая эксплуатация

Ни в коем случае не работайте

под вытяжкой с применением откры того пламени; т.е. запрещается, на пример, фламбирование и жарение в гриле на открытом огне. Включенная вытяжка затягивает языки пламени в фильтр. Задержанные фильтром частицы жира могут воспламениться!

Никогда не оставляйте гореть га

зовую конфорку без установленной на нее посуды. Выключайте газовую конфорку также при кратковремен ном снятии с нее кухонной посуды. Отрегулируйте пламя таким образом, чтобы оно ни в коем случае не выходило за пределы посуды. Избегайте чрезмерного нагревания посуды (например, при приготовлении пищи в котелках с выпуклым дном). Из-за воздействия чрезмерного жара возможно повреждение кухонной вытяжки.

При пользовании плитой рекомен

дуется всегда включать вытяжку. В противном случае при приготов лении пищи на вытяжке может кон денсироваться влага. Это может вы звать коррозию прибора.

Пользуйтесь вытяжкой только с

установленными жироулавливающи ми фильтрами.

Этим Вы предотвратите появление

отложений жира и грязи на изделии, которые снижают его потребитель ские качества.

Следует регулярно очищать или

заменять фильтры. Фильтр с чрезмерными отложениями жира является источником возгора

ния! (см. главу "Чистка и уход")

Примите во внимание, что при

приготовлении пищи поднимающееся тепло может сильно нагреть вытяжку. Не касайтесь корпуса и жироулавливающего фильтра пока вытяжка не остынет.

Запрещается использовать для

чистки прибора пароструйный очиститель. Пар может попасть на токоведущие детали и вызвать короткое замыкание.

Готовя с применением масел и

жиров, не оставляйте без присмотра кастрюли, сковородки и фритюрни цы. Равным образом повышенное внимание следует уделять грилям и электрогрилям. Перегретое масло или жир может са мовоспламениться, что приведет к возгоранию вытяжки.

Page 9

Указания по безопасности и предупреждения

Надлежащее использование

Принимайте во внимание данные

производителя используемой вароч ной поверхности о возможности ус танавливать и эксплуатировать над ней вытяжку.

Если производитель варочной по

верхности не указывает безопасные расстояния большего размера, то между этим прибором и нижним кра ем вытяжки должны быть соблюдены минимальные расстоя ния, которые приводятся в главе "Размеры прибора".

Если под вытяжкой находятся в эксплуатации несколько кухонных нагревательных приборов, для которых указаны различные, безопасные расстояния, то необходимо выбрать большее из них.

Запрещается установка вытяжки

над устройствами, для горения которых используется твердое топливо.

Дополнительные принад лежности

B прибор могут быть установлены

или встроены дополнительные при надлежности, если на это имеется особое разрешение фирмы Miele. При установке и встраивании других деталей будет утрачено право на га рантийное обслуживание, a также может произойти потеря гарантиро ванного качества работы прибора.

Производитель прибора не несет ответственность за повреждения, причиной которых было игнорирование приведенных указаний по безопасности и предупреждений.

Для прокладки воздуховода до

пускается применение труб и шлан гов только из негорючих материалов. Эти специальные принадлежности имеются в продаже в фирменных ма газинах и сервисном центре Miele.

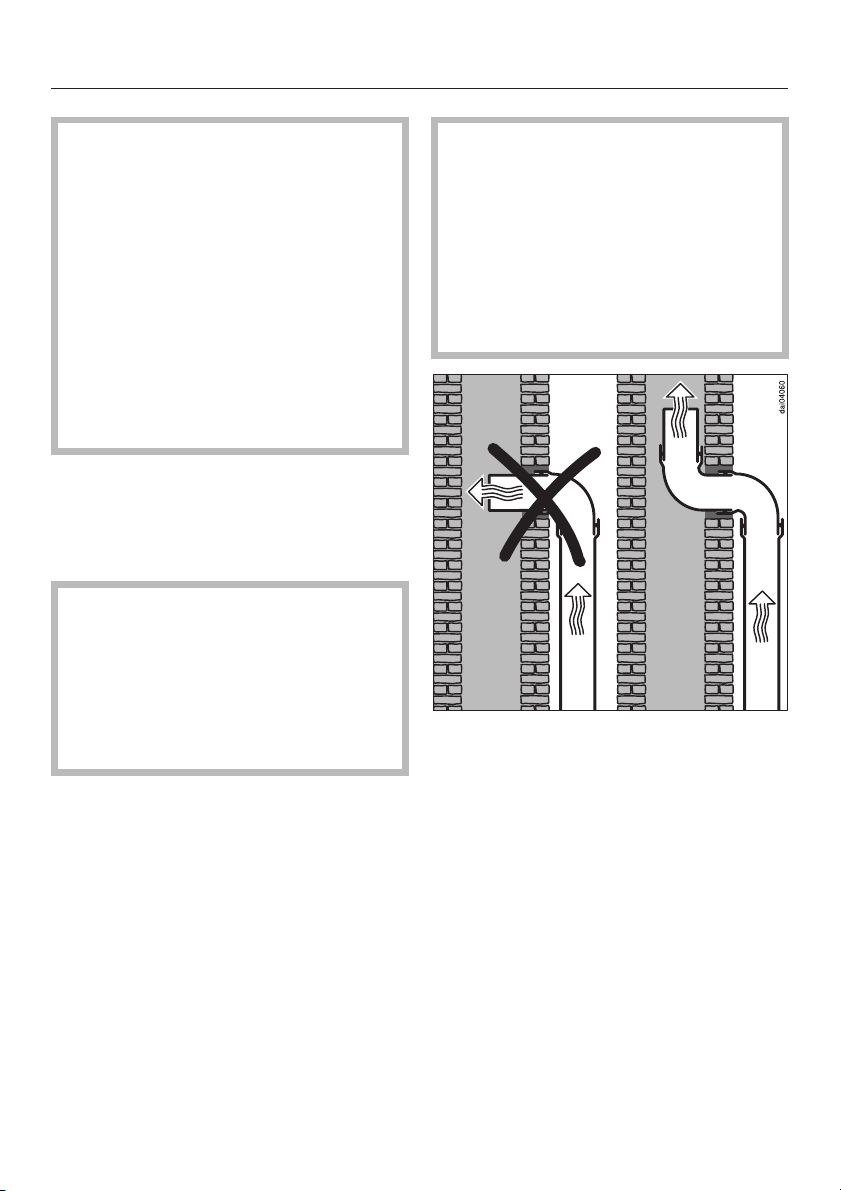

Запрещается подсоединять канал

вытяжки к действующим дымовым трубам, а также к шахтам вентиля ции подсобных помещений с устрой ствами горения.

При подсоединении канала вы

тяжки к недействующей дымовой трубе необходимо соблюдать пра вила противопожарной безопас ности.

Page 10

Описание прибора

Page 11

Описание прибора

a Телескопическая труба

b Корпус

c Жироулавливающий фильтр

d Элементы управления

Символы служат в качестве сенсор ных кнопок. Для выбора функций ка саются сенсорных кнопок. В качест ве подтверждения касания звучит короткий звуковой сигнал.

e Местное освещение

f Сенсорная кнопка управления

местным освещением

С помощью этой кнопки Вы можете включать и выключать местное ос вещение и таким образом регулиро вать яркость света под вытяжкой.

g Сенсорная кнопка для включе

ния и выключения вентилятора

h Сенсорные кнопки установки

мощности вентилятора

i Сенсорная кнопка остаточного

хода вентилятора

С помощью этой кнопки Вы можете включить дополнительную вентиляцию для удаления остаточных запахов и испарений. Вентилятор автоматически выключится по Вашему желанию - через 5 или 15 минут.

j Сенсорная кнопка

жироулавливающего фильтра

Если сенсорная кнопка жироулавливающих фильтров начинает светиться, значит их следует очистить.

С помощью этой сенсорной кнопки в любое время после очистки жироулавливающих фильтров можно обнулить счетчик времени их эксп луатации (см. "Чистка и уход").

Кроме того, можно считать показа ния счетчика и изменить часы эксп луатации фильтров.

Информацию об управлении функ циями прибора см. в главе "Эксплуатация".

Page 12

Описание работы прибора

Кухонная вытяжка может работать

...врежиме отвода воздуха:

Всасываемый воздух очищается жи роулавливающими фильтрами и вы водится наружу.

Невозвратный клапан препятствует нежелательному воздухообмену между воздухом в помещении и наружным воздухом при выключенной вытяжке.

У выключенной вытяжки клапан закрыт.

После включения вытяжки невозвратный клапан открывается, при этом отработанный воздух беспрепятственно выводится наружу.

Page 13

Con|ctivity

Эта вытяжка обладает возможностью обмена данными с другими приборами.

Дополнительно приобретаемый модуль XKM 2000 DA a позволяет автоматически управлять вытяжкой в зависимости от рабочего состояния независимой варочной панели Miele.

Коммуникация становится возможной, если варочная панель оснащена соответствующим коммуникационным модулем b.

От панели конфорок информация о ее рабочем состоянии передается по сети (Powerline) c к вытяжке.

Miele|home

При включении варочной панели

–

будет также включено освещение варочной панели и вентилятор вы тяжки.

При использовании варочной па

–

нели вытяжка сама выберет соот ветствующую мощность работы вентилятора в зависимости от ко личества включенных конфорок и выбранной мощности их работы.

После окончания процесса приго

–

товления вентилятор вытяжки и освещение варочной панели авто матически выключается спустя некоторое время.

Более подробную информацию об этой функции Вы сможете получить из инструкции по эксплуатации XKM 2000 DA.

Коммуникационный модуль монтируется в вытяжку в область вентилятора и соединяется с системой управления вытяжкой.

Монтаж должен производиться специалистом сервисной службы Miele или специалистом-электри ком.

Page 14

Управление

Включение вентилятора s

Прикоснитесь к сенсорной кнопке

"s".

Вентилятор включится на уровень мощности "2". Загорятся сенсорные кнопки "s"è "2".

Если вытяжка подсоединена че рез модуль управления Miele DSM 400 с выключателем, име ющим оконный контакт, то венти лятор не сможет включиться при закрытом окне. Сенсорная кнопка "s" будет мигать.

Выбор уровня мощности

При обычном приготовлении пищи используются, в зависимости от интенсивности испарений, уровни мощности с "1" по "3".

Установите желаемый уровень мощности касанием сенсорных кнопок с "1" по "3".

Интенсивный режим

Для приготовления с временным сильным образованием испарений и запахов, например, при обжари вании, выбирайте уровень "4" - ин тенсивный режим работы вытяж ки.

Автоматическое отключение ин тенсивного режима

Вы можете так настроить интенсив ный режим, что всегда по истечении 10 минут вентилятор будет автома тически переключаться на уровень "3".

Вентилятор и местное освещение

должны быть для этого выключе ны.

Касайтесь сенсорной кнопки

"5m15" в течение прим. 10 секунд, пока не загорится сенсорная кноп ка "1".

^ Затем коснитесь поочередно

– сенсорной кнопки "n",

– кнопки "1" и снова

– кнопки "n".

Если автоматическое отключение не активировано, то мигают сенсорные кнопки "1" и "4".

Для активизации автоматического отключения коснитесь кнопки "4". Сенсорные кнопки "1" и "4" горят непрерывно. Для отключения установки косни тесь сенсорной кнопки "1".

Подтвердите действие касанием сенсорной кнопки "5m15".

Если подтверждение не произойдет в течение 4 минут после установки, то будет сохранена старая установ ка.

Page 15

Управление

Функция остаточного хода вентилятора "5m15"

Рекомендуется продолжение работы вентилятора после приготовления пищи в течение нескольких минут.

Таким образом, воздух кухни будет очищен от оставшихся испарений и запахов.

Функция остаточного хода преду сматривает автоматическое отклю чение вентилятора по истечении ус тановленного времени работы.

^ После приготовления пищи косни-

тесь при выключенном вентиляторе сенсорной кнопки "5m15" –

– 1 раз: вентилятор выключится че-

рез 5 минут ("5" светится).

– 2 раза: вентилятор выключится

через 15 минут ("15" светится).

Для выключения функции остаточного хода снова коснитесь кнопки. Вентилятор не будет выключаться автоматически.

Выключение вентилятора s

Выключите вентилятор касанием сенсорной кнопки "s".

Местное освещение n

Местное освещение Вы можете включать или выключать независи мо от вентилятора.

Включение местного освещения

Для включения коротко коснитесь

сенсорной кнопки "n".

Освещение будет включено на мак симальную яркость.

Регулировка яркости местного ос вещения

Вы можете плавно регулировать яркость местного освещения.

^ Для этого включите освещение,

нажав сенсорную кнопку "n", и держите ее нажатой. Яркость света будет плавно уменьшаться до тех пор, пока Вы не отпустите сенсорную кнопку.

^ Если Вы снова будете держать на-

жатой эту сенсорную кнопку, то яркость света будет увеличивать ся до тех пор, пока Вы не отпус тите кнопку.

Если сенсорную кнопку постоянно держать нажатой, то освещение бу дет меняться с яркого на тусклое и обратно.

Выключение местного освещения

При кратком касании сенсорной кнопки "n" свет выключится.

Page 16

Управление

Автоматическое отключение

Если в течение 10 часов не меняется управление включенной кухонной вытяжкой, то вентилятор автомати чески отключается. Местное осве щение, если оно включено, не от ключается.

Для того, чтобы снова включить

вентилятор, коснитесь сенсорной кнопки "s".

Счетчик рабочих часов l

Прибором запоминается время, в течение которого работает кухонная вытяжка.

На счетчике рабочих часов загорается сигнал, когда жироулавливающие фильтры необходимо очистить.

По истечении 30 часов эксплуатации вытяжки или предварительно установленного времени эксплуатации загорается сенсорная кнопка "l", сигнализируя о том, что жироулавли вающие фильтры нужно очистить.

Снятие показаний счетчика рабо чих часов жироулавливающего фильтра

До истечения времени эксплуатации фильтров Вы можете узнать, какая часть времени в процентном соотно шении уже истекла.

Включите вентилятор с помощью

сенсорной кнопки "s".

Держите нажатой сенсорную кноп

êó "l".

Начнут мигать одна или несколько сенсорных кнопок с "1" по "4".

Количество мигающих сенсорных кнопок укажет на истекшее время эксплуатации в процентах.

Сенсорная кнопка "1" = 25 % Сенсорные кнопки "1" и "2" = 50 % Сенсорные кнопки с "1" по "3"= 75 % Сенсорные кнопки с "1" по "4"= 100 %

При выключении вытяжки или нарушении электроснабжения количество истекших рабочих часов сохраня

ется в памяти прибора.

В заключение счетчик рабочих часов следует снова обнулить (см. "Чистка и уход").

Page 17

Изменение настройки счетчика ра бочих часов жироулавливающего фильтра

Вы можете настроить счетчик рабо чих часов в соответствии с тем, как Вы привыкли готовить пищу.

Заводская настройка интервалов между чистками составляет 30 часов.

Более короткий интервал между чистками 20 часов имеет смысл уста новить, если Вы много жарите и гото вите пищу во фритюре.

Управление

Для того чтобы установить более

короткий срок коснитесь сенсор ной кнопки "1", для выбора более длительного срока касайтесь сен сорной кнопки "4" пока не уста новится желаемое время.

Подтвердите действие касанием

сенсорной кнопки "l".

Все лампочки погаснут.

Если подтверждения не произойдет в

течение 4 минут после установки, то

будет сохранена старая установка.

Также если Вы готовите от случая к случаю, то целесообразно выбрать 20 часов. Более короткий интервал времени между чистками помешает тому, что накопившийся жир затвердеет, что усложнит очистку.

Более длинный интервал между чистками 40 или 50 часов можно выбрать, если при готовке Вы регулярно используете очень мало жира.

Для изменения времени эксплуата ции:

Выключите вентилятор с помощью сенсорной кнопки "s".

Одновременно касайтесь сенсор ных кнопок "5m15"è"l".

Начнут мигать сенсорная кнопка "l" и сенсорные кнопки с "1" по "4".

Сенсорные кнопки с "1" по "4" укажут, на какое количество рабочих часов настроен счетчик: сенсорная кнопка "1" = 20 часов сенсорная кнопка "2" = 30 часов сенсорная кнопка "3" = 40 часов сенсорная кнопка "4" = 50 часов

Звуковой сигнал сенсорных кнопок

При выборе какой-либо функции с помощью сенсорных кнопок в качестве подтверждения звучит короткий звуковой сигнал.

Звуковой сигнал можно отключить.

^ Выключите вентилятор с помощью

сенсорной кнопки "s".

Касайтесь одновременно сенсор ных кнопок "4" и "l" в течение прим. 5 секунд, пока не зазвучит короткий звуковой сигнал. По его окончании звуковой сигнал для всех функций будет отключен.

Для того чтобы звуковой сигнал снова активизировать, действуйте аналогичным образом.

После того, как вытяжка была отсо единена от сети электропитания, или после перебоев в сети электропита ния, звуковой сигнал независимо от последней установки будет активизи рован.

Page 18

Чистка и уход

Перед каждым проведением

техобслуживания и ухода кухон ную вытяжку следует отсоеди нять от электросети, для этого

- отключите защитный выключа тель на распределительном щите или

- полностью выверните резьбовой предохранитель на распределительном щите.

Галогеновая лампа при работе

нагревается. Так же спустя неко торое время после выключения остается опасность ожога! Кроме того, горячие лампы могут быть повреждены при влажной очистке. Подождите несколько минут после выключения прежде чем начать очистку.

Корпус

Общая информация

На внешних поверхностях прибо ра могут легко образовываться царапины и порезы. Поэтому при чистке изделия учитывайте сле дующие указания.

Затем просушите внешние поверх

ности с помощью мягкой салфетки.

Не допускается использовать

чистящие средства, содержащие

–

соду, кислоту, хлориды или раст ворители,

абразивные чистящие средства,

–

например, абразивные порошки и пасты, грубые губки, например, предназначенные для чистки каст рюль, или губки, в которых от пре дыдущего применения могут со держаться остатки абразивных средств.

Особые указания для поверхностей из нержавеющей стали

^ При чистке применяются средства,

указанные в разделе "Общая информация", помимо этого пригодны неабразивные чистящие средства для стальных поверхностей.

^ Для того, чтобы избежать быстро-

го нового загрязнения, рекоменду ется использовать специальные средства по уходу за поверхнос тями из нержавеющей стали (мож но приобрести в сервисной служ бе). Аккуратно наносите средство тонким слоем с помощью мягкой салфетки.

Очищайте все внешние поверхно сти и элементы управления только c помощью губчатой салфетки, моющего средства и теплой воды.

Чистите, не используя слишком много воды, чтобы избежать попа дания влаги в электронный узел.

Page 19

Чистка и уход

Особые указания для стеклянных поверхностей

При чистке применяются средства,

указанные в разделе "Общая ин формация", помимо этого пригодны обычные чистящие средства для стекла.

Не допускается использовать

острые металлические скребки,

–

спреи для чистки духовых шка

–

ôîâ.

Особые указания для приборов с цветным покрытием корпуса

(спец. исполнение)

При чистке неизбежно образование мельчайших царапин на поверхности корпуса прибора. Это может отрицательно сказаться на внешнем виде помещения, особенно при темном цвете вытяжки в сочетании с галогенным освещением кухни.

Жироулавливающий фильтр

Металлические жироулавливающие фильтры многоразового использова ния, установленные в приборе, вби рают твердые частицы, содержащие ся в испарениях (жир, пыль и т.д.), таким образом предотвращается за грязнение кухонной вытяжки.

Очищайте жироулавливающие фильтры, как только загорится сен сорная кнопка "l".

Рекомендуется чистить жироулавли вающие фильтры каждые 3 -4 неде ли, чтобы избежать накопления жира.

Чрезмерно загрязненный жи-

ром фильтр может стать причиной возгорания!

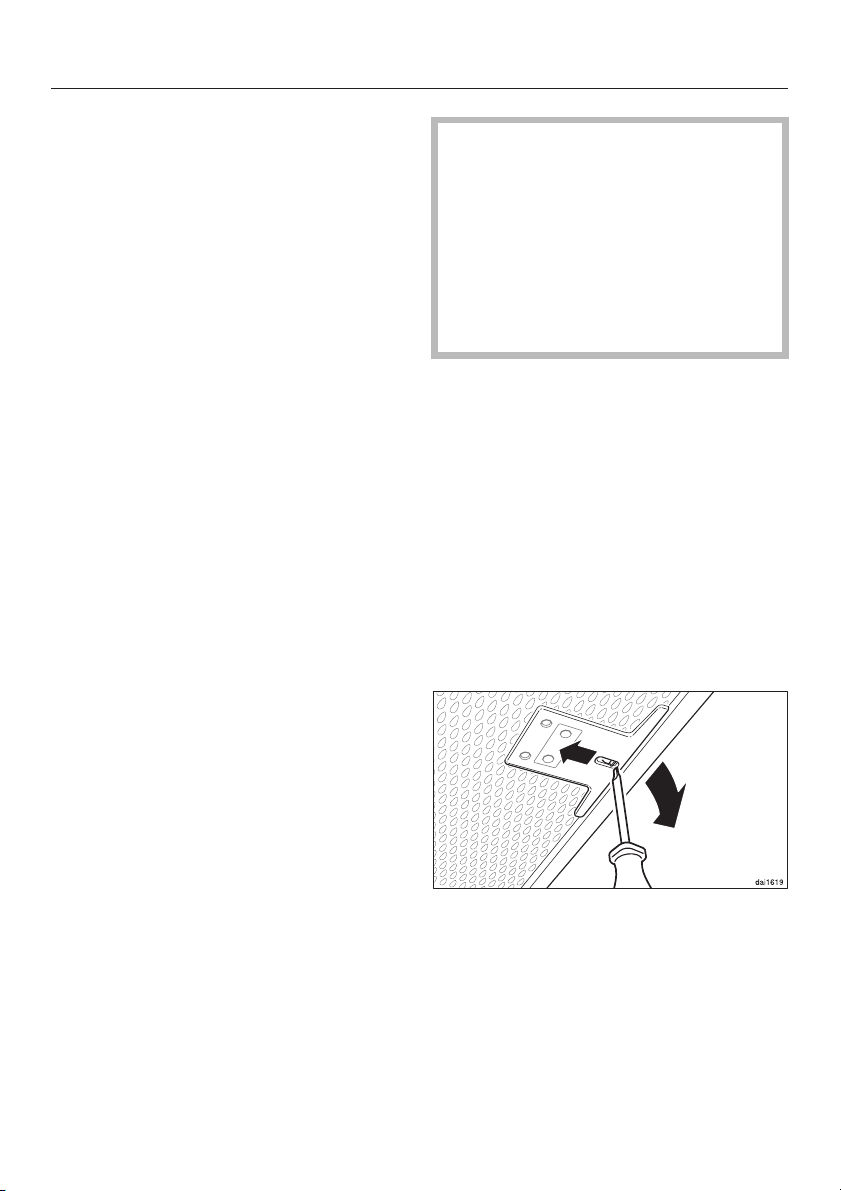

Ослабить фиксатор фильтра, на клонить фильтр примерно на 45° вниз, вывести сзади из паза и снять.

Чтобы избежать повреждений фильтров и варочной поверхно сти, крепко придерживайте фильтр при манипуляциях с ним.

Page 20

Чистка и уход

Ручная очистка жироулавливающих фильтров

Чистите жироулавливающие

фильтры с помощью щетки и теп лой воды, в которую добавлено мягкое моющее средство. Не используйте концентрирован ные моющие средства.

Не допускается использовать

чистящие средства для удаления

–

накипи,

абразивные порошки, абразивные

–

пасты и агрессивные универсаль ные очистители,

– спреи для чистки духовых шкафов.

Очистка жироулавливающих фильтров в посудомоечной машине

^ Установите жироулавливающий

фильтр в нижний короб вертикально, при этом следите, чтобы коромысло могло свободно двигаться.

После очистки в посудомоечной машине от воздействия некото рых чистящих средств на внутрен них поверхностях жироулавливающих фильтров мо гут остаться пятна. Это не оказывает никакого вли яния на функциональные качест ва фильтров.

После чистки положите фильтры

на поверхность, которая может впитывать влагу.

^ После снятия жироулавливающих

фильтров рекомендуется очистить от отложений жира также доступные части корпуса вытяжки. Это предотвратит опасность возгорания.

Следите за тем, чтобы при установке жироулавливающих фильтров фиксатор был направлен вниз.

Жироулавливающий фильтр мож но мыть при макс. 65° C. Для этого выбирайте в посудомоечной маши не Miele автоматическую програм му.

Используйте мягкое моющее сред ство для посудомоечных машин.

Если жироулавливающие фильтры когда-то были случайно установ лены наоборот: Разблокируйте фильтры через вы емки с помощью небольшой от вертки.

Page 21

Обнуление счетчика рабочих часов жироулавливающего фильтра

Чистка и уход

После чистки обнулите счетчик ра бочих часов.

Включите вентилятор с помощью

сенсорной кнопки "s".

Касайтесь сенсорной кнопки "l"â

течение прим. 3 секунд, пока не замигает сенсорная кнопка "1". Сенсорная кнопка l" погаснет.

Если Вы чистите жироулавливающий фильтр äî истечения рабочих часов фильтров:

^ касайтесь сенсорной кнопки "l â

течение прим. 6 секунд, пока не замигает сенсорная кнопка "1".

Page 22

Чистка и уход

Замена галогенных ламп

Отключить вытяжку от электросе

ти, для этого –

вынуть вилку прибора из сети

–

èëè

выключить предохранитель на

–

распределительном щите или

полностью вывернуть резьбовой

–

предохранитель на распредели тельном щите.

Галогенные лампы при эксп

луатации сильно нагреваются. Даже спустя некоторое время после выключения существует опасность получения ожогов. Подождите несколько минут, прежде чем заменить галогенную лампу.

При установке новых галогенных ламп не допускается прикасаться непосредственно к их стеклянной колбе, так как при этом их можно повредить. Обращайте внимание на указания производителя лампы.

^ Для замены лампы слегка прижми-

те ее плафон кверху. Плафон откроется, и его можно будет откинуть вниз.

Вытащите галогенную лампу из патрона и вставьте новую галоген ную лампу (20 Вт, цоколь G 4).

Снова закройте и вставьте плафон лампы.

Page 23

Размеры прибора

Расстояние между варочной поверхностью и вытяжкой (S)

Если производителем варочной поверхности не заданы безопас ные расстояния большего раз мера, то при выборе монтажной высоты необходимо соблюсти следующие минимальные рас стояния между варочной поверх ностью и нижним краем вытяжки: электрические конфорки: 450 мм газовые конфорки: 650 мм электрогриль, фритюрница: 650 мм При этом примите также во внимание главу "Указания по безопасности и предупреждения".

1) и 2) Область проведения монтажа Участок стены и потолка для отверстия под отвод воздуха и под установку сетевой розетки.

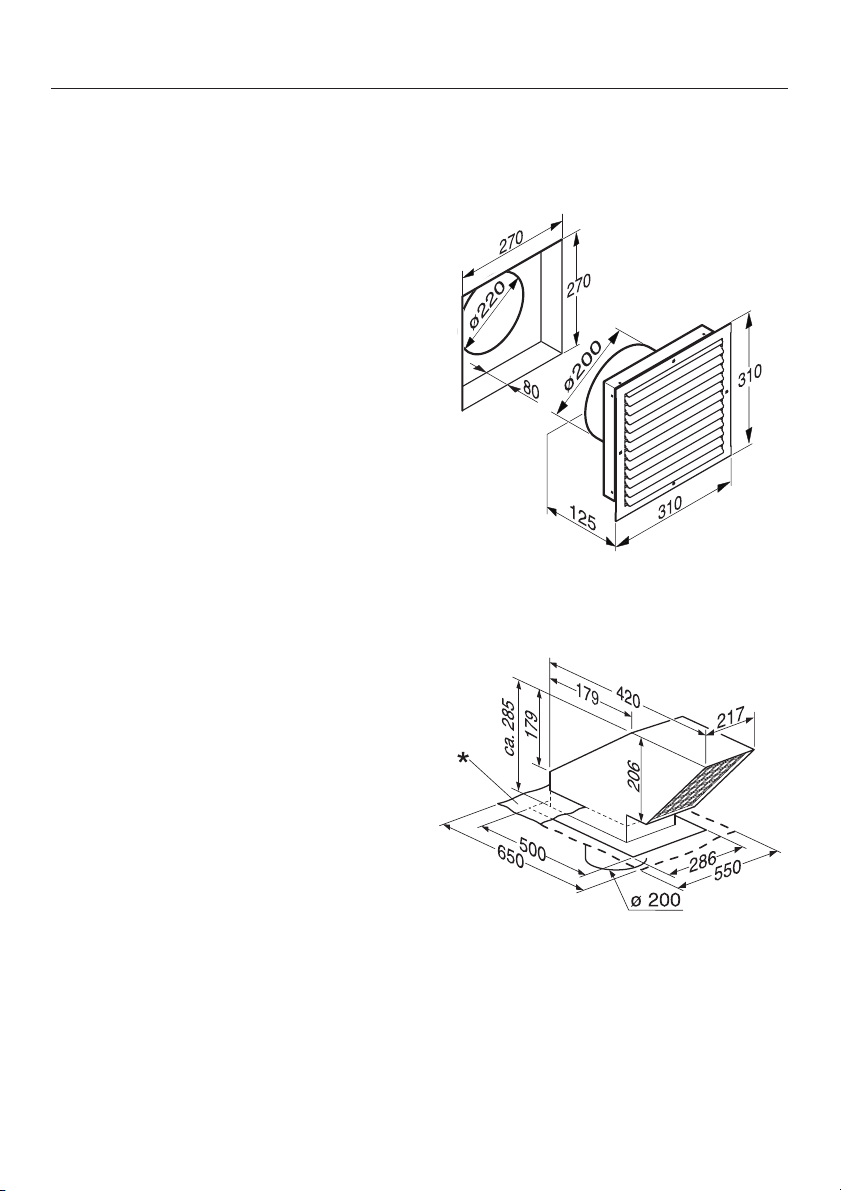

Воздуховод C 200 ìì.

– Для того, чтобы можно было сво-

бодно и удобно работать под вытяжкой, мы рекомендуем соблюдать расстояние до электрических конфорок также не менее 650 мм.

–

При выборе монтажной высоты учитывайте рост пользователей. Им должно быть удобно работать у варочной поверхности и управ лять вытяжкой.

–

Учитывайте, что с увеличением расстояния до варочной поверхно сти ухудшается улавливание испа рений.

–

Если верхний конец телескопиче ской трубы должен быть смонтиро ван заподлицо с потолком, то при выборе монтажной высоты нужно ориентироваться на возможную высоту прибора.

Page 24

Монтаж

dai2286

Материал для монтажа

Page 25

a 3 монтажных листа

для монтажа трубы вытяжки.

Монтаж

b 2 хомута шланга отвода воздуха

для закрепления воздуховода.

c Телескопический держатель

для крепления вытяжки к стене.

8 шурупов5x40ммè 8 дюбелей S 8

для крепления держателя и корпуса вытяжки к стене.

Шурупы и дюбели пригодны

для монтажа при сплошной ка менной кладке здания. Для других конструкций стен ис пользуйте подходящий крепеж ный материал. Обратите внимание на достаточ ную несущую способность стены.

2 гайки M 6

с зубчатым венцом для крепления корпуса вытяжки.

Инструкция по монтажу

Page 26

Монтаж

Перед проведением монтажа об ратите внимание на информацию, приведенную на следующих стра ницах и в главах "Размеры прибо ра" и "Указания по безопасности и предупреждения". Особенно это касается случаев одновременной эксплуатации вы тяжки и устройства горения, зави симого от комнатного воздуха, так как при определенных обстоя тельствах существует опасность получения отравления!

Инструкция по монтажу

Отдельные этапы монтажа описаны в прилагаемом монтажном листе.

Защитная пленка

(у приборов в исполнении с нержавеющей сталью)

Во избежание повреждений при транспортировке детали корпуса вы тяжки покрыты защитной пленкой.

Перед монтажом деталей корпуса удалите защитную пленку. Просто стяните ее, не применяя вспомога тельных инструментов.

Page 27

Электроподключение

Подключение прибора к электро сети должно осуществляться ква лифицированным специалистомэлектриком, который хорошо зна ет и тщательно соблюдает дейст вующие инструкции предприятий электроснабжения и дополнения к ним. Неправильно выполненные рабо ты по монтажу, техобслуживанию и ремонту могут быть причиной серьезной опасности для пользо вателя, за которую производи тель ответственности не несет.

Кухонную вытяжку можно подключать только к смонтированной согласно действующим нормам розетке с заземляющим контактом AC230В~50Гц. Электропроводка должна быть выполнена согласно существующим требованиям.

качестве такого устройства исполь зуются выключатели с расстоянием между контактами не менее 3 мм. К ним относятся линейные выключа тели, предохранители и защитные устройства (EN 60335).

Необходимые параметры подключе ния Вы найдете на типовой таблич ке, которая будет видна после из влечения жироулавливающих фильт ров. Проверьте, соответствуют ли эти данные напряжению и частоте элек тросети.

Дополнительно для Украины

Внимание! Это изделие сконструировано для подключения к сети переменного тока с защитным (третьим) проводом заземления (зануления), которое соответствует требованиям п.7.1 "Правил устройства электроустановок".

Для повышения безопасности рекомендуется включать в цепь питания прибора устройство защитного от ключения УЗО с током срабатывания 30 мА.

Рекомендуется подключение вытяж ки через электрическую розетку, так как это облегчит сервисное обслужи вание. Убедитесь, что после встраи вания прибора розетка останется до ступной.

Если после встраивания вытяжки ро зетка будет не доступна или преду смотрено стационарное подключе ние, то во время монтажа необходи мо установить устройство отключе ния от сети для каждого полюса.

Для Вашей безопасности подключайте прибор только к электросети с за щитным заземлением (занулением). Если Ваша сеть или розетка не име ет защитного заземления (зануления), обратитесь к квалифи

цированному специалисту.

Не переделывайте штепсельную

вилку и не используйте переходные устройства.

ПОМНИТЕ! ПРИ ПОДКЛЮЧЕНИИ К СЕТИ БЕЗ ЗАЩИТНОГО ЗАЗЕМЛЕ

НИЯ (ЗАНУЛЕНИЯ) ВОЗМОЖНО ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ!

Page 28

Работа вытяжки с модулем управления DSM 400

Для комбинирования вытяжки с дру гими устройствами необходимо при обрести дополнительную принад лежность - Miele DSM 400.

Благодаря ему возможно:

Подключение выключателя с оконным контактом

Если при одновременной эксплуата ции вытяжки и устройства горения, зависимого от комнатного воздуха, можно обеспечить необходимое по ступление воздуха только с по мощью открытого окна, то модуль управления позволяет подключить выключатель с оконным контактом (не входит в комплект поставки).

При этом эксплуатация вытяжки будет возможна только, если окно открыто в достаточной степени (см. информацию также в главе "Указания по безопасности и предупреждения").

Если модуль управления будет де монтирован для эксплуатации вы тяжки без выключателя с оконным контактом (например, после переезда), то настройку электро ники вытяжки необходимо будет вернуть в исходное состояние. Это может быть выполнено только специалистом сервисной службы.

При закрытом окне вентилятор включаться не будет. Контрольная лампочка кнопки Вкл/Выкл будет мигать.

Освещение вытяжки будет при этом работать, как обычно.

При создании притока воздуха через открытое окно проследите, чтобы поступлению воздуха не препятствовали опускаемые рулонные жалюзи.

Page 29

Работа вытяжки с модулем управления DSM 400

Использование изолированных управляющих контактов

Изолированный управляющий кон такт служит для управления другим устройством в зависимости от того, включен или выключен вентилятор вытяжки.

Например, для обеспечения прито

–

ка свежего воздуха при одновре менной эксплуатации вытяжки и устройства горения, зависимого от комнатного воздуха, будет возмож но подключение приточного венти лятора или открывание заслонки приточной вентиляции с электроприводом, как только будет включаться вентилятор вытяжки. При этом необходимо проследить, чтобы мощность вентилятора была достаточной или чтобы воздуховод имел достаточный диаметр.

– Если невозможно обеспечить при-

ток свежего воздуха, то изолированный управляющий кон такт позволяет выключить устрой ство горения, зависимое от комнат ного воздуха, при включении вы тяжки.

Подключение кнопочного выключателя с подсветом

Модуль управления позволяет вклю чать и затемнять освещение вытяж ки также с помощью кнопочного вы ключателя с подсветом, интегриро ванного в систему домашней элект ропроводки.

Монтаж

Модуль управления монтируется по

сле демонтажа трубы вытяжки к

вентиляционному блоку.

К модулю управления прилагается исчерпывающая инструкция с описанием его работы / инструкция по монтажу.

См. также информацию об этом в гла ве "Указания по безопасности и пре дупреждения".

Page 30

Воздуховод

Обязательно примите во вни

мание главу "Указания по безо пасности и предупреждения". При одновременной эксплуатации вытяжки и устройства горения, зависимого от комнатного возду ха, при определенных обстоятель ствах существует опасность полу чения отравления! В случае сомнения получите под тверждение безопасной работы прибора у специалиста по эксп луатации печного оборудования.

– Воздуховод должен быть макси-

мально коротким и прямым.

– Диаметр воздуховода должен

быть не менее 200 мм.

При использовании воздуховода диаметром менее 200 мм или плоских вытяжных каналов неизбежно возникновение повышенного уровня шума при работе кухонной вытяжки и сильное снижение мощности всасывания.

Использование воздуховода мень шего диаметра допускается толь ко в крайнем случае, например, если воздуховод уже проложен.

–

Используйте колена только с большим радиусом. Малый радиус уменьшает производительность вытяжки.

Если воздуховод будет крепиться к вытяжному патрубку с помощью шлангового хомута, обращайте внимание на то, чтобы воздуховод не был насажен криво, и не был слишком плотно натянут. Вытяжной патрубок может искривиться, и обратный клапан может из-за этого защемиться.

–

При горизонтальной установке воздуховода необходимо соблю дать минимальный наклонв1см

на каждый метр. Это предотвратит возможное по падание конденсата в вытяжку.

–

Если вытяжной канал выводится в дымовую трубу, то входной патру бок должен быть изогнут в на правлении потока воздуха.

–

В качестве воздуховода исполь зуйте только гладкие трубы или гибкие отводные шланги из него рючего материала.

Page 31

Воздуховод

Важно!

Если воздуховод прокладывается через холодные помещения, чердаки и т.д., то внутри отдельных участков может возникать сильный перепад температур. Это повлечет за собой образование конденсата. В таком случае необходима изоляция возду ховода.

Для воздуховода диаметром 200 мм в качестве дополнительных принад лежностей можно приобрести сле дующие детали:

– Шланг отвода воздуха DAS 200

– Вытяжная решетка DFG 200 для

монтажа на наружной стене.

*Декоративная рамка

–

Выводное устройство на крышу DDF 200 для монтажа на наклонной черепичной крыше.

–

Переходный штуцер вытяжки для продувного штуцера для использо вания воздуховода с диаметром 150 мм.

Page 32

Сервисная служба

Если Вы не можете самостоятельно устранить неисправности, обращай тесь, пожалуйста, в сервисную служ бу Miele.

Информацию о сервисной службе Miele и условиях гарантии Вы найде те в разделе "Гарантия качества товара".

Сервисной службе необходимо сооб щить название модели и заводской номер Вашего прибора. Эти данные Вы найдете на типовой табличке, ко торая будет видна после извлечения жироулавливающих фильтров.

Сертификат (только для РФ)

ÐÎÑÑ DE.ME91.Â01610 ñ 05.10.2010 ïî 05.10.2013

Соответствует требованиям: ГОСТ Р 52161.2.31-2007, ГОСТ Р 51318.14.1-2006, ГОСТ Р 51318.14.2-2006, ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-2008

Нижеследующая информация ак туальна только для Украины:

соответствует требованиям "Технического регламента ограниче ния использования некоторых небезопасных веществ в электричес ком и электронном оборудовании (2002/95/ЕС)"

Постановление Кабинета Министров Украины от 03.12.2008 ¹ 1057

Page 33

Технические характеристики

Общая потребляемая

мощность ..................580Вт

Двигатель вентилятора ......500Вт

Местное освещение .......4x20Вт

Напряжение сети ........ AC230В

Частота сети................ 50Гц

Предохранитель ..............10А

Длина подводящего электропровода . 1,5 м

Âåñ ........................42êã

Производительность вентилятора

Производительность вывода воздуха согласно EN 61591

Режим отвода воздуха C 200 ìì:

Уровень I.................350м

Уровень II ................600м

Уровень III................850м

Интенсивный режим ...... 1300 м

Режим отвода воздуха C 150 ìì:

Уровень I.................300м

Уровень II ................500м

Уровень III................700м

Интенсивный режим ...... 1000 м

/÷

Page 34

Гарантия качества товара

Уважаемый покупатель!

Гарантийный срок на изделие составляет 24 месяца со дня продажи. При условии использования изделия исключительно для личных, семейных, домашних и иных нужд, не связанных с осуществлением предпринимательской деятельности.

В течение указанного срока Вы можете реа лизовать свои права на безвозмездное устра нение недостатков изделия и удовлетворение иных установленных законодательством тре бований потребителя в отношении качества изделия, при условии использования изделия по назначению и соблюдения требований по установке, подключению и эксплуатации из делия, изложенных в настоящей инструкции.

Обращаем Ваше внимание на то, что начало исчисления гарантийного срока зависит от правильного заполнения сведений о продаже и, для изделий, требующих специальной установки и подключения, сведений об установке и подключении. Требуйте заполнения!

Пожалуйста, во избежание недоразумений, сохраняйте документы, свидетельствующие об оплате изделия и услуг по его установке и подключению.

Внимание! Изделие имеет уникальный заводской номер. Заводской номер позволяет узнать точную дату производства изделия.

В случае устранения сервисной службой Miele неполадок оборудования в период действия гарантийного срока посредством замены де тали указанного оборудования, клиент обязан вернуть представителю сервисной службы демонтированную деталь по окончании ре монта (в момент устранения неполадки обо рудования).

Гарантийное обслуживание не производится в случаях:

–

Неправильного хранения и/или небрежной транспортировки;

–

Несоблюдения правил установки и под ключения;

–

Несоблюдения инструкции по эксплуата ции;

–

Ремонта, разборки и иных вмешательств лицами, не имеющими полномочий на оказание данных услуг;

–

Обнаружения механических повреждений товара;

Обнаружения следов воздействия хими

–

ческих веществ; Неправильного применения дозирующих

–

моющих средств и расходных материалов; Включения в электрическую сеть с

–

нестабильными параметрами (не соответ ствующими ГОСТу);

Обнаружения повреждений, вызванных

–

экстремальными климатическими усло виями при транспортировке, хранении и

эксплуатации; Повреждений товара, вызванных животны

–

ми или насекомыми; Противоправных действий третьих лиц;

–

Действий непреодолимой силы (пожара, за

–

лива, стихийных бедствий и т.п.) Нарушения функционирования товара

–

вследствие попадания во внутренние рабо чие объемы посторонних предметов, жи вотных и насекомых.

Гарантийное обслуживание не распространяется на:

работы, оговоренные в настоящей Инструк-

–

ции по эксплуатации, по регулировке, чистке, и прочему уходу за изделием;

–

на замену расходных материалов (фильтры, лампочки освещения, резиновые уплотнители дверей/люков, мешки-пылесборники, слюдяные пластины и т.д.)

–

Изменение оттенка цвета, глянца частей оборудования в процессе эксплуатации.

Недостатками товара не являются шумы, свя занные с принципами работы отдельных комплектующих изделий, входящих в состав товара:

–

вентиляторов,

–

масляных/воздушных доводчиков дверей,

–

водяных клапанов,

–

электрических реле,

–

электродвигателей,

–

ремней,

–

компрессоров

а также шумы, вызванные естественным износом (старением) материалов:

–

потрескивания при нагреве/охлаждении,

–

скрипы,

–

незначительные стуки подвижных механиз мов.

Page 35

Гарантия качества товара

По всем вопросам технического обслужи вания или приобретения дополнительных принадлежностей и расходных матери алов просим обращаться к продавцу, у ко торого Вы приобрели это изделие, или в один из сервисных центров Miele.

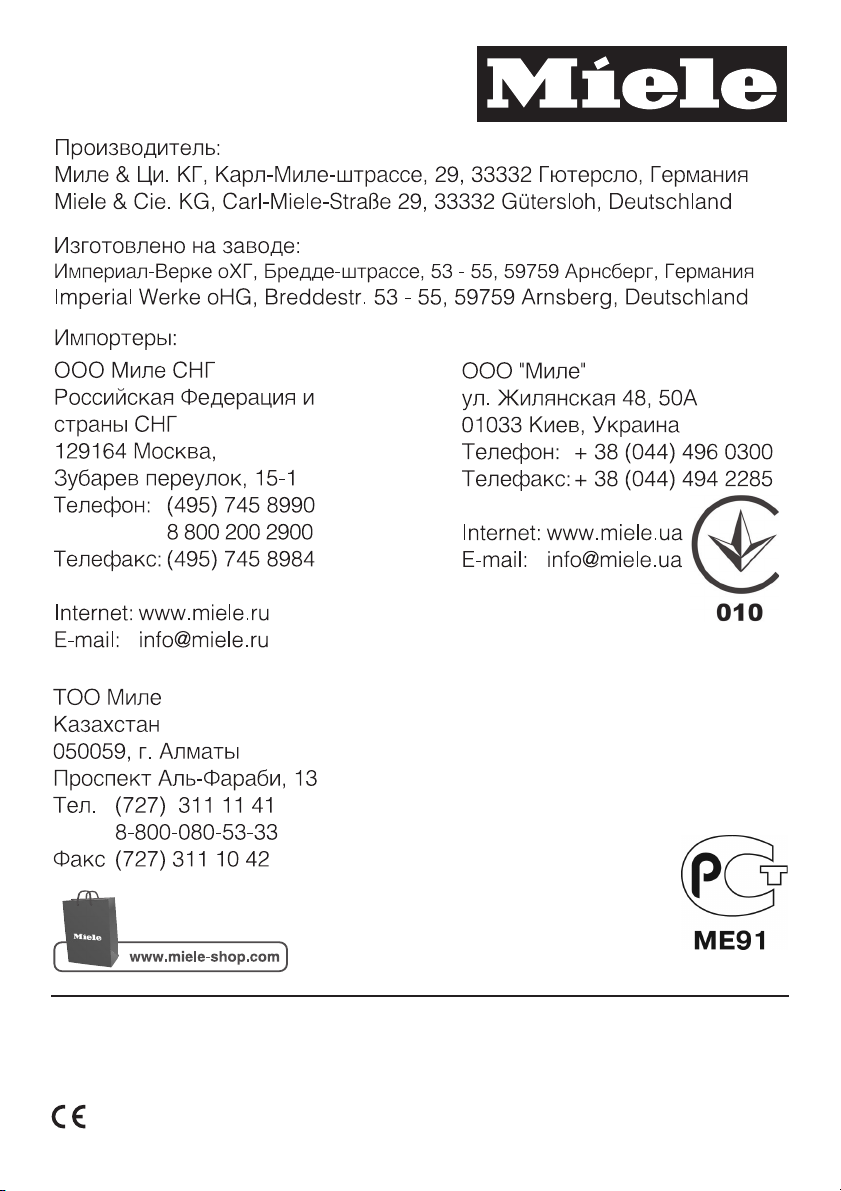

Контактная информация о Miele

Российская Федерация

Горячая линия 8-800-200-29-00 (звонок бесплатный на всей территории РФ)

E-mail: [email protected] Internet: www.miele.ru

Сервисные центры Miele:

ÎÎÎ Ìèëå ÑÍÃ

129164 Москва Зубарев пер., 15-1 Тел. (495) 745 89 80 Ôàêñ (495) 745 89 84

197046 Санкт-Петербург Петроградская наб., 18 а Тел. (812) 332 08 00 Ôàêñ (812) 332 03 32

Украина

ООО "Миле" 01033, Киев, ул. Жилянская 48, 50А БЦ "Прайм" Тел. (044) 496 03 00

Ôàêñ (044) 494 22 85 E-mail: [email protected]

0 800 500 290

ÒÎÎ "Ìèëå"

Республика Казахстан

050059, г. Алматы Проспект Аль-Фараби, 13 Тел. (727) 311 11 41 Факс (727) 311 10 42 Горячая линия 8-800-080-53-33

Другие страны СНГ ООО Миле СНГ Тел. +7 495 745 89 80

Ôàêñ + 7495 745 89 84

Внимание!

Условия гарантии в данных стра нах (в силу местного законода тельства) могут быть иными. Уточнить условия гарантии можно у продавца.

Page 36

Гарантия качества товара

363738

Page 37

Page 38

Page 39

Page 40

Право на изменения сохраняется / 3411

M.-Nr. 07 260 690 / 07
