Notice d’utilisation et de montage

Hotte DA 5320 D

Veuillez impérativement lire cette notice d’utilisation et de montage avant d’installer et de mettre en service votre appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

fr-FR

M.-Nr. 07 262 060

Page 2

Table des matières

Votre contribution à la protection de l’environnement . . . . . . . . . . . . . . . . . . . 3

Prescriptions de sécurité et mises en garde. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Description de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Description du fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Miele|home . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Con|ctivity ......................................................13

Commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Enclenchement du moteur d'aspiration.................................14

Sélection de l'allure ................................................14

Fonction arrêt différé ...............................................15

Arrêt du moteur d'aspiration .........................................15

Enclenchement de l'éclairage ........................................16

Variation de l'intensité de l'éclairage ...................................16

Arrêt de l'éclairage ................................................16

Compteur d'heures de fonctionnement (témoin de saturation des filtres) ......17

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Carrosserie ......................................................19

Filtre à graisses ...................................................20

Remplacement du spot halogène .....................................22

Cotes de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Distance entre la table de cuisson et la hotte .........................23

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Notice de montage ................................................24

Accessoires ......................................................24

Conduit d'évacuation d'air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Fonctionnement avec le module DSM 400 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Raccordement d'un interrupteur de fenêtre ...........................28

Contact sec....................................................28

Raccordement d'un interrupteur d'éclairage ..........................29

Service Après Vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Page 3

Votre contribution à la protection de l’environnement

Enlèvement de l’emballage

L’emballage protège l’appareil contre les avaries de transport. Les matériaux utilisés sont choisis en fonction de critè res écologiques de façon à en faciliter le recyclage.

Le recyclage de l’emballage écono mise les matières premières et réduit le volume des déchets à éliminer. En prin cipe, votre revendeur reprend l’embal lage.

Les emballages (sachets, polystyrène, par ex.) peuvent être dangereux pour les enfants. Risque de suffocation ! Rangez les emballages hors de portée des enfants et jetez-les aussi vite que possible.

Enlèvement de l'ancien appareil

Les anciens appareils électriques et électroniques contiennent souvent en core des matériaux recyclables. Ils

contiennent également des matériaux nocifs, nécessaires au bon fonctionne ment et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils res

tent dans la collecte de déchets ou s'ils

sont mal manipulés. Ne jetez par

conséquent en aucun cas votre appa reil avec les déchets.

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécialement adapté à l'évacuation de ce type d'appareils.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident.

Page 4

Prescriptions de sécurité et mises en garde

Les personnes qui ne sont pas en Cette hotte répond aux réglementa tions de sécurité en vigueur. Une uti lisation inappropriée peut néan moins causer des dommages cor porels et matériels.

Lisez cette notice avec attention avant de mettre votre hotte en ser vice. Elle vous fournit des informa tions importantes sur le montage, la sécurité, l'utilisation et l'entretien de cette hotte. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

Conservez cette notice de montage et d'utilisation et remettez-la à un éventuel futur propriétaire.

Utilisation conforme

Cette hotte est strictement réservée

à un usage domestique. Toute autre utilisation est interdite et peut être dangereuse. Le fabricant n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.

mesure d'utiliser cette hotte en toute

sécurité en raison de déficiences physi ques, sensorielles ou mentales ou de leur inexpérience ou ignorance ne doi vent pas l'utiliser sans la surveillance d'une personne responsable.

Précautions à prendre avec les enfants

Surveillez les enfants lorsqu'ils

jouent à proximité de la hotte. Ne lais sez pas les enfants jouer avec cet ap pareil.

Les enfants sont autorisés à utiliser

la hotte sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger. Ils doivent être conscients des risques encourus en cas de mauvaise manipulation.

Sur les hottes équipées d'un halo-

gène, les lampes chauffent beaucoup pendant le fonctionnement et restent chaudes quelque temps après l'arrêt. Empêchez les enfants de toucher aux lampes jusqu'à ce qu'elles aient suffi samment refroidi pour qu'ils ne risquent pas de se brûler.

Sécurité technique

Vérifiez avant le montage que la

hotte n'est pas abîmée. Ne mettez ja mais un appareil endommagé en ser vice. Un appareil endommagé peut mettre votre sécurité en péril.

Page 5

Prescriptions de sécurité et mises en garde

Comparez les caractéristiques de

raccordement (tension et fréquence) in diquées sur la plaque signalétique avec celles du réseau avant de bran cher la hotte (voir "Branchement élec trique"). Ces données doivent impérativement correspondre pour éviter toute détério ration de l'appareil. Interrogez un élec tricien en cas de doute.

La sécurité électrique de cette hotte

n'est garantie que si elle est raccordée à un système de mise à la terre homo logué. Il est très important que cette condition de sécurité élémentaire soit remplie. En cas de doute, faites vérifier l'installation par un électricien. Le fabricant ne peut être tenu pour responsable de dégâts causés par une mise à la terre manquante ou défectueuse à l'installation (décharge électrique).

Utilisez uniquement la hotte montée

afin que son bon fonctionnement soit garanti.

N'ouvrez la carrosserie que pour les

opérations nécessaires au montage et au nettoyage. Ne jamais ouvrir d'autres parties de la carrosserie. Un contact éventuel avec les raccorde ments sous tension et la modification des composants électriques et mécani ques constituent un danger pour vous et peuvent perturber le fonctionnement de l'appareil.

Les interventions techniques ne doi

vent être exécutées que par des pro

fessionnels agréés par le fabricant.

Les travaux d'installation, d'entretien ou de réparation incorrects peuvent en traîner de graves dangers pour l'utilisa teur, pour lesquels le fabricant décline toute responsabilité.

Remplacez les pièces défectueuses

uniquement par des pièces détachées d'origine Miele. Ces pièces sont les seules dont le fabricant garantit qu'elles remplissent les conditions de sécurité.

Lors de travaux d'installation ou

d'entretien ou en cas de réparations, la hotte doit être mise hors tension. La hotte n'est déconnectée du réseau que lorsque l'une des conditions suivantes est remplie :

– les fusibles de l'installation domes-

tique sont ôtés.

– le cordon d'alimentation est débran-

ché. En cas de branchement avec une prise : Ne tirez pas sur le cordon, mais sur la fiche pour débrancher l'appareil.

Page 6

Prescriptions de sécurité et mises en garde

Ne branchez pas cette hotte avec

une rallonge ou une multiprise non ap propriés, qui ne garantissent pas la sécurité suffisante (risque de sur chauffe ...).

Le montage et l'installation de cette

hotte sur des unités mobiles (des ba teaux par exemple) ne peuvent être ef fectués que par des entreprises spé cialisées ou des professionnels, en veil lant à ce que les conditions de sécurité nécessaires au bon fonctionnement de l'appareil soient réunies.

Utilisation simultanée de la hotte et

d'un foyer

Risque d'intoxication !

En cas d'utilisation simultanée d'une

hotte et d'un foyer dans la même pièce ou le même ensemble d'aération, la prudence est de rigueur. On considère comme foyers les dispositifs de chauffage au gaz, au fuel, au bois, au charbon, les chauffe-eau, les tables de cuisson, les fours, qui consomment l'air de la pièce et dont les fumées sont conduites vers l'extérieur par une installation d'évacuation (che minée par exemple). Utilisée en mode évacuation, la hotte aspire l'air dans la pièce où elle est ins tallée et dans les pièces voisines. Si l'air n'est pas en quantité suffisante, une dépression se forme. L'air de com bustion nécessaire au foyer s'ame nuise. La combustion fonctionne mal.

Des gaz de combustion toxiques peu vent être refoulés du fût et du conduit dans les pièces. Danger de mort !

Page 7

Prescriptions de sécurité et mises en garde

L'utilisation simultanée de la hotte et d'un foyer est sans aucun danger à condition que la dépression ne dé passe pas 4 Pa (0,04 mbar) max. dans la pièce ou l'ensemble d'aération pour éviter le refoulement des gaz brûlés.

Ceci est possible si l'air nécessaire à la combustion pénètre dans la pièce, par exemple par des ouvertures telles que des portes ou des fenêtres. L'ouverture doit cependant être suffisamment grande. Une ventilation mécanique continue uti lisée seule ne constitue pas un approvi sionnement en air suffisant.

Pour le fonctionnement en toute sécu rité de la hotte il peut être nécessaire de prévoir

un interrupteur de fenêtre qui n'auto

–

rise le fonctionnement qu'à la condi tion que la fenêtre soit suffisamment ouverte ou

un contact sec qui enclenche auto

–

matiquement un ventilateur d'alimen tation en air ou ouvre un clapet d'ar rivée d'air commandé par moteur dès que la hotte est enclenchée ou

un dispositif qui arrête automatique

–

ment le foyer consommant l'air de la pièce dès que la hotte est enclenchée.

Le module de commande DSM 400 offre plusieurs possibilités de combiner des composants externes avec la hotte (voir chapitre "Fonctionnement avec le module de commande DSM 400"). Il est disponible en option.

Veuillez consulter une société de ra

monage.

Il faut toujours tenir compte de la capacité de ventilation de l'habita tion. Veuillez consulter une société de ramonage.

Page 8

Prescriptions de sécurité et mises en garde

Utilisation et installation

Il est interdit de cuire avec une

flamme non recouverte d'un récipient sous la hotte (pour flamber, griller, etc.). Lorsqu'elle est enclenchée, la hotte as pire les flammes dans le filtre. Il y a risque d'incendie en raison de la graisse qui y est accumulée.

Ne faites jamais fonctionner une

table gaz sans casserole posée sur le feu. Si vous enlevez brièvement une casserole du feu, éteignez la zone de cuisson correspondante. Réglez la flamme de manière de manière à ce qu'elle ne dépasse en aucun cas le fond de la casserole. Ne chauffez pas trop la casserole (par exemple en cuisinant avec un wok). La hotte pourrait être endommagée par l'action de la chaleur.

Enclenchez toujours la hotte dès

que vous utilisez une zone de cuisson. Sinon, l'accumulation d'eau condensée pourrait provoquer des points de corro sion sur l'appareil .

Surveillez les cuissons avec des

casseroles, poêles ou friteuses conte nant de l'huile ou des graisses. De même, vous devez contrôler en perma nence les grillades réalisées sur des grils électriques. Si elles chauffent de façon excessive, les huiles ou les graisses peuvent s'en flammer et mettre le feu à la hotte.

N'utilisez jamais la hotte sans le filtre

à graisses. Vous éviterez ainsi les dépôts de graisse et de poussière dans la hotte, qui nuisent à son bon fonctionnement.

Nettoyez ou remplacez le filtre régu

lièrement. Un filtre trop chargé de graisse repré sente un risque d'incendie ! ( voir cha pitre "Nettoyage et entretien")

N'utilisez en aucun cas de nettoyeur

vapeur pour nettoyer la hotte. La vapeur peut humidifier les pièces sous tension de la hotte et provoquer un court-circuit.

Montage conforme

Vérifiez dans les indications du fa-

bricant de l'appareil de cuisson que le fonctionnement d'une hotte au-dessus de celui-ci est possible.

Si le fabricant de l'appareil de cuis-

son ne préconise pas de distance de sécurité plus importante, confor

mez-vous aux distances de sécurité

entre la table de cuisson et le bas de la hotte indiquées au chapitre "Cotes de l'appareil".

Si plusieurs tables de cuisson exigeant

des distances de sécurité différentes

doivent être utilisées sous la hotte, choisissez la distance de sécurité la plus grande.

Page 9

Prescriptions de sécurité et mises en garde

Ne montez pas la hotte au-dessus

de foyers fonctionnant aux combusti bles solides.

N'utilisez que des tubes ou flexibles

en matériau ininflammable pour raccor der l'évacuation d'air. Ceux-ci sont dis ponibles dans les magasins spécialisés ou au Service Après Vente Miele.

Ne raccordez pas l'évacuation de

l'appareil ni à une cheminée d'évacua tion de fumées ou de gaz brûlés en fonctionnement, ni à une cheminée ser vant à l'aération de pièces où sont ins tallés des foyers.

Si l'évacuation est prévue dans une

cheminée hors fonctionnement, il faut respecter les prescriptions des autorités locales.

Accessoires

Les accessoires ne doivent être

montés que s'ils sont agréés expressément par Miele. Le montage d'autres pièces exclut le bénéfice de la ga rantie.

Le fabricant ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

Page 10

Description de l'appareil

Page 11

Description de l'appareil

a Cadre de protection

b Fût

c Hotte

d Filtres à graisses

e Eléments de commande

f Eclairage de la table de cuisson

g Eléments décoratifs

Miele DDI 5320

(en option)

Contient 4 éléments décoratifs

h Touche d'éclairage de la table

de cuisson

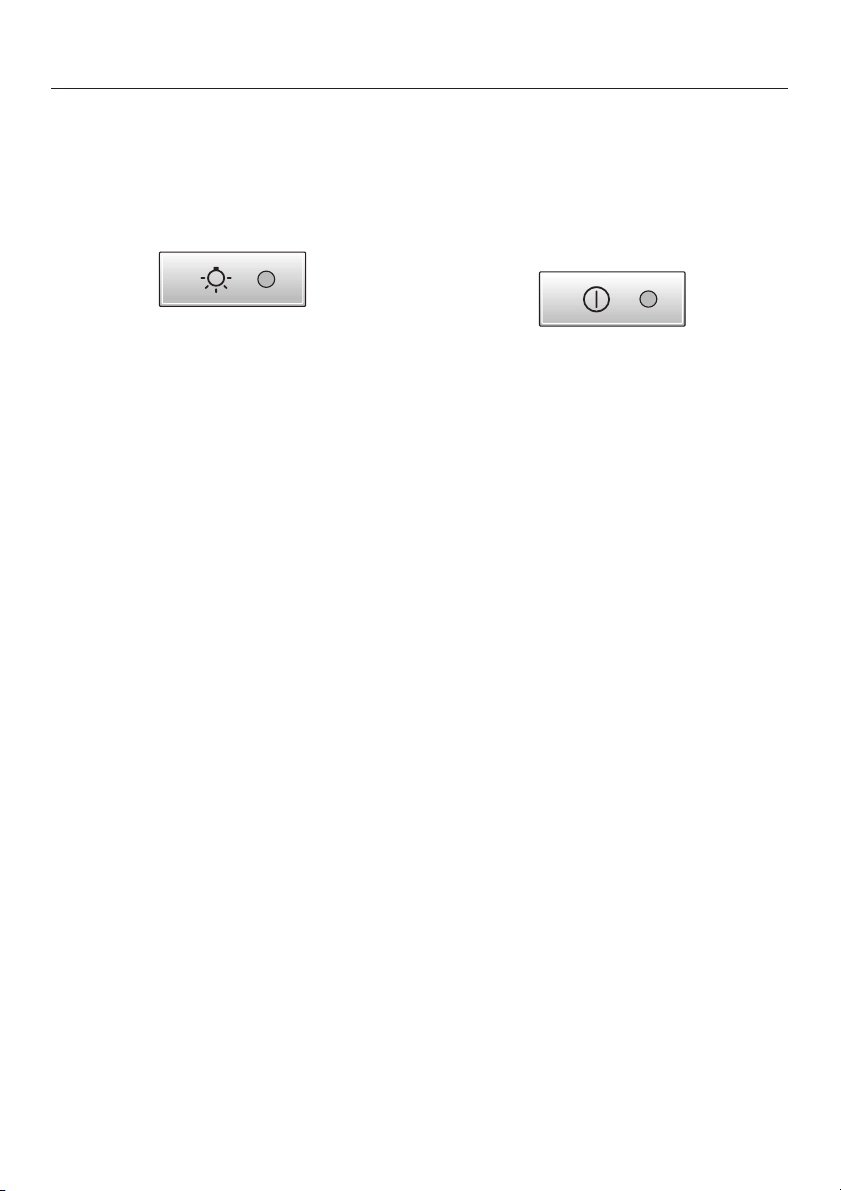

Cette touche vous permet de mettre en marche et/ou d'arrêter l'éclairage de la table de cuisson et d'en varier l'intensi té.

i Touche Marche/Arrêt du moteur

d'aspiration

j Touches de réglage de la puis

sance

k Touche Arrêt différé

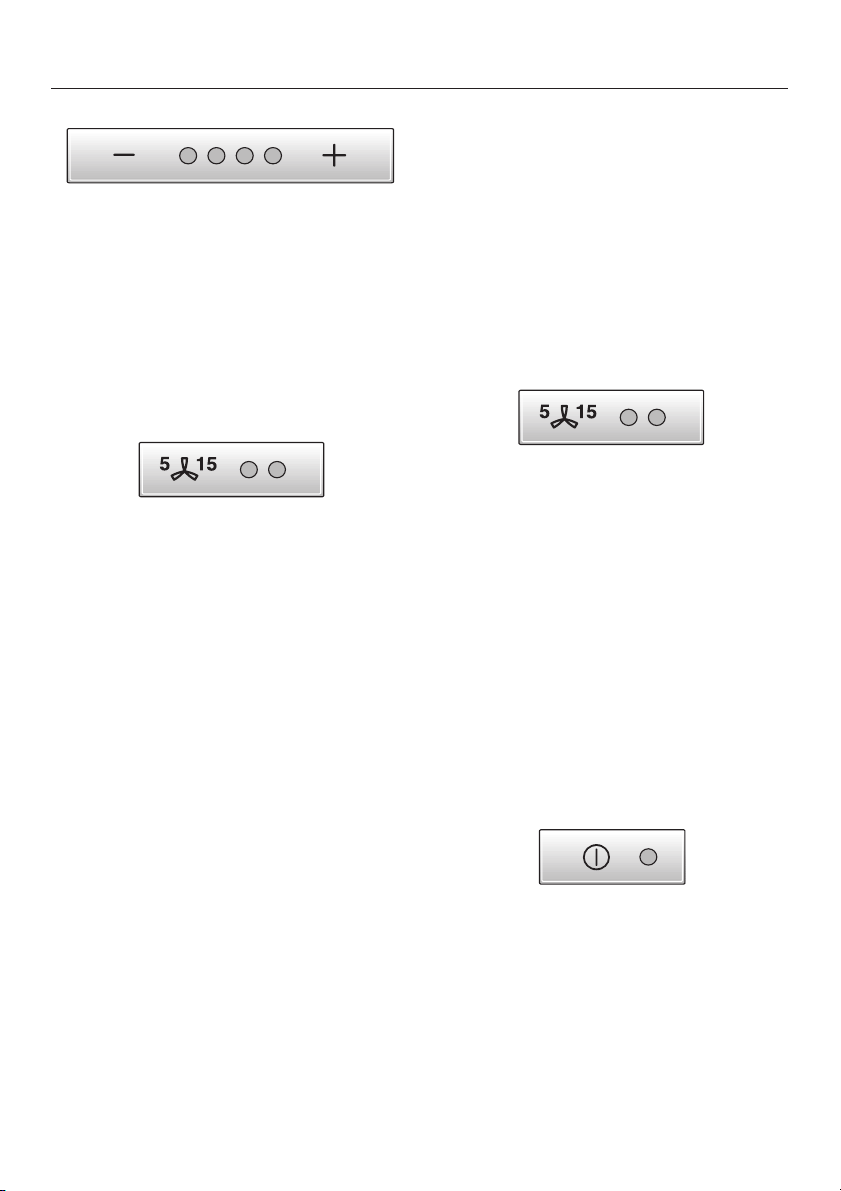

Cette touche vous permet d'activer l'ar rêt différé. Le moteur continue de fonctionner pendant 5 ou 15 minutes au choix puis s'arrête automatiquement.

l Touche filtres à graisses

Le voyant intégré dans la touche filtres à graisses s'allume lorsque les filtres à graisses doivent être nettoyés.

La touche permet de remettre le compteur à zéro après le nettoyage des filtres à graisses (voir "Nettoyage et en tretien").

En outre il est possible de consulter et de modifier les heures de fonctionne ment.

Pour savoir comment utiliser la hotte, veuillez consulter le chapitre "Com mande".

Page 12

Description du fonctionnement

La hotte fonctionne

...enmode évacuation :

L'air aspiré est nettoyé par les filtres à graisses et conduit vers l'extérieur.

Le clapet anti-retour permet d'éviter tout échange d'air intempestif entre la pièce et l'extérieur lorsque la hotte ne fonctionne pas.

Il est fermé lorsque la hotte est arrêtée.

Le clapet s'ouvre à l'enclenchement de la hotte de façon que l'air puisse être conduit vers l'extérieur sans rencontrer d'obstacle.

Page 13

Miele|home

Con|ctivity

Cette hotte possède une fonction de communication.

Le module de communication disponible en option XKM 2000 DA a permet la commande automatique de la hotte en fonction de l'état de fonctionnement de la table de cuisson.

La condition pour la communication est que la table de cuisson soit également équipée du module de communication correspondant b.

Lorsque la table de cuisson est en

–

clenchée, l'éclairage de la hotte et l'aspiration sont activés.

dai2385

Pendant la cuisson, la hotte choisit

–

l'allure d'aspiration la mieux ap propriée en fonction du nombre de zones de cuisson enclenchées et des puissances sélectionnées.

Après la cuisson, l'aspiration et

–

l'éclairage s'arrêtent automatique ment après un certain délai.

Pour obtenir des informations détaillées sur le fonctionnement, consultez le mode d'emploi du XKM 2000 DA.

Le module de communication est monté dans la hotte vers le moteur et relié à la commande de la hotte.

Le montage doit être effectué par un technicien SAV Miele ou un électricien.

La table de cuisson transmet les infor mations sur son état de fonctionnement par le réseau électrique (powerline) c à la hotte.

Page 14

Commande

Enclenchement du moteur d'aspiration

Enfoncez la touche Marche/Arrêt.

Le moteur s'enclenche en position "II". La diode de contrôle s'allume.

Si la hotte est reliée à un interrupteur de fenêtre avec le module DSM 400 Miele, le moteur ne peut pas être en clenché lorsque la fenêtre est fermée. La diode de contrôle clignote.

Sélection de l'allure

^ Sélectionnez l'allure de votre choix

avec les touches – /+.

Arrêt automatique de l'allure inten sive

Vous avez la possibilité de régler l'al lure intensive de manière à ce que le moteur d'aspiration retourne automati quement à l'allure "III" après 10 minutes de fonctionnement.

A cet effet, le moteur et l'éclairage de

table de cuisson doivent être arrêtés.

^ Pressez la touche d'arrêt différé pen-

dant env. 10 s. La première diode de l'affichage de l'allure s'allume.

^ Appuyez ensuite successivement sur

les touches

–

éclairage

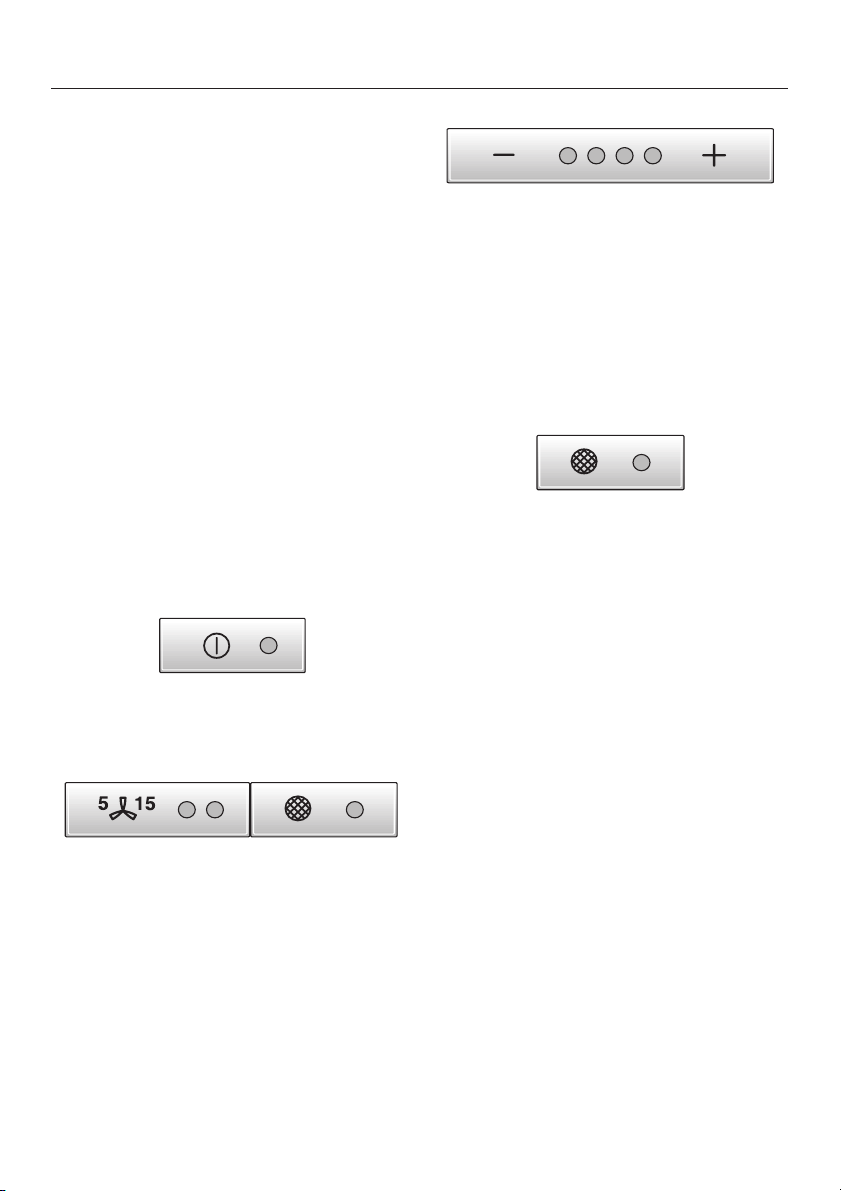

Touche "+" = augmentation de l'allure Touche "–" = réduction de l'allure

En fonction de la quantité de vapeur, il est possible de choisir les plages "I" à "III" pour les cuissons normales (voyants verts).

Allure intensive

Vous pouvez enclencher brièvement l'allure intensive (IV) lorsque le dégage ment de vapeur et d'odeurs est fort, par exemple quand vous saisissez de la viande (diode jaune).

–

puis "–" et de nouveau

–

la touche éclairage

Page 15

Si l'arrêt automatique n'est pas activé, les diodes des allures "I" et "IV" cligno tent.

Pour activer l'arrêt automatique, pres

ser la touche "+". Les diodes des allures "I" et "IV" res tent allumées. Pour désactiver presser la touche "–".

^ Validez l'opération avec la touche

d'arrêt différé.

Si la sélection n'est pas validée dans les quatre minutes qui suivent le réglage, l'appareil reprendra l'ancien réglage.

Commande

Fonction arrêt différé

Il est conseillé de faire fonctionner le moteur encore quelques minutes après la fin de la cuisson.

L'air de la cuisine sera ainsi débarrassé

des fumées et odeurs résiduelles.

La fonction arrêt différé permet de pro

grammer l'arrêt du moteur après un dé

lai défini.

^ A cet effet, pressez la touche arrêt

différé après la cuisson, alors que le moteur fonctionne encore.

– 1 pression : le moteur s'arrête après

cinq minutes (diode de gauche).

– 2 pressions : le moteur s'arrête après

quinze minutes (diode de droite).

Pour désactiver l'arrêt différé, pressez de nouveau la touche. Le moteur ne s'arrête pas automatiquement.

Arrêt du moteur d'aspiration

Arrêtez le moteur avec la touche Marche/Arrêt.

La diode s'éteint.

Page 16

Commande

Enclenchement de l'éclairage

Vous avez la possibilité d'allumer ou d'éteindre l'éclairage sans enclencher le moteur d'aspiration.

Appuyez brièvement sur la touche de

l'éclairage de la table de cuisson pour l'enclencher.

La diode s'allume.

L'éclairage est sur l'intensité maximale.

Variation de l'intensité de l'éclairage

Vous avez la possibilité de régler progressivement la lumière.

^ Maintenez la touche de l'éclairage

enfoncée, lumière enclenchée. L'intensité baisse progressivement jusqu'à ce que vous relâchiez la touche.

Sécurité "oubli"

Le moteur d'aspiration s'arrête automa tiquement si aucune intervention sur la hotte n'a eu lieu pendant 10 heures. L'éclairage reste allumé.

Appuyez sur la touche Marche/Arrêt

pour réenclencher le moteur.

Rappuyez sur la touche pour aug menter l'intensité, relâchez-la lorsque la luminosité est suffisante.

Si vous maintenez la touche enfoncée, la luminosité baissera et augmentera al ternativement.

Arrêt de l'éclairage

Pour éteindre l'éclairage, presser brièvement la touche éclairage.

La diode s'éteint.

Page 17

Commande

Compteur d'heures de fonctionnement (témoin de saturation des filtres)

Le compteur mémorise le temps de fonctionnement de la hotte.

Le compteur d'heures de fonctionne ment signale quand les filtres à grais ses doivent être nettoyés.

Annuler le compteur d'heures de fonctionnement

Après une durée de fonctionnement de 30 heures ou un temps de fonctionnement présélectionné, la diode de contrôle de la touche d'heures de fonctionnement s'allume. Les filtres à graisses doivent alors être nettoyés.

Après le nettoyage, il faut remettre le compteur à zéro.

A cet effet, maintenez la touche filtres à graisse enfoncée pendant env. 3 secondes alors que le moteur est al lumé.

Consulter le compteur d'heures de fonctionnement des filtres à graisses

Vous pouvez consulter à tout moment le temps déjà écoulé en pourcentage du temps total, soit le délai de net toyage des filtres à graisses.

Enclenchez le moteur avec la touche

Marche/Arrêt.

^ Maintenez la touche filtres à graisses

enfoncée.

Une ou plusieurs diodes clignotent au-dessus des touches – / +.

Le nombre de diodes qui clignotent in

dique le temps de fonctionnement écoulé en pourcentage du temps réglé.

La diode de la touche s'éteint.

1 diode = 25 % 2 diodes = 50 % 3 diodes = 75 % 4 diodes = 100 %

Les heures de fonctionnement écou lées restent mémorisées en cas d'arrêt de la hotte ou de coupure de courant.

Page 18

Commande

Modifier le délai de nettoyage des fil tres à graisses.

Vous pouvez adapter le délai de net toyage (compteur d'heures de fonction nement) à vos habitudes culinaires.

Un temps de fonctionnement court

–

est préférable si vous faites beau coup de grillades ou de fritures.

Optez pour un temps long si vous

–

cuisinez sans graisse.

Si vous ne cuisinez qu'occasionnelle

–

ment, choisissez un temps court. La graisse accumulée durcit au bout d'un moment et rend le nettoyage des filtres à graisses difficile.

Le compteur est réglé sur trente heures de fonctionnement en usine. Vous pouvez opter pour 20, 30, 40 ou 50 heures.

Les diodes des touches – / + indiquent le temps de fonctionnement réglé : 1ère diode à partir de la gauche = 20 h 2e diode à partir de la gauche = 30 h 3e diode à partir de la gauche = 40 h 4e diode à partir de la gauche = 50 h

Sélectionnez le temps de fonctionne

ment avec les touches – / +.

^ Validez avec la touche filtre à grais-

ses.

Toutes les diodes s'éteignent.

Si la sélection n'est pas validée dans les quatre minutes qui suivent, l'appareil reprendra l'ancien réglage.

^ Arrêtez le moteur avec la touche

Marche/Arrêt.

Enfoncez simultanément la touche de fonction arrêt différé et la touche fil tres à graisses.

La diode de la touche filtres à graisses et une seule diode au-dessus des tou ches – /+ clignotent

Page 19

Avant chaque réparation, débran cher la hotte du réseau électrique, à cet effet – ôter le fusible de l'installation

domestique.

Carrosserie

Généralités

Les surfaces et les éléments de commande se rayent facilement. Suivez par conséquent les conseils de nettoyage suivants.

^ Nettoyez toutes les surfaces et les

éléments de commande de la hotte uniquement avec une éponge, du produit à vaisselle liquide et de l'eau chaude.

^ Séchez ensuite avec un chiffon doux.

N'utilisez pas de chiffon trop humide au niveau du bandeau de com mande afin d'éviter que l'humidité pénètre dans la platine électronique.

Nettoyage et entretien

Evitez

les détergents à base de solvant, de

–

soude, d'acide ou de chlorure,

les produits abrasifs tels que pou

–

dres et laits à récurer, les éponges avec tampon abrasif ou les éponges contenant des restes de produit abrasif.

Conseils d'entretien pour les carros series inox

(ne s'applique pas aux touches de commande !)

Utilisez un produit nettoyant pour inox non abrasif.

Pour éviter que votre hotte se resalisse rapidement, il existe des produits d'entretien pour inox, disponibles au service après-vente Miele. Appliquez un peu de produit sur la surface à traiter avec un chiffon doux.

Conseils pour les appareils avec laquage de couleur

(modèle spécial)

Lors du nettoyage de la hotte il est im possible de ne pas laisser des petites rayures sur la surface. Celles-ci peu vent, dans le cas des couleurs foncées, présenter une apparence altérée, en particulier lorsqu'elles sont éclairées par l'halogène.

Page 20

Nettoyage et entretien

Conseils d'entretien pour les touches de commande

Les touches de commande peuvent se décolorer sous l'action prolongée de certaines salissures. Enlevez donc immédiatement les sa lissures.

Pour le nettoyage, reportez-vous aux généralités de ce chapitre.

N'utilisez pas de produit pour inox pour nettoyer les touches de com mande.

Filtre à graisses

Les filtres à graisses réutilisables en métal retiennent les éléments solides des vapeurs de cuisine (graisses, poussière...) et empêchent l'encrassement de la hotte.

Retirez d'abord les éléments décoratifs (disponibles en option) si ceux-ci sont montés.

Retirez les éléments décoratifs des

fixations par le bas.

Pour nettoyer les éléments décoratifs,

tenez compte des conseils à la rubrique "Carrosserie". Elles peuvent cependant être lavées en lave-vaisselle, comme les filtres à graisses.

Nettoyez les filtres à graisses au plus tard lorsque la diode de la touche filtres à graisses s'allume.

Il est recommandé de nettoyer les fil tres à graisses toutes les trois ou quatre semaines pour éviter que la graisse ne durcisse sur les filtres.

Un filtre saturé de graisses constitue un risque d'incendie.

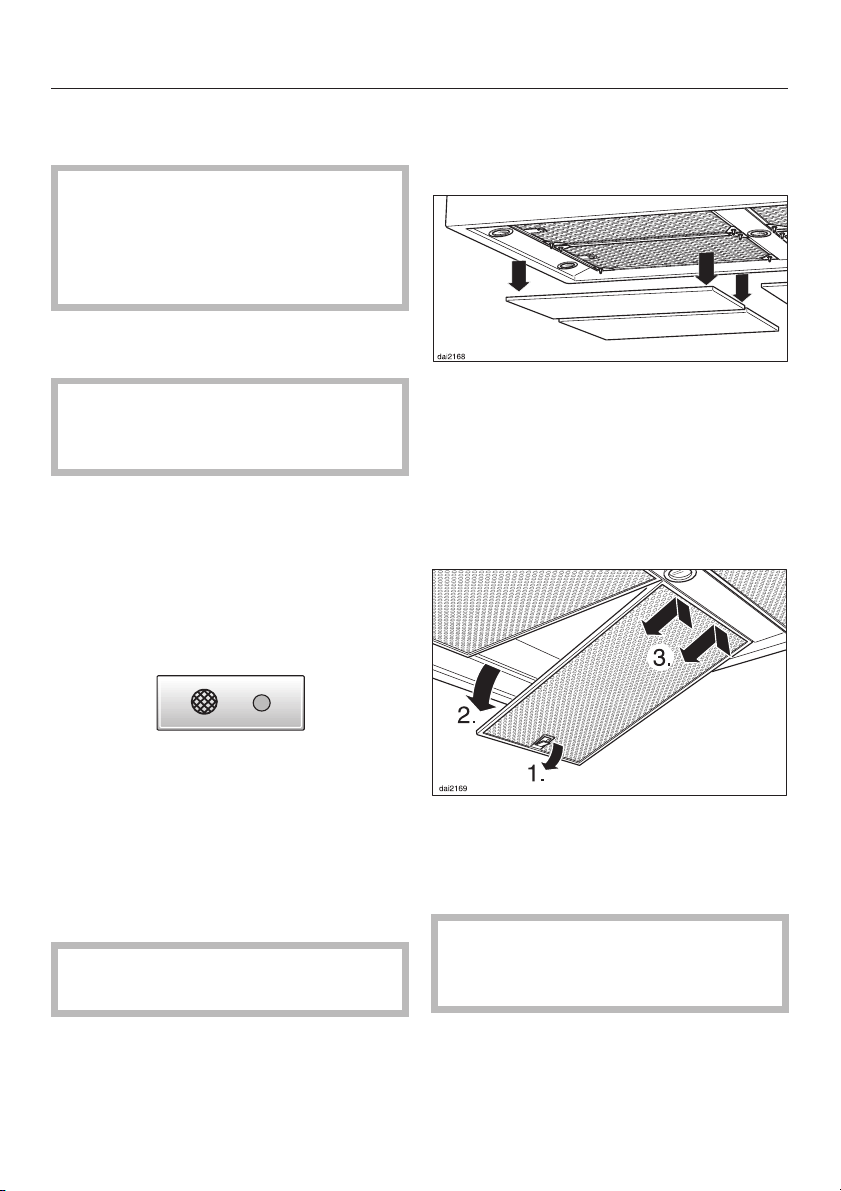

Ouvrez le verrouillage du filtre à graisses, basculez le filtre à graisses d'environ 45° vers le bas, décro chez-le à l'arrière et retirez-le.

Afin d'éviter tout dommage des fil tres et de la table de cuisson, tenez fermement le filtre.

Page 21

Nettoyage et entretien

Nettoyage manuel des filtres à grais ses

Nettoyez les filtres à graisses avec

une brosse dans de l'eau chaude ad ditionnée de liquide vaisselle doux. N'utilisez pas de liquide vaisselle concentré.

A ne pas utiliser

les produits anticalcaire,

–

la poudre ou crème à récurer ou les

–

nettoyants multi-usages agressifs.

les produits nettoyants en bombe

–

pour fours.

Nettoyage des filtres à graisses au lave-vaisselle

^ Posez les filtres à graisses verticale-

ment dans le panier inférieur et lavez-les en programme 65°C.

Vérifiez que le bras d'aspersion du lave-vaisselle peut tourner librement.

Lorsque les filtres à graisses sont dé

montés, nettoyez également les pièces accessibles de la carrosserie où s'est accumulée de la graisse.

Ceci permet d'éviter les incendies.

En posant les filtres à graisses, vérifiez que le verrouillage est tourné vers le bas.

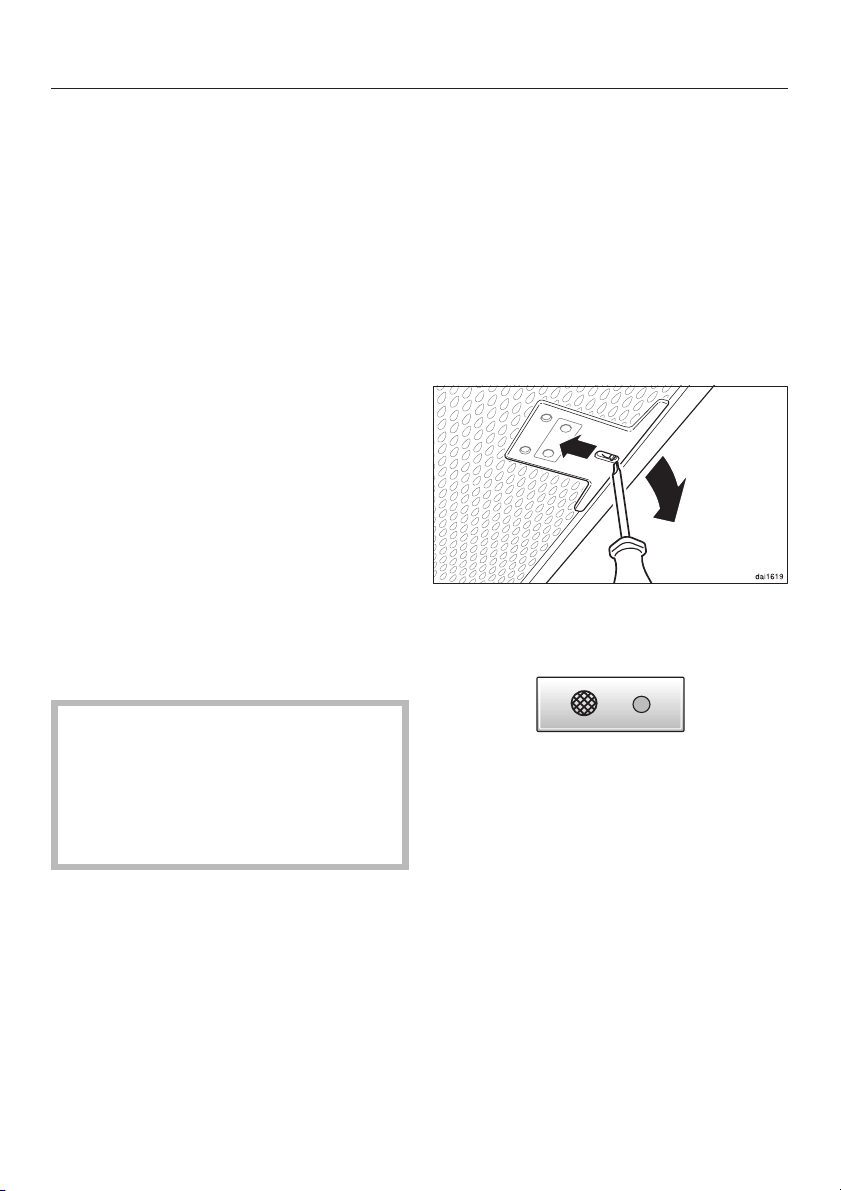

Si les filtres à graisses sont montés à l'envers :

^ déverrouiller les filtres à graisses par

les orifices avec un petit tournevis.

Suivant le produit de lavage utilisé, le nettoyage des filtres à graisses en lave-vaisselle peut décolorer dura blement les surfaces internes . Cela n'a aucune incidence sur leur bon fonctionnement.

Posez les filtres nettoyés sur un sup port absorbant pour les faire sécher avant de les reposer.

Appuyez sur la touche filtres à grais ses pendant 3 secondes pour re mettre le compteur à zéro La diode de la touche s'éteint.

Si vous nettoyez les filtres à graisses

avant la fin du temps de fonctionne ment réglé, vous pouvez remettre le compteur à zéro en appuyant sur la touche pendant 6 secondes.

Page 22

Nettoyage et entretien

Remplacement du spot halogène

Mettre la hotte hors tension, à cet

effet déclencher le fusible correspon dant

Les spots halogènes chauffent

beaucoup pendant le fonctionne ment. Même quelque temps après avoir éteint l'éclairage, vous risquez de vous brûler. Attendez un peu avant de changer le spot halogène.

Ne pas prendre le spot halogène neuf par le bulbe, car cela peut l'abîmer. Veuillez suivre les instructions du fabricant.

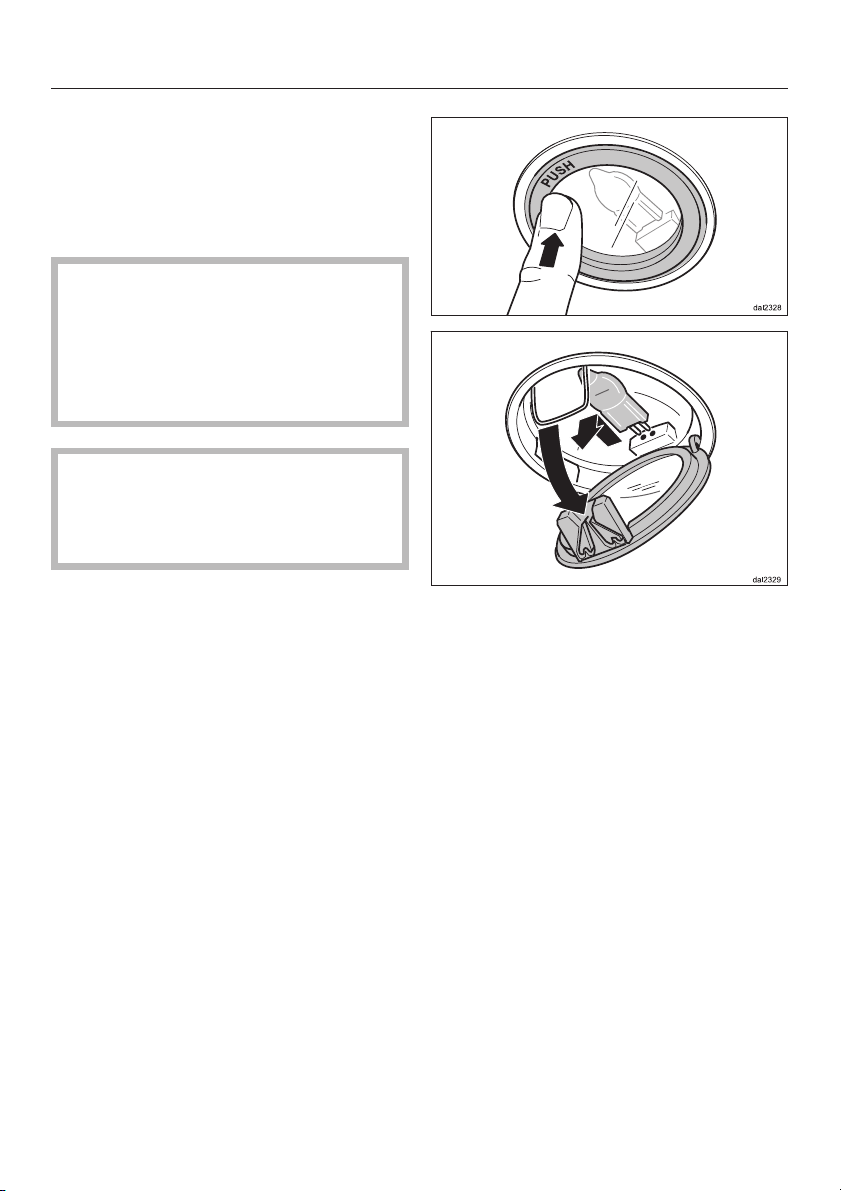

^ Pour changer le spot halogène,

poussez légèrement le cache vers le haut. Le cache s'ouvre et peut être rabattu vers le bas.

Détachez le spot halogène de la douille et placez le nouveau spot (20 W, douille G 4).

Refermez le cache et enclenchez-le.

Page 23

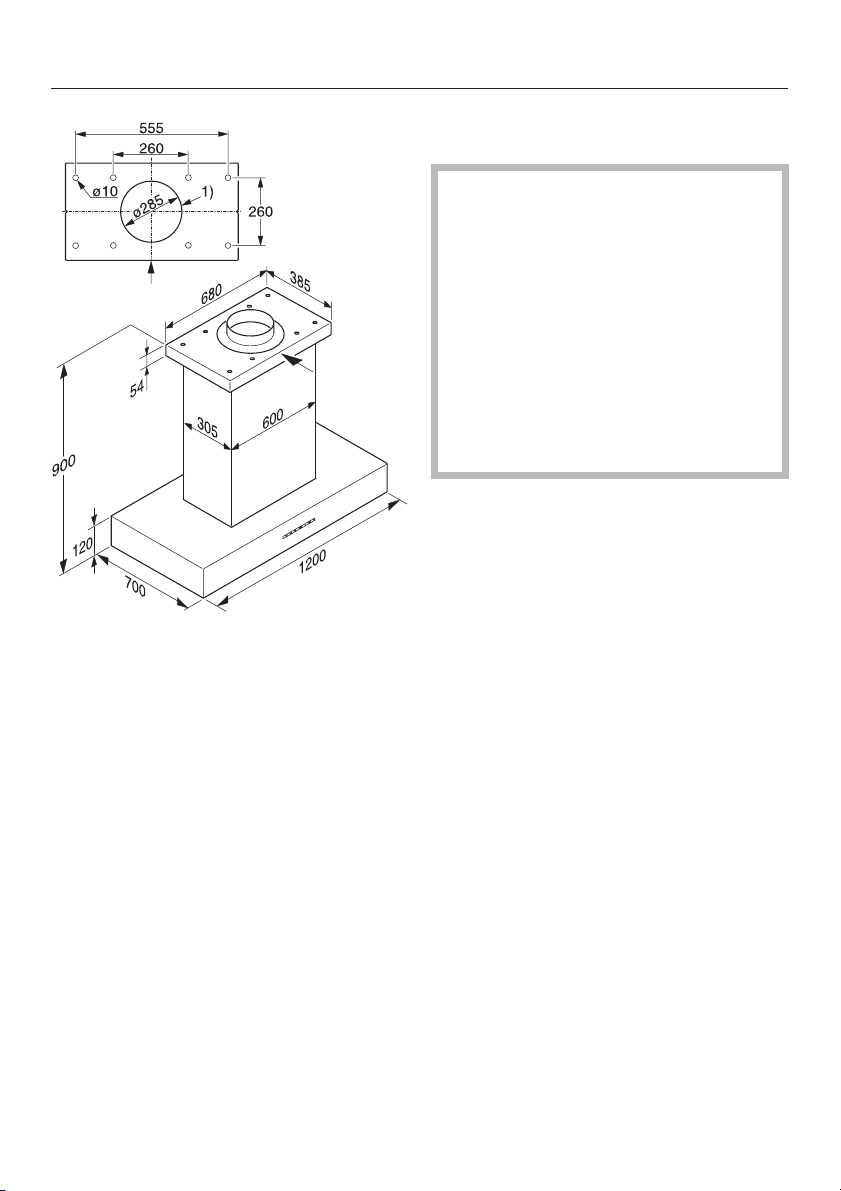

Cotes de l'appareil

Distance entre la table de cuisson et la hotte

Si le fabricant ne recommande pas de distance de sécurité plus impor tante, respectez une distance mini mum entre la table de cuisson et le bas de la hotte de : table de cuisson électrique : 550 mm Table de cuisson gaz : 650 mm Gril électrique, friteuse : 650 mm

1) Ouverture pour le passage du conduit d'évacuation et le cordon d'alimentation

Raccord d'évacuation C 200 mm

Voir également à ce sujet "Prescrip tions de sécurité et mises en garde".

– Nous vous recommandons de

conserver une distance de 650 mm au-dessus des tables de cuisson pour faciliter le travail sous la hotte.

Page 24

Montage

Veuillez lire les informations fournies aux pages suivantes et les chapitres "Cotes de l'appareil" et "Prescrip tions de sécurité et mises en garde". Risque d'intoxication en cas d'utili sation simultanée de la hotte et d'un foyer !

Notice de montage

Les différentes opérations de montage sont décrites dans le schéma de mon tage fourni.

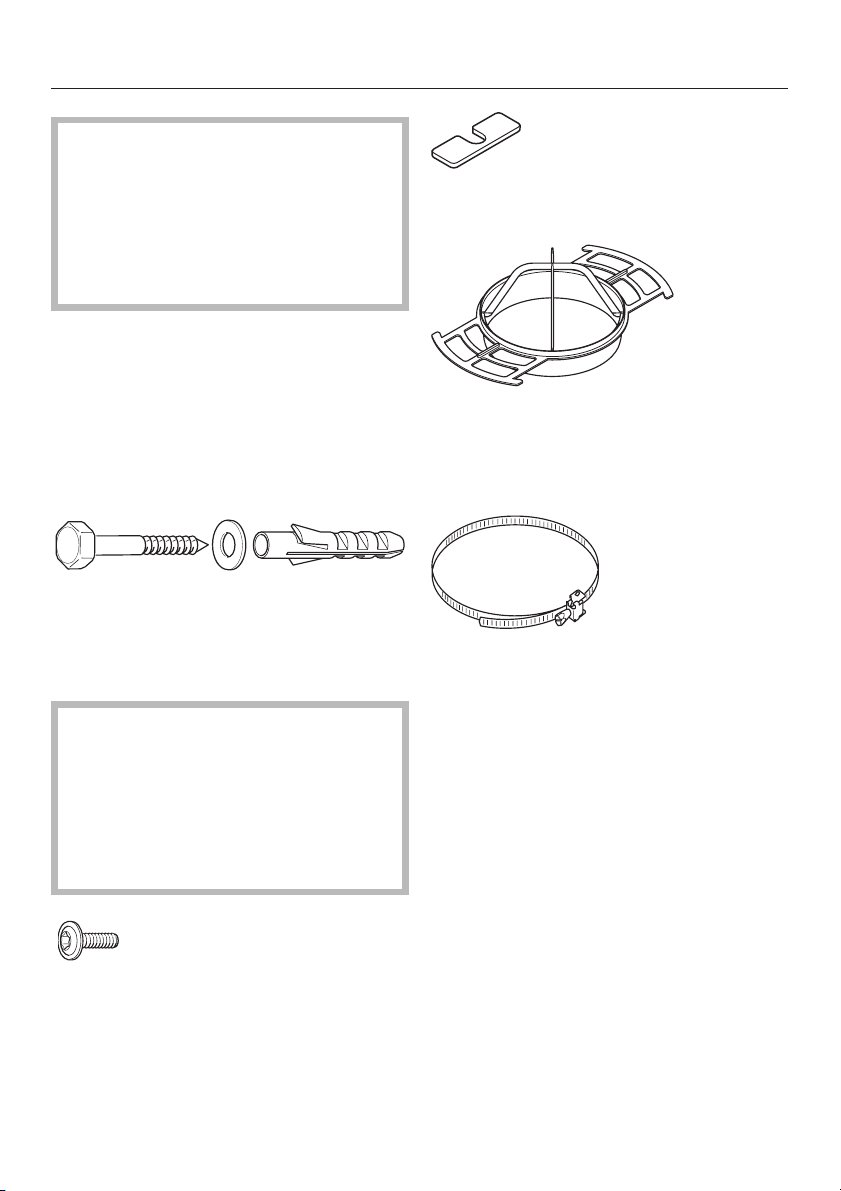

Accessoires

8vis8x60mmavec 8 rondelles et 8 chevilles S 10 pour fixer la plaque de

fixation au plafond.

8 tôles d'adaptation en cas de plafond non horizontal.

1 raccord d'évacuation permet de po sitionner le passage de conduit d'éva cuation dans le plafond de façon variable

1 collier pour fixer le conduit d'évacuation sur le raccord d'évacuation.

Les vis et les chevilles conviennent au montage dans un plafond en béton. Pour les autres types de plafonds, veuillez utiliser des systèmes de fixation appropriés. Vérifiez que le plafond peut suppor ter la charge.

2visM4x8mmpour fixer le fût.

Page 25

Lisez impérativement le chapitre "Prescriptions de sécurité et mises en garde".

Risque d'intoxication en cas d'utilisation simultanée de la hotte et d'un foyer ! Faites-vous confirmer que le fonction nement de la hotte est sans danger par une société de ramonage compétente en cas de doute. Le conduit d’évacua tion doit être aussi court et droit que possible.

Le diamètre du conduit d’évacuation

–

ne doit pas être inférieur à 200 mm.

Si vous utilisez des conduits d’évacuation d’un diamètre inférieur à 200 mm ou des conduits extraplats, le fonctionnement de la hotte sera plus bruyant et la puissance d’aspiration sera réduite.

Ne réduisez le diamètre de la conduite d'évacuation d'air qu'en dernier ressort ou si vous disposez déjà d’un conduit.

–

Utilisez uniquement des coudes de grands rayons. Les petits rayons ré duisent le débit d’air de la hotte.

–

Utilisez uniquement des tubes lisses ou flexibles en matériau ininflam mable pour raccorder l’évacuation.

Conduit d'évacuation d'air

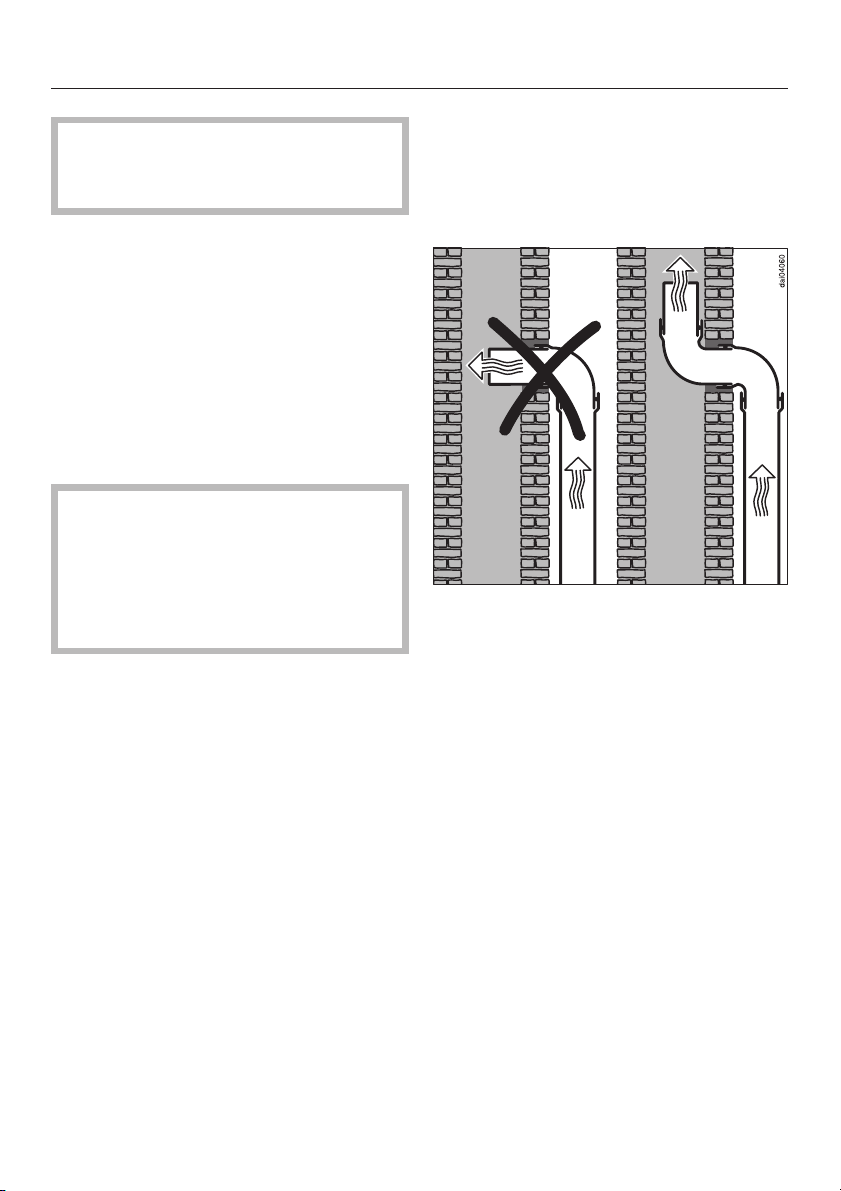

Si le conduit d’évacuation est posé

–

horizontalement, prévoyez une décli vité minimale de 1 cm par mètre afin d’éviter que l’eau condensée ne pé nètre dans l’appareil.

– Dirigez le raccord dans le sens du

flux d’air si l’air est évacué dans une cheminée.

Important !

Important ! Si le conduit d’évacuation traverse une pièce fraîche telle qu'un grenier, il peut se produire une forte chute de température dans la zone tra versée. Il faut donc s'attendre à trouver de l'eau de condensation. Isoler le conduit d'évacuation en conséquence.

Page 26

Conduit d'évacuation d'air

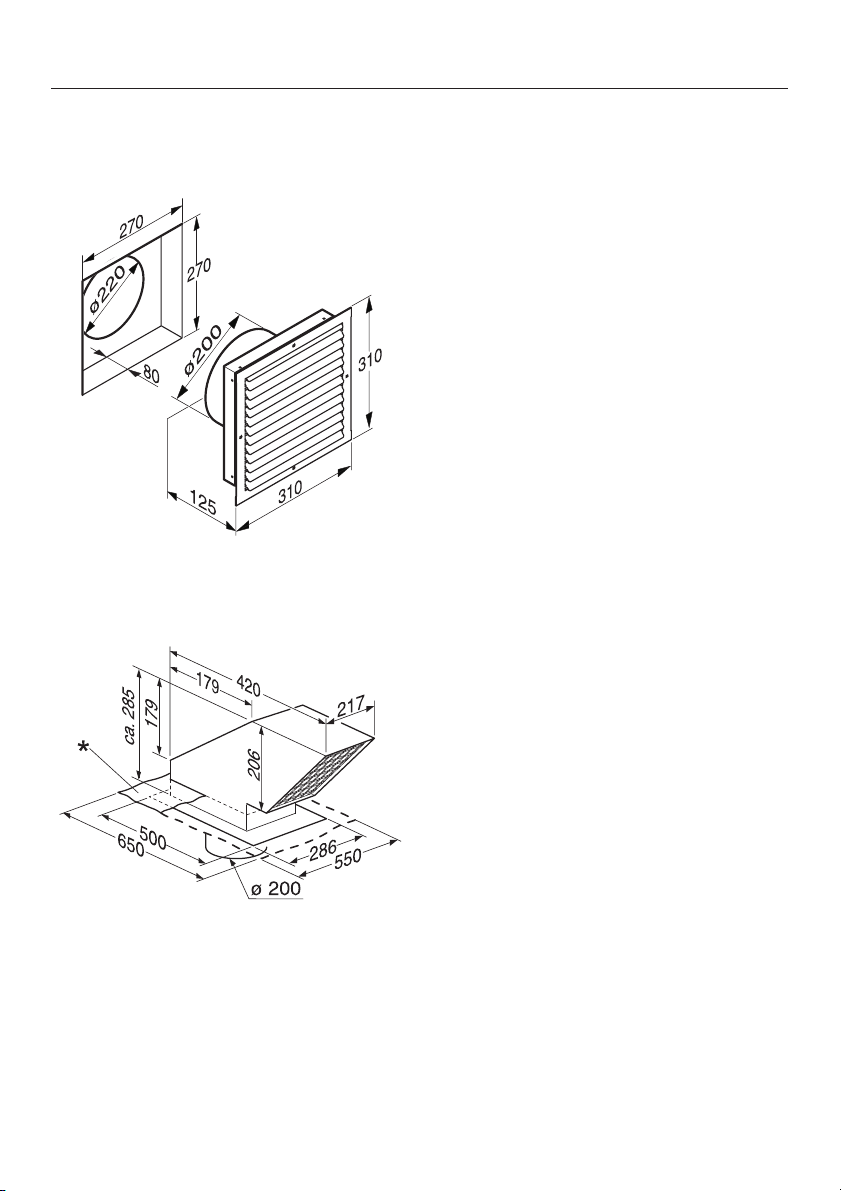

Pour le conduit d'évacuation de 200 mm de diamètre, les pièces suivantes sont disponibles en accessoires :

– Tuyau d'évacuation DAS 200

– Grille d'évacuation DFG 200 pour le

montage sur la paroi externe.

*Jupe d'étanchéité en métal souple

–

Passage dans le toit DDF 200 pour le montage dans un toit en tuile incliné.

–

Raccord-réducteur à poser dans le raccord d'évacuation pour utiliser un conduit d'évacuation de 150 mm de diamètre.

Page 27

Raccordement fixe

Le branchement électrique de

votre appareil doit être effectué par un électricien agréé qui connaît et respecte scrupuleusement les pres criptions officielles en matière d’électricité et ordonnances de la compagnie distributrice locale. Des travaux d’installation, d’entretien ou des réparations incorrects peu vent entraîner de graves dangers pour l’utilisateur pour lesquels le fa bricant décline toute responsabilité.

La hotte ne doit être reliée qu'à un réseau électrique installé conformément aux règlements de la compagnie distributrice d'électricité locale.

Pour plus de sécurité, il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l’appareil (norme DIN VDE 0664).

Branchement électrique

Un dispositif de sectionnement pour chaque pôle doit être prévu sur l'instal lation. L’utilisateur doit prévoir un sec tionneur avec une ouverture d’au moins 3 mm.

Il peut s'agir d'un disjoncteur automa tique, de fusibles ou de contacteurs (EN 60335). Vous trouverez les caracté ristiques de branchement obligatoires sur la plaque signalétique (voir chapitre "Service après-vente").

Vérifiez si ces indications correspon dent à la tension et à la fréquence de votre réseau.

Page 28

Fonctionnement avec le module DSM 400

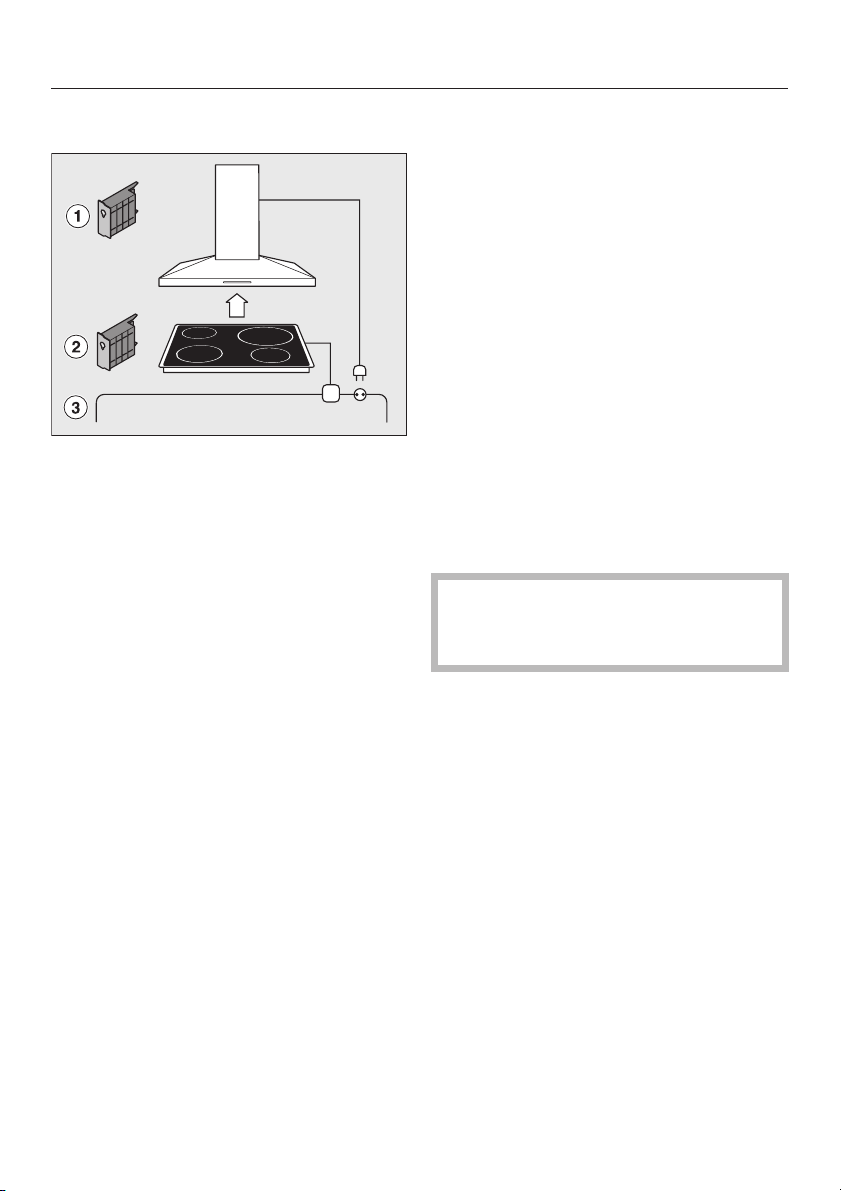

Disponible en option, le module DSM 400 Miele sert à coordonner le fonction nement de la hotte avec d'autres com posants.

Il offre les possibilités suivantes :

Raccordement d'un interrupteur de fenêtre

Si en cas de fonctionnement simultané de la hotte et d'un foyer consommant l'air de la pièce, l'alimentation en air ne peut être assurée que par l'ouverture d'une fenêtre, le module de commande permet de raccorder un interrupteur de fenêtre (en option).

La hotte ne peut alors être utilisée que si la fenêtre est ouverte (voir à ce sujet le chapitre "Prescriptions de sécurité et mises en garde").

Tant que la fenêtre est fermée, le moteur ne peut pas être enclenché. La diode de la touche Marche/Arrêt de la hotte clignote.

L'éclairage de la hotte fonctionne en re vanche en toutes circonstances.

En cas d'arrivée d'air par le biais d'une fenêtre ouverte, vérifiez qu'en cas de besoin l'arrivée d'air n'est pas gênée par les stores roulants.

Si le module de commande est dé

sinstallé afin de pouvoir réutiliser la

hotte sans l'interrupteur de fenêtre (par exemple après un déménage ment), la platine de la hotte doit éga lement être remise à zéro. Ceci est uniquement possible par le SAV.

Contact sec

Il sert à commander un autre appareil en fonction de l'état de veille du moteur d'aspiration de la hotte.

– Ainsi, si la hotte et un foyer consom-

mant l'air de la pièce fonctionnent simultanément, il est possible de garantir une arrivée d'air frais suffisante en activant un mécanisme de ventilation ou en ouvrant un clapet commandé par moteur dès que le moteur d'aspiration de la hotte est enclenché.

Le débit de ventilation ou le diamètre

du conduit d'aération doivent être suffisants.

–

Si une arrivée d'air suffisante ne peut pas être assurée, le contact sec per met d'arrêter un foyer consommant l'air de la pièce dès que la hotte est mise en marche.

Voir également à ce sujet "Prescriptions de sécurité et mises en garde".

Page 29

Fonctionnement avec le module DSM 400

Raccordement d'un interrupteur d'éclairage

Le module de commande permet d'en clencher, d'éteindre et de varier l'éclai rage avec un interrupteur intégré dans l'installation de la maison .

Montage

Le module de commande doit être monté dans le conduit après avoir retiré le cadre de protection de la fixation au plafond.

Une description du fonctionnement/no tice de montage est jointe au module de commande.

Page 30

Service Après Vente

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contac tez :

votre revendeur Miele

–

la ligne Consommateurs Miele

–

Veuillez indiquer le modèle et la réfé rence de votre appareil. Ces deux indi cations figurent sur la plaque signalé tique, visible après démontage du filtre à graisses.

Afin d'enregistrer la garantie de votre produit, veuillez remplir notre formulaire d'enregistrement produit en ligne sur le site www.miele.fr dans la rubrique "Les services" ou nous renvoyer la carte constructeur jointe.

Page 31
