Notice d'utilisation et de montage

Hotte DA 289, DA 289 EXT

Lisez impérativement cette notice d'utilisation et de montage avant d'installer et de mettre en service cet appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

M.-Nr. 06 252 400

Page 2

Table des matières

Votre contribution à la protection de l'environnement . . . . . . . . . . . . . . . . . . . . 3

Prescriptions de sécurité et mises en garde. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Description de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Commande

Enclenchement du moteur d'aspiration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Sélection de la puissance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Fonction arrêt différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Arrêt du moteur d'aspiration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Enclenchement de l'éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Variation de l'intensité de l'éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Arrêt de l'éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Compteur d'heures de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Interrogation du compteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Modification du délai de nettoyage du filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Nettoyage et entretien

Carrosserie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

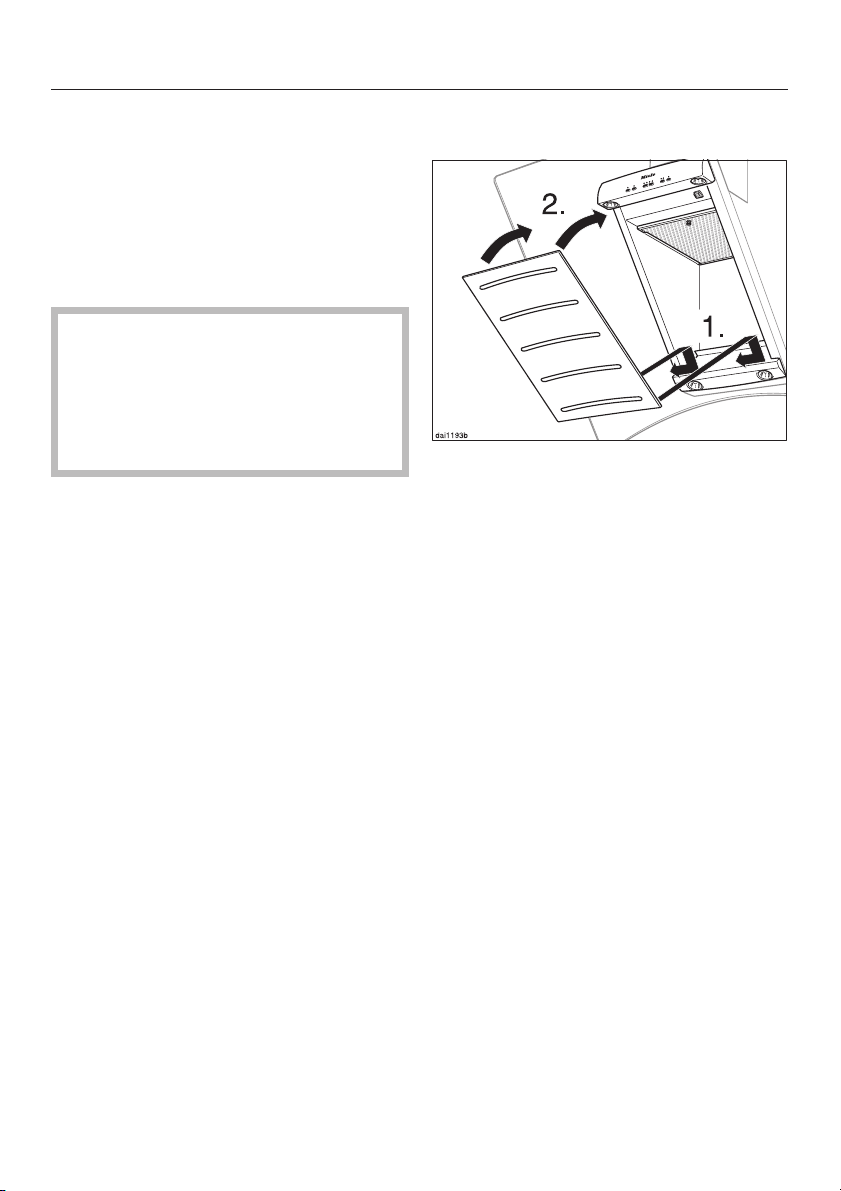

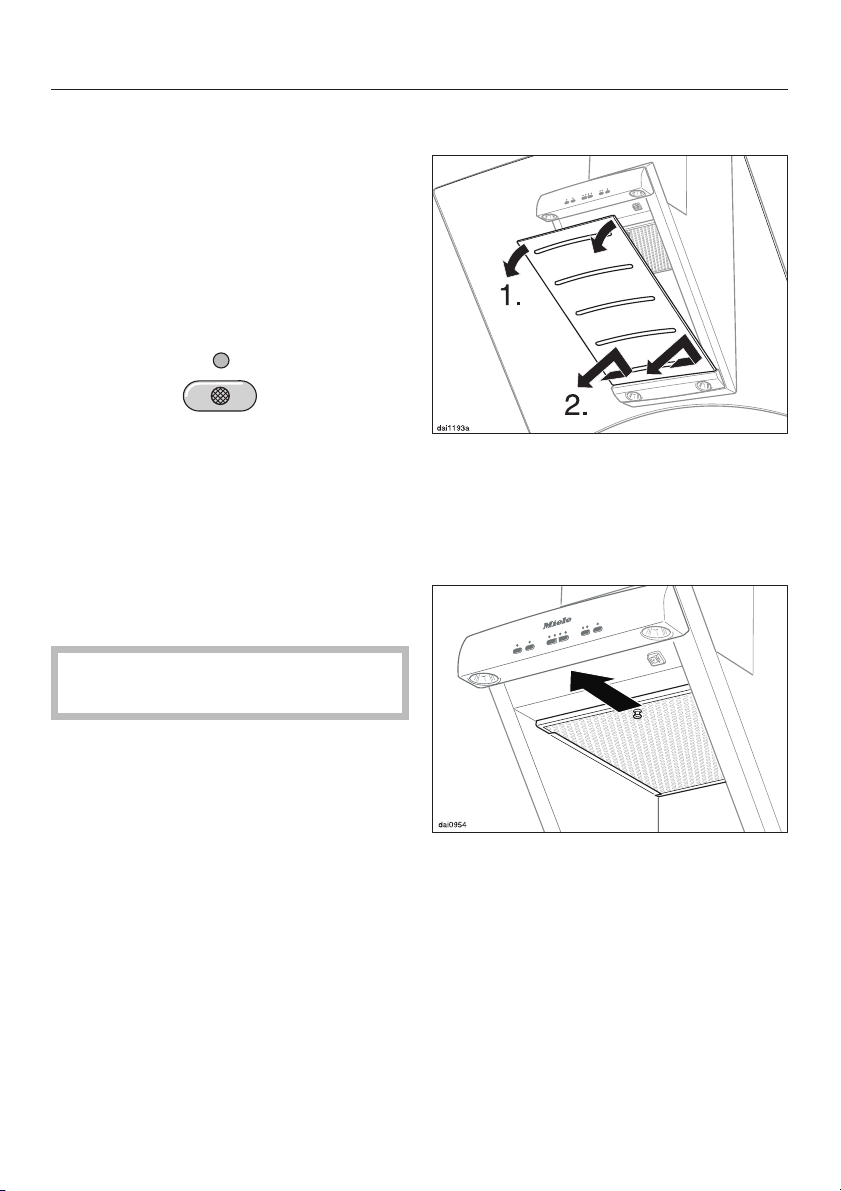

Surface d'aspiration et filtre à graisses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Remplacement des ampoules halogènes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

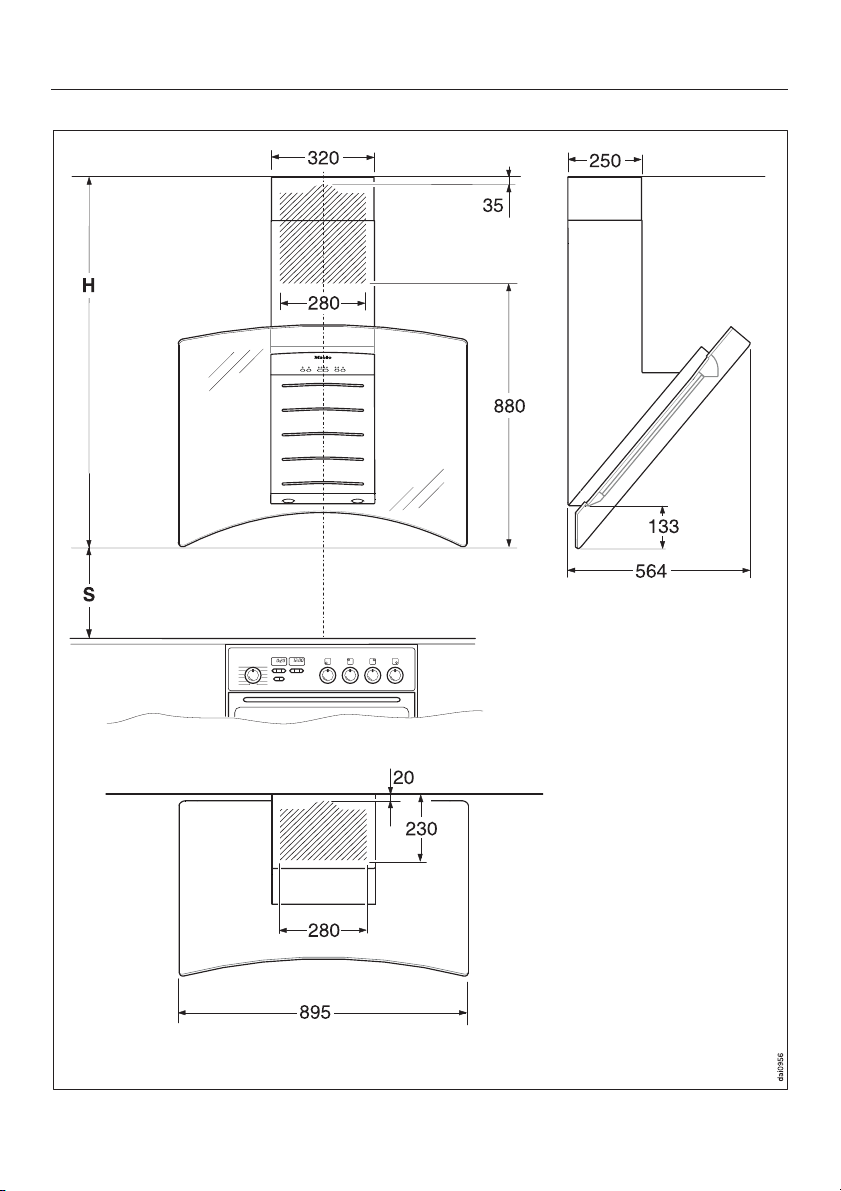

Cotes d'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Hauteur S au-dessus de la table de cuisson . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Montage

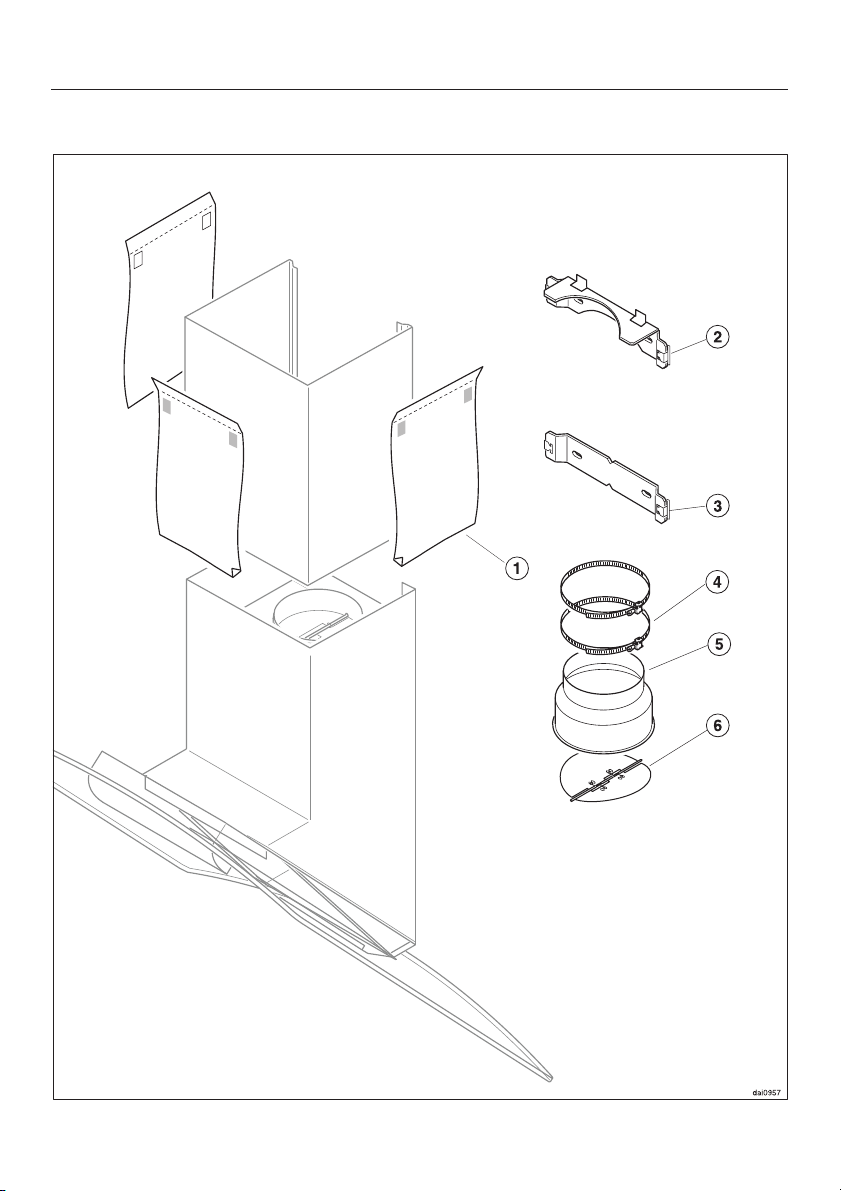

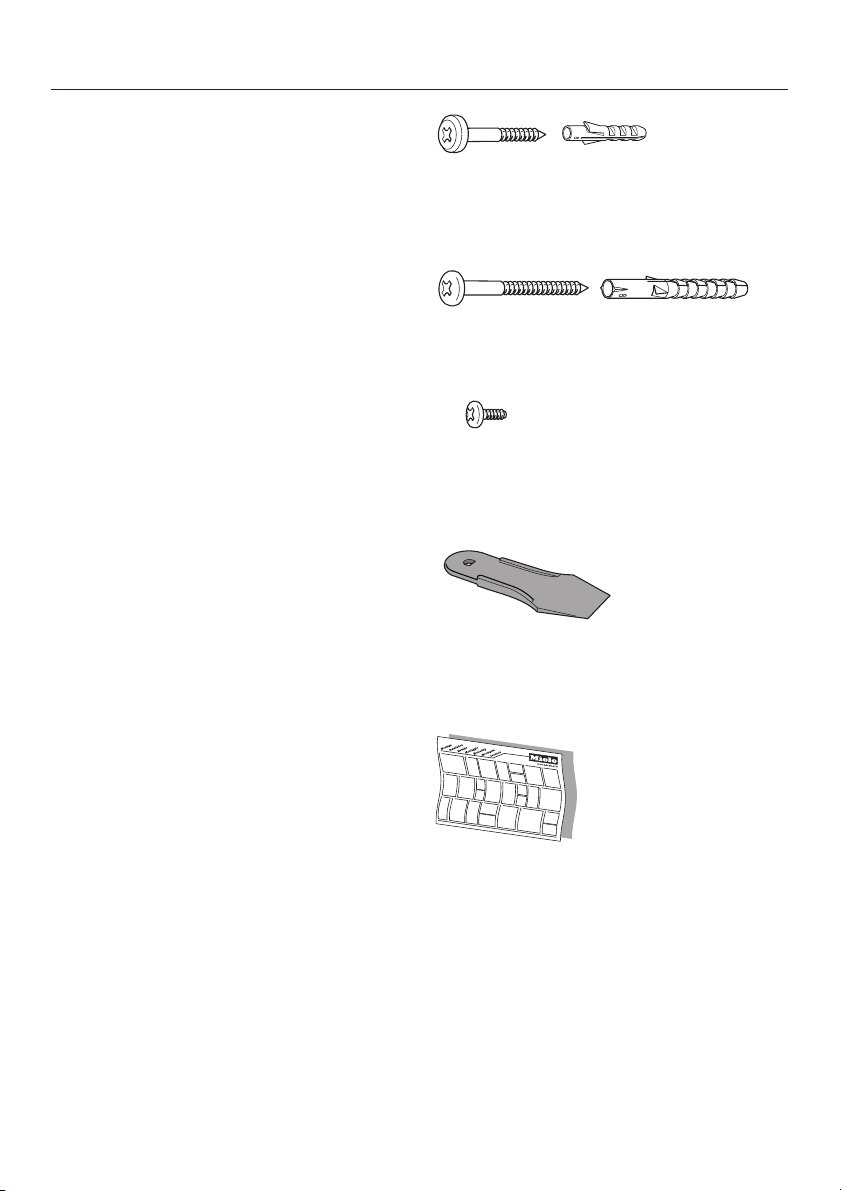

Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Notice de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Film de protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Démontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Conduite d'évacuation d'air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Arrêt eau condensée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Silencieux. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Service Après Vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Page 3

Votre contribution à la protection de l'environnement

Enlèvement de l'emballage

L'emballage protège l'appareil contre les avaries de transport. Les matériaux utilisés sont choisis en fonction de critè res écologiques de façon à en faciliter le recyclage.

Le recyclage de l'emballage écono mise les matières premières et réduit le volume des déchets à éliminer. En prin cipe, votre revendeur reprend l'embal lage.

Les emballages (sachets, polystyrène, par ex.) peuvent être dangereux pour les enfants. Risque de suffocation ! Rangez les emballages hors de portée des enfants et jetez-les aussi vite que possible.

Enlèvement de l'ancien appa reil

Les anciens appareils électriques et

électroniques contiennent souvent en core des matériaux recyclables. Ils con tiennent également des matériaux no cifs, nécessaires au bon fonctionne ment et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour

les hommes et l'environnement s'ils res

tent dans la collecte de déchets ou s'ils

sont mal manipulés. Ne jetez par con séquent en aucun cas votre appareil avec les déchets.

Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et spécialement adap tés à l'enlèvement de ce type d'appa reils.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".

Page 4

Prescriptions de sécurité et mises en garde

Sécurité technique

Cet appareil répond aux réglemen tations de sécurité en vigueur. Une utilisation non conforme comporte des risques pour les personnes et l'appareil.

Lisez attentivement cette notice de montage et d'utilisation avant d'utili ser la machine. Elle vous fournit des indications importantes concernant la sécurité, l'utilisation et l'entretien de cet appareil. Vous vous protége rez ainsi et éviterez de détériorer votre appareil.

Conservez cette notice de montage et d'utilisation et remettez-la à un éventuel futur propriétaire.

Utilisation conforme de la hotte

Cet appareil est strictement réser-

vé à un usage domestique. Le fabricant n'est pas responsable de dommages dus à une utilisation inap propriée ou à une commande erronée.

Comparez les caractéristiques de

raccordement (tension et fré quence) indiquées sur la plaque signa létique avec celles du réseau avant de brancher l'appareil (voir "Branchement électrique"). Ces données doivent impérativement correspondre pour éviter toute détério ration sur la hotte. Interrogez un électri cien en cas de doute.

La sécurité électrique de cette

hotte n'est garantie que si elle est raccordée à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire soit remplie. En cas de doute, faites vérifier l'installation par un professionnel. Le fabricant ne peut être tenu pour responsable de dégâts causés par une mise à la terre manquante ou défectueuse à l'installation (décharge électrique).

Les travaux d'installation et d'entre-

tien non conformes ou les répara tions incorrectes peuvent entraîner de graves dangers pour l'utilisateur. Faites effectuer les travaux d'installation et d'entretien ainsi que les réparations ex clusivement par des professionnels.

Le montage et la mise en service

de cet appareil sur des unités mo biles (des bateaux par exemple) ne peuvent être effectués que par des en treprises spécialisées ou des profes sionnels, en veillant à ce que les condi tions de sécurité nécessaires au bon fonctionnement de l'appareil soient réu nies.

Page 5

Prescriptions de sécurité et mises en garde

La hotte est déconnectée du ré seau uniquement si l'une des

conditions suivantes est remplie :

la fiche de l'appareil est débranchée.

–

Ne tirez pas sur le cordon, mais sur la fiche pour débrancher l'appareil.

le fusible de l'installation domestique

–

est désactivé. le fusible de l'installation domestique

–

est manquant.

Ne branchez pas la hotte avec une rallonge, qui ne garantit pas la sécu

rité suffisante (risque de surchauffe ...).

Sur les appareils prévus pour fonc-

tionner avec un moteur externe (série ...EXT), la liaison entre les deux unités doit être effectuée avec le câble de liaison et les connecteurs. Ces appareils ne doivent être combinés qu'avec un moteur externe de Miele.

Utilisation

Il est interdit de cuire avec une

flamme non recouverte d'un réci pient sous la hotte (pour flamber, griller, etc.). Lorsqu'elle est enclenchée, la hotte aspire les flammes dans le filtre; il y a risque d'incendie en raison de la graisse qui y est accumulée.

En cas d'utilisation de la hotte avec

une table de cuisson gaz, le foyer utilisé doit impérativement être recou vert d'une casserole. La hotte pourrait sinon être endom magée par le dégagement de chaleur.

Enclenchez toujours la hotte dès

que vous utilisez une zone de cuis son. Sinon, l'accumulation d'eau condensée pourrait provoquer des points de corro sion sur l'appareil.

Surveillez les cuissons avec des

casseroles, poêles ou friteuses contenant de l'huile ou des graisses. De même, vous devez contrôler en per manence les grillades réalisées sur des grils électriques. Si elles chauffent de façon excessive,

les huiles ou les graisses peuvent s'en

flammer et mettre le feu à la hotte.

N'utilisez jamais la hotte sans le

filtre à graisses. Vous éviterez ainsi les dépôts de graisse et de poussière dans la hotte, qui nuisent à son bon fonctionnement.

Nettoyez ou remplacez les filtres

régulièrement. Un filtre trop chargé de graisse représente un risque d'incendie ! ( voir chapitre "Nettoyage et entretien")

N'utilisez en aucun cas de net

toyeur vapeur pour nettoyer la hotte. La vapeur peut humidifier les pièces sous tension de la hotte et provoquer un court-circuit.

Page 6

Prescriptions de sécurité et mises en garde

Précautions à prendre avec les en fants

L'utilisation de cet appareil est

prévue pour les adultes qui ont pris connaissance de ce mode d'emploi. Les enfants n'ont pas suffisamment conscience des dangers qu'implique l'utilisation de cet appareil. Vous devez donc surveiller attentivement les en fants.

Les enfants plus âgés ne peuvent

utiliser la table de cuisson que si l'utilisation de l'appareil leur a été ex pliquée clairement, de manière à ce qu'ils utilisent bien l'appareil et soient conscients des dangers entraînés par une mauvaise manipulation.

Sur les hottes équipées d'un halo-

gène, les lampes chauffent beaucoup pendant le fonctionnement et restent chaudes quelque temps après l'arrêt. Empêchez les enfants de toucher aux lampes jusqu'à ce qu'elles aient suffisamment refroidi pour qu'ils ne risquent pas de se brûler.

Les emballages (sachets, polysty

rène, par ex.) peuvent être dange reux pour les enfants. Risque de suffo cation ! Rangez les emballages hors de portée des enfants et jetez-les aussi vite que possible.

Montage

Respectez la distance de sécurité minimale suivante entre la table de

cuisson et la hotte : – 365 mm au-dessus d'une table de

cuisson électrique.

Ne montez pas la hotte au-dessus de foyers fonctionnant aux com

bustibles solides.

N'utilisez que des tubes ou flexi

bles en matériau ininflammable pour raccorder l'évacuation d'air. Ceux-ci sont disponibles dans les ma gasins spécialisés ou au Service Après Vente Miele.

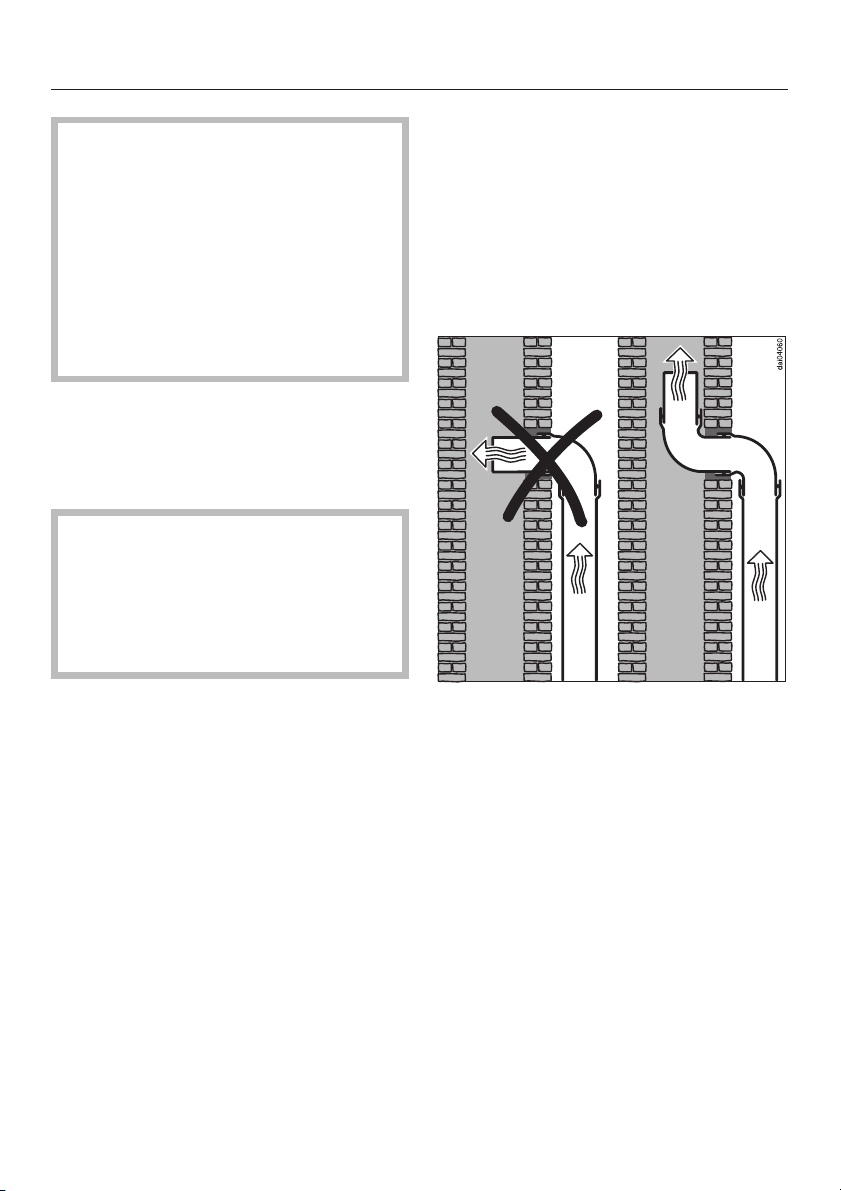

Ne raccordez pas l'évacuation de

l'appareil ni à une cheminée d'évacuation de fumées ou de gaz brûlés en fonctionnement, ni à une cheminée servant à l'aération de pièces où sont installés des foyers.

Si l'évacuation est prévue dans

une cheminée hors fonctionne ment, il faut respecter les prescriptions des autorités locales.

Page 7

Prescriptions de sécurité et mises en garde

Utilisation simultanée de la hotte et d'un foyer

Risque d'intoxication !

En cas d'utilisation simultanée

d'une hotte et d'un foyer dans la même pièce ou le même ensemble d'aération, la prudence est de rigueur. On considère comme foyers les dispositifs de chauffage au gaz, au fuel, au charbon, les chauffe-eau, les tables de cuisson, les fours, qui consomment l'air de la pièce et dont les fumées sont conduites vers l'extérieur par une installation d'évacuation (cheminée par exemple). Utilisée en mode évacuation, la hotte aspire l'air dans la pièce où elle est ins tallée et dans les pièces voisines. Si l'air n'est pas en quantité suffisante, une dépression se forme. L'air de com bustion nécessaire au foyer s'ame nuise. La combustion fonctionne mal.

L'utilisation simultanée de la hotte et d'un foyer est sans aucun danger à condition que la dépression ne dé passe pas 4 Pa (0,04 mbar) max. dans la pièce ou l'ensemble d'aération pour éviter le refoulement des gaz brûlés.

Ceci est possible si l'air nécessaire à la combustion pénètre dans la pièce, par exemple par des ouvertures telles que des portes ou des fenêtres. L'ouverture doit cependant être suffisamment grande. Une ventilation mécanique continue utilisée seule ne constitue pas un approvisionnement en air suffisant.

Il faut toujours tenir compte de la ca pacité de ventilation de l'habitation.

Veuillez consulter une société de ra

monage.

Des gaz de combustion toxiques peuvent être refoulés de la che minée et du conduit dans les piè ces. Danger de mort !

Page 8

Prescriptions de sécurité et mises en garde

Si l'alimentation en air ne peut être suffi sante qu'à la condition d'ouvrir une fe nêtre, il est nécessaire d'utiliser un interrupteur de fenêtre.

Ainsi, la hotte ne peut être utilisée que si la fenêtre est suffisamment ouverte. Veuillez consulter votre société de ra monage. La hotte est prévue pour ce dispositif. Un kit d'adaptation permettant le fonc tionnement avec un interrupteur de fe nêtre est disponible auprès des pièces détachées Miele.

Si l'arrivée d'air s'effectue par une fe nêtre, vérifiez qu'elle n'est pas gênée par des rideaux baissés.

Enlèvement de l'ancien appareil

Débranchez les appareils hors

d'usage et détruisez leur cordon d'alimentation et leur fiche. Vous éviterez qu'une mauvaise utilisa tion en soit faite.

Le fabricant ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

Page 9

Cette hotte fonctionne

Fonctionnement

. . . en évacuation :

L'air aspiré passe par la surface d'aspi ration, puis par le filtre à graisses. Il est ensuite évacué vers l'extérieur.

Si votre système d'évacuation n'est pas équipé d'un clapet anti-retour, utilisez celui qui est fourni avec la hotte. Il doit être posé dans le raccord d'évacuation du bloc-moteur.

Le clapet anti-retour permet d'éviter tout échange d'air intempestif entre la pièce et l'extérieur lorsque la hotte ne fonctionne pas.

Il est fermé lorsque la hotte est arrêtée. Le clapet s'ouvre à l'enclenchement de

la hotte de façon que l'air puisse être conduit vers l'extérieur sans rencontrer d'obstacle.

...avec un moteur externe :

(Appareils de la série ...EXT)

Les hottes de la série ...EXT sont pré

vues pour être raccordées à un moteur externe placé à l'extérieur de la cuisine, à l'emplacement de votre choix.

Celui-ci est relié à la hotte par un fil de commande et commandé par les touches de la hotte.

Page 10

Description de l'appareil

–

– +

dai0953

– +

5 15

Page 11

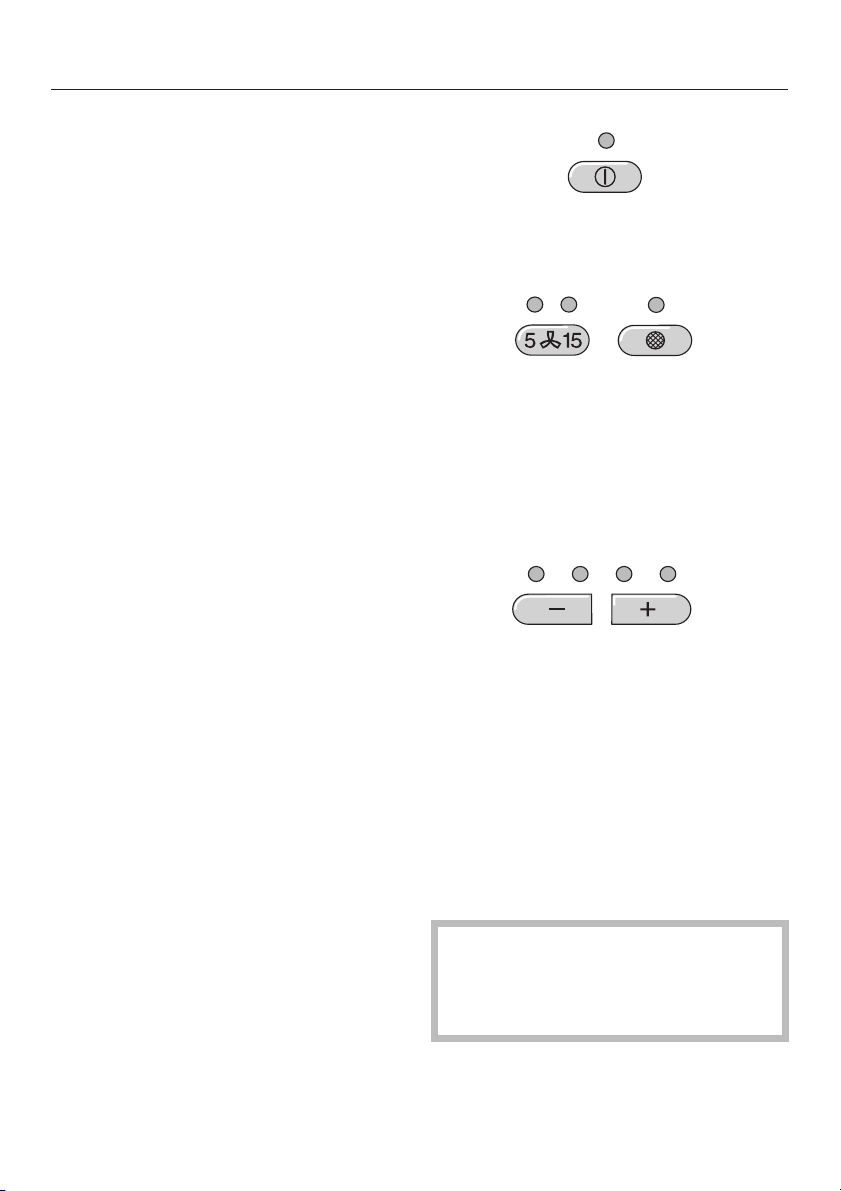

Description de l'appareil

a Pièce de rattrapage sous

plafond

b Conduit

c Hotte

d Eléments de commande

e Eclairage de la table de

cuisson

f Filtre à graisses

g Surface d'aspiration

h Touche éclairage

Cette touche vous permet de mettre en marche et/ou d'arrêter l'éclairage de la table de cuisson et d'en varier l'intensité.

i Touche Marche/Arrêt

du moteur d'aspiration

j Touches de réglage de

la puissance

k Touche arrêt différé

Cette touche vous permet d'activer l'ar rêt différé. Le moteur continue de fonctionner pendant 5 ou 15 minutes puis s'arrête automatiquement.

l Touche filtre à graisses

Le voyant intégré dans la touche filtre à graisses brille lorsque la surface d'aspiration et le filtre à graisses doivent être nettoyés.

Cette touche permet –

de remettre le compteur à zéro après le nettoyage de la surface d'aspira tion et du filtre à graisses (voir "Nettoyage et entretien").

–

d'afficher le pourcentage d'heures de fonctionnement comptabilisé au compteur ( voir chapitre "Commande / Compteur d'heures de fonctionne ment").

–

de modifier le nombre d'heures comptabilisé au compteur (voir cha pitre "Commande / Modification du compteur d'heures de fonctionne ment").

Page 12

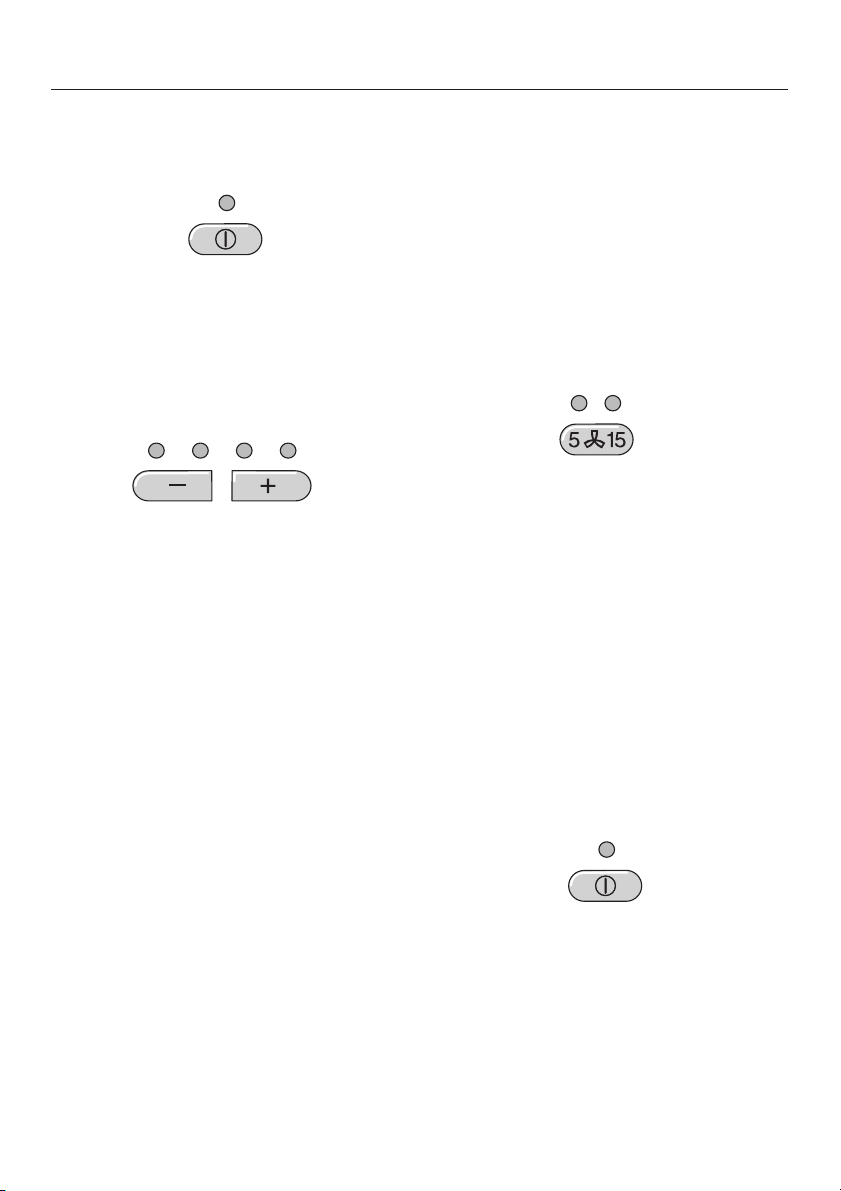

Commande

Enclenchement du moteur d'aspiration

Enfoncez la touche Marche/Arrêt.

Le moteur s'enclenche en position "II". La diode s'allume.

Sélection de la puissance

^ Sélectionnez la puissance de votre

choix avec les touches – / +.

Touche – = réduction de la puissance Touche + = augmentation

de la puissance

En fonction de la quantité de vapeur, il est possible de choisir les plages "I" à "III" pour les cuissons normales (voyants verts).

Fonction arrêt différé

Il est conseillé de faire fonctionner le ventilateur encore quelques minutes après la fin de la cuisson.

L'air de la cuisine sera ainsi débarrassé des fumées et odeurs résiduelles.

La fonction arrêt différé permet de pro grammer l'arrêt du moteur après un dé lai défini.

^ A cet effet, pressez la touche arrêt

différé après la cuisson, alors que le moteur fonctionne encore.

– 1 pression : le moteur s'arrête après

cinq minutes (voyant de gauche).

– 2 pressions : le moteur s'arrête après

quinze minutes (voyant de droite).

Pour désactiver l'arrêt différé, pressez de nouveau la touche. Le moteur ne s'arrête pas automatiquement.

Puissance intensive

Vous pouvez enclencher brièvement la puissance intensive lorsque le dégage ment de vapeur et d'odeurs est fort, par exemple quand vous saisissez de la viande (voyant jaune).

Arrêt du moteur d'aspiration

Arrêtez le moteur avec la touche Marche/Arrêt.

Le voyant s'éteint.

Page 13

Commande

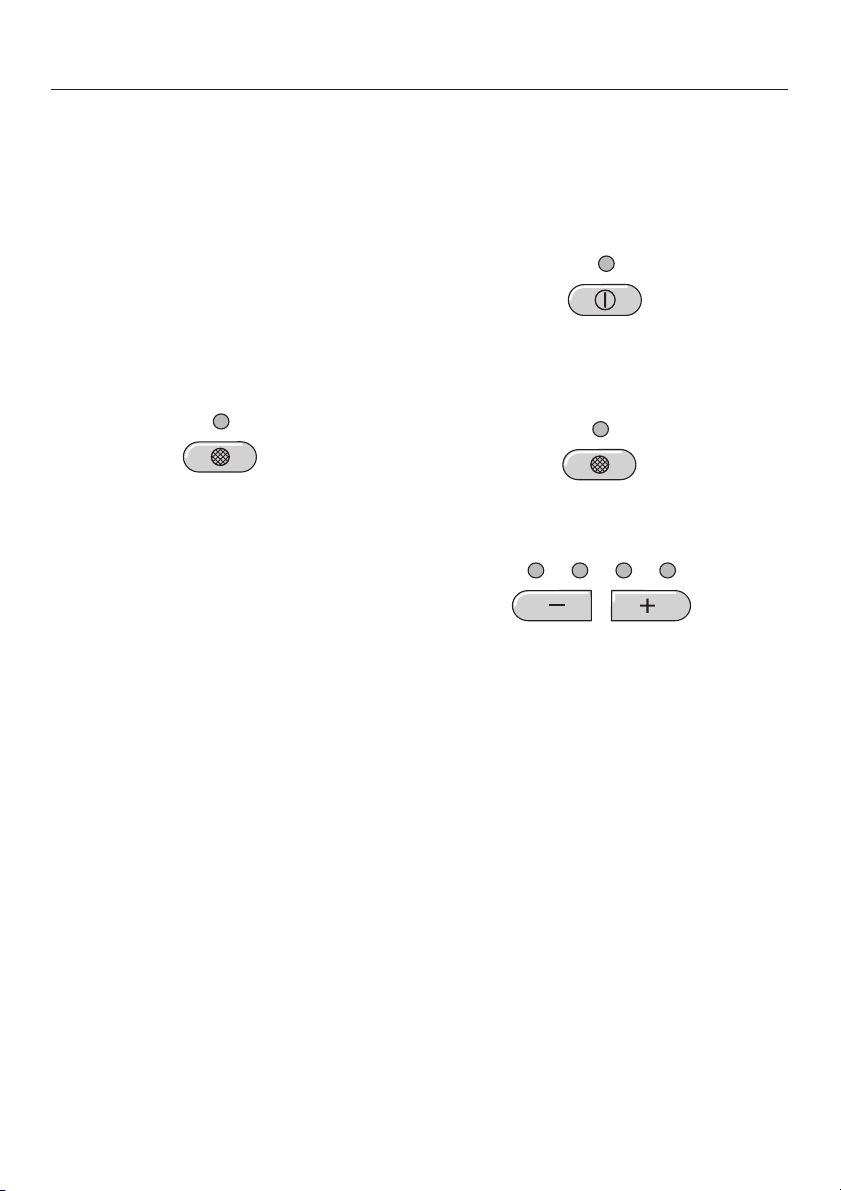

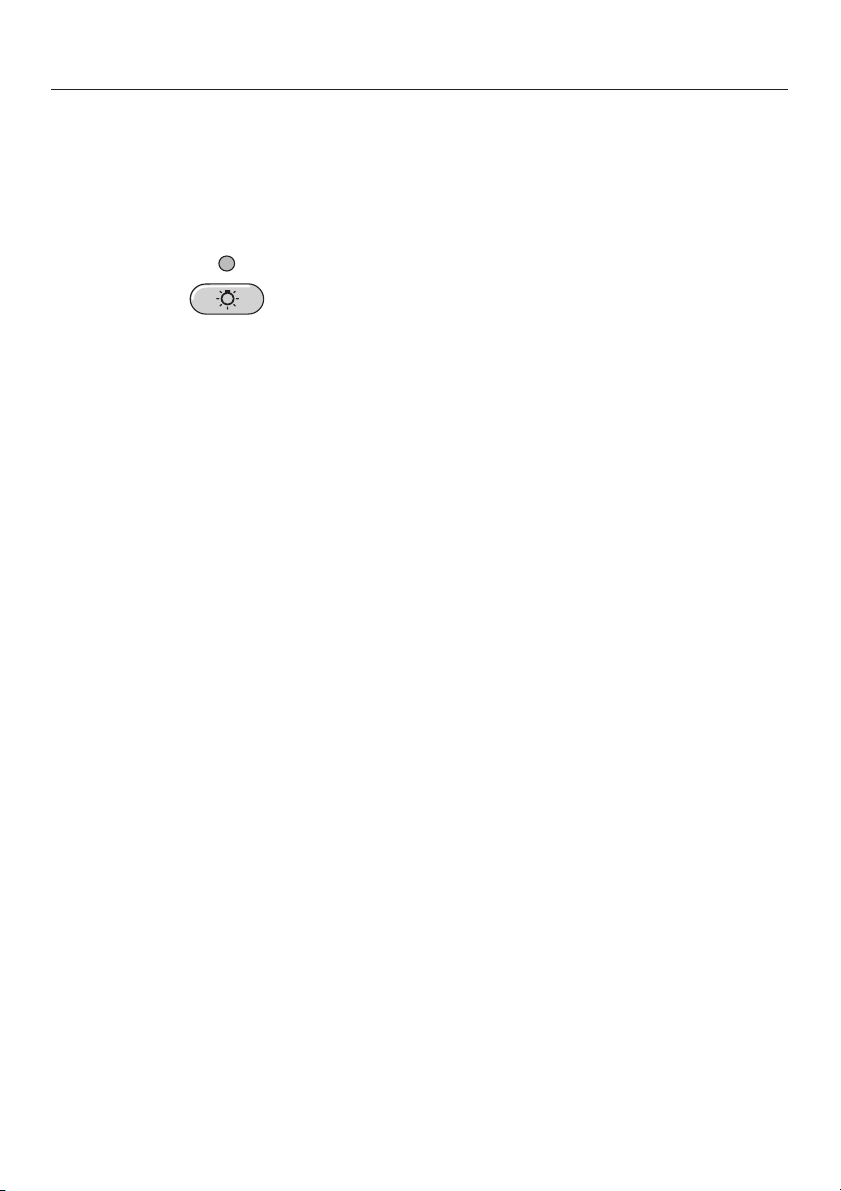

Enclenchement de l'éclairage

Vous avez la possibilité d'allumer ou d'éteindre l'éclairage sans enclencher le moteur d'aspiration.

Appuyez brièvement sur la touche

de l'éclairage pour l'enclencher. Le voyant s'allume. L'éclairage est sur l'intensité maximale.

Variation de l'intensité de l'éclairage

Vous avez la possibilité de régler progressivement la lumière.

^ Maintenez la touche de l'éclairage

enfoncée, lumière enclenchée.

L'intensité baisse progressivement

jusqu'à ce que vous relâchiez la

touche.

Sécurité "oubli"

Le moteur d'aspiration s'arrête automa tiquement si aucune intervention sur la hotte n'a eu lieu pendant 10 heures. L'éclairage reste allumé.

Appuyez sur la touche Marche/Arrêt

pour réenclencher le moteur.

Rappuyez sur la touche pour aug

menter l'intensité, relâchez-la lorsque

la luminosité est suffisante. Si vous maintenez la touche enfoncée,

la luminosité baissera et augmentera al ternativement.

Arrêt de l'éclairage

Pour éteindre l'éclairage, presser

brièvement la touche éclairage. Le voyant s'éteint.

Page 14

Commande

Compteur d'heures de fonctionnement

Le compteur mémorise le temps de fonctionnement de la hotte.

Le voyant de la touche filtre à graisses s'allume après 30 heures de fonction nement. Nettoyez la surface d'aspira tion et le filtre à graisses.

Il faut ensuite remettre le compteur à zéro.

^ Maintenez la touche filtre à graisses

enfoncée pendant 3 secondes. La diode de la touche s'éteint.

Interrogation du compteur

Vous pouvez consulter à tout moment le temps déjà écoulé en pourcentage de la durée totale.

Enclenchez le moteur avec la touche

Marche/Arrêt.

^ Pressez la touche Marche/Arrêt.

Un ou plusieurs voyants clignotent au-dessus des touches – / +.

Le nombre de diodes qui clignotent in diquent le temps de fonctionnement écoulé en pourcentage du temps réglé.

1 voyant = 25 % 2 voyants = 50 % 3 voyants = 75 % 4 voyants = 100 %

Les heures de fonctionnement écou lées restent mémorisées en cas d'arrêt de la hotte ou de coupure de courant.

Page 15

Modification du délai de nettoyage du filtre

Commande

Vous pouvez adapter la durée maxi male du compteur à vos habitudes culi naires. Vous avez le choix entre 20, 30, 40 ou 50 heures de fonctionnement.

Un temps de fonctionnement court

–

est préférable si vous faites beau coup de grillades ou de fritures.

Optez pour un temps long si vous

–

cuisinez sans graisse. Il est recommandé de sélectionner

–

un temps court même si vous n'utilisez votre table de cuisson qu'occasionnellement, car la graisse accumulée progressivement dans le filtre de la hotte durcit et le nettoyage du filtre est plus difficile.

Arrêtez le moteur avec la touche

Marche/Arrêt.

Enfoncez simultanément la touche de

fonction Arrêt différé et la touche filtre à graisses.

Le voyant de la touche filtre à graisses et un seul voyant clignote au-dessus des touches – / +.

Les voyants des touches – / + indiquent le temps de fonctionnement réglé : 1er voyant à partir de la gauche = 20 h 2e voyant à partir de la gauche = 30 h 3e voyant à partir de la gauche = 40 h 4e voyant à partir de la gauche = 50 h

Sélectionnez le temps de fonctionne ment avec les touches – / +.

Validez avec la touche filtre à grais ses.

Si la sélection n'est pas validée dans les quatre minutes qui suivent, l'appareil reprendra l'ancien ré glage.

Page 16

Nettoyage et entretien

Débranchez la hotte avant d'effec tuer tous travaux d'entretien et de nettoyage. A cet effet

- ôtez le fusible ou

- débranchez l'appareil.

Carrosserie

Les surfaces et les éléments de commande se rayent facilement. Suivez par conséquent les conseils de nettoyage suivants.

Nettoyez toutes les surfaces et les

éléments de commande de la hotte uniquement avec une éponge, du produit à vaisselle liquide et de l'eau chaude.

Surfaces inox

Utilisez un produit nettoyant pour inox

non abrasif. Il existe des produits d'entretien pour

inox, disponibles au service aprèsvente Miele.

Appliquez un peu de produit sur la sur face à traiter avec un chiffon doux.

Eléments de commande couleur inox

Les éléments de commande peu vent se décolorer sous l'action pro longée de certaines salissures. Enlevez immédiatement les salissures.

^ Séchez ensuite avec un chiffon doux.

Ne mouillez pas trop au niveau du bandeau de commande pour éviter que l'humidité ne pénètre dans la platine électronique.

Un produit nettoyant pour vitres convient bien au nettoyage des sur

faces en verre. Evitez –

les détergents à base de solvant, de soude, d'acide ou de chlorure,

–

les produits abrasifs tels que pou dres et laits à récurer, les éponges avec tampon abrasif ou les éponges saponifiées.

N'utilisez pas de produit pour inox pour nettoyer les éléments de commande.

Page 17

Nettoyage et entretien

Surface d'aspiration et filtre à graisses

L'unité, composée d'une surface d'as piration et d'un filtre à graisses en métal lavable, retient les éléments solides des vapeurs de cuisine (graisses, pous sière...) et empêche l'encrassement de la hotte.

Nettoyez la surface d'aspiration et le filtre à graisses au plus tard lorsque le voyant de la touche "Filtre à graisses" s'allume.

Il est recommandé de nettoyer le filtre à graisses toutes les trois ou quatre semaines pour éviter que la graisse durcisse.

Un filtre saturé de graisses constitue un risque d'incendie.

Dépose de la surface d'aspiration

^ Dégagez la partie supérieure de la

surface d'aspiration et démontez-la par l'avant.

Dépose du filtre à graisses

Tirez le filtre à graisses vers l'avant par la poignée.

Page 18

Nettoyage et entretien

Nettoyez le filtre à graisses

- à la main : avec une brosse dans

un bain lessiviel chaud.

- en lave-vaisselle : disposer le filtre

à graisses verticalement dans le pa

nier inférieur et le laver en program

me 65°C. Vérifier que le bras d'as

persion peut tourner.

Le nettoyage du filtre à graisses en lave-vaisselle peut en décolorer du rablement la surface suivant le pro duit de lavage utilisé. Cela n'a aucune incidence sur son bon fonctionnement.

^ Posez le filtre nettoyé sur un support

absorbant pour le faire sécher avant

de le reposer. ^ Nettoyez la surface d'aspiration en

appliquant les conseils de nettoyage

de la carrosserie. ^ Lorsque la surface d'aspiration et le

filtre à graisses sont démontés, net-

toyez également les pièces accessi

bles de la carrosserie et le petit

conduit de récupération en partie

basse où de la graisse s'est accu

mulée.

Cela évite les risques d'incendie.

Remettez en place le filtre à graisses.

^ Accrochez la surface d'aspiration en

partie basse , faites-la pivoter vers le haut et clipsez-la.

Appuyez sur la touche "Filtre à grais

ses" pendant 3 secondes pour re

mettre le compteur à zéro.

Le voyant de la touche s'éteint.

Si vous nettoyez la surface d'aspira

tion et le filtre à graisses avant la fin

du temps de fonctionnement réglé au

compteur, vous pouvez remettre le

compteur à zéro en appuyant sur la

touche pendant 6 secondes.

Page 19

Remplacement des ampoules halogènes

Mettez la hotte hors tension en – ôtant le fusible de l'installation

électrique ou

– en la débranchant.

Les ampoules halogènes chauffent très fort. Vous risquez de vous brûler pendant un certain temps après les avoir éteintes.

Nettoyage et entretien

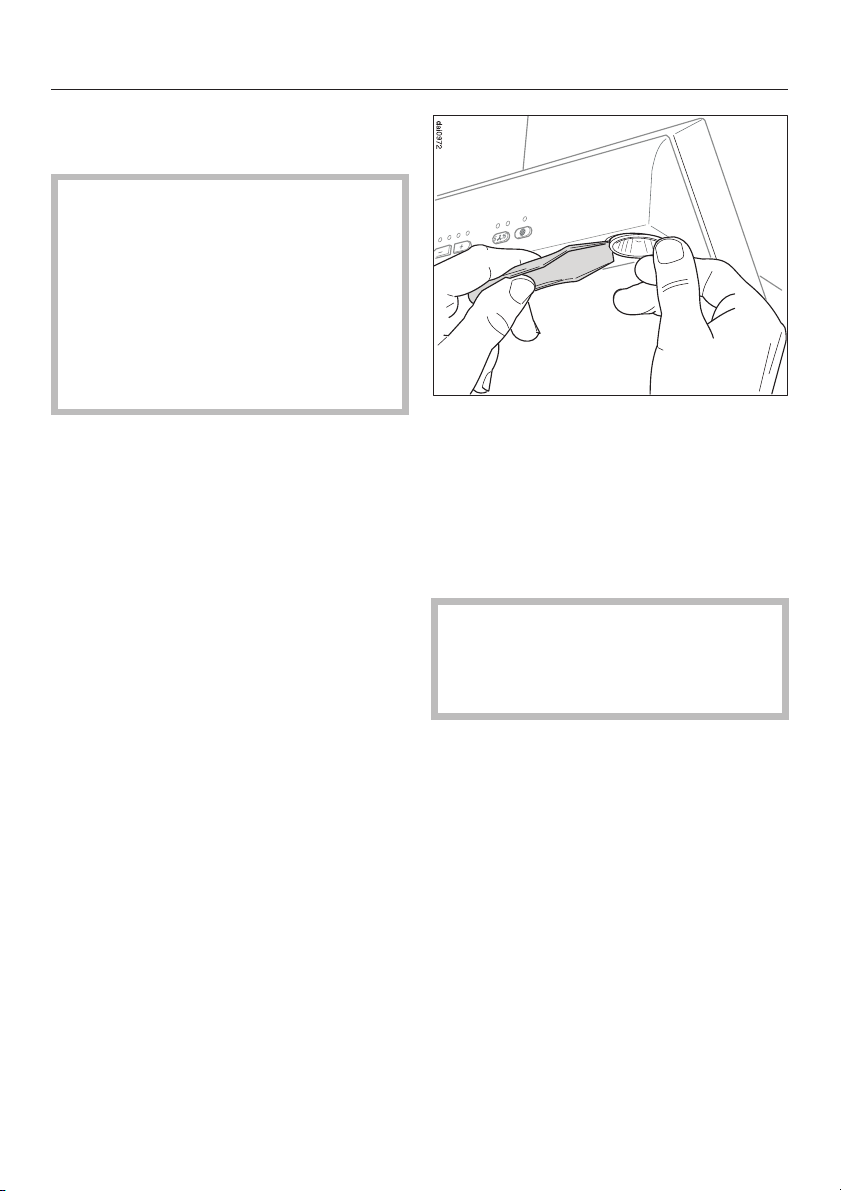

Sortez l'ampoule halogène de la

douille. Utilisez à cet effet la spatule fournie. Veillez à ce que l'ampoule ne tombe pas sur la table de cuisson.

^ Placez la nouvelle ampoule dans la

douille et enfoncez avec précaution.

Il est conseillé de remplacer l'ampoule halogène défectueuse par une autre du même type (voir chapitre "Caractéristiques techniques").

Page 20

Cotes d'appareil

Page 21

Mur ou emplacement au niveau du

plafond avec percée dans le mur pour évacuation, pour passage du câble vers le moteur indépendant et montage de la prise.

Raccordement d'évacuation C 150 mm, C 125 mm avec raccord réducteur.

Hauteur de l'appareil H = 960 - 1320 mm

Hauteur S au-dessus de la table de cuisson

Pour des raisons de sécurité, respectez une hauteur de sécurité S entre la table de cuisson et la hotte de

– 365 mm minimum au-dessus d'une

table de cuisson électrique.

Cotes d'appareil

Veuillez respectez les indications complémentaires au chapitre "Prescriptions de sécurité et mises en garde".

Lors du choix de la distance de sécuri té S veillez à ce que la somme

Hauteur de table de cuisson + S + H

corresponde à la hauteur de la pièce en cas de montage sous plafond.

Page 22

Montage

Accessoires

Page 23

a 3 plaques cintrées

pour monter le conduit.

Montage

b Tôle-support murale supérieure

pour fixer la pièce de rattrapage sous plafond.

c Tôle-support murale médiane

pour fixer la pièce de rattrapage sous plafond.

d 2 colliers pour fixer le conduit d'éva

cuation.

e 1 raccord-réducteur pour conduit

d'évacuation C 125 mm (pas pour hottes du type ...EXT).

f 1 clapet antiretour à monter dans le

raccord d'évacuation du bloc-moteur (pas sur hottes du type ...EXT).

5 vis 5 x 40 mm à grosse tête et 5 chevilles S 8

pour fixer les tôles-supports et la hotte.

2 vis 5 x 60 mm et

2 chevilles S 8 R 60 pour fixer la hotte

6 vis 3,5 x 9,5 mm

pour fixer le déflecteur et le boîtier des filtres

1 spatule

pour remplacer les spots halogènes et pour démonter le conduit.

Notice de montage

Page 24

Montage

Veuillez lire les informations fournies aux pages suivantes et les chapitres "Cotes de l'appareil" et "Prescriptions de sécurité et mises en garde". Risque d'intoxication en cas d'utili sation simultanée de la hotte et d'un foyer !

Notice de montage

Le montage est décrit sur la feuille fournie.

Film de protection

(appareils à carrosserie inox) Pour les protéger contre les avaries de

transport, les pièces de l'appareil sont recouvertes d'un film plastique.

^ Enlevez-le avant de monter les piè-

ces. Il se retire facilement.

Démontage

Pour démonter la hotte, procédez comme décrit sur la feuille de montage, dans le sens inverse.

Utilisez la spatule fournie pour faciliter le démontage de la hotte.

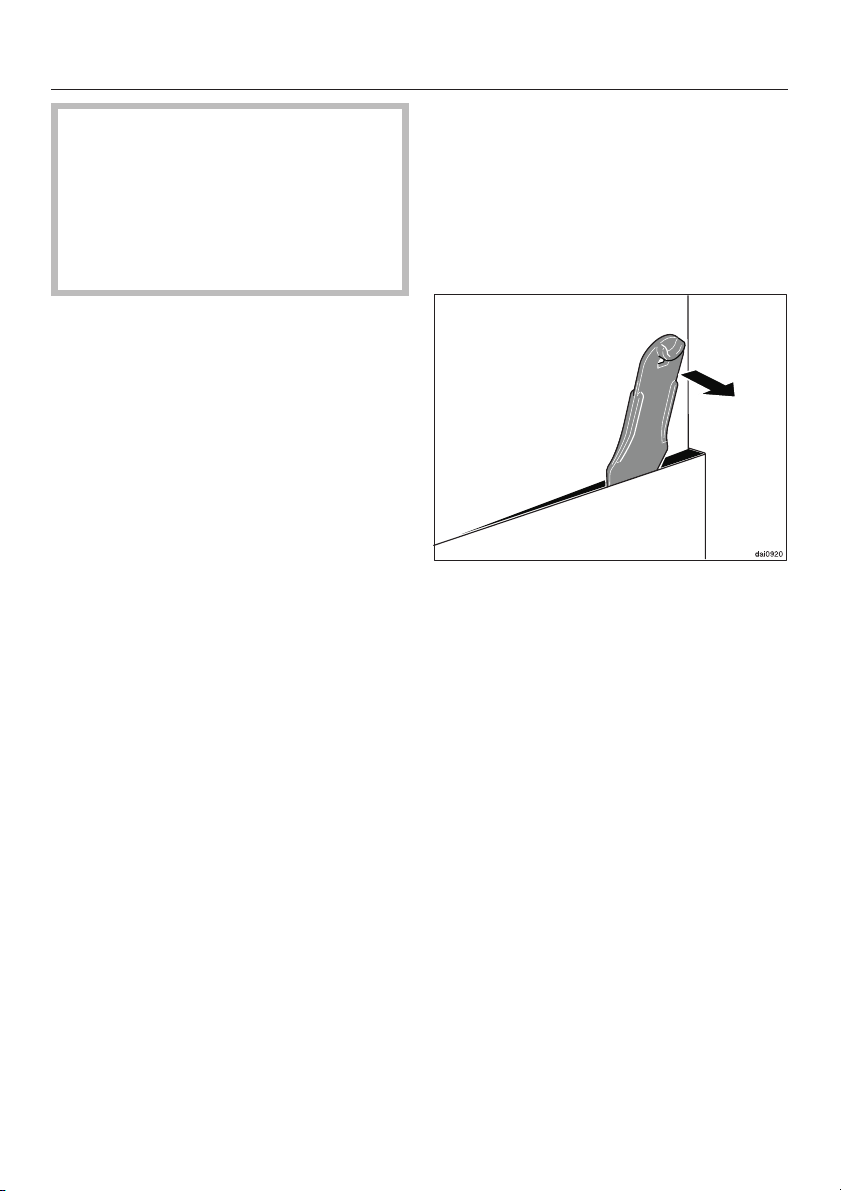

^ Insérez la spatule entre le conduit et

la pièce de rattrapage sous plafond et débloquez le conduit.

Page 25

Lisez impérativement le chapitre "Prescriptions de sécurité et mises en garde". Risque d'intoxication en cas d'utili sation simultanée de la hotte et d'un foyer ! Faites-vous confirmer que le fonc tionnement de la hotte est sans dan ger par une société de ramonage compétente en cas de doute.

Le conduit d’évacuation doit être

–

aussi court et droit que possible.

– Le diamètre du conduit d’évacuation

ne doit pas être inférieur à 150 mm.

Si vous utilisez des conduits d’évacuation d’un diamètre inférieur à 150 mm ou des conduits extraplats, le fonctionnement de la hotte sera plus bruyant et la puissance d’aspiration sera réduite.

Conduite d'évacuation d'air

Si le conduit d’évacuation est posé

–

horizontalement, prévoyez une décli vité minimale de 1 cm par mètre afin d’éviter que l’eau condensée ne pé nètre dans l’appareil.

Nous vous recommandons d’installer

–

un tuyau mural télescopique Miele si

l’air est évacué à l’air libre.

Ne réduisez le diamètre de la conduite d'évacuation d'air qu'en dernier ressort ou si vous disposez déjà d’un conduit.

–

Utilisez uniquement des coudes de grands rayons. Les petits rayons ré duisent le débit d’air de la hotte.

–

Utilisez uniquement des tubes lisses ou flexibles en matériau ininflam mable pour raccorder l’évacuation.

–

Dirigez le raccord dans le sens du flux d’air si l’air est évacué dans une cheminée.

Page 26

Conduite d'évacuation d'air

Important !

Important ! Si le conduit d’évacuation traverse une pièce fraîche telle qu'un grenier, il peut se produire une forte chute de température dans la zone tra versée. Il faut donc s'attendre à trouver de l'eau de condensation. Il faut donc isoler le conduit d'évacuation en consé quence.

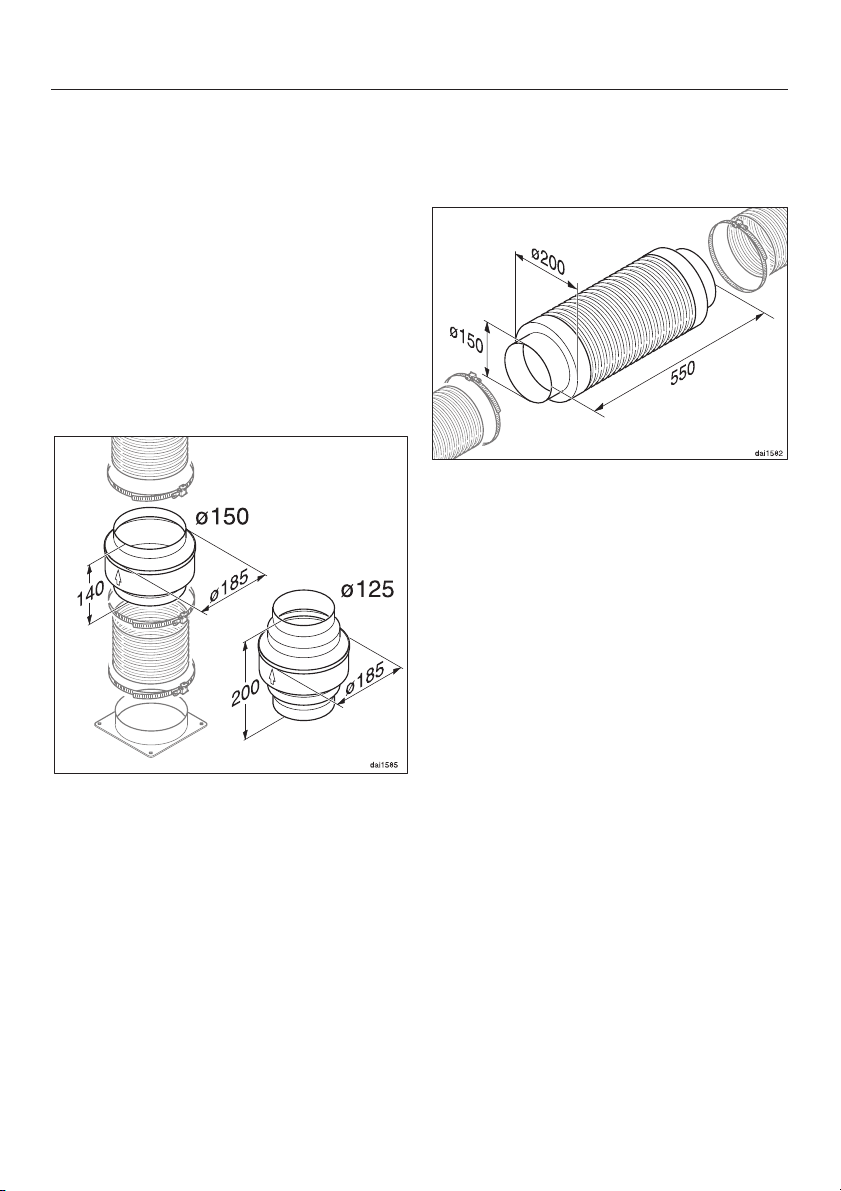

Arrêt eau condensée

(en option)

Amortisseur de bruit

(accessoires en option pour les appa reils de la série ...EXT)

Si vous utilisez votre hotte avec un moteur externe, il peut être nécessaire d'utiliser un amortisseur de bruit pour obtenir une meilleure insonorisation.

Il peut être disposé dans le conduit d'évacuation, entre la hotte et le moteur externe.

Outre l'isolation du conduit d'évacua tion nous recommandons l'installation d'un arrêt eau condensée qui recueille et vaporise l'eau condensée. Il est dis ponible pour un conduit d'évacuation C 125 mm ou C 150 mm.

Lors de l'installation d'un arrêt eau condensée, veillez à ce qu'il soit posi tionné verticalement et le plus près possible au-dessus du raccord d'éva cuation de la hotte. La flèche montre la direction de l'évacuation.

Page 27

Branchement électrique

Le branchement électrique de votre appareil doit être effectué par un électricien agréé qui connaît et res pecte scrupuleusement les prescrip tions officielles en matière d'électrici té et ordonnances de la compagnie distributrice locale. Des travaux d'installation, d'entretien ou des réparations incorrects peu vent entraîner de graves dangers pour l'utilisateur pour lesquels le fa bricant décline toute responsabilité.

Cette hotte doit être branchée à une prise avec mise à la terre 230V~50Hz. L'installation électrique doit être conforme aux normes en vigueur imposées par EDF !

Pour plus de sécurité, il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l'appareil (norme DIN VDE 0664).

Il peut s'agir d'un disjoncteur automa tique, de fusibles ou de contacteurs.

Vous trouverez les caractéristiques de branchement obligatoires sur la plaque signalétique. Pour la voir, déposez le filtre à graisses.

Vérifiez si ces indications correspon dent à la tension et à la fréquence de votre réseau.

Il est conseillé d'utiliser une prise fe melle pour faciliter les interventions techniques. Vérifiez que la prise est ac cessible une fois l'appareil monté.

Si la prise de courant n'est plus acces sible ou si le branchement est prévu en fixe, un dispositif de sectionnement de chacun des pôles doit être prévu sur l'installation. Si la prise n'est plus ac cessible après le montage de la hotte, l'utilisateur doit prévoir un sectionneur pour chaque pôle avec une ouverture d'au moins 3 mm.

Page 28

Service Après Vente

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contac tez :

votre revendeur Miele

– ou

au service après-vente Miele.

–

Veuillez indiquer le modèle et la réfé rence de votre appareil. Ces deux indi cations figurent sur la plaque signalé tique, visible après démontage du filtre à graisses.

Page 29

Puissance de raccordement

DA 289. . . . . . . . . . . . . . . . . . . . . 240 W

Eclairage . . . . . . . . . . . . . . . . . 4 x 10 W

Ampoule halogène Osram Type 44888 WFL, 10 W

Tension du réseau . . . . . . . . . . . . 230 V

Fréquence . . . . . . . . . . . . . . . . ~ 50 Hz

Fusible . . . . . . . . . . . . . . . . . . . . . . 10 A

Puissance d'aspiration

Débit d'air en évacuation suivant norme EN 61591

Caractéristiques techniques

Système à évacuation C 150 mm :

Allure I . . . . . . . . . . . . . . . . . . . 220 m

Allure II . . . . . . . . . . . . . . . . . . 320 m

Allure III . . . . . . . . . . . . . . . . . . 420 m

Allure intensive . . . . . . . . . . . . 640 m

Système à évacuation C 125 mm :

Allure I . . . . . . . . . . . . . . . . . . . 210 m

Allure II . . . . . . . . . . . . . . . . . . 300 m

Allure III . . . . . . . . . . . . . . . . . . 400 m

Allure intensive . . . . . . . . . . . . 550 m

Débit d'air à la sortie moteur. . 690 m

La puissance de raccordement et le débit d'air en évacuation des hottes de type ...EXT dépendent du moteur indé pendant raccordé.

293031

Page 30

Page 31

Page 32

Sous réserve de modifications / 4904

M.-Nr. 06 252 400 / 01

fr-FR
