Page 1
Инструкция по эксплуатации,
монтажу и гарантия качества
Кухонная вытяжка
Обязательно прочтите инструкцию по эксплуатации и монтажу
перед подключением и подготовкой прибора к работе. Вы обезопасите себя и предотвратите повреждения прибора.
ru-RU, KZ, UA M.-Nr. 10 571 640
Page 2
Содержание
Указания по безопасности и предупреждения .............................................. 4
Ваш вклад в охрану окружающей среды ......................................................13
Описание вытяжки ............................................................................................ 14
Описание функций ............................................................................................ 16
Функция Con@ctivity 2.0 ...................................................................................... 17
Эксплуатация (автоматическая работа)........................................................18
Приготовление с функцией Con@ctivity 2.0 (автоматический режим) ............ 18
Временный выход из автоматического режима работы.................................. 20
Возврат в автоматический режим ..................................................................... 20
Эксплуатация (ручной режим работы)........................................................... 21
Приготовление без функции Con@ctivity 2.0 (ручной режим).......................... 21
Включение вентилятора...................................................................................... 21
Выбор уровня мощности .................................................................................... 21
Выбор времени остаточного хода вентилятора ............................................... 21
Выключение вентилятора ................................................................................... 21
Включение/выключение местного освещения ................................................. 21
Система Powermanagement................................................................................ 22
Эксплуатация (автоматический и ручной режим)........................................ 23
Счетчик рабочих часов ....................................................................................... 23
Настройка счетчика работы жироулавливающих фильтров ..................... 23
Активизация/настройка счетчика работы угольного фильтра ................... 23
Запрос показаний счетчика рабочих часов.................................................24
Рекомендации по экономии электроэнергии............................................... 25
Чистка и уход...................................................................................................... 26
Корпус .................................................................................................................. 26
Жироулавливающий фильтр .............................................................................. 26
Угольные фильтры............................................................................................... 28
Обнуление счетчика рабочих часов угольных фильтров............................ 29
Утилизация угольного фильтра ..................................................................... 29

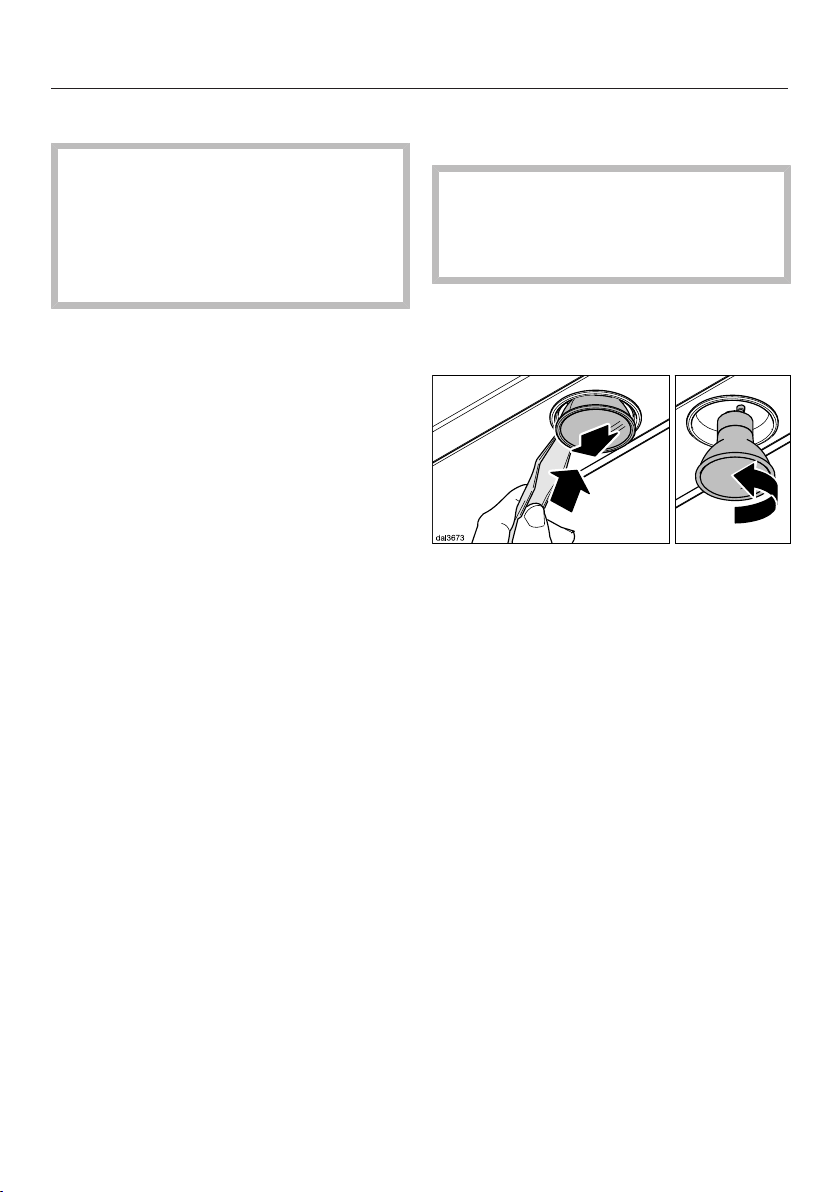

Замена лампочки................................................................................................. 30
Монтаж ................................................................................................................ 31
Перед монтажом.................................................................................................. 31
Монтажный план.................................................................................................. 31

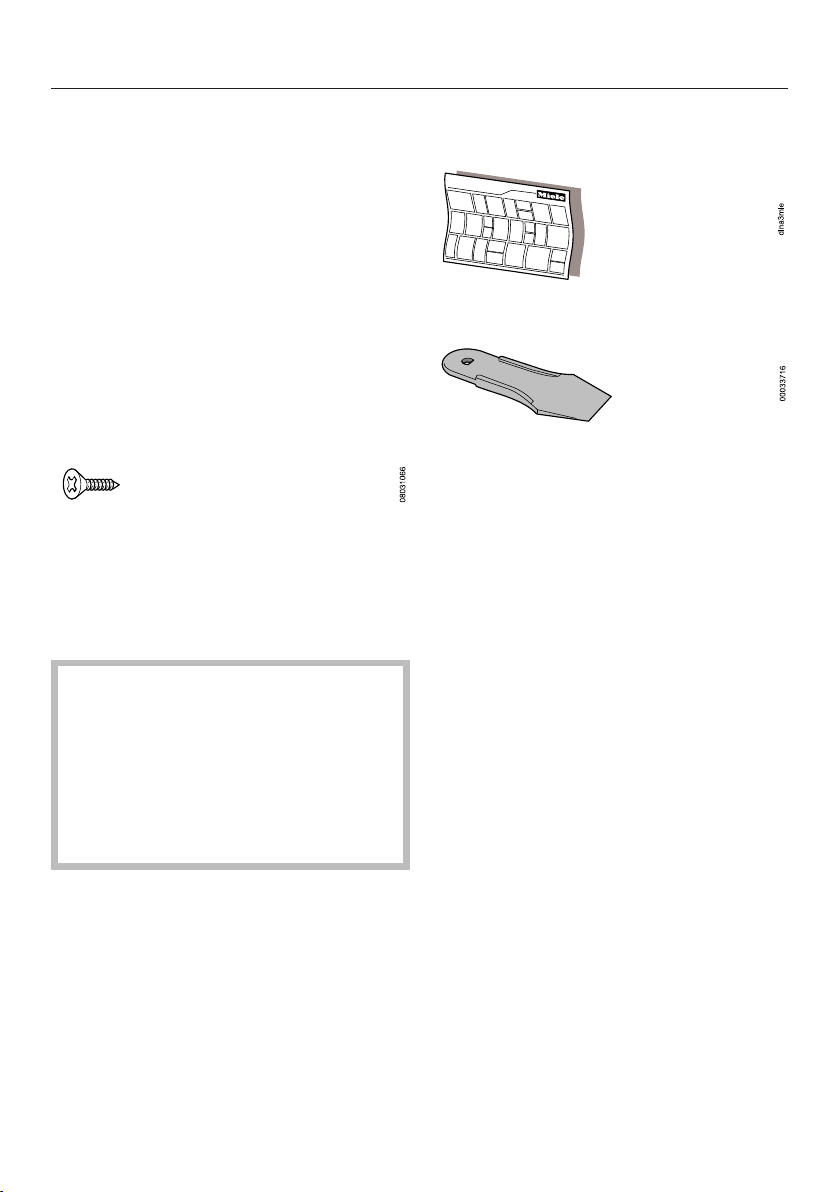

Материал для монтажа ....................................................................................... 32

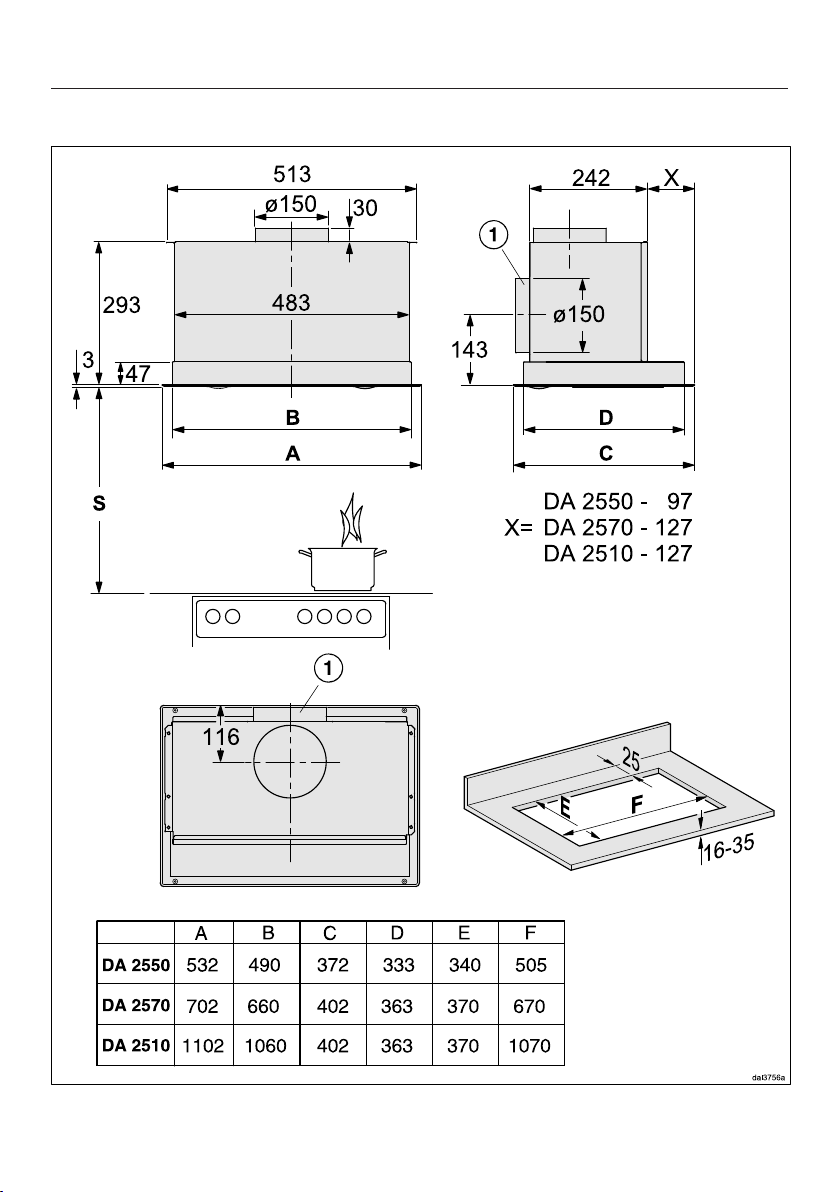

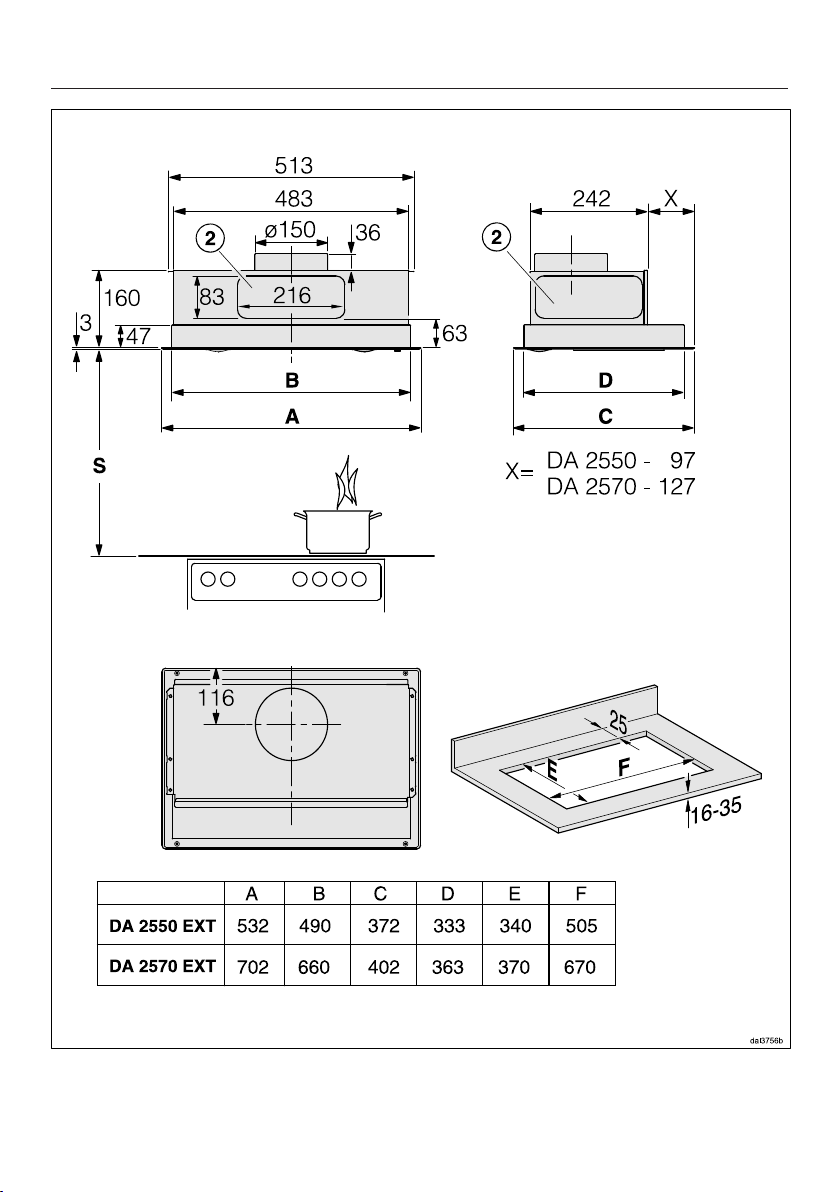

Размеры прибора ................................................................................................ 34
Расстояние между варочной поверхностью и вытяжкой (S)........................... 36
2
Page 3
Содержание
Рекомендации по проведению монтажа ........................................................... 37

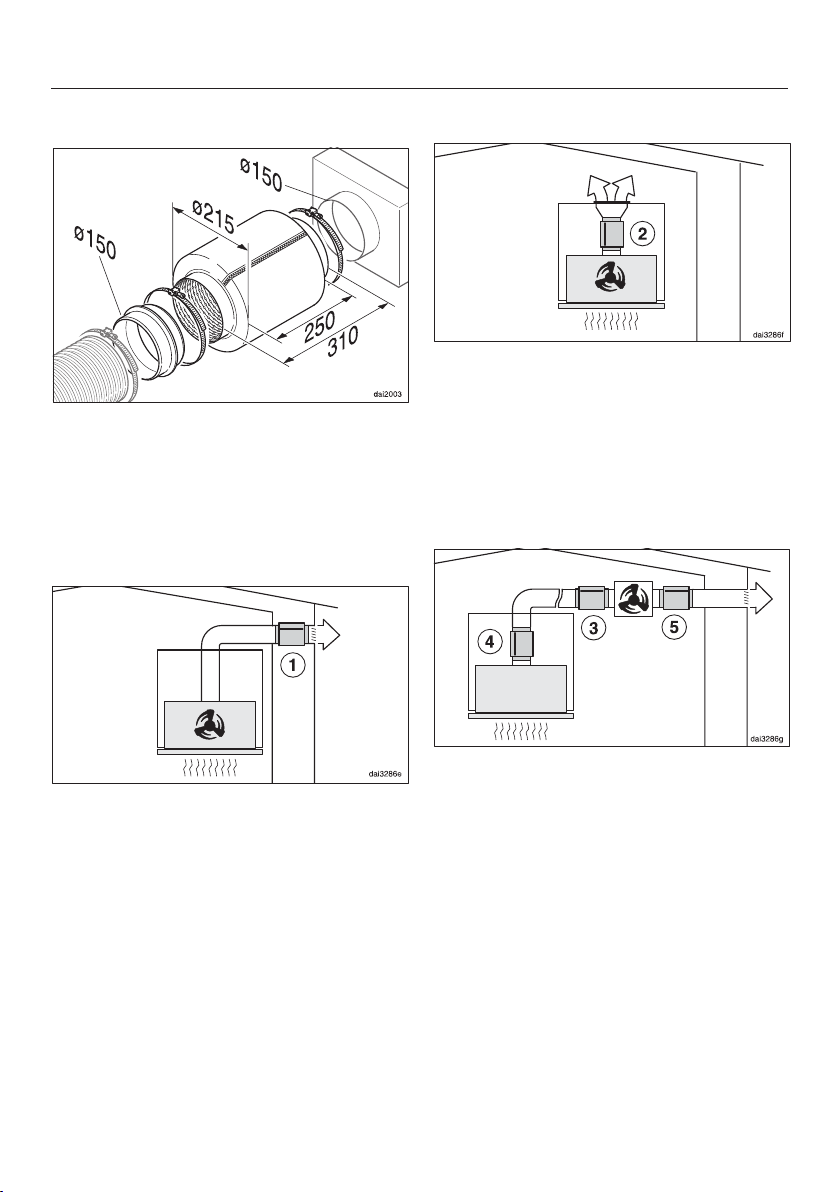

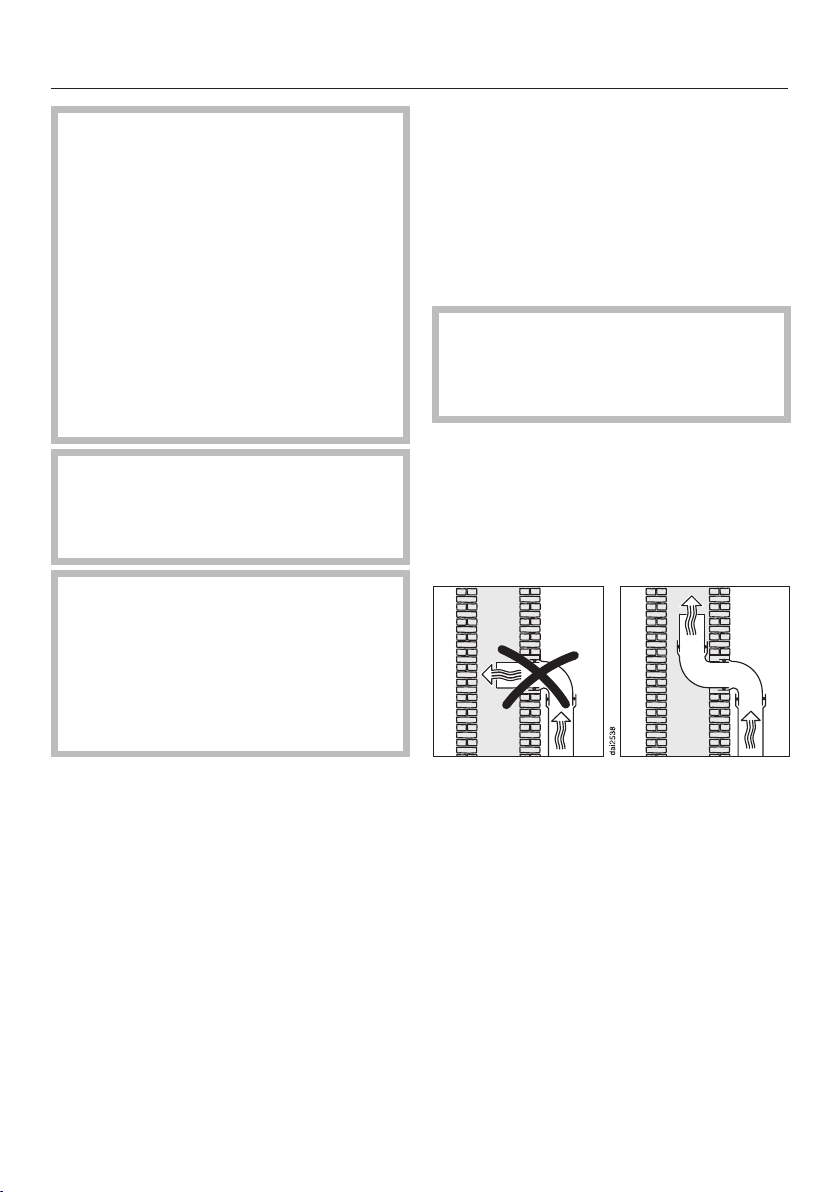

Воздуховод ......................................................................................................... 38
Заслонка для предотвращения образования конденсата............................... 39
Шумоподавитель................................................................................................. 40
Электроподключение ....................................................................................... 41
Активизация функции Con@ctivity 2.0 ............................................................ 42
Монтаж коммуникационного модуля Con@ctivity 2.0....................................... 42
Активизация функции Con@ctivity 2.0................................................................ 42
Активизация вытяжки ....................................................................................42
Активизация панели конфорок .....................................................................43
Не удалось провести активизацию...............................................................43
Отмена активизации функции Con@ctivity 2.0 .................................................. 43
Сервисная служба и гарантия качества........................................................44
Расположение типовой таблички....................................................................... 44
Сертификат соответствия .................................................................................. 44
Условия транспортировки и хранения............................................................... 44
Дата изготовления............................................................................................... 44
Технические характеристики........................................................................... 45

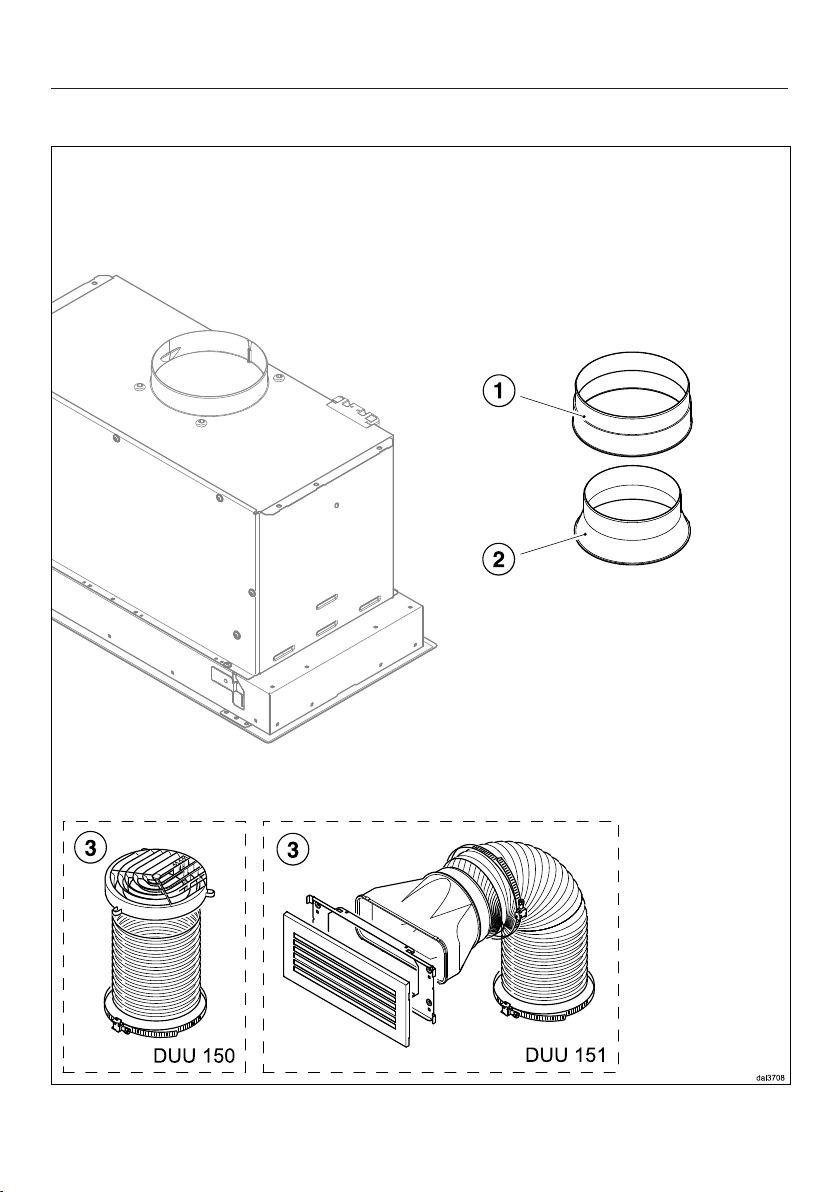

Дополнительно приобретаемая принадлежность для режима циркуляции .. 45
Гарантия качества товара ................................................................................ 46
Контактная информация о Miele..................................................................... 48
3
Page 4
Указания по безопасности и предупреждения
Эта вытяжка соответствует предписаниям о технической безопасности. Однако, ее ненадлежащая эксплуатация может
привести к травмам пользователей и материальному ущербу.
Прежде чем начать пользоваться вытяжкой, внимательно прочтите данную инструкцию по эксплуатации и монтажу. В ней
содержатся важные сведения по монтажу, технике безопасности, эксплуатации и техобслуживанию. Вы обезопасите себя
и избежите повреждений вытяжки. Фирма Miele не несет ответственности за повреждения, вызванные несоблюдением
данных указаний.
Бережно храните инструкцию по эксплуатации и монтажу и по
возможности передайте ее следующему владельцу прибора.
Надлежащее использование
Эта вытяжка предназначена для использования в домашнем
хозяйстве и подобных бытовых условиях.
Вытяжка не предназначена для использования вне помеще-
ний.
Используйте вытяжку исключительно в бытовой среде для
очистки воздуха от кухонных испарений, которые образуются
при приготовлении пищи.
Любые другие виды применения не допускаются.
Вытяжку, смонтированную над панелью газовых конфорок,
запрещается использовать для вентиляции помещения в режиме циркуляции. Для этого проконсультируйтесь со специалистом
по эксплуатации газового оборудования.
4
Page 5
Указания по безопасности и предупреждения
Лица, которые в силу своих физических способностей или из-
за отсутствия опыта и соответствующих знаний не способны
уверенно управлять вытяжкой, должны находиться при ее использовании под присмотром.
Такие лица могут управлять вытяжкой без надзора лишь в том
случае, если они получили все необходимые для этого разъяснения. Они также должны понимать и осознавать возможную
опасность, связанную с неправильной эксплуатацией прибора.
Если у Вас есть дети
Дети младше восьми лет не должны пользоваться вытяжкой
или должны делать это под постоянным надзором.
Дети старше восьми лет могут пользоваться вытяжкой без
надзора взрослых, если они настолько освоили управление ей,
что могут это делать c уверенностью. Дети должны осознавать
возможную опасность, связанную с неправильной эксплуатацией прибора.
Не разрешайте детям проводить чистку вытяжки и уход за
ней без присмотра взрослых.
Не оставляйте без надзора детей, если они находятся вблизи
вытяжки. Никогда не позволяйте детям играть с прибором.
Местное освещение вытяжки очень интенсивно.
Если у Вас маленькие дети, следите, чтобы они не смотрели прямо на лампы вытяжки.
Опасность удушья! При игре с упаковкой (например, пленкой)
дети могут завернуться в нее или натянуть на голову, что приведет к удушью. Храните упаковочный материал в недоступном
для детей месте.
5
Page 6
Указания по безопасности и предупреждения
Техническая безопасность
Вследствие неправильно выполненных работ по монтажу, тех-
обслуживанию или ремонту может возникнуть серьезная опасность для пользователя. Такие работы могут проводить только
специалисты, авторизованные Miele.
Повреждения вытяжки могут нести в себе угрозу Вашей безо-
пасности. Проверяйте отсутствие видимых повреждений. Никогда не пользуйтесь поврежденной вытяжкой.
Электробезопасность вытяжки гарантирована только в том
случае, если она подключена к системе защитного заземления,
выполненной в соответствии с предписаниями. Очень важно
проверить соблюдение этого основополагающего условия обеспечения электробезопасности. В случае сомнения поручите специалисту-электрику проверить домашнюю электропроводку.
Надежная и безопасная работа вытяжки гарантирована лишь
в том случае, если вытяжка подключена к централизованной
электросети.
Данные подключения (частота и напряжение) на типовой таб-
личке вытяжки должны обязательно соответствовать параметрам электросети во избежание повреждений прибора.
Перед подключением вытяжки сравните эти данные. В случае
сомнений проконсультируйтесь со специалистом по электромонтажу.
Многоместные розетки или удлинители не обеспечивают не-
обходимую безопасность (опасность возгорания). Не подключайте вытяжку к электросети с помощью таких устройств.
Для вытяжек, работа которых связана с использованием вы-
носного вентилятора (только модельный ряд ...EXT), необходимо
дополнительно предусмотреть соединение обоих блоков с помощью соединительного кабеля со штекерными разъемами.
Эти вытяжки должны комбинироваться только с выносными
вентиляторами Miele.
6
Page 7
Указания по безопасности и предупреждения
Используйте вытяжку только в смонтированном виде, чтобы
была гарантирована ее безопасная и надежная работа.
Эта вытяжка не может быть подключена на нестационарных
объектах (напр., судах).
Прикосновение к разъёмам, находящимся под напряжением,
а также внесение изменений в электрическое и механическое
устройство прибора, опасно для Вас и может привести к нарушениям работы вытяжки.
Открывайте корпус вытяжки только в том случае, если это описано в разделе, касающемся монтажа и чистки. Никогда не открывайте другие детали корпуса.
Право на гарантийное обслуживание теряется, если ремонт
вытяжки выполняет специалист сервисной службы, не авторизованной фирмой Miele.
Только при использовании оригинальных запчастей фирма
Miele гарантирует, что будут выполнены требования к безопасности. Вышедшие из строя детали должны заменяться только на
оригинальные запчасти.
Поврежденный сетевой кабель могут заменять только квали-
фицированные специалисты.
При проведении монтажа, техобслуживания и ремонта вытяж-
ка должна быть отключена от электросети. Она считается отключенной только в том случае, если:
– выключены предохранители на распределительном щите, или
– полностью вывернуты резьбовые предохранители на распре-
делительном щите, или
– отсоединена от сетевой розетки вилка (если имеется). При
этом тяните не за кабель, а за вилку.
7
Page 8
Указания по безопасности и предупреждения
Одновременная эксплуатация вытяжки и устройства горения
Опасность отравления из-за вдыхания продуктов сгорания!
При одновременной эксплуатации кухонной вытяжки и
устройства горения, зависимого от комнатного воздуха, в том
же помещении или при соединении систем вентиляции требуется особая осторожность.
Очаги, зависимые от комнатного воздуха, используют для
поддержания горения воздух помещения, а их отработавшие
газы выводятся наружу через газоотводную систему (например, вентиляционный короб). Такими устройствами могут быть
нагреватели, работающие на газу, масле, дереве или угле,
проточные водонагреватели, бойлерные установки, варочные
панели или духовые шкафы.
Кухонная вытяжка забирает воздух из кухни и соседних помещений. Это относится к следующим режимам работы:
- режим отвода воздуха,
- режим отвода воздуха с выносным вентилятором,
- режим циркуляции с расположенным снаружи циркуляционным отсеком.
Без достаточного притока воздуха возникает разрежение. К
устройству горения не поступает достаточно воздуха. Горение
не поддерживается и нарушается.
Ядовитые продукты горения в виде газов могут попасть из дымохода или вытяжного короба в жилые помещения.
Возникает угроза для жизни!
8
Page 9
Указания по безопасности и предупреждения
Безопасная эксплуатация при одновременной работе кухонной вытяжки и зависимых от комнатного воздуха устройств
горения может быть обеспечена, если разрежение не превышает 4 Па (0,04 мбар). В этом случае исключается забор воздуха, отводимого от источника нагрева.
Этого можно добиться, если с помощью постоянных отверстий, например, незакрывающихся форточек в дверях и окнах,
обеспечивается дополнительное поступление воздуха, необходимого для горения. При этом нужно проследить, чтобы сечение такого отверстия было достаточного размера. Использование только приточного / вытяжного канала в стене, как правило, не обеспечивает поступление воздуха в необходимом
объеме.
При расчете объема воздуха необходимо всегда учитывать его
совокупный объем в квартире. Рекомендуем обратиться за
консультацией к специалисту по эксплуатации печного оборудования.
Если вытяжка используется в режиме циркуляции и при этом
воздух отводится обратно в помещение, то одновременная работа вытяжки и устройства горения, зависимого от комнатного воздуха, не должна вызывать опасений.
9
Page 10
Указания по безопасности и предупреждения
Правильная эксплуатация
Открытый огонь создает опасность пожара!
Ни в коем случае не работайте под вытяжкой с применением открытого пламени. Т. е. запрещается, например, фламбирование
и жарение на гриле на открытом огне. Включенная вытяжка затягивает языки пламени в фильтр. Отложения частиц жира могут
воспламениться.
Сильное тепловое воздействие при варке на газовой панели
конфорок может повредить вытяжку.
– Никогда не оставляйте гореть газовую конфорку без установ-
ленной на нее посуды. Даже если Вы просто снимаете посуду,
выключайте газовую конфорку.
– Выбирайте кухонную посуду, которая соответствует размеру
конфорки.
– Регулируйте пламя так, чтобы оно ни в коем случае не выхо-
дило за пределы посуды.
– Избегайте чрезмерного нагрева посуды (например, при при-
готовлении в посуде Wok).
Конденсат может привести к коррозии вытяжки.
Всегда включайте вытяжку, если используется панель конфорок,
чтобы не мог образовываться конденсат.
Перегретые масла и жиры могут самовоспламениться, что
приведет к возгоранию вытяжки.
Не оставляйте без присмотра кастрюли, сковороды и фритюрницы, если Вы готовите с применением масел и жиров. Запекание на гриле с помощью электрогриля также проводите под постоянным надзором.
10
Page 11
Указания по безопасности и предупреждения
Отложения жира и грязи отрицательно влияют на работу вы-
тяжки.
Никогда не пользуйтесь вытяжкой без жироулавливающих
фильтров, т.к. они обеспечивают очистку кухонных испарений.
Примите во внимание, что при приготовлении пищи поднима-
ющееся тепло может сильно нагреть вытяжку.
Не касайтесь корпуса и жироулавливающих фильтров, пока вытяжка не остынет.
Правильный монтаж
При использовании варочной панели учитывайте указания
производителя о том, разрешена ли над ней работа вытяжки.
Запрещается монтаж вытяжки над устройствами, для горения
которых используется твердое топливо.
Слишком малое расстояние между варочной панелью и вы-
тяжкой может привести к повреждениям вытяжки.
Если производителем варочной панели не указаны иные (большие по размеру) безопасные расстояния, то между панелью и
нижним краем вытяжки должны соблюдаться расстояния, приведенные в главе "Монтаж".
Если под вытяжкой работают разные приборы, для которых
действуют различные безопасные расстояния, то необходимо
выбрать самое большое из них.
Для крепления вытяжки необходимо соблюдать размеры,
приведенные в главе "Монтаж".
11
Page 12
Указания по безопасности и предупреждения
Для прокладки воздуховода допускается применение труб и
шлангов только из негорючих материалов. Эти специальные
принадлежности имеются в продаже в торговых точках или сервисной службе Miele.
Запрещается подсоединять воздуховод к используемым ды-
мовым трубам, а также к шахтам вентиляции помещений с устройствами горения.
При подсоединении воздуховода к неиспользуемой дымовой
трубе необходимо соблюдать правила противопожарной безопасности.
Чистка и уход
Возможна опасность пожара, если чистка прибора будет вы-
полняться не в соответствии с указаниями этой инструкции.
Пар из пароструйного очистителя может попасть на детали,
находящиеся под напряжением, и вызвать короткое замыкание.
Никогда не используйте для очистки вытяжки пароструйный
очиститель.
Принадлежности
Используйте исключительно оригинальные принадлежности
Miele. При установке или встраивании других деталей теряется
право на гарантийное обслуживание.
12
Page 13
Ваш вклад в охрану окружающей среды
Утилизация транспортной
упаковки
Упаковка защищает прибор от повреждений при транспортировке.
Материалы упаковки безопасны для
окружающей среды и легко утилизируются, поэтому они подлежат переработке.
Возвращение упаковки для ee вторичной переработки приводит к экономии сырья и уменьшению количества отходов. Просим Bac по возможности сдать упаковку в пункт
приема вторсырья.
Утилизация прибора
Электрические и электронные приборы часто содержат ценные материалы. В их состав также входят определенные вещества, смешанные компоненты и детали, необходимые для
функционирования и безопасности
приборов. При попадании в бытовой
мусор, а также при ненадлежащем
обращении они могут причинить вред
здоровью людей и окружающей среде. В связи с этим никогда не выбрасывайте отслуживший прибор вместе
с бытовым мусором.
Рекомендуем Вам сдать отслуживший прибор в организацию по приему и утилизации электрических и
электронных приборов в Вашем населенном пункте. Если в утилизируемом приборе сохранены какие-либо
персональные данные, то за их удаление Вы несете личную ответственность. Необходимо проследить, чтобы до отправления прибора на утилизацию он хранился в недоступном
для детей месте.
13
Page 14
Описание вытяжки
14
Page 15
Описание вытяжки
a
Выпускной патрубок
В качестве альтернативы отработанный воздух можно отводить назад или
вверх.
b
Местное освещение
c
Угольный фильтр (2 шт.)
Дополнительно приобретаемая принадлежность для режима циркуляции
(только DA 2550, DA 2570)
d
Жироулавливающий фильтр (DA 2550: 1 шт., DA 2570, DA 2580: 2 шт.; DA
2510: 3 шт.)
e
Элементы управления
f
Кнопка включения местного освещения
g
Кнопка Вкл/Выкл вентилятора
h
Кнопки установки мощности вентилятора
i
Кнопка остаточного хода вентилятора
j
Кнопка счетчика рабочих часов
15
Page 16
Описание функций
В зависимости от исполнения вытяжки у нее могут быть следующие функции:
Работа в режиме отвода воздуха
Всасываемый воздух очищается жироулавливающим фильтром и выводится из здания наружу.
Невозвратный клапан
Невозвратный клапан в системе отвода воздуха препятствует нежелательному воздухообмену между воздухом в помещении и наружным воздухом при выключенной вытяжке.
У выключенной вытяжки клапан закрыт.
После включения прибора невозвратный клапан открывается, при
этом отработанный воздух может
беспрепятственно выводиться наружу.
Если Ваша система отвода воздуха
не оснащена невозвратным клапаном, то к кухонной вытяжке прилагается такой клапан. Он устанавливается в выпускной патрубок моторного
блока.
Работа в режиме циркуляции
(только с монтажным комплектом и
угольным фильтром, относящимися к
дополнительно приобретаемым принадлежностям, см. главу "Технические характеристики").
Всасываемый воздух очищается жироулавливающим фильтром и дополнительно угольными фильтрами. Затем воздух выводится на кухню.
Работа с выносным вентилятором
(вытяжки модельного ряда ...EXT)
У кухонных вытяжек, которые подготовлены к работе с выносным вентилятором, всасывающий вентилятор
монтируется вне помещения в удобном для Вас месте. Выносной вентилятор соединен с вытяжкой монтажным проводом и управляется с помощью Con@ctivity 2.0 или элементов
управления вытяжки.
16
Page 17
Описание функций

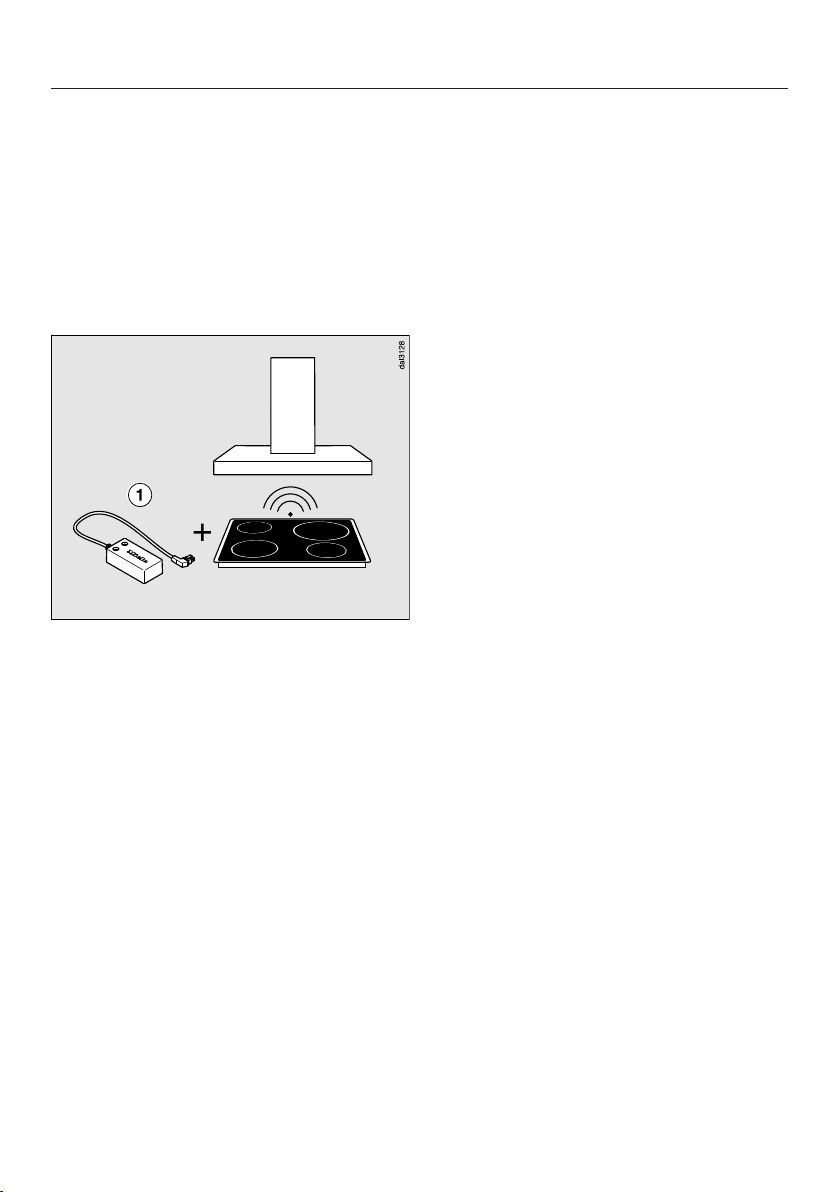

Функция Con@ctivity 2.0
Автоматическое управление
Эта вытяжка имеет функцию коммуникации. Это дает возможность автоматически управлять вытяжкой в зависимости от рабочего состояния независимой электрической панели
конфорок Miele.
Необходимым условием для коммуникации является оснащение панели
конфорок относящимся к ней модулем Con@ctivity 2.0 .
Панель конфорок передает вытяжке
информацию о рабочем состоянии по
радиосигналу.
– При включении конфорки автома-
тически включается местное освещение, и спустя короткое время
включается вентилятор вытяжки.
– Во время приготовления пищи вы-
тяжка автоматически выбирает
уровень мощности вентилятора.
Он зависит от количества включенных конфорок и их мощности работы.
– После приготовления пищи венти-
лятор вытяжки и освещение варочной панели автоматически выключаются по окончании остаточного
хода работы вентилятора.
Более подробную информацию о
данной функции Вы найдете в главе
"Эксплуатация".
Обратите внимание на указания инструкции по монтажу модуля
Con@ctivity 2.0 о том, возможно ли
подключение к Вашей панели конфорок.
Для того, чтобы Вы могли пользоваться функцией Con@ctivity 2.0,
должно быть создано радиосоединение между панелью конфорок и вытяжкой (см. главу "Активизация функции Con@ctivity 2.0").
17
Page 18
Эксплуатация (автоматическая работа)
Если активизирована функция
Con@ctivity 2.0, то вытяжка всегда
работает в автоматическом режиме
(см. главу "Активизация функции
Con@ctivity 2.0").
Чтобы управлять вытяжкой вручную,
см. главу "Приготовление без функции Con@ctivity 2.0".
Приготовление с функцией
Con@ctivity 2.0 (автоматический режим)
Включите конфорку с любой мощ-
ностью.
Включается освещение конфорок.
Через несколько секунд включится
вентилятор, сначала на короткое
время на уровне 2, затем сразу на
уровне 1.
Во время приготовления пищи вытяжка автоматически выбирает уровень мощности вентилятора.
Решающее значение при этом имеет
общая мощность панели конфорок,
т.е. количество включенных конфорок и уровень их мощности.
Примеры уровней мощности вентилятора
от 1 до 4
Время реакции
Вытяжка реагирует с задержкой, т.к.
при этом учитывается, что изменение
мощности варочной панели не влияет
непосредственно на количество испарений.
Поскольку варочная панель направляет информацию к вытяжке с интервалами, это тоже может привести к
задержке реагирования.
Реакция происходит в интервале от
нескольких секунд до нескольких минут.
Если на панели Вы выбираете бо-
лее высокую мощность или включаете несколько конфорок, вентилятор вытяжки также переходит на
более высокую мощность.
Если Вы уменьшаете мощность или
сокращаете количество используемых конфорок, то уровень мощности вентилятора тоже будет регулироваться.
18
Page 19
Эксплуатация (автоматическая работа)
Процесс жарения
Если, например, для разогрева по-
суды перед жарением Вы включаете какую-либо конфорку на самом
высоком уровне мощности и прим.
через 60 - 90 секунд* переключаете
ее на более низкий уровень, то
прибор распознает процесс жарения. (*от 60 секунд до 5 минут для
панели конфорок Highlight.)
Вытяжка включается и после переключения панели конфорок переходит на уровень мощности 3, сохраняя
его в течение прим. 5 минут.
После этого уровень мощности снова
будет определяться с помощью
функции Con@ctivity.
Вы можете также преждевременно
вручную выбрать другой уровень
мощности вентилятора.
Выключение
Выключите все конфорки.
Вентилятор вытяжки в течение следующих минут будет постепенно снижать мощность, и, наконец, выключится.
Таким образом, воздух кухни будет
очищен от оставшихся испарений и
запахов.
– С интенсивной ступени работы
вентилятор переключается сразу
на уровень 3.
– Если вентилятор работает на уров-
не 3, то прим. через 1 минуту он
переключится на уровень 2.
– С уровня 2 он через 2 минуты пе-
реключится на уровень 1.
– Через 2 минуты работы на уровне
1 вентилятор выключается.
– По истечении следующих 30 се-
кунд выключится освещение конфорок.
Процесс приготовления окончен.
19
Page 20
Эксплуатация (автоматическая работа)
Временный выход из автоматического режима работы
Так Вы можете временно выйти из
автоматического режима при приготовлении пищи:
Вы выбираете вручную другой уро-
вень мощности вентилятора, или
Вы выключаете вытяжку вручную,
или
Вы активизируете функцию оста-
точного хода вытяжки. Вентилятор выключается спустя заданное время, освещение остается
включенным.
Теперь функциями вытяжки можно
управлять вручную (см. главу "Приготовление без функции Con@ctivity
2.0").
Возврат в автоматический
режим
Так вытяжка возвращается в автоматический режим:
После ручного выбора уровня
мощности вентилятора Вы не
управляете вытяжкой прим. 5 минут, или
Выбранный вручную уровень мощ-
ности вентилятора снова соответствует автоматическому, или
Вентилятор вытяжки и варочная
панель были выключены минимум
30 секунд.
Тогда при следующем включении
варочной панели снова начнется
автоматический режим.
Если Вы хотите управлять вытяж-
кой вручную в течение всего процесса приготовления, включите
вентилятор вытяжки до панели
конфорок.
Если после приготовления вытяжка
и панель конфорок были выключены минимум 30 секунд, то при следующем включении панели снова
начнется автоматический режим
работы вытяжки.
20
Page 21
Эксплуатация (ручной режим работы)
Приготовление без функции
Con@ctivity 2.0 (ручной режим)
При следующих условиях вытяжкой
можно управлять вручную:
– Функция Con@ctivity 2.0 не активи-
зирована.
– Вы временно выключили функцию
Con@ctivity 2.0 (см. раздел "Временный выход из автоматического
режима работы").
Включение вентилятора
Нажмите кнопку Вкл/Выкл .
Вентилятор включается на уровне 2.
Горят символ и 2 индикации уровня мощности вентилятора.
Выбор уровня мощности
При образовании испарений и запахов от легкого до сильного уровня
Вы можете выбрать ступени мощности 1 - 3.
Выбор времени остаточного
хода вентилятора
Рекомендуется продолжение работы
вентилятора после приготовления пищи в течение нескольких минут. Таким образом воздух на кухне будет
очищен от оставшихся испарений и
запахов.
Функция остаточного хода предусматривает возможность автоматического отключения вентилятора по
истечении установленного времени.
После приготовления при включен-
ном вентиляторе нажмите кнопку
остаточного хода 5 15
– 1 раз: вентилятор выключится че-
рез 5 минут (5 горит).
– 2 раза: вентилятор выключится че-
рез 15 минут (15 горит).
– Если Вы снова нажмете кнопку ос-
таточного хода 5 15, то вентилятор останется включенным (5 15
погаснет).
При приготовлении с временным,
очень сильным выделением пара и
образованием запаха, например, при
обжаривании, выбирайте уровень
мощности B (Booster).
Нажатием кнопки "" выберите бо-
лее низкий уровень, нажатием кнопки "" - более высокий уровень.
Переключение уровня Booster
Если активизирована система управления электропитанием
Powermanagement (предварительно
установлена), то вентилятор автоматически переключается через 5 минут на уровень 3.
Выключение вентилятора
Выключите вентилятор кнопкой
Вкл/Выкл .
Символ погаснет.
Включение/выключение
местного освещения
Вы можете включать или выключать
местное освещение независимо от
вентилятора.
Для этого нажмите кнопку освеще-
ния .
При включенном освещении горит
символ .
21
Page 22
Эксплуатация (ручной режим работы)
Система Powermanagement
У вытяжки есть система
Powermanagement (управление электропитанием). Эта система способствует экономии электроэнергии.
Благодаря ей вентилятор будет автоматически переключаться на более
низкий уровень мощности, а освещение будет выключаться.
– Если выбран режим Booster венти-
лятора, то через 5 минут он автоматически переключится на уровень 3.
– Если выбраны уровни 3, 2 или 1, то
через 2 часа вентилятор понизит
мощность на один уровень, а затем
через каждые 30 минут будет понижать еще на один уровень до выключения.
– Включенное освещение конфорки
будет автоматически отключено
спустя 12 часов.
Выключение/включение системы
Powermanagement
Вы можете отключить систему
Powermanagement.
Помните, что это может привести к
повышенному энергопотреблению.
Выключите вентилятор и освеще-
ние.
Нажимайте кнопку остаточного хо-
да 5 15 ок. 10 секунд, пока не загорится 1 на индикаторе мощности
вентилятора.
Затем нажмите поочередно
– кнопку освещения ,
– кнопку "" и снова
– кнопку освещения .
Если система управления питанием
Powermanagement включена, то индикаторы 1 и B горят длительно.
Если система выключена, то индикаторы 1 и B мигают.
22
Для выключения системы
Powermanagement нажмите кнопку
"".
Индикаторы 1 и B мигают.
Для включения нажмите кнопку
"".
Индикаторы 1 и B горят длительно.
Подтвердите действие с помощью
кнопки остаточного хода 5 15.
Все индикаторы погаснут.
Если Ваше подтверждение не последует в течение 4-х минут, сохранится
предыдущая установка.
Page 23
Эксплуатация (автоматический и ручной режим)
Счетчик рабочих часов
Прибором запоминается время, в
течение которого работает кухонная
вытяжка.
Счетчики рабочих часов сигнализируют загоранием символа жироулавливающего фильтра или символа
угольного фильтра , если фильтры
необходимо очистить или заменить.
Информация о чистке и замене
фильтров и обнулении счетчиков рабочих часов содержится в главе
"Чистка и уход".
Настройка счетчика работы жироулавливающих фильтров
Вы можете настроить счетчик рабочих часов, в зависимости от Ваших
потребностей.
В заводской установке интервал
между процессами очистки составляет 30 часов.
– Более короткий интервал 20 часов
будет целесообразным, если Вы
много жарите или используете
фритюр.
Одновременно нажмите кнопку ос-
таточного хода 515 и кнопку
счетчика рабочих часов .
Символ жироулавливающих фильтров кнопки рабочих часов и индикатор уровня мощности вентилятора
мигают.
Индикаторы с 1 по B показывают установленное время:
Индикатор 1 .......................... 20 часов
Индикатор 2 .......................... 30 часов
Индикатор 3 .......................... 40 часов
Индикатор B.......................... 50 часов
Выберите нажатием на символ ""
более короткое время или нажатием на "" - более длительное
время.
Подтвердите действие с помощью
кнопки рабочих часов .
Все индикаторы погаснут.
Если Ваше подтверждение не последует в течение 4-х минут, сохранится
предыдущая установка.
– В том случае, если Вы редко гото-
вите, также будет целесообразен
короткий интервал между процессами очистки. Это предотвратит
затвердевание отложений жира,
что может осложнить очистку.
– Более продолжительный интервал
от 40 до 50 часов может быть выбран, если Вы регулярно готовите
пищу с низким содержанием жира.
Выключите вентилятор кнопкой
Вкл/Выкл .
Активизация/настройка счетчика
работы угольного фильтра
Угольный фильтр требуется для работы в режиме циркуляции.
Счетчик рабочих часов угольного
фильтра необходимо активизировать
один раз и настроить в соответствии
с Вашими потребностями.
Выключите вентилятор кнопкой
Вкл/Выкл .
Одновременно нажмите символ
"" и кнопку рабочих часов .
23
Page 24
Эксплуатация (автоматический и ручной режим)
Символ угольного фильтра и индикатор уровня мощности вентилятора
мигают.
Индикаторы с 1 по B показывают установленное время:
Индикатор 1 ........................ 120 часов
Индикатор 2 ........................ 180 часов
Индикатор 3 ........................ 240 часов
Индикатор B........................ выключен
Выберите нажатием на символ ""
более короткое время или нажатием на "" - более длительное
время.
Подтвердите действие с помощью
кнопки рабочих часов .
Все индикаторы погаснут.
Если Ваше подтверждение не последует в течение 4-х минут, сохранится
предыдущая установка.
Запрос показаний счетчика рабочих часов
До истечения времени эксплуатации
фильтров Вы можете узнать, какая
часть времени в процентном соотношении уже истекла.
Включите вентилятор касанием
кнопки Вкл/Выкл .
Нажмите и держите кнопку счетчи-
ка рабочих часов
– один раз, для запроса времени ра-
боты жироулавливающего
фильтра. Символ жироулавливающего фильтра горит.
– два раза, для запроса времени ра-
боты угольного фильтра. Символ
угольного фильтра горит.
Одновременно мигают один или несколько индикаторов уровня мощности вентилятора.
Количество мигающих индикаторов
укажет на истекшее время эксплуатации в процентах.
24
Индикатор 1 ............................... 25 %
Индикаторы 1 и 2 ....................... 50 %
Индикаторы 1 - 3 ....................... 75 %
Индикаторы 1 - B ..................... 100 %
При выключении вытяжки или нарушении электроснабжения количество истекших рабочих часов сохраняется в памяти прибора.
Page 25
Рекомендации по экономии электроэнергии
Работа этой вытяжки характеризуется высокой эффективностью и экономией электроэнергии. Следующие
советы помогут Вам пользоваться
прибором с экономией энергоресурсов:
– При приготовлении обеспечьте хо-
рошую вентиляцию кухни. Если в
режиме отвода воздуха не будет
достаточного поступления воздуха,
то вытяжка будет работать неэффективно и повысится уровень шума.
– По возможности готовьте при сла-
бом уровне мощности/нагрева.
При этом образуется меньше испарений, и вытяжка будет включаться на низком уровне мощности. Таким образом, будет снижен расход
электроэнергии.
– Проверяйте выбранный уровень
мощности вытяжки. Чаще всего
бывает достаточен низкий уровень
мощности. Используйте уровень
Booster только при необходимости.
– При сильном образовании испаре-
ний заранее включайте высокий
уровень мощности. Это более эффективно, чем пытаться удалить
распространившиеся на кухне испарения с помощью длительной
эксплуатации вытяжки.
– Следите за тем, чтобы вытяжка
всегда была выключена после приготовления пищи.
– Регулярно чистите или заменяйте
фильтры. При сильном загрязнении фильтров снижается мощность
вытяжки и уровень гигиены, повышается опасность возгорания.
25
Page 26
Чистка и уход
Перед каждым проведением
чистки и ухода отсоединяйте вытяжку от электросети (см. главу
"Указания по безопасности и предупреждения").
Корпус
Общая информация
Поверхности прибора и элементы
управления подвержены образованию царапин и порезов.
Поэтому обратите внимание на
следующие указания по чистке.
Очищайте все внешние поверхнос-
ти и элементы управления только c
помощью губчатой салфетки, моющего средства и теплой воды.
Следите за тем, чтобы влага не
проникала в вытяжку.
Особенно в области элементов управления проводите только влажную очистку.
В заключение вытирайте насухо
все поверхности мягкой тканью.
Не допускается использовать
– чистящие средства, содержащие
соду, кислоту, хлориды или растворители,
– абразивные чистящие средства,
например, абразивные порошки и
пасты, грубые губки, например,
предназначенные для чистки кастрюль, или использованные губки с
остатками абразивных средств.
Жироулавливающий фильтр
Металлический жироулавливающий
фильтр многоразового использования, установленный в приборе, вбирает твердые частицы, содержащиеся в испарениях (жир, пыль и т.д.), таким образом предотвращается загрязнение кухонной вытяжки.
Чрезмерно загрязненный жи-
ром фильтр может стать причиной
возгорания!
Периодичность чистки
Скопившийся жир затвердевает
спустя некоторое время и затрудняет
очистку. Поэтому рекомендуется чистить фильтр каждые 3-4 недели.
Счетчик рабочих часов напомнит Вам
с помощью горящего символа жироулавливающего фильтра о его регулярной очистке.
Периодичность напоминания счет-
чиком рабочих часов можно настроить индивидуально (см. главу
"Эксплуатация").

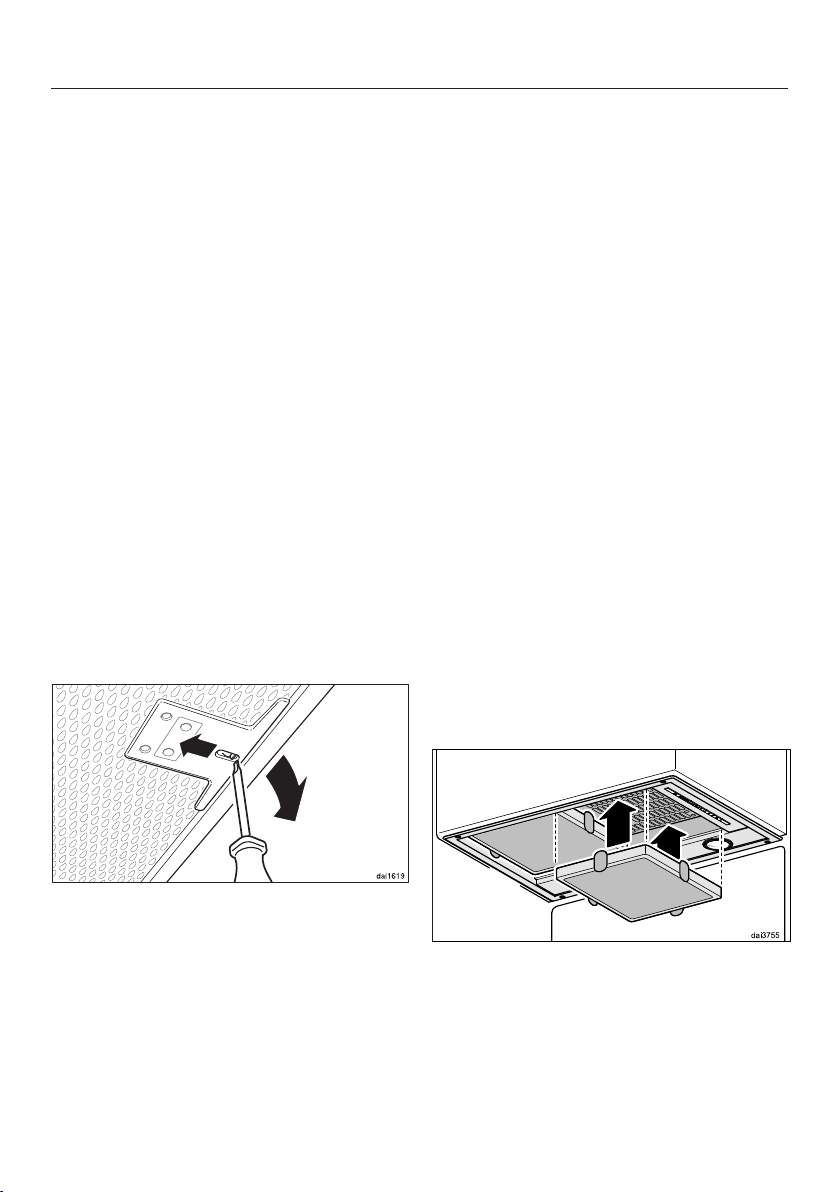

Извлечение жироулавливающего
фильтра
Фильтр может упасть вниз при манипуляциях с ним.
Это может привести к повреждениям самого фильтра и конфорки.
При обращении с фильтром крепко держите его в руке.
26
Page 27
Чистка и уход
Очистка жироулавливающего
фильтра в посудомоечной машине
По возможности ставьте фильтры в
нижний короб вертикально или под
углом. Следите за тем, чтобы коромысло могло свободно вращаться.
Используйте бытовое средство для
мытья посуды.
Ослабить фиксатор фильтра, на-
клонить фильтр примерно на 45°
вниз, вывести из паза и снять.
Ручная очистка жироулавливающего фильтра
Чистите жироулавливающий
фильтр с помощью щетки и теплой
воды, в которую добавлено мягкое
моющее средство. Не используйте
концентрированные моющие средства.
Неподходящие чистящие средства
Неподходящие средства при их регулярном применении могут привести к
повреждениям поверхностей фильтров.
Следующие моющие средства не
разрешены к использованию:
– средства для растворения накипи
– абразивные порошки и пасты
– агрессивные универсальные чистя-
щие средства и спреи для растворения жира
Выбирайте программу мойку с тем-
пературой минимум 50°C и максимум 65°C.
При очистке в посудомоечной машине от воздействия некоторых моющих средств на внутренних поверхностях жироулавливающего
фильтра могут остаться пятна. Это
не оказывает никакого влияния на
функциональные качества фильтра.
После чистки
После чистки положите фильтр
сохнуть на поверхность, которая
может впитывать влагу.
После снятия жироулавливающего
фильтра рекомендуется очистить
от отложений жира также доступные части корпуса вытяжки. Это
предотвратит опасность возгорания.
– спреи для чистки духовых шкафов
27
Page 28
Чистка и уход
Обнуление счетчика рабочих часов
жироулавливающих фильтров
После очистки фильтров необходимо
обнулить счетчик.
При включенном вентиляторе на-
жимайте кнопку рабочих часов
прим. 3 секунды, пока не будет мигать только индикатор 1.
Символ жироулавливающих фильтров погаснет.
Если Вы чистите жироулавливающий
фильтр до истечения срока эксплуатации:
Нажимайте кнопку счетчика рабо-
чих часов ок. 6 секунд, пока
не будет мигать только индикатор
1.
Снова установите жироулавлива-
ющий фильтр. Следите за тем, чтобы при установке фиксатор был
направлен наружу.
Угольные фильтры
При работе в режиме циркуляции кроме жироулавливающего фильтра также необходимы два угольных фильтра.
Они абсорбируют образующиеся во
время приготовления запахи.
Угольные фильтры устанавливаются в
выдвижном экране вытяжки над жироулавливающим фильтром.
Вы сможете приобрести угольные
фильтры в интернет-магазине Miele,
сервисной службе (см. информацию
в конце данной инструкции) или в
торговых точках Miele. Информацию
о типе фильтра см. в главе "Технические характеристики".
Установка/замена угольного
фильтра
Для установки или замены уголь-
ных фильтров жироулавливающие
фильтры должны быть сняты с вытяжки, как описано ранее.
Если фильтр был случайно уста-
новлен наоборот: разблокируйте
фиксатор через выемки с помощью небольшой отвертки.
28

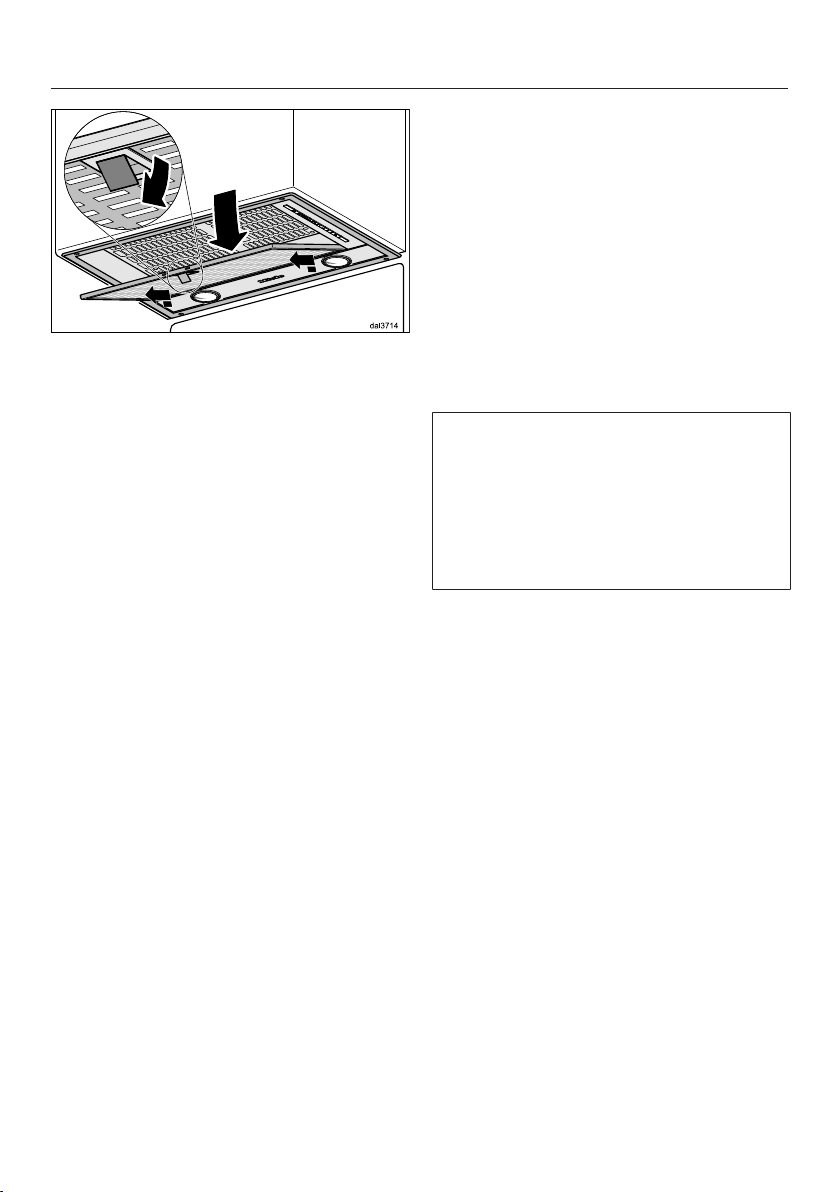

Достаньте угольные фильтры из
упаковки.
Вставьте угольные фильтры в рамку.
Снова установите жироулавлива-
ющие фильтры.
Активизируйте при первой установ-
ке счетчик рабочих часов (см. главу
"Эксплуатация").
Page 29
Периодичность замены
Заменяйте угольные фильтры все-
гда в том случае, если запахи не
абсорбируются в достаточной степени.
Замена должна выполняться не реже, чем через каждые 6 месяцев.
Счетчик рабочих часов напомнит Вам
с помощью горящего символа угольного фильтра о необходимости регулярной замены.
Счетчик рабочих часов угольных
фильтров необходимо активизировать один раз (см. главу "Эксплуатация").
Обнуление счетчика рабочих часов
угольных фильтров
Если счетчик активизирован, то его
следует обнулить после замены
фильтра.
Чистка и уход
Для этого при включенном венти-
ляторе два раза нажмите кнопку
счетчика рабочих часов и
держите ее нажатой прим. 3 секунды, пока не будет мигать только
индикатор 1. Символ угольного
фильтра погаснет.
Если Вы хотите заменить угольные
фильтры до истечения срока:
Нажмите два раза кнопку счетчика
рабочих часов и держите ее
нажатой прим. 6 секунд, пока не
будет мигать только индикатор 1.
Утилизация угольного фильтра
Использованные угольные фильт-
ры можно утилизировать вместе с
бытовым мусором.
29
Page 30
Чистка и уход
Замена лампочки
Используйте только указанные
лампы.
Другие лампы, например, галогенные, могут приводить к повреждениям из-за более сильного образования тепла.
При замене следует использовать
лампочки того же типа:
Производитель........................... EGLO
Тип лампы .................................... GU10
Типовое обозначение ................ 11427
Мощность...................................... 3 Вт
ILCOS D Code...... DR-3-H-GU10-50/56
В качестве альтернативы также возможно использование следующей
лампочки:
Производитель........................... EGLO
Тип лампы .................................... GU10
Типовое обозначение ................ 11511
Мощность...................................... 5 Вт
ILCOS D Code...... DR-5-H-GU10-50/54
Оба типа лампы различаются по яркости. Используйте в вытяжке лампы
только одного типа.
Лампочки можно приобрести в сервисной службе или торговых точках.
Выключите вентилятор и освеще-
ние.
При эксплуатации лампы могут
сильно нагреваться.
Подождите несколько минут,
прежде чем заменять лампочки.
Отсоедините вытяжку от электро-
сети (см. главу "Указания по безопасности и предупреждения").
Вставьте прилагаемый шпатель в
зазор между лампочкой и ее патроном.
Лампочка прижимается книзу.
Возьмитесь за лампу, поверните ее
влево и выньте, направляя вниз.
Новую лампочку вверните в патрон
и прижмите кверху. Учитывайте информацию производителя лампы.
30
Page 31
Монтаж
Перед монтажом
Перед проведением монтажа
обратите внимание на всю информацию, приведенную в этой главе
и в главе "Указания по безопасности и предупреждения".
Монтажный план
Отдельные этапы монтажа описаны в
прилагаемом монтажном плане.
Кухонная вытяжка может быть
встроена в навесной шкаф, вытяжной камин, кухонный остров и т.д.
Проверьте перед монтажом, будет
ли доступна верхняя сторона прибора после встраивания.
Если она недоступна, смонтируйте
перед встраиванием воздуховод и
подготовьте место подключения к
электросети.
31
Page 32
Монтаж
Материал для монтажа
32
Page 33
Монтаж
Montage
Installation
Montaje
Montaggio
Montering
Montagem
Asennus
a
1 выпускной патрубок для воздуховода 150 мм.
b
1 переходный патрубок для воздуховода 125 мм.
c
Монтажный комплект для режима циркуляции (не входит в
комплект поставки, дополнительно приобретаемая принадлежность, см. главу "Технические характеристики"). Монтажный
комплект включает в себя выпускную решетку, алюминиевый шланг
и хомуты.
Шурупы 3,5x16мм для прикрепления вытяжки.
DA 2450, 2550: 4 шт.
DA 2570, 2580: 6 шт.
DA 2510: 8 шт.
Прилагаемые шурупы подходят
для прикрепления вытяжки к прочному днищу шкафа из дерева толщиной минимум 16 мм. Проследите за тем, чтобы днище имело
достаточную несущую способность, рассчитанную на длительное время.
Пожалуйста, сохраните следующие
детали:
Монтажный план
1 шпатель
для замены ламп.
33
Page 34
Монтаж
Размеры прибора
Рисунок приведен без соблюдения масштаба.
34
Page 35
Монтаж
Рисунок приведен без соблюдения масштаба.
35
Page 36
Монтаж
a
Воздуховод направлен назад (альтернатива).
b
В качестве альтернативы воздуховод с помощью плоского канала 222 x 89
мм направляется назад или в сторону.
Расстояние между варочной поверхностью и вытяжкой (S)
При выборе расстояния между варочной поверхностью и нижним краем
вытяжки учитывайте указания производителя варочной поверхности.
Если в них не заданы безопасные расстояния большего размера, то соблюдайте следующие минимальные расстояния.
Учитывайте также информацию об этом в главе "Указания по безопасности
и предупреждения".
Прибор Минимальное
расстояние S
Электрическая варочная панель 450 мм
Электрогриль, фритюрница (электрическая) 650 мм
Газовая панель на несколько конфорок,
общая мощность ≤ 12,6 кВт, мощность отдельной горелки не
более > 4,5 кВт.
Газовая панель на несколько конфорок,
общая мощность> 12,6 кВт и ≤ 21,6 кВт,
мощность отдельной горелки не более > 4,8 кВт.
Газовая панель на несколько конфорок,
общая мощность > 21,6 кВт,
или одна из горелок > 4,8 кВт.
Отдельная газовая конфорка мощностью ≤ 6 кВт 650 мм
Отдельная газовая конфорка мощностью > 6 кВт и ≤ 8,1 кВт 760 мм
Отдельная газовая конфорка мощностью > 8,1 кВт запрещается
36
650 мм
760 мм
запрещается
Page 37
Рекомендации по проведению монтажа
– Для того, чтобы испарения устра-
нялись как можно лучше, следует
помнить, что вытяжка должна накрывать область приготовления
пищи. Вытяжку необходимо монтировать по центру над панелью конфорок, без смещения в сторону.
– Место монтажа должно быть легко
доступным. В случае сервисного
обслуживания должен быть обеспечен доступ к вытяжке, а также
возможность ее демонтажа. Учитывайте это, например, при размещении шкафов, полок, потолочных
и декоративных элементов вблизи
вытяжки.
Монтаж
37
Page 38
Воздуховод
При одновременной эксплуа-
тации кухонной вытяжки и устройства горения, зависимого от комнатного воздуха, в некоторых обстоятельствах существует опасность отравления!
Обязательно примите во внимание
главу "Указания по безопасности и
предупреждения".
В случае сомнения получите подтверждение безопасной работы
прибора у специалиста по эксплуатации печного оборудования.
В качестве воздуховода используйте только гладкие трубы или
гибкие отводные шланги из негорючего материала.
При работе с внешним вентилятором важно следить за тем, чтобы воздуховод был достаточно
устойчив. Внешний вентилятор может создавать вакуум, который
приводит к деформациям воздуховода.
– Используйте только отводы с
большим радиусом.
– Воздуховод нельзя изгибать или
сдавливать.
– Следите за тем, чтобы все соеди-
нения были прочными и герметичными.
Учитывайте, что любое уменьшение потока воздуха снижает производительность по воздуху и увеличивает уровень шума.
Если вытяжной канал выводится на
улицу, то рекомендуется встраивание в стену раздвижного вентиляционного патрубка или проходного
изолятора в крыше (дополнительно
приобретаемые принадлежности).
Для получения максимальной производительности по воздуху и низкого
уровня шума необходимо учесть следующее:
– Диаметр воздуховода должен быть
не менее 150мм.
– Если используются плоские каналы
вывода воздуха, то поперечное сечение должно быть не меньше, чем
поперечное сечение штуцера воздуховода.
– Воздуховод должен быть макси-
мально коротким и прямым.
38
Если вытяжной канал выводится в
дымовую трубу, то входной штуцер
должен быть направлен в сторону
потока воздуха.
При горизонтальной установке воз-
духовода необходимо соблюдать
минимальный наклон в 1см на
каждый метр. Это предотвратит
возможное попадание конденсата
в вытяжку.
Если воздуховод прокладывается
через холодные помещения, чердаки и т.д., то внутри отдельных
участков может возникать сильный
Page 39
Воздуховод
перепад температур. Это повлечет
за собой образование конденсата.
В таком случае необходима изоляция воздуховода.
Заслонка для предотвращения образования конденсата
Кроме оснащения воздуховода соответствующей изоляцией, рекомендуется также монтаж данной заслонки,
которая улавливает и испаряет образующийся конденсат.
Заслонка предлагается как дополнительно приобретаемая принадлежность для воздуховода диаметром
125 мм или 150 мм.
У кухонных вытяжек, которые подготовлены для подключения к выносному вентилятору (модельный
ряд ...EXT), противоконденсатная заслонка уже встроена в прибор.
Заслонка должна монтироваться
вертикально, над выпускным штуцером вытяжки, как можно ближе к
нему.
Стрелка на корпусе указывает направление выхода воздуха.
39
Page 40
Воздуховод

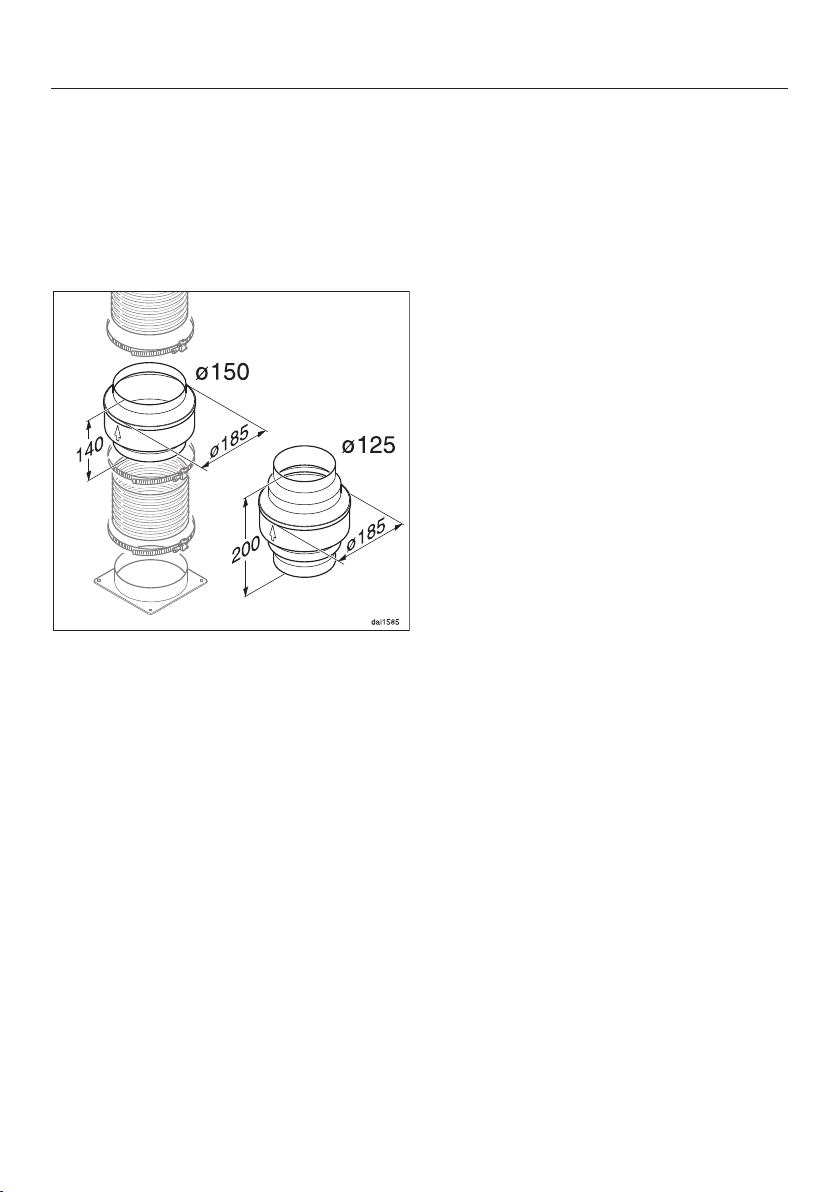

Шумоподавитель
В воздуховод может быть установлен
шумоподавитель (дополнительно приобретаемая принадлежность). Он
предназначен для дополнительного
снижения шума.
Работа в режиме отвода воздуха
Работа в режиме циркуляции
Шумоподавитель устанавливается
между выпускным патрубком и выпускной решеткой . В некоторых
случаях необходимо проверить область встраивания.
Режим отвода воздуха с выносным
вентилятором
Шумоподавитель уменьшает звук работающего вентилятора, а также
внешние шумы, которые могут проникать на кухню через воздуховод
(например, шум улицы). Для этого шумоподавитель должен располагаться
перед выходным отверстием воздуховода , как можно ближе к нему.
40
Чтобы шум работы вентилятора на
кухне был минимальным, шумоподавитель должен быть расположен
перед выносным вентилятором ,
как можно ближе к нему; при длинном воздуховоде - на штуцере воздуховода вытяжки . Если выносной
вентилятор смонтирован в доме, то
использование шумоподавителя сзади вентилятора может уменьшить
шум от его работы.
Page 41
Электроподключение
Кухонную вытяжку можно подключать только к смонтированной согласно действующим нормам розетке
с заземляющим контактом AC 230В ~
50 Гц.
Электропроводка должна быть выполнена согласно существующим
требованиям!
Для повышения безопасности рекомендуется включать в цепь питания
прибора устройство защитного отключения УЗО с током срабатывания
30 мА.
Рекомендуется подключение вытяжки через электрическую розетку, так
как это облегчит сервисное обслуживание. Убедитесь, что после встраивания прибора розетка останется доступной.
Если после встраивания прибора доступ к розетке не возможен, то в
месте подключения должны быть
предусмотрены устройства отключения от сети для каждого полюса. Это
любые доступные выключатели c
расстоянием между контактами не
менее 3 мм.
K ним относятся линейные выключатели, предохранители и защитные реле.
Внимание! Это изделие сконструировано для подключения к сети переменного тока с защитным (третьим)
проводом заземления (зануления),
которое соответствует требованиям
п.7.1 "Правил устройства электроустановок".
Для Вашей безопасности подключайте прибор только к электросети с защитным заземлением (занулением).
Если Ваша розетка не имеет защитного заземления (зануления), обратитесь к квалифицированному специалисту.
Не переделывайте штепсельную вилку и не используйте переходные
устройства.
ПОМНИТЕ! ПРИ ПОДКЛЮЧЕНИИ К
СЕТИ БЕЗ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ (ЗАНУЛЕНИЯ) ВОЗМОЖНО ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ!
Необходимые параметры подключения Вы сможете найти на типовой
табличке (см. главу "Сервисная служба и гарантия качества"). Проверьте,
совпадают ли эти данные с напряжением и частотой электросети.
41
Page 42
Активизация функции Con@ctivity 2.0
Монтаж коммуникационного
модуля Con@ctivity 2.0
Для того, чтобы можно было пользоваться функцией Con@ctivity 2.0, панель конфорок должна быть оснащена модулем Con@ctivity 2.0.
Учитывайте указания инструкции
по монтажу коммуникационного
модуля Con@ctivity 2.0.
Активизация функции
Con@ctivity 2.0
Для того, чтобы можно было пользоваться функцией Con@ctivity 2.0,
необходимо активизировать радиосвязь между панелью конфорок и
вытяжкой.
Оба прибора должны быть смонтированы и готовы к работе.
Радиосвязь должна быть активирована одновременно у вытяжки и панели конфорок. Активизация радиосвязи у вытяжки описана далее.
Активизация радиосвязи у панели
конфорок описана в соответствующей инструкции по эксплуатации.
Ознакомьтесь предварительно с приведенной информацией.
Сначала запустите активизацию радиосвязи у вытяжки, затем - у панели
конфорок.
Активизация вытяжки
Панель конфорок и вытяжка долж-
ны быть выключены.
Нажимайте кнопку остаточного хо-
да вентилятора 515 прим. 10 секунд, пока не загорится 1 у индикатора уровня мощности вентилятора.
Затем нажмите поочередно
– кнопку ",
– затем кнопку "",
– затем кнопку освещения .
Теперь вытяжка находится в режиме
входа в систему/выхода из системы.
Если радиосвязь еще отсутствует, индикаторы 2 и 3 одновременно мигают.
Если радиосвязь уже установлена,
индикаторы 2 и 3 горят постоянно
(функция Con@ctivity 2.0 уже активизирована или вход в режим дистанционного управления выполнен).
Для активизации функции
Con@ctivity 2.0 нажмите кнопку
"".
Начинается поиск связи по радиосигналам.
В течение этого времени Вы начи-
наете активизацию панели конфорок.
42
Page 43
Активизация функции Con@ctivity 2.0
Активизация панели конфорок
В то время, пока вытяжка выпол-
няет поиск радиосвязи, начните активизацию панели конфорок.
Информацию об этом см. в инструкции по эксплуатации на панель конфорок.
После того, как панель конфорок
получает сигнал подтверждения,
что радиосвязь установлена, подтвердите активизацию вытяжки нажатием кнопки остаточного хода
515. Все контрольные лампочки
гаснут.
Подтвердите активизацию панели
конфорок.
Теперь Вы можете пользоваться
функцией Con@ctivity 2.0.
Если Вы не подтвердите активизацию
в течение 4 минут после установки,
то она не произойдет.
Активизация происходит однократно. Если приборы отключаются от
сети, например, при отключении
электроснабжения, активизация сохраняется.
Не удалось провести активизацию
Если радиосвязь не могла быть ус-
тановлена, несмотря на активизацию вытяжки и панели конфорок,
то для обоих приборов необходимо
сначала отменить активизацию, затем снова активизировать.
Отмена активизации функции
Con@ctivity 2.0
Отмена активизации вытяжки осу-
ществляется таким же образом,
как активизация. В режиме входа в
систему/выхода из системы вместо
кнопки "" выбирается кнопка
"".
Для отмены активизации панели
конфорок соблюдайте указания инструкции по эксплуатации на панель.
Учтите, что вместе с разрывом радиосвязи будет отключаться также
имеющееся дистанционное управление, которое нужно будет заново
активировать.
43
Page 44
Сервисная служба и гарантия качества
Если Вы не можете сами устранить
неисправности, обращайтесь, пожалуйста, в сервисную службу Miele.
Телефоны и адреса сервисных центров Miele Вы найдете в конце инструкции, в главе "Контактная информация о Miele".
Сервисной службе необходимо сообщить модель и заводской номер Вашего прибора.
Эти данные Вы найдете на типовой
табличке.
Расположение типовой таблички
Вы увидите типовую табличку, когда
извлечете жироулавливающие фильтры.
Условия гарантии и гарантийный срок
Гарантийный срок составляет 2 года.
Подробную информацию об условиях
гарантии Вы найдете в разделе "Гарантия качества товара".
Сертификат соответствия
RU C-DE.МЕ10.В.04331
с 11.11.2016 по 10.11.2021
Соответствует требованиям Технического регламента Таможенного
союза ТР ТС 004/2011 "О безопасности низковольтного оборудования"; ТР ТС 020/2011 "Электромагнитная совместимость технических
средств"
Соответствует требованиям
Технического регламента Таможенного союза ТР ТС 004/2011 "О безопас-
ности низковольтного оборудования"; ТР ТС 020/2011 "Электромагнитная совместимость технических
средств"
Условия транспортировки и
хранения
– При температуре от –25°C до
+55°C, а также кратковременно,
не более 24 часов, до +70°C
– Относительная влажность воздуха
максимум 85% (без образования
конденсата)
Дата изготовления
Дата изготовления указана на типовой табличке в формате месяц/год.
Правила и условия реализации не установлены изготовителем и должны
соответствовать национальному и/
или местному законодательству
страны.
Срок службы прибора: 10 лет
Срок хранения не установлен
Нижеследующая информация актуальна только для
Украины:
соответствует требованиям "Технического регламента ограничения использования некоторых небезопасных веществ в электрическом и
электронном оборудовании (2002/95/
ЕС)"
Постановление Кабинета Министров
Украины от 03.12.2008 № 1057
44
Page 45
Технические характеристики
Двигатель вентилятора* 220 Вт
Местное освещение
DA 2550, DA 2570 2 x 3 Вт
DA 2510 4 x 3 Вт
Общая потребляемая мощность*
DA 2250, DA 2270 226 Вт
DA 2510 332 Вт
Напряжение сети, частота Переменный ток 230 В , 50 Гц
Предохранитель 10 А
Длина сетевого кабеля 1,5 м
Вес
DA 2550 10,4 кг
DA 2550 EXT 6 кг
DA 2570 11,6 кг
DA 2570 EXT 7,2 кг
DA 2510 14,3 кг
*Модельный ряд ...EXT: общая потребляемая мощность зависит от подключенного выносного вентилятора.
Длина соединительного кабеля для подключения выносного вентилятора: 1,9 м
Дополнительно приобретаемая принадлежность для режима
циркуляции
Комплект для переоборудования DUU150 или DUU151 и комплект угольных
фильтров DKF15-1. В комплект входят два угольных фильтра.
45
Page 46
Гарантия качества товара
Уважаемый покупатель!
Гарантийный срок на бытовую технику, ввезенную на территорию страны приобретения через
официальных импортеров составляет 24 месяца, при условии использования изделия исключительно для личных, семейных, домашних и иных нужд, не связанных с осуществлением предпринимательской деятельности.
На аксессуары и запасные части, приобретаемые отдельно, не в составе основного товара, гарантийный срок не устанавливается.
Гарантийный срок исчисляется с даты передачи товара покупателю. Пожалуйста, во избежание
недоразумений, сохраняйте документы, подтверждающие передачу товара (товарные накладные, товарные чеки и иные документы, подтверждающие передачу товара в соответствии с требованиями действующего законодательства) и предъявляйте их сервисным специалистам при
обращении за гарантийным обслуживанием.
В течение гарантийного срока Вы можете реализовать свои права на безвозмездное устранение
недостатков изделия и удовлетворение иных установленных законодательством требований потребителя в отношении качества изделия, при условии использования изделия по назначению и
соблюдения требований по установке, подключению и эксплуатации изделия, изложенных в настоящей инструкции.
В случае выполнения подключения третьими лицами сохраняйте документы, свидетельствующие об оплате и выполнении услуг по установке и подключению.
Внимание! Каждое изделие имеет уникальный заводской номер. Заводской номер позволяет
установить дату производства изделия и его комплектацию. Называйте заводской номер изделия при обращении в сервисную службу Miele, это позволит Вам получить более быстрый и качественный сервис.
В случае устранения сервисной службой Miele неполадок оборудования в период действия гарантийного срока посредством замены детали указанного оборудования, клиент обязан вернуть
представителю сервисной службы демонтированную деталь по окончании ремонта (в момент устранения неполадки оборудования).
Сервисная служба Miele оставляет за собой право отказать в гарантийном обслуживании в
случаях:
В случае устранения сервисной службой Miele неполадок оборудования в период действия гарантийного срока посредством замены детали указанного оборудования, клиент обязан вернуть
представителю сервисной службы демонтированную деталь по окончании ремонта (в момент устранения неполадки оборудования).
Гарантийное обслуживание не производится в случаях:
– Обнаружения механических повреждений товара;
– Неправильного хранения и/или небрежной транспортировки;
– Обнаружения повреждений, вызванных недопустимыми климатическими условиями при
транспортировке, хранении и эксплуатации;
– Обнаружения следов воздействия химических веществ и влаги;
– Несоблюдения правил установки и подключения;
– Несоблюдения требований инструкции по эксплуатации;
– Обнаружения повреждений товара в результате сильного загрязнения;
– Обнаружения повреждений в результате неправильного применения моющих средств и рас-
ходных материалов или использования не рекомендованных производителем средств по уходу;
– Обнаружения признаков разборки, ремонта и иных вмешательств лицами, не имеющими пол-
номочий на оказание данных услуг;
– Включения в электрическую сеть с параметрами, не соответствующими ГОСТу, ДCТУ;
– Повреждений товара, вызванных животными или насекомыми;
– Противоправных действий третьих лиц;
46
Page 47
Гарантия качества товара
– Действий непреодолимой силы (пожара, залива, стихийных бедствий и т.п.);
– Нарушения функционирования товара вследствие попадания во внутренние рабочие объемы
посторонних предметов, животных, насекомых и жидкостей.
Гарантийное обслуживание не распространяется на:
– работы по регулировке, настройке, чистке и прочему уходу за изделием, оговоренные в на-
стоящей Инструкции по эксплуатации;
– работы по замене расходных материалов (элементов питания, фильтров, лампочек освеще-
ния, мешков-пылесборников, и т.д.), оговоренные в настоящей Инструкции по эксплуатации.
Недостатками товара не являются:
– запах нового пластика или резины, издаваемый товаром в течение первых дней эксплуата-
ции;
– изменение оттенка цвета, глянца частей оборудования в процессе эксплуатации;
– шумы (не выходящие за пределы санитарных норм), связанные с принципами работы отдель-
ных комплектующих изделий, входящих в состав товара:
– вентиляторов
– масляных/воздушных доводчиков дверей
– водяных клапанов
– электрических реле
– электродвигателей
– ремней
– компрессоров
– шумы, вызванные естественным износом (старением) материалов:
– потрескивания при нагреве/охлаждении
– скрипы
– незначительные стуки подвижных механизмов
– необходимость замены расходных материалов и быстроизнашивающихся частей, пришедших
в негодность в результате их естественного износа.
Сервисные центры Miele
Сервисная сеть Miele включает в себя собственные сервисные центры в Москве, Санкт-Петербурге, Киеве и Алматы, региональных сервисных специалистов Miele и партнерские сервисные
центры в регионах. Со списком городов, в которых представлен сервис Miele, Вы можете ознакомиться на интернет-сайте компании:
– для России: www.miele.ru
– для Украины: www.miele.ua
– для Казахстана: www.miele.kz
В случае необходимости сервисной поддержки просим обращаться по телефонам “Горячей линии”, указанным на странице Контактная информация о Miele.
47
Page 48
Контактная информация о Miele
По всем вопросам, связанным с приобретением техники, приобретением дополнительных принадлежностей и расходных материалов, а также в случае необходимости сервисной поддержки
просим обращаться по телефону“Горячей линии”.
Российская Федерация
Горячая линия для РФ 8-800-200-29-00 (звонок бесплатный на всей территории РФ)
E-mail:[email protected]
Internet:www.miele.ru
Адрес ООО Миле СНГ
125284 Москва,
Ленинградский проспект, 31А, стр.1
Адрес филиала ООО Миле СНГ в г. Санкт-Петербурге
197046 Санкт-Петербург
Петроградская наб., 18 а
Украина
ООО "Миле"
ул. Жилянская 48, 50А, Киев, 01033 БЦ "Прайм"
Тел. 0 800 500290 (звонок со стационарного телефона на территории Украины бесплатный)
(044) 496 03 00
Факс (044) 494 22 85
E-mail: [email protected]
Internet: www.miele.ua
Республика Казахстан
ТОО "Миле"
050059, г. Алматы Проспект Аль-Фараби, 13
Тел. (727) 311 11 41
Факс (727) 311 10 42
Горячая линия 8-800-080-53-33
E-mail: [email protected]
Internet: www.miele.kz
Другие страны СНГ
По всем вопросам приобретения дополнительных принадлежностей и расходных материалов, а
также в случае необходимости сервисной поддержки, просим обращаться к продавцу, у которого Вы приобрели это изделие.
Внимание!
Условия гарантии в данных странах (в силу местного законодательства) могут быть иными. Уточнить условия гарантии можно у продавца.
Контактные данные продавцов в странах СНГ можно получить в контактном центре
ООО Миле СНГ
Тел.+ 7 (495) 745 89 90
Факс+ 7 (495) 745 89 84
E-mail: [email protected]
48
Page 49
Page 50
Page 51
Пpоизводитeль:
Mилe & Ци. КГ, Карл-Миле-Штрасе, 29, 33332 Гютерсло, Германия
Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland
ООО "Миле"
ул. Жилянская 48, 50A
01033 Киев, Украина
Телефон:
Телефакс:
Internet: www.miele.ua
E-mail: [email protected]
+ 38 (044) 496 0300
+ 38 (044) 494 2285
Импортеры:
OOO Mилe CHГ
Российская Федерация и страны СНГ
125284 Москва,
Ленинградский пр-т, д. 31а, стр. 1
Teлeфон:
Teлeфaкс:
(495) 745 8990
8 800 200 2900
(495) 745 8984
Internet: www.miele.ru
E-mail: [email protected]
ТОО Миле
Казахстан
050059, г. Алматы
Проспект Аль-Фараби, 13
Тел.
Факс
(727) 311 11 41
8-800-080-53-33
(727) 311 10 42
Изготовлeно нa зaводe:
Империал-Верке oХГ, Миле-Штрасе, 1, 59759 Apнсбepг, Германия
Imperial Werke oHG, Miele-Straße 1, 59759 Arnsberg, Deutschland
Page 52
DA 2550
DA 2570
DA 2510
DA 2550 EXT
DA 2570 EXT
M.-Nr. 10 571 640 / 00ru-RU, KZ, UA
Loading...
