Instructions d’utilisation et d’installation

Système de ventilation DA 249-4

Pour prévenir les accidents et éviter d’endommager l’appareil, veuillez lire ce manuel d’instructions avant l’installation ou l’utilisation.

M.-Nr. 06 825 130

Page 2

Page 3

Table des matières

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . 4

Guide de la hotte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Description des fonctions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Mise en marche du ventilateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Réglage de la puissance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Arrêt différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Arrêt du ventilateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Allumer et éteindre les lampes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Réglage de l’intensité de l’éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Minuteries des filtres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Vérification des minuteries des filtres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Reprogrammer les minuteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Nettoyage du boîtier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Filtre à graisses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Filtre à charbon actif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Changer les ampoules. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Instructions d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Aidez à protéger l’environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Accessoires d’installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

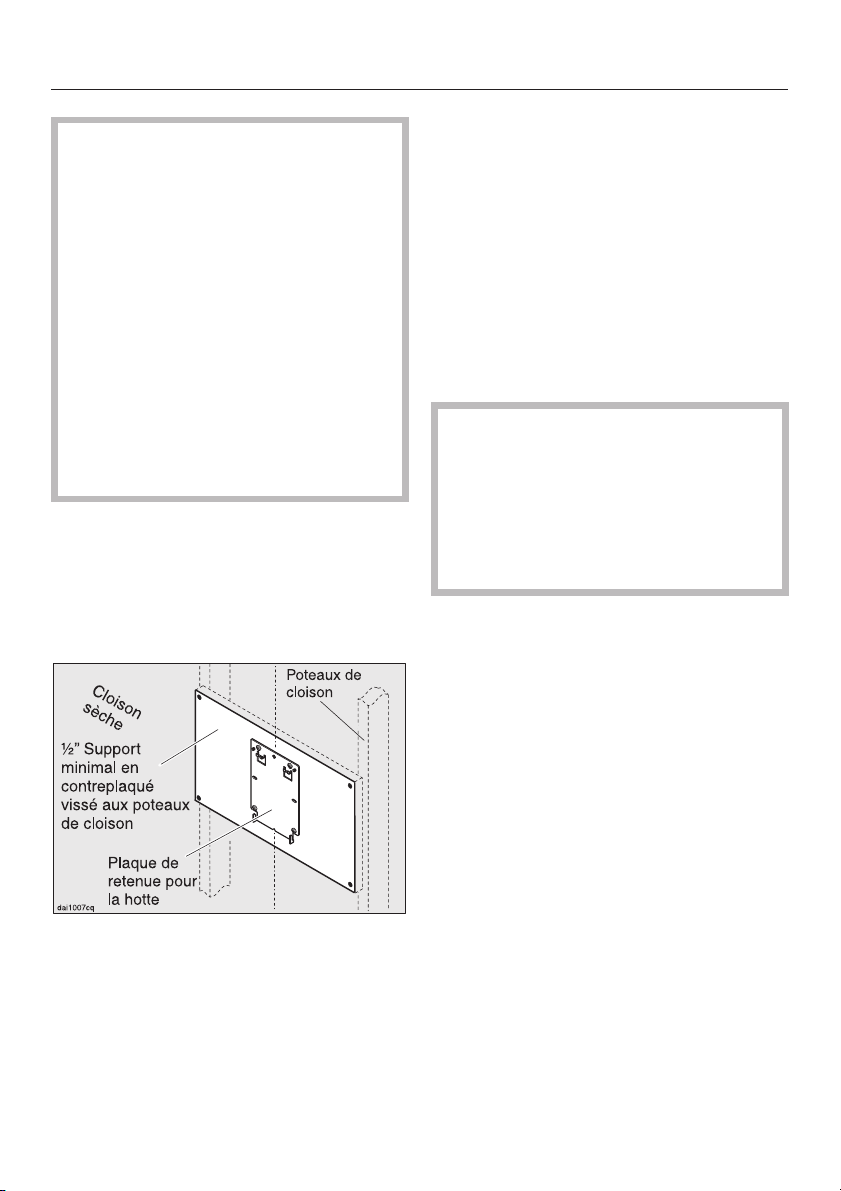

Support en contre-plaqué . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Renseignements électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Dimensions de l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Instructions d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Démonter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Extraction d’air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Purgeur de condensation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Page 4

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

Veuillez lire toutes les instructions du système de ventilation avant de l’installer ou de l’utiliser.

Cet appareil est conçu pour Cet appareil est destiné à un usage domestique seulement. Toute autre utilisation est déconseillée. Le fabri cant décline toute responsabilité à l’égard des dommages causés par une mauvaise utilisation.

Cet appareil répond aux exigences actuelles en matière de sécurité. L’utilisation inappropriée de cet appareil peut causer des blessures et des dommages matériels.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

évacuer uniquement la fumée et

les odeurs de cuisson.

Confiez l’installation et la mise à la

terre de l’appareil à un profession

nel. Pour garantir la sécurité électrique de l’appareil, il faut le raccorder à une installation de mise à la terre appro priée. Il est essentiel de respecter cette exigence élémentaire en matière de sécurité. En cas de doute, faites vérifier l’installation électrique de la maison par un électricien qualifié. Le fabricant ne peut être tenu responsable des dommages causés par l’absence d’une installation de mise à la terre ou une installation déficiente.

AVERTISSEMENT Cet appareil est destiné à la ventilation générale seulement. Ne l’utilisez pas pour évacuer des vapeurs ou des substances dange reuses ou explosives.

Avant de raccorder l’appareil à la

source d’alimentation électrique, assurez-vous que la tension et la fréquence correspondent à celles indiquées sur la plaque signalétique.

Dans le doute, consultez un électricien

qualifié.

Confiez l’installation et les répara

tions uniquement à un profession nel, conformément aux normes de sé curité en vigueur. Il peut être dangereux de confier ces travaux à des personnes non qualifiées et le fabricant n’en sera pas tenu responsable.

Page 5

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

Cet appareil n’a pas été conçu

pour être utilisé sur un bateau ou dans des engins mobiles, comme des avions ou des véhicules récréatifs, mais c’est toutefois possible dans certaines circonstances. Communiquez vos exigences particulières au détaillant Miele le plus près ou au Service tech nique Miele.

Avant de nettoyer ou de réparer

l’appareil, coupez l’alimentation électrique à partir du panneau de service et bloquez les dispositifs de sectionnement pour éviter que l’alimentation soit rétablie par accident. Si les dispositifs de sectionnement ne peuvent être bloqués, apposez une note d’avertissement bien visible sur le panneau de service.

Avant de jeter un appareil hors

d’usage, débranchez-le, coupez le cordon d’alimentation et retirez les portes, s’il y a lieu, par mesure de sécurité.

Utilisation

Ne laissez pas les enfants se servir

de l’appareil ou jouer avec celui-ci ou ses commandes. Ne laissez pas les personnes âgées ou handicapées se servir de l’appareil sans surveillance.

Faites attention lorsque vous

flambez des aliments sous la hotte. Les flammes pourraient être aspirées par la hotte ou les filtres à graisse pourraient s’enflammer.

N’utilisez jamais les brûleurs sans y

avoir déposé un récipient. Éteignez les brûleurs lorsqu’ils ne sont pas utilisés. Ajustez le brûleur de façon à ce que les flammes ne dépassent pas du récipient. La chaleur excessive produite par les brûleurs peut endommager la hotte.

N’utilisez pas la hotte si les filtres à

graisses ne sont pas en place.

Nettoyez régulièrement les filtres à

graisse. Les filtres sales constituent un risque d’incendie.

N’utilisez jamais un nettoyeur à

vapeur pour nettoyer la hotte. La vapeur peut endommager les compo sants électriques et causer un court-circuit.

Lorsque vous cuisinez sur une

plaque de cuisson, mettez toujours la hotte en marche pour prévenir les dommages causés par la condensation.

Page 6

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES DE FEU DE FRITURE SUR LA CUISINIÈRE :

Ne laissez jamais la surface de

cuisson sans surveillance lorsque les brûleurs sont réglés à des tempéra tures élevées. Les débordements causent de la fumée et les résidus graisseux peuvent s’enflammer. Faites chauffer les huiles graduellement à feu doux ou moyen.

Mettez toujours la hotte en marche

lorsque vous cuisinez à température élevée ou des aliments flambés.

Nettoyez le ventilateur fréquem-

ment. Vous ne devriez pas laisser la graisse s’accumuler dans le ventilateur ou dans les filtres.

Utilisez des casseroles de

grosseur appropriée. Utilisez toujours des casseroles dont la grosseur correspond à celle des éléments de la surface de cuisson.

AVERTISSEMENT POUR RÉDUIRE LES RISQUES DE BLESSURES EN CAS DE FEU DE FRITURE, RESPECTEZ LES CONSIGNES SUIVANTES :

ÉTOUFFEZ LES FLAMMES à

l’aide d’un couvercle étanche, d’une tôle à biscuits ou d’un plateau de métal, puis éteignez le brûleur. ATTENTION AUX BRÛLURES. Si les flammes ne s’éteignent pas immédiate ment, ÉVACUEZ LES LIEUX ET

APPELEZ LES POMPIERS.

NE MANIPULEZ JAMAIS UN

POÊLON ENFLAMMÉ - Vous

pourriez vous brûler.

N’UTILISEZ PAS D’EAU, y

compris les serviettes ou linges mouillés, car il pourrait se produire une violente explosion de vapeur.

Utilisez un extincteur

SEULEMENT : – Si vous disposez d’un extincteur de

classe A-B-C et vous savez vous en servir.

–

S’il s’agit d’un petit feu et celui-ci est concentré dans la zone où il a commencé.

–

Si vous avez appelé les pompiers.

–

Si vous pouvez combattre l’incendie en ayant le dos tourné vers une sortie.

Page 7

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

Installation

,AVERTISSEMENT

Afin de réduire le risque d’incendie, utilisez uniquement des conduits en métal.

Lorsque vous installez la hotte,

respectez les distances minimales de sécurité recommandées entre la plaque de cuisson Miele et la hotte.

22 po (55 cm) pour les plaques de

–

cuisson électriques, 26 po (65 cm) pour les plaques de

–

cuisson au gaz,

– 26 po (65 cm) pour une grille à

découvert.

Si le code du bâtiment en vigueur requiert une plus grande distance, suivez ces recommandations.

Pour ce qui est des appareils de cuisson d’une autre marque que Miele, maintenez les distances sécuritaires recommandées par le fabricant dans son manuel d’utilisation. S’il y a plus d’un appareil sous la hotte et que les distances de sécurité minimales diffèrent, optez pour la plus grande.

Faites attention de ne pas endom

mager les fils électriques ou la plomberie cachés lorsque vous percez des trous dans le mur ou le plafond.

N’installez pas la hotte au-dessus d’une surface de cuisson à com

bustible solide.

Tous les raccords, dispositifs de

scellement et matériaux utilisés pour installer les conduits doivent être fabriqués de matériaux certifiés ininflammables.

Ne raccordez jamais la hotte à une

cheminée active, à un évent de sécheuse, à un tuyau d’évent ou à la conduite de ventilation d’une pièce. Demandez les conseils d’un profes sionnel avant de raccorder la hotte à une cheminée ou à un tuyau d’évent inactif.

Les hottes canalisées doivent

toujours être éventées à l’extérieur.

Assurez-vous que la circulation

d’air dans la pièce est suffisante pour la combustion et l’évacuation de tous les appareils de chauffage non électriques (chauffe-eau, cuisinière au gaz, four au gaz, etc.), sinon il pourrait se produire une contre-explosion. Suivez les consignes du fabricant des produits de chauffage et les normes de sécurité établies par la National Fire Protection Association (NFPA). En cas

de doute, consultez un professionnel.

N’utilisez pas de rallonge pour

raccorder l’appareil à l’alimentation électrique, car elle ne permet pas de garantir les conditions de sécurité né cessaires à cet appareil (danger de surchauffe).

Page 8

Guide de la hotte

Page 9

Guide de la hotte

a Rallonge de cheminée

b Évent de recirculation

Pour le fonctionnement en mode recir culation, utilisez les accessoires offerts en option.

c Cheminée

d Hotte

e Éclairage de la surface de

cuisson

f Filtre à charbon actif

Accessoire offert en option, nécessaire au fonctionnement en mode recirculation.

g Filtre à graisses

h Couvercle décoratif

i Interrupteur de l’éclairage

Ce bouton allume et ferme les lampes. Il permet aussi de diminuer l’éclairage. L’éclairage peut être utilisé indépen damment du ventilateur.

j Interrupteur marche/arrêt

m Bouton du filtre à graisses

Le voyant situé à côté du bouton du filtre à graisses s’allume lorsque le filtre à graisses et le couvercle décoratif doi vent être nettoyés. Ce bouton peut aus si être utilisé :

pour reprogrammer la minuterie du

–

filtre à graisses après avoir nettoyé celui-ci (consultez la section "Net toyage et entretien");

pour indiquer depuis combien de

–

temps le filtre à graisses est utilisé (consultez la section "Fonctionne ment/Minuteries des filtres");

– pour changer le nombre d’heures

comptées par la minuterie du filtre à graisses (consultez la section "Fonctionnement/Reprogrammer les minuteries des filtres").

n Bouton du filtre à charbon

Le voyant situé à côté du bouton du filtre à charbon s’allume si le filtre à charbon doit être remplacé.

Ce bouton peut aussi être utilisé : –

pour reprogrammer la minuterie du filtre à charbon après avoir changé le filtre (consultez la section "Nettoyage et entretien");

k Réglage de la puissance

Choix de quatre vitesses de ventilation.

l Arrêt différé

Ce bouton active la fonction d’arrêt dif féré. Le ventilateur peut être program mé pour s’arrêter automatiquement après 5 ou 15 minutes.

–

pour indiquer depuis combien de temps le filtre à charbon est utilisé (consultez la section "Fonctionne ment/Minuteries des filtres");

–

pour changer le nombre d’heures

comptées par la minuterie du filtre à charbon (consultez la section "Fonc tionnement/Reprogrammer les minu teries").

Page 10

Description des fonctions

La hotte offre deux modes d’utilisation :

Extraction d’air

L’air est attiré à l’intérieur et nettoyé par le couvercle décoratif et le filtre à grais ses pour ensuite être renvoyé à l’extérieur.

La hotte est munie d’un clapet de re tenue. Ce clapet se ferme automatiquement lorsque la hotte est arrêtée afin qu’il n’y ait aucun échange entre l’air extérieur et l’air de la pièce. Lorsque la hotte est en marche, la pression d’air exercée par le ventilateur ouvre automatiquement le clapet et souffle l’air de la pièce et les odeurs de cuisson à l’extérieur.

Mode recirculation

L’air est aspiré à travers le couvercle

décoratif, le filtre à graisses et un filtre à charbon actif. L’air filtré est ensuite recirculé dans la cuisine par une conduite située au-dessus de la che minée de la hotte.

La trousse d’installation et le filtre à charbon, qui sont des accessoires offerts en option, sont nécessaires au fonctionnement de la hotte en mode recirculation.

Avant d’utiliser la hotte en mode recirculation, assurez-vous que le filtre à charbon actif est bien en place. Consultez la section "Nettoyage et entretien".

Page 11

Fonctionnement

Mise en marche du ventilateur

Appuyez sur l’interrupteur marche/ar

rêt.

Le ventilateur fonctionne au niveau de puissance 2. Le voyant marche/arrêt s’allume.

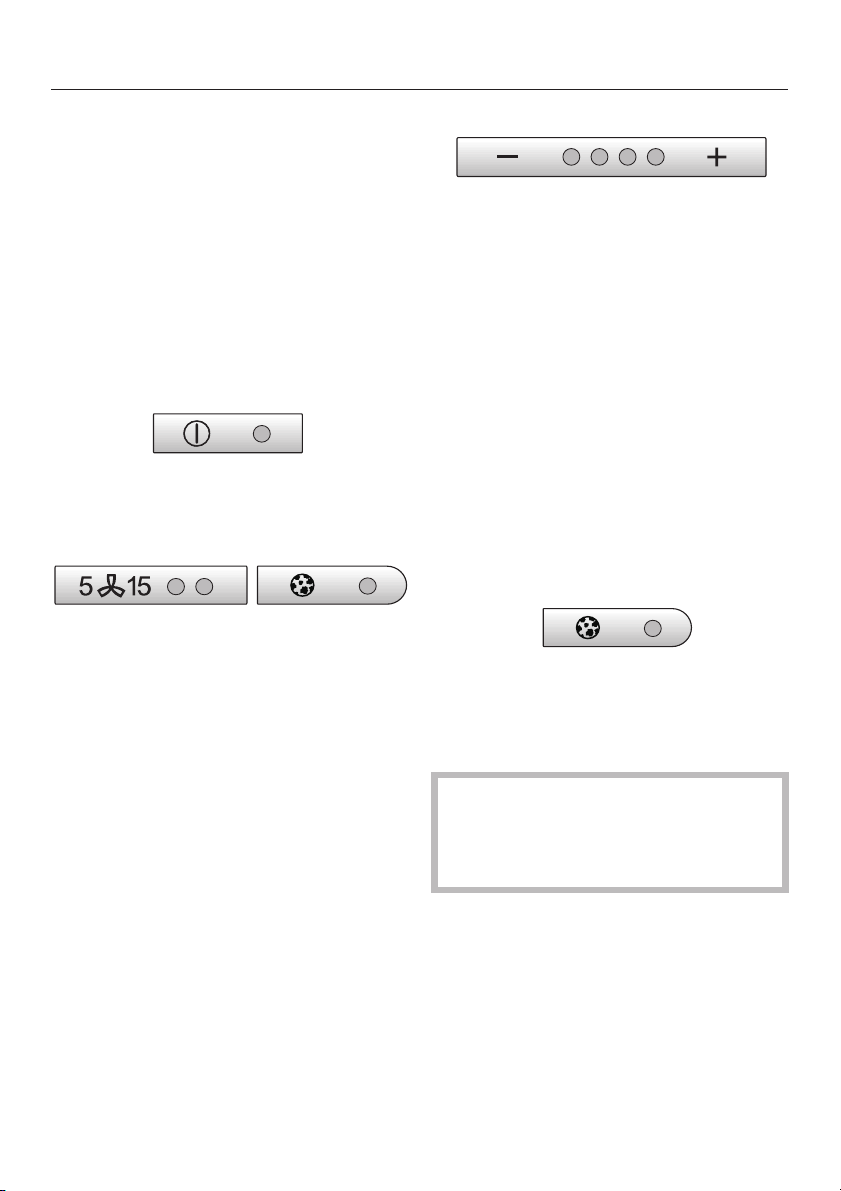

Réglage de la puissance

^ Utilisez les boutons "–/+" pour choisir

le niveau de puissance.

+ = augmente la vitesse du ventilateur – = réduit la vitesse du ventilateur

Les niveaux 1 à 3 (voyants verts) sont habituellement utilisés pour la cuisson ordinaire.

Diminution automatique de la puis sance intensive

La puissance du ventilateur peut être programmée de façon à passer auto matiquement du niveau 4 (puissance

intensive) au niveau 3 après 10 minu tes.

Éteignez le ventilateur et l’éclairage.

Appuyez sur le bouton d’arrêt différé

pendant 10 secondes. Le premier voyant s’allume.

^ Appuyez successivement sur les

boutons suivants :

– l’interrupteur de l’éclairage;

Réglage intensif

Le niveau 4 (voyant jaune) ne devrait être utilisé que pendant de courtes pé riodes de temps lorsque vous faites frire ou cuire des aliments à odeurs for tes.

–

le bouton "-"; et

–

l’interrupteur de l’éclairage, de nou veau.

Page 12

Fonctionnement

Si les voyants des niveaux de puis sance 1 et 4 clignotent, cela signifie que le réglage automatique n’a pas été activé.

Pour activer le réglage automatique,

appuyez sur le bouton "+".

Les voyants des niveaux de puissance 1 et 4 s’allument.

Pour désactiver le réglage automa

tique, appuyez sur le bouton "–".

^ Pour sauvegarder le réglage, ap-

puyez sur le bouton d’arrêt différé.

Force du ventilateur

Le débit d’air maximum est de

625 pi

/min. Certains facteurs tels que le diamètre réduit du tuyau d’évacuation et des coudes peuvent avoir une inci

dence sur cette valeur. Niveau1=40%delacapacité maximale

Niveau2=60%delacapacité maximale Niveau3=80%delacapacité maximale Niveau 4 = 100 % de la capacité maxi male

Dans le cas des hottes qui fonctionnent en mode recirculation, le débit d’air risque de diminuer légèrement en raison du filtre à charbon actif.

Si le réglage n’est pas mis en mémoire en 4 minutes, la hotte reviendra automatiquement au réglage précédent.

Page 13

Fonctionnement

Arrêt différé

Si les odeurs ou la fumée restent dans la cuisine après la cuisson, vous pou vez sélectionner la fonction d’arrêt dif féré pour que la hotte continue de fonc tionner pendant 5 ou 15 minutes.

Appuyez sur le bouton d’arrêt différé

pendant que le ventilateur est encore en marche.

Appuyez une fois = différé de 5 minutes (le voyant de gauche s’allume) Appuyez deux fois = différé de 15 minutes (le voyant de droite s’allume)

Pour annuler la fonction d’arrêt différé, appuyez de nouveau sur le bouton.

Arrêt du ventilateur

Appuyez sur l’interrupteur marche/ar

rêt.

Le voyant s’éteint.

Arrêt automatique

Le ventilateur s’arrête automatiquement 10 heures après l’activation du dernier bouton. L’éclairage reste toutefois allu mé.

^ Appuyez sur l’interrupteur marche/ar-

rêt pour remettre le ventilateur en marche.

Page 14

Fonctionnement

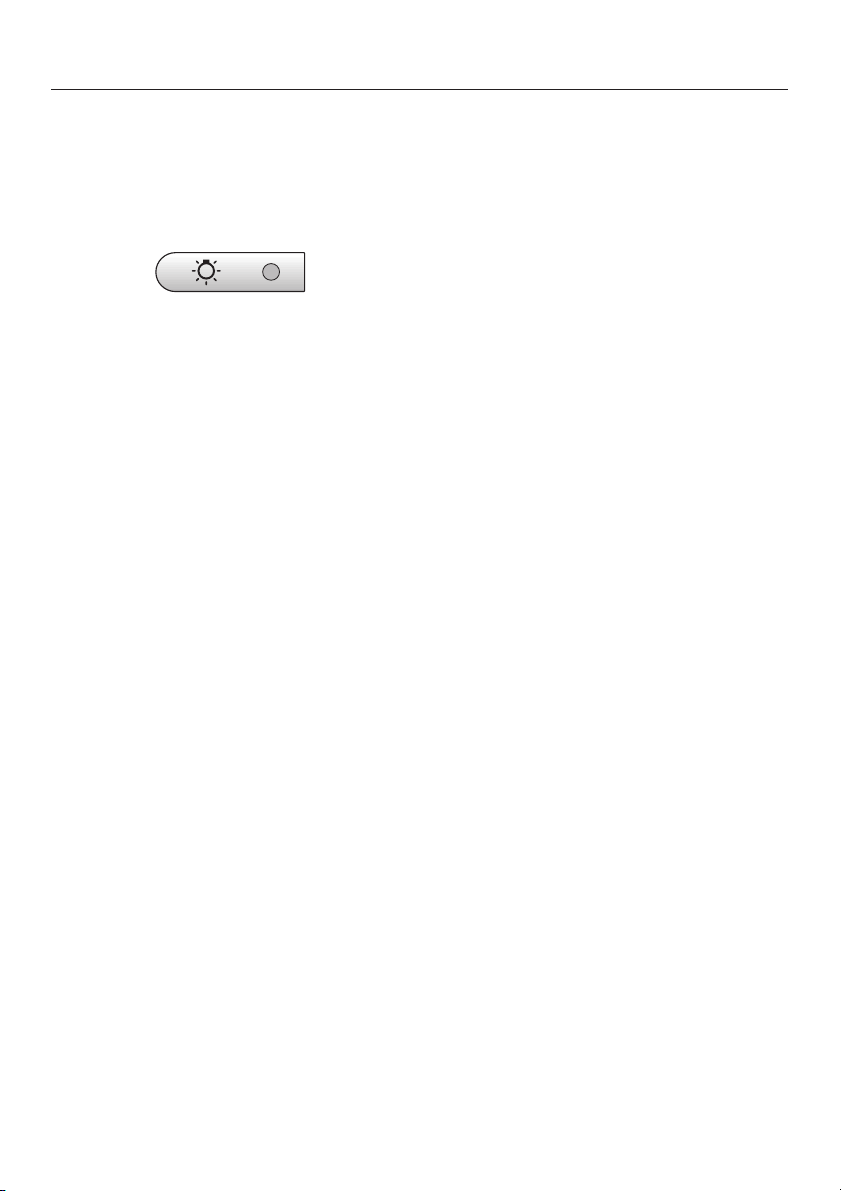

Allumer et éteindre les lampes

Les lampes qui éclairent la surface de cuisson s’allument et s’éteignent indé pendamment du ventilateur.

Appuyez brièvement sur

l’interrupteur de l’éclairage pour allu mer les lampes.

Le voyant de l’éclairage s’allume.

Appuyez de nouveau brièvement sur

l’interrupteur de l’éclairage pour éteindre les lampes.

Le voyant de l’éclairage s’éteint.

Réglage de l’intensité de l’éclairage

Il est possible de régler l’intensité de l’éclairage.

Lorsque les lampes sont allumées,

appuyez sur l’interrupteur de l’éclairage. L’éclairage diminuera jusqu’à ce que vous cessiez d’appuyer sur

l’interrupteur.

Si vous appuyez de nouveau sur

l’interrupteur, l’éclairage augmentera jusqu’à ce que vous cessiez d’appuyer sur l’interrupteur.

Si vous appuyez longtemps sur l’interrupteur, l’éclairage changera d’intensité.

^ Appuyez de nouveau sur

l’interrupteur pour éteindre les lampes.

Page 15

Fonctionnement

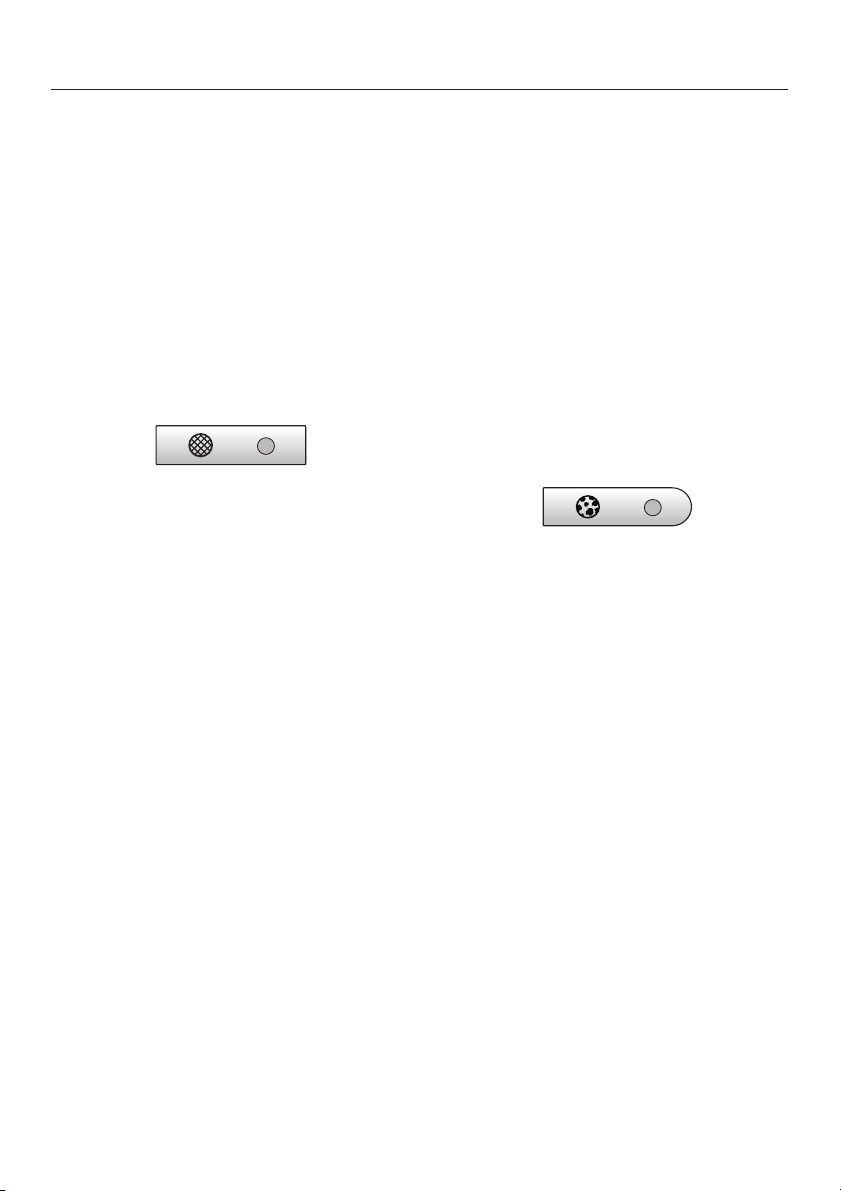

Minuteries des filtres

Filtre à graisses

Une minuterie compte les heures de fonctionnement du ventilateur. Le voyant du filtre à graisses s’allume après 30 heures d’utilisation. Le filtre à graisses doit alors être nettoyé.

Après avoir nettoyé et remis en place le filtre à graisses, vous devez reprogram mer la minuterie.

^ Pour ce faire, appuyez sur le bouton

du filtre à graisses pendant environs 3 secondes.

Le voyant s’éteint.

Filtre à charbon

Mode recirculation La minuterie du filtre à charbon n’est

pas déjà programmée. Veuillez pro grammer cette minuterie. Pour ce faire, consultez la section "Fonctionne ment/Reprogrammer la minuterie du filtre à charbon".

Le voyant du filtre à charbon s’allume

lorsque la période programmée est

écoulée. Le filtre à charbon doit alors être remplacé et la minuterie doit être reprogrammée.

^ Pour ce faire, appuyez sur le bouton

du filtre à charbon pendant environs 3 secondes.

Le voyant s’éteint.

Page 16

Fonctionnement

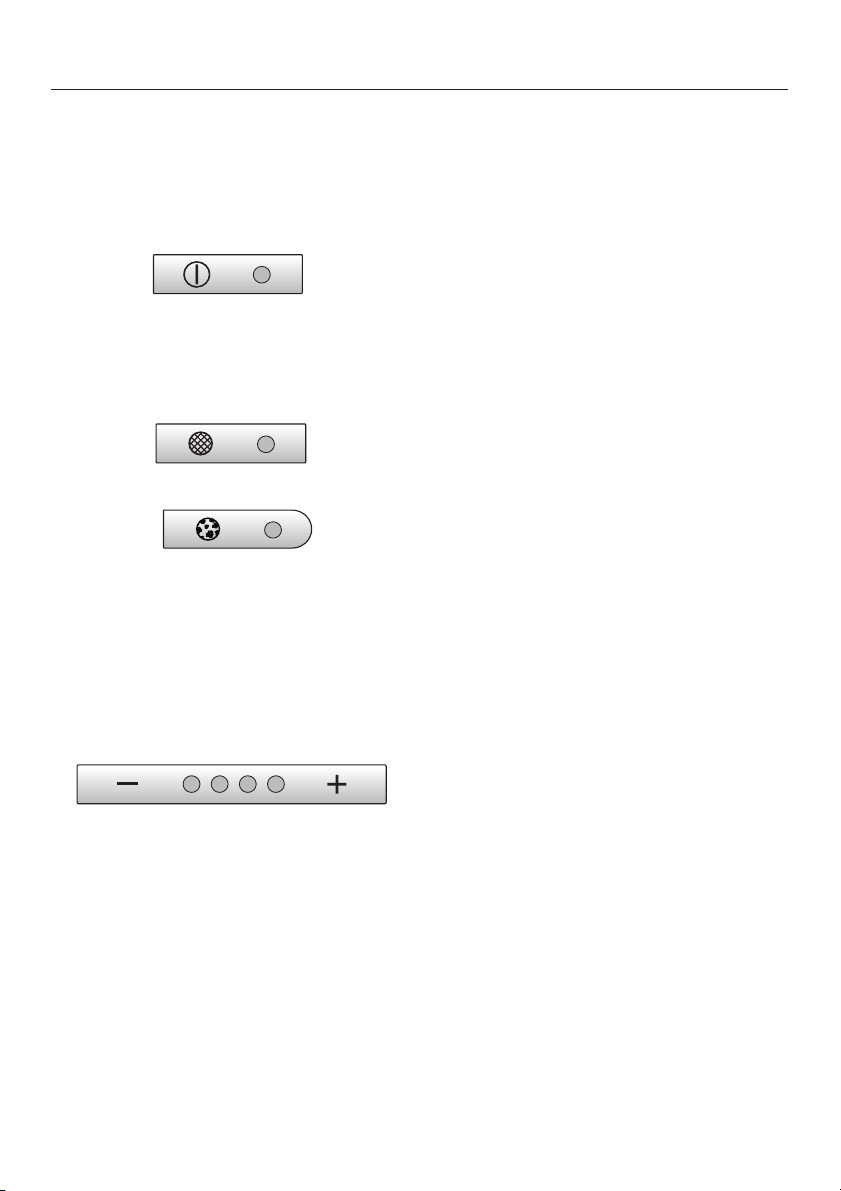

Vérification des minuteries des filtres

Pour vérifier le pourcentage de temps déjà écoulé :

Appuyez sur l’interrupteur marche/ar

rêt pour mettre le ventilateur en marche.

^ Appuyez sur le bouton du filtre à

graisses ou sur le bouton du filtre à charbon.

Le nombre de voyants "–/+" qui clignotent montre le pourcentage d’heures écoulées.

Reprogrammer les minuteries

La minuterie du filtre à graisses est déjà programmée à 30 heures. La période de temps programmée peut être de 20, 30, 40 ou 50 heures.

Une période de 20 heures devrait

–

être programmée pour les cuisines où la friture à la poêle ou à la friteuse

est fréquente. Une période de 20 heures devrait

–

aussi être programmée si vous ne cuisinez qu’à l’occasion. Sinon, la graisse accumulée pendant une longue période de temps durcira sur les filtres, ce qui rendra le nettoyage plus difficile.

1 voyant = moins de 25 % 2 voyants = moins de 50 % 3 voyants = moins de 75 % 4 voyants = moins de 100 %

Ces renseignements resteront stockés dans la mémoire au cas où une panne de courant se produisait.

Page 17

Fonctionnement

Reprogrammer la minuterie du filtre à graisses

Appuyez sur l’interrupteur marche/ar

rêt pour arrêter le ventilateur.

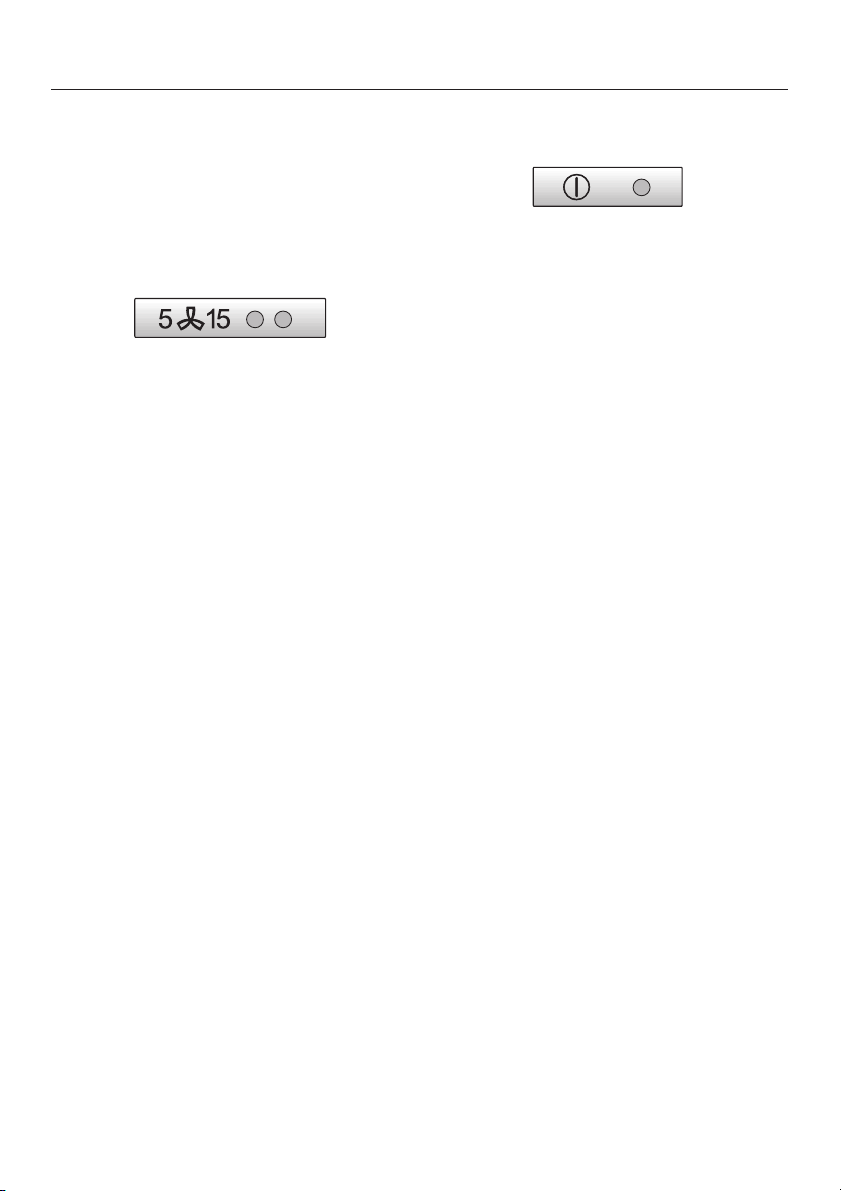

Appuyez sur le bouton d’arrêt différé

et sur le bouton du filtre à graisses en même temps.

Le voyant du filtre à graisses et un des voyants "–/+" clignotent.

Le voyant allumé indique le temps programmé :

Utilisez les boutons "–/+" pour choisir

le temps désiré.

Programmez le choix en appuyant

sur le bouton du filtre à graisses.

Si le réglage n’est pas mis en mé moire en 4 minutes, la hotte revien dra automatiquement aux données précédentes.

voyant en partant de la gauche =

20 heures

voyant en partant de la gauche =

30 heures

voyant en partant de la gauche =

40 heures

voyant en partant de la gauche =

50 heures

Page 18

Fonctionnement

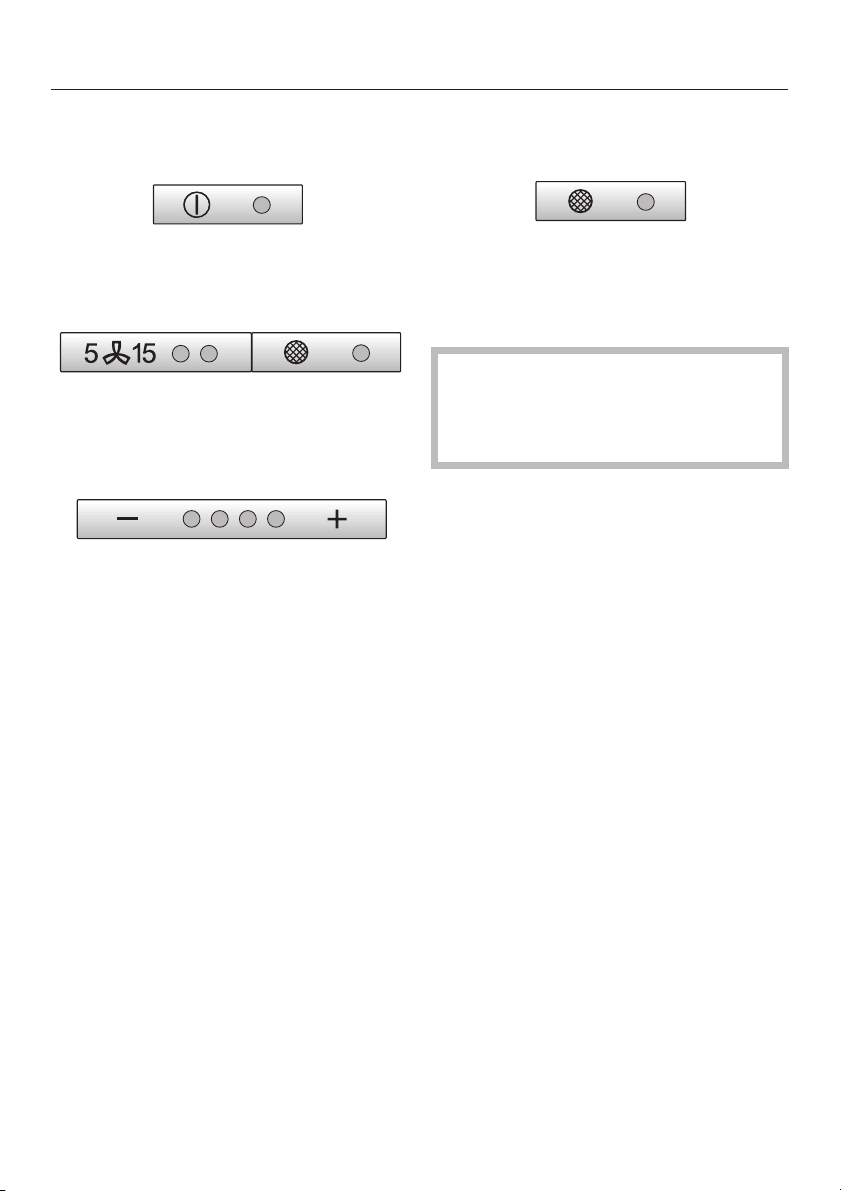

Reprogrammer la minuterie du filtre à charbon

Le filtre à charbon actif ne doit être utili sé qu’en mode recirculation. Il ne peut pas servir à évacuer la fumée.

La minuterie du filtre à charbon n’est pas programmée à l’avance.

Avant d’utiliser la hotte en mode recir

culation, vous devez programmer la mi nuterie du filtre à charbon.

^ Arrêtez le ventilateur à l’aide de

l’interrupteur marche/arrêt.

^ Appuyez sur le bouton d’arrêt différé

et sur le bouton du filtre à charbon en même temps.

Le voyant du filtre à charbon et un des voyants "–/+" clignotent.

Le voyant allumé indique le temps pro grammé :

voyant en partant de la gauche =

120 heures

voyant en partant de la gauche =

180 heures

voyant en partant de la gauche =

240 heures

voyant en partant de la gauche =

désactivé

^ Utilisez le bouton "–/+" pour choisir le

temps désiré.

^ Programmez le choix en appuyant

sur le bouton du filtre à charbon.

Si le réglage n’est pas mis en mé moire en 4 minutes, la hotte revien dra automatiquement aux données précédentes.

Page 19

Nettoyage et entretien

Avant de nettoyer la hotte ou d’y ef fectuer des travaux d’entretien, cou pez l’alimentation électrique en reti rant le fusible, en basculant le dis joncteur ou en débranchant l’appareil de la prise de courant.

Nettoyage du boîtier

Avertissement : N’utilisez jamais de nettoyants abrasifs, de tampons à récurer, de laine d’acier ou de net toyants corrosifs (pour four).Ces pro duits endommageront la surface de la hotte.

^ Vous pouvez nettoyer toutes les sur-

faces extérieures et les boutons de commande avec de l’eau tiède savonneuse et une éponge douce.

^ Essuyez ensuite avec un linge doux.

N’utilisez pas trop d’eau sur les boutons de commande car elle pourrait s’infiltrer dans les circuits électroni ques et endommager l’appareil.

Les surfaces vitrées peuvent être net toyées à l’aide d’un nettoyant à vitres.

Évitez d’utiliser :

des agents nettoyants contenant de

–

la soude, des acides, des solvants ou du chlorure;

des agents nettoyants abrasifs,

–

comme les nettoyants en poudre ou en crème;

des éponges abrasives, comme les

–

tampons à récurer ou les éponges qui ont été utilisés avec des agents nettoyants abrasifs;

des produits antitartre.

– Ces produits endommageront la sur-

face.

Acier inoxydable

Pour nettoyer les surfaces en acier inoxydable, vous pouvez utiliser un nettoyant non abrasif pour acier inoxydable.

Pour garder l’appareil propre plus longtemps, vous pouvez aussi utiliser un apprêt pour acier inoxydable. Appliquez-le parcimonieusement avec une pression uniforme.

Boutons de commande au fini en acier inoxydable

Ces boutons peuvent se décolorer ou s’endommager s’ils ne sont pas nettoyés régulièrement. Ne vous servez pas de nettoyant pour acier inoxydable sur ces bou tons.

Page 20

Nettoyage et entretien

Filtre à graisses

Le couvercle décoratif et le filtre à graisses en métal réutilisables retien nent les particules solides présentes dans l’air qui est évacué de la cuisine (comme la graisse, la poussière, etc.).

Le filtre à graisses est visible lorsque le couvercle décoratif est enlevé.

Le filtre à graisses doit être nettoyé tou tes les 3 ou 4 semaines ou lorsque le voyant du filtre à graisses s’allume.

Nettoyez toujours le couvercle décoratif et le filtre à graisses.

Un filtre sale représente un risque d’incendie.

Enlever le couvercle décoratif

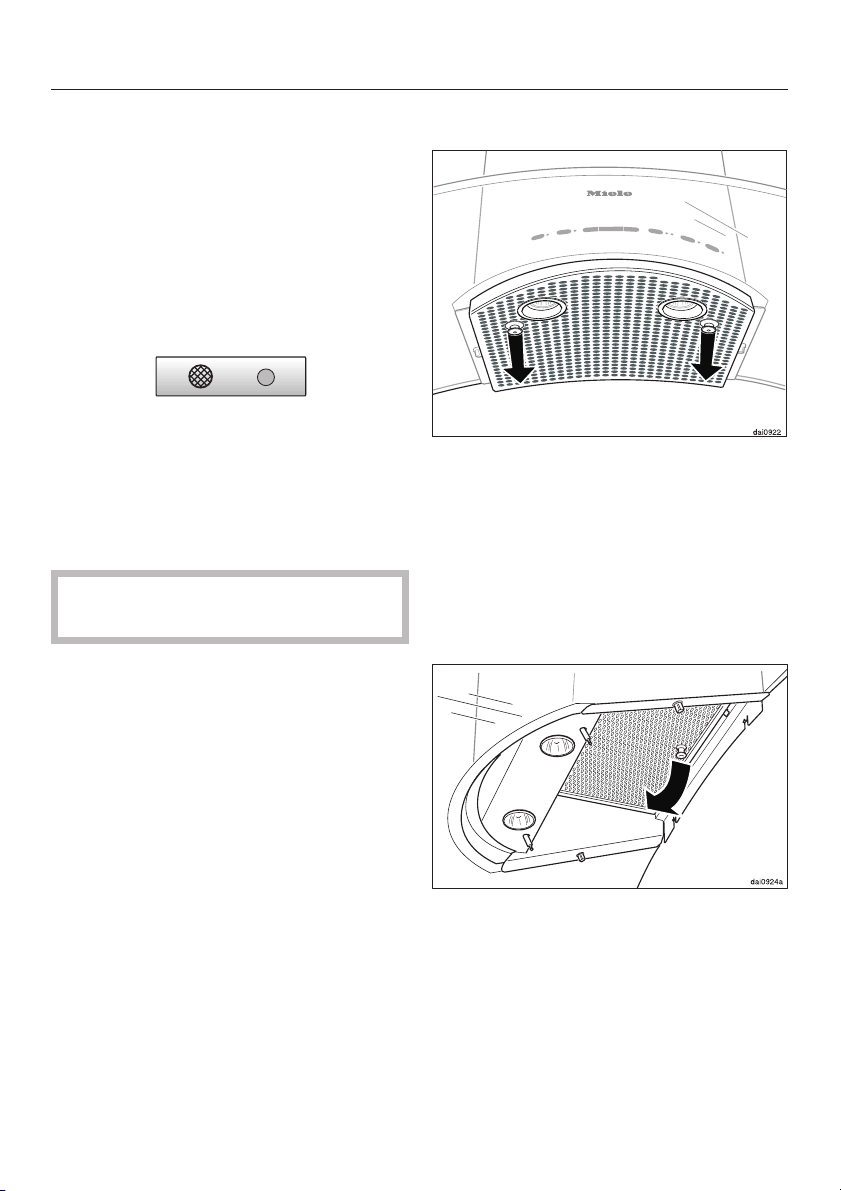

^ Pour enlever le couvercle décoratif,

tirez sur les boutons de dégagement. Tenez le couvercle décoratif de façon à ce qu’il ne tombe pas sur la table de cuisson.

^ Enlever le couvercle décoratif.

Enlever le filtre à graisses

Pour enlever le filtre à graisses, tirez sur le bouton de dégagement. Tenez le filtre à graisses de façon à ce qu’il ne tombe pas sur la table de cuisson.

Page 21

Nettoyage et entretien

Nettoyez le filtre à graisses

à la main : utilisez une brosse à ré

curer, de l’eau tiède et un détergent doux. N’utilisez pas de détergents purs, de nettoyants tout usage abrasifs, de nettoyants à four et de détachants. Ces produits pourraient endommager les filtres.

au lave-vaisselle : placez le filtre

dans le panier inférieur. Assurez-vous qu’il n’entrave pas le mouvement du bras gicleur. Utilisez un programme à l’eau chaude, comme le programme "Intensif" ou "Intensif Plus". Utilisez la quantité recommandée de détergent pour lave-vaisselle. L’utilisation d’une trop grande quantité de détergent pour lave-vaisselle pourrait endommager le filtre.

Selon le détergent utilisé, nettoyer le filtre à graisses au lave-vaisselle peut en décolorer la surface de fa çon permanente. Cela n’aura toute fois aucune incidence sur sa perfor mance.

Après le nettoyage, placez le filtre

sur un linge afin de le laisser sécher à l’air libre.

Pour nettoyer le couvercle décoratif,

consultez la section "Nettoyage du

boîtier".

Au moment d’enlever le filtre pour le

nettoyer, nettoyez aussi toute saleté ou tout dépôt de graisse sur la sur face extérieure pour prévenir les in cendies.

^ Après avoir remis le filtre à graisses

en place, appuyez sur le bouton du filtre à graisses pendant 3 secondes pour reprogrammer la minuterie. Le voyant s’éteint.

^ Si le filtre à graisses est nettoyé avant

la fin de la minuterie, vous devez appuyez sur le bouton du filtre à graisses pendant 6 secondes pour remettre le compteur à zéro.

Page 22

Nettoyage et entretien

Insérer le filtre à graisses

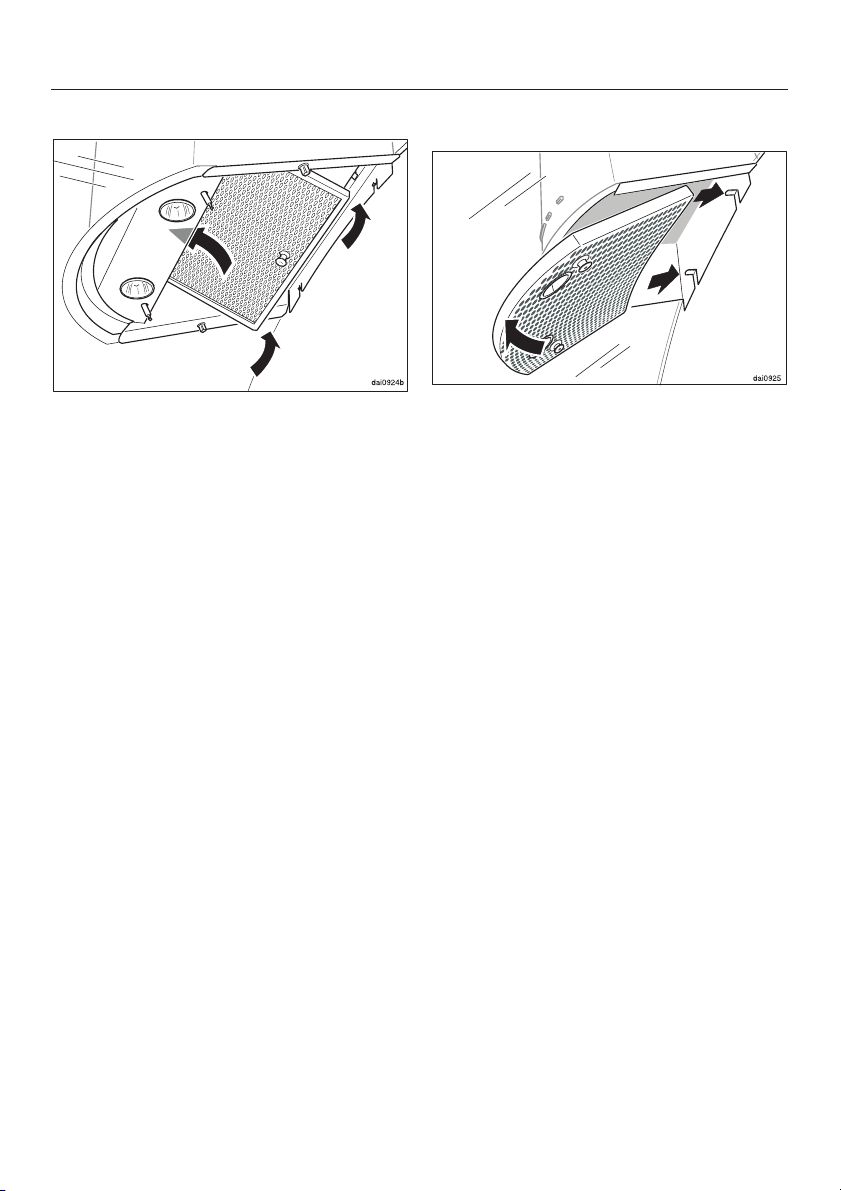

Insérez le filtre à graisses en

l’inclinant vers le devant de la hotte.

^ Une fois que la partie antérieure du

filtre est en place, poussez l’arrière de façon à ce que les deux côtés du filtre s’enclenchent avec un déclic.

Insérer le couvercle décoratif

Accrochez le couvercle décoratif aux

taquets situés sur le panneau arrière de la cheminée. Poussez sur le devant du couvercle de façon à ce qu’il s’enclenche.

Page 23

Filtre à charbon actif

Nettoyage et entretien

Lorsque la hotte est en mode recircula tion, il faut utiliser un filtre à charbon ac tif en plus du filtre à graisses. Le filtre à charbon a été conçu de façon à absor ber les odeurs de cuisson.

Vous pouvez commander des filtres de rechange auprès du Service technique Miele. l 1 800 565-6435

Le couvercle décoratif doit être enle

vé pour avoir accès au filtre à char bon actif. Consultez la section "Nettoyage et entretien".

Pour enlever le filtre à charbon actif,

tirez sur la languette située à l’arrière du filtre.

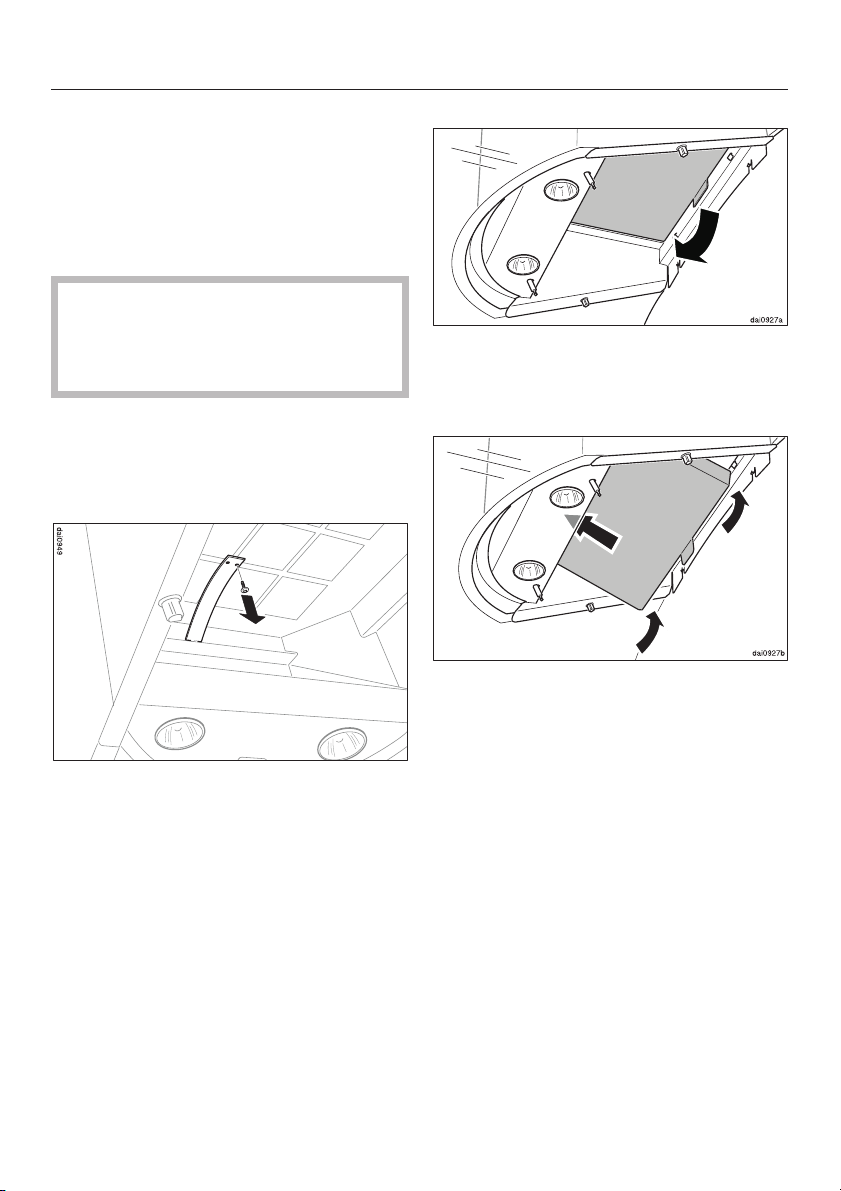

^ Insérez le nouveau filtre à charbon en

l’inclinant vers le devant de la hotte. Poussez ensuite sur l’arrière du filtre afin qu’il s’enclenche.

Avant d’insérer un filtre à charbon ac tif pour la première fois, enlevez le raccord qui est utilisé pour le fonc tionnement en mode recirculation. Pour ce faire, vous devez d’abord desserrer la vis du raccord.

Replacez le filtre à graisses et le cou

vercle décoratif.

Lorsque vous installez le filtre à char bon actif pour la première fois, pro grammez la minuterie du filtre à char bon. Consultez la section "Fonction nement - Reprogrammer la minuterie du filtre à charbon".

Page 24

Nettoyage et entretien

Remplacez le filtre à charbon actif lorsque le voyant du filtre à charbon s’allume. Remplacez le filtre au moins tous les 6 mois ou dès qu’il n’absorbe plus les odeurs efficacement.

Vous pouvez jeter le vieux filtre dans les ordures ménagères.

Après avoir remplacé le filtre à char

bon, appuyez sur le bouton du filtre à charbon pendant environ 3 secondes pour reprogrammer la minuterie. Le voyant s’éteint.

^ Si le filtre à charbon est remplacé

avant la fin de la minuterie, vous devez appuyez sur le bouton du filtre à charbon pendant 6 secondes pour remettre le compteur à zéro.

Page 25

Nettoyage et entretien

Changer les ampoules

Avant de changer les ampoules électriques, coupez l’alimentation électrique en retirant le fusible, en basculant le disjoncteur ou en dé branchant l’appareil de la prise de courant.

Les ampoules halogènes deviennent très chaudes lorsqu’elles sont allu mées et peuvent brûler les mains. N’essayez pas d’enlever les ampou les avant qu’elles aient eu suffisam ment le temps de refroidir.

Ne touchez pas la surface des ampoules. Les empreintes de doigts ou les huiles corporelles déposées sur une ampoule réduisent sa durée de vie. Veuillez suivre les instructions du fabricant d’ampoules.

Pour enlever le couvercle décoratif,

consultez la section "Nettoyage et en tretien/Enlever le couvercle décoratif".

Tirez l’ampoule hors de sa douille et

remplacez-la par une ampoule du même type. Faites attention de ne pas échapper l’ampoule sur la table de cuisson.

Page 26

Service après-vente

Si vous ne pouvez pas régler certaines pannes, communiquez avec le Service technique Miele :

l 1 800 565-6435

[email protected]

Lorsque vous communiquez avec le Service technique, précisez le modèle et le numéro de série de votre appareil. Ces renseignements figurent sur la plaque signalétique qui est visible une fois que vous avez retiré les filtres à graisses.

Page 27

Instructions d’installation

Page 28

Page 29

Aidez à protéger l’environnement

Enlèvement des produits d’emballage

La boîte de carton et les produits d’emballage protègent l’appareil durant le transport. Ces matériaux sont biodé gradables et recyclables. Veuillez les recycler.

Pour prévenir les risques de suffoca tion, débarrassez-vous des emballa ges, sacs et autres produits en plas tique en toute sécurité et tenez-les hors de la portée des enfants.

Mise au rebut de votre ancien appareil

Les vieux appareils peuvent contenir des matériaux recyclables. Veuillez communiquer avec le centre de

recyclage de votre localité pour savoir comment les recycler.

Avant de mettre au rebut votre

ancienne hotte, débranchez-la et coupez le cordon d’alimentation électrique pour prévenir les accidents.

Page 30

Accessoires d’installation

Page 31

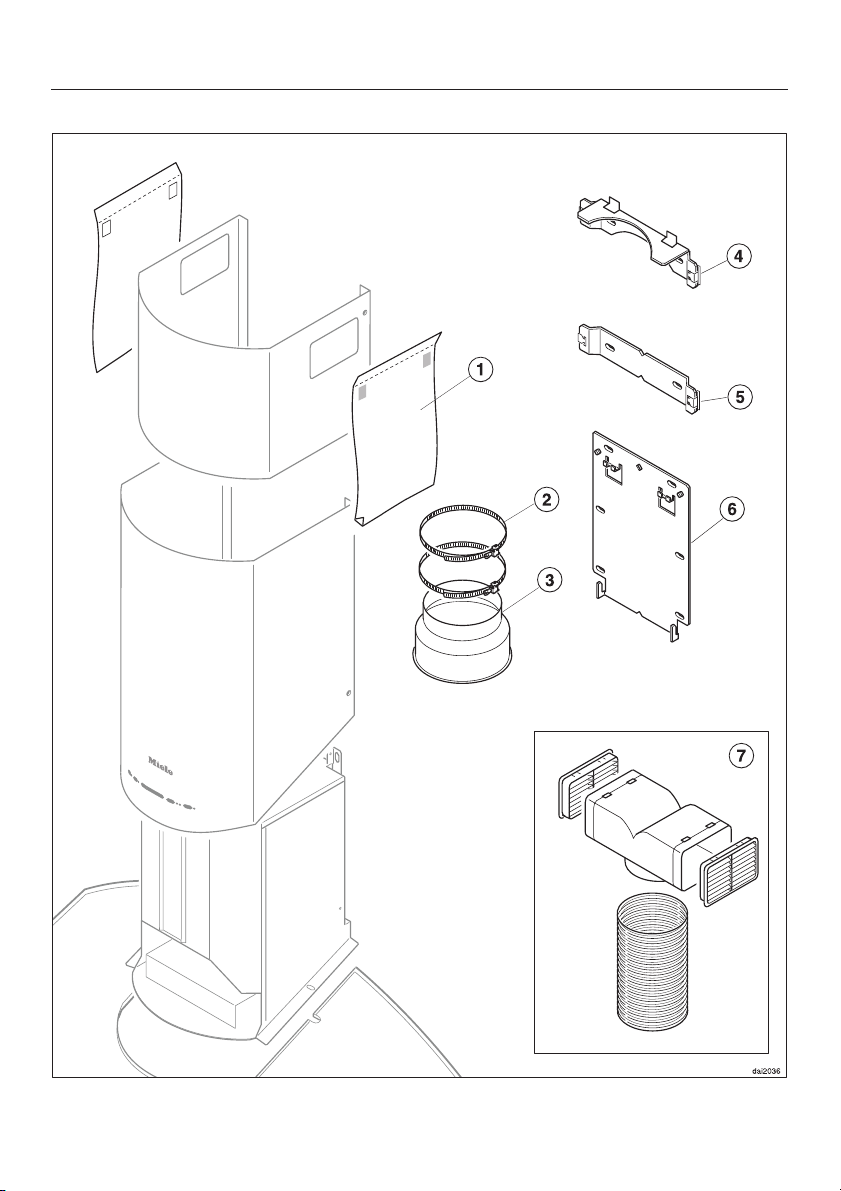

a 2 écrans de protection

pour empêcher d’égratigner la che minée durant l’installation

b 2 colliers de serrage pour fixer le conduit

c 1 collier de réduction

à utiliser avec un conduit

d’échappement de 5 po (125 mm)

d 1 plaque de retenue supérieure

pour fixer la rallonge de la cheminée

Accessoires d’installation

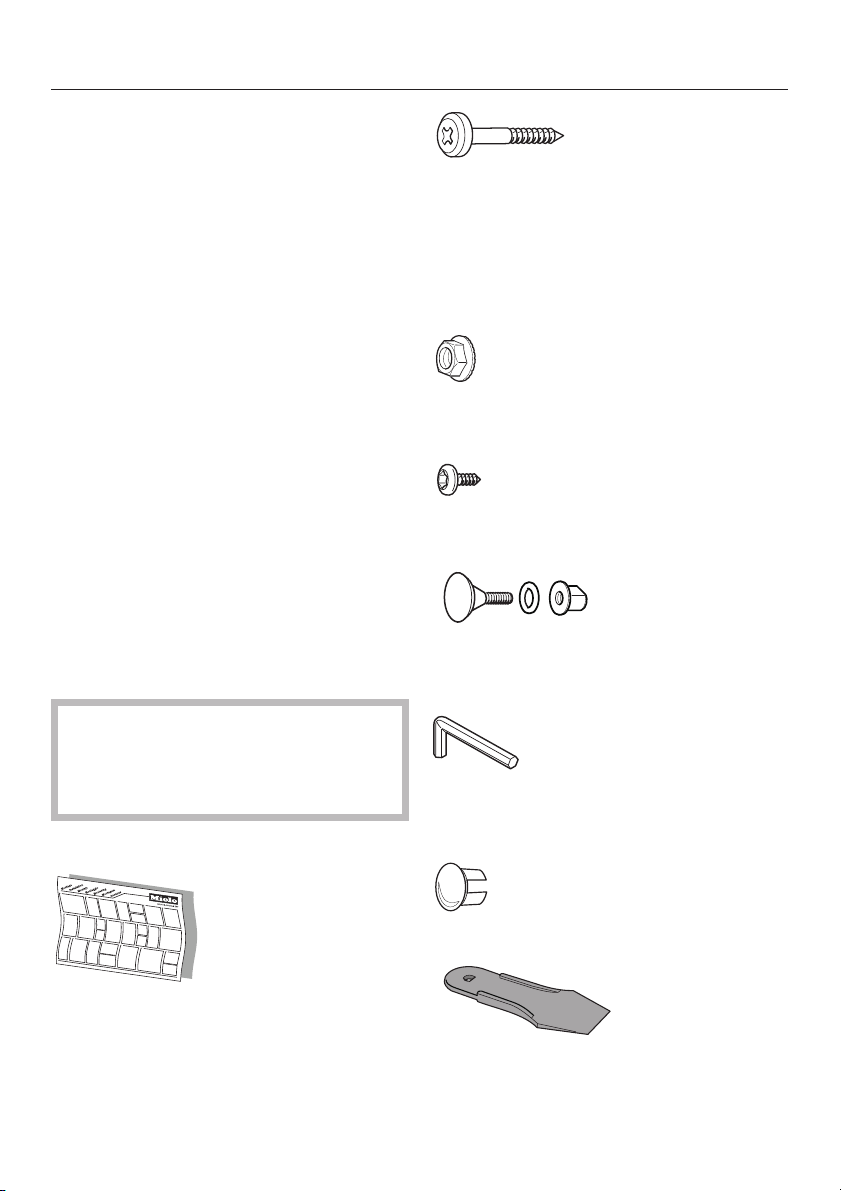

8 vis à tête large 5 x 40 mm

pour fixer les plaques de retenue et la hotte

(les ancrages muraux S8 fournis dans l’emballage ne doivent pas être utilisés aux États-Unis et au Canada)

e 1 plaque de retenue centrale

pour donner encore plus de stabilité à la cheminée

f 1 plaque de retenue inférieure

pour fixer la hotte et le bloc-moteur g la trousse d’installation pour le

fonctionnement de la hotte en mode recirculation comprend 1 déflecteur, 2 grilles de sortie d’air et 1 tuyau (accessoire offert en option)

Mise en garde : Pendant l’installation, faites attention de ne pas vous blesser sur les bords cou pants.

2 écrous de blocage M 6 pour fixer le bloc-moteur

2 vis 3,9 x 7,5 mm pour fixer la cheminée

2 vis M4 avec écrous de blocage et rondelles de plastique pour fixer la hotte en verre

1 clef Allen

pour ajuster la hauteur de l’appareil et

fixer l’unité opérationnelle.

1 cache-vis

la feuille comprenant les instructions d’installation

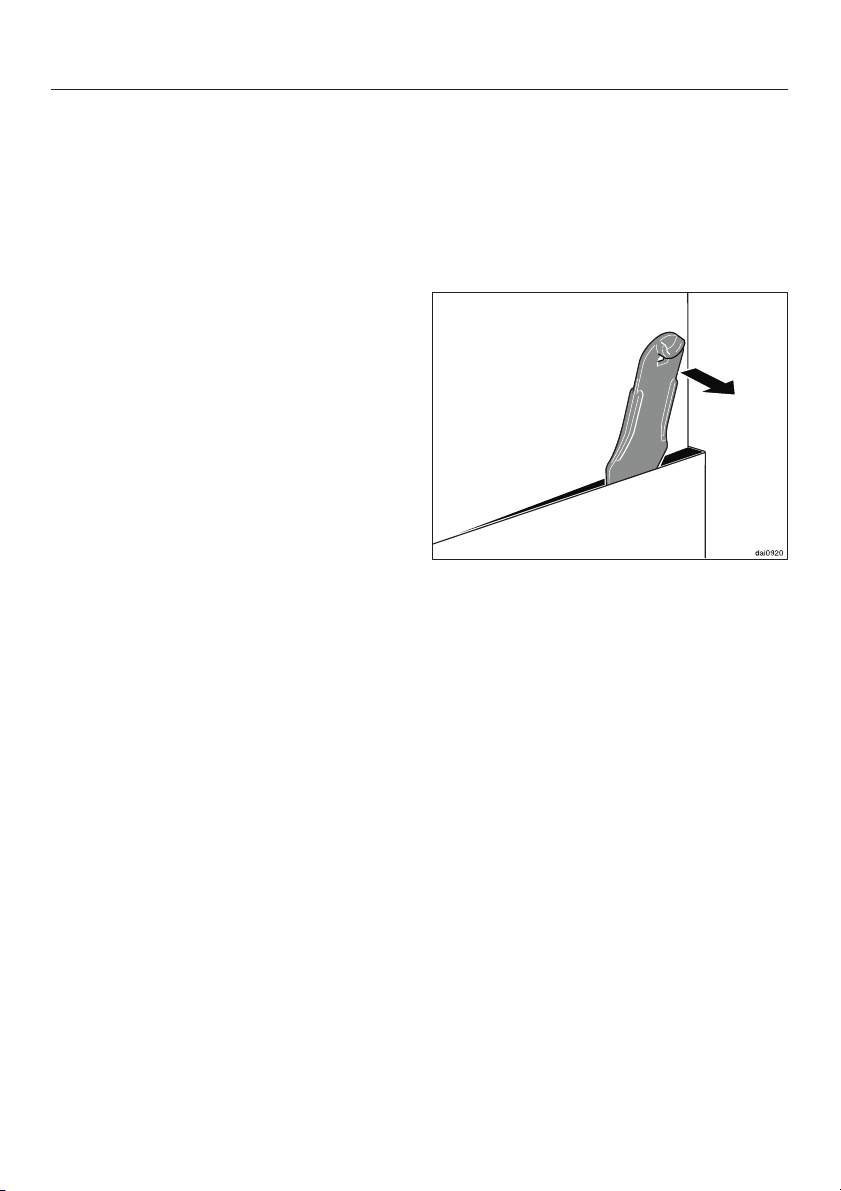

1 levier pour démonter la cheminée

Page 32

Support en contre-plaqué

La majorité du poids du système de ventilation installé sera soutenu par le bloc moteur. Son crochet de mon tage doit être fixé solidement au po teau de cloison derrière le mur de plâtre. S’il n’y a pas de poteaux de cloison aux emplacements requis, un support en contre-plaqué (min. 13 mm (½") d’épaisseur) portant au moins deux poteaux de cloison doit être installé. Si le poids n’est pas soutenu adéquatement, le système de ventilation pourrait tomber du mur et causer des blessures corpo relles et des pertes matérielles.

(Si aucun support en contre-plaqué n’est requis, passer à la feuille d’instructions d’installation fournie.)

Tracez une ligne de découpage 3 po

(76 mm) au-dessus et 3 po (76 mm) au-dessous du contour de la plaque

de retenue. Trouvez les poteaux de cloison à

gauche et à droite de l’emplacement de montage en tapotant sur le mur ou à l’aide d’un cherche-poteaux de cloison.

Marquez le centre de chaque poteau

de cloison avec une ligne verticale.

Faites attention de ne pas endom mager les fils ou la tuyauterie pou vant se trouver derrière le mur. Assurez-vous de débrancher le courant de la boîte électrique dans la zone de travail avant de découper dans le mur.

Pour installer une planche de support en contre-plaqué

Déterminez et marquez l’emplacement de la plaque de re tenue de la hotte comme il est décrit dans les instructions d’installation.

^ Découpez le mur de plâtre le long de

la ligne de découpage tracée et remplacez-le par du contre-plaqué de la même épaisseur (min. 13 mm (½") d’épaisseur). Rubannez les câ bles et refaites les finitions du mur.

Consultez la feuille d’instructions d’installation fournie pour compléter l’installation.

Page 33

Renseignements électriques

Tous les travaux en électricité de vraient être effectués par un électri cien qualifié selon les normes de sé curité locales et nationales. L’installation, les réparations et au tres travaux effectués par une per sonne non qualifiée pourraient être dangereux. Le fabricant ne sera pas tenu responsable de travaux non au torisés. S’assurer de mettre l’appareil au point d’arrêt lors de l’installation ou si des réparations sont effectuées.

S’assurer que la tension et les renseignements de classification de circuit et de charge se trouvant sur la plaque signalétique (située derrière les filtres à graisse), correspondent à la source électrique de la résidence avant d’installer la hotte.

Si vous avez des questions concernant le raccordement électrique de votre appareil à votre source électrique, consulter un électricien certifié ou téléphoner au Département du service technique Miele.

Important

La hotte est offerte équipée d’un cor don électrique de 1,5 m avec une fiche moulée NEMA 5-15 pour raccorder à une prise 120 VAC, 60 Hz, 15 A.

Charge maximale . . . . . . . . . . . 390 W

Éclairage . . . . . . . . . . . . . . . . . 2 x 20 W

Tension . . . . . . . . . . . . . . . . . . . . . 120 V

Fréquence . . . . . . . . . . . . . . . . . . 60 Hz

Classification de circuit . . . . . . . . . 15 A

l 1 800 565-6435

[email protected]

AVERTISSEMENT: CET APPAREIL DOIT ÊTRE MIS À LA TERRE

Page 34

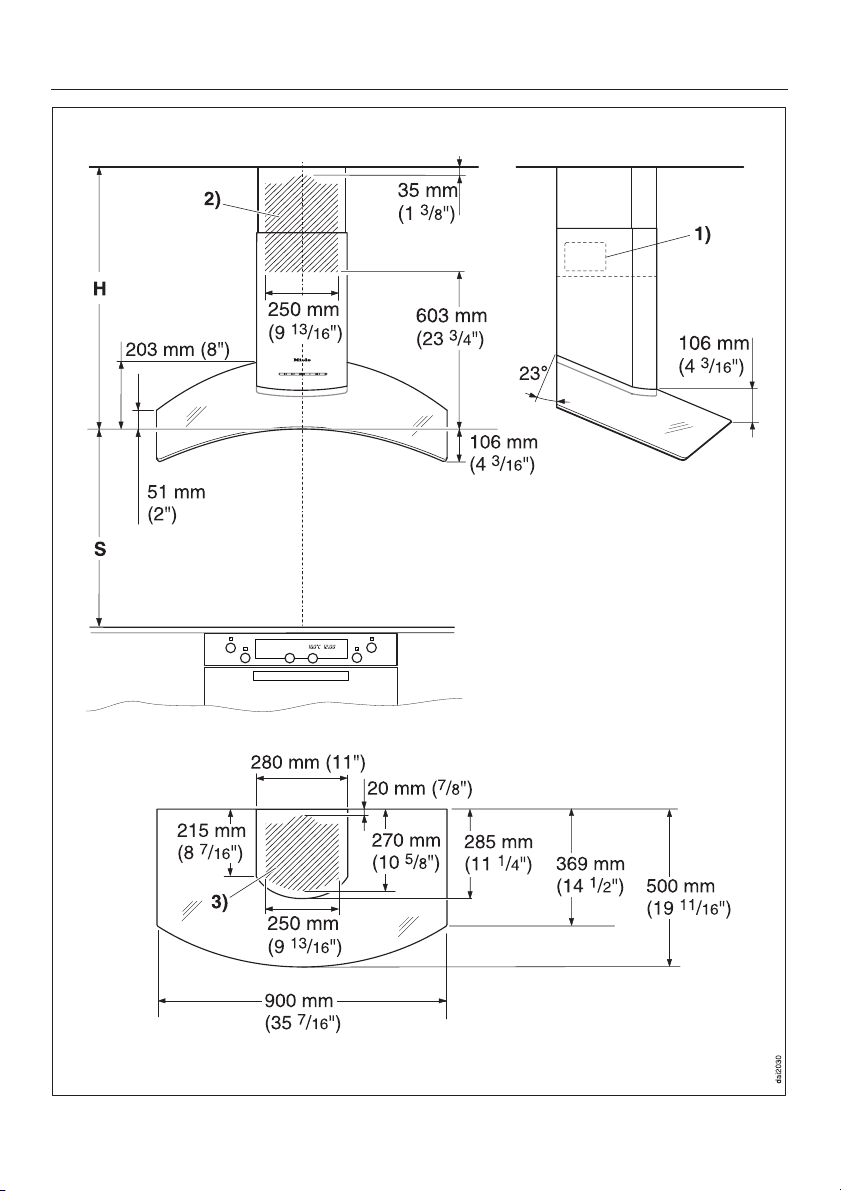

Dimensions de l’appareil

Page 35

Dimensions de l’appareil

1) Sortie d’air installée vers le haut pour le fonctionnement en mode recircula

tion.

2) et 3) Pratiquez un trou dans le mur ou le plafond afin d’y passer

un conduit de 6 po (150 mm) ou un conduit de 5 po (125 mm) muni d’un collier de réduction. Une prise de courant doit être installée pour le fonctionnement en mode recir

culation (2).

N’installez pas la hotte au-dessus d’une table de cuisson à combus

tible solide.

Lorsque vous installez la hotte, assurez-vous de respecter les distan- ces de sécurité minimales (S) entre le dessus de la surface de cuisson et le bas de la hotte :

- 22 po (55 cm) pour les tables de cuisson électrique

- 26 po (65 cm) pour les tables de cuisson au gaz

- 26 po (65 cm) pour une grille à dé

couvert

Pour toutes les installations, il est re

commandé de laisser une distance de 26 po (65 cm) afin d’allouer un espace de travail optimal sous la hotte.

Distance entre la table de cuisson et la hotte (S)

La façon d’installer l’appareil varie se

lon le modèle de hotte et le mode de ventilation. Avant de commencer l’installation :

Lisez toutes les instructions.

Déterminez la hauteur à laquelle doit

être installée la hotte (S) en fonction de la taille de l’utilisateur. Cependant, il faut se rappeler que plus la distance est importante entre la table de cuisson et la hotte, moins les odeurs seront absorbées efficacement.

^ Si la hotte doit aller jusqu’au plafond,

assurez-vous que l’espace restant jusqu’au plafond n’est pas supérieur ou inférieur à la hauteur de l’appareil (H).

Maintenez les distances sécuritaires recommandées par le fabricant de la table de cuisson dans son manuel d’utilisation.

S’il y a plus d’un appareil sous la hotte et que les distances de sécuri té minimales diffèrent, optez toujours pour la plus grande distance.

Consultez la section "Instructions im portantes sur la sécurité" pour obte nir plus de détails.

Hauteur standard de l’appareil (H)

Extraction d’air . . . de 28 po

. . . . . . . . . . . . . . . . (de 716 à 966 mm)

Recirculation . . . . . . . de 33 po à 42 po

. . . . . . . . . . . . . . . (de 836 à 1 066 mm)

Si la hauteur standard de l’appareil (H) ne convient pas à la hauteur du plafond de la cuisine, vous pouvez vous procu rer des rallonges de cheminée plus lon

gues auprès de votre détaillant Miele

ou directement auprès de Miele.

/16à 38 po

Page 36

Installation

Instructions d’installation

Consultez la feuille d’instructions

d’installation ci-jointe. Veuillez lire les "Avertissements et

instructions de sécurité" ainsi que les instructions d’installation avant d’installer cette hotte.

Pellicule protectrice

Le boîtier est recouvert d’une pellicule protectrice pour prévenir les égratignu res pendant le transport.

^ Retirez la pellicule avant d’installer

les différentes pièces du boîtier.

Démonter

Si la hotte doit être démontée, suivez les instructions sur la feuille d’instructions en ordre inverse.

Un levier est inclus pour retirer facile ment la rallonge de cheminée.

^ Après avoir enlevé les vis de la che-

minée, glissez le levier entre la cheminée et la rallonge de cheminée et poussez doucement pour détacher la cheminée de ses crochets.

Page 37

AVERTISSEMENT

Danger de vapeurs toxiques.

Extraction d’air

Conduits et raccords d’échappement

Le conduit doit être le plus court et le

–

plus droit possible, et il faut réduire au minimum le nombre de coudes.

Les appareils de cuisson au gaz dégagent du monoxide de car bone qui peut être dangereux ou mortel si respiré. Les gaz d’échappement aspirés par la hotte doivent être évacués à l’extérieur de l’immeuble.

Les conduits d’évacuation ne doi vent pas aboutir dans le grenier, le garage, le vide sanitaire, etc.

Pour réduire les risques d’incendie, utilisez uniquement des conduits en métal.

Veuillez lire et suivre attentivement les

"INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ" pour réduire les

risques de blessures. Respecter le code du bâtiment en vigueur lorsque vous installez la hotte.

Pour que l’extraction d’air soit la plus

–

efficace possible, le diamètre du conduit ne devrait pas être inférieur à 6 po (150 mm). Les conduits plats nuisent aussi à l’efficacité de l’extraction de l’air.

Les niveaux de bruit émis par la

–

hotte augmenteront si des conduits plats ou ronds d’un diamètre inférieur à 6 po (150 mm) sont utilisés.

– Utilisez des tuyaux lisses ou flexibles

fabriqués de matériaux ininflammables conçus pour les conduits d’échappement.

– Là où le conduit est horizontal, ce-

lui-ci doit s’écarter de la hotte d’au

moins par mètre) afin d’éviter que des gouttes de condensation tombent dans l’appareil.

–

Si les conduits d’échappement pas sent par un mur extérieur, vous pou vez utiliser l’évent mural télescopique de Miele.

/8po à tous les pieds (1 cm

Page 38

Extraction d’air

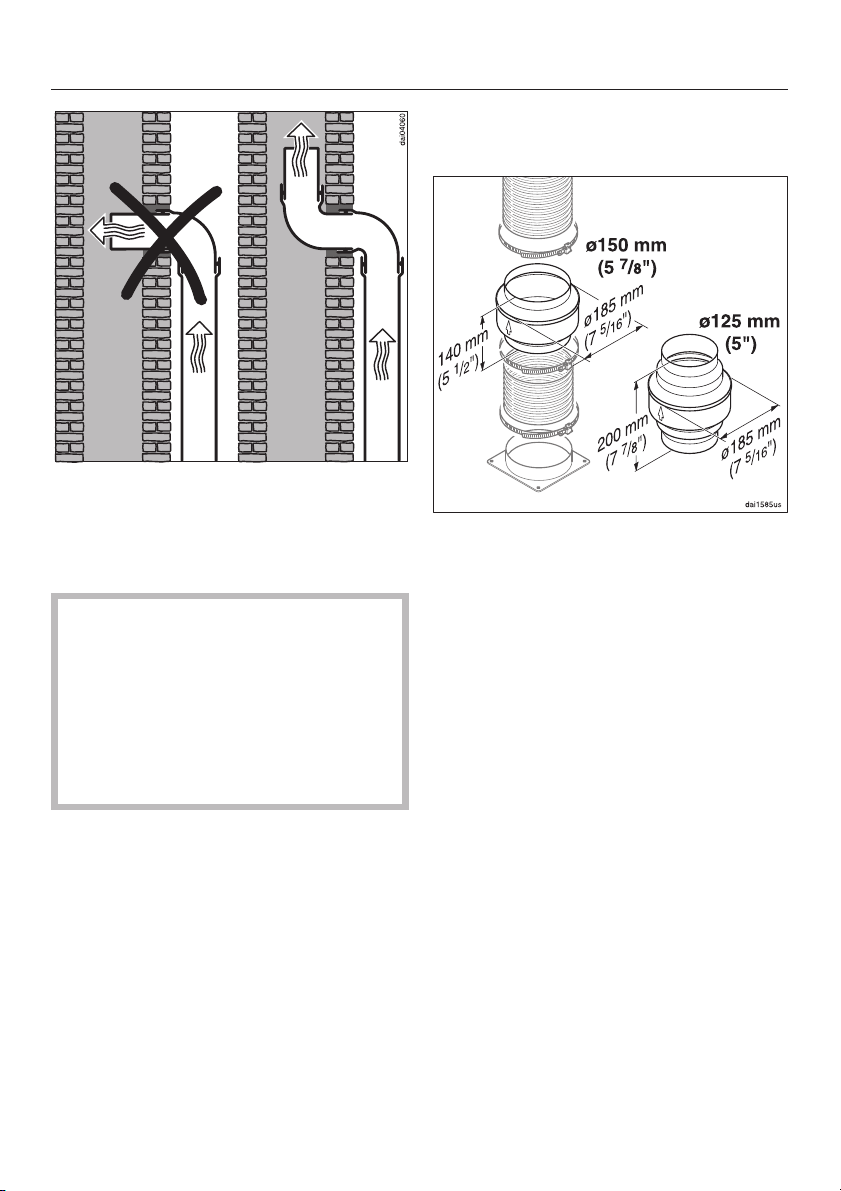

Si les conduits d’échappement passent par un tuyau d’évent inactif, l’air doit être expulsé parallèlement à la direction de la circulation d’air dans le tuyau.

Ne raccordez jamais la hotte à une cheminée active, à un évent de sécheuse, à un tuyau d’évent ou à la conduite de ventilation d’une pièce. Demandez les conseils d’un profes sionnel avant de raccorder la hotte à une cheminée ou à un tuyau d’évent inactif.

Remarque

Si les conduits traversent des pièces, des plafonds, des garages, etc. où la température varie, il peut être néces saire de recourir à de l’isolant pour ré duire la condensation.

Purgeur de condensation

(accessoire en option)

Dans certains cas, un purgeur de condensation peut aussi s’avérer nécessaire pour recueillir et évacuer la condensation. Cet accessoire offert en option est conçu pour les conduits de 4 po (125 mm) 5 mètre.

Si vous installez un purgeur de conden sation, assurez-vous qu’il est en posi tion verticale et qu’il est situé, dans la mesure du possible, directement au-dessus de lasortie d’air. La flèche sur le boitier indique la direction de l’aération.

/8" (150 mm) de dia-

Page 39

Page 40

Tous droits de modification réservés / 1106

M.-Nr. 06 825 130 / 00

fr - CDN
