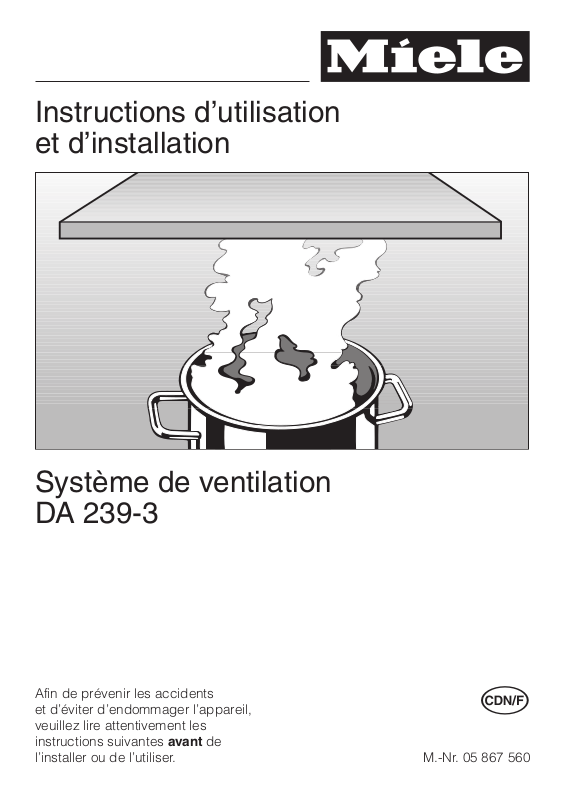

Page 1
Instructions d’utilisation
et d’installation
Système de ventilation
DA 239-3
Afin de prévenir les accidents
et d’éviter d’endommager l’appareil,
veuillez lire attentivement les
instructions suivantes avant de
l’installer ou de l’utiliser.
l
M.-Nr. 05 867 560
Page 2
Table des matières
INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . 3
Description des fonctions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Guide de l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Interrupteur central . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Mettre le ventilateur en marche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Choisir le niveau de puissance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Arrêt différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Arrêter le ventilateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Arrêt automatique de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Allumer et éteindre les lampes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Réglage de l’intensité de l’éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Minuterie de filtre à graisse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Vérifier la minuterie du filtre à graisse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Reprogrammer la minuterie de filtre à graisse . . . . . . . . . . . . . . . . . . . . . . . . 14
Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Nettoyer le boîtier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Filtres à graisse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Changer les ampoules électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Instructions d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Aidez à protéger l’environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Accessoires d’installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

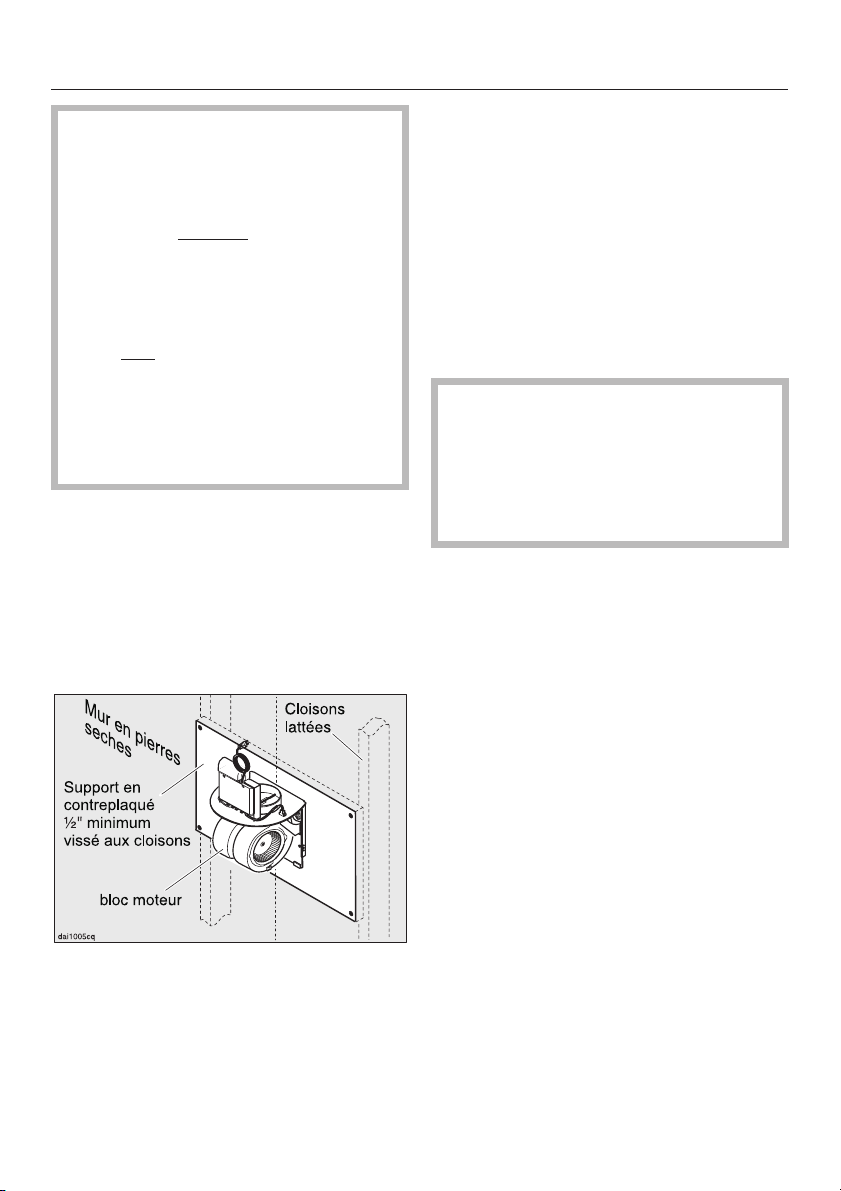

Support en contre-plaqué . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Renseignements électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

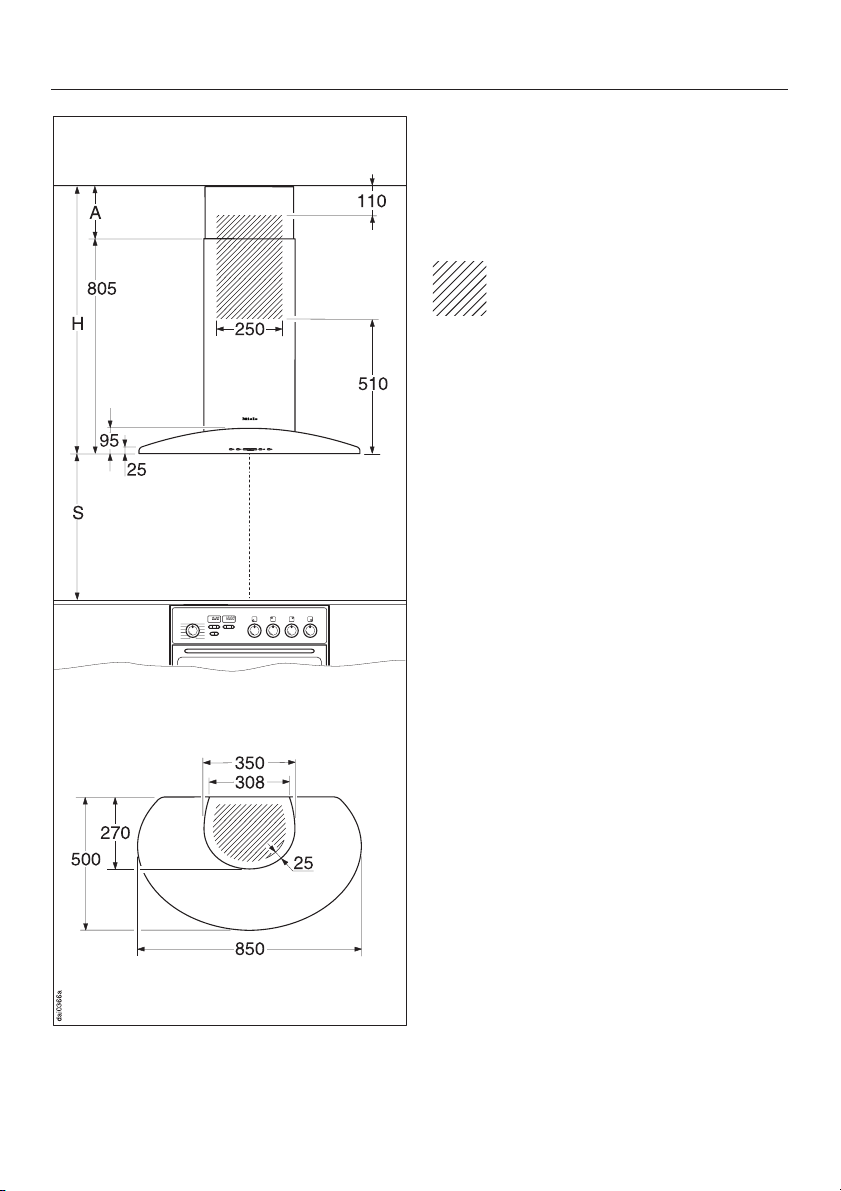

Dimensions de l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

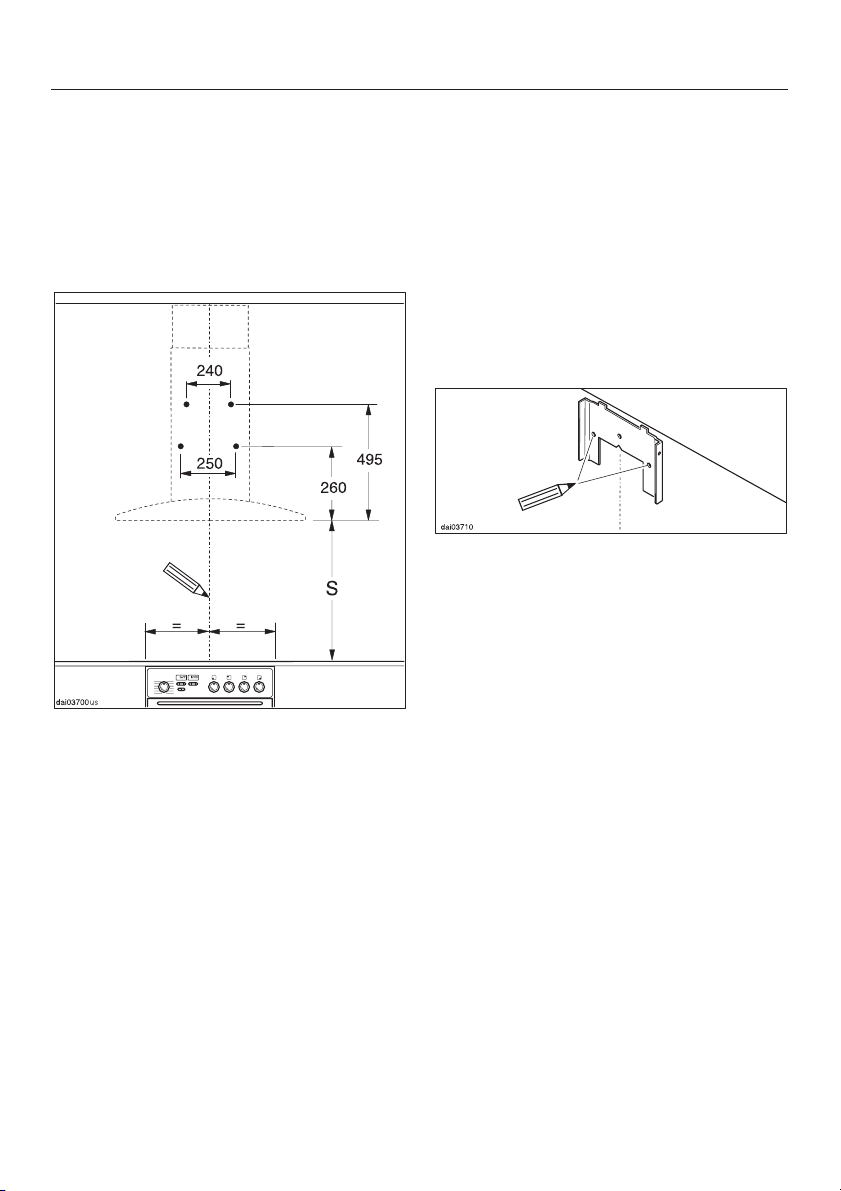

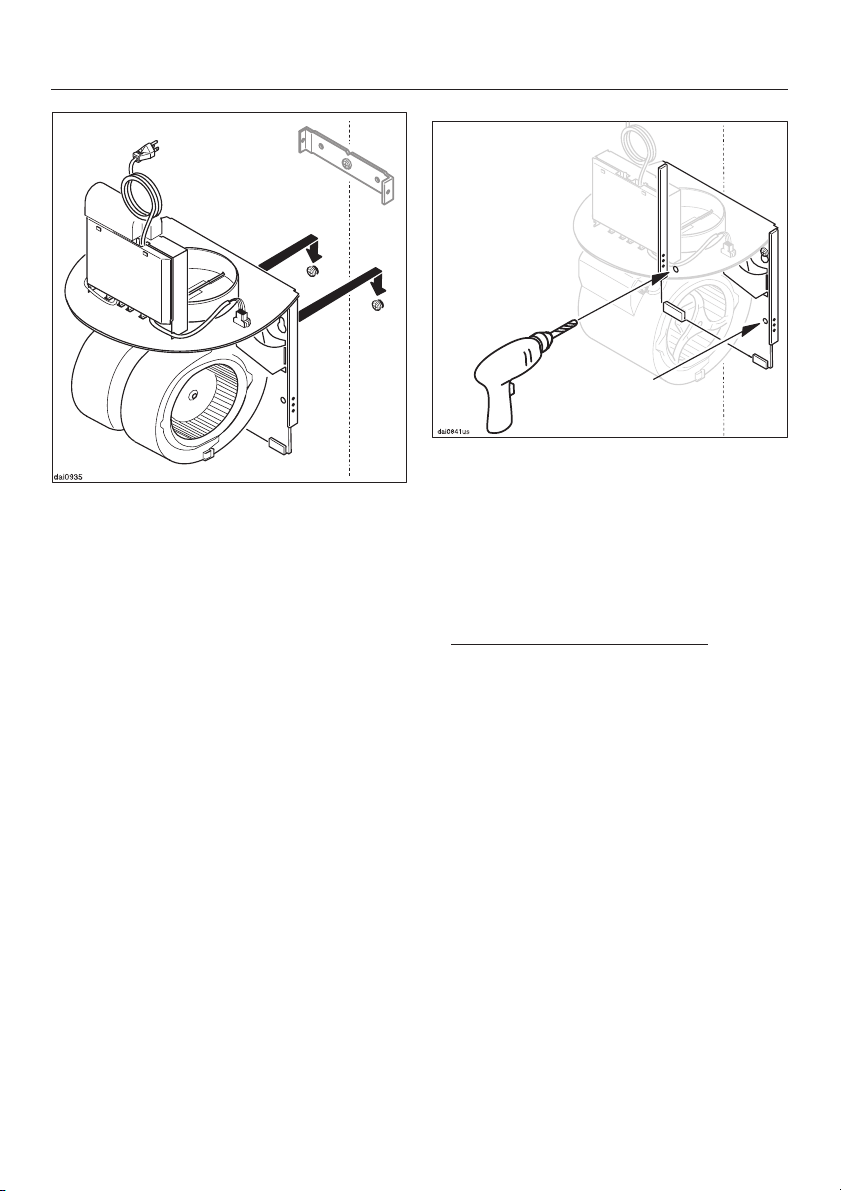

Fixer la hotte et le bloc moteur au mur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Insérer le clapet de retenue. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

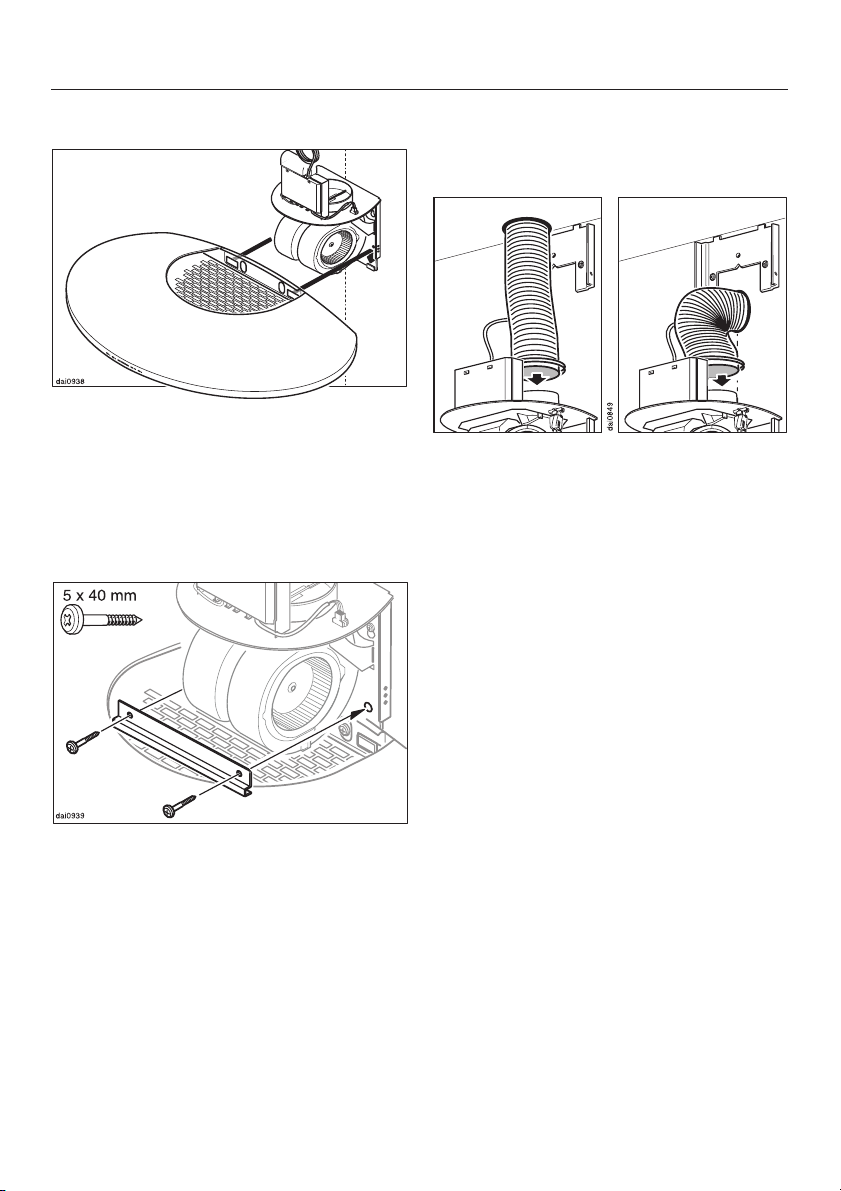

Fixer la hotte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

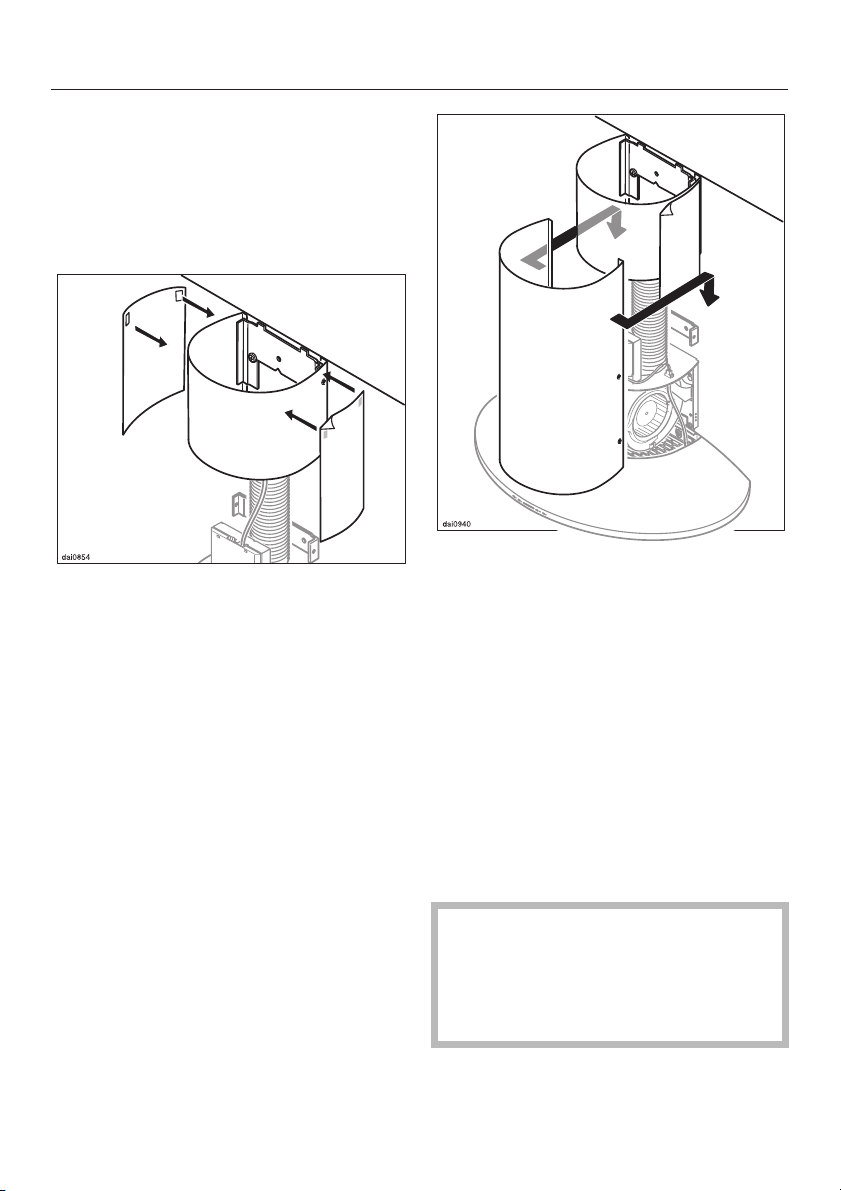

Installer la rallonge de cheminée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Extraction d’air. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Purgeur de condensat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2
Page 3
INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ
Veuillez lire toutes les instructions du système de ventilation
avant de l’installer ou de l’utiliser.
Cet appareil est conçu pour
Cet appareil est destiné à un usage
domestique seulement. Toute autre
utilisation est déconseillée. Le fabri
cant décline toute responsabilité à
l’égard des dommages causés par
une mauvaise utilisation.
Cet appareil répond aux exigences
actuelles en matière de sécurité.
L’utilisation inappropriée de cet
appareil peut causer des blessures
et des dommages matériels.
LISEZ ET CONSERVEZ CES
INSTRUCTIONS
-
évacuer uniquement la fumée et
les odeurs de cuisson.
Confiez l’installation et la mise à la
terre de l’appareil à un profession
nel. Pour garantir la sécurité électrique
de l’appareil, il faut le raccorder à une
installation de mise à la terre appro
priée. Il est essentiel de respecter cette
exigence élémentaire en matière de
sécurité. En cas de doute, faites vérifier
l’installation électrique de la maison par
un électricien qualifié. Le fabricant ne
peut être tenu responsable des dommages causés par l’absence d’une installation de mise à la terre ou une installation déficiente.
-
-
AVERTISSEMENT
Cet appareil est destiné à la ventilation générale seulement.
Ne l’utilisez pas pour évacuer des
vapeurs ou des substances dange
reuses ou explosives.
Avant de raccorder l’appareil à la
source d’alimentation électrique,
assurez-vous que la tension et la
fréquence correspondent à celles
indiquées sur la plaque signalétique.
Dans le doute, consultez un électricien
qualifié.
Confiez l’installation et les répara
tions uniquement à un profession
nel, conformément aux normes de sé
curité en vigueur. Il peut être dangereux
de confier ces travaux à des personnes
non qualifiées et le fabricant n’en sera
pas tenu responsable.
-
-
-
3
Page 4
INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ
Cet appareil n’a pas été conçu
pour être utilisé sur un bateau ou
dans des engins mobiles, comme des
avions ou des véhicules récréatifs, mais
c’est toutefois possible dans certaines
circonstances. Communiquez vos
exigences particulières au détaillant
Miele le plus près ou au Service tech
nique Miele.
Avant de nettoyer ou de réparer
l’appareil, coupez l’alimentation
électrique à partir du panneau de
service et bloquez les dispositifs de
sectionnement pour éviter que
l’alimentation soit rétablie par accident.
Si les dispositifs de sectionnement ne
peuvent être bloqués, apposez une
note d’avertissement bien visible sur le
panneau de service.
Avant de jeter un appareil hors
d’usage, débranchez-le, coupez le
cordon d’alimentation et retirez les
portes, s’il y a lieu, par mesure de
sécurité.
-
N’utilisez jamais de brûleur à gaz
sans casserole.
Ne laissez pas une surface de
cuisson sans surveillance lorsque
vous vous en servez. Les aliments,
l’huile et la graisse surchauffés
pourraient s’enflammer.
N’utilisez pas la hotte si les filtres à
graisse ne sont pas en place.
Nettoyez régulièrement les filtres à
graisse. Les filtres sales consti
tuent un risque d’incendie.
N’utilisez jamais un nettoyeur à
vapeur pour nettoyer la hotte. La
vapeur peut endommager les composants électriques et causer un
court-circuit.
Dans les secteurs où il existe un
risque d’infestation par des
coquerelles ou autre vermine, gardez
l’appareil et les alentours propres en tout
temps. Tout dommage causé par la vermine n’est pas couvert par la garantie.
-
Utilisation
Ne laissez pas les enfants se servir
de l’appareil ou jouer avec celui-ci
ou ses commandes. Ne laissez pas les
personnes âgées ou handicapées se
servir de l’appareil sans surveillance.
Faites attention lorsque vous
flambez des aliments sous la hotte.
Les flammes pourraient être aspirées
par la hotte ou les filtres à graisse
pourraient s’enflammer.
4
Lorsque vous cuisinez sur une
plaque de cuisson, mettez toujours
la hotte en marche pour prévenir les
dommages causés par la
condensation.
Page 5
INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ
AVERTISSEMENT - POUR
RÉDUIRE LES RISQUES DE
FEU DE FRITURE SUR LA
CUISINIÈRE :
Ne laissez jamais la surface de
cuisson sans surveillance lorsque
les brûleurs sont réglés à des tempéra
tures élevées. Les débordements
causent de la fumée et les résidus
graisseux peuvent s’enflammer. Faites
chauffer les huiles graduellement à feu
doux ou moyen.
Mettez toujours la hotte en marche
lorsque vous cuisinez à température élevée ou des aliments flambés.
Nettoyez le ventilateur fréquem-
ment. Vous ne devriez pas laisser
la graisse s’accumuler dans le ventilateur ou dans les filtres.
Utilisez des casseroles de
grosseur appropriée. Utilisez
toujours des casseroles dont la grosseur correspond à celle des éléments
de la surface de cuisson.
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES DE
BLESSURES EN CAS DE FEU DE
FRITURE, RESPECTEZ LES
CONSIGNES SUIVANTES :
ÉTOUFFEZ LES FLAMMES à
-
l’aide d’un couvercle étanche,
d’une tôle à biscuits ou d’un plateau de
métal, puis éteignez le brûleur.
ATTENTION AUX BRÛLURES. Si les
flammes ne s’éteignent pas immédiate
ment, ÉVACUEZ LES LIEUX ET
APPELEZ LES POMPIERS.
NE MANIPULEZ JAMAIS UN
POÊLON ENFLAMMÉ - Vous
pourriez vous brûler.
N’UTILISEZ PAS D’EAU, y
compris les serviettes ou linges
mouillés, car il pourrait se produire une
violente explosion de vapeur.
Utilisez un extincteur
SEULEMENT si :
– Vous disposez d’un extincteur de
classe A-B-C et vous savez vous en
servir.
-
–
Il s’agit d’un petit feu et celui-ci est
concentré dans la zone où il a
commencé.
–
Vous avez appelé les pompiers.
–
Vous pouvez combattre l’incendie en
ayant le dos tourné vers une sortie.
5
Page 6
INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ
Installation
,AVERTISSEMENT
Afin de réduire le risque
d’incendie, utilisez uniquement des
conduits en métal.
Lorsque vous installez la hotte,
respectez les distances minimales
de sécurité recommandées entre la
plaque de cuisson Miele et la hotte.
22 po (55 cm) pour les plaques de
–
cuisson électriques
26 po (65 cm) pour les plaques de
–
cuisson au gaz
– 26 po (65 cm) pour une grille à
découvert
Si le code du bâtiment en vigueur requiert une plus grande distance, suivez
ces recommandations.
Pour ce qui est des appareils de cuisson d’une autre marque que Miele,
maintenez les distances sécuritaires recommandées par le fabricant dans son
manuel d’utilisation. S’il y a plus d’un
appareil sous la hotte et que les distan
ces de sécurité minimales diffèrent, op
tez pour la plus grande.
Faites attention de ne pas endom
mager les fils électriques ou la
plomberie cachés lorsque vous percez
des trous dans le mur ou le plafond.
N’utilisez pas de rallonge pour
raccorder l’appareil à l’alimentation
électrique, car elle ne permet pas de
garantir les conditions de sécurité né
cessaires à cet appareil (danger de
surchauffe).
-
N’installez pas la hotte au-dessus
d’une surface de cuisson à com
bustible solide.
Tous les raccords, dispositifs de
scellement et matériaux utilisés
pour installer les conduits doivent être
fabriqués de matériaux certifiés
ininflammables.
Ne raccordez jamais la hotte à une
cheminée active, à un évent de
sécheuse, à un tuyau d’évent ou à la
conduite de ventilation d’une pièce.
Demandez les conseils d’un profes
sionnel avant de raccorder la hotte à
une cheminée ou à un tuyau d’évent
inactif.
Les hottes canalisées doivent
toujours être éventées à l’extérieur.
Assurez-vous que la circulation
d’air dans la pièce est suffisante
pour la combustion et l’évacuation de
tous les appareils de chauffage non
électriques (chauffe-eau, cuisinière au
gaz, four au gaz, etc.), sinon il pourrait
se produire une contre-explosion.
Suivez les consignes du fabricant des
produits de chauffage et les normes de
sécurité établies par la National Fire
-
Protection Association (NFPA)
(Association nationale de la protection
contre les incendies, É-U.) ou la
American Society for Heating,
Refrigeration and Air Conditioning
Engineers (ASHRAE) (Société améri
caine des ingénieurs en chauffage, en
réfrigération et en climatisation). En cas
de doute, consultez un professionnel.
-
-
-
6
Page 7
La hotte fonctionne par extraction d’air.
L’air est aspiré vers l’intérieur et nettoyé
par les filtres à graisse pour ensuite
être renvoyé à l’extérieur.
La hotte est munie d’un clapet de re
tenue. Ce clapet se ferme automati
quement lorsque la hotte est arrêtée
afin qu’il n’y ait aucun échange d’air
entre celui de l’extérieur et celui de la
pièce. Lorsque la hotte est en marche,
la pression d’air exercée par le ventila
teur ouvre automatiquement le clapet et
souffle l’air de la pièce et les odeurs de
cuisson à l’extérieur.
-
-
-
Description des fonctions
7
Page 8
Guide de l’appareil
8
Page 9
Guide de l’appareil
a Rallonge de cheminée
b Cheminée
c Hotte
d Éclairage du dessus
e Filtre à graisse
f Tableau de commande
g Interrupteur électrique
central
h Bouton d’éclairage
Pour allumer la lumière et en régler
l’intensité.
L’éclairage s’allume et s’éteint indépendamment du ventilateur.
i Bouton On/Off
j Boutons de niveau de
puissance du ventilateur
k Arrêt différé
Ce bouton active la fonction d’arrêt dif
féré. Le ventilateur peut être program
mé pour se fermer automatiquement
après 5 ou 15 minutes.
-
l Bouton de filtre à graisse
Le bouton indicateur se trouvant
au-dessus du filtre à graisse s’allume
lorsque les filtres à graisse doivent être
nettoyés.
Ce bouton est aussi utilisé:
– pour reprogrammer la minuterie du
filtre à graisse après avoir nettoyé les
filtres à graisse (consulter "Nettoyage
et entretien").
– pour indiquer combien de temps le
filtre à graisse a été utilisé (consulter
"Utilisation / Minuterie de filtre à
graisse").
– pour changer le nombre d’heures
comptées par la minuterie de filtre à
graisse (consulter "Utilisation / Re
programmer la minuterie de filtre à
graisse").
-
-
Sélection de quatre vitesses de ventila
teur
-
9
Page 10
Utilisation
Interrupteur central
Pousser l’interrupteur central à "I". Le
ventilateur et l’éclairage peuvent main
tenant être utilisés.
Si l’appareil n’est pas utilisé pendant
une longue période de temps (par ex.
durant les vacances) arrêter l’appareil
en mettant l’interrupteur central à "0".
La prochaine fois qu’elle sera mise en
marche, la hotte sera au niveau utilisé
la dernière fois.
Mettre le ventilateur en marche
^ Pousser le bouton marche/arrêt.
Le ventilateur fonctionne au niveau de
puissance "2".
L’indicateur marche/arrêt s’allume.

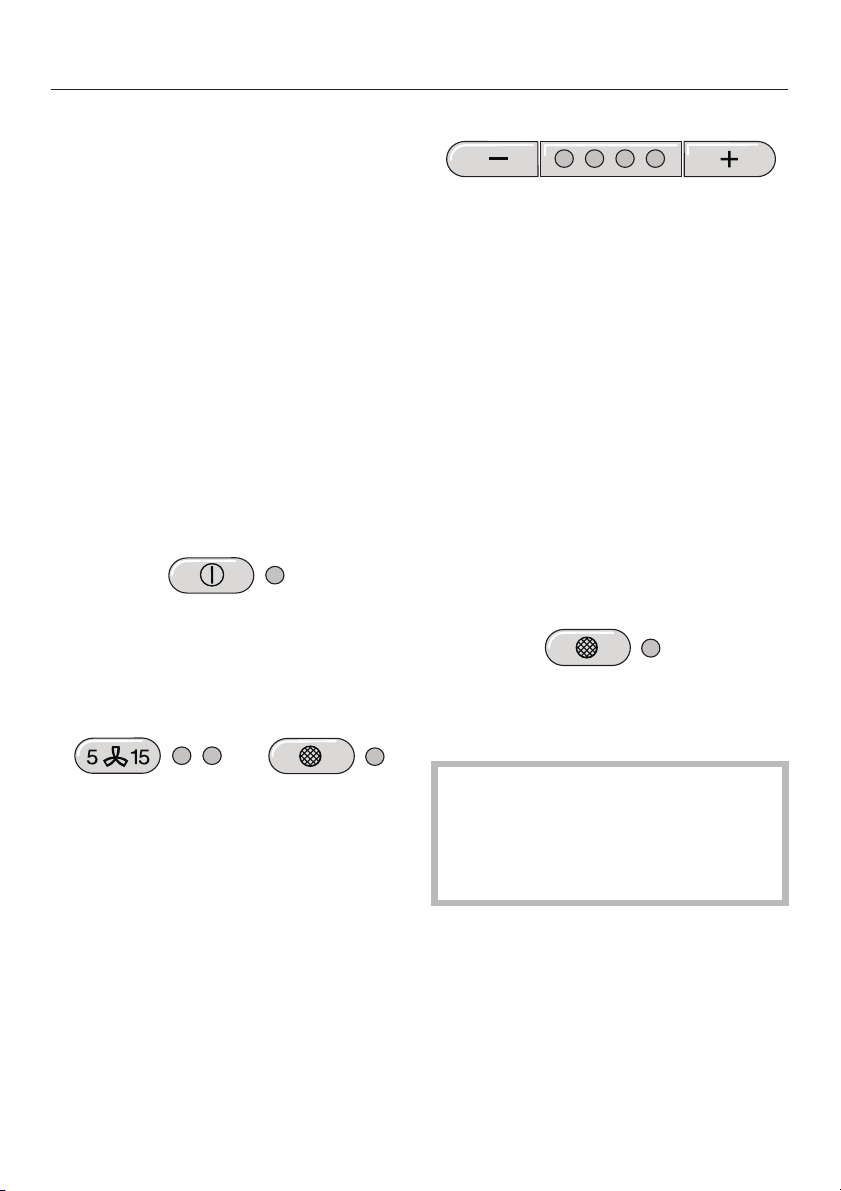

Choisir le niveau de puissance
Utiliser les boutons _ pour choisir
^
-
le niveau de puissance désiré.
& =augmente la vitesse du ventilateur
$ =réduit la vitesse du ventilateur
Niveaux "1" à "3" (indicateurs verts) sont
habituellement suffisants pour la cuis
son ordinaire.
Réglage intensif
Niveau "4" (indicateur jaune) devrait
être utilisé pour une courte période
lorsque vous faites frire ou cuire des alimentes à odeurs fortes.
Rendement du ventilateur
La capacité maximale d’arrivée d’air est
de 625 cfm. Des facteurs tels que des
conduites à diamètre étroit et des cour
bes vont affecter cette puissance.
Le niveau 1 fonctionne à une capacité
de 40%
Le niveau 2 fonctionne à une capacité
de 60%
Le niveau 3 fonctionne à une capacité
de 80%
Le niveau 4 fonctionne à une capacité
de 100%
-
-
10
Page 11
Utilisation
Arrêt différé
Si les odeurs ou la fumée restent dans
la cuisine après la cuisson, la fonction
d’arrêt différé peut être choisie pour
permettre à la hotte de continuer à
fonctionner 5 ou 15 minutes.
Appuyer sur le bouton Arrêt différé
^
pendant que le ventilateur est tou
jours en marche.
Appuyer une fois =
différé 5 minutes (indicateur gauche
s’allume)
Appuyer deux fois =
différé 15 minutes (indicateur droit
s’allume)
Pour annuler la fonction d’arrêt différé,
appuyer sur le bouton à nouveau.
-
Arrêter le ventilateur
Appuyer sur le bouton marche/arrêt
^
pour arrêter le ventilateur.
L’indicateur s’éteint.
Arrêt automatique de sécurité
Le ventilateur va s’arrêter automatique
ment 10 heures après l’activation du
dernier bouton. L’éclairage va toutefois
rester allumé.
^ Appuyer sur le bouton marche/arrêt
pour remettre le ventilateur en
marche.
-
11
Page 12
Utilisation
Allumer et éteindre les lampes
Les lampes qui éclairent la surface de
cuisson s’allument et s’éteignent indé
pendamment du ventilateur.
Appuyez brièvement sur
^
l’interrupteur de l’éclairage pour allu
mer les lampes.
Le voyant de l’éclairage s’allume.
^ Appuyez de nouveau brièvement sur
l’interrupteur de l’éclairage pour
éteindre les lampes.
Le voyant de l’éclairage s’éteint.
-
Réglage de l’intensité de
l’éclairage
Il est possible de régler l’intensité de
l’éclairage.
Lorsque les lampes sont allumées,
^
appuyez sur l’interrupteur de
l’éclairage.
L’éclairage diminuera jusqu’à ce que
vous cessiez d’appuyez sur
l’interrupteur.
Si vous appuyez de nouveau sur
^
l’interrupteur, l’éclairage augmentera
jusqu’à ce que vous cessiez
d’appuyer sur l’interrupteur.
Si vous appuyez longtemps sur
l’interrupteur, l’éclairage changera
d’intensité.
^ Appuyez de nouveau sur
l’interrupteur pour éteindre les
lampes.
12
Page 13
Utilisation
Minuterie de filtre à graisse
Une minuterie compte les heures
d’utilisation du ventilateur. L’indicateur
du filtre à graisse s’allumera après 30
heures d’utilisation. Les filtres à graisse
doivent alors être nettoyés.
Après avoir nettoyé et remis en place
les filtres à graisse, vous devez repro
grammer la minuterie.
^ Pour ce faire, appuyer sur le bouton
du filtre à graisse pendant environ 3
secondes.
L’indicateur va s’éteindre.
-
Vérifier la minuterie du filtre à
graisse
Pour vérifier le pourcentage de temps
déjà utilisé:
Appuyer sur le bouton marche/arrêt
^
pour mettre le ventilateur en marche.
^ Appuyer sur le bouton du filtre à
graisse.
Le nombre d’indicateurs qui clignotent
_ montre le pourcentage d’heures
programmées qui ont été utilisées.
1 indicateur = moins que 25 %
2 indicateurs = moins que 50 %
3 indicateurs = moins que 75 %
4 indicateurs = moins que 100 %
Ces renseignements vont être emma
gasinés dans la mémoire en cas de
panne de courant.
-
13
Page 14
Utilisation

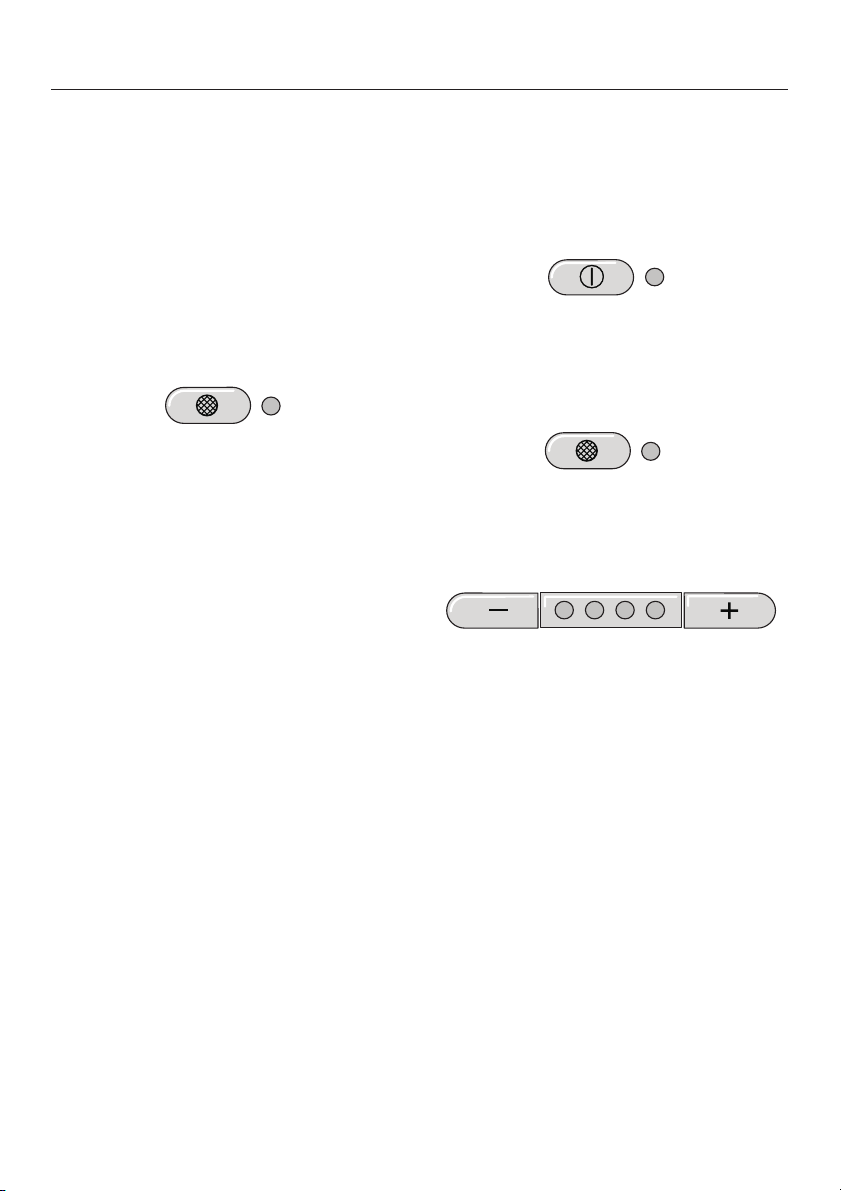

Reprogrammer la minuterie de filtre à
graisse
La minuterie de filtre à graisse est déjà
programmée à 30 heures. Ce temps
peut être prolongé ou réduit à 20, 30,
40 ou 50 heures.
Une période de 20 heures devrait
–
être programmée dans les cuisines
où on fait frire souvent à la poêle ou
friteuse.
Une période de 20 heures devrait
–
aussi être programmée si la cuisine
est utilisée seulement à l’occasion.
Autrement, la graisse accumulée depuis longtemps va durcir sur les filtres et le nettoyage sera difficile.
^ Appuyer sur le bouton marche/arrêt
pour arrêter le ventilateur.
L’indicateur du filtre à graisse et un des
indicateurs _ vont clignoter.
L’indicateur allumé _ indique le
temps programmé:
1er indicateur de gauche =
20 heures
2ème indicateur de gauche =
30 heures
3ème indicateur de gauche =
40 heures
4ème indicateur de gauche =
50 heures.
^ Utiliser le bouton $ ou & pour
choisir le temps désiré.
^
Appuyer sur les boutons d’arrêt diffé
ré et de filtre à graisse en même
temps.
14
^
Programmer le choix en appuyant sur
le bouton du filtre à graisse.
Si la procédure n’est pas pro
grammée avant 4 minutes de pro
grammation, la hotte va automati
quement retourner aux données
"précédentes".
-
-
-
Page 15
Nettoyage et entretien
Avant de nettoyer ou de faire
l’entretien de la hotte, la débrancher
de la source électrique en retirant le
fusible, débranchant la fiche ou en
faisant "sauter" le disjoncteur à la
main.
Nettoyer le boîtier
Ne jamais utiliser de nettoyeurs
,
abrasifs, de tampons à récurer, de
laine d’acier ou de nettoyeurs causti
ques (four) sur la surface de la hotte.
Ils vont endommager la surface.
^ Toutes les surfaces externes et les
commandes peuvent être nettoyées
avec de l’eau chaude et du savon liquide à vaisselle à l’aide d’une
éponge douce.
^ Sécher avec un linge doux.
Ne pas trop utiliser d’eau pour laver
les commandes. L’eau pourrait pénétrer dans les pièces électroniques
et les endommager.
Acier inoxydable
Les surfaces en acier inoxydable peu
vent être nettoyées avec un nettoyeur
pour acier inoxydable non abrasif.
Pour ne pas resalir, un traitement pour
l’acier inoxydable peut aussi être utilisé.
Appliquer de petites quantités en pres
sant uniformément.
Les commandes colorées en acier
-
inoxydable
Ces commandes peuvent se déco
lorer ou s’endommager si elles ne
sont pas nettoyées régulièrement.
Ne pas utiliser de nettoyeur pour
acier inoxydable sur ces commandes.
-
-
-
^
Vous pouvez nettoyer les surfaces en
verre avec un nettoyant pour le verre.
Éviter:
–
les agents nettoyants contenant du
soude, des acides et du chlorure,
–
les agents nettoyants abrasifs par ex.
nettoyeurs en poudre ou en crème,
–
éponges abrasives par ex. récurants
à poelons ou éponges qui ont été en
contact avec des agents nettoyants
abrasifs.
Ils vont endommager la surface.
15
Page 16
Nettoyage et entretien
Filtres à graisse
Les filtres à graisse en métal réutilisa
bles enlèvent les particules solides de
l’air éventé dans la cuisine (graisse,
poussière, etc).
Les filtres à graisse devraient être net
toyés chaque 3 à 4 semaines ou
lorsque l’indicateur de filtre à graisse
s’allume.
Un filtre sale est un danger
d’incendie.
du bas en s’assurant de ne pas blo
-
-
quer le manche de vaporisation.
Dépendant du détergent, nettoyer
les filtres à graisse dans le
lave-vaisselle peut décolorer la sur
face du filtre de façon permanente.
Le rendement du filtre ne sera pas
affecté par cette décoloration.
Après le nettoyage, les filtres peuvent
^
être placés sur une serviette pour sé
cher à l’air.
Pendant que les filtres sont enlevés,
^
en profiter pour enlever la poussière
ou la saleté dans le boîtier du filtre
pour prévenir les risques d’incendie.
Lorsque vous remettez les filtres en
place, s’asurer que les pinces de blocage soient visibles et fassent face au
bas en direction de la surface de la cuisinière.
Si les filtres sont installés incorrectement, insérer un petit tournevis dans la
fente du rebord pour le déloger du boî
tier.
-
-
-
-
^

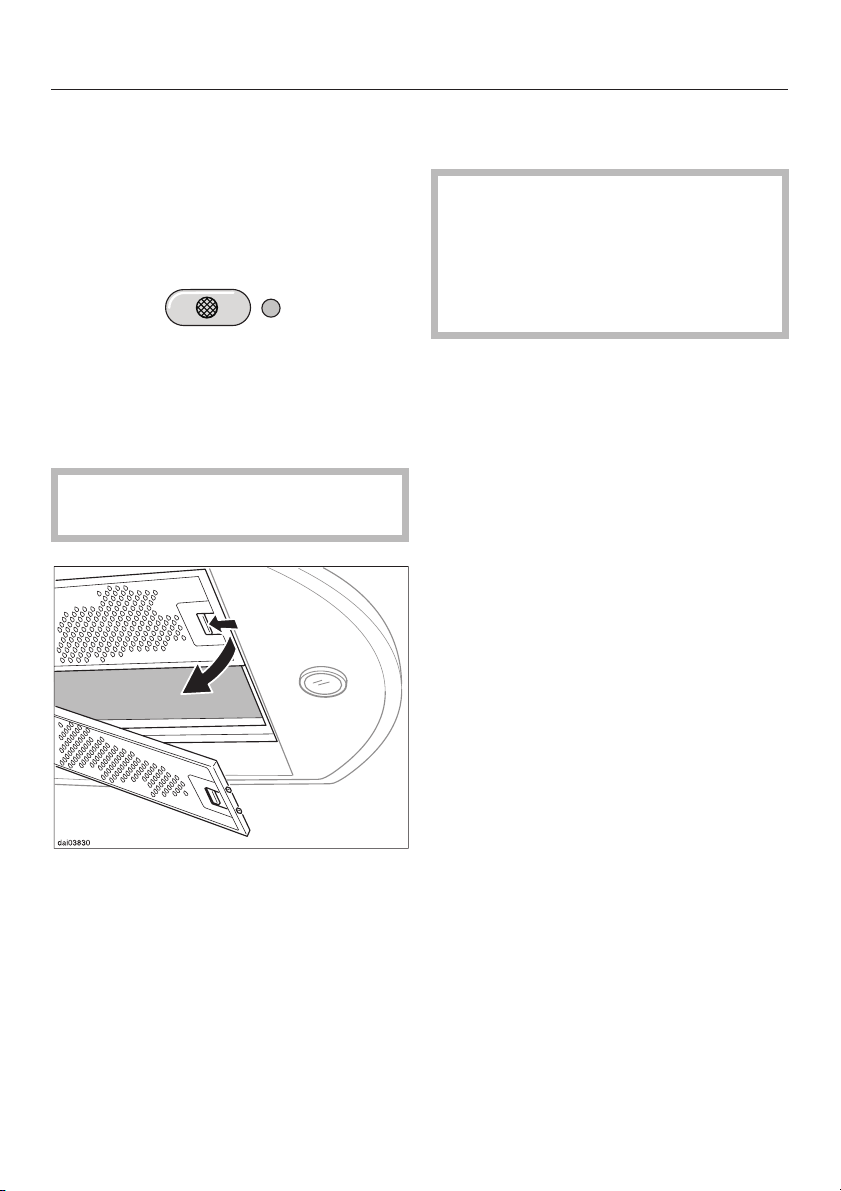

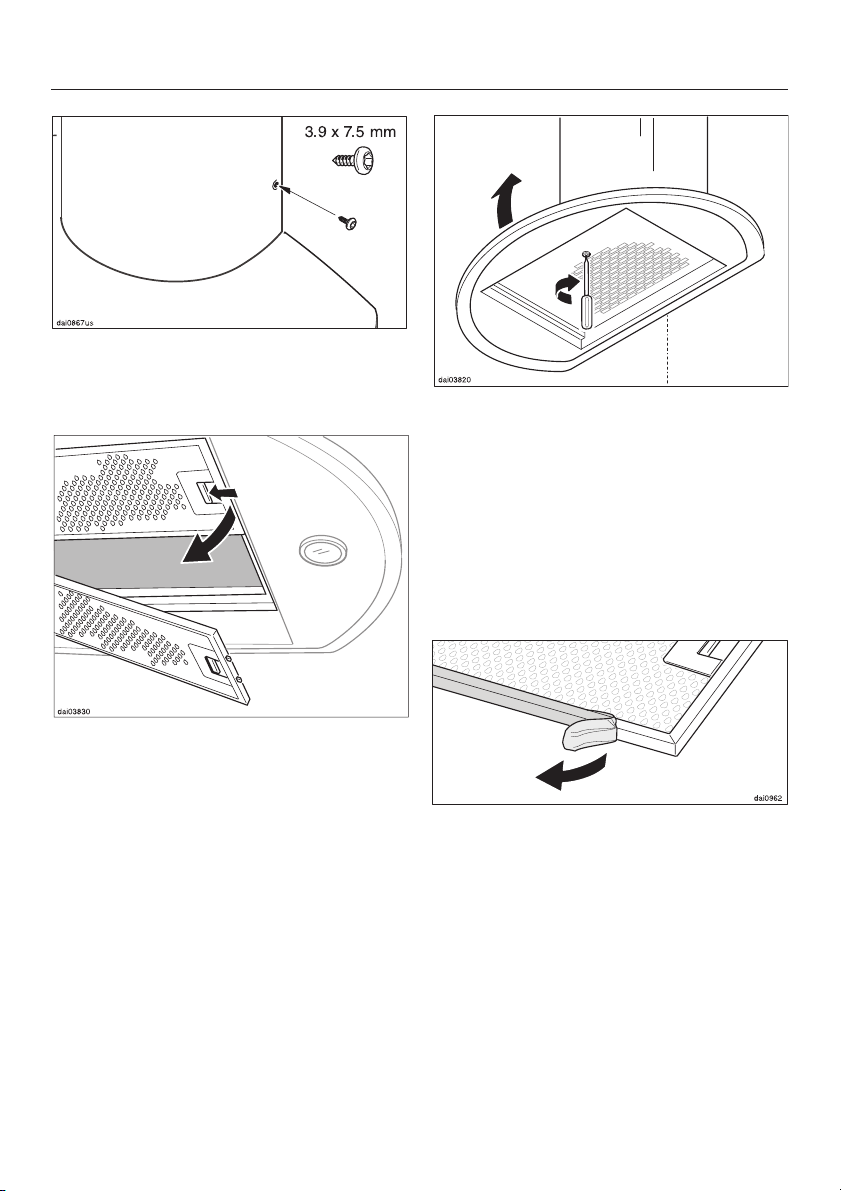

Pour enlever les filtres à graisse,
pousser les pinces de blocage vers
le milieu du filtre. En le tenant soi
gneusement, descendre et retirer le
filtre.
^
Nettoyer les filtres
- à la main: se servir d’une brosse à
récurer dans de l’eau chaude avec
un détergent doux.
- dans un lave-vaisselle: placer
les filtres à la verticale dans le panier
16
^
Après avoir remis les filtres à graisse,
pousser le bouton de filtre à graisse
pendant 3 secondes pour reprogram
mer la minuterie. L’indicateur va
s’éteindre.
^
-
Si les filtres à graisse sont nettoyés
avant que la minuterie soit rendue au
maximum, il faudrait pousser le bou
ton du filtre à graisse pendant 6 se
condes pour remettre le compteur à
zéro.
-
-
-
Page 17
Nettoyage et entretien

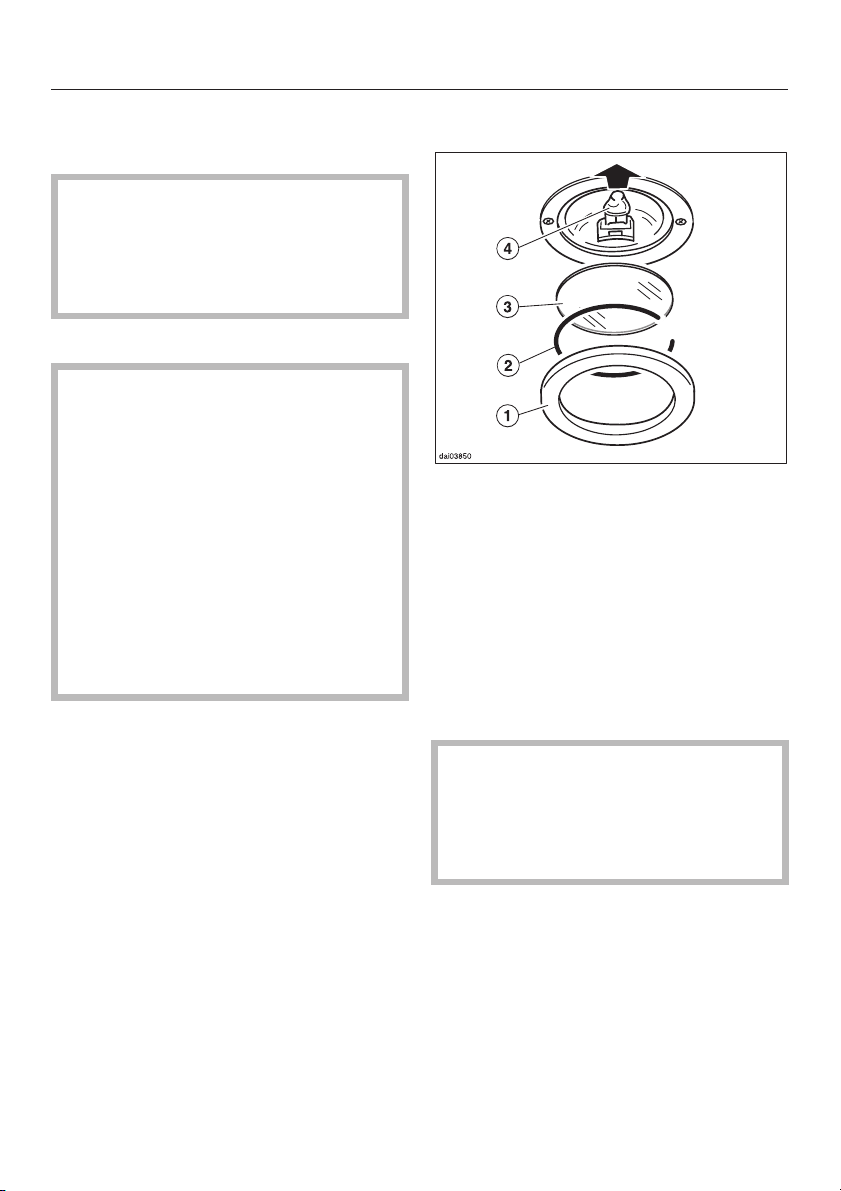

Changer les ampoules
électriques
Avant de changer les ampoules, dé
brancher la hotte de la source élec
trique en retirant le fusible, en la dé
branchant ou en faisant "sauter" le
disjoncteur à la main.
Les ampoules à l’halogène devien
nent brûlantes lorsqu’elles sont allu
mées et peuvent brûler les mains.
Ne pas essayer d’enlever les ampoules avant qu’elles aient eu assez
de temps pour refroidir.
Ne pas toucher la surface de
l’ampoule. Les empreintes de doigts
ou les huiles corporelles déposées
sur l’ampoule, réduisent sa durabilité. Veuillez suivre les instructions du
fabricant des ampoules.
Pour changer une ampoule:
-
-
-
-
-
^ Enlever l’anneau extérieur, a.
^ Tenir l’écran de verre c, tout en déta-
chant l’attache, b. Faire attention de
ne pas laisser tomber le verre.
^ Retirer l’ancienne ampoule, d, de sa
douille et la remplacer par une
neuve.
^ Remettre le verre, l’attache et
l’anneau extérieur.
Ne jamais utiliser d’ampoules sans
l’écran de verre, c, en place. Le
verre a été conçu spécifiquement
pour filtrer les rayons néfastes de lu
mière.
-
17
Page 18
Service après-vente
Si vous ne pouvez pas réparer certai
nes pannes, communiquez avec :
votre détaillant Miele
–
ou
le Service technique Miele
–
États-Unis 1 800 999-1360
Canada 1 800 565-6435
Lorsque vous communiquez avec le
Service technique, précisez le modèle
et le numéro de série de votre appareil.
Ces renseignements figurent sur la
plaque signalétique qui est visible une
fois que vous avez retiré le filtre à
graisse.
-
18
Page 19
Instructions d’installation
Page 20
20
Page 21
Aidez à protéger l’environnement
Enlèvement des produits
d’emballage
La boîte de carton et les produits
d’emballage protègent l’appareil durant
le transport. Ces matériaux sont biodé
gradables et recyclables. Veuillez les
recycler.
Pour prévenir les risques de suffoca
tion, débarrassez-vous des emballa
ges, sacs et autres produits en plas
tique en toute sécurité et tenez-les hors
de la portée des enfants.
-
-
-
Mise au rebut de votre ancien
appareil
Les vieux appareils peuvent contenir
des matériaux recyclables. Veuillez
communiquer avec le centre de
recyclage de votre localité pour savoir
comment les recycler.
Avant de mettre au rebut votre
ancienne hotte, débranchez-la et
coupez le cordon d’alimentation
électrique pour prévenir les
accidents.
21
Page 22
Accessoires d’installation
22
Page 23

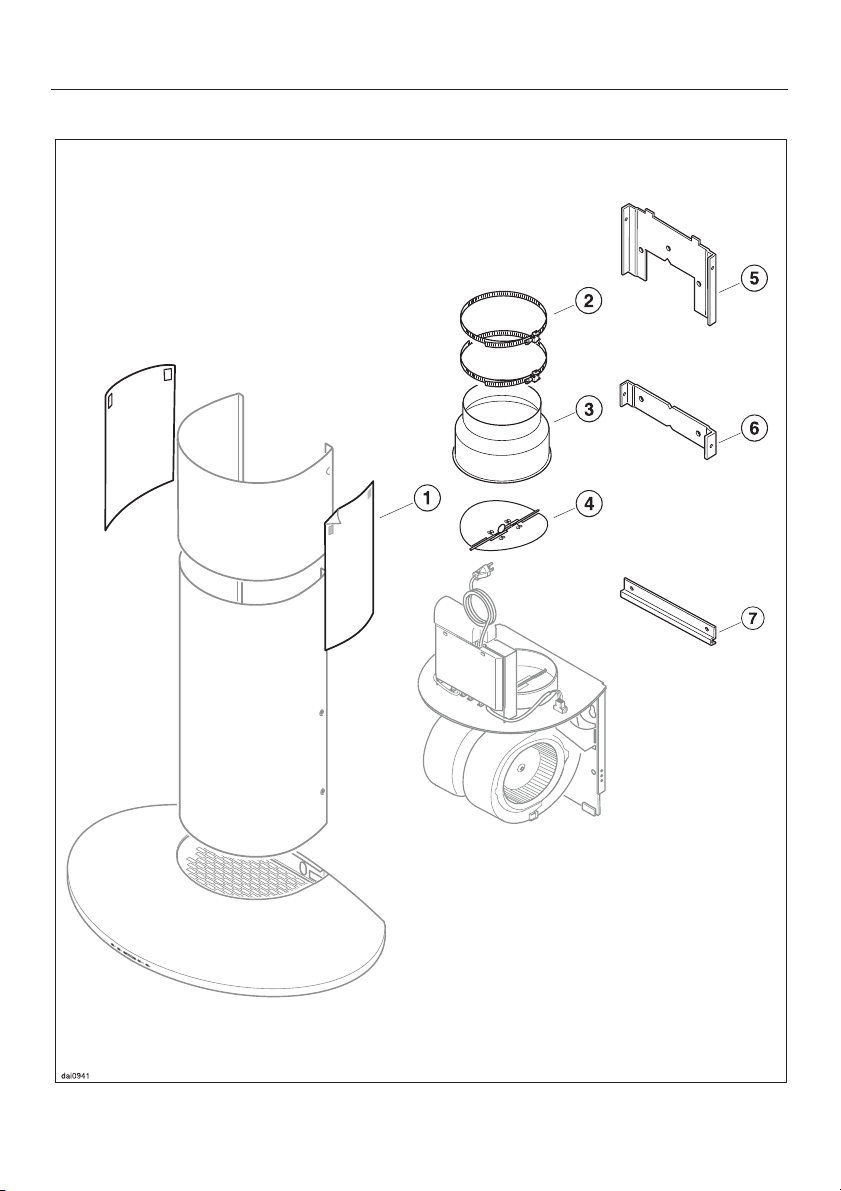

a 2 écrans de protection
empêchent d’égratigner la cheminée
durant l’installation.
b 2 pinces à tuyau pour solidifier la
conduite d’évacuation au raccord
d’évacuation.
c 1 collet de réduction pour utiliser
avec une conduite d’évacuation de
125 mm.
d 1 clapet de retenue
Accessoires d’installation

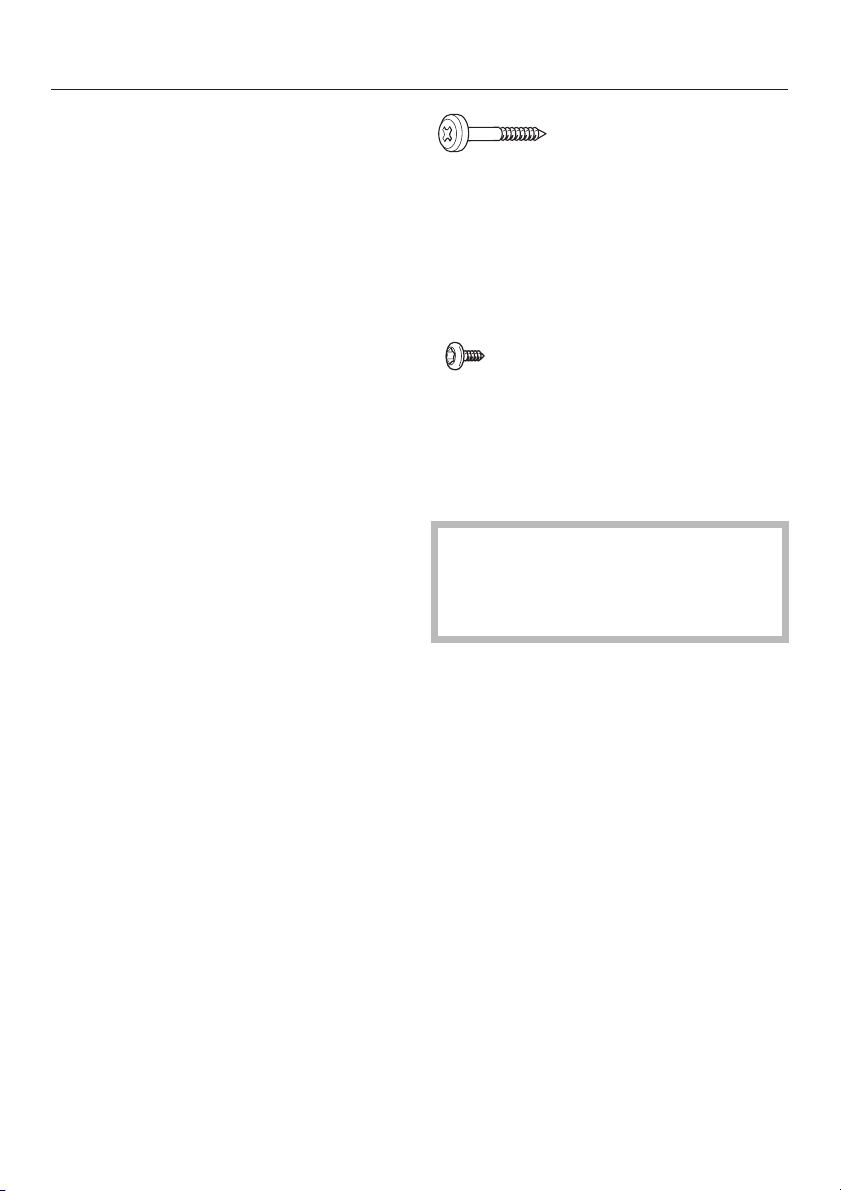

8 vis de 5 x 40 mm pour soutenir le
bloc moteur et la hotte.
(S8 ancres muraux inclus dans
l’emballage ne doivent pas être utilisés
aux ÉU/CA.)
e Plaque de retenue supérieure
solidifie la rallonge de cheminée.
f Plaque de retenue inférieure
g Plaque de blocage solidifie la
hotte.
6 vis de 3.9 x 7.5 mm pour solidifier la
cheminée et la rallonge de cheminée.
AVERTISSEMENT:
Durant le processus d’installation,
faire attention de ne pas se blesser
sur les rebords coupants.
23
Page 24
Support en contre-plaqué
La majorité du poids du système de
ventilation installé sera soutenu par
le bloc moteur. Son crochet de mon
tage doit être fixé solidement au clou
de cadrage derrière
plâtre. S’il n’y a pas de clous aux
emplacements requis, un support en
contre-plaqué (min. 13mm
d’épaisseur) portant au moins deux
clous doit
n’est pas soutenu adéquatement, le
système de ventilation pourrait tom
ber du mur et causer des blessures
corporelles et des pertes matériel
les.
être installé. Si le poids
le mur de
(Si le support en contre-plaqué n’est
pas nécessaire, passer à "Fixer la hotte
et le bloc moteur au mur.")
Pour installer une planche de support en contre-plaqué
-
-
-
Tracer une ligne horizontale de
^
76 mm au-dessus et 229 mm sous
les emplacements de vis de mon
tage.
Trouver les clous à gauche et à droite
^
de l’emplacement de montage en ta
potant sur le mur ou à l’aide d’un
cherche-clous.
Marquer le centre de chaque clou
^
avec une ligne verticale.
Faire attention de ne pas endomma
ger les fils ou la tuyauterie pouvant
se trouver derrière le mur. S’assurer
de débrancher le courant de la boîte
électrique dans la zone de travail
avant de découper dans le mur.
^ Découper le mur de plâtre le long de
la ligne de découpage tracée et le
remplacer par du contre-plaqué de la
même épaisseur (min. 13 mm
d’épaisseur). Rubanner les câbles et
refaire les finitions du mur.
-
-
-
^
Identifier et marquer l’emplacement
du bloc moteur tel que décrit dans
"Fixer la hotte et le bloc moteur au
mur."
24
^
Pour terminer l’installation, passer à
"Fixer la hotte et le bloc moteur au
mur."
Page 25
Renseignements électriques
Tous les travaux électriques de
vraient être effectués par un électri
cien qualifié strictement selon les
normes de sécurité nationales et lo
cales.
Il pourrait être dangereux de faire ef
fectuer l’installation, des réparations
ou des travaux par des personnes
non qualifiées. Le fabricant ne peut
pas être tenu responsable des tra
vaux non autorisés.
S’assurer que le courant de
l’appareil soit coupé lors de
l’installation ou de travaux de répa
ration.
Avant d’installer la hotte, s’assurer que
la tension, la classification de circuit et
de charge se trouvant sur la plaque signalétique (située derrière les filtres à
graisse), correspondent à la source
électrique de la résidence.
Si vous avez des questions concernant
le raccord électrique de votre appareil
à votre source électrique, consulter un
électricien qualifié ou téléphoner au Dé
partement service technique Miele.
EU 1-800-999-1360
CAN 1-800-565-6435
-
-
-
-
-
Important
La hotte est offerte équipée d’un cor
don électrique de 1.5 m et d’une fiche
moulée NEMA 5-15 pouvant se bran
cher sur une prise de courant 120 VAC,
-
60 Hz, 15 A.
Charge maximale . . . . . . . . . . . . 410 W
Éclairage . . . . . . . . . . . . . . . . . 3 x 20 W
Tension . . . . . . . . . . . . . . . . . . . . . 120 V
Fréquence . . . . . . . . . . . . . . . . . . 60 Hz
Classification de circuit . . . . . . . . . 15 A
-
-
-
AVERTISSEMENT:
CET APPAREIL DOIT ÊTRE MIS À LA
TERRE
25
Page 26
Dimensions de l’appareil
Hauteur normale de l’unité H:
740 - 1070 mm
Pour ajuster la cheminée, la distance A
entre le dessus de la cheminée et le
plafond devrait être d’au moins 20 mm.
Découper un espace dans le
mur ou au plafond pour faire
passer une conduite de 150 mm
avec un collet de réduction de 125 mm.
26
Page 27
Dimensions de l’appareil
Ne pas installer cette hotte
au-dessus d’une surface de cuisi
nière à carburant solide.
Lors de l’installation de la hotte,
s’assurer que les distances de sé
curité minimales (S) entre le des
sus d’une surface de cuisinière
Miele et le bas de la hotte soient:
- 55 cm au-dessus de la surface de
cuisinière électrique
- 65 cm au-dessus des surfaces de
cuisinière au gaz
- 65 cm au-dessus d’un grill ouvert
Pour les appareils d’autres fabricants, maintenir la distance de sécurité recommandée dans les instructions d’installation et d’utilisation
du fabricant.
S’il y a plus d’un appareil sous la
hotte, toujours choisir la plus grande
distance si les distances recommandées sont différentes.
-
-
-
Les procédures d’installation diffèrent
selon le modèle de la hotte et la mé
thode de ventilation. Déterminer la dis
tance de sécurité minimale S avant de
commencer l’installation. Lorsque vous
marquez le mur, s’assurer que S est
maintenu et que la mesure H ne
s’étende pas jusque dans cette zone.
Si la hauteur normale de l’unité H ne
convient pas à la hauteur du plafond de
la cuisine, il y a des rallonges de che
minée optionnelles et plus longues dis
ponibles par le biais du Concession
naire Miele ou du Département du ser
vice technique.
Hauteur normale de l’unité
. . . . . . . . . . . . . . . . 825 mm - 1070 mm
Rallonge disponible pour ce modèle:
DATK 239-540 . . . 1070 mm - 1330 mm
DATK 239 - 700 . . 1330 mm - 1490 mm
-
-
-
-
-
-
Consulter "Avertissements et instruc
tions de sécurité" pour de plus am
ples détails.
65 cm est recommandé pour toutes les
installations afin de permettre d’opter
pour un espace de travail optimal sous
la hotte.
-
-
27
Page 28
Installation
Fixer la hotte et le bloc moteur
au mur
La cheminée et la rallonge de che
minée sont fixées au mur à l’aide de
deux plaques de retenue. Le bloc mo
teur est fixé séparément avec 4 vis.
Pour déterminer les emplacements des
plaques et du bloc moteur:
-
-
Marquer l’emplacement des deux vis
^
de support du bloc moteur S +
260 mm au-dessus de la surface de
cuisinière, et 125 mm à la droite et à
la gauche de la ligne centrale.
Déterminer l’emplacement de la vis
^
de plaque de retenue inférieure di
rectement sur la ligne centrale, S +
495 mm au-dessus de la surface de
cuisinière.
^ Tenir la plaque de retenue supérieure
au même niveau que le plafond afin
que la ligne centrale passe dans la
coche sur son rebord inférieur. En
s’assurant que la plaque est à niveau, marquer l’emplacement des 2
vis de montage.
-
^
Tracer une ligne verticale, centrée
sur la surface de cuisinière, sur le
mur où la hotte sera installée.
28
Page 29
Installation

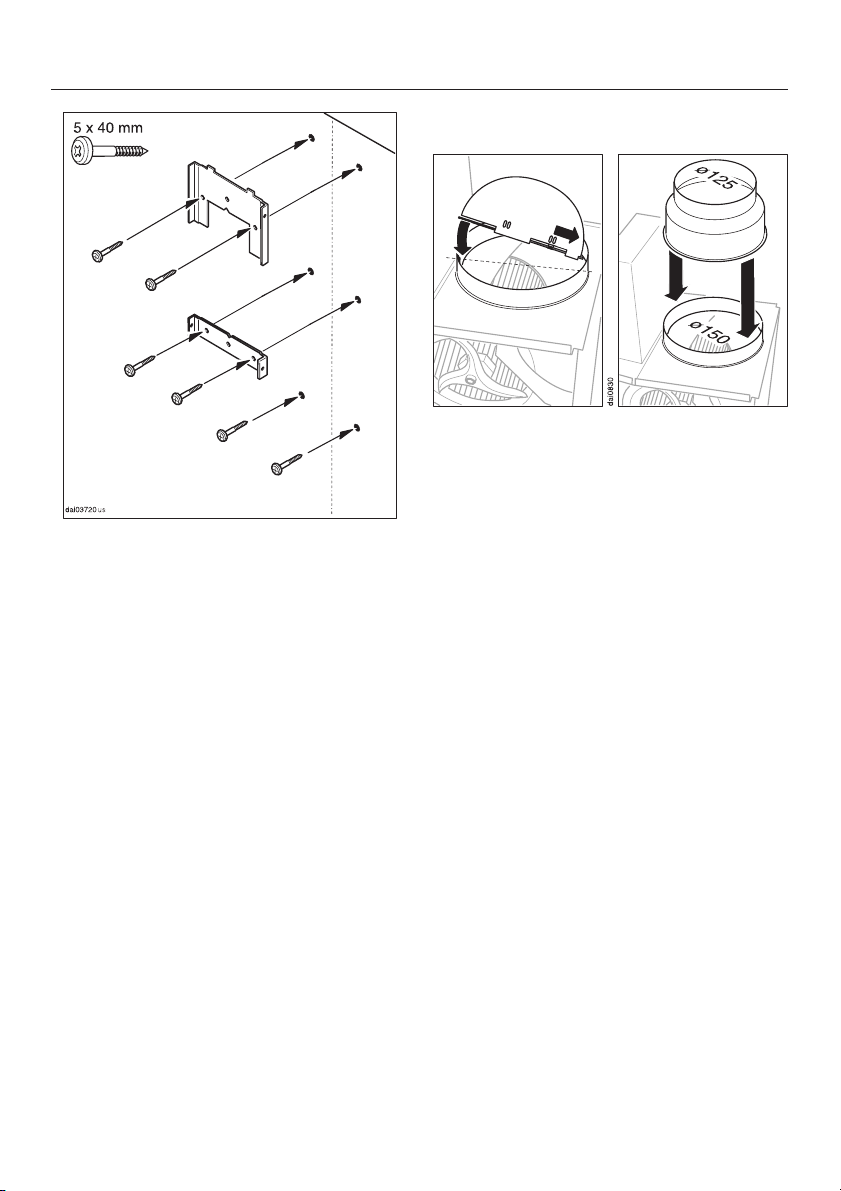

Insérer le clapet de retenue
Placer le clapet de retenue dans le
^
raccord d’évacuation au haut du bloc
moteur afin que le clapet s’ouvre vers
le "haut" .
^ Percer les 4 trous marqués pour les
plaques de retenue supérieures et inférieures avec une mèche de 3 mm
de diamètre.
^ Visser les plaques de retenue supé-
rieures et inférieures bien solidement
au mur.
^
Visser les 2 vis de support du bloc
moteur dans les emplacements mar
qués. Laisser les têtes de vis dépas
ser de 5 mm afin que le moteur
puisse y être suspendu.
^ Tourner légèrement le clapet de re-
tenue pour l’immobiliser.
^ La hotte a été conçue pour se servir
d’une conduite de 150 mm.
Si une conduite de 125 mm est utilisée, il faut installer un collet de réduction (consulter "Extraction d’air").
-
-
29
Page 30
Installation
^ Placer les trous supérieurs du bloc
moteur sur les 2 vis de montage dans
le mur.
^ En s’assurant que le bloc moteur soit
à niveau, percer à travers les 2 trous
qui restent sur le rebord de la
console de montage avec une
mèche de 3 mm de diamètre.
^ Solidifier le bloc moteur au mur avec
uniquement les 2 vis du haut
.
30
Page 31
Installation
Fixer la hotte
Suspendre la hotte du bloc moteur
^
en mettant les trous à l’arrière par
dessus les crochets sur le rebord inférieur du bloc. Faire attention de ne
pas pincer de fils électriques.
Brancher la conduite
d’évacuation
^ Brancher la conduite au raccord
d’évacuation en se servant des mesures exactes pour le type de
conduite étant installée (pince à
tuyau, ruban adhésif, etc.).
^ Diriger la conduite dans le mur ar-
rière ou le plafond.
^
Solidifier la hotte en guidant les 2 vis
qui restent dans la plaque de blo
cage et les trous du bloc moteur (voir
illustration). Resserrer les vis.
-
31
Page 32
Installation
Avant de brancher l’appareil, lire les
sections "Avertissements et instruc
tions de sécurité" et "Renseigne
ments électriques".
-

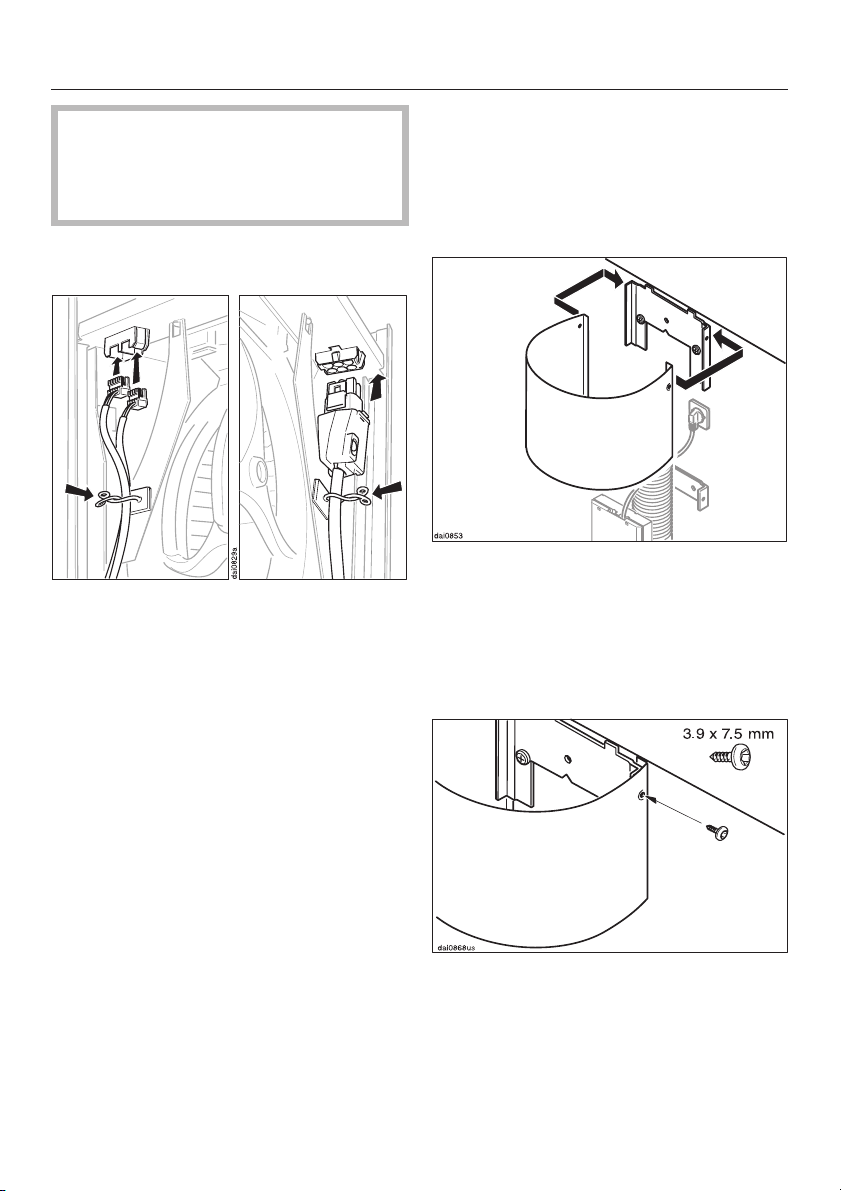

Raccord électrique
^ Brancher les 2 raccords sur la hotte
dans les prises de courant correspondantes de gauche et de droite du
bloc moteur.
Installer la rallonge de
cheminée
La rallonge de cheminée permet
d’installer la hotte à différentes distan
ces du plafond.
^ Séparer minutieusement les côtés de
la rallonge de cheminée et brancher
derrière la plaque de retenue supérieure. Faire attention aux rebords
coupants.
-
Insérer le connecteur à 4 broches à
l'arrière et le connecteur à trois bro
ches dans la prise de courant de de
vant, à gauche du bloc moteur.
Insérer le raccord à 6 broches dans
la prise de courant à droite du bloc
moteur.
^
Solidifier les cordons avec les atta
ches, tel qu’expliqué ci-dessus.
^
Brancher le cordon électrique.
32
-
-
-
^
Pousser la rallonge de cheminée au
même niveau que le plafond et utili
ser 2 des petites vis pour la fixer au
haut de la plaque de retenue.
-
Page 33
Les écrans de protection vont protéger
le fini de la rallonge durant le reste de
l’installation. Une fois l’installation com
plétée, ces écrans peuvent être retirés.
Enlever l’endos du ruban adhésif sur
^
les écrans de protection.
Installation
-
^ Coller les écrans sur les côtés de la
rallonge de la cheminée (voir illustration).
^ Séparer soigneusement les côtés de
la cheminée et glisser sur la rallonge.
Accrocher derrière la rallonge et les
deux plaques de retenue restantes.
Tenir assez haut pour dégager le
dessus de la hotte et éviter les égrati
gnures.
^
Glisser la cheminée vers le bas afin
de l’installer au moins à 1 cm à
l’intérieur de la hotte et ajuster si né
cessaire.
^
Retirer les écrans de protection.
Si la cheminée n’est pas assez
longue, vous pouvez commander
une cheminée optionnelle. Consulter
"Installation/Dimensions de
l’appareil".
-
-
33
Page 34
Installation
Fixer solidement la cheminée au bloc
^
moteur et la plaque de retenue infé
rieure avec les vis qui restent.
-
Ajuster l’angle de la hotte en resser
^
rant les vis se trouvant à l’intérieur.
Tourner les vis dans le sens de la
montre pour soulever la hotte et dans
le sens inverse pour l’abaisser. Resserrer autant que nécessaire pour
équilibrer l’avant de la hotte.
^ Remettre les filtres à graisse.
-
^
Enlever les filtres à graisse.
34
^
Avant d’utiliser l’appareil, enlever le
filtre à graisse et retirer la pellicule de
protection du cadre du filtre. Re
mettre le filtre.
-
Page 35
AVERTISSEMENT
,
Danger de gaz toxique.
Extraction d’air
Conduits et raccords d’échapement
Le conduit doit être le plus court et le
–
plus droit possible, et il faut réduire
au minimum le nombre de coudes.
Les appareils de cuisson fonction
nant au gaz dégagent du mo
noxyde de carbone, qui peut être
dangereux ou fatal s’il est respiré.
Les gaz d’échappement aspirés
par la hotte doivent être évacués à
l’extérieur de l’immeuble unique
ment.
Les conduits d’évacuation ne doivent pas aboutir dans le grenier, le
garage, le vide sanitaire, etc.
Pour réduire les risques
d’incendie, utilisez uniquement
des conduits en métal.
Veuillez lire et suivre les
"INSTRUCTIONS IMPORTANTES SUR
LA SÉCURITÉ" pour réduire les ris
ques de blessures. Respectez le code
du bâtiment lorsque vous installez la
hotte.
-
-
-
-
Pour que l’extraction d’air soit le plus
–
efficace possible, le diamètre du
conduit ne devrait pas être inférieur à
6 po (150 mm). Les conduits plats
nuisent aussi à l’efficacité de
l’extraction d’air.
Les niveaux de bruit émis par la
–
hotte augmenteront si des conduits
plats ou ronds d’un diamètre inférieur
à 6 po (150 mm) sont utilisés.
– Utilisez des tuyaux lisses ou flexibles
fabriqués de matériaux ininflammables conçus pour les conduits
d’échappement.
– Là où le conduit est horizontal, ce-
lui-ci doit s’écarter de la hotte d’au
1
moins
tous les mètres) afin d’éviter que des
gouttes de condensation tombent
dans l’appareil.
–
Si les conduits d’échappement pas
sent par un mur extérieur, vous pou
vez utiliser l’évent mural télescopique
de Miele.
/8po à tous les pieds (1 cm à
-
-
35
Page 36
Extraction d’air

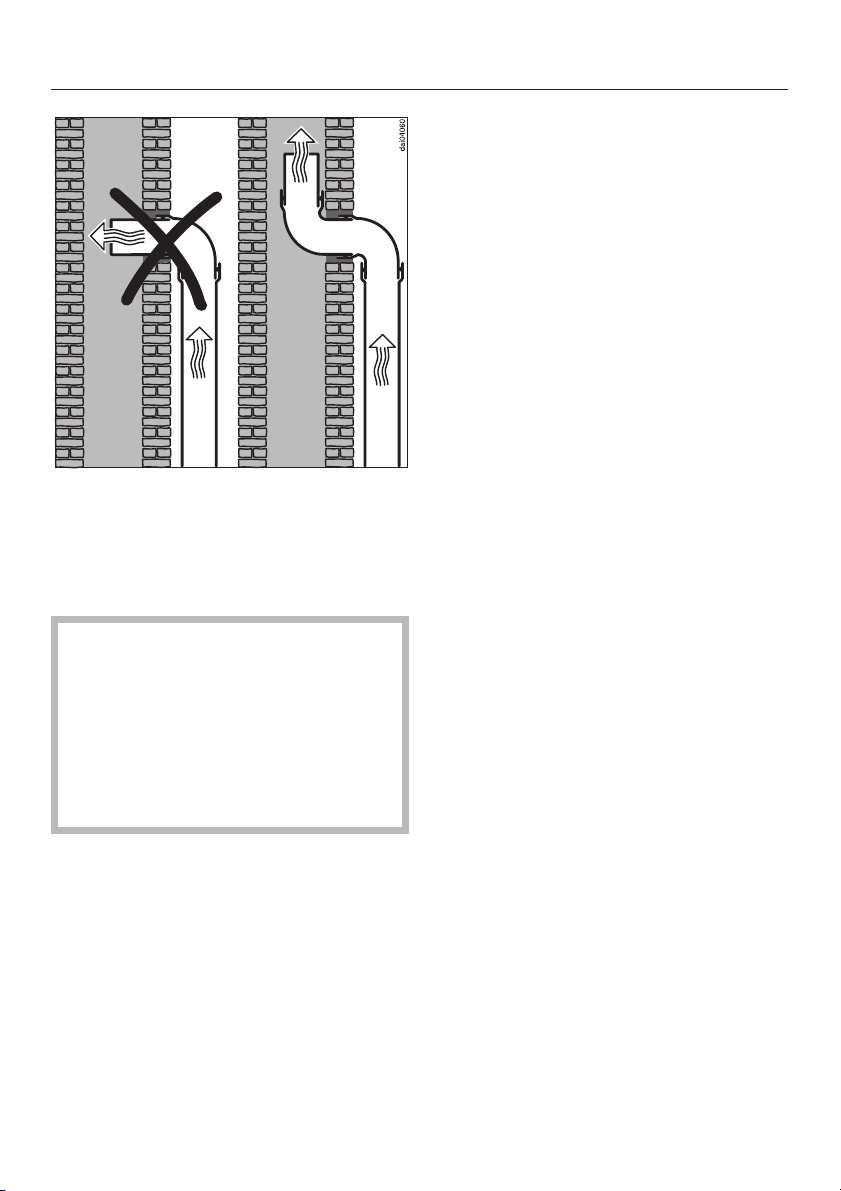

– Si les conduits d’échappement pas-
sent par un tuyau d’évent inactif, l’air
doit être expulsé parallèlement à la
direction de la circulation d’air dans
le tuyau.
Ne raccordez jamais la hotte à une
cheminée active, à un évent de sécheuse, à un tuyau d’évent ou à la
conduite de ventilation d’une pièce.
Demandez les conseils d’un profes
sionnel avant de raccorder la hotte à
une cheminée ou à un tuyau d’évent
inactif.
Purgeur de condensat
Important :
Si les conduits traversent des pièces,
des plafonds, des garages, etc. où la
température varie, il peut être néces
saire de recourir à de l’isolant pour ré
duire la condensation. Dans certains
cas, un purgeur de condensat peut
aussi s’avérer nécessaire pour recueillir
et évacuer les condensats.
Si vous installez un purgeur de
–
condensat, assurez-vous qu’il est en
position verticale et qu’il est situé,
dans la mesure du possible, directe
ment au-dessus de la sortie d’air.
-
-
-
-
363738
Page 37
Page 38
Page 39
39
Page 40
Tous droits de modification réservés / 4303
Imprimé sur du papier blanchi sans recourir au chlore.
M.-Nr. 05 867 560 / 01
Loading...
