Page 1

Instructions d’utilisation et d’installation

Système de ventilation DA 220-4

Pour prévenir les accidents et éviter d’endommager l’appareil, veuillez lire ce manuel d’instructions avant l’installation ou l’utilisation.

M.-Nr. 06 995 470

Page 2

Table des matières

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . 3

Description des fonctions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Guide de l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Mise en marche du ventilateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de la puissance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Arrêt différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Arrêt du ventilateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Allumer et éteindre les lampes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Réglage de l’intensité de l’éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Minuteries des filtres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Vérification des minuteries des filtres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Reprogrammer les minuteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Nettoyer le boîtier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

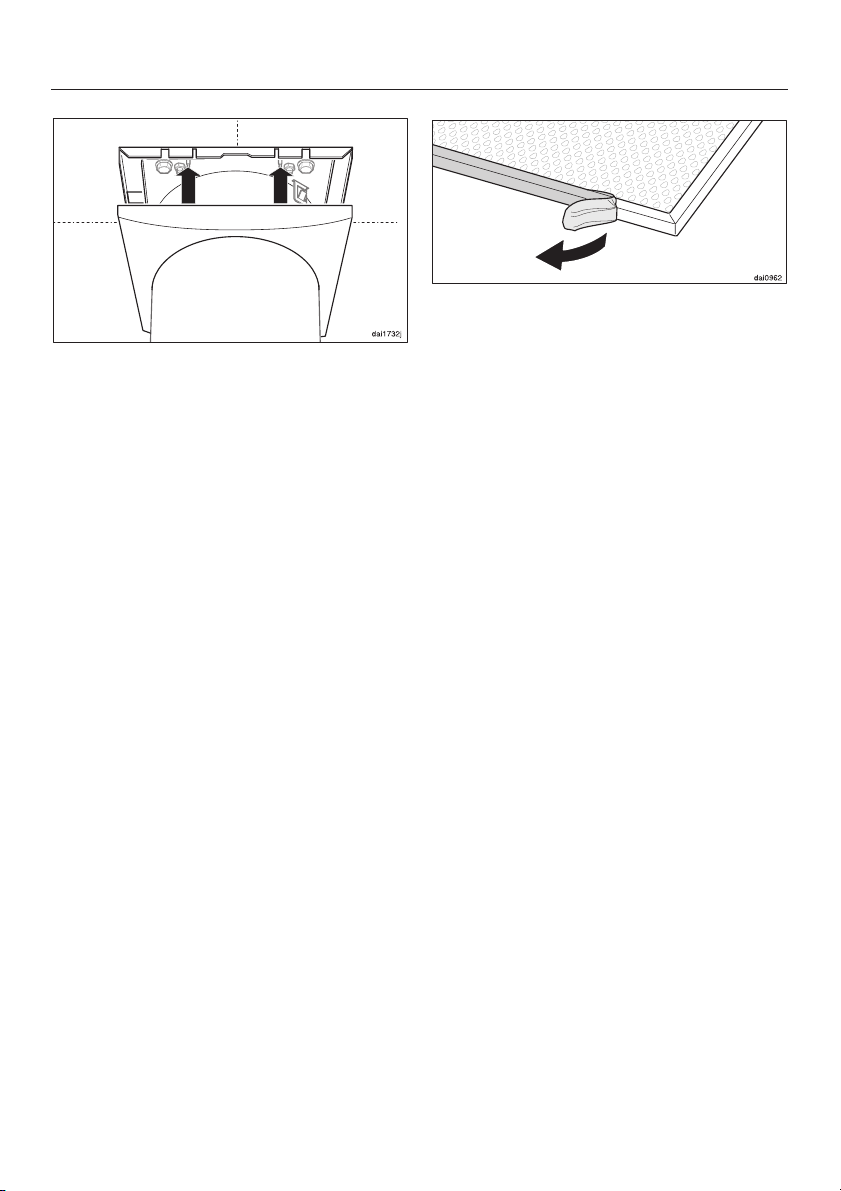

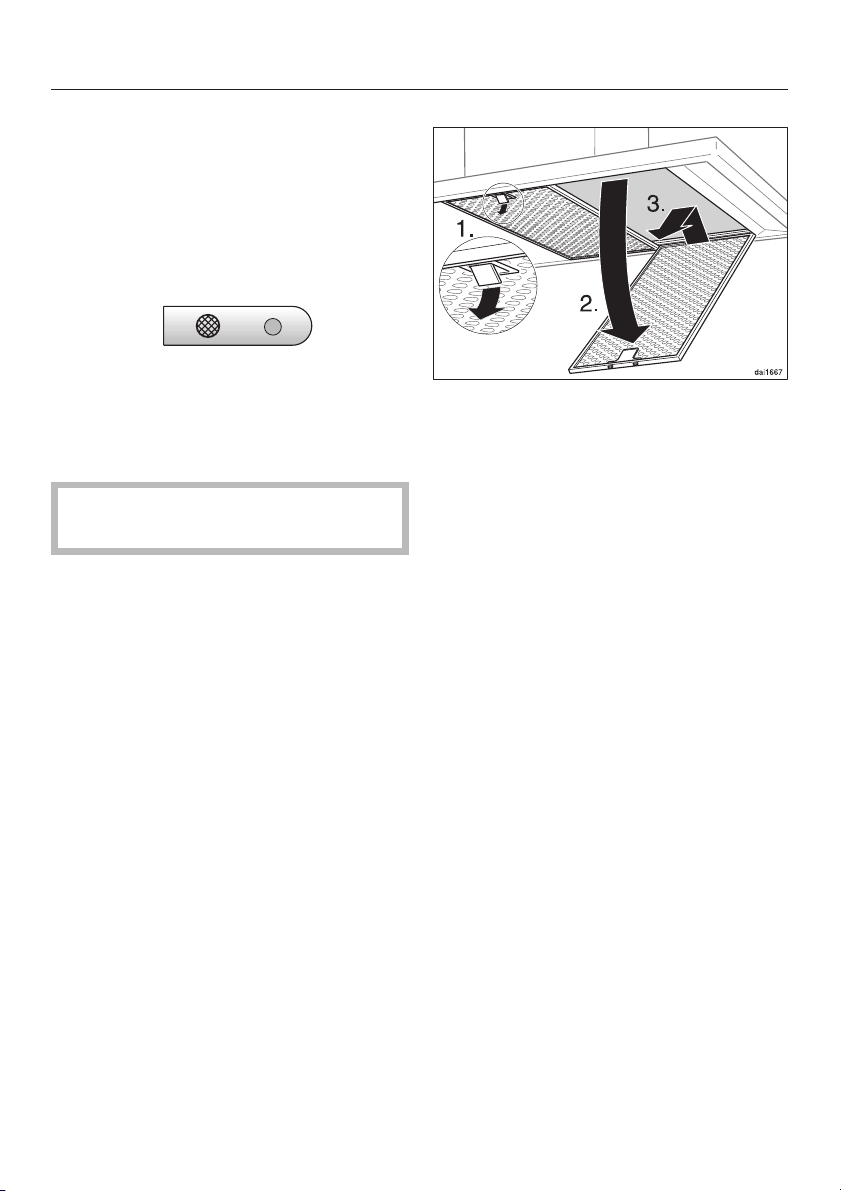

Filtres à graisses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

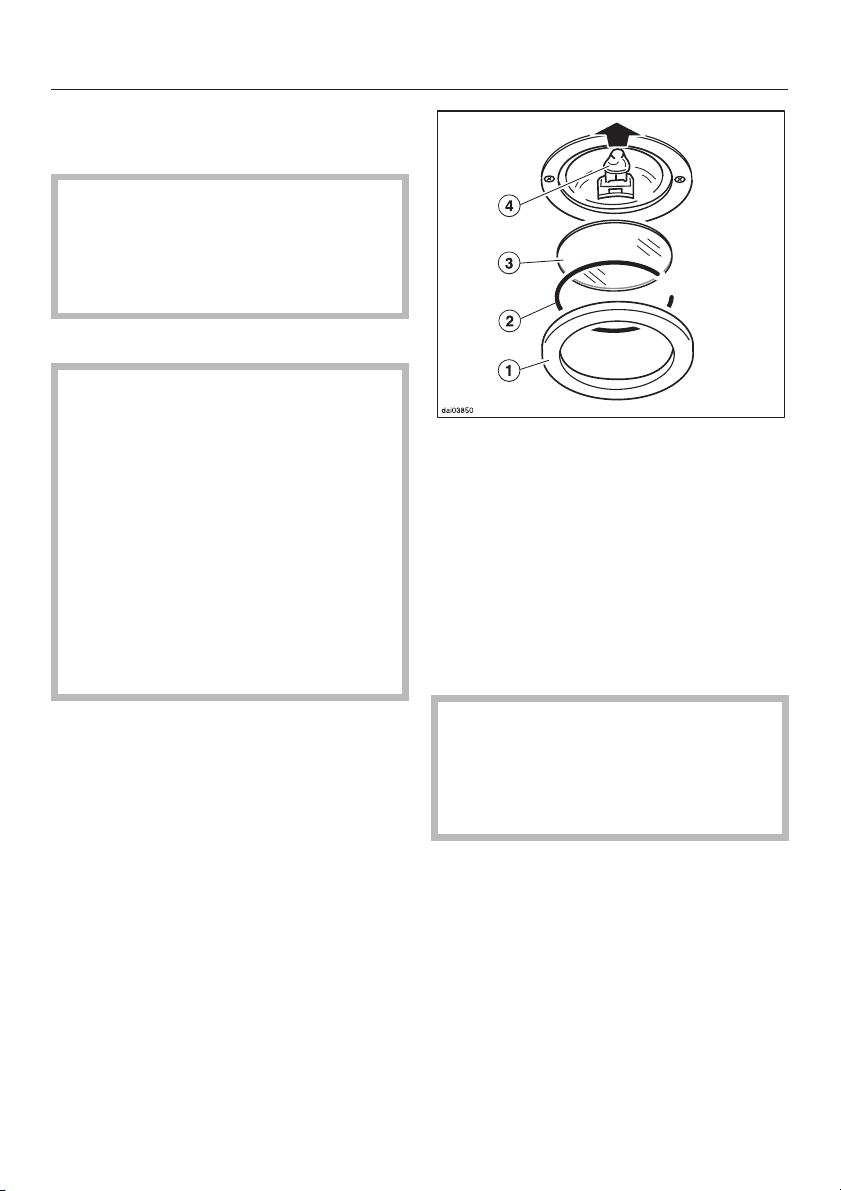

Changer les ampoules électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Instructions d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

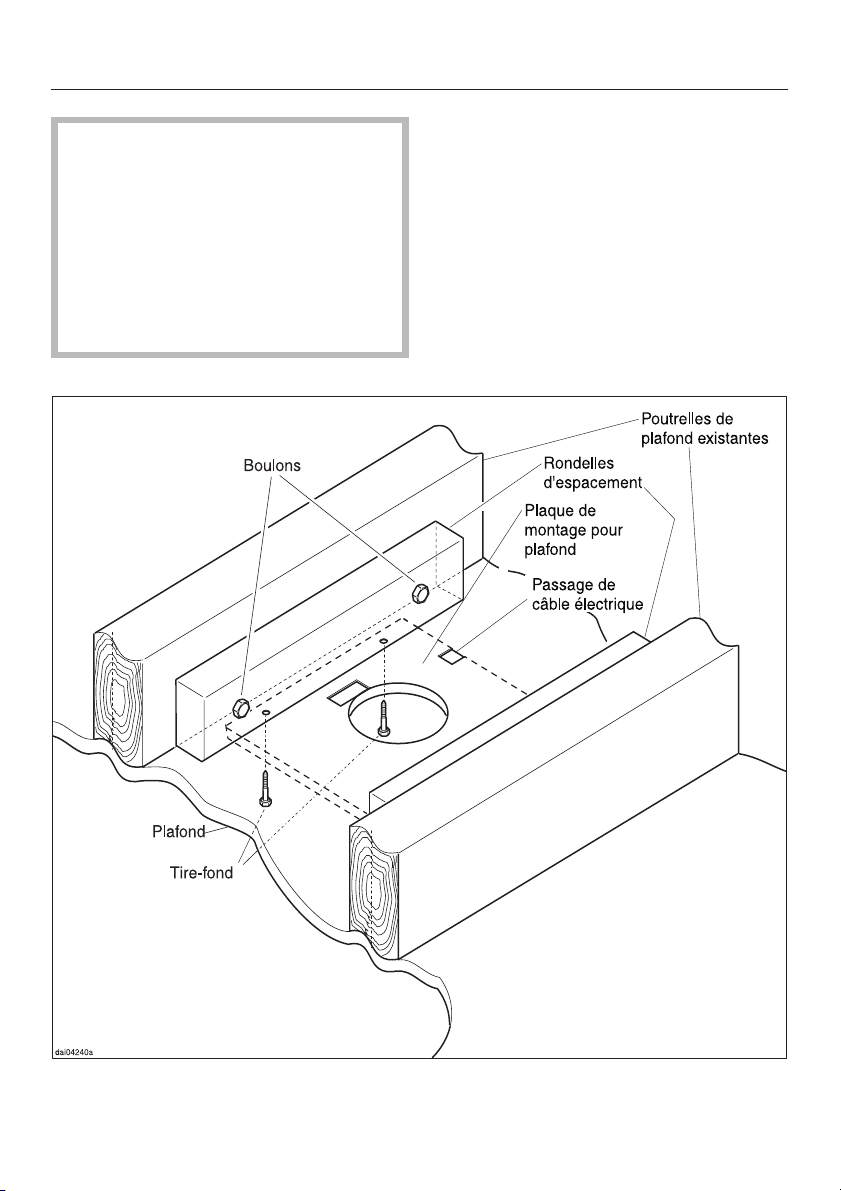

Support de structure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Renseignements électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

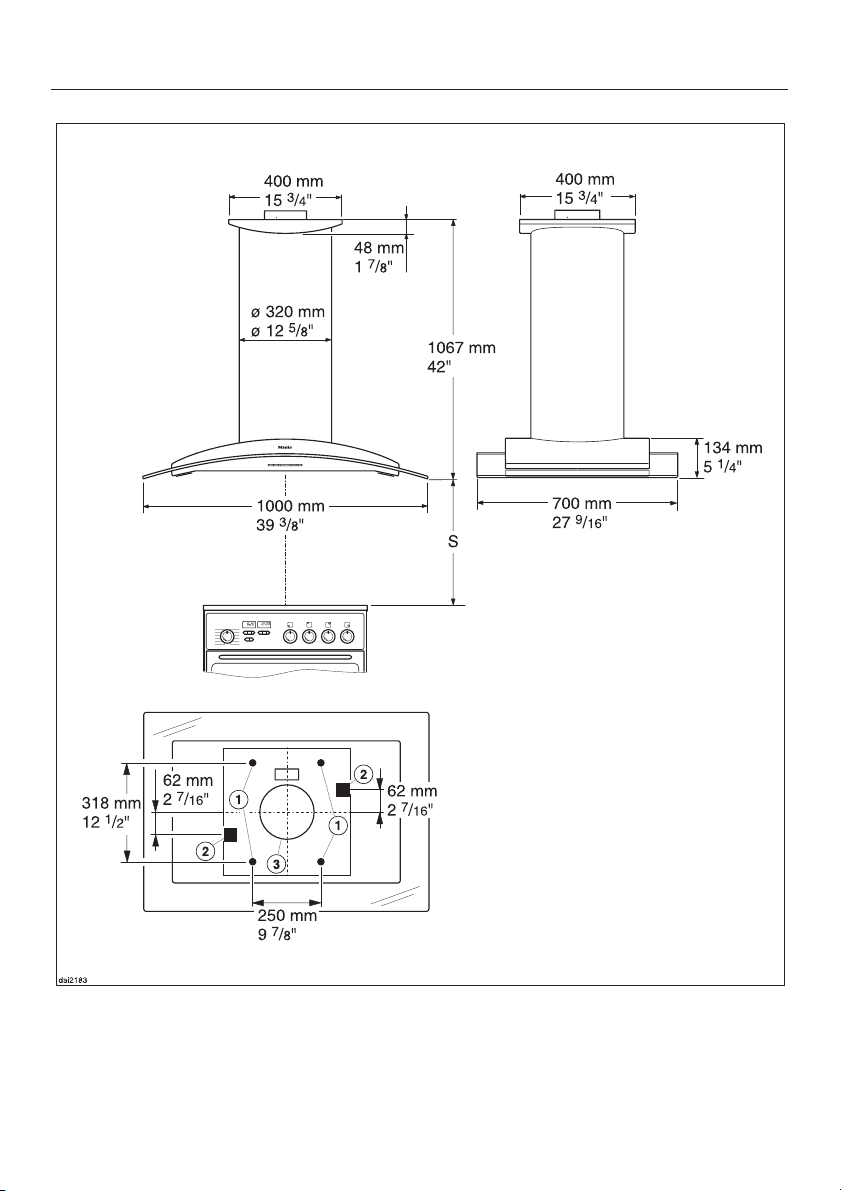

Dimensions de l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

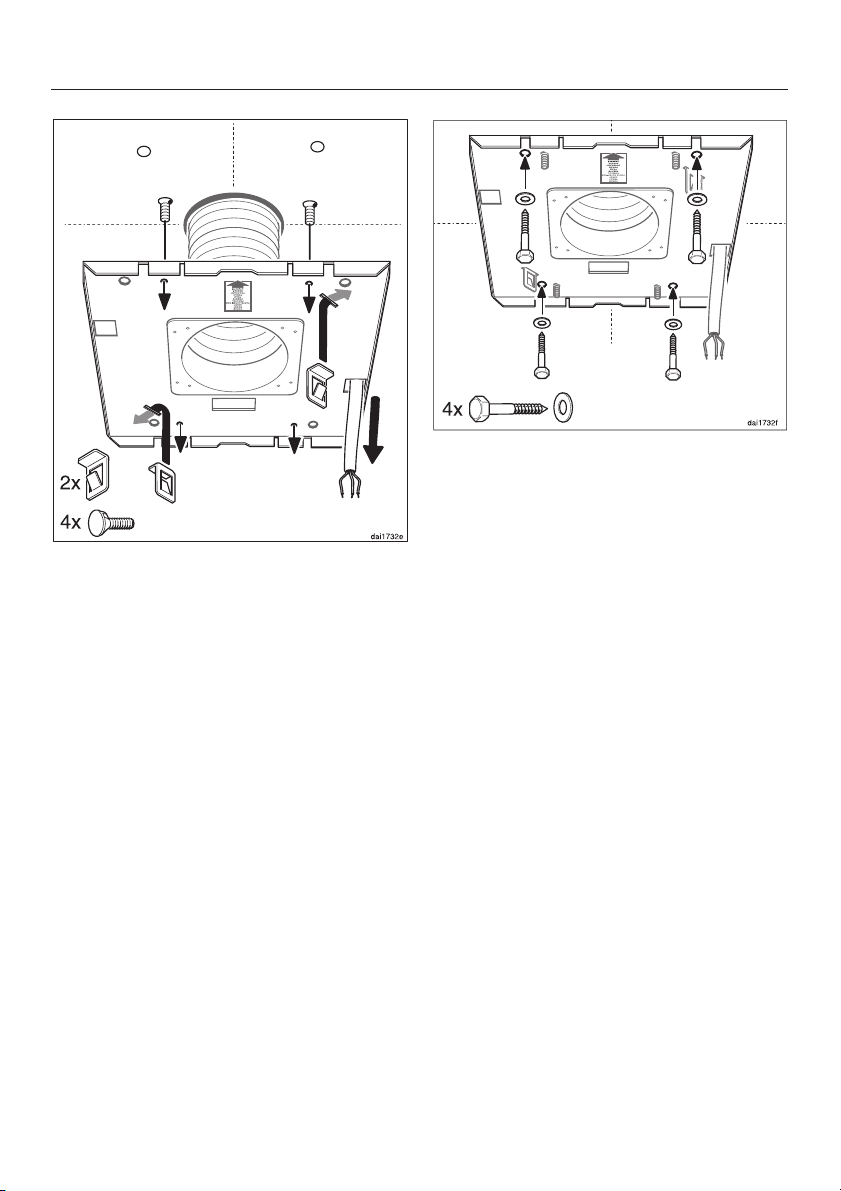

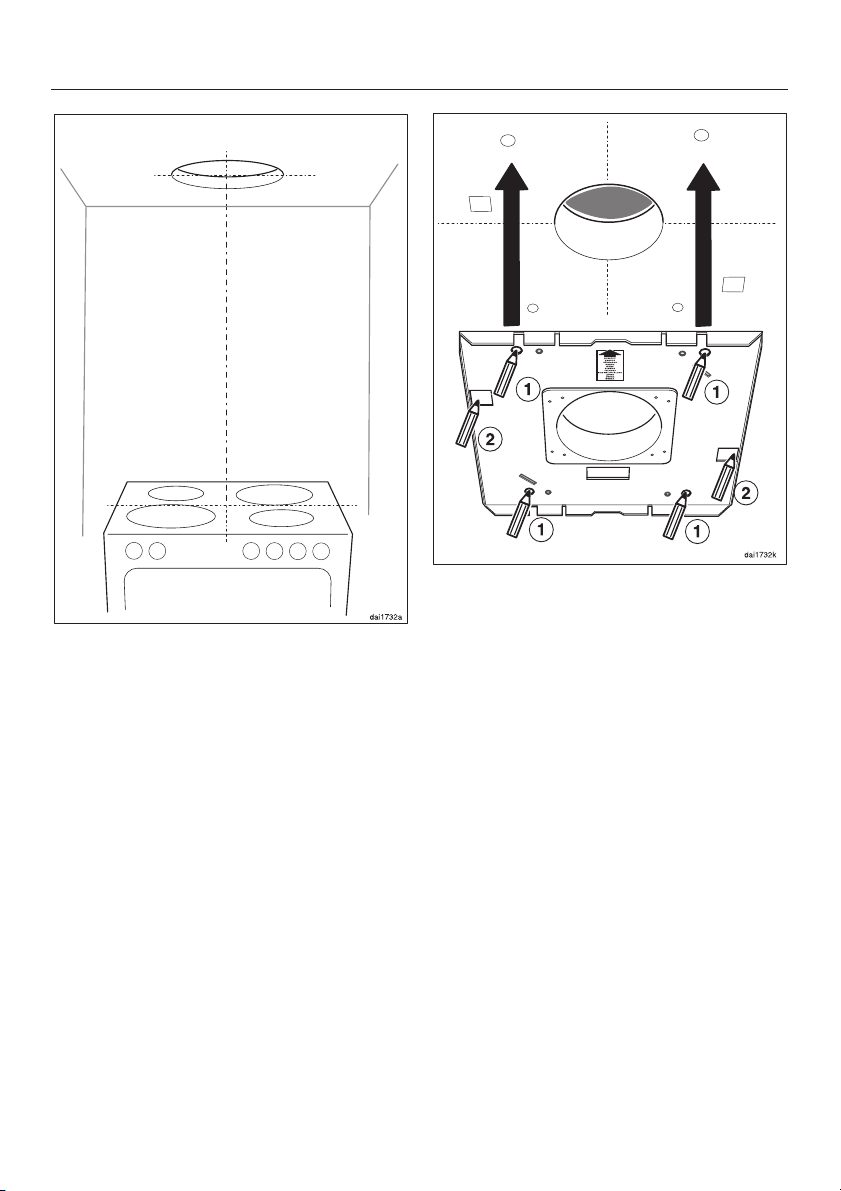

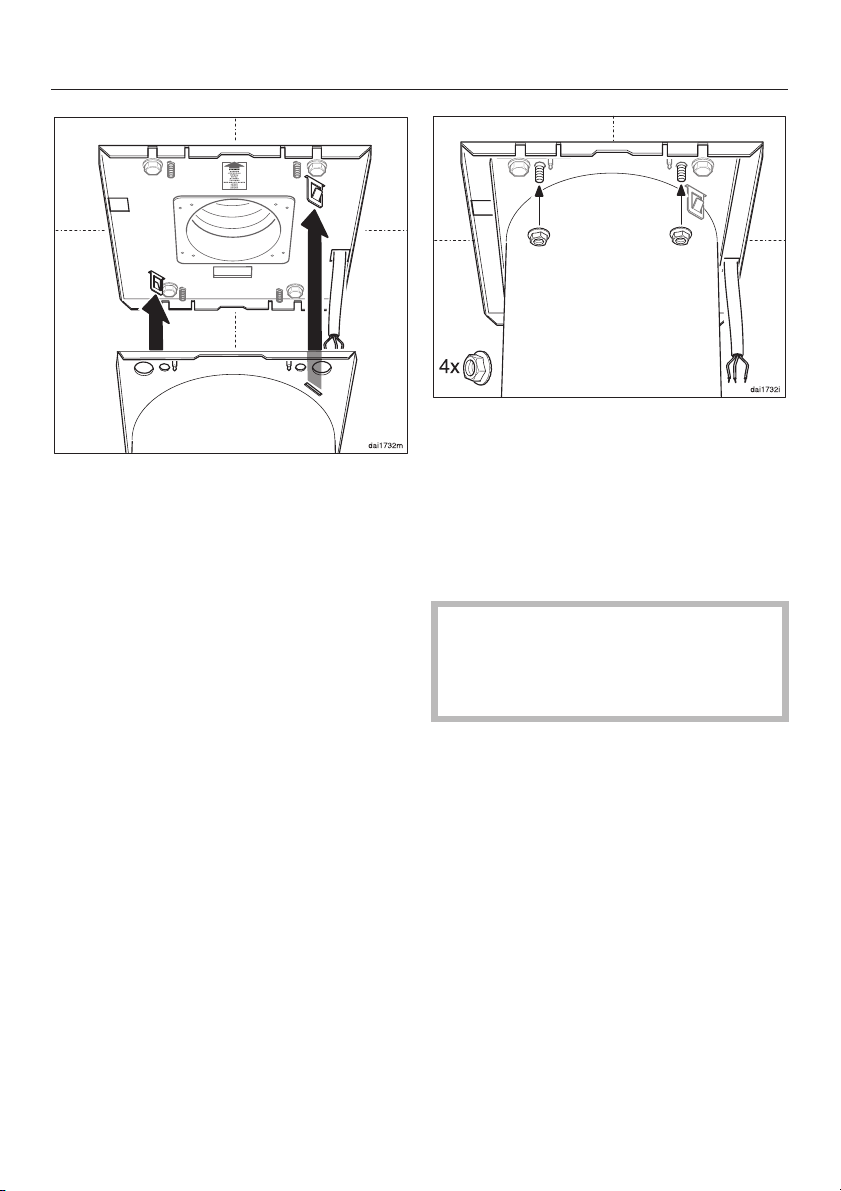

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

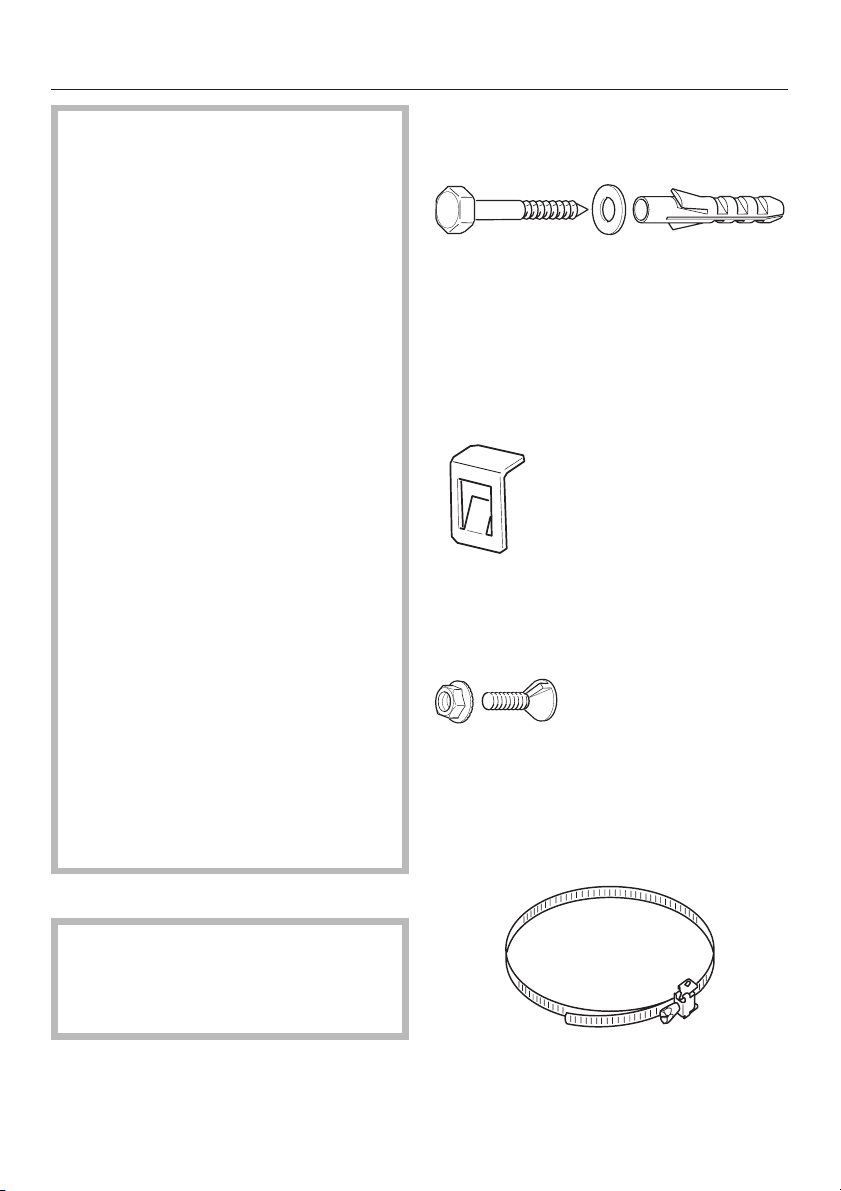

Accessoires d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

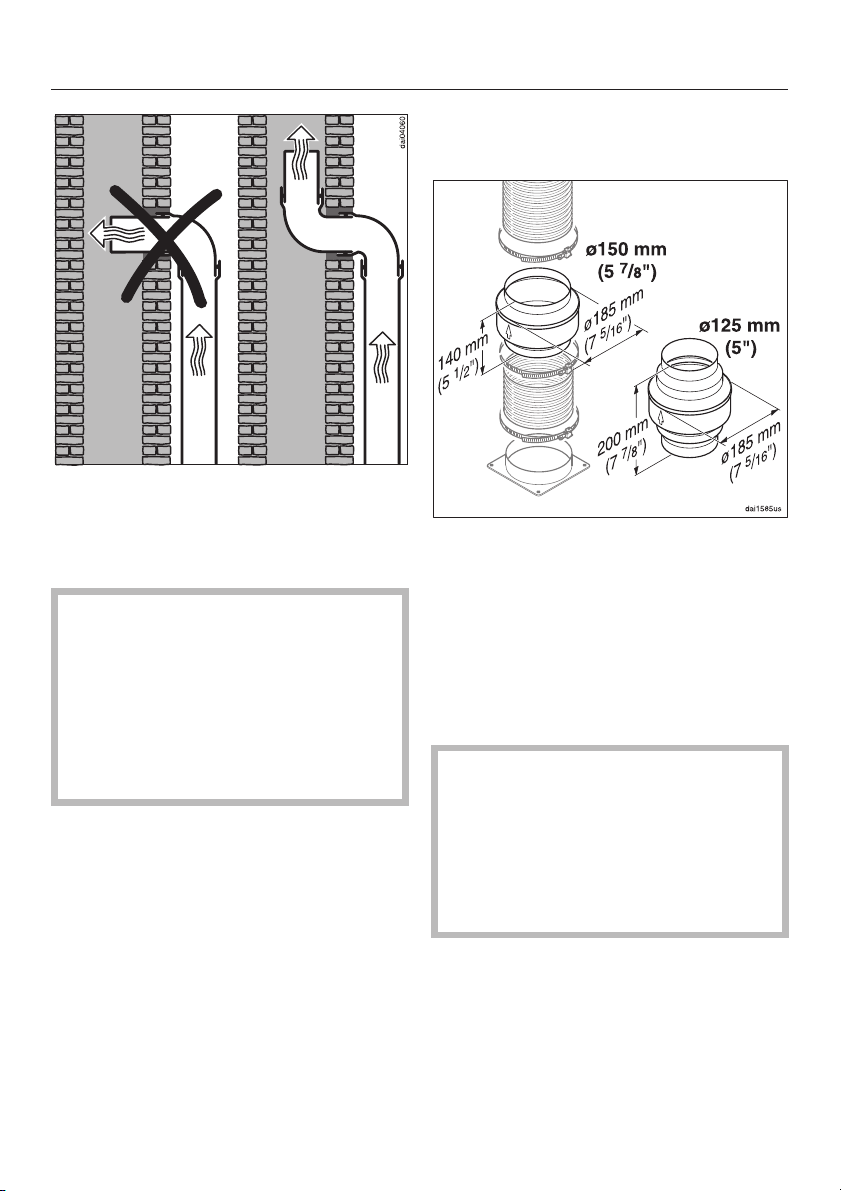

Extraction d’air. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Purgeur de condensat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Protection de l'environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Page 3

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

Veuillez lire toutes les instructions du système de ventilation avant de l’installer ou de l’utiliser.

Cet appareil est conçu pour Cet appareil est destiné à un usage domestique seulement. Toute autre utilisation est déconseillée. Le fabri cant décline toute responsabilité à l’égard des dommages causés par une mauvaise utilisation.

Cet appareil répond aux exigences actuelles en matière de sécurité. L’utilisation inappropriée de cet appareil peut causer des blessures et des dommages matériels.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

évacuer uniquement la fumée et

les odeurs de cuisson.

Confiez l’installation et la mise à la

terre de l’appareil à un profession

nel. Pour garantir la sécurité électrique de l’appareil, il faut le raccorder à une installation de mise à la terre appro priée. Il est essentiel de respecter cette exigence élémentaire en matière de sécurité. En cas de doute, faites vérifier l’installation électrique de la maison par un électricien qualifié. Le fabricant ne peut être tenu responsable des dommages causés par l’absence d’une installation de mise à la terre ou une installation déficiente.

AVERTISSEMENT Cet appareil est destiné à la ventilation générale seulement. Ne l’utilisez pas pour évacuer des vapeurs ou des substances dange reuses ou explosives.

Avant de raccorder l’appareil à la

source d’alimentation électrique, assurez-vous que la tension et la fréquence correspondent à celles indiquées sur la plaque signalétique.

Dans le doute, consultez un électricien

qualifié.

Confiez l’installation et les répara

tions uniquement à un profession nel, conformément aux normes de sé curité en vigueur. Il peut être dangereux de confier ces travaux à des personnes non qualifiées et le fabricant n’en sera pas tenu responsable.

Page 4

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

Cet appareil n’a pas été conçu

pour être utilisé sur un bateau ou dans des engins mobiles, comme des avions ou des véhicules récréatifs, mais c’est toutefois possible dans certaines circonstances. Communiquez vos exigences particulières au détaillant Miele le plus près ou au Service tech nique Miele.

Avant de nettoyer ou de réparer

l’appareil, coupez l’alimentation électrique à partir du panneau de service et bloquez les dispositifs de sectionnement pour éviter que l’alimentation soit rétablie par accident. Si les dispositifs de sectionnement ne peuvent être bloqués, apposez une note d’avertissement bien visible sur le panneau de service.

Avant de jeter un appareil hors

d’usage, débranchez-le, coupez le cordon d’alimentation et retirez les portes, s’il y a lieu, par mesure de sécurité.

Utilisation

Ne laissez pas les enfants se servir

de l’appareil ou jouer avec celui-ci ou ses commandes. Ne laissez pas les personnes âgées ou handicapées se servir de l’appareil sans surveillance.

Ne flambez pas et ne grillez pas

d'aliments à la flamme nue sous la hotte. Les flammes pourraient être aspi rées par la hotte et les filtres à graisses pourraient s'enflammer.

N'utilisez jamais les brûleurs au

gaz sans casserole. Éteignez le brûleur lorsque vous ne l'utilisez pas. Ajustez la flamme du brûleur de façon à ce qu'elle ne dépasse pas de la casserole. Ne faites pas surchauffer les casseroles, par exemple lorsque vous utilisez un wok. La hotte peut être endommagée si les brûleurs et les casseroles émettent trop de chaleur.

N’utilisez pas la hotte si les filtres à

graisses ne sont pas en place.

Nettoyez régulièrement les filtres à

graisse. Les filtres sales consti tuent un risque d’incendie.

N’utilisez jamais un nettoyeur à

vapeur pour nettoyer la hotte. La vapeur peut endommager les compo sants électriques et causer un court-circuit.

Lorsque vous cuisinez sur une

plaque de cuisson, mettez toujours la hotte en marche pour prévenir les dommages causés par la condensation.

Page 5

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES DE FEU DE FRITURE SUR LA CUISINIÈRE :

Ne laissez jamais la surface de

cuisson sans surveillance lorsque les brûleurs sont réglés à des tempéra tures élevées. Les débordements causent de la fumée et les résidus graisseux peuvent s’enflammer. Faites chauffer les huiles graduellement à feu doux ou moyen.

Mettez toujours la hotte en marche

lorsque vous cuisinez à température élevée.

Nettoyez le ventilateur fréquem-

ment. Vous ne devriez pas laisser la graisse s’accumuler dans le ventilateur ou dans les filtres.

Utilisez des casseroles de

grosseur appropriée. Utilisez toujours des casseroles dont la grosseur correspond à celle des éléments de la surface de cuisson.

AVERTISSEMENT POUR RÉDUIRE LES RISQUES DE BLESSURES EN CAS DE FEU DE FRITURE, RESPECTEZ LES CONSIGNES SUIVANTES :

ÉTOUFFEZ LES FLAMMES à

l’aide d’un couvercle étanche, d’une tôle à biscuits ou d’un plateau de métal, puis éteignez le brûleur. ATTENTION AUX BRÛLURES. Si les flammes ne s’éteignent pas immédiate ment, ÉVACUEZ LES LIEUX ET

APPELEZ LES POMPIERS.

NE MANIPULEZ JAMAIS UN

POÊLON ENFLAMMÉ - Vous

pourriez vous brûler.

N’UTILISEZ PAS D’EAU, y

compris les serviettes ou linges mouillés, car il pourrait se produire une violente explosion de vapeur.

Utilisez un extincteur

SEULEMENT : – Si vous disposez d’un extincteur de

classe A-B-C et vous savez vous en servir.

–

S’il s’agit d’un petit feu et celui-ci est concentré dans la zone où il a commencé.

–

Si vous avez appelé les pompiers.

–

Si vous pouvez combattre l’incendie en ayant le dos tourné vers une sortie.

Page 6

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

Installation

, AVERTISSEMENT

Afin de réduire le risque d’incendie, utilisez uniquement des conduits en métal.

Si le fabricant n'indique pas la dis

tance réglementaire, respectez les distances sécuritaires minimales suivantes entre la table de cuisson Miele et la hotte :

22 po (550 mm) pour les tables de

–

cuisson électriques 30 po (762 mm) au-dessus des ta

–

bles de cuisson au gaz,

– 26 po (650 mm) au-dessus d'une

grille électrique à découvert ou d'une friteuse/casserole électrique à découvert.

Si le code du bâtiment en vigueur requiert une plus grande distance, suivez ces recommandations.

S'il y a plus d'un appareil sous la hotte et que les distances de sécurité mini males diffèrent, optez pour la plus grande distance.

Faites attention de ne pas endom

mager les fils électriques ou la plomberie cachés lorsque vous percez des trous dans le mur ou le plafond.

N’installez pas la hotte au-dessus d’une surface de cuisson à com

bustible solide.

Tous les raccords, dispositifs de scellement et matériaux utilisés

pour installer les conduits doivent être

fabriqués de matériaux certifiés

ininflammables.

Ne raccordez jamais la hotte à une

cheminée active, à un évent de sécheuse, à un tuyau d’évent ou à la conduite de ventilation d’une pièce. Demandez les conseils d’un profes sionnel avant de raccorder la hotte à une cheminée ou à un tuyau d’évent inactif.

Les hottes canalisées doivent

toujours être éventées à l’extérieur.

Assurez-vous que la circulation

d’air dans la pièce est suffisante pour la combustion et l’évacuation de tous les appareils de chauffage non électriques (chauffe-eau, cuisinière au gaz, four au gaz, etc.), sinon il pourrait se produire une contre-explosion. Suivez les consignes du fabricant des produits de chauffage et les normes de

sécurité établies par la National Fire Protection Association (NFPA). En cas de doute, consultez un professionnel.

N’utilisez pas de rallonge pour

raccorder l’appareil à l’alimentation électrique, car elle ne permet pas de garantir les conditions de sécurité né cessaires à cet appareil (danger de surchauffe).

Page 7

La hotte fonctionne par extraction d’air. L’air est aspiré vers l’intérieur et nettoyé par les filtres à graisse pour en suite être renvoyé à l’extérieur.

Description des fonctions

La hotte est munie d’un clapet de re tenue. Ce clapet se ferme automati quement lorsque la hotte est arrêtée afin qu’il n’y ait aucun échange d’air entre celui de l’extérieur et celui de la pièce. Lorsque la hotte est en marche, la pression d’air exercée par le ventila teur ouvre automatiquement le clapet et souffle l’air de la pièce et les odeurs de cuisson à l’extérieur.

Page 8

Guide de l’appareil

Page 9

Guide de l’appareil

a Plaque de couvercle

b Cheminée

c Hotte

d Filtres à graisse

e Tableau de commande

f Éclairage au plafond

g Bouton d’éclairage

Pour allumer la lumière et en régler l’intensité.

L’éclairage s’allume et s’éteint indépendamment du ventilateur.

h Bouton marche/arrêt

i Boutons de niveau de

puissance du ventilateur

Sélection de quatre vitesses de ventila teur.

j Arrêt différé

Ce bouton active la fonction d’arrêt différé. Le ventilateur peut être programmé pour arrêter automatique ment après 5 ou 15 minutes.

k Bouton de filtre à graisse

Le indicateur du filtre à graisse s’allume lorsque les filtres à graisse doivent être nettoyés.

Ce bouton peut aussi être utilisé:

pour reprogrammer la minuterie du

–

filtre à graisse après avoir nettoyé les filtres à graisse (consulter "Nettoyage et entretien").

– pour indiquer combien de temps les

filtres à graisse ont été utilisés (consulter "Utilisation / Minuterie de filtre à graisse").

– pour changer le nombre d’heures

comptées par la minuterie de filtre à graisse (consulter "Utilisation / Reprogrammer la minuterie de filtre à

graisse").

Page 10

Fonctionnement

Mise en marche du ventilateur

Appuyez sur l’interrupteur marche/ar

rêt.

Réglage de la puissance

Utilisez les boutons –/+ pour choisir

le niveau de puissance.

& = augmente la vitesse du ventilateur $ = diminue la vitesse du ventilateur

Les niveaux 1 à 3 (voyants verts) sont habituellement utilisés pour la cuisson ordinaire.

Réglage intensif

Le niveau 4 (voyant jaune) ne devrait être utilisé que pendant de courtes pé riodes de temps lorsque vous faites frire ou cuire des aliments à odeurs for tes.

Diminution automatique de la puis sance intensive

La puissance du ventilateur peut être programmée de façon à passer auto matiquement du niveau 4 (puissance

intensive) au niveau 3 après 10 minu tes.

Éteignez le ventilateur et l’éclairage.

Appuyez sur le bouton d’arrêt différé

pendant 10 secondes. Le premier voyant des niveaux de puissance du ventilateur s’allume.

^ Appuyez successivement sur les

boutons suivants :

– l’interrupteur de l’éclairage;

–

le bouton -; et

–

l’interrupteur de l’éclairage, de nou veau.

Page 11

Fonctionnement

Si les voyants des niveaux de puis

sance clignotent, cela signifie que le ré glage automatique n’a pas été activé.

Pour activer le réglage automatique,

appuyez sur le bouton +.

Les voyants des niveaux de puissance s’allument.

Pour annuler le réglage automatique,

appuyez sur le bouton –.

^ Pour sauvegarder le réglage, ap-

puyez sur le bouton d’arrêt différé.

Si le réglage n’est pas mis en mémoire en 4 minutes, la hotte reviendra automatiquement aux données précédentes.

Force du ventilateur

Le débit d’air maximum est de

625 pi

/min. Certains facteurs tels que le diamètre réduit du tuyau d’évacuation et des coudes peuvent avoir une inci dence sur cette valeur.

Niveau1=40%delacapacité maximale Niveau2=60%delacapacité maximale Niveau3=80%delacapacité maximale Niveau 4 = 100 % de la capacité maximale

Page 12

Fonctionnement

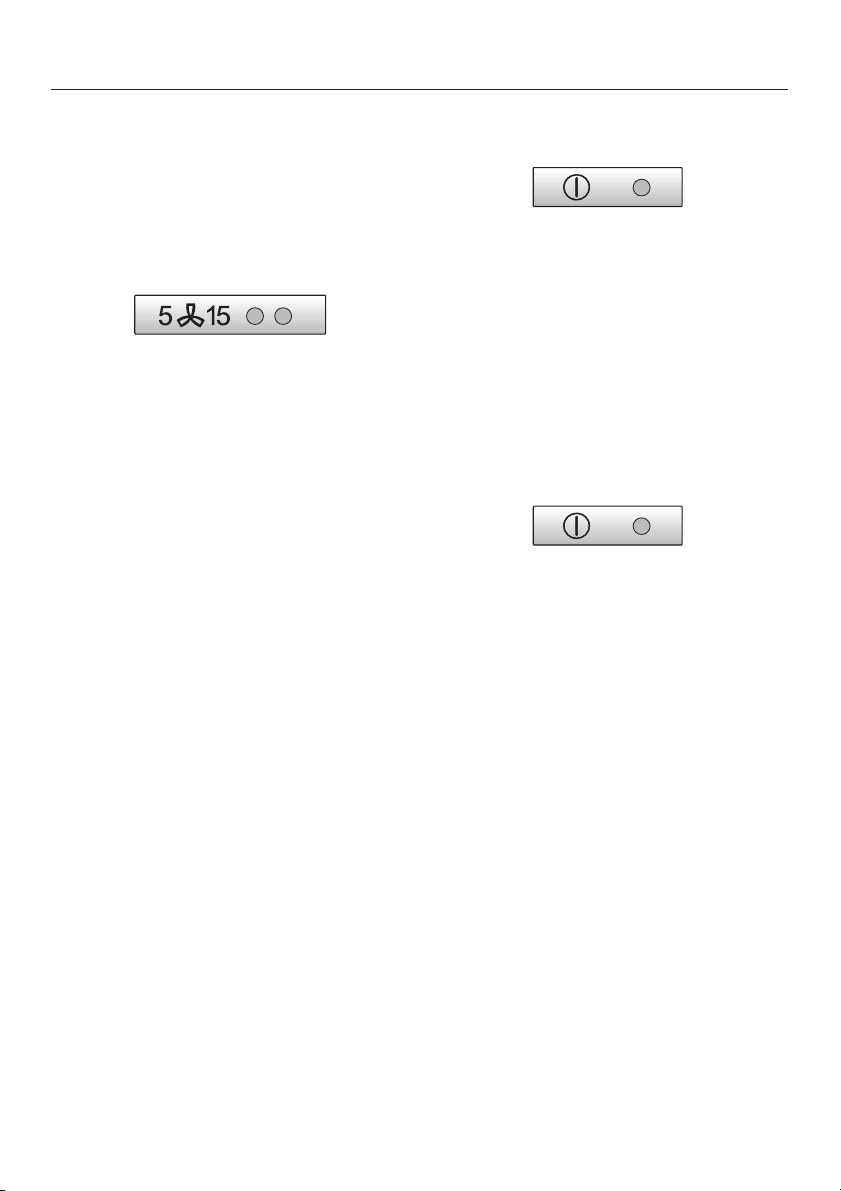

Arrêt différé

Si les odeurs ou la fumée restent dans la cuisine après la cuisson, vous pou vez sélectionner la fonction d’arrêt dif féré pour que la hotte continue de fonc tionner pendant 5 ou 15 minutes.

Appuyez sur le bouton d’arrêt différé

pendant que le ventilateur est encore en marche.

Appuyez une fois = différé de 5 minutes (le voyant de gauche s’allume) Appuyez deux fois = différé de 15 minutes (le voyant de droite s’allume)

Pour annuler la fonction d’arrêt différé, appuyez de nouveau sur le bouton.

Arrêt du ventilateur

Appuyez sur l’interrupteur marche/ar

rêt.

Le voyant s’éteint.

Arrêt automatique

Le ventilateur s’arrête automatiquement 10 heures après l’activation du dernier bouton. L’éclairage reste toutefois allu mé.

^ Appuyez sur l’interrupteur marche/ar-

rêt pour remettre le ventilateur en marche.

Page 13

Fonctionnement

Allumer et éteindre les lampes

Les lampes qui éclairent la surface de cuisson s’allument et s’éteignent indé pendamment du ventilateur.

Appuyez brièvement sur

l’interrupteur de l’éclairage pour allu mer les lampes.

Le voyant de l’éclairage s’allume.

Appuyez de nouveau brièvement sur

l’interrupteur de l’éclairage pour éteindre les lampes.

Le voyant de l’éclairage s’éteint.

Réglage de l’intensité de l’éclairage

Il est possible de régler l’intensité de l’éclairage.

Lorsque les lampes sont allumées,

appuyez sur l’interrupteur de l’éclairage. L’éclairage diminuera jusqu’à ce que vous cessiez d’appuyer sur

l’interrupteur. Si vous appuyez de nouveau sur

l’interrupteur, l’éclairage augmentera jusqu’à ce que vous cessiez d’appuyer sur l’interrupteur.

Si vous appuyez longtemps sur l’interrupteur, l’éclairage changera d’intensité.

^ Appuyez de nouveau sur

l’interrupteur pour éteindre les lampes.

Page 14

Fonctionnement

Minuteries des filtres

Une minuterie compte les heures de fonctionnement du ventilateur. Le voyant des filtres à graisses s’allume après 30 heures d’utilisation. Les filtres à graisses doivent alors être nettoyés.

Après avoir nettoyé et remis en place les filtres à graisses, vous devez repro grammer la minuterie.

Pour ce faire, appuyez sur le bouton

de filtres à graisses pendant environ 3 secondes.

Le voyant s’éteint.

Vérification des minuteries des filtres

Pour vérifier le pourcentage de temps déjà écoulé :

Appuyez sur l’interrupteur marche/ar

rêt pour mettre le ventilateur en marche.

Appuyez sur le bouton de filtres à

graisses. Maintenez votre doigt sur le bouton.

Le nombre de voyants –/+ qui cligno tent montre le pourcentage d’heures écoulées.

1 voyant = moins de 25 % 2 voyants = moins de 50 % 3 voyants = moins de 75 % 4 voyants = moins de 100 %

Ces renseignements resteront stockés dans la mémoire au cas où une panne de courant se produisait.

Page 15

Fonctionnement

Reprogrammer les minuteries

La minuterie des filtres à graisses est déjà programmée à 30 heures. La pé riode de temps programmée peut être de 20, 30, 40 ou 50 heures.

Une période de 20 heures devrait

–

être programmée pour les cuisines où la friture à la poêle ou à la friteuse est fréquente.

Une période de 20 heures devrait

–

aussi être programmée si la cuisine est utilisée seulement à l’occasion. De cette façon, la graisse accumulée ne durcira pas sur les filtres et le nettoyage en sera facilité.

^ Appuyez sur l’interrupteur marche/ar-

rêt pour arrêter le ventilateur.

^ Appuyez sur le bouton d’arrêt différé

et le bouton de filtres à graisses en même temps.

Le voyant des filtres à graisses et un des voyants –/+ clignotent.

Le voyant allumé indique le temps pro grammé :

voyant en partant de la gauche

= 20 heures

voyant en partant de la gauche

= 30 heures

voyant en partant de la gauche

= 40 heures

voyant en partant de la gauche

= 50 heures

Utilisez les boutons –/+ pour choisir

le temps désiré. Programmez le choix en appuyant

sur le bouton de filtres à graisses.

Si le réglage n’est pas mis en mémoire en 4 minutes, la hotte reviendra automatiquement aux données précédentes.

Page 16

Nettoyage et entretien

Avant de nettoyer ou de faire l’entretien de la hotte, la débrancher de la source d’électricité en retirant le fusible, la débranchant ou en fai sant "sauter" le disjoncteur à la main.

Nettoyer le boîtier

Ne jamais nettoyer la hotte avec

un nettoyant abrasif, un tampon à récurer, de la laine d’acier, du sol vant ou un produit caustique (net toyant pour le four). Ils vont endom mager la surface.

^ Toutes les surfaces externes et les

commandes peuvent être nettoyées à l’eau chaude et au savon liquide à l’aide d’une éponge douce.

^ Sécher avec un linge doux.

Ne pas utiliser beaucoup d’eau lors du nettoyage des commandes. L’eau pourrait pénétrer les pièces électroniques et les endommager.

Acier inoxydable

Les surfaces en acier inoxydable peu vent être nettoyées avec un nettoyeur

pour acier inoxydable non abrasif. Pour prévenir la saleté, un traitement

pour acier inoxydable peut aussi être utilisé. Appliquer avec modération en pressant uniformément.

Commandes

Ces commandes peuvent se déco lorer ou s’endommager si elles ne sont pas nettoyées régulièrement. Ne pas se servir un nettoyeur pour acier inoxydable sur ces commandes.

Nettoyer les surfaces en verre avec

un nettoyeur pour le verre. Éviter: –

les nettoyeurs contenant du soude, des acides ou du chlorure,

–

les agents nettoyants abrasifs par ex. nettoyeurs en poudre ou en crème,

–

les éponges abrasives, par ex. tam pons à récurer ou éponges ayant été utilisées avec des nettoyeurs abra sifs.

Ils vont endommager la surface.

Page 17

Filtres à graisses

Nettoyage et entretien

Les filtres à graisses en métal réutilisa bles retiennent les particules solides présentes dans l’air qui est évacué de la cuisine (comme la graisse, la pous sière, etc.).

Les filtres à graisses doivent être net toyés toutes les 3 ou 4 semaines ou lorsque le voyant des filtres à graisses s’allume.

Un filtre sale représente un risque d’incendie.

Pour retirer les filtres à graisses, tirez

les pinces de verrouillage (1) vers l’avant. Abaissez les filtres (2) à 45° et décrochez-les à l’arrière (3) pour les enlever. Tenez les filtres à graisses de façon à ce qu’ils ne tombent pas sur la table de cuisson.

Page 18

Nettoyage et entretien

Nettoyage des filtres à graisses

À la main : utilisez une brosse à ré

curer et de l'eau tiède savonneuse. N'utilisez pas de détergent non dilué, de nettoyants tout usage puissants, de vaporisateurs pour four, de net toyants abrasifs ou de produits anti tartre. Ils pourraient endommager les filtres.

Au lave-vaisselle : placez les filtres

dans le panier inférieur, à la verticale. Assurez-vous qu'ils n'entravent pas le mouvement du bras gicleur. Utilisez un programme à température élevée, comme "Heavy Soil" (très sale) ou "Pots and pans" (chaudrons et casseroles). Utilisez la quantité de détergent recommandée. Une trop grande quantité de détergent pourrait endommager les filtres.

Dépendant du détergent, nettoyer les filtres à graisse dans le lave-vaisselle peut décolorer la sur face du filtre de façon permanente. Le rendement du filtre ne sera pas affecté par cette décoloration.

Si les filtres sont installés incorrecte ment, insérer un petit tournevis dans la

fente sur le rebord pour le déloger du

boîtier.

Après avoir remis les filtres à graisse,

pousser le bouton du filtre à graisse pendant 3 secondes pour régler la minuterie. La lumière indicatrice va s’éteindre.

Si les filtres à graisse sont nettoyés

avant que la minuterie soit rendue au maximum, vous devriez pousser sur le bouton du filtre à graisse pendant 6 secondes pour remettre le comp teur à zéro.

Après le nettoyage, vous pouvez pla cer les filtres sur une serviette pour sécher à l’air.

Lorsque vous retirez les filtres, net toyer toute saleté ou graisse du boî tier pour éviter les incendies.

Lorsque vous remettez les filtres à graisse en place, s’assurer que les pin ces de blocage soient visibles et fai sant face au bas vers la surface de cuisson.

Page 19

Changer les ampoules électriques

Avant de changer les ampoules électriques, débrancher la hotte de la source électrique en retirant le fu sible, en la débranchant ou en fai sant "sauter" le disjoncteur à la main.

Nettoyage et entretien

Les ampoules à l’halogène devien nent brûlantes lorsqu’elles sont allu mées et peuvent brûler les mains. Ne pas essayer d’enlever les ampoules avant qu’elles aient eu assez de temps pour refroidir.

Ne pas toucher la surface de l’ampoule. Les empreintes de doigts ou les huiles corporelles déposées sur l’ampoule, réduisent sa durabilité. Veuillez suivre les instructions du fabricant des ampoules.

Enlever l’anneau extérieur, a.

^ ^ Tenir l’écran de verre, c, tout en dé-

tachant l’attache, b. Faire attention de ne pas laisser tomber le verre.

^ Retirer l’ancienne ampoule, d, de sa

douille et la remplacer par une neuve.

^ Remettre l’écran de verre, l’attache et

l’anneau extérieur.

Ne jamais utiliser d’ampoules sans l’écran de verre, c, en place. Le verre a été conçu spécifiquement pour filtrer les rayons néfastes de lu mière.

Page 20

Service après-vente

Si vous ne pouvez pas régler certaines pannes, communiquez avec le Service technique Miele :

l 1 800 565-6435

[email protected]

Lorsque vous communiquez avec le Service technique, précisez le modèle et le numéro de série de votre appareil. Ces renseignements figurent sur la plaque signalétique qui est visible une fois que vous avez retiré les filtres à graisses.

Page 21

Instructions d’installation

Page 22

Support de structure

La plaque de montage au plafond soutient le poids de la hotte. Cette plaque doit être fixée à un cadre de structure rigide entièrement soutenu par les solives du plafond ou direc tement fixé à celles-ci. Ne fixez pas la plaque directement au plafond au moyen d’ancres, de chevilles de type "Molly" ou de boulons à ailettes.

Page 23

Renseignements électriques

Tous les travaux en électricité de vraient être effectués par un électri cien qualifié selon les normes de sé curité locales et nationales. L’installation, les réparations et au tres travaux effectués par une per sonne non qualifiée pourraient être dangereux. Le fabricant ne sera pas tenu responsable de travaux non au torisés. S’assurer de mettre l’appareil à arrêt lors de l’installation ou si des répara tions sont effectuées.

^ Avant d’installer la hotte, assu-

rez-vous que les données techniques

- tension, charge et intensité du courant - indiquées sur la plaque signalétique de l’appareil (située derrière les filtres à graisses) correspondent bien à celles du réseau électrique de la résidence.

Si vous avez des questions concernant le raccordement électrique de votre appareil à votre source électrique, consul ter un électricien certifié ou téléphoner au Département du service technique Miele.

Important

La hotte doit être câblée en consé quence:

Fil noir/rouge:. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . brancher à L1 (sous tension)

Fil blanc: . . . . . . . brancher à N (neutre)

Fil vert: . . . . brancher à GND (de terre)

Charge maximale

DA 220-3 . . . . . . . . . . . . . . . . . . . 430 W

Éclairage . . . . . . . . . . . . . . . . . 4 x 20 W

Tension . . . . . . . . . . . . . . . . . . . . . 120 V

Fréquence . . . . . . . . . . . . . . . . . . 60 Hz

Classification de circuit . . . . . . . . . 15 A

l 1-800-565-6435

AVERTISSEMENT: CET APPAREIL DOIT ÊTRE MIS À LA TERRE

Page 24

Dimensions de l’appareil

a Trous pour boulons de montage b Autres positions pour faire passer le cordon électrique c Raccord d’évacuation 150 mm de diamètre

Page 25

Installation

Ne pas installer cette hotte d’évacuation au-dessus de cuisiniè res qui fonctionnent au carburant li quide.

Si le fabricant n'indique pas la dis tance réglementaire, respectez les distances sécuritaires minimales sui vantes entre la table de cuisson Miele et la hotte :

- 22 po (550 mm) pour les tables de cuisson électrique,

- 30 po (762 mm) pour les tables de cuisson au gaz,

- 26 po (650 cm) pour une grille électrique à découvert ou une friteuse/casserole électrique à découvert.

S’il y a plus d’un appareil sous la hotte et que les distances de sécurité minimales diffèrent, optez toujours pour la plus grande distance.

Accessoires d’installation

4 vis 8 x 60 mm avec 4 rondelles

(Les ancres murales S10 comprises dans l’emballage ne doivent pas être utilisées au Canada.)

2 attaches à ressort pour suspendre la hotte à la plaque de montage

Respectez le code du bâtiment en vigueur lorsque vous installez la hotte.

Consultez la section "Instructions im portantes sur la sécurité" pour plus de précisions.

AVERTISSEMENT: Durant le processus d’installation, faire attention de ne pas se blesser sur les rebords coupants.

4 vis à tête fraisée M 6 x 20 mm avec

nez et 4 écrous de blocage M 6 pour fixer le

bloc moteur

1 collier de serrage pour fixer le conduit

Page 26

Installation

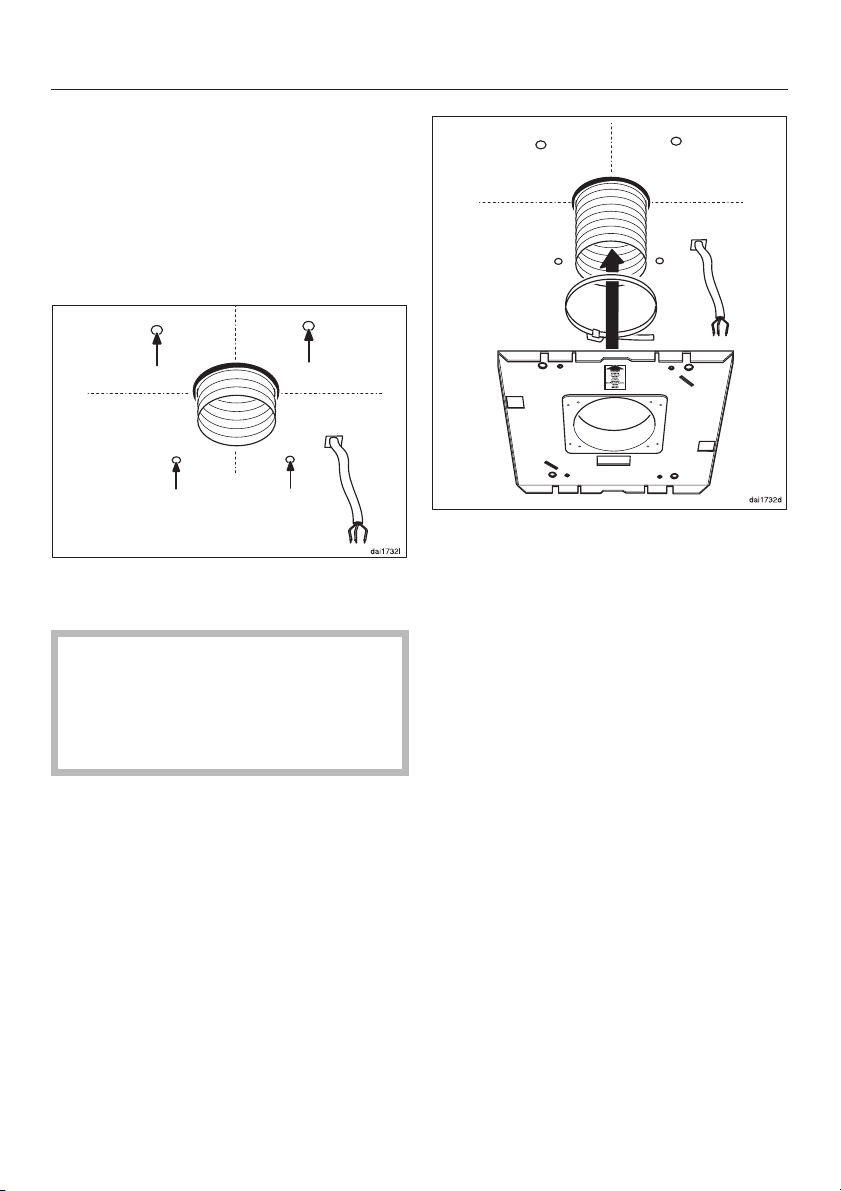

^ Découper un trou de 7

(190 mm) de diamètre dans le plafond, juste au-dessus du centre de la surface de cuisson, afin de laisser passer le conduit d’évacuation.

Le diamètre du raccord d’évacuation est de 6 po (150 mm).

/2po

^ Tenir la plaque de montage jusqu’au

plafond afin que la flèche orange puisse faire face à l’avant de la hotte et s’aligner avec la ligne tracée sur le plafond.

Inscrire l’emplacement pour les quatre boulons de montage a pour mettre en place la plaque de mon

tage et déterminer la position du trou où le cordon électrique b passera.

Choisir un trou qui représentera la distance la plus courte pour que le cable électrique b puisse atteindre la prise située au haut de la che minée de la hotte.

Passer la conduite et le cable élec trique à travers leurs trous respectifs dans le plafond.

Page 27

Si une conduite de 150 mm n’est pas possible, il faudra donc une conduite de 125 mm utilisée avec un collet de réduction disponible par le biais du Département du service technique Miele (consulter "Installation / Extraction d’air" pour de plus amples renseigne ments).

^ Percer quatre trous de 5 mm au pla-

fond.

Installation

^ Solidifier la conduite à la plaque de

montage en vous servant d’une pince à tuyau.

Les supports muraux S10 compris dans l’emballage ne doivent pas être utilisés au Canada. S’assurer que le plafond soit assez stable pour soutenir la hotte.

Page 28

Installation

^ Insérer l’extrémité recourbée des

deux attaches à ressort dans les fentes prévues à cet effet et faire basculer les attaches d’un angle de 90 degrés pour que les languettes soient face au centre du support de montage.

Visser la plaque de montage à tra

vers le plafond et dans le cadre de structure en vous servant de larges boulons et de rondelles 8 x 60. Une fois resserrés, s’assurer que la plaque de montage puisse porter en toute sécurité le poids de la hotte.

Tirer le cordon électrique à travers la plaque de montage.

Insérer les quatre vis fraisées de M 6 x 20 dans les trous renfoncés du dessus.

Fixer la tête des vis à l’aide de ruban adhésif pour qu’elles ne soient pas poussées vers le haut au moment de serrer les écrous.

Page 29

^ Avec l’aide d’au moins deux person-

nes, soulever la hotte et guider les pinces à ressorts dans leurs fentes respectives sur le collet au haut de la cheminée.

S’assurer de bien les emboîter et que la hotte soit suspendue solidement des pinces à ressorts avant de laisser supporter le poids.

Installation

Fixer solidement la bride au plafond

à l’aide des écrous M6.

^ Raccourcir le cable électrique le plus

possible et l’attacher au bloc du terminal à l’intérieur de la cheminée. Consulter "Renseignements électriques".

Avant de brancher l’appareil, lire les sections "Avertissements et instructions de sécurité" ainsi que "Renseignements électriques".

Page 30

Installation

Pour conclure, faire attention de ne

pas égratigner la cheminée, pousser le couvercle de la plaque vers le haut jusqu’à ce que les pinces à ressorts d’ancrage s’emboîtent. Si installé correctement, le couvercle devrait être bien en place et au même niveau que le plafond.

Avant d’utiliser l’appareil, enlever le

filtre à graisse et retirer la pellicule de protection du cadre du filtre. Remettre le filtre.

Page 31

Extraction d’air

Danger de gaz toxique.

Les appareils de cuisson au gaz dé gagent du monoxyde de carbone, qui peut être dangereux ou mortel si respiré. Les gaz d’échappement

aspirés par la hotte doivent être évacués à l’extérieur de l’immeuble uniquement Les conduits d’évacuation ne doi vent pas aboutir dans le grenier, le garage, le vide sanitaire, etc.

Veuillez lire et suivre les

"INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ" pour réduire les ris-

ques de blessures. Respectez le code du bâtiment en vigueur lorsque vous installez la hotte.

Conduits et raccords d’échapement

– Le conduit doit être le plus court et le

plus droit possible, et il faut réduire au minimum le nombre de coudes.

–

Pour que l’extraction d’air soit le plus efficace possible, le diamètre du conduit ne devrait pas être inférieur à 6 po (150 mm). Les conduits plats nuisent aussi à l’efficacité de l’extraction d’air.

AVERTISSEMENT

Pour réduire les risques d’incendie, utilisez uniquement des conduits en métal.

Afin de prévenir les incendies

et d’évacuer l’air adéquatement, assurez-vous que le conduit d’évacuation aboutit à l’extérieur et non dans les murs, les pla fonds, le grenier, le garage ou le vide sanitaire.

– Utilisez des tuyaux lisses ou flexibles

fabriqués de matériaux ininflammables conçus pour les conduits d’échappement.

– Là où le conduit est horizontal, ce-

lui-ci doit s’écarter de la hotte d’au

moins tous les mètres) afin d’éviter que des gouttes de condensation tombent dans l’appareil.

–

Si les conduits d’échappement pas sent par un mur extérieur, vous pou vez utiliser l’évent mural télescopique de Miele.

/8po à tous les pieds (1 cm à

–

Les niveaux de bruit émis par la hotte augmenteront si des conduits plats ou ronds d’un diamètre inférieur à 6 po (150 mm) sont utilisés.

Page 32

Extraction d’air

Si les conduits d’échappement passent par un tuyau d’évent inactif, l’air doit être expulsé parallèlement à la direction de la circulation d’air dans le tuyau.

Ne raccordez jamais la hotte à une cheminée active, à un évent de sécheuse, à un tuyau d’évent ou à la conduite de ventilation d’une pièce. Demandez les conseils d’un profes sionnel avant de raccorder la hotte à une cheminée ou à un tuyau d’évent inactif.

Important :

Si les conduits traversent des pièces, des plafonds, des garages, etc. où la température varie, il peut être néces saire de recourir à de l’isolant pour ré duire la condensation.

Purgeur de condensat

accessoire optionnel

Dans certains cas, un purgeur de condensat peut aussi s’avérer nécessaire pour recueillir et évacuer les condensats. Cet accessoire optionnel est offert pour les conduits d’un diamètre de 5 po (125 mm) ou de 5 (150 mm)

Si vous installez un purgeur de condensat, assurez-vous qu’il est en position verticale et qu’il est situé, dans la mesure du possible, directe ment au-dessus de la sortie d’air. La flèche sur le boîtier indique le sens de l’évacuation.

/8po

Page 33

Protection de l'environnement

Enlèvement des produits d’emballage

La boîte de carton et les produits d’emballage protègent l’appareil durant le transport. Ces matériaux sont biodé gradables et recyclables. Veuillez les recycler.

Pour prévenir les risques de suffoca tion, débarrassez-vous des emballa ges, sacs et autres produits en plas tique en toute sécurité et tenez-les hors de la portée des enfants.

Mise au rebut de votre ancien appareil

Les vieux appareils peuvent contenir des matériaux recyclables. Veuillez communiquer avec le centre de

recyclage de votre localité pour savoir comment les recycler.

Avant de mettre au rebut votre ancienne hotte, débranchez-la et coupez le cordon d’alimentation électrique pour prévenir les accidents.

333435

Page 34

Page 35

Page 36

Tous droits de modification réservés / 0607

Pour obtenir la version la plus récente du guide, consultez le site Web de Miele.

M.-Nr. 06 995 470 / 00

fr - CDN
