Notice d’utilisation et de montage Hotte aspirante

Lisez impérativement cette notice d’utilisation et de montage avant d’installer et de mettre en service votre appareil. Vous assurerez ainsi votre protection et éviterez de détériorer votre appareil.

M.-Nr. 09 723 510fr-FR

Page 2

Table des matières

Votre contribution à la protection de l’environnement . . . . . . . . . . . . . . . . . . . 3

Prescriptions de sécurité et mises en garde. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Description de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Description du fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Manette de commande .............................................12

Enclenchement du moteur d'aspiration ..............................12

Sélection de l'allure..............................................12

Allure intensive .................................................12

Arrêt du moteur d'aspiration .......................................12

Enclenchement de l'éclairage .....................................13

Arrêt de l'éclairage ..............................................13

Arrêt automatique de l'allure intensive ...............................13

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Carrosserie ......................................................14

Filtres à graisses ..................................................14

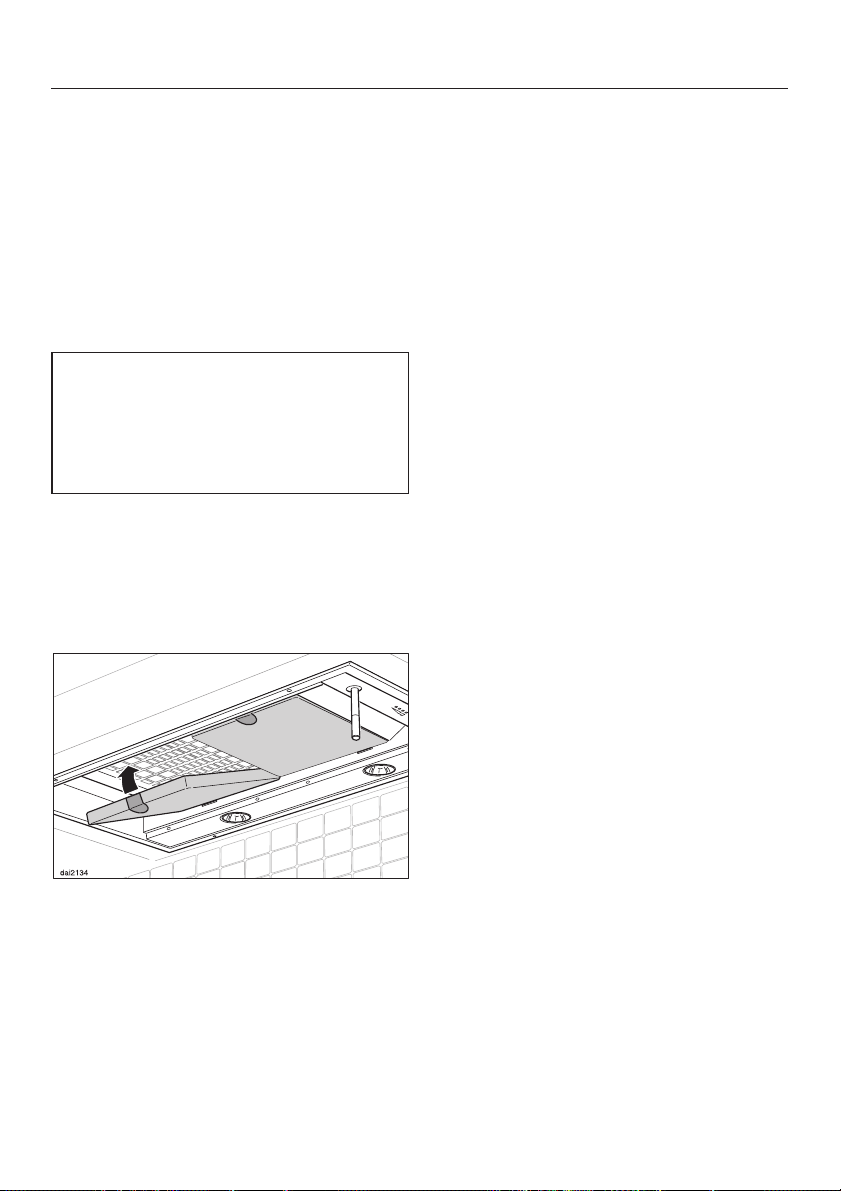

Mise en place/remplacement des filtres à charbon actif ...................16

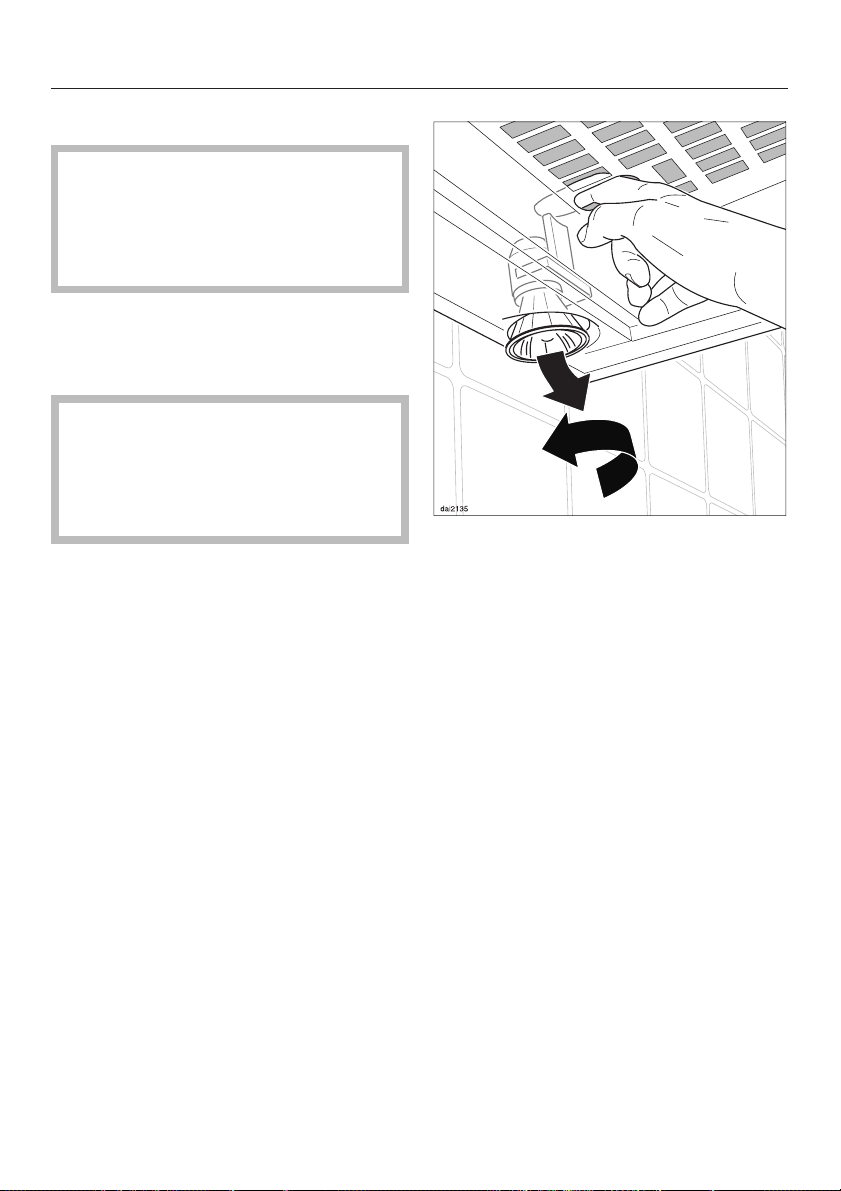

Remplacement de l'éclairage ........................................17

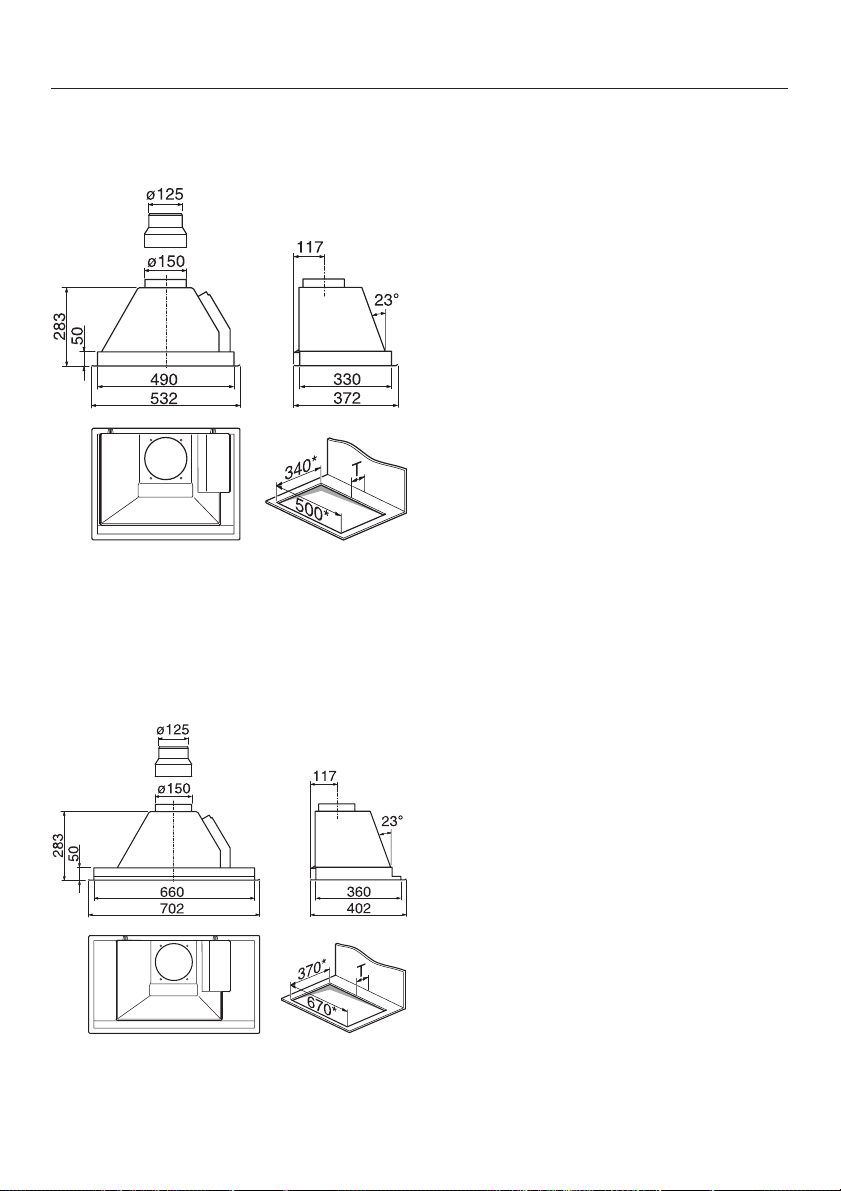

Cotes de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Distance entre la table de cuisson et la hotte .........................19

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

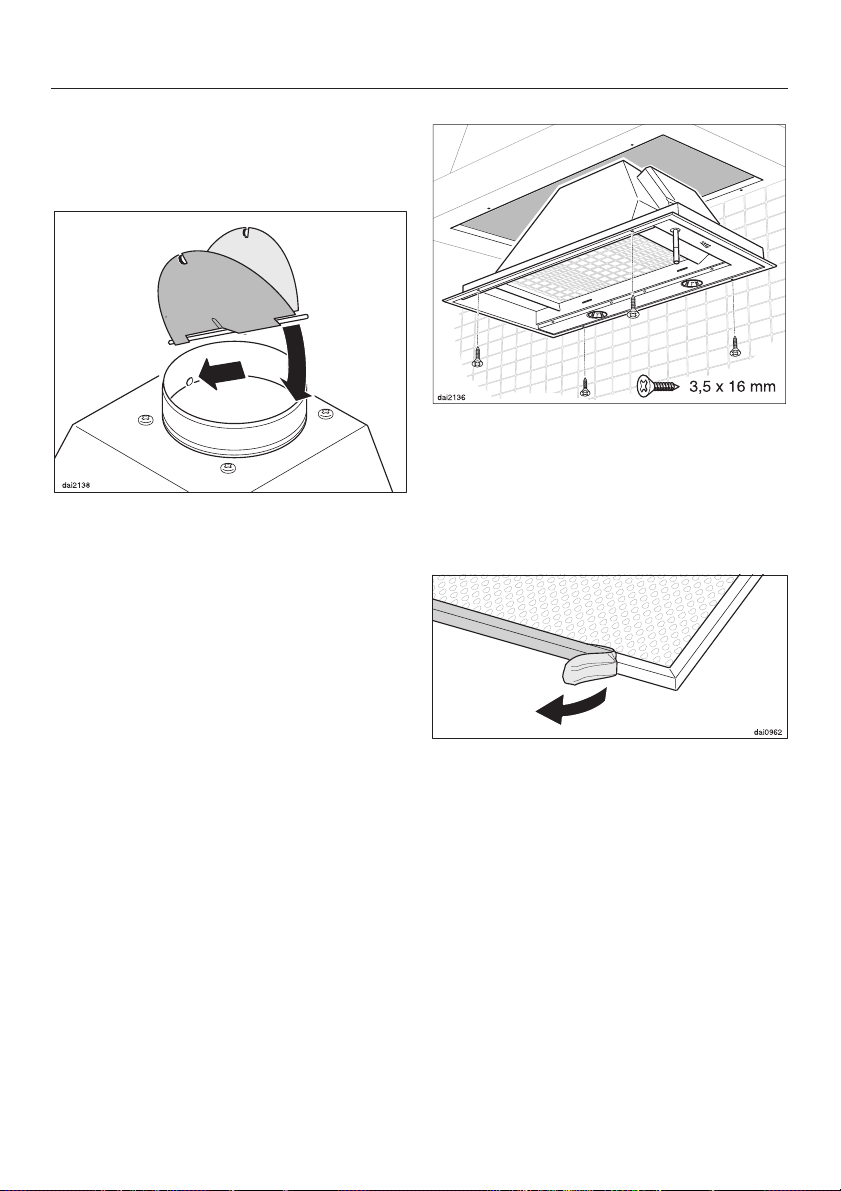

Montage du clapet antiretour ........................................20

Encastrement.....................................................20

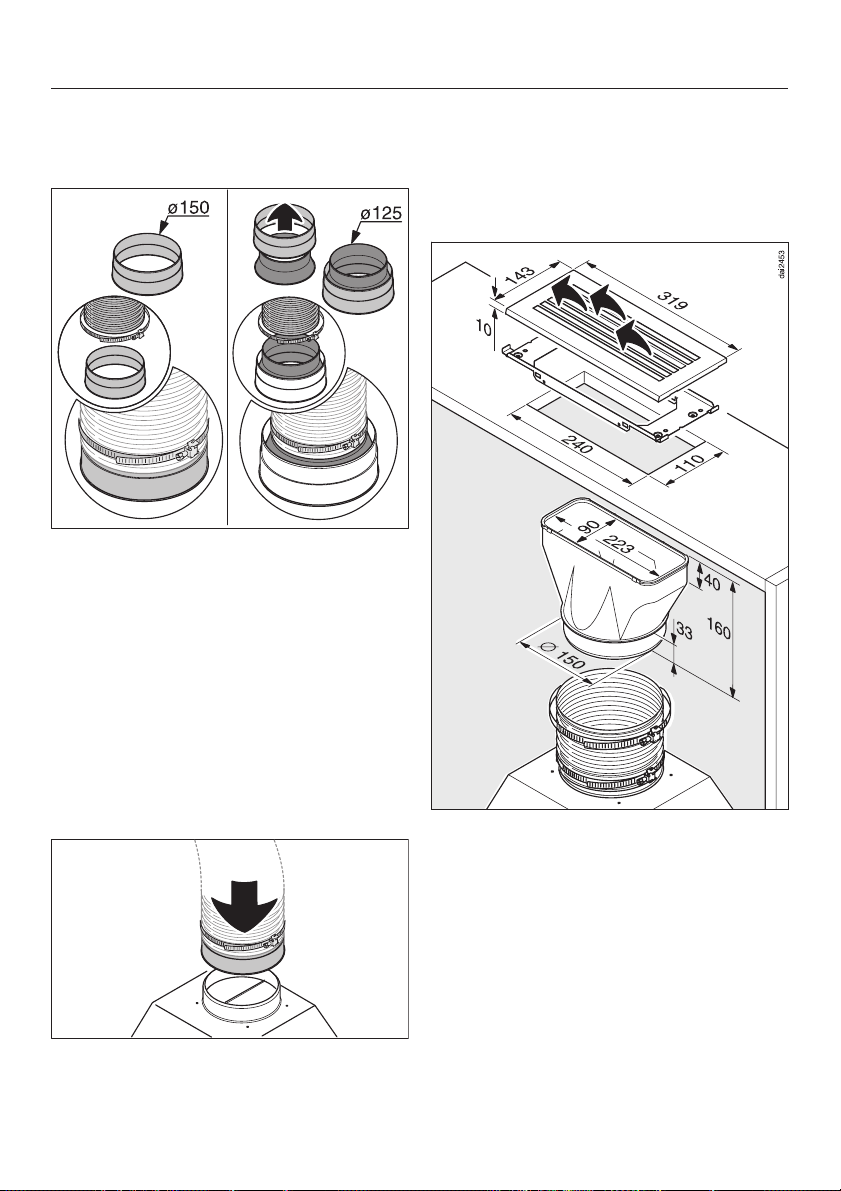

Préparation pour fonctionnement à évacuation...........................21

Raccordement au recyclage .........................................21

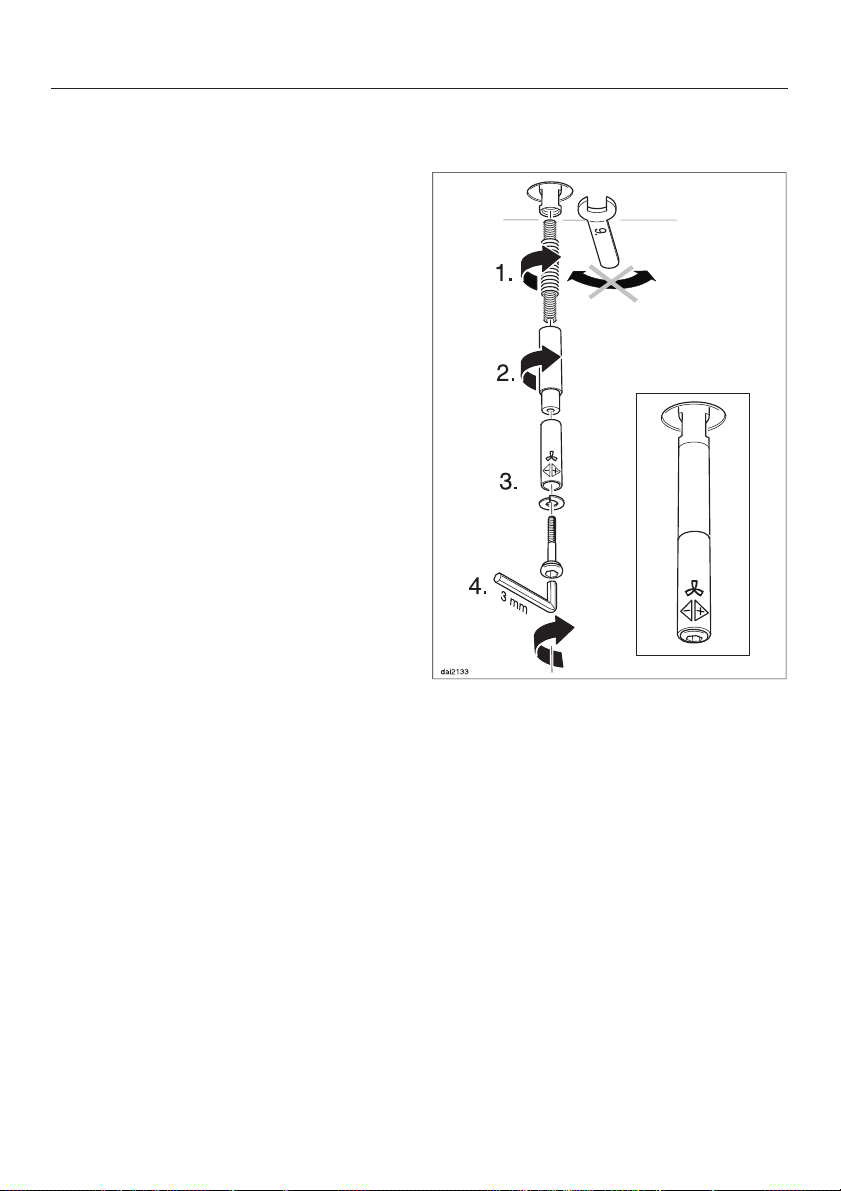

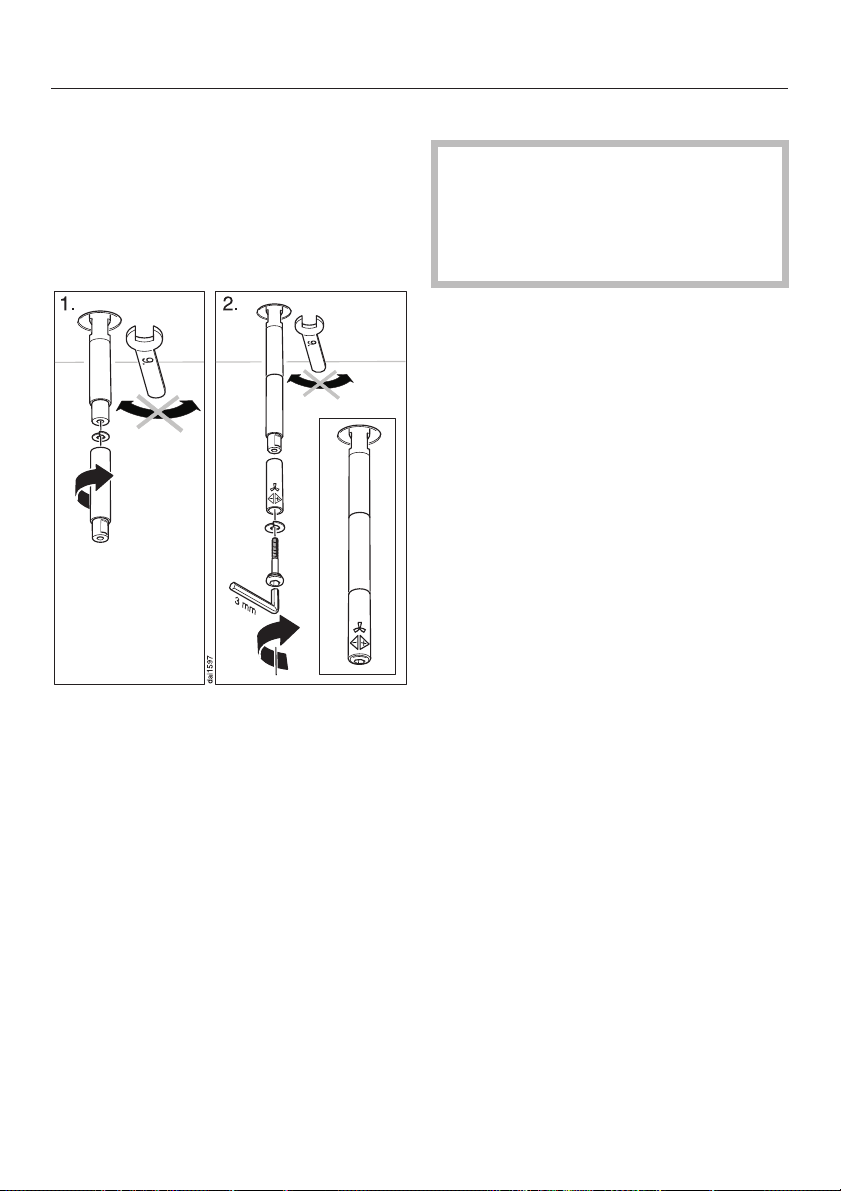

Montage de la manette de commande .................................22

Branchement électrique ............................................23

Conduit d'évacuation d'air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Piège à eau condensée.............................................25

Réducteur de bruit.................................................26

Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Fonctionnement avec le module DSM 400 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Contact sec....................................................28

Raccordement d'un interrupteur d'éclairage ..........................28

Service Après Vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Page 3

Votre contribution à la protection de l’environnement

Emballages de transport

Nos emballages protègent votre appa reil contre les avaries de transport. Les matériaux utilisés ont été sélectionnés pour leurs critères écologiques afin d'en faciliter le recyclage. Le recyclage des emballages permet d'économiser les matières premières et de réduire le volume des déchets. Vous pouvez rap porter vos emballages à votre reven deur. Certains types d'emballages (sa chets plastique, polystyrène, etc.) peu vent s'avérer dangereux pour les en fants. Risque d'asphyxie ! Tenez tous vos emballages hors de portée des enfants et jetez-les dès que possible.

Votre ancien appareil

Les appareils électriques et électroni

ques dont on se débarrasse contien nent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques écessaires au bon fonctionnement et à la sécurité des ap pareils. Si vous déposez ces appareils usagés avec vos ordures ménagères

ou les manipulez de manière inadé quate, vous risquez de nuire à votre

santé et à l'environnement. Ne jetez ja

mais vos anciens appareils avec vos ordures ménagères !

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécialement dédié à l'éva cuation de ce type d'appareil. Afin de prévenir tout risque d'accident, veuillez garder votre ancien appareil hors de portée des enfants jusqu'à son enlève ment.

Page 4

Prescriptions de sécurité et mises en garde

Cette hotte ne convient pas à une Cette hotte répond aux réglementa tions de sécurité en vigueur. Une utilisation inappropriée peut néan moins causer des dommages cor porels et matériels.

utilisation en extérieur.

Toute autre type d'utilisation est interdit. Miele n'est pas responsable de dom mages causés par une utilisation incor recte, non conforme aux prescriptions.

Lisez cette notice avec attention avant de mettre votre hotte en ser vice. Elle vous fournit des informa tions importantes sur le montage, la sécurité, l'utilisation et l'entretien de cette hotte. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

Conservez cette notice d'utilisation et de montage et remettez-la à un éventuel futur propriétaire.

Utilisation conforme

Cette hotte est destinée à une utili-

sation de type domestique, à la maison ou dans les environnements suivants par exemple

–

dans les magasins, bureaux et au tres environnements de travail simi laires

–

dans les exploitations agricoles

–

à l'usage des clients dans les hôtels, les pensions ou les gites ou autre type de logement.

Uttilisez la hotte uniquement dans le

cadre domestique pour aspirer et net toyer les fumées générées par la cuis son d'aliments.

Les personnes qui ne sont pas en

mesure d'utiliser cette hotte en toute sécurité en raison de déficiences physi ques, sensorielles ou mentales ne doi vent pas l'utiliser sans la surveillance d'une personne responsable.

Précautions à prendre avec les enfants

Surveillez les enfants lorsqu'ils

jouent à proximité de la hotte. Ne laissez pas les enfants jouer avec cet appareil.

Les enfants de moins de huit ans

doivent être tenus à l'écart de la hotte à moins d'être constamment surveillés.

Les enfants à partir de huit ans sont

autorisés à utiliser la hotte sans surveil lance uniquement si vous leur avez ex pliqué comment l'utiliser sans danger. Ils doivent être conscients des risques encourus en cas de mauvaise manipu lation.

Sur les hottes équipées d'un halo

gène, les lampes chauffent beaucoup pendant le fonctionnement et restent chaudes quelque temps après l'arrêt. Empêchez les enfants de toucher aux

lampes jusqu'à ce qu'elles aient suffi

samment refroidi pour qu'ils ne risquent pas de se brûler.

Page 5

Prescriptions de sécurité et mises en garde

Sécurité technique

Vérifiez avant le montage que la

hotte n'est pas abîmée. Ne mettez ja mais un appareil endommagé en ser vice. Un appareil endommagé peut mettre votre sécurité en péril.

Comparez les caractéristiques de

raccordement (tension et fréquence) in diquées sur la plaque signalétique avec celles du réseau avant de bran cher la hotte (voir "Branchement élec trique"). Ces données doivent impérativement correspondre pour éviter toute détério ration de l'appareil. Interrogez un électricien en cas de doute.

La sécurité électrique de cette hotte

n'est garantie que si elle est raccordée à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire soit remplie. En cas de doute, faites vérifier l'installation par un électricien. Le fabricant ne peut être tenu pour responsable de dégâts causés par une mise à la terre manquante ou défectueuse à l'installation (décharge électrique).

Utilisez uniquement la hotte montée

afin que son bon fonctionnement soit garanti.

Les interventions techniques ne doi

vent être exécutées que par des pro fessionnels agréés par le fabricant.

Les travaux d'installation, d'entretien ou de réparation incorrects peuvent en traîner de graves dangers pour l'utilisa teur, pour lesquels le fabricant décline toute responsabilité.

Remplacez les pièces défectueuses

uniquement par des pièces détachées d'origine Miele. Ces pièces sont les seules dont le fabricant garantit qu'elles remplissent les conditions de sécurité.

Lors de travaux d'installation ou

d'entretien ou en cas de réparations, la hotte doit être mise hors tension. La hotte n'est déconnectée du réseau que lorsque l'une des conditions suivantes est remplie :

– les fusibles de l'installation domes-

tique sont ôtés.

– le cordon d'alimentation est débran-

ché. En cas de branchement avec une prise : Ne tirez pas sur le cordon, mais sur la fiche pour débrancher l'appareil.

N'ouvrez la carrosserie que pour les

opérations nécessaires au montage et au nettoyage. Ne jamais ouvrir d'autres parties de la carrosserie. Un contact éventuel avec les raccorde ments sous tension et la modification des composants électriques et mécani ques constituent un danger pour vous et peuvent perturber le fonctionnement de l'appareil.

Page 6

Prescriptions de sécurité et mises en garde

Ne branchez pas la hotte avec une

rallonge ou une multiprise non appro priés, qui ne garantissent pas la sécu rité suffisante (risque de surchauffe ...).

Cette hotte ne doit pas être installée

sur des engins en mouvement.

Utilisation simultanée de la hotte et d'un foyer

Risque d'intoxication !

En cas d'utilisation simultanée

d'une hotte et d'un foyer dans la même pièce ou le même ensemble d'aération, la prudence est de rigueur. On considère comme foyers les dispositifs de chauffage au gaz, au fuel, au bois, au charbon, les chauffe-eau, les tables de cuisson, les fours, qui consomment l'air de la pièce et dont les fumées sont conduites vers l'extérieur par une installation d'évacuation (che minée par exemple). Utilisée en mode évacuation, la hotte aspire l'air dans la pièce où elle est ins tallée et dans les pièces voisines. Si l'air n'est pas en quantité suffisante, une dépression se forme. L'air de com bustion nécessaire au foyer s'ame nuise. La combustion fonctionne mal.

Des gaz de combustion toxiques peu vent être refoulés du fût et du conduit dans les pièces. Danger de mort !

Page 7

Prescriptions de sécurité et mises en garde

L'utilisation simultanée de la hotte et d'un foyer est sans aucun danger à condition que la dépression ne dé passe pas 4 Pa (0,04 mbar) max. dans la pièce ou l'ensemble d'aération pour éviter le refoulement des gaz brûlés.

Ceci est possible si l'air nécessaire à la combustion pénètre dans la pièce, par exemple par des ouvertures telles que des portes ou des fenêtres. L'ouverture doit cependant être suffisamment grande. Une ventilation mécanique continue uti lisée seule ne constitue pas un approvi sionnement en air suffisant.

Il faut toujours tenir compte de la capacité de ventilation de l'habita tion. Veuillez consulter une société de ramonage.

Si la hotte est utilisée en mode recy clage, il n'est pas dangereux de faire fonctionner un foyer en même temps.

Page 8

Prescriptions de sécurité et mises en garde

Utilisation et installation

Il est interdit de cuire avec une

flamme non recouverte d'un récipient sous la hotte (pour flamber, griller, etc.). Lorsqu'elle est enclenchée, la hotte as pire les flammes dans le filtre. Il y a risque d'incendie en raison de la graisse qui y est accumulée.

Ne faites jamais fonctionner une

table gaz sans casserole posée sur le feu. Si vous enlevez brièvement une casserole du feu, éteignez la zone de cuisson correspondante. Réglez la flamme de manière de manière à ce qu'elle ne dépasse en aucun cas le fond de la casserole. Ne chauffez pas trop la casserole (par exemple en cuisinant avec un wok). La hotte pourrait être endommagée par l'action de la chaleur.

Enclenchez toujours la hotte dès

que vous utilisez une zone de cuisson. Sinon, l'accumulation d'eau condensée pourrait provoquer des points de corro sion sur l'appareil .

N'utilisez jamais la hotte sans le filtre

à graisses. Vous éviterez ainsi les dépôts de graisse et de poussière dans la hotte, qui nuisent à son bon fonctionnement.

Nettoyez ou remplacez le filtre régu

lièrement. Un filtre trop chargé de graisse repré sente un risque d'incendie ! ( voir cha pitre "Nettoyage et entretien")

Notez que la hotte peut chauffer for

tement à la cuisson en raison de la cha leur dégagée par la table de cuisson. Ne touchez la carrosserie et les filtres à graisses qu'à partir du moment où ils ont refroidi.

N'utilisez en aucun cas de nettoyeur

vapeur pour nettoyer la hotte. La vapeur peut humidifier les pièces sous tension de la hotte et provoquer un court-circuit.

Surveillez les cuissons avec des

casseroles, poêles ou friteuses conte nant de l'huile ou des graisses. De même, vous devez contrôler en perma nence les grillades réalisées sur des grils électriques. Si elles chauffent de façon excessive, les huiles ou les graisses peuvent s'en flammer et mettre le feu à la hotte.

Page 9

Prescriptions de sécurité et mises en garde

Montage conforme

Vérifiez dans les indications du fa

bricant de l'appareil de cuisson que le fonctionnement d'une hotte au-dessus de celui-ci est possible.

Si le fabricant de l'appareil de cuis

son ne préconise pas de distance de sécurité plus importante, confor mez-vous aux distances de sécurité entre la table de cuisson et le bas de la hotte indiquées au chapitre "Cotes de l'appareil".

Si plusieurs tables de cuisson exigeant des distances de sécurité différentes doivent être utilisées sous la hotte, choisissez la distance de sécurité la plus grande.

Ne montez pas la hotte au-dessus

de foyers fonctionnant aux combustibles solides.

N'utilisez que des tubes ou flexibles

en matériau ininflammable pour raccorder l'évacuation d'air. Ceux-ci sont disponibles dans les magasins spécialisés ou au Service Après Vente Miele.

Accessoires

Les accessoires ne doivent être

montés que s'ils sont agréés expressé ment par Miele. Le montage d'autres pièces exclut le bénéfice de la ga rantie.

Le fabricant ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

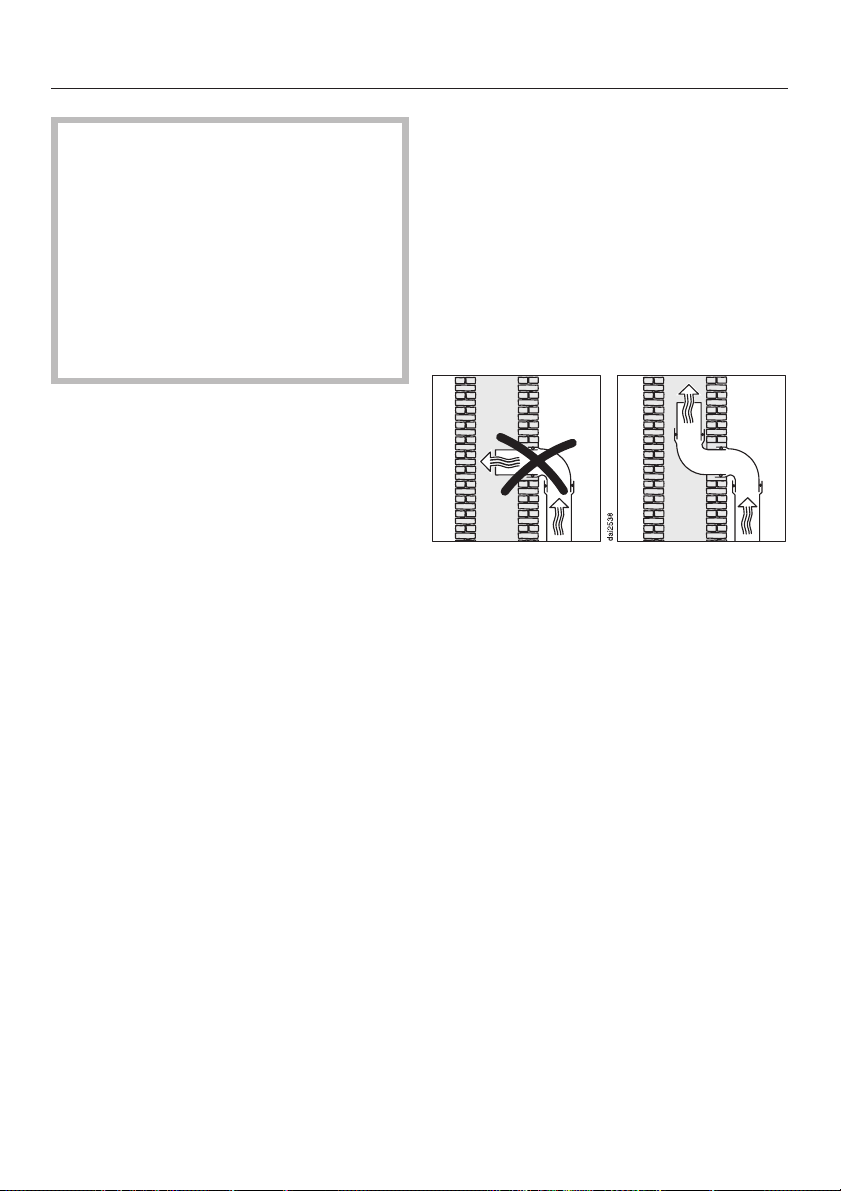

Ne raccordez pas l'évacuation de

l'appareil ni à une cheminée d'évacua tion de fumées ou de gaz brûlés en fonctionnement, ni à une cheminée ser vant à l'aération de pièces où sont ins tallés des foyers.

Si l'évacuation est prévue dans une

cheminée hors fonctionnement, il faut respecter les prescriptions des autori tés locales.

Page 10

Description de l'appareil

a Affichage de l'allure

b Manette de commande

Cette manette sert à enclencher les principales fonctions du moteur et de l'éclairage.

c Eclairage de table de cuisson

d Filtres à charbon

Accessoires en option pour fonctionne ment en recyclage

e Filtres à graisses

Page 11

Cette hotte fonctionne

Description du fonctionnement

...enmode évacuation :

L'air aspiré est nettoyé par les filtres à graisses et conduit vers l'extérieur.

Si votre système d'évacuation n'est pas équipé d'un clapet anti-retour, utilisez celui qui est fourni avec la hotte. Il doit être posé dans le raccord d'évacuation du bloc-moteur.

Le clapet anti-retour permet d'éviter tout échange d'air intempestif entre la pièce et l'extérieur lorsque la hotte ne fonctionne pas.

Il est fermé lorsque la hotte est arrêtée.

Le clapet s'ouvre à l'enclenchement de la hotte de façon que l'air puisse être conduit vers l'extérieur sans rencontrer d'obstacle.

...enmode recyclage :

(avec jeu d'adaptation et filtre à char bon actif en option, voir "Caractéristi ques techniques")

L'air aspiré passe à la fois par les filtres à graisses et par deux filtres à char bon actif. Il est ensuite rediffusé dans la cuisine par une grille.

Vérifiez lors de la première utilisation en recyclage si les filtres à charbon actif sont en place, voir "Nettoyage et entretien".

Page 12

Commande

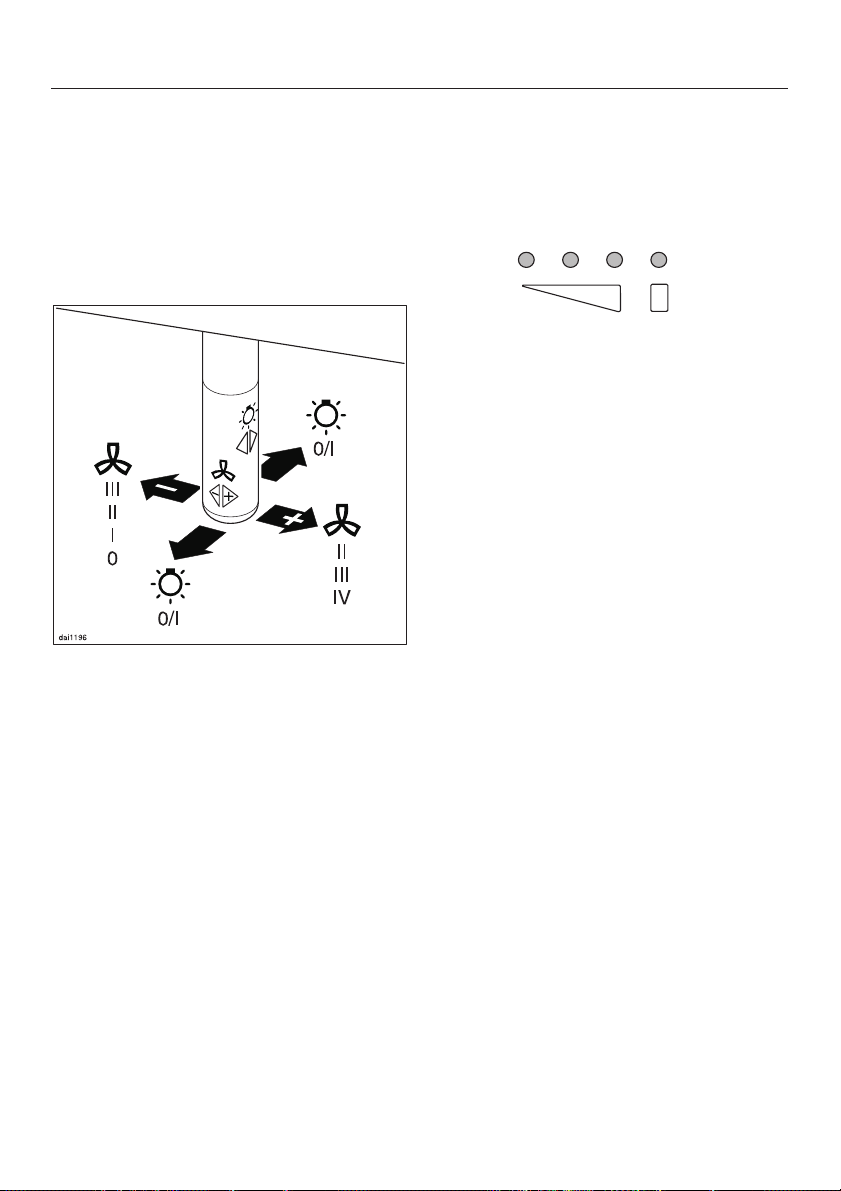

Manette de commande

Cette manette sert à enclencher les principales fonctions du moteur et de l'éclairage.

Enclenchement du moteur d'aspiration

^ Pressez la manette une fois à droite.

Le moteur s'enclenche en position "II". La deuxième diode de l'affichage d'al lure du moteur s'allume.

Sélection de l'allure

Pour augmenter l'allure, pressez la

manette plusieurs fois à droite, pour la diminuer plusieurs fois à gauche.

La diode correspondant à l'allure s'al lume.

Pour les cuissons normales, il est pos sible en fonction du dégagement de vapeur, de choisir les plages "I" à "III".

Allure intensive

Vous pouvez enclencher brièvement l'allure intensive (IV) lorsque le dégagement de vapeur et d'odeurs est fort, par exemple quand vous saisissez de la viande.

Arrêt du moteur d'aspiration

Pressez la manette plusieurs fois à gauche, jusqu'à ce que le moteur s'arrête et que les diodes d'affichage de l'allure s'éteignent.

Poussez la manette à gauche et maintenez-la dans cette position. Les diodes d'affichage de l'allure s'éteignent.

Page 13

Commande

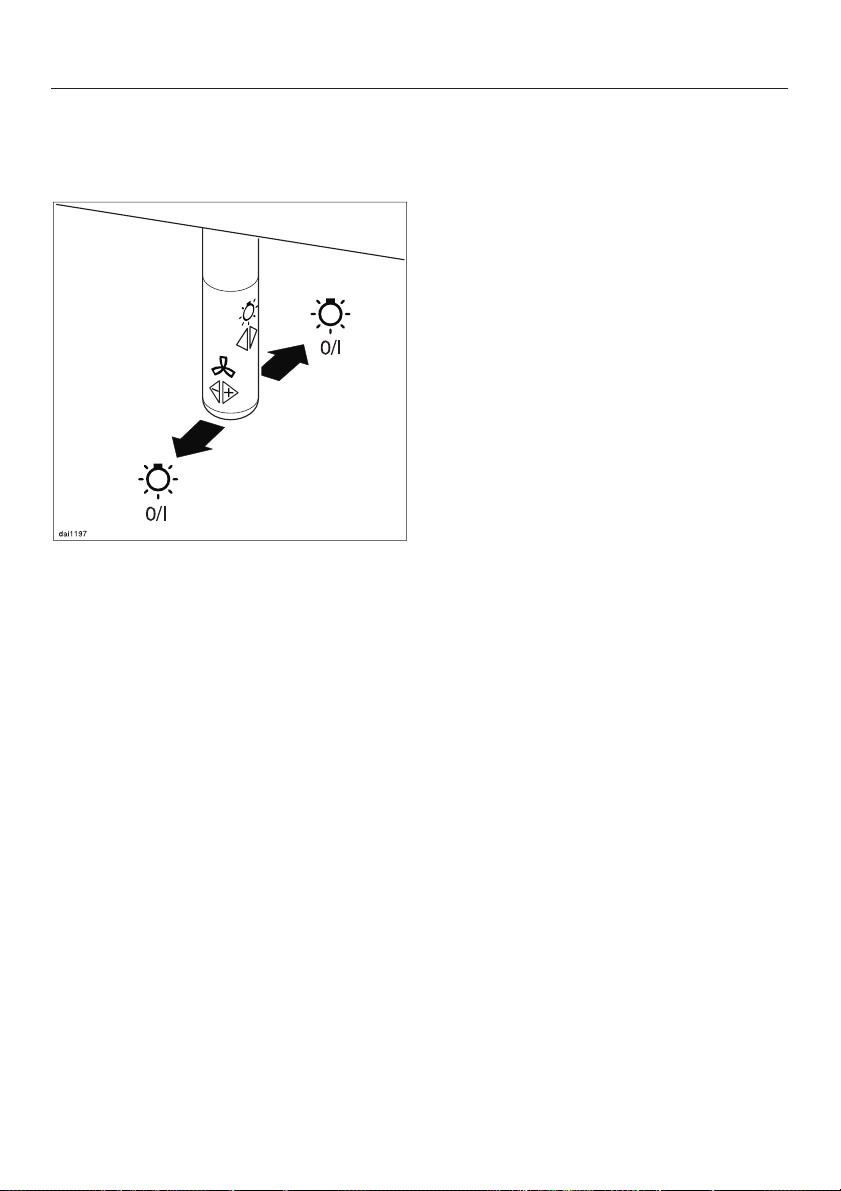

Enclenchement de l'éclairage

Vous pouvez allumer l'éclairage sans enclencher la soufflerie.

^ Pour enclencher l'éclairage pressez

la manette une fois vers l'arrière ou vers l'avant.

Arrêt de l'éclairage

^ Pour l'arrêter, pressez une nouvelle

fois vers l'avant ou vers l'arrière.

Sécurité "oubli"

Le moteur d'aspiration s'arrête automa tiquement si aucune intervention sur la hotte n'a eu lieu pendant 10 heures. L'éclairage reste allumé.

Appuyez sur la touche Marche/Arrêt pour réenclencher le moteur.

Arrêt automatique de l'allure intensive

Vous avez la possibilité de régler l'al lure intensive de manière à ce que le moteur d'aspiration retourne automati quement à l'allure "III" après 10 minutes de fonctionnement.

A cet effet, le moteur et l'éclairage de

table de cuisson doivent être arrêtés.

Pressez la manette de commande

env. 10 secondes vers la gauche jusqu'à ce que la première diode d'affichage de l'allure s'allume.

^ Pressez alors

– une fois vers l'arrière ou l'avant. La deuxième diode s'allume, – ensuite poussez vers la gauche. La troisième diode s'allume – puis réappuyez une fois vers l'ar- rière ou l'avant.

Si l'arrêt automatique n'est pas activé, les diodes des allures "I" et "IV" clignotent.

Pour activer l'arrêt automatique, poussez la manette une fois vers la droite.

Les diodes correspondant aux allu res "I" et "IV" restent allumées.

Pour le désactiver, poussez la ma nette une fois vers la gauche.

Poussez la manette une fois vers l'arrière ou l'avant pour valider

l'opération et quitter le mode de pro grammation.

Page 14

Nettoyage et entretien

Débranchez la hotte avant d'ef

fectuer tous travaux d'entretien et de nettoyage. A cet effet – ôtez le fusible ou – débranchez l'appareil.

Les spots halogènes chauffent

beaucoup pendant le fonctionne ment. Même quelque temps après avoir éteint l'éclairage, vous risquez de vous brûler ! Les spots chauds peuvent être abî més si vous les nettoyez avec un chiffon mouillé. Veuillez attendre quelques minutes après l'arrêt avant de commencer le nettoyage.

Carrosserie

Filtres à graisses

Les filtres à graisses réutilisables en

métal retiennent les éléments solides des vapeurs de cuisine (graisses, poussière...) et empêchent l'encrasse ment de la hotte.

Nettoyez les filtres à graisses au plus tard lorsqu'ils paraissent encrassés et

que l'efficacité de filtrage diminue.

Il est recommandé de nettoyer les fil tres à graisses toutes les trois ou quatre semaines pour éviter que la graisse ne

durcisse sur les filtres.

Un filtre saturé de graisses

constitue un risque d'incendie.

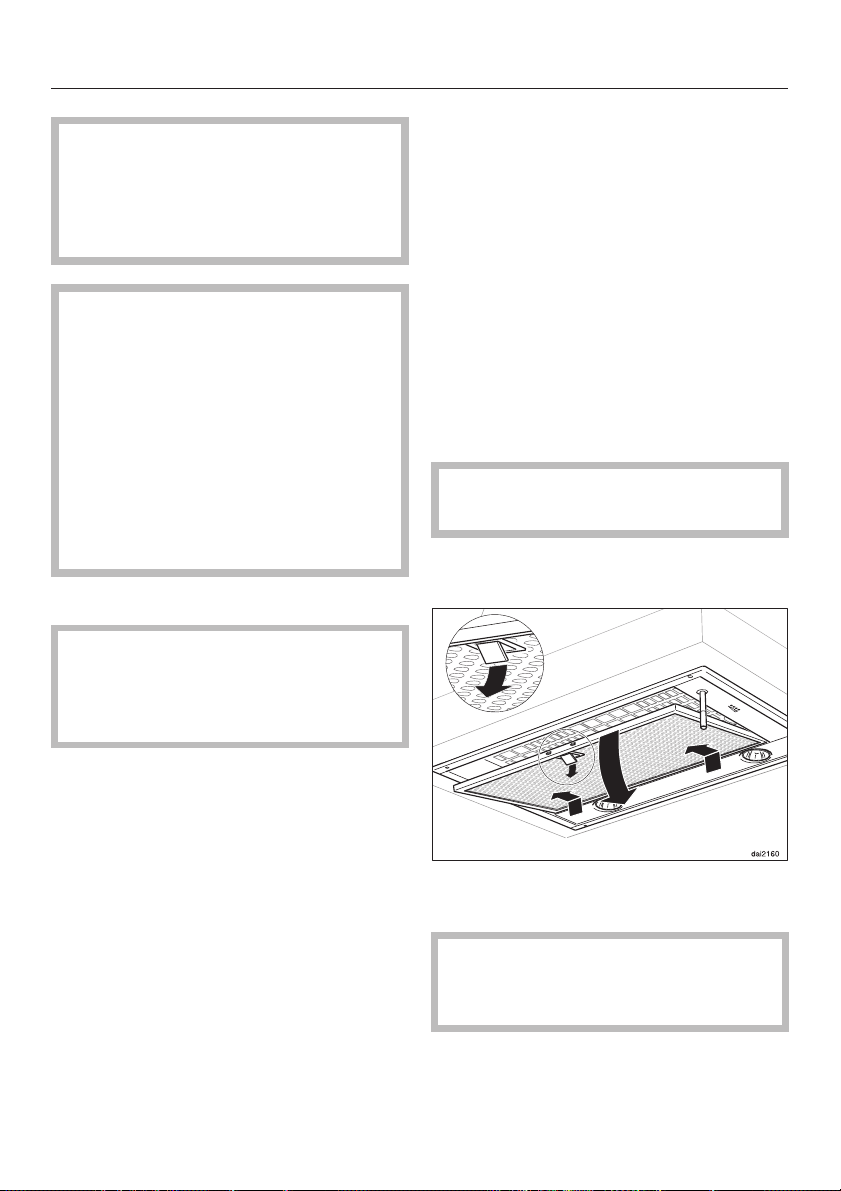

^ Ouvrez le verrouillage du filtre à

graisses, basculez le filtre à graisses

Les surfaces et les éléments de commande se rayent facilement. Suivez par conséquent les conseils de nettoyage suivants.

Nettoyez toutes les surfaces et les éléments de commande de la hotte uniquement avec une éponge, du produit à vaisselle liquide et de l'eau chaude.

Séchez ensuite avec un chiffon doux.

Evitez

–

les détergents à base de solvant, de soude, d'acide ou de chlorure,

–

les produits abrasifs tels que poudres et laits à récurer, les éponges avec tampon abrasif ou les éponges conte nant des restes de produit abrasif.

d'environ 45° vers le bas, décro chez-le à l'arrière et retirez-le.

Afin d'éviter tout dommage des fil tres et de la table de cuisson, tenez fermement le filtre.

Page 15

Nettoyage et entretien

Nettoyage manuel des filtres à grais ses

Nettoyez les filtres à graisses avec

une brosse dans de l'eau chaude ad ditionnée de liquide vaisselle doux. N'utilisez pas de liquide vaisselle concentré.

A ne pas utiliser

les produits anticalcaire,

–

la poudre ou crème à récurer ou les

–

nettoyants multi-usages agressifs.

les produits nettoyants en bombe

–

pour fours.

Nettoyage des filtres à graisses au lave-vaisselle

^ Disposez les filtres à graisses verti-

calement dans le panier inférieur. Vérifiez que le bras d'aspersion du lave-vaisselle peut tourner librement.

^ Laver les filtres à graisses à 65°C

maximum. Si vous avez un lave-vaisselle Miele, sélectionnez le program me Automatic.

Posez les filtres nettoyés sur un support

absorbant pour les faire sécher avant de les reposer.

Lorsque les filtres à graisses sont dé

montés, nettoyez également les pièces accessibles de la carrosserie où de la graisse s'est accumulée. Cela évite les risques d'incendie.

En posant les filtres à graisses, vérifiez que le verrouillage est tourné vers le bas.

^ Si les filtres à graisses ont été posés

à l'envers : déverrouillez-les par les orifices avec un petit tournevis.

Utilisez un détergent pour lave-vais selle doux.

Suivant le produit de lavage utilisé, le nettoyage des filtres à graisses en lave-vaisselle peut décolorer dura blement les surfaces internes . Cela n'a aucune incidence sur leur bon fonctionnement.

Page 16

Nettoyage et entretien

Mise en place/remplacement des filtres à charbon actif

Lorsque la hotte fonctionne en recy clage, il faut utiliser deux filtres à char bon actif en plus des filtres à graisses. Les filtres à charbon retiennent les odeurs. Ils sont placés dans la hotte au-dessus des filtres à graisses.

Vous pouvez vous procurer les filtres à charbon chez les revendeurs spé cialisés ou au SAV. Consultez la référence dans le cha pitre "Caractéristiques techniques".

^ Sortez les filtres à graisses comme

décrit précédemment pour monter ou remplacer les filtres à charbon.

^ Enlevez l'emballage des filtres à

charbon.

Remplacez les filtres à charbon dès que ceux-ci ne retiennent plus suffi samment les odeurs.

Ils doivent être changés tous les six

mois au minimum.

Vous pouvez jeter le filtre à charbon usagé avec les déchets ménagers.

Posez les filtres à charbon.

Reposez les filtres à graisses.

Page 17

Remplacement de l'éclairage

Nettoyage et entretien

Débranchez la hotte avant d'effec tuer tous travaux d'entretien et de nettoyage. A cet effet – ôtez le fusible ou – débranchez l'appareil.

Démontez les filtres à graisses.

En cas de fonctionnement en recy

clage, enlevez les filtres à charbon.

Les spots halogènes chauffent

beaucoup pendant le fonctionne ment. Même quelque temps après avoir éteint l'éclairage, vous risquez de vous brûler.

^ Pressez l'unité d'éclairage légère-

ment vers le bas par l'ouverture de la grille de protection.

^ L'ampoule halogène peut à présent

être dévissée vers la gauche.

^ Vissez le nouveau spot halogène

(GU/GZ 10, 230 V, 50 W) dans le lo gement et le presser vers le haut.

Il est conseillé de remplacer le spot ha logène par un spot du même fabricant et de même type.

Remettez en place les filtres à char bon (en mode recyclage) et les filtres à graisses.

Page 18

Cotes de l'appareil

DA 2150

DA 2170

* Dimensions de la découpe Une profondeur T de 25 mm minimum

est nécessaire à l'arrière de l'espace d'encastrement.

Page 19

Cotes de l'appareil

Distance entre la table de cuisson et la hotte (S)

Si le fabricant ne recommande pas de distance de sécurité plus impor tante, respectez une distance mini mum entre la table de cuisson et le bas de la hotte de :

Appareil de cuisson Distance

minimum

Table de cuisson électrique 450 mm

Gril électrique 650 mm

Friteuse électrique 650 mm

Table gaz à plusieurs foyers avec 12,6 kW de puissance totale max, sans brûleur de plus de 4,5 kW.

Table gaz à plusieurs foyers avec plus 12,6 kW de puissance totale ou un table gaz à plusieurs foyers avec un brûleur de plus de 4,5 kW.

650 mm

760 mm

Une distance de 650 mm minimum

–

est recommandée pour faciliter le travail sous la hotte même au-dessus des tables de cuisson électriques.

Lors de la sélection de la hauteur de

–

montage, tenir compte de la taille de l'utilisateur. Un travail sans gêne au-dessus de la table de cuisson et une commande optimale de la hotte doivent être possibles.

Attention, plus la hotte et la table de

–

cuisson sont distantes, moins les fu mées de cuisson sont aspirées.

Foyer de gaz unique avec une puissance de 6 kW maxi

Foyer de gaz unique avec une puissance de plus de 6kW

Voir également à ce sujet "Prescrip tions de sécurité et mises en garde".

650 mm

760 mm

Page 20

Montage

Montage du clapet antiretour

(uniquement en fonctionnement à éva cuation)

^ Si votre système d'évacuation ne dis-

pose pas d'un clapet antiretour, montez celui qui est fourni dans le raccord d'évacuation du bloc-moteur de façon que les ailettes puissent s'ouvrir vers le haut.

Encastrement

Ce groupe filtrant est prévu pour être encastré dans un meuble haut, une hotte-cheminée, une cheminée ou un îlot de cuisson.

Vérifiez avant de monter le groupe fil trant que sa partie supérieure sera ac cessible après l'encastrement.

Mettez le groupe filtrant en place

dans la découpe par le bas comme représenté ci-contre et ajustez.

^ Fixez le groupe filtrant au cadre avec

les vis 3,5 x 16 mm.

Avant d'utiliser le groupe filtrant pour la première fois, enlevez les filtres à graisses et retirez la feuille de protec tion des cadres. Puis remettez les fil tres à graisses en place.

Si ce n'est pas le cas, montez le conduit d'évacuation et préparez le branchement au réseau avant d'encas trer le groupe filtrant.

Page 21

Montage

Préparation pour fonctionnement à évacuation

^ En cas d'utilisation d'un conduit

d'évacuation C 150 mm fixez le raccord d'évacuation fourni avec un collier de serrage sur le conduit d'évacuation.

^ En cas d'utilisation d'un conduit

d'évacuation C 125 mm poser le raccord réducteur fourni dans le raccord d'évacuation et le conduit d'évacua tion sur le raccord-réducteur avec un collier de serrage. (voir également le chapitre "Conduit d'évacuation").

Pour poser le conduit d'évacuation,

voir le chapitre "Conduit d'évacua tion".

Raccordement au recyclage

dai2699

Lorsque les locaux ne permettent pas d'effectuer un raccordement en éva cuation, il faut modifier la hotte pour qu'elle puisse fonctionner en recyclage.

Poser le conduit d'évacuation sur le raccord de sortie de la hotte.

Pour le fonctionnement en recyclage, nous vous conseillons le jeu d'adapta tion DUU 151 qui est disponible dans le commerce spécialisé ou au SAV.

dai2717

Vous avez également besoin de deux filtres à charbon. (voir chapitre "Carac téristiques techniques").

Page 22

Montage

Démontez le clapet antiretour.

Montez le jeu d'adaptation en tenant

compte de la configuration de la pièce. Veillez à ce que les lamelles de la grille de sortie d'air soient orientées vers le centre de la pièce et non vers le mur ou vers le plafond.

Posez les filtres à charbon.

Montage de la manette de commande

1. Vissez le ressort dans le logement et

serrez à la main en bloquant la tige de la manette au niveau du logement avec une clé plate de 9, sans tour ner la clé.

2. Vissez le socle sur le ressort et ser

rez à la main. Pendant cette opéra tion, contrez avec la clé plate, ne pas tourner.

3. Placez la partie inférieure de la ma

nette sur la tige et serrez légèrement avec la vis fournie et une ron delle-ressort.

Tournez les inscriptions de la partie inférieure de façon à ce que le sym bole msoit orienté vers l'avant.

Page 23

Montage

4. Serrez la vis à fond avec une clé mâle coudée (3 mm) en bloquant la tige de la manette au niveau du loge ment avec une clé plate, sans tour ner la clé.

Rallonge pour manette de commande

Branchement électrique

Avant d'effectuer le branchement, li

sez les remarques des chapitres "Prescriptions de sécurité et mises en garde" et "Branchement élec trique".

Il est également possible de monter la manette avec une rallonge (Miele DBV

100). Elle est disponible en option.

Monter le ressort et le socle comme décrit précédemment.

Vissez d'abord la rallonge avec une rondelle-ressort sur la tige en blo quant la tige de la manette au niveau du logement avec une clé plate de 9, sans tourner la clé.

Puis vissez la partie inférieure de la manette comme décrit précédem ment en orientant le symbole m vers l'avant et vissez à fond.

Page 24

Conduit d'évacuation d'air

Lisez impérativement le chapitre "Prescriptions de sécurité et mises en garde". Risque d'intoxication en cas d'utili sation simultanée de la hotte et d'un foyer ! Faites-vous confirmer que le fonc tionnement de la hotte est sans dan ger par une société de ramonage compétente en cas de doute.

Utilisez uniquement des tubes lisses

–

ou flexibles en matériau ininflam mable pour raccorder l’évacuation.

Pour obtenir un débit d'air le plus important possible tout en limitant au maximum le bruit lié au flux d'air, faire attention aux points suivants :

– Le diamètre du conduit d'évacuation

ne doit pas être inférieur à 150 mm.

Si le conduit d’évacuation est posé

–

horizontalement, prévoyez une décli vité minimale de 1 cm par mètre afin d’éviter que l’eau condensée ne pénètre dans l’appareil.

Nous vous recommandons d'installer

–

un tuyau mural télescopique Miele ou

une évacuation par le toit si l'air est évacué à l'air libre (accessoires en option).

– Dirigez le raccord dans le sens du

flux d’air si l’air est évacué dans une cheminée.

– Si des canaux plats d'évacuation

sont utilisés, leur section ne doit pas être plus petite que la section du raccord d'évacuation.

–

Le conduit d'évacuation doit être aussi court et droit que possible.

–

Utilisez uniquement des coudes de grands rayons.

–

Le conduit d'évacuation ne doit pas coudé ou compressé.

–

Vérifiez que tous les raccordements sont fixes et étanches.

Important !

Important ! Si le conduit d’évacuation traverse une pièce fraîche telle qu'un grenier, il peut se produire une forte chute de température dans la zone tra versée. Il faut donc s'attendre à trouver de l'eau de condensation. Isoler le conduit d'évacuation en conséquence.

Page 25

Piège à eau condensée

(en option)

Outre l'isolation du conduit d'évacuation nous recommandons l'installation d'un piège à eau condensée qui recueille et vaporise l'eau condensée. Il est disponible pour un conduit d'évacuation C 125 mm ou C 150 mm.

Conduit d'évacuation d'air

Lors de l'installation d'un arrêt eau condensée, veillez à ce qu'il soit posi tionné verticalement et le plus près possible au-dessus du raccord d'éva cuation de la hotte. La flèche montre la direction de l'évacuation.

Page 26

Conduit d'évacuation d'air

Réducteur de bruit

(en option)

Un réducteur de bruit peut être mis en place dans le conduit d'évacuation. Il sert à obtenir une insonorisation encore plus performante...

... en fonctionnement à évacuation :

le réducteur de bruit insonorise aussi bien les bruits de ventilation vers l'ex térieur que les bruits qui parviennent par le conduit dans la cuisine (par ex. bruits de trafic). C'est pourquoi le réducteur de bruit est posé le plus près possible de la sortie d'évacuation a.

... en fonctionnement en recyclage :

Le réducteur de bruit est positionné entre le raccord d'évacuation et la grille d'évacuation b. Vérifier que l'espace nécessaire au montage est disponible.

L'efficacité est optimisée lorsque deux réducteurs de bruit sont montés l'un après l'autre, ceci s'applique à tous les types de fonctionnement.

Page 27

Branchement électrique

Cette hotte doit être branchée à une prise avec mise à la terre 230V~50Hz. L’installation électrique doit être con forme aux normes en vigueur imposées par EDF !

Pour plus de sécurité, il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l’appareil (norme DIN VDE 0664).

Il est conseillé d’utiliser une prise fe melle pour faciliter les interventions techniques. Vérifiez que la prise est ac cessible une fois l’appareil monté.

Si la prise de courant n’est plus accessible ou si le branchement est prévu en fixe, un dispositif de sectionnement de chacun des pôles doit être prévu sur l’installation. Si la prise n’est plus accessible après le montage de la hotte, l’utilisateur doit prévoir un sectionneur pour chaque pôle avec une ouverture d’au moins 3 mm.

Il peut s’agir d’un disjoncteur automa tique, de fusibles ou de contacteurs.

Vous trouverez les caractéristiques de branchement obligatoires sur la plaque signalétique. Pour la voir, déposez le filtre à graisses.

Vérifiez si ces indications correspon dent à la tension et à la fréquence de votre réseau.

Page 28

Fonctionnement avec le module DSM 400

Disponible en option, le Miele DSM 400 sert à coordonner le fonctionnement de la hotte avec d'autres composants.

Il offre les possibilités suivantes :

Contact sec

Il sert à commander un autre appareil avec la touche Marche/Arrêt s de la hotte.

Veuillez consulter une société de ra monage.

Raccordement d'un interrupteur d'éclairage

Le module de commande permet d'enclencher et d'éteindre l'éclairage avec un interrupteur intégré dans l'installation de la maison .

Montage

Le module de commande est monté sur la carrosserie.

Le raccordement électrique de com posants sur le module de com mande doit être effectué par un électricien.

Page 29

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contac tez :

votre revendeur Miele

–

la ligne Consommateurs Miele

–

Service Après Vente

Veuillez indiquer le modèle et la réfé rence de votre appareil. Ces deux indi cations figurent sur la plaque signalé tique, visible après démontage du filtre à graisses.

Afin d'enregistrer la garantie de votre

produit, veuillez remplir notre formu-

laire d'enregistrement produit en ligne sur le site www.miele.fr dans la

rubrique "Les services" ou nous ren-

voyer la carte constructeur jointe.

Page 30

Caractéristiques techniques

Puissance de raccordement ....220W

– Moteur....................120W

– Eclairage de table

de cuisson ................2x50W

Tension du réseau......... AC230V

Fréquence .................. 50Hz

Fusible ......................10A

Longueur du

cordon électrique .............1,5m

Poids

DA 2150 .....................8kg

DA 2170 .....................9kg

Puissance d'aspiration

Débit d'air en évacuation suivant norme EN 61591

Système d'évacuation C 150 mm:

Allure I ...................150m

Allure II ..................250m

Allure III ..................350m

Allure intensive ............500m

Débit d'air en recyclage avec filtre à charbon :

Allure I ...................120m

Allure II ..................180m

Allure III ..................280m

Allure intensive ............400m

Accessoires en option pour fonction nement en recyclage :

–

Jeu d'adaptation DUU 151

–

Jeu de filtres à charbon Miele DKF 15-1 (contient 2 pièces)

Page 31

Page 32

DA 2150, DA 2170

M.-Nr. 09 723 510 / 01fr-FR
