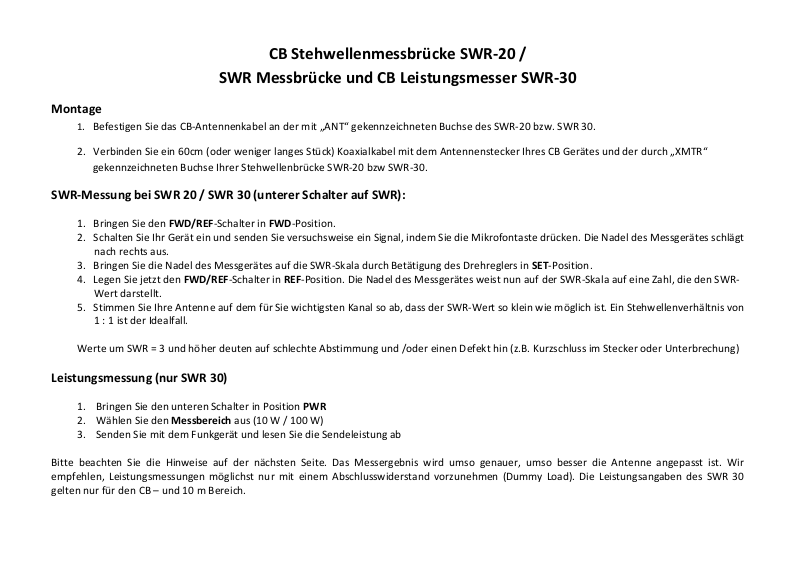

CB Stehwellenmessbrücke SWR-20 /
SWR Messbrücke und CB Leistungsmesser SWR-30
Montage
1. Befestigen Sie das CB-Antennenkabel an der mit „ANT“ gekennzeichneten Buchse des SWR-20 bzw. SWR 30.
2. Verbinden Sie ein 60cm (oder weniger langes Stück) Koaxialkabel mit dem Antennenstecker Ihres CB Gerätes und der durch „XMTR“
gekennzeichneten Buchse Ihrer Stehwellenbrücke SWR-20 bzw SWR-30.
SWR-Messung bei SWR 20 / SWR 30 (unterer Schalter auf SWR):
1. Bringen Sie den FWD/REF-Schalter in FWD-Position.
2. Schalten Sie Ihr Gerät ein und senden Sie versuchsweise ein Signal, indem Sie die Mikrofontaste drücken. Die Nadel des Messgerätes schlägt
nach rechts aus.
3. Bringen Sie die Nadel des Messgerätes auf die SWR-Skala durch Betätigung des Drehreglers in SET-Position.
4. Legen Sie jetzt den FWD/REF-Schalter in REF-Position. Die Nadel des Messgerätes weist nun auf der SWR-Skala auf eine Zahl, die den SWRWert darstellt.
5. Stimmen Sie Ihre Antenne auf dem für Sie wichtigsten Kanal so ab, dass der SWR-Wert so klein wie möglich ist. Ein Stehwellenverhältnis von
1 : 1 ist der Idealfall.
Werte um SWR = 3 und höher deuten auf schlechte Abstimmung und /oder einen Defekt hin (z.B. Kurzschluss im Stecker oder Unterbrechung)
Leistungsmessung (nur SWR 30)
1. Bringen Sie den unteren Schalter in Position PWR
2. Wählen Sie den Messbereich aus (10 W / 100 W)
3. Senden Sie mit dem Funkgerät und lesen Sie die Sendeleistung ab
Bitte beachten Sie die Hinweise auf der nächsten Seite. Das Messergebnis wird umso genauer, umso besser die Antenne angepasst ist. Wir
empfehlen, Leistungsmessungen möglichst nur mit einem Abschlusswiderstand vorzunehmen (Dummy Load). Die Leistungsangaben des SWR 30
gelten nur für den CB – und 10 m Bereich.
Wichtige Informationen zum Betrieb von Funk-Zubehörartikeln
Als Zubehörteil für eine Funkanlage fällt dieses Gerät unter die Bestimmungen der EMV Gesetzgebung, des FTEG und der R&TTE
Direktive der Europäischen Union.
Als Zeichen dafür, dass dieses Funk-Zubehörteil die europäischen Normen und Bestimmungen einhält, haben wir das CE-Zeichen
angebracht.
Dieses Produkt wurde entsprechend der harmonisierten europäischen Normenreihe
EN 301 489 (EMV) und EN 300 135-2, EN 300 433-2 (CB-Funk) sowie
EN 301 783-2 (Amateurfunk) bzw. EN 300 086-2 (Betriebsfunk)
entwickelt und gefertigt.
Beachten Sie bitte die folgenden Zusatzbedingungen:
1. Kabel für NF- und HF-Signal-Eingänge und -Ausgänge an Messgeräten müssen abgeschirmt sein und dürfen eine maximale Länge von 3 Metern
haben.
2. An Antennenschalter dürfen nur (abgeschirmte) Koaxialkabel angeschlossen werden.
3. Stehwellenmeßgeräte und andere HF-Meßgeräte ( z.B. Powermeter, HF- Frequenzzähler und Modulationsmessgeräte) dürfen nur kurzzeitig für
die Dauer einer Messung in das Antennenkabel eingeschleift werden. Für den Funkbetrieb müssen die Messgeräte wieder aus der Antennenleitung
entfernt werden. Ein Dauerbetrieb zu Prüfzwecken ist nur mit nichtstrahlenden Abschlusswiderständen (Dummy Load) statthaft.
4. Mikrofone dürfen nur über abgeschirmte Leitungen angeschlossen werden.
Bei Albrecht und Midland Funkgeräten ist im allgemeinen eine Leitungslänge von bis zu 3 Metern zulässig. Beachten Sie bitte, dass im CB-Funk
Mikrofone mit Vorverstärker nur an solche CB-Funkgeräte angeschlossen werden dürfen, bei denen Verstärkermikrofone laut Anleitung als zulässig
deklariert sind. Weitere Hinweise finden Sie auch in den Bedienungsanleitungen zum Funkgerät bzw. Mikrofon.
5. Bei Funk-Netzteilen gilt aus EMV-Gründen eine Begrenzung der zulässigen Leitungslänge auf der 12 V-Gleichspannungsseite von 3 Metern.
© 2011 Alan Electronics GmbH
