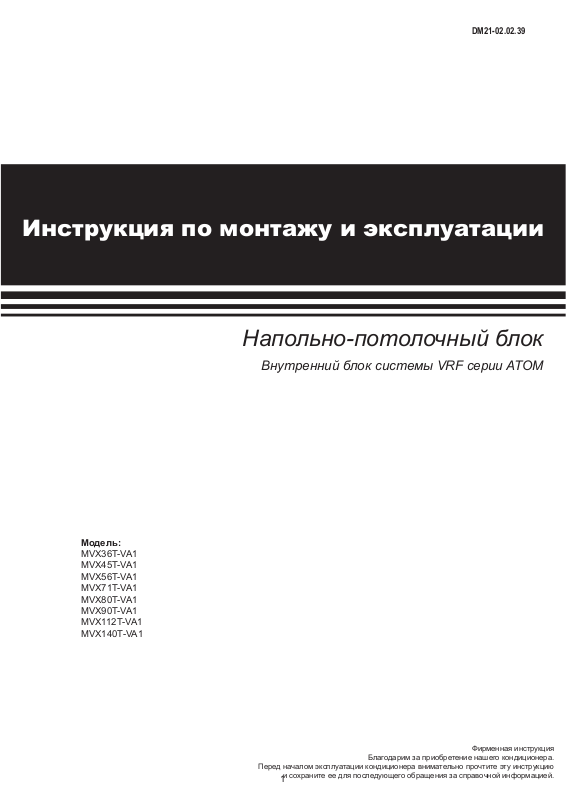

Midea MVX36T-VA1, MVX45T-VA1, MVX56T-VA1, MVX71T-VA1, MVX80T-VA1 Installation and user guide [ru]

DM21-02.02.39

Инструкция по монтажу и эксплуатации

Модель:

MVX36T-VA1
MVX45T-VA1
MVX56T-VA1
MVX71T-VA1
MVX80T-VA1
MVX90T-VA1
MVX112T-VA1
MVX140T-VA1

Напольно-потолочный блок

Внутренний блок системы VRF серии ATOM

Перед началом эксплуатации кондиционера внимательно прочтите эту инструкцию

и сохраните ее для последующего обращения за справочной информацией.

1

Благодарим за приобретение нашего кондиционера.

Фирменная инструкция

Содержание

Инструкция по монтажу ....................................................................1

Дополнительное оборудование .......................................................2

1. Перед установкой ........................................................................3

2. Выбор места для установки ........................................................3

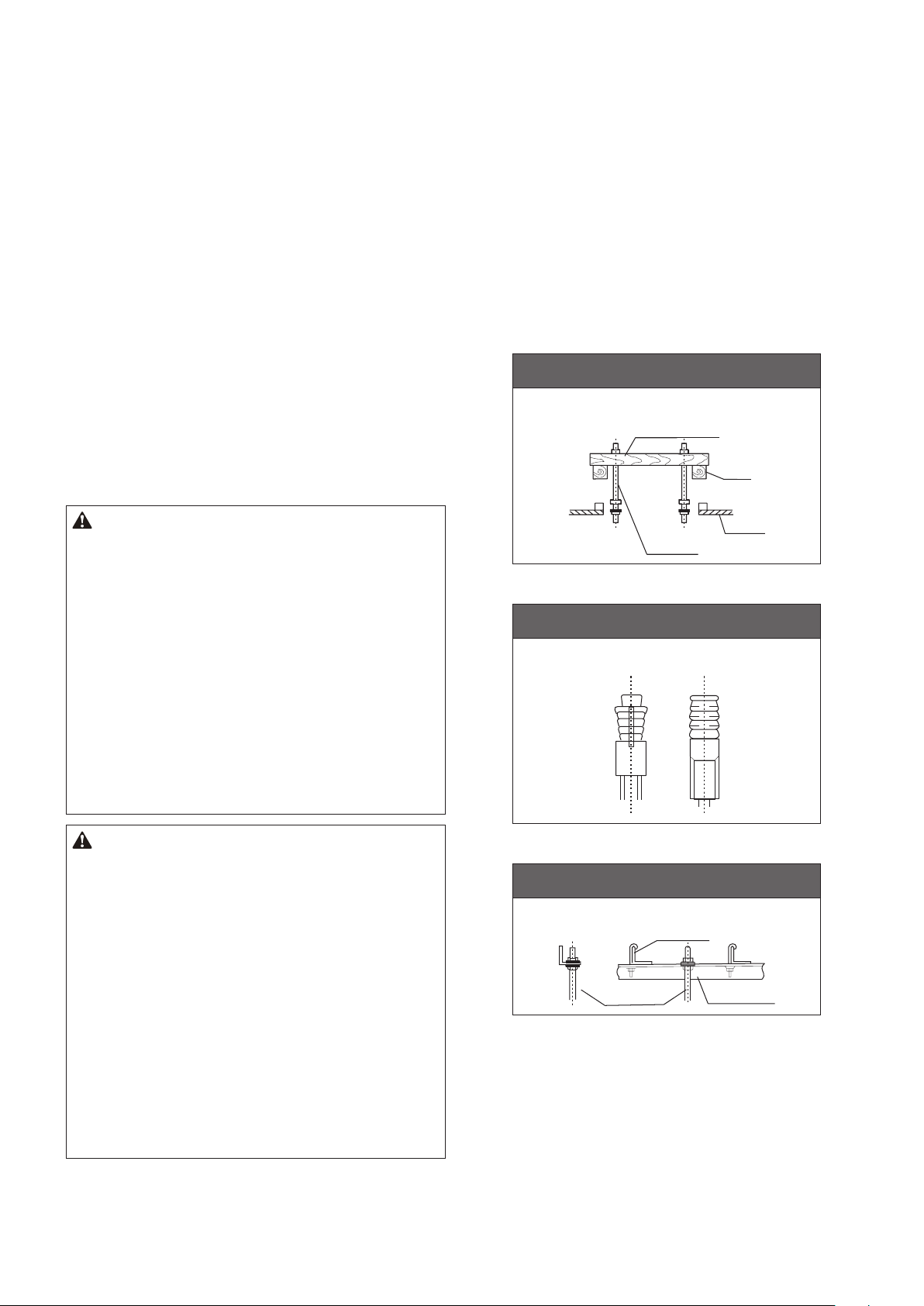

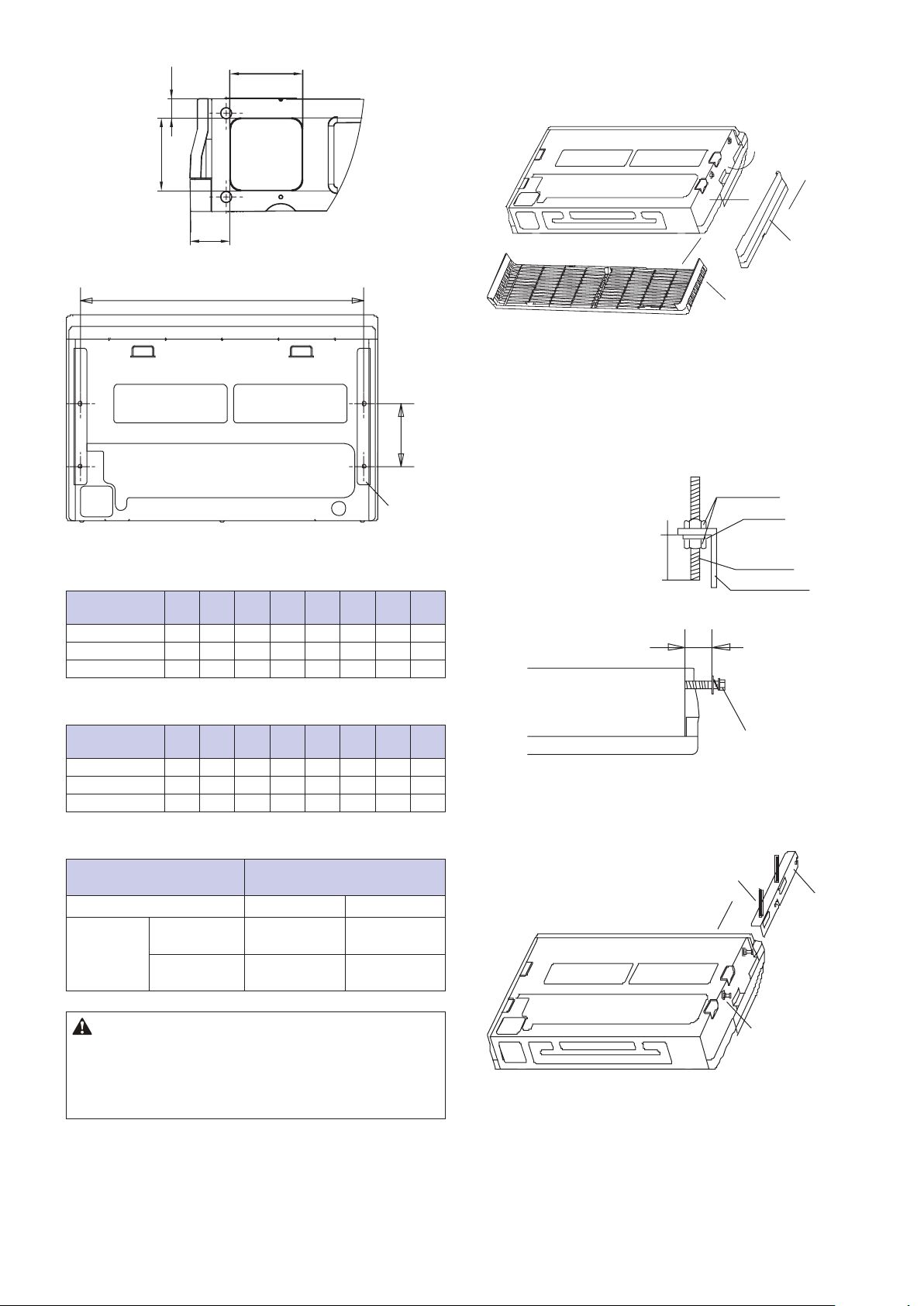

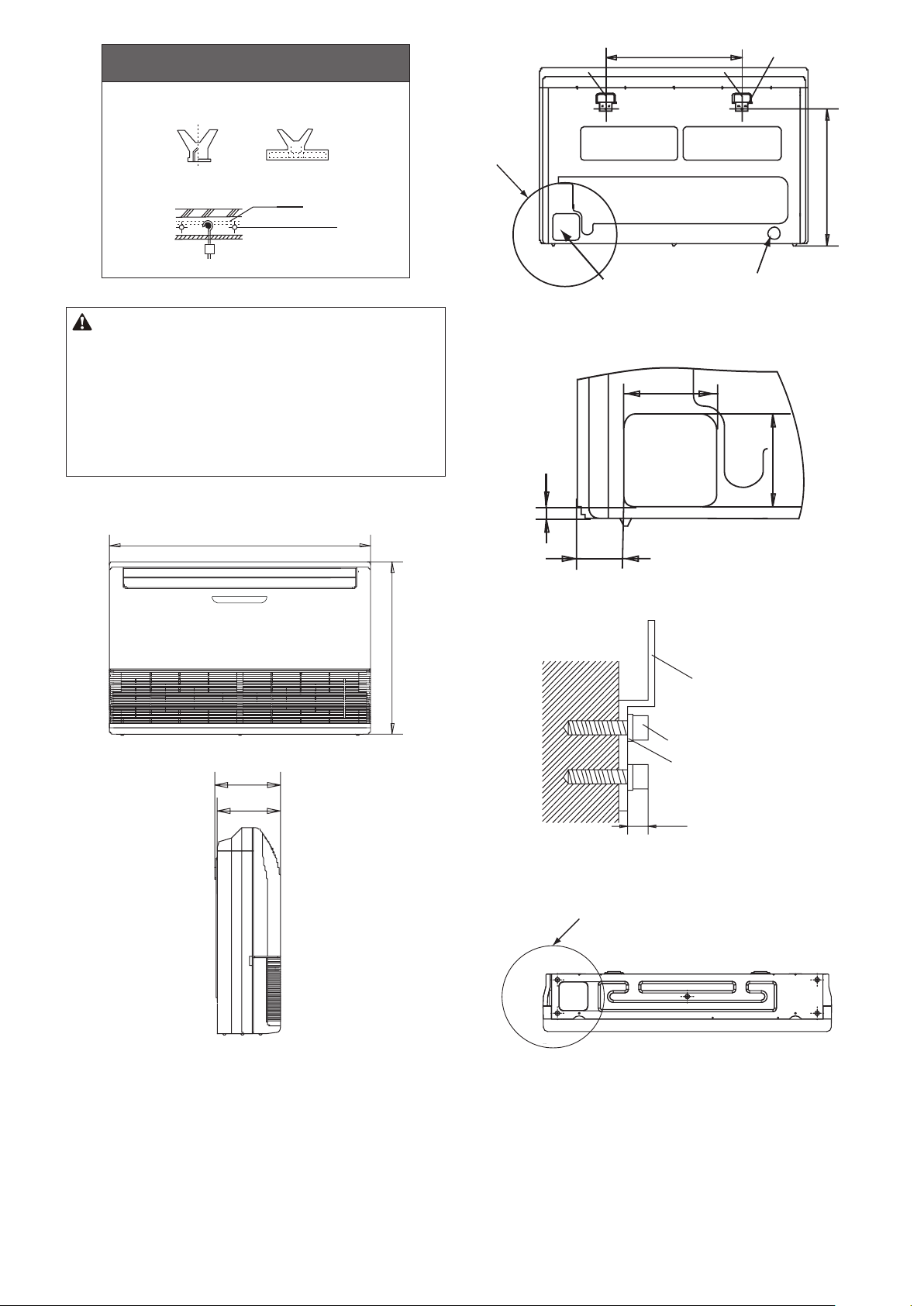

3. Монтаж внутреннего блока ..........................................................3

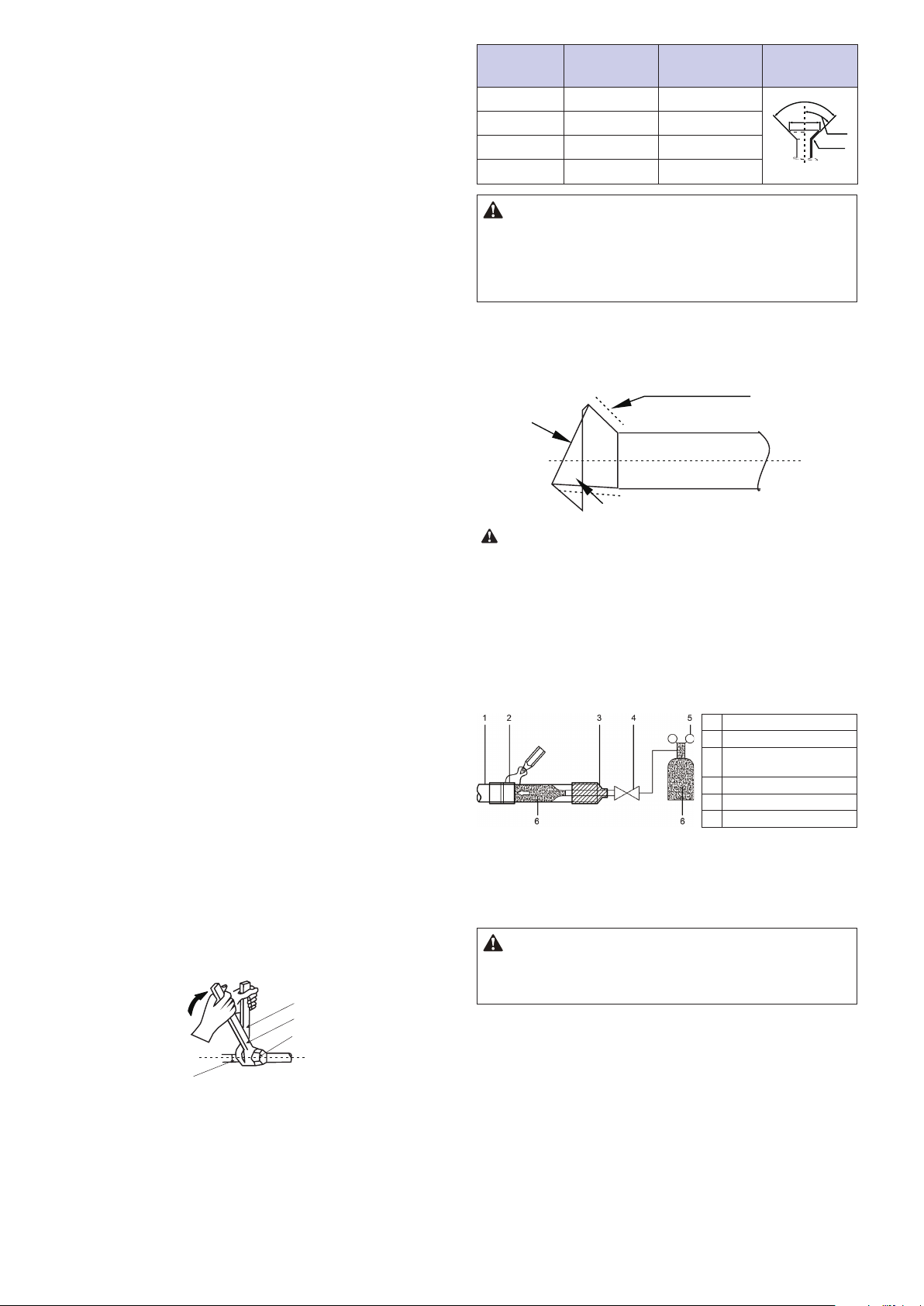

4. Монтаж трубопровода хладагента ..............................................6

5. Монтаж дренажного трубопровода воды ....................................7

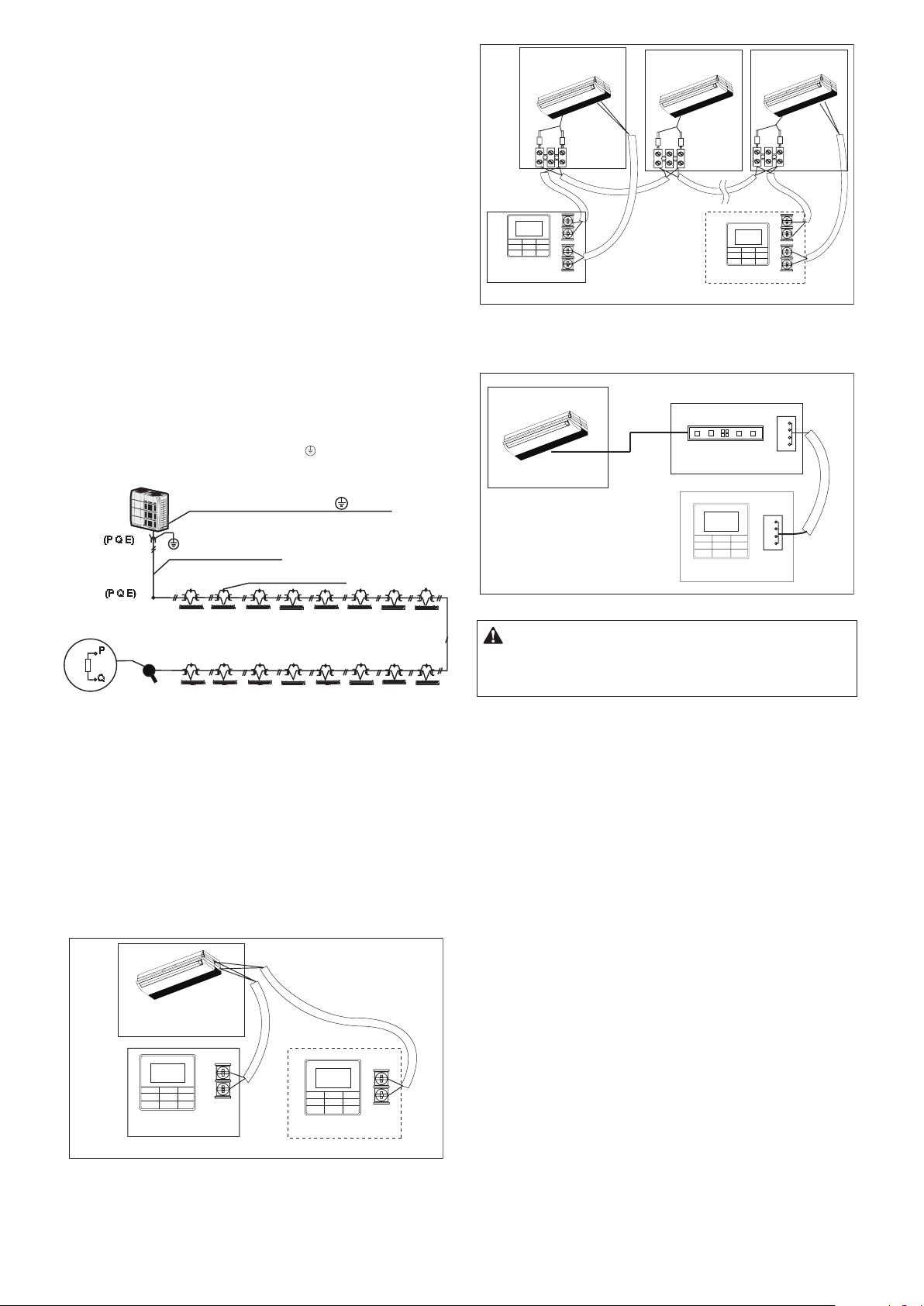

6. Электропроводка .........................................................................7

7. Настройка на месте ....................................................................10

8. Тестовый запуск ..........................................................................11

9. Наименование деталей ..............................................................12

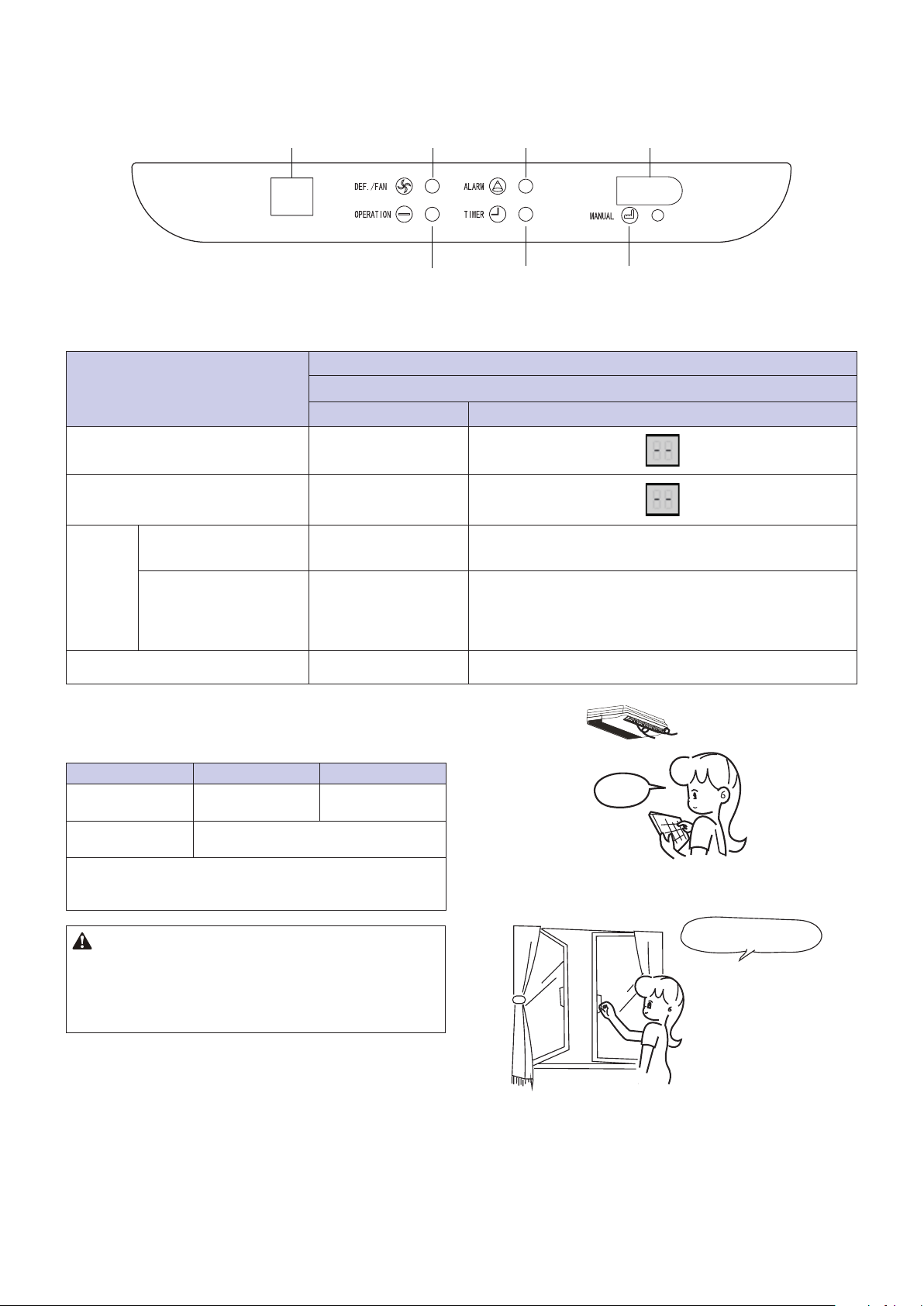

10. Панель индикации ...................................................................13

11. Эксплуатация и характеристики кондиционера ...................... 13

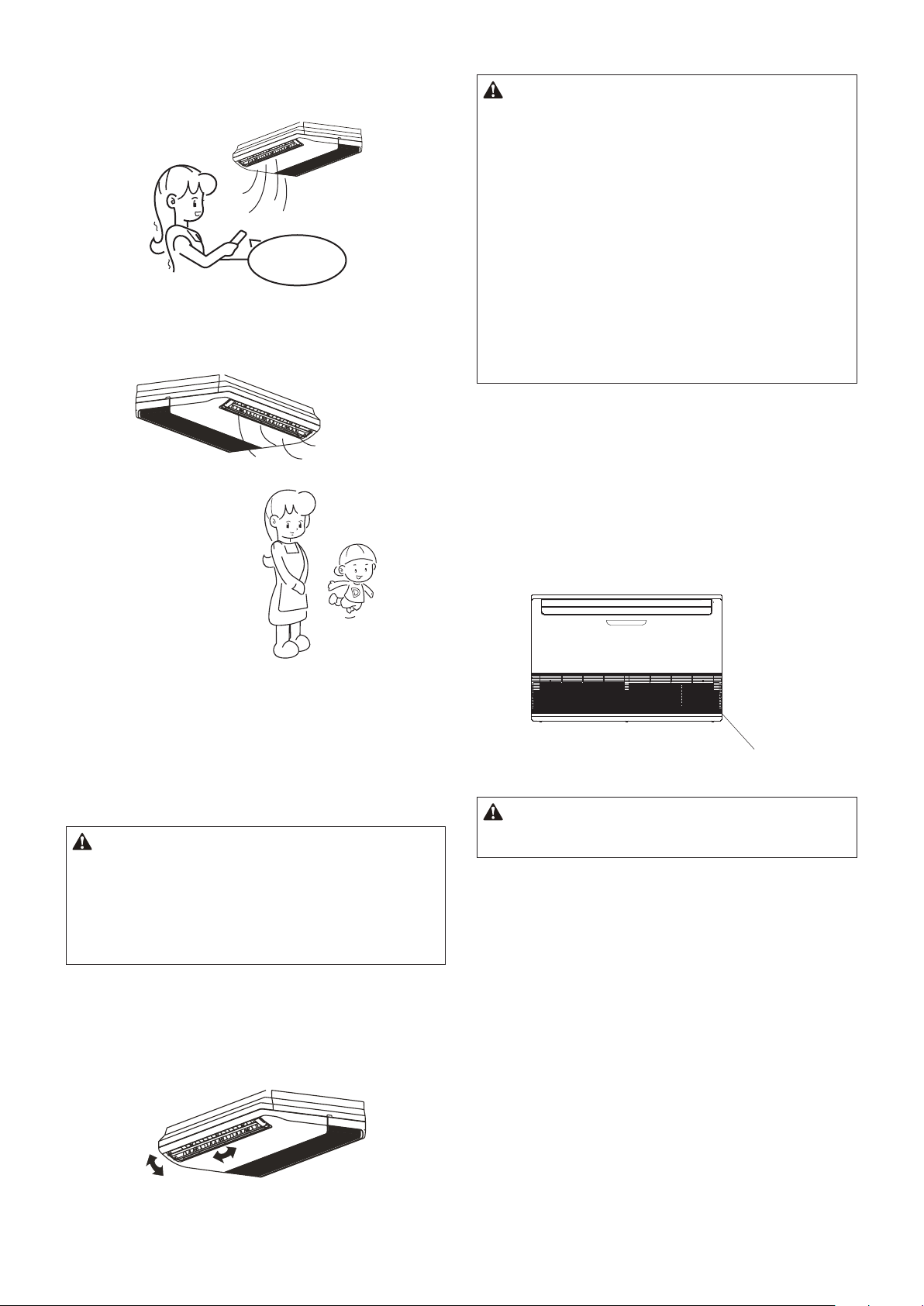

12. Регулировка направления потока воздуха ..............................14

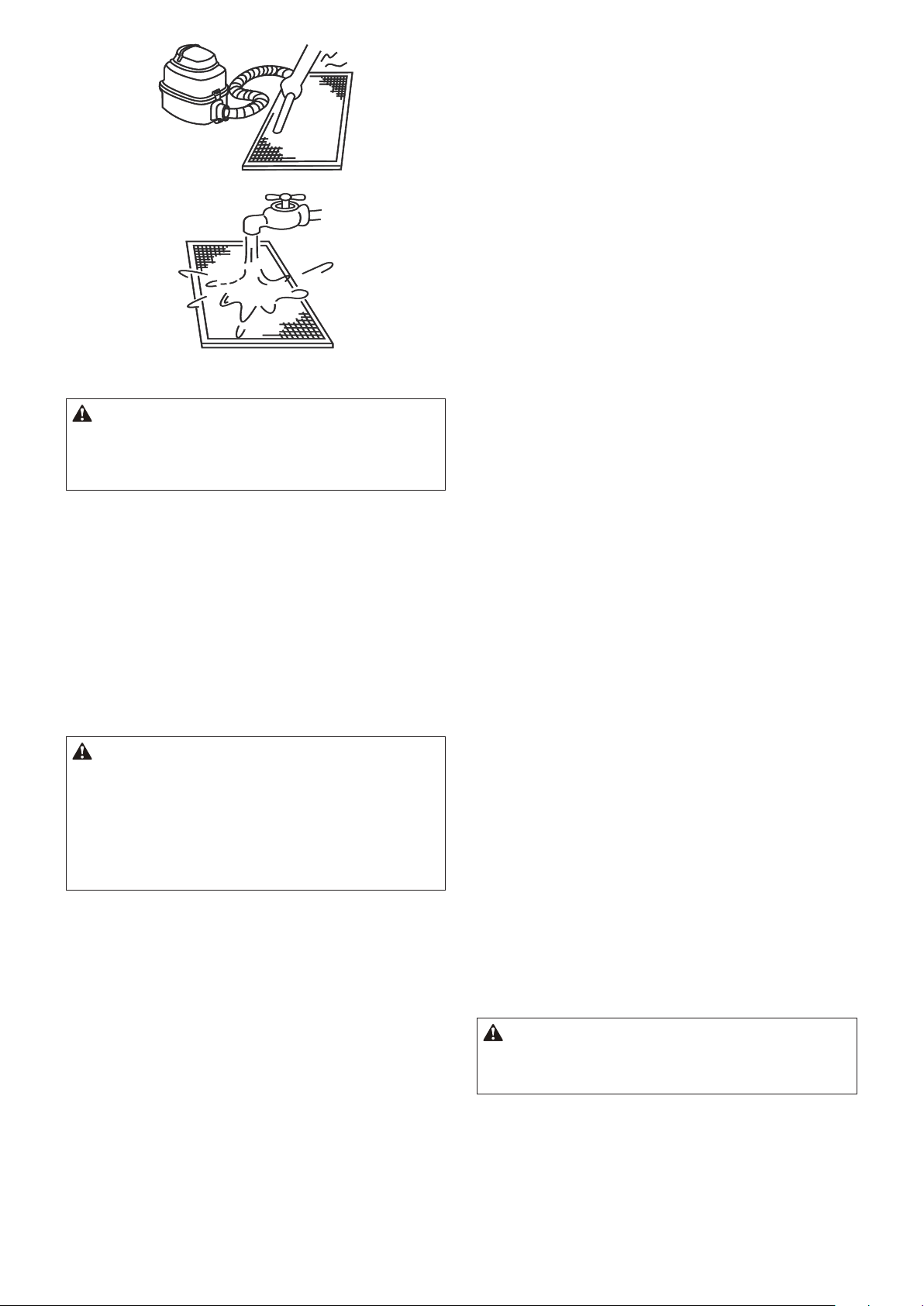

13. Техническое обслуживание ....................................................14

14. Признаки, которые не являются неисправностями ................15

15. Поиск и устранение неисправностей ......................................15

16. Технические характеристики....................................................19

17. Дополнительные сведения ......................................................20

Инструкция по монтажу

Меры предосторожности
Для правильного монтажа устройства перед выполнением проце­дуры внимательно прочтите данное руководство.

В инструкции указаны два вида предостережений, описанные да­лее.

Осторожно: несоблюдение данного предостережения может

привести к летальному исходу или тяжелой травме.

Внимание: несоблюдение данного предостережения мо­жет привести к травме или повреждению блока. В зависимости
от ситуации также возможно получение тяжелой травмы. После
завершения монтажа, проверки блока и подтверждения его нор­мальной работы, объясните заказчику, как эксплуатировать и об­служивать блок в соответствии с данным руководством. Кроме
того, руководство следует правильно хранить для последующего
обращения за справочной информацией.

Осторожно

• Монтаж, техническое обслуживание и очистку фильтра должны

выполнять профессиональные монтажники. Не выполняйте эти
работы самостоятельно. Неправильный монтаж может привести
к течи воды, поражению электрическим током или возгоранию.

• Монтаж должны выполнять профессиональные монтажники. Не

выполняйте эти работы самостоятельно. Неправильный монтаж
может привести к течи воды, поражению электрическим током
или возгоранию.

• Производите монтаж кондиционера в соответствии с инструк-

циями, изложенными в настоящем руководстве. Неправильный
монтаж может привести к течи воды, поражению электрическим
током или возгоранию.

• При монтаже в небольших помещениях следует принять соот-

ветствующие меры для предотвращения превышения концен­трации хладагента. Проконсультируйтесь с торговым представи­телем относительно необходимых мер. Высокая концентрация
хладагента в замкнутом пространстве может привести к кисло­родной недостаточности (аноксии).

• Убедитесь в том, что установлены все необходимые детали

и принадлежности. Использование деталей, отличных от реко­мендованных, может привести к неисправности или падению
кондиционера, а также к утечке воды, поражению электриче­ским током и возгоранию.

• Устанавливайте кондиционер в месте, достаточно прочном, что-

бы выдержать его вес. Если основание не закреплено должным
образом, кондиционер может упасть, это приведет к поврежде­ниям и травмам.

• Необходимо в полной мере учитывать влияние сильных ветров,

тайфунов и землетрясений, и усилить монтаж. Неправильный
монтаж может стать причиной падения кондиционера, это при­ведет к несчастному случаю.

• Для электропитания необходимо использовать отдельную ли-

нию. Все электрические детали должны соответствовать мест­ным нормам и правилам, а также указаниям, приведенным
в данной инструкции по монтажу. Монтажные работы должен
выполнять профессиональный квалифицированный электрик.
Недостаточная мощность или неправильное выполнение элек-

тромонтажных работ может привести к поражению электриче­ским током или возгоранию.

• Используйте только электрические кабели, соответствующие
техническим условиям. Вся электропроводка на месте монтажа
должна выполняться в соответствии с электрической схемой,
прилагаемой к оборудованию. На клеммы и провода не должны
действовать внешние силы. Неправильное выполнение элек­тропроводки и монтажа может стать причиной возгорания.

• При выполнении соединений кабель силового питания, элек­тропроводка связи и пульта управления должны быть проложе­ны прямо и ровно. Крышка распределительной коробки долж­на быть плотно закрыта. Если распределительная коробка не
закрыта должным образом, это может привести к поражению
электрическим током, возгоранию или перегреву электрических
компонентов.

• Если во время монтажа произошла утечка хладагента, немед­ленно откройте двери и окна, чтобы проветрить помещение.
При контакте с пламенем хладагент может образовывать ядо­витые газы.

• Прежде чем прикоснуться к какому-либо электрическому компо­ненту, отключите электропитание.

• Не прикасайтесь к блоку мокрыми руками. Это может привести
к поражению электрическим током.

• Не допускайте непосредственного контакта с хладагентом, вы­текающим из соединений трубопровода хладагента. Это может
привести к обморожению.

• Кондиционер должен быть заземлен. Не подключайте провод
заземления к трубам газопровода, водопровода, молниеотво­ду или проводу заземления телефонной линии. Неправильное
заземление может привести к поражению электрическим током
или возгоранию и может стать причиной механического отказа
вследствие скачков тока, вызванных молнией и т. п.

• Необходимо установить устройство защитного отключения.
Если устройство защитного отключения не установлено, име­ется опасность поражения электрическим током и возгорания.

• Монтаж оборудования должен выполняться с соблюдением го­сударственных правил устройства электроустановок.

• Устройство следует устанавливать на 2,3 м выше уровня пола.

• Во избежание несчастных случаев замена поврежденного кабе­ля электропитания должна выполняться производителем обору­дования, уполномоченным представителем производителя или
специалистом соответствующей квалификации.

• В цепь электропитания необходимо установить отключающее
все фазы питания устройство размыкания цепи, с расстоянием
между разомкнутыми контактами не менее 3 мм.

• Во время работы контур хладагента нагревается до высокой
температуры. Не допускайте соприкосновения соединительного
кабеля и медного трубопровода.

• Силовой кабель должен быть марки H05RN-F или лучше/
H07RN-F.

• Перед монтажом проверьте электропитание. Источник электро­питания должен быть надежно заземлен в соответствии с мест­ными, региональными и государственными стандартами. В про­тивном случае, например, если провод заземления находится
под напряжением, выполнять монтаж запрещается до устранения
неполадки, т.к. существует опасность возгорания и поражения
электрическим током, ведущих к травме или летальному исходу.

• Перед монтажом проверьте расположение электрических про­водов, газопровода и водопровода внутри стен, пола и потол­ка. Не начинайте сверление, пока не убедитесь в безопасности
с потребителем, особенно в отношении скрытой силовой элек­тропроводки. С целью предотвращения телесных повреждений
или летального исхода, вызванных нарушенной изоляцией про­водов, для проверки того, что в месте сверления не проходит
провод, можно использовать электрический зонд.

Внимание

• Смонтируйте дренажный трубопровод, выполнив действия,
указанные в данном руководстве. Убедитесь в том, что вода
беспрепятственно стекает. Для предотвращения конденсации
трубопровод следует тщательно теплоизолировать. Непра­вильный монтаж дренажного трубопровода может привести
к течи воды и повреждению находящейся в помещении мебели.

• Для предотвращения появления шумов и помех на изображе­нии при монтаже внутренних и наружных блоков кабель сило­вого питания должен находиться на расстоянии не менее 1 м от
телевизоров и радиоприемников.

1

• В системе используется хладагент R410A. Перед монтажом
убедитесь в том, что используется соответствующий хладагент.
Несоответствующий хладагент может стать причиной неис­правности блока.

• Не устанавливайте кондиционер в местах, где имеются пере­численные ниже условия:

1) При наличии масла или газа, например, на кухнях. В про-

тивном случае пластмассовые детали могут состариться,
это может привести к падению или течи воды.

2) При наличии коррозионно-активных газов (например, ди-

оксида серы). Коррозия медных труб или сварных деталей
может привести к течи хладагента.

3) При наличии оборудования, излучающего электромагнит-

ные волны. Электромагнитные волны могут создавать по­мехи системе управления, это приведет к сбою в работе
блока.

4) При наличии в атмосфере высокой концентрации соли. Под

воздействием атмосферы с высокой концентрацией соли
механические детали будут подвергаться ускоренному ста­рению, это может значительно сократить срок службы бло­ка.

5) При наличии больших колебаний напряжения. Эксплуа-

тация блока с использованием системы электропитания
с большими колебаниями напряжения сокращает срок
службы электронных компонентов и приводит к неисправ­ностям в работе пульта управления блока.

6) При наличии опасности утечки легковоспламеняющихся га­зов. Например, в местах, где в атмосфере имеется взвесь
углеродного волокна или горючей пыли, или в местах, где
имеются летучие горючие вещества (такие как растворите­ли или бензин). Указанные газы могут привести к взрыву
и возгоранию.

7) Не прикасайтесь к ребрам теплообменника, это может при­вести к травме.

8) Для некоторых изделий используется упаковочная лента из
полипропилена. При транспортировке изделия не тяните
и не поднимайте его за упаковочную ленту из полипропи­лена. Разрыв упаковочной ленты может создавать опасную
ситуацию.

9) Обратите внимание на требования к утилизации гвоздей,
дерева, картона и других упаковочных материалов. Не вы­брасывайте эти материалы, так как это может привести к те­лесным повреждениям.

10) Для утилизации разорвите упаковочный пакет, чтобы дети
не играли с ним - это может привести к удушью.

11) Оборудование не следует устанавливать в прачечных.

Использование изделия в коммерческих целях. Данное устрой­ство предназначено для эксплуатации специалистами или обу­ченными пользователями в магазинах, на предприятиях легкой
промышленности и на фермах или для коммерческого использо­вания неспециалистами. Уровень звукового давления составляет
менее 70 дБ(А).

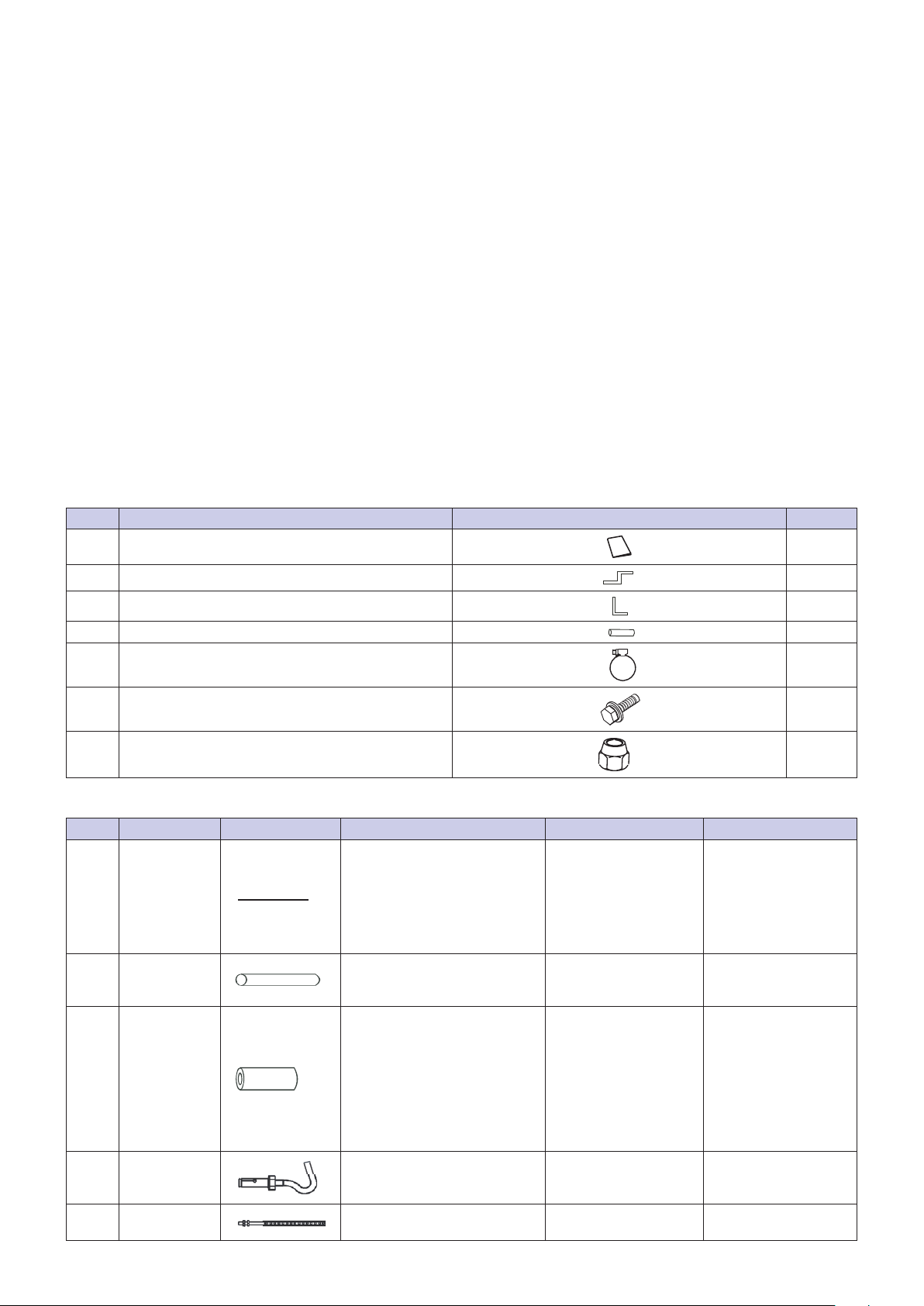

Дополнительное оборудование

Убедитесь в том, что кондиционер укомплектован следующими дополнительными принадлежностями.

Обозн. Наименование Внешний вид Кол-во

1 Инструкция по монтажу

2 Крепежный крюк

3 Уголок

4 Шланг для слива воды

5 Хомут

6 Монтажный болт (M8x30CS)

7 Латунная гайка

Приобретаемые на месте дополнительные принадлежности

Обозн. Наименование Внешний вид Размеры Кол-во Примечание

Выберите и приобретите мед­ные трубы, соответствующие

1 Медная труба

Труба ПВХ для
дренажа воды

Теплоизоли­рующий кожух
для трубопро­водов

Крепежный
крюк с дюбе­лем

Монтажный
крюк

2

3

4

5

расчетным длине и диаметру
для выбранной в инструкции по
монтажу наружного блока мо­дели и фактическим проектным
требованиям.

Наружный диаметр: 37-39 мм,
внутренний диаметр: 32 мм

Внутренний диаметр выбирай­те исходя из диаметра медной
и ПВХ труб. Толщина стенки
у кожуха трубы не менее 10 мм.
Если температура превыша­ет 30 °C или относительная
влажность более 80%, увеличь­те толщину стенок кожуха (не
менее 20 мм).

M10 4

M10 4

2

При покупке основы­вайтесь на фактических
проектных требованиях.

При покупке основы­вайтесь на фактических
проектных требованиях.

При покупке основы­вайтесь на фактических
проектных требованиях.

Используется для сое­динения трубопровода
хладагента внутреннего
блока.

Служит для слива кон­денсата из внутреннего
блока.

Для защиты трубопро­водов от конденсации.

Для монтажа внутрен­него блока

Для монтажа внутрен­него блока

1

2

2

1

1

4

1

1. Перед установкой

1. Определите маршрут перемещения блока к месту установки.

2. Выбор места для установки

1. Выберите место для установки кондиционера, удовлетворяю­щее следующим условиям и требованиям потребителя.

♦

Место должно хорошо вентилироваться.

♦

Должен быть обеспечен беспрепятственный воздушный поток.

♦

Место должно быть достаточно прочным, чтобы выдержать вес
внутреннего блока.

♦

Потолок не должен иметь видимого наклона.

♦

Должно быть достаточно места для ремонта и технического об­служивания.

♦

Не должно быть утечек огнеопасных газов.

♦

Длина трубопровода между внутренним и наружным блоками
должна быть в пределах допустимого диапазона (обратитесь
к руководству по монтажу наружного блока).

♦

Должно быть достаточно места для монтажа и технического
обслуживания.
Потолок должен быть ровным, а его конструкция достаточно
прочна, чтобы выдержать вес блока.

♦

Потоки воздуха, входящий и выходящий из блока, не должны
встречать препятствий, и наружный воздух должен оказывать
минимальное влияние.

♦

Подаваемый воздух должен распространяться по всему поме­щению. Должен быть обеспечен удобный слив жидкостей из
соединительного трубопровода и дренажного трубопровода
воды.

♦

Не должно быть прямого воздействия теплового излучения.

3. Монтаж внутреннего блока

Для монтажных работ следует использовать только указанные
компоненты.

3.1 Монтаж с помощью подъемных болтов

Потолок вблизи зоны, где он будет демонтирован, должен быть
ровным. Для предотвращения вибрации потолка примите меры
для усиления потолочных балок. Разрежьте потолочную балку.
Укрепите часть потолка возле разреза и усильте потолочную бал­ку. После того, как главный блок поднят и установлен, смонтируй­те в потолке трубопроводы электропроводку. После подготовки
места установки определите направление выхода трубопровода.
В случае установки в месте с имеющимся потолком, перед подъ­емом и монтажом блока сначала присоедините и расположите
трубопровод хладагента, дренажный трубопровод воды, соеди­нительные провода внутреннего блока и пульт проводного управ­ления.

В зависимости от условий на месте монтажа используйте различ­ные болты.

Деревянная конструкция

Чтобы установить подъемные болты,

закрепите на балках брус квадратного сечения.

Брус квадратного сечения

Балка

Внимание

• Установка блока в следующих местах может привести к не­поладкам (если это неизбежно, проконсультируйтесь с изго­товителем).

• В местах, где присутствует минеральное масло, такое как ма­шинное масло для резки.

• В местах с высокой концентрацией соли в воздухе, напри­мер, на морском побережье.

• В местах, находящихся вблизи горячих источников, где име­ются коррозионно-активные газы, такие как сернистые газы.

• На фабриках, где имеются большие колебания напряжения
электросети.

• В автомобилях и каютах.

• В местах, где имеется растительное масло и газ (например,
на кухнях).

• В местах, где имеются сильные электромагнитные волны.

• В местах, где присутствуют огнеопасные газы или материалы.

• В местах, где имеются испарения кислых или щелочных газов.

• В других местах со специфическими условиями.

Внимание
Замечания о Директиве по электромагнитной совместимости
89/336/EEC
Чтобы предотвратить вибрацию корпуса блока при пуске ком­прессора (техническая программа), при установке кондиционе­ра соблюдайте следующие указания.

• В линию питания кондиционера необходимо установить со-

ответствующий автоматический выключатель с устройством
защитного отключения.

• Выключатель питания кондиционера не следует присоеди-

нять к другому электрическому оборудованию.

• Если на использование электроэнергии для стиральных ма-

шин, кондиционеров или индукционных плит наложены огра­ничения, обратитесь в электросбытовую компанию для полу­чения подробной информации о допустимых спецификациях
установки.

• Подробная информация о параметрах электропитания кон-

диционера приведена на паспортной табличке изделия.

• В случае возникновения проблем, обратитесь к торговому

представителю.

Потолок

Подъемный болт

Рисунок 3.1

Существующая конструкция из бетонных плит

Используйте встроенные болты

и отжимные болты.

Рисунок 3.2

Стальной каркас

Для подвески блока установите стальной уголок.

Подвесной
болт

Подвесной
болт

Уголок для
подвески

Рисунок 3.3

3

Вновь установленная конструкция

A

B

D

E

J

I

II

из бетонных плит

Для монтажа используйте

закладные детали и закладные болты.

Крюк

Закладная деталь
ножевидного типа

Закладная деталь
лепесткового типа

Арматурный стержень

Закладной болт

(подвесной и закладной болты для
трубопровода)

Рисунок 3.4

Внимание

• Все болты должны быть изготовлены из высококачественной

углеродной стали (с оцинкованной поверхностью или другой
антикоррозионной обработкой) или нержавеющей стали.

• Способ подготовки потолка различается в зависимости от

типа здания. Относительно конкретных мер проконсульти­руйтесь с инженерами по реконструкции и эксплуатации зда­ния.

• Способ крепления подъемного болта зависит от конкретных

условий, болт следует надежно закрепить.

3.2 Монтаж внутреннего блока

3.2.1 Напольный монтаж

Трубопровод хлада­гента и дренажный
трубопровод воды

Увеличенное изображение I

L

K

Навесьте внутренний блок на крюки

Зарезервировано для
дренажного трубо­провода воды

M

Рисунок 3.7

Крюк

Рисунок 3.5

C

H

Закрепите крюк на стене саморезами

3.2.2 Подпотолочный монтаж

Рисунок 3.6

Саморез

Шайба

<6 мм

Рисунок 3.8

4

Увеличенное изображение II

R

S

N

F

P

Рисунок 3.9

G

Узел для
подъема

3.3 Снятие решетки и боковой панели

3.3.1 Снятие решетки воздухозаборного отверстия и боковой
панели

(1) Потяните решетку вверх, отверните расположенные сбоку вин-

ты, чтобы снять решетку.

Боковая
панель

Решетка

Рисунок 3.10

3.3.2 Снятие решетки воздухозаборного отверстия и боковой
панели

Прикрепите узел для подъема к подъемному болту
(См. рисунок 3.11).
Затяните монтажные болты к внутреннему блоку
(См. рисунок 3.12).

Гайка

20–25 мм

Шайба

Сравнение размеров разных моделей (ед. изм.: мм)

Таблица 3.1

Модель вну­треннего блока

Серии 12 - 24 990 660 206 505 506 907 200 203
Серии 28 - 32 1280 660 206 795 506 1195 200 203
Серии 40 - 48 1670 680 244 1070 450 1542 200 240

Сравнение размеров разных моделей (ед. изм.: мм)

Модель вну­треннего блока

Серии 12 - 24 37 13 100 100 57 27 100 100
Серии 28 - 32 37 13 100 100 57 27 100 100
Серии 40 - 48 11 0 64 130 170 73 66 140 100

Размеры трубопроводов для разных моделей (ед. изм.: мм)

Материал трубы

Размер

(мм)

A B C D E F G H

Таблица 3.2

J K L M N P R S

Таблица 3.3

Медная труба

для всех кондиционеров

Модель 12~15 18~48

I (жидкостная

труба)

J (труба газо-

вой линии)

Ф 6,4 Ф 9,5

Ф12,7 Ф15,9

Подъемный болт

Узел для подъема

Рисунок 3.11

8–13 мм

Внутренний блок

Монтажные болты
(макс. длина 40 мм)

Рисунок 3.12

Во время установки, для подъема внутреннего блока к подъем­ному болту используйте такие инструменты, как шкив. Надежно
закрепите их монтажными болтами (см. рисунок 3.13).

Подъемный болт

Узел для
подъема

Внимание

• Все рисунки в данном руководстве приведены только в ка-

честве иллюстраций. Внешний вид и функции приобретен­ного Вами кондиционера могут отличаться от изображенных
на этих рисунках. Принимайте во внимание конструктивные
особенности конкретной модели изделия.

Монтажный болт

Рисунок 3.13

5

4. Монтаж трубопровода хладагента

8

90°±4

4.1 Требования к длине и перепаду высот соединений тру­бопровода внутреннего и наружного блоков

Требования к длине и перепаду высот трубопровода хладагента
различны для разных внутренних и наружных блоков. Обратитесь
к инструкции по монтажу наружного блока.

4.2 Материал и диаметр трубопровода

1. Материал трубопровода: медные трубы для кондиционеров.

2. Размер трубопровода: выберите и приобретите медные трубы,

соответствующие расчетным длине и диаметру для выбранной
в инструкции по монтажу наружного блока модели и фактиче­ским проектным требованиям.

4.3 Прокладка трубопроводов

1. Перед соединением внутреннего и наружного трубопроводов

герметично закройте оба конца трубопровода. Открыв концы,
как можно скорее присоедините трубопровод внутреннего и на­ружного блоков, чтобы предотвратить попадание в систему тру­бопроводов пыли или другого мусора через открытые концы.
Это может привести к неисправности системы.

2. Если трубопровод необходимо провести через стену, просвер-

лите в стене отверстие и должным образом установите допол­нительные принадлежности, такие как кожухи и крышки.

3. Разместите соединительный трубопровод хладагента и сиг-

нальную электропроводку внутреннего и наружного блоков вме­сте и плотно обвяжите их, чтобы не проникал воздух и не обра­зовывался конденсат, который может течь из системы.

4. Вставьте обвязанные трубопровод и электропроводку снаружи

помещения в отверстие в стене и проведите их в помещение.
При прокладке трубопровода соблюдайте осторожность. Не по­вредите трубопровод.

4.4 Монтаж трубопровода

♦

Порядок монтажа трубопровода хладагента наружного блока
изложен в инструкции по монтажу, прилагаемой к наружному
блоку.

♦

Все трубопроводы газа и жидкости должны быть установле­ны надлежащим образом, в противном случае возможна течь
воды. Для теплоизоляции труб газовой линии используйте те­плоизоляционные материалы, способные выдерживать высо­кие температуры — свыше 120 °C. Кроме того, при высокой
температуре и (или) влажности окружающего воздуха (когда
часть трубопровода хладагента находится при температуре
выше 30 °C, или, когда относительная влажность превышает
80%), теплоизоляцию трубопровода хладагента следует уси­лить (толщина не менее 20 мм). В противном случае теплои­золяционный материал может не обеспечить достаточную за­щиту.

♦

Перед началом работ убедитесь в том, что используется хла­дагент R410A. Использование несоответствующего хладагента
может привести к неисправности блока.

♦

За исключением указанного хладагента, не допускайте попада­ния в холодильный контур воздуха и других газов.

♦

Если во время монтажа возникла течь хладагента, проветрите
помещение.

♦

При монтаже или демонтаже трубопровода используйте два
ключа — обычный ключ и динамометрический ключ. См. рису­нок 4.1.

Обычный ключ
Динамометрический ключ
Конусная гайка трубы

Фитинги труб

Рисунок 4.1

♦

Вставьте трубопровод хладагента в латунную гайку, разваль­цуйте соединение piSlot трубопровода хладагента и разваль­цуйте конусную часть трубы. В следующей таблице указаны
размеры конусных концов труб и соответствующие моменты
затяжки.

Наружный

диаметр (мм)

Ø6,35 14,2 – 17,2 Н•м 8,3 – 8,7 мм

Ø9,53 32,7 – 39,9 Н•м 12 – 12,4 мм

Ø12,7 49,5 – 60,3 Н•м 15,4 – 15,8 мм

Ø15,9 61,8 – 75,4 Н•м 18,6 – 19 мм

Момент затяжки

Диаметр разваль-

цованного конца

(А)

Развальцован-

ный конец

A

45°±2

R0.4 ~ 0.

Рисунок 4.2

Внимание

• Прикладывайте необходимый момент затяжки в соответ­ствии с условиями монтажа. Чрезмерный крутящий момент
приведет к повреждению конусной гайки. Если будет прило­жен недостаточный момент затяжки, гайка не уплотнится, это
приведет к утечке.

♦

Перед установкой конусной гайки на конус трубы нанесите на
конусный конец трубы (внутри и снаружи) масло для холодиль­ных установок, затем поверните ее три или четыре раза, пре­жде чем затянуть гайку. См. рисунок 4.3.

Нанесите масло для холодильных установок

Рисунок 4.3

Меры предосторожности при пайке трубопровода хладагента

• Перед пайкой трубопроводов хладагента заполните трубопро­воды азотом, чтобы удалить из труб воздух. Если во время пай­ки трубопровод не будет заполнен азотом, внутри трубопрово­да образуется большое количество оксидной пленки, что может
привести к неисправности системы кондиционирования.

• Пайку трубопроводов хладагента можно выполнять, когда азот
заменен или пополнен.

• Когда во время пайки трубопровод заполнен азотом, давление
азота необходимо снизить до 0,02 МПа с помощью клапана для
снижения давления. См. рисунок 4.4.

1 Медный трубопровод
2 Участок пайки

Соединение с балло-

3

ном с азотом

4 Ручной клапан
5 Редукционный клапан
6 Азот

Рисунок 4.4

4.5 Проверка на герметичность

Проведите испытание системы на герметичность в соответствии
с указаниями, приведенными в инструкции по монтажу наружного
блока.

Внимание

• Испытание на герметичность позволяет установить, что все
запорные клапаны жидкостной трубы и трубы газовой линии
наружного блока закрыты (заводская установка).

4.6 Теплоизоляция соединений трубы газовой линии и жид­костной трубы внутреннего блока

♦

Выполняется теплоизоляция трубы газовой линии и жидкост­ной трубы внутреннего блока.

а. Для теплоизоляции трубы газовой линии следует исполь-

зовать теплоизоляционный материал, способный выдер­живать температуру 120 °C и более.

б. Теплоизоляцию соединений трубопроводов внутреннего

блока выполняйте с помощью теплоизоляционного кожу­ха для медных труб, закройте все зазоры.

6

Лицевая сторона вверх

Корпус
блок а

Прилагаемая
теплоизоляционная
лента для теплового
насоса

Сторона трубопровода,
монтируемого на месте

Рисунок 4.5

4.7 Вакуумирование

Создайте в системе вакуум в соответствии с указаниями, приве­денными в инструкции по монтажу наружного блока.

Внимание

• При вакуумировании убедитесь в том, что все отсечные вен­тили трубы газовой линии и жидкостной трубы наружного
блока закрыты (заводская установка).

4.8 Заправка азота и создание давления

Создайте в системе давление в соответствии с указаниями, при­веденными в инструкции по монтажу наружного блока.

4.9 Заправка хладагента

Заправьте систему хладагентом в соответствии с указаниями,
приведенными в инструкции по монтажу наружного блока.

5. Монтаж дренажного трубопровода воды

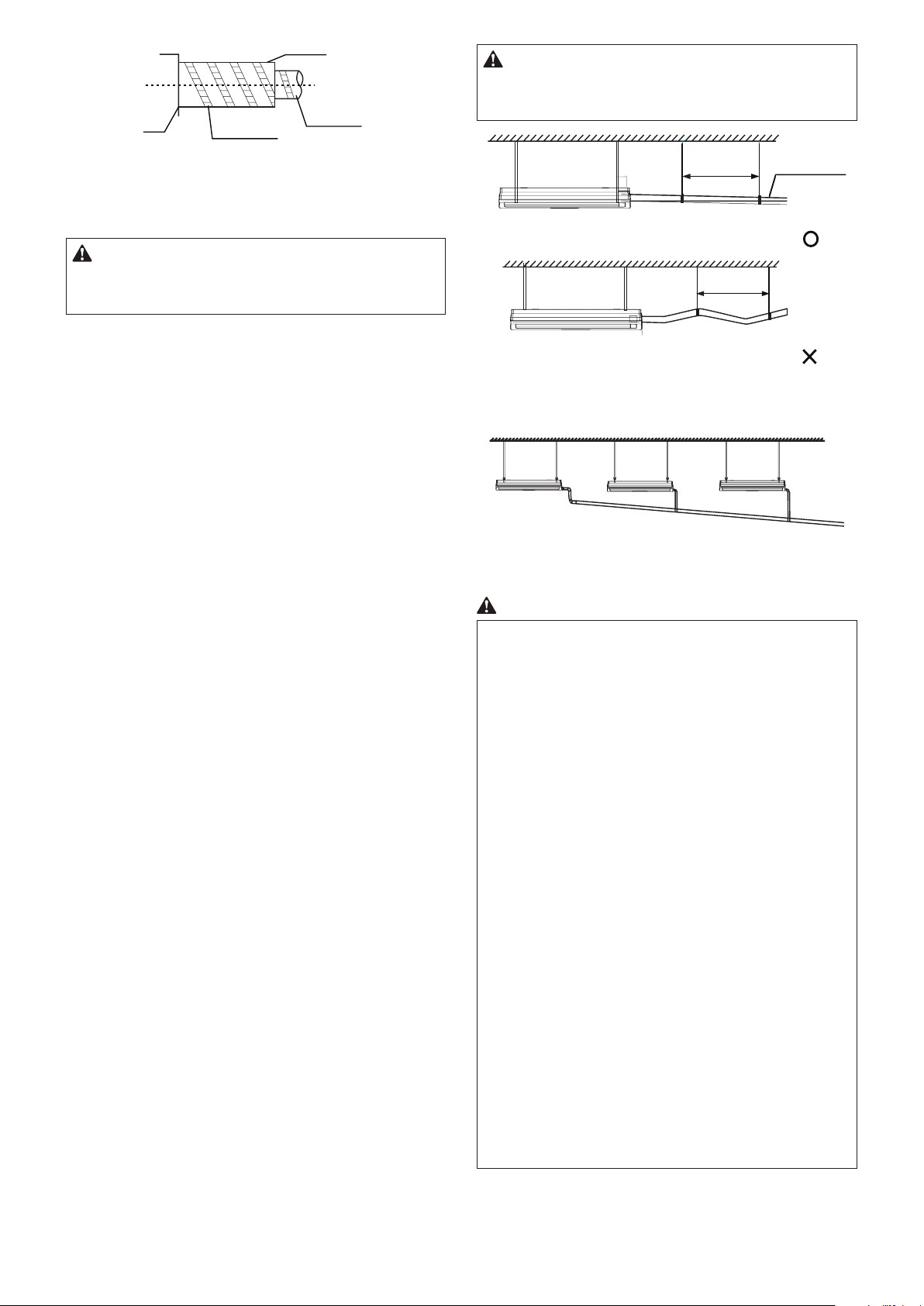

5.1 Монтаж дренажного трубопровода воды внутреннего
блока

1. В качестве труб для дренажа воды используйте трубы ПВХ

(наружный диаметр: 37-39 мм, внутренний диаметр: 32 мм).
Исходя из фактических условий на месте монтажа, потреби­тель может приобрести трубопровод соответствующей длины
у торгового представителя, в местном центре послепродажно­го обслуживания, или на местном рынке.

2. Вставьте трубу для дренажа воды в конец всасывающего со-

единительного трубопровода воды на корпусе блока, и с по­мощью хомута (принадлежность 5) надежно прикрепите трубы
для дренажа воды с теплоизоляционным кожухом трубопрово­да выхода воды.

3. С помощью принадлежности 4 прикрепите дренажный трубо-

провод вводы внутреннего блока (особенно часть, проходя­щую в помещении) к корпусу блока. Дренажный трубопровод
воды следует закрыть теплоизоляционным кожухом. Надежно
обвяжите дренажный трубопровод воды стяжкой (принадлеж­ность 4), чтобы под теплоизоляционный кожух не мог проник­нуть воздух, это приведет к конденсации.

4. Чтобы предотвратить течение воды обратно внутрь кондицио-

нера при выключении системы, дренажная труба воды должна
иметь уклон наружу (к стороне слива) более 1/100. Дренажная
труба воды не должна провисать и накапливать воду, в против­ном случае будут возникать посторонние шумы. См. рисунок

5.1.

5. При соединении дренажного трубопровода воды не прикла-

дывайте силу, чтобы протянуть трубы, в противном случае
соединения трубопровода всасывания воды ослабнут. В то
же время, чтобы предотвратить изгиб труб дренажа воды,
предусмотрите опоры через каждые 0,8–1 м. См. рисунок 5.1.

6. При присоединении к длинной трубе дренажа воды соедине-

ния следует закрыть теплоизоляционным кожухом, чтобы пре­дотвратить ослабевание соединений длинной трубы.

7. Если выход трубы дренажа воды расположен выше, чем сое-

динение трубы для забора воды, труба дренажа воды должна
быть как можно ближе к вертикали. Изогните соединительные
фитинги выхода воды так, чтобы высота трубы дренажа воды
находилась в пределах 1000 мм от нижней части дренажного
поддона. В противном случае при прекращении работы будет
возникать чрезмерный поток воды. См. рисунок 5.2.

8. Конец дренажной трубы воды должен находиться более чем

в 50 мм над землей или над нижней частью сливного отвер­стия. Кроме того, его не следует погружать в воду.

Внимание

• Все соединения в трубопроводной системе должны быть
надлежащим образом герметизированы, чтобы предотвра­тить течь воды.

0,8–1,0 м

> 1,0 м

Уклон не менее
1/100

Рисунок 5.1

Трубы дренажа воды от нескольких блоков присоединены к глав­ной трубе дренажа воды, из которой вода сливается в канализа­ционную трубу.

Рисунок 5.2

6. Монтаж электропроводки

Осторожно

• Все поставляемые детали, материалы и выполняемые элек­тромонтажные работы должны соответствовать местным
нормам.

• Используйте только медные провода.

• Для кондиционера следует использовать отдельную линию
электропитания. Напряжение электропитания должно соот­ветствовать номинальному.

• Электромонтажные работы должны выполняться професси­ональным специалистом в соответствии с маркировкой, при­веденной на электрической схеме.

• Для предотвращения травм, вызванных поражением элек­трическим током, перед выполнением электрических соеди­нений выключите электропитание.

• Цепь внешнего электропитания кондиционера должна вклю­чать линию заземления. Линия заземления кабеля силового
питания, присоединенного к внутреннему блоку, должна быть
надежно присоединена к линии заземления внешнего элек­тропитания.

• Должны быть установлены устройства защитного отключения
в соответствии с местными техническими стандартами и тре­бованиями к электрическим и электронным устройствам.

• Присоединенная стационарная электропроводка должна
быть оснащена разъединителем, отключающим все фазы
питания, с расстоянием между разомкнутыми контактами не
менее 3 мм.

• Для предотвращения электрических помех, сбоев или по­вреждения электрических компонентов расстояние между
кабелем силового питания и сигнальной линией должно со­ставлять не менее 300 мм. Кроме того, эти линии не должны
соприкасаться с трубопроводами и клапанами.

• Выберите электрическую проводку, соответствующую требо­ваниям к монтажу электрооборудования.

• Присоединяйте электропитание только после завершения
всей электропроводки и соединений и тщательной проверки
их правильности.

7

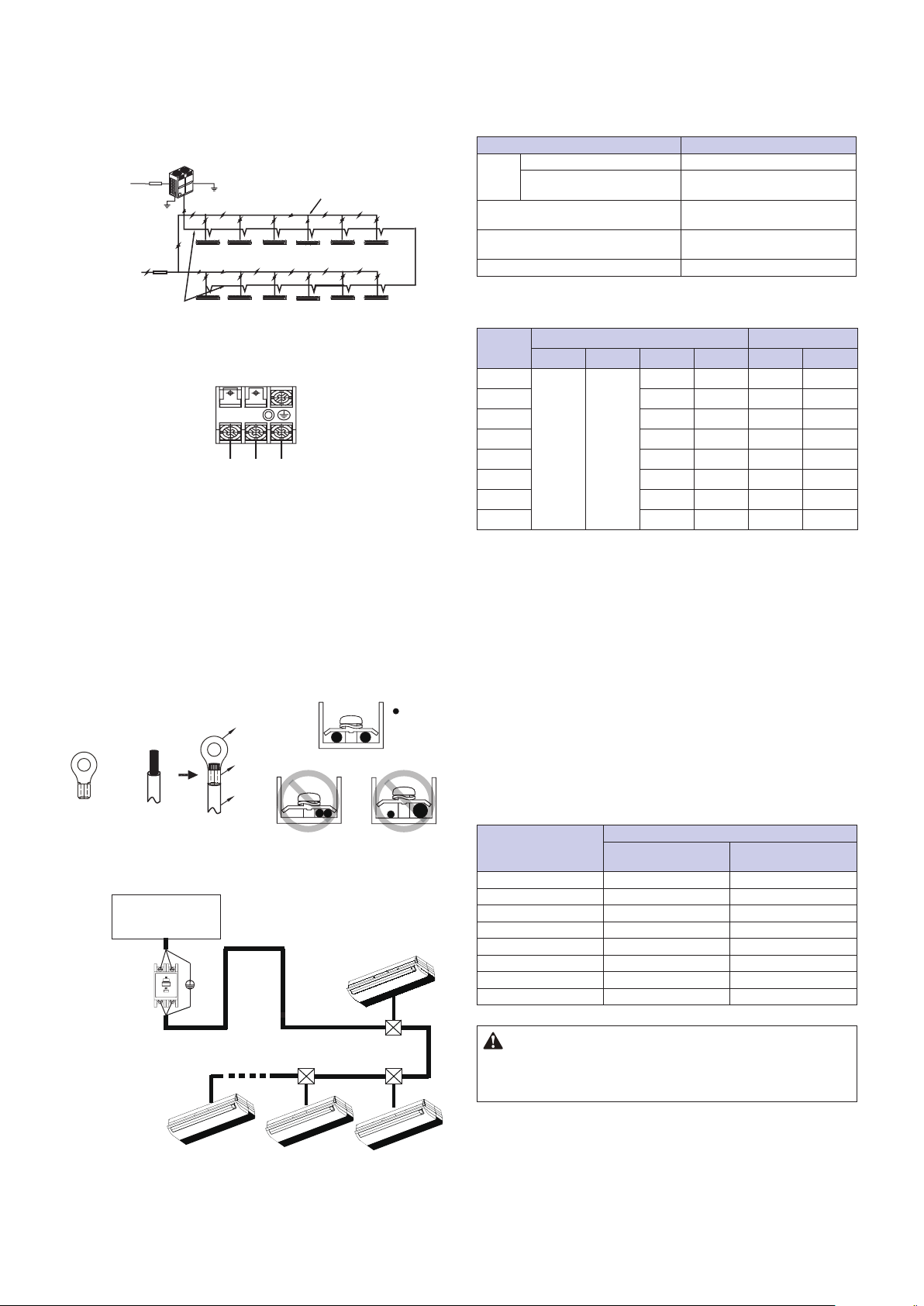

6.1 Присоединение силового кабеля

♦

Используйте для внутреннего блока отдельную линию электро­питания, отличную от линии электропитания наружного блока.

♦

Используйте одну и ту же линию электропитания, автомати­ческий выключатель и устройство защитного отключения для
всех внутренних блоков, присоединенных к одному наружному
блоку.

Электропитание
наружного блока

УЗО

Линия заземления

Электропитание

внутреннего

блок а

УЗО

внутренним и наружным блоками

Провод связи между

Линия заземления

Кабельный канал

Рисунок 6.1

На рисунке 6.2 показаны клеммы электропитания внутреннего
блока.

N

L

ВХОД ЭЛЕКТРОПИТАНИЯ

Рисунок 6.2

При подключении к клемме электропитания используйте кольце­вой кабельный наконечник с кожухом из изоляционного материа­ла (см. рисунок 6.3).
При отсутствии кольцевого кабельного наконечника с кожухом из
изоляционного материала убедитесь в следующем:

• Не присоединяйте два силовых кабеля разного диаметра к од­ной и той же клемме электропитания (это может привести к пе­регреву проводов). См. рисунок 6.4.

• Используйте силовой кабель, соответствующий техническим
требованиям. Силовой кабель следует надежно присоеди­нить. Чтобы предотвратить вытягивание кабеля под действием
внешней силы, его следует надежно закрепить.

: Медный провод

+

Кольцевой
кабельный
наконечник

Правильное присоединение силовой проводки
Изолирующая
трубка

Кабель
силового
питания

Рисунок 6.3 Рисунок 6.4

6.2 Параметры электропроводки

220 – 240 В, 50 Гц
220 – 240 В, 60 Гц
Электропитание

Автоматические
выключатели
с устройством
защитного
отключения

Разъединитель, отключающий
все фазы питания с устройством
защитного отключения

LN

Выключатель
(автоматический
выключатель для защиты
от превышения тока)

Проходная коробка
Проходная коробкаПроходная коробка

Внутренний блок

Параметры силового кабеля и провода связи приведены в табли­цах 6.1 и 6.2. Электропроводка слишком малого сечения приведет
к перегреву, что может стать причиной возгорания и повреждения
блока.

Таблица 6.1

Модель 12 - 48

Кол-во фаз 1 фаза

Элек­тропи-

Напряжение и частота

тание
Провод связи между внутренним

и наружным блоками
Провод связи между внутренним бло-

ком и проводным пультом управления
Плавкий предохранитель 15 А

220 – 240 В, 50 Гц
220 – 240 В, 60 Гц

Экранированный

3xAWG16-AWG20

Экранированный

AWG16-AWG20

Таблица 6.2 Электрические характеристики внутренних бло­ков

Модель

12

15 1,2 15 0,1 0,93

18 1,2 15 0,1 0,95

24 1,2 15 0,1 0,95

28 1,3 15 0,1 1,1

32 1,3 15 0,1 1,1

40 1,7 15 0,1+0,1 0,65+0,65

48 1,7 15 0,1+0,1 0,65+0,65

50/60 220-240

Электропитание IFM

Гц В MCA MFA кВт FLA

0,45 15 0,1 0,35

Обозначения:
MCA: минимальный ток в цепи (А)
MFA: максимальный ток предохранителя (А)
IFM: двигатель вентилятора внутреннего блока
kW: номинальная мощность двигателя (кВт)
FLA: ток при полной нагрузке (А)

1. Выберите диаметр проводов (минимальное значение) отдель­но для каждого блока по таблице 6.3, где номинальный ток, ука­занный в таблице 6.3, означает MCA в таблице 6.2.

2. Максимально допустимое отклонение напряжения между фа­зами составляет 2%.

3. Выберите автоматический выключатель, размыкающий все
фазы питания, с расстоянием между разомкнутыми контактами
не менее 3 мм, для выбора тока автоматических размыкателей
и устройств защитного отключения используйте значение MFA.

Таблица 6.3

Номинальный ток по-

требления блока (А)

≤3 0,5 и 0,75 от 1 до 2,5

>3 и ≤6 0,75 и 1 от 1 до 2,5

>6 и ≤10 1 и 1,5 от 1 до 2,5
>10 и ≤16 1,5 и 2,5 от 1,5 до 4
>16 и ≤25 2,5 и 4 от 2,5 до 6
>25 и ≤32 4 и 6 от 4 до 10
>32 и ≤50 6 и 10 от 6 до 16
>50 и ≤63 10 и 16 от 10 до 25

Номинальное сечение (мм

Гибкие проводники

Провода стационарной

2

)

электропроводки

Осторожно
При выборе размеров кабелей силового питания и электропро­водки следуйте указаниям местных норм и правил. Для выбора
и монтажа электропроводки обратитесь к профессионалу.

Внутренний блок Внутренний блок Внутренний блок

Рисунок 6.5

6.3 Электропроводка связи

• Для электропроводки связи используйте только экранирован­ные провода. Использование любого другого типа проводов
может привести к помехам сигнала, которые станут причиной
неполадок в работе блока.

• Не выполняйте никаких электрических работ, таких как сварка,
при включенном электропитании.

8

• Не связывайте вместе трубопровод хладагента, кабели сило­вого питания и электропроводку связи. Если кабель силового
питания и провода связи проходят параллельно, для предот­вращения помех источнику сигнала расстояние между двумя
линиями должно быть не менее 300 мм.

• Провода связи не должны образовывать замкнутый контур.

6.3.1 Провода связи между внутренним и наружным блоками.

• Внутренний и наружный блоки обмениваются данными через
последовательный порт RS485.

• Проводка связи между внутренними и наружным блоками долж­на соединять один блок за другим в последовательную цепь, от
наружного блока до последнего внутреннего блока. Экраниру­ющую оплетку следует правильно заземлить. Для повышения
стабильности системы связи у последнего внутреннего блок
необходимо установить внешний резистор (см. рисунок 6.6).

• Неправильно выполненная электропроводка, например, соеди­нение «звездой» или замкнутый контур, приведет к нестабиль­ности системы связи и сбоям в управлении системой.

• В качестве электропроводки связи между внутренним и на­ружным блоками используйте трехжильный экранированный
провод (сечением не менее 0,75 мм2). Убедитесь в том, что
электропроводка присоединена правильно. Соединительный
вывод для провода связи должен отходить от главного наруж­ного блока.

• Все экранированные провода в сети связаны и в конечном ито­ге соединены с землей в одной точке « ».

Наружный
блок

(P Q E)

(P Q E)

Сигнальный провод

между наружными

блоками

Внешний резистор необходимо подключить только к последнему

P

внутреннему блоку между клеммами P и Q.

Q

Внешний

резистор

(разомкнуто)

(Присоедините экранированный конец провода к корпусу
блока электронного управления «

Сигнальный провод между
наружными блоками

Соединение экранирующих
оплеток провода

» здесь)

Рисунок 6.6

6.3.2 Электропроводка связи между внутренним блоком

и проводным пультом управления (опция)

Проводной пульт управления и внутренний блок могут быть сое­динены различным образом, в зависимости от вида связи.

1) Для режима двунаправленной связи.
Используйте один проводной пульт управления для управления
одним внутренним блоком или два проводных пульта управле­ния (одни главный и один ведомый пульт) для управления од­ним внутренним блоком (см. рисунок 6.7).
Используйте один проводной пульт управления для управления
несколькими внутренними блоками или два проводных пульта
управления (один главный и одни ведомый пульт) для управле­ния несколькими внутренними блоками (см. рисунок 6.8).

Внутренний блок 1 Внутренний блок 2

D1

Проводной
пульт управления 1

Главный проводной пульт управления

X1 X2

D2

D1D2

X1X2

D1

D2

Проводной
пульт управления 2

Ведомый проводной пульт управления

Внутренний блок n

D1

(n<=16)

X1 X2

D2

D1D2

X1

X2

Рисунок 6.8

2) Для режима однонаправленной связи
Используйте один проводной пульт управления для управления
одним внутренним блоком (см. рисунок 6.9).

A

SW4

B
C
D

Внутренний блок 1

Плата дисплея

Проводной пульт

управления 1

A
B
C
D

Рисунок 6.9

Внимание

• В случае особого способа соединения порядок выполнения
электропроводки и соединений приведен в соответствующем
руководстве к проводному пульту управления.

6.4 Обработка точек соединения электропроводки

• После выполнения электропроводки и соединений закрепи­те электропроводку надлежащим образом с помощью стяжек,
чтобы соединение не могло разъединиться под действием
внешней силы. Соединительная электропроводка должна быть
прямой, чтобы крышка распределительной коробки была рас­положена ровно и ее можно было плотно закрыть.

• Используйте профессиональные изоляционные и уплотнитель­ные материалы для герметизации и защиты проходящих в от­верстия проводов. Некачественная герметизация может при­вести к конденсации влаги. Кроме того, в распределительную
коробку могут проникнуть насекомые и мелкие животные, это
может стать причиной короткого замыкания в деталях электри­ческой системы и привести к ее отказу.

X1 X2

Внутренний блок 1

X1X2

Проводной пульт

управления 1

Главный проводной пульт управления

X1X2

Проводной пульт

управления 2

Ведомый проводной пульт управления

Рисунок 6.7

9

7. Настройка на месте

[

SW

[ ]

00

[

SW8

SW

[ ]

00

[ ]

01

[

SW8

SW8

SW

[ ]

00

[ ]

01

[ ]

10

[

SW8

SW8

SW8

SW

7.1 Установка производительности

Установите микропереключатель на главной плате управления
электрического щитка внутреннего блока в соответствии с различ­ными вариантами использования. После завершения настройки
выключите выключатель электропитания, затем включите элек­тропитание. В противном случае установленные настройки не
начнут действовать.

Переключатель Заданная производительность

Модель Обозначение Производительность (Вт*100)

/ 0 10/12
/ 1 15/17/18
/ 2 22
/ 3 25/28

12 4 32/36

/ 5 40

15 6 45
18 7 50/56
24 8 63/71

28 9 80
32 A 85/90

/ B 100/104/106

40 C 112

/ D 120/125/128

48 E 140

/ F 150/158/160

Внимание

• Микропереключатель настройки производительности настро­ен изготовителем перед поставкой. Данные настройки дол­жен изменять только профессиональный обслуживающий
персонал.

7.3 Коды и описания ошибок

Код

ошибки

Описание

E0 Конфликт режимов
E1 Ошибка связи с наружным блоком

Ошибка датчика наружной температуры внутреннего

E2

блока (Т1)
Ошибка датчика температуры средней точки теплоо-

E3

бменника внутреннего блока (Т2)
Ошибка датчика температуры на выходе теплооб-

E4

менника внутреннего блока (Т2В)
E7 Ошибка памяти ЭСППЗУ
E9 Ошибка связи с пультом проводного управления

Ошибка обмотки электронного расширительного
Eb

клапана внутреннего блока
Ed Ошибка наружного блока
EE Аварийный сигнал уровня воды

A0 Аварийное отключение
A1 Утечка хладагента

FE Внутреннему блоку не присвоен адрес

FA Не задана производительность (значение НР)
F7 Повторяющийся адрес внутреннего блока
F8 Ошибка коробки MS

U4 Ошибка самодиагностики коробки MS
U4 Ошибка самодиагностики коробки MS
A1 Утечка хладагента
A0 Аварийное отключение

7.4 Положения микропереключателей на главной плате
(переключатели SW8 и SW9 дополнительные)

Определение 0/1 каждого переключателя (вкл./выкл.)

означает «0»

означает «1»

7.2 Настройка адреса

Когда внутренний блок присоединен к наружному блоку, наружный
блок автоматически назначает адрес внутреннему блоку. Также
адрес можно назначить вручную с помощью пульта управления.

• Адреса любых двух внутренних блоков, входящих в одну и ту
же систему, не должны совпадать.

• Сетевой адрес и адрес внутреннего блока одинаковы, их не
нужно настраивать по отдельности.

• После завершения настройки адресов запишите адреса всех
блоков, чтобы упростить послепродажное обслуживание.

• Централизованное управление внутренним блоком осущест­вляет наружный блок. Подробная информация приведена в ру­ководстве к наружному блоку.

Внимание

• После завершения наружным блоком функции централизо­ванного управления внутренним блоком микропереключа­тель на главной панели управления наружного блока следует
установить в положение автоматической адресации, в про­тивном случае внутренний блок в системе не будет управ­ляться центральным пультом управления.

• В одну систему может одновременно входить до 64 внутрен­них блоков (с адресами от 0 до 63). Каждый внутренний блок
может иметь только один адрес в системе. Адреса любых
двух внутренних блоков, входящих в одну и ту же систему,
не должны совпадать. Блоки, имеющие один и тот же адрес,
могут работать неправильно.

J1

Функция автоматического перезапуска включена

Функция автоматического перезапуска отключена

J2

Разрешена работа сетевого модуля CN20 (требуется
внешний сетевой модуль), и приемник ИК сигналов пла­ты индикации отключен.

Сетевой модуль CN20 отключен, и разрешена работа
ИК приемника платы индикации

Описание SW8

8

00

8

01

8

10

8

11

Разъем аварийной сигнализации используется для

]

вывода аварийного сигнала

Разъем аварийной сигнализации используется в ка-

]

честве порта свежего воздуха

Разъем аварийной сигнализации используется в ка-

]

честве выхода работы внутренних блоков

Разъем аварийной сигнализации используется для

]

вывода аварийного сигнала

10

SW9_1

[ ]

0

SW9_1

Описание SW9

Блок принудительно выключается, когда дистанци-

[ ]

0

SW9_1

[ ]

1

онный переключатель находится в положении ON

Блок принудительно выключается, когда дистанци­онный переключатель находится в положении OFF

SW9_2 : Зарезервировано

Примечание

• Настройка микропереключателя по умолчанию определяется
блоком.

• Все микропереключатели (включая микропереключатель
производительности) настроены перед поставкой. Данные
настройки должен изменять только профессиональный об­служивающий персонал.

• Неправильная установка микропереключателей может при­вести к конденсации, шуму при работе или непредвиденной
неисправности системы.

8. Тестовый запуск

8.1 На что нужно обратить внимание перед тестовым запу­ском

• Внутренний и наружный блоки установлены правильно.

• Трубопроводы и электропроводка смонтированы правильно.

• В системе трубопроводов хладагента отсутствуют течи.

• Слив воды осуществляется беспрепятственно.

• Полностью выполнена теплоизоляция.

• Линия заземления присоединена надлежащим образом.

• Длина трубопроводов и количество заправленного хладагента

зафиксированы.

• Напряжение электропитания соответствует номинальному на-

пряжению питания кондиционера.

• Вблизи воздухозаборного и воздуховыпускного отверстий вну-

треннего и наружного блоков нет препятствий.

• Отсечные вентили жидкостной трубы и трубы газовой линии на-

ружного блока открыты.

8.2 Тестовый запуск

Если для настройки режимов охлаждения используется пульт
проводного или дистанционного управления, последовательно
проверьте следующее. При наличии неисправности выполните
поиск и устранение неисправности в соответствии с данной ин­струкцией.

• Функциональные кнопки пульта проводного или дистанционно-

го управления работают должным образом.

• Регулировка температуры воздуха в помещении осуществляет-

ся должным образом.

• Светодиодный индикатор светится.

• Слив воды осуществляется беспрепятственно.

• Во время работы отсутствуют вибрация и необычные звуки.

Примечание: когда электропитание подключено, при включении
блока или при повторном включении сразу же после выключения
компрессор пускается с задержкой, обусловленной наличием
у кондиционера функции защиты.

Руководство по эксплуатации

В инструкции указаны два вида предостережений, описанные да­лее.

Осторожно: несоблюдение данного предостережения может

привести к летальному исходу или тяжелой травме.

Внимание: несоблюдение данного предостережения может
привести к травме или повреждению блока. В зависимости от
ситуации также возможно получение тяжелой травмы. После за­вершения монтажа правильно храните руководство для последу­ющего обращения за справочной информацией. При передаче
кондиционера другим потребителям вместе с ним передайте дан­ное руководство.

Осторожно

• Не эксплуатируйте блок в местах, где возможно скопление лег­ковоспламеняющихся газов. Соприкосновение блока с легко­воспламеняющимся газом может привести к воспламенению,
это может привести к летальному исходу или тяжелой травме.

• При наличии признаков ненормальной работы блока (напри­мер, при задымлении) существует опасность получения тяже­лой травмы. Немедленно отсоедините электропитание и обра­титесь к поставщику или инженеру по эксплуатации.

• Содержащийся в блоке хладагент безопасен, при правильном
проектировании и монтаже системы утечки хладагента быть
не должно. Однако, если в результате утечки большой объем
хладагента попадет в помещение, концентрация кислорода
быстро уменьшится, это может привести к летальному исходу
или тяжкому вреду здоровью. Используемый в блоке хладагент
тяжелее воздуха, поэтому опасность возрастает в подвалах
и других подземных помещениях. В случае утечки хладагента
немедленно выключите все устройства, являющиеся источни­ками открытого пламени, и все нагревательные приборы, про­вентилируйте помещение и обратитесь к поставщику или инже­неру по эксплуатации.

• При контакте содержащегося в данном блоке хладагента с от­крытым пламенем (например, имеющимся в нагревателе, газо­вой плите, духовке или электроприборах) возможно образова­ние токсичных паров.

• Если блок эксплуатируется в одном помещении с плитой, ду­ховкой, варочной камерой или печью, необходимо обеспечить
вентиляцию с притоком достаточного объема свежего воздуха,
в противном случае концентрация кислорода снизится, это мо­жет стать причиной вреда для здоровья.

• Соблюдайте осторожность при утилизации упаковки блока,
чтобы дети не могли играть с ней. Упаковочный материал, осо­бенно пластиковые пакеты, опасен и может стать причиной
летального исхода или травмы. Для предотвращения травмы
соблюдайте осторожность при утилизации острых винтов, скоб
и других металлических компонентов упаковки.

• Не пытайтесь самостоятельно проверять или ремонтировать
блок. Любые работы по ремонту и обслуживанию блоков долж­ны выполняться специалистами по сервисному обслуживанию
кондиционеров. Неправильно выполненные сервисное обслу­живание или ремонт могут привести к поражению электриче­ским током, возгоранию или протечке воды.

• Перемещать или выполнять повторный монтаж блока должен
только квалифицированный технический специалист. Непра­вильный монтаж может привести к поражению электрическим
током, воспламенению или утечке воды. Монтаж и заземление
электроприборов должны выполняться только аттестованными
специалистами. Для получения дополнительной информации
обратитесь к поставщику или инженеру по монтажу.

• Не допускайте попадания на блок или пульт ДУ воды, это может
привести к поражению электрическим током или воспламене­нию.

• Для предотвращения поражения электрическим током выклю­чите блок перед очисткой. В противном случае возможно пора­жение электрическим током или получение травмы.

• Для предотвращения поражения электрическим током и воспла­менения установите устройство защитного отключения (УЗО).

• Не пользуйтесь возле блока краской, лаком для волос, други­ми легковоспламеняющимися аэрозолями или жидкостями, ко­торые могут образовывать горючие пары или газы, это может
привести к воспламенению.

• При замене предохранителя убедитесь в том, что новый предо­хранитель полностью соответствует требованиям.

• Не открывайте и не снимайте панель блока при включенном
электропитании. Прикосновение к внутренним элементам бло­ка при включенном электропитании может привести к пораже­нию электрическим током или травмам, обусловленным движу­щимися частями, например, вентилятором блока.

• Перед проведением любых работ по ремонту или техническому
обслуживанию отсоедините электропитание.

• Не прикасайтесь к блоку или пульту ДУ влажными руками, это
может привести к поражению электрическим током.

• Не позволяйте детям играть рядом с блоком, это может приве­сти к травме.

• Для предотвращения травмы или повреждения оборудования
не вставляйте пальцы или другие предметы в воздухозаборное
и воздуховыпускное отверстия блока.

11

• Не распыляйте жидкости в блок и не допускайте попадания
жидкостей на блок.

• Не ставьте на блок и в места, откуда жидкость может попасть
на блок, вазы и другие емкости с жидкостями. Вода или другие
жидкости, попавшие на блок, могут привести к поражению элек­трическим током или воспламенению.

• Не снимайте переднюю или заднюю крышку пульта ДУ и не
прикасайтесь к внутренним элементам пульта ДУ, это может
привести к травме. Если пульт ДУ не работает, обратитесь к по­ставщику или инженеру по эксплуатации.

• Блок должен быть надлежащим образом заземлен, в против­ном случае возможно поражение электрическим током или
воспламенение. Скачки напряжения (например, вызванные
молнией) могут повредить электрооборудование. Необходимо
установить соответствующие устройства защиты от скачков на­пряжения или сетевые размыкатели, в противном случае воз­можно поражение электрическим током или воспламенение.

• Блок необходимо утилизировать должным образом, в соответ­ствии с действующими нормами. В случае утилизации бытовых
электроприборов на мусорных свалках в грунтовые воды могут
проникнуть вредные вещества, способные таким образом по­пасть в продукты питания.

• Не эксплуатируйте блок до тех пор, пока квалифицированный
технический специалист не подтвердит безопасность его экс­плуатации.

• Не располагайте приборы, использование которых связано
с возникновением открытого пламени, на пути воздушного по­тока от блока. Воздушный поток от блока может увеличить ин­тенсивность горения, это может привести к воспламенению, тя­желой травме или летальному исходу. Или же воздушный поток
может привести к неполному сгоранию, которое может снизить
концентрацию кислорода в помещении, это может привести
к тяжелой травме или летальному исходу.

Внимание

• Используйте кондиционер только по назначению. Блок не сле­дует использовать для охлаждения или замораживания пище­вых продуктов, растений, животных, механизмов, оборудова­ния или предметов искусства.

• Для предотвращения травмы или повреждения оборудования
не вставляйте пальцы или другие предметы в воздухозаборное
и воздуховыпускное отверстия блока.

• Ребра теплообменника блока имеют острые края и при прикос­новении к ним могут стать причиной травмы. Для предотвра­щения травмы техническое обслуживание блока необходимо
проводить в перчатках или закрыть теплообменник.

• Не помещайте под блок предметы, которые могут быть повреж­дены под воздействием влаги. Если влажность воздуха более
80%, дренажная труба блокирована, или воздушный фильтр
загрязнен, из блока может капать вода, это может повредить
предметы, находящиеся под блоком.

• Убедитесь в том, что дренажная труба функционирует долж­ным образом. Если дренажная труба блокирована грязью или
пылью, при работе блока в режиме охлаждения возможна течь
воды. В этом случае выключите блок и обратитесь к поставщи­ку или инженеру по эксплуатации.

• Не вскрывайте панель управления и не прикасайтесь к ее вну­тренним компонентам. Не снимайте переднюю панель. Некото­рые внутренние детали могут стать причиной травмы или быть
повреждены.

• Убедитесь в том, что воздушный поток от блока не попадает
непосредственно на детей, растения и животных.

• При обработке помещения инсектицидными фумигаторами
или другими химическими реагентами тщательно накройте
блок и не включайте его. Несоблюдение этого правила может
привести к тому, что химические реагенты осядут внутри блока
и позднее будут выпущены из блока при его работе, это создаст
угрозу здоровью находящихся в помещении.

• Не утилизируйте данное изделие вместе с неотсортированны­ми отходами. Данное оборудование должно утилизироваться
отдельно. Необходимо соблюдать все действующие нормы,
касающиеся утилизации хладагента, масла и других матери­алов. Обратитесь к местным уполномоченным органам, зани­мающимся утилизацией отходов, для получения информации
относительно порядка утилизации.

• Чтобы предотвратить повреждение пульта ДУ, соблюдай­те осторожность при его эксплуатации и замене батарей. Не
ставьте на него какие-либо предметы.

• Не располагайте приборы с открытым пламенем под блоком
или рядом с ним, поскольку исходящее от прибора тепло может
повредить блок.

• Не располагайте пульт ДУ в местах, подверженных действию
прямого солнечного света. Прямой солнечный свет может по­вредить дисплей пульта ДУ.

• Не используйте для чистки блока агрессивные химические
очистители, это может повредить дисплей блока и другие по­верхности. Если блок загрязнен или покрыт пылью, протрите
его тканью, слегка смоченной сильно разбавленным мягким чи­стящим средством. Затем протрите его сухой тканью.

• Не разрешайте детям играть с устройством.

• Не утилизируйте данное изделие вместе с не­отсортированными отходами. Данные изделия
необходимо утилизировать отдельно. Необ­ходимо соблюдать все действующие нормы,
касающиеся утилизации хладагента, масла
и других материалов. Обратитесь к местным
уполномоченным органам, занимающимся
утилизацией отходов, для получения инфор­мации относительно порядка утилизации.

• Кондиционер не предназначен для самостоятельного исполь­зования лицами с ограниченными физическими, сенсорными
и умственными способностями (а также детьми), либо не об­ладающими необходимыми для этого опытом и знаниями, без
надзора со стороны лица, ответственного за их безопасность.
Следите за детьми, не позволяйте им играть с устройством.

• Дети (не младше 8 лет), а также лица с ограниченными фи­зическими и умственными возможностями или не обладающие
необходимым опытом и знаниями, могут пользоваться устрой­ством только под надзором и контролем родителей или дееспо­собных лиц, несущих за них ответственность. Не разрешайте
детям играть с устройством. Не разрешается допускать детей
к очистке и обслуживанию устройства без присмотра.

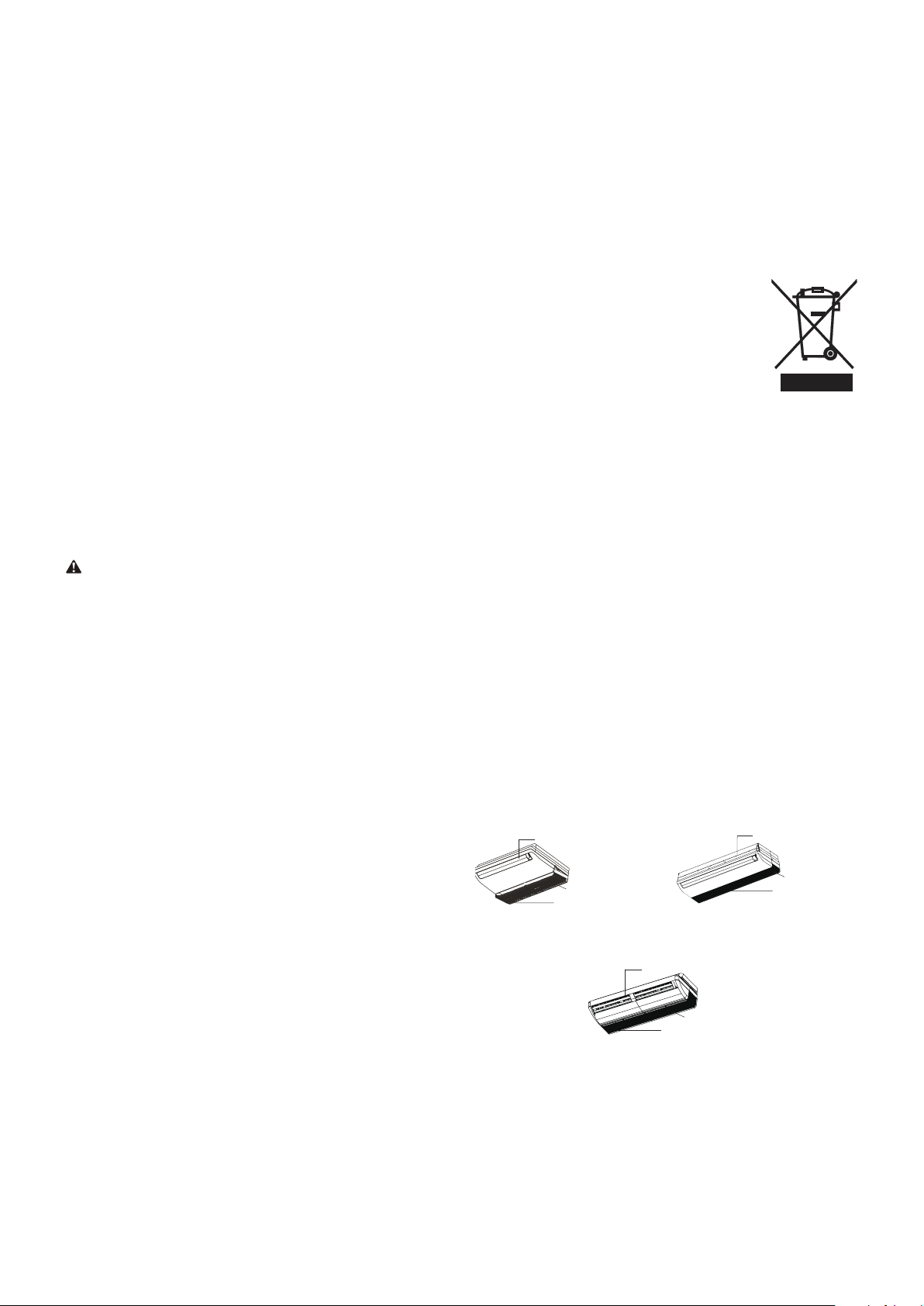

9. Наименование деталей

Приведенные в данном руководстве рисунки служат только для
справочных целей, фактическое изделие может несколько отли­чаться.
Жалюзи на выходе воздуха (регулируемые)
Для регулировки на месте с целью направления воздушного пото­ка в трех или двух направлениях обратитесь к местному дилеру.

Модель 12-24

Горизонтальные жалюзи

на выходе воздуха

Воздухозаборное

отверстие
Воздушный
фильтр (внутри)

Модель 40-48

Горизонтальные жалюзи на выходе воздуха

Модель 28-32

Горизонтальные
жалюзи на выходе
воздуха

Воздухозабор-

ное отверстие
Воздушный
фильтр
(внутри)

Воздухозаборное отверстие

Воздушный фильтр (внутри)

Рисунок 9.1

12

10. Панель индикации

Имеется два типа панелей индикации, внешний вид которых показан на рисунке 10.1.

Индикатор защиты
Цифровой
дисплей

от подачи холодного

воздуха / разморажи-

вания

Индикатор
работы

Таблица: Панель индикации в нормальных условиях работы

Состояние блока

Состояние блока Цифровой дисплей

Режим ожидания

Выключен

Нормальная работа

Работа

Защита от подачи
холодного воздуха или
режим размораживания
наружного блока

Установлен таймер

Индикатор работы редко
мигает

Все индикаторы
выключены

Индикатор работы
светится

Светятся
индикаторы работы
и защиты от подачи
холодного воздуха /
размораживания

Светится индикатор
таймера

Аварийная
сигнализация

Индикатор
таймера

Окно приемника
ИК сигналов

Вспомогательная
кнопка

Рисунок 10.1

Отображение на дисплее

Цифровые панели индикации

Режимы охлаждения и нагрева: заданная температура
Режим «только вентиляция»: температура воздуха в помещении

Заданная температура

11. Эксплуатация и характеристики кондиционера

Диапазон температур, в котором блок работает стабильно, приве­ден в следующей таблице.

Режим охлаждения Режим нагрева

Температура воз­духа в помещении

Влажность воздуха
в помещении

(а) При влажности воздуха в помещении выше 80% на поверх­ности блока будет образовываться конденсат, и из блока будет
капать вода.

Внимание

• Блок работает стабильно в диапазоне температур, указан­ном в приведенной выше таблице. Если температура возду­ха в помещении находится вне нормального рабочего диа­пазона блока, он может прекратить работу и отобразить код
ошибки.

Для быстрого достижения желаемой температуры убедитесь
в том, что:

• Все окна и двери закрыты;

• Направление воздушного потока отрегулировано в соответ­ствии с режимом работы;

• Воздушный фильтр чист.

Соблюдение следующих пунктов поможет сэкономить электроэ­нергию и добиться наиболее эффективного охлаждения или на­грева.

• Регулярно очищайте воздушные фильтры, находящиеся внутри
внутренних блоков.

17 – 32 °C

(по сух. терм.)

(a)

≤ 80%

15 – 27 °C

(по сух. терм.)

Проверяйте

регулярно

Рисунок 11.1

• Не допускайте проникновения в кондиционированные помеще­ния слишком больших объемов наружного воздуха.

Закройте двери и окна.

Рисунок 11.2

13

• Обратите внимание, что температура выходящего воздуха
выше или ниже, чем заданная температура воздуха в помеще­нии. Не находитесь непосредственно под потоком выходящего
воздуха, поскольку его температура может быть слишком высо­кой или низкой.

Не устанавли -

вайте слишком

низкую темпе-

ратуру

Рисунок 11.3

• Поддерживайте правильное распределение воздуха. Для ре­гулировки направления потока выходящего воздуха следует
использовать жалюзи воздуховыпускного отверстия, поскольку
это может обеспечить более эффективную работу.

13. Техническое обслуживание

Внимание

• Перед разборкой стравите давление.

• Перед чисткой кондиционера убедитесь, что питание отклю­чено.

• Убедитесь в том, что электропроводка выполнена правильно
и не нарушена.

• Протирайте внутренний блок и пульт дистанционного управ­ления сухой тканью.

• Если внутренний блок очень грязный, его можно очистить
влажной тканью.

• Никогда не используйте влажную ткань для очистки пульта
дистанционного управления.

• Для чистки устройства не следует использовать ткань с хи­мической пропиткой. Не оставляйте надолго такую ткань на
блоке, это может повредить отделку.

• Не используйте для очистки бензин, растворитель, полиро­вальные порошки или аналогичные вещества. Они могут
вызвать появление трещин или деформацию пластиковых
деталей.

• Порядок очистки воздушного фильтра

а. Воздушный фильтр предотвращает попадание пыли или

посторонних частиц внутрь кондиционера. Если фильтр за­сорен, работа блока будет нарушена. При регулярной экс­плуатации блока очищайте фильтр раз в две недели.

б. Если кондиционер установлен в месте с повышенной запы-

ленностью, очищайте фильтр чаще.

в. Если фильтр невозможно очистить в результате его чрез-

мерного загрязнения, замените фильтр (сменный воздуш­ный фильтр приобретается дополнительно).

• Фильтр расположен в нижней части блока, см. рисунок 13.1.

Рисунок 11.4

12. Регулировка направления потока воздуха

Поскольку теплый воздух поднимается вверх, а холодный воздух
опускается, распределение теплого или холодного воздуха в ком­нате можно улучшить, устанавливая различные положения жалю­зи блока. Угол наклона жалюзи можно изменить, нажав на кнопку
«SWING» на пульте ДУ.

Внимание

• При работе в режиме нагрева горизонтальный воздушный
поток увеличивает неравномерность распределения темпе­ратуры воздуха в помещении.

• В режиме охлаждения рекомендуется горизонтальный воз­душный поток. Обратите внимание, что направленный вниз
воздушный поток создаст конденсацию влаги на поверхности
воздуховыпускного отверстия и жалюзи.

• Установите направление воздушного потока вверх и вниз
а. Автоматическое перемещение жалюзи: нажмите кнопку

SWING для автоматического перемещения жалюзи вверх
и вниз (влево и вправо).

б. Ручное изменение направления воздушного потока: отрегу-

лируйте положение жалюзи, чтобы повысить эффективность
охлаждения или нагрева.

Рисунок 13.1

Фильтр

Внимание

• Необходимо отсоединить кабели блока управления, подклю­ченные к клеммам главного блока, как показано выше.

1. Снимите воздушный фильтр.

2. Очистите воздушный фильтр.

• Во время работы блока пыль собирается на фильтре,
и фильтр необходимо очищать, в противном случае блок бу­дет работать неэффективно.

• При регулярной эксплуатации блока очищайте фильтр раз
в две недели.

• Очистите воздушный фильтр с помощью пылесоса или про­мойте водой.
а. Во время чистки пылесосом приточная сторона фильтра

должна быть направлена вверх (см. рисунок 13.2).

б. Во время чистки водой приточная сторона фильтра должна

быть направлена вниз (см. рисунок 13.3).

• Сильно загрязненный фильтр необходимо очистить мягкой
щеткой с использованием неагрессивного моющего сред­ства. После чистки фильтр необходимо высушить в прохлад­ном месте.

14

14. Признаки, которые не являются неисправно­стями

Во время нормальной работы блока могут возникать следующие
признаки, которые не считаются неисправностями. Примечание:
если вы не уверены в том, возникла ли неисправность, немед­ленно обратитесь к поставщику или инженеру по эксплуатации.

Рисунок 13.2

Рисунок 13.3

Внимание

• Запрещается сушить воздушный фильтр под прямыми сол­нечными лучами или рядом с открытым пламенем.

• Воздушный фильтр следует установить перед монтажом кор­пуса блока.

3. Установите воздушный фильтр на место.

4. Установите и закройте решетку воздухозаборного отверстия
в порядке, обратном описанному в пунктах 1 и 2, и подсоедини­те кабели блока управления к клеммам главного блока.

• Техническое обслуживание перед выключением блока на
длительное время (например, в конце сезона)

а. Включите режим вентиляции внутренних блоков примерно

на полдня, чтобы высушить внутреннюю часть блоков.
б. Очистите воздушный фильтр и корпус внутреннего блока.
в. Подробная информация приведена в разделе «Очистка

воздушного фильтра». Установите очищенные воздушные

фильтры обратно в первоначальные положения.
г. Выключите блок кнопкой «ON/OFF» пульта дистанционного

управления, затем извлеките вилку из розетки.

Внимание

• Когда сетевой выключатель включен, небольшое количество
электроэнергии будет потребляться, даже если кондиционер
не работает. Отключайте электропитание для сбережения
электроэнергии.

• После неоднократного использования блока в нем скаплива­ется некоторое количество грязи, поэтому требуется чистка.

• Извлеките элементы питания из пульта дистанционного
управления.

Техническое обслуживание после длительного перерыва
в эксплуатации

а. Проверьте и удалите все, что может засорять воздухозаборные

и воздуховыпускные отверстия внутренних и наружных блоков.

б. Очистите корпус блока и фильтр. Указания приведены в раз-

деле «Очистка фильтра». Перед включением блока установите
фильтр на место.

в. Включите питание по крайней мере за 12 часов до начала экс-

плуатации оборудования, чтобы обеспечить его нормальную
работу. Сразу после включения питания загорается дисплей
пульта дистанционного управления.

Признак 1: блок не работает

• Признак. При нажатии кнопки ON/OFF на пульте ДУ блок не сра­зу начинает работать.
Причина: для защиты некоторых элементов системы при некото­рых условиях эксплуатации запуск или повторный запуск систе­мы преднамеренно задерживается на время до 12 минут. Если
на панели блока светится СВЕТОДИОДНЫЙ ИНДИКАТОР РА­БОТЫ, значит система работает нормально, и блок запустится
после истечения времени преднамеренной задержки.

• Блок работает в режиме нагрева, когда на панели светятся ин­дикаторы работы и размораживания/режима вентиляции.
Причина: сработала защита внутреннего блока вследствие низ­кой температуры на выходе.

Признак 2: из блока выходит белый туман

• Если блок начинает работу при очень высокой влажности окру­жающего воздуха, образуется белый туман, который выходит из
блока. Это явление прекращается, когда влажность в помеще­нии снижается до нормального уровня.

• В режиме нагрева из блока иногда выходит белый туман. Это
происходит, когда система завершает периодическое размора­живание. Влага, которая могла скопиться на змеевике теплоо­бменника, превращается в туман, который выходит из блока.

Признак 3: из блока поступает пыль

• Это может происходить при первом включении блока после
длительного перерыва в работе.

Признак 4: из блока исходит странный запах

• Если в помещении имеются запахи сильно пахнущей пищи или
табака, они могут проникнуть в блок и образовать остаточные
отложения на внутренних деталях блока, а затем блок будет
испускать эти запахи.

15. Поиск и устранение неисправностей

15.1 Общие сведения

• В разделах 14.2 и 14.3 описаны несколько первоначальных
действий по поиску и устранению неисправностей, которые
можно предпринять при возникновении неполадок. Если эти
действия не устранили неисправность, обратитесь к квалифи­цированному специалисту для выяснения проблемы. Не пы­тайтесь самостоятельно предпринимать дальнейшие шаги по
поиску и устранению неисправностей.

• При возникновении какой-либо из перечисленных далее не­исправностей незамедлительно выключите блок и обратитесь
к квалифицированному специалисту, не пытайтесь самостоя­тельно устранять неисправность.
а. Часто срабатывает защитное устройство, такое как автома-

тический выключатель, или перегорает плавкий предохрани-

тель.
б. Внутрь попал посторонний предмет или вода.
в. Из блока течет вода.

Внимание

• Не пытайтесь самостоятельно проверять или ремонтировать
блок. Для проведения технического обслуживания и ремонта
обратитесь к квалифицированному специалисту.

15

15.2 Поиск и устранение неисправностей блока

Признак Возможные причины Действия для устранения неисправности

Устройство не вклю­чается

Воздушный поток
в норме, но воздух
в помещении не охлаж­дается.

Кондиционер часто
включается и выклю­чается

Перебой в электроснабжении (прекращена
подача электроэнергии в здание).

Электропитание блока выключено.

Перегорел плавкий предохранитель выключате­ля питания.

Разрядились батарейки пульта дистанционного
управления.

Неправильно установлена температура.

Обратитесь к квалифицированному специалисту для проверки следующего:

• В системе слишком много или слишком мало хладагента.

• Отсутствует газ в холодильном контуре.

• Неисправны компрессоры наружного блока.

• Напряжение сети электропитания слишком высокое или слишком низкое.

• Засорена система трубопроводов.

Открыты двери или окна. Закройте двери или окна.

Дождитесь восстановления электроснабжения.

Включите блок. Данный внутренний блок представляет
собой часть системы кондиционирования, содержащей
несколько соединенных вместе внутренних блоков. Не­возможно включить электропитание отдельных блоков,
они все присоединены к одному выключателю электро­питания. Обратитесь к квалифицированному специа­листу за советом относительно того, как безопасным
образом включать электропитание блоков.

Замените предохранитель.

Замените элементы питания.

Установите желаемую температуру с помощью пульта
Д У.

Низкая эффективность
охлаждения

Низкая эффективность
нагрева

Солнечный свет попадает непосредственно на
блок.

В помещении находится много источников теп­ла, таких как компьютеры или холодильники.

Загрязнен воздушный фильтр блока. Очистите фильтр.

Необычно высокая температура наружного
воздуха.

Обратитесь к профессиональному инженеру по кондиционированию воздуха для проверки следующего:

• Загрязнен теплообменник блока.

• Заблокировано воздухозаборное или воздуховыпускное отверстие блока.

• Возникла утечка хладагента.

Не полностью закрыты окна и двери. Закройте двери и окна.

Обратитесь к квалифицированному специалисту для проверки следующего: возникла утечка хладагента.

Закройте ставни или жалюзи, чтобы защитить блок от
попадания прямых солнечных лучей.

Выключайте часть компьютеров в течение наиболее
жаркого времени дня.

Холодопроизводительность системы снижается при
повышении температуры наружного воздуха, и система
не может обеспечивать достаточное охлаждение, если
местные климатические условия не были учтены при
выборе наружных блоков системы.

16

15.3 Поиск и устранение неисправностей пульта дистанционного управления

Осторожно:
В настоящем руководстве по эксплуатации некоторые операции по поиску и устранению неисправностей, которые может выполнять
только квалифицированный специалист, описаны только для справочных целей. При возникновении какой-либо из перечисленных далее
неисправностей незамедлительно выключите блок и обратитесь к квалифицированному специалисту.
При возникновении какой-либо из перечисленных далее неисправностей незамедлительно выключите блок и обратитесь к квалифици­рованному специалисту. Не пытайтесь устранить самостоятельно следующие неисправности:

• Часто срабатывает защитное устройство, такое как автоматический выключатель, или перегорает плавкий предохранитель.

• Внутрь попал посторонний предмет или вода.

• Из блока течет вода.

Признак Возможные причины Действия для устранения неисправности

Проверьте, не отображается ли на дисплее
индикатор режима «AUTO» [Автоматиче­ский].

Если выбран автоматический режим, ско­рость вентилятора регулируется автома­тически.

Не регулируется скорость вращения вен­тилятора

Сигнал с пульта не передается даже при
нажатии кнопки включения кондиционера

Индикация на дисплее через какое-то вре­мя исчезает

Через какое-то время гаснет индикация
«TIMER ON»

Внутренний блок не издает звуковой сиг­нал при нажатии кнопки включения конди­ционера.

Если выбран режим осушки, скорость вен-

тилятора регулируется автоматически.
Проверьте, не отображается ли на дисплее
индикатор режима «DRY» [Осушка].

Перебой в электроснабжении (прекращена
подача электроэнергии в здание).

Разряжены элементы питания пульта ДУ. Замените элементы питания.

Проверьте, не наступило ли время выклю­чения по сигналу таймера при отображении
на дисплее индикации «TIMER OFF» [Тай­мер выключения].

Проверьте, не наступило ли время выклю­чения по сигналу таймера при отображении
на дисплее индикации «TIMER ON» [Тай­мер включения].

Убедитесь, что при включении питания
кондиционера передатчик сигналов пульта
управления направлен непосредственно
на приемник инфракрасных сигналов вну­треннего блока.

(Скорость вентилятора можно выбирать

в режимах «COOL» [Охлаждение], «FAN

ONLY» [Только вентиляция] и «HEAT» [На-

грев].)

Дождитесь восстановления электроснаб-

жения.

Кондиционер прекращает работать при

наступлении заданного времени срабаты-

вания таймера выключения.

При наступлении заданного времени

кондиционер автоматически включается,

и соответствующий индикатор гаснет.

Направьте передатчик сигналов пульта

непосредственно на приемник инфракрас-

ных сигналов внутреннего блока и дважды

нажмите кнопку ON/OFF.

17

15.4 Коды ошибок

За исключением ошибки, вызванной конфликтом режимов, при отображении на дисплее блока любого из кодов ошибок, перечисленных
в следующей таблице, обратитесь к поставщику или инженеру по эксплуатации. Если код ошибки, вызванной конфликтом режимов,
отображается и сохраняется, обратитесь к поставщику или инженеру по эксплуатации. Выяснять причину этих ошибок должен только
квалифицированный специалист. В данном руководстве описания ошибок приведены только для справочных целей.

Описание

Конфликт режимов E0

Отображение

на дисплее

Возможные причины

♦

Выбранный режим работы внутреннего блока не совпадает с режимом
работы наружного блока

♦

Провода связи между внутренним и наружным блоками не присоединены
должным образом.

♦

Ошибка связи с наружным блоком E1

Помехи от высоковольтных проводов или других источников электромаг­нитного излучения.

♦

Слишком большая длина проводов связи.

♦

Повреждена главная печатная плата.

Ошибка датчика наружной температу­ры внутреннего блока (Т1)

E2

Ошибка датчика температуры средней
точки теплообменника внутреннего

E3

блока (Т2)

Ошибка датчика температуры на
выходе теплообменника внутреннего

E4

блока (Т2В)

Ошибка памяти ЭСППЗУ E7

Ошибка связи с пультом проводного
управления

Ошибка обмотки электронного расши­рительного клапана внутреннего блока

E9

Eb

Ошибка наружного блока Ed

Аварийный сигнал уровня воды EE

Аварийное отключение A0

Утечка хладагента A1

Внутреннему блоку не присвоен адрес FE

♦

Датчик температуры не присоединен должным образом или неисправен.

♦

Повреждена главная печатная плата.

♦

Повреждена главная печатная плата.

♦

Неисправна электропроводка связи.

♦

Повреждена главная печатная плата.

♦

Ослаблена или повреждена линия.

♦

Электронный расширительный вентиль залип.

♦

Повреждена главная печатная плата.

♦

Ошибка наружного блока.

♦

Залип поплавок уровня воды.

♦

Реле уровня воды не присоединено должным образом.

♦

Повреждена главная печатная плата.

♦

Неисправен дренажный насос.

♦

Внутреннему блоку не назначен адрес.

В системе имеется повторяющийся
адрес

F7

Не задана производительность FA

Ошибка коробки MS F8

Ошибка самодиагностики коробки MS U4

♦

Два или более внутренних блоков имеют одинаковый адрес.

18

16. Технические характеристики

МОДЕЛЬ MVX36T-VA1 MVX45T-VA1 MVX56T-VA1 MVX71T-VA1

Электропитание В, Гц, Ф 220~240, 50, 1

Производительность

Потребляемая мощность

Расход воздуха Высокий~низкий м

Охлаждение

Нагрев 3,8 5 6,2 7,9

Охлаждение

Нагрев 49 120 122 125

кВт

Вт

3

/ч 650/570/500 800/600/500 800/600/500 800/600/500

Уровень шума Высокий~низкий дБА 40/38/36 43/41/38 43/41/38 43/41/38

Габаритные размеры
блока (ШхВхГ)

Внутренний блок мм 990×203×660 990×203×660 990×203×660 990×203×660

Масса Внутренний блок кг 26 28 28 28

Трубопровод хладагента

Диаметр для жидкости

Диаметр для газа 12,7 12,7 15,9 15,9

мм

МОДЕЛЬ MVX80T-VA1 MVX90T-VA1 MVX112T-VA1 MVX140T-VA1

Электропитание В, Гц, Ф 220~240, 50, 1

Производительность

Потребляемая мощность

Расход воздуха Высокий~низкий м

Охлаждение

Нагрев 8,8 10 12,3 14,9

Охлаждение

Нагрев 130 130 182 182

кВт

Вт

3

/ч 1200/900/700 1200/900/700 1980/1860/1730 1980/1860/1730

Уровень шума Высокий~низкий дБА 45/43/40 45/43/40 47/45/42 47/45/42

Габаритные размеры
блока (ШхВхГ)

Внутренний блок мм 1280×203×660 1280×203×660 1670×244×680 1670×244×680

Масса Внутренний блок кг 34,5 34,5 54 54

Трубопровод хладагента

Диаметр для жидкости

Диаметр для газа 15,9 15,9 15,9 15,9

мм

3,5 4,4 5,6 7

49 120 122 125

6,35 6,35 9,53 9,53

7,9 8,8 11,1 13,8

130 130 182 182

9,53 9,53 9,53 9,53

19

17. Дополнительные сведения

Изготовитель:

GD MIDEA AIR-CONDITIONING EQUIPMENT CO., LTD.

Адрес: Китай, Midea Industrial City, Shunde District, Foshan City,
Guangdong Province 528311, P.R. China;

Адреса мест осуществления деятельности по изготовлению
продукции:

Китай, Midea Industrial City, Shunde Distrct, Foshan City, Guangdong
province 528311, P.R. China (GD MIDEA HEATING & VENTILATING
EQUIPMENT CO., LTD.);
Страна производитель указана на его маркировочном шильдике,
стикер с датой производства располагается рядом с ним.

Срок службы:

Установленный производителем в порядке п.2 ст.5 Федерального
Закона РФ «О защите прав потребителей» срок службы для дан­ного изделия равен 10 годам с даты производства при условии,
что изделие используется в строгом соответствии с настоящей
инструкцией по эксплуатации и применимыми техническими стан­дартами»

Условия транспортировки и хранения:

■ Кондиционеры должны транспортироваться и хранится в упа­кованном виде.

■ Кондиционеры должны транспортироваться любым видом
крытого транспорта в соответствии с правилами перевозки
грузов, действующими на данном виде транспорта. Не до­пускается к отгрузке и перевозке кондиционер, получивший
повреждение в процессе предварительного хранения и транс­портирования, при нарушении жесткости конструкции.

■ Состояние изделия и условия производства исключают его
изменения и повреждения при правильной транспортиров­ке. Природные стихийные бедствия на данное условие не
распространяются, гарантия при повреждении от природных
бедствий не распространяется (Например - в результате на­воднения).

■ Кондиционеры должны храниться на стеллажах или на полу
на деревянных поддонах (штабелирование) в соответствии
с манипуляционными знаками на упаковке.

■ Срок хранения не ограничен, но не может превышать срок
службы кондиционера.

Утилизация отходов

• Ваше изделие и батарейки, входящие в комплектацию пульта,
помечены этим символом. Этот символ означает, что электри­ческие и электронные изделия, а также батарейки, не следует
смешивать с несортированным бытовым мусором.

• На батарейках под указанным символом иногда отпечатан хи­мический знак, который означает, что в батарейках содержится
тяжелый металл выше определенной концентрации. Встречаю­щиеся химические знаки:
Рb: свинец (>0,004%)

• Не пытайтесь демонтировать систему самостоятельно: демон­таж изделия, удаление холодильного агента, масла и других ча­стей должны проводиться квалифицированным специалистом
в соответствии с местным и общегосударственным законода­тельством.

• Агрегаты и отработанные батарейки необходимо сдавать на
специальную перерабатывающую станцию для утилизации, пе­реработки и вторичного использования.

• Обеспечивая надлежащую утилизацию, вы способствуете пре­дотвращению отрицательных последствий для окружающей
среды и здоровья людей.

• За более подробной информацией обращайтесь к монтажнику
или в местные компетентные органы.

Импортер / Организация, уполномоченная изготовителем
MIDEA на территории Таможенного союза является компания
ООО «ДАИЧИ»

Адрес: Российская Федерация, 125130, г. Москва,

Старопетровский пр-д, д. 11, корп. 1 этаж 3, офис 20.

Тел. [phone], Факс: [phone]

E-mail: [email protected]

Единая справочная служба: 8 800 200-00-05

Список сервисных центров доступен по ссылке:

www.daichi.ru/service/

Внимание

• Не допускайте попадания влаги на упаковку!

• Не ставьте грузы на упаковку!

• При складировании следите за ориентацией упаковок, ука­занной стрелками!

20
