ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
DM21-03.01.52
НАРУЖНЫЕ БЛОКИ СИСТЕМЫ
MIV MINI C
Модели:
MVUH80C-VA1
MVUH100C-VA1
MVUH120C-VA1
MVUH140C-VA1
MVUH160C-VA1
Благодарим за выбор нашего кондиционера. Перед началом эксплуатации устройства внимательно
Фирменная инструкция
прочтите инструкцию и сохраните ее для последующего обращения за справочной информацией.
Page 2
СОДЕРЖАНИЕ СТР.
МЕРЫ ПРЕДОСТОРОЖНОСТИ .......................................................................................................................1
КОМПЛЕКТ ПОСТАВКИ .......................................................................................................................................2
МОНТАЖ НАРУЖНОГО БЛОКА .....................................................................................................................3
МОНТАЖ ТРУБОПРОВОДА ХЛАДАГЕНТА .............................................................................................4
ЭЛЕКТРОПРОВОДКА ............................................................................................................................................9
ТЕСТОВЫЙ ЗАПУСК ...........................................................................................................................................12
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УТЕЧКЕ ХЛАДАГЕНТА ................................................... 12
ПЕРЕДАЧА ЗАКАЗЧИКУ ..................................................................................................................................12
1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
■ Выполняйте требования местных, национальных и международных нормативных документов.
■ Перед установкой внимательно прочитайте раздел
«МЕРЫ ПРЕДОСТОРОЖНОСТИ».
■ Приведенные ниже меры предосторожности содержат важные
указания по обеспечению безопасности, которые необходимо
строго соблюдать.
■ После завершения монтажа проверьте исправность работы
устройства.
Проинструктируйте пользователя о порядке управления устрой-
ством и необходимости его своевременного технического обслуживания.
■ Отключите электропитание устройства перед выполнением его
технического обслуживания.
■ Сообщите пользователю о необходимости хранения данной
инструкции вместе с руководством пользователя для использования в дальнейшем.
ВНИМАНИЕ
Кондиционер с новым типом хладагента
В КОНДИЦИОНЕРЕ ИСПОЛЬЗУЕТСЯ НОВЫЙ ГИДРОФТОРУГЛЕРОДНЫЙ (HFC) ХЛАДАГЕНТ R410A, КОТОРЫЙ НЕ РАЗРУШАЕТ
ОЗОНОВЫЙ СЛОЙ.
Хладагент R410A является гидрофильным веществом, способным
окислять изолирующие материалы и масла. Рабочее давление
хладагента R410A примерно в 1,6 раз больше, чем давление агента
R22. Одновременно с введением нового хладагента было заменено
и масло. Следовательно, во время монтажных работ следует убедиться в том, что вода, пыль, ранее использовавшийся хладагент
или масло не попали в трубопровод хладагента R410A.
Для предотвращения смешивания хладагента или масла разных
типов размеры заправочных фитингов основного устройства и
монтажного оборудования отличаются от тех, которые используются для кондиционеров с «обычными» хладагентами.
Соответственно, для кондиционеров, использующих хладагент
R410A, потребуются специальные инструменты.
Для выполнения трубных соединений используйте новые чистые
трубы для хладагента R410A так, чтобы в них не попала вода и/или
пыль. Не используйте существующие трубопроводы, поскольку
это может привести к возникновению проблем с элементами системы, работающими под высоким давлением, а также к загрязнению
посторонними примесями.
ВНИМАНИЕ
Не подключайте устройство напрямую к электросети.
При подключении необходимо между устройством и электросетью
установить размыкатель, разрывающий все провода подключения и имеющий минимальное расстояние между контактами 3 мм.
В линии электропитания кондиционера необходимо установить
предохранитель.
ОСТОРОЖНО
Во избежание несчастных случаев замена поврежденного кабеля
электропитания должна выполняться производителем оборудования, уполномоченным представителем производителя или
специалистом соответствующей квалификации.
В цепь электропитания необходимо установить размыкатель,
отключающий все фазы питания, с расстоянием между разомкнутыми контактами не менее 3 мм. Монтаж оборудования должен
выполняться с соблюдением государственных правил устройства
электроустановок.
При работе контур хладагента нагревается до высокой температуры. Не допускайте соприкосновения соединительного кабеля и
медных трубопроводов.
Согласно государственным нормам в цепь электропитания необходимо установить разъединитель, отключающий все фазы питания,
с расстоянием между разомкнутыми контактами не менее 3 мм,
и устройство защитного отключения (УЗО) на номинальный ток
утечки 10 мА.
Используйте силовой кабель H05RN-R/H07RN-F или более высокого качества. Поручите монтаж и техническое обслуживание устройства представителям дистрибьютора или специалистам.
При неправильном монтаже возможна утечка воды, возникает риск
поражения электрическим током и возгорания.
Отключайте питание устройства перед выполнением технического
обслуживания.
Убедитесь, что все выключатели электропитания находятся в отключенном состоянии. В противном случае возможно поражение электрическим током.
Подключайте соединительный кабель в соответствии с правилами.
При неправильном подключении соединительного кабеля возможно
повреждение компонентов электросистемы кондиционера.
При транспортировке оборудования к месту монтажа не допускайте попадания в трубопровод каких-либо газов, помимо указанного
хладагента.
При попадании в хладагент воздуха или иных посторонних примесей
давление газа в трубопроводе станет аномально высоким, что может
привести к его повреждению и причинению травмы персоналу.
Не вносите изменения в конструкцию устройства, не демонтируйте
защитные устройства и не отключайте схемы блокировки.
Если перед монтажом блок подвергался воздействию воды или
влаги, то это может привести к короткому замыканию.
Не храните оборудование во влажных помещениях и не подвергайте
воздействию воды.
После распаковки блока тщательно осмотрите его на отсутствие
повреждений.
Не устанавливайте устройство в местах, способных усугубить его
вибрацию.
Будьте осторожны при обращении с деталями с острыми краями,
остерегайтесь получения травм.
Устанавливайте оборудование в соответствии с требованиями
инструкции.
При неправильном монтаже возможна утечка воды, возникает риск
поражения электрическим током и возгорания.
При монтаже устройства в небольшом помещении примите соответствующие меры против превышения предельно допустимой
концентрации хладагента в случае его утечки.
Устанавливайте кондиционер в таком месте, где несущая способность фундамента способна выдержать его вес.
Примите необходимые меры с целью защиты блока в случае
землетрясения.
Неправильный монтаж может вызвать падение оборудования и стать
причиной несчастных случаев.
В случае утечки хладагента во время монтажа немедленно проветрите помещение.
При контакте хладагента с пламенем образуются токсичные газы.
После завершения монтажа проверьте контур хладагента на отсутствие течи.
При утечке хладагента в помещение и его контакте с пламенем (например, газовой плиты) возможно образование токсичных газов.
Электротехнические работы должны выполняться квалифицированным электриком в соответствии с указаниями инструкции по
монтажу. Кондиционер должен быть подключен к отдельной линии
электропитания.
Оборудование соответствует требованиям стандарта МЭК 61000-3-12.
1
Page 3
Недостаточная мощность источника питания или неправильный монтаж
могут вызвать возгорание.
Используйте соответствующий техническим условиям кабель, надежно подключите его и зафиксируйте, чтобы защитить контакты
от внешнего воздействия.
Заземлите кондиционер.
Не подключайте заземляющий провод к газовым или водопроводным
трубам, молниеотводам или проводу заземления устройств связи.
При прокладке кабеля соблюдайте требования местной
компании-оператора электросетей.
Неправильное заземление может стать причиной поражения электрическим током.
Не устанавливайте кондиционер вблизи от мест хранения
легковоспламеняющихся газов.
В случае утечки таких газов они, скапливаясь вокруг кондиционера,
могут вызвать взрыв.
Инструменты, необходимые для проведения монтажных работ
1) Отвертка с крестообразным шлицем
2) Сверло (бур) 65 мм
3) Гаечный ключ
4) Труборез
5) Нож
6) Развертка
7) Детектор утечки газа
8) Рулетка
9) Термометр
10) Мегаомметр
11) Мультиметр
12) Торцевой гаечный ключ
13) Формовка
14) Трубогиб
15) Пузырьковый уровень
16) Ножовка по металлу
17) Распределитель с манометром (заправочный шланг: специальный
для R410A)
18) Вакуумный насос (заправочный шланг: специальный для R410A)
19) Динамометрический ключ
1/4 (17 мм) 16 Н•м (1,6 кгс•м)
3/8 (22 мм) 42 Н•м (4,2 кгс•м)
1/2 (26 мм) 55 Н•м (5,5 кгс•м)
5/8 (15,9 мм) 120 Н•м (12,0 кгс•м)
20) Измеритель границы выступа медных труб
21) Переходник для вакуумного насоса

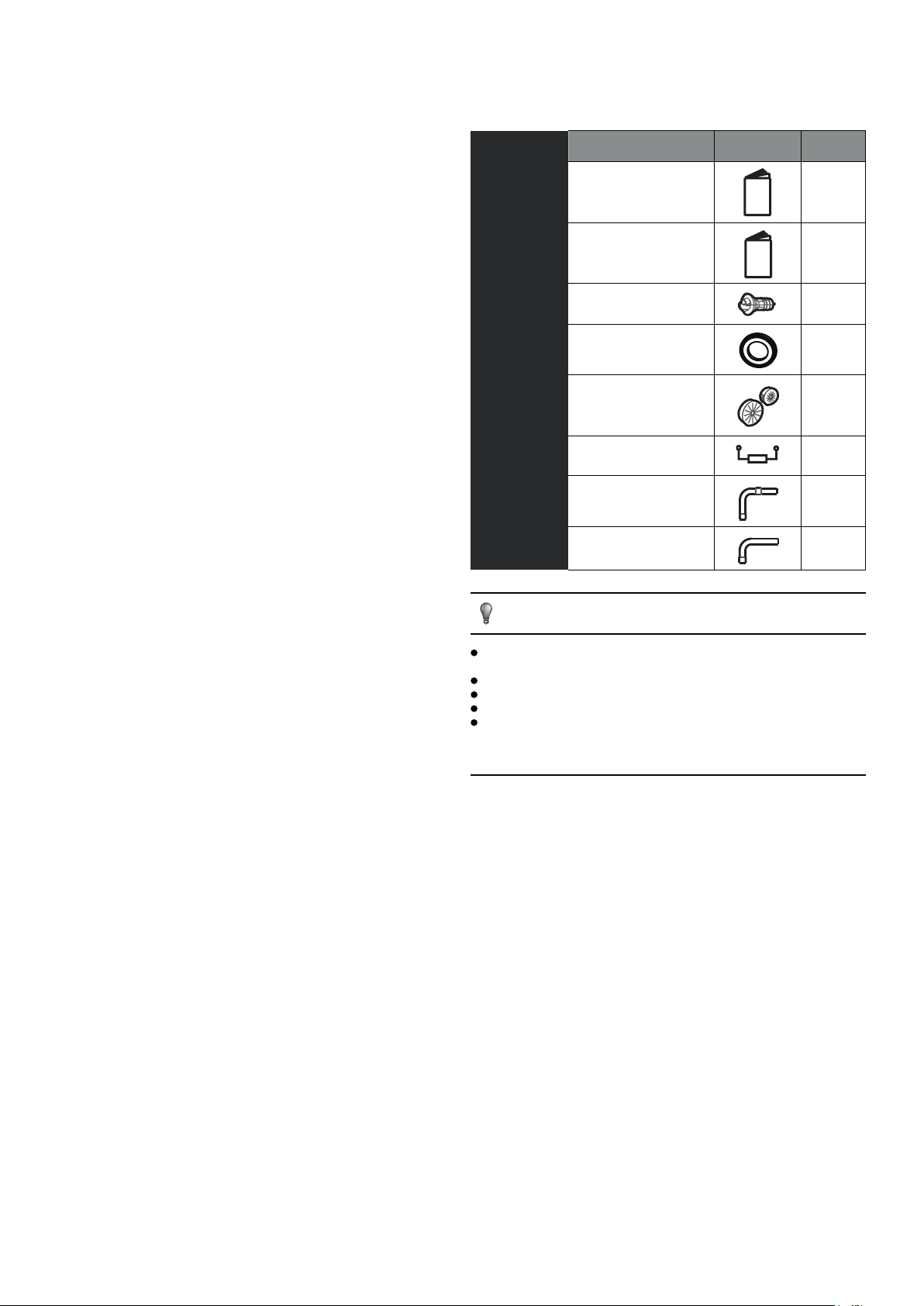

2. КОМПЛЕКТ ПОСТАВКИ
Обязательно проверьте полноту комплекта поставки. Если количество
принадлежностей оказалось больше необходимого, верните излишки по
месту покупки.
НАИМЕНОВАНИЕ
1. Инструкция по монтажу наружного блока
2. Руководство по
эксплуатации наружного
блока
3. Разъем для выходной
ОБОРУДОВАНИЕ И
ПРИНАДЛЕЖНОСТИ ДЛЯ
МОНТАЖА
водяной линии
4. Уплотнительное кольцо (модель 8 кВт)
5. Армированное проволокой резиновое кольцо
(модели 10/12 кВт)
6. Согласующие сетевые
кабели
7. Соединительный
трубопровод (16 кВт)
8.L-образный трубопровод (14 кВт)
ПРИМЕЧАНИЕ
Проверить наличие всех принадлежностей, показанных на рисунке
выше. Все эти принадлежности должны быть в наличии.
Все фитинги должны быть оригинальными фитингами от Midea.
Проводной/дистанционный пульт управления — приобретается дополнительно
Герметик для выходных отверстий — приобретается дополнительно.
Все рисунки в настоящем руководстве представляют только внешний
вид и размеры блока. Приобретенный вами кондиционер может слегка отличаться по внешнему виду и функциям от показанного на этих
рисунках. Смотрите описание конкретного изделия.
ВНЕШНИЙ
ВИД
КОЛ-ВО
1
1
1
1
2
2
1
1
Трубопровод хладагента
Не разрешается использовать трубопровод, предназначенный для
«обычного» хладагента.
При диаметре 9,5 мм толщина стенок медной трубы должна составлять 0,8 мм.
При диаметре 15,9 мм толщина стенок медной трубы должна составлять 1,0 мм.
При диаметре 19,0 мм толщина стенок медной трубы должна составлять 1,0 мм.
Конусная гайка и формовка также отличаются от тех, которые используются с «обычным» хладагентом. Демонтируйте и используйте конусную
гайку, прикрепленную к основному блоку кондиционера.
Перед установкой
При подготовке к монтажу неукоснительно следуйте рекомендациям,
приведенным ниже.
Вакуумирование
Вакуумирование выполняется с помощью вакуумного насоса.
Не используйте для продувки хладагент, имеющийся в наружном блоке.
(Наружный блок не содержит хладагента для продувки).
Электрические кабели
Убедитесь в надежности контактов при подключении силовых и соединительных кабелей, оголенные жилы не должны касаться корпуса и
других металлических поверхностей.
Место для установки
Вокруг наружного блока должно быть предусмотрено свободное пространство.
Для установки наружного блока выбирайте такое место, где рабочий
шум и поток выходящего воздуха не будет мешать соседям.
Место установки наружного блока должно быть защищено от сильных ветров.
Наружный блок не должен перекрывать проходы.
При монтаже блока на высоте убедитесь в надежности крепления.
Вокруг блока должно оставаться свободное пространство, достаточное
для проведения технического обслуживания.
Позаботьтесь о том, чтобы обеспечить свободный отвод воды.
2
Page 4
ВНИМАНИЕ

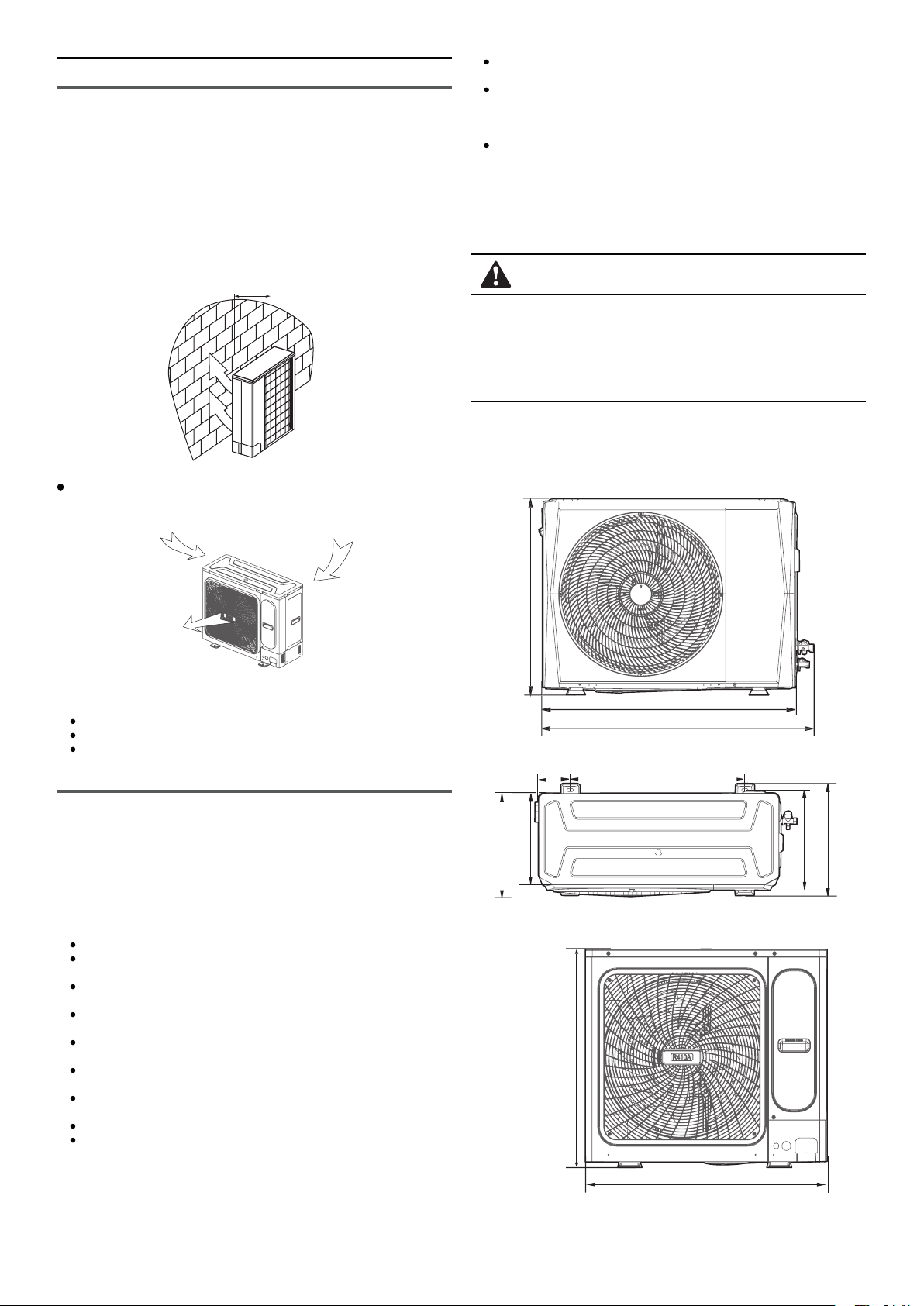

8 кВт
2000

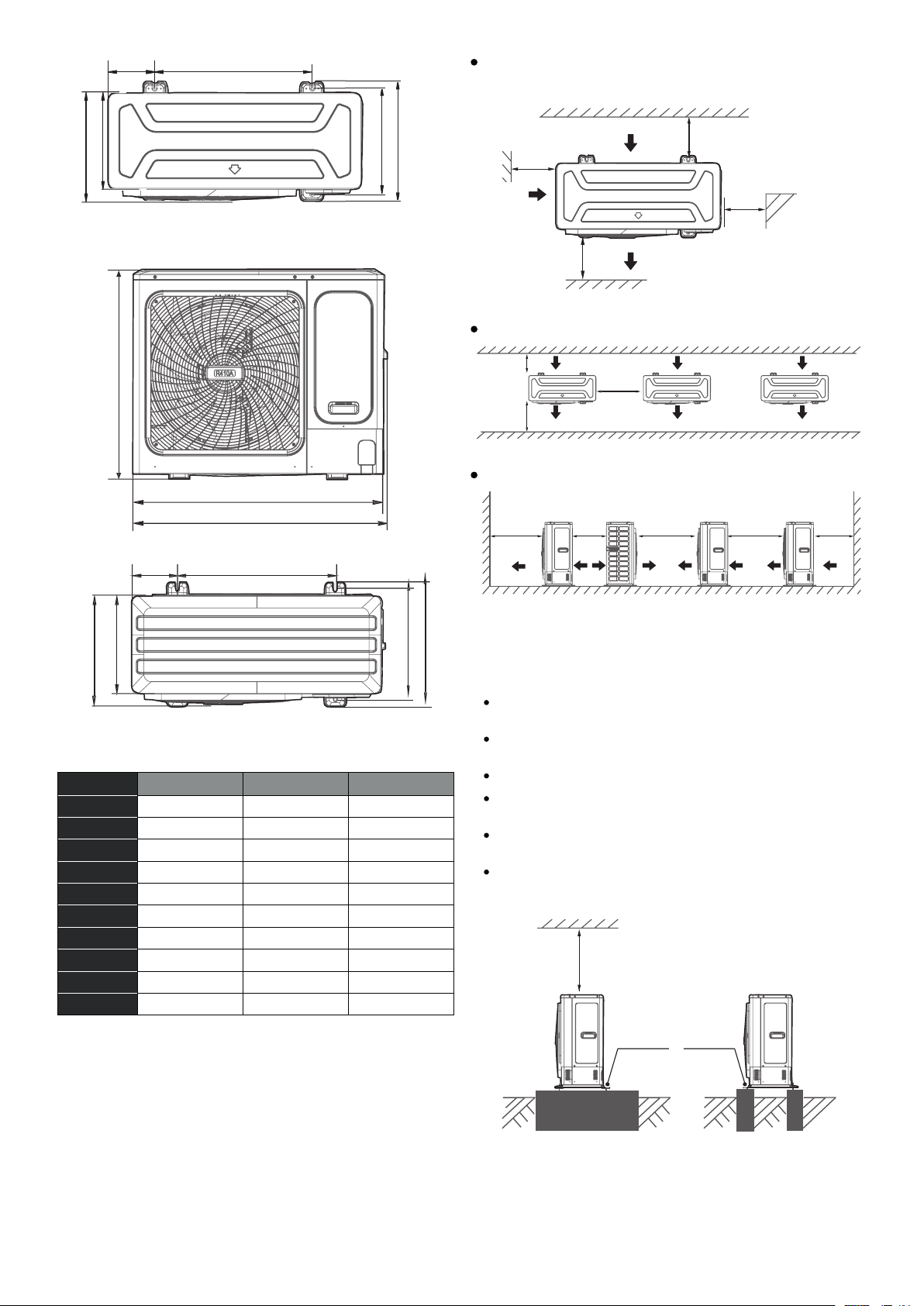

Рис. 2-1
G
8 кВт
■ Устанавливайте наружный блок так, чтобы поток выпускаемого им
воздуха не имел препятствий. Если наружный блок установлен в
месте, которое постоянно подвергается воздействию сильного ветра
(например, на побережье или верхних этажах высотного здания),
защитите вентилятор с помощью воздуховода или ветрозащитного
экрана.
■ При установке наружного блока в местах, подверженных сильному
постоянному ветру (например, верхние этажи или крыша здания)
обеспечьте защиту в соответствии со следующими примерами.
■ Устанавливайте блок так, чтобы его выпускное отверстие было
обращено к стене здания. Между стеной и блоком должно оставаться
свободное пространство не менее 2000 мм.
2000
Рис. 2-1
Вблизи индивидуальной электростанции или высокочастотного
оборудования.
Во избежание появления радиопомех устанавливайте внутренний
и наружный блоки, силовую проводку и соединительные провода
кондиционера на расстоянии не менее 1 м от телевизоров или
радиоприемников.
В месте установки должно иметься достаточное пространство для
выполнения монтажа и технического обслуживания. Не рекомендуется размещать блок очень близко к помещениям с ограничениями
по уровню шума (таким, например, как спальни).
Изоляция металлических частей здания и кондиционера должна соответствовать государственным нормам в области устройства электроустановок.
ВНИМАНИЕ
Расстояние от внутреннего и наружного блоков, силовой проводки и
соединительных проводов кондиционера до телевизоров или радиоприемников должно составлять не менее 1 метра. Это условие необходимо
для предотвращения помех и шумов при приеме телепрограмм и радиопередач (возникновение шума определяется условиями, при которых
происходит образование электрических волн, даже если выдержано
указанное расстояние).
3.2 Зона монтажа наружного блока (единицы изме-
рения: мм)
Во время эксплуатации выпускное отверстие расположено под пря-
мым углом к направлению ветра.
Сильный
ветер
■ Установка блока в указанных ниже местах может привести к возникновению проблем. Не устанавливайте блок в местах:
Где присутствует большое количество машинного масла.
Где имеются скопления сернистого газа.
Где присутствуют высокочастотные электромагнитные поля, кото-
рые генерируются звуковым и медицинским оборудованием или
сварочными аппаратами.
Сильный
ветер
Рис. 2-2
3. МОНТАЖ НАРУЖНОГО БЛОКА
3.1 Место для установки
Не устанавливайте блок в следующих местах, так как это может привести к отказам:
В местах утечки легковоспламеняющихся газов.
В местах скопления масляного тумана (в том числе моторного
масла).
В местах с высоким содержанием солей в воздухе (например,
вблизи побережья).
В местах с содержанием едких газов (например, сернистого газа) в
воздухе (вблизи горячих источников).
В местах, где выходящий из блока воздух может мешать окружаю-
щим.
В местах, где шум работающего блока постоянно причиняет неу-
добство окружающим.
В местах, не обладающих достаточной несущей способностью,
чтобы выдержать вес блока.
На неровной поверхности.
При недостатке пространства для вентиляции.
8 кВт
G
A
B
Рис. 3-1
E
D
C
F
I
H
Рис. 3-2
10/12 кВт
G
A
Рис. 3-3
3
Page 5
Рис.3-4
Рис.3-6
Рис.3-5
F
E
> 300
> 2000
> 300
> 600
(Стена или препятствие)
Поверхность воздуховыпускного
отверстия
Поверхность
воздухозаборника
Повер-
хность
воздухо-
заборника
Поверхность служебного
кабеля и трубопровода
> 2000 > 500 > 3000 > 3000 > 300
> 600
> 2000
> 300
Монтаж одиночного блока
Рис.3-4
> 300
> 2000
> 300
> 600
(Стена или препятствие)
Поверхность воздуховыпускного
отверстия
Поверхность
воздухозаборника
Повер-
хность
воздухо-
заборника
Поверхность служебного
кабеля и трубопровода
Рис.3-4
Рис.3-5
> 300
> 2000
> 300
> 600
(Стена или препятствие)
Поверхность воздуховыпускного
отверстия
Поверхность
воздухозаборника
Повер-
хность
воздухо-
заборника
Поверхность служебного
кабеля и трубопровода
> 600
> 2000
> 300
Рис.3-4
Рис.3-6
Рис.3-5
> 300
> 2000
> 300
> 600
(Стена или препятствие)
Поверхность воздуховыпускного
отверстия
Поверхность
воздухозаборника
Повер-
хность
воздухо-
заборника
Поверхность служебного
кабеля и трубопровода
> 2000 > 500 > 3000 > 3000 > 300
> 600
> 2000
> 300
(Стена или препятствие)
D
C
14/16 кВт
G
A
B
E
F
H
I
Рис.3-4
Рис.3-5
Поверхность
воздухозаборника
> 300
> 300
Поверхность служебного
кабеля и трубопровода
Поверхность
воздухо-
> 600
заборника
> 2000
Расположение двух и более блоков в ряд
Поверхность воздуховыпускного
отверстия
> 300
> 600
> 2000
Взаимное расположение передних и задних сторон блоков
> 2000 > 500 > 3000 > 3000 > 300
Рис.3-4
Рис.3-5
Модель 80 100/120 140/160
Чертеж № Рис. 3-1, Рис. 3-2 Рис. 3-3, Рис. 3-4 Рис. 3-5, Рис. 3-6
D
C
Таблицы 3-1 (ед. изм.: мм)
Рис.3-6
A 910 950 1040
B 982 / 1053
C 390 406 452
D 345 360 410
E 120 175 191
F 663 590 656
G 712 840 865
H 375 390 463
I 426 440 523
I
H
3.3 Транспортировка и монтаж
Так как центр тяжести блока не совпадает с его геометрическим
центром, соблюдайте осторожность при подъеме блока на стропах.
Не удерживайте наружный блок за отверстие для входа воздуха,
чтобы не деформировать конструкцию.
Не прикасайтесь к вентилятору руками или какими-либо предметами.
Не наклоняйте блок более чем на 45°, а также не кладите его на
боковую сторону корпуса.
Подготовьте бетонное основание в соответствии с характеристика-
ми наружного блока (см. рис. 3-7).
Надежно закрепите болтами опоры блока, чтобы предотвратить
его падение в случае землетрясения или сильного ветра.
> 600
Крепление болтом
Рис.3-6
Рис.3-7
4
Page 6

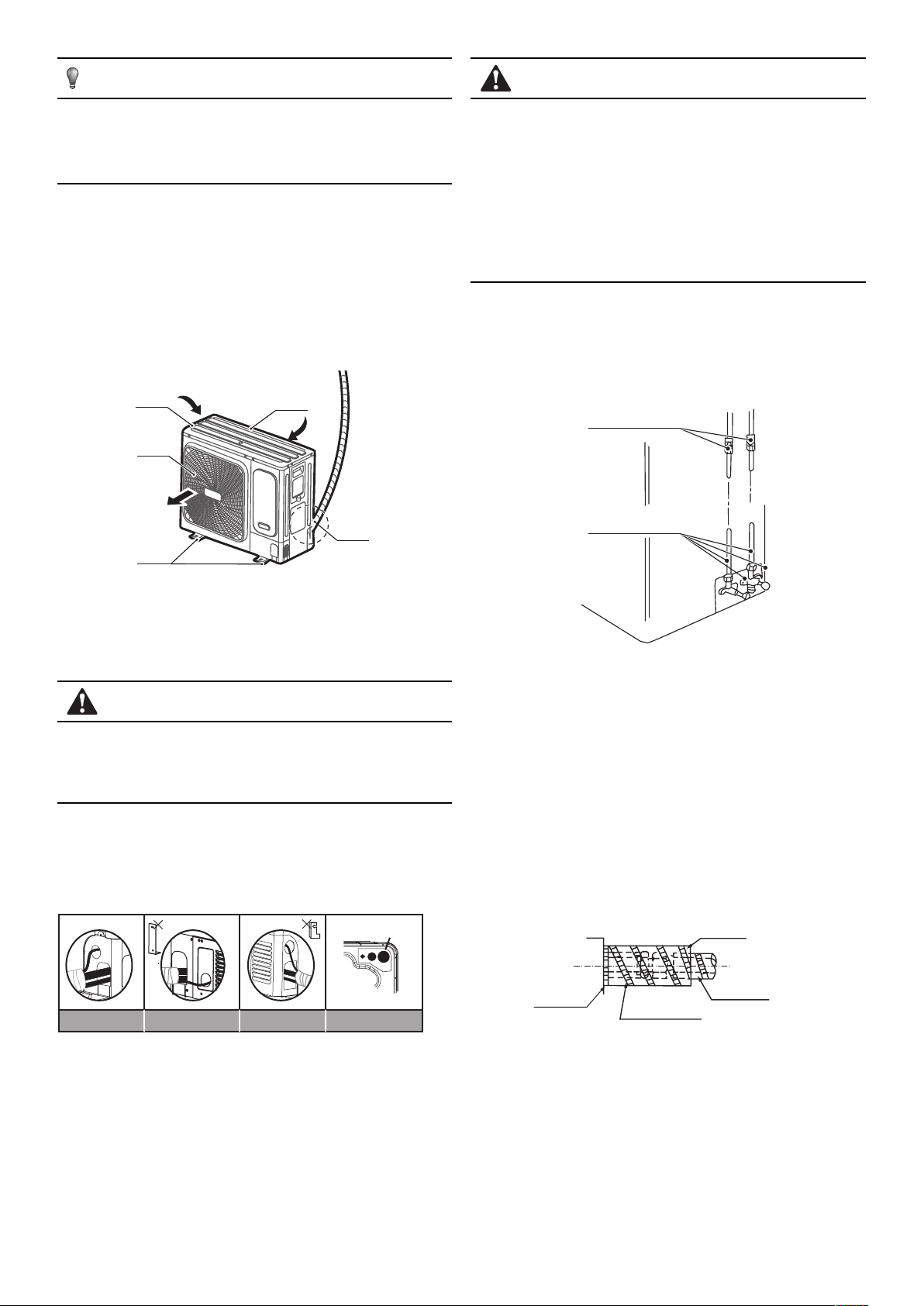

ПРИМЕЧАНИЕ
Рис.4-2
Точки проверки
на внутреннем блоке
Точки проверки
на наружном блоке
B
A
D
C
Рис.4-
3
Корпус блока
Прилагаемая термостойкая лента
Боковая сторона
трубы
Обрезать сверху
Рис.4-2
Рис.4-1
Точки проверки
на внутреннем блоке
Точки проверки
на наружном блоке
B
A
D
C
R
41
0A
Наружный
блок
Забор воздуха
Монтажная
скоба
Выход
воздуха
Соединитель трубы
хладагента
Рис.4-2
3
Рис.4-2
Точки проверки
на внутреннем блоке
Точки проверки
на наружном блоке
B
A
D
C
ВНИМАНИЕ
Все иллюстрации в этой инструкции приведены лишь в качестве
примера. Конструкция приобретенного вами кондиционера может
незначительно отличаться от конструкции, представленной на рисунках.
Принимать в расчет следует реальные конструктивные особенности
устройства.
4. МОНТАЖ ТРУБОПРОВОДА ХЛАДАГЕНТА
Убедитесь, что разность высот между наружным и внутренним
блоками, длина труб хладагента и число изгибов соответствует
следующим требованиям:
Наружный
блок
Выход
воздуха
Монтажная
скоба
R
41
0A
4.1 Трубопровод хладагента
Забор воздуха
Соединитель трубы
хладагента
Рис.4-1
Вывод трубы сбоку: удалите Г-образную металлическую пластину, иначе проложить электропроводку не удастся.
Выход трубы сзади: удалите резиновую прокладку около внутренней
крышки для выходящей трубы и выведите трубы через тыльную сторону.
Вывод трубы спереди: прорежьте отверстие в панели. Способ вывода
трубы такой же, как и при выводе сзади. Вывод трубы снизу: отверстие
вскрывается в направлении изнутри наружу, после чего через него пропускаются трубопроводы и кабели. Обратите внимание: труба большего
диаметра должна выходить из большего отверстия, в противном случае
трубы будут истираться. Выполните соответствующую обработку вскрытого отверстия, чтобы не допустить попадания насекомых внутрь блока
и повреждения деталей.
4.2 Выявление течей
Проверить каждое соединение на утечку воздуха с помощью мыльной
воды или детектора утечек.
Символами A и B обозначены обратные клапаны наружного блока.
Символами C и D обозначены порты соединительного трубопровода.
Точки проверки
на внутреннем блоке
Точки проверки
на наружном блоке
D
C
B
A
ВНИМАНИЕ
При прокладке и подключении соединительных труб необходимо обеспечить отсутствие их контакта с деталями кондиционера.
Чтобы не допустить окисления трубопровода изнутри при сварке, необходимо заполнить его азотом. В противном случае окалина заблокирует
циркуляцию хладагента.
Вывод соединительных трубопроводов и кабеля питания
Можно выбрать из множества вариантов прокладки труб и электропроводки – например, вывести их через лицевую, тыльную, боковую или
нижнюю сторону и т. п. (на следующем рисунке показаны места расположения выходных отверстий для труб и проводки).
Таблица 4-1
Труба большего
диаметра
Вывод спереди
Вывод сбоку
Вывод сзади
Вывод снизу
4.3 Теплоизоляция
Выполнить теплоизоляцию трубопроводов газовой и жидкостной линий,
соответственно. В режиме охлаждения трубопроводы жидкостной и
воздушной линий имеют низкую температуру. Примите адекватные
меры по обеспечению изоляции для предотвращения конденсации (см.
рисунок справа).
■ Газовый трубопровод необходимо изолировать теплоизоляционным
пеноматериалом с закрытыми порами с классом огнестойкости B1 и
термостойкостью выше 120 °C.
■ Если внешний диаметр медной трубки не превышает Ø12,7 мм, то
толщина изоляционного слоя должна быть более 15 мм.
■ Когда внешний диаметр медной трубки равен или больше Ø15,9 мм,
толщина изоляционного слоя должна быть больше 20 мм.
■ Теплоизоляционный материал, нанесенный на ту часть внутреннего
блока, где соединяются трубопроводы, должны быть наложены без
зазоров.
Корпус блока
Прилагаемая термостойкая лента
Обрезать сверху
Боковая сторона
трубы
Рис.4-
5
Page 7

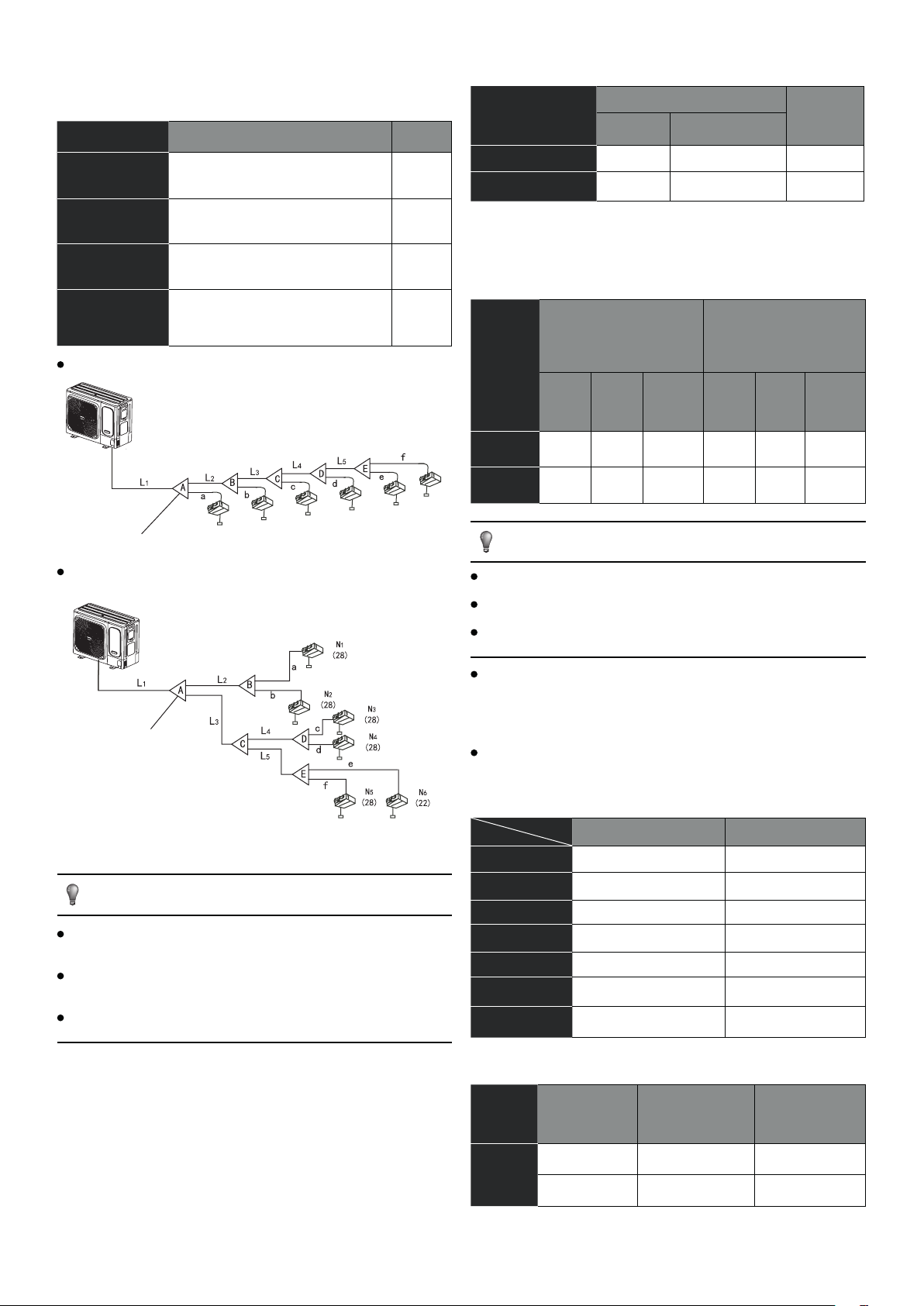

4.4 Способ соединения
Рис. 4-4
Наружный блок
■ Выберите трубу хладагента
Таблица 4-2
Труба Место соединения труб
Главная труба
Основные трубы
внутреннего блока
Отводы трубопровода внутреннего
блока
Рефнеты внутреннего блока
Первый способ соединения
Труба между наружным блоком и первым рефнетом внутреннего блока.
Трубы после первого рефнета, не
соединяющиеся напрямую с внутренним блоком.
Труба после рефнета, соединяющаяся
с внутренним блоком.
Соединяются с основной трубой,
трубой ответвления и основной трубой
внутреннего блока.
Наружный блок
Обозна-
чение
L1
L2~L5
a,b,c,
d,e,f
A,B,C,
D,E
Диаметр соединительных труб внутреннего блока для R410A
Суммарная мощность расположенных ниже по цепочке
внутренних блоков
A<160 Ф15,9 Ф9,5 FQZHN-01D
160≤A<230 Ф19,1 Ф9,5 FQZHN-01D
Диаметр основной трубы (мм)
Труба газо-
вой линии
Трубопровод жид-
костной линии
Таблица 4-3
Рефнет
4.5 Подбор диаметра соединительных труб наружного блока
Диаметр соединительных труб наружного блока для R410A
Диаметр основной трубы,
если общая эквивалентная
Суммарная
мощность
наружных
блоков
A<155 Ø15,9 Ø9,5
155≤A<230 Ø19,1 Ø9,5
длина жидкостных трубопроводов и трубопроводов
газовой линии < 90 м
Труба
газовой
линии
(мм)
Жид-
костная
труба
(мм)
Рефнет
первой
трубы
FQZHN-
FQZHN-
Диаметр основной трубы,
если общая эквивалентная
длина жидкостных трубопроводов и трубопроводов
газовой линии ≥ 90 м
Труба
газовой
линии
(мм)
01D
01D
Ø19,1 Ø9,5
Ø22,2 Ø9,5
Жид-
костная
труба
(мм)
Таблица 4-4
Рефнет
первой
трубы
FQZHN-
01D
FQZHN-
02D
Рис. 4-4

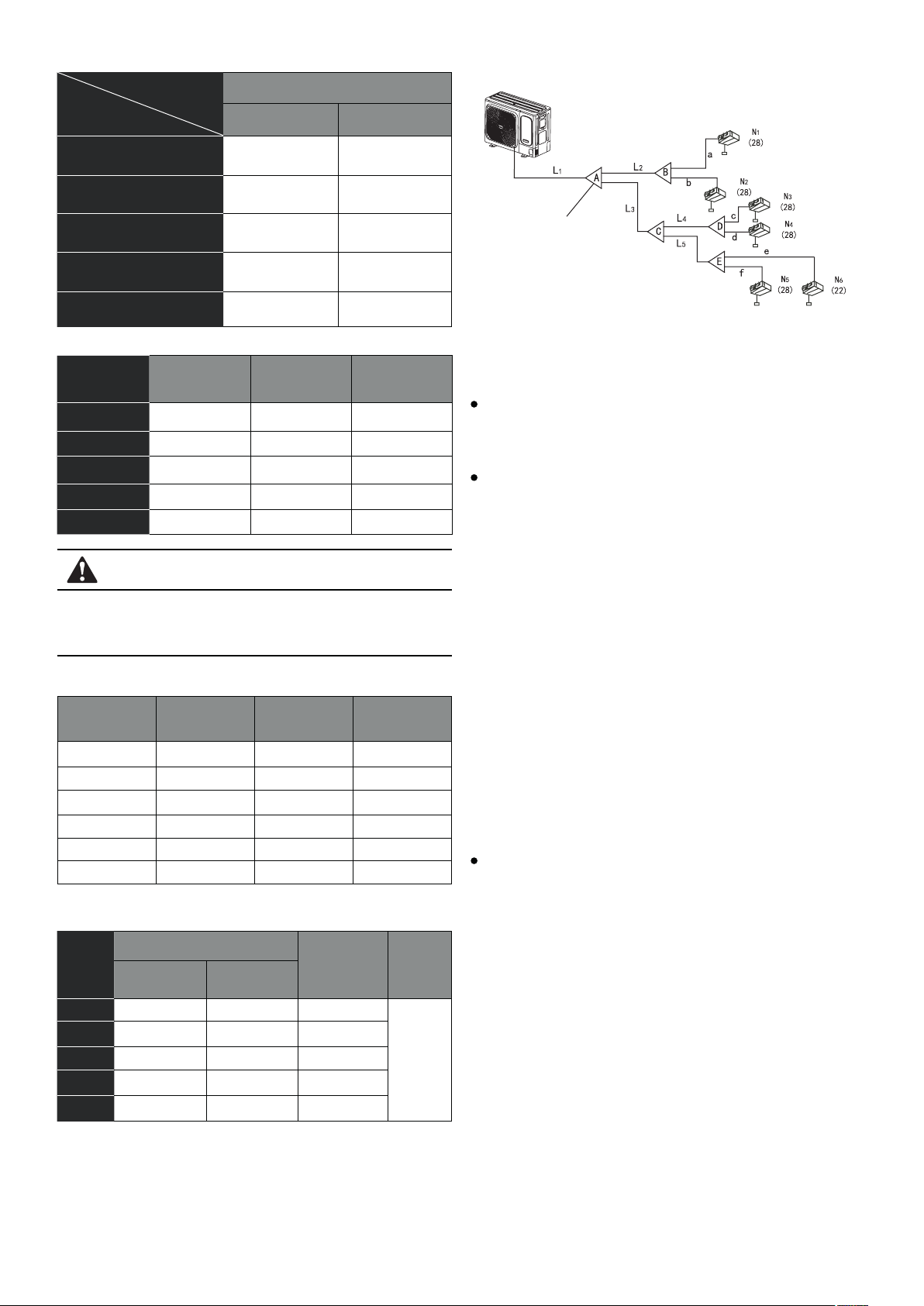

Второй способ соединения
Наружный блок (например, модель 160)
Внутренние блоки
Рефнет первой трубы
Рис. 4-5
ПРИМЕЧАНИЕ
Используйте только рефнеты Midea для специального назначения.
Нарушение этого требования может привести к серьезному сбою
системы.
Если расстояние от первого рефнета трубопровода до последнего
внутреннего блока превышает 15 м, воспользуйтесь способом подключения 2.
Длина соединения между внутренним блоком и рефнетом не должна
превышать 15 м.
4.4 Подбор диаметра соединительных труб внутреннего блока
1) Диаметр соединительных труб внутреннего блока для R410A (рис. 4-3).
2) Пример 1. Общая мощность расположенных ниже по цепочке в линии
L2 внутренних блоков (см. рис. 4-5) 28×2=56; в соотв. с табл. 4-4 диаметры трубы газовой линии/жидкостной линии L2 составляют Ø15,9/Ø9,5.
ПРИМЕЧАНИЕ
Расстояние по прямой между изгибами медной трубы и смежного
рефнета должно составлять не менее 0,5 м.
Расстояние между смежными рефнетами должно составлять не
менее 0,5 м.
Расстояние между рефнетами, подсоединенными к внутреннему
блоку, должно составлять не менее 0,5 м.
Выберите рефнет
Выберите рефнет соответственно общей расчетной мощности
присоединенных внутренних блоков. Если их мощность превышает
мощность наружного блока, выберите соединение в соответствии с
мощностью наружного блока.
Выбор рефнета-разветвителя зависит от количества присоединенных
отводов.
■ Способ соединения
Таблица 4-5
Труба газовой линии Жидкостная линия
8 кВт Развальцовка Развальцовка
10 кВт Сварка или развальцовка Развальцовка
12 кВт Сварка или развальцовка Развальцовка
14 кВт Сварка или развальцовка Развальцовка
16 кВт Сварка или развальцовка Развальцовка
Внутренний блок Развальцовка Развальцовка
Рефнет Сварка или развальцовка
■ Диаметр труб у рефнетов
Таблица 4-6
Производитель-
Хладагент
R410A
ность внутрен-
него блока
A (x 100 Вт)
A ≤ 45
A ≥ 56
Труба газовой
линии (Ф)
12,7 (конусная
гайка)
15,9 (конусная
гайка)
Сварка или разваль-
цовка
Труба жидкостной
линии (Ф)
6,4 (конусная
гайка)
9,5 (конусная
гайка)
6
Page 8
■ Диаметр труб соединителя в корпусе наружного блока Таблица 4-7
Сторона
трубопровода
МОДЕЛЬ (кВт)
Диаметр труб соединителя в корпусе
наружного блока (мм)
Труба газовой
линии
Жидкостная линия
4.6 Схема
Наружный блок (например, модель 160)
8 Ø15,9 Ø9,5
10 Ø15,9 Ø9,5
12 Ø15,9 Ø9,5
14 Ø15,9 Ø9,5
16 Ø19,1 Ø9,5
Таблица 4-8
Наружный
блок (кВт)
8 2,5 4 50%~130%
10 3 6 50%~130%
12 4 7 50%~130%
14 5 8 50%~130%
16 6 9 50%~130%
Мощность
наружного блока
(HP)
Макс.
Число внутрен-
них блоков
Общая мощ-
ность внутрен-
них блоков (HP)
ВНИМАНИЕ
Общая мощность внутренних блоков не должна превышать 130% нагрузки наружного блока.
Если мощность внутренних блоков превышает 100% нагрузки, выходная
мощность внутренних блоков будет снижена.
Таблица 4-9
Показатель
производитель-
ности
18 0,6 80 2,5
22 0,8 10,5 3
28 1 120 4
36 1,25 140 5
45 1,7 160 6
56 2
■ Наружный блок с одним подсоединенным внутренним блоком
Таблица 4-10
МОДЕЛЬ
(кВт)
8 10 10 8
10 20 20 8
12 20 20 8
14 30 20 8
16 30 20 8
Мощность (HP)
Макс. перепад высот (м)
Если наруж-
ный блок выше
ный блок ниже
Если наруж-
Показатель
производитель-
ности
Длина труб
хладагента (м)
Мощность (HP)
Кол-во
изгибов
менее 10
Внутренние блоки
Рефнет первой трубы

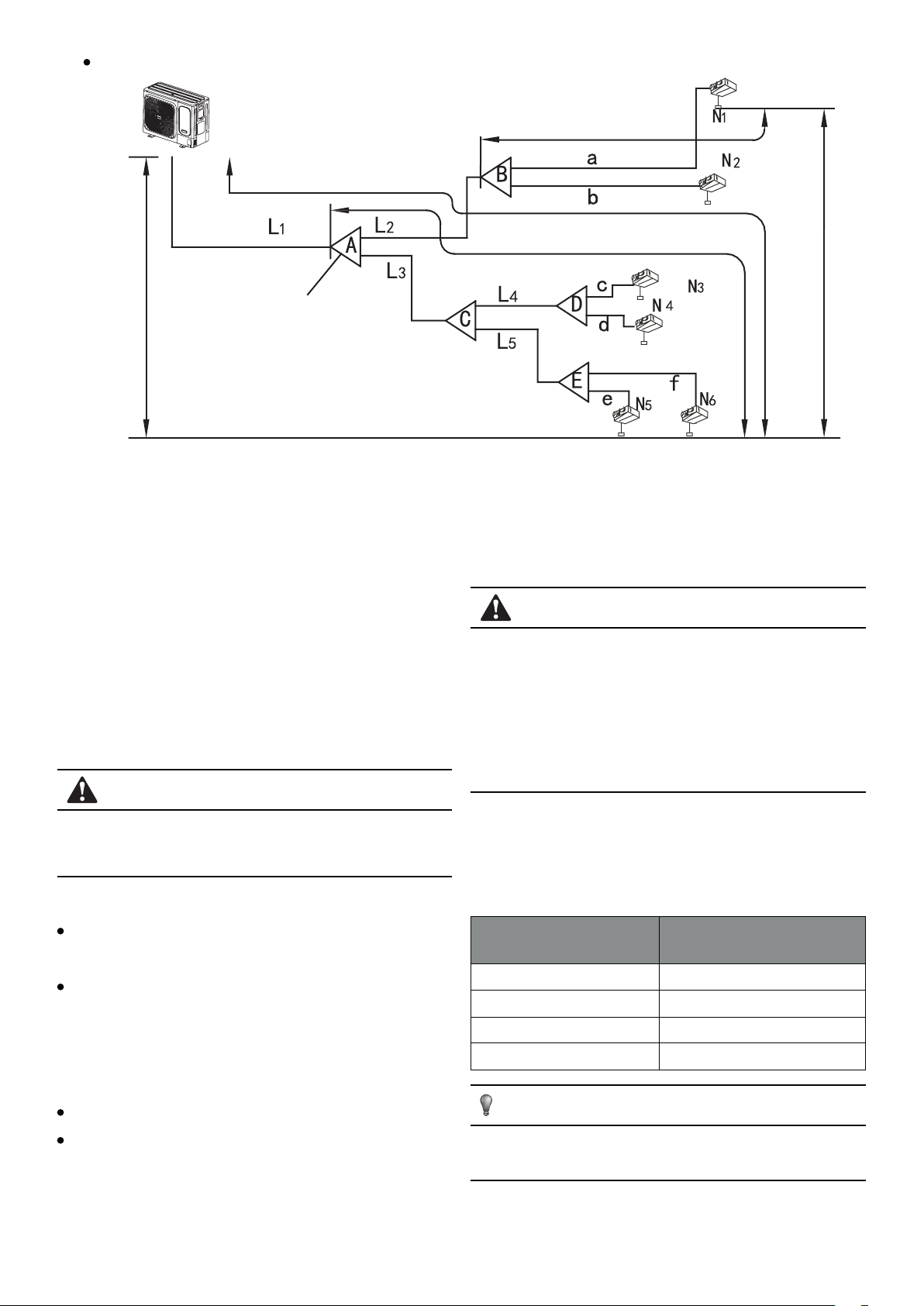

Рис.4-6
Внимание: предполагается, что в показанной системе трубопроводов
общая эквивалентная длина трубы газовой линии и жидкостной трубы
превышает 90 м.
Трубы ответвления внутреннего блока
В качестве внутренних рефнетов используются трубы a-f. Выбор диа-
метра указан в табл. 4-6. Примечание: максимальная длина рефнета
не должна превышать 15 м.
Узлы основных труб внутреннего блока и рефнетов внутреннего
блока
■ Стоящие ниже по цепочке внутренние блоки (основная труба L2) –
N1 и N2. Их общая мощность составляет 28×2=56, диаметр трубы
L2 — Ø15,9/9,5 мм, поэтому в качестве рефнета B следует выбрать
FQZHN-01D.
■ Стоящие ниже по цепочке внутренние блоки (основная труба L4) –
N3 и N4. Их общая мощность составляет 28×2=56, диаметр трубы
L4 — Ø15,9/9,5 мм, поэтому в качестве рефнета D следует выбрать
FQZHN-01D.
■ Стоящие ниже по цепочке внутренние блоки (основная труба L5) –
N5 и N6. Их общая мощность составляет 28+22=50, диаметр трубы
L5 — Ø15,9/9,5 мм, поэтому в качестве рефнета Е следует выбрать
FQZHN-01D.
■ Стоящие ниже по цепочке внутренние блоки (основная труба L3) –
N3–N6. Их общая мощность составляет 28×3+22=106, диаметр трубы
L3 — Ø15,9/9,5 мм, поэтому в качестве рефнета C следует выбрать
FQZHN-01D.
■ Внутренние блоки, находящиеся после основной трубы (рефнета
А), — N1–N6. Их общая мощность — 28×5+22=162, поэтому для рефнета следует выбрать FQZHN-01D. Так как общая суммарная длина
жидкостной трубы и трубы газовой линии ≥ 90 м (см. табл. 4-4), для
первого рефнета необходимо использовать FQZHN-02D, и по правилу
максимального значения необходимо выбрать FQZHN-02D.
Основная труба (см. рис. 4-5 и 4-7)
На рис. 4-6 основная труба L1, мощность наружного блока 16 кВт.
По табл. 4-7 можно определить диаметр жидкостной трубы и трубы
газовой линии, которые равны Ø19,1/9,5 мм. Из табл. 4-4 для общей
эквивалентной длины жидкостной трубы и трубы газовой линии
более 90 м можно определить диаметр жидкостной трубы и трубы
газовой линии, которые равны Ø22,2/9,5 мм, и по правилу выбора
максимального значения необходимо использовать трубы диаметром
Ø22,2/9,5 мм.
7
Page 9

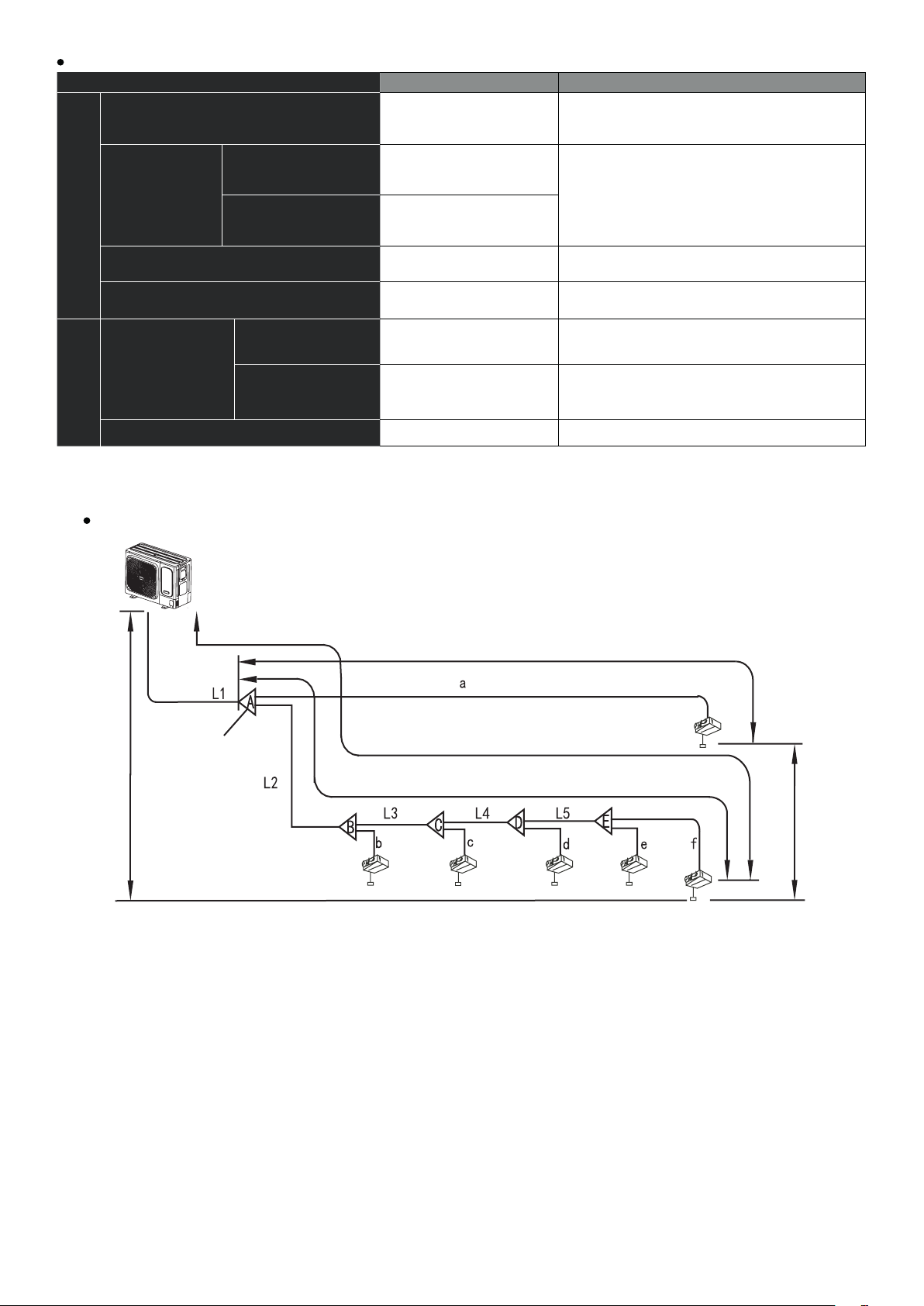

Допустимая длина и перепад высоты трубопровода хладагента таблица 4-11
7
Допустимое значение Трубопровод
Общая длина трубы (фактическая)
≤ 50 м (8 кВт)
≤ 65 м (10/12 кВт)
+a+b+c+d+e+f
L1+L2+L3+L4+L5
≤ 100 м (14/16 кВт)
≤ 35 м (8 кВт)
Фактическая длина
Максимальная
длина (L)
Эквивалентная длина
Длина трубы
Длина труб (от первого рефнета до наиболее
удаленного внутреннего блока) (м)
Длина трубы (эквивалентная длина о
т ближайшего рефнета) (м)
Наружный блок располо-
Перепад высот между
жен выше внутреннего
наружным и внутренним блоками (H)
Наружный блок расположен ниже внутреннего
≤ 45 м (10/12 кВт)
≤ 60 м (14/16 кВт)
≤ 40 м (8 кВт)
L1+L2+L3+L4+L5+f (первая схема соединения)
или L1+L3+L5+f (второй способ соединения)
≤ 50 м (10/12 кВт)
≤ 70 м (14/16 кВт)
≤ 20 м
L2+L3+L4+L5+f (первый способ соединения) или
L3+L5+f (второй способ соединения)
≤ 15 м a, b, c, d, e
≤ 10 м (8 кВт)
≤ 20 м (10/12 кВт)
≤ 30 м (14/16 кВт)
≤ 10 м (8 кВт)
≤ 20 м (10/12 кВт)
≤ 20 м (14/16 кВт)
—
—
Перепад высот
Перепад высот между внутренними блоками (H) ≤ 8 м —
Примечание: если суммарная эквивалентная длина жидкостной трубы и трубы газовой линии ≥ 90 м, необходимо увеличить диаметр основной
трубы газовой линии. Кроме того, учитывая длину трубопровода хладагента и большую производительность внутреннего блока, в случае снижения
производительности можно уменьшить диаметр трубы газовой линии основной трубы.
Первый способ соединения
Наружный блок
Рефнет первой трубы
Перепад высот между внутренним и наружным блоками
Длина трубы (эквивалентная длина от ближайшего рефнета)
Максимальная эквивалентная длина трубы
(от первого рефнета) Максимальная эквивалентная длина трубы
Внутренний блок
Перепад высот между
внутренними блоками
Рис.4-
8
Page 10
Второй способ соединения
Второй способ соединения
Наружный блок
Максимальная эквивалентная длина трубы
Рефнет первой трубы
Перепад высот между внутренним и наружным блоками
Внутренний блок
4.7 Очистка трубопровода от загрязнений и воды
Перед подсоединением трубопроводов к наружным блокам убедитесь,
что в трубах отсутствуют вода и загрязнения.
Продуйте трубопроводы сжатым азотом. Никогда не используйте для
очистки хладагент наружного блока.
Длина трубы (эквивалентная длина
от ближайшего рефнета)
(от первого рефнета)
Максимальная эквивалентная длина трубы
Перепад высот между внутренними блоками
Рис.4-8
(Если остаточное давление не удается уменьшить ниже -100,7 кПа,
через два часа вакуумирования, повторите процессы девакуумирования и вакуумирования). После этого оставьте вакуумированные
трубопроводы на одну час и затем проверьте, поднимаются ли показания вакууметра.
4.8 Испытание на герметичность
В испытаниях на герметичность необходимо использовать азот. (Расположение точки доступа для обслуживания показано на рисунке справа).
Увеличить давление в жидкостной и газовой линиях одновременно до
4,0 МПа (но не более 4,0 МПа). Данное испытание считается пройденным удовлетворительно, если это давление не упадет в течение 24
часов.
Если давление падает, найдите точку утечки (убедившись, что утечки
нет, выпустите азот).
ВНИМАНИЕ
Строго запрещено использовать кислород, горючие или ядовитые газы
для проверки герметичности.
Чтобы предотвратить повреждение оборудования, нельзя удерживать
давление слишком долго.
4.9 Вакуумирование при помощи вакуумного насоса
Используйте вакуумный насос, способный откачать воздух из трубо-
провода до давления ниже -100,7 кПа (5 торр, -755 мм рт. ст.). Когда
насос будет остановлен, не позволяйте вакуумному маслу стечь
обратно в трубопровод хладагента.
Вакуумирование линий жидкости и газа должно производиться ва-
куумным насосом более двух часов до остаточного давления менее
-100,7 кПа. После этого оставьте трубопроводы под разрежением
ниже -100,7 кПа более чем на один час и проверьте, увеличивается
ли остаточное давление по вакуумметру. (Если показание увеличивается, значит, присутствует остаточная вода или имеется утечка газа
в системе. Место утечки нужно установить и отремонтировать, после
чего повторить тест). Вода может попасть в трубопроводы в следующих случаях: монтаж проводится в дождливое время года, и
период монтажа длительный; внутри трубопроводов присутствует
конденсат; в трубопроводы попадает дождевая вода.
После указанной выше сушки в вакууме в течение двух часов подай-
те азот и увеличьте давление до 0,05 МПа (девакуумирование), затем
вакуумным насосом понизьте давление ниже -100,7 кПа и поддерживайте это остаточное давление в течение одного часа (вакуумная
сушка).
ВНИМАНИЕ
Для вакуумирования воспользуйтесь вакуумным насосом. Не используйте газообразный хладагент для вытеснения воздуха.
Используйте вакуумный насос, способный откачать воздух из трубопровода до остаточного давления ниже -100,7 кПа (5 торр, -755 мм рт. ст.).
Когда насос будет остановлен, не позволяйте вакуумному маслу стечь
обратно в трубопровод хладагента.
Для предотвращения попадания загрязнений необходимо использовать специальное устройство для хладагента R410A, обеспечивающее
достаточное сжатие. Воспользуйтесь заправочным шлангом с верхним
наконечником для соединения со служебным портом обратного клапана
или портом для заправки хладагента.
4.10 Расчет добавочного количества хладагента
Рассчитайте количество добавляемого хладагента R410A по диаметру и
длине жидкостных линий наружного и внутреннего блоков.
■ К наружному блоку подсоединен один внутренний блок:
Таблица 4-12
Диаметр жидкостной трубы
Ø6,4 0,022 кг
Ø9,5 0,054 кг
Ø12,7 0,110 кг
Ø15,9 0,170 кг
Добавочное количество хладагента
на погонный метр трубы
ПРИМЕЧАНИЕ
Добавочное количество хладагента расходящихся труб составляет 0,1
кг на единицу (учитывается только жидкостная труба расходящегося
трубопровода)
9
Page 11

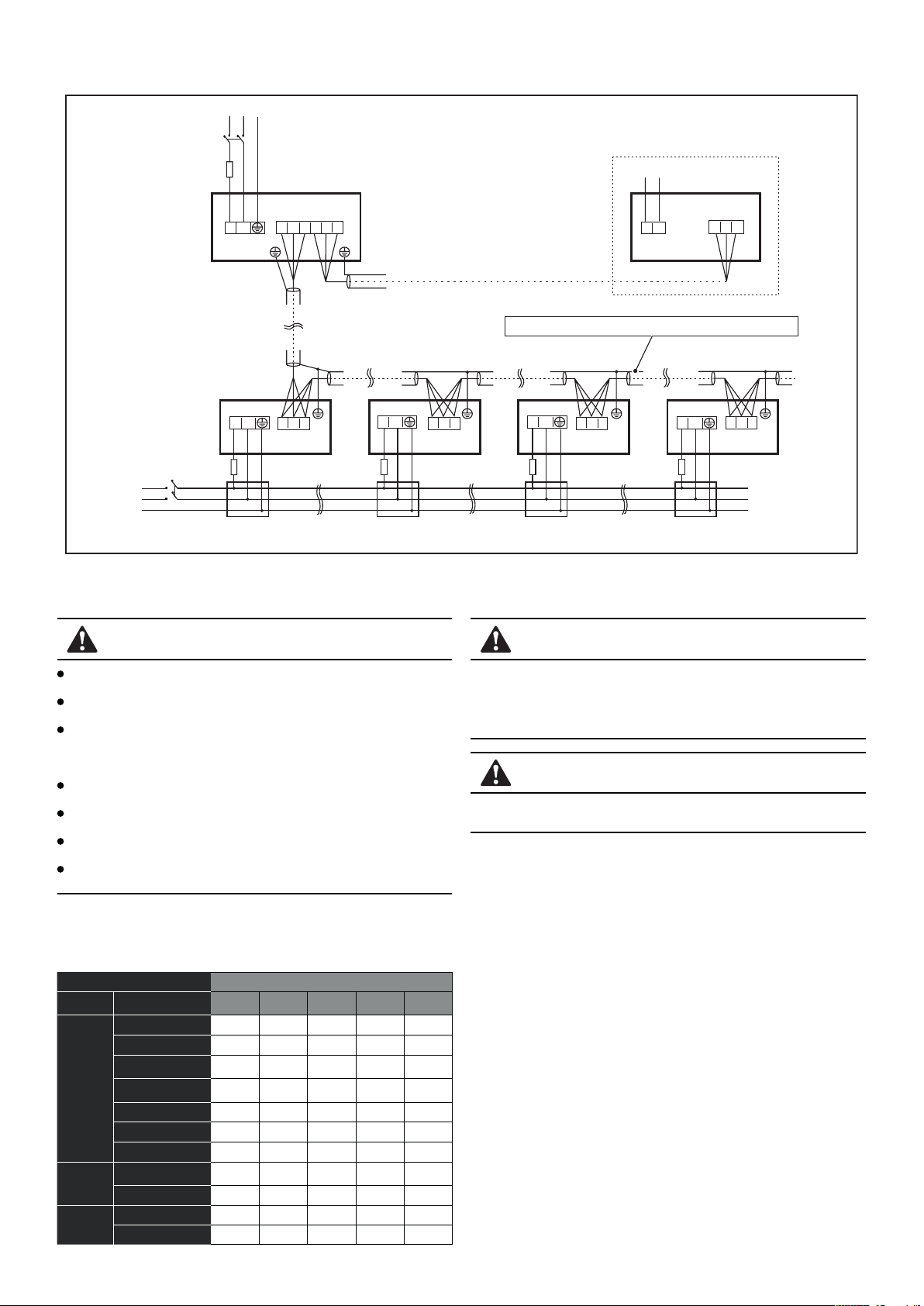

5. ЭЛЕКТРОПРОВОДКА
Рис. 5-1
Электропитание наружного блока
Переключатель
ВКЛ./ВЫКЛ.
Плавкий
предохранитель
L N
Наружный блок
P Q E
X Y E
Электропитание центрального ПУ
Центральный пульт управления (приобретается
отдельно)
L N
Используйте экранированный провод, экран должен быть заземлен.
XYE
PQE PQE
Внутренний
блок
Переключатель
ВКЛ./ВЫКЛ.
Электро-
питание
внутренних
блоков
L N
Плавкий
предохра-
нитель
Распределительная коробка Распределительная коробка Распределительная коробка Распределительная коробка
PQE
Внутренний
блок
предохранитель
L N L N
Плавкий
Схема подключений электрической системы управления наружным блоком
ВНИМАНИЕ
Выбирайте раздельные источники электропитания для внутреннего и
наружного блоков.
Для электропитания необходимо использовать соответствующую
линию с устройством защитного отключения и ручным выключателем.
Данные по модели наружного блока, которая соответствует различ-
ным источникам питания наружного блока, должны соответствовать
указанным на паспортной табличке. Подключайте все внутренние
блоки одной системы к одной ветви цепи.
Прокладывайте соединительную проводку между внутренним и
наружным блоками совместно с трубопроводом хладагента.
Для прокладки сигнальных цепей между внутренними и наружным бло-
ками необходимо использовать 3-жильный экранированный провод.
Электромонтажные работы должны выполняться в соответствии с
требованиями соответствующих национальных стандартов.
Силовая электропроводка должна прокладываться профессиональ-
ным специалистом.
PQE
L N
Внутренний
блок
Плавкий
предохранитель
Внутренний
блок
предохранитель
Плавкий
ВНИМАНИЕ
Оборудование соответствует требованиям стандарта МЭК 61000-3-12.
В стационарной электропроводке должен быть использован выключатель, имеющий воздушный зазор между активными проводниками и
отвечающий действующим требованиям в области устройства электроустановок.
ВНИМАНИЕ
Пунктирными линиями выделены дополнительные устройства, которые
могут при необходимости приобретаться пользователем.
Сигнальный кабель между внутренним и наружным блоками
Подключите кабель в соответствии с нумерацией.
Неправильное подключение может стать причиной неисправности.
5.1 Электропроводка наружного блока
■ Параметры системы электропитания
Электропитание 220 – 240 В, 1 фаза, 50/60 Гц
Модель
Электро-
питание
Компрес-
сор
ДВНБ
Производитель-
ность (кВт)
Гц 50/60 50/60 50/60 50/60 50/60
Напряжение 220-240 220-240 220-240 220-240 220-240
Мин. напряжение
(В)
Макс. напряжение
(В)
MCA 21,25 28,75 35 40 40
TOCA 18,1A 24A 29A 33A 33A
MFA 25 32 32 40 40
МПТ
НТЗР 9,45 9,45 15,5 15,5 15,5
кВт 0,08 0,17 0,17 0,17 0,17
FLA 1,0 1,52 1,52 1,52 1,52
8 10 12 14 16
198 198 198 198 198
264 264 264 264 264
Плавный
пуск
Плавный
пуск
Плавный
пуск
Таблица 5-1
Плавный
пуск
Плавный
пуск
Подключение электропроводки
Изолируйте места соединений, чтобы защитить их от конденсации
влаги.
10
Page 12
ПРИМЕЧАНИЕ

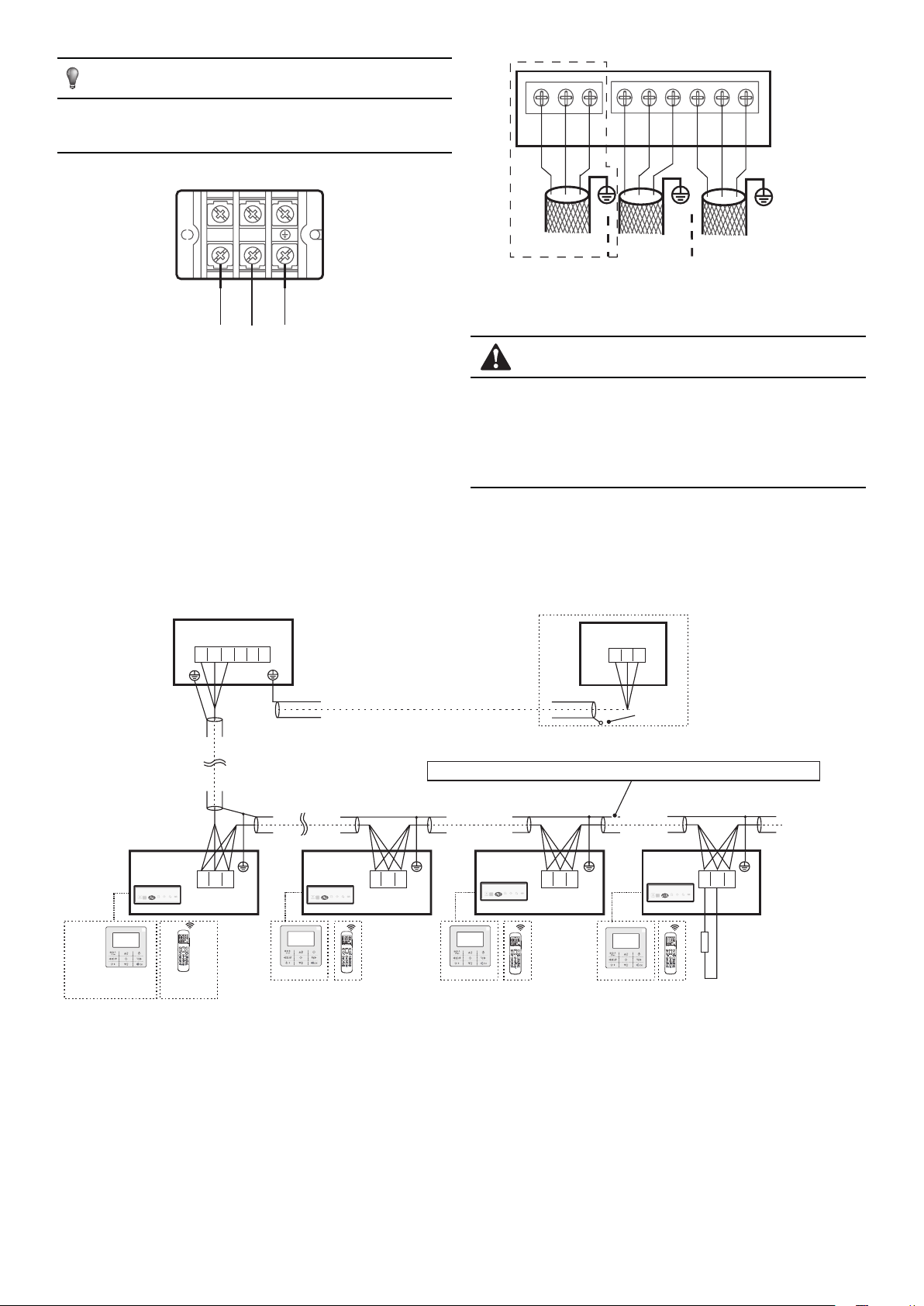

Рис. 5-3
O A E
X Y E P
Q
E
Линия обмена данными
для внутренних блоков
Центральный
пульт управления
Цифровой мультиметр
Рис. 5-2
Рис. 5-3
L N
Источник питания
наружного блока
220~240 В пер. т., 50/60 Гц
O A E
X Y E P
Q
E
Линия обмена данными
для внутренних блоков
Центральный
пульт управления
Цифровой мультиметр
К кондиционерам можно подключать центральный пульт управления
(ССМ). Перед началом эксплуатации правильно подключите его и
задайте системный и сетевой адреса внутренних блоков.
■ Клеммы цепи питания
O A E
X Y E P
E
Q
■ Клеммы цепи питания
L N
Источник питания
наружного блока
220~240 В пер. т., 50/60 Гц
Наружный блок
PQEXYE
Цифровой мультиметр
Центральный
пульт управления
Линия обмена данными
для внутренних блоков
Рис. 5-3
Рис. 5-2
На блоке разрешено использовать только специальный прибор Midea.
ВНИМАНИЕ
Для получения информации о способе подключения прибора обратитесь к профессиональному обслуживающему персоналу Midea.
На модели 8 кВт не предусмотрен интерфейс для цифрового мультиметра; и резервированный интерфейс мультиметра для моделей 10, 12, 14
и 16 кВт.
Расположение клемм OAE, XYE и PQE зависит от блока
Примечание. Проводной и централизованный пульты управления в пунктирной рамке
являются дополнительными принадлежностями. По вопросам приобретения обращайтесь к местному дистрибьютору.
Центральный
пульт управления
XYE
Внутренний
блок
Проводной пульт
управления
RunningTimer Defrosting E-heat
Пульт ДУ
High
Later
PQE
Внутренний
блок
RunningTimer Defrosting E-heat
High
Later
PQE
Подвеска
Используйте экранированный провод, экран должен быть заземлен.
Внутренний
блок
Running TimerDefrostingE-heat
High
Later
PQE
Внутренний
блок
RunningTimer Defrosting E-heat
High
Later
PQE
Внешний резистор
Внешний резистор
необходимо подключить
только к последнему
внутреннему блоку между
клеммами P и Q.
Рис. 5-4
11
Page 13
ВНИМАНИЕ
8 кВт 10/12 кВт 14/16 кВт
8 кВт 10/12 кВт 14/16 кВт
PQE
OAE
XYE

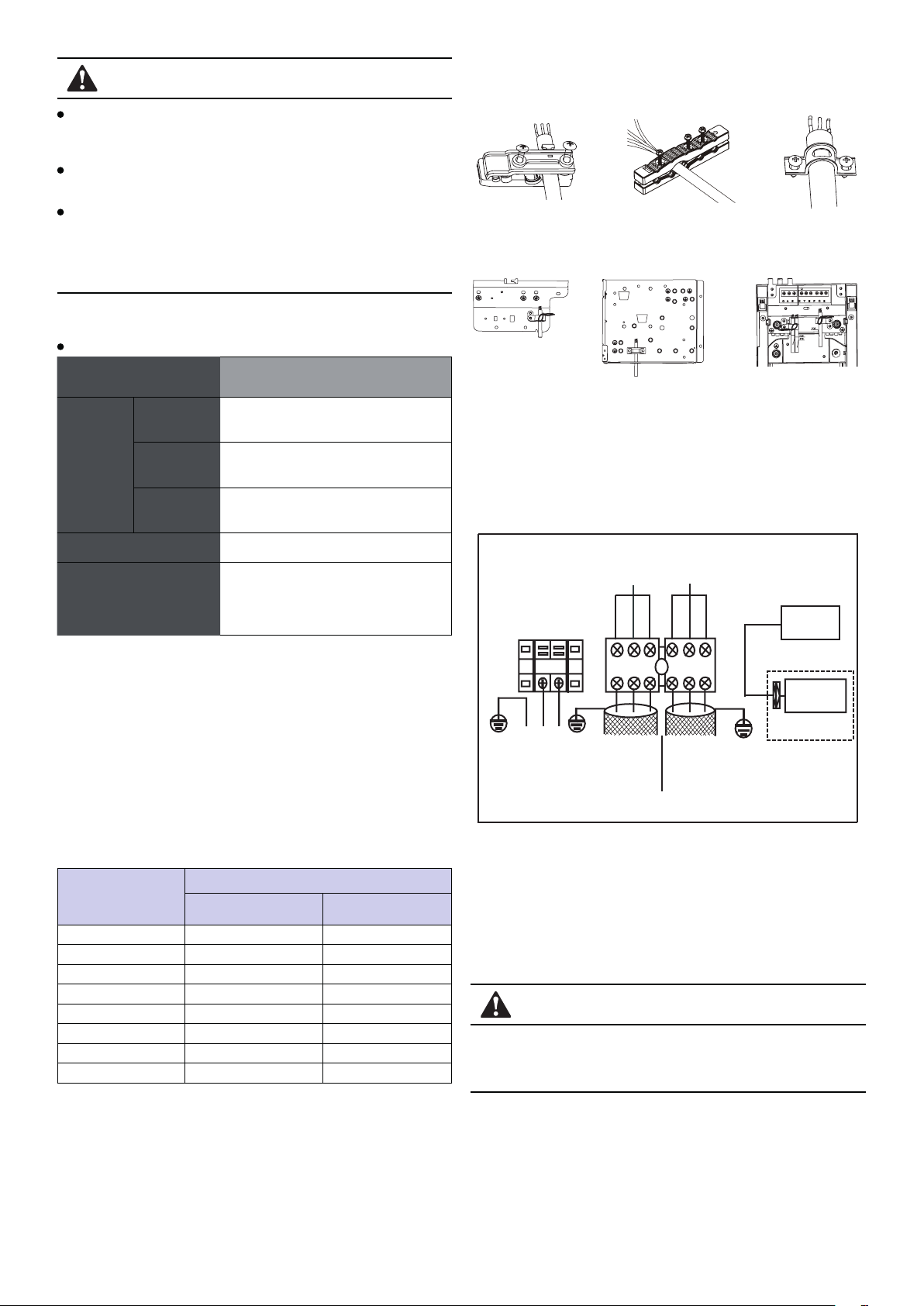

5.2.3 Способ фиксации шнура питания и сигнального провода:
1. Способ фиксации шнура питания:
Если шнур питания проложен параллельно сигнальному проводу,
убедитесь, что они заключены в соответствующие кабельные каналы
и разведены на достаточное расстояние. (Расстояние между шнурами питания: для тока до 10 А - 300 мм, для тока до 50А - 500 мм)
Трехжильный экранированный кабель используется для исполнения
сигнальных кабелей внутренних и наружных блоков. Экран необходимо должным образом заземлить.
Блок дисплея и внешний резистор являются дополнительными
принадлежностями внутреннего блока. Пульт дистанционного управления, централизованный пульт управления и проводной пульт управления являются дополнительными принадлежностями. По вопросам
приобретения обратитесь к местному дистрибьютору. (Примечание:
внутренние блоки серии BP3 имеют стандартные пульты ДУ.)
5.2 Электропроводка внутренних блоков
Электропитание Таблица 5-2
Мощность (кВт) 1,8 – 16
Кол-во фаз 1 фаза
Внутренний
блок
Питание
Сетевой размыкатель (А) 16
Внутренний/наружный
блоки
Сигнальный провод (мм
(Слабый электрический
сигнал)
5.2.2 Требования к защитным устройствам
1. Подберите диаметры провода (минимальное значение) индивидуально для каждого блока на основе таблиц 5-1 и 5-3, где MCA в
таблице 5-1 - это Номинальный ток в таблице 5-3. Для случаев, когда
величина MCA превышает 40 А, диаметры провода следует выбирать
по таблице 5-3 от 6 до 16.
2. Максимально допустимое отклонение напряжения между фазами
составляет 2%.
3. Выберите автоматический выключатель, размыкающий все фазы
питания, с расстоянием между разомкнутыми контактами не менее
3 мм, для выбора тока автоматических размыкателей и устройств
защитного отключения используйте значение MFA.
Номинальный ток по-
требления блока (А)
> 3 и ≤ 6 0,75 и 1 1 к 2,5
> 6 и ≤ 10 1 и 1,5 1 к 2,5
> 10 и ≤ 16 1,5 и 2,5 1,5 к 4
> 16 и ≤ 25 2,5 и 4 2,5 к 6
> 25 и ≤ 32 4 и 6 4 к 10
> 32 и ≤ 50 6 и 10 6 к 16
> 50 и ≤ 63 10 и 16 10 к 25
Напряжение и
частота
Сечение
проводки
2
)
220 – 240 В, 50/60 Гц
Размер провода см. в Таблице 5-3
3-жильный экранированный кабель
3 x 0,75
Таблица 5-3
Номинальное сечение (мм
Гибкие проводники
Провода стационар-
ной электропроводки
2
)
≤ 3 0,5 и 0,75 1 к 2,5
PQE
OAE
XYE
На рисунке показан способ фиксации сигнального провода для моделей
14/16 кВт. Сигнальный провод зафиксирован проволочным зажимом с
фиксирующим ремешком для предотвращения смещения сигнального
провода вверх и вниз.
Внутренний блок с однофазным электропитанием
Плата
СИНИЙ
БЕЛЫЙ
N
L
Ж/З
Электропитание
кабель с надлежащим заземлением экранированной оболочки.
XT1
К шине связи
центрального пульта
управления (CCM)
Используйте трехжильный экранированный
СЕРЫЙ
ЧЕРНЫЙ
ЖЕЛТЫЙ
PQXYE
E
К шине связи
наружного блока
ЧЕРНЫЙ
XT3
при необходимости приобретаться
дисплея
К проводному
управления
Пунктирными линиями
выделены дополнительные
устройства, которые могут
пользователем, например
проводной пульт управления.
пульту
Рис. 5-5
1. В качестве сигнального провода используется 3-жильный поляризованный кабель. Трехжильный экранированный провод обеспечивает защиту от помех. Для заземления экрана кабеля подключите к
заземляющей клемме его экранирующую оплетку с одной стороны и
изолируйте с другой. Экран должен быть заземлен.
2. Сигналы управления между внутренним и наружным блоками передаются по шине связи. Сетевые адреса вводятся при монтаже.
ВНИМАНИЕ
Сигнальный провод между внутренними и наружным блоками используется в цепи управления. Этот провод не должен соприкасаться с
силовой проводкой. Не прокладывайте сигнальный провод в одном
монтажном канале с силовым кабелем.
12
Page 14
ПРИМЕЧАНИЕ
Электропитание внутреннего блока
Сетевой размыкатель
Ручной выключатель
Распределительный щиток
Внутренний блок
A[кг]
B[m ]
3
допустимая концентрация
Наружный блок
Внутренний
блок
Помещение с полностью
вытекшим хладагентом

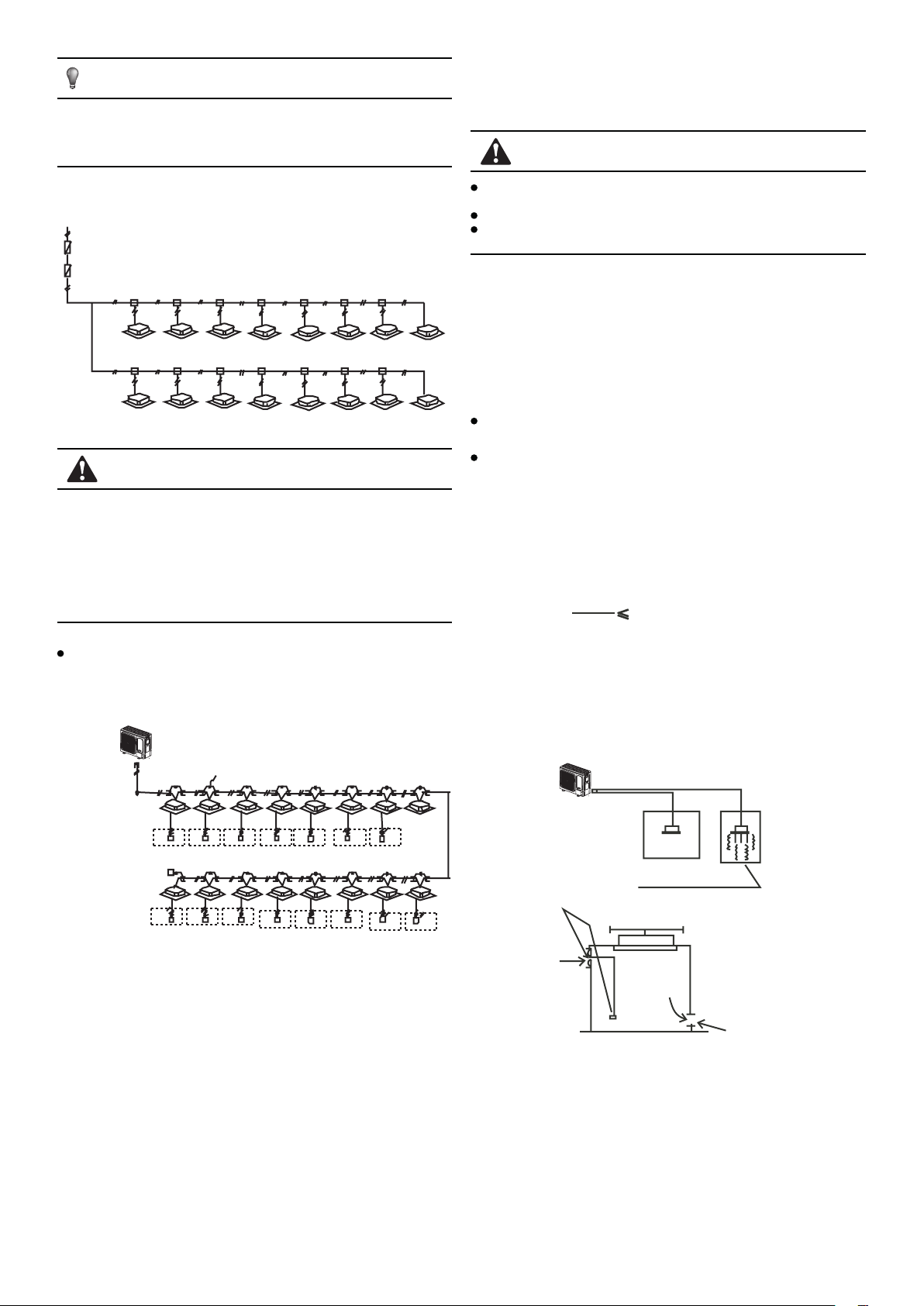

Рис. 5-6
A[кг]
B[m ]
3
допустимая концентрация
Указанные сечение и длина провода действительны при условии,
что колебания сетевого напряжения не превышают 2%. Если длина
превышает указанное значение, при выборе сечения провода следуйте
соответствующим нормам.
Электропроводка внутреннего блока
Электропитание внутреннего блока
Сетевой размыкатель
Ручной выключатель
Распределительный щиток
Внутренний блок
Рис. 5-6
ВНИМАНИЕ
1. Трубопровод хладагента, сигнальные кабели между внутренними
блоками, а также сигнальные кабели между внутренними и наружным
блоками являются частью одной системы.
2. Если силовой кабель прокладывается параллельно сигнальному
проводу, каждый из них должен располагаться в отдельном монтажном
канале, также они должны быть проложены на расстоянии 300 мм друг
от друга, если допустимый ток не превышает 10 А, и 500 мм при токе
до 50 А.
Для прокладки сигнальных цепей между внутренними и наружным
блоками необходимо использовать экранированный провод.
Прокладка сигнального провода между внутренним и наружным
блоками
Сигнальный провод
между наружным
и внутренним
блоками
(разомкнуто)
Наружный блок
Экран соединительного провода замкнут
Пунктирной линией выделен пульт проводного управления,
который можно приобрести дополнительно.
Рис. 5-7
6. ТЕСТОВЫЙ ЗАПУСК
Выполняйте в соответствии с указаниями на этикетке «Тестовый запуск», которая имеется на крышке электрического щитка.
ВНИМАНИЕ
Тестовый запуск производится через 12 часов после подключения
наружного блока к электросети.
Проводите тестовый запуск после открытия всех клапанов.
Не запускайте систему в принудительном режиме, т.к. защита отклю-
чена, и может создаться опасная ситуация.
7. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УТЕЧКЕ
ХЛАДАГЕНТА
В кондиционере используется безопасный и негорючий хладагент. Помещение, в котором расположен кондиционер, должно быть достаточно
большим, чтобы при утечке не произошло превышения допустимой
концентрации газа. В этом случае будет возможность своевременного
принятия необходимых мер.
Допустимая концентрация: максимальное содержание фреона,
которое не причиняет вред здоровью.
Критическая плотность хладагента: 0,44 [кг/м3] для R410A.
Рассчитайте допустимую концентрацию хладагента следующим способом и примите надлежащие меры.
1. Рассчитайте сумму заправленного объема хладагента (А [кг]). Общий
объем хладагента для модели 10 HP = объем заправки на заводе-изготовителе + дополнительный объем заправки
2. Рассчитайте объем помещения В (м
3. Рассчитайте содержание хладагента по формуле.
A[кг]
B[m ]
допустимая концентрация
3
Меры против превышения допустимой концентрации
1. Установите вентилятор для предотвращения чрезмерной концентра-
ции хладагента и регулярно проветривайте помещение.
2. Если постоянная вентиляция невозможна, установите аварийную
сигнализацию и датчик утечки, которые связаны с вентилятором.
Наружный блок
Помещение с полностью
вытекшим хладагентом
б. Датчик утечки подключен к механическому
вентилятору
Внутренний блок
3
) (как минимальный объем)
Внутренний
блок
13
(Чувствительный элемент датчика
утечки необходимо установить в месте
наиболее вероятного его скопления)
A. Вентиляционное
отверстие
Рис. 7-1
Page 15
ПРИМЕЧАНИЕ
Нажмите кнопку «Constraint Cool» [Принудительное охлаждение] для
запуска процесса циркуляции хладагента. Поддерживайте пониженное
давление на уровне не менее 0,2 МПа, в противном случае компрессор
может выйти из строя.
7.1 Важная информация об используемом хладагенте
Продукт содержит фторсодержащий газ, и его запрещено выпускать в
воздух. Тип хладагента: R410A; Значение ПГП: 2088;
ПГП – потенциал глобального потепления
Модель
8 кВт 2,20 4,59
10 кВт 2,35 4,91
12 кВт 3,00 6,26
14 кВт 3,40 7,10
16 кВт 3,80 7,93
Внимание!
Периодичность проверок утечек хладагента
1) Для оборудования, которое содержит фторсодержащие парниковые
газы в количестве от 5 до 50 тонн в эквиваленте CO2, проверку необходимо проводить не реже одного раза в 12 месяцев. Если в системе
установлено оборудование для обнаружения утечек, проверку необходимо проводить не реже одного раза в 24 месяца.
2) Для оборудования, которое содержит фторсодержащие парниковые
газы в количестве от 50 до 500 тонн в эквиваленте CO
необходимо проводить не реже одного раза в 6 месяцев. Если в системе установлено оборудование для обнаружения утечек, проверку
необходимо проводить не реже одного раза в 12 месяцев.
3) Для оборудования, которое содержит фторсодержащие парниковые
газы в количестве 500 и более тонн в эквиваленте CO
необходимо проводить не реже одного раза в 3 месяца. Если в системе установлено оборудование для обнаружения утечек, проверку
необходимо проводить не реже одного раза в 6 месяцев.
4) Негерметичное оборудование, заполненное фторсодержащими парниковыми газами, должно продаваться только конечному пользователю при предоставлении подтверждения того, что установка будет
выполняться квалифицированным специалистом.
5) К монтажу, эксплуатации и техническому обслуживанию допускаются
только квалифицированные специалисты.
Заправленный объем при поставке
Хладагент/кг эквивалентно тонн CO
2
, проверку
2
, проверку
2
8. ПЕРЕДАЧА ЗАКАЗЧИКУ
Передайте покупателю руководства по эксплуатации внутреннего и
наружного блоков. Подробно поясните покупателю содержание руководства по эксплуатации.
14
Page 16
16126000005227 V.H
Loading...
