Midea MVUH200C-VA3i, MVUH220C-VA3i, MVUH260C-VA3i, MVUH280C-VA3i, MVUH335C-VA3i User guide [ru]

R410A

Инструкция по
сервисному
обслуживанию

Блоки VRF серии Compact C

R410A

Commercial Air Conditioners

MVUH200C-VA3i

MVUH220C-VA3i

MVUH260C-VA3i

MVUH280C-VA3i

MVUH335C-VA3i

VRF COMPACT C

СОДЕРЖАНИЕ

Часть 1. Общие сведения ...............................................................................3

Часть 2. Расположение компонентов и контуры хладагента .......................9

Часть 3. Управление .....................................................................................17

Часть 4. Настройки, выполняемые на месте ...............................................31

Часть 5. Компоненты электрооборудования и схемы электропроводки ...37

Часть 6. Диагностика и устранение неисправностей ..................................51

СОДЕРЖАНИЕ

1

VRF COMPACT C

Руководство по сервису VEF Систем серии Compact C

2

VRF COMPACT C

Часть 1

Общие сведения

1 Мощность наружного и внутреннего блоков .....................................4

2 Внешний вид .......................................................................................5

3 Коэффициент совместной нагрузки ...................................................8

Часть 1 - Общие сведения

3

VRF COMPACT C

1 Мощность наружного и внутреннего блоков

1.1 Внутренние блоки

1.1.1 Внутренние блоки с переменным потоком хладагента (VRF)

Таблица 1-1.1: Коды внутреннего блока

Код Тип Код Тип

Q1 Однопоточный кассетный блок T1 Высоконапорный канальный блок

Q2 Двухпоточный кассетный блок G Настенный блок

Q4C

Q4 Четырехпоточный кассетный блок F Напольный блок

T2 Средненапорный канальный блок Z Консольный блок

Таблица 1-1.2: Диапазон производительности внутреннего блока

Производительность

кВт кБте/ч HP

1,8 5 0,6 18 18 — — — — — — — — —

2,2 7 0,8 22 22 22 22 — 22 — 22 — 22 22

2,8 9 1 28 28 28 28 28 28 — 28 — 28 28

3,6 12 1,25 36 36 36 36 36 36 — 36 36 36 36

4,5 15 1,6 45 45 45 45 45 45 — 45 45 45 45

5,6 19 2 56 56 56 — 56 56 — 56 56 56 —

7,1 24 2,5 71 71 71 — 71 71 71 71 71 71 —

8,0 27 3 80 — — — 80 80 80 80 80 80 —

9,0 30 3,2 90 — — — 90 90 90 90 90 — —

10,0 34 3,6 100 — — — 100 — — — — — —

11,2 38 4 112 — — — 112 112 112 — 112 — —

14,0 48 5 140 — — — 140 140 140 — 140 — —

16,0 55 6 160 — — — — — 160 — 160 — —

20,0 68 7 200 — — — — — 200 — — — —

25,0 85 9 250 — — — — — 250 — — — —

28,0 96 10 280 — — — — — 280 — — — —

40,0 136 14 400 — — — — — 400 — — — —

45,0 154 16 450 — — — — — 450 — — — —

56,0 191 20 560 — — — — — 560 — — — —

Компактный четырехпоточный кассетный
блок

Индекс

производительности

Q1 Q2 Q4C Q4 T2 T1 G DL F Z

DL Напольно-потолочный блок

Руководство по сервису VEF Систем серии Compact C

4

1.3 Наружные блоки

Таблица 1-1.5: Диапазон мощности наружного блока

Производительность Название модели

7HP MVUH200C-VA3i

8HP MVUH220C-VA3i

9HP MVUH260C-VA3i

10HP MVUH280C-VA3i

12HP MVUH335C-VA3i

Примечания.

1. Наружные блоки серии Compact C не могут использоваться совместно (комбинироваться).

VRF COMPACT C

Часть 1 - Общие сведения

5

VRF COMPACT C

2 Внешний вид

2.1 Внутренние блоки

2.1.1 Внутренние блоки с переменным потоком хладагента (VRF)

Таблица 1-2.1: Внешний вид внутреннего блока

Однопоточный кассетный блок

Двухпоточный кассетный блок

Q1

Компактный четырехпоточный
кассетный блок

Q4C

Средненапорный канальный
блок

T2

Настенный блок

G

Q2

Четырехпоточный кассетный
блок

Q4

Высоконапорный канальный
блок

T1

Напольно-потолочный блок

DL

Напольный блок

F

Руководство по сервису VEF Систем серии Compact C

Консольный блок

Z

6

2.3 Наружные блоки

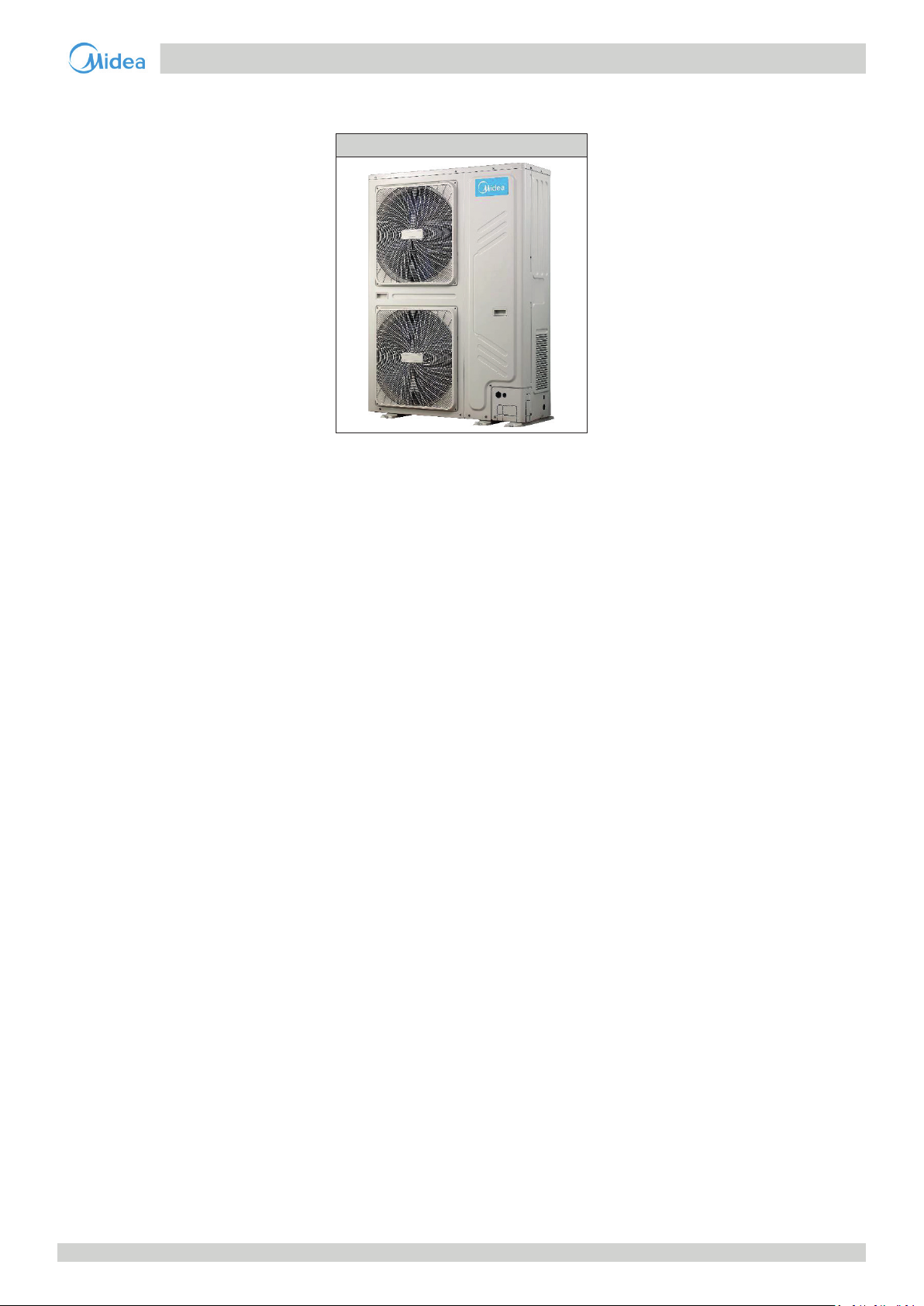

Таблица 1-2.4: Внешний вид наружного блока

VRF COMPACT C

7-12 HP

Часть 1 - Общие сведения

7

VRF COMPACT C

3 Коэффициент загрузки системы

Коэффициент загрузки системы =

Таблица 1-3.1: Ограничения по коэффициенту загрузки системы внутреннего и наружного блоков

Минимальный

Тип

Наружные блоки
серии Compact C

Примечания

1. Если блоки подготовки воздуха установлены вместе со стандартными внутренними блоками, общая производительность блоков притока свежего
воздуха не должна превышать 100% от общей производительности наружных блоков, а коэффициент загрузки системы не должен превышать 100%.

Таблица 1-3.2: Сочетания внутреннего и наружного блоков

Производительность наружного

кВт HP

20,0 7 200 от 100 до 260 от 100 до 200 10

22,4 8 224 от 112 до 291,2 от 126 до 224 13

26,0 9 260 от 130 до 338 от 130 до 260 15

28,0 10 280 от 140 до 364 от 140 до 280 16

33,5 12 335 от 167,5 до 435,5 от 167,5 до 335 20

коэффициент

загрузки системы

50% 130% 100% 100%

блока

Коэффициент

производительности

Сумма коэффициентов производительности внутренних блоков
Коэффициент производительности наружного блока

Максимальный коэффициент загрузки системы

Только стандартные

внутренние блоки

Сумма коэффициентов

производительности

подключенных внутренних

блоков (только для стандартных

внутренних блоков)

Только блоки притока

свежего воздуха

Сумма индексов

производительности

подключенных внутренних

блоков (блоки подготовки

воздуха и стандартные

внутренние блоки вместе)

Блоки подготовки воздуха и стандартные

внутренние блоки вместе

Максимальное

количество

подсоединенных

внутренних блоков

Руководство по сервису VEF Систем серии Compact C

8

VRF COMPACT C

Часть 2

Расположение компонентов

и контуры хладагента

1 Схемы трубопроводов ......................................................................10

2 Схемы течения хладагента ...............................................................13

Часть 2 - Расположение компонентов и контуры хладагента

9

VRF COMPACT C

9

8

11

1 Схемы трубопроводов

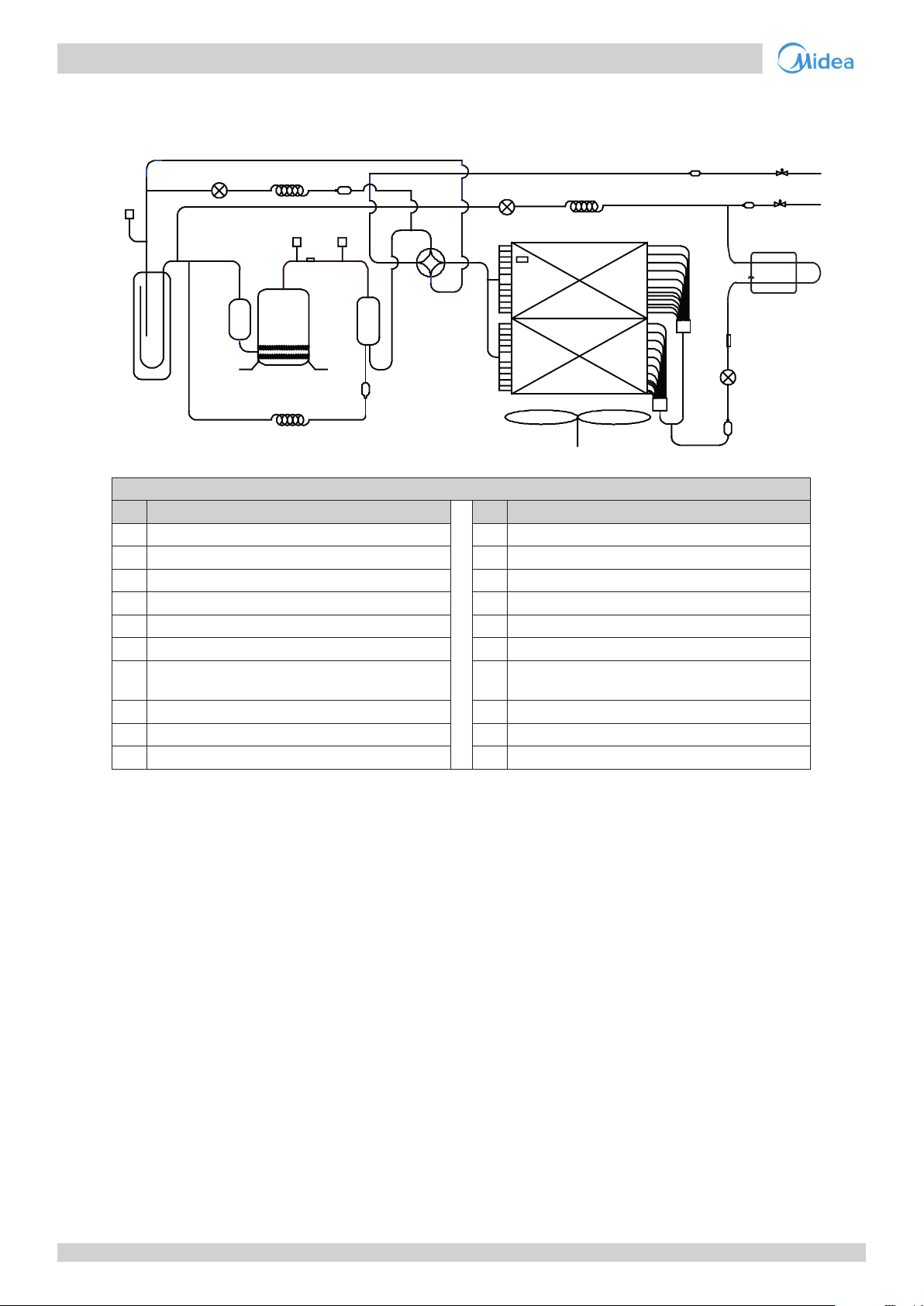

Рисунок 2-1.1: Модели 7/8/9/10HP - Схема трубопроводов

SV7

SV2

2

T5

3

T4

5

10

1

4

6

T3

Условные обозначения

№ Наименование элементов № Наименование элементов

1 Компрессор 11 Запорный вентиль (труба газовой линии)

2 Реле высокого давления 12 Запорный вентиль (жидкостная труба)

3 Датчик высокого давления. T3 Датчик температуры теплообменника

4 Маслоуловитель T4 Датчик температуры окружающего воздуха

5 Четырехходовой клапан T5 Датчик температуры на стороне нагнетания

6 Теплообменник Tf Датчик температуры радиатора

7 Электронный расширительный вентиль (EXV) TL

8 Вентилятор SV2 Клапан впрыска жидкости

9 Реле низкого давления SV7 Перепускной клапан хладагента

10 Аккумулятор

Датчик температуры охлаждающей трубы хлада­гента

12

Tf

TL

7

Руководство по сервису VEF Систем серии Compact C

10

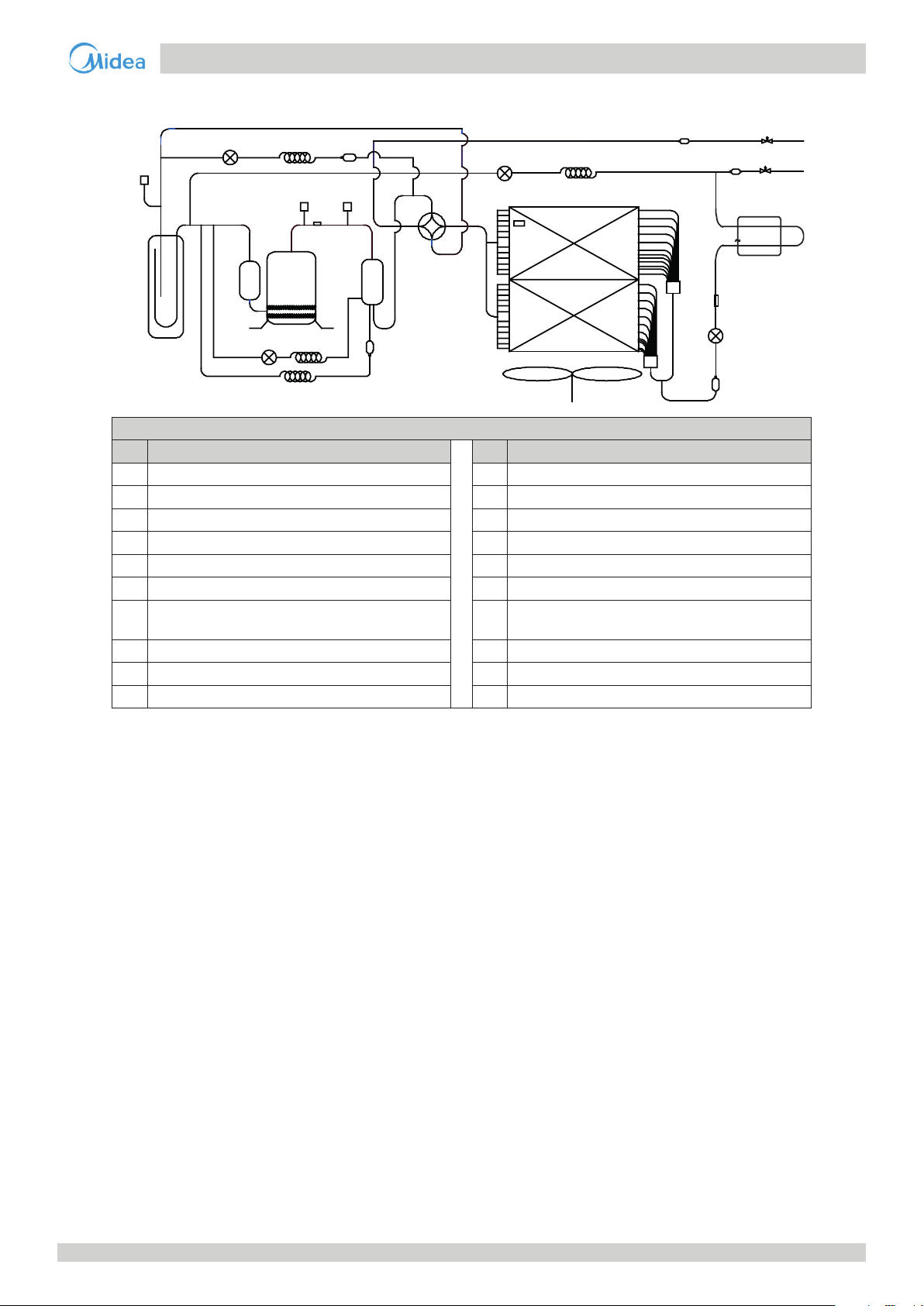

Рисунок 2-1.2: Модели 12HP - Схема трубопроводов

9

11

VRF COMPACT C

SV7

SV2

2

3

T5

T4

Tf

5

10

1

4

TL

SV4

6

7

T3

8

Условные обозначения

№ Наименование элементов № Наименование элементов

1 Компрессор 11 Запорный вентиль (труба газовой линии)

2 Реле высокого давления 12 Запорный вентиль (жидкостная труба)

3 Датчик высокого давления. T3 Датчик температуры теплообменника

4 Маслоуловитель T4 Датчик температуры окружающего воздуха

5 Четырехходовой клапан T5 Датчик температуры на стороне нагнетания

6 Теплообменник Tf Датчик температуры радиатора

7 Электронный расширительный вентиль (EXV) TL

8 Вентилятор SV2 Клапан впрыска жидкости

9 Реле низкого давления SV4 Клапан возврата масла

10 Аккумулятор SV7 Перепускной клапан хладагента

Датчик температуры охлаждающей трубы хлада­гента

12

Часть 2 - Расположение компонентов и контуры хладагента

11

VRF COMPACT C

Основные компоненты

1. Маслоуловитель:
Выделяет масло из газообразного хладагента, выкачиваемого из компрессора, и быстро возвращает его в компрессор.
Эффективность сепарации достигает 99%.

2. Аккумулятор:
Сохраняет жидкий хладагент и масло для защиты компрессора от гидравлических ударов.

3. Электронный расширительный вентиль (EXV):
Управляет расходом хладагента и понижает давление хладагента.

4. Четырехходовой клапан:
Управляет направлением потока хладагента. Закрывается в режиме охлаждения и открывается в режиме нагрева. В
закрытом положении клапана теплообменник работает как конденсатор; в открытом положении - как испаритель.

5. Электромагнитный клапан SV2:
Защищает компрессор. Если температура нагнетания компрессора повышается выше 98 °C, клапан SV2 открывается и
распыляет небольшое количество жидкого хладагента для охлаждения компрессора. Клапан SV2 снова закрывается,
когда температура нагнетания опускается ниже 85 °C.

6. Электромагнитный клапан SV4:
Возвращает масло в компрессор. Открывается после того, как компрессор проработает в течение 200 секунд и закры­вается на 600 секунд, затем открывается на 3 минуты каждые 20 минут.

7. Электромагнитный клапан SV7:
Обеспечивает возврат хладагента непосредственно в компрессор. Открывается, когда температура воздуха в помеще­нии близка к заданной температуре, чтобы избежать частых включений/выключений компрессора.

8. Реле высокого и низкого давления:
Регулируют давление в системе. Когда давление в системе поднимается выше верхнего предела или опускается ниже
нижнего, реле высокого или низкого давления отключаются, останавливая компрессор. Через 5 минут компрессор
перезапускается.

Руководство по сервису VEF Систем серии Compact C

12

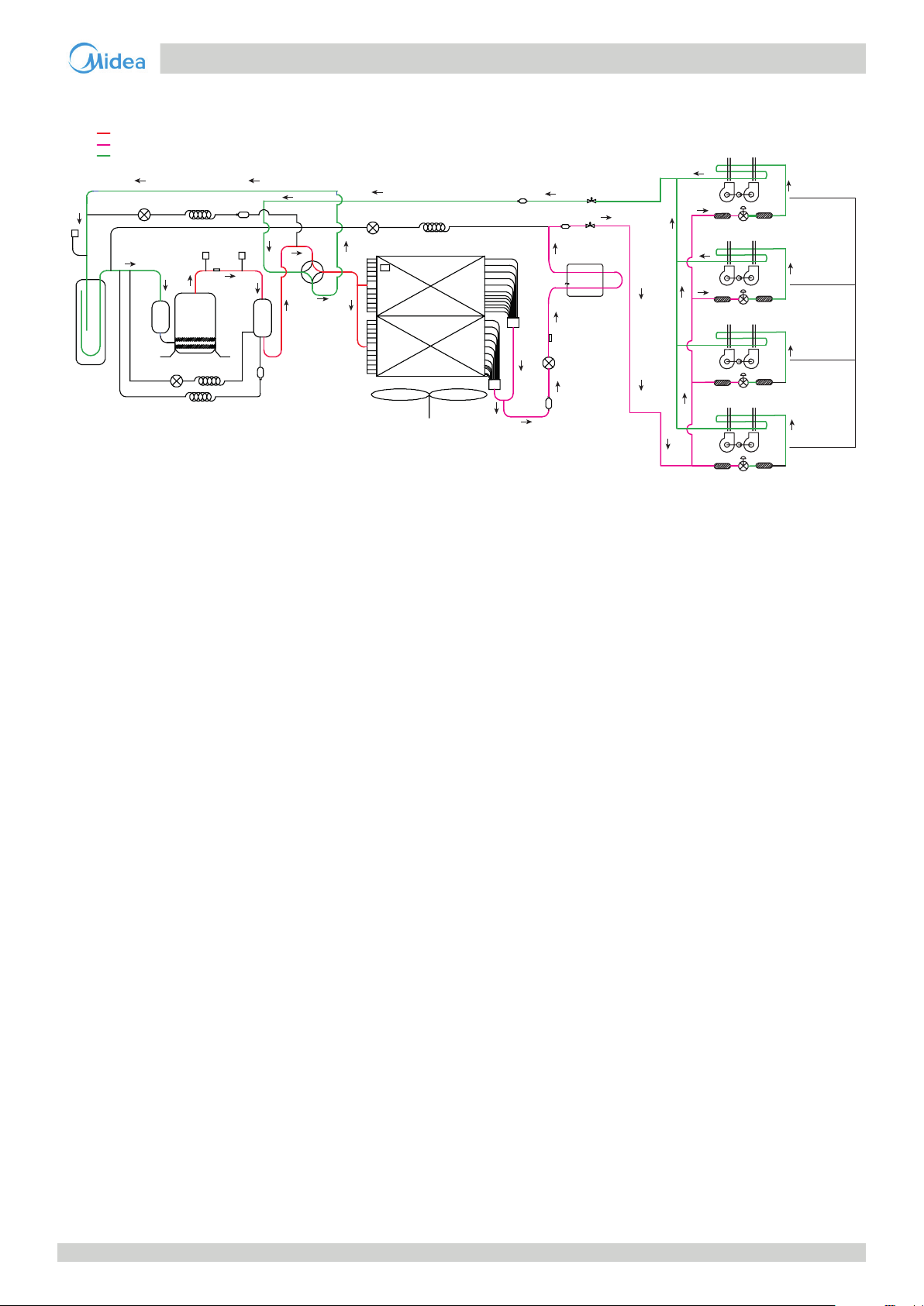

2 Схемы течения хладагента

9

9

Режим охлаждения

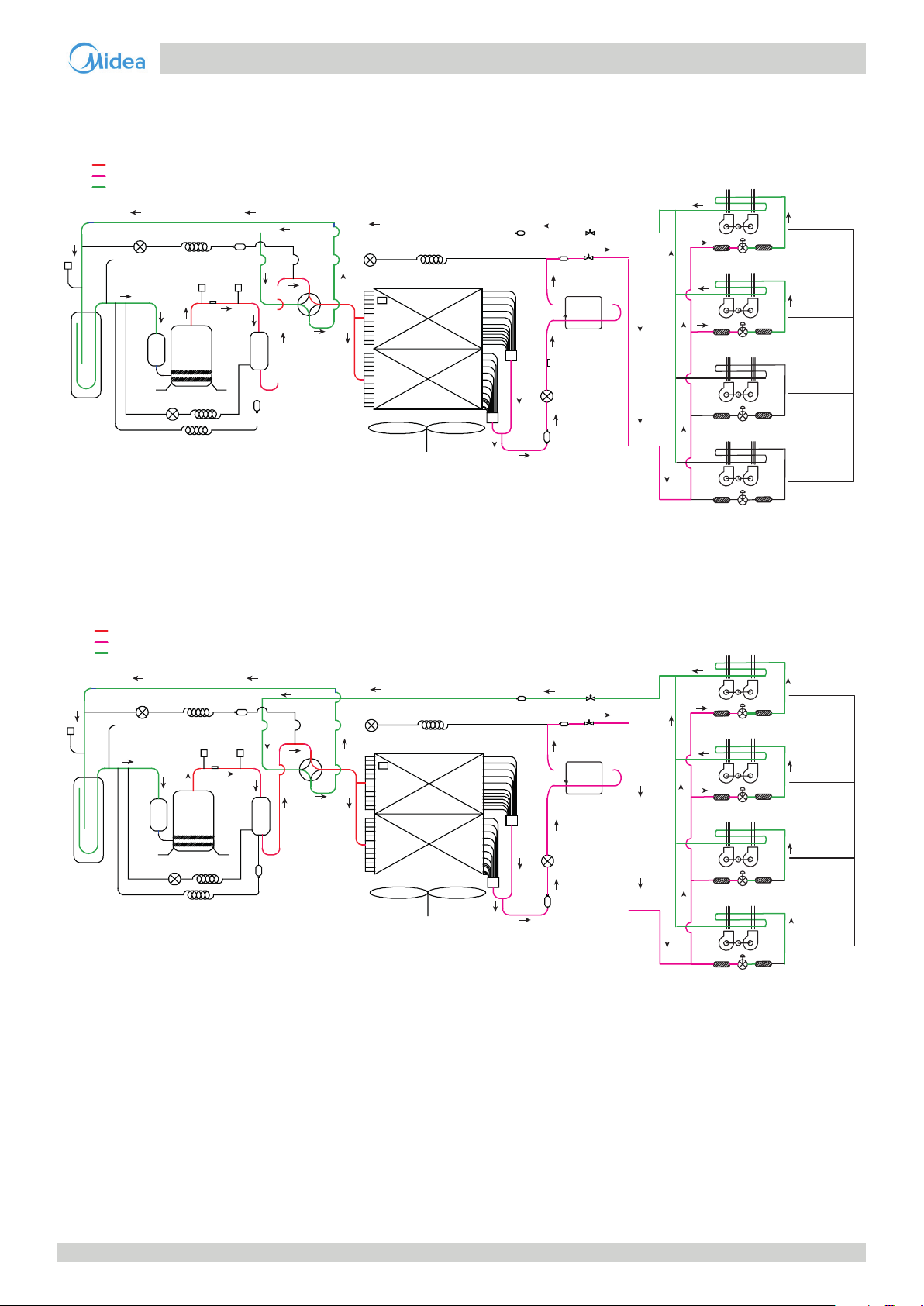

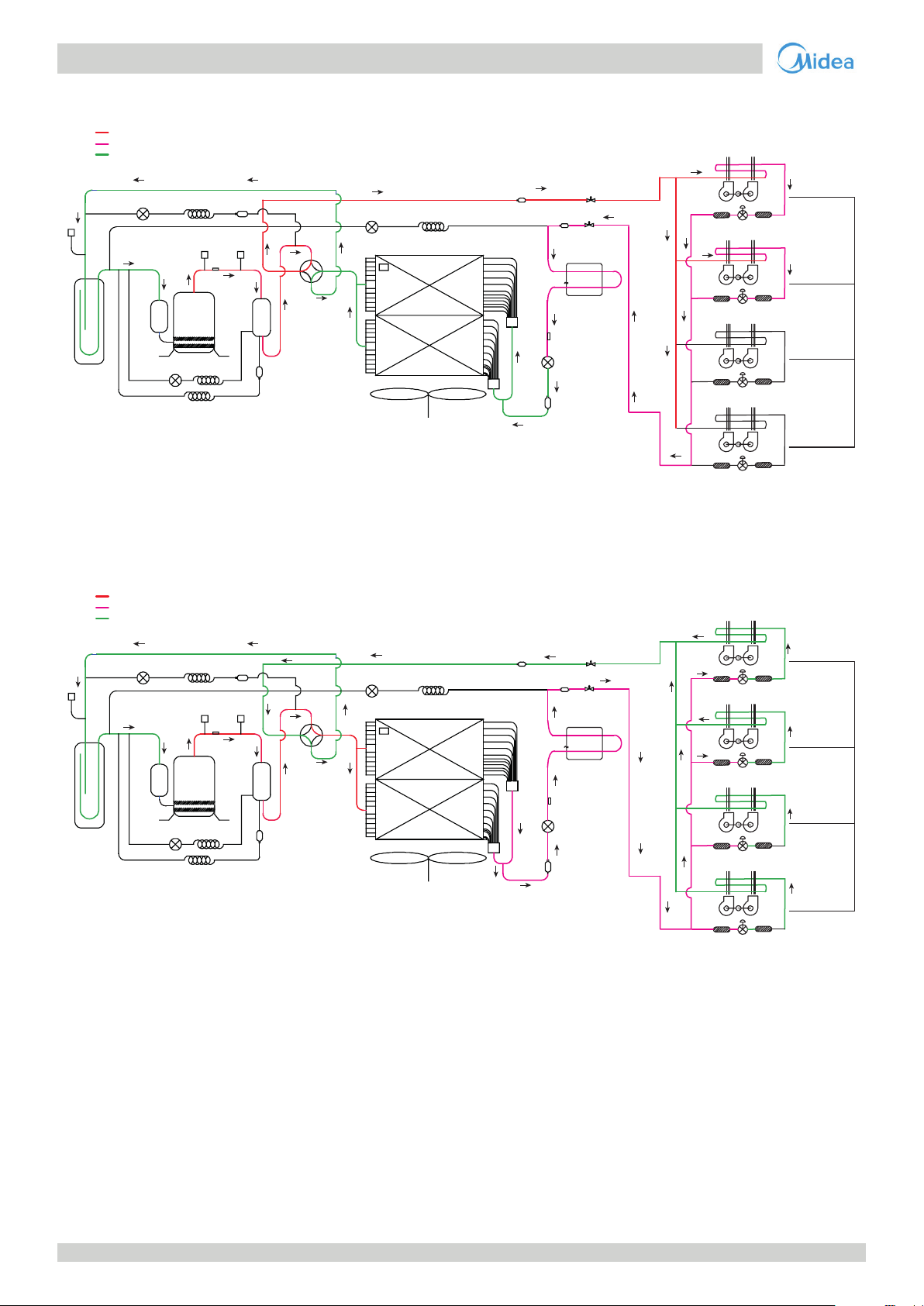

Рисунок 2-2.1: Схема течения хладагента при работе в режиме охлаждения

10

Примечания

Газ при высоких температуре и давлении
Жидкость при высоких температуре и давлении
Низкие температура и давление

SV7

2

3

T5

5

1

4

SV4

1. Наружные блоки 7/8/9/10 HP не имеют вентиля SV4.

SV2

T4

6

T3

8

VRF COMPACT C

Блок включен

Фильтр

Управление в

Фильтр

Управление в

выкл.

Фильтр

Закрыт

Фильтр

Закрыт

Вен­тил.
вкл.

Вен­тил.
вкл.

Вен­тил.

Вен­тил.
вкл.

Термостат вкл.

Блок включен

Термостат вкл.

Блок выключен

Блок включен

Термостат выкл.

Часть 2 - Расположение компонентов и контуры хладагента

Работа внутреннего блока

11

Фильтр

12

Tf

нормальном режиме

Фильтр

нормальном режиме

TL

7

Фильтр

Фильтр

Возврат масла в режиме охлаждения

Рисунок 2-2.2: Схема течения хладагента при возврате масла в режиме охлаждения

10

Примечания

Газ при высоких температуре и давлении
Жидкость при высоких температуре и давлении
Низкие температура и давление

SV7

2

3

T5

5

1

4

SV4

1. Наружные блоки 7/8/9/10 HP не имеют вентиля SV4.

SV2

T4

6

7

T3

8

Блок включен

11

Фильтр

12

Tf

нормальном режиме

Фильтр

нормальном режиме

Фильтр

Фильтр

Вен­тил.
вкл.

Фильтр

Управление в

Вен­тил.
вкл.

Фильтр

Управление в

выкл.

Фильтр

300 ступеней

Вен­тил.
вкл.

Фильтр

300 ступеней

Вен­тил.

Термостат вкл.

Блок включен

Термостат вкл.

Блок выключен

Блок включен

Термостат выкл.

Работа внутреннего блока

13

VRF COMPACT C

10

9

Режим нагрева

Рисунок 2-2.3: Схема течения хладагента при работе в режиме нагрева

9

Примечания

Газ при высоких температуре и давлении
Жидкость при высоких температуре и давлении
Низкие температура и давление

SV7

2

3

T5

5

1

4

SV4

1. Наружные блоки 7/8/9/10 HP не имеют вентиля SV4.

SV2

T4

6

T3

8

Блок включен

Вен-

11

Фильтр

12

Tf

нормальном режиме

Фильтр

нормальном режиме

TL

7

Фильтр

Фильтр

тил.
вкл.

Фильтр

Управление в

Вен­тил.
вкл.

Фильтр

Управление в

Вен­тил.

выкл.

Фильтр

96 ступеней

Вен­тил.
вкл.

Фильтр

96 ступеней

Термостат вкл.

Блок включен

Термостат вкл.

Блок выключен

Блок включен

Термостат выкл.

Работа внутреннего блока

Возврат масла в режиме нагрева

Рисунок 2-2.4: Схема течения хладагента при возврате масла в режиме нагрева

Газ с высоким давлением и температурой
Жидкость с высоким давлением и температурой
Низкая температура, низкое давление

SV7

SV2

2

3

T5

5

10

1

4

SV4

T4

6

T3

8

Руководство по сервису VEF Систем серии Compact C

Примечания

1. Наружные блоки 7/8/9/10 HP не имеют вентиля SV4.

Блок включен

11

Фильтр

12

Tf

нормальном режиме

Фильтр

нормальном режиме

TL

7

Фильтр

Фильтр

Вен-

тил.
вкл.

Фильтр

Управление в

Вен-

тил.
вкл.

Фильтр

Управление в

Вен-

тил.

выкл.

Фильтр

480 ступеней

Вен-

тил.
вкл.

Фильтр

480 ступеней

Термостат вкл.

Блок включен
Термостат вкл.

Блок выключен

Блок включен

Термостат выкл.

Работа внутреннего блока

14

Размораживание

9

Рисунок 2-2.5: Схема течения хладагента при работе в режиме размораживания

10

Примечания

1. Наружные блоки 7/8/9/10 HP не имеют вентиля SV4.

Газ при высоких температуре и давлении
Жидкость при высоких температуре и давлении
Низкие температура и давление

SV7

2

3

T5

1

SV4

4

SV2

T4

5

6

T3

8

VRF COMPACT C

Блок включен

Вен-

Фильтр

480 ступеней

Фильтр

480 ступеней

Фильтр

480 ступеней

Фильтр

480 ступеней

тил.
вкл.

Вен-

тил.
вкл.

Вен-

тил.

выкл.

Вен-

Термостат выкл.

тил.
вкл.

Термостат вкл.

Блок включен

Термостат вкл.

Блок выключен

Блок включен

Часть 2 - Расположение компонентов и контуры хладагента

Работа внутреннего блока

11

Фильтр

12

Tf

TL

7

Фильтр

Фильтр

Фильтр

15

VRF COMPACT C

Руководство по сервису VEF Систем серии Compact C

16

VRF COMPACT C

Часть 3

Управление

1 Общая схема управления .................................................................18

2 Отключение .......................................................................................19

3 Управление в режиме ожидания .....................................................19

4 Управление пуском ...........................................................................20

5 Управление в нормальном режиме работы .................................... 22

6 Управление защитой .........................................................................24

7 Специальные режимы управления ..................................................26

Часть 3 - Управление

17

VRF COMPACT C

1 Общая схема управления

В разделах с 3-2 по 3-7 на следующих страницах подробно описано, когда активируется каждый из указанных на схеме
режимов управления.

Отключение

Аномальный останов

▪

Системный останов

▪

Управление в режиме ожидания

Управление подогревателем картера

▪

Термостат включен

Управление пуском

Управление задержкой пуска компрессора

▪

Управление запуском в режиме охлаждения

▪

Управление пуском в режиме нагрева

▪

Управление в нормальном режиме работы

Управление компонентами в нормальном режиме

▪

работы
Управление выходной мощностью компрессора

▪

Ступенчатое управление компрессором

▪

Управление электронным расширительным клапаном

▪

Управление вентилятором наружного блока

▪

2

3

4

5

Удовлетворены

условия для

возврата масла

Удовлетворены

условия для

размораживания

Специальные режимы
управления

Возврат масла

▪

Размораживание

▪

7

Управление защитой

Управление защитой от высокого давления

▪

Управление защитой от низкого давления

▪

Руководство по сервису VEF Систем серии Compact C

Управление защитой по температуре нагнетания

▪

Управление защитой компрессора и инвертор-

▪

ного модуля
Отключение управления в режиме нагрева

▪

18

6

Условные обозначения

Цифры в верхних правых углах

полей обозначают соответствую-

щий раздел текста на следующих

страницах.

VRF COMPACT C

2 Отключение

Отключение осуществляется по одной из трех следующих причин.

1. Аномальное отключение. Для защиты компрессоров в случае возникновения аномального состояния система произво­дит отключение при выключении термостата, и код ошибки отображается на цифровых дисплеях наружного блока.

2. Система отключается при достижении заданной температуры.

3 Управление в режиме ожидания

3.1 Управление подогревателем картера

Нагреватель картера предотвращает смешивание хладагента с компрессорным маслом при выключенном компрессо­ре. Нагреватель картера управляется в соответствии с температурой наружного воздуха и состоянием компрессора (вкл/
выкл). Когда температура наружного воздуха выше 8 °C или при работе компрессора, нагреватель картера выключен;
когда температура наружного воздуха равна или ниже 8 °C и компрессор был выключен в течение более 3 часов, или блок
был только что включен (вручную или после восстановления электропитания после отключения), нагреватель картера
включается.

Часть 3 - Управление

19

VRF COMPACT C

4 Управление запуском

4.1 Управление задержкой пуска компрессора

При управлении первоначальным запуском или повторным запуском (за исключением режима возврата масла и размо­раживания) запуск компрессора задерживается так, чтобы с момента его выключения прошло не менее 7 минут, с целью
предотвращения частых включений/выключений компрессора и выравнивания давление в системе хладагента.

4.2 Управление запуском в режиме охлаждения

Таблица 3-4.1: Управление компонентами при запуске в режиме охлаждения

Компонент

Инверторный компрессор COMP •

Электродвигатель верхнего
вентилятора пост. тока

Электродвигатель нижнего
вентилятора пост. тока

Электронный расширитель­ный клапан

Четырехходовой клапан ST1 • Выкл.

Электромагнитный клапан
(впрыск жидкого хладагента)

2

Электромагнитный клапан
(уравнивание давления
масла)

Электромагнитный клапан
(перепуск внутренних
блоков)

Примечания.

1. См. таблицу 3-5.3 в части 3, п. 5.5 «Управление вентилятором наружного блока».

2. Модели 7/8/9/10HP не имеют SV4.

Обозначение на

электрической схеме

FAN_UP •

FAN_DOWN •

EEV •

SV2 • Регулируется в зависимости от температуры нагнетания

SV4 •

SV7 •

Модели

7-12 HP

Функции управления и состояния

Управляется в соответствии с требуемой нагрузкой, рабочая
частота увеличивается на 1 ступень в секунду.

Скорость вращения вентилятора
сти от давления нагнетания (PС).

С начальной скоростью в течение 20 секунд.

▪

Впоследствии PС проверяется каждые 10 секунд:

▪

• PС ≥ 2,8 МПа => увеличивается на 1 ступень,

• PС ≤ 2,1MПа => уменьшается на 1 ступень понижения.

Положение (ступень) от 0 (полностью закрыт) до 480 (пол­ностью открыт), регулируется в зависимости от температуры
нагнетания

Закрыт в течение 200 секунд, открывается на 600 секунд, за­тем закрывается

Открыт в течении 5 минут, затем регулируется в зависимости
от температуры на выходе хладагента теплообменника вну­треннего блока (T2B)

1

регулируется в зависимо-

Руководство по сервису VEF Систем серии Compact C

20

4.3 Управление запуском в режиме нагрева

Таблица 3-4.2: Управление компонентами при запуске в режиме нагрева

Компонент

Инверторный компрессор COMP •

Электродвигатель верхнего
вентилятора пост. тока

Электродвигатель нижнего
вентилятора пост. тока

Электронный расширитель­ный клапан

Четырехходовой клапан ST1 • Вкл.

Электромагнитный клапан
(впрыск жидкого хладагента)

2

Электромагнитный клапан
(уравнивание давления
масла)

Электромагнитный клапан
(перепуск внутренних
блоков)

Примечания.

1. См. таблицу 3-5.3 в части 3, п. 5.5 «Управление вентилятором наружного блока».

2. Модели 7/8/9/10HP не имеют SV4.

Обозначение на

электрической схеме

FAN_UP •

FAN_DOWN •

EEV •

SV2 • Регулируется в зависимости от температуры нагнетания

SV4 •

SV7 •

Модели

7-12 HP

VRF COMPACT C

Функции управления и состояния

Управляется в соответствии с требуемой нагрузкой, рабочая
частота увеличивается на 1 ступень в секунду.

Скорость вращения вентилятора
сти от температуры окружающего воздуха (T4) и давления
нагнетания (PС).

T4 ≥ 0 °C, включается после работы компрессора в течение

▪

10 секунд.
T4 < 0 °C, включается после работы компрессора в течение

▪

30 секунд.

Положение (ступень) от 0 (полностью закрыт) до 480 (пол­ностью открыт), регулируется в зависимости от температуры
перегрева на нагнетании

Закрыт в течение 200 секунд, открывается на 600 секунд, за­тем закрывается

Когда T4 <3 °C и частота работы компрессора ≥ 52 Гц, открыт
в течение 10 минут, затем закрывается

1

регулируется в зависимо-

Часть 3 - Управление

21

VRF COMPACT C

5 Управление в нормальном режиме работы

5.1 Управление компонентами в нормальном режиме работы

Таблица 3-5.1: Управление компонентами в нормальном режиме охлаждения

Компонент

Инверторный компрессор COMP • Управляется в соответствии с требованиями к нагрузке

Электродвигатель верхнего
вентилятора пост. тока

Электродвигатель нижнего
вентилятора пост. тока

Электронный расширитель­ный клапан

Четырехходовой клапан ST1 • Выкл.

Электромагнитный клапан
(впрыск жидкого хладагента)

Электромагнитный клапан2
(уравнивание давления
масла)

Электромагнитный клапан
(перепуск внутренних
блоков)

Примечания.

1 См. таблицу 3-5.3 в части 3, п. 5.5 «Управление вентилятором наружного блока».

2. Модели 7/8/9/10HP не имеют SV4.

Обозначение на

электрической схеме

FAN_UP •

FAN_DOWN •

EEV •

SV2 •

SV4 • Открывается на 3 минуты каждые 20 минут

SV7 •

Модели

7-12 HP

Функции управления и состояния

Скорость вращения вентилятора
сти от давления нагнетания (PС).

Положение (ступень) от 0 (полностью закрыт) до 480 (пол­ностью открыт), регулируется в зависимости от температуры
нагнетания

Открыт, когда температура нагнетания компрессора подни­мается выше 98 °C, закрывается, когда температура нагнета­ния опускается ниже 85 °C

Регулируется в зависимости от температуры на выходе хла­дагента теплообменника внутреннего блока (T2B)

1

регулируется в зависимо-

Таблица 3-5.2: Управление компонентами в режиме нагрева

Компонент

Инверторный компрессор COMP • Управляется в соответствии с требованиями к нагрузке

Электродвигатель верхнего
вентилятора пост. тока

Электродвигатель нижнего
вентилятора пост. тока

Электронный расширитель­ный клапан

Четырехходовой клапан ST1 • Вкл.

Электромагнитный клапан

Руководство по сервису VEF Систем серии Compact C

(впрыск жидкого хладагента)

Электромагнитный клапан2
(уравнивание давления
масла)

Электромагнитный клапан
(перепуск внутренних
блоков)

Примечания.

1. См. таблицу 3-5.3 в части 3, п. 5.5 «Управление вентилятором наружного блока».

2. Модели 7/8/9/10HP не имеют SV4.

Обозначение на

электрической схеме

FAN_UP •

FAN_DOWN •

EEV1 •

SV2 •

SV4 • Открывается на 3 минуты каждые 20 минут

SV7 •

Модели

7-12 HP

Функции управления и состояния

Скорость вращения вентилятора
сти от температуры окружающего воздуха (T4), температуры
хладагента теплообменника наружного блока (T3) и давле­ния нагнетания (PС)

Положение (ступень) от 0 (полностью закрыт) до 480 (пол­ностью открыт), регулируется в зависимости от температуры
перегрева на нагнетании

Открыт, когда температура нагнетания компрессора подни­мается выше 98 °C, закрывается, когда температура нагнета­ния опускается ниже 85 °C

Открыт после операций возврата масла и размораживания,
регулируется в зависимости от времени и частоты работы
компрессора

1

регулируется в зависимо-

22

VRF COMPACT C

5.2 Управление выходной мощностью компрессора

Скорость вращения компрессора регулируется в зависимости от требований к нагрузке. Перед запуском компрессора
наружный блок оценивает требования к нагрузке внутренних блоков в зависимости от номинальной мощности работаю­щих внутренних блоков, затем корректирует ее в соответствии с температурой окружающего воздуха. Затем компрессо­ры запускаются в соответствии с скорректированными требованиями к нагрузке.

Во время работы компрессоры управляются в зависимости от номинальной мощности работающих внутренних блоков и
температуры теплообменника внутреннего блока.

5.3 Ступенчатое управление компрессором

Скорость вращения компрессоров (в оборотах в секунду (об/с)) составляет одну треть частоты (в Гц) напряжения, подавае­мого на двигатели компрессоров. Скорость вращения компрессора может изменяться с шагом 1 об/с.

5.4 Управление электронным расширительным клапаном

Положение электронных расширительных клапанов (ЭРК) регулируется ступенчато от 0 (полностью закрыт) до 480 (полно­стью открыт).

В режиме охлаждения:

Когда наружный блок находится в режиме ожидания

▪

• Электронный расширительный клапан находится в положении 352 (ступенчатой регулировки).

Во время работы наружного блока

▪

• Электронный расширительный клапан регулируется в зависимости от температуры нагнетания.

В режиме нагрева

Когда наружный блок находится в режиме ожидания

▪

• Электронный расширительный клапан находится в положении 352 (ступенчатой регулировки).

Во время работы наружного блока

▪

• Электронный расширительный клапан регулируется в соответствии со степенью перегрева на нагнетании.

Часть 3 - Управление

5.5 Управление вентилятором наружного блока

Скорость вращения вентиляторов наружного блока регулируется ступенчато, как указано в таблице 3-5.3.

Таблица 3-5.3: Ступени скорости вращения вентилятора наружного блока

Индекс скорости

вращения

вентилятора

1 0 180 0 180 0 180

2 0 310 0 310 0 310

3 310 340 310 340 310 340

4 380 400 380 400 380 400

5 460 480 460 480 460 480

6 540 560 540 560 540 560

7 620 640 620 640 620 640

8 740 760 740 760 740 760

9 800 820 820 840 800 820

10 820 840 840 860 860 880

11 840 860 840 860 900

Примечания

1. Верхний вентилятор обозначен на электрической схеме FAN_UP.

2. Нижний вентилятор обозначен на электрической схеме FAN_DOWN.

Модели 7/8HP Модели 9HP Модели 10/12HP

Верхний

вентилятор

1

Нижний

вентилятор

2

Верхний

вентилятор

1

Нижний

вентилятор

2

Верхний

вентилятор

1

вентилятор

Нижний

900

2

23

VRF COMPACT C

6 Управление защитой

6.1 Управление защитой от высокого давления

Это управление защищает систему от аномально высокого давления и предохраняет компрессоры от скачков давления в
переходных режимах.

Рисунок 3-6.1: Управление защитой от высокого давления

Нормальная работа

Pc > 4.4MPa Pc < 3.2MPa

При срабатывании защиты от высокого давления

отображается код ошибки Р1

Примечания.

: давление нагнетания

1. P

C

При повышении давления нагнетания выше 4,4 МПа система отображает срабатывание защиты P1 и блок отключается.
Когда давление нагнетания опускается ниже 3,2 МПа, компрессор повторно пускается.

6.2 Управление защитой от низкого давления

Это управление защищает систему от аномально низкого давления и предохраняет компрессоры от падений давления в
переходных режимах.

Рисунок 3-6.2: Управление защитой от низкого давления

Нормальная работа

Pe < 0.05MPa

При срабатывании защиты от низкого давления

отображается код ошибки Р2

Pe > 0.15MPa

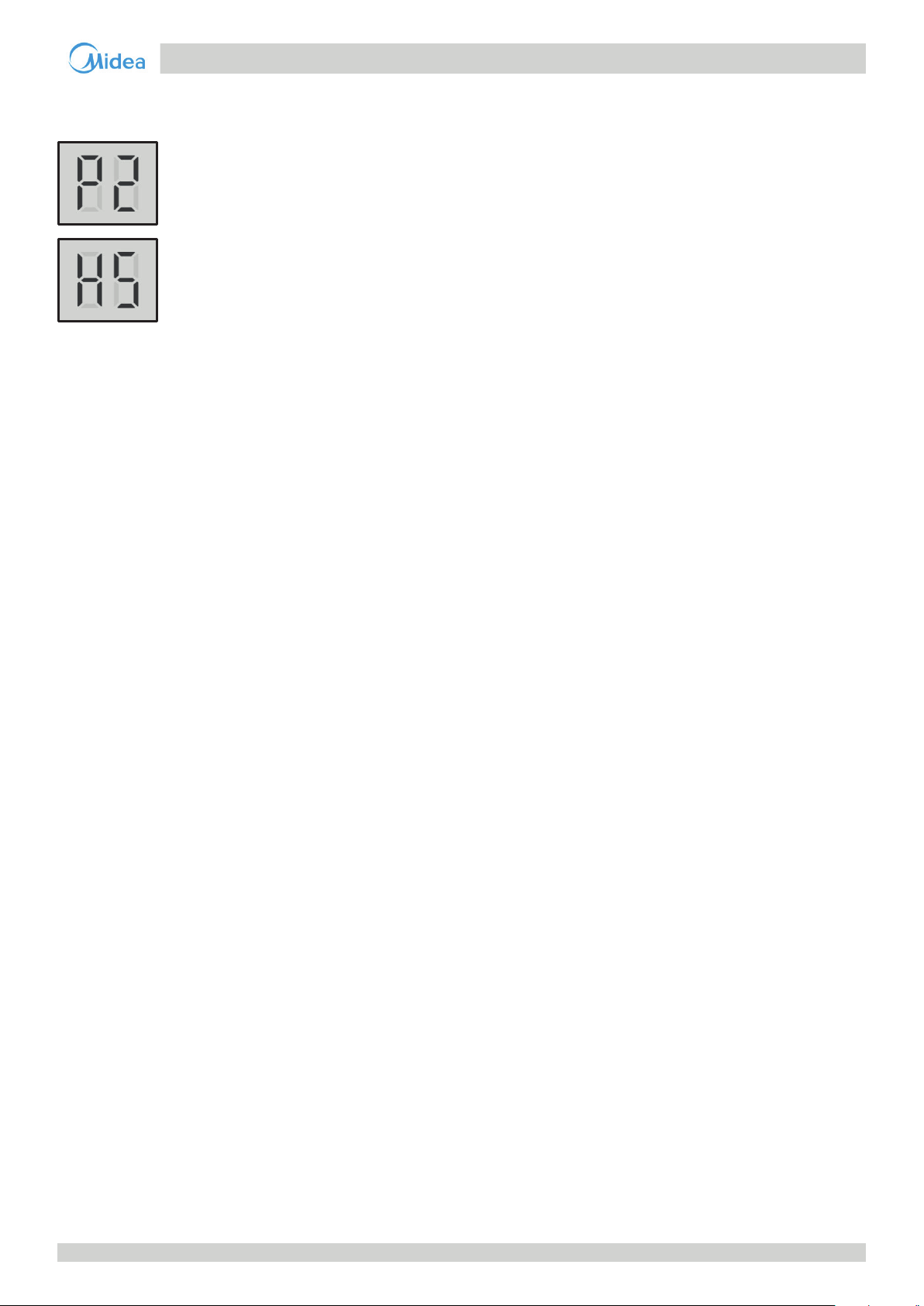

Если защита P2 срабатывает 3 раза
за 60 минут, отображается код ошиб­ки H5. При возникновении ошибки
H5 требуется ручной перезапуск си­стемы, прежде чем система сможет
возобновить работу.

Примечания.

1. Pe: давление всасывания

6.3 Управление защитой по температуре нагнетания

Данный механизм защищает компрессоры от аномально высоких температур и скачков температуры в переходных режи­мах. Управление предусмотрено для каждого компрессора.

Рисунок 3-6.3: Управление защитой от высокой температуры нагнетания

Нормальная работа

Руководство по сервису VEF Систем серии Compact C

Температура нагнетания > 110 °C

Срабатывает защита от высокой температуры нагнетания,

отображается код ошибки P4.

Когда температура нагнетания повышается до 110°С или более, система сообщает о срабатывании защиты Р4 и блок от­ключается. Когда температура нагнетания опускается ниже 85 °С, компрессор запускается повторно.
Если защита P4 срабатывает 3 раза за 100 минут, отображается код ошибки H6. При возникновении ошибки H6 требуется
ручной перезапуск системы, прежде чем система сможет возобновить работу.

Температура нагнетания < 85 °C

24

VRF COMPACT C

6.4 Управление защитой компрессора и инверторного модуля

Данный механизм защищает компрессоры от аномально высоких токов и предохраняет модули инверторов от аномально
высоких температур.

Рисунок 3-6.4: Управление защитой от превышения тока компрессора

Нормальная работа

Ток ≥ Ток

макс

Ток < Ток

макс

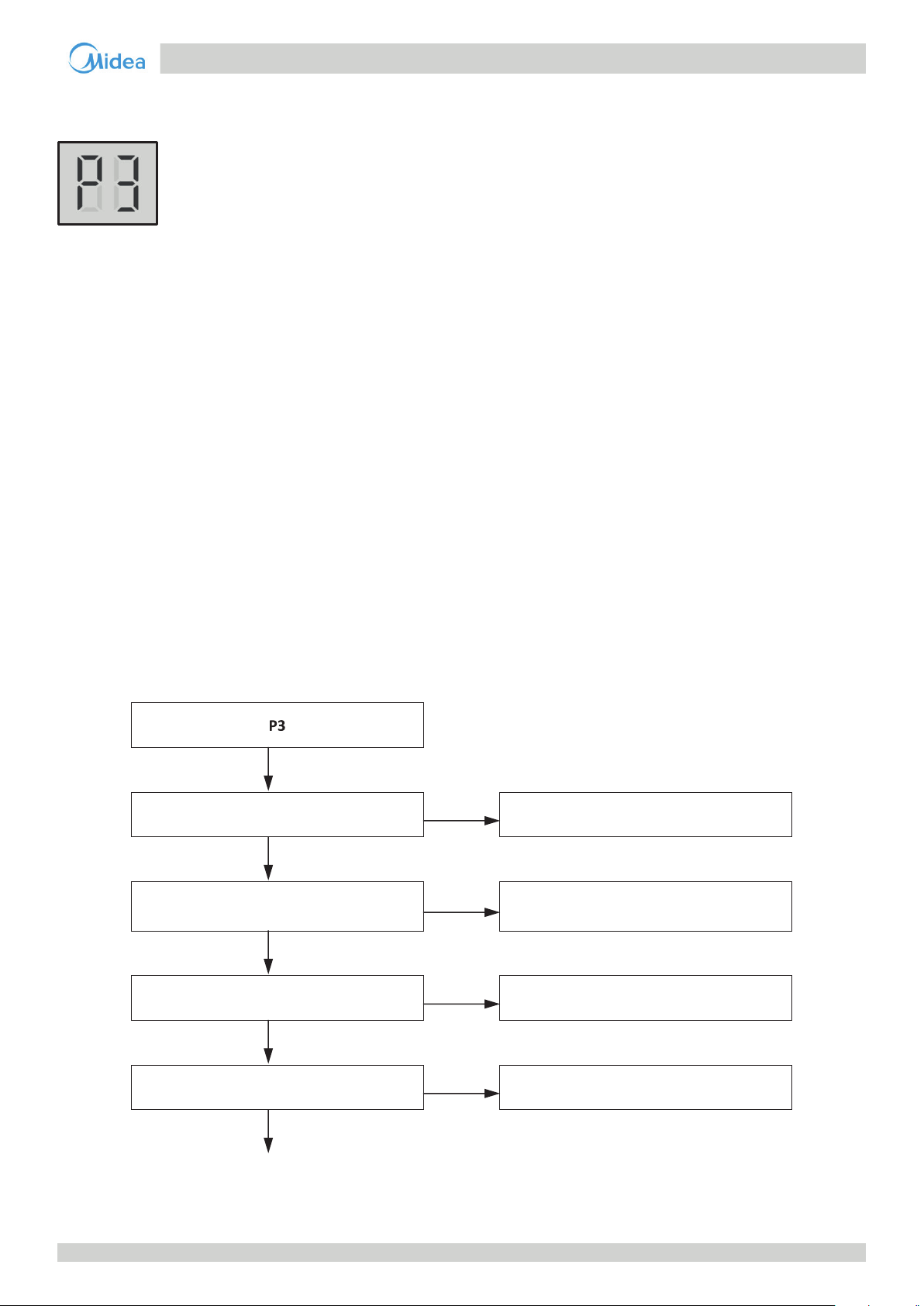

Срабатывает защита от превышения тока компрессора,

отображается код ошибки P3.

Модель компрессора ATQ580D66UNT LNB65FAGMC

Ток

макс.

Рисунок 3-6.5: Управление защитой от перегрева модуля инвертора компрессора

Нормальная работа

29 А 29 А

Tf ≥ 68oC Tf < 66oC

Выходная мощность

компрессора уменьшается

Tf < 66oC

Tf ≥ 72oC

Часть 3 - Управление

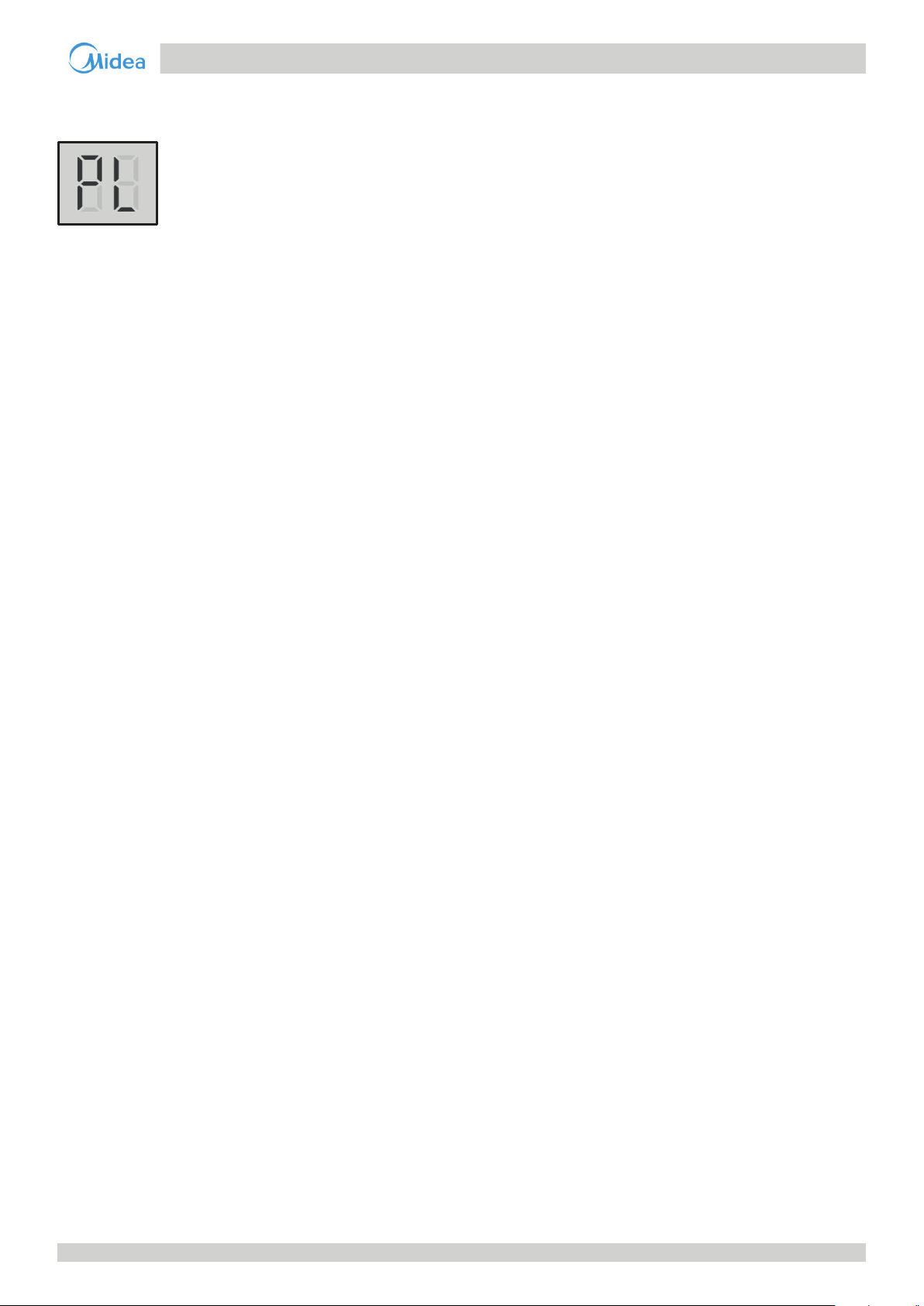

Срабатывает защита по температуре модуля

инвертора и отображается код ошибки PL

Примечания.

1. Tf: температура радиатора

6.5 Отключение управления в режиме нагрева

Когда температура наружного воздуха поднимается равно или выше 28°C, режим нагрева деактивируется, чтобы предот­вратить чрезмерно высокую механическую нагрузку на компрессоры и не допустить низкой степени сжатия в компрессо­рах, которая может привести к недостаточной смазке внутренних деталей компрессора. Когда температура окружающего
воздуха опускается ниже 27 °C, компрессор пускается повторно.

Рисунок 3-6.6: Отключение управления в режиме нагрева

Режим нагрева

Температура окружающего

воздуха ≥ 28°C

Блок отключается

Температура окружающего
воздуха < 27°C

25

VRF COMPACT C

7 Специальные режимы управления

7.1 Возврат масла

Для предотвращения работы компрессора без масла выполняется возврат масла с целью сбора масла, вытекшего из ком­прессоров в систему трубопроводов. Эта операция выполняется для всех блоков, в том числе находящихся в режиме ожи­дания. Когда наружный блок работает в режиме возврата масла, на цифровом дисплее главной печатной платы наружного
блока отображается «d0».

Временной интервал возврата масла

Когда суммарное время работы достигнет 140 минут, затем каждые 8 часов.

▪

В таблицах 3-7.1 и 3-7.2 показано управление компонентами во время возврата масла в режиме охлаждения.

Таблица 3-7.1: Управление компонентами наружного блока во время возврата масла в режиме охлаждения

Компонент

Инверторный компрессор COMP •

Электродвигатель верхнего вентилятора
пост. тока

Электродвигатель нижнего вентилятора
пост. тока

Электронный расширительный клапан EEV • Положение 300 (ступень)

Четырехходовой клапан ST1 • Выкл.

Электромагнитный клапан
(впрыск жидкого хладагента)

Электромагнитный клапан
(уравнивание давления масла)

Электромагнитный клапан
(перепуск внутренних блоков)

Примечания

1. Модели 7/8/9/10HP не имеют SV4.

1

Обозначение на

электрической схеме

FAN_UP •

FAN_DOWN •

SV2 • Управление в нормальном режиме

SV4 • Управление в нормальном режиме

SV7 • Управление в нормальном режиме

Модели

7-12 HP

Функции управления и состояния

Управляется в соответствии с тре­бованиями к нагрузке

Скорость вращения вентилятора
регулируется в зависимости от дав­ления нагнетания

Таблица 3-7.2: Управление компонентами внутреннего блока во время возврата масла
в режиме охлаждения

Вентилятор

Электронный рас­ширительный кла-

Руководство по сервису VEF Систем серии Compact C

пан

Компонент Состояние блока Функции управления и состояния

Термостат включен Настройки пульта ДУ

Режим ожидания Выкл.

Термостат выключен Выкл.

Термостат включен Управление в нормальном режиме

Режим ожидания 300 (ступень)

Термостат выключен 300 (ступень)

26

VRF COMPACT C

В таблицах 3-7.3 и 3-7.4 показано управление компонентами во время возврата масла в режиме нагрева.

Таблица 3-7.3: Управление компонентами наружного блока во время возврата масла в режиме нагрева

Компонент

Инверторный компрессор COMP •

Электродвигатель верхнего вентилятора
пост. тока

Электродвигатель нижнего вентилятора
пост. тока

Электронный расширительный клапан EEV1 • Положение 350 (ступень)

Четырехходовой клапан ST1 • Выкл.

Электромагнитный клапан
(впрыск жидкого хладагента)

1

Электромагнитный клапан
(уравнивание давления масла)

Электромагнитный клапан
(перепуск внутренних блоков)

Примечания

1. Модели 7/8/9/10HP не имеют SV4.

Обозначение на

электрической схеме

FAN_UP •

FAN_DOWN •

SV2 • Управление в нормальном режиме

SV4 • Управление в нормальном режиме

SV7 • Управление в нормальном режиме

Модели

7-12 HP

Функции управления и состояния

Управляется в соответствии с тре­бованиями к нагрузке

Скорость вентилятора регулирует­ся в зависимости от температуры
наружного воздуха (T4) и темпера­туры хладагента теплообменника
наружного блока (T3) и давления
нагнетания (Pc)

Часть 3 - Управление

Таблица 3-7.4: Управление компонентами внутреннего блока во время возврата масла
в режиме нагрева

Компонент Состояние блока Функции управления и состояния

Термостат включен Управление в нормальном режиме

Вентилятор

Электронный рас­ширительный кла­пан

Режим ожидания Выкл.

Термостат выключен Выкл.

Термостат включен Управление в нормальном режиме

Режим ожидания 480 (ступень)

Термостат выключен 480 (ступень)

27

VRF COMPACT C

7.2 Размораживание

Для восстановления теплопроизводительности проводится размораживание, когда теплообменник наружного блока ра­ботает как испаритель. Управление размораживанием осуществляется в зависимости от температуры наружного воздуха,
температуры теплообменника наружного блока, температуры теплообменника внутреннего блока и времени работы на­ружного блока. Когда наружный блок работает в режиме размораживания, цифровой дисплей главной печатной платы
наружного блока отображает «df».

Таблица 3-7.5: Управление компонентами наружного блока и блока выбора режимов во время размораживания

Компонент

Инверторный компрессор COMP • Фиксированная частота

Электродвигатель верхнего вентилятора
пост. тока

Электродвигатель нижнего вентилятора
пост. тока

Электронный расширительный клапан EEV1 • Положение 480 (ступень)

Четырехходовой клапан ST1 • Выкл.

Электромагнитный клапан
(впрыск жидкого хладагента)

1

Электромагнитный клапан
(уравнивание давления масла)

Электромагнитный клапан
(перепуск внутренних блоков)

Примечания

1. Модели 7/8/9/10HP не имеют SV4.

Обозначение на

электрической схеме

FAN_UP • Выкл.

FAN_DOWN •

SV2 • Управление в нормальном режиме

SV4 • Управление в нормальном режиме

SV7 • Управление в нормальном режиме

Модели

7-12 HP

Функции управления и состояния

Таблица 3-7.6: Управление компонентами внутреннего блока во время размораживания

Вентилятор

Электронный рас­ширительный кла­пан

Руководство по сервису VEF Систем серии Compact C

Компонент Состояние блока Функции управления и состояния

Термостат включен Выкл.

Режим ожидания Выкл.

Термостат выключен Выкл.

Термостат включен 480 (ступень)

Режим ожидания 480 (ступень)

Термостат выключен 480 (ступень)

28

VRF COMPACT C

Часть 4

Настройки,

выполняемые на месте

1 Настройки наружного блока на месте ..............................................30

Часть 4 - Настройки, выполняемые на месте

29

VRF COMPACT C

1 Настройки наружного блока на месте

1.1 Положения переключателей и перемычек на печатной плате

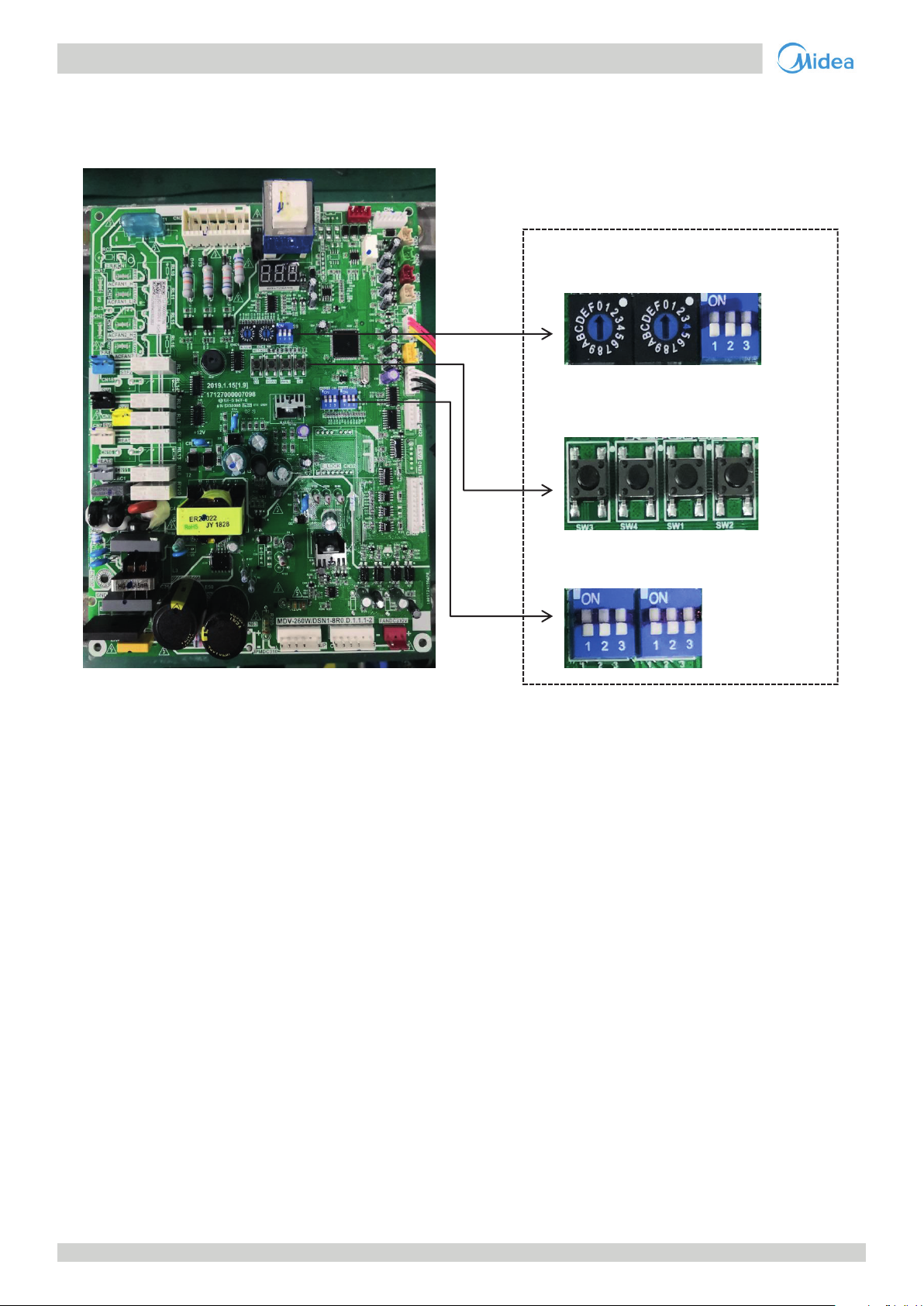

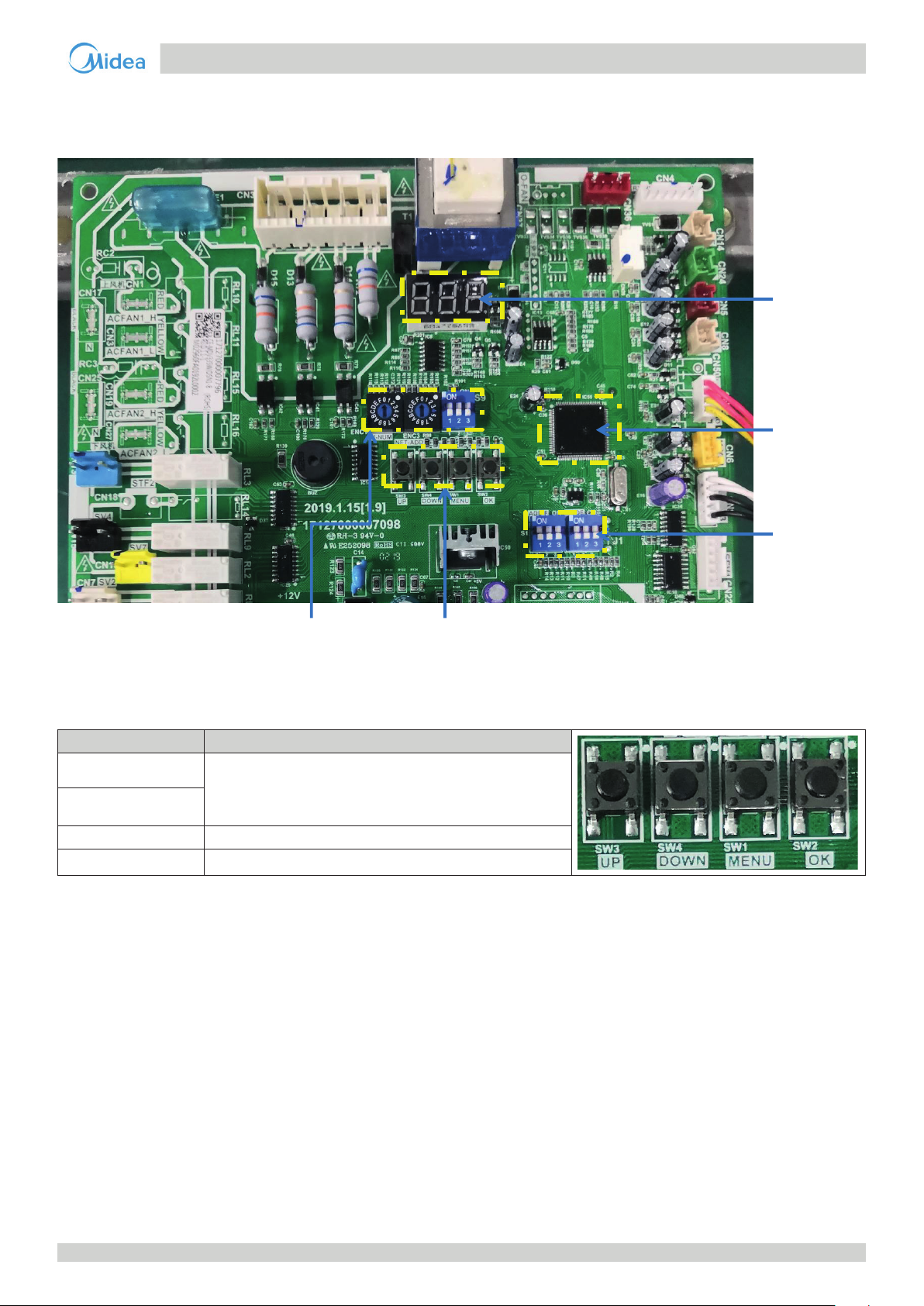

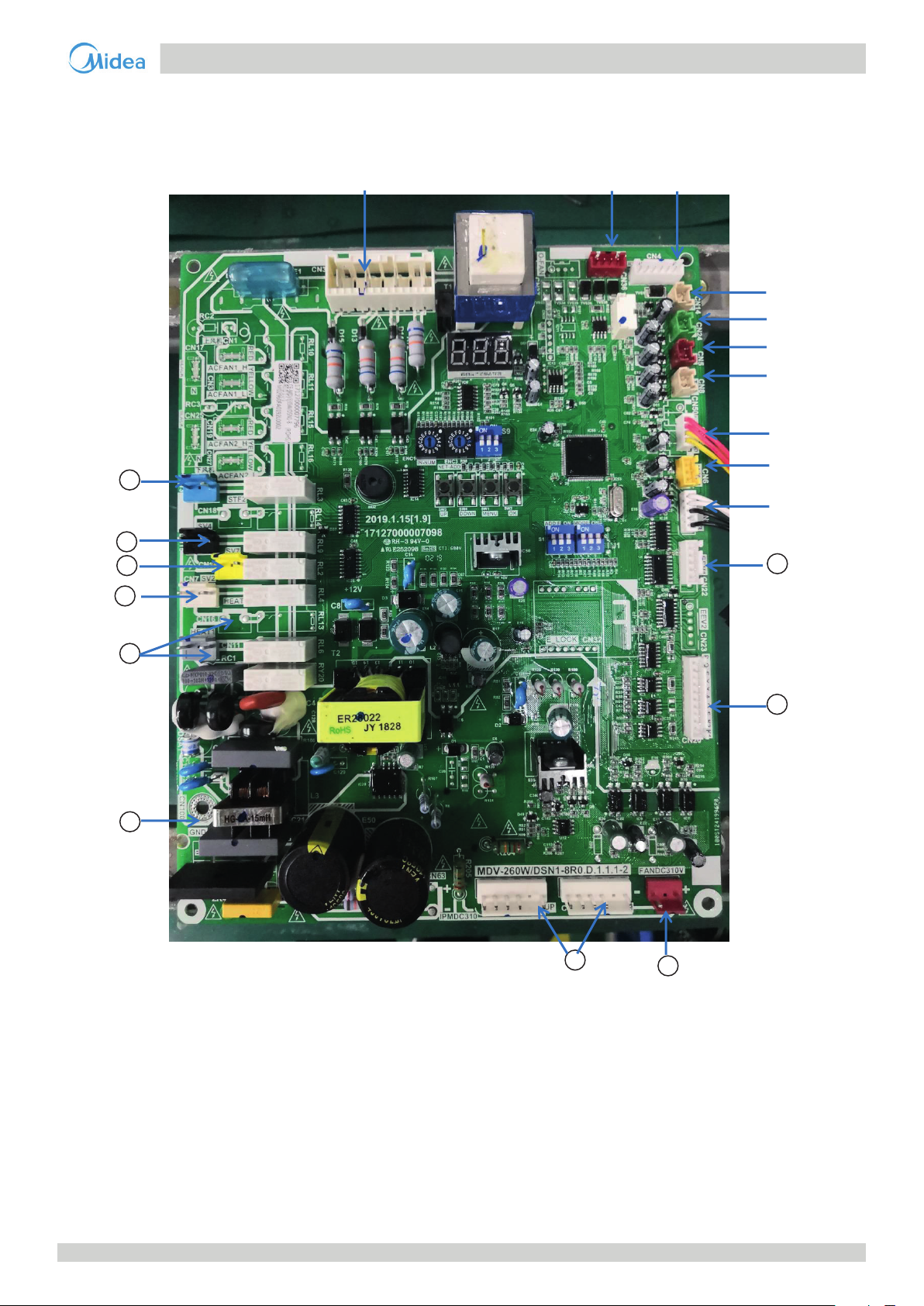

Рисунок 4-1.1: Переключатели на главной печатной плате наружного блока

Переключатели главной печатной платы

ENC1 ENC3 S9

SW3 SW4SW1 SW2

Руководство по сервису VEF Систем серии Compact C

S1 S2

30

ENC3

S9-1 S9-2

VRF COMPACT C

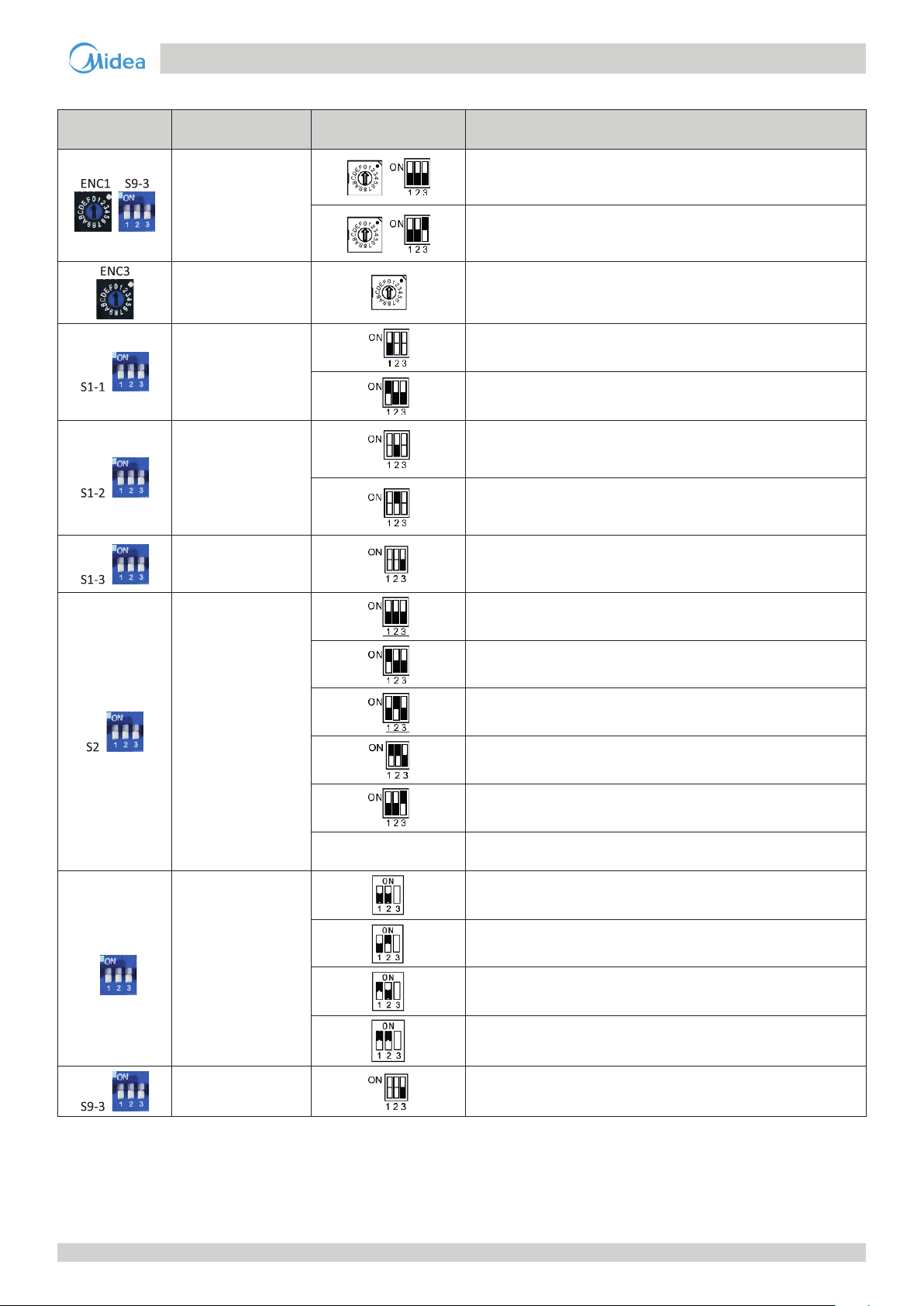

Таблица 4-1.1: Положения переключателей главной печатной платы наружного блока

Переключатель Настройка

Число внутренних

блоков

Сетевой адрес Следует выбрать только 0, 1, 2, 3, 4, 5, 6, 7 (по умолчанию 0)

Работа внутреннего

блока

Сброс адреса вну-

треннего блока

Зарезервировано Зарезервировано

Приоритетный

режим

3

Производительность

наружного блока

5

Зарезервировано Зарезервировано

Примечания.

1. Черное поле обозначает положение переключателя

2. Если система подключена к внутреннему блоку 2-го поколения и к внутреннему блоку 1-го поколения, переключатель SW1-1 должен быть в поло­жении «1». Комплект VRF-AHU следует рассматривать как внутренний блок 1го поколения.

3. Обратитесь к части 4, п. 1.2.1 «Настройка приоритетного режима».

4. Если переключатель S2 находится в других положениях, не перечисленных выше, это указывает на приоритет режима нагрева.

5. Переключатель S9-1 установлен на заводе-изготовителе, его положение изменять не следует.

Положение

переключателя

1

Число внутренних блоков в диапазоне 0-15
0–9 на ENC1 соответствует внутренним блокам 0–9; A–F на ENC1
соответствует внутренним блокам 10–15.

Число внутренних блоков в диапазоне 16-31
0-9 на ENC1 соответствует внутренним блокам 16-25; A-F на ENC1
соответствует внутренним блокам 26-31

Подключено к внутреннему блоку пост./перем. тока 2-го поколе­ния (установка по умолчанию)

Подключено к внутреннему блоку пост./перем. тока 1-го поко-

2

ления

Никаких действий не требуется (по умолчанию)

Сброс адреса внутреннего блока

Автоматическое назначение приоритетного режима
(по умолчанию)

Приоритет охлаждения

Приоритет режима, заданного при первом пуске

Только нагрев

Только охлаждение

Приоритет нагрева

Модели 10HP

Модели 9HP

Модели 12HP

Модели 7/8HP

3

Описание

Часть 4 - Настройки, выполняемые на месте

31

VRF COMPACT C

1.2 Настройка приоритетного режима на главной печатной плате

Приоритетный режим может быть установлен только на наружном блоке. Если режим работы внутреннего блок конфлик­тует с режимом работы наружного блока, внутренний блок отображает ошибку конфликта режимов. На цифровом дис­плее главной платы внутреннего блока отобразится код ошибки E0.

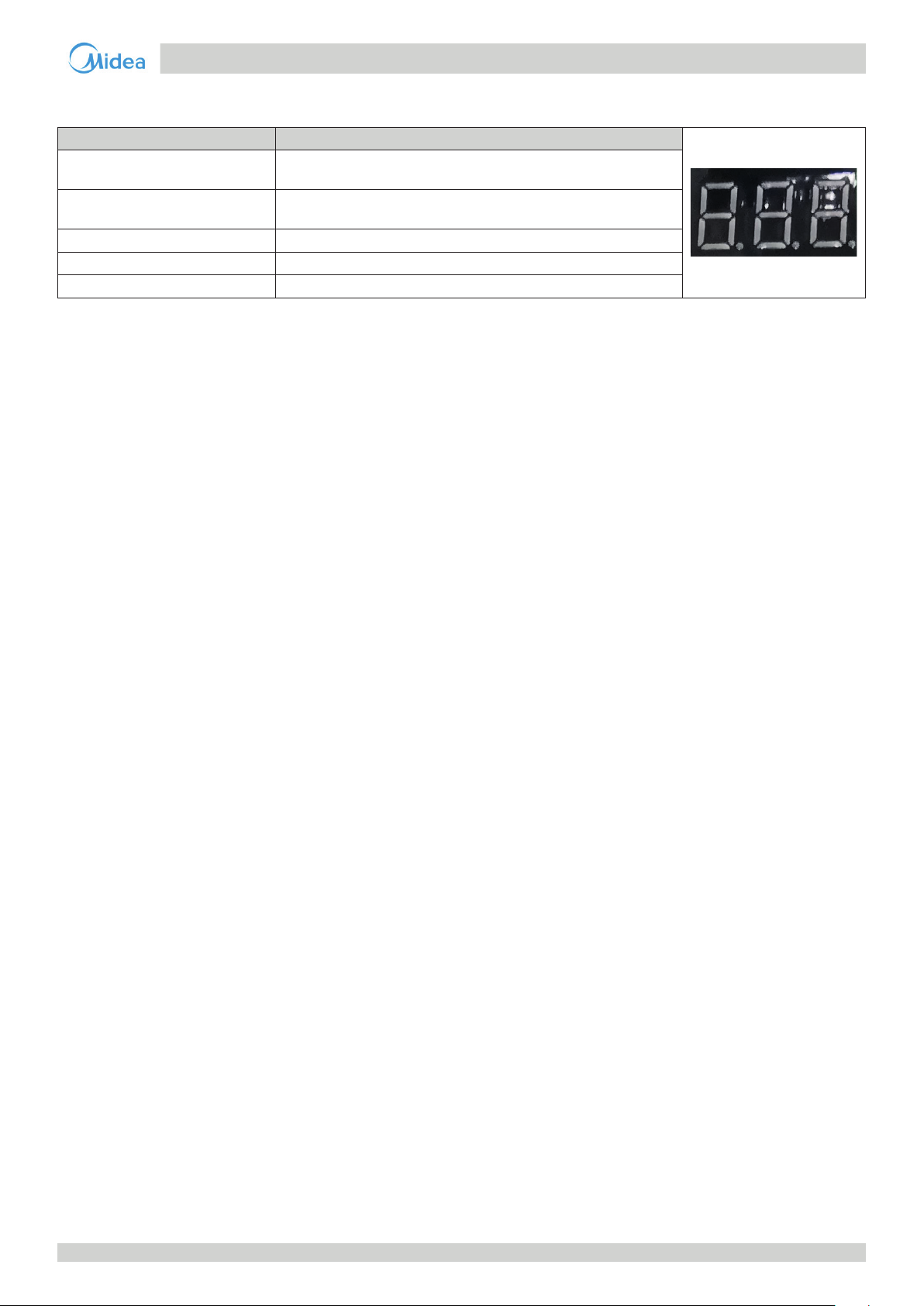

Рисунок 4-1.2: Цифровой дисплей внутреннего блока

Цифровой дисплей Цифровой дисплей

Имеется пять вариантов приоритетного режима.

Автоматическое назначение приоритетного режима (по умолчанию).

При автоматическом назначении приоритетного режима наружный блок будет работать в режиме приоритета нагрева или

охлаждения в зависимости от температуры наружного воздуха.
a) Когда температура окружающего воздуха ниже 13 °C, наружные блоки работают в режиме приоритета нагрева.

Режим приоритета нагрева не меняется до тех пор, пока температура окружающего воздуха не превысит 18 °C.

b) Когда температура окружающего воздуха выше 18 ° C, наружные блоки работают в режиме приоритета охлажде-

ния. Режим приоритета охлаждения не меняется до тех пор, пока температура окружающего воздуха не ниже 13 °C.

c) Когда наружный блок перезапускается при температуре окружающего воздуха между 13 °C и 18 °C, наружный блок

работает в том же режиме приоритета, в котором он был до последней остановки.

d) Когда первоначальный пуск наружного блока происходит при температуре окружающего воздуха между 13 °C и

18 °C, наружный блок пускается в режиме приоритета нагрева.

Рисунок 4-1.3: Автоматическое управление приоритетным режимом

Температура наружного воздуха

Приоритет охлаждения

Приоритет обогрева

(1) Приоритет нагрева

a) В режиме охлаждения: если от внутреннего блока поступает запрос на нагрев, наружный блок выключается, а

затем, через 5 минут, перезапускается в режиме нагрева. Внутренние блоки, запрашивающие нагрев, включаются
в режиме нагрева, а запрашивающие охлаждение отображают сообщение о конфликте режимов.

b) В режиме нагрева: если от внутреннего блока поступает запрос на охлаждение, наружный блок его игнорирует и

продолжает работать в режиме нагрева. На внутреннем блоке, посылающем запрос на охлаждение, отображается
сообщение о конфликте режимов. Если все внутренние блоки, запрашивающие нагрев, в дальнейшем выключают­ся и от одного или нескольких внутренних блоков по-прежнему поступает запрос на охлаждение, наружный блок

Руководство по сервису VEF Систем серии Compact C

выключается, а затем, через 5 минут, перезапускаются в режиме охлаждения; также включаются в режиме охлаж­дения все внутренние блоки, посылающие запрос на охлаждение.

(2) Режим приоритета охлаждения

a) В режиме нагрева: если от внутреннего блока поступает запрос на охлаждение, наружный блок выключается, а

затем, через 5 минут, перезапускается в режиме охлаждения. Внутренние блоки, запрашивающие охлаждение,
включаются в режиме охлаждения, а запрашивающие нагрев отображают сообщение о конфликте режимов.

b) В режиме охлаждения: если от внутреннего блока поступает запрос на нагрев, наружные блоки его игнорируют

и продолжают работать в режиме охлаждения. На внутреннем блоке, посылающем запрос на нагрев, отобража­ется сообщение о конфликте режимов. Если все внутренние блоки, запрашивающие охлаждение, в дальнейшем
выключаются и от одного или нескольких внутренних блоков по-прежнему поступает запрос на нагрев, наружный
блок выключается, а затем, через 5 минут, перезапускается в режиме нагрева; также включаются в режиме нагрева
все внутренние блоки, посылающие запрос на нагрев.

32

VRF COMPACT C

Режим приоритета охлаждения

См. выше описание в п. 1.2 «Режим приоритета охлаждения».

Приоритет режима работы блока, включенного первым

Наружный блок работает в том режиме, который задан внутреннего блока, включенного первым. Внутренние блоки, у
которых установлен режим, отличный от режима блока, включенного первым, отображается сообщение о конфликте ре­жимов.

Режим «только нагрев»

Наружный блок работает только в режиме нагрева. Внутренние блоки, запрашивающие нагрев, работают в режиме на­грева. На внутренних блоках, запрашивающих охлаждение или режим «только вентиляция», отображается сообщение о
конфликте режимов.

Режим «только охлаждение»

Наружный блок работает только в режиме охлаждения. Внутренние блоки, посылающие запрос на охлаждение, работают
в режиме охлаждения; внутренние блоки, находящиеся в режиме «только вентиляция», продолжают работать в этом ре­жиме. На внутренних блоках, посылающих запрос на нагрев, отображается сообщение о конфликте режимов.

Часть 4 - Настройки, выполняемые на месте

33

VRF COMPACT C

Руководство по сервису VEF Систем серии Compact C

34

VRF COMPACT C

Часть 5

Компоненты

электрооборудования и

схемы электропроводки

Часть 5 - Компоненты электрооборудования и схемы электропроводки

1 Общее устройство электрического щитка наружного блока ...........36

2 Главная печатная плата наружного блока ........................................ 37

3 Модуль инвертора компрессора и плата фильтра ...........................44

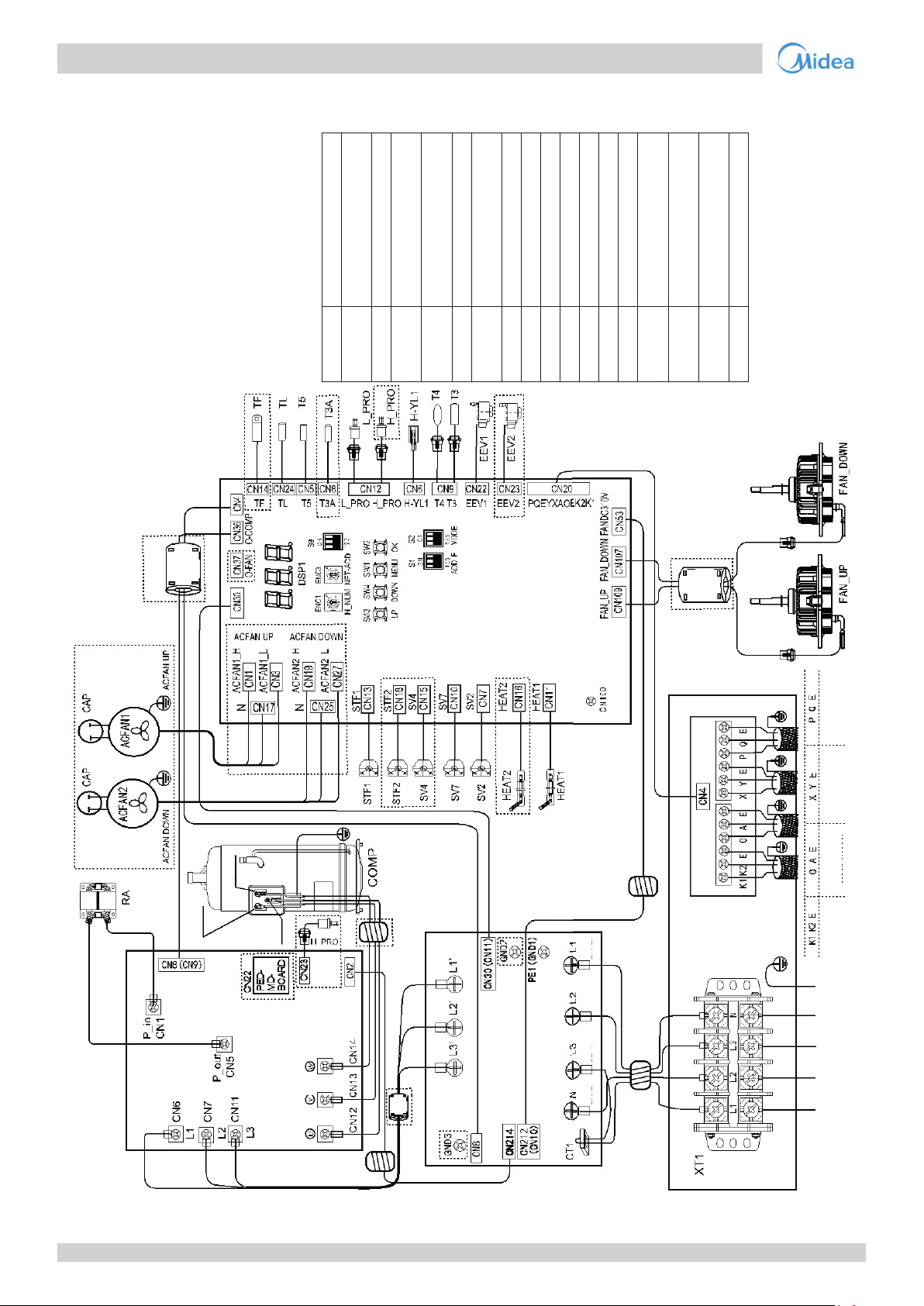

4 Электрические схемы .......................................................................48

35

VRF COMPACT C

1 Общее устройство электрического щитка наружного блока

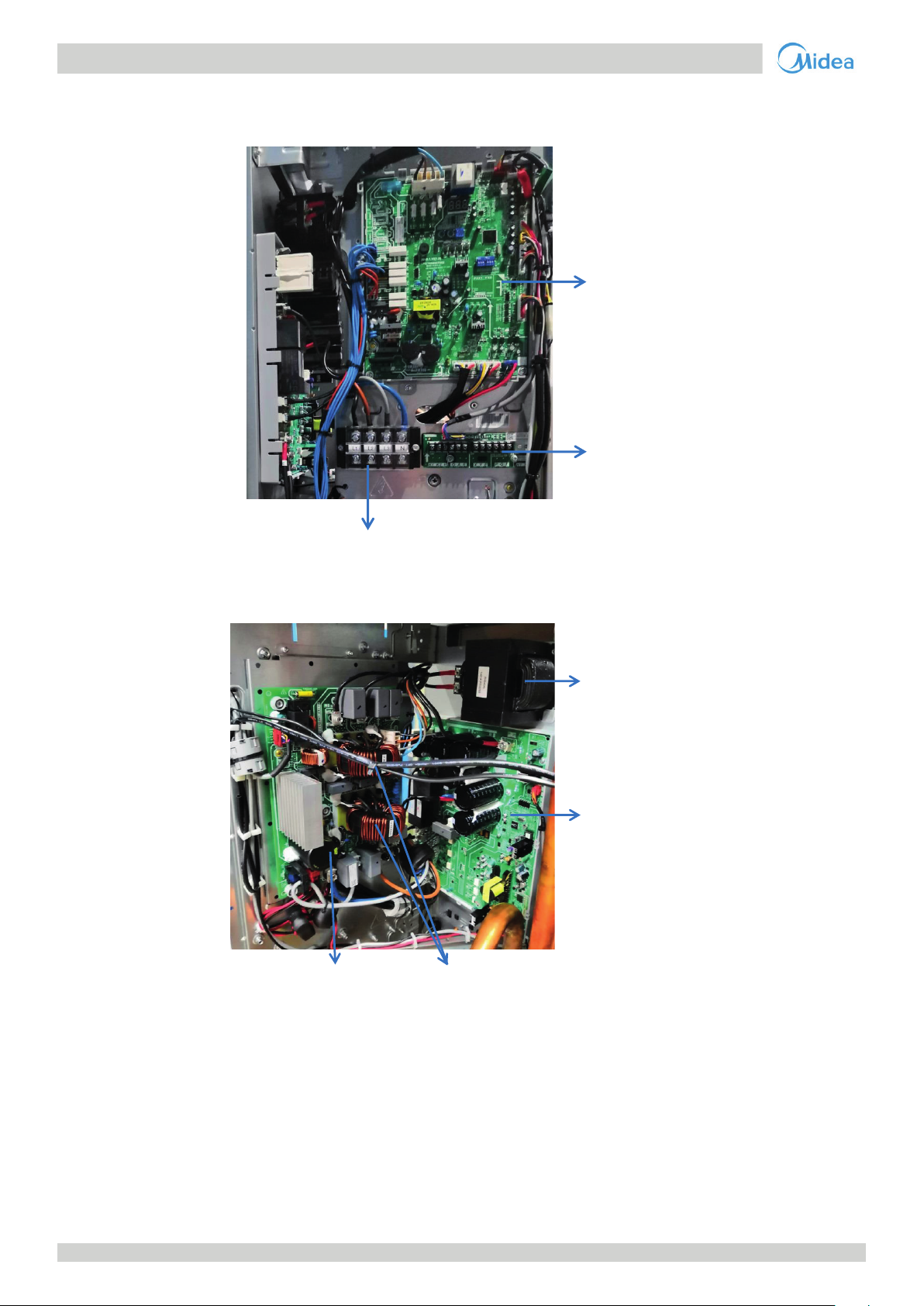

Рисунок 5-1.1. Электрический щиток (вид спереди)

Главная печатная плата
управления

Клеммная колодка связи

Руководство по сервису VEF Систем серии Compact C

Клеммы блока питания

Рисунок 5-1.2. Вид сзади электрического блока управления

Дроссель

Модуль инвертора

Плата фильтра Индуктор

36

2 Главная печатная плата наружного блока

①

②

③

2.1 Разъемы

Рисунок 5-2.1: Разъемы главной печатной платы управления наружного блока

20

VRF COMPACT C

1

④
⑤
⑥
⑦

⑧

⑨

⑩

Часть 5 - Компоненты электрооборудования и схемы электропроводки

19
18

17

16

15

14

13

11

12

Примечания.

1. Описание обозначений приведено в таблице 5-2.1.

37

VRF COMPACT C

Таблица 5-2.1: Разъемы главной печатной платы

Номер на

рисунке 5-2.1

1 CN30 Потребляемая мощность главной печатной платы

2 CN36 Разъем модуля инвертора 0 В или 5 В пост. тока

3 CN4 Разъем управления платы фильтра 0 В или 12 В пост. тока

4 CN14 Разъем датчика температуры радиатора (Tf) 0–5 В пост. тока (изменяется)

5 CN24

6 CN5 Разъем датчика температуры трубы нагнетания (T5) 0–5 В пост. тока (изменяется)

7 CN8

8 CN12

9 CN6 Разъем реле высокого давления 0 В или 5 В пост. тока

10 CN9

11 CN22

12 CN20 Порт связи 0–5 В пост. тока (изменяется)

13 CN53

14

15 CN100 Разъем заземления

16

17 CN7 Порт привода электромагнитного клапана SV2 220 В перем. тока

18 CN10 Порт привода электромагнитного клапана SV7 220 В перем. тока

19 CN15 Порт привода электромагнитного клапана SV4 220 В перем. тока

20 CN13 Порты привода четырехходового вентиля 220 В перем. тока

Обозначение

разъема

CN107
CN109

CN11
CN16

Описание Напряжение на контактах разъемов

220 В переменного тока между A/B/C и N;
380 В переменного тока между A, B и C

Разъем датчика температуры охлаждающей трубы хла­дагента (TL)

Разъем датчика температуры теплообменника (заре­зервировано)

Разъемы датчика высокого давления и датчика низко­го давления

Разъемы датчика температуры на выходе теплооб­менника (T3) и датчика температуры окружающего
воздуха (T4)

Разъем привода электронного расширительного
клапана

Разъем электропитания двигателя вентилятора посто­янного тока

Разъем управления двигателем вентилятора постоян­ного тока

Электропитание нагревателя картера компрессора 220 В перем. тока

0–5 В пост. тока (изменяется)

0–5 В пост. тока (изменяется)

0–5 В пост. тока (изменяется)

0–5 В пост. тока (изменяется)

0 В или 12 В пост. тока

310 В пост. тока

0–310 В пост. тока (изменяется)

Руководство по сервису VEF Систем серии Compact C

38

2.2 Компоненты

2.2.1 Общий вид

Рисунок 5-2.2: Компоненты главной печатной платы управления наружного блока

VRF COMPACT C

Микропереклю-

чатели

2.2.2 Функции кнопок

Таблица 5-2.2: Функции кнопок с SW1 по SW4

Кнопка Функция

SW3 (ВВЕРХ)

SW4 (ВНИЗ)

SW1 (МЕНЮ) Вход в режим меню и выход из него.

SW2 (OK) Подтверждение перехода в указанный режим меню.

В режиме меню: кнопки перехода к предыдущему и после­дующему режимам меню.
В других режимах: кнопки перехода к предыдущему и по­следующему пунктам проверки системы.

Кнопки

Дисплей

Главная
микросхема
управления

Микропере­ключатели

Часть 5 - Компоненты электрооборудования и схемы электропроводки

39

VRF COMPACT C

2.2.3 Режим меню

1. Нажмите и удерживайте в течение 5 секунд кнопку SW1 «МЕНЮ», чтобы войти в режим меню, на цифровом дисплее
отобразится «n1».

2. Нажмите кнопку SW3 / SW4 «ВВЕРХ/ВНИЗ», чтобы выбрать меню первого уровня «n1», «n2», «n3», «n4» или «nF».

3. Нажмите кнопку SW2 «OK», чтобы войти в выбранное меню первого уровня, например, в режим «n3».

4. Нажмите кнопку SW3 / SW4 «ВВЕРХ/ВНИЗ», чтобы выбрать меню второго уровня от «n31» до «n34».

5. Нажмите кнопку SW2 «OK», чтобы войти в выбранное меню второго уровня, например, в режим «n32».

Схема выбора режима меню:

Начало

Нажмите и
удерживайте в

нажатие

кнопки SW1

Кратковременное

нажатие

кнопки SW1

Кратковременное

нажатие

кнопки SW1

Кратковременное

«МЕНЮ»

На цифровом дисплее

отображается «-n1»

«МЕНЮ»

На цифровом дисплее

отображается «-nХ»

«МЕНЮ»

На цифровом дисплее

отображается «-nХ1»

течение 5 секунд
кнопку SW1 «МЕНЮ»

Нажмите кнопку SW3
/ SW4 «ВВЕРХ/ВНИЗ»,
чтобы выбрать меню
первого уровня «nX»

Нажмите кнопку SW6
«OK», чтобы перейти
на указанный первый
уровень

Руководство по сервису VEF Систем серии Compact C

нажатие

кнопки SW1

Кратковременное

«МЕНЮ»

На цифровом дисплее

отображается «-nХY»

Подтвердите выбор «-nXY»

Нажмите кнопку SW3 /
SW4 «ВВЕРХ/ВНИЗ»,
чтобы выбрать второй
уровень

Нажмите кнопку SW2
«OK», чтобы перейти
к указанному меню
второго уровня.

40

VRF COMPACT C

Функции режима меню

Таблица 5-2.3: Функции режима меню

Отображение

на цифровом

дисплее

n14 Принудительный режим охлаждения Все внутренние блоки работают в режиме охлаждения

n16 Режим обслуживания Система не проверяет количество внутренних блоков.

n27 Режим вакуумирования

n31 Журнал кодов ошибок В журнале отображаются последние десять кодов ошибок

n32 Очистка журнала кодов ошибок

n34 Возврат к заводским установкам

nb3

nb4

nF1 Регулировка T2 Можно выбрать только значения от 40 до 50 (значение по умолчанию 44).

nF2 Регулировка T2B Можно выбрать только значения от 5 до 15 (значение по умолчанию 8).

Выход из автоматического режима
экономии электроэнергии

Включение автоматического режима
экономии электроэнергии

Режим меню Примечания

Используется только в процессе технического обслуживания. На цифровом
дисплее отображается «R01», все электромагнитные клапаны открываются,
ЭРК устанавливается в положение 480 ступеней.

Часть 5 - Компоненты электрооборудования и схемы электропроводки

Порядок выхода из выбранного режима меню.

Таблица 5-2.4: Порядок выхода из заданного метода режима меню

Режим меню Способ ручного выхода Способ автоматического выхода

Нажмите и удерживайте кнопку SW2 «OK»,

Режим отладки 1 (2)

Режим обслуживания / После работы в течение 60 минут

Режим вакуумирования

Автоматический режим экономии энергии Выберите «nb3» /

когда цифровой дисплей не находится в

состоянии выбора меню

Нажмите и удерживайте кнопку SW2 «OK»,

когда цифровой дисплей не находится в

состоянии выбора меню

После работы в течение 60 минут

После работы в течение 8 часов

В режиме, отличном от выбора меню, нажмите и удерживайте в течение 3 с кнопку SW2 «OK», чтобы выйти из всех режи­мов тестирования.

41

VRF COMPACT C

2.2.4 Кнопка проверки системы

Прежде чем нажать кнопку ВВЕРХ или ВНИЗ, убедитесь в том, что система устойчиво работает более одного часа. При на­жатии кнопки ВВЕРХ или ВНИЗ последовательно отображаются параметры, указанные в Таблице 5-2.5.

Таблица 5-2.5: Проверка системы

Отображениена

дисплее

0.-- Производительность блока (НР) Фактическое значение = отображаемое значение

1.-- Заданное количество внутренних блоков

2.-- Режим работы См. примечание 1

3.-- Индекс оборотов вентилятора См. примечание 2

4.-- Суммарная производительность наружных блоков

5.-- Суммарная производительность внутренних блоков

6.-- Температура (Т3) теплообменника главного блока (°C) Фактическое значение = отображаемое значение

7.-- Температура (Т4) наружного воздуха (°C) Фактическое значение = отображаемое значение

8.--

9.-- Температура модуля инвертора (TF) (°C) Фактическое значение = отображаемое значение

10.-- Температура охлаждающей трубы хладагента (TL) (°C) Фактическое значение = отображаемое значение

11.-- Давление на выходе компрессора (МПа) Фактическое значение = отображаемое значение × 0,1

12.-- Степень перегрева на выходе (°С) Фактическое значение = отображаемое значение

13.-- Положение электронного расширительного вентиля А Фактическое значение = отображаемое значение × 8

14.-- Фактическое значение тока (А) Фактическое значение = отображаемое значение

15.-- Ток потребления инверторного компрессора (А) Фактическое значение = отображаемое значение

16.-- Фактическое значение напряжения (В) Фактическое значение = отображаемое значение

17.-- Напряжение на шине пост. тока (В) Фактическое значение = отображаемое значение

18.--

19.-- Приоритетный режим См. примечание 3

20.--

21.-- Число работающих в данный момент внутренних блоков Фактическое значение = отображаемое значение

22.-- Последний код неисправности или код защиты

23.-- Версия ПО

— -- Окончание

Параметры, отображаемые на дисплее DSP Примечания

Температура нагнетания (°С) на выходе инверторного
компрессора

Температура (T2/T2B) трубопровода теплообменника
внутреннего блока (°C)

Число внутренних блоков, обменивающихся данными с
наружным блоком

Фактическое значение = отображаемое значение

Фактическое значение = отображаемое значение

Фактическое значение = отображаемое значение

Если после запуска не обнаружено ошибок или срабаты­вания защиты отображается значок «nn»

Примечания.

1. Режимы работы:
0 — выкл.; 2 — охлаждение; 3 — нагрев; 4 — принудительное охлаждение.

▪

2. Индекс скорости вращения вентилятора относится к скорости вращения вентилятора в об/мин и может принимать любое целое значение в диапа-

Руководство по сервису VEF Систем серии Compact C

зоне от 1 (наиболее низкая скорость) до 11 (наиболее высокая скорость).

3. Приоритетный режим:
0 — приоритет режима нагрева; 1 — приоритет режима охлаждения; 2 — приоритет режима блока, включенного первым; 3 — только нагрев;

▪

4 — только охлаждение; 5 — режим тестирования 1; 6 — режим тестирования 2.

42

VRF COMPACT C

2.2.5 Отображение на цифровом дисплее

Таблица 5-2.6: Отображение на цифровом дисплее в разных рабочих состояниях

Состояние наружного блока Параметры, отображаемые на дисплее DSP

Режим ожидания

Нормальная работа

Ошибка или сработавшая защита Код ошибки или код защиты

В режиме меню См. табл. 5-2.3

Проверка системы См. табл. 5-2.5

Примечания.

1. Код ограничения частоты
P: ограничение частоты по температуре нагнетания компрессора; C: ограничение частоты по давлению; A: ограничение частоты по температуры

▪

окружающего воздуха;
F: ограничение частоты по температуре радиатора; U: ограничение частоты по напряжению; H: ограничение частоты по току; d: ограничение
частоты по напряжению постоянного тока.

Количество внутренних блоков, обменивающихся данными с на­ружным блоком

1

Код ограничения частоты
ротах в секунду

и скорость работы компрессора в обо-

Часть 5 - Компоненты электрооборудования и схемы электропроводки

43

VRF COMPACT C

3 Модуль инвертора компрессора и плата фильтра (для моделей 10/12HP)

3.1 Разъемы модуля инвертора

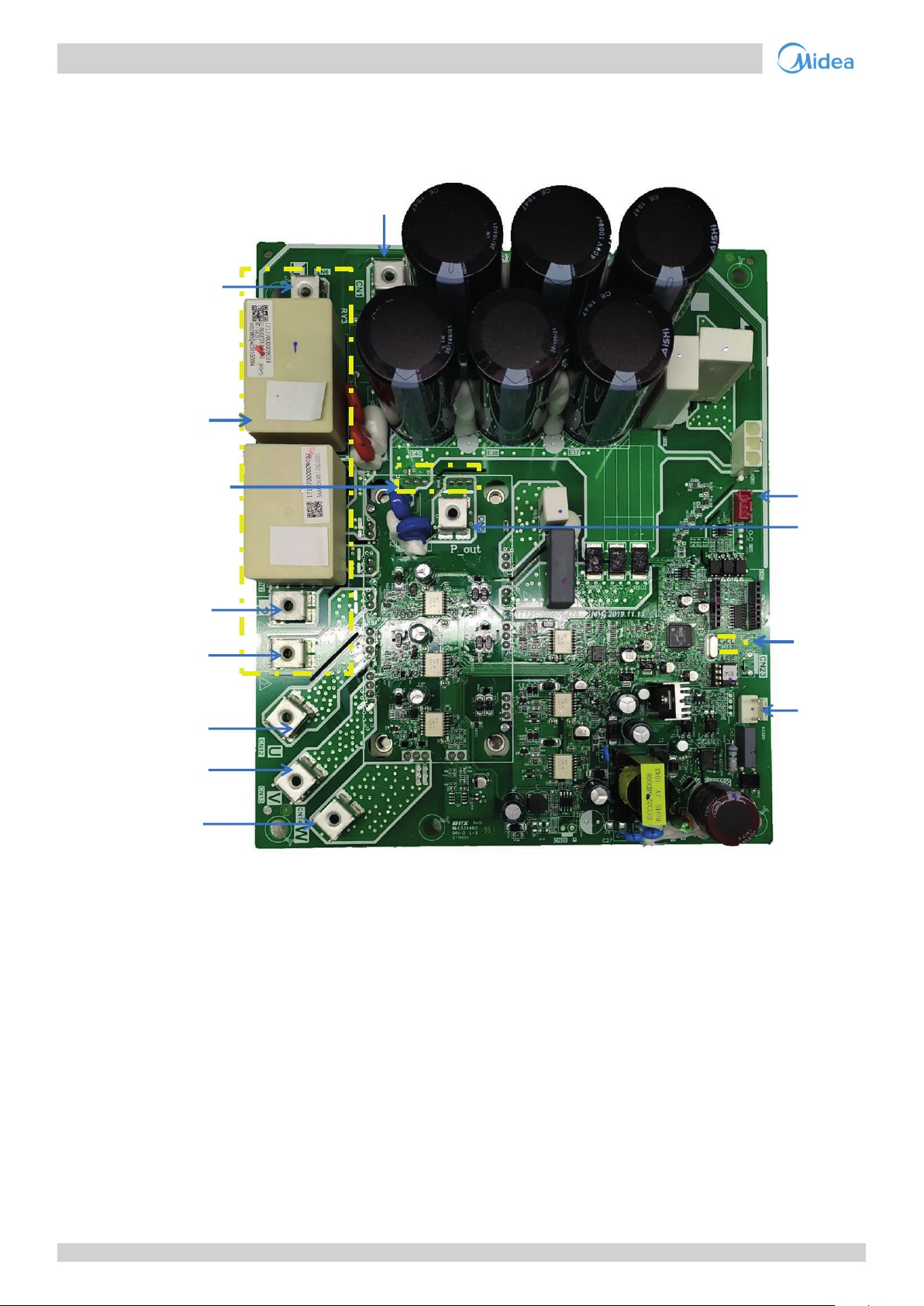

Рисунок 5-3.1: Разъемы модуля инвертора наружного блока

⑨

①

Вход электропитания
3-фазного выпрями­тельного моста

1

Выход электропитания
3-фазного выпрями­тельного моста

②

③

④

⑤

⑥

Примечания.

1. Описание обозначений приведено в таблице 5-3.1.

Руководство по сервису VEF Систем серии Compact C

⑧

⑩

LED

⑦

44

VRF COMPACT C

Таблица 5-3.1: Разъемы модуля инвертора

Номер на

рисунке

5-2.1

1 CN6 Вход электропитания L1 модуля инвертора 380 В пер. тока

2 CN7 Вход электропитания L2 модуля инвертора 380 В пер. тока

3 CN11 Вход электропитания L3 модуля инвертора 380 В пер. тока

4 CN12 Выход электропитания U модуля инвертора к компрессору

5 CN13 Выход электропитания V модуля инвертора к компрессору

6 CN14 Выход электропитания W модуля инвертора к компрессору

7 CN2 Вход электропитания пост. тока 310 В пост. тока

8 CN8 Разъем соединения с главной печатной платой 0–5 В пост. тока (изменяется)

9 CN1 Вход шины постоянного тока, присоединенный к дросселю 350-640 В пост. тока (изменяется)

10 CN5

Светодиодные индикаторы СИД 1 и СИД 2

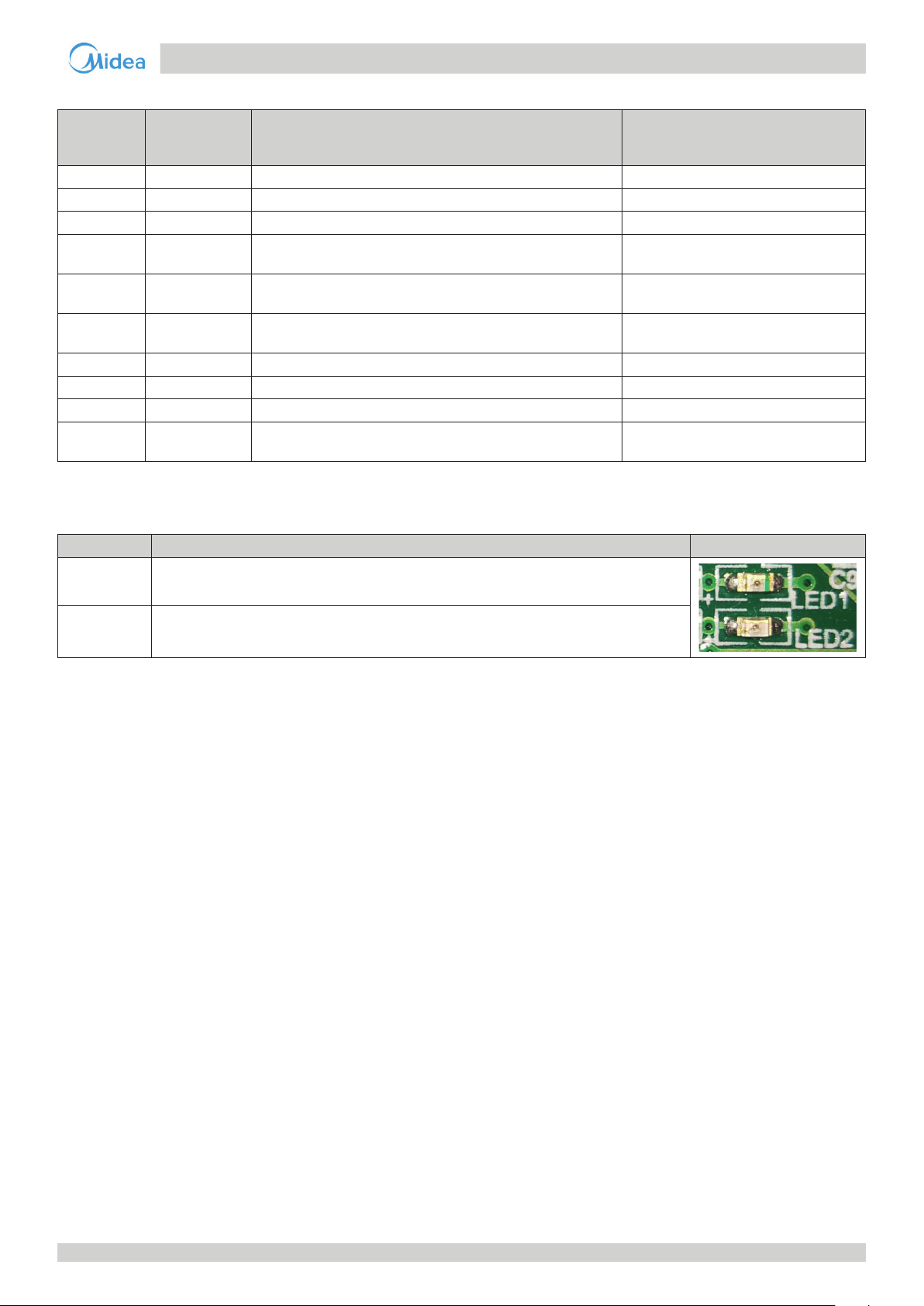

Таблица 5-3.2: Светодиодные индикаторы СИД 1 и СИД 2

Индикатор Функции и состояние светодиодного индикатора

Обозначение

разъема

Описание Напряжение на контактах разъемов

Выход шины постоянного тока, присоединенный к дроссе­лю

Более 156 В пост. тока
(изменяется в зависимости от частоты)

Более 156 В пост. тока
(изменяется в зависимости от частоты)

Более 156 В пост. тока
(изменяется в зависимости от частоты)

350-640 В пост. тока (изменяется)

Часть 5 - Компоненты электрооборудования и схемы электропроводки

Светодиод 1

Светодиод 2

Примечание:

1. В случае возникновения ошибки модуля инвертора см. часть 6, «Устранение неисправности Н4». На цифровом дисплее отображается код ошибки

Индикатор работы модуля инвертора. Постоянно светится при штатной работе компрес­сора. Мигает при возникновении ошибки модуля инвертора1.

Индикатор ошибки модуля инвертора. Постоянно светится при наличии ошибки модуля
инвертора1.

45

VRF COMPACT C

3.2 Разъемы платы фильтра

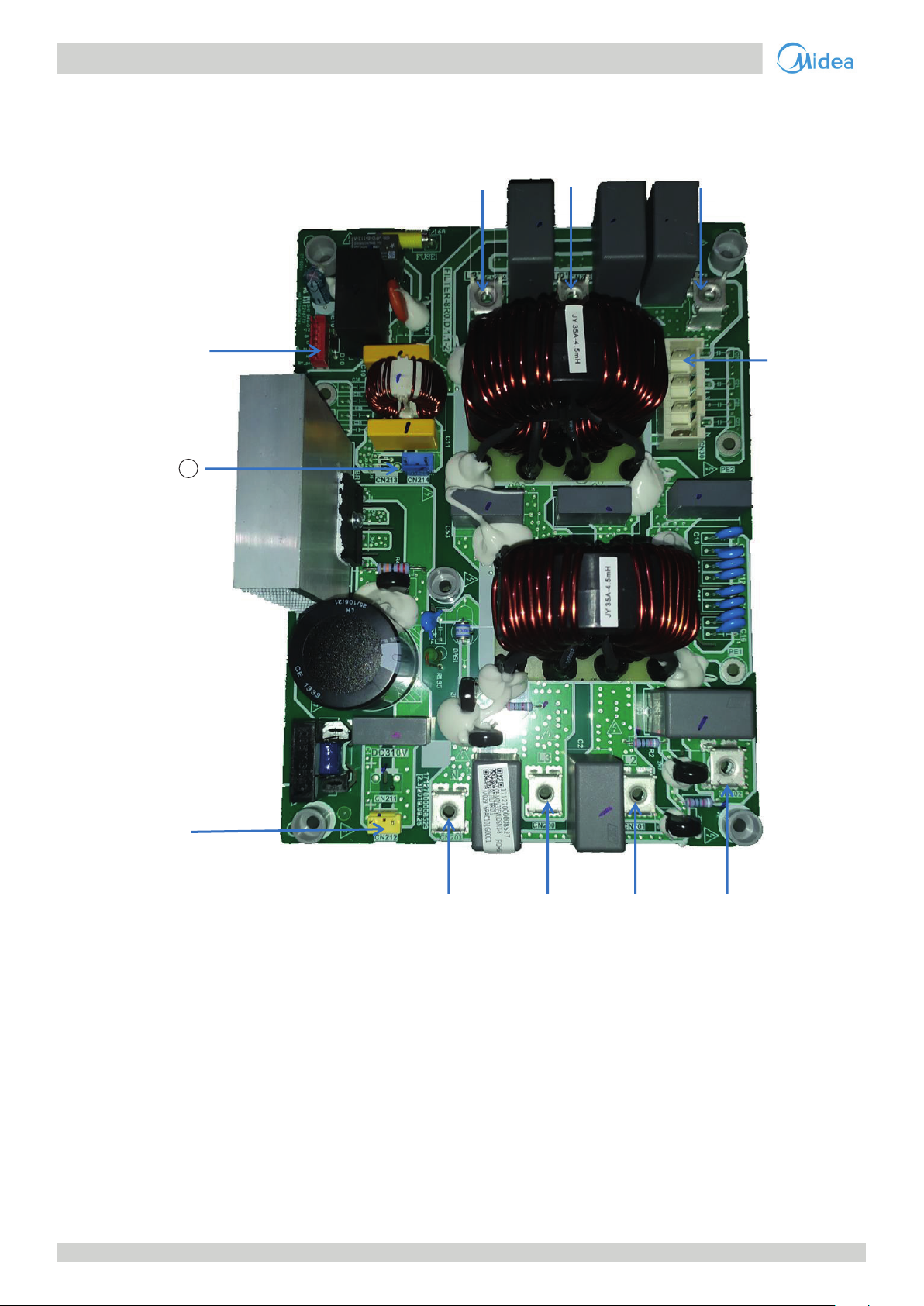

Рисунок 5-4.1: Разъемы платы фильтра наружного блока

1

①

11

⑩

⑨

⑧

⑦

②

Руководство по сервису VEF Систем серии Compact C

Примечания.

1. Описание обозначений приведено в таблице 5-3.3.

46

③

④

⑤

⑥

Таблица 5-3.3. Разъемы платы фильтра

Номер на

рисунке 5-3.2

1 CN8 Разъем управления платы фильтра 12 В пост. тока

2 CN212

3 CN203 Вход электропитания N платы фильтра

4 CN200 Вход электропитания L1 платы фильтра

5 CN201 Вход электропитания L2 платы фильтра

6 CN202 Вход электропитания L3 платы фильтра

7 CN30 Выход электропитания к главной печатной плате

8 CN206 Выход электропитания L1 платы фильтра

9 CN205 Выход электропитания L2 платы фильтра

10 CN204 Выход электропитания L3 платы фильтра

11 CN214 Электропитание платы инвертора (CN214) платы фильтра 220 В перем. тока

Обозначение

разъема

Описание Напряжение на контактах разъемов

Электропитание платы фильтра электродвигателя вентиля­тора пост. тока (CN212)

310 В пост. тока

220 В перем. тока между клеммами
L1/L2/L3 и N; 380 В перем. тока меж­ду клеммами L1, L2 и L3

220 В перем. тока между клеммами
L1/L2/L3 и N; 380 В перем. тока меж­ду клеммами L1, L2 и L3

220 В перем. тока между клеммами
L1/L2/L3 и N; 380 В перем. тока меж­ду клеммами L1, L2 и L3

220 В перем. тока между клеммами
L1/L2/L3 и N; 380 В перем. тока меж­ду клеммами L1, L2 и L3

220 В перем. тока между клеммами
L1/L2/L3 и N; 380 В перем. тока меж­ду клеммами L1, L2 и L3

220 В перем. тока между клеммами
L1/L2/L3 и N; 380 В перем. тока меж­ду клеммами L1, L2 и L3

220 В перем. тока между клеммами
L1/L2/L3 и N; 380 В перем. тока меж­ду клеммами L1, L2 и L3

220 В перем. тока между клеммами
L1/L2/L3 и N; 380 В перем. тока меж­ду клеммами L1, L2 и L3

VRF COMPACT C

Часть 5 - Компоненты электрооборудования и схемы электропроводки

47

VRF COMPACT C

4 Электрические схемы

Рисунок 5-4.1: Электрическая схема

ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ

Электродвигатель вентилятора перем.

AC FAN 1/2

тока

КРАСНЫЙ

COMP Инверторный компрессор

Электрический расширительный вен-

EEV1/2

ЖЕЛТЫЙ

тиль

Электродвигатель вентилятора пост.

БЕЛЫЙ

FAN UP/DOWN

тока

Реле высокого/низкого давления или

HEAT1/HEAT2 Нагреватель картера

ЧЕРНЫЙ

закорачивающая перемычка

H PRO/L PRO

H-YL1 Датчик высокого давления.

XT1 Большой 4-фазный разъем

CT1 Трансформатор тока кондиционера

RA Дроссель

STF1/STF2 4-ходовой клапан

Датчик температуры окружающего воз-

духаT5Датчик температуры нагнетания на вы-

ходе инверторного компрессораTLДатчик температуры трубы радиатора

SV2/SV4/SV7 Электромагнитный клапан

T3/T3A Датчик температуры трубопровода

T4

охлаждения хладагента

TF Датчик температуры модуля инвертора

сердечник

Ферритовый

Ж/ЗЖ/З

СИНИЙ

СИНИЙ СИНИЙ СИНИЙ

Руководство по сервису VEF Систем серии Compact C

КРАСН.

КРАСНЫЙ

КРАСНЫЙ

Ферритовый сердечник

V (ЧЕРНЫЙ)

КРАСНЫЙ

ЧЕРНЫЙ

ЖЕЛТЫЙ

КРАСНЫЙ

W (СИНИЙ)

U (КРАСН.)

ПЛАТА ПРИВОДА

ЧЕРНЫЙ

ЖЕЛТЫЙ

КРАСНЫЙ

СИНИЙ

ЧЕРН.

КОМПРЕССОРА

КРАСН.

Ферритовый сердечник

ЧЕРНЫЙ ЧЕРНЫЙ

ЧЕРНЫЙ

ГЛАВНАЯ ПЛАТА

ПЛАТА ФИЛЬТРА

Ферритовый сердечник

ЧЕРН.

КОРИЧН.

СЕРЫЙ

СИНИЙ

Ферритовый сердечник

сердечник

Ферритовый

Компоненты промежуточной

соединительной панели

СИНИЙ

СЕРЫЙЧЕРН.

КОРИЧН.

К шине связи

внутренних блоков

К центральному

пульту управления

мощности

К измерителю

Зарезервировано

ЭЛЕКТРОПИТАНИЕ

48

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

Ферритовый

сердечник

СЕРЫЙ

VRF COMPACT C

Часть 6

Диагностика и устранение

неисправностей

1 Таблица кодов ошибок .....................................................................50

2 Диагностика неисправностей ........................................................... 51

3 Приложение к Части 6 .......................................................................99

Часть 6 - Диагностика и устранение неисправностей

49

VRF COMPACT C

1 Таблица кодов ошибок

Таблица 6-1.1: Таблица кодов ошибок

Код

ошибки

Руководство по сервису VEF Систем серии Compact C

Примечания.

1. При некоторых неисправностях для возобновления работы требуется ручной перезапуск системы.

1

E1 Неправильная последовательность фаз

E2 Ошибка обмена данными между внутренним и наружным блоками

E4

E5 Неправильное напряжение электропитания

E6 Неисправность электродвигателя вентилятора пост. тока

Eb Ошибка E6 появляется 6 раз в течение 1 часа

E7 Ошибка датчика температуры нагнетания наружного блока (T5).

EH

F1 Ошибка напряжения шин электропитания пост. тока

H0

H4

H5 Трехкратное срабатывание защиты P2 в течение 60 минут

H7

H8 Ошибка датчика высокого давления

P1 Срабатывание защиты от высокого давления в трубе нагнетания

P2 Срабатывание защиты от понижения давления в трубе всасывания

P3 Токовая защита компрессора

P4 Срабатывание защиты по температуре нагнетания.

P5 Срабатывание защиты от перегрева наружного теплообменника

P8 Срабатывание защиты от тайфуна

PL Срабатывание защиты от высокой температуры радиатора

L0 Сработала защита инверторного модуля

L1 Срабатывание защиты от пониженного напряжения шины пост. тока

L2 Срабатывание защиты от высокого напряжения шины постоянного тока

L4 Ошибка модульного блока управления MCE

L5 Срабатывание защиты от нулевой скорости

L7 Неправильная последовательность фаз

L8

L9

Ошибка датчика температуры теплообменника наружного блока (T3)
или датчика температуры наружного воздуха (T4)

Ошибка датчика температуры охлаждающей трубы хладагента наруж­ного блока (TL).

Ошибка связи между главной микросхемой управления и микросхемой
привода инвертора.
Сработала защита модуля инвертора. Трехкратное срабатывание защи­ты P6 в течение 30 минут.

Количество внутренних блоков, обнаруженных наружным блоком, не
совпадает с числом, заданным для главной платы

Срабатывание защиты при изменении частоты компрессора более чем
на 15 Гц за 1 секунду
Срабатывание защиты при отклонении реальной частоты компрессора
от заданной более чем на 15 Гц

Описание Примечания

Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока
Отображается на печатной
плате наружного блока

Требуется

повторный

запуск вручную

Да

Нет

Нет

Нет

Нет

Да

Нет

Нет

Нет

Нет

Да

Да

Нет

Нет

Нет

Нет

Нет

Нет

Нет

Нет

Нет

Да

Да

Да

Да

Да

Да

Да

Да

1

50

VRF COMPACT C

2 Поиск и устранение неисправностей

2.1 Меры предосторожности

Осторожно

Все электротехнические работы должны выполняться компетентными и квалифицированными, сертифицированны-

▪

ми и уполномоченными специалистами, в соответствии со всеми действующими нормами (всеми государственными,
местными и другими нормами, стандартами, кодексами, правилами, инструкциями и другими законодательными
актами, применимыми в данной ситуации).
Выключите питание наружных блоков перед подключением или отключением любых соединений или электропро-

▪

водки, в противном случае возможно поражение электрическим током (которое может привести к травме или ле­тальному исходу) или повреждение компонентов.

Часть 6 - Диагностика и устранение неисправностей

51

VRF COMPACT C

2.2 E1: неправильная последовательность фаз

2.2.1 Отображение на цифровом дисплее

2.2.2 Описание

Неправильная последовательность фаз.

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.2.3 Условие срабатывания/восстановления

Условие срабатывания: неправильное подключение фаз в течение 1,6 с или отсутствие фазы в течение 48 с.

▪

Условие восстановления: правильное подключение фаз.

▪

Способ сброса ошибки: ручной перезапуск.

▪

2.2.4 Возможные причины

Фазы электропитания подключены в неправильной последовательности.

▪

Ослаблены клеммы электропитания.

▪

Параметры электропитания не соответствуют норме.

▪

Повреждена главная печатная плата.

▪

Руководство по сервису VEF Систем серии Compact C

52

2.2.5 Порядок действий

VRF COMPACT C

Неправильная последовательность

фаз 3-х фазного питания

1

Да

Поменяйте местами любые два из трех

проводов фаз

Нет

Ослаблены некоторые клеммы

электропитания

2

Да

Убедитесь в том, что клеммы плотно

затянуты

Нет

Параметры электропитания не в норме,

разница напряжений между клеммами L1

и N, L2 и N и L3 и N превышает 5 В.

Да

Проверьте оборудование сети электропи-

тания

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Напряжения на клеммах L1, L2, L3 3-фазного электропитания должны соответствовать требованиям к последовательности фаз компрессора. Надле-

жащее функционирование компрессора обеспечивается только в случае правильной последовательности чередования фаз

2. Ослабленные клеммы питания могут привести к ненормальной работе компрессора и превышению тока компрессора.

Часть 6 - Диагностика и устранение неисправностей

53

VRF COMPACT C

2.3 E2: Ошибка обмена данными между внутренним и наружным блоками

2.3.1 Отображение на цифровом дисплее

2.3.2 Описание

Ошибка обмена данными между внутренним и наружным блоками.

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.3.3 Условие срабатывания/восстановления

Условие срабатывания: через 20 минут после включения системы в течение 2 минут отсутствует связь между внутрен-

▪

ними и наружным блоками.
Условие восстановления: связь восстановилась.

▪

Способ сброса ошибки: автоматически при перезапуске.

▪

2.3.4 Возможные причины

Провода связи между внутренним и наружным блоками не присоединены должным образом.

▪

Параметры электропитания внутреннего блока не в норме.

▪

Ослаблена электропроводка в блоке электрического управления.

▪

Помехи от высоковольтных проводов или других источников электромагнитного излучения.

▪

Слишком большая длина проводов связи.

▪

Повреждена главная печатная плата или клеммная колодка связи электрического блока управления.

▪

Руководство по сервису VEF Систем серии Compact C

54

2.3.5 Порядок действий

VRF COMPACT C

Провода связи P Q E короткозамкнуты или

отсоединены

1

Нет

Провода связи P Q E не соединены

в последовательную цепь

Нет

Неисправен источник питания

внутреннего блока

Нет

Ослаблены провода между главной печат-

ной платой наружного блока и клеммной

колодкой связи электрического блока

управления.

Нет

Помехи от проводов высокого

напряжения (220 В или более)

Нет

Да

Да

Да

Да

Да

Присоедините провода связи.

Соедините провода связи в

последовательную цепь

Используйте исправный

источник питания

Должным образом

присоедините провода

Убедитесь в том, что провода связи

и провода высокого напряжения

проложены отдельно друг от друга

Часть 6 - Диагностика и устранение неисправностей

Провода связи находятся близко к источ-

нику электромагнитного излучения, на-

пример к трансформатору или к мощной

люминесцентной лампе

Да

Удалите источник помех или

дополнительно экранируйте провода

связи

Нет

Укоротите кабель, чтобы его длина
не превышала 1200 м, или усильте

Длина кабеля связи превышает 1200 м

Да

передаваемый сигнал

НетНет

Замена главной печатной платы

наружного блока устранила ошибку

Нет

Замените клеммную колодку связи блока

электрического управления

Примечания.

1. Измерьте сопротивление между проводами P, Q и E. В норме сопротивление между проводами P и Q составляет 120 Ом, между проводами P и E,

а также между проводами Q и E — бесконечность.

55

VRF COMPACT C

2.4 E4: ошибка датчика температуры (T3/T4)

2.4.1 Отображение на цифровом дисплее

2.4.2 Описание

Ошибка датчика температуры теплообменника наружного блока (T3) или датчика температуры наружного воздуха (T4).

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.4.3 Условие срабатывания/восстановления

Условие срабатывания: главная плата управления не получает сигнал обратной связи от датчика температуры T3 или T4.

▪

Условие восстановления: главная плата управления получает сигнал обратной связи от датчика температуры T3 или T4.

▪

Способ сброса ошибки: автоматически при перезапуске.

▪

2.4.4 Возможные причины

Датчик температуры не присоединен должным образом или неисправен.

▪

Повреждена главная печатная плата.

▪

Руководство по сервису VEF Систем серии Compact C

56

2.4.5 Порядок действий

VRF COMPACT C

Ослаблен разъем датчика температуры

на главной печатной плате

1

Да

Должным образом

присоедините датчик

Нет

Датчик температуры короткозамкнут

или неисправен

2

Да

Замените датчик

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Датчик температуры наружного воздуха (T4) и датчик температуры теплообменника (T3) присоединены к разъему CN9 на главной печатной плате

(обозначен номером 10 на рисунке 5-2.1 в части 5, п. 2.1 «Разъемы»).

2. Измерьте сопротивление датчика. Если сопротивление слишком мало, это указывает на наличие короткого замыкания в датчике. Если сопротивле-

ние не совпадает с указанным в таблице зависимости сопротивления датчика от температуры, значит датчик неисправен. См. таблицу 6-3.1 в Части
6, пункт 3.1 «Зависимость сопротивления от температуры датчика температуры».

Часть 6 - Диагностика и устранение неисправностей

57

VRF COMPACT C

2.5 E5: Неправильное напряжение электропитания

2.5.1 Отображение на цифровом дисплее

2.5.2 Описание

Неправильное напряжение электропитания.

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.5.3 Условие срабатывания/восстановления

Условие срабатывания: напряжение фазы электропитания наружного блока < 172 В.

▪

Условие восстановления: напряжение фазы электропитания наружного блока > 265 В.

▪

Способ сброса ошибки: автоматически при перезапуске.

▪

2.5.4 Возможные причины

Напряжение питания наружного блока не соответствует норме или отсутствует фаза.

▪

Ослаблена электропроводка в блоке электрического управления.

▪

Ошибка цепи высокого напряжения.

▪

Повреждена главная печатная плата.

▪

Руководство по сервису VEF Систем серии Compact C

58

2.5.5 Порядок действий

VRF COMPACT C

Параметры электропитания наружного

блока не соответствует норме

или отсутствует фаза

1

Да

Используйте исправный источник питания

Нет

Ослаблены провода между клеммами

питания главной печатной платы

наружного блока, плат фильтра и

Да

Должным образом присоедините провода

электрического блока управления

Нет

Напряжение между оранжевым и синим

проводами, соединяющими главную

печатную плату и плату фильтра, не равно

2,5 В

2

Да

Замените плату фильтра наружного блока

Нет

Замените главную плату управления

наружного блока

Примечания.

1. В норме напряжение между клеммами L1 и N, L2 и N, L3 и N составляет 172–265 В.

2. Порт управления платы фильтра — разъем CN4 на главной печатной плате (обозначен номером 3 на рисунке 5-2.1 в части 5, п. 2.1 «Разъемы»).

Часть 6 - Диагностика и устранение неисправностей

59

VRF COMPACT C

2.6 E6, Eb: ошибка двигателя вентилятора пост. тока

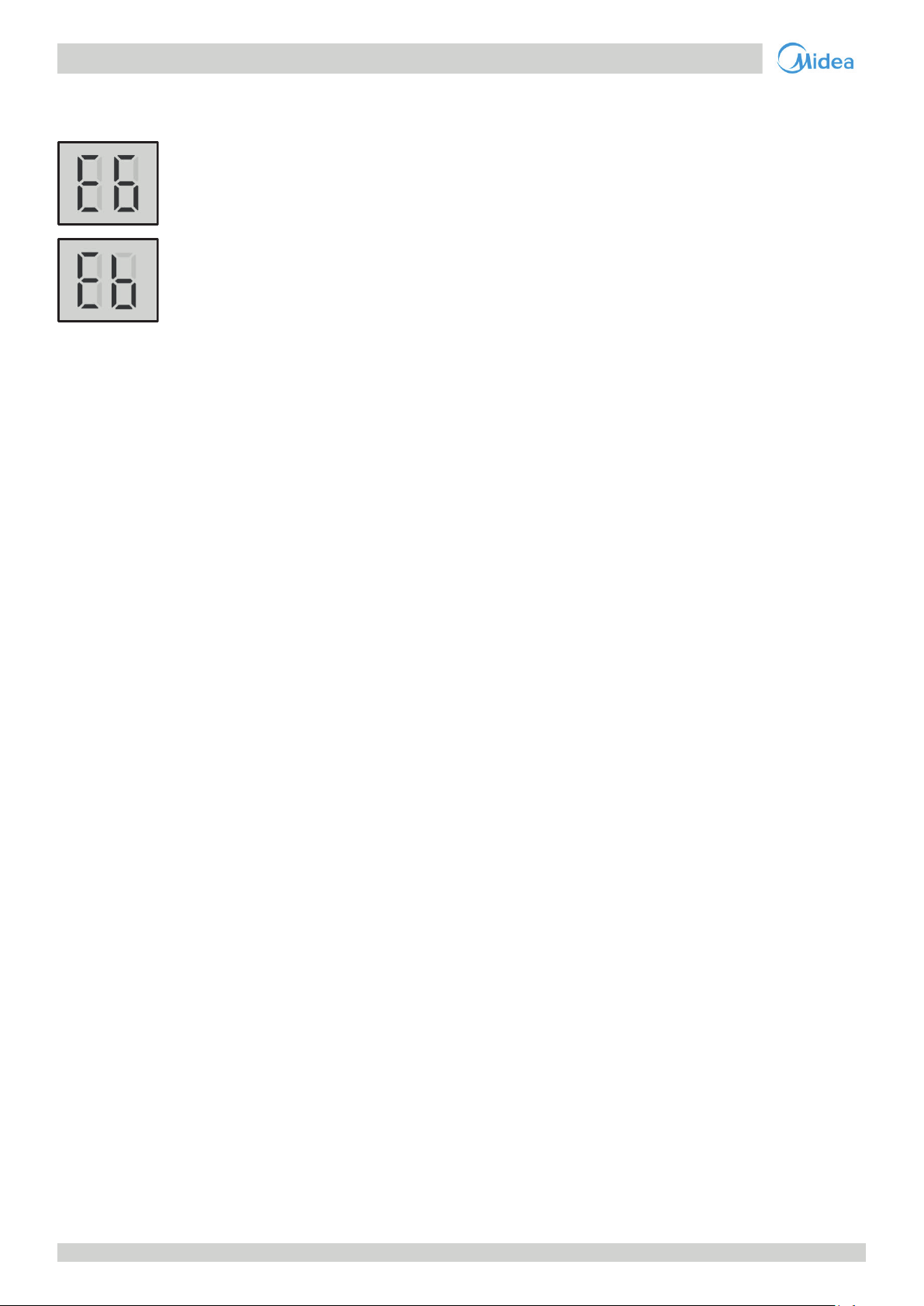

2.6.1 Отображение на цифровом дисплее

2.6.2 Описание

Неисправность электродвигателя вентилятора пост. тока.

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.6.3 Условие срабатывания/восстановления

Условие срабатывания:

▪

Защиты E6: фактическая скорость вращения вентилятора < 120 об/с в течение более 20 с или фактическая скорость вра­щения вентилятора отличается от заданной скорости более чем на 200 об/с в течение более 3 минут.
Для защиты Eb: защита E6 срабатывает 6 раз в течение часа.
Условие восстановления: фактическая скорость вращения вентилятора > 120 об/с и фактическая скорость вращения

▪

вентилятора отличается от заданной скорости менее чем на 200 об/с.
Способ сброса ошибки: автоматически при перезапуске.

▪

Для защиты E6: автоматическое восстановление.
Для защиты Eb: перезапуск вручную.

2.6.4 Возможные причины

Ослаблена электропроводка в блоке электрического управления.

▪

Электродвигатель вентилятора пост. тока поврежден.

▪

Повреждена плата фильтра.

▪

Повреждена главная печатная плата.

▪

Руководство по сервису VEF Систем серии Compact C

60

2.6.5 Порядок действий

VRF COMPACT C

Ослаблено соединение двигателя

вентилятора пост. тока на главной

печатной плате или на плате фильтра

1

Да

Должным образом присоедините провода

Нет

Напряжение на клеммах CN53

составляет 310 В

Да

Замените плату фильтра

Нет

Замените двигатель вентилятора пост.

тока. Неисправность устранена?

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Электродвигатель вентилятора постоянного тока присоединен к разъемам CN107, CN109 (обозначены номером 14 на рисунке 5-2.1 в части 5, п. 2.1

«Разъемы») и CN53 (обозначен номером 13 на рисунке 5-2.1 в части 5, п. 2.1 «Разъемы») на главной печатной плате. Электродвигатель вентилятора
постоянного тока присоединен к разъему CN212 (обозначен номером 2 на рисунке 5-3.2 в части 5, п. 3.2 «Разъемы платы фильтра») на плате филь­тра.

Электродвигатель вентилятора постоянного тока присоединен

к разъему CN36 на главной печатной плате

Электродвигатель вентилятора постоянного тока присоединен

к разъему CN212 на плате фильтра

Часть 6 - Диагностика и устранение неисправностей

61

VRF COMPACT C

2.7 E7: Ошибка датчика температуры (T5)

2.7.1 Отображение на цифровом дисплее

2.7.2 Описание

Ошибка датчика температуры трубы нагнетания компрессора (T5).

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.7.3 Условие срабатывания/восстановления

Условие срабатывания: температура нагнетания < 15 °C в течение 2 минут после работы компрессора в течение 10 минут

▪

Условие восстановления: температура нагнетания приходит в норму.

▪

Способ сброса ошибки: ручной перезапуск.

▪

2.7.4 Возможные причины

Датчик температуры не присоединен должным образом или неисправен.

▪

Повреждена главная печатная плата.

▪

Руководство по сервису VEF Систем серии Compact C

62

2.7.5 Порядок действий

VRF COMPACT C

Ослаблен разъем датчика температуры

на главной печатной плате

1

Да

Должным образом присоедините датчик

Нет

Датчик температуры короткозамкнут

или неисправен

2

Да

Замените датчик

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Датчик температуры трубы нагнетания компрессора присоединен к разъему CN5 на главной печатной плате (обозначен номером 6 на рисунке 5-2.1

в части 5, п. 2.1 «Разъемы»).

2. Измерьте сопротивление датчика. Если сопротивление слишком мало, это указывает на наличие короткого замыкания в датчике. Если сопротивле-

ние не совпадает с указанным в таблице зависимости сопротивления датчика от температуры, значит датчик неисправен. См. таблицу 6-3.2 в Ча­сти 6, пункт 3.1 «Зависимость сопротивления от температуры датчика температуры».

Часть 6 - Диагностика и устранение неисправностей

63

VRF COMPACT C

2.8 EH: ошибка датчика температуры охлаждающей трубы хладагента наружного блока (TL)

2.8.1 Отображение на цифровом дисплее

2.8.2 Описание

Ошибка датчика температуры охлаждающей трубы хладагента наружного блока (TL).

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.8.3 Условие срабатывания/восстановления

Условие срабатывания: главная плата управления не получает сигнал обратной связи от датчика температуры TL.

▪

Условие восстановления: главная плата управления получает сигнал обратной связи от датчика температуры TL.

▪

Способ сброса ошибки: ручной перезапуск.

▪

2.8.4 Возможные причины

Датчик температуры не присоединен должным образом или неисправен.

▪

Повреждена главная печатная плата.

▪

Руководство по сервису VEF Систем серии Compact C

64

2.8.5 Порядок действий

VRF COMPACT C

Ослаблено соединение датчика

температуры охлаждающий трубы

хладагента на главной печатной плате

1

Да

Должным образом присоедините датчик

Нет

Датчик температуры охлаждающей

трубы хладагента короткозамкнут

или неисправен

2

Да

Замените датчик

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Датчик температуры охлаждающей трубы хладагента присоединен к разъему CN24 на главной печатной плате (обозначен номером 5 на рисунке

5-2.1 в части 5, п. 2.1 «Разъемы»).

2. Измерьте сопротивление датчика. Если сопротивление слишком мало, это указывает на наличие короткого замыкания в датчике. Если сопротивле-

ние не совпадает с указанным в таблице зависимости сопротивления датчика от температуры, значит датчик неисправен. См. таблицу 6-3.1 в Ча­сти 6, пункт 3.1 «Зависимость сопротивления от температуры датчика температуры».

Часть 6 - Диагностика и устранение неисправностей

65

VRF COMPACT C

2.9 F1: Ошибка напряжения шин электропитания пост. тока

2.9.1 Отображение на цифровом дисплее

2.9.2 Описание

F1 указывает на ошибку напряжения шины пост. тока компрессора.

▪

Система перестаёт работать.

▪

Код ошибки отображается на блоке с неисправностью.

▪

2.9.3 Условие срабатывания/восстановления

Условие срабатывания: напряжение шины постоянного тока < 200 В непрерывно в течение 5 секунд.

▪

Условие восстановления: напряжение шины постоянного тока возвращается к норме.

▪

Способ сброса ошибки: автоматический перезапуск.

▪

2.9.4 Возможные причины

Ослаблен провод модуля инвертора компрессора.

▪

Неправильно выполнена электропроводка дросселя и шины постоянного тока.

▪

Параметры электропитания не соответствуют норме.

▪

Неисправность модуля инвертора.

▪

Руководство по сервису VEF Систем серии Compact C

66

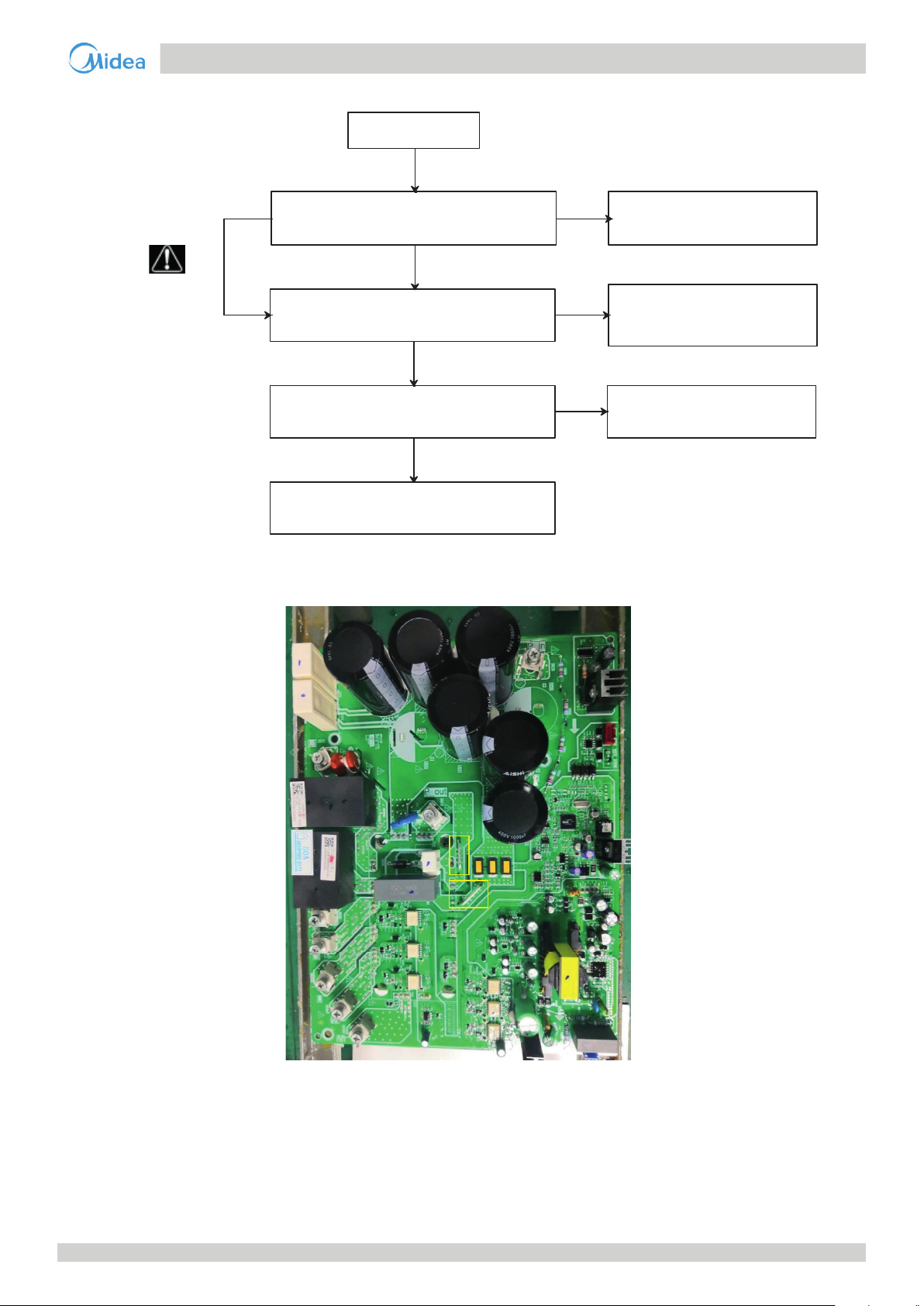

2.9.5 Порядок действий

VRF COMPACT C

Ошибка F1

Ослаблена электропроводка модуля

инвертора компрессора

Нет

Отключите

электропитание

Примечание:

1. В норме напряжение пост. тока между клеммами P и N модуля инвертора составляет 450–650 В.

Неправильно выполнена электропровод-

ка дросселя и шины постоянного тока

Нет

Параметры электропитания

не соответствуют норме

Нет

Замените модуль инвертора

Рисунок 6-2.1: Клеммы P и N модуля инвертора

1

Да

Да

Да

Повторно присоедините

провода в соответствии

с электрической схемой

Присоедините дроссель и

шину постоянного тока в

соответствии с электрической

схемой

Проверьте оборудование

сети электропитания

Часть 6 - Диагностика и устранение неисправностей

P

N

67

VRF COMPACT C

2.10 H0: Ошибка связи

2.10.1 Отображение на цифровом дисплее

2.10.2 Описание

H0 указывает на ошибку связи между главной микросхемой управления и микросхемой привода инвертора компрес-

▪

сора.
Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.10.3 Условие срабатывания/восстановления

Условие срабатывания: в течение 2 минут отсутствует связь между главной микросхемой управления и платой привода

▪

инвертора.
Условие восстановления: связь восстановилась.

▪

Способ сброса ошибки: автоматически при перезапуске.

▪

2.10.4 Возможные причины

Ослаблена проводка связи между главной печатной платой блока и модулем инвертора.

▪

Повреждена главная печатная плата.

▪

Поврежден модуль инвертора компрессора.

▪

Руководство по сервису VEF Систем серии Compact C

68

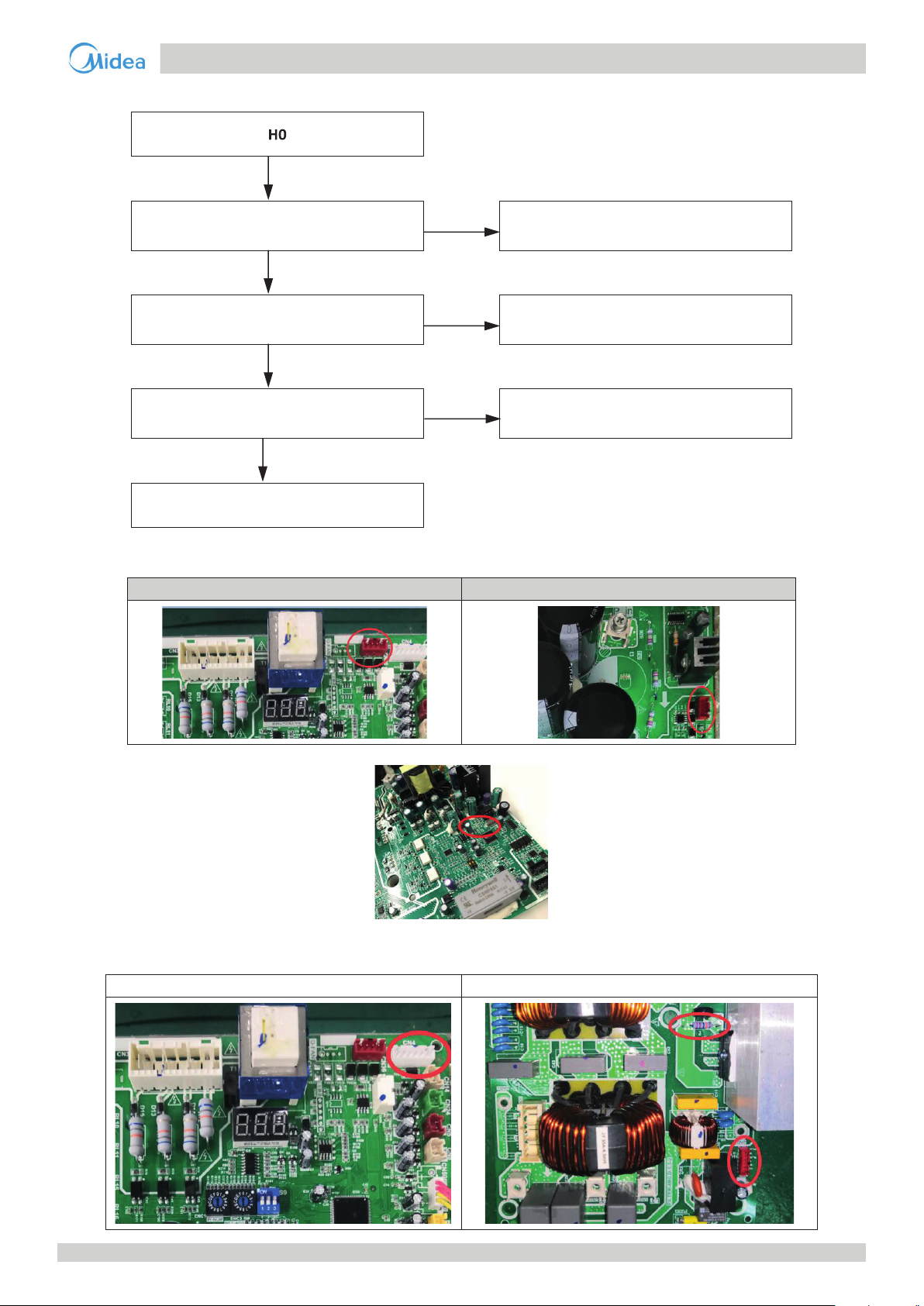

2.10.5 Порядок действий

VRF COMPACT C

Ослаблен провод связи между разъемом

CN36 главной печатной платы и разъемом

CN8 модуля инвертора

1

Да

Присоедините провод связи

Нет

При включенном электропитании оба

светодиода СИД 1 и СИД 2 на модуле

инвертора выключены

2

Да

Проверьте цепь электропитания

Нет

Замените главную печатную плату

наружного блока. Неисправность

Да

Штатная работа

устранена?

Нет

Замените модуль инвертора

Примечания.

1. Провод связи между разъемом главной печатной платы наружного блока CN36 и разъемом модуля инвертора CN8.

Разъем связи CN36 на главной печатной плате Порт связи CN8 на модуле инвертора

3

Часть 6 - Диагностика и устранение неисправностей

2. Светодиоды 1/2 на модуле инвертора

3. Проверьте электропитание модуля инвертора компрессора, разъем CN211 на плате фильтра, в норме напряжение составляет 310 В пост. тока.

Проверьте однофазный мост и предохранитель на плате фильтра. Поверьте соединительный кабель между разъемом CN4 главной печатной платы
наружного блока и разъемом CN8 платы фильтра, который является разъемом управления питанием 12 В пост. тока.

Разъем связи CN4 на главной печатной плате Разъем связи CN8 и предохранитель на плате фильтра

69

VRF COMPACT C

2.11 H4: Сработала защита модуля инвертора

2.11.1 Отображение на цифровом дисплее

2.11.2 Описание

H4 указывает на срабатывание защиты модуля инвертора компрессора.

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.11.3 Условие срабатывания/восстановления

Условие срабатывания: три раза срабатывает защита модуля инвертора компрессора.

▪

Условие восстановления: модуль инвертора возвращается в нормальное состояние.

▪

Способ сброса ошибки: ручной перезапуск.

▪

2.11.4 Возможные причины

Сработала защита модуля инвертора

▪

Срабатывание защиты от пониженного или повышенного напряжения шины пост. тока

▪

Ошибка модульного блока управления MCE

▪

Сработала защита от нулевой скорости.

▪

Неправильная последовательность фаз.

▪

Чрезмерное изменение рабочей частоты компрессора.

▪

Фактическая частота работы компрессора отличается от заданной частоты.

▪

2.11.5 Специальные коды ошибок при срабатывании защиты модуля инвертора H4

Если отображается код ошибки H4, войдите в режим меню «n31» (см. часть 5, п. 2.2.3 «Режим меню») и просмотрите жур­нал кодов ошибок, чтобы найти в нем следующие специальные коды ошибок: L0, L1, L2, L4, L5, L7, L8, L9.

Таблица 6-2.1: Специальные коды ошибок для ошибки H4

Специальный код ошибки

L0 Сработала защита инверторного модуля

L1 Срабатывание защиты от пониженного напряжения шины пост. тока

L2 Срабатывание защиты от повышенного напряжения шины пост. тока

L4 Ошибка модульного блока управления MCE

L5 Срабатывание защиты от нулевой скорости

L7 Неправильная последовательность фаз

L8 Срабатывание защиты при изменении частоты компрессора более чем на 15 Гц за 1 секунду

L9 Срабатывание защиты при отклонении реальной частоты компрессора от заданной более чем на 15 Гц

1

Описание

Руководство по сервису VEF Систем серии Compact C

70

VRF COMPACT C

Специальные коды ошибок L0, L1, L2 и L4 также можно просмотреть на светодиодных индикаторах модуля инвертора. Если
возникла ошибка модуля инвертора, светодиод СИД 2 светится постоянно, а светодиод СИД 1 мигает.

Рисунок 6-2.2: Светодиодные индикаторы СИД 1 и СИД 2 модуля инвертора

Таблица 2-6.2: Ошибки, отображаемые светодиодным индикатором СИД 1

Порядок мигания СИД 1 Соответствующая ошибка

Мигает 8 раз, прекращает мигать на 1 секунду, после чего указанная по­следовательность повторяется.

Мигает 9 раз, прекращает мигать на 1 секунду, после чего указанная по­следовательность повторяется.

Мигает 10 раз, прекращает мигать на 1 секунду, после чего указанная по­следовательность повторяется.

Мигает 12 раз, прекращает мигать на 1 секунду, после чего указанная по­следовательность повторяется.

Часть 6 - Диагностика и устранение неисправностей

L0 — Срабатывание защиты модуля инвертора

L1 - Срабатывание защиты от пониженного напряжения
шины пост. тока

L2 - Срабатывание защиты от повышенного напряжения
шины пост. тока

L4 — Неисправность модульного блока управления

71

VRF COMPACT C

2.11.6 L0: Защита модуля инвертора

Сработала защита L0

Правильно ли подсоединен провод

заземления компрессора?

Нет

Нет

Повторно присоедините

Да

кабели в соответствии с

электрической схемой

Отключите

электропита-

ние

Обеспечьте
достаточное
время пред-

варительного

подогрева

Сопротивление между 3 фазами

компрессора превышает 5 Ом

Нет

Сопротивление изоляции

компрессора менее 100 кОм

Нет

Плохой теплоотвод от модуля

инвертора

Нет

Время предварительного подогрева

Да

компрессора перед началом работы

менее 12 часов

Нет

Вновь включите питание и проверьте,

пускается ли компрессор

Да

См. раздел «Защита от перегрузки

по току P3».

Да

Замените компрессор

Да

Да Да

Нет

Ослаблены винты IPM

Нет

Покрытие силикатным

гелем не в норме и не

обеспечивает отвод тела

Нет

Замените модуль

инвертора

Затяните винты

модуля IPM

Да

силикатным

Нанесите

покрытие

гелем

Руководство по сервису VEF Систем серии Compact C

72

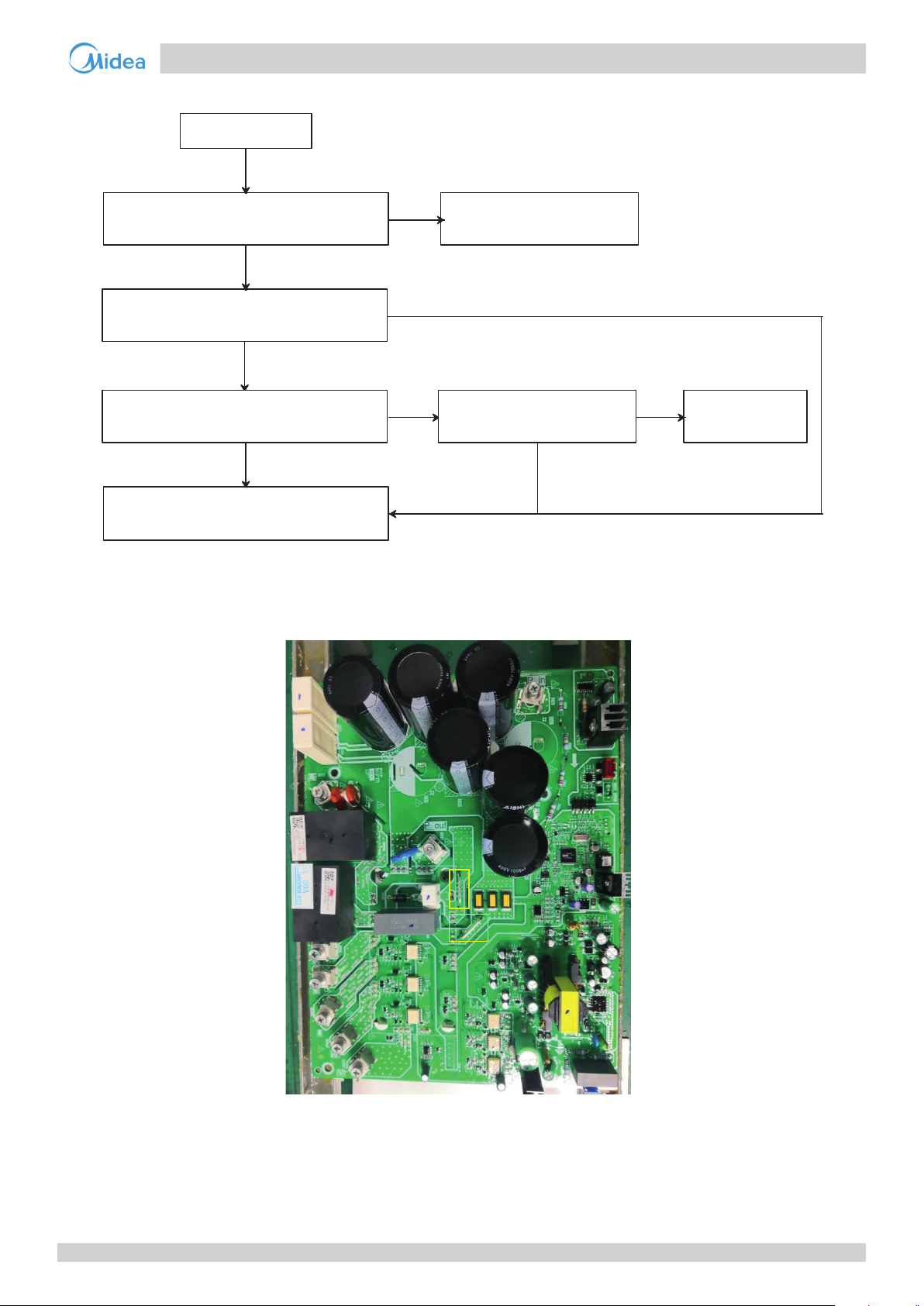

2.11.7 L1: Срабатывание защиты от пониженного напряжения шины пост. тока

Защита L1

VRF COMPACT C

Параметры электропитания

не соответствуют норме

Нет

На выходе мостового выпрямителя

отсутствует напряжение

Нет

Не в норме напряжение на шине пост.

тока (P, N)

Замените модуль инвертора

Примечание:

1. В норме напряжение пост. тока между клеммами P и N модуля инвертора составляет 450–650 В. Если напряжение ниже 350 В, срабатывает защита
L1.

1

Нет

Рисунок 6-2.3: Клеммы P и N модуля инвертора

Да

Да

Да

Проверьте оборудование

сети электропитания

Дроссель функционирует

нормально?

Да

Нет

Замените

дроссель

Часть 6 - Диагностика и устранение неисправностей

P

N

73

VRF COMPACT C

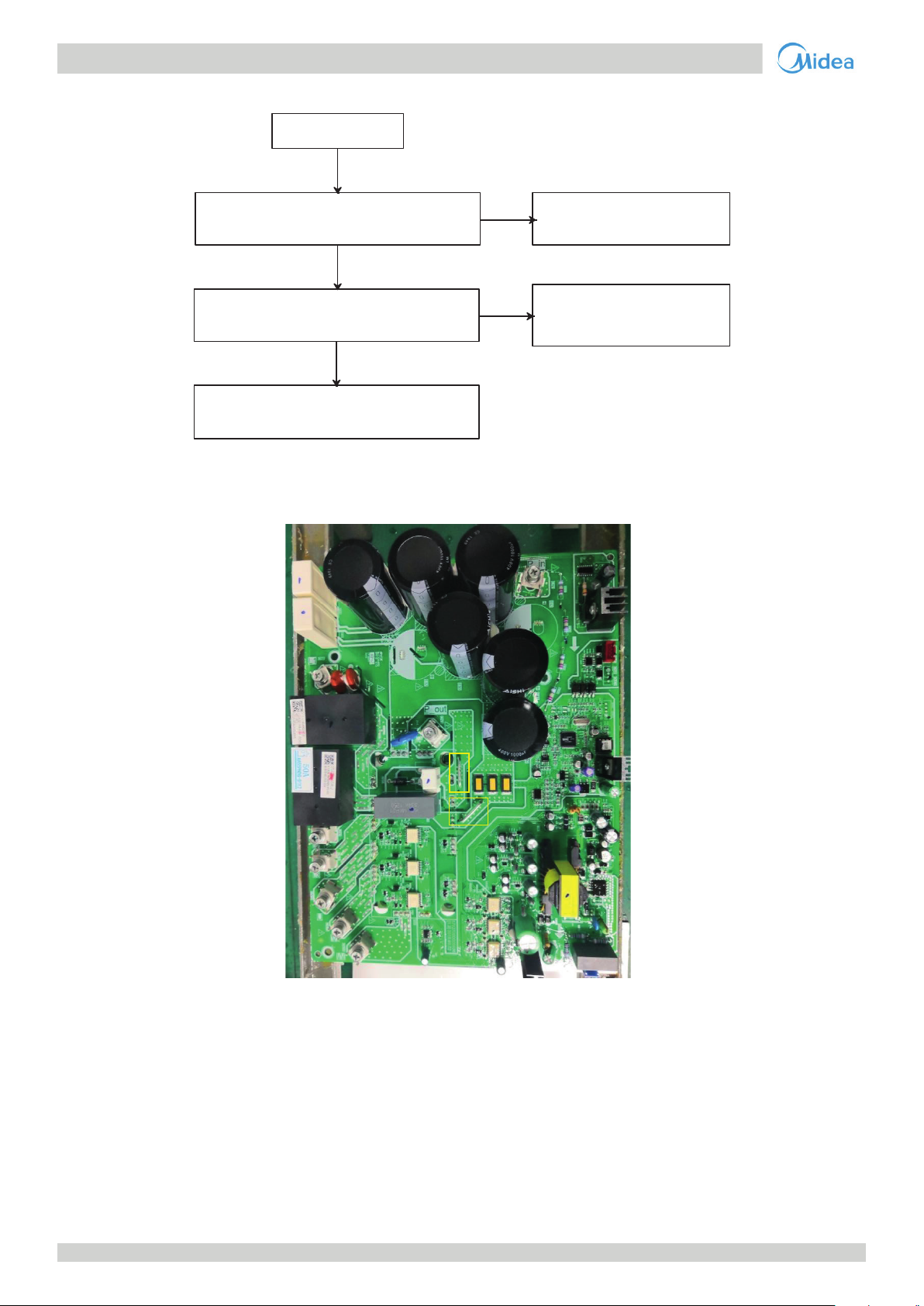

2.11.8 L2: L2: Срабатывание защиты от повышенного напряжения шины пост. тока

Защита L2

Параметры электропитания не

соответствуют норме

Нет

Не в норме напряжение на шине пост.

тока (P, N)

Замените модуль инвертора

Примечание:

1. В норме напряжение пост. тока между клеммами P и N модуля инвертора составляет 520 В. Если напряжение выше 630 В, срабатывает защита L2.

Рисунок 6-2.4: Клеммы P и N модуля инвертора

1

Нет

Да

Да

Проверьте оборудование

сети электропитания

Замените 3-фазный

выпрямительный мост

Руководство по сервису VEF Систем серии Compact C

P

N

74

2.11.9 L4: Неисправность модульного блока управления

Защита L4

VRF COMPACT C

Отключите
электро­питание

Плохая вентиляция наружного блока

Нет

Закрыты запорные вентили наружного

блока

Нет

Неправильно выполнена

электропроводка компрессора

Нет

Сопротивление между 3 фазами

компрессора превышает 5 Ом

Нет

Сопротивление изоляции компрессора

менее 100 Ом

Да

Да

Да

Да

Да

Устраните препятствия от теплооб-

менника и воздуховыпускного отвер-

стия наружного блока

Откройте запорные вентили

наружного блока

Часть 6 - Диагностика и устранение неисправностей

Повторно присоедините кабели в

соответствии с электрической схемой

Замените компрессор

Нет

Замените плату инвертора компрессора,
перезапустите блок. Ошибка устранена?

Нет

См. порядок устранения неисправности

Р1 или Р3

Да

Штатная работа

75

VRF COMPACT C

2.11.10 L5: Срабатывание защиты от нулевой скорости

Защита L5

Отключите

электропитание

Ненормальный шум компрессора при

запуске или работе

Нет

Замените модуль инвертора

Да

Замените компрессор

Руководство по сервису VEF Систем серии Compact C

76

2.11.11 L7: L7: Неправильная последовательность фаз

Защита L7

VRF COMPACT C

Отключите

электропитание

Ослаблена электропроводка

компрессора

Нет

Обрыв в трехфазной цепи клемм

компрессора U/V/W

Нет

Замените модуль инвертора

Да

Да

Повторно присоедините

провода в соответствии

с электрической схемой

Замените компрессор

Часть 6 - Диагностика и устранение неисправностей

77

VRF COMPACT C

2.11.12 L8: Срабатывание защиты при изменении частоты компрессора более чем на 15 Гц за 1 секунду
L9: Срабатывание защиты при отклонении реальной частоты компрессора от заданной более чем на 15 Гц

Защита L8 Защита L9

Отключите

электропитание

Закрыты запорные вентили наружного

блока

Нет

Неправильно выполнена

электропроводка компрессора

Нет

Сопротивление между 3 фазами

компрессора превышает 5 Ом

Нет

Сопротивление изоляции компрессора

менее 100 Ом

Время предварительного подогрева

компрессора перед началом работы

менее 12 часов

Да

Да

Да

Да

Да

Откройте запорные вентили

наружного блока

Повторно присоедините кабели

в соответствии с электрической

схемой

Замените компрессор

Обеспечьте достаточное время

предварительного подогрева

Руководство по сервису VEF Систем серии Compact C

Нет

Замените плату инвертора компрессора,

перезапустите блок. Ошибка устранена?

Нет

См. порядок устранения неисправности

Р1 или Р3

Штатная работа

78

VRF COMPACT C

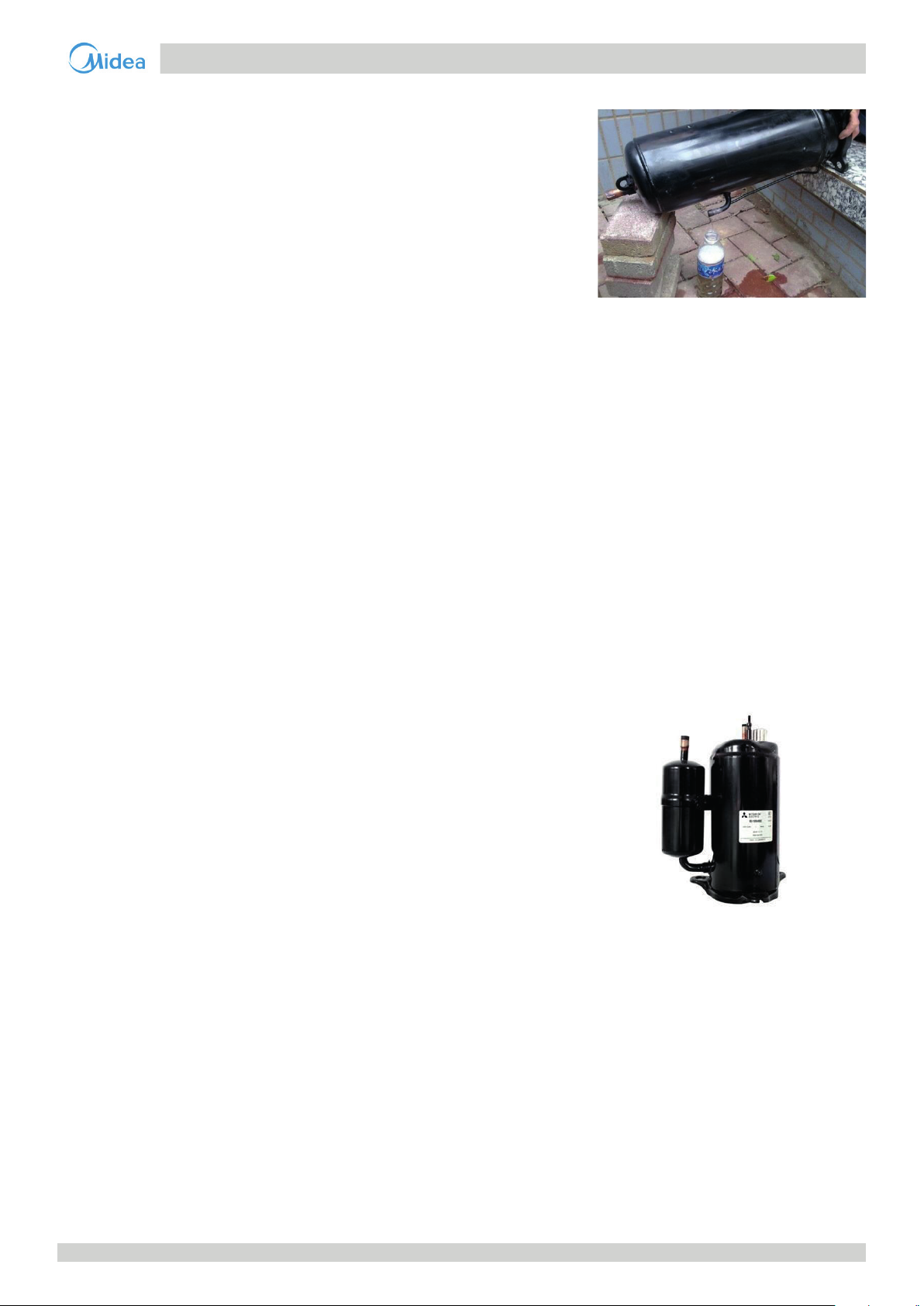

2.11.13 Порядок замены компрессора

Шаг 1: Демонтаж неисправного компрессора и слив масла

Снимите неисправный компрессор с наружного блока.

▪

Прежде чем слить масло встряхните компрессор, чтобы не допустить оседа-

▪

ния примесей на дне.
Слейте масло из компрессора и сохраняйте его для проверки. Как правило,

▪

масло можно слить из компрессора через трубу нагнетания.

Шаг 2. Проверка масла, слитого из неисправного компрессора

Масло должно быть чистым и прозрачным. Легкий желтый оттенок масла не

▪

является признаком его непригодности. Если же масло темное, черное или содержит посторонние примеси, оно непри­годно к использованию и его необходимо заменить. Более подробная информация о проверке компрессорного масла
приведена на рисунке 6-2.7. (Некачественное компрессорное масло приведет к неэффективной смазке компрессора.
Изнашиваются спираль, коленвал и подшипники. Трение приведет к увеличению нагрузки и повышению тока. Больше
электрической энергии будет рассеиваться в виде теплоты, и температура двигателя будет возрастать. В конце концов
это приведет к повреждению или перегоранию компрессора.)

Шаг 3. Проверка масла в других компрессорах системы

Если масло, слитое из неисправного компрессора чистое, перейдите к шагу 6.

▪

Если масло, слитое из неисправного компрессора, некачественное (в той или иной степени), перейдите к шагу 4.

▪

Шаг 4. Замена масляного сепаратора и аккумулятора

Если масло, слитое из компрессора, некачественное (в той или иной степени), слейте масло из масляного сепаратора и

▪

аккумулятора этого блока, затем замените их.

Рисунок 6-2.5: Слив масла из компрессора

Часть 6 - Диагностика и устранение неисправностей

Шаг 5. Проверка фильтров

Если масло, слитое из компрессора, некачественное (в той или иной степени), проверьте фильтр между запорным вен-

▪

тилем газа и 4-ходовым клапаном этого блока. Если фильтр засорен, очистите его азотом или замените.

Шаг 6. Замена неисправного компрессора и установка на место остальных ком­прессоров

Замените неисправный компрессор.

▪

Если масло, слитое на шаге 3 из исправного компрессора, некачественное, пе-

▪

ред повторной установкой компрессора в блок очистите компрессор чистым
маслом. Для очистки залейте масло в компрессор через трубу нагнетания через
воронку, встряхните компрессор, затем слейте масло. Повторите эту операцию
несколько раз, затем установите компрессоры в блоки (труба нагнетания при­соединена к масляному резервуару компрессора внутренним уравнительным
масляным трубопроводом)

Шаг 7. Заливка компрессорного масла

Залейте 2,3 л масла во все компрессоры, масло из которых было слито на шаге 3.

▪

Используйте только масло FV50S. В разные компрессоры необходимо заливать различные марки масла. Использование

▪

масла несоответствующей марки приведет к различным неполадкам.
Залейте дополнительно 1,5 л масла в аккумулятор, из которого масло было слито на шаге 4, чтобы общее количество

▪

масла составило 3,8 л.

Шаг 8. Вакуумная осушка и заправка хладагента

После того, как все компрессоры и другие компоненты будут полностью присоединены, выполните вакуумную осушку

▪

системы и заправьте хладагент.

Рисунок 6-2.6: Трубопроводы компрессора

Трубка нагнетания
Трубка всасы­вания

79

VRF COMPACT C

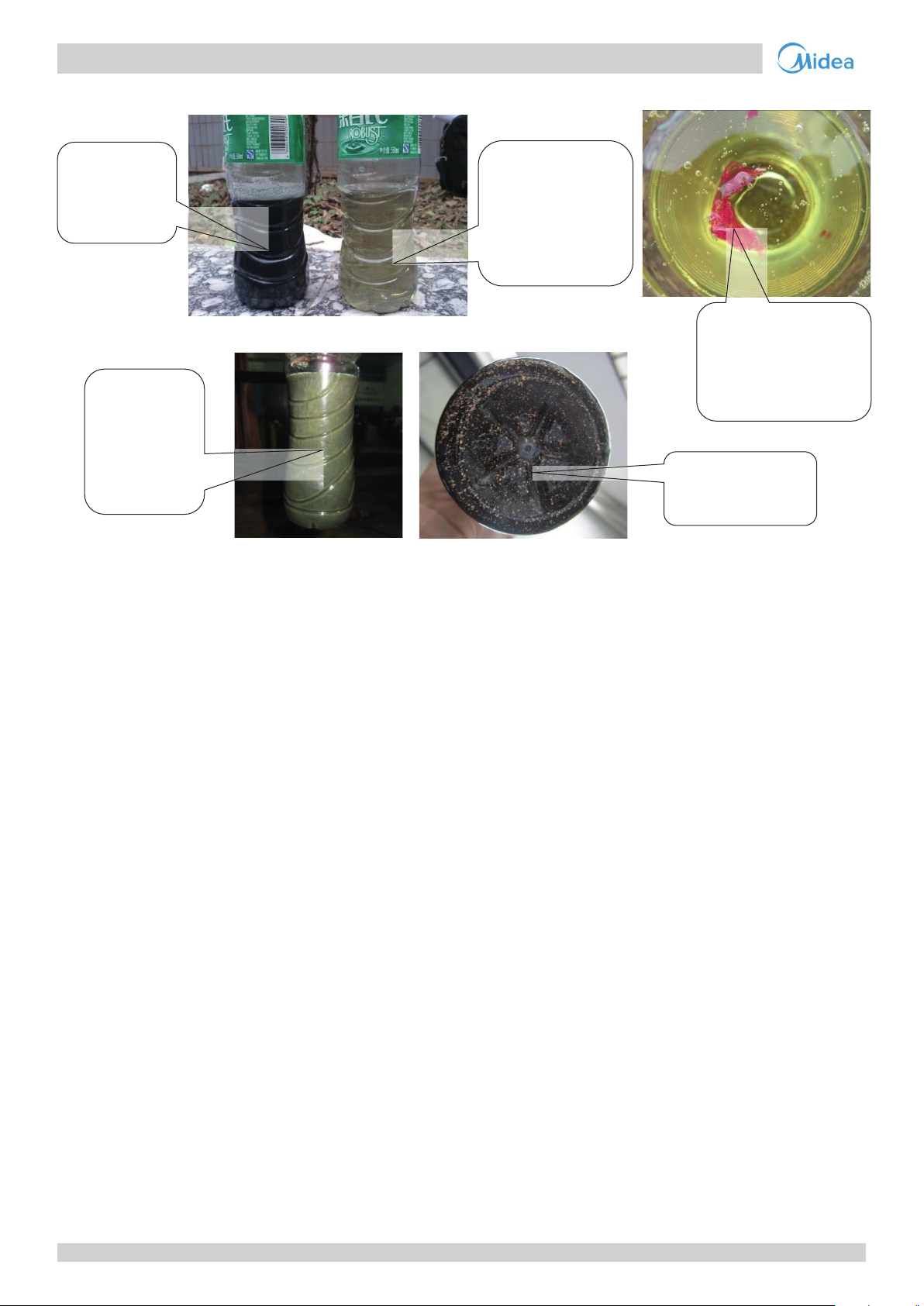

Рисунок 6-2.7: Проверка компрессорного масла

Масло темное,

закоксованное.

Мутное или

серое масло

свидетельствует

об отклонении

от нормальной

работы системы

Масло имеет легкий

желтый оттенок,

однако оно чистое

и прозрачное.

Качество масла

удовлетворительное.

Масло по-прежнему

прозрачное, но в нем
есть примеси, которые
могут засорить фильтр

Масло содержит

частицы меди

Руководство по сервису VEF Систем серии Compact C

80

VRF COMPACT C

2.12 H7: не совпадает количество внутренних блоков

2.12.1 Отображение на цифровом дисплее

2.12.2 Описание

Количество внутренних блоков, обнаруженных наружным блоком, не совпадает с числом, заданным для главной платы

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.12.3 Условие срабатывания/восстановления

Условие срабатывания: при первом включении по меньшей мере один внутренний блок не обнаруживается наружным

▪

блоком в течение более 20 минут или по меньшей мере один внутренний блок не обнаруживается наружным блоком
в течение более 3 минут.
Условие восстановления: Количество внутренних блоков, обнаруженных наружным блоком, совпадает с количеством,

▪

заданным на главной печатной плате.
Способ сброса ошибки: автоматически при перезапуске.

▪

2.12.4 Возможные причины

Количество внутренних блоков, установленное на главной печатной плате блока, не совпадает с фактическим количе-

▪

ством внутренних блоков.
Некоторые внутренние блоки выключены.

▪

Провода связи между внутренним и наружным блоками не присоединены должным образом.

▪

Повреждена печатная плата внутреннего блока.

▪

Имеется внутренний блок без адреса или адреса внутренних блоков дублируются.

▪

Повреждена главная печатная плата.

▪

Часть 6 - Диагностика и устранение неисправностей

81

VRF COMPACT C

2.12.5 Порядок действий

Количество внутренних блоков,

установленное на главной печатной

плате блока, не совпадает с фактическим

количеством внутренних блоков

1

Да

Задайте на печатной плате количество

внутренних блоков, совпадающее с

фактическим количеством внутренних

блоков

Нет

Некоторые внутренние блоки выключены Включаете все внутренние блоки

Да

Нет

Через две минуты после повторного

пуска наружных и внутренних блоков, на

дисплее внутреннего блока отображается

ошибка E1 или FE

2

Да

Обратитесь к инструкции по устранению
неисправностей внутреннего блока. При

устранении ошибки внутреннего блока

ошибка наружного блока исчезает

Нет

Двум или более внутренним блокам

присвоен один и тот же адрес

3

Нет

Да

Для устранения ошибки назначьте

внутренним блокам уникальные адреса

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Количество внутренних блоков устанавливается переключателями ENC1 и S9-3 на главной печатной плате.

2. Код ошибки внутреннего блока E1 указывает на ошибку связи между внутренним и наружным блоками. Код ошибки внутреннего блока FE указывает
на то, что внутреннему блоку не присвоен адрес.

3. Проверить и вручную присвоить адреса внутренним блокам можно с помощью пульта дистанционного или проводного управления внутреннего
блока. Или же адреса внутренним блока м могут быть присвоены наружным блоком автоматически.

Руководство по сервису VEF Систем серии Compact C

82

2.13 H8: Ошибка датчика высокого давления

2.13.1 Отображение на цифровом дисплее

2.13.2 Описание

Ошибка датчика высокого давления.

▪

Система перестаёт работать.

▪

Код ошибки отображается на блоке с неисправностью.

▪

2.13.3 Условие срабатывания/восстановления

Условие срабатывания: давление нагнетания ≤ 0,3 МПа.

▪

Условие восстановления: давление нагнетания > 0,3 МПа.

▪

Способ сброса ошибки: автоматически при перезапуске.

▪

2.13.4 Возможные причины

Датчик давления не присоединен должным образом или неисправен.

▪

Недостаточное количество хладагента.

▪

Сторона низкого давления заблокирована.

▪

Плохой теплообмен в испарителе.

▪

Повреждена главная печатная плата.

▪

VRF COMPACT C

Часть 6 - Диагностика и устранение неисправностей

83

VRF COMPACT C

2.13.5 Порядок действий

Ослаблен разъем датчика высокого

давления на главной печатной плате

1

Нет

Датчик высокого давления

короткозамкнут или неисправен

2

Нет

Недостаточное количество хладагента

вследствие его утечки

3

Нет

Заблокирована сторона низкого давления

вследствие пережатой или согнутой

трубы, закрытого ЭРК или загрязненного

фильтра

4

Нет

Плохой теплообмен в испарителе

5

Нет

Да

Да

Да

Да

Да

Должным образом присоедините датчик

Замените датчик

Добавьте нужное количество хладагента и

проверьте систему на отсутствие утечек

Проверьте систему и устраните ошибку.

Если фильтр заблокирован льдом,

трубопровод необходимо очистить

Проверьте систему и устраните ошибку

Замените главную печатную плату

наружного блока

Примечания.

1. Датчик высокого давления присоединен к разъему CN12 на главной печатной плате (обозначен номером 8 на рисунке 5-2.1 в части 5, п. 2.1 «Разъе­мы»).

2. Измерьте сопротивление между тремя клеммами датчика давления. Если значение сопротивление имеет порядок мегаом или бесконечно, датчик
давления неисправен.

3. Недостаток хладагента приводит к тому, что температура нагнетания компрессора превышает норму, давления нагнетания и всасывания становятся
ниже нормы, а ток компрессора становится ниже нормы, это может привести к обмерзанию всасывающей трубы. После заправки в систему доста­точного количества хладагента эти неполадки будут устранены. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2
«Нормальные эксплуатационные параметры системы хладагента».

4. Блокировка на стороне низкого давления приводит к тому, что температура нагнетания компрессора превышает норму, давление всасывания ста­новятся ниже нормы, а ток компрессора становится ниже нормы, это может привести к обмерзанию всасывающей трубы. Нормальные параметры

Руководство по сервису VEF Систем серии Compact C

системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатационные параметры системы хладагента».

5. В режиме охлаждения проверьте теплообменники, вентиляторы и воздуховыпускные отверстия внутренних блоков на наличие грязи/блокировки.
В режиме нагрева проверьте теплообменники, вентиляторы и воздуховыпускные отверстия наружных блоков на наличие грязи/блокировки.

84

2.14 P1: Срабатывание защиты от высокого давления в трубе нагнетания

2.14.1 Отображение на цифровом дисплее

2.14.2 Описание

Срабатывание защиты от высокого давления в трубе нагнетания.

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.14.3 Условие срабатывания/восстановления

Условие срабатывания: давление нагнетания ≥ 4,4 МПа.

▪

Условие восстановления: давление нагнетания ≤ 3,2 МПа.

▪

Способ сброса ошибки: автоматически при перезапуске.

▪

2.14.4 Возможные причины

Закрыты запорные вентили наружного блока.

▪

Датчик/реле давления не присоединено должным образом или неисправно.

▪

Избыток хладагента.

▪

Система содержит воздух или азот.

▪

Сторона высокого давления заблокирована.

▪

Плохой теплообмен в конденсаторе

▪

Повреждена главная печатная плата.

▪

VRF COMPACT C

Часть 6 - Диагностика и устранение неисправностей

2.14.5 Порядок действий

Закрыты запорные вентили наружного

Ослаблен разъем датчика высокого

давления на главной печатной плате

Датчик высокого давления

короткозамкнут или неисправен

блока

Нет

Нет

Нет

Да

1

2

Да

Да

Откройте запорные вентили

Должным образом присоедините датчик

Замените датчик

Продолжение блок-схемы на следующей странице...

85

VRF COMPACT C

...блок-схема (продолжение)

Избыток хладагента

3

Да

Стравите часть хладагента. Добавьте

некоторое количество масла в случае

утечки во время нагнетания

Нет

Слейте весь хладагент, затем

Система содержит воздух или азот

4

Да

вакуумируйте систему и повторно

заправьте ее хладагентом. При наличии

утечки масла дозаправьте им систему

Нет

Сторона высокого давления

заблокирована вследствие пережатой или

согнутой трубы или заблокированного ЭРК

Да

5

Проверьте систему и устраните ошибку

Нет

Плохой теплообмен в конденсаторе

6

Да

Проверьте систему и устраните ошибку

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Датчик высокого давления присоединен к разъему CN12 на главной печатной плате (обозначен номером 8 на рисунке 5-2.1 в части 5, п. 2.1 «Разъе­мы»).

2. Измерьте сопротивление между тремя клеммами датчика давления. Если значение сопротивление имеет порядок мегаом или бесконечно, датчик
давления неисправен.

3. Избыток хладагента приводит к тому, что температура нагнетания становится ниже нормы, давление нагнетания становится выше нормы и давле­ние всасывания превышает норму. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатаци­онные параметры системы хладагента».

4. Воздух или азот, находящиеся в системе, приводит к тому, что температура нагнетания становится выше нормы, давление нагнетания становится
выше нормы, ток компрессора возрастает выше нормы, возникает аномальный шум компрессора и показания манометра становятся нестабиль­ными. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатационные параметры системы
хладагента».

5. Засор на стороне высокого давления приводит к тому, что температура нагнетания становится выше нормы, давление нагнетания становится выше
нормы и давление всасывания опускается ниже нормы. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нор­мальные эксплуатационные параметры системы хладагента».

6. В режиме охлаждения проверьте теплообменники, вентиляторы и воздуховыпускные отверстия наружных блоков на наличие грязи/блокировки. В
режиме нагрева проверьте теплообменники, вентиляторы и воздуховыпускные отверстия внутренних блоков на наличие грязи/блокировки.

Руководство по сервису VEF Систем серии Compact C

86

2.15 P2, H5: Срабатывание защиты от понижения давления в трубе всасывания

2.15.1 Отображение на цифровом дисплее

2.15.2 Описание

Срабатывание защиты от понижения давления в трубе всасывания.

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.15.3 Условие срабатывания/восстановления

Условие срабатывания:

▪

Для защиты P2: давление всасывания ≤ 0,05 МПа.
Для защиты Н5: трехкратное срабатывание защиты P2 в течение 30 минут.
Условие восстановления: давление всасывания ≥ 0,15 МПа.

▪

Способ сброса ошибки:

▪

Для защиты P2: автоматический перезапуск.
Для защиты H5: перезапуск вручную.

VRF COMPACT C

Часть 6 - Диагностика и устранение неисправностей

2.15.4 Возможные причины

Закрыты запорные вентили наружного блока.

▪

Недостаточное количество хладагента.

▪

Сторона низкого давления заблокирована.

▪

Плохой теплообмен в испарителе.

▪

Повреждена главная печатная плата.

▪

87

VRF COMPACT C

2.15.5 Порядок действий

Закрыты запорные вентили наружного

блока

Да

Откройте запорные клапаны

Нет

Недостаточное количество хладагента

вследствие его утечки

1

Да

Добавьте нужное количество хладагента и

проверьте систему на отсутствие утечек

Нет

Заблокирована сторона низкого давления

вследствие пережатой или согнутой

трубы, заблокированного ЭРК или

загрязненного фильтра

2

Да

Проверьте систему и устраните ошибку.

Если фильтр заблокирован льдом,

трубопровод необходимо очистить

Нет

Плохой теплообмен в испарителе

5

Да

Проверьте систему и устраните ошибку

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Недостаток хладагента приводит к тому, что температура нагнетания компрессора превышает норму, давления нагнетания и всасывания становятся
ниже нормы, а ток компрессора становится ниже нормы, это может привести к обмерзанию всасывающей трубы. После заправки в систему доста­точного количества хладагента эти неполадки будут устранены. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2
«Нормальные эксплуатационные параметры системы хладагента».

2. Блокировка на стороне низкого давления приводит к тому, что температура нагнетания компрессора превышает норму, давление всасывания ста­новятся ниже нормы, а ток компрессора становится ниже нормы, это может привести к обмерзанию всасывающей трубы. Нормальные параметры
системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатационные параметры системы хладагента».

3. В режиме охлаждения проверьте теплообменники, вентиляторы и воздуховыпускные отверстия внутренних блоков на наличие грязи/блокировки.
В режиме нагрева проверьте теплообменники, вентиляторы и воздуховыпускные отверстия наружных блоков на наличие грязи/блокировки.

Руководство по сервису VEF Систем серии Compact C

88

2.16 P3: Срабатывание защиты по току компрессора

2.16.1 Отображение на цифровом дисплее

2.16.2 Описание

P3 указывает на срабатывание защиты компрессора по току.

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.16.3 Условие срабатывания/восстановления

Условие срабатывания: ток компрессора LNB65FAGMC ≥ 29 А.

▪

Условие восстановления: ток компрессора LNB65FAGMC < 29 А.

▪

Способ сброса ошибки: автоматически при перезапуске.

▪

2.16.4 Возможные причины

Закрыты запорные вентили наружного блока.

▪

Слишком высокая нагрузка от внутренних блоков.

▪

Параметры электропитания не соответствуют норме.

▪

Внезапный перебой электропитания внутренних блоков.

▪

Избыток хладагента.

▪

Система содержит воздух или азот.

▪

Плохой теплообмен в конденсаторе

▪

Сторона высокого давления заблокирована.

▪

Неисправность модуля инвертора.

▪

Неисправность компрессора.

▪

Повреждена главная печатная плата.

▪

VRF COMPACT C

Часть 6 - Диагностика и устранение неисправностей

2.16.5 Порядок действий

Закрыты запорные вентили наружного

Нагрузка от внутренних блоков слишком

Параметры электропитания

не соответствуют норме

Внезапный перебой электропитания

блока

Нет

1

велика

Нет

Нет

внутренних блоков

Нет

Да

Да

Да

Да

Откройте запорные вентили

Убедитесь в том, что коэффициент
совместной нагрузки менее 130%.

Проверьте оборудование сети

электропитания

Проверьте систему и устраните ошибку

Продолжение блок-схемы на следующей странице...

89

VRF COMPACT C

...блок-схема (продолжение)

Избыток хладагента

2

Нет

Система содержит воздух или азот

3

Нет

Плохой теплообмен в конденсаторе

4

Нет

Сторона высокого давления заблокирована

вследствие пережатой или согнутой трубы

или заблокированного ЭРК

5

Нет

Короткое замыкание в модуле инвертора

Нет

Да

Стравите часть хладагента. Добавьте

некоторое количество масла в случае

утечки во время нагнетания

Слейте весь хладагент, затем

Да

вакуумируйте систему и повторно

заправьте ее хладагентом. При наличии

утечки масла дозаправьте им систему

Да

Да

Да

6

Проверьте систему и устраните ошибку

Проверьте систему и устраните ошибку

Замените модуль инвертора

Неисправен компрессор

7

Да

Замените компрессор

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Слишком большая нагрузка от внутренних блоков приводит к тому, что температуры всасывания и нагнетания выше нормальных. Нормальные
параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатационные параметры системы хладагента».

2. Избыток хладагента приводит к тому, что температура нагнетания становится ниже нормы, давление нагнетания становится выше нормы и давле­ние всасывания превышает норму. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатаци­онные параметры системы хладагента».

3. Воздух или азот, находящиеся в системе, приводит к тому, что температура нагнетания становится выше нормы, давление нагнетания становится
выше нормы, ток компрессора возрастает выше нормы, возникает аномальный шум компрессора и показания манометра становятся нестабиль-

Руководство по сервису VEF Систем серии Compact C

ными. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатационные параметры системы
хладагента».

4. В режиме охлаждения проверьте теплообменники, вентиляторы и воздуховыпускные отверстия наружных блоков на наличие грязи/блокировки. В
режиме нагрева проверьте теплообменники, вентиляторы и воздуховыпускные отверстия внутренних блоков на наличие грязи/блокировки.

5. Засор на стороне высокого давления приводит к тому, что температура нагнетания становится выше нормы, давление нагнетания становится выше
нормы и давление всасывания опускается ниже нормы. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нор­мальные эксплуатационные параметры системы хладагента».

6. Установите мультиметр в режим прозвонки и проверьте попарно клеммы P, N, U, V, W модуля инвертора. Если зуммер издает звуковой сигнал, в
модуле инвертора имеется короткое замыкание.

7. В норме сопротивления инверторного компрессора составляет 0,7–1,5 Ом между клеммами U, V, W и бесконечно между каждой из клемм U, V, W
и землей. Если какое-либо из сопротивлений отличается от указанных значений, компрессор неисправен.

90

2.17 P4: Срабатывание защиты по температуре нагнетания

2.17.1 Отображение на цифровом дисплее

2.17.2 Описание

Срабатывание защиты по температуре нагнетания.

▪

Система перестаёт работать.

▪

Код ошибки отображается на блоке с неисправностью.

▪

2.17.3 Условие срабатывания/восстановления

Условие срабатывания:

▪

Температура нагнетания (T5) > 110°C
Условие восстановления: температура нагнетания (T5) < 85 °C.

▪

Способ сброса ошибки:

▪

автоматическое возобновление работы

2.17.4 Возможные причины

Закрыты запорные вентили наружного блока.

▪

Датчик/реле температуры не присоединено должным образом или неисправно.

▪

Недостаточное количество хладагента.

▪

Система заблокирована.

▪

Слишком высокая нагрузка от внутренних блоков.

▪

Система содержит воздух или азот.

▪

Плохой теплообмен в конденсаторе

▪

Повреждена главная печатная плата.

▪

VRF COMPACT C

Часть 6 - Диагностика и устранение неисправностей

2.17.5 Порядок действий

Закрыты запорные вентили наружного

Ослаблены соединения датчика

температуры трубы нагнетания и (или)

реле температуры нагнетания на главной

Короткое замыкание или неисправность

датчика температуры верхней части

компрессора и (или) датчика температуры

блока

Нет

печатной плате

Нет

трубы нагнетания

Нет

Да

Да

1

Да

2

Откройте запорные вентили

Должным образом присоедините

датчики и реле

Замените неисправные датчики

Продолжение блок-схемы на следующей странице...

91

VRF COMPACT C

...блок-схема (продолжение)

Недостаточное количество хладагента

вследствие его утечки

3

Нет

Система заблокирована вследствие
пережатой или согнутой трубы, заблоки­рованного электронно-расширительного

клапана или загрязненного фильтра

4

Нет

Нагрузка от внутренних блоков

слишком велика

5

Нет

Система содержит воздух или азот

6

Нет

Плохой теплообмен в конденсаторе

7

Да

Да

Да

Да

Добавьте нужное количество хладагента и

проверьте систему на отсутствие утечек

Проверьте систему и устраните ошибку.

Если фильтр заблокирован льдом,

трубопровод необходимо очистить

Убедитесь в том, что коэффициент

совместной нагрузки менее 130%

Слейте весь хладагент, затем

вакуумируйте систему и повторно

заправьте ее хладагентом. При наличии

утечки масла дозаправьте им систему

Проверьте систему и устраните ошибку

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Датчик температуры верхней части компрессора и датчик температуры трубы нагнетания присоединены к разъемам CN4 и CN5 на главной печатной
плате (обозначены 3 и 4, соответственно, на рисунке 5-2.1 в части 5, п. 2.1 «Разъемы»). Реле температуры нагнетания присоединено к разъему CN18
на главной печатной плате (обозначен номером 2 на рисунке 5-2.1 в части 5, п. 2.1 «Разъемы»).

2. Измерьте сопротивление датчика. Если сопротивление слишком мало, это указывает на наличие короткого замыкания в датчике. Если сопротивле­ние не совпадает с указанным в таблице зависимости сопротивления датчика от температуры, значит датчик неисправен. См. таблицу 6-3.2 в Части
6, пункт 3.1 «Зависимость сопротивления от температуры датчика температуры».

3. Недостаток хладагента приводит к тому, что температура нагнетания компрессора превышает норму, давления нагнетания и всасывания становятся
ниже нормы, а ток компрессора становится ниже нормы, это может привести к обмерзанию всасывающей трубы. После заправки в систему доста­точного количества хладагента эти неполадки будут устранены. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2
«Нормальные эксплуатационные параметры системы хладагента».

4. Блокировка на стороне низкого давления приводит к тому, что температура нагнетания компрессора превышает норму, давление всасывания ста-

Руководство по сервису VEF Систем серии Compact C

новятся ниже нормы, а ток компрессора становится ниже нормы, это может привести к обмерзанию всасывающей трубы. Нормальные параметры
системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатационные параметры системы хладагента».

5. Слишком большая нагрузка от внутренних блоков приводит к тому, что температуры всасывания и нагнетания выше нормальных. Нормальные
параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатационные параметры системы хладагента».

6. Воздух или азот, находящиеся в системе, приводит к тому, что температура нагнетания становится выше нормы, давление нагнетания становится
выше нормы, ток компрессора возрастает выше нормы, возникает аномальный шум компрессора и показания манометра становятся нестабиль­ными. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатационные параметры системы
хладагента».

7. В режиме охлаждения проверьте теплообменники, вентиляторы и воздуховыпускные отверстия наружных блоков на наличие грязи/блокировки. В
режиме нагрева проверьте теплообменники, вентиляторы и воздуховыпускные отверстия внутренних блоков на наличие грязи/блокировки.

92

2.18 P5: Срабатывание защиты от перегрева наружного теплообменника

2.18.1 Отображение на цифровом дисплее

2.18.2 Описание

Срабатывание защиты от перегрева наружного теплообменника.

▪

Система перестаёт работать.

▪

Код ошибки отображается на блоке с неисправностью.

▪

2.18.3 Условие срабатывания/восстановления

Условие срабатывания: температура теплообменника наружного блока (T3) ≥ 65°C.

▪

Условие восстановления: температура теплообменника наружного блока (T3) < 55 °C.

▪

Способ сброса ошибки: автоматически при перезапуске.

▪

2.18.4 Возможные причины

Закрыты запорные вентили наружного блока.

▪

Датчик температуры не присоединен должным образом или неисправен.

▪

Слишком высокая нагрузка от внутренних блоков.

▪

Система содержит воздух или азот.

▪

Плохой теплообмен в конденсаторе

▪

Сторона высокого давления заблокирована.

▪

Повреждена главная печатная плата.

▪

VRF COMPACT C

Часть 6 - Диагностика и устранение неисправностей

93

VRF COMPACT C

2.18.5 Порядок действий

Закрыты запорные вентили наружного

блока

Нет

Ослаблен разъем датчика температуры

теплообменника наружного блока

на главной печатной плате

1

Нет

Датчика температуры теплообменника

наружного блока короткозамкнут

или неисправен

2

Нет

Нагрузка от внутренних блоков

слишком велика

3

Нет

Система содержит воздух или азот

4

Да

Да

Да

Да

Да

Откройте запорные вентили

Должным образом присоедините датчик

Замените датчик

Убедитесь в том, что коэффициент

совместной нагрузки менее 130%

Слейте весь хладагент, затем

вакуумируйте систему и повторно

заправьте ее хладагентом. При наличии

утечки масла дозаправьте им систему

Нет

Плохой теплообмен в конденсаторе

5

Да

Проверьте систему и устраните ошибку

Нет

Сторона высокого давления заблокирована

вследствие пережатой или согнутой трубы

или заблокированного ЭРК

6

Да

Проверьте систему и устраните ошибку

Нет

Замените главную плату управления

наружного блока

Руководство по сервису VEF Систем серии Compact C

Примечания.

1. Датчик температуры теплообменника наружного блока присоединен к разъему CN1 на главной печатной плате (обозначен номером 11 на рисунке
5-2.1 в части 5, п. 2.1 «Разъемы»).

2. Измерьте сопротивление датчика. Если сопротивление слишком мало, это указывает на наличие короткого замыкания в датчике. Если сопротивле­ние не совпадает с указанным в таблице зависимости сопротивления датчика от температуры, значит датчик неисправен. См. таблицу 6-3.1 в Ча­сти 6, пункт 3.1 «Зависимость сопротивления от температуры датчика температуры».

3. Слишком большая нагрузка от внутренних блоков приводит к тому, что температуры всасывания и нагнетания выше нормальных. Нормальные
параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатационные параметры системы хладагента».

4. Воздух или азот, находящиеся в системе, приводит к тому, что температура нагнетания становится выше нормы, давление нагнетания становится
выше нормы, ток компрессора возрастает выше нормы, возникает аномальный шум компрессора и показания манометра становятся нестабиль­ными. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нормальные эксплуатационные параметры системы
хладагента».

5. В режиме охлаждения проверьте теплообменники, вентиляторы и воздуховыпускные отверстия наружных блоков на наличие грязи/блокировки.
В режиме нагрева проверьте теплообменники, вентиляторы и воздуховыпускные отверстия внутренних блоков на наличие грязи/блокировки.

6. Засор на стороне высокого давления приводит к тому, что температура нагнетания становится выше нормы, давление нагнетания становится выше
нормы и давление всасывания опускается ниже нормы. Нормальные параметры системы приведены в таблицах 6-3.4 и 6-3.5 в части 6, п. 3.2 «Нор­мальные эксплуатационные параметры системы хладагента».

94

2.19 P8: Защита от тайфуна

2.19.1 Отображение на цифровом дисплее

2.19.2 Описание

Индикация Р8 указывает на срабатывание защиты от сильного ветра

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.19.3 Условие срабатывания/восстановления

Условие срабатывания:

▪

Скорость вращения вентилятора > 400 об/мин при выключенном наружном блоке.
Условие восстановления:

▪

Скорость вращения верхнего и нижнего вентиляторов < 400 об/с в течение более 120 с.
Способ сброса ошибки:

▪

автоматическое возобновление работы

2.19.4 Возможные причины

Сильный ветер возле наружного блока.

▪

Электродвигатель вентилятора постоянного тока поврежден.

▪

Повреждена главная печатная плата.

▪

VRF COMPACT C

Часть 6 - Диагностика и устранение неисправностей

95

VRF COMPACT C

2.19.5 Порядок действий

Сильный ветер возле наружного блока

Нет

Замените двигатель вентилятора пост.

тока. Неисправность устранена?

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Защита P8 отключается через 2 минуты после прекращения сильного ветра.

Да

Подождите, пока сильный ветер

не прекратится

1

Руководство по сервису VEF Систем серии Compact C

96

2.20 PL: срабатывание защиты от перегрева модуля инвертора компрессора

2.20.1 Отображение на цифровом дисплее

2.20.2 Описание

PL указывает на срабатывание защиты от перегрева модуля инвертора компрессора

▪

Система перестаёт работать.

▪

Код ошибки отображается на плате управления наружного блока.

▪

2.20.3 Условие срабатывания/восстановления

Условие срабатывания:

▪

температура радиатора модуля инвертора (Tf) ≥ 72 °C.
Условие восстановления:

▪

температура радиатора модуля инвертора (Tf) < 66 °C.
Способ сброса ошибки:

▪

автоматическое возобновление работы

2.20.4 Возможные причины

Заблокирован, загрязнен радиатор или ослаблено его крепление.

▪

Датчик температуры не присоединен должным образом или неисправен.

▪

Повреждена главная печатная плата.

▪

VRF COMPACT C

Часть 6 - Диагностика и устранение неисправностей

97

VRF COMPACT C

2.20.5 Порядок действий

Радиатор модуля инвертора

заблокирован или загрязнен

Да

Очистите или замените радиатор

Нет

Ослабли винты крепления радиатора к

модулю инвертора

Да

Затяните винты и убедитесь в том, что

радиатор надежно закреплен

Нет

Ослаблено соединение датчика

температуры радиатора на главной

печатной плате

1

Да

Должным образом присоедините датчик

Нет

Датчик температуры модуля инвертора

короткозамкнут или неисправен

2

Да

Замените датчик

Нет

Замените главную плату управления

наружного блока

Примечания.

1. Датчик температуры радиатора присоединен к разъему CN14 на главной печатной плате (обозначен номером 4 на рисунке 5-2.1 в части 5, п. 2.1
«Разъемы»).

2. Измерьте сопротивление датчика. Если сопротивление слишком мало, это указывает на наличие короткого замыкания в датчике. Если сопротивление
не совпадает с указанным в таблице зависимости сопротивления датчика от температуры, значит датчик неисправен. См. таблицу 6-3.3 в Части 6,
пункт 3.1 «Зависимость сопротивления от температуры датчика температуры».

Руководство по сервису VEF Систем серии Compact C

98

VRF COMPACT C

3 Приложение к Части 6

3.1 Зависимость сопротивления датчика температуры от температуры

Таблица 6-3.1: Зависимость сопротивления от температуры датчика температуры наружного воздуха, датчика температуры
теплообменника наружного блока и датчика температуры охлаждающей трубы хладагента

Температура

(°C)

-20 115,3 20 12,64 60 2,358 100 0,6297

-19 108,1 21 12,06 61 2,272 101 0,6115

-18 101,5 22 11,50 62 2,191 102 0,5939

-17 96,34 23 10,97 63 2,112 103 0,5768

-16 89,59 24 10,47 64 2,037 104 0,5604

-15 84,22 25 10,00 65 1,965 105 0,5445

-14 79,31 26 9,551 66 1,896 106 0,5291

-13 74,54 27 9.124 67 1.830 107 0.5143

-12 70.17 28 8.720 68 1.766 108 0.4999

-11 66.09 29 8.336 69 1.705 109 0.4860

-10 62.28 30 7.971 70 1.647 110 0.4726

-9 58.71 31 7.624 71 1.591 111 0.4596

-8 56.37 32 7.295 72 1.537 112 0.4470

-7 52.24 33 6.981 73 1.485 113 0.4348

-6 49.32 34 6.684 74 1,435 114 0,4230

-5 46,57 35 6,400 75 1,387 115 0,4116

-4 44,00 36 6,131 76 1,341 116 0,4006

-3 41,59 37 5,874 77 1,291 117 0,3899

-2 39,82 38 5,630 78 1,254 118 0,3796

-1 37,20 39 5,397 79 1,2133 119 0,3695

0 35,20 40 5,175 80 1,174 120 0,3598

1 33,33 41 4,964 81 1,136 121 0,3504

2 31,56 42 4,763 82 1,100 122 0,3413

3 29,91 43 4,571 83 1,064 123 0,3325

4 28,35 44 4,387 84 1,031 124 0,3239

5 26,88 45 4,213 85 0,9982 125 0,3156

6 25,50 46 4,046 86 0,9668 126 0,3075

7 24,19 47 3,887 87 0,9366 127 0,2997

8 22,57 48 3,735 88 0,9075 128 0,2922

9 21,81 49 3,590 89 0,8795 129 0,2848

10 20,72 50 3,451 90 0,8525 130 0,2777

11 19,69 51 3,318 91 0,8264 131 0,2708

12 18,72 52 3,192 92 0,8013 132 0,2641

13 17,80 53 3,071 93 0,7771 133 0,2576

14 16,93 54 2,959 94 0,7537 134 0,2513

15 16,12 55 2,844 95 0,7312 135 0,2451

16 15,34 56 2,738 96 0,7094 136 0,2392

17 14,62 57 2,637 97 0,6884 137 0,2334

18 13,92 58 2,540 98 0,6682 138 0,2278

19 13,26 59 2,447 99 0,6486 139 0,2223

Сопротивле-

ние (кОм)

Температура

(°C)

Сопротивле-

ние (кОм)

Температура

(°C)

Сопротивле-

ние (кОм)

Температура

(°C)

Сопротивле-

ние (кОм)

Часть 6 - Диагностика и устранение неисправностей

99
