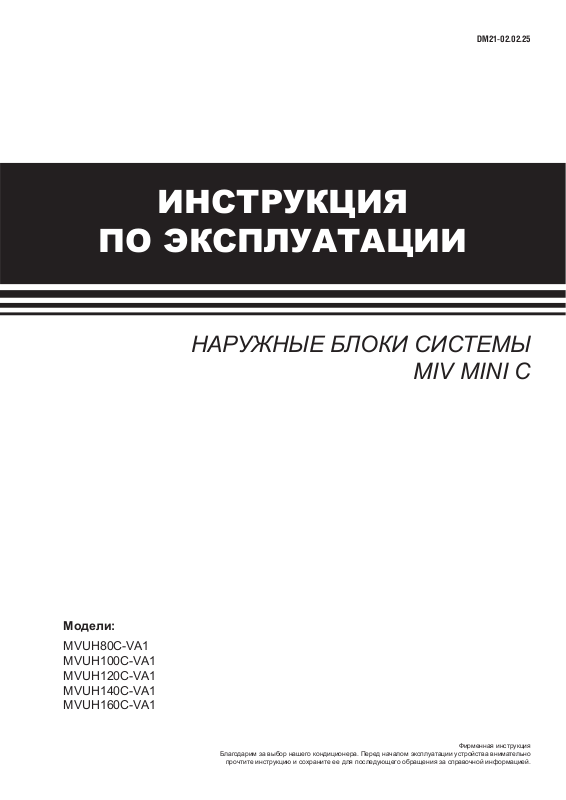

Page 1
ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
DM21-02.02.25
НАРУЖНЫЕ БЛОКИ СИСТЕМЫ
MIV MINI C
Модели:
MVUH80C-VA1
MVUH100C-VA1
MVUH120C-VA1
MVUH140C-VA1
MVUH160C-VA1
Page 2
Наружный
блок
Выход воздуха
Забор воздуха
R410A
Монтажная
скоба
Соединитель трубы
хладагента
Рис.1
ПРИМЕЧАНИЕ
Page 3
СОДЕРЖАНИЕ СТР.
ВАЖНЫЕ СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ......................................................1
КОМПОНЕНТЫ УСТРОЙСТВА ...........................................................................................................2
ЭКСПЛУАТАЦИОННЫЙ ДИАПАЗОН ..............................................................................................3
ЭКСПЛУАТАЦИЯ И ХАРАКТЕРИСТИКИ ......................................................................................3
КОДЫ НЕИСПРАВНОСТЕЙ НАРУЖНОГО БЛОКА ................................................................4
ОПИСАННЫЕ НИЖЕ ПРИЗНАКИ НЕ СВИДЕТЕЛЬСТВУЮТ О НЕИСПРАВНОСТИ
КОНДИЦИОНЕРА ........................................................................................................................................7
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ .............................................................................................7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ...........................................................................................10
ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ ..................................................................................................11
1. ВАЖНЫЕ СВЕДЕНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
Во избежание получения травм пользователями или посторонними лицами и повреждения имущества необходимо строго
соблюдать все указанные ниже меры предосторожности.
Неправильная эксплуатация вследствие несоблюдения этих
указаний может причинить вред или нанести ущерб.
Перечисленные здесь меры безопасности делятся на две категории. В каждой из них приводится важная информация по технике
безопасности, которую необходимо внимательно прочитать.
ОСТОРОЖНО
ВНИМАНИЕ
Дети (не младше 8 лет), а также лица с ограниченными физическими и умственными возможностями или не обладающие необходимым опытом и знаниями, могут пользоваться
устройством только под надзором и контролем родителей или
дееспособных лиц, несущих за них ответственность.
Нельзя допускать к использованию оборудования детей, а
также лиц с ограниченными физическими и умственными
способностями или не обладающих необходимыми для этого
опытом и знаниями, без надзора со стороны лица, ответственного за их безопасность. Следите за детьми, не позволяйте им
играть с устройством.
Поручите монтаж системы дилеру.
Обратитесь к дилеру по вопросам, связанным с модернизацией, ремонтом и техническим обслуживанием.
Во избежание поражения электрическим током, возгорания
ОСТОРОЖНО
или травм при обнаружении запаха дыма или других необычных явлений немедленно отключите электропитание и обратитесь к дилеру за дальнейшими указаниями.
Не допускайте намокания внутреннего блока или пульта дистанционного управления.
Не нажимайте кнопки на пульте дистанционного управления
твердыми острыми предметами.
Если перегорел предохранитель, замените его другим того же
номинала. Никогда не применяйте самодельные перемычки.
Длительное воздействие потока воздуха на человека может
причинить вред здоровью.
Не вставляйте пальцы или посторонние предметы в отверстия
для выпуска и забора воздуха.
Никогда не распыляйте вблизи устройства огнеопасные аэрозоли, такие как средства для укладки волос и лакокрасочные
материалы.
Не подносите руки к воздуховыпускному отверстию или горизонтальным дефлекторам во время их работы.
Не вставляйте какие-либо предметы в отверстия для выпуска
и входа воздуха.
Не выполняйте осмотр или ремонт оборудования самостоятельно.
Не утилизируйте данное изделие вместе с неотсортированными бытовыми отходами. Такие изделия следует
сдавать в специальные пункты приема для последующей переработки.
В случае утилизации бытовых электроприборов на мусорных
свалках в грунтовые воды могут проникнуть вредные вещества, способные при последующем попадании в продукты
питания отрицательно сказаться на здоровье и самочувствии.
Для устранения утечки хладагента обратитесь к дилеру.
Хладагент в кондиционере безопасен и обычно не подвержен
утечке.
Выключите все огнеопасные нагревательные устройства, проветрите помещение и свяжитесь с дилером, у которого было
приобретено устройство.
Используйте кондиционер только по назначению.
Перед началом чистки убедитесь, что кондиционер выключен,
а шнур электропитания не подключен к розетке.
ВНИМАНИЕ
1
Page 4
Во избежание поражения электрическим током и возникновения пожара убедитесь в наличии установленного устройства
защитного отключения (УЗО).
Убедитесь в том, что кондиционер заземлен.
Во избежание получения травмы не снимайте решетку вентилятора наружного блока.
Не прикасайтесь к кондиционеру мокрыми руками.
Не прикасайтесь к ребрам теплообменника.
Не помещайте под внутренний блок предметы, которые могут
быть повреждены под воздействием сырости.
После длительной работы кондиционера необходимо проверить его раму и крепежные детали на отсутствие повреждений.
Во избежание кислородной недостаточности периодически
проветривайте помещение, если в нем наряду с кондиционером находится оборудование, использование которого связано с открытым горением.
Расположение дренажного шланга должно обеспечивать беспрепятственный сток воды.
Не вскрывайте панель управления и не прикасайтесь к ее
внутренним компонентам.
Не подвергайте детей, растения и животных непосредственному воздействию потока воздуха.
Не позволяйте никому вставать на наружный блок и не помещайте на него какие-либо предметы.
Не включайте кондиционер во время использования инсектицидных фумигаторов.
Если в помещении есть приборы, использование которых
связано с возникновением открытого огня, на них не должен
попадать поток воздуха из кондиционера. Такие приборы не
следует размещать под внутренним блоком кондиционера.
Не устанавливайте кондиционер в местах, где вероятна утечка
огнеопасного газа.
Если мощность внутреннего блока превышает 100% суммарной мощности, производительность внутреннего блока будет
снижена.
Если мощность внутреннего блока больше или равна 120%
суммарной мощности, производительность внутреннего
блока будет снижена, чтобы повысить эффективность работы
системы. В этом случае включайте внутренние блоки в разное
время.
Шторки наружного блока необходимо периодически очищать
для предотвращения засорения.
При работе контур хладагента нагревается до высокой температуры. Не допускайте соприкосновения соединительного
кабеля и медных трубопроводов.
Уровень звукового давления не превышает 56 дБ (А).
Данное устройство может использоваться специалистами или
опытными пользователями в магазинах, на предприятиях легкой
промышленности или фермах либо неспециалистами в коммерческих целях.
2. КОМПОНЕНТЫ УСТРОЙСТВА
Данный кондиционер состоит из внутреннего блока, наружного
блока и соединительной трубы; пульт дистанционного управления прилагается (см. рис. 1).
Изменяйте положения переключателей и нажимайте кнопки
изолированным стержнем (например, закрытой шариковой
ручкой), чтобы избежать соприкосновения с деталями под
напряжением.
Управление принудительным охлаждением
S1 кнопка выборочной проверки
и кнопка принудительного охлаждения
Главная
плата
управления
наружного
блока 8 кВт
SW2 кнопка функции выборочной проверки
Плата
выборочной
проверки
наружного
блока 10/12 кВт
SW2 кнопка функции выборочной проверки
Главная
плата
управления
наружного
блока 14/16 кВт
Управление принудительным охлаждением
Таблица частоты при принудительном охлаждении
Отображение информации на дисплее
44 44
SW1 кнопка
принудительного
охлаждения
SW1 кнопка
принудительного
охлаждения
Рис.2-1
2
Page 5
Индикация на дисплее
Текущая частота
Режим работы
Рабочие обороты вентилятора
и выход
Полная требуемая мощность
внутреннего блока
Требуемая мощность
модифицированного внутреннего
блока
Температура трубы T3
Температура окружающего воздуха Т4
Температура нагнетания Т5
Температура модуля TF
Температура трубки
охлаждения хладагента TL
Положение клапана EXV
Выводимые на дисплей
сообщения «--»
Последний код ошибки или код
защиты
№ версии ПО
Приоритетный режим
Адрес наружного блока в централизованной системе управления
Модель
Число работающих внутренних
блоков
Полное число внутренних блоков
Средняя температура T2/T2B
Проверка напряжения на шине
пост. тока
Фактическое значение напряжения
Ток инверторного компрессора
Фактическое значение тока
4. ЭКСПЛУАТАЦИЯ И ХАРАКТЕРИСТИКИ
4.1 Защитное устройство
■ Режим охлаждения
-
■ Режим нагрева
ПРИМЕЧАНИЕ
-
3. ЭКСПЛУАТАЦИОННЫЙ ДИАПАЗОН
-
-
-
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
4.2 Перебой в подаче электроэнергии
-
4.3 Теплопроизводительность
-
ПРИМЕЧАНИЕ
-
3
Page 6
4.4 Трехминутная задержка запуска
-
4.5 Режимы охлаждения и нагрева
-
4.6 Особенности режима нагрева
-
-
4.7 Разморозка в режиме нагрева
5 КОДЫ НЕИСПРАВНОСТЕЙ НАРУЖНОГО БЛОКА
1 EE
2 E2
4
E6
6
E9
8
9 Eb
10
11 EH
12
H0
14
H4
16
18
19
20
21
22
24
26
28
29
E4
4
Page 7
1
2 E2
E4
4
E6
6 E9
8 Eb
9
10 EH
11
12
H0
14
H4
16
18
19
20
21
22
24
26
28
29
C0
5
Page 8
1 E2
2 E4
4 E6
E9
6
Eb
8
9 EH
10
11 H0
12
H4
14
16
18
19
20
21
22
24
26
28
29
Дополнительные сведения об отображении информации:
6
Page 9
6. ОПИСАННЫЕ НИЖЕ ПРИЗНАКИ
НЕ СВИДЕТЕЛЬСТВУЮТ О НЕИСПРАВНОСТИ
КОНДИЦИОНЕРА
Признак 1: система не работает
-
Признак 4.2: Внутренний блок, наружный блок
-
Признак 4.3: Наружный блок
Признак 5: из работающего устройства вылетает
пыль
-
Признак 2: кондиционер переключается в режим
вентиляции при работе в режиме охлаждения
Признак 3: из блока поступает белый туман
Признак 3.1: Внутренний блок
Признак 3.2: Внутренний блок, наружный блок
-
Признак 4: шум кондиционера при охлаждении
Признак 4.1: Внутренний блок
-
Признак 6: от блоков исходит запах
Признак 7: не вращается вентилятор наружного
блока
-
7. ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
7.1 Проблемы, которые могут возникать при использовании кондиционера, и их возможные
причины
В случае появления какой-либо из описанных ниже неисправностей прекратите выполнение операций управления кондиционером, отключите его от электросети и обратитесь в авторизованный сервисный центр.
-
Если система не работает должным образом в ситуации, отличной от вышеупомянутых, либо явно имеет место одна или
несколько из вышеперечисленных неисправностей, попробуйте устранить проблему, руководствуясь приведенными ниже
рекомендациями (См. табл. 7-1).
7
Page 10
Таблица 7-1
Признаки неисправности Возможные причины Способы устранения
Кондиционер не включается
-
Воздушный поток в норме, но
воздух в помещении не охлаждается
Блоки часто включаются или
выключаются
Низкая эффективность
охлаждения
Низкая эффективность обогрева
-
-
-
-
-
-
-
-
-
8
Page 11
7.2 Неисправности пульта дистанционного управления и их возможные причины
Прежде, чем обращаться в сервисный центр, проверьте следующее.
(См. таблицу 7-2)
Таблица 7-2
Признаки неисправности Возможные причины Способы устранения
Скорость вращения вентилятора
невозможно изменить.
Сигнал с пульта не передается
даже при нажатии кнопки включения кондиционера.
Не включается индикатор температуры.
Индикация на дисплее через
какое-то время исчезает.
Через какое-то время гаснет
индикация «TIMER ON».
•
•
•
•
•
•
-
-
-
Внутренний блок не издает тональные звуковые сигналы даже
при нажатии кнопки включения
кондиционера.
• -
-
9
Page 12
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Электропитание
Производительность
Потребляемая мощность
Энергоэффективность
Сумма индексов внутренних
блоков, подключаемых к
наружному
Максимальное количество подключаемых
внутренних блоков
Расход воздуха
Уровень шума
Габаритные размеры
Вес
Хладагент
Трубопровод хладагента
(R410A)
Рабочий диапазон температур наружного воздуха
8 10 12 14
9 12 14 16 18
2
40 60
104 182
MVUH80C-
VA1
4
4 6 8 9
MVUH100C-
VA1
MVUH120C-
VA1
MVUH140C-
VA1
MVUH160C-
VA1
10
Page 13
9. ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ
Изготовитель:
Адреса мест осуществления деятельности по изготовлению
продукции:
Срок службы:
Условия транспортировки и хранения:
ВНИМАНИЕ
Не допускайте попадания влаги на упаковку!
Не ставьте грузы на упаковку!
При складировании следите за ориентацией упако-
вок, указанной стрелками!
Утилизация отходов
•
•
•
•
•
•
Импортер / Организация, уполномоченная изготовителем
MIDEA на территории Таможенного союза является компания
ООО «ДАИЧИ»
Адрес: Российская Федерация, 125130, г. Москва,
Старопетровский пр-д, д. 11, корп. 1 этаж 3, офис 20.
Тел. +7 (495) 737-37-33, Факс: +7 (495) 737-37-32
E-mail: [email protected]
Единая справочная служба: 8 800 200-00-05
Список сервисных центров доступен по ссылке:
www.daichi.ru/service/
11
Page 14
16126000005228 V.A
Loading...
