Midea MVM90A-VA1 User Manual [ru]

DM12-01.01.02-06

Технический каталог

Центральная многозональная система MIV

Внутренние блоки

Канальный тип средненапорный

MVM22A-VA1

MVM28A-VA1

MVM36A-VA1

MVM45A-VA1

MVM56A-VA1

MVM71A-VA1

MVM80A-VA1

MVM90A-VA1

MVM112A-VA1

MVM140A-VA1

DM12-01.01.02-06 Внутренние блоки MIV

Канальный тип средненапорный

1. Особенности .................................................................... 2

2. Технические характеристики ........................................ 4

3. Габариты .......................................................................... 7

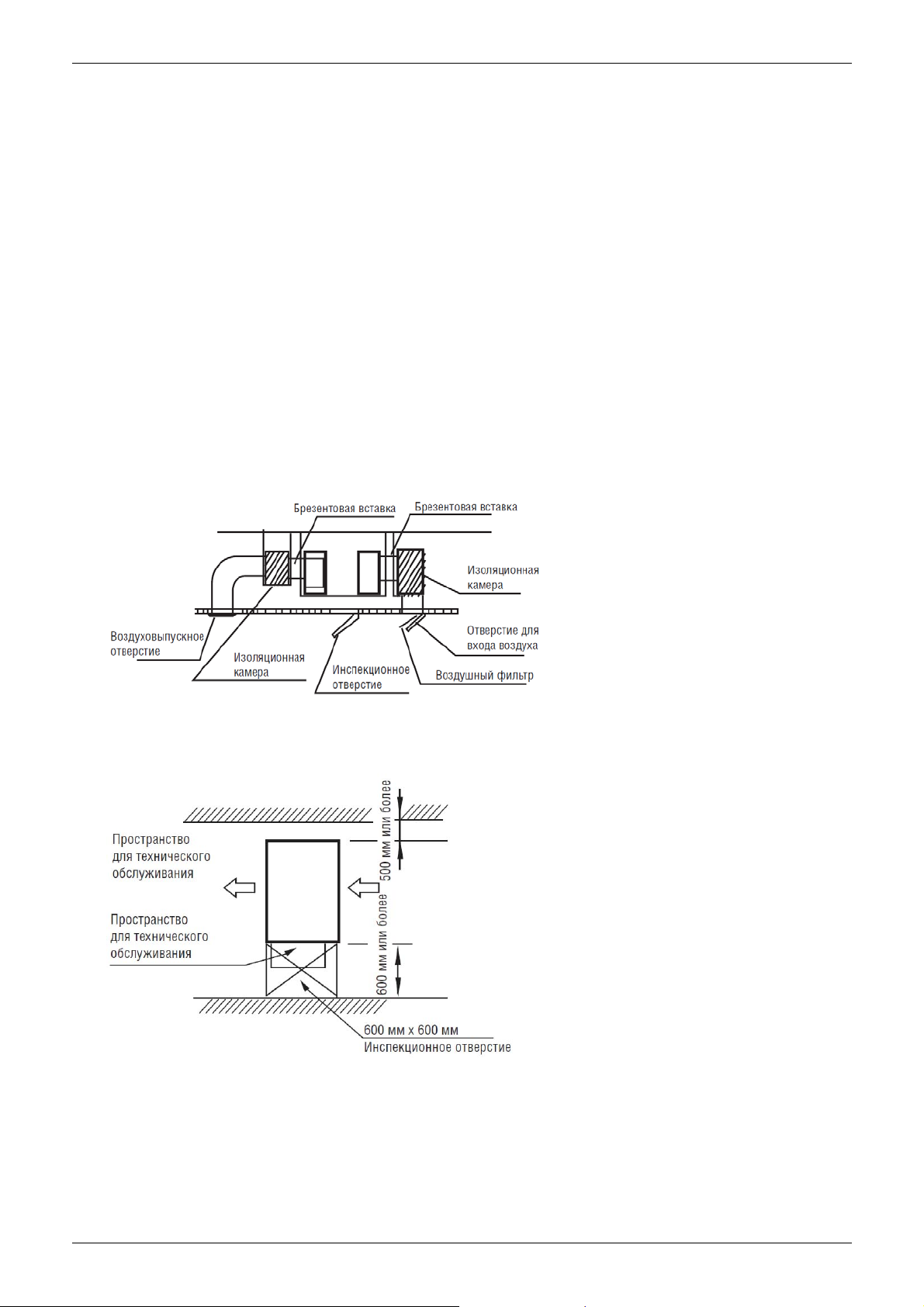

4. Пространство для обслуживания ................................ 9

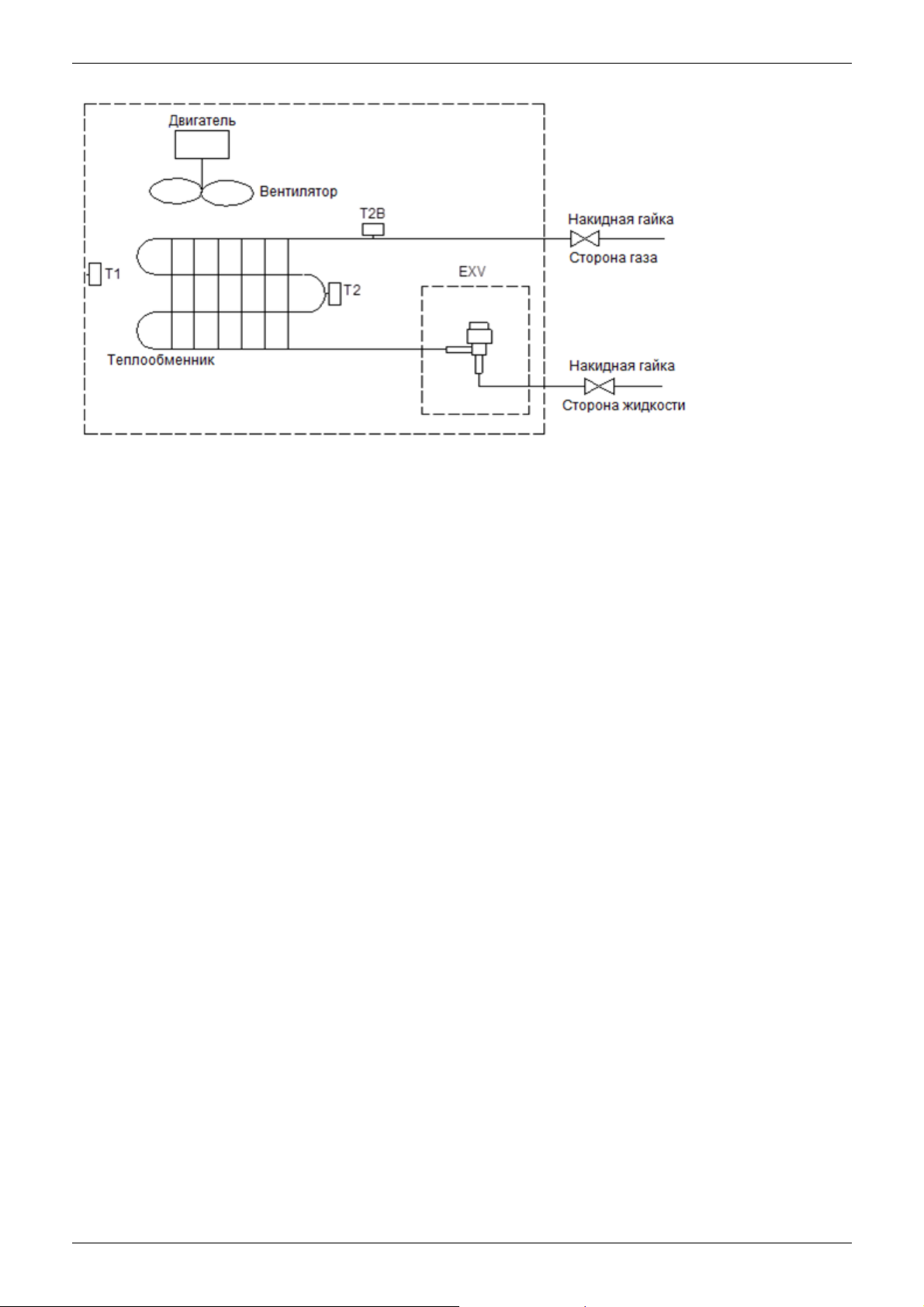

5. Схема холодильного контура ..................................... 10

6. Электрическая схема .................................................... 11

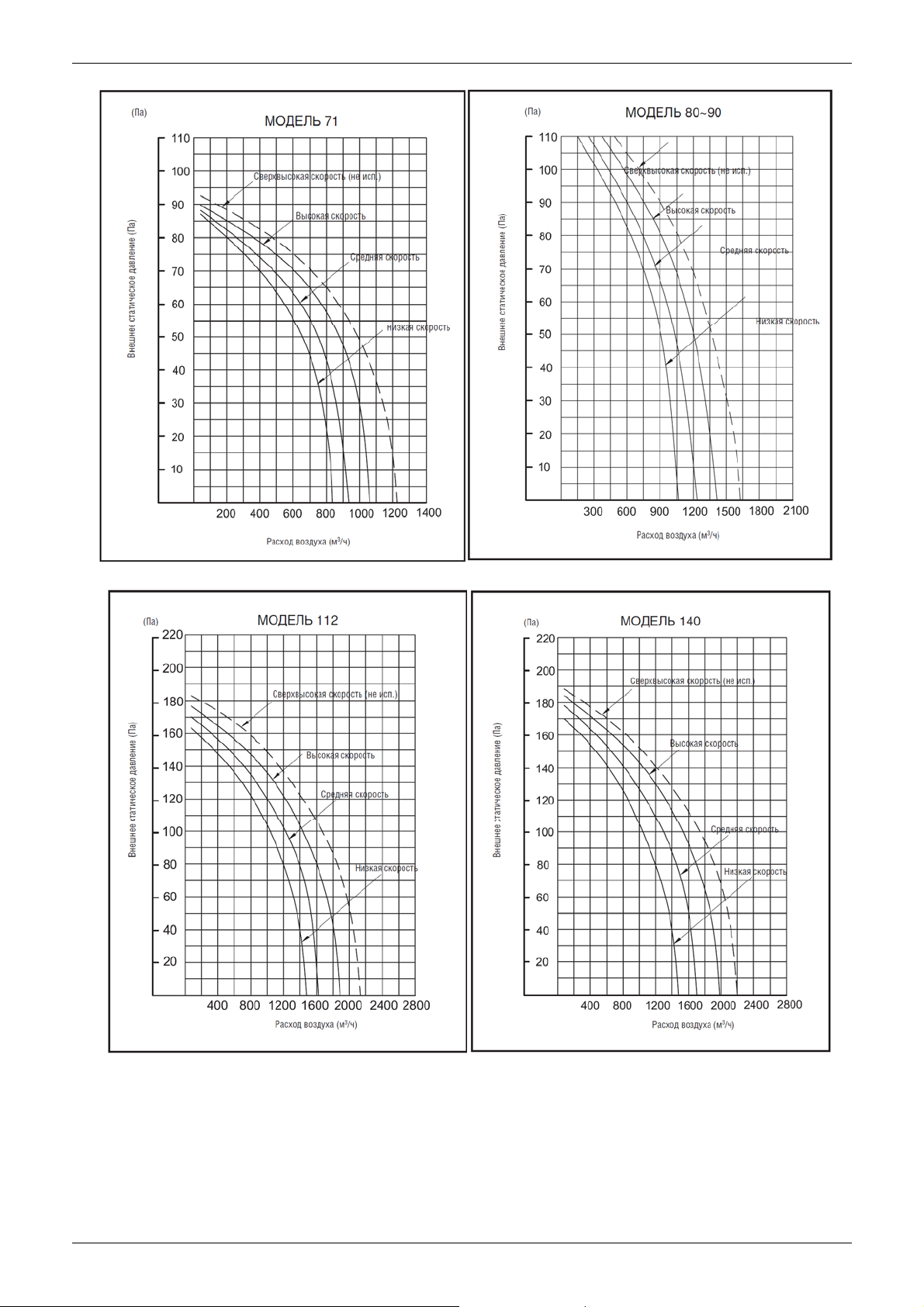

7. Технические характеристики вентилятора .............. 12

8. Таблицы производительности ................................... 15

9. Электрические характеристики .................................. 22

10. Уровень шума .............................................................. 23

Канальные блоки средненапорные MVM-A-VA1 1

Внутренние блоки MIV DM12-01.01.02-06

1. Особенности

1.1

Компактные размеры

1.1.1 Высота всего 210 мм (модели 22–56) или 270 мм (модели 71–112). Внутренний блок
оборудован встроенным электронным расширительным клапаном.

1.1.2 Встроенный электронный расширительный клапан.

1.2

Широкий модельный ряд

—Модельный ряд от 2.2 кВт до 14.0 кВт

1.3 Convenient installation

1.3.1 Стандартный фильтр установлен в алюминиевую рамку,
которая снимается движением вниз от дна корпуса.

1.3.2.Камера всасывания включена в стандартную поставку

1.3.3 Имеется отверстие забора свежего воздуха и фланцы

воздухозаборноговыпускного отверстий, оборудованные для

легкого подсоединения воздуховодов.

1.3.4 В стандартном исполнении воздухозаборное отверстие

расположено сзади; дополнительно может быть организован

забор воздуха снизу.

2 Канальные блоки средненапорные MVM-A-VA1

DM12-01.01.02-06 Внутренние блоки MIV

1.4.6 Встроенный дренажный насос

Встроенный дренажный насос для отвода конденсата с высотой напора 750

мм упрощает организацию дренажной системы.

Pump

Канальные блоки средненапорные MVM-A-VA1 3

Внутренние блоки MIV DM12-01.01.02-06

2. Технические характеристики

Модель

MVM22A-VA1 MVM28A-VA1 MVM36A-VA1

Питание В, Ф, Гц

Производительность

Охлаждение

Нагрев

Электродвигатель

вентилятора

внутреннего

блока

Теплообменник

внутреннего

блока

Расход воздуха внутр. блока (выс./ср./низ.)

Внешнее статическое давление (выс.) Па

Уровень шума внутр. блока (выс./ср./низ.)

Внутренний блок

Отверстие для притока свежего воздуха мм Ф92 Ф92 Ф92

Тип хладагента R410A

Дроссель

Расчетное давление

Трубопровод

хладагента

Электропроводка

Диаметр дренажной трубы

Потребляемая мощность

Номинальный ток

Производительность

Потребляемая мощность

Номинальный ток

Модель

Тип

Производитель

Потребляемая мощность

Емкость конденсатора

Скорость (выс./ср./низ.)

Количество рядов

Шаг трубок(a) x рядов (b)

Шаг оребрения

Тип ребер

Диаметр трубки, тип

Размеры
теплообменника (Ш*В*Г)

Количество контуров

Габариты (Ш*В*Г)

Габариты упаковки (Ш*В*Г)

Вес блока/в упаковке

Жидкость/ Газ мм Ф6.35/ Ф12.7 Ф6.35/ Ф12.7 Ф6.35/ Ф12.7

Провод питания

Сигнальный
провод

кВт 2.2 2.8 3.6

Вт 59 57 61

A 0.28 0.28 0.28

кВт 2.6 3.2 4.0

Вт 59 57 61

A 0.28 0.28 0.28

YSK27-4C YSK27-4C YSK27-4C

Вт 50.4 50.4 51.2

мкФ 1.5uF/450V 1.5UF/450V 2UF/450V

об/мин 1180/960/830/730 1180/960/830/730 1270/1090/960/860

2 2 3

мм 21*13.5 21*13.5 21*13.5

мм 1.5 1.5 1.5

Алюминий с гидрофильным покрытием

мм Ф7, с внутренними канавками

мм 515*41*254 515*41*254 735x40.1x252

3

м

/ч 570/530/410/320 570/530/410/320 570/530/410/320

дБ(A) 38/35/32 38/35/32 40/38/36

мм 700x210x570 700x210x570 700x210x570

мм 915*290*655 915*290*655 915*290*655

кг 21.5/26 21.5/26 22/27

Тип Съемный EXV (винтовое соединение)

Модель BD20FKS(L)

МПа

2

мм

3*2.5(L≤20м); 3*3.5(L≤50м)

2

3*0.75

мм

мм Ф32 (ID Ф25, OD Ф32)

3 3 3

220-240В~, 1Ф, 50Гц

AC Motor

Welling

10(10~30)

4.4/2.6

Управление

Диапазон рабочих температур

Ԩ

Беспроводной пульт управления (RM05/BG(T)E-A) с возможностью

принудительного задания адреса блока

Охлаждение：17～32；Нагрев:10～28

Примечание: 1. Номинальная мощность охлаждения указана для следующих условий: температура воздуха в

помещении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35° по

сухому термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).

2. Номинальная мощность нагрева указана для следующих условий: температура воздуха в
помещении 20°С по сухому термометру; наружная температура 7° по сухому термометру, 6°С по
влажному термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).

4 Канальные блоки средненапорные MVM-A-VA1

DM12-01.01.02-06 Внутренние блоки MIV

Модель

MVM45A-VA1 MVM56A-VA1 MVM71A-VA1

Питание В, Ф, Гц

Производительность

Охлаждение

Нагрев

Электродвигатель

вентилятора

внутреннего

блока

Теплообменник

внутреннего

блока

Расход воздуха внутр. блока (выс./ср./низ.)

Внешнее статическое давление (выс.) Па 10(10~30)

Уровень шума внутр. блока (выс./ср./низ.)

Внутренний блок

Отверстие для притока свежего воздуха мм Ф92 Ф92 Ф92

Тип хладагента R410A

Дроссель

Расчетное давление

Трубопровод

хладагента

Электропроводка

Диаметр дренажной трубы

Управление

Диапазон рабочих температур

Потребляемая мощность

Номинальный ток

Производительность

Потребляемая мощность

Номинальный ток

Модель

Тип

Производитель

Потребляемая мощность

Емкость конденсатора

Скорость (выс./ср./низ.)

Количество рядов

Шаг трубок(a) x рядов (b)

Шаг оребрения

Тип ребер

Диаметр трубки, тип

Размеры
теплообменника (Ш*В*Г)

Количество контуров

Габариты (Ш*В*Г)

Габариты упаковки (Ш*В*Г)

Вес блока/в упаковке

Жидкость/ Газ

Провод питания

Сигнальный
провод

кВт 4.5 5.6 7.1

Вт 92 92 149

A 0.5 0.5 0.7

кВт 5 6.3 8

Вт 92 92 149

A 0.5 0.5 0.7

YSK68-4P YSK68-4P YSK74-4P

Вт 91 91 120

мкФ 3.5UF/450V 3.5UF/450V 3.5UF/450V

об/мин 1150/1020/800/700 1150/1020/800/700 1000/870/750/680

3 3 4

мм 21X13.37 21X13.37 21X13.37

мм 1.5 1.5 1.5

Алюминий с гидрофильным покрытием

мм

мм 735*40.1*254 735*40.1*254 735*53.5*254

3

м

/ч 958/850/667/583 958/850/667/583 1207/1050/905/821

дБ(A) 41/38.9/36 41/38.9/36 43.4/40/36

мм 920×210×570 920×210×570 920×210×570

мм 1135×290×655 1135×290×655 1135×350×655

кг 27/32 27/32 30/34

Тип

Модель BD20FKS(L)

МПа 4.4/2.6

мм

2

3*2.5(L≤20м); 3*3.5(L≤50м)

мм

2

мм

3*0.75

мм Ф32 (ID Ф25, OD Ф32)

Беспроводной пульт управления (RM05/BG(T)E-A) с возможностью

Ԩ

4 4 6

Ф6.35/ Ф12.7 Ф9.52/ Ф15.9 Ф9.52/ Ф15.9

принудительного задания адреса блока

220-240В~, 1Ф, 50Гц

AC MOTOR

Welling

Ф7, с внутренними канавками

Съемный EXV (винтовое соединение)

Охлаждение：17～32；Нагрев:10～28

Примечание: 1. Номинальная мощность охлаждения указана для следующих условий: температура воздуха в

помещении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35° по

сухому термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).

2. Номинальная мощность нагрева указана для следующих условий: температура воздуха в
помещении 20°С по сухому термометру; наружная температура 7° по сухому термометру, 6°С по
влажному термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).

Канальные блоки средненапорные MVM-A-VA1 5

Внутренние блоки MIV DM12-01.01.02-06

Модель

MVM80A-VA1 MVM90A-VA1 MVM112A-VA1 MVM140A-VA1

Питание В, Ф, Гц

Охлаждени

е

Нагрев

Электродви

гатель

вентилятор

а

Производительность

Потребляемая мощность

Номинальный ток

Производительность

Потребляемая мощность

Номинальный ток

Модель

Тип

Производитель

Потребляемая мощность

Емкость конденсатора

кВт 8 9 11.2 14

Вт 198 200 313 274

A 1 1 1.8 1.8

кВт 9 10 12.5 15.5

Вт 198 200 313 274

A 1.16 1.16 1.65 1.8

Вт 179 179 300 255

мкФ 10UF/450V 10UF/450V 10UF/450V 10UF/450V

YSK100-4P YSK100-4P YSK200-4P YSK180-4P

220-240В~, 1Ф, 50Гц

AC MOTOR

Welling

внутреннег

о

Скорость (выс./ср./низ.)

об/мин 935/810/700/620 935/810/700/620 1130/1000/870/770 1080/960/830/710

блока

Количество рядов

Теплообме

нник

внутреннег

о

блока

Шаг трубок(a) x рядов (b)

Шаг оребрения

Тип ребер

Диаметр трубки, тип

Размеры теплообменника
(Ш*В*Г)

Количество контуров

Расход воздуха внутр. блока (выс./ср./низ.)

мм 21X13.5 21X13.5 21X13.5 25.4X22

мм 1.5 1.5 1.5 1.5

мм

мм 955*54*336 955*54*336 955*54*336 103088*457.2

3

м

/ч

4 4 4 4

Алюминий с гидрофильным покрытием

Ф7, с внутренними канавками

5 8 8 8

(1400)1226/101

8/861

(1400)1226/101

8/861

(1750)/1752/155

2/1389

(2138)/

1918/1539/1250

Внешнее статическое давление (выс.) Па 20(10~50)) 20(10~50)) 40(10~80)) 40(10~80)

Уровень шума внутр. блока (выс./ср./низ.)

Внутренний

блок

Габариты (Ш*В*Г)

Габариты упаковки (Ш*В*Г)

Вес блока/в упаковке

Отверстие для притока свежего воздуха мм

дБ(A) 45.4/39.8/37 45.4/39.8/37 48.0 /41.9/38 47.7/43.2/39.0

мм 1140*270*710 1140*270*710 1140*270*710 1200*300*800

мм 1355*350*795 1355*350*795 1355*350*795 1385*375*920

кг 38/46.5 40/48 40/48 49/58

Ф125 Ф125 Ф125 Ф125

Тип хладагента R410A

Тип Съемный EXV (винтовое соединение)

Дроссель

Модель BD24FKS(L)

Расчетное давление

Трубопровод

хладагента

Электропроводка

Жидкость/ Газ мм Ф9.53/Ф15.9 9.53/Ф15.9 Ф9.53/Ф15.9 Ф9.53/Ф15.9

Провод питания

Сигнальный провод

Диаметр дренажной трубы

МПа 4.4/2.6

2

мм

2

мм

3*0.75

3×2.5(L≤20м); 3×3.5(L≤50м)

мм Ф32 (ID Ф25, OU Ф32)

Беспроводной пульт управления (RM05/BG(T)E-A) с возможностью

Управление

Диапазон рабочих температур

принудительного задания адреса блока

Ԩ Охлаждение：17～32；Нагрев:10～28

Примечание: 1. Номинальная мощность охлаждения указана для следующих условий: температура воздуха в

помещении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35° по

сухому термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).

2. Номинальная мощность нагрева указана для следующих условий: температура воздуха в
помещении 20°С по сухому термометру; наружная температура 7° по сухому термометру, 6°С по
влажному термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).

6 Канальные блоки средненапорные MVM-A-VA1

DM12-01.01.02-06 Внутренние блоки MIV

3. Габариты

MVM22A-VA1, MVM28A-VA1, MVM36A-VA1, MVM45A-VA1, MVM56A-VA1, MVM71A-VA1, MVM80A-VA1,
MVM90A-VA1, MVM112A-VA1, MVM140A-VA1

Наружные размеры и размер воздуховыпускного отверстия:

Размер воздухозаборного отверстия:

Расположение воздухозаборного отверстия (расположение снизу):

Размеры монтажных проушин:

Канальные блоки средненапорные MVM-A-VA1 7
