DM12-01.01.02-06
Технический каталог
Центральная многозональная система MIV
Внутренние блоки
Канальный тип средненапорный
MVM22A-VA1
MVM28A-VA1
MVM36A-VA1
MVM45A-VA1
MVM56A-VA1
MVM71A-VA1
MVM80A-VA1
MVM90A-VA1
MVM112A-VA1
MVM140A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
Канальный тип средненапорный
1. Особенности .................................................................... 2
2. Технические характеристики ........................................ 4
3. Габариты .......................................................................... 7
4. Пространство для обслуживания ................................ 9
5. Схема холодильного контура ..................................... 10
6. Электрическая схема .................................................... 11
7. Технические характеристики вентилятора .............. 12
8. Таблицы производительности ................................... 15
9. Электрические характеристики .................................. 22
10. Уровень шума .............................................................. 23
Канальные блоки средненапорные MVM-A-VA1 1
Внутренние блоки MIV DM12-01.01.02-06
1. Особенности
1.1
Компактные размеры
1.1.1 Высота всего 210 мм (модели 22–56) или 270 мм (модели 71–112). Внутренний блок
оборудован встроенным электронным расширительным клапаном.
1.1.2 Встроенный электронный расширительный клапан.
1.2
Широкий модельный ряд
—Модельный ряд от 2.2 кВт до 14.0 кВт
1.3 Convenient installation
1.3.1 Стандартный фильтр установлен в алюминиевую рамку,
которая снимается движением вниз от дна корпуса.
1.3.2.Камера всасывания включена в стандартную поставку
1.3.3 Имеется отверстие забора свежего воздуха и фланцы
воздухозаборноговыпускного отверстий, оборудованные для
легкого подсоединения воздуховодов.
1.3.4 В стандартном исполнении воздухозаборное отверстие
расположено сзади; дополнительно может быть организован
забор воздуха снизу.
2 Канальные блоки средненапорные MVM-A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
1.4.6 Встроенный дренажный насос
Встроенный дренажный насос для отвода конденсата с высотой напора 750
мм упрощает организацию дренажной системы.
Pump
Канальные блоки средненапорные MVM-A-VA1 3
Внутренние блоки MIV DM12-01.01.02-06
2. Технические характеристики
Модель
MVM22A-VA1 MVM28A-VA1 MVM36A-VA1
Питание В, Ф, Гц
Производительность
Охлаждение
Нагрев
Электродвигатель
вентилятора
внутреннего
блока
Теплообменник
внутреннего
блока
Расход воздуха внутр. блока (выс./ср./низ.)
Внешнее статическое давление (выс.) Па
Уровень шума внутр. блока (выс./ср./низ.)
Внутренний блок
Отверстие для притока свежего воздуха мм Ф92 Ф92 Ф92
Тип хладагента R410A
Дроссель
Расчетное давление
Трубопровод
хладагента
Электропроводка
Диаметр дренажной трубы
Потребляемая мощность
Номинальный ток
Производительность
Потребляемая мощность
Номинальный ток
Модель
Тип
Производитель
Потребляемая мощность
Емкость конденсатора
Скорость (выс./ср./низ.)
Количество рядов
Шаг трубок(a) x рядов (b)
Шаг оребрения
Тип ребер
Диаметр трубки, тип
Размеры
теплообменника (Ш*В*Г)
Количество контуров
Габариты (Ш*В*Г)
Габариты упаковки (Ш*В*Г)
Вес блока/в упаковке
Жидкость/ Газ мм Ф6.35/ Ф12.7 Ф6.35/ Ф12.7 Ф6.35/ Ф12.7
Провод питания
Сигнальный
провод
кВт 2.2 2.8 3.6
Вт 59 57 61
A 0.28 0.28 0.28
кВт 2.6 3.2 4.0
Вт 59 57 61
A 0.28 0.28 0.28
YSK27-4C YSK27-4C YSK27-4C
Вт 50.4 50.4 51.2
мкФ 1.5uF/450V 1.5UF/450V 2UF/450V
об/мин 1180/960/830/730 1180/960/830/730 1270/1090/960/860
2 2 3
мм 21*13.5 21*13.5 21*13.5
мм 1.5 1.5 1.5
Алюминий с гидрофильным покрытием
мм Ф7, с внутренними канавками
мм 515*41*254 515*41*254 735x40.1x252
3
м
/ч 570/530/410/320 570/530/410/320 570/530/410/320
дБ(A) 38/35/32 38/35/32 40/38/36
мм 700x210x570 700x210x570 700x210x570
мм 915*290*655 915*290*655 915*290*655
кг 21.5/26 21.5/26 22/27
Тип Съемный EXV (винтовое соединение)
Модель BD20FKS(L)
МПа
2
мм
3*2.5(L≤20м); 3*3.5(L≤50м)
2
3*0.75
мм
мм Ф32 (ID Ф25, OD Ф32)
3 3 3
220-240В~, 1Ф, 50Гц
AC Motor
Welling
10(10~30)
4.4/2.6
Управление
Диапазон рабочих температур
Ԩ
Беспроводной пульт управления (RM05/BG(T)E-A) с возможностью
принудительного задания адреса блока
Охлаждение：17～32；Нагрев:10～28
Примечание: 1. Номинальная мощность охлаждения указана для следующих условий: температура воздуха в
помещении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35° по
сухому термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
2. Номинальная мощность нагрева указана для следующих условий: температура воздуха в
помещении 20°С по сухому термометру; наружная температура 7° по сухому термометру, 6°С по
влажному термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
4 Канальные блоки средненапорные MVM-A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
Модель
MVM45A-VA1 MVM56A-VA1 MVM71A-VA1
Питание В, Ф, Гц
Производительность
Охлаждение
Нагрев
Электродвигатель
вентилятора
внутреннего
блока
Теплообменник
внутреннего
блока
Расход воздуха внутр. блока (выс./ср./низ.)
Внешнее статическое давление (выс.) Па 10(10~30)
Уровень шума внутр. блока (выс./ср./низ.)
Внутренний блок
Отверстие для притока свежего воздуха мм Ф92 Ф92 Ф92
Тип хладагента R410A
Дроссель
Расчетное давление
Трубопровод
хладагента
Электропроводка
Диаметр дренажной трубы
Управление
Диапазон рабочих температур
Потребляемая мощность
Номинальный ток
Производительность
Потребляемая мощность
Номинальный ток
Модель
Тип
Производитель
Потребляемая мощность
Емкость конденсатора
Скорость (выс./ср./низ.)
Количество рядов
Шаг трубок(a) x рядов (b)
Шаг оребрения
Тип ребер
Диаметр трубки, тип
Размеры
теплообменника (Ш*В*Г)
Количество контуров
Габариты (Ш*В*Г)
Габариты упаковки (Ш*В*Г)
Вес блока/в упаковке
Жидкость/ Газ
Провод питания
Сигнальный
провод
кВт 4.5 5.6 7.1
Вт 92 92 149
A 0.5 0.5 0.7
кВт 5 6.3 8
Вт 92 92 149
A 0.5 0.5 0.7
YSK68-4P YSK68-4P YSK74-4P
Вт 91 91 120
мкФ 3.5UF/450V 3.5UF/450V 3.5UF/450V
об/мин 1150/1020/800/700 1150/1020/800/700 1000/870/750/680
3 3 4
мм 21X13.37 21X13.37 21X13.37
мм 1.5 1.5 1.5
Алюминий с гидрофильным покрытием
мм
мм 735*40.1*254 735*40.1*254 735*53.5*254
3
м
/ч 958/850/667/583 958/850/667/583 1207/1050/905/821
дБ(A) 41/38.9/36 41/38.9/36 43.4/40/36
мм 920×210×570 920×210×570 920×210×570
мм 1135×290×655 1135×290×655 1135×350×655
кг 27/32 27/32 30/34
Тип
Модель BD20FKS(L)
МПа 4.4/2.6
мм
2
3*2.5(L≤20м); 3*3.5(L≤50м)
мм
2
мм
3*0.75
мм Ф32 (ID Ф25, OD Ф32)
Беспроводной пульт управления (RM05/BG(T)E-A) с возможностью
Ԩ
4 4 6
Ф6.35/ Ф12.7 Ф9.52/ Ф15.9 Ф9.52/ Ф15.9
принудительного задания адреса блока
220-240В~, 1Ф, 50Гц
AC MOTOR
Welling
Ф7, с внутренними канавками
Съемный EXV (винтовое соединение)
Охлаждение：17～32；Нагрев:10～28
Примечание: 1. Номинальная мощность охлаждения указана для следующих условий: температура воздуха в
помещении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35° по
сухому термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
2. Номинальная мощность нагрева указана для следующих условий: температура воздуха в
помещении 20°С по сухому термометру; наружная температура 7° по сухому термометру, 6°С по
влажному термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
Канальные блоки средненапорные MVM-A-VA1 5
Внутренние блоки MIV DM12-01.01.02-06
Модель
MVM80A-VA1 MVM90A-VA1 MVM112A-VA1 MVM140A-VA1
Питание В, Ф, Гц
Охлаждени
е
Нагрев
Электродви
гатель
вентилятор
а
Производительность
Потребляемая мощность
Номинальный ток
Производительность
Потребляемая мощность
Номинальный ток
Модель
Тип
Производитель
Потребляемая мощность
Емкость конденсатора
кВт 8 9 11.2 14
Вт 198 200 313 274
A 1 1 1.8 1.8
кВт 9 10 12.5 15.5
Вт 198 200 313 274
A 1.16 1.16 1.65 1.8
Вт 179 179 300 255
мкФ 10UF/450V 10UF/450V 10UF/450V 10UF/450V
YSK100-4P YSK100-4P YSK200-4P YSK180-4P
220-240В~, 1Ф, 50Гц
AC MOTOR
Welling
внутреннег
о
Скорость (выс./ср./низ.)
об/мин 935/810/700/620 935/810/700/620 1130/1000/870/770 1080/960/830/710
блока
Количество рядов
Теплообме
нник
внутреннег
о
блока
Шаг трубок(a) x рядов (b)
Шаг оребрения
Тип ребер
Диаметр трубки, тип
Размеры теплообменника
(Ш*В*Г)
Количество контуров
Расход воздуха внутр. блока (выс./ср./низ.)
мм 21X13.5 21X13.5 21X13.5 25.4X22
мм 1.5 1.5 1.5 1.5
мм
мм 955*54*336 955*54*336 955*54*336 103088*457.2
3
м
/ч
4 4 4 4
Алюминий с гидрофильным покрытием
Ф7, с внутренними канавками
5 8 8 8
(1400)1226/101
8/861
(1400)1226/101
8/861
(1750)/1752/155
2/1389
(2138)/
1918/1539/1250
Внешнее статическое давление (выс.) Па 20(10~50)) 20(10~50)) 40(10~80)) 40(10~80)
Уровень шума внутр. блока (выс./ср./низ.)
Внутренний
блок
Габариты (Ш*В*Г)
Габариты упаковки (Ш*В*Г)
Вес блока/в упаковке
Отверстие для притока свежего воздуха мм
дБ(A) 45.4/39.8/37 45.4/39.8/37 48.0 /41.9/38 47.7/43.2/39.0
мм 1140*270*710 1140*270*710 1140*270*710 1200*300*800
мм 1355*350*795 1355*350*795 1355*350*795 1385*375*920
кг 38/46.5 40/48 40/48 49/58
Ф125 Ф125 Ф125 Ф125
Тип хладагента R410A
Тип Съемный EXV (винтовое соединение)
Дроссель
Модель BD24FKS(L)
Расчетное давление
Трубопровод
хладагента
Электропроводка
Жидкость/ Газ мм Ф9.53/Ф15.9 9.53/Ф15.9 Ф9.53/Ф15.9 Ф9.53/Ф15.9
Провод питания
Сигнальный провод
Диаметр дренажной трубы
МПа 4.4/2.6
2
мм
2
мм
3*0.75
3×2.5(L≤20м); 3×3.5(L≤50м)
мм Ф32 (ID Ф25, OU Ф32)
Беспроводной пульт управления (RM05/BG(T)E-A) с возможностью
Управление
Диапазон рабочих температур
принудительного задания адреса блока
Ԩ Охлаждение：17～32；Нагрев:10～28
Примечание: 1. Номинальная мощность охлаждения указана для следующих условий: температура воздуха в
помещении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35° по
сухому термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
2. Номинальная мощность нагрева указана для следующих условий: температура воздуха в
помещении 20°С по сухому термометру; наружная температура 7° по сухому термометру, 6°С по
влажному термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
6 Канальные блоки средненапорные MVM-A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
3. Габариты
MVM22A-VA1, MVM28A-VA1, MVM36A-VA1, MVM45A-VA1, MVM56A-VA1, MVM71A-VA1, MVM80A-VA1,
MVM90A-VA1, MVM112A-VA1, MVM140A-VA1

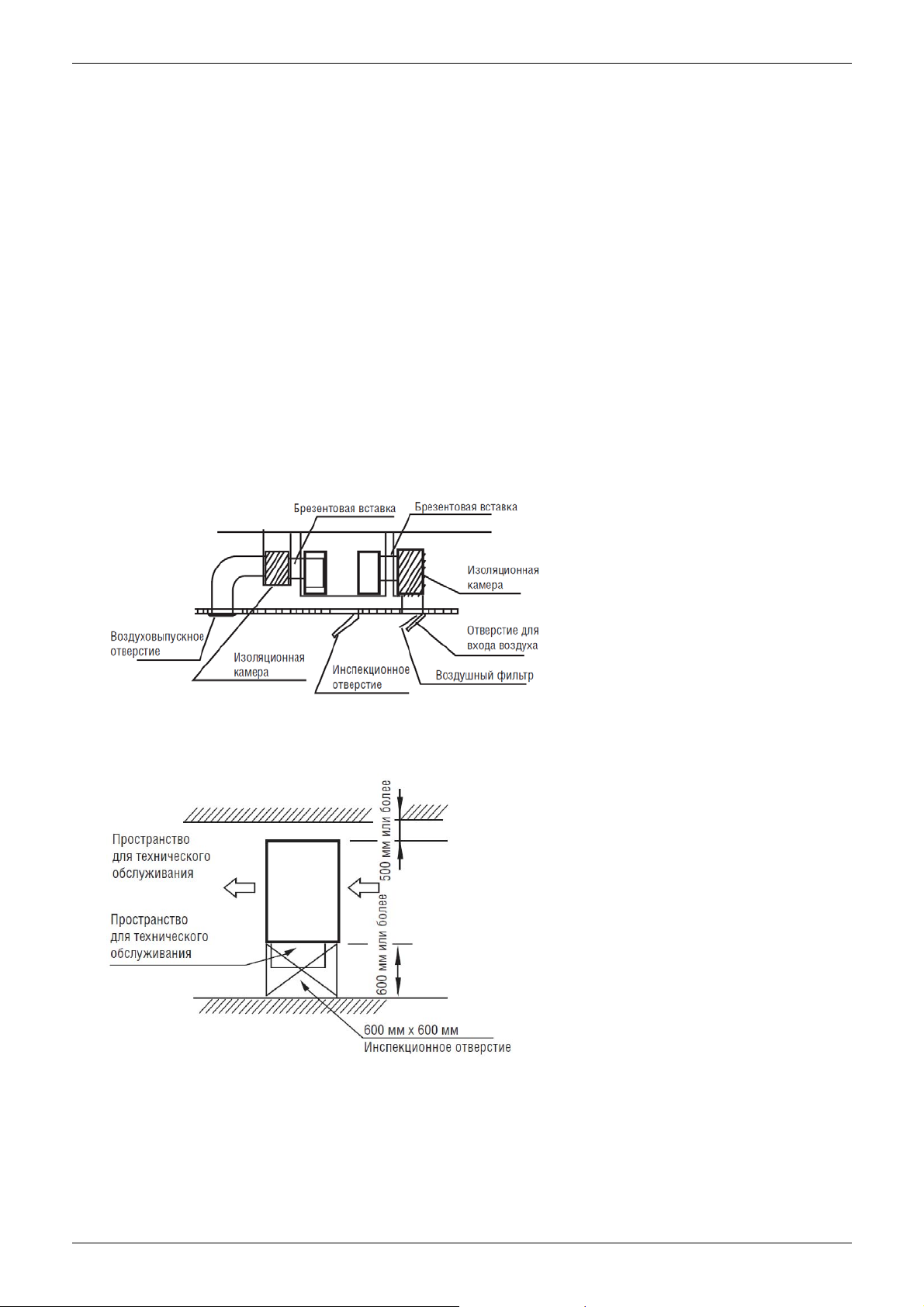

Наружные размеры и размер воздуховыпускного отверстия:
Размер воздухозаборного отверстия:
Расположение воздухозаборного отверстия (расположение снизу):
Размеры монтажных проушин:
Канальные блоки средненапорные MVM-A-VA1 7
Внутренние блоки MIV DM12-01.01.02-06
Размер
Модель
Наружный размер
(MVM-A-VA1)
воздуховыпускного
отверстия
A B C D E F G H
22~36 700 210 635 570 790 65 493 35
45~56 920 210 635 570 1010 65 713 35
71 920 210 635 570 1010 65 713 35
80~112
1140 270 775 710 1230 65 933 35
140 1200 300 865 800 1290 80 968 40
Модель
(MVM-A-VA1)
Размер воздухозаборного
отверстия
Размер монтажной
проушины
I J K L M N O P
22~36 119
595 200 80 740 350 26 20
45~56 119 815 200 80 960 350 26 20
71 179 815 260 20 960 350 26 20
80~112
179 1035 260 20 1180 490
26 20
140 204 1094 288 45 1240 500 26 20
Примечание: Диаметр отверстия для подмеса воздуха Ф125 мм.
8 Канальные блоки средненапорные MVM-A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
4. Пространство для обслуживания
Вокруг кондиционера должно быть достаточно свободного пространства для монтажа и
технического обслуживания.
Потолок, в котором монтируется внутренний блок кассетного типа, должен быть
горизонтальным и достаточно прочным, чтобы выдержать вес блока.
Не должно быть препятствий входу и выходу воздуха из кондиционера.
Выходящий из кондиционера воздух должен равномерно распределяться
по помещению.
Трубки холодильного контура и дренажный шланг должны легко и свободно отключаться от
кондиционера.
Кондиционер не должен находиться рядом с источниками тепла, нагревательными
приборами
Рекомендуемая схема соединения воздуховодов:
Минимально необходимое пространство для монтажа и обслуживания 600х600:
Канальные блоки средненапорные MVM-A-VA1 9
Внутренние блоки MIV DM12-01.01.02-06
5. Схема холодильного контура
10 Канальные блоки средненапорные MVM-A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
6. Электрическая схема
Канальные блоки средненапорные MVM-A-VA1 11
Внутренние блоки MIV DM12-01.01.02-06
7. Технические характеристики вентилятора
Как пользоваться диаграммами.
По вертикальной оси отложены значения внешнего статического напора (Па), по горизонтальной оси –
расход воздуха (м
Кривые «высокая скорость», «средняя скорость», «низкая скорость» и резервная «сверхвысокая
скорость» показывают значения расхода воздуха и внешнего статического напора при той или
иной скорости вращения вентилятора внутреннего блока.
Например, если для модели MVM22A-VA1 значение расхода воздуха равно 530
внешнгего статического напора равно 10 Па при высокой скорости вращения вентилятора. Если нужно
30 Па, то необходимо установить сверхвысокую скорость вращения.
MVM22(28)(36)A-VA1 MVM45(56)A-VA1
3
/ч).
м3/ч, то значение
12 Канальные блоки средненапорные MVM-A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
MVM71A-VA1 MVM80(90)A-VA1
MVM112A-VA1 MVM140A-VA1
Если статическое давление вентилятора должно быть слишком велико (например, из-за большой
протяженности воздуховода) объем воздушного потока будет уменьшаться. Таким образом, есть
ограничения по объему воздушного потока для каждой скорости вращения вентилятора. При
минимальном объеме воздушного потока статическое давление будет максимальным, а
испаритель внутреннего блока будет защищен от низких температур. Также
есть ограничения по
максимальному объему воздушного потока на каждой скорости. Это необходимо для того, чтобы
Канальные блоки средненапорные MVM-A-VA1 13
Внутренние блоки MIV DM12-01.01.02-06
предотвратить повреждения двигателя или испарителя от высоких температур.
Например, для модели KTKX140HFAN1:
При высокой скорости минимальное сопротивление воздуховода должно быть 10 Па, при
сверхвысокой – не менее 20 Па. Аналогично, максимальное сопротивление воздуховода при
высокой скорости - не более 100 Па, сопротивление 120 Па требует установки сверхвысокой
скорости.
14 Канальные блоки средненапорные MVM-A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
(инд
8. Таблицы производительности
8.1 Охлаждение TC: Полная производительность SC: Явная производительность
WB: Температура по влажному термометру DB: Температура по сухому термометру
Номинальная
производительность
внутреннего блока,
кВт
екс)
2.2
2.8
3.6
4.5 10.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.3 3.7 5.9 3.3
Температура
наружного
воздуха
(Ԩ DB)
10.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.9 1.7
12.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.8 1.6
14.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.8 1.6
16.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.8 1.6
18.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.8 1.6
20.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.7 1.5
21.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.7 1.5
23.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.5 1.6 2.7 1.5
25.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.5 1.6 2.6 1.5
27.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.5 1.6 2.6 1.5
29.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.4 1.5 2.5 1.5
31.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.4 1.5 2.5 1.5
33.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.4 1.5 2.4 1.5
35.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.3 1.5 2.4 1.5
37.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.3 1.5 2.3 1.5
39.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.2 1.6 2.3 1.5 2.3 1.5
42.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.2 1.6 2.3 1.5 2.3 1.5
44.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.2 1.6 2.3 1.5 2.3 1.5
46.0 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.2 1.6 2.3 1.5 2.3 1.5
10.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.3 2.2 3.7 2.2
12.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.3 2.2 3.6 2.1
14.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.3 2.2 3.6 2.1
16.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.3 2.2 3.5 2.1
18.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.3 2.2 3.5 2.1
20.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.3 2.2 3.4 2.1
21.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.3 2.2 3.4 2.1
23.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.3 2.1 3.4 2.1
25.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.2 2.1 3.3 2.0
27.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.2 2.1 3.3 2.0
29.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.1 2.0 3.2 1.9
31.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.1 2.0 3.2 1.9
33.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 3.0 2.1 3.1 2.0 3.1 1.9
35.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 2.9 2.0 3.0 2.0 3.1 1.9
37.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 2.9 2.0 3.0 2.0 3.0 1.8
39.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 2.9 2.0 3.0 2.1 3.0 1.9
42.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 2.9 2.0 3.0 2.1 3.0 1.9
44.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 2.9 2.0 3.0 2.1 3.0 1.9
46.0 1.9 1.7 2.3 1.9 2.6 2.1 2.8 2.1 2.9 2.0 3.0 2.1 3.0 1.9
10.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.3 2.6 4.7 2.7
12.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.3 2.6 4.7 2.7
14.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.3 2.6 4.6 2.6
16.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.3 2.6 4.5 2.6
18.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.3 2.6 4.5 2.6
20.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.3 2.6 4.4 2.5
21.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.3 2.6 4.4 2.5
23.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.1 2.5 4.3 2.4
25.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.1 2.5 4.2 2.4
27.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.0 2.4 4.2 2.4
29.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.0 2.4 4.1 2.4
31.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.2 2.8 4.1 2.4
33.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.2 2.8 3.9 2.3
35.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.8 2.7 4.2 2.8 3.9 2.3
37.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.7 2.6 3.8 2.5 3.9 2.3
39.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.7 2.6 3.8 2.5 3.8 2.3
42.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.7 2.6 3.8 2.5 3.8 2.3
44.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.7 2.6 3.8 2.5 3.8 2.3
46.0 2.5 2.1 2.9 2.3 3.4 2.5 3.6 2.6 3.7 2.6 3.8 2.5 3.8 2.3
14/20 16/23 18/26 19/27 20/28 22/30 24/32
TC SC TC SC TC SC TC SC TC SC TC SC TC SC
кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт
Температура воздуха в помещении (Ԩ WB/DB)
Канальные блоки средненапорные MVM-A-VA1 15
Внутренние блоки MIV DM12-01.01.02-06
12.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.3 3.7 5.9 3.3
14.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.3 3.7 5.8 3.3
16.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.3 3.7 5.6 3.2
18.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.3 3.7 5.7 3.3
20.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.3 3.7 5.7 3.3
21.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.3 3.7 5.6 3.3
23.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.3 3.7 5.5 3.2
25.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.2 3.3 5.4 3.2
27.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.1 3.2 5.2 3.0
29.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.1 3.2 5.2 3.0
31.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 5.0 3.1 5.1 2.9
33.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 4.9 3.1 5.1 2.9
35.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 4.8 3.0 5.0 2.9
37.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.8 3.2 4.8 3.1 4.9 2.8
39.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.6 3.1 4.7 3.1 4.8 2.8
42.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.6 3.1 4.7 3.1 4.8 2.8
44.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.6 3.1 4.7 3.1 4.8 2.8
46.0 3.1 2.6 3.7 2.8 4.2 3.1 4.5 3.2 4.6 3.1 4.7 3.1 4.8 2.8
10.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.6 3.9 7.3 3.9
12.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.6 3.9 7.2 3.8
14.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.6 3.9 7.1 3.8
16.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.6 3.9 7.0 3.7
18.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.6 3.9 6.8 3.7
20.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.6 3.9 6.7 3.6
21.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.6 3.9 6.6 3.6
23.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.6 3.9 6.6 3.5
25.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.6 3.9 6.5 3.5
5.6
7.1
8.0
27.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.4 3.8 6.4 3.5
29.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.3 3.8 6.4 3.6
31.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.2 3.7 6.2 3.4
33.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.2 3.7 6.2 3.4
35.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 6.0 3.6 6.0 3.4
37.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.9 3.8 5.9 3.5 6.0 3.4
39.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.7 3.7 5.8 3.5 6.0 3.4
42.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.7 3.7 5.8 3.5 6.0 3.4
44.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.7 3.7 5.8 3.5 6.0 3.4
46.0 3.9 3.0 4.6 3.3 5.3 3.6 5.6 3.7 5.7 3.7 5.8 3.5 6.0 3.4
10.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 8.4 4.9 9.2 5.0
12.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 8.4 4.9 9.1 4.9
14.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 8.4 4.9 9.0 4.9
16.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 8.4 4.9 8.9 4.8
18.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 8.4 4.9 8.7 4.7
20.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 8.4 4.9 8.5 4.6
21.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 8.4 4.9 8.4 4.5
23.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 8.4 4.9 8.3 4.5
25.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 8.4 4.9 8.2 4.4
27.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 8.1 4.7 8.2 4.5
29.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 8.0 4.7 8.1 4.5
31.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 7.9 4.6 7.8 4.3
33.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 7.8 4.6 7.8 4.3
35.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.5 4.8 7.6 4.5 7.7 4.2
37.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.4 4.8 7.5 4.5 7.6 4.3
39.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.2 4.7 7.4 4.4 7.6 4.3
42.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.2 4.7 7.4 4.4 7.6 4.3
44.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.2 4.7 7.4 4.4 7.6 4.3
46.0 4.9 3.9 5.8 4.3 6.7 4.7 7.1 4.9 7.2 4.7 7.4 4.4 7.6 4.3
10.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.1 9.4 4.6 10.4 5.6
12.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.1 9.4 4.6 10.2 5.5
14.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.1 9.4 4.6 10.2 5.5
16.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.1 9.4 4.6 10.0 5.4
18.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.1 9.4 4.6 9.8 5.3
20.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.1 9.4 4.6 9.6 5.2
21.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.1 9.4 4.6 9.4 5.1
23.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.1 9.4 4.6 9.4 5.1
25.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.1 9.4 4.6 9.3 5.0
27.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.1 9.1 4.6 9.2 5.1
16 Канальные блоки средненапорные MVM-A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
29.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.2 9.0 4.7 9.1 5.0
31.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.2 8.9 4.7 8.8 4.8
33.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.2 8.8 4.7 8.8 4.8
35.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.4 5.2 8.6 4.7 8.6 4.8
37.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.3 5.2 8.4 4.8 8.6 4.9
39.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.1 5.2 8.3 4.8 8.6 4.9
42.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.1 5.2 8.3 4.8 8.6 4.9
44.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.1 5.2 8.3 4.8 8.6 4.9
46.0 5.5 6.4 6.6 5.9 7.5 5.6 8.0 5.5 8.1 5.2 8.3 4.8 8.6 4.9
10.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 11.7 6.6
12.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 11.5 6.5
14.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 11.4 6.4
16.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 11.3 6.3
18.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 11.0 6.3
20.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 10.8 6.2
21.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 10.6 6.1
23.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 10.5 6.0
25.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 10.4 6.0
9.0
11.2
14.0
27.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.3 6.4 10.4 5.9
29.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.1 6.2 10.3 5.8
31.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.0 6.2 9.9 5.7
33.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 9.9 6.1 9.9 5.7
35.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.5 6.5 9.6 6.0 9.7 5.7
37.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.3 6.3 9.5 5.9 9.6 5.8
39.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.2 6.2 9.4 5.8 9.6 5.8
42.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.2 6.2 9.4 5.8 9.6 5.8
44.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.2 6.2 9.4 5.8 9.6 5.8
46.0 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.2 6.2 9.4 5.8 9.6 5.8
10.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 15.5 9.0
12.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 14.4 8.4
14.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 14.2 8.2
16.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 14.1 8.2
18.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 14.0 8.1
20.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 13.9 8.1
21.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 13.8 8.0
23.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.1 8.1 13.7 7.9
25.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.0 8.1 13.6 7.9
27.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 12.9 8.0 13.4 7.8
29.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 12.8 7.9 13.3 7.9
31.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 12.7 7.8 12.8 7.5
33.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 12.5 7.8 12.5 7.4
35.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.8 8.0 12.4 7.7 12.3 7.3
37.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.6 7.9 12.3 7.6 12.1 7.1
39.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.4 7.8 12.2 7.6 11.9 7.1
42.0 7.7 6.6 9.1 7.2 10.4 7.8 11.2 8.0 11.4 7.8 11.6 7.2 12.0 7.2
44.0 7.7 6.6 9.1 7.2 10.4 7.8 11.2 8.0 11.4 7.8 11.6 7.2 12.0 7.2
46.0 7.7 6.6 9.1 7.2 10.4 7.8 11.2 8.0 11.4 7.8 11.6 7.2 12.0 7.2
10.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 18.2 10.2
12.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 17.9 10.0
14.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 17.8 10.0
16.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 17.5 9.8
18.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 17.1 9.6
20.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 16.8 9.4
21.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 16.5 9.3
23.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.4 10.2 16.4 9.2
25.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.2 10.1 16.2 9.1
27.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.1 10.0 16.1 9.2
29.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.0 9.9 16.0 9.1
31.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 15.8 9.8 15.4 8.8
33.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 15.7 9.7 15.4 8.8
35.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.7 9.7 15.1 9.4 15.1 8.8
37.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.6 9.6 15.1 9.4 15.0 8.7
39.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.3 9.4 14.6 9.2 15.0 8.8
42.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.3 9.4 14.6 9.2 15.0 8.8
44.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.3 9.4 14.6 9.2 15.0 8.8
46.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.3 9.4 14.6 9.2 15.0 8.8
Канальные блоки средненапорные MVM-A-VA1 17
Внутренние блоки MIV DM12-01.01.02-06
18 Канальные блоки средненапорные MVM-A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
(инд
8.2 Нагрев
TC: полная мощность WB: температура по влажному термометру DB: температура по сухому термометру
Номинальная
производительность
внутреннего блока,
кВт
екс)
2.2
2.8
3.6
4.5
Температура наружного
воздуха (Ԩ)
WB DB kW kW kW kW kW kW
-20 -19.8 1.46 1.46 1.46 1.46 1.46 1.46
-19 -18.8 1.56 1.56 1.56 1.56 1.56 1.56
-17 -16.7 1.64 1.64 1.64 1.64 1.64 1.64
-15 -14.7 1.69 1.69 1.69 1.69 1.69 1.69
-13.00 -12.60 1.79 1.79 1.79 1.79 1.79 1.79
-11.00 -10.50 1.82 1.85 1.85 1.85 1.85 1.85
-10.00 -9.50 1.90 1.90 1.90 1.90 1.90 1.90
-9.10 -8.50 1.95 1.95 1.95 1.95 1.95 1.95
-7.60 -7.00 1.98 1.98 1.98 1.98 1.98 1.98
-5.60 -5.00 2.05 2.05 2.05 2.05 2.05 2.05
-3.70 -3.00 2.16 2.16 2.16 2.16 2.16 2.16
-0.70 0.00 2.31 2.31 2.31 2.31 2.31 2.18
2.20 3.00 2.44 2.44 2.44 2.44 2.39 2.18
4.10 5.00 2.52 2.52 2.52 2.52 2.39 2.18
6.00 7.00 2.60 2.60 2.60 2.52 2.39 2.18
7.90 9.00 2.68 2.68 2.60 2.52 2.39 2.18
9.80 11.00 2.76 2.76 2.60 2.52 2.39 2.18
11.80 13.00 2.86 2.81 2.60 2.52 2.39 2.18
13.70 15.00 2.94 2.81 2.60 2.52 2.39 2.18
-20 -19.8 1.79 1.79 1.79 1.79 1.79 1.79
-19 -18.8 1.92 1.92 1.92 1.92 1.92 1.92
-17 -16.7 2.02 2.02 2.02 2.02 2.02 2.02
-15 -14.7 2.02 2.02 2.02 2.02 2.02 2.02
-13.00 -12.60 2.14 2.14 2.14 2.14 2.14 2.14
-11.00 -10.50 2.24 2.24 2.24 2.24 2.24 2.24
-10.00 -9.50 2.34 2.34 2.34 2.34 2.34 2.34
-9.10 -8.50 2.4 2.4 2.4 2.4 2.4 2.4
-7.60 -7.00 2.43 2.43 2.43 2.43 2.43 2.43
-5.60 -5.00 2.53 2.53 2.53 2.53 2.53 2.53
-3.70 -3.00 2.66 2.66 2.66 2.66 2.66 2.66
-0.70 0.00 2.85 2.85 2.85 2.85 2.85 2.69
2.20 3.00 3.01 3.01 3.01 3.01 2.94 2.69
4.10 5.00 3.1 3.1 3.1 3.1 2.94 2.69
6.00 7.00 3.2 3.2 3.2 3.1 2.94 2.69
7.90 9.00 3.3 3.3 3.2 3.1 2.94 2.69
9.80 11.00 3.39 3.39 3.2 3.1 2.94 2.69
11.80 13.00 3.52 3.46 3.2 3.1 2.94 2.69
13.70 15.00 3.62 3.46 3.2 3.1 2.94 2.69
-20 -19.8 2.24 2.24 2.24 2.24 2.24 2.24
-19 -18.8 2.4 2.4 2.4 2.4 2.4 2.4
-17 -16.7 2.52 2.52 2.52 2.52 2.52 2.52
-15 -14.7 2.6 2.6 2.6 2.6 2.6 2.6
-13.00 -12.60 2.68 2.68 2.68 2.68 2.68 2.68
-11.00 -10.50 2.8 2.8 2.8 2.8 2.8 2.8
-10.00 -9.50 2.92 2.92 2.92 2.92 2.92 2.92
-9.10 -8.50 3 3 3 3 3 3
-7.60 -7.00 3.04 3.04 3.04 3.04 3.04 3.04
-5.60 -5.00 3.16 3.16 3.16 3.16 3.16 3.16
-3.70 -3.00 3.32 3.32 3.32 3.32 3.32 3.32
-0.70 0.00 3.56 3.56 3.56 3.56 3.56 3.36
2.20 3.00 3.76 3.76 3.76 3.76 3.68 3.36
4.10 5.00 3.88 3.88 3.88 3.88 3.68 3.36
6.00 7.00 4 4 4 3.88 3.68 3.36
7.90 9.00 4.12 4.12 4 3.88 3.68 3.36
9.80 11.00 4.24 4.24 4 3.88 3.68 3.36
11.80 13.00 4.4 4.32 4 3.88 3.68 3.36
13.70 15.00 4.52 4.32 4 3.88 3.68 3.36
-20 -19.8 2.8 2.8 2.8 2.8 2.8 2.8
-19 -18.8 3 3 3 3 3 3
-17 -16.7 3.15 3.15 3.15 3.15 3.15 3.15
16.00 18.00 20.00 21.00 22.00 24.00
TC TC TC TC TC TC
Температура воздуха в помещении (Ԩ DB)
Канальные блоки средненапорные MVM-A-VA1 19
Внутренние блоки MIV DM12-01.01.02-06
-15 -14.7 3.25 3.25 3.25 3.25 3.25 3.25
-13.00 -12.60 3.35 3.35 3.35 3.35 3.35 3.35
-11.00 -10.50 3.5 3.5 3.5 3.5 3.5 3.5
-10.00 -9.50 3.65 3.65 3.65 3.65 3.65 3.65
-9.10 -8.50 3.75 3.75 3.75 3.75 3.75 3.75
-7.60 -7.00 3.8 3.8 3.8 3.8 3.8 3.8
-5.60 -5.00 3.95 3.95 3.95 3.95 3.95 3.95
-3.70 -3.00 4.15 4.15 4.15 4.15 4.15 4.15
-0.70 0.00 4.45 4.45 4.45 4.45 4.45 4.2
2.20 3.00 4.7 4.7 4.7 4.7 4.6 4.2
4.10 5.00 4.85 4.85 4.85 4.85 4.6 4.2
6.00 7.00 5 5 5 4.85 4.6 4.2
7.90 9.00 5.15 5.15 5 4.85 4.6 4.2
9.80 11.00 5.3 5.3 5 4.85 4.6 4.2
11.80 13.00 5.5 5.4 5 4.85 4.6 4.2
13.70 15.00 5.65 5.4 5 4.85 4.6 4.2
-20 -19.8 3.53 3.53 3.53 3.53 3.53 3.53
-19 -18.8 3.78 3.78 3.78 3.78 3.78 3.78
-17 -16.7 3.97 3.97 3.97 3.97 3.97 3.97
-15 -14.7 4.1 4.1 4.1 4.1 4.1 4.1
-13.00 -12.60 4.22 4.22 4.22 4.22 4.22 4.22
-11.00 -10.50 4.41 4.41 4.41 4.41 4.41 4.41
-10.00 -9.50 4.6 4.6 4.6 4.6 4.6 4.6
-9.10 -8.50 4.73 4.73 4.73 4.73 4.73 4.73
-7.60 -7.00 4.79 4.79 4.79 4.79 4.79 4.79
5.6
7.1
8.0
-5.60 -5.00 4.98 4.98 4.98 4.98 4.98 4.98
-3.70 -3.00 5.23 5.23 5.23 5.23 5.23 5.23
-0.70 0.00 5.61 5.61 5.61 5.61 5.61 5.29
2.20 3.00 5.92 5.92 5.92 5.92 5.8 5.29
4.10 5.00 6.11 6.11 6.11 6.11 5.8 5.29
6.00 7.00 6.3 6.3 6.3 6.11 5.8 5.29
7.90 9.00 6.49 6.49 6.3 6.11 5.8 5.29
9.80 11.00 6.68 6.68 6.3 6.11 5.8 5.29
11.80 13.00 6.93 6.8 6.3 6.11 5.8 5.29
13.70 15.00 7.12 6.8 6.3 6.11 5.8 5.29
-20 -19.8 4.48 4.48 4.48 4.48 4.48 4.48
-19 -18.8 4.8 4.8 4.8 4.8 4.8 4.8
-17 -16.7 5.04 5.04 5.04 5.04 5.04 5.04
-15 -14.7 5.2 5.2 5.2 5.2 5.2 5.2
-13.00 -12.60 5.36 5.36 5.36 5.36 5.36 5.36
-11.00 -10.50 5.6 5.6 5.6 5.6 5.6 5.6
-10.00 -9.50 5.84 5.84 5.84 5.84 5.84 5.84
-9.10 -8.50 6 6 6 6 6 6
-7.60 -7.00 6.08 6.08 6.08 6.08 6.08 6.08
-5.60 -5.00 6.32 6.32 6.32 6.32 6.32 6.32
-3.70 -3.00 6.64 6.64 6.64 6.64 6.64 6.64
-0.70 0.00 7.12 7.12 7.12 7.12 7.12 6.72
2.20 3.00 7.52 7.52 7.52 7.52 7.36 6.72
4.10 5.00 7.76 7.76 7.76 7.76 7.36 6.72
6.00 7.00 8 8 8 7.76 7.36 6.72
7.90 9.00 8.24 8.24 8 7.76 7.36 6.72
9.80 11.00 8.48 8.48 8 7.76 7.36 6.72
11.80 13.00 8.8 8.64 8 7.76 7.36 6.72
13.70 15.00 9.04 8.64 8 7.76 7.36 6.72
-20 -19.8 5.04 5.04 5.04 5.04 5.04 5.04
-19 -18.8 5.4 5.4 5.4 5.4 5.4 5.4
-17 -16.7 5.67 5.67 5.67 5.67 5.67 5.67
-15 -14.7 5.85 5.85 5.85 5.85 5.85 5.85
-13.00 -12.60 6.03 6.03 6.03 6.03 6.03 6.03
-11.00 -10.50 6.3 6.3 6.3 6.3 6.3 6.3
-10.00 -9.50 6.57 6.57 6.57 6.57 6.57 6.57
-9.10 -8.50 6.75 6.75 6.75 6.75 6.75 6.75
-7.60 -7.00 6.84 6.84 6.84 6.84 6.84 6.84
-5.60 -5.00 7.11 7.11 7.11 7.11 7.11 7.11
-3.70 -3.00 7.47 7.47 7.47 7.47 7.47 7.47
-0.70 0.00 8.01 8.01 8.01 8.01 8.01 7.56
20 Канальные блоки средненапорные MVM-A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
2.20 3.00 8.46 8.46 8.46 8.46 8.28 7.56
4.10 5.00 8.73 8.73 8.73 8.73 8.28 7.56
6.00 7.00 9 9 9 8.73 8.28 7.56
7.90 9.00 9.27 9.27 9 8.73 8.28 7.56
9.80 11.00 9.54 9.54 9 8.73 8.28 7.56
11.80 13.00 9.9 9.72 9 8.73 8.28 7.56
13.70 15.00 10.17 9.72 9 8.73 8.28 7.56
-20 -19.8 5.6 5.04 5.6 5.6 5.6 5.6
-19 -18.8 6 5.4 6 6 6 6
-17 -16.7 6.3 6.3 6.3 6.3 6.3 6.3
-15 -14.7 6.5 6.5 6.5 6.5 6.5 6.5
-13.00 -12.60 6.7 6.7 6.7 6.7 6.7 6.7
-11.00 -10.50 7 7 7 7 7 7
-10.00 -9.50 7.3 7.3 7.3 7.3 7.3 7.3
-9.10 -8.50 7.5 7.5 7.5 7.5 7.5 7.5
-7.60 -7.00 7.6 7.6 7.6 7.6 7.6 7.6
9.0
11.2
14.0
-5.60 -5.00 7.9 7.9 7.9 7.9 7.9 7.9
-3.70 -3.00 8.3 8.3 8.3 8.3 8.3 8.3
-0.70 0.00 8.9 8.9 8.9 8.9 8.9 8.4
2.20 3.00 9.4 9.4 9.4 9.4 9.2 8.4
4.10 5.00 9.7 9.7 9.7 9.7 9.2 8.4
6.00 7.00 10 10 10 9.7 9.2 8.4
7.90 9.00 10.3 10.3 10 9.7 9.2 8.4
9.80 11.00 10.6 10.6 10 9.7 9.2 8.4
11.80 13.00 11 10.8 10 9.7 9.2 8.4
13.70 15.00 11.3 10.8 10 9.7 9.2 8.4
-20 -19.8 7 7 7 7 7 7
-19 -18.8 7.5 7.5 7.5 7.5 7.5 7.5
-17 -16.7 7.88 7.88 7.88 7.88 7.88 7.88
-15 -14.7 8.13 8.13 8.13 8.13 8.13 8.13
-13.00 -12.60 8.38 8.38 8.38 8.38 8.38 8.38
-11.00 -10.50 8.75 8.75 8.75 8.75 8.75 8.75
-10.00 -9.50 9.13 9.13 9.13 9.13 9.13 9.13
-9.10 -8.50 9.38 9.38 9.38 9.38 9.38 9.38
-7.60 -7.00 9.5 9.5 9.5 9.5 9.5 9.5
-5.60 -5.00 9.88 9.88 9.88 9.88 9.88 9.88
-3.70 -3.00 10.38 10.38 10.38 10.38 10.38 10.38
-0.70 0.00 11.13 11.13 11.13 11.13 11.13 10.5
2.20 3.00 11.75 11.75 11.75 11.75 11.5 10.5
4.10 5.00 12.13 12.13 12.13 12.13 11.5 10.5
6.00 7.00 12.5 12.5 12.5 12.13 11.5 10.5
7.90 9.00 12.88 12.88 12.5 12.13 11.5 10.5
9.80 11.00 13.25 13.25 12.5 12.13 11.5 10.5
11.80 13.00 13.75 13.5 12.5 12.13 11.5 10.5
13.70 15.00 14.13 13.5 12.5 12.13 11.5 10.5
-20 -19.8 8.68 8.68 8.68 8.68 8.68 8.68
-19 -18.8 9.3 9.3 9.3 9.3 9.3 9.3
-17 -16.7 9.77 9.77 9.77 9.77 9.77 9.77
-15 -14.7 10.08 10.08 10.08 10.08 10.08 10.08
-13.00 -12.60 10.4 10.4 10.4 10.4 10.4 10.4
-11.00 -10.50 10.9 10.9 10.9 10.9 10.9 10.9
-10.00 -9.50 11.3 11.3 11.3 11.3 11.3 11.3
-9.10 -8.50 11.6 11.6 11.6 11.6 11.6 11.6
-7.60 -7.00 11.8 11.8 11.8 11.8 11.8 11.8
-5.60 -5.00 12.3 12.3 12.3 12.3 12.3 12.3
-3.70 -3.00 12.9 12.9 12.9 12.9 12.9 12.9
-0.70 0.00 13.8 13.8 13.8 13.8 13.8 13
2.20 3.00 14.6 14.6 14.6 14.6 14.3 13
4.10 5.00 15 15 15 15 14.3 13
6.00 7.00 15.5 15.5 15.5 15 14.3 13
7.90 9.00 16 16 15.5 15 14.3 13
9.80 11.00 16.4 16.4 15.5 15 14.3 13
11.80 13.00 17.1 16.7 15.5 15 14.3 13
13.70 15.00 17.5 16.7 15.5 15 14.3 13
Канальные блоки средненапорные MVM-A-VA1 21
Внутренние блоки MIV DM12-01.01.02-06
9. Электрические характеристики
Модель
Внутренний блок Питание
Гц Напряжение Мин. Макс. MCA MFA кВт FLA
Двигатель
внутреннего блока
MVM22A-VA1
MVM28A-VA1
MVM36A-VA1
MVM45A-VA1
MVM56A-VA1
MVM71A-VA1
MVM80A-VA1
MVM90A-VA1
MVM112A-VA1
MVM140A-VA1
50 220-240 198 264 0.28 15 0.027 0.28
50 220-240 198 264 0.28 15 0.027 0.28
50 220-240 198 264 0.28 15 0.027 0.28
50 220-240 198 264 0.6 15 0.107 0.48
50 220-240 198 264 0.6 15 0.107 0.48
50 220-240 198 264 0.92 15 0.163 0.73
50 220-240 198 264 1.25 15 0.227 1
50 220-240 198 264 1.25 15 0.227 1
50 220-240 198 264 1.9 15 0.393 1.51
50 220-240 198 264 2 15 0.355 1.55
Пояснения:
MCA: Минимальный ток (A)
MFA: Максимальный допустимый ток плавкого предохранителя (A)
KW: Номинальная мощность двигателя вентилятора (kW)
FLA: Полная нагрузка (A)
IFM: Двигатель вентилятора внутреннего блока
22 Канальные блоки средненапорные MVM-A-VA1
DM12-01.01.02-06 Внутренние блоки MIV
10. Уровень шума
10.1 Схема измерений
10.2 Результаты измерений (уровень звукового давления)
Скорость
Модель
MVM22A-VA1
MVM28A-VA1
MVM36A-VA1
MVM45A-VA1
MVM56A-VA1
MVM71A-VA1
MVM80A-VA1
MVM90A-VA1
MVM112A-VA1
MVM140A-VA1
MVM22(28)A-VA1 MVM36A-VA1
Hi Mid Low
38 35 32
38 35 32
40 38 36
41 38.9 36
41 38.9 36
43.4 40 36
45.4 39.8 37
45.4 39.8 37
48.0 41.9 38
47.7 43.2 39
Экспериментальные значения
уровня шума dB(A)
Канальные блоки средненапорные MVM-A-VA1 23
Внутренние блоки MIV DM12-01.01.02-06
MVM45(56)A-VA1 MVM71A-VA1
MVM80(90)A-VA1 MVM112A-VA1
MVM140A-VA1
24 Канальные блоки средненапорные MVM-A-VA1
Loading...
