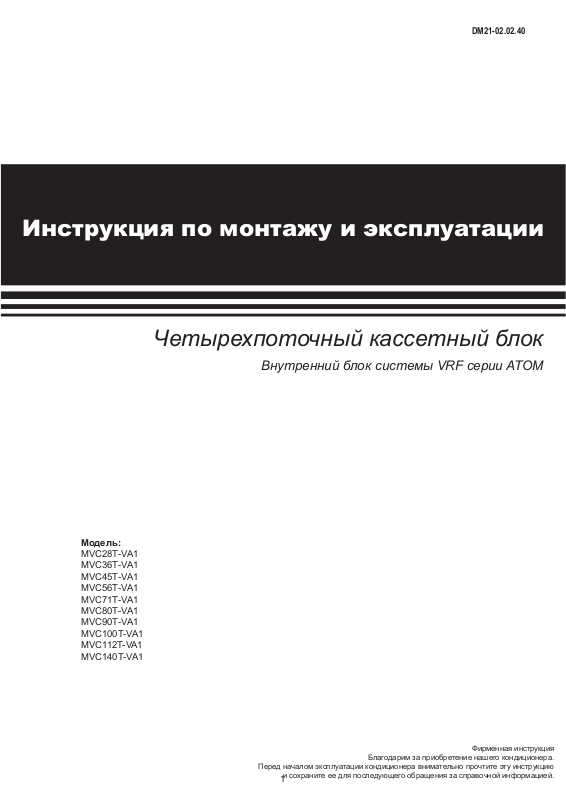

Инструкция по монтажу и эксплуатации

Модель:

MVC28T-VA1 MVC36T-VA1 MVC45T-VA1 MVC56T-VA1 MVC71T-VA1 MVC80T-VA1 MVC90T-VA1 MVC100T-VA1 MVC112T-VA1 MVC140T-VA1

Четырехпоточный кассетный блок

Внутренний блок системы VRF серии ATOM

Перед началом эксплуатации кондиционера внимательно прочтите эту инструкцию

и сохраните ее для последующего обращения за справочной информацией.

Благодарим за приобретение нашего кондиционера.

Фирменная инструкция

Page 2

Page 3

Содержание

Инструкция по монтажу ....................................................................1

Дополнительное оборудование .......................................................3

1. Перед установкой .........................................................................4

2. Выбор места для установки .........................................................4

3. Монтаж внутреннего блока ..........................................................4

4. Монтаж трубопровода хладагента ..............................................9

5. Монтаж дренажного трубопровода воды ..................................10

6. Электропроводка ........................................................................ 11

7. Настройка на месте ....................................................................13

8. Тестовый запуск ..........................................................................14

9. Наименование деталей ..............................................................15

10. Панель индикации ....................................................................16

11. Эксплуатация и характеристики кондиционера ...................... 16

12. Регулировка направления потока воздуха ..............................17

13. Техническое обслуживание .....................................................17

14. Признаки, которые не являются неисправностями ................18

15. Поиск и устранение неисправностей ......................................19

16. Технические характеристики....................................................22

17. Дополнительные сведения ......................................................23

Инструкция по монтажу

Меры предосторожности Для правильного монтажа устройства перед выполнением процедуры внимательно прочтите данное руководство.

В инструкции указаны два вида предостережений, описанные далее.

Осторожно: несоблюдение данного предостережения может

привести к летальному исходу или тяжелой травме.

Внимание: несоблюдение данного предостережения может привести к травме или повреждению блока. В зависимости от ситуации также возможно получение тяжелой травмы. После завершения монтажа, проверки блока и подтверждения его нормальной работы, объясните заказчику, как эксплуатировать и обслуживать блок в соответствии с данным руководством. Кроме того, руководство следует правильно хранить для последующего обращения за справочной информацией.

Осторожно

• Монтаж, техническое обслуживание и очистку фильтра должны

выполнять профессиональные монтажники. Не выполняйте эти работы самостоятельно. Неправильный монтаж может привести к течи воды, поражению электрическим током или возгоранию.

• Производите монтаж кондиционера в соответствии с инструк-

циями, изложенными в настоящем руководстве. Неправильный монтаж может привести к течи воды, поражению электрическим током или возгоранию.

• При монтаже в небольших помещениях следует принять соот-

ветствующие меры для предотвращения превышения концентрации хладагента. Проконсультируйтесь с торговым представителем относительно необходимых мер. Высокая концентрация хладагента в замкнутом пространстве может привести к кислородной недостаточности (аноксии).

• Убедитесь в том, что установлены все необходимые детали

и принадлежности. Использование деталей, отличных от рекомендованных, может привести к неисправности или падению кондиционера, а также к утечке воды, поражению электрическим током и возгоранию.

• Устанавливайте кондиционер в месте, достаточно прочном, что-

бы выдержать его вес. Если основание не закреплено должным образом, кондиционер может упасть, это приведет к повреждениям и травмам.

• Необходимо в полной мере учитывать влияние сильных ветров,

тайфунов и землетрясений, и усилить монтаж. Неправильный монтаж может стать причиной падения кондиционера, это приведет к несчастному случаю.

• Для электропитания необходимо использовать отдельную ли-

нию. Все электрические детали должны соответствовать местным нормам и правилам, а также указаниям, приведенным в данной инструкции по монтажу. Монтажные работы должен выполнять профессиональный квалифицированный электрик. Недостаточная мощность или неправильное выполнение электромонтажных работ может привести к поражению электрическим током или возгоранию.

• Используйте только электрические кабели, соответствующие

техническим условиям. Вся электропроводка на месте монтажа

должна выполняться в соответствии с электрической схемой, прилагаемой к оборудованию. На клеммы и провода не должны действовать внешние силы. Неправильное выполнение электропроводки и монтажа может стать причиной возгорания.

• При выполнении соединений кабель силового питания, электропроводка связи и пульта управления должны быть проложены прямо и ровно. Крышка распределительной коробки должна быть плотно закрыта. Если распределительная коробка не закрыта должным образом, это может привести к поражению электрическим током, возгоранию или перегреву электрических компонентов.

• Если во время монтажа произошла утечка хладагента, немедленно откройте двери и окна, чтобы проветрить помещение. При контакте с пламенем хладагент может образовывать ядовитые газы.

• Прежде чем прикоснуться к какому-либо электрическому компоненту, отключите электропитание.

• Во избежание поражения электрическим током не прикасайтесь к выключателю влажными руками.

• Не допускайте непосредственного контакта с хладагентом, вытекающим из соединений трубопровода хладагента. Это может привести к обморожению.

• Кондиционер должен быть заземлен. Не подключайте провод заземления к трубам газопровода, водопровода, молниеотводу или проводу заземления телефонной линии. Неправильное заземление может привести к поражению электрическим током или возгоранию и может стать причиной механического отказа вследствие скачков тока, вызванных молнией и т. п.

• Необходимо установить устройство защитного отключения. Если устройство защитного отключения не установлено, имеется опасность поражения электрическим током и возгорания.

• Монтаж оборудования должен выполняться с соблюдением государственных правил устройства электроустановок.

• Устройство следует устанавливать на 2,3 м выше уровня пола.

• Во избежание несчастных случаев замена поврежденного кабеля электропитания должна выполняться производителем оборудования, уполномоченным представителем производителя или специалистом соответствующей квалификации.

• В цепь электропитания необходимо установить отключающее все фазы питания устройство размыкания цепи, с расстоянием между разомкнутыми контактами не менее 3 мм.

• Во время работы контур хладагента нагревается до высокой температуры. Не допускайте соприкосновения соединительного кабеля и медного трубопровода.

• Силовой кабель должен быть марки H05RN-F или лучше/ H07RN-F.

• Перед монтажом проверьте электропитание. Источник электропитания должен быть надежно заземлен в соответствии с местными, региональными и государственными стандартами. В противном случае, например, если провод заземления находится под напряжением, выполнять монтаж запрещается до устранения неполадки, т.к. существует опасность возгорания и поражения электрическим током, ведущих к травме или летальному исходу.

• Перед монтажом проверьте расположение электрических проводов, газопровода и водопровода внутри стен, пола и потолка. Не начинайте сверление, пока не убедитесь в безопасности с потребителем, особенно в отношении скрытой силовой электропроводки. С целью предотвращения телесных повреждений или летального исхода, вызванных нарушенной изоляцией проводов, для проверки того, что в месте сверления не проходит провод, можно использовать электрический зонд.

Page 4

Внимание

• Смонтируйте дренажный трубопровод, выполнив действия, указанные в данном руководстве. Убедитесь в том, что вода беспрепятственно стекает. Для предотвращения конденсации трубопровод следует тщательно теплоизолировать. Неправильный монтаж дренажного трубопровода может привести к течи воды и повреждению находящейся в помещении мебели.

• Для предотвращения появления шумов и помех на изображении при монтаже внутренних и наружных блоков кабель силового питания должен находиться на расстоянии не менее 1 м от телевизоров и радиоприемников.

• В системе используется хладагент R410A. Перед монтажом убедитесь в том, что используется соответствующий хладагент. Несоответствующий хладагент может стать причиной неисправности блока.

• Не устанавливайте кондиционер в местах, где имеются перечисленные ниже условия:

1) При наличии масла или газа, например, на кухнях. В про-

тивном случае пластмассовые детали могут состариться, это может привести к падению или течи воды.

2) При наличии коррозионно-активных газов (например, диок-

сида серы). Коррозия медных труб или сварных деталей может привести к течи хладагента.

3) При наличии оборудования, излучающего электромагнит-

ные волны. Электромагнитные волны могут создавать помехи системе управления, это приведет к сбою в работе блока.

4) При наличии в атмосфере высокой концентрации соли. Под

воздействием атмосферы с высокой концентрацией соли механические детали будут подвергаться ускоренному старению, это может значительно сократить срок службы блока.

5) При наличии больших колебаний напряжения. Эксплуа-

тация блока с использованием системы электропитания с большими колебаниями напряжения сокращает срок службы электронных компонентов и приводит к неисправностям в работе пульта управления блока.

6) При наличии опасности утечки легковоспламеняющихся га-

зов. Например, в местах, где в атмосфере имеется взвесь углеродного волокна или горючей пыли, или в местах, где имеются летучие горючие вещества (такие как растворители или бензин). Указанные газы могут привести к взрыву и возгоранию.

7) Не прикасайтесь к ребрам теплообменника, это может при-

вести к травме.

8) Для некоторых изделий используется упаковочная лента из

полипропилена. При транспортировке изделия не тяните и не поднимайте его за упаковочную ленту из полипропилена. Разрыв упаковочной ленты может создавать опасную ситуацию.

9) Обратите внимание на требования к утилизации гвоздей,

дерева, картона и других упаковочных материалов. Не выбрасывайте эти материалы, так как это может привести к телесным повреждениям.

10) Для утилизации разорвите упаковочный пакет, чтобы дети

не играли с ним - это может привести к удушью.

11) Оборудование не следует устанавливать в прачечных.

• Использование изделия в коммерческих целях. Данное устройство предназначено для эксплуатации специалистами или обученными пользователями в магазинах, на предприятиях легкой промышленности и на фермах или для коммерческого использования неспециалистами. Уровень звукового давления составляет менее 70 дБ(А).

Page 5

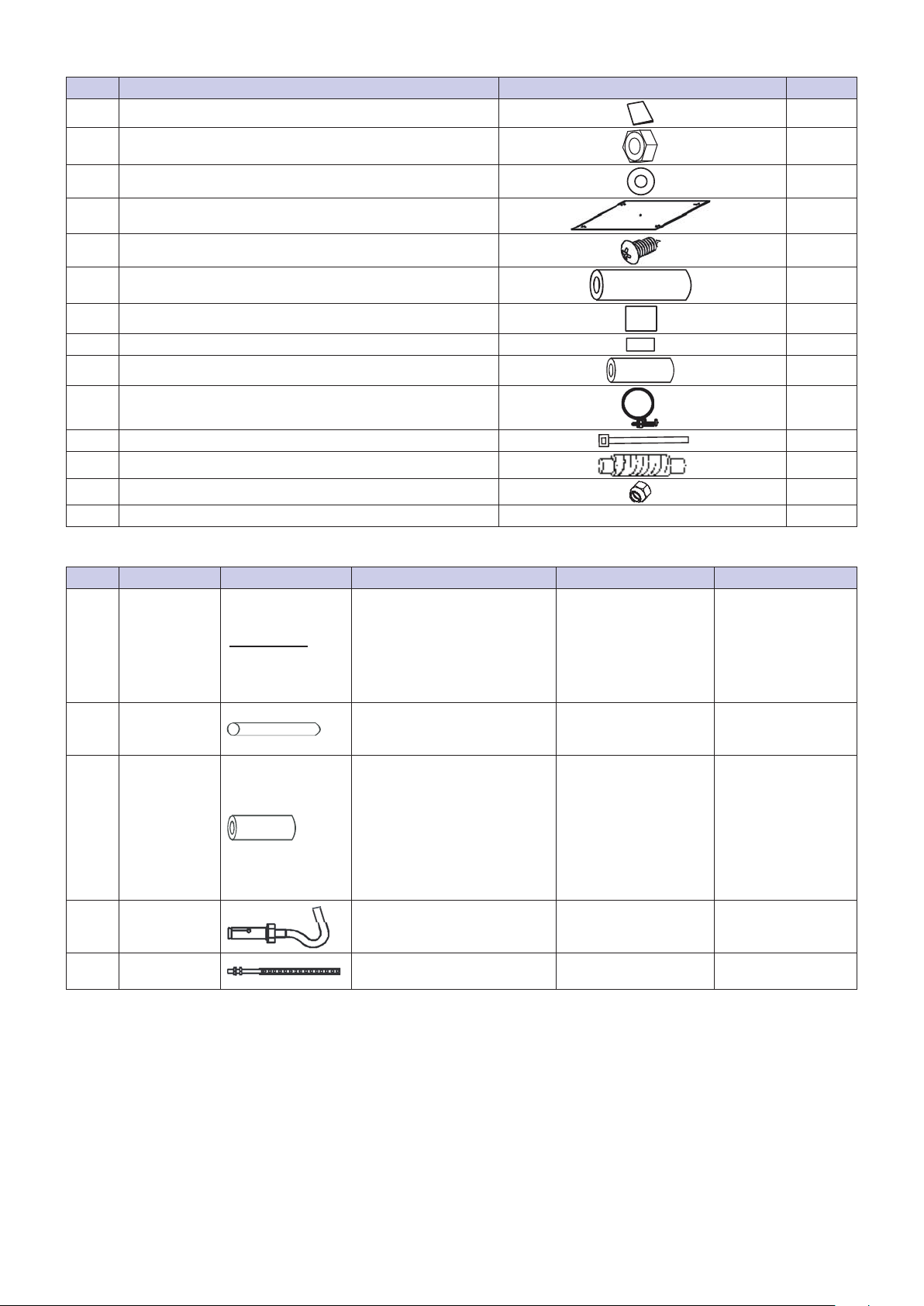

Дополнительное оборудование

Убедитесь в том, что кондиционер укомплектован следующими дополнительными принадлежностями.

Обозн. Наименование Внешний вид Кол-во

1 Инструкция по монтажу

2 Гайка

3 Шайба

4 Монтажная панель

5 Винт М6

6 Теплоизолирующий кожух для медных труб

7 Пеноматериал (250×250×8)

8 Пеноматериал (60×100×5)

9 Теплоизолирующий кожух для дренажного трубопровода воды

10 Хомут для дренажной трубы воды

11 Стяжка

12 Мягкий гибкий шланг для слива воды

13 Латунная гайка

Приобретаемые на месте дополнительные принадлежности

Обозн. Наименование Внешний вид Размеры Кол-во Примечание

Выберите и приобретите медные трубы, соответствующие

1 Медная труба

Труба ПВХ для дренажа воды

Теплоизолирующий кожух для трубопроводов

Крепежный крюк с дюбелем

Монтажный крюк

расчетным длине и диаметру для выбранной в инструкции по монтажу наружного блока модели и фактическим проектным требованиям.

Наружный диаметр: 37-39 мм, внутренний диаметр: 32 мм

Внутренний диаметр выбирайте исходя из диаметра медной и ПВХ труб. Толщина стенки у кожуха трубы не менее 10 мм. Если температура превышает 30 °C или относительная влажность более 80%, увеличьте толщину стенок кожуха (не менее 20 мм).

M10 4

При покупке основывайтесь на фактических проектных требованиях.

Используется для соединения трубопровода хладагента внутреннего блока.

Служит для слива конденсата из внутреннего блока.

Для защиты трубопроводов от конденсации.

Для монтажа внутреннего блока

Page 6

1. Перед установкой

1. Определите маршрут перемещения блока к месту установки.

2. Сначала распечатайте и распакуйте блок. Для перемещения блока возьмитесь за гнезда подвески. Не прилагайте усилия к другим частям блока, особенно к трубопроводам хладагента, дренажному трубопроводу воды и к пластмассовым деталям.

2. Выбор места для установки

1. Выберите место для установки кондиционера, удовлетворяющее следующим условиям и требованиям потребителя.

♦

Место должно хорошо вентилироваться.

♦

Должен быть обеспечен беспрепятственный воздушный поток.

♦

Место должно быть достаточно прочным, чтобы выдержать вес внутреннего блока.

♦

Потолок не должен иметь видимого наклона.

♦

Должно быть достаточно места для ремонта и технического обслуживания.

♦

Не должно быть утечек огнеопасных газов.

♦

Длина трубопровода между внутренним и наружным блоками должна быть в пределах допустимого диапазона (обратитесь к руководству по монтажу наружного блока).

2. Высота установки

♦

Высота установки составляет 2,5–3,5 метра (2,5–4 метра для модели 140).

3. Для установки используйте монтажные винты.

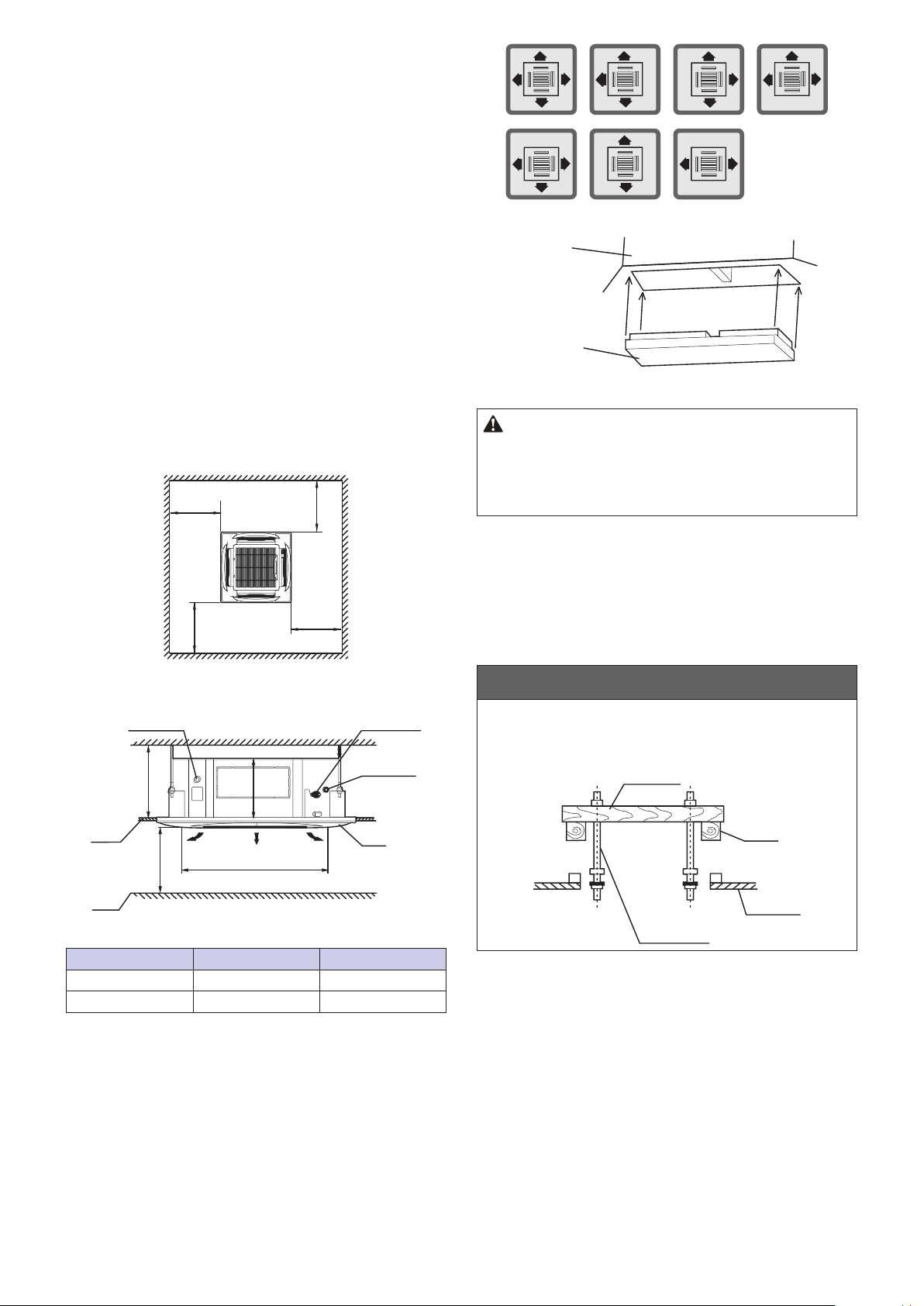

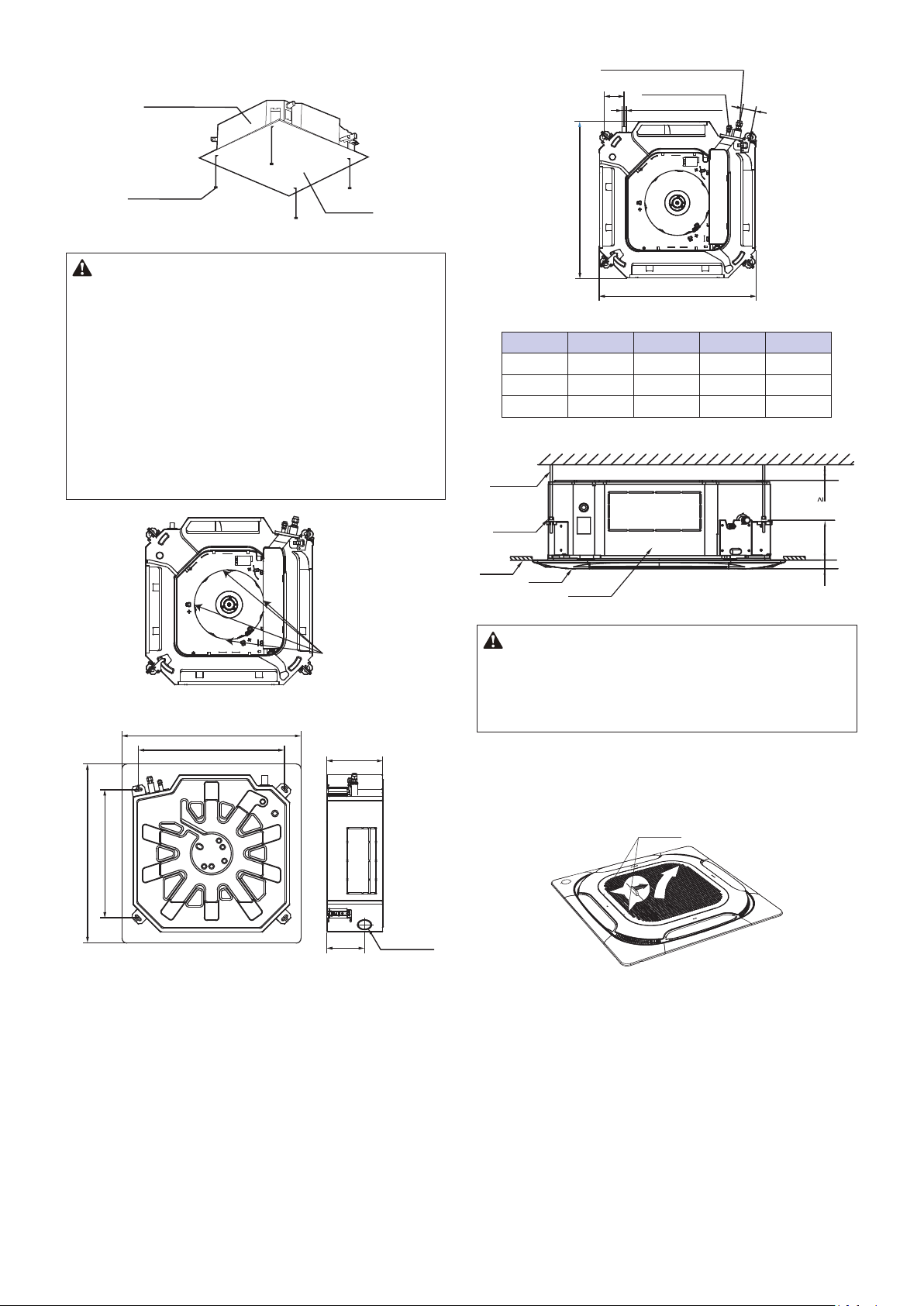

4. Необходимое для монтажа пространство (ед. изм.: мм).

>1000

Рисунок 2.3

Корпус блока

Дефлектор

Рисунок 2.4

Внимание

• Дефлектор не входит в комплект поставки. Для приобретения дефлектора обратитесь к торговому представителю.

• Дефлектор следует установить перед монтажной панелью. Если панель уже установлена, перед монтажом дефлектора снимите панель.

>1000

Рисунок 2.1

Присоедините к выходу

трубопровода воды

Потолок

Пол

Выход воздуха

>2500 мм

910 мм (положение отверстия в потолке)

Вход

воздуха

Выход

воздуха

Рисунок 2.2

Таблица 2.1

Модель А (мм) H (мм)

09 - 28 230 ≥260 32 - 48 300 ≥330

Присоедините

к трубопроводу

хладагента (жидкость)

≥ 30 мм

Присоедините

к трубопроводу

хладагента (газ)

Панель

3. Монтаж внутреннего блока

Для монтажных работ следует использовать только указанные компоненты.

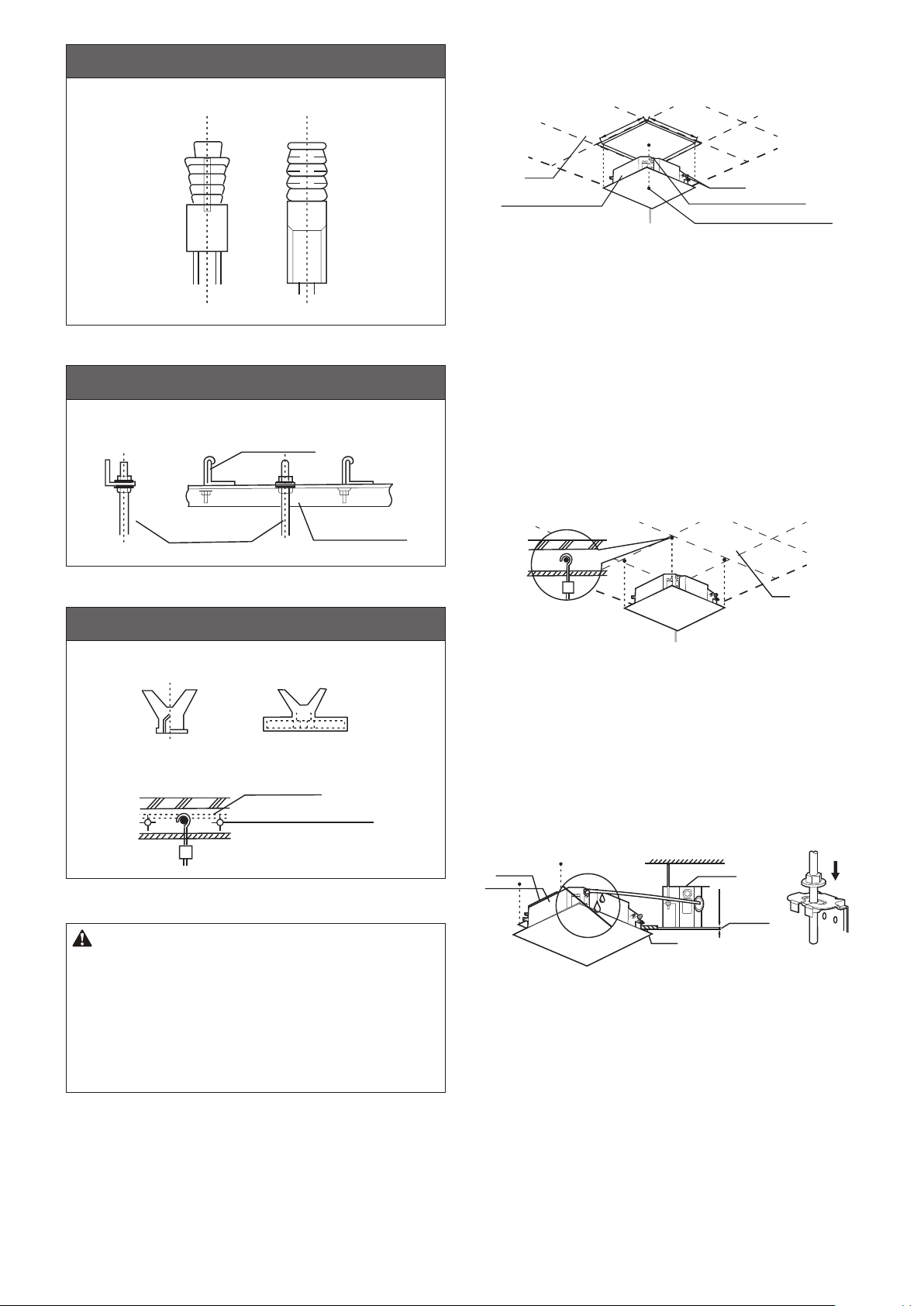

3.1 Монтаж с помощью подъемных болтов

В зависимости от условий на месте монтажа используйте различные болты.

Деревянная конструкция

Чтобы установить подъемные болты,

закрепите на балках брус квадратного сечения.

Брус квадратного

сечения

Балка

Потолок

Подъемный болт

Рисунок 3.1

5. Исходя из формы помещения, определите направления воздушного потока для места установки. Направления воздушного потока показаны на рисунке 2.3. При необходимости закрыть часть воздуховыпускного отверстия, в корпус блока можно вставить дефлектор, чтобы перекрыть поток воздуха. См. рисунок 2.4.

Page 7

Существующая конструкция из бетонных плит

Используйте встроенные болты и отжимные болты.

♦

Определите длину и направление выхода соединительного трубопровода, дренажного трубопровода воды и электропроводки.

♦

Чтобы сохранить потолок ровным и предотвратить вибрации, при необходимости укрепите потолок.

910 мм

Рисунок 3.2

Стальной каркас

Для подвески блока установите стальной уголок.

Подвесной болт

Подвесной

болт

Рисунок 3.3

Уголок для

подвески

Потолок

Корпус кондиционера

Трубопровод

Труба для отвода конденсата

Расположите отверстие в центре отверстия в потолке

Рисунок 3.5

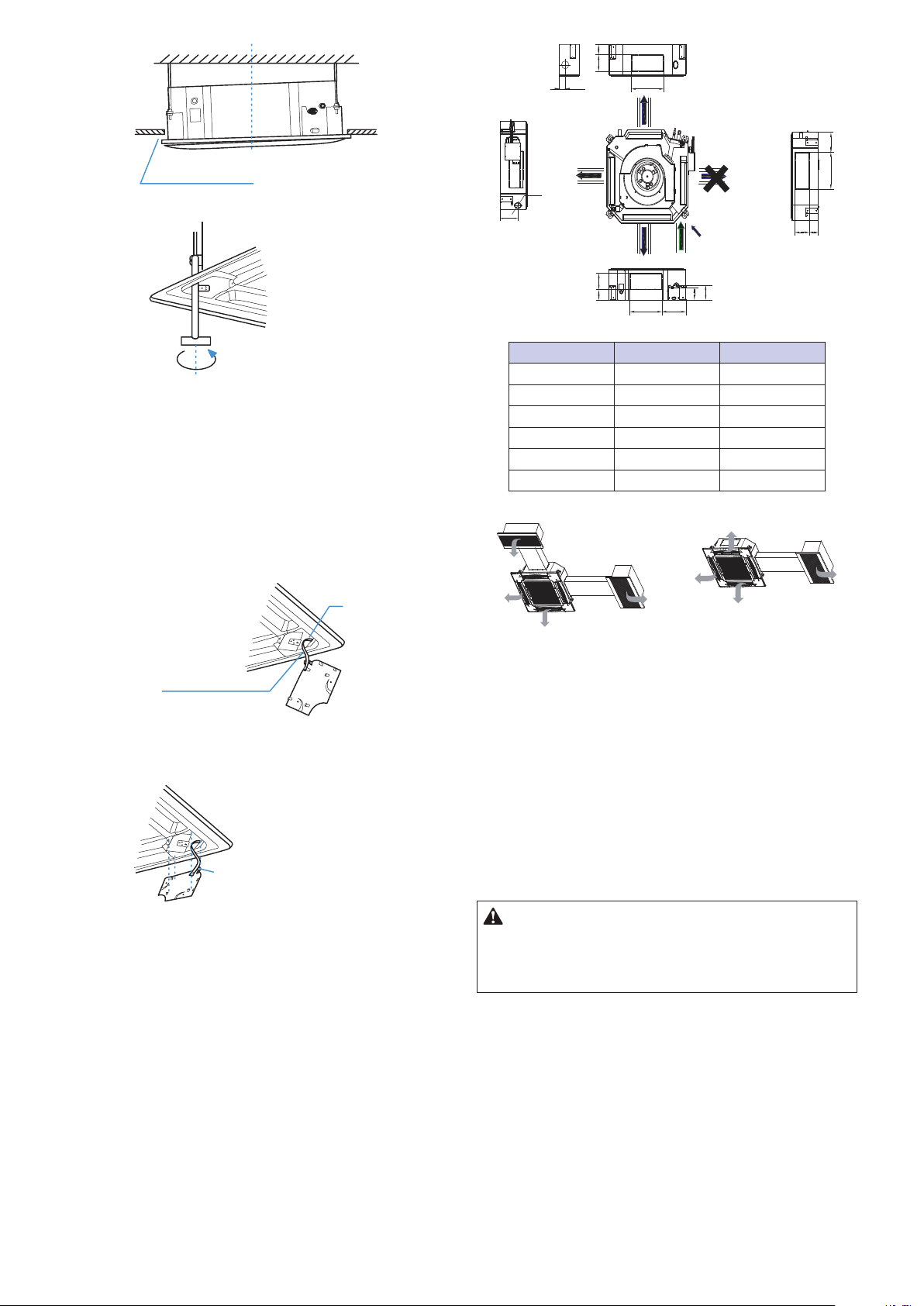

2. Установите крюки в четырех углах, исходя из расположения крюков, указанных на монтажной панели (принадлежность 4).

♦

Определите на потолке помещения или на крыше здания место для монтажа, затем просверлите четыре отверстия Ø12 мм × 50–55 мм. Вставьте в эти отверстия и закрепите в них крепежные крюки с дюбелями (приобретаемая принадлежность

4). См. рисунок 3.2.

♦

Во время установки крюков (приобретаемая принадлежность

5), убедитесь, что вогнутая часть крюка соответствует вогнутой части крепежного крюка с дюбелем. Исходя из высоты потолка, определите соответствующую длину крюка для монтажа. Удалите излишек. Для крепления монтажных крюков используйте болты M10 или W3/8/. Приблизительно 1/2 длины винта для установки крюков является избыточной длиной.

Верх

Вновь установленная конструкция из бетонных плит

Для монтажа используйте закладные детали и закладные болты.

Закладная деталь ножевидного типа

Внимание

• Все болты должны быть изготовлены из высококачественной углеродной стали (с оцинкованной поверхностью или другой антикоррозионной обработкой) или нержавеющей стали.

• Способ подготовки потолка различается в зависимости от типа здания. Относительно конкретных мер проконсультируйтесь с инженерами по реконструкции и эксплуатации здания.

• Способ крепления подъемного болта зависит от конкретных условий, болт следует надежно закрепить.

3.2 Монтаж внутреннего блока

3.2.1 Последовательность монтажа на существующем потолке

♦

Потолок должен быть ровным.

1. Изготовьте в потолке квадратные отверстия размером 919×910 мм, согласно габаритам монтажной панели (принадлежность 4). См. рисунок 3.5.

♦

Центр отверстия в потолке должен соответствовать центру корпуса наружного блока.

Закладная деталь лепесткового типа

Арматурный стержень

Встроенный болт

(подвесной и встроенный

болты для трубопроводов)

Рисунок 3.4

Рисунок 3.6

3. Отрегулируйте с помощью шестигранных гаек на четырех монтажных крюках положение корпуса блока и убедитесь в том, что блок расположен горизонтально.

♦

Если дренажная труба воды наклонена, это может привести к неправильной работе реле уровня воды и к течи воды.

♦

Отрегулируйте положение корпуса блока так, чтобы зазор между блоком и потолком со всех четырех сторон был равномерным, а нижняя часть блока была на 10–12 мм выше низа потолка. После завершения регулировки положения корпуса блока, закрепите блок с помощью гаек на монтажных крюках.

Корпус кондиционера

Рама

кондиционера

Корпус кондиционера

10–12 мм

Потолок

Рисунок 3.7

3.2.2 Последовательность установки на новом потолке.

1. Обратитесь к шагу 2 в разделе «Последовательность установки на существующем потолке». Заранее вмонтируйте крюки в новый потолок и убедитесь в том, что они достаточно прочны, чтобы выдержать вес внутреннего блока, и что крепление блока не ослабнет при сжатии бетона.

2. После подъема и установки блока прикрепите монтажную пластину (принадлежность 4) к корпусу блока винтами М6×12 (принадлежность 5). Перед этим проверьте размер и расположение отверстия в потолке. См. рисунок 3.8.

♦

Перед установкой устройства на потолок убедитесь в том, что потолок ровный.

♦

Остальные действия аналогичны указанным в шаге 2 процедуры «Последовательность установки на существующем потолке».

Page 8

3. Обратитесь к шагу 3 в разделе «Последовательность установки

950

840

Grille locks

на существующем потолке».

4. Снимите монтажную пластину (принадлежность 4).

Корпус кондиционера

Винт М6×12

(принадлежность)

Монтажная панель

Рисунок 3.8

Внимание

• Перед установкой внутреннего блока снимите используемые для транспортировки буферные прокладки, находящиеся между вентилятором и раструбом (см. рисунок 3.9). Эксплуатация блока с буферными прокладками может привести к повреждению двигателя вентилятора.

• Корпус блока должен быть расположен горизонтально, в противном случае возможна течь воды. Проверьте горизонтальность блока с помощью спиртового уровня или заполненной водой полиэтиленовой трубки.

• Блок оснащен встроенным дренажным насосом и поплавковым выключателем. Не наклоняйте блок в направлении дренажного поддона, в противном случае работа поплавкового выключателя может быть нарушена, это приведет к течи воды.

Выпускной клапан трубопровода хладагента

(труба газовой линии D)

Выпускной клапан трубопровода

хладагента (жидкостная труба С)

105

Ø32 (наружный диаметр дренажной трубы воды)

Вид сверху

840

Модель А (мм) B (мм) C (мм) D (мм)

09-15 230 126 Ø6,35 Ø12,7 18-28 230 126 Ø9,53 Ø15,9 32-48 300 197 Ø9,53 Ø15,9

Рисунок 3.10

Монтажные

крюки

Шестигранная

гайка (для

регулировки

положения

по горизонтали)

3046 146

Размеры блока

680

Рисунок 3.9

780

Буферные прокладки

Ø75

(приток

свежего

Вид сбокуВид сзади

воздуха)

Потолок

Панель

Главный

кондиционер

Рисунок 3.11

Внимание

• Все рисунки в данном руководстве приведены только в качестве иллюстраций. Внешний вид и функции приобретенного Вами кондиционера могут отличаться от изображенных на этих рисунках. Принимайте во внимание конструктивные особенности конкретной модели изделия.

3.3 Установка панели

3.3.1 Снятие решетки воздухозаборного отверстия

(1) Одновременно нажмите на два фиксатора решетки и подними-

те ее.

Фиксаторы решетки

Рисунок 3.12

(2) Поднимите решетку воздухозаборника примерно на 45 ° и сни-

мите решетку.

Page 9

q

Сторона трубопровода

Сторона дренажа

Крюк панели

Крюк дренажного

поддона

Рисунок 3.13

Внимание

• Не кладите решетку лицевой панелью вниз и не прислоняйте ее к стене. Также не кладите решетку на выступающие предметы.

• Не ударяйте и не сжимайте воздушный дефлектор.

• В панели имеется воздуховыпускной канал, который короче остальных трех каналов. Этот воздуховыпускной канал должен совпадать с коротким воздуховыпускным каналом корпуса блока (см. предупреждающую наклейку на панели). В противном случае возможны течь воздуха и конденсация воды.

3.3.2 Снятие монтажной крышки

Отверните винты, расположенные в четырех углах монтажной крышки, и освободите шнур крышки, затем извлеките крышку, лицевой стороной наружу. См. рисунок 3.14.

Двигатель жалюзи

Винт крюка

Отвертка Philips

Двигатель жалюзи

Рисунок 3.15

(6) Продолжайте равномерно затягивать винты под крюками

панели до тех пор, пока толщина пеноматериала между корпусом блока и выходом воздуха на панели не уменьшится приблизительно до 4–6 мм, а поверхность панели не будет плотно прилегать к потолку.

Потолок

Пеноматериал на стороне панели

Главный блок

Панель

Полая часть панели 1

Выход воздуха

Рисунок 3.16

Полая часть на

выходе воздуха

Дефлектор Полая часть 2

4–6 мм

Рисунок 3.14

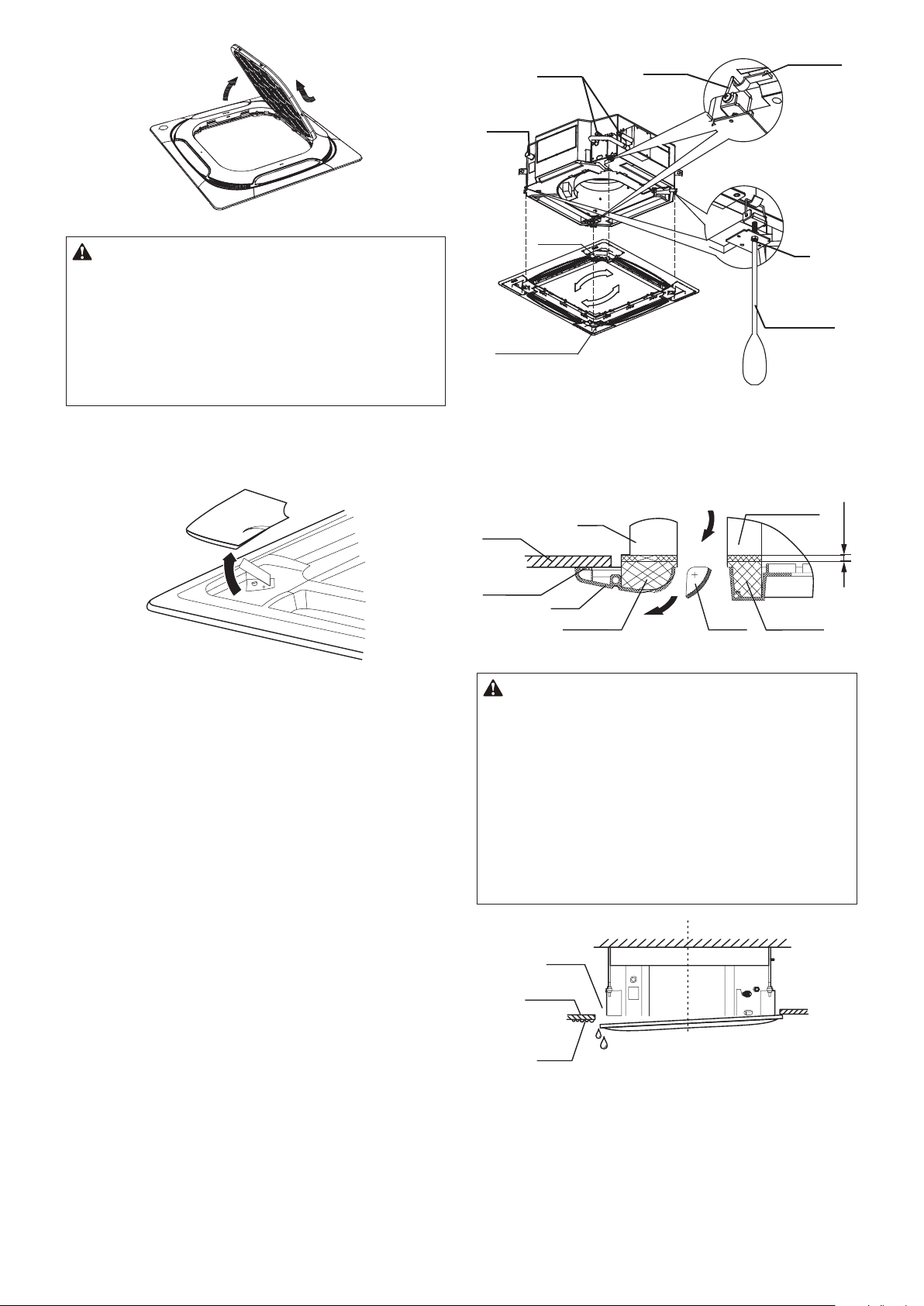

3.3.3 Установка панели

(1) Совместите участки «PIPING SIDE» [Сторона трубопровода»

и «DRAIN SIDE» [Сторона дренажа], отмеченные на панели, с соответствующим соединением медной трубы и соединением дренажа воды в корпусе блока.

(2) Во время установки сначала навесьте сторону панели с дви-

гателем жалюзи, затем навесьте противоположную сторону панели в корпус блока, на соответствующий крюк дренажного поддона (см. рисунок 3.15, а). Затем навесьте остальные два крюка панели на соответствующие скобы на корпусе внутреннего блока (см. рисунок 3.15, b).

(3) Вставьте направляющий провод двигателя жалюзи в гнездо

на панели, присоедините провода от двигателя жалюзи и корпуса дисплея от панели к соответствующим разъемам на корпусе блока. Установите защитные кожухи на клеммы разъемов и надежно закрепите защитную изоляцию на клеммах.

(4) Отрегулируйте четыре винта крюков панели (см. рисунок

3.15, c), чтобы панель была расположена горизонтально, и равномерно поднимите ее к потолку.

(5) Отрегулируйте панель в направлении «d» (см. рисунок 3.15,

d), чтобы центр панели совпал с центром отверстия в потолке. Убедитесь в том, что крюки в четырех углах надежно закреплены.

Внимание

• Пластмассовая крышка, выступающая из двигателя жалюзи, должна находиться в вогнутой части уплотнительной пластины.

• Следите за тем, чтобы проводка двигателя жалюзи не попала под уплотняющий пеноматерал.

• Если винты затянуты недостаточно сильно, возможны течи воздуха и воды. См. рисунок 3.17.

• Между потолком и панелью не должно быть зазоров. См. рисунок 3.18.

• Если это не влияет на подъем и опускание внутреннего блока и дренажный трубопровод воды, для регулировки высоты внутреннего блока можно использовать отверстия в четырех углах панели. См. рисунок 3.19.

Течь воздуха

Потолок

Загрязнение

Капли конденсата, капающая вода

Рисунок 3.17

Page 10

Не должно быть зазора

Рисунок 3.18

1. Сначала ослабьте гайку

Распределительный воздуховод

Ø75

Распределительный

воздуховод

Распределительный воздуховод

клапаном нельзя присо-

Наружный воздух

Распределительный воздуховод

К стороне с электрон-

ным расширительным

единить распредели-

тельный воздуховод.

199

2. Отрегулируйте гайку

Рисунок 3.19

3.3.4 Сначала навесьте решетку воздухозаборного отверстия на панель, затем присоедините провода двигателя жалюзи и блока дисплея к соответствующим разъемам на корпусе блока.

3.3.5 Установите на место решетку воздухозаборного отверстия, выполнив в обратном порядке действия для снятия решетки.

3.3.6 Установите на место монтажную крышку.

(1) Прикрепите винтами шнур монтажной крышки к болту на мон-

тажной крышке. См. рисунок 3.20

Болт

Шнур монтажной крышки

Саморез

Рисунок 3.20

(2) Аккуратно надавите на монтажную крышку и закрепите ее

в панели. См. рисунок 3.21.

Во время установки крышки вдвиньте четыре фиксатора в соответствующие пазы панели.

Рисунок 3.21

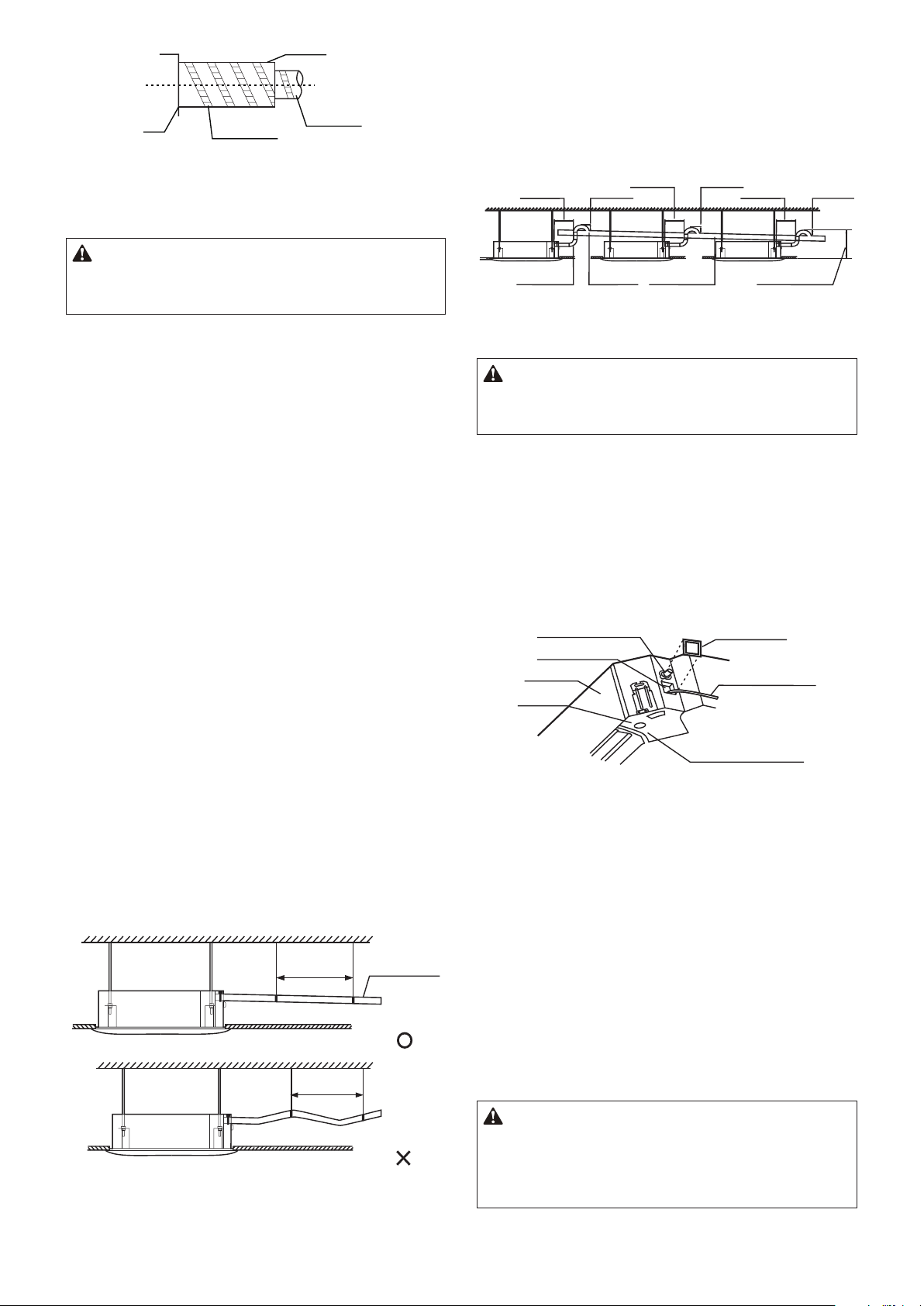

3.4 Монтаж воздуховода

Очищенный воздух можно подавать в соседние помещения через воздуховоды. Схема и монтажные размеры воздуховодов приведены на рисунке 3.22.

258

Рисунок 3.22

Размер (мм) Модели 09~28 Модели 32~48

A 350 350

B 85 155

C 107 107

D 126 197

E 121 121 F 145 145

Схема монтажа воздуховодов приведена на рисунке 3.23.

Рисунок 3.23

♦

Если присоединен только один воздуховод. Объем воздуха в воздуховоде для моделей 18~28 составляет приблизительно 300–360 м3/ч. Объем воздуха в воздуховоде для моделей 32~48 составляет приблизительно 400–640 м3/ч. Длина воздуховода не должна превышать 2 м.

♦

Если присоединены два воздуховода. Объем воздуха в воздуховоде для моделей 18~28 составляет приблизительно 200–260 м3/ч. Объем воздуха в воздуховоде для моделей 32~48 составляет приблизительно 300–500 м3/ч. Длина каждого воздуховода не должна превышать 1,5 м. Отверстие выхода воздуха панели с той стороны, с которой присоединен воздуховод, следует герметизировать.

Внимание

• Если мощность блока менее 18 кБТЕ/ч, воздуховод не требуется.

• Обратитесь к электрической схеме, если необходима сверхвысокая скорость воздушного потока.

Page 11

4. Монтаж трубопровода хладагента

90°± 4

4.1 Требования к длине и перепаду высот соединений трубопровода внутреннего и наружного блоков

Требования к длине и перепаду высот трубопровода хладагента различны для разных внутренних и наружных блоков. Обратитесь к инструкции по монтажу наружного блока.

4.2 Материал и диаметр трубопровода

1. Материал трубопровода: медные трубы для кондиционеров.

2. Размер трубопровода: выберите и приобретите медные трубы,

соответствующие расчетным длине и диаметру для выбранной в инструкции по монтажу наружного блока модели и фактическим проектным требованиям.

4.3 Прокладка трубопроводов

1. Перед соединением внутреннего и наружного трубопроводов

герметично закройте оба конца трубопровода. Открыв концы, как можно скорее присоедините трубопровод внутреннего и наружного блоков, чтобы предотвратить попадание в систему трубопроводов пыли или другого мусора через открытые концы. Это может привести к неисправности системы.

2. Если трубопровод необходимо провести через стену, просвер-

лите в стене отверстие и должным образом установите дополнительные принадлежности, такие как кожухи и крышки.

3. Разместите соединительный трубопровод хладагента и сиг-

нальную электропроводку внутреннего и наружного блоков вместе и плотно обвяжите их, чтобы не проникал воздух и не образовывался конденсат, который может течь из системы.

4. Вставьте обвязанные трубопровод и электропроводку снаружи

помещения в отверстие в стене и проведите их в помещение. При прокладке трубопровода соблюдайте осторожность. Не повредите трубопровод.

4.4 Монтаж трубопровода

♦

Порядок монтажа трубопровода хладагента наружного блока изложен в инструкции по монтажу, прилагаемой к наружному блоку.

♦

Все трубопроводы газа и жидкости должны быть установлены надлежащим образом, в противном случае возможна течь воды. Для теплоизоляции труб газовой линии используйте теплоизоляционные материалы, способные выдерживать высокие температуры — свыше 120 °C. Кроме того, при высокой температуре и (или) влажности окружающего воздуха (когда часть трубопровода хладагента находится при температуре выше 30 °C, или, когда относительная влажность превышает 80%), теплоизоляцию трубопровода хладагента следует усилить (толщина не менее 20 мм). В противном случае теплоизоляционный материал может не обеспечить достаточную защиту.

♦

Перед началом работ убедитесь в том, что используется хладагент R410A. Использование несоответствующего хладагента может привести к неисправности блока.

♦

За исключением указанного хладагента, не допускайте попадания в холодильный контур воздуха и других газов.

♦

Если во время монтажа возникла течь хладагента, проветрите помещение.

♦

При монтаже или демонтаже трубопровода используйте два ключа — обычный ключ и динамометрический ключ. См. рисунок 4.1.

Обычный ключ Динамометрический ключ Конусная гайка трубы

Фитинги труб

Рисунок 4.1

♦

Вставьте трубопровод хладагента в латунную гайку (принадлежность 13) и развальцуйте конец трубы. В следующей таблице указаны размеры конусных концов труб и соответствующие моменты затяжки.

Наружный

диаметр (мм)

Ø6,35 14,2 – 17,2 Н•м 8,3 – 8,7 мм

Ø9,53 32,7 – 39,9 Н•м 12 – 12,4 мм

Ø12,7 49,5 – 60,3 Н•м 15,4 – 15,8 мм

Ø15,9 61,8 – 75,4 Н•м 18,6 – 19 мм

Ø19,1 97,2 – 118,6 Н•м 22,9 – 23,3 мм

Момент затяжки

Диаметр разваль-

цованного конца

(А)

Развальцован-

ный конец

45°± 2

R0.4~0.8

Рисунок 4.2

Внимание

• Прикладывайте необходимый момент затяжки в соответствии с условиями монтажа. Чрезмерный крутящий момент приведет к повреждению конусной гайки. Если будет приложен недостаточный момент затяжки, гайка не уплотнится, это приведет к утечке.

♦

Перед установкой конусной гайки на конус трубы нанесите на конусный конец трубы (внутри и снаружи) масло для холодильных установок, затем поверните ее три или четыре раза, прежде чем затянуть гайку. См. рисунок 4.3.

Нанесите масло для холодильных установок

Рисунок 4.3

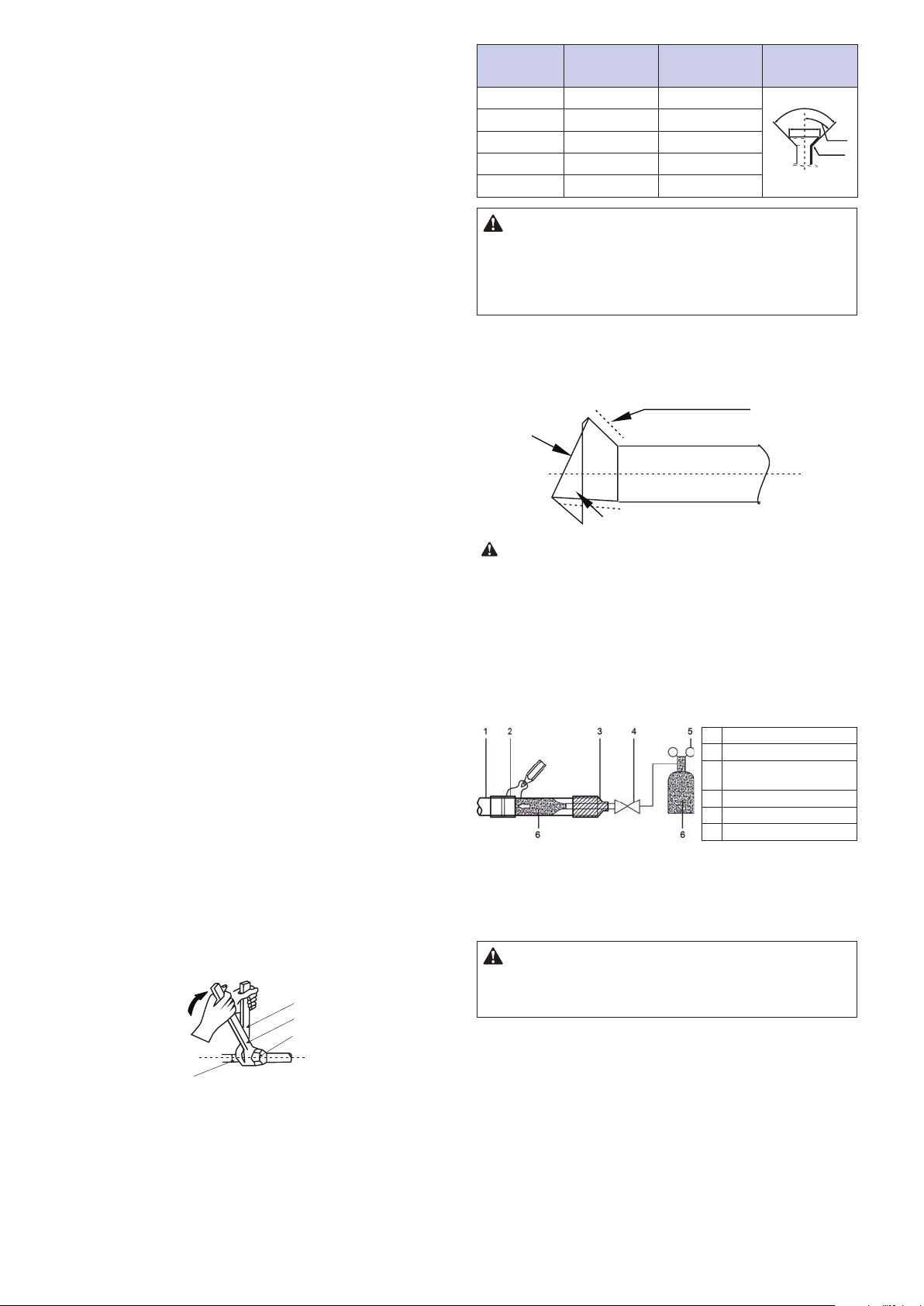

Меры предосторожности при пайке трубопровода хладагента

• Перед пайкой трубопроводов хладагента заполните трубопроводы азотом, чтобы удалить из труб воздух. Если во время пайки трубопровод не будет заполнен азотом, внутри трубопровода образуется большое количество оксидной пленки, что может привести к неисправности системы кондиционирования.

• Пайку трубопроводов хладагента можно выполнять, когда азот заменен или пополнен.

• Когда во время пайки трубопровод заполнен азотом, давление азота необходимо снизить до 0,02 МПа с помощью клапана для снижения давления. См. рисунок 4.4.

1 Медный трубопровод 2 Участок пайки

Соединение с балло-

ном с азотом

4 Ручной клапан 5 Редукционный клапан 6 Азот

Рисунок 4.4

4.5 Проверка на герметичность

Проведите испытание системы на герметичность в соответствии с указаниями, приведенными в инструкции по монтажу наружного блока.

Внимание

• Испытание на герметичность позволяет установить, что все запорные клапаны жидкостной трубы и трубы газовой линии наружного блока закрыты (заводская установка).

4.6 Теплоизоляция соединений трубы газовой линии и жидкостной трубы внутреннего блока

♦

Выполняется теплоизоляция трубы газовой линии и жидкостной трубы внутреннего блока.

а. Для теплоизоляции трубы газовой линии следует исполь-

зовать теплоизоляционный материал, способный выдерживать температуру 120 °C и более.

б. Теплоизоляцию соединений трубопроводов внутреннего

блока выполняйте с помощью теплоизоляционного кожуха для медных труб (принадлежность 6), закройте все зазоры.

Page 12

Лицевая сторона вверх

Корпус блок а

Прилагаемая теплоизоляционная лента для теплового насоса

Сторона трубопровода, монтируемого на месте

Рисунок 4.5

4.7 Вакуумирование

Создайте в системе вакуум в соответствии с указаниями, приведенными в инструкции по монтажу наружного блока.

7. Если выход трубы дренажа воды расположен выше, чем сое-

динение трубы для забора воды, труба дренажа воды должна быть как можно ближе к вертикали. Изогните соединительные фитинги выхода воды так, чтобы высота трубы дренажа воды находилась в пределах 1000 мм от нижней части дренажного поддона. В противном случае при прекращении работы будет возникать чрезмерный поток воды. См. рисунок 5.2.

Трубы дренажа воды от нескольких блоков присоединены к главной трубе дренажа воды,

Менее 200 мм

из которой вода сливается в канализационную трубу.

Менее 200 мм

50–100 мм

Менее 200 мм50–100 мм

50–100 мм

Внимание

• При вакуумировании убедитесь в том, что все отсечные вентили трубы газовой линии и жидкостной трубы наружного блока закрыты (заводская установка).

4.8 Хладагент

Заправьте систему хладагентом в соответствии с указаниями, приведенными в инструкции по монтажу наружного блока.

5. Монтаж дренажного трубопровода воды

5.1 Монтаж дренажного трубопровода воды внутреннего блока

1. В качестве труб для дренажа воды используйте трубы ПВХ

(наружный диаметр: 37-39 мм, внутренний диаметр: 32 мм). Исходя из фактических условий на месте монтажа, потребитель может приобрести трубопровод соответствующей длины у торгового представителя, в местном центре послепродажного обслуживания, или на местном рынке.

2. Вставьте трубу для дренажа воды в конец всасывающего сое-

динительного трубопровода воды на корпусе блока, и с помощью хомута (принадлежность 10) надежно прикрепите трубы для дренажа воды с теплоизоляционным кожухом трубопровода выхода воды.

3. Используйте теплоизоляционный кожух для дренажного тру-

бопровода воды (принадлежность 9), чтобы связать трубы всасывания и слива воды внутреннего блока (особенно участок, проходящий в помещении), и используйте стяжку для дренажного трубопровода воды (принадлежность 12), чтобы плотно стянуть их так, чтобы воздух не проникал и не образовывал конденсат.

4. Чтобы предотвратить течение воды обратно внутрь кондицио-

нера при выключении системы, дренажная труба воды должна иметь уклон наружу (к стороне слива) более 1/100. Дренажная труба воды не должна провисать и накапливать воду, в противном случае будут возникать посторонние шумы. См. рисунок 5.1.

5. При соединении дренажного трубопровода воды не прикла-

дывайте силу, чтобы протянуть трубы, в противном случае соединения трубопровода всасывания воды ослабнут. В то же время, чтобы предотвратить изгиб труб дренажа воды, предусмотрите опоры через каждые 0,8–1 м. См. рисунок 5.1.

0,8–1,0 м

> 1,0 м

Уклон не менее 1/100

Фитинги трубы дренажа воды

Главная труба дренажа воды

Уклон не менее 1/100

Все расстояния менее 1000 мм

Рисунок 5.2

8. Если конец трубы дренажа воды находится на высоте более 50 мм над землей или над нижней частью сливного отверстия, не погружайте его в воду.

Внимание

• Все соединения в трубопроводной системе должны быть надлежащим образом герметизированы, чтобы предотвратить течь воды.

5.2 Проверка слива воды

♦

Перед проверкой убедитесь в том, что дренажный трубопровод воды гладкий и все соединения должным образом герметизированы.

♦

В новом помещении проведите испытание слива воды до монтажа потолка.

1. Снимите испытательную крышку, присоедините испытательный выход воды, и с помощью трубы для заливки воды залейте в дренажный поддон 2000 мл воды.

Труба всасывания воды

Испытательный выход воды

Корпус

Дренажный поддон

Крышка испытательного выхода воды

Труба для заливки воды

Канал для слива воды

Рисунок 5.3

2. Присоедините электропитание и включите кондиционер в режим охлаждения. Проверьте звук работы дренажного насоса, а также убедитесь в том, что вода стекает из выхода для дренажа воды.

3. Выключите кондиционер. Подождите три минуты, затем проверьте, есть ли какие-либо необычные признаки. Если монтаж дренажного трубопровода воды выполнен неверно, чрезмерный поток воды приведет к ошибке уровня воды, и на дисплее отобразится код ошибки «EE». Кроме того, может произойти перелив воды из переполненного дренажного поддона.

4. Доливайте воду до тех пор, пока не сработает аварийная сигнализация о чрезмерном уровне воды. Убедитесь в том, что дренажный насос незамедлительно сливает воду. Через три минуты, если уровень воды не упадет ниже уровня предупреждения, блок выключится. В это время необходимо выключить электропитание и слить скопившуюся воду, прежде чем блок можно будет включить штатным образом.

5. Выключите электропитание, вручную удалите воду с помощью сливной пробки и установите на место испытательную крышку.

Рисунок 5.1

6. При присоединении к длинной трубе дренажа воды соединения следует закрыть теплоизоляционным кожухом, чтобы предотвратить ослабевание соединений длинной трубы.

Внимание

• Сливная пробка в нижней части корпуса блока служит для слива скопившейся воды из дренажного поддона при неисправности кондиционера. Когда кондиционер работает в штатном режиме, сливная пробка должна быть установлена должным образом для предотвращения течи воды.

Page 13

6. Электропроводка

Осторожно

• Все поставляемые детали, материалы и выполняемые электромонтажные работы должны соответствовать местным нормам.

• Используйте только медные провода.

• Для кондиционера следует использовать отдельную линию электропитания. Напряжение электропитания должно соответствовать номинальному.

• Электромонтажные работы должны выполняться профессиональным специалистом в соответствии с маркировкой, приведенной на электрической схеме.

• Для предотвращения травм, вызванных поражением электрическим током, перед выполнением электрических соединений выключите электропитание.

• Цепь внешнего электропитания кондиционера должна включать линию заземления. Линия заземления кабеля силового питания, присоединенного к внутреннему блоку, должна быть надежно присоединена к линии заземления внешнего электропитания.

• Должны быть установлены устройства защитного отключения в соответствии с местными техническими стандартами и требованиями к электрическим и электронным устройствам.

• Присоединенная стационарная электропроводка должна быть оснащена разъединителем, отключающим все фазы питания, с расстоянием между разомкнутыми контактами не менее 3 мм.

• Для предотвращения электрических помех, сбоев или повреждения электрических компонентов расстояние между кабелем силового питания и сигнальной линией должно составлять не менее 300 мм. Кроме того, эти линии не должны соприкасаться с трубопроводами и клапанами.

• Выберите электрическую проводку, соответствующую требованиям к монтажу электрооборудования.

• Присоединяйте электропитание только после завершения всей электропроводки и соединений и тщательной проверки их правильности.

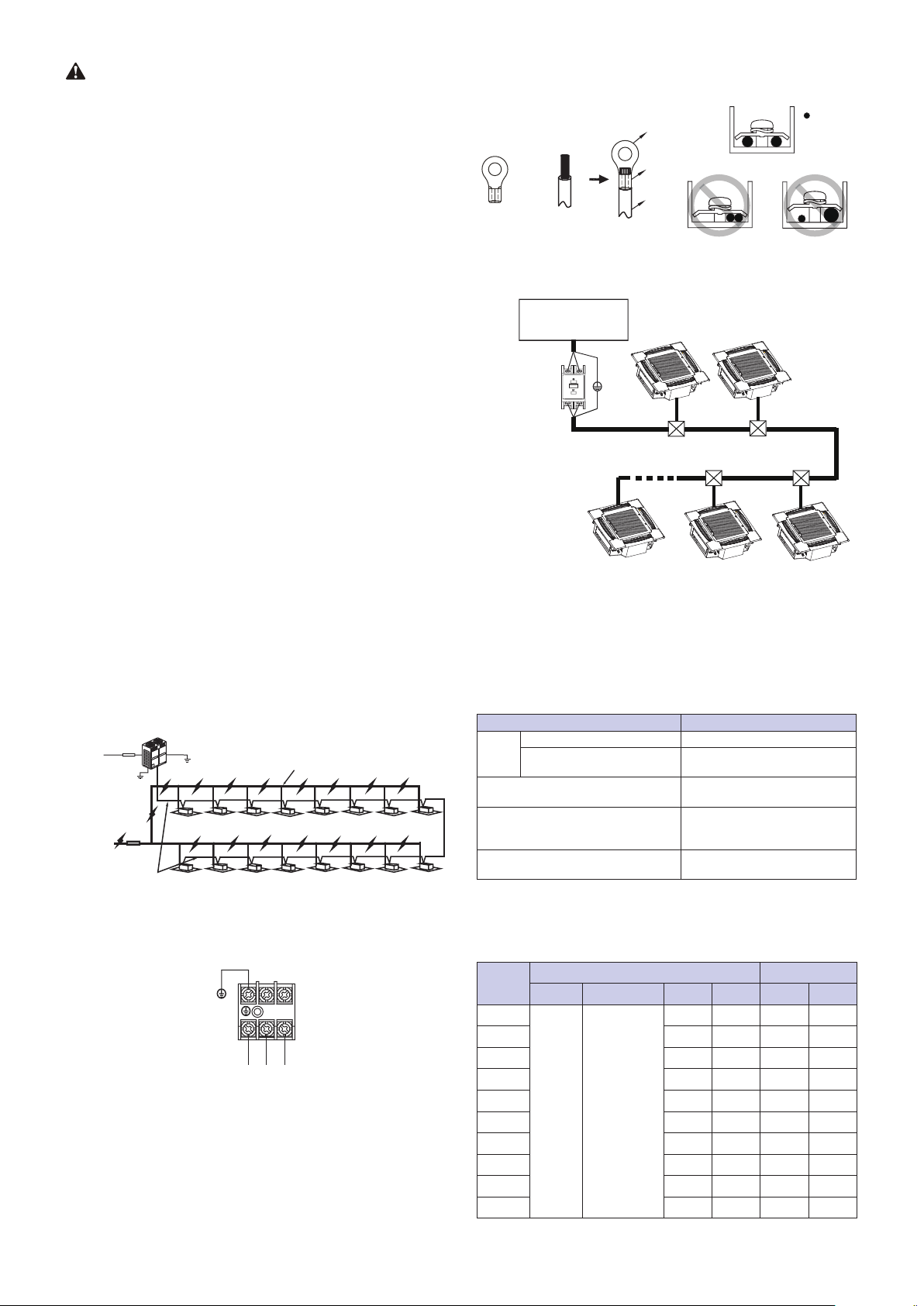

6.1 Присоединение силового кабеля

♦

Используйте для внутреннего блока отдельную линию электропитания, отличную от линии электропитания наружного блока.

♦

Используйте одну и ту же линию электропитания, автоматический выключатель и устройство защитного отключения для всех внутренних блоков, присоединенных к одному наружному блоку.

Электропитание наружного блока

УЗО

Линия заземления

Электропитание

внутреннего

блок а

УЗО

внутренним и наружным блоками

Линия заземления

Провод связи между

Рисунок 6.1

На рисунке 6.2 показаны клеммы электропитания внутреннего блока.

ВХОД ПИТАНИЯ

Рисунок 6.2 При подключении к клемме электропитания используйте кольцевой кабельный наконечник с кожухом из изоляционного материала (см. рисунок 6.3). Используйте силовой кабель, соответствующий техническим требованиям. Силовой кабель следует надежно присоединить. Чтобы предотвратить вытягивание кабеля под действием внешней силы, его следует надежно закрепить. При отсутствии кольцевого кабельного наконечника с кожухом из изоляционного материала убедитесь в следующем:

Кабельный канал

Внутренний блок

• Не присоединяйте два силовых кабеля разного диаметра к одной и той же клемме электропитания (это может привести к перегреву проводов из-за ослабленной электропроводки, см. рисунок 6.4).

: Медный провод

Кольцевой кабельный наконечник

Правильное присоединение силовой проводки Изолирующая трубка

Кабель силового питания

Рисунок 6.3 Рисунок 6.4

6.2 Параметры электропроводки

220 – 240 В, 50 Гц 220 – 240 В, 60 Гц Электропитание

Автоматические выключатели с устройством защитного отключения

Разъединитель, отключающий все фазы питания с устройством защитного отключения

Внутренний

блок

Проходная коробка

Внутренний

блок

Внутренний

блок

Проходная коробка

Внутренний

блок

Рисунок 6.5

Параметры силового кабеля и провода связи приведены в таблицах 6.1 и 6.2. Электропроводка слишком малого сечения приведет к перегреву, что может стать причиной возгорания и повреждения блока.

Таблица 6.1

Модель 09 - 48

Кол-во фаз 1 фаза

Электропи-

Напряжение и частота

тание Провод связи между внутренним

и наружным блоками Провод связи между внутренним

блоком и проводным пультом управления*

Плавкие предохранители местной поставки

* Порядок выполнения электропроводки проводного пульта управления приведен в руководстве к проводному пульту управления.

220 – 240 В, 50 Гц 220 – 240 В, 60 Гц

Экранированный

3xAWG16-AWG18

Экранированный

AWG16-AWG20

15 А

Таблица 6.2 Электрические характеристики внутренних блоков

Мо-

дель

Гц В MCA MFA кВт FLA

Электропитание IFM

0,3 15 0,026 0,2

12 0,3 15 0,026 0,2 15 0,4 15 0,026 0,3 18 0,4 15 0,026 0,3 24 0,4 15 0,03 0,3 28 0,5 15 0,037 0,4

50 220–240 В

32 0,7 15 0,05 0,5 36 0,7 15 0,065 0,6 40 0,7 15 0,065 0,6 48 0,8 15 0,065 0,6

Page 14

Мо-

дель

Гц В MCA MFA кВт FLA

Электропитание IFM

0,3 15 0,026 0,2

12 0,3 15 0,026 0,2 15 0,4 15 0,026 0,3 18 0,4 15 0,026 0,3 24 0,4 15 0,037 0,3 28 0,5 15 0,037 0,4

60 220–240 В

32 0,8 15 0,05 0,7 36 0,9 15 0,065 0,7 40 0,9 15 0,065 0,7 48 0,9 15 0,065 0,8

Обозначения: MCA: минимальный ток в цепи (А) MFA: максимальный ток предохранителя (А) IFM: двигатель вентилятора внутреннего блока kW: номинальная мощность двигателя (кВт) FLA: ток при полной нагрузке (А)

1. По таблице 6.3 выберите диаметр провода (минимальное значение) отдельно для каждого блока.

2. Максимально допустимое отклонение напряжения между фазами составляет 2%.

3. Выберите автоматический выключатель, размыкающий все фазы питания, с расстоянием между разомкнутыми контактами не менее 3 мм, для выбора тока автоматических размыкателей и устройств защитного отключения используйте значение MFA.

Таблица 6.3

Номинальный ток по-

требления блока (А)

≤3 0,5 и 0,75 от 1 до 2,5

>3 и ≤6 0,75 и 1 от 1 до 2,5

>6 и ≤10 1 и 1,5 от 1 до 2,5 >10 и ≤16 1,5 и 2,5 от 1,5 до 4 >16 и ≤25 2,5 и 4 от 2,5 до 6 >25 и ≤32 4 и 6 от 4 до 10 >32 и ≤50 6 и 10 от 6 до 16 >50 и ≤63 10 и 16 от 10 до 25

Номинальное сечение (мм

Гибкие проводники

Провода стационарной

)

электропроводки

♦

Неправильно выполненная электропроводка, например, соединение «звездой» или замкнутый контур, приведет к нестабильности системы связи и сбоям в управлении системой.

♦

В качестве электропроводки связи между внутренним и наружным блоками используйте трехжильный экранированный провод (сечением не менее 0,75 мм2). Убедитесь в том, что электропроводка присоединена правильно. Соединительный вывод для провода связи должен отходить от главного наружного блока.

♦

Все экранированные провода в сети связаны и в конечном итоге соединены с землей в одной точке « ».

Наружный блок

(P Q E)

Внутренний

и наружный блоки

Кабель обмена данными

Внешний

резистор

(разомкнуто)

(Присоедините экранированный конец провода к корпусу блока электронного управления «

Сигнальный провод между наружными блоками

Внешний резистор необходимо подключить только к последнему внутреннему блоку между клеммами P и Q.

Соединение экранирующих оплеток провода

» здесь)

Рисунок 6.6

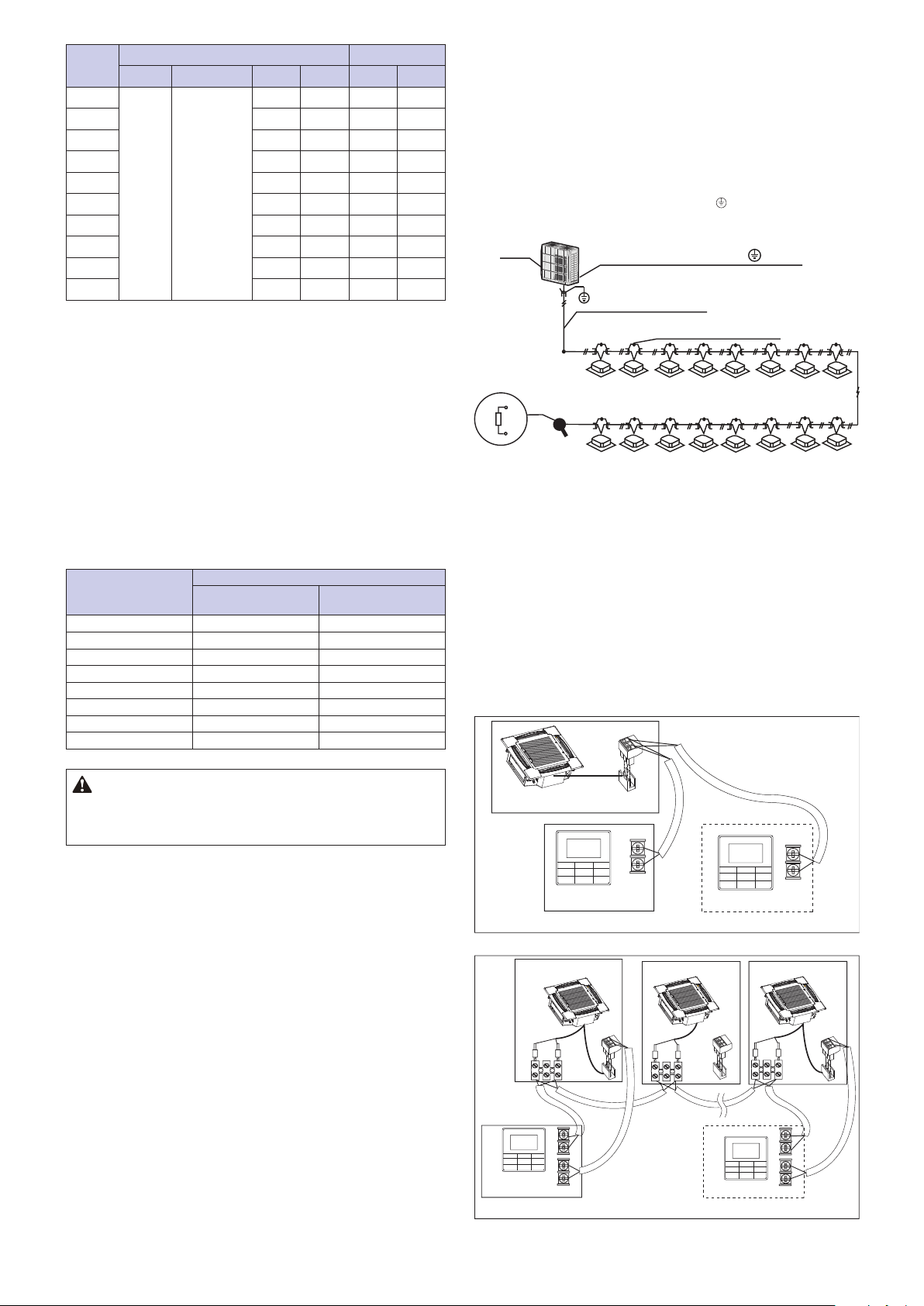

6.3.2 Электропроводка связи между внутренним блоком и проводным пультом управления (опция)

Проводной пульт управления и внутренний блок могут быть соединены различным образом, в зависимости от вида связи.

1) Для режима двунаправленной связи.

♦

Используйте один проводной пульт управления для управления одним внутренним блоком или два проводных пульта управления (один главный и один ведомый пульт) для управления одним внутренним блоком (см. рисунок 6.7).

♦

Используйте один проводной пульт управления для управления несколькими внутренними блоками или два проводных пульта управления (один главный и одни ведомый пульт) для управления несколькими внутренними блоками (см. рисунок

6.8).

X1 X2

Осторожно При выборе размеров кабелей силового питания и электропроводки следуйте указаниям местных норм и правил. Для выбора и монтажа электропроводки обратитесь к профессионалу.

6.3 Электропроводка связи

♦

Для электропроводки связи используйте только экранированные провода. Использование любого другого типа проводов может привести к помехам сигнала, которые станут причиной неполадок в работе блока.

♦

Не выполняйте никаких электрических работ, таких как сварка, при включенном электропитании.

♦

Не связывайте вместе трубопровод хладагента, кабели силового питания и электропроводку связи. Если кабель силового питания и провода связи проходят параллельно, для предотвращения помех источнику сигнала расстояние между двумя линиями должно быть не менее 300 мм.

♦

Провода связи не должны образовывать замкнутый контур.

6.3.1 Провода связи между внутренним и наружным блоками

♦

Внутренний и наружный блоки обмениваются данными через последовательный порт RS485.

♦

Провода связи между внутренним и наружным блоками должны соединять один блок за другим в последовательную цепь, от наружного блока до оконечного внутреннего блока. Экранирующая оплетка должна быть правильно заземлена. Для повышения стабильности системы связи к последнему внутреннему блоку необходимо присоединить внешний резистор (см. рисунок 6.6).

Внутренний блок 1

X1 X2

Проводной пульт

управления 1

Главный проводной пульт управления

Внутренний блок 1 Внутренний блок 2

Проводной пульт управления 1

Главный проводной пульт управления

X1 X2

D2 D1

X2 X1

Ведомый проводной пульт управления

Рисунок 6.7

Ведомый проводной пульт управления

Рисунок 6.8

Проводной пульт

управления 2

Внутренний блок n

X1 X2

Проводной пульт управления 2

X1 X2

(n<=16)

X1 X2

X2 X1 D2 D1

Page 15

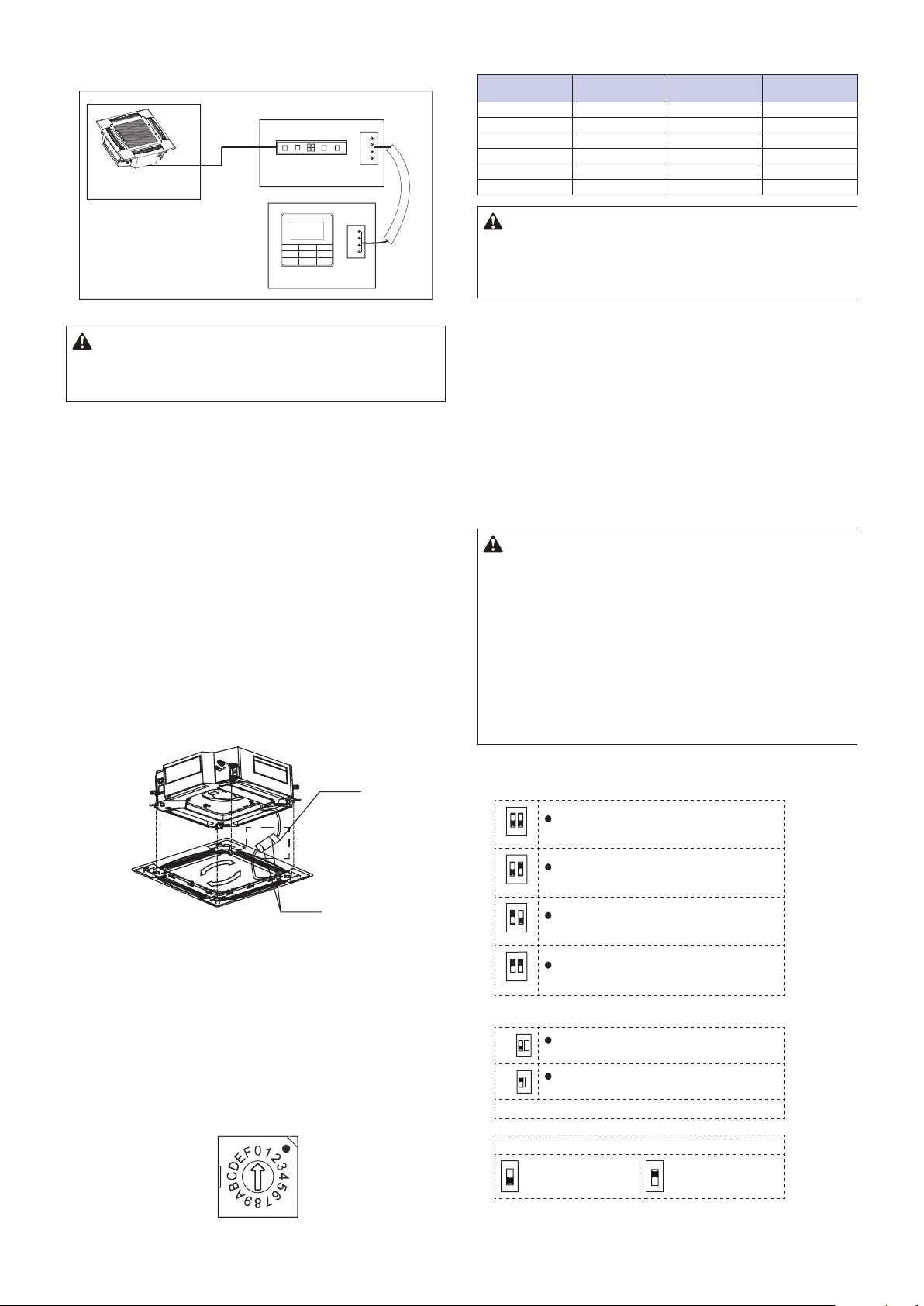

2) Для режима однонаправленной связи

ENC1

POWER_S

SW8

[

SW9-

[ ]

SW9-1

[

♦

Используйте один проводной пульт управления для управления одним внутренним блоком (см. рисунок 6.9).

A B C D

Внутренний блок 1

Плата дисплея

Положения тумблерного переключателя ENC1 для настройки производительности:

Код переключателя

Производитель-

ность (кБТЕ/ч)

Код переключателя

3 9 9 28

4 12 A 32 5 / B 36

6 15 C 40 7 18 D / 8 24 E 48

Производитель-

ность (кБТЕ/ч)

A B C D

Проводной пульт

управления 1

Рисунок 6.9

Внимание

• В случае особого способа соединения порядок выполнения

электропроводки и соединений приведен в соответствующем руководстве к проводному пульту управления.

6.4 Обработка точек соединения электропроводки

♦

После выполнения электропроводки и соединений закрепите электропроводку надлежащим образом с помощью стяжек, чтобы соединение не могло разъединиться под действием внешней силы. Соединительная электропроводка должна быть прямой, чтобы крышка распределительной коробки была расположена ровно и ее можно было плотно закрыть.

♦

Используйте профессиональные изоляционные и уплотнительные материалы для герметизации и защиты проходящих в отверстия проводов. Некачественная герметизация может привести к конденсации влаги. Кроме того, в распределительную коробку могут проникнуть насекомые и мелкие животные, это может стать причиной короткого замыкания в деталях электрической системы и привести к ее отказу.

6.5 Электропроводка панели

Порядок подключения стыковочных разъемов платы индикации и двигателя жалюзи указан в инструкции к панели. Установите защитную оболочку (принадлежность 14), чтобы закрыть и защитить разъем. Плотно стяните оболочку стяжкой (принадлежность 11). См. рисунок 6.11.

Внимание

• Мощность тумблерных переключателей была настроена изготовителем перед поставкой.

Данные настройки должен изменять только профессиональный обслуживающий персонал.

7.2 Настройка адреса

Когда внутренний блок присоединен к наружному блоку, наружный блок автоматически назначает адрес внутреннему блоку. Также адрес можно назначить вручную с помощью пульта управления.

♦

Адреса любых двух внутренних блоков, входящих в одну и ту же систему, не должны совпадать.

♦

Сетевой адрес и адрес внутреннего блока одинаковы, их не нужно настраивать по отдельности.

♦

После завершения настройки адресов запишите адреса всех блоков, чтобы упростить послепродажное обслуживание.

♦

Централизованное управление внутренним блоком осуществляет наружный блок. Подробная информация приведена в руководстве к наружному блоку.

Внимание

• После завершения наружным блоком функции централизованного управления внутренним блоком тумблерный переключатель на главной панели управления наружного блока следует установить в положение автоматической адресации, в противном случае внутренний блок в системе не будет управляться центральным пультом управления.

• В одну систему может одновременно входить до 64 внутренних блоков (с адресами от 0 до 63). Каждый внутренний блок может иметь только один тумблерный переключатель адреса в системе. Адреса любых двух внутренних блоков, входящих в одну и ту же систему, не должны совпадать. Блоки, имеющие один и тот же адрес, могут работать неправильно.

Защитная оболочка

Стяжка

Рисунок 6.11

7. Настройка на месте

7.1 Установка производительности

Установите тумблерный переключатель на печатной плате электрического щитка внутреннего блока в соответствии с различными вариантами использования. После завершения настройки выключите выключатель электропитания, затем включите электропитание. В противном случае установленные настройки не начнут действовать.

7.3 Настройки тумблерного переключателя на главной плате

Определение SW8 (опция)

Разъем аварийной сигнализации используется для

вывода аварийного сигнала

Разъем аварийной сигнализации используется

в качестве порта свежего воздуха

Разъем аварийной сигнализации используется

в качестве выхода работы внутренних блоков

Разъем аварийной сигнализации используется для

вывода аварийного сигнала

SW9

Определение SW9 (опция)

Блок принудительно выключается, когда дистанци-

]

SW9-1

SW9_2

онный переключатель находится в положении ON

Блок принудительно выключается, когда дистанци-

]

онный переключатель находится в положении OFF

Зарезервировано

Определение 0/1 каждого переключателя (вкл./выкл.)

означает «0»

означает «1»

Page 16

Функция автоматического перезапуска включена

Функция автоматического перезапуска отключена

Разрешена работа сетевого модуля CN20 (требуется внешний сетевой модуль), и приемник ИК сигналов на плате индикации отключен.

Сетевой модуль CN20 отключен, и разрешена работа ИК приемника платы индикации

Примечание

• Все тумблерные переключатели (включая тумблерный переключатель производительности) настроены перед поставкой. Данные настройки должен изменять только профессиональный обслуживающий персонал.

• Неправильная настройка тумблерных переключателей может привести к конденсации, шуму при работе или непредвиденной неисправности системы.

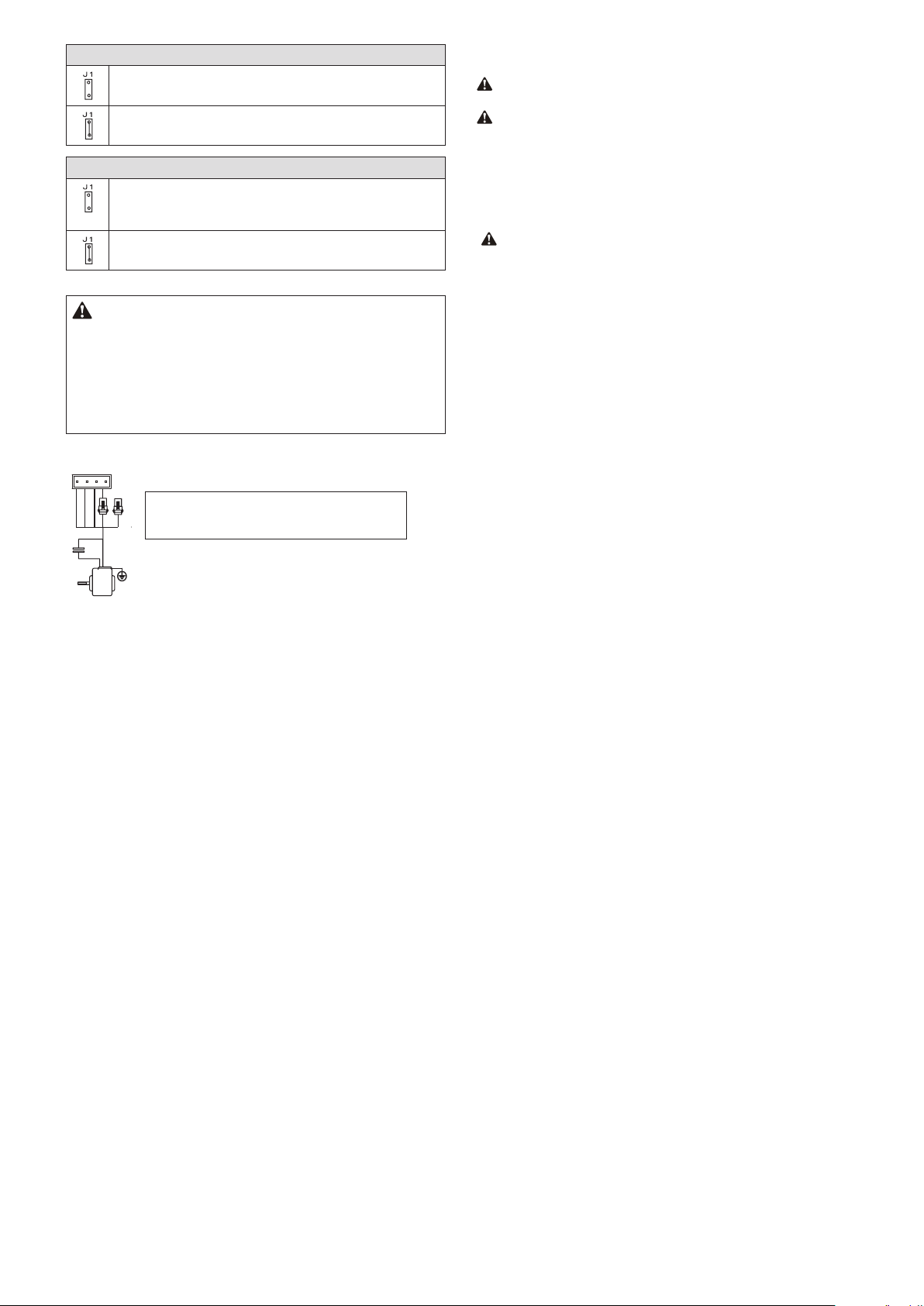

7.4 Изменение скорости потока воздуха

Красный

1SX

Выбор между высокой и сверхвысокой скоростью

3PX

1PX

воздушного потока реализуется посредством

Коричн.

（SH）

перемены мест подключения двух этих проводов

Ж/З

БЕЛЫЙ (СЕРЫЙ)

КОНД.

（H）

Красн.

8. Тестовый запуск

8.1 На что нужно обратить внимание перед тестовым запуском

♦

Внутренний и наружный блоки установлены правильно.

♦

Трубопроводы и электропроводка смонтированы правильно.

♦

В системе трубопроводов хладагента отсутствуют течи.

♦

Слив воды осуществляется беспрепятственно.

♦

Полностью выполнена теплоизоляция.

♦

Линия заземления присоединена надлежащим образом.

♦

Длина трубопроводов и количество заправленного хладагента зафиксированы.

♦

Напряжение электропитания соответствует номинальному напряжению питания кондиционера.

♦

Вблизи воздухозаборного и воздуховыпускного отверстий внутреннего и наружного блоков нет препятствий.

♦

Отсечные вентили жидкостной трубы и трубы газовой линии наружного блока открыты.

8.2 Тестовый запуск

Если для настройки режимов охлаждения используется пульт проводного или дистанционного управления, последовательно проверьте следующее. При наличии неисправности выполните поиск и устранение неисправности в соответствии с данной инструкцией.

♦

Функциональные кнопки пульта проводного или дистанционного управления работают должным образом.

♦

Регулировка температуры воздуха в помещении осуществляется должным образом.

♦

Светодиодный индикатор светится.

♦

Слив воды осуществляется беспрепятственно.

♦

Во время работы отсутствуют вибрация и необычные звуки. Примечание: когда электропитание подключено, при включении блока или при повторном включении сразу же после выключения компрессор пускается с задержкой, обусловленной наличием у кондиционера функции защиты.

Руководство по эксплуатации

В инструкции указаны два вида предостережений, описанные далее.

Осторожно: несоблюдение данного предостережения может

привести к летальному исходу или тяжелой травме.

Внимание: несоблюдение данного предостережения может привести к травме или повреждению блока. В зависимости от ситуации также возможно получение тяжелой травмы. После завершения монтажа правильно храните руководство для последующего обращения за справочной информацией. При передаче кондиционера другим потребителям вместе с ним передайте данное руководство.

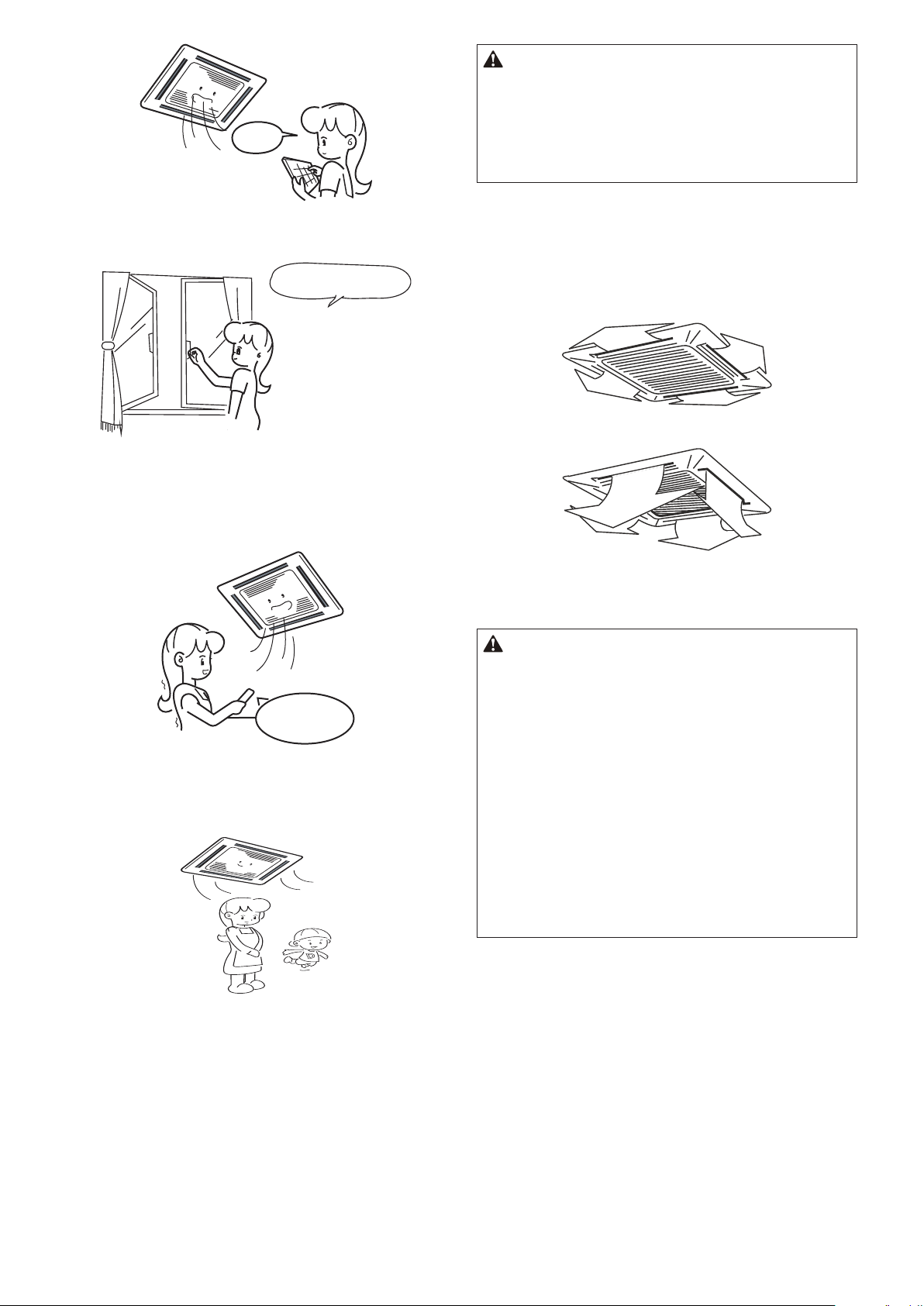

Осторожно

• Не эксплуатируйте блок в местах, где возможно скопление лег-

ковоспламеняющихся газов. Соприкосновение блока с легковоспламеняющимся газом может привести к воспламенению, это может привести к летальному исходу или тяжелой травме.

• При наличии признаков ненормальной работы блока (напри-

мер, при задымлении) существует опасность получения тяжелой травмы. Немедленно отсоедините электропитание и обратитесь к поставщику или инженеру по эксплуатации.

• Содержащийся в блоке хладагент безопасен, при правильном

проектировании и монтаже системы утечки хладагента быть не должно. Однако, если в результате утечки большой объем хладагента попадет в помещение, концентрация кислорода быстро уменьшится, это может привести к летальному исходу или тяжкому вреду здоровью. Используемый в блоке хладагент тяжелее воздуха, поэтому опасность возрастает в подвалах и других подземных помещениях. В случае утечки хладагента немедленно выключите все устройства, являющиеся источниками открытого пламени, и все нагревательные приборы, провентилируйте помещение и обратитесь к поставщику или инженеру по эксплуатации.

• При контакте содержащегося в данном блоке хладагента с от-

крытым пламенем (например, имеющимся в нагревателе, газовой плите, духовке или электроприборах) возможно образование токсичных паров.

• Если блок эксплуатируется в одном помещении с плитой, ду-

ховкой, варочной камерой или печью, необходимо обеспечить вентиляцию с притоком достаточного объема свежего воздуха, в противном случае концентрация кислорода снизится, это может стать причиной вреда для здоровья.

• Соблюдайте осторожность при утилизации упаковки блока,

чтобы дети не могли играть с ней. Упаковочный материал, особенно пластиковые пакеты, опасен и может стать причиной летального исхода или травмы. Для предотвращения травмы соблюдайте осторожность при утилизации острых винтов, скоб и других металлических компонентов упаковки.

• Не пытайтесь самостоятельно проверять или ремонтировать

блок. Любые работы по ремонту и обслуживанию блоков должны выполняться специалистами по сервисному обслуживанию кондиционеров. Неправильно выполненные сервисное обслуживание или ремонт могут привести к поражению электрическим током, возгоранию или протечке воды.

• Перемещать или выполнять повторный монтаж блока должен

только квалифицированный технический специалист. Неправильный монтаж может привести к поражению электрическим током, воспламенению или утечке воды. Монтаж и заземление электроприборов должны выполняться только аттестованными специалистами. Для получения дополнительной информации обратитесь к поставщику или инженеру по монтажу.

• Не допускайте попадания на блок или пульт ДУ воды, это может

привести к поражению электрическим током или воспламенению.

• Для предотвращения поражения электрическим током выклю-

чите блок перед очисткой. В противном случае возможно поражение электрическим током или получение травмы.

• Для предотвращения поражения электрическим током и воспла-

менения установите устройство защитного отключения (УЗО).

• Не пользуйтесь возле блока краской, лаком для волос, други-

ми легковоспламеняющимися аэрозолями или жидкостями, которые могут образовывать горючие пары или газы, это может привести к воспламенению.

• При замене предохранителя убедитесь в том, что новый предо-

хранитель полностью соответствует требованиям.

• Не открывайте и не снимайте панель блока при включенном

электропитании. Прикосновение к внутренним элементам бло-

Page 17

ка при включенном электропитании может привести к поражению электрическим током или травмам, обусловленным движущимися частями, например, вентилятором блока.

• Перед проведением любых работ по ремонту или техническому обслуживанию отсоедините электропитание.

• Не прикасайтесь к блоку или пульту ДУ влажными руками, это может привести к поражению электрическим током.

• Не позволяйте детям играть рядом с блоком, это может привести к травме.

• Не вставляйте пальцы или другие предметы в воздухозаборное и воздуховыпускное отверстия блока во избежание травмы или повреждения оборудования.

• Не распыляйте жидкости в блок и не допускайте попадания жидкостей на блок.

• Не ставьте на блок и в места, откуда жидкость может попасть на блок, вазы

• и другие емкости с жидкостями. Вода или другие жидкости, попавшие на блок, могут привести к поражению электрическим током или воспламенению.

• Не снимайте переднюю или заднюю крышку пульта ДУ и не прикасайтесь к внутренним элементам пульта ДУ, это может привести к травме. Если пульт ДУ не работает, обратитесь к поставщику или инженеру по эксплуатации.

• Блок должен быть надлежащим образом заземлен, в противном случае возможно поражение электрическим током или воспламенение. Скачки напряжения (например, вызванные молнией) могут повредить электрооборудование. Необходимо установить соответствующие устройства защиты от скачков напряжения или сетевые размыкатели, в противном случае возможно поражение электрическим током или воспламенение.

• Блок необходимо утилизировать должным образом, в соответствии с действующими нормами. В случае утилизации бытовых электроприборов на мусорных свалках в грунтовые воды могут проникнуть вредные вещества, способные таким образом попасть в продукты питания.

• Не эксплуатируйте блок до тех пор, пока квалифицированный технический специалист не подтвердит безопасность его эксплуатации.

• Не располагайте приборы, использование которых связано с возникновением открытого пламени, на пути воздушного потока от блока. Воздушный поток от блока может увеличить интенсивность горения, это может привести к воспламенению, тяжелой травме или летальному исходу. Или же воздушный поток может привести к неполному сгоранию, которое может снизить концентрацию кислорода в помещении, это может привести к тяжелой травме или летальному исходу.

Внимание

• Используйте кондиционер только по назначению. Блок не следует использовать для охлаждения или замораживания пищевых продуктов, растений, животных, механизмов, оборудования или предметов искусства.

• Для предотвращения травмы или повреждения оборудования не вставляйте пальцы или другие предметы в воздухозаборное и воздуховыпускное отверстия блока.

• Ребра теплообменника блока имеют острые края и при прикосновении к ним могут стать причиной травмы. Для предотвращения травмы техническое обслуживание блока необходимо проводить в перчатках или закрыть теплообменник.

• Не помещайте под блок предметы, которые могут быть повреждены под воздействием влаги. Если влажность воздуха более 80%, дренажная труба блокирована, или воздушный фильтр загрязнен, из блока может капать вода, это может повредить предметы, находящиеся под блоком.

• Убедитесь в том, что дренажная труба функционирует должным образом. Если дренажная труба блокирована грязью или пылью, при работе блока в режиме охлаждения возможна течь воды. В этом случае выключите блок и обратитесь к поставщику или инженеру по эксплуатации.

• Не вскрывайте панель управления и не прикасайтесь к ее внутренним компонентам. Не снимайте переднюю панель. Некоторые внутренние детали могут стать причиной травмы или быть повреждены.

• Убедитесь в том, что воздушный поток от блока не попадает непосредственно на детей, растения и животных.

• При обработке помещения инсектицидными фумигаторами или другими химическими реагентами тщательно накройте блок и не включайте его. Несоблюдение этого правила может

привести к тому, что химические реагенты осядут внутри блока и позднее будут выпущены из блока при его работе, это создаст угрозу здоровью находящихся в помещении.

• Не утилизируйте данное изделие вместе с неотсортированными отходами. Данное оборудование должно утилизироваться отдельно. Необходимо соблюдать все действующие нормы, касающиеся утилизации хладагента, масла и других материалов. Обратитесь к местным уполномоченным органам, занимающимся утилизацией отходов, для получения информации относительно порядка утилизации.

• Чтобы предотвратить повреждение пульта ДУ, соблюдайте осторожность при его эксплуатации и замене батарей. Не ставьте на него какие-либо предметы.

• Не располагайте приборы с открытым пламенем под блоком или рядом с ним, поскольку исходящее от прибора тепло может повредить блок.

• Не располагайте пульт ДУ в местах, подверженных действию прямого солнечного света. Прямой солнечный свет может повредить дисплей пульта ДУ.

• Не используйте для чистки блока агрессивные химические очистители, это может повредить дисплей блока и другие поверхности. Если блок загрязнен или покрыт пылью, протрите его тканью, слегка смоченной сильно разбавленным мягким чистящим средством. Затем протрите его сухой тканью.

• Не разрешайте детям играть с устройством.

• Кондиционер не предназначен для самостоятельного использования лицами с ограниченными физическими, сенсорными и умственными способностями (а также детьми), либо не обладающими необходимыми для этого опытом и знаниями, без надзора со стороны лица, ответственного за их безопасность. Следите за детьми, не позволяйте им играть с устройством.

• Дети (не младше 8 лет), а также лица с ограниченными физическими и умственными возможностями или не обладающие необходимым опытом и знаниями, могут пользоваться устройством только под надзором и контролем родителей или дееспособных лиц, несущих за них ответственность. Не разрешайте детям играть с устройством. Не разрешается допускать детей к очистке и обслуживанию устройства без присмотра.

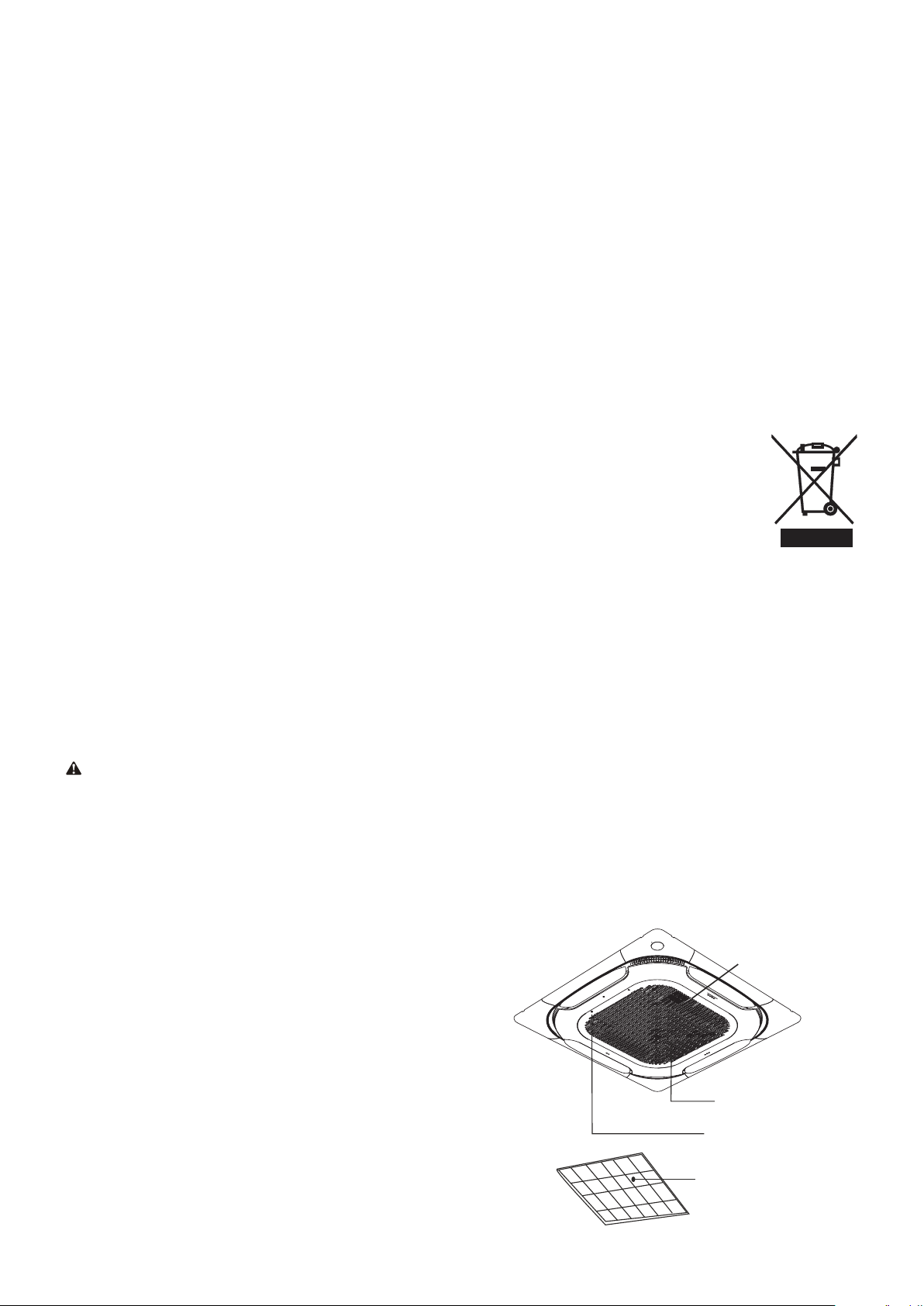

9. Наименование деталей

Приведенные в данном руководстве рисунки служат только для справочных целей, фактическое изделие может несколько отличаться. Жалюзи на выходе воздуха (регулируемые) Для регулировки на месте с целью направления воздушного потока в трех или двух направлениях обратитесь к местному дилеру.

Винт заземления (в электрическом щитке)

Воздухозаборное отверстие

Фиксатор (для закрывания решетки воздухозаборного отверстия)

Воздушный фильтр

Рисунок 9.1

Page 18

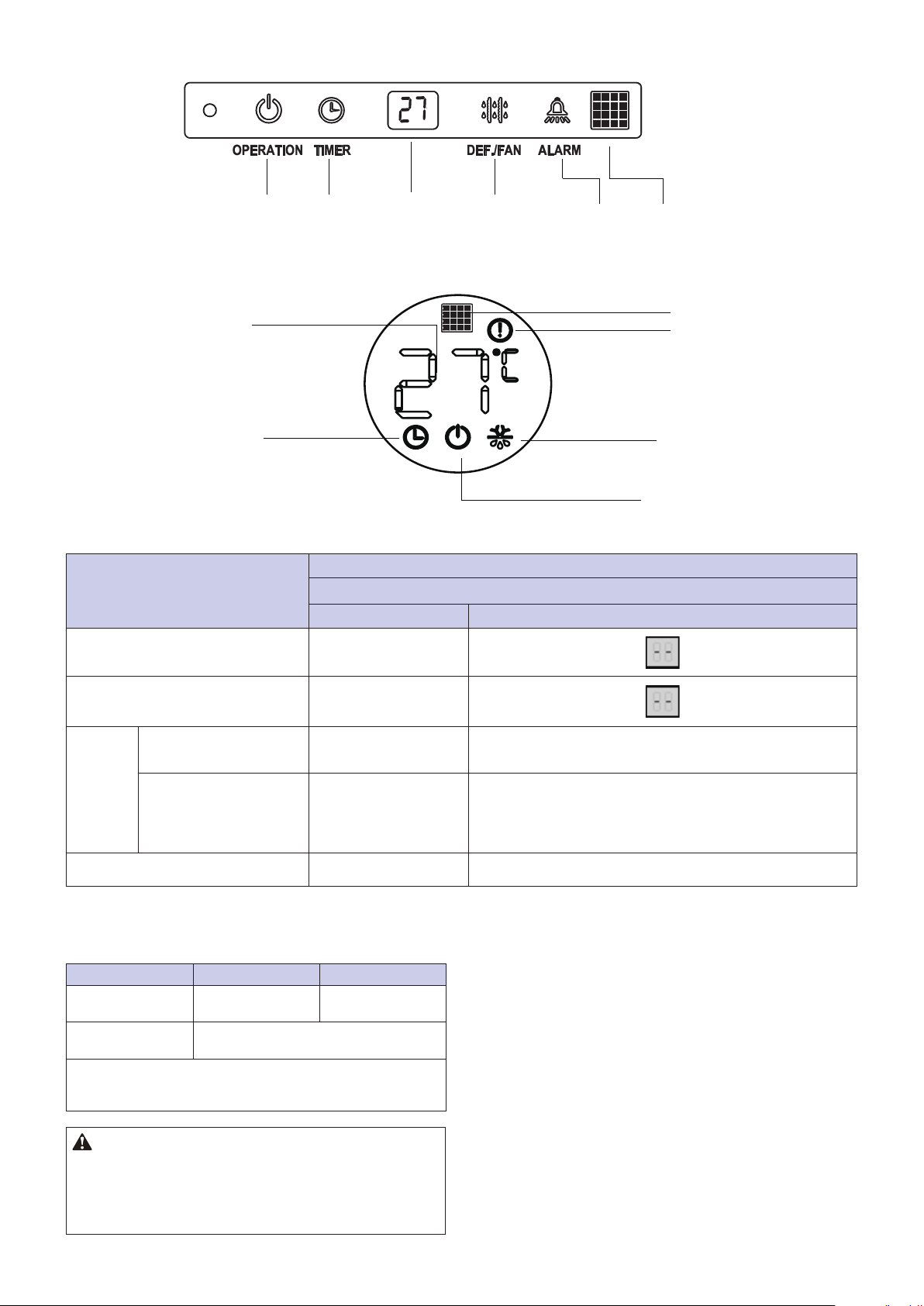

10. Панель индикации

Имеется два типа панелей индикации, внешний вид которых показан на рисунках 10.1 и 10.2.

Индикатор работы

Цифровой дисплей

Индикатор таймера

Цифровой дисплей

Таблица: Панель индикации в нормальных условиях работы

Состояние блока

Состояние блока Цифровой дисплей

Режим ожидания

Индикатор работы редко мигает

Индикатор защиты от подачи холодного воздуха / размораживания

Рисунок 10.1

Рисунок 10.2

Аварийная сигнализация

Окно приемника ИК сигналов

Аварийная сигнализация

Индикатор защиты от подачи холодного воздуха / размораживания

Индикатор работы

Окно приемника ИК сигналов

Отображение на дисплее

Цифровые панели индикации

Выключен

Нормальная работа

Работа

Защита от подачи холодного воздуха или режим размораживания наружного блока

Установлен таймер

Все индикаторы выключены

Индикатор работы светится

Светятся индикаторы работы и защиты от подачи холодного воздуха / размораживания

Светится индикатор таймера

11. Эксплуатация и характеристики кондиционера

Диапазон температур, в котором блок работает стабильно, приведен в следующей таблице.

Режим охлаждения Режим нагрева

Температура воздуха в помещении

Влажность воздуха в помещении

(а) При влажности воздуха в помещении выше 80% на поверхности блока будет образовываться конденсат, и из блока будет капать вода.

17 – 32 °C

(по сух. терм.)

(a)

≤ 80%

15 – 27 °C

(по сух. терм.)

Режимы охлаждения и нагрева: заданная температура Режим «только вентиляция»: температура воздуха в помещении

Заданная температура

Для быстрого достижения желаемой температуры убедитесь в том, что:

♦

Все окна и двери закрыты;

♦

Направление воздушного потока отрегулировано в соответствии с режимом работы;

♦

Воздушный фильтр чист.

Соблюдение следующих пунктов поможет сэкономить электроэнергию и добиться наиболее эффективного охлаждения или нагрева.

♦

Регулярно очищайте воздушные фильтры, находящиеся внутри внутренних блоков.

Внимание

• Блок работает стабильно в диапазоне температур, указанном в приведенной выше таблице. Если температура воздуха в помещении находится вне нормального рабочего диапазона блока, он может прекратить работу и отобразить код ошибки.

Page 19

Проверяйте

регулярно

Рисунок 11.1

• Не допускайте проникновения в кондиционированные помещения слишком больших объемов наружного воздуха.

Закройте двери и окна.

Рисунок 11.2

• Обратите внимание, что температура выходящего воздуха выше или ниже, чем заданная температура воздуха в помещении. Не находитесь непосредственно под потоком выходящего воздуха, поскольку его температура может быть слишком высокой или низкой.

Внимание

• При работе в режиме нагрева горизонтальный воздушный поток увеличивает неравномерность распределения температуры воздуха в помещении.

• В режиме охлаждения рекомендуется горизонтальный воздушный поток. Обратите внимание, что направленный вниз воздушный поток создаст конденсацию влаги на поверхности воздуховыпускного отверстия и жалюзи.

♦

Установите направление воздушного потока вверх и вниз а. Автоматическое изменение направления воздушного потока:

нажмите кнопку «SWING» для перемещения жалюзи вверх и вниз.

б. Ручное изменение направления воздушного потока: отрегу-

лируйте положение жалюзи, чтобы повысить эффективность охлаждения или нагрева.

в. В режиме охлаждения ориентируйте жалюзи горизонтально.

Рисунок 12.1

г. В режиме нагрева ориентируйте жалюзи вниз.

Рисунок 12.2

Не устанавли -

вайте слишком

низкую темпе-

ратуру

Рисунок 11.3

• Поддерживайте правильное распределение воздуха. Для регулировки направления потока выходящего воздуха следует использовать жалюзи воздуховыпускного отверстия, поскольку это может обеспечить более эффективную работу.

Рисунок 11.4

12. Регулировка направления потока воздуха

Поскольку теплый воздух поднимается вверх, а холодный воздух опускается, распределение теплого или холодного воздуха в комнате можно улучшить, устанавливая различные положения жалюзи блока. Угол наклона жалюзи можно изменить, нажав на кнопку «SWING» на пульте ДУ.

13. Техническое обслуживание

Внимание

• Перед разборкой стравите давление.

• Перед чисткой кондиционера убедитесь, что питание отключено.

• Убедитесь в том, что электропроводка выполнена правильно и не нарушена.

• Протирайте внутренний блок и пульт дистанционного управления сухой тканью.

• Если внутренний блок очень грязный, его можно очистить влажной тканью.

• Никогда не используйте влажную ткань для очистки пульта дистанционного управления.

• Для чистки устройства не следует использовать ткань с химической пропиткой. Не оставляйте надолго такую ткань на блоке, это может повредить отделку.

• Не используйте для очистки бензин, растворитель, полировальные порошки или аналогичные вещества. Они могут вызвать появление трещин или деформацию пластиковых деталей.

♦

Порядок очистки воздушного фильтра

а. Воздушный фильтр предотвращает попадание пыли или

посторонних частиц внутрь кондиционера. Если фильтр засорен, работа блока будет нарушена. При регулярной эксплуатации блока очищайте фильтр раз в две недели.

б. Если кондиционер установлен в месте с повышенной запы-

ленностью, очищайте фильтр чаще.

в. Если фильтр невозможно очистить в результате его чрез-

мерного загрязнения, замените фильтр (сменный воздушный фильтр приобретается дополнительно).

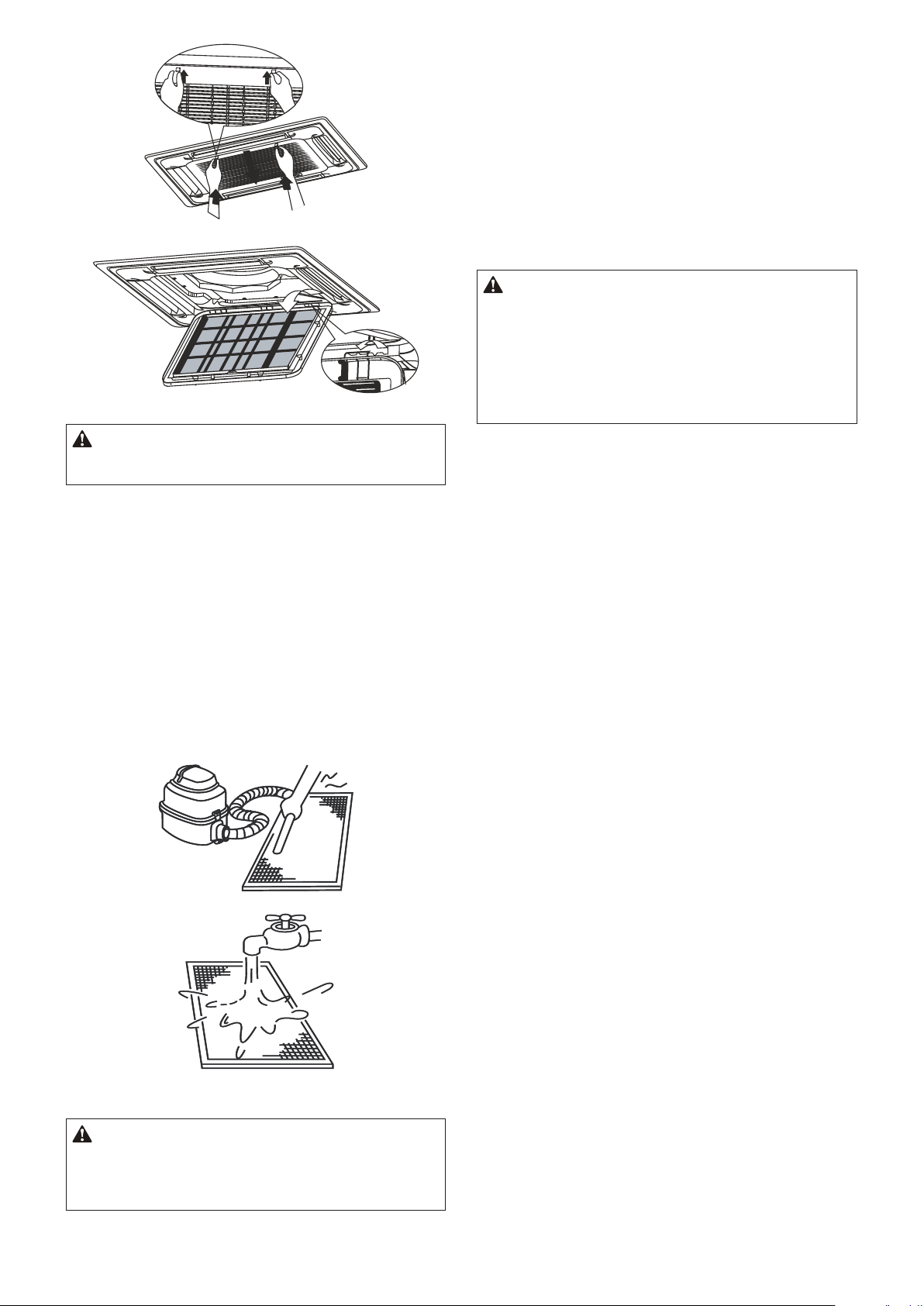

1. Извлеките решетку воздухозаборного отверстия

♦

Одновременно сдвиньте фиксаторы решетки, как показано на рисунке 13.1. Затем потяните вниз решетку воздухозаборного отверстия (вместе с воздушным фильтром, как показано на рисунке 13.2). Потяните решетку воздухозаборного отверстия вниз под углом 45° и приподнимите, чтобы снять ее.

Page 20

Рисунок 13.1

Рисунок 13.2

4. Установите воздушный фильтр на место.

5. Установите и закройте решетку воздухозаборного отверстия в порядке, обратном описанному в пунктах 1 и 2, и подсоедините кабели блока управления к клеммам главного блока.

♦

Техническое обслуживание перед выключением блока на длительное время (например, в конце сезона)

а. Включите режим вентиляции внутренних блоков примерно

на полдня, чтобы высушить внутреннюю часть блоков. б. Очистите воздушный фильтр и корпус внутреннего блока. в. Подробная информация приведена в разделе «Очистка воз-

душного фильтра». Установите очищенные воздушные филь-

тры обратно в первоначальные положения. г. Выключите блок кнопкой «ON/OFF» пульта дистанционного

управления, затем извлеките вилку из розетки.

Внимание

• Когда сетевой выключатель включен, небольшое количество электроэнергии будет потребляться, даже если кондиционер не работает. Отключайте электропитание для сбережения электроэнергии.

• После неоднократного использования блока в нем скапливается некоторое количество грязи, поэтому требуется чистка.

• Извлеките элементы питания из пульта дистанционного управления.

Внимание

• Необходимо отсоединить кабели блока управления, подключенные к клеммам главного блока, как показано выше.

2. Снимите воздушный фильтр.

3. Очистите воздушный фильтр.

♦

Во время работы блока пыль собирается на фильтре, и фильтр необходимо очищать, в противном случае блок будет работать неэффективно.

♦

При регулярной эксплуатации блока очищайте фильтр раз в две недели.

♦

Очистите воздушный фильтр с помощью пылесоса или промойте водой. а. Во время чистки пылесосом приточная сторона фильтра

должна быть направлена вверх (см. рисунок 13.3).

б. Во время чистки водой приточная сторона фильтра должна

быть направлена вниз (см. рисунок 13.4).

♦

Сильно загрязненный фильтр необходимо очистить мягкой щеткой с использованием неагрессивного моющего средства. После чистки фильтр необходимо высушить в прохладном месте.

Рисунок 13.3

♦

Техническое обслуживание после длительного перерыва в эксплуатации.

а. Проверьте и удалите все, что может засорять воздухозабор-

ные и воздуховыпускные отверстия внутренних и наружных блоков.

б. Очистите корпус блока и фильтр. Указания приведены в раз-

деле «Очистка фильтра». Перед включением блока установите фильтр на место.

в. Включите питание по крайней мере за 12 часов до начала

эксплуатации оборудования, чтобы обеспечить его нормальную работу. Сразу после включения питания загорается дисплей пульта дистанционного управления.

14. Признаки, которые не являются неисправностями

Во время нормальной работы блока могут возникать следующие признаки, которые не считаются неисправностями. Примечание: если вы не уверены в том, возникла ли неисправность, немедленно обратитесь к поставщику или инженеру по эксплуатации.

Признак 1: блок не работает

• Признак. При нажатии кнопки ON/OFF на пульте ДУ блок не сра-

зу начинает работать. Причина: для защиты некоторых элементов системы при некоторых условиях эксплуатации запуск или повторный запуск системы преднамеренно задерживается на время до 12 минут. Если на панели блока светится СВЕТОДИОДНЫЙ ИНДИКАТОР РАБОТЫ, значит система работает нормально, и блок запустится после истечения времени преднамеренной задержки.

Рисунок 13.4

Внимание

• Запрещается сушить воздушный фильтр под прямыми солнечными лучами или рядом с открытым пламенем.

• Воздушный фильтр следует установить перед монтажом корпуса блока.

• Блок работает в режиме нагрева, когда на панели светятся индикаторы работы и размораживания/режима вентиляции. Причина: сработала защита внутреннего блока вследствие низкой температуры на выходе.

Признак 2: из блока выходит белый туман

• Если блок начинает работу при очень высокой влажности окружающего воздуха, образуется белый туман, который выходит из блока. Это явление прекращается, когда влажность в помещении снижается до нормального уровня.

• В режиме нагрева из блока иногда выходит белый туман. Это происходит, когда система завершает периодическое размораживание. Влага, которая могла скопиться на змеевике теплообменника, превращается в туман, который выходит из блока.

Признак 3: из блока поступает пыль

• Это может происходить при первом включении блока после длительного перерыва в работе.

Page 21

Признак 4: из блока исходит странный запах

• Если в помещении имеются запахи сильно пахнущей пищи или табака, они могут проникнуть в блок и образовать остаточные отложения на внутренних деталях блока, а затем блок будет испускать эти запахи.

• При возникновении какой-либо из перечисленных далее неисправностей незамедлительно выключите блок и обратитесь к квалифицированному специалисту, не пытайтесь самостоятельно устранять неисправность. а. Часто срабатывает защитное устройство, такое как автома-

тический выключатель, или перегорает плавкий предохрани-

15. Поиск и устранение неисправностей

15.1 Общие сведения

тель. б. Внутрь попал посторонний предмет или вода. в. Из блока течет вода.

• В разделах 15.2 и 15.3 описаны несколько первоначальных действий по поиску и устранению неисправностей, которые можно предпринять при возникновении неполадок. Если эти действия не устранили неисправность, обратитесь к квалифицированному специалисту для выяснения проблемы. Не пытайтесь самостоятельно предпринимать дальнейшие шаги по

Внимание

• Не пытайтесь самостоятельно проверять или ремонтировать блок. Для проведения технического обслуживания и ремонта обратитесь к квалифицированному специалисту.

поиску и устранению неисправностей.

15.2 Поиск и устранение неисправностей блока

Признак Возможные причины Действия для устранения неисправности

Перебой в электроснабжении (прекращена подача электроэнергии в здание).

Дождитесь восстановления электроснабжения.

Включите блок. Данный внутренний блок представляет собой часть системы кондиционирования, содержащей несколько соединенных вместе внутренних блоков. Невозможно включить электропитание отдельных блоков, они все присоединены к одному выключателю электропитания. Обратитесь к квалифицированному специа-

Устройство не включается

Электропитание блока выключено.

листу за советом относительно того, как безопасным образом включать электропитание блоков.

Перегорел плавкий предохранитель выключателя питания.

Разрядились батарейки пульта дистанционного управления.

Замените предохранитель.

Замените элементы питания.

Воздушный поток в норме, но воздух в помещении не охлаж-

Неправильно установлена температура.

Установите желаемую температуру с помощью пульта Д У.

дается.

Обратитесь к квалифицированному специалисту для проверки следующего:

♦

Кондиционер часто включается и выключается

В системе слишком много или слишком мало хладагента.

♦

Отсутствует газ в холодильном контуре.

♦

Неисправны компрессоры наружного блока.

♦

Напряжение сети электропитания слишком высокое или слишком низкое.

♦

Засорена система трубопроводов.

Открыты двери или окна. Закройте двери или окна.

Низкая эффективность охлаждения

Низкая эффективность нагрева

Солнечный свет попадает непосредственно на блок.

В помещении находится много источников тепла, таких как компьютеры или холодильники.

Закройте ставни или жалюзи, чтобы защитить блок от попадания прямых солнечных лучей.

Выключайте часть компьютеров в течение наиболее жаркого времени дня.

Загрязнен воздушный фильтр блока. Очистите фильтр.

Холодопроизводительность системы снижается при

Необычно высокая температура наружного воздуха.

повышении температуры наружного воздуха, и система не может обеспечивать достаточное охлаждение, если местные климатические условия не были учтены при выборе наружных блоков системы.

Обратитесь к профессиональному инженеру по кондиционированию воздуха для проверки следующего:

♦

Загрязнен теплообменник блока.

♦

Заблокировано воздухозаборное или воздуховыпускное отверстие блока.

♦

Возникла утечка хладагента.

Не полностью закрыты окна и двери. Закройте двери и окна.

Обратитесь к квалифицированному специалисту для проверки следующего: возникла утечка хладагента.

Page 22

15.3 Поиск и устранение неисправностей пульта дистанционного управления

Осторожно: В настоящем руководстве по эксплуатации некоторые операции по поиску и устранению неисправностей, которые может выполнять только квалифицированный специалист, описаны только для справочных целей. При возникновении какой-либо из перечисленных далее неисправностей незамедлительно выключите блок и обратитесь к квалифицированному специалисту. При возникновении какой-либо из перечисленных далее неисправностей незамедлительно выключите блок и обратитесь к квалифицированному специалисту. Не пытайтесь устранить самостоятельно следующие неисправности:

♦

Часто срабатывает защитное устройство, такое как автоматический выключатель, или перегорает плавкий предохранитель.

♦

Внутрь попал посторонний предмет или вода.

♦

Из блока течет вода.

Признак Возможные причины Действия для устранения неисправности

Проверьте, не отображается ли на дисплее индикатор режима «AUTO» [Автоматический].

Если выбран автоматический режим, скорость вентилятора регулируется автоматически.

Не регулируется скорость вращения вентилятора

Сигнал с пульта не передается даже при нажатии кнопки включения кондиционера

Индикация на дисплее через какое-то время исчезает

Через какое-то время гаснет индикация «TIMER ON»

Внутренний блок не издает звуковой сигнал при нажатии кнопки включения кондиционера.

Если выбран режим осушки, скорость вен-

тилятора регулируется автоматически. Проверьте, не отображается ли на дисплее индикатор режима «DRY» [Осушка].

(Скорость вентилятора можно выбирать

в режимах «COOL» [Охлаждение], «FAN

ONLY» [Только вентиляция] и «HEAT» [На-

грев].)

Перебой в электроснабжении (прекращена подача электроэнергии в здание).

Дождитесь восстановления электроснаб-

жения.

Разряжены элементы питания пульта ДУ. Замените элементы питания.

Проверьте, не наступило ли время выключения по сигналу таймера при отображении на дисплее индикации «TIMER OFF» [Таймер выключения].

Проверьте, не наступило ли время выключения по сигналу таймера при отображении на дисплее индикации «TIMER ON» [Таймер включения].

Убедитесь, что при включении питания кондиционера передатчик сигналов пульта управления направлен непосредственно на приемник инфракрасных сигналов внутреннего блока.

Кондиционер прекращает работать при

наступлении заданного времени срабаты-

вания таймера выключения.

При наступлении заданного времени

кондиционер автоматически включается,

и соответствующий индикатор гаснет.

Направьте передатчик сигналов пульта

непосредственно на приемник инфракрас-

ных сигналов внутреннего блока и дважды

нажмите кнопку «ON/OFF».

Page 23

15.4 Коды ошибок

За исключением ошибки, вызванной конфликтом режимов, при отображении на дисплее блока любого из кодов ошибок, перечисленных в табл. 7-3, обратитесь к поставщику или инженеру по эксплуатации. Если код ошибки, вызванной конфликтом режимов, отображается и сохраняется, обратитесь к поставщику или инженеру по эксплуатации. Выяснять причину этих ошибок должен только квалифицированный специалист. В данном руководстве описания ошибок приведены только для справочных целей.

Описание

Конфликт режимов E0

Отображение

на дисплее

Возможные причины

♦

Режим работы внутреннего блока конфликтует с режимом работы наружных блоков.

♦

Провода связи между внутренним и наружным блоками не присоединены должным образом.

♦

Ошибка связи с наружным блоком E1

Помехи от высоковольтных проводов или других источников электромагнитного излучения.

♦

Слишком большая длина проводов связи.

♦

Повреждена главная печатная плата.

Ошибка датчика температуры T1 E2

♦

Ошибка датчика температуры T2 E3

Датчик температуры не присоединен должным образом или неисправен.

♦

Повреждена главная печатная плата.

Ошибка датчика температуры T2B E4

Повторяющийся адрес внутренних блоков

Ошибка памяти ЭСППЗУ E7

Ошибка обмотки электронного расширительного клапана внутреннего блока

Ошибка наружного блока Ed

Аварийный сигнал уровня воды EE

Внутреннему блоку не назначен адрес FE

Не задана производительность (значение НР)

Ошибка памяти ЭСППЗУ (на плате адаптера и на панели)

Ошибка связи между внутренним блоком и платой адаптера или панелью

Ошибка связи с пультом проводного управления (отображается только пуль-

том проводного управления)

♦

Разным блокам назначены одинаковые адреса.

♦

Повреждена главная печатная плата или память ЭСППЗУ.

♦

Ослаблена или повреждена линия.

♦

Электронный расширительный вентиль залип.

♦

Повреждена главная печатная плата.

♦

Ошибка наружного блока.

♦

Залип поплавок уровня воды.

♦

Реле уровня воды не присоединено должным образом.

♦

Повреждена главная печатная плата.

♦

Неисправен дренажный насос.

♦

Внутреннему блоку не назначен адрес.

♦

Не задана производительность внутреннего блока.

♦

Повреждена главная печатная плата.

♦

Повреждена главная печатная плата.

♦

Провод связи ослаблен или неисправен.

♦

Неисправен пульт проводного управления.

♦

Повреждена главная печатная плата.

Page 24

16. Технические характеристики

МОДЕЛЬ MVC28T-VA1 MVC36T-VA1 MVC45T-VA1 MVC56T-VA1 MVC71T-VA1

ДЕКОРАТИВНАЯ ПАНЕЛЬ T-MBQ4-01E T-MBQ4-01E T-MBQ4-01E T-MBQ4-01E T-MBQ4-01E

Электропитание В, Гц, Ф 220~240, 50, 1

Производительность

Потребляемая мощность

Расход воздуха Высокий~низкий м

Охлаждение

Нагрев 2,9 3,8 5 6,2 7,9

Охлаждение

Нагрев 80 80 88 88 88

кВт

Вт

/ч 764/638/554 764/638/554 905/740/651 905/740/651 950/767/663

Уровень шума Высокий~низкий дБА 32/31/30 32/31/30 36/34/33 36/34/33 38/36/35

Габаритные размеры блока (ШхВхГ)

Масса

Трубопровод хладагента

Внутренний блок

Декоративная панель 950×70×950 950×70×950 950×70×950 950×70×950 950×70×950

Внутренний блок

Декоративная панель 5,8 5,8 5,8 5,8 5,8

мм

кг

Диаметр для жидкости

мм

Диаметр для газа 12,7 12,7 12,7 15,9 15,9

МОДЕЛЬ MVC80T-VA1 MVC90T-VA1 MVC100T-VA1 MVC112T-VA1 MVC140T-VA1

ДЕКОРАТИВНАЯ ПАНЕЛЬ T-MBQ4-01E T-MBQ4-01E T-MBQ4-01E T-MBQ4-01E T-MBQ4-01E

Электропитание В, Гц, Ф 220~240, 50, 1

Производительность

Потребляемая мощность

Расход воздуха Высокий~низкий м

Охлаждение

Нагрев 8,8 10 10,8 12,3 15,8

Охлаждение

Нагрев 110 140 165 165 176

кВт

Вт

/ч 1200/1021/789 1332/1129/908 1651/1304/1127 1651/1304/1127 1658/1335/1130

Уровень шума Высокий~низкий дБА 42/39/37 43/39/38 45/42/40 45/42/40 46/41/39

Габаритные размеры блока (ШхВхГ)

Масса

Трубопровод хладагента

Внутренний блок

Декоративная панель 950×70×950 950×70×950 950×70×950 950×70×950 950×70×950

Внутренний блок

Декоративная панель 5,8 5,8 5,8 5,8 5,8

мм

кг

Диаметр для жидкости

мм

Диаметр для газа 15,9 15,9 15,9 15,9 15,9

2,6 3,5 4,4 5,6 7

80 80 88 88 88

840×230×840 840×230×840 840×230×840 840×230×840 840×230×840

21,5 21,5 23,7 23,7 23,7

6,35 6,35 6,35 9,53 9,53

7,9 8,8 10 11,1 13,8

110 140 165 165 176

840×230×840 840×300×840 840×300×840 840×300×840 840×300×840

23,7 28,7 28,7 28,7 30,9

9,53 9,53 9,53 9,53 9,53

Page 25

17. Дополнительные сведения

Изготовитель:

GD MIDEA AIR-CONDITIONING EQUIPMENT CO., LTD.

Адрес: Китай, Midea Industrial City, Shunde District, Foshan City, Guangdong Province 528311, P.R. China;

Адреса мест осуществления деятельности по изготовлению продукции:

Китай, Midea Industrial City, Shunde Distrct, Foshan City, Guangdong province 528311, P.R. China (GD MIDEA HEATING & VENTILATING EQUIPMENT CO., LTD.); Страна производитель указана на его маркировочном шильдике, стикер с датой производства располагается рядом с ним.

Срок службы:

Установленный производителем в порядке п.2 ст.5 Федерального Закона РФ «О защите прав потребителей» срок службы для данного изделия равен 10 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами»

Условия транспортировки и хранения:

■ Кондиционеры должны транспортироваться и хранится в упакованном виде.

■ Кондиционеры должны транспортироваться любым видом крытого транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Не допускается к отгрузке и перевозке кондиционер, получивший повреждение в процессе предварительного хранения и транспортирования, при нарушении жесткости конструкции.

■ Состояние изделия и условия производства исключают его изменения и повреждения при правильной транспортировке. Природные стихийные бедствия на данное условие не распространяются, гарантия при повреждении от природных бедствий не распространяется (Например - в результате наводнения).

■ Кондиционеры должны храниться на стеллажах или на полу на деревянных поддонах (штабелирование) в соответствии с манипуляционными знаками на упаковке.

■ Срок хранения не ограничен, но не может превышать срок службы кондиционера.

Утилизация отходов

• Ваше изделие и батарейки, входящие в комплектацию пульта, помечены этим символом. Этот символ означает, что электрические и электронные изделия, а также батарейки, не следует смешивать с несортированным бытовым мусором.

• На батарейках под указанным символом иногда отпечатан химический знак, который означает, что в батарейках содержится тяжелый металл выше определенной концентрации. Встречающиеся химические знаки: Рb: свинец (>0,004%)

• Не пытайтесь демонтировать систему самостоятельно: демонтаж изделия, удаление холодильного агента, масла и других частей должны проводиться квалифицированным специалистом в соответствии с местным и общегосударственным законодательством.

• Агрегаты и отработанные батарейки необходимо сдавать на специальную перерабатывающую станцию для утилизации, переработки и вторичного использования.

• Обеспечивая надлежащую утилизацию, вы способствуете предотвращению отрицательных последствий для окружающей среды и здоровья людей.

• За более подробной информацией обращайтесь к монтажнику или в местные компетентные органы.

Импортер / Организация, уполномоченная изготовителем MIDEA на территории Таможенного союза является компания ООО «ДАИЧИ»

Адрес: Российская Федерация, 125130, г. Москва,

Старопетровский пр-д, д. 11, корп. 1 этаж 3, офис 20.

Тел. +7 (495) 737-37-33, Факс: +7 (495) 737-37-32

E-mail: [email protected]

Единая справочная служба: 8 800 200-00-05

Список сервисных центров доступен по ссылке:

www.daichi.ru/service/

Внимание

• Не допускайте попадания влаги на упаковку!

• Не ставьте грузы на упаковку!

• При складировании следите за ориентацией упаковок, указанной стрелками!
